Циркуляционный насос для отопления не работает: Не работает циркуляционный насос в системе отопления

Содержание

Как проверить работает ли насос отопления

Отопительные системы с принудительной циркуляцией теплоносителя не способны работать без циркуляционного насоса. Его неожиданная поломка может привести к возникновению более серьезных неисправностей, например, выходу из строя котла. Чтобы предотвратить подобные ситуации зимой, проверку работоспособности циркуляционного насоса нужно делать перед отопительным сезоном.

Если ваш агрегат не подлежит восстановлению, прочитайте о том, как подобрать циркуляционный насос на отопление, где подробно расписаны все особенности и нюансы процесса выбора.

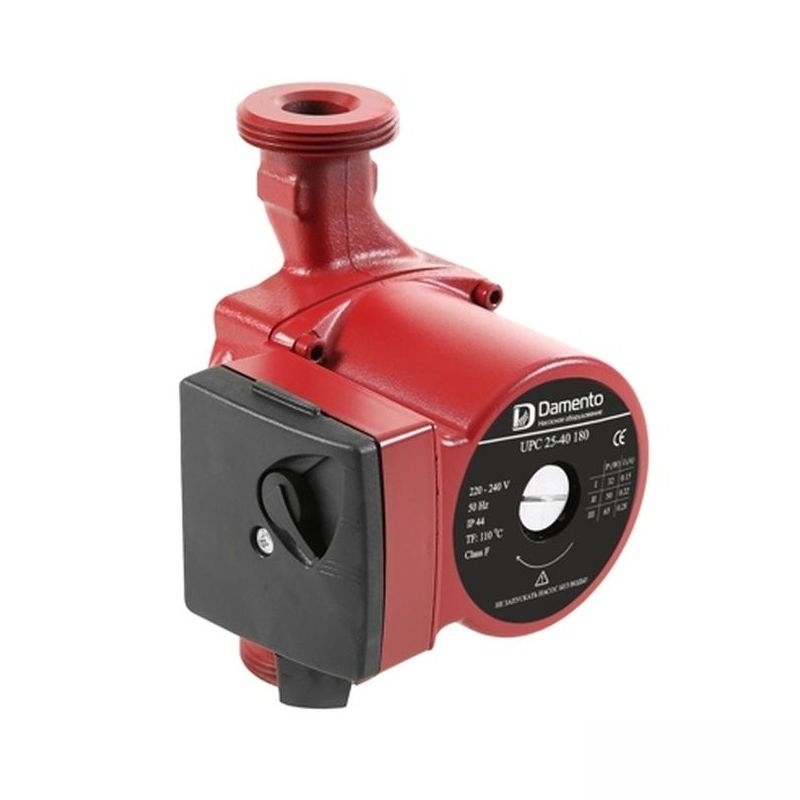

Конструкция циркуляционного насоса

Для проверки работоспособности, диагностики или ремонта циркуляционного насоса, нужно хорошо разбираться в его конструкции. Основными компонентами агрегата являются:

  • Корпус. Здесь нужно понимать, что материалы корпуса электродвигателя и самого насоса могут отличаться. В первом случае, как правило, используется алюминий, во-втором – чугун или нержавеющая сталь.
  • Электродвигатель. Бытовые насосы отопления преимущественно выпускаются с мокрым ротором. Это означает, что транспортируемый теплоноситель одновременно выступает охладителем. Поэтому эти насосы запрещено запускать без полной заполненности водой.
  • Насосная часть. Перемещение теплоносителя осуществляется за счет рабочего колеса, которое во время вращения засасывает жидкость и под воздействием центробежных сил подает ее обратно в систему. В зависимости от размера и количества оборотов лопастей создается определенное давление.
  • Блок управления. Отвечает за получение команд на включение/выключение от котла и обеспечивает питание электродвигателя током. Конструкция этого компонента отличается в зависимости от модели, однако основными составляющими здесь выступают плата управления, силовой конденсатор и предохранитель.

❗️ Важно! Понимание устройства не является гарантией, что удастся самостоятельно устранить неисправность циркуляционного насоса. Здесь требует опыт и наличие специальных инструментов.

Типичные неисправности циркуляционного насоса

Как определить, что циркуляционный насос не работает? Он издает посторонние звуки, плохо прогреваются батареи отопления. Причины: износ подвижных элементов, нарушение условий эксплуатации, ошибки, допущенные во время монтажа. Типичными неисправностями агрегата выступают:

  • ➡️ Поломка блока управления. Первое, что выходит из строя – предохранитель, защищающий плату и основные компоненты питания от скачков напряжения. Второе – изношенный силовой конденсатор. Третье – происходит пробой в плате управления.
  • ➡️ Неисправность электродвигателя. К выходу из строя двигателя может привести заклинивание ротора из-за износа подшипников или пробой в обмотке.
  • ➡️ Неисправности насосного блока. Это может быть деформация рабочего колеса, заклинивание подшипников, повреждение вала.

☝ Обратите внимание! Прежде чем приступить к ремонту циркуляционного насоса для отопления, следует его обесточить и закрыть воду на линиях всасывания и нагнетания.

Способы диагностики неисправностей

Как проверить циркуляционный насос, зависит от того, какой именно компонент устройства является причиной неисправности. Рассмотрим основные способы диагностики, которые можно выполнить самостоятельно.

Чтобы проверить, заклинен электродвигатель или нет, нужно попробовать покрутить ротор вручную. Для этого потребуется выкрутить резьбовую пробку, расположенную на крышке агрегата. После этого попробуйте повернуть вал в сторону, которая указана стрелкой на крышке насоса. У исправного насоса вращение должно быть легким, без усилий.

Для проверки электронных компонентов достаточно вскрыть крышку блока управления, и первым делом выполните визуальный осмотр. Короткие замыкания или неисправности силового конденсатора видны невооруженным взглядом. В противном случае потребуется мультиметр для прозвона.

❗️ Осторожно! Если не знаете, как прозвонить циркуляционный насос и сталкиваетесь с этой необходимостью впервые, обратитесь к специалистам.

Измерение сопротивления силового конденсатора с целью проверки его целостности проводится только после предварительной разрядки. В противном случае можно получить поражение током.

Если неисправность циркуляционного насоса вызвана поломкой силового конденсатора или деформацией рабочего колеса, эти компоненты легко заменяются и агрегат можно отремонтировать. При обрыве в обмотке электродвигателя или клине, придется покупать полностью новое устройство.

Ознакомьтесь с характеристиками циркуляционных насосов в интернет-магазине бытовой и инженерной сантехники «Yorsh».

Как подготовиться к отопительному сезону?

Если для обогрева жилища используется индивидуальная система отопления, к проверке ее работоспособности готовьтесь заблаговременно. Нужно проверить, на какой скорости должен работать циркуляционный насос, почистить камеру сгорания газового или твердотопливного котла. В случае обнаружения неисправности одного из компонентов системы, выполнить ремонт или замену оборудования.

Чтобы заказать запчасти для циркуляционного насоса или проконсультироваться в вопросе, как разобрать агрегат, свяжитесь с экспертами «Yorsh». Компания является эксклюзивным поставщиком насосного оборудования торговых марок Grandfar, Koer, Vodomet.

Обслуживание и ремонт циркуляционного насоса

В системе отопления с принудительной циркуляцией сердцем является циркуляционный насос. От его стабильной работы зависит наличие обогрева и его качество. То же самое касается и закрытых систем горячего водоснабжения с постоянным током воды в трубах между котлом и аккумулирующей емкостью. В ходе эксплуатации неизбежно возникает вопрос, как выполнить обслуживание и ремонт циркуляционного насоса, чтобы он продолжал работать стабильно и безотказно.

Для нормального функционирования насоса обязательно должны проводиться следующие мероприятия:

  • Правильная эксплуатация с учетом всех правил, установленных производителем насосного оборудования.
  • Профилактика и обслуживание насоса.
  • Диагностика и ремонт в случае выхода насоса из строя.

Чем точнее соблюдаются правила эксплуатации и регулярнее выполняется профилактика насоса, тем реже придется думать о его ремонте или замене.

Содержание

  1. Правильная эксплуатация
  2. Конструкция
  3. Профилактика и обслуживание
  4. Диагностика неисправностей
  5. Ремонт

Правильная эксплуатация

Ряд простых требований относятся к любому циркуляционному насосу:

  • Нельзя допускать холостой ход насоса в отсутствии воды. Касается насоса и мокрого и сухого типа.
  • Нельзя допускать работу насоса с остановленным током воды, например, если перед или после насоса перекрыт вентиль.
  • Следует определить оптимальный режим работы с учетом максимальной и минимальной пропускной способности оборудования.
  • Важно соблюсти требования производителя по номинальному давлению воды в системе.
  • Температура теплоносителя не должна превышать 65оС. Потому циркуляционный насос устанавливается на обратной линии перед котлом, где течет уже остывшая вода. При превышении заданного порога многократно ускоряется процесс отложения солей жесткости на внутренних поверхностях насоса.
  • Нельзя допускать длительного простоя. Примерно раз в месяц или два желательно включать насос на 15 минут. Если этого не делать, то в процессе окисления повышается риск заклинивания вала.
  • Недопустимо использовать циркуляционный насос для перекачки грязной воды с включением плотных частиц во взвешенном состоянии. Обязательно устанавливается фильтр грубой очистки, или другими способами контролируется чистота воды или теплоносителя.

В рабочем режиме у насоса должен быть равномерный звук работающего привода и постоянное значение напора на выходе, что контролируется установленным манометром. При хорошем обращении даже самый простой циркуляционный насос способен проработать до 5 лет, пока не износятся основные его элементы.

Конструкция

Почти все циркуляционные насосы центробежного типа. В них имеется крыльчатка, закрепленная на валу двигателя и помещенная в специальную камеру «ракушку». Вход в ракушку располагается в центре, тогда как выход представляет собой внешний край раковины с каналом, отходящим по окружности по направлению движения крыльчатки. Двигатель раскручивает крыльчатку, и вода под воздействием центростремительной силы устремляется от центра к краям раковины от входа к выходу.

Конструкционные элементы насоса:

  • насосная часть, раковина и крыльчатка, закрепленная на валу;
  • электродвигатель;
  • блок электронного управления.

Износу больше всего подвержена подвижная часть насоса – вал двигателя и крыльчатка, а также подшипники, на которых они закреплены.

Профилактика и обслуживание

Долгий срок службы и безотказная работа возможна лишь при соблюдении должных условий эксплуатации и регулярной профилактики насоса. Под обслуживанием подразумевается периодический осмотр и чистка насоса. Осмотр на предмет отклонений в работе следует осуществлять хотя бы раз в квартал, то есть два раза за отопительный сезон.

Чистку желательно выполнять раз в два-три года в зависимости от качества воды и условий, в которых функционирует насос.

В течение всего периода эксплуатации желательно периодически проверять работу насоса:

  • Места подсоединения проверяются на предмет протечки. При выявлении заменяются прокладки и уплотнители (пакля, ФУМ-лента и т.п.).
  • Визуально проверяется наличие и состояние заземления.
  • Звук работающего двигателя не должен сопровождаться лязгами или ударами, посторонними звуками.
  • Двигатель не должен сильно вибрировать.
  • Проверяется давление в линии и его соответствие номинальному.
  • Корпус должен быть чистым и сухим. Если это не так, то следует провести внешнюю чистку, проверку электронного блока на предмет залива и устранить причину, по которой насос оказался мокрым.

Примерно раз в два-три года желательно выполнить чистку насоса, включая все его элементы. Это касается только моделей с возможностью разборки. Есть насосы с запрессованным или цельным, сварным корпусом, не предполагающие ремонта или разборки.

Такие агрегаты работают на отказ и после заменяются на новый в сборе. Желательно доверить эту работу сервисному центру. Однако при наличии навыков и инструмента можно выполнить все самостоятельно

Потребуется:

  • шестигранный ключ;
  • шлицевая отвертка (плоская) на 4 и 8 мм;
  • отвертка крестовая.

Перед разборкой насоса с системы сливается вода или дренируется отдельный участок, в котором задействован насос, демонтировать его и после уже приступать к разборке.

Порядок действий:

  1. Шестигранным ключом или крестовой отверткой откручиваются 4-6 болтов по периметру корпуса двигателя в месте соединения с ракушкой насосной части.
  2. Снимите ракушку, при этом крыльчатка останется на валу ротора вместе с двигателем.
  3. По периметру найдите четыре дренажных отверстия. С помощью узкой шлицевой отвертки понемногу по периметру поддевайте рубашку отсека двигателя под крыльчаткой. В результате вал с ротором и крыльчаткой выйдут из пазов и стакана статора. Помочь себе можно, если открутить защитную пробку с внешней стороны насоса, вставить в прорезь на торце вала отвертку и легкими ударами выбивать вал из опорного подшипника.

Разбор на этом завершен. Теперь следует очистить поверхность ротора, крыльчатки и внутреннюю поверхность ракушки от налета и накипи, если она есть, только не повредив поверхность деталей. Использовать грубый абразив не допустимо. Действовать лучше щеткой с полимерным жестким ворсом. Помочь могут чистящие средства, содержащие слабый раствор соляной кислоты. В крайнем случае, применяется самый мелкий наждак – «нулевка».

Для насосов с мокрым ротором, важно проверить чистоту канала внутри вала и дренажные отверстия, расположенные в защитной рубашке, разделяющей зону насосной части и двигателя. Жидкость к ротору поступает как раз через эти отверстия и после возвращается по внутреннему каналу, если они забиты – страдает охлаждение двигателя.

Для насосов с сухим ротором важна гидроизоляция опорного подшипника. Если обнаружена протечка от блока насоса в блок статора, то следует заменить полностью все прокладки и уплотнители внутри аппарата.

Проверяется состояние подшипников, на которых опирается вал. Если они уже порядком разбиты, потребуется их замена, что в домашних условиях сделать предельно сложно, придется обращаться в сервисный центр.

Все уплотнители и прокладки внутри насоса следует проверить на износ и при необходимости заменить новыми. Как только все элементы очищены и проверены, выполняется сборка в обратном порядке.

Необходима чистка циркуляционного насоса

Диагностика неисправностей

По тому, как работает насос, звук, вибрации или изменение в напоре, давлении на выходе, необходимо точно определить неисправность и устранить причину.

Признак неисправностиВероятная причинаРемонт
Насос после включения издает звуки, но вал не вращаетсяОкисление вала, вследствие длительного простояС торца вала на корпусе двигателя открутить защитный колпачок и с помощью шлицевой отвертки вручную прокрутить вал двигателя.
Блокирование посторонним предметомРазобрать блок насоса с крыльчаткой и очистить, проверить состояние фильтра грубой очистки установленного перед насосом
Проблемы электропитанияПроверить номинал напряжения в сети, при необходимости исправить проблему.
После подачи напряжения насос не запускается и не издает никаких звуковНет фактического напряжения в линии питания



Проверить линию питания и состояние защитных автоматов
Сработал плавкий предохранитель в блоке управленияЗаменить предохранитель
Насос отключается после непродолжительной работыИзвестковый налет в стакане статораВыполнить чистку стакана статора и ротора двигателя
Сильный посторонний шум при работе насосаСухой ход, наличие воздуха в трубахВоздух выпустить. Дренировать ракушку насоса и заполнить водой.
КавитацияУвеличить давление в подающем трубопроводе.
Вибрация насосаИзнос опорных подшипниковЗамена подшипников
Снижение напора и подачи в сравнении с паспортными даннымиНарушение в электропитании насоса, смена фаз, вследствие чего снижается мощность насоса или меняется направление вращения крыльчаткиДля трехфазных двигателей проверяется качество всех фаз. Для однофазного питания проверить конденсатор, при необходимости заменить
Большое гидросопротивление циркуляционного контураПроверить фильтры, увеличить сечение труб, проверить состояние запорной арматуры.
Срабатывание внешней защиты на линии питания насосаПроблемы с электрической частью насосаПроверить состояние клемм на предмет короткого замыкания, проверить конденсатор и блок регулировки. Проверить обмотки статора. Их сопротивление не должно быть ниже паспортного.

Ремонт

Сломанный циркуляционный насос лучше всего отдать в специализированный сервисный центр, особенно если он еще на гарантии. Большая часть моделей, представленных сейчас на рынке, к сожалению, являются неразборными или частично разборными, так что при возникновении проблем с его внутренними запчастями замене подлежат целые блоки или насос в сборе. Если же гарантийный срок уже истек, а конструкция насоса позволяет разобрать его и добраться до всех основных узлов, то при наличии соответствующих навыков можно выполнить ремонт самостоятельно.

Определив из таблицы выше причину неисправности, достаточно разобрать насос, как указано в пункте о профилактике и обслуживании, и заменить неисправную деталь.

В блоке управления насосом основными элементами являются:

  • конденсатор на 1-5 микрофарад;
  • блок клемм для подключения;
  • регулятор скорости.

В виду малой емкости конденсатора, проверить его можно с помощью мультиметра, в котором имеется встроенный С-метр с ограничением до 20 мкФ. При сильном отклонении показаний от номинала, конденсатор следует заменить, при этом важно соблюсти полярность включения и обязательно его допуск по вольтажу. Для обычного однофазного двигателя используются конденсаторы с допуском до 450 В.

Регулятор скорости заменяется в сборе новым. Достаточно его отсоединить от клемм, запомнив положение каждого пина и подключить новый.

Блок клемм должен быть идеально чистым, сухим и без следов явного перегрева или обгорелости. Если вышеперечисленные проблемы имеются, то его следует заменить новым, такой же или схожий по количеству подключений.

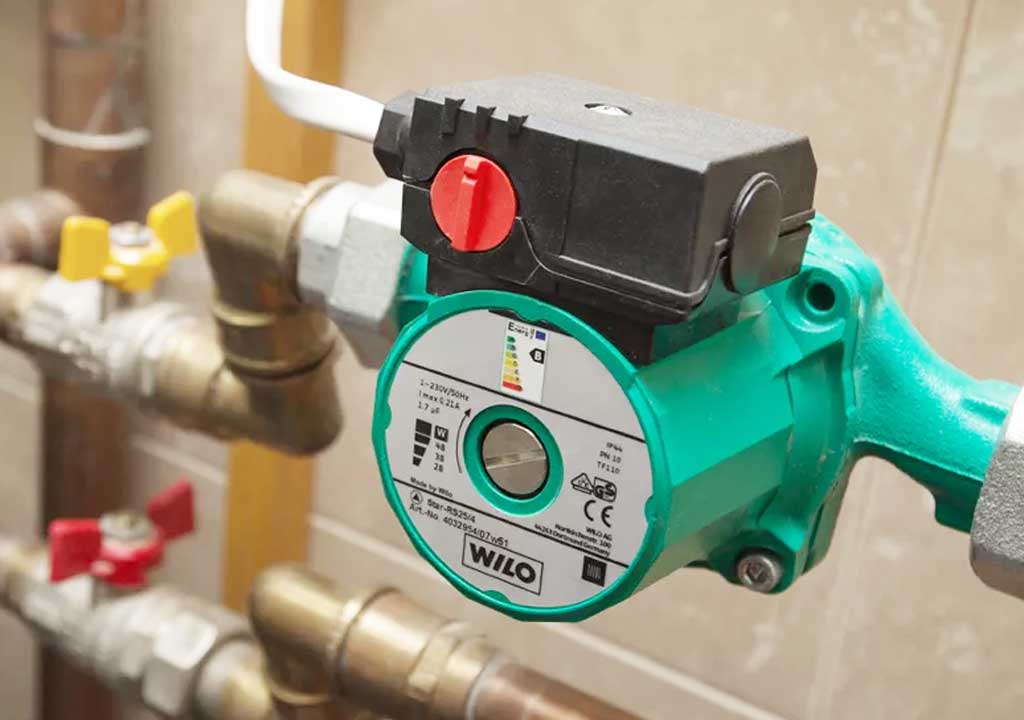

Популярными являются модели циркуляционных насосов от производителей Wilo, Ggrundfos, Dab. Не в последнюю очередь за счет их надежности. Ожидать, что эти насосы сломаются в гарантийный срок, можно только при нарушении рекомендованных условий эксплуатации. Однако в пост гарантийный период у Wilo часто наблюдается проблема с опорными подшипниками. Помогает только их замена.

Ggrundfos и Dab могут «порадовать» зарастанием крыльчатки накипью для высокотемпературных систем отопления, а также заиливание стакана статора. Лучше предупредить эти проблемы установкой хорошего фильтра и подготовкой воды. В остальном поломки чаще аргументируются внешними проблемами.

Насос котла не работает? Откуда мне знать и как это исправить?

Страшная неисправность системы центрального отопления не всегда является признаком того, что вам нужен новый котел. Иногда проблемы с отоплением являются просто результатом проблемы с насосом котла, ключевым компонентом вашей котельной системы.

Независимо от того, перестало ли работать ваше центральное отопление или вы опасаетесь, что это может произойти, стоит решить, является ли причиной проблемы насос или вам нужен новый котел.

Получите новое предложение котла менее чем за 20 секунд здесь

Возможно, вы уже подозреваете, что насос вашего котла работает неправильно, и вам нужна помощь в выявлении и устранении любых проблем с насосом. Если вы никогда раньше не имели дело с насосом котла, это может показаться сложной задачей, но во многих случаях устранение проблем с насосом котла на удивление просто.

Чтобы помочь вам определить проблему и решить, можно ли решить ее самостоятельно, не прибегая к услугам инженера, мы составили это удобное руководство. если вы не можете его починить и подумываете о новом котле, вы можете прямо сейчас получить онлайн фиксированную цену за полную установку котла, что может сэкономить вам деньги в долгосрочной перспективе

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Как я узнаю, что насос моего котла не работает?

Обычными признаками неработающего насоса котла являются плохой нагрев, утечки, странные шумы насоса котла, исходящие от вашего котла, и холодные трубы, которые вы, возможно, уже заметили.

В этом руководстве мы выделим общие признаки того, что насос вашего котла не работает, и объясним, как диагностировать такие проблемы, как неправильные настройки расхода, блокировки и проблемы с электропитанием. Хотя мы объясняем, как вы можете устранить распространенные проблемы с насосом котла самостоятельно, в некоторых случаях вам может понадобиться помощь инженера или замена насоса котла.

Что такое насос котла?

Внутри вашего котла находится насос, который иногда называют насосом центрального отопления, циркуляционным насосом или насосом котла.

В системе центрального отопления функция насоса состоит в том, чтобы циркулировать горячую воду из вашего котла по трубам и по всему дому для снабжения радиаторов, кранов и душей.

Когда насос котла перестает работать должным образом, это может вызвать проблемы во всей системе центрального отопления.

Где находится насос моего котла?

Прежде чем приступить к устранению неполадок, необходимо найти насос бойлера.

Циркуляционные насосы обычно располагаются внутри или рядом с котлом, особенно в комбинированных котлах. В качестве альтернативы он может быть расположен в сушильном шкафу рядом с бойлером с горячей водой, как это типично для некомбинированных систем.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Общие индикаторы того, что насос вашего котла не работает

Не требуется эксперт, чтобы определить, работает ли насос вашего котла неправильно. Существует множество индикаторов и признаков, которые легко заметить и оценить самостоятельно.

Если в вашей системе центрального отопления отображается какой-либо из перечисленных индикаторов, весьма вероятно, что проблема связана с насосом вашего котла, а не с самим котлом.

Общие индикаторы неправильной работы помпы:

  • Необычные шумы, исходящие от котла, такие как постоянный гул
  • Насос работает, но труба подачи воды холодная
  • Из насоса течет вода
  • Корпус насоса необычайно горячий на ощупь
  • Нет горячей воды
  • Ваш насос постоянно работает и не выключается
  • Насос котла вообще не работает (нет вибрации или тепла)
  • Плохой нагрев – нагрев занимает больше времени, чем обычно, или не нагревается до полной температуры. Или не все радиаторы греются

Многие из этих признаков неисправности вызваны проблемами, которые могут быть довольно легко решены и устранены, такими как скопление воздуха или мусора в насосе котла.

Не заменяйте насос, пока не исключите возможность ремонта. Ознакомьтесь с нашим руководством по устранению неполадок насоса котла ниже, чтобы диагностировать проблему и узнать, как отремонтировать насос, где это возможно.

Руководство по устранению неисправностей насоса котла

Проблема: вода не циркулирует по системе, но насос включен


Как определить:

Первым признаком этой проблемы будет отсутствие горячей воды из ваших кранов и холодных радиаторов — это говорит о том, что горячая вода не циркулирует в вашей системе центрального отопления.

Вы можете определить, работает ли ваша помпа, положив руку на помпу. Если помпа слегка теплая на ощупь и вибрирует, значит помпа включена.

Если на помпу не подается питание, см. раздел «Нет питания на помпе» ниже.

В чем причина?

Если ваш насос работает, но вода не движется по системе, вероятно, проблема связана с заклиниванием вала или гребного винта. Обычно это вызвано наличием мусора в системе.

Как это исправить:

Попробуйте осторожно постучать по насосу – этого может быть достаточно, чтобы освободить вал/гребной винт. Если это не решит проблему, вам нужно будет вызвать инженера, чтобы помочь вам. Чтобы предотвратить повторение этой проблемы, убедитесь, что вы ежегодно обслуживаете свой котел.

Проблема: Нет питания в помпе

Как определить:

Чтобы определить, работает ли помпа, аккуратно положите руку на помпу. Вы должны почувствовать легкую вибрацию, а насос должен быть теплым на ощупь, если он работает.

В чем причина?

Если на котел подается питание, а на насос нет, это может быть связано с проблемой проводки или предохранителя.

Если у вашего котла вообще нет мощности, то скорее всего это связано с блоком печатной платы, а не с насосом.

Как это исправить:

Вам нужно будет вызвать специалиста по газовой безопасности, чтобы он вышел и проверил электропроводку. Они могут починить проводку или установить новый предохранитель, или, если насос старый, они могут полностью заменить насос.

Проблема: шумит циркуляционный насос

Как определить:

Если вы слышите странные звуки и думаете, что они исходят от насоса котла, сначала найдите насос, чтобы убедиться, что он точно является источником шума. звук. Затем просто прислушайтесь к звуку, издаваемому помпой, чтобы определить, громче ли он или отличается от обычного.

В чем причина?

Если вы обнаружите, что помпа сильно шумит, возможно, внутри помпы образовалась воздушная пробка. Как правило, люди часто жалуются на постоянное гудение, когда в насосе образовалась воздушная пробка. Захваченный воздух может привести к тому, что ваша помпа перестанет работать, поэтому обязательно действуйте, если помпа шумит.

Как исправить:

Эта проблема имеет относительно простое решение. Вам просто нужно выпустить немного воздуха, отрегулировав винт для удаления воздуха. Все, что вам понадобится, это плоская отвертка и тряпка или полотенце.

Для насоса, расположенного за пределами вашего котла, следуйте этим инструкциям:

  1. Убедитесь, что вы отключили электропитание насоса, прежде чем начать руководство по эксплуатации котла
  2. Подложите под винт тряпку или полотенце, чтобы впитать воду, которая может вытечь
  3. Очень слегка, очень медленно поверните винт, чтобы вышел скопившийся воздух
  4. Затяните винт и верните подачу электропитания на

Если это не устраняет шум, возможно, подшипник в насосе разболтался, и в этом случае вам потребуется новый насос.

Проблема: Засорился насос

Как определить:

Первым признаком засорения насоса является то, что радиаторы греют недостаточно или совсем не греют, или не хватает горячей воды, несмотря на ваш котел и насос оба имеют власть.

Вы можете попытаться исключить другие возможные причины, такие как заедание вала/гребного винта, постукивая по насосу, чтобы разблокировать его, или прислушиваясь к грохоту и щелчкам, что исключает поломку рабочего колеса.

В чем причина?

Если ваши радиаторы нагревают недостаточно или вообще не нагревают, возможно, циркуляционный насос заблокирован или вообще перестал работать.

Засорение насосов происходит из-за накопления шлама и мусора внутри насоса, что влияет на его производительность и в конечном итоге приводит к отказу насоса.

Как это исправить:

Блокировку можно устранить самостоятельно, но мы рекомендуем вызвать инженера по газовой безопасности, чтобы диагностировать проблему и при необходимости выполнить очистку системы. Ежегодное обслуживание также поможет предотвратить это.

После того, как система будет промыта и насос очищен, вы можете установить магнитный системный фильтр, чтобы предотвратить это в будущем, или чаще чистить котел, чтобы предотвратить повторное накопление грязи в будущем. .

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Проблема: Течь насоса

Как определить:

Возможно, вы заметили утечку воды из бойлера или насоса или образовавшуюся под ним лужу.

В чем причина?

Если из циркуляционного насоса течет вода, это, скорее всего, признак того, что либо насос разболтался, либо необходимо заменить уплотнение.

В качестве альтернативы корпус насоса может подвергнуться коррозии, что обычно связано с возрастом или бездействием системы.

Если ваша система центрального отопления была отключена все лето, вы можете столкнуться с такими проблемами, как эта, когда вы включите ее снова, когда вокруг наступят холода – это одна из причин, по которой вам рекомендуется включить отопление периодически, даже летом.

Как исправить:

Решение зависит от проблемы. Чтобы убедиться, что насос просто ослаб, просто затяните все соединения. Затем проверьте соединение насоса — если это источник утечки, возможно, лопнуло уплотнение, и в этом случае вы можете вызвать инженера, который может просто заменить уплотнение, но, возможно, потребуется заменить весь насос, если он особенно старый.

Если утечка по-прежнему сохраняется, и вы исключили уплотнение и незакрепленный насос, проверьте насос на предмет коррозии каких-либо его частей. Поврежденный насос подлежит замене.

Проблема: Неверные настройки скорости и расхода

Как определить:

Если ваши радиаторы не нагреваются должным образом, это может быть индикатором неправильных настроек скорости и расхода. Самостоятельно определить, что это является причиной, можно, только исключив другие проблемы с помпой, описанные в этом руководстве, или отрегулировав настройки, чтобы увидеть, произошло ли улучшение, но это не всегда рекомендуется, поэтому может быть разумным инженер-котельщик, чтобы диагностировать проблему вместо этого.

В чем причина?

Некоторые насосы имеют регулируемые параметры скорости и расхода, особенно новые модели. Когда эти настройки установлены неправильно, это может вызвать проблемы с правильным нагревом радиаторов. Настройки обычно находятся в диапазоне от 1 до 3, где 1 — самая низкая скорость потока, а 3 — самая высокая. Неправильные настройки помпы, естественно, повлияют на ее функциональность.

Как это исправить:

Возможно, вам придется связаться с инженером, чтобы диагностировать и устранить проблему, или вы можете попытаться решить ее самостоятельно.

Переключатель будет расположен в верхней части насоса. Если он установлен на 1 или 2, скорость потока может быть слишком низкой, и ее увеличение может решить эту проблему. Тем не менее, некоторые системы могут не справиться с расходом 3, и насос мог быть намеренно переключен на более низкую скорость, и в этом случае его включение может нарушить работу котла и вызвать его поломку или утечку, поэтому, вероятно, стоит хотя бы позвонить инженеру за советом.

Проблема: Неправильная установка

Как определить:

Ваш насос не работает с первого дня, и с момента его установки у вас нет ни отопления, ни горячей воды.

В чем причина?

Это происходит относительно редко, но иногда неисправность насоса может быть вызвана человеческой ошибкой и неправильной установкой, например, неправильной установкой. Если ваша помпа никогда не работала, то, скорее всего, причина в этом.

Кроме того, есть вероятность, что он был установлен правильно, но действительно неисправен.

Как починить:

Насос нужно снять и установить правильно – для этой задачи вам понадобится инженер. Если он изначально был установлен неправильно, обратитесь к тому инженеру, который его устанавливал, так как он должен переделать его бесплатно.

Проблема: Насос постоянно работает

Как определить:

Насосы котла обычно включаются, когда вам требуется тепло или горячая вода, и продолжают работать некоторое время после этого, но вы, возможно, заметили, что ваш насос всегда кажется на. Чтобы определить, есть ли проблема, проверьте, когда ваш котел не используется, чтобы увидеть, работает ли насос, когда он не должен работать.

В чем причина?

Если ваш насос постоянно работает и не выключается, это может быть вызвано рядом причин: неисправность печатной платы (печатной платы), неисправный датчик выбега насоса или заедание клапана среднего положения.

Как это исправить:

Если проблема связана с заеданием клапана, просто используйте WD40 для смазки клапана.

В случае неисправности печатной платы или датчика перегрузки насоса вызовите инженера для их устранения.

Получить фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Проблема: Заклинило вал насоса

Как определить:

Когда заедает вал насоса, первым признаком является отсутствие отопления или горячей воды. Если вы кладете руку на помпу и чувствуете, что она горячая, а не слегка теплая, это также может указывать на заедание помпы.

Чтобы определить, заедает вал насоса или нет, сначала найдите вал насоса. Возможно, вам придется снять панель, чтобы получить к ней доступ. Вы должны увидеть небольшую прорезь на конце вала насоса. Вставьте маленькую плоскую отвертку в слот и попытайтесь повернуть ее. Он должен вращаться без особого сопротивления, но если вы не можете его повернуть, значит, вал насоса заклинил.

В чем причина?

Валы насоса могут заклинивать по ряду причин, например, из-за неиспользования, трения компонентов друг о друга или попадания в насос посторонних предметов.

Как это исправить: Если вал заедает, вам потребуется заменить насос.

Проблема: Сломанная крыльчатка

Как определить:

Крыльчатка насоса может сломаться, и это обычно легко диагностировать. Прислушайтесь к насосу, если вы слышите дребезжание или щелканье, это происходит из-за незакрепленных фрагментов крыльчатки, движущихся внутри насоса.

В чем причина?

Крыльчатка сломалась – это может быть связано с возрастом, чрезмерной эксплуатацией и нагрузкой или наличием постороннего предмета внутри насоса.

Как это исправить: Вам необходимо заменить насос. См. ниже рекомендации по замене насоса.

Если вам нужен новый насос для котла

Если вам необходимо заменить насос, проверьте гарантию перед покупкой нового насоса для котла. Обычно, если помпе меньше 5 лет, вы имеете право на бесплатную замену. Если нет, и вам нужен новый, взгляните на лучшие насосы для центрального отопления, которые можно купить в Великобритании.

Циркуляционные насосы различаются по цене, и стоимость замены будет зависеть от марки и типа насоса, а также от того, насколько простой будет установка насоса. если у вас есть старый котел, получите бесплатную оценку котла, это может стоить вам меньше в долгосрочной перспективе.

Средняя стоимость нового насоса обычно составляет от 90 до 160 фунтов стерлингов, а стоимость рабочей силы достигает 150-350 фунтов стерлингов. Средняя стоимость нового котла составляет около 2000 фунтов стерлингов, но вы можете приобрести котлы примерно за 1600 фунтов стерлингов, если у вас меньший бюджет.

Чтобы определить, какой запасной насос для котла вам нужен, осмотрите свой старый насос на наличие таких характеристик, как скорость и расход или номер модели.

Если у вас постоянно возникают проблемы с насосом или вам приходится регулярно менять насос, возможно, проблема связана с самим котлом. С Boiler Central вы можете получить новый котел по цене за считанные минуты. Вы также можете распределить расходы с финансированием котла в чрезвычайной ситуации.

Как уберечь насос котла от поломки в будущем:

Регулярное техническое обслуживание насоса котла — лучший способ избежать дорогостоящих, неудобных и даже опасных неисправностей насоса котла. Фактически, вы должны ежегодно проверять и обслуживать все газовые приборы в вашем доме сертифицированным инженером Gas Safe. На самом деле, мы предлагаем Полное покрытие с бесплатным ежегодным обслуживанием и заменой котлов. Таким образом, вместо того, чтобы назначать ежегодную встречу, вы можете рассчитывать на нашу помощь и проверку вашего котла на регулярной основе.

Получите фиксированную цену онлайн за 20 секунд:

Q Какое топливо использует ваш котел?

Циркуляционный насос Grundfos для отопления застрял

Автор: Franz (и еще один участник)

  • Избранное: 0
  • Завершений: 1

Сложность

Умеренная

Шаги

10

Необходимое время

Подскажите время??

Секции

1

  • Устройство будет снято с мели, запчасти не потребуются (если повезет). 10 шагов

Флаги

1

Руководство, созданное участниками

Это руководство создал замечательный член нашего сообщества. Персонал iFixit не управляет им.

  • BackGrundfos Umwälzpumpe für Heizung steckt fest
  • Полный экран
  • Варианты
  • История
  • Скачать PDF
  • Перевести
  • Встроить это руководство

Введение

Проблема: Батареи, полы с подогревом или горячая вода остаются холодными, даже если источник тепла работает.

В частности, если циркуляционный насос системы отопления летом не работал, может случиться так, что первый пуск впоследствии не сработает. В качестве превентивной меры можно запускать насос на несколько секунд раз в месяц, даже летом. Но если вы читаете это руководство, возможно, на этот раз уже слишком поздно. Однако проблема может появиться и в любой момент без видимой причины.

Первую попытку, которую потом обычно делают, можно найти и во многих других местах в Интернете, в том числе в нескольких видеороликах. Если эти советы не помогли, не нужно сразу выбрасывать помпу, можно дать ей второй шанс с помощью этих инструкций. Особенно, когда проблема (как у меня) возникает в воскресенье утром и купить насос на замену без звонка в службу экстренной помощи

нельзя. Первые 3 шага просты. Вы должны решить для себя, доверяете ли вы себе выполнение остальных шагов. Я написал это руководство в меру своих знаний и убеждений. Тем не менее, я снимаю с себя всю ответственность, если у вас что-то пойдет не так при копировании.

Прежде чем приступить к работе, проверьте, позволяют ли состояние собственности и правила по месту вашего жительства проводить работы с системой отопления. В любом случае, вы несете ответственность.

    • Перед выполнением следующих шагов убедитесь, что насос работает. Потому что если все же работает , то эти инструкции не подходят для вашей проблемы.

    • Если вы знакомы с обычным низким шумом работы насоса, и теперь он стал очень низким, низким гулом или вообще не шумит, возможно, ротор насоса заклинил. Гул соответствует (например, 50 или 60 Гц) и явно не обычному шуму при работе.

    • org/HowToDirection»>

      Внимание : Насос может быть горячим. Пожалуйста, проверьте, прежде чем прикасаться к помпе ухом. Безопаснее, например, держать отвертку одним концом у спускного винта помпы (красная стрелка), а другим концом у уха. Таким образом, вы можете слушать помпу, как врач с помощью стетоскопа.

    • Если вы не можете определить шум при работе (или не уверены), то вы попали по адресу.

    • Примечание. В некоторых типах насосов вентиляционный винт (отмечен красным на рисунке) закрыт дополнительным кожухом. У меня нет такого насоса, поэтому я не могу предложить решение для него. Можно легко снять этот дополнительный корпус.

    Перевести

    • Откройте большой выпускной винт насоса с помощью подходящей большой плоской отвертки. Вы также можете использовать монету, если у вас нет достаточно большой отвертки.

    • Предупреждение: Некоторое количество воды вытечет. Держите какой-нибудь контейнер для сбора под насосом.

    • Теперь видна поверхность вала ротора. В зависимости от типа насоса имеется насечка либо в виде прорези, либо в виде креста.

    • org/HowToDirection»>

      Если вы не уверены, работает ли насос, осторожно вставьте отвертку (например, шлицевую на 5 мм) в отверстие и будьте готовы к тому, что она начнет вращаться сама по себе, если насос работает. В этом случае инструкции на этом заканчиваются. Установите на место прокачной винт. Убедитесь, что вода не капает.

    Перевести

    • Выберите отвертку, размер и форма которой соответствуют углублению в помпе. Вставьте отвертку в отверстие, открытое на предыдущем шаге.

    • Попробуйте повернуть ротор насоса с помощью отвертки. Если это сработает, включите насос. Он начинается сам по себе? Хорошо, проблема решена.

    • Если он не запускается сам по себе, дайте ему небольшой толчок, быстро повернув отвертку в направлении, указанном стрелками на корпусе, и «запустите» насос.

    • Майкл Б написал мне: На его циркуляционном насосе есть выемка. Вставьте отвертку в этот паз и затем ударьте по ней небольшим молотком в направлении вращения (указано на насосе), чтобы маховик начал двигаться.

    • Теперь насос работает? Тогда проблема решена. Установите на место прокачной винт и убедитесь, что из него не капает вода. Готовый.

    • Если насос по-прежнему не работает, перейдите к следующему шагу.

    Перевести

    • Перекрыть подачу воды с обеих сторон насоса. Если вам повезет, все необходимое техническое обслуживание уже было учтено при установке насоса. Прямо на каждом фланце может быть шаровой кран, который соединяет насос с остальной сетью трубопроводов. Все, что вам нужно сделать, это повернуть его паз на 90° с помощью отвертки.

    • В противном случае вам придется искать подходящие варианты отключения на вашем объекте.

    Перевести

    • В зависимости от типа насоса он подключается одним или двумя кабелями. Если это штекерные соединения, то аккуратно ослабьте их. Вилки обычно имеют механический замок, который необходимо предварительно слегка приподнять с помощью небольшой отвертки.

    • Если электрическая проводка постоянно подключена к насосу, необходимо соблюдать обычные меры предосторожности, необходимые для всех электромонтажных работ. Отключите все полюса и все стороны и т. д., проверьте отсутствие напряжения! »

    • org/HowToDirection»>

      Предупреждение: если вы не знакомы с этими вещами и не знаете, как действовать дальше, прекратите работу на этом этапе. В противном случае вы подвергнете опасности собственную безопасность и, возможно, других людей! Прежде чем продолжить движение в области, которая может причинить вред, обратитесь за помощью к тому, кто имеет соответствующую специальную подготовку.

    Перевести

    • Запишите направление установки насоса, т. е. направление, в котором он перекачивает воду. Вы найдете стрелку в середине насоса, между соединителями труб (красный прямоугольник).

    • Теперь немного приоткройте резьбовое соединение с одной стороны насоса. Будет вытекать вода, поэтому используйте контейнер для сбора (ведро и т. д.), чтобы собрать ее.

    • Если подтекание воды не прекращается через очень короткое время и полностью прекращается, то, вероятно, вы не полностью перекрыли подачу воды. В этом случае немедленно затяните фитинг.

    • Откройте резьбовое соединение на второй стороне насоса.

    • Снимите насос. Обязательно сохраните прокладки, которые вы найдете с обеих сторон.

    Перевести

    • org/HowToDirection»>

      Внимание! Если вы продолжите сейчас, вы, вероятно, аннулируете гарантию на помпу.

    • Ослабьте четыре крепежных винта подходящим шестигранным ключом

      .
    • Теперь разъедините две части корпуса. Запишите исходное положение двух частей по отношению друг к другу, чтобы вы могли собрать их вместе точно таким же образом позже. Если вы соберете их неправильно, т.е. повернут на 90° или 180°, у вас, вероятно, возникнут проблемы с их установкой в ​​вашей системе.

    • Теперь должна быть видна крыльчатка насоса. Попробуйте аккуратно повернуть. Если это работает хорошо и легко после нескольких изменений направления, вы можете собрать все обратно и перейти к последнему шагу.

    • Однако, если крыльчатка (как в моем случае) застряла полностью и вообще не может провернуться, то выполняется следующий шаг.

    Перевести

    • Я заподозрил отложение извести и смог успешно растворить его с помощью имеющейся в продаже уксусной эссенции. Подробно…

    • Поместите насос крыльчаткой вниз на небольшой пластиковый контейнер, например на маленькое ведро.

    • Налейте несколько капель уксусной эссенции в отверстие, отмеченное стрелкой, пока эссенция не начнет капать на дно. Если под рукой нет уксусной эссенции, можно использовать обычный салатный уксус. Просто процесс занимает больше времени.

    • Обратите внимание на инструкции по технике безопасности на флаконе с эссенцией. Если там ничего не написано, используйте резиновые перчатки и защитные очки. Если вы случайно работали без перчаток, на всякий случай ополосните руки чистой водой.

    • Подождите от 15 до 30 минут

    • org/HowToDirection»>

      Тогда попробуй покрутить колесо. Если он по-прежнему не поворачивается или поворачивается с трудом, повторите описанный выше процесс. Моя помпа была в порядке после трех повторений.

    • Теперь пропустите воду через насос, даже через отверстие, отмеченное стрелкой, чтобы смыть остатки кислоты. Теперь сильно разбавленную уксусную кислоту можно без колебаний сливать в канализацию. В принципе, это еда, и теперь она определенно намного слабее, чем ваша заправка для салата.

    Перевести

    • Перед сборкой убедитесь, что прокладка между двумя частями корпуса чистая.

    • Соедините две части корпуса. Обратите внимание на выравнивание двух частей относительно друг друга, как отмечалось ранее.

    • Вставьте четыре винта с внутренним шестигранником и равномерно затяните их «крест-накрест» (т. е. вверху слева, внизу справа, внизу слева, вверху справа) — сначала слегка затяните, а затем полностью затяните во втором раунде

    Перевести

    • Теперь верните насос на прежнее место. Обратите внимание на ранее отмеченное направление транспортировки. Не забудьте поставить две прокладки (очищенные) между фланцем и насосом.

    • Установите на место прокачной винт и затяните его.

    • Немного приоткройте первый затвор воды. Будьте готовы немедленно защелкнуть его обратно, если вы не закрепили насос должным образом или неплотно. При необходимости подтяните резьбовые соединения.

    • Теперь откройте все другие запорные устройства, которые вы ранее закрыли. Проверьте на наличие утечек.

    • Подсоедините электрические соединения

    • org/HowToDirection»>

      Время пробного запуска!

    • Если где-то над насосом есть автоматический выпускной клапан, дело сделано. В противном случае вам, вероятно, придется прокачать радиаторы прямо сейчас.

    • Проверьте давление воды в вашей системе в соответствии со спецификациями вашей системы.

    Перевести

Почти готово!

Финишная черта

Отменить: я не завершил это руководство.

Еще один человек завершил это руководство.
