Электрический щиток в гараж: как правильно собрать, схема подключения

как правильно собрать, схема подключения

Любое гаражное помещение должно оснащаться электрической энергией. Именно поэтому приходится своими руками в гараже устанавливать электрощиток и подключать к нему проводку. Однако перед монтажом такого прибора надо разобраться с главными особенностями его установки.

Для чего необходим электрощиток и что надо предусмотреть

Прежде чем оснащать помещение электричеством, придется определить, для чего их устанавливают. Выделяют несколько разновидностей приборов, которые имеют разное предназначение. К ним относят:

• Устройства вводно-распределительного типа. Такие модели устанавливаются, если надо принять электрическую энергию от сети или трансформатора. Оборудование оснащено приборами, которые отвечают за подсчет расходованного электричества, и дополнительными защитными панелями.
• Распределительный щиток. По своим функциональным возможностям устройство напоминает предыдущую модель. Однако оно более функциональное, так как в нем устанавливаются элементы учета израсходованной энергии и приборы для контролирования работоспособности щитка.
• Щит резервного типа. В приборе имеются специальные компоненты, которые при серьезных авариях на линии переключаются на резервные источники электроэнергии.
• Обогревательный. Используют для подключения оборудования, которое отвечает за обогрев и освещение помещения.

Что собой представляет электрощиток

Распределительный электрощит — небольшая панель, которая используется для установки оборудования, отвечающего за оснащение помещения электричеством. Многие считают такие устройства очень удобными, так как в них можно установить все необходимые рубильники и электротехнические механизмы. Это упрощает отключение гаражного помещения от электричества, так как для этого достаточно воспользоваться несколькими рычажками.

При изготовлении щитов пользуются легкими материалами, которые упрощают их установку в гараже.

Большинство моделей оснащается специальными защитными дверцами, которые замыкаются на ключ. Они помогают предотвратить случайный контакт с оборудованием, находящимся внутри. Некоторые современные модели имеют дверцы, которые закрываются герметично. Это защитит распределительный щит от осадков, если он установлен снаружи гаража.

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

• чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
• лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
• чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
• распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
• если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
• при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Зарядные устройства

Опытные автомобилисты рекомендуют устанавливать модели щитов, к которым можно подключать зарядное устройство для подзарядки автомобильного аккумулятора. К особенностям таких распределительных щитков относят следующее:

• Они должны быть силового типа, так как такое оборудование может правильно работать с зарядными приборами.
• Необходимо выбирать щиты, работающие с нагрузкой 2 А. Этого достаточно, чтобы обеспечить стабильное напряжение в 220-250 В.
• При установке электрического щита и распределении по помещению проводки придется следить за тем, чтобы не было скрутки. Специалисты советуют пользоваться клемниками, которые не только предотвратят появление скруток в проводке, но и сделают контактные соединения более надежными.

Среди преимуществ трансформаторов, которые могут работать с зарядками, выделяют:

• Возможность использования гальванического типа развязки. Это позволяет разделить напряжение в сети на вторичное и первичное.
• Увеличение выходной мощности при серьезных нагрузках. При подключении зарядных приборов трансформатор увеличивает мощность.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

• Обязательная проверка электрощитка на наличие повреждений и других дефектов. Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса. Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
• Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
• Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
• Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
• Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Монтаж

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

• Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
• Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую.
  Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
• Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Выбор оборудования для прибора

Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:

• Лампы. Это основной источник света, без которого невозможно работать в гараже.
• Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
• Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
• Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
• Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.

Схема подключений внутри щитка

Чтобы правильно соединить все компоненты, расположенные внутри, придется ознакомиться со схемой подключения. При составлении схематического плана подключения придется учесть то, что все будет соединяться через защитные аппараты.

В качестве защитных элементов используют авто-выключатели, которые будут отключать электричество при перегрузке сети.

Также разрабатывая схему, определяют тип используемого вводного автомата. Выбор зависит от того, какой будет главная питающая сеть. При однофазном напряжении устанавливается автомат на 220 В, а при трехфазном — на 380 В.

Если в гаражном помещении будут часто пользоваться сваркой, лучше проводить трехфазную сеть.

Помимо этого, на схематическом плане отображают место размещения розеток и осветительных приборов. Они должны подключаться через общий автомат. В обычных гаражах розетки подсоединяются через предохранители на 15 А.

Сборка

Если человек планирует самостоятельно собрать электрощиток и установить его в гараже, придется разобраться с основными нюансами выполнения такой работы. При подсоединении элементов щита придерживаются следующих рекомендаций:

• Подключение основного кабеля с тремя жилами. Его заводят внутрь гаража от главной линии столба, расположенного неподалеку. Этот провод должен надежно защищаться от осадков и поэтому его проводят внутри стальной или металлопластиковой трубы. Специалисты советуют проводить его через заднюю стену щита.
• Соединения блока УЗО. Этот компонент отвечает за защиту оборудования от перегрузки и коротких замыканий. Для его работы придется подключить пакетники, обеспечивающие работу осветительных приборов и розеток.
• Установка соединительных колодок. Такие коммутационные компоненты соединяют силовые провода с проводкой освещения и розетками, которые потребляют около 12-15А.

Заключение

Гаражные помещения должны оснащаться электричеством, без которого не смогут работать электроприборы. Для этого используют специальные электрические щитки, к которым подключается проводка. Чтобы правильно установить электрощит в гараже, надо ознакомиться с разновидностями такого оборудования и правилами их монтажа.

устройство и подключение электричества в гараже, схема щитка

Содержание статьи:

В гараже невозможно обойтись без электроэнергии, иначе это обыкновенный бокс для хранения автомобиля, инструментов и техники. На этапе строительства и проведения электроэнергии нужно позаботиться об обустройстве щитка для гаража. Его корпус дополнительно оснащен прибором для учета потребляемой электроэнергии. Приобрести в специализированных магазинах можно уже готовые конструкции, которые получили название – гаражный щиток электрический, или изготовить самостоятельно.

Зачем устанавливать электрический щит в гараж

Электрощиток для гаража

При монтаже и регистрации устройства гараж становится помещением, которое необходимо полноценно обустроить, чтобы оптимизировать его функциональные возможности. При выборе оборудования заранее должна продумываться и планировка, площадь помещения. Обусловлено это тем, что именно эти факторы определяют объемы потребляемой электроэнергии. Для максимального комфорта помещение делят на несколько зон:

• Основная часть, предназначенная для хранения автомобиля.
• Дополнительная зона, предназначенная для хранения инструментов, а также размещения рабочей зоны и ремонтной ямы.

Многие автовладельцы сами проводят шиномонтаж и прочий ремонт, следовательно, освещение в помещении требуется полноценное. Для осуществления большого количества работ, требуется установка качественного щита.

Описание электрощита

Устройство защитного отключения

Устройство представляет собой удобную и функциональную панель, внутри которой находится специальное электрическое оборудование. Благодаря его работе осуществляется прием и распределение тока. Производят оборудование из материалов, устойчивых к механическим и термическим воздействиям. Электрощиток оснащен дверцей, которую необходимо всегда запирать. При выходе из гаража устройство можно с легкостью обесточить. Также в состав прибора входят такие детали:

• Электрический сертифицированный счетчик, на котором зафиксированы результаты проверки в организации Энергосбыта.
• Монтажный ящик и коммутационная панель, а также металлические крепежные планки, расположенные в несколько рядов.
• Прибор УЗО, выполняющий защитную функцию. Оберегает человека и технику от утечки и стока токов по мостикам с хорошей проводимостью.
• Однофазные пакетники, способные автоматически разорвать цепь при выявлении КЗ.

Речь идет об электрическом устройстве, которое питает напряжение в 220 Вт. Подвод и обустройство трехфазной цепи должно осуществляться только сотрудниками РЭС, по предварительно согласованному проекту.

Напряжение питания светильников в смотровых ямах и подвальных помещениях не должно превышать 26 В.

Какое устройство можно установить в гараж

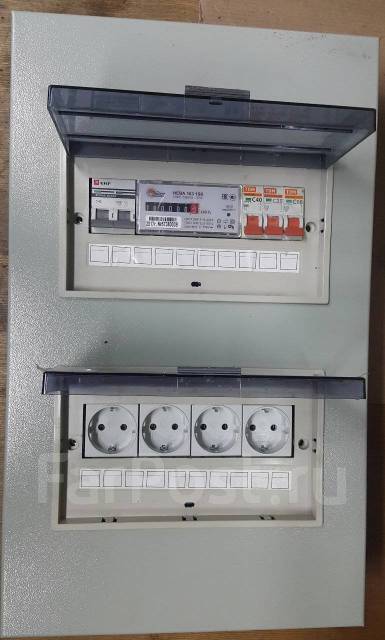

Металлический учетно-распределительный навесной щит

Электрические щитки изготавливают из пластмассы и металла. Можно монтировать пластмассовый корпус, но учитывая количество металлических предметов в гараже, лучше отдать предпочтение боксу из металла, это будет более безопасно. Также стоит упомянуть о повышенной сопротивляемости механическим повреждениям.

Если гараж не отапливаемый, в воздухе периодически скапливается высокая концентрация влаги, что способствует образованию на корпусе из металла коррозии. Чтобы предотвратить развитие этого неприятного явления, климатическое исполнение щитка должно быть дополнительно оснащено УЗ. Эти устройства специально предназначены для неотапливаемых помещений и работают в диапазоне температур от -40 до +40 градусов.

Дополнительно корпус должен оснащаться запорным устройством, к болту которого подключается заземляющая деталь.

Главным образом электрощиток необходим для размещения в нем приборов защиты и электросчетчика. Прежде чем приобрести определенную прибор учета потребляемой электроэнергии, нужно у консультанта поинтересоваться, какая из представленных моделей будет исправно работать в гаражных условиях.

Самое распространенное оборудование – однофазное электромеханическое с максимальным током 50 А. Электросчетчик должен быть проверен сотрудниками РЭС и опломбирован.

Достаточно часто владельцы гаражей при проведении электроэнергии не используют магазинный ящик для хранения в нем всех приборов управления. Чтобы сэкономить деньги, они делают электрощиток в гараже своими руками из текстолита или гетинакса. На них размещают однофазные пакетники и вешают прибор учета электроэнергии. Пакетники должны быть помещены в черные эбонитовые корпуса.

Особых достоинств самодельное устройство не имеет, поэтому рекомендуется все-таки приобрести современный электрический прибор.

Схема подключения элементов управления внутри коробки

Устройство электрического щитка

Алгоритм подключения электроприборов внутри щитка:

1. От столба проводится линия с тремя жилами, заводится по специальному каналу внутрь электрического щитка. В качестве каналов, по которым будут проводиться электрические кабели, можно использовать трубы из стали или металлопластика. Во избежание неприятных ситуаций ввод в короб рекомендуется делать через заднюю стенку щитка.
2. На монтажные планки во внутренней части прибора последовательно подключаются блок защиты УЗО, автомат отключения КЗ и электросчетчик. Далее важно правильно монтировать подрозетники, систему вентиляции подвального помещения, трансформатор питания светильников и осветительные приборы.
3. Все приборы один за другим соединяются в одну цепь при помощи коммутационных колодок, после подключаются к силовым проводам и осветительной проводке, блоку розеток с максимально допустимым током потребления не более 25 А.

Специалисты рекомендуют зачищенные отрезки проводки промаркировать цветной изолентой. Это позволит в будущем точно знать, где «фаза-земля», и упростит подсоединение к колодкам.

Большое значение в монтаже электрощитка играет полноценный контур заземления проводки. Электрики заявляют, что не стоит надеяться на нейтраль и заземление ее линий напряжения. При замыкании на линии может наблюдаться большой скачок напряжения, что приведет к сгоранию подключенных электрических приборов.

Схема электрощитка в гараже

Схема однофазной проводки гаража на 220 вольт

Во время построения электрической сети важно учитывать, что каждый потребитель подключается отдельно через аппарат защиты. Щиток должен быть оснащен автоматическими выключателями. Помимо распределительных автоматов, устанавливают вводные. Выбор зависит от типа сети, от которой происходит электрическое питание.

Если проводка к гаражу прокладывается от однофазной сети, вводный автомат должен быть на 220 В. Если речь идет о трехфазной сети, предпочтительнее устанавливать автомат на 380 В.

Побирается тип сети в зависимости от потребностей владельца помещения. Если часто используется сварочный аппарат, нужно подводить трехфазную сеть.

Выбор автоматических предохранителей осуществляется в соответствии с типом потребления. Учитываются также технические характеристики оборудования. К приборам часто прилагаются паспорта, где имеется информация о номинальном напряжении и силе тока.

В гараже рекомендуется монтировать не только традиционные розетки бытового назначения, но и дифференциальные автоматы. Другие потребители могут подключиться через обыкновенные предохранители. Например, если приемники принадлежат одной категории, подсоединить их можно к общему автомату.

В гараже самым энергопотребляемым прибором является сварочный аппарат. Поэтому в случае регулярного его использования, важно предусмотреть необходимость запаса мощности.

Опытные электрики при проведении работ всегда ориентируются на полученные результаты расчетов. Обязательно учитываются паспортные характеристики электрических приборов. Помимо этого, для резерва устанавливается минимум один автомат с допустимой силой тока 16 А. Для учета потребляемого количества электроэнергии в щиток устанавливается электросчетчик.

Для заземления изготавливают систему из прутиков диаметром приблизительно 1,5 см. Они должны быть соединены друг с другом стальной полосой.

Электрощит в гараже своими руками, гаражный щиток электрический

Как сделать электрощиток в гараж

Электрощиток, устанавливаемый в гараж, должен находиться в любом подобном помещении. Его необходимо иметь при сдаче объекта в эксплуатацию. Такой прибор должен отвечать определенным требованиям. При этом соблюдаются определенные ГОСТы. Именно в их требованиях стоит разобраться подробнее. Кроме того, можно без труда разобраться, как установить электрощиток в гараж своими руками.

Зачем устанавливать электрощиток

При монтаже такого устройства гараж становится полноценным помещением. За счет этого увеличивается его функциональность. При выборе электрощитка заранее продумывается планировка. Ведь при создании такой конструкции определяются объемы электроэнергии, которые будут потребляться. Для обеспечения удобства работы в гараже его делят на несколько зон:

• Основная область – здесь будет находиться сам автомобиль.
• Дополнительная зона, в которой размещают мастерскую и ремонтную яму. В таких комнатах хранят различный инструментарий.

К примеру, сварочное оборудование требуется многим автовладельцам, которые сами проводят ремонт своих транспортных средств. По этой причине электричество в гараже должно устанавливаться не только для освещения. Это требует монтажа качественного электрощитка.

Описание электрощитка

Электрощиток для гаража является эстетичной и удобной панелью, в которой располагается специальное оборудование. За счет его работы возможен прием тока и его распределение.

Внимание! Электрощитки для гаражей изготавливают из специальных материалов. Они оборудуются дверцей, которую обязательно следует запирать. При выходе из гаража электрощиток легко можно будет обесточить.

Основное освещение

Электрощиток в гараже может быть сделан многими автовладельцами. Однако это не означает, что при полном отсутствии знаний все работы будут выполнены правильно. Однако при наличии определенных знаний в проводке и соблюдении правильной последовательности работ цена электрощитка окажется небольшой.

Для создания качественной системы освещения необходимо оборудовать гараж минимум четырьмя источниками. Особенности создания основного освещения:

• Лучше устанавливать лампы парами – с левой и правой стороны от машины.
• Еще можно расположить источники свет сзади и спереди от машины. Зависит вариант размещения ламп от нужд автовладельца.
  ?Внимание! Важно провести проводку от электрощитка таким образом, чтобы каждый источник света имел отдельный выключатель.
• Чтобы в подвале тоже присутствовало освещение, следует воспользоваться трансформатором. Необходимо, чтобы он распределял электричество в разные зоны подвального помещения.
• Кроме трансформатора и различных приборов, следует повесить в гараже электросчетчик. Он должен выдерживать серьезные нагрузки.
• К примеру, аппараты для сварки старого образца способы выдавать нагрузку 50 А. Это говорит о необходимости выбрать счетчик, способный выдерживать подобные нагрузки.

Внимание! Очень важно выбрать схему разводки, которая будет отвечать требованиям безопасности. Лучше использовать кабель с медной жилой.

Гаражный электрощиток представляет собой один из основных элементов системы электропитания гаража. С его помощью можно включать и выключать отдельные ветки.

Зарядные устройства

Лучше выбирать электрощиток, который можно подключать к зарядному прибору. Нередко в гаражах используется устройство для зарядки. Особенности таких электрощитков:

• Он должен относиться к приборам силового вида. При отсутствии такой возможности электрощиток с зарядкой может быть подключен к трансформатору, отвечающему за подвал.
• Электрощиток с зарядкой, выполненный своими руками, часто представляет собой устройство, которое следует выполнять по той же схеме, что и автотрансформатор ЛАТР 2. Он может работать только с нагрузкой 2 А. Мощность такого устройства составляет 500 Вт. При этом напряжение трансформатора не превышает 250 В.

Трансформатор, заводской или самодельный, который используется для зарядки аккумулятора имеет несколько преимуществ:

• Развязка выполняется гальванической. В этом случае напряжение делят на первичное и вторичное.
• Постоянное увеличение выходной силы электричества. Сам транформатор способен выдавать лишь 2 А. Именно поэтому его необходимо увеличить.

Работают трансформаторы типа Т-1 по следующему принципу:

• Напряжение посредством трехполосного тумблера подается на выпрямитель ВД-1.
• Затем оно стабилизируется. Проходя по тумблеру, напряжение подается на используемые клеммы.

• Необходимо, чтобы силовой тумблер находился на выходе от тумблеров. С помощью этого устройства можно отключить подачу тока к клеммам в любой момент.
• Клеммы, выводящие 12 В, нужны, чтобы обеспечить стабильность работы прибора и дополнительных двигателей, которые имеются в автомобиле.
• Клеммы, способные выдавать 27 В, могут применяться не очень часто. С их помощью возможна одновременная зарядка нескольких аккумуляторов. На таких клеммах сила тока будет ниже, чем в случае с предыдущими.

Схема электрощитка в гараже при использовании трансформатора Т-1 имеет такие особенности:

• К расположенным отдельно друг от друга выводам подсоединяется первичная обмотка. Они должны быть отделены от тех выводов, к которым ведется обмотка вторичного вида.
• Выводы, соединенные со вторичной обмоткой, должны быть совмещены с магистралью, предназначенной для освещения подвала.
• Кроме того, следует помнить, что вторичная обмотка трансформатора оборудуется выходом в 24 В. Такое условие является необходимым, поскольку система должна непрерывно обеспечиваться током силой в 15 В.
• Сетевая нагрузка распределяется между клеммами двух видов.
• Напряжение легко сделать нормальным с помощью особых диодов.

Внимание! Когда осуществляется соединение проводов в электрощитке, следует избегать скрутки. Для этого необходимо использовать специальные приспособления – клемники. За счет их применения обеспечивается надежность контактов.

Монтаж электрощитка

Самое простое решение – приобрести готовый электрощиток в гараж. Такие приборы уже отвечают всем требованиям. Однако следует знать, какое именно устройство подойдет для установки в своем гараже.

Они имеют множество отличий:

• Электрощитки выполняются в нескольких вариантах. Они могут представлять собой закрытые короба или открытые панели. Зависит выбор таких электрощитков от предпочтений владельцы гаража.
• В базовой комплектации такого оборудования имеется специальный счетчик электроэнергии.
• Для каждого помещения необходимо подбирать индивидуальный счетчик в электрощиток.

Выбор электрощитков тоже имеет несколько тонкостей:

• Внешне электрощиток представляет собой ящик с дверцей. Обычно он выполняется небольших размеров. В него встраивается выключатель входного варианта. Он нужен, чтобы имелась возможность в любую минуту обесточить определенную ветку сети.
• В электрощите имеются предохранители и счетчик. Их должно быть столько же, сколько и разводок в гараже.
• Довольно комфортно и безопасно устанавливать предохранители автоматического типа. В случае необходимости они обесточивают нужные ветки самостоятельно.
• С установкой электрощитка редко возникают сложности. Обычно прибор крепится на металлическую платформу. Кроме того, существуют и альтернативные варианты. К примеру, в качестве платформы может использоваться плита из асбестоцемента.
• Необходимо устанавливать электрощиток в гараже в месте, которое располагается рядом со входом в гараж.
• Кроме того, необходимо оборудовать подход к электрощитку таким образом, чтобы он был максимально удобным. Лучше не ставить рядом с прибором громоздкие предметы и не складывать коробки.

Внимание! При соединении магистралей с разводками следует соблюдать все правила, которые имеются в инструкции по безопасности.

Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации. При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше.

Выбор оборудования для прибора

Создавать проект электрощитка в гараже необходимо с построения списка необходимого оборудования. Все приборы, которые будут питаться от сети должны быть учтены:

• система освещения;
• вентиляция;
• приборы бытового назначения;
• различный электроинструмент;
• сигнализация.

Когда список оборудования, которое будет использоваться в гараже, будет составлен, можно начать проект составления. Необходимо учесть, какой будет максимальный ток нагрузки. В некоторых случаях приходится отказываться от различных устройств.

Схема электрощитка

Когда будет выполняться построение сети, следует учесть, что каждый потребитель необходимо подсоединить через аппарат защиты. В щитке должны быть установлены автоматические выключатели. Кроме распределительных автоматов, следует установить вводный автомат. Его выбирают в зависимости от типа сети, от которой осуществляется питание. Если подведение проводки к гаражу осуществляется от однофазной сети, вводный автомат устанавливается на 220 В. В случае с трехфазным вариантом монтируют автомат на 380 В.

Выбирается тип сети в зависимости от потребностей владельцы гаража. К примеру, чтобы подключать сварочное оборудование промышленного типа, потребуется подводить трехфазную сеть.

Подбор предохранителей автоматического типа проводится согласно типу потребителей. Учитываются и их технические характеристики. В паспорте к определенным приборам указываются номинальный ток и напряжение. Ток отключения автомата должен превышать номинальный ток устройства.

Кроме обычных розеток бытового назначения, устанавливаются и дифференциальные автоматы. Другие потребители подсоединяются через простые предохранители. Если приемники входят в одну категорию, их можно подключать к общему автомату. К примеру, это касается системы освещения.

Из всех приборов, которые устанавливаются в гараже, аппарат для сварки представляет собой самого энергоемкого потребителя. По этой причине в случае необходимости его использования следует предусмотреть запас мощности.

Нередко бытовые розетки и освещение необходимо подключать через предохранитель на 16 А. Промышленные аппараты для сварки должны быть соединены с предохранительными автоматами не менее 50 А.

Опытные электрики ориентируются на данные расчетов. Следует учитывать и паспортные характеристики приборов. Кроме того, предусматривается минимум один автомат на 16 А для резерва. Чтобы вести учет электроэнергии, в электрощиток устанавливается счетчик.

Еще один важный момент проектирования – процесс заземления. Как прописано в ПУЭ, для установки в гаражах необходимо использовать систему TN. Необходимо изготавливать систему заземления из прутков диаметром 1,5 см. Они должны быть соединены при помощи стальной полосы.

Затем следует разобраться, каким будет корпус щитка. Может быть выбран открытый или закрытый ящик. Поскольку гараж представляет собой помещение, в котором постоянно присутствуют пары горючих жидкостей, лучше выбрать закрытый корпус. При этом его степень защиты должна быть не ниже IP20.

Сборка электрощитка в гараже

Чтобы собрать электрощиток в гараже, необходимо собрать такой инструментарий:

• отвертки, плоскогубцы, молоток;
• электродрель со сверлами;
• саморезы и дюбеля.

Сначала ящик подготавливают к эксплуатации. Затем в электрощиток необходимо поместить счетчик и предохранительные автоматы. Все оборудование, которое будет расположено в ящике, следует соединить перемычками. Корпус электрощитка следует подключить к контуру заземления.

Теперь можно подготавливать место монтажа щитка. Его не следует размещать в отдаление от точки захода питающего кабеля. Электрощиток следует размещать не ниже, чем в 1,4 м от пола. Следует помнить, что подведение кабеля снаружи к гаражу осуществляется сотрудником службы электросети. Только потом можно начинать разводку электросети в самом гараже от электрощитка.

>Делаем проводку в гараже своими руками: схема подключения, электрощиток, заземление и фото

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

Схема распределительного электрощитка для гаража своими руками:

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление.

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Выбор проводов и кабелей по мощности нагрузок

Здесь можно руководствоваться такой таблицей:

Таблица составлена для напряжения 230 В (новый стандарт вместо 220). Теперь мы можем выбрать сечения кабелей для гаража на предыдущем рисунке. Предположим, что все светильники под потолком на 80 Вт, светильники на 36 В в яме по 100 Вт и розетки для ямы нам понадобятся для электрооборудования мощностью до 5 кВт.

Линия потолочных светильников потребляет в сумме 240 Вт, а для ямных светильников мы не можем использовать таблицу, так как напряжение трансформатора 36 В. Кроме того, в яме есть розетка под электроинструмент на 36 В. Поэтому мы исходим из максимальной мощности трансформатора, пусть она равна 500 Вт.

Рассчитаем ток по мощности: I = P/U = 500/36 = 14 А (с округлением в большую сторону).

Провод от трансформатора лучше вести медный, проводка закрытого типа – часть ее проходит по трубам в бетонном полу гаража. Поэтому нам подойдет кабель с жилой сечения 4.5 мм.кв, “четыре с половиной квадрата” на жаргоне электриков. Для ямных розеток мы тоже возьмем медный провод для закрытой проводки, это потребует, согласно таблице, 5.5 мм.кв.

На самом деле эти скрупулезные расчеты вовсе не пустяки, вы поймете это, как только окажетесь в магазине и начнете смотреть на ценники медных кабелей.

Итак, нам понадобится 8 м кабеля 4.5 мм.кв и 7 м кабеля 5.5 мм.кв. А также 9 м алюминиевого кабеля сечением 1.5 мм.кв для потолочных светильников, тоньше электрического кабеля практически не бывает в продаже. Выбираем и покупаем ближайшие сечения с округлением в большую сторону.

Алюминий мы выбираем потому, что он недорог, а потолочная линия практически ненагружена. Кабели следует выбирать в двойной изоляции и с изолирующими проводниками.

По току выбираем и автоматы. Для линии потолочных светильников 2.5 А, для линии розеток в яме 15 А, и остается трансформатор. Поскольку трансформатор трансформирует с тем же самым коэффициентом не только напряжения, но и токи, то мы можем легко подсчитать ток в первичной обмотке: 14 / (220 / 36) = 14*36 / 220 = 2.3 А. Подойдет автомат 2.5 А. Общий максимальный ток составит 20 Ампер и такой же должен стоять автомат. Остается только выбрать подходящее УЗО.

Оно должно быть рассчитано на проходящий ток не менее 20 А и ток срабатывания 10-20 мА, не больше! Приборы с исправной изоляцией имеют практически нулевой ток утечки.

Остальные материалы и технология монтажа

Кабели и шины помещаются в закрытые щитки, коробки и кабельные каналы или лотки. Эти материалы традиционно изготавливались из металла. Сейчас применяют негорючий пластик в форме труб, круглых или прямоугольных. Хуже всего гофрированная труба – в нее бывает очень сложно протягивать кабели и провода.

Лучше всего – кабельные лотки с защелкивающимися крышками. Неплохо подходит металлопластиковая труба для водопровода или отопления.

В местах сгиба, если нельзя сделать этот сгиб большим радиусом из труб, применяют коробки, которые служат для распределения ответвлений и устройства выключателей.

Как коробки, так и трубы должны хорошо крепиться на несущих элементах (стенах, балках, потолках), а соединение труб с коробками должно быть, по возможности, герметичным.

На практике придется проявить терпение и мастерство, даже при использовании самых технологичных материалов.

Протягивание кабелей через трубы должно начинаться с проволоки, которая заводится в трубу с помощью специальной головки, исключающей заедание. Затем кабель привязывают к проволоке и протягивают через трубу. Вот почему предпочтительны лотки с закрывающимися крышками. В них очень легко делать монтаж и ремонт.

Для крепления лотков требуется значительно меньше отверстий и они имеют аккуратный внешний вид. В примере с гаражом лотки могли бы использоваться в вертикальных участках проводки, а потолочные светильники можно подвесить на натянутом тросике.

В коробках желательно использовать зажимное соединение винтами, но можно паять медные скрутки, это также вполне надежный метод. Для перехода от алюминия к меди, во избежание коррозии надо использовать или специальные клеммы, или шайбы из цинка или оцинкованной стали. Это помешает коррозии во влажной среде. “Голый” контакт меди и алюминия неизбежно приведет к коррозии, ухудшению контакта и его перегреву.

Заземление

Как сделать заземление в гараже своими руками? Роль заземления уже обсуждалась выше и теперь о том, как его организовать. Для этого следует вбить в землю недалеко от гаража стальную оцинкованную трубу длиной в 2 метра и приварить к ней круглую сталь, диаметром 6-8 мм. Место заземления желательно выбирать влажным.

Стальной круг (его надо покрасить водостойкой краской), заводится в гараж и там ведется к щитку, где делается еще одна клемма для надежного соединения с шиной PE толстым медным проводом. Заземление тем лучше, чем меньше его сопротивление, поэтому толщина заземляющего проводника должна быть достаточной.

Выполнение эл. проводки в гараже своими силами возможно. Самостоятельная разводка проводки в гараже потребует значительно меньших расходов, чем с привлечением наемных работников. Но если вы хотите провести на высоком уровне электрику в гараже своими руками, то придется многому поучиться в этом процессе и почитать статьи, подобные этой.

Данная статья посвящалась, в основном, скорее проектированию гаражной проводки, чему уделяется не слишком много внимания. Тема не маленькая и в рамках одной статьи невозможно охватить все практические тонкости, связанные с монтажом. Но в интернете много схем проводки для гаража и неплохих видеороликов касающихся именно практической части работ и приемов их выполнения.

Читайте о том, как сделать в гараже стеллажи, полки, верстак и подъемник для автомобиля.

Полезное видео

Как сделать проводку в гараже правильно? Смотрите видео ниже:

Гараж без электроэнергии — не гараж, а бетонный или металлический бокс для хранения техники. На определенном этапе обустройства гаража потребуется развести и уложить в стены, пол или потолок каналы с проводкой. После завершения отделочных работ приходит черед монтажа электрощитка в гараже. И только после этого, если проводка и электрощиток собраны правильно, электрик городского управления электросетей подключит и опечатает входные клеммы.

Устройство гаражного электрощитка

Понятно, что основное предназначение электрощитка заключается в удобном и безопасном управлении системой распределения потребителей в гараже, поэтому в состав электрощитового набора обязательно входит:

• Счетчик электрический сертифицированный, с отметкой о прохождении поверки в конторе Энергосбыта;
• Прибор УЗО, защищающий человека и электроприборы от токов утечки и стока по мостикам проводимости;
• Прибор общей защиты входных цепей от короткого замыкания в проводке гаража;
• Однофазные пакетники с возможностью автоматического разрыва цепи при возникновении КЗ;
• Коммутационная панель и монтажный ящик с несколькими рядами металлических крепежных планок.

Важно! В данном случае можно собрать электрощиток для установки в гараже только для питающего напряжения в 220В. Варианты подвода и обустройства в помещении гаража трехфазного напряжения должны выполняться только специалистами РЭС, по заранее согласованному проекту.

Требованиями нормативов, определяющих состав и устройство электропроводки и освещения, установлено, что в подвальных помещениях и смотровых ямах напряжение питания светильников должно быть не более 36В.

Поэтому для любого варианта подвала в помещении гаража необходимо предусмотреть на электрощитке дополнительный понижающий трансформатор с пакетником. Для организации освещения потребуется вывод с трансформатора на дополнительный контур проводки подвала со своим заземлением.

Простой вариант электрощитка в гараж

Электрический щиток нужен в первую очередь для установки электросчетчика и приборов защиты. Перед тем как приобретать конкретную модель счетчика, поинтересуйтесь, какую именно модель прибора учета электроэнергии лучше использовать в условиях гаража. Чаще всего устанавливают электромеханические устройства под однофазное напряжение с максимальным током до 50А. Естественно, прибор должен иметь поверочную пломбу и быть опечатанным службой контроля РЭС.

Какой электрощиток лучше, самодельный или промышленного изготовления

Во многих случаях подведение электроэнергии в гараж может выполняться без использования покупного ящика и сборки всех приборов управления в одном боксе. Чтобы сэкономить на приборах для гаража, любители изготавливают электрощитки из гетинакса или текстолита, на которые вешают счетчик с автоматом защиты и ряд однофазных пакетников в черных эбонитовых корпусах.

Особых преимуществ такой электрощиток не дает. Использование современных дифавтоматов защиты от короткого замыкания и приборов УЗО является обязательным, независимо от того, какой формы и размеров сам электрощиток в гараже. Качество старых эбонитовых пакетников зачастую очень посредственное, их с удовольствием заменяют более современными моделями немецкого производства.

Схема подключения приборов внутри коробки электрощитка

Порядок подключения приборов внутри электрощитка хорошо иллюстрируется приведенной схемой:

1. Входной кабель с тремя жилами от линии на столбе заводится по подготовленному каналу внутрь электрощитка. В качестве шлангов или каналов, по которым пропускается провод, можно использовать металлопластиковые или стальные трубы. Надежнее сделать ввод в короб через заднюю стенку электрощитка, а не бить отверстие в боковой стенке гаража;
2. Внутри электрощитка на монтажные планки последовательно крепятся электросчетчик, автомат отключения КЗ и блок защиты УЗО. Далее устанавливаются пакетники под розетки и приборы для освещения гаража, трансформатор питания светильников и вентиляции подвала;
3. С помощью коммутационных колодок приборы последовательно соединяются в цепь и подключаются к осветительной проводке и силовым проводам, идущим к сварочному посту и блоку розеток с максимальным током потребления до 25А. Остальные розетки подключаются к пакетникам с током отсечки в 16А.

Совет! Промаркируйте зачищенные отрезки проводов с помощью цветной изоленты. Это упростит подключение к колодкам и позволит избежать путаницы «земля-фаза».

Зачастую, чтобы упростить работу с подключением и пломбировкой счетчика в гараже, перед вводом в электрощиток устанавливают обычный отсечной рубильник или переносят дифавтомат. Обычно на этом настаивают электрики гаражного кооператива, так проще и надежнее защищаются от КЗ лампы внешнего освещения, и проще работать со счетчиком.

Целесообразность такого решения не всегда понятна, поэтому многие автолюбители могут страховаться и устанавливают в гараже два автомата, до и после счетчика, что тоже не всегда оправдано.

Розетки и осветительные приборы в гараже подключаются отдельными пакетниками, их разделяют на две группы – силовые с порогом в 25А и маломощные – для срабатывания на обычных розетках с нагрузкой не более 1,5-2 кВт. Для освещения достаточно слабых 5-ти амперников, но желательно на каждую точку освещения гаража, например, для прожектора, переноски и четырех настенных светильников установить свой выключатель на электрощитке.

Обязательным атрибутом смонтированного в гараже электрощитка является полноценный контур заземления проводки гаража. Это крайне важно. Не стоит особо надеяться на нейтраль линии напряжения и уповать на то, что она заземлена, как заявляют электрики и их помощники. Кроме того, при замыкании где-то на линии на нейтрали может появиться неплохой потенциал до 120В, что может спалить особо нежные приборы, работающие в гараже, например, блок зарядки аккумулятора. Толстый провод «земли», а лучше медную шину от стального контура, закопанного на метр глубиной, подключают по представленной схеме, электросчетчик условно не показан.

Работа приборов защиты

Система защиты, смонтированная на электрощитке, состоит из двух обязательных приборов. Первый – это прибор или автомат отключения при возникновении короткого замыкания. Второй — устройство УЗО, оба прибора очень похожи по внешнему виду, и зачастую их путают и не понимают, зачем два одинаковых автомата.

На самом деле схема УЗО принципиально отличается от главного автоматического отсекателя, и рассчитана на отключение проводки только в тех случаях, когда ток утечки между двумя жилами кабеля достигает 5 тысячных ампер. Есть немало случаев, когда, стоя на влажном грунте, человек касается корпуса электрического прибора и получает удар из-за нарушения изоляции девайса. Чаще всего это происходит из-за микротрещинок на полихлорвиниловой изоляции кабеля, или при замокании проводки от конденсата, затекающей через кровлю гаража дождевой воды. Сто тысячных ампер считаются смертельными, исправный автомат УЗО должен срабатывать на пяти тысячных, но не способен отключить сеть при возникновении короткого замыкания.

Для этих целей используются дифференциальные устройства автоматического отключения питания при резком увеличении тока до определенного порога. Если у вас в гараже стоит мощное сварочное оборудование, то устанавливайте прибор на 25А. Больше нельзя, это может привести к возгоранию в гараже проводки и электрощитка. Для более мощных потребителей потребуется трехфазная сеть.

Самодельные схемы электрощитка для гаража

Если у вас есть способности и желание собрать своими руками автоматический вариант электрощитка для гаража, можно воспользоваться приведенной схемой.

В конструкции используется система гальванической развязки приборов освещения подвала через трансформатор Т3. Одновременно с низковольтным освещением в конструкции электрощитка реализована возможность подключения потребителей на 12В, что бывает полезным при ремонте автомобильной техники. Кроме того, конструкция на основе Латра позволяет регулировать и подстраивать выходное напряжение под потребности нагрузки приборов в гараже.

Крепление корпуса электрощитка всегда выполняется на дюбелях к основе стены гаража, нельзя крепить на штукатурку или возгораемые предметы, только на бетон или кирпич. Высота установки электрощитка в гаражном помещении составляет 1300-1400мм над уровнем пола. Щиток вешается на стену возле входа с правой или левой створки ворот, кому как удобнее.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Сборка и установка щита в гараже. Часть 2

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю статью про сборку щита для гаража и его установку.

Напомню, что в первой части пристальное внимание я уделил непосредственно самому щиту ЩРн серии «UNIVERSAL» от IEK на 24 модуля и подготовке к сборке схемы.

А теперь приступим к коммутации, о чем я Вам подробно и расскажу в данной статье.

Еще раз пробегусь по компоновке щита.

На верхней DIN-рейке установлены:

1. Вводной автоматический выключатель ВА47-29 с номинальным током 25 (А) и характеристикой С
2. Расцепитель максимального и минимального напряжения РММ47 (читайте о нем в отдельном и очень подробном обзоре с испытаниями)
3. Однофазный электронный счетчик электрической энергии STAR 304/1 R2-5(60) прямого включения
4. Цифровой вольтамперметр D52-2042 (читайте про технические характеристики и схему подключения)
5. Вводное УЗО ВД1-63 с номинальным током 50 (А) и током утечки 30 (мА)

На нижней DIN-рейке установлены:

1. Автоматический выключатель ВА47-29 с номинальным током 3 (А) и характеристикой С для питания вольтамперметра D52-2042
2. Автоматический выключатель ВА47-29 с номинальным током 10 (А) и характеристикой В для линии освещения гаража
3. Автоматический выключатель ВА47-29 с номинальным током 16 (А) и характеристикой В для розеточной линии гаража и дополнительной розетки в щите
4. Розетка для DIN-рейки РАр10-3-ОПс

Сразу сделаю пояснения по УЗО.

Я уже говорил и повторюсь, что УЗО должно быть, по возможности, всегда на одну ступень выше по номинальному току, нежели номинальный ток, установленного перед ним автоматического выключателя. В нашем примере номинальный ток вводного автомата составляет 25 (А), а значит УЗО должно иметь номинальный ток не менее 32 (А). Таким образом, вводное УЗО у нас будет защищено от перегруза (сверхтока), как и требует от нас ПУЭ (п.7.1.75 и п.7.1.76). Но в наличии УЗО на 32 (А) и 40 (А) не было, поэтому было приобретено УЗО на 50 (А) с током утечки 30 (мА).

Определимся с маркой и сечением проводов для монтажа.

Согласно технических условий (ТУ) для гаража, вводной автомат имеет номинал 25 (А), а значит всю силовую коммутацию щита я буду выполнять медными проводами сечением 6 кв.мм.

Безусловно можно использовать сечение и 4 кв.мм, этого тоже будет вполне достаточно, но вдруг хозяин гаража в ближайшем будущем решит немного увеличить разрешенную мощность, согласовав и заменив вводной автомат с 25 (А) на 32 (А). Тогда ему не придется ничего переделывать в щите, кроме замены, непосредственно, вводного автомата. Так сказать, сделал ему небольшой запас для расширения мощности.

Для удобства монтажа я выбрал гибкий провод ПуГВ (по старому ПВ-3).

Коммутацию для питания вольтамперметра и щитовой розетки я буду выполнять тоже гибкими медными проводами ПуГВ, но только сечением 2,5 кв.мм.

Естественно, что при монтаже будет соблюдаться цветовая маркировка проводов: фазные проводники будут иметь белый цвет, нулевые — синий, а защитные проводники РЕ — желто-зеленый.

Коль у нас будет применен гибкий провод, то при подключении к устройствам и аппаратам защиты его концы необходимо опрессовывать. В качестве наконечников я буду применять одинарные и двойные втулочные НШВИ, а кое-где кольцевые изолированные НКИ, соответствующих размеров.

Немного об инструменте.

Для снятия изоляции я буду применять, уже известные Вам, клещи Книпекс 12 40 200, а для опрессовки втулочных наконечников — пресс-клещи СТК-02 и СТК-03 от КВТ с прямоугольной матрицей.

Сборка щита

Питающая фаза у нас будет приходить сразу на верхнюю клемму вводного автомата, а ноль — непосредственно на клемму (3) счетчика. Сразу же приложу схему щита, чтобы было более понятнее и нагляднее.

Начнем с фазы!

С нижней клеммы вводного автомата 25 (А) один проводник прокладываем на клемму (D2) расцепителя РММ47, а второй — на клемму (1) счетчика.

Напомню, что при подключении к счетчику необходимо использовать удлиненные наконечники порядка 15-17 (мм), либо воспользоваться методом удлинения более коротких наконечников, про который я Вам рассказывал в отдельной статье.

Затем с клеммы (2) счетчика прокладываем проводник через сквозное отверстие вольтамперметра и подключаем его на верхнюю клемму (1) вводного УЗО (по этому проводнику у нас будет осуществляться контроль величины тока нагрузки).

С нижней клеммы (2) вводного УЗО делаем перемычку на ряд отходящих групповых автоматов, установленных на нижней DIN-рейке. Эти все автоматы соединяем между собой с помощью однополюсной (однофазной) гребенки. Более подробнее про разновидности гребенок и их подключение я рассказывал в отдельной своей статье — вот знакомьтесь.

Отмеряем гребенку для подключения трех автоматов и обрезаем ее токоведущую часть (медную шинку).

Затем обрезаем пластик (корпус гребенки) необходимой длины и вставляем в него нашу подготовленную шинку.

С торцов гребенки устанавливаем пластиковые заглушки.

Получилась у меня вот такая вот маленькая гребеночка на три автомата.

Теперь прокладываем проводник от клеммы (2) УЗО до верхней клеммы автомата 16 (А) и подключаем его совместно с заранее установленной гребенкой. В этом случае, главное правильно прижать гребенку к клеммам автомата, чтобы не было перекосов.

Вид с обратной стороны.

Но лично я рекомендую Вам при подключении проводников к гребенке все же использовать не представленный выше способ, а раздельное подключение проводника и гребенки, например, применив соединительную гребенку типа Fork (вилка). Благо, что большинство современных автоматов уже имеют такую возможность.

Таким образом, проводник и гребенка у нас будут подключаться отдельными зажимами автомата и шанс каких-либо перекосов будет минимальным.

Еще вариант, это использование специальных клемм-соединителей при подключении проводника совместно гребенкой.

Теперь расключим все нули!

Питающий ноль будет приходить непосредственно на клемму (3) счетчика. С клеммы (4) счетчика делаем перемычку на верхнюю нулевую клемму (N) вводного УЗО. Отсюда же, нам нужно сделать перемычку на клемму (D1) расцепителя РММ47. Дело в том, что если ноль для расцепителя подключить после УЗО, то оно у нас будет ложно срабатывать, т.к. фазный проводник подключен перед УЗО (читайте статью про ошибки при подключении УЗО и дифавтоматов).

Теперь с нижней нулевой клеммы (N) вводного УЗО делаем перемычку на нулевую шину N. В качестве нулевой шины я выбрал верхнюю шину, а нижняя будет использоваться в качестве РЕ шины.

Несколько слов о нулевой шине.

Дело в том, что у того же щита серии PRIME сверху на держатели шин устанавливаются пластиковые заглушки (крышки), которые фиксируют шины в определенном месте держателя, т.е. есть возможность установить несколько шин на некотором расстоянии друг от друга и они не будут перемещаться внутри держателя. Это очень удобно!

В нашем же щите шина никак не фиксируется в держателе и свободно перемещается внутри него. Поэтому я решил закрепить шину с помощью двух винтов М4 непосредственно к основанию пластикового держателя. Кстати, там для этого даже имеются специальные отверстия и мне не пришлось сверлить их самостоятельно. Видимо, производитель именно такой метод крепления шин и имел ввиду, только вот винты в комплект не предусмотрел.

Теперь у нас шинка прочно закреплена в держателе и не перемещается внутри него, что нам и требуется!

Силовая часть щита собрана и теперь нам осталось подключить вольтамперметр и розетку щита.

С нижней клеммы первого автомата 3 (А) прокладываем фазный проводник на клемму (1) вольтметра, а на клемму (2) подключаем ноль с нашей нулевой шины N.

С нижней клеммы третьего автомата 16 (А) прокладываем фазный проводник на одну из клемм (слева) розетки, а также ноль — с нулевой шины N.

В домашних условиях решил заранее закрепить проводник для заземления дверцы, который шел в комплекте со щитом.

Здесь, кстати, имеется один нюанс, который категорично не хотят учитывать производители металлических щитов. В комплекте всегда идет перемычка, которая устанавливается для заземления дверцы щита. Но почему-то эту перемычку делают такой короткой, что хватает лишь до ближайшего болта заземления на корпусе щита! В принципе, так делать можно и в физическом смысле это не так уж и критично! Но согласно ПУЭ, заземлять каждый элемент нужно отдельным проводником, а значит с шины РЕ нужно прокладывать два отдельных проводника, один на дверцу, а другой на корпус щита.

Вот, в принципе, сборка щита и завершена!

Осталось только с шины РЕ проложить два проводника — для заземления розетки и корпуса щита. Но сделаю я это уже, непосредственно, на объекте.

Итак, приступим к установке настенного крепежного комплекта. Он идет в отдельном мешочке со всеми болтами, гаечками, шайбочками, а также с наклейками знаков безопасности и маркировки, проводником заземления и т.п.

Перейдем к установке крепежных зацепов.

Забегу вперед и отвечу на вопрос про опломбирование вводного автомата и расцепителя минимального и максимального напряжения РММ47.

Здесь есть три варианта.

Первый вариант — это установка вводного автомата и расцепителя в боксе типа КМПн. Про этот способ я очень подробно рассказывал в отдельной статье про способы пломбировки вводных автоматов.

Второй способ — это пломбы в виде наклеек на клеммы коммутационных аппаратов.

Третий способ — это опломбирование лицевой пластиковой панели щита, т.е. по су

Как выбрать электрощиток для квартиры, офиса или гаража?

Электрическая сеть квартиры, гаража, офиса и других помещений должна быть безопасной и удобной в управлении. Безопасность достигается применением специальных защитных элементов – предохранителей, автоматических выключателей, УЗО (устройств защитного отключения). Удобство управления заключается в минимальных затратах времени на устранение неполадок в электросети, например при перегрузках и коротких замыканиях и объединении с безопасностью путём использования электрического щита.

Гараж это помещение, в котором дизайн может быть весьма упрощённым хотя бы потому, что в нём обычно появляется только владелец автомобиля. Какие-либо дизайнерские решения стоят денег и мало кого интересуют, например, при сдаче гаража в аренду. Другое дело – квартира и офис. В них обстановка имеет важное значение при посещении деловых партнёров и друзей. Поэтому и такая, в общем-то, мелочь как внешний вид электрощита вносит свои пять копеек в сумму общих впечатлений о хозяевах. Для наилучшего сочетания с любым дизайном в квартире или офисе щиток утапливается в стену.

Но этот способ установки электрического щита всегда связан со значительным объёмом работ. Особенно если щиток не такой уж и маленький, а стены в помещениях сделаны из бетона. Поэтому иногда проще сделать выбор в пользу меньших затрат и установить накладной вариант. Этот вариант установки в некоторых случаях получается просто наилучшим. Например, в строениях из древесины. Чтобы скомпенсировать негативное восприятие выпирающего из стены электрощита его конструкцию желательно выбрать посимпатичнее. Для этого важно учесть материал, из которого щиток изготовлен.

Какой щиток лучше и почему?

Металлический корпус из-за технологических особенностей изготовления всегда выглядит проще по сравнению с пластиковым корпусом, который делается методом литья под давлением. Это позволяет сформировать сложные поверхности, сделать рёбра и углы более округлой формы и т.п. Кроме того, пластиковый электрощиток не окрашивается. А на металлических поверхностях при нарушении краски появляются совсем некрасивые места. При этом не всегда удаётся идеально подобрать оттенок краски при их устранении. Поэтому для офиса и квартиры накладной щиток из пластика более подходящий.

Электрощиток с металлическим корпусом лучше установить в гараже или на улице потому, что его можно заземлить. На пластиковом корпусе увлажнённые загрязнения могут стать электропроводящими что небезопасно. Пластиковый корпус может со временем изменять свой цвет и делаться хрупким. Это свойство многих видов пластмасс. Поэтому предпочтительнее сделать выбор изделия от известного производителя.

Определяем размеры

Не зависимо от того какой материал используется для корпуса электрического щита в него должны поместиться все необходимые элементы. Для их размещения применяются DIN-рейки. Поэтому размеры щитка должны быть выбраны с учётом существующей электросети и видимых перспектив её расширения. Перед выбором устройства на листе бумаги делается его эскиз, на котором изображаются устанавливаемые в него электрический счётчик, предохранители, УЗО, автоматические выключатели и т.д.

В общем случае для квартирного электрического щита надо предусмотреть установку от 12 до 16 модулей, если квартира одно – трёхкомнатная. Исходя из этого, можно выбирать щиток в магазине без эскизного проектирования. Если предусматривается электросеть с использованием трёх фаз или для большего числа комнат, например для частного дома, электрический щит должен позволять установить не менее 25 модулей. Для справки уточняем, что ширина одного модуля равняется 18 мм.

Количество модулей определяется защищённостью проектируемой электросети. Чем более индивидуальной делается направленность защиты по отношению к числу потребителей электроэнергии, тем большее число автоматических выключателей и УЗО потребуется устанавливать. В том числе и реле напряжения. Но зато получится очевидный переход количества в качество. Увеличение общего количества коммутаторов улучшит качество защиты электрической сети. А качество самого электрического щита как уже упоминалось выше, зависит от бренда.

Производители

Из производителей электротехнической фурнитуры и более сложной техники на мировом рынке давно известны своим высоким качеством изделия под такими марками как Makel, IEK и ABB. Эти изделия дороже китайских аналогов, которые умышленно копируются китайскими производителями с более дорогих товаров для того, чтобы легче искушать экономных покупателей. Не всегда, но часто потом приходится сожалеть о том, что сразу не был приобретён товар от производителя, проверенного временем. Электрощит устанавливается на длительный срок и по этой причине не рекомендуется экономить на дешёвой и непрочной его модели.

100 фото системы электропитания для гаража

Вы построили новый гараж и теперь задумались о проведении электропроводки, но столкнулись с некоторыми сложностями? Да ситуация здесь немного иная, поскольку речь идет о специфическом помещении, требующем особого подхода к обеспечению функциональности и безопасности. Необходимо соблюсти все требования к электропроводке для продолжительного и надежного эксплуатирования в любое время года.

Краткое содержимое статьи:

Какой должна быть правильная электропроводка?

Гараж – это личное место, необходимое для хранения автомобиля и проведения простых либо сложных ремонтных работ, подготовки к использованию транспортного средства. Здесь редко появляются чужие, но это не повод для уменьшения требований к безопасности, функциональности и надежности электропроводки. Хотя большинство владельцев с легкостью жертвуют внешним видом в угоду более важным параметрам.

Но без соблюдения простых правил не обойтись:

Техника безопасности предполагает проведение скрытой электропроводки в гараже. Различные кабели придется прокладывать в полости стен – это поможет защитить проводку от различных негативных воздействий.

Если гараж металлический, бетонный либо деревянный – это сделает невозможным проведение скрытой версии электропроводки. Однако можно опираться на гофрированные трубы, различные короба, металлорукава и другие виды похожих приспособлений.

Чтобы увеличить уровень безопасности рекомендуем расширить возможности распределительного щитка с помощью добавления дополнительного заземляющего элемента в его состав.

Такой прибор не сложно изготовить, но потребуются стержни из металла с диаметром примерно в 15-16 мм. Далее они фиксируются вертикальным способом по верхней части для этого используется полоска из стали на основе правильного заземления. Уровень сопротивления этого устройства не должен превысить 3-4 Ом.

Обычно в гараже сложно избавится от сырости, что вынуждает относить его к помещениям с повышенной опасностью. Из-за этого рекомендуется использовать выключатели, различные осветительные приборы, розетки на основе класса IP44 или выше. Для наглядного знакомства с тем, как это должно выглядеть ознакомьтесь с фото электропроводки в гараже любого типа.

Если планируется обустройство полноценной мастерской или ее подобия необходимо заранее обеспечить трехфазный вариант вводной части электропроводки. Рекомендуем использовать кабеля из меди на основе сечения с размером около 10 мм2 и распределительного щитка, обладающего примерно 18 либо 20 модулями.

Важно: Для установки трехфазной системы потребуется разрешение. Придется получить его от энергетической службы чтобы законно использовать объект с таким оборудованием.

Правильная схема будущей электропроводки убережет от сюрпризов!

Возможно она будет простой, но без нее нельзя начинать процесс монтирования. С ее помощью у вас появится представление о том, что необходимо сделать для быстрого и качественного завершения работы. Чтобы ваша схема электропроводки в гараже соответствовала, основным, требованиям безопасности она должна включить в себя максимум полезной информации.

Каким моментам уделяется повышенное внимание:

• Укажите точное место установки приборов для освещения площади помещения, защитных коробок для соединений, расположение всех выключателей, различных типов розеток – это поможет, если что-то перегорит;
• Работы ведутся от распределительного щитка. Любые соединения необходимо обозначать понятными знаками;
• В плане необходимо указать способ соединения всех элементов. Лампы либо выключатели разрешается подключать лишь последовательным вариантом. А розетки можно устанавливать исключительно перед любыми выключателями;
• Расстояние монтирования любых проводов до потолка не может превысить 10 см, а до пола либо электророзеток 50 см;
• Главный рубильник разрешается устанавливать на правой стороне от ворот гаража не ближе, чем 1,5 метра до пола.

Набор инструментов для самостоятельной работы

Чтобы разводка электропроводки в гараже, оказалась, качественной и соответствовала всем нормам безопасности потребуются некоторые навыки и подходящий набор исправных инструментов. В нем должны присутствовать:

• Исправные плоскогубцы;
• Набор различных отверток;
• Надежный молоток;
• Зубило для грубой части подготовительного процесса;
• Набор кусачек бокорезов;
• Исправная электродрель;
• Достаточное количество специальной ленты для создания изоляции;
• Если гараж создан из бетона, тогда потребуется перфоратор, чтобы создать канавки для проводки;
• Множество крепежный элементов в виде шурупов, саморезов;
• Отвертка с индикатором.

Важно: Для безопасности рекомендуем обмотать рукоятки любых ручных инструментов несколькими слоями изоляционной ленты. Это снизит риск контакта кожи с электрическим напряжением.

Основной этап создания электропроводки

Создание электропроводки для гаража осуществляется на основе двух этапов. Самым сложным из них считается прокладывание внешней проводки от линии электропередач до фактического места ввода во внутреннее помещение. Далее на основе схемы обеспечивается внутренняя проводка.

Считается, что это простой этап, но первый в случае отсутствия навыков необходимо доверить опытному электрику. Мало кто решается заниматься этой частью работы с помощью своих усилий. Но только вам определяться, что делать в этой ситуации. Мы рекомендуем первый этап отдать в руки специалистов, а второй выполнить самостоятельно.

Важно: Без уведомления энергетической службы не обойтись, поскольку она должна проверить безопасность предстоящих работ на этапе монтирования и эксплуатации.

Организация внутренней проводки электричества на территории гаража

Мы не станем останавливаться на наружном этапе, поскольку он слишком сложный для неподготовленного владельца гаража. Почти во всех случаях ним занимаются профессионалы под присмотром соответствующих государственных служб. Но инструкция как провести электропроводку должна быть у вас перед глазами. Без нее сложно справится даже с этой не особо сложной работой.

Можно проложить открытую либо закрытую проводку:

Открытая версия подходит для помещений, созданных с помощью металла либо древесины, поскольку внутри них невозможно провести кабеля. Для этого используются специальные пластмассовые короба либо подобные устройства. Иногда для этой цели используется пространство под плинтусом. Рекомендуем опираться на кабеля плоского типа похожие на ППВ, но подойдут любые варианты без брони.

Чтобы успешно закрепить провода применяются жестяные версии скоб либо дюбели, гвозди. Крепежные элементы необходимо монтировать на расстоянии около 40 см.

Разводку разрешается укладывать исключительно по горизонтали за 200 мм до потолка. Защитные элементы закрепляются клеевыми составами, шурупами либо саморезами.

Электропроводка в гараже своими руками на основе скрытого типа используется в случае бетонного либо кирпичного типа строения. Обычно она создается до нанесения штукатурки, поскольку предполагает разрушительные действия для ее целостности. Придется лишь удостовериться, что распределительные коробки не будут слишком заметными после процесса нанесения штукатурки.

Но бывает, что проводка создается после нанесения штукатурки. В этом случае необходимо создать канавки с глубиной около 0,5 см. В них укладываются кабеля на основе закрепления гвоздями. После этого углубления можно заделать.

Но необходимо учитывать, что соединения проводов осуществляется с помощью пайки. После этого можно монтировать все выходы к потребителю на основе схемы.

Внутренний монтаж электропроводки в гараже своими руками сможет выполнить фактически любой владелец этого помещения. Но необходимо помнить о безопасности, поскольку неосторожное отношение к электричеству может обернуться нежелательными последствиями. Прокладывайте проводку без подачи напряжения, используйте удобную одежду, удостоверьтесь в исправности всех устройств и инструментов, надежности кабелей.

Фото электропроводки в гараже

Как провести свет в гараж официально – своими руками

Автор Петр Андреевич На чтение 6 мин. Просмотров 511 Обновлено 20.06.2020

Электричество является неотъемлемой частью любого помещения. Чтобы удобно было использовать гараж, к нему требуется подключение электросети. Она снабжает светом не только само гаражное помещение, но и погреб со смотровой ямой. Главное правильно провести электроснабжение к гаражу и сделать это законными способами. О том, как это осуществить, расскажем в статье.

Способы прокладки электросети до гаража

Существует несколько методов и схем проведения электричества. Они различаются содержанием и зависят от комплектации гаражного помещения. Разделяются по следующим критериям:

• для гаража без смотровой ямы;
• для гаража со смотровой ямой.

Рассмотрим подробнее каждый из них.

Без смотровой ямы

В таком способе используется очень легкая схема. Нужно точно знать, сколько приборов будет функционировать в гараже, чтобы рассчитать мощность проводки. Без смотровой ямы и погреба потребуется совсем незначительное электроснабжение.

В схему входят следующие элементы:

• пара розеток;
• одноклавишный выключатель;
• устройство защитного отключения;
• 4 светильника;
• оборудование для учета потраченной электроэнергии;
• распределительный щит;
• электрическая проводка.

Данный способ соединения всех элементов позволит включить разом источники света при одном нажатии выключателя. При этом после выключения одна из розеток будет продолжать функционировать, но в маломощном режиме. Такой метод подходит только для тех помещений, в котором размещено мало оборудования, требующего электричество. При сильных нагрузках цепь может не выдержать.

Со смотровой ямой

Понадобятся такие же элементы, что и в предыдущем способе, только количество светильников и розеток нужно будет увеличить в соответствии с подключаемыми приборами и световыми устройствами. Также нужно приобрести специальный трансформатор, который будет защищать сеть от перенапряжения и не даст ей сгореть. Схему можно усложнить при необходимости, но не стоит забывать о допустимом напряжении в гаражном помещении.

Монтаж электросети в гараж своими руками

Перед тем, как осуществлять установку электроснабжения, необходимо позаботиться о техники безопасности и соблюсти следующие правила:

• нельзя устанавливать выключатели и розетки в погребе, поскольку сырость в таких помещениях очень велика;
• в смотровой яме можно устанавливать только маломощные светильники, которые не превышают 12 вольт, их работу должен контролировать трансформатор;
• электросеть должна прокладываться на расстоянии более 20 см от отопительной системы, чтобы линии не были повреждены в дальнейшем;
• все электроприборы должны обладать специальной защитой от влаги и сырости;
• обязательно нужно приобрести приборы автоматического отключения, чтобы при аварии помещение было тут же обесточено;
• все провода электросети нужно прокладывать в горизонтальном или вертикальном направлении под острым углом.

Весь процесс монтажа делится на три этапа:

• подготовительный;
• установка внешнего участка;
• установка внутреннего участка.

Разберем каждый из шагов по отдельности.

Шаг 1. Подготовительный этап

На этом шаге необходимо подготовить гаражное помещение к проведению основных работ. Нужно сделать разметку для будущих розеток и выключателей, креплений и мест проведения самих проводов. Для удобства можно воспользоваться разметочным шнуром, но линии допустимо наносить только вертикально или горизонтально.

Далее нужно заземлить все приборы, чтобы во время монтажа не произошло замыкание или не было ударов током. Для этого следует вмонтировать в грунт три проводника, которые соединены друг с другом. В здание проводится медный кабель, прикрепленный к контуру заземления. Затем провода разводят в сам электрический щит и розетки. После проведения разметки и подготовки приборов подготовительный этап можно считать завершенным.

Шаг 2. Установка внешнего участка электросети

Чтобы про

электрических панелей | Как они работают, техническое обслуживание и многое другое

Что такое электрическая панель?

Электрическая панель (также известная как панель выключателя) — это металлический ящик с дверью, обычно встраиваемый в стену в дальнем углу вашего дома. Внутри вы найдете все выключатели вашего дома.

Вы можете включать и выключать выключатели. Они также автоматически отключаются, когда через них проходит слишком много электрического тока — вот для чего они нужны.

В электрической панели вы найдете главный автоматический выключатель, который контролирует подачу электроэнергии во всем доме. Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома. Каждый выключатель должен иметь этикетку, на которой указывается контролируемая им территория дома.

В некоторых старых домах нет выключателей; вместо них есть предохранители. Если у вас есть блок предохранителей, вы не увидите никаких переключателей на электрической панели; вы увидите ввинченные предохранители.Если в вашем доме все еще используется блок предохранителей, у вас могут возникнуть трудности с получением страховки или вам, возможно, придется заплатить более высокую ставку. Мы поговорим о предохранителях и страховании жилья ниже.

Электроэнергия в ваш дом поступает через внешний электросчетчик, который направляет питание на вашу электрическую панель. Вы можете отключить эту главную подачу электроэнергии с помощью главного выключателя на вашей электрической панели. Ваш главный выключатель также сообщает вам силу тока в электросети (сила тока — это сила электрического тока).

Электроснабжение дома в Канаде составляет от 60 до 400 ампер. Большинство электротехнических кодексов требуют обслуживания не менее 100 А.

Страховщики жилья часто интересуются силой тока в вашем доме. Если оно меньше 100, возможно, вам потребуется обновить систему. Сила тока ниже 100 может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет заплатить более высокую ставку.

Как найти панель

Электрические панели представляют собой металлические коробки, обычно серого цвета.Обычно они встраиваются в стену.

Электрические панели имеют двери (или, по крайней мере, должны). За дверью вы найдете набор проводов и переключателей — эти переключатели — ваши выключатели.

Электрические панели обычно находятся в удаленной части вашего дома. Подвалы, складские помещения, прачечные или гаражи — обычные места для установки электрического щита. В старых домах вам, возможно, даже придется выглянуть из дома, чтобы найти свою панель.

Если вы живете в квартире, вы обычно найдете свою электрическую панель рядом с входом в квартиру.

В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми помещениями. См. Раздел общих вопросов, чтобы узнать больше о субпанелях.

Как работает электрическая панель?

Автоматические выключатели отключаются (то есть отключаются) при перегрузке цепи. Это устройства безопасности, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если прерыватель не сработает и не отключит питание, перегруженные цепи могут вызвать возгорание или кого-нибудь убить электрическим током.

Каждый выключатель управляет одной цепью; каждый контур обычно соответствует комнате или части дома. У энергоемких устройств, таких как электрические плиты или кондиционеры, может быть собственный выключатель.

Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается. Это происходит, например, если в одну цепь подключено слишком много устройств.

Существуют выключатели разных размеров в зависимости от того, сколько электричества им необходимо.Как и домашнее электроснабжение, индивидуальные выключатели делятся по силе тока, на которую они способны. Автоматические выключатели от 15 до 200 ампер; однако большинство из них — 15, 20 или 30 ампер.

Выключатели

также имеют номинальное напряжение; одинарный автоматический выключатель обычно выдает 120 вольт — типичное количество, необходимое для освещения, телевизора и т. д. Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших электроприборов, потребляющих много энергии, таких как плита или электрическая сушилка.

Когда выключатель срабатывает, все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его.В старых домах с блоками предохранителей вы не можете просто сбросить его; вам необходимо заменить весь предохранитель, если он перегорел.

Сколько стоит заменить или модернизировать электрическую панель?

Стоимость модернизации электрической панели вашего дома сильно варьируется в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов. Это для службы на 100 ампер; цена будет выше, если вам нужно будет перенастроить дом на 200+ ампер.

Единственный способ узнать стоимость — попросить электрика (или еще лучше: 3 разных электрика) дать вам подробные расценки.

Есть две причины, по которым вы захотите модернизировать электрическую панель: ваша служба не обеспечивает достаточной мощности для вашего дома или у вас есть предохранители вместо выключателей.

Если в вашем доме есть блок предохранителей или напряжение в электросети ниже 100 А, вам следует обновить его. Даже если у вас уже есть служба на 100 ампер, вам может потребоваться перейти на службу на 200 или 400 ампер, так как многие дома работают на мощности на 100 ампер.

Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить объем ваших услуг и сказать вам, нужно ли вам обновление или нет.

Требования к распределительной коробке автоматических выключателей с электрическим кодом

Строительные нормы и правила регулируют электрические панели. Из соображений безопасности панели должны соответствовать многим стандартным требованиям.

Строительные нормы и правила в Канаде различаются в каждой провинции и муниципалитете, но в целом они диктуют:

• Высота, на которой должна находиться коробка выключателя.
• Расположение блока выключателя в доме. Например, им нельзя находиться в ванной.
• Доступность блока выключателя. Например, ящик не может находиться за книжной полкой, и в нем всегда должно быть свободное пространство, чтобы открыть дверцу панели.
• Выключатели должны иметь четкую маркировку. Это включает их номинальную силу тока и то, какие части дома они контролируют.

Существует множество других требований технических правил для электрических распределительных коробок. Но, если вы не электрик, вам не о чем беспокоиться; Работы с распределительными коробками и электропроводкой всегда должны выполняться квалифицированным специалистом.

Что делать, если что-то пойдет не так?

Сработал выключатель

Как упоминалось ранее, автоматический выключатель сработает при перегрузке цепи.

Например, вы используете фен, а телевизор и микроволновая печь работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к потреблению слишком большой мощности, и выключатель сработает.

Если вы сработали выключателем, вам следует сделать следующее:

1. Отключите питание предметов, которые вызвали срабатывание выключателя.Итак, в этом случае выключите фен, телевизор и микроволновую печь.
2. Подойдите к распределительной коробке и откройте ее.
3. Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между включенным и выключенным положениями, в то время как все остальные все еще включены. Необычным является ваш сработавший выключатель.
4. Полностью переведите переключатель в положение «выключено», а затем снова в положение «включено».

Теперь вы снова можете пользоваться своими электрическими устройствами.

Просто помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, возможно, возникла другая проблема.

Недостаточная вместимость

Если у вас часто срабатывает выключатель (или несколько выключателей), это может быть проблема мощности.

Если проблемы вызывает только один выключатель, вы можете решить их, отключив некоторые электрические устройства от этой цепи и подключив их к другой цепи.Если у вас недостаточно цепей (например, все розетки на вашей кухне находятся в одной цепи), вам может потребоваться электрик, чтобы перемонтировать ваши выключатели или добавить больше цепей.

В некоторых случаях электрик может добавить субпанели или тандемные цепи для более эффективного распределения энергопотребления.

Однако также может быть, что вы просто достигли предела электроснабжения вашего дома. Если у вас часто срабатывают выключатели или вы обнаруживаете, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю электрическую систему до 200 или 400 ампер — большая и потенциально дорогостоящая работа но иногда необходимая).

В краткосрочной перспективе вы можете решить проблемы с производительностью, не запуская слишком много устройств одновременно (особенно энергоемкие устройства, такие как системы HVAC, водонагреватели или пары стиральной / сушильной машины.

Коррозия

Коррозия электрических панелей или проводки вокруг них является признаком присутствия влаги. Влага и электричество — не лучшее сочетание (очевидно).

Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой — влага в воздухе может вызвать ржавчину.Просто отшлифуйте панель, загрунтуйте и покрасьте заново.

Однако коррозия на выключателях или электропроводке гораздо серьезнее. Это может быть признаком того, что влага просачивается в вашу электрическую систему, например, из наружного счетчика. Если вы видите ржавые провода или переключатели, вызовите электрика.

Короткое замыкание

Эта ситуация немного серьезнее.

Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрали или другого горячего провода, это вызывает короткое замыкание.Это может произойти, когда мыши или другие животные повредят проводку, или когда вы подключите устройство с поврежденной схемой. Причину короткого замыкания бывает сложно найти.

Короткое замыкание должно немедленно отключить прерыватель. Если вы сбрасываете сработавший прерыватель, и он сразу же снова срабатывает, скорее всего, виновато короткое замыкание.

Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите прерыватель, контролирующий подачу питания на эту розетку. Проверьте шнур питания на наличие оплавленных участков или других повреждений.Посмотрите на розетку и проверьте, нет ли запаха гари или потемнения. Все это признаки неисправной схемы. Если вы отключите устройство от сети, и прерыватель вернется в исходное положение, скорее всего, это устройство вызвало короткое замыкание.

Если вы не можете найти конкретное устройство, которое вызывает короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимые короткие замыкания.

Замыкание на землю

Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета.«Заземлен» означает, что электричество может проходить через этот объект на землю.

Замыкания на землю часто случаются, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в раковину с наполнителем. Это вызовет замыкание на землю и отключит прерыватель.

Как часто бывает в ванных комнатах, в вашей розетке может быть прерыватель цепи замыкания на землю или GFCI.

GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать выключатель).

GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.

Если вы отключите свой GFCI, отключите от него все и нажмите кнопку сброса.

Вам следует проверять свой GFCI несколько раз в год. Просто подключите что-нибудь, включите устройство, а затем нажмите кнопку тестирования на розетке GFCI; он должен немедленно отключить питание устройства.Если нет, вызовите электрика для замены GFCI.

Как выбрать место для панели выключателя

Расположение панели или коробки выключателя должно быть тщательно спланировано из-за строгих правил их размещения. Национальные электрические правила или NEC выпускаются Национальной ассоциацией противопожарной защиты. Хотя эти кодексы не являются законом, они используются в качестве справочника для государственных и местных властей, на которых основываются строительные нормы и правила, касающиеся электропроводки.

Наша команда в Hoffman Electrical & A / C может помочь вам определить правильное место для вашей панели выключателя. Если у вас есть вопросы, позвоните нам по телефону 866-238-3243.

Рекомендации NEC по панелям выключателей

NEC конкретно рассматривает панели выключателей в статье 110 нормативных указаний, которая называется «Требования к электроустановкам».

• Для панелей выключателя область, называемая «рабочим пространством», — это область вокруг панели выключателя, на которой не должно быть никаких других установок.Согласно NEC, рабочее пространство вокруг панели выключателя должно быть не менее 6 футов 6 дюймов в высоту и 3 квадратных фута от стены при ширине 30 дюймов. Это позволяет открыть дверь на панель, ничто не блокирует пространство.

• Рабочая ручка наивысшей центральной рукоятки не должна располагаться на высоте более 6 футов 7 дюймов от пола.

• Панели выключателя не должны располагаться в небольших замкнутых помещениях, таких как туалет, ванная, кладовая или небольшие складские помещения.

• Панели выключателя должны быть легко доступны.В рабочем пространстве нельзя размещать мебель или другие препятствия, чтобы можно было легко подойти к передней части панели.

• Освещение местности необходимо. Хотя наличие света в комнате с панелью выключателя может считаться достаточным по кодам, может быть стоит выделить цепь для освещения над панелью. Это дает прямой свет, что позволяет легко видеть переключатели в темноте.

Если вам нужен лицензированный электрик в штатах Тампа, Клируотер или Св.В Санкт-Петербурге, чтобы профессионально заменить, установить, отремонтировать или выполнить техническое обслуживание вашей тормозной панели, , свяжитесь с Hoffman Electrical & A / C сегодня!

Лучшие места для панелей выключателей

При выборе места для размещения панели выключателей следует учитывать несколько факторов. Панель или коробка должны быть легко доступны; однако большинство людей также хотят, чтобы коробка была вне поля зрения, особенно дома или на работе. Хитрость заключается в том, чтобы найти достаточно большую площадь, чтобы соответствовать стандартам рабочего пространства, установленным NEC, и которая находится вне поля зрения, но при этом легко доступна.Некоторые общие зоны, которые могут соответствовать этим требованиям, включают:

• Под лестницей. Если места достаточно, панели выключателя можно разместить под лестницей, где будет легкий доступ.

• Гаражи. Для домов с пристроенными гаражами это идеальное место для установки панели выключателя. Место возле двери, ведущей в гараж, было бы хорошим выбором.

• Подвалы. Во многих домах и зданиях панель выключателя находится в подвале.Просто убедитесь, что на случай отключения электроэнергии достаточно аварийного освещения, чтобы можно было найти коробку в темноте.

Конечно, панели выключателей можно разместить в основных помещениях дома или на работе, хотя большинство людей предпочитают, чтобы они были вне поля зрения. Если они есть на основных участках, можно окрасить дверь или короб панели в тон декора. Однако они не должны быть покрыты изображениями или другими украшениями, которые могут затруднить их поиск или доступ. Основные соображения должны заключаться в том, чтобы рабочее пространство соблюдалось, наряду с легким доступом и освещением.

Почему стоит выбрать Hoffman Electrical & A / C для бытовых электрических нужд Флориды?

Hoffman Electrical & A / C — это семейное предприятие, которым управляет и обслуживает города Тампа, Санкт-Петербург и Сарасота, Флорида с 1989 года. Наш дружелюбный и знающий персонал электриков устанавливает, ремонтирует и выполняет регулярные проверки технического обслуживания. UPS.

Наши зоны обслуживания включают:

округ Хиллсборо (Флорида) — Аполло-Бич, Блумингдейл, Брэндон, Кэрроллвуд, Шеваль, Парк Цитрусов, Клируотер, Ист-Лейк, Озеро Магдалина, Лутц, Палм-Ривер, Завод-Сити, Ривервью , Тампа, Таун-энд-Кантри и Вальрико.

округ Пинеллас (Флорида) — Клируотер-Бич, Данидин, Ист-Лейк, Ларго, Олдсмар, Палм-Харбор, Парк Пинеллас, Семинол, Санкт-Петербург, Сент-Пит-Бич и Тарпон-Спрингс.

Электрические панели управления для начинающих • Панели OEM

Электрические панели управления разработаны и используются для управления механическим оборудованием. Каждый из них разработан для конкретной компоновки оборудования и включает в себя устройства, которые позволяют оператору управлять определенным оборудованием.

Компоненты электрической панели управляют каждым элементом оборудования в любой отрасли. Трудно описать все возможные комбинации, потому что каждая отрасль и большинство компаний определили предпочтения компонентов.

Если вам нужно быстро освоить панели управления, не торопитесь. Найдите кого-нибудь, кто вам поможет, кого-то, кто знает, что вы пытаетесь сделать. Начните с основ и строите оттуда. Ниже приведены основы.

Описание электрических панелей управления

Если панели управления для вас новичок и вы хотите узнать о них, первым делом необходимо изучить термины, используемые для их описания.Каковы основные описательные категории и как каждая из них описывается? Ниже приведен пример описания важных атрибутов панели управления.

1 • Рейтинги безопасности

• Сертификат безопасности третьей стороны = UL508A (cULus)
• Номинальный ток короткого замыкания (SCCR) = 5 кА

2 • Классификация корпуса

• Рейтинг NEMA: NEMA 4X Outdoor
• Материал: нержавеющая сталь 304
• Монтаж: настенное крепление
• Дверной механизм: Запирающаяся ручка с трехточечной защелкой

3 • Основное питание

• Входящая мощность
  • 480 В, 3 фазы через главный автоматический выключатель
• Исходящая мощность 480 В
  • 480 В 5.0 л.с. вентилятор через стартер двигателя
  • Насос 480 В 1,0 л.с. через стартер двигателя

4 • Управляющая мощность

• 120 В и 24 В постоянного тока
  • Трансформатор 480-120 В
  • Источник питания 120–24 В постоянного тока
• Исходящая мощность 120 В
  • Химический насос через силовое реле

5 • Дверные операторские устройства

• Мощность
  • Оператор главного выключателя
• Вентилятор
  • Ручной переключатель-автоматический переключатель
  • Вентилятор, ходовой свет
  • Светильник малого расхода
• Циркуляционный насос
  • Ручной переключатель-автоматический переключатель
  • Насос ходовой свет
  • Светильник малого расхода
  • pH-метр поддона (Signet)
• Химический насос
  • Ручной переключатель-автоматический переключатель
  • Ходовой свет
  • Фонарь низкого уровня танка

6 • Последовательность работы

• Приточный вентилятор
  • в руке
  • В Авто
    • Контроль реле расхода воздуха для проверки расхода воздуха выше минимального
    • Аварийный сигнал и остановка приточного вентилятора, если поток воздуха ниже требуемого в течение X секунд

• Циркуляционный насос
  • в руке
  • В Авто
    • Монитор реле расхода воды для проверки расхода воды выше указанного значения
    • Аварийный сигнал и останов рециркуляционного насоса, если расход воды ниже минимального значения в течение X секунд

• Химический насос
  • в руке
  • В Авто
    • Контролировать реле уровня химикатов в баке для проверки уровня химикатов выше минимального уровня в баке
    • Аварийный сигнал и останов химического насоса, если уровень химиката ниже минимального уровня в баке в течение X секунд

7 • Интерфейс дистанционного управления

• Цифровые входы (сухой контакт)
• Цифровые выходы (сухой контакт)
  • Селектор системы Local-Off-Remote в удаленном контакте
  • Контакт вращения вентилятора
  • Рабочий контакт насоса
  • Химический бак с низким контактом
• Аналоговые (4-20 мА) выходы
  • Сигнал pH от дверного pH-метра (Signet)

Электроэнергетические компоненты

Панели управления используют компоненты электрических панелей, которые управляют потоком энергии к физическому оборудованию (двигатели насосов, двигатели нагнетателей, нагреватели, rtc.). Это силовые компоненты. Ниже приведены термины, используемые для их описания, с описанием каждого типа. См. «Электрические силовые компоненты для начинающих» для получения дополнительной информации.

Автоматические выключатели

Автоматический выключатель — это управляемый вручную выключатель электропитания, который может обнаруживать состояния короткого замыкания и перегрузки и автоматически отключаться при обнаружении одного из этих условий. Условия короткого замыкания обнаруживаются магнитным способом, а условия перегрузки — термически.

Разъединители с предохранителем

Разъединитель с предохранителем представляет собой комбинацию переключателя питания с ручным управлением и предохранителя. Предохранитель представляет собой тонкую металлическую проволоку в бумажной обертке с песком. Предохранитель прерывает электрический ток, а при коротком замыкании или перегрузке металлический провод буквально сгорает. Предохранитель прерывает поток электроэнергии изящным самоуничтожением.

Пускатели двигателя

Пускатели двигателя — это устройство или комбинация устройств (автоматический выключатель, контактор, реле перегрузки), используемые для питания и управления двигателем.Обычно он включает контактор и реле перегрузки для управления двигателем, но их можно заменить устройством плавного пуска или частотно-регулируемым приводом для улучшения управления двигателем.

Устройства плавного пуска

Устройство плавного пуска — это простой твердотельный контроллер мощности двигателя. Вместо того, чтобы просто размыкать и замыкать силовую цепь, как контактор двигателя, он увеличивает или понижает напряжение двигателя, чтобы включить и выключить двигатель более плавно, чтобы исключить электрические скачки и механические удары. Плавный пуск (SS) дороже, чем контактор двигателя, но дает дополнительное преимущество в виде уменьшения электрических и механических ударов, связанных с запуском и остановкой двигателя.

Приводы с регулируемой частотой

Привод с регулируемой частотой (VFD) — это современные твердотельные контроллеры питания. Вместо того, чтобы просто повышать или понижать напряжение двигателя, как плавный пуск для включения и выключения двигателя, частотно-регулируемый привод постоянно контролирует скорость двигателя. VFD дороже, чем плавный пуск (SS), но дает дополнительное преимущество управления скоростью двигателя.

Компоненты электрического управления

Панели управления

используют компоненты электрических панелей для управления логической последовательностью работы физического оборудования.Это компоненты управления. Ниже приведены термины, используемые для описания основных типов компонентов управления, с описанием каждого из них. См. «Электрические элементы управления» для начинающих «» для получения дополнительной информации.

Реле управления

A Управляющее реле — это простейшее электрическое управляющее устройство. Он имеет катушку, которая может быть запитана (логическая 1) и отключена (логический 0) электрическим напряжением (120 В, 24 В постоянного тока и т. Д.), И контакты, которые изменяют логическое состояние в зависимости от состояния ее катушки (логический вход).Реле управления используются для включения и выключения других устройств, таких как контакторы, сигнальные лампы и т. Д.

Реле времени

Реле времени — следующее простейшее устройство управления. Они представляют собой управляющие реле со встроенными таймерами для контроля за изменением состояния их контактов и используются для включения и выключения других устройств (контакторов, контрольных ламп и т. Д.) В определенное время.

• ТАЙМЕР ВКЛЮЧЕНИЯ — контакты переходят в состояние ВКЛ после задержки включения при подаче питания на катушку.
• ТАЙМЕР ВЫКЛЮЧЕНИЯ — контакты переходят в состояние ВЫКЛ после задержки ВЫКЛ, когда катушка обесточена.
• ONE SHOT TIMER — контакты переходят в состояние On, когда катушка находится под напряжением в течение настройки времени ONE SHOT.
• ТАЙМЕР ПОВТОРНОГО ЦИКЛА — контакты многократно меняют состояние (вкл. / Выкл.) При подаче питания на катушку.

Программируемые логические контроллеры (ПЛК)

ПЛК — это набор компонентов (реле, таймеров и т. Д.) В пакете. ПЛК упакованы в различных формах и могут варьироваться по цене от 100 до нескольких тысяч долларов. Они гибкие и позволяют общаться, но вам нужны люди с компьютерными навыками, инструментами программирования (компьютер, программное обеспечение, кабели и т. Д.)), чтобы запрограммировать их для правильной работы в вашем приложении.

Электрические устройства оператора

Если вы плохо знакомы с панелями управления, операторские устройства позволяют оператору контролировать и управлять механическим оборудованием, прикрепленным к панели управления. Ниже приведены термины, используемые для описания основных типов операторских устройств, с описанием каждого из них. См. Наши рекомендации в разделе Best Panel Operator Devices .

Контрольные устройства

Контрольные приборы представляют собой устанавливаемые на двери электрические переключатели или индикаторы с ручным управлением.Они бывают разных форм и цветов; Световые индикаторы и кнопки с подсветкой и без подсветки, нажимно-нажимные кнопки, селекторные переключатели.

Цифровые измерители

Цифровые измерители — это цифровой дисплей, устанавливаемый на дверце, который позволяет оператору контролировать аналоговые переменные процесса (уровень, давление, температуру и т. Д.). Они могут включать реле, делающие его контроллером, и аналоговый выход, делающий его формирователем сигнала.

Операторские интерфейсы

Операторские интерфейсы — это компьютерные дисплеи с сенсорным экраном, устанавливаемые на двери, которые взаимодействуют с программируемыми логическими контроллерами (ПЛК).Они могут заменить пилотные устройства и цифровые приборные панели. Они позволяют оператору управлять ПЛК и отображать состояние сигналов, подключенных к цифровым (вкл-выкл) и аналоговым переменным процесса (уровень, давление, температура и т. Д.) ПЛК.

Какие бывают типы электрических панелей? — Калгари электрические службы

Электрическая панель — это система, распределяющая электрический ток по разным цепям в здании. Он передает ток между цепями, обеспечивая при этом безопасность передачи.Панель также разделяет электрическую мощность на подсхемы. Но в этом есть еще больше целей. Он также играет важную роль в защите от несчастных случаев, таких как короткое замыкание. Существуют разные типы панелей, которые различаются по своим технологиям и применению. Изучите различные варианты, доступные на рынке.

1. Панель главного выключателя
Панель главного выключателя — это наиболее часто используемые электрические панели. Вы можете использовать его для управления электричеством, которое поступает в разные комнаты и районы вашего дома.Он защищает цепи и отслеживает допустимую силу тока панели. Панель выключателя также известна как распределительная панель. Его можно использовать для отключения электричества в вашем доме, включая все автоматические выключатели.

Панель предотвращает перегрев ваших цепей из-за неисправных приборов или проблем с проводкой. Выключатель подключается 3 проводами к нескольким соединительным коробкам или розеткам в каждой цепи. Электрический ток проходит через провод под напряжением. Заземление и нейтраль служат функциями безопасности и подключаются к клемме выключателя, которая дополнительно подключается к системе заземления панели.

Панели выключателя

классифицируются в зависимости от силы тока и количества цепей, с которыми они могут работать. Панель выбирается с учетом следующих факторов:

• При замене панели вы должны соответствовать допустимой силе тока существующей панели или рассмотреть возможность модернизации.
• Сила тока определяется главным выключателем существующей панели.
• Сила тока колеблется от 60 ампер для старых домов до 200 ампер для новых зданий.
• Обычно приемлемы значения от 100 до 150 ампер, но вы также можете найти панели выключателей в диапазоне 200-400 ампер.

2. Ящики с предохранителями
Ящики с предохранителями предназначены для предотвращения перегрузок цепей. Они состоят из небольших предохранителей, которые вставляются в электрическую панель. Предохранитель срабатывает при возникновении избыточного тока. Эти типы панелей обычно встречаются в домах, построенных в 1970-х годах или ранее. Если блоки предохранителей в доме не пропускают достаточный ток к приборам, вам придется обновить панель.

3. Панели основных проушин
Панели этих типов не имеют главного выключателя.В них используются наконечники, и в них проходят провода. Они имеют главный выключатель как отдельный выключатель на счетчике. Основная панель с проушинами также может быть подключена к выключателю на главной панели, когда основная панель с проушинами работает как вспомогательная панель. Таким образом, если возникнет пожар, отдельное отключение позволит отключить электричество без необходимости входить в дом.

4. Вспомогательные панели
Вспомогательные панели идеально подходят для домов, где требуется несколько цепей в одной зоне.Эти электрические панели получают питание от главной панели по цепи. У этих панелей нет специальных разъединителей. Они позволяют регулировать распределение тока по всему дому.

5. Автоматические переключатели
Это тип субпанели, который подходит для цепей, в которых используется резервный генератор энергии. Он работает, передавая мощность генератора на электрическую через панель выключателя. Вы можете подключить резервное питание к домашней панели выключателя.Это может обеспечить безупречное переключение между коммунальным и резервным питанием при отключении электроэнергии.

В большинстве домов в районах с непредсказуемыми погодными условиями есть резервные генераторы энергии. Генераторы могут иметь переключатель с таким же номиналом, что и главный выключатель. Есть два разных типа передаточных переключателей.

• Руководство: Эти безобрывные переключатели, как следует из названия, включают ручной запуск генератора, а затем переключение электрической нагрузки на резервное питание.
• Автоматический: Эти безобрывные переключатели обеспечивают плавное автоматическое переключение на резервное питание при отключении питания.

Это различные типы электрических панелей, используемых в домах. При работе с панелью важно соблюдать осторожность. Они никогда не должны намокать. Если панель нагревается или возникает какая-либо другая проблема, обратитесь к квалифицированному электрику для проверки. Также важно убедиться, что панель в вашем доме соответствует последним электрическим нормам.Если нет, вам следует обновить его. Опять же, обновление должно выполняться только сертифицированными электриками.

Электросистемы старых домов

>> Смотрите прошлые выпуски новостей >> Нажмите, чтобы распечатать >> Примечание: Если вы живете в государстве с «высокими ценами», например, AZ, CA, IL, NJ, PA, FL, TX или WA , OREP не ограничивает покрытие и не повышает ваши ставки. Во всех штатах, где предлагается эта программа, действуют одинаковые ставки.Проверьте OREP сегодня.

---

Мэтью Стегер, ACI, WIN Home Inspection

Подумайте, в каких домах 1920-х годов требовалось электричество. А теперь подумайте о том, что в наших домах сегодня зависит от электричества. Понятно, что произошли большие изменения.
Еще в 1920-х годах большая часть домашних цепей была освещена и несколько основных приборов.Подумайте о том, что у нас есть сейчас, и сложите их: несколько телевизоров и видеорегистраторов, компьютеры, сушилки для одежды, электрические плиты, кондиционеры или тепловые насосы, микроволновые печи, холодильники, системы объемного звучания, а затем добавьте в цепи освещения.

Нетрудно понять, что потребности домов в электричестве в 21 веке намного превосходят потребности домов, в которых проводилась проводка в 1920-х годах. Часто, осматривая старые дома, я все же нахожу электрические системы, которые считаются старинными и не могут разумно или безопасно справляться с сегодняшними электрическими нагрузками.Давным-давно электрическая система на 60 ампер была нормальным явлением и в то время могла быть достаточной для обитателей дома. Вот уже более 20 лет напряжение 200 А / 240 В является стандартом для среднего дома на одну семью, хотя иногда напряжение 100 А / 240 В может быть достаточным для некоторых таунхаусов или домов, в основном работающих на природном газе. Большинство страховых компаний больше не будут страховать дом с током ниже 100 А / 240 В, но я все же иногда нахожу в домах электрические системы на 60 А.

Предохранитель от сверхтока до сих пор иногда устанавливается в этих старых домах.Как следует из названия, устройство защиты от перегрузки по току (например, предохранители или автоматические выключатели) помогает предотвратить протекание слишком большого тока в проводе. Как только величина протекающего тока превысит допустимые для размера и типа проводки, провод нагревается и в крайних случаях может вызвать пожар. В некоторых случаях было доказано, что предохранитель с меньшей вероятностью выйдет из строя по сравнению со старым автоматическим выключателем, когда необходимо сработать устройство защиты от сверхтока. Хотя предохранители по-прежнему считаются эффективным методом защиты в электрических системах, современные автоматические выключатели более удобны при срабатывании цепи.Нет необходимости заменять автоматический выключатель, в отличие от предохранителя, при срабатывании устройства. Автоматические выключатели действительно более безопасны в некоторых отношениях, например, когда выключатель установлен, он просто сбрасывается при срабатывании. Если предохранитель перегорел и его необходимо заменить, его можно неправильно заменить на предохранитель с более высоким номиналом и, таким образом, создать новую угрозу безопасности.

Например, медная проводка 14 AWG (американский калибр проводов) обычно рассчитана на 15 ампер (или, для краткости, ампер). Ампер — это единица измерения электрического тока.Установка предохранителя на 30 А или автоматического выключателя в цепи 14 AWG представляет собой возможный риск возгорания, так как проводка может перегреться, если цепь нагружена налогом до того, как сработает предохранитель или выключатель. Хотя я действительно вижу автоматические выключатели и размеры проводки, которые время от времени не совпадают, я гораздо чаще вижу предохранители меньшего размера. И да, иногда люди выходят из строя предохранители и просто вставляют пенни в гнездо предохранителя. Как я уверен, вы уже догадались, копейка никоим образом не является устройством защиты от перегрузки по току и, безусловно, может привести к пожару.

Проверка панелей выключателей
Старые панели выключателей также вызывают беспокойство. Механические и электрические компоненты со временем изнашиваются. Некоторые люди опасно полагают, что панели выключателей и их компоненты имеют неограниченный срок службы; эмпирическое правило в индустрии домашнего осмотра обычно составляет 30 лет для этих устройств. При осмотре дома с электрической системой старше 30 лет обычной практикой является рекомендация проконсультироваться с лицензированным и квалифицированным электриком для оценки панели выключателя, чтобы убедиться, что она по-прежнему работает должным образом.Кто знает, НЕОБХОДИМО ли когда-нибудь сработать какой-либо из автоматических выключателей и не срабатывал. Домашние инспекторы не снимают автоматические выключатели с панели, и вполне возможно, что следы искрения или ожога могут существовать, но они скрыты за выключателями. Эти характеристики могут быть явными признаками опасных условий. Квалифицированный электрик может определить, возникают ли эти проблемы в прошлом. Если проблем нет, это может помочь покупателю немного расслабиться.

(история продолжается ниже)

(история продолжается)

Тип проводки в доме также может быть проблемой.Вплоть до середины и конца 1940-х годов проводка с ручкой и лампой (также иногда называемая «проводкой K&T») была обычным явлением. Сама по себе проводка ручки и трубки не является проблемой. Однако это становится проблемой, когда его модифицируют неквалифицированные люди. Этот тип проводки состоит из двух отдельных проводов, которые проложены независимо и затем соединяются там, где это необходимо, для питания освещения, выключателей и розеток. Сегодняшняя проводка обычно называется кабелем Romex® или NM (неметаллическим покрытием) и включает в себя все проводники вместе в один кусок проводки в оболочке.Современные цепи должны быть заземлены, поскольку современная проводка Romex® включает в себя неизолированный медный провод заземления. Проводка K&T не включает заземляющий провод. Электропроводка K&T разработана с воздушным охлаждением, а это значит, что вокруг этого типа проводки не должно быть изоляции (или других материалов). Кроме того, размер отдельных проводов ручки и трубки может быть недостаточным при некоторых обстоятельствах для питания современных электрических нагрузок и, по моему опыту, имеет тенденцию иметь небезопасные соединения (либо с другой проводкой K&T, либо даже с современной проводкой).Нередко в проводке K&T отсутствует изоляция, в результате чего оголенные жилы остаются в пределах досягаемости. Только представьте, что вы входите в старый подвал и случайно задеваетесь головой о две оголенные ручки и проводники. Вы можете сказать ОЙ?!? Это после (И ЕСЛИ) вы снова встанете после того, как вас перестреляли через подвал с потрясением вашей жизни.

На фотографии выше показана проводка ручки и трубки (K&T), входящая в распределительную коробку в подвале.

Ручка и трубка отчетности
Несколько известных страховых компаний не будут страховать дома с активной проводкой K&T.Когда я вижу проводку K&T, я использую анализатор напряжения на обоих проводниках, чтобы определить, находятся ли они еще под напряжением (под напряжением). Если это так, я делаю фотографию, чтобы включить ее в отчет об осмотре дома, и делаю заметку для покупателя и агента о ее присутствии и объясняю ее проблемы. Я знаю случаи, когда покупатели не узнавали об отказе в страховании до дня закрытия сделки. Я рекомендую покупателям проконсультироваться с оператором связи, которого они планируют использовать, чтобы проверить покрытие, и при необходимости получить расценки у нескольких операторов, которые застрахуют дома с проводной связью K&T.Выполнение этого сразу после осмотра дома может избавить покупателя от многих головных болей в будущем.

Кроме того, старые двухпроводные розетки (незаземленного типа) следует заменять только на современные трехконтактные розетки (заземленного типа), если проводка между блоком предохранителей или панелью выключателя и розеткой также заменена современной проводкой и должным образом заземлена. В противном случае незаземленная трехконтактная розетка может представлять угрозу безопасности в будущем. Заземляющий провод необходим, если вы подключаете приборы с трехконтактной вилкой, такие как холодильник, компьютер или сетевой фильтр.

Некоторые другие вещи, которые вы можете рассмотреть со старыми электрическими системами, — это поручить лицензированному электрику установить защиту от замыкания на землю (GFCI) в розетках во влажных зонах, таких как ванные комнаты, кухонные прилавки, подвалы прачечных, а также внешние и гаражные розетки . Защита GFCI может быть обеспечена с помощью розетки GFCI или автоматического выключателя GFCI. Розетка GFCI не требует заземления для правильной работы, поэтому устройства GFCI могут защитить старые двухпроводные (до 1965 г.) Romex®.Хотя Национальный электротехнический кодекс (NEC) не требовал защиты от GFCI до 1970-х годов в большинстве районов страны (начиная с внешних розеток), добавление защиты от GFCI во влажных зонах, перечисленных выше, может помочь предотвратить поражение электрическим током. Если GFCI не установлен должным образом, он может не обеспечивать предполагаемую функциональность, поэтому этот тип работы должен выполнять только лицензированный электрик.

На первом фото показан установленный автоматический выключатель GFCI. На 2-м фото показана розетка GFCI.

Эта статья не предназначена для того, чтобы напугать потенциальных покупателей от покупки старого дома, а, скорее, для того, чтобы просветить домашних инспекторов, агентов и покупателей о проблемах, которые могут существовать с электрической системой старого дома, особенно если электрическая система не была обновлена.
