Качество электрический двигатель для циркулярной пилы для использования в строительстве

О продукте и поставщиках:
Купить электрический двигатель для циркулярной пилы. с Alibaba.com и приступайте к работе быстро и легко. Найдите множество полезных сортов для пиломатериалов или ландшафтных работ, таких как обрезка веток или рубка деревьев. Покупка электрический двигатель для циркулярной пилы. для использования в деревообработке и плотницких работах, а также для легкой резки кусков качественной древесины для создания мебели с нуля. Строительным компаниям следует иметь под рукой несколько моделей, которые могут использовать рабочие.
Многие электрический двигатель для циркулярной пилы. имеют лезвия из высокопрочной стали с заостренными зубьями, которые быстро справятся с жесткими досками и ветками. Некоторые из них имеют складную конструкцию, что обеспечивает более безопасное хранение и транспортировку, когда они не используются.  Большинство моделей ручные и используются вручную, в то время как другие оснащены электродвигателями, позволяющими резать материалы быстрее и с меньшими усилиями. При необходимости клиенты также могут использовать их для походов и выживания.
Покупайте для электрический двигатель для циркулярной пилы. на Alibaba.com, чтобы получить ручки разного цвета, которые добавляют немного стиля. Некоторые конструкции могут прорезать материалы, отличные от дерева, в том числе ПВХ или керамику, для различных промышленных применений. Электрические версии часто бывают перезаряжаемыми для большего удобства и экономии на батареях. Выберите размер, который лучше всего подходит для предполагаемой функции, от маленьких лезвий, предназначенных для обрезки, до больших, которые могут разрезать целые стволы деревьев.
Искать электрический двигатель для циркулярной пилы. на Alibaba.com, чтобы найти мощные режущие инструменты по разумной цене. Доступны несколько вариантов для индивидуальных квалифицированных рабочих и любителей или для крупных компаний.  Найдите модели, которые просты в использовании и предлагают множество удобных функций.

Электрический двигатель для циркулярной пилы

Электрический двигатель для циркулярной пилы выберем с учетом устоявшихся требований.

Линейная скорость на кончике окружности, которую выдержит любой пильный диск, составляет 65…75 (м/мин).
Диаметр используемого пильного диска – 180 (мм).

Находим частоту вращения вала электродвигателя из формулы:

V = ωR , где,

V – линейная скорость точки
ω – угловая скорость
R – радиус (расстояние от точки до центра)

ω = V/R = 75 / 0,09 = 833 (об/мин)



Зная высоту оси вращения, из модельного ряда выбираем электрический двигатель для циркулярной пилы.

Мы выбрали асинхронный двигатель АИРЕ 71 С4.

Описание.

Данный тип двигателя применяется в качестве приводных механизмов в оборудовании различного назначения. Его преимущества заключаются в том, что если поменять фазу местами, можно поменять направление вращения вала.

Это имеет большое значения при проектировании оборудования.

Станина алюминиевая на лапах

Условие эксплуатации электродвигателя:

— температура воздуха должна быть в пределах от – 45° до + 40°;
— относительная влажность воздуха 100% при 25°

Технические характеристики:

• _напряжение в сети, В – 220
• _частота сети, Гц – 50
• _высота оси вращения, мм – 71
• _масса, кг – 13
• _мощность, кВт – 0,75
• _частота вращения, об/мин – 1500
• _КПД, % — 71
• _номинальный режим работы – S1 по ГОСТ 183-74
• _класс изоляции – F
• _сos φ – 0,9
• _предельные отклонения напряжений, % – от – 5 до +10
• _предельные отклонения частоты тока % – ±2,5

Данная модель электрического двигателя для циркулярной пилы имеете невысокую стоимость, обеспечивает хорошую надежность и работоспособность, проста в исполнении.

На рисунке показаны габаритные, установочные и присоединительные размеры

АИРЕ 71

Диаметр ведущего шкива выбираем по передаточному числу, которое определяется как отношение оборотов двигателя к рабочей частоте вращения пильного диска, при этом следует учитывать, что:

• минимальный диаметр шкива, мм – 50
• минимальный угол обхвата ремня шкивом, не менее° – 90



Соберем схему подключения однофазного двигателя, используя магнитный пускатель, катушку управления, кнопки «ПУСК» и «СТОП», для чего необходимо заготовить всю комплектацию.

1. Выбираем пускатель из стандартного ряда по силе тока, чтобы его контактная группа смогла выдержать приложенную нагрузку от работающего двигателя.

Из формулы: P = IU находим силу тока, где:

P – мощность электрического тока
I – сила тока
U – напряжение

I = P / U = 750 / 220 = 3,4 (А)

2. Катушку управления выбираем на 220 (В).

3. Кнопки «Стоп» и «Пуск».

4. Все это установим в единый пластиковый корпус и закрепим его на станине циркулярной пилы.

Заказать чертеж


Поделитесь с друзьями!

Какой электродвигатель выбрать для циркулярной пилы

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

Циркулярка с двигателем 1,5 kw на 1500 об/мин 220 вольт

Электродвигатель для циркулярки 220В 4кВт 3000об.

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Маятниковая циркулярка с электродвигателем

Схема проверки работоспособности циркулярной пилы.

Сделать самодельный циркулярку можно довольно легко, чтобы распиливать бревна и бруски древесины, толщина которых соответствует силе установленного на ней электропривода. Если вы намерены работать с большими и очень толстыми брусками дерева, то тогда вам следует оснастить свою самодельную пилу по-настоящему мощным электрическим двигателем, а также установить на ней вал и ременную передачу. Наилучшим решением в этом случае будет установка специальной маятниковой станины.

При изготовлении маятниковой циркулярки своими руками в качестве материала для рамы следует использовать только очень прочные стальные уголки. Далее на готовой стальной раме нужно будет разместить все механизмы, необходимые для нормальной работы самодельной циркулярной пилы. При помощи такой конструкции вы сможете лично без каких-либо особых усилий устанавливать высоту полета режущего диска, избежав при этом чрезмерных конструкторских сложностей.

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

  • две металлические пластины;
  • деревянный брус;
  • шпиндель от велосипеда;
  • звездочка;
  • цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм.

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы. Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы.

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

Что представляет собой торцевая пила

Торцовки представляют собой механизм с режущим диском, предназначенный для распиливания деревянных и композитных материалов под прямым или другим необходимым углом. Предназначены для работы на ровной поверхности. Допускается переносить и устанавливать на временно оборудованном рабочем месте. Своим видом напоминают станки для резки труб, арматуры, камня.

Существует несколько видов торцевых пил:

Маятниковая — горизонтальная станина с поворотным кругом. С обратной стороны круга прикреплён рычаг (маятник), из-за которого и получила своё название. На этом рычаге и крепится распиловочный диск. Заготовки подаются вдоль направляющей планки. Чтобы сделать пропил рычаг с крутящимся диском утапливается в доску.

Комбинированная — всё то же самое. Благодаря шарнирам добавлена возможность поворота рычага относительно горизонтальной плоскости.

С горизонтальным ходом. Напоминает маятниковую, но позволяет пилить более широкие детали за счёт перемещения механизма с вращающимся диском по полозьям вперёд и назад.

Как дополнение ко всем торцовкам прилагается:

  • мешок для сбора пыли;
  • лазерная подсветка;
  • патрубок для подсоединения пылесоса.

Как выбирать торцовку

Подбирается электрический распиливающий инструмент исходя из своих потребностей. Но лучше всего, конечно, будет такой, у которого мощность не менее 1.5 кВт.

Исходя из мощности можно подобрать и режущий диск. Чем мощнее станочек, тем больший диск на него можно установить. Самым распространённым считается диск размером 250 мм в диаметре.

Даже при благоприятных условиях работы диски теряют зубы, тупятся, снашиваются. Поэтому приходит момент, когда приходится заново выбирать диск. Если вы покупали пилу с дисками диаметром 250, 260, 300 мм, то проблем по покупке нового не будет. Наличие другого стандарта может создать проблему. Поэтому ещё в магазине нужно выяснить: есть ли подобные в продаже.

Немаловажный фактор — это число оборотов вращения диска. Даже на производстве применяются станки от 4000 об/мин. Также и выбирая для себя, обращайте внимание на то, чтобы в паспорте было указано 4500 об/мин.

Следующим моментом можно назвать тип двигателя. Двигатели могут быть асинхронные и коллекторные. Первый из них работает бесшумно и служит дольше. Но беда в том, что встречается он не на всех моделях. Второй же тип двигателя заставит часто менять щётки, но зато с ним цена будет дешевле.

Далее посмотрите на конструкцию в целом и систему поворотов в частности. Каждое изменение угла должно надёжно фиксироваться.

И последним в выборе, но не менее важным фактором является безопасность. Кожух должен надёжно закрывать диск. Посмотрите как устроен выброс опилок. Станочек должен быть оснащён системой защиты от перегревов и заклинивания диска.

Конечно, на всё это нужно обращать внимание в любой торговой точке. Но если рядом есть Леруа Мерлен, то будет намного проще. Во-первых, там всегда большой выбор торцовок. И во-вторых, продавцы-консультанты всегда окажут необходимую помощь. Плюс ко всему на все товары действует гарантийный срок.

Торцевые пилы Интерскол

Наряду с зарубежными аналогами, не последнее место занимает строительный инструмент Интерскол. Это отечественный производитель, который уже входит в число мировых лидеров по производству электрической техники строительного характера. Техника очень надёжная, высокого качества и цена на неё доступная.

Чем же отличается данная продукция от аналогичной? Среди основных особенностей выделяются такие, как:

  • циркулярная пила делает точные разрезы, несмотря на то, под каким углом это было сделано;
  • точность установки углов и надёжное крепление в заданном параметре;
  • мощный двигатель с надёжной системой охлаждения;
  • разрешено применять для резки пластика, алюминиевых и медных заготовок;
  • изготовлен торцовочный инструмент из качественных материалов;
  • регулировка глубины пропила;
  • лазерный целеуказатель.

Купить любой электрический инструмент компании Интерскол, можно как в магазинах стройматериалов, так и в интернет-магазинах. Перед выбором всегда можно посмотреть видео по торцевым пилам, почитать или послушать отзывы. Вот к примеру, что пишут профессионалы и простые люди:

Купил дисковую пилу Интерскол в Леруа. Изначально брал, что подешевле. Надо было на даче пилить под угол доски для забора. Остался очень доволен и точностью угла и тем, что диск не рвёт, а делает очень красивые спилы. Уже больше года у меня этот станочек. Работаю им постоянно и для себя, что-то надо и подхалтурить.

Работали на объекте, а наша макита сломалась. Из начальства никого не было, поэтому купили сами на ближайшем рынке. Продавец очень хвалил. Так как другого ничего не было и выбирать было не из чего, то решили взять эту. Закончили весь объём работ с этой торцовкой. Ни разу не подвела. Может просто повезло. Хочется думать что наши всё же научились делать.

Самодельная циркулярная пила вещь на хозяйстве не настолько уж редчайшая и, непременно, нужная. Сделать ее конечно, имея только исходные способности работы по металлу, адаптированный под верстак стол и аккуратность.

Циркулярная пила самостоятельно имеет смысл, если у Вас уже конечно некий задел сведениям: кусочки железного уголка, профильной прямоугольной трубы и, в особенности, движок. Как еще его называют угловая дрель («болгарка»). Мотор есть вариант присмотреть б/у на «железном» рынке, там они не уникальность.

Ручная циркулярная пила своими силами намного проще выходит, если на хозяйстве уже конечно болгарка. Довольно внести всего два обычных усовершенствования: скользящий упор и осевую ручку.

Скользящий упор – два кусочка маленького железного уголка, расположенных по оба государства от рабочего органа: диска с зубьями, установленного заместо абразивного круга. Зазор – 3-4 мм с каждой стороны. Горизонтальные кромки уголков необходимо закруглить снизу, чтоб не цеплялись за обрабатываемую деталь. Уголки необходимо соединить поперечными связями впереди и сзади. Для этой цели вам подходят болты с гайками, а подходящий зазор даст пакет шайб.

На корпус болгарки надеваем хомут из железной ленты; винтообразная стяжка хомута размещается снизу. К ней агрессивно крепится сложенная в два раза полоса жести или оцинковки с отверстием под задний болт скользящего упора. Таким макаром упор закрепляется сзади. Конечно хомут с задней стойкой упора выполнить как единое, увы толщина полосы металла одновременно обязана быть более 1 – 1,5 мм. Перекладывая обеспечивающие зазор шайбы, достигают схожих зазоров меж рабочим органом и боковинами упора.

В корпусе редуктора болгарки делаем два — четыре отверстия с резьбой под маленькие болты (М3 – М5). Редуктор необходимо поначалу разобрать и найти по месту, где можно сверлить. Отверстия эти необходимы, чтоб прикрепить самодельную осевую ручку. С применением штатной боковой ручки болгарки сделать ровненький пропил будет тяжело даже на физическом уровне крепкому мужчине со стойкими трудовыми способностями.

Осевую ручку исполняем из железной трубки как еще его называют прута в облике направленного ввысь вперед рога или поперечной скобы шириной в ладонь с неким припасом. Концы, которыми она будет крепиться к редуктору, НЕ расплескиваем и сверлим у них отверстия под крепежные болты. Если крепежные концы расплескать, ручка будет гнуться от усилий в свое время работы.

Если ручка в облике рога, далекий его конец расплескиваем в горизонтальной плоскости и сверлим в персональном компьютере отверстие под ось 4-6 мм с припасом, т.е. 6-10 мм. Если ручка – скоба, под ней, в те же отверстия в редукторе, крепим торчащий вперед кусочек прута иначе говоря трубки, а конец его расплескиваем и сверлим здесь отверстие, как обозначено выше. Очевидно, меж прутом и скобой будет достаточное для удобства работы расстояние – 100-150 мм.

Сейчас берем кусочек железного прута 4-6 мм. Это будет регулировочная штанга. Один ее конец изгибаем типа петли, немного расплескиваем и отверстие досверливаем под фронтальный болт упора. Подбирая шайбы на фронтальном конце упора, добиваемся равномерной ширины зазора на всей его длине. При штанге 6 мм пригодятся, вероятнее всего, только две тонкие шайбы, по одной с каждой стороны.

Об авторе pobeg

Добрейшей души человек.

Комментарии и отзывы

Подбор двигателя для циркулярной пилы. : 6 комментариев

Трех фазный двигатель на одной фазе выдает меньше половины номинальной мощности.
То есть двигатель 3кВт будет выдавать 1-1,5кВт.
Я думаю 3кВт будет маловато. На 380 Вольт было бы в самый раз а на 220 лучше взять побольше.

Да уж, для пятидесятки нужно бы двигатель мощнее. У меня циркулярка с двиг 900W, ну очень слабовата. даже сороковку пилить затрахаешься, особенно если дерево сырое.

Работаю давно : эл. двигатель на 4 квт для доски 50 мм нормально , но меньше уже маета . ( 380 В и 3000 оборотов , пила диаметром не более 250 мм ).

3000 оборотов, 3 КВТ достаточно, что бы распустить доску 50мм. при условии 380 вольт без проблем. 220 вольт через пусковой конденсатор можно электролитический или рабочий конденсатор из расчета 70 мкф на 1 квт.
Главной условие, хороший диск цыркулярки и шкив на зл. двигателе такой же диаметром как на валу или чуть больше. http://fazadom.com

-хотелось бы узнатьпасчёт мощности на валу двигателя Т. е . усилие необходимое для вращения без перегрева двигателя только не гадать а сосчитать . Давно занимался проектированием передач деталей механизмов и машин. Хотелось бы освежить ане методом проб и ошибок. Перекоммутированный Э.Д, 2.2 квт греется после короткого времени работы. Вал универсальный со сменными ножами для строгания поверхности досок и резки кромок . Как определить мощность на валу двигателя, загадка.

Циркулярные пилы и Торцовочные пилы

Циркулярные пилы и торцовочные пилы по дереву: виды пил и сфера их применения.

Все циркулярные или более уменьшенный вариант дисковые пилы служат для четкого прямого распила древисины, они выполняют прямой рез. Основное их применение и использование в областях строительных и других видов созидательных работ можно рахделить на:

  • В стоительной отрасли. Работы по укладке деревянных полов. Распиловка досок, паркета, а также современных половых покрытий, таких как ламината и паркетной доски.
  • В столярных мастерских и небольших мастерских домашних мастеров. Продольного распиливания дерева мягкие и твердые породы;
  • В столярных мастерских и небольших мастерских домашних мастеров.Поперечные распилы дерева;
  • Для небольших работ не по дереву. Например могут применятся для пиления цветных металов;
  • Нужно выделить особый ряд пневно-пил, которые работают на сжатом воздухе. Которые очень слабо распространены в Украине. Исполдбзование подобного оборудование обязательно на промышленных предприятиях, где весь электроинструмент запрещен и работать можно только превмо инструментом.

Рабочим элементом любой циркуляной пилы режущий диск, его вращает элетропривод (Электрический Электродвигатель). От качества режущего диска зачастую зависит на 70% качество работы самой пилы. А диапаон цен на диски иногда достигает 300-400% в зависимости от самого дешевого Китайского, до самого дорогового брендового диска. Края самого диска имеют очень острые зубья, он вращается обычно с частотой от 4000 до 5000 оборотов в минуту, что и делает возможным распиливать различные породы дерева причем различных толшин.

Все циркулярные пилы условно можно разделить на такие категории:

  • Ручные пилы — небольшие модели для домашних мастеров. Высоко обильные, используются в бытовых целях. Это самая недорогая, самая продаваемаю и распространненая группа. К ним можно отнести торчовочные пилы, которые служат для обрезания.
  • Настольные пилы — такой вид пил уже служат для небольших столярных мастерских. Они стационарно устанавливаются и редко приобретаются для личных обычными пользователями. Их можно найти на небольших на деревообрабатывающих предприятия.
  • Форматно раскроечные стационарные станки — это профессиональное оборудование для крупных мебельных предприятий, лесозаготовительных заводов, мастерских по производству бруса.

ЦИРКУЛЯРНАЯ пила — ЭТО НЕЗАМЕНИМЫЙ ИНСТРУМЕНТ ПРИ ДЕРЕВООБРАБОТКЕ

Для бытовых работ обычные мастера в Украине и в частности в Киеве, обычно испльзуют легкие и маневренные ручные модели. Они доступны по цене, и при определенных навыках в умелых руках могут выполнять профессиональные работы по распиловке древисины, отгызанию, пилению под углом и прочее. Конечно, расмотренные выше бытовые модели пил не имеют большой мощности и не обладают достаточной производительностью. Да и большой глубиной пропила такие инструменты похвастаться не могут. Бытовые циркулярные пилы имеют обычно глубину пеления, которая находится в диапозоне от от 4 до 6 см.

JBTS-10 -> Циркулярные пилы -> Деревообрабатывающие станки JET

Главная -> Деревообрабатывающие станки JET -> Циркулярные пилы -> JBTS-10

Стандартная комплектация:

  • Упор из алюминия для распила
    под углом с поворотом в обе стороны на 60°
  • Защитный кожух пильного диска
  • Расширение стола
  • Удлинение стола 640 мм
  • Подставка
  • Твердосплавный пильный диск — 36 зубьев

Описание:

  • Высокоточная циркулярная пила JBTS-10 — это эксклюзивная разработка JET для требовательных мастеров и качественного исполнения деталей. Современный дизайн и такие новые опции, как выдвижные боковые столы, ременной привод, точно регулируемый параллельный упор отличают эту модель от других циркулярных пил этого класса.
  • Эксклюзивный JET-дизайн
  • Эл.двигатель 1700-ватт с тормозом
  • Пильный диск с возможностью наклона влево (до 45°), при этом наклон пильного диска и его высота очень удобно регулируются с помощью одной 2-х функциональной рукоятки
  • 2 входящих в серийную комплектацию выдвижных, боковых стола расширяют рабочую поверхность до 1350 мм и расширяют стол пиления с параллельным упором до 600 мм
  • Съемная нижняя подставка для применения пилы на ножках или на верстаке
  • «Precision-RuleTM» — точный параллельный упор
  • «Smooth SpeedTM» — ременный привод с поликлиновым ремнем снижает вибрации на станке, продлевает срок службы двигателя, обеспечивает малошумную работу и оптимальную передачу мощности от двигателя на диск пилы
  • Возможность отсоединения опорных ног от корпуса станка позволяет удобно транспортировать станок и устанавливать его на стол, верстак и т. п.
  • Имеет возможность подключения пылесоса с диаметром присоединительной втулки 53 мм или 100 мм

Технические характеристики

Модель

JBTS-10

Артикул (220 В)

708315

Мощность электродвигателя P1

1,7 кВт

Число оборотов пильного диска

5000 об/мин

Пильный диск

254 / 30 мм

Макс. высота пропила 90° / 45°

76 / 64 мм

Макс. наклон пильного диска

45° влево

Макс. ширина пиления с паралл. упором

600 мм справа

Размер стола

460 х 710 мм

Размер стола с расширением

460 х 1350 мм

Высота стола с подставкой

890 мм

Габаритные размеры (ДхШхВ)

1100х800х1020 мм

Масса

35 кг

Другие станки из этой группы:

[Решено] Какой электродвигатель лучше для циркулярки?

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

Циркулярка с двигателем 1,5 kw на 1500 об/мин 220 вольт

Электродвигатель для циркулярки 220В 4кВт 3000об.

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Маятниковая циркулярка с электродвигателем

Схема проверки работоспособности циркулярной пилы.

Сделать самодельный циркулярку можно довольно легко, чтобы распиливать бревна и бруски древесины, толщина которых соответствует силе установленного на ней электропривода. Если вы намерены работать с большими и очень толстыми брусками дерева, то тогда вам следует оснастить свою самодельную пилу по-настоящему мощным электрическим двигателем, а также установить на ней вал и ременную передачу. Наилучшим решением в этом случае будет установка специальной маятниковой станины.

При изготовлении маятниковой циркулярки своими руками в качестве материала для рамы следует использовать только очень прочные стальные уголки. Далее на готовой стальной раме нужно будет разместить все механизмы, необходимые для нормальной работы самодельной циркулярной пилы. При помощи такой конструкции вы сможете лично без каких-либо особых усилий устанавливать высоту полета режущего диска, избежав при этом чрезмерных конструкторских сложностей.

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

  • две металлические пластины;
  • деревянный брус;
  • шпиндель от велосипеда;
  • звездочка;
  • цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм.

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы. Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы.

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

Что представляет собой торцевая пила

Торцовки представляют собой механизм с режущим диском, предназначенный для распиливания деревянных и композитных материалов под прямым или другим необходимым углом. Предназначены для работы на ровной поверхности. Допускается переносить и устанавливать на временно оборудованном рабочем месте. Своим видом напоминают станки для резки труб, арматуры, камня.

Существует несколько видов торцевых пил:

Маятниковая — горизонтальная станина с поворотным кругом. С обратной стороны круга прикреплён рычаг (маятник), из-за которого и получила своё название. На этом рычаге и крепится распиловочный диск. Заготовки подаются вдоль направляющей планки. Чтобы сделать пропил рычаг с крутящимся диском утапливается в доску.

Комбинированная — всё то же самое. Благодаря шарнирам добавлена возможность поворота рычага относительно горизонтальной плоскости.

С горизонтальным ходом. Напоминает маятниковую, но позволяет пилить более широкие детали за счёт перемещения механизма с вращающимся диском по полозьям вперёд и назад.

Как дополнение ко всем торцовкам прилагается:

  • мешок для сбора пыли;
  • лазерная подсветка;
  • патрубок для подсоединения пылесоса.

Как выбирать торцовку

Подбирается электрический распиливающий инструмент исходя из своих потребностей. Но лучше всего, конечно, будет такой, у которого мощность не менее 1. 5 кВт.

Исходя из мощности можно подобрать и режущий диск. Чем мощнее станочек, тем больший диск на него можно установить. Самым распространённым считается диск размером 250 мм в диаметре.

Даже при благоприятных условиях работы диски теряют зубы, тупятся, снашиваются. Поэтому приходит момент, когда приходится заново выбирать диск. Если вы покупали пилу с дисками диаметром 250, 260, 300 мм, то проблем по покупке нового не будет. Наличие другого стандарта может создать проблему. Поэтому ещё в магазине нужно выяснить: есть ли подобные в продаже.

Немаловажный фактор — это число оборотов вращения диска. Даже на производстве применяются станки от 4000 об/мин. Также и выбирая для себя, обращайте внимание на то, чтобы в паспорте было указано 4500 об/мин.

Следующим моментом можно назвать тип двигателя. Двигатели могут быть асинхронные и коллекторные. Первый из них работает бесшумно и служит дольше. Но беда в том, что встречается он не на всех моделях. Второй же тип двигателя заставит часто менять щётки, но зато с ним цена будет дешевле.

Далее посмотрите на конструкцию в целом и систему поворотов в частности. Каждое изменение угла должно надёжно фиксироваться.

И последним в выборе, но не менее важным фактором является безопасность. Кожух должен надёжно закрывать диск. Посмотрите как устроен выброс опилок. Станочек должен быть оснащён системой защиты от перегревов и заклинивания диска.

Конечно, на всё это нужно обращать внимание в любой торговой точке. Но если рядом есть Леруа Мерлен, то будет намного проще. Во-первых, там всегда большой выбор торцовок. И во-вторых, продавцы-консультанты всегда окажут необходимую помощь. Плюс ко всему на все товары действует гарантийный срок.

Торцевые пилы Интерскол

Наряду с зарубежными аналогами, не последнее место занимает строительный инструмент Интерскол. Это отечественный производитель, который уже входит в число мировых лидеров по производству электрической техники строительного характера. Техника очень надёжная, высокого качества и цена на неё доступная.

Чем же отличается данная продукция от аналогичной? Среди основных особенностей выделяются такие, как:

  • циркулярная пила делает точные разрезы, несмотря на то, под каким углом это было сделано;
  • точность установки углов и надёжное крепление в заданном параметре;
  • мощный двигатель с надёжной системой охлаждения;
  • разрешено применять для резки пластика, алюминиевых и медных заготовок;
  • изготовлен торцовочный инструмент из качественных материалов;
  • регулировка глубины пропила;
  • лазерный целеуказатель.

Купить любой электрический инструмент компании Интерскол, можно как в магазинах стройматериалов, так и в интернет-магазинах. Перед выбором всегда можно посмотреть видео по торцевым пилам, почитать или послушать отзывы. Вот к примеру, что пишут профессионалы и простые люди:

Купил дисковую пилу Интерскол в Леруа. Изначально брал, что подешевле. Надо было на даче пилить под угол доски для забора. Остался очень доволен и точностью угла и тем, что диск не рвёт, а делает очень красивые спилы. Уже больше года у меня этот станочек. Работаю им постоянно и для себя, что-то надо и подхалтурить.

Сергей. Голицыно

Работали на объекте, а наша макита сломалась. Из начальства никого не было, поэтому купили сами на ближайшем рынке. Продавец очень хвалил. Так как другого ничего не было и выбирать было не из чего, то решили взять эту. Закончили весь объём работ с этой торцовкой. Ни разу не подвела. Может просто повезло. Хочется думать что наши всё же научились делать.

Виктор. Оренбург

циркулярных, ленточных, сабельных, торцовочных, по металлу в мастерской SERVIS MAKITA

Пила Makita – высококачественное устройство, рассчитанное на длительную работу в интенсивном режиме, однако и оно подвержено разного рода поломкам. Специалисты нашей мастерской проводят любой, даже самый сложный, ремонт пил Makita всех типов.

Основные неисправности пил

При ремонте аккумуляторного инструмента первым делом стоит провести проверку батареи. Если нет напряжения на клеммах, можно говорить о поломке зарядного блока. Не включается электрическая пила? Посмотрите, исправен ли кабель.

Осуществляя ремонт циркулярной пилы (дисковой), следует учесть, что к числу наиболее распространенных поломок этого инструмента можно отнести неисправности ротора, статора и якоря. Так, при сильной изношенности щеток они могут заклинивать, в результате чего на ламелях якоря образуются задиры. Если торопливо начинать работу до того, как электродвигатель инструмента наберет максимальные обороты, то вал якоря может очень быстро износиться либо деформироваться. При налипании на горячий электродвигатель древесной пыли может подгореть и оборваться обмотка. Такое бывает, например, если, не дожидаясь, пока двигатель остановится, бросить еще не остывший инструмент на опилки.

Проводя ремонт цепной пилы, необходимо учитывать особенности этого инструмента, которые сказываются на характере поломок. Если цепь пилы недостаточно заточена, то оператор вынужден сильно надавливать на инструмент, в результате чего пильную цепь заклинивает. Это приводит к тому, что ведущая звездочка начинает прокручиваться, несмотря на то, что ее зубья целые. При слабо натянутой пильной цепи возрастает вероятность того, что зубья ведущей шестерни разрушатся. Отметим, что при поломках механического характера ремонт чаще всего сводится к замене вышедших из строя деталей.

К числу основных требований, предъявляемых к торцовочным пилам, относится точность обработки, на которую влияет ряд факторов. Не так часто, но встречается такая проблема, как отсутствие ровной плоскости в боковом уклоне. Выровнять ее можно путем проведения так называемой притирки. Иногда неточные пропилы становятся следствием попадания мусора под посадочную шайбу. Такая проблема решается простой чисткой. Если же причина состоит в том, что фланец не перпендикулярен оси, то необходима замена фланца либо шлифовка его посадочной плоскости. Отметим также, что слишком жесткая возвратная пружина, вынуждающая оператора прилагать значительные усилия при резке, нередко приводит к деформации элементов несущей штанги, что также оказывает влияние на точность пиления. Ремонт торцовочной пилы проводить довольно сложно, поэтому при наличии каких-либо проблем с инструментом лучше обратиться к специалистам.

Ремонт ленточной пилы в силу особенностей этого инструмента имеет свои нюансы. Так, к числу наиболее распространенных неисправностей можно отнести появление трещин и сколов на зубьях. Причин этой поломки может быть много, например, неправильно подобранные скорость пиления и шаг зуба, несоответствие толщины полотна диаметру шкивов, очень сильное натяжение, изношенность подшипников. Достаточно серьезной поломкой является разрыв пильной ленты. Причинами этого могут быть несоответствие калибра ленты диаметру колес или очень тесные боковые поверхности направляющих.

Проводя ремонт сабельной пилы, нужно обратить внимание на то, что основными «болезнями» этого инструмента являются уход полотна в сторону при распиле толстых заготовок, а также неправильная его фиксация.

Осуществляя ремонт пил по металлу, следует отметить, что их самым уязвимым местом является электрическая часть: перегорает пусковая кнопка, обмотки двигателя, выходит из строя электроника, редуктор. Нередко из-за значительных нагрузок происходит обрыв ремня привода, повреждаются элементы защиты и корпус.

Стоимость ремонта пил

В случае необходимости мы проведем постгарантийный и гарантийный ремонт пилы Макита. Вам интересна его стоимость? Зависит она от сложности ремонта, определяемой такими факторами, как характер поломки, цена запчастей и мощность инструмента. При замене мы используем исключительно запасные части Makita. В нашей мастерской проведут ремонт аккумуляторного либо сетевого инструмента, включая ремонт отбойного молотка Макита.

По всем интересующим Вас вопросам по ремонту инструмента звоните по телефону: +7(495)530-70-07 доб:120

Мотор для циркулярной пилы по лучшей цене — Лучшие предложения на мотор для циркулярной пилы от мировых продавцов моторов для циркулярной пилы

Отличные новости !!! Вы попали в нужное место для двигателя циркулярной пилы. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший мотор для циркулярной пилы вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели мотор циркулярной пилы на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в моторе циркулярной пилы и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите мотор циркулярной пилы по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Плоские двигатели и двигатели для циркулярных пил

  • Двигатели для циркулярных пил Perske зарекомендовали себя за многие годы эксплуатации и в самых неблагоприятных условиях эксплуатации как чрезвычайно надежные.
  • Благодаря своей высокой перегрузочной способности и высокому крутящему моменту при остановке (примерно в 2-3 раза превышающий номинальный крутящий момент, который значительно выше, чем у стандартных двигателей), наши двигатели также могут преодолевать повышенные высокие требования, возникающие при работе с очень неоднородным материалом.
  • Прямой привод без отдельного вала пильного полотна может быть подходящей конструкцией для экономичного и рентабельного решения (также с регулируемой скоростью).
  • Доступен для правостороннего или левостороннего управления, с тормозом или без него, а также с регулируемым положением клеммной коробки.
  • Также возможны специальные валы с большим диаметром, усиленными подшипниками или большой длиной.
  • По запросу могут быть доступны специальные конфигурации с повышенной степенью защиты от воды.
Номинальная мощность [кВт] [л.с.]
S6-60% Фланец пильного полотна Чертеж
Тип Масса 50 Гц 60 Гц 60 Гц Ø
[кг] 3000 об / мин 3600 об / мин 3600 об / мин мм
КН 50.11-2 11,0 0,9 1,1 1,5 80 МС 170 A177
кН 51,14-2 12,5 1,3 1,5 2,0 80 МС 170 A177
кН 52,16-2 13,5 1,5 1,7 2,3 80 МС 170 A177
КН 60.09-2 14,5 2,0 2,4 3,2 100 МС 3614-1
кН 61,13-2 19,5 3,0 3,5 4,7 100 МС 3614-1
кН 62,18-2 22,0 4,0 4,8 6,5 100 МС 3614-1
КС 70.12-2 26,0 3,7 4,4 6,0 120 МС 3862
KC 71.16-2 33,0 5,0 6,0 8,0 120 МС 3862
КС 71.20-2 38,0 6,5 7,5 10,0 120 МС 3862
КС 72.28-2 51,0 9,0 11,0 15,0 120 МС 3862
К 81.23-2 69,0 11,0 13,0 17,0 160 МС 630 А 397
К 82.27-2 79,0 13,0 15,0 20,0 160 МС 630 А 397
К 83.37-2 91,0 18,0 21,0 28,0 160 МС 630 А 397
К 91.31-2 106,0 20,0 25,0 34,0 180 MS 630 B 130
К 93.38-2 128,0 25,0 30,0 40,0 180 MS 630 B 130
К 110.24-2 160,0 25,0 30,0 40,0 200 МС 3954
К 111.31-2 177,0 37,0 43,0 58,0 200 МС 3954
К 112.38-2 195,0 45,0 52,0 70,0 200 МС 3954
К 113.50-2 240,0 55,0 65,0 87,0 200 МС 3954
К 140.38-2 360,0 65,0 78,0 105,0 300 MS 630 D 62
К 141.50-2 450,0 75,0 95,0 128,0 300 MS 630 D 62
К 160.50-2 Д 625,0 90,0 110,0 150,0 По запросу MS 3503
К 162.60-2 Д 750,0 120,0 140,0 190,0 По запросу MS 3503
К 200.50-2 Д 840,0 140,0 170,0 230.0 По запросу МС 4452
К 202.60-2 Д 900,0 170,0 200,0 270,0 По запросу МС 4452

Конфигурация для 1500/1800 об / мин с 4-полюсным двигателем доступна по запросу

Указание по безопасности

Если двигатель с тормозом используется в качестве двигателя циркулярной пилы, то в случае торможения пильный диск продолжит вращаться вместе с внешним фланцем и гайкой из-за инерции вращения, и гайка ослабнет на резьбе с соответствующими результатами. .Таким образом, гайка фиксируется от ослабления с помощью ключа на всю длину, который также применяется к внешнему фланцу пильного полотна. Тогда пильный диск должен иметь больший диаметр отверстия, чем диаметр вала, и опираться на распорное кольцо или соответствующую фаску фланца. Особо следует отметить, что тормоз не предназначен для использования в качестве удерживающего устройства при смене инструмента (смене пильного полотна).

Циркулярная пила для замены сгоревшего мотора настольной пилы?


Прошлой ночью моя настольная пила Delta за $ 100 червячная передача испарилась.(Это
был подарком от соседа)
Я использовал пилу только для прямых пропилов (без скосов) с полностью выдвинутым лезвием
. У пилы нет вертикальной регулировки, но она будет наклонной.
(До Delta я использовал самодельный адаптер для пилы Skil, из которого
представляла собой подходящую «настольную пилу». 2 винта с накатанной головкой, и он был включен / выключен со столом
. Он был очень портативным, и я повесил его горизонтально моя стена.)
Мне НЕ нужны профессиональные навыки пилы или дадо.
Моя идея:
1> Я думаю о бывшей в употреблении циркулярной пиле с червячной / гипоидной зубчатой ​​передачей в качестве замены «мотора»
.При 13 А это почти 2 л.с., а подшипники
и шестерни довольно прочные.
2> Я бы снял защиту лезвия и установил свое 10-дюймовое лезвие на пилу
7-1 / 4 дюйма под столом с полностью выдвинутым лезвием.
Кто-нибудь пробовал такое?
BoyntonStu

Сообщать мне об ответах на мое сообщение Опубликовать ответ

написал в сообщении

Цитируемый текст здесь

Почти все можно заставить работать, но это также может иметь потенциал для катастрофа, если сделано неправильно.Вы можете купить бывшую в употреблении пилу примерно за 100 долларов. я понимаю Ремесленник все время пилит бумагу по этой цене.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

На самом деле, моей первой настольной пилой была старая циркулярная пила, установленная в доме. сделал стол.Я не думал, что кто-то еще достаточно глуп, чтобы попробовать это. Это действительно отстой в использовании, но это сработало. Учитывая стоимость дешевые настольные пилы, я бы пошел и купил одну из них. я думаю они будут делать свою работу лучше и безопаснее. Держите циркулярную пилу для жесткости, вещи побольше, и вы можете вырвать их вручную.
Джим

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Джим,
Сделаю фото самодельной настольной пилы в ближайшее время.На самом деле это работает очень хорошо, и забор довольно точен. Я построил это из формованного пластика покрыли частичку, которая когда-то была кухонным шкафом. Забор представляет собой 24-дюймовый алюминиевый зажим с 3-дюймовым куском формовочной доски. прикрепил. Он примерно такой же точный, как и Дельта. Никакого дурака! В «стол» — это несколько пластиковых ящиков для молока. Столешница помещается поверх ящик для молока и пила Skil под ним попадают в ящик. В виде портативный и такой же легкий, как любой другой стол, который я когда-либо видел. Я храню это на стена в моем гараже, скил пила и забор пристроен.
Другой мой «глупый / опасный» проект — это мой самодельный лифт за 100 долларов. Гуглеры сказали мне, что это не сработает 2 года назад. Мы используем это каждый день. В качестве предохранительного тормоза используется трубный хомут 3/4 дюйма. A HF 440 фунт подъема — это мощность. 12 секунд, и мой 300-фунтовый сосед поднялся на 1 полет с улыбкой на лице.
BoyntonStu

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Цитированный текст

Я помню ваш проект лифта.Никто не сказал, что это не сработает, они были обеспокоен ответственностью за убийство или увечье! Лично я бы подумал о самодельном лифте для подъема предметов на второй этаж. этаж, но не люди. Грег

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Мой отчим использовал старый Skil, прикрепленный к куску 3/4 слоя, который был установлен на старый шкаф стиральной машины в течение многих лет как его столовая пила.Он построил много прекрасных шкафов, используя эту установку. Единственная причина, по которой он умер, была я наконец купил ему нового Мастера со всеми прибамбасами примерно 1972 год, как раз перед тем, как он преждевременно покинул нас навсегда. И он умер, потому что я вытащил его на задний двор и ткнул 10-фунтовыми санями, чтобы убедитесь, что он не вернулся в гараж. Он не разговаривал со мной 2 недель он был так чертовски зол, но даже злился на меня, когда моя машина умерла, он выбрал меня три дня просыпался на работу и обратно, просто отказался со мной разговаривать.Он честно говоря, если бы живым ходил в мой гараж, оглядывался, качай головой, катался его глаза и уйти, не сказав ни слова. Он построил лучшее с половиной то, что у меня есть, и я никогда не смогу со всем, что у меня есть, соответствовать качеству его работы если я доживу до 1000 лет.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Другая половина будет отмечена галочкой, потому что я использовал ее профиль ошибка да ладно я ей что нибудь сделаю

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Woops забыл использовать мою учетную запись в предыдущем посте.Другая половина будет поставил галочку у меня ну да ладно

Сообщать мне об ответах на мое сообщение Опубликовать ответ

В моем посте говорилось: «На один рейс вверх». Идет на второй этаж.;>)
Как показали 4simplertimes, для получения работа сделана правильно. Что такое настольная пила?
Проще говоря, вращающееся лезвие, которое выходит через прорезь в столешнице. Все остальное — ваша способность настраивать, чтобы акции двигались параллельно. к лезвию. AAMOF Я изобрел настольную пилу, которая использовала Milwaukee Sawzall demo видел как резак. Он разрезал бы сталь и RR связи. Пытаться что на вашем столе видел. Он также может наклоняться в обоих направлениях. Всегда столкнулись с ситуацией, когда нужна эта функция? Я сделал однажды, и это почему мне в голову пришла эта идея.Кстати, вы также можете использовать очень широкий «лезвие» покрыто наждачной бумагой и настольной шлифовальной машиной. Говоря о безопасность; что безопаснее: дисковый нож или возвратно-поступательный нож? Очевидно, не правда ли?
BoyntonStu

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Цитированный текст здесь

Один этаж, два этажа, да что угодно.Я бы не хотел оказаться не на том конце судебный процесс, связанный с телесными повреждениями или смертью от чего-то, что я создал. Надеюсь, вы никогда не узнаете, на что это похоже. Как вы думаете, что произойдет, если ваш 300-фунтовый сосед подъедет и Лифт вышел из строя. Падает, ногу ломает, спину ломает, больше не может ходить. Кто-то заплатит, и заплатит дорого. Если ты хочешь взять риск, хорошо. Ответственность — это то, с чем у меня проблема, а не то, можно ли ее построить.
Любой другой видит ссылку на парня, который построил тележку, чтобы вставать и на берегу в его доме у озера? Он загрузил его людьми и драйвом муфта вышла из строя и потеряла управление.Я забыл, кто все пострадал, но были иски и встречные иски. Юристы на этом разбогатели!
Если вы хотите собрать столовую пилу из специальной пилы, попробуйте. я просто не позволил бы никому его использовать. Грег

Сообщать мне об ответах на мое сообщение Опубликовать ответ

У Costco есть пилы Black and Decker Contractor за 199 долларов.Это в основном изготовлен из алюминия, и он никоим образом не удовлетворит ищу unisaw, но это чертовски лучше, чем любой из настольные пилы, которые я видел. Имеет приятную большую рабочую поверхность.
Легкая конструкция идеально подходит для строительных работ, если пила пришлось много перемещать.
Вы можете попробовать предложенную неудачу, но если что-то пойдет не так, скорая помощь Сама поездка обойдется вам дороже, чем правильно спроектированная машина.

Ответ на
Phillip Hallam-Baker

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Цитируемый текст здесь

Это был отец Тома Дилэя.Звучит так, будто идиот не проверял потренируйтесь с мертвым весом перед тем, как попробовать с четырьмя людьми для первый забег. Трамвай ехал слишком быстро и прыгнул с рельсов после присяжный аварийный тормоз вышел из строя.
ДеЛэй и его брат подали в суд и вымогательством потребовали внесудебного урегулирования в размере 250 тысяч долларов. от производителя муфты — несмотря на то, что смерть была вызвано халатностью дизайнера-оператора.
Делэй сейчас пытается ввести «реформу деликта», чтобы запретить легкомысленные иски как тот, который он принес.Так что даже если хирург удалит неправильный нога или яичко по ошибке он несет ответственность только за 500 тысяч долларов, независимо от того, как большой причиненный вред.
ДеЛею также предъявлено обвинение в коррупции и этике. принял серию незаконно финансируемых зарубежных туров, участвует в испорченный мошенничество с финансированием избирательной кампании в Техасе, за что Чейни упрекнул вчера за угрозы федеральным судьям, чьи постановления в Шайво дело, с которым он не согласен.

Ответ на
Phillip Hallam-Baker

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Цитируемый текст здесь

Ваш отчим очень похож на моего отца.У него было несколько инсультов но заново учится ходить. Когда я смотрю на его работы и ограниченные инструменты, которые у него были, мне интересно, «Как в мире …»
Glen

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Чтобы оценить риск, вы должны сначала взглянуть на масштаб.До банка, как много более 8 футов. В нем было больше 300 фунтов.
Если слабосведущий человек не смог разработать безопасный способ подъема 300 фунтов с полной безопасностью, мир был бы очень отсталым государственный. Как были построены пирамиды без Milwaukee Tools? Мы стать нацией робких людей, которым нужны специалисты, чтобы научить их жить.
BoyntonStu

Сообщать мне об ответах на мое сообщение Опубликовать ответ

написал в сообщении

Цитируемый текст здесь

И юристы говорят нам, что НЕ делать.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Цитированный текст здесь

Нас систематически учат этому. Чему на самом деле учат школа? Сидеть спокойно и держать язык за зубами и не бросать вызов авторитету и не допускать утечки без предварительного разрешения.И печальная часть что они действительно думают, что создают вольнодумцев.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Цитированный текст здесь

Вам нужен албанский экзамен по вождению.
Два года очного обучения, включая ремонт двигателя. Они не было много водителей, но они знали дорогу механика. Теперь у них есть целое население, которое может построить что угодно, просто используя тюковый шпагат.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

цитируемый текст здесь

Вы серьезно? Если так, то это здорово — решило бы многие наши проблемы.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Цитированный текст здесь

Я верю, что высшая сила увидит его и вашу семью через это, и он сделает полное выздоровление.Я почти видел, как мой сосед вернулся полностью и несколько других. Да, мой отчим был газом, определенно стар школа, не потратит ни доллара, если это не будет абсолютно необходимо. .

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Цитируемый текст здесь

Стандартный Советский Союз и, предположительно, другая практика коммунистических клонов.Нет станции техобслуживания, немногочисленные драгоценные запчасти и деньги на головной части и дождитесь свободного автомобиля. Ничего нового.
Раньше смеялись на Кубе, где можно было определить национальность Владельцу Москвича по наличию или отсутствию щеток стеклоочистителей. Так коротко в СССР, что их постоянно воровали, а россияне сохранили эту привычку. В Ленинграде пойдет дождь, и движение остановится, пока все выскочили и надели лезвия.
Я хотел бы знать, где вы можете найти общественную школу, где будут сидеть дети еще и изучи азы.Не в США. Уже нет.
Вы можете бросить вызов реальности, если хотите показаться идиотом, но она все равно не будет Измени это.

Сообщать мне об ответах на мое сообщение Опубликовать ответ

Темы на временной шкале сайта

  • Торговля фанерой

  • Один из способов достать фанеру, отрезанный Эд Павловски для конфиденциальности @ snet.xxx написал в …
  • последнее обновление в

  • ОТ. Цены на газ

  • Я только что вернулся из поездки в Иллинойс.Самая низкая цена, которую я заплатил за 10% …
  • сайт последний раз обновлялся через
Руководство по покупке электроинструмента

для циркулярной пилы — Инструменты в действии

Циркулярная пила — отличный инструмент и один из самых распространенных инструментов в мастерской.Она была изобретена в Англии еще в 1780 году. Циркулярная пила также известна как циркулярная пила или обычно называемая пилой Skil, хотя Skil является производителем дисковых пил. С правильным лезвием циркулярная пила способна резать дерево, сталь, кирпичную кладку и керамическую плитку. Циркулярные пилы бывают разных размеров от 3 до 16 дюймов. Самый распространенный размер проводов — 7 1/4 дюйма, а беспроводных — 5 3/8, 6 1/2 и 7 1/4 дюйма. Есть два типа дисковых пил: рядные пилы и пилы с червячным приводом.

Проточная пила — это наиболее распространенные типы дисковых пил, которые, как правило, являются наименее дорогими.Кроме того, они не так много, как пилы Worm Drive. Двигатель продольной пилы расположен перпендикулярно полотну, а вал идет прямо от двигателя и приводит в движение полотно. Проточная пила подойдет для большинства ваших задач и, за исключением замены полотна, не требует обслуживания.

Червячная пила — Червячная пила предназначена для тяжелых условий эксплуатации и обычно стоит немного дороже, чем линейные пилы. Двигатель червячного привода расположен параллельно лопасти и использует шестерню для увеличения крутящего момента, передаваемого лопасти.Они, как правило, немного тяжелее рядных моделей. Также червячные пилы не требуют обслуживания, вам нужно будет время от времени добавлять в двигатель специальное масло, что представляет собой не что иное, как откручивание винта и добавление масла, это очень просто.

Циркулярная пила Характеристики

Электрические тормоза — Электрический тормоз останавливает двигатель примерно через две секунды после отпускания спускового крючка, в то время как пила без электрического тормоза останавливается примерно через 10-15 секунд.Электрический тормоз работает, меняя направление электрического тока на двигатель пилы. Причина использования электрического тормоза, который сейчас предлагается в большинстве моделей, — это экономия конечностей и пальцев. Более быстрая остановка лезвия означает меньшие шансы получить травму.

Емкость полотна — Как отмечалось выше, дисковые пилы бывают разных размеров. Если вы покупаете проводную модель, вы будете покупать 7 1/4 дюйма, а для беспроводной есть два основных варианта: 6 1/2 дюйма и 7 1/4 дюйма. Все зависит от того, что вы будете резать.Большие модели лезвий тяжелее, но в конечном итоге вам придется делать меньше разрезов, особенно угловых.

Замки вала — Убедитесь, что на вашей пиле есть замок. Блокировка вала обычно представляет собой кнопку, которую вы нажимаете, которая удерживает лезвие неподвижно, что упрощает замену лезвия. Если вы покупаете профессиональную циркулярную пилу, она должна иметь эту функцию. В более дешевых моделях этой функции обычно нет.

Диск для циркулярной пилы

Пильный диск — одна из важнейших частей циркулярной пилы.Важно иметь не только подходящее лезвие, но и острое лезвие. Существует множество лезвий для различных работ, и ниже мы рассмотрим наиболее распространенные варианты использования. Если вы хотите получить более подробное описание пильных полотен, перейдите по этой ссылке — Пильные полотна.

Стальные полотна — Недорого и хорошо подходят для хвойных пород. Из твердых пород стальные лезвия очень быстро затупятся.

Твердосплавные лезвия — останутся острыми дольше, чем стальные, но более дорогие.

Лезвия для плитки — Обычно имеют лезвия с алмазным наконечником и разработаны специально для резки керамической плитки.

Лезвия для каменной кладки — Эти лезвия предназначены для резки бетона, кирпича, шлакоблока и других кладочных материалов. Они сделаны из абразивного материала.

На что обращать внимание при покупке циркулярной пилы

Я бы определенно поискал циркулярную пилу, которая принимает полотна 7 1/4.Это самые распространенные лезвия; таким образом, становится проще покупать лезвия в будущем. Длинный шнур питания — еще одно огромное преимущество циркулярной пилы, если вы покупаете сетевую версию. Вы всегда можете добавить удлинитель, но я бы поискал шнур длиной не менее 8 футов. Более длинный шнур не даст ему зацепиться за что-то в середине разреза. Еще один важный элемент, на который следует обратить внимание, — это регулируемая опорная плита. Это хорошо для резки под углом, а иногда и очень удобно.

Аккумуляторные пилы — Аккумуляторные пилы хороши тем, что в них нет шнуров, которые можно было бы вставить, споткнуться или даже прорезать. Циркулярные пилы — это инструменты с высоким спросом, поэтому в зависимости от того, что вы режете, вы можете разорвать множество батарей, поэтому убедитесь, что у вас есть несколько заряженных батарей поблизости.

Сетевые пилы — Сетевые пилы более мощные, но и тяжелые. Если вы собираетесь рубить много дров, возьмите модель со шнуром — это избавит вас от раздражения в будущем.

Советы по использованию циркулярной пилы
  • Убедитесь, что у вас подходящее лезвие для типа материала, который вы режете. Лезвия
  • Убедитесь, что ваше лезвие острое и не затупленное. Затупившиеся лезвия имеют тенденцию к большему нагреву, что приводит к большему износу инструментов и увеличению вероятности заедания.
  • Установите глубину пропила не более 1/4 дюйма толщины распиливаемой древесины. Это поможет снизить вероятность откатов.
  • Зажмите древесину, которую вы будете резать.Это обеспечит более точный срез.
  • Убедитесь, что ваша древесина чиста от гвоздей.
  • Убедитесь, что ваша пила набирает скорость, прежде чем начинать резать древесину.
  • Не заставляйте пилу резать. Дайте пиле пропилить, слегка надавив на древесину и пропуская пилу.
  • Прежде чем брать дрова, убедитесь, что лезвие остановилось.

ЦИРКУЛЯРНЫЕ ПИЛЫ ДЕЛАЮТ РЕЗЬ В МАСТЕРСКОЙ

Циркулярные пилы относятся к тем инструментам, без которых не должна обходиться ни одна домашняя мастерская.

Названные так в честь полотна циркулярной пилы, они, вероятно, чаще всего используются для относительно грубой резки. Например, вокруг дома можно использовать циркулярную пилу, чтобы разрезать квадрат 2 на 4, чтобы она служила рамой для будки для собак. Циркулярная пила может делать мелкие пропилы, но большинство плотников и плотников используют настольную или ленточную пилу, когда требуется точная резка.

Одно из основных отличий циркулярной пилы от других пил с круглыми лезвиями заключается в том, что она портативна. Существует несколько видов дисковых пил, как электрических, так и аккумуляторных.Среди других его наименований — пила для подрядчиков, электрическая ручная пила, Skilsaw и отрезная пила.

Еще несколько лет назад почти все циркулярные пилы были подключены к розеткам. Практически все основные производители инструментов сейчас производят аккумуляторные пилы.

Циркулярные пилы измеряются по диаметру лезвия. Не все дисковые пилы одинакового размера. Самый популярный размер — 7 1/4 дюйма. В то время как у некоторых циркулярных пил лезвия большего размера, некоторые из новых аккумуляторных моделей намного меньше.

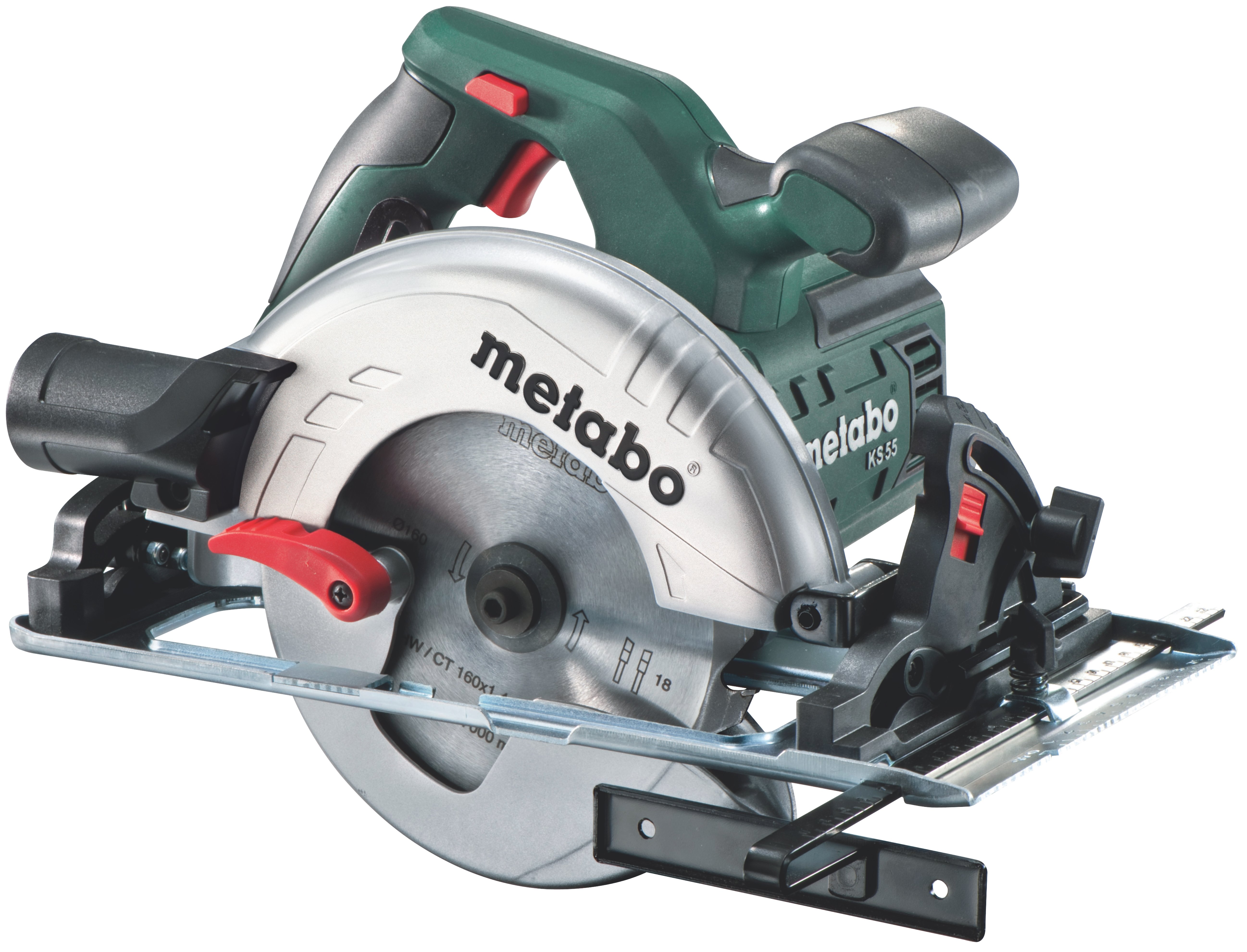

Дисковые пилы отличаются не только размером полотна.Посмотрите на дисплей нескольких брендов и моделей, и вы увидите некоторые — возможно, большинство — с лезвием на правой стороне двигателя. Это традиционная циркулярная пила. Технически это называется боковым приводом.

Но все чаще вы будете видеть модели с лопастью слева от двигателя. Раньше в эту категорию подходила только пила с «червячным приводом». Червячный привод относится к механизму, который приводит в действие пилу сзади, а не сбоку. Лезвие находится слева от мотора и ближе к его передней части.

Преимущество пилы с лезвием слева от двигателя заключается в том, что пользователи-правши могут легче увидеть, где именно режет диск. В противном случае правшам придется опереться на обычную пилу.

Поскольку червячный привод длиннее обычной пилы, его труднее удерживать одной рукой. Вторая рукоятка посередине корпуса вверху обеспечивает больший контроль.

За последние несколько лет были разработаны гибриды червячных пил в различных стилях.

Циркулярные пилы могут стоить от 40 до 200 долларов. На лучших пилах обратите внимание на такие особенности, как двигатель большего размера, электрический тормоз, более высокий крутящий момент, дополнительную изоляцию, шариковые или роликовые подшипники и, конечно же, самую длительную гарантию.

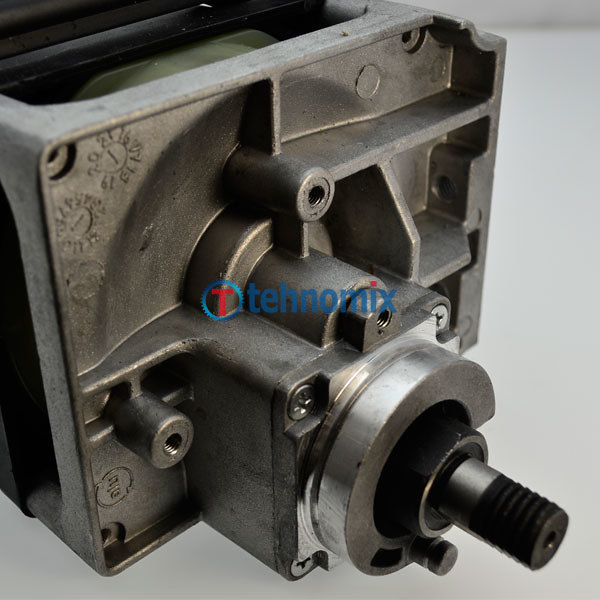

10 лучших моторов для циркулярных пил Обзоры

Вы искали лучшую циркулярную пилу? Этот обзор поможет вам выбрать один из них. Учитывались как скорость, так и мощность. Здесь были выделены различные типы.Пройдя этот обзор, вы получите лучшее представление и сделаете тоже самое. Однако работа, которую предстоит проделать, должна помочь вам выбрать лучшее для вас.

1. TACKLIFE Циркулярная пила
