Фановая труба чугунная: Чугунная труба для канализации — размеры, виды, характеристики

Чугунные трубы в наличии. Санкт-Петербург

Чугун напорный ВЧШГ.

ВЧШГ – это высокопрочный чугун с шаровидным графитом соединяющий в себе высокую коррозионную стойкость чугуна (долговечность в эксплуатации), и механические свойства стали (прочность на разрыв и пластичность). В ранее используемом «сером чугуне» углерод присутствовал в виде пластин, делая материал хрупким.В Чугуне с Шаровидным Графитом частицы графита находятся в виде маленьких шариков, исключая всякий риск распространение трещин. Материал больше не является «хрупким». Он «ковкий» и прочный.



Технические характеристики ВЧШГ:



• Ударопрочность (ВЧШГ очень прочный материал).
• Эластичность = 270 МПа (прочность на изгиб).
• Прочность на разрыв = Rm ≥ 420 Мпа.
• Относительное удлинение =  > 10% для труб Ду 60-1000мм и  > 7% для труб Ду 1100-2000мм.
• Сопротивление овализации (трубы из ВЧШГ не поддаются существенным деформациям)

Трубы ВЧШГ с внутренним цементным и наружным лаковым покрытием (ТУ-1461-037-50254094-2008)
Размеры (мм)				МПа (кгс/см2)	Допуск.угол отклон.(º)	Масса трубы (кг)
DN	DE(нар)	S (стенки)	S (ЦПП)			L-5,8м	L-6,0м
80	98	6	3	6,4	5	85	88
100	118	6	3	6,4	5	106	109
125	144	6	3	6,4	5	132	136
150	170	6	3	6,4	5	159	164
200	222	6,3	3	6,2	4	215	222
250	274	6,8	3	5,4	4	281	290
300	326	7,2	3	4,9	4	352	364
350	378	7,7	5	4,5	3	461	476
Трубы ВЧШГ с внутренним цементным и наружным цинковым и лаковым покрытием ТУ-1461-037-50254094-2008
Размеры (мм)				МПа (кгс/см2)	Допуск. угол отклон.(º)	Масса трубы (кг)
DN	DE(нар)	S (стенки)	S (ЦПП)			L-5,8м	L-6,0м
400	429	8,1	5	4,2	3	553	571
500	532	9	5	3,8	3	756	780
600	635	9,9	5	3,6	3	983	1015
700	738	10,8	6	3,4	2	1273	1314
800	842	11,7	6	3,2	2	1556	1606
900	945	12,6	6	3,1	1,5	1870	1930
1000	1048	13,5	6	3	1,5	2210	2281

 Для соединения ВЧШГ труб между сабой и другими частями трубопроводной системы используются различные фасонные части ( фитинги ) :

Колена и Отводы Колено раструбное УР Колено Фланцевой УФ Колено раструб-гладкий конец УРГ Отвод раструбный угол 10, 15, 30, 45, 60 гр. ОР Отвод раструб-гладкий конец угол 10, 15, 30, 45,60 гр. ОРГ  Патрубки и Муфты Патрубок фланец-раструб ПФР Патрубок фланец-гладкий конец ПФГ Патрубок раструб ПРГ-ст Двойной раструб ДР Муфта ремонтная новая МРН Патрубок фланец-раструб компенсационный ПФРК Заглушка флацевая ЗФ   Кресты / крестовины Крест раструбный КР Крест фланцевый КФ Крест раструб-фланец КРФ

Переходы Переход фланцевый ХФ Переход раструбный ХР Переход раструб-фланец ХРФ Переход раструб-гладкий конец ХРГ Тройники Тройник раструбный ТР Тройник фланцевый ТФ Тройник раструб-фланец ТРФ Пожарные подставки Пожарная подставка раструбная ППР Пожарная подставка фланцевая ППФ Тройник раструб-фланец с пожарной подставкой ППТРФ Тройник фланцевый с пожарной подставкой ППТФ Крест раструб-фланец с пожарной подставкой Крест фланцевый с пожарной подставкой ППКФ

Чугун безнапорный ЧК.

Трубы и фитинги чугунные канализационные(ЧК) предназначены для монтажа систем внутренней канализации зданий.

Трубы чугунные и фасонные части к ним изготавливаются из серого чугуна с пластичным графитом в соответствии с требованиями ГОСТ 6942-98.Наружная и внутренняя поверхность труб и фасонных частей покрыты антикоррозийным составом на основе битумов или другими составами, обеспечивающими температуру размягчения антикоррозийного покрытия не ниже = 60°С.Трубы канализационные чугунные ГОСТ 6942-98 Фитинги чугуные канализационные ГОСТ 6942-98.Рабочая температура: до + 400 градусов С.  Монтаж с помощью раструба и каболки( специального материала, обеспечивающего герметичность системы, система выдерживает давление до 1 атмосферы). Основные преимущества: долговечность, высокая надежность, негорючесть, возможность демонтажа и повторного использования элементов системы канализации. Чугунные канализационные трубы можно соединять с канализационными трубами ПВХ и ПП с помощью резиновых переходных манжет чугун/пластик и пластик/чугун.

Трубы ч/к ТУ 4925-02884032-401-93
Условный проход Ду	Строит длинна (М)	Д1 (мм)	Д2 (мм)	Д3 (мм)	S (мм)	S1 (мм)	Масса (кг)
50	1  / 2	65	74	94	4,5	4	11
100	1  / 2	118	125	148	5	4,5	24,9
150	1  / 2	168	178	204	5,5	5	39,6

Так же наша компания поставляет фасонные изделия для ЧК труб:

• Заглушка
• Крестовина равнопроходная / неравнопроходная на 45 и 90гр
• Муфта
• Переход
• Отвод 45 и 90гр
• Ревизия
• Патрубок

Также сделать заказ можно отправив заявку на факс: (812) 677 34 24 или e-mail: zakaz@unionpipe. ru

Чугунные трубы для канализации: виды, вес, размеры

Даже с появлением новейших пластиковых материалов чугунные трубы остаются очень популярными. Они обладают массой достоинств, которые обеспечивают нормальное функционирование канализации.
Сегодня в очень многих домах до сих пор успешно работают старые чугунные трубы для канализации. Это говорит о том, что срок их эксплуатации измеряется десятками лет.

Где используются чугунные трубы

В основном их применяют в следующих сферах:

• система водоснабжения;
• канализационные устройства;
• теплоснабжение;
• водоснабжение в противопожарных системах;
• транспортировка нефтепродуктов.

Виды чугунных труб

По своему назначению они подразделяются на несколько групп:

• напорные — ВШЧГ;
• безнапорные — ЧК;
• безраструбные — SML;
• напорные раструбные — ЧНР.

Для прокладки канализации и правильного выбора трубы давайте более подробно познакомимся с этими видами.

Напорные

ВШЧГ нашли широкое применение во многих отраслях промышленности. В состав таких чугунных труб входит шаровидный графит. Он придает изделию повышенную эластичность и делает материал более вязким.

Трубы ВШЧГ могут работать вместо аналогичных из серого чугуна. По своим свойствам они приравниваются к кованной и литой стали. Механические характеристики этих труб составляют конкуренцию стальным изделиям благодаря высоким значениям коэффициента коррозионной стойкости.

Срок эксплуатации почти в 8 раз превышает их аналоги. Напорные изделия можно устанавливать для работы с агрессивными веществами. Они прекрасно себя чувствуют в холодное время года. Им не страшны никакие морозы. Высокая прочность позволяет прокладывать канализационные трубопроводы под шоссейными трассами, причем глубина траншеи всегда делается очень большой.

В комплект напорных труб входят:

1. Раструбы.
2. Резиновые уплотнения.

Безнапорные

Так как в составе материала имеется пластинчатый графит, эти изделия не обладают такой большой прочностью. Для их изготовления используется серый чугун. ЧК трубы устанавливаются только в тех канализациях, где исключаются высокие нагрузки. Они свободно монтируются вместе с теми, которые сделаны из пластика.

Чтобы создать надежное соединение, ставят резиновые манжеты. Основным преимуществом таких изделий считается возможность применять их второй раз после проведенного демонтажа.

Безраструбные

В состав материала такой чугунной трубы входит графит. Для создания большой прочности внутренняя поверхность трубы закрывается эпоксидной смолой. Это дает возможность избавиться от заиливания и образования различных наслоений.

Эпоксидная смола прекрасно себя чувствует в любой агрессивной среде, спасает поверхность от разрушения и коррозии.

SML изделиям не нужно создавать дополнительную шумозащиту. Они отвечают требованиям пожарной безопасности, обладают высокой прочностью, а также способны противостоять сильному нагреву.

Для соединения труб применяются специальные хомуты. Это связано с отсутствием раструбов на торцах.

Безраструбные трубопроводы впервые стали известны в начале 60-х годов прошлого века. В те времена строительные инженеры работали над созданием новейших материалов и технологий. Сегодня безраструбные конструкции остаются надежным и очень качественным способом изготовления водопроводной системы, которая совокупляет в себе следующие преимущества:

1. Стыковые соединения из-за отсутствия раструбов отличаются высокой герметизацией без применения специальных уплотняющих материалов.
2. Так как внутреннее покрытие таких изделий сделано очень гладким, они отличаются от своих аналогов повышенной пропускной способностью.
3. Высокую износостойкость обеспечивает отсутствие коррозии.
4. Изделия SML могут функционировать при любой температуре. Они устойчивы к большим перепадам.
5. Труба чугунная очень легка в обработке. Благодаря графиту в форме розетки прочность материала повышается в несколько раз. Толщина стенок изделия не меняется по всей ее длине.

Для устранения хрупкости труба подвергается термической обработке.

Раструбные

Эти ЧНР трубы остаются востребованными и в наши дни. Они используются в самых разных отраслях промышленности. Их основным достоинством считается повышенный срок эксплуатации, если сравнивать со стальным аналогом. Ведь сталь со временем начинает быстро ржаветь. Недостатком является хрупкость такого чугуна. Трудоемкость установки канализации намного сложнее в сравнении с другими трубами.

Чтобы изделия не подвергались коррозии, они снаружи и внутри покрываются битумом.

Размеры

Заводы изготавливают такую продукцию согласно размерам, установленным ГОСТом. Никаких отклонений не допускается.

Существуют также и чугунные изделия с нестандартными параметрами. Их используют для прокладки канализации своими руками на дачном участке или монтаже в собственном коттедже автономной канализации.

Для правильного подбора такой трубы обязательно учитывается 3 основных параметра:

• толщина стенки;
• диаметр;
• масса.

Диаметр

Для чугунных изделий разработаны следующие показатели:

1. Номинальный диаметр. По этому габариту выбирается труба канализационная чугунная для будущего монтажа. На чертежах обозначается «Dn».
2. Величина условного прохода. Определяет внутренний диаметр трубы, показывается в миллиметрах – «Dy».
3. Наружный диаметр. Согласно этому размеру выполняется расчет любой канализационной системы – «G».

На выбор диаметра ЧТ влияет объем сточных вод, проходящих через систему. Размер берется из диапазона 50–150 мм. Когда проводится внутренняя канализация, достаточно установить ЧТ с диаметром от 50 до 100 мм. Прокладка наружной системы выполняется с трубами, диаметр которых находится в диапазоне 100–150 мм.

При монтаже внутренней канализационной системы используются также дополнительные сантехнические изделия и стояки. Когда объем стоков увеличивается, диаметр труб берется из диапазона 500–1200 мм.

Масса и размер стенки

Одним из недостатков чугуна является его вес. Это очень неудобно и вызывает массу проблем при монтаже канализации. Однако благодаря большому весу, конструкция имеет очень высокую прочность, становится монолитной. В результате она работает долгие годы без ремонта. Согласно ГОСТу 6942-98, соотношение 2-х метров трубы и ее номинального диаметра должно иметь следующий вес:

• 50 мм – 11 кг;
• 100 мм – 25 кг;
• 150 мм – 40 кг.

Масса чугунных изделий зависит также от толщины стенки. Рассмотрим несколько вариантов.

1. Наружный диаметр равен 80 мм. Толщина стенки 8 мм. Масса одного метра трубы будет составлять 13 кг. Следовательно, 75 мм такого трубопровода – 1 т.
2. Диаметр изделия 170 мм. Общая длина 1 м. Стенка изделия – 10 мм. Согласно таблице вес составит 36 кг. 27 метров такой трубы будет весить 1 тонну.
3. При наружном диаметре более 1000 мм с толщиной стенки равной 27 мм масса изделия достигнет 620 кг.

Толщина стенки трубы влияет на прочность всей канализационной системы любого вида. От этой величины зависит ее надежность и срок эксплуатации. Это связано с тем, что давление на стенки трубы и различные нагрузки может спокойно выдержать изделие, имеющее определенные параметры. Поэтому чугунные трубы были разбиты на несколько классов:

Такие канализационные трубы могут спокойно работать при давлении 0,1 МПа, даже не имея антикоррозийного битумного покрытия. Подобные виды устанавливают только на очень ответственных участках канализационной сети.

После обработки битумом они могут выдержать и более высокое давление. У них самая большая толщина стенки. Показатель прочности всегда выше любого аналога. Эксплуатационный срок рассчитан на длительную работу.

Установка таких изделий проводится при монтаже канализационной системы внутри здания, с особыми условиями эксплуатации. Чугунные трубы «ЛА» устанавливаются при монтаже канализации в индивидуально доме. Они способны выдержать гидравлическое давление, которое не превышает 25 кгс/см². Могут спокойно работать в системах, где отсутствуют большие нагрузки.

Положительные и отрицательные качества

Сегодня чугунные трубы устанавливаются в большинстве канализационных систем. Свойства этих изделий позволяют их укладывать в любой тип грунта. Основными преимуществами считаются:

• очень высокая прочность;
• не боится перепадов температуры;
• большой срок эксплуатации;
• не горит;
• отвечает современным экологическим требованиям, не выделяет токсичных веществ;
• обладает отличными звукоизолирующими свойствами;
• не вступает в реакцию с агрессивными веществами;
• не боится коррозии.

К сожалению, кроме такого большого количества положительных свойств, чугунные изделия отличаются и рядом характерных недостатков. Некоторые факторы сильно влияют на трудоемкость при работе по установке канализационной системы:

• большая масса;
• повышенная хрупкость;
• для проведения монтажа требуется наличие специального оборудования, дополнительные материалы;
• очень высокая стоимость;
• ремонтные работы требуют больших денежных вложений.

Дополнительные сведения о чугунных трубах

Серый чугун используется производителями для изготовления труб внутренней канализации. Поверхности таких изделий покрываются антикоррозийным битумом как внутри, так и снаружи. Он становится мягким, когда температура нагрева превышает 60 градусов.

На таком покрытии запрещается наличие трещин, появление воздушных пузырей. Оно имеет гладкую и очень прочную поверхность. Причем сплошная поверхность битума не должна липнуть к стенке трубы. Категорически запрещается наличие следов, оставшихся от приспособлений для транспортировки.

Не допускается наличие выщерблин и потеков. Качество изделия проверяется на специальных технологических стендах прямо на производстве, изготавливающем чугунные трубы.

Проверку герметичности проводят визуальным осмотром участка трубопровода после его заполнения водой под давлением около 0,1 МПа. Места стыков не должны иметь течи. Наружные поверхности должны быть без следов запотевания.

Если такие дефекты отсутствуют, изделие считается герметичным. Габаритные размеры проверяются специальными эталонными приборами. Отклонения от номинала должны быть в пределах допустимых значений. Чтобы определить массу трубы, ее обязательно взвешивают. При покупке такого изделия потребитель может проверить его на соответствие любому проверяемому показателю.

Трубы имеют маркировку, которая находится прямо на раструбе. Ее наносят несмываемой краской. Иногда она отливается совместно с трубой. Маркировка должна иметь:

• товарный значок;
• цифры ГОСТа;
• артикул выпуска.

Готовые изделия могут иметь самую разную упаковку:

• контейнеры;
• кассеты;
• пакеты;
• связки, скрепленные проволокой.

Укладка раструбов выполняется в разные стороны. Согласно нормативным требованиям, изготовители обязаны выпускать изделия:

• с гарантийным сроком хранения — 3 года;
• с временем эксплуатации — 2 года.

Подведем итог

Без канализации невозможно обойтись ни одному человеку. Ее выбор должен быть сделан очень грамотно. Дешевый пластик не годится для жилых помещений или других административных учреждений. Он быстро выходит из строя, требует постоянного ухода и ремонта. Установленная чугунная канализация никогда не создает шума. Ее установка не требует проведения работ по изготовлению дополнительной звукоизоляции.

Чугун способен функционировать под большим давлением и рассчитан на длительный срок эксплуатации. Термостойкость материала и его прочность будут востребованы и в последующие годы.

Похожие статьи:

Замена фановых труб канализации в квартире

Какие трубы канализации в квартире лучше и чем они отличаются?

Разница в качестве материала, прокладок и соединений, от которых зависит долговечность конструкции и риск протекания. Мы монтируем на Ваш выбор два самых надежных вида труб немецкого концерна Остендорф – стандартные и бесшумные. Они используются уже больше 20 лет и доказали надежность в миллионах жилых и производственных помещений в 75 странах мира. Точно не подведут!

Кто должен менять фановые трубы, чья это обязанность по закону, кто собственник?

В соответствии со статьей № 36 ЖК РФ, правил и норм технической эксплуатации жилого фонда, утвержденных Постановлением Правительства РФ № 491 от 13 августа 2006 года, лежак канализационных труб находится в собственности владельца помещения, поэтому замена и обслуживание производится силами собственника. При этом стояк, напротив, относится к общедомовому имуществу, принадлежит всем жильцам, и его замена должна производиться силами ЖЭКа или управляющей компании (УК ЖКХ, ТСЖ).

Поможет ли замена фановых труб убрать неприятный запах канализации?

Зависит от причины попадания воздуха из канализации в помещение. Может потребоваться дополнительно заменить сифоны для ванны и раковины, установить обратный клапан или создать правильный градус наклона при замене труб от туалета до кухни. Если воздух подсасывается через трещину в стояке, то поможет ремонт или замена стояка. Помните, что канализационные газы не только неприятны, но и опасны для нервной системы человека.

Почему стоит вода в канализационных трубах?

В чугунных трубопроводах вода застаивается из-за засоров или «зарастания» просвета трубы. Внутри нее на неровностях чугуна задерживается и затвердевает грязь. Это решается или постоянными прочистками, или заменой на гладкие пластиковые трубы, в которых отложения не задерживаются.
Если пластиковый трубопровод жестко не зафиксировали, то в середине длины он провисает под весом стоков. Это приводит к застаиванию воды. Чтобы исправить ситуацию, нужно прикрепить трубопровод к стене хомутами или крючками-подвесами. В запущенных случаях может потребоваться перемонтаж.

Можно ли соединять между собой пластиковые и чугунные трубы? Надежно ли соединение чугуна и пластика?

Да, это не только разрешено, но и предпочтительно. Переходы с чугунных труб на пластиковые надежны и герметичны, поскольку выполняются согласно регламенту эксплуатации и обслуживания инженерных сетей. Они практичны, легко ремонтируются, обновляются и заменяются.

Можно ли сделать так, чтобы вода в трубах не шумела?

По Вашему желанию мы можем установить специальные шумоизолированные (малошумные) трубы Rehau белого цвета. Они стоят дороже, но шум в них полностью отсутствует благодаря звукоизоляции стенок.

Будет ли запах в процессе работы?

Теоретически появление запаха возможно. Если чугунный раструб расчеканивают газовой горелкой, то в помещении начинает ощутимо пахнуть серой. Чтобы не доставлять Вам неудобств, мы выполняем расчеканку альтернативным механическим способом.

Когда можно пользоваться? Сколько длится?

Процесс под ключ занимает от 3 до 5 часов, пользоваться системой можно сразу после завершения работы и проверки работоспособности.

Подробное сравнение пластиковых и чугунных труб. Часть 45. Почему пластик?

В этой части продолжим отвечать на выпады специалистов из американского «Института чугунных труб для монтажа в грунте», которые пытаются доказать, что чугун лучше пластика. Только при этом они пользуются искажением фактов, надеясь, что читатели этого не заметят. Однако опытные инженеры прекрасно знают обо всех плюсах и минусах чугуна и пластика, а начинающие могут изучить их по нашим многочисленным обзорам. Но вернёмся к статье под названием «Руководство по подземным чугунным трубам и фитингам», которое действительно должно было быть руководством, однако, видимо, под влиянием маркетологов, стало критической статьёй с не слишком убедительной доказательной базой.

«Простота монтажа: знаете ли вы, что чугун часто переживает здание? В современных чугунных системах используются компрессионные уплотнения и муфты, которые легко изменить в случае будущей модификации. В пластиковых системах с клеем и растворителем трубы должны быть вырезаны и выброшены, если допущены ошибки или необходимы изменения».

Очередное неверное утверждение. Подавляющее большинство инженеров, имеющих представление о способах соединения труб, знают о том, что заменить пластиковую трубу или узел не представляет никакого труда даже для одного специалиста, в то время, как чугунные трубы очень тяжёлые, и в одиночку с такой работой не справиться. Кроме того, ремонт чугунного трубопровода занимает гораздо больше времени, что в итоге даёт значительно большие затраты на обслуживание. Что касается долговечности, которой так гордятся производители чугунных труб, то здесь оба типа труб примерно равны, однако у пластика преимущество в том, что эти трубы не засоряются и не требуют ежеквартальной прочистки. Кроме того, пластик более устойчив к ударным нагрузкам, в отличие от чугуна, который может легко треснуть от удара. Долговечность пластика была убедительно доказана исследованиями германских специалистов, которые выкопали трубы, уложенные ещё до Второй Мировой войны. Эти канализационные трубы из ПВХ оказались в превосходном состоянии и могли прослужить при необходимости ещё в 2-3 раза дольше, то есть как минимум до XXII века.

«Некоторые люди не знают, что чугунные системы No hub (hubless) встраиваются в современные стены так же легко, как пластиковые системы».

Появление этой технологии действительно несколько упростило монтаж чугунных труб и фитингов, однако не настолько, чтобы можно было говорить о таком же удобстве. Кроме того, чугунные системы более громоздкие и тяжёлые, из-за чего не только сложнее устанавливаются, но и занимают больше места.

Фановая канализационная труба, фановая труба для унитаза, размеры, пвх, чугун

Рис.1. Схема канализации частного дома

Если в вашем частном доме не более двух этажей, действующие строительные нормы допускают монтаж системы канализации без устройства вентиляционной части. Фановая труба, как элемент вентиляционной части канализации необходима, если:

• в доме 2 или более жилых уровней, оснащенных водоснабжением и канализацией;
• канализационные стояки и трассы вашего дома имеют диаметр менее 100мм;
• к канализации подключен бассейн и/или другое оборудование с большим объемом разовых стоков;
• на вашем участке в районе установки септика ощущается неприятный запах.

Функция фановой канализационной трубы:

• поддержание нормального давления внутри канализационной системы;
• обеспечение воздухообмена и удаление неприятных запахов из помещений в случае пересыхания или срыва сифона;
• вентиляция септика и всей системы ЛОК, удаление неприятных запахов с места установки септика.



Рис.2.  Фановые трубы пластиковые можно монтировать из обычных канализационных труб подходящего диаметра

Как подобрать размер

Вентиляционная часть канализационного стояка является его продолжением, поэтому подбирается по его размеру. Если канализационный стояк в вашем доме из чугунных труб, то вполне логичным будет, если в качестве вентиляционной части  будет установлена чугунная труба диаметром 100мм. Если же весь стояк пластиковый, то вентиляционная его часть также будет пластиковая, то есть по размеру фановая труба – 110 мм.

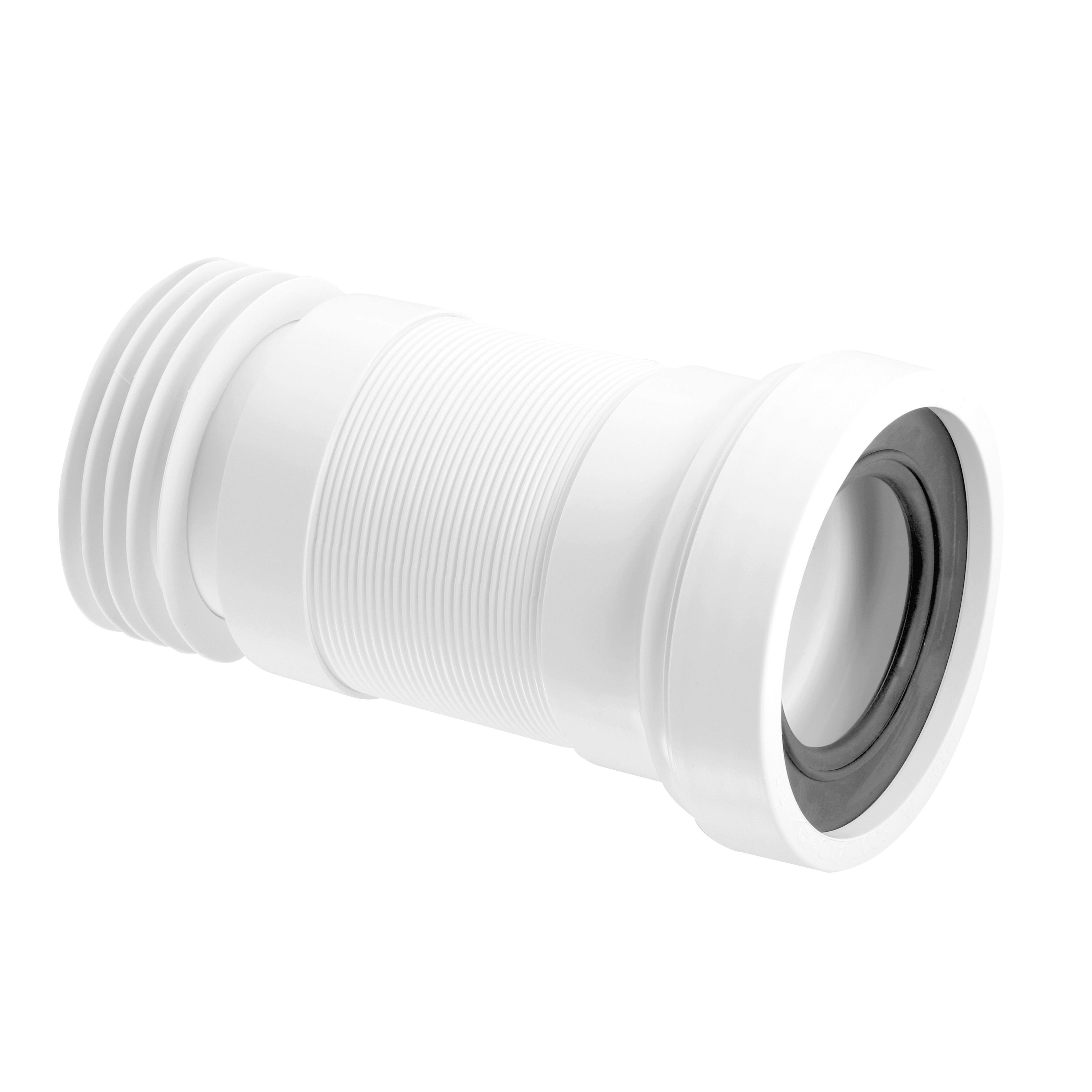

При подключении унитаза к общему стояку используется фановая труба для унитаза, диаметр которой соответствует диаметру выпуска унитаза, а именно 110мм.

Если в загородном доме установлен фекальный насос для принудительной откачки канализации, допускается монтаж канализационной системы из труб диаметром 50мм. Подобные насосы устанавливаются тогда, когда в силу различных обстоятельств нет возможности отводить сточные воды самотеком (например, септик установлен выше уровня выхода канализационной трассы из дома). Фекальный насос с измельчителем может откачивать стоки по трубам малых диаметров, не образуя засоров. Соответственно, в продолжение канализационного стояка такого диаметра, может быть установлена фановая труба 50 мм.

Обратите внимание! При  подборе вентиляционной части канализации важно соблюдать следующее правило: важно не уменьшать сечение трубы для вентиляции канализации.

То есть по своему диаметру фановая труба + размеры канализационного стояка должны быть одинаковыми. Допускается установка фановых труб большего диаметра.

Монтаж  фановых труб

Монтаж вентиляционной части стояка необходимо производить, соблюдая следующие правила:

1. Выход в атмосферу следует осуществлять там, где выхлоп будет беспрепятственно рассеиваться. Лучший вариант – вывод трубы на кровлю здания или в отдельный вентиляционный кнал.

Обратите внимание! Следует учесть, что согласно  СП 40-107–2003 «Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб», норма вывода стояка выше кровли осуществляется на 0,15-0,3м. Установка дефлекторов не допускается.

2. Окончание вентиляционной части на кровле должно находиться не ближе 4метров от ближайшего окна или балкона.
3. Фановая канализационная труба должна вестись по теплому помещению и заканчиваться на кровле, а не на чердаке. В противном случае не будет обеспечено качественной тяги, а запахи из канализации будут накапливаться на чердачном помещении и сквозь перекрытие просачиваться в комнаты верхнего этажа.
4. Не допускается заводить фановую трубу в систему вентиляции помещения или дымоход.
5. И, как уже упоминалось выше, диаметр фановой трубы должен быть равен или больше диаметра труб канализационного стояка.

Монтаж следует вести снизу вверх.

По окончании канализационного стояка перед монтажом вентиляционной его части обязательно устанавливается ревизия. В случае образования серьезного зазора, через ревизионное окно можно удалить его механическим способом.

Чаще всего вентиляция часть является продолжением трубы канализационного стояка. Если стояк выполнен из чугунных труб, то и труба фановая – чугунная.



Рис. 3. Переходник – редукция.

Другое дело, что монтаж чугунных труб представляет сложность из-за их герметизации. Поэтому канализационный стояк из чугунных труб диаметром 100мм можно продолжить ПВХ трубой диаметром 110мм, соединив их при помощи резинового переходника – редукции (рис.3).

Но сегодня чаще всего для устройства канализации используют трубы ПВХ. Они имеют множество преимуществ:

• не дорогие;
• легкие;
• надежные;
• имеют множество типоразмеров труб и фасонных частей;
• быстро монтируются и др.

Поэтому для устройства вентиляционной части логичным будет использовать и фановые трубы пвх, продолжив ими стояк выше уровня кровли.

Уклон фановых труб

Вентиляцию канализационной сети можно вести с любым удобным уклоном или горизонтально, допуская изгибы и повороты. Горизонтальным участкам желательно придать любой незначительный уклон для того, чтобы конденсируемые пары не застаивались, а имели возможность стекать обратно в канализацию.



Рис.4. Фановая канализационная труба: варианты монтажа

На рисунке 4 показаны три варианта монтажа фановой трубы:

• вертикальный;
• с наклонным участком;
• с горизонтальным участком.

Ревизия (1) устанавливается на стыке канализационной части системы с вентиляционной.

Гильза прохождения через перекрытие (2).

В местах изгибов труб устанавливаются фасонные элементы – колена 45 (3) или 90 градусов (4).

Выпуск над кровлей высотой до 0,3м (5).

Фановый клапан

Некоторые хозяева считают, что замена фановых труб на фановый клапан сможет сохранить в порядке отлаженную работу системы канализации. Но, к сожалению, это не так.



Совет! Если в вашем доме несколько канализационных стояков, но вам не нравится вид крыши со множеством труб, выходящих из нее, выйти из положения можно, оставив фановую трубу на одном из стояков. Остальные же закончить установкой вакуумного (фанового) клапана. Подобный подход позволяет осуществлять вентиляцию канализационной системы и уберечься от возможных неприятностей со срывами сифонов.

Как работает клапан:

• вакуумный клапан устанавливается на конце стояка на чердаке;
• состоит из резинового уплотнителя со слабой пружиной;
• при создании вакуумного разрежения внутри системы клапан открывается и запускает внутрь труб порцию воздуха;
• при нормализации давления внутри системы пружина плотно закрывает клапан и удерживает запахи внутри системы.

Обратите внимание! Фановый клапан не может считаться равноценной заменой вентиляционной части стояка. Он предохраняет дом от проникновения внутрь запахов только при исправно работающих гидрозатворах. При длительном отсутствии жильцов и пересыхании сифонов, фановый клапан, в отличие от фановой трубы, не сможет защитить ваш дом от проникновения неприятных запахов.



Полезно будет прочитать

как заделать трещину в чугунной канализационной трубе, герметик если лопнула чугунная труба канализации, чем заделать, примеры на фото и видео

Содержание:

1. Способы ремонта чугунных труб канализации
2. Как заделать трещину в чугунной канализационной трубе

В настоящее время при сооружении канализации обычно используют пластиковые трубы, так как они имеют самые оптимальные характеристики. Но много лет в нашей стране устанавливали чугунные изделия, которых до сих пор являются широко распространенными. Учитывая то, что за этот период времени они устарели и успели подвергнуться разрушениям, все чаще возникает вопрос, как заделать трещину в чугунной канализационной трубе. Как выглядит подобная проблема, можно увидеть на фото.

Самый простой, но в то же время и трудновыполнимый способ – это заменить чугунную трубу. Это является трудоемким и дорогостоящим процессом, ведь поменять придется не только изделие, которое дало течь, но и всю канализацию.

Другой вариант – выполнить ремонт поврежденной трубы. Для этой работы можно вызвать сантехника, но дешевле будет справиться с этой задачей самостоятельно. Важно помнить, что когда проводится ремонт чугунных труб канализации, нельзя пользоваться данной системой не только в самой квартире, но и соседям сверху.

Существует несколько способов ремонта труб из канализации, но для этой работы необходимо иметь некоторые инструменты и материалы, о которых стоит позаботиться заранее, до начала проведения ремонта.

Способы ремонта чугунных труб канализации

Прежде чем начать ремонт чугунной канализационной трубы, нужно подготовить такие инструменты:

• ножницы;
• строительный нож;
• стальная щетка;
• емкость для замешивания раствора.

Что касается материалов, то для первого способа ремонта необходимы хомуты и пласт резины. При выборе второго варианта необходимо подготовить воду, цемент, жидкое стекло, бинт, силикатный клей. В третьем случае потребуются: окись меди, растворитель (бензин, ацетон), ортофосфорная кислота.

Способ №1. Ремонт канализации на последнем этаже. Что касается того, чем заделать чугунную канализационную трубу, то понадобится резиновый пласт и хомуты. В качестве хомута можно задействовать проволоку, желательно из меди.

Сначала вырезается кусок резины требуемого размера, например, из старой автомобильной камеры или покрышки. Затем на трещину накладывается резиновый пласт и закрепляется на трубе хомутом.

Обязательно нужно убедиться в том, что трещина была полностью закрыта резиной, и вредные газы не проникнут в квартиру. Данный вариант ремонта возможен лишь в том случае, если чугунная труба была повреждена на последнем этаже дома, где сосредоточена воздушная масса трубопровода. В данном случае все газы станут подниматься вверх, а загрязнения опустятся ниже. Жильцы нижних этажей должны прибегнуть к одному из следующих способов устранения протечек – данный вариант им не подходит.

Способ №2. Ремонт с помощью цемента. Трещина в чугунной канализационной трубе может быть устранена в два этапа, однако пользоваться водопроводом не рекомендуется до тех пор, пока цемент полностью не высохнет (это займет около суток). Сначала бинт нарезается на куски размером 40 сантиметров, а цемент разводится с водой. Воду можно заменить жидким стеклом. По консистенции раствор не должен получиться слишком густым. Если бинта нет, допустимо взять старые колготки.

После этого один кусок бинта опускается в приготовленный раствор. Он должен хорошо пропитаться, так что придется подождать некоторое время. Затем бинтом обматывается поврежденная часть трубы.

Данный слой рекомендуется присыпать небольшим количеством сухого цемента. То же самое проделываться и с другими кусками бинта до тех пор, пока не том месте, где лопнула чугунная труба канализации, не образуется кокон. Верхний слой обрабатывается силикатным клеем, чтобы время застывания уменьшилось. После выполнения такого ремонта, уже не придется думать, как избавиться от запаха канализации в ванной комнате.

Способ №3. Ремонт масштабной протечки. Если повреждение занимает большую площадь, то лучше воспользоваться этим способом устранения протечки. Его преимущество заключается в том, что приготовленная смесь быстро застывает, и канализацией можно будет пользоваться всего через час. Процесс ремонта можно поделить на несколько этапов.

Вначале подготавливается поврежденное место. Для этого его очищают от ржавчины при помощи стальной щетки и слегка углубляют. Во время выполнения данной работы нужно быть предельно аккуратными, поскольку чугун легко реагирует на любое воздействие. Труба легко повреждается, и из-за неосторожных действий может потребоваться менять весь трубопровод полностью.

Как заделать трещину в чугунной канализационной трубе

На втором этапе очищенная поверхность обезжиривается. Это можно сделать ацетоном или бензином – подойдет та жидкость, которая есть, оба варианта достаточно эффективно. Затем готовится смесь из окиси меди и ортофосфорной кислоты в пропорции 3:2. Ее нужно наносить на поврежденный участок непосредственно после приготовления, поскольку она быстро застывает. Данная смесь – хороший герметик для канализационных чугунных труб (прочитайте также: «Герметик для труб канализации — чем и как лучше загерметизировать»).

Важно помнить, что если в одном месте трубы появилось повреждение, то оно может возникнуть и в другом. Как правильно, это свидетельствует о том, что срок службы трубы истек. Поэтому лучше все-таки поменять трубопровод для отвода стоков, поскольку устранение протечки поможет только немного протянуть время до масштабного ремонта.

Сколько стоит демонтаж чугунных канализационных труб в Москве: демонтаж старых чугунных водопроводных труб болгаркой

Демонтаж чугунных канализационных труб является одним из самых сложных этапов разборки старого трубопровода. Для выполнения данной работы требуется специальный подход и опыт работы, поскольку при соединении и герметизации таких труб использовались цементные растворы, алюминий и сера, которые не так просто удалить.

Специалисты сервиса Юду качественно и профессионально демонтируют чугунную канализационную трубу. Они не повредят стояк, а перед разборкой отключат воду, отсоединят от водопровода унитаз и другую сантехнику, а также тщательно очистят раструб от смазочных веществ.

Виды работ замене коммуникаций от исполнителей Юду

Квалифицированные мастера сервиса Юду произведут демонтаж канализационных труб в любых помещениях (квартира, частный дом, офисное здание). Специалисты имеют опыт работы, благодаря чему быстро выполнят разборку с учетом характеристик трубы и установленных производителем правил технологического процесса.

При демонтаже стояка канализационной системы исполнители Юду вырежут куски инженерных коммуникаций болгаркой, а для расшатывания труб будут использовать современные инструменты.

Разборка водопровода в ванной комнате выполняется следующим образом:

• отсоединяются все шланги от канализационных труб
• отключается и полностью демонтируется унитаз
• отсоединяется и выносится сантехника, которая помешает в ходе работ
• снимаются старые чугунные трубы

Кроме демонтажа чугунных изделий, опытные специалисты предоставляют комплекс дополнительных услуг, среди которых:

• установка новой канализации
• подключение сантехнического оборудования
• разводка труб холодного и горячего водоснабжения в квартире

Для монтажа новой системы канализации специалисты сервиса Юду предложат долговечные трубы из пластика, металлопластика, полимера и других материалов. Мастерами подбирается соответствующий диаметр трубы, а места соединения они обрабатывают надежным герметиком.

Опытные специалисты аккуратно и быстро демонтируют чугунные изделия. Они точно определят способ соединения каждой трубы и применят наиболее оптимальный метод разборки.

Как найти хорошего специалиста с помощью Юду

На сайте Юду свои услуги предлагают только зарегистрированные исполнители. В профиле вы сможете ознакомиться с расценками на демонтаж любых чугунных изделий, а также узнаете общую информацию о специалисте.

Чтобы быстро найти специалиста, условия которого вас устраивают, обратите внимание на:

• отзывы от предыдущих заказчиков (находятся в профиле)
• цену на разборку чугунной трубы
• тип применяемых инструментов (опытные мастера используют современное оборудование и качественные материалы)
• время ремонта

Исполнители Юду произведут замену канализации в установленные вами сроки. Они профессионально выполнят каждый этап работы и гарантируют, что:

• демонтаж любого чугунного водопровода будет осуществляться с помощью современных технологий, которые позволят эффективно удалить серную заливку, не повредив стояк
• качественно соединят старую конструкцию с новой трубой из пластика или полипропилена
• смогут произвести разборку чугунных труб в любое время (возможен выезд в день подачи заявки)

Специалисты сервиса Юду разберут трубы, и выполнят очищение раструба в соответствии с правилами техники безопасности.

Стоимость услуг квалифицированных исполнителей Юду

Частные мастера и представителей фирм, зарегистрированные на Юду, недорого выполнят ремонтные работы.

На стоимость услуг повлияет:

• состояние канализации
• сложность работы
• размер труб, которые необходимо демонтировать
• сроки, данные на разборку

Специалисты смогут приехать как на срочный, так и плановый выезд. Сколько стоят услуги, вы сможете посмотреть в профиле исполнителя Юду.

Цена на работу не завышена и включает в себя:

• выезд по адресу
• консультацию
• снятие замеров, подготовка места к работе
• демонтажные работы

Точные цены мастера платформы Юду сообщат после составления сметы. Также на стоимость повлияет наличие дополнительных услуг.

Преимущества заказа на Юду

Воспользовавшись сайтом Юду, вы сможете выбрать исполнителя по рейтингу, отзывам и примерам работ. Заказать услуги можно в любое время суток, для этого используйте приложение для телефонов или заполните заявку на сайте.

Заказав замену водопровода у мастеров сервиса Юду, вы получите:

• качественную разборку, которая будет выполнена в установленные вами сроки
• недорогие сантехнические работы любой сложности
• разборку канализационной системы из чугуна с помощью болгарки и другого современного оборудования
• возможность заказать комплекс дополнительных услуг (прокладка инженерных коммуникаций по этажам здания, установка стояка, подключение ванны, унитаза и другого сантехнического оборудования, эффективная прочистка трубы)

Заказав демонтаж чугунных канализационных труб у мастеров Юду, вы будете уверены в том, что они выполнят разборку в соответствии со всеми техническими требованиями.

Таблица размеров гибкой муфты

| RadonAway

В течение многих лет возникала некоторая путаница в размере муфты. В радоновой промышленности мы используем гибкие муфты, чтобы создать перерыв между радоновым вентилятором и вентиляционной трубой. Вентиляционная труба обычно состоит из трубы ПВХ сортамента 20 или 40, а гибкие муфты позволяют установщику адаптироваться к вентиляционным трубам и вентиляторам различного размера. Вентиляторы обычно имеют наружный диаметр 3,5, 4,5, 6 и 8 дюймов. впускные и выпускные отверстия. Труба ПВХ будет находиться в диапазоне 2.Внешний диаметр 5 дюймов и 6,5 дюйма.

Гибкие муфты не производятся специально для радоновой промышленности. Это «ремонтные» муфты, широко используемые в сантехнике и канализации, чтобы приспособиться к различным типам и размерам трубопроводов. При использовании гибких муфт с нашими вентиляторами 6 дюймов и 8 дюймов вы можете обнаружить, что названия моделей не совпадают в точности с названием муфты производителя. Некоторые соединения могут быть немного плотными, но они подходят, и это все, что можно сделать для этих соединений.

Воспользуйтесь приведенной ниже таблицей, чтобы лучше понять названия, размеры и использование гибких муфт с вентиляторами RadonAway.

Название модели	Flex Coup. Я БЫ.	Название модели производителя	Размер трубы ПВХ	Подключение продукта RadonAway
2 х 2	2,45 x 2,45 дюйма	Пластмасса или чугун от 2 дюймов до пластика или чугуна 2 дюйма	2 «	2-дюймовый вентилятор: нагнетание вентилятора серии HS
2 х 3	2,45 x 3,45 дюйма	От 2 «пластмассы или чугуна до 3» пластмассы или чугуна	2 «	Выпускной патрубок AIRaider
3 x 3	3.45 дюймов x 3,45 дюйма	От 3 «пластмассы или чугуна до 3» пластмассы или чугуна	3 «	3-дюймовые вентиляторы: вентиляторы серии GP, всасывающие вентиляторы серии HS
3 х 4	3,45 x 4,45 дюйма	От 3 «пластмассы или чугуна до 4» пластмассы или чугуна	3 « 4″	4-дюймовые вентиляторы: RP140, RP145, XP Series 3-дюймовые вентиляторы: GP Series
3 х 6	3,45 x 5,35 дюйма	От 3 «пластика или чугуна до 4» глины	3 «	6-дюймовые вентиляторы: XR261, RP260, RP265
4 х 4	4.45 дюймов x 4,45 дюйма	Пластмасса или чугун от 4 дюймов до пластика или чугуна 4 дюйма	4 «	4-дюймовые вентиляторы: RP140, RP145, SF180, XP Series
4 х 4,5	4,45 x 4,8 дюйма	От 4 «пластмассы или чугуна до 4» асбестоцемента или ковкого чугуна	4 «
4 х 6	4,45 x 5,75 дюйма	Пластмасса или чугун от 4 дюймов до бетона 4 дюйма	4 «	6-дюймовые вентиляторы: XR261, RP260, RP265
6 х 6	5. 35 дюймов x 6,45 дюйма	Глина от 4 дюймов до пластика или чугуна 6 дюймов	6 «	6-дюймовые вентиляторы: XR261, RP260, RP265
6 х 8	6,45 x 7,85 дюйма	От 6 дюймов пластика или чугуна до бетона 6 дюймов	6 «	8-дюймовый вентилятор: RP380

Рассчитайте приблизительную годовую стоимость электроэнергии для радоновых вентиляторов.

Чугунная трубка 1 лампа для умывальника из состаренного цинка (доступны дополнительные оттенки)

Эта коллекция, изготовленная из тяжелых чугунных труб, имеет промышленный вид, который дополнительно усиливается двухцветной отделкой Weasted Zinc с оцинкованными коленами и соединителями.Также есть 3 дополнительных оттенка на выбор. {Дополнительная информация о отделке: «Цинк, подвергшийся атмосферным воздействиям, цинкование, цинкование»}

ТРЕБУЕТСЯ (НЕ ВКЛЮЧЕНО):

1 лампа 60 Вт A19 E26 MEDIUM

ОПЦИЯ:

Опора 65

ОТТЕНЬ:

Доступны дополнительные

СТИЛЬ:

Современный / Современный

СЕМЬЯ:

Труба чугунная

КОЛИЧЕСТВО ЛАМПОЧК:

1

ВЫСОТА ЗАДНЕЙ ПЛИТЫ:

5 дюймов

ШИРИНА ЗАДНЕЙ ПЛАСТИНЫ:

5 дюймов

ФОРМА ЛАМПОЧКИ:

A19

НАВЕС:

5 диаметр

ГЛУБИНА:

6

ДАТА ВВЕДЕНИЯ:

30. 12.2015

ДЛИНА:

6

МАТЕРИАЛ:

Металл

МИНИМУМ ЗАКАЗА:

1

ВЫСОТА КОРОБКИ:

8 дюймов

ДЛИНА КОРОБКИ:

11

ШИРИНА КОРОБКИ:

8 дюймов

ВЕС:

3

ПРОДАЕТСЯ:

каждый

ВЕС:

2

КОРОБКОВ НА ЕДИНИЦУ:

1

ЦВЕТ:

серый

РЕЙТИН БЕЗОПАСНОСТИ:

UL

ОПИСАНИЕ ОТТЕНКА / СТЕКЛА:

Доступны дополнительные оттенки

МАТЕРИАЛЫ ОТТЕНКА / СТЕКЛА:

металл

КОРАБЕЛЬНАЯ КОРОБКА КУБИЧЕСКИЕ НОГИ:

0. 41

ПОДСТИЛЬ:

Городской / Промышленный

ПОДСТИЛЬ 2:

Современный фермерский дом

ВЫСОТА:

8.00

ДИАПАЗОН ВЫСОТ:

0-15 дюймов

ШИРИНА:

5,00

ДИАПАЗОН ШИРИНЫ:

0-15 дюймов

Количество, доступное у производителя:

29

ОТДЕЛКА:

ЛОВЬЯ

НА ДИСПЛЕЕ В ВЫСТАВОЧНОМ ЗАЛЕ:

№

В НАЛИЧИИ В ВЫСТАВКЕ:

№

ВЕС КОРОБКИ 1 (ФУНТОВ):

3

КОРОБКА КУБИЧЕСКИЕ НОЖКИ 1:

0.41

КЛАСС ПРЕДМЕТА:

ВНУТРЕННЕЕ ОСВЕЩЕНИЕ

ОСНОВНОЙ ЦВЕТ:

серый

ОПИСАНИЕ ОТТЕНКА СТЕКЛА:

Доступны дополнительные оттенки

ОТТЕНКОВЫЕ СТЕКЛЯННЫЕ МАТЕРИАЛЫ:

Металл

РЕЖИМ ДОСТАВКИ:

ЗЕМЛЯ

Стандартный стиль:

Современный

MIFAB MI-HUB-2 2-дюймовые экранированные чугунные трубные муфты без ступицы со стандартным диаметром

У нас есть 30-дневная политика возврата, что означает, что у вас есть 30 дней после получения вашего товара, чтобы запросить возврат.

Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеный или неиспользованный, с бирками и в оригинальной упаковке. Вам также понадобится квитанция или подтверждение покупки.

Чтобы начать возврат, вы можете связаться с нами по адресу [email protected]. Если ваш возврат будет принят, мы отправим вам этикетку с обратной доставкой, а также инструкции о том, как и куда отправить вашу посылку. Товары, отправленные нам без предварительного запроса на возврат, не будут приняты.

Вы всегда можете связаться с нами по любому обратному вопросу по адресу: [email protected].

Повреждения и проблемы
Пожалуйста, проверьте свой заказ при получении и немедленно свяжитесь с нами, если товар неисправен, поврежден или если вы получили не тот товар, чтобы мы могли оценить проблему и исправить ее.

Исключения / невозвратные товары
Некоторые типы товаров не могут быть возвращены, например, скоропортящиеся товары и товары по индивидуальному заказу (например, специальные заказы или персонализированные товары).Мы также не принимаем возврат опасных материалов, легковоспламеняющихся жидкостей или газов. Свяжитесь с нами, если у вас есть вопросы или сомнения по поводу вашего конкретного товара.

К сожалению, мы не принимаем возврат товаров со скидкой или подарочные карты.

Обмены
Самый быстрый способ убедиться, что вы получите то, что вы хотите, — это вернуть имеющийся у вас товар и, как только возврат будет принят, совершить отдельную покупку для нового предмета.

Возврат
Мы сообщим вам, как только получим и проверим ваш возврат, и сообщим вам, одобрен ли возврат или нет.В случае одобрения вам будет автоматически возвращен ваш первоначальный способ оплаты. Помните, что вашему банку или эмитенту кредитной карты может потребоваться некоторое время, чтобы обработать и опубликовать возврат.

Когда дерьмо попадает в вентилятор (например, почему мой дом пахнет канализационным газом ???) — Minneapolis Real Estate

Вы когда-нибудь заходили в свой дом, чтобы вас ударили по лицу ужасным запахом? Сначала вы можете подумать. «Ого, кто-то мог открыть окно в ванной!», Но вы скоро замечаете, что запах везде, куда бы вы ни пошли?

Надеюсь, ваш ответ отрицательный.

У меня сейчас такой опыт.

Попробовав все обычные уловки, такие как заливка отбеливателя, дренажа и эфирных масел в канализацию, а затем популярный трюк с попыткой оторвать нос от лица, я обратился к Интернету. Помогите нам, Интернет, мы вас очень умоляем !!!

Я почти сантехник со всей имеющейся у меня информацией! Вот статья о копировании / вставке, которую я использую в качестве своей Библии … Если вы сами столкнетесь с этой дрянной ситуацией, не стесняйтесь принимать ее как свою.

Почему у меня дома или в офисе пахнет канализацией?
Прежде чем мы обсудим, почему вы можете слышать запахи из ваших сливных труб, давайте сначала взглянем на
, как ваша сантехника должна работать. Правильно построенная и обслуживаемая сантехника
предотвратит попадание канализационных запахов в ваши трубы.
Как должна работать ваша сантехника
То, что входит, должно уходить, и половина сантехники предназначена для избавления от мусора. Сантехническая система
внутри вашего дома или любого здания состоит из сети труб, вентиляционных отверстий
и сифонов.Это наименее заметные и наименее эффектные элементы сантехники
вашего дома. Но эта система разветвлений труб, отводящих жидкие и твердые отходы, как раз
так же важна, как и входящая система. Каждый сантехнический прибор (унитаз, раковина, душ, напольный слив
и т. Д.) Подключен к этой системе труб, по которым сточные воды поступают в общественную канализацию
. Эта система безопасно удаляет отходы для обработки и обеспечивает критический барьер, препятствующий попаданию канализационных газов и бактерий в ваш дом.
Как работают вентиляционные отверстия и сифоны
На первый взгляд кажется, что слив работает даже без сифонов и вентиляционных отверстий. Многие мастера
не учитывают эти ключевые компоненты, не понимая их важности.
• Ловушки удерживают достаточно воды, чтобы образовать воздушную пробку для канализационных газов.
• Сифон в каждой арматуре при надлежащей вентиляции обеспечивает жидкостное уплотнение, предотвращающее попадание канализационных газов
в здание.
• Вентиляционные отверстия позволяют канализационным газам подниматься вверх по почвенной трубе и выходить из системы DWV без попадания
в ваш дом через водопроводную арматуру.
• Вентиляционные отверстия выравнивают давление для облегчения дренажа и позволяют канализационным газам выходить наружу
воздух.
• Без правильно функционирующего сифона и вентиляции высокое или низкое давление в дренаже
может создать небезопасные условия.
• Вентиляционная система пропускает наружный воздух в дренажную систему для предотвращения образования вакуума от
в дренажных трубах. Думайте о вентиляционных отверстиях как о перевернутых стоках, в которых газы поднимаются в трубах
так же, как вода течет по ним.
• Каждая сантехническая арматура должна иметь вентиляционное отверстие, которое позволяет запахам и канализационным газам выходить
и входить атмосферному давлению, таким образом предотвращая противодавление, когда вода
заполняет трубы.
Высокое давление
• Без вентиляции высокое давление в канализации может вытеснить канализационный газ через сифоны
и туалеты.
• Вы, вероятно, услышите бульканье и пузыри в светильниках.
• Вы также можете почувствовать запах мерзких бактерий, смешанный с канализационным газом.
Низкое давление
• Без надлежащей вентиляции более низкое давление в сливах может вызвать сифонирование сифонов в сифонах
при сливе из арматуры.
• Если сифоны сухие, канализационный газ выходит прямо в дом.
Я чувствую запах канализации, что мне теперь делать?
Существует множество причин, по которым запах из канализации может проникать в дом или на работу.
К ним относятся:
• Распространенной причиной является отсутствие необходимых ловушек или вентиляционных отверстий. В каждом приспособлении
должен быть сифон и вентиляционная труба, чтобы запахи не попадали в дом. Если сифоны и вентиляционные трубы
отсутствуют, вам может потребоваться помощь сантехника для их немедленной установки.
• Распространенная причина — сломанные уплотнения вокруг унитаза, которые позволяют воде вытекать из сифона, или
сушат ловушки, позволяя запахам проникать в дом.Возможна утечка воздуха
через восковое кольцо унитаза или в вентиляционной трубе.
также может вызывать запах гнилой или влажной древесины. Убедитесь, что унитаз плотно прилегает к полу. Возьмите унитаз
и попробуйте двигать его из стороны в сторону. Он должен выдерживать давление в несколько фунтов
. Если унитаз качается из стороны в сторону, восковое кольцо вышло из строя.
может потребоваться помощь сантехника для решения этих проблем.
• Частая причина запаха изнутри — сухая ловушка.Эту проблему может решить заливка литра воды во все раковины, душевые / ванны и сливы в полу
. Все стоки канализационной системы
имеют сифон в форме буквы «P», который обычно заполняется водой. Сифон
обеспечивает уплотнение для предотвращения попадания канализационного газа. Если водосточная труба в подвальном этаже используется редко, вода
со временем испаряется из сифона. В конце концов, уплотнение снимается, и
пропускает канализационный газ (и запах) в ваш дом. Решение простое: налить в канализацию воды
.
• В частности, сифон под раковиной может не удерживать достаточное количество воды, а
позволяет канализационным дымам проникать в комнату.Вы можете осмотреть ловушку и убедиться, что в ней достаточно воды.
• Если у вас в подвале есть старая «домашняя ловушка», ловушка может быть сломана или сломана.
позволяет запахам просачиваться через щели в ваш дом.
• Если запах ощущается в основном вокруг раковины, попробуйте смыть сильнодействующее чистящее средство и отбеливатель
через перелив раковины — небольшое отверстие (отверстия) внутри раковины рядом с краем.
Когда раковина наполняется почти до переполнения, вода направляется через внутреннюю камеру
в слив.Внутри внутренней камеры может скапливаться мусор, вызывая неприятный запах. T
• Может быть небольшая утечка в одной из вентиляционных линий водопроводной системы или небольшая утечка
вокруг основания унитаза или другого приспособления. Вам может понадобиться помощь сантехника
. Проверьте вентиляционный трубопровод на предмет ослабленных соединений, коррозии или отверстий. Также проверьте
верхнюю сторону горизонтальных дренажных труб. Если верх заржавел, жидкость может никогда не вытекать,
, но будет протекать канализационный газ. Дренажные линии из меди, стали или чугуна могут иметь эту проблему.
• Если у вас старые чугунные трубы, запах может ощущаться через трещины в трубах
. Этот тип трубопровода имеет привычку со временем образовывать трещину вдоль верхней части трубы
, и это может быть источником вашего запаха. Возможно, вам понадобится
, чтобы осмотреть каждый дюйм трубопровода на предмет трещин или отверстий, откуда исходит запах
, а затем оттуда произвести ремонт. Если на всей длине трубы есть трещины
(довольно часто), вы должны заменить ее, используя дренажную трубу из ПВХ того же размера, с муфтами без ступицы
, чтобы установить трубу на место.
• Частой причиной неприятных запахов изнутри является забитое вентиляционное отверстие. Вам может потребоваться помощь сантехника
или разнорабочего, чтобы отсоединить вентиляционные трубы внутри вашего дома и очистить
вентиляционные отверстия на всем протяжении крыши.
Вы, наверное, задавались вопросом, почему в домах трубы торчат из крыши. Это вентиляционные трубы
для сброса давления, чтобы P-сифоны могли выполнять свою работу. Оказывается, вентиляционные отверстия
также нарушают вакуум, поэтому вода быстрее течет по трубам.
Как мне найти места, где канализационный газ входит в мой дом?
1.ПРОВЕРЬТЕ ВСЕ ЛОВУШКИ В ВАШЕМ ДОМЕ, ЧТОБЫ УБЕДИТЕСЬ, ЧТО ВОДЯНОЕ УПЛОТНЕНИЕ
КАНАЛИЗАЦИИ ПРАВИЛЬНО.
2. ПЕРЕЙДИТЕ НА КРЫШУ, ИСПОЛЬЗУЙТЕ САНТЕХНИКА ИЛИ МАНДИРАТОРА. ПОЙДИТЕ НА КРЫШУ
И ПРОВЕРЬТЕ ВСЕ ВАРИАНТЫ ВЕНТИЛЯЦИОННЫХ КОЛЛЕКЦИЙ, ЧТОБЫ УВИДЕТЬ, НЕ ЗАБИРАЛСЯ ли он
ИЛИ В ОДИН ИЗ ВЕНТИЛЯЦИОННЫХ ТРУБОПРОВОДОВ ЗАКОНЧИЛСЯ МЕРТВОЙ стержень.
3. УСТАНОВИТЕ КОЛЬЦА BOWL-WAX НА ТУАЛЕТЫ В ВАШЕМ ДОМЕ,
ИНОГДА ОНИ СТАРЫЕ, И ПОЗВОЛЯЕТ ЗАПАХ КАНАЛИЗАЦИИ.
4. ЕСЛИ ВЫ НАХОДИТЕСЬ НА ПЛИТНОМ ФУНДАМЕНТЕ, УБЕДИТЕСЬ, ЧТО У ВАС ЕСТЬ КАКИЕ-ЛИБО УТЕЧКИ
В ТРУБОПРОВОДАХ, ПРОХОДЯЩИХ В ВАШЕ ФУНДАМЕНТ ИЛИ
ПОД ФУНДАМЕНТОМ.(ДЛЯ ЭТОГО
МОЖЕТ ПОТРЕБОВАТЬСЯ ДЫМОВЫЙ ТЕСТ).
5. ПРОЙДИТЕ ДЫМОВЫЙ ИСПЫТАНИЕ ДРЕНАЖНЫХ СИСТЕМ. ОЧИСТИТЕЛЬ СЛИВНИКА / СЛИВА
ЗАКРЫВАЕТ ВСЕ СЛИВНЫЕ ОТВЕРСТИЯ В ВАШЕМ ДОМЕ И ВЫДУВАЕТ ДЫМ
В СТОК, ОТХОДЫ И ВЕНТИЛЯЦИОННУЮ СИСТЕМУ; ГДЕ ВЫ ВИДИТЕ ДЫМ
В ВАШЕМ ДОМЕ, ТОГДА ИДЕТ ЗАПАХ КАНАЛИЗАЦИИ
ИЗ

Пожалуйста. Я обновлюсь после того, как найду источник этого кошмара и искореняю его.

Экстремальное замораживание, часть вторая: вентиляционные отверстия

В вашем доме есть несколько различных вытяжек — что-то для печи, может быть, каминный дымоход, вытяжка для сушилки, кухонный вентилятор.Тот, которому обычно уделяется меньше всего внимания, — это вентиляционная труба сантехники. И это потому, что обычно он не требует особого ухода. Но в очень холодную погоду у вас могут возникнуть проблемы. Если он замерзнет, ​​в вашем доме могут скопиться канализационные газы. И это может затруднить смывание воды в туалете. Вот что вам нужно знать:

Что он делает?

Вентиляционная труба позволяет канализационным газам безопасно выходить через крышу. В большинстве домов есть только одна труба, и все линии слива каким-то образом подключены к ней.Обычно это чугунная труба, но в новых домах она может быть сделана из ПВХ. (Преимущество чугуна в том, что он тише, но он также пропускает больше тепла.) Каждый водосток в доме (раковины, туалеты, ванны и т. Д.) Также имеет сифон — обычно изгиб трубы, заполненной жидкостью вода — действует как пробка, препятствующая выходу канализационных газов из канализации. Сантехнические отверстия поддерживают нормальное давление воздуха в дренажной системе, чтобы вода не выкачивалась из этих сифонов.

Схема, показывающая водосточную систему (отмечена черным цветом) с вентиляционным отверстием на крышу и сливом для подключения к городской канализационной линии.

Это p-ловушка. Вода в нижней части сифона образует уплотнение, предотвращающее выход канализационных газов через слив.

Что может пойти не так?

В очень холодную погоду водяной пар в вентиляционном отверстии может замерзнуть наверху трубы и полностью ее закрыть. Когда это происходит, давление в вашей дренажной системе может быть нарушено, что приведет к опорожнению водоотделителей. Тогда, если нет выхода на крышу, газы могут накапливаться в вашем доме.Канализационный газ не только ужасно пахнет, но и может содержать вредные соединения, такие как сероводород, аммиак и окись углерода. Даже если вытяжное отверстие не замерзает, оно может быть ограничено, и это может вызвать проблемы со смывом туалетов или повлиять на другие стоки в вашем доме.

Лед скопился наверху этого вентиляционного отверстия канализации.

Что ты умеешь?

• С земли или если вы видите колпачок из окна, осмотрите его, чтобы увидеть, нет ли нароста льда.Не ходи на крышу.
• Если у вас медленный туалет или булькает, это также может быть признаком закупорки вентиляционного отверстия.
• Изоляция — ключ к успеху. Если у вас есть доступ к трубе на чердаке, оберните ее изоляцией, чтобы сохранить тепло и предотвратить образование льда.
• Пропуск горячей воды из одного из ваших кранов создаст теплый пар, который поможет растопить лед.
• Открытие двери или вентиляционного отверстия на чердаке может нагреть штабель, но временно увеличит ваш счет за отопление.
• Периодически добавляйте теплую воду в канализацию, которая используется не часто, чтобы сифон оставался заполненным. Это особенно важно для сливов в полу.
• Убедитесь, что на кепке нет снега и листьев.
• Если это повторяющаяся проблема для вашего дома, вам может потребоваться удлинить штабель подальше от крыши или добавить тепловую ленту в штабель на чердаке. Также может помочь установка изолирующего колпачка.

Узнайте больше о защите вашего дома в очень холодную погоду.

Нужны улучшения в доме?

NeighborWorks Home Partners — это некоммерческий центр домовладения.Мы помогаем покупателям подготовиться к покупке дома и поддерживаем домовладельцев доступным финансированием ремонта дома для ремонта и обновления своих домов.

Узнать больше

Какой металл наиболее безопасен для теплообменника камина?

Образование, Алоха и большинство
весело вы можете получить в отделке

Лучший в мире ресурс отделки с 1989 года
Звонок прямо в дело — вход в систему не требуется

тема 33960

2005

В. Я собираюсь изготовить теплообменник камина с вентилятором для своего дровяного камина.Если я этого не сделаю, я хочу купить такую, сделанную кем-то (или какой-то компанией), которые обладают соответствующей компетенцией. Меня беспокоит безопасность металлических труб / каналов, используемых при его строительстве.

Я хочу самого безопасного для своей семьи. Я не хочу, чтобы в комнату закачивали опасные пары любого металла.

Я видел модели, сделанные из оцинкованных труб … Я очень опасаюсь оцинкованных из-за дыма, возникающего при сварке оцинкованных материалов. Я видел несколько моделей, сделанных из нержавеющей стали, но я знаю, что при сварке нержавеющей стали образуются пары шестивалентного хрома.Я знаю, что сварка металлов — это другая ситуация, чем каминная топка, но меня беспокоит постоянное (при настройке камина) сочетание нагрева металла до 1800 градусов в сочетании с принудительной подачей воздуха через тот же металл в жилые помещения.

Я не хочу, чтобы моя семья подвергалась воздействию опасных паров от этого устройства.

Что вы думаете по этому поводу … какой металл лучше всего использовать?

Спасибо

Джеймс Диксон
домовладелец — Понтиак, Южная Каролина

---

2005 г.

А.Сталь или чугун, обычная, без покрытия, не нержавеющая, просто обычная сталь. Все, что ему нужно, это покрытие высокотемпературной краской (которая легко доступна и не горит, она в основном состоит из нелетучих силикатов, которые растворяются только при температурах выше 2400 ° F). Вам нужно будет подкрашивать краску каждые несколько лет, если она постоянно используется, но это безопасно и эффективно.

Марк Бэнкс,
, Элизабет-Сити, Северная Каролина,

---

, 2005 г.

A. Если у вас есть газовое отопление, у вас уже есть теплообменник из нержавеющей стали, который работает при высокой температуре.Насчет нержавеющей стали я бы не сомневался.

Джеффри Холмс, CEF
Спартанбург, Южная Каролина

---

2006

А. Еще делаю теплообменник для камина. Я тоже иду из нержавеющей стали.
Сообщите мне, как продвигается ваш проект.

Катрис Янг,
— Кливленд, Огайо

---

6 декабря 2008 г.

В. Эта тема занимала у меня много свободного времени. Чугунная идея мне нравится, но процесс очень трудоемкий и трудоемкий. Кроме того, это было бы очень тяжело.Я думал об использовании выхлопных труб автомобилей самого тяжелого калибра. Разве там уже нет продукта?

Том Чабаррия,
— Ft. Уорт, Техас

---

14 ноября 2009 г.

A. 10 лет назад я построил теплообменник для своего камина, используя 2-дюймовую выхлопную трубу, изогнутую на 180 градусов, состоящую из 3-х вложенных U-образных. Стоимость трубы и их изгиба составила 50 долларов. газовая печь от Lowe’s (60 долларов). Мой сын снял воздуходувку с беличьей клеткой, и я изготовил коллектор, который соединял прямоугольник воздуходувки с трубами 3 2 дюйма.У меня есть таймер, чтобы выключить нагнетатель, когда огонь погаснет. У меня в проекте меньше 150 долларов. У меня более 10 000 часов на установке, и на трубе СОВЕРШЕННО нет следов коррозии. Я измерил температуру выхлопа, и на выходе она достигла 225 ° F. Единственная проблема, с которой я столкнулся с устройством, — это отодвинуть мою жену и невестку подальше от передней части, чтобы они не впитывали тепло!

Charlie Queen
Производство пластмасс — Шенандоа, Вирджиния

---

30 апреля 2010 г.

Q.Я занимаюсь каминным бизнесом около 15 лет, и у всех вас есть несколько хороших идей. У меня около 300 каминных теплообменников, для которых я не могу купить вентиляторы, хотя я не особо старался. Они называются аэрокуляторами и тот, который у меня есть вентилятор для убийцы работ. Есть идеи по поводу источника привлечения фанатов?

Дэйв Дэй
— Портленд, Орегон

---

20 декабря 2010 г.

В. Можно ли использовать автомобильный глушитель вместо труб для самодельного теплообменника камина, чтобы увеличить площадь нагреваемой поверхности?

Кен Исида,
Любитель, Сан-Лоренцо, Калифорния,

---

, 24 октября 2011 г.

Q.Можете ли вы опубликовать фотографию построенного вами обменника?

Майк Делмар
— Порт-Байрон, Иллинойс

---

14 октября 2014 г.

A. Теплообменники для каминов производились и продавались ныне не существующей компанией The Heat Exchange, Inc. Они находились в Брентвуде, TN 37027. Они назывались Hearth Aid II. Я использую один с 1987 года. Он включает в себя вентилятор с термостатическим управлением, который продувает воздух через канал из нержавеющей стали в верхней части топки над складывающимися в два раза стеклянными дверцами.Собираюсь разобрать агрегат, чтобы проверить герметичность воздуховода (в доме идет дым). Если кому-то интересно, я просканирую инструкции по установке, которые включают несколько минимальных схем и изображений. Первоначальная стоимость всего блока, включая отделку камина из латуни, 4 дверцы из закаленного стекла и теплообменник с автоматическим вентилятором, составила 371,70 долларов (включая доставку). Я полагаю, что замена его сегодня обойдется как минимум в 3500 долларов, если я смогу найти его, исходя из того, что я видел в рекламе.

Стю Кинзлер
— Стэмфорд, Коннектикут, США
finish.com стало возможным благодаря …
этот текст заменен на bannerText

Заявление об ограничении ответственности: на этих страницах невозможно полностью диагностировать проблему отделки или опасности операции. Вся представленная информация предназначена для общего ознакомления и не отражает профессионального мнения или политики работодателя автора. Интернет в основном анонимный и непроверенный; некоторые имена могут быть вымышленными, а некоторые рекомендации могут быть вредными.

Если вы ищете продукт или услугу, связанную с отделкой металлов, посетите эти каталоги:

О нас / Контакты — Политика конфиденциальности — © 1995-2021 finish.com, Pine Beach, New Jersey, USA

Взгляните на винтаж Радиаторы

Они сушат мокрые перчатки, теплые домашние пироги и, налив их в кастрюлю с водой, даже могут увлажнять воздух. Но основная причина, по которой старые чугунные радиаторы стоят сегодня в миллионах американских домов, заключается в их способности мягко и равномерно обогревать комнату.Изделия поздней викторианской эпохи с тиснеными завитками и цветочными мотивами также напоминают о тех временах, когда даже самые утилитарные предметы интерьера отличались высоким стилем и тонким мастерством.

Отдельно стоящие радиаторы относятся к 1860-м годам, когда первый американский подрядчик по отоплению Джозеф Нейсон разработал железный коллектор в форме гармошки с центральным стержнем, чтобы удерживать его ребра или секции вместе. Эта паровая система имела единственную трубу, соединяющую радиатор с котлом. Когда вода закипала и пар поднимался, заполняя радиатор, он циркулировал через ребра и передавал тепло в комнату.Когда пар остывал, он конденсировался в воду и стекал обратно по трубе в котел, где его снова нагревали.

К началу 1900-х годов эти однотрубные паровые радиаторы были заменены версиями для горячей воды с двумя трубами — одна для отвода воды от котла к радиатору, а вторая, по которой она выходила и возвращалась к источнику, чтобы повторить цикл. Эти двухтрубные радиаторы — наиболее востребованные сегодня на складах, потому что они работают как с водогрейными, так и с паровыми котлами, — говорит Чак Бауэр, совладелец компании Bauer Brothers Salvage в Миннеаполисе, Миннесота.Итак, хотите ли вы, чтобы всего один винтажный радиатор завершил законченный подвал или достаточно, чтобы оборудовать новое дополнение, вам нужно выяснить, какой тип отопительной системы у вас есть, прежде чем делать покупки.

Работа с сантехником

Гарри Джеймс, совладелец компании New England Demolition and Salvage в Ист-Уэрхэм, штат Массачусетс, советует своим клиентам поработать с водопроводчиком, чтобы определить, насколько большим или маленьким должен быть радиатор на основе Btu — меры огневой мощи радиатора для эффективного обогрева помещения.Также необходимо учесть размеры помещения, в котором вы планируете его установить. Высокий тонкий шестиконечный блок может хорошо поместиться между двумя окнами в передней гостиной, но два коротких восьмиконечных радиатора, которые прячутся под окнами, могут лучше обогреть комнату.

Если вы планируете установить радиатор, например, на недавно построенной кухне, найдите тот, который точно соответствует радиаторам в остальной части дома, чтобы помочь сочетать новую конструкцию со старой. Архитектурный стиль вашего дома также должен повлиять на ваш выбор.Простой радиатор с квадратными углами хорошо подходит для мастера с чистыми линиями, в то время как узорчатый радиатор с закругленными ребрами и изогнутыми ножками лучше для итальянца. Рельефные узоры на радиаторах викторианской эпохи даже вдохновили людей использовать их в чисто декоративных целях.

При замене радиатора рассмотрите возможность уменьшения размеров до меньшего размера. «На рубеже веков в домах не было достаточной теплоизоляции стен.« Для их обогрева требовались гигантские радиаторы », — говорит Джеймс.Те же самые дома с тех пор были утеплены, и новый радиатор того же размера, что и оригинал, будет перегревать пространство и «испортить», — говорит он.

Самая распространенная проблема со старыми радиаторами протекают, либо через неисправный запорный клапан, поврежденная втулка (металлическая втулка, что уплотнения плавник соединение) или трещину ребра. Такие трещины обычно возникают, когда радиаторы не используются постоянно зимой, а вода, оставшаяся внутри, замерзает и расширяется. Поскольку запасные части трудно найти, часто имеет больше смысла заменить треснувший радиатор, чем ремонтировать его.

Некоторые дилеры проверяют свои запасы на утечки, накачивая радиаторы воздухом. Если давление воздуха падает, это лимон. При отсутствии гарантии «испытания под давлением» убедитесь, что любой дилер, у которого вы покупаете, заменит радиатор или вернет деньги в случае утечки.

Найдите нужный радиатор

Радиаторы

часто оцениваются по ребрам и стоят от 10 до 20 долларов за секцию в зависимости от высоты, глубины и отделки. По словам Бауэра, более коротких радиаторов, которые подходят под окна, меньше, чем высоких моделей, и они, как правило, находятся в верхнем ценовом диапазоне.

На большинстве складов продаются радиаторы, покрытые слоем старой краски, большая часть которой содержит токсичный свинец. Покупатели могут либо сами снять радиаторы, принимая меры предосторожности, чтобы избежать выброса свинцовой пыли или паров в воздух, либо нанять профессионала для их пескоструйной обработки. В любом случае важно немедленно покрыть оголенный металл грунтовкой на масляной основе. По словам Бауэра, если не обрабатывать его более суток, чугун начнет ржаветь. Большинство радиаторов затем покрывается эмалью на масляной основе, которая хорошо выдерживает нагрев.

Поиск радиаторов, подходящих для вашего помещения, их очистка и найм сантехника для их установки могут показаться проблемой. Но прежде чем прибегать к металлическим электрическим плинтусам, помните, что эти чугунные змеевики обогревают дома уже более ста лет. Должно быть, они того стоят.

Превращение его в стол: Некоторые радиаторы, такие как эта паровая модель конца 1800-х годов, имеют плоские решетки сверху, которые являются одновременно декоративными и полезными для сушки влажной одежды или обогрева чайника для увлажнения комнаты.

Как превратить их в стол

Домохозяйки викторианской эпохи перекрыли чугунные радиаторы мраморными плитами, чтобы они могли выполнять двойную функцию в качестве станций для разогрева пищи. Сегодня человек с небольшим воображением может использовать их в качестве ножек консольного столика в прихожей. Вот как:

1) Выберите пару высоких декоративных радиаторов с плоской вершиной. Узкие радиаторы с пятью или шестью ребрами лучше всего подходят для ограниченного пространства.

2) Расположите радиаторы на расстоянии примерно 3 фута друг от друга, торцами обращены к стене.

3) Наденьте отрезок перфорированной оцинкованной трубной ленты (показан на вставке), доступной в магазинах сантехники, вокруг верхней части ребра, ближайшей к стене.

4) Согните концы ремня так, чтобы отверстия совпадали, и прикрепите к стене с помощью болта с шарнирным соединением (для гипсокартона) или шурупа и анкера (для штукатурки).

5) Сверху застелить каменной плитой, толстым стеклом или деревянной доской , обрезанной так, чтобы нависать над радиаторами на 2 дюйма спереди и по бокам; задний край должен плотно прилегать к стене.
