Ремонт гидравлического домкрата своими руками
Каждый уважающий себя автомобилист знает как минимум десяток способов применения хорошего домкрата. А то, что с его помощью меняют колеса, это и так понятно. Одной из самых надежных конструкций домкратов остается гидравлическая, и она стала доступна широкой массе автомобилистов не так давно. Дело в том, что промышленность до этого выпускала только гидравлические домкраты большой грузоподъемности, которые могли быть использованы только стационарно или перевозиться в грузовиках. Для легкового транспорта эти механизмы были просто непригодны. Большой вес, габариты и большой начальный подъемный уровень делали их использование возможным только в боксах и на специальных СТО.
Содержание:
- Виды гидравлических домкратов
- Устройство гидравлического домкрата
- Причины неисправности гидравлического домкрата
- Ремонт гидравлической части домкрата
- Ремонт подкатных гидравлических домкратов
Виды гидравлических домкратов
Сейчас ситуация здорово изменилась и домкратов с гидравликой стало намного больше, причем разными они стали как отчасти конструктивно, так по размерам и грузоподъемности. Теперь каждый может выбрать домкрат в своей весовой категории и в соответствии со своим запросами. Теперь не нужно покупать огромный пятитонный механизм для того, чтобы приподнять передок у маленькой Дэу. Такие небольшие модели компактны, легки, укладываются в багажник и могут выполнять роль небольшого пресса и еще целую кучу работ.
Есть масса видов гидравлических домкратов, но если у нас сломался наш любимый и единственный, нам абсолютно все равно, что в магазинах можно купить:
- подкатной гидравлический домкрат;

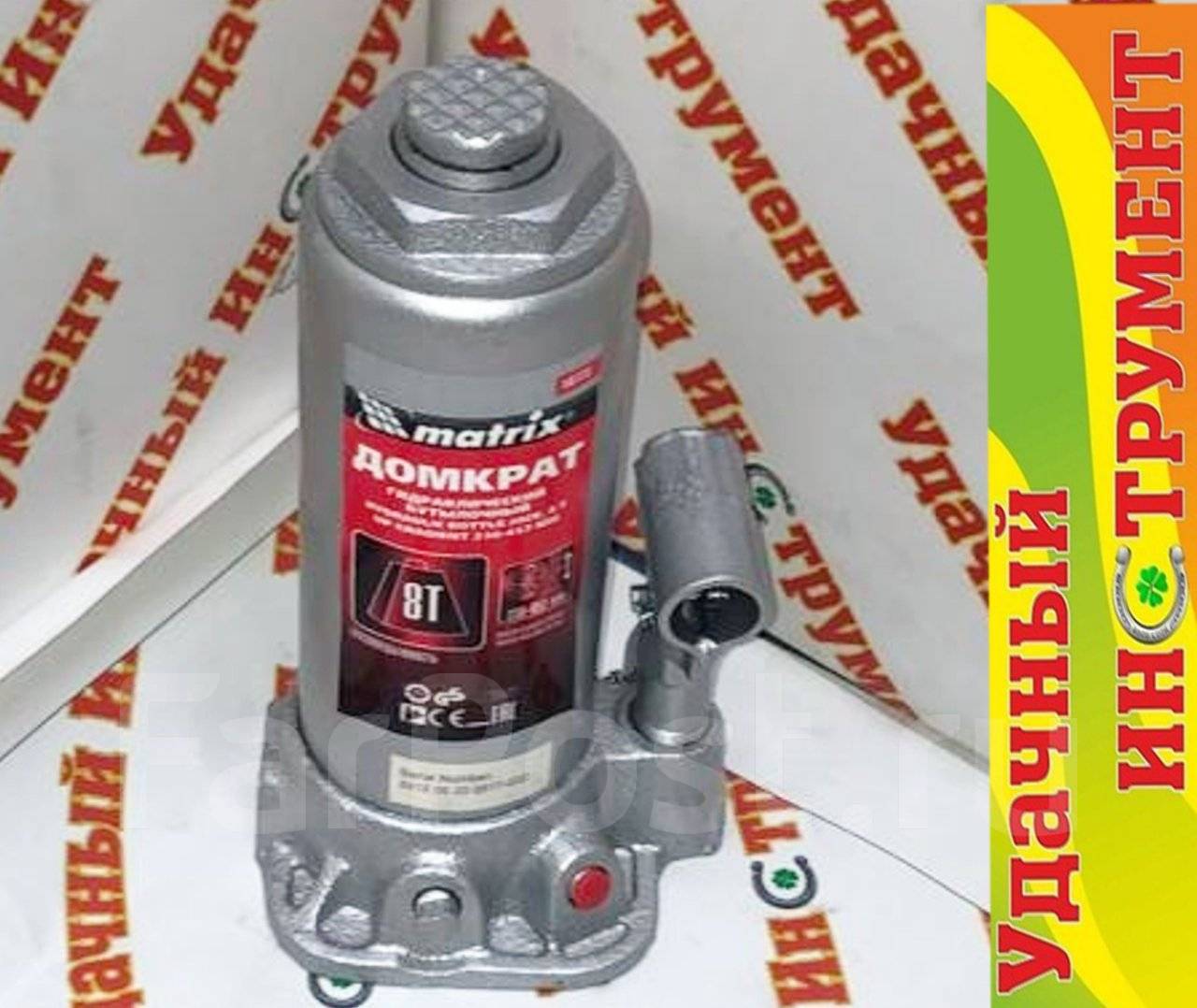

- бутылочный;
- одноплунжерный или двуплунжерный;
- с электрическим или ручным приводом.
Принцип работы у всех один и ремонт гидравлического домкрата своими руками должен выполняться на основании знания о его принципиальной конструкции, независимо от марки и грузоподъемности.
Устройство гидравлического домкрата
Любой гидравлический домкрат имеет рабочую жидкость, масло, у которого очень низкий коэффициент сжатия. Для бесперебойной и стабильной работы гидромеханизма требуется периодическая замена жидкости и чистка системы.
В зависимости от класса грузоподъемности, домкрат может иметь двух- или трехступенчатую телескопическую конструкцию штока. Часто домкраты оборудуются резьбовыми удлинителями, которые позволяют регулировать начальную подъемную высоту.
Рабочая гидравлическая часть состоит из:
- цилиндра с отполированной поверхностью, в котором находится рабочая жидкость;
- поршня с уплотнительными кольцами;
- силового штока, который может быть телескопическим и иметь несколько ступеней;
- системы перепускных клапанов и игл, они создают и поддерживают давление в рабочей камере;
- заливного отверстия;
- стравливающего клапана;
- манжет и уплотнителей.
Со всем этим хозяйством разобраться довольно просто и начнем мы с причин неисправности в гидравлической части устройства.
Причины неисправности гидравлического домкрата
Первой причиной выхода из строя гидравлики стает повреждение зеркал плунжера и рабочего цилиндра. В этом случае устройство не держит давление, масло легко перетекает из рабочей камеры в надпоршневую, поэтому такой домкрат попросту или не работает, или плохо держит нагрузку. Повреждение зеркал происходит из-за халатности хозяина. Во-первых, домкрат нельзя хранить и транспортировать горизонтально в том случае, если производитель не предусмотрел такую возможность. Результатом стает вытекшая рабочая жидкость, завоздушивание гидросистемы, а там, где воздух, там и коррозия.
Во-вторых, при появлении коррозии на зеркалах рабочих поверхностей домкрата моментально изнашиваются манжеты и уплотнители — резина не железная. В результате этой истории в масле появляется еще больше постороннего мусора, продуктов износа манжет, продуктов коррозии, что приводит к засорению маслопроводящих каналов и клапанов. Поэтому необходимо производить замену жидкости и промывку гидросистемы.
Ремонт гидравлической части домкрата
Ремонт гидравлики сводится к сливу старой жидкости, полной разборке домкрата и заменен уплотнителей и манжетов. Ничего сложного в этом нет, поскольку домкрат не требует никаких сложных регулировок, только диагностика, обслуживание и при необходимости, замена. А замене подлежат все без исключения уплотнительные элементы и манжеты. Мы настоятельно рекомендуем не ходить по мастерским и тем более не искать оригинальные уплотнители — это практически бесполезно. Дело в том, что почти все размеры гидравлических домкратов, точнее, его уплотнителей, стандартны и могут продаваться в любой точке, занимающейся расходниками к тракторной и автомобильной гидравлике. Это будет втрое дешевле, главное, замерять резиновые детали или взять их с собой.
Ремонт подкатных гидравлических домкратов
Подкатной гидравлический домкрат отличается от бутылочного только более сложной механической частью и гидравликой, которая рассчитана на работу в горизонтальном положении. Если его полностью разобрать, гидравлическая часть будет иметь совсем незначительные изменения по сравнению с вертикальным домкратом. Механическая часть ремонтируется по мере поступления проблем, а могут они выражаться в износе рычажно-подъёмной системы, износе шарниров и сочленений, а также в регулировках опорного механизма.
После того как домкрат отремонтирован и собран, необходимо выгнать из системы воздух и прокачать ее новой жидкостью. Жидкость заливается под завязку, после чего конструкция несколько раз прокачивается до тех пор, пока домкрат не будет стабильно держать номинальную нагрузку. После этого система проверяется на предмет течи жидкости и домкрат готов к использованию. Поднимайте тяжести аккуратно, и удачных всем дорог!
Читайте также Авто на газу — плюсы и минусы, Смотровая яма в гараже
Читайте также:
Неисправности и ремонт подкатного гидравлического домкрата
Без домкрата автолюбитель, без преувеличения, остаётся «как без рук». И нужен он не только для того, чтобы поменять колесо в дороге.
Особенно удобен подкатной гидравлический домкрат – благодаря конструкции его можно устанавливать под деталь, расположенную низко, – так, что никаким другим домкратом под неё не подберёшься.
Но, как и любой другой механизм, домкрат может выйти из строя. Ремонт подкатного домкрата доступен любому, кто самостоятельно ремонтирует авто.
Расскажем лишь о том, на что в первую очередь нужно обратить внимание при ремонте подкатного домкрата своими руками.
В первую очередь рассмотрим его устройство.
Содержание статьи
Схема работы домкрата
Схема работы гидравлического домкратаПрофессиональные подкатные домкраты отличается размерами и грузоподъёмностью. Как правило, управление клапаном осуществляется за счёт поворота рукоятки, что очень удобно при работе.
Но принцип работы всех гидравлических домкратов одинаков, поэтому удобнее воспользоваться схемой, – ведь, несмотря на размеры и вид изделий, они имеют одни и те же причины поломок.
Подкатные домкраты отличается размерами и грузоподъёмностью. Как правило, управление клапаном осуществляется за счёт поворота рукоятки.
Усилие, создаваемое плунжером, через масло, используемое в качестве рабочей жидкости, передаётся на поршень, соединённый со штоком. Масло при этом перекачивается из передней полости цилиндра домкрата в заднюю (со стороны плунжера). Перепускной канал при этом закрыт, а впускной и нагнетательный клапаны позволяют маслу двигаться только в сторону задней полости, то есть домкрат работает как насос. При открытии перепускной иглы (она представляет собой заостренный резьбовой стержень) масло может перетекать обратно в переднюю полость по перепускному каналу.
Работоспособность домкрата обеспечивается соблюдением трёх условий:
- Плотным прилеганием клапанов к сёдлам.
- Необходимым уровнем масла.
- Отсутствием пузырьков воздуха в масле.
Подкатной домкрат не «держит» — как отремонтировать
Ремонт подкатного гидравлического дамкрата своими руками
Обычно это связано или с недостатком масла в домкрате, либо с повреждением или загрязнением клапанов.
В первом случае достаточно долить масла в домкрат.
Какое масло заливать в гидравлический подкатной домкрат?
Совершенно ни к чему искать какое-то специальное масло для этого. Хотя, если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное масло – всё-таки оно меньше густеет на морозе. В некоторых автосервисах, когда «заедает текучка», вообще заливают «отработку». Но так делать крайне нежелательно – отработанное масло и грязное и содержит в себе большой процент агрессивных соединений серы.
Если вы пользуетесь домкратом круглый год, то лучше заливайте синтетическое моторное – всё-таки оно меньше густеет на морозе.
Если заправленный домкрат всё же не поднимает или не держит, то без его ремонта не обойтись – скорее всего, клапаны плохо прилегают к посадочным местам. Такое может случиться, если «ослабли» пружинки клапанов, или попала грязь в каналы.
Перед ремонтом можете заранее ремкомплект для подкатного гидравлического домкрата.
Как правило, в него входят уплотнения плунжера и поршня.
Ремонтный комплект для гидравлического домкрата
После ремонта и заливки свежего масла домкрат нужно «прокачать» – активно «поработать» плунжером чтобы удалить излишний воздух.
Если на клапанах-шариках есть следы деформации, то их нужно заменить. Но обычно причина не в них, а в пружинках – их желательно поменять на более упругие, или, в крайнем случае, подложить под них шайбы – для увеличения силы пружинки.
Но, опять же, обычно всё сводится к банальной грязи, попавшей в каналы домкрата. Поэтому, разобрав его, в первую очередь позаботьтесь о тщательной очистке «внутренностей» домкрата – промойте их бензином и продуйте сжатым воздухом.
Ремонт подкатного гидравлического домкрата грузоподъёмностью 2 или 3 тонны ничем принципиально не отличаются – разве что количеством масла, требуемого для заправки.
После ремонта и заливки свежего масла домкрат нужно «прокачать» – удалить излишний воздух. Для этого сначала нужно активно «поработать» плунжером – пока не появится давление. Дальше всё просто – стравливайте воздух через специальные пробки и добавляйте масло.
Неисправности, характерные для подкатных гидравлических домкратов, присущи и другим подобным устройствам. Например, сходным образом восстанавливается работоспособность домкрата, предназначенного для вытягивания кузова авто, несмотря на то, что нагнетательный и рабочий цилиндры его «разнесены» друг от друга.
Для того, чтобы поддерживать домкрат в рабочем состоянии, когда тот «простаивает», нет необходимости без нужды менять в нём масло – два-три рабочих хода штока раз в три месяца вполне достаточно.
Почему гидравлический домкрат не поднимает под нагрузкой
/
/
Почему гидравлический домкрат не поднимает под нагрузкой
Часто встречается информация о том, что подкатные домкраты часто через непродолжительное время перестают держать под нагрузкой. Такая же ситуация случилась и со мной. Решил поменять втулки стаба, вывесил машину, подставил бруски, но домкрат не ослаблял, так как раньше держал. Через некоторое время смотрю, а домкрат без нагрузки опустился. Мне это не понравилось, ну да ладно. Поменял втулки. Надо колесо одевать. Начинаю машину поднимать домкратом, а он тут же опускается. То есть если с бешенным темпом качать, то кое как он ещё поднимает, но только прекращаешь — опускается. Кое как одел колесо и решил разобрать домкрат. Вот он мой красавчик:
Раскидал я его. Снял насос, снял внешний кожух, достал шток с манжетой, а далее просто офигел. Что же я вижу на внутренней части цилиндра, в которой ходит резиновая манжета:
Они чуствуются когда по ним пальцем проводишь. Видно, что они сделаны искусственно. Если домкрат не поднимать на максимальную высоту, то манжета не достаёт до этих царапин, но так вряд ли бывает, если только в магазине при продаже проверять его работоспособность. А вот что стало с манжетой:
Как повысить продажи домкратов? Да надо искусственно ограничить их срок службы. Не многие будут искать причину неисправности и пойдут покупать новый. Дорогой жаба задушит брать и возьмут такой же в надежде, что хоть год да проработает.
Я решил новый не покупать, а выточить цилиндр. Не подумайте, что я слабый человек, но я не смог выкрутить этот цилиндр, хотя усилия прилагал приличные. Газовый ключ сдирает металл, но отворачиваться эта фигня не хотела.
Плюнул я на неё и решил сточить царапины, а в углубление запихать холодной сварки. Заполировал нулёвкой их, потом сваркой швы затёр и ещё раз полирнул. Вышло нормально, на ощупь уже не чувствовались эти царапины
Купил новую манжету. Замерил старую и получил размер 25х14х7.
Ну да ничего. Небольшое приспособление на дрель
и кусок наждачки уменьшили внешний диаметр почти до 26 мм( дальше уже край бортика), а сверлом на 15 сточил внутренний диаметр до 13.4 мм.
Собрал всё обратно и «о, чудо!» домкрат заработал. Правда под собственным весом и с пружиной не может сам до низу опуститься. Может со временем разработается, а так немного рукой помочь и всё нормально. Поднял пару раз машину до верху, стравливал немного, чтобы проверить как держит. Держит. Посмотрим на сколько этого ремонта хватит. Кстати покупная отечественная манжета твёрже родной, да и в магазине сказали, что это специальная для гидравлики.
Для подъема тяжестей человек изобрел множество приспособлений. Если вкратце описать принцип их работы – трансформация пройденного расстояния в усилие.
Рассмотрим примеры таких преобразований:
- Рычаг. На длинной стороне пройденное расстояние больше, а усилие меньше. На короткой стороне наоборот;
- Блочная система. Трос, проходя через определенное количество блоков, с каждой петлей теряет в расстоянии, пропорционально приобретая дополнительное тяговое усилие;
- Шестерни с разным передаточным отношением. Малая шестерня крутится быстро и с меньшим усилием. Большая – наоборот;
- Цепная (ременная) пара. Шкив меньшего диаметра вращается без усилия и быстрее. Шкив большего диаметра развивает высокий крутящий момент на валу при меньшей скорости вращения;
- Сообщающиеся сосуды. Две поршневые пары, соединенные между собой работают по принципу рычага. Поршень меньшего диаметра при малом усилии двигается с большим размахом. В то время как более крупный его «собрат» перемещается на небольшое расстояние с пропорционально увеличенным усилием.
По принципу сообщающихся сосудов работает гидравлический домкрат.
Относительно компактные размеры (в сравнении с усилием, которое может развить инструмент) делают его незаменимым при работе с большими тяжестями. Переносные бутылочные домкраты (это второе их название) развивают усилие от 1 до 20 тонн. Более крупные экземпляры могут взять вес в 200 тонн.
При этом именно гидравлика относится к самым безопасным приспособлениям для подъема тяжестей.

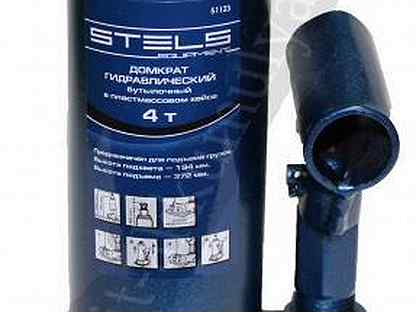

Устройство, особенности применения домкрата бутылочного типа
На иллюстрации видно, из каких компонентов состоит гидравлический под
Как прокачать гидравлический домкрат бутылочного типа своими руками: видео
Содержание статьи:
Домкрат — устройство для подъема грузов на нужную высоту. Этот простой и компактный механизм широко используется в промышленности и быту. Существует несколько типов домкратов они отличаются большой надежностью, но иногда требуют ремонта, дозаправки и прокачки.
Применение гидравлических домкратов
гидравлический домкрат
Подъемные устройства применяются для фиксации, передвижения и поднятия тяжелых грузов: строительных плит, станков, автомобилей, колонн. Их грузоподъемность может составлять сотни тонн. В зависимости от назначения меняется конструкция и размеры станка. Высокая производительность и простота обслуживания сделала домкраты незаменимыми на производстве, станциях техобслуживания автомобилей, в перерабатывающей отрасли, на электростанциях, складах и в других производственных сферах. Автолюбители тоже не обходятся без собственных компактных подъемников. А возможность перемещать грузы по вертикали и горизонтали повсеместно эксплуатируется на стройплощадках.
Устройство гидравлического подъемника
элементы домкрата
Основные составляющие системы — корпус, подвижный поршень и жидкая среда (машинное масло). Корпус выполняется из прочного металла в форме цилиндра. Он служит одновременно направляющей для штока и емкостью для технической жидкости. Дополнительные элементы, приводящие устройство в работу:
- рычаг;
- клапаны;
- плунжер.
Использование клапанов позволяет увеличить усилие, подаваемое на рычаг в десятки раз. Плунжер необходим для передвижения поршня методом транспортировки рабочей жидкости в емкость под ним. Клапан не позволяет жидкости перетечь назад в общую емкость. Постепенно плунжер перекачивает все больше жидкости под поршень, поднимая его. А чтобы груз опустился, необходимо только позволить маслу вернуться в общую емкость, приоткрыв клапан.
Плюсы и минусы гидравлических домкратов
Преимущества:
- высокая мощность;
- простота в эксплуатации и обслуживании;
- высокий уровень коэффициента полезного действия — около 80%;
- возможность перемещения грузов весом до 200 т.
Недостатки:
- не способны поднимать грузы с малой высоты;
- уровень опускания груза установить невозможно;
- требует постоянного наблюдения и сервисного обслуживания: добавления масла, замены прокладок и сальников;
- перевозить и хранить их можно только в вертикальном положении, иначе вытечет рабочая жидкость;
- работают достаточно медленно, циклично, поднимая груз каждый раз на маленькую высоту;
- достаточно дороги;
- ломаются чаще и ремонт обходится дороже, нежели механических аналогов.
Виды гидравлических домкратов
Создано несколько типов устройств, удобных для использования в различных сферах:
- бутылочные;
- гибридные;
- подкатные;
- ромбовые;
- зацепные.
Бутылочный домкрат — это наиболее распространенная и простая конструкция. Он способен поднять от двух до сотни тонн, имеет большую площадь опоры и компактный корпус. Поэтому такие механизмы обычно используют при ремонте различных видов автотранспорта, особенно грузовиков. Бутылочные домкраты могут иметь двухштоковую или одноштоковую конструкцию. Одноштоковые более простого устройства применяются при обслуживании железнодорожных вагонов, в строительстве, машиностроении, при производстве труборезов и трубогибов. Двухштоковые модели работают вертикально и горизонтально.
Подкатной домкрат напоминает конструкцией тележку, которая во время работы передвигается под поднимаемый груз. Управляется ручным рычагом, регулируется работа масляным клапаном. Чтобы открыть клапан, необходимо крутить ручку клапанного винта. Очень удобен для одностороннего подъема грузов. Поэтому хорош при замене колеса. Но работает исключительно на жесткой и ровной поверхности. Существует трансмиссионная разновидность, имеющая в конструкции поворотную раму.
Гибридные домкраты называют еще двухуровневыми и применяют в авторемонтных мастерских. Удобство их в наличии пары площадок для грузов. Фактически это сочетание бутылочной и подкатной моделей. Управляется станок ножной педалью и рычагом.
Ромбовый домкрат также применяется на автосервисах. Несущие, соединенные шарнирами, формируют ромб. Отсюда название механизма. Очень компактное устройство, удобное в перевозке и хранении.
Зацепной домкрат хорош там, где необходимо поднимать груз с небольшой высоты: передвижения станков, железнодорожных рельс. Конструкция основывается на бутылочной схеме.
Ремонт и прокачка домкрата своими руками
ромбовидный домкрат
Существует несколько факторов, приводящих к нарушению работы гидравлического подъемника:
- нехватка масла;
- проникновение воздуха;
- скопление грязи и ржавчины;
- деформация штока.
Во время использования устройства масло постепенно вытекает, потому время от времени его следует подливать. Делается это с помощью ремкомплекта. Перед началом работ следует подготовить ведро для слива отработанного и свежее техническое масло.
Ход работы:
- с помощью гаечных ключей снимается крепление;
- достается клапан слива и поршень;
- поршни очищаются от грязи, ржавчины и проверяются на наличие сколов, деформации;
- тщательно внутри и снаружи очищается клапан стравливания. Если на клапане обнаружены сколы или искривления, ставить назад его бесполезно, он подлежит замене. При осмотре клапана важно не потерять металлический шарик. Его неплотное прилегание к седлу нарушает работу домкрата;
- теперь выработанное масло сливается методом прокачивания: рычаг нужно перемещать вверх-вниз до тех пор, пока масло не перейдет в основной цилиндр. Прокачка домкрата обычно не вызывает сложностей, хотя требует терпения;
- после слива масла очищаются все остальные детали;
- заменяются прокладки и манжеты, так как их дефекты часто невозможно заметить, но под давлением они дают о себе знать.
Лучший способ очистить домкрат от грязи — промывка его керосином. После стравливания масла в рабочую емкость заливается керосин и домкрат прокачивается. Предварительно снимается запорная игла. После чего керосин стравливается и устройство заполняется новой рабочей жидкостью.
Проникновение воздуха
Во время работы внутрь цилиндра проникает воздух, собираясь в пузырь, который постепенно ухудшает эффективность механизма. Чаще всего воздух проникает при недостатке масла. Чтобы избавиться от проблемы, необходимо прокачать подъемник:
- снимается пробка масляного бака;
- открывается масляный клапан;
- домкрат интенсивно прокачивается несколько раз.
В процессе этих манипуляций воздух перемещается в масляный бак. Теперь следует перекрыть сливной клапан, на место установить пробку.
Процедуру можно повторить несколько раз. О том, что воздух проник в рабочую полость, говорит медленная работа или полная остановка подъемника.
Еще один способ стравливания воздуха из рабочего цилиндра:
- открутите запорную иглу на 2 оборота;
- поднимите плунжер до верхней позиции и опустите его;
- повторите процедуру несколько раз.
Проблема не возникнет, если вовремя заправлять устройство маслом. В ходе заправки механизм нужно несколько раз прокачивать для изгнания воздуха из всех полостей!
Видеоролик с обзором и прокачкой подкатного домкрата:
Принцип работы гидравлического домкрата
Принцип работы гидравлического домкрата
Во многих областях деятельности возникает необходимость поднятия и удержания грузов на определённой высоте.
Часто вес этих грузов превышает возможности человека.
Поэтому для решения таких задач применяют различные виды домкратов, в том числе и гидравлический домкрат.
Преимущества и недостатки
Популярность современных гидравлических домкратов объясняется их достоинствами с точки зрения конструктивной надёжности и относительной простоты в эксплуатации. К основным достоинствам можно отнести следующее:
- Широким диапазоном грузоподъемности. Отдельные образцы способны поднимать грузы до 200 тонн.
- Достаточно высоким коэффициентом полезного действия. У хороших аппаратов она достигает 80 процентов.
- Хорошая плавность движения. Она проявляется как во время подъёма, так и при опускании груза.
- Способность обеспечить высокую точность момента торможения.
- Стабильную надёжность фиксации груза на требуемой высоте.
- Применение различных схем подъёма груза.
- Небольшие габариты для заданных параметров подъёма.
К недостаткам относятся:
- Начальная высота подъёма выше, чем у механических домкратов.
- Они достаточно медленные при подъёме и опускании.
- Большую массу по сравнению с механическими домкратами.
- Относительно крупные массогабаритные характеристики.
- Ограничения при эксплуатации в различных условиях окружающей среды (температуре, влажности).
- Критичность к горизонтальному уровню установки.
- Требуют проведения регулярных регламентных работ.
- Устранение проявившихся неисправностей требует определённой квалификации и наличия соответствующих запасных частей.
- Относительно высокая цена каждого агрегата.
Классификация гидравлических домкратов
Современные гидравлические домкраты целесообразно классифицировать по следующим показателям: области применения, техническим характеристикам и типу (форме) конструкции. Область применения предъявляет требования к техническим характеристикам и форме конструктивного исполнения.
К техническим характеристикам следует отнести:
- грузоподъёмность;
- максимально допустимая высота подъёма заданного груза;
- геометрические размеры самой конструкции;
- допустимому усилию на привод, создаваемому домкратом;
- виду подключённого привода. Обычно применяют два вида или механический или электрический;
Конструкция гидравлического домкрата определяется поставленными задачами.
В основном они бывают следующих видов:
- Наиболее распространённый, так называемый бутылочный гидравлический домкрат.
- Для увеличения высоты подъёма применяется телескопический домкрат. У него в качестве рабочего штока применяется выдвигающийся телескопический поршень.
- Для повышения грузоподъёмности в конструкцию домкрата включают второй поршень. Такие домкраты называются двухштоковыми.
- В автомобильных сервисных центрах, на складах, где необходимо производить подъём груза с малой высоты применяются так называемые подкатные домкраты.
Устройство и принцип работы гидравлического домкрата
Принцип работы любого гидравлического домкрата основан на известном ещё со школы законе Паскаля. Все гидравлические домкраты выполнены как два сообщающихся сосуда. Они заполнены специальным гидравлическим маслом. В процессе перекачки этого масла из одного сосуда в другой через специальный клапан, во втором сосуде создаётся избыточное давление. Благодаря этому давлению происходит процесс движения поршня домкрата, Этот поршень исполняет роль подъёмника.
Чтобы вернуть поршень домкрата в исходное состояние открывается так называемый стравливающий клапан. Через него гидравлическое масло возвращается в первоначальную ёмкость. По аналогичному принципу построен пневматический домкрат. Главной особенностью таких домкратов является использование для операции подъёма и опускания, давление воздуха. Оно создаётся отдельным компрессором.
Управление домкратом зависит от модели выбранного насоса. Процесс управления может осуществляться либо вручную, гидравлической системой, либо пневматической системой.
Детальная схема гидравлического домкрата включает следующие элементы:
- Цилиндрический корпус. В нем размещается гидравлическое масло. Он является одним из сообщающихся сосудов.
- Поршень. Он двигается в корпусе благодаря давлению масла. Это давление создаётся системой управления.
- Распределитель. С его помощью происходит перераспределение давления в требуемом направлении.
- Фильтр для очистки гидравлического масла. Благодаря ему происходит удаление грязи и различных частиц из состава масла. Кроме этого он предотвращает образование областей с повышенной вязкостью.
- Нагнетающий клапан. С его помощью в рабочей области домкрата поддерживается требуемое давление. Это способствует поднятие необходимого груза на заданную высоту и его удержании на этой высоте.
- Для возврата поршня в исходное положение предусмотрен специальный клапан сброса давления.
- Внешний насос. С его помощью происходит нагнетание масла в цилиндр и поддержание требуемого давления. В современных домкратах обычно применяют три вида насосов: шестереночный, пластинчатый, поршневой.
Ремонт гидравлического домкрата своими руками
Принцип работы гидравлического домкрата
Работа гидравлического домкрата основана на принципе механического гидравлического рычага .
В результате действия этих законов прикладывая небольшое усилие к ручке домкрата можно получить большую силу на его штоке.
Конструкция гидравлического домкрата
Рассмотрим конструкцию домкрата подробнее.
Наиболее важными элементами домкрата являются рычаг 1, насосный плунжер 2, поршень 3, шток 4, обратные клапаны 5 и 6, перепускной вентиль 7, емкость с рабочей жидкостью 8.
Рассмотрим принцип работы ручного гидравлического домкрата поэтапно.
При движении вверх рычаг 1 увлекает за собой насосный плунжер 2, создавая небольшое разрежение в полости 8.
За счет этого разрежения клапан 5 открывается, а клапан 6 закрывается.
Увеличившийся объем камеры под плунжером заполняется жидкостью из емкости 8, которая поступает через обратный клапан 5.
Двигаясь вниз рычаг 1 оказывает воздействие на плунжер 2, который также перемещается вниз, уменьшая объем рабочей камеры и увеличивая давление в ней.
Под действием давления клапан 5 закрывается, клапан 6 открывается, а рабочая жидкость устремляется в полость под поршнем 3, вынуждая его перемещаться вверх.
После этого цикл повторяется, рычаг движется вверх, насосная полость заполняется, вниз — жидкость вытесняется под поршень.
В данных условиях жидкость несжимаема, а значит величина перемещения поршня 3 будет зависеть от объема вытесненного плунжером 2. По рисунку видно, что объем вытесняемый плунжером невелик, а значит и поршень переместится на небольшую величину. Однако усилие с которым поршень 3, с прикрепленным к нему штоком 4 будет в разы выше того, что было приложено.
Если шток домкрата необходимо переместить вниз, то открывается перепускной вентиль, и поршень под действием силы тяжести перемещается вниз, а жидкость из под него в емкость 8.
За счет чего происходит увеличение усилия в гидравлическом домкрате
Как было отмечено ранее усилие в гидравлическом домкрате усиливается за счет механического и гидравлического рычагов, рассмотрим это на нашем примере.
Согласно правилу рычага: F2=F1*l1/l2
То есть если плечо l1 в три раза больше чем l2, то усилие, прилагаемое к плунжеру F2 будет в три раза больше, чем то, которое было приложено к ручке. 2=16 раз больше, чем то, которое приложено к плунжеру. В итоге получаем, что первоначальное усилие возросло в 16*3=48 раз. И это не предел увеличиваю разницу в длине рычага или в соотношении насосного плунжера и выходного поршня можно увеличивать соотношение усилий.
Устройство гидравлического подъемника
В рассмотренном примере в одном корпусе были объедены несколько важнейших элементов гидропривода:
- полость с насосным плунжером и клапанами — это поршневой насос
- расположенный в цилиндрической полости поршень со штоком — гидроцилиндр
- емкость с жидкостью — бак
Эти элементы могут быть размещены отдельно, тогда изменятся конструктивные особенности, предназначение домкрата, но принцип его работы останется неизменным. Изменим компоновку ручного домкрата и получим подъемник для ремонтной мастерской.
Поршневой насос, можно заменить на шестеренный. Приводом для насоса послужит электродвигатель.
Рабочая жидкость по рукавам высокого давления будет поступать к гидроцилиндрам, расположенным в направляющих опорах. Для управления движением гидроцилиндров используется гидравлический распределитель. Для защиты системы от перегрузки служит предохранительный клапан.
Принцип работы подъемника
В нейтральном положении распределителя жидкость через предохранительный клапан отправляется на слив. При переключении распределителя жидкость под давлением начнет поступать под поршни гидроцилиндров, заставляя их переместиться вверх. При переключении распределителя в нейтраль полости цилиндров будут заперты, штоки цилиндров будут неподвижны (для исключения движения за счет перетечек используют гидрозамок).
При переключении распределителя в третье положение, жидкость начнет поступать в штоковую полость гидроцилиндра, заставляя его переместиться вниз.
Устройство бутылочного домкрата
Домкрат гидравлический бутылочный состоит из следующих частей:
Рис 1. Устройство бутылочного домкрата
1. Основной поршень
2. Рычаг
3. Шток
4. Клапан всасывания
5. Запорный клапан
6. Резервуар хранения масла.
7. Рабочая камера.
При создании усилия на рычаг (2) создается шток(3) создает давление в результате которого открывается клапан (5), и жидкость перетекает в рабочую камеру(7). Когда рычаг поднимается вверх запорный клапан (5) закрывается, и жидкость всасывается в полость насоса из резервуара хранения масла (6) по средствам открытия за счет давления всасывающего клапана(4). За счет перекачивания жидкости из резервуара (6) в рабочую камеру (7) происходит поднятие основного поршня (1).
В устройстве работы, используется всем известный закон Паскаля: Давление, производимое на жидкость или газ, передается в любую точку без изменений во всех направлениях.
Конструкция бутылочного домкрата достаточно проста, мы перекачиваем жидкость из одного резервуара в другой, и тем самым нагнетаем давление во втором, за счет чего поднимаем рабочий поршень.
Виды, свойства и характеристики домкрата гидравлического бутылочного
Домкраты делятся на несколько видов, первое деление идет по количество штоков (полунжеров):
- Одноштоковый бутылочный, самый распространенный вид
- Двухштоковый бутылочный
Домкрат одноштоковый
Домкрат двухштоковый
Еще есть деление по принципу работы насоса перекачивающего жидкость:
- Ручной, приводится в действие давлением пользователя на рычаг
- Большие насосы рассчитанные на поднятие огромной массы, приводятся в движение отдельным приводом, гидравлическим насосом или гидравлической станцией.
Свойства:
Грузоподъемность, важный параметр определяющий максимальную поднимаемую массу. Параметр зависит от объема рабочей камеры и прочностных характеристик. Устройства бутылочного типа имеют грузоподъемность от 2 до 100 тонн.
Минимальная высота подъема, по другому ее называют минимальная высота подхвата. Это высота на которой уже должен находится груз, что бы иметь возможность подставить домкрат под него. Обратите внимание на минимальную высоту если вы подбираете устройство для автомобиля. В случае если у вас низкий клиренс (дорожный просвет), то устройство бутылочного типа в силу высокой конструкции вам не подойдет.
Максимальная высота подъема. Высота, на которую, возможно поднять груз. У бутылочных есть особенность, на опорной платформе есть выдвижной винт, увеличивающий минимальную и максимальную высоту подъема.
Понравилась статья? Расскажите друзьям: Оцените статью, для нас это очень важно:Проголосовавших: 1 чел.
Средний рейтинг: 5 из 5.
Как прокачать гидравлический домкрат? 6 необходимых действий
С каждым годом всё больше автомобилистов отдают предпочтение гидравлическим домкратам. Оборудование просто в эксплуатации и требует минимальных усилий для поднятия достаточно большой массы. Отдельные виды устройств занимают немного места и станут незаменимым помощниками в поездках. Зная, как прокачать гидравлический домкрат, можно самостоятельно проводить его обслуживание, не обращаясь в сервис.
- 4. Некоторые советы напоследок
Как и любое устройство, работающее на гидравлике, домкрат необходимо периодически проверять и при необходимости подливать масло и прокачивать систему. Если в гидравлическом домкрате появились пузырьки воздуха, то он теряет свою функциональность, поэтому необходимо своевременно проводить прокачку. Специалисты рекомендуют ежегодно прокачивать оборудование не менее 2 раз. Такая частота предотвратит преждевременный износ домкрата и позволит ему прослужить не одно десятилетие. Так как прокачать гидравлический домкрат достаточно легко, то эту процедуру может выполнить любой автомобилист.
Какие виды гидравлических домкратов существуют?
Существует 6 основных видов домкратов, работающих при помощи гидравлики. Все разновидности очень удобны в эксплуатации, но из-за их особенностей не везде распространены. Чаще всего можно встретить бутылочные виды гидравлического домкрата, так как он имеет небольшой размер и хорошо справляется с поставленными задачами.
Бутылочный домкрат
Конструкция аппарата достаточно проста, но при этом прибор способен поднять от 2 до 100 тонн. Из-за небольшого размера корпуса и его специфического вида устройство прозвали бутылочным. Компактный размер позволяет возить домкрат в багажнике автомобиля и использовать его в любых условиях.
Среди автомобилистов наиболее распространено одноштоковое оборудование, но оно отличается небольшой высотой подъема.
В профессиональных мастерских или у людей, которые заинтересованы в поднятии грузов на более высокое расстояние от земли, может применяться конструкция с двумя или тремя штоками.
Подкатной домкрат
Очень похож на тележку и имеет 4 колеса, которые очень удобны для передвижения по автомастерской. Прибор имеет два цилиндра, сообщающихся друг с другом двумя каналами с клапанами. Прибор очень удобен для подъема машины в условиях автосервиса или любых других грузов. Главным недостатком домкрата является невозможность работать в полевых условиях и на неровной поверхности.
Гибридные домкраты
Существуют домкраты, которые сочетают в себе функцию подкатных и бутылочных аппаратов. Две площадки для груза позволяют хорошо справляться с задачей подъема грузов в любых условиях эксплуатации. Домкрат управляется при помощи педали и рычага, благодаря чему мастеру легко работать с ним.
Ромбовый домкрат
Хоть устройство встречается достаточно редко, но его функциональность поражает. Подъемная площадка выглядит в виде ромба, поэтому устройство назвали именно так. Прибор хорошо справляется с поднятием грузов и может выдерживать нагрузку до 50 тонн. Все несущие элементы соединены шарнирами, благодаря чему надежность устройства может испытываться годами. Аппарат компактен и может легко транспортироваться в нужное место.
Зацепной домкрат
Устройство очень похоже по своему строению с бутылочным домкратом, но его отличием является возможность приподнимать автомобили с небольшим клиренсом.
Что может привести к снижению эффективности работы домкрата?
Поломка домкрата, как и любого другого устройства, происходит достаточно медленно. Вначале владелец может заметить снижение КПД. Если это произошло, то стоит задуматься о причинах возникновения неполадки и способах её устранения. К самым распространенным причинам, по которым происходит снижение эффективности, относят:
- Появление в системе пузырьков воздуха.
- Начало коррозионных процессов внутри механизма, что приводит к периодическому заклиниванию устройства.
- Несвоевременная чистка прибора от загрязнений, возникших в процессе эксплуатации.
- Воздействие повышенных нагрузок в течение длительного времени или поднятие большей массы, чем заявлено в инструкции. Чрезмерная нагрузка может стать причиной деформации штока и остальных элементов.
Прокачка домкрата
Прокачка домкрата является профилактической мерой, которая позволяет предотвратить поломку прибора. Профилактику необходимо проводить регулярно.
Зачем нужна прокачка?
Количество профилактических прокачек зависит только от частоты использования устройства. В автосервисах прокачка может выполняться раз в несколько недель, но в условиях гаража или при редком использовании устройства можно уменьшить количество профилактических действий до 2 раз в год.
Профилактика потребуется при:
- Наличии загрязняющих компонентов в масле в чрезмерном количестве. Посторонние примеси способны снизить эффективность конструкции и привести к серьезной поломке.
- Появление пузырьков. Пузырьки в масле свидетельствует о том, что внутрь системы попал воздух. Хоть воздух и редко попадает в поршень, но также потребуется проверить и его состояние.
- Снижение реальной грузоподъемности. Если домкрат не может поднять заявленную массу, то стоит провести профилактические работы или отнести в мастерскую для переборки прибора.
Современные домкраты идут цельной конструкцией, поэтому перебрать его не всегда получится. Даже если ремонт устройства невозможен, то отличным решением станет прокачка системы.
Порядок выполнения работ
Прокачка выполняется в несколько этапов. В первую очередь отвинчивается клапан и извлекается пробка от резервуара с маслом. Перед прокачкой рекомендуется заменить масло, поэтому старое масло необходимо слить.
Слив масла необходимо проводить до тех пор, пока в устройстве не останется один лишь воздух. Такая манипуляция позволит предупредить дальнейшие повреждения, которые могут возникнуть вследствие остатков загрязняющих веществ.
В зависимости от желания владельца может быть выполнена очистка внутренних поверхностей при помощи спецсоставов. Специальная промывка хорошо удаляет различные отложения и способствует продлению срока эксплуатации домкратов.
Далее выполняется заливка смазки. Существует два вида масел для гидравлических домкратов. Летнее масло хорошо справляется со своими задачами в тёплый период года, но зимой оно может привести к ухудшению работоспособности. Если домкрат используется постоянно в помещении, где средняя температура не опускается ниже нуля, то смело можно заливать летнее масло. При эксплуатации гидравлического домкрата в сложных эксплуатационных условиях, необходимо позаботиться о сохранности конструкций и залить зимнее масло.
Масло заливается до полного заполнение цилиндра, а поршень в этот момент должен находиться в нижней точке.
На данном этапе считается, что работы завершены, но лучше сразу прокачать домкрат. Для этого открывается масляный клапан, а устройство интенсивно прокачивается с помощью рычага или педали.
Так как часто причиной неисправностей, которые приводят к появлению воздуха в системе, являются неисправные прокладки манжеты, то их стоит сразу заменить. Не стоит надеяться на их целостность, так как мелкие дефекты на них практически невозможно заметить.
Некоторые советы напоследок
Работоспособность домкрата зависит от качества смазывающих веществ, которые заливаются в него. Не стоит экономить на масле, так как это может привести к серьезным поломкам, которые в будущем не будут поддаваться ремонту. Если устройство будет использоваться в различных условиях с перепадами температур, то лучше залить в домкрат морозостойкий синтетический смазочный материал, который сохранит функциональность системы.
Зимой лучше воздержаться от длительного использования устройства на морозе, так как все прокладки и уплотнители очень чувствительны к низким температурам.
Загрузка…Гидравлические выравнивающие домкраты на моем автодоме не складываются полностью
Энди Пино
(Эскондидо, Калифорния 92025, США)
УСТРАНЕНИЕ НЕПОЛАДОК СИСТЕМЫ ВЫРАВНИВАНИЯ ГИДРАВЛИЧЕСКОГО ДОМКРАТА ВАШЕГО ДОМА
У меня есть 37-футовый автодом Fleetwood Pace Arrow 1995 года выпуска, и я не могу найти руководство пользователя, чтобы узнать, смогу ли я решить свою проблему. Проблема в том, что передний стабилизатор не поднимается, когда я нажимаю кнопку, чтобы отпустить его, чтобы подняться. Я смог выключить все три стабилизатора, и все работало нормально.
Когда я хотел их поднять, две задние подошли нормально, но передняя застряла, хотя она поднялась примерно на 2 дюйма, а затем остановилась. В руководстве даются инструкции, как поднять его в случаях, когда он не работает, но я не знаю, где найти деталь, в которой указано, что я могу работать, чтобы стабилизатор поднялся.Помогите!
Я не могу сдвинуть автодом, пока не поднимется передний стабилизатор. Спасибо за все, что вы можете сделать, чтобы помочь мне.
ОТВЕТ: Привет, Энди, извини, что ты проходишь через это. Есть несколько вещей, которые вы можете попробовать, прежде чем обращаться к профессионалам. Домкраты в вашем доме на колесах произведены Powergear.
Вот что Powergear рекомендует делать, если выравнивающие домкраты не полностью втягиваются. Сначала проверьте домкраты, чтобы увидеть, есть ли на них пресс-масленки.Если они это сделают;
используйте шприц для смазки и введите немного литиевой смазки в фитинги. Затем, используя чистую ткань, вам нужно очистить хромированный стержень домкрата и сбрызнуть его силиконовым спреем (не используйте WD40).
После того, как вы смажете и распылите хромированную ногу, попробуйте повернуть домкрат, чтобы смазка равномерно распределилась. Теперь опустите все выравнивающие домкраты и выполните ту же процедуру для всех из них.Также не забудьте опрыскать устойчивый выравнивающий домкрат силиконовым спреем.
После того, как все выравнивающие домкраты будут очищены, смазаны и опрысканы, попробуйте снова втянуть домкраты, и, надеюсь, теперь ваш упрямый домкрат полностью втянется. Если он все еще частично втягивается, вы можете попытаться использовать лом и несколько деревянных кусков в качестве рычага, чтобы попытаться подтолкнуть его до полностью втянутого положения и принять его, чтобы сертифицированный техник RV определил, в чем проблема.
Вы должны выполнять эту обычную процедуру очистки, смазки и опрыскивания домкрата не реже одного раза в год, чтобы предотвратить проблемы в будущем.
Надеюсь, это поможет.
Присоединяйтесь к клубу Good Sam сегодня! Скидки, советы, инструменты и многое другое!
У вас есть предложения или комментарии по этой теме? Вы можете добавить их на эту страницу, щелкнув ссылку «Щелкните здесь, чтобы разместить комментарии», расположенную в нижней части этой страницы.
Happy RVing
RVing Al
Не выдерживаю — идиомы от The Free Dictionary
Другие птицы, сказал Соломон, не засыпали свои гнезда грязью, и в результате они не выдерживали воды.Здесь он склонил голову, как если бы он привел неопровержимый аргумент; но, к сожалению, г-жа. законодательная власть намеревалась пресечь зло в зародыше, и это справедливо, учитывая подстрекательский потенциал преступления, подчеркивается в приговоре, добавляя, что при аресте с поличным возражение против неприсоединения публичных свидетелей для подтверждения MCA утверждает, что причины, по которым глава округа потребовал роспуска переданного подразделения, не выдерживают критики. Представитель прихода, который является членом бюджетного комитета ассамблеи, сказал, что отказ окружной ассамблеи позволить губернатору оплачивать топливный сбор на покупку дорожно-строительной техники является причиной проблемы.Магистрат Маофи также сообщил аргумент лица, подающего возражение, о том, что адвокат Боко проживал в Тлоквенге, потому что они видели некоторую конфиденциальную информацию из банков, а BURS не выдерживает критики, добавив, что они могли спросить его лично, прежде чем следовать выбранным маршрутом. просочившиеся записки послужили поводом для сплетен, но наблюдения Ким Дэррок не выдерживают критики. Советник Оуэн сказал: «Они (Рожденные Свободными) будут готовы работать с советом, чтобы предложить пожизненную помощь, поэтому это заявление то, что они будут усыплены, просто не выдерживает критики.На самом деле, как команда, они не смогли справиться, и утверждения Джеймса Мэддисона и Дина Хендерсона о том, что они лучше, чем Франция и Румыния, которые оба вышли в полуфинал, не выдерживают критики. Бутройд предположил, что утверждения были бравадой, которую только что опровергли, но есть веские аргументы, чтобы сказать, что уверенность переросла в высокомерие ». История обвиняемого о том, что его отправили в EFCC за то, что он не дал взятку полиции, не выдерживает критики, он солгал суду, я не верю показаниям подсудимого, обвинение доказало этот случай за пределами разумные сомнения, я признал обвиняемого виновным.Он утверждал, что аргумент о токсичных водорослях не выдерживает критики вдоль береговой линии Мацу, потому что морские искры не привели к тому, что водоросли истощили воду кислородом и не привели к гибели морской жизни, — заявил он. Правительство партии (NPP) заимствовало 80 миллиардов GHS в течение двух лет, так как пребывание в должности не выдерживает критики и является простым заговором с целью ввести в заблуждение жителей Ганы, заявил министр. Соединенным Штатам становится все труднее находить оправдания своему присутствию на сирийской территории без соответствующего разрешения правительства страны, а их заявления о защите региона от терроризма не выдерживают никакой критики.Правительственные силы «способны противостоять любым террористам в одиночку», — добавил он. «Медвежий тезис» по результатам трехлетнего обновления Valrox Phase 2 от 6 июня «просто не выдерживает критики», — говорит Раймонд инвесторам в исследовательской записке под названием «Все. Просто вдохните, оставайтесь уверенным в Valrox после управленческого обеда ». «Медвежий тезис» сосредоточен на том, что руководство видит регулярные обновления данных, но компания приложила все усилия, чтобы объяснить существующие протоколы ослепления и настаивает на том, что они были ослеплены после двухлетнего обновления, говорит аналитик. Ваши заявления о погоде и плотине не выдерживают критики, потому что, в отличие от вашего провала, ваш коллега в западной зоне Мейнилад продолжал обслуживать своих клиентов, и, добавив оскорбления к вашей травме, они теперь выручают вас, давая вам воды. Утверждение Датука Сери Наджиба Разака о том, что он был введен в заблуждение предполагаемым организатором скандала с 1Malaysia Development Bhd (1MDB), Лоу Тэк Джо, не выдерживает критики, заявил сегодня Лим Кит Сян из DAP. Благодаря трёхслойной ta g e гидравлический домкрат , T hy ssenKrupp Elevator […] предлагает клиентам экономичную, высокопроизводительную и гибкую лифтовую линию. thyssenkruppelevator.de | Durch den dr eistu fig en hydraulischen He bea rm bi et et ThyssenKrupp [. ..] Лифт seinen Kunden eine wirtschaftliche, leistungsstarke […]und flexibel einsetzbare Aufzugserie. thyssenkruppelevator.de |
Балка либо […] опускается вручную или a гидравлический домкрат , d ep , заканчивающийся на […] Размер насоса. metsomaterialstechnology.com | Dieser wird je nach Pumpengre entweder manuell […] oder mit H ilfe ei ner hydraulischen Winde g ese nkt .metsomaterialstechnology.com |
Эта система удерживает t h e гидравлический домкрат i n p шнур и параллельно направляющим. urbaco.fr | Dadurch wird der Parallelismus de r Fhrschienen g ew hrleistest. urbaco.com |
При работе под автомобилем убедитесь, что он имеет надлежащую опору (блоки), а не […] просто опираясь на т h e гидравлический домкрат .standox.com | Wenn Sie unter einem Auto arbeiten, vergewissern Sie sich, dass es gesichert ist (Unterstellbcke) und nicht […] einfac h auf d em Wagenheber li egt .standox.de |
Для замены шин наша Багги […] особенности конструкции t- i n гидравлический домкрат , t he давление масла […]снимается с насоса гидроусилителя руля. arminschwarz.com | Fr die Rderwechsel verfgt unser […] Багги b er eing eba ute hydraulische Heb er, der l druck [. ..]wird von der Servopumpe abgenommen. arminschwarz.com |
Балка опущенная […] вручную или a гидравлический домкрат , d ep до […]размер насоса. metsomaterialstechnology.com | Dieser wird je nach Pumpengre […] Entweder ma nuell od er hydraulisch ge sen kt .metsomaterialstechnology.com |
Второй a r m гидравлический домкрат i s i n взаимозаменяемый в обоих положениях: в верхней части для большей мощности при копании, в нижней часть, для погрузочно-разгрузочных работ. tomenzoli.it tomenzoli.it | die Hubzylinder des zweiten Auslegerarms hat zwei Arbitsstellungen: die obere um eine grssere Grabeleistung zu bekommen, die untere fr Lade-und Erdbewegungsarbeiten. tomenzoli.it tomenzoli.it |
Помимо этих основных видов деятельности, обеспечивает изготовление металлоконструкций, мостов, рам, бункеров для материала, резервуаров, деталей машин, а также слесарные и ремонтные работы, резку. […]операция, выжигание формы на […] станки с числовым программным управлением в e , гидравлический домкрат r e pa irs, электрические машины, […]оборудование и инструмент. montaze.cz | Auer dieserdiesen Grundttigkeiten stellt sie auch die Fertigung von Stahlkonstruktionen, Brcken, Rahmen, Behltern, Speichern und Maschinenkomponenten sicher, sowie die Schlosser — und Reparaturarbeiten, spanngebende Formung, 9000 […] Brennschneiden auf einer […] NC-Maschine, R ep aratu ren v on hydraulischen Hebebcken, E le ktr omasc hi nen und [. ..]— Гертен, sowie Werkzeugen. montaze.cz |
T h e домкрат гидравлический i s c в комплекте с механизмом […] , который (в соответствии с подходящей гидравлической схемой управления) может модифицировать […]начальная точка впрыска. motorpal.cz | D er hydraulische Rollenstel ha t ein en eingebauten […] Mechanismus, der in der Zusammenwirkung mit einer geeigneten hydraulischen […]Steuerschaltung des Motors den Einspritzbeginn der Pumpe ndern kann. motorpal.cz |
Гидравлические домкраты u p t o 20 метрических тонн -JH-G plus-se ri e s Гидравлический домкрат s e ts до 20 метрических тонн — JHS-se ri e s Гидравлические домкраты u p t или 50 метрических тонн — JH-P-se ri e s Гидравлический домкрат s e ts до 50 [. ..] метрических тонны — Ручной насос серии JH-P JP, аккумуляторный насос JPA и гидравлические шланги JS Электрические гидравлические насосы JPE jung-hebetechnik.de | Hydraulische H ebegerte Serie J HG plus — Traglast bis 20 T on nen Hydraulische Hebesets S eri e JHS — Traglast bis 20 Tonnen Hydrateulische ri e JH-P — Traglast bis 50 Tonnen Hydraulische […] Hebesets Serie JH-P — Traglast bis 50 Tonnen Hydraulis ch e Handpumpe J P, Akkupumpe JPA und Schluche JS Elektrohydraulikpumpe JPE jung-hebetechnik.de |
поддерживается или поддерживается: провод, […]трос, цепь, винтовой шпиндель и […] гайка, рейка и штифт io n , гидравлический домкрат ( d ir ect или косвенно), [. ..]или раздвижной рычажный механизм eur-lex.europa.eu | die gehalten oder getragen wird durch Drahtseil, Kette, […]Gewindespindel und Mutter, […] Zahnstange u nd Zahn rad , Hydraulikzylinder ( dir ekt o de r indirekt) […]или durch ein Hubgelenksystem eur-lex.europa.eu |
Лезвия двигаются […] поочередно приводятся в действие a гидравлический домкрат , t hu s гарантия […]острых и чистых резов. assaloni.com | Die d urch ei nen hydraulischen Zyl inder an getr ie benen […] Messer mit alternierenden Bewegungen gewhrleisten einen genauen und sauberen Schnitt. assaloni.com |
По запросу es t : гидравлический домкрат f o r shift in g , гидравлический a r м для работы [. ..] между рядами, щуп, боковые салазки, комплект колес для замены катка. sicma.это | Auf An forde run g: hydraulischer Ge lenkarm f r Ar be iten zwischen den […] Reihen, Fhler fr Verschiebung zwischen den Reihen, […]Seitenkufen, Rderkit als Walzenersatz. sicma.it |
Уплотнения AMEX-10 вставляются в трубу вертикально, два […] Крепежные ленты из нержавеющей сталибудут установлены в . […] канавки уплотнения и средства a гидравлический домкрат e x pa nded.amex-10.de | AMEX-10 Manschetten werden im Rohr aufgestellt, zwei Stahlringe […]aus rostfreiem Stahl werden in die Aussparungen der Manschetten […] einge se tzt u nd mit Hydraulikstempeln auseinander g epr esst .amex-10.de |
При давлении […] около пяти тонн т h e гидравлический домкрат f o rm s нержавеющая […]сталь. Снова и снова Ганс перемещает материал […]вперед и назад и проверяет изгиб и полученные диаметры. sm-factory.de | Mit ок.5 тонн […] Druck p re sst d er Hydraulikstempel da s Met al lband […]in die Vorrichtung und immer wieder schiebt Hans das Material […]hin und her, berprft die Biegung und die daraus resultierenden Innendurchmesser. sm-factory.de |
Гидравлический поворот с помощью 2-го рычага ab l e гидравлический домкрат c i li nders (смонтированы ниже) […] и встроенная защита от перегрузки kehrmaschine. de | Schwenkeinri ch tung hydraulisch 2 stabile Hydraulikdruckzylinder (u nt en angeordnet) […] mit berlastsicherung kehrmaschine.de |
Доступно по запросу es t : гидравлический домкрат f o r shift in g , гидравлический a r m для работы между […] рядов, щуп для перемещения, колеса […]комплект для замены катка, ротора цепа для каменистых грунтов. sicma.it | Auf Anforde ru ng: Гидравлический цилиндр fr V ersch ie пробка , гидравлический A rm f r Arbeiten […] zwischen den Reihen, Rderkit als Walzenersatz, […]Schlegelwelle fr steinige Bden. sicma.it |
Кроме того, все клинья отдельных прядей были [. ..] постблокированный usi ng a гидравлический домкрат t o e n Убедитесь, что […]клинья надежно захватывают каждую прядь, особенно […]в случае прядей с низким начальным натяжением. dywidag-systems.com | Zustzlich wurden die Keile der […] einzelnen Litz en mit ei ner hydraulischen Pre sse nac hv erkeilt, […]um sicherzustellen, dass die Keile […]jede einzelne Litze fest greifen und vor allem bei den Litzen mit geringer Anfangsspannung fest sitzen. dywidag-systems.de |
T h e гидравлический домкрат a l поэтому выполняет установку […]
Пресс-подборщик очень простой. claas.com | M i t d em hydraulischen St tzfu ist auc h das Abstellen [. ..] ein Leichtes. claas.de |
К сожалению, t h e гидравлический домкрат d i dn ‘не работает, поэтому […] В результате я потерял около 15 минут. touareg-dakar.com | D e r hydraulische Wagenheber ha t le ider n icht funktioniert […] und wir haben rund 15 Minuten verloren. touareg-dakar.com |
Подъем груза выдвижением т h e гидравлический домкрат . e.hebetec.com | Anheben der zu […] verschiebenden L после A us fahre n d es Гидравлические цилиндры .hebetec.com |
Часть t h e гидравлический домкрат m e ch anism, который содержит [. ..] поршень и масло. drakaep.com | T ei l de s hydraulischen H ebem echanismus, de r Kolben […] und l enthlt. drakaep.com |
Поворотный трап wi t h гидравлический домкрат , s tr Конструкция из нержавеющей стали AISI 316, глянцевая. baotic-yachting.com | Gangwa y mit drehbarem Hyd ra ulikt urm und str uktur a us Edelstahl AISI 3 16 mit hochglanzpolierter ochglanzpolierter . baotic-yachting.com |
Дополнительное дышло с пружиной […]высокая или низкая высота сцепного устройства добавляет легкости […] использовать, как и т h e гидравлический домкрат , l если ось т и [. ..] Электрогидравлический пульт дистанционного управлениядля […]операторское управление из кабины трактора. komptech.com | Komfortabel auch die Handhabung: Gefederte Anhngung […] (oben oder u nten ), hydraulischer St tzf u , Liftachse […]und elektrohydraulische Fernbedienung […]vom Schlepper aus sorgen fr entspanntes Arbeiten. komptech.com |
Как следует из названия, все они оснащены […] агрегат скип или apro n, a гидравлический домкрат , a h горизонтальный, попеременно вращающийся […]барабан или классический, […]барабан наклонный. Емкость барабана составляет от 350 до 1000 литров для горизонтальных моделей. altrad.com | Wie der Name besagt, sind all diese Mischer mit einem Beschicker ausgerstet — [. ..]der auch Skip oder Schrapper […] genannt wir d — mi t ei ne r hydraulischen W inde, ei ner h or izontalen […]Trommel mit Drehrichtungswechsel […]oder einer klassischen Kipptrommel von 350 до 1000 Liter Fassungsvermgen bei den Horizontalen Trommeln. altrad.com |
Тележка из окрашенной стали оснащена тележкой […] Рычагиспользуется с […] задействуйте стояночный тормоз, регулируемую по высоте сцепку, nd a гидравлический домкрат u s ed для увеличения высоты разгрузки, перемещая контейнер […]до более 2 метров. defranceschi-spa.com | Weiters besitzt der Wagen eine hydraulische Bremsvorrichtung, eine Mechanische Feststellbremse, eine […]hhenverstellbare […] Zugvorrichtu ng und ein e hydraulische H ube inric ht ung, mit welcher der Behlter auf eine Hhe von mehr als 2 Me te r angehoben w канн.defranceschi-spa.com |
Силовой лифт, в котором подается энергия, по […] средства жидкости под давлением, в a гидравлический домкрат .drakaep.com | Aufzug, bei dem die Energie durch eine Flssigkeit […] unter D ru ck in ei nen hydraulischen Kraftheber gela ngt .drakaep.com |
Причем, будучи рабочей головкой по вертикали […] регулируется с помощью o f a n гидравлический домкрат , t he машина может работать […]на любом типе грунта и при любом уклоне. tomenzoli.it tomenzoli.it | Auerdem, ist der Arbeitskopf senkrecht […] einstellbar d urch ei nen hydraulischen Zyl ind er, um auf irgendwelchen [.©2013-2024 «АртЛига». Конкурс в области промышленного дизайна мебели. |
