Ремонт скважинных насосов. Что делать если не включается насос?

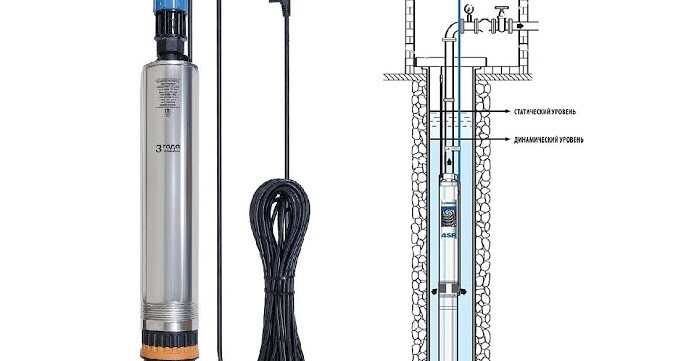

Глубинный насос центробежного или вихревого типа – это востребованное оборудование среди дачников и владельцев загородных домов и когда оно дает сбой, то ремонт скважинного насоса на первый взгляд представляется как невыполнимая задача.

При периодическом техническом обслуживании и правильной эксплуатации оборудование этого типа может прослужить 10-15 лет.

Содержание статьи

В этой статье будет описано, как разобрать погружной насос, почему он не качает его основные неисправности, а самое главное как можно произвести ремонт скважинного насоса своими руками, не обращаясь в мастерскую.

Подготовка к ремонту, порядок разборки

При неудовлетворительной работе оборудования необходимо отключить электропитание и потянув трос достать агрегат на поверхность.

После извлечения оборудования из скважины и перед тем как разобрать глубинный насос, он внимательно осматривается.

При выявлении на корпусе трещин, вмятин и деформации стоит задуматься о покупке нового насосного оборудования. Устройство с поврежденным корпусом использовать нельзя! Под действием внутреннего и внешнего давления разрыв агрегата неизбежен.

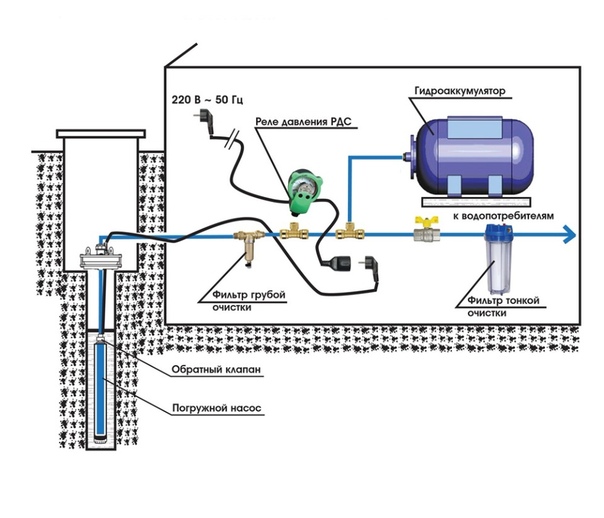

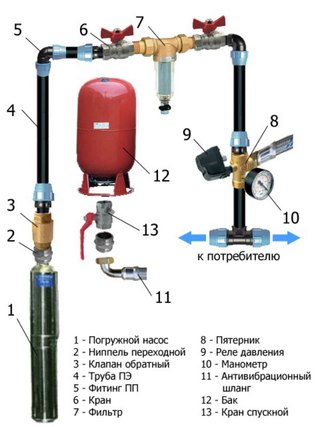

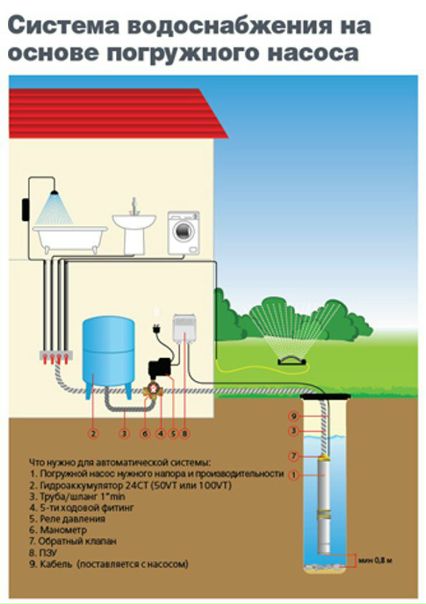

В системе водообеспечения дома наряду с насосом для скважины участвует и насосная станция, которая тоже может сломаться. Все неисправности этого типа оборудования разобраны в статье ремонт насосной станции.

В остальных случаях ремонт погружных насосов осуществляется достаточно просто при наличии инструментов и базовых знаний.

В первую очередь оборудование нужно взять в руки и немного потрясти. Переворачивая насос, вы услышали посторонние звуки: скрежет, громыхание, скрип?

Причина нетипичных звуков — механическая поломка, при которой ремонт погружных насосов не обойдется без разборки.

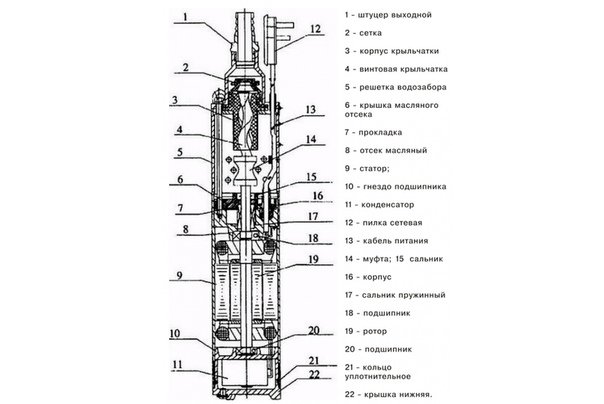

Порядок разборки

Перед тем как приступать к разборке корпуса, агрегат необходимо обесточить.

Разборка осуществляется очень просто: снимаются фиксирующие болты на корпусе. Если крепления закисли и не поддаются, то рекомендуется использовать очистительный аэрозоль WD-40. В крайнем случае, болты можно спилить болгаркой, предварительно подобрав новые.

Открутив болты нужно аккуратно снять крышку и корпус. Дальше демонтируются все части устройства: двигатель, фланцы, рабочее колесо, пластины и пр.

В общем случае порядок работы выглядит следующим образом:
   с вала насоса снимаем все шайбы и диски;
   снимаем стопорное кольцо с двигателя;
   отсоединяем провода после вскрытия крышки.
   с помощью отвертки и киянки аккуратно выколачиваем двигатель из корпуса.

Все внутренние части, резиновые прокладки внимательно осматриваются на предмет наличия повреждений или следов износа.

Если агрегаты не имеют визуальных повреждений, но при этом на них присутствует белый налет, то возможно причиной неисправности является известкование. В этом случае ремонт глубинных насосов занимает не более получаса.

Сборка агрегата после ремонта выполняется в обратном порядке

Устранение известкования и засорений

Если насос не качает воду из скважины, то причин может быть несколько. Наиболее частые неисправности погружного насоса это заиливание, засорение и известковый налет.

Известковый налет появляется внутри корпуса при перекачивании жесткой воды. Со временем известкование мешает нормальной работе устройства, насос перестает перекачивать воду или напор воды значительно ниже номинального. При сильном известковании возможно заклинивание рабочего колеса, создающего центробежную силу.

Для устранения налета все внутренние части кроме двигателя необходимо поместить в кислотный раствор на 15-30 минут. Можно использовать специальные средства от накипи, продающиеся в хозяйственных магазинах или развести 0,3 л столового уксуса на 1-1,5 литров воды. При необходимости можно почистить детали мягкой щеткой.

Причиной нестабильной работы часто бывает заиливание или засорение рабочих полостей песком или мелким мусором. В этом случае, если оборудование работает не каждый день, а с большими интервалами, то песок будет уплотняться и приведет к заклиниванию рабочего колеса и двигателя.

Решением этой проблемы будет промывка насоса с последующей установкой фильтр-сетки на входной патрубок. Это быстро вернет устройству работоспособность.

Ещё одним вариантом решения проблемы заиливания может быть замена текущего скважинного насоса с нижним расположением всасывающего патрубка на модели, в которых всасывающие окна расположены в верхней части корпуса, например винтовые насосы.

Механические повреждения

Механические неисправности рано или поздно непременно появляются в каждом работающем агрегате. Поломка одной из деталей может стать причиной, в связи с которой не качает глубинный насос.

Наиболее часто ремонт насосов для скважин требует решения следующих проблем:

1. Засорение или неплотное прилегание приемного клапана. При неправильной настройке агрегат плохо качает воду. Причина разбалансировки клапана — низкое качество скважинной воды. Если клапан изношен, то необходимо заменить его новым. При засорении достаточно простой очистки и правильной установки.

2. Расшатывание сальников. При этой неисправности происходит регулярный подсос воздуха, и насос работает с пониженной мощностью. Устранение неисправности заключается в подтяжке сальников или установке новых деталей для усиления давления запирающей жидкости.

3. Недостаточная затяжка стяжных шпилек. При этом оборудование издает нехарактерные звуки и плохо качает воду. Для перезатяжки шпилек требуется остановить насос, дождаться пока он остынет, произвести разборку и затяжку.

4. Повреждена защитная втулка. Это происходит при чрезмерной затяжке сальника или по причине естественного износа. Втулку необходимо заменить или прошлифовать, если повреждения незначительные. Одновременно рекомендуется заменить набивку сальника и уплотнительные кольца.

5. Неправильное вращение рабочего колеса. При обнаружении неправильного вращения следует поменять полярность электрического привода в соответствии с инструкцией завода-изготовителя.

Внимание! Вынув оборудование из скважины внимательно его осмотрите. Если обнаружите нарушение целостности или наличие сильного износа, то ремонт скважинного насоса в этом случае будет заключаться в замене поврежденных деталей. Для этого целесообразно приобрести комплект запасных частей или ремкомлект.

Шум, перегрев и вибрация

Когда погружное оборудование шумит, сильно греется или вибрирует в скважине, но воду не качает, или она течет небольшой струйкой причин поломки может быть несколько, например.

Сильный шум, когда насос громко гудит при работе говорит об износе или засорении рабочего колеса, засорении механического фильтра или ослабление креплений в деталях корпуса.

В случае появления посторонних звуков в работе оборудование необходимо незамедлительно выполнить наружный осмотр.

Если насос греется и при этом сильно вибрирует? Причин такого явления существует немного:

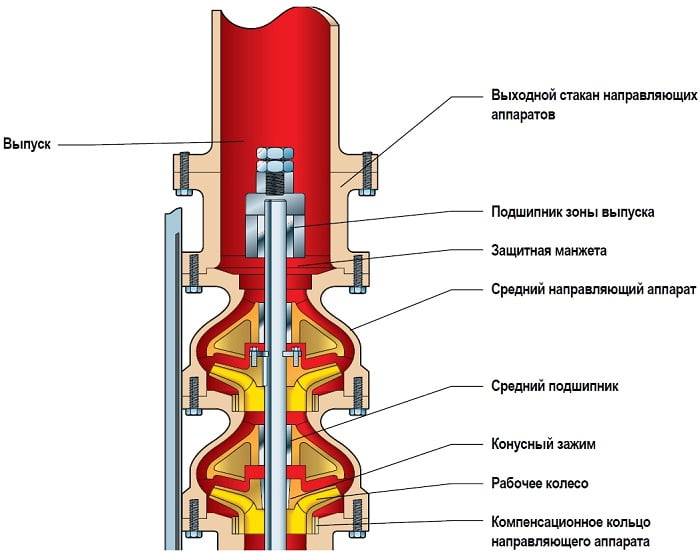

1. Неправильное центрирование рабочего вала у центробежного или вихревого насоса. Устройство работает с сильным шумом, а трение колеса вызывает перегревание.

Ремонт погружных скважинных насосов в этом случае заключается в центровке вала.

Как правильно произвести центровку? Для каждой модели производители разрабатывают инструкции с подробным описанием этого процесса. Также центровку можно заказать в сервисном центре или мастерской по ремонту насосного оборудования.

2. Плохое крепление к основанию — самая частая причина вибрации. Если своевременно не отрегулировать крепежные болты, другие части насоса быстро выйдут из строя и понадобиться дорогостоящий ремонт или полная замена агрегата.

3. Недостаток смазки. Проверять качество смазки необходимо регулярно. При недостатке масла его нужно долить. Нельзя допускать работы агрегата без смазки, т.к. возможно заклинивание рабочего колеса и поломка двигателя.

4. Работа на предельной мощности. Такое бывает, если мощность насоса изначально была рассчитана неправильно или после 5-7 лет работы его ресурс выработался более чем на 30%. В этом случае поможет только замена оборудования.

5. Износ подшипников. Естественный износ подшипников — самая частая причина перегрева центробежных устройств. Ремонт скважинных насосов в этом случае производится путем замены подшипников, которые входят в стандартный ремкомплект.

Внимание! Обнаружить, что скважинный насос нагревается или вибрирует при работе практически невозможно. Поэтому рекомендуется периодически поднимать оборудование из скважины для проведения осмотра и обслуживания. Чем старше насос, тем чаще необходимо ТО.

Электрические неисправности

При возникновении электрических неисправностей помпа, как правило, не включается. В первую очередь осмотрите питающий кабель на наличие повреждений и разрывов. При их обнаружении произведите замену кабеля.

Если выбивает пробки при работе насоса, то причиной этого может быть короткое замыкание обмотки статора, повреждение электрокабеля, заклинивание рабочего колеса, низкое напряжение в электрической сети.

Еще одна причина, по которой скважинный насос не запускается — нарушение герметичности корпуса, вследствие чего попавшая внутрь вода вызвала короткое замыкание. В этом случае выполнять ремонт скважинных насосов своими руками не рекомендуется, лучше обратиться к профессионалам.

При постоянных сбоях в электросети и скачках напряжения из строя выходят датчики и реле. Первая помощь — перенастройка реле, однако в дальнейшем электрическую часть агрегата необходимо ремонтировать или заменять. Для предотвращения электрических неисправностей используйте стабилизатор напряжения и следите за состоянием питающего кабеля.

Самой распространенной причиной выхода насоса из строя является его эксплуатация в режиме не соответствующем инструкции по эксплуатации.

Часто случается так, что владельцы игнорируют требования паспорта на агрегат и используют насос в условиях, отличающихся от заявленных производителем.

Отсюда следует, что для того, чтобы свести любой ремонт глубинных насосов своими руками к минимуму перед запуском оборудования в работу внимательно изучите руководство по эксплуатации.

Вместе со статьей «Ремонт скважинных насосов. Что делать если не включается насос?» читают:

Устраняем проблему с плохим напором воды из скважины после простоя

Прокачка заиленной воды из скважины после простоя

Проблема слабого напора, или полное отсутствие воды из неглубоких скважин, 10-25 метров, не редкость после длительного простоя. Возникает она по нескольким причинам:

  • Заиливание донного фильтра. При прекращении водоотбора солевые отложения и частицы песка быстро забивают фильтр, особенно в верховодных скважинах
  • Забитые трубы
  • Обеднел водоносный горизонт

Решаем проблему с заиливанием фильтра скважины

Чтобы избавиться от ила, осевшего на фильтр, скважину нужно «прокачать». Самостоятельно сделать это можно при помощи дренажного вибрационного насоса. Его опускают в скважину так, чтобы до дна оставалось около 1 метра. Донные отложения желательно взбаламутить, поднимания и опуская насос несколько раз. Проводят прокачку на максимальной мощности работы насоса. В зависимости от степени загрязнения фильтра прокачка займет от нескольких часов до недели времени.

Сократить время прокачки и сделать ее более эффективной поможет выполнение ее прерывистым способом по схеме:

  1. Включение насоса – откачка 10-15 минут;
  2. Выключение насоса — 10-20 минут перерыв на восстановление уровня воды.
  3. Включение насоса.

Во время работы насос необходимо периодически чистить и прокачивать через него чистую воду.

Подготовка глубинного насоса Водомет к прокачке скважины

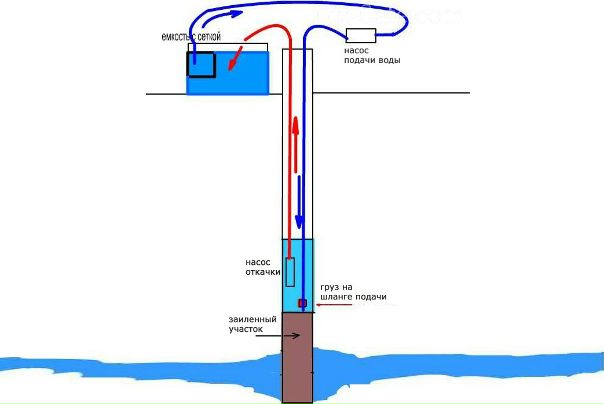

Часто случается так, что вся вода откачана, но донный фильтр в скважине еще не очищен. В этом случае в скважину необходимо добавить чистой воды и продолжать прокачку. Возможно, добавлять воду придется несколько раз.

Что делать, если в скважине грязевая пробка

Если труба забита и вода не поступает, а погружной насос в нее не опускается, понадобится другой способ. Выполнить прокачку скважины можно подачей воздуха или воды под высоким давлением.

Для этого в шахту устанавливают трубу меньшего диаметра. К концу ее подсоединяют рукав, через который подают воздух. Ил и грязь со дна скважины поднимается и выходит на поверхность через межтрубное пространство. Продолжают процедуру по тех пор, пока на поверхность будет подниматься чистая вода.

Важно соблюдать осторожность, так как напор воды с грязью и илом может быть намного больше, чем поступающей воды. Грязевая пробка может вылететь под высоким давлением, которое будет создаваться водой.

Прокачка скважины не только решит проблему слабого напора и увеличит дебит воды, но и значительно улучшит ее качество. Фильтр начнет более эффективно работать, от чего вода станет кристально чистой, а уровень зеркала ее в скважине значительно повысится. Если на даче имеется моющая установка высокого давления, её можно использовать вместо дополнительной трубы для промывки под напором.

Если водоносный горизонт на этом уровне обеднел, единственным выходом является бурение новой, более глубокой скважины. Чтобы проблема не повторилась рекомендуется регулярная очистка и промывка системы автономного водоснабжения, а также установка дополнительных фильтров на выходе из скважины. Тогда все трубы будут защищены от заторов, а ваше здоровье от грязной воды.

Вопросы и ответы на них по насосному оборудованию

Вопрос-ответ

Почему насос слишком громко работает?

Существует множество причин, вот лишь некоторые из них:

• Неверное направление вращения насоса (только для 3-х фазных моторов)

• Повреждение рабочего колеса по причине его абразивного износа и коррозии.

• Забита подающая линия насоса или его рабочее колесо

• Забита вентиляционная труба

• Слишком низкий уровень жидкости в резервуаре

• Причина звуков — колебания трубопроводов

• Работу насоса в шахте слышно даже в здании. Возможно шахта не звукоизолирована от здания; установить звукоизоляционные перегородки в прямых жестких каналах, соединяющих дом и шахту

• Установку слышно по всему зданию. Установка не изолирована от пола/стены, необходимы изолирующие прокладки.

Почему шумит обратный клапан насоса?

Клапан слишком медленно закрывается и после выключения насоса ударяет по посадочному гнезду.

Замена на быстрозапорный клапан, использование клапана с резиновым уплотнением, с плавающим шаром, настройка быстродействия на приборе управления насоса.

Почему возникают гидравлические удары насоса?

• Перемещение большого объема жидкости через небольшое сечение трубы в момент запуска насоса

Проверить рабочую точку насоса и диаметр трубопровода на предмет их соответствия скорости жидкости

• Образование воздушных пробок в трубопроводе

Установка вентиляционных и воздухоспускных клапанов за обратным клапаном или в верхних точках трубопровода

• Быстрый выход насоса на режим

Заменить 2-х полюсный мотор на 4-х полюсный или использовать устройство плавного пуска/преобразователь частоты

• Запуск водяного насоса производится очень часто

Настроить быстродействие на приборе управления

• На некоторых участках трубопровода установлена быстрозапорная арматура

Заменить арматуру на обычную.

Почему насос и напорный трубопровод забиваются отложениями?

• Образование отложений происходит при пониженной подаче по причине снижения скорости жидкости

Проверить рабочую точку насоса и диаметр трубопровода на их соответствие скорости жидкости

• Слишком частое включение для перекачки небольших объемов

Произвести перерасчет высоты уровня жидкости для включения насоса (увеличить объем перекачки за один цикл работы насоса), при необходимости увеличить быстродействие на приборе управления.

Почему прибор управления насосом подает сигнал перегрузка?

• Падение напряжения в сети. Проверить напряжение в сети

• Слишком высокая вязкость перекачиваемой жидкости, что вызывает перегрузку мотора

Установить рабочее колесо меньшего диаметра или другой мотор

• Работа насоса в правой части характеристики. Ограничить производительность насоса с помощью запорной арматуры на напорном трубопроводе

• Слишком сильное повышение температуры мотора. Проверить количество запусков и остановок и при необходимости ограничить прибором управления через настройку частоты включений

• Неверное направление вращения насоса (только для 3-х фазных моторов).

Для установки правильного направления поменять местами две фазы (жилы кабеля питания насоса)

• Выпадение одной из фаз

Проверить контакты подключения кабеля, а при необходимости — заменить неисправные предохранители.

Почему насос не развивает необходимой мощности?

• Неверное направление вращения насоса (только для 3-х фазных насосов)

Для установки правильного направления поменять местами две фазы (жилы кабеля питания насоса)

• Повреждение рабочего колеса по причине его абразивного износа и коррозии

Заменить поврежденные детали (например ржавое рабочее колесо)

• Забита подающая линия насоса или рабочее колесо

Очистить их

• Забился или заклинил обратный клапан

Очистить клапан

• Не полностью открыта задвижка на напорном трубопроводе

Полностью открыть задвижку

• Частицы воздуха или газа в перекачиваемой жидкости

Обеспечить глубокое погружение насоса в воду или установить отбойные щитки с целью исключить попадания струи воды на участок вблизи насоса

• Забита вентиляционная труба

Проверить и при необходимости прочистить.

В каких случаях возникает кавитация насоса и каковы способы ее устранения?

• Забита вентиляционная труба (или ее диаметр слишком мал) при высокой температуре перекачиваемой жидкости

Прочистить или установить новую трубу большего диаметра

• Длинный всасывающий трубопровод для насосов при монтаже «Сухая установка»

Подобрать другой подходящий насос

• Частицы воздуха или газа в перекачиваемой жидкости

Обеспечить глубокое погружение насоса в воду или установить отбойные щитки с целью исключить попадания струи воды на участок вблизи насоса

• Забит или зашлакован подводящий трубопровод

Очистить подводящий трубопровод насоса или шахту; очистить гидравлическую часть насоса

• Высокая температура перекачиваемой жидкости

Подобрать другой насос

• Насос работает в правой части характеристики

Подобрать другой насос; повысить сопротивление на напорном трубопроводе путем установки искусственных сопротивлений таких, как дополнительные колена, трубопровод малого диаметра.

Как самостоятельно обустроить канализационную насосную станцию на даче?

Лучше всего воспользоваться готовым решением, и приобрести модульную канализационную насосную станцию, которая представляет собой полностью герметичный пластиковый колодец, внутри которого расположена арматура для монтажа фекального насоса. Сам фекальный насос подбирается отдельно, в зависимости от необходимой производительности и напора. Также Вам потребуется купить шкаф управления для канализационной насосной станции, который обеспечивает автоматическое включение фекальных насосов в зависимости от уровня воды и работает от поплавковых или пневматических датчиков уровня воды. Обычно готовые колодцы для канализационной насосной станции имеют глубину порядка 2 метров и 1 метр диаметр. Для его установки потребуется соответствующий котлован, в который вы также должны вывести подающую канализационную магистраль от вашего дома и в последующем подключить ее к пластиковой емкости канализационной насосной станции. Обычно стоки подаются в накопительный колодец самотеком, но также возможен сброс стоков под напором, если в доме установлены канализационные насосные установки. Модульная схема позволяет легко смонтировать и демонтировать фекальные насосы внутри резервуара, вам останется только проложить напорный коллектор, который надежно фиксируется с пластиковой емкостью резьбовыми соединениями. За счет использования фекальных насосов с измельчителем, напорный канализационный коллектор может быть выполнен трубами малого диаметра. Остается только установить датчики уровня внутри канализационной насосной станции и подключить фекальные насосы к шкафу управления при помощи специальных разъемов. Шкаф управления модульной канализационной насосной станцией не требует никаких дополнительных настроек и лучше всего оставить заводские настройки. Осталось только плотно закрыть канализационный колодец специальной крышкой идущей в комплекте поставки и канализационная насосная станция для вашего дома готова.

Затопило подвал в доме, как откачать воду, если нет приямка для дренажного насоса?

Есть дренажные насосы, в которых охлаждение двигателя происходит за счет перекачиваемой жидкости проходящей внутри корпуса насоса. Для автоматической работы дренажного насоса вместо стандартного поплавкового датчика уровня лучше использовать сенсорный датчик, который срабатывает при минимальном уровне воды на поверхности пола. Посмотрите дренажный насос HOMA C237WF.

Как самостоятельно разобрать и почистить фекальный насос?

Фекальные насосы это сложные технические устройства и без специализированной подготовки лучше их не разбирать. Внутри фекального насоса для герметизации электродвигателя используется специальное масло, и при попытке вскрыть корпус насоса, это масло скорее всего вытечет, давая возможность находящейся в насосе влаге попасть на обмотку электродвигателя, что повлечет выход насоса из строя. Вам лучше всего обратиться в специализированный сервисный центр, где профессионалы прочистят и заменят неисправные детали вашего фекального насоса.

Через сколько времени необходимо проводить сервисное обслуживание фекального насоса?

Все зависит от количества времени, которое проработал насос. Обычно для промышленных фекальных насосов используют панели управления, которые самостоятельно отслеживают циклы включения и отключения насосов, выдавая сигнал для производства сервисного обслуживания. Для маломощных фекальных насосов лучше всего проводить сервисное обслуживание раз в год перед началом сезона, которое заключается в замене или доливе масла, а также чистке рабочей камеры. Также производиться осмотр рабочих колес, и в случае их износа они заменяются.

Для чего в системе управления канализационной насосной станции используются 4 датчика уровня?

Речь скорее всего идет о канализационной насосной станции с двумя фекальными насосами. Давайте рассмотрим работу датчиков уровня снизу вверх.

• Отвечает за отключение фекальных насосов в случае падения уровня жидкости ниже уровня установленных насосов, защита фекального насоса от работы в сухую.

• Включает фекальный насос на откачку.

• Подключает одновременно второй фекальный, так как происходит аварийный сброс, превышающий расчетную производительность фекального насоса.

• Переполнение накопительной емкости канализационной насосной станции, датчик включает аварийный сигнал в шкафу управления.

Какое давление воздуха нужно накачать в бак насосной станции?

В насосных станциях оснащенных гидробаком обычно используется давление воздуха между корпусом и мембранной равное 1,2 — 1,4 атмосферам. Чтобы проверить давление воздуха внутри насосной станции достаточно снять кожух с обычного ниппеля, установленного на корпусе баке, и в случае падения давления подкачать туда воздух при помощи обычного автомобильного насоса.

Как удлинить кабель для погружного скважинного насоса?

Погружные скважинные насосы поставляются с коротким кабелем выведенным из насоса, так как длина кабеля подбирается исходя из глубины скважины и отметки на которую будет погружен скважинный насос. Подключение водостойкого кабеля производят при помощи специальной термомуфты, состоящей из клейм и гидростойкой обмотки, которая после соединения концов кабеля от насоса при помощи клейм надевается сверху и заваривается тепловым феном, обеспечивая надежное и герметичное соединение.

Насос при включении страшно трещит, что делать?

Скорее всего в рабочую камеру насоса попал посторонний предмет, постарайтесь его извлечь. Также шум при включении насоса может быть связан с неисправностями ходовой части насоса (поломка рабочего колеса, смещение вала электродвигателя и т.п.) потребуется отсоединить насос и отправить его в сервисный центр для устранения неисправностей. В некоторых бытовых насосах и насосных станциях звуковой эффект служит для подачи сигнала тревоги при работе насоса в сухую, проверьте свободное поступление воды к всасывающему патрубку насоса.

Чем смазать подшипник у фекального насоса?

В современных моделях фекальных насосов используются подшипники не требующие смазки на весь период эксплуатации. Единственное, где используются смазочные материалы, это масляная камера для герметизации электродвигателя фекального насоса.

Как самостоятельно установить и настроить фекальный насос?

Обычно фекальные насосы устанавливаются внутри канализационного колодца при помощи специальной автосцепки, которая жестко крепиться к стенке колодца. К ней уже подводят напорный трубопровод, по которому и происходит откачка канализационных стоков, у ней же и крепятся направляющие, по которым фекальный насос как по рельсам можно поднимать и опускать для обслуживания. Более простой способ, это купить фекальный насос со встроенной подставкой. Для монтажа такого фекального насоса достаточно просто подключить в нему напорный коллектор и опустить на дно колодца. Обычно все фекальные насосы поставляются с системой автоматического управления канализационной насосной станцией, состоящей из шкафа управления и датчика уровня. После монтажа фекального насоса, необходимо зафиксировать в колодце поплавковый датчик уровня на необходимой глубине и при помощи специального разъема подсоединить фекальный насос к шкафу управления. Сложности в самостоятельной установке фекального насоса никакой нет, вся автоматика поставляется полностью готовой к эксплуатации, и не требующей дополнительных настроек.

Как отвести канализационные стоки из подвала?

Для откачки канализационных стоков из помещений расположенных ниже уровня канализационного коллектора применяются компактные канализационные насосные установки. Обычно такая канализационная насосная установка состоит из пластикового резервуара и встроенного в него фекального насоса, обеспечивающего измельчение и подачу под напором фекальных стоков в общий канализационный коллектор.

Что делать если затопило подвал?

Для откачки воды из подвала подойдет любой дренажный насос. Если у Вас есть приямок на полу подвала, то используйте для откачки воды дренажные насосы со встроенными поплавковыми датчиками уровня, а если приямка для насоса нет, тогда купите дренажный насос с сенсорным датчиком уровня. Помните, дренажный насос лишь временная мера, позволяющая откачать воду из подвала, после осушения подвала сделайте гидроизоляцию фундамента вашего дома, чтобы избежать повторных подтоплений подвала.

Почему насосная станция не всасывает воду из колодца?

Для того чтобы насосная станция всасывала воду из колодца необходимо, чтобы шланг опущенный в колодец и рабочая камера насосной станции были полностью заполнены водой. На всех насосных станциях сверху рабочей камеры, там где подключается всасывающий шланг или труба, находится винт, который служит для заполнения всасывающего трубопровода водой. Аккуратно отверните его и в отверстие заливайте воду пока она не будет изливаться наружу. Чтобы вода из насосной станции не уходила по всасывающему трубопроводу обратно в колодец, на конце трубопровода, опущенного в колодец, обязательно установите обратный клапан.

Как избавиться от вони из канализационной насосной станции?

Современные канализационные насосные станции и установки имеют полностью герметичные конструкции, которые исключают попадание неприятных запахов в окружающую среду. Вам следует заказать герметичную крышку для вашей канализационной насосной станции и позаботиться о маленьком вентиляционном отверстии (поступление воздуха в канализационную насосную станцию необходимо для нормальной работы фекальных насосов). После установки герметичной крышки на канализационную насосную станцию сделайте воздуховод из трубы маленького диаметра и отведите его к границе участка, где запах не будет никого раздражать.

Зачем нужен режущий механизм в фекальном насосе?

Режущий механизм или измельчитель используется в фекальных насосов для механического разрушения всех фракций попадающих в насос вместе с канализационными стоками. Обычно фекальные насосы с режущим механизмом используются в канализационных насосных станциях первого подъема, когда необходимо собрать канализационные стоки и подать их на большое расстояние в большой канализационный отстойник или канализационный коллектор. Обычно фекальные насосы с измельчителем создают большой напор и перекачивают канализационные стоки на сотни метров, а также способный продавливать канализационные коллекторы находящиеся под давлением. Еще одной важной особенностью фекальных насосов с режущим механизмом является применение в качестве напорного коллектора труб малого диаметра.

При включении автомата в шкафу управления насос не работает, что делать?

Нужно проверить подачу электропитания на насос. Если в шкафу управления насосом не горит световая индикация, то электрический ток не подается на шкаф управления, проверьте подключение шкафа управления насосом к электросети. Если в шкафу управления насосом горит световая индикация, а насос не работает, то скорее всего произошел обрыв кабеля между насосом и панелью управления или неисправно электрическое соединение термомуфты, при помощи которой обычно подключают насос. Также можно снять лицевую панель в шкафу управления и проверить соединение разъемов внутри, все разъемы должны быть жестко фиксированы.

Насос работает, но не качает воду, что делать?

Это может быть связано с завоздушиванием подающей магистрали к насосу, обычно происходит при неработающем обратном клапане для насосных станций и погружных скважинных насосов. Потребуется отсоединить насос и спустить воздух. Но скорее всего причина в падении уровня жидкости ниже насоса, особенно актуальная такая неисправность для погружных насосов. Потребуется опустить насос ниже уровня перекачиваемой жидкости. Также такое поведение насоса может быть связано с отсутствием подачи жидкости к насосу.

Мы планируем приобрести несколько шламовых насосов и понимаю, что эта служба считается тяжелой обязанностью. То, что руководящие принципы должны соблюдаться в отношении подбора насоса основан на хорошей износостойкостью?

Износ насоса зависит от конструкции насоса, абразивный характер суспензии, специфики применения или обязанность условиях, то, как насос, примененного или выбран для долга и реальных условий эксплуатации. Носите внутри насоса значительно варьируется в зависимости от скорости, концентрации и влияние угла частиц. Как правило, самые тяжелые в лице рабочего колеса печать площадь всасывания лайнер, а затем лопасти входе и выходе. Сумма износа корпуса и расположение также изменяются в зависимости от формы коллектора и в процентах от реальных условиях эксплуатации по сравнению с лучшими поток точка эффективности.

Только с текущего ремонта, во многих частях шламовых насосов износ может длиться годами. Услуг, таких, как транспорт высокой концентрации и очень абразивных или крупных твердых частиц, иногда может сократить срок часть на несколько месяцев. Большие насосы с более толстыми разделов, больше износ материала и медленнее скорость работы может улучшить жизнь во всех приложениях, хотя значительное связанное с этим увеличение себестоимости продукции не может быть оправдано в некоторых случаях.

Аналитические и численные модели доступны для изготовления качественных прогнозов износа. Их ограничения и изменчивости услуг суспензии таковы, что контактирующие прогноз срока службы компонентов до сих пор только хорошие оценки и не должны использоваться для гарантии. Эти оценки, как правило, на основе указанного рабочее состояние насоса и могут значительно варьироваться, если насос работает при существенно различных условиях. Использование такого анализа, стоимость жизненного цикла (LCC) оценки капитала, власть, износа и других расходов, связанных с насосом может быть использована для оценки оптимального баланса между различными конструкции насоса. Такой анализ в значительной степени теоретическим, однако, как одежда может быть непредсказуемой на действительную службу.

Ранжирование суспензии в свет (класс 1), средний (класс 2), тяжелые (класс 3) и очень тяжелый (класс 4) услуги, как показано на рисунке 12.3.4.2a, обеспечивает практический инструмент для подбора насоса и, в сочетании с таблицей 12.3.5a, средства рекомендовать предельный главы насоса.

Линии границы между классом обслуживания районов графика приблизительно пределы постоянного ношения модифицированы для практическими соображениями и опытом. Соображения капитальные и эксплуатационные затраты таковы, что различные (более высокой удельной скорости) конструкции могут быть использованы для более легкого класса обслуживания.

Рейтинг суспензии службы показано на рисунке 12.3.4.2a основан на водных растворов диоксида кремния на основе твердых накачки (Ss = 2,65). Она также может быть использована в качестве руководства для минеральных растворов, если эквивалентный удельный вес в минеральной суспензии используется для определения класса обслуживания.

Дополнительная информация о шламовые насосы могут быть найдены в ANSI / HI 12.1-12.6, центробежные (центробежные) шламовые насосы для номенклатуры, определения, приложения и операции.

Помимо очевидных финансовых выгод, получаемых от экономии энергии, то какие другие важные экономические выгоды от насоса для оптимизации системы, которые влияют на общую стоимость владения?

При проведении оптимизации насоса системного анализа, необходимо выйти за рамки экономии энергии, чтобы захватить менее очевидными экономическими факторами, которые могут оказать положительное влияние на прибыль. Завод и стимулов корпоративных менеджеров, как правило, чтобы свести к минимуму первоначальные затраты в качестве средства для увеличения прибыли компании при рассмотрении инвестиций в основные фонды.

Лица, принимающие решения исторически были более настроены на инвестирование в проекты, которые переводят непосредственно к нижней линии, такие как расширение мощностей по сравнению с снижением спроса на энергоносители. Большинство проектов в области энергоэффективности имеют дополнительные экономические выгоды, которые остаются без должного внимания, в том числе следующие:

· Повышение производительности и качества продукции

· Высокая надежность и низкое обслуживание

· Лучшее соблюдение экологических норм

· Снижение побочных отходов

· Повышенная емкость и пропускную способность

· Улучшение безопасности труда

Какие типы соединений могут быть использованы на насосы, и каковы их функции?

Основная функция насоса муфты является обеспечение гибкого механического соединения между двумя в линию концах вала. По сути, муфты соединения двух частей вращающегося оборудования. Их функция заключается в передаче власти, позволяя той или иной степени движение смещения, ни конца.

Три основных типа муфты: механический, эластомерных и металлических. Механические типов элементов вообще получить их гибкости от сочетания свободно облегающие частей и качения или скольжения сопряженных деталей. Как правило, они требуют смазки, если только одна движущаяся часть выполнена из материала, который обеспечивает собственную смазку.

Типы эластомерных элементов получить их гибкости растяжения или сжатия материала. Металлические типов элементов получить их способность выдерживать смещение и расширение от изгиба тонких металлических дисков или диафрагмы.

Тип насоса муфты, которые должны быть использованы связан с властью требуется насос. Небольшой насос можно считать насос до 100 лошадиных сил. Так как эти насосы требуют относительно низкой мощности, они могут использовать соединения, где гибкого элемента могут быть легко проверены и заменены в случае необходимости.

Если есть связи в связи с недостаточностью с высоким крутящим моментом нагрузки или чрезмерное смещение элемент гибкого соединительного обычно заменяется. Однако, как правило, не в ущерб другим компонентам. Типы муфт для небольших насосов включают гибкую сетку, диск и эластомеров. В некоторых небольших конструкций связи передач, смазка не нужна, потому что гильза изготовлена ​​из нейлона или пластика.

Средняя мощность насосов использовать гибкие сетки передач, дисковые и эластомерных муфт. Эти соединения будут обладать хорошей долговечностью, с преждевременного выхода из строя происходит только тогда, когда неправильное применение или установка, отсутствие надлежащей смазки или чрезмерного смещения является одним из факторов. Эластичные соединения часто используется для приложений, в которых очень высокие пики циклического происходить, поскольку они снижают крутящие нагрузки на оборудование.

Высокой мощности насосов имеют важное значение для обеспечения непрерывной работы на большинстве объектов, и, следовательно, выбор и установка их соединения имеют решающее значение. Для высокой скоростью и высоким крутящим моментом, высокой производительности передачи, диск или мембранных муфт часто, указанные пользователем.

Муфты высокотехнологичных проектов, которые производятся и сбалансированы специально для приложений. Многие из этих соединений используются специальные сплавы и крепеж.

При покупке нового центробежные насосы, какой тип приемо-сдаточных испытаний рекомендуется?

Покупатели центробежные насосы следует указать приемо-сдаточных испытаний, которая будет проверять скорость течения, руководитель производства и необходимую мощность. Расходы, связанные с приемо-сдаточных испытаний и специальных испытаний должны быть четко прописаны в договоре. Задание более жесткие допуски принятие может привести к повышению тестирования расходы и повысить сроки. Когда NPSH тестирования указано, тест расходы будут выше, так как испытания насоса должен пройти другой, более трудоемкий тест, часто выступал с различными тест установка требует дополнительного монтажа и слез вниз время.

Для снижение толерантности пропускной способностью, более жесткие допуски изготовления требуется, что значительно увеличивает стоимость и увеличивает срок поставки. Песчано-литой формы являются самыми дорогими, но в наибольшей степени толерантности. Методы Литье обеспечит превосходное качество поверхности и наиболее последовательных измерений.

Формовочного оборудования затраты на литье может быть в два-четыре раза больше, чем литья песка. Высокий объем производства необходимо, чтобы оправдать дополнительные затраты на это оборудование. Много часов ручного труда может потребоваться для получения отливок песка в сжатые, повторяемые допусков.

Обработка частей меньшими допусками может увеличить затраты на рабочую силу на 50 процентов и увеличить время для изготовления части до необходимого допуска. Уменьшение допуска к росту издержек из-за необходимости дополнительного ухода в процессе производства и потенциал увеличения скорости лома. Рабочее колесо, возможно, потребуется ручной работы для получения требуемой производительности. Рабочие колеса должны быть аксиально позиционируется для оптимального согласования с корпусом для создания требуемого напора и высокой эффективностью.

Следует использовать в качестве ориентира. Для обычно изготавливаются насосы, пользователи могут рассматривать сертификат соответствия, а не фактического тестирования.

Что такое характеристики насоса?

Создание кривой насоса требуется измерение скорости потока, головы и власти. На основе этой информации, КПД насоса может быть вычислена. КПД насоса кривой, как правило, связана с властью входного вала. Опубликованные эффективность гидравлической мощности производства насосов, деленная на механическую мощность на валу насоса. Эффективность опубликованы только то, что в насосе. С точки зрения тестирования, наиболее точный способ получить власть данных путем прямого измерения крутящего момента и оборотов вала. Это делается с помощью преобразователя крутящего момента и тахометр. Эти значения используются при расчете мощности к насосу.

Менее точный метод, но он может быть указано, является строкой тест с использованием полной сборки двигателя, насоса и привода (например, коробка передач, ременным приводом и т.д.). Точность этого теста будет ниже, чем когда насос только тестируется. В этом случае мощность измеряется мощность двигателя. Мощность на валу насоса рассчитывается по опубликованным двигателя и привода эффективности. Так как эти эффективность точно не известны, этот метод является менее точным.

Когда VFD используется как часть строки, то становится трудно получить точное значение входной мощности на валу насоса. Ваттметра не может точно измерить мощность от VFD на двигатель из-за несинусоидального сигнала ПЧ. Ваттметр может измерять мощность в ПФО. Однако, когда потребляемая мощность в ПФО измеряется эффективность VFD должны быть известны для расчета ПЧ мощности двигателя. Эта информация может быть доступна, но это добавляет еще один уровень ошибку, так как КПД двигателя будет изменяться в зависимости от несинусоидального сигнала на выходной мощностью от ПФО. (Хотя многие VFD, обеспечивают измерение выходной мощности, значение этого измерения является лишь приблизительным и не достаточно точны для приемо-сдаточных испытаний. Это чтение не считает снижение КПД двигателя при работе на VFD власти.)

Строка тест с VFD может потребоваться, если заказчик указывает, что VFD быть использован для строк теста. Он также может быть необходимо, когда клиент хочет иметь кривые в ряде скорости. В обоих случаях предлагаемые процедуры проведения одного теста без VFD, запуск двигателя непосредственно через линию. Это позволяет полностью головы создания кривой эффективности будет производиться при номинальной скорости. VFD может быть подключен к двигателю, и голова кривые мощности могут быть произведены в необходимых скоростях без каких-либо измерений мощности.

Влияние факторов для расчета КПД насоса для различных конфигураций. Содержит факторы, необходимые для расчета КПД насоса для различных конфигураций. Строка тест не может измерить эффективность двигателя насоса. В этом случае, насос должны быть проверены отдельно, если точные измерения вала отбора мощности не требуется. Кривые насос производителя зачастую только обеспечить конечному пользователю необходимую мощность на валу насоса. Дальнейшее исследование может показать, что эта информация предоставлена ​​с насосом быть опечатаны упаковки, а не механическое уплотнение, которое может поглотить дополнительную мощность. С точки зрения потребления энергии, эти данные не предоставляют пользователю реальную стоимость для работы насоса.

Провод-вода кривые эффективности и энергопотребления являются более полезными, но редко просили. Провод-вода производительность может быть измерена со всеми конфигурациями на рисунке 2, поставив ваттметра на входе в двигатель или VFD. Эти данные позволят конечному пользователю знать истинную потребляемая мощность насоса системы и оценить истинную стоимость эксплуатации.

Некоторые приложения включают раствор пены в жидкости, которая влияет на производительность насоса. Что нужно сделать при выборе центробежные насосы для таких приложений?

Пена представляет собой пористый средний жидкость (суспензия), которая встречается в природе или созданы с определенной целью. Природные появление может быть связано с характером переработки руды в добывающей промышленности, создания общей неприятностью во многих случаях.

Пена создается для разделения минералов, плавающие продукт из отходов, и наоборот. Он создан на аэрацию суспензии через нагнетания воздуха во время агитации с добавлением полимеров увеличить поверхностное натяжение. Это создает пузырьки которого продукт или отходы придерживается, который позволяет для разделения и сбора востребованных минеральные для дальнейшей переработки.

Передача пены с центробежных шламовых насосов является специальное приложение цели, часто встречающихся в желоба флотационных схем. Очень большая часть воздуха в пене обрабатывается нарушает нормальные отношения, которые используются для прогнозирования накачки производительность и требует уникального подхода при выборе и применении насосов для этой услуги.

В зависимости от процесса, типа суспензии или пенообразователей используются, определенное количество воздуха или газа будут отделяться от пены и может привести к проблемам с производительностью насоса. Изменения в работе из-за этого воздух или газ может быть определена количественно на основе различных факторов, таких как насос геометрии, определенной скорости и давления всасывания.

Тем не менее, определение с достаточной степенью точности, что количество свободного воздуха или газа будут отделяться от пены на входе рабочего колеса практически невозможно. Эта проблема требует выбора насоса, который может успешно справиться с пеной приложения.

Обычный подход к негабаритных насос для приложения с помощью «пены фактор». Пена фактором является множителем, что повышает производительность процесса проектирования, чтобы обеспечить увеличение объема проходящего вызвано газа в пену.

Пена фактор, как правило, указанный покупателем насоса и на основе предыдущего опыта завода. Факторы, как правило, в диапазоне от 1,5 до 4, но может быть выше, чем 8. Многие факторы влияют на размер пены фактор. Они могут включать вязкость жидкости, размер помола минеральных и химии, используемые в этом процессе. Тип насоса выбран также будет иметь влияние на пену фактор используется, и насос производитель должен провести консультации для определения размеров рекомендации. Некоторые типичные вертикальный насос пена факторов общих процессов приведены в таблице 12.3.3. Это лишь приблизительные значения. Самый надежный факторов будет исходить от конечных пользователей.

ANSI / HI 12.1-12.6 центробежные (центробежные) шламовых насосов, раздел 12.3.3 включает в себя дополнительную информацию о пене насосных которые будут отвечать и другие вопросы. Новая редакция этого стандарта, как ожидается, будет выпущен этим летом.

Есть ли стандартная процедура для измерения бортового звука, излучаемого из промышленных насосов?

Да. ANSI / HI 9.1-9.5 Общие рекомендации для насосов включает в себя раздел 9.4: Измерение воздушно-десантной звук. Целью настоящего стандарта является обеспечение единых процедур испытания для измерения в воздухе звук от насосного оборудования.

Настоящий стандарт распространяется на центробежные, роторные и поршневые насосы и насосное оборудование. Это указывает на приемлемых и целесообразных условий эксплуатации и процедуры для использования неспециалистами, а также акустических инженеров.

Настоящий стандарт не распространяется на вертикальные насосы погруженные мокрой яме. В этом стандарте, уровень звукового давления 20 мкПа (0,0002 μbar) используется в качестве ссылки.

Какой уровень шума насоса и какие параметры должны быть рассмотрены при выборе насоса или насосной станции?

Начнем с того, что выясним, отчего возникает шум. Причин несколько:

1.Имеющийся дисбаланс вращающихся частей насоса и электродвигателя.

2.Кавитация (схлопывания воздушных пузырьков в воде).

3.Гидроудары.

4.Движение воды по трубопроводам.

Как видим, уровень шума напрямую зависит от совершенства конструкции как самого скважинного насоса или насосной станции, так и от других элементов водоснабжения. Как правило, уровень шума от работающего насоса или насосной станции достигает 60 — 90 дБ, а иногда и более. Даже в таких совершенных насосах, как Grundfos SQ или SQE, а также насосных станциях Grundfos MQ уровень шума достигает 55 дБ. В итальянских насосных станциях Uni-Jet уже 70 дБ, а в отечественной технике эти показатели подбираются к отметке 80-90 дБ. И это притом, что согласно санитарным нормам, максимальный уровень шума не должен превышать 30 дБ!

Какие факторы вызывают вибрации насоса, и как причину вибраций можно определить?

Факторами, влияющими на колебания, являются:

Механические — дисбаланс вращающихся частей

Механические — дисбаланс с абразивными жидкостями

Насос и двигатель, собственная частота и резонанс

Разные механические проблемы

Гидравлические нарушения

Гидравлические — резонанс в трубопроводе

Что такое дожимные насосы для котлов и для чего эти насосы?

Служат для котельной для бесперебойного обеспечения оптимального напора сырой воды непосредственно перед химической водоочисткой и для подачи химически очищенной воды в емкость с горячей водой (бак горячей воды), а также — в деаэратор.

Этот насос способствует поддержанию необходимого уровня жидкости в баке горячей воды. Выбирать его нужно тоже с учетом реальных условий, в которых он должен работать. Способность перекачивания определенного объема жидкости за единицу времени — один из основных критериев.

Для чего применяется герметизация подшипников и как она устроена?

Важное условие надежной работы подшипников — обоснованный выбор уплотнений, которые защищают полость подшипника от проникновения в нее из окружающей среды пыли, влаги, абразивных частиц и препятствуют вытеканию смазочного материала. Конструкция выбранного уплотнения зависит от вида смазочного материала, условий и режима работы узла подшипника, а также степени его герметичности.

По принципу действия уплотнения разделяют на контактные, в которых герметизация осуществляется за счет плотного прилегания уплотняющих элементов к подвижной поверхности вала; бесконтактные — герметизация в которых осуществляется за счет малых зазоров сопряженных элементов; комбинированные, состоящие из комбинации контактных и бесконтактных уплотнений.

Основными типами контактных уплотнений являются сальниковые и манжетные.

Зачем контролировать давление в центробежных насосах?

Неполадки в центробежных насосах возникают в результате несоблюдения условий входа жидкости в насос. Если в отдельных областях насоса давление понизится до давления насыщенных паров, то в этих областях начнется вскипание жидкости с образованием в канале воздушных карманов, нарушающих плавность потока.

Это явление называется кавитацией, которая может возникнуть как в стационарной, так и в движущейся части насоса.

Кавитация сопровождается сильным шумом, треском, вибрацией насоса, вызывает разрушение металла, понижает напор, производительность и КПД насоса. Кроме механического разрушения металла, кавитация вызывает его коррозию. Особенно быстро разрушается чугун. Разрушаются и более стойкие металлы — бронза, нержавеющая сталь. Поэтому в работе насоса нельзя допускать кавитацию, а высота всасывания должна быть такой, при которой возникновение кавитации невозможно.

При эксплуатации центробежных насосов кавитация может возникнуть при понижении уровня жидкости во всасывающем резервуаре ниже расчетного, повышении температуры перекачиваемой жидкости, неправильной установке и неправильном монтаже насоса. С целью уменьшения потерь во всасывающем трубопроводе уменьшают, по возможности, его длину, делают его более прямым, устанавливают минимальное количество арматуры, избегают воздушных мешков.

Что такое сбалансированное механическое уплотнение и где оно используется?

Механическое уплотнение — это уплотнительное устройство, которое образует вращающееся уплотнение между подвижной и неподвижной частями. Они были разработаны для устранения недостатков сальниковой набивки. Утечка может быть снижена до уровня соблюдения экологических стандартов государственных

регулирующих органов и затраты на техническое обслуживание и ремонт также могут быть снижены.

Преимущества механического уплотнения по сравнению с обычной сальниковой набивкой:

1. Отсутствие или ограниченная утечка продукта (отвечает нормированию состава автотранспортных выбросов).

2. Уменьшение трения и потери мощности.

3. Элимирование вала или втулки износа.

4. Сокращение расходов на обслуживание.

5. Возможность использования при более высоких давлениях и более агрессивных средах.

6. Широкое разнообразие конструкций позволяет использовать механические уплотнения почти во всех насосах.

Сбалансированное механическое уплотнение включает в себя простое изменение конструкции, которое снижает гидравлические силы, пытающиеся закрыть торцевое уплотнение. Сбалансированные уплотнения имеют более высокий предел давления, низкую нагрузку на уплотнительные поверхности и выделяют меньше тепла. Это делает их наиболее подходящими при перекачивании жидкостей с низкой смазывающей способностью и высоким давлением насыщенных паров, таких как лёгкие углеводороды.

Какие требования предъявляются для всасывающих трубопроводов центробежного насоса?

Всасывающий трубопровод является одним из ответственных элементов насосной станции. К нему предъявляются следующие требования: он должен быть герметичным, возможно меньшей длины с наименьшим числом фасонных частей (колен, отводов, тройников, переходов и др.), не должен иметь мест для образования воздушных мешков. Герметичность всасывающего трубопровода достигается путем тщательного соединения труб и фасонных частей, устанавливаемых на трубопроводе. Материалом для всасывающего трубопровода могут служить стальные, а иногда и чугунные трубы. Деревянные, асбестоцементные и железобетонные трубы не обеспечивают полной герметичности, поэтому их применение не допускается.

Стальные трубы могут быть соединены при помощи сварки или фланцевого соединения. Сварка обеспечивает достаточную герметичность трубопровода. Применение фланцевого соединения возможно при условии, если всасывающий трубопровод не засыпается землей. Трубы, уложенные в землю, должны быть покрыты антикоррозийными материалами. В лессах и других просадочных грунтах трубы следует укладывать без засыпки. Только после окончания просадок траншею можно засыпать.

Смонтированный всасывающий трубопровод должен иметь постепенный подъем к насосу (уклон не менее 0,005), чтобы воздух, попавший во всасывающие трубы, мог свободно двигаться с водой к насосу. С целью уменьшения потерь напора всасывающий трубопровод должен быть возможно меньшей длины, не иметь резких поворотов, расширений, сужений и лишних фасонных частей.

Для обеспечения правильной работы всасывающего трубопровода необходимо избегать образования воздушных мешков. Эти мешки могут возникать в повышенных местах и резких пов

Как выбрать погружной насос (2018) | Другие инструменты | Блог

Погружной или поверхностный?

Первые электрические насосы были поверхностными. С задачами по добыче чистой воды из водоемов и неглубоких колодцев они справлялись, но с увеличением глубины возникали сложности. Для того чтобы поднять воду с большой глубины, во всасывающем шланге требовалось создать сильное разрежение – это накладывало повышенные требования к материалу шланга и к механизму насоса.

Те же проблемы возникали при откачке «тяжелых» загрязненных вод, с большим количеством включений разного размера.

У погружных насосов этих проблем нет. Поэтому, несмотря на некоторое усложнение конструкции и повышенную цену, скважинные насосы оказались весьма востребованы – особенно с увеличением объемов частного домостроения.

В последнее время скважинные насосы значительно подешевели, но все равно вихревой или центробежный поверхностный насос стоит заметно дешевле аналогичного погружного.

Впрочем, у погружных насосов есть и другие достоинства, позволяющие конкурировать им с поверхностными даже на чистой воде и на небольших глубинах:

— работу погружных насосов не слышно с поверхности, они практически бесшумны;

— поскольку температура на большой глубине всегда выше 0, погружной насос способен работать зимой без дополнительного обогрева;

— у погружного насоса меньше риск работы «всухую» и, соответственно, поломки из-за перегрева.

А при откачке сточных вод и фекальных масс, при поднятии воды с больших глубин – у погружных насосов практически нет конкурентов.

Характеристики погружных насосов

Вид насоса.

Садовые насосы используются для организации полива и реже водоснабжения на садовых участках и в небольших частных домах. Забор воды осуществляется из скважин, колодцев, естественных и искусственных водоемов. Характеризуются невысокой ценой и средними возможностями.

Скважинные насосы предназначены для организации водоснабжения частных домов с забором воды из скважин и колодцев. Способны поднимать воду с большой глубины (до 100 м) и создавать на выходе значительное давление, обеспечивающее хороший напор на втором-третьем этажах и выше.

Но для организации водоснабжения частного дома одного насоса недостаточно. Как минимум, нужны еще гидроаккумулятор и реле давления. Такой комплект называется насосной станцией.

Дренажные насосы предназначены для откачки дренажных вод – грунтовых и поверхностных (ливневых или талых). Глубина подъема и создаваемый напор у таких насосов невысоки, зато они имеют высокую производительность и нетребовательны к чистоте воды.

Среди дренажных насосов выделяются бочковые, предназначенные для откачки воды из резервуаров. Чаще всего используются для организации ручного полива из бочек с дождевой водой. Телескопическая труба с крюком позволяет легко закрепить насос за край резервуара, выставив необходимую глубину, а автоматика отключит подачу воды при осушении бочки.

Фекальные насосы также являются разновидностью дренажных, «заточенных» под конкретную задачу – откачку сточных вод и фекальных масс.

Механизм насоса.

Вибрационные погружные насосы имеют самую простую среди всех насосов конструкцию. Вибрационный насос состоит из корпуса, мощного электромагнита и штока с клапаном, двигающегося под воздействием электромагнитной силы.

Такие насосы надежны, неприхотливы и недороги. Неудивительно, что у садоводов и дачников именно вибрационные насосы пользуются наибольшей популярностью. Но есть у них и недостатки – производительность их невысока, да и максимальная глубина погружения редко превышает 5 м. Кроме того, при работе они создают в водной среде сильную вибрацию, поднимая муть со дна и стенок колодцев и скважин. Поэтому для водоснабжения вибрационные насосы используются нечасто.

Вихревые и центробежные насосы имеют в составе электродвигатель, вращающий рабочее колесо.

У вихревых насосов вход и выход воды идет по касательной к колесу. Вращаясь, колесо захватывает жидкость из входного патрубка, проводит по кругу и выбрасывает в выходной.

Особенностью вихревого насоса является малое (до 0,2 мм) расстояние между корпусом и лопатками, поэтому такая конструкция применяется только для чистой воды с минимумом механических включений. Даже малое содержание песка в перекачиваемой воде приводит к быстрому износу корпуса и лопаток насоса и к падению его производительности.

Вихревые насосы характеризуются высоким напором при небольшом расходе, поэтому они часто применяются для снабжения водой частных домов: расход в них невелик, а высокое давление позволяет создать хороший напор на всех этажах здания. Правда, КПД вихревых насосов ниже, чем у центробежных.

У центробежных насосов вода поступает в центр вращающегося колеса, разгоняется лопатками и выбрасывается наружу под действием центробежной силы. Отличаются высокой производительностью.

Эта конструкция менее требовательна к чистоте воды, но напор у центробежных насосов обычно ниже, чем у вихревых. Центробежными являются практически все дренажные насосы. Многие скважинные насосы также имеют такую конструкцию и позволяют организовать водоснабжение, даже если вода из скважины идет с некоторым содержанием песка и глины.

Потребляемая мощность определяет производительность и напор насоса. Но два насоса с одинаковой мощностью могут сильно отличаться в производительности и создаваемом давлении. Поэтому при выборе насоса следует руководствоваться другими параметрами, а мощность использовать для проверки честности производителя. Если в линейке схожих по прочим параметрам насосов какая-то модель имеет заметно меньшую мощность, то к ней следует отнестись с подозрением. Особенно, если она выпущена малоизвестным производителем.

Производительность показывает, какой объем воды прокачивается насосом за определенное время. Требуемая производительность насоса зависит от множества других параметров: назначения насоса, глубины забора, дебета скважины, архитектуры и протяженности системы, количества точек разбора, диаметра труб и т.д.

Для водоснабжения требуемую производительность можно ориентировочно посчитать, исходя из того, что расход на полностью открытом водопроводном кране должен составлять минимум 10 л/мин.

Тогда, умножив количество одновременно открытых кранов на 10 и добавив 20-30% запаса, можно получить ориентировочную производительность системы водоснабжения. Так, если допустить, что в доме могут быть одновременно открыты три крана, то производительность насоса должна быть не менее 3*10*1,2 = 36 л/мин.

Для полива оценку требуемой производительности давать сложно, потому что расход на одном поливальном устройстве может составлять как менее литра в минуту (в небольших капельных системах), так и десятки литров в минуту (в дождевателях).

Если очень грубо, то производительности до 20 литров в минуту хватит для работы большой капельной системы, одновременной работы одного-двух дождевателей или для ручного полива.

Для одновременной работы нескольких дождевателей, поливающих площадь 3-5 соток, потребуется производительность около 30 литров в минуту.

Для полива площади в 10 соток потребуется производительность в 60-80 литров в минуту.

Имейте в виду, что паспортную производительность насос обеспечивает при нулевой высоте подъема. И для полива, и для водоснабжения, чем на большую высоту поднимается вода, тем производительность насоса ниже. В руководстве по эксплуатации насоса обычно даются графики её зависимости от высоты подъема.

Погружной насос

| Статья о погружном насосе от Free Dictionary

Насос, обычно вертикального типа, устанавливаемый в скважинах, шахтных стволах или резервуарах ниже уровня перекачиваемой жидкости. Такая конструкция позволяет поднимать жидкость с большой глубины, обеспечивает охлаждение компонентов насоса и в некоторых случаях позволяет поднимать жидкость с растворенным в ней газом.

Различают погружные штанговые насосы и погружные бесштанговые насосы. Погружной штанговый насос приводится в действие автономным двигателем, расположенным над уровнем жидкости, со штангой, выполняющей роль соединения.Погружной бесштоковый насос размещается в блоке, в котором также находится двигатель. Насосы этого типа обычно приводятся в действие электродвигателями, хотя иногда используются гидромоторы. Двигатель расположен ниже уровня жидкости, и питание обычно подается через специальный электрический кабель, подвешенный в колодце.

В России в начале ХХ века А.С. Арутюнов разработал первый погружной насосный агрегат, состоящий из многоступенчатого центробежного насоса и электродвигателя.В 30-е годы прошлого века в СССР М. И. Марцишевским был предложен бесштоковый погружной насос с гидроприводом. В промышленности используются следующие типы погружных насосов: штанговые насосно-поршневые; бесштоковые центробежные; одновинтовой; диафрагма, с электроприводом; и поршневые, преимущественно с гидроприводом. Погружные насосы имеют малый внешний диаметр (63–400 мм) и поэтому могут использоваться в скважинах с небольшим поперечным сечением. Насосные агрегаты большой мощности могут быть длиной в несколько десятков метров, перекачивать до 1000 кубометров жидкости в час и с напором до 4500 метров.

Погружные насосы используются в нефтедобыче и для подачи воды в сельское хозяйство и промышленность. Наиболее распространенным типом в СССР является погружной центробежный насос с электроприводом, применяемый в нефтедобыче и при вертикальной перекачке воды. В других странах также используются погружные насосы поршневого типа с гидроприводом.

СПИСОК ЛИТЕРАТУРЫ

Богданов, А.А. Погружные центробежные электронасосы для добычи нефти. Москва, 1968.
Балденко Д.Ф. и М. Г. Бидман. Одновинтовые насосы в СССР и за рубежом. Москва, 1972.
Казак А.С., Розин И.И., Чичеров Л.Г. Погружные бесштанговые насосы для добычи нефти. Москва, 1973.

Большая Советская Энциклопедия, 3-е издание (1970-1979). © 2010 The Gale Group, Inc. Все права защищены.

Управление и эксплуатация центробежных насосов — запуск, останов, самовсасывание и кавитация — решение для цистерны химовозов

Эксплуатация центробежных насосов

Во время работы необходимо учитывать преобладающие условия всасывания и нагнетания в отношение к эксплуатационным характеристикам насосов.Это особенно важно при эксплуатации грузовые насосы, у которых номинальная мощность достигается при относительно высоком общем напоре. Операция по эти насосы с низким общим напором могут значительно превышать номинальную производительность насосов и вызывать чрезмерные скорости жидкости в трубопроводных системах.


Рис: Центробежный насос

Нагнетательные клапаны

Управление центробежным насосом может быть достигнуто путем регулировки выпускного клапана насоса и / или ограничение скорости насоса.Клапан управления нагнетанием выполняет три основные функции:

  • Они могут использоваться для регулирования производительности насосов переменной и постоянной скорости, а также для предотвращать перегрузку в насосах с постоянной скоростью.
  • Могут использоваться вместе с самовсасывающими системами для обеспечения самовсасывания. возможность центробежных насосов.
  • Их можно использовать для уменьшения производительности насоса и, таким образом, уменьшения чистой Требуется положительная всасывающая головка.

Самовсасывающий

В самовсасывающей системе выпускной регулирующий клапан выполняет две функции: —

  1. За счет ограничения производительности насоса напор искусственно поднимается до уровня выше нормы сопротивление системы разряда при данной пропускной способности.
  2. Пропускная способность снижается до уровня, равного или ниже естественного потока жидкости к насосу, поэтому кавитации не происходит, т.е. поток жидкости к всасывающей трубе резервуара точно соответствует производительности насоса.
Производительность центробежного насоса снижается, если перекачиваемая жидкость захватывает газ. Ручное согласование входа и выхода насоса затруднено, и без внешней помощи всасывание невозможно. восстанавливается после того, как звук будет раскрыт и воздух попадет во всасывающий трубопровод. Это для по этой причине обычно устанавливаются отдельные системы зачистки поршневого насоса.

Центробежные насосы можно сделать самовсасывающими, если из перекачиваемой жидкости удалить воздух или газ. до того, как он попадет на всасывание насоса.Нагнетательный клапан на насосе выполняет важную функцию. во время этого процесса путем согласования скорости нагнетания насоса с естественным потоком жидкости в насос всасывающий. Последовательность событий такова:

  1. Напряжение начинается, насос и сепаратор заполняются маслом.
  2. Вакуумный насос и клапан в линии отбора газа отключаются поплавковым выключателем в насосе разделитель.
  3. Нагнетательный клапан полностью открыт, система управления реагирует на уровень в сепараторе.
  4. Уровень в резервуаре падает до точки, где уровень сепаратора начинает падать, вызывая тем самым вакуумный насос. начать отвод газов, заполняющих верхнюю часть сепаратора, предотвращая кавитацию. В извлеченные газы сбрасываются в отстойный резервуар.
  5. Когда уровень в сепараторе падает, система управления частично закрывает нагнетательный клапан на насосе для уменьшения производительности насоса.
Таким образом, операции выгрузки и зачистки могут продолжаться, при этом выпускной клапан постепенно закрывается, поскольку вакуумные насосы должны работать интенсивнее, чтобы сепаратор оставался заполненным.

Кавитация

Говорят, что насос кавитирует, когда давление на всасывании насоса упало до такой степени, что пузырьки пара образуются в перекачиваемой жидкости.
В центробежном насосе пузырьки могут образовываться с большой скоростью на всасывании насоса и могут переноситься в области более высокого давления внутри насоса. Затем пузырьки быстро схлопываются и в процесс разрушения создает эффект молотка. Этот эффект, хоть и минутный, но часто повторяемый, может вызвать повреждение насоса.Остаточные эффекты кавитации, а также сама кавитация, может быть проблемой и включать: —

  • Эрозия металлических поверхностей, которая, если она серьезна, может вызвать нарушения потока.
  • Вибрация, которая может привести к повреждению насоса или, чаще, подключенного оборудования с насосом и установкой.
В центробежных насосах нельзя допускать кавитации.

Запуск и остановка насосов

При работе с парогидроэлектрическими или электрическими грузовыми насосами: процедуры должны соблюдаться:

  1. Дежурный инженер должен быть должным образом уведомлен о запуске или остановке грузовых насосов.
  2. Насосное отделение необходимо проверить как можно скорее после запуска любого насосного агрегата.
  3. Из корпуса насоса необходимо удалить воздух или газ и заполнить жидкостью перед запуском насос.
  4. Пуск паровых центробежных насосов должен производиться в соответствии с инструкции производителя, и за ними внимательно следит дежурный инженер.
  5. Центробежные насосы не должны работать с частотой вращения выше минимальной, пока дежурный инженер не будет удовлетворен с рабочим состоянием приводного агрегата.
  6. Центробежные насосы с паровым приводом должны запускаться при закрытом нагнетательном клапане. Однажды насос вращается, клапан следует открывать постепенно, поскольку насос медленно поднимается до желаемая рабочая скорость.
  7. Центробежные насосы с электроприводом, работающие с постоянной скоростью, должны запускаться против закрытый нагнетательный клапан. После того, как насос заработает, необходимо открыть нагнетательный клапан. пока не будет достигнуто желаемое давление нагнетания.
  8. Остановка паровых центробежных насосов должна выполняться дежурным инженером, однако обычная остановка может быть выполнена с помощью пульта дистанционного управления, предварительно уведомив об этом. передан дежурному инженеру.
  9. Остановка насосов с электрическим приводом может производиться из диспетчерской. Перед остановкой насоса необходимо снизить нагрузку на насос путем включения на нагнетательном клапане. Дежурный инженер всегда должен быть предупрежден о том, что такой насос останавливается, чтобы он мог контролировать электростанцию, поскольку электрическая нагрузка изменения.

Аварийная остановка насосов

Аварийная остановка грузовых насосов должна выполняться любыми средствами управления самый доступный.Весь персонал, задействованный в грузовых операциях, должен знать местонахождение аварийные отключения / остановки грузового насоса.

Связанная информация

Параметры работы насосов — риск перегрузки или недогрузки грузового насоса

Риск и опасность химического загрязнения на борту

Транспортировка, подключение и использование грузовых шлангов

Порядок эксплуатации и технического обслуживания PV-клапанов

Управление и эксплуатация центробежных насосов

Как проверить среду резервуара перед входом?

Как определить уровень жидкости в химической емкости

  1. Меры противодействия протечкам в грузовых магистралях
    Существует множество причин, которые могут привести к отказу грузовой линии на борту танкера-химовоза.Гальваническая коррозия в грузовых и зачистных трубопроводах может вызвать несколько утечек. Один из источников такой коррозии трубопроводов. изменение коррозионной стойкости в соседних точках трубопровода.

  2. Контрольный список для работы с опасными жидкими химикатами наливом
    Имеется ли информация, дающая необходимые данные для безопасного обращения с грузом, и, если применимо, предоставлена ​​производителем? сертификат ингибирования имеется? Информация о продукте, с которым предстоит работать, должна быть доступна на борту судна и на берегу до и во время операции.

  3. Рекомендуемое оборудование для контроля температуры на борту
    Датчики температуры установлены таким образом, чтобы можно было контролировать температуру груза, особенно там, где это требуется Кодексом IBC. Важно знать температуру груза, чтобы иметь возможность рассчитать вес груза на борту, и потому что резервуары или их покрытия часто имеют максимальный температурный предел. Многие грузы чувствительны к температуре и могут быть повреждены из-за перегрева или затвердевания.Также могут быть установлены датчики для контроля температуры конструкции вокруг грузовой системы.

  4. Практический пример решения задач по очистке резервуаров
    Очистка резервуара необходима на химовозе, но она должна быть признана потенциально опасной операцией, и на протяжении всего процесса следует соблюдать строгие меры предосторожности. Наряду с дегазацией, это, вероятно, самая опасная операция, которая обычно выполняется на танкере-химовозе.
    Предварительная очистка / мойка грузовых танков

  5. Предварительная очистка / мойка грузовых танков
    Промывка грузов разных сортов является наиболее частой причиной очистки танков.В большинстве грузовых операций на танкерах-химовозах эта очистка может состоять не более чем из простой мойки горячей или холодной морской водой. Простая промывка водой будет рассеивать многие типы химикатов и оказалась эффективной для чистых нефтепродуктов, таких как газойль и керосин.

  6. Окончательная очистка грузовых танков перед погрузкой
    Используемый метод окончательной очистки зависит как от предыдущего груза, так и от груза, который будет загружен. Как правило, перед загрузкой резервуары и трубопроводы должны быть полностью осушены от воды или остатков.Дно емкостей, возможно, придется просушить ветошью.

  7. Опасности при очистке и хранении резервуаров
    Определенные вещества действуют на ткани локально как раздражитель (масло скорлупы кешью) или вызывают серьезные повреждения глаз, кожи или слизистых оболочек (например, сильные кислоты и едкие вещества). Другие вещества могут абсорбироваться при контакте с кожей без местного воздействия (например, нитробензол, анилин).

  8. Испытания танков и грузов
    Наиболее распространенные испытания и проверки нефтяных и химических грузов включают испытание стенок танков на чистоту.Испытания обычно проводятся независимыми инспекторами, которые, в соответствии с местной практикой или письменным соглашением в чартере, принимаются грузоотправителем, получателем и владельцем.

  9. Практические методы очистки танков от различных ядовитых жидких грузов
    Танки, которые могли содержать мономеры или олифы, следует сначала промыть достаточным количеством холодной воды, чтобы избежать полимеризации остатков груза. В некоторых случаях необходимо использовать химические вещества для очистки резервуаров, но их использование обычно ограничено, так как может быть трудно избавиться от сточных вод.

  10. Специальный метод очистки танка
    Если будет использоваться специальный метод очистки с использованием чистящих средств, это может создать дополнительную опасность для экипажа. Судовые процедуры должны гарантировать, что персонал знаком с опасностями для здоровья, связанными с таким методом, и защищен от них. Чистящие средства можно добавлять в промывочную воду или использовать отдельно. Принятые процедуры очистки не должны влечь за собой необходимость входа персонала в резервуар.

  11. Определение надлежащей очистки танка методом кислотной промывки
    Метод кислотной промывки используется, если есть какие-либо подозрения, что груз ароматических углеводородов мог быть загрязнен предыдущим грузом нефти.Этот метод также используется для проверки того, что резервуар достаточно очищен перед загрузкой ароматических углеводородов.

  12. Надзор за всеми операциями по очистке резервуаров и дегазации
    Очистка резервуаров необходима на химовозе, но она должна быть признана потенциально опасной операцией, и на протяжении всего процесса следует соблюдать строгие меры предосторожности. Наряду с дегазацией, это, вероятно, самая опасная операция, которая обычно выполняется на танкере-химовозе.

  13. Утилизация промывных вод танков, отстоев и грязного балласта — безопасный метод
    Во время нормальной эксплуатации химовоза основная потребность в удалении остатков химических веществ, отстоев или воды, загрязненной грузом, возникает во время или сразу после очистки танка.Окончательная утилизация стоков или промывных вод должна производиться в соответствии с судовым Руководством по P&A. Смывные воды из танков и отстои могут оставаться на борту в отстойных танках или сбрасываться на берег или на баржи.

  14. PV-клапаны — требования к функционированию и техническому обслуживанию
    Клапаны давления / вакуума предназначены для защиты всех грузовых танков от избыточного / пониженного давления и для обеспечения потока небольших объемов атмосферы танка в результате колебаний температуры в грузовом танке (ах) и должны работать перед выключателем давления / вакуума, где используется система IG….

  15. Уплотнение палубы, обратные клапаны резервуара и требования к измерениям резервуара
    На судах, оборудованных системой инертного газа, необходимо поддерживать герметичное уплотнение между грузовыми танками и инертным газом. на электростанции это обычно достигается за счет использования обратного клапана и водяного затвора палубы …

  16. Компьютер нагрузки / напряжения
    Этот прибор предоставляется в дополнение к буклету об остойчивости судна. Это позволяет ответственному офицеру выполнять различные сложные вычисления, необходимые для обеспечения того, чтобы судно не было перенапряжено или повреждено во время перевозки назначенных грузов..

  17. Требования к перевозке различного оборудования для обеспечения безопасности при обработке грузов
    На танкерах-химовозах важно, чтобы каждый до начала работы с ядовитыми химическими грузами знал обо всех средствах безопасности своего судна. Также за это должен нести ответственность капитан / старший помощник.

  18. Требование контроля выбросов паров для танкеров-химовозов
    Сосуды, оборудованные системой VEC, должны иметь независимую сигнализацию о переполнении, обеспечивающую звуковое и визуальное предупреждение.Они должны быть испытаны на резервуаре, чтобы убедиться в их правильной работе до начала загрузки, если система не имеет возможности электронного самотестирования. Стационарные измерительные системы должны постоянно поддерживаться в полностью рабочем состоянии. …..

  19. Руководство по использованию и коррекции показаний детекторных трубок Draegar Chemical
    Эти инструменты, часто называемые трубками Дрегера, обычно работают путем отбора пробы атмосферы, которая должна быть проверена, с помощью запатентованного химического реагента в стеклянной трубке.Реагент обнаружения постепенно обесцвечивается, если в образце присутствует пар загрязняющего вещества. Длина пятна обесцвечивания является мерой концентрации химического пара, которую можно определить по градуированной шкале, нанесенной на трубку. Детекторные трубки позволяют точно определять концентрацию химических паров независимо от содержания кислорода в смеси

  20. Требования к обогреву химических грузов различного качества
    : Заказы на рейс будут содержать информацию о отоплении, если отопление требуется.Как правило, Окончательные инструкции по нагреву отправляются Грузоотправителем в письменной форме капитану / старшему помощнику капитана в порту погрузки. Если эти письменные инструкции не даны, капитан должен запросить их и выдать письмо протеста, если они не будут получены при отбытии. В последнем случае следует немедленно сообщить об этом в офис администрации.

  21. Рекомендуемое бортовое оборудование для мониторинга температуры
    : Датчики температуры установлены так, чтобы можно было контролировать температуру груза, особенно там, где это требуется Кодексом IBC.Важно знать температуру груза, чтобы иметь возможность рассчитать вес груза на борту, и потому что резервуары или их покрытия часто имеют максимальный температурный предел. Многие грузы чувствительны к температуре и могут быть повреждены из-за перегрева или затвердевания. Также могут быть установлены датчики для контроля температуры конструкции вокруг грузовой системы.

  22. Грузовые инструменты
    : Для поддержания надлежащего контроля за атмосферой в резервуаре и проверки эффективности дегазации, особенно перед входом в резервуар, необходимо иметь в наличии несколько различных газоизмерительных приборов.Какой из них использовать, будет зависеть от типа измеряемой атмосферы.

  23. Датчики уровня жидкости
    : Точность, требуемая от датчиков уровня химовозов, высока из-за характера и стоимости груза. Для ограничения воздействия на персонал химикатов или их паров во время перевозки груза. при погрузке / разгрузке или во время перевозки в море Кодекс IBC определяет три метода измерения уровня жидкости в цистерне — открытый, ограниченный или закрытый

  24. Контроль перелива
    : для некоторых грузов требуется, чтобы указанный резервуар был оборудован отдельной сигнализацией высокого уровня, чтобы подавать предупреждение до заполнения резервуара.Тревога может быть активирована либо поплавком, приводящим в действие переключающее устройство, емкостным датчиком давления, либо ультразвуковым или радиоактивным источником. Точка активации обычно предварительно устанавливается на 95% емкости бака.

  25. Анализаторы кислорода
    : Анализаторы кислорода обычно используются для определения уровня кислорода в атмосфере замкнутого пространства: например, чтобы проверить, можно ли считать грузовой танк полностью инертированным или безопасно ли вход в отсек.

    Обнаружение паров
    : Суда, перевозящие токсичные или легковоспламеняющиеся продукты (или и то, и другое), должны быть оборудованы как минимум двумя приборами, которые разработаны и откалиброваны для проверки газов перевозимых продуктов.Если инструменты не могут быть проверены на токсичность концентрации и легковоспламеняющиеся концентрации, тогда необходимо предоставить отдельные наборы инструментов.


  26. Цепь аварийной сигнализации
    : важной особенностью многих современных контрольно-измерительных приборов является способность сигнализировать об определенной ситуации. Это может быть основной рабочий аварийный сигнал, индикация заранее заданной ситуации, например уровня жидкости в резервуаре, или аварийный сигнал неисправности, указывающий на отказ в собственном рабочем механизме датчика.Конструкции и назначение цепей аварийной сигнализации и отключения сильно различаются, а их рабочая система может быть пневматической, гидравлической, электрической или электронной. Безопасная работа установки и систем зависит от правильной работы этих цепей и грамотной реакции на них.

  27. Процедура обеспечения безопасности вентиляции грузовых танков
    Система вентиляции грузовых танков должна быть настроена в соответствии с типом выполняемой операции. Грузовые пары, вытесняемые из танков во время погрузки или балластировки, должны сбрасываться через установленную вентиляционную систему в атмосферу, за исключением случаев, когда требуется возврат паров на берег.Скорость загрузки груза или балласта не должна превышать скорость потока пара в пределах мощности установленной системы. …..



Chemicaltankerguide.com — это просто информационный сайт о различных аспектах цистерн-химовозов и советы по безопасности, которые могут иметь особое значение для тех, кто работает в следующих областях: обращение с химикатами, хранение химикатов, Поставщики сжиженных химикатов, Доставка химикатов, Транспортировка химикатов, Химические терминалы, Услуги сыпучих химикатов и Химическая обработка.Если ты Если вы хотите узнать больше о правилах для танкеров-химовозов, посетите официальный сайт IMO. Для любого комментария, пожалуйста Свяжитесь с нами

Copyright © 2011 Chemical Tanker Guide.com Все права защищены.

Green Road Farm ~ Установка погружного скважинного насоса и устранение неисправностей

Установка насоса в скважину
Установка погружного скважинного насоса

1. Присоедините предохранительный крюк к насосу

Присоедините предохранительный крюк к насосу с помощью плоскогубцев, чтобы сжать стороны крючка, чтобы он вошел в прорезь в помпе.

2. Присоедините насос к трубе

При прикреплении стояка к насос. Насос следует брать только за плоские поверхности в верхней части разрядная камера. Ни при каких обстоятельствах не беритесь за корпус насос, кожух кабеля или двигатель. При затяжке конец с резьбой первая секция стояка или ниппель не должны входить контакт с фиксатором обратного клапана в нагнетательной камере насос.

3. Перед опусканием насоса

a) Сгладьте неровности или острые края на верхней кромке колодца. корпус молотком или металлическим напильником, чтобы предотвратить повреждение насоса или силовые кабели при спуске в колодец.

b) При добавлении дополнительных секций железной оцинкованной трубы или жесткой пластиковая труба из ПВХ, наносите состав только на концы с наружной резьбой каждого раздела и переходите к следующему.

c) Прикрепите силовые кабели и страховочный подъемный трос к трубе, прямо снизу вверх. ЗАПРЕЩАЕТСЯ наматывать кабель на трубу. Использовать водонепроницаемая лента или нейлоновые фиксаторы каждые 20 футов на оцинкованном железе труба. Не допускайте излишков кабеля между лентами; кабель должен быть как прижать к трубе, насколько это возможно.

4. Опускание насоса

a) Тщательно выровняйте насос, когда начинаете опускать его в колодец. кожух.Не позволяйте насосу, кабелям или трубам тереться о колодец. кожух. Следите за тем, чтобы изоляция кабеля не царапалась и не царапалась. над верхней кромкой обсадной трубы.

б) Глубина установки насоса. Опускать насос в колодец медленно, не прилагая усилий. Используйте ножной зажим, чтобы удерживать трубы из оцинкованного железа или пластикового ПВХ подключение следующего отрезка трубы и заклейка силовых кабелей. (На глубоких настроек, мы рекомендуем установить обратный клапан в труба 200 футов.над насосом и каждые 200 футов после этого, чтобы предотвратить гидравлический удар от обратного движения к насосу.) Опустите насос как минимум до 10 футов ниже максимального опускания уровня воды, если это возможно, и никогда не ближе 5 футов от дна колодца.

c) Фитинг для опоры насоса. При использовании заглушки колодца либо муфта, колено или тройник устанавливается на верхний конец последнего длина трубы по вертикали и допускается на внешней стороне уплотнение колодца для поддержки трубы, силовых кабелей, предохранительного троса и насоса.
