Собираем насосную станцию самостоятельно. | САН САМЫЧ

Здравствуйте, уважаемые читатели «Сан Самыча». Сегодня мне бы хотелось рассказать вам о том, как возможно собрать насосную станцию, и в каких случаях оправдана сборка насосной станции из разрозненных частей, которые можно купить в магазине.

Почему собирают насосную станцию сами.

Прежде всего, как мне кажется, насосную станцию стоит собирать самостоятельно, если у вас уже есть какие-то из её составных частей, обычно наиболее дорогих. Это – насос и гидроаккумулятор. Потому что стоимость насоса – это, примерно, половина стоимости насосной станции, соответственно, гидроаккумулятор – примерно треть. То есть, не имеет смысла покупать новую насосную станцию, если у вас раздавило зимой гидроаккумулятор или сгорел по какой-то причине насос. Можно купить отдельно и то, и другое, и просто заменить то, что у вас сломалось, благо крепежи насоса и крепежная площадка гидроаккумулятора, как правило, стандартные и соединить одно с другим можно без особого труда.

Другой причиной собирать насосную станцию самостоятельно, может послужить несоответствие ваших требований и характеристик оборудования готовой насосной станции. Например, вам нужен насос с большим напором или расходом воды, чем у предлагаемых вам насосных станций, а то, что устраивает вас по характеристикам, не устраивает – по стоимости или по надежности. Или габариты насосной станции слишком велики для места, куда вы собираетесь её поставить, или вас не устраивает емкость гидроаккумулятора, ну и т.д. Только нужно  иметь в виду, что итоговая стоимость насосной станции вполне может быть намного больше той, что вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию из-за очень глубокого залегания воды или приличной удаленности от дома источника воды. Как правило, в этом случае используют мощный погружной насос, а гидроаккумулятор с блоком автоматики ставят где-нибудь дома.

Так ли нужен гидроаккумулятор?

 Резонный вопрос: можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет включаться и выключаться очень часто, реагируя даже на незначительный расход воды. Ведь количество воды в напорном трубопроводе невелико, и малейший расход воды приведет к быстрому падению давления и такому же быстрому нарастанию его при включении насоса. Именно из-за того, чтобы насос не включался по каждому вашему «чиху», ставят гидроаккумулятор, хотя бы небольшой. Так как вода – вещество не сжимаемое, в гидроаккумулятор накачивают воздух, который, в отличие от воды, хорошо сжимается и выступает своеобразным демпфером, регулирующим накопление и расход воды. Если воздуха в гидроаккумуляторе нет или слишком мало, то и сжиматься будет нечему, то есть не будет накопления воды.

В идеале, емкость гидроаккумуляторов должна быть лишь немного меньше дебета вашего источника воды, и насос, в этом случае, будет включаться лишь при израсходовании какого-то, довольно приличного запаса воды, т.е. очень редко, но надолго. Но тогда это будет очень дорогая по стоимости накопительная схема.

Сейчас в продаже появились насосные станции с улучшенными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, регулируют его мощность в зависимости от заданного давления. Считается, что гидроаккумулятор, в принципе, им не нужен. Но все это хорошо работает только при отсутствии перепадов напряжения, чем наша глубинка и дачные поселки похвастать не могут. И, к сожалению, стабилизаторы не всегда спасают от этой беды. К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, себя не оправдывает.

Готовые системы автоматики.

Вистан.

Из всех готовых систем автоматики для насосных станций особенно выделяется наша отечественная разработка Вистан, предназначенная исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник применения вибрационных насосов в системах водоснабжения частных и дачных хозяйств, но не могу не уделить внимание этому устройству из-за  большой популярности «Малышей», «Ручейков» и т.д. на постсоветском пространстве.

Вистан и схема его подключения.

В интернете очень много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Достоинства:

— Специальная разработка для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 Вольт;

— Может работать без гидроаккумулятора, плавно изменяет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту по превышению электрического тока: плавкий предохранитель на 5 Ампер;

— Автоматически возобновляет работу при восстановлении параметров: напряжение в сети, появление давления воды на напоре насоса (сухой ход).

— Простота монтажа и демонтажа схемы: производитель рекомендует использовать гибкую подводку на ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не меньше 3,0 бар: не всякий вибрационный насос способен на это, учитывая разницу по высоте между зеркалом воды в колодце (скважине) и местом расположения Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, или нужно ставить гидроаккумулятор.

— Защита по сухому ходу решена своеобразно: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Т.е. вода на самом деле есть, и насос исправно её качает, просто ему не хватает сил поднять давление до необходимого.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость набора «Вистан + насос» сопоставима по стоимости готовой насосной станции не самого плохого качества (а китайские, раза в полтора дешевле).



В целом, этот вариант организации насосной станции подойдет дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же, систему легко собрать весной перед использованием и разобрать осенью, забрав все хозяйство с собой в город и не боясь, что её украдут или разорвет морозами. Для более серьезной системы водоснабжения дома это устройство, впрочем, как и использование вибрационного насоса, вряд ли подойдет.

Блок автоматики для центробежных насосов.

 Для организации насосной станции на основе центробежного насоса, неважно погружного или поверхностного, необходим блок автоматики. Самое простое – это собрать его самому, используя покупные элементы: коллектор, реле давления, манометр. Но можно купить и готовый блок, на котором все это уже будет установлено. Останется только лишь установить его на напоре насоса в удобном для обслуживания месте.

Различные фирмы предлагают большое разнообразие таких блоков, отличающиеся по комплектации и стоимости. Самые простые и недорогие, включают в себя только необходимые элементы, названные выше. Чуть подороже будут стоить блоки, в которые добавлен датчик сухого хода. Самыми же навороченными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от разных неприятных вещей (сухой ход, перегрузка насоса, разрыв напорного трубопровода).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то проще собрать такой блок самому, кому-то проще его купить. Как мне кажется, единственный недостаток таких блоков, кроме цены, это как раз их блочность. Т.е. если что- то сломается в составе такого блока автоматики, то менять придется весь блок, а это иногда бывает накладно.





Схемы насосных станций.

 Самая распространенная схема насосной станции это когда все её элементы собраны вместе, как написал один из читателей: «насос на бочонке». В этом случае блок автоматики ставится на напоре насоса, а к гидроаккумулятору вода отводится по отдельной трубе или гибкой подводке. Получается, что можно поставить в разных местах насос и гидроаккумулятор (ГА), просто заменив отвод к ГА на более длинный.

Но лучшим вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосом трубой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в скважине для погружного насоса), а ГА находится в теплом доме.

 Продолжая усовершенствовать нашу схему, можно найти наиболее удобное место для блока автоматики. Мне таким местом представляется распределительный коллектор холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь именно это нам и нужно). Гидроаккумулятор, в этом случае, можно поставить под ванну или в любое другое свободное место ванной комнаты, а от насоса будет подходить напорный трубопровод. Сам же насос можно поставить поближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же никакого шума в доме).

Таким образом, разместив элементы насосной станции в тех местах, где это удобно и не бросается в глаза, вы получите максимальный комфорт при эксплуатации водоснабжения дома: «как в квартире». Главное не забыть, что и куда вы запихнули.

схемы установки, монтаж и подключение

Насосная станция – отличное оборудование, позволяющее автоматизировать процесс забора воды из колодца. Комплекс технических устройств активизирует запуск системы при необходимости в пополнении запасов и отключит агрегаты в нужный момент. Невероятно повысится степень комфорта. Ведь и за городом необходимо наслаждаться достижениями цивилизации, согласны?

Однако невероятно полезное оборудование недостаточно просто купить, надо знать, как производится установка и подключение. Мы предлагаем вам прочитать статью, в мельчайших подробностях освещающую все вопросы. Эти сведения пригодятся всем собственникам загородного жилья, неважно, подключается ли насосная станция своими руками или для ее монтажа приглашены наемные работники.

В нашей статье вы ознакомитесь с разновидностями насосов, применяемых в системах забора грунтовой воды. Также здесь приведены все возможные варианты расположения оборудования и подключения к автономному водопроводу. Информация подкреплена схемами, фото-материалами и видео.

Содержание статьи:

Назначение и устройство насосной станции

Станция насосного оборудования выполняет сразу две функции – подает воду в систему водоснабжения дома и автоматически поддерживает в ней заданное давление.

Это позволяет прокладывать разветвленную сеть водопровода и подключать к нему бытовую технику – душевую кабину, бойлер, посудомоечную и стиральную машину.

Типовая конструкция станции включает:

  • Насос;
  • Гидроаккумулятор;
  • Блок автоматики;
  • Входной сетчатый фильтр – необходим для исключения попадания в систему частиц примесей и возможных загрязнений;
  • Трубопроводы, шланги и необходимые фитинги.

Чтобы предотвратить отток жидкости из системы при остановке насоса или снижении давления, в зоне забора воды устанавливается обратный клапан. Необходим также источник забора воды. Для этого устраивают колодец или скважину.

Возможно использование резервуара (бассейна) с привозной водой и открытых водоемов, если характеристики агрегата позволяют проводить перекачку загрязненной жидкости.

Галерея изображений

Фото из

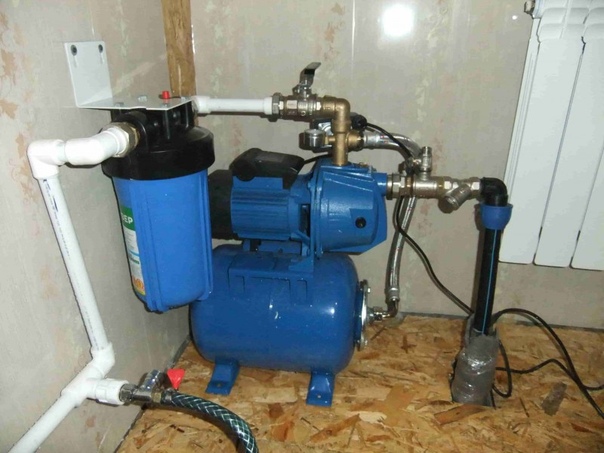

Насосная станция в полной заводской сборке

Насосная станция для забора воды из скважины-иглы

Насосная станция в схеме водоснабжения из колодца

Откачка воды из открытого природного водоема

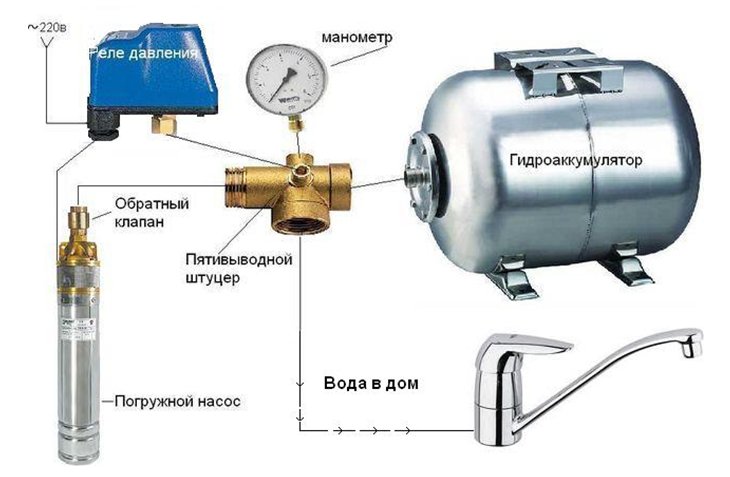

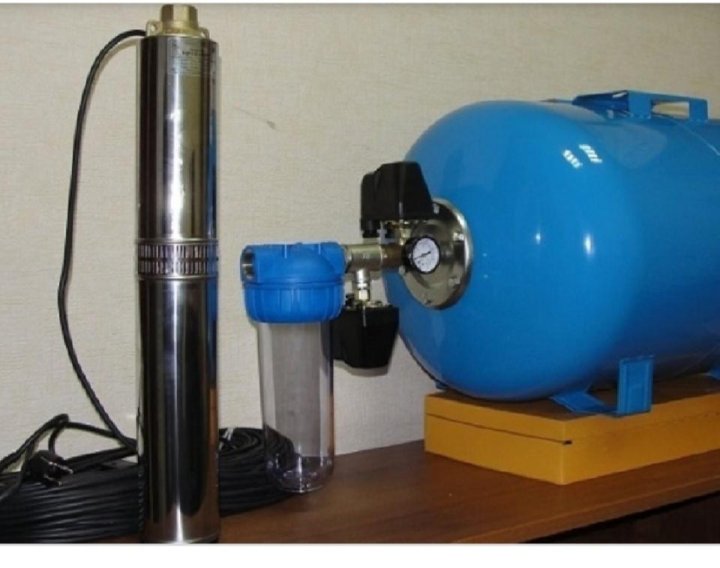

Насосная система в паре с погружным насосом

Компоненты насосной системы для глубокой скважины

Реле давления и манометр для насосной станции

Насосная станция как повышающий давление агрегат

Если забор осуществляют из естественного водоема (пруда, реки, озера), воду применяют только для хозяйственных нужд и полива.

Если извлечение воды производится из колодца или скважины, требуется провести анализ. Согласно результатам исследования определяется принадлежность воды к питьевой или хозяйственной категории.

Насосная станция представляет собой компактное и в то же время функциональное оборудование, которое обеспечивает стабильное водоснабжение частного дома

Более подробно об устройстве и принципе работы насосной станции вы можете прочесть в .

Виды применяемых насосов

Готовые – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. В конструкцию самого насоса может быть включен , или быть выносным – в этом случае его располагают в скважине.

Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.

Чаще всего используют готовые насосные станции, в которых все основные элементы уже собраны друг с другом и настроены. При установке достаточно подключить питающий кабель, водозаборный и напорный трубопроводы

Модели с внутренним эжектором

Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м.

Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.

Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.

При монтаже станции с поверхностным эжекторным насосом необходимо учитывать не только глубину зеркала воды, но и горизонтальный участок подводящего трубопровода

Модели с внешним эжектором

Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).

По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.

Использование внешнего эжектора позволяет создать в водоподающей трубе необходимый для транспортировки воды напор и существенно увеличить глубину ее забора

Погружной тип насосов

Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.

Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.

Не подходят для источников с наличием примесей в воде более 2 г на 1 м3 – фильтры быстро забиваются и насос перестает функционировать (+)

Устройство и принцип работы гидроаккумулятора

Стартовый ток насоса превышает рабочий в 3-5 раз и оказывает разрушительное действие на его конструкцию. Поэтому ресурс насоса зависит от количества включений. Чтобы уменьшить их в систему обязательно устанавливают мембранный .

В системе водоснабжения дома он выполняет следующие функции:

  • Предохраняет насос от износа и повышает срок его эксплуатации – благодаря запасу жидкости в мембранном отсеке количество включений агрегата значительно снижается.
  • Поддерживает в водопроводе постоянное давление и предохраняет от перепадов напора.
  • Исключает появление гидроударов в системе, разрушительно действующих на подключенные приборы и трубопроводную арматуру.
  • Обеспечивает некоторый запас воды на случай отключения электропитания.

Прибор представляет собой герметичный сосуд, внутренний объем которого разделен  эластичной мембраной на две емкости. Одна из них заполняется воздухом, а вторая предназначена для накачивания воды.

Находящийся под давлением воздух в гидробаке выдавливает воду и некоторое время поддерживает напор даже при отсутствии электричества

Работает гидробак следующим образом. Вода нагнетается в эластичную емкость до достижения верхнего порога давления. Затем насос отключается.

Напор в системе поддерживается за счет воздушной прослойки в гидроаккумуляторе, уплотненный воздух играет роль демпфера. Когда объем воды уменьшается (расходуется потребителями), и давление доходит до нижней заданной границы – снова включается насос и наполняет гидробак водой.

Выбирают гидроаккумулятор на основании расчетов, в которых учитывают число проживающих, количество точек потребления воды, максимально допустимое число включений насоса и его мощность, требуемое давление в системе.

Недостаточный рабочий объем бака приведет к постоянному включению насоса и его износу. Емкость с запасом грозит застоем воды и снижением ее качества, вредным воздействием на внутреннюю поверхность мембраны.

Галерея изображений

Фото из

Гидроаккумулятор в схемах насосных станций

Гидроаккумулятор для системы объемом до 150 л

Горизонтально ориентированные гидроаккумуляторы

Вертикальный гидробак в системе водоснабжения

Блок управления насосной станцией

Стандартный набор устройств управления насосной станцией состоит из штуцера, реле давления и манометра и устанавливают на напорный трубопровод.

Манометр служит для контроля текущего давления в системе, а реле является важнейшим элементом управления насосной станцией. Оно управляет подачей воды в напорную емкость по заданным параметрам и обеспечивает автоматический режим работы насоса, включая и выключая его.

Основные рабочие элементы реле – это пружины минимального и максимального давления, срабатывающие при достижении в сети давления заданной настройками величины. При низком давлении пружина разжимается и замыкает контакт, включающий двигатель насоса.

Превышение давления сжимает ее, а при достижении максимального порога контакт размыкается. Насос выключается и подача воды прекращается.

Блок автоматики – более сложное устройство, располагающее расширенными возможностями. Кроме коммутации электрических цепей при реагировании на повышение и понижение давления блок автоматики защищает систему от сухого хода.

Галерея изображений

Фото из

Реле давления для управления насосной станцией

Компоненты и устройство реле давления

Блок управления насосным оборудованием

Расширенный функционал блока автоматики

При выборе устройства управления для станций, откачивающих воду из неглубоких выработок, лучше отдать предпочтение варианту с защитой от сухого хода.

Он предохранит насос от перегревания и отключит его, если по каким-либо причинам (попала грязь, уровень жидкости в источнике опустился ниже заборного узла) в систему перестала поступать вода.

Чувствительными элементами реле давления являются две пружины. Большую настраивают на минимальное давление, малую – на разницу между минимальным и максимальным

Работа насосной станции происходит циклами, каждый из которых можно разделить на два этапа:

  1. Включается насос и поднимает воду из источника. Она заполняет систему и гидробак до момента, когда давление превысит верхний порог. После этого реле давления отключает двигатель насоса и подача воды прекращается. Насосная станция переходит в спящий режим.
  2. При включении потребителей (открытие кранов, использование водопотребляющей техники) вода поступает из емкости гидроаккумулятора. Расход жидкости из гидробака осуществляется до момента снижения давления до нижнего порога. Это вызывает новое включение насоса и подъем воды.

Количество циклов в час не должно превышать ограничение на максимальное количество включений, допустимое для используемого насоса.

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт.

Насосная станция дает следующие преимущества:

  • Повышает эффективность системы водоснабжения.
  • Повышает безопасность эксплуатации оборудования и трубопроводов.
  • Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
  • Поддерживает постоянное давление и стабильность напора воды.
  • Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
  • Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
  • Возможность выбора места монтажа агрегата.
  • Имеет компактные габаритные размеры и небольшой вес.
  • Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором.

В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Технология монтажа насосной установки

Прежде, чем приступить к монтажным работам, предстоит определиться с местом размещения насосного оборудования.

Шаг #1 – выбор места расположения

При планировании размещения агрегата, следует учитывать, что:

  • Расположение насосной станции в непосредственной близости от источника воды обеспечивает стабильное всасывание и ровную работу оборудования.
  • Место установки должно быть сухим и теплым, хорошо вентилируемым.
  • Оборудование не должно касаться стен.
  • Необходимо обеспечить свободный доступ для ремонтных работ и профилактических осмотров.

Вариант установки насосной станции с поверхностным перекачивающим агрегатом, особенно с внутренним эжектором, следует тщательно продумать, так как такая система имеет высокий уровень шума.

Существует несколько вариантов монтажа. Давайте разберем их детальнее.

Вариант #1 – в доме

Самое оптимальное место для правильного функционирования станции – это отапливаемое помещение. Идеально, если в доме имеется звукоизолированная котельная.

Крайний вариант – это установка оборудования в комнатах общего пользования (коридоре, ванной, в прихожей, кладовой). Но в этом случае его размещают подальше от спален и обеспечивают звукоизоляцию – например, делают кожух или шкаф.

Лучшим вариантом устройства насосной станции можно считать ее установку в отдельном помещении в доме с пробуренной прямо под зданием скважиной

Вариант #2 – в подвале

Довольно часто насосную станцию оборудуют в цокольном этаже или подвале. Однако необходимо позаботиться о создании оптимальных условий для размещения установки – помещение должно быть звуко-, тепло- и гидроизолированным.

Можно устроить специальный короб в подполе, с доступом к оборудованию через люк.

Теплый обустроенный подвал с хорошей гидро- и звукоизоляцией и вентиляцией идеально подходит для установки насосного оборудования

Вариант #3 – в колодце

Насосную станцию устанавливают на специально устроенной платформе в колодце. Глубина поверхности установки должна быть такой, чтобы все оборудование находилось ниже уровня промерзания. Сам колодец сверху утепляют.

Недостаток такой схемы – затрудненный доступ к оборудованию.

При достаточной ширине и глубине колодца, а также мощности насоса, станцию можно установить в колодце на специальном кронштейне или площадке

Вариант #4 – в кессоне

Вокруг скважины устраивают помещение достаточной для последующего обслуживания ширины, заглубленное ниже уровня промерзания почвы. У поверхности земли кессон закрывают и утепляют, оставляя лишь небольшой люк для обслуживания.

Устройство приямка позволит применять насос со встроенным эжектором в том случае, когда глубина зеркала воды от поверхности земли составляет 9-11 метров.

Установка агрегата в кессоне скважины обеспечивает защиту от промерзания оборудования и полную шумовую изоляцию

Вариант #5 – в отдельном сооружении или пристройке

В этом случае шума слышно в доме не будет. Однако просто утеплить такое помещение будет недостаточно, потребуется еще и обогрев. Это ведет к дополнительным расходам на электроэнергию и проведение системы отопления.

При установке станции с проблемы с шумоизоляцией нет. Все элементы системы, кроме самого насоса, устанавливают в любом отапливаемом помещении дома.

Установка насосной станции в обустроенном на улице павильоне оградит от главного недостатка этого вида оборудования – шума во время работы

Определившись с местом установки станции насосного оборудования, приступают к ее монтажу.

Шаг #2 – проведение подготовительных работ

Готовят прочное основание под перекачивающий агрегат – бетонное кирпичное или деревянное, поверхность под установку выравнивают. Можно использовать специальный металлический кронштейн.

Поскольку насос довольно сильно вибрирует при работе, в соединениях трубопровода образуются люфты, появляются течи. Для снижения вибрации, а также ее разрушительного действия, под опоры насоса укладывают резиновые подкладки или коврик, а саму установку надежно закрепляют – привинчивают ножки анкерными болтами.

Главное условие бесперебойной работы станции насосного оборудования – беспрепятственное поступление жидкости от источника.

Основной проблемой, которую необходимо решить при круглогодичном водообеспечении – это . Поэтому под трубопровод роют траншею – от фундамента до колодца или кессона (приямка) скважины.

Траншея должна быть прямой в плане, желательно без поворотов и загибов, чтобы не снижать давление. Чтобы исключить воздействие отрицательных температур на трубы, их закапывают ниже уровня промерзания почвы в данной местности.

При формировании траншеи необходимо учесть уклон 0,03 в сторону водозабора для слива жидкости из трубопровода в период консервации.

При близко расположенных грунтовых водах водопровод прокладывают выше критического уровня, но в этом случае его утепляют и дополнительно используют греющий кабель. Также серьезная теплоизоляция и обогрев потребуется, если водопровод выводится выше уровня земли.

Если трубопровод проходит по воздуху, или залегает неглубоко, то необходим обогрев и серьезное утепление

Шаг #3 – сборка водозаборного узла

Водозаборный узел зависит от типа используемого насоса.

  • При стандартной схеме подключения – станция с поверхностным насосом и встроенным эжектором – это подсоединенный к полипропиленовой трубе через муфту обратный клапан с сетчатым фильтром.
  • Установка с внешним эжектором. На всасывающее отделение эжектора накручивают обратный клапан с сетчатым фильтром, сверху подсоединяют две трубы.
  • При использовании погружного (скважинного) насоса, фильтр грубой очистки входит в его конструкцию. Поэтому к агрегату присоединяют обратный клапан, и трубу. Насос имеет приличный вес, поэтому его подвешивают на прочный трос.

Опускают узел на необходимую глубину, учитывая, что минимальное расстояние от него до дна источника составляет 1 м при использовании поверхностных насосов и 0,5 м для погружного (скважинного).

Также следует иметь в виду, что уровень водяного зеркала меняется в течение года – летом он понижается. Если глубина всасывания на грани, то в этот период можно лишиться водоснабжения полностью.

В зависимости от диаметра скважины конструкция эжекторного узла различается. Циркуляция воды происходит либо по двум трубам, либо по принципу труба в трубе

Шаг #4 – монтаж поверхностных элементов станции

Принципиально схемы установки насосной станции будут различаться в зависимости от того, какой перекачивающий агрегат применяется.

Основное правило: любой дополнительный прибор устанавливают через шаровые краны с американкой и обратные клапаны. Это позволит снять устройства для замены или ремонта без необходимости слива всей воды из системы.

Следует предусмотреть и возможность слива воды из системы – для этого в трубопроводе формируют отвод установкой тройника, к которому подключают сливной кран.

На подающий трубопровод желательно установить фильтр грубой очистки. На напорный (в линию, ведущую к потребителям) – фильтр тонкой очистки.

Монтаж готовой станции поверхностного типа не вызывает сложностей, так как основные элементы системы уже соединены друг с другом. Она представляет собой гидроаккумулятор с установленным на нем электронасосом и блоком управления.

Помимо основной арматуры, в такую систему устанавливают устройство для заполнения ее водой перед первым запуском. Аналогично сливному устройству, в трубопровод вводят тройник с подключенным шаровым краном и воронкой.

При сборке трубопровода все соединения следует уплотнять льном, лентой ФУМ или уплотнительной пастой, чтобы не допускать подсоса воздуха в систему

Подробнее об особенностях выбора насосной станции и рейтинг лучших предложений на рынке по мнению владельцев оборудования вы можете посмотреть .

В остальных случаях элементы системы монтируют самостоятельно. При установке поверхностной станции, трубопровод (либо два трубопровода, если используется выносной эжектор)от скважины подсоединяют к насосу.

Далее устанавливают гидроаккумулятор и блок управления. Для станции со скважинным насосом это будут все основные поверхностные элементы в схеме. Удобнее всего для этого использовать 5-ти выводной штуцер, который монтируют в напорный трубопровод в удобном месте. В него вкручивают реле давления и манометр.

К боковому входу штуцера подсоединяют гидроаккумулятор. Для удобства обслуживания его подключают через шаровой кран с американкой и устраивают слив.

Проводят подключение потребителей к насосной станции. Чаще всего первым элементом становится раздающий коллектор холодной воды.

Такая система менее чувствительна к попаданию воздуха, однако все стыки должны быть герметичны

Шаг #5 – первый запуск станции

Электрический двигатель насоса имеет большую мощность, поэтому лучше обеспечить станцию насосного оборудования собственной линией электропитания, устроить заземление и установить стабилизатор напряжения.

Проверяют давление воздушной камеры гидроаккумулятора. Оно должно быть на 10 % меньше, чем давление включения насоса. Однако такую настройку делают в рабочем режиме. Предварительно же необходимо добиться следующих значений: для гидробака емкостью 20-30 л – 1,4…1,7 бар, емкостью 50-100 л – 1,7…1,9 бар.

Перед первым запуском установки с поверхностным насосом рабочую часть системы заполняют водой. Для этого выкручивают заглушку из заливного отверстия, расположенного в верхней части насоса.

Если в трубопроводе предусмотрена заливная воронка, лучше воспользоваться ей. Заливают жидкость до полного заполнения, пока она не начнет выливаться. Затем отверстие (вентиль) плотно закрывают.

При наполнении системы жидкостью через заливочное отверстие насоса удобно пользоваться обычной воронкой

Последовательность запуска:

  1. Насос подключают к электросети.
  2. Вентиль заливной воронки трубопровода с поверхностным насосом немного приоткрывают, чтобы удалить остатки попавшего в систему воздуха.
  3. Включают агрегат – в течение 2-3 минут из выходного отверстия напорного трубопровода (или открытого крана водопровода) должна потечь вода.
  4. Если жидкость не потекла, насосное оборудование выключают, доливают воды в систему и включают снова.

После удачного запуска оборудование следует «обкатать» и, если требуется, отрегулировать настройки гидроблока и реле давления.

Основные правила эксплуатации

После ввода насосной станции в эксплуатацию проводят ее периодическое обслуживание. Необходимо своевременно очищать фильтр грубой очистки. Без этого производительность установки постепенно снижается, вода идет рывками, а полностью забитый фильтр приведет к режиму работы «на сухую» и отключению системы.

Частота очищения зависит от содержания примесей в перекачиваемой воде.

Информацию о часто встречаемых поломках насосной станции и о способах их устранения вы можете прочесть .

Раз в месяц, либо после длительного простоя, зимней консервации или ремонтных работ, проверяют давление в воздушном отсеке гидроаккумулятора. Если необходимо, воздух подкачивают.

При использовании станции только в летний период, необходимо до наступления заморозков слить из системы всю воду.

Выводы и полезное видео по теме

Основные правила подключения насосной станции продемонстрирует видео:

Ролик-инструкция о настройке и эксплуатации насосной станции:

Как сделать насосную станцию на базе погружного насоса:

Правильная установка насосной станции обеспечивает частный дом водоснабжением с параметрами, не уступающими городской квартире – постоянное давление и достаточный напор.

Чтобы система работала максимально эффективно, перед выбором и монтажом оборудования следует обратится за консультацией к специалисту и выполнить оценочный расчет.

Если вы имеете опыт самостоятельной сборки и установки насосной станции, пожалуйста, поделитесь своими знаниями в комментариях к этой статье. Если же у вас возникли вопросы после прочтения материала, не стесняйтесь задать их в комментариях ниже.

Насосная станция своими руками: регулировка, подключение (установка)

Для обеспечения стационарного водоснабжения в загородном доме оптимальным решением является установка насосной станции. Такое устройство обеспечивает стабильный напор воды в трубопроводе, а отдельные модели способны работать даже в случае отключения электроэнергии.

Но, не всегда предлагаемые в магазинах модели устраивают покупателя по цене и характеристикам. В этом случае есть вариант собрать насосную станцию своими руками. Такое устройство, при наличии необходимых деталей, является более дешевым и более удобным в плане конструктивных решений.

Содержание

Целесообразность самостоятельной сборки

Прежде чем отвечать на вопрос «Как собрать насосную станцию?», следует определиться с тем целесообразно ли ее собирать самому.

Базовая комплектация насосной станции

</p>

Сборка домашней насосной установки своими силами будет выгодной в нескольких случаях:

  1. Тогда, когда уже имеется хотя бы один из гавных компонентов устройства. Главными комплектующими насосных станций являются насос для воды и гидроаккумулятор. Эти две комплектующие составляют две третьих стоимости всей станции. Если оба элемента придется покупать, то самодельная установка окажется дороже заводской модели.
  2. Вторым моментом является несоответствие технических характеристик и габаритов купленного устройства параметрам места установки. Например, если бак гидроаккумулятора не достаточно объемный, или производительности, приемлемого по цене устройства, не хватает на всю сантехнику. В этом плане собранный самостоятельно агрегат является более гибким.
  3. Еще одной причиной собрать автоматическую установку для частного дома самому является большая глубина скважины или ее чрезмерное отдаление от дома. В этом случае используется насос погружного типа, а бак и двигатель устанавливаются внутри помещения. Заводские варианты такие конструкции не выпускают.

Проанализировав все указанные моменты, можно понять, выгодно ли собрать свой насосный агрегат, или же проще и дешевле купить заводскую модель с прилавка.

Основные моменты сборки

Как сделать насосную станцию? Для начала стоит определится с местом расположения, обозначить путь до точки забора воды и его расстояние, подготовить соответствующим образом скважину или колодец и место установки. На основе полученных данных составляется схема расположения и основные комплектующие.

Конструкция автоматической насосной установки

Прежде всего, при самостоятельной сборке установки для водоснабжения, нужно подобрать необходимый насосный аппарат для забора воды. В зависимости от типа источника подойдет, либо поверхностный колодезный агрегат, либо погружной скважинный аппарат.

Принцип работы гидроаккумулятора

</p>

Следующим элементом насосной станции является гидравлический аккумулятор. Он состоит из двух камер, разделенных эластичной мембраной. Нижняя камера напрямую соединяется с насосным аппаратом. Во время его работы камера заполняется водой, растягивая мембрану. Когда насос отключается, мембрана возвращается в исходное положение и тем самым проталкивает воду дальше в трубопровод. Гидроаккумулятор поддерживает постоянное давление в линии и предотвращает гидравлический удар.

Обязательным моментом для всех насосных станций является блок автоматики. Эта деталь отвечает за самостоятельное включение и выключение агрегата. Наиболее простым вариантом является реле давления с манометром. Такое реле устанавливается на гидравлический бак и контролирует работу электронасоса. Когда давление на мембрану ослабевает – датчик срабатывает и аппарат включается, закачивая в бак воду.

Желательно систему также укомплектовать специальным фильтром тонкой очистки. Устанавливается такой элемент на трубопроводе после насосной станции. Он используется для очистки жидкости от примесей и грязи.

Перед агрегатом также устанавливается фильтрующий элемент. Только на этом участке стоит фильтр грубой очистки. Он задерживает крупные частицы, которые могут повредить узлы электронасоса (при использовании поверхностного варианта).

На всасывающем патрубке агрегата важно установить вертикальную заливную горловину. Она необходима для запуска устройства в первый раз, а также в том случае, если было произведено обслуживание. А чтобы усилить напор в магистрали, на всасывающий патрубок поверхностных моделей устанавливается эжектор для насосной станции.

Все элементы самодельного устройства соединяются между собой с помощью трубопровода. Оптимальным вариантом являются трубы из полиэтилена или полипропилена.

Варианты без гидравлического бака

Чтобы сэкономить часть средств можно сделать автоматическую станцию без гидроаккумулятора. Только в этом случае не будет происходить выравнивание давления в магистралях, что приведет к частым включениям устройства. Как результат – комплектующие агрегата быстро придут в негодность.

Насосные станции с гидробаком и без него

</p>

Решением могут стать современные модели, которые отличаются встроенным стабилизатором. Он отвечает за защиту от сухого хода, а также за плавное включение. Но, эффективная работа насоса обеспечивается только при стабильном напряжении. К тому же стоимость таких моделей на порядок выше стандартных станций с баком.

Поэтому, если позволяет помещение и средства, лучше собирать агрегат с встроенным гидравлическим баком.

Как сделать насосную станцию с погружным (глубинным) насосом? (видео)

Не забудьте оценить статью:

Голосов: 1 Средняя оценка: 5,00 из 5

—>

Собрать насосную станцию своими руками придется еще и в том случае, если оснащение неожиданно вышло из строя. При этом необходимо руководствоваться рекомендациями, приведенными в настоящей публикации. И все, что для этого потребуется, перечислено ниже.

Содержание статьи

Состав оборудования насосной станции

Чтобы вода из скважины или колодца попала в дом или на приусадебный участок, система должна быть оснащена насосом с достаточной мощностью.

Существует 2 типа таких устройств:

  1. Поверхностная насосная станция. Это комплекс, который включает все необходимые элементы для обеспечения бесперебойной подачи воды автономной системой водоснабжения.
  2. Погружной насос. Это помпа, которая опускается в воду в источнике, и будучи включенной втягивает воды, поднимает ее на поверхность и передает по трубопроводу к потребителям.

Те, кто задумался, как собрать насосную станцию своими руками, должны понимать, что это не только насос.

Помимо всасывающего жидкость агрегата в комплекс входит:

  • манометр;
  • гидробак;
  • блок управления;
  • реле давления воды;
  • фильтр грубой очистки.

Каждый элемент выполняет свою функцию. Но только будучи включенными в единый комплекс они формируют автономную систему подачи воды из скважины или колодца.

Как смонтировать насосную станцию самостоятельно

При кажущейся простоте процедура создания насосной станции – довольно сложный процесс, который требует, чтобы были выдержаны следующие требования:

  1. Дебит скважины или колодца должен быть достаточным, чтобы обеспечить все потребители необходимым количеством воды, даже если все их включить одновременно на полную мощность.
  2. Трубопровод должен иметь достаточную пропускную способность, чтобы не создавать избыточного давления в одних узлах, и не быть несостоятельных на выходе. Сечение рассчитывается исходя из производительности станции водоснабжения.
  3. Производительность не может быть недостаточной, чтобы поднять воду с глубины источника на поверхность и передать ее по трубам к самому удаленному потребителю. Производительность – количество жидкости, прокачиваемой за час.

Если говорить упрощенно, насосная станция, собранная собственными руками, должна предполагать соответствие требований потребления и фактических рабочих параметров. При этом нужно правильно ее разместить.

Важно, чтобы источник был в непосредственной близости, чтобы в рабочем состоянии станция была способна быстро закачать требуемое количество жидкости.

Оборудование размещается в помещении, кессоне или другом месте, где не бывает отрицательных температур, если она будет работать круглый год. При этом необходимо, чтобы все узлы были доступны для демонтажа, ремонта и обслуживания.

Виды применяемых насосов

Основных типов два:

  1. Наружная насосная станция для колодца или скважины. Предполагается, что в качестве втягивающего устройства использован центробежный насос, который приводится в действие посредством электродвигателя. Оборудование устанавливается на поверхности, а водозаборник со шлангом опускается в источник. Преимущество – возможность беспрепятственного обслуживания. Недостаток – шум и вибрация.
  2. Насосная станция с погружным насосом. Все элементы, кроме скважинного насоса, находятся на поверхности. Сам насос погружается в жидкость, а вода передается наверх через шланг. Преимущество – эффективное естественное охлаждение жидкостью, возможность использования в других целях. Минус – для обслуживания насос придется поднимать на поверхность.

На какой бы тип не пал выбор, главное – правильно подобрать компоненты, исходя из потребностей жильцов и участка, возможностей источника, а также технических характеристик каждого узла. В любом случае потребуется донные фильтр или система предварительной грубой очистки, чтобы ил, глина и песок не попадали внутрь рабочей камеры насоса.

Монтаж системы не требует инженерного образования или специальных навыков, если правильно подобрать компоненты.

Используемые источники:

  • https://nasosovnet. ru/station/nasosnaya-stantsiya-svoimi-rukami.html
  • http://sansamuch.ru/sobiraem-nasosnuyu-stanciyu-sami/
  • http://otepleivode.ru/vodosnabzhenie/nasosyi/nasosnaya-stantsiya-svoimi-rukami.html
  • https://vodatyt.ru/nasosnaya-stanciya/sobiraem-svoimi-rukami.html

установка своими руками, схема монтажа варианта для частного дома, как подключить

Жизнь за городом временно или постоянно – это приятно, но есть в ней некоторые сложности. Ведь далеко не в каждом дачном поселке имеются централизованные коммуникации. Жителям коттеджей и частных домов довольно часто приходится самостоятельно улучшать свои условия жизни.

Одним из важных пунктов комфортной жизни является постоянное наличие воды. Помочь в этом может насосная станция, которую совершенно несложно установить самостоятельно.

Особенности

Насосная станция способна подавать воду в систему водоснабжения дома, а также автоматически поддерживать в ней заданное давление. За счет этого можно делать сеть водопровода разветвленной, облегчая подключение к ней различной бытовой техники, например, бойлера, душевой кабины, стиральной машины и так далее.

Насосная станция представляет собой насос, гидроаккумулятор, автоматику, фильтр, трубопроводы. В качестве источника для забора воды подойдет скважина или колодец. Можно использовать воду из открытых водоемов или других резервуаров. В том случае, если забор воды делается из речки, озера или пруда, ее необходимо применять только для хозяйственных нужд или полива. Воду из колодца или скважины лучше сдавать на анализы, результаты которых покажут, является она хозяйственной или питьевой.

В основном на участках глубина скважин составляет около 20 метров, что является оптимальным значением для установки автоматического оборудования. Данные параметры позволяют доставлять воду к точкам разбора без какого-либо дополнительного оснащения.

Насосная станция работает циклами, каждый из которых разделяется на два этапа. Когда насос включается, вода поднимается из источника, заполняет систему и гидробак. Это происходит, пока давление не превысит верхнюю границу. Как только это произошло, реле давления отключает насос, и вода прекращает поступать.

В момент открывания кранов или использования водопотребляющей техники поступление воды происходит из емкости гидроаккумулятора. Жидкость из гидробака будет расходоваться, пока не достигнет нижней границы. Затем насос снова включается и поднимает воду в гидробак.

Необходимо следить, чтобы число циклов в час не превышало максимально допустимое число включений для насоса, который используется.

Преимущества насосной станции очевидны:

  • обеспечивает автономное водоснабжение в доме;
  • позволяет повысить эффективность системы водоснабжения;
  • позволяет более безопасно эксплуатировать оборудование и трубопроводы;
  • позволяет сделать некоторый запас воды и осуществить ее подачу, даже если электроснабжение отключено;
  • обеспечивает стабильный напор воды и поддерживает постоянное давление;
  • увеличивает срок службы приборов и бытовой техники, подключенных к системе водоснабжения;
  • снижает затраты на электроэнергию и износ оборудования;
  • дает возможность выбрать место для монтажа агрегата;
  • имеет компактные размеры и небольшой вес;
  • просто монтировать.

Как выбрать?

Насосная станция для дачи или частного дома должна справляться со своими функциями, поэтому ее следует выбирать, исходя из своих потребностей. В первую очередь стоит обратить внимание на ряд следующих критериев.

Технические характеристики станции

Причем наибольшее значение имеет производительность устройства. Лучше всего остановить свой выбор на насосной станции, которая обеспечивает напор воды из скважины, удовлетворяющий все потребности в доме и на придомовом участке.

Для нормальной жизни четырех человек подойдет устройство со средней или малой мощностью. Как правило, такие агрегаты снабжены гидроаккумулятором на 20 литров. Подобные станции подают воду из скважины в размере 2-4 кубометра в час и обеспечивают напор в 45 и более метров. Также стоит учитывать размер станции, уровень воды при работающем и отключенном насосе, разновидность фильтра, ширину трубы.

Особенности скважины, колодца

Готовая насосная станция представляет собой установку с поверхностным насосом, который осуществляет забор воды из скважины путем разрежения. При этом эжектор может присутствовать в конструкции насоса или быть выносным и его нужно располагать в скважине. Однако, если собирать и монтировать насосную станцию самостоятельно, можно воспользоваться скважинным или погружным насосом. Особенно это актуально, если он уже есть в наличии.

Насосные станции, имеющие встроенный эжектор, позволяют поднимать воду только с глубины не более 8 метров. Однако они обеспечивают хороший напор, который превышает 40 метров. Такие установки не боятся попадания воздуха, поэтому их необязательно наполнять водой перед началом работы. Они спокойно сперва прокачивают воздух, а затем уже и воду.

Среди положительных отличий также можно отметить высокую надежность и производительность. Конечно, и недостатки тоже имеются. Один из них – это сильный шум, поэтому подобные станции монтируются в доме, исключительно в подсобных помещениях с хорошей звукоизоляцией.

Станции с внешним эжектором необходимы для забора воды с глубины от 20 и более метров. В таком случае эжектор помещается в колодец или скважину, становясь частью заборного узла. К нему от установки идут напорный и всасывающий (вакуумный) шланги. По напорному шлангу вода попадает в эжектор и в камере всасывания формируется область разрежения, а по всасывающему вода поднимается вверх из скважины.

Для таких станций характерен низкий уровень шума и малое потребление энергии. Однако КПД таких устройств не превышает 40 процентов.

Насосные станции с погружным насосом также практически не шумные. Забор воды они могут осуществлять с любой глубины и даже при значительном удалении источника воды от здания. При этом им не страшны подсос воздуха и небольшие протечки в трубопроводе. Однако для них важна чистота воды, а значит, понадобится мощная фильтрационная система и регулярная чистка. Из минусов также стоит отметить высокую стоимость таких насосов и возможные трудности при ремонте и обслуживании.

Схемы монтажа

До монтажа необходимо подобрать место, которое оптимально подойдет для насосной станции.

При этом необходимо учесть:

  • удаленность станции от скважины или колодца;
  • температуру и влажность в месте, где будет установлен насос;
  • наличие свободного пространства под ремонт и обслуживание устройства;
  • возможность звукоизоляции помещения.

После того как место установки станции выбрано, начинается ее монтаж.

Сложностей при монтаже готовой насосной станции обычно нет.

  • Как правило, сперва ведутся подготовительные работы. Они заключаются в том, что под перекачивающее устройство изготавливают прочное основание, например, из бетона и кирпича или дерева. При этом оно должно иметь ровную поверхность. Также можно пользоваться специальным кронштейном из металла.
  • Когда насос работает, он достаточно сильно вибрирует, в итоге в местах соединений трубопровода могут образовываться течи. Чтобы снизить вибрацию и ее разрушительное действие, необходимо под опоры насоса уложить резиновый коврик или подкладки. Можно еще закрепить ножки более надежно при помощи анкерных болтов.
  • Чтобы насосная станция работала без перебоев, необходимо обеспечить постоянное поступление воды из источника. При круглогодичном потреблении воды следует позаботиться о защите от промерзания. Для этого роется траншея от колодца или кессона скважины до фундамента дома, в которую затем будет уложен трубопровод, желательно диаметром 32 миллиметра. Обязательно, чтобы траншея шла прямо, без загибов и поворотов, которые приводят к снижению давления.
  • Закапывать трубы необходимо ниже уровня, на который промерзает почва в данной местности. Также, формируя траншею, надо учесть уклон в сторону водозабора, чтобы в период консервации сливалась вода из трубопровода. В том случае, если грунтовые воды располагаются близко, необходимо трубопровод проложить выше их критического уровня. Однако при этом трубы надо утеплить и использовать греющий кабель.
  • Если трубопровод необходимо вести выше уровня земли, необходимо организовать хорошую теплоизоляцию и обогрев. В данном случае в качестве теплоизоляционного материала можно использовать минеральную вату на базальтовой основе.
  • Водозаборный узел в станции со встроенным эжектором и поверхностным насосом собирается путем подсоединения к внешней стороне полипропиленовой трубы металлической сеточки и обратного клапана. Сеточка в данном случае является фильтром грубой очистки, а обратный клапан необходим, чтобы трубы стабильно заполнялись водой. Клапан можно зафиксировать при помощи муфты, имеющей наружную резьбу. Если используется погружной (скважинный) насос, понадобятся только обратный клапан и труба, а фильтр грубой очистки уже есть в его конструкции.
  • Насос имеет немалый вес, поэтому его необходимо подвесить на прочный трос. При опускании водозаборного узла в устройстве с поверхностным насосом надо учесть, что минимальное расстояние от дна источника до него должно быть не менее 1 метра. Для погружного насоса данное расстояние составляет 0.5 метра. Необходимо также учитывать изменения уровня водяного зеркала на протяжении всего года, к примеру, летом он обычно становится ниже.
  • Когда трубопровод подсоединен к насосу, устанавливают гидроаккумулятор и блок управления. Соединять их лучше всего при помощи пятивыводного штуцера, который монтируется в напорный трубопровод в удобном месте. В него вкручивают манометр и реле давления, а к боковому входу штуцера подсоединяют гидроаккумулятор.
  • При монтаже поверхностных элементов станции необходимо учесть, что все дополнительные приборы лучше всего устанавливать через обратные клапаны или шаровые краны с американкой. Это нужно для того, чтобы легко снимать устройства при замене или ремонте, при этом без необходимости сливать воду из системы.
  • Конечно, возможность слива воды из системы рекомендуется предусмотреть заранее. Для этого необходимо в трубопроводе сформировать отвод, установив тройник с подключенным к нему сливным краном. При этом на подающий трубопровод следует установить фильтр грубой очистки, а на напорный – фильтр тонкой очистки.
  • Далее проводится подключение потребителей к насосной станции. Как правило, самый первый – это раздающий коллектор воды.
  • Перед запуском насосной станции необходимо учесть, что электродвигатель насоса обладает большой мощностью, поэтому для всей конструкции лучше выделить собственную линию электропитания, сделать заземление, а также установить стабилизатор напряжения.
  • При монтаже следует проверить давление воздушной камеры гидроаккумулятора. Его значение должно быть на 10 процентов ниже, чем давление включения насоса. Данная настройка делается в рабочем режиме. Что касается предварительных значений, то они должны быть для гидробака емкостью 20-30 литров – от 1.4 до 1.7 бар, а при емкости 50-100 литров – от 1.7 до 1.9 бар.
  • Перед тем как первый раз запустить установку с поверхностным насосом, необходимо заполнить водой рабочую часть системы. Это делается путем выкручивания заглушки из заливного отверстия, которое располагается в верхней части насоса. Если трубопровод оснащен заливной воронкой, то можно использовать ее. Воду заливают до тех пор, пока она не начинает выливаться. После этого необходимо плотно закрыть вентиль (отверстие).
  • При запуске насос надо подключить к электросети. Остатки попавшего в воронку воздуха удаляют, немного приоткрывая вентиль заливной воронки трубопровода.
  • После включения устройства из выходного отверстия напорного трубопровода или открытого крана водопровода в течение двух-трех минут должна потечь вода. В том случае, если вода не потекла, насос выключают и в систему доливают воду, а затем снова включают. Когда запуск оборудования успешно осуществлен, надо его «обкатать», а затем провести регулировку настроек реле давления и гидроблока.

Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

Основные функциональные узлы станции:

  • насос центробежного типа, который поднимает и транспортирует воду в дом;
  • гидроаккумулятор, который смягчает гидравлический удар;
  • реле давления;
  • электродвигатель, соединенный с насосом и реле давления;
  • манометр, позволяет определить давление;
  • система водозабора с обратным клапаном;
  • магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.

Станции с гидроаккумуляторами более надежны и практичны. К тому же они имеют небольшие размеры, что упрощает монтаж.

Как установить?

Установка насосной станции своими руками в доме зачастую проводится в отапливаемом помещении. Самым идеальным вариантом станет котельная с хорошей звукоизоляцией. Можно, конечно, установить и в коридоре, прихожей, кладовой или ванной. Главное, подальше от спален.

Нередко для расположения насосной станции выбирают подвал или цокольный этаж. Однако это при условии, что они тепло-, звуко- и гидроизолированы. Можно также провести установку в специальный короб, который размещается в подполе и имеет люк, чтобы был доступ к оборудованию.

Для установки станции в колодце используется специально обустроенная платформа. Она должна обязательно находиться ниже, чем уровень промерзания. При этом сверху необходимо утеплить и сам колодец. Такая схема является несколько затруднительной по доступу к станции.

В кессоне скважины также можно установить станцию. Для этого вокруг скважины обустраивается помещение, которое заглублено на уровень ниже, чем промерзание почвы. Кессон необходимо закрыть и утеплить у поверхности земли. Достаточно оставить небольшой люк, необходимый для обслуживания.

Также установка станции возможна в отдельном сооружении или пристроенном помещении. Конечно, такое строение требует не только утепления, но еще и дополнительного обогрева.

Установка насосной станции самостоятельно позволяет существенно сэкономить. В зависимости от подключения насосной станции к тому или иному источнику водоснабжения, есть различные схемы их установки. Правильная установка во многом зависит от мелких деталей вроде обратного клапана, сальника, фильтров и так далее. Такие мелочи позволяют существенно улучшить и продлить работу насосной станции.

Советы

  • После того как водоснабжение в доме налажено при помощи насосной станции, ее требуется периодически обслуживать. В первую очередь требуется постоянно следить за состоянием фильтра грубой очистки и при необходимости его очищать. Если этого не делать, то производительность станции будет снижаться, а вода идти рывками. В том случае, если фильтр полностью забьется, насос будет работать в холостом режиме, и в итоге станция отключится. Насколько часто придется чистить фильтр, зависит от количества примесей в воде.
  • Желательно один раз в месяц, после простоя, ремонта или консервации на зиму проверять давление в воздушном отсеке гидроаккумулятора. Оно должно быть на уровне 1.2-1.5 атмосфер. Если есть необходимость, воздух надо подкачать при помощи компрессора или автомобильного насоса. Если станция используется исключительно в летний период, надо обязательно слить из системы воду до того как придут заморозки.
  • При монтаже лучше использовать трубы с величиной большей, чем расчетная. Это позволит скомпенсировать различные изгибы, повороты, а также толщину фундамента, если станция устанавливается в доме.
  • Закручивать детали в процессе монтажа или ремонта лучше всего ключом. Если данную операцию выполнять руками, в дальнейшем могут появиться течи.
  • Когда насосная станция подключена, для ее регулировки и определения уровня давления, при котором она выключается, в приемное устройство требуется залить примерно два литра воды. После этого насос запускают в работу. В тот момент, когда станция выключилась, необходимо зарегистрировать уровень давления воды. Также надо знать значение давления, когда станция запускается автоматически.
  • При определенном давлении воды насосная станция иногда не отключается, исправить данную проблему можно при помощи винтов на реле давления. Они отвечают за степень сжатия пружин. Для этого снимают крышку устройства, а затем подкручивают винт, на котором есть буквы «ДР» в сторону «+» или «–». Чтобы отрегулировать уровень давления, при котором включение станции будет производиться автоматически, надо использовать винт с буквой «Р».

О том, как подключить насосную станцию, смотрите в следующем видео.

Вопрос-ответ

Попробую объяснить, а точнее напомнить суть этого явления, т.к. все это проходили на уроке физики при изучении темы «атмосферное давление».

Для начала, немного истории:

До середины 17 века считалось неприемлемым утверждение древнегреческого ученого Аристотеля о том, что вода поднимается поршнем насоса потому, что природа не терпит пустоты.

В 1640 г. в Италии герцог Тосканский решил устроить фонтан на террасе своего дворца. Для подачи воды из озера был построен трубопровод и насос большой длины, каких до этого еще не строили. Но оказалось, что система не работает — вода в ней поднималась только до 10,3 м над уровнем водоёма.

Недоумевающие строители обратились за помощью Галилею, который сострил, что, вероятно, природа перестоит бояться пустоты на высоте более 34 футов, но все же предложил разобраться в этом своему ученику Торричелли. Поиски причин упрямства воды и опыта с более тяжелой жидкости – ртутью, принятые в 1643 году Торричелли привели к открытию атмосферного давления.

Стеклянную трубочку, длиной 1 м, запаянную с одного конца, наполняют доверху ртутью. Затем, плотно закрыв отверстие пальцем, трубочку поворачивают и опускают в чашу с ртутью. После этого палец убирают. Ртуть из трубки начинает выливаться, но не вся!

Осмысливая результаты эксперимента, Торричелли делает 2 вывода: в пространстве над ртутью в трубке нет воздуха (позже его назовут «торричеллиевой пустотой»), а ртуть не выливается из трубки обратно в сосуд потому, что атмосферный воздух давит на поверхность ртути в сосуде. Из этого следовало, что воздух имеет вес.

Столб ртути в трубке установился на высоте 760 мм над поверхностью ртути в сосуде. Вес столба ртути сечением в 1 см2 равен 1,033 кг, т. е. в точности равен весу столба воды такого же сечения высотой 10,3 м. Именно с такой силой атмосфера давит на каждый квадратный сантиметр любой поверхности, в том числе и на поверхность нашего тела.

Точно также, если в опыте с ртутью вместо неё в трубку налить воды, то столб воды будет высотой 10,3 метра.

Чем  меньше атмосферное давление, тем на меньшую высоту может подняться жидкость (т.е. чем выше над уровнем моря, например в горах, тем с меньшей глубины может всасывать насос).

Чем  меньше плотность жидкости, тем с большей глубины можно её выкачивать, и наоборот, при большей плотности глубина всасывания уменьшится.

Например, ту же ртуть, при идеальных условиях, можно поднять с высоты не более 760 мм.

Почему же в расчетах получился столб жидкости высотой 10,3 м, а насосы всасывают только с 9 метров?

Ответ достаточно простой:

— во-первых, расчет выполнен при идеальных условиях,

— во-вторых, любая теория не дает абсолютно точных значений, т.к. формулы эмпирические.

— и в-третьих, всегда существуют потери: во всасывающей линии, в насосе, в соединениях.

Т.е. не возможно в обычных водяных насосах создать разряжение, достаточное для того, чтобы вода поднялась выше.

Итак, какие выводы из всего этого можно сделать:

1. Насос не всасывает жидкость, а лишь создает разряжение на своём входе (т.е. уменьшает атмосферное давление во всасывающей магистрали). Вода выдавливается в насос атмосферным давлением.

2. Чем больше плотность жидкости (например, при большом содержании в ней песка), тем меньше высота всасывания.

3. Рассчитать высоту всасывания (h) можно, зная, какое разряжение создает насос и плотность жидкости по формуле:

h = P / ( ρ* g) — x,

где P – атмосферное давление, — плотность жидкости. g – ускорение свободного падения, x – величина потерь (м).

Примечание: формула может использоваться для расчета высоты всасывания при нормальных условиях и температуре до +30°С.

Также хочется добавить, что высота всасывания (в общем случае) зависит от вязкости жидкости, длины и диаметра трубопровода и температуры жидкости.

Например при увеличении температуры жидкости до +60°С, высота всасывания уменьшается почти в два раза.

Это происходит потому, что возрастает давление насыщенных паров в жидкости.

В любой жидкости всегда присутствуют пузырьки воздуха.

Думаю, все видели, как при закипании сначала появляются маленькие пузырьки, которые затем увеличиваются, и происходит кипение. Т.е. при кипении, давление в пузырьках воздуха становится больше, чем атмосферное.

Давление насыщенных паров и есть давление в пузырьках.

Увеличение давления насыщенных паров приводит к тому, что жидкость закипает при более низком давлении. А насос, как раз и создает в магистрали пониженное атмосферное давление.

Т.е. при всасывании жидкости при высокой температуре, существует возможность её закипания в трубопроводе. А никакие насосы не могут всасывать кипящую жидкость.

В конце дам еще пару рекомендаций:  старайтесь  везде, где возможно использовать погружные насосы. Никогда не используйте насосы на всасывание там, где глубина всасывания приближается к максимальной, т.к. всегда остается вероятность, что в измерении имеется погрешность, условия могут чуть изменится и насос перестанет работать.

Так же необходимо помнить, что 1 метр всасывания уменьшает расходные характеристики насоса примерно на 10%. Поэтому, чем больше глубина всасывания, тем мощнее приходится ставить насос. Что весьма не правильно и не экономично.

Блоки механического управления автоматикой подачи воды насоса с гидроаакумулятором

Сортировать:
По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать:
16255075100


Блок автоматики для поддержания давления в насосных станций и установках PM/5G-3W, производство к..

В наличии

960.00 р.


Реле поддержания давления для насосных станций и установок PM/12-G с американкой, производство ко..

В наличии

1 241.00 р.


Реле поддержания давления для насосных станций и установок PM/5-G с американкой, производство ком..

В наличии

803.00 р.


Реле давления PT/12-380В производства компании «Italtecnica» Италия применяется в автоматических ..

В наличии

1 314.00 р.


Механическое реле поддержания давления для насосных станций МДД-1 с американкой, применяется в ав..

В наличии

384.00 р.


Реле защиты насоса по давлению для насосных станций, насосных установок LP/3, производство компан..

В наличии

803.00 р.

Показано с 1 по 6 из 6 (всего 1 страниц)

Механическая автоматика для насосной станции



Механическая
автоматика для водяных насосов

Насосная механическая автоматика предназначена для
управления насосом и контроля его работой. Основные функции насосной автоматики
– запуск насоса и прекращения его работы. Как правило, это происходит за счет реле
давления для гидроаккумулятора, блока автоматики, реле защиты от «сухого
хода»
и пускозащитных устройств. Установка и регулировка реле давление для
насоса проста, и можно ознакомиться в описании в технических характеристиках
автоматики. Насосная механическая автоматика в форме блока предназначена для
автоматизации работы насоса или насосной станции, она реагирует на понижение или
повышение давления в водопроводной системе и запускает насос при открывании
крана или останавливает, достигая установленного давления воды. Можно собрать насосную станцию своими руками по схеме подключения
с гидроаккумулятором и реле давлением с погружным или поверхностным насосом.

Станции автоматического водоснабжения своими руками: схемы, ремонт, установка

На чтение 6 мин. Просмотров 1 Опубликовано Обновлено

Чтобы бесперебойно обеспечивать водой дачу или коттедж, необходим качественный источник водоснабжения, трубопровод и автоматическая станция водоснабжения. Компактные, простые в эксплуатации станции повсеместно используются в загородных инженерных сетях. Домовладельцы, не готовые платить большие деньги за готовую заводскую установку, узнают из нашего материала: как и из чего своими руками собрать автоматическую станцию водоснабжения.

Конструкция и принцип работы станции водоснабжения

схема станции водоснабжения частного дома

Задача автоматической насосной станции водоснабжения — подача воды и поддержание необходимого напора в трубах. Для обеспечения всех хозяйских нужд система должна содержать:

  • гидроаккумулятор — накапливает воду под заданным давлением, выравнивает перепады давления;
  • самовсасывающий насос;
  • обратный клапан — предупреждает вытекание воды из труб во время простоя насоса;
  • датчик сухого хода — отключает электропитание насоса, когда в трубах нет воды;
  • реле давления и манометр. Реле давления подает и останавливает электропитание на насос. Манометр показывает давление в системе, незаменим во время настройки или ремонта автоматической станции водоснабжения;
  • редуктор давления — стабилизирует максимальное давление в потребительской сети;
  • модуль управления или ПЗУ — пускозащитное устройство, как правило, входит в комплектацию насоса.

Принцип работы насосной станции автоматического водоснабжения прост: вода всасывается насосом и поставляется в гидроаккумулятор. Емкость вмещает определенное количество воды, давление которой задается с помощью реле. Когда насос стоит, вода для пользования поставляется из бака гидроаккумулятора. По мере уменьшения уровня воды падает давление, на заданной отметке насос запускается. По такому циклу работает станция автоматического водоснабжения с гидроаккумулятором.

Возможности автоматической станции водоснабжения зависят от емкости бака гидроаккумулятора. При небольшом объеме насос будет запускаться после каждого мытья посуды, что негативно скажется на ресурсе его работы. Подсчитано, что один жилец частного дома за сутки тратит около 250 литров воды.

Жильцы дома могут пользоваться водой во время отключения электроэнергии в пределах объема бака. Давление в трубах будет удерживаться в промежутке от 1,5 до 3 атмосфер, достаточных для любых бытовых нужд.

Выбор и подготовка места установки станции водоснабжения

станция размещена в подвале дома

Основной недостаток автоматических насосных станций водоснабжения в их шумной работе. И хотя многие производители работают над его устранением, рекомендуем устанавливать и монтировать автоматическую систему водоснабжения подальше от жилых помещений и поближе к источнику водозабора.

Для бесперебойной работы нужно жесткое основание и хороший крепеж, что проще всего обеспечить на бетонной площадке. Возможная альтернатива основания для автоматической станции водоснабжения своими руками — это основание из дерева. Для сооружения понадобятся:

  • доски 50 мм толщиной;
  • брусок 100х150 мм;
  • гвозди;
  • глина, песок.

Порядок работ:

  1. Отрезаем 2 куска бруса длиной на 600 мм больше, чем ширина станции, обрабатываем их антисептиком.
  2. Выкапываем канавы под бруски, укладываем их, проверяем горизонталь по уровню.
  3. Утрамбовываем землю вокруг брусков песком и глиной. Бруски не должны выступать над поверхностью земли более чем на 5 см.
  4. На бруски набиваем щит из досок, предварительно обработанных антисептиком.
  5. Перед установкой и прикреплением станции автоматического водоснабжения с гидроакуумулятором еще раз проверьте горизонталь уровнем!

Установите станцию, используя резиновые прокладки толщиной 1 см. Не берите слишком толстые прокладки, уменьшающие жесткость и вызывающие вибрацию.

Установка и подключение станции

схема станции водоснабжения с погружным насосом

Порядок и схема подключения насосной станции автоматического водоснабжения одинаковы при любом источнике водозабора:

  1. Начинаем со сборки эжектора. Это литая конструкция из чугуна с несколькими раструбами для креплений.
  2. К нижнему выходу крепим фильтр грубой очистки.
  3. К верхнему пластиковому раструбу крепим сгон, собранный из 2 частей. Отмеряем необходимую длину.
  4. К раструбу сгона крепится металлическая муфта в качестве переходника на полипропиленовую трубу. Стыки тщательно герметизируются.
  5. В подготовленные заранее канавы закладываются водопроводные трубы. Для поворотов оставляем небольшой запас по длине.
  6. Для обсадной трубы обычно подбирают колено с подходящим радиусом изгиба.
  7. Эжектор крепится к трубе на муфтовое соединение.
  8. Второй конец трубы пропускаем через колено под прямым углом, конструкция запенивается и только после этого его опускают. Теперь трубу крепим к внешней магистрали угловым переходником.
  9. Собранный эжектор вводится в источник водозабора на глубину обсадной трубы, которую намечаем заранее.
  10. Крепление раструба эжектора и обсадной трубы обматываем металлизированным скотчем.

Важный момент в соблюдении схемы подключения насосной станции автоматического водоснабжения — качество воды. В колодезной или скважинной воде всегда присутствуют некоторые включения, опасные для механизмов. Без фильтрации в гидроаккумуляторе постепенно скопятся песчинки, частички почвы, приводящие к поломке и ремонту самого дорогого элемента автоматической станции водоснабжения — насоса. Потому перед насосом устанавливается фильтр. Более уязвимы для механических примесей вибрационные насосы.

Необходимо помнить, что грязный фильтр создает дополнительное сопротивление току воды, снижает напор и увеличивает нагрузку на двигатель.

Наиболее частные ошибки при установке и монтаже автоматической системы водоснабжения:

  • Во время прокладки магистрали трубы отрезаются без запаса на толщину фундамента и повороты.
  • Резьбовые гайки неплотно затянуты. Если закручивать соединения вручную, во время эксплуатации обнаружатся протечки.
  • Давление в гидроаккумуляторе не должно спускаться ниже 1,2 атмосфер. Его следует поднять насосом для автомобиля или компрессором.

Настройка станции водоснабжения

заводская модель станции

Цель настройки станции автоматического водоснабжения своими руками — это получение оптимального напора:

  1. Выставляем нижний порог давления в гидроаккумуляторе на отметке 1,3 атмосферы. Это делается компрессором или автомобильным насосом при отсутствии давления в системе.
  2. Выставляем порог реле сухого хода на максимальную отметку.
  3. Редуктор давления настраивается по своей инструкции. Для выставления наивысшей отметки давления на редукторе есть ручка или винт. Порог редуктора должен быть на 0,5 атмосфер выше, чем порог реле.

Заводская насосная станция настраивается намного проще. Через предусмотренное отверстие в корпус заливаем приблизительно 2 литра воды и внимательно следим за давлением. Включаться насос должен при 1,6 -1,8 атмосфер, а выключаться при 2,6 — 3 атмосферах.

Снимаем с реле крышку и крутим винт «ДР» в сторону «+» — для повышения или в сторону «-» — для понижения давления выключения. Давление включения регулируем винтом «Р».

Установку и монтаж заводской автоматической системы водоснабжения могут провести мастера из сервисного центра. Они же при необходимости отремонтируют автоматическую станцию водоснабжения.

Видеоролик о том, как самостоятельно обеспечить дом водой:

водонасосных станций и как они работают?

Водонасосные станции — это машины, которые можно использовать для транспортировки воды с одного объекта на другой, без прямого участия человека или животных. Эти устройства могут подавать воду в каналы, обеспечивать циркуляцию воды в системах очистки и даже слить воду с низин.

Водные насосные станции, используемые при реконструкции земель

В стране много мест, где водонасосная станция может быть очень полезной.Например, в Болотах (Ист-Мидлендс), которые представляли собой массивный участок болот вокруг реки Уз, использовались водонасосные станции, чтобы очистить большую часть заболоченной почвы и вместо этого создать пахотные сельскохозяйственные угодья. Лучшее в этом типе переделки земель — это то, что он очень полезен для ведения сельского хозяйства. По мере того, как заболоченная земля осушается, питательные вещества и частицы из воды остаются в почве, что делает грязь особенно полезной для роста растений.

Водяные насосы обычно рассматриваются в таких случаях только в том случае, если дренаж под действием силы тяжести невозможен.Водонасосные станции редко используются для удаления воды с возвышенностей, поскольку во многих случаях гораздо проще просто вырыть канал и позволить воде естественным образом стекать вниз в желаемую зону сбора. С другой стороны, водные насосные станции часто подают воду на возвышенность. Например, для жителей, которые живут на склонах холмов, вода, которую они используют в своих домах, должна подниматься в гору, и в этом случае для этого будут необходимы водонасосные станции.

Как работают водонасосные станции?

Насосная станция должна обеспечивать давление, достаточное для преодоления силы тяжести на воде.При достижении этого уровня давления давление будет достаточным для перемещения жидкости с необходимой скоростью потока. Это простое математическое уравнение, а насосы можно программировать, чтобы можно было легко регулировать расход воды. Электронный контроллер, который либо непосредственно присоединен к самой насосной станции, либо управляется с удаленного объекта, используется для ввода необходимых данных. Уравнение рассчитывается с учетом всех труб (их размеров), дополнительных фитингов, перепадов высоты и любых других частей, которые могут влиять на давление в водяной системе.При расчете давления важно учитывать размеры входа трубы, любые изменения направления трубы (изгибы под 45 и 90 градусов), различные типы клапанов, а также размеры любых выходных отверстий в системе. необходимо преодолеть давление в системе и заставить воду двигаться. В этом расчете также важно учитывать различные свойства перекачиваемой жидкости. Таким образом, для воды крайне важно проверить коэффициент шероховатости, а также трение, которое жидкость оказывает на трубопровод.Жидкости, такие как вода, будут иметь очень небольшое трение, однако сточные воды и химикаты могут быть вязкими, и поэтому потребуется более сильное давление для их перемещения по трубопроводу.

Правовые вопросы вокруг насосных станций

Многие люди в Англии и Уэльсе могут иметь старые водонасосные станции на своей земле или на земле рядом с ними. В прошлом эти устройства производились местными советами или частными владельцами. Однако в 2016 году в Англии и Уэльсе был принят закон, согласно которому право собственности на частные насосные станции было передано местным компаниям водоснабжения.Многие насосы старые и требуют значительного обслуживания. Многие из них были построены в викторианскую эпоху, а некоторые даже стали историческими достопримечательностями и охраняемыми объектами.

В любом случае, найти и отследить все насосные станции по всей Англии и Уэльсу — сложная задача, и геодезические работы продолжаются и сегодня. Если у вас есть насосная станция на вашей земле, возможно, стоит проверить, отвечает ли ваша местная компания водоснабжения за ее обслуживание.

Снижение рисков с помощью перекачки воды

Водяные насосы могут использоваться для снижения многих рисков для жилых, промышленных и коммерческих помещений.В канализационных системах без достаточной откачки застоявшаяся вода накапливается и может переносить бактерии и болезни. В такой ситуации могут накапливаться токсичные газы, такие как сероводород, что представляет серьезную опасность для населения при его вдыхании. Достаточная перекачка гарантирует, что неочищенные сточные воды движутся с постоянным потоком, поэтому нет шансов на скопление газов из-за застоя.

Неадекватная откачка в населенных пунктах также может привести к подтеканию воды из системы в подтопление подвалов и цокольных этажей зданий.

Водонасосные станции используются в Соединенном Королевстве для перекачки воды по каналам, для перекачки грунтовых вод, для гидроэлектростанций, а также для коммунального водоснабжения и канализации.

Для водяных насосов требуется источник питания

Всем водяным насосам требуется какое-то питание. Первые в Британии работали на угле напрямую или через пар, создаваемый при сжигании угля. Даже сегодня водяные насосы, как правило, потребляют электроэнергию, поэтому для их работы необходим надежный источник энергии.Возможно, вам потребуется связаться с местным советом и, возможно, даже получить разрешение на использование водяного насоса, поскольку им может потребоваться отдельное электроснабжение, такое как дизельный генератор.

Промышленные водонасосные станции обычно подключаются к электросети, но также могут иметь свои собственные решения по электроснабжению, чтобы они могли продолжать работать в случае аварии. Некоторые водонасосные станции работают на природном газе, который добывают с близлежащего участка. Хотя было непрактично снабжать насосную станцию ​​солнечной энергией или ветряными турбинами, с постоянно увеличивающейся емкостью батарей это могло быть возможным для будущих поколений.

Надеюсь, эта статья помогла вам понять, что такое водонасосная станция. По любым вопросам, касающимся вашей промышленной водонасосной станции, пожалуйста, свяжитесь с командой Pumping Solutions. У нас есть многолетний опыт проектирования, установки и обслуживания всевозможных насосных систем.

Считаете эту статью полезной? Найдите больше подобных сообщений в нашем блоге или посетите нашу страницу услуг, чтобы узнать, чем мы можем вам помочь!

Свяжитесь с насосными решениями

Как проектировать и ремонтировать насосные станции

Лучшие практики и примеры эффективного восстановления насосных станций

Установка новых насосов на насосной станции поверхностных вод Штиллингфлит.

Будь то ремонт или реконструкция насосной станции для паводковых вод или строительство совершенно новой, важно подобрать правильный насос (ы) для применения. Поиск поставщика насосов, который может предоставить различные варианты насосов, соответствующие инженерные ресурсы и хороший послужной список для работы в этом специализированном секторе, должен быть приоритетной задачей. Выбор наиболее конкурентоспособной оценки может быть привлекательным, но может оказаться плохим решением, если в дальнейшем возникнут проблемы.

Ключи к насосным проектам

На существующей насосной станции, где насосы проявляют признаки износа или плохой работы, их замена поначалу может показаться лучшим вариантом, особенно если срок их службы значительно превышает расчетный. Однако это может быть дорогостоящим и не всегда может быть лучшим долгосрочным решением. Перед принятием какого-либо решения о замене или ремонте проблемных насосов необходимо привлечь специалистов по насосам для проведения подробного обследования существующей инфраструктуры и состояния насоса (ов).

В Великобритании дистрибьютор насосов AxFlow инвестировал технические ресурсы в техническое обслуживание, ремонт и проектирование насосных станций для паводковых вод. Являясь частью панъевропейской группы AxFlow, компания развила предприятие, специализирующееся на насосных станциях для паводковых вод, которые предоставляют услуги речным и дренажным службам, операторам промышленных парков и владельцам портов и гаваней. Это включает в себя новые постройки и проекты полной реконструкции.

«За несколько лет мы накопили богатый опыт и знания, которые, по нашему мнению, обеспечивают надежный план, охватывающий все инженерные услуги и возможные варианты», — сказал Марк Редгроув, менеджер по техническим услугам AxFlow.«В начале проекта важно, чтобы связь между заказчиком и поставщиком [была] всегда открыта. Обе стороны должны знать, кто вовлечен, какова их работа [или] роль и что запланированы регулярные обновления о ходе выполнения. Проекты проходят гладко только тогда, когда есть план действий с указанием сроков выполнения действий ».

Доступ к широкому спектру насосных технологий и возможность представить заказчику ряд опций в соответствии с бюджетом являются основными преимуществами, когда требуются новые насосы.Также необходимы ресурсы и квалифицированный инженерный персонал, который возьмет на себя работы на стройплощадке, установит и введет в эксплуатацию насосы и переконфигурирует насосные станции.

«В рамках наших ресурсов у нас есть необходимые навыки в области гидравлики, гражданского строительства и логистики», — сказал Редгроув. «Для многих проектов необходимы легкодоступные ресурсы в виде кранов и транспорта. После того, как мы проведем полное обследование объекта, которое включает в себя подробное обследование насосов и причин износа или повреждения, мы можем представить заказчику проектный документ, в котором излагаются все работы, которые необходимо выполнить, с полной сметой.”

Два новых насоса были установлены непосредственно над разгрузочной ямой в порту Иммингема.

Примеры из практики

Такой сценарий иллюстрируется двумя разными проектами, реализованными за последние 18 месяцев. Работая от имени Совета по внутреннему дренажу Ouse & Derwent, AxFlow установила два новых погружных насоса Bedford на насосной станции поверхностных вод Stillingfleet. Построенная в начале 1990-х годов насосная станция поднимает поверхностные воды, которые больше не могут стекать под действием силы тяжести в ближайший ручей.

Высокие показания влажности были зарегистрированы в футеровках насоса, в которых находится электрическое оборудование, что вызвало проблемы при эксплуатации.

«Насосная станция была оборудована двумя большими главными насосами с подъемом 800 мм и двумя основными насосами для сухой погоды с подъемом 600 мм», — сказал Редгроув. Насосы необходимо было снять, сохранив насосную мощность станции. Когда существующие насосы были демонтированы, их заменили два погружных насоса Bedford.

«Поначалу казалось, что снять и заменить насосы с помощью строительных лесов не составляет труда», — сказал Редгроув.«Однако установка строительных лесов в мокром колодце была непрактичной из-за ограниченного пространства, к тому же мокрый колодец не был полностью изолирован от потоков. Повышение уровня воды потребовало включения и выключения одного насоса, чтобы поддерживать уровень на низком уровне ».

Инженер в корзине для верховой езды был подвешен в мокрый колодец, чтобы снять насосы. На демонтаж и замену ушло три дня.

Для многих промышленных объектов с большими площадями открытого пространства скопление поверхностных вод может стать проблемой.Порт Иммингем — крупнейший порт Великобритании по годовому тоннажу. Поверхностная вода всегда удалялась с участка площадью 1230 акров с помощью приливного клапана (клапана), который стекал воду в устье Хамбера. Однако из-за периодических блокировок портовые инженеры стремились найти постоянное решение проблемы.

В середине 2015 года AxFlow предложила построить наземную насосную станцию, которая будет перекачивать воду в док.

«Существующая дренажная система состояла из ряда подземных камер, в которых собиралась вода, которая затем стекала в основную сливную яму на стороне шлюза порта», — сказал Редгроув.«Оттуда вода сбрасывалась через приливную заслонку, расположенную на грязевой банке в устье. Однако он регулярно заилен, и водолазам приходилось очищать ил и грязь вручную ».

Новая насосная станция была расположена над сливной ямой и состояла из двух самовсасывающих насосов, оцинкованных труб из мягкой стали, обогреваемых рубашек для защиты от холода и панели управления с ультразвуковым контролем уровня Pulsar.

Самовсасывающий насос для поверхностного монтажа был выбран для сливной ямы площадью 1 кв.Этот насос лучше подходит для небольшой ямы, чем погружной, и его легче обслуживать. Вихревые насосы были выбраны из-за наличия песка и твердых частиц в стоках дока. На эти насосы не влияют твердые частицы.

Основные сведения о подъемных станциях для сточных / ливневых вод

ПОЛУЧИТЬ ЦЕНУ

Назначение лифтовой станции — прием, временное хранение
по мере необходимости и перемещать сточные воды и / или ливневую воду через
система сбора.

Погружные насосные станции бывают размеров: очень маленькие, маленькие,
средние и большие станции, каждая со своими проектными параметрами.
Погружная система
Компоненты включают бассейн из стекловолокна, насос-двигатель, трубопровод,
клапаны, поплавковое управление, панель управления и крышки люков доступа.
Системы направляющих из нержавеющей стали могут быть полезны в более глубоких
станции. Специальные погружные насосы, называемые дробильными насосами, подходят для
применения в системах канализации под давлением.

Два основных типа конструкции подъемных станций:
хорошо намочить / хорошо высохнуть. Тип влажного колодца / сухого колодца использует мокрый колодец или яму
для сбора сточных вод и дополнительный сухой колодец, в котором
насосы, средства управления и сопутствующее оборудование.

Погружная станция для подъема мокрых скважин стала нормой и
является предпочтительным в современных приложениях. Использует только один колодец
в отличие от двух, с погружным насосом для перекачки твердых частиц, который
предназначен для работы под водой с затопленным входным отверстием.Все компоненты системы устанавливаются в один
хорошо намочить.

Все больше и больше погружных насосов для перекачки твердых частиц и измельчителей
насосы уточняются инженерами-конструкторами. Они используются для влажных
станции подъема сточных вод из колодцев и промышленные отстойники.
Большие и маленькие блоки используются по-разному в доме, гостинице,
школа морской, коммерческое здание и промышленное предприятие, и
городская канализация и ливневая канализация.

Погружные насосы доказали свою эффективность с
введение, опровергающее тех скептиков, которые изначально задавались вопросом, как
электродвигатель электрического насоса «мог работать под водой». Первоначально разработан в
Европе, теперь они используются во всем мире для перекачки чистой воды,
сырая вода и сточные воды. Миллионы пользователей постоянно используются ежедневно.

Погружной насос для сточных вод прибыл в США около
1955. Он стал популярен в начале 1960-х, когда появилась идея выпуска помпы.
был разработан, чтобы позволить легко отсоединить насос от
трубопровод и быть поднятым из колодца для обслуживания.В настоящее время это
функция, называемая направляющими рельсами, используется на более глубоких
станции и изготовлен из нержавеющей стали. Это закончилось грязным
а иногда и опасная задача по отправке персонала на станцию
отсоединить, а затем снова подключить насос.

Размеры станций

Погружные насосные станции для сточных вод обычно классифицируются
по размеру в галлонах в минуту.

Очень маленькие станции (менее 80 галлонов в минуту)

Станции этого типа обычно обслуживают индивидуальное жилище или
несколько изолированных построек.Диаметр устройства обычно составляет 24 дюйма или
36 дюймов глубиной не менее 3 футов ниже канализации
вход. Насосы Simplex могут быть разрешены для частных установок;
однако дуплексные устройства рекомендуются для обслуживания. Если один
насос нуждается в обслуживании, другой насос уже установлен и
утилита не прерывается. Большинство отдельных единиц — это пакеты.
состоит из бассейна из стеклопластика, насоса, трубопроводов и элементов управления из одного
поставщик.

Малые станции (от 80 до 300 галлонов в минуту)

Дуплексные станции
указаны почти исключительно для каждого насоса, размер которого позволяет
пиковый поток.Можно предусмотреть будущий рост, выбрав
торговцы, у которых есть те же модели насосов, доступные в различных
крыльчатка или мощность в лошадиных силах. Диаметр устройства обычно составляет 48 дюймов.
и больше, чтобы вместить 2 насоса, и он может иметь или не иметь направляющих
в зависимости от бюджета и глубины мокрого колодца. Если у агрегата есть направляющие,
сборку предлагают самые уважаемые продавцы, что снижает стоимость
монтажа на месте и труда подрядчика по установке.Обратные клапаны и задвижки также могут быть установлены внутри мокрого
хорошо в большинстве частных приложений. В общественных местах стеклопластик
клапанные коробки доступны и прикреплены к мокрому колодцу.

Средние станции (от 300 до 3000 галлонов в минуту)

Обычно используются дуплексные насосные станции. Физический размер самого колодца
основан как на текущем потоке, так и на прогнозируемых будущих потребностях. Глубина
станции частично диктуется уровнями поступления и
линии нагнетания.Диаметр отражает необходимое время работы насоса.
и время удерживания. Направляющие — еще один вариант, который обычно
используется, поскольку насосы больше / тяжелее для подъема. В этом размере
насосная станция обычно используется клапанная камера или коробка, которая может быть
прикреплен к влажному колодцу или отдельно и близко к влажному колодцу. В
сам колодец может быть RCP, но FRP (стекловолокно) больше
часто указывается.

Большие станции (более 3000 галлонов в минуту)

Большой
станция канализации отличается от среднего размера только
тот факт, что насосы больше лошадиных сил и транспортируют больше
галлонов в минуту.


Плавучие насосные станции для промышленных работ

Заявки на плавучие насосные станции для муниципальных образований

Плавучие насосные станции обеспечивают более легкий доступ к различным удаленным и проблемным местам, включая реки, озера, ручьи, пруды и лагуны. Наша линейка продуктов может быть адаптирована к требованиям муниципалитетов. Это означает, что независимо от ваших потребностей в перемещении воды, с плавучими насосными станциями от EZ Dock ваш насос всегда сможет выполнить свои обязанности.

Некоторые из наиболее распространенных приложений плавучих насосных станций EZ Dock для муниципалитетов включают следующее:

  • Сточные воды
  • Подача
  • Орошение
  • Производство
  • Охлаждающая вода
  • Поля для гольфа
  • Горное дело
  • Защита от наводнений

Преимущества получения плавучей насосной станции от EZ Dock

Плавучие насосные станции от EZ Dock предоставляют муниципалитетам ряд внутренних преимуществ, особенно по сравнению с более традиционными погружными насосами, которые сложно собрать, получить доступ и контролировать.

Плавучие насосные станции от EZ Dock имеют множество преимуществ, в том числе:

  • Безопасность: Муниципалитетам необходимо обеспечить безопасность своих сотрудников, а насосы могут создавать серьезные проблемы, особенно если они больше. Легкие и прочные, плавучие станции от EZ Dock можно настроить с учетом выбранных вами функций безопасности.
  • Долговечность: Платформы EZ Dock созданы, чтобы служить долго. Наши первые доки были установлены более 26 лет назад, и многие из них до сих пор используются.Все наши продукты рассчитаны на длительный срок службы, что гарантирует высокую окупаемость инвестиций. Когда налогоплательщики хотят знать, что их муниципальные налоги расходуются ответственно, вы можете убедиться, что ваш док — это деньги, потраченные не зря, поскольку они являются надежным вложением в ваше сообщество.
  • Простота установки: Сложная установка может значительно увеличить общие затраты на док-станцию, но EZ Dock создала простую в установке док-станцию, которую можно быстро собрать. Ваша насосная станция может быть запущена без промедления.
  • Легкость доступа: Поскольку плавучие насосные станции EZ Dock не погружаются в воду, обслуживающий персонал может видеть, слышать, касаться и более легко диагностировать любые возникающие отказы насосов. Их доступность над водой также упрощает их ремонт и сокращает время, необходимое для устранения проблемы.
  • Устойчивость к погодным условиям: Настоящее испытание плавучей насосной станции EZ Dock — ее эффективность в условиях кризиса. Будь то резкие колебания уровня воды или катастрофические штормы, наши продукты постоянно выдерживают штормы, защищая ценное оборудование, независимо от того, что мать-природа приносит вашему сообществу.
  • Постоянная производительность: Водяные насосы, установленные на плавучих насосных станциях EZ Dock, могут поддерживать лучшую и более стабильную производительность, чем их наземные аналоги.
  • Мобильность: Наши индивидуальные решения более легкие и портативные, чем другие плавучие насосные станции. При необходимости вы можете легко переместить вашу плавучую насосную станцию ​​в другое место.
  • Простая конфигурация: Благодаря нашей уникальной конструкции муфты мы можем настроить ваше решение EZ Dock в соответствии с вашими конкретными требованиями.Наши плавучие насосные станции бывают разных размеров, которые вы можете комбинировать с другими функциями, чтобы ваша станция соответствовала вашим потребностям. Благодаря простым настраиваемым параметрам ваша плавучая насосная станция может со временем развиваться, если ваши потребности изменятся.
  • Множественные варианты доступа: Системы EZ Dock могут быть спроектированы с широким спектром возможностей доступа, включая плавающие переходы, обеспечивающие безопасный доступ для осмотра и текущего обслуживания.
  • Низкие затраты на обслуживание: Сосредоточьте свое время и силы на обслуживании насосного оборудования, а не плавучей насосной станции EZ Dock.Наши решения, не требующие особого ухода, легко чистятся и могут выдерживать повреждения как в пресной, так и в морской среде. Защитный полиэтиленовый материал UV-16 устойчив к выцветанию, не гниет и не раскалывается.

Плавучие насосные станции док-станции EZ

Если вы представляете муниципалитет, желающий спроектировать, построить и установить насосную станцию, у EZ Dock есть ноу-хау, чтобы система работала в рамках вашего бюджета. Мы можем управлять каждым этапом проекта и уточнять спецификации, чтобы гарантировать, что вы получите мост, док-станцию ​​и другие необходимые компоненты.

Наша команда может даже предложить поддержку по вопросам разрешения и соответствия, опросам, данным об окружающей среде, инспекции на месте, закупке насосов и другим этапам процесса. Мы можем протестировать и отрегулировать платформу насосной станции по мере необходимости, и, поскольку наши продукты поставляются с гарантией, ремонт и регулировка не являются для вас проблемой.

Для получения дополнительной информации или для начала проектирования насосной станции, моста или дока свяжитесь с EZ Dock, чтобы поговорить с одним из наших специалистов.

Запросить цену

Эскиз мокрой скважины насосной станции с одинарным погружным аппаратом…

Управление канализационными системами в реальном времени (RTC) обычно считается средством экологически и экономически эффективной модернизации существующих городских дренажных систем. За прошедшие годы научное сообщество разработало множество новых, все более сложных алгоритмов управления. Их производительность часто проверяется только на единственном примере, для которого они были разработаны. Таким образом, остается неясным, могут ли какие-либо из этих недавно разработанных алгоритмов быть реализованы в другой системе.Кроме того, сравнение между различными стратегиями контроля обычно не документируется в предыдущих исследованиях. Чтобы преодолеть эту проблему, иногда рекомендуется использовать эталонные системы для объективного сравнения различных стратегий управления. Однако такие сравнения не обязательно позволят экстраполировать результаты на другие тематические исследования. Чтобы помочь операторам сточных вод обойти многочисленные трудности и подводные камни реализации стратегии RTC в отношении канализационных систем, научное сообщество предоставляет руководящие принципы и простые, но эффективные инструменты для демонстрации и предварительной проверки.Несмотря на эти усилия, похоже, что многие компании по очистке сточных вод еще не убеждены приступить к, казалось бы, утомительной и трудоемкой задаче внедрения RTC, которая по-прежнему несет риск отказа из-за ограниченного опыта моделиста, вручную внесенных ошибок внедрения или недостаточная переносимость применяемой стратегии контроля. Это основные причины, по которым практическая реализация стратегий RTC в полномасштабных системах сегодня все еще встречает сопротивление операторов сточных вод.Целью данной диссертации является содействие преодолению этих проблем путем автоматизации основных шагов, необходимых для разработки стратегий RTC: упрощение модели, выбор места управления и реализация алгоритма управления. Грубый предварительный анализ систем с использованием упрощенных моделей обычно считается первым шагом системного анализа в ходе исследования RTC. Это позволяет анализировать большое количество сценариев модели за короткий период времени даже при моделировании длительных периодов оценки.В контексте данной диссертации рассматриваются как автоматическое преобразование подробных гидродинамических моделей канализации в скелетонизированные модели, так и автоматизированное упрощение до откалиброванных концептуальных моделей. Эти два процесса используют высокодетализированную гидродинамическую модель канализации в качестве основы для предоставления упрощенным моделям данных для параметризации и, при необходимости, калибровки. Полученные модели оказались очень точными и надежными. Поскольку сокращенные гидродинамические модели все еще содержат основные магистральные коллекторы, они могут стать основой для анализа, который требует высокого пространственного разрешения и высокой точности, например, e.грамм. для моделирования паводков или для офлайн-оптимизации стратегий RTC на основе правил. Созданные здесь концептуальные модели предоставляют результаты моделирования только для ограниченного числа местоположений, но на более высоких скоростях. Следовательно, они кажутся более подходящими для применения в качестве модели прогнозирования в рамках прогнозируемого управления на основе моделей (MPC). Однако использование упрощенных моделей для предварительного анализа сценариев RTC сопряжено с внутренней проблемой: решения, принимаемые моделистом во время упрощения подробных моделей, могут иметь значительное влияние на моделируемые характеристики стратегии RTC.Это особенно актуально для выбора мест управления при построении концептуальных моделей. Анализ чувствительности как для подробных, так и для упрощенных моделей показывает, что выбор местоположения имеет большее влияние на производительность стратегии RTC, чем параметризация алгоритма управления или имитированные неточности мониторинга. Таким образом, более сложные методы анализа чувствительности дают те же результаты, что и простые методы скрининга. Компьютерная методология, разработанная здесь для разработки стратегий RTC, таким образом, использует полностью подробные гидродинамические модели в качестве основы для выбора подходящих мест управления.Они определяются на основе систематического и воспроизводимого подхода, а не для того, чтобы возлагать эту задачу исключительно на опыт моделиста, что, по-видимому, является обычной практикой для документированных научных исследований конкретных случаев, а также для реальных реализаций. Наряду с использованием только существующих контрольных точек (например, насосных станций) или мест с ограниченной пропускной способностью (как это часто делается, полагаясь на использование упрощенных подходов к моделированию), также была разработана методология для определения контрольных точек, которые позволяют активировать максимального объема хранения в системе.Эти различные варианты расположения элементов управления затем комбинируются с общими применимыми концепциями управления, такими как часто применяемое управление «равной степенью заполнения» на основе правил. Этот тип управления выбран потому, что его применение в предварительном тестовом примере оказалось весьма благоприятным с точки зрения эффективности и возможности расширения до интегрированного управления канализационной системой и станцией очистки сточных вод. В дополнение к этим автоматически созданным сценариям здесь оценивается применение MPC, чтобы иметь возможность сравнивать результаты автоматически созданных алгоритмов управления.Методология была протестирована на пяти канализационных сетях во Фландрии, Бельгия, и оказалась применимой ко всем пяти тестовым случаям. При смоделированном сокращении общего комбинированного объема перелива канализации от 20% до 50% созданные стратегии показали хорошие или очень хорошие характеристики для тестируемых водосборов. Хотя выбор места управления на основе объема показал наилучшие общие результаты, «лучший» алгоритм управления не был найден. Также использование MPC не дало значительно лучших результатов, чем контроль на основе правил. Результаты показывают, что автоматизированное проектирование стратегий RTC для канализационных систем возможно и желательно.В своем нынешнем виде методология разработки стратегий RTC для канализационных систем была успешно применена в ходе анализа 10 практических примеров фламандского оператора сточных вод Aquafin и станет неотъемлемой частью будущих проектов для внедрение RTC для канализационных систем по всей Фландрии.

https://limo.libis.be/primo-explore/fulldisplay?docid=LIRIAS2850591&context=L&vid=Lirias&search_scope=Lirias&tab=default_tab&lang=en_US&fromSitemap=1

Водяная насосная станция | Город Эванстон


(Изображение / рендеринг водяной насосной станции.Нажмите для увеличения.)

Водонапорная станция на Черч-стрит, 2525,

Зачем городу насосная станция
13 февраля 2017 года город Эванстон принял Постановление 5-O-17 о заключении Соглашения о водоснабжении с деревнями Мортон-Гроув и Найлс. Первоначальный срок соглашения составляет 40 лет с двумя положениями о продлении на 10 лет. Давление, которое производит Городская водопроводная станция, недостаточно, чтобы заставить воду проходить по водопроводу на все расстояние до этих деревень.Водонасосная станция необходима для приема воды и ее откачки под более высоким давлением в эти общины. Существующий водопровод большого диаметра, способный обеспечить необходимое количество воды, расположен на пересечении улиц Emerson и McCormick, что делает его хорошим местом для насосной станции. Вода из насосной станции никому из жителей Эванстона не пойдет.

Что будет на насосной станции
В насосной станции будут три насоса с электродвигателем.Обычно будут работать 2 насоса, а третий будет резервным. Насосная станция будет безлюдной. Еженедельно кто-нибудь будет посещать насосную станцию ​​для проведения физического осмотра. Каждые 6 месяцев будет проводиться плановое техническое обслуживание насосов и двигателей. В случае сбоя в электроснабжении есть генератор, который будет работать во время отключения электроэнергии для поддержания потока воды в два населенных пункта. Генератор будет проверяться один час каждый месяц. На выхлопе этого генератора установлен глушитель, а выхлопные газы выходят на западную сторону здания, вдали от домов на Макдэниел.Насосы насосной станции будут дистанционно управляться операторами водозаборной станции Evanston Water Plant. Дополнительную информацию о звуке, создаваемом резервным генератором, см. В техническом меморандуме Stanley Consultants.

Помимо перекачки воды, что еще будет происходить на станции
Насосная станция также будет оборудована возможностью добавления гипохлорита натрия (то есть отбеливателя) в воду, если необходимо, для поддержания уровня хлора в воде .В настоящее время городские власти поддерживают в среднем 0,44 мг / л свободного хлора в своей системе распределения, и городской персонал уверен, что остаточный хлор, доставляемый в точку подключения Комиссии по водоснабжению Мортон-Гроув-Найлс (MGNWC) перед насосной станцией, будет на уровне соответствующий уровень. Насосная станция была спроектирована с помещением для оборудования подачи химикатов, но первоначально она не будет установлена. Оборудование будет установлено только в том случае, если MGNWC обнаружит, что ему необходимо повысить уровни.Отбеливатель будет храниться только в случае его использования; он не будет сохранен как резервный.

В том маловероятном случае, когда потребуется добавить гипохлорит (который в два-три раза сильнее бытового отбеливателя), он будет храниться на месте. Он будет храниться в резервуарах в резервуарах для хранения разливов. Если бы они протекали, отбеливатель остался бы в химической комнате и не достигал бы дверей или сточных вод. Альтернативой является газообразный хлор, но из-за повышенного риска для безопасности он не используется на этом предприятии.

Что такое MGNWC

После утверждения Соглашения о водоснабжении Межправительственным соглашением была учреждена Водная комиссия Мортон-Гроув-Найлс (MGNWC) для целей строительства и эксплуатации общественной системы водоснабжения, состоящей из магистральных водопроводов, насосов, накопителей и других связанных систем водоснабжения. и принимающая инфраструктура между точкой подключения на водопроводной системе Эванстона и существующими водоприемными точками Найлса и Мортон-Гроув.Решение 4-Р-18 принято горсоветом 22 января 2018 года.

MGNWC получила выгодные заявки на строительство предполагаемого подключения и находится в очереди на получение ссуды под низкие проценты от IEPA для строительства своей инфраструктуры. MGNWC надеется начать строительство весной и получить воду к концу 2018 — началу 2019 года. Предлагаемая городскими властями ставка на 2018 год составляет 0,78 доллара за тысячу галлонов.

Кто владеет недвижимостью
Городские власти недавно заключили договор аренды на 50 лет с владельцем собственности, муниципальным округом мелиорации воды.MGNWC будет заниматься строительством и обслуживанием насосной станции, но она будет эксплуатироваться городскими властями.

Каковы планы в отношении собственности и кто покрывает расходы
В рамках Плана капитального ремонта Эванстона были выделены средства для сноса существующей структуры, бывшего здания школы на берегу. Эванстон намеревается развивать собственность на берегу с предложенными улучшениями парка. MGNWC заключит контракт и оплатит инженерные услуги и строительные работы по сносу и удалению существующего школьного здания и северной парковки из бывшей прибрежной собственности.MGNWC несет полную ответственность за средства и методы этой работы. Evanston возместит MGNWC разумные расходы, связанные с этой работой.

Южная парковка будет оставаться в своем существующем состоянии до тех пор, пока компания Evanston не построит предлагаемые улучшения парка. MGNWC за свой счет установит электрические и водопроводные соединения и приспособления, соответствующие нормам, для двух общественных туалетов, а также предусмотрит место для потенциального помещения для оборудования, если оно потребуется в рамках проекта благоустройства парка.Дренажные и канализационные отводы в туалетах будут подключены к системе водоотведения IPS, которая будет состоять из насосной станции дробилки. MGNWC несет полную ответственность за средства и методы этой работы. Evanston возместит MGNWC расходы на покупку и установку сантехники. Эванстон намеревается в ближайшее время построить улучшенный парк. Эванстон обеспечит водоснабжение и электроэнергию, необходимые для благоустройства парка.

Когда это было / будет обсуждаться с сообществом
В дополнение к собраниям городского совета / комитета, перечисленным ниже в истории законодательства, олдермен Робин Рю Симмонс обсудила предложения MGNWC на ​​своем 5-м собрании прихода 18 января 2018 года. была внесена в повестку дня, отправленную ее жителям.

членов сообщества были приглашены присоединиться к сотрудникам Alderman Rue Simmons и Сити для экскурсии по одной из городских водонасосных станций на 2520 Gross Point Road.Экскурсия состоялась в четверг, 8 марта, в 17:30. Жители смогли увидеть и услышать, как работает насосная станция, и задать вопросы.

История законодательства
MGNWC представила разрешение на строительство и освобождение от муниципального использования для строительства новой водонасосной станции площадью 3260 кв. Футов, соединительных труб и общественных туалетов на заседании Комитета по рассмотрению дизайна и проектов (DAPR) 7 февраля 2018 г. . Были представлены предлагаемый план участка, ландшафтный план и фасады зданий.Исключение для муниципального использования и план по минимизации неблагоприятных воздействий получили единодушную положительную рекомендацию. Комитет запросил дополнительную информацию, и вопрос был возвращен 28 февраля 2018 г. для дальнейшего обсуждения. DAPR рекомендовало окончательное утверждение.

12 февраля 2018 г. Комитет по администрации и общественным работам и городской совет утвердили Постановление 9-R-18, утверждающее Меморандум о взаимопонимании между городом и MGNWC по строительству и эксплуатации промежуточной дожимной насосной станции, расположенной по адресу 2525 Черч-стрит.Кроме того, 12 февраля 2018 года Комитет по планированию и развитию и городской совет одобрили Постановление 10-R-18, предоставляющее исключение для муниципального использования коммунальных услуг (насосная станция) на 2525 Church Street. Это позволяет построить насосную станцию ​​в районе открытого пространства OS, где коммунальные услуги не являются разрешенными или специальными.

Будет ли здание охраняться?
Насосная станция — это охраняемый объект с камерами и сигнализацией незаконного проникновения, которая будет передаваться обратно на завод.Общественные объекты будут регулироваться, как это обычно делается для парков в других местах.

Будет ли чрезмерное освещение
Территория вокруг здания будет освещена так же, как любое здание в городском парке. В здании не будет прожекторов или чрезмерного освещения.

Какие исключения предоставляются для этого проекта?
Хотя общественное коммунальное предприятие не является разрешенным для использования в районе зонирования открытого пространства ОС, Постановление о зонировании (6-7-4) гласит, что любая государственная или частная функция, принадлежащая или управляемая Город разрешается использовать в любом районе.Городской совет может утверждать здания и сооружения, которые не соответствуют всем требованиям соответствующего района, если они необходимы для предоставления желаемых городских услуг и если неблагоприятное воздействие на окружающую собственность в результате такого несоблюдения минимизировано. Неблагоприятные воздействия можно свести к минимуму с помощью дизайна, архитектурной обработки, экранирования, ландшафтного дизайна и / или размещения на участке. Такой план по снижению негативного воздействия был рассмотрен Комитетом по проектированию и анализу проектов.

Есть ли другие насосные станции в Эванстоне?
В Эванстоне есть аналогичная насосная станция меньшего размера, расположенная рядом с водохранилищем на 2350 Гросс-Пойнт-роуд. Эванстон использует эту насосную станцию ​​для увеличения давления в северо-западной части города во время высоких потребностей в воде и для рециркуляции воды, которая хранится в хранилище объемом 7,5 миллионов галлонов. Он не обслуживается людьми и управляется операторами водной станции на заводе.

Выбор правильного насоса для сточных вод для вашей подъемной станции

Насосы для сточных вод выполняют скрытую, но важную работу, о которой большинство людей не задумывается.Их можно найти на подъемниках и на станциях очистки сточных вод, изо дня в день выполняя свою работу.

Тем не менее, если пользователь встречает опытного оператора сточных вод и спрашивает, что ему нравится или не нравится в насосах, у оператора будет список необходимых функций, которые обеспечивают работу станции.

Определение размера насоса для сточных вод похоже на определение размера насоса для применения с чистой водой: пользователям необходимо знать информацию о приложении, такую ​​как расход и напор, тип жидкости, ориентацию установки или ограниченное пространство.Однако при работе со сточными водами необходимо учитывать еще несколько факторов, наиболее крупными из которых являются твердые частицы. Волокнистые материалы, такие как смываемые салфетки и тряпки, приводят к проблемам с ветошью на подъемных станциях и очистных сооружениях. Рабочие колеса для сточных вод и сточных вод специально разработаны для решения этой проблемы.

В этой статье объясняются типы насосов для перекачки твердых частиц и типы крыльчаток, которые помогут пользователям сделать правильный выбор при выборе насоса для станции подъема сточных вод.

ИЗОБРАЖЕНИЕ 1: Установка погружного насоса (Изображение любезно предоставлено Crane Engineering)

Типы насосов

Насосы погружные
Насосы погружные предназначены для работы в сточных водах. Герметичный двигатель с моноблочной муфтой обеспечивает полное погружение, устраняя необходимость в отдельном сухом боксе, что может снизить затраты на установку.

Погружные насосы

обычно оснащены двойными механическими уплотнениями с масляной смазкой, датчиками влажности и соответствующим реле сигнализации.Звуковой сигнал подается при обнаружении воды в масляной камере. Этот датчик защищает двигатель от попадания влаги и возникновения проблем, предупреждая оператора о выходе из строя уплотнения.

Поскольку погружные насосы устанавливаются в колодцах для сточных вод, доступ к ним ограничен. Операторы должны снимать насос через систему направляющих для проверки или обслуживания оборудования.

Насосы для сухих ям
Насосы для сухой ямы устанавливаются рядом с мокрым колодцем или отстойником.Это позволяет использовать центробежный насос и двигатель без засорения.

Рабочие колеса для обработки твердых частиц пропускают многие типы твердых частиц. Они могут быть установлены вертикально или горизонтально, что обеспечивает гибкость при ограниченном пространстве в хранилище сухого карьера. Насосы сухого типа защищают насос от попадания сточных вод, что позволяет персоналу легко диагностировать насос во время работы. Работа с насосом, не засыпанным сточными водами, сводит к минимуму риски для безопасности.

Обратной стороной насоса для сухого карьера является возможность затопления.Вода в отстойнике может вывести из строя стандартные двигатели насоса.

Если сухой карьер подвержен затоплению, в качестве опции может быть использован погружной насос для сухого карьера. Они похожи, если не идентичны, на рассмотренные ранее погружные насосы. В традиционных погружных насосах для охлаждения двигателя используются сточные воды. При применении в сухой яме окружающая жидкость не используется для охлаждения. Таким образом, погружные насосы для сухих ям имеют маслонаполненные погружные двигатели и / или охлаждающие рубашки для обеспечения надлежащего охлаждения и защиты от непреднамеренного затопления в сухих карьерах.

Самовсасывающие насосы
Самовсасывающие насосы представляют собой наземную альтернативу погружным или погружным насосам. Разработанные для всасывающих подъемников (например, подъемные станции), самовсасывающие насосы заправляют, забирая воздух со стороны всасывания и сбрасывая его обратно в мокрый колодец.

После заливки этот насос работает так же, как стандартные центробежные насосы для перекачки твердых частиц.

Самовсасывающие насосы для перекачки твердых частиц предназначены для перекачивания твердых частиц.Как и насосы для сухого карьера, у них обычно более длительный срок службы, чем у погружных насосов, из-за чистой атмосферы над мокрым колодцем и доступа для профилактического обслуживания.

Типы рабочих колес

Вышеупомянутые насосы для сточных вод часто оснащены одним из следующих типов рабочего колеса. Каждый из них разработан специально для сочетания обработки твердых частиц и эффективности, и между ними всегда существует компромисс.

Полуоткрытое рабочее колесо
Полуоткрытое рабочее колесо без засорения имеет задний кожух с ограниченным количеством лопастей (обычно с одной или двумя лопастями) и обычно может проходить через 3-дюймовое сферическое твердое тело с 3 — или 4-дюймовый погружной насос для сточных вод.Небольшое количество лопаток обеспечивает большие отверстия рабочего колеса для прохождения твердых частиц. Установленные зазоры между изнашиваемой пластиной и передней кромкой рабочего колеса обеспечивают более высокую эффективность по сравнению с рабочими колесами Vortex, но меньше, чем рабочие колеса с закрытым каналом. Этот тип рабочего колеса является стандартным для погружных, погружных и самовсасывающих насосов.

Рабочее колесо Vortex
Рабочее колесо Vortex предназначены для применений с экстремальными проблемами износа и используются в погружных и сухих карьерах.

Эти рабочие колеса устанавливаются в верхней части улитки и вне пути потока. Рабочие колеса Vortex создают эффект водоворота в улитке, перенося воду и твердые частицы через насос и выводя через нагнетание без прямого контакта.

Это снижает риск засорения насоса и износа рабочего колеса. Насосы с вихревыми рабочими колесами имеют пониженный КПД из-за завихрения и отсутствия узких зазоров.

При полуоткрытом рабочем колесе возможно снижение КПД примерно на 30 процентов.Снижение затрат на техническое обслуживание может перевесить потерю эффективности для некоторых приложений с высокой степенью износа.

Рабочее колесо с закрытым каналом
Рабочее колесо этой конструкции содержит передний и задний кожух, которые создают закрытые каналы для прохождения сточных вод и твердых частиц. Из-за закрытых каналов и малых зазоров между рабочим колесом и компенсационными кольцами это рабочее колесо, как известно, является эффективным. Проблемы с этим рабочим колесом возникают из-за волокнистых материалов, таких как тряпки.

Заключение

При выборе насоса для сточных вод учитывайте прикладные ограничения и особенности, необходимые для насосной системы. Если важно простое обслуживание, выберите самовсасывающую установку или установку с сухой ямой. Если стоимость является препятствием, погружные насосы позволят установить более компактную установку.
