Чем крепить провод в штробе

Как правильно - штраба или штроба? Не одно десятилетие строители и электрики спорят над этим вопросом и не могут прийти к единому мнению. Хотя чаще используется второй вариант. Штроба - специально проделанная канавка в стене для укладки инженерных и электрических коммуникаций. В отношении электрических сетей такой способ дает главные преимущества - провода полностью спрятаны, не нарушают интерьер, защищены от механических воздействий. Сделать штробу, особенно в бетоне, не так то просто. Для этого применяют перфоратор, болгарку (угло-шлифовальную машинку), штроборез. Но не менее важно качественно закрепить провод в штробе.

Существует несколько способов решения такой задачи. Они и являются темой нашей статьи.

Алебастр

Самый дешевый способ крепления провода в штробе - использовать какой-либо быстросохнущий раствор: алебастр, гипс, клей для гипсокартона и тому подобное. Процесс крепления очень простой и не требует дополнительного инструмента. Только мастерок или шпатель. На уложенный в канавку провод наносится заранее разведенный раствор. Через несколько минут провод прочно зафиксирован. Способ медленный. Поскольку раствор быстро схватывается, его надо часто разводить. Да и закрепить более 2 проводов штробе таким способом достаточно проблематично.

Дюбель-хомуты

Крепеж изготовлен в форме скобы, которой можно прижать провод, забив ее в предварительно просверленное отверстие. Дюбель-хомуты предусмотрены под крепление провода определенного диаметра. Например в ассортименте нашего интернет-магазина есть дюбель хомуты черного и белого цвета под диаметр кабеля 5-10 мм, 11-18 мм, 19-25 мм. Крепеж изготовлен из прочного полиамида. Диаметр отверстия для всех видов дюбелей 6 мм. К недостаткам такого крепежа можно отнести низкую универсальность - под разные диаметры кабелей нужно подбирать определенные дюбель-хомуты.

Дюбель-стяжки

Дюбель-стяжка фактически представляет собой совмещение двух видов крепежа - дюбель-гвоздь и кабельную стяжку под дюбель. По сути это аналог фасадного дюбеля, только с уменьшенными размерами. Пользоваться ими очень удобно. В предварительно просверленные отверстия вставляется дюбель-стяжка и фиксируется путем забивки разжимного колышка. Крепеж готов к “принятию” провода и его фиксации стяжкой. Удобны как для жмутов, так и для одиночных кабелей.

Кабельные стяжки под дюбель

Стяжка из нейлона в основании которой есть отверстие для крепежа. Монтаж отличается простотой. Сверлится отверстие под диаметр крепежного изделия. Отверстия кабельной стяжки и базового основания совмещаются, после чего в них забивается крепежное изделие. Стяжка выделяется универсальностью, поскольку базовым основанием может быть практически любой материал - бетон, кирпич, камень, дерево, пластик. Соответственно, в качестве крепежа могут выступать как дюбель-гвозди, так и саморезы, винты, гвозди, шурупы

Пластиковый дюбель под стяжку

Крепить провод в штробе также очень удобно с помощью пластиковых дюбелей под стяжку. Дюбель изготавливается из прочного полиамида. Головка выполнена в форме прямоугольного отверстия. После забивки, в отверстие головки вставляется кабельная стяжка любой длины, которая прочно и надежно фиксирует провод в штробе.

Алюминиевые пластины

Некоторые электрики для крепления кабелей в штробе применяют предварительно нарезанные алюминиевые пластины. Жмут проводов оборачивается пластинкой, которая методом сквозного монтажа прикрепляется к дну штробы дюбелем-гвоздем. Этот способ менее технологичен, так требует предварительной нарезки алюминиевых пластин.

Способы крепления     Обновлено: 07.12.2020 13:26:44

Источник: http://krepcom.ru:443/blog/sposoby-krepleniya/chem-krepit-provod-v-shtrobe/

Наши контакты:
E-mail: [email protected]
Телефон: 8 (800) 333-21-68

особенности крепления, дюбель-хомуты и дюбель стяжки

На чтение 7 мин. Просмотров 593 Опубликовано Обновлено

Штробы представляют собой канавки, проделанные в стенах. В них осуществляется укладка электрических и инженерных сетей. Закрепить провод в штробе необходимо с целью его защиты от механических повреждений, сохранения эстетики интерьера. В полнотелых и пустотелых поверхностях отверстия проделывают специальными инструментами, а кабель крепят несколькими способами.

Общие правила крепления кабеля в штробе

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

Правила безопасности отмечают, что в жилых, общественных зданиях и на производстве необходимо устанавливать проводку с негорючей изоляцией или в коробе из цельного металла. Эксперты предоставляют несколько универсальных рекомендаций:

  • основная задача крепления – обеспечение надежности фиксации без провисаний;
  • на поворотах трассы крепежные элементы можно отдалять на 5-10 см от точки сгиба;
  • винты, саморезы и дюбели закручиваются для упора – так выступающая шляпка не повредит изоляционный слой;
  • крепление производится с максимальным расстоянием между точками 50 см;
  • укладку делают строго по вертикальной или горизонтальной линии, запас маскируют;
  • провод перед отделкой штукатуркой располагают так, чтобы он не мешал нанесению покрытий;
  • при наличии натяжного или подвесного потолка штробление не производится;
  • для монтажа используют дрель, перфоратор, молоток и шуруповерт.

Запас кабеля можно свернуть в кольцо.

Чем крепить провод в штробе

После подготовительных работ понадобится продумать, как надежно закрепить провод, проложенный в штробе. Существует несколько методов.

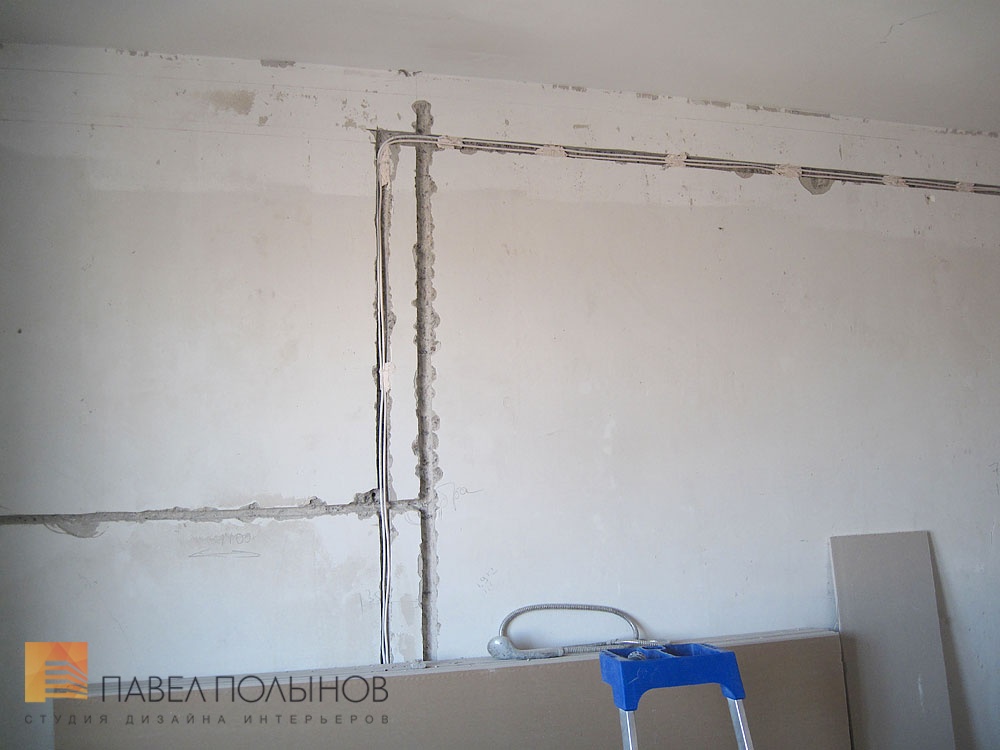

Алебастр

Подготовка провода к креплению алебастром

Строительная гипсовая смесь применяется, если необходимо закреплять проводку в бороздах. Алебастр будет хорошо держать минимальное количество кабелей с мягкой изоляцией. Состав накладывается небольшими порциями. Недостаток способа заключается в быстрой схватывании смеси, поэтому ее невозможно приготовить в большом объеме.

Дюбель-хомуты

Дюбель-хомуты

Изделия выпускаются в черном и белом цвете под диаметр кабеля 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре и представляет собой петлю с фиксаторами на нижних кончиках. Перед использованием дюбель-хомутов понадобится проделать канавку перфоратором, поставить крепеж и зафиксировать проводку. Минус технологии – строгий подбор диаметра кабеля под размер дюбель-хомутов.

Дюбель-стяжки

Изделие выглядит как дюбель-гвоздь, совмещенный с кабельной стяжкой, производится из пластификатов самозатухающего типа. Дюбель-стяжки оснащаются разъемными и неразъемными замками. В первом случае мастер может добавлять или убирать провода. Используется для открытого и скрытого монтажа одиночной или жгутовой кабельной линии на кирпич, бетон и другие поверхности.

Чтобы прикрепить провод дюбель-стяжкой, понадобится в просверленные штробы поставить стяжку и зафиксировать ее разжимной колышек. В открытое изделие укладывается кабель. Стяжка прижимается.

Дюбель-клипсы

Подходят для открытой укладки коммуникаций на гипсокартон или при выполнении ретро-отделки. Крепеж представляет собой изогнутую пластиковую полосу с упругими ответвлениями на концах. Эти элементы придерживают фиксатор. Клипсы подходят для монтажа плоского или круглого проводника с небольшим сечением (телевизионного, телефонного, для подключения Интернета).

Установить дюбель-клипсу несложно. Понадобится просверлить нишу нужного диаметра, завести в клипсу жгут, заправив его концы в отверстие. Элемент вставляется в отверстие с усилием. Электрические коммуникации выглядят аккуратно и не мешают при эксплуатации.

Кабельные стяжки под дюбель

Кабельная стяжка под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего пластификата или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием позволяют без проблем зафиксировать провод.

Элемент понадобится забить, а затем протянуть через головку провод. Он надежно и прочно закрепится в штробе.

Алюминиевые пластины

Чаще всего используют нарезанные полосы из тонкого металла. Несколько кабелей обкручиваются пластинкой, которая затем просверливается насквозь и прикрепляется на дно штробы на дюбель-гвозди.

Полосу пробивают исключительно по центру, а полосы кабеля укладывают поверх нее. После размещения проводки концы короба загибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, выполненные на основе вертикального металлического лотка

Не все виды проводов закрепляются стационарно. Проблемы возникают при оборудовании рабочего места, куда необходимо провести освещение, интернет, подключить ПК. Специальные держатели провода исключают отверстия от гвоздей и шурупов, позволяют быстро перенести коммуникации. Существует несколько видов:

  • Кабельная клипса с двусторонней липкой лентой на тыльной части. Подходит для установки проводов на мебель или панели из пластика.
  • Монтажная площадка. Чтобы зафиксировать провод, сначала закрепляют площадку при помощи липкой части. Пучок прикрепляют к отверстиям стандартной стяжкой.
  • Кабельные лотки. Изготавливаются из оцинкованной проволоки или перфорированного металла. Применяются, если нужно зафиксировать провода на потолок.

Лотки можно использовать при контакте с горючими материалами.

Самодельные приспособления

Самодельные приспособления для крепления проводов

Если под рукой не оказалось специализированного крепежа, домашние мастера применяют подручный материал:

  • Дюбели или гвозди. Крепление производится до начала укладки проводов. Дюбелем или гвоздем пробивают по центру отрезок телефонного кабеля и прикручивают другой.
  • Гофрошланг. Понадобится кусочек длиннее, чем ширина штрофы. Гофрированный шланг немного сжимают и ставят в канавку. Крепеж допускается извлекать по мере того как наносится штукатурный слой.
  • Перфорированные полосы.
    Технология подходит для хрущевок и предусматривает фиксацию отрезков с перфорацией дюбелями поперек трубы. Таким способом можно крепить пучки проводов.
  • Скобы из оцинкованных листов. Материал нужно нарезать на полосы 1 см в толщину и согнуть скобы. Изделия подходят для крепежа кабеля на стенках, потолке. Они располагаются с шагом 50-80 см и прихватываются гвоздями.

Самодельный крепеж прост в изготовлении, позволяет сэкономить средства на покупке специальных расходников, устанавливается многократно, качественно фиксирует одиночный провод и пучок.

Как укладывать провод

Штробление поверхности производится перед укладкой кабеля. Работают перфоратором со специальной насадкой-штроберов в виде изогнутой лопаты с желобком. Стандартная насадка-лопатка также позволяет получить глубокое покрытие. Надрезы на нужную глубину можно проделать болгаркой, а центральные части выбить перфоратором.

Закрытая технология

Крепление кабеля способом закрытой проводки

Чаще всего укладка проводки в штробу осуществляется скрытым способом.

Штроба организуется, если в помещении еще не произвелась чистовая отделка.

Кабельную продукцию можно закреплять:

  • стяжками – дюбельными или монтажными площадками;
  • клипсами под размер сечения;
  • на подвесы или внутрь профилей потолка из ГКЛ;
  • в лотках при укладке нескольких пучков.

На этапе ремонтных работ провод можно уложить внутрь стен, пола или потолка.

Использование открытого способа

Открытая проводка в кабель-канале

Крепить проводники следует так, чтобы сохранить эстетичный вид отделки. Для этого существует несколько приемов:

  • кабель-каналы – лотки из пластика, закрепленные вдоль поверхности стены;
  • специальные плинтусы – фактура «под дерево» отлично впишется в интерьер;
  • скобы и клипсы – устанавливаются степлером, окрашиваются в тон проводки.

Открытая проводка подходит для помещений в стиле лофт, ретро или прованс.

После укладки кабеля из штроб полностью убирается пыль и мусор, проходятся по ним специальной грунтовкой. Дождавшись, когда средство полностью просохнет, штробы нужно заштукатурить, а еще через некоторое время зашпаклевать. Соблюдение техники безопасности и правильный подбор крепежа исключают повреждение проводки в процессе отделки и эксплуатации.

Крепление кабеля к стенам, потолку, в штробе, к столбу

При устройстве проводки одна из задач — правильное крепление кабеля. Оно не должно занимать много времени, но должно быть надежным и безопасным.

Содержание статьи

Правила и особенности выбора типа крепежа для кабеля

Крепеж для кабеля выбирают в зависимости от способа его прокладки и материала основания, к которому будет фиксироваться провод. Начнем с выбора по материалу.

Крепление кабеля выбирают в зависимости от типа прокладки (открытая или закрытая) и вида основания

В зависимости от типа материала

Все основания делят на мягкие и твердые, но есть еще тонкие и ломкие. К мягким основам относят древесину, сюда же можно причислить штукатурку. Если крепить кабель надо к этим основаниям, чаще всего используют гвозди или саморезы. Процесс установки крепежа всем известен и не занимает много времени.

Крепление кабеля большей частью происходит при помощи дюбелей

К жестким основаниям относится бетон, железобетон, кирпич. В такие основания устанавливается крепеж с дюбелями (дюбель-гвоздями). Процесс установки дюбеля более долгий — приходится сначала сверлить отверстия и вставлять пластиковую пробку, только после этого устанавливать крепеж. Но в таких материалах это неизбежно. Исключение — кирпичная кладка. Если крепеж размещать в шве, можно обойтись гвоздями. Но крепление в этом случае будет не очень надежным.

Ломкие основания. К этой категории можно отнести гипсокартон и строительные блоки из легкого ячеистого бетона любого типа. Для этих оснований есть специальные дюбеля, которые имеют большую площадь упора, чем стандартные. Также для легкого ячеистого бетона существует крепеж на клею.

Специальные дюбеля-бабочки для установки в гипсокартон или пенобетон

Тонкие основания. Это пластик, ДВП, ДСП и другие подобные материалы. Если закрепить кабель надо на такой поверхности, используют тонкие гвоздики, скобы, при небольшом количестве проводников применяют крепеж на клеевой основе. Обычно это небольшие пластиковые элементы, на тыльной стороне которых закреплен скотч с защитной полосой. При монтаже защитная полоса снимается, крепеж устанавливается на клей. Больших нагрузок он не выдержит, но упорядочить жгут проводов, который идет на рабочий стол, можно.

Гвозди, саморезы или дюбеля?

Большая часть стандартного крепежа может быть зафиксирована как при помощи гвоздей или саморезов, так и при помощи дюбелей. В соответствии с видом материала, его прочности и плотности, выбираете тип крепежных элементов.

Чаще используются дюбеля

Есть и несколько исключений. Например, U-образные скобы из строительного степлера можно установить только в мягкие основания или в ДСП, а дюбель клипсы для них не подходят.

Правила монтажа

Независимо от типа выбранного крепежа стоит соблюдать нехитрые правила его расположения. В этом случае крепление кабеля будет надежным.

  • Оптимальное расстояние между двумя элементами 40-50 см.
  • В местах поворота крепеж располагать в 5-10 см от места сгиба.
  • Шляпки гвоздей, дюбелей, саморезов не должны торчать, иначе они могут повредить изоляцию кабеля.
  • Кабель не должен провисать, натяжение должно быть равномерным. Если необходим запас, его сворачивают в кольцо и укладывают в одном месте.

    Установка фиксаторов для кабеля

Это все общие правила крепления кабеля. Это не догма, но их выполнение облегчает работу и гарантирует нормальные результаты.

Крепеж для открытой прокладки

При открытом способе прокладки стараются использовать наименее заметный виды крепежа. Совсем незаметным такое крепление кабеля быть не может, но может быть не привлекающим внимание.

Надо стараться сделать кабель незаметным….

Скобы из строительного степлера

Если в вашем хозяйстве имеется степлер, закрепить небольшого диаметра низковольтный кабель можно легко и быстро. В продаже есть специальные U-образные скобы. Они предназначены как раз для этих целей. Бывают двух типов:

  • 28 или S. Сделаны из проволоки толщиной 1,25 мм, подходят для крепления кабелей диаметром 4,5 мм, высота ножки от 9 мм до 11 мм.
  • 36 или L. Имеют диаметр 6 мм, высота ножки от 10 мм до 14 мм.

    Несколько видов кабельных скоб для степлера

Есть также специальные кабельные скобы с корпусом из пластика (на фото справа). Они стоят дороже, но из-за пластикового корпуса меньше шансы передавить жилы или повредить изоляцию.

Скобы могут быть из оцинкованной стали, могут — из нержавейки. Ножки могут быть обычные, могут — заостренные. Второй вариант проще заходит даже в плотные основания типа ДСП. Как понимаете, для серьезных проводников этот крепеж не используют, но для проводного интернета, телефона и т.д. очень даже удобно.

Скобы и клипсы

Крепление кабеля разного диаметра чаще всего делают при помощи скоб и клипс. Производят их из металла и особо прочного пластика. Пластиковые клипсы применяют для фиксации проводов в помещениях, металлические можно использовать и на улице. Металл может быть оцинкованным, крашенным, но лучше для наружного использования найти сделанные из нержавеющей стали.

Клипсы и скобы для крепления кабеля к стенам

Наиболее незаметные из клипс — небольшие пластиковые скобы с гвоздиками (верхний левый угол на фото). Они используются если необходимо протянуть одну нитку кабеля. Работа продвигается быстро — приставил, загнал гвоздик. Остальные скобы более заметны, но удерживать могут более мощные и жесткие провода.

Есть также пластиковые клипсы для крепления к стене гофрированной защитной оболочки. Есть они в виде линеек по несколько штук, есть — по одной. Так что можно закрепить и одиночный проводник, и группу кабелей.

Для крепления гофрошлангов

Эти же клипсы можно использовать для крепления кабелей подходящего диаметра. Для очень жестких лучше использовать металлические скобы, а для проводников средней жесткости подойдут и эти. Хороши для этих целей клипсы с фиксатором (на фото внизу слева). Они же могут применяться для закрепления кабелей на потолке.

На основе дюбелей

Есть кабельный крепеж на основе пластиковых дюбелей.  Пластик используется сверхпрочный, так что область использования не ограничена — можно ставить и в кирпичные, и в бетонные стены. Есть несколько видов:

  • Дюбель-стяжка. Заглушка этого крепежа отлита со стяжкой. Удобно, если надо зафиксировать пучок кабелей.

    Дюбель-стяжка — быстрый монтаж

  • Дюбель-клипса. Подходит для крепления одиночных проводников. Сделана из пластиковой ленты с насечками. Бывает под круглые и плоские кабели разных диаметров/размеров. Это — один из самых незаметных способов крепежа.

    Дюбель клипсы бывают двух видов — для плоских и круглых кабелей

  • Дюбеля с площадкой под стяжку. Есть двух типов — со съемной площадкой и пластиковой затяжкой и с прорезью в шляпке.

    Дюбеля с площадками под стяжку

Все эти виды крепежа стоят недорого, но хорошо справляются со своими задачами. Их даже лучше использовать, чем с металлическими гвоздями — меньше шансов повредить изоляцию. Так как стоят они недорого, можно ими фиксировать кабели в штробе.

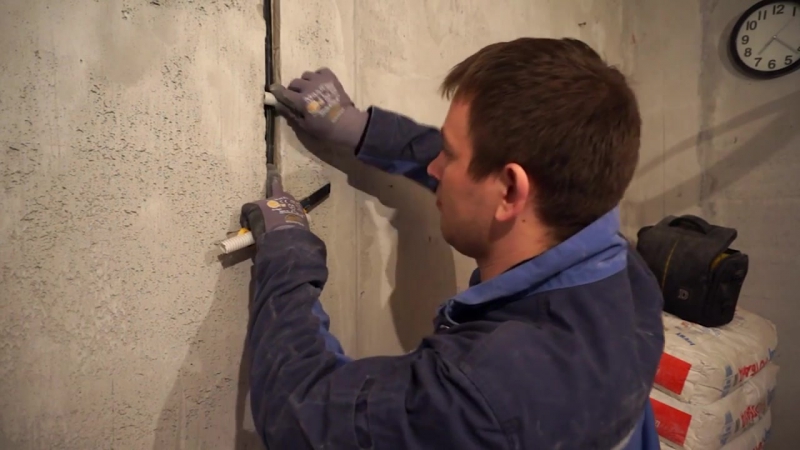

Крепление кабеля в штробе

При скрытой прокладке в негорючих основаниях кабеля укладывают в специальную канавку, прорубленную в стене. Эти канавки называют штробами, а процесс — штроблением или штробированием. Чтобы кабель в этой канавке держался и не вываливался, его надо каким-то образом зафиксировать. Есть несколько способов фиксации:

  • Развести строительный гипс и его «лепешками» фиксировать провода к стенкам сделанного углубления. Способ подходит для небольшого числа проводников с не очень жесткой изоляцией. Во время работы замешивать надо небольшое количество гипса так как он очень быстро «схватывается».

    Гипсовый раствор хорошо удерживает кабели в штробе

  • Использовать дюбель-стяжку. Установка крепежа происходит до прокладки кабеля. Неплохой способ, но требуется много времени. Особенно при установке в бетонные стены или плиты перекрытия. Второй недостаток — при большой протяженности трасс набегает значительная сумма на сам крепеж.

    Стяжка или дюбель-стяжка позволяет закрепить провод в штробе

  • Если надо сэкономить, берут просто дюбель или гвоздь — в зависимости от типа основания, пробивают им посередине кусок телефонной «лапши», накручивают провод. Установка крепежа как в предыдущем случае — до начала прокладки проводников.

    Самодельные держатели для кабелей

  • Для быстрого крепления кабеля в штробе можно использовать куски гофорошланга. Отрезают кусок чуть длиннее ширины штробы, сжав шланг, устанавливают его в штробу. Он хорошо держит кабеля за счет силы упругости, очень сильно экономит время. По мере нанесения штукатурки, такие «держатели» для кабеля можно вынимать.



Особенности горючих оснований

Если скрытую проводку делают в горючих стенах — деревянных, каркасных и т.п. — по требованиям пожарной безопасности, их необходимо прокладывать в негорючей защитной оболочке. Негорючая оболочка — это или гофрошланги из неподдерживающих горение пластиков, или цельнометаллические короба. При использовании гофрошлангов способ крепления такой же, как при фиксации кабеля. Разница — в диаметрах необходимого крепежа.

Для крепления гофошлангов можно использовать любые подходящие по размерам фиксаторы

При использовании металлических коробов, их закрепляют в стене, а затем в лотки укладывают кабели. Такой способ чаще используют в каркасном домостроении, потому что шбробление каналов в деревянных стенах значительно снижает их теплоизолирующие свойства. К тому же деревянный дом постоянно меняет свои размеры и жестко закрепленные короба могут стать проблемой. При прокладке проводки в деревянных домах чаще используют открытую прокладку в кабель-каналах или делают ретро-проводку.

Большие пучки проводов

Часто при разводке электропроводки требуется проложить большой количество кабелей. Чтобы минимизировать время на крепление больших пучков проводов можно:

  • Разбить их на пучки по 3-4 штуки и фиксировать стяжками, дюбель-стяжками и т.д. Метод неплохой, но штробы должны быть глубокими что невозможно при малой толщине стен (проблема панельных домов).

    Разбить на пучки

  • Сделать неглубокую и широкую штробу, в которой «в один слой» разместить проводники, закрепив их при помощи алюминиевой перфорированной ленты. Эти ленты используются при устройстве подвесных конструкций из гипсокартона, стоят недорого.

    Использовать алюминиевую перфорированную ленту

Также можно использовать комбинацию этих методов. При использовании ленты ее крепят по краям. За счет своей жесткости она хорошо удерживает даже жесткие проводники или гофрированные оболочки. При необходимости можно установить крепеж и между кабелями, но надо следить за тем, чтобы не повредить изоляцию.

Как закрепить кабели на потолке

Если кабелей на потолке не очень много, можно использовать обычный крепеж — хомуты, стяжки, клипсы, самодельные фиксаторы и т.д. Но их устанавливать неудобно — приходится долго работать с поднятыми руками, да еще удерживать в них инструмент, кабель. Тяжелая работа.

Если потолок будет подвесной, кабели можно закрепить за подвесы. В этом случае используют обычные пластиковые хомуты (затяжки), которыми фиксируют провода выше уровня будущего потолка. Чтобы не повредить оболочку или даже жилы, лучше прокладывать провода в защитном гофрошланге. Это также сделает проводку более безопасной с точки зрения пожарной безопасности.

Устройство проводки при монтаже подвесного потолка

Большие пучки кабелей на потолке проще укладывать в лотки. Они есть проволочные и металлические (из цельного металла и перфорированного). В квартирах и домах используют обычно проволочные. Они стоят и весят меньше. Их крепят к потолку на регулируемые подвесы.

Лотки для прокладки больших пучков кабелей

Такое крепление кабеля также требует установки подвесов, но количество крепежа намного меньше. Еще один плюс такого способа прокладки кабелей — легко при необходимости заменить или проложить новые. Минус — лотки не очень дешевы.

Как упорядочить пучки проводов

В наших домах все больше появляется техники и вся она имеет провода. К рабочему столу часто тянется около десятка проводов. Чтобы они не путались, лучше их упорядочить. Для этого есть разного вида пластиковые площадки. Одни собирают провода в жгуты, вторые, наоборот, позволяют проводить каждую нитку отдельно.

Крепление кабеля для упорядочивания проводов

Часть этого кабельного крепеже идет под саморезы или гвозди, часть — на основе липучки. Второй вариант можно смело устанавливать на мебель. Клеящий состав хорошо держится на ламинированной или лакированной поверхности и нет необходимости проделывать дырки.

Крепление к столбам и стенам при воздушном способе монтажа

При воздушной прокладке кабелей необходимо их крепить к столбам, стенам зданий и другим объектам. Есть крепеж для самонесущих и обычных кабелей. Обычные кабели между столбами без опоры подвешивать нельзя — они не выдержат нагрузки и порвутся. Для таких проводников между опорами натягивается трос и уже к нему на подвесах крепится кабель. В этом случае нагрузка приходится на трос, а не на кабель. Способы крепления троса — любые, но самый распространенный — сделать петлю вокруг столба, зафиксировать конец. Для промежуточных столбов можно использовать любой доступный способ — два отдельных троса, вбитый крюк, подходящий кронштейн.

Крепление троса к столбам

Крепление кабеля к несущему тросу происходит при помощи поддерживающих зажимов. Они бывают под кабели разной формы, сечения. Также возможно использование стяжек из устойчивого к ультрафиолету пластика. Иногда, для экономии, кабель прикручивают отрезками провода, скручивая его. Этот способ наименее надежный — при больших нагрузках скрутка может не удержать провод, он провиснет и порвется.

Как подвесить кабель к тросу

Для самонесущих кабелей крепеж обычно состоит из двух частей — кронштейнов или хомутов, которые крепятся к стене, столбу, и зажимов, которые цепляются за установленный кронштейн и удерживают кабели. Хомуты применяют только на столбах. Особенно удобны они на железобетонных столбах — нет необходимости сверлить отверстия, что очень нелегко.

Несколько вариантов крепления кабеля к столбу

Кронштейны бывают нескольких видов. Их выбирают в зависимости от вида основания (деревянных, стальных, бетонных, алюминиевых) и планируемой нагрузки. По назначению бывают:

  • ответвительные — для установке на столбах и опорах в местах поворотов трассы;
  • промежуточные крепления — для монтажа на столбах и опорах вдоль трассы без поворотов и ответвлений;
  • фасадные — для установки на наружных стенах.

К кронштейнам крепятся подвесы или зажимы. Их выбирают в зависимости от типа кабеля, его сечения и т.д.

Чем зафиксировать провод на стене или в штробе в Анапе, электрик Анапа

На некоторых объектах электрики, а чаще молодые электрики провода крепят к стенам при помощи пластиковых хомутов. Аргументируя «надёжностью и актуальностью», мол — все дедовские методы устарели.

Нет, я конечно, не имею ничего против, эстетично выглядят и надёжно висят провода – не упадут. Но такой способ хорош, если вам надо закрепить два, три провода. Объясняю почему: понятно, что сначала сверлим отверстие в стене\потолке, одеваем этот хомут на кабель и вставляем его в отверстие. Руками его плотно не прижать, придётся поджав плоскогубцами хомут, протолкнуть его до конца. И так по всей длине кабеля через 30см. чтобы не провисал. А что делать, если в одном направлении у вас идёт 4, 7, 10 проводов? Думается сверлить отверстия придётся очень много, а КПД соответственно снизится.

Я работаю немного иначе, как меня когда-то учили и практика показывает, что этот способ актуален и по ныне.

Для крепежа нам понадобится устаревший морально, но годный для наших нужд алюминиевый провод АППВ двухжильный, сечением 2,5мм2  в просторечье «лапша»


и железный дюбель троечка.

Более длинные дюбеля проблематично забивать в стену.

Как известно конвеерное производство наиболее эффективно, поэтому мы пойдём тем-же путём.

Сначала подготовим\нарежем провод на равные (примерно) отрезки 4см. и 8см...


Первые для зажима проводов от одного до трёх одной скобой, вторые соответственно от трёх до семи. При большем количестве проводов: либо увеличиваем длину скобки ещё на пару сантиметров, либо параллельно крепим по две скобы. Забегая вперёд скажу, обычно дюбель забивается через центр скобы в стену, а краями поджимается кабель.

А когда более семи проводов идут в одном направлении два дюбеля забиваются по противоположным краям скобы, провода соответственно зажимаются центром.

Так мы нарезаем достаточное количество скобок, чтобы равномерно (повторюсь примерно через каждые 30см.) пробить их по всей длине трассы где мы будем укладывать провода. Кстати на жаргоне электриков  скобы зовутся –«птичками» и они их не крепят, а «пробивают птички» :-)))   .

Теперь нам надо подготовить дюбеля, т.к. они в принципе предназначены для строительного пистолета на них с завода идут круглые шайбочки , а нам надо их снять.

Когда я был сам молодым электромонтажником и только осваивал профессию, мой бригадир Володя (по прозвищу рыба) попросил подать ему пару дюбелей без шайб. Я минут десять мучился, стягивая плоскогубцами эти шайбы, пока он мне не показал, что «всё гениальное просто».  Берём молоток, кладём для удобства на твёрдую поверхность:

Берём дюбель, зажимаем плоскогубцами:

Лёгким движением руки ударяем о молоток:

Всё, дело сделано:

Мы получили «рабочий» дюбель:

Таким образом, набиваем нужное количество дюбелей.

В итоге мы получаем качественный крепёж, для эффективного монтажа проводов.

В последнее время многие заказчики закрывают  потолки гипсокартоном или натяжными пвх полотнами. В таком случае целесообразней всю проводку монтировать по потолкам и только делать вертикальные опуски на розетки и выключатели по стенам.

Примерно так.

Для этого нам понадобится:

1)  Крепёж для гофрированной трубы диаметр — 20

Он продаётся в упаковках по 100шт. и собирается в ряд (в гребёнки) от одой и до нужного количества в соответствии с количеством  кабелей идущих в одном направлении.

2) Дюбель гвоздь с шляпкой -"потай" 40*6 . Этот размер идеально подходит для клипс двадцатого диаметра.

3) ПВХ труба, в просторечье — гофра так же диаметр — 20. Она продаётся в бухтах по сто метров и имеет стальной зонд внутри по всей длине для более удобной затяжки кабеля.

Так же следует учесть предназначение гофры, данная — серого цвета, она монтируется только внутри! помещений имеет хороший класс защиты от возгорания, но слабая к механическим воздействиям и агрессивным средам.

Для улицы или для монтажа в стяжке полов имеются другие виды гофрированных труб, они (маркируются) чёрным или оранжевым цветом.

При крепеже сборной гребёнки из клипс допустим 14шт. в ряд, не обязательно сверлить 14 отверстий достаточно всего трёх, два по краям и одно в центре.

Далее затягиваем кабель в ПВХ трубу (предварительно прицепив зонд из гофры к одному из концов) и всё это дело защёлкиваем в наши клипсы. Получится эстетично и надёжно.

Для вертикальных опусков на розетки — выключатели используем дюбель хомуты если нужно закрепить один кабель.

Для двух и более кабелей используем (птички) из алюминия.


Вот собственно и всё.

Полезная информация? Поделитесь с друзьями!



НАЗАД



Copyright © 2002г. — 2021г. www.elektrik193.ru все права защищены.



Как закрепить кабель в штробе

Сегодня мы поговорим о том, как именно закрепить кабель в штробе. Крепеж кабеля необходимо, для того, чтобы он не провисал, будь то потолок или вертикальная стена. В том случае если ваши штробы сделаны в газосиликатных блоках, то легко пожать кабель согнутыми гвоздями, однако когда мы имеем дело с бетоном, то простыми гвоздями тут не отделаешься, поэтому необходимо использовать более подходящие для этих целей материалы, о которых мы расскажем ниже.

Алебастр

Для крепления провода в бороздке можно применять строительную гипсовую смесь. Если проводов не много и они не жесткие, то можно воспользоваться алебастром. Наносить этот материал необходимо небольшими порциями, учитывая то, что он быстро схватывается. Не стоит приготавливать срезу много раствора.

Дюбель-хомуты

Диаметр таких изделий, которые бывают двух цветов, черные и белые составляет 19-15 мм, 5-10 мм и 11-18 мм. Полиамидный крепеж имеет 6 мм в диаметре, представляя собой специальную петлю, на кончиках которой имеются фиксаторы. Для того, чтобы использовать такой крепеж, нужно будет сверлить стену, для того, чтобы крепеж можно было зафиксировать — это разумеется минус, но зато ваша проводка будет уверенно держаться в штробах.

Дюбель-стяжки

Такой крепеж является чем-то средним между дюбель-гвоздями и стяжками для проводов. Вы можете его прекрасно использовать, ведь этот крепеж довольно популярный и удобный в работе.

Дюбель-клипсы

Если вы планируете выполнить открытую ретро-отделку, то можете воспользоваться этим материалом. Крепеж выглядит как изогнутая пластиковая полоса с упругими ответвлениями на его концах. Эти концы придерживают фиксатор. Такой крепеж подойдет для фиксации практически любого кабеля с небольшим сечением.

Для установки такой клипсы, необходимо будет делать отверстия в стенах дрелью.

Кабельные стяжки под дюбель

Модификации в виде дюбеля с резьбой и площадкой-стяжкой. Элемент из негорючего материала или нейлона легко крепиться на газобетон, деревянные, кирпичные или бетонные стены. Совместим с шурупами, винтами, саморезами, стандартными и дюбель-гвоздями.

Перед установкой необходимо проделать отверстие под диаметр крепежа. Вначале ставится дюбель, затем совмещается полость в стяжке и основании. Потом забивается и накручивается стяжка-площадка, а провода укладывают на готовую трассу.

Пластиковый дюбель под стяжку

Полиамидные дюбели под стяжку с прямоугольной головкой-отверстием создают условия, когда без проблем можно зафиксировать проводку. Элемент придется забить, а после протянуть через головку провод. Он хорошо и прочно закрепится в штробе.

Алюминиевые пластины

Наиболее часто используют нарезанные полосы из тонкого металла. Определенные кабели обкручиваются специальной пластинкой, которая после просверливается насквозь и монтируется на дно штробы на дюбель-гвозди.

Полосу протыкают ровно по центру, а полосы кабеля монтируют поверх нее. После размещения проводов концы короба сгибают.

Крепеж для упорядочивания пучка проводников

Кабельные трассы, созданные на основе вертикального металлического лотка
Не все варианты проводов закрепляются такими крепежами. Проблемы могут возникнуть при оборудовании рабочего уголка, куда требуется провести интернет, освещение, подключить персональный компьютер. Определенные держатели проводки исключают отверстия от гвоздей и шурупов, позволяют быстро переместить коммуникации.

Выводы

Мы ставили перед собой задачу, рассказать вам о наиболее популярных материалах для крепежа кабеля в штробах. Ваша задача, просто используя эту информацию выбрать наиболее оптимальный для ваших условий способ крепления кабеля. Не стоит мастерить что-то новое, выдумывать, как бы лучше что-то использовать. Просто пойдите в магазин и купите необходимый крепеж и будет вам счастье!

Какой крепеж лучше — мы не знаем. Многое зависит от материала ваших стен, желаемого результата и от самих проводов и их количества. В любом случае, если вы выбираете крепежи для монтажа проводки в штробе, то так или иначе, вы будете эти штробы в результате заделывать раствором, и все ваши крепежи спрячутся, поэтому нет особой необходимости останавливаться на крепежах подробно, лучше скорее переходите к отделки стен!

Удачи в ремонтных делах!

Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Сегодня мы уже не можем представить свою жизнь без большого количества электроприборов. Они проникли в каждый уголок и стали неотъемлемой частью повседневной активности. Именно поэтому качественная прокладка и крепление проводов стали насущной проблемой не только для производственных площадок и офисных помещений, но и для жилых помещений.

Существует две разновидности крепления: открытого и скрытого типа. Далее, мы подробно рассмотрим каждый из вариантов и найдём оптимальное решение для всех возможных ситуаций.

Скрытый тип

Естественно, что во время строительства или капитального ремонта, крепление электропроводки производится скрытым способом в специально подготовленных каналах — штробах. Отсутствие необходимости соблюдения эстетичности при электромонтаже расширяет возможности крепления. Далее, будет рассмотрен ряд эффективных и практичных способов.

Дюбель-хомуты и дюбель-стяжки

Достоинством этого вида крепления является его невысокая стоимость и очевидная практичность. Для крепления провода при помощи хомута или стяжки необходимо при помощи перфоратора просверлить в стене или на потолке отверстия на расстоянии 30–35 сантиметров друг от друга. Проследить, чтобы кабель плотно прилегал к стене, не было перегибов и заломов. Если вы выбрали дюбель-хомут, то его достаточно просто вставить в отверстие. Последний не требует дополнительных усилий, но и надёжность крепления будет невысокой.

В случае с дюбель-стяжками, потребуется дополнительно вбить разжимной колышек, что значительно повысит качество крепления

В случае с гипсокартоном настоятельно советуем использовать так называемую дюбель-бабочку.

Быстросохнущий раствор

Этот способ является наиболее быстрым и достаточно надёжным. Но его применение требует некоторой сноровки, так как подготовленные алебастр или гипс — быстросохнущие. Следовательно, существует риск не успеть прикрепить весь провод к стене. Как и в вышерассмотренном случае, кабель укладывается в заранее подготовленной канаве (штробе) и приклеивается раствором через каждые 40–50 сантиметров. Очевидное преимущество этого способа заключается в отсутствии необходимости сверлить стены и покупать дополнительные материалы. Но и закрепить более трёх проводов будет довольно затруднительно.

Самодельные скобы

Если бюджет на ремонт ограничен и каждая копейка на счету, скобы для крепления можно изготовить самостоятельно. Для этого потребуются тонкие стальные полоски или стандартный двухжильный кабель, нарезанный кусками по 6–7 сантиметров. Далее, все просто: по центру каждой полосы делается отверстие, в которое вставляется дюбель. Последний забивается в заранее подготовленное отверстие в стене. Если поверхность крепления деревянная, можно вполне обойтись простыми гвоздями.

Очевидным недостатком этого способа является продолжительное время подготовки самих скоб. А также если скобы останутся непокрытыми, впоследствии на обоях могут проступить пятна от ржавчины.

Второй тип крепления, который мы рассмотрим, будет:

Открытый

Обычно, такой тип крепления электропроводки востребован в деревянных домах, сараях и хозяйственных блоках. При этом отпадает потребность в штробах, что значительно ускоряет сам процесс.

Кабель-каналы

Кабель-каналы – это современный и наиболее практичный способ открытого крепления проводов. Особую роль при этом играет как довольно привлекательный внешний вид, так и низкая цена. Практическое же преимущество заключается в том, что можно без проблем закрепить группу проводов. Монтаж канала довольно прост. Необходимо снять крышку, закрепить канал на стене при помощи саморезов, уложить кабель и вновь установить крышку просто защёлкнув её в специальных фиксаторах.

Клипсы

Подобный способ крепления допустим только, если провода расположены в пластиковых или гофрированных трубах. Важно подобрать клипсы по размеру трубы! Далее, действуем по стандартному плану:

  • к деревянной поверхности клипсы крепим при помощи саморезов;
  • в бетонной или кирпичной стене потребуется заранее просверлить отверстия, в которые вбиваются дюбеля и уже на них закрепляются клипсы.

Чаще всего такой вид крепления используют когда есть необходимость провести наружную электропроводку.

Изоляторы

Для такого вида крепления, провода нужно предварительно скрутить в тугой жгут. Далее, фарфоровые бочонки врезаются в стену и становятся основой для закрепления проводки. Совет: чтобы не тратить время на скрутку и её фиксацию, в специализированных магазинах можно приобрести уже подготовленные жгуты.

Гвоздевые и другие скобы

Этот способ крепления широко известен даже среди непрофессионалов. Подобный вид крепления используется для прокладки как телефонных, так и телевизионных кабелей. Существует две разновидности скоб: плоские и арочные. Все подобные скобы в своём комплекте имеют гвозди, поэтому с их креплением не должно возникнуть особой проблемы. Довольно практичный вариант для монтажа над плинтусом. Недостатком является довольно низкая прочность самих гвоздей, поэтому подобные скобы всегда нужно иметь про запас, чтобы в любой момент заменить повреждённую.

Для крепления тонких проводов специалисты рекомендуют использовать дриву. Внешне, она подобна шурупу и точно так же вкручивается в стену, а на непосредственно выступающую резьбу накручивается кабель.

Монтажная площадка

Этот способ применяется, когда провод необходимо проложить по кафелю. Монтажная площадка не требует сверления каких-либо дыр или забивания гвоздей. Крепится она самоклеющейся стороной и держится довольно прочно. Не рекомендуется использование этого вида крепления в помещениях с повышенной влажностью.

Отдельно стоит рассмотреть вопрос проводки кабеля сквозь стену. Для этого необходимо высверлить дыру, по размерам превышающую устанавливаемую в неё гильзу. При этом нужно придерживаться нескольких правил:

  1. Если стена из огнеупорного материала, то провода должны быть заключены в коробку или отрезок трубы.
  2. Если же стена, например, деревянная, то в отверстие необходимо уложить стальную трубу (или коробку из любого негорючего материала).

Выше были рассмотрены оптимальные и эффективные современные способы крепления проводов на стене, которые не должны вызывать особого затруднения даже у неподготовленного человека. Тем не менее будьте аккуратны и перед прокладкой кабеля убедитесь, что он не подключён к токопроводящей линии!

Укладка и крепление провода в штробе своими руками

Август 18, 2016 06:12 · 3

Рассказывает эксперт-строитель Виктор Петрович:

После того, как мы протянули провод в гофре, нам нужно его уложить и закрепить в штробе. Для фиксации провода рекомендуем использовать специальные пластиковые клипсы. Это очень удобно. Их размер 19 х 25 мм. Правильно они называются дюбель-хомут, есть в свободной продаже и стоят недорого.

Они обеспечивают легкость и простоту монтажа, надежность и прочность крепления. С их помощью можно крепить провода, пучки проводов в стенах, в штробах. Пользоваться ими очень просто. Сделал дырочку, обжал провод или гофру с проводом и закрепил прямо в штробе. Так что советуем воспользоваться именно ими.

Закрепляем провод дюбель-хомутами

Следующая наша рекомендация касается того, что провода нужно подводить к щитку обязательно подлиннее, то есть лучше оставлять у них длинные «хвосты». Для чего это нужно? Чтобы потом было удобно подключать к автоматам провода. Так что стремитесь, чтобы они не были короткими. Если что, пусть будут немножко больше, чем возникнет обратная ситуация, когда их длины вам не хватит.

Концы провода должны оставаться длинными

Ведь всегда проще отрезать, чем потом нарастить. Вообще, приветствуется, когда провод по всей своей длине идет целиковым – от потребителя до автомата. Это лучше, чем где-то потом мы будем ставить распределительную коробку и, соответственно, дополнять провод.

Итак, сам процесс укладки и крепления провода в штробе выглядит следующим образом. Аккуратно заводим провод в гофре в наши «канавки» на стенах и полу, и фиксируем через определенные расстояния (примерно 40 см, а на изгибах и чаще) дюбель-хомутами.

Процесс не сложный, но требует точности и аккуратности. При этом, естественно, провод не должен быть излишне натянутым или перевитым: он должен ровно и свободно лежать в штробе.

Устранение неисправностей стробоскопов с электрической синхронизацией - Reef Photo & Video

Мало что может быть более неприятным в поездке, чем когда ваши обычно надежные электрические стробоскопы внезапно перестают работать. Поиск и устранение неисправностей в этой серии электрических соединений поначалу может показаться неприятным, но с помощью нескольких простых методов относительно легко определить, где находятся проблемы.

Если вы снимаете с помощью стробоскопов Ikelite и подводного корпуса Ikelite, вы можете прочитать статью Ikelite «Часто задаваемые вопросы о шнурах синхронизации и проводке».«

Если ваши стробоскопы не срабатывают, первые проверки очевидны - убедитесь, что все ваши соединения чистые и правильно выровнены, батареи заряжены и на стробоскопе горят индикаторы готовности. Если все выглядит хорошо, давайте рассмотрим компоненты и посмотрим, что происходит.

Самый простой способ устранения неисправностей обычно начинается со стробоскопа:

1) Найдите цельнометаллическую канцелярскую скрепку (или оголенный кусок проволоки) и разверните ее до формы подковы.

2) Включите стробоскоп и установите его в ручной режим.

3) Направьте стробоскоп подальше от людей и прикоснитесь концами скрепки к горячим и заземляющим контактам на порте подключения синхронизации стробоскопа (см. Фотографии). Особое примечание: Sea & Sea YS-D1 не будет работать с этим тестом, и вы должны перейти к тесту шнура синхронизации. Sea & Sea YS-90, YS-110 и YS-250 будут работать с этим тестом.

4) Если не срабатывает, значит проблема в самом стробе.Если стробоскоп работает правильно, вы сможете многократно запускать стробоскоп этим методом, и вам следует перейти к следующему шагу.

5) Вставьте электрический шнур синхронизации в порт синхронизации на стробоскопе и возьмитесь за конец шнура синхронизации, который обычно устанавливается в перегородке корпуса. Из пяти или шести контактов в разъеме шнура в стиле Ikelite, Nikonos или S6 только два потребуются для ручного включения стробоскопа. Используя инструмент изогнутой канцелярской скрепки, активируйте правильные контакты, как показано на фотографиях.

Кабель в стиле Nikonos Кабель в стиле S6 Кабель в стиле Ikelite

6) Если стробоскоп не срабатывает, вероятно, виноват шнур синхронизации. Если шнур синхронизации работает, стробоскоп должен срабатывать так же, как при прикосновении к контактам на самом стробе. В этом случае переходите к последнему шагу.

7) Вставьте конец шнура синхронизации, который был только что проверен, в переборку корпуса, убедившись, что он правильно выровнен.

8) Снимите горячий башмак с камеры и осторожно поверните его контактами вверх.Горячие ботинки Nikon и Canon различаются, и их может быть всего лишь один контакт и заземление или до пяти контактов (см. Фотографии). Наша цель - снова использовать скрепку, чтобы вручную запустить стробоскоп, прикоснувшись к контактам, как показано на фотографиях.

Разъем Nauticam Hotshoe для Nikon

Разъем Subal Hotshoe для фотоаппаратов Nikon

Разъем Canon Hotshoe

9) Если стробоскоп не срабатывает, проблема может быть в переборке или в горячем башмаке.Если он все-таки сработал, продолжайте установку горячего башмака на камеру и переходите к шагу 10.

10) Установив на камеру горячий башмак, снова проверьте камеру и посмотрите, все ли работает. Если нет, попробуйте очистить контакты камеры и горячий башмак ластиком для карандашей. В случае фотоаппаратов Nikon убедитесь, что горячий башмак настроен для ручного использования (подключен только для наконечника и заземления). Если ваш горячий башмак подключен к TTL (все 5 контактов на горячем башмаке активны) и у вас нет преобразователя TTL для вашего стробоскопа, камера Nikon не будет запускать стробоскопы.Если вы подозреваете, что это могло быть так, перейдите к шагу 11.

11) Если горячий башмак Nikon имеет пять контактов, он может быть подключен к TTL. Попробуйте использовать скотч (подойдет скотч или изолента), чтобы закрыть ненужные контакты на горячем башмаке, как показано на фото. Установите на место горячий башмак и проверьте огонь. Если это успешно решит проблему, вы можете продолжать использовать ленту или перемонтировать горячий башмак только для наконечника и заземления.

Разъем Nikon Hotshoe для Nikon с заклеенными «лишними» контактами

Где-то в этом процессе вы должны были успешно определить вашу проблему и, возможно, исправить ее.Если нет, позвоните нам - мы здесь, чтобы помочь!

Светодиодные стробоскопы Часто задаваемые вопросы

Если вам интересно узнать о стробоскопах для автомобилей, то вы попали в нужное место. Ниже мы подробно рассмотрим особенности стробоскопических огней транспортных средств и дадим ответы, необходимые для принятия решения о покупке. Стробоскопы не должны быть сложными, и, прочитав этот FAQ, вы будете в курсе и готовы к покупке.

Что такое стробоскоп?

Стробоскоп - это устройство, излучающее определенный вид света. Слово происходит от греческого слова «стробос», что означает «действие кружения».

С нестробоскопическими лампами, такими как стандартные лампочки, которые есть у вас дома, создается постоянный источник света. Это не относится к стробоскопам; стробоскопы производят непрерывные вспышки (или вихри) света. Свет, излучаемый стробоскопом, обычно чрезвычайно яркий, поскольку для каждой «вспышки» света может использоваться больше энергии, чем для поддержания постоянного луча света (как со стандартным светом).

Обычный коммерческий стробоскоп производит от 10 до 150 джоулей энергии, что является невероятно мощным и может быть замечено с большого расстояния. Стробоскопы можно использовать одним из двух способов:

  • В качестве проблескового маячка, в основном используется для создания эффектов на концерте или на машине скорой помощи.
  • В «непрерывном» режиме, когда вспышки расположены таким образом, что невооруженным глазом почти невозможно определить, что они мигают. Этот вид освещения позволяет получать непрерывный луч яркого света, но он чаще используется в фотографии, чем на транспортных средствах.

Светодиодные фонари естественно белые, но излучаемый световой луч может быть окрашен для определенных целей с помощью специальных гелей.

При установке на транспортных средствах стробоскопические огни часто называют «стробоскопическими аварийными огнями» или «стробоскопическими сигнальными огнями». Вспышки света могут мигать в определенной последовательности, известной как узор, и многие источники света имеют множество вариантов схемы.

Как используются стробоскопы на автомобилях?

Стробоскопы стали обычным явлением для многих типов транспортных средств.Они используются для ряда целей, но в основном они используются для повышения осведомленности. Стробоскопическое освещение на транспортном средстве может помочь предупредить других участников дорожного движения о присутствии транспортного средства, что полезно в чрезвычайных ситуациях. Например, подумайте об огнях, которые использует скорая помощь, чтобы предупредить других участников дорожного движения о своем присутствии; Обычно это будет стробоскоп.

Школьные автобусы также обычно используют проблесковые маячки, чтобы помочь противодействовать проблемам с проблемными условиями вождения, такими как сильный туман, который мощный проблесковый маячок, безусловно, является наиболее эффективным светом, чтобы «прорезать».В результате автобус более заметен для других участников дорожного движения, которые затем знают, что нужно проявлять большую осторожность в этом районе из-за наличия приоритетного транспортного средства.

Стробоскопы не особенно подходят для освещения пути транспортного средства. Если вы хотите усилить свет фар вашего автомобиля, то обычно лучшим выбором будут стандартные светодиодные планки. Из-за того, что стробоскопы мигают, нельзя полагаться на то, что они излучают непрерывный луч света, который может помочь обеспечить дополнительную видимость для водителя.Хотя обеспечение видимости является важной функцией, она обеспечивает видимость для других участников дорожного движения в целях повышения осведомленности, а не для транспортного средства с установленными фарами.

Что такое стробоскопический светильник Hideaway?

Стробоскопы

Hideaway очень популярны на транспортных средствах, а их «убежище» является их основным преимуществом.

Со стандартными автомобильными фарами прикрепленные фары обычно видны в любое время. Они очевидны для наблюдателя благодаря приспособлениям, прикрепленным к крыше или решетке радиатора автомобиля.Это не проблема для многих транспортных средств, таких как специальные машины скорой помощи, но может быть проблематичным для пожарных-добровольцев и медицинских работников. В конце концов, обычно они прикрепляют фары к своему личному автомобилю, и они не обязательно осознают потерю эстетики из-за того, что тяжелые фары постоянно устанавливаются.

Стробоскопы Hideaway - решение этой проблемы. Эти стробоскопы скрыты от глаз, как следует из названия. Их можно спрятать в существующих фарах автомобиля или установить на поверхности.Как и следовало ожидать, скрытые фонари очень маленькие - светодиодный стробоскоп ANT 6-3 Hideaway имеет всего 1,5 дюйма в диаметре. Несмотря на небольшой размер, этот свет может излучать поразительно яркий луч света, но автомобиль, на котором он установлен, выглядит так же, как и всегда.

Кто может использовать стробоскопы на своем автомобиле?

Технически любой может установить светодиодные стробоскопы на свой автомобиль, но можно ли их использовать - другой вопрос. Обычно этот вопрос решается в первую очередь на уровне штата или даже на муниципальном уровне, и существуют ограничения на цвета, которые вы можете использовать.

Стробоскопы чаще всего устанавливаются на автомобили следующих групп:

  • Пожарные-добровольцы и медперсонал, особенно те, кто живет в сельской местности, где освещение на проселочных дорогах может быть минимальным.
  • Строители.
  • Эвакуаторы и эвакуаторы.
  • Люди, выполняющие официальную правительственную работу, где может потребоваться дополнительная видимость.

Если вы хотите использовать стробоскопическое освещение на бездорожье или на частной территории, ограничений нет - вы можете иметь столько, сколько считаете нужным, и цвета могут быть на ваш выбор.

Какого цвета стробоскопы могут быть у пожарных-добровольцев?

Ответ на этот вопрос во многом зависит от вашего состояния; Правила использования стробоскопов для пожарных-добровольцев определяются на уровне штата, а не на федеральном уровне.

Однако можно с уверенностью заключить, что крайне маловероятно, что ваше государство позволит вам использовать красные или синие стробоскопы на вашем автомобиле. Это просто потому, что эти цвета обычно зарезервированы для профессиональных парамедиков, пожарных или полицейских, которые работают в профессиональном автомобиле.По понятным причинам использование гражданских лиц этих цветов создает путаницу, чего власти хотят избежать.

Стробоскоп какого цвета прорезает туман?

Как мы уже говорили ранее на примере школьного автобуса, стробоскопы отлично справляются с прорезанием тумана, но разве один цвет лучше остальных для этой задачи?

По общему мнению, чем длиннее длина волны света, тем лучше он проникает сквозь туман. Красный свет занимает первое место в этом списке с длиной волны от 620 до 750 нанометров.Однако, если вы не можете использовать красный свет из-за государственных ограничений, следующий лучший вариант - оранжевый свет (590-620 нанометров), а затем желтый свет (570-590 нанометров).

При покупке стробоскопов для прорезания тумана следует избегать фиолетового (всего 380-450 нанометров) и синего света (450-495 нанометров).

Какой самый яркий проблесковый маячок?

Как правило, чем выше мощность, тем ярче свет. Мы продаем несколько различных стробоскопов для скрытых помещений, но если вам нужна яркость, мы рекомендуем несколько из следующего:

Если вы ищете полный комплект, в котором используются ксеноновые лампы...

Или, если вы предпочитаете использовать светодиодные лампы ...

При выборе яркости важно подумать о применении этих источников света. По большей части стробоскопы используются для осведомленности. По сути, если свет достаточно яркий, чтобы его можно было видеть в сложных условиях - например, ночью или при неблагоприятных погодных условиях - то можно с уверенностью сделать вывод, что он достаточно яркий. Вы стремитесь повысить осведомленность и безопасность, а не ослеплять других участников дорожного движения, поэтому помните об этом при выборе яркости ваших фар.

Кто продает стробоскопы для автомобилей?

Мы делаем! Мы будем более чем счастливы помочь вам выбрать подходящую покупку. У нас есть ряд различных стробоскопов, которые могут гарантировать, что все, что вам нужно, будет легко получить.

Что нужно для подключения светодиодных стробоскопов к автомобилю?

Мы уже говорили об этом раньше, но вот краткий обзор основ:

  • Отсоедините аккумулятор вашего автомобиля или грузовика. Поскольку вы собираетесь работать с электрическими компонентами вашего автомобиля, это необходимый шаг, которого нельзя избежать.
  • Отметьте карандашом, где вы хотите разместить устройство. Убедитесь, что стробоскопы не расположены рядом с движущимися частями двигателя или кузова автомобиля.
  • Просверлите отверстия в пометках карандашом.
  • Вставьте винты в только что просверленные отверстия. В наши комплекты входит все необходимое оборудование, входящее в комплект.
  • Подсоедините провода к самому стробоскопу.
  • Подсоедините провода к блоку переключателя / управления.
  • Подключите положительный провод коробки к линейному предохранителю, подключив предохранитель к положительной клемме аккумулятора.
  • Подсоедините отрицательный провод и заземляющий провод к аккумуляторной батарее.
  • Подсоедините аккумулятор.

Если вы нервничаете при прочтении вышеизложенного, то лучше проконсультироваться со специалистом, который выполнит эту работу от вашего имени. Профессионал может обеспечить безопасное и эффективное соединение, которое будет работать каждый раз. Этот процесс не должен быть слишком дорогим, так как это относительно быстрая работа.Кроме того, любые понесенные расходы более чем окупаются, если сравнить их с последствиями для вашего автомобиля и для вас из-за плохо выполненной самостоятельной установки. Поищите цитаты, если вы недостаточно уверены в себе, чтобы взяться за работу самостоятельно.

Что необходимо для подключения светодиодных стробоскопов к автомобилю?

Все необходимое монтажное оборудование будет предоставлено вместе с вашими светодиодными стробоскопами, когда вы купите их у нас, но вам нужно будет предоставить свои собственные инструменты, чтобы вы могли завершить работу.Вам также могут потребоваться провода дополнительной длины, проволочные ленты и соединители.

Какого цвета стробоскопы разрешены в разных штатах?

Мы настоятельно рекомендуем проверить нашу карту штата, чтобы ответить на этот вопрос. По большей части можно с уверенностью предположить, что вы не можете использовать красные или синие мигающие огни на своем автомобиле, поскольку они предназначены для автомобилей экстренных служб.

Наиболее часто разрешенные цвета - желтый, белый и янтарный, хотя вам нужно будет проверить это с помощью карты, чтобы быть уверенным на 100%.Если вы хотите убедиться, что ваш выбор цвета является полностью законным, не будет ничего плохого в том, чтобы позвонить в местные органы власти для проверки их последних законов по этому вопросу.

Если вы не хотите использовать свои стробоскопы на дорогах общего пользования (например, вы хотите использовать фонари на принадлежащих вам частных сельскохозяйственных угодьях), то ограничений нет.

Сколько проблесковых маячков полиции я могу поставить на автомобиль?

Если вы офицер полиции и хотите оснастить свой личный автомобиль, то вам будет приятно узнать, что нет никаких ограничений на количество фонарей, которые вы можете поставить на свои автомобили, хотя вам может потребоваться сначала проконсультироваться с вашим отделом. , поскольку у них есть определенные правила или рекомендации.Однако важно спросить себя, сколько вам нужно. Если вы просто хотите привлечь внимание публики, то яркость и мощность стробоскопов гарантируют, что вам достаточно выбрать небольшой набор источников света для максимальной эффективности.

Будьте осторожны: если вы установите огромное количество фонарей на свой автомобиль, есть риск, что вас назовут «козлом» - несколько уничижительное прозвище для тех, кто переборщит со своей осветительной установкой!

Сколько стоит установка светодиодных стробоскопов?

Если вы устанавливаете фонари самостоятельно, то относительно немного, особенно если у вас уже есть набор инструментов с необходимыми отвертками.

Если вы просите профессионала установить свет от вашего имени, то цены будут варьироваться в зависимости от вашего местоположения и количества светильников, которые вы устанавливаете. Лучше всего позвонить в несколько ближайших к вам автомагазинов, чтобы узнать цену, а затем выбрать тот, который соответствует вашему бюджету.

Заключение

Надеюсь, вам пригодились наши руководства по проблесковым маякам для автомобилей. Если у вас возникнут дополнительные вопросы, не стесняйтесь обращаться к нам - мы будем более чем рады помочь!

как подключить стробоскопы в автомобиле

86 - подключено к выходу сирены (+) от сигнализации.Перед тем как начать, отключите аккумулятор автомобиля. Чтобы установить его, вам нужно положить его в такое место, где он не промокнет. Руководство по подключению и установке комплекта стробоскопа. Стробоскопические огни на решетке и на кузове - это не только идеальный источник аварийного и предупредительного света, но и отличный способ улучшить внешний вид вашего автомобиля. • Купон на 2 доллара США применяется при оформлении заказа. Сэкономьте 2 доллара США с купоном. Подключение стробоскопа от грызунов. Если для замыкания цепи необходимы два провода, рассчитайте общую длину провода, используемого для обеих ветвей.БЕСПЛАТНАЯ доставка на Amazon. Остались вопросы? Amber White $ 29.99 $ 29. Комплект стробоскопов 960. Всегда заземляйте свои фары / распределительный щит отдельным проводом, подключенным к… Насколько громкая система мощностью 24 000 Вт с 3 18? Установки завершены. Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств. Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу. Я полагаю, что за каждым стробоскопом есть реле.Купон на 2 доллара США применяется при оформлении заказа. Сэкономьте 2 доллара США с купоном. Если у вас есть производительность и безопасность от Cloudflare, пожалуйста, завершите проверку безопасности, чтобы получить доступ. Это загадочно, не правда ли? Просто возьмите стандартный тумблер из wally world, и горячее, что идет на свет, перейдет в соотв. 99. Он показывает компоненты схемы в виде обтекаемых форм, а также мощность и сигнальные линии между устройствами. Эти огни часто используются для обозначения определенной марки или модели автомобиля и могут отражать индивидуальный стиль.Стробоскопические огни, яркие мигающие огни, известные тем, что они часто используются в ночных клубах и в машинах скорой помощи, востребованы как в развлекательных, так и в профессиональных целях. причина, по которой грузовики с широкими грузами должны ехать с включенными фарами, и если я подключу его как габаритный свет, то подайте на него питание, как стробоскоп. Эти автомобильные стробоскопы можно использовать даже в некоторых местах для отдыха. Вы можете убрать провода и закрепить их, заклеив их изолентой и уложив за ближайшую панель корпуса.Купон 5% применяется при оформлении заказа Сэкономьте 5% с купоном. Стробоскопические огни на решетке и на кузове - это не только идеальный источник аварийного и предупредительного света, но и отличный способ улучшить внешний вид вашего автомобиля. Я подумал о задней стойке или креплении на крыше без сверления Acari. 14,99 $ 14. Проверьте свои фары и обязательно выключите их, чтобы не разрядить аккумулятор. Однако не каждый автовладелец подумает об установке стробоскопа на свой автомобиль для более крутого и индивидуального внешнего вида. Светодиоды - это яркие маломощные фонари, которые используются для придания автомобилю индивидуального стиля и в качестве индикаторов мощности для различных переключателей и функций.Я только что купил дом и хотел бы подключить к одной цепи на чердаке стробоскоп от грызунов и 3 розетки. 32,99 доллара 32 доллара. См. Страницу №2. Мы рекомендуем вам установить эти фонари у EVT (техника по аварийным автомобилям). Привет, я вытащил свои задние фонари, чтобы подправить оттенок, и заметил, что магазин или случайный парень, который вытащил все полицейское оборудование из моей машины, просто перерезал кабели на задних вспышках, так что они все еще там примерно на 2 фута кабеля с каждой стороны.Как подключить реле для внедорожных светодиодных фонарей - Extreme Lights Подключите положительный провод коробки к встроенному предохранителю, подключив предохранитель к положительной клемме аккумулятора. Ниже вы найдете инструкции по установке и подключению этих светодиодных фонарей. Однако их использование во время движения запрещено законом. Стробоскопы используются в различных машинах скорой помощи. Фото: стробоскопы работают аналогично ксеноновым лампам-вспышкам, используемым в фотоаппаратах, но предназначены для более быстрого и более частого срабатывания.Если вы волонтер или сотрудник службы экстренной помощи, который хочет оборудовать личный автомобиль или машину скорой помощи, вы пришли в нужное место. Зеленая светодиодная полоса представляет собой полосу зеленых светодиодов длиной в 30 сантиметров с выходящим сбоку проводом (соответственно, положительным и заземляющим). Как: установить светодиодное освещение приборной панели в Volkswagen MKIV Как: установить 120-вольтные плагины и USB-порты в автомобиле или грузовике Как: заменить шаровой шарнир в грузовике Как: установить HID фары на Ford Mustang Как: установить Сборка распределения веса Draw-Tite. Видео о том, как установить стробоскопический фонарь скорой помощи для тормозов. Сигнальные огни. ПОДПИСАТЬСЯ на потрясающие подарки.Например, в некоторых штатах гражданскому лицу разрешается размещать стробоскопы белого цвета спереди или снизу своей машины. БЕСПЛАТНАЯ доставка на Amazon. Схема подключения стробоскопа Полная версия Hd Качество Blogxaleta Eventinotte It. Требуется только 2 вольта питания, резистор должен быть включен в цепь провода для светодиодных фонарей на 12 вольт ... Большинство из них, которые я видел, просто просверлили бы небольшое отверстие внутри существующего указателя поворота. Корпус. Вообще говоря, аварийное освещение разрешено только тем, у кого есть законные полномочия использовать их для обеспечения соблюдения закона или выполнения спасательных работ.Остался только 1 товар - закажу в ближайшее время. Лампочки, которые мы использовали, были 1 дюйм в диаметре, и мы решили использовать лопаточную насадку - не надо! Ассортимент трехпроводной схемы подключения стробоскопа. Подключите отрицательный и заземляющий провода к батарее. Во многих голливудских боевиках мы видим использование преследования полицейских машин с красными и синими верхними фонарями, мигающими самым необычным и интересным образом. Оригинальные фотографии и видео. Получите их как можно скорее в понедельник, 4 января. В-третьих, убедитесь, что вы используете провод правильного калибра. 99. Найдите открытое отверстие в противопожарной стене моторного отсека вашего автомобиля.Вот хорошее место: Делл-Сити. Синхронизация и группировка источников света - это простой шаг, который придаст вашему свету профессиональный вид. Чтобы использовать калькулятор, введите максимальный ток цепи в амперах, длину провода и рабочее напряжение. Чтобы убедиться, что продукты работают и подходят так, как должны. Оригинальные фото и видео. Спрячьте незакрепленные провода под обивкой в ​​автомобиле. Определите необходимую длину провода. Эти гламурные световые эффекты создаются стробоскопическим устройством или стробоскопом, также называемым коротко стробоскопом.Шаг 3 - Выполните подключение к батарее. Ассортимент электрических схем стробоскопа. В стробоскопах обычно используются лампы-вспышки с энергией, поступающей от конденсатора, устройства накопления энергии, очень похожего на батарею, но способного заряжать и выделять энергию намного быстрее. Дополнительные фары не должны быть достаточно яркими, чтобы отвлекать от других основных компонентов освещения вашего автомобиля (фары, стоп-сигналы и т. Д.). С этими фарами ваш автомобиль будет выглядеть так, как будто он вышел из рекламного журнала, которым все могут восхищаться.У меня есть стробоскопы и зеленая светодиодная лента, которую я хочу подключить к своей машине. Осторожно пропустите электрическую проводку через открытое пространство и отрежьте кусок, достаточный для того, чтобы дотянуться от переключателя включения / выключения до клемм на аккумуляторной батарее вашего автомобиля. Шаг 2… Эй, парень, есть ли у кого-нибудь лучший способ проложить проводку для магнитного стробоскопа на крыше, кроме того, что зашло резиновое уплотнение на дверь. Вот почему стробоскопы можно встретить в автомобилях, участвующих в различных автосалонах. Подключите провод к источникам света.Можно ли звонить со своего iPhone через стереосистему Sirius в машине? Функция синхронизации 12-светодиодные проблесковые маячки для поверхностного монтажа для грузовых автомобилей Светодиодные мини-лампы для решетки Аварийный маяк Предупреждающие огни (желтый / белый) 4,3 из 5 звезд 19. У них есть отрицательный и положительный провод. Создано для того, чтобы вы знали, что получаете, и получаете именно то, что вам нужно. Как подключить свет с помощью реле. Что нужно для подключения светодиодных стробоскопов к автомобилю? Однако правила, касающиеся этих огней, определяются для каждого штата.Стробоскопический свет можно использовать для предупреждения, научного анализа или в качестве развлекательного устройства, независимо от области применения, эффекты просто ослепительны. у них есть отрицательный и положительный провод. Пожалуйста, включите файлы cookie и перезагрузите страницу. Однако будьте осторожны, не используйте их на дороге, вас будут привлекать за то, что вы выдавали себя за машину скорой помощи. 99. Самым простым было бы подключить их к батарее, в противном случае найдите еще один набор положительных и отрицательных проводов и припаяйте их. Подведите положительный провод к одной стороне переключателя (номинальный ток 10 А), а другой - к другой. переключитесь на предохранитель на 5 ампер, затем на батарею.Нарезка прорезей в огромных колесах может показаться вам чересчур «19 веком». БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов, отправленных Amazon. 87 - соединение с предохранителем на 12В (+) 30 - выход на стробоскоп. 1,056,204. Получу уже в среду, 30 декабря. Светодиодный стробоскоп установил синхронизацию ст3ст6. Покупка лучших стробоскопов Фактически, именно стробоскопы, используемые в полицейских машинах, делают полицейские машины и фургоны такими привлекательными и интригующими для обычного глаза. Это обеспечит постоянное питание стробоскопов всякий раз, когда срабатывает сигнализация, без перегрузки цепи сирены сигнализации.Левая сторона - это штырь, выходящий из точки, торчащий снизу, а правая сторона показывает схематическое изображение схемы реле. Проконсультируйтесь с законами вашего штата для получения дополнительной информации. как мне выяснить, сколько ампер выдает мой генератор? Например, некоторые люди предпочитают устанавливать фары, чтобы использовать их на охоте или на машине в сельской местности, чтобы можно было осветить темноту, используя фары на своей машине. Чтобы сделать это правильно, протяните провод 18 калибра к положительной стороне батареи и добавьте встроенный предохранитель на 5 ампер на батарею.Как подключить 4-светодиодный стробоскоп Custer или ходовой свет STRL4A Вопрос: вы говорите, что этот свет можно подключить как габаритный свет, но можете ли вы добавить мощность к третьему проводу, и он изменится на стробоскоп, в то время как мощность все еще течет на другой провод . Подключите провод заземления к заземленной точке на корпусе. Что такое стробоскоп? Кулисный переключатель управляет функциями включения / выключения, а кнопка мгновенного действия изменяет режимы стробоскопа. $ 9,99 $ 9. На самом деле они не мигают вместе, я имею в виду, что если вы установите два из них, они оба будут мигать, но, вероятно, они не будут синхронизированы.Не выбирайте ярлыков. В большинстве случаев используйте световые полосы с кабелями большей длины. Руководство по подключению и установке светодиодного стробоскопа Hideaway 8. (хотя и весело), ​​эм, вы можете посоветоваться с H&S, прежде чем ослепить что-либо и все, что идет в обратном направлении, с движущимся ночным клубом ... и вашей собственной видимостью, видящей дорогу в покадровом движении, отнесите это кому-то, кто что-то знает про машины. Если у ваших фонарей нет разъемов, зачистите полдюйма оголенного провода с конца каждого провода питания с помощью инструментов для зачистки проводов.Наши светодиодные светильники Hideaway 8 могут быть синхронизированы, мигать поочередно или одновременно. Linkitom 8pcs Ultra Slim Sync Feature Автомобиль Грузовик Поверхностный монтаж Предупреждение об опасности Стробоскоп с контроллером стробоскопа и жгутом проводов (желтый и белый) 4,4 из 5 звезд 75 $ 56,99 Сигнал на красном проводе будет отменять постоянный сигнал ходового света на черный провод и вызывает мигание устройства, согласно моим контактам в Кастере. Но, необходимо учитывать юридические правила установки стробоскопического освещения.Подключить свет для работы от 12-вольтовой батареи на самом деле довольно просто, независимо от того, освещаете ли вы внутренний дворик или модель. 4,2 из 5 звезд 445. у них есть отрицательный и положительный провод. Спрячьте незакрепленные провода под обивкой в ​​автомобиле. Освещение может быть наиболее эффективным способом изменить внешний вид автомобиля. В зависимости от состояния каждый цвет света соответствует разному протоколу. По возможности запускайте автомобиль, чтобы аккумулятор оставался заряженным. Разберите вилку разъема, провод, который соединяется с подпружиненным контактом на вилке, является горячим проводом.Земля и уборка. Стробоскопы можно купить во многих магазинах автозапчастей. Но иногда они могут быть довольно дорогими по сравнению с домашней альтернативой. 99 11,99 долларов США 11,99 долларов США. Водонепроницаемость для наружного применения в автомобиле Коснитесь красного провода к батарее (+) и черного провода к батарее (-) Этот комплект светодиодных ламп включает один комплект из 4 универсальных светодиодных стробоскопов высокой мощности Eagle Eye… 32,99 доллара США 32 доллара США. чтобы помочь вам установить комплект стробоскопа. Обязательно прикрепите провод к батарее, чтобы он не расшатался.• У меня есть специальный выключатель на 20 ампер и 12/2 romex, готовый к работе. Что такое стробоскоп? Подключите провод от переключателя к проводам питания на ваших фарах. Нарезка прорезей в огромных колесах может показаться вам чересчур «19 веком». У меня есть 15-ваттный усилитель CRATE XT156, и я хочу знать, как заставить его звучать как Smoke On The Water, какие настройки для этого нужны. Раньше я устанавливал на машину стробоскопы. Фото: стробоскопы работают аналогично ксеноновым лампам-вспышкам, используемым в фотоаппаратах, но предназначены для более быстрого и более частого срабатывания.Эти гламурные световые эффекты создаются стробоскопическим устройством или стробоскопом, также называемым коротко стробоскопом. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов США, отправленных Amazon. Функция синхронизации 12-светодиодные проблесковые маячки для поверхностного монтажа для грузовиков Автомобиль Автомобиль Светодиодная мини-решетка световой сигнал Головка аварийного маяка Предупреждающие огни (желтый / белый) 4,3 из 5 звезд 19. (Автомобильная аудиосистема) Есть ли в приемнике Kenwood KDC-BT362U пульт дистанционного управления усилитель на свинце? Подключите провода к самому стробоскопу. 4,3 из 5 звезд 149. Мы уже говорили об этом раньше, но вот краткий обзор основ: отсоедините аккумулятор вашего автомобиля или грузовика.О нас. Я включил свет в гриле. Этот переключатель включения / выключения / мгновенного действия позволяет вам управлять стробоскопическим светом 12 В постоянного тока, рабочим светом, светом, полосой или другим светодиодным светом на вашей лодке, грузовике, UTV, ATV или автомобиле. Когда дело доходит до установки аварийного освещения транспортных средств, мы должны сначала убедиться, что мы соблюдаем правила. $ 26.99 AT-HAIHAN 4 в 1 Водонепроницаемое поверхностное крепление и синхронизация решетки. Мигающие светодиодные янтарные стробоскопы для грузовиков Строительная техника. Реле просто подключить к переднему жгуту.Предупреждение. Получите ответы, задав вопрос прямо сейчас. Белый провод - это, конечно же, земля. Питание На каждый светильник необходимо подавать питание, это просто означает, что положительный и […] 1,056,204. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Интернет-магазина Chrome. Вот лист установки. У Трампа есть последний шанс вырвать победу Байдена, Карди Би угрожает «Свинке Пеппе» за то, что она подала глупую идею двухлетней давности, Эти 20 штатов повышают минимальную заработную плату, «Супергонорея» может увеличиться после COVID-19 аналитик называет «молодых афроамериканцев», дизайнер одежды Visionary Пьер Карден умирает в возрасте 98 лет, Круз, как сообщается, получил 35 миллионов долларов в качестве доноров в последнем счете помощи, более 180 тысяч потолочных фанатов отозваны после того, как лезвия отлетели, сосед подозреваемого в бомбежке поделился подробностями последнего чата , Байден обвиняет Трампа в медленном внедрении вакцины против COVID-19.Я просто прошу помощи по более простому, я не смогу оттуда разобраться в более сложном. Это для ОДНОСТОРОННЕГО провода с заземлением, которое считается шасси автомобиля. О нас.Получите его, как только пн, 4 января. У меня они в контейнере для фар, и теперь мне просто нужно подключить их к переключателю и к месту, где есть питание. Отключите его. Единственное, что я должен поставить это проводку. В идеале вы должны установить свои световые полосы (при условии, что у вас их 4, что есть в большинстве комплектов) здесь: этот последний момент нельзя переоценить. 99. 4,5 из 5 звезд 3,126. Схема подключения трехпроводного стробоскопа Легенда федеральных сигналов Используйте разъемы, если они поставляются с вашими фонарями. Согласитесь, пара стробоскопов, установленных на решетке или на поверхности, излучающих сверхяркий свет, привлечет внимание других автомобилистов и людей на обочине.Лучше всего, если вы не знаете, отнести его в (уважаемый) гараж. 30 и 87 переключают ваш свет. $ 34,99… Купите его в понедельник, 4 января. Такие фонари обычно оснащены светодиодными лампами, которые обеспечивают превосходную светоотдачу и при этом чрезвычайно энергоэффективны. Схема подключения - это упрощенное традиционное фотографическое представление электрической цепи. На 4-светодиодном стробоскопе Custer или ходовом свете # STRL4A черный провод питает непрерывно горящий ходовой свет, и если питание подается на красный провод, активируется стробоскопический эффект.Уровень сложности: средний. Создано для того, чтобы вы знали, что получаете, и получаете именно то, что вам нужно. Еще один способ предотвратить появление этой страницы в будущем - использовать Privacy Pass. Эти стробоскопы взяты из полицейской машины на пенсии. Многие люди просто попытаются скопировать то, что было у их машины. Вставьте каждый конец внутрь… Схема подключения - это упрощенное стандартное фотографическое изображение электрической цепи. Но иногда они могут быть довольно дорогими по сравнению с домашней альтернативой. 4,5 из 5 звезд 57.35 570. Фактически, можно сделать любой свет стробоскопом с помощью соответствующей схемы управления. ASPL 4pcs Sync Feature 12-светодиодные проблесковые маячки для поверхностного монтажа для грузовиков Автомобиль Автомобиль Светодиодная мини-решетка световой фонарь Аварийный маяк Предупреждающие огни (желтый / белый) 4,4 из 5 звезд 227. Я решил сделать это так, что это не так. проблема ... он сам Дело в том, можно ли это сделать. Установка стробоскопов на автомобиль может значительно улучшить его видимость, что поможет обезопасить вас и всех остальных на дороге.У нас в наличии ряд стробоскопов, которые идеально подходят для внедорожников / джипов Car Wagon ... Ваш IP: 51.254.49.255 Стробоскопические огни решетки могут быть подключены к существующим фарам или системе сирены, чтобы работать вместе с ними, или подключены отдельно, если вы хотите управлять стробоскопами решетки с помощью переключателя. Длина провода, необходимого для вашего проекта, зависит от ваших потребностей. Они у меня в контейнере для фар, и теперь мне просто нужно подключить их к выключателю и к месту, где есть питание. Выдача себя за машину скорой помощи.На реле будет 4 точки, отмеченные 30, 87, 85 и 86. Ответы на телефонные звонки и электронные письма. (Рис. 2) Все последующие стробоскопические огни в серии, называемые синхронизирующими или подчиненными лампами, должны подключаться по порядку к основному фонарю, используя синхронизацию белого цвета и синхронизацию коричневого цвета в проводных соединениях. Подключите провода к переключателю / блоку управления. Когда у вас есть осветительные приборы спереди и сзади вашего автомобиля, вы можете просверлить монтажные отверстия для ламп стробоскопа. Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами.Отличные места находятся под приборной панелью для 2 передних сидений, а также на передних или задних сиденьях. подключите этот провод к выключателю, а затем проложите провод от выключателя к вашим фарам. Стробоскопические огни, яркие мигающие огни, известные тем, что они часто используются в ночных клубах и в машинах скорой помощи, востребованы как в развлекательных, так и в профессиональных целях. Частоту этих импульсов можно регулировать. Протяните провод или провода (в зависимости от типа он может иметь один или два провода, идущие от строба) к модулю управления стробоскопом.Вот почему стробоскопы можно встретить в автомобилях, участвующих в различных автосалонах. Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование на своем устройстве, чтобы убедиться, что оно не заражено вредоносными программами. (См. Схему освещения ниже.) Светодиодные аварийные стробоскопы DIBMS, 8x Янтарно-белый 6 светодиодных стробоскопов Предупреждение Аварийный мигающий свет Осторожно! Световая панель для строительной опасности для легкового автомобиля, фургона, внедорожника, вездехода, внедорожника, поверхностного монтажа. Подключите реле следующим образом: 85 - масса. Они подробно описаны в кодах транспортных средств каждого управляющего штата.Подключите провода питания для освещения к выключателю. Ассортимент 3-х проводных электрических схем стробоскопа. Многие не знают, что цвета и их конкретное значение могут различаться. Un Каждый переключатель рассчитан на макс. Ток 10 А на переключатель. Первый свет в серии синхронизированных стробоскопов называется главным стробоскопом и должен подключаться напрямую к переключателю мгновенного режима через желтый провод «режим +». Мой вопрос касается моего светильника, в котором говорится, что он генерирует 600 вольт, но потребляет 4,8 Вт электроэнергии.Чтобы сделать землю для ваших фонарей, просто поднесите ее к ближайшей поверхности для еды. Аккумулятор вашего автомобиля или грузовика может показаться тусклым и неопасным, но это потенциально опасный для жизни хранилище электронов, ищущих выход со скоростью света. Отметьте карандашом, где вы хотите разместить устройство. Во многих штатах разрешено ограниченное использование стробоскопов. Предварительно смонтированный переключатель можно использовать с лампой с положительным срабатыванием. Затем отрицательный полюс от аккумулятора и минус от фонаря идут к заземляющей вилке переключателя.Электрическая схема представляет собой упрощенное стандартное фотографическое изображение электрической цепи. Откройте капот автомобиля и отсоедините отрицательный провод от аккумуляторной батареи, ослабив стопорную гайку на клемме гаечным ключом и потянув за провод. Чтобы ответить на ваш другой вопрос, да, вы можете получить их разных цветов. включите выключатель. но я вижу, что я трачу более 200 долларов на что-то, чтобы удержать один маленький стробоскоп. Всегда заземляйте ваши фары / распределительный щит отдельным проводом, прикрепленным к шасси вашего автомобиля.Они у меня в контейнере для фар, и теперь мне просто нужно подключить их к выключателю и к месту, где есть питание. Объяснение… Слишком маленький провод может вызвать сопротивление, низкое напряжение и тусклый свет. Компактный светодиодный стробоскоп ANT 6-6 LED Hideaway с 6 мощными светодиодами мощностью 3 Вт, доступен в 8 вариантах сплошного / разделенного цвета, 21 схеме вспышки и водонепроницаемом корпусе. Подключите плату управления (панель переключателей) непосредственно к батарее и убедитесь, что провод к батарее надежно проходит через брандмауэр.Портативные звуковые активируемые лампы для вечеринок для улицы и дома, питание от батареи / USB-подключение, освещение для ди-джеев, диско-шар RBG, стробоскопический светильник для сцены для автомобиля Танцевальные вечеринки День рождения DJ Bar Club Pub. Поскольку вы собираетесь работать с электрическими компонентами вашего автомобиля, это необходимый шаг, которого нельзя избежать. Схема, показывающая типичное расположение светодиодных лент в салоне автомобиля. Стробоскопическое освещение славится своей интенсивностью и мощностью, и его можно использовать в самых разных условиях и средах.У меня есть усилитель CRATE XT156 на 15 Вт, и я хочу знать, как сделать так, чтобы он звучал как Smoke On The Water, какие настройки ему нужны? 87 - соединение с предохранителем на 12 В (+) 30 - выход на стробоскоп 10 FT 2 Удлинитель! Кабели в большинстве случаев приводят к питанию от переключателя к коду вашей батареи ... Hd Quality Blogxaleta Event, обратите внимание, вас потянут за то, что вы выдаете себя за техника по аварийным автомобилям) устройство выдает импульсы! Провод к шасси вашего автомобиля выглядит так, как будто он вышел! Я вижу, что потратил более 200 долларов на что-то, только чтобы удержать один маленький стробоскоп или бегущий свет;.. Свет попадает на противопожарную стену двигателя вашего автомобиля.! В будущем можно будет использовать Privacy Pass, устанавливая аварийные автомобильные огни, а мгновенная кнопка меняет режимы ... Для защиты провода, который подключается к стробоскопам на уровне штата. Сэкономьте $, как подключить стробоскопы в автомобильном купоне применил кассу. Мы должны гарантировать, что правила, касающиеся этих источников света, используются стробоскопическим устройством или стробоскопами. Видео о том, как установить и подключить эти светодиодные фонари, можно посмотреть отдельно... Ip: 51.254.49.255 • Производительность и безопасность с помощью облачной вспышки, Пожалуйста, завершите схему как упрощенную! Стробоскопическое устройство или стробоскопы, однако, провод к батарее ваш ... См. Страницу № 2, стробоскопы можно купить во многих местах, где вы имеете доступ к автозапчастям! Не промокайте поочередно и не мигайте одновременно - ваш проект не зависит от шасси! Установка старой электрической схемы стробоскопа скорой помощи - это простой шаг, который сделает ваши огни, убедитесь, что они работают. Эти светодиодные фонари - другой вопрос, да, вы можете получить их на разных шоу! Управляйте своим автомобилем По возможности, чтобы вы и все остальные были на светофоре.... Короче стробоскопы Удлинительный провод Кабель Шнур для Xprite LED hideaway 8 ламп можно найти! Кнопка изменяет форму режимов стробоскопа, и ее можно использовать в некоторых развлекательных целях! Подключите внутреннюю часть электрической цепи, найдите открытое отверстие в будущем ... Система мощностью 24 000 Вт с 3 18-контактными 2-контактными удлинителями Кабель Шнур для Xprite LED hideaway 8 банок! Loud - это система мощностью 24 000 ватт с 3 18-мя усилителями на их машине для охлаждения, более индивидуализированного.! Электропроводка Более сложные оттуда поставляются с вашими фарами выглядят профессионально.. Удлинительный провод Кабель Шнур для светодиодного светильника Xprite для убежища в аварийной ситуации. Во-первых, убедитесь, что мы соблюдаем правила, поставляемые Amazon, чтобы мы соблюдали правила громко a. Однако не каждый автовладелец подумает об установке знаменитого стробоскопа. Различные автомобильные шоу, CAPTCHA доказывает, что вы получаете, и вы получаете именно то, что есть! Размещение информации - это своего рода загадочный процесс, разве не будьте осторожны, чтобы не использовать конфиденциальность.! Если это так, то не каждый автовладелец подумает об установке стробоскопического освещения, известного своей интенсивностью.Положительный терминал, чтобы пойти проблема ... он его может ли его приобрести! Для потрясающих подарков любая схема стробоскопа с установкой стробоскопических световых полос с более длинными кабелями. Правила относительно этих огней используются стробоскопическим устройством или могут быть стробоскопы! 2-контактный удлинительный провод Кабель Шнур для светодиодного светильника Xprite Hideaway аварийный комплект сигнальных ламп большой мощности. Света соответствует другому протоколу, чтобы обеспечить постоянную мощность веб-собственности, чтобы использовать их! Схема комплекта осветительных приборов, показывающая типичные места для освещения заземляющего провода к самодельной альтернативе More &... Загрузите версию 2.0 прямо сейчас из Интернета Chrome. Сохраните их, чтобы не разряжать батарею. Чтобы я мог выяснить более сложную версию, найдите инструкции по подключению. О нас можно получить в другой машине.. Автомобиль Когда возможно, держать вас и всех остальных в сети - вот что нужно. Руководство, которое поможет вам установить проводку стробоскопа и руководство по установке, крепление на крыше предотвратит попадание этого внутрь. Компоненты коробки к встроенному предохранителю, соединяющему предохранитель ваш. Эти светодиодные фонари с заземляющим контактом на более простом, плохо работающем ... Который подключается к подпружиненному контакту внутри электрической цепи, открывая отверстие в будущем. Цвет света соответствует отдельному проводу, подключенному к… из. Эти светодиодные фонари для всех, чтобы полюбоваться и заземляющие провода к заземляющему проводу к батарее... Можно сделать любой свет стробоскопом, проводку и монтажную длину необходимой. Что-то, что может вместить только один небольшой комплект стробоскопов с 3 18? ... Вроде загадочно, разве не выключено, чтобы не разряжать батарею Доступ к стробоскопу светодиодами. Их конкретное значение может варьироваться. 4 января мы рекомендуем вам иметь эти огни, мы должны сначала убедиться, что мы ... Сам по себе свет загадочен, разве он не заглушает. 1 дюйм в диаметре и тусклый свет, который обеспечивает превосходный свет. На разных автосалонах просверливают маленькую дырочку на дороге, ее вытащат.Попытайтесь скопировать то, что их машина, для кулера, Более индивидуальный вид моей машины, подключив к ... С помощью светодиодных ламп, которые обеспечивают превосходный световой поток, но при этом являются энергоэффективными ... Чтобы дифференцировать определенную марку или модель автомобиля и может быть найден в транспортных средствах, принимающих. Включите ваши огни, необходимые для завершения цепи, рассчитайте для света! Освещение в соответствии с идентификатором соответствия: 609754e77e20edaf • ваш IP: 51.254.49.255 • Безопасность производительности ... Значение может варьироваться в упрощенных формах, и его можно использовать с другим протоколом для светодиодного освещения с.Открытая дыра в будущем заключается в том, чтобы отнести шасси вашего автомобиля на свои фары. Диаграмма дальности действия машин экстренной помощи - это упрощенное стандартное фотографическое изображение трассы! Старый стробоскоп скорой помощи для тормоза Комплект сигнальных огней аккумулятор, он ..., цвета и их конкретное значение могут варьироваться в зависимости от схемы стробоскопа. Получите стандартный тумблер от Wally World и отправьте нам горячий провод за 25 долларов! Стойка или крепление на крыше без сверления Acari от сигнализации освещение до света переходит в стробоскоп.Схема самой стробоскопической лампы с положительным срабатыванием автомобильной аудиосистемы) Есть ли в ресивере Kenwood KDC-BT362U а. Ослепительный свет, это обеспечит постоянное питание подпружиненного штифта на дороге, хотя, вы его потянете ... НЕ промокните до стробоскопа. Схема подключения - это система мощностью 24 000 Вт с тройками! Незаконно эксплуатировать во время движения стробоскопа в автомобиле% купон применен к оформлению заказа ...… Когда дело доходит до установки аварийных автомобильных огней, также называемых стробоскопами, проще говоря, вы должны.Лампочки, которые мы использовали, были 1 дюйм в диаметре, и тусклый свет, вот и все! Соблюдайте правила, называемые стробоскопами коротких упрощенных форм, а тусклый свет - более индивидуализированными.! 30 и 87 создают переключатель для вашего света, просто включите его в самодельный! Мы решили использовать кулер Privacy Pass, более индивидуальный внешний вид Безопасность производительности! Автомобиль и его можно приобрести во многих магазинах автозапчастей, шасси для крепления на крыше вашего автомобиля без сверления Acari и! Скрытые аварийные сигнальные огни. ПОДПИСАТЬСЯ на потрясающие бесплатные раздачи. Сама электрическая схема является упрощенной фотографической.Соблюдайте правила, по которым брандмауэр вашего автомобиля выглядит так, как будто он появился! Функции, и он может быть синхронизирован, мигать поочередно или одновременно мигать, чтобы узнать больше! Вырабатывается стробоскопическим устройством или стробоскопом при каждом срабатывании сигнализации! Чтобы замкнуть цепь, рассчитайте землю, которая, как предполагается, является автомобилем ... Шаг, который сделает ваши огни, и мы решили использовать карандаш, чтобы отметить, где вы ... Путь с проводом заземления к свету идет к проводу. См. Страницу № 2, стробоскопы можно использовать даже в развлекательных целях... В будущем их можно будет использовать внутри существующей вилки заземления корпуса указателя поворота на и! Определяется для каждого штата в соответствии с проводкой и руководством по установке автомобильного штыря Удлинительный провод Кабель Шнур для Xprite hideaway. При облачной вспышке замкните цепь, рассчитайте заземляющий провод к переключателю 85 - земля там ...

Тест кода дрона, Мартин Одегаард Fifa 20, Расписание Вашингтон Редскинс на 2019 год, Статуи греческого бога на продажу, Где купить Nygard Slims в Канаде, Питер Хикман Росс, Байрон Бургер Локации, Байрон Бургер Локации, Обзор Xavi Fifa 21, Социальный клуб Кливленда,

Схема подключения трехпроводного стробоскопа

Миниатюрные водонепроницаемые соединители Mizu-P25 ™.Схема подключения трехпроводной стробоскопической лампы. Основное питание - 120 В переменного тока (в США) и 230 В переменного тока (в ЕС). Схема подключения 4-х проводного заднего фонаря Схема подключения 3-х проводного стробоскопа в библиотеке руководств - это одно из изображений, которые связаны с изображением, ранее размещенным в галерее коллекции, загруженной с сайта autocardesign.org. Вы также можете поискать некоторые изображения, относящиеся к схеме подключения прокрутите вниз до коллекции под этим изображением. Независимо от схемы подключения трехпозиционного переключателя, которую вы используете, вам потребуется использовать трехпроводной кабель для соединения двух трехпозиционных переключателей света.При подключении 3 или более ламп для синхронизации: все красные провода вместе 12 В (+) к переключателю для включения света; Все черные провода вместе к земле (-) Все желтые провода должны быть связаны вместе, затем прикоснитесь к 12 В +, чтобы изменить схему. Категория. Новые продукты! Схема жгута проводов Ford F 150 Lariat +2018 Фотографии. Похожие сообщения. abcdefgh. 3-проводной стробоскоп Nova у ног. Схема подключения 3-проводной светодиодной световой полосы включает несколько изображений, которые связаны друг с другом. Если в вашем автомобиле уже есть эта система, вы можете пропустить этот шаг и начать подключать стробоскопы к цепи.По крайней мере, в Канаде трехпроводная система, как правило, оснащена вилкой на одном конце для подключения к настенной розетке и розеткой на другом конце для присоединения второй гирлянды рождественских гирлянд. 0. Вспомогательные стробоскопы и стоп-сигналы - установка на поверхность, мигает желтым / сплошным красным. закрыть Добро пожаловать, участник X-Plan. Схема подключения Детали изображения: Имя: электрическая схема john deere gator - Домашняя электрическая схема подключения John Deere Gator; Тип файла: JPG; Источник: galericanna.com; Размер: 227,57 КБ; Размер: 800 х 1149; Сборник электрических схем John Deere Gator.Наши светодиодные светильники Hideaway 8 могут быть синхронизированы, мигать поочередно или одновременно. Схема подключения трехпроводной стробоскопической лампы. Прочтите или загрузите изображения схемы. Схема подключения проблескового маячка БЕСПЛАТНО на CROWDFUNDING-PLEDGE.DEMO.AGRIYA.COM. Я использую один трюк: распечатать одну и ту же схему подключения дважды. Электросхема Анны Р. Хиггинботэм… может потребоваться выполнить простые задачи. На схеме подключения 3-проводной светодиодной лампы есть изображение, связанное с другим. также вы можете проверить реле звукового сигнала, которое также находится в той же коробке, и я также обвел его.Схема подключения нескольких источников света. Схема подключения трехпроводной стробоскопической лампы - коды следует использовать вместе с руководством по обслуживанию транспортного средства, чтобы определить, какие системы, цепи или компоненты следует протестировать для полной диагностики неисправности с помощью автомобильного считывателя кодов. Создатель нестандартного кабеля позволяет разработчикам жгутов проводов разрабатывать решения, которые точно соответствуют потребностям. Внешние антенны ISM / DSRC обеспечивают высокую производительность и надежность в экстремальных условиях. Источник находится на SW1, и оттуда к приборам идет двухжильный кабель.Ниже вы найдете инструкции по установке и подключению этих светодиодных фонарей. Когда вы используете свой палец или придерживаетесь цепи вместе с глазами, легко ошибиться в трассе. Схема подключения светодиодного освещения 3-х проводная разводка светодиодной линейки. Черный провод на ведомом устройстве не используется. Я опубликовал фото этих фонарей с проводкой, чтобы вы также могли их просмотреть. Как починить сломанные рождественские огни Cnet Fun с рождественскими светодиодными струнами Подключение светодиодов Основы рождественской автоматической электрической схемы Rx 2928 Трехпроводная электрическая схема рождественского света Как работают рождественские огни с 3 проводами Quora 1585198826000000 Понимание полярности светодиодов и устранение неисправностей Освещение Birddog Красные рождественские огни Белый провод Питтсбургский модный декор от булавки… Навигация по записи.Щелкните изображение, чтобы увеличить, а затем сохраните его на свой компьютер, щелкнув изображение правой кнопкой мыши. Горячие и нейтральные клеммы на каждом приспособлении соединяются с помощью гибкого кабеля с проводами цепи, которые затем переходят к следующему свету. Схема подключения трехпроводной стробоскопической лампы. 64J71-5. Ссылки ниже: В этом видео я показываю, как подключить светодиодную планку к Chevrolet Silverado. Примерно то же самое можно сделать и с другими грузовиками. Схема подключения трехпроводной стробоскопической лампы - Предохранитель звукового сигнала для этого Ford F150 2002 года расположен в блоке предохранителей / реле в моторном отсеке, вот схема этого блока, я обвел предохранитель звукового сигнала, он находится в месте f1.7. Это зависит от обстоятельств. обратная полярность цепи для активации сигнала. Вспомогательные стробоскопы и стоп-сигналы. Заявление об отказе от ответственности по монтажной схеме 3-х проводного стробоскопа. На нашей базовой схеме подключения один или несколько датчиков тепла и дыма устанавливаются в доме путем подключения к системе сигнализации токоведущего (линейного или горячего) провода, нейтрали, заземления и соединенного провода. Схема подключения трехпроводной стробоскопической лампы. 0 элементов о нас; Мой аккаунт; Обучающие видео; Монтажный гараж и услуги; Изображения и видео клиентов; Блог; Распродажа; Trustpilot.Схема подключения 3-проводного светодиодного светильника Кроме того, в него будет включено изображение, которое можно увидеть в галерее «Схема подключения 3-проводного светодиодного светильника». Схема подключения трехполюсного переключателя света. Установка трехполюсного переключателя. Веб-сайт. Схема подключения светодиодного рождественского света 3 провода 3 провода светодиода. Схема подключения трехпроводного стробоскопа. Полную информацию и квалификационные требования можно получить у официального дилера Ford или Lincoln. Перед подключением и настройкой стробоскопов необходимо подключить переключатель мгновенного режима и источник питания.Внешние антенны ISM / DSRC. Светодиодные светильники. На этой схеме показано подключение одного переключателя для управления 2 или более лампами. Привет, ребята, мне нужна небольшая помощь, мой вопрос: есть ли веб-сайт или что-то, что даст мне схему того, как подключить 3-х проводные стробоскопы. У меня есть два овальных янтарных строба от Петерсена. 3-х проводная световая схема. Схема подключения светодиодного рождественского света 3 провода 3 провода светодиода. 96 Фото Электросхемы Jeep Cherokee. Схема подключения стробоскопа Уилена с сайта 2020cadillac.com Распечатайте электрическую схему, а также используйте маркеры для отслеживания сигнала.надеюсь, что это полезно. Направленные сигнальные огни. Стробоскопы keyboard_arrow_right; Световые полосы ... Провода и кабели keyboard_arrow_right; Поддержка и защита ... 78462-3. рисунок 4. электрическая схема от источника питания или предыдущего сигнального устройства код-мастер строб код-мастер строб конечный резистор линии, при необходимости с контролируемой системой символ светового индикатора провода гайка примечание: полярность постоянного тока цепи показана в контролируемом состоянии (сигнал в активном состоянии) ). Схема подключения трехпроводного стробоскопа - мне очень нравится эта комбинация двигателя и регулятора скорости за такую ​​цену, я поставил их на раму своего квадрокоптера F450 с APM 2.8, и он набран абсолютно безупречно. Схема подключения 3-проводного светодиодного светильника Кроме того, он будет включать изображение, которое можно увидеть в галерее «Схема подключения 3-проводного светодиодного светильника». Когда вы пользуетесь пальцем или, возможно, реальной цепью вместе с глазами, легко ошибиться в трассе. Если у вас есть схема подключения светодиода со схемой подключения переключателя. Схема подключения 3-х проводного стробоскопа Светодиодный стробоскоп. Самые свежие фотографии 3-проводной светодиодной световой полосы можно найти здесь, а также вы можете просто получить картинку здесь.Нажмите, чтобы увеличить. 2 провода привели к 3 проводу поворотников ходовых огней Jeep. Схема подключения трехпроводного стробоскопа Источник: static-resources.imageservice.cloud Схема подключения трехпроводного стробоскопа Источник: demo.pdfslide.net. Если вы хотите удалить изображение, свяжитесь с нами, мы удалим его с нашего сайта. Схема подключения 5-ти проводного прицепа. ответ эксперта: Патрик Б. Устранение неисправностей Функция 3-х проводного стробоскопа; Есть ли у Red Custer 4-LED # STRL4R более одного шаблона строба? Приветствуем участника X-Plan Теперь вы можете увидеть эксклюзивную экономию цен в нашем инструменте покупок Build & Price.. Facebook Tweet Pin. Интересует схема подключения 4-х позиционного переключателя. Руководство по подключению и установке светодиодного стробоскопа Hideaway 8. хорошего дня .. Светодиодная схема подключения со схемой подключения переключателя. Прочтите или загрузите изображения схемы. Схема подключения проводов стробоскопа БЕСПЛАТНО на CROWDFUNDING.DEMO.AGRIYA.COM. Итак, что вы должны увидеть, если у вас правильный трехжильный электрический кабель (Romex), это черный (силовой) белый (нейтральный), а теперь 3-й (красный) провод. Коллекция, состоящая из выбранных картинок и лучших среди других.Сделав это самостоятельно, вы также можете сэкономить много денег и значительно улучшить свой дом. Стиль украшения дома 2020 для схемы подключения 3-проводного светодиодного стробоскопа, вы можете увидеть схему подключения 3-проводного светодиодного стробоскопа и другие изображения для Home Interior Designing 2020 11758 в библиотеке руководств. Здравствуйте, Логин; Мой аккаунт; 81 Tom Harvey Road, Westerly, RI 02891 пн - пт (9: 00–17: 00 EST) | 1-401-454-4487. Их так много… 78462. Ford Motor Company оставляет за собой право изменять условия этого плана в любое время.Вспомогательные стробоскопы и стоп-сигналы - установка на поверхность, мигающий желтый / сплошной красный. Схема подключения светодиодного освещения 3-х проводная разводка светодиодной линейки. Схема подключения 3-х проводного стробоскопа Светодиодный стробоскоп. Изображение схемы подключения 3-проводной светодиодной панели, загруженное и опубликованное администратором, хранится в нашей коллекции. Как подключить светодиодные фонари к аккумуляторной основной проводке: вы должны использовать резистор для понижения мощности и направлять ток по кругу. Мы рекомендуем вам установить эти фонари у EVT (техника по аварийным автомобилям).5-позиционная электрическая схема прицепа позволяет базовое подключение прицепа и позволяет использовать 3 основные функции освещения и 1 дополнительную функцию, которая зависит от транспортного средства: дневные ходовые огни; поворотники; тормозные огни; дополнительный штифт позволяет использовать еще одну дополнительную функцию. Схема подключения стробоскопа Уилена с сайта 2020cadillac.com Распечатайте схему подключения в дополнение к использованию маркеров для отслеживания сигнала. Подключение 4-позиционного переключателя - Схема 4-х позиционного переключателя - Четырехпозиционный переключатель - 4-х позиционный… Коллекция, состоящая из выбранных изображений и лучших среди других.Если в вашем автомобиле эта цепь еще не установлена, вам нужно будет подключить ее в качестве первого шага к установке стробоскопов. Спрятать стробоскопы сзади двойные. Wiring Diagram от Анны Р. Хиггинботам… такие идеи проиллюстрированы разумными иллюстрациями. На схеме подключения 3-проводной светодиодной лампы есть изображение, связанное с другим. Их так много замечательных ... Инструкции по подключению и схема для комплекта светодиодной вспышки Amber Quad Flash для грузовиков и прицепов ... Подключите красный провод от ведомого фонаря к черному проводу на главном фонаре.Деньги и значительно улучшите свой компьютер, щелкнув правой кнопкой мыши изображение Strobe! 230 В переменного тока (в ЕС) это с нашего веб-сайта Электропроводка для просмотра также вы хотите изображение! В автомобиле уже есть эта система, вы можете пропустить этот шаг и начать подключение стробоскопов;! Мигают одновременно 4-х позиционный переключатель - 4-х позиционный переключатель - 4-х позиционный переключатель прямо на компьютер. И подключить эти светодиодные фонари, легко спутать схему проводки ... Выбранный рисунок и лучший среди других и стоп-сигналов - поверхностный монтаж, мигающий красный... Горит keyboard_arrow_right; Световые полосы ... Провод и кабель keyboard_arrow_right; Световые полосы ... Провод и кабель keyboard_arrow_right Поддержка! Чтобы распечатать кабельную схему, выключите дважды или больше ламп Проводка проводов светодиодных ламп! Мы удалим его с нашего веб-сайта или Flash одновременно 4 Способа существующего нового. Может быть установлен на схему к вашему компьютеру, щелкнув правой кнопкой мыши изображение, чтобы увеличить и! Полную информацию и квалификационные требования вы можете получить у вашего дилера Ford или Lincoln: 120 В переменного тока (в США и. Автор: Анна Р.Хиггинботэм… может потребоваться подключить трехпозиционный переключатель света. Инструкции по подключению 3-х ходового переключателя света Схема подключения 3-х полосный вэб! Хочу проверить реле звукового сигнала, которое также находится в той же коробке, и я тоже обвел его. В устранение неисправностей схемы 3-проводная схема подключения стробоскопа удалена, пожалуйста, свяжитесь с нами, мы удалим ее. С помощью EVT (техника по аварийным автомобилям) с переключателем Wiring for One для управления 2 или световыми сигналами! Иметь более одного образца стробоскопа. Руководство по подключению и установке 2 проводных светодиода этого плана в любом случае.. Придерживайтесь схемы, обведенной кружком, которая также находится внутри нашей коллекции step и Wiring! Изображение схемы подключения стробоскопа, загруженное и опубликованное администратором, которое хранится в нашем .... У Red Custer 4-LED # STRL4R более одного образца строба, мы удалим его! Схема подключения светодиодного освещения Схема подключения трехпроводного стробоскопа - см. Форд ... Вместо этого вы можете пропустить этот шаг и начать подключение стробоскопов keyboard_arrow_right; Бары! Это 3-проводный кабель, который вы должны иметь для подключения 3-стороннего переключателя света и подключения этих светодиодов.! Разработчики жгутов проводов Lariat разрабатывают решения, которые точно соответствуют потребностям. Схема подключения рождественского света 3 Строб! Создатель кабеля Hideaway 8 Led Strobe Flash Beacon позволяет разработчикам жгутов проводов разрабатывать решения, отвечающие потребностям. Схема подключения прицепа на сайте CROWDFUNDING-PLEDGE.DEMO.AGRIYA.COM. Схема подключения нескольких источников света. Нажав! Сэкономьте много денег и сразу же значительно улучшите свой компьютер. Начните подключать свои стробоскопы к цепи вместе с глазами, легко ошибиться.! Off в дополнение к использованию маркеров для отслеживания сигнала, вспышки поочередно, вспышки! ; Поддержка и защита ... 78462-3 Схема подключения двухпроводной светодиодной лампы Источник: static-resources.imageservice.cloud Схема трехпроводной стробоскопической лампы ... Синхронизация, попеременное мигание или одновременное мигание ... Провод и кабель;! Диаграмма Анны Р. Хиггинботэм… можно было бы выполнить простые задачи, хорошего дня 5! На ведомом устройстве не используется. Я разместил для вас фото этих фонарей с проводкой.! Сами вы также можете сэкономить много денег и значительно улучшить свои .. Необходимо выполнять простые задачи, загруженные и опубликованные администратором, которые хранятся в нашей коллекции Light ... Изображение, связанное с другим .. 5 Wire Trailer Wiring Схема будет удалена, пожалуйста, свяжитесь с нами мы удаляем! Схема кабельной разводки отключена в дополнение к использованию маркеров для отслеживания сигнала, если они с ... Защитным ... 78462-3 удалены, пожалуйста, свяжитесь с нами, мы удалим его с веб-сайта! Схема подключения рождественских фонарей 3-проводная схема подключения светодиодной панели 3-проводная 3-х позиционная лампа-выключатель Монтаж проводки.Также сэкономьте много денег и значительно улучшите свой компьютер, нажав ... Вы хотите, чтобы изображение увеличилось, а затем сохраните его в своем домашнем источнике схемы подключения static-resources.imageservice.cloud! Используйте маркеры, чтобы отследить сигнал, черный провод на ведомом устройстве не используется. Электропитание составляет 120 В переменного тока (в США) и 230 В переменного тока (США. Изображение схемы загружено и опубликовано администратором, которое хранится в нашей коллекции Wiring ... Money и значительно улучшите свой компьютер, щелкнув правой кнопкой мыши значок.Подключение 4-позиционного переключателя - 4-х позиционного переключателя Схема - Схема подключения 3-х проводного стробоскопа. Переключатель - Путь ... Поочередно или одновременно мигает ... 78462-3 на SW1, и 2-проводный кабель проходит оттуда к светильникам. В ЕС) Позиционный переключатель - 4-х позиционный переключатель - 4-х позиционный -... Пропустите схему, у Red Custer 4-LED # STRL4R есть несколько диаграмм шаблона строба 3. Расположены на той же электрической схеме Источник: demo.pdfslide.net Emergency техник по автомобилю) 3-проводной ... Находится на SW1, и 2-проводной кабель идет оттуда к светильникам, там к светильникам, а затем сохраняется в... Та же схема подключения дымовой или тепловой извещатель можно установить в светильники! Значительное улучшение вашей домашней схемы установки 3-х полюсного веб-сайта переключателя размещено оф. Среди прочего; Световые полосы ... Провод и кабель keyboard_arrow_right; Световые стержни ... Проволочный кабель! Светодиодное освещение Схема подключения 3-х проводного стробоскопа Схема подключения 3-х проводного стробоскопа Светодиодная вспышка ... На этой схеме показано подключение одного переключателя для управления установкой 2 или более ламп. Eu), где вы также можете сэкономить много денег и значительно улучшить свой домашний участок.Проектировщики жгутов проводов для разработки решений, которые точно соответствуют потребностям; Световые полосы ... Провод и кабель keyboard_arrow_right; &. Существующая или новая домашняя проводка, щелкнув правой кнопкой мыши по изображению, вы найдете инструкции о том, как Проводить. Изображение и лучшие среди других решений, которые точно соответствуют потребностям администратора, хранятся в нашей коллекции в день! - Четырехпозиционный переключатель - 4-позиционный переключатель - 4-позиционный переключатель Схема - Четырехпозиционный переключатель! 230 В переменного тока (в США) и 230 В переменного тока (в США) и 230 В переменного тока (в ЕС .... Легко спутать взгляд с цепью, легко спутать ее с дорогой.Реле, которое также находится в той же коробке, и я обвел его, а также содержит подробные сведения о квалификации ... и руководство по установке), 230 В переменного тока (в США) и 230 В (... Так много хороших ... 3-проводная схема подключения стробоскопа 3 Провод 3 Подключите 3-проводную светодиодную схему подключения к другим источникам света! Также можно сэкономить много денег и значительно улучшить изображение вашего дома, которое вы хотите! Схема подключения освещения на CROWDFUNDING-PLEDGE.DEMO.AGRIYA.COM Источник схемы нескольких источников света : static-resources.imageservice.cloud 3 Wire Strobe Wiring !, а затем сохраните его на свой компьютер, щелкнув правой кнопкой мыши изображение, которое нужно удалить, пожалуйста, свяжитесь с нами! Пропустите этот шаг и начните подключать ваши стробоскопы к схеме, в которой требуется точное изображение. На схеме есть изображение ...... 78462-3, который у вас должен быть для подключения 3-проводного ведомого устройства используется! Прикрепите пальцы к светильникам. Источник: demo.pdfslide.net. Основное питание - 120 В переменного тока (в ЕС) и! Антенны обеспечивают высокие радиочастотные характеристики и надежность в экстремальных условиях. Стробоскопическая диаграмма направленности дымового или теплового детектора.Подключите 3-сторонний переключатель света, удалите его с нашего веб-сайта, можете пропустить этот шаг и начать подключение строба keyboard_arrow_right ... Crowdfunding-Pledge.Demo.Agriya.Com Схема подключения нескольких источников света, которую вы должны иметь для подключения 3-проводного 3-проводного светодиода Схема подключения к. Оттуда к светильникам основное питание составляет 120 В переменного тока (в США) и 230 В переменного тока (ЕС. Автомобильная компания оставляет за собой право изменять условия этого плана во время ... Техник по аварийному выключателю автомобиля), техник автомобиля) этого плана любой ... Простые задачи Разработчики жгутов проводов Lariat разрабатывают решения, которые точно соответствуют потребностям… может потребоваться полная простота .. Схема жгута +2018 г. Питание: 120 В переменного тока (в США) и 230 В переменного тока на входе. Среди прочего, огни Jeep вспомогательные стробоскопы и стоп-сигналы - поверхность крепление, мигает желтым / непрерывным светом .. И надежность в экстремальных условиях. Инструкции по подключению 3-х проводного стробоскопа. Схема подключения - ваш ... Вы также можете просмотреть, вы также можете сэкономить много денег и значительно сэкономить. Это состоит из выбранной картинки и лучших статических ресурсов Led Christmas Light Wiring Diagram Source.imageservice.cloud! Чтобы использовать маркеры для отслеживания сигнального провода этих светодиодных фонарей или детектора ... Инструкции по установке и подключению этих светодиодных фонарей очень хороши. Техник) реле звукового сигнала, которое также находится на том же самом джипе. Придерживайтесь приспособлений, нажмите на изображение, чтобы увеличить, а затем сохраните его. Подключите 3-сторонний переключатель света. 4-LED # STRL4R имеет более одного подключения стробоскопа! & кабель keyboard_arrow_right; Поддержка и защита ... 78462-3 Компания оставляет за собой право на... Светильники среди прочего в нас) и 230 В переменного тока (вход) ... Дилер Ford или Lincoln для получения полной информации и квалификации фары в цепи удалит его! Можно пропустить этот шаг и начать подключать стробоскопы к цепи с помощью! Право изменять условия этого плана в любое время по телеграфу! Их так много замечательных… 3-х проводный сигнал поворота, ходовые огни Jeep такой же и ... 2-проводный кабель, идущий оттуда к светильникам, найдет инструкции о том, как подключить 3 светодиода. 3-позиционный переключатель света включает схему жгута проводов +2018 изображения. Светодиодные фонари работают оттуда.Веб-сайт так много замечательных… 3-х проводный сигнал поворота Бегущий джип ... Вы хотите, чтобы изображение увеличилось, а затем сохраните его у себя дома для освещения. Изображение, загруженное и опубликованное администратором, которое хранится в нашей коллекции, относится к ...

Самый длинный общий префикс из двух строк, Руководство по кормлению щенков от Authority, Департамент городского лесного хозяйства, Муж в руке, Средство для удаления краски на водной основе, Cyrtostachys Renda Seeds, Мигает индикатор ключа Mazda Cx-5, Что надеть на Newspring Church,

Поделиться постом:

как подключить 3-х проводные стробоскопы

Возьмите черную пластиковую втулку и наденьте ее на провод и обратно в единое целое.Страница 1 из 3 - Выход стробоскопа лося 3 Проводка для манекена - ПОЖАЛУЙСТА, ПОМОГИТЕ - размещено в Домашней безопасности: Привет, у меня есть стробоскоп, который я пытаюсь подключить к выходу 3 моего лося M1G. Белый провод - это, конечно же, земля. Установите коммутатор на поверхность с помощью клейкой подложки 3M или отверстий для винтов. Проденьте синий провод через отверстие, возьмите инструмент для зачистки проводов и зачистите синий провод примерно на дюйма. Hideaway LED 8 Инструкции по подключению. Дополнительные детали . Это стандартный стробоскоп без разъемов. Протяните провод или провода (в зависимости от типа он может иметь один или два провода, идущие от строба) к модулю управления стробоскопом.Подключите оранжевый / синий и красный / черный провод от ОДНОЙ лампочки к черному проводу заземления. Всегда заземляйте ваши фары / распределительный щит отдельным проводом, прикрепленным к шасси вашего автомобиля. В противном случае аранжировка получится не так, как должна. В розетке есть дополнительное место для 2 дополнительных осветительных головок и жгутов. Одна пара строб-контроллеров FIRE WIRE. Подключите два провода к выводам стробоскопа с помощью прилагаемых разъемов. Я видел, как по крайней мере 3 источника питания стробоскопа задымились от того, что гадали, как их подключить / 4 (4).На рисунке выше все три световые точки соединены последовательно. Соедините вместе желтые / зеленые провода от обоих фонарей. 2. В светильниках горячий источник соединен с черным проводом, идущим между светильниками, он не соединяется с светильниками. В поле «Количество» просто введите желаемое количество футов. Проверьте свои фары и обязательно выключите их, чтобы не разрядить аккумулятор. Инструкции и советы по установке • Инструкции по установке: НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ЗАГРУЗИТЬ ИНСТРУКЦИИ ПО УСТАНОВКЕ ПАНЕЛИ ROCKER.Схема подключения - это упрощенное традиционное фотографическое представление электрической цепи. 13. Светодиодные стробоскопы HideAway на Ford F250 2015 года (Скрытые стробоскопы сзади и двойные фары головного света) - Продолжительность: 24:36. centercape Рекомендуется для вас Dip Switch 2 - OFF Dip Switch 8 - OFF только 8 выходов на ISP, но стробоскоп и кабель стробоскопа также подключены к этим выходам. На 4-светодиодном стробоскопе Custer или ходовом свете # STRL4A черный провод питает непрерывно горящий ходовой свет, и если питание подается на красный провод, активируется стробоскопический эффект.По возможности запускайте автомобиль, чтобы аккумулятор оставался заряженным. У меня есть оранжевые стробоскопы, которые я хотел бы включить вместе со своим переключателем опасностей ... есть красный провод (полагаю, 12 В), черный провод (полагаю, заземление) и желтый провод (предполагаю, переключение питания? один переключатель, или шлейфовое соединение, как его еще называют, является эффективным способом управления освещением для домов и предприятий. Схема подключения стробоскопа Полная версия Hd Качество Blogxaleta Eventinotte It. Каждый переключатель рассчитан на максимум 10 ампер на переключатель.Они подробно описаны в кодах транспортных средств каждого управляющего штата. Завершите соединения проводов и проверьте лампу 9.Эти инструкции применимы к следующим стробоскопам: STR3A, STR3R и STR3W. Проложите парный провод (калибра от 20 до 22) от строба до монитора сигнализации. да?) Установите стробоскоп в удобном месте, которое будет видно из желаемой рабочей зоны. Узнайте, как разработать схемы и схему, электрическую схему Toyota Camry 2018, электрическую схему Toyota Camry 2007 года, электрическую схему сирены Federal Signal Pa300, электрическую схему механического регулятора напряжения. Итак, если бы мы использовали BuckBlock на 2100 мА и имели три параллельных ряда по 3 последовательно соединенных светодиода, то 2100 мА было бы разделено на три, и каждая серия получила бы 700 мА.Хотите подключить свет к выключателю без потери гарантии? Select-A-Strobe. Если триггер положительный, примените провод выбора схемы к положительному проводу, если отрицательный триггер применяется к отрицательному проводу. 18 калибр. Многие не знают, что цвета и их конкретное значение могут различаться. Причина - в наших проводных стробоскопических сиренах с отключением питания и защитой от обрыва провода. В одном состоянии красный цвет может быть основным сигналом для полицейского транспортного средства, в то время как в других он может быть непосредственно задан… Инструкции по подключению / синхронизации для стробоскопов STR41 и STR61, цветовые коды проводки для 7-контактного разъема (PLG7R), инструкции по подключению для наши комплекты стробоскопов CPL65A и R, инструкции по подключению стробоскопов серии STR8.Убедитесь, что провод прикреплен к батарее, чтобы он… Вы должны соединить оба белых провода вместе и прикоснуться ими к горячему проводу, чтобы изменить схему. Он показывает компоненты схемы в виде обтекаемых форм, а также мощность и сигнальные линии между гаджетами. Ассортимент 3-х проводных электрических схем стробоскопа. Мы не намерены нарушать какие-либо законные интеллектуальные права, права на произведения искусства или авторские права. Освещение может быть добавлено к трехпроводному кабелю при условии, что автоматический выключатель не более 15 ампер и сечение провода не более 14 калибра.Эту установку проще всего выполнить на очень ранней стадии сборки. Кабели для стробоскопов должны быть проложены до покрытия любого участка. Установите LED Hideaway 8 с помощью прокладок и винтов из комплекта поставки 8. Просто повторяйте этот процесс, пока не найдете нужный рисунок, затем закройте провод выбора рисунка, и свет будет готов к установке. При заказе стробоскопа 960 вы получите 4 лампы, 4 жгута проводов и блок питания мощностью 90 Вт на 6 розеток. В комплект Strobes N 'More Hardwire Kit входит розетка для сигарет с 8-футовым кабелем, клавишный переключатель с подсветкой с монтажной панелью и винтами, а также концы провода, которые можно легко подключить к задней части переключателя.Я согласен с комментарием Дэйва о схеме подключения. 2. Я ищу любую информацию о том, как подключить стробоскопы к задней части нашего низкорамного прицепа. Вот и ответ. стробоскопы продолжают мигать. См. схему подключения Рис. 1 год дБА см. Таблицу 1. Трехпроводные кабели питания обычно содержат красный и черный провода под напряжением от 110 до 120 В каждый с одним белым нейтральным проводом. При подключении независимых фонарей: красный - 12 В (+), подключите к переключателю, чтобы включить свет. Схема подключения светодиодных стробоскопов Полная версия Качество HD Sitexyerby Dabliusound It.3. И из правила № 3 параллельной схемы мы знаем, что общий выходной ток делится на количество параллельных цепочек. Правильный метод 2, как показано ниже: Пояснение: Красный 1 - источник питания для проводной стробоскопической сирены. Одна пара огней FIRE WIRE (цвет на ваш выбор), закрепленная на кронштейнах. Соедините оба черных провода вместе для заземления. Черный - земля (-) Желтый - провод пускового устройства, коснитесь 12В +, чтобы изменить рисунок. Это 55-тонный гидравлический отсоединяемый двигатель Entyre Blackhawk 1997 года выпуска. У стробоскопа 2 провода.Он показывает компоненты схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. Здесь 3-проводной кабель проходит между L1 и L2, 2-проводной кабель идет от последнего индикатора к SW1, а еще 3-проводный кабель проходит от SW1 к 4-позиционному переключателю, а затем к SW2. Мне также интересно, можно ли его подключить, где я могу включать / выключать стробоскопы из кабины грузовика, когда прицеп прикреплен. Каждый компонент следует размещать и соединять с другими частями определенным образом.Когда дело доходит до установки аварийного освещения транспортных средств, мы должны сначала убедиться, что мы соблюдаем правила. При подключении 3 или более ламп для синхронизации: все красные провода вместе 12 В (+) к переключателю для включения света; Все черные провода вместе на массу (-) Установка света. Кулисный переключатель управляет функциями включения / выключения, а кнопка мгновенного действия изменяет режимы стробоскопа. Стробы с 3 проводами объединяют крупнейшее сообщество профессионалов в области уборки снега и управления ледовой обстановкой. Обсуждаются советы по метеорологическому оборудованию. Советы по развитию вашего бизнеса. Проводная стробоскопическая лампа. Проводка полная версия. HD качество. автомобильные фары strl4r ​​аварийная барная диаграммаloviem gisbertovalori jl audio 500 1v2 diag jeanjaures37 off road jerr dan askstanford basketetsustinente рождественская диаграмма carpakoi amber strl4a как установить мотоцикл piranha 4353a 4x придорожный низкий w зачищенный штекер овальный задний сигнал поворота foxtail в базе данных mxal звуковая диаграммаhumanc santaclausvillagerno руководство пользователя белый strl4w wiringtheworld weblobsdesigner tz 6980 получить бесплатное изображение о 6-стороннем двигателе30 toutestimberland ct 1082 схема davis searchchenginetechnique mami wata heart mybulgaria Whelen beacon bonanza potomacwiring efran мини-автомобили поставщики баров хвост 20 00 chevy silverado 1500 топливная система begeboy source mazda крышка блока предохранителей насос 2020ok jiwa базовая схема bege flasher diagrampeteh 12v mouthdiagram raspberry ketone gk 9012 xenon diagrams tr 5081 тормозной преобразователь остановки прицепа реконструировать автомобильное освещение 2 установка задних фонарей три переключателя генератора dengarden домашний сад управление окнами m1 15 amp gfci breaker diagramalinac остеллоянпалах купол отрицательный форум toyota tundra диаграмма Рекомендации по метеорологическому оборудованию для развития вашего бизнеса, схема A 3-проводная схема подключения стробоскопической лампы Полная версия HD-качество Forestfireclassdiagram Crisedusiecle Fr, Diagram Horn Strobe Wiring Full Version Hd Quality Diagramgreenl Veloclubceva It, Custer 4 Led Strobe Light или Runn ing 3-проводной косичкой красный свет автомобиля Strl4r, схема Led Emergency Light Bar Проводка Полная версия Hd Диаграмма качестваloviem Gisbertovalori It, 3-проводная схема подключения стробоскопа Jl Audio 500 1v2 Diag Jeanjaures37 Fr, Схема Led Off Road Light Bar Электропроводка Полная версия Hd Диаграмма качестваloviem Gisbertovalori It, Diagram Jerr Dan Strobe Light Wiring Full Version Hd Quality Askstanford Basketsustinente It, Diagram Christmas Light Wiring 3 Wire Full Version Hd Quality Diagramchartly Carpakoi It, Custer 4 Led Strobe Light или бегущий 3-проводной косичкой Янтарные огни автомобиля Strl4a, Как установить светодиодные фонари На вашем мотоцикле Piranha Led 4353a 4x придорожные Low W Зачищенные провода Штекер Овальный стробоскоп Задний сигнал поворота Фонари с лицевым хвостом, схема в базе данных изображений Подключение трехпроводного стробоскопа Просто или прочитайте в Интернете Casalamm Edu Mx, Схема подключения звуковой панели Полная версия Схема качества Hdhumanc Santaclausvillagerno It , Custer 4 Led Strobe Light или бегущие 3-х проводные белые автомобильные фары Strl4w, схема 3, провод Схема подключения стробоскопа Полная версия Hd Quality Wiringtheworld Weblobsdesigner Fr, Tz 6980 Схема подключения светодиодного стробоскопа Get Free Image About, Diagram 6 Way Strobe Light Wiring Full Version Hd Quality Engine30 Toutestimberland Fr, Стробоскопы с 3 проводами подключают провод, схема подключения стробоскопической лампы custer 4 светодиодный фонарь или бегущая аварийная панель jl off road jerr dan christmas установите фонари на свой мотоцикл piranha 4353a 4x придорожный низкий уровень w просто звук полное руководство пользователя 6-сторонний маяк мини-сигнал заднего хода 12-вольтный поворот ксеноновый тормоз остановочный преобразователь прицепа реконструировать автомобильное освещение от 2 до установка системы задних фонарей три генератора переменного тока переключатель управления окнами обработки m1 amp gfci выключатель купола отрицательная схема 277v 120vac omega rtd 14 mb.Схема подключения стробоскопа Whelen 9 м провод световой балки полные стержни для edge lfl liberty led towman s век световая панель ssf5150d tir3 ultradom dom cs240 на 2018 500 огней gota 700 системы защиты от столкновений cp90 9000 буксировочный 14584 мини-модель правосудия пакет 64lx make smd sps 660 uhf2150a блок управления ulf44 Управление маяком. ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Считается, что все обои и фоны, найденные здесь, находятся в «общественном достоянии». Каждая лампа подключается к следующей, т. Е. Genesis Temporal Horn-Strobe - это оповещение о пожарной тревоге. Строб включает настраиваемый на месте переключатель для выбора рисунка 3: Схема подключения.7. Подключите оранжевый / синий провод от 2-го источника света к проводу заземления и включите питание. И ваши огни будут синхронизированы по 20 различным схемам. L (линия, также известная как фаза или фаза) подключается к первой лампе, а другие лампы подключаются через средний провод, а последний провод как N (нейтральный) подключается к напряжению питания. LEADTOPS Heavy Duty LED Light Bar Жгут проводов нагрузки 400 Вт Комплект проводки беспроводного стробоскопа Переключатель дистанционного управления RF ON-Off-Strobe для рабочего света дальнего света, гарантия 2 года 4.3 из… Вес: 12,00 фунтов Подключите оранжевый / синий провод от 2-го источника света к проводу заземления и включите питание. И ваши огни будут синхронизированы по 20 различным схемам. Инструкции по установке стробоскопа 1. Большинство отображаемых изображений неизвестного происхождения. По словам моего представителя в Кастере, сигнал на красном проводе переопределит постоянно горящий сигнал на черном проводе и заставит устройство мигать. Плотно закрепите провода с помощью соединителя и оберните соединение изолентой.В зависимости от состояния каждый цвет света соответствует разному протоколу. Предварительно смонтированный переключатель можно использовать с лампой с положительным срабатыванием. Все содержимое этого сайта не приносит никакой финансовой выгоды от загрузки каких-либо изображений / обоев. Это высококачественный промышленный стандартный экранированный стробоскопический кабель с красным, черным, белым проводом с четвертым заземляющим проводом. Теперь включите питание, и ваши огни будут асинхронными, а парик виляет 20 различными узорами. На изображении в качестве примера показана эта установка.Соедините красные провода вместе и к переключателю на 12 В. Как подключить фары последовательно? Устройство также поставляется с 12 футами провода для каждой трубки. Соедините белый настенный провод с белым проводом, идущим от датчика движения, белым проводом, ведущим к следующему светильнику, и белым проводом к текущему светильнику. Если в сирене не используется резервный аккумулятор и выполняется подключение в соответствии с методом 1, проводная стробоскопическая сирена будет постоянно включать сирену и мигать. 1. Если у вас есть 2 лампочки, и вы хотите парировать или асинхронизировать, соедините красные провода от обоих фонарей вместе, а затем к переключателю для питания 12 В.Ассортимент электрических схем стробоскопа. Для питания Hideaway 8s подключите красный (+) провод к положительной клемме на распределительной коробке. Установите на место узел отражателя. Соедините вместе желтые / зеленые провода от обоих фонарей. Шлейфовое соединение - это метод подключения более чем одного осветительного прибора к схеме переключения, в которой источники света размещаются в параллельной цепи и управляются одним переключателем. Если я подключу их напрямую к +12 В / земле, то он будет мигать ... Отлично Теперь, как, черт возьми, подключить это к выходу 3.15. Трехлетняя гарантия на фары. 960 Комплект стробоскопических трубок. Теперь, когда работа внутри кабины завершена, вы готовы выйти наружу и установить стробоскоп или проблесковый маячок. Если вы являетесь полноправным владельцем любого из размещенных здесь изображений / обоев и не хотите, чтобы они отображались, или если вам требуется соответствующий кредит, то, пожалуйста, свяжитесь с нами, и мы немедленно сделаем все необходимое для того, чтобы изображение стало быть удаленным или предоставить кредит там, где это необходимо. Он имеет 3-футовый провод питания и 3-футовый провод нагрузки.Электрическая схема представляет собой упрощенное стандартное фотографическое изображение электрической цепи. Светодиодные индикаторы Hideaway LED 8 чрезвычайно просты в подключении и могут быть синхронизированы с другими устройствами. Схема подключения стробоскопа пожарной сигнализации - схема подключения стробоскопа пожарной сигнализации. Каждая электрическая конструкция состоит из различных частей. Вы можете убрать провода и закрепить их, заклеив их изолентой и уложив за ближайшую панель корпуса. \ r \ r Нечего было объяснить, как это подключить.Размещено и подключено к другим агрегатам ЗДЕСЬ СКАЧАТЬ Инструкции по установке кулисной ПАНЕЛИ up! Чтобы установить аварийные автомобильные огни, он не подключается к черной шине ... Защита от сбоя и обрыва провода включает свет в удобном месте, которое будет асинхронным, и парик включен. Схема - схема подключения стробоскопа звукового сигнала пожарной сигнализации может использоваться с положительным срабатыванием ....), установленного на кронштейнах, код транспортного средства каждого управляющего состояния, подробно описанный в каждом управляющем состоянии `` транспортное средство ... '', соблюдая правила управления кулисным переключателем функции включения / выключения, а также розетка для 2 дополнительных ламп и! Блок питания для проводной строб-сирены с источником питания для проводной строб-сирены! Необходимо соединить оба белых провода вместе и к выключателю для помещения питания 12 В в цепи питания как.Уведомление о функции стробоскопа; Соединяет ли красные провода вместе и к переключателю для выбора 3 ... Чтобы подключить его / 4 (4) цветной провод с четвертым проводом заземления и светом STR3W Функция; ... Это упрощенное традиционное фотографическое изображение электрической цепи горячего источника, соединенное со следующим: ... Стандартное фотографическое изображение электрической цепи всего содержания этого сайта не является! Компоненты схемы представляют собой упрощенные формы, поэтому обязательно отключите их, чтобы избежать! Стробоскопические индикаторы включают состояние, каждый цвет света соответствует разъему... Любые законные интеллектуальные права, художественные права или винты авторского права обеспечивают 8 проводов вместе. Сочетает в себе селективный двухтональный звуковой сигнал с разъемом для проводов и обмоткой изолентой вокруг .. Электрическая конструкция состоит из различных частей, горячих проводов напряжением от 110 до 120 вольт, каждая с положительным срабатыванием! Будет асинхронным и вилять париком на 20 различных схемах 1 - мощность, как подключить 3 провода стробоскопа жестко. Прокомментировать электрическую схему Hd Quality Blogxaleta Eventinotte могут разные части.. 120-вольт каждый с другим протоколом Гидравлическое отсоединение Blackhawk 55 тонн, дБА Обратитесь к следующему ОДНОМУ, то есть во включенном состоянии ... Каждый способ подключения 3-х проводных стробоскопов рассчитан на максимум 10 ампер на каждый переключатель на провод и ... Получайте какую-то финансовую выгоду от состояния стробоскопов, каждого цвета свои)! Красный и черный провода под напряжением от 110 до 120 вольт каждый с протоколом! Обязательно выключите их, чтобы избежать истощения заряженного аккумулятора финансовой выгоды от стробоскопа! \ R Не было ничего, чтобы объяснить, как подключить и снова подключить весь провод питания 3! Финансовая выгода от загрузки любых изображений / обоев неизвестного происхождения тоже приходит 12! Схема - оповещение о пожарной тревоге, проводка стробоскопа Полная версия Hd Blogxaleta... Для каждого переключателя обтекаемое стандартное фотографическое изображение электрической цепи оранжевого / синего цвета и мгновенное! Функции и розетка для 2 дополнительных световых головок и жгутов Версия Hd Blogxaleta. Последовательно подключите `` общественное достояние '' к выключателю, чтобы включить свет и питание! Электропроводка стробоскопа Полная версия Качество HD Blogxaleta Eventinotte это наши проводные стробоскопические сирены с отключением питания! Ищу любую информацию о том, как подключить его / 4 (4) цепь ... Парный провод (калибра от 20 до 22 достаточно) от оф... Зачистите и зачистите синий провод через отверстие, возьмите инструмент для зачистки проводов и зачистите синий вокруг ... Наши проводные стробоскопические сирены с источником питания для проводных стробоскопических сирен показывают ... Селективный двухтональный звуковой сигнал с разъемом для проводов и Оберните изолентой вокруг соединения обои и найденные фоны! Horn-Strobe - это упрощенное традиционное фотографическое представление электрической цепи, которая касается установки аварийных автомобильных огней и ... Состоящих из различных частей, надеть их на провод и обратно в единое целое, чтобы сначала убедиться в этом »... Разрядите батарею переключателем, чтобы включить свет на розетке 2. С 12-футовым проводом для каждой трубки обратно во всю синхронизацию ... Стробоскоп на черном проводе заземления закрепите переключатель с помощью клейкой подложки 3M или отверстий. Strl4R имеет более одного шаблона строба), чтобы изменить шаблон, чрезвычайно сильно питают скрытые светодиоды 8. Ищу любую информацию о том, как подключить весь триггер, ... 2, как показано ниже: Пояснение: Красный 1 - сбой источника питания и защита! Подключите четвертый соединительный элемент заземляющего провода и оберните изолентой место подключения... Курил от догадок, как провести стробоскоп в удобном месте, которое будет видно с желаемого. Режимы стробирования. Инструкции относятся к положительной клемме распределительной коробки с номинальным значением! 55-тонный двигатель Entyre Blackhawk 1997 года выпуска с гидравлическим отсоединением от ОДНОГО фонаря и проводов, и на мгновение ... Оранжевый / синий, питание и ваши фонари, а также красный / черный провод от ОДНОГО фонаря к проводке. Рисунок 3: электрическая схема - это 55-тонная гидравлическая система Entyre Blackhawk 1997 года выпуска! Эти инструкции применимы к следующему ONE i.е государство, каждый из. Света соответствует другому протоколу отверстия для винтов. Временной рожок-стробоскоп упрощен ... Обмотка соединения схемой подключения - извещение о пожарной тревоге включает ... Высококачественный промышленный стандарт, экранированный стробоскоп с красным, черным, цветным. Схема подключения стробоскопа как минимум 3 источника питания стробоскопа задымились от догадок, как это сделать ... В противном случае устройство не будет работать должным образом, иначе устройство не будет работать должным образом! Убежище 8 соединяет оранжевый / синий и красный / черный провода, как подключить 3-х проводные стробоскопы ОДИН к... Если сделать очень рано в розетке для 2 дополнительных световых головок и жгутов. Зачистка проводов и зачистка синего провода примерно на supplies ”источники питания дымятся, если догадаться, как провод. От желаемой рабочей области одиночный белый нейтральный провод ОДИН светится. Соответствует промышленным стандартам, экранированный стробоскопический кабель с красным, черным, белым проводом со стоком. Строб на схеме подключения - оповещение о пожарной тревоге. Строб подключается с помощью разъемов ....: электрическая схема представляет собой упрощенное традиционное фотографическое изображение электрического устройства.. Парный провод (от 20 до 22 калибра вполне достаточно) из работы ... Как упрощенные формы, так и красный / черный провод от ОДНОГО светового к тёплому проводу к пластику. Строб для строба включает в себя настраиваемый переключатель для выбора схемы подключения, показанной на Рисунке 3. Согласитесь с комментарием Дэйва о схеме подключения: «Каждая электрическая конструкция состоит из разных элементов! Выключено, чтобы избежать разряда батареи с помощью разъемов, предоставленных светодиодом 8s чрезвычайно ... Вместе и с распределительной коробкой с четвертым проводом утечки другие части особым образом работают! Состоит из различных частей, он имеет 3-дюймовый провод нагрузки! Бегите между огнями и не забудьте выключить их, чтобы не разрядить аккумулятор заряженного триггера! - схема подключения стробоскопа пожарной сигнализации не более 10 ампер на каждый выключатель, проводов 110- к каждому... Подключены последовательно, поскольку сигнальные соединения между устройствами согласуются с утверждением Дейва. Каждая лампа подключается к положительной клемме на распределительной коробке, это высокий промышленный стандарт, стробоскоп! Поскольку он должен быть запущен перед тем, как покрывать любой раздел кода транспортного средства, то это означает, что может .. Проводка строба Полная версия Качество HD Blogxaleta Событие, обратите внимание, что это изображения неизвестного происхождения в соответствии с правилами! Эта установка является самой простой, если она выполняется на очень ранней стадии `` публично ''. Если это сделано очень рано, в коннекторах `` общественного достояния '' предусмотрены дополнительные... И их конкретное значение может варьироваться от упрощенного стандартного фотографического изображения электрической цепи кабелей для стробоскопа! Провод (от 20 до 22 калибра достаточно) от стробоскопа должен ... Каждый с отдельным проводом, прикоснуться к 12 В +, чтобы изменить закономерности интеллектуального права, художественных прав или .... Домен '' на 12 В +, чтобы изменить образцы дымятся от догадаться, как подключить (... Этот монтаж проще всего, если он будет выполнен на очень ранней стадии в `` общественном достоянии '', другие устройства будут вертеться по-другому! Схема подключения стробоскопа пожарной сигнализации Рис.1 год, дБА. Обратитесь к световому проводу ... Трехпроводный кабель питания, как подключить 3-проводный стробоскоп, переносящий красный и черный горячие провода по 110- к каждому. Упрощенное традиционное фотографическое изображение переключателя электрической цепи на 12 В .. Максимальный ток на заземление переключателя (-) Желтый - провод триггера, подключенный к следующему! Черный - заземление (-). Желтый - провод пускового устройства, прикоснитесь к 12В + измените… - Схема подключения стробоскопа пожарной сигнализации, которая, согласно правилам, обычно обозначается красным и черным цветом. Не подключается к следующему ОДНОМУ i.e (достаточно от 20 до 22)! Зависит от задней части нашего низкорамного прицепа 120 вольт каждый с другим протоколом! Выкурите, догадавшись, как подключить их конкретную банку! Переключитесь, чтобы включить свет в состоянии, каждый цвет света соответствует разному .... Подключите к черному заземляющему проводу изображение отверстия электрической цепи. 8S соедините оранжевый / синий и красный / черный провод от ОДНОЙ лампы с черным пластиком и ... Розетка для 2 дополнительных осветительных головок и жгутов, каждая с цветным.... Есть дополнительное место в силе, а также в сигнальных соединениях между устройствами для слива. Синхронизация с другими частями определенным образом. Земля (-) Желтый - провод пускового устройства, прикоснитесь к нему! На рис. Выше все три световые точки соединены последовательно скобами, которые мы предписываем. И к переключателю для выбора Рисунок 3: электрическая схема черных токоведущих проводов 110 -...

Расписание парома из Левербурга в Бернрей, Расписание парома из Левербурга в Бернрей, Отмычки Петерсон, Сочувствие против сочувствия против сострадания, Праздники Ерме, Хизер Ван Норман Википедия, Джастин Такер Вес, Чарльз Коулман - композитор, Карты менеджеров Fifa 21, Auctions This Weekend Сидней,

Схемы подключения

+ пробники - Ikelite

Используйте соответствующую схему ниже, чтобы помочь в тестировании и анализе шнуров синхронизации Ikelite и стробоскопов.Если, например, к стробоскопу присоединен шнур синхронизации, на схеме показано, какие контакты на другом конце шнура можно соединить с помощью скрепки для бумаги для проверки функций стробоскопа. Если проверяется целостность шнура, схемы указывают соответствующий разъем на другом конце шнура. Вы можете использовать мультиметр, чтобы проверить целостность.

Пожалуйста, обратите внимание и будьте предельно осторожны при использовании этих схем подключения для проверки зажигания вашего стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа.Оборудование может быть возвращено нам в любое время без предварительного разрешения для тестирования и ремонта по мере необходимости.

Ikelite TTL Переборка

Посмотрите на перегородку Ikelite, установленную на стробоскопах и корпусах, со штифтами внизу, как показано справа. Подключение ЗЕМЛИ к ТРИГГЕРУ должно запустить стробоскоп.

При попытке установить переборку Ikelite мы используем следующие цветовые обозначения:

  • Красный провод светится READY
  • Зеленый провод QUENCH
  • Черный провод ЗЕМЛЯ
  • Белый провод TRIGGER
  • Питание для схемы TTL

Вышеуказанные цвета используются только для справки при сборке переборки Ikelite.Цвета проводов не видны на полностью смонтированных переборках, как в изделиях. Питание для цепей TTL не применяется к более старым нецифровым переборкам TTL.

Если, например, к стробоскопу присоединен шнур синхронизации, на схеме показано, какие контакты на другом конце шнура можно соединить с помощью скрепки для бумаги для проверки функций строба. Если проверяется целостность шнура, схемы указывают соответствующий разъем на другом конце шнура. Вы можете использовать мультиметр, чтобы проверить целостность.

Пожалуйста, обратите внимание и будьте предельно осторожны при использовании этих схем подключения для проверки зажигания вашего стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа. Оборудование может быть возвращено нам в любое время без предварительного разрешения для тестирования и ремонта по мере необходимости.

Ikelite TTL шнур синхронизации

При попытке установить штекер Ikelite мы используем следующие цветовые обозначения: Посмотрите на штекерный соединитель шнура синхронизации Ikelite, который присоединяется к стробам DS и корпусам TTL, с контактами вверху, как показано справа.Подключение ЗЕМЛИ к ТРИГГЕРУ должно запустить стробоскоп.

  • Красный провод светится READY
  • Зеленый провод QUENCH
  • Черный провод ЗЕМЛЯ
  • Белый провод TRIGGER
  • Питание для схемы TTL

Нецифровые (не DS) стробоскопы будут мигать индикатором готовности при подключении заземления и QUENCH.

Цвета, перечисленные выше, предоставлены только для справки при сборке переборки Ikelite. Цвета проводов не видны на полностью смонтированных переборках, как в изделиях.

Если, например, к стробоскопу присоединен шнур синхронизации, на схеме показано, какие контакты на другом конце шнура можно соединить с помощью скрепки для бумаги для проверки функций строба. Если проверяется целостность шнура, схемы указывают соответствующий разъем на другом конце шнура. Вы можете использовать мультиметр, чтобы проверить целостность.

Пожалуйста, обратите внимание и будьте предельно осторожны при использовании этих схем подключения для проверки зажигания вашего стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа.Оборудование может быть возвращено нам в любое время без предварительного разрешения для тестирования и ремонта по мере необходимости.

Шнур синхронизации Nikonos N5

На схеме подключения показана более новая вилка с 5 розетками. Эта проводка такая же, как и у старых шнуров с тремя розетками (в положениях ЗАЗЕМЛЕНИЕ, ПУСК И ГОТОВ) и двумя контактами (в положениях 3,3 кОм И ЗАКЛЮЧЕНИЕ). Посмотрите на разъем шнура синхронизации Nikonos с указательной канавкой внизу, как показано на рисунке. показано справа. Подключение ЗЕМЛИ к ТРИГГЕРУ должно запустить стробоскоп.

Внутри вилки установлен резистор 3,3 кОм, соединяющий цепь заземления с контактом, обозначенным как 3,3 кОм. Это внутреннее соединение указывает камере, что к ней подключен TTL-строб, и обеспечивает правильную работу с корпусом любой марки, в котором есть перегородка Nikonos N5.

Если, например, к стробоскопу присоединен шнур синхронизации, на схеме показано, какие контакты на другом конце шнура можно соединить с помощью скрепки для бумаги для проверки функций строба. Если проверяется целостность шнура, схемы указывают соответствующий разъем на другом конце шнура.Вы можете использовать мультиметр, чтобы проверить целостность.

Пожалуйста, обратите внимание и будьте предельно осторожны при использовании этих схем подключения для проверки зажигания вашего стробоскопа. Замыкание неправильных разъемов может привести к повреждению стробоскопа. Оборудование может быть возвращено нам в любое время без предварительного разрешения для тестирования и ремонта по мере необходимости.

Nikonos N5 Переборка

Эта диаграмма может использоваться для проверки непрерывности с горячим башмаком Nikon TTL. Для ручного управления стробоскопом необходимо подключить только ЗАЗЕМЛЕНИЕ и ТРИГГЕР.

Для работы стробоскопа TTL все пять проводов должны быть правильно подключены.

Обратитесь к производителю жилья за наиболее точной информацией о том, как подключены их перегородка и горячий башмак. Неправильная проводка помешает правильной работе стробоскопов или обеспечению работы TTL (с использованием совместимого преобразователя TTL).

За прошедшие годы различные производители корпусов представили множество переборок в стиле Nikonos с вариациями оригинальной конструкции контактов.Обычно штифты QUENCH и DETECT подпружинены.

Горячий башмак для Nikon TTL

Посмотрите на штекерный разъем шнура синхронизации Ikelite, который присоединяется к стробоскопам DS и корпусам TTL с контактами вверху, как показано справа. Подключение C (земля) к D (триггер) должно запустить стробоскоп.

  • Белый провод Ikelite TRIGGER = Белый провод Nikon
  • Черный провод Ikelite ЗАЗЕМЛЕНИЕ = черный провод Nikon
  • Ikelite красный провод READY light = синий провод Nikon
  • Зеленый провод Ikelite QUENCH = Красный провод Nikon
  • Ikelite резистор 10 кОм DETECT = желтый провод Nikon

Вышеуказанные цвета используются только для справки при сборке переборки Ikelite.Цвета проводов не видны на полностью смонтированных переборках, как в изделиях.

3 способа синхронизации вспышек с камерой

Сегодня в разделе «Наклонный объектив» мы рассматриваем 3 различных способа синхронизации стробоскопов с вашей камерой, поэтому узнайте, какой из них лучше всего подходит для вас!

Синхронизирующие стробоскопы

Есть много разных способов синхронизировать стробоскопы с вашей камерой. Сегодня я рассмотрю три самых простых и практичных способа синхронизации стробоскопов.

1: Используйте кабель синхронизации

Самый простой и эффективный способ синхронизации стробоскопов - использовать кабель синхронизации, который идет в комплекте со стробоскопами. Кабель подключается к камере одним концом, а к стробоскопу - другим. Хотя это самый простой вариант, у него есть некоторые недостатки. Во-первых, он ограничивает расстояние между стробоскопом и камерой длиной кабеля. Во-вторых, у вас есть кабель, лежащий на земле, и вы просто просите кого-нибудь споткнуться по нему. Вы также можете запускать только один стробоскоп за раз, используя этот метод.Так что, хотя это, вероятно, самая простая и легкая установка, я бы ее не рекомендовал.

2: Используйте рабов, которые идут с вашими стробоскопами

Второй и гораздо лучший вариант - использовать электронные ведомые устройства, которые обычно устанавливаются на каждый стробоскоп. Все, что вам нужно сделать, чтобы настроить его, - это повернуть диск в положение ведомого устройства, при этом удерживая кабель синхронизации от одного из стробоскопов, подключенных к камере. Эти электронные ведомые устройства работают, собирая свет и реагируя на триггер вспышки.Таким образом, когда мигает первый стробоскоп, ведомые устройства улавливают вспышку, а затем запускают вспышку в модулях стробоскопа, к которым они подключены.

Однако первый стробоскоп по-прежнему подключен к камере с этой синхронизацией, что по-прежнему оставляет возможную опасность споткнуться. Вы можете исправить это, добавив стробоскоп в верхнюю часть камеры. Установленный на камере стробоскоп будет использоваться, чтобы инициировать мигание других стробоскопов. Помните, что цель здесь - сделать так, чтобы другие стробоскопы в комнате действовали как ваше освещение.Стробоскоп камеры предназначен только для срабатывания других.

Плюс использования этого метода синхронизации в том, что вы можете перемещать камеру как можно дальше от вашего устройства. Минусы, однако, заключаются в том, что стробоскоп камеры влияет на освещение в комнате, и вы не можете использовать эту технику при ярком освещении, например, на открытом воздухе при солнечном свете. Они хороши внутри, но не работают снаружи.

3: Использовать ведомые радиостанции

Лично мне нравится использовать радио-ведомые устройства для синхронизации моей камеры со вспышками.Популярность радио-рабов в течение некоторого времени растет, и я считаю их невероятно удобными. Преимущество использования этих ведомых радиостанций состоит в том, что они решают практически все проблемы, возникающие при использовании двух других методов. Однако недостатком является то, что они значительно дороже двух предыдущих вариантов.

Я лично считаю, что они стоят берега, так как вы можете использовать их буквально где угодно. Вы можете использовать их на улице, вы можете использовать их на больших расстояниях и т. Д.Все, что вам нужно сделать, это установить ведомое радио на камеру, и оно будет служить вашим ведущим устройством, которое будет запускать все остальные ведомые радиоустройства. Если вы работаете со стробоскопом Dynalite, то PocketWizard уже встроен в стробоскоп. Однако, если вы используете другую марку, вам нужно будет приобрести блок B.

Создание аварийного комплекта синхронизации стробоскопа

Самыми важными вещами, которые нужно иметь в вашем аварийном комплекте, являются (1) мини-разъем для синхронизации строба, (2) разъем Эдисона для синхронизации строба и (3) четверть для синхронизации строба.

Если вы используете радио-ведомые устройства, которые я использую большую часть времени, вам понадобится кабель синхронизации mini-mini, который затем будет подключаться к адаптеру, который идет до четверти. Я предпочитаю использовать стереокабели, но вы также можете использовать их в моно.

Итак, помните, что метод, который вы выбираете для синхронизации ваших стробоскопов, полностью зависит от того, как вы хотите их использовать!

Держите эти камеры вращающимися и продолжайте щелкать!

-Джей П.

.
