Крепеж для троса: разновидности, правила закрепления тросов

Время чтения: 4 мин.

Ни одна стройка не обходится без транспортировки строительных материалов на территории объекта и погрузо-разгрузочных работ. Если длины каната не хватает, его можно удлинить. Если к грузу нужно прикрепить трос при помощи карабина, нужно сделать петлю. И сделать это помогут крепления и зажимы для тросов.

Типы креплений

Существует несколько типов креплений.

U-образный зажим

По конструкции напоминает латинскую букву «U». Имеет резьбовые шпильки, на которые надевается прижимная зубчатая планка-шайба. Гайки накручиваются на резьбу, сдвигая скобу крепления троса вверх, и она прижимает стальной канат к основанию зажима. Есть также U-образные скобы с отверстиями для крепежных валиков. Они изготавливаются из оцинкованной стали и выдерживают слабые и средние нагрузки при транспортировке грузов и техники.

u-образный зажим

Плоский тросовый зажим

Представляет собой металлическую пластину с двумя шпильками с резьбой. На них надевается другая прижимная пластина, которая сверху притягивается гайками. Есть разновидности с одной (simplex), двумя (duplex) и тремя (triplex) шпильками. Материал изготовления – углеродистая сталь.

Плоский зажим

Трубчатый зажим

Это пустой цилиндр, в который просовывают концы канатов и сплющивают их специальным прессом или ручным гидравлическим инструментом. Также с его помощью на концах канатов делают петли. Обычно зажимы изготавливаются из алюминия, но для работы в суровых условиях используют изделия из нержавеющей стали. Медные зажимы применяются для работы в агрессивных химических условиях.

Трубчатый зажим

По конструкции и заводскому исполнению зажимы делятся на:

  1. Клиновые. Подходят для такелажных работ и тросов большого диаметра. Они пользуются популярностью у электриков, которые закрепляют самонесущие изолированные провода (СИП) на столбе. Кроме металлических скоб конструкцией предусмотрено два рычага, которые обеспечивают высокопрочное соединение.
  2. Болтовые. Самое простое исполнение такого фиксатора можно увидеть при установке розетки или патрона с лампочкой. Жилы кабеля попадают между шляпкой болта и прижимной пластиной. Конструкция затягивается гайкой. В результате образуется достаточно прочное соединение.
  3. Винтовые. Такие зажимы в такелажных работах почти не используются, а применяются в электрике. Например, в клеммниках, в шинах заземления и нулевых шинах, где в отверстие вставляется кабель, и винт, закручиваясь, прижимает его своим концом к телу детали.
  4. Заклинивающие. Предназначены для крепления канатов и кабелей без изоляции на специальную анкерную опору.
  5. Прессуемые. Представляют собой две пластины, которые сжимают между собой трос. Есть и другая разновидность зажима: металлическая трубка, согнутая под углом. В нее просовываются концы канатов, а внутрь закручивается резьбовая шпилька, которая прессует их между собой. Такой крепеж для троса сверхпрочен и выдержит даже самые серьезные нагрузки.
  6. Клыковые. Главный представитель быстросъемных клыковых зажимов – тот же самый u-образный прижимной механизм с зубчатой планкой, надеваемой на шпильки, и двумя гайками.

Виды материалов и покрытий

Так как работа с тросами и зажимами предполагает значительные нагрузки, материалы для изготовления должны использоваться очень прочные. Чаще всего это нержавеющая и обычная сталь, медь и алюминий, но бывают также зажимы повышенной прочности из углеродистой стали. Для работы в жестких погодных условиях используется зажим, который проходит гальваническую обработку цинком. Оцинкованная поверхность противостоит коррозии.

Оцинкованные крепления

Установка зажимов на канаты и крепление

Суть сопряжения канатов проста. При построении канатной петли, нужно свободный конец троса приложить к его телу на такое расстояние, чтобы можно было установить минимум три зажима. Между ними должно быть расстояние не менее шести диаметров. От их правильного расположения зависит прочность соединения. Так, тело фиксатора должно находиться со стороны тела каната, а прижимная планка должна придавливать конец к его телу.

Как говорилось ранее, U-образные канатные зажимы выдерживают относительно слабые нагрузки, а рекомендуемое количество зажимов на одной петле – от трех. Если нагрузка превышает  ожидаемую, нужно не увеличивать количество фиксаторов, а использовать другой их тип. В отдельных случаях необходимо крепление троса к плоскости с натяжителем. По сути, это крепление к стене при помощи специальной шайбы и самореза.

Петля, созданная с помощью u-образных зажимов

Как сделать зажимы для троса своими руками

Бывают ситуации, когда двигатель в автомобиле заглох и, несмотря на все усилия, не заводится. Тогда машину придется отбуксировать к ближайшей станции технического обслуживания. Качество тросов, которые продают на заправках, оставляет желать лучшего, поэтому в этой ситуации лучше всего изготовить его своими руками.

Для этого понадобится любая толстая веревка. Она должна быть достаточно большого диаметра, чтобы не порваться при буксировке, и хорошей гибкости, чтобы образовать петлю. Также нужна будет металлическая трубка, способная гнуться без разрывов, лучше, если она сделана из алюминия. Внутрь трубки просовывается веревка так, чтобы она выходила с другого конца примерно на 10-15 сантиметров. Далее трубку с веревкой гнут в дугу, концы сплющивают молотком или кувалдой и скрепляют саморезами по металлу по всей длине прилегания конца веревки к ее телу.

Подробнее о том, как правильно сплющить трубку, в этом видео:

Если необходимо разобраться, как закрепить тросик детских качелей, то можно действовать по приведенной выше инструкции, так как технология изготовления петли ничем не отличается от выполнения аналогичной для автомобильной оснастки.

Правила эксплуатации

Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.

Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.

В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.

Леер

Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.

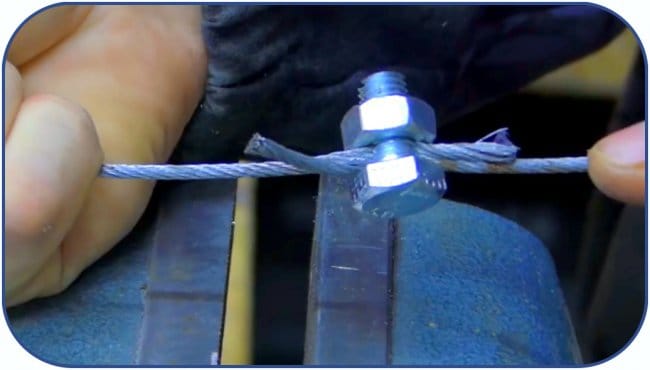

Простой самодельный зажим для троса

Здравствуйте, уважаемые читатели и самоделкины!
Многие из Вас сталкиваются с необходимостью сделать на конце троса петлю, или соединить два его отрезка.
В данной статье, автор YouTube канала «Домашний мастер» расскажет Вам, как сделать простой зажим для троса из обычного болта и гайки. Запомнив его Вам не придется ехать в магазин за такой мелочью.

Этот зажим очень прост в изготовлении, и может быть изготовлен при помощи ручных инструментов.

Материалы.
— Болт, гайка, трос.

Инструменты, использованные автором.
— Болгарка
— Заточной и отрезной диски
— Точильный станок
— Тиски, гаечный ключ, напильник.

Процесс изготовления.

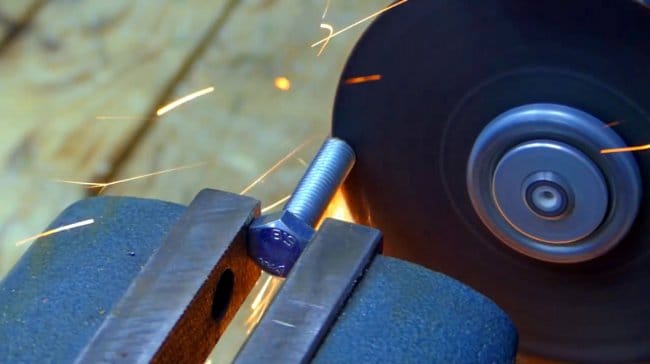

Так как в процессе изготовления будет срезаться часть болта, автор сначала расскажет про способы восстановления резьбы. Итак, после отрезания, гайка уже не накручивается на болт.


Восстановить резьбу можно при помощи точильного станка, или болгаркой с заточным диском, сняв фаску на его крае.

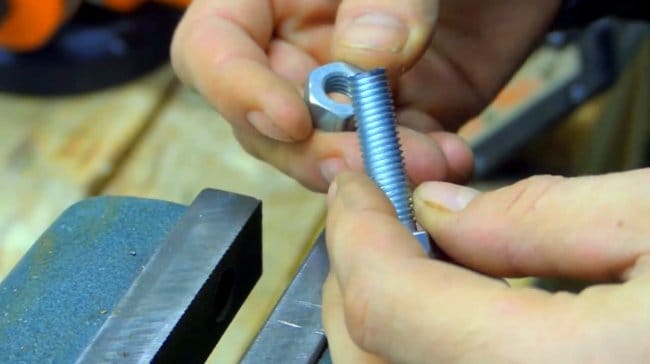

Однако есть более простой способ. Достаточно сначала накрутить гайку на болт, срезать его до нужной длины, и просто открутить гайку при помощи ключа. Оставшиеся острые заусенцы можно удалить напильником.

Также вместо болгарки можно воспользоваться обычной ножовкой по металлу.

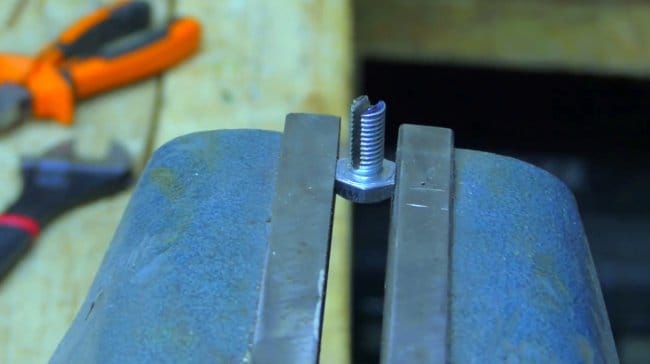

Теперь остается сделать продольный разрез.

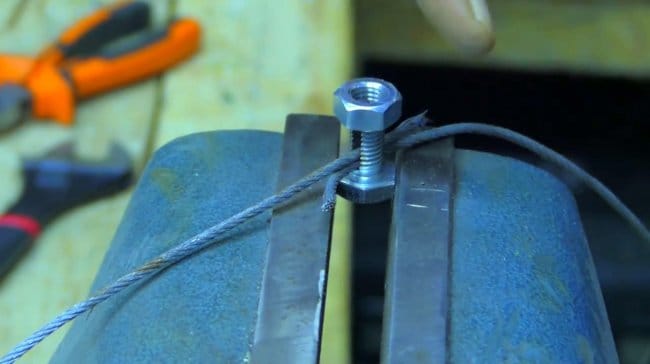

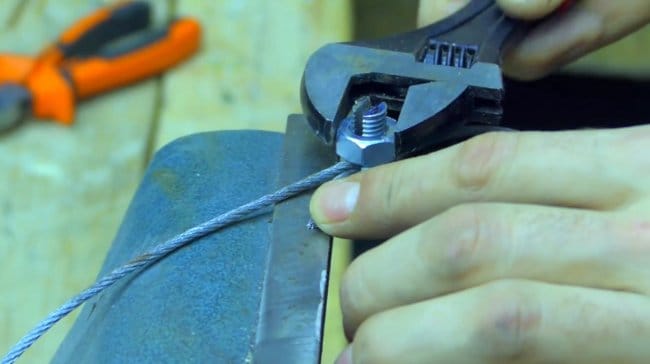

В разрез укладывается тросик, и фиксируется гайкой.

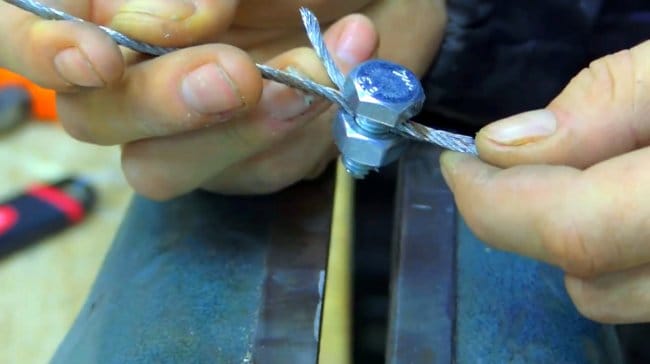

Вот все и готово. При помощи этого способа можно, например, подвесить ведро в колодце, удлинить трос, и многое другое.


Благодарю автора за очень простое приспособление для соединения тросов.

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Мастер-класс смотреть онлайн: Как закрепить трос, используя иглу, если нет кримпера

Мне захотелось написать мастер-класс на очень простую тему: как закрепить трос без кримпера при помощи иглы.

В своё время мне очень нужна была такая информация, но нигде не могла её найти. Совершенно случайно услышала, что можно использовать иглу для формирования кримпа и освоила этот приём. Теперь предлагаю вашему вниманию эту информацию.

Этот мастер-класс для новичков.

Для мастеров, возможно, найдётся что-то полезное, ведь изготовление украшений — это как приготовление пищи поваром, каждый мастер творит по-своему, и у каждого можно чему-нибудь научиться.

Нам понадобятся для работы следующие материалы и инструменты:

1. Бусины и фурнитура их украшающая под ваш замысел.

2. Трос для нанизывания бусин.

3. Фляксы 2 штуки (плоскогубцы).

4. Круглогубцы, если нет вторых плоскогубцев.

5. Кусачки или бокорезы.

6. Наковальня или шперак (или какая-нибудь очень твёрдая поверхность).

7. Кримпы.

8. Протекторы для тросика.

9. Укрывные бусины.

10. Игла.

Разложите на рабочем месте всё, что необходимо. Мне нравится работать на какой-нибудь ткани или на полотенце, тогда бусины не «убегают».

У меня разложены бусины сердолика, зелёного граната и вся необходимая фурнитура и инструмент. Здесь на фото нет только наковальни (шперак), но он появится позже.

Как закрепить трос, используя иглу, если нет кримпера, фото № 1

Соберите бусы на трос сообразно замыслу.

На этом этапе важна внимательность, просмотрите, не забыли ли чего. Если забудете какой-либо фрагмент, то после закрепления троса исправление будет стоить дороже, так как после закрепления кримпов на тросе, их уже почти невозможно будет снять безболезненно и придётся скусывать трос, а укороченный трос будет годен только для бус меньшего размера или для браслета.

Есть формула исправления ошибок: 1х10х100х1000. Из этой формулы видно, как возрастают затраченные усилия на исправление ошибки, если её не убрать вначале. Эта формула применима для любого труда.

Трос лучше взять японский, но это просто совет. Можно взять и простой китайский, особенно, если тренируетесь.

Как закрепить трос, используя иглу, если нет кримпера, фото № 2

Когда все бусины и фурнитура размещены на тросе и вам нравится то, что вы задумали, приступайте к закреплению конца троса. Кстати концы троса оставьте подлиннее (но не слишком), это на «всякий пожарный», вдруг пойдёт что-нибудь не так.

Возьмите свободный край троса и наденьте на него сначала кримп, а затем протектор для троса. Оформите край троса, как на фото:

Как закрепить трос, используя иглу, если нет кримпера, фото № 3

Подтяните трос так, чтобы расстояние между кримпом и протектором было минимальное, но не менее миллиметра-полутора. Теперь возьмите этот край троса так в руку, чтобы «ножки» троса были раздвинуты и внутри кримпа они были параллельны. То есть трос внутри кримпа не должен быть перекручен.

Как закрепить трос, используя иглу, если нет кримпера, фото № 4

Затем возьмите плоскогубцы свободной рукой и плавно сдавите кримп. Плоскогубцы (далее -фляксы), должны быть без зазубрин на рабочей поверхности.

Сдавливать кримп нужно плавно, потому что от резкого деформирования металлический кримп может треснуть, и придётся его менять. Это как раз один из тех «пожарных» случаев, для которых мы оставили свободный край троса подлиннее.

Ниже на фото это действие. Мне было неудобно держать фотоаппарат одной рукой и сдавливать кримп другой, поэтому я сначала сдавила кримп, а затем сфотографировала и кримп съехал набок. Для сдавливания кримпа, конечно же, фляксы должны располагаться перпендикулярно тросу и кримп должен быть полностью покрыт внутренней поверхностью фляксов.

Если какое-либо фото не понятно,у меня в блогах есть похожий мастер-класс>>>.

Далее буду перемежать фото этого мастер-класса и того мастер-класса, чтобы дополнить недостающие фото.

Как закрепить трос, используя иглу, если нет кримпера, фото № 5

Получится вот такой сплющенный кримп:

Как закрепить трос, используя иглу, если нет кримпера, фото № 6

Затем положите иглу на расплющенный кримп, раздвинув «ножки» троса так, чтобы игла легла между ними.

Как закрепить трос, используя иглу, если нет кримпера, фото № 7

Вдавите иглу в кримп. Делайте это очень аккуратно, не переусердствуйте, но и недожим тоже не пойдёт. Тут важна тренировка и чувство меры.

Если не дожмёте, то потом не сможете свести «щёчки» кримпа вместе, если пережмёте, то кримп разорвётся вовсе.

Как закрепить трос, используя иглу, если нет кримпера, фото № 8

При нажиме используйте основание кусачек, а не кончики, как на фото. Основанием легче действовать. Можно разведённые концы троса придерживать пальцами.

Получится вот такой кримп с углублением посередине:

Как закрепить трос, используя иглу, если нет кримпера, фото № 9

Далее нужно свести края кримпа друг к другу. Делается это с помощью шперака (наковальни). Можно использовать и другую очень твёрдую поверхность.

Вообще можно и просто сдавить края кримпа без упора о твёрдое. Если потренироваться в силе вдавливания иглы в кримп, то можно достичь такого уровня чутья, чтобы четко понимать, насколько игла вошла вглубь кримпа, чтобы он не прорвался и можно было бы не использовать упор. Лично я так и делаю. Уже натренировалась.

Здесь на фото показан упор кримпа о шперак:

Как закрепить трос, используя иглу, если нет кримпера, фото № 10

Если не упираться, то это выглядит вот так:

Как закрепить трос, используя иглу, если нет кримпера, фото № 11

Или так. Но здесь кримп у меня немного набок вышел на фото, лучше держать плоскогубцы перпендикулярно тросу.

Как закрепить трос, используя иглу, если нет кримпера, фото № 12

В итоге получится вот такой кримп:

Как закрепить трос, используя иглу, если нет кримпера, фото № 13

Далее спрячьте кримп в укрывную бусину. Лучше для первого раза взять укрывную бусину 5 мм. Такие бусины легко спрячут ваш кримп.

Скажу по секрету, даже если кримп импортный просто сдавить, не сводя его края вместе, и не мучиться со всеми этими наковальнями и иголками, то трос у вас всё равно будет держаться крепко и вы легко его укроете 5-ти миллиметровой укрывной бусиной, просто это будет не профессионально выглядеть и годится только для бус себе на скорую руку.

Есть небольшие нюансы здесь, если делать наполовину правильно, кримп может не сесть вовсе, если не сдавить его.

А вот фото кримпа, спрятанного укрывной бусиной, в раскрытом виде.

Как закрепить трос, используя иглу, если нет кримпера, фото № 14

Далее нужно аккуратно закрыть створки бусины, используя фляксы (если нет специального инструмента для этих целей). Не рекомендую использовать круглогубцы. У круглогубцев поверхность сферическая, поэтому соприкосновение со сферической укрывной бусиной будет тренировать в вас умение акробата на мяче. Это тяжело и может оставлять на кримпе чёткие вмятины. Круглогубцами можно пользоваться, если под рукой нет ничего подходящего и очень аккуратно.

Как закрепить трос, используя иглу, если нет кримпера, фото № 15

Мягкими движениями обжимаем укрывную бусину со всех сторон, чтобы створки укрывной бусины полностью сошлись.

Должна получиться аккуратная круглая бусина.

Как закрепить трос, используя иглу, если нет кримпера, фото № 16

Далее скройте концы троса в бусах.

Приступаем ко второму краю бус.

Оформите второй край бус также, как первый. То есть вденьте кримп, затем протектор для троса и так далее — всё, как в первый раз.

Здесь свободный край троса проденьте в бусины и вытащите его через первую, вторую или третью бусины на поверхность.

Как закрепить трос, используя иглу, если нет кримпера, фото № 17

На этом этапе нужно проверить, достаточно ли натяжения троса для данных бус. Когда бусы ложатся на шею, они сгибаются и бусины давят друг на друга, забирая миллиметры троса для себя. Здесь нужно проверить всё, оставив бусинам место для манёвра, для их жизненного пространства в пределах троса. Если пространства для бусин не хватает и бусины при сгибании бус давят друг на друга, рискуя друг друга расколоть, то нужно ослабить натяжение троса. Но и много свободного троса тоже не надо оставлять, иначе бусины будут «гулять» по тросу, а не составлять стройную композицию.

Круглые бусины берут меньше пространства для себя, квадратные и рондели — больше. Этот вопрос нужно изучить, опыт придёт со временем.

Вставьте иглу между краёв троса остриём от себя.

Как закрепить трос, используя иглу, если нет кримпера, фото № 18

Проверьте, не перекручен ли трос. Не вынимая иглу, сдавите аккуратно кримп .

Выньте иглу и наложите её на расплющенный кримп. Конец иглы вставьте в отверстие бусины или фурнитуры.

Как закрепить трос, используя иглу, если нет кримпера, фото № 19

Ещё одно фото поближе:

Как закрепить трос, используя иглу, если нет кримпера, фото № 20

Надавите на иглу, как в прошлый раз и вдавите иглу в кримп. Если не получается надавливание, то можно воспользоваться вторыми фляксами поверх первых другой рукой. Осторожно, фляксы могут соскочить и повредить что-нибудь. Тут тоже нужна тренировка.

Как закрепить трос, используя иглу, если нет кримпера, фото № 21

После немного сведите края кримпа, упираясь в наковальню.

Тут главное, чтобы получился хотя бы какой-то угол, чтобы довершить сведение вместе краёв кримпа уже без наковальни.

Как закрепить трос, используя иглу, если нет кримпера, фото № 22

Сожмите полностью кримп фляксами.

Как закрепить трос, используя иглу, если нет кримпера, фото № 23

Как в первый раз, наденьте укрывную бусину на кримп и обожмите её со всех сторон.

Получатся такие готовые концы троса:

Как закрепить трос, используя иглу, если нет кримпера, фото № 24

Наденьте задуманный замочек, используя соединительные колечки.

Как закрепить трос, используя иглу, если нет кримпера, фото № 25

Как закрепить трос, используя иглу, если нет кримпера, фото № 26

Бусы готовы. Можно носить или фотографировать для продажи.

Как закрепить трос, используя иглу, если нет кримпера, фото № 27

Как закрепить трос, используя иглу, если нет кримпера, фото № 28

Как закрепить трос, используя иглу, если нет кримпера, фото № 29

Хочу заметить, что если вы не Кулибин своего времени, то лучше сходите на хороший мастер-класс к хорошему мастеру, чтобы вам «поставили руку». У мастера вы увидите темп работы и прочувствуете энергию творчества, а так же своими внимательными глазами подметите ряд особенностей, которые на фото в мастер-классе не передать.

Спасибо вам за внимание.

Желаю вам успехов в обретении навыков рукоделия.

Ирина М.

Чем и как правильно крепить трос: такелажные средства, приспособления, крепления и инструмент (коуши, серьги, талреты, карабины)

Серьги, коуши, карабины, талрепы — большинству из нас нечасто приходится сталкиваться с такими специфическими объектами и, наверное, далеко не все знают об их существовании. Поэтому информация о том, что скрывается за этими загадочными терминами, никому не помешает. Итак, в этой статье мы поговорим о такелажных принадлежностях. А встречаться с ними приходится всякий раз, когда возникает потребность поднять, закрепить, натянуть или подвесить что-либо с помощью проволоки, троса или каната.

Имея под руками профессиональную такелажную оснастку, многие задачи можно решить во много раз проще и эффективнее, чем с помощью привычных подручных средств. Приобрести же все, что необходимо для выполнения этих работ, сегодня можно практически на любом строительном рынке.

Тросовые зажимы позволят надежно закрепить плети при формировании петель на конце троса, а талрепы — натянуть трос с любым необходимым усилием.

Талреты

Наиболее известным и часто используемым приспособлением для натяжения тросов является талреп — винтовое натяжное устройство. Устроено оно очень просто и состоит обычно из трех деталей: двух винтов и корпуса. Натягивают трос с помощью талрепа вращением его корпуса.

Один из винтов имеет правую резьбу, другой — левую. Поэтому при вращении корпуса они либо оба ввинчиваются (сближаются друг с другом и натягивают трос), либо оба вывинчиваются и удаляются один от другого в зависимости от направления вращения.

Винты талрепа могут иметь на концах кольца (петли), крючья или вилки с замыкающими пальцами, которые обеспечивают прочное и одновременно легкоразъемное соединение.
Сейчас в продаже имеется очень широкий ассортимент талрепов, отличающихся друг от друга размерами и рассчитанных на нагрузку от нескольких килограммов до 1-2 тонн.

Талреты изготавливаются, как правило, из высококачественной стали и имеют защитное никелевое или цинковое покрытие, что позволяет использовать их и в помещениях с повышенной влажностью, и на открытом воздухе.

Лучше всего с винтовыми натяжными устройствами знакомы яхтсмены, связисты, монтажники. Однако и в бытовых условиях найдется немало вариантов применения талретов, например, при установке мачты антенны и креплении ее расчалками, при сооружении шпалер, при монтаже ограждений или развешивании светильников. Словом везде, где в качестве элемента конструкции требуется туго натянутая проволока, канат или трос.

Слева — коуши разных размеров, над ними — П-образные серьги, далее направо выше и ниже — талрепы различных размеров и конструкций, справа внизу — тросовые зажимы.

Серьги

Наряду с талрепами при работе с тросами и канатами очень часто приходятся пользоваться серьгами — П-образными соединительными элементами со шплинтуемым или ввинчиваемым на резьбе стопором («пальцем»). Предназначены они в основном для надежного и быстрого соединения двух или более плетей тросов, крепления их к проушинам, скобам, рым-болтам и т.п.

Выпускают серьги разного размера, чтобы их можно было подобрать к той или иной толщине троса и соответствующей нагрузке. Обычно считают, что чем больше серьга, тем большие нагрузки она может воспринимать.

Чтобы зацепить трос (канат) за крюк или закрепить с помощью серьги, необходимо сделать на его конце петлю или как говорят «оконцевать трос». Для этого выпускают несколько типов специальных легко сборных зажимов различного размера (на фото 2 — справа внизу). Обычно диаметр троса, на который рассчитан тот или иной зажим, указывается маркировкой на его корпусе. На фото 1 представлены несколько примеров оконцовывания тросов с помощью зажимов различных типов.

Коуши

Вышеперечисленные примеры формирования петель рассчитаны на не слишком высокие нагрузки. У тросов же, испытывающих очень большие усилия растяжения (например, при буксировании автомобилей или перемещении тяжелых предметов лебедкой), петлю на конце обычно упрочняют с помощью вложенного вовнутрь коуша.

В этом случае деформации, возникающие при натяжении, воспринимает не сам трос, а отштампованная из листового металла петля каплеобразной формы, благодаря чему трос меньше перегибается и изнашивается не так интенсивно.

Коуши также бывают разных размеров, рассчитанных на ту или иную толщину тросов и на тот или иной размер петель. Кроме того, специально для оконцовывания нейлоновых или пеньковых канатов выпускают коуши из пластика.

Карабины

Полезным дополнением к рассмотренным выше приспособлениям являются так называемые карабины.

Обычно их используют наравне с серьгами, но в отличие от последних карабины позволяют быстро сцепить или расцепить соединение одним нажатием на подпружиненную карабинную защелку.

Зажимы для троса: виды, установка и крепление


При проведении такелажных, монтажных и строительных работ зачастую возникает необходимость в фиксации и удлинении используемых стальных канатов, а также создании на их концах петель и проушин. Для этих целей используются канатные зажимы (зажимы для троса).


Зажим канатный — это приспособление, применяемое для фиксации и закрепления стального каната.


Зажимы канатные, зажимы для троса


Этот вид такелажа не предназначен для работ, связанных с подъемом, перемещением, удержанием на весу и опусканием грузов. Его главное предназначение — обеспечение прочного натяжения канатов и тросов при монтаже конструкций и закрепление объектов в неподвижном положении, например, на платформе транспортного средства при перевозке.


Зажимы (жимки канатные) используют совместно с грушевидным не симметричным коушем, для фиксации каната в устройстве для счаливания каната.


Размер зажима для стального троса определяется по диаметру используемого каната.

Типы канатных зажимов


Различают зажимы для канатов и тросов следующих типов:


1) U-образный зажим


Зажим представляет собой u-образный болт с резьбой. Резьбовые концы болта вставляются в зажимающий элемент. При затягивании гаек стального зажима элемент прижимает трос к болту.


U- образный зажимКонструкция зажима


2) Плоский тросовый зажим


Производится из углеродистой стали. Состоит из прижимного элемента, прижимающей пластины, винтов и гаек с метрической резьбой. В зависимости от числа винтов в конструкции плоский зажим под трос бывает одинарный (simplex), двойной (duplex) и тройной (triplex). Затягивание гаек зажимает трос между пластинами.


Плоский зажим


3) Трубчатый зажим


Плоский зажимАлюминиевые зажимы-втулки применяются для обычных тросов, медные — для кислотостойких, для работы в агрессивных средах используются зажимы из нержавеющей стали. Трубчатый зажим представляет собой алюминиевый сплющенный полый цилиндр.


Рекомендуется для соединения тросов между собой, а также для изготовления петель на концах троса. Трубчатые зажимы для стальных канатов сдавливаются при помощи пресса или ручными щипцами. Являются разовыми несъёмными элементами.


В зависимости от конструкции и способа монтажа зажимы для металлического троса подразделяются на:

  • клиновые
  • болтовые
  • винтовые
  • заклинивающиеся
  • прессуемые
  • клыковые


Все канатные зажимы производятся согласно DIN и ГОСТ. В подъемных устройства для целей соединений концов канатов рекомендуется использовать дугообразные зажимы DIN 1142. Зажим для троса DIN 741 по сравнению с DIN 1142 имеет меньшую прочность, поэтому рекомендован к использованию работ, не связанных с перемещением и подъемом грузов.


Виды материалов и покрытий


Чаще всего тросовые зажимы используют в работах с большими весами и тяжелыми нагрузками, поэтому при их производстве действуют жёсткие стандарты проверки качества продукции. Зажимы для стальных тросов изготавливают исключительно из высококачественных и прочных материалов: сталь, медь, алюминий, нержавейка.


Кроме того, канатные зажимы могут быть подвергнуты гальванической оцинковке. Оцинкованные зажимы имеют дополнительную защиту от коррозии. При работе в неблагоприятных погодных условиях и агрессивных средах применяют нержавеющие зажимы троса.

Установка зажимов на канаты и крепление


При использовании дугообразных зажимов рекомендуется устанавливать не менее трех фиксаторов на одном канате. Если же нагрузка выше, чем способны выдержать данные виды зажимов, то нужно использовать другой тип этого фиксатора, а не увеличивать их количество.


Канатный зажим устанавливается на стальной трос так, чтобы перемычка зажима всегда находилась на стороне каната, несущей нагрузку. На хвостовой части каната или троса располагается U-образный болт зажима. Длинная часть троса загибается так, чтобы можно было расположить минимально требуемое количество зажимов для создания крепкой петли. Расстояние между зажимами и длина свободного конца каната от последнего зажима должны быть не меньше 6 диаметров каната.


Установка зажимов на канаты

Правила эксплуатации


Прежде чем приступать к работе, необходимо проверить прочность крепления каната зажимами. После первого приложения нагрузки на трос величина момента затяжки должна быть вновь проверена и при необходимости скорректирована. Необходимо, чтобы изделия регулярно проверялись и проходили проверки. Это нужно в связи с тем, что в процессе эксплуатации изделия подвергаются износу, перегрузкам, что будет приводить к деформациям и изменениям в структуре материала. Зажимы концов каната должны подвергаться проверке не реже одного раза в шесть месяцев и даже чаще, если изделия эксплуатируются в тяжелых рабочих условиях.


Не допускается изгибать или корректировать форму зажима, поскольку это приведет к ухудшению качества изделия и снижению его предельной прочности.


На плотность посадки зажимов на тросе могут отрицательно влиять следующие факторы:

  • гайка плотно сидит на резьбе, но не плотно по отношению к перемычке;
  • резьба засорена грязью, маслом, продуктами коррозии, препятствующими нужной затяжке гайки.

Советы по выбору


Прежде чем выбрать определенную продукцию, необходимо убедиться в ее качестве. Для этого следует обратить внимание на следующие моменты:

  • зажимы должны иметь разборчивую маркировку;
  • на поверхности не должно быть видимых заусенцев, трещин, бороздок и иного производственного брака;
  • зажимы должны быть выбраны в соответствии с характеристиками используемых тросов;
  • тип материала/ покрытия зажима должен соответствовать внешним факторам и условиям, в которых производится работа.


Все указанные виды канатных зажимов проектирует и изготавливает на заказ «ГПО-Снаб». Подобрать и заказать их вы можете в нашем каталоге такелажных изделий.

Зажим для троса. Виды и работа. Применение и устройство

Зажим для троса – это элемент такелажа, с помощью которого осуществляется фиксация петель на стальном тросе или его сращивание. Он обеспечивает надежное крепление и согласно требованиям ГОСТ и СНиП является обязательным элементом для строительных работ, в которых задействован стальной канат. Соединение зажимами более надежное, чем связывание узлами, но хуже чем сплетение концов при сращивании.

Зажим для троса в строительных работах

Преимущественно зажимы для тросов используются в случае осуществления высокой нагрузки на стальные канаты. В связи с этим данный элемент такелажа изготовляется из качественного металла устойчивого к давлению и трению. Всех производителей изготовляющих зажимы строго контролируют, поскольку некачественный ассортимент может стать причиной возникновения несчастных случаев на стройплощадке.

Обычно в строительных работах одновременно используется несколько зажимов на петле или точке сращивания. Они располагаются рядом друг с другом. Количество крепежей составляет от 2-3 штук. Нужно учитывать, что если создаваемая нагрузка на трос выше, чем способен выдержать один зажим, то увеличение однотипных крепежей недопустимо. В этом случае стоит отдать предпочтение более мощному зажиму, что будет более безопасным, чем использование даже десятков слабых.

Разновидности зажимов

Классификация зажимов осуществляется по нескольким критериям. В первую очередь это конструкция и материал изготовления. Кроме этого их можно различать по диаметру троса, для которого они предназначены. Зажимы выпускают под диаметр от 2 до 40 мм.

По конструктивным особенностям и способу обеспечения фиксации зажим для троса разделяют на виды:
  • Одноразовый.
  • Скоба.
  • Плоский одинарный.
  • Плоский двойной.
  • Обжимной.
  • Крестовый.
  • Стопорный.
  • Цанговый.
  • Планшетный.
  • Страховочный.
Одноразовый

Одноразовый зажим для троса представляет собой короткую трубку, сделанную из алюминия или другого мягкого металла. Сквозь нее продевается трос, после чего создается петля, и конец возвращаете через трубку. Далее необходимо приложить зажим к твердой поверхности и расплескать ударами молотка. В результате деформации трубки, ее стенки плотно прижмут стальной канат, не позволяя ему рассоединяться. С помощью подобных зажимов также проводят сращивания двух тросов.

Данная конструкция позволяет провести соединение только один раз, поскольку такой крепеж деформируется и повторно применяться не сможет. Одноразовая фиксация является наименее надежной, но самой дешевой. Ею можно воспользоваться для выполнения сращивания тросов или создания петли, когда на канат будет оказываться минимальная нагрузка. К достоинствам подобных зажимов можно отнести тот факт, что для обеспечения фиксации нужно всего несколько ударов молотка, на что уходят считанные секунды. Для увеличения надежности можно проводить линейное расплескивание, подставляя зубило. Если со временем крепление ослабевает, нужно возобновить силу сдавливания, снова постучав молотком.

Скоба

Зажим в виде скобы является одним из самых популярных. Он многоразовый, при необходимости скоба легко снимается с троса и используется дальше, поскольку не теряет свои рабочие характеристики. Внешне такой зажим представляет собой U-образную скобу, сделанную из стального прутка, на конце которой имеется резьба.

Скоба продевается в плоскую пластинку, в которой имеется два отверстия. После этого на скобу накручиваются две шестигранные гайки, которые при закручивании поджимают пластину, тем самым сдавливая трос. Это многоразовая система, которая применяется как для создания петель, так и сращивания каната. При использовании следует учитывать, что скобы непригодны для тросов, которые используются для подъема тяжелых предметов. Они имеют очень малые площадь прижима, поэтому зачастую пережимают канат, создавая режущую деформацию, что может привести к разрыву в данном месте.

Плоский одинарный

Плоский одинарный зажим представляет собой более надежную конструкцию, чем скоба, в связи с большей площадью прилегания. Он представляет собой две пластины, которые прижимаются друг другу с помощью болта и гайки. Одна пластина выполнена в форме корытца с бортиками, что предотвращает вероятность выскальзывания троса. Это довольно надежное крепление, которое нередко используется в строительстве. При сильном затягивании гайки прижим осуществляется на большой площади, поэтому врезание в одну плоскость исключается. В результате трос не получает ослаблений, способных разорваться при нагрузке.

Плоский двойной

Плоский двойной зажим для троса еще называют седельный. Он сочетает в себе два одинарных зажима. Внешне такой крепеж представляет собой вытянутые в длину две пластины, которые прижимаются друг к другу с помощью болтов с гайками. Это один из самых надежных способов для сращивания тросов, а также создания петель. Именно таким крепежом пользуются для установки растяжек на высоковольтных столбах воздушных линий электропередач, телевизионных антенн и прочих высоких конструкций. Также подобное крепление подойдет в тех случаях, когда необходимо обеспечить надежную фиксацию груза для подъема на большую высоту. Такелаж, применяемый в высотных кранах, укомплектован именно седельными зажимами.

Обжимной зажим

Обжимной зажим, или бочка, представляет собой две рельефные пластины, по периметру которых проделаны канавки для закладки троса. Они соединяются между собой с помощью винта. Данный обжим может применяться как для создания петель, так и сращивания. Его выбирают для оснащения подъемных механизмов лифтов, а также для прочих ответственных мероприятий. Такие зажимы выпускаются из различных металлов, поэтому свойства крепежа могут отличаться. Безусловным лидером по устойчивости являются стальные зажимы.

Крестовый

В том случае, если необходимо соединить вместе пересекающиеся между собой под прямым углом два троса, применяется крестовый зажим. Он выполнен в виде цилиндра, в который закручивается винт. По бокам имеются две прорези, которые пересекаются. В них укладываются канаты, после чего винт затягивается и тросы получают устойчивое соединение. Подобный зажим не является сверхнадежным. Он используется в тех случаях, когда необходимо создать сетку из троса. Использование такого крепежа для сращивания невозможно.

Стопорный

Стопорный зажим для троса внешне похож на крестовый крепеж, но в нем имеется только одна прорезь. Он устанавливается на участке троса для его утолщения. Благодаря наличию такого зажима, предметы, которые подвешены на канат, останавливаются при скольжении, цепляясь за такой крепеж. Данная конструкция применяется только для этой цели и не может использоваться для сращивания или создания петель.

Цанговый

Цанговый зажим для троса представляет собой наконечник, который фиксируется на конце каната. Его оголовье выполнено в виде расплесканного прута. Его использование позволяет проводить аккуратное крепление конца троса без необходимости создания петли. По конструктивной особенности такой крепеж полностью идентичный цанге, которая используется вместо патрона для дрели. Стоит отметить, что цанговая конструкция не дает стопроцентной гарантии эффективного соединения. В связи с этим не стоит рассчитывать на то, что цанговый наконечник будет панацеей от обрыва.



Цанговый наконечник может иметь различную конструкцию оголовья. Он осуществляет соединение с прочими элементами, к которым фиксируется трос. Подобные зажимы одни из самых дорогих, но не являются сверхнадежными. Их выпускают под тросы небольшого диаметра, не предназначенные для тяжелой работы, в результате которой возможно вырывание каната из крепежа.

Планшетный

Планшетный зажим представляет собой усиленные пластины. Первая имеет форму латинская буква «W», а вторая напоминает распущенную вдоль трубку. В местах прилегания друг к другу они имеют рельефную поверхность, что обеспечивает эффективное врезание в трос, при этом, не создавая критического повреждения, как это делает U-образные зажимы. Рельефные зубья, которые фиксируются на канате, идут вдоль его волокон, поэтому не несут серьезного вреда. Данная конструкция является усиленной, поэтому стягивание с помощью болта и гайки можно осуществлять с большой силой, не опасаясь, что пластины разрушатся или деформируются.

Страховочный

Страховочный зажим для троса является быстросъемным. Он используется обычно для временного подвешивания различных предметов на свисающем вертикально тросе. Такое крепление состоит из рычагов, которые при создании давления в кольце, упираются клином в поверхность троса, создавая эффект торможения. Это не позволяет зажимам двигаться вниз. Если нужно перетащить крепление, то сначала оно подтягивается вверх, после чего беспрепятственно отодвигается в нужную сторону.

Подобные такелажные элементы широко применяются промышленными альпинистами. С помощью такого крепежа осуществляется закрепление на страховочном тросе или подсоединения к нему инструментов, которые задействованы в работе. Данная конструкция не является сверхнадежной. Ее использование для создания петель или сращивания тросов невозможно. Благодаря тому, что в основе действия данного механизма заложена рычажная система, то чем сильнее давление на крепежное ушко, тем надежнее зафиксирован клин.

Похожие темы:

Надёжный зажим для троса из болта и гайки

Всем привет! Бывают такие случаи когда необходимо скрепить между собой два тросика, но заводских зажимов под рукой нет, а ехать в магазин либо поздно, либо далеко. Сегодня я покажу как из болта и гайки сделать вполне надёжный и простой зажим, всё необходимое есть у каждого в мастерской или гараже, так что берите идею на заметку, возможно когда нибудь пригодится. Идея мне показалась годной, поэтому решил поделиться ей с вами, надеюсь понравится! :)

Итак, для изготовления зажима понадобится обычный болт, лучше взять короткий, но если есть только длинные, то можно лишнее отпилить, что и было сделано в данном случае.

Болт зажимает в тисках и болгаркой по центру делаем пробил, до самого основания, заусенцы удаляем треугольным напильником.

Работает такое приспособление очень просто, как и в заводском зажиме нужно продеть два конца скрепляемых тросиков в образовавшееся отверстие, для усиления и что бы два конца резьбы не выдавило вовнутрь, нужно положить толстую металлическую проволоку со стороны гайки.

Затем нужно закрутить гайку и хорошо стянуть ключами.

Получилось вполне надёжное соединение, на изготовление крепления потребовалось минимум времени, если оно нужно срочно, то вариант просто отличный, рекомендую!

Автор публикации

0

Комментарии: 2Публикации: 75Регистрация: 13-05-2019

Как раз и навсегда предотвратить или исправить изношенный iPhone Lightning Cable

MakeUseOf — Политика конфиденциальности

Мы уважаем вашу конфиденциальность и обязуемся защищать вашу конфиденциальность во время работы в сети на нашем
сайт. Ниже раскрываются методы сбора и распространения информации для этой сети.
сайт.

Последний раз политика конфиденциальности обновлялась 10 мая 2018 г.

Право собственности

MakeUseOf («Веб-сайт») принадлежит и управляется Valnet inc.(«Нас» или «мы»), корпорация
зарегистрирован в соответствии с законодательством Канады, с головным офисом по адресу 7405 Transcanada Highway,
Люкс 100, Сен-Лоран, Квебек h5T 1Z2.

Собранные персональные данные

Когда вы посещаете наш веб-сайт, мы собираем определенную информацию, относящуюся к вашему устройству, например, ваше
IP-адрес, какие страницы вы посещаете на нашем веб-сайте, ссылались ли вы на другие
веб-сайт, и в какое время вы заходили на наш веб-сайт.

Мы не собираем никаких других персональных данных.Если вы заходите на наш сайт через
учетной записи в социальной сети, пожалуйста, обратитесь к политике конфиденциальности поставщика социальных сетей для получения информации
относительно их сбора данных.

Файлы журнала

Как и большинство стандартных серверов веб-сайтов, мы используем файлы журналов. Это включает интернет-протокол (IP)
адреса, тип браузера, интернет-провайдер (ISP), страницы перехода / выхода, тип платформы,
дата / время и количество кликов для анализа тенденций, администрирования сайта, отслеживания пользователей
движение в совокупности и собирать широкую демографическую информацию для совокупного использования.

Файлы cookie

Файл cookie — это фрагмент данных, хранящийся на компьютере пользователя, связанный с информацией о пользователе.
Мы и некоторые из наших деловых партнеров (например, рекламодатели) используем файлы cookie на нашем веб-сайте.
Эти файлы cookie отслеживают использование сайта в целях безопасности, аналитики и целевой рекламы.

Мы используем следующие типы файлов cookie:

  • Основные файлы cookie: эти файлы cookie необходимы для работы нашего веб-сайта.
  • Функциональные cookie-файлы: эти cookie-файлы помогают нам запоминать выбор, который вы сделали на нашем веб-сайте, запоминать ваши предпочтения и персонализировать ваш опыт работы с сайтом.
  • Аналитические и рабочие файлы cookie: эти файлы cookie помогают нам собирать статистические и аналитические данные об использовании веб-сайта.
  • Файлы cookie социальных сетей: эти файлы cookie позволяют вам взаимодействовать с контентом на определенных платформах социальных сетей, например, «лайкать» наши статьи. В зависимости от ваших социальных сетей
    настройки, сеть социальных сетей будет записывать это и может отображать ваше имя или идентификатор в связи с этим действием.
  • Рекламные и таргетированные рекламные файлы cookie: эти файлы cookie отслеживают ваши привычки просмотра и местоположение, чтобы предоставить вам рекламу в соответствии с вашими интересами.
    См. Подробности в разделе «Рекламодатели» ниже.

Если вы хотите отключить файлы cookie, вы можете сделать это в настройках вашего браузера. Для получения дополнительной информации о файлах cookie и способах управления ими,
см. http://www.allaboutcookies.org/.

Пиксельные теги

Мы используем пиксельные теги, которые представляют собой небольшие графические файлы, которые позволяют нам и нашим доверенным сторонним партнерам отслеживать использование вашего веб-сайта и собирать данные об использовании, включая
количество страниц, которые вы посещаете, время, которое вы проводите на каждой странице, то, что вы нажимаете дальше, и другую информацию о посещении вашего веб-сайта.

Рекламодатели

Мы пользуемся услугами сторонних рекламных компаний для показа рекламы, когда вы посещаете наш веб-сайт. Эти компании могут использовать информацию (не включая ваше имя, адрес, адрес электронной почты или номер телефона) о ваших посещениях этого и других веб-сайтов для размещения рекламы товаров и услуг, представляющих для вас интерес. Если вы хотите получить дополнительную информацию об этой практике и узнать, как можно отказаться от использования этой информации этими компаниями, щелкните здесь.

Рекламодатели, как сторонние поставщики, используют файлы cookie для сбора данных об использовании и демографических данных для показа рекламы на нашем сайте. Например, использование Google
Файлы cookie DART позволяют показывать рекламу нашим пользователям на основе их посещения наших сайтов и других сайтов в Интернете. Пользователи могут отказаться от использования
DART cookie, посетив политику конфиденциальности Google для рекламы и содержательной сети.

Мы проверили все политики наших рекламных партнеров, чтобы убедиться, что они соответствуют всем применимым законам о конфиденциальности данных и рекомендуемым методам защиты данных.

Мы используем следующих рекламодателей:

Ссылки на другие веб-сайты

Этот сайт содержит ссылки на другие сайты. Помните, что мы не несем ответственности за
политика конфиденциальности таких других сайтов. Мы призываем наших пользователей знать, когда они покидают нашу
сайт, и прочитать заявления о конфиденциальности каждого веб-сайта, который собирает лично
идентифицируемая информация. Это заявление о конфиденциальности применяется исключительно к информации, собираемой этим
Интернет сайт.

Цель сбора данных

Мы используем информацию, которую собираем, чтобы:

  • Администрирование нашего веб-сайта, включая устранение неполадок, статистический анализ или анализ данных;
  • Для улучшения нашего Веб-сайта и повышения качества обслуживания пользователей, обеспечивая вам доступ к персонализированному контенту в соответствии с вашими интересами;
  • Анализируйте использование пользователями и оптимизируйте наши услуги.
  • Для обеспечения безопасности нашего веб-сайта и защиты от взлома или мошенничества.
  • Делитесь информацией с нашими партнерами для предоставления таргетированной рекламы и функций социальных сетей.

Данные передаются третьим лицам

Мы не продаем и не сдаем в аренду ваши личные данные третьим лицам. Однако наши партнеры, в том числе рекламные партнеры,
может собирать данные об использовании вашего веб-сайта, как описано в настоящем документе. См. Подробности в разделе «Рекламодатели» выше.

Как хранятся ваши данные

Все данные, собранные через наш Веб-сайт, хранятся на серверах, расположенных в США.наш
серверы сертифицированы в соответствии с Соглашением о защите конфиденциальности между ЕС и США.

IP-адрес и строковые данные пользовательского агента от всех посетителей хранятся в ротационных файлах журнала на Amazon.
сервера на срок до 7 дней. Все наши сотрудники, агенты и партнеры стремятся сохранить
ваши данные конфиденциальны.

Мы проверили политику конфиденциальности наших партнеров, чтобы убедиться, что они соответствуют аналогичным политикам.
для обеспечения безопасности ваших данных.

Согласие в соответствии с действующим законодательством

Если вы проживаете в Европейской экономической зоне («ЕЭЗ»), окно согласия появится, когда
доступ к этому сайту.Если вы нажали «да», ваше согласие будет храниться на наших серверах в течение
двенадцать (12) месяцев, и ваши данные будут обработаны в соответствии с настоящей политикой конфиденциальности. После двенадцати
месяцев, вас снова попросят дать согласие.

Мы соблюдаем принципы прозрачности и согласия IAB Europe.

Вы можете отозвать согласие в любое время. Отзыв согласия может ограничить вашу возможность доступа к определенным услугам и не позволит нам
обеспечить персонализированный опыт работы с сайтом.

Безопасность данных

Наши серверы соответствуют ISO 27018, сводам правил, направленных на защиту личных данных.
данные в облаке. Мы соблюдаем все разумные меры предосторожности, чтобы гарантировать, что ваши данные
безопасность.

В случае, если нам станет известно о любом нарушении безопасности данных, изменении, несанкционированном доступе
или раскрытие каких-либо личных данных, мы примем все разумные меры предосторожности для защиты ваших данных
и уведомит вас в соответствии с требованиями всех применимых законов.

Доступ, изменение и удаление ваших данных

Вы имеете право запросить информацию о данных, которые у нас есть для вас, чтобы запросить
исправление и / или удаление вашей личной информации. пожалуйста, свяжитесь с нами в
[email protected] или по указанному выше почтовому адресу, внимание: Отдел соблюдения требований данных.

Возраст

Этот веб-сайт не предназначен для лиц младше 16 лет. Посещая этот веб-сайт. Вы настоящим
гарантируете, что вам исполнилось 16 лет или вы посещаете Веб-сайт под присмотром родителей.
надзор.

Заявление об отказе от ответственности

Хотя мы прилагаем все усилия для сохранения конфиденциальности пользователей, нам может потребоваться раскрыть личную информацию, когда
требуется по закону, когда мы добросовестно полагаем, что такие действия необходимы для соблюдения действующего
судебное разбирательство, постановление суда или судебный процесс, обслуживаемый на любом из наших сайтов.

Уведомление об изменениях

Каждый раз, когда мы изменяем нашу политику конфиденциальности, мы будем публиковать эти изменения на этой странице Политики конфиденциальности и других
места, которые мы считаем подходящими, чтобы наши пользователи всегда знали, какую информацию мы собираем, как мы ее используем,
и при каких обстоятельствах, если таковые имеются, мы ее раскрываем.

Контактная информация

Если у пользователей есть какие-либо вопросы или предложения относительно нашей политики конфиденциальности, свяжитесь с нами по адресу
[email protected] или по почте на указанный выше почтовый адрес, внимание: Департамент соответствия данных.

.

Как исправить неработающий порт USB в Windows

Обновлено: 30.06.2020, Computer Hope

Если порт USB на вашем компьютере с Windows работает неправильно, следующие шаги могут помочь вам решить проблему.

Перезагрузите компьютер

Перед выполнением любого из следующих шагов мы рекомендуем перезагрузить компьютер. Бывают ситуации, когда отключение и подключение USB-устройства может вызвать проблемы с обнаружением новых USB-устройств.

Проверить крепеж

Убедитесь, что устройство работает правильно, подключив его к другому USB-порту или другому компьютеру.Если USB-устройство работает на другом компьютере, вы знаете, что проблема в компьютере, а не в устройстве.

Проверить диспетчер устройств

Убедитесь, что USB присутствует в диспетчере устройств и что корневой концентратор не обнаруживает конфликта IRQ или DMA. Затем убедитесь, что никакие другие устройства, включая ваше USB-устройство, не сталкиваются с конфликтами, обозначенными желтым восклицательным знаком. Наконец, убедитесь, что все концентраторы USB включены и ни одно устройство USB не отключено.

Дополнительная информация о диспетчере устройств и способах устранения конфликтов находится на нашей странице диспетчера устройств.

Пользователей ноутбуков

В некоторых ситуациях, когда переносной компьютер переключается с аккумулятора на шнур питания, то, как источник питания подает питание на порты USB, может перестать работать. Чтобы убедиться, что проблема не в этом, выполните следующие действия.

  1. Отсоедините USB-устройства и кабель питания от ноутбука.
  2. Не отключая все кабели, перезагрузите компьютер.
  3. Вернувшись в Windows, подключите USB-устройства.
  4. Наконец, снова подключите кабель питания.

Если описанные выше действия не помогли и у вас ноутбук со съемным аккумулятором, выполните следующие действия.

  1. Выключите компьютер.
  1. Отсоедините шнур питания и снимите аккумулятор.
  1. Подождите пять минут, чтобы выполнить полный сброс. После этого вставьте аккумулятор обратно в ноутбук, снова подсоедините кабель питания и снова включите компьютер.

Проверить кабели

Доступны два USB-кабеля: высокоскоростной и низкоскоростной.Эти кабели отличаются экранированием, и подключение высокоскоростного устройства к низкоскоростному кабелю может вызвать искажение сигнала на больших расстояниях. Убедитесь, что вы используете кабели из комплекта USB-устройства.

Проверить ступицу

Если вы используете концентратор USB, отключите его и подключите напрямую к портам USB на задней или боковой стороне компьютера.

Отключить управление питанием USB

Для некоторых USB-устройств параметры управления питанием USB могут вызывать проблемы. Чтобы убедиться, что управление питанием не вызывает вашей проблемы, мы предлагаем отключить его, выполнив следующие действия.

  1. Откройте диспетчер устройств.
  1. Дважды щелкните Контроллеры универсальной последовательной шины , чтобы развернуть и отобразить все USB-устройства.
  2. Дважды щелкните первый корневой USB-концентратор .
  3. В Свойства корневого концентратора USB щелкните вкладку Управление питанием .
  4. На вкладке Управление питанием убедитесь, что поле с надписью Разрешить компьютеру выключать это устройство для экономии энергии не отмечено .
  5. Щелкните Ok .
  6. Повторите вышеуказанные шаги для всех устройств с корневым концентратором USB и корневым концентратором USB (USB 3.0), указанными в диспетчере устройств.
  7. После того, как на всех устройствах отключено управление питанием, закройте диспетчер устройств, перезагрузите компьютер и снова попробуйте подключить устройства USB.

Проверить CMOS

На старых компьютерах (2010 г. и ранее) может потребоваться включить USB в CMOS. Если присутствует, убедитесь, что USB включен или установлен на устаревший и не отключен в настройке CMOS.

Проверить мощность

Если никакие устройства не работают, когда они подключены к корневому концентратору, убедитесь, что требования к питанию шины не превышаются. USB-устройства могут потреблять максимум 500 миллиампер на одно соединение. Если устройство пытается потреблять больше энергии, спецификация требует возможности отключить этот конкретный порт до тех пор, пока питание компьютера не будет выключено (это называется «приостановкой» порта). Если устройство потребляет менее 50 мА, порт никогда не становится активным.

Проблема с компьютером

Если вы выполнили все вышеперечисленные действия, но проблемы с USB по-прежнему возникают, возможно, проблема связана с USB-портами компьютера или источником питания.Для устранения проблемы компьютеру может потребоваться новый блок питания или материнская плата, поэтому мы рекомендуем доставить компьютер в сертифицированный ремонтный центр. Если вы планируете ремонтировать самостоятельно, скорее всего, причиной проблемы является материнская плата или блок питания.

.
