Крепление кабеля к потолку: варианты и способы
Все чаще выбор потребителей падает на конструкции подвесного типа, которые удобны при монтировке, а также обеспечивают ровную и красивую поверхность, формы которой могут быть самыми разнообразными, как и цвета. Однако проложить провода под подобными объектами – нелегкая задача.
Так как крепить кабель к потолку, если грядет монтирование подвесной конструкции? На этот вопрос будут даны инструкции и ответы по ходу данной статьи.
Подготовительные работы
Для того, чтобы грамотно проложить провода под потолком, следует знать некоторые моменты:
- Где находится главный распределительный щит
- Какая марка и какое сечение у кабеля
- Где располагается оборудование
- Какой применить метод прокладывания проводки, исходя из специфики помещения
Выполнив первый пункт, можно начать подбор необходимого кабеля и инструментария.
Возможность прокладывания электропроводов зависит от того, в каком месте располагается электрооборудование. Так, если не получается проложить скрытую электропроводку, то стоит спланировать маршрут, по которому пройдут внешние кабели.
Крепление кабеля к потолку снаружи
В настоящее время имеется несколько видов внешнего крепления проводов:
- Проведение их в специальном металлизированном, либо гофрированном рукаве
- Прокладка в стальной трубе
- Использование электротехнических труб из пластика
- Применение кабель-каналов

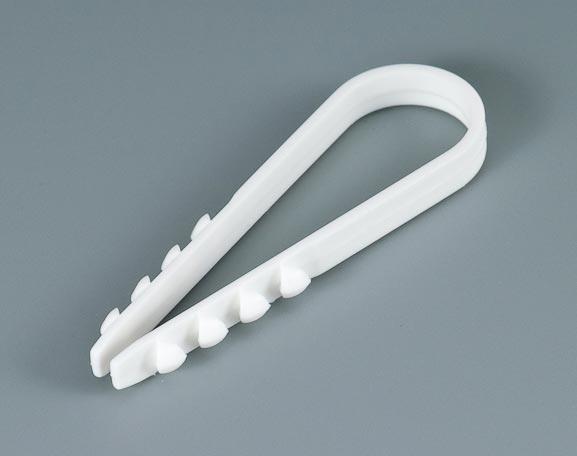

- Крепление кабеля к потолку изоляторами и скобами
Любой из приведенных вариантов внешней монтировки электрокабеля может подойти к жилищу, однако все зависит от ситуации.
Какие бывают поверхности и способы прокладки электрических проводов для них
Каждый дом имеет собственную конструкцию и используемый при строительстве материал. Отсюда возникает разнообразие методов установки кабеля.
Потолок древесного типа
Деревянный потолок лучше всего оснастить стальными трубками. Их поперечный размер сильно зависит от диаметра электрических проводов. Кроме того, в одну трубку можно поместить сразу несколько кабелей.
В качестве разветвления к электропотребителю лучше использовать коробки исполнения IP65, которые должны быть смонтированными из огнеупорного материала. Внутри коробки следует устранить возможность касания жилок кабеля к ее стенкам, применив изоляцию. Данная методика важна при монтаже как утопленной, так и открытой проводки.
- Сначала проводится разметка маршрутка прокладывания проводки.
- Далее следует разметить расположение и установить распределительные и проходные коробы.
- Затем производится укорачивание трубок до необходимой длины, крепление их к потолку. Далее трубы соединяются между собой при помощи сварки.
- Все вихляния проводки требуется выполнять под углом в девяносто градусов.
- При помощи протяжки кабель растягивают от короба к коробу, оставляя на концах выводы, длина которых будет адекватной для распайки в коробках (составит около 20-25см).
- Следом производится сцепление жил проводки в коробах, используя сварку или пайку. Далее происходит изоляция кабеля.
- Потом нужно провести заземление.
- Наконец, последним этапом происходит проверка целостности получившейся проводки.
Как крепить кабель к потолку, сделанному из металла
Металлическая поверхность потолка является хорошим проводником тока, так что необходимо максимально ответственно подойти к монтажу кабеля, чтобы избежать неприятных инцидентов.
Таким образом, лучше всего прокладывать кабель в пластиковых электротехнических трубках.
Данный материал отлично подойдет для распределительного короба. Однако, если помещение не располагает к установке данной материи, можно провести кабели в стальных трубках.
Особенности монтажа:
- Проводится разметка того маршрута, по которому пройдет кабель.
- Необходимо определить места расположения проходных и распределительных коробов.
- Следует отрезать излишки трубок, затем закрепить на потолке, после чего склеить, соединив конструкцию.
- Необходимо применять гофрированную трубку при поворотах трассы кабеля, которые должны производиться под прямым углом.
- Применять протяжку при прокладывании кабеля от коробки к коробке, оставляя на концах выводы, длина которых составит 20-25см.
- Производится сцепление кабельных жил в коробах при помощи сварки, либо пайки. Затем их необходимо заизолировать.
- После данных этапов следует проверить конструкцию на цельность.
Прокладка кабеля по железобетонной плите
Данные плиты имеются в старых домах, потому их конструкция несколько отличается от той, которая используется при сооружении современных зданий.
В настоящее время перекрытия подготавливаются при стройке. Заранее прокладываются электротехнические трубки из пластика, закладываются установочные и проходные коробки в будущий потолок. Далее происходит заливка перекрытий. Однако это характерно для современных образцов, но не для старых домов.
Использование железобетонных плит вынуждает осуществлять проводку кабеля через каналы, но, зачастую, на краях плит, либо внутри имеются затрудняющие прокладку проводки бетонные грудки.
По железобетонной плите можно проложить открытый кабель следующими способами:
- Крепление проводки к потолку скобами.
- Крепление гофрированной трубы с кабелем клипсами.
- Крепление металлизированной трубки с кабелем клипсами, либо скобами.
- Крепление в стальной трубке, зафиксированной скобами, либо хомутами.
- Крепление электротехнической трубки из пластика с кабелем клипсами. Разобравшись со способами прокладки, можно рассмотреть особенности наружного монтажа кабеля:
- Вначале производится разметка маршрута прокладывания проводки.
- Отмечаются места, где будут расположены распределительные и проходные короба.
- Производится нарезка имеющихся трубок, чтобы привести их к необходимой длине. Далее они крепятся к потолку и соединяются.
- Перед креплением к потолку трубок производится их затяжка при помощи протяжки с оставлением на концах выводов, длиной от 20 до 25см.
- Повороты и вихляния маршрута кабеля производятся под углом в девяносто градусов.
- При помощи протяжки кабель, помещенный в стальную или пластиковую трубу, прокладывается от короба к коробу интервалами.
- Производится сцепление кабельных жил спайкой или сваркой, после чего происходит изоляция.
- Следующим этапом необходимо заземлить проводку.
- Наконец, потребуется проверить проводку на целостность.
Безусловно, открытая проводка проще скрытой, но если предоставляется возможность исполнить второй вариант, то нужно помнить о следующих условиях монтажа в железобетонной плите:
- Прокладка должна производиться вдоль каналов.
- Штробить потолок необходимо вдоль плиты. Поперечное штробление может нарушить единство конструкции.
Некоторые особенности монтажа скрытой проводки:
- Необходимо отступить от стены на 5-7см и поставить отметину.
- Далее проделывается углубление на 2см в длину вдоль стены и на 10см вдоль плиты.
- В месте расположения светильника необходимо выполнить ту же операцию.
- Кабель, прикрепленный к протяжке, продевается по каналу.
- После протяжки кабель обрезается, образуя отрезок в 40 см.
- После этого производится сцепление кабельных жил в распределительном коробе при помощи пайки. Далее место сцепления изолируется.
- В конце работ следует проверить проводку на цельность.
Далее место сцепления изолируется.Данные методы монтирования проводки типичны для стандартных потолков, однако прокладка кабеля за подвесным потолком будет иметь некоторые особенности и отличия от приведенных методик.
Особенности проведения кабеля в гипсокартонной конструкции
Отличительной чертой подобного фальш-потолка является ограниченный доступ к электропроводам, так что необходимо заранее спланировать места обслуживания проводки. Крепление кабеля к потолку будет осуществляться тем методом, который подходит для имеющейся потолочной основы, будь то металл, бетон или дерево. Подобные методики упоминаются выше по статье.
Гипсокартон позволяет легко спрятать провода, так что надобности в скрытом проведении кабелей нет. Однако потребуется вынести распределительные и проходные коробы за пределы потолка, чтобы облегчить доступ к ним.
Особенности монтажа проводки в условиях реечного потолка
Данный потолок является подшивным, как и предыдущий экземпляр, так что многие особенности гипсокартонной конструкции подходят и к рейкам.
Реечный потолок часто устанавливается в ванных помещениях, потому проводка под потолком должна производиться:
- В электротрубках из пластика или гофрированных аналогах при условии, что потолок сделан из железобетона.
- В стальных трубках при условии, что основой потолка является дерево.
Особенности монтажа проводки для кассетных потолков
Прокладка кабеля за подвесным потолком подобного типа имеет ряд любопытных свойств, например, легкий и постоянный доступ к основе потолка, к которой крепится проводка и распределительные коробки.
Проводка под кассетным потолком может быть как в открытом, так и скрытом варианте, если это позволяют нормы пожарной и электрической безопасности. При первом варианте кабеля будут крепиться скобами или хомутами к потолочной основе.
Для безопасной прокладки проводки в закрытом варианте следует применять следующие методики:
- В случае, если потолок сделан из железобетона или металлоконструкции, необходимо пользоваться гофрированными или пластиковыми электротехническими трубками.
- Если поверхность потолка сделана из дерева, то необходимо применять стальные трубки.
Монтаж проводки под натяжным потолком
Прокладка кабеля под натяжным потолком является скрытой проводкой, потому следует быть особенно внимательными при монтаже. Кроме того, материал, который применяется в данном потолке, не является стойким к высоким температурам, потому провода необходимо размещать в гофрированных трубках. Более того, распределительный и проходные короба следует расположить вне потолка.
Монтаж кабеля в условиях электропроводящей панели
Данные потолки представляют собой модули, наполненные пенополиуретаном. В данные плиты вмонтированы токопроводящие пластины. Модули можно присоединять до 5 штук к одному коннектору. Проводка прокладывается исходя из особенностей помещения, будь потолок составлен из железобетона, дерева или металла. Кроме того, следует выносить коробки распределения проводов за пределы потолка.
Электропроводящие панели отлично выглядят ночью, когда все огни потушены, кроме потолочных.
Сделав фото данного потолка в темное время суток, можно насладиться необычным контрастом света и тьмы.
Предложенные варианты размещения проводки на потолке и под оным являются базовыми и, относительно, нетрудными в воспроизведении их самостоятельно. Если внимательно исполнять инструкции по монтажу и соблюдать все нормы безопасности, то проблем с электрическими проводами возникнуть не должно, а установка осветительных приборов превратится в настоящее удовольствие.
Как крепить люстру к гипсокартонному потолку
Появление гипсокартона значительно расширило возможности в планировке и отделке помещений, но в то же время добавило сложностей с качественным закреплением элементов интерьера. В отличии от бетонных стен и потолков, к которым практически любую деталь можно прикрепить обычным дюбелем-гвоздем, с гипсокартоном все намного сложнее. Этот материал сравнительно хрупкий и ломкий. Фиксировать в нем с помощью трения и распора можно, но только легкие элементы, без особой нагрузки на основание.
А как крепить люстру к гипсокартону? Прибор находится на высоте и под напряжением. Нужна прочность и надежность крепления, которую гипсокартон обеспечить не в состоянии.
Существует несколько вариантов. Два самых распространенных способа крепления люстры — на крюк или на планку. В обеих случаях их нужно к чему то прочно прикрепить. Чаще всего, это бетонное или деревянное основание под гипсокартоном.
Крепление тяжелой люстры
Основное правило при креплении тяжелой люстры — в качестве основания для крепежа используется потолочное перекрытие под гипсокартоном, а не сам гипсокатонный лист. Есть несколько распространенных видов крепежных изделий для закрепления в потолке.
♦ Винт или шуруп с крюком
Для крепления в деревянное перекрытие можно использовать шуруп с крюком. Крепление винта с крюком в бетон производиться посредством забивного анкера. Сначала через гипсокартон в бетонном потолке сверлится отверстие.
Забивной анкер насаживается на болт или шпильку и плотно задвигается в полученное отверстие. Болт (шпилька) выкручивается и в забивной анкер вкручивается винт с крюком.
По мере его ввинчивания сегменты анкера расходятся и прочно фиксируют его в основании. Это крепление достаточно надежно и вполне может выдержать вес человека. Экспериментировать не стоит.
Если под гипсокартоном перекрытие с пустотами, например ж/б плиты, для подвешивания люстры можно применить потолочный анкер с крюком. Крепеж имеет специальные крылья, которые после входа в отверстие и, затем, в пустоту расходятся и служат опорой.
♦ Анкер забивной, резьбовая шпилька и рым-гайка
При большом расстоянии гипсокартона от основного потолка, когда длины стандартного крепежа недостаточно, люстру можно подвесить на резьбовой шпильке.
Такие выпускаются длиной до двух метров.
♦ Планка или крестовина
Если люстра монтируется на планку (крестовину), то для закрепления последней применяются забивной анкер (цанга) с резьбовой шпилькой.
Планка к гипсокартону притягивается шестигранными гайками.
♦ Каркас для люстры под гипсокартон
Если расстояние от гипсокартона до основного потолка значительное, длины крепежа может не хватить, целесообразно заранее, до обшивки каркаса гипсом позаботиться о том как крепить люстру. Для этого в месте крепления устраивается специальная конструкция из перфорированных лент и фанеры. К потолку ленты крепятся дюбелями-гвоздями или шурупами. Фанера с лентой скрепляется саморезами. Отверстия под провода лучше просверлить заранее. Такая своеобразная фанерная “полка” над гипсокартоном позволяет без проблем, прочно и надежно прикрепить люстру либо на крюк, либо на планку. Таким же способом подвешивают люстру и на натяжных потолках.
Крепление легких осветительных приборов
По утверждению производителя гипсокартона, компании “Кнауф”, материал держит нагрузку до 6 кг на погонный метр. Поэтому, легкие осветительные приборы можно крепить непосредственно к гипсокартонному листу.
Для таких целей выпускаются специальные виды крепежных изделий. Можно крепить люстру к гипсокартонному потолку с помощью:
♦ Дюбель для пустотелых конструкций (другие названия дюбель Молли, дюбель-бабочка)
Крепежное изделие состоит из двух частей. Одна это втулка с вырезами в средней части, внутренней резьбой в задней и с лицевой стороны с опорной шайбой с зубьями. Вторая — метрический резьбовой крепеж с различными типами головки, с кольцом, крюком. Втулка вставляется в отверстие и, при закручивании винта, в местах прорезей образуются сегменты, которые расходятся в стороны и создают большую опорную поверхность. За счет большой площади опирания крепеж достаточно прочно удерживается на гипсокартоне.
♦ Дюбель Driva
Крепеж имеет форму конуса и выступы по бокам.
Дюбель плотно входит в гипсокартон, а ввинчиваемый саморез дополнительно распирает его.
♦ Потолочный анкер с крюком
При небольшом весе люстры, можно использовать потолочный анкер с крюком, работающий за счет опирания.
Весь крепеж, который потребуется вам для крепления любых осветительных приборов, можно всегда купить в нашем интернет-магазине КРЕПКОМ.
Способы крепления 07.12.2020 12:35:48
Крепление люстры к потолку из бетона: на крюк, на анкер
Последним штрихом в завершении ремонта жилого помещения выступает крепление люстры к потолку из бетона. Монолитное перекрытие прочное и твердое, поэтому провести такую операцию сложно, но возможно. Электрический прибор имеет большой вес, поэтому монтаж должен выполняться надежно — от этого зависит безопасность людей, проживающих в квартире.
Какие инструменты нужны?
Чтобы прикрепить источник освещения к бетонному потолку, нужно подготовить такие инструменты:
- набор отверток;
- электродрель;
- набор сверл для работы по бетону;
- пассатижи, кусачки;
- электрошуруповерт;
- индикатор тока;
- элементы для крепежа изделий;
- клеммы соединения проводов;
- лестница-стремянка.
Способ закрепления люстры определяет выбранный тип электроприбора.
Виды крепления и работы
Закрепление монтажной планкой
Монтажная планка используется для укрепления места, где планируется повесить прибор.Устанавливается люстра при помощи приспособления на бетонные потолки, обшитые листами гипсокартона. Такая отделка не рассчитана на воздействие большой массы, поэтому следует укрепить будущее место закрепления прибора. Исходя из размеров элементов крепления, по-особенному укладывают профиля — параллельно друг другу, в квадратной или прямоугольной форме.
Далее выполняют следующие действия:
- Подготовка поверхности. Прикладывают планку к потолку, она должна плотно соприкасаться с ним. Если присутствуют неровности — их заделывают шпатлевкой, окрашенной в цвет декора основной поверхности.
- Проверка проводки. Анализируется состояние проводов от источника электропитания.
- Проверяется наличие старого элемента крепления. Если остался крюк — его аккуратно загибают или спиливают.
- Разметка поверхности. Вновь прикладывают кронштейн, на месте будущих отверстий карандашом делают пометки или пробойцем выбивают выемку.
- Сверление бетона. Электродрелью или перфоратором с победитовым сверлом просверливают отверстия нужной глубины. При этом нужно учитывать длину и диаметр дюбеля.
- Монтаж планки. Дюбеля забивают в дырки, а к ним монтируется крепеж саморезами или специальными шурупами.
- Проверка надежности крепления. Проводится анализ прочности зафиксированного устройства.
- Подсоединение к электросети. Люстра присоединяется к проводке.
Если остался крюк — его аккуратно загибают или спиливают.Монтаж на крюк
Установка крюка предполагает сверление отверстия, в которое необходимо вставить дюбель и ввинтить устройство.Более усложненный вид крепежа светильника на монолитном потолке — крюк с резьбой. Используется для установки люстр небольшого веса (от 3 до 4 кг), при помощи него можно повесить картину на стену. Чтобы установить крепление, следует выполнить простые действия:
- Просверлить в выбранном месте отверстие и забить в него надежный дюбель.
- Ввинтить крюк.
Перед монтажом крепления для заделки отверстия готовят специальный гипсовый раствор, его консистенция должна быть похожей на сметану большой густоты. При помощи щепки смесь заталкивают в отверстие. Это средство быстро застывает, поэтому крюк с цангой сразу устанавливают на место, остатки гипса удаляют. Для надежности крепежа в дюбель можно установить шпильку и потом закрутить крючок. Окончательное созревание раствора произойдет через 2 часа, а потом приступают к установке источника света.
Перед установкой люстры нужно проверить систему заземления квартиры.
Установка на анкер
Применяется для закрепления люстр весом более 5 кг. Поэтому такой вид крепежа подходит к потолкам из бетонных перекрытий, которые выдерживают тяжелые приборы дневного освещения. При помощи дрели или перфоратора, оснащенных сверлом с победитовым наконечником, проделывают отверстие нужного размера. Анкерный дюбель оснащен распорным устройством, которое после монтажа крючка и закручивания фиксирующей гайки расходится в стороны и прочно закрепится с бетоном.
Это средство имеет неэстетичный внешний вид, которым портит вид дизайнерской обработки потолков. Для сокрытия крепежного элемента и электрических проводов, которые идут к люстре, осветительный прибор оснащен специальной чашей, которая прикрывает «внутренности» крепежной конструкции. Главное качество этого типа металлического крепления — прочность и надежность.
На подвесной кронштейн
Монтажная планка и элементы для крепежа входят в комплект прибора для освещения. Для прочности конструкции желательно отдельно купить усиленные дюбеля. Отверстие под дырки кронштейна отмечают на потолке карандашом. Желательно накернить эти отметины пробойцем, ударяя по нему молотком — потом легче будет сверлить. До монтажа в кронштейн закручивают болты, за которые будет держаться люстра. Далее сверлят бетон, устанавливают дюбеля, саморезами планку закрепляют к потолку. Потом приступают к соединению проводов и непосредственной установке прибора.
Работы, облегчающие монтаж люстры
Перед проведением мероприятий по установке источника света необходимо снять с прибора все элементы декора и лампы. После этого работа будет безопасной, источник средства не повредится. Особое внимание следует уделить сохранности экономных лампочек. В их составе имеется ртуть, которая при повреждении попадет в жилье. Когда проверяются провода электрической сети, нужно отключить питание при помощи автомата на распределительном щитке. Отключение проводят и выключателем в комнате — это поможет правильно протестировать проводку.
Перед монтажом крюка рекомендовано измерить его длину, чтобы он спрятался под декорацией.Перед установкой нужно правильно оценить длину устанавливаемого крюка, чтобы он мог «спрятаться» под декоративную чашу. Если несоответствие размеров определится после фиксирования крепежа, то придется его демонтировать — спиливать шлифовальной машинкой или ножовкой. Такие моменты лучше учесть вначале процесса установки крючка.
Для работы с электрической проводкой следует пользоваться индикаторной отверткой, которая определяет наличие фазы и нуля. Если после монтажа источника света окажется, что он не работает, значит, при сборке были перепутаны провода заземления и фазы. Придется снять прибор и переставить местами провода. Электрический этап установочных работ проводят с соблюдением техники безопасности.
«потолочная застежка במחיר המשתלם ביותר — מבצעים נהדרים לקניית потолочная застежка מחנויות של потолочная застежка ב- AliExpress
מבצעים חמים ב- потолочный крепеж: העסקאות והנחות המקוונות הטובות ביותר עם ביקורות של לקוחות אמיתיים.
ות טובות! אתה נמצא במקום הנכון עבור потолочный крепеж.
יו אתה כבר יודע את זה, מה שאתה מחפש, אתה בטוח למצוא את זה aliexpress.אנחנו ממש יש אלפי מוצרים מעולים בכל קטגוריות המוצרים. ין אם אתה מחפש high-end תוויות ו זול, כ רכישות בכמות גדולה, אנו מבטיחים כי זה כאן aliexpress. תוכלו למצוא חנויות רשמיות עבור שמות מותגים לצד מוכרים הנחה עצמאית קטנה, כולם מציעים משלוח מהיר ואמי, ו ו תיר וי, ו גם וח ובטור וי, ו גם נוח ובטור וי
ולם לא יוכה על בחירה, איכות ומחיר.כל יום תוכלו למצוא הצעות חדשות, מקוונות בלבד, הנחות בחנויות והזדמנות לשמור עוד יותר על ידי איסוף קופונים. י ייתכן שיהיה עליך לפעול מהר כמו זה העליון потолочный крепеж מוגדר להיות אחד המבוקשים ביותר המבוקשים ביותר בתוך זמן קצר. תחשוב כמה קנאי אתה חברים יהיה כאשר אתה אומר להם שיש לך потолочная застежка על aliexpress. עם ירים הנמוכים ביותר באינטרנט, מחירי משלוח זול ואפשרויות אוסף מקומי, תה יכול לעשות חיסכון גדול עוד יותר.
אם תה עדיין נמצא בשני מוחות לגבי потолочная застежка וחושבים על בחירת מוצר דומה, ‘אלכס’ הוא מקום מצוין להשוות מחירים ומוכרים.
ו נעזור לך להבין אם זה שווה תוספת עבור גירסת high-end או אם אתה מקבל רק עסקה טובה על ידי מקבל ת הפריט זול יותר. Номер и, אם אתה רק רוצה לטפל בעצמך ו להתיז על הגרסה היקרה ביותר, תמיד יהיה תמיד לוודא שאתה יכול לקבל את המחיר הטוב ביותר עבור הכסף שלך, אפילו לתת לך לדעת מתי אתה תהיה טוב יותר מחכה קידום להתחיל, ואת החיסכון שאתה יכול לצפות לעשות.
Aliexpress וקח גאווה ולוודא כי תמיד יש לך בחירה מושכלת כאשר אתה קונה מאחד מאות חנויות ומוכרים על הפלטפורמה שלנו.כל ות ומוכר מדורגות עבור שירות לקוחות, יר ואיכות על ידי לקוחות אמיתיים. וסף אתה יכול למצוא את החנות או דירוגי המוכר הפרט, כמו גם להשוות מחירים, הנחוח והנחות מציעה על ותו וצר על יי רוי רות וצר על יאי רוי רי ר כל רכישה מדורגת בכוכבים ולעתים קרובות יש הערות שנותרו על ידי לקוחות קודמים המתארים את חוויית העסקה שלהם, כך ת י וי. בקיצור, תה לא צריך לקחת את המילה שלנו על זה — רק להקשיב למיליוני לקוחות מאושרים שלנו.
וגם, תה חדש י aliexpress, ו מאפשרים לך על סוד.רק לפני שתלחץ על ‘קנה עכשיו’ בתהליך העסקה, הקדש רגע כדי לבדוק את הקופונים — ותחסוך עוד יותר. תה יכול למצוא קופונים החנות, ופונים aliexpress או שאתה יכול לאסוף קופונים כל יום על ידי משחק ים על יקציה aliexpress. וכפי שרוב המפיצים שלנו מציעים משלוח חינם — אנחנו חושבים שתסכים לכך שאתה מקבל את זה застежка для потолка באחד המחירים הטובים ביותר באינטר.
תמיד יש לנו את הטכנולוגיה העדכנית ביותר, את המגמות החדשות ביותר, ואת התוויות המדוברות ביותר.על aliexpress, איכות מעולה, יר ושירות מגיע כסטנדרט — בכל פעם. התחל את חוויית הקנייה הטובה ביותר שתהיה לך אי פעם, ממש כאן.
Инструкции по установке точки доступа— Cisco
Содержание
Инструкции по установке точки доступа
Содержание
Введение
Монтажное оборудование
Монтажные кронштейны
Зажимы для потолочной решетки
Дополнительные адаптеры для направляющих швеллеров и балок
Установка точки доступа под подвесным потолком
Установка точки доступа на твердый потолок или стену
Монтаж точки доступа к сети или распределительной коробке
Монтаж точки доступа над подвесным потолком
Заземление точки доступа
Защита точки доступа
Использование страховочного троса
Крепление точки доступа к монтажной пластине
Получение документации и отправка запроса на обслуживание
Инструкции по установке точки доступа Опубликовано: 8 ноября 2010 г.
Исправлено: 7 февраля 2019 г.
Введение
В этих инструкциях по монтажу описываются шаги по установке поддерживаемых точек доступа серии Cisco Aironet в нескольких конфигурациях, в том числе на подвесном потолке, на твердом потолке или стене, на электрическом или сетевом блоке и над подвесным потолком.
Монтажное оборудование
Монтажное оборудование для точек доступа состоит из кронштейнов, которые соединяются с нижней частью точки доступа, и зажимов для потолочной сетки, которые соединяют кронштейн с подвесным потолком. Необходимый вам кронштейн зависит от места установки точки доступа. Необходимый зажим для потолочной сетки зависит от типа подвесного потолка, на котором необходимо установить точку доступа. Если вы устанавливаете точку доступа на потолок с твердой поверхностью или стену, вам не понадобятся зажимы для потолочной сетки.
Монтажные кронштейны
Доступны два монтажных кронштейна:
- Низкопрофильный кронштейн (AIR-AP-BRACKET-1), который обеспечивает плотную посадку между точкой доступа и потолком, но не подходит для монтажа в сети / распределительной коробке или на стене. На рис. 1 показан низкопрофильный кронштейн, установленный на точке доступа.
- Универсальный кронштейн (AIR-AP-BRACKET-2), который является универсальным (работает с электрическими коробками, может использоваться для настенного монтажа и адаптируется к установке на потолке), но оставляет больший зазор между монтажной поверхностью и точкой доступа чем низкопрофильный кронштейн.В некоторых местах необходим больший зазор, так как он позволяет проложить кабель. На рис. 2 показан универсальный кронштейн, устанавливаемый на точку доступа.
На рис. 1 показан низкопрофильный кронштейн, установленный на точке доступа.Примечание AP1130 поставляется со специальным кронштейном. Информация, представленная здесь в скобках, не относится к AP1130.
Рисунок 1. Низкопрофильный монтажный кронштейн, устанавливаемый на точку доступа
Рисунок 2 Универсальный кронштейн, устанавливаемый на точку доступа
Зажимы для потолочной решетки
Вы используете зажим для потолочной сетки, чтобы установить точку доступа на подвесной потолок.
Зажим для потолочной сетки, который вам нужен, зависит от потолочной плитки на вашем потолке. Существует два типа зажимов для потолочной решетки:
- Зажим для потолочной решетки, утопленный (AIR-AP-T-RAIL-R). Если потолочные плитки свисают ниже потолочной решетки, этот зажим обеспечивает наилучшую посадку между точкой доступа и потолком.
- Зажим для потолочной решетки, заподлицо (AIR-AP-T-RAIL-F). Если потолочная плитка находится заподлицо с потолочной решеткой, этот зажим обеспечивает плотное прилегание между точкой доступа и потолком.
На рис. 3 показан зажим потолочной решетки.
Рисунок 3 Зажим для потолочной решетки
Стопорные винты | Фиксаторы ширины Т-образной рейки (A, B или C) | ||
Отверстия для винтов кронштейна | |||
Дополнительные адаптеры для балок и направляющих потолка
Самый распространенный тип потолочной рейки (опоры для потолочной плитки) — Т-образная рейка.
Вы можете прикрепить зажим потолочной сетки непосредственно к потолочной рейке Т-образной формы. Однако для других типов потолочных реек, таких как швеллерные и балочные рельсы, требуется дополнительный зажим-адаптер (AIR-CHNL-ADAPTER). Для каждой точки доступа потребуется два зажима адаптера. Установочные винты на зажимах надежно удерживают их на потолочной рейке.
На рис. 4 показаны три типа потолочных балок: тавровая рейка, швеллер и балка. На Рис. 5 показана точка доступа, установленная с монтажным кронштейном, зажимом для потолочной решетки и зажимами адаптера.
Рисунок 4 Типы тавровых, швеллерных и балочных потолочных балок
Рисунок 5 Переходные зажимы, установленные с зажимами для потолочной решетки
Установка точки доступа под подвесным потолком
Выполните следующие действия, чтобы установить точку доступа под стандартным или встроенным подвесным потолком. На рис. 6 показана точка доступа, установленная на потолочной рейке с Т-образной рейкой с помощью зажима для потолочной решетки.
Рисунок 6 Детали монтажа на подвесном потолке
Отверстие для крепления точки доступа | Крышка доступа кабеля точки доступа | ||
Зажим для потолочной решетки | Т-рейка потолочная | ||
Точка заземления | |||
Выполните следующие действия, чтобы установить точку доступа под подвесным потолком.
Шаг 1 Решите, где вы хотите установить точку доступа на подвесном потолке.
Шаг 2 Полностью откройте зажим потолочной решетки.
Шаг 3 Поместите зажим потолочной сетки на Т-образную рейку и закройте его до соответствующего фиксатора (A, B или C).
Шаг 4 С помощью отвертки затяните два стопорных винта зажима потолочной решетки, чтобы зажим не скользил по Т-образной рейке.
Шаг 5 Обратите внимание на букву фиксатора ширины зажима потолочной решетки (A, B или C), которая соответствует ширине Т-образной рейки.
Шаг 6 Совместите соответствующие отверстия (A, B или C) на монтажном кронштейне с монтажными отверстиями на зажиме потолочной решетки.
Шаг 7 Удерживая монтажный кронштейн, вставьте винт 6-32 x 1/4 дюйма в каждое из четырех соответствующих отверстий (A, B или C) и затяните.
Шаг 8 При необходимости просверлите или вырежьте отверстие для доступа кабеля в потолочной плитке, достаточно большое для кабеля Ethernet и кабеля питания. Протяните кабели через отверстие доступа до тех пор, пока кабель не будет выступать из отверстия примерно на 30 см.
Шаг 9 (Необязательно) Используйте винт заземления, чтобы заземлить точку доступа на подходящее заземление здания.
Общие инструкции по заземлению см. В разделе «Заземление точки доступа».
Шаг 10 Подключите кабель Ethernet и кабель питания к точке доступа.
Шаг 11 Совместите ножки точки доступа с монтажными пазами в замочной скважине на монтажном кронштейне. Если вы сделали отверстие для кабелей, убедитесь, что точка доступа расположена так, чтобы кабели доходили до соответствующих портов.
Шаг 12 Осторожно наденьте точку доступа на монтажный кронштейн до щелчка.
Установка точки доступа на твердый потолок или стену
В этой процедуре описаны шаги, необходимые для крепления точки доступа на потолке из 3/4-дюймовой (19,05 мм) или более толстой фанеры с помощью креплений №8 и универсального монтажного кронштейна (AIR-AP-BRACKET-2).
Примечание Точки доступа со встроенными антеннами работают лучше всего, когда точка доступа устанавливается на горизонтальных поверхностях, таких как столешница или потолок.
Для расширенных функций, таких как голос, определение местоположения и обнаружение несанкционированных точек доступа, настоятельно рекомендуется потолочный монтаж. Однако для небольших помещений, таких как конференц-залы, киоски, транспортные средства или горячие точки, где передача данных является основной проблемой, устройство можно закрепить на стене с помощью анкеров или винтов.
Выполните следующие действия, чтобы закрепить точку доступа на прочном потолке или стене.
Шаг 1 Используйте монтажный кронштейн в качестве шаблона, чтобы отметить расположение монтажных отверстий на кронштейне.На рисунке 7 показаны детали монтажного кронштейна.
Осторожно Обязательно отметьте все четыре точки. Чтобы обеспечить безопасную и надежную установку, убедитесь, что вы используете соответствующие крепежи, и установите точку доступа, используя не менее четырех креплений.
Осторожно Не используйте пластиковые стеновые анкеры или пазы для замочной скважины на монтажном кронштейне для потолочной установки.
При установке точки доступа на твердый потолок используйте четыре крепежных элемента, способных выдерживать минимальное усилие отрыва в 20 фунтов (9 кг).Рисунок 7 Детали универсального монтажного кронштейна
Фиксатор кронштейна (используется при прикреплении кронштейна к ранее установленному кронштейну) | Крышка доступа к кабелям | ||
Монтажные отверстия для точки доступа | Застежка безопасности | ||
Столб заземления |
Шаг 2 Используйте сверло # 29 (0.1360 дюймов [3,4772 мм]), чтобы просверлить пилотное отверстие в отмеченных местах монтажных отверстий.
Примечание Размер пилотного отверстия зависит от материала и толщины, которые вы закрепляете.
Cisco рекомендует протестировать материал, чтобы определить идеальный размер отверстия для вашего монтажного приложения.
Шаг 3 (Необязательно) Просверлите или вырежьте отверстие для доступа к кабелю рядом и под крышкой доступа к кабелю монтажного кронштейна, достаточно большое для кабеля Ethernet, провода заземления здания и кабелей питания.
Шаг 4 Протяните примерно 9 дюймов кабеля через отверстие. Проложите кабели Ethernet и питания через кронштейн, прежде чем прикрепить кронштейн к потолку или стене. Пропустите кабели через основное отверстие для доступа к кабелю, а затем через меньшее отверстие для доступа, как показано на Рисунке 8.
Рисунок 8 Прокладка кабелей Ethernet и питания
Шаг 5 (Необязательно) Используйте винт заземления, чтобы прикрепить провод заземления здания к монтажному кронштейну.Общие инструкции по заземлению см. В разделе «Заземление точки доступа».
Шаг 6 Расположите монтажные отверстия монтажного кронштейна (углублениями вниз) над направляющими отверстиями.
Шаг 7 Вставьте фиксатор в каждое монтажное отверстие и затяните.
Шаг 8 Подключите кабель Ethernet и кабель питания к точке доступа.
Шаг 9 Совместите ножки точки доступа с большой частью монтажных пазов замочной скважины на монтажной пластине.При правильном расположении крышка доступа к кабелю поместится в отсек разъема точки доступа.
Шаг 10 Осторожно вставьте точку доступа в пазы замочной скважины монтажного кронштейна до щелчка.
Монтаж точки доступа к сети или электрической коробке
Выполните следующие действия, чтобы подключить точку доступа к сетевому или электрическому блоку.
Шаг 1 Поместите универсальный монтажный кронштейн (AIR-AP-BRACKET-2) над существующей сетевой или электрической коробкой и совместите монтажные отверстия кронштейна с отверстиями в коробке.
Шаг 2 Удерживая монтажный кронштейн на месте, вставьте винт 6 x 32 x 1/4 дюйма с полукруглой головкой в каждое из монтажных отверстий и затяните.
Шаг 3 Протяните примерно 9 дюймов кабеля Ethernet и кабеля питания через отверстие. Пропустите кабели через кронштейн, прежде чем прикрепить кронштейн к потолку. Пропустите кабели через основное отверстие для доступа к кабелю, а затем через меньшее отверстие для доступа, как показано на Рисунке 8.
Шаг 4 (Необязательно) Используйте винт заземления, чтобы прикрепить провод заземления здания к монтажному кронштейну.Общие инструкции по заземлению см. В разделе «Заземление точки доступа».
Шаг 5 Подключите кабель Ethernet и кабель питания к точке доступа.
Шаг 6 Совместите ножки точки доступа с монтажными пазами в замочной скважине на дополнительном монтажном кронштейне.
Шаг 7 Наденьте точку доступа на дополнительный монтажный кронштейн до щелчка.
Монтаж точки доступа над подвесным потолком
С помощью аксессуаров сторонних производителей (не предлагаемых Cisco) вы можете установить точку доступа над подвесным потолком.
Универсальный монтажный кронштейн (AIR-AP-BRACKET-2) поддерживает коробчатую подвеску с Т-образной балкой, такую как Erico Caddy 512A или Cooper B-Line BA50a. Коробка-вешалка должна быть ориентирована прямо над верхней поверхностью потолочной плитки. Если на потолке используется очень толстая плитка, вам может потребоваться изменить ее, чтобы освободить место для точки доступа, или использовать коробчатую вешалку, которая позволяет регулировать высоту точки доступа, например Cooper B-Line BA50A.
Примечание Устанавливайте точки доступа над потолочными плитками только в том случае, если монтаж под потолком невозможен.Установка точек доступа над потолком может помешать расширенным функциям беспроводной локальной сети, которые зависят от равномерного покрытия, например голосовой связи и местоположения.
Выполните следующие действия, чтобы установить точку доступа над подвесным потолком. На рисунке 9 показана завершенная установка.
Рисунок 9 Детали монтажного кронштейна Т-образной решетки
Подвесной потолок Т-рейка | Монтажный кронштейн | ||
Подвес для ящиков | Точка доступа | ||
Зажим для подвешивания коробки | Зажим для Т-образной рейки |
Шаг 1 Снимите потолочную плитку, примыкающую к месту установки.
Шаг 2 Прикрепите монтажный кронштейн точки доступа к подвеске коробки с помощью зажима или винтов, входящих в комплект подвески коробки.
Шаг 3 Протяните примерно 9 дюймов кабеля Ethernet и кабеля питания через монтажный кронштейн. Пропустите кабели через основное отверстие для доступа к кабелю, а затем через меньшее отверстие для доступа, как показано на Рисунке 8.
Шаг 4 Подключите кабель Ethernet и кабель питания к точке доступа.
Шаг 5 Совместите ножки точки доступа с монтажными пазами в замочной скважине на монтажном кронштейне.
Шаг 6 Наденьте точку доступа на монтажный кронштейн до щелчка.
Шаг 7 Прикрепите зажимы Т-образной направляющей на каждом конце коробчатой подвески с Т-образной балкой к потолочным балкам. Убедитесь, что зажимы надежно прикреплены к Т-образным направляющим.
Шаг 8 Заменить потолочную плитку.
Заземление точки доступа
Заземление не всегда требуется для установки внутри помещений, поскольку точки доступа Cisco Aironet классифицируются как низковольтные устройства и не содержат внутренних источников питания.
Мы рекомендуем вам ознакомиться с местными и национальными электротехническими правилами, чтобы узнать, требуется ли заземление.
Хотя заземление не является обязательным для внутренних точек доступа, оно требуется в определенных сценариях. Было замечено, что незаземленная точка доступа в помещении, установленная слишком близко к источнику электромагнитных помех (например, включенному флуоресцентному свету), может внезапно перезагрузиться или получить повреждение оборудования. Это происходит, даже если внутренняя точка доступа находится в непосредственной близости от источника электромагнитных помех и не касается источника.Заземление соответствующей точки доступа или монтажного кронштейна помогает предотвратить возникновение этой проблемы. Мы рекомендуем сертифицированному электрику проверить, требуется ли заземление для вашей установки.
Если в вашем районе требуется заземление или вы хотите заземлить точку доступа, выполните следующие действия.
Шаг 1 Найдите подходящую точку заземления в здании как можно ближе к точке доступа.
Шаг 2 Подключите предоставленный пользователем провод заземления к точке заземления здания.Диаметр провода должен быть не менее 14AWG при длине цепи 25 футов (30,5 см). Для получения дополнительной информации обратитесь к местным правилам эксплуатации электрооборудования.
Шаг 3 Проложите провод заземления к точке доступа.
Шаг 4 Присоедините провод к подходящему наконечнику уплотнительного кольца заземления.
Шаг 5 Обожмите или припаяйте провод к наконечнику.
Шаг 6 Вставьте винт заземляющего стержня в проушину уплотнительного кольца и установите его на монтажный кронштейн, как показано на Рисунке 10.
Рисунок 10 Установка наконечника уплотнительного кольца на штырь заземления
Шаг 7 С помощью крестовой отвертки затяните винт заземления.
Защита точки доступа
Есть два способа защитить точку доступа:
- Прикрепите его к неподвижному объекту с помощью троса безопасности.
- Зафиксируйте его на монтажной пластине с помощью замка.
Использование страховочного троса
Вы можете защитить точку доступа, установив стандартный кабель безопасности (например, Kensington Notebook MicroSaver, номер модели 64068) в разъем для кабеля безопасности точки доступа, как показано на Рисунок 11.
Рисунок 11 Детали защитного троса
Защитный трос можно использовать с любым из способов крепления, описанных в этом руководстве.
Выполните следующие действия, чтобы установить трос безопасности.
Шаг 1 Оберните защитный тросик вокруг ближайшего неподвижного объекта.
Шаг 2 Вставьте ключ в замок с тросиком безопасности.
Шаг 3 Вставьте защелку троса безопасности в прорезь для троса безопасности на точке доступа.
Шаг 4 Поверните ключ вправо или влево, чтобы зафиксировать замок с тросиком безопасности на точке доступа.
Шаг 5 Выньте ключ.
Крепление точки доступа к монтажной пластине
Используйте защелку на крышке доступа кабеля адаптера и замок (который вы предоставляете), чтобы закрепить точку доступа на монтажной пластине. Совместимые навесные замки — это модели Master Lock 120T или 121T. Крышка доступа к кабелям на монтажном кронштейне закрывает зону кабельного отсека (включая порт питания, порт Ethernet, консольный порт и кнопку режима), чтобы предотвратить установку или удаление кабелей или активацию кнопки режима.
Следуйте этим инструкциям, чтобы установить замок:
Шаг 1 Установив точку доступа на монтажный кронштейн, вставьте замок в защелку безопасности.
Примечание Если точка доступа установлена на твердом потолке, зазор между монтажным кронштейном и потолком невелик. Медленно работайте обеими руками, чтобы установить и зафиксировать замок в засове монтажного кронштейна.
Шаг 2 Поверните замок по часовой стрелке и совместите скобу с корпусом замка.
Шаг 3 Возьмитесь за замок и вставьте его в скобу, чтобы заблокировать замок. См. Рисунок 12.
Рисунок 12 Установка замка в защитную защелку
Шаг 4 Поверните замок в область замка. См. Рисунок 13.
Рисунок 13 Поворот замка в области замка
Получение документации и отправка запроса на обслуживание
Информацию о получении документации, отправке запроса на обслуживание и сборе дополнительной информации см. В ежемесячном выпуске Что нового в документации по продуктам Cisco , в котором также перечислены все новые и пересмотренные технические документы Cisco, по адресу:
http: // www.cisco.com/en/US/docs/general/whatsnew/whatsnew.html
Подпишитесь на Что нового в документации по продукту Cisco в качестве канала Really Simple Syndication (RSS) и настройте доставку контента непосредственно на свой рабочий стол с помощью приложения для чтения.
RSS-каналы — это бесплатная услуга, и в настоящее время Cisco поддерживает RSS версии 2.0.
Cisco и логотип Cisco являются товарными знаками Cisco Systems, Inc. и / или ее дочерних компаний в США и других странах. Список товарных знаков Cisco можно найти на сайте www.cisco.com/go/trademarks. Упомянутые сторонние товарные знаки являются собственностью их владельцев. Использование слова «партнер» не подразумевает партнерских отношений между Cisco и какой-либо другой компанией. (1005R)
© Cisco Systems, Inc., 2019 г. Все права защищены.
Кабельный провод для подвешивания штор
Мне пришлось использовать для этого проекта большое оружие, поскольку мой собственный опыт работы с «электроинструментом» больше склоняется к швейным машинам, чем к сверлам.Итак, я попросила своего мужа Боба (который всегда был хорошим спортсменом и действительно высокого роста) поделиться своим многолетним опытом строителя, чтобы показать вам, как установить эту очень крутую систему кабельных проводов.
Это отличный вариант для подвешивания легких декоративных штор, которые добавляют высоты и драматизма нашей комнате для подростков Pretty Prints. Этот тип системы также хорошо подойдет для создания перегородки комнаты или даже для того, чтобы повесить занавеску на особенно длинных окнах.
Мне пришлось использовать для этого проекта большое оружие, поскольку мой собственный опыт работы с «электроинструментом» больше склоняется к швейным машинам, чем к сверлам.Итак, я попросила своего мужа Боба (который всегда был хорошим спортсменом и действительно высокого роста) поделиться своим многолетним опытом строителя, чтобы показать вам, как установить эту очень крутую систему кабельных проводов. Это отличный вариант для подвешивания легких декоративных штор, которые добавляют высоты и драматизма нашей комнате для подростков Pretty Prints. Этот тип системы также хорошо подойдет для создания перегородки комнаты или даже для того, чтобы повесить занавеску на особенно длинных окнах.
Представленные здесь товары являются системой Dignitet от Ikea.Доступны и другие системы. Мы нашли очень похожую систему в Pottery Barn.
- Помощник-человек
Примечание: Это НЕ проект одного человека; Вам определенно понадобится помощник — и было бы лучше, если бы ваш помощник был ростом 6 футов 7 дюймов или выше … меньше двигается по ступенькам! - Карниз для штор Dignitet
Примечание: Система Dignitet поставляется с кабелем длиной 196¾ ”. Вам может понадобиться более длинный кабель. Наша установка требовала большего; и нашел кабель того же размера оптом в нашем местном хозяйственном магазине. - 2 угловые стойки Dignitet
- 2 комплекта колец для штор Dignitet
- Крепежные детали и винты
Примечание: Крепежные детали, показанные выше, используются для компоновки. Из-за сильного натяжения проволоки мы не рекомендуем использовать эти простые компенсаторы. После того, как мы разложили и разместили наши стойки, мы заменили распорные застежки нейлоновой застежкой, которая расширяется за гипсокартоном для более надежного крепления, как показано ниже.
- Яркий шпагат или пряжа
- Малярный скотч: мы использовали малярный скотч синего цвета, потому что он не снимает краску с потолка.
- Отвертка Phillips
- Ледоруб, шило или большой гвоздь для маркировки отверстия
- Кусачки
- Измерительная лента или линейка
- Разместите кронштейны стоек, вкручивая в каждую из них стойки.Это важно. При разметке монтажных отверстий легче обращаться с кронштейном, а положение отверстия, в котором проходит кабель, имеет решающее значение.
- Угловые стойки Dignitet отмечены буквами «R» и «L» для обозначения правой и левой резьбы. Установите правые стойки с правой стороны кровати, а левые стойки с левой стороны кровати.
- При установке столбов убедитесь, что отверстия в столбах совпадают в направлении, в котором идет кабель.
- Как мы упоминали выше, но это важно, поэтому мы повторим еще раз, вам нужен хороший анкер, который расширяется за гипсокартоном. Трос может создавать сильное натяжение и вытаскивать простые анкеры.
- Будьте особенно осторожны, чтобы расположить стойки на потолке так, чтобы они были как можно ближе к истинному прямоугольнику.
- Измерение отметок по диагонали и одинаковое расстояние между ними означает, что вы точны.
- Отвинтите регулируемый кабельный стержень до полного выдвижения. Он понадобится вам для затяжки кабеля.
Трос может создавать сильное натяжение и вытаскивать простые анкеры.- Мы работали с довольно необычной раскладкой. Наша кровать была королевского размера и располагалась в углу по диагонали.Это сделало установку проволочных столбов немного более сложной задачей, поскольку мы не могли найти стропила, которые можно было бы вкрутить для лучшего крепления. Кроме того, наша занавеска должна была проходить на позади изголовья кровати, на , потому что мы хотели спрятать ванны и мягкие игрушки, спрятанные там.
- Вы можете просто поставить изголовье к стене. В этом случае вы можете прикрепить стойки прямо к стропилам за гипсокартоном с помощью всего нескольких шурупов, что даст вам максимальную прочность при затягивании проволоки. Имейте в виду, что расстояние между стропилами составляет от 16 до 24 дюймов; Если вы можете найти один, вы можете измерить высоту потолка, чтобы найти другие, которые вам нужны. Здесь может пригодиться поисковик.
- Как только вы определитесь, где вы хотите разместить кровать, решите, сколько занавески вам нужно. Вы хотите занавески с двух сторон или с трех сторон? Если вы решите поставить занавески только по обе стороны от кровати, вы можете удалить две угловые стойки и просто купить два комплекта карнизной проволоки.
- Мы хотели, чтобы наши шторы падали на 4 дюйма по бокам кровати и на 2 дюйма от изголовья, чтобы избежать помех.После того, как вы определите длину занавеса, приблизительно измерьте периметр, чтобы увидеть, хватит ли у вас кабеля. Длина кабеля из комплекта Ikea составляет 196¾ ”, чего должно хватить для большинства установок. Если вам нужно больше, в местном хозяйственном магазине должны быть провода того же диаметра. Просто купите нужную длину на их большой катушке.
Имейте в виду, что расстояние между стропилами составляет от 16 до 24 дюймов; Если вы можете найти один, вы можете измерить высоту потолка, чтобы найти другие, которые вам нужны. Здесь может пригодиться поисковик.
- Работать над головой на потолке немного сложно. Итак, пришло время собрать вашего помощника.
- Наша компоновка была упрощена благодаря удобному отвесу, который мы сделали на месте из шпагата каменщика и небольшого веса (мы использовали монтажные пластины из набора проволоки, но вы также могли использовать шайбу, катушку с нитками или ложку … действительно все, что будет держать линию прямой).Сделайте стропу сливового боба примерно на 12 дюймов короче высоты потолка, привяжите груз и заберитесь на лестницу.
- Найдите свой первый угол, попросив помощника положить измерительную ленту или линейку от края (или изголовья) кровати. Затем удерживайте веревку на потолке, пока она не коснется измерительной ленты или линейки.
- Струна будет хотеть раскачиваться, поэтому постарайтесь успокоить ее до идеальной неподвижности. Когда вы получите правильное положение, прикрепите шнур к потолку.
- А теперь еще раз проверьте размер. Когда вы убедитесь, что у вас правильная позиция, перейдите к другим сообщениям и повторите тот же процесс.
- После того, как вы закончите макет последней стойки, у вас должны быть 4 веревки, свисающие с потолка.
- В качестве двойной проверки для точного размещения измерьте диагональ между каждой угловой строкой: от верхнего левого угла до нижнего правого и от верхнего правого до нижнего левого. Два диагональных размера должны совпадать. Если это не так, что-то расположено неправильно.Отрегулируйте соответственно. Если они немного сбиты, не волнуйтесь, но не принимайте 2 дюйма и более; вы увидите, что шторы не прилегают к кровати.
Когда вы убедитесь, что у вас правильная позиция, перейдите к другим сообщениям и повторите тот же процесс.- Вернитесь к первому столбу и вставьте ледоруб / шило / большой гвоздь в потолок прямо там, где струна встречается с ним под лентой.
- Эта отметка будет центром опоры стойки.
- Удалите ленту и шнур.
- Поместите основание кронштейна центром над только что сделанным отверстием. Убедитесь, что отверстие в стойке, где идет кабель, совпадает с направлением следующей стойки! Если вам нужно немного развернуть сообщение, чтобы выровнять его, ничего страшного. Но не ослабляйте слишком сильно.
- Отметьте первое монтажное отверстие.
- Примечание: Помните, как мы упоминали выше; Столбы имеют правое и левое положение и имеют соответствующую маркировку.
- Стойка с маркировкой «R» имеет стандартную резьбу и ввинчивается по часовой стрелке.Столб с маркировкой «L» имеет левую резьбу и ввинчивается против часовой стрелки.
Убедитесь, что отверстие в стойке, где идет кабель, совпадает с направлением следующей стойки! Если вам нужно немного развернуть сообщение, чтобы выровнять его, ничего страшного. Но не ослабляйте слишком сильно.- Просверлите первое отверстие и вставьте временный анкер.
Дорожка кабельной трассы: поверхность, стена и пол
Обрыв кабельной трассы
Дорожка кабельного ввода, говоря языком организации кабелей, по сути, представляет собой любой жесткий закрытый или полузамкнутый канал, который защищает, направляет и скрывает кабели и провода.
Поверхностный кабельный канал — отличный выбор для скрытия неприглядных проводов в различных условиях: домашние кинотеатры, офисы, конференц-залы, рабочие станции и т.
Д.Но какой из них подходит для вашего приложения? Мы разберем предлагаемые нами различные стили дорожек качения и расскажем о преимуществах каждого из них.
Дорожка качения с защелкой
Дорожку кабельного ввода с защелкой можно определить по ее откидной или скользящей крышке, которая полностью закрывает кабели внутри канала. Чтобы добавить или удалить провода, просто откройте люк или снимите крышку. Он доступен во многих различных размерах и отлично подходит для прокладки кабелей по всему дому, таких как провода для динамиков или телевизионные шнуры.Клей позволяет ему приклеиваться к плоским поверхностям, таким как стены или столы. Кабельный канал с защелкой — это незаметный способ скрыть и полностью закрыть бытовые провода.
Цельный кабельный канал с защелкой и аксессуары
Экономичный кабельный канал со сплошной стенкой
J Канал
Дорожки качения J Channel или J Hook названы так потому, что их поперечное сечение имеет форму буквы «J».
Кабели вставляются, пропуская их через верх, где изгиб «J» изгибается, чтобы удерживать их на месте.
Это обеспечивает легкий доступ к кабелям при необходимости, но также означает, что кабели не полностью закрыты.
Из-за открытого характера они не могут использоваться в вертикальном положении, например, с защелкивающимся кабельным каналом, и обычно используются на столах для аккуратной прокладки компьютерных кабелей и других связанных проводов над землей.
Как и фиксирующая дорожка качения, они часто имеют клейкую основу для облегчения установки.
J Channel Raceway
Humanscale NeatLinks Unxer Desk кабельные менеджеры
Угловой канал
Угловой канал похож на кабельный канал с защелкой, но имеет уникальную форму четверти округлой формы, которая позволяет ему переходить в стыки стен и / или потолка, создавая законченный и законченный вид. Он использует скользящую крышку, чтобы полностью скрыть кабели, и может использоваться горизонтально или вертикально практически в любом углу, даже имитируя внешний вид короны, чтобы еще больше замаскировать его назначение.Они подходят для кабелей мультимедиа, динамиков и домашнего кинотеатра, расположенных в углу комнаты, или для кабелей, свисающих с потолка.
Угловой канал качения
Power Raceway
Дорожка качения включает источник питания непосредственно в дорожку качения. В то время как описанные выше дорожки качения обычно изготавливаются из ПВХ, дорожка качения может быть изготовлена из пластика или металла.В отличие от других типов кабельных каналов, которые обычно содержат общие силовые кабели или провода громкоговорителей, силовые кабельные каналы обычно содержат кабели связи, включая провода для передачи голоса / данных, волоконную оптику или другие кабели низкого напряжения. Это делает его отличным решением для лабораторий, офисов, школ и других коммерческих приложений, хотя часто требуется более опытный установщик, в отличие от большинства других кабельных каналов, которые могут быть легко установлены любым мастером своими руками.
Опоры Tele-Power от Wiremold
HellermannTyton Infostream Multi-Channel Raceway
Специальные гоночные трассы
…И остальное.Есть много других типов кабельных каналов, которые называются «кабельным каналом», но не помещаются в аккуратные ниши, определенные выше. Например, ограждения для проводов для опор или наружных стен зданий, или системы поддержки кабеля, такие как Cable Runway или Fibre Runner от Panduit. Дорожки качения из экструдированного алюминия долговечны и надежны для промышленного использования на открытом воздухе. и металлические дорожки качения через пол предлагают полупостоянное решение для низковольтных кабелей, которое имеет дополнительное преимущество: Соответствует требованиям ADA, что позволяет пешеходам, инвалидным коляскам, тележкам и другим транспортным средствам проезжать прямо по нему.
Как выловить электрический кабель для удлинения домашней электропроводки
По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Рассчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ.Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы
На этой странице предлагаются некоторые варианты поиска источника электрического тока для новой настенной розетки или осветительной арматуры и прокладки необходимого нового кабеля. Чтобы облегчить эту работу, лучше всего иметь второго человека на одном или другом конце новой трассы, чтобы видеть конец рыболовной ленты и помогать направлять кабель. Кроме того, всегда отключайте затронутые цепи перед работой с электричеством в доме.
Бытовая электропроводка в США имеет следующую цветовую маркировку: черный и красный являются горячими, что означает, что электричество сначала проходит по этим проводам. Белый — нейтральный провод, он возвращает электричество к сервисной панели для замыкания цепи. Зеленый цвет, а в случае кабеля NM — неизолированный провод — это земля. Это страховочный трос, который в случае короткого замыкания немедленно отправляет электричество на землю.
При прокладке новой проводки обратите внимание на номинальный ток цепи, которую вы расширяете.Для цепи на 15 А используйте кабель 14 AWG (американский калибр проводов), для 20 А используйте 12 AWG, 30 А: 10 AWG, 40 А: 8 AWG, от 50 до 60 А: 6 AWG. Большинство цепей освещения и розеток будут на 15 ампер и будут использовать 14/2 или 14/3, но некоторые из этих схем могут также быть на 20 ампер, поэтому убедитесь в номинальном токе и используйте подходящий кабель и устройства для вашего проекта. В зависимости от калибра и глубины коробки существует ограничение на количество проводов, разрешенных внутри розетки. Если добавление новых приведет к превышению лимита, возможно, можно будет добавить в схему распределительную коробку.
В поисках источника электричества
Вероятно, будет несколько вариантов источника питания для новой розетки. Например, вполне вероятно, что в любой комнате есть несколько подходящих настенных розеток, чтобы продлить цепь до другой комнаты или другого этажа дома.
При подключении к существующей розетке всегда можно удлинить цепь из коробки с меньшим, чем максимальное количество проводов, идущих к ней, при условии, что общее электрическое потребление от других розеток в цепи не превышает номинальный ток .Чтобы определить нагрузку цепи, используйте диаграмму и формулу для расчета существующей нагрузки, чтобы расширить цепь по этой ссылке.
Определитесь с местом для новой электрической арматуры и источником. Определите, внутри каких стен и потолков нужно проложить кабель. Например, с новым потолочным креплением, использующим источник из существующей настенной розетки, кабель придется провести внутри полости стены, через верхнюю пластину, в полость потолка и далее к новому креплению.
Или, если вы используете розетку на верхнем этаже для обслуживания нового потолочного светильника, расположенного ниже, ее нужно будет пропустить через подошву и, возможно, какой-либо пол, а также в полость потолка ниже. Петлю переключателя также необходимо провести от стены в комнате ниже к новому потолочному креплению.
Коснитесь смежной комнаты
В этом примере новая настенная розетка может быть установлена с использованием существующей розетки в соседней комнате. Часто это может быть самым простым и наиболее вероятным решением для доступа к источнику для новой розетки или переключения на новый осветительный прибор.Установите новую розетку в том же пространстве стены, что и существующая, чтобы упростить прокладку кабеля.
Постучите по верхней розетке для нового потолочного крепления
Часто настенную розетку с верхнего этажа можно использовать в качестве источника для нового потолочного светильника ниже, но петлю переключателя необходимо провести к настенному переключателю в дополнение к ловле кабеля от источника.
Как закапывать армированный кабель
В комнате со старой штукатуркой толщиной не менее дюйма под плинтусом обычно можно проложить армированный кабель или новое поле, вырубив в полу канал достаточной ширины, чтобы металлический кожух был заделан заподлицо с поверхностью стены.При использовании этого метода металл защитит провода от проколов гвоздями, но следует проявлять осторожность при прибивании плинтусов, чтобы не задеть проводку.
Этот метод не работает с более тонкими стеновыми материалами, такими как полдюймовый гипсокартон, требуется не менее ¾ дюйма стенового материала, чтобы закопать металлическую оболочку. Для стен толщиной менее дюйма на стойках позади плинтуса можно сделать выемку для прокладки нового кабеля NM и использовать металлическую пластину на каждой стойке для защиты проводов от проколов.
Добавление распределительной коробки
Если вы хотите использовать источник с уже имеющимся максимальным количеством проводов, можно разделить источник до того, как он попадет в коробку.Вырежьте доступ к проводке через материал стены и добавьте распределительную коробку, чтобы подключить новую розетку к цепи. Накройте коробку пустой пластиной, чтобы защитить стык.
По коду распределительная коробка должна оставаться доступной, поэтому ищите место, где крышка будет стыковаться. Используйте коробку для устройств размером 3×2 ½ дюйма, подобную той, что используется для настенных розеток, и установите ее на том же уровне, что и существующие настенные розетки, чтобы минимизировать визуальное воздействие.
Врезание в стены
После выбора источника электричества решите, где разрезать стены и потолок для прокладки нового кабеля.Например, чтобы перейти от существующей настенной розетки к новому потолочному светильнику, необходимо вырезать небольшое отверстие в углу, где встречаются стена и потолок. Затем на верхней пластине делается надрез, чтобы пропустить кабель, а затем поверх надреза прикрепляется металлическая пластина для защиты проводов.
Стеновая плита обрезана на полу, чтобы можно было просверлить отверстие в подошве. Затем можно совершить пробег с верхнего этажа в комнату ниже или наоборот.
После определения маршрута отметьте и вырежьте отверстия для новой розетки, переключателя или приспособления, используя розетку в качестве шаблона.Перед установкой новой коробки используйте отверстие для облегчения прокладки нового кабеля.
Надрез на верхней пластине
Отметьте и прорежьте отверстие шириной около 4 дюймов в стене, чтобы открыть верхнюю пластину и несколько дюймов полости в стене. Также сделайте несколько сантиметров в потолке, чтобы можно было потянуться за ленту с рыбой.
Используйте пилу для гипсокартона и нож, чтобы разрезать гипсокартон и штукатурку для гипсокартона, использовать сабельную пилу или кольцевую пилу для резки деревянной штукатурки. Открыв каркас, используйте небольшую пилу, чтобы прорезать два вертикальных пропила в пластине на расстоянии примерно дюйма друг от друга, а затем с помощью стамески сделайте выемку примерно на ½ дюйма глубиной между разрезами.
После завершения установки закройте выемку металлическим экраном, доступным в электрическом отделе домашних магазинов. Отремонтируйте стену над щитом и дыру в потолке, чтобы закончить.
Растачивание подошвы
Чтобы проложить путь на второй этаж от источника электричества внизу, необходимо просверлить отверстие в подошве стены и в любом покрытии пола или обшивке. Для просверливания отверстий используйте сверло с высоким крутящим моментом и удлинитель шириной от 3/4 до 1 дюйма. Держите отверстие не ближе 1-1 / 2 дюйма от деревянных краев и прикрепите защиту для гвоздей к элементам каркаса везде, где через него проходит кабель.
Протягивание нового кабеля
После вырезания отверстий для доступа снимите розетку источника и розетку, чтобы освободить провода и освободить место для протягивания нового кабеля. Оберните концы проводов источника изолентой или закройте их проволочными гайками и отогните их, пока не встанет новый провод.
Чтобы выполнить пробег для потолочного светильника, протяните ленту электрика через отверстие переключателя и вниз к розетке источника. Изолентой закрепите около 6 дюймов кабеля на рыболовной ленте и протяните его через отверстие переключателя.Отрежьте ее от рыбной ленты и оставьте примерно 12 дюймов на обоих концах.
Переместитесь к отверстиям в углу потолка и протолкните ленту с рыбой к отверстию переключателя, прикрепите к ней новый отрезок кабеля и протяните его через угловое отверстие. Отрежьте его и оставьте несколько дюймов незащищенными.
Из отверстия для крепления протяните ленту к угловому отверстию, прикрепите кабель и протяните его к новому потолочному креплению. Отрежьте конец и согните его, отрежьте другой конец в отверстии переключателя и оставьте свисать примерно на 12 дюймов.
Чтобы снять с верхнего этажа, протолкните ленту с рыбой из нижнего помещения через подошву к источнику. Протяните его обратно через подошву в углубление под потолком.
Наконечники для электрического кабеля для рыбалки
Заклейте загнутый конец рыболовной ленты, чтобы она легче проходила через полости в стене и не зацепилась за изоляцию и другие препятствия. Протолкните ленту для рыбы от отверстия, где вы хотите установить новую розетку, к месту расположения источника.Снимите ленту с конца, прикрепите новый трос к крючку и потяните трос обратно в исходном положении.
При проталкивании рыбной ленты через полости в стене и потолке она может столкнуться с препятствиями на своем пути. Если это произойдет, поверните катушку в одну или другую сторону, одновременно нажимая на нее, чтобы попытаться пройти мимо препятствия. Поскольку рыбная лента представляет собой жесткую плоскую проволоку, она изогнута в направлении катушки, поворот катушки повернёт конец ленты в том же направлении. Обычно это позволяет отвести ленту вокруг каркаса и труб.
Когда у вас есть рыбная лента через внутренние стенки, прикрепите около 6 дюймов нового кабеля к концу. Снимите изоляцию и согните отдельные провода через загнутый конец ленты так, чтобы они лежали как можно более плоско и сужались к точке на передней кромке. Оберните провода лентой электрика, чтобы закрепить их, и нанесите на жгут смазку для протягивания кабеля, чтобы облегчить протягивание.
Сделать все необходимые повороты для прокладки нового кабеля может быть непросто.Чтобы упростить задачу, постарайтесь протянуть ее как можно прямо через отверстия в деревянной раме и другие узкие места. Попросите помощника вставить его в отверстие, чтобы избежать перетаскивания и перегибов. Кроме того, попробуйте вырезать больше отверстий или расширить отверстия, уже вырезанные в стеновой плите, чтобы достать кабель, и потяните его рукой. Не тяните с чрезмерной силой, так как это приведет к растяжению медной и пластиковой оболочки, ослабив конструкцию и создав угрозу безопасности.
Еще подобное на Do-It-Yourself-Help.com
|
