Ксенон как проверить блок розжига: неисправность блока розжига лампы (фото, видео)

неисправность блока розжига лампы (фото, видео)

Ксеноновые лампы вывели автомобильный свет на совершенно иной уровень. Каждый автолюбитель, испробовавший нововведения, может легко отметить положительные моменты их применения. К сожалению, поломки происходят с разными деталями новых систем освещения. Отнестись к каждой из них стоит внимательно, ведь стандартные методы решения могут не дать нужного результата.

Рассмотрим одну из сложных поломок, которая может потребовать существенных материальных затрат. Ее название – выход из строя блока розжига ксеноновой лампы.

Что такое блок розжига ксенона?

Блок розжига ксеноновой лампы – сложная электронная схема, способная привести в действие лампу через вспышку мощного импульса. Блок представлен в виде металлической прямоугольной коробочки, которая закреплена под фарой автомобиля.

Интересно!

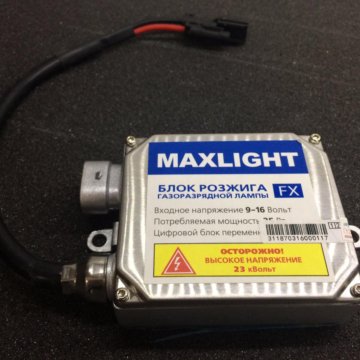

На блоке указана информация о производителе и основные характеристики продукта. Кроме этого, есть специальное гнездо для подключения фары и датчика. Разъем защищен герметичной резинкой.

Где располагается блок розжига?

Блок укреплен в нижней части фары. Самостоятельно добраться до него просто открыв капот не получится. Лучше всего, доставать фару и отсоединять датчики с проводами. Для этого потребуется снять передний бампер. Провести операцию можно самостоятельно или воспользовавшись услугами автоэлектрика.

Также читайте: Ауди Q7 2019 года – новая модель – когда выйдет в России

Как определить, что блок розжига ксенона вышел из строя?

В автомобиле, оснащенном функционирующими датчиками, бортовой компьютер сообщит об ошибке. «Проверьте лампу ближнего света», «Отсутствие ближнего света» и прочее. Конечно, сразу искать проблему в блоке – ошибка. Возможно, дело в самой лампе. Для этого, ее нужно достать и вначале проверить визуально.

Совет!

Если есть повреждения, то менять нужно именно ее. Также не будет лишним переставить лампочку из работающей фары. Если отклика не последует и свет не загорится, то проблема действительно в блоке розжига.

В некоторых марках, отключение предохранителей может привести к параличу конкретных систем организма. Решит проблему в таком случае обычная замена.

Также читайте: Какие изменения в ПДД с 1 января 2019 вступили в силу

Причины выхода из строя блока розжига

Практика показывает, что ключевыми причинами поломки являются:

1. Попадание в середину блока влаги.
2. Неисправности проводки, вызвавшие замыкание.
3. Отсутствие контакта в соединении.

Причина №1: вода

Любое запотевание фары – это тревожный сигнал для владельца авто. Разгерметизация позволяет воде заполнять саму нишу фары, что приводит к попаданию влаги в блок. Страдает само соединение. До определенного момента схемы держат нагрузку, но со временем, сильное напряжение и контакт с водой, приводят к поломке.

Совет!

При такой поломке только замена блока не поможет. Лучше всего просушить фару и герметизировать ее. Произвести такой процесс могут специалисты. Если фара имеет существенные нарушения целостности, то придется производить ее полную замену.

Возможно, что блок лишь частично вышел из строя вследствие окисления контактов. Просушив блок и продув внутренность можно его проверить установить еще раз.

Причина №2: неисправности проводки

Изъяны проводки может диагностировать исключительно профессионал. Самостоятельные попытки залезть в систему высокого напряжения могут трагически обернуться для жизни и здоровья. Если проблема действительно в проводах электрического обеспечения, то скорее всего, их лучше заменить.

На заметку!

Если произошло замыкание устройства, то обратить внимание нужно на предохранители. Возможно, замена нужного элемента вернет устройство фары к работе.

Причина №3: отсутствие контакта

Автоэлектрик, в первую очередь, обязательно проверит все подходы к фаре. Иногда случается, что банальное окисление контактов или их отсоединение приводит к отключению света фары.

Важно!

Если проблема действительно в окислении, то блок был подвержен воздействию влаги. Значит, необходимо проверить места, где в основное пространство может попадать вода. Проблема разгерметизации фары описана выше. Возможно, необходимо проверить резинку крышки капота.

Ремонт блока розжига

Блок розжига – сложная схема, в которой связаны сотни деталей. Если вы специалист в данной сфере, то провести ремонт можно самостоятельно. Для этого вскрываем металлическую коробку, прочищаем детали, находит поврежденные места и производим их очищение, замену.

Также читайте: Тойота Рав 4 2019 года – когда выйдет в России

Большая часть экспертов склонна полагать, что ремонт сгоревшего блока – это временное мероприятие. Статистика показывает, что такая вещь прослужит совсем недолго, а иногда приводит и к более серьезным последствиям.

Интересно!

Лучшее решение – замена блока. Можно подобрать оригинальную или универсальную деталь. Практика показывает, что оригинальные детали выполнены из более качественного материала и прослужат дольше.

Найти и заказать блок всегда можно через официальный сервис или интернет.

Проверка блоков розжига

В последнее время водители все чаще стали использовать ксенон в качестве системы освещения в головной оптике автомобиля. Ксенон, это не просто разновидность ламп повышенной яркости – это целая система, которая включает в себя дополнительные элементы, обязательным из которых является блок розжига. Именно поэтому, в этой статье мы поговорим о том, как проверить работоспособность и исправность этого компонента ксеноновой системы.

Разберемся с ксеноном и проблемами с ним

Ксеноновые лампы – это газоразрядные устройства, колбы которых изготовлены из прочнейшего стекла и заполнены смесью газов, где преобладает ксенон. Ксеноновое освещение считается самым эффективным на сегодняшний день и отличается рядом преимуществ. Но нет идеальных вещей, а поэтому, зачастую и ксенон может не гореть. Причины может быть всего две:

• Ксеноновая лампа вышла из строя.
• Неисправности блока розжига.

Роль блока розжига в ксеноновой системе

В комплекте с ксеноновыми лампами обязательно следует приобретать устройство, именуемое блоком розжига. Функции блока заключаются в:

• Подаче высоковольтного тока в среднем до 25 тысяч вольт, что обеспечивает активизацию электрической дуги и, соответственно, розжиг ксенона.
• Поддержке горения ксенона и свечения лампы за счет подачи постоянного тока с напряжением 85 вольт.

Таким образом, без блока розжига ксеноновая система не будет обеспечивать свет, поскольку лампе не хватит напряжения в 12 В или же даже 24 В автомобиля.

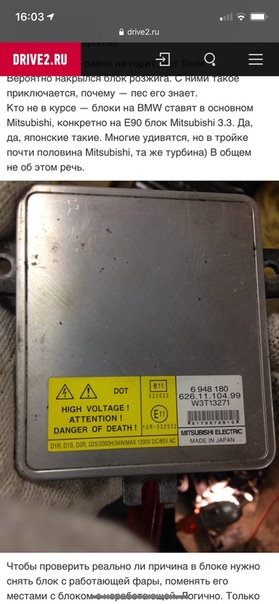

Проверка блока розжига ксенона

Мы уже определили, что если не горит одна ксеноновая лампа, то причина может быть, как в источнике света, так и в самом устройстве, обеспечивающем розжиг лампы. Таким образом, если вы столкнулись с этой проблемой, стоит знать, как проверить блок розжига ксенона на исправность.

Для этого необходимо аккуратно достать ксенон, произвести визуальный первичный осмотр и определить, нет ли изъянов в виде трещин на колбе лампы (пример трещины показан на рисунке слева). Если нет, то аккуратно отсоединить провода, отходящие к лампе от блока розжига. Два варианта развития событий: Проблема с лампой. Если причина в неисправности лампы, то при подключении блока розжига к другой ксеноновой лампе, она загорится. Проблема с блоком розжига. Если вы подключите блок розжига к другой лампе, которая и так у вас горела, и она не загорается, тогда можно сделать вывод, что разжигающее устройство не работает.

Таким образом, если проблема в блоке, то вам придется его заменить на идентичное устройство. На сегодняшнее время существует огромное количество блоков разных производителей, как штатных, так и универсальных. Соответственно, вы можете выбрать любой интересующий вас блок. Существует 5 поколений и считается, что самые прочные и качественные блоки относятся к 4-му поколению, а значит, лучше отдать предпочтение им, причем по возможности поменять сразу два блока.

Полезная информация

• Если вы впервые покупаете ксеноновые лампы, то лучше отдавать предпочтение комплектам, с уже имеющимися блоками розжига.
• При разборе фары помните, что ни в коем случае не стоит касаться руками лампы без резиновых перчаток или же салфетки, чтобы не оставить следов от пальцев, которые могут привести к выходу лампы из строя. Колба ламп очень хрупкая и, соответственно, отпечатки на ней будут изменять спектр и качество излучения.
• Напомним, что если вы впервые ставите ксеноновую систему в автомобиль, то следует еще и вооружиться автокорректором фар и омывателями.
  Корректор позволит настроить угол падения света таким образом, чтобы не засвечивать водителей встречного направления, а омыватели всегда позаботятся о чистоте фары.

Почему стоит использовать ксеноновую систему света?

Несмотря на то, что ксенон гораздо дороже галогенового привычного освещения, и к тому же многокомпонентный, все же он обладает рядом преимуществ. Ксенон позволит вам получить большую безопасность на дороге, а также обеспечит эффективность и яркость излучаемого потока. Такие лампы намного экономичнее, потребляют небольшое количество энергии авто и служат длительный период времени. Подчеркнем, что на качество свечения ксеноновых ламп влияет и блок розжига. То есть, приобретая качественный, мощный и надежный блок, вы получаете максимально быстрое разгорание лампы и ее бесперебойную работу. Узнать еще больше информации о светоотдаче ксенона, а также положительных и отрицательных сторонах ксеноновых ламп вы можете в этой статье.

Поломка ксенона: простые способы проверки ламп

Неправильная работа фар, прежде всего, угрожает безопасности водителя и пассажиров.  Лампы могут выйти из строя в самый неподходящий момент – фара просто прекратит гореть, цвет может измениться, а ксенон – не разжигаться. Причин неполадок в работе световых приборов может быть несколько:

1.       Выход из строя лампы
2.       Проблемы с контактом между лампой и блоком (в коннекторах)
3.       Пропажа питания в блоке розжига
4.       Поломка блока розжига

Существует несложный способ определения характера неисправности. Таким образом можно определить, случилась ли поломка в блоке розжига или сгорела именно лампа. Первично выполняется визуальный осмотр – впрочем, он редко помогает, только в случаях явного повреждения лампы. У ксенона нет нити накаливания – соответственно, по внешнему виду вряд ли можно будет точно определить состояние лампы.

Врезка: Когда цвет капсулы внутри лампы становится металлическим, можно предположить ее сильный износ. Что, впрочем, не означает неисправность ксенона.

Что можно сделать самостоятельно?

Если ксеноновая лампа перестала работать, можно попробовать поменять фары местами. Когда исправная изначально лампочка не загорелась, проблема может быть в трех вариациях. К примеру, вероятна поломка блока розжига, а также неполадки в питании и контакте между блоком и лампой. Если одна загорелась, то можно с уверенностью сказать, что проблема в другой лампочке.

Другой метод заключается в монтаже эффективно работающего блока. Если при этом розжиг отсутствует, то далее следует проверить высоковольтные разъемы, то есть, их функционирование. В случае, когда ксенон начнет работать, можно предположить неисправность блока – ремонт этого элемента не выполняется, в обязательном порядке нужна замена.

Второй метод проверки блока не требует использования лампы. Достаточно только подвести коннекторы поближе друг к другу и подать питание. Об исправности блока сигнализирует треск – так проявляется разряд, с помощью которого запускается лампа.

Чтоб ксеноновые лампы работали бесперебойно и эффективно, лучше устанавливать их в проверенных центрах – если пользоваться услугами профессионалов, они впоследствии помогут решить любые проблемы, связанные с лампами.

Как увеличить срок службы блока розжига и ксеноновых ламп на автомобиле?

Заводской срок службы ксеноновых ламп в автомобиле часто отличается от реальных показателей при эксплуатации. Многие автомобилисты сталкиваются с поломками, когда устройства преждевременно перегорают. Простым решением данной проблемы является обычная замена новыми. Однако настоящие автолюбители обязательно начнут разбираться в реальных причинах преждевременной поломки. Ведь если не устранить корень проблемы, то любая последующая замена комплектующих будет напрасной тратой денег.

Почему ксеноновые лампы автомобиля перегорают?

На практике сроки службы ксеноновой лампы в автомобиле абсолютно разные и зависят непосредственно от качества изготовления. Дешевые комплектующие от неизвестных производителей часто выходят из строя в самый неподходящий момент. Изготовители гарантируют полную работоспособность лампочек и блоков на протяжении срока службы в 3000-4000 часов при среднем режиме эксплуатации. Однако помимо низкого качества ксеноновые лампы могут перегорать по следующим причинам:

• неправильная установка в фару
• короткое замыкание в проводке;
• механические дефекты;
• перегрев лампы в фаре;
• значительные перепады напряжения;
• нарушение герметичности.

При наличии перечисленных признаков срок службы фирменных ксеноновых ламп для автомобиля существенно сокращается. Также на общий ресурс влияет частота использования устройств. Чем дольше горят лампы в оптике автомобиля, тем быстрее они выработают свой эксплуатационный ресурс. К основным причинам следует отнести ошибки при установке. Неквалифицированное подключение и монтаж резко снижают ресурс. Любые удары колбы во время проведения монтажных работ негативно влияют на работоспособность в дальнейшем. Попадание масел на стекло лампы приводит практически к моментальному выходу из строя.

Как проверить блок розжига ксенона?

Общий срок службы мощных и дорогих ксеноновых ламп в автомобиле напрямую зависит от работоспособности самого блока розжига. Модуль должен выдавать стабильное напряжение вне зависимости от перепадов в основной сети. Главной функцией блока является автоматическая регулировка подачи тока. Часто автомобилисты сталкиваются с его поломкой. При этом проверить модуль иногда проблематично без специального оборудования. Однако перед покупкой нового устройства необходимо воспользоваться следующими рекомендациями:

1. Проверка при помощи фар — на каждую фару устанавливается свой блок розжига, который подает питание непосредственно на контакты. Для проверки достаточно поменять местами модули и попробовать включить светотехнику.
2. Проверка мультиметром — необходимо отключить фару и измерить напряжение на подводящих контактах путем соединения штекеров тестера с красным и черным проводом.
3. Тестирование при помощи осциллографа — профессиональный метод, который могут предложить на СТО. Оборудование способно измерить напряжение, силу тока, импульсы и прочие характеристики.
4. Полная замена — подключение нового исправного модуля розжига поможет узнать реальную причину неисправности и продлить срок эксплуатации.

Если перечисленные способы никак не повлияли на ситуацию, то автовладельцу рекомендуется проверить электропроводку, а именно провода, которые подходят к светотехнике. Также необходимо оценить состояние предохранителей. При отсутствии навыков работы с электрическими системами лучше всего обратиться к профильным специалистам.

Увеличение срока службы

Чтобы увеличить срок службы ксеноновых ламп для автомобиля, необходимо придерживаться некоторых рекомендаций. В первую очередь следует приобретать только проверенные комплектующие от известных производителей. Также рекомендуется комбинировать галогеновые лампочки с ксеноновыми. К примеру, на ближний можно поставить галоген, а на дальний ксенон. Таким образом, реально снизить нагрузку на детали. Следует выделить основные способы продления службы:

• исключить «мигание» головной светотехникой;
• выключать оптику до остановки ДВС автомобиля;
• следить за изоляцией колбы;
• исключить слишком частое включение/выключение;
• приобретать детали в проверенных магазинах.

Для увеличения продолжительности службы необходимо включать ксеноновые фары только спустя 5-10 секунд после запуска двигателя автомобиля. Ведь в момент старта в системе наблюдается резкое падение напряжения, которое «убивает» модули розжига и негативно влияет на светотехнику. Также повысить срок службы можно путём применения соответствующих разъёмов и цоколей.

Как отличить хорошие ксеноновые лампы для автомобиля от брака?

Производители систематически предупреждают автомобилистов о наличии большого количества подделок на внутреннем рынке. Бракованные и некачественные экземпляры могут лишь имитировать подачу яркого света. Оригинальная продукция всегда имеет заводскую маркировку. Пластиковая часть на цоколе может иметь 2 прорези. При этом колба установлена идеально ровно, а на стеклянной поверхности отсутствуют сколы и трещины. Официальная продукция всегда поставляется в упаковке, а внутри или на коробке имеется инструкция. Автомобильные комплектующие не могут продаваться без соответствующих наклеек и знаков качества, которые наносятся лазером.

Стоит обратить внимание на второстепенные факторы. Некоторые автомобилисты оценивают качество устройств после подключения. Часто из-за плохого контакта автомобильный ксенон при работе меняет цветовой поток. Данное явление свидетельствует о необходимости проверить все соединения. По этой причине автолюбители тратят много денег в попытках устранить проблему путём покупки новой пары лампочек. Нередко причиной слабого света может быть нарушение герметичности фары, которое приводит к загрязнению и выходу из строя отражателей. Тут поможет профессиональный ремонт фар или их замена.

Поэтому перед использованием светотехнических устройств рекомендуется тщательно ознакомиться с особенностями их работы и установки. При отсутствии знаний лучше обращаться к специалистам.

Возможные проблемы с блоками розжига ксенона

В последнее время все чаще стало использоваться ксеноновое оборудование для оснащения головной оптики транспортных средств. Ксеноновый свет намного ярче, чем галогеновый, что и стало причиной его бурного распространения и востребованности во всем. В ксеноновое оборудование входят не только лампы, но и такие приборы, как блоки розжига, о проблемах с которыми мы хотим поговорить с вами в данной статье.

Все ли так идеально?

Блоки розжига – это трансформаторные устройства, которые обеспечивают розжиг, поддержание горение лампы, а также контроль за безопасностью работы всего оборудования. То есть, устройства выступают в качестве небольших трансформаторов и какими бы они не были качественными – проблемы могут быть. Приборы постоянно находятся под большим напряжением, вследствие чего это и может приводить в неготовность или полностью весь блок, или же его отдельные составляющие компоненты.

Даже самые хорошие блоки розжига, например, оригинальные Bosch, Hella, Osram, Philips, Valeo и другие могут быть подвержены поломке. Поэтому, вы должны знать, как определить проблемы с блоками розжига и как их устранить.

Могут ли быть проблемы с блоками розжига?

Сразу стоит отметить, что с универсальными, то есть китайскими блоками розжига может постоянно возникать ряд проблем:

• Плохая тепло и электро- изоляция.
• Низкокачественные материалы при сборке.
• Плохое функционирование микросхемы.
• Недостаточное напряжение для розжига лампы и так далее.
• Плохая герметизация микросхемы блока розжига.
• Ненадежный корпус.

Что касается штатных блоков розжига – то это устройства, которые отличаются высоким качеством и стабильностью работы, но все же могут выйти из строя.

Очень часто водители сталкиваются с проблемой, что одна ксеноновая лампа горит, а вторая нет, причиной этого могут быть ксеноновый источник света или блок розжига ксенона. Для того, чтобы определить в чем проблема и незамедлительно принять меры необходимо точно опередить, в чем же причина — в самой лампе или же в блоке розжига.

Таким образом, если вы определили, что проблема заключается именно в блоке розжига, то вам необходимо незамедлительно принять меры, а именно: произвести замену блока розжига или же ремонт!

Причины выхода из строя блоков розжига

Блоки розжига, вне зависимости от типа – универсальные или же штатные все же подвержены проблемам, какими бы качественными и дорогими они не были. Конечно, штатные блоки розжига не так часто и быстро подвергаются поломке, но все же это встречается не так уж и редко. Поэтому, перед тем как произвести замену или же попробовать отремонтировать блок розжига, обязательно необходимо знать, в чем же вообще была причина его поломки. Могут быть несколько причин:

Нет герметичности в блоке розжига, отчего туда попадает вода, пыль, грязь. Чтобы точно убедиться, что проблема в этом — понадобится произвести вскрытие блока розжига, что следует делать весьма аккуратно, поскольку это может быть совершенно небезопасно. Проявляется проблема попадания воды вовнутрь блока в том, что фара или же не загорается, или же может появляться мигание, мерцание.

Ржавчина в блоке розжига. Элементы спайки могут отходить друг от друга или же вовсе выпадать. Причиной поломки блока розжига может быть или халатность производителя, или же повышенная влажность в месте монтажа блока розжига. В случае с халатностью производителя — это больше относится к универсальным блокам, оригинальные же отличаются качественной и надежной конструкцией блоков.

Нет сигнала управления от контроллера. Такая причина связана с выходом из строя контроллера, что свойственно универсальным блокам розжига зачастую, хотя и встречается в оригинальных приборах при их длительном использовании.

Через умножитель или же обмотку трансформатора проходит ток, что вызывает мерцание, внезапное отключение ксеноновых ламп. Причина связана с низким качеством блоков розжига и относится к универсальным устройствам.

Проблемы с транзистором. Могут быть разные причины данной проблемы, что свойственно не только универсальным, но и оригинальным блокам розжига.

Внимание!
Если блок розжига был испорчен по причине попадания воды или же сгорел, перестал работать контроллер – ремонт блока розжига будет невозможным.

Также стоит отметить, что ремонтировать блоки розжига самостоятельно, не имея при этом никаких навыков не стоит – поскольку можно не только полностью испортить прибор, но и навредить себе. Если же сломался блок розжига изначально лучше всего обратиться в СТО, где проведут диагностику и в случае возможности исправить – предложат высококлассный ремонт.

Если же у вас есть навыки, то вы можете произвести ремонт блока розжига самостоятельно. Но для этого помните, что обязательно необходимо точно опередить причину его выхода из строя. Помочь точно опередить, что из компонентов блока розжига не работает поможет осциллограф – устройство для исследования параметров электрического сигнала. Прибор поможет определить, что из контроллера, транзистора или же резистора не работает!

Советы водителям

Даже самые качественные и надежные блоки розжига, как оригинальные —  могут подвергнуться поломке, и при этом необходимо знать, как определить поломку и что делать дальше. Если же вы отремонтировали или приобрели новый блок розжига, то необходимо максимально защитить его от быстрейшего следующего выхода из строя:

• Блоки розжига располагаются в такое место под капотом автомобиля, чтобы оно было максимально удалено от двигателя и других элементов, сильно нагревающихся при работе.
• Располагайте блоки розжига так, чтобы максимально обезопасить их от попадания влаги и пыли при поездках.
• Ни в коем случае не удлиняйте проводку разжигающего прибора!
• После монтажа обязательно проверьте корректность соединения и надежность крепления.
• Используйте с оригинальными блоками розжига исключительно оригинальные ксеноновые лампы, а с универсальными – универсальные источники света.
• При видимых визуальных повреждениях блока розжига — ни в коем случае не стоит производить его монтаж на автомобиль.

Помните, что блики розжига – это приборы, которые находятся под большим напряжением. Именно поэтому при работе с ними необходимо быть максимально осторожными. Не стоит их разбирать, когда они подключены в систему питания автомобиля, поскольку это может привести к опасной ситуации и повлиять на ваше здоровье. Оригинальные блоки розжига не так быстро выходят из строя, поэтому рекомендуется при возможности использовать именно такие приборы для оснащения своего транспортного средства ксеноновой системой света! Тем не менее, и для них необходимо соблюдать вышеуказанные меры предосторожности!

Как проверить модуль управления зажиганием с помощью мультиметра.

Что такое модуль управления зажиганием (ICM)?

ICM — это не более чем переключатель, который включает или выключает систему зажигания. Внутри распределителя находится датчик, который отправляет сигнал на ICM, который затем используется для запуска катушки зажигания, которая создает достаточно энергии для свечей зажигания. Искра должна быть достаточно сильной, чтобы соединить зазор между свечами зажигания, и, следовательно, вырабатывать достаточно напряжения для воспламенения топливно-воздушной смеси для своевременного сгорания. Модуль управления зажиганием должен контролировать синхронизацию искры, чтобы она могла произойти точно в нужном цилиндре и в идеальный момент. Если вы хотите узнать больше о процессе зажигания, вы можете сделать это, прочитав наш следующий пост.

Как идентифицировать модуль управления зажиганием.

Местоположение ICM варьируется от производителя к модели и, конечно же, от года выпуска автомобиля. Обратите внимание, что некоторые автомобили могут не иметь отдельного ICM, а вместо этого управляются модулем управления двигателем (ECM), который имеет разные названия, такие как модуль управления трансмиссией (PCM) / блок управления двигателем (ECU).Прежде чем идти вперед и искать его. запустите свою поисковую систему и узнайте, есть ли у вас интегрированная система электронного зажигания, чтобы вы не прочитали это, потому что оно бесполезно.

Обычно модуль управления зажиганием расположен внутри корпуса распределителя зажигания или установлен сбоку от моторного отсека. Не говоря уже об очевидном, но как только модуль двигателя выходит из строя, ваш автомобиль вообще не запускается, но, к счастью, вы можете исправить это с помощью самых простых инструментов и трех простых в использовании тестов.

Проверить модуль зажигания легко, вот что вам понадобится.

1. Мультиметр
2. Схема электропроводки вашего автомобиля (которую можно найти в Интернете)
3. Пробивные щупы
4. Помощник (для запуска двигателя)
5. Контрольная лампа 12 В
6. Заменить выключатель зажигания **

Как вы могли заметить, этот список прост и идеален, если вы пытаетесь работать с ограниченным бюджетом.

Шаг 1 : Проверьте свой ICM на ток.

Используя отрицательный вывод вашего DVOM (цифрового вольт-омметра), заземлите его на металлическую раму автомобиля. PS: ДОЛЖЕН заземляться от металлической части автомобиля. Теперь попросите вашего помощника провернуть двигатель, пока вы проверяете различные клеммы на наличие тока. Если на клеммы не подается ток, к сожалению, вам придется заменить весь модуль управления зажиганием.

Шаг 2: Проверьте свечи зажигания ICM (модуль зажигания) на ток.

Чтобы проверить свечи зажигания на ток, возьмите контрольную лампу 12 В и подключите клеммы свечей зажигания. Если ваш тест постоянно мигает, когда вы запускаете двигатель, вы можете продолжить и отметить, что ваши свечи находятся в хорошем рабочем состоянии. Теперь проблема в том, что вам нужно будет провести гораздо более тщательный тест для других компонентов вашего автомобиля. Нет тока? Продолжай читать.

Шаг 3: Устраните проблему.

У вас не было тока, что теперь? Придется проверить целостность. Я обычно начинаю с осмотра каждого провода на предмет признаков обрыва, подгоревших следов или каких-либо повреждений, которые обычно являются контрольными признаками.

Используя тестовый переключатель DVOM, установите настройку OHMS и снова тщательно проверьте провода ICM. Убедитесь, что вы проверяете провода, идущие от / к модулю управления зажиганием и свечам зажигания. Если вы все еще получаете бесконечные показания вашего DVOM, вы можете пойти дальше и сделать вывод, что ваши провода неисправны.

После того, как вы закончите, если нужно заменить провода, ремонт не составит особого труда, но вам может потребоваться помощь квалифицированного механика или вы можете легко сделать это самостоятельно, если вы готовы принять вызов. Теперь, если это не проблема с проводкой или не проблема катушки зажигания, и вам нужен модуль управления зажиганием, вам повезло, потому что здесь, в Flagship One, мы храним самый большой в стране запас модулей управления зажиганием, а еще лучше — мы У нас самые разумные цены, поэтому обязательно загляните в наш магазин или просто позвоните нам по телефону 516-766-2223. Наши специалисты готовы помочь!

часто

Можете ли вы проверить модуль управления зажиганием?

Да, вы определенно можете проверить модуль управления зажиганием, и использование мультиметра — один из самых быстрых способов сделать это.

Что делает модуль управления зажиганием?

Модуль управления зажиганием или ICM — это не более чем переключатель сам по себе, который включает или выключает систему зажигания.

Как проверить модуль управления зажиганием в GM?

Шаг 1 : Проверьте свой ICM на ток.
Шаг 2: Проверьте свечи зажигания (модуль зажигания) на ток.
Шаг 3 : Устраните проблему.

Как узнать, неисправен ли мой модуль управления зажиганием?

Если вы не получаете ток к ICM или от него, ваш модуль управления зажиганием неисправен. Прочтите наш пост и используйте мультиметр

Как проверить переключатель зажигания — два разных метода

Неисправный переключатель зажигания может доставить массу неприятностей.Это может привести к тому, что некоторые электрические компоненты перестают работать, автомобиль не заводится или умирает сразу после запуска. Вам может потребоваться заменить выключатель, если проблема станет серьезной или автомобиль вообще не реагирует. Но вы должны знать , как проверить выключатель зажигания , чтобы определить, что он действительно сломан и требует ремонта.

Признаки неисправности переключателя зажигания

Узнайте о симптомах, прежде чем делать вывод о том, что вам необходимо заменить компонент, или изучите , как проверить переключатель зажигания .Неисправный переключатель показывает эти признаки, чтобы предупредить о потенциальной проблеме.

Внезапная остановка автомобиля

Это основной признак того, что ключ зажигания выходит из строя. Если отказ происходит при работающем двигателе, это может привести к отключению питания системы зажигания и подачи топлива, что приведет к остановке автомобиля.

Автомобильные стоянки после пуска

Это происходит, когда переключатель выходит из строя в положении «ВКЛ». Он может подавать питание на топливную систему и систему зажигания при запуске двигателя, но сразу после этого перестает работать.

Неисправная система зажигания подает различные признаки.

>> Купите подержанный автомобиль у надежных японских продавцов здесь <<

Проблемы при включении аксессуаров

Поворот ключа в положение «acc» может привести к включению дополнительных принадлежностей. Когда этого не происходит, значит, с этим проблема.

Как проверить переключатель зажигания: процедура

Этот компонент предназначен для подачи напряжения на модуль управления зажиганием и катушку зажигания.Система зажигания имеет два провода, подключенных к клемме выключателя. Один входит в модуль, а другой устанавливает соединение с первичным резистором и катушкой. Пусковой терминал переключателя также имеет проводное соединение с модулем.

Чтобы проверить выключатель зажигания, вы должны вынуть его из гнезда и проверить сопротивление и целостность на всех выводах. Перед снятием необходимо проверить, исправны ли подключения к переключателю.
Вы можете проверить напряжение переключателя с помощью двух инструментов — контрольной лампы на 12 В или цифрового мультиметра.

Как проверить выключатель зажигания с помощью контрольной лампы

Шаг 1 : Отсоедините проводной разъем модуля после выключения зажигания. Также отключите клемму S. соленоида стартера. Это остановит запуск двигателя, несмотря на поворот ключа зажигания в положение работы.

Шаг 2 : поверните ключ зажигания и переведите его в рабочее положение. Проверьте соединение красного провода, чтобы проверить напряжение.Сделайте то же самое с клеммой аккумулятора катушки зажигания.

Шаг 3 : Затем поверните переключатель в начальное положение и проверьте разъем белого провода модуля и клемму батареи катушки зажигания, чтобы проверить напряжение.

Цепь и выключатель неисправны, если нет напряжения.

Использование мультиметра не составляет труда.

ПОДРОБНЕЕ:

Как проверить выключатель зажигания с помощью мультиметра

Поверните ключ зажигания в положение выключения.Используйте положительный вывод мультиметра, чтобы проверить провод питания модуля. Отрицательный провод должен входить в надежное заземление базы распределителя.

Теперь ключ должен перейти в рабочее положение, и вы должны измерить напряжение с помощью измерителя. Если напряжение аккумулятора ниже 90%, это указывает на неисправность системы зажигания.

Pelican Parts Техническая статья: Список неисправностей зажигания …

Вот список того, что нужно проверить, если ваша машина постоянно горит или движется неправильно.

Блок зажигания (CDI / CDS)

• Первое, что нужно проверить, это то, что блок зажигания издает визг при включенном питании, это означает, что вырабатывается высокое напряжение.
• Если нет звука, проверьте, что блок зажигания получает правильное напряжение (проверьте в руководстве, какой контакт). Если напряжение намного ниже 12 В, блок зажигания не будет звучать «исправно». Если вы слышали звук во время его работы, вы знаете разницу.
• Высоковольтная клемма должна показывать 4-5 В, а при измерении осциллографом должен быть этот выброс 400-500 В, когда клемма C подключена к земле.

Катушка зажигания

• Катушка зажигания измерить просто. При измерении омметром показание первичной обмотки должно составлять 0,3-0,6 Ом. Вторичные катушки должны быть около 600 Ом.
• Убедитесь, что провода, которые прикреплены к катушке, подключены правильно.
• Никогда не используйте обычную катушку зажигания с системой CDI / CDS

Провода / разъемы зажигания

• Проверьте провода омметром, чтобы они все проводили.Медные провода должны давать очень низкие показания, обратитесь к информации производителя о других типах проводов.
• Провода могут протекать «искра» на землю, что уменьшает искру, которая идет на свечи зажигания. Наклеивание ленты на провод для предотвращения утечки не поможет. Заменить провода, они дешевые.
• Резисторы (заглушки / крышки распределителя) необходимо измерить, все они должны находиться в диапазоне +/- 10% друг от друга (2 кОм на каждом конце нормально)
• Резисторы не нужны, но их удаление может вызывать радиопомехи в стереоаппаратуре или других цифровых инструментах.

Свечи зажигания

• Проверьте состояние свечей визуально и очистите свечи латунной щеткой.
• Проверьте зазор между электродами (должен быть 0,6 мм или около).
• Изолятор свечи может иметь трещину, и, следовательно, «искра» утекает на землю.

Разъемы прерывателя

• Визуально проверьте, достаточно ли открываются точки прерывателя (см. Руководство) при ручном запуске двигателя (УБЕДИТЕСЬ, ЧТО ЗАЖИГАНИЕ ВЫКЛЮЧЕНО !!) .Если на контактах есть шипы или дырочки, замените точки новыми.
• Проверьте с помощью светового пера, что точки прерывателя разомкнуты в правильном положении.
• Зазор точки прерывателя напрямую соединен с углом остановки. Чтобы убедиться, что зазор установлен правильно, измерьте угол пребывания правильным измерителем (в настоящее время это есть во многих мультиметрах).

Опережение / замедление вакуума

• Когда крышка распределителя снята, вы можете проверить, работает ли система опускания вакуума.
• Снимите шланг с карбюратора и отсосите его (ртом).Точки прерывателя должны немного сдвинуться.
• Если ничего не происходит, система опережения / запаздывания точки прерывания застревает. Смазка обычно помогает в этом.
• Если при перемещении рукой точки прерывателя перемещаются нормально, проблема может заключаться в вакуумном блоке. При старении они обычно ломаются, и их следует заменить.

Карбюратор

• Карбюратор может загрязняться и забиваться, поэтому смесь неправильная. Если возможно, проверьте чистоту форсунок и эмульсионных трубок.С карбюраторами Weber холостые и основные жиклеры легко снимаются, они находятся на противоположной стороне от ускорительного насоса. Даже если они выглядят чистыми, очистите их сжатым воздухом. Не протыкайте их металлическими предметами — форсунки могут быть повреждены, и размер форсунок больше не соответствует требованиям. Если форсунки очень сильно покрыты оксидами, вы можете замочить их в каком-либо растворителе на ночь или попробовать очистить их ультразвуковой моечной машиной.
• Утечки воздуха могут вызвать обратное воспламенение, из-за утечек в двигатель поступает слишком много воздуха, поэтому смесь неправильная.Вы можете установить новые прокладки на карбюратор или использовать клей для прокладок, чтобы исправить ситуацию. Не используйте вещества на основе силикона, потому что они не выдерживают комбинации тепла + бензина, даже если маркировка на боковой стороне коробки указывает на это. Кроме того, когда вы снова собираете карбюратор, какой-то силиконовый клей может мгновенно попасть в карбюратор, а оттуда — на жиклеры и эмульсионные трубки.
• Прокладка между двигателем и впускным коллектором, поскольку прокладка между карбюратором и впускным коллектором может протекать. Обычно они сделаны из графита или другого материала, и их необходимо заменить новыми.
• Топливная смесь может быть слишком бедной, что приведет к обратному воспламенению и неравномерному ходу.

ignition time — перевод на немецкий — примеры английский

Эти примеры могут содержать грубые слова на основании вашего поиска.

Эти примеры могут содержать разговорные слова, основанные на вашем поиске.

Возможно лямбда-зонд, проверьте опережение зажигания .

После регулировки холостого хода на этом этапе проверьте угол опережения зажигания .

Wurde die Leerlaufdrehzahl bei diesem Schritt eingestellt, muss der Zündzeitpunkt überprüft werden.

Проверить угол опережения зажигания , особенно пружины распределителя. Возможно, неисправны уплотнительные кольца между коллектором и цилиндрами.

Die Zündeinstellung überprüfen, insb. die Federn des Zündverteilers. Evtl. sind die O-Ringe zwischen Krümmer und Zylinder defkt.

Электронный блок управления по п.1, предусмотренный в электронной системе управления для управления углом опережения зажигания двигателя внутреннего сгорания (1).

Elektronische Steuerungseinheit nach Anspruch 1, vorgesehen in einem elektronischen Steuerungssystem zum Steuern / Regeln einer Zündzeit des Verbrennungsmotors (1).

Способ по п. 13, в котором регулируемая переменная прогрева представляет собой степень замедления момента зажигания, двигателя.

Verfahren nach Anspruch 13, wobei die zum Aufwärmen gesteuerte Variable ein Grad der Verzögerung der Zündzeit der Maschine ist.

Датчик ВМТ определяет угол опережения зажигания, и угол впрыска топлива.

Der TDC-Sensor bestimmt den Zündzeitpunkt sowie den Einspritzzeitpunkt.

Установите распределитель, затем проверьте угол опережения зажигания .

Момент зажигания также может быть предпочтительно отрегулирован с использованием рассчитанных количеств воздуха.

Mit Hilfe der vorausberechneten Luftmengen wird vorteilhafterweise auch der Zündzeitpunkt eingestellt.

Статический угол опережения зажигания [32] Укажите допуск.

Блок ECM / PCM подбирает угол опережения зажигания , , с условиями движения.

Der Zündzeitpunkt wird vom ECM / PCM auf die Fahrbedingungen abgestimmt.

Затяните болты крепления распределителя и еще раз проверьте угол опережения зажигания .

Die Befestigungsschrauben des Verteilers anziehen und den Zündzeitpunkt erneut prüfen.

Процесс и устройство для расчета и настройки оптимального значения угла опережения зажигания .

Verfahren und Vorrichtung zur Berechnung und Regelung der Optimalisierung der Frühverstellung des Zündzeitpunktes .

При необходимости отрегулируйте угол опережения зажигания следующим образом.

При необходимости отрегулируйте угол опережения зажигания следующим образом.

Если угол опережения зажигания отличается от спецификации;

PCM согласовывает угол опережения зажигания с условиями движения.

После регулировки холостого хода на этом этапе проверьте угол опережения зажигания , см. Руководство по ремонту, P / N 62S2H00.

Nach dem Einstellen der Leerlaufdrehzahl den Zündzeitpunkt wie im Werkstatthandbuch 62S2H00 beschrieben prüfen. .
