Можно ли соединять медный и алюминиевый провод: Как правильно соединить медный и алюминиевый провод

Соединение медного и алюминиевого провода: 7 способ и особенности

Для правильного и надёжного соединения проводов важно учитывать материал, из которого изготовлены жилы кабельно-проводниковой продукции. Если не учитывать данный фактор, соединение может оказаться недостаточно надёжным. Рассмотрим, можно ли соединять медный и алюминиевый провода, с обзором эффективных и неэффективных способов и возможных последствий ошибок в таких соединениях.

Можно ли соединять

Причины нежелательности выполнения соединений медных и алюминиевых проводов объясняются разными химическими свойствами указанных металлов. Отрицательные моменты связаны главным образом с алюминиевой жилой и вызываются влиянием следующих факторов:

• алюминий активно окисляется на открытом воздухе, вступая в реакцию с кислородом. При тесном контакте с медной жилой указанный процесс проходит значительно интенсивнее. Образовавшаяся оксидная плёнка обладает сопротивлением, существенно превышающем данную величину для самого материала. В результате такого окисления соединение начинает нагреваться в процессе эксплуатации,
• более сильный нагрев алюминия, по сравнению с медью, связан с меньшим значением электропроводимости данного материала. Поэтому соединение множество раз успевает нагреться и остыть, с соответствующим температурным расширением и сжатием, что ослабляет контакт и приводит к ещё большему перегреву,
• алюминий не совместим с медью гальванически. В процессе соединения указанных металлов между ними возникает химическая реакция электролиза, ускоряющая коррозийный эффект, с усилением описанных выше нежелательных моментов.

Возможные проблемы такого соединения

В результате неправильного соединения алюминия с медью, возможно возникновение следующих проблем:

• перегрева,
• ослабления контакта,
• оплавления.

Наиболее нежелательное последствие контакта медных и алюминиевых жил – короткое замыкание, что связано с риском создания аварийной ситуации. Наименее опасное, но также нежелательное явление – исчезновение контакта после определённого времени эксплуатации.

Эффективные способы

Разработаны эффективные способы, позволяющие без особенных неблагоприятных последствий соединить медные и алюминиевые проводники. Рассмотрим правильные методы соединения детальнее.

На болтах

Проводники можно соединить с помощью болтов. Для этого очищенная жила изгибается кольцом по диаметру болта. Между головкой болта, гайкой и кольцами жил прокладываются стальные шайбы. Предпочтительнее использовать шайбы, изготовленные из нержавеющей стали. Между гайкой и крайней шайбой прокладывается гравёр (пружинная шайба), поджимающая витки и обеспечивающая плотность контакта с течением времени.

После сборки такой конструкции, гайка плотно затягивается. Контакт защищается изолентой.

Данный способ обеспечивает достаточную надёжность и нивелирует негативные последствия контакта различных материалов. В случае необходимости полученный узел можно разобрать, выполнив ревизию контакта, замену проводников или крепёж дополнительных жил. Минус – в больших габаритах такого соединения.

С помощью зажима типа «Орех»

Выполняется с помощью специального приспособления, состоящего из двух стальных пластин, стягиваемых болтами.

Прозвище «Орех» объясняется внешним сходством по причине двух половин данного приспособления.

Порядок установки такого узла:

1. Разбирается корпус, с демонтажем стопорных колец;
2. Очищаются жилы на участок, равный длине планок;
3. После откручивания болтов, очищенные жилы укладываются в предусмотренные пазы;
4. Сжим плотно затягивается болтами;
5. Закрывается корпус и фиксируется стопорными кольцами.

Также соединение отличается достаточной надёжностью. Недостатки заключаются в необходимости приобретения сжима (он продаётся в магазинах, торгующих электротехнической продукцией) и недостаточной герметичности корпуса. В результате внутрь может проникать влага и пыль, забивая соединение.

Чтобы обеспечить герметичность сжима, корпус дополнительно покрывают слоем изоленты. Но данный способ не рекомендуется использовать для выполнения контакта, работающего на открытом воздухе.

На клеммной колодке

Клеммная колодка выполняется из изолирующего прозрачного пластика и состоит из нескольких соединённых ячеек. Внутри каждой ячейки размещены латунные гильзы и винтовые зажимы.

Очищенные концы проводов вставляются в ячейку с разных сторон и зажимаются винтами. Вставлять жилы необходимо таким образом, чтобы исключить возможность их соприкосновения в гильзе.

Если используется провод, состоящий из нескольких проволочек, необходимо устанавливать специальные наконечники, объединяющие жгут воедино.

Указанный способ отличается следующими преимуществами:

• простотой и быстротой сборки;
• разъёмным характером, благодаря чему не представляет труда разобрать контакт.

Недостатки связаны с низкой надёжностью и необходимостью регулярной ревизии. Алюминиевый провод под прижимом со временем начинает перетекать, поэтому плотность контакта ослабевает, и винт требуется поджать. В противном случае возрастает вероятность ослабления контакта с его перегревом, вплоть до воспламенения.

Самозажимными клеммами

Этот способ ещё проще. Продаются специальные приспособления, не требующие зажатия винтами, и обеспечивающие необходимую плотность крепления после вставки провода. Прозрачный материал корпуса позволяет удостовериться в правильной установке провода и надёжности контакта.

Указанный способ отличается аналогичными достоинствами, кроме возможности многоразового применения.

Однако выпускаются специальные рычажковые клеммы, позволяющие использовать данное приспособление несколько раз. Жила в них фиксируется рычажком, воздействуя на который соединение можно разобрать.

Из наиболее известных производителей данных приспособлений – компания «WAGO». Клеммы указанной фирмы дополнительно покрываются внутри специальным составом, нивелирующим гальваническую несовместимость меди с алюминием.

Опрессовка

Соединение медного и алюминиевого провода в автомате

Неэффективные способы

Нельзя прибегать к неэффективным способам, в результате которых не обеспечивается надёжность соединения. Результатом применения неправильных приёмов может стать ослабление плотности зажатия с перегревом проводников, вплоть до короткого замыкания или возгорания, или исчезновение контакта.

Скрутка

Соединение в виде обычной скрутки в данной ситуации применять нельзя. Даже плотно соединённые проводники начнут интенсивно окисляться. В результате контакт исчезнет вовсе, или место стыка начнёт интенсивно перегреваться с опасностью возникновения короткого замыкания. Если большой нагрузки нет на провод то можно соединить следующими способами:

Неправильный болтовой зажим

Если при выполнении болтового соединения не установить стальные шайбы, контакт также не получится надёжным. От прямого соприкосновения меди с алюминием, провода станут интенсивно окисляться, что грозит аналогичными последствиями.

Особенности соединения проводов на улице

Соединение, которое эксплуатируется под открытым небом, подвергается усиленному воздействию атмосферной влаги и большим температурным перепадам. В связи с этим к таким контактам предъявляются повышенные требования.

Если имеется такая возможность, указанные стыки необходимо выполнять с использованием одинаковых материалов. Но если данная возможность отсутствует, и приходится соединять медные проводники с алюминиевыми, необходимо учитывать следующие рекомендации:

• изолировать места контактов от воздействия дождя, снега и пр., помещая в закрытый корпус;
• использовать специальные прокалывающие зажимы – губки таких контактов снабжены зубцами, проникающими внутрь материала и обеспечивающими необходимую плотность контакта. Снаружи зажим защищён диэлектрическим корпусом.

Эти меры позволят обеспечить необходимую надёжность и предотвратить нежелательные последствия.

Используя приведённые в статье рекомендации, можно достаточно надёжно соединить медные и алюминиевые провода. Но лучшая рекомендация – выполнять контакт проводов с использованием продукции, выполненной из одного материала. Это позволит повысить долговечность соединения и исключить опасность ослабления контакта, избавив владельца от проблем.

Соединение медного и алюминиевого провода: правила и способы

Какие проблемы могут возникнуть при соединении алюминия и меди

Не так давно электропроводку в квартире или частном доме выполняли из алюминиевого провода, так как её было достаточно чтобы обеспечить питанием все существующие немногочисленные электроприборы. С развитием мира электроники и бытовой техники появилась тенденция роста нагрузки на электрические цепи. Соответственно возникла необходимость соединения старой и новой проводки.

При касании алюминия и меди возникает химическая реакция, которая впоследствии ухудшает электрический контакт, место подключения начинает греться и в итоге может стать причиной возгорания проводки и даже пожара. При повышенной окружающей влажности этот процесс происходит достаточно быстро, так как между проводниками образуется тонкая плёнка, обладающая высоким сопротивлением, следствием чего является нагрев и обрыв цепи. Но всё же каждый электрик знает как соединить алюминиевый провод с медным, чтобы в дальнейшем избежать неприятной ситуации.

На видео ниже наглядно показаны последствия небезопасного контакта между медью и алюминием:

В любом случае рекомендуется заменить старую проводку на медную, которая будет иметь нагрузочную способность, соответствующую текущему потреблению электроприборов. Если нет возможности полностью заменить проводку на новую, то выполняют частичную замену проводки. В таком случае и возникает необходимость соединения старой и новой электропроводки – медного и алюминиевого проводов.

Способы соединения разных проводов

Существует несколько основных общепринятых распространённых приспособлений, которые дают возможность ликвидировать непосредственный контакт между двумя материалами, действующими друг на друга агрессивно. Рассмотрим каждый отдельно.

Клеммные колодки

Клеммные колодки могут быть оснащены болтовым или зажимным механизмом соединения. Данная конструкция даёт подключение к одному выводу алюминиевого, а к другому медного токопроводящего материала, которые контактируют между собой через стальную пластину. Пластина изготовлена из нейтрального металла, который не вступает в реакцию с медью и алюминием – обычно это латунные пластины либо медные луженые пластины. Например, широко применяемой клеммой Wago 2273, можно соединить одновременно от двух до восьми проводников разного сечения, выполнить крепёж на DIN-рейку с помощью специального монтажного адаптера.

Болтовой зажим в колодках более надёжен и применяется в силовых не высоковольтных цепях. Чаще всего он осуществляется с помощью «ореха». Это небольшая разветвительная коробка, выполненная из диэлектрического материала, в форме напоминающего грецкий орех, внутри которого расположен блок металлических пластин, через которые и происходит контакт между алюминиевыми и медными проводами. Все эти вышеописанные способы относятся к разъёмным соединениям, то есть для многоразового подключения и отключения, в случае необходимости.

На примере наглядно показывается выполненное скрепление меди и алюминия в распределительной коробке за счет использования латунных клеммников:

О том, как соединить провода клеммами WAGO, читайте в нашей отдельной публикации!

Метод опрессовки

Иногда, при прокладке и монтаже электропроводки, появляется необходимость в выполнении качественного неразъёмного соединения медных и алюминиевых проводов опрессовкой с помощью гильз. Чаще она встречается на вводе в электрический шкаф, распределительное устройство или при соединении кабеля с уже установленным агрегатом, где нельзя выполнить замену алюминия на медь, и наоборот.

Такой вид подсоединения проводников является более затратным, так как требует специального инструмента. Но в то же время, при проведении многочисленных монтажных работ такого плана, профессионалы часто выбирают именно его.

Опрессовка проводов гильзами обеспечивает более надёжный и долговечный контакт. Таким методом на производстве скрепляют медные и алюминиевые жилы даже к особо мощным и высоковольтным потребителям. Для выполнения этих работ необходим специальный инструмент и особые медно-алюминиевые гильзы. Их сжим может выполняться даже с помощью обычного молотка и металлических накладок, что не совсем правильно, или же существует профессиональный ручной гидравлический пресс.

Таким сжимом рекомендуется пользоваться не только при опрессовке гильз, но и наконечников. Кстати, они тоже могут быть выполнены наполовину из меди и алюминия, для подключения, например, алюминиевого кабеля к какому-либо аппарату с медными выводами или клеммами.

Обычно алюмомедные гильзы используют для соединения жил кабелей большого сечения. При небольших сечениях, например, в домашней электропроводке, выполняется опрессовка нескольких проводников одной гильзой. При этом провода заводят с разных сторон, для соединения как бы в стык, как показано на фотографии выше. Нельзя складывать алюминиевые и медные проводники параллельно друг другу (внахлест), как это было показано на иллюстрации с гидравлическим прессом, потому что в этом случае возникает прямой контакт алюминия и меди. Также нельзя использовать медные нелуженные гильзы с алюминиевым кабелем.

Болтовое соединение

Очень часто при работе с электропроводкой у простого человека, не занимающегося электромонтажными работами, в домашних условиях может появиться экстренная необходимость в создании хорошего и надёжного контакта между алюминиевым и медным проводом. Бежать в магазин для покупки специального инструмента и материалов не целесообразно при выполнении разовых работ, а их нужно сделать и при этом качественно.

Тогда имеет смысл воспользоваться обычным болтом с гайкой и несколькими шайбами. Главное, в этом методе — это разделить шайбами два металла, агрессивных друг к другу, так как показано на рисунке внизу.

Болтовое соединение алюминиевого и медного провода можно выполнить в распределительной коробке, которая является неотъемлемой частью любой проводки как в доме, так и в квартире. Таким образом, через болт с лёгкостью и достаточно качественно соединяются даже провода с разными жилами по сечению.

Колечки из провода должны быть завернуты в сторону затягивания гайки, при болтовом соединении. Это нужно чтобы при затягивании колечки не раскручивались и не увеличивались в диаметре, а наоборот плотнее оборачивались вокруг болта.

На видео наглядно показывается, как соединить жилы разного материала болтом:

Похожий способ — применение заклепочника. Ниже наглядно показывается, как соединить провода заклепкой:

Есть еще вариант применения алюмомедных наконечников и алюмомедных шайб. Можно опрессовать алюминиевый кабель наконечником и подсоединять к медной шине. Либо при использовании алюмомедной шайбы можно опрессовать алюминиевый кабель обычным алюминиевым кабельным наконечником и подключить на шину через данную шайбу.

Особенности соединения жил на улице

При монтаже кабельной линии по улице все элементы соединения подвержены воздействию внешних негативных факторов, таких как снег, обледенение, дождь и т. д. Поэтому для выполнения таких работ необходима только герметично закрывающаяся конструкция, устойчивая к ультрафиолетовым лучам и низким температурам. Осуществляя подключения на столбе, крыше и в другом открытом месте чаще всего применяются прокалывающие зажимы. Возможно вам будет интересно более подробно узнать, как соединить СИП с медным кабелем на улице, т.к. в этом случае как раз происходит соединение алюминия и меди на открытом воздухе.

В помещениях при прокладке кабеля в стене под штукатуркой кабель укладывается в штробе цельным, и любое соединение даже однородных металлов нежелательно. Всё подключения в розетке или распределительной коробке выполняются любым вышеописанным способом, подходящим для каждой индивидуальной ситуации.

Распространённые ошибки, полезные советы и правила

К вашему вниманию несколько полезных советов, позволяющих безопасно соединить алюминиевый провод с медным между собой:

1. Перед тем как соединить жилы пайкой нужно знать, что медь залудить будет очень просто, а алюминий только с помощью специального припоя.
2. Нельзя слишком сильно сжимать места соединения как многожильных, так и одножильных проводников. В противном случае возникнет деформация и повреждение жил.
3. Всегда стоит соблюдать маркировку и правильно подбирать клеммники в зависимости от сечения жилы и типа установки (в помещении или же на улице).
4. Ни в коем случае не используйте для соединения алюминиевой и медной проводки обычные скрутки. Это один из самых небезопасных способов коммутации жил, который чаще всего приводит к пожару.

Это и все, что мы хотели рассказать вам о том, как выполнить соединение медного и алюминиевого провода. Надеемся, предоставленные способы и правила помогли вам понять всю сущность работ!

Будет полезно прочитать:

Как соединить медный и алюминиевый провод: ⚡ чем лучше, способы

Еще несколько десятков лет назад в домах не было такого обилия электроприборов, как сегодня. А потому для организации электропроводки применялся более дешевый материал – алюминий. Сегодня же все специалисты в один голос утверждают, что с современной нагрузкой справится только медный кабель.

Расчет фундамента

Попробуйте новый продукт

У жителей старых домов часто встает проблема, как соединить медный и алюминиевый провода. Эти материалы имеют различные свойства, а потому просто скрутить жилы из них нельзя. Нужно знать правила обращения с подобной проводкой и методику стыковки контактов.

Основные сложности при соединении

Провод из алюминия имеет множество недостатков. Главными из них становятся его мягкость и небольшая электропроводимость. Это провоцирует сильный нагрев во время работы. За сутки жила кабеля греется и охлаждается много раз, а под действием скачков температуры происходит расширение и сжатие металла. Медь же лишена таких недостатков. А потому при соединении этих двух материалов контакт ослабевает, что становится причиной сильного нагрева. При большой нагрузке на сеть велика вероятность возгорания.

Алюминиевая проводка очень хрупкая. При любых работах с ней нужно быть предельно аккуратным. Сильное механическое воздействие приводит к тому, что жила просто ломается.

Алюминий быстро окисляется под действием влаги, сконцентрированной в воздухе. Соприкосновение с медью только ускоряет этот процесс. Слой образующегося окисла обладает большим удельным сопротивлением. Это также провоцирует чрезмерное нагревание проводки.

Важной проблемой становится и то, что медь и алюминий гальванически несовместимы. При скручивании проводников напрямую, во время работы запускается реакция химической электролизации. Она провоцирует процесс корродирования металлов, что нарушает контакт. Результатом становится чрезмерный нагрев и возгорание.

Исходя из характеристик металлов, можно сделать однозначный вывод о том, что медный провод лучше аналогов. Он не нагревается, выдерживает повышенные нагрузки, надежен и долговечен. Поэтому специалисты советуют заменить все кабели в доме именно на медь.

Скрутка жил

Первое, что вспоминается, когда требуется соединить медный и алюминиевый провод – скрутить их. Но из-за свойств металлов делать это запрещено. Такой способ применим только в качестве экстренной меры на несколько часов. При долговременной нагрузке на сеть применять его недопустимо.

Если нужно быстро соединить медный провод с алюминиевым, то место скрутки спаивают. Важно соблюдать следующие рекомендации:

1. Перед началом работ медный провод покрывают слоем олова или припоя.

2. Нельзя обматывать одну жилу вокруг другой. Контакты соединяют вместе и только потом скручивают.

3. Важно, чтобы в месте соединения оказалось не менее пяти витков.

4. Место скрутки покрывают слоем влагоустойчивого материала, к примеру, изоленты или термоусадочной пленки.

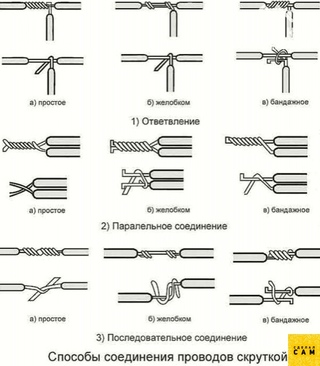

Существует три метода скрутки: бандажная, простая и желобком. Лучше отдавать предпочтение бандажному способу. Для ее реализации жилы прижимаются друг к другу и обматываются небольшим отрезком проводника такого же или меньшего диаметра.

Соединить провода можно методом пайки. Жилы при этом необходимо предварительно обрабатывать флюсом. Только так удастся получить надежный стык.

Как правильно паять провода?

Перед началом работ важно обесточить проводники. Осуществлять работы под напряжением опасно для жизни. На концах жил при помощи острого ножа убирают слой изоляции. Они должны быть абсолютно чистыми. Для пайки понадобятся следующие инструменты и материалы:

• Паяльник мощностью не менее 40 Ватт.

• Флюс для каждого металла.

• Канифоль.

• Припой из олова и свинца.

• Круглогубцы.

Весь процесс пайки делится на три ключевых этапа.

Припой из свинца и олова надежно защищает медный и алюминиевый провода от разрушений. Бытует мнение, что при нагреве припой может расплавиться и стечь. Но на самом деле такое возможно только при отсутствии или неисправности автоматического выключателя.

Стягивание болтом и стальными шайбами

Соединить медный и алюминиевый провод удастся, используя шайбы и болт с гайкой. Методика проверена годами. Она считается наиболее простой, но при этом достаточно надежной и безопасной. Болт и гайка найдутся у каждого мастера, ничего покупать не придется.

Недостатком конструкции становятся ее внушительные габариты. К тому же такое соединение сложнее будет заизолировать. К тому же для соединения подобным методом требуются жилы большой длины. В условиях ограниченного размера, к примеру, при монтаже светильника, лучше воспользоваться другим способом соединения проводов.

Перед началом работ медный и алюминиевый провода зачищают от изоляции. Жила должна быть очищена на 2-3 см. Далее совершают несколько простых действий.

Последним шагом становится покрытие болта изоляционным материалом. Полученное соединение разъемное. Это значит, что в любое время конструкцию можно разобрать.

Главное в подобном соединении проложить между проводами из меди и алюминия шайбу. Когда подобная конструкция используется для жил из одного материала, прокладку не применяют.

Винтовые клеммы

Применение клеммных колодок – быстрый вариант соединения проводов. Устройство изготавливается из латуни и покрывается слоем никеля. Вся конструкция прячется в защитный пластиковый корпус. Для надежной фиксации жил в устройстве предусмотрены два винта.

Специалисты отмечают ряд достоинств использования клеммных колодок для соединения алюминиевого провода с медным:

1. Простота и высокая скорость монтажа.

2. Надежность изоляции, нанесение дополнительного слоя изоленты не требуется.

3. Возможность соединения жил любой длины.

Недостатком такой системы становится необходимость установки клеммников в распределительную коробку.

При соединении медного и алюминиевого провода клеммной колодкой важно последовательно совершать все действия. Вначале ослабляют один винт на устройстве. Всовывают в гильзу предварительно зачищенный медный провод. Закручивают винт. Жила должна прочно сидеть в клемме. Но слишком сильно затягивать винт нельзя. Аналогичные действия проводят со второй жилой.

Клеммы Wago

Зажимы Wago для соединения медных и алюминиевых проводов появились на электротехническом рынке относительно недавно. Они позволяют проводить работы максимально быстро. Такие устройства производятся двух типов:

1. Одноразовые. После установки в них проводников осуществить демонтаж не удастся.

2. Многократного использования. Конструкция предполагает наличие специального рычажка, который высвобождает контакты.

Клеммы Wago удобно применять в распределительных коробках небольшого размера. Подходят они и для подключения осветительных приборов.

Перед началом работ жилы зачищают, устраняют следы окисления. Чтобы соединить медь и алюминий жилы вставляют в отверстия клемм до упора. Они автоматически зажмутся устройством.

В последнее время в магазины все чаще стали попадать поддельные зажимы Wago. Внешне их не отличить от оригинала, но свою основную функцию они исполняют плохо. Иногда в них и вовсе не удается вставить жилу. Поэтому перед покупкой важно попросить у продавца документы, подтверждающие качество товара.

Опрессовка

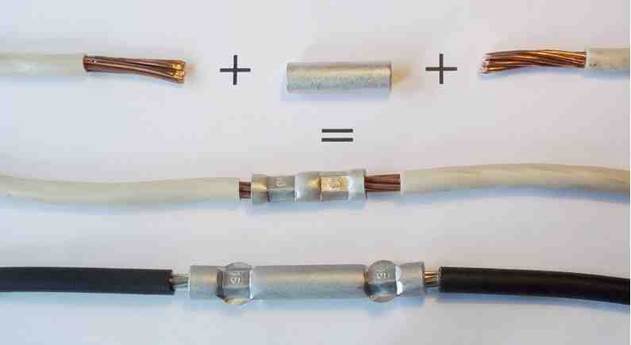

Для соединения медного и алюминиевого проводов по методике опрессовки необходимы специализированные гильзы. Они обеспечивают качественное соединение, не требующее замены на протяжении долгих лет. Главным недостатком такой системы становится необходимость приобретения специальных клещей для опрессовки, которые стоят недешево.

Используются два основных типа гильз:

• Медно-алюминиевые. Они позволяют стыковать провода из меди и алюминия диаметром более 16 миллиметров.

• Алюминиевые. Предназначены для жил любого диаметра.

Так как в большинстве старых домов алюминиевая проводка имеет диаметр от 1,5 до 4 мм, то использование медно-алюминиевых гильз становится невозможным.

Перед началом работ алюминиевый и медный провода зачищают, обрабатывают припоем из свинца и олова. Благодаря этому исключается прямой контакт металлов. Жилы вставляются в разные концы гильзы. Для опрессовки потребуются специальные клещи. Готовый стык заматывают изолентой или термоусадочной пленкой.

Если необходимо соединить электропроводку из меди и алюминия единожды, то необязательно приобретать клещи. Сжать гильзу удастся при помощи молотка и металлических пластин. Но такой способ нельзя назвать надежным, а потому прибегать к нему стоит только в крайнем случае.

Считается, что в штробе под слоем штукатурки должен идти цельный кабель, любые соединения, даже однородных металлов, нежелательны. Однако если стоит острая необходимость стыковки проводов в стене лучше всего применять гильзу. Для всех остальных методов соединения потребуется организация распаечной коробки.

Стальные сжимные планки и орех

Осуществить соединение медного и алюминиевого проводов удастся тремя стальными планками. Преимуществом такого метода становится возможность объединения нескольких ветвей проводки одновременно. Способ подходит для жил любого сечения.

Концы алюминиевого и медного проводов размещаются между пластинами. Посередине обязательно должна оказаться прокладка. Конструкция фиксируется четырьмя винтами, расположенными в углах пластин. После этого весь узел тщательно изолируется полимерными материалами.

На аналогичном принципе соединения медных и алюминиевых проводов основана работа зажима «орех». Устройство представляет собой две металлические плашки и промежуточную пластину, скрепленные болтами. Все компоненты помещены в корпус, выполненный из полимерного диэлектрического материала.

Главным минусом такой конструкции становится ее негерметичность. Влажный воздух легко может проникать внутрь корпуса, повреждая при этом медь и алюминий. Нивелировать этот недостаток удастся, если сверху обмотать орех изолентой.

Процесс фиксации медного и алюминиевого провода делится на несколько этапов:

• Разбираем пластиковый корпус устройства. Для этого отжимаем стопорные кольца при помощи тонкой отвертки.

• Жилы тщательно зачищаем.

• Раскручиваем фиксирующие болты на плашках.

• Жилы вставляем в пазы.

• Затягиваем болты.

• Плашку помещаем в корпус и закрываем его.

Использование такого устройства не требуется особых навыков. Но монтаж занимает больше времени, чем, к примеру, применение клеммных колодок.

Стыковка медного и алюминиевого проводов приводит к ускорению процессов коррозии. Этот факт научно доказан. У неопытных мастеров встает вопрос о том, а что же произойдет при контакте медного провода с деталями из свинца.

Ответ прост. При отсутствии влаги в среде образуется надежное и долговечное соединение. Однако полностью исключить негативные факторы среды невозможно. Влага всегда витает в воздухе. Именно она и становится причиной разрушения контактов.

Как только вода попадает в пространство между двумя металлами, формируется короткозамкнутый гальванический элемент. Течение тока происходит аналогично работе гальванической ванны. В результате один из металлов разрушается.

Зная электрохимические потенциалы различных материалов, удается подобрать наиболее совместимые пары. Нормальным признается контакт металлов, имеющими разницу напряжения не более 0,6 мВ. Из этого становится очевидно, что медный провод, покрытый слоем припоя из свинца и олова, может спокойно контактировать с алюминием.

Полезное видео о соединении проводов из алюминия и меди

Подробнее обо всех способах стыковки меди и алюминия рассказано в видеороликах.

Какими способами соединяют алюминиевый и медный провода

Как соединить медь с алюминием — чем лучше и надежнее

Практически все уже знают, что алюминиевая проводка это наследие прошлого века, и ее обязательно нужно менять при ремонте квартиры. Мало кто проводит капремонт и забывает об этом.

Однако случаются ситуации, когда ремонт проводится частично, и возникает крайняя необходимость соединить алюминиевый провод с медным или просто их нарастить, добавив несколько лишних сантиметров жилы.

При этом алюминий и медь не совместимы гальванически. Если вы их соедините напрямую, это будет что-то вроде мини батарейки.

При прохождении тока через такое соединение, даже при минимальной влажности, происходит электролизная химическая реакция. Проблемы обязательно рано или поздно себя проявят.

Окисление, ослабление контакта, его дальнейший нагрев с оплавлением изоляции. Переход в короткое замыкание, либо отгорание жилы.

К чему может в итоге привести такой контакт, смотрите на фото.

Как же сделать такое соединение грамотно и надежно, чтобы избежать проблем в будущем.

Вот несколько распространенных способов, которые применяют электрики. Правда не все они удобны для работы в монтажных коробках.

Рассмотрим подробнее каждый из них и выберем наиболее надежный, не требующий последующего обслуживания и ревизий.

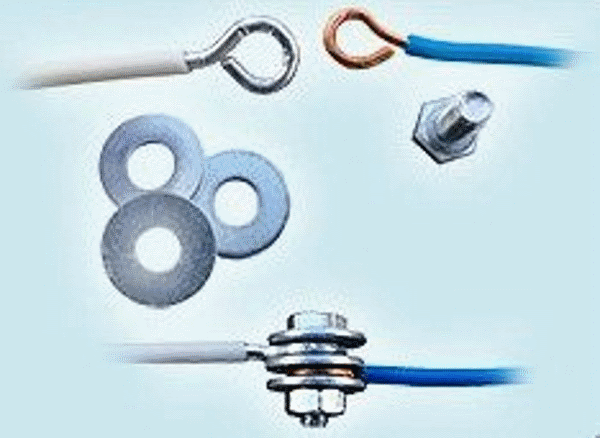

Здесь для соединения используется стальная шайба и болт. Это один из наиболее проверенных и простых методов. Правда получается очень габаритная конструкция.

Для монтажа, закручиваете кончики проводов колечками. Далее подбираете шайбы.

Они должны быть такого диаметра, чтобы все ушко провода спряталось за ними и не могло контактировать с другим проводником.

Самое главное, как расположить колечко. Его нужно одевать так, чтобы во время закручивания гайки, ушко не разворачивалось, а наоборот стягивалось во внутрь.

Стальные шайбы между проводниками из разных материалов препятствуют процессам окисления. При этом не забывайте про установку гравера или пружинной шайбы.

Без нее контакт со временем ослабнет.

Дело в том, что безопасно соединять между собой можно металлы, у которых электрохимический потенциал соединения не превышает 0,6мВ.

Вот таблица таких потенциалов.

Как видите у меди и цинка здесь целых 0,85мВ! Такое подключение даже хуже чем прямой контакт алюминиевых и медных жил (0,65мВ). А значит, соединение будет не надежным.

Однако, несмотря на простоту резьбовой сборки, в итоге получается большая, неудобная конструкция, формой похожая на улей.

И запихнуть все это дело в не глубокий подрозетник, не всегда есть возможность. Более того, даже в такой простой конструкции многие умудряются напортачить.

Последствия себя не заставят ждать через очень короткое время.

Еще один способ — это применение соединительного сжима типа орех.

Он часто используется для ответвления от питающего кабеля гораздо большего сечения, чем отпайка.

Причем здесь даже не требуется разрезание магистрального провода. Достаточно снять с него верхний слой изоляции. Некоторые нашли ему применение для подключения вводного кабеля к СИПу.

Однако делать этого не стоит. Почему, читайте в статье ниже.

Но опять же, для распаечных коробок орехи не подходят. Более того, и такие зажимы бывает, выгорают. Вот реальный отзыв от пользователя на одном из форумов:

Есть серия специальных зажимов, которыми можно стыковать медь с алюминием.

Внутри таких клемм находится противоокислительная паста.

Однако споры о 100% надежности таких зажимов, тем более для розеточных, а не осветительных групп, не утихают до сих пор. При определенной укладке в ограниченном пространстве, контакт может ослабнуть, что неминуемо приведет к выгоранию.

Причем произойти это может даже при нагрузке ниже минимальной на которую рассчитаны Ваго. Почему и когда это происходит?

Дело в том, что когда сжимаются соединяемые проводники, между прижимной пластиной и местом контакта появляется небольшой зазор. Отсюда и все проблемы с нагревом.

Вот очень наглядное видео, без лишних слов объясняющее данную проблему.

Данный способ имеет один существенный минус. Большинство продаваемых колодок очень низкого качества.

Некоторые исхитряются и чтобы избежать прямого контакта меди и алюминия, медную жилку припаивают сбоку такого зажима, а не вставляют во внутрь.

Правда клемму для этого придется разобрать. Кроме того, надежный контакт алюминия под винтом без ревизии, не живет очень долго.

Винтики каждые полгода-год нужно будет подтягивать. Частота ревизионных работ будет напрямую зависеть от нагрузки и ее колебаний в периоды максимума и минимума.

Забудете подтянуть и ждите беды. А если все это соединение запрятано глубоко в подрозетнике, то лезть туда каждый раз, не совсем удобное занятие.

Поэтому остается самый надежный из доступных способов – опрессовка. Здесь не будем рассматривать применение специализированных медно-алюминиевых гильз ГАМ, так как они начинаются от сечений 16мм2.

Для домашней же проводки, как правило наращивать нужно провода 1,5-2,5мм2 не более.

Рассмотрим наиболее распространенный случай, который встречается в панельных домах. Допустим, вам нужно запитать одну или несколько дополнительных розеток от уже существующего алюминиевого вывода в сквозной нише.

Для наращивания берете ГИБКИЙ медный провод сечением 2,5мм2. Это уменьшит механическое воздействие на алюминиевою жилу, когда вы будете укладывать провода в подрозетник.

Зачищаете концы медного провода. Далее, для такого соединения их нужно обязательно пропаять. Это исключит непосредственный контакт в гильзе меди и алюминия.
Для пайки удобно использовать самодельный тигель, представляющий из себя слегка доработанный паяльник в форме топорика.

При этом перед пайкой флюсом снимите с жилы оксидный слой.

Сам процесс лужения заключается в окунании провода в специальное отверстие в паяльнике, заполненное оловом.

После остывания жилы остатки флюса удаляются растворителем.

Далее переходите к алюминиевым проводам, торчащим из стены. Аккуратно зачищаете их концы и также удаляете слой окиси.

Для этого можно воспользоваться оксидной токопроводящей пастой. Такая же паста используется при монтаже модульных штыревых систем заземления.

Она рассчитана на работу в любых условиях и исключает дальнейшее появление окиси на поверхности провода. Имейте в виду, что оксидная пленка может в последствии иметь сопротивление в несколько раз большее, чем сам алюминий.

И не удалив ее, вся ваша дальнейшая работа пойдет насмарку. Более того, температура плавления такой пленки достигает 2000 градусов (против примерно 600С у Al).
После всех подготовительных работ, вставляете в гильзу ГМЛ провода с двух сторон. Все что осталось, это опрессовать данное соединение.

У некоторых  возникнет логичный вопрос, а не продавится ли при опрессовке слой припоя на жиле? Тогда получается что все манипуляции по лужению будут напрасны.

Главное здесь правильно подобрать по сечению гильзу и матрицы инструмента для обжатия.

В этом случае мягкий припой как бы загерметизирует контактное пятно медноалюминиевого соединения. А без отсутствия доступа кислорода к этой точке, эрозии контакта наблюдаться не будет.

Будьте внимательны, при работе с алюминиевыми проводниками нужно действовать крайне осторожно, так как это очень ломкий материал. Одно неосторожное движение и облом жилы вам обеспечен.

После опрессовки необходимо заизолировать данное соединение клеевой термоусадкой.

Именно клеевой тип обеспечит 100% герметичность и предотвратит поступление кислорода к контактным местам. Чтобы не рисковать и не прожечь изоляцию, нагревать термоусадку лучше строительным феном, а не зажигалкой или портативной горелкой.

Полученный пучок проводов укладывать в подрозетник нужно с большой осторожностью, так как алюминий не любит резких перегибов.

Так как наращенные медные жили гибкие, то на концы этих проводников одеваете изолированные наконечники НШВИ.

Только после этого их можно смело заводить в клеммные колодки розеток и затягивать винты.

Безусловно, это не единственный способ наращивания алюминиевых проводов, но он является одним из самых простых (в отличии от сварки или пайки) и надежных (в отличии от скрутки).Подробнее

Если же у вас есть малейшая возможность сменить целиком алюминиевую проводку, делайте это обязательно, не экономьте на своей безопасности.

Источник: https://domikelectrica.ru/kak-soedinit-med-s-alyuminiem/

Алюминиевый и медный провод: можно ли соединить провода между собой и как правильно это сделать

Любой кабель состоит из алюминиевых или медных токоведущих жил. Правилами устройства электроустановок обычная скрутка таких проводов категорически запрещается. Но случаются ситуации при монтаже, когда нет вариантов кроме, как соединить алюминиевый и медный провод. Подобных возможностей имеется немало. Остаётся лишь выбрать доступный и безопасный.

Часто упоминается мнение о невозможности сочетания алюминия и меди. Это верно из анализа химической совместности металлов. В мире современных технологий можно встретить десятки сопряжений металлических пар.

Существует понятие разности электрохимических потенциалов, показатели которой сводятся в специальную справочную таблицу. Из неё по необходимости берут показатели и определяются с сочетаемостью:

• Медь — свинцово-оловянный припой 25 мВ.
• Алюминий — свинцово-оловянный припой 40 мВ.
• Медь — сталь 40 мВ.
• Алюминий — сталь 20 мВ.
• Медь — цинк 85 мВ.

Чтобы представлять происходящее, необходимо понимать реакции, в которые вступают электроды из различных металлов при соприкосновении.

При отсутствии влаги надёжность контакта неоспорима. Но идеальной обстановки не бывает. Влажность атмосферы всегда отрицательно сказывается на качестве соединений. Некий электрохимический потенциал имеет любой проводник. Это свойство на практике применяется в работе аккумуляторных батарей.

Попадая на контактирующие плоскости из различных соединений, вода создаёт короткозамкнутую гальванизированную среду. Один электропроводник начинает деформироваться. Разрушению подвергается также материал, из которого он производится.

Способы соединения проводов из разных металлов

Технологические правила допускают прямую связь разных металлических проводников с коэффициентом электрохимического потенциала свыше 0,6 милливольт. По табличным данным, для связки алюминия и меди он равняется 0,65 мВ, что делает такое сочетание недопустимым. Однако существуют способы корректной взаимосвязи различающихся проводов.

Соединение кабеля методом скручивания

Наиболее известный, но ненадёжный приём называется скруткой. Подобный способ не требует специальных навыков и лёгок для изготовления. По этим причинам он достаточно часто применяется. Перед тем как соединить алюминиевый провод с медным, нужно представить происходящее в подобном сочетании при температурных перепадах и осадках:

• В соединении имеется зазор.
• Повышенное сопротивление в точке связки.
• Нагрев.
• Окисление кабелей, разрушение контакта.

Для обеспечения безопасной взаимосвязи этот способ не подойдёт. Хотя если выполнить определённые операции, в отдельных случаях можно применить скрутку для соединения алюминиевого и медного провода:

• Жилы должны плотно навиваться друг на друга.
• Скрутку необходимо покрыть водостойкой мастикой для обеспечения дополнительной изоляции.
• Для снижения напряжённости кончики кабелей нужно облудить свинцовым припоем.
• Число оборотов в подобной связке не менее трёх для жил большого сечения, больше пяти, если сечение меньше одного квадрата.

Резьбовое соединение проводов

Подобный способ выполняется зажимом концов кабеля в болтовое крепление. Это самое надёжное соединение алюминиевых и медных проводов между собой. Оно гарантирует плотный контакт на весь период использования скрутки. Замена болтов различной длины даёт возможность объединять неограниченное число кабелей:

• Разного сечения.
• Многопроволочные о монолитные.
• С шайбами для исключения непосредственного касания медных и алюминиевых жил.

Порядок действий:

1. Срезать изоляционное покрытие на необходимую для крепежа длину.
2. Зашлифовать и обезжирить зачищенные участки. Многопроволочный кабель облудить. Жилы соединить с помощью резьбы через стальные шайбы.
3. Туго затянуть гайку.
4. Перед крайними шайбами помещаются амортизаторы для предотвращения пережимания и излома провода. При обжиме он распрямится и соединение зафиксируется.

Соединение разных кабелей клеммником

Сращивание кабелей через клеммные соединения получило в последние времена широкое распространение. Хотя по качеству контакта он уступает болтовому, неоспоримые достоинства тоже имеются:

• Провода соединяются в произвольном порядке.
• Нет необходимости изготавливать соединительные кольца и надевать наконечники.
• Конструктивные особенности клеммников не допускают замыкания проводов.
• Изолирование места контакта не требуется.
• Работы по подключению клеммных контактов просты.

Концы проводов оголяют приблизительно на пять миллиметров, вставляют в зажим и протягивают. Такой способ незаменим при соединении алюминиевых кабелей, жилы которых от многократных сгибов ломаются.

Ремонт повреждённых кабелей при помощи клеммников также оказывается единственно допустимым из-за малой длины проводов. После сращивания монтируется разветвительная коробка.

Из многочисленного соединительных приспособлений не последнее место занимают немецкие пружинные клеммники Ваго одноимённой фирмы. Они бывают как одноразовыми, так и с зажимом для неоднократного сращивания провода.

Такие клеммники применяются при работе с однопроволочными проводами с сечением от полутора до двух с половиной квадрата из любых металлов в изолирующих коробах. По паспорту они рассчитаны на двадцать четыре ампера по нагрузке.

Контакты обработаны особым составом для предотвращения окисления.

Это самые простые по способу применения устройства. Провод зачищается и с усилием вставляется в колодку. Фиксация надёжная. Достать провод возможно с хорошо приложенным усилием. Пружинный блок при этом разрушается и повторное применение невозможно, что представляет собой самый большой недостаток этой продукции.

Многоразовые клеммники Wago с оранжевым рычажком рассчитаны на применение проводов любого типа с площадью сечения до четырёх квадратных миллиметров и токи до тридцати четырёх ампер. Применяют многократно до полного износа.

Способ применения доступен любому. Зачищается изоляция на расстояние примерно десять миллиметров, рычаг поднимается, провод укладывается в канал и рычажок захлопывается. Соединение зафиксировано.

Клеммники Ваго — это эффективные приспособления для работ по монтажу электрических сетей. Они не требуют применения специальных инструментов, но достаточно дороги.

Монолитный способ соединения

Методика выполнения такого соединения аналогична резьбовому. В качестве крепёжного элемента используется заклёпка и особое приспособление — заклёпочник.

Заклёпка представляет пустотелый стержень из алюминия, утолщённый с одной стороны. В него помещается проволочная шпилька со шляпкой. При прохождении через полость он создаёт с одной стороны утолщение.

Затем шпилька отламывается, формируя заклёпку.

Если не учитывать цену заклёпочника, это способ контакта становится самым доступным не считая скручивания. Минус такого контакта — одноразовость и невозможность разъединения при ошибочном выполнении работы.

Применение особых медных гильз будет ещё одним способом неразъемного объединения проводников. Они производятся различных размеров, для каждого сечения кабеля свой. В них продевают оголённые концы проводов и обжимают специальными клещами. Этот метод самый компактный наравне со скруткой.

Соединение проводов пайкой

Если имеется желание, то разнородные провода можно спаивать. Этот метод должен учитывать определённые технологические особенности. До того как правильно соединить провода, алюминий и медь надо подготовить к пайке.

Медь особых ухищрений не потребует. Другое дело алюминиевый провод. На его поверхности под воздействием окружающего воздуха образуется оксидная плёнка — амальгама.

Она сопротивляется химическому воздействию и припой к ней не пристаёт.

Для её нейтрализации придётся изготовить несложное приспособление. Зачищается кончик алюминиевого провода и обрабатывается раствором медного купороса.

Берётся батарейка ина её минус крепится этот проводник. Медный провод закрепляется на плюсе одним концом, а вторым окунается в тот же раствор.

По истечении определённого интервала времени алюминий покроется медным налётом и станет доступен для пайки.

Специфика соединений при наружном монтаже

Электрические соединения в условиях монтажа на открытом воздухе подвергаются воздействию различных погодных факторов. Требования к изоляции более жёсткие. В целях предотвращения замыкания используется зажимный комплект Орех.

В его пластмассовой оболочке размещены металлические зажимы, в которых осуществляется соединение проводов путём затягивания винтов. Половинки корпуса плотно сжимаются винтами или пружинными кольцами. Такой кокон гарантирует защиту от внешних колебаний погоды. Это довольно крупногабаритное соединение, но в условиях уличного размещения это не критично.

Источник: https://220v.guru/elementy-elektriki/provodka/kak-pravilno-soedinit-alyuminievyy-i-mednyy-provod.html

Как соединить медный и алюминиевый провод

В жилых домах, которые строились в советские времена, электрическая проводка выполнялась алюминиевыми проводами. Современную бытовую сеть профессиональные электрики предпочитают делать проводами из меди.

Поэтому хотим мы этого или нет, но зачастую приходится сталкиваться с такой проблемой, как соединить медный и алюминиевый провод. Не слушайте тех, кто будет вам рассказывать, что этого делать нельзя категорически.

Конечно, не все способы подходят для данного случая, тем не менее, соединение электрических алюминиевых и медных проводов – это вполне решаемая задача. Главное выполнить всё правильно.

Эти два металла обладают разными химическими свойствами, что сказывается на качестве их соединения. Но нашлись умные головы, которые придумали, как соединять два проводника, исключая при этом прямой контакт между ними.

Мы рассмотрим все существующие варианты того, как можно соединить медный и алюминиевый провод, но для начала давайте разберёмся, почему нельзя этого сделать обыкновенной скруткой и в чём причина такой несовместимости?

Причины несовместимости

Основные причины нежелательного соединения между собой этих двух металлов кроет в себе алюминиевый провод.

результат скрутки меди и алюминия — перегрев соединения, плавление изоляции, возможность возгорания

Причины существует три, но все они приводят к одному и тому же результату – с течением времени контактное соединение проводов ослабевает, начинает перегреваться, изоляция плавится и происходит короткое замыкание.

1. Алюминиевый провод имеет способность к окислению под воздействием находящейся в воздухе влаги. При контакте с медью это происходит гораздо быстрее. У окисного слоя величина удельного сопротивления получается большей, чем у самого металла алюминия, что приводит к чрезмерному нагреванию проводника.
2. По сравнению с медным проводником алюминиевый более мягкий и обладает меньшей электропроводимостью, за счёт чего он сильнее нагревается. В процессе работы проводники множество раз нагреваются и остывают, в результате чего проходят несколько циклов расширения и сжатия. Но у алюминия и меди большая разница в величине линейного расширения, поэтому изменение температуры приводит к ослаблению контактного соединения, а слабый контакт – это всегда причина сильного нагрева.
3. Третья причина состоит в том, что медь и алюминий имеют гальваническую несовместимость. Если выполнить их скручивание, то при прохождении электрического тока через такой узел даже при минимальной влажности будет возникать химическая электролизная реакция. Она в свою очередь вызывает коррозию, в результате которой опять же нарушается контактное соединение, и как следствие нагрев, оплавление изоляции, короткое замыкание, возгорание.

Болтовое соединение

Болтовое соединение алюминиевых проводов с медными считается наиболее доступным, простым, быстрым и надёжным. Для работы вам понадобится болт, гайка, несколько стальных шайб и гаечный ключ.

Конечно, вряд ли вам удастся применить этот метод для соединения проводов в квартирной распределительной коробке, потому что сейчас их выпускают миниатюрных размеров, а полученный электрический узел будет уж очень громоздким.

Но если в вашем доме ещё стоят коробки советских времён или когда нужно выполнить соединение в распределительном щитке, то такой болтовой способ подойдёт наилучшим образом.

Вообще, он считается идеальным вариантом, когда необходимо коммутировать абсолютно несовместимые жилы – с разным сечением, выполненные из различных материалов, многожильные с одножильными.

Важно знать, что при помощи болтового способа вы можете соединять больше двух проводников (их количество зависит от того, насколько хватит длины болта).

Вам понадобится выполнить следующее:

1. Каждый соединяемый провод или кабель зачистите от изоляционного слоя на 2-2,5 см.
2. Из зачищенных кончиков сформируйте колечки по диаметру болта, чтобы они спокойно могли на него надеваться.
3. Теперь возьмите болт, наденьте на него шайбу, далее колечко медного проводника, снова шайбу, колечко алюминиевого проводника, шайбу и надёжно затяните всё гайкой.
4. Заизолируйте соединение при помощи изоляционной ленты.

Самое главное, не забыть между алюминиевым и медным проводами расположить промежуточную шайбу. Если вы будете соединять несколько разных проводников, то между жилами из одного металла промежуточную шайбу можете не ставить.

Ещё одним преимуществом такого соединения является то, что оно разъёмное. В любой момент вы сможете его раскручивать и если нужно, то подключать дополнительные провода.

Как правильно выполнить болтовое соединение проводов подробно показано в этом видео:

Зажим «Орех»

Ещё один неплохой способ, чтобы соединить между собой медный и алюминиевый провод – применение зажимов «орех». Правильнее это приспособление называть сжим ответвительный. Это уже электрики прозвали его «орехом» из-за внешнего сходства.

Он представляет собою диэлектрический поликарбонатный корпус, внутри которого располагается металлическая сердцевина (или сердечник). Сердечник – это две плашки, в каждой из которых имеется паз для определённого сечения проводника, и промежуточная пластина, всё это соединяется между собой болтами.

Такие сжимы продаются в любом магазине электрических товаров, они имеют разные типы, которые зависят от сечения соединяемых проводов. Минусом такого приспособления является его не герметичность, то есть имеется возможность попадания влаги, пыли и даже мелкого сора. Для надёжности и качества соединения лучше сверху ещё обмотать «орех» изоляционной лентой.

Процесс соединения проводов с помощью такого сжима выглядит следующим образом:

1. Разберите корпус сжима, для этого подденьте и снимите при помощи тонкой отвёртки стопорные кольца.
2. На соединяемых проводах зачистите изоляционный слой на длину плашек.
3. Открутите фиксирующие болты и вставьте оголённые проводники в плашечные пазы.
4. Затяните болты, расположите плашку в корпусе сжима.
5. Закройте корпус и наденьте стопорные кольца.

Практический пример использования зажима орех показан в этом видео:

Клеммная колодка

Дешёвым и простым решением в вопросе, как соединить алюминиевые провода с медными, является применение клеммных колодок. Приобрести их сейчас – это вообще не проблема, более того, можно покупать не целую секцию, а попросить продавца отрезать нужное количество ячеек. Клеммные колодки продаются разных размеров, в зависимости от сечения соединяемых в них проводников.

Что представляет собой такая колодка? Это полиэтиленовый прозрачный каркас, рассчитанный сразу на несколько ячеек. Внутри каждой ячейки имеется латунная гильза трубчатого исполнения. С противоположных сторон в эту гильзу необходимо вставить кончики соединяемых проводов и зажать с помощью двух винтов.

Применение клеммных колодок очень удобно тем, что от неё всегда можно отрезать ровно столько ячеек, сколько пар проводов необходимо соединить, к примеру, в одной распределительной коробке.

Пользоваться клеммными колодками очень просто:

1. Открутите один зажимной винт, освобождая тем самым одну сторону гильзы для прохода в неё проводника.
2. На жилах алюминиевого провода зачистите изоляцию на длину 5 мм. Вставьте его в клемму, закрутите винт, тем самым прижимая проводник к гильзе. Закручивать винт следует прочно, но сильно при этом не усердствуйте, чтобы не переломить жилу.
3. Те же самые операции проделайте с медным проводом, вставляя его в гильзу с противоположной стороны.

Почему приходится делать всё поочерёдно? Можно ведь сразу открутить два винта, вставить провода и закрутить. Это делается для того, чтобы медные и алюминиевые провода не соприкасались друг с другом внутри латунной гильзы.

Как видите, преимуществами клеммных колодок являются простота и быстрота их применения. Этот способ соединения относится к разъёмным, если потребуется, то можно вытащить один проводник и заменить его другим.

Клеммные колодки не вполне подходят для соединения в них многожильных проводников. Для того чтобы это сделать, нужно сначала воспользоваться втулочными наконечниками, которые обожмут пучок жил.

Есть ещё одна особенность в применении клеммных колодок. Под давлением винта при комнатной температуре алюминий может течь.

Поэтому потребуется периодическая ревизия клеммы и подтяжка контактного соединения, где зафиксирован алюминиевый провод.

Если этим пренебречь, алюминиевый проводник в клеммной колодке расшатается, контакт ослабеет, начнёт нагреваться и искрить, что может закончиться возгоранием.

Как соединить провода с помощью клеммной колодки показано в этом видео:

Самозажимные клеммы

Ещё быстрее и проще соединять алюминиевые и медные проводники в самозажимных клеммах.

Зачищенные жилы нужно вставить в отверстия клеммы до упора. Там они автоматически зафиксируются с помощью прижимных пластин (она прочно придавит проводник к лужёной шинке). Благодаря прозрачному корпусу клеммника можно проконтролировать, до конца ли жила вошла в клемму. Недостаток таких приспособлений в том, что они одноразовые.

Если хотите зажим многоразового использования, применяйте клеммы рычажкового исполнения. Поднимается рычажок и освобождает вход в отверстие, в которое необходимо вставить зачищенную жилу. После чего рычажок опускается обратно, тем самым фиксируя проводник в клемме. Это соединение разъёмное, при необходимости рычажок поднимается, и провод достаётся из клеммы.

Наилучшим образом на рынке электротоваров зарекомендовали себя самозажимные клеммы «WAGO». Производитель выпускает специальную серию клемм, в которых есть контактная паста «Alu-plus».

Это вещество защищает место контактного соединения алюминия и меди от проявления электролитических коррозийных процессов. Данные клеммы вы можете отличить по специальной маркировке на упаковке «Al Cu».

Пользоваться такими клеммами тоже предельно просто.

На самом зажиме указано, на какую длину необходимо зачистить изоляционный слой проводника.

О преимуществах и недостатках использования клеммников WAGO рассказывается в этом видео:

Соединение скруткой

Скрутка медных и алюминиевых проводов не рекомендуется. Если без этого ни как не обойтись, то для начала следует залудить медный проводник, то есть покрыть его свинцово-оловянным припоем. Так вы исключите возможность прямого взаимодействия алюминия и меди.

Не забывайте о том, что алюминий очень мягкий и хрупкий, может идти на излом даже при незначительных нагрузках, поэтому выполняйте скрутку предельно аккуратно. Не забудьте соединение как следует заизолировать, лучше всего в данном случае воспользоваться термоусаживаемой трубкой.

Попытались подробно рассказать вам, можно ли соединять между собой провода из алюминия и меди, а также о том, как это сделать качественно и надёжно. Выбирайте наиболее подходящий для себя способ в зависимости от того, где будет коммутироваться и эксплуатироваться данное соединение.

Источник: https://YaElectrik.ru/elektroprovodka/kak-soedinit-mednyj-i-alyuminievyj-provod

Как правильно соединять алюминиевые провода с медными в электропроводке

В квартирах домов старой постройки зачастую электропроводка выполнена из алюминиевых проводов, соединенных между собой методом скрутки.

При подключении к алюминиевой электропроводке светильников, установке дополнительных розеток и другого электрооборудования необходимо учитывать, что при повышенной влажности сопротивление контакта между алюминиевыми и медными проводами со временем увеличивается.

Это приводит к нагреву места соединения и разрушению контакта. Для надежного соединения медных и алюминиевых проводов между собой необходимо соблюдать простые правила, о которых и пойдет речь.

Электрохимическая коррозия соединенных металлов

Существует мнение, что алюминиевые и медные провода соединять непосредственно вместе недопустимо и это действительно научно обоснованный факт. А можно ли соединять медный провод с оцинкованной клеммой? Конечно, Вы не можете сразу дать ответ, но через минуту будете ориентироваться в этом вопросе не хуже опытного химика.

Что же происходит при соприкосновении двух разных проводников тока? Если влаги нет, то соединение будет надежным всегда. Но в атмосферном воздухе всегда есть пары воды, которые и является виновником разрушения контактов. Каждый проводник тока обладает определенным электрохимическим потенциалом. Это свойство металлов широко используется в технике, например, изготавливают термопары.

Но если вода попадает между металлами, то образует короткозамкнутый гальванический элемент, начинает течь ток и как в гальванической ванне разрушается один из электродов, так и в соединении разрушается один из металлов. Электрохимический потенциал каждого токопроводящего материала известен, и зная величину можно точно определить, какие материалы допустимо соединять между собой.

Таблица электрохимических потенциалов (мВ)
возникающих между соединенными проводниками

Согласно требованиям стандарта допускается механическое соединение между собой материалов, электрохимический потенциал (напряжение) между которыми не превышает 0,6 мВ. Как видно из таблицы, надежность контакта при соединении меди с нержавеющей сталью (потенциал 0,1 мВ) будет гораздо выше, чем с серебром (0,25 мВ) или золотом (0,4 мВ)!

А если медный провод покрыть оловянно-свинцовым припоем, то можно его смело соединять любым механическим способом с алюминиевым! Ведь тогда электрохимический потенциал, как видно из таблицы, составит всего 0,4 мВ.

Подключать медные провода к уже существующей проводке из алюминиевых проводов, не так сложно, как кажется на первый взгляд. Главное соблюдать технологию.

Соединение скруткой

Скрутка, хотя правилами ПУЭ в настоящее время запрещена, является одним из самых распространенных способов соединения проводов в быту, благодаря простоте и не требующая дополнительных затрат. Но при соединении разнородных металлов, скрутка является и самым низко надежным способом соединения проводников.

При колебаниях температуры окружающей среды, из-за линейного расширения металлов, между проводами в скрутке образуется зазор, увеличивается сопротивление контакта, начинает выделяться тепло, провода окисляются, и контакт в конечном итоге между проводниками полностью нарушается. Конечно, это происходит спустя не один год, но, тем не менее, если планируется надежная долговременная работа электропроводки, то соединение проводов скруткой лучше заменить более надежным, например резьбовым или с помощью клеммных колодок.

Но если возникла необходимость скрутить провода, то скрутку нужно выполнять таким образом, чтобы проводники обвивали друг друга, а не один обвивал другой.

На фотографии слева показана скрутка, которую делать недопустимо, так как не будет, обеспечена достаточная механическая прочность соединения.

Скрутку медного проводника и алюминиевого без принятия мер по дополнительной герметизации ее не допустимо. Герметизировать скрутку можно любым водостойким защитным лаком.

Максимально надежное соединение медного и алюминиевого проводников получится, если медный провод предварительно залудить припоем. На правой фотографии скрутка медного и алюминиевого проводов выполнена правильно.

Соединять провода можно разного диаметра, многожильный провод с одножильным проводом. Только многожильный провод необходимо предварительно пролудить припоем, сделав, таким образом, его одножильным.

Витков в скрутке должно быть не менее трех для толстого провода и не менее пяти для тонкого, диаметром менее 1 мм.

Резьбовое соединение
алюминиевых проводов с медными

Соединение проводов, при правильном выполнении, с помощью винтов и гаек является самым надежным и способно обеспечивать надлежащий контакт на протяжении всего срок службы электропроводки и подсоединенных электроприборов.

Легко разбирается и позволяет соединять любое количество проводников, ограниченное только длиной винта. С помощью резьбового соединения можно успешно соединять провода в любом сочетании, алюминиевые и медные, тонкие и толстые, многожильные и одножильные.

Главное, не допускать непосредственного контакта проводов из меди и алюминия, и устанавливать пружинные шайбы.

Для того, чтобы выполнить резьбовое соединение необходимо снять с проводников изоляцию на длину, равную четырем диаметрам винта, если жилы окисленные, то зачистить металл до блеска и сформировать колечки.

Далее на винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение алюминиевых проводов с медными
клеммной колодкой

В настоящее время широкое распространение получил способ соединения проводов с помощью клеммной колодки. Конечно, этот вид соединения проводов по надежности уступает соединению с помощью винта и гайки, но имеет ряд преимуществ.

Позволяет надежно и быстро соединять алюминиевые провода и медные между собой в любом сочетании, не требуется формировать на концах проводов колечки, не нужно соединение изолировать, так как конструкция клеммной колодки исключает случайное прикосновение оголенных участков проводов друг с другом.

Для подсоединения провода к клеммной колодке, достаточно зачистить его конец от изоляции на длину 5 мм, вставить в отверстие и зажать винтом. Затягивать винт нужно со значительным усилием, особенно это важно при соединении алюминиевых проводов.

Клеммная колодка незаменима при подключении люстры к коротким алюминиевым проводам, выходящим из потолка. От многократных скруток алюминиевые провода обламываются и становятся короткими.

Даже если выходит алюминиевый проводник длиной всего в один сантиметр, то с помощью клеммной колодки можно подключить люстру надежно.

Очень удобна клеммная колодка для соединения перебитых в стене алюминиевых и медных проводов, так как длина перебитых проводов для соединения другими способами недостаточна. Но прятать клеммную колодку под штукатурку без размещения в распределительной коробке, не допустимо.

В настоящее время широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений, одноразовые, когда провод вставляется без возможности изъятия, и многократного применения, с рычажком, позволяющим многократно как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Они рассчитаны для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм2. Колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 5 А нагружать клеммы Wago не стоит.

Пружинные клеммники Wago очень удобные для подключения люстр, соединения проводов в соединительных и распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется.

Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении этой клеммой не гарантируется.

Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм2. Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение
алюминиевых проводов с медными

Неразъемное соединение проводов обладает всеми преимуществами резьбового, за исключением возможности разборки и повторной сборки соединения без разрушения заклепки и необходимость наличия специального инструмента для выполнения заклепки – заклепочника.

Сегодня заклепки широко используются для не разъемного соединения тонкостенных деталей конструкций при создании перегородок и интерьера в любых помещениях.

Скорость, прочность, низкая цена и простора выполнения операции по заклепке – вот главное достоинство данного вида неразъемного соединения.

Принцип работы заклепочника простой, втягивание и отрезание стального стрежня, продетого через трубчатую алюминиевую заклепку со шляпкой. Стержень имеет утолщение и когда втягивается в трубку заклепки, расширяет ее. Заклепки бывают разных длин и диаметров, так что есть возможность подобрать любую.

Для того, чтобы соединить проводн

можно ли соединять, виды соединений

Содержание статьи:

В домах старой постройки устанавливалась алюминиевая проводка. Она имеет много недостатков по сравнению с медной и требует замены. Но не всегда жильцы квартир проводят капитальный ремонт и полностью меняют электропроводку. Ее могут заменить частично. Создание надежного контакта требует соблюдения определенных нюансов и условий, с которым следует ознакомиться до ремонтных работ.

Почему нельзя соединять медь и алюминий в электропроводке

Соединение меди и алюминия способом скрутки

Алюминиевая электропроводка выполняла все свои функции в старых домах. Раньше электронные приборы не требовали большой мощности. Но с развитием технологий нагрузка на провода и розетки стала возрастать, из-за чего пришлось искать новые материалы, способные работать под большим напряжением. Это приводит к тому, что может потребоваться наращивание алюминиевого кабеля медным.

Напрямую выполнить соединение проводов алюминий и медь нельзя. В первую очередь несовместимость связана со свойствами алюминия. Он быстрее окисляется и разрушается. При совмещении с медью процесс разрушения происходит быстрее. Нагрев происходит из-за того, что удельное сопротивление алюминия выше, чем у меди. Также алюминий является более мягким и обладает меньшей электропроводностью.

Медь и алюминий являются несовместимыми гальванически. При касании возникает химическая электролизная реакция, ухудшающая контакт. Место подсоединения окисляется или греется, происходит разрушение изоляционного слоя, из-за чего повышается риск возникновения короткого замыкания или пожара. Процесс ускоряется в условиях повышенной влажности.

Основные способы соединения

Соединение проводов различным способом

Чтобы сделать правильный надежный контакт между двумя разными материалами, используются специальные приспособления. Их можно разделить на две категории по наличию между многожильными проводами контакта:

• Есть прямой контакт. Достигается такими способами как скрутка, опрессовка, пайка.
• Прямой контакт отсутствует. Осуществляется с помощью клеммников и резьбовой фиксации.

Чтобы соединить алюминиевый провод с медным, лучше воспользоваться вторым вариантом. Первый метод можно реализовать только в том случае, если медные жилы предварительно будут обработаны.

Скрутка

Этот способ применяется в бытовых условиях на короткий срок. Скручивание кабелей является ненадежным, быстро греется и разрушается. По требованиям ПУЭ использовать скрутку в электропроводке запрещено, особенно при соединении двух разных материалов.

Варианты соединения проводов способом скрутки

Пайка

Пайка многожильных проводов

Два провода из разных материалов можно спаять друг с другом. Но спаивать провода нужно только при соблюдении технологических особенностей каждого материала. Медь и алюминий требуется подготовить к пайке. Сложности могут возникнуть именно с алюминиевыми жилами. На его поверхности образуется тонкая оксидная пленка, из-за которой припой не пристает к проводкам. Ее можно нейтрализовать с помощью специального приспособления.

Конец провода зачищается и обрабатывается медным купоросом в виде раствора. Далее потребуется батарейка. К минусу крепится проводник. Медь устанавливается на плюсе, второй конец меди – в раствор. Через некоторое время на алюминиевом кабеле проявится налет, который позволит закрепиться припою на электрическом проводе. После этого можно начать паять.

Опрессовка

Варианты опрессовки проводов

При опрессовке проводов на место соединения надевается гильза или наконечник из пластика или металла. Гильза и наконечник позволяют зафиксировать и укрепить контакт между жилами. Внешне гильза представляет собой трубку с изоляцией. Наконечник обычно изготавливается в виде пластикового колпачка, в который проводятся соединяемые провода. После продевания кабелей насадку или гильзу нужно обжать пресс-клещами.

Существуют насадки с зажимным кольцом или конусообразной пружиной. Надеваются на скрученные провода и обжимаются плоскогубцами. С помощью такой опрессовки можно делать скрутку в домашних условиях. Металлическое кольцо внутри надежно фиксирует контакт между жилами.

Резьбовая фиксация

Соединение проводов способом резьбовой фиксации

Контакт, созданный с помощью резьбового соединения, отличается надежностью и устойчивостью. Жилы зажимаются друг с другом с помощью гайки на резьбовой основе. Между концами устанавливается шайба, которая предотвращает прямой контакт меди и алюминия.

Основное преимущество способа – простота и универсальность. Минус – громоздкость и неудобство изоляции. Благодаря резьбовому соединению можно подключить провода с различной площадью сечения.

Алгоритм создания контакта:

• Зачистить провода от изоляционного слоя на 1-1,5 см.
• Создать кольцо из оголенных жил диаметром больше, чем болт.
• Кольца надеть на болт.
• Между жилами установить пружинную шайбу.
• Соединение необходимо зафиксировать затягиванием гайки или с помощью заклепочника.

Этот метод электромонтажа отлично подходит для наращивания провода достаточной длины.

Применение заклепок

Заклепочник для соединения проводов

Заклепка – это приспособление, состоящее из трубки и сердечника. Фиксируется при помощи заклепочника. Для создания контакта жилы как и в случае резьбового соединения зачищаются и выкладываются в виде кольца. Эти кольца нужно надеть на трубку со стальной прокладкой – шайбой. Затем нужно обжать заклепку, сердечник сожмет металл между собой и зафиксирует кабели друг с другом.

Этот контакт является неразъемным. Его преимущества – надежность, прочность и долговечность. Сложность работы заключается в поиске заклепочника, также необходимы навыкм работы с ним. Используется для электросоединения жил в труднодоступных местах.

Контакт при помощи двух стальных планок

Медь и алюминий можно соединить несложным методом, который предварительно требует обработки медной жилы лужением. Провод зажимается двумя стальным планками, у которых по краям находятся болты. К преимуществам относится возможность подсоединения нескольких ветвей без увеличения длины болта. Оголенные части закрепляются между планками. Чтобы использовать этот метод, нужно брать кабели одинакового диаметра. Провода обязательно нужно заизолировать.

Клеммники, клеммные колодки

Клеммное соединение проводов

Качественное и надежное соединение можно сделать с помощью клемм и клеммных колодок. Они представляют собой планку, выполненную из изолирующего материала, с разъемами для установки проводов. Зажим осуществляется с помощью болтов. Прямой контакт между жилами отсутствует.

Клеммная коробка – это система из нескольких клеммников. Они объединяются в одну конструкцию и обладают несколькими выходами.

Достоинства:

• Легкость монтажа.
• Высокая надежность изоляции. Дополнительно изолировать систему не нужно.
• Для надежной фиксации достаточно 1-2 см кабеля.

В случае скрытой проводки требуется установить распределительную коробку и автомат на ввод. Также в продаже есть специальные клеммные коробки для скрытого монтажа.

Все концы проводов должны быть надежно зафиксированы внутри клеммника. Особенно важно надежно закреплять алюминиевые жилы или при монтаже кабелей на улице или в комнате с повышенной влажностью и температурой.

Пружинные и самозажимные клеммники

Соединение проводов пружинными клеммниками

В продаже можно найти одноразовые и многоразовые колодки и клеммники. Пружинные устройства надежно фиксируют жилы с помощью пружины, которую по необходимости можно ослабить при установке или вытаскивании провода. При опускании рычага медь и алюминий надежно зафиксируются внутри клеммника. Одноразовые приборы зажимают кабели при установке в гнездо, чтобы их вытащить, нужно приложить физическое усилие. В результате пружинный механизм может повредиться, повторное применение станет невозможным.

Ассортимент одноразовых и многоразовых клеммников широк. Они различаются по числу подключаемых веток разводки, сечению устанавливаемого провода. Использование клеммников – это один из самых популярных и удобных способов для создания контакта между проводами.

Первые клеммные колодки с самозажимным механизмом выпустила компания Wago. Они создают и продают одноименные соединители. На рынке можно найти множество аналогов, в том числе произведенных неизвестными компаниями. Такие устройства могут быть ненадежными, поэтому рекомендуется покупать все электротехнические приборы в специализированных магазинах.

Алгоритм подключения самозажимного клеммника Wago:

• Снять изоляционный слой с проводов примерно на 0,5-1 см.
• Оголенную часть жилы установить в соответствующее гнездо клеммной колодки.
• Зафиксировать провод с помощью пружинного зажима или винта.

Дополнительная изоляция места соединения не требуется. К недостаткам соединения колодками Wago относится высокая стоимость изделий.

Колодки типа «Орех»

Орех для соединения проводов

Существует еще одна разновидность клеммников, используемая для контакта двух проводников. Это клеммные колодки «Орех», которые представляют собой две медные пластины, заключенные в пластиковый корпус. Применяются для ответвления кабелей большого диаметра, а также использования в уличных условиях.

Механизм работает просто. Между двумя пластинами укладываются жилы. Затем их нужно стянуть при помощи болтов. Для изоляции сверху надевается защитный пластиковый корпус, который состоит из двух половинок, внешне напоминающих орех. Крепятся половинки также при помощи стандартных винтов.

Особенности соединения на улице

Все провода и кабели, проложенные на улице, подвергаются негативному воздействию внешних факторов. Снег, дождь, высокие температуры, прямые солнечные лучи могут привести к нарушению соединения. Поэтому соединитель должен обладать высокой устойчивостью ко всем негативным факторам и герметично закрывать место контакта. В открытых местах для создания контакта используются прокалывающие зажимы.

Рекомендации специалистов

Скрутка проводов может привести к пожару

Чтобы безопасно соединить медную и алюминиевую жилу, следует воспользоваться следующими правилами:

• Если соединение будет осуществляться с помощью пайки или сварки, медь предварительно нужно залудить. Для алюминия потребуется специальный припой.
• Не рекомендуется сильно надавливать на места контактов и допускать механическое воздействие на них. Это может привести к деформации и повреждению жил.
• Обязательно должна соблюдаться маркировка.
• Клеммники и другие соединители выбираются с учетом условий эксплуатации. Для уличной работы прибор должен обладать высокой степенью защищенности от влаги, ультрафиолетовых лучей, повышенных температур. Также клеммник должен подбираться с учетом сечения кабеля.

Нельзя скручивать провода электропроводке. Это ненадежный способ, при котором материалы нагреваются, разрушаются, из-за чего может произойти возгорание.

Последствия установки стальной шайбы между медным и алюминиевым проводом

Чтобы улучшить качество контакта, может использоваться специальная смазка или паста. Чаще всего применяется кварцевазелиновая паста или другое средство, отталкивающее влагу. Она позволяет улучшить соединение электропровода из алюминия. Применяется во всех видах соединений. Особенно рекомендуется использовать пасту на улице. Она дополнительно защищает контакт и ограничивает негативное влияние окружающей среды, что повышает долговечность.

На пасту довольно сложно надевается изоляция. Изолента практически не приклеивается, а термоусадочная трубка может повредиться. Поэтому нужно заранее продумать, каким способом будет защищаться контакт двух проводников.

Медь VS Алюминий — Змеевики конденсаторов и испарителей

Вот как выглядят медная катушка и алюминиевая катушка:

Большинство производителей начинают переходить от использования медных змеевиков к алюминиевым в качестве змеевиков конденсатора и испарителя по ряду причин. Прежде чем вы решите приобрести новую систему с медными или алюминиевыми змеевиками, хорошо знать, для чего вы настраиваете себя.

Традиционно медь считается лучшим выбором для изготовления змеевиков испарителя и конденсатора.Причина этого — скорость теплопередачи, экономическая эффективность, гибкость и, конечно же, тот факт, что комплекты медных линий были созданы для соединения сплит-систем. Стоимость меди резко выросла за последние несколько лет , таким образом изменив положение дел в обрабатывающей промышленности. Производители теперь обращают внимание на алюминий, потому что он дешевле, а также может похвастаться рядом преимуществ, упомянутых выше для меди. Основное отличие состоит в том, что медь имеет в два раза большую проводимость, чем алюминий, когда речь идет о передаче тепла.

Медь VS Алюминиевая катушка Упрощенная:

Сложность ремонта

Легко отремонтировать все медные катушки, если они повреждены в полевых условиях, тогда как в случае повреждения алюминия потребуется полная переделка катушек.Современные змеевики из медных труб и алюминиевых ребер тоже не подлежат ремонту. Медь настолько тонкая, что паять ее очень сложно.

Устойчивость к коррозии

Алюминий устойчив к коррозии. Участник технического форума HVAC говорит: «Алюминиевые змеевики обладают защитой от окисления, которой нет у меди. Теплопередача ниже, но они увеличивают площадь поверхности для компенсации. Я 30 лет являюсь поклонником алюминиевых катушек, ни разу не имел самопроизвольных протечек.Большая проблема с алюминиевыми змеевиками в том, что в случае утечки ремонт практически невозможен ».

HVAC Гэри Эдельман также соглашается и говорит: «Алюминиевые змеевики пока не решены. У меня было несколько утечек за последние 8 лет или около того с тех пор, как я их использовал, но не много. Как они собираются продержаться в долгосрочной перспективе, например, на 15 или 20 лет, нам просто нужно подождать и посмотреть. Медные катушки не решаются. Кажется, что все они протекают независимо от марки, и я бы не стал устанавливать жилой блок с медным змеевиком.”

Плохая тенденция для меди (экономия)

Современные технологии вкупе со стоимостью меди заставили производителей экономить на материале. Суть в том, что более тонкие (и менее эффективные) катушки наводнили рынок. Бытует мнение, что медь служит дольше алюминия. Однако это может скоро измениться из-за вышеупомянутого сценария, когда производители используют более тонкие и менее стабильные нити.

Кроме того, цена на медь делает ее более привлекательной для воров.Он нацелен и позже продан на рынке по более низкой цене. Если вы используете материал, убедитесь, что провода надежно закреплены, и это предотвратит кражу.

Остерегайтесь гибридов

В то время как медь используется для линейных комплектов, ребра используются для алюминия. Когда соединяются медь и алюминий, чаще всего происходит гальваническая коррозия. Гальваническая коррозия обычно возникает при соединении двух разных металлов. Благодаря современным технологиям и значительным достижениям, концепции соединения неродственных металлов сделали алюминий привлекательным выбором для некоторых.

Заключение

Каждый металл имеет свои преимущества, которые делают его подходящим выбором для испарителей и конденсаторов. Минусы также разделены поровну, поэтому выбор действительно остается за потребителем. Если посмотреть на плюсы и минусы меди и алюминия, обе катушки используются в зависимости от наличия места, рентабельности при установке, а также при обслуживании. Есть оборудование, которое хорошо работает с алюминием, а другое — с медью.

Кстати, мой личный приоритет — Вся медь (без экономии)> Весь алюминий> Медная катушка + алюминиевые ребра> Вся медь (без экономии). Только личное. Если у вас есть какие-либо вопросы или предложения по этой статье, просто напишите сообщение ниже.

Какой металл лучший дирижер?

Давайте вернемся к периодической таблице, чтобы объяснить, какие металлы лучше всего проводят электричество. Количество валентных электронов в атоме — это то, что делает материал способным проводить электричество.Внешняя оболочка атома — валентность. В большинстве случаев проводники имеют один или два (иногда три) валентных электрона.

Металлы с ОДНИМ валентным электроном — это медь, золото, платина и серебро. Железо имеет два валентных электрона. Хотя алюминий имеет три валентных электрона, он также является отличным проводником. Полупроводник — это материал, который имеет 4 валентных электрона.

Электропроводность

Металлическое соединение заставляет металлы проводить электричество.В металлической связи атомы металла окружены постоянно движущимся «морем электронов». Это движущееся море электронов позволяет металлу проводить электричество и свободно перемещаться между ионами.

Большинство металлов в определенной степени проводят электричество. Некоторые металлы обладают большей проводимостью, чем другие. Медь, серебро, алюминий, золото, сталь и латунь являются обычными проводниками электричества. Металлы с самой высокой проводимостью — это серебро, медь и золото.

Металлы проводимости

Этот список электропроводности включает сплавы, а также чистые элементы.Поскольку размер и форма вещества влияют на его проводимость, в списке предполагается, что все образцы имеют одинаковый размер. Здесь представлены основные типы металлов и некоторые распространенные сплавы в порядке убывания проводимости, как и в Metal Detecting World.

От лучшего к худшему — какой металл является лучшим проводником электричества

(одинакового размера)

Серебро Проводимость

«Серебро — лучший проводник электричества, потому что оно содержит большее количество подвижных атомов (свободных электронов).Чтобы материал был хорошим проводником, пропускаемое через него электричество должно перемещать электроны; чем больше в металле свободных электронов, тем выше его проводимость. Однако серебро дороже других материалов и обычно не используется, если только оно не требуется для специального оборудования, такого как спутники или печатные платы », — поясняет Sciencing.com.

Медная проводимость

«Медь менее проводящая, чем серебро, но дешевле и обычно используется в качестве эффективного проводника в бытовых приборах.Большинство проводов имеют медное покрытие, а сердечники электромагнитов обычно оборачиваются медной проволокой. Медь также легко паять и наматывать на провода, поэтому ее часто используют, когда требуется большое количество проводящего материала », — сообщает Sciencing.com

Золото Проводимость

Хотя золото является хорошим проводником электричества и не тускнеет на воздухе, оно слишком дорого для обычного использования. Индивидуальные свойства делают его идеальным для конкретных целей.

Проводимость алюминия

Алюминий может проводить электричество, но он не проводит электричество так же хорошо, как медь.Алюминий образует электрически стойкую оксидную поверхность в электрических соединениях, что может вызвать их перегрев. В высоковольтных линиях электропередачи, заключенных в стальной корпус для дополнительной защиты, используется алюминий.

Цинк Проводимость

ScienceViews.com объясняет, что «Цинк — это сине-серый металлический элемент с атомным номером 30. При комнатной температуре цинк является хрупким, но становится пластичным при 100 C. Податливость означает, что он может изгибаться и формироваться без разрушения.Цинк — умеренно хороший проводник электричества ».

Никель Проводимость

Большинство металлов проводят электричество. Никель — элемент с высокой электропроводностью.

Латунь Проводимость

Латунь — это металл, работающий на растяжение, который используется для небольших станков, поскольку его легко сгибать и формовать в различные детали. Его преимущества по сравнению со сталью заключаются в том, что он немного более проводящий, дешевле в приобретении, менее коррозионный, чем сталь, и при этом сохраняет ценность после использования. Латунь — это сплав.

Бронзовая проводимость

Бронза — это электропроводящий сплав, а не элемент.

Электропроводность железа

Железо имеет металлические связи, в которых электроны могут свободно перемещаться вокруг более чем одного атома. Это называется делокализацией. Из-за этого железо — хороший проводник.

Платина Проводимость

Платина — это элемент с высокой электропроводностью, который более пластичен, чем золото, серебро или медь. Он менее податлив, чем золото.Металл обладает отличной устойчивостью к коррозии, устойчив при высоких температурах и имеет стабильные электрические свойства.

Электропроводность стали

Сталь — это проводник и сплав железа. Сталь обычно используется для оболочки других проводников, потому что это негибкий и очень коррозионный металл при контакте с воздухом.

Проводимость свинца

«Хотя соединения свинца могут быть хорошими изоляторами, чистый свинец — это металл, который проводит электричество, что делает его плохим изолятором.Удельное сопротивление свинца составляет 22 миллиардных метра. Он находит применение в электрических контактах, потому что, будучи относительно мягким металлом, он легко деформируется при затягивании и обеспечивает прочное соединение. Например, разъемы для автомобильных аккумуляторов обычно делают из свинца. Стартер автомобиля на короткое время потребляет ток более 100 ампер, что требует надежного подключения к батарее », — поясняет сайт Sciencing.com.

Электропроводность из нержавеющей стали

Нержавеющая сталь, как и все металлы, является относительно хорошим проводником электричества.

Факторы, влияющие на электропроводность

Определенные факторы могут повлиять на то, насколько хорошо материал проводит электричество. ThoughtCo объясняет эти факторы здесь:

• Температура: Изменение температуры серебра или любого другого проводника изменяет его проводимость. Как правило, повышение температуры вызывает тепловое возбуждение атомов и снижает проводимость, одновременно увеличивая удельное сопротивление. Взаимосвязь линейная, но при низких температурах она нарушается.
• Примеси: Добавление примесей к проводнику снижает его проводимость. Например, чистое серебро не так хорошо проводит провод, как чистое серебро. Окисленное серебро — не такой хороший проводник, как чистое серебро. Примеси препятствуют потоку электронов.
• Кристаллическая структура и фазы: Если в материале есть разные фазы, проводимость немного замедлится на границе раздела и может отличаться от одной структуры от другой. Способ обработки материала может повлиять на то, насколько хорошо он проводит электричество.
• Электромагнитные поля: Проводники генерируют собственные электромагнитные поля, когда через них проходит электричество, причем магнитное поле перпендикулярно электрическому полю. Внешние электромагнитные поля могут создавать магнитосопротивление, которое может замедлять ток.
• Частота: Количество циклов колебания переменного электрического тока за секунду — это его частота в герцах. Выше определенного уровня высокая частота может вызвать протекание тока вокруг проводника, а не через него (скин-эффект).Поскольку нет колебаний и, следовательно, нет частоты, скин-эффект не возникает при постоянном токе.

Посетите Tampa Steel & Supply для качественной стали и алюминия

Вам нужны запасы стали? Не ищите ничего, кроме профессионалов Tampa Steel and Supply. У нас есть обширный перечень стальной продукции для любого проекта, который вам нужен. Мы гордимся тем, что обслуживаем наших клиентов почти четыре десятилетия, и готовы помочь вам с вашими потребностями в стали.Есть вопросы? Позвоните нам сегодня, чтобы узнать больше, или загляните в наш красивый выставочный зал Тампа.

Сделайте запрос онлайн
или позвоните в Tampa Steel & Supply по телефону (813) 241-2801

Сравнение медных и волоконных проводов в конструкции кабеля

Кабели являются важным компонентом промышленных сетей на базе Ethernet, которые становятся все более распространенными на промышленных объектах.Они устанавливаются на объектах, от заводов до электрических подстанций, до глубоководных нефтегазовых предприятий, транспорта и т. Д. Отказ промышленной сети приводит к дорогостоящим простоям, возможной потере продукта в процессе и другим нежелательным последствиям. Выбор кабеля может иметь огромное влияние на надежность и время безотказной работы системы. Несмотря на внимание, уделяемое коммутаторам и маршрутизаторам, которые управляют данными, важность кабелей часто упускается из виду.

Кабели влияют на производительность, надежность и рентабельность

Важно правильно выбрать кабель для работы.Большинство отказов промышленных сетей происходит из-за проблем с передачей сигналов. Затраты на простой для критически важных сетей могут варьироваться от 25 000 долларов в час для нефтепровода до 45 000 долларов в час для электростанции. Если причиной сбоя является поврежденный или неподходящий кабель, его продолжительность может быть длительной, так как устранить проблемы с кабелем сложно. Есть реальный стимул для определения и установки продукта, подходящего для работы.

Ни один тип кабеля не подходит для любых нужд и не решает все проблемы.Первым приоритетом при выборе кабеля для промышленной сети является понимание важности выбора кабеля промышленного класса. Да, обычно это стоит дороже, но подобные соображения быстро меркнут при первом выходе из строя кабеля. Кабели коммерческого класса предназначены для использования в коммерческих целях. У них нет физической целостности, необходимой для стабильной работы в суровых условиях промышленного применения.

Для промышленных кабелей используются медные проводники или оптоволокно. Медные кабели передают данные через витые пары медных проводов, а оптоволоконные кабели передают данные с помощью света. У каждого есть свои плюсы и минусы. При принятии решения о том, что использовать в конкретном приложении, необходимо учитывать ряд важных элементов.

Кабельные трассы и скорость передачи данных
Два основных различия между медными и оптоволоконными кабелями — это длина трассы, которую они могут выдержать, и объемы данных, которые они могут нести.

Длина вашего кабеля поможет определить среду. Если ваш пробег составляет 100 м или меньше, медные кабели подойдут. При большей длине волокно имеет преимущество. Максимальное расстояние между многомодовыми оптоволоконными кабелями составляет 2000 м, в то время как одномодовые оптоволоконные кабели могут поддерживать точность передачи сигнала на значительно больших расстояниях.

В сетевых коммуникациях под пропускной способностью обычно понимается скорость передачи данных, т.е.е. количество данных, которые могут быть переданы из одной точки в другую за заданный промежуток времени. Медные кабели Cat 6 имеют максимальную пропускную способность 1 Гбит / с, а медные кабели Cat 5e — 100 Мбит / с. Этой полосы пропускания сегодня достаточно для большинства промышленных приложений. Тем не менее, выбирая кабель, вы должны учитывать будущие требования, а также планировать «снижение полосы пропускания», которое является отличительной чертой промышленных сетей. Оптоволоконные кабели передают данные со скоростью 10 Гбит / с или более и рекомендуются для сетевых магистралей, приложений безопасности с многочисленными подключенными цифровыми камерами и других приложений с высокой пропускной способностью.

Прочие соображения
После того, как вы определили поддерживаемые расстояния и требуемую скорость передачи данных, необходимо принять во внимание множество других соображений. Некоторые из этих соображений — безопасность, искроопасность, долговечность и помехозащищенность.

Безопасность — Многие отрасли считаются потенциальными целями террористов. Саботаж, шпионаж и воровство — реальные угрозы. Если ваш кабель проходит между зданиями или в другой менее защищенной среде, вам следует рассмотреть возможность использования оптоволоконных кабелей.Их гораздо труднее подключать, чем медные кабели.

Опасность искры — Нефтегазовые заводы и шахты — два места, где искрообразование может быть опасным. Волоконно-оптические кабели не образуют искр. С другой стороны, медные кабели подвержены искрообразованию, если не имеют надлежащей защиты.

Прочность — волоконно-оптические кабели, естественно, более долговечны, чем медные, что означает, что они могут выдерживать более жесткие условия окружающей среды и суровые погодные условия.Когда выбирается медь, важно выбрать правильную оболочку и экранирование для защиты (см. Ниже).

Помехозащищенность — Когда кабели должны быть проложены в месте со значительными электрическими помехами, необходимо особое внимание. Волоконно-оптические кабели невосприимчивы к электрическим помехам, тогда как медные требуют дополнительной защиты в виде надлежащего экранирования и технологии связанных пар. Технология Bonded-Pair гарантирует, что витая пара медных проводников внутри кабеля не будет деформирована из-за скручивания, изгиба или растягивания самого кабеля.Это обеспечивает большую целостность сигнала в шумной или стрессовой среде.

Одним из новейших типов медных кабелей, которые будут представлены на рынке, является кабель Cat 5e с номинальным напряжением 600 В, использующий технологию Bonded-Pair, который специально разработан для прокладки в уже существующих кабельных лотках на заводе. Этот тип кабеля экранирован от сильных электромагнитных помех, которые обычно встречаются в кабельных лотках на 600 В.

Выбор подходящей оболочки и экранирования
Характеристики проводников — лишь одна из составляющих головоломки.После выбора правильного типа проводника для ваших нужд следующим шагом будет убедиться, что ваш кабель защищен. В промышленной среде кабели могут подвергаться множеству опасностей, включая экстремальные температуры, влажность, УФ-лучи, масло и коррозионные вещества. Тип куртки, которую вы выберете, повлияет на характеристики кабеля. В таблице слева перечислены некоторые из распространенных экологических проблем и тип куртки, необходимой для их решения.

Кабели также могут быть повреждены из-за раздавливания или проколов. Вы можете защитить свой кабель, пропустив его через кабелепровод, или использовать армированные кабели. Бронированные кабели легче устанавливать и перемещать, чем кабелепроводы, и существует множество вариантов брони. Если вы предвидите внесение изменений в свою физическую компоновку, бронированные кабели могут быть лучшим выбором.

Стоимость
Медный кабель традиционно был дешевле. Однако, как и в случае с большинством бюджетных решений, долгосрочные последствия выбора необходимо сопоставить с непосредственными затратами.Если у вас ограниченный бюджет, и медный кабель будет соответствовать вашим потребностям, это будет вашим предпочтительным решением. С другой стороны, растущий спрос на волоконно-оптические кабели приводит к падению цен, что снижает проблему затрат. Имеет смысл изучить требования к приложению и принять решения на основе глубокой оценки его истинных потребностей.

Выбор правильных кабелей — один из наиболее важных аспектов настройки сети в промышленной среде. Неправильный кабель может привести к простою оборудования и потратить время и деньги.Предварительно изучив широкий спектр доступных сегодня промышленных кабелей, вы можете легко выбрать подходящий кабель и необходимую защиту. Правильный кабель может обеспечить годы безотказной работы и обеспечить минимальную совокупную стоимость владения.

Типы, размеры и установка электрических кабелей

Электрический кабель предназначен для передачи электроэнергии из одной точки в другую. В зависимости от конечного применения кабели могут иметь разные конфигурации, всегда основанные на конструкции в соответствии с национальными и международными правилами.

Кабели электрические Напряжение

Электрический кабель измеряется в вольтах, и в зависимости от этого они делятся на ту или иную группу:

• Кабели низкого напряжения (до 750 В): для различных применений, с термопластическими и термореактивными покрытиями. Они спроектированы и построены в соответствии с согласованными стандартами.
• Кабели низкого напряжения (до 1000 В): (также называемые (0,6 / 1 кВ) Кабели в этом разделе используются для промышленных энергетических установок в различных областях (общая промышленность, общественные установки, инфраструктуры и т. Д.)). Они разработаны в соответствии с международными стандартами (UNE, IEC, BS, UL).
• Кабели среднего напряжения: от 1 кВ до 36 кВ. Они используются для распределения электроэнергии от электрических подстанций к трансформаторным станциям.
• Кабели высоковольтные: от 36 кВ. Они используются для транспортировки электроэнергии от генерирующих станций на электрические подстанции.

Виды электрического кабеля по их применению

Кабели низковольтные

Кабели для электрощитов

Кабели гибкие для электромонтажа электрошкафов .Эти электрические кабели особенно подходят для домашнего использования, для прокладки в общественных местах и ​​для внутренней проводки электрических шкафов, распределительных коробок и небольших электрических приборов.

Силовые кабели

Кабели энергетические для промышленных объектов и общественных мест . Силовые кабели обычно используются для передачи энергии во всех типах низковольтных соединений, для промышленного использования и для частотно-регулируемых приводов (VFD).

Кабели армированные

Кабели с алюминиевой или стальной арматурой для установок с риском механического воздействия .Также часто можно найти бронированные кабели в местах, где присутствуют грызуны, а также в установках в помещениях с риском пожара и взрыва (ATEX).

Кабели резиновые

Использование очень гибких резиновых кабелей очень разнообразно. Мы можем найти резиновые кабели в стационарных промышленных установках, а также в мобильных сервисах . Сварочные кабели должны иметь резиновую оболочку, которая позволяет передавать большие токи между сварочным генератором и электродом.

Кабели без галогенов

Кабели повышенной безопасности без галогенов (LSZH) с низким выделением дыма и коррозионных газов в случае пожара подходят для использования в электропроводке электрических панелей и общественных мест , инсталляций всех видов в общественных местах, отдельных ответвлениях, аварийных цепях , общественные торговые сети, а также для мобильной связи.

Кабели огнестойкие

Эти кабели специально разработаны для передачи электроэнергии в экстремальных условиях , которые возникают во время продолжительного пожара, гарантируя питание аварийного оборудования, такого как сигнализация, дымососы, акустическая сигнализация, водяные насосы и т. Д.Их использование рекомендуется в аварийных цепях в местах с согласия населения.

Кабели управления

Кабели управления для стационарных или мобильных установок должны быть чрезвычайно гибкими, поскольку они в основном предназначены для небольших бытовых приборов, для соединения частей машин, используемых в производстве, для систем сигнализации и управления, для подключения двигателей или преобразователей частоты, для передачи сигнала, когда напряжение, вызванное внешним электромагнитным полем, может повлиять на передаваемый сигнал, или для соединений источника питания, чтобы избежать генерации электромагнитных полей.

Инструментальные кабели

Это гибкие и экранированные кабели для передачи сигналов между оборудованием в промышленных установках. . Особенно подходит для оптимальной передачи данных в средах с высоким уровнем электромагнитных помех.

Солнечные кабели

Эти кабели особенно подходят для подключения фотоэлектрических панелей и от панелей к инвертору постоянного тока в переменный. Благодаря конструкции материалов и покрытия, которое особенно устойчиво к солнечному излучению и экстремальным температурам, они могут быть установлены на открытом воздухе с полной гарантией.

Кабели специальные

Существует широкий выбор электрических кабелей для специальных установок , таких как: установка временных световых гирлянд на торговых ярмарках; соединения для мостовых кранов, подъемников и подъемников; Применение в погружных насосах и областях питьевой воды, таких как аквариумы, системы очистки, фонтаны питьевой воды или в плавательных бассейнах для освещения, очистки и очистки.

Алюминиевые кабели

Алюминиевые кабели для передачи энергии подходят для стационарной прокладки в помещении, на открытом воздухе и / или под землей.

Кабели среднего напряжения

RHZ1

Кабель среднего напряжения типа RHZ1 с изоляцией из сшитого полиэтилена, без галогенов и не распространяющий пламя и / или огонь. Это кабели, идеально приспособленные для транспортировки и распределения энергии в сетях среднего напряжения.

HEPRZ1

Кабель среднего напряжения с изоляцией HEPR, без галогенов и не распространяющий пламя и / или огонь. Идеален для транспортировки и распределения энергии в сетях среднего напряжения.

МВ-90

Кабель среднего напряжения с изоляцией из сшитого полиэтилена по американскому стандарту. Для транспортировки и распределения энергии в сетях среднего напряжения.

РХВхМВх

Медно-алюминиевый кабель среднего напряжения для специальных применений. Особенно рекомендуется для установок, где существует риск присутствия масел и химических агентов углеводородного типа или их производных.

Компоненты электрического кабеля

В состав электрического кабеля входят:

• Электрический проводник: , который направляет поток электроэнергии
• Изоляция: покрывает и сдерживает электрический ток в проводнике.
• Вспомогательные элементы: , защищающие кабель и гарантирующие его долговечность.
• Наружная оболочка: покрывает все упомянутые материалы, защищая их снаружи.

Виды электропроводов

• Оголенный провод : одинарный твердотельный провод, негибкий и без покрытия.
• Алюминиевые электрические проводники: В некоторых случаях также используются алюминиевые проводники, несмотря на то, что этот металл на 60% хуже проводник, чем медь.
• Медные электрические проводники: наиболее часто используемый материал.
• Гибкий медный проводник: представляет собой набор тонких проводов, покрытых изоляционным материалом. Они гибкие и податливые.
• Одножильный кабель: одножильный кабель.
• Многожильный кабель: кабель с несколькими жилами.

Виды изоляции электрических кабелей

Изоляция заключается в нанесении на проводник изоляционного покрытия для предотвращения утечки тока.Их делят на две большие группы: термопласты и термореактивные материалы.

1. Термопластическая изоляция

Наиболее распространенными при производстве электрических кабелей являются:

• ПВХ: Поливинилхлорид
• Z1: Полиолефины
• PE : линейный полиэтилен
• УЕ: Полиуретан

2. Термореактивная изоляция

Самые распространенные:

• EPR: Этилен пропилен
• XLPE : сшитый полиэтилен
• EVA : этилвинилацетат
• SI : силикон
• PCP: Неопрен
• SBR : Натуральный каучук

Виды металлических защит электрических кабелей

В некоторых случаях кабели могут иметь металлические экраны.

• Экраны: это электрические металлические защиты, применяемые для изоляции сигналов, проходящих через внутреннюю часть кабеля, от возможных внешних помех.
• Броня : это механическая защита, защищающая кабель от возможных внешних воздействий: животных, ударов и т. Д.

Номенклатура электрических кабелей по нормам

Каждый кабель имеет стандартное обозначение. Это обозначение состоит из набора букв и цифр, каждая из которых имеет определенное значение.Это обозначение относится к ряду характеристик продукта (материалы, номинальное натяжение и т. Д.), Которые облегчают выбор наиболее подходящего кабеля для ваших нужд, избегая возможных ошибок при подаче одного кабеля другим.

Если на кабеле четко не указаны эти данные, это может быть дефектный кабель, который не соответствует правилам безопасности или не гарантирует срок службы и надлежащую работу кабеля.

Обозначение по типу изоляции

Обозначение экрана, внутренняя облицовка, якорь сиденья

Если нет экрана, внутренней облицовки и седла якоря, буква не используется.

Обозначение различных видов брони

Обозначение наружной оболочки

Обозначение проводника

Номинальная нагрузка

Обозначение количества жил

Правила проектирования кабеля

Правила проектирования кабелей также указаны в маркировке каждого кабеля:

• UNE 21123
• МЭК 60502
• UNE 21150

Дополнительные данные

Вы можете просмотреть концепции в этом видео, которое мы подготовили:

Критерии определения размеров электрических проводов

Существует два критерия выбора размеров медных проводников:

• В стандарте AWG-American Wire Gauge проводники определяются путем указания количества проводов и диаметра каждого провода.
• В европейском сечении (мм2) проводники определяются путем указания максимального сопротивления проводника (Ом / км). Жесткие или гибкие проводники определяются путем указания минимального количества проводов или максимального диаметра проводов, образующих их. Кроме того, фактические геометрические сечения несколько меньше, чем указанные в качестве номинальных.

Измерения электрического кабеля

Типы цветов электрических кабелей и их значение

Цвета электрических кабелей регулируются стандартом Международной электротехнической комиссии IEC 60446 . Для обозначения проводов допускаются следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый, розовый и бирюзовый.

• Нейтральный провод : синий. Рекомендуется не использовать больше синих проводов, чтобы избежать путаницы.
• Фазовый провод : черный, серый или коричневый.
• Защитный или заземляющий провод : два цвета, желтый и зеленый. Использование однотонных кабелей желтого или зеленого цвета разрешается только в тех местах, где по соображениям безопасности исключена возможность их перепутывания с системой заземления.

Термопары-Типы термопар — J, K, E, T, N, B, R, S

Хромель {90% никель и 10% хром} Alumel {95% никель, 2% марганец, 2% алюминия и 1% кремний}

Твитнуть

Термопара типа K

Это наиболее распространенный тип термопар, обеспечивающий самый широкий диапазон рабочих температур.Термопары типа K обычно работают в большинстве случаев, поскольку они сделаны на основе никеля и обладают хорошей коррозионной стойкостью.

• 1. Положительный полюс — немагнитный (желтый) , отрицательный — магнитный (красный).

• 2. Традиционный выбор из недрагоценных металлов для работы при высоких температурах.

• 3. Подходит для использования в окислительной или инертной атмосфере при температурах до 1260 ° C (2300 ° F).

• 4. Уязвим к воздействию серы (воздерживаться от воздействия серосодержащих атмосфер).

• 5. Лучше всего работать в чистой окислительной атмосфере.

• 6. Не рекомендуется для использования в условиях частичного окисления в вакууме или при чередовании циклов окисления и восстановления.

Состоит из положительной ветви, состоящей примерно из 90% никеля, 10% хрома и отрицательной ветви, состоящей примерно из 95% никеля, 2% алюминия, 2% марганца и 1% кремния. Термопары типа K являются наиболее распространенными термопарами общего назначения термопара с чувствительностью примерно 41 мкВ / ° C, хромель положительный по отношению к алюмелю.Это недорогое решение, и предлагается широкий выбор датчиков в диапазоне от -200 ° C до + 1260 ° C / от -328 ° F до + 2300 ° F. Тип K был определен в то время, когда металлургия была менее развита, чем сегодня, и, следовательно, характеристики значительно различаются между образцами. Один из составляющих металлов, никель, является магнитным; Характерной чертой термопар, изготовленных из магнитного материала, является то, что они претерпевают ступенчатое изменение выходной мощности, когда магнитный материал достигает точки отверждения (около 354 ° C для термопар типа K).

Термопары типа K (хромель / константан)

Термопары типа K обычно работают в большинстве приложений, поскольку они сделаны на основе никеля и обладают хорошей коррозионной стойкостью. Это наиболее распространенный тип калибровки сенсора, обеспечивающий самый широкий диапазон рабочих температур. Благодаря своей надежности и точности термопара типа K широко используется при температурах до 2300 ° F (1260 ° C). Этот тип термопары должен быть защищен подходящей металлической или керамической защитной трубкой, особенно в восстановительной атмосфере.В окислительной атмосфере, такой как электрические печи, защита труб не всегда необходима, если подходят другие условия; тем не менее, он рекомендуется для обеспечения чистоты и общей механической защиты. Тип K обычно переживет тип J, потому что проволока JP быстро окисляется, особенно при более высоких температурах.

Диапазон температур:
• Провод класса термопары, от −454 ° до 2300 ° F (от −270 до 1260 ° C)

• Провод класса удлинения, от −32 ° до 392 ° F (от 0 до 200 ° C)

• Точка плавления, 2550 ° F (1400 ° C)

Точность (в зависимости от того, что больше):
• Стандарт: ± 2.2C% или ± 0,75%

• Специальные пределы погрешности: ± 1,1C или 0,4%

Отклонения в сплавах могут повлиять на точность термопар.
