Можно ли параллелить блоки питания

Подключение блоков питания параллельно увеличивает мощность*

* в случае параллельного или последовательного соединения можно использовать только блоки питания с одинаковыми характеристиками.

Так бывает, что по разным невозможно запитать светодиодную ленту, модули или светильник от одного блока питания достаточной мощности.

Например, блоки питания большой мощности имеют встроенный вентилятор и неприятно гудят, поэтому приходится ставить два блока питания меньшей мощности, но без шума. Или просто нет возможности купить подходящий по мощности блок питания.

В таком случае возможно увеличение выходной мощности с помощью параллельного соединения нескольких блоков питания. Итого мощности и ток блоков питания складываются (P = P1 + P2; I = I1 +I2), а общее напряжение на выходе не меняется (U = U1 = U2).

Но есть один важный минус параллельного соединения. Если вдруг какой-то из блоков питания выйдет из строя, то мощности оставшихся блоков скорее всего не хватит и они быстро сгорят.

Поэтому, всегда лучше брать один блок питания подходящей мощности.

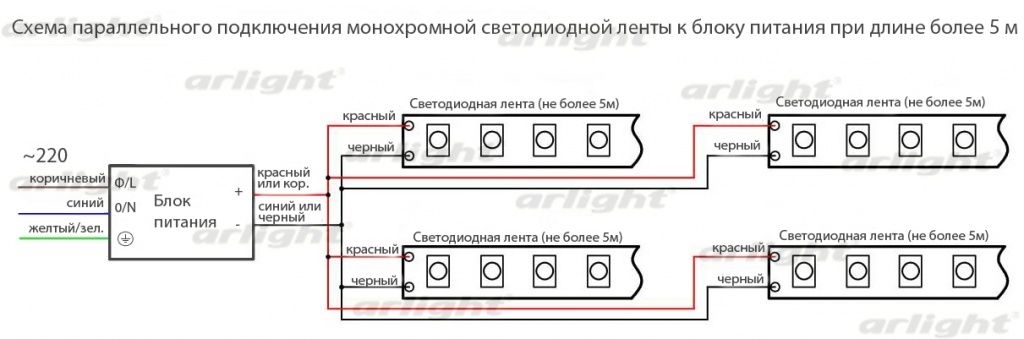

В случае параллельного подключения блоков питания между собой соединяются клеммы одного знака (+ +, — -).

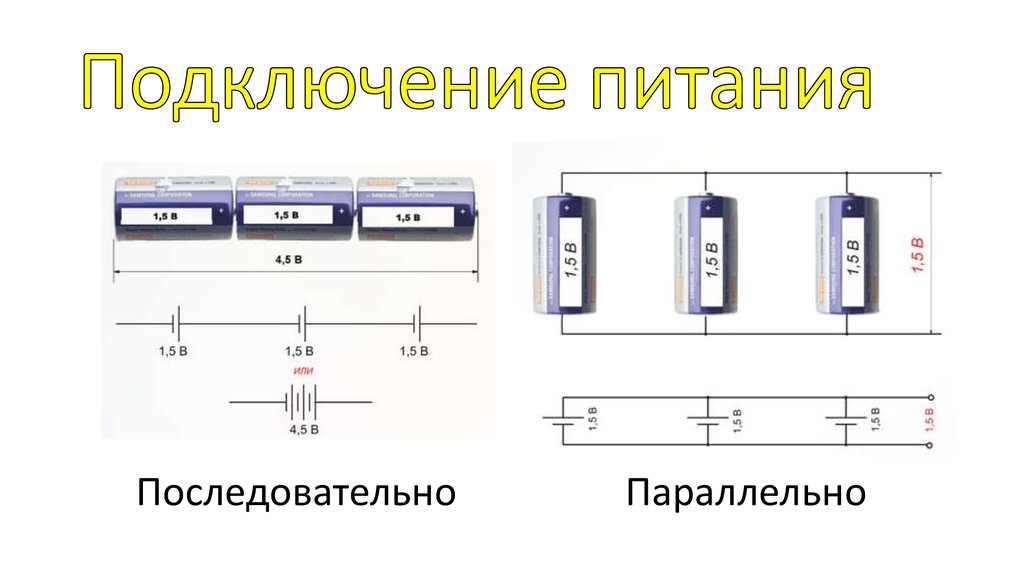

Подключение блоков питания последовательно увеличивает напряжение*

* в случае параллельного или последовательного соединения можно использовать только блоки питания с одинаковыми характеристиками.

Чаще бывает, что срочно требуется блок питания на 24V или 36V, а в ближайшем магазине продаются только на 12V. В таком случае последовательно соединив два или три блока питания, вы увеличите общее напряжение (P = P1 + P2), а мощность и ток останутся неизменными (P = P1 + P2; I = I1 + I2).

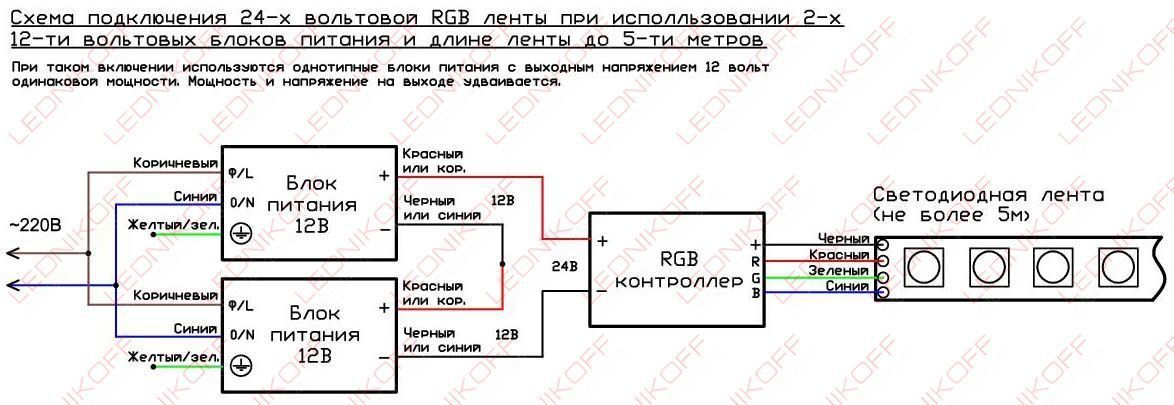

В случае последовательного подключения блоков питания между собой соединяются клеммы противоположных (+ -, — +).

Подключение блоков питания параллельно увеличивает мощность*

* в случае параллельного или последовательного соединения можно использовать только блоки питания с одинаковыми характеристиками.

Так бывает, что по разным невозможно запитать светодиодную ленту, модули или светильник от одного блока питания достаточной мощности.

Например, блоки питания большой мощности имеют встроенный вентилятор и неприятно гудят, поэтому приходится ставить два блока питания меньшей мощности, но без шума. Или просто нет возможности купить подходящий по мощности блок питания.

В таком случае возможно увеличение выходной мощности с помощью параллельного соединения нескольких блоков питания. Итого мощности и ток блоков питания складываются (P = P1 + P2; I = I1 +I2), а общее напряжение на выходе не меняется (U = U1 = U2).

Но есть один важный минус параллельного соединения. Если вдруг какой-то из блоков питания выйдет из строя, то мощности оставшихся блоков скорее всего не хватит и они быстро сгорят. Поэтому, всегда лучше брать один блок питания подходящей мощности.

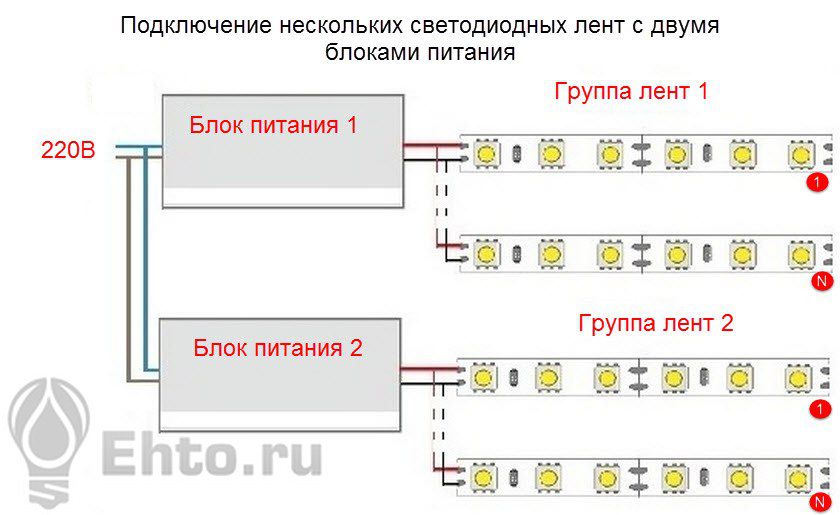

В случае параллельного подключения блоков питания между собой соединяются клеммы одного знака (+ +, — -).


Подключение блоков питания последовательно увеличивает напряжение*

* в случае параллельного или последовательного соединения можно использовать только блоки питания с одинаковыми характеристиками.

Чаще бывает, что срочно требуется блок питания на 24V или 36V, а в ближайшем магазине продаются только на 12V. В таком случае последовательно соединив два или три блока питания, вы увеличите общее напряжение (P = P1 + P2), а мощность и ток останутся неизменными (P = P1 + P2; I = I1 + I2).

В случае последовательного подключения блоков питания между собой соединяются клеммы противоположных (+ -, — +).

Эту статью меня побудил написать пользователь нашего форума, под ником GREENGARI. Ему надо было запитать автомобильный усилитель мощностью 800 ватт от компьютерного блока питания ATX . Один БП по линии 12 вольт не в состоянии обеспечить требуемый ток. Так как же поступить? Сделать самому мощный блок питания мощностью 900-1000 ватт или попробовать использовать компьютерные блоки. Решение было принято в пользу последних. Для того чтобы они могли вытянуть такую нагрузку — их надо подключить в параллель. С обычными трансформаторными блоками питания проблем не было бы, но с импульсными блоками АТХ все намного сложнее. Вот типовая структурная схема выходной части ПК АТХ.

Если мы просто параллельно соединим блоки, то произойдет вот что. Допустим, первый блок — верхний по схеме, (назовем его блоком А ) имеет выходное напряжение 11,8 вольт. Второй блок ( Б ) имеет выходное напряжение 12 вольт. Разница вроде и небольшая, но в нашем случае она свою роль сыграет. Дело в том, что в АТХ довольно жесткая стабилизация напряжения. Происходит это так. Допустим в блоке А , где выходное напряжение у нас 11,8 вольт, при нагрузке напряжение начнет проседать. В дело вступает блок стабилизации, выполнен в большинстве случаев на микросхеме TL494 или ее аналогах. Микросхема сравнивает выходное напряжение через резисторный делитель и в случае его отклонения принимает срочные меры. В случае когда напряжение под нагрузкой начинает проседать — микросхема начинает, говоря простым доступным языком, раскачивать сильнее высоковольтные транзисторы и напряжение повышается до заданного уровня. Если нагрузка уменьшилась и напряжение стремится подняться выше установленного уровня, то микросхема снижает мощность раскачки силовых транзисторов. Что и произойдет, если мы просто соединим блоки в параллель вот таким образом.

Как мы уже знаем, напряжение на блоке питания А меньше, чем в блоке Б . Когда мы соединили два блока, то напряжение с блока Б поступает на блок с меньшим напряжением А и его выпрямительные диоды запираются, поскольку на выходе диодов напряжения больше, чем на входе. В то же время, блок стабилизации блока А видит, что напряжение на выходе поднялось и начинает снижать мощность высоковольтного каскада на транзисторах. В результате напряжение блока А еще более уменьшается. Последствия этого очевидны: блок Б будет работать на полную мощность, а блок А будет загружен не полностью. В результате могут выгореть оба блока питания ATX. Сначала не выдержит блок Б . Потом после отказа Блока Б всю нагрузку примет блок А и. все уже догадались, что произойдет с ним.

Какой же выход из этой ситуации? Их два.

Первый довольно сложный — это существенная переделка блоков АТХ, которая состоит из того, что надо делать управление высоковольтными транзисторами обоих блоков от общего блока управления и стабилизации, что требует довольно серьезного знания в электронике.

Второй способ более простой и требует всего лишь паяльник, амперметр (желательно два), пару мощных диодов и два резистора. Ну и конечно прямые руки 🙂 Для начала, нужно развязать блоки по питанию, то есть сделать так, чтобы напряжение с одного блока не пролезало в другой. Для этого мы поставим на каждый выход диоды, рассчитанные на максимальный ток, который будет отдавать данный блок. Этим мы решим проблему с пролезанием напряжения из одного блока в другой, но остается еще проблема с разным выходным напряжением.

Эту проблему мы устраним установив на каждый выход блока по балластному резистору. На резисторе будет падать напряжение и блок с меньшим напряжением сможет включится в работу на общую нагрузку. С теорией разобрались, а в следующей статье мы перейдем к практическому решению проблемы параллельного соединения компьютерных БП. Автор статьи: Ксюня (Войтович Сергей).

Параллельное и последовательное соединение импульсных источников питания. Рекомендации от компании Nextys.

Выбор конфигурации ИБП

Выбор конфигурации ИБП Содержание Типы возможных конфигураций... 2 Таблица выбора и соответствующие диапазоны. .. 7 Схема 1... 9 Отдельный ИБП Схема 2... 10 Активное резервирование с двумя встроенными параллельными

Подробнее

Выбор конфигурации ИБП

Выбор конфигурации ИБП Содержание Типы возможных конфигураций... 2 Таблица выбора и соответствующие диапазоны... 5 Схема 1... 6 Отдельный ИБП Схема 2... 7 Активное резервирование с двумя встроенными параллельными

Подробнее

PS 1550 PS

ОТКАЗОУСТОЙЧИВЫЕ ИСТОЧНИКИ ПИТАНИЯ для применений, требующих высокой надежности СОДЕРЖАНИЕ ХАРАКТЕРИСТИКИ ИСТОЧНИКОВ ПИТАНИЯ СЕРИИ PS 3 PS 2500 ОБЩАЯ ИНФОРМАЦИЯ 4 PS 2500 БЛОК-СХЕМА 5 PS 2500 ТЕХНИЧЕСКИЕ

Подробнее

Мобильные Электросистемы

Назначение устройства Sterling Power Pro Split R разделяет выход источника зарядки и распределяет зарядный ток по нескольким батареям аккумуляторов. Устройство обеспечивает падение напряжения 0,0 вольт

Подробнее

ЗАЧЕМ НУЖНЫ СТАБИЛИЗАТОРЫ?

46 ЗАЧЕМ НУЖНЫ СТАБИЛИЗАТОРЫ? 1.1 ПОЧЕМУ НУЖНО ИХ ИСПОЛЬЗОВАТЬ Во многих случаях бытового и промышленного использования большей части электрического и электронного оборудования работоспособность последнего

Подробнее

руководство по эксплуатации

ИСТОЧНИК ПИТАНИЯ СТАБИЛИЗИРОВАННЫЙ ИПС-500-220В/220В-2А-D ИПС-500-220В/110В-4А-D ИПС-500-220В/60В-8А-D ИПС-500-220В/48В-10А-D ИПС-500-220В/24В-15А-D AC(DC)/DC руководство по эксплуатации СОДЕРЖАНИЕ 1.

Подробнее

Импульсные блоки питания

Серия Q 1-фазные 24V/3,4A Ширина 32mm BONUS Power (150% номинальной мощности) Широкий диапазон напряжения питания AC и DC Эффективность 90% Функция Блоки питания нового поколения характеризуются высокой

Подробнее

Драйвер шагового двигателя ADR810/ADR812

Драйвер шагового двигателя ADR810/ADR812 ИНСТРУКЦИЯ по эксплуатации Апрель-2010 1 СОДЕРЖАНИЕ 1. НАЗНАЧЕНИЕ УСТРОЙСТВА...3 2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ...3 3. ЧЕРТЕЖ КОРПУСА...3 4. КРАТКИЙ ПЕРЕЧЕНЬ ТОГО,

Подробнее

Релейные стабилизаторы напряжения

1 РАСШИРЕННЫЙ ДИАПАЗОН ВХОДНОГО НАПРЯЖЕНИЯ! RS-1/500LS RS-1/5000LS 2 6 степеней защиты Защита от перегрузки Защита от короткого замыкания Защита от перегрева Защита от опасного повышенного Защита от опасного

Подробнее

Релейные стабилизаторы напряжения

1 НОВИНКА АССОРТИМЕНТА! Автоматические стабилизаторы переменного электронного типа с цифровой инди кацией Uniel RS-1/500 12000WS предназна чены для питания устройств однофазным напряжением синусоидальной

Подробнее

Инструкция на преобразователь напряжения

Инструкция на преобразователь напряжения Перед использованием преобразователя напряжения внимательно прочтите всю инструкцию. Использование преобразователя требует осторожности и аккуратности. Пожалуйста

Подробнее

Рис Структурная схема усилителя с ОС

3. ОБРАТНЫЕ СВЯЗИ В ТРАКТАХ УСИЛЕНИЯ 3.. Структурная схема идеального управляемого источника с однопетлевой отрицательной обратной связью (ООС) и ее использование для анализа влияния ООС на параметры и

Подробнее

Драйвер (декодер) DMX512 LM-C002

применяется для управления различными светодиодными изделиями (линейками, лентами, модулями, и т д). Драйвер преобразовывает цифровой сигнал стандарта DMX 512 в аналоговый сигнал. Драйвер имеет три независимых

Подробнее

Требования по согласованию неадресных

АНАЛИЗ ПАРАМЕТРОВ ШЛЕЙФА ДВУХПОРОГОВОГО ППКП И. Неплохов к.т.н., технический директор Бизнес группы «Центр-СБ» Принципы работы неадресных приемно-контрольных приборов и основные варианты построения уже

Подробнее

3 ошибки подключения усилителя светодиодной ленты

RGB усилитель это устройство, повторяющее или усиливающее сигнал, поступающий с диммера или контроллера.

Дело в том, что самые популярные контроллеры рассчитаны как правило, на подключение 5-10 метров светодиодной ленты, не более.

Если же вам нужно сделать подсветку протяженностью 15, 20, 25 метров и так далее, то здесь вам и понадобится этот самый усилитель. На его вход подается сигнал с контроллера, после чего с выхода мы получаем точно такой же сигнал, но гораздо большей мощности.

То есть, вам не придется увеличивать мощность контроллера и менять его на другой, достаточно подключить после него еще один дополнительный блочок.

Для чего нужен усилитель

Увеличивая количество усилителей в одной схеме, можно подключить любую мощность светодиодной ленты, без оглядки на мощность самого контроллера. Правда при наличии соответствующего блока питания.

Все кто впервые сталкивался с вопросом, как правильно подключить светодиодную ленту, обязательно натыкался на главное ограничение: нельзя подключать последовательно более 5 метров ленты.

Так вот, благодаря одной маленькой коробочке, это правило можно некоторым образом обойти. Вот схема того, как вы сможете последовательно наращивать метраж своей подсветки, добавляя через каждые 5 метров по одному усилителю.

Монтировать такое количество блоков питания вовсе не обязательно, при условии что у вас есть один более мощный и все усилители будут запитаны от него.

Конечно никто не мешает вам установить дополнительный контроллер для каждого отрезка. Но в этом случае вам понадобятся несколько независимых пультов управления. И здесь встает вопрос — как вы будете их синхронизировать по цветам?

Есть вариант с установкой многозонных контроллеров, однако это выйдет в разы дороже.

С простыми девайсами получится такая картина, когда одна половина освещения будет гореть одним цветом, а вторая другим. При этом смена цветов будет происходить с запаздыванием и визуально различимой задержкой.

Толку от таких контроллеров будет мало. Всю полную информацию по этим устройствам можете найти в статье ниже. Узнаете для себя много нового.

Включив же в схему усилитель, вы без лишних затрат сможете синхронно управлять подключенной подсветкой на всей протяженности. При этом без каких-либо потерь яркости.

Расчет мощности — формула

Один из главных вопросов — как определить нужную мощность усилителя? Тут все достаточно просто и напоминает расчет при выборе блока питания.

Итак, чтобы узнать, какой RGB усилитель вам нужен, мощность одного метра ленты умножаете на всю ее длину и на коэффициент запаса (K=1,2).

Этот коэффициент необходим, чтобы устройство не перегружалось и исправно проработало весь заявленный срок службы.

Рассмотрим все на конкретном примере. Допустим вам нужно подключить 20 метров Led ленты RGBW SMD 5050/60 диодов на метр.

Мощность одного метра такого изделия составляет 14,4Вт/м.

В данном случае усилитель нужно выбирать по формуле:

Если вы обратите внимание, то на коробочках этих девайсов обычно указывается ампераж и входное напряжение, но никак не мощность в ваттах. Что же делать?

Тут все еще проще. Чтобы получить заветную расчетную цифру, воспользуемся формулой, известной из школьного курса физики: I=P/U

В выше рассмотренном примере имеем:

Получается, что в данном случае вам нужен RGB усилитель на 30А.

Если вам требуется подключить не RGB, а монохромную одноцветную ленту, оптимальным вариантом будет использование только одной «минусовой» клеммы — R или G или B. Выбирайте любую на свой вкус, разницы здесь нет никакой.

Единственное что вам нужно учесть, общий ампераж усилителя нужно разделить на три.

И именно с такой мощностью и подбирать монохромную светодиодную ленту.

Подключение проводов

Усилители могут подключаться последовательно и параллельно. Параллельное подключение предпочтительнее, так как оно уменьшает вероятность падения уровня сигнала на светодиодной ленте и позволяет получить точную цветопередачу и яркость.

В этих коробочках есть три разъема для подключения проводов:

  • разъем питания 12/24В
  • и выходной разъем на Led ленту

При подключении блоков питания и RGB лент, необходимо строго соблюдать полярность. Помните, что запас мощности самих блоков питания, относительно всей длины подсветки, должен составлять не менее 20%

Иначе будут проблемы как с уровнем яркости, так и со сроком службы всего освещения.

Сечение провода от контроллера к усилителю и от усилителя к ленте, должно рассчитываться исходя из мощности нагрузки и длины проводов. В этом вам поможет следующая таблица:

Вот стандартные провода, которые применяют в большинстве случаев:

  • если от блока питания до контроллера 5м - ПВС 2*1,5мм2
  • более 5м - ПВС 2*2,5мм2
  • от контроллера до ленты 5м - ПВС 4*0,5мм2
  • более 5м - ПВС 4*1,5мм2

Напряжение 12/24В разрешается подавать как от дополнительного блока питания, так и от общего, если позволяет его мощность.

При этом следует помнить, что устройства мощнее 250Вт обычно идут с кулером и шумят во время работы, что не совсем комфортно в жилых помещениях. В особенности в спальне.

Поэтому при недостатке мощности, профессионалы советуют ставить именно два блока.

Популярные схемы подключения

Вот наиболее применяемые схемы подключения RGB усилителей. Светодиодная подсветка длиной 20 метров:

Как видите, в этой схеме два блока питания. Один из них идет на RGB контроллер и первые 10 метров Led ленты.

Второй блок подключен непосредственно к усилителю и уже от него запитаны оставшиеся 10 метров ленты. При этом все участки по 5 метров подключены параллельно.

При использовании одного мощного источника питания, схема будет выглядеть уже следующим образом:

А вот схема, которая содержит в себе диммер, а не контроллер.

Только не подключайте усилители от диммеров на 220В. Здесь должны использоваться устройства только на 12/24В, запитываемые от блоков питания.

Диммер ставится после блока, а уже от него идет параллельное подключение отрезка подсветки в 5 метров и RGB усилителя. Далее присоединяется еще один кусок Led ленты.

Заметьте, что входной сигнал для усилителя можно брать как с начала светодиодной ленты.

Так и с ее конца.

Главное соблюсти полярность и последовательность: блок питания - контроллер - лента №1 - усилитель - лента №2 - усилитель - лента №3 и т.д.

Подключение 20 метров светодиодной ленты

Давайте конкретно рассмотрим типичную ситуацию, когда вам нужно подключить 20 метров светодиодной ленты. Для этого вам понадобятся следующие материалы:

  • светодиодная лента SMD 5050/60 14.4Вт
  • два блока питания на 200Вт
  • усилитель на 16А
  • шнур питания с вилкой под розетку
  • провода ПВС разного сечения (смотри рекомендации выше)

Воспользуемся самой первой вышеприведенной схемой. Первым делом подключаете провода на стороне 220В блоков питания.

С выхода одного блока присоединяете контроллер, с другого - усилитель.

На контроллере есть два разъема.

Там где написано Power или стоят значки "+-" подается напряжение 12/24В от источника питания.

Там где буквы "RGBV+", подключаете провода идущие на лед ленту.  Плюс здесь один (V+), все остальные буквы являются минусовыми контактами.

На усилителе два входа и один выход. Прежде всего это питание Power 12/24В от блока.

Есть кстати модели, где напряжение можно подать двумя способами. Через клеммную колодку, либо через специальный втычной разъем.

Второй вход Input - это куда подключаются провода и подается сигнал напрямую от контроллера, либо от предыдущего конца светодиодной ленты.

Output Ch2, Ch3, Ch4, Ch5 - выход на следующий отрезок Led ленты №2,3 и т.д.

В итоге получаем следующую картинку. Сигнал от контроллера подается на две пятиметровые катушки и на вход усилителя.

К выходу последнего подключается еще две катушки. Все что остается - подать напряжение и проверить работоспособность всей схемы.

Микроконтроллер и микроусилитель

При малых мощностях светодиодной ленты, можно обойтись без всех этих громоздких коробочек и блоков.

Воспользуйтесь микроконтроллерами и микроусилителями RGB.

При уменьшении габаритов в десятки раз, они сохраняют все свои функциональные возможности. Единственное, что у вас исчезает - это клеммы для подключения проводов.

Все проводники из этих микроустройств уже изначально выведены наружу и подключаются посредством пайки или на специальных коннекторах и разъемах.

Это очень удобно при монтаже подсветки за подвесным потолком, когда нет свободного места куда спрятать крупногабаритные квадратные коробки.

Ошибки подключения

1Подключение к RGB усилителю светодиодной ленты более 5 метров.

Некоторые ошибочно думают, что эта коробочка несет в себе какие-то волшебные свойства, и раз она называется "усилитель", соответственно через нее можно запитывать подсветку большей длины, чем разрешено в обычных условиях через простой блок питания.

Это не так. Подключили 5 метров - отрезали ленту, поставили данную штуку усиливающую сигнал, подключили еще 5 метров и т.д. Но не более 5 метров через одно устройство.

2Подключение монохромной ленты на один канал без учета разделения мощности на три части.

Допустим, у вас есть одноцветная белая светодиодная лента длиной 5м и общей мощностью 72Вт. При этом вы купили RGB усилитель на 100Вт и решили подключить весь этот метраж к нему.

Так делать нельзя. На один канал устройства (R или G или B) отводится всего 100/3=33Вт, не более. Соответственно общую мощность указанную на корпусе, вам нужно делить на три.

Поэтому в данном случае, вы сможете дополнительно подключить только 2 метра монохромной ленты, а не все пять.

3Неправильный выбор блока питания.

Те, кто впервые вплотную сталкивается со светодиодными лентами предполагают, что изначально выбрав блок питания в 100Вт и присоединив к нему дополнительно еще один усилитель на 100Вт, они смогут в итоге подключить RGB ленту в 200Вт, ну или по крайней мере в 150Вт.

По факту, ничего светиться у вас не будет. Общий блок питания должен быть именно такой мощности, как итоговая мощность всей протяженности светодиодной ленты (+20%).

Если ее не хватает, ставьте дополнительный блочок.

ОВЕН БП60К - источник питания стабилизированн…

ОВЕН БП60К – источник питания принципиально нового класса: предназначен для питания стабилизированным напряжением (24 В) контроллеров и ответственных применений и может передавать информацию о состоянии линии питания на верхний уровень. БП60К разработан с учетом ограниченного объема шкафа автоматики и требований работоспособности при температуре окружающей среды от -40 до +70 ⁰С для разных применений, включая испытательное, измерительное и промышленное оборудование. БП60К имеет широкий функционал, надежен и удобен для монтажа и эксплуатации.

Блок питания (БП) – относительно простое устройство с небольшим набором характеристик: входное/выходное напряжение и мощность. Современные БП отличает широкий набор параметров, определяющих область применения. От правильного выбора БП зависит стабильность работы всей системы, контроллера, модулей расширения, датчиков и исполнительных механизмов.

ОВЕН БП60К предназначен для питания стабилизированным напряжением (24 В) оборудования в ответственных применениях, где потеря управления из-за проблем в цепи электропитания недопустима. БП60К по своему корпусному исполнению близок к линейке программируемых контроллеров ПЛК210 и модулей ввода/вывода Мх210 и рекомендуется для совместного применения в системах автоматизации.

Отличительным признаком БП60К является наличие встроенного реле «DC OK», которое  служит для передачи состояния БП устройству верхнего уровня или сигнализации. Оно индицирует аварийное состояние источника питания или питающей цепи при провалах и просадках входного напряжения питания, пропадании входного напряжения, аварии источника питания, переход источника питания в режим ограничения тока в пусковых и переходных режимах.

По сигналу БП60К система управления своевременно получит информацию о неисправности в цепи питания и обеспечит перевод на резервное питание, при этом аварийное оповещение получат службы контроля для сервиса, отладки и выставления претензий. Аварийный сигнал может быть сохранен архиватором, передан в SCADA-систему или облачный сервис.

Блок питания без встроенного реле «DC OK» не в состоянии обеспечить оповещение системы о возникающих проблемах в цепи питания, и переход на резервное питание системы управления может произойти с задержкой или ошибочно.

Основные преимущества БП60К

Ограничение выходного тока (110±5 %) обеспечивает стабильные пусковые характеристики и надежную защиту оборудования, подключенного к блоку питания. При перегрузке, например, при старте на высокоемкостную нагрузку выходной ток не превысит 115 % от номинального.

Параллельное подключение без дополнительных устройств снабжает резервным питанием или увеличивает мощность.

Регулировка выходного напряжения (±8 %) служит для компенсации потерь в проводах или выполнения работ со специфическим оборудованием.

Расширенный климатический диапазон -40…+70 ⁰С, в котором гарантирована заявленная мощность и допустимый уровень пульсаций в сеть и в эфир.

Компактный корпус шириной 52 мм (как стандартный трехполюсный автомат) с основной информацией на корпусе. На лицевой панели расположены два светодиодных индикатора. Индикатор Выход сигнализирует о режиме работы БП: зеленое свечение – при номинальной нагрузке, оранжевое – в режиме ограничения выходного тока. Индикатор Перегрузка мигает красным при перегрузке по выходной мощности.

Два способа крепления: на DIN-рейку и на стену.

Съемные клеммники служат для удобства монтажа и переподключения при обслуживании или выходе из строя.

Перспективы линейки БПхК

Развитием линейки блоков питания для ПЛК и ответственных применений станет блок питания БП120К с функционалом, аналогичным БП60К. Ведется разработка блоков питания мощностью 240 Вт с расширенными интеллектуальными функциями. Параллельно ведутся работы по выводу на рынок блоков питания мощностью 120, 240 Вт (5, 10 А) для общепромышленных применений.

Применение

Кратковременное прерывание работы установки или отдельных компонентов может привести к долгим и дорогим простоям оборудования в зависимости от времени торможения и разгона процессов. Для бесперебойной работы ответственных систем управления следует предусмотреть резервирование питания. Параллельно к основному питанию подключают резервный БП на 24 В без дополнительных внешних модулей (рис. 2). Каждый источник питания параллельно подключается к независимой фазе питания.

При выходе из строя основного источника питания или обрыва его фазы система управления перейдет на резервный источник питания. Информация о состоянии основного и резервного источника питания передается на верхний уровень (в примере – на облачный сервис OwenCloud) через модуль дискретного ввода ОВЕН МК110, к которому подключены выходы «DC OK» основного и резервного источников питания БП60К. Это позволяет отслеживать и документировать состояние источников питания системы управления.

Питание ПЛК с резервированием и удаленным контролем состояния питания в SCADA или Cloud



Таблица. Технические характеристики

Параметр

Значение

Выходные параметры

Номинальное напряжение, В

24

Номинальный ток, А

2,5

Номинальная мощность, Вт

60

Подстройка выходного напряжения, %

±8

Размах напряжения шума и пульсаций (межпиковое), мВ, не более

120

Входные параметры

Напряжение питания переменного тока, В

85…264

Частота переменного тока, Гц

45…65

Пусковой ток, не более, А

36

КПД при номинальной нагрузке, %, не менее

85

Защиты

Тип защиты от перегрузки – ограничение выходного тока:

порог ограничения выходного тока, % от Iном



104…116

Устойчивость к электромагнитным воздействиям по ГОСТ 51314.4

критерий качества А

Уровень электромагнитной эмиссии по порту питания по ГОСТ Р 53390-2009

класс Б

Степень защиты по ГОСТ 14254-96

IP20

Окружающая среда

Рабочий диапазон температур окружающей среды, °С

- 40…+70

Прочее

Срок эксплуатации, лет

10

Срок гарантийного обслуживания, годы

2

Возможность последовательного соединения

Есть

Возможность параллельного соединения

Есть

Тип автоматического выключателя

6 А, тип С или 10 А, тип B

Характеристики дискретного выхода

2 А – при переменном напряжении 250 В и cosj>0,4

2 А – при постоянном напряжении не более 24 В

Блоки(источники) питания Siemens SITOP Power специализированные

Блок питания сам по себе не может гарантировать бесперебойное питание 24 В. Отключения электричества, различные изменения во входном питании или неисправность нагрузки, могут вызвать остановку производства и привести к большим затратам. Дополнительные модули Siemens линейки SITOP позволяют решить широких круг задач, начиная с защиты от помех на первичной и вторичной стороне до полной всесторонней защиты, мониторинга нагрузки и распределения токов нагрузки.

Сигнальный модуль Siemens SITOP modular
- Для использования со всеми блоками питания Siemens SITOP серии Modular
- Для дистанционного включения/отключения блоков питания, для формирования сигналов о состоянии блока питания с помощью контактов реле
- Допустимая нагрузка на контакт 6А/240В AC
- Установка непосредственно на блок питания

Модуль резервирования Siemens SITOP PSE202U
- Для параллельного соединения 2-х настраиваемых блоков SITOP
- Поддержка выходного напряжения 24 В DC постоянным даже при выходе одного и блоков группы
-


- Ток 1-го и 2-го подключения до 20А, максимальных выходной ток до 40А
- Зеленый светодиод "оба входные напряжения больше порога переключения" -20 В...+25 В
- Красный светодиод "только один вход больше порога переключения" - 20 В...+25 В
- Изолированный релейный контакт 6 A/ 240 В AC: сигнал нормальной работы? если оба входных напряжения больше порога переключения
- Гальваническое разделение входных и выходных цепей
- Установка на DIN-рейку 35мм

Буферный модуль для блоков питания Siemens SITOP Modular
- Обеспечение непрерывности питания нагрузки при кратковременных провалах или исчезновения напряжения на входе блока питания SITOPmodular
- Номинальное напряжение 24 В DC
- Номинальный ток 40 А
- Буферизация перебоев в питающей цепи: 100 мс при 40 A до 800 мс при 5 A тока нагрузки
- Максимальное время преодоления 3 с
- Параллельное подключение до 2-х устройств для повышения мощности
- Гальваническая развязка
- Электронная защита от короткого замыкания
- Индикация: зеленый индикатор для питающего напряжения "> 20.5 В"
- Установка на DIN-рейку

Модуль Siemens SITOP PSE200U защиты и мониторинга цепей 24 В
- Для работы с блоками питания SITOP 24 В DC, распределения их выходного тока между несколькими линиями и мониторинга этих линий
- Селективное отключение одной из ветвей в случае появления перегрузки или короткого замыкания
- Обслуживание до 4 параллельных ветвей питания нагрузки
- Номинальное напряжение 24 В DC
- Номинальный входной ток 12/40 А по 3/10 А на каждую из 4-х выходных линий соответственно
- Диапазон регулировок тока канала: 0,5...3/3...10 А
- Трехцветный индикатор на каждый канал: зеленый(нормальная работа), желтый(выключен вручную), красны(выключен по перегрузке)
- Общий сигнальный контакт 1НО 0.5 A/24 В DC
- Монтаж на DIN-рейку 35мм

Модуль Siemens SITOP select
- Для работы с блоками питания SITOP 24 В DC, распределения их выходного тока между несколькими линиями и мониторинга этих линий
- Селективное отключение одной из ветвей в случае появления перегрузки или короткого замыкания
- Обслуживание до 4 параллельных ветвей питания нагрузки
- Номинальное напряжение 24 В DC
- Номинальный входной ток 40 А по 10 А на каждый канал
- Диапазон регулировки тока канала: 2...10 А
- Двухцветный индикатор на каждый канал: зеленый(нормальная работа), красны(перегрузка)
- Общий сигнальный контакт 1НО 0.5 A/24 В DC
- Монтаж на DIN-рейку 35мм

Ограничитель пусковых токов Siemens SITOP
- Для ограничения до безопасных уровней импульсных токов включения во входных цепях блоков питания SITOP, имеющих емкостной характер нагрузки
- Установка в однофазные цепи напряжением 100, 120, 230 В AC, а также в двух- и трехфазные цепи напряжением от 208 до 480 В AC перед входом одного или нескольких блоков питания
- Допустимый диапазон входных напряжений 85...575 В AC
- Максимальное значение сквозного тока 10 А
- Защита от коротких замыканий внешними вышестоящими приборами
- Индикация: зеленый светодиод состояния
- Монтаж на DIN-рейку 35мм

Монтажные скобы, адаптеры и силовые перемычки для блоков питания Siemens SITOP
-Монтажные скобы позволяют монтировать блоки питания SITOPpower в шкафах управления под углом 90° к плоскости крепления. (ширина блока питания становится монтажной глубиной). Монтажные скобы имеют две модификации с монтажной глубиной 240 и 320 мм.

Как использовать параллельные и последовательные соединения - PowerLed Technology Solutions

Выпуск из Delta

Параллельно или последовательно?

В общем, при выборе источника питания важно выбрать источник с подходящими номинальными значениями напряжения и тока в соответствии с требованиями системы. Обычно источники питания подключаются параллельно для увеличения номинальной мощности / тока, а также для повышения надежности системы за счет обеспечения функции резервирования.Последовательное соединение источников питания может удовлетворить особые потребности системы, когда требуется более высокое выходное напряжение.

1. Параллельная работа

Целью параллельной работы является увеличение выходного тока. При подключении 1 + 1 общий выходной ток будет максимум в 2 раза выше каждого отдельного номинала источника питания. Также может быть достигнуто распределение нагрузки между двумя источниками питания. (См. Раздел «Распределение нагрузки» ниже). При подключении более одного источника питания (N + 1) рекомендуется использовать внешние диоды ORing (Delta рекомендует использовать DRR-20N или DRR-40N).См. Рисунок 2.

Для обеспечения функции резервирования потребляемый ток системой не должен превышать номинальный ток одного источника питания. Более подробная информация доступна в разделе «Избыточность» далее в этой статье. В случае резервного подключения работа системы не прерывается при выходе из строя одного из источников питания. Это предотвращает общее время простоя системы.

Концепция распределения нагрузки
Источники питания могут быть соединены вместе для параллельной работы для увеличения выходного тока.См. Рисунок 1 ниже. Для этого важно, чтобы выходные напряжения обоих источников питания были в пределах 25 мВ разницы друг от друга. Регулировка выходного напряжения должна выполняться при 50% от максимального тока нагрузки или при токе нагрузки 25% и выше, гарантируя, что оба источника питания независимо отрегулированы на один и тот же уровень тока.

Рисунок 1. Схема подключения распределения нагрузки (1 + 1)

Рисунок 2. Схема подключения распределения нагрузки (N + 1)

Параллельное и последовательное соединение

- документация MagnaDC TS Series 1

Два или более блока питания SL Series могут быть подключены параллельно, чтобы получить общий выходной ток, превышающий ток от одного блока питания.Общий выходной ток - это сумма выходных токов отдельных источников питания. Каждый блок питания можно включать и выключать отдельно.

5.1.1. Параллельный - прямой

Простейшее параллельное соединение включает присоединение положительных клемм всех источников питания, которые должны быть подключены параллельно к положительной точке нагрузки, и присоединение отрицательных клемм к отрицательной точке нагрузки. Регулировки выходного тока каждого источника питания могут быть установлены отдельно. Регулятор выходного напряжения одного источника питания (ведущего) должен быть установлен на желаемое выходное напряжение; другой источник питания (подчиненный) должен быть настроен на немного более высокое выходное напряжение.Мастер будет действовать как источник постоянного напряжения; ведомое устройство будет действовать как источник постоянного тока, снижая его выходное напряжение до уровня ведущего.

5.1.2. Параллельный - ведущий-ведомый

Параллельная работа ведущего и ведомого устройства обеспечивает равное распределение тока при всех условиях нагрузки и позволяет полностью контролировать выходной ток от одного ведущего источника питания. При использовании параллельной схемы Magna-Power ведущий-ведомый ведущий отправляет сигналы для управления драйвером затвора ведомого устройства, обеспечивая только один контур управления и согласованные характеристики переходных процессов.

На рис. 5.1 показано клеммное соединение для параллельной работы ведущий / ведомый и характерная схема управления. Кабель управления может быть изготовлен пользователем или приобретен на заводе как аксессуар, универсальное интерфейсное устройство (UID47). Эти соединения выполняют следующие функции:

  • Перемычка между ISO (контакт 16) подчиненных источников питания и ISI (контакт 35) главного источника питания соединяет выходы контроля тока подчиненных источников питания с входом контроля тока главного источника питания.Это соединение позволяет суммировать ток всех подчиненных источников питания с током главного источника питания.
  • Перемычка между УПРАВЛЕНИЕМ (контакт 31) главного и подчиненного источников питания соединяет линии управления между главным и подчиненным источниками питания. Команда линии управления автоматически выбирается с помощью перемычек.
  • Перемычка между REF GND (контакт 2), VREF EXT (контакт 3), IREF EXT (контакт 22) подчиненных источников питания и REF GND (контакт 2) главного источника питания позволяет управлять подчиненными источниками питания с главный источник питания.
  • Перемычка между POWER (контакт 8) главного источника питания и START (контакт 17) подчиненных источников питания соединяет цифровую линию управления выходом мощности главного источника питания с линией цифрового управления запуском подчиненных источников питания. Это соединение приводит к включению подчиненных устройств при включении главного устройства.
  • Перемычка между STANDBY / ALM (контакт 12) главного источника питания и STOP (контакт

19) подчиненных источников питания соединяет линию цифрового управления STANDBY / ALM главного источника питания с линией цифрового управления STOP подчиненных источников питания.Это соединение вызывает выключение подчиненных устройств при выключении главного устройства или при появлении диагностического условия. * Перемычки между TVREF EXT (контакт 4), + 10V REF (контакт 21) и TIREF EXT (контакт 23) ведомых источников питания устанавливают уставки отключения напряжения ведомого устройства и отключения по току чуть выше значений полной шкалы.

Главный блок может быть настроен на вращающийся, внешний программный или удаленный ввод. Блок питания ведомого устройства должен быть настроен на вход внешней программы (EXT PGM).

Для получения дополнительной информации о настройке ведомого устройства на EXT PGM:

Чтобы добавить второй подчиненный блок, подключите выходные клеммы второго подчиненного устройства параллельно двум другим источникам питания. Кроме того, подключите второй кабель управления между вторым подчиненным устройством и главным устройством или используйте дополнительное устройство универсального интерфейса (UID47) с завода.

Рис. 5.1 Параллельный выход постоянного тока ведущий-ведомый и 37-контактные разъемы внешнего пользовательского ввода-вывода JS1

Параллельное подключение двух линейных источников питания Astron

Я заметил на более крупных источниках питания, таких как RS70 на 14 и 28 вольт. LS35, на задней панели есть красный контактный зажим с надписью «ДЛЯ ПАРАЛЛЕЛЬНОСТИ. ТОЛЬКО ЭКСПЛУАТАЦИЯ ».Ни одна из схематических диаграмм никогда не показывала такую ​​связь и долгое время это было для меня загадкой. Что ж, тайна наконец разгадана, Спасибо читателю, которому потребовалась помощь в ремонте блока питания RS70M.

Эта клемма присутствует только на сильноточных, нерегулируемых источниках питания, те, которые способны выдавать от 50 до 70 ампер при 14 В или 30 или более ампер при 28 В. Если у вас есть запас рассчитаны на более низкий ток и нуждаются в большем токе, Astron предпочла бы, чтобы вы купите более мощный источник тока, а не параллельно.Если вам нужно больше тока, чем их может выдаваться один источник наибольшего тока, тогда вам нужно будет подключить два из них параллельно. Вполне возможно, что вы могли бы параллельно использовать более двух, но я бы не рекомендовал этого. Купите источник питания, рассчитанный на требуемый ток.

Вот фотография задней части Astron RS-70A, показывающая терминал для привязки. На некоторых расходных материалах этот терминал может располагаться выше, в зоне «расширения».

Этот вывод подключен непосредственно к выводу 10 микросхемы регулятора LM723, который регулируемая мощность возбуждения на транзисторе драйвера TIP29 на плате регулятора.Для этого провода зарезервирована неиспользуемая паяльная площадка. Смотрите фото ниже последняя сторона компонента платы регулятора. Нажмите на изображение для просмотра в увеличенном виде.

Я разметил схему RS70M, показывающую соединение для параллельной привязки. Почта. Нажмите на изображение для просмотра в увеличенном виде.

Итак, как вы физически соедините два источника питания параллельно? Это не трудно.

  1. Вы должны отрегулировать выходное напряжение каждого источника, используя внутренний потенциометр, чтобы быть очень близко, как в пределах 10 милливольт постоянного тока; чем ближе, тем лучше.Ты вероятно, не хотите полагаться на источники питания VS с потенциометрами для регулировки переменного напряжения. на передней панели, так как их слишком легко потрогать и изменить, и ни один из продуктов Astron серии VS есть параллельный терминал. Какой бы источник ни имел более высокое напряжение, в конечном итоге обеспечивают большую часть тока, поэтому их равенство является ключом к уравновешиванию нагрузки.
  2. При отключенных обоих источниках питания используйте довольно толстый многожильный провод, например # 4, для соедините две положительные выходные клеммы вместе и подключите две отрицательные выходные клеммы вместе.Используйте обжимные наконечники хорошего качества, и я бы посоветовал припаять наконечники на провода после их обжима. Сделайте все провода как можно короче, чтобы минимизировать падение напряжения. Это зеленый и красный провода на фото ниже.
  3. Используйте кусок многожильного провода калибра №20 или №22 для соединения двух красных обмоток. посты вместе. Он выдерживает всего несколько сотен миллиампер, поэтому его не нужно очень большой. Это желтый провод на фото ниже.
  4. Подключите нагрузку к положительной выходной клемме одного источника питания, а к отрицательной. выходной терминал другого источника питания.Это необходимо для того, чтобы уравнять текущее потребление обоих запасы.
  5. Включите оба источника питания.

Помните, что каждый блок питания может потреблять 12 А из линии переменного тока, поэтому вы, вероятно, захотите запустить каждый источник питания от его собственной выделенной цепи 15A или 20A с ничего больше не подключено ни к одному из них.

Контактная информация:

С автором можно связаться по адресу: his-callign [at] comcast [dot] net.

Вернуться к началу страницы
На один уровень выше (индекс Astron)
Вернуться на главную

Эта страница изначально составлена ​​10 октября 2016 г.


Макет закодированный вручную HTML © Copyright 2016 и дата последнего обновления Робертом В.Мейстер.

Эта веб-страница, этот веб-сайт, информация, представленная на его страницах и в этих модификациях и преобразованиях защищено авторским правом © 1995 г. и (дата последнее обновление) Кевина Кастера W3KKC и нескольких авторов. Все права Зарезервировано, в том числе для бумажных и веб-публикаций в других местах.


Рекомендации по параллельным выходам источника питания

Рекомендации для параллельных выходов источника питания

Настройка резервной системы питания требует тщательного рассмотрения факторов производительности и способов их подключения

BY TOM SKOPAL
Acopian
Easton, PA
http: // www.acopian.com

Наивысшая надежность, достижимая в одном источнике питания, далеко не так хороша, как у резервной системы питания, где выходы двух или более источников питания соединены так, что даже в случае отказа одного из них другие продолжали бы обеспечивать бесперебойное питание для Загрузка. Однако реализовать избыточность не так просто, как может показаться. Это требует тщательного рассмотрения не только используемых источников питания и электрической конфигурации, но и физического устройства.

Рис. 1. Внимательно рассмотрите несколько аспектов системы резервного питания, включая физическое расположение, электрическую конфигурацию и источники питания.

Поскольку каждый блок питания в конечном итоге выходит из строя, необходимо обеспечить быструю и легкую замену блока питания. Например, если расходные материалы находятся в сборке, установленной в стойке для оборудования, оснастите сборку салазками, чтобы ее можно было выдвинуть из стойки для доступа, и не забудьте включить ручки на передней панели, чтобы вытащить ее !

В качестве альтернативы, некоторые производители блоков питания делают блоки питания, которые могут быть подключены к передней панели корпуса или адаптера стойки, что позволяет буквально заменить блок питания в считанные секунды.

Другой подход состоит в том, чтобы элементы управления и индикаторы системы располагались на главной панели управления, а источники питания устанавливались в более доступном месте на расстоянии нескольких футов. При этом расходные материалы должны быть установлены таким образом, чтобы их можно было легко и быстро снимать и заменять - например, с помощью винтов с накатанной головкой.

Точно так же должна быть возможность быстро и легко подключать и отключать источники питания. Если у источников питания есть винтовые клеммы или наконечники, а не разъемы, используйте изолированные разъемы, которые можно легко отсоединить от монтажного кабеля.

Что подарить

Изолирующий диод должен использоваться последовательно с выходом каждого источника питания по двум причинам: во избежание возможности короткого замыкания комбинированного выхода, если выход одного источника питания должен закоротить, и для предотвращения обратного тока от одного источника другой и обратное смещение (что может привести к его неисправности и, возможно, повреждению). Очевидно, что использование диодов приводит к падению выходного напряжения источника питания, наблюдаемому со стороны нагрузки.Это особенно важно при низких напряжениях.

Например, выходное напряжение 5 В может упасть только до 4 В. Использование диодов Шоттки может минимизировать падение, но не устраняет необходимости его учитывать. Имейте в виду, что источник питания должен обеспечивать напряжение, равное сумме напряжения, требуемого на нагрузке, падении на диоде и падении (туда и обратно!) В проводке. В частности, при низких напряжениях может оказаться большим подспорьем более низкий перепад на проводе большего сечения.

Типичный источник питания может компенсировать падение напряжения в проводке до напряжения, но может быть не в состоянии компенсировать падение напряжения в проводке и диода в резервной системе.Если вы используете дистанционное зондирование для регулирования напряжения на нагрузке, возможно, вы не сможете решить эту проблему, просто переключившись на источник питания с более высоким номинальным выходным напряжением (например, перейдя с источника питания 5 В на источник питания). 6 В), потому что линии считывания этого источника питания пытаются поддерживать напряжение 6 В вместо 5 В.

Поэтому обязательно используйте источник питания, способный выдавать достаточно высокое напряжение, чтобы компенсировать падение диода и проводки в наихудших условиях.Обычно это происходит при низком линейном напряжении и потребляемом максимальном номинальном токе нагрузки, а также имеет желаемое напряжение нагрузки в пределах диапазона регулировки.

Максимальное выходное напряжение источника питания обычно считается верхним пределом диапазона регулировки. Например, источник питания с выходом, указанным как 24 В ± 1 В, может обеспечить максимум 25 В, поэтому, если нагрузка требует 24 В и если объединенные падения будут не более 1 В, вы в хорошей форме.

Иногда простым решением этой потенциальной проблемы является использование источника питания широкого диапазона.В приведенном выше примере источник питания от 0 до 30 В, настроенный на 24 В, будет способен компенсировать падение напряжения в обоих направлениях до 6 В.

Если доступны два источника переменного тока, обеспечение отдельной проводки переменного тока для каждого источника питания позволяет использовать разные источники входной мощности для каждого источника, что дает дополнительное преимущество резервирования входной мощности. Даже использование двух разных ветвей одного источника питания в здании обеспечивает улучшенное резервирование входов. ИБП с резервным батарейным питанием также можно использовать последовательно с одним из входов, дополнительно повышая общую надежность, позволяя продолжать нормальную работу нагрузки, даже если оба источника переменного тока выходят из строя одновременно.

Использовать звуковой сигнал

Хотя счетчики и / или световые индикаторы полезны для мониторинга, они не привлекают внимания и не могут проверяться регулярно. Однако звуковой сигнал нельзя игнорировать.

Включите цепь сигнализации пониженного напряжения на выходе каждого источника питания, чтобы определить, ниже ли его выход, чем обычно (или можно использовать реле, если вы просто хотите знать, есть ли выход или нет), и используйте его для управления звуковым сигнализация, встроенная в блок, содержащий источники питания, или удаленно расположенная там, где она будет слышна.(Контактная проводка для двух или более реле может быть соединена каскадом, так что требуется только один звуковой сигнал. Затем проверка счетчиков или световых индикаторов покажет, какой источник питания низкий.)

Защита от перенапряжения

Выходы блока питания не всегда становятся низкими при выходе из строя; с линейно регулируемыми источниками питания последовательные транзисторы могут закорачиваться, и вместо этого напряжение может повышаться - в некоторых случаях на 50% или более - и быстро поджаривать нагрузку. Поэтому жизненно важно, чтобы блоки питания, используемые в системах с резервированием, были оснащены защитой от перенапряжения, чтобы выходное напряжение ни при каких обстоятельствах не могло быть намного выше номинального.

Не использовать выходные предохранители

Практически все источники питания сегодня имеют цепи ограничения выходного тока, которые снижают выходной ток быстрее, чем время, необходимое для срабатывания предохранителя, поэтому включение предохранителя ничего не даст. И с большинством источников питания ограничение тока автоматически сбрасывается после скачка напряжения, в то время как перегоревший предохранитель является контрпродуктивным для резервной системы питания, когда выход всегда присутствует.

Рис. 2. Эта упрощенная схема представляет собой пример блока питания с резервированием.с

Остерегайтесь тепла

Разместите источники питания вдали от источников тепла. Если конвекционный поток воздуха ограничен, используйте вентилятор. Перегрев приводит к высыханию конденсаторов, что, вероятно, является самой серьезной причиной отказа источника питания.

Проверить расходные материалы

Запланируйте тестирование обоих расходных материалов не реже одного раза в год, чтобы убедиться, что каждый из них может функционировать должным образом. Если конденсаторы высыхают (что снижает допустимый выходной ток источников) и источники разделяют нагрузку, возможно, что работая вместе, они смогут поддерживать нагрузку, но если один выйдет из строя, другой не сможет его поддерживать. сам по себе.

В качестве альтернативы, если один источник питания настроен немного выше, чем другой, первый будет обеспечивать весь ток, потому что изолирующий диод другого не будет смещен в прямом направлении; вольтметр другого может показать, что он поддерживает свое выходное напряжение, но это не обязательно означает, что он может поддерживать всю нагрузку. Время от времени слегка увеличивайте выходное напряжение каждого источника питания, чтобы он принимал на себя всю нагрузку и проверял, может ли он поддерживать нагрузку самостоятельно. ■

Блок питания | Настольные блоки питания

Основы настольных источников питания

Зачем вам нужен настольный блок питания?

Когда инженеру или разработчику схем необходимо протестировать устройство, обычно известное как тестируемое устройство (DUT), им необходимо запитать его заданным напряжением или током.Настольный источник питания позволяет инженерам устанавливать и подавать определенные напряжения для питания тестируемого устройства, чтобы убедиться, что устройство работает должным образом. Если это не так, они могут устранить неполадки и провести повторное тестирование.

Типы настольных источников питания

Несмотря на то, что существует много типов настольных источников питания, эти приборы в целом делятся на три категории: одно- и многоканальные, биполярные или униполярные и линейные или импульсные блоки питания.

Сравнение одиночного и многоканального настольных источников питания

Как следует из названия, одноканальный настольный источник питания имеет один выход, которым можно управлять, тогда как многоканальный источник питания имеет два или более выхода.Многоканальные источники питания обычно используются для разработки устройств как с цифровой, так и с аналоговой схемой или биполярной схемой.

Биполярный и однополярный настольный источник питания

Однополярный источник питания может подавать только положительное напряжение. Инженер может технически переключить провода, подключенные к источнику питания, для получения отрицательного напряжения, но биполярные источники питания работают как в области положительного, так и отрицательного напряжения. Биполярные источники питания могут использоваться в более широком спектре приложений питания, но они более дороги и сложны в использовании, поэтому многие инженеры выбирают униполярные настольные источники питания для источников питания постоянного тока.

Линейный и настольный импульсный источник питания

Линейный источник питания может обеспечивать высокоточные измерения с очень низким уровнем шума или помех. Однако они, как правило, тяжелее, больше по размеру и обеспечивают меньшую мощность при меньшей эффективности. Импульсные источники питания, с другой стороны, более компактны и обеспечивают большую мощность, но, как правило, имеют высокочастотный шум и менее точные измерения. Импульсный источник питания часто используется, когда плотность мощности является проблемой - поскольку вы можете получить значительно более высокую мощность при малой занимаемой площади, - тогда как линейный источник питания используется, когда приложение требует питания чувствительной аналоговой схемы.

Как правильно выбрать настольный блок питания

Выбор подходящего источника питания и более глубокое понимание его функций и характеристик позволяет инженерам быстрее проводить тесты и делать более точные измерения. При покупке настольного блока питания следует учитывать ряд факторов, но они являются наиболее важными.

  1. Рассмотрим программируемый блок питания
  2. Ручная установка значений напряжения и пределов тока может быть пустой тратой драгоценного времени при проведении длительных или сложных испытаний с использованием стендового источника питания.К счастью, большинство настольных источников питания поставляются с функцией тестовой последовательности, которая обеспечивает базовый уровень программируемости. Используя функцию тестовых последовательностей, инженер может программировать значения напряжения, предельные значения тока и время на шаг. Это простой способ выполнить сложный тест с несколькими заранее заданными выходными напряжениями и таймингами без ручной регулировки настроек настольного источника питания, что дает оператору больше времени, чтобы сосредоточиться на получении качественных измерений.

  3. Выберите настольный источник питания с правильными пределами мощности
  4. Очень часто блоки питания постоянного тока классифицируются по максимальному напряжению и максимальному току.Это невероятно полезная информация, когда дело доходит до выбора правильного источника питания, но не забывайте также смотреть на ограничения мощности.

    Например, настольный источник питания 2260B-30-72 может выдавать до 30 В или 72 А, но имеет ограничение по мощности 720 Вт. Это означает, что источник питания может выдавать 30 В, но не 72 А, как это будет ограничено по мощности. С помощью этой формулы инженеры могут определить генерируемую мощность:

    В большинстве случаев, если мощность, рассчитанная по этому уравнению, ниже, чем предел мощности стендового источника питания, он должен нормально работать

  5. Выберите настольный источник питания с дистанционным контролем напряжения
  6. Для наиболее точного подбора напряжения рекомендуется использовать настольный источник питания, который оснащен выносным вольтметром или удаленным датчиком.Это позволяет получать чистые показания напряжения на ИУ, а не на его входных клеммах, за счет компенсации падения напряжения на измерительных выводах. Учитывая, что большинство стандартных измерительных проводов длиной ~ 3 фута имеют сопротивление ~ 50 мОм (~ 100 мОм для пары), при использовании ИУ с низким сопротивлением на выводах может наблюдаться значительное падение напряжения.

  7. Найдите лабораторный блок питания с подходящим временем отклика
  8. Если вы проводите тесты с быстро меняющимися напряжениями или нагрузками, время отклика имеет решающее значение.Время отклика - это время, необходимое настольному источнику питания для нарастания (время нарастания) или снижения (время спада) до заданного напряжения. Имейте в виду, что это часто зависит от нагрузки.

    Время нарастания - это время, необходимое источнику питания для перехода с 10 процентов значения до 90 процентов значения. Время падения - обратное, с указанием количества времени, необходимого для перехода от 90 процентов значения до 10 процентов.

    Переходное время восстановления - это время, необходимое для возврата источника питания к заданному уровню после приложения нагрузки.Более сложный параметр, который следует однозначно представить в качестве спецификации, он обычно описывается несколькими параметрами: диапазоном установления напряжения, временем восстановления переходного процесса и скачком тока нагрузки. Например, настольные блоки питания Keithley серии 2200 имеют следующие характеристики времени восстановления переходного режима нагрузки: «<400 мкс с точностью до 75 мВ после изменения с 0,1 А на 1 А». Это означает, что если токовая нагрузка изменится с 0,1 А до 1 А (ступенчатое изменение тока нагрузки), источник питания будет в пределах 75 мВ от установленного напряжения (диапазон установления напряжения) менее чем за 400 мкс ( переходное время восстановления).

Как использовать настольный источник питания

Настольный блок питания очень прост в использовании. Эти инструменты подключаются к тестируемому устройству через провода, которые вставляются в панель электропитания стенда. Используя дисплей передней панели, инженеры могут устанавливать уровни напряжения или тока для питания тестируемого устройства. Большинство настольных источников питания могут работать в двух режимах: постоянного напряжения и постоянного тока.

Эксплуатация стендового источника питания в режиме постоянного напряжения (CV) и постоянного тока (CC)

Важной функцией настольного источника питания является возможность работы в режимах постоянного тока (CC) и постоянного напряжения (CV).В режиме CV источник питания регулирует выходное напряжение в соответствии с настройками пользователя. В режиме CC блок питания регулирует ток. Режим источника питания CV или CC зависит от настроек пользователя и сопротивления нагрузки. Блок питания имеет разные характеристики, которые применяются, когда он находится в режиме CV или CC. В любой момент времени источник питания регулирует напряжение или ток и соответствует настройке в пределах точности прибора.

В режиме CV выходное напряжение соответствует настройке напряжения в пределах характеристик точности прибора.Сила тока определяется сопротивлением нагрузки.

В режиме CC выходной ток соответствует настройке ограничения тока. Напряжение определяется сопротивлением нагрузки.

Эти значения можно определить с помощью закона Ома, который приведен ниже. Если вы пытаетесь быть особенно осторожными, включите измерительные провода в свой резистор

.

Запуск стендовых источников питания в параллельной и последовательной работе

Если ваши тесты требуют большей мощности, вы можете подключить несколько настольных источников питания параллельно или последовательно, чтобы увеличить доступное напряжение или ток.

Последовательная работа: Для увеличения напряжения подключите положительный выход одного источника питания к отрицательному выходу другого, затем подключите оставшиеся положительный и отрицательный выходы к тестируемому устройству.

Параллельная работа: Для увеличения тока подключите оба положительных выхода к одной клемме DUT, а оба отрицательных выхода - к другой клемме DUT.

Обязательно прочтите руководство по эксплуатации источника питания, если используете функцию удаленного контроля при объединении выходов.Это может быть невозможно в определенных конфигурациях или при использовании двух разных источников питания.

Найдите лучший настольный источник питания для своего приложения

Для получения дополнительной информации о настольных источниках питания просмотрите наше руководство по выбору настольных источников питания или просмотрите нашу коллекцию источников питания постоянного тока. Или, чтобы получить помощь в выборе подходящего настольного источника питания для вашего приложения, обратитесь к экспертам Tektronix.

Параллельный источник питания 24 В постоянного тока для панели управления? Возможный? [Текст] - PLCS.нетто


Просмотр полной версии: Параллельный источник питания 24 В постоянного тока для контрольной панели? Возможный?


флаеры

13 сентября 2007 г., 11:15

Привет, ребята,

Я разрабатываю систему панели управления, и одно из требований заказчика - наличие параллельного (2 блока) источника питания (24 В постоянного тока) для панель управления и ПЛК.

Один вход 230 В переменного тока на 2 блока питания (от 230 В переменного тока до 24 В постоянного тока). Каждый выход источника питания 24 В постоянного тока включает реле и контрольную лампу (24 В постоянного тока).в случае выхода из строя какого-либо источника питания 24 В постоянного тока реле будет обесточено и отправит сигнал ВЫКЛ на DI ПЛК, а контрольная лампа для этого конкретного источника питания также будет ВЫКЛЮЧЕНА.

Меня беспокоит, нужно ли нам ставить диод после выхода источника питания, после реле и контрольной лампы, чтобы не было обратного тока? Или иззить можно / целесообразно так сделать?

Я не уверен, с какой проблемой я столкнусь, пожалуйста, посоветуйте мне .... большое спасибо.


jtn

13 сентября 2007 г., 11:48

Вы можете приобрести блоки питания, уже разработанные для параллельного использования.Прилагается руководство для Idecs, у которых есть несколько моделей, которые можно использовать параллельно. Я полагаю, что Сола тоже их делает.


режим паники

13 сентября 2007 г., 12:26

Я прочитал вопрос несколько раз и до сих пор не знаю, что именно вы хотите сделать. Напишите схему ...


Микки

сентябрь 13 сентября 2007 г., 12:32

Другой источник:

http://www.acopian.com/redundant-power-supplies.html


Кен Мур

13 сентября 2007 г., 14:01

Я использую готовый предмет от Sola-Heavy Duty.Источники питания Sola также имеют встроенный контакт состояния, реле не требуется.


Кен Мур

13 сентября 2007 г., 14:03

Я использую готовый продукт от Sola-heavy duty. Источники питания Sola SDN также имеют встроенный контакт состояния, реле не требуется.

http://www.solaheviduty.com/products/powersupplies/sdnpred.htm


keithkyll

13 сентября 2007 г., 14:22

Внутренним выходом источника питания SMPS является обмотка трансформатора - диод - конденсатор.Проблема в цепи регулятора. Скорее всего, ИИП с более высоким напряжением будет работать, а другой отключится.
Если бы оба были линейными, они могли бы колебаться друг с другом.

Как и предполагалось, расходные материалы должны быть предназначены для этого. Идея с диодом более безопасна (не вопрос о конструкции источника питания) и может быть дешевле в зависимости от того, сколько труда требуется при электромонтаже.
Добавьте диоды и установите для обоих источников значение 24,7 или около того. Это обеспечит изоляцию и устранит любые вопросы.

Расходные материалы с выходом состояния могут оказаться лучшим решением.


Gerry

13 сентября 2007 г., 17:58

Если блоки питания не предназначены для параллельной работы, то обязательно изолируйте их диодами. Просто убедитесь, что диоды выдерживают ток и имеют достаточный теплоотвод.


BobB

13 сентября 2007 г., 18:04

Я постоянно комбинирую режимы переключения через мостовые выпрямители, чтобы обеспечить резервирование питания 24 В постоянного тока.Легко и надежно. Установите выпрямители прямо на монтажную пластину шкафа.


keithkyll

13 сентября 2007 г., 18:19

Отличная идея. Я видел диоды, впаянные в линию, и мне это не нравилось. Мост на 25 ампер или больше будет иметь монтажное отверстие посередине и соединения лезвий 0,25 дюйма. Намного лучше и чище.


John Gaunt

13 сентября 2007 г., 20:11

Использование мостового выпрямителя - это очень удобно. Хорошая идея.Я использовал для этой цели диоды, закрепленные болтами через алюминиевый радиатор.

Хорошая идея - независимо отрегулировать каждый источник питания так, чтобы их выходные напряжения совпадали, и тогда они распределяли нагрузку примерно поровну. Помните, что на диодах будет небольшое падение напряжения, поэтому отрегулируйте напряжение с помощью диодов в цепи.


bikerdude

13 сентября 2007 г., 21:49

Привет,
Интересная идея с использованием мостового выпрямителя. У кого-нибудь есть схема, на которую я могу взглянуть?
Спасибо, BD


bernie_carlton

13 сентября 2007 г., 22:03

Подключите выходы двух блоков питания к «PS1» и «PS2».Возьмите выход, где указано. Два других диода не используются.

http://www.plctalk.net/qanda/uploads/Bridge.JPG


bikerdude

13 сентября 2007 г., 22:14

Ребята,

Спасибо, еще один отличный инструмент для моего ящика для инструментов!
BD


листовок

15 сентября 2007 г., 22:27

Привет, ребята,

Спасибо за все ответы и предоставленную информацию, это большая помощь для меня.
Я разговаривал с конечным пользователем, поскольку они находятся на Тайване, поэтому они предпочитают использовать источники питания марки Meanwell (все остальные панели используют эту марку, без резервирования).
Итак, я просмотрел веб-сайт Meanwell и обнаружил, что это может мне подойти;
http://www.meanwellusa.com/search/DR-RDN20/DR-RDN20-spec.pdf

Но на сайте нет двух разных входов (230 В переменного тока), поэтому мы подключаем один 230 В переменного тока к 2 источникам питания Meanwell. питание и параллельный выход 24 В постоянного тока.

Согласно некоторой информации, приведенной здесь гуру, мне нужен диод для устранения обратного тока при отключении одного источника питания. Но если я использую такой резервный источник питания Meanwell, нужен ли мне диод?

Надеюсь снова услышать от вас, ребята.Спасибо.


rsdoran

16 сентября 2007 г., 10:12

Не уверен, о чем вы спрашиваете. Устройство, с которым вы связались, является модулем резервирования, то есть вы можете подключить к нему 2 источника питания и иметь один выход, если один из источников питания выйдет из строя, соответствующее реле отключится. Не нужно добавлять диоды, они встроены, как показано на этом рисунке.

http://www.plctalk.net/qanda/uploads/pwsredundancy.jpg


листовок

20 сентября 2007 г., 22:56

Не уверен, о чем вы спрашиваете.Устройство, с которым вы связались, является модулем резервирования, то есть вы можете подключить к нему 2 источника питания и иметь один выход, если один из источников питания выйдет из строя, соответствующее реле отключится. Не нужно добавлять диоды, они встроены, как показано на этом рисунке.

http://www.plctalk.net/qanda/uploads/pwsredundancy.jpg

Извините, моя ошибка, я учил, что этому DR-RDN20 требовалось два устройства для выполнения функции резервирования. Фактически это устройство со встроенным DIODE для функции резервирования. Я могу использовать 2 обычных источника питания Meanwell и подключить диод и реле (для сигнализации) к каждому выходу, чтобы выполнить ту же работу, но это неправильный метод.
Итак, я думаю, нам придется остановиться на общей модели S-320-24 http://www.meanwell.com/search/S-320/default.htm.

Ниже мой дизайн, какие-нибудь комментарии от вас, ребята?

http://www.plctalk.net/qanda/uploads/s320.jpg


BobB

20 сентября 2007 г., 23:19

Я могу использовать 2 обычных источника питания Meanwell и подключить диод и реле (для сигнализации) на каждом выходе для выполнения одной и той же работы, но это неправильный метод.
Почему? Я делаю это постоянно - работает и очень надежно.Возможно, и намного дешевле. Я вообще не видел аппаратов Meanwell в Ozz.


Calistodwt

21 сентября 2007 г., 01:15

Вы можете создать свои собственные блоки блокировки диодов или использовать более простой вариант и приобрести модуль резервирования DR-RDN20, который, по сути, является блоком блокировки диодов. В вашей предлагаемой системе у вас будет резервирование только на случай отказа источника питания, что нормально, если вас не беспокоит сбой в электросети, для которого у вас нет резервирования.Если требуется резервирование сетевого питания, установите небольшой ИБП на одном из источников.


pw3

21 сентября 2007 г., 09:14

Moore Industries производит двойной / резервный источник питания 24 В постоянного тока, рассчитанный на ток до 3 А. В нем используются две стандартные схемы типа xfmr / cap (вместо переключения) и имеются контакты сигнализации. Они стоят около 700 евро и сделаны очень добротно. Если вас это интересует, я могу найти номер по каталогу, так как я не верю, что они перечисляют эту модель на своем веб-сайте.

Кроме того, Phoenix Contact производит диодный блок, смонтированный на din (как описано в предыдущих блогах), специально для подключения двух источников постоянного тока в конфигурации с параллельным / резервированием.


листовок

21 сентября 2007 г., 13:07

Moore Industries производит двойной / резервный источник питания 24 В постоянного тока, рассчитанный на ток до 3 А. В нем используются две стандартные схемы типа xfmr / cap (вместо переключения) и имеются контакты сигнализации. Они стоят около 700 евро и сделаны очень добротно. Если вас это интересует, я могу найти номер по каталогу, так как я не верю, что они перечисляют эту модель на своем веб-сайте.

Кроме того, Phoenix Contact производит диодный блок, смонтированный на din (как описано в предыдущих блогах), специально для подключения двух источников постоянного тока в конфигурации с параллельным / резервированием.

Hi,

Meanwell также имеет диодный блок, смонтированный на din, DR-RDN20 - это диодный блок на 20 А. Другой вариант - использовать сторонний диод, я использую диод SKKE 81/08.

Кстати, кто-нибудь знает, как проверить КПД или коэффициент мощности этого диода?
http://www.semikron.com/internet/ds.jsp?file=800.html

Большое спасибо.


Алан Кейс

22 сентября 2007 г., 02:49

Привет, Боб.
Источники питания Meanwell уже здесь.Я вижу их довольно много. Неплохой маленький агрегат.
С уважением, Алан Кейс


fayaz ps

22 сентября 2007 г., 03:04

Мне нужна логическая схема пускателя звезда-треугольник

Привет, ребята,

Я проектирую систему панели управления и одно из требований заказчика должен иметь параллельный (2 блока) источник питания (24 В постоянного тока) для панели управления и ПЛК.

Один вход 230 В переменного тока на 2 блока питания (от 230 В переменного тока до 24 В постоянного тока). Каждый выход источника питания 24 В постоянного тока включает реле и контрольную лампу (24 В постоянного тока).в случае выхода из строя какого-либо источника питания 24 В постоянного тока реле будет обесточено и отправит сигнал ВЫКЛ на DI ПЛК, а контрольная лампа для этого конкретного источника питания также будет ВЫКЛЮЧЕНА.

Меня беспокоит, нужно ли нам ставить диод после выхода источника питания, после реле и контрольной лампы, чтобы не было обратного тока? Или иззить можно / целесообразно так сделать?

Я не уверен, с какой проблемой я столкнусь, пожалуйста, посоветуйте мне .... большое спасибо.


thanhbinhvtvn

14 ноября 2011 г., 21:57

Hi Flyer,
Какой тип диодов вы выберете для резервного параллельного источника питания и их технические данные (номинальный ток, напряжение и т. Д.))


iant

14 ноября 2011 г., 22:03

Добро пожаловать на сайт.
Это очень старый пост 2007 года. Номинальные значения тока и напряжения диода
зависят от ваших требований.
Я бы порекомендовал вам учитывать общий линейный ток, так как в случае отказа одного источника другой источник питания должен обеспечивать удвоенную нагрузку.
единственное другое соображение - это рассеивание тепла.


John Gaunt

15 ноября 2011 г., 16:35

Да, это очень старый пост, но после этого поста мы теперь используем диодные блоки Meanwell, а не строим собственный диодный блок.
Иногда мы используем другие, но в основном также используем блоки питания Meanwell.


BobB

15 ноября 2011 г., 16:44

Я использую стандартный мостовой выпрямитель для объединения источников питания - обычно 40 А, так как у них металлические корпуса. Затем я использую источники питания Meanwell 24/24 В постоянного тока для питания ПЛК и т. Д. Я не выделяю отрицательный выход из режимов переключения, но позволяю 24 В постоянного тока плавать - таким образом поддерживается изоляция.


Серия

и параллельные электрические соединения

Серия и параллельная

Есть 2 способа подключить несколько устройств к источнику питания (например,грамм. динамики к усилителю), последовательно и параллельно. Ну ... Хорошо, есть еще последовательный / параллельный. Но мы расскажем об этом на следующей странице.



Серийные динамики

В последовательной цепи (как в двух вышеупомянутых) ток должен протекать через одно устройство, чтобы перейти к следующему устройству. Это означает, что скорость протекания тока через все устройства одинакова. Напряжение на каждом устройстве зависит от его полного сопротивления / сопротивления каждого устройства и тока, протекающего по цепи. При добавлении дополнительных компонентов в последовательную цепь ток уменьшается, если приложенное напряжение остается постоянным.



Параллельные динамики

В параллельной схеме (как в двух приведенных выше примерах) каждое устройство напрямую подключается к источнику питания. Это означает, что каждое устройство получает одинаковое напряжение. Сила тока, протекающего через каждое устройство, зависит от импеданса / сопротивления этого конкретного устройства. Если устройства добавляются к источнику питания в параллельной конфигурации, ток потребления / потока от источника питания увеличивается.

На 2 диаграммах ниже вы можете увидеть взаимосвязь между током, протекающим из усилителя, и количеством динамиков.Вы можете видеть, что четыре динамика потребляют от усилителя в два раза больше тока, чем конфигурация с двумя динамиками.


При подключении к любому источнику питания вы должны знать пределы источника, чтобы предотвратить его повреждение. Это означает, что если вы подключите слишком много динамиков с параллельной проводкой к усилителю (в данном случае источнику питания), он может выйти из строя и не подлежит ремонту. Я видел, как это происходило, особенно когда усилитель был неправильно вставлен.


Для тех, кто хочет заниматься математикой ...

На диаграммах / тексте выше у нас были либо последовательные ИЛИ параллельные цепи. В этом разделе показано, что происходит с напряжением, током и рассеиваемой мощностью в последовательной / параллельной цепи. Как было сказано ранее, в последовательной цепи «ток» в каждом устройстве одинаков. В параллельной цепи «напряжение» одинаково на каждом устройстве. В следующей схеме вы можете видеть, что два резистора на 1000 Ом последовательно соединены с одним резистором на 400 Ом.Мы знаем, что напряжение на двух резисторах 1000 Ом будет одинаковым (потому что они подключены параллельно). Мы также знаем, что общий ток, протекающий через два параллельно соединенных резистора, будет равен току, протекающему через резистор 400 Ом.

Чтобы рассчитать полный ток, сначала следует упростить схему. Это означает, что нам нужно найти полное сопротивление параллельной сети. Для простой схемы с двумя резисторами равного номинала мы можем просто разделить сопротивление отдельного компонента на общее количество компонентов.Для этой параллельной сети у нас есть два резистора по 1000 Ом.

Общее сопротивление параллельных резисторов = сопротивление отдельного компонента / количество резисторов
Общее сопротивление параллельных резисторов = 1000/2
Общее сопротивление параллельных резисторов = 500 Ом

Если бы у нас было 3 параллельных резистора, мы бы разделили 1000 на 3, чтобы найти общее сопротивление параллельных резисторов.

Общее сопротивление параллельных резисторов = 1000/3
Общее сопротивление параллельных резисторов = 333.33 .... Ом

Теперь, когда мы знаем, что параллельные резисторы равны одному резистору на 500 Ом. Теперь, когда у нас есть, по сути, один резистор на 500 Ом, соединенный последовательно с резистором на 400 Ом, мы можем рассчитать полный ток в цепи. Мы знаем, что у нас есть источник питания на 12 вольт. Мы также знаем, что резистор на 500 Ом, включенный последовательно с резистором на 400 Ом, равен резистору на 900 Ом.

Ток через цепь = напряжение в цепи / общее сопротивление цепи
Прохождение тока через цепь = 12/900
Прохождение тока через цепь = 0.0133 ампер

Теперь мы можем найти напряжение на отдельных компонентах. Чтобы избежать путаницы, сначала рассчитайте напряжение на единственном резисторе.

Напряжение на резисторе = сопротивление резистора * ток, протекающий через резистор
Напряжение на резисторе = 400 * 0,0133
Напряжение на резисторе = 5,333 В

В последовательной цепи все напряжения на всех отдельных компонентах серии будут равны напряжению источника питания.Если у нас есть источник 12 В, а напряжение на резисторе 400 Ом составляет 5,333 В, мы знаем, что напряжение на параллельной паре резисторов будет 6,67 В (12-5,333 = 6,67). Чтобы вычислить ток через параллельные компоненты ...

Ток через один резистор 1000 Ом = напряжение на резисторе / сопротивление
Ток через один резистор 1000 Ом = 6,67 / 1000
Ток через один резистор 1000 Ом = 0,0067 ампера

Теперь, когда мы знаем напряжение на каждом из компонентов и ток с через на каждом из компонентов, мы можем рассчитать рассеиваемую мощность для каждого компонента.На самом деле мы могли бы это сделать, как только узнали бы напряжение на компонентах, но я решил пойти по «живописному» маршруту.

Рассеиваемая мощность на резисторе 400 Ом = напряжение на компоненте * ток на компоненте
Рассеиваемая мощность на резисторе 400 Ом = 5,33 * 0,013
Рассеиваемая мощность на резисторе 400 Ом = 0,071 Вт

Рассеиваемая мощность на каждом резисторе 1000 Ом = напряжение на компоненте * ток на компоненте
Рассеиваемая мощность на каждом резисторе 1000 Ом = 6.
