Установка петель (с фасадом). Установка в обратном порядке.

1. Выставляем петли перед площадкой.
2. Вставляем язычки петли в пазы, и доводим до конца (см.
   фото 3).
3. Нажимаем пальцем на дальний край петли, до щелчка (см. фото 4).

Демонтаж тандем-боксов

1. Вытягиваем тандем-бокс полностью (см. фото 5).
2. Нащупываем пластиковые фиксаторы, и надавливаем на них пальцами, внутрь ящика. Одновременно поднимаем ящик вверх (см. фото 6, 7).
3. Должны остаться только направляющие. Их можно закатить внутрь, чтобы не мешали (см. рис. 8).

Установка тандем-боксов

1. Выдвигаем направляющие полностью.
2. Кладем сверху ящик.
3. Задвигаем ящик внутрь модуля, до щелчка. Тандембокс зафиксирован.

Демонтаж газлифтов

1. Открываем модуль (см. фото 9).
2. Снимаем отверткой защелку, и вытягиваем ее (см. фото 10).
3. Отсоединяем газлифт от опоры (см. фото 11).
4. При необходимости демонтируем петли, согласно инструкции выше.

Монтаж газлифтов

1. Предварительно монтируем петли, при необходимости.
2. Вставляем защелку в крепежную часть газлифта (см фото 12).
3. Защелкиваем газлифт на опоре (см. фото 13).

Что такое Тандембокс? — KomfortBY

Опубликовано: 07 Октябрь 2014

Обратите внимание, что мы делаем корпусную мебель под заказ индивидуально, на фото только образцы/примеры

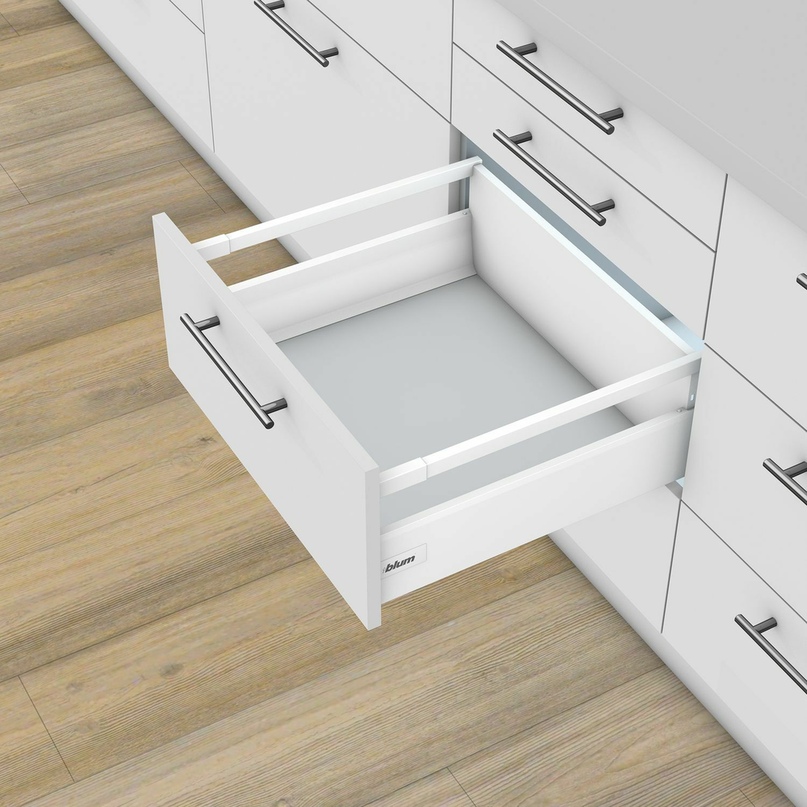

Тандембокс (Tandembox) — представляет собой разборный ящик, производства австрийской фирмы «Blum», у которого днище и задняя стенка изготовлены из ДСП, а боковые стороны имеют металлическую или стеклянную стенку и трубчатый реллинг.

Тандембокс снабжен направляющими, которые не только позволяют ему полностью выдвигаться, но и выдерживают гораздо большую нагрузку чем метабокс (метабоксы считаются системой неполного выдвижения (3/4), т.е. выдвигаются на три четвертых части свой общей длины.). Tandembox может быть снабжен встроенным механизмом автоматической доводки Blumotion

Orga-line – это высококачественная разделительная система из нержавеющей стали для организации внутреннего пространства в различных ящиках. Множество лотков продольных и поперечных разделителей для любого содержимого обеспечивают порядок и удобное хранение во всех ящиках. Столовые приборы будут распределены по своим местам и видны с первого взгляда.

Преимущества:

• Плавное скольжение направляющих благодаря технологии TANDEM
• Мягкое и бесшумное закрывание благодаря BLUMOTION
• Полное выдвижение для хорошего обзора и удобного доступа к содержимому
• Обширный ассортимент для различных конструкций
• Простая установка, удобная регулировка
• Долговечность
• SERVO-DRIVE для удобного открывания
• Orga-line — для удобного размещения приборов

Вы тоже можете реализовать мечту у себя на кухне, заказав у нас мебель (работаем в Минске и по Минскому району)

Установка и регулировка фасадов выдвижных ящиков

Расчет, изготовление и сборка выдвижных ящиков «

Итак, первое, что мы сделаем – это вставим свои выдвижные ящики без фасадов внутрь тумбы. И вот теперь начинается очень интересный и достаточно ответственный участок работы. Нам необходимо выставить и ровно закрепить фасады на выдвижных ящиках. Вообще, при расчёте фасадов, я всегда делаю расстояния между ними в 2мм. Этого достаточно для того, чтобы, как говорится, «попасть в размер», ну и «в случай чего» есть небольшой запас для манёвра. Также удобным моментом при установке фасадов между которыми есть зазор в 2мм, является то, что можно просто положить между верхним и нижним фасадами кромку ПВХ, толщиной в 2мм и быть уверенным, что зазор «пойман».

Однако жизнь – штука непредсказуемая, а жизнь мебельщика – это вообще непрогнозируемый хаос, зависящий от множества внешних факторов. Ну, скажем, вы рассчитали все зазоры между фасадами из расчета 2 мм. А пильщик Вася взял, да и чуток промахнулся, и сделал вам фасады на 1мм ниже. В итоге вы на каждом стыке имеете нехватку 1мм высоты фасада. Ну и нижний фасад у вас может уже и не особо красиво встать в конечном итоге.

Поэтому, несмотря ни на что, прежде чем начинать устанавливать фасады, вам необходимо всё тщательно перемерять и убедиться, что у вас на момент установки фасадов зазор в 2мм – это именно тот самый зазор, который вам нужен. Если же пильщик Вася таки «снёс» 1мм, тогда, наверное, надо сделать зазор между фасадами 3мм или взять бейсбольную биту и съездить к Василию домой, ну и пригласить его поиграть в бейсбол или как-то иначе договориться с ним о том, чтоб тот переделал фасады. Хотя, как по мне, то 3мм – это не критично. Главное, чтобы всё было красиво, равномерно и органично.

Итак, вы всё перемеряли, определили, что у вас расстояние между фасадами будет составлять 2,7мм. Как это сделать? Да очень просто. Меряем внутреннее пространство для фасадов. У нас оно составляет 500мм. Затем меряем высоту всех фасадов. В нашем случае, общая высота всех фасадов составляет: 164мм*3=492мм. Имеем разницу: 8мм. Стыка у нас три. Получается, что на каждый стык приходится по 2,7мм. Выходит, что просто подложить кромку в 2мм уже не выйдет, но взять её в качестве ориентира мы всё равно можем.

Роликовые направляющие

Выдвижение ящика в этом типе направляющих возможно только неполное, но и стоимость их в несколько раз ниже, чем шариковых. Роликовые направляющие создают шум при открытии ящика, для устранения подобного эффекта следует применять обрезиненные ролики.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Нагрузка, которую выдерживают роликовые направляющие, составляет 25 кг. Останавливая свой выбор на роликовых направляющих, важно учитывать их толщину: чтобы они служили долго, она должна быть от 1,2 мм.

Роликовые направляющие – это направляющие частичного выдвижения.

Общие правила сборки корпусной мебели

Существуют общие правила сборки корпусной мебели, придерживаясь которых, можно собрать любое корпусное изделие быстро и качественно:

• Сборку осуществляют по правилу «от большого – к малому»: сразу собирают основной корпус изделия, а затем оснащают его деталями
• Во избежание нежелательных перекосов, сборку конструкции осуществляют на ровной поверхности
• Чтобы защитить детали изделия от механических повреждений и загрязнения, рабочую поверхность, на которой производится сборка, застилают мягкой тканью или картоном
• Во избежание появления трещин в ДСП или МДФ деталях изделия, нельзя излишне усердствовать при затягивании болтов.

один из способов с фото-инструкцией

Сегодня рассмотрим способ установки фасадов на выдвижные ящики, который широко распространен среди мебельщиков, благодаря своей простоте и доступности.

Когда я делал свою первую мебель с выдвижным ящиком, я столкнулся с проблемой присадки таких фасадов в полный рост, ведь необходимо одновременно выставить зазоры между фасадом и коробом, потом выдвинуть ящик (за что?) и прикрутить его изнутри. С большим трудом вывернулся, а потом решил поискать в интернете – все оказалось очень просто.

Итак, начнем по порядку. В предыдущем мастер-классе по креплению шариковых направляющих полного выдвижения мы собрали тумбу с выдвижными ящиками. Теперь на нее необходимо оформить фасадную часть.

Первый этап подготовительный. Необходимо подготовить сами фасады к установке. Для этого выкладываем их, как они будут установлены, на верстаке.

Наша задача – это разметить и установить мебельные ручки.

Для этого нам потребуется:

• рулетка,
• угольник,
• карандаш.
• Сильно упрощает жизнь вот такой простейший кондуктор из Икеи.

Находим центр фасада ставим риску. Обязательно проверяем с другой стороны. Значения должны совпадать.

Укладываем кондуктор на центральную отметку и карандашом отмечаем центры отверстий для крепления ручек.

Эту манипуляцию повторяем на каждом фасаде.

Еще раз проверяем. Расстояние сбоку до отверстия должно быть одинаковым с обеих сторон.

Этот пункт из серии «семь раз отмерь» и пренебрегать им на фасадах – лице изделия будет себе дороже.

Для сверления лучше всего использовать вот такое сверло поддереву с центральным шипом. Диаметр 4-5 мм. Оно не съезжает в сторону, что возможно при использовании сверл по металлу.

Отверстия сверлим насквозь. Чтобы не было сколов, на твердой подложке. Должно получиться примерно так.

Сразу же повторяем манипуляцию с остальными фасадами.

Для крепления ручек используются болтики. Штатные (которые поставляются в комплекте – слева) имеют пресс-шайбу и не всегда подходят для выдвижных ящиков, так как выступающая шляпка будет упираться в фронт самого ящика и будет мешать его плотному прилеганию. Поэтому я обычно использую винтики с потайной головкой – приходится покупать отдельно.

При закручивании таких винтов они утапливаются в материал и не создают никаких препятствий. Закручивать желательно вручную, чтобы не сорвать резьбу с ручек.

Итак, наши фасады готовы к монтажу.

Теперь вернемся к проблеме промежуточной фиксации. Нам необходимо модифицировать фронт ящика, чтобы на нем держался фасад (хоть немножко). В передней стенке необходимо просверлить 2-4 сквозных крепежных отверстия диаметром 4-5 мм.

В этом деле отлично помогает… двусторонний скотч. Лучше всего на вспененной основе. (Тонкий обычно не прилегает к обеим склеиваемым поверхностям в связи с небольшими перекосами).

Любой – качество не имеет значения. Я покупаю самый дешевый в FixPrice.

Наклеиваем несколько полосок скотча на фронт ящика. Снимаем с них защитную пленку.

Прикладываем подготовленный фасад к ящику, проложив сверху (или снизу – смотря откуда вы начинаете) прокладку, фиксирующую зазор. В данном мастер-классе используется 2 мм ПВХ кромка, если зазор делается 3 мм, то я прокладываю кусок ДВП, больше же смысла делать не имеет.

Контролируя положение фасада с боков и подталкивая кверху, прижимаем его к ящику и придавливаем на несколько секунд, давая скотчу прилипнуть. Затем аккуратно выдвигаем ящик и фиксируем фасад струбциной. Все, теперь он никуда не денется!

Вворачиваем в крепежные отверстия по саморезу (я использую 5х30 мм). Сначала в одно, затем снимаем струбцину и контролируем правильность установки фасада, задвинув ящик на место и оценив зазоры. Если все хорошо, то вворачиваем второй саморез. Если нет, то придется отрывать и начинать все сначала.

Обратите внимание, что передняя стенка ящика сделана ниже, чем остальные. Это для того, чтобы можно было использовать для крепления ручек штатные винты с выступающими головками. Кроме того, экономия материала (в данном проекте все было впритык).

На следующем слайде правильно установленный фасад №1. С краев ничего не выступает, зазор с верхним горизонтом равномерный 2 мм.

Те же самые манипуляции повторяем со следующим фасадом… и со следующим. И так до самого конца.

В итоге у нас должна получиться вот такая аккуратная тумбочка с равными зазорами между ящиками.

Данный метод имеет два основных недостатка:

1. Необходимость покупать дополнительные расходники (скотч и потайные винты).
2. Невзаимозаменяемость ящиков. То есть, если вытащить средний ящик и поставить его вместо верхнего, то, скорее всего, будет наблюдаться тот или иной перекос.

Но терпимость к неточностям разметки и простота перекрывают все эти минусы с лихвой.

mebeltrends.ru

Разновидности направляющих: метабоксы и тандембоксы

На основе двух предыдущих типов направляющих производят более усовершенствованные ящики.

Эти направляющие системы появились относительно недавно.

1. Метабоксы представляют собой ящики с роликовыми системами и боковые стенки с направляющими. Опорные составляющие выдвижной системы этого типа прикрепляются к стенкам мебели.


   Основное преимущество – выдвижение ящиков происходит на 3/4.

   Роликовые направляющие, представленные как метабоксы, прочнее и надежнее обычных систем. Метабоксы отличаются прочной пластмассой роликов, а также стандартными размерами ящиков. Их производят из тонкого и прочного листа стали, при необходимости красят в подходящий для мебели цвет.


   При помощи верхних креплений гарантируется дополнительная надежность и устраняется любое раскачивание.

2. Тандембоксы изготавливаются на основе шариковых выдвижных систем, в их основе ДСП, а вот боковые части иногда производят из металла или стекла.


   Тандембоксы могут выдержать нагрузку в несколько раз больше, чем метабоксы.

   Высота тандембоксов позволяет использовать их в мебели, где необходимы высокие ящики. Цены на тандембоксы выше, но, учитывая качество, они того стоят.


   Тандембокс представляет собой две металлические боковины, в которых скрыты шариковые направляющие.

Я вам покажу, как все это можно сделать максимально точно и довольно быстро

Но прежде, должны быть выполнены следующие условия:

1. Короб должен быть выставлен по диагоналям (должен быть геометрически правильным).
2. Выдвижной ящик, находящийся в нем, тоже должен иметь правильную геометрию.

По переднему краю, в нем сверлятся отверстия.

Их количество зависит от величины и массы устанавливаемых фасадов.

Если они небольшие, то отверстий может быть три, а если большие – то четыре (не забывайте, что если на фасаде планируется ручка – то она тоже будет служить в качестве крепежа).

Замеряем положение одного из сделанных отверстий на ящике относительно всего модуля (с необходимыми отступами), и переносим эти координаты на стыковочную сторону фасада, накернив их шилом.

Смысл заключается в том, что нам нужно все выставить относительно одного самореза, а после, закрутить и все остальные.

Будет полезно: Как красиво оформить свечи на новый год

Координаты отверстия под второй фасад замеряются относительно первого, и так далее.

При установке, главное – выдержать вертикали по их боковым граням (иногда это делается даже за счет того, что дается небольшой перекос по горизонталям, так как идеального ничего не бывает, и короба, как их не собирай и не выставляй, иногда, все равно получаются немного перекошенными (иногда этому даже способствует кривизна самой плиты, из которой они сделаны).

И в заключение, устанавливаем ручки:

Вот такая, не сложная схема, так что пользуйтесь.

Стоит так же добавить, что рассматриваемый способ хорош в том случае, когда нет возможности доступа внутрь выдвижного ящика снаружи, или, когда короб с имеет верхний горизонт.

В случае же, когда сверху короба находятся корпусные планки, все это можно делать еще проще.

Он ложится на заднюю стенку, на него выкладываются и выставляются фронты, и просто закрепляются изнутри по очереди.

О нюансах при установке рамочного МДФ можно прочесть здесь, а если вас еще интересуют интересные варианты, посмотрите здесь.

Установка петель на фасады кухни: на толстые, тонкие, радиусные

Выбирая кухонный гарнитур нужно тщательно подходить и к вопросу выбора петель на его фасады. Это небольшие механизмы, с помощью которых распашные дверки могут открываться и закрываться. На сегодняшний день разработчики предлагают потребителю множество различных вариантов петель на фасады. Как правильно выбрать мебельные петли на фасады и как сделать правильный выбор.

Назначение петель

Не бывает мебельных фасадов без петель. даже если их не видно

В первую очередь петли для дверок кухонной мебели необходимы, чтобы закрепить фасады на корпусе. Также они дают возможность открывания и закрывания распашных дверей. От того какие именно петли будут выбраны зависит возможность регулировки самих фасадов, степень фиксирования дверей, максимально возможный угол дверок при открытии, плавность свободного хода дверей, отсутствие скрипов, перекосов и других возможных дефектов.

Конструкция петли делает дверцу более функциональной

Устройство

Наиболее популярной моделью на фасады кухонных шкафов являются четырехшарнирные петли, называемые в народе «лягушками». Такая конструкция очень прочная, имеющая возможность регулировки положения фасада и стопор для предотвращения произвольного открытия дверок.
Изготовление четырехшарнирных петель происходит при помощи штамповки листового металла (стали). Сверху изделие покрывается слоем гальванического покрытия, которое обеспечивает эстетичный внешний вид и защиту от ржавления (появления коррозии). Также они могут быть покрыты различными декоративными покрытиями, делающими поверхность матовой, хромовой или цветной.

Части четырехшарнирной петли:

• Чашка. Имеет квадратную форму со скругленными углами. Вставляется в отверстие для петли в внутренней стороны дверки. И крепится при помощи саморезов.
• Плечо. Четырехшарнирный механизм, который выполняет роль рычага, для открытия/ закрытия.
• Ответная планка, необходимая для монтажа. Корпус петли крепится к ответной планке. Специальными винтами можно регулировать положение фасада.

Качественная фурнитура делает кухню более удобной

Дополнительно в комплект могут входить:

• Накладки для чаши.
• Накладки для плеча.
• Доводчики (позволяют петле закрываться плавно).

кухонный гарнитур белый

Очень довольна результатом сотрудничества с компанией ЮНИКОРН.

Хочу сказать большое спасибо каждому сотруднику, который в той или иной мере был причастен к изготовлению нашей кухни-гостиной. Все сотрудники компании, с которыми случилось пообщаться в процессе изготовления, проявили себя как грамотные, клиентоориентированные специалисты, нацеленные на результат. Сам процесс производства также вызывает уважение: сначала делали дизайн-проект, потом выезд на замеры, далее проект детально изучает конструктор, и уже только потом производство и монтаж. После установки кухни, еще раз замеры, уже для монтажа фартука. В нашем случае это большой стеклянный. (На фото его нет, так как мы еще в процессе … как установим, добавлю фото с фартуком).

Отдельное огромнейшее спасибо дизайнеру Дарье, которая не только придумала нашу кухню-гостиную, учла все пожелания и добавила много отличных идей, но и контролировала весь процесс реализации проекта от начала и до конца: грамотно и терпеливо консультировала по всем возникающим вопросам, помогала определяться с фурнитурой и материалами исходя из наших предпочтений и запланированного бюджета, постоянно была на связи, помогала общаться с ремонтниками, которые готовили помещение и многое другое. В общем, нам очень повезло с Дашей))

Теперь о самой мебели: Выполнено все в срок, точнее, даже ждали нас, когда мы доделаем ремонт. Качество мебели также на высоте, пользуемся уже около месяца, никаких скрытых царапин, сколов не обнаружили (как это иногда, к сожалению, бывает, как только за монтажниками закрывается дверь) механизмы все работают на отлично!!! Очень понравились ребята-монтажники большие молодцы, все быстро, четко, очень аккуратно, и что немаловажно — чисто!!! Ушли, не оставив после себя ни крошки мусора, мне осталась только приятная работа – протереть пыль с моей новой кухоньки))

Также благодарны руководству компании за приятный бонус в виде каменной мойки и предоставленной скидки на заказ)) С уверенностью могу сказать — в дальнейшем мебель будем заказывать только в ЮНИКОРНЕ. Успехов Вам и процветания! (Gd_183, 2019)

Сервис | Редкий Фрукт

«Редкий фрукт» сотрудничает с крупнейшими поставщиками фурнитуры и аксессуаров для кухни в Новосибирске, а также с официальными дистрибьюторами бытовой техники. В наших салонах по каталогам вы можете подобрать и заказать практичное, функциональное и современное наполнение для вашей новой кухни.

Подъемные механизмы

Газлифт (газовый лифт, газовая пружина) служит для поддержки открывающихся вверх дверец. Вы можете быть уверены, что дверца шкафчика при помощи газлифта будет открываться очень легко.

Aventos (Авентос) — подъёмные механизмы для фасадов различных конструкций фирмы BLUM (Австрия). Главные качества этих подъемников – плавное открытие, высокая жёсткость и стабильность, простота монтажа и регулировки. Свойства AVENTOS позволяют останавливать их в любом положении, а встроенные доводчики BLUMOTION обеспечивают плавное и бесшумное закрытие.

Мебельные петли

Петли дают возможность открывать фасад мебели на определённый угол.  Кроме обычных мебельных петель,  мы используем петли с доводчиком, они пользуются наибольшей популярностью. Данный элемент является инновационным, он обеспечивает плавное закрытие фасада.  Доводчик выступает своего рода амортизатором, что делает закрытие плавным даже в случае, когда дверца закрывается с особой силой.

Ящики

Ящики на шариковых направляющих полного выдвижения. Полное выдвижение означает, что при открывании ящик выдвигается на всю его длину (глубину), что облегчает свободный доступ к содержимому. Основные достоинства шариковых направляющих: работают плавно и практически бесшумно, изготавливаются из стали,выдерживают нагрузку в 30-35 кг, доступны по цене.

Ящики с системами выдвижения Blum TANDEMBOX (Тандембокс) и Grass DVD-XP. Универсальные системы выдвижения TANDEMBOX и Grass DVD-XP  со встроенным доводчиком предназначены как для узких, так и для глубоких ящиков внешних и внутренних ящиков высокого качества. Благодаря доводчику все ящики закрываются мягко и не слышно. Если Вы хотите что бы содержимое ящиков было распределено аккуратно и было видно с первого взгляда, ящики можно оборудовать внутренними разделителями.  Системы изготавливаются только из качественной стали, что и обеспечивает их долговечность.

Выкатные емкости

Дополнительные выкатные емкости позволют максимально эффективно задействовать пространство кухни, делают функциональными даже самые узкие или слишком глубокие модули. Они помогают разделить и упорядочить хранимые вещи. Самыми популярными выкатными емкостями являются бутылочницы, карусели, «волшебные уголки», сетчатые решетки и решетки под мойку.

Аксессуары для кухни

Качественные и полезные аксессуары позволят посмотреть на пространство кухни по-новому. Складная гладильная доска, потайная дополнительная столешница или узкая выдвижная система хранения станут отличным решением, для кухонь малой площади. А различные контейнеры и ведра рационализируют пространство.

Посудосушители

Посудосушители просто незаменимы на кухне. Вы можете заказать посудосушитель, который соответствует именно вашим потребностям. Так для молодых и активных людей, не проводящих много времени на кухне, может быть достаточно и сорокасантиметрового сушителя, а вот любителям принимать гостей или собирать всю семью за общим столом, будет удобен вместительный угловой посудосушитель или классический, но на 90 сантиметров!. Для людей с невысоким ростом находкой может стать выкатной посудосушитель в нижнюю базу.

Вкладыши

Вкладыши в ящики для столовых приборов – самые необходимые аксессуары для кухни. Стандартный лоток с отдельными отсеками рассчитан на хранение столовых приборов разных размеров. Они могут быть пластиковые, деревянные или металлические. Когда столовые приборы и кухонный инвентарь разложены по соответствующим ячейкам, вы проще и быстрее найдете нужный предмет.

Светильники

Свет многогранен, он может стать живым. Он сам по себе является строительным материалом. Освещение всегда является неотъемлемой частью любого помещения. Помимо эстетической составляющей, которую может создать освещение, главным остается обеспечение необходимых технических характеристик. Освещение на кухне  должно подчеркивать дизайн мебели, обеспечивать комфорт и удобство работы. При помощи разноуровнего освещения вы сможете создать особую атмосферу, которая при необходимости будет меняться по вашему желанию, помогая расслабиться или сконцентрироваться, поразить необычностью решения, уменьшить потребление электроэнергии и просто сделать свою жизнь более безопасной.

Рейлинги

Слово «рейлинг» с английского языка переводится как «труба» или «перекладина». Так, собственно, называются длинные металлические трубки, которые закрепляют на стенах. На них подвешивают всевозможные функциональные аксессуары, начиная от сетчатых полок и уголков для сушки и хранения посуды и заканчивая крючками для полотенец, прихваток и так далее. Рейлинги хороши тем, что позволяют использовать практически любые вертикальные поверхности в рабочем помещении. Ими можно разнообразить интерьер ванных комнат и кладовок, но в дизайн современной кухни они, пожалуй, вписываются лучше всего. «Индивидуальность» каждому из них придают аксессуары. В число последних входят навесные полки, на которых можно хранить миксеры, блендеры, кофемолки и прочие не особо габаритные кухонные агрегаты. Кроме того, навешивать на рейлинги можно разные держатели и крючки – для полотенец, поварешек, открывалок, терок, разделочных досок. Очень удобно, когда готовишь обед, а вся необходимая утварь у тебя под рукой, и по шкафам лишний раз лазить не нужно. А на специальных держателях можно хранить даже любимые кулинарные книги.

Плинтуса

Кухонный плинтус – обязательный аксессуар для комплектации кухни.  Он придает интерьеру цельность и защищает от неблагоприятных последствий при эксплуатации кухонного гарнитура. Плинтус закрывает стык между поверхностью столешницы и кухонным фартуком от проникновения влаги, ненужных микробов и придирчивых взглядов, если стены помещения далеко не идеально ровные, и в некоторых местах гарнитур неплотно прилегает к поверхности фартука, образуя неэстетичные промежутки. В данной ситуации плинтус просто «показан». Кроме вышесказанного, пристеночный плинтус на кухне является столь же важным элементом декора как и фасады, столешницы, ручки и кухонный фартук.

Опоры и цоколи

Кухонные столы монтируются на декоративные регулируемые опоры или же на недекоративные и закрываться цоколем. Красивые кухонные «ножки» способны подчеркнуть дизайн и обеспечить легкий доступ к пространству под модулями. Цоколь же напротив, закроет подмодульное пространство и предотвратит попадание туда мусора, влаги или домашних любимцев.

Менсолодержатели

Если на кухне необходимо разместить открытые полки для мелочей, стеклянные полочки для фужеров или функциональные подставки, например под микроволновую печь, на помощь придут менсолодержатели. Разные модели держателей выдерживают разную нагрузку, а разнообразие цветов и видов позволит вписать их в кухню любого стиля.

Ручки

Ручки на кухне должны быть не только красивыми, качественными, но и удобными, а также с помощью них можно подчеркнуть выбранную стилистику вашей новой мебели.  Любителям практичности подойдут неброские ручки простой формы. Изощрённым натурам мы можем предложить ручки с мерцающими кристаллами, а ценителям классики изящные фигурные ручки с керамикой.

Бытовая техника

Встроенная бытовая техника — это выбор современного человека, для которого при выборе кухни важны не только удобство, эргономичность, дизайн, но и экономичность. Поэтому мы рады предложить вам встраиваемую бытовую технику самых разных производителей, в ценовом диапазоне от эконом до премиум класса.

Эксклюзивная линейка техники для кухонных салонов.	Широко известная во всем мире немецкая компания по производству бытовой техники. Компания производит высококачественную, технически совершенную, функциональную технику, ориентированную на современного покупателя.	Итальянская компания производящая бытовую технику. В сочетании с эксклюзивным дизайном современные технологии и высококачественные материалы делают технику Smeg все более востребованной на рынке встраиваемой техники.
Наиболее известный немецкий производитель бытовой техники. Продукция компании Bosch отличается традиционным немецким качеством и классическим дизайном.	Gorenje предлагает наиболее требовательным покупателям линию современной бытовой техники с изысканным дизайном. Торговая марка Gorenje закрепила за собой право называться лидером в области дизайна, передовых технологий и современной культуры быта, благодаря инновационным и функциональным решениям, отвечающим запросам современного потребителя.	TEKA — это всегда высокое качество, самые новые технологии, функциональность, стильный дизайн и вполне доступные цены. (Испания + Германия)
Международная корпорация с большим ассортиментом отдельно стоящих и встраиваемых высокоэффективных стиральных, посудомоечных и сушильных машин. Техника ASKO — 60 лет производства и качества.	De Dietrich – не просто первый производитесь элитной бытовой техники, он ее создатель. Более 300 лет работы – это подтверждение вековых традиций, безупречности и точности технологий.	Распространенная по всей Европе марка, являющаяся частью концерна Electrolux. Zanussi производит широкий перечень современной, разнообразной по дизайну технику среднего ценового сегмента.
Выпуск продукции под брендом Neff начался с 1877 года, и с тех самых пор ежегодно Neff не устает удивлять своих приверженцев, предлагая уникальные решения для кухни.	Компания Liebherr, лидер в области производства холодильного и морозильного оборудования, предлагает покупателям высококачественные холодильники и морозильники, разработанные с использованием самых современных технологий. Специалисты компании Liebherr постоянно развивают и воплощают инновационные технологии, чтобы обеспечить еще больше экономичности и комфорта.	Шведский концерн Electrolux является одним из крупнейших в мире производителей бытовой техники. Главной составляющей успеха продукции Electrolux было и остается ее безупречное качество и широкий модельный ряд
Инновации, современный дизайн, простота использования и надежность, доказанная годами, — вот основные перимущества техники Fagor.

Вытяжки

Вытяжка — неотъемлемая деталь чистой и уютной кухни, хозяева которой заботятся о комфорте и чистом воздухе в своем доме. На современной кухне вытяжка не только обеспечивает чистый воздух и порядок, но и является значимым атрибутом декора и освещения, дополняет стиль и дизайн кухни. Если кухня и гостиная объединены, то присутствие вытяжки становится особенно необходимым и актуальным.

Эликор — крупнейший российский производитель кухонных вытяжек современного и традиционного дизайна, оснащенных лучшими итальянскими вентиляторами. Вытяжки ELIKOR — это разнообразие моделей, надежность, привлекательная цена, низкий уровень шума.

Jet AIR — подразделение концерна Элика, выпускающее широкий модельный ряд вытяжек в стиле «модерн». Отличаются хорошим качеством, высокой мощностью и интересным дизайном.


Cata — известный испанский бренд, один из лидеров на рынке воздухоочистительной аппаратуры. Кухонные вытяжки данного производителя отличаются функциональным дизайном и высокой мощностью. Широкий модельный ряд порадует даже самого требовательного клиента.


Elica — известный итальянский бренд. Вытяжки отличаются уникальным современным дизайном и высоким качеством. Регулярно выпускаются новые коллекции, последние коллекции Elica — COLLECTION и EVOLUTION — отличаются эксклюзивным дизайном и высоким уровнем технического исполнения.


Компания FABER, мировой лидер в производстве собственной марки кухонных вытяжек, известна во всем мире более 50 лет. Технологии, исследования и дизайн, обеспечивающие качество воздуха и здоровую атмосферу на кухне, являются отличительными особенностями, которые делают компанию из Fabriano успешной по всему миру. Каждая вторая вытяжка в Италии является вытяжкой марки FABER! Вытяжки FABER отличаются высоким качеством, интересным дизайном и широким ценовым диапазоном.

Итальянский производитель самых мощных и самых качественных моторов. Вытяжки BEST — это высочайшее качество исполнения и неординарная, действительно оригинальная форма. Они одновременно и чрезвычайно удобны в использовании, и весьма привлекательны. BEST имеет достаточно широкий ассортиментный ряд, и представлен в большинстве сегментов. BEST оснащает некоторые модели вытяжек Advanced Sensor Control (ASC) — автоматической сенсорной системой управления, которая фиксирует пар, дым тепло, улавливает любые случайные следы газа на кухне и нейтрализует их. Такая вытяжка самостоятельно изменяет скорости во время процесса приготовления пищи, избавляя вас от необходимости вовремя включить или выключать ее.

Blum Tandembox Размер ящика

Размеры ящика тандембокса Blum .

Как сделать ящик. Практические рекомендации. Оригинальные полки из ящиков из старой мебели.

Полки часто используются не только для дополнения и украшения общего интерьера комнаты, но и для более четкой и уместной организации пространства.Благодаря их использованию хозяин квартиры получает возможность удобно расположить огромное количество мелочей, которые просто теряются в шкафах.

Сегодня на рынке представлено множество различных моделей, которые выполнены из разных материалов. Они отличаются дизайном.

Вы можете выбрать не только изделия с классическим дизайном, но и ультрасовременный дизайн.

Но все чаще люди предпочитают изготавливать такие детали интерьера самостоятельно.Размышляя о том, как сделать полку своими руками, они перечитывают много литературы и просматривают множество каталогов.

Однако это не означает, что самостоятельное изготовление полки затруднено и выходит за рамки возможностей человека, не обладающего специальными навыками. Нет, это совершенно неверно.

Ознакомление с литературой в данном случае необходимо для того, чтобы создать изделие с красивым дизайном, которое впишется в общий интерьер.Рассмотрим подробнее, что это за полки.

Разновидности полок

Любой специалист подскажет, прежде чем приступить к созданию изделия, нужно для себя определиться, какой дизайн вы хотите получить и будет ли он сочетаться с интерьером. И только после этого можно приступать к созданию продукта.

Действительно, для дома, оформленного в классическом выдержанном стиле, совершенно недопустимо использование модных и современных полок.Они будут смотреться крайне нелепо.

Самый популярный и известный подвид полок — классическая полка. Это связано с тем, что его довольно просто установить, а внешний вид за счет простоты кажется изысканным и утонченным.

Успешно используются открытые, закрытые полки. Изделия закрытого типа чаще всего используются для декора и установки в помещениях, оформленных в более современных стилях. Для их строительства используется стекло, а иногда и пластик.

Открытые конструкции могут использоваться как в домах с современным декором, так и в квартирах с классическим дизайном. За последние несколько лет именно этот тип полок приобрел огромную популярность и поэтому постепенно вытесняет классические варианты.

В небольших помещениях часто можно встретить угловые полки, которые имеют особый способ крепления. Их монтируют на соседних стенах, которые примыкают друг к другу. Чаще всего их используют в ванных комнатах, кухнях и подсобных помещениях.

Кроме вышеперечисленных видов полок, которые монтируются на стену, бывают подвесные и напольные конструкции. Навесные полки монтируются не обычным способом.

Они устанавливаются с помощью тросов и стоек и крепятся непосредственно к потолку. Это крепление выглядит довольно необычно и оригинально.

В коридорах чаще всего используются перекрытия. Ведь именно напольные полки для обуви, сделанные своими руками, не только красиво смотрятся, но и помогают организовать пространство маленькой прихожей. При этом сделать их довольно просто.

Как сделать простую полку?

Для создания заявленного продукта необходимо заранее приобрести или подготовить некоторые инструменты и материалы. В качестве соединительных элементов можно использовать то, что вам больше подходит. Но наиболее популярны обычные саморезы, скобы и дюбеля.

Примечание!

Для примера сделайте фото полок своими руками, которое представлено ниже. На нем изображено изделие со следующими параметрами: ширина 250 мм, высота 300 мм, длина 1100 мм.Процесс изготовления для удобства разделим на этапы.

Этапы работ

На первом этапе нужно сделать разметку. Для этого следует положить доски на стол или любую другую ровную поверхность и перенести размеры с чертежей. Боковые стенки должны иметь высоту ровно 268 мм.

Такая компоновка оптимальна, так как боковые стенки будут расположены между двумя частями.

На втором этапе требуется распил досок. Чтобы срезы получились ровными и аккуратными, нужно воспользоваться лобзиком. После резки у вас получатся 2 достаточно длинные заготовки и 2 более короткие.

На третьем этапе можно приступить к обработке полученных заготовок. Получившиеся сегменты следует покрыть специальным защитным лаком или морилкой, предварительно их отшлифуя.

Примечание!

В том случае, если вы планируете только красить полку, вы можете сделать это обычной антисептической грунтовкой. Так вы увеличите не только срок службы, но и добьетесь более равномерного распределения краски.

На четвертом этапе изготовления деревянной полки своими руками вы переходите к ее непосредственной сборке. Нижнюю доску следует положить на ровную поверхность. 8 мм от торцов заготовки и проведите две линии, параллельные пропилам.

Следует отметить 2 точки на расстоянии 5 см от края. В отмеченных точках необходимо просверлить отверстия под саморезы. Со второй заготовкой нужно проделать те же манипуляции.

После этого следует установить боковые заглушки на нижнюю часть платы и закрепить их.После того, как вы закончите прикреплять боковые панели, приступайте к установке верхней панели и ее закреплению.

На пятом этапе следует закрепить кронштейны на концах боковых панелей, а в стене проделать несколько отверстий для дюбелей. Затем вкрутите шурупы так, чтобы они выступали на 5 мм. И вот ваша полка готова.

Таким же образом можно сделать акустические полки, но при этом нужно учитывать габариты самого оборудования.Замеры следует проводить аккуратно, ведь если вы ошиблись, работу придется начинать заново.

Примечание!

Полки своими руками фото

Не секрет, что различные системы выдвижных ящиков для кухни — выдвижные ящики, полки для специй и корзины для продуктов — значительно упрощают процесс приготовления. С ними нет необходимости рыться в темных и глубоких полках кухонных шкафов в поисках подходящей сковороды или пачки круп. Вы просто вставляете коробку в свет — и вы получаете то, что вам нужно!

Но современные возможности кухонных ящиков выходят далеко за рамки традиционных ящиков. В этой статье мы собрали 23 фото таких функциональных элементов, которые в разы упрощают процесс уборки и организации кухни.

Смотрим и ведем на заметку!

Системы ящиков для кухни — ящики для хранения посуды

Многие современные кухонные ящики имеют очень удобные перегородки, которые в разы увеличивают удобство хранения посуды.Узкие вертикальные перегородки хороши для хранения тарелок, крышек, подносов и другой плоской кухонной утвари, а глубокие ящики с настраиваемыми штырями позволяют организовывать кастрюли и сковороды.

На кухне мало места? Тогда почему бы вам не добавить несколько ящиков в самый низ кухонных шкафов — ровно над полом? В них можно положить такие же противни, формы для запекания, пакеты и многое другое.

Угловые кухонные шкафы с ящиками

Место в углу кухни, как правило, не удобно для хранения вещей. Но угловые кухонные ящики кардинально меняют ситуацию. Посмотрите на следующие фото — такая функциональность не может не радовать! Кроме того, купив специальные аксессуары, такие ящики для кухни можно сделать своими руками.

Вертикальные выдвижные полки и системы для специй, продуктов и моющих средств на кухне

Пожалуй, это самый интересный предмет из нашего списка. Во-первых, узкие ящики и полочки для кухни — не самое распространенное устройство в нашем регионе, хотя на западе оно давно популярно.Во-вторых, они отличаются удивительной вместимостью, несмотря на то, что сами системы вертикального выдвижения занимают на кухне очень мало места.

Специи, крупы, чай, кофе и многие другие продукты, а также моющие средства и различные кухонные принадлежности — все эти мелкие и вечно потерянные предметы удобно хранить только в таких выдвижных полках и кухонных шкафчиках!

Выдвижная барная стойка превратит вашу кухню в симпатичный дегустационный зал. Все, что для этого потребуется, — это большая полка, в которую встроен подвесной выдвижной механизм для хранения бокалов, винные полки и ящик в виде мини-столика.

Наконец-то отличный вариант для владельцев кошек и любителей собак! Ящик с мисками для еды и воды не только позволит вам свободно перемещаться по кухне и содержать пол в чистоте, но и поможет дисциплинировать вашего питомца в отношении питания.

Как вы думаете, ящики удобны на кухне? Какой вариант вам срочно хотелось бы иметь на кухне?

Умные раздвижные системы для кухни — ящики и полки, о которых мечтает каждая хозяйка! обновлено: 12 января 2016 г. Автор: Маргарита Глушко

Куда девается ваша старая мебель после покупки новой? В гараж? На дачу? «Бедным родственникам»? Но, как вы знаете, если мебель еще достаточно прочная, она заслуживает того, чтобы получить шанс на новую жизнь — только благодаря вашей фантазии и умелым ручкам.

Предположим, у вас есть старый комод, письменный стол или кухонные шкафы, которые вы не хотите выбрасывать, но нет смысла оставлять на том же месте, потому что их новые аналоги уже куплены. Объединяет эти предметы мебели то, что в них есть ящики, которые можно превратить в необычный и практичный элемент интерьера.

Из ящиков старого комода, стола или шкафа можно сделать оригинальные настенные полки и даже стеллажи.На таких импровизированных полочках можно разместить полезные или просто красивые мелочи, создав милые островки декора. Скорее всего, такой креатив понравится любителям винтажных решений, а также тем, кто желает обновить интерьер практически без вложений.

Подойдут любые старые ящики — из дерева или ДСП, от комода, письменного стола или старой кухни:

Вы можете найти достойные применения ящики любого размера и любого количества, как вы сейчас убедитесь.

Вот алгоритм ваших действий:

вынуть ящики из старой мебели, проверить целостность поверхностей и стыков;

снимать ручки или нет — дело вкуса, однако многие считают, что с ними будет более оригинальный вид;

измените внешний вид ящиков, если хотите;

добавьте поперечные полочки, если хотите разместить мелочи в несколько ярусов;

прикрутить к стене саморезами на удобной высоте;

ящички можно сделать съемными — с обратной стороны каркаса прикрепите 2 крепления для подвешивания легкой мебели на стену;

оформить ваши мелочи или декор.

как использовать ящики от старого комода или шкафа

Маленькие ящики оптимальны для украшения интерьера, а от средних и больших можно создать дополнительные места для хранения вещей

вариант №1: красиво — дисплеи для декора :

Красивая посуда, небольшой пластик, любые коллекции и даже фотографии — все это в ящиках, установленных на стенах, смотрится очень необычно.

вариант №2: удобно — полки для мелочей :

Книги и компакт-диски, банные и столовые принадлежности, обувь и украшения, рукоделие и канцелярские товары, садовые и домашние инструменты — это далеко не полный список мелочей, которые можно разместить в ящиках от старой мебели, висящей на стене.

как сделать полки из ящиков более привлекательными и практичными

Измените внешний вид ящиков, как подсказывает ваша фантазия и в ожидании.

Отделка задней стенки :

В данном случае «задняя стенка» — это дно коробки. Как сделать интереснее? Остатки обоев или ткани (для любой поверхности), гладкой или фактурной краски (для дерева и фанеры), краски с эффектом шифера, заметок или старых карт.Одним словом все, что есть в доме.

внутренние полки :

В ящиках, которые превратятся в объемные полки, есть смысл сделать горизонтальные перегородки, т.е. внутренние полки. Иногда они уже существуют по задумке производителя. Если вы собираетесь разместить мелкие, но тяжелые мелочи, позаботьтесь об укреплении дна (деревянной планкой или кронштейном).

другие идеи для создания полок из ящиков старого шкафа

Если вы собрали много ящиков из старой мебели, можно создать креативную композицию.А полочки от ящиков могут быть горизонтальными, словно выдвигаясь из стены.

как объединить несколько коробок :

Близко или на расстоянии друг от друга, под разными углами и в сочетании с традиционными полками, добавляя декор стен или модульные отсеки.

горизонтальное крепление :

В небольших ящиках, традиционно крепящихся к стене (ручка вперед), можно разместить еще больше деталей.Но их нужно вешать на надежные кронштейны, используемые для полок.

стеллажи напольные из ящиков старого комода

А еще можно построить стеллаж, и пусть он будет не самым вместительным, но вы не потратите ни копейки! Помимо проверки надежности ящиков и возможного обновления их внешнего вида, вам потребуется правильно составить состав модулей, чтобы он был устойчивым, а затем прочно соединить ящики между собой, а затем дополнительно прикрепить к стена.

Модульный стеллаж из старых ящиков :

Не менее интересное решение, когда от старой кухонной мебели из дерева есть не только ящики, но и рамы. Вращая элементы в разные стороны, по возможности создавайте оптимальную композицию без пробелов. Прикрепите каждый элемент к стене, а снизу добавьте прочные кронштейны.

Выдвижные ящики — неотъемлемая часть любого шкафа. Иногда возникают ситуации, когда их не хватает для того, чтобы все вещи расставить в удобном месте и в порядке.

Ящики очень удобны в использовании. Их могут сделать даже те, кто никогда ничего не делал сам.

Здесь стоит поговорить о том, что ящики можно сделать своими руками. Некоторые, конечно, захотят их приобрести, но нужный размер не всегда может быть в продаже. В этом случае выдвижные элементы — единственный выход из тупика.

Инструменты и материалы

Итак, для сбора выдвигаемых продуктов вам понадобится следующий список инструментов и материалов:

• дрель или мощная отвертка;
Электрический лобзик
• , который позволит максимально качественно распилить материал;
• строительный угол;
• линейка;
• карандаш;
• рулетка;
• тряпка;
• утюг.

Когда все собрано, можно приступать непосредственно к установке.

станут неотъемлемой частью дизайна. Без них просто не обойтись, ведь ящики должны на чем-то двигаться?

Направляющие полного раскатывания — лучший вариант. Однако можно также использовать роликовые изделия. Некоторые предпочитают устанавливать вместо них обычные бревна. Однако это не лучшее решение.

Все направляющие, представленные на рынке, имеют шаг 50 мм.Таким образом, если речь идет о коробке, длина которой будет 450 мм, то для нее вам понадобится направляющая размером 400 мм. В этом случае система будет работать качественно и надежно.

Одно дело купить, а доставить нужно. Делается это очень просто. Конструкция этих элементов подразумевает стандартное крепление саморезами или другими крепежными материалами.

Детализация самих ящиков

А теперь пора изготовить ящики сами. Для заготовок можно использовать листы ДСП или приобрести готовые мебельные щиты. Они хоть и меньше по размеру, но для работы их хватает, но отходов от ДСП будет много (конечно, если не оборудовать мебельный гарнитур).

Так же все элементы можно распилить самостоятельно с помощью электролобзика. Иногда можно пойти другим путем, например, заказать эту услугу в магазине, где был приобретен материал. Переднюю и заднюю стенки ящиков необходимо закрепить между боковинами. Дно необходимо прикрепить к коробке.

Сборка ящика своими руками

Все детали готовы к сборке, пора приступать.Перед началом работы край элементов приклеивается. Делается это предельно просто — с помощью не очень горячего утюга и тряпки. Кромку при этом укладывают красивой стороной вверх, а затем несколько раз проходят по нему утюгом (крепление будет надежнее).

После этого тряпка снимается. Затем все протирается сухой тряпкой, лишние края обрезаются ножом. Все нервюры необходимо дополнительно обработать наждачной бумагой. В результате должна получиться довольно красивая картинка.

Отверстия диаметром 8 мм просверливаются под подтверждения в изделии и 5 мм в конце. Маркировка направляющих на коробке может располагаться в любом удобном месте, но лучше всего, если эта линия проходит посередине изделия.

Некоторые функции

Речь пойдет о полных руководствах по выкату, о которых говорилось выше. Именно они в подобной ситуации наиболее подходят. Продукция состоит из двух частей. Широкую часть необходимо плотно прикрепить к боковой стенке шкафа с помощью саморезов подходящего размера.Они не должны быть слишком большими, чтобы застежки не выступали наружу. Небольшую их часть следует прикрепить прямо к ящикам. Изначально такие элементы продаются целиком, но перед началом работы их необходимо отключить. Это достаточно просто.

Теперь направляющие можно закрепить на тумбе и на ящике. На первом элементе это делается с небольшим углублением, которое находится примерно в 3 мм от края. Что касается коробок, то здесь зазоров нет. Направляющая устанавливается заподлицо.

Сами фасады нужно закрепить изнутри с помощью саморезов.

Есть одна маленькая хитрость, которая поможет точно установить эти элементы:

1. Сначала на фасадах нужно проделать соответствующие отверстия для ручек.
2. Далее нужно прикрепить его на место, а затем через эти отверстия прикрепить снаружи. Затем выдвигается ящик, в штатном режиме изнутри крепится фасад, а затем выворачиваются крепежи.Очень запутанная система, но на практике с ней довольно легко справиться.

Теперь можно просверлить до конца отверстие под ручки, а затем заняться их непосредственным креплением. По этой работе идет загрузка.

Можно констатировать, что ящики полностью готовы к эксплуатации. В этом случае сначала необходимо проверить их работоспособность. Если что-то не так, то элементы придется настраивать с самого начала. А это очень нежелательно. Лучше еще на этапе проектирования убедиться, что все сделано максимально качественно. Только в этом случае работа всех элементов конструкции будет правильной.

Таким образом, как известно, коробки своими руками довольно просты. Самое главное, следуйте приведенным выше инструкциям. Это позволит исключить различные модификации и дефекты, которые могут возникнуть на разных этапах эксплуатации и эксплуатации элементов конструкции этого типа. Удачи

Крепление механизма ящика. Телескопическая направляющая. Выбор мебельной фурнитуры

Основная задача направляющих — обеспечить бесшумную и бесперебойную работу.ящики. К тому же такие системы обеспечивают надежность и удобство использования, что немаловажно для домохозяек.

Раньше ящики скользили по деревянным полозьям, что сопровождалось шумовыми эффектами, и чтобы открыть их, нужно было приложить определенные усилия. Теперь пользоваться мебелью с ящиками стало просто и приятно, чему способствуют встроенные в конструкцию направляющие.

На сегодняшний день существует несколько видов аналогичной фурнитуры, которые отличаются конструктивными особенностями и способом установки. В этой статье мы расскажем, какие бывают гиды, а также раскроем секреты их работы.

Типы направляющих

В зависимости от конструктивных особенностей различают следующие типы направляющих для ящиков:

• роликовые;
• полная номинация;
• с доводчиком;
• обратного действия;
• скрытого монтажа;
• метабоксов и тандембоксов.

Рассмотрим каждый вид более подробно.

Такие системы впервые появились на отечественном рынке около 15 лет назад и сразу завоевали популярность у потребителей и производителей мебельной продукции.Роликовые направляющие сегодня настолько востребованы, что без них не обходится практически ни один предмет мебели.

К основным достоинствам таких аксессуаров можно отнести:

• плавность хода;
• не требует смазки;
• простота установки (не требует сверления дополнительных отверстий под саморезы).

Установлены роликовые направляющие с обеих сторон отверстия, предназначенного для установки ящика. При этом жестких требований к точности габаритных размеров (в разумных пределах, конечно) предметов мебели и, непосредственно, самого ящика нет.

А в случае неправильной установки изделия на поверхность пола можно легко отрегулировать положение передней части ящика по трем координатам. Размер, а именно длина, этого типа фитингов может варьироваться от 250 до 600 миллиметров.

Системы полного выдвижения

Основа такой системы — шариковый подшипник. Такие направляющие за счет конструктивных особенностей обеспечивают полное и плавное открывание. Однако использование такой арматуры потребует больших, по сравнению с роликовой системой, усилий для управления коробкой.

Сегодня на рынке представлено большое разнообразие направляющих систем полного выдвижения, которые рассчитаны на различные показатели нагрузки. Однако необходимо помнить, что такую ​​фурнитуру следует устанавливать с большой осторожностью.

В противном случае существует опасность повреждения подшипника, что приведет к сокращению срока службы изделия или его полному выходу из строя.

По сути, такие системы аналогичны по конструкции предыдущим с одним отличием — такие направляющие дополнительно оснащаются амортизаторами и доводчиком.Первые обеспечивают плавное и бесшумное закрывание ящика, а также действуют как амортизатор в случае приложения чрезмерной силы в процессе его закрытия.

Доводчики устанавливаются для того, чтобы поднять элемент мебели в крайнем положении и осуществить его плавное закрывание.

Такие системы обладают высоким уровнем надежности и способны выдерживать большие нагрузки, что делает их достаточно популярными среди производителей мебельной продукции.

Подобный вид мебельной фурнитуры практически не отличается от направляющих с доводчиками.Единственное исключение — открытие коробки при установке такой системы происходит нажатием на нее.

Отсюда следует преимущество направляющих обратного действия — отсутствие ручек на предметах мебели.

Системы скрытого монтажа

Такие направляющие в последнее время приобретают все большую популярность и могут оснащаться как доводчиками, так и системами обратного действия.

Их главное преимущество в том, что они монтируются под днищем коробки, тем самым создавая эффект парения элемента в воздухе.Кроме того, такая фурнитура отличается высокой степенью надежности, обеспечивает плавный и бесшумный ход изделия, а также плавное закрывание.

Метабоксы и тандембоксы

Такое название не совсем корректно, так как относится к фурнитуре Blum (bloom). Однако она достаточно прочно зарекомендовала себя производителями мебели и широко применяется по отношению к системам других производителей, таких как, например, Hettich (Hetich) и Boyard (Боярд).

Блюм боярд хетих

Основными особенностями, характерными для всей фурнитуры данного типа, являются:

• расположение направляющей внутри металлической боковой стенки;
• наличие заслонок и доводчика.

Преимущество тандембоксов перед системами скрытого монтажа состоит в том, что они способны выдерживать гораздо большие нагрузки, имеют отличный дизайн и хорошие характеристики.

Один из самых популярных видов мебельной фурнитуры — системы выдвижных ящиков. При изготовлении мебели используются направляющие различных модификаций, размеров и моделей. Среди множества видов одним из лучших вариантов является телескопическая направляющая.

Мебельная фурнитура

Раньше для открытия и закрытия коробки приходилось прилагать много усилий.Однако он мог перекрутиться или полностью спрыгнуть с деревянных перил — перил. Современные системы позволяют легко, плавно и бесшумно открывать и закрывать любой выдвижной предмет мебели, будь то тяжелый ящик комода или небольшой ящик в письменном столе. Телескопические направляющие бывают нескольких типов: роликовые, шаровые, нижние, с зажимами, доводчиками, а также системы Metabox и Tandembox. В области последних запланированы высокие эксплуатационные нагрузки — кухонные шкафы, верстаки, технологическое оборудование.

Типы выдвижных конструкций

Системы для выдвижных ящиков делятся на два основных типа — шариковые и роликовые. При правильной установке и эксплуатации роликовый механизм обеспечивает плавное открывание и закрывание ящика. В этом случае номинация может быть неполной и полной. Последний вариант намного дороже. Конструкции мячей более сложные и дорогие. Они работают бесшумно, долговечны и способны выдерживать большие нагрузки. Направляющие шаровые или телескопические имеют несколько модификаций. Разная установка. Возможна установка на боковой плоскости ящика, в паз боковой поверхности и комбинированная — снизу и сбоку ящика.Размеры направляющих варьируются по длине от 150 мм до 700 мм. Сверхдлинные направляющие состоят из трех частей. Ширина может составлять от 17 мм до 35 мм. В зависимости от размеров система выдерживает вес от 10 кг до 30 кг. Конструкции полного выдвижения имеют рычаги для отделения ящика от направляющих.

Принцип действия раздвижной системы

Телескопические применяются везде, где есть раздвижные системы. Принцип их действия зависит от типа направляющих устройств и места установки. Основание всех направляющих имеет одинаковую конструкцию. Он состоит из серии шариков, которые скользят по штампованным канавкам. Плиты расположены таким образом, что при их минимальной массе и размерах можно перемещать тяжелые грузы на большую длину. Телескопическая направляющая изготовлена ​​из высококачественной стали, что обеспечивает долговечность и надежность всей системы. Основные достоинства конструкции — высокая технологичность, возможность полностью выдвинуть коробку с защитой от выкатывания. В направляющих с доводчиком механизм установлен на дне коробки и не виден при выдвижении.Для безаварийной работы механизма важен расчет самого выдвижного ящика и правильная установка конструкции.

Установка «телескопов»

Телескопическая направляющая достаточно проста в установке, но требует точности сборки. Необходимо правильно рассчитать размеры деталей и места их крепления. Между ящиком и корпусом шкафа должны быть предусмотрены зазоры (около 12 мм с обеих сторон). Длина телескопического механизма должна соответствовать глубине ящика.Перед установкой «телескопы» разобрали на две части. В центре боковой стороны ящика нанесена строго горизонтальная линия. По этой линии прикручивается одна из частей механизма. Аналогичным образом деталь монтируется с другой стороны коробки. Для крепления есть основные и вспомогательные отверстия. Овальные отверстия позволяют регулировать направляющие, сдвигая их вверх-вниз, вперед-назад. После этого такая же разметка проводится на внутренних поверхностях шкафа с учетом количества ящиков и высоты передних частей.Далее ящик с прикрепленной кареткой вставляется в систему на шкафу. Плавное и легкое скольжение подвижного элемента свидетельствует о правильной установке системы.

Выбор раздвижных механизмов

Не все направляющие взаимозаменяемы. Роликовые механизмы и метабоксы имеют левую и правую детали. Телескопические направляющие одинаковы для левой и правой сторон. Для каждого типа детали ящиков рассчитываются по-разному. Телескопическая направляющая подходит для комода в спальне, ящиков в детской.В письменном или компьютерном столе чаще используются обычные роликовые направляющие. В гостиной уместны скрытые системы, хотя и стоят дороже. Для кухонной мебели больше всего подходят системы типа METABOX или TANDEMBOX. 3-х уровневые телескопические направляющие BOSCH успешно применяются в духовках. Позволяют легко выталкивать многоярусные решетки и противни из духовки.

Телескопические конструкции обладают рядом преимуществ. Прежде всего, это долгий срок службы. Легкость в управлении и одновременно способность выдерживать большой вес.Среди недостатков — высокая цена некоторых типов систем. Важно знать ассортимент, чтобы наилучшим образом сочетать характеристики и качество товара с его ценой.

Сегодня ни один домашний умелец, при изготовлении мебели своими руками, не может обойтись без изготовленной мебели, из которых направляющие для ящиков попадают в самую востребованную категорию. Как в промышленности, так и в рукоделии мебели для дома наиболее распространены роликовые и шариковые направляющие. Последние часто называют «телескопическими», а на профессиональном сленге просто «телескопами».

На основе этой фурнитуры изготавливаются более сложные предметы мебели:

• более высокая универсальность, что позволяет использовать их не только при обустройстве ящиков-отсеков;
• меньше толкающего усилия — втягивание и меньшая вероятность заклинивания и перекоса;
• возможность организовать многоуровневую унифицированную раздвижную систему, как многоярусное отделение для духового шкафа Бош (фото 3).

Типы поддерживающего оборудования

Несмотря на простоту выдвижных полозьев, которые в недавнем прошлом оснащались всеми выдвижными элементами мебели, требовалось определенное, иногда значительное усилие, чтобы сдвинуть и сдвинуть ящик и При этом не исключена вероятность опрокидывания или заклинивания. Особенно часто эти дефекты наблюдались при использовании деревянных полозьев. Металлическая и пластиковая фурнитура, которая их заменила, не лишена этих недостатков.

Современная мебельная фурнитура, помимо вида направляющих — полозьев с шариковыми или роликовыми опорными элементами, имеет и другие особенности.
Помимо обычных систем бокового крепления, наиболее распространены следующие типы опорных полозьев:

• фурнитуры нижней установки;
• устройства роликовые и шариковые, оборудованные доводчиками и защелками;
• Некоторые категории включают системы Metabox (Метабокс) и Tandembox (Тандембокс) (на фото ниже).

При этом последняя группа мебельной фурнитуры используется там, где есть высокие эксплуатационные нагрузки — льняной комод, ящики скамейки, технологическое оборудование.

Роликовые и шариковые телескопические системы могут обеспечить полное или частичное расширение ящиков, при этом правильность их установки особенно важна для полнофункциональной работы. И шариковые, и роликовые устройства обеспечивают плавность и бесшумность работы, но первые способны воспринимать более высокие нагрузки.Гарантируется это, прежде всего, материалом подшипников качения и их количеством.

По способу установки шариковые и роликовые телескопические подшипники качения делятся на:

• штуцеры боковые, патч-монтаж;
• фурнитура для бокового крепления во внешнем пазу коробки настенного короба;
• комбинированные системы крепления по бокам и снизу раздвижного элемента.

Сегодня мебельная промышленность предлагает в виде отдельных комплектов системы расширения мебельных отсеков на расстояние 150.0 … 700.0 миллиметров. Ширина полозьев варьируется в пределах 17,0 … 35,0 миллиметра. От последнего показателя зависит «вместимость» направляющих, которая может достигать 30,0 килограмм.

В комплекты, помимо самих направляющих, обычно входят крепежные детали. В большинстве случаев для крепежа используются саморезы с увеличенным потайным или полусекретным колпачком.

Для изготовления самих опорных бегунов износостойкий металлический профиль.При этом повышенная прочность обеспечивается самими телами качения, в которых используются стальные шарики, в то время как большая часть роликовой арматуры оснащена пластиковыми роликами.

В настоящее время мебельная промышленность выпускает несколько типов шаровых выдвижных систем. Если в стандартных системах опорная шина — цельная, то в устройствах сверхдлинного удлинения — трехсекционная шина. Кроме того, выпускаются неполные выдвижные устройства, обеспечивающие открывание ящика на 2/3 … 3/4 его глубины.

В системах полного выдвижения, после перемещения коробки в крайнее положение, ее можно снять с опорных полозьев. Для этого используется специальный рычажный механизм, облегчающий снятие ящика-отсека или поддона с направляющих и установку его на место.

Покупая любую направляющую фурнитуру, следует помнить, что в комплект входит набор правых и левых элементов и обычно один за другим ролик и шариковые скольжения не реализуются. Следовательно, в случае поломки бегунка, с одной стороны, необходимо будет приобрести полный комплект и оставить одну неиспользованную шину в качестве запасной.

Установка телескопических раздвижных механизмов

Телескопические направляющие достаточно просты в установке и. Однако их установка должна выполняться с большой осторожностью и аккуратностью. От этого зависит плавность и надежность.

Длина направляющей должна быть равна соответствующему размеру коробки. Зазор между корпусом мебели и стенкой ящика должен быть в пределах 12,0 … 15,0 миллиметра.

Установка и установка «телескопа» производятся в следующей последовательности:

• перед установкой разобрали на две части;
• Горизонтальная линия рисуется на боковых стенках коробки, на котором места обозначены в соответствии с монтажными отверстиями в профиле поддержки механизма — следует иметь в виду, что существуют главные и вспомогательные монтажные отверстия;
• к боковине прикреплена подвижная полозья — овальные отверстия позволяют перемещать ее вдоль боковины;
• аналогичных операции выполняются с другой стороны коробки;
• фиксированных полозья фиксируются таким же образом внутри корпуса мебели;
• на завершающем этапе монтажа проверьте плавность ползуна.

На заметку!

Наличие заеданий свидетельствует о неаккуратной установке полозьев. Частично эту погрешность можно компенсировать за счет использования самонаклада в овальных отверстиях. Если это не помогает, то вам необходимо переустановить ссылочный профиль в новом месте, выше или ниже старой разметки.

Основные преимущества шариковых направляющих

Как показывает опыт эксплуатации шариковых и роликовых «телескопов», несмотря на более высокую стоимость, предпочтительнее использование кареток с шарикоподшипниками.Основными преимуществами этого типа мебельной фурнитуры являются:

• более высокая надежность, практичность и долговечность;
• отличная функциональность и универсальность, а также лучшие потребительские качества;
• повышенной плавности хода;
• Большие удельные нагрузки, воспринимаемые опорными телами качения.

Благодаря последнему преимуществу при производстве офисной мебели в большинстве случаев используют шаровые «телескопы».

Видео

Из видео вы узнаете, как правильно закрепить мебельную направляющую шарового типа.

Здравствуйте, друзья!

В этой статье мы поговорим о раздвижной фурнитуре.

Заметным преимуществом современной мебели является наличие в ней выдвижных систем, или как их еще называют — направляющих.

Установленные на них ящики легко и удобно выдвигать, и пользователи такой мебели лишь изредка с недоумением вспоминают, как в старых моделях приходилось выдвигать громоздкие ящики, прилагая немалые усилия и опасаясь перекоса.

Шарики или ролики: что выбрать

Существует два типа выдвижных систем, действие которых основано на движении металлических направляющих определенной формы с помощью шариков или роликов.

Роликовые системы доступны в нескольких стандартных версиях, рассчитанных на разные типы. выдвижные конструкции и различные нагрузки на них. Чтобы сделать правильный выбор, следует изучить все их особенности и преимущества.

Бывают полные и неполные номинации, но стоимость этих видов различается примерно в 4-5 раз.А поскольку мебель требует использования нескольких комплектов раздвижных систем, это может существенно повлиять на ее стоимость.

Но в работе они довольно шумные, а некоторые их виды снабжены прорезиненным роликом для уменьшения шума. Такие направляющие также несколько дороже.

Более экономичный вариант при расчете затрат и соотношение цены и качества кажутся практически бесшумными, в большинстве разновидностей рассчитаны на полное выдвижение выдвижных ящиков и способны выдерживать гораздо большую нагрузку, чем самые мощные роликовые системы — некоторые модификации могут быть загружается весом до 60 кг (эти направляющие еще называют «»).При этом они превосходят роликовые системы примерно в два раза по цене.

Арифметика довольно проста — во многих отношениях лучше потратить деньги на лучшие системы.

В ряде конкретных конструкций мебели Для хранения тяжелых предметов следует использовать только шариковые системы.

Обеспечивают стабильное расширение ящиков для инструментов на верстаках, выдерживают значительный вес ящиков для спецтехники архивов, музеев, складов и т. Д. Доступны только для ящиков небольшого размера длиной 150 мм.

Еще одно преимущество шаровых систем перед роликовыми в том, что они допускают любые варианты монтажа — на плоскости, расположенной сбоку, сверху и снизу раздвижной конструкции.

Продвинутые боксы: метабоксы и тандембоксы

Метабоксы (металобоксы) — это боксы, оборудованные роликовыми системами, входящими в их состав, а именно боковыми стенками с направляющими. Несущие элементы этой выдвижной системы крепятся к стенкам мебели.

Ролики в метабоксах изготовлены из очень прочного пластика, а роликовая система в виде метабокса намного надежнее обычной.

Выпускаются нескольких типоразмеров, но могут быть увеличены по высоте за счет отдельных планок. Они также часто дополняются гидравлическим доводчиком двери для легкого закрывания ящиков.

Метабоксы изготавливаются из тонкого прочного стального листа и покрываются эмалями разного цвета, что позволяет выбрать наиболее подходящий цвет для внешнего вида мебели. Максимальная нагрузка на метабокс в открытом положении не должна превышать 20 кг.

Использование шаровых систем основано на конструкции тандембоксов.

Обычно они изготавливаются из ДСП, из металла или стекла могут быть только боковые стороны, иногда имеют трубчатую перемычку.

Поддерживайте вес, в два-три раза превышающий возможности метабоксов.

Автоматический доводчик позволяет плавно закрыть даже сильно нагруженный ящик. Тандембоксы бесшумны и являются единственным вариантом мебели, где предусмотрены высокие ящики.

Тандембоксы, оснащенные электроприводом, выглядят совершенно фантастически — только прикоснувшись к передней части ящика без каких-либо усилий, вы можете сдвинуть или сдвинуть ящик.

Стоимость этих систем, естественно, существенно выше по сравнению с метабоксами, но превосходное качество и возможности неоспоримы.
