Регулировка фурнитура maco: Как отрегулировать оконную фурнитуру Масо, регулировка окна

Как отрегулировать оконную фурнитуру Масо, регулировка окна

Производитель оконной фурнитуры Масо выпустил целый ряд инструкций о том, как ее правильно отрегулировать свою продукцию.

Мало того, сотрудники этого уважаемого бренда объяснили, как предотвратить проблемы с фурнитурой, когда их еще нет и в помине. Так что хочешь-не хочешь, а научишься все делать самостоятельно.

к содержанию ↑

Содержание

Когда и как регулировать створку по вертикали?



Обычно створку фурнитуры Масо по вертикали (↑↓) регулируют только тогда, когда ее нижний край задевает за раму. Но порой отклонения от нормы не так видны. Например, когда нерадивый монтажник не оставили нужный – в 12 мм – фальцлюфт (просвет между фальцами створки и рамы). И если створку не подтянуть вовремя, жди неприятностей с фурнитурой.

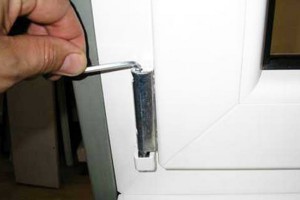

Регулировка нижней петли

Ход регулировки по вертикали ±2 мм

Есть простой способ, как измерить фальцлюфт самому. Возьмите острый карандаш и при закрытом окне отчеркните по раме край наплава створки. Далее измерьте расстояние от линии до края створки линейкой. Так как весь наплав равен 20 мм, 12 из которых уходят на фальцлюфт, у вас должно получиться 8 мм. Если нахлест меньше или больше, нужно регулировать.

Регулировка створок по вертикали находится в нижней петле, точнее – в верхней ее части. Но перед тем, как ее искать, не забудьте снять колпачок с петли.

Потом возьмите шестигранный ключ 4 мм – и вперед! Если вам нужно поднять створку – вворачивайте винт по часовой стрелке, если опустить – выворачивайте. Только поменьше энтузиазма, вы же не драндулет заводите.


Регулировка фурнитуры "Кале"У каждой фурнитуры есть свои особенности в регулировке. На сайте вы найдете информацию об этом. Например, в статье: Как отрегулировать фурнитуру Kale-Sapfir самому?

Как отрегулировать гарнитуру турецкого бренда GEVISS (а вдруг у вас именно такая?), читайте в данной статье.

Или, возможно, у вас малоизвестная немецкая фурнитура GU? Тогда вам сюда.

к содержанию ↑

Как регулировать створку по горизонтали

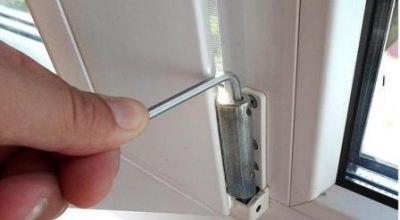

Нижнюю петлю регулируют шестигранником

Регулировка створки по горизонтали в нижней петле

Иногда створка окна занимает неправильные горизонтальные позиции (↔). В этом случае будем «строить» нижнюю петлю и поворотно-откидные ножницы.

к содержанию ↑

Регулируем нижнюю петлю

Начнем, пожалуй, с петли. Чтобы отрегулировать положение створки окна по горизонтали, ищите в ней второй винтик – сбоку у ее основания. Нашли? Вот его и крутите.

Движение ключа по часовой стрелке означает приближение створки к петле, против – отдаление.

Регулируем ножницы

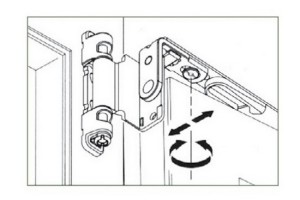

Так регулируют ножницы Масо

Винт для регулировки ножниц по горизонтали

Далее подгоните верхнюю часть створки. То есть отрегулируйте ножницы. Для этого откройте створку и найдите на них регулировочный винт – он должен быть на неподвижной планке ножниц.

Действуйте, как и в предыдущем случае. Когда закончите, проверьте положение створки отвесом. Или измерьте нахлест боковой части створки – внизу и наверху.

к содержанию ↑

Как проверить и отрегулировать прижим створки

Прижим створки можно проверить с помощью обыкновенной офисной бумаги. Возьмите полоску бумаги пошире. Затем положите ее на уплотнитель и закройте окно. Вытащите бумагу и запомните усилие, с которым она выходила. Так же проверьте еще несколько прижимных точек по всему периметру окна. Самый слабый прижим в тех местах, где бумага выходила легче всего. С ними и нужно работать.


Штангенциркуль и глубинометр – этими приборами проверяют плотность прижима створки. Но легче уж по-старинке – бумагой.

к содержанию ↑

Регулировка прижима в нижней петле Масо

Нижняя петля Масо уникальная в своем роде, так как регулируется аж в трех плоскостях! В том числе и по прижиму нижней части створки. Чтобы отрегулировать его, используйте специальный ключ ТORX 15. Регулировочный винт находится в основании петли.

к содержанию ↑

Регулировка прижима у ножниц Масо

Если створка неплотно прижата в верхней части, или вообще провисла, вам необходимо отрегулировать ее через ножницы. Найдите на них – около верхней петли – регулировочный винт, и закрутите его шестигранным ключом. Традиционно, движение ключа по часовой стрелке означает более сильный прижим к раме.

Так регулируют петлю по прижиму
На схеме показаны все возможные регулировки нижней петли Масо
Настройка ножниц
Для прижима ножницы регулируют шестигранником
Запорные цапфы Масо
Запорные цапфы поворачивают плоскогубцами или накидным ключом

к содержанию ↑

Регулировка запорных цапф Масо

Запорные цапфы – это подвижные металлические головки овальной формы, которые находятся на боковой стороне створки – со стороны ручки. Если откроете створку и подвигаете ручку, вы их сразу увидите. Их регулируют, когда створка окна неплотно подходит к раме посередине. Летом же есть возможность их ослабить, так сказать, перевести в летний режим.

Стандартное положение цапф – когда они находится под углом в 45 градусов. Это – средний режим – ни рыба, ни мясо. Если вам нужно усилить прижим створки, то поверните их накидным ключом или плоскогубцами в горизонтальное положение по часовой стрелке. Так вы точно не замерзнете! Чтобы поставить цапфы в летний режим – поверните против часовой стрелки, чтобы они встали в вертикальное положение.

к содержанию ↑

Как предотвратить провисание створки

Знаете ли вы, что створка провисает не только в открытом положении? Когда вы закрываете окно, запорные цапфы встречаются с ответными планками. Так возникает трение, от которого створка со временем оседает вниз.

Блокиратор неправильного открывания Масо

Микролифт-блокиратор – настоящий Геракл среди фурнитуры!

Чтобы створка не провисала, в фурнитуре Масо предусмотрен микролифт-блокиратор. Или приподниматель. Это рычажок, который приводится в действие ручкой. И когда вы закрываете окно, часть нагрузки он переносит на импост и раму. А еще он блокирует ручку, если вы неправильно ее повернете.

Однако не каждый блокиратор хорош – сначала его нужно правильно отрегулировать. А именно: чтобы его нижний край был ниже ответной планки на 1-1,5 мм. Для этого ослабьте уже знакомым вам ключом Torx T15 винт блокиратора, и переместите ползунок, куда нужно. Не бойтесь ошибиться с расстоянием!

Чтобы вам было удобнее его отсчитывать, на приподнимателе есть миллиметровая шкала. А сам ползунок перемещается с шагом 0,5 мм.

Язычок на защелки найти очень легко

Защелка Масо с пластиковым язычком для балконной двери

Микролифт-блокиратор есть не только на окнах, но и на балконной двери. Хотите узнать, установлен он правильно или нет? Пластиковый язычок защелки должен зацепляться за ответную планку приподнимателя ровно на 2 мм.

Проверить это, честно говоря, сложно. Ведь дверь в это время должна быть закрыта. Но если замок срабатывает с трудом или вообще не срабатывает, попробуйте отрегулировать защелку. Возьмите шестигранник и найдите для него отверстие на замке. Если крутить по часовой стрелке, язычок поднимается, против – опускается.

Чтобы на качественном уровне сохранить функциональность и надежность поворотно-откидной фурнитуры вашего окна и створки, следует, как минимум ежегодно осуществлять следующие работы по уходу за окном:

  • Элементы фурнитуры, от которых зависит функциональная безопасность окна, следует регулярно контролировать на прижим на равномерных участках створки.
  • Все движущиеся элементы и запирающие узлы поворотно-откидной фурнитуры необходимо смазывать.
  • Для ухода за окнами следует использовать только те моющие средства, которые не вызывают повреждения (удаления) защитного слоя на фурнитуре.

Схема снятия и установки створки с фурнитурой MACO:

Регулировка элементов фурнитуры MACO MULTI TREND

Поворотно-откидной механизм, оснащенный приподнимателем TREND с функцией блокиратора.


Регулировка по горизонтали и прижима створки на ножницах:

Производится шестигранным ключом диаметром 4 мм.

Диапазоны регулировки на угловых петлях:

Шестигранный ключ диаметром 4 мм – регулировка по горизонтали и вертикали.

Регулировка на прижим:

Также шестигранный ключ диаметром 4 мм.

Регулировка цапф:

к содержанию ↑

Что делать, если ручку заклинило?

Причина такого недоразумения – вы неправильно повернули ручку, и блокиратор заело. Либо фурнитура сама дала сбой. Но еще полбеды, когда ручку заклинило при открытой створке! Здесь вы можете справиться сами. Придерживая створку, одной рукой прижмите микролифт-блокиратор – рычажок сбоку – к створке, а второй – попробуйте повернуть ручку.

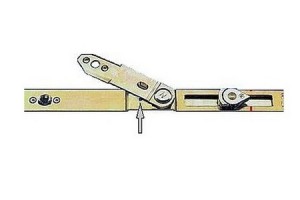

Блокиратор у ножниц

Чтобы разблокировать ручку, нужно нажать на рычажок ножниц

Если ничего не вышло, возможно, причина в блокираторе от захлопывания створки на ножницах. Тогда одной рукой нащупайте на них рычажок и нажмите. А второй так же поворачивайте ручку.

Если и эта попытка обернулась крахом, тогда вызывайте мастера. Ведь вполне возможно, что ножницы или ручка сломались, и их надо заменить. Если ручку заело при закрытой створке, придется ее разбирать. Поэтому лучше тоже позвонить мастеру. Если вы сами таковым не являетесь, конечно.

к содержанию ↑

Разболталась ручка, как быть?

Ручки Масо по своей начинке ничем не отличаются от ручек других брендов. Поэтому и подкручивают их так же. Сдвинул декоративную накладку у основания, подкрутил шурупы крестовой отверткой – и готово!

Регулировка фурнитуры Мако (Maco) на прижим, регулировка цапфы

Регулировка фурнитуры МакоПриветствую, читатели! Многие просили рассказать про регулировку фурнитуры Maco. Нашел время, добрался до ноутбука и набросал статейку с вариантами регулировки и описанием частых поломок данной фурнитуры.

Надеюсь, что статья будет интересной и принесет пользу вам, читатели. Если останутся вопросы или будет нужна регулировка фурнитуры масо – пишите на почту или звоните!

Фурнитура Maco – что за зверь

«MACO» — австрийская компания, основанная в 1947 году Лоренцом Майером в городе Альтенмаркт. Изначально компания называлась «Mayer & Co Beschläge GMBH», позднее название сократилось до «MACO». С тех пор компания успешно развивалась и на сегодняшний день имеет несколько предприятий в различных странах мира, производящих высококачественную фурнитуру «MACO». Контроль качества производства фурнитуры и материалов дает возможность компании давать функциональную гарантию на изделия в 10 лет или 20000 циклов открывания.

Несмотря на высокое качество, фурнитуре может потребоваться регулировка. Напоминаем, что регулировка фурнитуры на окнах, изготовленных и установленных нашей компанией, производится бесплатно в течение 30 дней после монтажа. За это время обычно проявляются все недочеты регулировки фурнитуры на производстве и после монтажа. Поэтому в течение этого времени рекомендуем периодически проверять работу фурнитуры на всех створках ваших новых окон с целью своевременного обращения с заявкой на регулировку.

Обращаем особое внимание на то, что если створка не открывается или не закрывается, не следует применять избыточную силу — вы можете повредить деревянное окно, причем случай будет не гарантийный! Выезд мастера на регулировку в любом случае обойдется дешевле, чем ремонт окна или восстановление его лакокрасочного покрытия!

Если же Вы все-таки решились на самостоятельную регулировку, расскажем основные моменты. В первую очередь — термины, относящиеся к делу.

Система сопряжения, фальц, наплав, фальцлюфт

Каждая фурнитура создается производителем под определенную систему сопряжения, в которую входят размеры фальцлюфта, ширины наплава створки и расстояние до оси фурнитурного паза. В наших окнах мы используем систему сопряжения 12/20-9, где 12 мм — фальцлюфт, 20 мм — ширина наплава створки, 9 мм — расстояние до оси фурнитурного паза.

Как видно из рисунка, в области производства окон, балконных и входных дверей термин «размер по полотну», в отличие от дверей межкомнатных, не применяется, поскольку «полотно» имеет разные размеры. Чаще всего используется размер створки по фальцу. Именно от нижнего фальца створки отсчитывается, скажем, высота оси оконной ручки.

В фальцлюфте находится фурнитура и от точности размера фальцлюфта зависит надежность и продолжительность ее работы. Поэтому при проблемах с закрыванием или открыванием створок следует, прежде всего, проверить фальцлюфт как по высоте, так и по ширине окна. Для этого замеряются размеры по фальцу створки и рамы окна, затем из размера по фальцу рамы вычитается размер по фальцу створки. Для системы сопряжения 12/20-9 с фальцлюфтом в 12 мм разница должна составлять 24 мм как по высоте, так и по ширине.

Запирание створки окна и прижим уплотнителей осуществляется при помощи цапф и ответных планок. Цапфы устанавливаются на створку, а ответные планки — на раму окна. При повороте оконной ручки в положение «Открыто» (ручка установлена горизонтально), цапфы опускаются вниз и выходят из ответных планок, что позволяет открыть створку. При переводе ручки в положение «Закрыто» (ручка вертикально вниз), цапфы поднимаются вверх, входят в ответные планки и запирают окно, прижимая уплотнители.

В положениях «Откинуто» и «Микрощелевое проветривание» (если окно им оборудовано), цапфы также выходят из ответных планок, однако при этом освобождаются ножницы (установлены на верхней петле) и входит в зацепление цапфа откидной опоры (установлена внизу со стороны ручки). Створка при этом поворачивается на откидной опоре и нижней петле, а ножницы удерживают ее верхний край. Слишком уменьшенный фальцлюфт приводит к цеплянию цапф за основания ответных планок, слишком увеличенный — к невозможности запирания окна (цапфы не достают до ответных планок).

Далее рассмотрим несколько характерных случаев нарушения работы фурнитуры и способы их устранения.

Ручка туго поворачивается

Наиболее распространенная причина этого явления — не смазанная фурнитура. Фурнитура современных окон требует смазки движущихся частей, по крайней мере, раз в год. Вы можете приурочить эту работу к весеннему или осеннему мытью окон, а лучше и к тому, и к другому. Места смазки указаны на рисунке ниже.

Если смазка не помогла, то, возможно, цапфы установлены на сильный прижим, и большая деформация уплотнителей при запирании створки приводит к большому усилию на ручке. Ослабление прижима осуществляется накидным ключом (пассатижами при его отсутствии) для обычных цапф и шестигранным ключом 4 мм — для i.S. цапф, руководствуясь рисунком ниже. Следует отметить, что чрезмерное ослабление прижима может привести к неплотному запиранию створки и продуванию.

Так, на следующем рисунке поворот цапфы по синей стрелке ослабит прижим, а поворот по красной — усилит.

Из-под уплотнителей дует

Дуть из-под уплотнителей створки может по причине слабого прижима посредством манипуляций с цапфами, описанными выше. Если дует в районе верхней петли, то можно отрегулировать прижим на ножницах при помощи шестигранного ключа на 4 мм, руководствуясь рисунком. Вращением ключа эксцентрик следует перемещать в сторону створки.

Другим источником данного дефекта может являться старый, высохший, потерявший эластичность и даже порванный уплотнитель. Такой уплотнитель следует заменить, тем более, что это несложно — он установлен в пазах створки и ничем не приклеен. Просто выньте старый уплотнитель из паза и вставьте новый, подрезав его по углам, как это сделано на старом. В качестве профилактики высыхания уплотнителей используйте жидкую силиконовую смазку хотя бы раз в год.

Створка задевает раму внизу

Наиболее частой причиной такой неисправности является продолжительное нахождение створки в открытом положении. Особенно это касается больших и тяжелых створок балконных дверей, которые остаются открытыми чуть ли не все теплое время года. По осени выясняется, что дальний от петель край створки цепляет за раму. В таких случаях говорят, что створка «провисла».

Створка также может «провиснуть» после продолжительной эксплуатации, особенно в случае частого открывания-закрывания. Дело тут в том, что цапфы при закрывании поднимаются вверх, преодолевая трение с ответными планками. При этом створка испытывает усилие, направленное вниз.

Если створка просто опустилась вниз, без перекоса или с очень незначительным перекосом, самое простое, что Вы можете сделать — поднять ее на нижней петле. Для этого снимите пластмассовую накладку в виде цилиндра на нижней петле, для этого просто потяните ее вверх. Вам понадобится шестигранный ключ 4 мм.

Как это сделать, показано на рисунке ниже. Вращение винта по красной стрелке поднимет створку, вращение по синей — опустит (если задевает сверху). В большинстве случаев подобной регулировки оказывается достаточно для устранения дефекта.

Разный фальцлюфт по периметру створки

Симптомами данной неисправности может быть как задевание створкой рамы в различных местах или же невозможность запирания окна (цапфы не достают до ответных планок). Первое, что нужно сделать при этом дефекте, прежде чем регулировать фурнитуру, это убедиться в правильной прямоугольной форме рамы и створки. Сделать это можно проще всего путем замера диагоналей — они должны быть равными как на раме, так и на створке.

Если диагонали существенно отличаются и окно приобрело форму параллелограмма, то регулировка может и не помочь. Тут потребуется серьезный ремонт или вообще изготовление нового изделия. Если створка задевает раму приблизительно в середине высоты (или ширины), следует проверить вертикальные (горизонтальные) бруски рамы на прямолинейность.

Такое случается при «экономии» анкерных пластин — монтажная пена при расширении вдавливает раму внутрь. В этом случае окно следует перемонтировать, установив на те стороны, где имеется прогиб, большее количество анкерных пластин и заново запенив монтажные швы.

Если с геометрией все в порядке, то можно приступать к регулировке, используя шестигранный ключ на 4 мм. Самое главное, правильно сообразить, как именно перекошена створка по отношению к раме и что и куда надо крутить. Перекос створки можно определить, подложив на раму лист бумаги и прижав его створкой. Далее на листе карандашом (аккуратно, без нажима, чтобы не повредить краску) отмечаем положение наплава створки. Извлекаем лист и замеряем расстояние от его изгиба до проведенной линии.

К счастью, кроме уже рассмотренной регулировки по высоте, остается всего две. Первая двигает створку влево-вправо у верхней петли, вторая — влево-вправо у нижней петли. Каждая по отдельности регулировка, разумеется, также обеспечивает поворот створки относительно другой петли (верхняя — относительно нижней и наоборот). Верхняя регулировка расположена на ножницах, нижняя — в шарнире нижней петли, обе регулировки осуществляются вращением винтов и показаны на рисунках ниже.

Источник: svokna-vdnh.ru/info/regulirovka-furnitury-maco.asp

Особенности фурнитуры

Фурнитура Maco (Мако), как и любая другая состоит из огромного количества элементов и деталей. Постараемся рассказать Вам об основных элементах.

Микролифт, микропроветривание и блокиратор ошибочного открывания

Очень важный элемент оконной фурнитуры. Благодаря микролифту створка прослужит Вам еще дольше. Микролифт представляет собой специальный механизм, располагающийся сбоку створки и предназначенный для приподнимания створки в момент закрывания.

Происходит это следующим образом: В момент закрывания створки, микролифт первым делом соприкасается с ответной частью на раме створки, тем самым, приподнимая ее. Таким образом, снимается отягощающая нагрузка с петель, а так же закрывание створки происходит более мягко. Так же, микролифт не позволит Вашей створки окна провиснуть.

Еще одним важным преимуществом микролифта является выполнение функции блокиратора ошибочного открывания. Когда створка находится в откидном положении, то верхняя петля отходит от рамы вместе со створкой.

Поэтому, если Вы откинете створку, а затем, из откидного положения, попытаетесь ее открыть, повернув ручку, то створка откроется, и будет болтаться всего на одной петле. В этом случае, неаккуратно дернув ее, Вы можете выломать створку. Блокиратор ошибочного открывания не позволит Вам совершить это движение. Он обезопасит Вашу створку от поворота ручки в режиме откидывания.

Свободная регулировка оконной фурнитуры

Со временем, створки окон могут провисать. Это может случиться в случае, если Ваша створка слишком тяжелая и очень много времени находится в открытом положении. Именно в открытом, не в откидном. В этом случае под силой тяжести со временем створка провисает. Провисшая створка цепляет раму в момент закрывания. Если не предпринимать никаких действий, то со временем створка может уже царапать раму.

Если это произойдет, то Вам потребуется ремонт или регулировка окон. Но, к счастью, в фурнитуре Maco предусмотрена возможность свободной и простой регулировки створок. Все очень просто. На столько просто, что Вы не можете даже себе этого представить. В силу своей сложности и наличия огромного количества деталей, фурнитура Maco (Мако) легко регулируется даже ребенком.

Как самому отрегулировать створку окна? Очень просто. Для этого достаточно иметь обычный шестигранник и ключ. Каждая петля имеет 3 или 4 отверстия, воздействовав на которые, можно без труда регулировать створку. Ее можно наклонить, поднять, приспустить, немного изменить угол, силу прижима. Для того чтобы отрегулировать створку окна, нет необходимости вызывать специального мастера, Вы сможете это сделать сами.

Перевод фурнитуры в летний или зимний режим

Фурнитура Maco (Мако) имеет два режима открывания. летний и зимний. В летнем режиме створка прижимается слабее, чем в зимнем. Перевод фурнитуры достаточно прост. Для того чтобы перевести фурнитуру в летний или зимний режимы, достаточно повернуть специальную овальную цапфу сбоку створки.

Цапфа выполнена в форме овала и располагается сбоку створки. Чем больше размером створки, тем больше на ней ответных цапф. Они могут располагаться сбоку, сверху и снизу створки. Перевод фурнитуры в летний или зимний режим осуществляется обычными плоскогубцами. Повернув цапфу всего на 90 градусов, вы переведете фурнитуру в летний или зимний режим.

Так же цапфы в фурнитуре Maco (Мако) имеют больший ход, по сравнению с другими видами фурнитур. Благодаря этому, Ваши створки более защищены от взлома, а так же более надежно держат Ваши окна в закрытом положении.

Скрытые петли в фурнитуре Maco

Новшество от компании Maco (Мако) — скрытые петли. У нас Вы можете заказать пластиковые окна со скрытыми петлями. Окна со скрытыми петлями это революционное новшество на рынке оконной фурнитуры. Вы не увидите, привыкших всем нам, петель на окнах, они будут спрятаны. Это придаст Вашему окну оригинальности, а так же повысит его безопасность, так как окна со скрытыми петлями очень сложно взломать.

Окна со скрытыми петлями могут открываться на 110 градусов, обеспечивая практически полное открывание. Помимо эстетических свойств и повышенной безопасности, окна со скрытыми петлями защитят Ваши окна от продувания в районе петель. Вы удивитесь, но иногда, в некоторых случаях и при некоторых условиях, это случается. Ну и последним преимуществом окон со скрытыми петлями является возможность фиксации створки в поворотном режиме.

Если Вы откроете обычную створку, то отпустив ручку, створка шатнется в своем положении на несколько миллиметров, так же, если подует ветер, то створка может захлопнуться, так как она ничем не зафиксирована в открытом положении. В окнах со скрытыми петлями Maco в открытом положении створка соприкасается с рамой, тем самым создавая такую силу трения, благодаря которой створка будет зафиксирована в открытом положении.

Срок службы фурнитуры Maco

Фурнитура Maco рассчитана на 45 000 циклов открывания. Если окно открывать в день хотя бы 1 раз, то это 120 года работы. Кроме того, изготовитель дает 10-летнюю гарантию на окна, вне зависимости от интенсивности открывания.

Где лучше использовать фурнитуру Maco?

На хороших окнах. Почему? Потому что нет смысла ставить хорошую оконную фурнитуру на среднего качества окна. Именно по этой причине мы устанавливаем в наши окна фурнитуру Maco (Мако). Именно поэтому у нас нет жалоб от клиентов относительно каких-либо дефектов оконной фурнитуры. Мы не экономим на хорошем. Более того, мы по включаем в наше каждое окно блокиратор ошибочного открывания, микролифт,микропроветривание, возможность перевода фурнитуры в летний и зимний режимы. И Вам не нужно за это отдельно платить. Мы это делаем за свой счет!

Источник: dves.ru/maco.html

Рекомендации по регулировке фурнитуры MACO

Что же отличает фурнитуру МАСО от прочих, кроме чисто европейского происхождения?

1. Silber-look серебристая поверхность.
2. Возможность замены любого элемента фурнитуры независимо от года производства на новый, все элементы взаимозаменяемые.
3. Клеймо с датой выпуска на всех значимых элементах, гарантия 10 лет, или 20 000 рабочих циклов.
4. Три антикоррозийных слоя защищают фурнитуру от коррозии:
– цинк наносится на сталь, толщиной 4-15 микрон;
– трех валетный хром наносится на слой цинка методом хроматирования и придает поверхности серебристый цвет;
– последний слой –восковое покрытие, позволяет улучшить защиту от коррозии, уменьшить трение механизмов, мы получаем однородную поверхность без фиолетовых оттенков.
5. Приподниматель- блокиратор ошибочного действия в стандартном оснащении:
– предотвращает провисание створки в процессе эксплуатации окна;
– исключает возможность ошибочного открывания и одновременно откидывания створки.
6. Микропроветривание- в стандартно установленных ножницах, обеспечение воздухом помещения в холодное время, в соответствии с гигиеническими нормами принятыми в Европе 45-50 м3 в час. При температуре до -15о на улице и температуре в помещении 22-24о С не происходит переохлаждения помещения .
7. Множество регулировок и их широкий диапазон, позволяет в 100% случаях обеспечить хорошую работу изделия
8 Изготовление фурнитуры только на двух заводах в Австрии- гарантия высокой надежности элементов фурнитуры и их качество.

Как правильно отрегулировать окно

Залог вашего успеха – это соблюдение в цехе всех технических условий и рекомендаций производителя фурнитуры к её монтажу. Фундамент этих требований – соблюдение фальцлюфта. Фальцлюфт – это просвет между фальцем рамы и фальцем створки, в котором, собственно, и работает фурнитура. Он должен быть 12 миллиметров.

Соблюдение этой величины очень важно, поскольку от неё напрямую зависит нахлест наплава створки на раму. Если ФЛ уменьшен, возрастает вероятность сезонных выездов на регулировки фурнитуры в течение гарантийного срока.

Линейное расширение профиля ПВХ достигает 3 мм на 1 погонный метр профиля. Если ФЛ увеличен, возрастает вероятность, что уплотнитель створки ляжет на край рамы.

Первое что вы должны сделать – проверить нахлест по периметру. В идеале он должен составлять 8 мм, т.к. наплав – 20 мм, 12 из них уходит на фальцлюфт.
При закрытом окне очеркнуть острым карандашом край наплава по раме, открыть и замерить расстояние от фальца рамы до отметки карандаша. В случае, если нахлест больше или меньше, створка легла неровно, необходимо задействовать регулировки.

Рекомендуем начать с нижней петли.

Регулировка фурнитуры макоЧтобы выставить створку по вертикали, необходимо задействовать регулировку на нижней створочной петле. Она производится шестигранником 4 мм. При вворачивании винта, по часовой стрелке, створка поднимается верх; при выворачивании, против часовой, створка опускается.

По горизонтали есть 2 регулировки: первая регулировка на опоре нижней петли.

Вторая в ножницах. Необходимо проверять результат обеих регулировок, т.к. задействование только 1-й из них может привести к перекосу створки. Частные случаи, которые могут вам препятствовать: кривая рама, из-за пены, или растянутая анкерами; плохо распакеченная створка. Второе – регулировка приподнимателя.

Это очень важный узел, помогающий исключить провисание створки в закрытом положении окна.

Бытует мнение, что створка провисает только в открытом положении. Это не так. При закрывании окна цапфы идут вверх, и, встречаясь с ответными планками, за счет силы трения, а также преодолевая сопротивление сжимаемого уплотнителя, осаживают створку вниз.

В створке всегда есть небольшие люфты, например, между стеклопакетом и самой створкой, а также происходят небольшие деформации створки по углам, где нет армирования. По этой причине статическая нагрузка в закрытом окне неизбежно приведет к провисанию, если окно не оборудовано приподнимателем.

Правильно отрегулированный приподниматель, фактически является третьей точкой опоры для окна, и перенося часть веса створки на импост, на раму, разгружает петлевую группу.

Приподниматель регулируется так, чтобы его нижний край был на 1-1,5 мм ниже площадки ответной планки.

Ключом Torx T15 ослабить винт и переместить ползунок в нужное положение. Диапазон регулировки – 6 мм. Для вашего удобства на приподнимателе нанесена миллиметровая шкала, а сам ползунок перемещается по насечкам с шагом 0,5 мм. Таким образом инженеры МАСО предусмотрели возможность точной регулировки приподнимателя.

Если вы работаете с балконной дверью, необходимо отрегулировать балконную защелку так, чтобы её пластиковый язычок зацеплялся за ответную планку приподнимателя на 2 мм. Регулировка производится шестигранником 4 мм, ее диапазон – 4 мм. При вворачивании винта пластиковый язычок поднимается, при выворачивании – опускается.

Третье – проверка и регулировка прижима. Прижим створки к раме можно проверить с помощью штангенциркуля, используя глубиномер.

Кроме этого, есть еще один метод, с помощью простой офисной бумаги плотностью 80 г/кв.м. Уголок бумаги кладется под 1 контур уплотнения между точками прижима, окно закрывается, и ваша задача теперь, вытаскивая бумагу, запомнить усилие, с которым она вынимается. Найдя место, где это усилие слабее всего, нужно компенсировать недостаточный прижим регулировками. Прижим у нижней петли регулируется ключом ТORX 15.

Запорные цапфы регулируются накидным ключом. Прижим в ножницах регулируется шестигранником 4 мм.

Источник: tplast.net/blog/blog-pro-okna/rekomendatsii-po-regulirovke-furnitury-maco/

Как самому произвести регулировку фурнитуры MACO?

Что делать, когда необходима регулировка створки окна, а мастера вызвать не получается, например, в выходные? Мировой производитель фурнитуры MACO разработал для пользователей удобные и понятные инструкции о том, как правильно отрегулировать их продукцию. Более того, специалисты всеми известного бренда создали руководство, которое позволяет предупредить и избежать проблем с фурнитурой. Оказывается, научиться этому мудреному делу самостоятельно совсем не сложно.

Регулируем створку по горизонтали (вправо-влево)

Неправильное горизонтальное положение исправляется настройкой нижней, верхней петли и механизма поворотно-откидных ножниц.

Регулировка нижней петли

Сначала петли. Найдите сбоку, возле основания створки второй винтик. Его и будем регулировать. Двигая ключом не по часовой стрелке, вы отдаляете створку от петли, по часовой — приближаете.

Регулировка верхней петли

Открываем створку: сверху, около петли есть гнездо, в котором находится элемент, регулируя который мы исправляем неправильное положение. Пользуемся шестигранным ключом, поворачивая его влево или вправо.

Регулируем ножницы

Теперь надо отрегулировать ножницы, которые находятся в верхней части створки. Найдите на неподвижной планке ножниц регулировочный винт. Управляйте им по часовой стрелке или против, как в предыдущем описании. В конце необходимо проконтролировать отвесом положение створки. Можете измерить нахлест, пройдя по всему ее периметру, чтобы он был равномерным.

Проверяем прижим. Правильная регулировка

Прижим створки по всей поверхности окна должен быть равномерным. Чтобы проверить прижим, воспользуйтесь обычной офисной бумагой. Закройте окно, положив широкую полоску бумаги на уплотнитель. После этого попробуйте вытянуть бумагу и ощутите усилие, с которым она выходит. Если бумага в каких-то местах вытянулась легко, значит, здесь самый слабый прижим и необходима корректировка. Таким образом проверьте по всему периметру окна другие прижимные точки. Специалисты качество прижима створки смотрят штангенциркулем и глубинометром. Но обычному пользователю проще проделать это с бумагой.

Регулируем прижим нижней петли Maco

Эта петля уникальна, так как регулируется с трех сторон: по вертикали, по горизонтали и на прижим. Чтобы отрегулировать прижим створки снизу, нужно найти регулировочный винт в основании петли. Используйте ключ ТX 15.

Регулируем прижим ножниц Maco

Когда прижим ножниц вверху створки неплотный, то она может провиснуть, Придется регулировать винт в ножницах около верхней петли. Найдите его и закрутите шестигранным ключом. Как обычно, приближение к раме обеспечивает движение ключа по часовой стрелке.

Зачем нужна регулировка запорных цапф?

Запорные цапфы представляют собой подвижные металлические головки овальной формы. Определить их можно, открыв створку и немного подвигав ручку. Регулировка цапф необходима, когда оконная створка неплотно прижата к средней части рамы.

Существуют летний, зимний, а также промежуточный режимы настройки. Нейтральное положение – это нахождение цапф под углом в 45 градусов. Для самого плотного прижима, необходимо повернуть накидной ключ или плоскогубцы по часовой стрелке в горизонтальное положение. В доме будет тепло! Для летнего режима необходим поворот против часовой стрелки и вертикальное положение цапф.

Предупреждаем провисание створки

К сожалению, провисание происходит не только в открытом положении. Трение, которое возникает при закрытии окна от соприкосновения запорных цапф с ответными планками, способствует тому, что, со временем, створка проседает.

Чтобы предупредить это досадное явление, производители Масо предусмотрели в фурнитуре микролифт-блокиратор, другими словами, приподниматель. Это специальный рычажок, который приводится в действие оконной ручкой. При закрытом окне часть нагрузки переносится на импост и раму.

У микролифта есть еще одна важная опция — блокировка ручки при неправильном повороте, что предотвращает некорректную работу створки, когда она открывается одновременно в двух положениях.

Для правильной службы блокиратора необходима точная регулировка. Обратите внимание на его нижний край — он должен находиться ниже ответной планки на 1-1,5 мм. Возьмите известный вам ключ Torx T15 и ослабьте винт блокиратора, переместив ползунок в сторону (шаг перемещения — 0,5 мм) — пробуйте несколько положений, пока не настроите как нужно. Миллиметровая шкала на приподнимателе облегчит задачу.

Когда и как выполнить регулировку створки в вертикальном положении?

Нижний край створки задевает раму? Требуется регулировка фурнитуры MACO по вертикали. Обычным глазом увидеть отклонения от нормы сложно. Иногда при монтаже неправильно выставляется фальцлюфт (просвет между рамой и фальцами створки). Если он не соответствует значению в 12 мм, проблемы с фурнитурой в будущем обеспечены.

Каким способом можно самостоятельно проверить размер фальцлюфта?

При закрытом окне острым карандашом обрисовываем по раме край наплава створки. Измеряем расстояние от линии до края створки линейкой. Учитывая, что весь наплав равняется 20 мм, из которых 12 занимает фальцлюфт, то должно остаться 8 мм. При отклонении от этой цифры, нахлест придется регулировать.

Створки по вертикали регулируются в нижней петле, а именно, в ее верхней части. Чтобы туда добраться, надо освободить петлю от колпачка.

Пользуемся шестигранным ключом 4 мм. Для приподнимания створки винт проворачиваем по часовой стрелке, для опускания — против. Делайте это как можно осторожнее.

Заклинило ручку: как исправить?

При неправильном повороте ручки блокиратор может застопориться. Если это случилось во время открывания окна, то попробуйте прижать микролифт-блокиратор сбоку к створке, одновременно придерживайте ее одной рукой, а второй в это время – пытайтесь повернуть ручку.

Нажмите на рычажок ножниц, чтобы снять блокировку ручки. Не получилось? Причина также может быть в заедании блокиратора от захлопывания створки, расположенного на ножницах. Что надо сделать: нащупать одной рукой на них рычажок и нажать на него. Свободной рукой поворачивать в это время ручку.

В случае неудачных попыток исправить все самостоятельно — обратитесь в сервисную службу оконной фирмы. Часто причиной неполадок может стать и рядовая поломка ножниц или ручки. Створка закрыта, а ручка застопорилась? Ее нужно разбирать, а этот вопрос уже в компетенции специалистов.

Источник: oknagrad.by/ru/info/lab/adjustable_fittings_maco.html

Регулировка фурнитуры Maco — ремонт, смазка фурнитуры Maco

регулировка фурнитуры МакоПеред тем как браться за регулировку окна, стоит вспомнить народную мудрость: не умеешь – не берись. Именно об этом я сказал своему соседу Васе, когда он решил самостоятельно отрегулировать фурнитуру окна в комнате после наступления теплых весенних деньков.

На мой совет, позвонить в оконную компанию и вызвать мастера, чтобы он все сделал как надо, Вася махнул рукой, мол, фигня – сделаю без проблем. Провозился целый день. В итоге ничего не получилось и пришлось вызывать мастера. А меня это натолкнуло на мысль  написать цикл статей о регулировке оконной фурнитуры различных производителей. Начну с фурнитуры Maco.

В каких случаях необходима регулировка фурнитуры

Проводить регулировку фурнитуры нужно в следующих случаях:

  1. Когда створка задевает нижнюю часть рамы. В этом случае велика вероятность повреждения уплотнителя, что приведет к снижению изоляционных качеств.
  2. Когда при закрытии створка не прижимается к раме, что приводит к утере изоляционных качеств окна. Подобного рода проблема становится причиной попадания холодного воздуха в помещение.
  3. При выявлении продувания по периметру створки.
  4. Если окно не закрывается или створка не дожимается до конца.
  5. При выявлении трения металлических частей на момент открытия или закрытия створки.

Проблемы могут возникать по разным причинам.

Регулировка фурнитуры по вертикали и горизонтали

Достаточно часто регулировка фурнитуры проводится по горизонтали и вертикали. Нижний край створки может задевать раму, что говорит о необходимости регулировки по вертикали. Эту следует также выполнять в случае проведения монтажных работ с нарушениями.

Например, был оставлен просвет между фланцем створки и рамой около 12 миллиметров. В случае допущения ошибки при проведении монтажных работ она не выявляется вплоть до того момента, пока уже выполнять регулировочные работы будет не поздно.

Провести измерение просвета можно самостоятельно. Для этого понадобится:

  1. Острый карандаш, при помощи которого при закрытой створке проводится очерчивание линии по краю створки. С пластика графит стирается достаточно просто, но если окно изготовлено из дерева или покрыто лаком, то использовать карандаш следует осторожно.
  2. Далее при помощи линейки измеряется расстояния от ранее созданной линии до края створки.

В том случае, если при измерении был получен результат в 8 миллиметров, то регулировку проводить не нужно. Если расстояние больше или меньше, то необходимо как можно раньше провести регулировку. Эксплуатация окон с неправильно отрегулированной фурнитурой приводит к существенному снижению срока эксплуатации уплотнителя и других элементов конструкции.

Maco фурнитура

Фурнитура Maco для окон и дверей

Есть точка отсчета, с которой проводится регулировка. Она находится в верхней части нижней петли регулируемой створки. Во многих случаях она закрыта защитным колпачком, который следует снять. Подтягивание створки проводится следующим образом:

  1. Для начала следует подобрать подходящий 4-гранный ключ, который часто имеется в комплекте поставки. Не рекомендуется использовать ключи, которые не подходят по размерам, так как можно сбить рисунок и дальнейшая регулировка уже будет затруднительной.
  2. Подтягивать вверх следует путем поворота винта по часовой стрелке, для того чтобы опустить створку, следует повернуть против часовой стрелки.
  3. Следует выполнять рассматриваемую работу аккуратно, так как регулировочный элемент достаточно хрупкий. Регулировочный винт будет поворачиваться много, через каждую четверть оборота нужно проводить сверку положения створки.

Больше проблем возникает с регулировкой по горизонтали. Для этого придется изменять положение поворотно-откидных ножниц.

Регулировка в горизонтальной плоскости проводится следующим образом:

  1. На боковой стороне нижней петли находится винтик, который нужно крутить тем же 4-гранным ключом.
  2. Если крутить винтик по часовой стрелке, то можно приблизить створку к петле, против часовой можно отдалить.
  3. С ножницами все чуть сложнее. Для начала следует открыть створку чтобы получить доступ к конструкции. На ножницах также есть регулировочный винт, который находится на неподвижной части.
  4. Регулировочный винт, находящийся на конструкции ножниц, нужно крутить по часовой стрелке для того, чтобы приблизить створку к раме, в противоположную – чтобы удалить. В данном случае используется 4-гранный ключ.

При проведении регулировки по горизонтали и вертикали нужно использовать отвес или уровень, которые необходимы для определения правильности положения створки относительно рамы.

Регулировка фурнитуры Maco на прижим

Регулировка на прижим
Перевод фурнитуры Maco в зимний режим производится по следующей схеме. Створка должна плотно прилегать к оконной раме, но без пережима, так как сильное давление существенно снижает срок службы конструкции. Проверить плотность прижима можно достаточно простым способом: прикладывается лист и закрывается окно.

После этого нужно попытаться вытянуть лист и запомнить усилие, которое было при этом приложено. Степень прижима проверяется в нескольких точках. Место, с которого бумага вытаскивается легче, наиболее проблемное.

Вышеприведенный метод определения прижима специалистами не используется, так как замеры проводятся при использовании глубинометра и штангенциркуля. Правильно применить эти измерительные приборы можно только при наличии соответствующего опыта, да и не в каждом доме или гараже их можно встретить.

фурнитура мако

Устройство фурнитуры Maco

Регулировка прижима проводится через:

  1. Регулятор, находящийся на нижней петле.
  2. Изменения угла наклона запорных цапф.
  3. Регулировочный винт, находящийся на конструкции поворотно-запорных ножницах.

Фурнитура Масо имеет конструкцию, которая позволяет быстро провести регулировку прижима по нижней петле. Она смещает створку сразу по 3-ом плоскостям. Сам винт находится в основании петли, для регулировки следует использовать ключ TORX 15. Однако подобным образом можно отрегулировать только нижнюю часть створки.

Верхняя часть регулируется через установленные ножницы. На них также есть регулировочный винт, который находится в районе верхней части конструкции. Для выполнения работы понадобится обычный 6-гранный ключ.

В обеих случаях при повороте винта по часовой стрелке повышается плотность прижима, в противоположном направлении – прижим можно ослабить.

Также регулировка степени прижима может проводится при помощи цапф. Они представлены подвижными головками, которые имеют овальную или круглую формы, расположены на торцевой поверхности створок. Цапфы связаны с ручками, в чем можно убедится, если попробовать повернуть ручку при открытой створке.

Рекомендуется проводить регулировку цапф только в том случае, если проблема была выявлена посередине рамы. Рекомендуется проводить подтягивание цапф непосредственно перед началом зимнего периода, так как за лето постоянное открытие и закрытие створки может ее ослабить, что и становится причиной проникновения холодного воздуха в помещение. На летний период можно ослабить, чтобы даже при закрытом окне в помещение попадал свежий теплый воздух.

Стандартное расположение цапфы определяется углом 45 градусов, который создается между ней и вертикальной плоскости полотна. Подобное расположение считается средним режимом. Регулировка проводится следующим образом:

  1. Усиление степени прижима проводится путем поворачивания цапфы по часовой стрелке.
  2. Для ослабления степени прижима следует провести поворот против часовой стрелки.

Для выполнения подобной работы следует использовать накидной ключ или плоскогубцы. Конструкция цапфы, которая не имеет дефектов, должна поворачиваться без большого усилия. Однако в некоторых случаях, когда фурнитура служит долго, механизм становится тугим, и для поворота цапфы все же луче использовать накидной ключ. Чрезмерная сила в данном случае может привести только к поломке всей конструкции.

Как предотвратить провисание створки

Некоторые считают, что створки могут провисать только в открытом состоянии. Как показывает практика, проблема может проявится в любом положении, только, к примеру, в закрытом состоянии она выявляется гораздо позже.

На момент закрывания окон приводятся в движение цапфы, которые встречаются с ответными планками. В результате образуется трение, которое приводит к эффекту провисания.

Для того чтобы избежать подобной проблемы производители рассматриваемой фурнитуры проводят установку микролифт-блокаторов. Конструкция имеет следующего рода особенности:

  1. Сам лифт представлен небольшим рычажком.
  2. Во время использования ручки рычажок приводится в движение.

Таким образом часть нагрузки, которая создается весом конструкции, переводится на раму. Сам рычажок отвечает за частичную блокировку ручки, чтобы она не открывала створку при случайном нажатии.

При проведении монтажных работ и при периодическом обслуживании достаточно важно провести регулировку работы этого элемента конструкции. Блокиратор должен быть расположен ниже планки на 1-1,5 миллиметров. Для выполнения регулировочных работ понадобится ключ TORX 15. При помощи этого ключа проводится отвинчивание блокиратора, после чего его можно расположить в нужном положении.

Существенно упростить прохождение работы по регулировке положения блокиратора можно путем нанесения шкалы. Каждый шаг перемещения ползунка должен быть не более 0,5 миллиметров.

Если заклинило ручку окна

Часто можно встретить ситуацию, в которой ручка заклинивает и больше не поворачивается. Это происходит по причине неправильного положения блокиратора. Происходит заклинивание ручки по причине быстрого открытия или закрытия окна, но может указывать и на неисправность фурнитуры. Подобного рода проблему можно решить следующим образом:

  1. Можно попробовать повернуть ручку придерживая блокиратор или придвинув его ближе к створке.
  2. Есть вероятность того, что блокиратор сработал из-за захлопывания на ножницах. В этом случае также следует аккуратно прижать его, а другой рукой попробовать повернуть рукоятку. Нужно быть осторожным, прижим блокиратора рекомендуется делать не пальцами.

При выполнении рассматриваемой работы следует учитывать, что излишняя сила не позволит решить проблему, а только приведет к повреждению фурнитуры. Если не получается вернуть ручку в правильное положение, то есть вероятность того, что проблема заключается в неисправности блокиратора или конструкции ножниц. В подобном случае придется провести замену конструкции, ремонт следует доверять квалифицированным специалистам.

Что делать, если ручка разболталась

Ручка может не только заклинить, но и разболтаться. Эта проблема встречается довольно часто, особенно если при монтаже окна были допущены ошибки. Подтянуть рукоятку достаточно просто, для чего нужно:

  1. Сдвинуть декоративную планку, которая необходима для прикрытия внутреннего механизма. В зависимости от модели фурнитуры, декоративная панка может убираться по-разному, но при выполнении этой работы следует быть осторожным – острые вещи могут повредить поверхность, а найти запасные части не всегда так просто.
  2. При помощи крестовой отвертки проводится подтягивание шурупов. Не следует прикладывать большую силу, так как таким образом можно повредить пластик. Расшатывание ручки – естественный процесс, избежать которого практически не возможно.

Расшатанность рукоятки не оказывает влияния на особенности работы всей конструкции, но стоит учитывать, что есть вероятность не доведения конструкции до конца. По этой причине может существенно снижаться срок эксплуатации.

Все вышеприведенные работы можно провести самостоятельно даже при отсутствии опыта и навыков. При этом из инструментов нужны только отвертки и ключи, в некоторых случаях, точные измерительные приборы. Работа по регулировке фурнитуры должна проводится периодически, что позволит существенно увеличить срок службы конструкции. Можно доверить работу и квалифицированным специалистам, которые во время регулировки могут определить состояние фурнитуры.

Регулировка микропроветривания Maco

Не все “ножницы” МАСО оснащены щелевым проветриванием. Есть и прстые, для любого открывания (лево-право) без щелевого проветривания. Для начала необходимо проверить позиционирование створке в проёме рамы постановкой специальных меток по периметру створки “по наплаву – нахлёсту” на раме (например для deceunink – это 9 мм а для КВЕ 8 мм при условии не нарушенного фальца).

Если там всё в порядке, то далее необходимо проверить калибровку позиций запорных элементов – при горизонтальной оконной ручке – геометрический центр каждой цапфы должен находиться на уровне своей метки среднего положения, а запорный блок на “ножницах” должен находиться между двух меток среднего положения на шинах (корпусах) элементов периметральной обвязки фурнитуры створки.

Далее, если всё в порядке, проверяется позиционирование ответных частей фурнитуры на раме (например зазор между запорной цапфой на створке и её ответной части на раме при среднем положении ручки, при отсутствии свободного хода оконной ручки, хотя бы менее 5 градусов, должен составлять около 2-3 мм. Ну, и, можно посмотреть соответствует ли ось фурнитурного паза системы фурнитуры (ножничной петли) “ножниц”, системе оси фурнитурного паза данной профильной системы (например у REHAU и новой VEKA система 12/20-13 а у КВЕ 12/20-9 у deceunink favorit 12/21-13 и так далее см. каталоге переработчика). А вообще причин может быть уйма всего и в десяти томах не передать!!!

По прижиму – цапфы могут выставляться в любое, необходимое для нормального осуществления прижима, положение, но не забывайте, что прижим необходим только для компенсации потери эластичности уплотнителем в процессе эксплуатации, то есть при нормальном техническом состоянии конструкции и своевременном сервисно – профилактическом обслуживании, он добавляется примерно раз 1,5 – 2 года, при более частой регулировке запорных цапф, они (цапфы) могут приобрести способность к самопроизвольному повороту и разрегулировке.

Не забывайте современные окна – это высокотехнологичные системы – и обслуживать их должны только квалифицированные специалисты!

Смазка фурнитуры Maco

Следует отметить, что смазку и регулировку фурнитуры МАСО, следует обязательно производить не реже одного раза в год, тем самым продливая срок службы механизмов и конструкций окон в целом.

Чем смазывать оконную фурнитуру?

Существует  множество доступных средств для смазки различных механизмов. Можно использовать как наборы по уходу за окнами, так и прочие смазки вплоть до оружейного масла. Очевидно одно – окну Вы не навредите. Жидкие смазки быстрее попадут в скрытые полости фурнитуры, но быстрее и высохнут. С густыми наоборот. В приоритете те, что закачены в баллон под давлением и имеют удлинённый разбрызгиватель для подачи эмульсии в труднодоступные места.

Прежде всего смазываем редуктор основного запора. В нём вращается шестерёнка, которая приводит в движение всю обвязку окна. Желательно, чтобы там было много густой смазки. Если нет технологических отверстий в основном запоре, его необходимо вынуть из фурнитурного паза на 5-10 мм, чтобы можно было закачать смазку к шестерёнке. Для этого вынимаем ручку и выкручиваем несколько саморезов выше и ниже.

При смазке угловых переключателей необходимо повернуть ручку окна в крайнее верхнее или нижнее положение – чтобы сделать максимально доступной внутреннюю часть переключателя. Так масло наиболее глубоко попадёт внутрь механизма.

Тщательно смазываем трущиеся детали ножниц. Оконная ручка находится в среднем положении. Сюда лучше закладывать смазку с густой консистенцией.

Подаём смазку на все запорные цапфы. По окончании всех мероприятий Необходимо разработать фурнитуру, дать смазке разойтись. Для этого на открытой створке, нажав блокиратор, вращаем 5-10 раз ручкой до крайних положений.

Заказать ремонт фурнитуры Масо

Перед тем как браться за регулировку окна, стоит вспомнить народную мудрость: не умеешь – не берись.

Если у вас не получается отрегулировать фурнитуру Maco самостоятельно, то вы можете заказать данную услугу в нашей компании. Квалифицированные специалисты с большим опытом работы проведут ремонт фурнитуры, а так же ее смазку или замену, если потребуется. Все работы проводятся в кратчайшие сроки, т.к. специалисты выезжают с необходимым набором инструментов. Предложение действительно для жителей Москвы и Подмосковья.

Для заказа нужно позвонить по телефону, указанному в шапке сайте или оставить заявку на почту [email protected] Так же вы можете обратиться через онлайн-консультанта за помощью.

Регулировка фурнитуры MACO — инструкция по регулировке окон с фурнитурой МАКО — Статьи

Фурнитура — это механизм окна, наиболее важный и значимый элемент, который обеспечивает возможность открывания створок и установку режимов проветривания. Также эта «скрытая» в профиле система отвечает за тепло- и шумоизоляция всей конструкции, защищает от взлома или самопроизвольного открытия.

Высокое качество австрийских запорных, откидных и поворотных механизмов не исключают необходимость своевременного обслуживания системы. Именно для профилактики и устранения неполадок проводится манипуляция, называемая настройкой фурнтуры.

Разлад в работе деталей часто становится причиной таких проблем как продувание, провисание и перекос створок, приводящий к повреждению покрытия рамы. При нарушении герметичности конструкции наблюдается образование конденсата и обледенение рамы.

Особенности систем австрийского бренда

Расположение фурниутры Maco

Отличительной чертой фурнитуры данного производителя является наличие специальных регулировочных точек для исправления недочетов. Узлы, позволяющие отрегулировать вертикальное или горизонтальное положение створки, находятся на нижней и верхней петлях. В ножницах расположен узел, отвечающий за плотность прижима со стороны навеса. Допустимый шаг регулировки составляет 0,2-0,5 мм.

По периметру створки находятся цилиндровидные детали, называемые эксцентриками и соответствующие им ответные планки. Они необходимы для изменения прижимного усилия створки. В зависимости от модели и уровня взломоустойчивости, цапфы могут иметь разный вид: грибовидные, регулируемые шестигранным ключом, или с эллиптическим сечением, настраиваемые плоскогубцами.

Как провести регулировку MACO своими руками

Цель устранить небольшие неисправности, возникающие в процессе эксплуатации окон. Это может быть расшатанная ручка, перекос или продувание по периметру створки.

Необходимые инструменты: понадобятся ключ-звездочка, шестигранный ключ на 4 мм Г-образной формы и крестовая отвертка №4. Также важно иметь специальную смазку для оконных механизмов.

Регулировка окон не представляет особой сложности и может быть выполнена самостоятельно. Однако следует помнить, что конструкция механизма различается по сериям. Чтобы не допустить ошибок при регулировках, следует заранее изучить инструкцию по эксплуатации.

Этапы регулировки

Шаг 1: Регулировка по горизонтали. Осуществляется в верхней или нижней плоскости. Отверстие для настройки положения по ширине расположено сбоку нижней петли. Для подтягивания створки к петле следует вращать ключ по часовой стрелке. Изменить расстояние от верхнего навеса до створки можно таким же образом, используя узел в верхней петле в ножницах.

Регулировка верхней петли Противовзломные цапфы

Шаг 2: Настройка вертикального положения. Используется шестигранное отверстие в верхней части нижней петли. Чтобы приподнять створку ключ следует вращать по часовой стрелке. При вращении в обратном направлении створка будет опускаться.

Шаг 3: Настройка прижима (зима-лето). Производится посредством вращения круглых цилиндров, расположенных по периметру створки. Они имеют отверстие под ключ и насечку, указывающую на плотность прижима. Для его усиления с целью устранения продувания, ключ нужно проворачивать по часовой стрелке, а для ослабления – против часовой стрелки. Шаг регулировки равен 0,2 мм.

Настройка прижима фурниутры Maco Противовзломные цапфы

Как продлить срок службы оконной фурнитуры: советы производителя

Чтобы створки легко открывались, а подвижные детали прослужили весь положенный срок, необходимо следовать нескольким простым правилам:

  • не оставляйте окна открытыми при сильных порывах ветра и на сквозняке;
  • не допускайте нависания на балконную дверь;
  • при переводе створки в другой режим проветривания, необходимо сначала плотно прижать дверцу к раме, после чего плавно сдвинуть ручку;
  • не менее 1 раза в год проводите очистку и смазку всего механизма;
  • проводите своевременную регулировку и сервис всей системы.

Регулировка фурнитуры MACO

МАСО – это сокращенная аббревиатура, означает Майер и Компания. Майер – фамилия основателя фирмы, Эрнста Майера, который в 1947 году открыл производство скобяных изделий и мебельной фурнитуры неподалеку от Зальцбурга. Зальцбург – это родина Моцарта, большой красивый город в предгорье Альп.

До сегодняшнего дня фирма МАСО остается 100% австрийской, т.е. европейской фурнитурой. Её выпускают 2 больших, полностью автоматизированных завода в Зальцбурге и Трибене. У нас нет производств в 3-х странах, равно как и в Польше, Турции или Венгрии. Мощность заводов – 18,5 миллионов ПО комплектов в год. Кроме этого, фирма выпускает многозапорные замки, оконные ручки, раздвижные системы, системы электронного управления проветриванием и системы оповещения положения окна.

Что же отличает фурнитуру МАСО от прочих, кроме чисто европейского происхождения?
1. Silber-look  серебристая поверхность.
2. Возможность замены любого элемента фурнитуры независимо от года производства на новый, все элементы взаимозаменяемые.
3. Клеймо с датой выпуска на всех значимых элементах, гарантия 10 лет, или 20 000 рабочих циклов.
4). Три антикоррозийных слоя защищают фурнитуру от коррозии:
— цинк наносится на сталь, толщиной 4-15 микрон;
— трех валетный хром наносится на слой цинка методом хроматирования и придает поверхности серебристый цвет;
— последний слой –восковое покрытие, позволяет улучшить защиту от коррозии, уменьшить трение механизмов, мы получаем однородную поверхность без фиолетовых оттенков.
5. Приподниматель- блокиратор ошибочного действия в стандартном оснащении:
— предотвращает провисание створки в процессе эксплуатации окна;
— исключает возможность ошибочного открывания и одновременно откидывания  створки.
6. Микропроветривание- в стандартно установленных ножницах, обеспечение воздухом помещения в холодное время, в соответствии с гигиеническими нормами принятыми в Европе 45-50 м3 в час. При температуре до -15о на улице и температуре в помещении 22-24о С не происходит переохлаждения помещения .
7. Множество регулировок и их широкий диапазон, позволяет в 100% случаях обеспечить хорошую работу изделия
8  Изготовление фурнитуры только на двух заводах в Австрии- гарантия высокой надежности элементов фурнитуры и их качество.

Как правильно отрегулировать окно?
Залог вашего успеха – это соблюдение в цехе всех технических условий и рекомендаций производителя фурнитуры к её монтажу. Фундамент этих требований – соблюдение фальцлюфта. Фальцлюфт – это просвет между фальцем рамы и фальцем створки, в котором, собственно, и работает фурнитура. Он должен быть 12 миллиметров.
Соблюдение этой величины очень важно, поскольку от неё напрямую зависит нахлест наплава створки на раму. Если ФЛ уменьшен, возрастает вероятность сезонных выездов на регулировки фурнитуры в течение гарантийного срока.
Линейное расширение профиля ПВХ достигает 3 мм на 1 погонный метр профиля.
Если ФЛ увеличен, возрастает вероятность, что уплотнитель створки ляжет на край рамы.

Первое что вы должны сделать – проверить нахлест по периметру. В идеале он должен составлять 8 мм, т.к. наплав – 20 мм, 12 из них уходит на фальцлюфт.
При закрытом окне очеркнуть острым карандашом край наплава по раме, открыть и замерить расстояние от фальца рамы до отметки карандаша. В случае, если нахлест больше или меньше, створка легла неровно, необходимо задействовать регулировки.

Рекомендуем начать с нижней петли.
Чтобы выставить створку по вертикали, необходимо задействовать регулировку на нижней створочной петле. Она производится шестигранником 4 мм. При вворачивании винта, по часовой стрелке, створка поднимается верх; при выворачивании, против часовой, створка опускается.

По горизонтали есть 2 регулировки: первая регулировка на опоре нижней петли.

Вторая в ножницах. Необходимо проверять результат обеих регулировок, т.к. задействование только 1-й из них может привести к перекосу створки.
Частные случаи, которые могут вам препятствовать: кривая рама, из-за пены, или растянутая анкерами; плохо распакеченная створка.
Второе – регулировка приподнимателя.
Это очень важный узел, помогающий исключить провисание створки в закрытом положении окна.
Бытует мнение, что створка провисает только в открытом положении. Это не так. При закрывании окна цапфы идут вверх, и, встречаясь с ответными планками, за счет силы трения, а также преодолевая сопротивление сжимаемого уплотнителя, осаживают створку вниз. В створке всегда есть небольшие люфты, например, между стеклопакетом и самой створкой, а также происходят небольшие деформации створки по углам, где нет армирования. По этой причине статическая нагрузка в закрытом окне неизбежно приведет к провисанию, если окно не оборудовано приподнимателем.

Правильно отрегулированный приподниматель, фактически является третьей точкой опоры для окна, и перенося часть веса створки на импост, на раму, разгружает петлевую группу.
Приподниматель регулируется так, чтобы его нижний край был на 1-1,5 мм ниже площадки ответной планки.
Ключом Torx T15 ослабить винт и переместить ползунок в нужное положение. Диапазон регулировки – 6 мм. Для вашего удобства на приподнимателе нанесена миллиметровая шкала, а сам ползунок перемещается по насечкам с шагом 0,5 мм. Таким образом инженеры МАСО предусмотрели возможность точной регулировки приподнимателя.
Если вы работаете с балконной дверью, необходимо отрегулировать балконную защелку так, чтобы её пластиковый язычок зацеплялся за ответную планку приподнимателя на 2 мм. Регулировка производится шестигранником 4 мм, ее диапазон – 4 мм. При вворачивании винта пластиковый язычок поднимается, при выворачивании – опускается.
Третье – проверка и регулировка прижима. Прижим створки к раме можно проверить с помощью штангенциркуля, используя глубиномер.

Кроме этого, есть еще один метод, с помощью простой офисной бумаги плотностью 80 г/кв.м. Уголок бумаги кладется под 1 контур уплотнения между точками прижима, окно закрывается, и ваша задача теперь, вытаскивая бумагу, запомнить усилие, с которым она вынимается. Найдя место, где это усилие слабее всего, нужно компенсировать недостаточный прижим регулировками. Прижим у нижней петли регулируется ключом ТORX 15.

Запорные цапфы регулируются накидным ключом.

Прижим в ножницах регулируется шестигранником 4 мм.

Регулировка окон с фурнитурой MACO

Как самостоятельно отрегулировать  фурнитуру MACO, избежать проблем с окнами и предотвратить их появление.

Регулировка створки по вертикали и горизонтали:

Если нижний край створки стал задевать раму- пишло время вертикальной ее регулировки. Также это необходимо, если монтаж был выполнен с нарушениями, например, не был оставлен просвет между фальцами створки и рамы в 12 мм. В этом случае нарушения не заметны, пока не становится слишком поздно. Просвет ( фальцлюфт) можно измерить самостоятельно. Вам понадобится острвй карандаш, которым при закрытой створке нужно очертить край ее наплава по раме. После этого нужно линейкой измерить расстояние от этой линии до края створки. Если все в порядке, линейка покажет вам расстояние в 8 мм , поскольку сам наплав равен 20 мм, а на фальцлюфт идет 12 мм.

Если линейка показывает меньшее или большее значение, необходимо произвести регулировку. Точка регулировки находится в верхней части нижней оконной петли. Чтобы увидеть ее, нужно сначала снять колпачок. Чтобы подтянуть ее, нужно сначала снять колпачок.Чтобы подтянуть створку, 4-граммным ключом поверните винт по часовой стрелке, а если нужно опустить — в обратную сорону. Не пересердствуйте,действовать нужно аккуратно! С горизонтальной регулировкой придется немного повозиться. Вам нужно отрегулировать не только нижнюю петлю, но также поворотно-откидные ножницы.



















Регулировка по горизонтали в подробностях.

Чтобы произвести горизонтальную регулировку на боковой стороне нижней петли найдите винтик. Его нужно будет крутить тем же 4-гранным ключом. По часовой стрелке — вы приближаете створку к петле, против часовой — отдаляете. Чтобы отрегулировать ножницы, откройте оконную створку и найдите регулировочный винт, который находится на неподвижной части ножниц. Принцип его «прокрутки» такой же, как и в случае с петлей. После этого обязательно проверьте положение створки с помощью отвеса или проведите измерение нахлеста ее боковой части.



Регулируем прижим створки.

Насколько плотен прижим оконной створки, легко проверит с помощью обычного листа бумаги. Вам нужно этот лист приложить к уплотнителю и закрять окно. Затем вытащить лист и запомнить усилие, которое вы приложили к этому действию.Так нужно проверить прижим в разных частях окна. Где бумага выходит легче всего — это и есть проблемные места. Конечно, мастера используют штангенциркуль и глубинометр, но для человека без опыта достаточно и листа бумаги.

В нижней петле окон на фурнитуре MACO прижим отрегулировать несложно, пскольку эта петля регулируется сразу в 3-х плоскостях. Нужный вам винт находится в ее основании, а для работы с ним вам нужен будет ключ TORX 15. Плотность прижима в верхней части проще регулировать через ножницы. На них естьспециальный регулировочный винт, недалеко от верхней петли. Для работы с ним вам понадобится обычный 6-гранный ключ. Принцип выбора направления поворрота ключей в первом и втором случае- традиционный: более плотный прижим — по часовой стрелке, ослабление — против часовой стрелки.

















Производим регулировку запорных цапф MACO.

Запорными цапфами называются подвижные головки, имеющие овальную форму и находящиеся на боковой части створки со стороны ручки. Откройте окно и подвигайте ручку- вы сразу поймете, о чем идет речь. Регулировка цапф производится, если прижим створки неплотный, именно посередине. Обычно, подтянуть его нужно ближе к зиме, чтобы холодный воздух не проникал в помещение. Летом можно наоборот его ослабить, чтобы не открывать окна на проветривание во время жары.

Цапфы в стандартном положении находятся под углом в 45 градусов. Это средний режим прижима — не сильный и не слабый. Чтобы усилить прижим, просто поверните цапфу с помощью накидного ключа или плоскогубцев по часовой стрелке в горизонтальное положение. если ослабить — действие нужно выполнить наоборот, повернув цапфу против часовой стрелки в вертикальное положение.

Не допустить провисание створки — основные советы.

Существует мнение, что створки окна провисают только в открытом состоянии. На самом деле, провисание появляется в любом случае, просто иногда позже. Суть в том, что закрывая окно, вы приводите в движение цапфы, которые при этом встречаются с ответными планками. Возникает эффект трения, которые и становится причиной последующего провисания.

Чтобы этого избежать, используйте специальный микролифт- блокиратор, который есть у фурнитуры MACO. Его еще назывыают «приподнимателем». Представляет он собой небольшой рычажок, приводимый в действие оконной ручкой, который при закрытии окна переносит часть нагрузки на ручкуи импост. Также именно он блокирует ручку, если она была повернута слишком быстро или неправильно.

Важно сразу правильно отрегулировать этот блокиратор — его нижний край должен находиться ниже ответной планки примерно на 1-1,5 мм. Для работы вам будет нужен ключ TORX 15, которым вы отвинтите блокираторный винт и переместите его ползунок в нужное положение. Чтобы облегчить вам работу, производитель сразу нанес на приподниматель миллиметровую шкалу, позаботившись о том, чтобы каждый шаг перемещения ползунка был равен 0,5 мм. Таким же образом вы можете отрегулировать и балконную дверь, оснащенную фурнитурой MACO. Узнать правильно ли вы сделали — можно таким образом: пластиковый язычок защелки должен цепляться за ответную планку блокиратора ровно на 2мм. Однако на практике это практически не выполнимо, поскльку дверь в этот момент должна быть закрыта. Поэтому придется полагаться на свое чутье: если замок срабатывает туго или не срабатывает вообще, выполните регулировку защелки. Для этого найдите в замке специальное отверстие под 6-гранный ключ. Принцип прокрутки стандартный: выполняете прокрутку по часовой стрелке — опустится.

Возникли проблемы с оконной ручкой? Дело поправимо и тут!

Чтобы разблокировать ручку, надо нажать на рычажок ножниц. Если ручка разболталась, просто подтяните ее. Принцип работы такой же, как и с фурнитурой любого другого бренда. Сдвиньте декоративную планку, прикрывающую механизм, подтяните шурупы крестовой отверткой, и ручка будет работать, как раньше. Сложнее, если ручку заклинит по причине того, что заело блокиратор. Обычно то получается. Если вы слишком резко открывали или закрывали окно. Проблема решается следующим образом:

попробуйте повернуть ручку, придерживая одной рукой рычажок- блокиратор, придвинув его ближе к самой створке. Если не помогло, возможно, проблема возникла из-за того, что сработал блокиратор от захлопывания, расположенный на ножницах. Попробуйте найти его, прижатьпальцами одной руки, а второй аккуратно попробуйте повернуть ручку.

Если и это вам не удалось, то скорее всего причина более серьезна, например, сломался блокиратор или ножницы, и их требуется заменить новыми. В этом случае, для решения проблемы нужно вызывать квалифицированного мастера, который выполнит ремонт максимально быстро и качественно.



Как регулировать фурнитуру maco

Производитель оконной фурнитуры Масо выпустил целый ряд инструкций о том, как ее правильно отрегулировать свою продукцию.

Мало того, сотрудники этого уважаемого бренда объяснили, как предотвратить проблемы с фурнитурой, когда их еще нет и в помине. Так что хочешь-не хочешь, а научишься все делать самостоятельно.

Когда и как регулировать створку по вертикали?

Обычно створку фурнитуры Масо по вертикали (↑↓) регулируют только тогда, когда ее нижний край задевает за раму. Но порой отклонения от нормы не так видны. Например, когда нерадивый монтажник не оставили нужный – в 12 мм — фальцлюфт (просвет между фальцами створки и рамы). И если створку не подтянуть вовремя, жди неприятностей с фурнитурой.

Ход регулировки по вертикали ±2 мм

Есть простой способ, как измерить фальцлюфт самому. Возьмите острый карандаш и при закрытом окне отчеркните по раме край наплава створки. Далее измерьте расстояние от линии до края створки линейкой. Так как весь наплав равен 20 мм, 12 из которых уходят на фальцлюфт, у вас должно получиться 8 мм. Если нахлест меньше или больше, нужно регулировать.

Регулировка створок по вертикали находится в нижней петле, точнее – в верхней ее части. Но перед тем, как ее искать, не забудьте снять колпачок с петли.

Потом возьмите шестигранный ключ 4 мм – и вперед! Если вам нужно поднять створку – вворачивайте винт по часовой стрелке, если опустить – выворачивайте. Только поменьше энтузиазма, вы же не драндулет заводите.

Как отрегулировать гарнитуру турецкого бренда GEVISS (а вдруг у вас именно такая?), читайте в данной статье.

Или, возможно, у вас малоизвестная немецкая фурнитура GU? Тогда вам сюда.

Как регулировать створку по горизонтали

Регулировка створки по горизонтали в нижней петле

Иногда створка окна занимает неправильные горизонтальные позиции (↔). В этом случае будем «строить» нижнюю петлю и поворотно-откидные ножницы.

Регулируем нижнюю петлю

Начнем, пожалуй, с петли. Чтобы отрегулировать положение створки окна по горизонтали, ищите в ней второй винтик – сбоку у ее основания. Нашли? Вот его и крутите.

Движение ключа по часовой стрелке означает приближение створки к петле, против – отдаление.

Регулируем ножницы

Винт для регулировки ножниц по горизонтали

Далее подгоните верхнюю часть створки. То есть отрегулируйте ножницы. Для этого откройте створку и найдите на них регулировочный винт – он должен быть на неподвижной планке ножниц.

Действуйте, как и в предыдущем случае. Когда закончите, проверьте положение створки отвесом. Или измерьте нахлест боковой части створки – внизу и наверху.

Как проверить и отрегулировать прижим створки

Прижим створки можно проверить с помощью обыкновенной офисной бумаги. Возьмите полоску бумаги пошире. Затем положите ее на уплотнитель и закройте окно. Вытащите бумагу и запомните усилие, с которым она выходила. Так же проверьте еще несколько прижимных точек по всему периметру окна. Самый слабый прижим в тех местах, где бумага выходила легче всего. С ними и нужно работать.

Регулировка прижима в нижней петле Масо

Нижняя петля Масо уникальная в своем роде, так как регулируется аж в трех плоскостях! В том числе и по прижиму нижней части створки. Чтобы отрегулировать его, используйте специальный ключ ТORX 15. Регулировочный винт находится в основании петли.

Регулировка прижима у ножниц Масо

Если створка неплотно прижата в верхней части, или вообще провисла, вам необходимо отрегулировать ее через ножницы. Найдите на них – около верхней петли – регулировочный винт, и закрутите его шестигранным ключом. Традиционно, движение ключа по часовой стрелке означает более сильный прижим к раме.

Регулировка запорных цапф Масо

Запорные цапфы – это подвижные металлические головки овальной формы, которые находятся на боковой стороне створки – со стороны ручки. Если откроете створку и подвигаете ручку, вы их сразу увидите. Их регулируют, когда створка окна неплотно подходит к раме посередине. Летом же есть возможность их ослабить, так сказать, перевести в летний режим.

Стандартное положение цапф – когда они находится под углом в 45 градусов. Это – средний режим – ни рыба, ни мясо. Если вам нужно усилить прижим створки, то поверните их накидным ключом или плоскогубцами в горизонтальное положение по часовой стрелке. Так вы точно не замерзнете! Чтобы поставить цапфы в летний режим – поверните против часовой стрелки, чтобы они встали в вертикальное положение.

Еще одна популярная марка в наших краях — Siegenia. Как регулировать фурнитуру Siegenia, читайте в данной статье.

О регулировке гарнитуры Winkhaus узнайте здесь.

Как предотвратить провисание створки

Знаете ли вы, что створка провисает не только в открытом положении? Когда вы закрываете окно, запорные цапфы встречаются с ответными планками. Так возникает трение, от которого створка со временем оседает вниз.

Микролифт-блокиратор – настоящий Геракл среди фурнитуры!

Чтобы створка не провисала, в фурнитуре Масо предусмотрен микролифт-блокиратор. Или приподниматель. Это рычажок, который приводится в действие ручкой. И когда вы закрываете окно, часть нагрузки он переносит на импост и раму. А еще он блокирует ручку, если вы неправильно ее повернете.

Однако не каждый блокиратор хорош – сначала его нужно правильно отрегулировать. А именно: чтобы его нижний край был ниже ответной планки на 1-1,5 мм. Для этого ослабьте уже знакомым вам ключом Torx T15 винт блокиратора, и переместите ползунок, куда нужно. Не бойтесь ошибиться с расстоянием!

Чтобы вам было удобнее его отсчитывать, на приподнимателе есть миллиметровая шкала. А сам ползунок перемещается с шагом 0,5 мм.

Защелка Масо с пластиковым язычком для балконной двери

Микролифт-блокиратор есть не только на окнах, но и на балконной двери. Хотите узнать, установлен он правильно или нет? Пластиковый язычок защелки должен зацепляться за ответную планку приподнимателя ровно на 2 мм.

Проверить это, честно говоря, сложно. Ведь дверь в это время должна быть закрыта. Но если замок срабатывает с трудом или вообще не срабатывает, попробуйте отрегулировать защелку. Возьмите шестигранник и найдите для него отверстие на замке. Если крутить по часовой стрелке, язычок поднимается, против – опускается.

Чтобы на качественном уровне сохранить функциональность и надежность поворотно-откидной фурнитуры вашего окна и створки, следует, как минимум ежегодно осуществлять следующие работы по уходу за окном:

  • Элементы фурнитуры, от которых зависит функциональная безопасность окна, следует регулярно контролировать на прижим на равномерных участках створки.
  • Все движущиеся элементы и запирающие узлы поворотно-откидной фурнитуры необходимо смазывать.
  • Для ухода за окнами следует использовать только те моющие средства, которые не вызывают повреждения (удаления) защитного слоя на фурнитуре.

Схема снятия и установки створки с фурнитурой MACO:

Регулировка элементов фурнитуры MACO MULTI TREND

Поворотно-откидной механизм, оснащенный приподнимателем TREND с функцией блокиратора.


Регулировка по горизонтали и прижима створки на ножницах:

Производится шестигранным ключом диаметром 4 мм.

Диапазоны регулировки на угловых петлях:

Шестигранный ключ диаметром 4 мм – регулировка по горизонтали и вертикали.

Регулировка на прижим:

Также шестигранный ключ диаметром 4 мм.

Регулировка цапф:

Что делать, если ручку заклинило?

Причина такого недоразумения – вы неправильно повернули ручку, и блокиратор заело. Либо фурнитура сама дала сбой. Но еще полбеды, когда ручку заклинило при открытой створке! Здесь вы можете справиться сами. Придерживая створку, одной рукой прижмите микролифт-блокиратор – рычажок сбоку – к створке, а второй – попробуйте повернуть ручку.

Чтобы разблокировать ручку, нужно нажать на рычажок ножниц

Если ничего не вышло, возможно, причина в блокираторе от захлопывания створки на ножницах. Тогда одной рукой нащупайте на них рычажок и нажмите. А второй так же поворачивайте ручку.

Если и эта попытка обернулась крахом, тогда вызывайте мастера. Ведь вполне возможно, что ножницы или ручка сломались, и их надо заменить. Если ручку заело при закрытой створке, придется ее разбирать. Поэтому лучше тоже позвонить мастеру. Если вы сами таковым не являетесь, конечно.

Разболталась ручка, как быть?

Ручки Масо по своей начинке ничем не отличаются от ручек других брендов. Поэтому и подкручивают их так же. Сдвинул декоративную накладку у основания, подкрутил шурупы крестовой отверткой – и готово!

Перед тем как браться за регулировку окна, стоит вспомнить народную мудрость: не умеешь — не берись. Именно об этом я сказал своему соседу Васе, когда он решил самостоятельно отрегулировать фурнитуру окна в комнате после наступления теплых весенних деньков.

На мой совет, позвонить в оконную компанию и вызвать мастера, чтобы он все сделал как надо, Вася махнул рукой, мол, фигня — сделаю без проблем. Провозился целый день. В итоге ничего не получилось и пришлось вызывать мастера. А меня это натолкнуло на мысль написать цикл статей о регулировке оконной фурнитуры различных производителей. Начну с фурнитуры Maco.

В каких случаях необходима регулировка фурнитуры

Проводить регулировку фурнитуры нужно в следующих случаях:

  1. Когда створка задевает нижнюю часть рамы. В этом случае велика вероятность повреждения уплотнителя, что приведет к снижению изоляционных качеств.
  2. Когда при закрытии створка не прижимается к раме, что приводит к утере изоляционных качеств окна. Подобного рода проблема становится причиной попадания холодного воздуха в помещение.
  3. При выявлении продувания по периметру створки.
  4. Если окно не закрывается или створка не дожимается до конца.
  5. При выявлении трения металлических частей на момент открытия или закрытия створки.

Проблемы могут возникать по разным причинам.

Регулировка фурнитуры по вертикали и горизонтали

Достаточно часто регулировка фурнитуры проводится по горизонтали и вертикали. Нижний край створки может задевать раму, что говорит о необходимости регулировки по вертикали. Эту следует также выполнять в случае проведения монтажных работ с нарушениями.

Например, был оставлен просвет между фланцем створки и рамой около 12 миллиметров. В случае допущения ошибки при проведении монтажных работ она не выявляется вплоть до того момента, пока уже выполнять регулировочные работы будет не поздно.

Провести измерение просвета можно самостоятельно. Для этого понадобится:

  1. Острый карандаш, при помощи которого при закрытой створке проводится очерчивание линии по краю створки. С пластика графит стирается достаточно просто, но если окно изготовлено из дерева или покрыто лаком, то использовать карандаш следует осторожно.
  2. Далее при помощи линейки измеряется расстояния от ранее созданной линии до края створки.

В том случае, если при измерении был получен результат в 8 миллиметров, то регулировку проводить не нужно. Если расстояние больше или меньше, то необходимо как можно раньше провести регулировку. Эксплуатация окон с неправильно отрегулированной фурнитурой приводит к существенному снижению срока эксплуатации уплотнителя и других элементов конструкции.

Фурнитура Maco для окон и дверей

Есть точка отсчета, с которой проводится регулировка. Она находится в верхней части нижней петли регулируемой створки. Во многих случаях она закрыта защитным колпачком, который следует снять. Подтягивание створки проводится следующим образом:

  1. Для начала следует подобрать подходящий 4-гранный ключ, который часто имеется в комплекте поставки. Не рекомендуется использовать ключи, которые не подходят по размерам, так как можно сбить рисунок и дальнейшая регулировка уже будет затруднительной.
  2. Подтягивать вверх следует путем поворота винта по часовой стрелке, для того чтобы опустить створку, следует повернуть против часовой стрелки.
  3. Следует выполнять рассматриваемую работу аккуратно, так как регулировочный элемент достаточно хрупкий. Регулировочный винт будет поворачиваться много, через каждую четверть оборота нужно проводить сверку положения створки.

Больше проблем возникает с регулировкой по горизонтали. Для этого придется изменять положение поворотно-откидных ножниц.

Регулировка в горизонтальной плоскости проводится следующим образом:

  1. На боковой стороне нижней петли находится винтик, который нужно крутить тем же 4-гранным ключом.
  2. Если крутить винтик по часовой стрелке, то можно приблизить створку к петле, против часовой можно отдалить.
  3. С ножницами все чуть сложнее. Для начала следует открыть створку чтобы получить доступ к конструкции. На ножницах также есть регулировочный винт, который находится на неподвижной части.
  4. Регулировочный винт, находящийся на конструкции ножниц, нужно крутить по часовой стрелке для того, чтобы приблизить створку к раме, в противоположную – чтобы удалить. В данном случае используется 4-гранный ключ.

При проведении регулировки по горизонтали и вертикали нужно использовать отвес или уровень, которые необходимы для определения правильности положения створки относительно рамы.

Регулировка фурнитуры Maco на прижим


Перевод фурнитуры Maco в зимний режим производится по следующей схеме. Створка должна плотно прилегать к оконной раме, но без пережима, так как сильное давление существенно снижает срок службы конструкции. Проверить плотность прижима можно достаточно простым способом: прикладывается лист и закрывается окно.

После этого нужно попытаться вытянуть лист и запомнить усилие, которое было при этом приложено. Степень прижима проверяется в нескольких точках. Место, с которого бумага вытаскивается легче, наиболее проблемное.

Вышеприведенный метод определения прижима специалистами не используется, так как замеры проводятся при использовании глубинометра и штангенциркуля. Правильно применить эти измерительные приборы можно только при наличии соответствующего опыта, да и не в каждом доме или гараже их можно встретить.

Устройство фурнитуры Maco

Регулировка прижима проводится через:

  1. Регулятор, находящийся на нижней петле.
  2. Изменения угла наклона запорных цапф.
  3. Регулировочный винт, находящийся на конструкции поворотно-запорных ножницах.

Фурнитура Масо имеет конструкцию, которая позволяет быстро провести регулировку прижима по нижней петле. Она смещает створку сразу по 3-ом плоскостям. Сам винт находится в основании петли, для регулировки следует использовать ключ TORX 15. Однако подобным образом можно отрегулировать только нижнюю часть створки.

Верхняя часть регулируется через установленные ножницы. На них также есть регулировочный винт, который находится в районе верхней части конструкции. Для выполнения работы понадобится обычный 6-гранный ключ.

В обеих случаях при повороте винта по часовой стрелке повышается плотность прижима, в противоположном направлении – прижим можно ослабить.

Также регулировка степени прижима может проводится при помощи цапф. Они представлены подвижными головками, которые имеют овальную или круглую формы, расположены на торцевой поверхности створок. Цапфы связаны с ручками, в чем можно убедится, если попробовать повернуть ручку при открытой створке.

Рекомендуется проводить регулировку цапф только в том случае, если проблема была выявлена посередине рамы. Рекомендуется проводить подтягивание цапф непосредственно перед началом зимнего периода, так как за лето постоянное открытие и закрытие створки может ее ослабить, что и становится причиной проникновения холодного воздуха в помещение. На летний период можно ослабить, чтобы даже при закрытом окне в помещение попадал свежий теплый воздух.

Стандартное расположение цапфы определяется углом 45 градусов, который создается между ней и вертикальной плоскости полотна. Подобное расположение считается средним режимом. Регулировка проводится следующим образом:

  1. Усиление степени прижима проводится путем поворачивания цапфы по часовой стрелке.
  2. Для ослабления степени прижима следует провести поворот против часовой стрелки.

Для выполнения подобной работы следует использовать накидной ключ или плоскогубцы. Конструкция цапфы, которая не имеет дефектов, должна поворачиваться без большого усилия. Однако в некоторых случаях, когда фурнитура служит долго, механизм становится тугим, и для поворота цапфы все же луче использовать накидной ключ. Чрезмерная сила в данном случае может привести только к поломке всей конструкции.

Как предотвратить провисание створки

Некоторые считают, что створки могут провисать только в открытом состоянии. Как показывает практика, проблема может проявится в любом положении, только, к примеру, в закрытом состоянии она выявляется гораздо позже.

На момент закрывания окон приводятся в движение цапфы, которые встречаются с ответными планками. В результате образуется трение, которое приводит к эффекту провисания.

Для того чтобы избежать подобной проблемы производители рассматриваемой фурнитуры проводят установку микролифт-блокаторов. Конструкция имеет следующего рода особенности:

  1. Сам лифт представлен небольшим рычажком.
  2. Во время использования ручки рычажок приводится в движение.

Таким образом часть нагрузки, которая создается весом конструкции, переводится на раму. Сам рычажок отвечает за частичную блокировку ручки, чтобы она не открывала створку при случайном нажатии.

При проведении монтажных работ и при периодическом обслуживании достаточно важно провести регулировку работы этого элемента конструкции. Блокиратор должен быть расположен ниже планки на 1-1,5 миллиметров. Для выполнения регулировочных работ понадобится ключ TORX 15. При помощи этого ключа проводится отвинчивание блокиратора, после чего его можно расположить в нужном положении.

Существенно упростить прохождение работы по регулировке положения блокиратора можно путем нанесения шкалы. Каждый шаг перемещения ползунка должен быть не более 0,5 миллиметров.

Если заклинило ручку окна

Часто можно встретить ситуацию, в которой ручка заклинивает и больше не поворачивается. Это происходит по причине неправильного положения блокиратора. Происходит заклинивание ручки по причине быстрого открытия или закрытия окна, но может указывать и на неисправность фурнитуры. Подобного рода проблему можно решить следующим образом:

  1. Можно попробовать повернуть ручку придерживая блокиратор или придвинув его ближе к створке.
  2. Есть вероятность того, что блокиратор сработал из-за захлопывания на ножницах. В этом случае также следует аккуратно прижать его, а другой рукой попробовать повернуть рукоятку. Нужно быть осторожным, прижим блокиратора рекомендуется делать не пальцами.

При выполнении рассматриваемой работы следует учитывать, что излишняя сила не позволит решить проблему, а только приведет к повреждению фурнитуры. Если не получается вернуть ручку в правильное положение, то есть вероятность того, что проблема заключается в неисправности блокиратора или конструкции ножниц. В подобном случае придется провести замену конструкции, ремонт следует доверять квалифицированным специалистам.

Что делать, если ручка разболталась

Ручка может не только заклинить, но и разболтаться. Эта проблема встречается довольно часто, особенно если при монтаже окна были допущены ошибки. Подтянуть рукоятку достаточно просто, для чего нужно:

  1. Сдвинуть декоративную планку, которая необходима для прикрытия внутреннего механизма. В зависимости от модели фурнитуры, декоративная панка может убираться по-разному, но при выполнении этой работы следует быть осторожным – острые вещи могут повредить поверхность, а найти запасные части не всегда так просто.
  2. При помощи крестовой отвертки проводится подтягивание шурупов. Не следует прикладывать большую силу, так как таким образом можно повредить пластик. Расшатывание ручки – естественный процесс, избежать которого практически не возможно.

Расшатанность рукоятки не оказывает влияния на особенности работы всей конструкции, но стоит учитывать, что есть вероятность не доведения конструкции до конца. По этой причине может существенно снижаться срок эксплуатации.

Все вышеприведенные работы можно провести самостоятельно даже при отсутствии опыта и навыков. При этом из инструментов нужны только отвертки и ключи, в некоторых случаях, точные измерительные приборы. Работа по регулировке фурнитуры должна проводится периодически, что позволит существенно увеличить срок службы конструкции. Можно доверить работу и квалифицированным специалистам, которые во время регулировки могут определить состояние фурнитуры.

Регулировка микропроветривания Maco

Не все «ножницы» МАСО оснащены щелевым проветриванием. Есть и прстые, для любого открывания (лево-право) без щелевого проветривания. Для начала необходимо проверить позиционирование створке в проёме рамы постановкой специальных меток по периметру створки «по наплаву — нахлёсту» на раме (например для deceunink — это 9 мм а для КВЕ 8 мм при условии не нарушенного фальца).

Если там всё в порядке, то далее необходимо проверить калибровку позиций запорных элементов — при горизонтальной оконной ручке — геометрический центр каждой цапфы должен находиться на уровне своей метки среднего положения, а запорный блок на «ножницах» должен находиться между двух меток среднего положения на шинах (корпусах) элементов периметральной обвязки фурнитуры створки.

Далее, если всё в порядке, проверяется позиционирование ответных частей фурнитуры на раме (например зазор между запорной цапфой на створке и её ответной части на раме при среднем положении ручки, при отсутствии свободного хода оконной ручки, хотя бы менее 5 градусов, должен составлять около 2-3 мм. Ну, и, можно посмотреть соответствует ли ось фурнитурного паза системы фурнитуры (ножничной петли) «ножниц», системе оси фурнитурного паза данной профильной системы (например у REHAU и новой VEKA система 12/20-13 а у КВЕ 12/20-9 у deceunink favorit 12/21-13 и так далее см. каталоге переработчика). А вообще причин может быть уйма всего и в десяти томах не передать.

По прижиму — цапфы могут выставляться в любое, необходимое для нормального осуществления прижима, положение, но не забывайте, что прижим необходим только для компенсации потери эластичности уплотнителем в процессе эксплуатации, то есть при нормальном техническом состоянии конструкции и своевременном сервисно — профилактическом обслуживании, он добавляется примерно раз 1,5 — 2 года, при более частой регулировке запорных цапф, они (цапфы) могут приобрести способность к самопроизвольному повороту и разрегулировке.

Не забывайте современные окна — это высокотехнологичные системы — и обслуживать их должны только квалифицированные специалисты!

Смазка фурнитуры Maco

Следует отметить, что смазку и регулировку фурнитуры МАСО, следует обязательно производить не реже одного раза в год, тем самым продливая срок службы механизмов и конструкций окон в целом.

Чем смазывать оконную фурнитуру?

Существует множество доступных средств для смазки различных механизмов. Можно использовать как наборы по уходу за окнами, так и прочие смазки вплоть до оружейного масла. Очевидно одно — окну Вы не навредите. Жидкие смазки быстрее попадут в скрытые полости фурнитуры, но быстрее и высохнут. С густыми наоборот. В приоритете те, что закачены в баллон под давлением и имеют удлинённый разбрызгиватель для подачи эмульсии в труднодоступные места.

Прежде всего смазываем редуктор основного запора. В нём вращается шестерёнка, которая приводит в движение всю обвязку окна. Желательно, чтобы там было много густой смазки. Если нет технологических отверстий в основном запоре, его необходимо вынуть из фурнитурного паза на 5-10 мм, чтобы можно было закачать смазку к шестерёнке. Для этого вынимаем ручку и выкручиваем несколько саморезов выше и ниже.

При смазке угловых переключателей необходимо повернуть ручку окна в крайнее верхнее или нижнее положение — чтобы сделать максимально доступной внутреннюю часть переключателя. Так масло наиболее глубоко попадёт внутрь механизма.

Тщательно смазываем трущиеся детали ножниц. Оконная ручка находится в среднем положении. Сюда лучше закладывать смазку с густой консистенцией.

Подаём смазку на все запорные цапфы. По окончании всех мероприятий Необходимо разработать фурнитуру, дать смазке разойтись. Для этого на открытой створке, нажав блокиратор, вращаем 5-10 раз ручкой до крайних положений.

Заказать ремонт фурнитуры Масо

Перед тем как браться за регулировку окна, стоит вспомнить народную мудрость: не умеешь — не берись.

Если у вас не получается отрегулировать фурнитуру Maco самостоятельно, то вы можете заказать данную услугу в нашей компании. Квалифицированные специалисты с большим опытом работы проведут ремонт фурнитуры, а так же ее смазку или замену, если потребуется. Все работы проводятся в кратчайшие сроки, т.к. специалисты выезжают с необходимым набором инструментов. Предложение действительно для жителей Москвы и Подмосковья.

«MACO» — австрийская компания, основанная в 1947 году Лоренцом Майером в городе Альтенмаркт. Изначально компания называлась «Mayer & Co Beschläge GMBH», позднее название сократилось до «MACO». С тех пор компания успешно развивалась и на сегодняшний день имеет несколько предприятий в различных странах мира, производящих высококачественную фурнитуру «MACO». Контроль качества производства фурнитуры и материалов дает возможность компании давать функциональную гарантию на изделия в 10 лет или 20000 циклов открывания.

Несмотря на высокое качество, фурнитуре может потребоваться регулировка. Напоминаем, что регулировка фурнитуры на окнах, изготовленных и установленных нашей компанией, производится бесплатно в течение 30 дней после монтажа. За это время обычно проявляются все недочеты регулировки фурнитуры на производстве и после монтажа. Поэтому в течение этого времени рекомендуем периодически проверять работу фурнитуры на всех створках ваших новых окон с целью своевременного обращения с заявкой на регулировку.

Обращаем особое внимание на то, что если створка не открывается или не закрывается, не следует применять избыточную силу — вы можете повредить деревянное окно, причем случай будет не гарантийный! Выезд мастера на регулировку в любом случае обойдется дешевле, чем ремонт окна или восстановление его лакокрасочного покрытия!

Если же Вы все-таки решились на самостоятельную регулировку, расскажем основные моменты. В первую очередь — термины, относящиеся к делу.

Система сопряжения, фальц, наплав, фальцлюфт

Каждая фурнитура создается производителем под определенную систему сопряжения, в которую входят размеры фальцлюфта, ширины наплава створки и расстояние до оси фурнитурного паза. В наших окнах мы используем систему сопряжения 12/20-9, где 12 мм — фальцлюфт, 20 мм — ширина наплава створки, 9 мм — расстояние до оси фурнитурного паза.

Как видно из рисунка, в области производства окон, балконных и входных дверей термин «размер по полотну», в отличие от дверей межкомнатных, не применяется, поскольку «полотно» имеет разные размеры. Чаще всего используется размер створки по фальцу. Именно от нижнего фальца створки отсчитывается, скажем, высота оси оконной ручки.

В фальцлюфте находится фурнитура и от точности размера фальцлюфта зависит надежность и продолжительность ее работы. Поэтому при проблемах с закрыванием или открыванием створок следует, прежде всего, проверить фальцлюфт как по высоте, так и по ширине окна. Для этого замеряются размеры по фальцу створки и рамы окна, затем из размера по фальцу рамы вычитается размер по фальцу створки. Для системы сопряжения 12/20-9 с фальцлюфтом в 12 мм разница должна составлять 24 мм как по высоте, так и по ширине.

Запирание створки окна и прижим уплотнителей осуществляется при помощи цапф и ответных планок. Цапфы устанавливаются на створку, а ответные планки — на раму окна. При повороте оконной ручки в положение «Открыто» (ручка установлена горизонтально), цапфы опускаются вниз и выходят из ответных планок, что позволяет открыть створку. При переводе ручки в положение «Закрыто» (ручка вертикально вниз), цапфы поднимаются вверх, входят в ответные планки и запирают окно, прижимая уплотнители. В положениях «Откинуто» и «Микрощелевое проветривание» (если окно им оборудовано), цапфы также выходят из ответных планок, однако при этом освобождаются ножницы (установлены на верхней петле) и входит в зацепление цапфа откидной опоры (установлена внизу со стороны ручки). Створка при этом поворачивается на откидной опоре и нижней петле, а ножницы удерживают ее верхний край. Слишком уменьшенный фальцлюфт приводит к цеплянию цапф за основания ответных планок, слишком увеличенный — к невозможности запирания окна (цапфы не достают до ответных планок).

Далее рассмотрим несколько характерных случаев нарушения работы фурнитуры и способы их устранения.

Ручка туго поворачивается

Наиболее распространенная причина этого явления — не смазанная фурнитура. Фурнитура современных окон требует смазки движущихся частей, по крайней мере, раз в год. Вы можете приурочить эту работу к весеннему или осеннему мытью окон, а лучше и к тому, и к другому. Места смазки указаны на рисунке ниже.

Если смазка не помогла, то, возможно, цапфы установлены на сильный прижим, и большая деформация уплотнителей при запирании створки приводит к большому усилию на ручке. Ослабление прижима осуществляется накидным ключом (пассатижами при его отсутствии) для обычных цапф и шестигранным ключом 4 мм — для i.S. цапф, руководствуясь рисунком ниже. Следует отметить, что чрезмерное ослабление прижима может привести к неплотному запиранию створки и продуванию.

Так, на следующем рисунке поворот цапфы по синей стрелке ослабит прижим, а поворот по красной — усилит.

Из-под уплотнителей дует

Дуть из-под уплотнителей створки может по причине слабого прижима посредством манипуляций с цапфами, описанными выше. Если дует в районе верхней петли, то можно отрегулировать прижим на ножницах при помощи шестигранного ключа на 4 мм, руководствуясь рисунком. Вращением ключа эксцентрик следует перемещать в сторону створки.

Другим источником данного дефекта может являться старый, высохший, потерявший эластичность и даже порванный уплотнитель. Такой уплотнитель следует заменить, тем более, что это несложно — он установлен в пазах створки и ничем не приклеен. Просто выньте старый уплотнитель из паза и вставьте новый, подрезав его по углам, как это сделано на старом. В качестве профилактики высыхания уплотнителей используйте жидкую силиконовую смазку хотя бы раз в год.

Створка задевает раму внизу

Наиболее частой причиной такой неисправности является продолжительное нахождение створки в открытом положении. Особенно это касается больших и тяжелых створок балконных дверей, которые остаются открытыми чуть ли не все теплое время года. По осени выясняется, что дальний от петель край створки цепляет за раму. В таких случаях говорят, что створка «провисла».

Створка также может «провиснуть» после продолжительной эксплуатации, особенно в случае частого открывания-закрывания. Дело тут в том, что цапфы при закрывании поднимаются вверх, преодолевая трение с ответными планками. При этом створка испытывает усилие, направленное вниз.

Если створка просто опустилась вниз, без перекоса или с очень незначительным перекосом, самое простое, что Вы можете сделать — поднять ее на нижней петле. Для этого снимите пластмассовую накладку в виде цилиндра на нижней петле, для этого просто потяните ее вверх. Вам понадобится шестигранный ключ 4 мм. Как это сделать, показано на рисунке ниже. Вращение винта по красной стрелке поднимет створку, вращение по синей — опустит (если задевает сверху). В большинстве случаев подобной регулировки оказывается достаточно для устранения дефекта.

Разный фальцлюфт по периметру створки

Симптомами данной неисправности может быть как задевание створкой рамы в различных местах или же невозможность запирания окна (цапфы не достают до ответных планок). Первое, что нужно сделать при этом дефекте, прежде чем регулировать фурнитуру, это убедиться в правильной прямоугольной форме рамы и створки. Сделать это можно проще всего путем замера диагоналей — они должны быть равными как на раме, так и на створке. Если диагонали существенно отличаются и окно приобрело форму параллелограмма, то регулировка может и не помочь. Тут потребуется серьезный ремонт или вообще изготовление нового изделия. Если створка задевает раму приблизительно в середине высоты (или ширины), следует проверить вертикальные (горизонтальные) бруски рамы на прямолинейность. Такое случается при «экономии» анкерных пластин — монтажная пена при расширении вдавливает раму внутрь. В этом случае окно следует перемонтировать, установив на те стороны, где имеется прогиб, большее количество анкерных пластин и заново запенив монтажные швы.

Если с геометрией все в порядке, то можно приступать к регулировке, используя шестигранный ключ на 4 мм. Самое главное, правильно сообразить, как именно перекошена створка по отношению к раме и что и куда надо крутить. Перекос створки можно определить, подложив на раму лист бумаги и прижав его створкой. Далее на листе карандашом (аккуратно, без нажима, чтобы не повредить краску) отмечаем положение наплава створки. Извлекаем лист и замеряем расстояние от его изгиба до проведенной линии.

К счастью, кроме уже рассмотренной регулировки по высоте, остается всего две. Первая двигает створку влево-вправо у верхней петли, вторая — влево-вправо у нижней петли. Каждая по отдельности регулировка, разумеется, также обеспечивает поворот створки относительно другой петли (верхняя — относительно нижней и наоборот). Верхняя регулировка расположена на ножницах, нижняя — в шарнире нижней петли, обе регулировки осуществляются вращением винтов и показаны на рисунках ниже.

Регулировка створки по горизонтали на ножницах.

Регулировка створки по горизонтали на нижней петле.

Если регулировка выполнена правильно, то фальцлюфт имеет одинаковый размер по периметру створки.

Как использовать Apple Diagnostics на вашем Mac

Apple Diagnostics проверяет ваш Mac на наличие аппаратных проблем и предлагает решения.

После изоляции проблемы на вашем Mac от возможной проблемы с оборудованием вы можете использовать программу Apple Diagnostics, чтобы определить, какой компонент оборудования может вызывать проблему.Apple Diagnostics также предлагает решения и помогает вам обратиться в службу поддержки Apple за помощью.

Если ваш Mac был представлен до июня 2013 года, он использует Apple Hardware Test.

Как использовать Apple Diagnostics

  1. Отключите все внешние устройства, кроме клавиатуры, мыши, дисплея, соединения Ethernet (если применимо) и подключения к сети переменного тока.
  2. Убедитесь, что ваш Mac находится на твердой, ровной, устойчивой поверхности с хорошей вентиляцией.
  3. Закройте свой Mac.
  4. Включите ваш Mac, затем немедленно нажмите и удерживайте клавишу D на клавиатуре. Продолжайте удерживать, пока не увидите экран с просьбой выбрать язык. Когда Apple Diagnostics знает ваш язык, он отображает индикатор выполнения, показывающий, что он проверяет ваш Mac:
  5. Проверка вашего Mac занимает 2 или 3 минуты. При обнаружении каких-либо проблем Apple Diagnostics предлагает решения и предоставляет справочные коды. Запишите ссылочные коды, прежде чем продолжить.
  6. Выберите из этих вариантов:
    • Чтобы повторить тест, нажмите «Выполнить тест снова» или нажмите Command (⌘) -R.
    • Для получения дополнительной информации, включая сведения о вашем сервисе и опциях поддержки, нажмите «Начать» или нажмите Command-G.
    • Чтобы перезагрузить Mac, нажмите «Перезагрузить» или нажмите R.
    • Для выключения нажмите Завершение работы или нажмите S.

Если вы решили получить больше информации, ваш Mac запускается из MacOS Recovery и отображает веб-страницу с просьбой выбрать вашу страну или регион.Нажмите «Согласиться на отправку», чтобы отправить свой серийный номер и ссылочные коды в Apple. Затем следуйте инструкциям по обслуживанию и поддержке на экране. Когда вы закончите, вы можете выбрать Перезагрузка или Завершение работы в меню Apple.

Этот шаг требует подключения к Интернету. Если вы не подключены к Интернету, вы увидите страницу с описанием того, как подключиться.

Узнать больше

Если удерживать клавишу D при запуске не запускается Apple Diagnostics:

  • Если вы используете пароль прошивки, выключите его.Вы можете включить его снова после использования Apple Diagnostics.
  • Удерживайте Option-D при запуске, чтобы попытаться запустить диагностику Apple через Интернет.

Дата публикации:

,

Как сбросить SMC вашего Mac

Сброс контроллера управления системой (SMC) может решить некоторые проблемы, связанные с питанием, батареей, вентиляторами и другими функциями.

Сброс SMC на компьютерах с чипом T2

Ноутбуки с чипом T2

Перед сбросом SMC попробуйте выполнить следующие действия:

  1. Закройте свой Mac.
  2. Нажмите и удерживайте кнопку питания в течение 10 секунд, затем отпустите кнопку.
  3. Подождите несколько секунд, затем нажмите кнопку питания , чтобы включить компьютер Mac.

Если проблема не устранена, выполните следующие действия для сброса SMC:

  1. Закройте свой Mac.
  2. На встроенной клавиатуре нажмите и удерживайте все следующие клавиши. Ваш Mac может включиться.
    • Управление на левой стороне клавиатуры
    • Опция (Alt) на левой стороне клавиатуры
    • Shift на правой стороне клавиатуры
  3. Удерживайте все три клавиши в течение 7 секунд, затем нажмите и удерживайте кнопку питания также и .Если ваш Mac включен, он выключится, когда вы будете удерживать клавиши.
  4. Держите все четыре клавиши еще 7 секунд, затем отпустите их.
  5. Подождите несколько секунд, затем нажмите кнопку питания , чтобы включить компьютер Mac.

Настольные компьютеры с чипом T2

  1. Завершите работу Mac, затем отсоедините шнур питания.
  2. Подождите 15 секунд, затем снова подключите шнур питания.
  3. Подождите 5 секунд, затем нажмите кнопку питания , чтобы включить компьютер Mac.

Сброс SMC на других компьютерах

Ноутбуки с несъемным аккумулятором

Это относится к моделям MacBook Pro, представленным в середине 2009–2017 годов, моделям MacBook Air, представленным в 2017 году или ранее, и всем моделям MacBook, кроме MacBook (13-дюймовый, середина 2009 года).

  1. Закройте свой Mac.
  2. На встроенной клавиатуре нажмите и удерживайте все эти клавиши:
    • Shift на левой стороне клавиатуры
    • Управление на левой стороне клавиатуры
    • Опция (Alt) на левой стороне клавиатуры
  3. Удерживая всеми тремя клавишами , нажмите и удерживайте кнопку питания также и .
  4. Держите все четыре клавиши в течение 10 секунд.
  5. Отпустите все клавиши, затем нажмите кнопку питания , чтобы включить компьютер Mac.

Ноутбуки с аккумулятором, который можно извлечь

Настольные компьютеры

  1. Завершите работу Mac, затем отсоедините шнур питания.
  2. Подождите 15 секунд, затем снова подключите шнур питания.
  3. Подождите 5 секунд, затем нажмите кнопку питания , чтобы включить компьютер Mac.

О SMC

Контроллер управления системой отвечает за управление поведением, связанным с этими функциями:

  • Питание, включая кнопку питания и питание USB-портов
  • Аккумулятор и зарядка
  • Вентиляторы и другие терморегулирующие устройства
  • Индикаторы или датчики, такие как световые индикаторы состояния (состояние сна, состояние зарядки аккумулятора и т. Д.), Датчик внезапного движения, датчик внешней освещенности и подсветка клавиатуры
  • Поведение при открытии и закрытии крышки ноутбука

Сброс SMC не влияет на содержимое NVRAM или PRAM.

Дата публикации:

,

Когда и как перезагрузить Mac SMC (контроллер управления системой)

How to Reset SMC on a Mac How to Reset SMC on a Mac

« Ааааа, мой Mac не работает! Мне нужно сбросить SMC! »Вы попытались перезагрузиться, вы сбросили PRAM, вы сделали все это, но ваш Mac по-прежнему ведет себя странно. Что дальше? При определенных обстоятельствах сброс вашего контроллера управления системой Mac (SMC) может быть решением. Иногда это необходимо для восстановления нормальной функциональности системы более низкого уровня на вашем Mac, особенно в случае проблем с питанием и аппаратным обеспечением.

Мы покажем вам, как именно выполнить сброс SMC на любом типе Mac (и любой версии OS X) и тип проблем, которые он может решить.

Когда и зачем переустанавливать SMC на Mac? Некоторые общие аппаратные причины

Как правило, сброс SMC помогает решить многие проблемы с питанием и оборудованием, которые в противном случае не реагируют на методы устранения неполадок. Сброс Mac SMC особенно эффективен, если у вас возникают следующие типы проблем:

* Проблемы с охлаждающими вентиляторами Mac и управлением вентиляторами: вентиляторы работают постоянно на высокой скорости, вентиляторы работают с большой нагрузкой, несмотря на низкую загрузку ЦП и достаточную вентиляцию, вентиляторы вообще не работают и т. Д.

* Проблемы с питанием и питанием: Mac не включается, не работает режим сна, происходит случайное выключение и перезагрузка, аккумулятор не заряжается, Mac не выходит из режима сна и т. Д.

* Проблемы с освещением и неправильное управление освещением: световые индикаторы батареи не работают, подсветка дисплея не адаптируется к изменениям внешнего освещения, не работает подсветка клавиатуры и т. Д.

* Видео и внешние дисплеи не работают: функция яркости дисплея не работает должным образом, целевой режим видео не работает должным образом, внешний дисплей не работает и т. Д.

* Общие проблемы с производительностью и функциональностью: ненормально вялое поведение, несмотря на отсутствие использования ЦП или диска, внешние порты не работают, не отображаются аэропорт и Bluetooth, не обнаружены внешние устройства и т. Д.

Reset SMC on a Mac Reset SMC on a Mac Если проблемы такого типа описывают проблему, возникшую на Mac, и вы пришли к выводу, что вам нужно сбросить SMC, мы покажем вам, как это сделать на любом MacBook, MacBook Pro, MacBook Pro с дисплеем Retina, iMac, Mac Mini и Mac Pro.Обратите внимание, что инструкции по сбросу контроллера системного управления отличаются для MacBook и MacBook Pro, если в машине есть встроенная батарея, а не съемная батарея, кроме того, процедура для настольных компьютеров Mac отличается от процедуры на ноутбуках Mac.

Сброс SMC для MacBook Air, MacBook Pro Retina или MacBook Pro с внутренним несъемным аккумулятором

Это способ сброса SMC на большинстве современных ноутбуков Mac, ни у одного из которых нет съемного аккумулятора:

  1. Отключите MacBook Air / MacBook Pro
  2. Подключите адаптер питания к Mac
  3. На клавиатуре MacBook / Pro одновременно нажмите и удерживайте клавиши Shift + Control + Option и кнопку питания
  4. .

  5. Отпустите все клавиши и кнопку питания одновременно — маленькая лампочка на адаптере MagSafe может ненадолго изменить цвета, чтобы указать, что SMC сбросил
  6. Загрузите свой Mac как обычно

Вот последовательность клавиш, которую нужно удерживать:

Reset the SMC of a MacBook Air or Retina MacBook Pro Reset the SMC of a MacBook Air or Retina MacBook Pro

Имейте в виду, что при сбросе SMC вы потеряете настройки, связанные с энергопотреблением, такие как время, необходимое для сна Mac, и другие настройки параметров питания.Ничего страшного, но если вы внесли много изменений в свое аппаратное поведение, вы захотите снова настроить такие вещи, как режим сна.

Время загрузки после сброса SMC машины может быть немного больше, чем обычно, это нормально.

Сброс SMC iMac, Mac Pro, Mac Mini

Сброс SMC отличается для непортативных компьютеров Mac, но все еще достаточно прост, и проблемы, которые он решает, одинаковы. На любом настольном Mac, вот как вы можете сбросить контроллер управления системой:

  1. Завершите работу вашего Mac
  2. Отсоедините шнур питания
  3. Нажмите и удерживайте кнопку питания Mac в течение 5 секунд.
  4. Отпустите кнопку
  5. Подключите кабели питания и загрузите Mac как обычно

Сброс SMC на MacBook или MacBook Pro со съемными батареями

Старые ноутбуки MacBook, обозначенные съемной батареей, могут сбросить SMC следующим способом:

  1. Выключите MacBook / Pro и выньте аккумулятор
  2. Отсоедините адаптер питания, удерживайте кнопку питания в течение 10 секунд.
  3. Отпустите ключ питания и снова подключите аккумулятор и адаптер питания
  4. Включите свой Mac на
  5. пусть загружается как обычно

Что такое SMC?

SMC означает System Management Controller, критически важный низкоуровневый компонент на оборудовании Mac.Как и звучит название, SMC контролирует и управляет системным оборудованием для энергопотребления, зарядки аккумулятора и функции аккумулятора, тепловой активности и активности вентилятора, светодиодное освещение для клавиатур и дисплеев, функциональность графического процессора с изменениями режима видео и вывода видео, сна и пробуждения, и другие основные аппаратные функции на Mac.

Теперь, когда ваш Mac SMC был перезагружен, проблема с оборудованием, с которой вы столкнулись, должна быть решена, если только не существует более серьезной проблемы или другой проблемы, которую необходимо устранять отдельно.Иногда сброс PRAM для Mac также может быть эффективным, хотя бывают случаи, когда необходимы дальнейшие действия. Обратите внимание, что только Intel Mac имеют контроллер SMC.

Надеюсь, это решит ваши проблемы, в противном случае стоит посетить Apple Store или сертифицированный ремонтный центр.

Устранена ли проблема с перезагрузкой Macs SMC? Дайте нам знать об этом в комментариях!

Похожие

,

Mac: невозможно отрегулировать уровень громкости звука, исправить

Цель этой статьи — помочь устранить неполадки и устранить проблемы со звуком. В частности, несколько пользователей Mac сообщили, что они не могут изменять / регулировать звук / громкость.

Считаете ли вы, что регулятор громкости вашего Mac не работает?

Если вы не можете отрегулировать громкость, вот как вы можете это исправить:

Пожалуйста, завершите каждый шаг, прежде чем двигаться дальше.

Настройки звука

Если звук перестает нормально работать в macOS, первое, что вам нужно сделать, это зайти в «Системные настройки»> «Звук»> «Вывод» и проверить настройки звука.Убедитесь, что ваши настройки верны.

Когда вы нажимаете клавиши регулировки громкости, вы видите изображение, подобное этому:

Internal Speakers

, что также ваши внутренние динамики отключены. Вы можете выбрать устройство, которое хотите использовать, в списке устройств вывода, если у вас есть несколько устройств. Этими устройствами могут быть наушники, подключенные к вашему Mac, внешние динамики или устройства AirPlay.

Например, как вы можете видеть ниже, если выбран Sharp TV, вы получите значок громкости, как указано выше, если попытаетесь отрегулировать громкость на вашем Mac.Вам придется использовать Sharp TV для регулировки громкости.

Sound Output

Убедитесь, что выбрано правильное устройство для вашего аудио.

Перезагрузите Mac

Перезагрузите ваш Mac. Это может помочь. (Меню Apple> Перезагрузить…)

Сброс Core Audio

Вы можете сбросить процесс Core Audio. Вот как:

Запустите терминал и введите следующую команду:

 sudo killall coreaudiod

Затем нажмите клавишу ввода (может потребоваться ввести пароль администратора).

Вы также можете сделать это с помощью Activity Monitor. Вот как:

  • Откройте Activity Monitor на вашем Mac.
  • Введите coreaudiod в поле поиска.
  • Выберите это.
  • Нажмите на X, чтобы выйти. Это вручную убьет процесс.

Процесс coreaudiod должен перезапустить себя.

Сброс PRAM / NVRAM

Информация о громкости динамика сохраняется в PRAM (на старых Mac) или в NVRAM (на новых Mac на базе Intel).Сброс этого может решить вашу проблему. Вот как:

  • Вы можете распечатать эти шаги, так как процесс включает в себя выключение вашего Mac.
  • Выключите ваш Mac (меню Apple> Завершение работы …).
  • Нажмите кнопку питания, чтобы включить компьютер.
  • нажмите и удерживайте клавиши Command, Option, P и R одновременно, когда услышите звук запуска. Обратите внимание, что важно нажимать эти клавиши до появления логотипа Apple.
  • Удерживайте клавиши, пока ваш Mac не перезагрузится.
  • Когда вы услышите второй звук запуска, отпустите клавиши.

Вы также можете сбросить SMC.

Обновите свой Mac

Убедитесь, что у вас установлена ​​последняя версия macOS. Вы можете легко обновить свой Mac, перейдя в Системные настройки> Обновление программного обеспечения. А если доступно обновление, следуйте инструкциям на экране.

Если ваш Mac работает под управлением MacOS High Sierra или более ранней версии, откройте приложение App Store на своем Mac, чтобы обновить Mac.

Audio Midi Setup

Запуск Spotlight (Command-Space). Убедитесь, что:

  • «Встроенный выход» выбран
  • выбрано «44100 Гц» и «2-х-16-битное целое число»

Если у вас все еще есть эта проблема, вы можете обратиться в службу поддержки Apple. У вас могут быть проблемы с оборудованием, вам может потребоваться записаться на прием в Apple Store.

См. Также :

,
