Реле герконовое своими руками: Как сделать простое реле своими руками из геркона и медной, изолированной проволоки, катушки. Самодельное электромагнитное реле на герконовом переключателе.

Содержание

Как сделать простое реле своими руками из геркона и медной, изолированной проволоки, катушки. Самодельное электромагнитное реле на герконовом переключателе.









Видео по этой теме:





Бывают случаи когда нужно реле на определенное напряжение, а его нет в наличии. Это не проблема, ведь простой вариант электромагнитного реле можно сделать и своими руками. В этой статье предлагаю вам один из вариантов самодельного реле, которое я сам делал из геркона (герконового переключателя) и обычной катушки из медного провода. В моем случае мне понадобилось реле на относительно низкое напряжение, примерно 5 вольт. Под рукой был геркон, для тех кто не знает что это такое, то подскажу. Это электрический переключатель, который срабатывает при воздействии на него магнитного поля. То есть, когда мы берем обычный магнит и подносим его к такому герконовому переключателя, то его контакты замыкаются (хотя есть и перекидного типа, где средний контакт под воздействием поля с одного контакта перекидывается на второй).

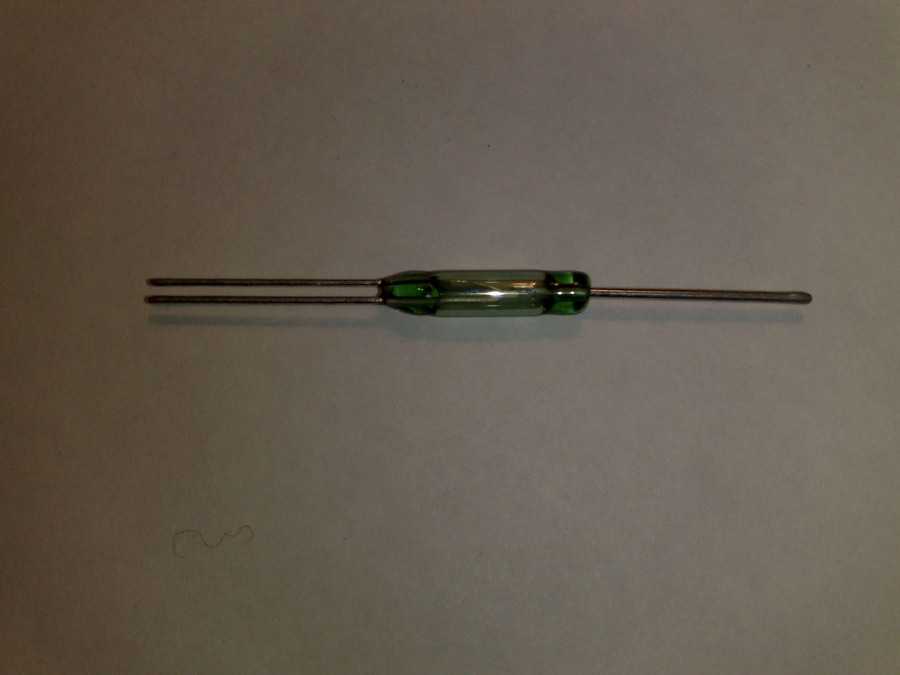

Герконовые переключатели имеют широкую разновидность. Хотя даже относительно массивные герконы легко срабатывают от относительно небольшого магнитного поля. Так что для того, чтобы сделать простое реле достаточно на геркон намотать обычную катушку. Но тут имеются свои нюансы. Дело в том, что если катушка будет неправильно намотана (иметь слишком толстый провод или недостаточную длину), то вы рискуете получить нестабильную работу своего самодельного реле. Итак, чтобы не пользоваться какими-то сложными расчетами, то можно сделать так. Берем свой геркон. Поверх него желательно намотать бумажный каркас, зафиксировав его скотчем или клеем. Ну, а далее взять медный, изолированный провод (лакированный) диаметром около 0,1 мм (более тонкий будет сложнее мотать, большая вероятность его обрывов при намотке, хотя если делать аккуратно, то можно брать и более тонкий провод). Более толстый провод будет иметь большее количество витков и катушка в итоге массивнее станет. Хотя тоже можно.









Итак, взяли имеющийся провод. К одному концу изначально стоит припаять более толстый многожильный провод, который будет служить в роле одно из выводов катушки реле. После этого мы начинаем намотку. Поскольку намотка будет происходить методом подбора, то сначала берем длину провода где-то около двух метров. Намотали, далее второй конец этого провода (намотки) аккуратно зачистили и к нашей катушке кратковременно подали свое напряжение. Смотрим за качеством срабатывания герконового переключателя (если оно вообще есть), но более важным является нагрев этой катушки. Мы должны иметь такую катушку, с которой наш геркон будет четко срабатывать и при этом не должно быть никакого нагрева этой катушки при своей длительной работе. В крайнем случае допускается нагрев еле ощутимый.



Допустим у меня для постоянного напряжения в 5 вольт понадобилось около 15 метров обмоточной проволоки диаметром 0,1 мм. При этом я также производил намотку по частям. Намотал 2 метра, сделал проверку. Реле хорошо замыкалась и при двух метрах, но вот был значительный нагрев этой катушки. Далее к концу вывода аккуратно припаял очередной кусок провода в 2 метра, заизолировал место соединения. Опять намотал. Проверил. Нагрев есть, но уже меньше. И таким образом у меня вышло около 15 метров. При этом четкость срабатывания реле была достаточно хорошей, и имеющийся нагрев был очень мал, при длительной работе реле (при поданном на его катушку питающего напряжения). Когда катушка полностью намотана, то к выходному ее концу так же припаиваем небольшой кусок многожильного, изолированного провода, который будет служить вторым выводом катушки реле.



По поводу самих катушек стоит сказать следующее. Если взять две одинаковых катушки по длине но с разным диаметром провода, то у катушки с более толстым проводом будет больше сила тока. С одной стороны, чем больше ток, тем сильнее будет и электромагнитное поле катушки. Но и выделяемое тепло также будет больше. Помимо этого с увеличением толщины провода будет увеличиваться размеры самой катушки, что повлияет на общие размеры реле. И чтобы намотать нормальную катушку на реле, имея большой диаметр провода, нужно будет увеличить длину этого провода. А это помимо увеличения размеров катушки приведет еще и к излишнему расходу провода. Так что наиболее оптимальным вариантом будет использование провода диаметром около 0,1 мм.



P.S. Если все правильно и аккуратно сделать можно в результате получить достаточно качественное реле, которое будет работать не хуже покупного. Мне допустим это сделать удалось, реле, которое я получил было вполне хорошим. Оно имело относительно небольшие размеры, на нем практически отсутствовал нагрев при длительной работе этого реле, а также оно имело достаточно четкое срабатывание своих герконовых контактов. В общем, мое мнение, изготовление самодельного реле имеет практический смысл.

Простое твердотельное реле своими руками

Твердотельное реле, представляющее собой мощный тиристорный (симисторный) электронный ключ удобнее, надежнее, имеет значительно больший ресурс и работает бесшумно, по сравнению с традиционными электромагнитными реле. Такой ключ-реле не имеет подвижных частей, искрящих-пригорающих-изнашивающихся контактов. Не трудно сделать (даже в кустарных условиях) такое электронное реле любой мыслимой степени защиты (пыль, влажность, агрессивные среды). В большинстве случаев электронные ключи-реле с успехом применяются для коммутации нагрузки на переменном токе в строящихся приборах и аппаратах, модернизируя или ремонтируя старые приборы (применяя мощные электронные ключи) улучшаем их характеристики. Например, выход из строя примененных в множестве бытовой техники механических термостатов с биметаллическими изгибающимися контактами – очень частая причина поломок. Применив подобный электронный ключ мы разгружаем контактную группу штатного механического термостата, колоссально повышая его ресурс.

Здесь, реле-электронный ключ предназначено для управления электрическими нагревателями-спиралями в специальной печи небольшой мощности. Твердотельное реле управляется температурным контроллером имеющим специальный выход. Для сопряжения с контроллером применен транзисторный каскад. В целом, схема исполнительной части повторяет [1], отличаясь исполнением. Здесь, в качестве ключей применены симисторы в корпусах ТОР-3, что позволило сделать сборку вполне компактной.

Принципиальная схема твердотельного реле на симисторе. Здесь применен симистор ВТА-41, транзистор КТ315. Симисторная оптопара – МОС3020 (ток включения светодиода 30 мА). Цепочка С1, R3 предназначена для улучшения динамических характеристик симистора, меньшее из диапазона сопротивлений соответствует резистивной нагрузке ключа, большее – индуктивной. Резистор греется, лучше подобрать керамический, мощностью не менее 5 Вт. При необходимости, ключ может быть применен и для ручного включения, подобно [2], в этом случае транзисторный каскад удаляется, а на светодиод подается питание от маломощного сетевого блока. Такую схему исполнительного устройства можно применить и для контроллеров, не оснащенных специальным (для твердотельных реле) выходом. Достаточно, чтобы устройство управления имело обычный релейный выход, пусть и слабый. Нормально разомкнутую группу контактов штатного реле, следует при этом включить в разрыв питания светодиода.

В качестве радиаторов для симисторного ключа применены алюминиевые корпуса от отслуживших свой срок жестких дисков персонального компьютера. Они оказались вполне удобны для такого применения – преотлично нашлось место для крепления симистора, хорошо поместились и все детали высоковольтной части. Размер корпуса у HDD стандартен, имеются отверстия с нарезкой для специальных коротких саморезов. В ряде случаев, очень удобно применять и металлический корпус от старого системного блока. Модули симисторных ключей при этом монтируются на штатные места в специальную «корзину». Узко-высокий корпус-башню лучше проектировать для ее горизонтального положения, при этом все радиаторы с ключами внутри будут расположены вертикально, для нормального естественного охлаждения (не забыть про вентиляционные отверстия).

Либо применять обдув и контроль температуры.

Мой блок управления будет трехфазным, это усложнит схему и увеличит громоздкость блока управления, зато втрое снизит проходящие токи, равномерно распределит греющиеся элементы (симисторы, элементы снабберов) и позволит задействовать пусть и перекошенную, но трехфазную деревенскую сеть.

Что понадобилось для работы.

Набор инструмента для электромонтажа, паяльник средней мощности (40…60 Вт) с принадлежностями, мультиметр, фен строительный или специальный для работы с термотрубками.


Набор инструмента для некрупных слесарных работ, ножницы по металлу, электрическая дрель или шуруповерт, набор сверл.

Материалы – отслужившие HDD, потребные радиоэлементы, крепеж, провод, мелочи

В своем электрическом хламе подобрал три гарантированно ненужных жестких диска, удалил платы контроллеров и механическую часть, оставил только крашеный порошковой краской алюминиевый поддон. В одном из вариантов HDD мотор дисков оказался насмерть запрессованным, оставил как есть, он не помешает.

Разметил места креплений для крупных элементов. Керамический 10 Вт резистор снаббера закрепил жестяной обоймой вырезанной из банки от сгущенного молока (съесть, отмыть, высушить, отрезать торцы, выровнять). Обоймы с резисторами закрепил винтиками М3 (+гайки-шайбы-стопоры).

Симисторы в выбранном месте прижал планками из нетонкого текстолита. Те же винтики М3 со всем сопутствующим, симистор изолировал от радиатора пластинкой из тонкой слюды. Под пластинку и под симистор плюхнул немного теплопроводящей пасты.

Весь электромонтаж велся короткими жесткими проводами – толстой медной луженой проволокой изолированной термотрубкой. Схема несложная, хватило выводов механически закрепленных элементов. Для более удобного подключения нагрузки, сделал от ножек симистора короткие проволочные выводы, сигнал управления подключается к выводам торчащей оптопары. Чтобы не путаться, незадействованный вывод откусил.

Испытания нагрузкой показали, что железка при работе с 2 кВт нагрузкой нагревается незначительно. Вместо сигнала управления зажигал светодиод оптопары от регулируемого БП, установив ток защиты 10 мА.


После проверки работоспособности каждого ключа, собрал трехфазный макет. Все три светодиода оптопар ключей (МОС3022, ток включения светодиода 10 мА) включены параллельно к одному транзисторному каскаду. Такое включение не рекомендуется – сложно достичь полной синхронности работы из-за неравенства, неидентичности оптопар. Мне пришлось применить оптопары имеющиеся. Из их большого количества отобрал три с одинаковыми измеренными параметрами светодиодов. Кроме того, возможной несинхронностью включения нагревателей в печи вполне можно пренебречь. Собственно, даже отказ одного из нагревателей скомпенсирует термоконтроллер.

Согласующий транзисторный каскад собран на отдельной некрупной платке и снабжен специальными проволочными выводами для винтовых клемм контроллера. Для уменьшения возни с травлением платку спроектировал так, чтобы границы между широкими контактными площадками легко и удобно прорезать бормашиной.

Контроллер для испытаний применил из временного состава миниатюрной печи для фьюзинга.

В качестве нагрузки-индикатора включил три 60 Вт лампы накаливания. Чтобы ничего не замкнуло в самый неподходящий момент, смонтировал все крупные элементы на живую нитку на куске ДСП. Пришлось к рабочему столу протянуть и все три фазы. Все отлично, все три включаются синхронно и надежно.

Babay Mazay, март, 2020 г.


Литература

1. Самодельное твердотельное реле, блок управления муфельной печью.
2. Трехфазное твердотельное реле на 40 А.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

коммутация мощных нагрузок / Блог компании Unwired Devices LLC / Хабр

Привет, Geektimes!

Управление мощными нагрузками — достаточно популярная тема среди людей, так или иначе касающихся автоматизации дома, причём в общем-то независимо от платформы: будь то Arduino, Rapsberry Pi, Unwired One или иная платформа, включать-выключать ей какой-нибудь обогреватель, котёл или канальный вентилятор рано или поздно приходится.

Традиционная дилемма здесь — чем, собственно, коммутировать. Как убедились многие на своём печальном опыте, китайские реле не обладают должной надёжностью — при коммутации мощной индуктивной нагрузки контакты сильно искрят, и в один прекрасный момент могут попросту залипнуть. Приходится ставить два реле — второе для подстраховки на размыкание.

Вместо реле можно поставить симистор или твердотельное реле (по сути, тот же тиристор или полевик со схемой управления логическим сигналом и опторазвязкой в одном корпусе), но у них другой минус — они греются. Соответственно, нужен радиатор, что увеличивает габариты конструкции.

Я же хочу рассказать про простую и довольно очевидную, но при этом редко встречающуюся схему, умеющую вот такое:

  • Гальваническая развязка входа и нагрузки
  • Коммутация индуктивных нагрузок без выбросов тока и напряжения
  • Отсутствие значимого тепловыделения даже на максимальной мощности

Но сначала — чуть-чуть иллюстраций. Во всех случаях использовались реле TTI серий TRJ и TRIL, а в качестве нагрузки — пылесос мощностью 650 Вт.

Классическая схема — подключаем пылесос через обычное реле. Потом подключаем к пылесосу осциллограф (Осторожно! Либо осциллограф, либо пылесос — а лучше оба — должны быть гальванически развязаны от земли! Пальцами и яйцами в солонку не лазить! С 220 В не шутят!) и смотрим.

Включаем:

Пришлось почти на максимум сетевого напряжения (пытаться привязать электромагнитное реле к переходу через ноль — задача гиблая: оно слишком медленное). В обе стороны бабахнуло коротким выбросом с почти вертикальными фронтами, во все стороны полетели помехи. Ожидаемо.

Выключаем:

Резкое пропадание напряжения на индуктивной нагрузке не сулит ничего хорошего — ввысь полетел выброс. Кроме того, видите вот эти помехи на синусоиде за миллисекунды до собственно отключения? Это искрение начавших размыкаться контактов реле, из-за которого они однажды и прикипят.

Итак, «голым» реле коммутировать индуктивную нагрузку плохо. Что сделаем? Попробуем добавить снаббер — RC-цепочку из резистора 120 Ом и конденсатора 0,15 мкФ.

Включаем:

Лучше, но не сильно. Выброс сбавил в высоте, но в целом сохранился.

Выключаем:

Та же картина. Мусор остался, более того, осталось искрение контактов реле, хоть и сильно уменьшившееся.

Вывод: со снаббером лучше, чем без снаббера, но глобально проблемы он не решает. Тем не менее, если вы желаете коммутировать индуктивные нагрузки обычным реле — ставьте снаббер. Номиналы надо подбирать по конкретной нагрузке, но 1-Вт резистор на 100-120 Ом и конденсатор на 0,1 мкФ выглядят разумным вариантом для данного случая.

Литература по теме: Agilent — Application Note 1399, «Maximizing the Life Span of Your Relays». При работе реле на худший тип нагрузки — мотор, который, помимо индуктивности, при старте имеет ещё и очень низкое сопротивление — добрые авторы рекомендуют уменьшить паспортный ресурс реле в пять раз.

А теперь сделаем ход конём — объединим симистор, симисторный драйвер с детектированием нуля и реле в одну схему.

Что есть на этой схеме? Слева — вход. При подаче на него «1» конденсатор C2 практически мгновенно заряжается через R1 и нижнюю половину D1; оптореле VO1 включается, дожидается ближайшего перехода через ноль (MOC3063 — со встроенной схемой детектора нуля) и включает симистор D4. Нагрузка запускается.

Конденсатор C1 заряжается через цепочку из R1 и R2, на что уходит примерно t=RC ~ 100 мс. Это несколько периодов сетевого напряжения, то есть, за это время симистор успеет включиться гарантированно. Далее открывается Q1 — и включается реле K1 (а также светодиод D2, светящий приятным изумрудным светом). Контакты реле шунтируют симистор, поэтому далее — до самого выключения — он в работе участия не принимает. И не греется.

Выключение — в обратном порядке. Как только на входе появляется «0», C1 быстро разряжается через верхнее плечо D1 и R1, реле выключается. А вот симистор остаётся включённым примерно 100 мс, так как C2 разряжается через 100-килоомный R3. Более того, так как симистор удерживается в открытом состоянии током, то даже после отключения VO1 он останется открытым, пока ток нагрузки не упадёт в очередном полупериоде ниже тока удержания симистора.

Включение:

Выключение:

Красиво, не правда ли? Причём при использовании современных симисторов, устойчивых к быстрым изменениям тока и напряжения (такие модели есть у всех основных производителей — NXP, ST, Onsemi, etc., наименования начинаются с «BTA»), снаббер не нужен вообще, ни в каком виде.

Более того, если вспомнить умных людей из Agilent и посмотреть, как меняется потребляемый мотором ток, получится вот такая картинка:

Стартовый ток превышает рабочий более чем в четыре раза. За первые пять периодов — то время, на которое симистор опережает реле в нашей схеме — ток падает примерно вдвое, что также существенно смягчает требования к реле и продлевает его жизнь.

Да, схема сложнее и дороже, чем обычное реле или обычный симистор. Но часто она того стоит.

Elecrow Crowtail Dry Reed Relay Module DIY Kit Интегральные схемы | интегральная схема | diy kitreed relay

Описание

Реле Crowtail-Dry-Reed - это релейный модуль, который работает за счет намагничивания вибрационного язычка через ток в катушках. По сравнению с электромагнитными реле, полностью герметичные контакты являются самой большой особенностью реле с сухим герконом. Кроме того, он отличается простотой конструкции, компактностью, высокой скоростью и длительным сроком службы, что делает его широко применяемым во многих областях, таких как микроэлектронное обнаружение, автоматическое управление и т. Д.
Характеристики

Интерфейс Crowtail
Compact
Быстрое переключение
Высокая чувствительность
Хорошая стабильность
Длительный срок службы контактов
Полностью герметичный контакт

Список пакетов
Реле Crowtail с сухим язычком x1

О нас

Elecrow - открытая компания по упрощению формальностей, базирующаяся в Шэньчжэне, Китай. Благодаря преимуществам крупнейшего электронного рынка, мощностей местного производства и удобной глобальной логистической системы каждый день создается огромное количество забавных и захватывающих продуктов. Мы объединяем ресурсы, чтобы служить новой эре инноваций.

Чтобы упростить вам создание и внедрение инноваций, мы предлагаем различные платформы для разработки, модули, инструменты, электронные компоненты и другое оборудование с открытым исходным кодом. Мы также предоставляем множество видов услуг, включая сервис Fusion PCB, сервис Component Sourcing и PCB сервис и т. Д.

Неважно, являетесь ли вы любознательным студентом, квалифицированным инженером или любителем, который любит творить, здесь всегда найдется что-то, что удовлетворит ваши потребности - а если нет, мы будем рады узнать.Пожалуйста, свяжитесь с нами.

Удовлетворенность клиентов
  1. Поскольку ваш отзыв очень важен для развития нашего бизнеса, мы искренне приглашаем вас оставить нам положительный отзыв и получить 5 звезд, если вы удовлетворены нашим продуктом и сервисом.

  2. По каким-либо причинам вы не удовлетворены товарами или услугами, пожалуйста, свяжитесь с нами, прежде чем оставить отрицательный отзыв.Мы сделаем все возможное, чтобы решить проблемы и предоставить вам лучшее обслуживание клиентов.

Гарантия и возврат
  1. Мы делаем все возможное, чтобы обслуживать каждого нашего клиента как можно лучше.

  2. Мы вернем вам деньги за товары, возвращенные в течение 7 дней с момента их получения, по любой причине.Полный возврат будет предоставлен, если товары будут возвращены в их первоначальном состоянии.

  3. Мы предоставляем 1 месяц замены и 12 месяцев гарантии на техническое обслуживание. Элементы подлежат замене в течение первого месяца или обслуживаются в течение первого года.

  4. Перед возвратом товара, пожалуйста, свяжитесь с нами и убедитесь, что получили наш (продавца) обратный адрес

Платеж

Мы принимаем оплату через кредитную карту, PayPal или любым другим способом, поддерживаемым Aliexpress.

Доставка
1. Мы поддерживаем доставку по всему миру с отслеживающим номером (зарегистрированная авиапочта) и экспресс-доставкой (DHL / FEDEX / UPS / EMS).
2. Стоимость доставки: Щелкните вкладку «Доставка и оплата» на странице сведений о продукте, и вы увидите сведения о доставке. Вы можете рассчитать стоимость доставки, введя необходимую информацию.
3. Время доставки: Время доставки зависит от способа доставки.

4. Время обработки заказа: Заказы будут обработаны в течение 1-2 рабочих дней после подтверждения оплаты.

Техническая поддержка
Техническая поддержка помогает предложить продукты для покупки и убедиться, что эти продукты работают должным образом.

Лучшее реле для домашней автоматизации - Выгодные предложения на реле для домашней автоматизации от глобальных продавцов реле для домашней автоматизации

Отличные новости !!! Вы находитесь в нужном месте для реле домашней автоматизации. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее реле для домашней автоматизации, сделанное своими руками, должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле домашней автоматизации на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что такое реле для домашней автоматизации, и вы думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести diy relay для домашней автоматизации по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Что такое герконовое реле и герконовый переключатель »Примечания по электронике

Герконовое реле - это тип реле, в котором электромагнит воздействует непосредственно на герконовый контакт герконового переключателя, заключенного в стеклянную оболочку, обычно соединяя язычки вместе, чтобы войти в контакт, когда электромагнит находится под напряжением.


Технология реле включает:
Основы реле Герконовое реле Характеристики герконового реле Цепи реле Твердотельное реле


Герконовые реле и герконовые переключатели используются во многих областях, где требуются более мелкие и быстродействующие реле в электронной или электрической цепи.

Герконовые реле небольшие и быстродействующие; для их приведения в действие требуется гораздо более низкий уровень мощности, чем для других традиционных типов реле, и в результате они находят множество применений в различных формах электронных схем.

В дополнение к этому, герконовые реле или герконовые переключатели могут быть намного меньше традиционных форм реле, хотя их текущая способность меньше, но они по-прежнему являются привлекательными во многих случаях.

Еще одним преимуществом герконовых реле является то, что они могут предложить более высокий уровень надежности, чем другие реле, благодаря своей простоте и небольшому количеству движущихся частей, но, будучи механическими, они не всегда так надежны, как полностью твердотельные реле и переключатели.

Разработка герконового переключателя и герконового реле

Концепция герконов впервые была предложена в 1922 г. профессором Ленинградского электротехнического университета В. Коваленковым. Он предложил идею так называемого контакта с магнитным управлением, который переключается под действием магнитного поля.

Следующие разработки произошли примерно в 1936 году, когда в США Bell Telephone Laboratories приступила к исследованиям герконов с целью их использования в телефонных станциях и т. Д.

К 1938 году экспериментальный переключатель использовался для переключения центрального проводника в коаксиальном кабеле, а два года спустя, в 1940 году, были доступны первые серийные устройства.

Дальнейшее использование этих устройств начало проявляться в 1950-х годах, когда герконовые реле, то есть герконовые переключатели с соответствующими электромагнитными катушками, начали использоваться для автоматически управляемых обменов. Эти герконовые реле обеспечивали значительно более высокий уровень надежности, чем их аналоги с электромеханическими реле, а также они были быстрее, меньше по размеру и требовали меньшего тока.

В 1963 году компания Bell Telephone представила свою первую АТС на основе герконового реле, и в последующие годы использование этой технологии для телефонных станций увеличилось.

С появлением герконовых переключателей и герконовых реле их начали использовать во множестве других приложений. Переключатели могут использоваться вместе с небольшими магнитами для различных приложений определения положения, а также для использования в матричных переключателях для испытаний и измерений. В дополнение к этому герконовые переключатели и реле использовались во множестве других приложений.

Что такое герконовое реле из

Основой любого герконового реле является сам герконовый переключатель - это основной элемент герконового реле. Герконовый переключатель состоит из двух герконовых контактов, обычно изготовленных из никель-железа, а затем покрытых материалами для обеспечения максимального срока службы устройства.

Контакты герконового переключателя перекрываются, так что при замыкании контактируют друг с другом. Обычно расстояние в открытом состоянии составляет от 0,05 до 1 мм. Чем больше расстояние, тем больше выдерживается напряжение.

Небольшие зазоры между контактами обеспечивают очень высокую скорость переключения, часто от полмиллисекунды до нескольких миллисекунд, в зависимости от фактического размера и т. Д. Контактов.

Часто никель-железный сплав составляет около 52% никеля. Используемые тростниковые контактные материалы включают рутений, родий и иногда иридий, а в случае высоких напряжений - вольфрам или молибден. Часто родий обычно наносят гальваническим способом на язычковый элемент, тогда как рутений обычно распыляют.Было также очень мало язычковых переключателей, в которых использовалось золото, часто для аудио, но низкая температура плавления золота означала, что они раньше прилипали, и в наши дни их не видно.

Внутренний узел герконового переключателя

Узел окружен стеклянной оболочкой, обеспечивающей герметичное уплотнение для предотвращения проникновения влаги и других загрязняющих веществ. Большинство герконовых реле и герконов заключено в стеклянную трубку - отдельные трубки вырезаны из гораздо более длинной трубки. Отдельные трубки для каждого язычкового переключателя оплавлены с обоих концов, чтобы обеспечить герметичное уплотнение.

Обычно стеклянная оболочка заполняется средой для предотвращения износа, окисления и лучшего гашения любых искр. Обычно используется азот, который может содержать следы гелия. Для высоковольтных язычков можно использовать вакуум.

Поскольку контакты не скользят друг по другу, чистка отсутствует, а точечная коррозия имеет тенденцию к постепенному нарастанию. Чтобы уменьшить это насколько возможно, очень важна чистота окружающей среды внутри стекла. Также необходимо поддерживать инертный газ внутри оболочки.Важно обеспечить сохранение уплотнения вокруг стекла, и в результате области язычковых контактов, которые контактируют со стеклом, иногда покрываются материалами, которые обеспечивают лучшее уплотнение, чем никелевый сплав, используемый для язычков. Другой подход - окись тростника в его области.

Как работает герконовое реле

Герконовое реле работает очень просто. Он работает, помещая магнитное поле рядом с контактами герконового переключателя.Это приводит к тому, что каждый язычок становится магнитно-ориентированным, так что два конца язычка притягиваются друг к другу и перемещаются вместе, замыкая контакт.

В условиях отсутствия магнитного поля два контакта не будут иметь магнитную ориентацию, и нагрузка пружины в контактах будет разделять их.

В качестве магнитного поля для этого объяснения показан стержневой магнит, и хотя он обычно не используется, он будет работать хорошо.

Когда магниты приближаются к герконовым контактам, которые сделаны из магнитного материала, обычно из никелевого железа, это начинает магнитно ориентировать два герконовых контакта реле.В одном контакте появится северный полюс, а в другом - южный.

Основные операции геркон

По мере того, как магнитное поле вблизи контактов увеличивается, увеличивается и сила намагничивания контактов. В конечном итоге достигается момент, когда магнитное притяжение начинает преодолевать пружину в контактах. По мере приближения контактов сила притяжения постепенно увеличивается, и в конечном итоге устанавливается прочный контакт.

Однако скорость, с которой контакты герконового переключателя сближаются, означает, что точки контакта сталкиваются со значительной энергией, так что они отскакивают, снова сталкиваются и т. д. на время, вызывая явление, называемое отскоком контакта.

Способ отскока контактов во многом зависит от размера геркона, веса контактных элементов, их эластичности и т.д. Очевидно, что период отскока значительно увеличивает износ контактных элементов. Скачок контакта может вызвать возникновение дуги, если ток проходит, особенно если в коммутируемой цепи есть емкостной или индуктивный элемент. Даже при переключении малых токов для таких элементов, как КМОП или другие схемы, емкостный элемент, вносимый развязывающими конденсаторами в цепи, может вызвать очень высокие переходные токи, которые могут значительно сократить срок службы контактов.

Контакт между двумя язычками переключателя при достаточно близком приближении магнита

Когда внешнее магнитное поле снимается, намагниченность никелевого железа также снимается. Это приведет к исчезновению магнитного притяжения между двумя контактами, и пружина в контактах раздвинет контакт.

Вместо использования стержневого магнита, как показано в целях объяснения, обычно используется катушка - эта сборка затем становится целым герконовым реле, т.е.е. Герконовое реле - это герконовый переключатель с катушкой срабатывания. Вся сборка представляет собой герконовое реле.

По мере прохождения тока через катушку создается магнитное поле, контакты намагничиваются и притягиваются друг к другу. По мере увеличения поля достигается точка замыкания контактов. Удаление тока удаляет поле, и контакты размыкаются.

Конструкция герконового реле, управляемого катушкой

. Использование катушки имеет то преимущество, что она может приводиться в действие электронной схемой, что позволяет управлять контактами герконового реле или переключать их с помощью внешнего электронного стимула. Таким образом, небольшой ток может контролировать гораздо больший ток, протекающий через герконы.

Герконовое реле экранирующее

Одна из проблем, которые могут возникнуть с герконовыми реле, заключается в наличии магнитной связи с катушкой. Каждый узел герконового реле будет иметь соответствующее магнитное поле, выходящее за пределы механических ограничений самого реле.

Магнитное поле, связанное с герконовым реле

. Если магнитное поле не сдерживается, то поле от соседнего реле или реле может противодействовать полю внутри рассматриваемого реле.Стрелки на поле, проходящие через центр катушки, направлены не так, как внешние. Поскольку на внутреннее поле катушки будет влиять внешнее поле от соседнего реле, можно понять, что они противостоят друг другу.

Примеры герконов с внешними магнитными экранами и без них

Эффект гашения поля снижает чувствительность, требуя более высокого напряжения для обеспечения надежного переключения. Для реле с плотной упаковкой увеличение напряжения на обмотке от 30 до 40% не будет необоснованным, и это может превысить номинальные значения реле, а также привести к чрезмерному рассеянию тепла.

Плохое экранирование также может привести к чрезмерному наводке в других цепях, что может повлиять на характеристики ЭМС.

Чтобы решить эту проблему, герконовые реле обычно имеют экран из черного металла. Идеальные свойства экрана заключаются в том, чтобы он имел высокую проницаемость и очень низкий магнитный остаток. Экран концентрирует магнитное поле, что повышает эффективность реле и позволяет размещать устройства близко друг к другу.

Экран из черного металла, используемый для сдерживания магнитного поля

Преимущества и недостатки герконовых реле

Реле

Reed обладают множеством преимуществ и могут эффективно использоваться в различных ситуациях.Как и во многих других технологиях, необходимо найти баланс между преимуществами и недостатками, чтобы определить их применимость в любой конкретной ситуации.

Преимущества герконового реле

  • Небольшой размер, некоторые подходят для пакетов SIL, DIL и т. Д. Или даже меньше
  • Высокая скорость переключения
  • Обеспечьте полную изоляцию между коммутируемым током и коммутируемой цепью

Недостатки герконового реле

  • Как правило, низкий ток, т. е.е. не подходит для очень высоких токов
  • Не так быстро, как некоторые твердотельные переключатели, хотя во многих твердотельных переключателях используются медленные оптоизоляторы.
  • Как электромеханические устройства, они изнашиваются в процессе эксплуатации, особенно контакты.
Реле

Reed - очень надежная форма реле, которую можно использовать в самых разных областях. Часто они используются в коммутационных матрицах, где требуется полная изоляция и низкое контактное сопротивление.

Их сравнительно небольшой размер и тот факт, что эти реле часто содержатся в небольших корпусах, некоторые из которых имеют размер двухлинейных корпусов микросхем или даже меньше, означает, что они просты в использовании, удобны и достаточно малы для использования практически в любая электронная схема.

Другие электронные компоненты:
Резисторы Конденсаторы Индукторы Кристаллы кварца Диоды Транзистор Фототранзистор FET Типы памяти Тиристор Разъемы Разъемы RF Клапаны / трубки Аккумуляторы Переключатели Реле
Вернуться в меню «Компоненты». . .
