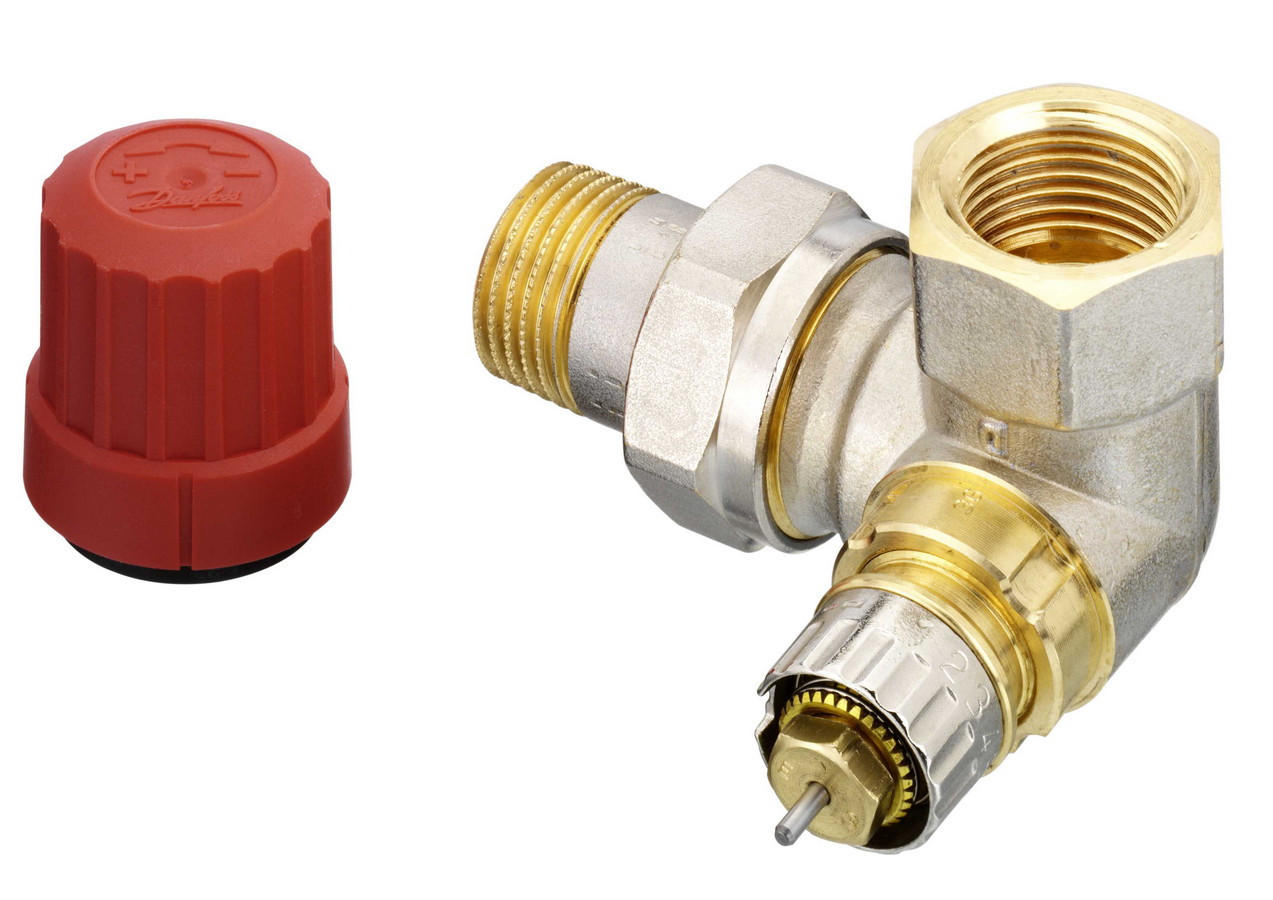

Терморегулятор для двухтрубной системы отопления: Danfoss RA-N/RA 2994 DN15 (013G2174) Комплект терморегулятора прямой для двухтрубной системы отопления

29.06.2021
| Комментариев нет

Содержание

Терморегулятор для радиатора отопления: виды и принцип работы

Чтобы обеспечить рациональное использование тепловой энергии, устанавливают терморегулятор для радиатора отопления. Такой прибор поможет сэкономить средства в отопительный период. Их конструкция и принцип работы просты, поэтому его можно установить самостоятельно.

Терморегулятор для радиатора отопления

Устройство и принцип работы

В стандартной комплектации устройства имеется два элемента: термоклапан и специальная термоголовка. Первый элемент выполняет исполнительные функции, то есть переключает показатели температуры. Второй – состоит из цилиндра, который заполнен специальной жидкостью. Если наблюдается повышение температуры, то жидкость будет расширяться и иметь большой объем. При понижении системы происходит обратная реакция, то есть сжатие. Благодаря этому и работает стандартный терморегулятор. Данный принцип влияет на движение нажимного штока, контролирующего подачу теплоносителя через специальное отверстие.

Схема устройства терморегулятора

  1. Термостатический элемент – служит для настройки необходимых температурных параметров.
  2. Термостатический клапан – с помощью него происходит присоединение к отопительному прибору.
  3. Шкала настройки – задает определенное значение температуры.
  4. Чувствительный элемент – в качестве него выступает газ или вода.
  5. Разъемное соединение – служит для присоединения к системе отопления.
  6. Шток. Чувствительный элемент (4) может расширяться и сужаться, вследствие этого процесса цилиндр давит на компенсационный механизм (8). Шток поднимается или опускается в зависимости от выбранного режима. Если движется вниз, то температура радиатора снижается, если вверх – поднимается.
  7. Золотник.
  8. Компенсационный механизм.
  9. Накидная гайка – соединяет верхнюю и нижнюю часть терморегулятора.
  10. Фиксирующее кольцо – после установления конкретного режима с помощью шкалы (3), кольцо (10) фиксирует значение и удерживает его определенное время.

Классификация

Термостаты делятся по виду чувствительного элемента, находящегося внутри цилиндра. Здесь может находиться не только жидкость, но и газ. Газовые приборы быстрее реагируют на изменение температуры. Однако более точными считаются жидкостные, благодаря чему происходит качественное регулирование температуры батарей.

Такое оборудование может работать одинаково для всех видов отопительных систем. В однотрубной системе сопротивление термоклапана будет ниже, чем в двухтрубной. Терморегулятор подбирается в процессе проектирования системы отопления. Однако возможны случаи, когда установка осуществляется на уже смонтированную систему. При этом эффективность его работы будет ниже.

Изменение температуры батарей можно осуществлять с помощью ручных и автоматических моделей терморегуляторов. Наиболее выгодными являются приборы с автоматическим программным управлением. Принцип работы заключается в самостоятельном регулировании температуры в помещении и поддержании ее на заданном уровне в любое время суток. На работе таких моделей сказываются и дополнительные факторы, например, время суток.

Ручные приборы поддерживают температуру на том уровне, который был установлен владельцем квартиры. Электронный терморегулятор нагревает воздух до заданных параметров и затем отключается. Как только температура падает до конкретных пределов, он снова включается.

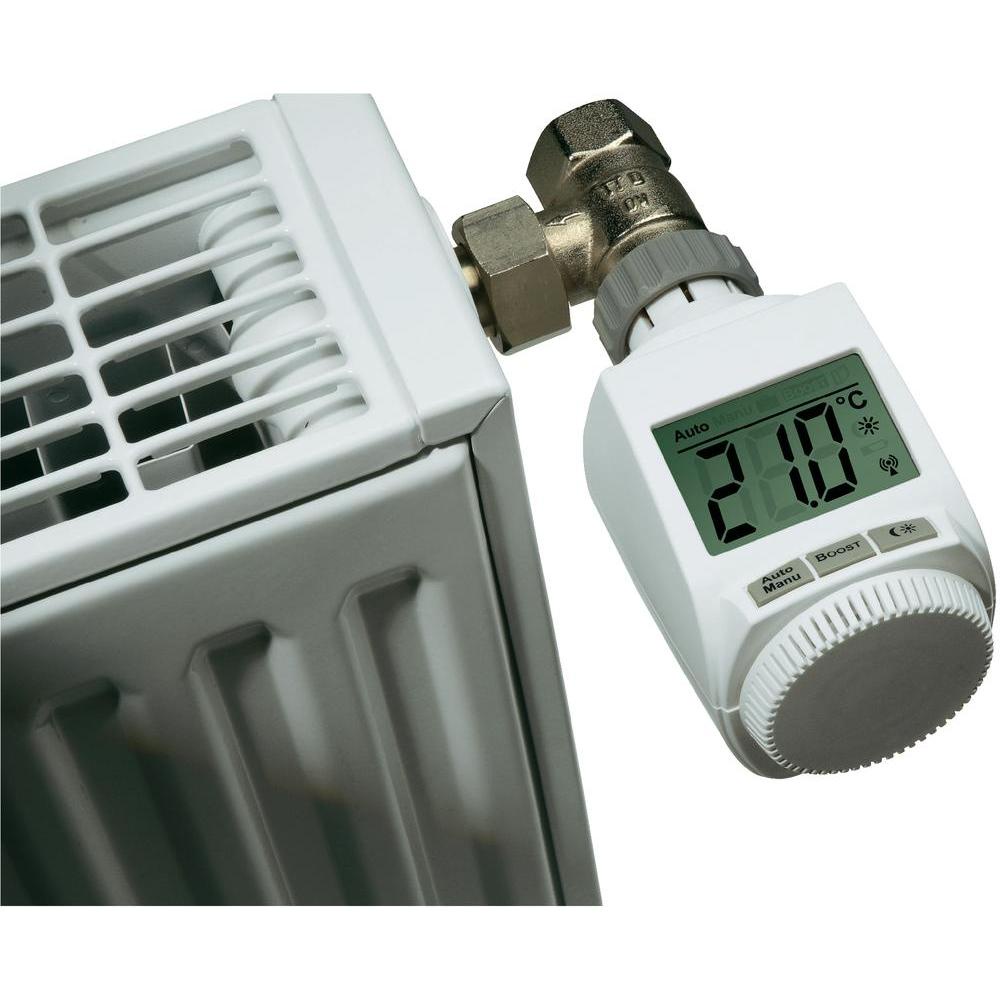

Как выглядит электронный терморегулятор

Виды

Какие бывают виды терморегуляторов

Существует три основных вида приборов, которые классифицируются по принципу действия:

  1. Пассивные. Такие термостаты функционируют при условии изолирования их от окружающей среды.
  2. Активные. Самостоятельно устанавливают и поддерживает температуру батарей.
  3. Фазового перехода. Принцип работы таких моделей основывается на изменении агрегатного состояния рабочей жидкости.

Наиболее популярными являются активные терморегуляторы данфосс. Они предназначены для контроля температуры батарей. Конструкция их проста, поэтому монтаж оборудования можно выполнить самостоятельно, внимательно изучив инструкцию.

Существуют также выносные модели. Они подключается к радиатору по специальной технологии, которая не влияет на эффективность системы отопления и долговечность оборудования.

Плюсы

Термостаты данфосс обладают множеством преимуществ. Они имеют простую конструкцию, поэтому их установка не занимает много времени. Такие приборы самостоятельно регулируют температуру воздуха в помещении и поддерживают ее на заданном уровне. Помимо созданных комфортных условий, они существенно экономят средства на использование тепловой энергии. Такая экономия заметна в индивидуальных системах отопления. При централизованном отоплении необходимо устанавливать дополнительный счетчик.

При проектировании системы отопления предусматривают установку батарей с встроенными терморегуляторами. Монтаж также осуществляется и на готовую систему, при этом ее эффективность снизится.

Оборудование для монтажа

Чтобы установка термостата не заняла много времени, следует подготовить такие инструменты:

  • болгарка или ножовка;
  • гаечные ключи разных размеров;
  • трубные клуппы;
  • уплотнительный материал.

Монтаж

Монтаж терморегулятора в систему отопления дома

Установка довольно проста и включает в себя 4 основных этапа. Рассмотрим каждый из них отдельно.

  1. Подготовка. На этом этапе необходимо снять батарею и слить с нее оставшуюся воду. Если есть вентиль, то он демонтируется. Наличие обводного трубопровода позволит циркулировать теплоносителю по другим помещениям. Если же его нет, то отключение отопления согласовывается с уполномоченными органами.
    Лучше всего выполнять данный процесс по окончанию отопительного периода, когда вся вода из системы удалена.
  1. Монтаж терморегулятора. Установка термостата происходит с помощью резьбового соединения. Для начала на резьбу наматывается подготовленный уплотнительный материал, который пропитывается краской. Далее прибор аккуратно вкручивается на место входа теплоносителя. При значительном усилии корпус может повредиться.

На клапане есть специальная стрелка. Она должна находиться в направлении движения теплоносителя. В противном случае прибор не будет функционировать.

  1. Монтаж термостатического элемента. Эта деталь служит для определения температуры в помещении, одновременно являясь запорным механизмом. Он монтируется в горизонтальном положении таким образом, чтобы тепло, исходящее из радиатора, не действовало на температурный датчик. Если такой возможности нет, то лучше приобрести специальное оборудование с выносным датчиком, который может располагаться на расстоянии до 2 м от батарей.

Данная процедура должна выполняться с соблюдением таких правил:

  • прибор должен располагаться на расстоянии 80 см от пола. Внизу собирается холодный воздух, который может влиять на показатели, и эффективность системы снизится.
  • на термодатчик не должно воздействовать тепло, исходящее не только от радиатора, но и бытовых приборов.
  • на термодатчик не должны падать прямые солнечные лучи;
  • электронный датчик не должны загораживать предметы мебели.
  1. Настройка терморегулятора – последний этап. При первом включении системы отопления необходимо настроить термостат. Это можно сделать самостоятельно, прочитав инструкцию. Для разных типов батарей процедура различается, однако есть общее правило – настройка и калибровка прибора происходит после полноценного прогрева помещения.

Чтобы отрегулировать температуру более точно следует закрыть все проемы, из которых будет выходить тепло.

Клапан открывается полностью, чтобы определить максимальную теплоотдачу батарей. При повышении температуры на 6 ºС, клапан поворачивают в обратное направление в сторону уменьшения температуры. Через терморегулятор движется теплоноситель, который нагревает его. Термоголовка запоминает необходимое положение. Далее, он будет придерживаться заданной температуры. Процесс настройки клапана на этом заканчивается.

Устанавливать терморегуляторы следует с той комнаты, где наблюдается значительный температурный перепад. К таким помещениям относятся те, где выделяется дополнительное тепло, а также на которые воздействуют прямые солнечные лучи. Примером может послужить кухня.

В индивидуальных домах монтаж термостатов начинается с верхних этажей, если таковые имеются. Это делается, потому что воздух в системе отопления поднимается вверх, из-за чего может возникнуть температурный перепад в других комнатах.

Термостаты для одно, — и двухтрубной системы

В однотрубной системе отопления все радиаторы соединены последовательно. Установить терморегулятор на такую систему невозможно, так как циркуляция теплоносителя может прекратиться. Поэтому необходимо заменить старые радиаторы на конвекторы с таким элементом, как байпас. Терморегулятор подбирается с большим диаметром. Стоит учитывать, что через клапан будет проходить весь теплоноситель, поэтому термостат должен иметь малое сопротивление.

Для двухтрубной системы все намного проще. Здесь не нужно устанавливать байпас, так как отопительные приборы соединены параллельно, то есть, отключив один радиатор, другие не выйдут из строя. Здесь уже монтируется термостат с большим гидравлическим давлением.

Видео про термостат

Каким образом происходит регулировка температуры в радиаторе отопления, рассказывает видео ниже.

Установку терморегулятора можно выполнить самостоятельно. Все что необходимо – тщательно изучить конструкцию и принцип работы прибора. Термостат служит для поддержания температуры воздуха в помещении на заданном уровне, а также позволяет снизить тепловые расходы на отопление.

Facebook

Twitter

Вконтакте

Одноклассники

Как правильно установить терморегулятор на радиатор отопления?

Отопление помещений в последние годы становится все более дорогостоящим из-за повышения цен на энергоносители. В квартире, а иногда и в загородном доме, установка терморегулятора на радиатор отопления может дать возможность существенно сэкономить на оплате тепла или источника отопления, например, газа. Постараемся разобраться, в чем же особенность установки радиаторов отопления в квартире с терморегулятором и без него. И требуется ли установка терморегулятора на радиатор отопления в загородном доме или на даче?

Однотрубная и двухтрубная системы отопления – в чем отличия?

Стоит сразу разобраться в 2 применяемых в системах отопления принципах организации циркуляции теплоносителя. По порядку и принципу разводки трубопроводов и чередования радиаторов можно говорить о двух системам отопления:

  • однотрубной
  • двухтрубной

В однотрубной системе, как видно из названия, радиаторы соединены через одну трубу последовательно: труба – вход в радиатор – радиатор – выход их радиатора – труба – вход в следующий радиатор и т. д. Понятно, что при такой последовательности наиболее горячий теплоноситель достанется первому в очереди радиатору. Последний получит теплоноситель с наименьшей температурой.

Часто при приобретении квартиры в «старом фонде» можно услышать вопрос: «Нижний или верхний розлив системы отопления в подъезде?» Т. е. сверху или снизу подается горячая вода в систему отопления. От этого будет зависеть температура в приобретаемой квартире.

Двухтрубная система отопления – более сложная в регулировке и балансировке протока теплоносителя через каждый радиатор. При двухтрубной системе к каждому радиатору прокладывается 2 трубы, а их подключение проводится через терморегуляторы. Речь идет о параллельном подключении. В этом случае объем проходящего через радиатор теплоносителя зависит не только от терморегуляторов своего радиатора, но и от балансировки соседних.

В чем особенность установки терморегулятора в городской квартире?

Централизованное (или центральное) отопление – одно из главных достижений нашей цивилизации за последние 100 лет. А ведь еще приблизительно век назад городские квартиры отапливались печами. И дровяник был атрибутом каждого городского двора.

Сейчас в каждой квартире установлены радиаторы отопления, а само отопление в виде горячей воды подают по трубам (или, как говорят сантехники, стоякам).  В прошлом веке какую-либо регулирующую арматуру на радиаторы отопления не ставили или ставили очень редко. Температуру радиаторов отопления регулировали температурой самого теплоносителя. И применялась только однотрубная система отопления.

В современных квартирах в новостройках строители сразу устанавливают терморегулятор на радиатор отопления. С его помощью можно регулировать проток теплоносителя через радиатор, тем самым регулируя температуру радиатора отопления. В таких квартирах все чаще стала появляться двухтрубная система отопления. Терморегулятор стал обычной деталью в квартире.

Здесь важно понимать, какие функции может выполнять терморегулятор:

  1. Отсекающую: терморегулятор может (но не любого производителя) отключать полностью проток теплоносителя. В этом случае, если на одном радиаторе установлено 2 терморегулятора с такой функцией, то возможна замена бракованного или текущего радиатора без слива межэтажного стояка.
  2. Терморегулирующую: изменяя объем протекающего в единицу времени через радиатор теплоносителя.

К сожалению, качество теплоносителя – горячей воды – в централизованных городских системах оставляет желать лучшего. Различные примеси, мелкозернистый песок или химические добавки негативно сказываются на таком чувствительном устройстве как терморегулятор радиатора. Это приводит к течам именно через регулятор. Кроме того, не все регуляторы позволяют полностью перекрывать поток горячей воды через него.

Этого нельзя сказать про теплоноситель, если применяется закрытая (или, можно сказать, автономная система циркуляции теплоносителя, при которой он циркулирует в замкнутом контуре только, например, в одном жилом здании. В таком случае легко удается контролировать чистоту теплоносителя.

Терморегулятор на радиаторах отопления в загородном доме

Если ваш загородный дом подключен к городской теплоцентрали или центральному отоплению, то особенности установки терморегулятора в этом случае ничем не отличаются от установки в городской квартире.

Как правило, в загородном доме организовывают закрытую одно- или двух трубную систему отопления от котла на газе, электричестве или дровах. Часто котлы бывают комбинированные, например, электрические и дровяные одновременно. Тогда в систему добавляют чистый теплоноситель для круговой циркуляции.

Что такое «перемычка» и зачем она нужна на радиаторе отопления?

Перекрывая прохождение теплоносителя через терморегулятор и, соответственно, радиатор, мы таким образом перекрываем потом теплоносителя через стояк отопления, который проходит не только через вашу квартиру.

Очень часто сантехники обслуживающей организации сталкиваются с проблемой того, что во всех комнатах квартиры отопление – в пределах нормы, а в одной из комнат не работает. Скорее всего причиной этого будет перекрытый в одной из квартир радиатор отопления рачительным хозяином, который «забыл» установить перемычку.

Перемычка – это трубка, соединяющая подводящий и отводящий к радиатору отопления трубопроводы до терморегуляторов. Наличие такой перемычки позволяет регулировать температуру теплоносителя в отдельном радиаторе без влияния на выше- и нижележащие квартиры.

Терморегуляторы для радиаторов отопления

В продаже есть много вариантов вентилей, которые могут использоваться в качестве терморегуляторов:

  1. Конусный вентиль – неплохой вариант для регулирования температуры радиатора. Принцип его действия основан на закрытии конусным штоком соответствующего отверстия.
  2. Шаровой кран – обычный элемент запорной арматуры, который часто ставят на вход и выход радиатора. Может повреждаться загрязненным теплоносителем, особенно, при установке в городских квартирах с центральным отоплением. С его помощью тяжело регулировать температуру радиатора, так как это получается только в крайне закрытых положениях. Точная регулировка температуры с шаровым краном не получится.
  3. Автоматический неэлектронный терморегулятор – наиболее часто применяется при регулировке температуры радиатора. Терморегулятор или термоголовка работают по принципу регулировки протока в зависимости от выставленной температуры. Регулировка осуществляется сильфоном – заполненным жидкостью или газом микрорезервуаром, изменяющим свой объем с изменением температуры. Такое изменение объема сильфона будет перекрывать проток теплоносителя при увеличении температуры в радиаторе и открывать его при уменьшении температуры.

Автоматический электронный терморегулятор, например, от компании Danfoss, работает по принципу обратной связи и регулирует температуру в зависимости выставленных показателей. Danfoss разработал электронный регулятор, которым можно управлять даже со смартфона с помощью Bluetooth.

Сергей Добронравов – автор сайта remohouse.ru. Эксперт в сфере ремонта, строительства, инфраструктурных проектов и эксплуатации зданий. Опыт работы в строительстве более 25 лет.

Терморегулятор для радиатора отопления в системах различных домов

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

В некоторых домах даже в сильные морозы можно видеть открытые форточки.

«Топить улицу» во времена повальной установки счетчиков — это ничем не оправданная роскошь. Чтобы поддерживать благоприятную температуру в помещении, используют терморегулятор для радиатора отопления. С помощью этого механизма можно добиться комфортной среды в доме, попутно сэкономив немалую сумму на отоплении.

Терморегулятор позволяет поддерживать оптимальную температуру в помещении

Принцип действия терморегулятора

Существует два метода регулирования микроклимата в помещениях — качественный и количественный. В первом случае меняется сама температура воды в системе. Делается это с помощью смесительного узла, установленного в котельной. Количественный метод подразумевает контроль над поступлением теплоносителя в батарею. Это и есть основная функция терморегулятора для радиатора отопления.

Статья по теме:

При повышении температуры окружающей среды в электронном приборе срабатывает специальный термоэлемент, частично перекрывающий просвет крана. Поступление горячей воды уменьшается, и батарея остывает. При понижении температуры воздуха процесс запускается в обратном порядке. Все операции производятся без участия человека.

Полезный совет! Терморегуляторы в частных домах лучше устанавливать на батареи панельного типа, имеющие небольшую емкость.

Принцип работы терморегулятора

Виды запорно-регулирующей арматуры

Установка регулирующих устройств перед радиаторами обеспечивает не только управление температурным режимом, но и решение вопросов аварийной безопасности. Если батарея потекла, требует замены или ремонта, ее можно отключить от системы одним поворотом крана.

Управление потоком теплоносителя производится с применением следующих элементов:

Шаровый кран

Годится только для отключения батареи, поскольку функционирует в двух режимах — «открыто» и «закрыто». Как терморегулятор для радиатора отопления — неэффективен. Затвор нельзя держать полуоткрытым. Причина в том, что шаровой элемент крана, стоящий в промежуточном положении, постепенно приходит в негодность. Его повреждают твердые частицы, циркулирующие по трубам вместе с теплоносителем. Они неизбежно оставляют царапины на полированном шаре, вследствие чего теряется герметичность запора.

Схема установки радиатора с терморегулятором

Конусный вентиль

В целом достаточно функциональное и малозатратное решение. Регулировать подачу воды можно, но все операции приходится проделывать вручную. Никакой разметки на запорном устройстве нет. Нужно опытным путем подбирать положение вентиля, чтобы снизить или повысить температуру радиатора. Постоянные манипуляции краном также не проходят для него бесследно — чаще всего ломается защитный колпачок прибора.

Конусный вентиль — вид в разрезе

Автоматический терморегулятор для радиатора отопления

Это оптимальный вариант для современного жилья. Механизм прибора состоит из двух частей — чувствительной тепловой головки и клапана. Они взаимодействуют друг с другом без участия какой-либо энергии. Термоголовка (сильфон) представляет собой полый гофрированный цилиндр, заполненный газом или жидкостью.

Если в комнате повысилась температура воздуха, то жидкость в цилиндре расширяется, и сильфон увеличивается. Этим приводится в движение шток, затворяющий клапан. Поток теплоносителя в батарею частично перекрывается, что позволяет скорректировать температуру воздуха в сторону понижения. Если стало прохладно, объем рабочей среды в головке уменьшается. Шток встает на место, клапан открывает проход теплоносителю. Батарея нагревается.

Автоматический терморегулятор для радиатора отопления

Тепловые головки имеют большой запас прочности. Они выдерживают около миллиона циклов расширения и сжатия. Прибор и за 100 лет не выработает такого ресурса.

Полезный совет! В первую очередь терморегуляторы устанавливают в помещениях с нестабильной температурой (на кухне или в комнатах с окнами на солнечную сторону). В частных коттеджах приборы монтируют на радиаторы верхних этажей, куда поднимается теплый воздух. За счет этого выравнивается температурный режим во всем доме.

Электронный терморегулятор для батарей

Технические особенности автоматических термостатов

Принцип действия терморегуляторов для радиаторов отопления один и тот же, но имеется ряд конструктивных различий.

По способу управления

Термостаты с ручной регулировкой. У таких приборов есть головка вентиля, на которую нанесены деления от 0 до 5. Повернув маховик крана, мы увеличиваем или уменьшаем проходное отверстие для теплоносителя.

Ноль обозначает полностью перекрытую батарею, остальные цифры — регулируемый диапазон температур от 14 до 24 градусов.

Строение терморегулятора для радиатора отопления

Электронный прибор. Работает от батареек или аккумулятора. Это самое массивное и дорогостоящее устройство из всех, но и возможности его расширены. Термостат оснащен датчиком температуры, выносным или встроенным. При изменении внешних условий датчик подает сигнал на микропроцессор, и терморегулятор срабатывает.

Стоимость прибора быстро окупается за счет экономии теплоэнергии. Устройство можно запрограммировать на изменение температуры в течение суток, а также по дням недели. К примеру, с 9 до 17 часов выставить температуру на 10-15 градусов, а позже поднять ее до комфортных 22 градусов.

Пример подключения термостата к чугунной батарее отопления

По составу рабочей среды

В сильфоне может находиться жидкость или газ. Газовый терморегулятор для радиатора отопления быстрее откликается на повышение-понижение температур. Но жидкостные реле лучше реагируют на давление сильфона. Кроме того, они проще в производстве, поэтому выпускаются в расширенном ассортименте.

Регуляторы в однотрубной и двухтрубной системах отопления

В домах со старой однотрубной системой батареи подключены последовательно. Это значит, что терморегулятор, приостановив подачу теплоносителя в один радиатор, фактически прекращает циркуляцию горячей воды по всей системе. Замена старых батарей на современные конвекторы должна сопровождаться установкой байпаса — трубы, соединяющей входной и выходной канал трубопровода.

Для такой системы выбирают терморегуляторы с большим внутренним диаметром, обладающие малым сопротивлением. Если не учесть этот момент, то весь теплоноситель пойдет через байпас, а батареи останутся холодными.

Примеры установки терморегуляторов в однотрубной и двухтрубной системе отопления

В двухтрубной системе радиаторы подсоединены параллельно. Отключение одной батареи никак не скажется на работе остальных. Байпас здесь не нужен, а для эффективного регулирования температуры можно вмонтировать термостат с высоким гидравлическим сопротивлением.

Полезный совет! Намного эффективней работают регуляторы на алюминиевых, биметаллических и стальных радиаторах, имеющих низкую тепловую инерцию.

Подключение автоматического термостата к батарее своими руками

Правила установки терморегулятора

Любую запорно-регулирующую арматуру монтируют с учетом направления движения теплоносителя. На приборе имеется стрелка, курс которой должен совпадать с направлением потока горячей воды. Монтируют регулятор только в этом положении.

Устройство должно располагаться горизонтально, параллельно полу. Если кран будет стоять вертикально, то термоголовка окажется в потоке теплого воздуха от трубы. В результате прибор не сможет точно реагировать на изменение температуры. При постоянно полуоткрытом клапане температура в комнате будет ниже заданной.

Схема правильной установки терморегулятора

Нельзя закрывать термостат декоративными панелями и тяжелыми шторами. Если это все же необходимо, то лучше приобрести регулятор с выносным датчиком, который устанавливается на расстоянии от клапана.

В заключение. Эффективность отопительных приборов, оборудованных терморегуляторами, многократно возрастает. Установка термостатов позволяет сэкономить на оплате счетов, упрощает ремонт системы и создает благоприятную микросреду в доме.

Терморегулятор для радиатора отопления (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Что такое терморегулятор

Содержание:

Дроссели и термостаты

2 вида термостатов для системы отопления

Особенности монтажа терморегуляторов и термостатов

Сервоприводы (терморегуляторы) для теплого пола

Как использовать терморегуляторы наиболее эффективно?

Прежде чем описывать терморегуляторы в системе отопления квартиры или загородного дома, вначале стоит понять: что это такое и зачем они нужны? Ответ на первый вопрос можно увидеть в названии устройства. Терморегулятор контролирует температуру в системе отопления. Есть несколько разновидностей таких устройств. Но принцип работы у всех одинаковый: при слишком высокой температуре окружающей среды, теплоноситель ограничивается в доступе к нагревательным элементам. Это может быть сделано как вручную, с помощью дросселя, так и автоматически, с помощью термостата.

То есть терморегулятор помогает не расходовать слишком много тепла. Благодаря такому небольшому устройству можно существенно сократить затраты на отопление, ведь оно не будет использоваться сверх необходимого. Это также поможет сохранить бюджет при использовании электрических котлов при отоплении дачи во время отсутствия.

Терморегуляторы – достаточно простые в техническом исполнении устройства и могут использоваться от нескольких лет до десятилетий без необходимости замены. Так что их стоимость окупится всего через год-два, в зависимости от площади отапливаемого помещения и того, насколько дорогой вариант терморегулирующей системы используется. Главное – правильно распорядиться этим ресурсом.

терморегулятор для радиаторов

Дроссели и термостаты

Итак, первое деление всех устройств контроля над мощностью системы отопления можно провести по способу управления. Более старый вариант управления – это дроссель или обычный вентиль. С его помощью можно вручную увеличить или уменьшить приток теплоносителя в систему. То есть вместо того, чтобы открывать окна для того чтобы впустить прохладный воздух в дом можно просто приглушить его работу.

Но то, насколько изменится температура, придется проверять на практике. Никаких шкал и делений в этом варианте нет. Также, температура на улице меняется в течение дня, соответственно и система отопления должна работать то сильнее, то слабее. Таким образом, потребуется подкручивать дроссель несколько раз в день. Это не очень удобно. Поэтому для точной настройки отопления лучше использовать термостаты, так как они работают автоматически. Также эти устройства способны подстраиваться под определенные граничные параметры температур.

Тем не менее, дроссели крайне важны в настройке двухтрубной системы отопления частного дома. Только отрегулировав поступление теплоносителя в радиаторы по всем комнатам с помощью такой грубой настройки, можно приступать к созданию динамической системы контроля за температурой. На этом этапе необходимо разобраться с разновидностями термостатов и особенностями каждого типа.


2 вида термостатов для системы отопления

Собственно разница между термостатами заключается в сложности устройств и принципе, лежащем в основе их работы. Соответственно, изменяется и спектр возможностей такой системы. И, конечно же, стоимость. Но каждый из них имеет свой спектр ситуаций, в которых тот или иной вид термостата может стать лучшим решением вопроса цена/качество. 2 вида термостатов, которые можно увидеть на рынке, это: механические и электрические.

Механический регулятор температуры представляет собой балончик с составом, обладающим высокими показателями теплового расширения. Когда температура в системе поднимается, вещество расширяется и перекрывает клапан подачи теплоносителя. Противостоит этому движению обычная пружина. Для того чтобы отрегулировать граничные температурные показатели, достаточно с помощью специального дросселя подкрутить пружину. Чем ближе будет балончик к клапану, тем меньший нагрев потребуется веществу, чтобы перекрыть доступ теплоносителя в радиатор.


Это очень простая и дешевая система на основе термостата. Она рассчитана на миллион движений, что соответствует примерно 100 годам работы. Так что его срока эксплуатации хватит не только детям, но и внукам хозяина дома. Механические термостаты также используются для контроля работы котла. Единственное, в таком случае необходимо подсоединить к термостату рычажную систему. Короткое плечо рычага будет передавать усилие от термостата, а длинное будет контролировать движение заслонки.

Электрические регуляторы работают по несколько иному принципу. В основе их конструкции лежат 2 пластины из разных металлов. При нагревании возникает разность потенциалов, и микровольты электроэнергии передаются на транзистор. Даже такого минимального количества энергии вполне достаточно для контроля затвора и изменения показателей температуры.

Таким образом, получается более точная и дорогая система. В зависимости от сложности, электрические термостаты делятся на аналоговые и цифровые. Первые намного проще и имеют минимальную систему управления. Чаще всего, это колесико со шкалой. Со вторыми все немного сложнее. Цифровые электрические термостаты подразделяются на устройства с открытой и закрытой логикой.


Системы с закрытой логикой контролируют показатели температуры и работу системы отопления исключительно в рамках условий, установленных еще на заводе. Они дешевле и проще в настройке. Для использования в домашних условиях вполне достаточно такой системы для полноценного контроля над всем происходящим в отопительной системе. Задать программу для изменения температуры можно даже на длительный срок. Так, например, при длительном отсутствии можно забить в программу минимальный расход тепла на это время и полный запуск системы к дате возвращения. Так что экономия средств будет максимальной.

Что касается систем с открытой логикой, то они имеют максимально широкие параметры настройки. Их даже можно перепрошить при желании. Это необходимо уже для крупных производств и административных зданий. Для частного дома такой контроль не нужен, тем более что для настройки устройства придется сильно постараться. Более того, очень высокая цена цифрового электрического регулятора с открытой логикой, может отпугнуть многих.

Особенности монтажа терморегуляторов и термостатов

Обычно при покупке радиаторов с терморегулирующей системой, термостат для контроля за температурой необходимо докупать отдельно и устанавливать вручную. В целом, особых проблем с монтажем не возникнет. Они оснащены латунным резьбовым соединением, которое легко вкручивается. Главное, не прикладывать слишком большое усилие, иначе можно с легкостью сорвать резьбу. Лучше также воспользоваться уплотнителем, чтобы соединение не протекало.
установка терморегулятора на радиатор

Идеальный вариант – использование дроссельной системы на одной подводке и термостата на другой. Это поможет полностью контролировать температуру в помещении и выполнять настройку системы отопления, как это было описано выше. Но стоит, также учитывать что термостат чувствителен к температуре окружающей среды и может сбоить, если его целенаправленно нагревать или охлаждать.
установка термостата

В случае с механическим термостатом, его не стоит устанавливать вертикально, чтобы термочувствительная область не попадала в поток горячего воздуха от радиатора. Это касается и электронных регуляторов с датчиками. Сама коробочка с интерфейсом может устанавливаться где угодно. Главное, чтобы было удобно пользоваться устройством, и никто не задевал его, перемещаясь по дому. А датчики являются чувствительными устройствами:
  • Они не должны крепиться ниже 80 см. от пола, иначе холодный воздух, который там скапливается, будет сбивать работу;
  • Не стоит устанавливать датчики на ярко освещенном солнцем участке стены. Тогда в дневное время температура в доме может падать;
  • И последнее условие – удаленность от бытовых и отопительных приборов. Тепло от радиатора или задней стенки холодильника может повредить нормальной работе датчиков.

Если соблюсти все эти условия, то смонтированная система будет работать как часы. Только не стоит забывать об инструкции, идущей в комплекте. Прочитав ее заранее, можно избежать многих проблем. Особенно, когда к высокотемпературной отопительной системе с использованием радиаторов присоединяется теплый пол, то есть низкотемпературная система. Вручную тут уже температуру точно не отрегулируешь. Для теплых полов используется немного другой принцип контроля. Он основан на использовании сервоприводов.

Сервоприводы (терморегуляторы) для теплого пола

Сервоприводы оснащены небольшим двигателем и встроены в устройство термостата теплого пола. Существует два вида сервоприводов:
  • Нормально-открытые, которые используются для холодильных систем;
  • Нормально-закрытые, которые необходимы для функционирования отопления в доме.
схема теплого пола

Такое странное название сервоприводы получили за положение, в котором находится заслонка по умолчанию. В нормально-закрытых сервоприводах, она, что неудивительно, закрыта. При подаче энергии открывается. В конструкции теплого пола такой сервопривод устанавливается на обратном коллекторе, другими словами – термостатическом клапане. Это помогает избавиться от ручной настройки системы.


Общая схема работы сервопривода также не представляет собой ничего сложного. В сервопривод поступает теплоноситель и передается в необходимом объеме далее в систему, в данном случае используется трех- или четырёхходовой смеситель. Регулируется только высота подъема конуса заслонки.


Команды на сервопривод можно подавать вручную, но гораздо более разумным вариантом будет использование единой контролирующей системы. Во-первых, она будет управлять работой и теплого пола, и радиаторов. Во-вторых, не будет необходимости бегать по всему дому и налаживать работу отопления вручную. Достаточно подсоединить провода и расположить консоль управления в удобном месте.

Как использовать терморегуляторы наиболее эффективно?

Как уже упоминалось выше, с помощью терморегуляторов можно взять под собственный контроль отопительную систему дома. Это само по себе удобно, но в заключение хотелось бы подробнее расписать преимущества использования терморегуляторов.
  1. Контроль расхода тепла и счетчик помогут сильно сэкономить на оплате счетов по отоплению. Вплоть до того, что терморегуляторы окупятся за пару месяцев.
  2. Электронные регуляторы помогут настроить отопление таким образом, чтобы оно работало когда это действительно необходимо. В остальное время котел будет включен на минимальную мощность, чтобы не допустить замерзания труб и прорыва системы.
  3. Комбинация теплого пола и радиаторов под контролем хозяина помещения может обеспечить уютную домашнюю обстановку в любое время года. При этом не будет постоянной смены жары и холода, а также сквозняков из-за открытых форточек и дверей.
Даже этих 3-х пунктов вполне достаточно, чтобы купить для пробы дешевый терморегулятор. Он докажет свою эффективность и вскоре можно будет обновить систему. Главное не делать это слишком часто. Даже устаревшие модели вполне способны выполнять все возложенные на них функции.

Терморегуляторы для радиаторов и запорные радиаторные клапаны

В этом разделе представлено оборудование производства компании Данфосс, предназначенное для установки в системы радиаторного отопления:

Термостатические элементы радиаторных терморегуляторов.

Клапаны радиаторных терморегуляторов.

Клапаны запорные и запорно-присоединительные.

Гарнитуры присоединительно-регулирующие.

Арматура для полотенцесушителей и дизайн-радиаторов.

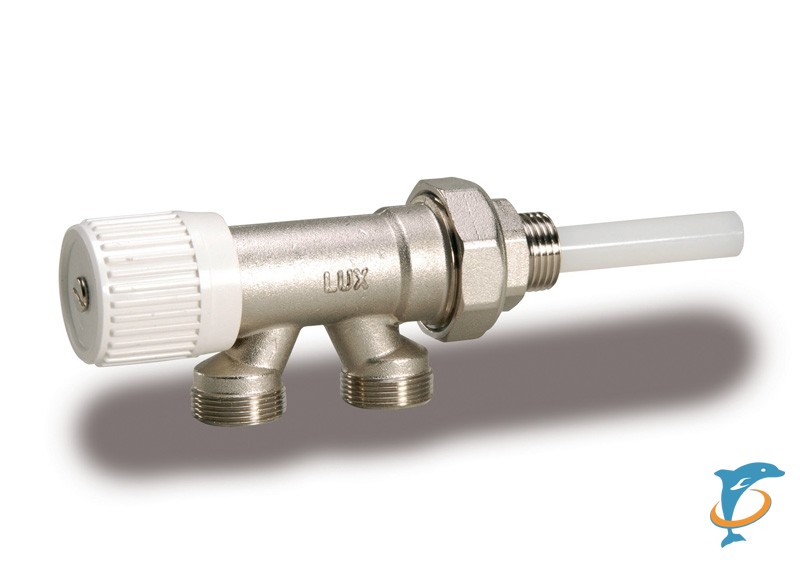

Дроссели для однотрубных систем отопления.

Принадлежности для радиаторных терморегуляторов.

Уплотнительные фитинги для радиаторных терморегуляторов.



Радиаторные клапаны и терморегуляторы для радиаторов – это незаменимые элементы отопительных систем, которые применяются для регулирования и поддержания температуры воды. Среди них можно выделить следующие виды клапанов:

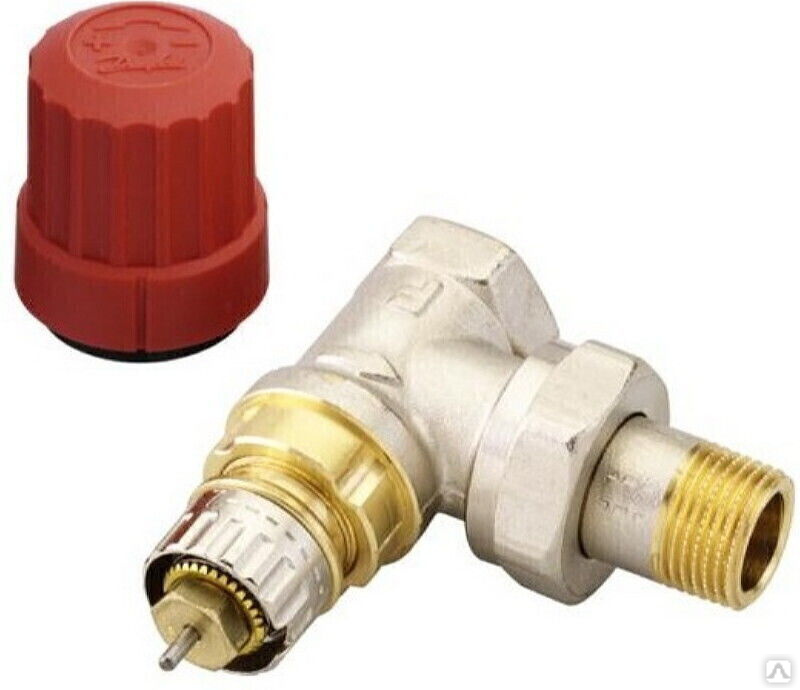

Клапаны для двухтрубной системы отопления RA

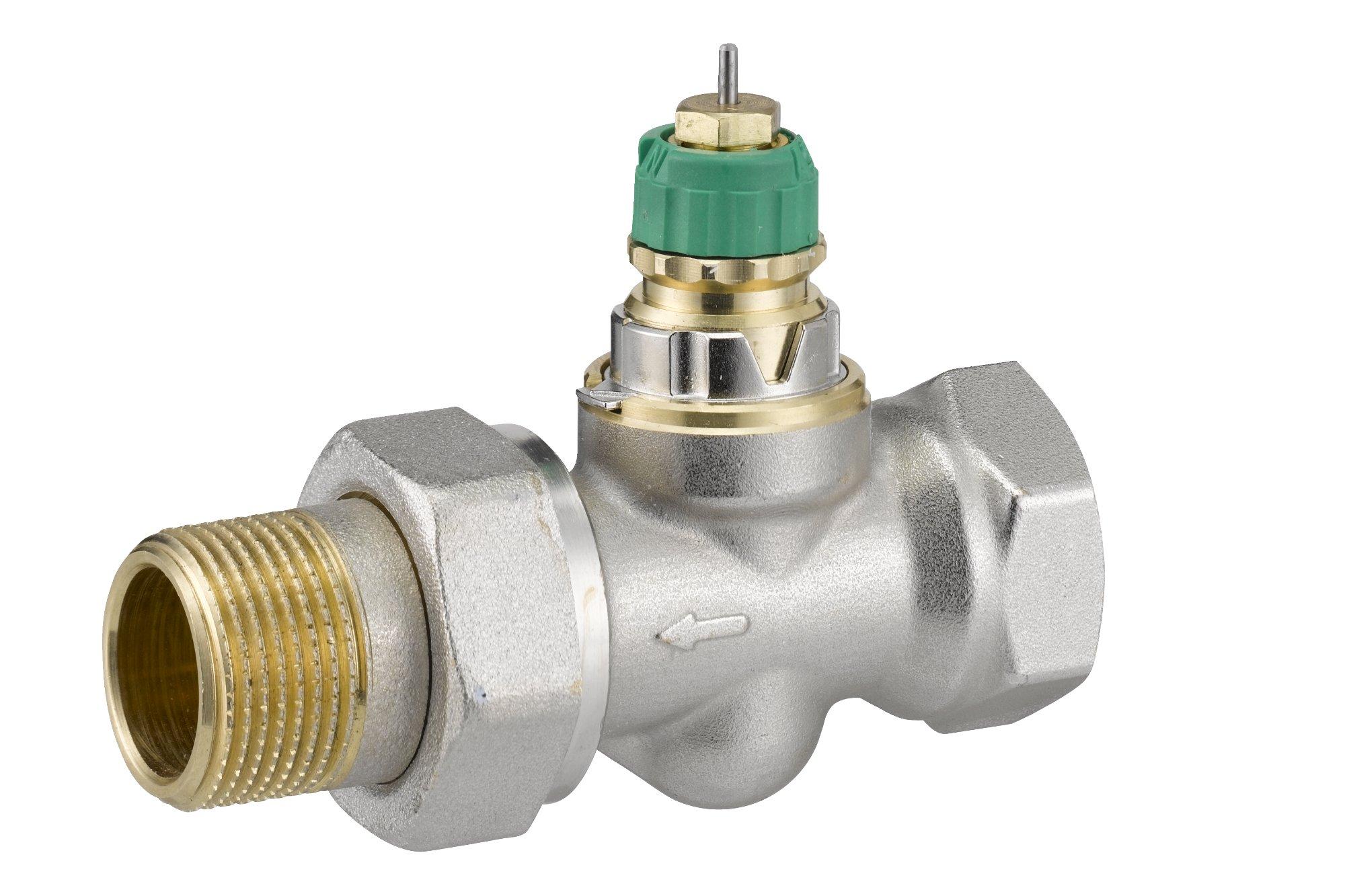

Радиаторный терморегулятор марки RA-N непосредственно предназначен для двухтрубных систем водяного отопления с трубами из нержавеющей стали или меди. Для присоединения штуцера этого клапана у трубам необходимы специализированные инструменты для обжима.

Клапан RLV

Этот клапан имеет возможность бокового опорожнения для боковой установки к радиатору двухтрубной системы отопления.

Клапан RLV-K

Терморегулятор для радиаторов марки RLV-K относится к запорно-присоединительному виду и специально предназначен для монтажа к трубопроводам двухтрубных или горизонтальных однотрубных систем отопления или отопительных приборов. Расположение присоединительных штуцеров этого устройства имеет нижнее расположение и межосевое их расстояние 50 мм. Стоит отметить, что при помощи этого клапана можно отключить полностью отопительный прибор для демонтажа и обслуживания без предварительного опорожнения системы. Для того, чтобы спустить отопительную жидкость на RLV-K надевается специальный спускной клапан. RLV-K изготавливаются из латуни с применением никелевого покрытия в угловом или прямом исполнении.

Клапан RLV-KD

Этот клапан специально разработан как запорно-присоединительный и предназначен для подключения к горизонтальным двухтрубным системам отопления различных отопительных приборов, у которых нижнее расположение установочных штуцеров с расстоянием между осями 50 мм. Стоит отметить, что при помощи терморегулятора для радиаторов RLV-KD можно демонтировать отопительный прибор без предварительного слива рабочей жидкости. Для слива воды из системы на этот клапан надевается специальный спускной клапан. Изготавливается RLV-KD клапан из латуни с никелевым напылением. Этот прибор выпускается в угловом и прямом исполнении.

Клапан RLV-KS

Терморегулятор для радиаторов RLV-KS относится к классу запорно-присоединительных приборов, и предназначен для подключения к двухтрубным отопительным горизонтальным системам с нижним расположением присоединительных штуцеров, межосевое расстояние которых 50 мм. Однако этот клапан в отличие от вышеперечисленных устройств, не подходит для присоединения к нему спускного крана.

Радиаторные терморегуляторы и клапаны Danfoss

Расширенный поиск

Название:

Артикул:

Текст:

Выберите категорию:

Все Котлы » Настенные газовые котлы »» BAXI настенные котлы »»» Baxi ECO4S »»» Baxi ECO Four »»» Baxi LUNA-3 »»» Baxi LUNA-3 Comfort »»» Baxi LUNA-3 Comfort COMBI »»» Baxi NUVOLA-3 Comfort »»» Baxi принадлежности к котлам »» BUDERUS настенные котлы »»» Buderus принадлежности к котлам »» DeDietrich настенные котлы ZENA » Напольные газовые котлы »» BAXI »»» Baxi SLIM 1 i(iN)Fi(N) одноконтурный »»» Baxi SLIM 2 Fi(i) двухконтурный »»» Baxi SLIM EF энергонезависимый »»» Baxi SLIM HPS »»» Baxi принадлежности к котлам »» BUDERUS »»» Buderus Logano газовые »»» Buderus Logano газ/дизель »»» Buderus принадлежности к котлам »» DeDietrich »»» Бытовой чугунный DTG X. .N »»» Газ\жидк. чугунный GT 220 »»» Бытовой чугунный DTG 230-330 »»» Газ/жидк. котлы большой мощности GT330-530 »»» Газ\жидк. стальные котлы CABK »» ACV »»» Напольные газовые энергонезависимые котлы Alfa Comfort »»» Напольные газовые энергозависимые котлы Alfa Comfort E »»» Напольные газовые котлы со встроенным бойлером серии Delta и Heat Master »»» Стальные одноконтурные котлы серия N » Комбинированные и дизельные котлы »» DeDietrich »»» Напольные чугунные котлы NeOvo EcoNox »»» Напольный чугунный газ\жидк. GT-220 »»» Напольный чугунный газ/жидк. большой мощности GT330-530 »» ACV газ\дизель напольный »» Buderus Logano газ/дизель » Комплектующие для котлов »» Baxi принадлежности к котлам »» Buderus принадлежности к котлам »» DeDietrich принадлежности к котлам »» ACV Аксессуары к котлам » Напольные конденсационные котлы »» BAXI »» DeDietrich »» ACV Котельное оборудование » Дымоходы для котлов »» Двустенные дымоходы для котлов WATTEK » MEIBES обвязка котельных »» Модульные системы до 85 кВт MEIBES »»» Насосные группы Meibes »»» Коллекторы, гидрострелки и комплектующие Meibes » ELSEN обвязка котельных »» Распределительные коллекторы и гидрострелки Elsen »» Насосные группы Elsen » OVENTROP обвязка котельных REGUMAT Бойлеры и водонагреватели » Бойлеры Buderus » Бойлеры ACV »» Бойлеры косвенного нагрева COMFORT и COMFORT E »» Бойлеры косвенного нагрева Smart Line »» Бойлеры (промышленная серия) HRs / HRi / SmartFLR / SLME / Jumbo »» Промышленные водонагреватели LCA и буферные емкости LCA » Бойлеры De Dietrich »» De Dietrich бойлеры BPB,BLC »» De Dietrich бойлеры L 160/L 250, GMT 130 » Бойлеры Baxi »» Baxi UB квадратные »» Baxi UBT эмалированные »» Baxi PREMIER Plus нержавейка »» Baxi UBVT SC / UB SC большой емкости »» Baxi газовые накопительные SAG-3 »» Baxi газовые проточные SIG-2 »» Baxi электрические накопительные »» Аксессуары для бойлеров Baxi » Бойлеры Reflex Расширительные баки » Reflex расширительные баки Насосы Grundfos » Grundfos UPS отопление » Grundfos ГВС/ХВС водопровод » Grundfos насосы для водоснабжения » Канализационные установки SOLOLIFT2 и MULTILIFT » Grundfos дренажные и фекальные насосы Радиаторы » KERMI™ стальные панельные радиаторы »» Боковое подключение FKO »»» 11 тип »»» 12 тип »»» 22 тип »»» 33 тип »» Нижнее подключение FTV »»» 11 тип »»» 12 тип »»» 22 тип »»» 33 тип » ELSEN стальные панельные »» Боковое подключение ERK KOMPAKT »»» 11 тип »»» 21 тип »»» 22 тип »»» 33 тип »» Нижнее подключение EVR VENTIL »»» 11 тип »»» 21 тип »»» 22 тип »»» 33 тип » ARBONIA трубчатые радиаторы »» Arbonia боковое подключение »» Arbonia нижнее подключение »» Arbonia радиаторы под заказ » Радиаторы биметаллические »» Монолитные биметаллические радиаторы RIFAR Supremo »»» Rifar Supremo боковое подключение »»» Rifar Supremo Ventil нижнее подключение Внутрипольные конвекторы » ELSEN »» EKN c естественной конвекцией »» EKQ c принудительной конвекцией » Varmann »» Ntherm естественная конвекция »» Qtherm принудительная конвекция Радиаторная и термостатическая арматура » Радиаторная арматура Oventrop » Радиаторная арматура ELsen » Радиаторная арматура Giacomini » Радиаторная арматура Rehau Коллекторы и распределительные гребенки » Oventrop распределительные гребенки и коллекторы » Elsen распределительные гребенки и коллекторы » Rehau распределительные гребенки и коллекторы » Giacomini распределительные гребенки и коллекторы REHAU трубы и комплектующие » Трубы Rehau Rautitan »» Rehau Flex универсальная »» Rehau Pink для отопления и ТП »» Rehau Stabil универсальная »» Rehau HIS для водоснабжения »» Rehau Platinum универсальная »» Rehau RAUTHERM S для теплого пола » Крепеж Rehau » Регулирование отопления и теплого пола » Rehau фитинги »» Монтажные гильзы Rehau Rautitan »» Тройники Rehau Rautitan »» Угольники Rehau Rautitan »» Переходники Rehau Rautitan »» Муфты соединительные Rehau Rautitan »» Резьбозажимные соединения Rehau Rautitan »» Фитинги Rautherm S » Радиаторная арматура Rehau » Rehau распределительные гребенки и коллекторы » Электрический теплый пол REHAU SOLELEC » Канализации Rehau RAUPIANO » Rehau монтажный инструмент » Плинтусные каналы Rehau » Материалы для теплого пола Rehau ELSEN трубы и комплектующие » Трубы Elsen из сшитого полиэтилена »» Труба Elsen Elspipe универсальная »» Труба Elsen для теплого пола »» Труба Elsen Elspipe Triplex универсальная »» Труба гофрированная Elsen красная\синяя » Elsen фитинги »» Монтажные гильзы Elsen »» Тройники Elsen аксиальные »» Угольники Elsen аксиальные »» Переходники Elsen аксиальные »» Муфты соединительные Elsen аксиальные »» Резьбозажимные соединения Elsen » Радиаторная арматура Elsen » Elsen распределительные гребенки и коллекторы » Коллекторные шкафы Elsen » Резьбовые латунные фитинги Elsen »» Ниппель »» Муфта »» Угольники »» Тройник »» Удлинитель »» Переходник »» Футорка »» Сгон американка »» Заглушка »» Штуцер стопорная гайка »» Сгон прямой » Гофротруба Elsen » Крепеж Elsen » Гибкая подводка Elsen Канализация REHAU Полипропиленовые трубы » ПОЛИПРОПИЛЕНОВЫЕ ТРУБЫ И ФИТИНГИ TEBO »» Полипропиленовые трубы TEBO »» ПП угольники ТЕБО »» ПП муфты ТЕБО »» ПП Тройники ТЕБО »» ПП компенсаторы и обводные колена ТЕБО »» ПП бурты,заглушки,седла,фланцы ТЕБО »» ПП краны, вентили, клапаны, фильтры ТЕБО »» ПП крепежные изделия ТЕБО »» ПП коллекторы и комплектующие ТЕБО »» ПП монтажный инструмент ТЕБО Oventrop трубы и комплектующие » Металлопластиковые и PEX трубы OVENTROP » Распределительные гребенки и коллекторы Oventrop » Радиаторная арматура Oventrop » Арматура для обвязки котлов, бойлеров и насосов OVENTROP » Арматура для жидкого топлива OVENTROP » Прессовые фитинги Cofit P Oventrop » Oventrop шаровые краны Optibal » Oventrop вентили трехходовые смесительные термостатические » Oventrop Unibox регуляторы теплого пола и отопления » Oventrop вентили регулирующие и запорные » Oventrop комнатные термостаты и сервоприводы » Oventrop воздухоотводчики, клапаны и сетчатые фильтры Шаровые краны » Giacomini шаровые краны »» Стандартный проход R250-259 »» Полнопроходные серия R850-859 »» Усиленные DADO серия R910-950 »» Краны с отводом (американки) Giacomini »» Спускные и сливные краны » Oventrop шаровые краны Optibal » Elsen шаровые краны Измерительная и предохранительная арматура » Воздухоотводчики автоматические » Обратные клапаны » Предохранительные клапаны » Группы безопасности » Клапаны подпитки » Редукторы давления » Манометры и термометры » Фильтры механической очистки » Фильтры самопромывные » Сепараторы воздуха и шлама Теплоизоляция Энергофлех » Теплоизоляционные трубки Super (серые) » Теплоизоляции для «тёплого пола» » Аксессуары Энергофлех » Теплоизоляционные трубки Super Protect (красные-синии) Danfoss » Радиаторные терморегуляторы и клапаны Danfoss » Ручные балансировочные клапаны Danfoss » Автоматические балансировочные клапаны Danfoss » Комбинированные балансировочные клапаны Danfoss » Регуляторы температуры и давления Danfoss » Шаровые краны Danfoss » Дисковые поворотные затворы Danfoss » Обратные клапаны Danfoss » Фильтры сетчатые Danfoss » Автоматические воздухоотводчики Danfoss STOUT » Биметаллические радиаторы STOUT Space » Алюминиевые радиаторы STOUT Bravo » Внутрипольные конвекторы STOUT » Трубы из сшитого полиэтилена STOUT » Фитинги для труб из сшитого полиэтилена STOUT » Резьбовые латунные фитинги STOUT » Инструмент и комплектующие STOUT » Распределительные коллекторы STOUT » Коллекторы системы водоснабжения STOUT » Предохранительные клапаны и группы безопасности STOUT » Контрольно-измерительная арматура STOUT » Управляющая электроника STOUT » Система обвязки котельных STOUT » Термостатические и смесительные клапаны STOUT » Шаровые краны STOUT » Радиаторные и термостатические вентили STOUT » Трубопроводная арматура STOUT » Система дымоходов для настенных котлов STOUT » Мембранные расширительные баки STOUT » Монтажные шкафы STOUT » Хомуты для труб STOUT » Трубы металлопластиковые PE-Xb/Al/PE-Xb, гофрированные ПНД. » Маты для тёплого пола с бобышками и комплектующие

Производитель:

ВсеACVArboniaBaxiBaxi (Италия)BUDERUSDanfossDeDietrichElsenGiacomini (Италия)GrundfosKermi, ГерманияMeibesOventrop , ГерманияReflex (Германия)Rehau , ГерманияRIFARSTOUTSYRVaillantvarmannWattekЭнергофлекс

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице:

5203550658095

Найти

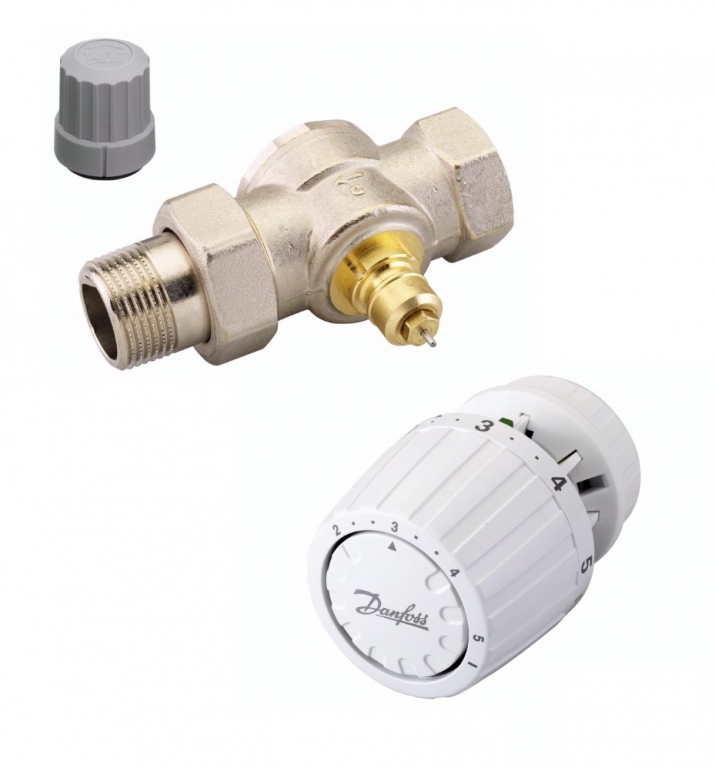

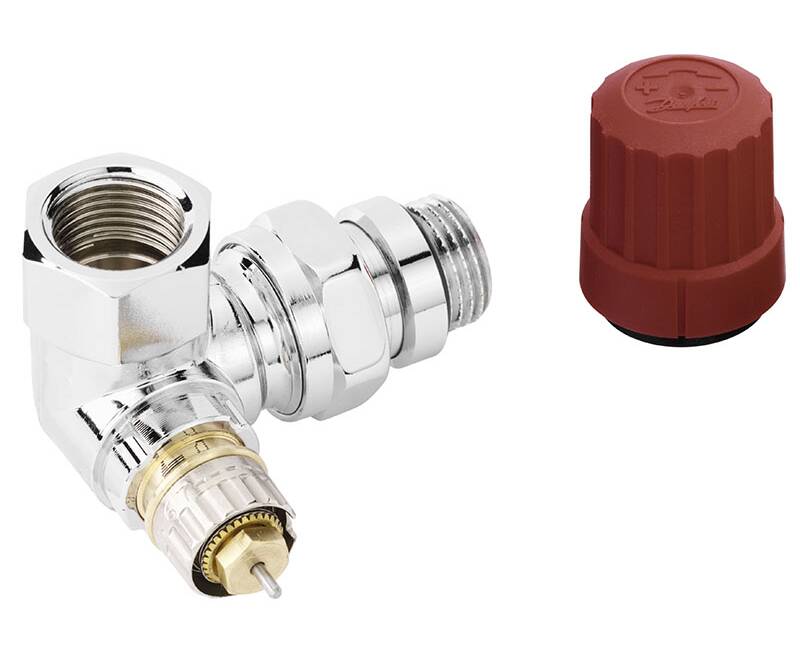

Комплект терморегулятора Danfoss RTR-N/RTR 7090 (013G2175) – цена, описание, отзывы

Комплект терморегулятора Danfoss RTR-N/RTR 7090 (013G2175) для двухтрубной системы отопления, состоящий из клапана RA-N и термостата RTR7090.
Клапан RTR-N предназначен для применения в двухтрубных насосных системах водяного отопления с трубопроводами из меди или нержавеющей стали. Для соединения штуцера клапана с трубопроводом требуются специальные обжимные инструменты. .
RA 2994 термостатический элемент устройство автоматического регулирования температуры,представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которыми в настоящее время оснащаются системы отопления зданий различного назначения.
Термостатический элемент RTR 7090 можно комбинировать с RTR-N для получения двухтрубной системы отопления.

Технические характеристики:
Комплект терморегулятора Danfoss RA-N/RTR 7090 (013G2175) для двухтрубной системы отопления, состоящий из клапана RTR-N и термостата RTR7090.
Клапан RTR-N предназначен для применения в двухтрубных насосных системах водяного отопления с трубопроводами из меди или нержавеющей стали. Для соединения штуцера клапана с трубопроводом требуются специальные обжимные инструменты. .
RTR 7090 термостатический элемент устройство автоматического регулирования температуры,представляет собой пропорциональный регулятор температуры воздуха прямого действия с малой зоной пропорциональности, которыми в настоящее время оснащаются системы отопления зданий различного назначения.
Термостатический элемент RTR 7090 можно комбинировать с RTR-N для получения двухтрубной системы отопления.

Технические характеристики:
Тип — RTR-N/RTR 7090
Артикул (код) — 013G2175
Ду — 20 мм
Описание — Угловой
Присоединение к радиатору и системе — 3/4
Покрытие — Никелевое
Макс. рабочая температура — +120 °С
Макс. рабочее давление —  10 бар
Температура теплоносителя мах — 1 МПа
Среда рабочая — Вода, антифриз

Температура теплоносителя мах — 1 МПа
Среда рабочая — Вода, антифриз

Основы двухтрубных паровых радиаторов

Основы двухтрубных паровых радиаторов

В двухтрубных паровых установках пар поступает от котла к радиаторам через впускной патрубок. Как только пар конденсируется, он возвращается в котел через вторую выпускную трубу. Обычно вы можете распознать двухтрубную систему по двум трубам и отсутствию пароотводчика, прикрепленного к радиатору.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в однотрубные паровые радиаторы здесь.

Компоненты двухтрубного парового радиатора

Пар поступает в радиатор через регулирующий клапан. Конденсатоотводчик позволяет воздуху и воде выходить, возвращаясь к котлу, но обеспечивает удержание пара внутри радиатора. Когда радиатор наполняется паром, воздух выходит из радиатора через открытый сифон. Когда радиатор наполняется паром, термостат внутри сифона расширяется и закрывает выпускное отверстие, задерживая пар внутри него. После конденсации пара ловушка снова открывается, позволяя воде вернуться в котел.

Воздух выходит из труб через одно или несколько главных вентиляционных отверстий рядом с котлом, а конденсат стекает обратно в котел, чтобы повторить процесс.

Конденсатоотводчик Hoffman

Регулирующий клапан на радиаторе может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля. Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель, чтобы конденсат всегда мог возвращаться в котел.Наши в стандартной комплектации поставляются с одним.

Какие радиаторы использовать с двухтрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Просмотрите нашу полную подборку здесь. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

См. Также наши руководства по однотрубным паровым и водяным радиаторам.

Дополнительная литература

Дэн Холохан: Возвращение к утраченному искусству парового отопления
Дэн Холохан: Озеленение пара

Общие сведения о системах отопления и охлаждения | Жилищно-бытовой опыт

Университет Вандербильта в настоящее время использует два основных метода нагрева и охлаждения. Доступны два типа систем фанкойлов
: двухтрубные и четырехтрубные.Обозначение
с двумя или четырьмя трубками относится к системе распределения воды, обслуживающей климатическое оборудование в здании.

• Двухтрубная система включает только одну линию подачи и только одну линию возврата к агрегату. В двухтрубной системе все здание работает либо в режиме отопления, либо в режиме охлаждения. Здания автоматически переключаются с обогрева на охлаждение или с охлаждения на обогрев на основе предварительно установленного термостата, который считывает внешнюю температуру.
• Четырехтрубная система имеет подающий и обратный трубопровод.Четырехтрубная система включает в себя распределительную систему, которая включает как систему горячего водоснабжения с обратными линиями, так и систему подачи охлажденной воды с обратными линиями. Это означает, что четырехтрубные системы могут подавать тепло в одно помещение и охлаждать другое.

Существуют разные уровни контроля в зависимости от здания. Есть залы, где жильцы могут выключить вентилятор или установить скорость на низкую, среднюю или высокую. В некоторых зданиях доступен контроль температуры. В некоторых залах вентилятор работает постоянно, чтобы воздух двигался в помещении.В таблице ниже описано, что предлагается в каждом общежитии. За дополнительной помощью или информацией обращайтесь к своему руководителю по техническому обслуживанию.

Двухтрубный Четырехтрубный Контроль скорости вентилятора Контроль температуры ~ Постоянно работающий вентилятор
Газон для выпускников: Коул, Толмен, МакГилл X X
Газон для выпускников: Э. Бронсон Инграм X X
Блейкмор X X X
Branscomb Quad: Lupton, Scales, Stapleton, Vaughn X
Quad Branscomb: конечные комнаты X X
Башни Кармайкл X X
Палата общин: Кроуфорд, Ингрэм, Мюррей Стамбо, Сазерленд X X X
The Commons: Восток, Мемориал, Север, Запад X X X
Общество: Gillette X X X
Highland Quad: Морган, Льюис X X X
Highland Quad: Mayfield, Chaffin * X
McTyeire X X
Уоррен и Мур X X X

~ Вентилятор должен быть включен для контроля температуры.
* Mayfield и Chaffin — тепловые насосы.

% PDF-1.4 % 581 0 объект > эндобдж xref 581 98 0000000016 00000 н. 0000002904 00000 н. 0000003066 00000 н. 0000003953 00000 н. 0000004571 00000 н. 0000005018 00000 н. 0000005132 00000 н. 0000005244 00000 н. 0000005343 00000 п. 0000005766 00000 н. 0000006373 00000 п. 0000007041 00000 п. 0000007555 00000 н. 0000007646 00000 н. 0000009952 00000 н. 0000011842 00000 п. 0000014011 00000 п. 0000016317 00000 п. 0000016431 00000 п. 0000018380 00000 п. 0000020248 00000 п. 0000021327 00000 п. 0000021740 00000 п. 0000022823 00000 п. 0000023131 00000 п. 0000026062 00000 п. 0000031342 00000 п. 0000031682 00000 п. 0000031760 00000 п. 0000032662 00000 п. 0000032740 00000 п. 0000033015 00000 п. 0000033093 00000 п. 0000033708 00000 п. 0000033786 00000 п. 0000034128 00000 п. 0000034206 00000 п. 0000034548 00000 п. 0000034626 00000 п. 0000034967 00000 п. 0000035045 00000 п. 0000035387 00000 п. 0000035465 00000 п. 0000035807 00000 п. 0000035885 00000 п. 0000036227 00000 п. 0000036305 00000 п. 0000036646 00000 п. 0000036724 00000 п. 0000037064 00000 п. 0000037142 00000 п. 0000038045 00000 п. 0000038123 00000 п. 0000038464 00000 п. 0000038542 00000 п. 0000038883 00000 п. 0000038961 00000 п. 0000039302 00000 п. 0000039380 00000 п. 0000039722 00000 п. 0000039800 00000 п. 0000040141 00000 п. 0000040219 00000 п. 0000040560 00000 п. 0000040638 00000 п. 0000040980 00000 п. 0000041058 00000 п. 0000041399 00000 н. 0000041477 00000 п. 0000041818 00000 п. 0000041896 00000 п. 0000042238 00000 п. 0000042316 00000 п. 0000042985 00000 п. 0000043063 00000 п. 0000043404 00000 п. 0000043482 00000 п. 0000043824 00000 п. 0000043902 00000 п. 0000044243 00000 п. 0000044321 00000 п. 0000044663 00000 п. 0000044741 00000 п. 0000045411 00000 п. 0000045489 00000 п. 0000045862 00000 п. 0000045940 00000 п. 0000046277 00000 п. 0000046355 00000 п. 0000046629 00000 н. 0000046707 00000 п. 0000047081 00000 п. 0000047159 00000 п. 0000047497 00000 п. 0000054169 00000 п. 0000191760 00000 н. 0000002715 00000 н. 0000002256 00000 н. трейлер ] / Назад 300624 / XRefStm 2715 >> startxref 0 %% EOF 678 0 объект > поток hb«`g`g`cb @

Глоссарий терминов — Отопление и охлаждение

Новости
