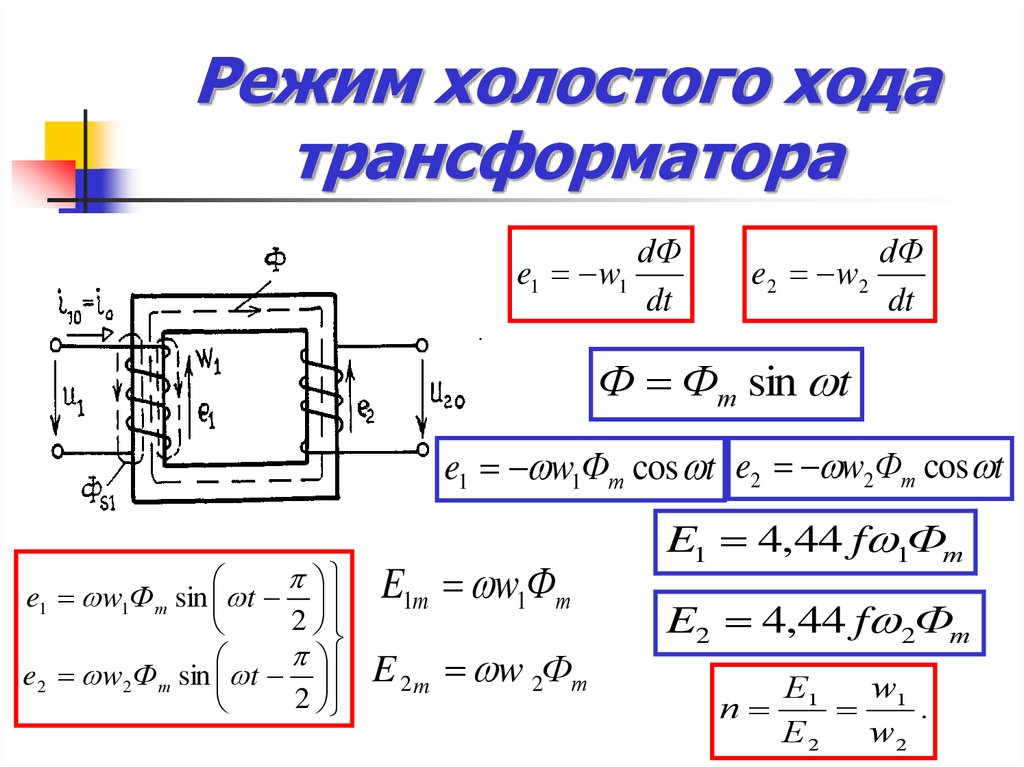

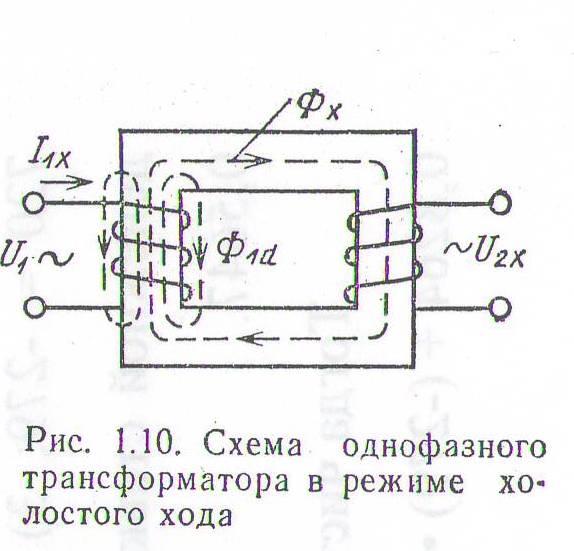

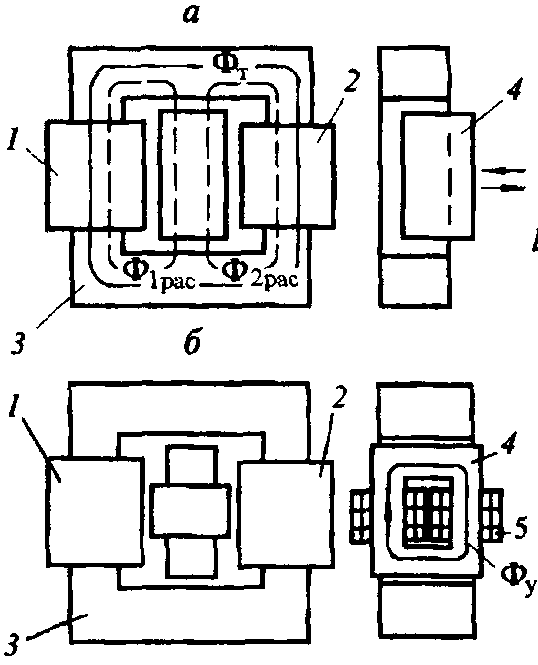

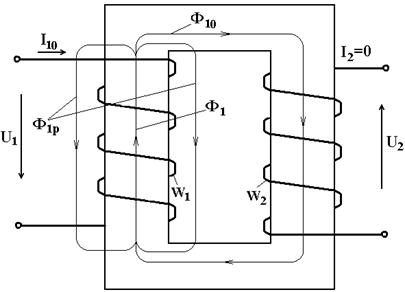

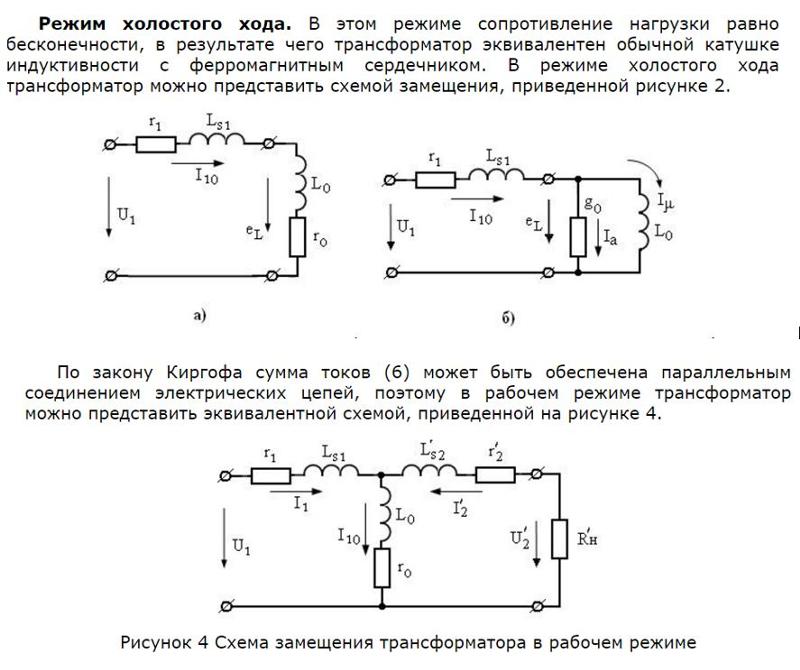

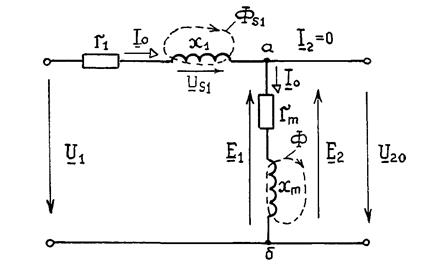

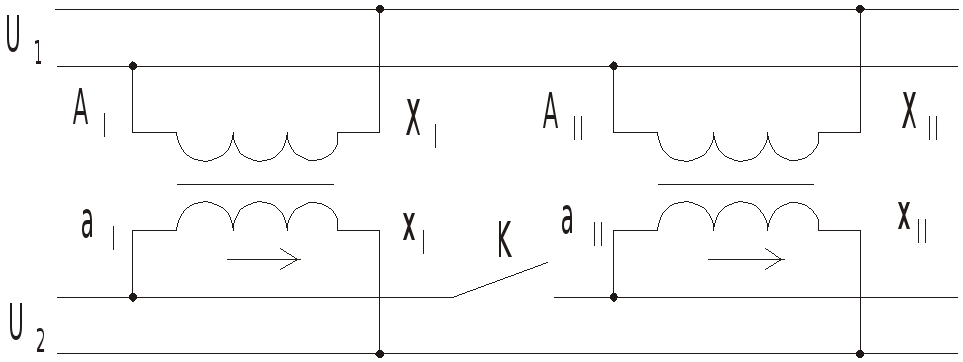

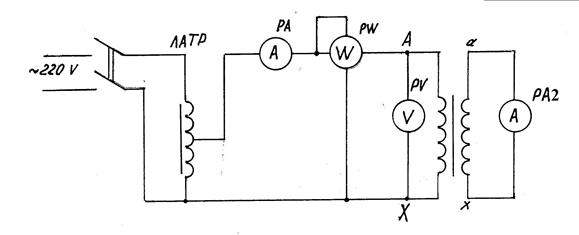

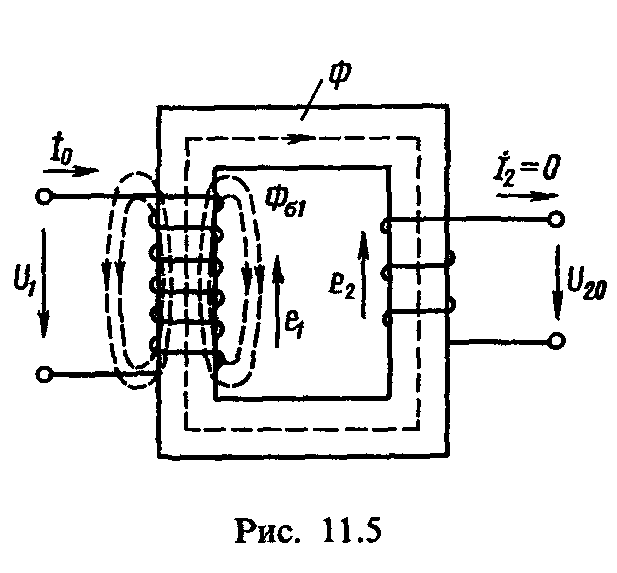

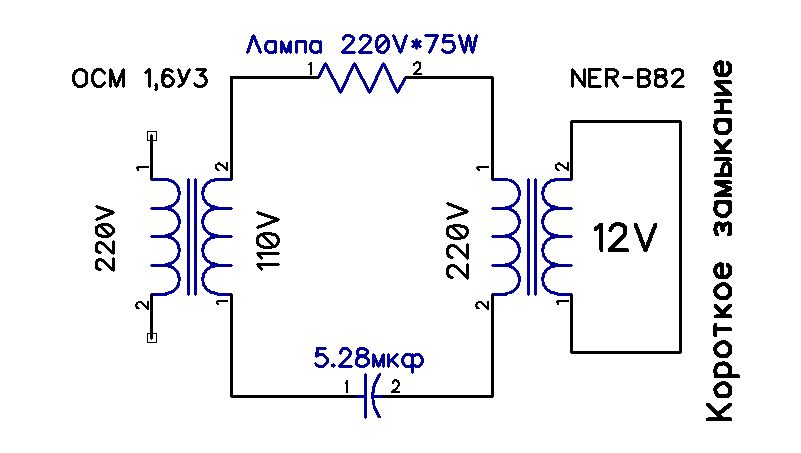

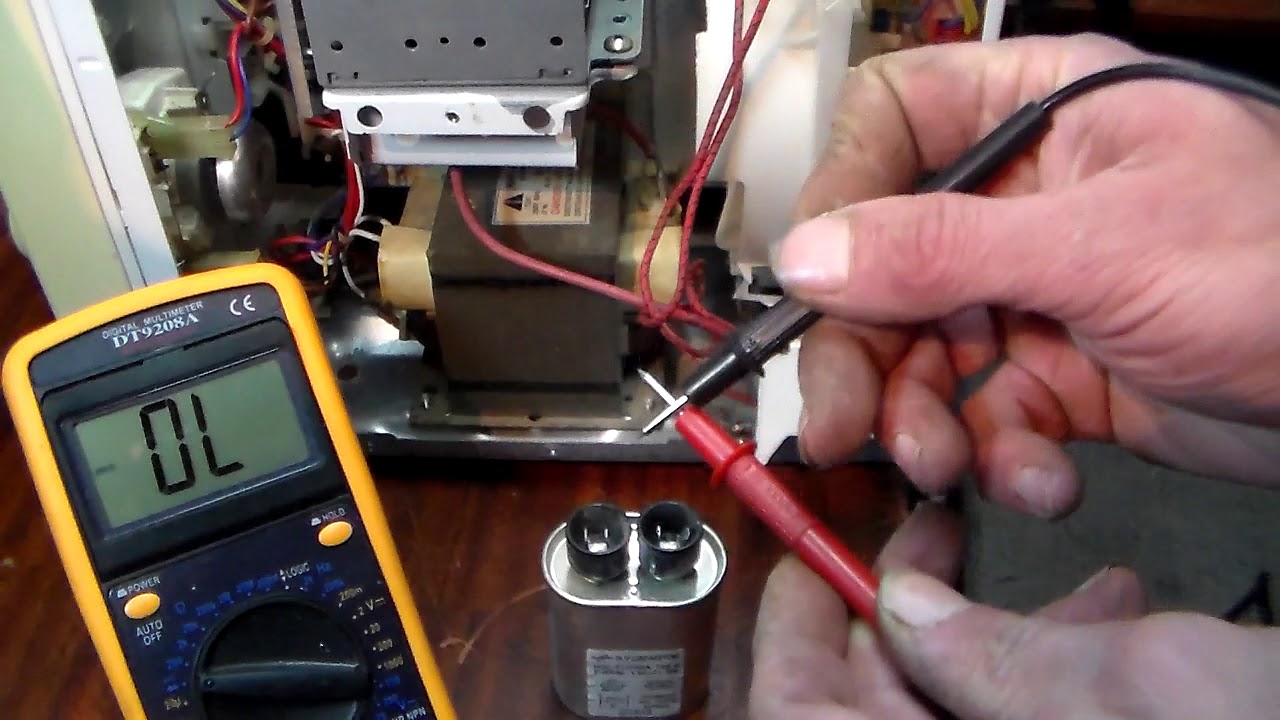

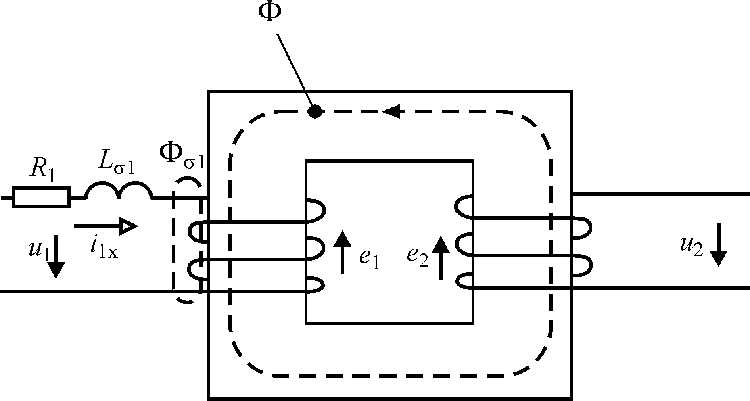

Трансформатор на холостом ходу греется: Почему греется трансформатор?

Понижающий трансформатор: (много витков: несколько витков).

Эффект повышения / понижения отношения витков катушки в трансформаторе аналогичен соотношению зубьев шестерни в механических зубчатых передачах, преобразуя значения скорости и крутящего момента примерно таким же образом:

Повышающие и понижающие трансформаторы для целей распределения электроэнергии могут быть гигантскими по сравнению с показанными ранее силовыми трансформаторами, причем некоторые блоки имеют высоту дома. На следующей фотографии показан трансформатор подстанции высотой около двенадцати футов:

Существуют приложения, в которых необходима электрическая изоляция между двумя цепями переменного тока без какого-либо преобразования уровней напряжения или тока.В этих случаях используются трансформаторы под названием изолирующие трансформаторы с коэффициентами трансформации 1: 1. Настольный изолирующий трансформатор показан на рисунке ниже.

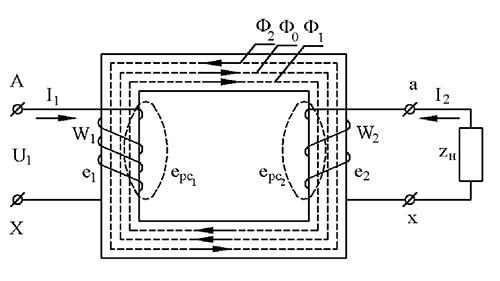

Поскольку трансформаторы по сути являются устройствами переменного тока, нам необходимо знать фазовые соотношения между первичной и вторичной цепями. Мы можем изобразить формы волны для первичной и вторичной цепей и увидеть фазовые соотношения.

Вторичное напряжение V (3,5) синфазно с первичным напряжением V (2) и понижено в десять раз.

При переходе от первичной обмотки V (2) к вторичной обмотке V (3,5) напряжение снижалось в десять раз, а ток повышался в десять раз. Формы сигналов как тока, так и напряжения являются синфазно при переходе от первичного к вторичному.

Условные обозначения трансформатора

Похоже, что напряжение и ток двух обмоток трансформатора синфазны, по крайней мере, для нашей резистивной нагрузки. Это достаточно просто, но было бы неплохо знать , каким образом мы должны подключить трансформатор, чтобы обеспечить соблюдение правильного фазового соотношения. В конце концов, трансформатор — это не что иное, как набор индукторов с магнитной связью, а на индукторах обычно нет какой-либо маркировки полярности.Если бы мы посмотрели на трансформатор без маркировки, у нас не было бы возможности узнать, каким образом подключить его к цепи, чтобы получить синфазное (или не синфазное на 180 °) напряжение и ток:

Так как это имеет практическое значение, производители трансформаторов разработали своего рода стандарт маркировки полярности для обозначения фазовых соотношений. Он называется условным обозначением точек и представляет собой не что иное, как точку, помещенную рядом с каждым соответствующим плечом обмотки трансформатора:

Обычно трансформатор поставляется с какой-то схематической диаграммой, на которой отмечены выводы проводов для первичной и вторичной обмоток. На схеме будет пара точек, похожая на то, что видно выше. Иногда точки будут опускаться, но когда метки «H» и «X» используются для обозначения проводов обмотки трансформатора, предполагается, что нижние индексы обозначают полярность обмоток. Провода «1» (H ₁ и X ₁ ) представляют собой места, где обычно размещаются точки маркировки полярности.

Подобное расположение этих точек рядом с верхними концами первичной и вторичной обмоток говорит нам о том, что любая мгновенная полярность напряжения, наблюдаемая на первичной обмотке, будет такой же, как и на вторичной обмотке. Другими словами, фазовый сдвиг от первичного к вторичному будет равен нулю градусов.

С другой стороны, если точки на каждой обмотке трансформатора не совпадают , а не , фазовый сдвиг между первичной и вторичной обмотками будет 180 °, например:

Конечно, условное обозначение точек указывает только на то, какой конец каждой обмотки является каким относительно другой обмотки (ей). Если вы хотите самостоятельно изменить соотношение фаз, все, что вам нужно сделать, это поменять местами соединения обмотки следующим образом:

Трансформаторы «повышают» или «понижают» напряжение в соответствии с соотношением витков первичной и вторичной обмоток.

[латекс] \ text {Коэффициент передачи напряжения} = \ frac {N_ {вторичный}} {N_ {первичный}} [/ латекс]

[латекс] \ text {Текущий коэффициент передачи} = \ frac {N_ {primary}} {N_ {secondary}} [/ latex]

Где,

[латекс] N = \ text {Количество витков в обмотке} [/ латекс]

• Трансформатор, предназначенный для увеличения напряжения от первичной до вторичной, называется повышающим трансформатором .Трансформатор, предназначенный для понижения напряжения с первичной обмотки на вторичную, называется понижающим трансформатором .
• Коэффициент трансформации трансформатора будет равен квадратному корню из отношения его первичной индуктивности к вторичной индуктивности (L).

[латекс] \ text {Коэффициент передачи напряжения} = \ sqrt {\ frac {L_ {вторичный}} {L_ {первичный}}} [/ латекс]

• Имея возможность передавать мощность от одной цепи к другой без использования соединительных проводов между двумя цепями, трансформаторы обеспечивают полезную функцию гальванической развязки .
• Трансформаторы, предназначенные для обеспечения гальванической развязки без скачков напряжения и тока вверх или вниз, называются изолирующими трансформаторами .
• Фазовое соотношение для напряжения и тока между первичной и вторичной цепями трансформатора прямое: в идеале нулевой сдвиг фазы.
• Условное обозначение точек — это тип маркировки полярности для обмоток трансформатора, показывающий, какой конец обмотки является каким относительно других обмоток.

Трансформаторы с несколькими вторичными обмотками

Трансформаторы — очень универсальные устройства. Базовая концепция передачи энергии между взаимными индукторами достаточно полезна между одной первичной и одной вторичной обмотками, но трансформаторы не обязательно должны быть сделаны с двумя наборами обмоток. Рассмотрим схему трансформатора:

Здесь три катушки индуктивности имеют общий магнитный сердечник, магнитно «связывая» или «связывая» их вместе.Взаимосвязь соотношений витков обмоток и отношений напряжений, наблюдаемая с одной парой взаимных индукторов, все еще сохраняется здесь для нескольких пар катушек.

Вполне возможно собрать трансформатор, подобный приведенному выше (одна первичная обмотка, две вторичные обмотки), в котором одна вторичная обмотка является понижающей, а другая — повышающей. Фактически, такая конструкция трансформатора была довольно распространена в цепях питания вакуумных ламп, которые требовались для подачи низкого напряжения на нити ламп (обычно 6 или 12 вольт) и высокого напряжения для пластин ламп (несколько сотен вольт) от источника питания. номинальное первичное напряжение 110 вольт переменного тока.

С таким трансформатором возможны не только напряжения и токи совершенно разных величин, но все цепи электрически изолированы друг от друга.

Трансформатор на рисунке выше предназначен для обеспечения высокого и низкого напряжения, необходимого в электронной системе с использованием электронных ламп. Низкое напряжение требуется для питания нитей электронных ламп, в то время как высокое напряжение требуется для создания разности потенциалов между пластиной и катодными элементами каждой трубки.Одного трансформатора с несколькими обмотками достаточно, чтобы обеспечить все необходимые уровни напряжения от одного источника 115 В. Провода для этого трансформатора (их 15!) На фотографии не показаны, они скрыты от глаз.

Если электрическая изоляция между вторичными цепями не имеет большого значения, аналогичный эффект может быть получен путем «постукивания» одной вторичной обмотки в нескольких точках по ее длине, как показано на рисунке ниже.

Многополюсный коммутирующий трансформатор

Ответвитель — это не что иное, как соединение проводов, сделанное в некоторой точке обмотки между концами. Неудивительно, что соотношение витков обмотки / величины напряжения обычного трансформатора сохраняется для всех ответвлений обмоток. Этот факт можно использовать для производства трансформатора с несколькими передаточными числами:

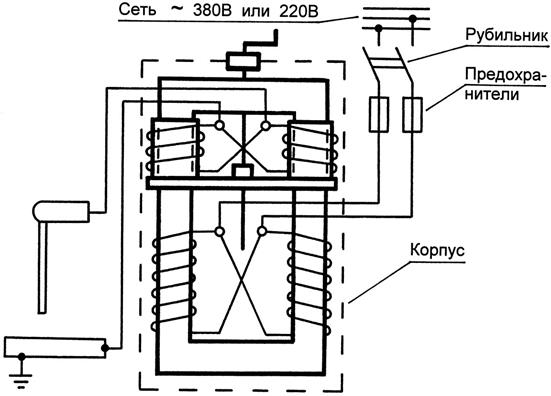

Переменный трансформатор

Продолжая концепцию отводов обмотки, мы получаем «регулируемый трансформатор», в котором скользящий контакт перемещается по длине открытой вторичной обмотки, способной подключаться к ней в любой точке по ее длине.Эффект эквивалентен наличию отвода обмотки на каждом витке обмотки и переключателя с полюсами на каждом положении отвода:

Одним из потребительских применений переменного трансформатора является регулирование скорости для модельных поездов, особенно поездов 1950-х и 1960-х годов. Эти трансформаторы были по существу понижающими блоками, максимальное напряжение, получаемое от вторичной обмотки, было существенно меньше, чем первичное напряжение от 110 до 120 вольт переменного тока.Контакт с регулируемой разверткой обеспечивает простое средство управления напряжением с небольшими потерями энергии, намного более эффективное, чем управление с использованием переменного резистора!

Подвижно-скользящие контакты слишком непрактичны для использования в крупных промышленных силовых трансформаторах, но многополюсные переключатели и отводы обмотки являются обычным явлением для регулировки напряжения. В энергосистемах необходимо периодически производить регулировку, чтобы приспособиться к изменениям нагрузок в течение месяцев или лет во времени, и эти схемы переключения обеспечивают удобное средство. Как правило, такие «переключатели ответвлений» не предназначены для работы с током полной нагрузки, а должны срабатывать только тогда, когда трансформатор обесточен (отсутствует питание).

Автотрансформатор

Принимая во внимание, как мы можем отвести любую обмотку трансформатора, чтобы получить эквивалент нескольких обмоток (хотя и с потерей гальванической развязки между ними), имеет смысл полностью отказаться от электрической изоляции и построить трансформатор из одной обмотки. Действительно, это возможно, и получившееся устройство называется автотрансформатором :

Автотрансформатор, изображенный выше, выполняет функцию повышения напряжения. Понижающий автотрансформатор будет выглядеть примерно так, как показано на рисунке ниже.

находят широкое применение в приложениях, требующих небольшого повышения или понижения напряжения на нагрузке. Альтернативой обычному (изолированному) трансформатору было бы либо иметь правильное соотношение первичной / вторичной обмоток, предназначенное для работы, либо использовать понижающую конфигурацию с вторичной обмоткой, подключенной последовательно («повышающий») или последовательно. противодействующая («вздымая») мода.Для иллюстрации того, как это будет работать, приведены значения первичного, вторичного напряжения и напряжения нагрузки.

Конфигурации автотрансформатора

Во-первых, «повышающая» конфигурация. На рисунке ниже полярность вторичной катушки ориентирована так, что ее напряжение напрямую складывается с первичным напряжением.

Далее, «раскладывающаяся» конфигурация. На рисунке ниже полярность вторичной катушки ориентирована так, что ее напряжение напрямую вычитается из первичного напряжения:

Основным преимуществом автотрансформатора является то, что такая же функция повышения или понижения достигается только с одной обмоткой, что делает его дешевле и легче в производстве, чем обычный (изолирующий) трансформатор, имеющий как первичную, так и вторичную обмотки.

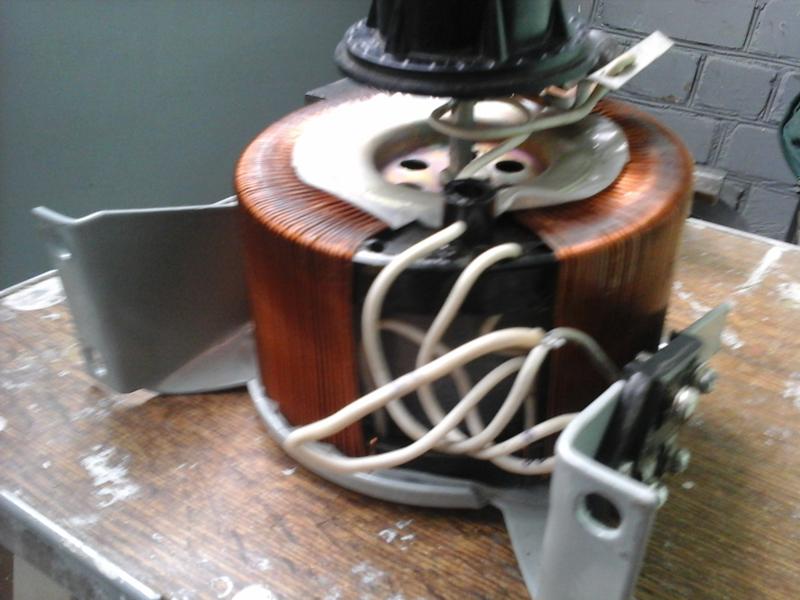

Автотрансформатор с вариатором

Как и у обычных трансформаторов, обмотки автотрансформатора могут иметь ответвления для изменения коэффициента передачи.Кроме того, их можно сделать бесступенчато регулируемыми с помощью скользящего контакта, чтобы постучать по обмотке в любой точке по ее длине. Последняя конфигурация достаточно популярна, чтобы заслужить собственное имя: Variac . (рисунок ниже)

Маленькие вариаторы для настольного использования — это популярное оборудование для экспериментаторов в области электроники, поскольку они могут понижать (а иногда и повышать) напряжение переменного тока в домашних условиях с широким и точным диапазоном регулирования простым поворотом ручки.

• Трансформаторы могут быть оснащены более чем одной парой первичной и одной вторичной обмоток. Это позволяет использовать несколько степеней повышения и / или понижения в одном устройстве.
• Обмотки трансформатора также могут иметь «ответвления»: то есть пересекаться во многих точках для разделения одной обмотки на секции.
• Переменные трансформаторы могут быть изготовлены с помощью подвижного плеча, который перемещается по длине обмотки, контактируя с обмоткой в ​​любой точке по ее длине.Обмотка, конечно же, должна быть оголенной (без изоляции) в области движения плеча.
• Автотрансформатор — это одинарная катушка индуктивности с ответвлениями, используемая для повышения или понижения напряжения, как трансформатор, за исключением гальванической развязки.
• A Variac — регулируемый автотрансформатор.

Поскольку трехфазные сети так часто используются в системах распределения электроэнергии, вполне логично, что нам понадобятся трехфазные трансформаторы, чтобы иметь возможность повышать или понижать напряжение. Это верно лишь отчасти, так как обычные однофазные трансформаторы могут быть объединены вместе для преобразования мощности между двумя трехфазными системами в различных конфигурациях, устраняя необходимость в специальном трехфазном трансформаторе. Однако для этих задач созданы специальные трехфазные трансформаторы, которые могут работать с меньшими требованиями к материалам, меньшими размерами и меньшим весом, чем их модульные аналоги.

Обмотки и соединения трехфазного трансформатора

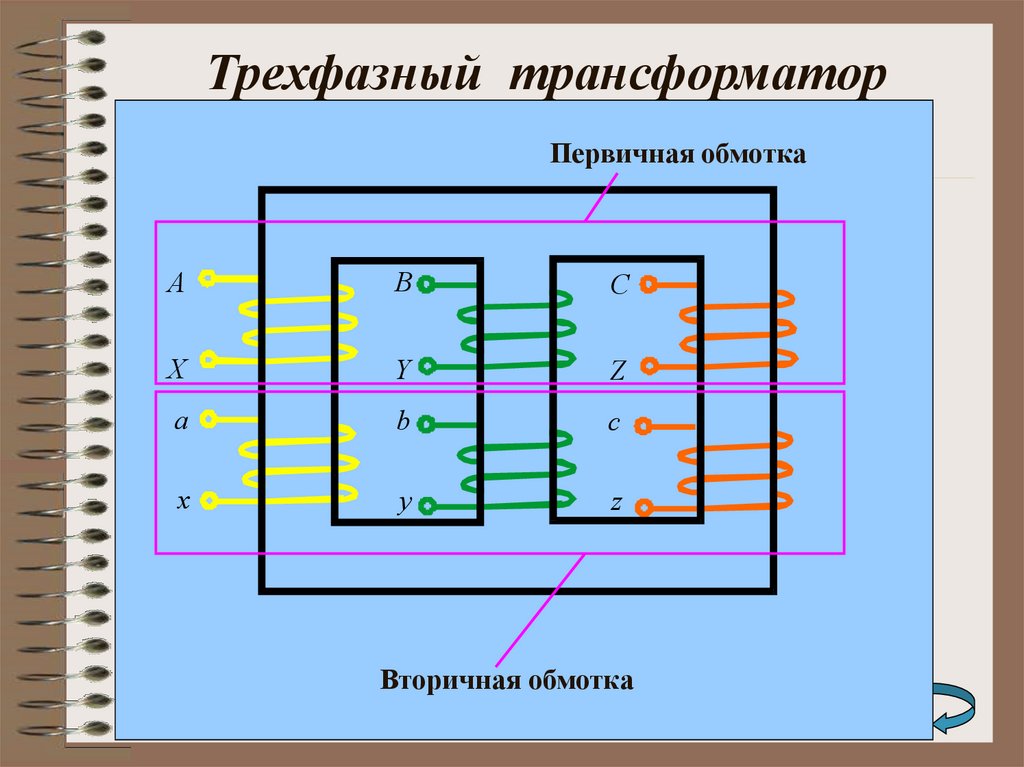

Трехфазный трансформатор состоит из трех наборов первичной и вторичной обмоток, каждый из которых намотан на одну ветвь узла железного сердечника.По сути, это выглядит как три однофазных трансформатора, совместно использующих объединенный сердечник, как показано на рисунке ниже.

Эти наборы первичной и вторичной обмоток будут соединены в конфигурации Δ или Y, чтобы сформировать единый блок. Различные комбинации способов, которыми эти обмотки могут быть соединены вместе, будут в центре внимания этого раздела.

Независимо от того, используются ли комплекты обмоток с общим сердечником или каждая пара обмоток представляет собой отдельный трансформатор, варианты соединения обмоток одинаковы:

Первичный — Вторичный

• Y — Y
• Y — Δ
• Δ — Y
• Δ — Δ

Причины выбора конфигурации Y или Δ для соединений обмоток трансформатора те же, что и для любого другого трехфазного приложения: соединения Y обеспечивают возможность использования нескольких напряжений, в то время как соединения Δ имеют более высокий уровень надежности (при выходе из строя одной обмотки открытые, два других могут поддерживать полное линейное напряжение нагрузки).

Вероятно, наиболее важным аспектом соединения трех наборов первичной и вторичной обмоток для формирования трехфазного блока трансформаторов является уделение внимания правильному фазированию обмоток (точки, используемые для обозначения «полярности» обмоток). Помните правильное соотношение фаз между фазными обмотками Δ и Y: (рисунок ниже)

Правильная синхронизация фаз, когда обмотки не показаны в стандартной конфигурации Y или Δ, может быть сложной задачей. Позвольте мне проиллюстрировать это, начиная с рисунка ниже.

Фазовая разводка трансформатора «Y-Y»

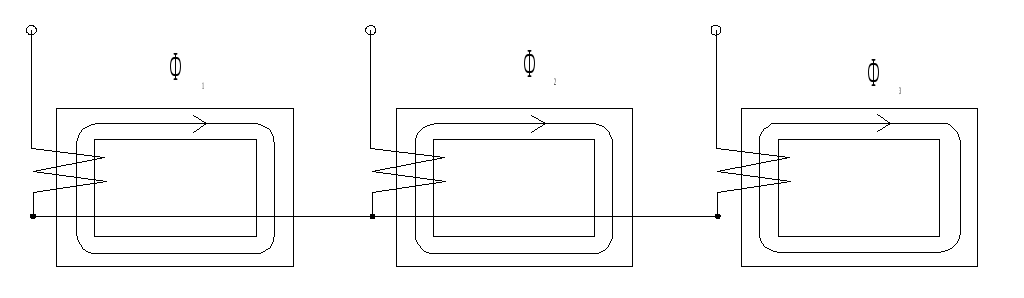

Три отдельных трансформатора должны быть соединены вместе для преобразования энергии из одной трехфазной системы в другую. Сначала я покажу электрические соединения для конфигурации Y-Y:

Обратите внимание на рисунок выше, как все концы обмотки, отмеченные точками, подключены к своим соответствующим фазам A, B и C, в то время как концы без точек соединены вместе, образуя центры каждой буквы «Y». Соединение первичной и вторичной обмоток по схеме «Y» позволяет использовать нейтральные проводники (N ₁ и N ₂ ) в каждой энергосистеме.

Фазовая разводка трансформатора «Y-Δ»

Теперь посмотрим на конфигурацию Y-Δ:

Обратите внимание на то, как вторичные обмотки (нижний набор, рисунок выше) соединены в цепочку, причем сторона с «точкой» одной обмотки соединена со стороной «без точки» следующей, образуя петлю Δ. В каждой точке соединения между парами обмоток выполняется подключение к линии второй энергосистемы (A, B и C).

Фазовая разводка трансформатора «Δ-Y»

Теперь давайте рассмотрим систему Δ-Y на рисунке ниже.

Такая конфигурация (рисунок выше) позволит обеспечить несколько напряжений (между фазой или между фазой и нейтралью) во второй энергосистеме от исходной энергосистемы без нейтрали.

Фазовая проводка для трансформатора «Δ-Δ»

И наконец, переходим к конфигурации Δ-Δ:

Когда нет необходимости в нейтральном проводе во вторичной энергосистеме, предпочтительны схемы подключения Δ-Δ (рисунок выше) из-за присущей надежности конфигурации Δ.

Фазовая проводка для трансформатора «V» или «открытый Δ»

Учитывая, что Δ-конфигурация может удовлетворительно работать без одной обмотки, некоторые разработчики энергосистем предпочитают создавать батарею трехфазных трансформаторов только с двумя трансформаторами, представляя конфигурацию Δ-Δ с отсутствующей обмоткой как на первичной, так и на вторичной стороне:

Эта конфигурация называется «V» или «Open-Δ». Конечно, каждый из двух трансформаторов должен быть увеличен по размеру, чтобы выдерживать такое же количество мощности, как три в стандартной Δ-конфигурации, но общие размеры, вес и стоимость часто того стоят.Однако следует иметь в виду, что при отсутствии одного набора обмоток в форме Δ эта система больше не обеспечивает отказоустойчивость нормальной системы Δ-Δ. Если один из двух трансформаторов выйдет из строя, это определенно повлияет на напряжение и ток нагрузки.

Пример из реальной жизни

На следующей фотографии (рисунок ниже) показан блок повышающих трансформаторов на плотине гидроэлектростанции Гранд-Кули в штате Вашингтон. С этой точки зрения можно увидеть несколько трансформаторов (зеленого цвета), которые сгруппированы по три: по три трансформатора на гидроэлектрический генератор, соединенные вместе проводом в той или иной форме трехфазной конфигурации.

На фотографии не показаны соединения первичной обмотки, но похоже, что вторичные обмотки соединены по Y-образной схеме, то есть из каждого трансформатора выступает только один большой высоковольтный изолятор. Это говорит о том, что другая сторона вторичной обмотки каждого трансформатора имеет потенциал земли или близок к нему, что может быть верно только в системе Y. В здании слева находится электростанция, в которой размещены генераторы и турбины. Справа наклонная бетонная стена — нижняя сторона плотины:

Мощность

Как уже отмечалось, трансформаторы должны быть хорошо спроектированы, чтобы обеспечить приемлемое соединение мощности, точное регулирование напряжения и низкие искажения тока возбуждения. Кроме того, трансформаторы должны быть спроектированы так, чтобы без проблем передавать ожидаемые значения тока первичной и вторичной обмоток. Это означает, что проводники обмотки должны быть изготовлены из проволоки соответствующего сечения, чтобы избежать проблем с нагревом.

Идеальный трансформатор

Идеальный трансформатор должен иметь идеальную связь (без индуктивности рассеяния), идеальное регулирование напряжения, идеально синусоидальный ток возбуждения, отсутствие гистерезиса или потерь на вихревые токи и достаточно толстый провод, чтобы выдерживать любой ток.К сожалению, идеальный трансформатор должен быть бесконечно большим и тяжелым, чтобы соответствовать этим целям проектирования. Таким образом, при разработке практического трансформатора необходимо идти на компромиссы.

Кроме того, изоляция проводов обмотки является проблемой там, где встречаются высокие напряжения, как это часто бывает в повышающих и понижающих распределительных трансформаторах. Обмотки должны быть не только хорошо изолированы от стального сердечника, но и каждая обмотка должна быть достаточно изолирована от другой, чтобы поддерживать электрическую изоляцию между обмотками.

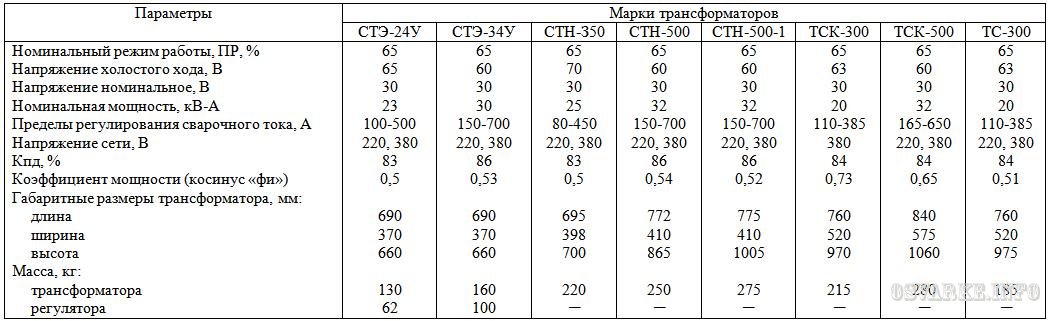

Номинальные характеристики трансформатора

С учетом этих ограничений трансформаторы рассчитаны на определенные уровни напряжения и тока первичной и вторичной обмоток, хотя номинальный ток обычно выводится из номинала вольт-ампер (ВА), присвоенного трансформатору. Например, возьмите понижающий трансформатор с номинальным напряжением первичной обмотки 120 вольт, номинальным вторичным напряжением 48 вольт и номинальной мощностью 1 кВА (1000 ВА) в ВА. Максимальные токи обмотки можно определить как таковые: кВА (1000 ВА).Максимальные токи обмоток можно определить как таковые:

[латекс] \ text {Максимальный ток обмотки} [/ латекс]

[латекс] \ tag {8. 1} I_ {Max} = \ frac {S} {E} [/ latex]

Иногда обмотки имеют номинальный ток в амперах, но это обычно наблюдается на небольших трансформаторах. Большие трансформаторы почти всегда имеют номинальное напряжение на обмотке и

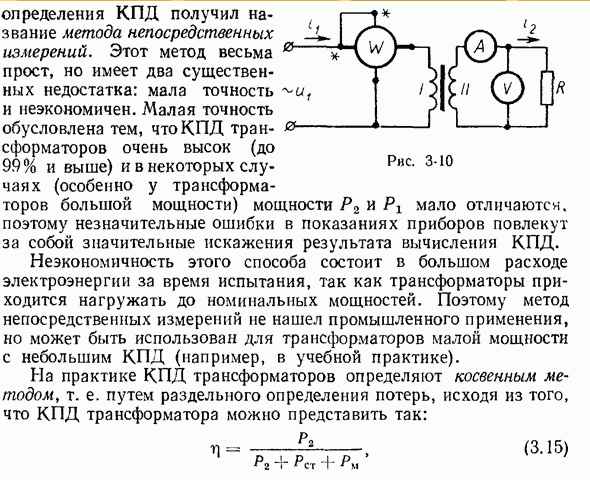

Энергетические потери

Когда трансформаторы передают мощность, они делают это с минимальными потерями.Как было сказано ранее, КПД современных силовых трансформаторов обычно превышает 95%. Однако хорошо знать, куда уходит часть этой утраченной силы и что вызывает ее потерю.

Конечно, возможны потери мощности из-за сопротивления обмоток проводов. Если не используются сверхпроводящие провода, всегда будет рассеиваться мощность в виде тепла через сопротивление проводников с током. Поскольку для трансформаторов требуются такие длинные провода, эти потери могут быть существенным фактором.Увеличение диаметра обмоточного провода — один из способов минимизировать эти потери, но только при значительном увеличении стоимости, размера и веса.

Вихретоковые потери

Помимо резистивных потерь, большая часть потерь мощности трансформатора происходит из-за магнитных эффектов в сердечнике. Возможно, наиболее значительным из этих «потерь в сердечнике» являются потери на вихревые токи , которые представляют собой рассеяние резистивной мощности из-за прохождения индуцированных токов через железо сердечника. Поскольку железо является проводником электричества, а также отличным «проводником» магнитного потока, в железе будут индуцироваться токи, точно так же, как есть токи, индуцированные во вторичных обмотках из-за переменного магнитного поля.Эти наведенные токи — как описано в пункте закона Фарадея о перпендикулярности — стремятся проходить через поперечное сечение сердечника перпендикулярно виткам первичной обмотки. Их круговое движение дало им необычное название: как водовороты в потоке воды, которые циркулируют, а не движутся по прямым линиям.

Железо является хорошим проводником электричества, но не так хорошо, как медь или алюминий, из которых обычно изготавливают проволочные обмотки. Следовательно, эти «вихревые токи» должны преодолевать значительное электрическое сопротивление, поскольку они циркулируют по сердечнику.Преодолевая сопротивление утюга, они рассеивают энергию в виде тепла. Следовательно, у нас есть источник неэффективности трансформатора, который трудно устранить.

Индукционный нагрев

Это явление настолько ярко выражено, что его часто используют как средство нагрева черных (железосодержащих) материалов. На фотографии ниже показан блок «индукционного нагрева», повышающий температуру большого участка трубы. Петли из проволоки, покрытые высокотемпературной изоляцией, охватывают окружность трубы, вызывая вихревые токи внутри стенки трубы за счет электромагнитной индукции.Чтобы максимизировать эффект вихревых токов, используется высокочастотный переменный ток, а не частота сети (60 Гц). Блоки в правой части изображения вырабатывают высокочастотный переменный ток и регулируют величину тока в проводах, чтобы стабилизировать температуру трубы на заранее определенном «заданном значении».

Снижение вихревых токов

Основная стратегия уменьшения этих расточительных вихревых токов в сердечниках трансформаторов состоит в том, чтобы сформировать железный сердечник в виде листов, каждый из которых покрыт изолирующим лаком, так что сердечник будет разделен на тонкие пластинки.В результате ширина сердечника очень мала для циркуляции вихревых токов:

Ламинированные сердечники , подобные показанному здесь, входят в стандартную комплектацию почти всех низкочастотных трансформаторов. Напомним, что на фотографии трансформатора, разрезанного пополам, железный сердечник состоял из множества тонких листов, а не из одной цельной детали. Потери на вихревые токи увеличиваются с увеличением частоты, поэтому трансформаторы, предназначенные для работы от высокочастотной энергии (например, 400 Гц, используемой во многих военных и авиационных приложениях), должны использовать более тонкие пластинки, чтобы снизить потери до приемлемого минимума. Это имеет нежелательный эффект увеличения стоимости изготовления трансформатора.

Другой аналогичный метод минимизации потерь на вихревые токи, который лучше подходит для высокочастотных приложений, — это изготовление сердечника из порошка железа, а не из тонких листов железа. Как и ламинированные листы, эти гранулы железа по отдельности покрыты электроизоляционным материалом, который делает сердечник непроводящим, за исключением ширины каждой гранулы. Сердечники из порошкового железа часто используются в трансформаторах, работающих с радиочастотными токами.

Магнитный гистерезис

Еще одна «потеря в сердечнике» — это магнитный гистерезис . Все ферромагнитные материалы имеют тенденцию сохранять некоторую степень намагниченности после воздействия внешнего магнитного поля. Эта тенденция оставаться намагниченным называется «гистерезисом», и требуются определенные затраты энергии, чтобы преодолеть это противодействие, изменяющееся каждый раз, когда магнитное поле, создаваемое первичной обмоткой, меняет полярность (дважды за цикл переменного тока).

Этот тип потерь можно уменьшить за счет правильного выбора материала сердечника (выбор сплава сердечника с низким гистерезисом, о чем свидетельствует «тонкая» гистерезисная кривая B / H) и проектирования сердечника с минимальной магнитной индукцией (большая площадь поперечного сечения ).

Скин-эффект на высоких частотах

Потери энергии в трансформаторе возрастают с увеличением частоты. Скин-эффект внутри проводников обмотки уменьшает доступную площадь поперечного сечения для потока электрического заряда, тем самым увеличивая эффективное сопротивление при повышении частоты и создавая большие потери мощности из-за резистивной диссипации. Потери в магнитном сердечнике также увеличиваются из-за более высоких частот, вихревых токов и эффектов гистерезиса. По этой причине трансформаторы значительных размеров предназначены для эффективной работы в ограниченном диапазоне частот.

В большинстве систем распределения энергии, где частота сети очень стабильна, можно подумать, что чрезмерная частота никогда не будет проблемой. К сожалению, это происходит в виде гармоник, создаваемых нелинейными нагрузками.

Как мы видели в предыдущих главах, несинусоидальные сигналы эквивалентны аддитивным сериям множественных синусоидальных сигналов с разными амплитудами и частотами. В энергосистемах эти другие частоты являются целыми числами, кратными основной (линейной) частоте, что означает, что они всегда будут выше, а не ниже расчетной частоты трансформатора.В значительной степени они могут вызвать серьезный перегрев трансформатора. Силовые трансформаторы могут быть спроектированы для работы с определенными уровнями гармоник энергосистемы, и эта способность иногда обозначается рейтингом «K-фактор».

Паразитная емкость и индуктивность

Помимо номинальной мощности и потерь мощности, трансформаторы часто имеют и другие нежелательные ограничения, о которых следует знать разработчикам схем. Как и их более простые аналоги — индукторы — трансформаторы обладают емкостью из-за диэлектрической изоляции между проводниками: от обмотки к обмотке, от витка к витку (в одной обмотке) и от обмотки к сердечнику.

Частота резонанса трансформатора

Обычно эта емкость не имеет значения в силовых приложениях, но приложения с малым сигналом (особенно высокочастотные) могут плохо переносить эту причуду. Кроме того, эффект наличия емкости наряду с расчетной индуктивностью обмоток дает трансформаторам способность резонировать с на определенной частоте, что определенно является проблемой проектирования в сигнальных приложениях, где приложенная частота может достигать этой точки (обычно резонансная частота мощности трансформатор находится далеко за пределами частоты переменного тока, для которой он был разработан).

Удерживание флюса

Сдерживание потока (обеспечение того, чтобы магнитный поток трансформатора не ускользнул, чтобы создать помехи для другого устройства, и убедиться, что магнитный поток других устройств экранирован от сердечника трансформатора) — еще одна проблема, которую разделяют как индукторы, так и трансформаторы.

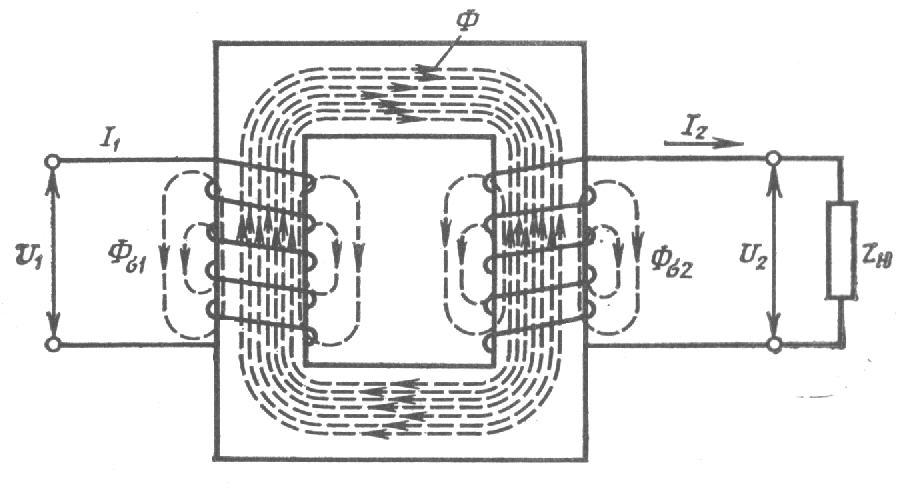

Индуктивность утечки

Тесно связана с проблемой сдерживания флюса индуктивность рассеяния. Поскольку индуктивность рассеяния эквивалентна индуктивности, последовательно соединенной с обмоткой трансформатора, она проявляется как последовательное сопротивление с нагрузкой.Таким образом, чем больше ток потребляет нагрузка, тем меньше напряжения на выводах вторичной обмотки. Обычно при проектировании трансформатора требуется хорошее регулирование напряжения, но существуют и исключительные области применения. Как указывалось ранее, цепи разрядного освещения требуют повышающего трансформатора с «слабым» (плохим) регулированием напряжения для обеспечения пониженного напряжения после возникновения дуги в лампе. Один из способов выполнить этот критерий проектирования — спроектировать трансформатор с путями рассеяния магнитного потока в обход вторичной (ых) обмотки (ов).Результирующий поток рассеяния будет создавать индуктивность рассеяния, которая, в свою очередь, приведет к плохому регулированию, необходимому для разрядного освещения.

Насыщенность ядра

также ограничены в своих характеристиках из-за ограничений магнитного потока сердечника. Для трансформаторов с ферромагнитным сердечником необходимо учитывать пределы насыщения сердечника. Помните, что ферромагнитные материалы не могут поддерживать бесконечную плотность магнитного потока: они имеют тенденцию «насыщаться» на определенном уровне (продиктованном материалом и размерами сердечника), а это означает, что дальнейшее увеличение силы магнитного поля (ммс) не приводит к пропорциональному увеличению магнитного поля. поток поля (Φ).

Когда первичная обмотка трансформатора перегружается из-за чрезмерного приложенного напряжения, поток сердечника может достигать уровней насыщения в пиковые моменты цикла синусоидальной волны переменного тока. Если это произойдет, напряжение, индуцированное во вторичной обмотке, больше не будет соответствовать форме волны, как напряжение, питающее первичную катушку. Другими словами, перегруженный трансформатор будет искажать форму волны от первичной до вторичной обмоток, создавая гармоники на выходе вторичной обмотки. Как мы обсуждали ранее, содержание гармоник в энергосистемах переменного тока обычно вызывает проблемы.

Пиковые трансформаторы

Специальные трансформаторы, известные как обостряющие трансформаторы , используют этот принцип для создания коротких импульсов напряжения вблизи пиков формы волны напряжения источника. Ядро рассчитано на быстрое и резкое насыщение при уровнях напряжения значительно ниже пикового. Это приводит к сильно обрезанной форме волны синусоидального потока и вторичным импульсам напряжения только при изменении потока (ниже уровней насыщения):

Работа на частотах ниже нормы

Другая причина ненормального насыщения сердечника трансформатора — работа на частотах ниже нормы. Например, если силовой трансформатор, предназначенный для работы на частоте 60 Гц, вынужден работать на частоте 50 Гц, поток должен достичь более высоких пиковых уровней, чем раньше, чтобы создать такое же противодействующее напряжение, необходимое для балансировки с напряжением источника. Это верно, даже если напряжение источника такое же, как и раньше.

Поскольку мгновенное напряжение обмотки пропорционально скорости изменения мгновенного магнитного потока в трансформаторе, форма волны напряжения, достигающая того же пикового значения, но требующая больше времени для завершения каждого полупериода, требует, чтобы магнитный поток поддерживал та же скорость изменения, что и раньше, но на более длительные периоды времени. Таким образом, если поток должен расти с той же скоростью, что и раньше, но в течение более длительных периодов времени, он поднимется до большего пикового значения.

Математически это еще один пример исчисления в действии.Поскольку напряжение пропорционально скорости изменения потока, мы говорим, что форма волны напряжения — это производная формы волны потока, «производная» — это операция вычисления, определяющая одну математическую функцию (форму волны) с точки зрения скорости замены другого. Однако, если мы возьмем противоположную точку зрения и свяжем исходную форму волны с ее производной, мы можем назвать исходную форму волны интегралом и производной формы волны. В этом случае форма волны напряжения является производной формы волны магнитного потока, а форма волны магнитного потока является интегралом формы волны напряжения.

Интеграл любой математической функции пропорционален площади, накопленной под кривой этой функции. Поскольку каждый полупериод сигнала 50 Гц накапливает большую площадь между ним и нулевой линией графика, чем будет форма сигнала 60 Гц — а мы знаем, что магнитный поток является интегралом напряжения, — поток будет достигать более высоких значений в рисунок ниже.

Еще одна причина насыщения трансформатора — наличие постоянного тока в первичной обмотке.Любая величина постоянного напряжения, падающего на первичную обмотку трансформатора, вызовет дополнительный магнитный поток в сердечнике. Это дополнительное «смещение» или «смещение» магнитного потока будет подталкивать форму волны переменного магнитного потока ближе к насыщению в одном полупериоде, чем в другом.

Для большинства трансформаторов насыщение сердечника является очень нежелательным эффектом, и его можно избежать за счет хорошей конструкции: конструирования обмоток и сердечника таким образом, чтобы плотности магнитного потока оставались значительно ниже уровней насыщения.Это гарантирует, что соотношение между mmf и Φ будет более линейным на протяжении всего цикла магнитного потока, что хорошо, поскольку способствует меньшим искажениям в форме волны тока намагничивания. Кроме того, проектирование сердечника для низких плотностей магнитного потока обеспечивает безопасный запас между нормальными пиками магнитного потока и пределами насыщения сердечника, чтобы приспособиться к случайным ненормальным условиям, таким как изменение частоты и смещение постоянного тока.

Пусковой ток

Когда трансформатор первоначально подключен к источнику переменного напряжения, может возникнуть значительный скачок тока через первичную обмотку, называемый пусковым током .Это аналогично пусковому току, наблюдаемому у электродвигателя, который запускается при внезапном подключении к источнику питания, хотя бросок тока трансформатора вызван другим явлением.

Мы знаем, что скорость изменения мгновенного потока в сердечнике трансформатора пропорциональна мгновенному падению напряжения на первичной обмотке. Или, как указано ранее, форма волны напряжения является производной формы волны магнитного потока, а форма волны магнитного потока является интегралом формы волны напряжения.В непрерывно работающем трансформаторе эти две формы сигнала сдвинуты по фазе на 90 °. Поскольку поток (Φ) пропорционален магнитодвижущей силе (mmf) в сердечнике, а mmf пропорционален току обмотки, форма волны тока будет синфазной с формой волны магнитного потока, и оба будут отстать от формы волны напряжения на 90 °:

Предположим, что первичная обмотка трансформатора внезапно подключается к источнику переменного напряжения в точный момент времени, когда мгновенное напряжение достигает своего положительного пикового значения.Чтобы трансформатор создавал противоположное падение напряжения, чтобы уравновеситься с этим приложенным напряжением источника, должен создаваться магнитный поток быстро возрастающей величины. В результате ток в обмотке увеличивается быстро, но на самом деле не быстрее, чем при нормальных условиях:

И поток сердечника, и ток катушки начинаются с нуля и достигают тех же пиковых значений, которые наблюдаются при непрерывной работе.Таким образом, в этом сценарии нет «всплеска», «броска» или тока.

В качестве альтернативы, давайте рассмотрим, что произойдет, если подключение трансформатора к источнику переменного напряжения произойдет в точный момент времени, когда мгновенное напряжение равно нулю. Во время непрерывной работы (когда трансформатор находится под напряжением в течение некоторого времени) это момент времени, когда и магнитный поток, и ток обмотки находятся на своих отрицательных пиках, испытывая нулевую скорость изменения (dΦ / dt = 0 и di / dt = 0). По мере того, как напряжение достигает своего положительного пика, формы волны магнитного потока и тока нарастают до своих максимальных положительных скоростей изменения, а затем повышаются до своих положительных пиков, когда напряжение опускается до уровня нуля:

Однако существует значительная разница между работой в непрерывном режиме и условием внезапного пуска, предполагаемым в этом сценарии: во время непрерывной работы уровни магнитного потока и тока были на своих отрицательных пиках, когда напряжение было в нулевых точках; Однако в трансформаторе, который простаивает, и магнитный поток, и ток обмотки должны начинаться с нуля .

Когда магнитный поток увеличивается в ответ на повышение напряжения, он будет увеличиваться от нуля вверх, а не от ранее отрицательного (намагниченного) состояния, как это обычно бывает в трансформаторе, на который какое-то время подается питание. Таким образом, в трансформаторе, который только что «запускается», магнитный поток будет примерно в два раза больше обычного пикового значения, поскольку он «интегрирует» область под первым полупериодом формы волны напряжения:

Начиная с e = 0 В, Φ начинается с начального состояния Φ = 0, увеличиваясь в два раза по сравнению с нормальным значением, если предполагается, что сердечник не насыщается.

В идеальном трансформаторе ток намагничивания также увеличился бы примерно в два раза по сравнению с нормальным пиковым значением, генерируя необходимый mmf для создания этого потока, превышающего нормальный. Однако большинство трансформаторов не спроектированы с достаточным запасом между нормальными пиками магнитного потока и пределами насыщения, чтобы избежать насыщения в таких условиях, и поэтому сердечник почти наверняка будет насыщаться в течение этого первого полупериода напряжения.Во время насыщения для генерации магнитного потока необходимо непропорционально большое количество ммс. Это означает, что ток обмотки, который создает МДС, вызывающую магнитный поток в сердечнике, непропорционально возрастет до значения , легко превышающего , вдвое превышающего нормальный пик:

Это механизм, вызывающий пусковой ток в первичной обмотке трансформатора при подключении к источнику переменного напряжения.Как видите, величина пускового тока сильно зависит от точного времени, когда электрическое подключение к источнику выполнено. Если трансформатор имеет некоторый остаточный магнетизм в его сердечнике в момент подключения к источнику, бросок тока может быть еще более серьезным. Из-за этого устройства максимальной токовой защиты трансформатора обычно относятся к категории «медленно действующих», чтобы выдерживать такие скачки тока без размыкания цепи.

Тепло и шум

Помимо нежелательных электрических эффектов, трансформаторы могут также проявлять нежелательные физические эффекты, наиболее заметными из которых являются выделение тепла и шума.Шум — это прежде всего неприятный эффект, но нагрев — потенциально серьезная проблема, поскольку изоляция обмотки будет повреждена, если будет допущен перегрев. Нагрев можно свести к минимуму за счет хорошей конструкции, гарантирующей, что сердечник не приближается к уровням насыщения, что вихревые токи сведены к минимуму, и что обмотки не будут перегружены или работать слишком близко к максимальной допустимой нагрузке.

Силовые трансформаторы большой мощности имеют сердечник и обмотки, погруженные в масляную ванну для передачи тепла и глушения шума, а также для вытеснения влаги, которая в противном случае может нарушить целостность изоляции обмотки. Теплоотводящие «радиаторные» трубки на внешней стороне корпуса трансформатора обеспечивают конвективный путь потока масла для передачи тепла от сердечника трансформатора к окружающему воздуху:

Безмасляные или «сухие» трансформаторы часто оцениваются с точки зрения «повышения» максимальной рабочей температуры (превышения температуры окружающей среды) в соответствии с системой буквенных классов: A, B, F или H. Эти буквенные коды: расположены в порядке от наименьшей термостойкости к высшей:

• Класс A: Повышение температуры обмотки не более чем на 55 ° C при температуре окружающего воздуха 40 ° C (макс.).
• Класс B: Повышение температуры обмотки не более чем на 80 ° C при температуре окружающего воздуха 40 ° C (макс.).
• Класс F: Повышение температуры обмотки не более чем на 115 ° Цельсия при температуре окружающего воздуха 40 ° Цельсия (максимальной).
• Класс H: Повышение температуры обмотки не более чем на 150 ° C при температуре окружающего воздуха 40 ° C (макс.).

Слышимый шум — это эффект, в основном возникающий из явления магнитострикции : небольшое изменение длины, проявляемое ферромагнитным объектом при намагничивании.Знакомый «гул», слышимый вокруг больших силовых трансформаторов, — это звук расширения и сжатия железного сердечника с частотой 120 Гц (в два раза выше частоты системы, которая в США составляет 60 Гц) — один цикл сжатия и расширения сердечника для каждого пика форма волны магнитного потока плюс шум, создаваемый механическими силами между первичной и вторичной обмотками. Опять же, поддержание низких уровней магнитного потока в сердечнике является ключом к минимизации этого эффекта, что объясняет, почему феррорезонансные трансформаторы, которые должны работать в режиме насыщения для большей части формы волны тока, работают как в горячем состоянии, так и с шумом.

Потери из-за наматывающих магнитных сил

Еще одно шумовое явление в силовых трансформаторах — это физическая сила реакции между первичной и вторичной обмотками при большой нагрузке. Если вторичная обмотка разомкнута, через нее не будет тока и, следовательно, магнитодвижущей силы (ммс), создаваемой ею. Однако, когда вторичная обмотка «нагружена» (в настоящее время подается на нагрузку), обмотка генерирует МДС, которой противодействует «отраженная» МДС в первичной обмотке, чтобы предотвратить изменение уровней магнитного потока сердечника.Эти противодействующие МДС, возникающие между первичной и вторичной обмотками в результате вторичного (нагрузочного) тока, создают физическую силу отталкивания между обмотками, которая заставляет их вибрировать. Разработчики трансформаторов должны учитывать эти физические силы при конструкции обмоток обмоток, чтобы обеспечить адекватную механическую опору для выдерживания напряжений. Однако в условиях большой нагрузки (высокого тока) эти напряжения могут быть достаточно большими, чтобы вызвать слышимый шум, исходящий от трансформатора.

• Силовые трансформаторы ограничены по количеству мощности, которую они могут передавать от первичной обмотки (обмоток) ко вторичной. Большие блоки обычно измеряются в ВА (вольт-амперы) или кВА (киловольт-амперы).
• Сопротивление в обмотках трансформатора снижает эффективность, поскольку ток рассеивает тепло, тратя энергию.
• Магнитные эффекты в железном сердечнике трансформатора также способствуют снижению эффективности. Среди эффектов вихревые токи (циркулирующие индукционные токи в железном сердечнике) и гистерезис (потеря мощности из-за преодоления тенденции железа намагничиваться в определенном направлении).
• Повышенная частота приводит к увеличению потерь мощности в силовом трансформаторе. Наличие гармоник в энергосистеме является источником частот, значительно превышающих нормальные, что может вызвать перегрев в больших трансформаторах.
• Как трансформаторы, так и катушки индуктивности обладают определенной неизбежной емкостью из-за изоляции проводов (диэлектрика), отделяющей витки обмотки от стального сердечника и друг от друга. Эта емкость может быть достаточно значительной, чтобы дать трансформатору естественную резонансную частоту , что может быть проблематичным в сигнальных приложениях.
• Индуктивность утечки вызвана тем, что магнитный поток не на 100% связан между обмотками трансформатора. Любой поток, не связанный с , передающий энергию от одной обмотки к другой, будет накапливать и выделять энергию, как работает (само) индуктивность. Индуктивность утечки имеет тенденцию ухудшать регулировку напряжения трансформатора (вторичное напряжение «проседает» больше при заданной величине тока нагрузки).
• Магнитное насыщение сердечника трансформатора может быть вызвано чрезмерным первичным напряжением, работой на слишком низкой частоте и / или наличием постоянного тока в любой из обмоток.Насыщение можно минимизировать или избежать с помощью консервативной конструкции, которая обеспечивает достаточный запас прочности между пиковыми значениями плотности магнитного потока и пределами насыщения сердечника.
• Трансформаторы часто испытывают значительные пусковые токи при первоначальном подключении к источнику переменного напряжения. Пусковой ток наиболее велик, когда подключение к источнику переменного тока выполняется в момент, когда мгновенное напряжение источника равно нулю.
• Шум — обычное явление, проявляемое трансформаторами, особенно силовыми трансформаторами, и в первую очередь вызвано магнитострикцией сердечника.Физические силы, вызывающие вибрацию обмотки, также могут создавать шум в условиях большой (сильноточной) нагрузки вторичной обмотки.

Нагреватели и подогрев капельного напряжения для предотвращения конденсации в двигателе

Нагреватели и подогрев капельного напряжения для предотвращения конденсации в двигателе

Введение
В климатических условиях и в областях, где существует необычно высокая относительная влажность, теплый влажный воздух, контактирующий с холодным двигателем, вызовет конденсацию, которая может привести к ускоренному износу деталей двигателя. Во время работы двигателя конденсация не возникает, потому что тепло, выделяемое двигателем, сохраняет двигатель сухим. Однако при выключении двигателя начинает образовываться конденсат; чем дольше период простоя, тем более выражен износ.

Нагреватели
Наиболее распространенный метод борьбы с этой проблемой конденсации — установка небольших электрических нагревательных элементов внутри двигателя. Обычные нагреватели, используемые в продуктах марки U.S. MOTORS ^® , представляют собой ленточные нагреватели из силиконовой резины, которые можно установить в полевых условиях на большинстве стандартных двигателей, сняв кронштейны и обернув ленточные нагреватели вокруг концевых витков обмотки.Для получения необходимой мощности нагреватели подключаются последовательно или параллельно, а выводы выводятся в стандартную распределительную коробку. По запросу заказчика может быть предоставлена ​​вторая отдельная распределительная коробка.

Подогрев струйным напряжением
Другой метод борьбы с конденсацией — это однофазный низковольтный обогрев, называемый «струйным подогревом». Этот метод особенно подходит для нашего метода изоляции и может быть добавлен в полевых условиях без каких-либо изменений в двигателе.Эта система поддерживает от 10 до 20 процентов напряжения на обмотке двигателя, указанного на паспортной табличке, когда двигатель выключен. Это низкое напряжение приводит к повышению температуры примерно на 10 ^º C выше температуры окружающей среды. Повышение температуры на 10 ^º C обычно достаточно для предотвращения конденсации.

Система капельного нагрева подает напряжение на два из трех выводов двигателя. Однофазный сухой трансформатор с двумя обмотками подает это напряжение после отключения трехфазного питания.Поскольку подаваемая мощность низковольтная, однофазная, двигатель не будет вращаться с приложенным постоянным напряжением.

Чтобы быть эффективным, ток должен составлять примерно от 25 до 35% ампер, указанных на паспортной табличке.

Двухобмоточный трансформатор сухого типа должен иметь отводы напряжения + 5% и + 10% для окончательной регулировки напряжения. Обратитесь в службу технической поддержки за рекомендациями по требуемому вторичному напряжению трансформатора и номинальным значениям в кВА, поскольку они зависят от номинальных характеристик двигателя.

Ниже приведены некоторые преимущества этой системы по сравнению с обычными обогревателями:

1. Тепло распределяется более равномерно, а не локализуется, как в случае нагревательных элементов.
2. Реакция переменного тока нагревает ротор, а также обмотки, что означает, что тепло может перемещаться по валу посредством проводов (прямой контакт), нагревая подшипники более эффективно, чем за счет конвекции (передача тепла движущимся воздухом) от нагревателей.
3. Сопротивление обмотки двигателя становится нагревательной катушкой, что означает отказ от процедур разборки и повторной сборки для замены неисправных нагревателей.
4. Нагрев струйным напряжением может фактически привести к увеличению срока службы изоляции обмотки из-за уменьшения теплового удара. При запуске двигателя обмотка уже «прогрета». И наоборот, когда двигатель остановлен, обмотка будет постепенно охлаждаться от рабочей температуры до температуры «струйного» нагрева.
5. Маленькие двигатели, особенно полностью закрытые, имеют очень мало места для установки нагревателей.
6. Установленная стоимость выгодно отличается от стоимости установки нагревателя. Кроме того, заменяемые двигатели не обязательно должны быть оснащены обогревателями.
7. Нет необходимости прокладывать дополнительную проводку к двигателю, так как провода питания используются для нагрева капельного напряжения.

Отопление в опасных зонах

1. U.S. MOTORS ^® марка, U.L. перечисленные, двигатели с рамами от 56 до 5800 используют специальные нагреватели из силиконового каучука, которые являются U.L. признаны и сертифицированы CSA. Ленточные нагреватели крепятся к концевым виткам двигателя и рассчитаны на 115, 230, 460 или 575 вольт.
2. Подогрев капельным напряжением не входит в наши U.L. Листинг. Поэтому, хотя мы можем предложить это рассмотреть, решение об использовании является обязанностью клиентов, пользователей и / или компетентных органов.

ПРИМЕЧАНИЕ:
Напряжение вторичной обмотки трансформатора должно составлять 10-20%, указанное на заводской табличке. Амортизаторы будут 25-35% от паспортной. Трансформатор должен иметь отводы первичного напряжения + 5% и + 10%, рекомендуемые номиналы трансформатора см. В Технической службе.

ВНИМАНИЕ:
См. Электротехнические нормы в вашем регионе, некоторые соединения могут не обязательно соответствовать местным электрическим правилам.

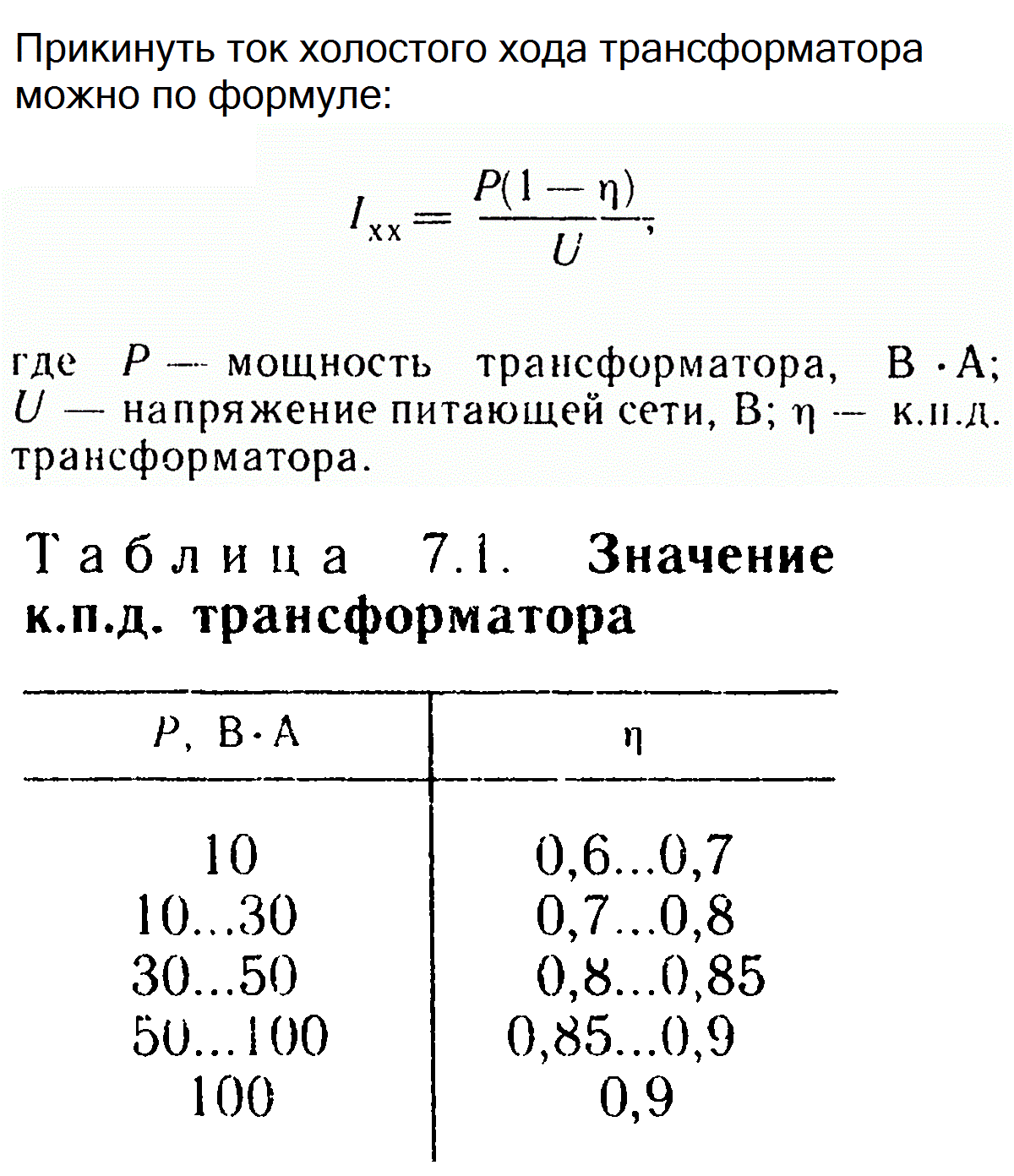

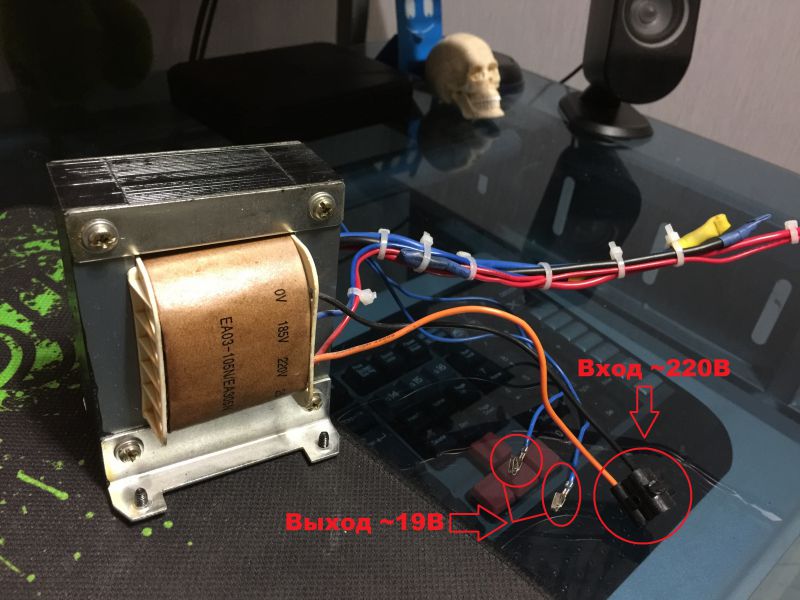

Сколько энергии потребляет небольшой трансформатор при включении
