Установка трапа в стяжку при заливке: Установка трапа в стяжку при заливке: слив для пола

Содержание

Стяжка с уклоном для слива в полу

Назначение подобной стяжки может быть различным: от бетонного пола в гараже до душевого поддона собственного исполнения. Стяжка с уклонами, как правило, делается под облицовку плиткой, но вполне возможен гаражный или иной вариант, когда слив воды происходит прямо по бетону или цементной стяжке.

Описываемые методы как просты в исполнении и подходят для облицовки плиткой обычных или больших размеров, так и есть более сложные. Стоит заметить, что многие не видят конструктивной разницы: при облицовке мозаикой количество уклонов-плоскостей не играет роли, чего нельзя сказать об обычной плитке. Но попробуем рассказать обо всем по порядку.

Основание

В большинстве случаев разумным решением будет заливание в два этапа: формирование основного слоя с установкой трапа и коммуникаций, и заливание более тонкого, с уклонами в сторону слива.

В данном описании под основанием подразумевается именно базовый слой без уклонов. Рассмотрим практические примеры:

Душевой поддон. При изготовлении поддона, выложенного плиткой, решающую роль играет высота подключения слива к канализации. Зачастую возникает конструктивная необходимость сформировать поддон с высотой более 20 см. от уровня пола. Поэтому для облегчения такого массивного слоя используется красный кирпич или керамзитобетон, для формирования основы.

Слив в техническом помещении, гараже. Подразумевается заливание бетонного основания на грунт, при уже готовых бетонных полах нужно рассматривать керамзитобетон или возможность "заглубления" канализационного слива. На грунт же заливается обычная бетонная плита 10-20 см.

с учетом добавления слоев с уклонами. Для стяжки с уклонами необходимо предусматривать 1-2 см. возле слива, а далее добавлять по сантиметру с каждым метром удаления от трапа.

В итоге необходимо добиться относительно ровного основания (перепады в 0,5-1 см. вполне допустимы) с уже установленным трапом.

Установка трапа

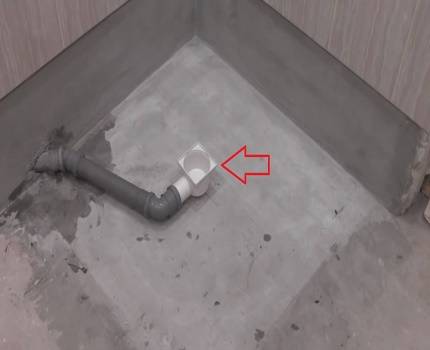

Вообще данная операция выполняется перед заливкой основания, мы же описываем процесс в целом, ведь в некоторых случаях основание не заливается. Надобности в этом нет, когда есть возможность смонтировать трап в отверстие в полу (см. пример ниже).

Трап следует устанавливать так, чтобы его верхняя плоскость была выше основания на 1-2см. Почему же не сделать слив заподлицо с основанием и в последствии не залить стяжку, выходящую к трапу под ноль? Во первых, следует учитывать будущую облицовку плитки (если не планируется оставлять залитый пол как есть), это около 10 мм.

с учетом клея (если сама плитка 8 мм, если толще - то и запас больше). В идеале верхушка трапа должна быть на несколько миллиметров ниже примыкающей плитки. Во вторых, маяки для стяжки более проблематично (но возможно) установить с выходом к трапу в ноль. Поэтому и рекомендуется выдвигать трап на пару сантиметров выше основания.

Перед заливкой основания можно воспользоваться способом фиксации трапа как на фото ниже. Деревянные бруски притянуты изолентой к верхушке трапа. Сами же бруски опираются на арматуру и выставлены в горизонтальный уровень.

Фиксация трапа - еще один аргумент в пользу разделения работ на два этапа - заливка основания и заливка стяжки с уклонами.

В некоторых случаях операцию по созданию основания можно исключить - когда есть возможность смонтировать трап в готовый пол.

Пример на фото ниже: на деревянный пол в частном доме уложены листы гипсоволокна, канализационный слив проведен под полом. Под трап выпилено небольшое окошко, фиксация выполнена плиточным клеем, деревянные торцы досок в окошке обработаны гидроизоляцией.

Этот случай как раз демонстрирует выход уклонов в ноль к трапу. Достигнуть этого пришлось с маяками из раствора, ибо металлические маяки такого не позволяют по причине того, что сам маяк обладает толщиной. Вообще это исключение и диктовалось оно минимальными слоями заливки для облегчения веса на деревянное перекрытие. Как видите, слив немного выпирает из плоскости пола (чуть меньше сантиметра) - запас под толщину плитки с клеем.

В любом случае, после установки, трап следует оклеить малярным скотчем от попадания грязи.

Установка маяков

В моем опыте существует два метода установки маяков: простой и быстрый, имеет ряд недостатков или более сложный, зато очень качественный. Рассмотрим оба способа. К слову, в обоих случаях совершенно не принципиально, по центру трап или смещен в сторону. Также не стоит забывать об индивидуальной разуклонке, подходящей под конкретный случай.

Для простого способа понадобится всего три маяка: два параллельные, как можно ближе к противоположным стенам и один средний, по оси трапа. Средний маяк также параллелен с остальными двумя, имеет уклон обеими половинками в сторону трапа. Пристенные маячки не имеют уклона, а выставлены на максимальную высоту.

В результате такой расстановки появятся четыре плоскости с уклонами в сторону трапа. Границами плоскостей будут центральный маяк и линия условного перелома.

Основными достоинствами способа является скорость и простота установки. Важной особенностью является то, что прямоугольная плитка не будет нуждаться в подрезке на гранях-переломах, даже если трап находится далеко от центра помещения. Как видно из схемы, в результате образуется четыре грани-уклона, которые перпендикулярны друг к другу вне зависимости в какой точке пола установлен трап. Эта схема хорошо подходит для вытянутых трапов, угол между гранями не меняется и поэтому прямоугольную плитку не придется подрезать в переломах плоскостей. Если планируется облицовка мозаикой, то этот момент не важен.

На данном фото видно, что крайние маяки установлены достаточно далеко от стен, это обусловлено наличием труб и другими техническими неудобствами. По возможности следует избегать удаления от стен, ибо между стеной и маяком неизбежно образуется подъем напротив трапа.

Основная проблема такого решения - плоскости получаются слегка "завинченые". Чем меньше помещение и сильее уклон, тем более явно проявляется этот эффект и доставляет проблем. Поэтому при облицовке плиткой, ближе к стенам могут вылазить приличные слои плиточного клея.

У подобного решения есть еще пара недостатков: пристенные маяки нужно максимально приближать к стенам, так как правило, поставленное на один крайний и центральный маяк, неизбежно будет задираться выше положенного в промежутке между стеной и крайним маяком. Задираться правило будет не равномерно по всей длине протягивания, а меньше у края помещения и больше к точке установки трапа.

Ко второму недостатку можно отнести то, что грани стяжки будут подходить к центру каждой стороны трапа, а не к углам.

Из-за этого при облицовке плиткой, по углам трапа плитка будет немного выше, чем посередине. При использовании слива круглой формы недостаток не имеет значения. Также, недостаток автоматически устранится, если изначально устанавливать квадратный трап по диагонали.

Это решение можно считать практически идеальным, с той лишь оговоркой, что использование прямоугольных, вытянутых трапов неприемлемо, только квадратные или круглые.

Второй метод установки маяков традиционно считается более качественным. Справедливости ради хочу заметить: чтобы прямоугольная напольная плитка не подрезалась по граням-уклонам, плоскость должна иметь перпендикулярные грани. Добиться этого можно только при квадратном или круглом трапе, установленном четко в центре квадратного помещения. При использовании прямоугольного, вытянутого трапа, при помещении не квадратной формы грани будут под разными углами друг к другу и придется выполнять подрезку на плитке вдоль некоторых граней.

Как обычно, с мозаикой никаких проблем возникнуть не должно.

Такая схема хороша в некоторых вышеописанных ситуациях, однако более муторно выставлять маяки, также такую стяжку немного сложнее заливать. В результате получается четыре плоскости с уклонами, каждая плоскость четко выходит на одну из четырех сторон трапа. Благодаря этому при облицовке плиткой получается идеальный стык трапа с кафелем.

Недостатки этого способа очевидны: при неквадратном помещении, прямоугольном трапе и не по центру практичнее использовать первый способ.

Какой уклон соблюдать? Для нормального слива воды необходим уклон не менее 1 см. на один метр. Это означает, что на самом длинном маяке (при первом методе это центральный) должен быть уклон сантиметр на метр или больше.

При установке слива не по центру, а к примеру, ближе к какой-либо стене, уклоны на коротких маяках будут более крутыми. Это позволит добиться одного уровня по периметру стяжки.

Если планируется облицовка пола маленькой душевой и плитка применяется не мозаичного типа (маленького размера), то самым качественным решением будет создание индивидуальной системы уклонов, отличной от описанных выше. Уклоны планируются исходя из конкретного размера напольной плитки. Вот один из таких примеров:

Заливание

Для заливания тонких слоев в 1-2 сантиметра (отталкиваемся от самых тонких) обычный цементно-песчаный раствор не подойдет. Нужны специальные смеси, допускающие такие тонкие слои, в настоящее время подобных смесей великое множество. Подойдет как плиточный клей, так и специальные ровнители для пола, допускающие слой от 0-5 мм.

В качестве правила можно использовать отрезок профиля ПН, поставленный острыми краями на маяки. Удобство заключается в том, что в любой момент правило можно укоротить минимальными усилиями, а делать это обязательно придется.

Импровизированное правило из профиля берется с небольшим запасом по длине, так ровняется только первая плоскость или половина всей стяжки (в первом способе). Чтобы не повредить уже сформированную соседнюю плоскость, правило следует обрезать почти "впритык" по ширине между маяками, с запасом всего 1-2 сантиметра. При заливании вторым методом правило укорачивается много раз по мере продвижения от края к сливу.

Когда нет возможности выровнять правилом некоторые места, например возле трапа в первом способе или на пути есть торчащая труба - на недоступный участок, на "глазок" накладывается раствор с запасом, после схватывания смеси бугорок снимается острым шпателем. Во время снятия наплыва нужно ориентироваться на выровненные правилом, прилегающие плоскости. Важно не затягивать с чисткой наплывов, сделать это нужно не позднее следующего дня, иначе потом счистить лишнее будет проблематично.

На этой ноте мы заканчиваем нашу публикацию. Мы получили готовую стяжку с уклонами для слива, а в следующей публикации расскажем, как облицевать плиткой наше творение.


Смотрите так же другие статьи

Пол со сливом: устройство, установка сливного трапа

В последние десятилетия понятие «хороший ремонт» очень быстро меняется. Например, некоторое время тому назад очень популярны были душевые кабины. Теперь набирают популярность встроенные душевые без поддона. Для их обустройства требуется пол со сливом, а для его организации требуется установка трапа — специального устройства для сбора воды с пола.

Содержание статьи

Виды сливных трапов

Трапы для слива воды отливаются по типу установки. Есть они трех видов:

  • Точечные. Обычно приемное отверстие имеет небольшой размер, решетка — квадратная, реже — прямоугольная. Устанавливается в любом месте.

    Точечный слив в полу делают чаще всего. Для небольших душевых кабин без поддона — он лучший выбор

  • Линейные. Форма приемной камеры — прямоугольная, длинная и узкая. Устанавливается в основном вдоль стен, отступив от них некоторое расстояние.

    Линейный водяной трап отличается формой приемной камеры, само устройство и установка аналогичны

  • Пристенный трап. Отверстие для слива тоже длинное и узкое, но эта конструкция отличается тем, что монтируется не только в пол, но и в стену. В стену замуровывается инсталляция, там же, за стеной находятся канализационные трубы, а само сливное отверстие располагается точно возле стены.

    Пристенный трап для слива воды имеет другую конструкцию

Чаще всего, чтобы сделать пол со сливом, используют точечные трапы, намного реже — линейные. Установка пристенных трапов — вообще довольно редкое явление, так как монтаж возможен только на этапе капитального ремонта, причем не только пола, но и стен. К тому же такие устройства намного дороже.

Типы затворов

Кроме разных конструкционных решений трап слива воды в пол (точечный или линейный) имеет затворы разного типа. Затвор — это устройство, которое предотвращает попадание в помещение запахов из канализации.

Самый простой затвор — гидрозатвор. В данных устройствах на отводящей трубе имеется изгиб, в котором остается вода. Она блокирует запахи. Недостаток такой системы — возможность пересыхания. Это происходит, если воду давно не сливали. Также причиной пересыхания может стать неправильная установка (неверно выбран уклон) или наличие подогрева пола — теплый пол в ванной «высушивает» воду в гидрозатворе.

Более надежны в этом плане сухие затворы для трапов. Они есть нескольких видов:

Сухие трапы делают в основном из пластика, решетки — из нержавеющей стали или тоже пластиковые. Есть модели со встроенным обратным клапаном. Он предотвращает подъем воды при переполнении сточной ямы. Устраивая пол со сливом в неотапливаемой бане, ищите модели, которые могут эксплуатироваться в морозы (есть и такие).

Как поднять пол в ванной под установку трапа

Самый маленький по размерам сливной трап, монтируемый в пол, имеет высоту 6-7 см. При этом для того чтобы вода нормально стекала в него, необходимо обеспечить уклон в сторону сливного отверстия не менее чем 1 см на метр. Это значит, что делая пол со сливом, к стенам высоту пола увеличивают. Нулевая точка при этом — верхняя часть установленного трапа. Насколько точно поднимается пол зависит от размеров душевой кабины или ванной полностью, если воду планируете собирать со всей площади ванной.

Схема расположения трапа для слива воды в полу

Поднять пол в ванной или в душе можно несколькими способами. При выборе способа необходимо учитывать несущую способность перекрытия, иначе можно нанести вред всему строению.

Стяжка разных видов

Наиболее очевидный способ сделать уклон пол слив в полу — залить стяжку. Но вариант не всегда лучший. Во-первых, обычная цементно-песчаная смесь имеет большой вес, во-вторых она долго «зреет». Но есть несколько неплохих вариантов.

Наиболее распространенный способ сделать пол со сливом — с использованием стяжки. Просто стяжка может быть разной, тем более, что толщина «пирога» обычно бывает значительной — редко менее 12 см — что позволяет сделать ее комбинированной. Это позволяет обеспечить требуемую надежность, но снизить вес. Чаще всего пол со сливом делают утепленным. Но толщина утеплителя и стяжки по-максимуму — это 10 см, чего явно недостаточно для установки большинства трапов. Оставшиеся сантиметры «добирают» укладывая черновую стяжку, а вот ее имеет смысл сделать из легкого бетона — чтобы снизить нагрузку на перекрытие.

На лагах

Чтобы не перегружать перекрытия, можно сделать подиум в душе или ванной на лагах. Вариант спорный, так как высокая влажность и древесина не очень хорошо сочетаются, но иногда это — единственный выход. При выборе такого устройства слива в полу, использовать надо хорошо просушенную древесину. Перед использованием ее обрабатывают защитными составами (по инструкции, но не менее двух раз). Выбирать желательно из тех пропиток, которые предназначены для наружных работ или для прямого контакта с грунтом — степень защиты у них выше. После высыхания состава можно приступать к работе.

  • Сделать полна деревянных лагах. Лаги устанавливаются «конвертом» с центром в месте расположения сливного трапа. В общих чертах технология такая: в стяжке пола сверлятся отверстия под установку шпилек (М14-М16), шаг установки — около 30 см. На шпильки крепятся лаги (40*60 мм или 45*90 см — от размеров возводимого подиума). Лаги укладываются (можно подтесать) с учетом создания требуемого уклона. На них — влагостойкая фанера 12 мм или толще, затем ГВЛ, гидроизоляция, на нее — плитка.

    Примерная схема расположения лаг «конвертом»

  • Сделать плоский деревянный пол на лагах, а с уклоном уложить плитку за счет разной толщины клея. Этот вариант хорош на маленьких площадях — если слив делаете исключительно в душевой кабинке небольшого размера.

    Можно сделать пол прямым, а уклон задать толщиной клея

Достоинства этих способов — минимальный вес, недостатки — сложность исполнения, так как требуется внимание к мелочам, высокое качество гидроизоляции.

Как видите, пол со сливом в ванной или в душе можно сделать по-разному. Выбирайте тот вариант, который лучше подходит для ваших условий.

Критерии выбора

Кроме выбора конструкции затвора, желательно подобрать размер сетки так, чтобы удобно было класть плитку на пол: желательно чтобы размер слива был кратен размерам плитки (в том числе и мозаики). Обратите внимание и на материал корпуса. Для душевой кабины в квартире или доме вполне подойдет пластик. Это наиболее демократичные по цене варианты. Более дороги трапы в пол из полипропилена, еще дороже — из нержавеющей стали.

Есть даже угловые модели

Выбирать стоит и высоту трапа. Минимальное значение — порядка 6-7 см, максимальное — до 20 см. Из технических характеристик данное оборудование имеет только максимальную пропускную способность — сколько литров оно в состоянии отвести в минуту времени. Подбираете в зависимости от максимального напора, который может выдать ваш душ: пропускная способность сливного трапа не должна быть меньше чем максимальное количество выдаваемой воды. Оба параметра измеряются в литрах в минуту (л/мин), так что проблем быть не должно.

Пол со сливом: порядок работ

Хоть конструкции трапов разные, все модели монтируемые в пол, устанавливаются по одному принципу — последовательность работ одинаковая.

Намного приятнее в душе стоять на теплом полу, потому пол со сливом чаще всего делают со слоем теплоизоляции. Лучший теплоизоляционный материал для этого — экструдированный пенополистирол большой плотности. Он не впитывает воду, не гниет, имеет отличные теплоизоляционные характеристики, нормально переносит нагрузки (вес стяжки и плитки выдержит без проблем).

Сделать пол со сливом в душевой можно своими руками

Работать удобнее с нивелиром (лазерным уровнем), имеющим функцию построителя плоскостей. Он намного облегчит работу.

Подготовительные работы

Первым делом выводят от канализационного стояка отвод, куда будет стекать вода. Канализационную трубу кладут с требуемым уклоном (2 см на 1 метр), раструб располагают в предполагаемом месте подключения трапа. После того как канализационный выход установлен, берут трап, делают предварительную разметку — надо на стенах душевой кабины отметить высоту стяжки:

  • Устанавливаем нивелир так чтобы он отмечал ось выведенной канализационной трубы.
  • Выставляем трап так, чтобы его ось была примерно на 1,5 см выше оси канализационной трубы (смотрите фото).

    Ось трапа должна быть чуть выше оси канализационной трубы

  • После этого поднимаем луч нивелира на высоту установки решетки трапа (с учетом того, что будет устанавливаться еще решетка — добавьте ее толщину).
  • Так как для нормального стока воды требуется уклон. Его делают 1-2 см на метр длинны. От имеющейся линии решетки трапа вверх откладываем требуемое расстояние расстояние.

    Отмечаем линию укладки стяжки на стенах

  • По найденной отметке выставляем луч нивелира. Это и будет уровень стяжки, который надо выдержать вдоль стен. Можно эту линию очертить карандашом или маркером.

Теперь можно измерить высоту, на которую надо будет поднять пол в душевой кабине. Во многом она зависит от параметров трапа (его высоты). Исходя из полученной цифры, надо будет планировать слои стяжки и их толщину.

Определение толщины слоев стяжки

Обычно исходят из того, что укладывают в стяжку пенополистирол толщиной 5 см. Минимальная толщина стяжки — 3 см (больше можно, меньше — нет). Это в центре возле слива, к краям она становится толще (создается требуемый уклон). От имеющейся линии высоты стяжки откладываем вниз полученную цифру (складываем толщину пенополистирола и стяжки). На этот уровень надо будет вывести черновую стяжку.

От имеющейся высоты стяжки откладываем вниз толщину утеплителя и ЦПС

Черновую стяжку для снижения нагрузки делают из легкого бетона. Это может быть пенобетон или керамзитобетон. Можно минимизировать мокрые работы. Для этого на недостающую высоту можно выложить пеноблоки, скрепить их армирующей сеткой. Поверх можно залить ЦПС слоем в 3 см.

При устройстве такого основания, вдоль стен необходима демпферная лента. Так как при наличии пенополистирола или любого другого утеплителя, пол может немного проседать, его надо делать несвязным со стенами. Для этого и нужна демпферная лента. Она выставляется по периметру основания. По высоте она должна быть на 1-2 см выше всех слоев.

Можно использовать специальную демпферную ленту, можно тонкий пенопласт (толщиной 1 см или меньше). Подойдет даже гофрокартон. Остатки ленты затем срезаются вровень со стяжкой. Свою работу она выполнила — у нас получилась плавающая плита.

Залитая стяжка должны выстоятся минимум неделю — бетон должен набрать не менее 50% прочности. После этого можно продолжать работы.

Гидроизоляция

Чтобы пол со сливом не протек, в душевой кабине необходима хорошая гидроизоляция. Ее лучше сделать многослойной. Один из слоев можно сделать на этом этапе.

Используют обычно обмазочную гидроизоляцию. Это может быть битумная мастика или специальная гидроизоляция для бассейнов. Она наносится кистью в несколько слоев, с заходом на стены не менее 30 см. Данные мастики образуют на поверхности эластичную водонепроницаемую пленку без швов и стыков. Такой вид гидроизоляции отличается высокой надежностью.

Особое внимание стоит обратить на обработку углов. Их даже можно проклеить полосой из рулонной гидроизоляции (типа Гидроизола и т.п.). Первый слой обмазочной гидроизоляции нанести на стены, затем проклеить стык стены и пола рулонной гидроизоляцией (посадить на тот же состав), а сверху — еще один слой нанести.

Более надежна многослойная гидроизоляция

Для тех, кто любит делать все с запасом прочности, первый слой гидроизоляции можно уложить даже под первую корректирующую стяжку. Все правила остаются такими же, как описаны выше.

Вместо обмазочной гидроизоляции можно использовать рулонную. Но укладывать ее все равно придется на битумную мастику, хорошо промазывая и прижимая швы. Заход на стены примерно такой же — около 30 см. Если ширины одного рулона не хватает, полотнища укладывают с перехлестом в 15 см, их хорошо промазывают мастикой.

Выбор места для установки сливного трапа

Чтобы плитка на полу душевой кабины выглядела, как минимум, нормально, сливную решетку лучше расположить симметрично относительно плитки. Потому предварительно, на сухую, раскладываем плитку на полу (с учетом швов). При раскладке на забудьте отступить немного от стен — на толщину плитки и клея.

Совсем не обязательно делать слив по центру — его запросто можно сместить к любой стене. В данном случае выбрана дальняя стена от входа, чтобы меньше была возможность того, что вода выльется из кабинки

Далее выбираем положение трапа так, чтобы все смотрелось и, при этом, надо было делать минимум подрезок. Они мало того что отнимают время, так еще и портят вид.

Установка трапа и утеплителя

Следующий этап — установка трапа и укладка теплоизоляции. На выбранное место ставится трап, он подключается трубой к выводу канализации (при монтаже не забывайте про уклон). После этого укладываются плиты утеплителя. Он подрезается так, чтобы можно было обложить установленный трап. По периметру также необходима демпферная лента. На этот раз ее лучше сделать тоже из пенополистирола, но толщину взять меньше -2-3 см достаточно. На этом уровне пенополистирол еще будет предотвращать отвод тепла в стены.

Установка трапа

Стыки пенополистирола проклеиваются скотчем (чтобы влага из бетона не вытекала). Если есть большие щели, их можно плотно забить обрезками, а потом заклеить.

Заливка стяжки

На уложенный утеплитель укладывают армирующую металлическую сетку. Достаточно готовой сетки из стальной проволоки диаметром 3 мм и шагом 10 см. Ее вырезают по размеру, укладывают на пенополистирол. Далее приступают к установке маяков.

Пол со сливом надо делать с уклоном в сторону слива. Для этого надо выставить планки-маяки. Можно использовать стандартные маяки (в строительном магазине) или деревянные планки. Их устанавливают так, чтобы их поверхность задавала требуемый уклон.

Когда подготовительные работы закончены, чашу трапа ориентируют вдоль стен. Сделать это можно при помощи угольника. Заодно необходимо выровнять замеры так, как вы определялись при примерке.

Заливают пол со сливом и установленным трапом обычным цементно-песчаным раствором (на 1 часть цемента марки не ниже М400), 3-4 части крупнозернистого песка. Чтобы придать покрытию водоотталкивающие свойства, можно добавить соответствующие присадки.

Залитый раствор оставляют «дозревать». На этой уходит обычно 28 дней. При этом надо за стяжкой ухаживать: поддерживать стабильную влажность, из бегать понижения температуры (оптимально — в районе +20°C), попадания прямых солнечных лучей. Проще всего накрыть кусок рогожей (старым мешком) и/или пленкой. Первые 4-5 дней поверхность надо ежедневно смачивать. Делать это удобнее на рогожу — не остается следов от капель. По прошествии 28 дней, можно завершать отделку — укладывать плитку.

пошаговая схема установки 50 фото

Надоело спотыкаться о душевой поддон? Откажитесь от этой громоздкой конструкции в пользу удобной, стильной и эргономичной зоны с трапом для душа в полу под плиткой. Вода уходит в канализацию сквозь решетку, вмонтированную прямо в пол, а для защиты ванной от брызг, используют стеклянные кабины самых разных конфигураций. Вы можете выбрать полностью закрытый вариант с дверцей или ограничиться длинным защитным экраном, установив его параллельно стене.

Особенности душевой кабины с трапом

Этот вариант душевой зоны набирает все большую популярность. Ее можно расположить в любом месте ванной – встроить в угол или отделить торцевую часть узкого помещения. Конструкция обладает неоспоримыми преимуществами перед традиционными устройствами, поскольку она:

  • не загромождает ванную комнату, в которой и без того мало места — стеклянные полотна отлично пропускают свет, выглядят легко, воздушно и не съедают пространство визуально;
  • поддерживает концепцию «безбарьерной среды», удобна для использования пожилыми людьми, инвалидами – отсутствие бортика снимает проблему попадания в душ;
  • смотрится стильно и современно;
  • имеет пол из плитки, который значительно проще мыть и дезинфицировать;
  • не позволяет захламляться пространству под поддоном, в виду отсутствия такового;
  • предоставляет неограниченные возможности выбора дизайна, расположения, габаритов и конфигурации душевой зоны;
  • позволяет отказаться от приобретения дорогостоящего устройства;
  • легко демонтируется при необходимости.

Установка такой кабины потребует проведения специфических подготовительных работ на этапе обустройства пола. Главный вопрос, который необходимо решить – эффективное отведение отработанной воды. Для этого необходим уклон канализации 0,03%. Следовательно, на метр трубы нужно обеспечить подъем 3 см. Если вы хотите полностью отказаться от поддонов придется либо поднять уровень всего пола, либо оборудовать систему слива дренажным насосом.

Разновидности трапов — их устройство, преимущества и недостатки

Примитивные трапы появились вместе с первыми душами. С тех пор линейка этих устройств пополнилась разнообразными вариантами. Изделия отличаются по внешнему виду, конструктивным особенностям и предназначению.

По типу конструкции можно выделить три большие группы трапов – точечные, линейные и пристенные.

Точечный

Это традиционный трап квадратной формы. Он отличается небольшими размерами и наличием отверстий, нанесенных по всему периметру декоративной панели. Это компактное устройство, которое можно разместить в любой точке пола кабины. Такие трапы чаще всего устанавливают в центре, обеспечив хороший сток воды. Для этого плитку вокруг него укладывают под наклоном. Подобные элементы могут пригодиться не только в душевой. Их часто устанавливают по центру помещения в качестве дополнительной защиты. В случае аварии они помогут спасти соседей от затопления, а вас от необходимости компенсировать их убытки.

Линейный

Изделие выполняют в форме лотка прямоугольной формы с разнообразными прорезями и отверстиями. По-другому этот тип называют душевым лотком или водосточным желобом. На декоративной пластине может присутствовать перфорация либо щель, проходящая рядом с краем по всему периметру изделия. Процесс установки щелевой разновидности упрощен в сравнении с обычным устройством с отверстиями. Поскольку трап устанавливают сбоку, у стены или у выхода, уклон пола формируется таким образом, чтобы вода стекала лишь в одном направлении — к сливу. Линейные трапы обладают хорошей водопропускной способностью, поэтому их можно устанавливать в помещениях с «тропическим» душем.

Пристенный

Незаметная угловая конструкция размещается вдоль стены и маскирует стык между полом и стеной. Для монтажа данной модели необходимо сооружать фальш-стену, так как основную часть конструкции необходимо спрятать. Систему слива закрывает лаконичная и элегантная прямоугольная панель с прорезями.

На что обратить внимание при выборе трапа

Производители предлагают самые разные типы сливных устройств. Они различаются по конструкции, по форме, по материалу изготовления. Чтобы не запутаться в обширном ассортименте трапов и выбрать изделие с оптимальными характеристиками, обратите внимание на следующие моменты:

  • материал – устройство должно обладать прочностью, устойчивостью к износу и обеспечивать плотное прилегание к напольному покрытию.
  • способ присоединения патрубка – выход в канализацию может иметь вертикальное или горизонтальное направление. Первый вариант оптимален для установки в частных домах. Второй – универсален. Он отлично подходит для канализаций многоквартирных домов, поскольку монтируется боком к водостоку;
  • диаметр муфты – должен совпадать с размером входного канализационного отверстия. Чаще всего диаметр входа равен 50 мм;
  • целостность изделия – оно не должно иметь повреждений – сколов или царапин;
  • тип конструкции – сборный вариант более удобен при обслуживании и чистке. Для получения доступа к трубопроводу достаточно демонтировать верхние детали;
  • тип затвора – при установке в неотапливаемом помещении, где душем будут пользоваться нерегулярно – к примеру, в ванной дачного домика, следует выбирать устройства с механическим или сухим затвором;
  • высота изделия – от этого зависит, на сколько придется поднимать уровень пола. Чем конструкция выше, тем лучше ее водопропускная способность. Удачное решение – трап с регулируемой высотой;
  • внешний вид сливной решетки. Панель должна обеспечивать прохождение достаточного количества воды, соответствовать стилю интерьера, гармонировать с финишной отделкой и подходить по размеру к элементам напольного покрытия.

Материал

К основным материалам для изготовления трапа относятся:

  • пластик – устройства отличаются доступной ценой, небольшим весом, простотой ухода. Материал устойчив к воздействию агрессивных чистящих средств, долговечен. Пластиковый трап может быть оснащен решеткой из того же материала или из более привлекательных и стильных – металла, стекла. Ножки могут быть регулируемыми — винтовыми или изготовленными из стальной ленты с перфорацией. Последние позволяют корректировать высоту изделия путем сгибания металла.
  • нержавеющая сталь – конструкции целиком состоят из стали, обладают повышенной прочностью и долговечностью. Такие трапы рекомендованы для детских организаций, оздоровительных центров, общественных бассейнов. Обычно их используют в учреждениях с повышенными требованиями к соблюдению гигиенических норм. Металлические решетки могут иметь форму квадрата, полосы. Стильное решение – щелевой лоток. Внутри он заполняется плиткой или мозаикой, которая использовалась для отделки пола. На виду остаются лишь едва заметные, аккуратные прорези.
  • чугун – оптимален для жестких эксплуатационных условий, поскольку обладает высокой стойкостью к коррозии. Срок службы таких конструкций может доходить до 50 лет. Они обладают высокой водопропускной способностью и идеально подходят для установки в бассейнах, прачечных, специальных лабораториях. Для отведения сточных вод – дождевых или хозяйственных, допускается применять только вертикальные трапы из чугуна Ду 100.

Размер и форма

Изделия представлены в виде различных геометрических фигур.

Небольшие точечные трапы могут иметь круглую, квадратную и даже треугольную форму. Овальные изделия также имеют место быть, правда, они не столь популярны и достаточно редки. Пристенные и линейные модели представлены в виде полос во всю длину стенки кабины.

Простые формы квадратных и прямоугольных моделей обеспечивают им большую востребованность, поскольку их проще сочетать с кафельной плиткой стандартных размеров. Удлиненные решетки лучше вписываются в отделку из крупных панелей керамогранита или мрамора.

Тип затвора

С целью преградить путь в помещение запахам из канализации конструкции трапа оборудуют специальными затворами. Существуют различные типы данных устройств. У каждого из них свой принцип работы.

Виды затворов:

  1. Гидравлический – запахи перекрываются с помощью остатков стекающей воды. Чтобы предотвратить ее замерзание такие затворы не используют в неотапливаемых помещениях – в летней бане или дачном домике. Если душ будет простаивать, вода испарится и запахи будут беспрепятственно проникать в помещение.
  2. Механический подойдет для душевых, в которых нет отопления. Управляется с помощью специального рычага. Если душ не планируется использовать в течение долгого времени, выход можно просто перекрыть.
  3. Универсальный – с обратным клапаном, который врезается в сливную трубу. Его задача – перекрыть трубу в аварийной ситуации и закрыть доступ в помещение запахам и водам из канализации.
  4. Сухой – оборудован специальной заслонкой, которая герметично закупоривает сток. Во время принятия душа вода сливается в трап, давит на затвор и отворяет заслонку.

Выделяют три вида сухих затворов:

  • маятник – льющийся поток давит на пластину. Она открывается и пропускает воду. После этого заслонка снова возвращается в прежнее положение и перекрывает проход;
  • поплавок – пробка под воздействием воды опускается. После того как ток воды прекращается, снова поднимается и закупоривает трубу;
  • мембрана – сжимается, когда на нее попадает вода.

Трап с сухим затвором – дорогое удовольствие по сравнению с гидравлическим аналогом. Его имеет смысл устанавливать в душевых, которые не используются каждый день – в гостевых санузлах или на даче.

Еще один тип затвора – комбинированный. Этот вариант представляет собой сочетание гидрозатвора с сухим.

Водопропускная способность

На выбор душевого трапа влияет конструкция установленной лейки. При использовании стандартных верхних распылителей подойдет точечная конструкция, обладающая пропускной способностью до 24 л/мин. Лейки типа «тропический дождь» требуют установки линейных и пристенных трапов способных отводить более 50 л/мин.

Не экономьте на отводящей установке. Иначе вода просто не будет успевать стекать и во время принятия душа ваши ноги всегда будут в мыльной жиже, что не слишком приятно. Кроме того это увеличивает вероятность засора.

Этапы самостоятельной установки

Если нет желания выделять дополнительные средства на услуги дизайнера и строительной бригады, можно обойтись собственными силами. Вам предстоит решить сложную и ответственную задача, но результат того стоит. Если четко следовать инструкции и соблюдать порядок выполнения работ, вы получите комфортную систему, безупречно выполняющую свои функции.

Необходимые материалы и инструменты

Если установка трапа была запланирована еще на этапе проектирования ремонта квартиры, то сделать монтаж будет проще. Стяжка должна обеспечивать возможность установить канализацию ниже окончательного уровня пола.

При выполнении работ своими руками вам не обойтись без:

  • рулетки и строительного уровня;
  • отвертки и комплекта ключей;
  • ударной дрели или перфоратора;
  • строительного миксера;
  • маячков для равномерной укладки стяжки;
  • валика с шипами для распределения состава;
  • плиткореза;
  • шпателей для укладки кафеля;
  • пистолета для герметика.

Необходимые материалы:

  • пластиковый или стальной трап;
  • стеклянные панели;
  • цементная смесь для приготовления раствора;
  • плиточный клей;
  • затирка для швов;
  • силиконовый герметик.

Подготовительные работы

На подготовительном этапе следует определиться с типом устанавливаемой системы и способом ее размещения.

Душевой трап можно установить:

  • в центре ванной комнаты. В этом случае необходимо обеспечить уклон к сливу со всех сторон. Это наиболее популярный вариант размещения трапа, так как он позволяет выбирать устройства любой формы – квадратной, прямоугольной, овальной;
  • по краю пола – понадобится организовать незаметный уклон по всей площади пола в сторону решетки. Это отличный вариант для установки прямоугольной решетки или щелевого лотка, обладающего высокой пропускной способностью и отличными эстетическими свойствами;
  • в углу – для такого расположения оптимально подойдет треугольная решетка.

Прокладка трубопровода канализации

Работы по разводке и монтажу канализационной системы являются достаточно сложным процессом. Прежде чем приступить к его выполнению требуется составить схему размещения ее элементов. При этом необходимо учесть особенности труб – диаметр, уклон, обеспечить отсутствие крутых поворотов и сильных изгибов. Чтобы разместить трубы под правильным углом, который обеспечит эффективны сток отработанных жидкостей необходимо учитывать их диаметр. Если он менее 50 мм, уровень уклона должен составлять 3%, от 50-100 мм достаточно будет 2%.

Для устройства системы канализации в ванной комнате рекомендуют использовать следующие виды труб:

  • полипропиленовые;
  • полиэтиленовые;
  • поливинилхлоридовые.

Для плотной фиксации мест соединения элементов понадобятся специальные муфты. Размер трубы зависит от близости сантехнического прибора к центральному стояку. Чем ближе они расположены друг к другу тем большего размера трубу можно использовать. Это правило актуально даже для ванных комнат небольшого размера. При грамотно выполненной разводке канализация будет эффективно функционировать долгое время.

Гидроизоляция

Это один из самых важных этапов работы. Чтобы предупредить возможное протекание пола, необходимо обеспечить хорошую гидроизоляцию. Лучше, чтобы она была многослойной.
Как правило, для этих целей применяют обмазочную технологию. Можно использовать битумную мастику, или специальный состав для гидроизоляции бассейнов. Наносим ее кистью в несколько слоев не только на пол, но и на нижнюю часть стены – приблизительно на 30 см в высоту. В результате образуется бесшовная эластичная пленка, непроницаемая для воды. Такая гидроизоляция обладает высокой степенью защиты.

Самое слабое место – углы. Их рекомендуют дополнительно проклеить полосами рулонной гидроизоляции после нанесения первого слоя мастики.

Если вы хотите защититься еще более основательно, можно сделать водонепроницаемый слой еще до обустройства стяжки. В этом случае используется рулонная гидроизоляция, которую наклеивают на слой обмазочного материала с заходом на стену в 30 см. Листы материала укладываются внахлест на расстояние 15 см. Места соединений тщательно промазываются мастикой.

Монтаж трапа

На следующем этапе устанавливается трап. Он монтируется на выбранное место и подключается ко входу в канализацию. При монтаже необходимо обеспечить уклон трубы для эффективного слива.

Последовательность выполнения работы. Вам потребуется:

  • снять с трапа декоративную панель и емкость для сбора мусора с сифона;
  • совместить трап с сифоном соблюдая правильность угла соединения;
  • оклеить строительным скотчем все декоративные поверхности;
  • установить крепление трапа;
  • подключить к конструкции трубу канализации формируя уклон в сторону стояка не менее 3 см на метр;
  • произвести монтаж трубы к стояку;
  • при необходимости присоединить дополнительную трубу, не забывая об уклоне;
  • отрегулировать положение трапа с помощью ножек или подручных средств;
  • обезжирить поверхность трапа;
  • зафиксировать устройство небольшим количеством разведенной смеси и оставить до застывания.

Теплоизоляция

На следующем этапе формируется слой теплоизоляции. На пол стелим плиты утеплителя. Подрезаем его таким образом, чтобы обложить зафиксированный трап. Прокладываем демпферную ленту из пенополистирола по всему периметру помещения. Ее функция – предотвратить потери тепла, не дать ему уходить в стены.

Соединения пенополистирола герметизируем скотчем, чтобы предупредить затекание бетона из стяжки. Щели большого размера забиваем кусочками материала и только после этого закрываем клейкой бумажной лентой. При желании сделать использование душа еще более комфортным на этом этапе можно установить систему «теплый пол».

Заливка стяжки

Поверх слоя утеплителя укладывается металлическая армирующая сетка с размером ячеек 10 кв. см и диаметром проволоки 3 мм. Ее вырезают точно по размеру пола.

Следующий этап – установка маяков. Пол в душевой зоне должен иметь уклон в сторону сливного устройства. Для правильной заливки стяжки необходимо выставить специальные маяки. С этой целью можно приобрести специальные конструкции или использовать обычные деревянные планки. Маяки устанавливают таким образом, чтобы задать поверхности необходимый уровень уклона.
Следующая задача – сориентировать чашу трапа относительно стен. В этом деле поможет строительный угольник.

После этого приступаем к формированию стяжки. Заливаем пол вместе с установленным сливом и трапом цементно-песчаным составом. Для изготовления смеси понадобится смешать 1 часть цемента с 3-4 частями песка. Марка цемента должна быть не ниже М400, а песок иметь крупнозернистую структуру. Для придания водоотталкивающих качеств следует дополнить состав необходимыми присадками.

На созревание раствора обычно уходит 28 дней. Бетонная стяжка требует ухода. В помещении нужно обеспечивать стабильный уровень влажности, предотвращать понижение температуры на уровне +20°C и воздействия направленных солнечных лучей. Рекомендуется накрыть поверхность стяжки пленкой и первые несколько дней смачивать водой.

Необходимо точно рассчитать толщину стяжки. При этом нужно учитывать толщину кафеля и плиточного клея. Если из-за конструктивных особенностей трапа требуется установить фланец, бетонная смесь должна укладываться вровень с ним.

Финишная отделка

Для облицовки пола в ванной комнате с душевой кабиной без поддона следует выбирать плитку с повышенной стойкостью к воздействию влаги. Укладку начинают выполнять от слива и продолжают до стен. Эта техника поможет красиво оформить место вокруг решетки, снизить вероятность ошибок и даст возможность использовать плитку любых размеров. Подрезанные детали не так заметны у стен, чем в центре композиции. Для таких проектов идеально подойдет мозаика. С ее помощью гораздо проще произвести облицовку и создать локальный уклон. Места подрезания мозаики абсолютно незаметны. Плитка укладывается на клей, при необходимости для выравнивания швов устанавливаются крестики. После этого промежутки затираются с помощью фуги. Затирочный состав можно подобрать в цвет плитки или ее узора.

Если для облицовки используется керамогранит подобная процедура не нужна. Этот материал соединяется без швов и образует ровную и гладкую поверхность.

Для того чтобы исключить протекание воды на стяжку в районе трапа, щель между корпусом устройства и плиточным покрытием герметизируют силиконом.

Остается собрать сифон и установить декоративную решетку. Ваша стильная душевая готова.

Заключение

Если вам надоело неудобное «корыто» в ванной, откажитесь от него. Установите душевую кабину с трапом и получите комфортное, просторное и современное пространство.

Душевой поддон своими руками: как правильно сделать +фото

При устройстве душевой кабины особое значение имеет качество поддона. От него не в последней мере будет зависеть удобство пользования душем и надежность его гидроизоляции.

Как правило, при устройстве душевых, используют стандартные заводские поддоны из эмалированной стали, чугунные или акриловые. Они просты, надежны, но не индивидуальны.

В этой статье мы расскажем про душевые кабины с поддонами, сооруженными из подручных материалов и о том, как самостоятельно их сделать.

Поддоны и их виды

Кратко, поддоны можно поделить на типовые (заводские) и индивидуально изготовленные — самостоятельно или под заказ.

Типовые поддоны душевой кабины изготавливают из акрила, эмалированной стали и чугуна, а также из искусственного или натурального камня.

В качестве альтернативы стандартным заводским изделиям, можно сделать душевой поддон своими руками. Такой поддон душевой кабины монтируют, исходя из размеров и особенностей помещения. Этот способ позволяет устроить свой собственный уникальный и неповторимый интерьер.

к оглавлению ↑

Делаем поддон из кирпича и бетона

Наиболее распространенный материал для самостоятельного устройства поддона душевой кабины — это кирпич, бетон или их комбинация.

Процесс изготовления поддона можно разделить на следующие этапы:

  • Выбор формы поддона и места его установки.
  • Подготовка материалов и инструментов.
  • Подготовка системы слива и установка трапа.
  • Подготовка поверхности под основание поддона и первичная гидроизоляция.
  • Формирование (заливка или кладка) основания поддона и защитного бортика.
  • Гидроизоляция поддона.
  • Подготовка поверхности для поклейки плитки.
  • Поклейка плитки или мозаики.
  • Монтаж дверей.
к оглавлению ↑

Форма поддона и место его установки

Форма такого поддона душевой кабины может быть абсолютно произвольной. Единственное условие — это соответствие общему интерьеру и размерам помещения, в котором он устраивается. Все остальное — на ваше усмотрение.

Касаемо размещения — на наш взгляд наиболее разумным решением будет его размещение в углу комнаты. Этот вариант минимально съедает такие дефицитные метры и при этом очень эффектно выглядит.

При выборе места установки желательно учитывать расположение канализационных конструкций и размещать поддон как можно ближе к ним. Но это не принципиально, поскольку всегда можно сделать отдельный слив и подвести водопроводные трубы в нужное место, особенно в случае комплексного ремонта помещения.

к оглавлению ↑

Материалы и инструменты

Перед началом работ следует приобрести необходимые материалы:

  1. Трап (система слива).
  2. Кирпичи или бетонные (пенобетонные) блоки.
  3. Цемент, песок и желательно пластификаторы.
  4. Полиэтиленовая пленка или рубероид, водоотталкивающая мастика, лента или их аналоги.
  5. Отделочные материалы – скорее всего это будет кафель или мозаичные плитки.
  6. Клей и затирка для кафеля.

Список необходимых инструментов будет примерно следующим:

  1. Ведерко для замешивания раствора, миксер.
  2. Строительный мастерок (кельма).
  3. Водяной или лазерный уровень.
  4. Дрель, перфоратор, отвертки.
  5. Валик и шпатели.
к оглавлению ↑

Собираем конструкцию

Такая работа делается в несколько этапов. Мы опишем детально каждый из них в последовательности.

  • Заливка стяжки.

    Для начала очищаем поверхность от старой плитки, грязи, пыли и грунтуем ее двумя слоями. Желательно подобрать влагоустойчивую грунтовку с антигрибковым эффектом. После высыхания грунта проводим гидроизоляцию основания (см. фото).

    Для этого, промазываем специальной водоотталкивающей мастикой, например фиброрезиной «KIILTO FIBERPOOL», весь пол, а стены на высоту 40 – 50 см. Особенно тщательно обрабатываем углы – желательно поклеить специальную битумную ленту. После этого укладываем на пол полиэтиленовую пленку (лучше в два слоя), внахлест по краям стыков таким образом, чтобы пленка загибалась на стены, примерно на 50-70 см по высоте (см. фото).Стыки пленки проклеиваем скотчем и наносим поверх нее гидроизоляционную мастику по всей площади.

    После высыхания мастики, заливаем цементную стяжку на пол ванной комнаты. Раствор готовим в пропорциях – 1 часть цемента марки 400 или 500, 2 части песка. Замешиваем все это на воде. Толщина стяжки зависит от прочности основания и желаемого уровня пола, как правило, она составляет 5 -8 см (см. фото).

    При желании дополнительного комфорта можно уложить на стяжку систему теплого пола (схема на фото). Сделать это можно, например, с помощью электрического кабеля Тhermо (шведского производства). В этом случае нужно учесть еще один слой заливки (поверх кабеля) стяжки, а так же тепловое ее расширение. Для компенсации такого расширения, перед заливкой стяжки, по периметру пола обязательно прокладываются полоски из пенопласта или экструдированного пенополистирола, толщиной 10 -20 мм.

    Важно! При укладке пленки не допускайте воздушных прослоек, особенно на стыках пола и стен.

    Если образуются такие воздушные карманы, высока вероятность, что слой цементного раствора, залитого поверх пленки, своей тяжестью порвет пленку и уложенный сверху слой мастики. Таким образом весь эффект гидроизоляции сведется «на нет».

  • Подвод канализации и установка трапа.

    Для установки сливного трапа душевой кабины, необходимо предварительно подвести канализационную трубу к месту стока воды и подключить к ней трап (см фото).Он устанавливается на высоте, которая обеспечит необходимый уклон сливной трубы (минимум 3 градуса) и жестко фиксируется цементно-песчаным раствором. Для этого трап со сливной трубой укладывают на подставки из подручных материалов и плотно со всех сторон обмазывают раствором. Сделать крепеж трапа можно специальными хомутами, прикрученными к полу с помощью анкеров. В этом случае места креплений обязательно обрабатываются гидроизоляцией.

    Надежность крепления трапа очень важна, поскольку, если при последующей заливке поддона произойдет сдвиг конструкции слива, возможны протекания внутри поддона, которые визуально не видны, но внесут свой негатив в конструкцию. Постоянно мокрый кирпич, например, весьма скоро утратит прочность и расслоится. При этом нарушится вся система – придется ее разобрать и сделать заново.

    Устанавливают трап, как в центре поддона душевой кабины, (см. фото) так и в любом из его углов (см. фото)Существуют схемы его установки в нишу, примыкающей к поддону стены. В любом случае, плоскость поддона должна иметь наклон в сторону сливного трапа для стекания воды.

  • Монтаж борта поддона и заливка его основания.

    После устройства гидроизоляции, заливки общей стяжки пола и установки трапа, можно приступать к формированию душевого поддона. Как это сделать, мы рассмотрим на примере конструкции из кирпича.

    Для начала размечаем его форму. Если вы планируете использовать готовые, стандартные двери, очень важно соблюсти форму поддона, повторяющую изгиб конструкции таких дверей. Разметку нужно сделать на полу маркером или другим способом, согласно предварительно изготовленного шаблона.

    Выкладываем по разметке бортик поддона из кирпича на цементно-песчаном растворе (см фото).

    Раствор советуем использовать в тех же пропорциях, что и на стяжку – ½. Высота борта поддона должна соответствовать уровню решетки трапа, плюс 12-15 см, для предотвращения вытекания воды на пол ванной.

  • Заливка основания поддона.

    Делается она из той же смеси на основе цемента, в которую мы советуем добавить специальные гидроотталкивающие компоненты, например, жидкое стекло.

    Сначала заливают горизонтальный слой до уровня трапа за минусом толщины последующей отделки (плитки и клея под ней). После высыхания устанавливаются специальные маячки (штукатурные маячные рейки) таким образом чтобы сделать равномерный уклон в сторону сливного отверстия трапа и формируют наклонную плоскость поддона душевой кабины укладкой того же цементного раствора.

    Важно! Перед заливкой основания, обязательно убедитесь в прочности перекрытия, поскольку толщина бетонного основания поддона, как правило, весьма существенна и, соответственно, довольно много весит.

  • Гидроизоляция поддона.

    Поскольку осторожность лишней не бывает, следует сделать еще один слой гидроизоляции, на этот раз уже готовой конструкции поддона кабины.

    Для этого промазываем основание поддона, его внутренние и внешние бортики мастикой два раза, с промежутком на высыхание первого слоя (см. фото).

    Такая изоляция считается вполне надежной и достаточной. Защита поддона не даст воде проникнуть внутрь его конструкции, а если все же что-то пошло не так и часть воды просочилась на пол, то он имеет свою собственную гидроизоляцию и не пропустит влагу далее в перекрытие.

    Важно! Особенно ответственно следует отнестись к гидроизоляции трапа. Желательно, место его стыка с трубой и конструкцией поддона дополнительно обработать силиконовым герметиком.

  • Подготовка к декорированию.

    После полного высыхания водоотталкивающей мастики, поверхность поддона и его бортики следует покрыть специальной цементной штукатуркой с повышенной устойчивостью к влаге, например, «Основит Т-22 БИГВЭЛЛ». Обязательно использовать штукатурную сетку с малой ячейкой – она даст дополнительную прочность слою штукатурки.

    После высыхания поверхности, грунтуем ее влагостойкой грунтовкой два-три раза, ждем пока подсохнет и приступаем к декорированию.

к оглавлению ↑

Варианты декора и его устройство

Можно воспользоваться наливным акрилом, но это требует особой подготовки поверхности и не очень оригинально (похоже на типовое заводское изделие). Иногда заливают поддон и его бортики искусственным камнем. Такая процедура требует профессионального подхода и весьма недешева, поэтому мало популярна.

Максимально простой и при этом очень эстетичный и индивидуальный способ декора – поклейка кафеля, мозаичной плитки или их комбинации.

Поскольку поддон – место максимального сосредоточения влаги, не советуем выбирать плитки с основой из обожженной глины. Даже самые качественные плитки с такой основой не прослужат в этих условиях долго. Предпочтение следует отдать керамической или стеклянной плитке – они не чувствительны к повышенной влаге и могут практически все время находиться в воде без потери свойств.

Поклейка плитки на поддон ничем не отличается от поклейки на пол или на стены и проводится в той же последовательности – наносится клей гребенчатым шпателем на основание, затем на плитку и проводится ее укладывание на место, после высыхания клея выполняется затирка швов. Пожалуй, единственная особенность в такой укладке – это необходимость применения клея и затирочных составов с повышенной устойчивостью к влаге.

к оглавлению ↑

Двери

Наиболее простой вариант – защитная шторка. Для ее изготовления приобретается нержавеющая труба, крепежные фланцы и собственно сама шторка. Труба на фланцах крепится к стене и на нее навешивается защитная шторка.

Более интересный вариант – раздвижные стеклянные двери. Для их устройства заказываем стекла с обработанными (шлифованными) торцами, приобретаем комплект направляющих и роликов для них (все это можно приобрести в магазине мебельной фурнитуры).

Одна направляющая крепится на потолок, вторая к бортику поддона, между ними на роликах устанавливаются стеклянные двери.По высоте на торцы стекол одевается прозрачный резиновый уплотнитель для смягчения удара при соприкосновении стекол, а на сами стекла обязательно наклеивается пленка. Она защитит вас от травм в случае случайного разбивания стекла на осколки.

При изготовлении угловых поддонов, обычно используют стандартные раздвижные системы из ремкомплектов для душевых кабин. Такие комплекты можно приобрести в специализированных магазинах. Установка таких систем аналогична описанному выше.

к оглавлению ↑

Следует учесть

Монтаж поддона на деревянный пол возможен только при устройстве такого пола на основании из бетонных плит.

Минимальная толщина цементной стяжки, на котором будет смонтирован поддон, должна быть не менее 5 см. Желательно усилить бетон специальными добавками и армировать 2 – 3 слоями металлической сетки.

Все электрические подключения предпочтительно делать на 12 вольт через понижающий трансформатор, а металлические детали обязательно заземлить. Все электроподключения только через УЗО.

к оглавлению ↑

Краткий итог

Как видите самостоятельное изготовления душевого поддона — не самый простой процесс, но несмотря на это, он позволяет добиться впечатляющих результатов особенно в плане индивидуальной эстетики.

Олег Кузнецов

Эксперт проекта StrojVanuu.ru

Статья помогла вам?

Дайте нам об этом знать - поставьте оценку

Загрузка...

Особенности создания уклона при устройстве бетонной стяжки пола

Основным строительным материалом на любом этапе строительства и проведения ремонта является именно бетон. Это обусловлено его техническими характеристиками и свойствами, а также незначительной стоимостью по сравнению с другими аналогичными материалами. В определенных ситуациях может пригодиться заливка полов с уклоном. В процессе выполнения работ имеются определенные нюансы, которые должны быть учтены в обязательном порядке. Если технология бетонной стяжки не будет соблюдена, то о прочности можно не думать.

Область применения



Наибольшей популярностью среди помещений, где укладывается бетонная стяжка под уклоном, пользуется именно ванная. Кроме этого и внешние территории не смогут обойтись без такого устройства. К ним можно отнести подъезды к гаражу, приусадебные участки, помещения хозяйственного значения. Стяжка в бане или при установке душевых кабин также активно осуществляется монтаж пол с некоторым уклоном.

Такое устройство стяжки необходимо в местах неорганизованного оттока воды, чтобы обеспечить компенсацию разности между смежными поверхностями. Если иметь представление о процессе монтажа пола из бетона, то никаких сложностей в процессе выполнения работ не возникнет. Никаких особых черт не имеется. Но некоторые рекомендации стоит учитывать, чтобы не отходить от самой технологии.

Особенности монтажа

Слив в требуемом помещении может быть оформлен, используя следующие способы заливки стяжки пола:

  1. Конверт.
  2. С двух плоскостей.

При монтаже следует тщательно и постоянно проверять работоспособность самого слива в помещении. В противном случае в последующем придется тратить время на бурение и очистку. Перепад уровня в таком случае не должен превышать 20 мм на каждый метр плоскости душевой или ванной. Нормальная эксплуатация при большем уклоне не будет осуществлена. В дальнейшем будет проблематично осуществлять укладку плитки или любого другого вида напольного покрытия.

Устройство пола с уклоном

Слив чаще всего располагают в центральной части помещения или с некоторым смещением к одному из углов. В первом случае будет меньше проблем по причине равномерного распределения и установки маяков по площади помещения. При  расположении слива в углу, маяки будут иметь разный порядок.

Устройство основания

Нельзя забывать про качественно выполненные работы по очистке основания от старой стяжки или любого другого покрытия. Можно потратить меньше сил и убрать лишь все поврежденные участки, но в последующем и оставшиеся элементы могут проявить себя с негативной стороны. Для работы может использоваться перфоратор, при помощи которого удаляется бетон. Особое внимание уделяется местам стыка стен и пола.

Если в процессе подготовки будут установлены дефекты перекрытия (трещины, щели, выбоины и т.д.), то их следует заделать подготовленным раствором. Все дальнейшие мероприятия могут выполняться лишь после высыхания раствора. Только в таком случае можно будет знать о том, как залить пол под уклоном.

Когда поверхность готова, следует приступить к гидроизоляционному слою. Для этого подойдут следующие виды материалов:

  • Обмазочные. Обладают отличными свойствами водонепроницаемости, способны выдерживать повышенную влажность и не пропускать ее. Кроме поверхности пола они наносятся и на стены. Достаточно будет поднять на уровень 10 см. Количество слоев раствора будет зависеть от вида устраиваемого покрытия. Все тонкости будут прописаны на упаковке из-под материала. Следует обращать внимание на время высыхания, так как только после этого можно начинать все последующие мероприятия, направленные на то, заливка полов с уклоном.
  • Оклеечные. Представлены в виде рулонов, которые расстилаются на основание с нахлестом каждого листа в 100-150 мм. Чаще всего используется рубероид, вошедший в практику проведения ремонта в квартире.
  • Эмульсионные битумные. Но длительность службы составляет не более 5 лет. Стоит задуматься о том, есть ли смысл тратить средства на такие материалы, чтобы с течением нескольких лет начинать работы заново.

Фиксация маяков

Данный этап и выбор конкретного варианта маяка будет зависеть от того, какие способы заливки стяжки выбраны. Если слив располагается в центральной части ванной или душевой, то последовательность выполнения работ выглядит следующим образом:

  1. Первоначально устанавливается маяк по направлению от имеющегося сливного отверстия к дальнему углу от входа в комнату.
  2. Относительно данного маяка на стенах делаются отметки с использованием уровня для последующих элементов. Очень сложно будет применять в работе длинное правило, так как площадь помещения незначительная. В этом случае оптимальным будет широкий и узкий шпатель.

    Схема установки маяков: 1 — фризовый маячный ряд; 2 — промежуточные вспомогательные маяки; 3 — реперный маяк на стене; 4 — маячные ряды; 5 — причальный шнур для прокладки маячного ряда.

Проблематичнее выполняется установка маяков при расположении сливного отверстия в предбаннике, ванной в углу. Здесь обращается внимание на то, что будет различная длина маяков. Конечно, никаких сложностей возникнуть не должно. Главное подойди к монтажу со всей серьезностью.

Можно по выставленным маякам натягивать нити, указывающие на необходимый уклон в основании пола. По данным нитям должны спокойно передвигаться перпендикулярно им расположенные другие нити для повышения качества заливки. В любом случае придется использовать в работе уровень, который проводится по натянутым струнам. Данные нити могут подниматься и опускаться в процессе монтажа. Главное, чтобы все соответствовало уровню.

Подготовка смеси

Для работы необходимо будет подготовить качественно раствор. Можно приобрести готовые варианты в магазине, или же замешать все самостоятельно, соблюдая пропорции и рекомендации. Для улиц и внешних территорий следует выбирать более высокую марку цемента – М600. Его прочность будет на высшем уровне. Перед тем, как заливать пол в бане под уклоном, следует прикупить марку цемента не ниже М400.

Хрупкость обеспечена, если смесь длительное время лежала и не была использована. Очень важно обратить внимание на дату изготовления и срок эксплуатации.

Для замешивания всех ингредиентов будущего раствора надо взять бетономешалку. С ее помощью получится однородный раствор, обладающий лучшими прочностными характеристиками. Соотношение песка и цемента М400 составляет 1 к 4. В дальнейшем необходимо лишь добавлять постепенно воду, получая густую кашицу. Никаких примесей песка видно не должно быть.

Раствор должен получиться несколько гуще, чем при устройстве бетонной стяжки в других помещениях. Это будет способствовать полноценному формированию уклону. При этом допускаются неровности поверхности, так как они в последующем будут устранены плиточным клеем. Если же дефекты стяжки будут очевидны, и бросаться в глаза, то надо применять резку с алмазными кругами.

Процесс армирования

Между выставленными маяками укладывается армирующая сетка, способствующая повышению качества и прочности залитого раствора. Альтернативой выступают стальные пруты. Главное правильно и надежно их зафиксировать. Они не должны располагаться непосредственно на основании, а несколько быть подняты над ним. Для этого подойдут бетонные заливки.

В настоящее время все больше стало применяться фиброволокно вместо любых металлических элементов. Фибра позволяет сократить общий вес готового раствора при монтаже с уклоном, а также повышает пластичность и прочность после высыхания. Несмотря на текучесть, раствор с фиброволокном отлично укладывается и под наклоном. Если брать во внимание стоимость, то она будет даже ниже, чем приобретать металлическую сетку.

Армирование просто необходимо в том случае, если заливка бетона в помещении осуществляется не в один этап, а в несколько. Если обойти укладку сетки из металла, то бетон начнет крошиться и трескаться.

Монтаж стяжки

Когда нет опыта выполнить такие виды работ, как заливать пол в бане под уклоном, то следует обратиться за помощью к специалистам. Они подскажут, что монтаж лучше всего осуществлять в два этапа.

Для начала готовится раствор более густой и с большим содержанием щебня. Это получится своего рода основа. Второй слой бетона – более густой и почти без щебня. Выдержка времени между двумя этапами не должна превышать суток. Если пропустить больше, то нижний слой начнет высыхать и почти не сможет схватиться со вторым.

Готовый раствор заливается между маяками, после чего равномерно распределяется по всей площади помещения. Последовательность работ может зависеть от кого, какие способы заливки стяжки пола выбраны. Нельзя бояться большого количества раствора, так как проще его убрать, чем потом заполнять пустоты. Процедуру убирания лишнего раствора при помощи рейки следует повторить как минимум 2-3 раза, чтобы достичь максимального эффекта. Некоторые рекомендуют использовать виброрейку. Но ее стоимость высокая, что не оправдывает покупку при заливке полов с уклоном в одном-двух помещениях.

Качественная смесь

Не трудно узнать о том, как залить пол под уклоном. Все приходит к тому же с опытом. Но очень важно побеспокоиться о качественной смеси. Улучшить свойства можно при помощи добавления различных присадок и компонентов, улучшающих характеристики готового раствора. Стяжка начинает самостоятельно уплотняться, если в состав добавить пластификаторы, а искусственные наполнители способствуют повышению прочности после застывания, противостоянию растрескивания и появления хрупкости.



Угол уклона считается оптимальным до 10-12 градусов. Его будет достаточно, чтобы лишняя вода удалялась в сток в ванной или бане. К тому же часто можно обойтись и без армирования. Стоит помнить о том, что каждый сможет осуществить заливку пола под уклоном. Достаточно лишь придерживаться технологии и результат порадует каждого.

Видео:

Видео:

Видео:

Видео:

Видео:

Установка трапа в душе во Владивостоке

Установка трапа в душе

Трап для душа под плитку: правила устройства и монтажа

Слой гидроизоляции нужно нанести и на стену по периметру. Заливка трапа стяжкой Дальше все заливается песчано-цементным раствором. Высохшую стяжку обмазывают гидроизоляционным слоем из битума или мастики с нахлестом на стены. И чем выше конструкция, тем больше воды за одну минуту пропускает трап. Современные производители предлагают широкий ассортимент сантехнических изделий, который начинающего специалиста способен порой привести в ступор. Он будет уместен в малогабаритных квартирах и помещениях, где попадание воды на пол неизбежно.

Затем рассчитывают высоту, ориентируясь на ось врезанной в канализацию трубы. Необходимо нанести мастику или клеевой состав и проложить плитку или мозаику. Для первой стяжки используем пенобетон и керамзит, они необходимы для того, чтобы уменьшить вес будущего пола. При выборе типа затвора специалисты советуют рассмотреть оба варианта, но при этом важно знать, что надежность универсального гидрозатвора несколько ниже.

Решетка трапа должна располагаться симметрично относительно элементов кафеля. По краю, где уклон будет направлен только в одну сторону. Стыки между кусками теплоизоляции проклеивают строительным скотчем. Угловой (пристенный) располагается возле стены и считается самым незаметным. Для этого нужно залить стяжку специальным гидроизолирующим слоем и «утопить» в него уплотнитель из стекловолокна при помощи специальной терки. Точечный имеет самые компактные размеры и может располагаться в любой точке.

Горизонтальный трап чаще устанавливают в квартире, которая находится в многоэтажном доме, так как зачастую канализационное соединение проходит сбоку, под небольшим углом слива вод в трубу канализации. От указанной на стене метки уровня пола отнимаем 8 см (5 см для листа пенополистирола и 3 см для стяжки). Набор инструментов и приспособлений: уровень, линейка и рулетка; карандаш или маркер; терка; мастерок; ; нож и ножницы; плиткорез или кусачки; отвертки и ключи; правило. Сколько он длился и какие материалы вы использовали. Описание ремонта фото ванны дополнительное фото (до 10 штук).

Трап для душа под плитку, как правильно выбрать и поставить

Если производится установка душевого трапа под плитку своими руками, четко придерживайтесь инструкций и перепроверяйте все дважды. Несмотря на миниатюрные размеры, точечный трап способен пропускать воду в количестве 20-25 литров в минуту. Зачастую существует 2 варианта: 50 мм и 110. Важно сделать уклон не меньше 3, чтобы вода без препятствий стекала по трубе. Для беспрепятственного стока воды необходимо сделать уклон около 1 см на погонный метр.

Необходимо использовать только современные качественные материалы, а работы выполнять согласно инструкции производителя того или иного средства. В случае пересыхания гидрозатвора, неприятный запах будет блокироваться сухим или механическим затвором. Оставляют стяжку сохнуть минимум на 3 суток. Обратите внимание на размеры муфты, которая соединяется с трубопроводом, диаметр должен идеально подходить для входных отверстий. На время заливки стяжки декоративную решетку лучше прикрыть или снять, чтобы раствор не засорял сливные отверстия. Линейный больше похож на прямоугольный лоток, устанавливается по сторонам, в углу вдоль стены или на выходе.

Трап для душа в полу под плитку с гидрозатвором: разновидности и нюансы

К преимуществам чешского производителя Alcaplast можно отнести доступную стоимость изделий и надежные соединения элементов конструкции. Отвечает строгим санитарно-гигиеническим требованиям. Чтобы стяжка хорошо прилегала к поверхности устройства, его нужно обезжирить ацетоном или растворителем. Если сифон будет расположен низко, с большим объемом жидкости он не справится. Высота варьируется от 55 до 180.

В квартирах все сложнее толщина стяжки здесь недостаточна для формирования уклона, поэтому уровень пола приходится поднимать. Что такое трап для душа в полу под плитку? В данной статье мы расскажем как установить трап для душа своими руками, рассмотрим вариант установки в полу под плитку, а также дадим фото и видео инструкции. Решетки защищают водопровод от забивания небольшими частицами и волосами и способны выдержать внушительный вес около 300. Трап это уникальное приспособление, способное сохранить свободное пространство в ванной комнате.

Как сделать сливной трап

Это очень удобно и экономит место в ванной комнате, так как кабинка компактна и занимает мало места. Различаются устройства по диаметру и высоте горловины, направлению отвода жидкости (боковой/нижний) и форме выпуска (вертикальный/горизонтальный). Высота трапа будет зависеть от высоты пола, куда он будет установлен. При выборе трапа в магазине необходимо учитывать его высоту. Обычно для обработки бетонных поверхностей плиты перекрытия и стяжки используют полимерцементные мастики. Но главным атрибутом такой душевой является трап для отвода и сбора воды, который устанавливается непосредственно в полу.

Завершает монтаж нанесение плиточного клея и укладка напольной плитки, мозаики, гальки или другого плоского камня. Ход работ: Пенополистирол закрывают армирующей сеткой. Квадратные и прямоугольные модели пользуются большей популярностью, это связано с тем, что такие простые формы легко вписываются в облицовку напольного покрытия. Щели в точке врезки заполняют пастой-герметиком.

Нанесение мастик, красок или полимерных цементов производится непрерывно по всей зоне обработки; Многослойность. Сухой затвор представляет собой поплавковую конструкцию, которая реагирует на пересыхание сифона и предотвращает попадание зловонного запаха из трубы водоотвода. На стене укажите маркером высоту будущего пола. При поступлении в контур воды шарик поднимается на ее уровень, открывая доступ к сливу. Это поможет выдержать рекомендованный производителем слой изоляции.

При укладке  особое внимание следует уделить углам и стыкам, «наплавляя» на поверхность разогретый изопласт. Также важно, чтобы все было герметично, во избежание затопления. Его толщина должна быть не меньше 4 см, а сам он должен быть довольно жестким. Чтобы ничего не упустить и грамотно провести монтаж, для начала поинтересуйтесь, как работает трап для душа, посмотрите видео советы по его установке.

Устройство трапа в полу душевой своими руками

Изделие должно быть износостойким, прочным и обеспечивать надежное герметичное соединение с напольным покрытием. Внутри корпуса находится фильтрующая решетка, которая выполняет функцию затвора. У стен плитку скорее всего придется подрезать, но только после тщательно произведенных замеров, иначе облицовка не получится аккуратной. Плитка или другое покрытие срывается до основания.

Регулирующая ручка выводится на стену, что позволяет легко управлять сливным отверстием простым ее поворотом; click/clack-системы (открыто/закрыто). Важно учесть, что решетка трапа должна располагаться на том же уровне, что и облицовочное покрытие. Укладывать плитку на стяжку можно при помощи обычного клея, разравнивая слой шпателем. Прижимной фланец из стали используется для обеспечения герметичности соединения гидроизоляции с корпусом душевого трапа. Все работы можно выполнить своими руками без помощи специалистов.

Если произошел разрыв гидроизоляции, то кольцо позволит воде уходить обратно в сток через отверстие, которое находится в кольце. В материале намечают и вырезают отверстие под слив и подкладывают под оставшийся открытым фланец трапа. Современные производители предлагают широкую линейку размеров и форм. Стоит она дороже, зато прослужит дольше.

В видео ниже вы увидите обзор и установку трапа под плитку Alcaplast APZ12. Конструкция напоминает воронку, которая собирает воду и отводит ее в канализационную трубу. К ним относятся: сифоны с ручным управлением. Вода должна стекать только через трап. Если в душевой планируется монтировать современную систему «тропический ливень есть смысл установить линейный трап.

Процесс установки сливного трапа Alcaplast.

Для правильного монтажа сливного трапа Alcaplast следуйте нижеприведённой инструкции. В целом все сливные устройства монтируются по одному и тому же принципу, существуют лишь небольшие нюансы о которых мы здесь расскажем.

1. Установите нижнюю часть сливного устройства на подготовленную поверхность. Начальную установку следует производить без горловины, решетки и гидрозатвора. В комплекте вы найдёте специальную крышку для защиты чаши от мусора и бетона. Установите данную крышку на нижнюю часть слива, после чего подключите блок к трубе канализации. Обычно она имеет диаметр 50мм и плотно облегает раструб чаши за счёт соединительного резинового кольца внутри трубы.

2. После заполнения бетоном пространства вокруг установленного блока – разровняйте его и дождитесь полного высыхания. Заполнение производится вровень до защитной крышки. После высыхания уложенного состава удалите крышку и нанесите на поверхность гидроизоляцию. Выбор гидроизоляционного слоя остаётся за вами.

3. После нанесения гидроизоляции пола соедините гидроизоляционной лентой шов образовавшийся между блоком и бетоном. Лента должна заходить на воротник устройства и полностью перекрывать незащищённые участки. В конечном итоге на полу должно остаться лишь отверстие.

4. Установите внутрь отверстия гидрозатвор, если в комплекте две модели затвора – установите любой. На гидрозатворе расположено уплотнительное кольцо, благодаря которому достигается плотное прилегание частей. Вдавите его для плотной посадки, он не должен двигаться в посадочном месте.

5. Измерьте расстояние до будущей поверхности пола, отмерьте на горловине данное расстояние с запасом на вставку внутрь нижней чаши. Отмерять нужно со стороны решетки. Отрежьте лишнее ножовкой по металлу или любым другим отрезным инструментом, при отрезании ориентируйтесь на канавки. Натяните резиновое О-образное кольцо на самую нижнюю канавку горловины и установите её в корпус сливного трапа. Прилегание будет достаточно плотным, для облегчения используйте смазку, в крайнем случае мыло. Перекос при установке впоследствии перерастёт в течь.

6. (В случае если у вас сухой затвор) поместите замок-кольцо внутрь горловины и поверните его для фиксации блока внутри. Если же у вас комбинированный или мокрый затвор – фиксирование производится верхней крышкой самого затвора. Повернув её по часовой стрелке вы обнаружите, что восходящие ребра начинают упираться в направляющие горловины. Этого достаточно для нормальной фиксации затвора.

7. Закройте отверстие любым подручным материалом и сделайте финальную стяжку залив её до нижней части рамки. Для правильного стока воды с поверхности пола следует сделать уклон в сторону отверстия не менее 2% с каждой из сторон. При отсутствии уклона воде будет сложнее попасть в слив и она сможет собираться на полу образуя лужи.

8. После укладки плитки заполните швы между рамкой и плиткой эластичным герметиком. Укладку плитки следует производить в уровень с рамкой, оставляя зазоры (швы) для герметика.

9. По окончанию монтажа сливного трапа проверьте, чтобы в горловине не осталось мусора, установите решетку и проверьте правильность сборки путём пробного слива воды. Оцените в каком направлении вода стекает по поверхности, нет ли образования луж, быстро ли уходит вода в сток, правильно ли работает затвор.

Установку трапа можно считать законченной. Сливные устройства не требуют особого ухода за собой. Они неприхотливы и долговечны. При попадании внутрь крупных фракций или волос, ниток – извлеките решетку и прочистите блок затвора. Для прочистки внутренней канализационной трубы – вылейте в неё ведро воды и соберите устройство.

Как налить поддон для душа

5 сентября 2012 г. | от Итана (электронная почта) |

Обновление : несколько читателей отметили, что метод установки мембраны, описанный в этой статье (который представляет собой установку плоской мембраны), больше не рекомендуется в качестве оптимального метода установки, поскольку вода, которая проникает через верхний слой плитки или раствора, может попадать на поверхность. мембрана. Без того, что известно как «заливка перед уклоном», эта вода никогда не сможет попасть в канализацию.Предварительно уклонный слой раствора для заливки, установленный под мембраной, в сочетании с надлежащим методом обеспечения того, чтобы раствор не блокировал дренажные отверстия, может лучше защитить установку от стоячей воды, чем может не испаряться обратно через плитку и раствор. . Этот обновленный метод можно увидеть в этой статье на сайте The Family Handyman. Обратите внимание, что приведенный ниже метод может все еще встречаться с кодом в некоторых областях, поэтому, если вы имеете дело с профессиональным установщиком, вы можете обсудить его методологию.В следующий раз, когда у нас будет возможность посоветоваться с профессионалом по установке поддона для душа, мы обновим эту статью, включив в нее обновленный метод.

——

Постоянные читатели знают, что я общался с генеральным подрядчиком и плотником Джо Бьянко. Готовясь к переезду, мистер и миссис домовладелец поручили Джо отремонтировать три полностью оборудованные ванные комнаты, и он пригласил Джима и Рича из Diamond Tile, чтобы они вылили поддоны для душа и выложили плитку. Джим и Рич укладывают плитку более 20 лет, и я рад рассказать, как они вылили душевые поддоны.Читайте дальше, чтобы узнать, как они сделали душевую кабину водонепроницаемой, какие материалы использовали, как наклонили поддон для правильного слива и создали поддон, готовый к укладке плитки.

Подготовка

Прежде чем Джим и Рич начали работу, Джо и сантехник провели важные приготовления. Вы можете видеть, что бордюр был установлен, сложив три бордюра 2 × 4, и между стеновым каркасом была добавлена ​​блокировка. Также черновой пол доведен до необходимого уровня для слива. Ребята использовали бетонную доску, потому что она была удобной и нужной толщины.Однако черновой пол обычно фанерный.

Сантехник установил полиуретановую водонепроницаемую пленку.

Вместо того, чтобы разрезать пленку и нарушить водонепроницаемость барьера, сантехник перекрыл мембрану в углах (например, в больничных углах).

Он использовал кровельные гвозди, чтобы закрепить покрытие, потому что у них широкие плоские головки. Все гвозди были размещены на высоте не менее 4 дюймов от черного пола в соответствии с местными правилами.

Затем ребята установили бетонную доску Durock на стены. Опять же, вы можете видеть, что гвозди находятся по крайней мере на 4 дюйма от стены.

После того, как защитное покрытие было на месте, сантехник закончил работу с дренажным фланцем и дренажем.

А вот и вторая ванная после того, как был повешен дюрок и закончен слив.

Pro-Tip: Иногда можно увидеть, что пол наклонен перед заливкой основания.Джим и Рич сделают это, когда пол находится далеко от уровня или когда сток значительно выше, чем черный пол. На этих ванных не было необходимости.

Шаг 1. Очистить

Перед тем, как начать, Джим использовал щетку для удаления мусора.

Шаг 2: Слив крышки

Затем Джим заклеил слив изолентой, чтобы предотвратить его засорение.

Шаг 3: Смешайте грязь

Для душевого поддона ребята использовали Mapei Mud Bed Mix 4 к 1.Вы не найдете его в местном магазине «Сделай сам». Вместо этого вам придется обратиться к местному поставщику плитки, а каждая сумка стоит около 15 долларов.

Pro-Tip: Более дешевая альтернатива Mud Mix - это универсальный песок и портландцемент. Джим и Рич предпочитают Mud Mix, потому что это экономит время.

Pro-Tip: Для душевого поддона среднего размера требуется 3-4 пакета Mud Mix.

Используя лопаточку для смешивания бурового раствора, Джим добавлял воду до тех пор, пока не достиг нужной консистенции, и нацелился на «сухую смесь», которая составляет , всего , достаточно влажную, чтобы слипаться при сжатии.Сухая смесь позволяет ребятам обрабатывать грязь и устанавливать необходимый уклон, не беспокоясь о том, что она сдвинется, и она так же сильно высохнет.

Шаг 4: Залить / распределить грязь

Джим налил в душ три ведра грязи и разложил их прямым шпателем.

Pro-Tip: Джим и Рич не используют армирующую проволочную сетку для поддона для душа, потому что в этом нет необходимости, а если вы не соблюдаете осторожность при укладке и распространении грязи, вы можете проколоть водонепроницаемую мембрану.

Шаг 5: Упаковать края и углы

Так как дюрок не прибит в самом низу, он может немного сместиться. Чтобы исключить любое движение, Джим плотно набил грязью по периметру и углам.

Шаг 6: Установите грязь вокруг слива

Затем Джим начал укладывать грязь вокруг водостока и с помощью плитки для пола нашел подходящую высоту. После того, как плитка будет установлена, она должна быть заподлицо с верхом водостока. Это означает, что в основании должно быть место для плитки по высоте плюс немного больше для тонкой укладки.

Pro-Tip: Грязь вокруг дренажа должна быть не менее 1 дюйма толщиной, чтобы обеспечить прочное основание.

Шаг 7: Установите уклон

Используя 2-футовый уровень и слив в качестве ориентира, Джим устанавливает наклон поддона для душа, который должен составлять от 1/4 дюйма до 1/2 дюйма на фут.

После того, как Джим определил правильный уклон между этим углом и водостоком, этот угол стал новой точкой отсчета для оставшегося периметра.

Шаг 8: Периметр уровня

Выйдя из этого угла, Джим выровнял остальной периметр, плотно утрамбовывая грязь. Джим также искал пробелы под уровнем и соответственно заполнил их.

Шаг 9: стяжка и шпатель

После того, как дренаж был установлен и периметр имел необходимый уклон, Джим начал заполнять оставшуюся площадь. Он использовал уровень как стяжку и мастерок, чтобы закончить грязь.

Шаг 10: Проверьте наличие низких пятен

Джим вернулся и внимательно поискал низкие места со своим уровнем.Он сказал, что их обычно можно почувствовать, работая лопаткой по грязи.

Pro-Tip: Джим говорит, что неспособность поддерживать постоянный уклон и заполнять низкие области является наиболее распространенной ошибкой при наливании поддона.

Шаг 11: Проверка уклона и высоты слива

После того, как Джим закончил заполнение и стяжку, он вернулся, чтобы проверить наклон душевого поддона и еще раз проверить высоту вокруг слива.

Pro-Tip: Сливной фланец имеет резьбу, и высоту слива можно регулировать.Только обязательно сохраните необходимый уклон.

Завершен

Джим и Рич сделали две сковородки таким образом, и они отлично смотрятся. Ребята оставят его на ночь, прежде чем приступить к укладке плитки.

Пин для более поздних версий

Залить бетонный пол - Экстремальные инструкции

Руководство по бетонному строительству

Монте-Берч

Бетонные полы являются основным элементом многих зданий, от домов и гаражей до магазинов и сараев.Заливка бетонного пола - тяжелая работа, требующая навыков, силы и инструментов. Вы можете захотеть, чтобы эту работу сделал профессионал, но вы можете сделать это сами. Инструменты можно взять напрокат во многих пунктах проката, и освоить их не так сложно. Если вы не решили, делать ли это самому или поручить работу профессионалу, следующие шаги по заливке плиты или пола в фундамент иллюстрируют основы и могут помочь вам принять решение.

Бетонная плита, на которой возводится здание, представляет собой довольно простую бетонную заливку, но для создания форм, необходимых для удержания бетона, требуется больше работы.Заливка в фундаменте требует небольшого формования, но в некоторых случаях заливка может быть немного сложнее, особенно в крупных проектах. Независимо от типа заливки, от того, делаете ли вы это самостоятельно или уже выполняете работу, первым делом необходимо ознакомиться с местными строительными нормами и правилами и получить все необходимые разрешения.

Первый шаг - выложить плиту, убедившись, что она квадратная. Бетонные доски и веревки используются для оформления периметра здания.

Создание перекрытия

Первый шаг - выложить плиту. Не торопитесь с этим шагом и убедитесь, что вы все сделали правильно. Неправильно выложить плиту, и постройка может стать настоящим кошмаром. Плита должна быть квадратной. Отметьте контур здания кольями в каждом приблизительном углу. Вбейте гвоздь в верхнюю часть кола и с помощью рулетки измерьте диагональ от кола до колышка. Размеры должны быть равными. Перемещайте стойки внутрь или наружу, чтобы получить одинаковые диагональные измерения.

Другой способ - нанести на гвозди веревочные линии, чтобы обозначить прямоугольный периметр. Измерьте и отметьте 3 фута на одной веревке и 4 фута на прилегающей линии. Расстояние между этими двумя отметками должно составлять 5 футов. Опять же, входите или выходите по мере необходимости.

После того, как углы определены и здание построено квадратно, с помощью тестовых досок создают постоянную отметку периметра на всех углах. Они останутся на месте до тех пор, пока не будут построены формы для плиты. Колья 2 на 4 надежно вбиваются на место, а доски прибиваются к их внешним краям.Верхние части тестовой доски должны быть на одном уровне. Чтобы убедиться, что все доски выровнены друг с другом, можно использовать струну и уровень струны или лазерный уровень. После того, как доски установлены, проводится струнная линия со всех сторон плиты. На пересечении струн используется отвес, чтобы расположить их точки пересечения или углы здания прямо над гвоздями на исходных кольях.

Обозначьте контур плиты известью по линиям веревки. Затем выкопайте участок и удалите дерн и мусор.Область обычно немного углублена, но верх плиты должен быть значительно выше уровня земли или уровня насыпи. Во многих случаях плита поднимается и засыпается почвой вокруг нее, чтобы создать уклон для отвода дождевой воды от плиты. В некоторых случаях местные нормы могут требовать заливки фундамента перед плитой. В других случаях можно использовать метод «ребра жесткости», копая более глубокую область ниже линии промерзания по периметру плиты.

Формы сконструированы так, чтобы удерживать бетон. Бетон тяжелый, поэтому убедитесь, что его формы прочные и хорошо сконструированы.

Вся территория должна быть хорошо уплотнена и иметь одинаковую глубину. Также держите землю слегка влажной. Затем форма строится с использованием 2х6. Стойки вбиваются в землю на задней (внешней) стороне форм через каждые 3 или 4 фута друг от друга, чтобы поддерживать доски для форм. Стойки следует забивать или обрезать заподлицо с вершинами опалубочных досок. Стойки крепятся к опалубке с помощью двойных гвоздей или гвоздей с двойной головкой, чтобы их можно было вытащить после схватывания бетона.Формы должны быть ровными и иметь надлежащий уровень или высоту. Плотницкий уровень можно использовать для небольших проектов, струнный - для более длинных прогонов, но строительный или лазерный уровень лучше всего подходит для больших заливок.

Затем устанавливается однородный класс с использованием мелкого гравия глубиной от 1 до 2 дюймов. Лучший выбор в гравии - это каменная основа. В нем есть гравий и мелкие частицы, которые плавно утрамбовываются. Как только гравий будет на месте, плавно утрамбуйте его.

Если заливка большая, вам нужно будет разделить ее на более мелкие, легко обрабатываемые части, используя внутренние формы, удерживаемые на месте кольями.Залейте одну область, снимите формы и колья и залейте вторую или третью область.

Полы должны быть усилены в соответствии с местными нормативами. В показанном случае в качестве арматуры использовалась проволока. Арматуру можно использовать для плит, требующих большей поддержки. Гаражные полы обычно заливают толщиной от 4 до 6 дюймов.

Все трубопроводы подачи и сточных вод заглушены, земля подготовлена, гравий и пароизоляция установлены, плита залита.

Вы также должны установить все сливные и водопроводные линии для ванных комнат, кухонь и т. Д., Оставив короткие трубы.Закройте эти трубы, чтобы в них ничего не попало, пока вы не будете готовы их соединить. Во многих случаях вы также можете установить пластиковую пароизоляцию над гравием.

Определение необходимой суммы

Бетон для плиты или пола обычно готовый к употреблению и доставляется большими грузовиками, хотя для очень небольших работ вы можете смешать его самостоятельно. Товарный бетон продается кубометрами. Чтобы заказать правильное количество, сообщите поставщику бетона ширину, длину и толщину плиты или пола, которую вы собираетесь заливать.Они рассчитают необходимое количество и в большинстве случаев поставят немного больше, чем необходимо. У вас должно быть место для сброса небольшого количества оставшегося бетона. Обычно они добавляют от 5 до 10 процентов потерь из-за неровностей земляного полотна, просыпания и т. Д.

Начните заливку с заднего угла заливки в фундамент. По мере того, как жидкий материал наливается, используйте грабли, чтобы тянуть материал к проему или двери здания.

Заливка

Бетон не следует заливать в очень жаркие и засушливые дни, так как материал высыхает до того, как затвердеет должным образом.Бетон также не следует перерабатывать. Если заливка чрезмерно обработана, на поверхность будет всплывать слишком много воды, что может вызвать образование накипи после высыхания бетона. После начала заливки материал следует распределить равномерно и быстро, слегка переполняя формы.

Заливка пола - даже небольшого - требует трудозатрат. Наливайте, когда будут доступны ваши лучшие друзья, и наденьте на них резиновые сапоги, защитные очки и грабли. После начала заливки жидкий материал следует равномерно распределить по площади с помощью граблей.Убедитесь, что все углы заполнены. Оставьте бетон немного выше верхних краев опалубочных досок.

Используйте стяжную доску, чтобы выровнять бетон между формами или направляющими досками.

Следующим шагом будет стяжка излишков бетона с помощью стяжки. Стяжка опирается на опалубочные доски и должна выступать за края опалубки не менее чем на 3 дюйма с каждой стороны. Выравнивание полов - это операция, выполняемая двумя людьми, и в лучшем случае это тяжелая работа над большой заливкой. Начиная с одного конца заливки, поместите стяжную доску поверх опалубочных досок, разместив человека на каждом конце доски.Двигаясь из стороны в сторону, одновременно потянув доску, проведите ею по опалубке до противоположного конца. Стяжка выравнивает бетон по верху опалубки, стягивая излишки бетона. Любые низкие точки будут видны, и их следует немедленно заполнить, а область заново зашифровать. Для стабилизации бетона и удаления воздушных карманов по краям следует использовать джиттербаг или тампер.

В стандартной конструкции необходимы анкерные болты для крепления стен к плите.Они могут быть помещены в держатели, прибитые к краю формы, или вставлены на место во время заливки. Первый способ более точен. Анкерные болты всегда должны находиться между местами шпилек. Если вы разместите один под гвоздиком, у вас будут проблемы.

Поплавок используется для сглаживания бетона и оседания заполнителя под поверхностью. Протолкните поплавок по поверхности к задней части разливаемого материала, слегка наклонив заднюю часть поплавка. Затем потяните поплавок обратно по поверхности так, чтобы поплавок был на поверхности.Повторить, перекрывая мазки.

Плавающая и кромочная

Третий шаг - плавная обработка поверхности, которая уберет некоторые шероховатости. Это также помогает заполнить любые небольшие пустоты и работать с заполнителем немного ниже поверхности. Сделайте это сразу после стяжки. Поплавок используется для большинства заливок полов. Это широкие магниевые инструменты с гладкой плоской поверхностью и удлинителями рукоятки, которые можно использовать на большом расстоянии. Поплавок отталкивается от вас по поверхности, при этом задний край слегка приподнят, чтобы поплавок не врезался в бетон.Затем поплавок отводится назад под почти плоским углом. После того, как поплавок обработан по одной области, он перемещается в соседнюю область, и шаги повторяются, слегка перекрывая край первой области. Кронштейн поплавка Marshalltown RotaLeveler позволяет легко и автоматически изменять угол поплавка при толкании и вытягивании.

Кромка вокруг любых отверстий или форм. Последний шаг - затирка поверхности. При большой заливке лучше всего взять напрокат затирочную машину.

Края вокруг опалубочных досок следует отделить острым шпателем или шпателем по краям.Затем используйте обрезной станок по верхнему краю формы. Это создает закругленный край, который не отколется при снятии формы. Обрезной станок следует держать достаточно ровным, но при движении вперед держите переднюю часть слегка приподнятой, а при движении назад - заднюю.

Затирка

Финишная отделка - затирка для выравнивания бетона. Затирка обеспечивает гладкую, твердую и гладкую поверхность, степень гладкости которой зависит от количества затирки, а также от времени.Опять же, легко переутомить область. Небольшие работы можно затереть вручную с помощью чистового шпателя 14 на 4 или 16 на 4 дюйма. Требуется определенное мастерство, чтобы вручную затереть поверхность, особенно большую площадь. Затирку следует начинать, когда блеск воды исчезнет, ​​а следы оставят менее 1/4 дюйма углубления. Несколько затирок позволят получить более гладкую и твердую поверхность.

Первая затирка выполняется при плоском прижатии лезвия к поверхности. Используйте мастерок по дуге, перекрывая каждую предыдущую дугу примерно на полдюйма.Дайте бетону немного застыть между затирками. Заключительную затирку следует проводить более энергично, слегка наклонив мастерок вверх, прижимая его краем вниз. Бетон схватывается быстрее, чем ручным шпателем, поэтому, если вы затираете вручную, вы можете попросить друга помочь. Затирочная машина, доступная в большинстве пунктов проката инструментов, - лучший выбор для больших плит. В большинстве случаев полы оставляют твердыми и гладкими, а не взбалтывают, хотя вы можете предпочесть легкую щетку в сараях и гаражах.

После заливки бетон должен оставаться влажным в течение пяти-семи дней. Не позволяйте ему высыхать. Накройте его полиэтиленовой пленкой и ежедневно увлажняйте поверхность.

Для внутренней заливки подготовьте пол с помощью гравия, направляющих столбов или досок, пароизоляции и любого необходимого армирования, требуемого правилами. В показанном проекте использовалась проволока.

Заливка внутреннего пола

Выполнение заливки внутри существующего фундамента или стен в некоторых отношениях проще, потому что вам не нужно создавать форму, кроме как блокировать дверные проемы.В других случаях это немного сложнее, потому что вам, возможно, придется тянуть материалы дальше во время процесса стяжки, например, от задней части здания к проемам.

Если необходимо установить слив, сформируйте вокруг сливного отверстия для отдельной заливки. Направляющие доски должны иметь уклон к сливу с шагом 1/8 дюйма на фут.

Поверхность подпочвы должна быть подготовлена ​​так же, как и для плиты. В случае пола внутри здания, где требуется установка дренажной трубы или водоотливного насоса, сливная труба и слив должны быть установлены и сформированы сначала как отдельная заливка.Пол также должен иметь уклон до слива во всех направлениях, обычно на 1/8 дюйма до фута.

Для обеспечения правильной и равномерной высоты пола при заливке фундамента используются различные методы. Самый простой - вбить колья арматурного стержня в грунт, удерживая их верхушки на нужной высоте пола. Залейте смесью, удалите излишки стяжки и поднимите колья по ходу движения.

Можно использовать несколько методов для определения высоты и ровной поверхности заливки.На небольших насыпях, таких как сарай или гараж на одну машину, специалисты часто просто используют арматурный стержень 1/2 дюйма, разрезанный на 2-футовые отрезки. Они окрашены баллончиком яркого флуоресцентного оранжевого цвета и вбиваются в грунт с интервалом в 3 фута по периметру здания и вниз по центру. Жидкий бетон заливается примерно на высоту стержней, затем разравнивается, подтягивая стержни вверх по мере того, как вы стягиваете их мимо них. Используя этот метод, вы можете выполнять стяжку с одной стороны во время заливки или выполнять стяжку с одной стороны, а затем возвращаться, заливать и выравнивать стяжку на противоположной стороне, но при этом делать только одну заливку.

Альтернативный метод, особенно при использовании пароизоляции, заключается в установке направляющих планок стяжки на деревянных кольях, вбитых в грунт. Направляющие доски сделаны ровными или наклонными, чтобы создать желаемый уклон. Выполняя заливку, начните с задней части здания и выполняйте стяжку по направлению к двери или проемам, удаляя направляющие планки и стойки по мере продвижения.

Или вы можете использовать деревянные направляющие планки для стяжки.

Другой метод - использовать доски 4х4 в качестве направляющих.Убедитесь, что поверхность основания ровная, гладкая и ровная (или с правильным шагом), и положите ее на пароизоляцию размером 4 на 4 дюйма. Сделайте заливку, снова начиная с задней части и двигаясь к двери, удаляя по мере продвижения 4 на 4. Некоторым нравится оставлять направляющие на месте до тех пор, пока бетон не начнет схватываться, затем пройдитесь по нему, снимите доски и заполните пустоты свежим бетоном. Но для этого необходимо иметь под рукой достаточно свежего бетона для заливки.

Если заливка достаточно большая, например, гараж на две машины, другой способ - создать три отдельных заливки.Разделите строение на три части по длине и установите на колья направляющие доски. Сделайте боковую заливку, налейте противоположную сторону, затем снимите направляющие доски и залейте центральную часть.

Смочите фундамент перед началом заливки и будьте осторожны, чтобы не разбрызгать бетон на стены здания во время заливки. Когда вы дойдете до дверной формовки, сгладьте край проема обрезным станком и удалите опалубку.

Советы и хитрости

Если вы делаете небольшие заливки, например, для навеса, и замешиваете сами, то для смешивания предварительно замешанного бетона можно использовать Crete Sheet, самый простой в мире бетоносмеситель.Он легко и быстро смешивает весь 80-фунтовый мешок за одно использование, но это операция двух человек. Для получения дополнительной информации посетите www.cretesheet.com .


Рекомендуемые статьи

»Подготовка площадки и процесс подачи заявки

Подготовка площадки и процесс подачи заявки

В рамках наших услуг мы посещаем место перед каждой заливкой. В это время мы оценим доступ к участку, водоснабжение и окончательные детали подготовки участка, ответив на любые ваши вопросы.

Учитывая, что стяжка Easy Screed при укладке жидкая, вам нужно будет выполнить несколько простых приготовлений, прежде чем наша команда прибудет на место:

При установке поверх теплого пола

Шаг 1 Установка опорной линии
Мы просим нанести меловую линию на 1 метр выше уровня готовой стяжки. Это послужит индикатором для нашей команды, которая будет использовать лазерные уровни во время заливки.
Шаг 2 Установите изоляцию
Easy Screed можно заливать поверх изоляции толщиной до 200 мм.Мы рекомендуем использовать комбинацию полистирола и изоляции высокой плотности, причем изоляция высокой плотности должна быть установлена ​​ближе всего к верху
Шаг 3 Установите расширительную планку
Лучше всего установить расширительную планку по периметру ВСЕХ стен в здании, чтобы обеспечить разделение стен и полов. В зависимости от используемого утеплителя, он также поможет снизить шум между комнатами. Нет необходимости устанавливать компенсационные швы в полу, за исключением случаев, когда длина участка превышает 7 м.
Шаг 4 Установите пластиковую мембрану
При заливке жидкой стяжки необходимо установить пластиковую мембрану. По своей природе стяжка будет течь везде, где ей позволено, поэтому необходимо установить пластиковую мембрану толщиной 500 над выбранной изоляцией, чтобы заполнить эту область. Пластик должен быть хорошо приклеен и загнут стены примерно на 150 мм. Он должен быть заподлицо со стенами и углами.
Шаг 5 Установка труб UFH
Трубы для теплого пола могут быть установлены различными способами, наиболее распространенными являются зажимы на изоляцию с помощью системы направляющих или кабельные привязки к сетке.Наше требование состоит в том, чтобы трубы были закреплены / закреплены через каждые 300 мм, чтобы гарантировать, что они не плавают в стяжке. Если трубы теплого пола устанавливаются в системную плиту или систему яичного ящика, сообщите нам об этом.

При установке в качестве выравнивающей стяжки

Подготовка необходима при заливке стяжки Easy Screed в качестве выравнивающей стяжки поверх существующего бетона или песка и цемента, чтобы удалить стяжку двух типов.

  • Если средняя глубина стяжки превышает 25 мм, потребуется пластиковая мембрана толщиной 500 мм для заполнения зоны.
  • При заливке менее 25 мм потребуется специальная грунтовка. Наша команда установит это перед установкой стяжки.

Процесс подачи заявки

Easy Screed устанавливается только Easyscreed и нашим обученным персоналом.
С минимальным нарушением работы вашего объекта, практически каждый аспект нашего процесса нанесения выполняется за пределами здания. Смешивая на месте в нашем специально разработанном компактном смесителе, Easy Screed подается на разравниваемую поверхность шлангом через окно, дверь или вверх по лестнице.

Стяжка быстро монтируется за одну непрерывную операцию. После небольшого пятнышка на поверхности работа готова. Через несколько часов ваша работа будет завершена. Просто, быстро, без суеты.

На следующий день вы сможете пройтись по стяжке и продолжить световые работы на месте. В отличие от стяжек из синтетического ангидрита, на стяжке Easy Screed не образуется цементное молоко, поэтому после заливки не требуется шлифовка или всплытие.

Мы рекомендуем соблюдать подробности, указанные в нашем листе до и после ухода.

Руководство по установке жидкой стяжки

  • Перед тем, как начинать стяжку, поверхность, которую нужно выровнять, необходимо сделать водонепроницаемой, чтобы предотвратить утечку.
  • Полиэтиленовая скользящая мембрана, установленная поверх изоляции, должна быть перекрыта и герметизирована, чтобы предотвратить потерю стяжки. Если используется теплый пол, необходимо, чтобы трубы были уложены поверх него.

  • Трубы или кабели должны быть надежно закреплены, чтобы предотвратить всплытие и подъем во время укладки стяжки.
  • Лучшая практика - заполнить трубы перед нанесением стяжки для проверки на утечки, это также снижает риск того, что трубы всплывут во время заливки стяжки.
  • Минимальное покрытие труб или кабелей должно быть на 25 мм ниже готовой стяжки.
  • Если используются поддоны для теплого пола, они должны быть полностью закреплены, чтобы они не поднимались.

Грунтовка основания для стяжек Liquid Flow

Вам необходимо загрунтовать существующее основание перед тем, как начинать стяжку, это необходимо для прекращения всасывания, чтобы предотвратить слишком быстрое высыхание материала.

Можно использовать любую грунтовку SBR, но если есть смазка, было бы разумно использовать жидкий DPM, такой как блэкджек.

Как и в случае со всеми стяжками, на характеристики и качество отделки могут повлиять условия на месте, в котором она установлена, и в течение короткого периода после этого. В течение этого времени необходимо соблюдать следующие точки наблюдения.

  • Беречь от мороза. Применяйте те же ограничения зимних работ, что и при укладке бетона, т.е.е. работа должна прекращаться при температуре 5 ° C и падении и может возобновляться снова при температуре 3 ° C и повышении.
  • Обеспечение поддержания внутренней температуры Работа может продолжаться, когда наружная температура опускается до 2 ° C.
  • Жидкую стяжку нельзя укладывать при температуре 30 ° C и выше - высокие температуры увеличивают время схватывания и могут снизить конечную прочность стяжки.
  • В течение первых 48 часов после нанесения необходимо поддерживать влажность воздуха 50% и выше.
  • По стяжке можно ходить от 24 до 48 часов после нанесения, в зависимости от условий на площадке, при нормальном движении и возведении ненесущих перегородок через 7 дней.
  • Жидкая стяжка не является изнашиваемой поверхностью, и в зонах интенсивного использования, таких как погрузочные платформы, может потребоваться защита от других строительных работ.
  • Удаление цементного молока поможет высушить пол.
  • В схожих условиях жидкая стяжка сохнет с той же скоростью, что и традиционная песчано-цементная стяжка.

Приблизительно 1 мм / день при толщине до 40 мм. Это увеличивает толщину стяжки более 40 мм и в плохих условиях сушки.

ПВХ под бетонную плиту

Плита и бетонная плита. Для чего предназначен In-Slab Cable? Система электрического теплого пола In-Slab Cable предназначена для установки в бетонную стяжку толщиной 2-6 ″. Использование изоляционных плит с подогревом полов значительно сокращает время нагрева и эксплуатационные расходы.

Продукты серии Waterstop необходимы для строительных проектов, мы в основном поставляем гидроизоляцию из ПВХ, гидрошпонку из EVA и эластомер, вставное резиновое уплотнение типа Ω, прокладку туннельного сегмента и т. Д.Гидрошпонки разных размеров и толщины будут применяться в различных гидравлических средах зданий.

Внутренний диаметр 4 фута: стена 5 дюймов, основание 6 дюймов и плита с плоским верхом Внутренний диаметр 5 футов: стена 6 дюймов, основание 8 дюймов и плита с плоским верхом Внутренний диаметр 6 футов: стена 7 дюймов, основание 8 дюймов и плита с плоским верхом Внутренний диаметр 8 футов : 9-дюймовая стена, 8-дюймовое основание и плоская верхняя плита x Основание колодца должно быть построено из бетона класса "а", минимум 12 дюймов размещено под линией подачи трубы x высота уступа должна быть 0,8 x ...

Ремонт водопровода под перекрытием затраты могут легко варьироваться до 50% и более из-за каменистых или сложных почв, которые необходимо рыть траншеями и туннелями.Другими факторами, которые могут увеличить стоимость работ по устранению утечек под плитой, являются деревья, большие участки, требующие большего количества траншей, большие дома, требующие большего количества туннелей, и дренажные линии под бетонными террасами и ... Столбы настила, вам придется либо выломать часть бетона, либо вынуть старую стойку (которая может повредить бетон) и залатать отверстие, чтобы вы могли установить новый якорь стойки для поверхностного монтажа. Если вы заделываете участок, убедитесь, что вы прикрепили новый бетон к старому.

Бетонные плиты 16 заливают по обеим сторонам стяжки 10, по одной плите за раз. После заливки бетонных плит 16 верхнюю часть крышки 38 можно использовать в качестве выравнивающей поверхности для направления вибрационной стяжки или аналогичного устройства для выравнивания бетонной плиты 16. Таким образом, может быть получена плоская плита 16 однородной толщины.

ПВХ не вступает в химическую реакцию с бетоном, но ПВХ имеет очень большое изменение размеров при изменении температуры, поэтому такие трубы. Если ваш дом был новым в начале 1980-х годов, то использовавшаяся ПВХ-труба оказалась в целом неисправной. .ОТВЕТ 2 - ПЕРВЫЙ - убедитесь, что он НАХОДИТСЯ под бетоном.

Резка кабелепроводов, линий высокого напряжения, линий передачи данных, волоконной оптики или каналов под полом может быть катастрофической и очень дорогостоящей. Георадарное сканирование области перед резкой может почти устранить этот риск. С помощью георадара можно обнаружить как ПВХ, так и металлический трубопровод с бетонной плитой. На изображении, показанном здесь, показано несколько каналов внутри бетонной подвесной плиты.

Вот как вы полируете стяжку пола

Могу я вас спросить, какая у вас стяжка? Это старая песчано-цементная стяжка, тщательно уложенная вручную, недавно обнаруженная под ковром или плиткой? Или одна из новых систем жидкой стяжки, которая была прокачана через шланг и завершена, казалось, всего за несколько секунд?

Самый важный фактор, который нам нужно определить, это цементная (содержащая цемент) стяжка? Жидкая или нет, но цементная стяжка предлагает гораздо меньше проблем, как показывает наш опыт.Ангидритные или полугидритные стяжки, будучи новыми, экономичными и простыми в установке, создают слишком много сложностей при нанесении покрытий и покрытий.

Эти типы стяжек имеют тенденцию быть мягче, чем стяжки, содержащие цемент, а также имеют тенденцию задерживать влагу в течение длительных периодов времени. Это не лучший вариант при добавлении еще одного слоя продукта, так как вы не хотите, чтобы между этими двумя слоями собиралась влага. Это может и, вероятно, вызовет проблемы с возможным расслоением в будущем.

Есть несколько способов определить разницу между песком: цементная стяжка и жидкая стяжка. Если пол был уложен недавно, проще всего спросить подрядчика о продукте и его составе, и у него должна быть запись о том, что он заказал.

В противном случае, если вы посмотрите на поверхность, песчано-цементная стяжка часто будет выглядеть как песчаный старый бетон, который легко пылится и относительно легко повреждается чем-то вроде отвертки. При движении агрегата по поверхности высыхает пыль и мусор.

Ангидритная стяжка больше похожа на штукатурку, имеет более светлый цвет и обычно не содержит песчаной пыли. Часто видна тонкая пленка цементного молока (слабый, иногда кремообразный поверхностный слой), и в результате того же теста отверткой будет отпадать влажный пылеобразный материал пола. Пыль похожа на мелкий тальк, довольно плотно связанный с поверхностью.

На рынке представлены цементные жидкие стяжки. Они часто имеют такую ​​же прочную структуру поверхности, но имеют более серый вид, чем ангидритные стяжки овсяного цвета.

Принципы наружного дренажа - Краткий курс

% PDF-1.6 % 769 0 объект > эндобдж 771 0 объект > эндобдж 902 0 объект > поток Acrobat Distiller 7.0.5 для MacintoshDrainage, обучение, практические советы, инструкции, образование, информация2007-02-12T14: 03: 02-08: 002012-05-08T09: 53: 14-07: 00Illustrator2012-05-08T09: 53: 14-07: 00

  • JPEG188256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgBAAC8AwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A9U4q7FXYq7FWJahpPnW6 8xi60nXoLDSbe7ja + 017ITPcJ6EfIG4MlU / 2Kj54qyL09V / 5aIP + RD / 9VsVd6eq / 8tEH / Ih / + q2K u9PVf + WiD / kQ / wD1WxV3p6r / AMtEH / Ih / wDqtirvT1X / AJaIP + RD / wDVbFXenqv / AC0Qf8iH / wCq 2KoHW7HzLcQp + itTSynWKRWJiRo3lZ4yjkOJGAVFkFA3Vt60xVHLDqixRKbmJpFRVldoWPJwPiYB ZFABPbFXenqv / LRB / wAiH / 6rYq709V / 5aIP + RD / 9VsVd6eq / 8tEH / Ih / + q2Ku9PVf + WiD / kQ / wD1 WxV3p6r / AMtEH / Ih / wDqtirGb3RfPI8yNqUnmKE + X2ks1XQxZLXksqB3FwZPUUse3xDFWY4q7FXY q7FXYq7FUo8y6xfaTZxXNnplxq8rSlGsrMwCZlEUj1U3EsCbFB + 1XwBxVLW846snli11h / LWoC8u FjL6QArzxs6ksrceVOPGhLAYqjPMPmDV9M0OTULLQLvVLxFiZdOheESMZHVWQHm26BiTtTbrTfFU kh866 / HqUMJ8masq6hdxx3E7PYOlrWBKmX0LmdtqVrTjv9qu2Kst + u3P / LBP / wAFB / 1VxVLNH8x6 lqEt0suh4loltK8SvNwX1QsjIskQcpVGCct6HcbU3xVrzN5j1jSdFmv7Dy9eavdRNCqafA8CySCS ZI2Knm / 2FcvuKbbkdcVSyy86eaZ9fg0 + TydqNvYzMwmv5p7Ai3K26yhGS3uLjkWY0qWA36npirJ / rtz / AMsE / wDwUH / VXFXfXbn / AJYJ / wDgoP8AqriqB1vXr7Tbe3lg0a71CSdmVoIPTLR0Gxc8ioDf PFUxkuZ0IAtJJKgElGioD4fG6H8MVWfXbn / lgn / 4KD / qrirHNa8569Y6tPp1v5U1K7t0sfrY1WFr MQJIWkX0n9aeEEqIwx4MzfEPhHXFUT5b816xq7X4vPLGo6P9Un9GFbtrblMnAN6ilJWjpU0 + F2G3 XFU2utRu4bS4mTTp3khikkSKsVXZFLBBwd2qxFB8JxVR0vWL68sEuptJubR3eRRbSGISqsbcQzgu oHKlRQnbFWP6t5v8wprU + lr5Q1Kexga0kj1WKWyEbs0qMY + M88G4I4 / Che9MVRei + ctYv9L1a + vP K2paXJp0s0cFlcek81wsUKSq0YheQh2GcovAsKjr1oqmdprd9caT9eOkXMUzeqVs3Mayj02KryDM tOfGopXbFUD5M8za1r0DzaroF35elEUMi2l48DsTIZAxUwyOwA4DaRUPtirJcVdirH7XzQ1z5l1D y9FFAdQ022tru5X6w1Al28yoP7qtR9Xq3sy + OKo + 7e75WRMUfr + ueKCRuH9zJuW9OvT / ACcVVvU1 X / lng / 5Hv / 1RxV3qar / yzwf8j3 / 6o4qhbOTVPrF9 / o8H9 + tf37 / 74i / 4qxVFepqv / LPB / wAj3 / 6o 4q71NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKoWzk1T6xff6PB / frX9 + / ++ Iv + KsVRXqar / yzwf8A I9 / + qOKu9TVf + WeD / ke // VHFXepqv / LPB / yPf / qjirvU1X / lng / 5Hv8A9UcVd6mq / wDLPB / yPf8A 6o4qhdVk1T9F3lbeCnoSV / fv / If + KsVRXqar / wAs8H / I9 / 8AqjirvU1X / lng / wCR7 / 8AVHFXepqv / LPB / wAj3 / 6o4qhdSk1T6ulbeD + / t / 8Ad7 / 7 / T / irFUV6mq / 8s8H / I9 / + qOKu9TVf + WeD / ke / wD1 RxVRge8N / dF4o1mEEHBRIxUjnL1bgCPuOKoPzD5lfQNOXUNRigjtmuLW15eu2z3dxHbITWIbBpQW 9q4qnVZfSrxX1eNeHI8eVOnKlaV78foxVK7XRdHh80X + qw2FvHqlzbW6XN + kSLcSKGkAV5QObACN RQnsPDFUZe / 702H / ABnb / kxLiqLxVRhkZ5J1PSOQKu1NuCt + tsVUrL / em / 8A + M6 / 8mIsVReKqMMj PJOp6RyBV2ptwVv1tiqtiqXiRol1WVdmSQspIqKi3jPTbFUwxV2KqLSMLqOL9lo3Yim9VKAb / wCy xVWxV2KpfeyNJo18zbkR3K7Cmyl1Hj2GKphiqjdyNFazSrsyRsykioqAT02xVWxVCan / ALzJ / wAZ 7f8A5PpiqpcMVmtQCQGlIIBpX905od9 + mKq + KoSP / jq3H / GCD / ic2KoDzZoOi65pcdnq9lDf2gur aQQTqHTmJlAah70Y4qnWKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / JiXFUXiqHtq + td / wDGUU / 5FJ7D + OKrLL / em / 8A + M6 / 8mIsVReKoe2r613 / AMZRT / kUnsP44qiMVSx6 + jrFOvJqf9I0fs36sVTPFXYq h4r9fh8PSl / 4lH7fxxVEYq7FUsua / oS / r / Ldf8Sf2GKpniqh2Cv1C5p19J6f8CfZv1YqiMVQmp / 7 zJ / xnt / + T6Yqvua + ta / 8ZTXr / vp8VRGKoSP / AI6tx / xgg / 4nNirtT / 3mT / jPb / 8AJ9MVReKoSP8A 46tx / wAYIP8Aic2Kuvf96bD / AIzt / wAmJcVReKpNoWspqGo63bLaXNsdOvBbySXCKiSt6ET8oSrM WTgympA606g0VR1l / vTf / wDGdf8AkxFiqLxVD21PWu / + Mor0 / wB9R4qiMVSySnoaxXpyavT / AJZo / GgxVM8VdiqHen6Qh8fSl8P5o / pxVEYq7FUsuKfoS / p / Ld + H8z + FcVTPFUPqNP0fc16ek9en8p8a DFURiqE1P / eZP + M9v / yfTFV9yP31p7Sn / k1J7HFURiqEj / 46tx / xgg / 4nNiq6 / jeSBVQciJoGIHg syMT9AGKonFUJH / x1bj / AIwQf8TmxV17X6xY06 + u1P8AkRLiq4PqFN4Ia + HqtTp / xj8cVSmXXdWt fM8dhf21la6LcQR / VdQkvAs0t60kim2it2QGT4BG1aj7VBy7KppZf703 / wDxnX / kxFiqLxVCWU0M lzfLG6syTASAGpB9JOvh0xVF4qlkn9xrG1fibYVqf9Gj8N8VTPFXYqh4 / wCOhDt / uqXfen2o / oxV EYq7FUsuP + OJf7U + G761 / mfxxVM8VQ + o / wDHPudq / un2Fan4T4b4qiMVQmp / 7zJ / xnt / + T6Yqknn G10W1ez816pd3FrH5cS5uaRNM0LI0DCRp7eI / vhEqlxtUU2xVX8pSa9ceX7W6vdUttSluvUuIr2G 0kt0eCaVpLakTScl4wsq0NT7nqVUxthKNTufVZWb0YaFVKinOamxLYqg / Nuk3 + p6WlvY6gNMuFuI ZFuyjOQFcAoOLxEFweP2u + Kp1iqEj / 46tx / xgg / 4nNirr3 / emw / 4zt / yYlxVXmmSJOb / ACVRuST0 AHjiqBl0Wxvb6z1LULWOW + 092l052AZrZpI2ico1Bu6OQ39gOKq9l / vTf / 8AGdf + TEWKovFUt0ry 7ouk3ep3mn2qW9xrFwLzUZEFDLMI0i5H / Yxg08ST1JxVMsVSDXLy6stE8w3dpZSajcQK8iWMJAkm 420ZKR1DAsR9kU3O2Kp1ayTSW0Uk8XoTuitLByD8HIqychs3E7VGKquKpNfX + oReaNLs4tNknsrm C6a41JWUR25j9MqrgjkTIaBaHxPbFU5xV2KscsL / AFC80XWxeabJp31ae9ggErK3rxqWInTiBRH5 fDXfxxVkeKpZ5l8vWHmHRLnR78yLa3QUSNC7RSDgwcFXXcbriqPV4I3S2VlV + BMcNQG4JQEhetBy AxVQ1P8A3mT / AIz2 / wDyfTFXXQhnNsCFlieRlYfaUgxSAg7EEdt8VXFHt25xLygYkyxDcqTvyT + K / SN9iqsgdh2Kd0YMjW8BVgaggvLQg4q3qf8AvMn / ABnt / wDk + mKovFUJH / x1bj / jBB / xObFXXv8A vRY9 / wB + 23 / PCXFV8MTO4nnFJN / TjrsgPyJHKnU / QNsVRGKsdEvmQeb0jtUtToLCc6k0jyC59UQ2 / oGFRGyELuG5SCvKv7O6rIsVSjQ5fMj3msLrCWq2yXlNI + rPI7fVfSSgmDxxgScqseJYb0r8O6qb 4qhbRHW4vSykB5gVJHUejGKj6RiqKxVIPM / lvUtZCpaa3d6QnGjmzNHLK3JSGJoBX7W1SNqjuq15 T8q3OgLcJNrd / rCTiMJ + kZfWaMx8qlWO / wAfIcvlirIMVdiqF1NHfTbtEUs7QyBVAqSShoAMVSrX fNdnpXmHy9okiTNda9NPHbmOPnHS2gaWQSP + xQUb3ocVT / FUom0LTH81WuuNE36Sis5rRJxJIAIT JG5TgD6e7b1pXp4CiqL1QA2qg9DPbjY0P9 + ncYqxzTG0DyxF5X8tWcNwqXzTNYqfrF0qlYXml5zz NMyf3lRzf2HTFWX4qgoERNUuQgCgwwsQPFpJiT9JOKrtT / 3mT / jPb / 8AJ9MVReKoSP8A46tx / WAY IP8Aic2Kuvf96bD / AIzt / wAmJcVQWneatN1DUNRsIIrtZtMkSK4aW1niUtIKgx80Bdf8sDiexOKp gt7CzKoWWrbCsMoG9OpK0HXviqU69eSaPHcahAscspUycJpI4UFXt4T8cjxrsBXcip2qMVYrB + Z + vSX9ujaZpf6On3 + uprVm2zOVQKlQWJUo4I6qR0JoFXoFsf3137Sj / k1H7nFURiqXx2yXF1eGV5fg lVECTSoAPRjagCMo6scVS3y2b / Uba7k1TTrrS5Iby4t7aN7xpfWt4n4xT / uZpAvNeqsagg9qYqm / 6Mtv55 / + kif / AJrxVKLs6jF5m0 / ToNNup9Iube4kvdWF4yrbyxlPRQxtMJG51avFTQ07cqKpv + jL b + ef / pIn / wCa8VSvzQLzTfL99f6TY3Gq6lbxF7XT1vHh9R + m8ksqIqr9o79BtviqLurZYtNlukNx DOkLSqjzyMUcJyAYeo6Gh69RiqX6sdC / xRo9hdxSSX9x9ZubCUXLgxNHGVkYJ6isFZJSvwg / LuFU / gt44AQhcg7nnI8h + guWxVY5 / wByEI / 4ql + f2o / f + GKuvYXmhVE6iWFzXwSVXP4LiqF / SmmadY2g 1K7gs2MPJRcSJESIowZCOfD7C7tttiqpZ67ol7O1vZ6hbXM6U5xQzRyOK1pVVJP7J + 7FV8f / AB1b j / jBB / xObFXan / vMn / Ge3 / 5PpiqLxVCR / wDHVuP + MEH / ABObFXXv + 9Nh / wAZ2 / 5MS4qi8VWunNGS pXkCOSmhFe4OKpDLbJdGfSJ7OO7tY / 3YNzMwWUMEmZeAjZRwJWg7Dp3GKqdt5R0q2uoLu30LT4rq 2Ci3nV2DoEQRqFb0agBVpTFU3U6krOwtoKueTf6RId6Be8W2wxVd6mq / 8s8H / I9 / + qOKqMCatHLc OYID60gkA9d9qRolP7r / ACMVXxfpONSq28JBZm3nc7uxY / 7p8TirEdb / ACt0fWbm5uLy0Iku / UMv p3kifFKAGbkIeX2arQmnE0pSlFV1p + V + h3yFf0dHMW9MSPJdOS3pTQ3Cg0hWg9W1RiFoCa7bnFUF / wAqY8rgS8dPKGZUV2XULhT8AUDiRH8OyAfDTbbptirOZv0nLE8TW8IWRSpIncGhFNj6OKrLxNWu LSeAQQKZo2jDGd9uSkV / usVS7VvNh0zWtE0a5igF7r0s8VinrsK / VoGnkY1i6AKB8yMVTf1NV / 5Z 4P8Ake // AFRxVaTqRkWQ20HJQVB + sSUoxBO3pU / ZGKqF5qGoQGKNreOs7pGTHMxZFd1QybxU + Hl9 JxVJfNXlLVtUj063s5rVo4WcXc9 + jTMI3kjcqkY2eoQj4nHE8SDUDFUF5K8i3mk6vJqN1DpduAGC DSoRHzkfaX1OUYK7j9hhU9R0AVZdWQaldGNQz / V4OKsSoJ5y9SA36sVYT + caWM3k + FfMCQwWA1XS qyC4cGrahCjD + 6GxjZw3gtT2xV6BWX0q8V9XjXhyPHlTpypWle / H6MVQ8f8Ax1bj / jBB / wATmxV1 7 / vTYf8AGdv + TEuKovFXYqgIoFmlv1JKsLhWRx1VhBFRh / nv0O2Koi2naQNHKAs8dBIo6b9GX / Jb t93UHFVfFXYq7FXYq7FXYq7FXYq7FUvv9E02 + v7C + uLWCa606RpLaeSJHkj5IVPpuRySpIO3hiqY YqpXE6wx8iCzE8UQdWY9FH + e3U7Yqg7qBo7YSSkNPJPbGRh02nSir / kr2 + / qTiqY4qh7E1hbev72 b3 / 3a3ucVWR / 8dW4 / wCMEH / E5sVUdesrO8so4ruCO4iFxbsI5UV1r6yCtGBHQ4qmOKoSP / jq3H / G CD / ic2Kuvf8Aemw / 4zt / yYlxVBadrGs3Go6lbXWiTWdtaSIlldmWGQXSMPikCq3wAHsTX2GKpgtz MWUG1lUHqxMVB060cnv2xVZZf703 / wDxnX / kxFiqpcwuxWaGgnjrxrsGB6o3sfHsd / bFV8EyTRiR agHYqdiCNiD7g4qqYq7FXYqkXmbW9f0x7VdJ0N9ZEyzNO6TrAIfSUMleSuW9Qkj4d / Y4qgP8Uecy l048puBbvxiVryPlMvx7oFjYVHFa1NKtsSBUqp5od7qt7ZevqWn / AKMnLkLamVZ24ClGZlCqCTXY V + eKphirsVdiq13SNGkchUQFmY9ABuScVULdHlk + szAqaUhjP7Cnuf8AKbv4dPGqq3U / 95k / 4z2 / / J9MVReKpT5Zstds9OeLW7yO + vTc3DpNFGIlEDTMYF4j9r0 + Jb / KrTamKouP / jq3H / GCD / ic2Ku1 P / eZP + M9v / yfTFUXiqEj / wCOrcf8YIP + JzYq69 / 3psP + M7f8mJcVReKuxVCWX + 9N / wD8Z1 / 5MRYq i8VQd0RaF70V9ICt0gBJKgfbAHVlHhuRtuQBirf6Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36 Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5 J / 8ApHn / AOaMVd + k7b + Sf / pHn / 5oxV36Ttv5J / 8ApHn / AOaMVWxSLfyeoAwtoWoFdWRmlU9SrAEB T0r1O / QAlVG4qhNT / wB5k / 4z2 / 8AyfTFUXirDfyoTWE8rypq / q / XFvrva4V0l9MzEx80kAK1WhFA FpQqOJGKsnj / AOOrcf8AGCD / AInNiqjrl / p1lZJNqFytrAZ4AJXBI5iVWVdunLjSvbriqY4qoJA4 vZZyRwkjjQDvVGcn / iYxVTvf96bD / jO3 / JiXFUXirsVQll / vTf8A / Gdf + TEWKovFUIn + lyiQ72sZ rEO0jj9v / VU / Z99 / 5TiqLxV2KuxV2KuxV2KuxV2KuxVCzo8MhuYlLV2uI1FSyjowH8y + 3UbeGKoh HR0V0YMjAFWBqCD0IOKobU / 95k / 4z2 // ACfTFUXiqGsbawt4THYwR28PNiUiQRrzBox4gL3HXviq 2P8A46tx / wAYIP8Aic2KqOvWGnX9gLfULcXNs8sQMRZlFWkCA1UjpyriqY4qxu2tddTz / e3DiUaH Lp8SxkspiNykm9FDlgwQ9eAr47Cqqc3v + 9Nh / wAZ2 / 5MS4qgdOj83fpLUjqM9idPMifolbeKX1BD T4 / X5PTnXupp7DFUxVL4MvKaIr + 0BEwJG3Q + oad8VWWX + 9N // wAZ1 / 5MRYq3MTcSm2Q0jWn1lx13 FRGD4sOvgPmCFUSAFAAFANgB0AxVvFXYqptPGsyxE0d1Zx4cUKg / 8TGKtxTRrLC6yROKo6EMpB 7gjY4qtFzbmYwiVDMOsXIchsD9nr0IOKquKqEV5bStEIpFlWZGkjdCGUqhUEhht + 2MVV8VdirsVQ n + 8kv / LrK3 / IuRj / AMRc / cfnsq7U / wDeZP8AjPb / APJ9MVReKoawAEDU6etN4Hf1Wr0xVbH / AMdW 4 / 4wQf8AE5sVdqf + 8yf8Z7f / AJPpiqLxVQSdmvJYKDjHHG4Pers4P / EMVU73 / emw / wCM7f8AJiXF UXirsVS2OZxdXsEP9 / JOKE7hF9CKrt / Adz9JCqOhhSGIRp9kV3O5JJqST4k7nFVTFXYq7FUh8zeW tA8xvFpmuWMWoWMkE5aCZaivKIVB6qaHqDiqvo / lPy5o + l2ul2Gnwx2VlGsNtGyiQrGgooLvyZqD uTXFVqeT / LSa2 + tpp8Y1OSI27z / FQxMqKV4V4fZiUfZ / WcVR36J0r / lig / 5FJ / TFWPeWvInkzybd qugabDp0ckFw9zKCzO3xxMS8khZyO / XFUP52S8vn0ulnq62sc3qTyadP6DKpZEDPHEJHlH7z7G1B U9qhVibXnmJ79TH5b8xUE813T64IoZDP6Mn1b + 6B9L9yAvqcStWBNTsqzKDzprkustYt5ZvIrYXQ thfPzCNGWp66gR04Abnky9 / aqrLHRHRkdQyMCGUioIPUEYqlt47wxR20rFqz25t5GNSyidKqT / Mv v1G / jiqaYqh7KvotX / fs3 / J1vc4qsj / 46tx / xgg / 4nNiqU + efMtj5c0SPUb6OeW3 + uWcJFvGZXDS 3CKlVBGxchfmRirIcVQkf / HVuP8AjBB / xObFXXv + 9Nh / xnb / AJMS4qi8VQWqarp2nwFru + t7FnWQ wyXMiItY0LM3xMtQijk2 / TFUs0u68uXtxIkOqQXWpyUa5W0vKueI4rVInX7KrSvEeNMVTOSwtI1D PJOASqj / AEifqxCj9vxOKrv0Zbfzz / 8ASRP / AM14q79GW388 / wD0kT / 814qxma38xj8xra1WGb / C jaVM73IvH5G / 9eOgMfqc + Kxd6dWxVPpLCIajBGJJ + DQysy / WJ9yrRgH7f + UcVQ08ds9lqbwXErNa h2RkuZiVZYQ29JDuGPfFUNq + l + ZIPqX6FeO9h2lBfLf3VzARa8G9Rkkh9SsnLjxHp08SMVVNd0 / z AstguhrE8LTganLd3l2rpb0pWCNKiR6mp5OuwpuTsqu / RLtrEUU9xcvbCOSQRmeUK0iPGVIAavFO e1TWvy3VRGltpOp27z2ly88ccskLNFeSyANG5WhKvsSKGnviqM / Rlt / PP / 0kT / 8ANeKu / Rlt / PP / ANJE / wDzXiqGksIRqMEYkuODQzMy / WJ6Eq0QB + 3 / AJRxV1 / Z6RCkJu7gwlpoxam4uZeJuA3KIBXk AZuS7L3xVrStb0qeOKBdWtb25kBaP0pY2LrXbiFPxU5AVAxVG2VfRav + / Zv + TrewxVS9NZNSukYk BreAEqxU / bl6FSCMVYx + Y + kavJ5ehXQoGvL5dR02b0p7qVE4QXsU7GrP1Pp8R3BNe2Ksx9JfS9Kr cePGvJuVKU + 1XlX3rXFUPH / x1bj / AIwQf8TmxV17 / vTYf8Z2 / wCTEuKoib1vTPo8fUFCA9eJodxt 0qNq9vA9MVYv5v0HVfMJsEsXtYYYHb68t7G0rLVomosakKx4Bx9sUJDKdgcVS7yZ5E1PRtYN7dw6 XbQhZXCaZD6bPPOEEjOXjBC / BvwIqQNgNgqzieFZoJIW2WRSjEUrRhTuCMVW2splgV2 + 3uslOgdC VcfQwOKq2KpI511fOEY / dvoclieNQnqpcrJ8ZDcg / Arw24kV7ilCqmEn / HVt / wDjBP8A8ThxVAWf l3RdPs9Zg0uBLI6lPPdX7ohIa6uIx6kpG3IkUJocVYLrXmj8uNXtNNutd1eLUIbRo9WsDPY3lFaN CqyenEVUkcj8JXvSlNsVR13rfkDzde6StxqNpe3tncy3OlE2t3FJHNbIWdw3qIVoo5DlsfhIqeJx VmcWn6olwJ3vkkKRtHGrQ7AOysekgJ + xTc4qgfJvlnTvLWmXkFpJE8F5fXeoSyRJ6a + pdztK4 + 24 + CoQey4qyHFWlZWFVIIqRUb7g0I + / FULJ / x1bf8A4wT / APE4cVSbz3oGpa3pMFpp8dnJMlwsjDUB I0AT03RiUjI5n4 / sN8LCoPjirHNF / La7tPM9pq82m6PA0Ds097bCc3MiorpBT1KgNxI5MWJNTWp3 ZVn9jT0Wp / v2bpT / AH63hiqyP / jq3H / GCD / ic2Ku1P8A3mT / AIz2 / wDyfTFUXiqEj / 46tx / xgg / 4 nNirr3 / emw / 4zt / yYlxVF4qoTwNyM0FBcAAb7B1FSEc0O25oabfeCqvhnSVagFWGzxtsynwI / wAw eo2xVUxVDRfu7yWOh5zD1lO5FVARx7fsn3qcVROKsRluNfP5hW10s0 / + F10uaN7YWj1F8biMhjJ6 fqUaLt0 + HFU9luk + uW9zwmMIimQkQylgxaMiq8eQrxPbFUu8v3utRvqja3wcy30jad9Us7qOlmFR YfW5 + pyl + h5iKDwGKqV6183mPTHtbeD9BJDP + kllsbo3PqAILcQMvGMDduRZDQCg + 1irWuX5utA1 N / KyQPraxSwWjz2s7Qi4iqvpSmII60I49fh8NqYqnNvqaCKOO4LvdCMGUpbTxqzLQOyIwdgvJulT TxxVjQ8teU9T8l6rpFk8x024muGu3hL2chuYpT6q84kiYcZYeLUHamKsyReKKtS3EAVO5NPHFUo8 raDZaLY3MFm8zpcXt1dyGeV5j6s8zNJxL / ZDNVuI2qTiqOk / 46tv / wAYJ / 8AicOKql67JZzuh5us blW8CFND0P6sVV8VQ9lX0Wr19Wbx6eq1OuKrI / 8Ajq3H / GCD / ic2Ku1P / eZP + M9v / wAn0xVF4qhI / wDjq3H / ABgg / wCJzYq69 / 3psP8AjO3 / ACYlxVF4q7FVCaAlxNEQs6ilTXiw / lenz2Pb7wVV8Eyz R8gpRhs8bbMrd1NKj7tj1G2KqV78CpcAbwNyc / 8AFZ2fuNgPip7YquvnZLK4dW4ssbkNWlCFO9cV V8VdiqjPP6XFVX1JpNo4xtWnUk9gO5 / jQYqqitBU1PcjYVxVjnkjyzDoNrqoivbq9Op6pe6hKbto 29OSaUhki9NIgsfwVC77k4qnMn / HVt / + ME // ABOHFUh8teU7fyx5e1W0iuLi4F3dX2oSPdyLI3O5 dnahURjix + OniTvirKcVQ9iawt / xlm6f8ZW9ziqyT / jq2 / 8Axgn / AOJw4qv1E00 + 5P8AxU / Xp9k + 4 / XiqIxVD2IpC3 / GWbp / xlb2GKrI / wDjq3H / ABgg / wCJzYq7U / 8AeZP + M9v / AMn0xVF4qhI / + Orc f8YIP + JzYq69 / wB6bD / jO3 / JiXFUXirsVdiqhNAxdZoiFnUU3 + y69eLfwPb5VBVbjkiuoXVl2NY5 onHQ0 + JSD8 / kRuNsVQ0jsdJuUdqyQxyRuxNWqqkBjTjQstG + nFUfiqjPP6fFUX1JpNo4xtWnUsd + Kjuf1kgFV0EHp8nduc0n95JSlQOigb0Va7D + JJxVWxVCaZ / vM / 8AxnuP + T74q6T / AI6tv / xgn / 4n Diq + / r9RuabH0npStfsnw3xVEYqh7KvotX / fs3Wv + / W8cVWSf8dW3 / 4wT / 8AE4cVX39fqNzTY + k9 KVr9k + G + KojFUPYmsLf8ZZun / GVvc4qsj / 46tx / xgg / 4nNirtT / 3mT / jPb / 8n0xVF4qhI / 8Ajq3H / GCD / ic2Kuvf96bD / jO3 / JiXFUXirsVdirsVSfzPa + YpdMlfy1LbW + tjiIZLwOYGQNVkk4Bm6E8T Q8TvQioKqB1HyQuoS + YjPqt + lv5htIbb6tHO6rZyRLIpntCCODvzQnbqg7bYqnElrc2mitaaVxNz b2xisPrLuV9RI + MXqyESORUDk1CfniqnoFrq0Gl2 / wCmpobrWfTUX1zbqUiZx19NW3VPAYqmWKux VCaZ / vM // Ge4 / wCT74q6T / jq2 / 8Axgn / AOJw4qu1EA6fdBuhhkr0G3E + O2KonFUNYACBqdPWm8Dv 6rV6Yqtk / wCOrb / 8YJ / + Jw4qu1Gn6PuuXT0ZK9OnE + NRiqJxVD2VfRav + / Zutf8AfreOKrI / + Orc f8YIP + JzYq7U / wDeZP8AjPb / APJ9MVReKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / JiXFVR0vix4SxB f2QY2JHWlT6g9sVa4X1f76Kn / GJulf8AjJ4Yq7hqFP76Kv8Axibw / wCMnjiruF / X ++ ip / wAYm9 / + LPliqAkj81 / p60aOeyOgiKX68jRSi6Mu3o + iQ5QL9rny9qDFU3xV2KpPYR + bf0lqJv57H9HGRTpS wRS + qIafEJ + UlOde67HwGKphw1Cn99FWn ++ m60 / 4yeOKqsYlC / vGVmqd1BUU7bEtiqH0z / eZ / wDj Pcf8n3xV0n / HVt / + ME // ABOHFV + oV + oXNOvpPT / gT7r + vFURiqHsq + i1f9 + zf8nW9ziqyT / jq2 // ABgn / wCJw4qv1Gv6PuadfSem9N + J71H68VRGKoawAEDU6etN4Hf1Wr0xVbH / AMdW4 / 4wQf8AE5sV Udd1DTLGySfUrpLO39eBRNJsvP1VKLXtyIpXtiqY4qhI / wDjq3H / ABgg / wCJzYq69 / 3psP8AjO3 / ACYlxVF4q7FXYq7FUq8xSa42l3Nv5ee2TXWjrZveo8lsjdmmEbK / E0IFO / YgHFWtS1K60TyvPqFz HLql5YWhklitk / eXEsabhEUbGRh5UHyxVvV4dT1by5MukXsmj6jdQq9leSQhpIJDR19SCUb + Do3u MVRljJIIktriQyXcKKJXYBTJQU9SigCjddth0xVE4q7FUm8sR6ylrd / pSdJ3e8uGtfTIISDnRYz + 7h4Vg1a8q9eXYKo6T / jq2 / 8Axgn / AOJw4qv1Cv1C5p19J6f8CfZv1YqiMVQ9lX0Wr / v2b / k63sMV WSf8dW3 / AOME / wDxOHFV + oV + oXNOvpPT / gT7N + rFURiqHsq + i1f9 + zf8nW9ziqyP / jq3H / GCD / ic 2KqGv6dpuoWC2 + o24ubf14GEZZlpIJl9NqqQfhajYqmWKoSP / jq3H / GCD / ic2Kuvf96bD / jO3 / Ji XFUXirsVdiqhPOwcQwjlO4qK7qi9ObbjbwHU / eQqvggSFSFJZmJZ3bdmY9z + r5bYqp6h / vBc0qD6 T7itfsnpTfFURiqlPD6qji3CRd0kHY + / iD3GKtQTly0bjhMlOadRv + 0p7qcVVsVQmmf7zP8A8Z7j / k ++ Кук / 46tv / wAYJ / 8AicOKrtRIGn3RboIZK9DtxPjtiqJxVDWBBganT1pvAb + q1emKrZP + Orb / APGCf / icOKr9Rp + j7mvT0nrWlPsnx2 + / FURiqHsq + i1f9 + zf8nW9hiqyP / jq3H / GCD / ic2Ku1P8A 3mT / AIz2 / wDyfTFUXiqEj / 46tx / xgg / 4nNirr3 / emw / 4zt / yYlxVF4q7FVGaZg3oxDlOw5CteKit OTEfgOp ++ ircECwpxqXZjykkbcs3cn + g2HbFVXFUPqNP0fc16ek9en8p8ajFURirsVUriASqCDwl TeKSlSp / z6jFW4XkZT6icHU0IB5A96g0FfuxVQ0z / eZ / + M9x / wAn3xV0n / HVt / 8AjBP / AMThxVff 1 + o3NNz6T0pWv2T4b4qiMVQ9lX0Wr / v2brX / AH63jiqyT / jq2 / 8Axgn / AOJw4qvv6mxuadfSelK1 + yfAg4qiMVQ9jT0Wp / v2bpT / AH63hiqyP / jq3H / GCD / ic2Ku1P8A3mT / AIz2 / wDyfTFUXiqEj / 46 tx / xgg / 4nNirr3 / emw / 4zt / yYlxVF4qoTzMD6UNGuCKgGpVQduTU7bbDviq + GFYlNCWdt3kanJj0 qaADFUn8zaDqurrFHY6zNpCKriVrZQZHbnHJGQxYBQGi4t8JLIzKCta4qoeUfK + raE159f8AMF5r q3Pp + iLwLWH0 + QbiV / nDLX5V74qneoV + oXNOvpPT / gT7r + vFURirsVdirsVQmmf7zP8A8Z7j / k ++ Kuk / 46tv / wAYJ / 8AicOKqes6tpGmWfq6rMsFrK3olnBKksrMQaA7cVNa4qk3 / Kz / ACB + 7J1y2Cyq ZEkLEJxUAks5HFR8Q + 0RuadcVTXRNe0LVkmOkXUV0kDkTGHdVdySanpUmp / 28VREn / HVt / 8AjBP / AMThxVT128srPRry4vZ47W1SJhJPM6xxryHEcmbYVJAxVGo6SIskbB0cBkdTUEHcEEYqgNC1LT9Q snnsbqG8hE86GWCRZU5CVvh5KWFRXpiqtH / x1bj / AIwQf8TmxV2p / wC8yf8AGe3 / AOT6Yqi8VY1p 3mG5uPzA1nQW06SKGwsLK4XUGdTHKtw8wQKtK / ajkH + x98VTq9 / 3psP + M7f8mJcVReKqcUKRBqVL OeTudyT74qqYq7FXYqo3cbS2s0S7s8bKoJoKkEdd8VVsVdirsVdirF / IXmK + 1u11c3emnTf0dq19 YRhpPV9YQzGsy / ClFZmIHyxVPZP + Orb / APGCf / icOKt6hpemalCsGo2kN7CjCRIriNJVDgEBgrgi tCd8VQc3lHypOCJtFsJQeQIe1hb7bB26r + 0yhj7jFUZp + mabpsBg0 + 0hs4C3MxW8aRIWIA5cUAFa ADFWpP8Ajq2 // GCf / icOKrtS02w1OwuNP1CBLqyukMVxbyCqujChBGKogAAUGwHQYqhtO0zT9Ntj bWFultbmSWcxRjivqTyNNK1PF5HZj88Vaj / 46tx / xgg / 4nNiqSfmF5iufL / l + PULfTpNTc31jb / V onVGrcXUcSGrf8WMq / TirJsVQQ0TRhK0osLYSuoVpPRj5FVJKgmlaAsafPFVl1aWSmzt / q0Jgec / uzGpUH0ZGqBSgO3XFVX9E6V / yxQf8ik / pirv0TpX / LFB / wAik / pirv0TpX / LFB / yKT + mKu / ROlf8 sUH / ACKT + mKu / ROlf8sUH / IpP6Yq79E6V / yxQf8AIpP6Yq79E6V / yxQf8ik / piqHfTdOGoQRC0g9 NoZWZfSTcq0YB6f5RxVEfonSv + WKD / kUn9MVd + idK / 5YoP8AkUn9MVWpo2joCEsbdQSWIESDdjUn p3OKqEmmaYNSgT6nBxaGYkeknUNEBvT3xVE / onSv + WKD / kUn9MVd + idK / wCWKD / kUn9MVd + idK / 5 YoP + RSf0xVDvpunDUIIhaQem0MrMvpJuVaMA9P8AKOKoj9E6V / yxQf8AIpP6Yq79E6V / yxQf8ik / pirv0TpX / LFB / wAik / piqlBaWSXtzbpbQpE0MLOqxqOVWkFGoNwOO2Kr5NE0aVQslhbOoZWAaGMj kjBlO46qwBHviqK9GL0vR4L6XHh6dBx40pxp0pTFV + KpJ5p0dNYtrWxe7urESTmlzYzvbTqfQl + z Im4xVry95UttG0a10wX19ffVVK / XLu6meeSrFuUjKygtvuaYqmP6Mtv55 / 8ApIn / AOa8Vd + jLb + e f / pIn / 5rxVLtZ8szai9mINXvtPhtmYzRW0xHrhnjakkjcpNljZRxYfaOKpnLYQSOXZpgW6hZpUH0 KrADFVv6Mtv55 / 8ApIn / AOa8Vd + jLb + ef / pIn / 5rxVhsP5UQw2slmvmTzAUnExN5 + k5hPC0rqwSA j4UQb0HE9BirJtG8t2ul6RY6at1eXK2NvFbC5nuZjLIIUCc5CrKCzcatQDfFVKby1PJr8GpjVr6O 1hSNDpSyn6u5i9Qh4 / bqTItfi + LjRqjFUyOm25JJeep32uJwPuD4qwe3 / KCCDThpw8z + YmRopUN9 + lJVuIy7IQsRA4quxoOJptirLdL8vW1hplpYC4upxaQxwevLcTc39NAnN6OByalTiqg3lqc + ZF1f 9L3wtVjRBpAl / wBFLIGHNh9ok8hXfcgVxVMTptuTXnP / ANJE / wDzXirBYfycgi0WLRh5o8xvGsEk R1E6nKLpeRTiqEDgFop24 + GKszsdCtrSyt7UTXMgt40iEj3E3JuCheTUcbmmKoZfLk48y / po6tem BY + C6T6p + qcuATmU6se / z364qjZ9HtpYJIvVuF9RSvIXE9RyFKj48VSTyT5Sj8r + tp6apqOrUt7Y G51W5a6l + FphQFqBR7AYqynFXYq7FUl80T63Bb2sui2dvfags7enbXVw1rG37iX / AHakVwa + A4 / S MVW + XrzzfcaNaza3ptrZ6q6k3VtFcs6I3IiisI3BFKd8VTh2NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKu9TVf + WeD / ke / wD1RxV3qar / AMs8H / I9 / wDqjirvU1X / AJZ4P + R7 / wDVHFXepqv / ACzwf8j3 / wCqOKu9TVf + WeD / AJHv / wBUcVXRPqBcCWCFY / 2mWVmI + QMa / rxVKNe8w67p + oRWthoE2qRSqhFx FKsaqzOVKvyWi8QA1a4qnc7XSgehGkh / a9RylPlRHriqj6mq / wDLPB / yPf8A6o4q71NV / wCWeD / k e / 8A1RxV3qar / wAs8H / I9 / 8AqjirvU1X / lng / wCR7 / 8AVHFXepqv / LPB / wAj3 / 6o4q71NV / 5Z4P + R7 / 9UcVd6mq / 8s8H / I9 / + qOKrJ5taWCRobW3eUKTGpnehamw / uh4xVJfJV75yvBLL5r0u00rUTb2 1YLO6a6BPKbkWrFGE3 / ZV3 / 1sVZRirsVf // Z
  • application / pdf
  • Принципы наружного дренажа - Краткий курс
  • Дренаж
  • узнать
  • инструкции
  • инструкция
  • образование
  • информация
  • uuid: e230be83-bae4-11db-997c-0017f202c4d6uuid: 460438c4-9821-c042-ae8d-c3fdb13d5e7b конечный поток эндобдж 770 0 объект > / Кодировка >>>>> эндобдж 755 0 объект > эндобдж 756 0 объект > эндобдж 757 0 объект > эндобдж 758 0 объект > эндобдж 759 0 объект > эндобдж 760 0 объект > эндобдж 890 0 объект > эндобдж 761 0 объект > эндобдж 762 0 объект > эндобдж 647 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 649 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 651 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 653 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 663 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 673 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 675 0 объект > / ProcSet [/ PDF / Text] / ExtGState >>> / Тип / Страница >> эндобдж 677 0 объект > / Font> / ProcSet [/ PDF / Text] / ExtGState >>> / Type / Page >> эндобдж 678 0 объект > поток HWYF ~ WC8ZU'D_ΆgjrD3ofIh; qHǗwyĆy loq.
