Как подключить УЗО без заземления

Подключение УЗО без заземления

О том, что в современных домах и квартирах необходимо устанавливать устройства защитного отключения уже говорилось неоднократно. Их основная цель – обезопасить человеческую жизнь от действия электрического тока. Но всегда ли возможно произвести монтаж, учитывая то, что сеть бывает разная – трёхфазная и однофазная, с заземляющим защитным проводником и без него. Поговорим о том, как подключить УЗО без заземления. Схема, по которой подсоединяются эти устройства, не отличается сложностью. Если вы сами делаете всю квартирную проводку, вполне справитесь и с установкой УЗО. Но самым верным решением будет всё-таки доверить эту работу профессионалам.

Прежде чем вести разговор о том, как подключить УЗО без заземления, необходимо иметь чёткое понятие о разновидностях электрических бытовых сетей.

Разновидности электрических сетей

Электропитание в наши квартиры и дома поступает из однофазной сети или трёхфазной.

Однофазное электрическое питание представляет собой одну фазу и ноль. Для питания бытовой техники и осветительных приборов нужно фазное напряжение, которое получается на выходе после понижающего трансформатора. Такое однофазное питание предполагает запитку от одной фазы линии.

Схема подключения УЗО в однофазной сети

По фазному проводнику движется электрический ток, а по нулевому он возвращается в землю. Чаще всего такой тип электропроводки применим в квартире, и имеет он две разновидности:

  • Однофазная сеть двухпроводного исполнения (без земли). Такой тип электросети чаще всего можно встретить в домах старой постройки, в ней не предусмотрено заземление электрических приборов. Цепь включает в себя только нулевой провод, имеющий буквенную маркировку N, и один фазный проводник, он соответственно обозначается буквой L.
  • Однофазная сеть трёхпроводного исполнения. В ней помимо нулевого и фазного имеется ещё защитный заземляющий проводник, обозначаемый РЕ. Корпуса электрических приборов нужно подсоединять к заземляющим проводникам, это обеспечит защиту самой техники от перегорания, а человека от действия электрического тока.

В доме зачастую присутствует техника, которой нужно трёхфазное напряжение (насосы, двигатели, если есть станки в сарае или гараже). В данном случае сеть будет состоять из нулевого и трёх фазных проводов (L1, L2, L3).

Провода в одно и трехфазной сети

Аналогично трёхфазная сеть бывает четырёхпроводного исполнения и пятипроводного (когда присутствует ещё защитный заземляющий проводник).

С разновидностями сетей определились, а теперь будем непосредственно переходить к вопросу, возможно ли подключение УЗО без заземления и как правильно устанавливать это устройство?

Можно ли подключать УЗО без заземления – на видео:

В чём необходимость монтажа УЗО?

Рассмотрим этот вопрос на простом примере. Предположим, в ванной комнате стоит стиральная машина. Электрическая квартирная проводка выполнена только нулевым и фазным проводами, защитного заземления нет, и УЗО не смонтировано.

Представляем ситуацию дальше. Внутри машинки повредился изоляционный слой, в результате чего фаза стала соприкасаться с металлическим корпусом. Появился какой-то потенциал, то есть корпус стиральной машинки теперь под напряжением. Если к ней подойдёт человек и прикоснётся, то будет играть роль проводника, по которому потечёт электрический ток. Действие тока продолжится до тех пор, пока человек не отдёрнет руку от стиральной машинки, потому что повреждённый участок никаким устройством не отключится. К сожалению, под воздействием тока мышцы человека парализуются, и самому отдёрнуть руку не всегда получится.

Прохождение тока через тело человека

Здесь есть два варианта – либо человек теряет сознание и подает, либо кто-то посторонний оказывает ему помощь путём отключения вводного автомата на помещение.

Если бы в рассмотренном примере в распределительном щитке стояло УЗО, оно отреагировало бы на появление тока утечки, отключилось и обезопасило человеческую жизнь. Именно по этой причине в квартире, оснащённой большим количеством мощной бытовой техники, просто необходима установка УЗО.

Как работает УЗО с заземлением и без него?

По какому принципу работает УЗО в двухпроводной сети, если заземление отсутствует? Когда появится изоляционный пробой на корпусе прибора, устройство защитного отключения не сработает, потому что корпус не заземлён и пути для прохождения токовой утечки нет. При этом корпус прибора будет под опасным для человеческой жизни потенциалом.

В момент прикосновения человека к корпусу прибора, токовая утечка будет уходить на землю через его тело. Когда величина этого тока сравняется с порогом срабатывания УЗО, произойдёт отключение, и из питающей сети напряжение не будет подаваться на повреждённый электроприбор.

Сколько по времени будет находиться человек под действием токовой утечки, зависит от уставки срабатывания УЗО.

Уставка указана на маркировке

Хоть оно и отключится быстро, этого времени может быть вполне достаточно, чтобы получить серьёзную электротравму.

А вот если бы корпус был подсоединён к защитному заземлению, УЗО отреагировало и отключилось бы сразу, как только произошёл изоляционный пробой.

Как видите, схема подключения УЗО без заземления реально применима, однако не даёт 100 % гарантии безопасности. Но так как в старых домах в основном выполнена двухпроводная электрическая сеть, а переделать её на трёхпроводную не так-то просто, единственным выходом защиты оборудования и человека является монтаж УЗО.

Наглядный принцип работы УЗО без заземления на видео:

Принцип работы этого устройства основан на измерительных процессах. Регистрируется величина тока на входе и на выходе. Если эти показания одинаковы, то нет повода для срабатывания. Как только в сети появится токовая утечка, величина на выходе станет меньше, и устройство отключит повреждённый участок. УЗО работает за счёт расцепляющего механизма в связке с электромагнитным реле.

Варианты схем

Перед тем, как подключать УЗО без заземления, запомните важный совет! Схема обязательно должна включать в себя помимо устройств защитного отключения и обыкновенные автоматы.

Вариант составления схемы с УЗО и автоматами

Многие наивно полагают, что это одинаковые механизмы и служат для одной и той же цели. Главное, понять разницу в их работе. Автоматический выключатель – это защита для подающей сети напряжения. Он отключает повреждённый участок, если в нём возникли сверхтоки в результате короткого замыкания или перегруза. За счёт этого аварийная ситуация не распространяется на общую сеть, и она остаётся в исправном состоянии.

УЗО защищает только от токовых утечек, их величины очень малы в сравнении с токами КЗ. Поэтому если в сети возникает режим короткого замыкания или перегруза и при этом отсутствует автомат, УЗО не отреагирует. Нужно всегда устанавливать его в схему в паре с автоматическим выключателем.

Подключение УЗО без заземления может быть выполнено двумя способами.

Подключение на вход

При такой схеме устанавливается одно УЗО для обеспечения защиты одновременно всей квартирной проводки.

Из сети по вводному кабелю в распределительный щиток поступает напряжение и приходит на двухполюсный автомат. Затем в схеме устанавливается устройство защитного отключения. Далее монтируются автоматы отходящих присоединений. Все эти отходящие потребители одновременно защищаются одним УЗО, установленным на входе.

Схема с одним УЗО на входе

Плюс этой схемы в том, что используется только одно устройство защитного отключения, соответственно не требуются значительные материальные затраты. К тому же в распределительном щитке можно всё компактно разместить и он не будет больших размеров.

Но имеется и существенный недостаток. Представьте себе, что какой-то бытовой прибор в данный момент подключен к розетке и в нём происходит замыкание фазы на металлический корпус. УЗО на появившуюся токовую утечку реагирует и отключается. Прекращается подача напряжения на всю квартиру. Если в этот момент к розетке был подключен только один электроприбор, искать повреждение несложно. А если одновременно работало много бытовой техники? Мало того, что сразу с прекращением подачи напряжения перестал работать холодильник, завис кондиционер, остановилась программа в стиральной машине или хлебопечи, остались несохранённые документы на компьютере. Так ещё нужно будет отыскать, на какой именно технике замкнуло фазу, а это уже доставляет определённые трудности.

Поэтому прежде чем выбирать данную схему подсоединения УЗО, подумайте об удобстве её дальнейшей эксплуатации.

Полное обесточивание квартиры это и помеха для ремонта

Подключение на входе и на отходящих ветвях

Такой вариант схемы предусматривает подсоединение нескольких УЗО. Одно, как и было рассмотрено выше, монтируется после вводного автомата на входе. Остальные ставят за автоматическими выключателями отходящих присоединений. Сколько их будет, зависит от того, как вы сгруппируете свою домашнюю электрическую сеть. Возможно, по одному автомату и УЗО у вас будет стоять на каждую отдельную комнату. Есть вариант разделения розеточных и осветительных групп потребителей. В некоторых схемах выполняется отдельная защита бойлера, стиральной или посудомоечной машины, кондиционера или электропечи.

Как работает подобная схема? Например, на одной из отходящих линий произошла токовая утечка. Сработает УЗО, защищающее именно эту линию. Напряжение во всей квартире не исчезает, вся остальная техника остаётся в рабочем состоянии. В этом заключается несомненное преимущество данного варианта схемы. Её недостаток в том, что распределительный щиток получится внушительных размеров, не совсем удобно в нём располагать большое количество УЗО и автоматов. Да и недёшево обойдётся это в материальном плане.

Комбинированная схема подключения

Возникает вопрос, зачем в схеме ещё одно УЗО на входе? Бывают ситуации, когда по той или иной причине отходящее устройство не среагировало на токовую утечку. В этом случае входное УЗО будет подстраховкой, через определённый промежуток времени отключится оно. В принципе, его можно опустить и выполнить схему без вводного устройства. Но если финансовые возможности позволяют, лучше подстрахуйтесь, всё-таки речь идёт о безопасности людей.

Наглядно общий принцип подключения УЗО на следующем видео:

Сборка схемы

В практическом выполнении сложностей нет. Весь алгоритм работы будет выглядеть следующим образом:

  • Все работы с электричеством всегда начинаются с обесточения рабочего места. Поэтому отключите квартирный вводной автомат. При помощи индикаторной отвёртки убедитесь, что напряжение на его выходе действительно отсутствует.
  • На дин-рейке закрепите устройство защитного отключения. С тыльной стороны на нём имеются защёлки, которые надо вставить в перфорированные отверстия на рейке.
  • Корпус устройства защитного отключения имеет маркировку входных и выходных контактов для нулевых и фазных проводников. Питание на УЗО подаётся сверху, а снизу выполняется подсоединение нагрузки. С выходной клеммы автоматического выключателя фазный проводник «L» подключайте на соответствующую входную клемму УЗО. Аналогичную коммутацию проделайте с нулевым проводом «N».

Сборка схемы в распределительном щитке

  • Фазный выход с УЗО распределите по всем автоматам отходящих линий.
  • Выход с нулевого контакта подсоедините на нулевую шинку. А уже от неё проводники разойдутся по потребителям. После УЗО нулевые проводники в один узел не объединяются, это вызовет ложные срабатывания устройства.
  • После выполнения всех коммутаций, включите вводной автомат. Проверьте правильность подсоединения и работы устройства защитного отключения. Для этого на корпусе УЗО имеется специальная кнопка «ТЕСТ». Её главная цель – имитация токовой утечки. С фазного проводника ток подаётся на сопротивление, а с него, минуя трансформатор, на нулевой проводник. Из-за сопротивления ток стал меньше на выходе и за счёт полученного небаланса сработает отключающий механизм. Нажмите на проверочную кнопку, УЗО должно отключиться. Если этого не произошло, значит, имеются неточности в подсоединении либо устройство не исправное.

Распространенные ошибки при подключении УЗО на видео:

Если будете подключать УЗО с заземлением, помните, что использовать для этой цели водопроводные трубы или другие коммуникационные сооружения недопустимо.

Заземление через трубы отопления делать запрещено

Заземление должно быть правильно выполненным, а не сделанным самостоятельно, только в этом случае можно быть полностью уверенным в безопасности. Если заземление нерабочее, то обязательно отсоедините и заизолируйте проводники, приходящие в щиток от электроприборов.

схемы + порядок выполнения работ

Однофазная электрическая сеть привычна для каждого домашнего хозяйства. Независимо, эксплуатируется ли частный дом или муниципальная квартира, пользователи в любом случае активно потребляют электричество.

Этот вид энергии, между тем нельзя считать полностью безопасным. Поэтому актуальной задачей видится подключение УЗО к однофазной сети без заземления – специального прибора, существенно повышающего степень безопасности при пользовании электричеством.

Давайте вместе разберемся в самых распространенных схемах подключения УЗО к однофазной сети, а также определимся с порядком проведения работ по подключению.

Содержание статьи:

Обобщенный взгляд на защитные модули

Несмотря на построение схем разводки электрических линий, выполненное по утвержденным правилам, риск удара электрическим током остается всегда. Поэтому важно своевременно позаботиться о безопасности.

Устройство защитного отключения – так интерпретируется расклад аббревиатуры «УЗО» на технический язык.

С точки зрения исполнения конструкции, оно выглядит не самым сложным образом среди современной электротехнической аппаратуры. Тем не менее функции защиты выполняет в достаточной степени качественно и надежно.

Простая конструкция УЗОПростая конструкция УЗО

Примерно таким выглядит функционал электротехнической системы, при помощи которой осуществляется эффективная защита пользователей электрическими сетями, а также защита различной бытовой аппаратуры

Следует отметить, что существуют , исходя из которых в каждом конкретном случае организуется определенная защитная схема:

  • гарантирующая безопасность прикосновения;
  • упреждающая технические повреждения;
  • противодействующая пожарной опасности.

Каждый прибор с конкретной функциональностью отличается от других конструкций рабочими параметрами, в частности – номинальным током и током отсечки.

Прибор универсальный 30 мАПрибор универсальный 30 мА

Внешний вид прибора с малым током отсечки. При эксплуатации бытовых сетей подобные устройства применяются с целью защиты людей от непреднамеренного контакта с электрическим потенциалом в условиях аварийной токовой утечки

Самым чувствительным устройством, конечно же, является УЗО, предназначенное для блокирования источника питания на случай непреднамеренного прикосновения людей к токоведущим деталям схем. Диапазон отсечки по току для таких аппаратов находится в пределах 10-30 мА.

Лучшие схемы на подключение УЗО

Для линий электрических сетей бытового назначения является характерным внедрение УЗО без «земли». Основная доля схемных решений бытового сектора – это именно однофазная разводка, где в принципе существуют только две линии: фаза и ноль.

Особенности схем без заземления

Схематика устройства электрической цепи без заземления обязательно выполняется с учетом включения автоматической защиты по «КЗ» (короткому замыканию) и току перегрузки.

Это очевидный фактор, потому как отдельные устройства УЗО не предназначены защищать от подобных явлений. Эти аппараты спасают лишь от токов утечки.

Автоматический выключатель бытовойАвтоматический выключатель бытовой

Автоматический выключатель – примерно такие ставятся, как правило, в схему для организации защитной отсечки по причине перегрузки сети. Конструктивное исполнение УЗО не предполагает такого типа отсечки

Диапазон токов отсечки и теххарактеристики автоматических выключателей несколько отличаются от рабочих параметров защитных УЗО.

Между тем существуют универсальные устройства отсечки, сочетающие в одном приборе функции автоматического выключателя и защиты от непреднамеренных касаний к токоведущим электрическим шинам.

Каждое защитное устройство конструктивно предполагает коммутацию обоих проводников питающего кабеля – фазы и ноля.

При этом, выполняя монтаж электропроводки, следует точно подключать проводники на рабочие клеммы. Неправильный монтаж грозит повреждением прибора защиты, что приведёт к неработоспособности защитной системы в целом.

Классический вариант включения

В зависимости от технической нагрузки (количества бытовых приборов) и числа помещений, в квартире или доме может эксплуатироваться единая полная сеть или сеть, состоящая из нескольких подсетей.

Схемы подключения УЗОСхемы подключения УЗО

Простейшая на первый взгляд схема включения прибора в состав пользовательской сети, имеет свои нюансы. Поэтому неправильное подключение грозит не просто выходом из строя самих защитных приборов, но чревато опасной эксплуатационной ситуацией

Для первого случая обычно достаточно одного прибора УЗО под организацию защитного отключения. Исходя из параметров потребляемого тока или общей потребляемой мощности, в этом случае выбирают защитный аппарат по номинальному току и определяются с током отсечки.

Для второго варианта приборы внедряются на каждую из существующих подсетей. При этом, как правило, все установленные УЗО дополняются автоматическими выключателями, рассчитанными на потребляемую мощность отдельно взятой подсети.

Классическая схема "без земли"Классическая схема "без земли"

Таким, примерно, выглядит схемное решение по внедрению УЗО в классическом варианте подключения. Этот несложный вариант разводки обеспечивает защиту квартирной (домашней) сети в целом – полным обесточиванием

Классическое исполнение схематики включения УЗО «без земли» традиционно выполняется следующим образом:

  1. Главный питающий кабель, состоящий из двух жил (фаза, ноль), подводится к автомату.
  2. От автоматического выключателя обе жилы подводят к электросчетчику.
  3. Далее от электросчетчика два провода питания включают на вводные клеммы УЗО.

После защитного прибора, для варианта без подсетей, дублирующий автоматический выключатель можно не ставить, но в некоторых случаях специалисты рекомендуют это делать.

Если же используется схема с подсетями, то после УЗО на каждую ветку необходимо ставить отдельный автомат.

Сложная схема подключенияСложная схема подключения

Несколько модернизированная разводка с одним УЗО и отдельным автоматом на каждую подсеть. Принцип действия практически аналогичен «классике», но благодаря дополнительным автоматам, проще определять неисправность

Таким образом, фазная жила, отходящая от прибора защиты, питает рабочие сети через дополнительные автоматические выключатели.

Нулевая жила, также проходящая через схему прибора отсечки, выводится на общую нулевую шину, откуда распределяется по отводным линиям нуля для подключения нагрузки.

Какая схема включения УЗО лучше?

Лучшая или худшая схема – эти понятия являются чисто поверхностными. Насколько эффективной может быть та или иная схема – вот в чем вопрос.

И здесь даже неспециалисту понятно, что многоступенчатый вариант, где используются разные уровни защиты, видится более эффективным, чем любой другой упрощенный.

Схема на две подсетиСхема на две подсети

Тоже своего рода классический схемный вариант с дополнением УЗО двумя линейными автоматами. Один из автоматов обычно ставят на линию питания мощной кухонной техники, второй – на освещение и розетки других комнат

Поэтому схема устройства энергообеспечения с подсетями, когда используется одно общее УЗО и дополнительные приборы защиты на каждой из веток электроцепи, явно выглядит предпочтительной.

Построение такой схемы, как правило, предполагает установку основного защитного прибора с током отсечки 100-300 мА. А дополнительные приборы, распределенные по отдельным ответвлениям общей цепи, имеют ток отсечки не выше 30 мА.

Таким способом обеспечивается двойная защита – пожарная и на случай непреднамеренного касания.

Схема включения УЗО на три группыСхема включения УЗО на три группы

Схемное решение, где применяются два прибора УЗО и один дифференциальный автомат. Разводка здесь также осуществляется «без земли» с разделением питающих цепей за счёт дополнительных автоматов

Преимущества построения энергосети подобным способом проявляются еще и в том, что на случай срабатывания обычно отключается только отдельный участок бытовой электропроводки, а не общая зона питания. При таких условиях отключения обнаружить место токовой утечки значительно проще.

С другой стороны, так называемая расширенная схема включения УЗО без заземления, является обременительной для пользователя, с точки зрения увеличения расходов на построение.

Понятно, чтобы выстроить многоступенчатую защиту, в этом случае потребуются более существенные финансовые вливания, нежели под устройство упрощенного варианта.

Схема применения УЗО в частном доме

Муниципальные строения обычно не создают особых проблем с функциями защиты, за исключением откровенно старых построек.

Сети муниципальных домов, как правило, обслуживаются сервисом. А вот в частном доме подобные вопросы хозяевам нередко приходится решать самостоятельно.

Схема установки УЗО в частном домеСхема установки УЗО в частном доме

Распространённая и часто применяемая на практике схема разводки питающей сети в частном доме. Как видно из графики, применяются несколько защитных приборов, отсекающих обслуживаемые подсети при разных токовых утечках

Правда, самодеятельность в таких делах не рекомендуется. И если требуется организовать надежную схему подключения с применением УЗО, следует обращаться к специалистам-энергетикам.

Проектам частных домостроений, особенно современным постройкам, присущи в достаточной степени сложные схемы решения защиты по энергетическому питанию.

Рассмотрим одно из них для устройства в частном доме:

  1. Всего используется 5 защитных приборов с разбросом токов отсечки от 10 до 300 мА.
  2. В качестве основной защиты от «КЗ» и возможного возгорания выступает УЗО 300 мА.
  3. Два универсальных прибора на 30 мА задействованы под освещение и розеточную группу.
  4. На линии питания помещений с агрессивной средой и где требуется повышенная защита, установлены высокочувствительные приборы на 10 мА.
  5. Общая цепь разделена на подсети в зависимости от назначения.

Функциональность такой схемы можно расписать следующим образом. Первый прибор — УЗО 300 мА — исполняет функции противопожарной блокировки.

Вместе с тем для этого устройства характерной является отсечка по факту суммарного тока утечки от всех подсетей, если это значение превысило допустимый параметр.

УЗО на ток 300 мАУЗО на ток 300 мА

Внешний вид защитного устройства, рассчитанного на отсечку, когда существует риск возгорания по причине аварийного состояния сети. Такие УЗО на дифференциальный ток 300 мА относятся к устройствам противопожарной блокировки

Следом за противопожарной системой включается в действие универсальная, которая гарантирует срабатывание и на случай обнаружения «КЗ» и токовых утечек свыше 30 мА.

Обслуживаемой зоной для УЗО этой подсети является линия, питающая приборы освещения и розеточную группу.

Наконец, своего рода третью защитную ступень формируют высокочувствительные приборы на 10 мА, которые по факту обслуживают зоны, где условия требуют неординарного подхода — ванная, детская комната.

Прибор УЗО на 10 мАПрибор УЗО на 10 мА

Прибор с высокочувствительной защитной характеристикой, с током дифференциального изменения 10 мА. Как правило, используется при организации электрических схем в помещениях, где повышенная опасность пробоя или в детских комнатах

Вариант защиты для дачного хозяйства

Современные проекты дачных хозяйств все чаще выступают полноценной строительной инфраструктурой, ничем не уступающей жилому сектору под проживание на постоянной основе. Очевидно, что фактор комплексной защиты становится актуальным и для дачных строений.

Однако применительно к таким хозяйствам, требования электрической безопасности, как правило, несколько занижены по сравнению с реальным жилым сектором.

Поэтому здесь традиционно используются упрощенные схемные решения с применением универсальных УЗО на ток отсечки 30 мА.

Таким типом защитных устройств обеспечивается вполне действенная защита на случай непреднамеренных прикосновений к зонам электричества, где возможна утечка тока.

Кроме того, это же исполнение приборов обеспечивает блокировку на случай технических повреждений оборудования или электропроводки.

Помимо УЗО, дачная разводка оснащается также защитными автоматами – обычно по одному на линии света и линии электрических розеток.

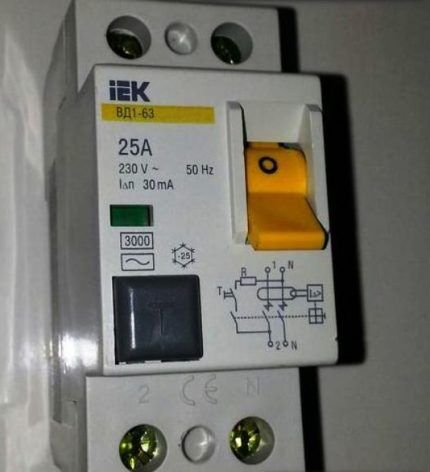

УЗО на ток 30 мАУЗО на ток 30 мА

Наиболее часто применяемый прибор с дифференциальным током 30 мА. Считается своего рода универсальным устройством, так как теоретически способен блокировать питание как при коротких замыканиях, так и в случае непреднамеренных касаний

Если требуется эксплуатация дополнительного оборудования, таковое подключается к уже существующей схеме через дополнительный автоматический выключатель.

Порядок проведения работ по подключению

Прежде всего, следует позаботиться о соблюдении всех требуемых мер безопасности при исполнении этого вида работ.

Отключить электропитание на участке монтажа, обеспечить процесс исправным инструментом.

Затем предстоит соблюдать ряд правил, выполняя электромонтажные работы:

  1. Монтаж проводят строго по ранее подготовленной схеме.
  2. Прибор монтируется внутри электрического щита рядом с автоматами.
  3. Закрепленное в щитке устройство соединяется с другими компонентами через проводники сечением не менее 2,5 мм (медь). Важно использовать с, нанесенные на корпусе защитного аппарата.
  4. После завершения монтажа и разводки проводников, проверить корректность соединений и подать на участок питание.
  5. Проверить срабатывание прибора путем активации кнопки «Тест».

Как правило, верно подобранное устройство успешно проходит тестовый режим.

Если такого не случилось – прибор не сработал, значит, расчеты были выполнены неправильно или имеются какие-либо дефекты в схеме прибора. Тогда УЗО следует заменить.

Выводы и полезное видео по теме

Ролик рассказывает о нюансах и показывает детали подключения защитного прибора в условиях эксплуатации электрической разводки, выполненной по системе TN-C.

Доходчивые разъяснения автора о работе УЗО в таких условиях и практические демонстрации:

Под завершение обзорного материала возможных схемных конфигураций с УЗО необходимо отметить актуальность использования этих приборов. Внедрение устройств отсечки по остаточным токам – это существенное повышение уровня безопасности при пользовании электрическими сетями. Главное – правильно выбирать и корректно подключать приборы.

Если у вас есть опыт подключения УЗО к однофазным сетям без заземления, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты обязательно нужно обратить внимание, возможно вы знаете какие-то тонкости подключения о которых мы не упомянули в нашем материале? Оставляйте свои комментарии и задавайте вопросы в блоке под статьей.

Схема подключения УЗО без заземления: инструкция

УЗО — это средство, защищающее людей от поражения электротоком. Кроме того, оно предназначено для предохранения квартиры или дома от пожара, который может произойти при воспламенении электропроводки. Схема подключения УЗО без заземления должна быть грамотно составлена, иначе она принесет только вред.

Факторы, влияющие на правильное подключение УЗО

  1. Понимание принципа работы. От этого зависит способ подключения для определенных условий работы.
  2. Для конкретной сети следует правильно выбирать УЗО.
  3. УЗО отключает сеть при аварийной ситуации, когда ток утечки достигает заданного предельного значения.

Подключение УЗО и автомата: схема без заземления

Для домашней электросети подбираются определенные приборы защиты и способы их подключения. Схема подключения УЗО без заземления предполагает установку аппаратов на отдельных линиях или общего на всю проводку, после главного автоматического выключателя и счетчика. Предпочтительно, когда устройство располагается как можно ближе к источнику электроэнергии.

схема подключения узо без заземления

Обычно на входе устанавливается УЗО с большим номиналом (не менее 100 мА). Оно применяется преимущественно как противопожарное средство. После него должны быть установлены УЗО на отдельные линии с током отсечки не более 30 мА. Они обеспечивают защиту человека. При их срабатывании можно легко обнаружить, на каком участке произошла утечка тока. Остальные участки будут работать в обычном режиме. Несмотря на затратный способ подключения, все положительные факторы налицо.

Для простой проводки с небольшим количеством разветвлений можно устанавливать на входе УЗО на 30 мА, выполняющее функции защиты человека и как противопожарное.

Защитные устройства подключаются преимущественно в местах, представляющих наибольшую опасность. Их устанавливают для кухни, где больше всего электрических приборов, а также для ванной комнаты и других помещений с повышенной влажностью.

Важно! Схема подключения УЗО без заземления требует установки вместе с каждым аппаратом автоматического выключателя, поскольку аппараты не защищают от короткого замыкания и увеличения тока выше нормы. Выключатель приобретается отдельно, но можно купить дифференциальный автомат, совмещающий функции обоих приборов.

Не допускается подключение проводов не в те клеммы прибора. При ошибке он может выйти из строя.

Схема подключения однофазного УЗО без заземления допускает установку вместо него трехфазного прибора, но в этом случае используется только одна фаза.

схема подключения однофазного узо без заземления

Как работает УЗО при отсутствии заземления

Когда повреждается изоляция проводов или ослабевают крепления токоведущих контактов приборов, возникают утечки токов, приводящие к нагреву проводки или искрению, в результате чего создается опасность возгорания. При случайном касании человеком оголенного фазного провода, он может получить удар током, прохождение которого через тело в землю создает опасность для жизни.

Схема подключения УЗО без заземления в квартире или в доме предусматривает непрерывное измерение тока на входах и выходах защитных приборов. Когда разница между ними превышает заданный предел, производится разрыв электрической цепи. Обычно на защищаемом объекте делается заземление. Но его может и не быть.

В старых домах советской постройки применяются УЗО в схемах, где отсутствует защитный проводник РЕ (заземление). От основной трехфазной домовой сети к квартирной проводке подключается фазный провод и нулевой, который совмещен с защитным проводником и обозначается PEN. В трехфазной квартирной сети имеются 3 фазы и PEN-проводник.

Система с объединением функций рабочего N и защитного PE проводников, называется TN-C. От городской воздушной линии в дом вводится кабель с 4 проводами (3 фазы и нейтраль). На каждую квартиру поступает однофазное питание с межэтажного щита. Нулевой провод совмещает функции защитного и рабочего проводника.

схема подключения узо в однофазной сети без заземления

Схема подключения УЗО в однофазной сети без заземления отличается тем, что при пробое и попадании фазы на корпус защита не сработает. В связи с отсутствием заземления, ток отсечки протекать не будет, но на приборе появится потенциал, опасный для жизни.

При прикосновении к электропроводным частям корпуса электроприбора для прохождения тока создается электрическая цепь в землю через тело.
При токе утечки ниже порогового значения прибор не сработает, ток будет безопасным для жизни. При превышении предела УЗО быстро отключит линию от прикосновения к корпусу. При наличии на нем заземления отключение цепи может произойти до прикосновения человека к корпусу, как только произойдет пробой изоляции.

В соответствии с ПУЭ, установка УЗО в трехфазных сетях системы TN-C запрещена. Если электроприемник требуется защитить, заземляющий РЕ-проводник следует подключить к PEN-проводнику перед УЗО. Тогда система TN-C преобразуется в систему TN-C-S.

В любом случае УЗО нужно подключать для повышения электробезопасности, но делать это надо по правилам.

Выбор УЗО

Дифференциальный автомат выбирается с мощностью на одну ступень выше, чем у подключенного с ним в одну линию автоматического выключателя. Последний рассчитан на работу с перегрузкой в течение нескольких секунд или минут. УЗО одинаковой с ним мощности на подобные нагрузки не рассчитано и может выйти из строя. Маломощные аппараты применяются при токе не более 10 А, а мощные — выше 40 А.

При напряжении в квартире 220 В выбирается двухполюсный аппарат, если 380 В — четырехполюсный.

Важной характеристикой УЗО является ток утечки. От его величины зависит, применять аппарат как противопожарный или для защиты от поражения током.

Устройства имеют разные скорости срабатывания. Если нужен быстродействующий аппарат, выбирается селективный. Здесь есть 2 класса — S и G, где у последнего самая высокая скорость.

Строение автомата может быть электромеханическим или электронным. Для первого не требуется дополнительное питание.

По маркировке можно различить тип тока утечки: АС — переменный, А — любой.

Ошибки при установке и эксплуатации УЗО

  1. Не допускается соединение выходного нулевого провода УЗО с открытым участком электроустановки или распределительного щита.
  2. Нулевой и фазный провода обязательно должны подключаться через защитное устройство. Если нейтраль минует УЗО, оно работать будет, но при этом могут происходить ложные срабатывания.
  3. Если подключать в розетке ноль и заземление к одной клемме, УЗО будет постоянно срабатывать при подключении нагрузки.
  4. Не допускается установка перемычки между нулевыми проводами нескольких групп потребителей, если к ним подключены отдельные защитные устройства.
  5. Фазы подключаются к клеммам, обозначенным «L», а ноль — к «N».
  6. Не допускается включение устройства сразу после срабатывания. Сначала нужно найти и устранить проблему, а затем производить подключение.

Подключение УЗО без заземления в квартире

Пробой изоляции при отсутствии заземления приводит к появлению на корпусе прибора потенциала, представляющего опасность для человека. Утечка здесь произойдет только после прикосновения. При этом весь ток утечки пройдет через тело, пока не достигнет порогового значения и защитный аппарат не отключит цепь.

Подключение УЗО к розеткам

При наличии системы TN-C корпус прибора иногда подключают к нулевому проводу. Схема подключения УЗО без заземления для розеток предусматривает подключение нейтрали к боковой клемме 3. Тогда при пробое провода ток с корпуса прибора пойдет через нее. Подсоединение следует делать на входе в квартиру.

схема подключения узо без заземления для розеток

Это является нарушением правил, поскольку возрастает вероятность поражения током. При попадании напряжения на нейтраль во внешней сети оно окажется на корпусах заземленных подобным образом электроприборов. Еще одним недостатком данного способа является частое срабатывание защитного автомата при подключении нагрузок.

Данное подключение нельзя делать самостоятельно. Если все делать по стандарту, необходимо заказать проект изменения системы электроснабжения в соответствии с требованиями ПУЭ. Про сути это должно быть изменение системы на TN-C-S следующим образом:

  • переход внутри квартиры от двухпроводной к трехпроводной сети;
  • переход от внутридомовой четырехпроводной сети к пятипроводной;
  • разделение PEN проводника в электроустановке.

Особенности электропроводки для подключения УЗО

Когда производится подключение УЗО в однофазной сети без заземления, разводка делается трехпроводным кабелем, но третий проводник к нулевым клеммам розеток и корпусам приборов не подключается, пока система не будет модернизирована под TN-C-S или TN-S. При подключенном проводе РЕ все токопроводящие корпуса приборов окажутся под напряжением, если фаза попадет на один из них, а заземление будет отсутствовать. Кроме того, суммируются емкостные и статические токи электроприборов, создавая опасность поражения человека.

подключение узо в однофазной сети без заземления

Не имея опыта монтажа проводки и электрооборудования, проще всего приобрести переходник с УЗО на 30 мА и использовать его при подключении к розеткам электроприборов. Данный способ подключения значительно повышает электробезопасность.

Для электроприборов и розеток в ванной комнате и других помещениях с повышенной влажностью необходимо установить УЗО на 10 мА.

Схема подключения УЗО в однофазной сети без заземления в частном доме

Домашняя сеть может быть такой же, как в квартире, но здесь у хозяина больше возможностей.

Проще всего установить на входе одно общее или несколько УЗО на основных линиях домашней сети. Для сложной сети подключается несколько уровней защитных устройств.

схема подключения узо в однофазной сети без заземления в частном доме

Вводное УЗО на 300 мА защищает всю проводку от пожара. Кроме того, оно может сработать по суммарному току утечки от всех линий, даже если на них утечки в пределах нормы.

Универсальные УЗО на срабатывание при 30 мА устанавливаются следом за противопожарным, а следующими линиями должны быть ванная и детская комната с Iу = 10 мА.

Как подключать заземление в частном доме

Можно сделать заземляющий контур и переоборудовать сеть в TN-C-S. Не рекомендуется самостоятельно подключать повторное заземление к нейтральному проводу. При попадании напряжения на нейтраль от внешней сети это заземление может стать единственным для всех соседних домов. При некачественном исполнении оно может отгореть и вызвать пожар. Целесообразно делать повторное заземление в месте отвода от воздушной линии, что сводит к минимуму вероятность пожара в доме.

Подключение УЗО на даче

На даче схема проводки простая, а нагрузки — небольшие. Здесь подойдет схема подключения УЗО в однофазной сети (фото ниже). УЗО выбирается на 30 мА (универсальное), с защитой от пожара и от поражения электрическим током.

схема подключения узо в однофазной сети фото

Схема подключения УЗО без заземления на даче требует установки главного ввода и пары автоматов на освещение и розетки. Если используется бойлер, его можно подключить через розетку или отдельный автомат.

Заключение

Схема подключения УЗО без заземления является распространенным способом защиты. Заземление также выполняет функцию защиты и его необходимо подключать правильно. Важно обратить внимание на дополнительную защиту ванной комнаты и других помещений с повышенной влажностью. УЗО дорого стоит, но электробезопасность здесь важнее. В сложных схемах электропроводки целесообразно устанавливать несколько ступеней защиты с селективным срабатыванием УЗО меньшего номинала.

Важно понимать, что УЗО — это единственный тип аппарата, предназначенный для защиты человека от электротока.

Схема подключения узо 🔌 в однофазной сети без заземления к водонагревателю

Практически во всем вновь построенном жилье в схеме электропитания имеется модуль, именуемый устройством защитного отключения или УЗО. Такая практика понятна: прибор значительно снижает вероятность поражения людей электрическим током и возгорания проводки. При этом в значительной части существующего жилья заложена двужильная проводка, отсутствует провод заземления, и не установлено УЗО. Однако и в такой ситуации его подключение возможно.

Что такое УЗО

Устройство защитного отключения — это электромеханический прибор, регистрирующий разницу токов, протекающих по проводам нуля и фазы и отключающий потребители. Такое возможно, если в контролируемых цепях появляется утечка тока. Кроме того, в результате прикосновения людей к находящимся под напряжением частям образуется ток утечки, и напряжение отключается. То же самое происходит при ухудшении изоляции между жилами электропроводки.

Схема УЗОСхема УЗО Устройство защитного отключения изнутри

Конструктивно УЗО состоит трансформатора, к одной из трех обмоток которого подключено реле. К двум другим обмоткам трансформатора подсоединяются проводники нуля и фазы. Если по ним протекает различный ток, возникает напряжение, которое активирует реле, разрывающее цепь питания нагрузки.

УЗО имеет рычаг включения и кнопку ТЕСТ. Последняя позволяет подключить внутренний резистор, создать утечку тока и проверить работоспособность устройства. Нельзя повторно включать УЗО, не устранив причину его срабатывания. Также существует устройство, называемое дифференциальным автоматом, которое одновременно выполняет функции УЗО и автоматического выключателя.

Виды электрических сетей

Для того, чтобы научиться подключать устройство защиты правильно, необходимо ознакомиться с видами бытовых электрических сетей. В настоящее время существуют три варианта систем электроснабжения жилья:

Линии электропередачи могут завораживать

Всем известно, что в жилых помещениях бывает двужильная или трехжильная проводка. Первый вариант носит название TN-C по виду заземления. В этом случае провод нуля N и защитный PE объединены в общий PEN.

Система такого вида позволяет экономить кабель, но не обеспечивает достаточный уровень защиты. В случае двухпроводной схемы отсутствует заземления розеток. Для защиты от удара током при попадании напряжения на металлические части потребителей, зачастую его зануляют, надеясь на срабатывание автомата в результате возникающего в этом случае короткого замыкания.

Линии электропередачиЛинии электропередачи

В новых домах и квартирах систему TN-C не применяют.

Система с применением трехжильного кабеля проводки в доме TN-S наиболее безопасна и предполагает раздельные проводники нуля и защиты по всей схеме энергоснабжения: от подстанции до потребителя в доме. В этом случае потребуется пятижильная линия в трехфазной сети электроснабжения жилья и трехжильная в однофазной, что приводит к дополнительным расходам.

Система TN-C-S предполагает объединение проводников N и PE в общий PEN, а затем их разделение при вводе в здание. В точке разделения создают повторное заземление. Такой вид электрической сети экономен и применяется наиболее часто. Заметим, что систему TN-C легко преобразовать в TN-C-S. В данном виде сети при обрыве проводника PEN может возникнуть высокое напряжение на вводе в здание, чему можно противостоять установкой реле напряжения. Читайте о выборе и монтаже реле напряжения в статье «Устройство защиты от перепадов, скачков напряжения и перенапряжения сети 220в в частном доме или квартире.»

Правила подключения УЗО без заземления

Таким образом, когда мы говорим о подключении УЗО без заземления, имеем в виду двухпроводную систему электроснабжения TN-C. В таком варианте на вход устройства защитного отключения к клемме N подключается проводник PEN, а к клемме фазы – проводник L. К выходным контактам прибора подсоединяется нагрузка.

УЗО на щитеУЗО на щите Грамотно выполненный монтаж УЗО в щитке

В таком случае при появлении напряжения на корпусе потребителя отключения УЗО не произойдет, так как он не заземлен. В то же время в случае касания поверхности человеком, через тело протекает ток утечки, и защита сработает. Человек при этом не пострадает. В том случае, когда сопротивление изоляции между нулем и фазой окажется недостаточным, УЗО также отключит питание, и возгорания проводки не произойдет.

Заметим, что применение устройства защиты в трехфазной сети без заземления не допускается. В этом случае на корпусе потребителя может оказаться достаточно высокое напряжение 380 В, и при срабатывании УЗО от тока утечки через тело человека, последний может получить поражение, не совместимое с жизнью.

Стандартные схемы подключения УЗО в квартире

УЗО без заземленияУЗО без заземления Наиболее простая схема подключения УЗО без заземления

Перед Вами наиболее бюджетная схема подключения УЗО без заземления. Оно может быть единственным при незначительной суммарной длине электропроводки. Устройство защиты подключается после входного автоматического выключателя и счетчика.

Проводник фазы с выхода УЗО подсоединяется к автоматам, через которые запитаны различные части электропроводки. Клемма N на его выходе соединяется с шиной PEN. Каждый провод фазы двужильного кабеля потребителя подсоединяется к выходу соответствующего автомата, а провод PEN — к общей шине.

Два УЗО без заземленияДва УЗО без заземления Схема электроснабжения с двумя УЗО без заземления

Выше представлена схема подключения двух УЗО без заземления: противопожарного, с контролем тока утечки 100 мА, и устройства с характеристикой 30 мА — для предотвращения поражения человека электрическим током. Обратите внимание, в приведенном примере линия освещения подключена к выходным контактам устройства защитного отключения, рассчитанного на ток утечки до 100 мА, так как у осветительных приборов корпус из металла не предполагается. Таким образом, нулевой провод кабеля освещения подсоединяют не к общей шине, а к выходу входного УЗО.

Четыре УЗО без заземленияЧетыре УЗО без заземления Схема подключения четырех устройств защиты без заземления

В рассматриваемой однофазной схеме подключения использовано два УЗО и два дифференциальных автомата. Общее противопожарное устройство защиты и три отдельных (для разных потребителей) позволили обеспечить контроль тока утечки различной величины, в зависимости от свойств нагрузки. Применение дифференциальных автоматов взамен двух модулей УЗО и автоматических выключателей позволило использовать только одну шину и уменьшить количество элементов на щите.

Выбор устройства защитного отключения

Вышеприведенные примеры схем подключения УЗО демонстрируют возможность применения различного количества устройств. Понятно, что установка отдельного устройства защиты на каждую группу приборов удобна, так как срабатывание одного из них не вызовет отключения других потребителей, и поиск неисправности упрощен.

Однако УЗО стоят денег, и схема защиты должна быть оптимальной. Возможно, для питания таких важных потребителей, как, например, котел отопления и/или холодильник, нужно предусмотреть отдельную защиту. Если же в помещении установлена пожарная или охранная сигнализация, ее вообще подключают до УЗО.

УЗО различных марокУЗО различных марок Однофазные двухполюсные УЗО и дифференциальные автоматы известных производителей

С другой стороны, водонагреватель имеет смысл включить через отдельное устройство защитного отключения, так как принцип работы этого агрегата предусматривает определенную вероятность появления тока утечки. Неправильно оставлять без электроэнергии весь дом, если вышел из строя ТЭН водонагревателя.

В классическом варианте после счетчика электроэнергии ставят устройство защиты с током отсечки 100 мА. При этом считается, что сопротивление изоляции проводки в доме или квартире не приведет к ложным отключениям, а возгорание электропроводки невозможно.

Для защиты людей применяют УЗО с допустимым током утечки 30 мА. Как мы видели выше, при незначительной суммарной длине кабеля в жилище устройство с таким номиналом защиты может быть единственным.

Линии электропередачиЛинии электропередачи

Потребители энергии в ванной комнате подключают через УЗО с характеристикой 10 мА, так как в помещении с высокой влажностью увеличивается вероятность удара человека электричеством.

Рабочий ток устройства защитного отключения измеряется в амперах и отражает допустимую нагрузку его контактов. Для защиты УЗО от перегрузки при срабатывании автомата его номинальную нагрузку выбирают несколько выше, чем у работающего с ним автоматического выключателя. Так, если автомат на входе, имеет параметр 40А, УЗО оптимально выбрать с параметром 50 А.

Подводя итоги, можно заключить, что подключение УЗО без заземления вполне возможно своими руками. Для этого следует внимательно изучить вышеизложенные рекомендации и не допускать ошибок.

Интересные рекомендации и пояснения электрика по данному вопросу Вы обнаружите в нижеследующем видеоролике.

Поделитесь с друьями!

Как подключить УЗО без заземления и с заземлением, типы устройств и их описание

Устройство защитного отключения (УЗО) применяется для защиты человека от поражения электрическим током. И поэтому, каждый, кто хочет смонтировать проводку в своем доме или квартире должен знать, как подключить УЗО без заземления.  Суть работы данного прибора сводится к тому, что оно способно обнаружить утечку тока на потребителе или при повреждении изоляции проводки, и, чтобы предотвратить поражение человека, размыкает цепь. Скорость срабатывание УЗО очень высока, что дает большую гарантию защиты, благодаря чему оно уже долгое время применяется как на предприятиях всех отраслей, так и в бытовых нуждах. Если даже изначально электрическая сеть дома или квартиры не была оборудована подобной защитой, то это не проблема, так как ее всегда можно поставить дополнительно.

Описание прибора и его разновидности

Все модели, представленные сегодня на рынке рассчитаны на монтаж в шкафу управления нагрузкой или на электрощите, оборудованном DIN рейкой. УЗО делятся на несколько типов, в зависимости от вида необходимой защиты. Ниже на рисунке показаны обозначения на корпусе УЗО.

По роду тока бывают:

  • Тип «АС» — они могут разъединять цепь как при возникновении мгновенной утечки, так и при ее плавном нарастании.
  • Тип «А» схож с предыдущим, но отличается наличием узла, который контролирует постоянный ток, из-за чего его стоимость значительно выше.
  • Тип «В» способен обнаружить утечку как постоянного и переменного токов, так и выпрямленного, благодаря чему его применяют на производственных предприятиях, а для бытовых нужд он нецелесообразен, по причине высокой стоимости. Если требуется защита в цепи частного дома или квартиры, в случае работы дорогостоящих приборов и оборудования, многие производители рекомендуют установку именно УЗО типа «А».

По выдержке времени срабатывания различают:

  • Тип «S» (0,15-0,5 секунды).
  • Тип «G» (0,06-0,08 секунды).

По принципу срабатывания бывают электромеханические и электронные:

  • Первые срабатывают под действием самого тока утечки
  • Вторые имеют электронную схему и требуют дополнительного источника питания для своей работы.

По числу полюсов УЗО разделяются:

  • Двухполюсные (однофазные).
  • Четырехполюсные (трехфазные).

Способы подключения

При подключении УЗО в квартире или частном доме важно соблюдать правила техники безопасности и правильно выбрать схему подключения. Именно схема подключения определит в дальнейшем стабильность и безопасность работы устройства, установку которого можно выполнить своими руками, при наличии необходимых знаний и навыков.

Среди способов подключения УЗО без заземления можно выделить 2 основных:

— Подключение одного УЗО для всей электрической цепи здания или квартиры. Это самый простой и дешевый способ, однако, при срабатывании устройства будет обесточена вся цепь, а определить конкретный участок, на котором произошла утечка или замыкание, будет проблематично, так как придется обследовать всю цепь.

— Подключение УЗО на отдельных линиях, где возможна утечка тока. Такая схема подключения даст более надежную защиту от поражения током, однако существенно увеличит материальные затраты, а для монтажа всех УЗО потребуется электрический шкаф больших размеров. Несмотря на возросший уровень безопасности такая схема подключения останется достаточно простой – фазный провод со счетчика будет проходить через каждый автомат выключения и УЗО.

Рекомендуется производить установку автоматических выключателей вместе с УЗО – это даст не только защиту потребителей и человека, но и защитит сеть от перегрузок.

Подключение УЗО с заземлением

В зависимости от конфигурации электрической сети, в которой будет производиться установка УЗО, следует выбирать и само устройство. Важно обратить внимание на наличие в цепи проводника PE (отдельный защитный проводник, предназначенный для защитного заземления электрической цепи). Такой провод присутствует в большей степени в новостройках. В зданиях, построенных в годы Советского Союза применялась схема PEN, при которой защитный проводник совмещался с нулевым проводом. Вариант установки с заземлением более предпочтителен, так как защита человека и электроприборов в данном случае будет более эффективной – цепь разъединится сразу в момент возникновения утечки тока. Схема подключения показана ниже:

Тогда как при подключении УЗО в сети с PEN схемой отключение произойдет только при соприкосновении с опасным прибором.

Перед непосредственным монтажом следует выяснить, какой тип заземления используется в цепи. Если нейтраль источника питания имеет глухое заземление, то такая схема называется TN. Одной из разновидностей такой схемы является TN-C — это схема, при которой нулевой рабочий и нулевой защитный проводники совмещены в едином проводе на протяжении всей цепи. Это самая распространенная схема, из-за своей простоты и низкой стоимости. Но у данной схемы есть и свой недостаток – если произойдет обрыв PEN проводника, а корпус электроприбора будет иметь при этом свое собственное заземление, то использование такого прибора станет опасным, так как весь потенциал перейдет на корпус, и на нем возникнем напряжение, равное напряжению в электрической цепи.

«Некоторые электрики по неопытности применяют перемычку между нейтралью и клеммой для заземления в розетке – это также неправильно и может привести к поражению электричеством, даже если в цепи будет установлено устройство защиты. При обрыве PEN провода УЗО не сработает, а на корпусе электрических приборов появится напряжение, которое может привести к поражению. Спасти человека в данном случае сможет только случайность – если он в момент прикосновения к корпусу прибора будет также соприкасаться с заземляющим контуром, таким как водопроводная труба или система отопления».

При подключении УЗО также применяется схема TN-S, при которой нулевой защитный проводник подключается отдельно, а его объединение с нейтралью происходит только в источнике питания, что дает максимальную защиту электроприборов и практически исключает возможность поражения электрическим током для человека. При данной схеме, даже при обрыве одного из проводов (N или PE), приборы в цепи продолжат функционировать, а на их корпусах не появится напряжение, так как потенциал перейдет на оставшийся провод. Даже при обрыве обоих проводов цепь и приборы останутся безопасными для человека, в таком случае просто произойдет обесточивание.

Свое распространение также получила промежуточная схема TN-C-S, при которой нейтраль и провод PE объединяются на отдельных участках, что делает участок проводки за пределами объекта аналогичным поводу PEN. При такой конфигурации, необходимо производить установку УЗО в обязательном порядке, так как его отсутствие полностью лишит подобную цепь какой-либо защиты.
Для того, чтобы лучше понять работу УЗО, посмотрите этот видеоролик:

Принцип работы узо без заземления и выбор устройств

Достижения науки, внедряемые в повседневную жизнь человека, являются неоспоримым благом. Кроме своей полезности, многие современные коммуникации, а также приборы и устройства подключаемые к ним, несут потенциальную угрозу для жизни и здоровья. Чтобы максимально обезопасить себя от воздействия электрического тока, используются как пассивные методы электротехнической безопасности, так сложные, «умные» устройства позволяющие отключить подачу электрического тока, при значительной его утечке.

Одним из самых совершенных и действенных методов подобной защиты являются УЗО, подключение которого можно осуществить без использования заземления, что значительно упрощает монтаж и установку данного электротехнического средства предохранения от поражения электрическим током. Как подключить УЗО без заземления, а также какие модели устройства лучше использовать в данном случае, будет подробно описано в данной статье.

Принцип работы

Данная разновидность защитного устройства работает следующим образом. При правильной установке и подключении данного средства предохранения без заземления происходит постоянный мониторинг утечки тока в электрической сети.

Когда величина изменения тока достигнет заданных для срабатывания механизма пределов, произойдёт автоматическое отключение электрического тока.

Данный алгоритм работы механизма предохранения позволяет не только защитить человека при касании к оголённым проводам или к корпусу электрического прибора. При наличии заземления в проводке, данная система монтируется с применением заземляющего проводника, при отсутствии — можно легко обойтись без «земли». На функциональности системы, такой вид подключения отразится незначительно.

УЗО, подключение которого осуществлялось без земли, не будет автоматически отключать фазный ток при его утечке на корпус какого-либо устройства, но если человек дотронется до прибора, поверхность которого находится под напряжением, произойдёт моментальное отключение электричества.

Как выбрать

Подключение УЗО без заземления, позволит не только гарантировать безопасную эксплуатацию системы, но и высокий эксплуатационный ресурс. Подключение системы без заземления, которая не рассчитана на значительные нагрузки, может вывести её из строя.

Для участков электрической сети с подключёнными мощными электрическими приборами рекомендуется установка УЗО без заземления рассчитанное на электрический ток более 40 А. Если требуется защита для проводки с маломощными приборами, то достаточно осуществить подключение УЗО рассчитанное на 10 А.

Для трёхфазной сети применяются четырёхполюсные УЗО, которые имеют очень высокий ток нагрузки и применяются исключительно для защиты объектов от возникновения пожара при значительной утечке электрического тока.

Если требуется осуществить защиту людей от поражения током при подключении трёхфазной сети, то после основной защиты, необходимо осуществить подключение дополнительного элемента защиты, которое позволяет предохранить людей от поражения электричеством.

УЗО могут существенно отличаться по скорости срабатывания при образовании утечки. Самыми быстрыми являются устройства класса «G», которые позволяют отключить электрический ток мгновенно.

Стоимость системы зависит от многих параметров, но прежде всего от мощности, а также от наличия или отсутствия электронного блока управления. Если управление полностью осуществляется электроникой, то для подключения защитного устройства, потребуется дополнительное питание, а стоимость прибора будет значительно выше электромеханических аналогов.

Возможные ошибки при установке

Прежде чем приступать к подключению, необходимо знать об ошибках, которые наиболее часто допускаются при установки данного варианта электрической защиты.

  • Фазный провод электропроводки всегда подключается к клеме «L», а ноль — к «N».
  • Нейтраль проводки не должна быть установлена в обход системы.
  • Если к группам защитных устройств подключается большое количество потребителей электроэнергии, то запрещается объединять «0» всех потребителей электроэнергии.

Кроме этого, когда срабатывает защитное отключение, необходимо выяснить причину, а только после этого включать УЗО, иначе проблема с утечкой не будет решена, что чревато повторными срабатываниями защитного механизма.

Как подключить в частном доме

Если необходимо осуществить монтаж устройства в доме, где нет возможности подключить «землю», то монтаж предохранительного механизма без заземления должна осуществляться в такой последовательности:

  • Подключение входного УЗО с общей утечкой до 300 мА.
  • Подключение дополнительного УЗО на 30 мА для розеток в жилых комнатах.
  • Монтаж сверхчувствительной системы на 10 мА для ванных и детских комнат.

Таким образом, удаётся добиться максимальной эффективности защиты от поражения электрическим током. Устройство, которое устанавливается на входе, осуществляет защиту только от возникновения пожара, но дополнительные приборы установленные без заземления, позволяют добиться полного отсутствия тока проводки, в случае когда происходит прикосновение человека к корпусу устройства находящегося под напряжением.

Процесс подключения

УЗО не защищает электропроводку от короткого замыкания и перегрузки, поэтому необходимо устанавливать защитное устройство вместе с автоматическим предохранителем.

Если в доме используется двухфазная электрическая сеть и необходимо осуществить подключение защиты от утечки электрического тока на все устройства, то в электрическом щитке после «автомата» устанавливается устройство защиты без заземления для двухфазной сети.

Мощность данного устройства должна быть достаточно высока, чтобы обеспечить надёжную защиту всей домашней электропроводки.

УЗО, которое будет защищать всю домашнюю проводку устанавливается на щитке при вводе электричества в дом, или в распределительном щитке квартиры. Если домовладение подключается к электрической сети без использования заземляющего проводника, то в данном случае осуществляется монтаж УЗО без заземления.

Такая схема подключения позволит избежать серьёзных последствий при прикосновении человека к корпусам устройств, которые будут находиться под напряжением.

В данном случае произойдёт отключение тока всего контура проводки включая освещение. Такой способ подключения неудобен тем, что при частом отключении защитного устройства без заземления в ночное время, потребуется восстанавливать работоспособность электрической сети в полной темноте, так как по технике безопасности использования защитного устройства, прежде чем осуществить включение УЗО, необходимо устранить причину, которая вызвала срабатывания устройства.

В случае подключения УЗО без использования заземления, в большинстве случаев, обнаружить прибор, у которого осуществлён «пробой» на массу не составит большого труда, потому что человек ощутит на себе воздействие электрического тока, даже в случае кратковременного воздействия. Обычно, отключение прибора, который «бьётся» током, полностью решает проблему.

Гораздо сложнее найти причину отключения защитного устройства без заземления, если утечка произошла по вине домашних животных или грызунов. В данном случае также произойдёт отключения всей проводки в доме.

Чтобы более рационально использовать систему защитного отключения в квартире, которая устанавливается без заземления, рекомендуется на каждый контур электрической проводки подключить отдельный элемент защиты.

Например, осуществить подключение УЗО для ванной комнаты, кухни и жилых комнат. В этом случае, при аварийном отключении обесточится только тот участок электрической сети, где расположен неисправный прибор.

Данная схема УЗО без заземления обойдётся значительно дороже, по причине установки нескольких устройств защиты, но определить неисправность будет значительно проще, а отключение электричества во всём доме не будет происходить, что особенно важно при срабатывании УЗО в ночное время.

Лучшие модели для установки без заземления

Подключение УЗО в однофазной сети, позволит обеспечить надёжную защиту от поражения электрическим током только в том случае, если устанавливаемое устройство соответствует всем нормам и имеет все необходимые сертификаты электротехнической безопасности.

Самые надёжные УЗО:

  1. Астро-УЗО Ф-9311 — устройство защиты, которое может быть установлено в двухфазной проводке. В данном приборе объединены функции защиты от утечки и короткого замыкания, что значительно упрощает процесс монтажных работ, и увеличивает степень защиты от поражения электрическим током и возникновения пожара.
  2. DEKraft УЗО-03 2п 40A 30mA AC — недорогое и эффективное устройство для предохранения от поражения током. Имеет минимальный ток утечки, при котором происходит срабатывание устройства и цепь полностью отключается. Идеально подходит для подключения в ванных и детских комнатах. Данная модель УЗО не обеспечивает защиту от короткого замыкания и перегрузки электрической сети, поэтому монтаж защитного устройства без заземления, должен быть произведён вместе с автоматическим выключателем. Такой элемент электротехнической безопасности может быть установлен даже если нет заземления, но для монтажа защиты в трёхфазной сети, DEKraft УЗО-03 2п 40A 30mA AC не может быть использована.

Чтобы система электрической защиты осуществляла свою функцию без сбоев, подключайте её правильно. Можно попытаться осуществить подключение защитного устройства без заземления самостоятельно, но если опыта электромонтажных работ нет, то лучше обратиться к профессиональным электрикам.

Подключение УЗО без заземления будет установлено, в этом случае, с минимальными временными затратами, а стоимость монтажных работ не будет слишком высока.

Схема подключения УЗО в однофазную сеть без заземления

В этой статье рассмотрен вопрос подключения УЗО к двухпроводной сети, без заземления. 2 основные схемы установки, 5 основных ошибок при эксплуатации изделия.

ТЕСТ:

5 вопросов по электротехнике:

  1. Можно ли установить УЗО в двухпроводной сети?

а) Да

б) Нет

  1. Обязательно ли заземление для устройства защиты?

а) Да

б) Нет

  1. Устанавливается ли 2 и более изделий в двухфазной сети?

а) Да

б) Нет

  1. Возможно ли каскадное подключение реле защиты?

а) Да

б) Нет

  1. Соединяются ли провода заземления и «нуля» в розетке?

а) Да

б) Нет

Ответы:

1-А, 2-Б, 3-А, 4-А. 5-Б.

УЗО – аббревиатура обозначающая устройство защитного отключения электричества. Его применение в электросети обеспечивает безопасность использования энергосистемы для пользователя.

Устанавливается защита в однофазную сеть без заземления? Ответ: да! Для безопасной эксплуатации этого устройства не обязательно заземление. Это определяется по схеме подключения изделия расположенной на его корпусе. Рассмотрим принцип действия и включение устройства в энергосистему.

Включение устройства в сеть нужно производить в соответствии со схемой, в противном случае не гарантируется корректная работа изделия и безопасность его использования.

2 шага подключения в однофазной сети

Устанавливаем изделие и смотрим 2 фото с примером. На корпусе имеются клеммы входа и выхода – «ноль» и «фаза». Внизу размещены клеммы выхода, для фиксации соответствующих проводов пользователя. Размещение элементов подключения стандартно для электроприборов, гнезда контактов входа сверху, разъёмы выхода снизу. Назначение клемм обозначено на корпусе литерами L и N. Клемма N(ноль) одна, от 2 до 6 клемм – это L(фаза). На лицевой панели есть кнопка ТЕСТ и контрольный световой индикатор.

Устройство УЗОУстройство УЗОУстройство УЗО

Ниже, на фото показано изделие со снятой крышкой. На крышке схематично изображена схема включения прибора в сеть. Сверху и снизу расположены группы клемм для присоединения проводов. Фиксация проводов в гнёздах разъёмов производится винтами.

УЗО со снятой крышкойУЗО со снятой крышкойУЗО со снятой крышкой

2 важных момента  — как подключить автоматы в щитке и устройство защиты без провода заземления

Изделие можно установить прямо в щитке, если на шине имеется свободное место для его крепления. Подключение производится по схеме на корпусе прибора.

Подключение УЗО в щиткеПодключение УЗО в щиткеПодключение УЗО в щитке

На фото выше видно 2 интересных момента:

  1.      Провод в синей изоляции «ноль» уходит на клеммную колодку, и дальше на контакты потребителей.
  2.      Красный провод – «фаза» подключается к группе автоматических выключателей, и к потребителю электроэнергии.

Обратите внимание на 2 важных элемента на схеме. Заземление проведено через шину и выведено напрямую на токоведущий кабель. Провода «ноль» распределяются через клеммную колодку.

Схема подключения УЗО и автоматовСхема подключения УЗО и автоматовСхема подключения УЗО и автоматов

2 ответа о защите без заземления

Часто возникает вопрос о возможности установки УЗО в двухпроводной сети без заземления? Подключение заземление в этом случае проводится помимо устройства защиты.

Подробнее стоит остановиться на определении схемы установки изделия. Одно или несколько устройств защиты? Но в этом случае нужно ориентироваться именно на возможности и параметры самой электросети. В ряде случае наиболее оптимальным будет схема с одним устройством. Но при большом количестве потребителей или для повышенной пожаробезопасности потребуется ступенчатая схема, либо подключение нескольких защитных устройств.

3 фактора, определяющие, работает изделие без заземления или нет

Правильный выбор схемы включения в сеть – это основной фактор, влияющий на работоспособность изделия. Оголённые концы провода в клеммах надёжно зафиксированы. Важно подключать провода в предназначенные для них разъёмы, обозначенные литерами на корпусе устройства. Важно учитывать следующие факторы:

  1. Понимание принципа работы. Это нужно для выбора схемы включения в энергосеть.
  2. Выбор устройства по его техническим характеристикам, в соответствии с параметрами энергосети.
  3. Включение устройства в двухпроводную сеть без заземления, требует обязательной установки автоматических выключателей.

Работы по установке изделия проводятся при обесточенной сети, после подключения необходимо проверить, верна ли установка. Для этого в устройстве есть функции тестирования и индикации. Кнопка ТЕСТ поможет проверить правильность подключения устройства.

Устанавливая электроприборы, соблюдайте технику безопасности!

2 момента работы в двухпроводной сети без заземления

В двухпроводной сети через устройство проходят всего два провода: «ноль» и «фаза». УЗО отслеживает и сравнивает параметры тока на обеих. При появлении неисправности в электросети параметры тока изменяются. После изменений значения тока, контакты размыкаются, отключая повреждённый участок.

УЗО в двухпроводной сети без заземленияУЗО в двухпроводной сети без заземленияУЗО в двухпроводной сети без заземления

Защита не сработает при пробое и попадании фазы на корпус и  при утечке тока напряжением ниже порогового значения. Срабатывание защиты происходит только после замыкания сети.

Например, в работающей стиральной машине повреждена изоляция одного из токоведущих проводов, и этот участок соприкасается с корпусом. Металл корпуса стиральной машины проводит электроток, поэтому приближение к ней становится потенциально опасным, не говоря уже о её касании. При соприкосновении с её корпусом вам грозит удар током. Именно в этот момент, защита размыкает контакт, отключая повреждённый участок и ограждая пользователя от травм. По этой причине установка защиты в однофазной электросети обязательна, именно это изделие при необходимости оградит вас от получения травм.

2 способа подключения стиральной машины без заземления с помощью У З О

В первом случае используется дифференциальный автомат, использование в этом случае самого автоматического выключателя не обязательно. Дифференциальный автомат совмещает его функции и защиту. Но в тоже время стоимость такого оборудования чуть больше чем УЗО.

Дифференциальный автомат,Дифференциальный автомат,Дифференциальный автомат

Вторым вариантом будет установка защиты и автоматического выключателя, в этом случае электрооборудование займёт больше места, будет более громоздким, но стоимость такой схемы гораздо ниже.

Подключение УЗО без заземления для стиральной машиныПодключение УЗО без заземления для стиральной машиныПодключение УЗО без заземления для стиральной машины

На примере показано подключение УЗО без заземления для стиральной машины. Легенда на схеме наглядно показывает, как его подключить.

5 ошибок при подключении У З О в однофазную сеть

Чем угрожают ошибки при подключении и эксплуатации устройства защиты? Это невыполнение своих задач, отсутствие реакции на повреждения в сети и периодические ложные отключения её участков.

Ошибками при включении устройства в энергосеть будут:

  1. Соединение выходного провода «ноль» с проводом заземления.
  2. «Фаза» и «ноль» обязательно подключаются через клеммы изделия, вывод «нуля» помимо УЗО приведёт к периодическим срабатываниям защиты.
  3. Нельзя включать в сеть перемычки между группами контактов «ноль» разных потребителей с отдельными защитными устройствами.
  4. Подключение проводов к непредназначенным для них клеммам, «фаза» – L, «ноль» – N.
  5. После отключения участка электросети необходимо устранить неисправность повлёкшую отключение, а не включать УЗО снова.

Список не полный, тут указаны только основные ошибки, допускаемые при подключении устройства в сеть и его эксплуатации. Более подробно ошибки подключения описаны в видео.

УЗО ошибки при подключении

Не забывайте тестировать устройства при их установке, в дальнейшем, при замурованных в стены проводах, распаечных и распределительных коробках работа будет затруднена.

2 схемы как подключить У.З.О. без заземления в квартире

Ответ на вопрос будет ли работать УЗО без заземления в квартире, достаточно сложен. Ответить на него гораздо сложнее, чем его установить. Это связано с тем, что в квартирах используется как проводка с заземлением, так и без неё. Часто без заземления встречается проводка в домах старой постройки.

 Подключение УЗО без заземления Подключение УЗО без заземленияПодключение УЗО без заземления

В таких квартирах подключение защиты особых сложностей не вызывает, необходимо лишь выбрать наиболее предпочтительную схему установки. Будет ли одно изделие на всех потребителей или несколько устройств, с распределением защиты. Первая схема проще, требуется установить одно УЗО и подключить его к автоматам выключения. Вторая схема сложнее в исполнении, но более предпочтительна в плане безопасности. Её достоинства:

  • проще найти неисправность в отдельном участке сети, чем обследовать всю энергосеть на предмет пробоя или повреждений;
  • при аварийном отключении участка, остальная система электропитания продолжает функционировать.

Наиболее распространённой для квартиры остаётся именно схема с одним изделием.

Подключение стиральной машины.

Если заменить стиральную машину водонагревателем, то принципиально схема не изменится. Единственным элементом, изменяемым в этой схеме будет потребитель тока. Это ответ на вопрос – как подключить защиту без заземления к водонагревателю или варочной панели.

Нельзя объединять «ноль» и заземление в одно, в розетках и распаечных коробках, это может привести к отключению сети при получении нагрузки. Подробнее об этом рассказано в видео.

Как делать не надо. Опасные способы заземления.

2 ступени установки  без заземления в загородном доме

Для частного дома оптимальна ступенчатая схема. Она позволит добиться функциональности электросети и её большей безопасности. Это монтаж общего УЗО, с подключением к нему устройств, отвечающих за отдельные группы потребителей, как это представлено на схеме.

Ступенчатая схема подключения УЗОСтупенчатая схема подключения УЗОСтупенчатая схема подключения УЗО

Задача вводного устройства – это защита системы от возникновения пожара в случае короткого замыкания, оно может сработать как по отдельному потребителю, так и по суммарному значению скачка нагрузок с нескольких.

Как подключить УЗО без заземления к бойлеру? Бойлер – энергоёмкий агрегат, кроме того, опасный в плане неисправностей. По этой причине рекомендуется обязательная установка устройства защиты на участок сети с ним. Схема установки не отличается от стандартной. Включение в электросеть после автомата выключения. В двухпроводной сети к изделию подходят «фаза» и «ноль», провод заземления пропускается помимо устройства.

3 основных параметра защиты — У З О без заземления на даче

Отдельно нужно рассмотреть подключение защиты в энергосистеме дачного дома. В этом случае нагрузки небольшие, так как число потребителей невелико, поэтому в качестве противопожарного устройства достаточно установить универсальное УЗО на 25-40А, в зависимости от нагрузки. Схема подключения на даче без заземления не отличается от схемы монтажа в квартире или доме. Разница лишь в технических параметрах оборудования. Для дачного домика характерно:

  • малое потребление электроэнергии;
  • небольшое количество потребителей;
  • повышенная пожаробезопасность оборудования.

Сама схема не отличается от вышеприведённых. Выход «фазы» с изделия на автоматы выключения, «ноль» на клеммную коробку с дальнейшим распределением на потребителей. Заземление соединяется с входным кабелем напрямую.

5 часто задаваемых вопросов

Основной вопрос, возникающий при изучении темы – возможна ли работа УЗО в двухфазной сети? Ответ: да, можно эксплуатировать прибор без заземления.  Подробности рассмотрены нами выше. Модернизация электросети в больших объёмах не требуется.

Второй вопрос, для чего нужна защита? Устройство защитного отключения обеспечивает безопасность потребителя, отключая участок электрической сети. Нужно, более того защиту необходимо установить на опасном участке.

Подключается УЗО своими руками или требуется помощь профессионального электрика? Да, своими руками установить электрооборудование можно. Но, если вы не уверены в своих силах в расчёте характеристик или монтаже, стоит пригласить электриков.

Опасны ли ошибки при подключении электрооборудования? Да, в лучшем случае они приведут к ложным отключениям сети, в худшем к неисправности потребителей электроэнергии или к травмам пользователя.

Как выбрать УЗО? Для этого нужно понимать принцип его работы, и параметры вашей электросети. Исходя из этих параметров, подбирается тип изделия и схема его подключения.

Что можно заменить на Узо?

Medioimages / Photodisc / Photodisc / Getty Images

Ouzo — сладкий, но мощный ликер. Его сладкий черный вкус солодки делает узо любимым напитком для глотка и смешивания, а также обычным помощником на кухне. В то время как многим нравится вкус уз, вкус не уникален — и алкогольные, и безалкогольные ингредиенты могут успешно имитировать его, чтобы придать вашим напиткам и блюдам необходимые ароматы.

Что с Узо?

Узо является настолько важной частью греческой культуры и экономической структуры страны, что правительство успешно лоббировало Европейский Союз в 2006 году, чтобы маркировать ликер как эксклюзивный национальный продукт.Чёрный солодковый аромат ликера — это на самом деле анис, который добавляется с другими необязательными ароматизаторами во время процесса дистилляции, в результате чего получается спирт с объемом по объему спирта от требуемого минимума от 37,5%, или 75-ти, до 50%, или до 100-ти. , В Греции Узо часто смешивают с водой для мутного коктейля или пьют в качестве охлажденного напитка в качестве аперитива.

A A Kick

У Узо есть несколько похожих алкогольных альтернатив на вкус, которые происходят в районах, близких и далеких от Греции.Раки, турецкий алкоголь, самбука, итальянский ликер и ближневосточный арак также приправлены анисом. Французский ликер Pastis также имеет вкус аниса. Даже в испаноязычных странах, таких как Колумбия, Мексика и Испания, есть напитки со вкусом аниса; в Колумбии ликер — гуаро; в Мексике это aguardiente; а в Испании это ликер анизетт.

Подходит для всех аудиторий

Несколько безалкогольных альтернатив узо могут подсластить ваши напитки и блюда, не убивая клетки мозга.Французский ликер-пастис на самом деле выпускается в безалкогольной версии, которая на вкус, пахнет и даже выглядит как его пьяный аналог. Другой жидкой заменой является сироп со вкусом аниса, предназначенный для итальянских газированных напитков и кофейных напитков. Переход к источнику — это еще один хороший способ замены узо без алкоголя — добавьте щепотку целого или измельченного аниса в смесь. Сходным образом подойдет ароматизированный фенхель и звездчатый анис.

Слишком много времени у вас на руках

Другим решением проблемы замещения узо является создание собственного.Хотя готовый продукт на самом деле не будет таким же изысканным, как профессионально дистиллированный узо, он будет иметь основные вкусы и почти достаточную силу, чтобы справиться с работой только из двух ингредиентов: аниса и водки. Для водки выберите хотя бы 80-пробную версию, чтобы у готового псевдо-узо было минимальное доказательство. Раздавите анисовое семя в ступке пестиком, затем перемешайте в небольшом количестве анисового масла на каждую столовую ложку водки для заменителя узо.

Вот шесть стран, которые больше всего пострадают от вызванного коронавирусом экономического хаоса — RT World News

Время сойти на нет: экономисты полагают, что надвигающаяся катастрофа Covid-19 отбросит миллионы без работы и обанкротит тысячи компаний по всему миру в условиях экономического спада, который может даже превзойти Великую депрессию 1930-х годов.

Экономика — это изучение выбора, и никогда больше, чем сейчас. Теперь стало ясно, что из-за пандемии коронавируса, вызывающей широко распространенный хаос, который, по мнению экономистов, вызовет длительную экономическую депрессию, выбор, который каждый человек сделает, может повлиять на экономику своей страны и мировой экономики в ближайшие недели и месяцы.С учетом предостережения, которое во многом зависит от этого индивидуального выбора и действий правительств, вот наша текущая оценка того, какие места могут быть наиболее пострадавшими с экономической точки зрения, а также некоторые из них, которые могут оказаться более привлекательными, чем большинство.

ХОРОШО (ISH)

Сингапур

Сингапур может быть идеальным рецептом для сдерживания коронавируса. Богатый город-государство с универсальной системой здравоохранения мирового класса, план действий в ответ на пандемию с тех пор, как они сильно пострадали от вируса атипичной пневмонии в 2003 году, и здоровые удары государственного социального контроля означают, что они быстро знали, как и где 100 из их первых 112 подтвержденных случаев были заражены.Удивительно, но их экспорт, не связанный с нефтью, вырос в феврале, главным образом благодаря увеличению поставок фармацевтических препаратов и различных промышленных товаров в Америку, Японию и ЕС. Однако их региональная торговля с Китаем и остальной частью Юго-Восточной Азии пострадает, и их экономика основана на торговле. Поэтому они, вероятно, вступят в рецессию в этом году вместе с остальным миром. Но ранние признаки предполагают, что они могут быть лучше, чем во многих местах.

Также на RT.ком
Китайские ученые, отчаянно исследующие коронавирус, обнаруживают, что он разделяет сайт связывания человеческих клеток с ВИЧ, вирусом Эбола

Китай

Иногда это платит за тоталитарное государство. И идти первым. Удушение Китая от заразы, начавшей путь опустошения, было чудесным, хотя и достигнуто путем такого рода государственного принуждения, что другим странам было бы трудно принять меры. Для самой густонаселенной страны на Земле, чтобы войти в состояние всеобщей блокировки, с собраниями или собраниями любого рода, запрещенными, и, по существу, никакое отдельное движение вне своего собственного дома не допускается, требуется сильный уровень полицейского принуждения, и конец всего, кроме самые элементарные личные свободы.Но это точно работает. В Китае наблюдается снижение числа новых случаев заболевания, при этом ни один из них не является доморощенным — все их новые инфекции — сообщалось сегодня за 39 — от людей, возвращающихся домой из-за границы.

В первые дни пандемии экономисты предсказывали резкое падение экономики Китая, за которым последовал резкий отскок назад, так называемая V-образная кривая. Но поскольку кризис усугубился, эксперты теперь прогнозируют более длительный и глубокий спад, от которого потребуется больше времени, чтобы избежать его.Но, будучи первыми, кто пострадал, они первыми выйдут из него. После того, как Коммунистическая партия удержит все население страны в своих руках в течение всего этого периода без каких-либо серьезных общественных волнений, они окажутся на другой стороне беднее, но, возможно, с еще большим политическим контролем, чем раньше. Какой Пекин будет использовать для быстрого восстановления экономики, используя свои технологические и производственные возможности.

ПЛОХО

Америка

Дональд Трамп провел большую часть своего президентского поста в твиттере и хвастался тем, насколько сильна экономика США… и он был прав.Экономика неуклонно росла со времени последнего глобального кризиса в 2009 году, а в 2019 году этот период стал самым долгим в мире. Но это расширение станет еще одной жертвой коронавируса до конца лета. И, похоже, на самом деле не существует справки о том, как все может быть плохо. Билл Акман, генеральный директор Pershing Square Capital Management, попросил президента Трампа на CNBC умолять закрыть американскую экономику на 30 дней и поставить страну в общенациональное положение.«Америка закончится так, как мы ее знаем, если мы не примем этот вариант», — сказал он. Когда менеджеры хедж-фондов молятся, чтобы экономика была закрыта, чтобы защитить ее, вы знаете, что все плохо.

Сравнения с Великой депрессией 1930-х годов встречаются часто, при этом консенсус большинства склоняется к депрессии Ковид-19 в 2020-х годах, которая хуже. JP Morgan прогнозирует 14-процентный спад в экономике США в этом квартале (наряду с впечатляющими 22% в еврозоне), в то время как другой прогноз вчера предупредил, что безработица в США может вырасти до 30%, а общий ВВП может снизиться на ошеломляющие 50% в США. вторая четверть.В зависимости от того, как быстро Федеральная резервная система сможет выкачивать деньги предприятиям в то же время, что и предотвращать заражение, насколько это возможно, это может быть что угодно, от гигантской глобальной рецессии в течение по крайней мере шести месяцев до худшего экономического кризиса в истории с глубиной, пока еще не отремонтированной. Америка, как центр экономики западного мира, больше всего почувствует боль.

Также на rt.com
Почему коронавирус должен стать следующим президентом США

Италия

Никаких наград за предсказание того, что Италия пострадает больше, чем большинство, когда пыль осядет из-за этого кризиса.Страна среднего размера с небольшой экономикой, они обгоняют пациентов с нулевым Китаем по количеству активных и умерших. В Италии все работает против этого. Пожилое население более подвержено этой болезни. Экономика сильно зависит от туризма, который будет уничтожен. И огромные долги.

Они уже были страной с крупной задолженностью, которая пострадала, возможно, больше, чем любая другая европейская страна, будучи членом Еврозоны. И они тоже вряд ли были единым сплоченным обществом с более бедным югом, в котором скрывались древние обиды на более богатый север, который пережил очаг вспышки.Кадры итальянцев, поющих со своих балконов, были вдохновляющими, и, возможно, этот кризис сблизит их как страну, как может только трагедия. Но любые другие серебряные подкладки трудно увидеть в сапоге Европы.

Южная Корея

Корейская Республика предпринимает столь же сильные оборонительные действия против Сингапура против вируса. Они также обладают огромными возможностями больших данных для массового тестирования и отслеживания контактов, используя мобильные телефоны и данные кредитных карт граждан, чтобы решить, кого тестировать в первую очередь.Они также не привыкли к вспышкам, так как вспышка MERS 2015 года преподала им уроки о том, как минимизировать воздействие на службы здравоохранения. Что касается их экономики, тем не менее, она не была в хорошей форме, что привело к этому, и ущерб торговым связям в Азии нанесет им серьезный ущерб. Эпицентр их вспышки коронавируса находится в производственном регионе, и фабрика Hyundai уже закрыла там свои двери. Но если он распространится на Сеул, у них будут еще большие проблемы, поскольку это может привести к закрытию деловых и финансовых секторов.

Австралия

Австралия — еще одна страна, сильно зависящая от торговли с Китаем, и, по прогнозам, будет наиболее пострадавшей экономикой в ​​мире за пределами самого Китая и Гонконга. Китай также является крупнейшим источником доходов для туризма в Австралии, и эта двойная атака на их экономику, несомненно, нанесет серьезный долговременный ущерб. Для них это также не могло бы наступить и в худшее время, прямо позади летнего безудержного лесного пожара, который нанес огромный экономический и репутационный ущерб.Австралийский доллар уже торгуется на очень низких значениях. Тревожные времена для австралийцев и политиков.

Также на rt.com
Приметы конца? Covid-19 — не единственное, чего вам следует бояться этой весной (или, может быть, нам стоит просто расслабиться)

Гадкий

Африка

Хорошо, Африка, очевидно, не страна, но нет смысла пытаться предсказать, какая из и без того хрупких экономик на этом огромном и неспокойном континенте сильнее всего пострадает от коронавируса, когда он широко распространен там.У Африки более чем достаточно проблем без очередного вируса-убийцы, но пока он в значительной степени игнорируется в дискуссиях о глобальном воздействии Covid-19. К сожалению, большинство африканских стран крайне уязвимы: во многих из них на 10 000 человек приходится менее 10 больничных коек; у них много многолюдных, бедных поселков, где не хватает воды для мытья рук и мало места для самоизоляции; и лишь немногие имеют какие-либо планы на случай непредвиденных обстоятельств или ресурсы для борьбы с такой вспышкой. По данным NKC African Economics, Ангола, Габон, Эфиопия, Гана, Тунис, Замбия и Кения являются африканскими странами, наиболее подверженными риску долгового кризиса в вероятном случае глобального спада.Замедление в остальном мире представляет серьезную угрозу для и без того неустойчивых торговых связей африканских стран с Европой и Азией.

Paradox Lockdown

Ущерб экономике страны является прямым результатом шагов, предпринятых для предотвращения распространения самого вируса. Если страна не предпримет абсолютно никаких мер, а компании останутся открытыми, и все будет как обычно, их экономика не пострадает. За исключением того несостоятельного давления, которое вскоре будет оказано медицинскому обслуживанию в этом сценарии.С высоким пиком случаев Covid-19, службы здравоохранения будут быстро перегружены, и люди начнут умирать на улицах или дома без малейшей надежды даже на самое основное медицинское вмешательство. Очевидно, что это неприемлемое положение дел, поэтому принимаются такие решительные, возможно, спровоцирующие рецессию меры, все в попытке спасти как можно больше жизней.

Правительства делают все возможное, что, по сути, приводит к огромным, беспрецедентным суммам денег, чтобы попытаться предотвратить продолжительный крах и поддержать экономику своих стран.Большинство комментаторов цитируют меры военного времени как единственное сопоставимое действие. И мир находится в состоянии войны с врагом, который, если его оставить безумным, нанесет ущерб экономике, разрушит источники средств к существованию и, возможно, убьет сотни тысяч, возможно, миллионы людей. То, насколько хорошо мы с ней боремся, определит все наше будущее.

Думаю, вашим друзьям будет интересно? Поделитесь этой историей!

Также на rt.com
Что общего между коронавирусом и Гретой Тунберг? Они оба хороши для планеты

,

стран с некодифицированными конституциями — WorldAtlas

Джон Мисахи 25 апреля 2017 года в политике

Many countries do not have one single official written constitution.

Во многих странах нет единой официальной письменной конституции.


«Некодифицированная конституция» — это конституция, составленная из правил, которые можно найти в различных документах при отсутствии единого документа или письменной конституции. Документы, используемые в качестве ссылок, могут включать комментарии судебных и юридических экспертов. Некодифицированная конституция иногда упоминается как «неписаная конституция», хотя это не совсем точно, поскольку ее элементы записаны в нескольких официальных документах.В соответствии с не кодифицированной конституцией новые условия и ситуации государственного управления разрешаются прецедентным или принимаемым законодательством.

5.Израиль

Государство Израиль действует в соответствии с неписанной конституцией и решением Харари от 30 июня 1950 года, которое было принято Учредительным собранием Израиля. Израиль также принял несколько основных законов, касающихся прав человека и деятельности правительства. Основные законы Израиля были общим подходом страны и учитывали конституцию государства в период с 1995 по 2006 год во время пребывания на посту председателя Верховного суда Аарона Барака.Государство Израиль должно было подготовить свою конституцию к 1 октября 1948 года, в соответствии с провозглашением независимости государства от 14 мая 1948 года. Решение 1950 года законодательно закрепить главу за конституцией привело к разногласиям относительно цели государства и его личность. Несколько проектов конституций были предложены для официальной конституции.

4.Новая Зеландия

Конституция Новой Зеландии представляет собой свод законов и принципов, определяющих страну и ее граждан. Конституция касается отношений между человеком и государством и того, как должно функционировать правительство. Новая Зеландия не имеет единого конституционного документа и вместо этого полагается на несколько документов, включая Конституционный закон 1986 года, Акты парламента и судебные решения.Некодифицированная конституция устанавливает страну как Монархию с Договором Вайтанги, который считается основополагающим документом для правительства. Три ветви правительства Новой Зеландии и их функции основаны на Законе о Конституции 1986 года.

3.Саудовская Аравия

Саудовская Аравия основывает свою правовую систему на шариатских законах, основанных на Коране и Сунне Пророка Мухаммеда. Шариат также включает исламский научный консенсус, который интерпретируется судьями страны. Шариат был принят в Саудовской Аравии в некодифицированной форме. Шариат также дополняется нормативными актами, изданными королевскими указами, в которых учитываются современные проблемы, такие как интеллектуальная собственность и корпоративные законы.Шариат остается высшей властью в Саудовской Аравии, где Коран и Сунна приняты в качестве конституции. Однако не кодифицированные законы шариата часто приводят к значительным различиям в толковании и применении. Судьи часто ссылаются на шесть средневековых текстов из школы Ханбали, прежде чем выносить решение.

2.Великобритания

Конституция Соединенного Королевства основана на своде законов и принципов, определяющих народ и страну. Конституция касается отношений между людьми и государством, а также деятельности законодательной, судебной и исполнительной власти. Конституция Великобритании не кодифицирована, но основана на нескольких письменных и неписаных источниках. Конституция взята из четырех источников, включая статусное право, общее право, политическое соглашение и авторитетные работы.Принятые парламентом законы являются окончательным источником права в Великобритании. Парламент имеет полномочия изменять конституцию путем принятия новых законов через Акт парламента. Согласно верховенству закона, все в Великобритании, в том числе и у власти, равны перед законом.

1.Канада

Конституция Канады представляет собой комбинацию письменных актов и неписаных конвенций. Он описывает систему государственного управления в стране и права всех граждан и граждан страны. Конституция состоит из Канадского акта 1982 года, Конституционного акта 1867 года, их поправок, а также актов и распоряжений, содержащихся в разделе 52 (2) Закона о Конституции 1982 года. Источники неписаного конституционного права включают конституционные конвенции, королевскую прерогативу короны. и неписаные принципы.Конституционный закон Канады касается толкования и применения конституции.

,

лучших 12 недемократических стран мира

  • Bizarre
  • Факты
  • Еда
  • Здоровье
  • История
  • человек
  • мест
  • Отношения
  • Технология
  • Разное

  • Дом
  • Около
  • Карьера
  • Контакт
  • Отказ от ответственности / Политика конфиденциальности


Поиск


Меню

Поиск

Редакторы

  • Aanchal Awasthi

  • аарадхана к с

  • Аастха Мехта

  • Abhipsa Dasbabu

  • абхирупа дас

  • адити гош

  • Adrija Yogen

  • Айшвария Рао

  • акшанш манчанда

  • акшита дхамия

  • Алина Томи

  • Ализа Хан

  • Амбика Бхагат

  • Анам Кидвей

  • Анант Вашишт

  • Ананья Баруа

  • Анания Моди

  • аная шриян

  • андрина спет

  • Аниша Вийят

  • Анита Кесав

  • Анкита Датта

  • Анкита Датта

.
