Противопожарное УЗО АВВ в ВРУ для защиты вводного кабеля частного дома

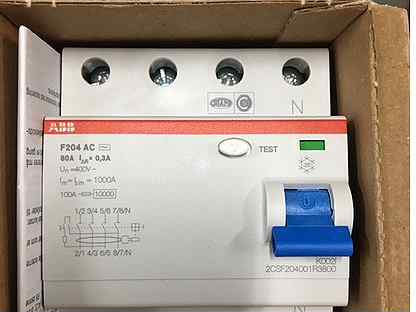

УЗО АВВ 4P 63А/300мА тип АС

цена 1 шт. — 3 000р.
цена от 2 шт. — 2 800р.
цена от 3 шт. — договорная

Устройство защитного отключения (УЗО) это коммутационный аппарат, предназначенный для защиты электрической цепи от токов утечки, что в свою очередь обеспечивает защиту от пожаров (для дополнительной защиты от возгорания электропроводки) и от поражения человека электрическим током. В уличный щит учёта (ВРУ) обычно ставят УЗО с током отсечки 300 мА. Мы рекомендуем устанавливать в уличные щиты учета (ВРУ) УЗО с рабочим током 63А и номинальным отключающим дифференциальным током IΔn — ток утечки 300мА. Данный аппарат защиты, устанавливается в щит учёта электроэнергии (ВРУ) после отходящего автомата и служит, как защитное УЗО для дополнительной безопасности от возможного перегрева и возгорания, отходящего кабеля, идущего от щита ВРУ к дому. Данное противопожарное УЗО с током срабатывания 300 мА защищает не человека от поражения током, а ВРУ, электрокабель и главное дом, от пожара, который может вызвать возгорание, возникшее по причине утечки тока. Для примера, при токе утечки равному 500мА и напряжении 220 вольт, выделяющееся при этом тепло равно теплу, выделяемому бытовой газовой зажигалкой. Во избежание такого тепловыделения и возможного при этом воспламенения материалов вокруг точки утечки тока и ставится такое «противопожарное» УЗО. Более подробный материал можно прочитать здесь…

Установку модуля УЗО рекомендуют делать Правила устройства электроустановок (ПУЭ)

ПУЭ п. 7.1.84.
Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в индивидуальный дом рекомендуется установка УЗО с током срабатывания 300 мА.

в Технических условиях (ТУ), часто присутствует пункт, касающийся УЗО:
Для повышения электро- и пожаробезопасности объекта рекомендуется на вводе установить устройство защитного отключения (УЗО) с учетом требований главы 7. 1 Правил устройства электроустановок.



ВНИМАНИЕ! ДАННЫМ МОДУЛЕМ МОЖНО ДОУКОМПЛЕКТОВАТЬ ЛЮБОЙ МОНТАЖНЫЙ КОМПЛЕКТ, ЗАКАЗАННЫЙ НА НАШЕМ САЙТЕ







3000 р.

Противопожарное УЗО. — МосЭлектриК

Противопожарное УЗО для домов и квартир. Необходимость его установки

Сейчас, в основном, там где есть электрика, или производится электромонтаж, там есть и установка узо в электрощите. Часто бывает, что в электрощите нужна установка узо противопожарного. Кстати, электрик может вам подсказать, что узо «входит» в дифавтомат, то есть в дифавтомате есть и узо и обычный автомат. Посмотрим, что известно про узо и про противопожарное узо в частности. На данный момент, УЗО является эффективным устройством, защищающим человека от поражения электрическим током при непосредственном контакте с токоведущим проводником. Хороший электрик, производящий электромонтажные работы в квартире, найдет, при необходимости, возможность установки в электрощите узо, а это защитит и электропроводку в квартире. Но мало кому известно, что УЗО имеет еще одну очень важную функцию в электрощите домов и квартир – защиту от пожаров, воспламенений в домах и квартирах, возникающих из-за температурного и механического нарушения изоляции проводов. А это для надежности электропроводки в квартире, а тем более электропроводки в доме очень важно.

По статистике, электропроводка в квартире и электропроводка в доме выходит из строя из-за перегрузок. А по сообщениям ФГУ МЧС, больше 30% пожаров возникает из-за неисправной электропроводки — от перегрева проводов, искрения, и электрической дуги короткого замыкания. Мы, как профессиональные электрики, часто сталкиваемся с нарушениями эксплуатации электропроводки и готовы предложить установку эффективного устройства защиты от вышеперечисленных причин возгорания. К тому же, мы может проконсультировать, как пользоваться электричеством, что бы электропроводка в квартире или доме была в порядке.

Что конкретно решит вызов электрика, и какие услуги электрика можно предложить, что электрик может предложить для безопасности электропроводки в квартире? Противопожарное устройство защитного отключения, которое, как мы считаем, может быть установлено в электрощит каждого частного дома и квартиры, не говоря уже об электропроводке в производственных помещениях, электропроводки в офисе.

Описание противопожарного УЗО и место его установки

Что можно сказать про само узо, прежде чем установить узо в электрощите для защиты электропроводки от перегрева? Противопожарное УЗО на 380 В, если у вас трехфазный ток, имеет четыре полюса (входа-выхода), предназначено для защиты электропроводки и электроприборов от возгорания, а так же для защиты человека от поражения электрическим током при контакте с токоведущими частями, и рассчитано на:

  • номинальное  напряжение 400 В;
  •  номинальный отключающий дифференциальный ток 300 мА;
  • номинальный ток 40 А и более;
  • Количество срабатываний (механическую и электрическую износостойкость) 10000 циклов;
  • Класс АС.

Это характеристика противопожарных УЗО известных производителей, таких как Schneider Electric, Legrand, ABB, которые можно дополнительно установить в электрощите, если вызвать электрика на дом.

Если у вас электропроводка в квартире на 220, то и установка узо нужна с двумя полюсами, с аналогичным назначением и техническими характеристиками.

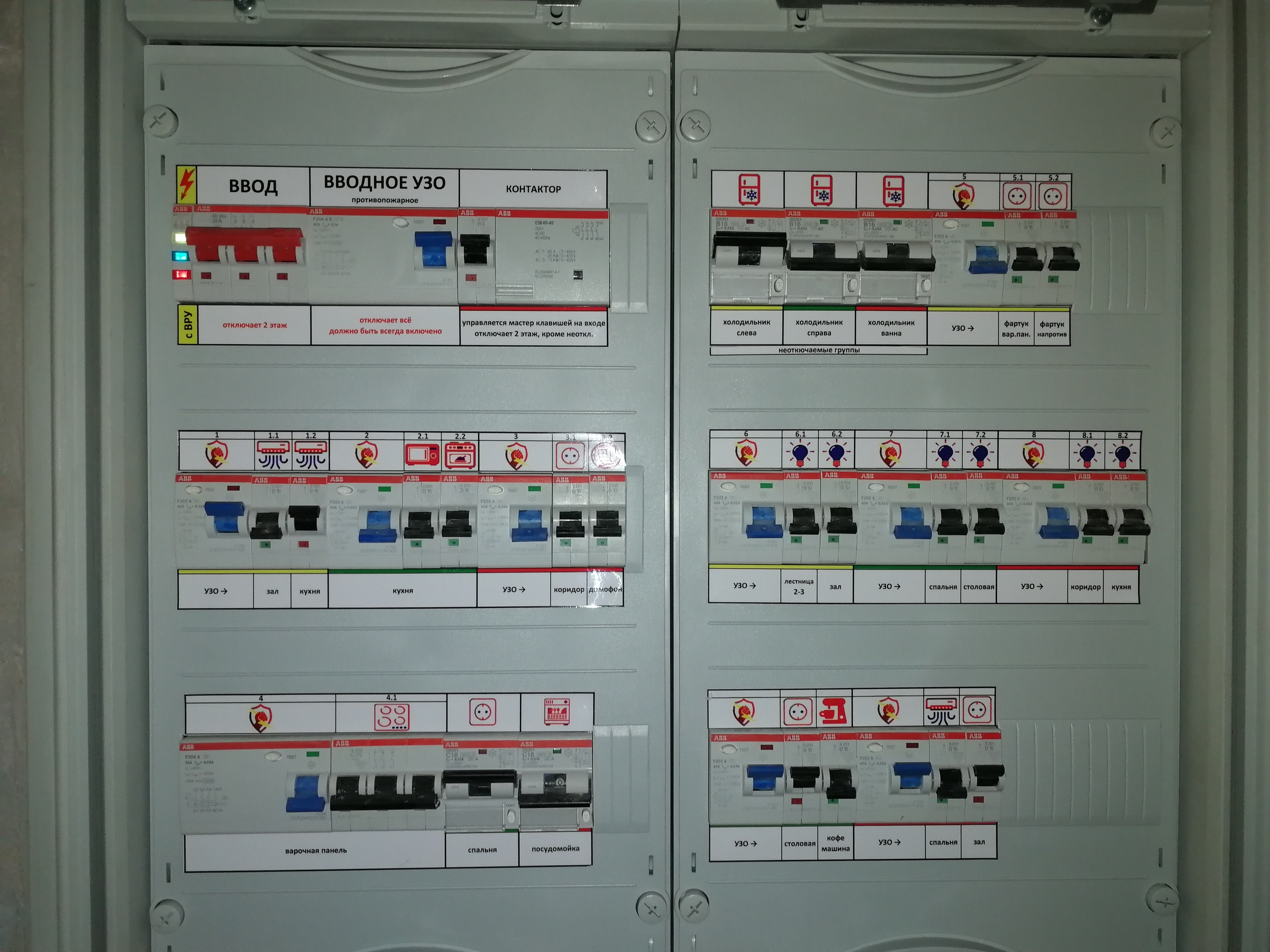

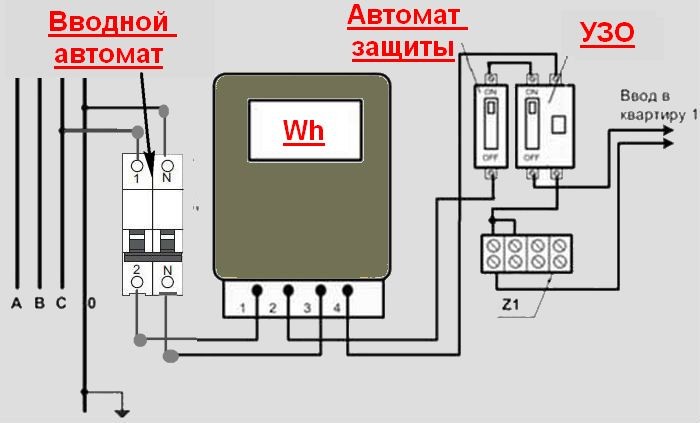

Монтаж противопожарного УЗО осуществляется в электрощите после счетчика и вводного автомата, это и для электропроводки в квартире и для электропроводки в доме.

Много лет мы успешно выполняем электромонтажные работы и нами накоплен большой опыт в монтаже электрощитов, в установке разных видов УЗО, общий монтаж электропроводки. Этим опытом в электромонтаже, в установке узо мы готовы поделиться с вами. Заказывайте у нас вызов электрика, наши профессиональные электрики выполнят все виды электромонтажных работ, и электромонтаж в квартире и электромонтаж в доме, а так же в офисе. Обращайтесь к нам и за грамотным советом, мы выполняем качественные услуги электрика.

Скалин Евгений.

УЗО противопожарной защиты | ehto.ru

УЗО противопожарной защиты монтируется на вводе электропитания в дом и используется, как отключающее устройство при угрозах возникновения пожара из-за неисправностей в электропроводке.

Функция УЗО как элемент защиты от пожаров

Функция УЗО как элемент защиты от пожаров, это дополнительное назначение УЗО. Оно не тушит пожары, оно устраняет возможные причины его возникновения. Приведу пример. Предположим в доме установлено вводное устройство. Это отдельный ящик, установленный в отдельной комнате, в которую редко, кто заходит. Со временем в ящике скапливается пыль, причем в очень больших объемах. Изоляция вводных кабелей тоже со временем ветшает. В такой ситуации любое касание рабочего проводника корпуса ВУ приведет к искрению и пыль загорится. Вот вам и пожар.

Установленное УЗО со стороны ввода, отследит касание рабочего проводника корпуса, потому что появятся дифференциальные токи и отключит питающую линию до возгорания.

Разберем, чем опасна электропроводка дома без УЗО на вводе.

Опасность утечки тока для пожара

Ток утечки от 300 до 500 mA приводит к накаливанию двух металлов при их контакте. Это значит, что повреждение изоляции кабеля или проводов и касание их токопроводящего корпуса, вызовет нагрев мест касания и дальнейшему возгоранию.

Я уже упоминал о пыли скапливаемой во вводных и распределительных ящиках. Причем, такая аварийная ситуация, вероятна в сетях всех схем заземления.

Для защиты от возможных пожаров, монтируется УЗО с чувствительностью к дифференциальным токам в 300 mA, 500mA.

Еще одно замечание. Изоляция разрушается не ежесекундно, процесс разрушения постепенный и, соответственно, ток утечки нарастает постепенно. Без УЗО Вы можете не заметить, что, где-то в щите происходит искрение. Как раз для этого слежения и ставят УЗО противопожарной защиты. На схеме вы видите график изменения состояния изоляции и электрической проводки в результате старения.

Номиналы устройств защиты от пожаров

Для защиты от пожаров ставят следующие УЗО:

  • 40А/ 100мА,
  • УЗО 63А/300мА,
  • УЗО 63А/100мА
  • УЗО 100А/300мА.

Это лишь несколько примеров.

Подключение УЗО противопожарной защиты

УЗО для противопожарной защиты подключается на ввод питания в дом, после электросчетчика и после общего вводного автомата защиты. Можно не ставить два устройства, а установить один дифференциальный автомат защиты.

Важно! Если в доме планируется установка отдельных на групповых цепях, то вводное УЗО должно быть S типа, то есть, с селективной задержкой срабатывания, по классификации УЗО.

Что такое селективная задержка УЗО

Селективная задержка устройства, это временная пауза в срабатывании по сравнению с другими устройствами сети. То есть, при аварии сначала отключаются УЗО аварийных групп проводки, а только затем срабатывает вводное УЗО. На корпусе устройства  селективность обозначается, латинской буквой S.

©Ehto.ru

Другие статьи радела «УЗО»

Подписка на новые статьи

Похожие посты:

УЗО, что про него говорит ПУЭ 7? — Дневник злостного критика-рецидивиста

УЗО (более корректное название — выключатель дифференциального тока, ВДТ) является эффективным средством защиты от поражения электрическим током. Между тем не всегда бывает понятно, где и когда предписывается применять это устройство. Интересно, а что говорит об УЗО главный электротехнический документ? Приведу все пункты из ПУЭ, имеющие отношение к использованию УЗО, и прокомментирую их:

7.1.71. Для защиты групповых линий, питающих штепсельные розетки для переносных электрических приборов, рекомендуется предусматривать устройства защитного отключения (УЗО).

То есть УЗО рекомендуется ставить на розеточные цепи.

7.1.72. Если устройство защиты от сверхтока (автоматический выключатель, предохранитель) не обеспечивает время автоматического отключения 0,4 с при номинальном напряжении 220 В из-за низких значений токов короткого замыкания и установка (квартира) не охвачена системой уравнивания потенциалов, установка УЗО является обязательной.

То есть, в случае использования в доме отдельного заземления по схеме TT (т.е. не соединённого с приходящим с подстанции проводом PEN), состоящего, как правило, из трёх забитых в землю трёхметровых уголков, установка УЗО обязательна на все цепи сети, потому что такое заземление не обеспечивает нужного для срабатывания автоматических выключателей сопротивления.

7.1.73. При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю.

То есть, если помимо обычных групповых УЗО для защиты линий вы решите поставить на вводе в дом «противопожарное» УЗО для защиты ввода в дом, то такое узо должно быть «селективным», то есть обеспечивать срабатывание только в случае наличия дифференциального тока в течение определённого времени, чтобы вначале дать возможность сработать групповым УЗО. Селективные УЗО имеются в продаже, но они довольно дорогие. В принципе, если вы делаете электрику для себя, то можете сэкономить на удобстве и, нарушив это требование ПУЭ, поставить на ввод обычное УЗО. Безопасность не пострадает, но при срабатывании группового УЗО вы вынуждены будете почти каждый раз бегать на улицу и включать также общее УЗО на вводе.

7.1.74. В зоне действия УЗО нулевой рабочий проводник не должен иметь соединений с заземленными элементами и нулевым защитным проводником.

Ну, это естественно, исходя из схемы работы УЗО. Если нулевой провод после УЗО соединить с заземлением, то часть тока с фазы, пройдя через электроприёмники, уйдёт, грубо говоря, не обратно в линию, а в землю, что естественно вызовет сработку УЗО.

7.1.75. Во всех случаях применения УЗО должно обеспечивать надежную коммутацию цепей нагрузки с учетом возможных перегрузок.

Говоря простым языком, УЗО не должно выгореть от перегрузки, то есть, оно должно быть защищено автоматическим выключателем с номиналом, на ступень ниже номинала УЗО по току. Это правило позволит выполнить упомянутый учёт возможной перегрузки, возникающей в цепи на время, которое нужно для срабатывания автоматических выключателей. Задержка срабатывания автоматических выключателей может достигать десятков минут, и в этот период УЗО должно работать штатно.

7.1.76. Рекомендуется использовать УЗО, представляющее собой единый аппарат с автоматическим выключателем, обеспечивающим защиту от сверхтока. Не допускается использовать УЗО в групповых линиях, не имеющих защиты от сверхтока, без дополнительного аппарата, обеспечивающего эту защиту. При использовании УЗО, не имеющих защиты от сверхтока, необходима их расчетная проверка в режимах сверхтока с учетом защитных характеристик вышестоящего аппарата, обеспечивающего защиту от сверхтока.

Это рекомендация использовать АВДТ вместо ВДТ (УЗО) преследует цель снять с пользователей ответственность за использование неправильной защиты УЗО от сверхтока. Однако, если вы понимаете, как правильно это сделать, то во многих случаях экономически целесообразно использовать именно связку АВ+ВДТ вместо рекомендуемого АВДТ. При этом надлежит выполнить упомянутые в пункте требования, правильно выбрав номиналы УЗО и автоматических выключателей.

7.1.77. В жилых зданиях не допускается применять УЗО, автоматически отключающие потребителя от сети при исчезновении или недопустимом падении напряжения сети. При этом УЗО должно сохранять работоспособность на время не менее 5 с при снижении напряжения до 50% номинального.

Ну, это требования к производителям УЗО. Не стоит приобретать подозрительно дешёвые апараты неизвестных марок.

7.1.78. В зданиях могут применяться УЗО типа «А», реагирующие как на переменные, так и на пульсирующие токи повреждений, или «АС», реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

То есть, в домах можно применять УЗО обоих типов по вашему усмотрению. Замечу, что УЗО типа «А» существенно дороже, а в подавляющем юольшинстве случаев повреждений достаточно УЗО типа «АС».

7.1.79. В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. Допускается присоединение к одному УЗО нескольких групповых линий через отдельные автоматические выключатели (предохранители). Установка УЗО в линиях, питающих стационарное оборудование и светильники, а также в общих осветительных сетях, как правило, не требуется.

Требование срабатывания по номинальному дифференциальному току в 30 мА связано со свойствами человеческого организма. Переменные токи свыше 30 мА воздействуют на мышцы грудной клетки и, как следствие, могут привести к параличу дыхания и смерти. В этом же пункте допускается присоединение к одному УЗО нескольких групповых линий через автоматы, что, на мой взгляд, часто бывает экономически оправдано. Кроме того, упоминание того, что не требуется установка УЗО в линиях освещения и стационарного оборудования, на мой взгляд, расчитана на дома, электрика которых обслуживается исключительно специалистами. В том случае, если вы сами меняете себе лампочки, то установка УЗО на осветительной сети вам не помешает. То же касается и стационарного оборудования.

7.1.80. В жилых зданиях УЗО рекомендуется устанавливать на квартирных щитках, допускается их установка на этажных щитках.

УЗО, установленное в квартире, не защищает вашу линию от счётчика, расположенного в этажном щитке, до группового щитка квартиры. С другой стороны, при срабатывании УЗО для домохозяйки гораздо безопаснее включить его в собственном квартирном щитке, где всё лишее убрано за панель, чем лезть в общий этажный щит, где часто царит бардак. Как вариант, можно установить в этажном щитке селективное УЗО (с задержкой отключения), а в квартироном — групповые УЗО.

7.1.81. Установка УЗО запрещается для электроприемников, отключение которых может привести к ситуациям, опасным для потребителей (отключению пожарной сигнализации и т.п.).

Здесь всё понятно — защитное оборудование должно функционировать до последнего. Очевидно, что в домах, имеющих такое оборудование, устанавливать на вводе общее селективное узо нельзя.

7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.

Таким образом, установка УЗО с током срабатывания 30 мА для уличных розеток, а также розеток в ванной комнате, обязательна. Для ванных комнат рекомендуют даже 10 мА (СП31-110-2003 п.А.4.15).

7.1.83. Суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального тока УЗО. При отсутствии данных ток утечки электроприемников следует принимать из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки сети — из расчета 10 мкА на 1 м длины фазного проводника.

Это исчерпывающие данные для расчёта того, сколько линий можно посадить на одно УЗО. Скажем, расчёт для однофазного ввода 25 А и сети, протяжённостью 100 метров, будет таков: максимальный расчётный ток утечки равен 25 * 0,4 + 100 * 0,01 = 11 мА. Поскольку этот ток должен составлять треть от тока УЗО, то следует выбрать УЗО с током 11 * 3 = 33 мА. Такого номинала нет, но очень близко к нему УЗО на 30 мА. Тем более, редко когда случается полная нагрузка сети. Соответственно, на три фазы по 25 А можно поставить обычное трёхфазное УЗО на 30 мА. То есть, самого обычного УЗО, рассчитанного на ток утечки 30 мА на фазу вполне достаточно для установки на вводе обычного садового домика.

7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

Этот пункт рекомендует устанавливать «противопожарное» общее УЗО на вводе в дом, причём пункт 7.1.73 предписывает использовать для этого селективное УЗО (т.е. с задержкой по срабатыванию). Номинал УЗО выбирается между 100 и 300 мА, исходя из расчёта на основании предыдущего пункта 7.1.83. Обычно достаточно 100 мА.

7.1.85. Для жилых зданий при выполнении требований п. 7.1.83 функции УЗО по пп. 7.1.79 и 7.1.84 могут выполняться одним аппаратом с током срабатывания не более 30 мА.

Этот пункт говорит о том, что если в сети ставится единственное УЗО на вводе в дом, то оно должно быть номиналом не более 30 мА. В принципе, это требование вытекает из других пунктов, на которые даётся ссылка.

7.1.86. Если УЗО предназначено для защиты от поражения электрическим током и возгорания или только для защиты от возгораниия, то оно должно отключать как фазный, так и нулевой рабочие проводники, защита от сверхтока в нулевом рабочем проводнике не требуется.

Существуют УЗО, разрывающие только фазу, которые, исходя из этого пункта, нельзя применять в нашем случае.  Кроме того, из этого пункта следует, что УЗО можно использовать в цепях с однополюсными и трёхполюсными автоматами на фазах, тогда как нулевые проводники могут подходить расходится без защиты по току, например, с нулевой шины. Это, собственно, стандартная схема распределительного щита, так что тут ничего нового. Остаётся загадкой, в каких случаях разрешено применять одномодульные УЗО.

7.1.88. К дополнительной системе уравнивания потенциалов должны быть подключены все доступные прикосновению открытые проводящие части стационарных электроустановок, сторонние проводящие части и нулевые защитные проводники всего электрооборудования (в том числе штепсельных розеток). Для ванных и душевых помещений дополнительная система уравнивания потенциалов является обязательной и должна предусматривать, в том числе, подключение сторонних проводящих частей, выходящих за пределы помещений. Если отсутствует электрооборудование с подключенными к системе уравнивания потенциалов нулевыми защитными проводниками, то систему уравнивания потенциалов следует подключить к РЕ шине (зажиму) на вводе. Нагревательные элементы, замоноличенные в пол, должны быть покрыты заземленной металлической сеткой или заземленной металлической оболочкой, подсоединенными к системе уравнивания потенциалов. В качестве дополнительной защиты для нагревательных элементов рекомендуется использовать УЗО на ток до 30 мА. Не допускается использовать для саун, ванных и душевых помещений системы местного уравнивания потенциалов.

Большой пункт, из которого применительным к УЗО будет строчка о том, что а в качестве дополнительной защиты для нагревательных элементов, замоноличенных в пол (тёплые полы), помимо заземлённой металлической сетки или заземлённой металлической оболочки рекомендуется использовать УЗО на ток до 30 мА. Ничего нового, просто сделан особый акцент на дополнительной защите именно тёплого пола.


необходимость применения и правила выбора

Полезные советы по выбору устройств

  • При выборе учтите, что есть ещё типы УЗО, различные по конструктивному исполнению. Устройства с двумя полюсами монтируют в однофазной сети, для трёхфазной следует выбирать УЗО с четырьмя полюсами.
  • Если позволяют финансовые возможности, то целесообразнее будет применение дифференциальных автоматов. Это устройство представляет собой два защитных элемента, скомбинированных в одном корпусе (УЗО и автоматический выключатель).

Как уже неоднократно говорилось, устройство защитного отключения всегда следует ставить в схему последовательно с автоматом. Если устанавливать их для каждого отдельного потребителя, то распределительный щиток получится больших размеров, в нём неудобно будет производить компоновку такого количества элементов, а дифавтоматов понадобится в два раза меньше.

Описание практически всех характеристик устройства вы найдёте на корпусе

При выборе следует обратить внимание на параметры номинального рабочего тока – величины, которую УЗО пропускает через себя продолжительное время

Второй важной характеристикой является величина номинального отключающего дифференциального тока, при котором происходит срабатывание устройства

Чтобы обеспечить защиту людей, выбирайте УЗО на 6, 10, 30, 100 мА. УЗО на 300 мА эффективно защитит от возгораний, его монтируют на вводе, а уже потом устанавливают устройства с большей чувствительностью. Защитить розеточные и осветительные группы можно с помощью УЗО на 30 мА, для оборудования ванных комнат и мощной бытовой техники (котлов, бойлеров) покупайте устройства с номинальным током отключения 10 мА.

Если позволят финансы, старайтесь приобретать устройства известных европейских фирм («АВВ», «Legrand», «Schneider Electric», «Siemens» и «Моеllеr»). Разница в цене, конечно, ощутимая, но она гарантирует надёжность и качество. Среди российских производителей можно посоветовать продукцию «КЭАЗ», «ИЭК», «DEKraft». Не покупайте УЗО на рынке, чтобы избежать приобретения подделок, отправляйтесь только в специализированные магазины.

Подробнее про выбор УЗО на видео:

Прежде чем начать монтаж защитной автоматики в квартире, определитесь, с помощью каких устройств вы это сделаете – дифавтоматов или УЗО. Для надёжности применяйте двухуровневую защиту с установкой на вводе селективного устройства. Основные советы по выбору мы вам предоставили. Если что-то осталось непонятным, то лучше обратитесь за помощью к профессиональным электрикам, потому что даже продавцы в магазинах электротоваров не всегда могут дать необходимую консультацию в плане выбора УЗО.

Как правильно подобрать УЗО

Для того, чтобы подобрать оптимальный вариант устройства защитного отключения, необходимо знать его основные параметры. Устройства с различными характеристиками используются в конкретных условиях, которые нужно учитывать при выборе. Характер токов утечки позволяет разделить их на разные типы. Это деление зависит от плавного или внезапного нарастания тока. УЗО с такими характеристиками получили наибольшее распространение, как наиболее подходящие для самых широких условий эксплуатации.

Технология срабатывания позволяет разделить УЗО на электромеханические и электронные. В первом случае происходит срабатывание высокоточных механизмов в результате действия токов утечки. Это самые надежные и дорогие приборы, способные работать при любых условиях. Электронные приборы более дешевые, однако, для нормальной работы электроники, требуется использование внешнего питания. Их эффективность значительно снижается при возникновении перепадов напряжения. Скорость срабатывания УЗО позволяет использовать их в многоуровневых системах защиты. Это позволяет отключать в отдельности все аварийные участки.

Существуют и другие параметры, требующие знаний электротехники. Поэтому, при выборе УЗО, лучше всего обратиться за помощью к квалифицированным специалистам. Однако, если заранее известны точные характеристики электрической сети, можно самостоятельно выбрать наиболее подходящее защитное устройство. Среди них наиболее важными являются следующие:

  • Напряжение. УЗО может быть рассчитано на однофазную сеть с напряжением 220 В или трехфазную – на 380 В. Первый вариант, как правило, используется в квартирах, а второй – в частных домах, дачах и коттеджах. Если в трехфазной проводке есть участки с одной фазой, то для них применяются защитные устройства, рассчитанные на 220 вольт.
  • Количество полюсов. В однофазных сетях применяются двухполюсные УЗО, рассчитанные на одну фазу и ноль, а в трехфазных – четырехполюсные устройства, к которым подключаются три фазы и ноль.
  • Номинальный ток. Он же пропускной ток УЗО, зависящий от количества и мощности подключенных электроприборов и оборудования. Следовательно, данный показатель для общего (вводного) защитного устройства должен быть рассчитан на все установленные потребители. Для линейных УЗО суммарная мощность рассчитывается исходя из количества приборов на той или иной линии. Номиналы УЗО, установленные производителями имеют значения 16, 20, 25, 32, 40, 63, 80, 100 А.
  • Ток утечки УЗО. Величина, при достижении которой происходит его отключение. Она также различается по номиналам, составляющим 10, 30, 100, 300 и 500 мА. Для обычных квартир лучше всего подходит устройство на 30 мА. При меньшем номинале тока прибор будет постоянно реагировать даже на незначительные колебания в сети и отключать питание.
  • Тип тока утечки. На корпусе прибора нанесены символы АС, А, В, S и G. Например, АС реагирует только на переменный ток утечки, а В – на постоянный и переменный токи. Остальная маркировка также соответствует определенным параметрам, в том числе и выдержке времени отключения прибора.

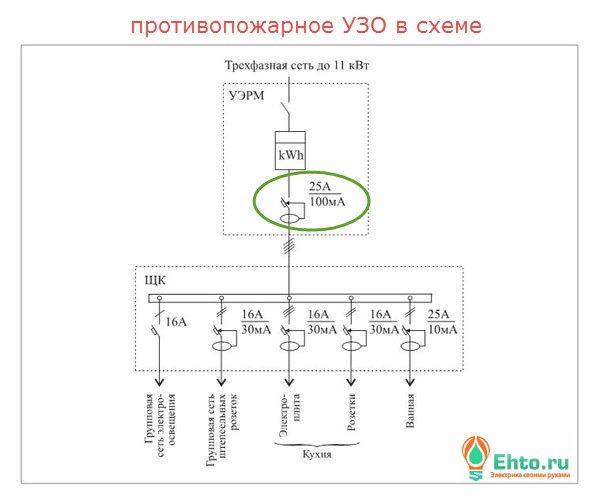

Номиналы противопожарного УЗО

Применение противопожарных УЗО вызвано в первую очередь необходимостью защиты самого объекта от токов утечки, возникающих практически во всех системах электроснабжения. В таких случаях сумма токов существенно превышает значение, безопасное для людей. Если вместо противопожарного УЗО использовать приборы с более низкими номиналами токов утечки, электропитание будет постоянно отключаться из-за срабатываний.

Избежать подобной ситуации помогает использование специального противопожарного устройство защитного отключения с большим номиналом, за которым на каждую линию устанавливаются защитные устройства с меньшими номиналами. Получается двухступенчатая система, обеспечивающая полную электробезопасность.

К противопожарным относятся УЗО с номинальными токами 100 и 300 мА. Данные значения никак не связаны с рабочим током и количеством полюсов в том или ином устройстве. Теоретически, рабочий ток таких УЗО начинается с 16А, однако на практике данный параметр начинается от 40А. Таким образом, наиболее широкое распространение получили приборы с рабочими токами 40-100мА, 63-100мА, 63-300мА, 100-300мА. Выбор УЗО не ограничивается этими рамками и при необходимости может использоваться наиболее подходящий номинал, с любым количеством полюсов.

Инструкция по установке УЗО

Сначала нужно выбрать место для монтажа устройства. Применяются 2 варианта: щит или шкаф. Первый напоминает металлическую коробку без крышки, закрепленную на высоте, удобной для обслуживания.

Шкаф оснащен дверцей, которую можно закрывать на замок. Некоторые виды шкафов имеют отверстия, чтобы можно было снимать показания прибора учета, не распахивая специально дверцу, и отключать устройства.

Защитные приборы фиксируют на монтажных DIN-рейках, расположенных горизонтально. Модульная конструкция автоматов, дифавтоматов и УЗО позволяет разместить на одной рейке несколько штук

К левым клеммам на входе и на выходе всегда подключают нулевой провод, к правым – фазный. Один из вариантов:

  • входная клемма N (верхняя левая) – от вводного автомата;
  • выход N (нижняя левая) – на отдельную нулевую шину;
  • входная клемма L (верхняя правая) – от вводного автомата;
  • выход L (нижняя правая) – к групповым автоматам.

К моменту установки защитного устройства на щите уже могут быть установлены автоматические выключатели. Чтобы упорядочить расположение приборов и проводов, возможно, придется переставить устройства в определенном порядке.

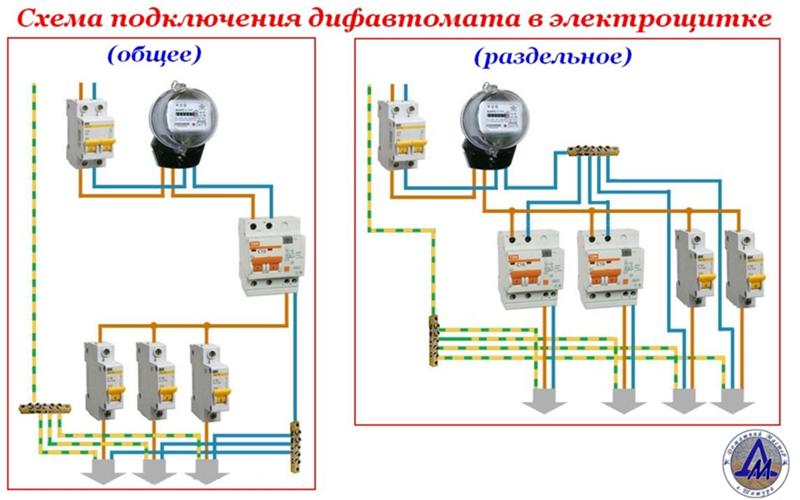

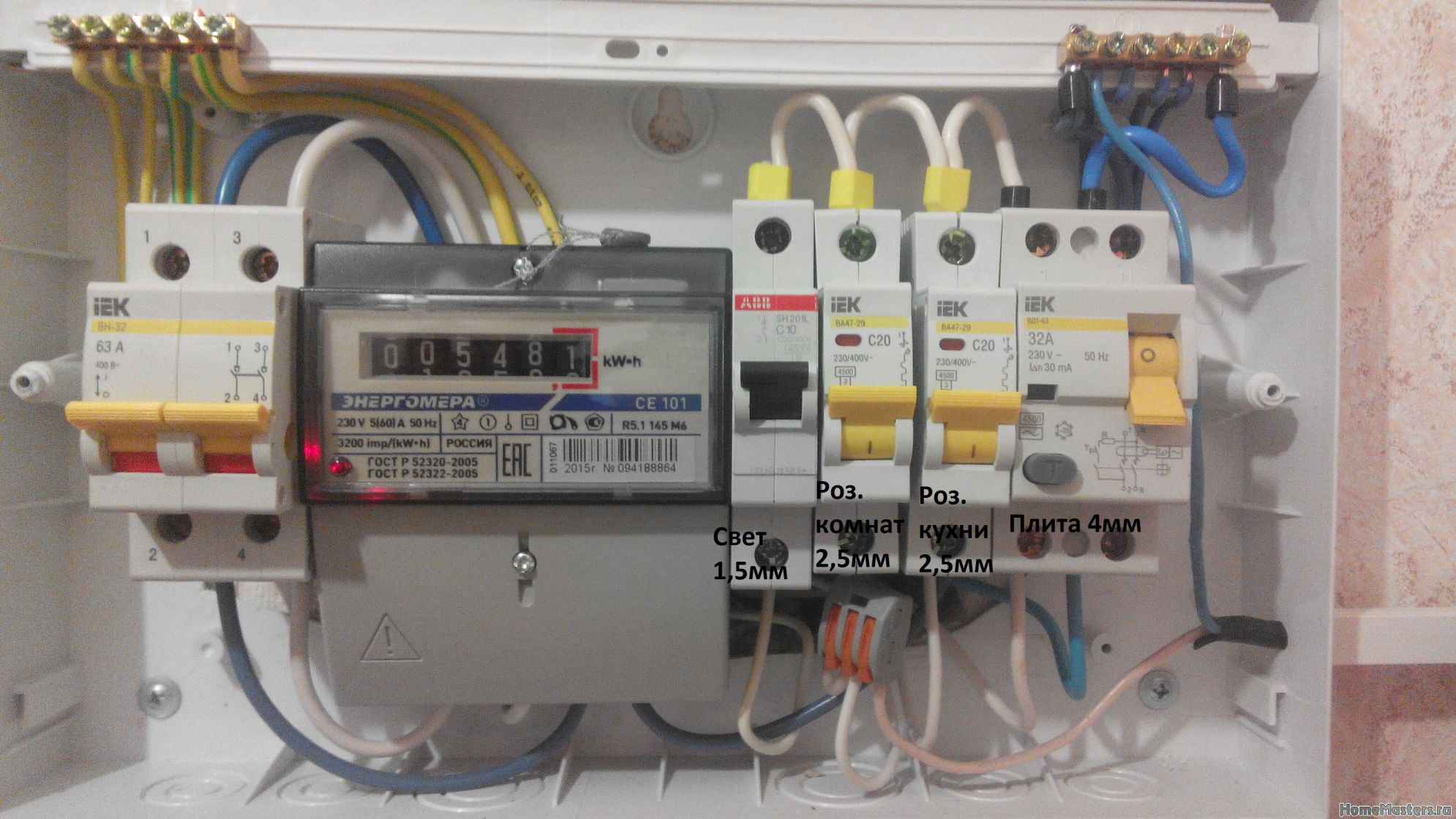

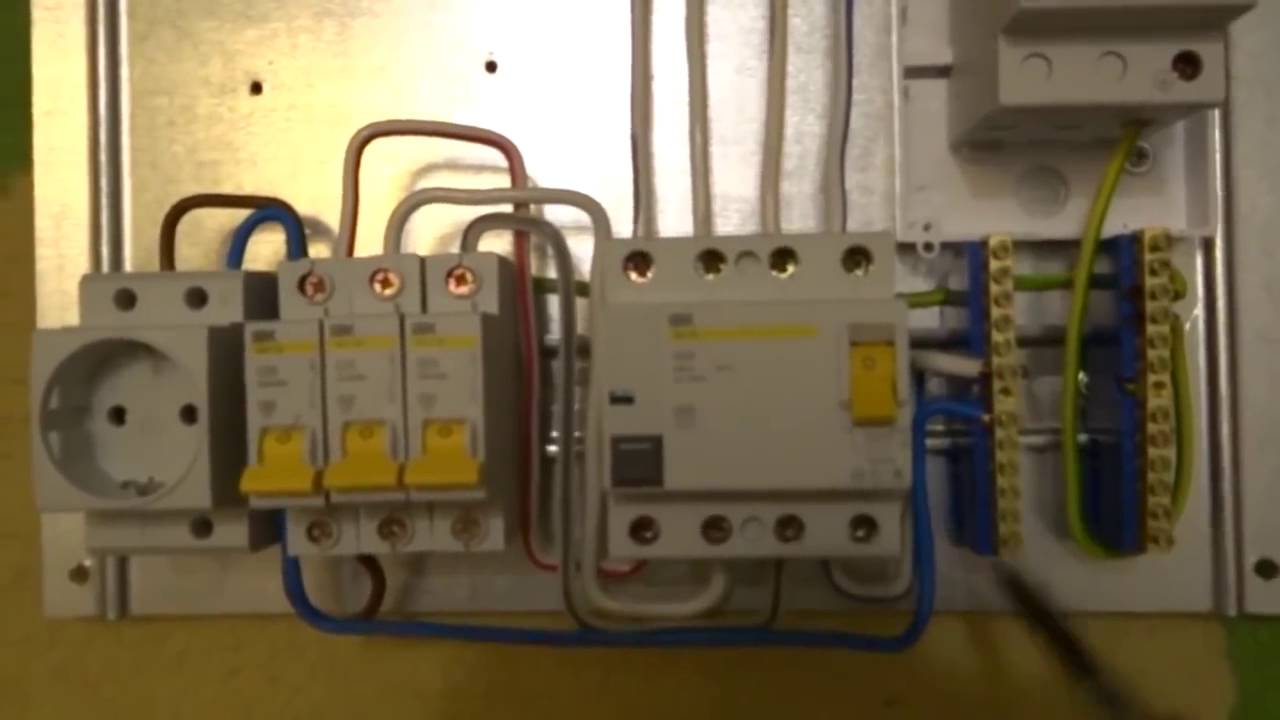

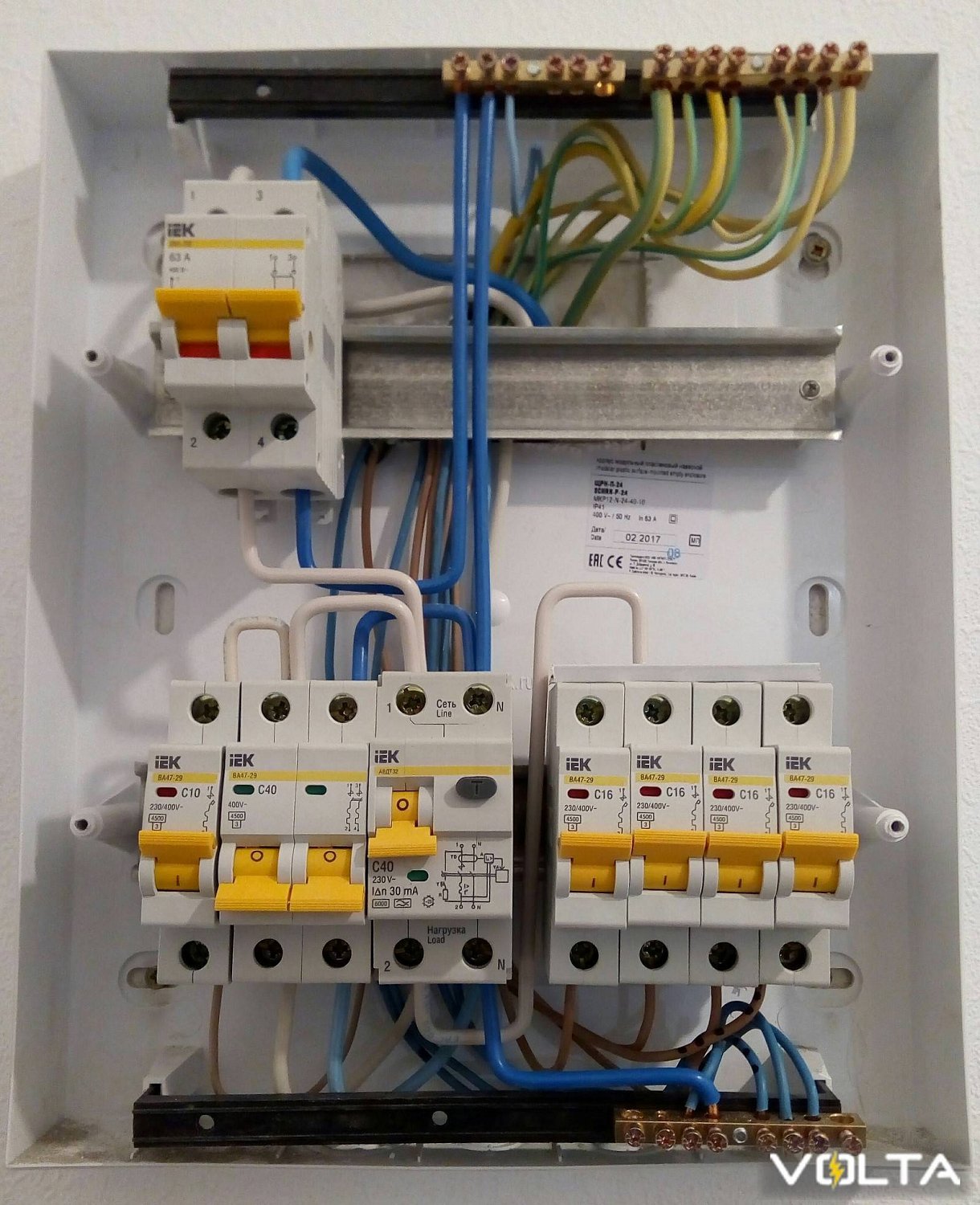

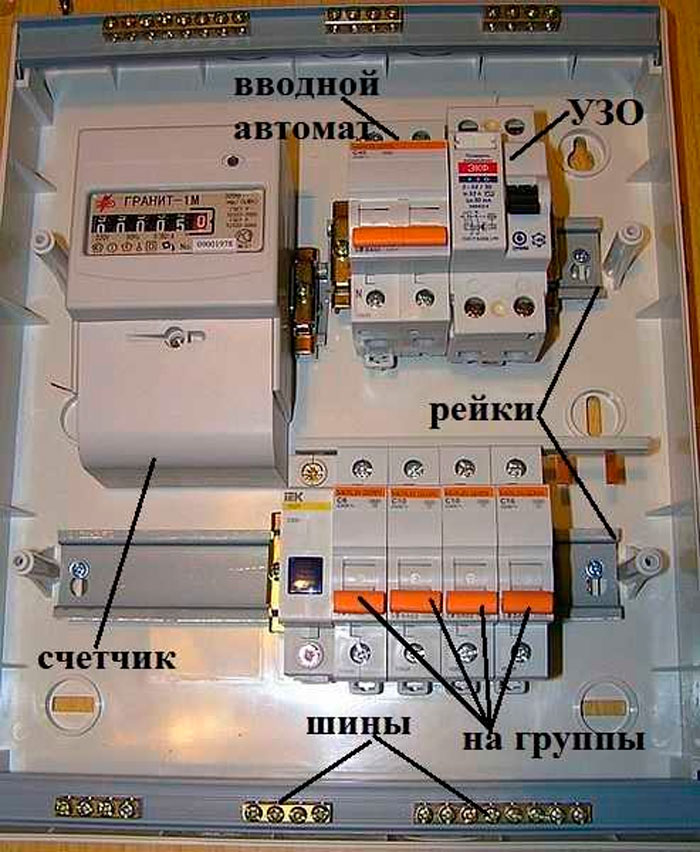

Представляем пример установки вводного УЗО в электрошкаф, где уже стоит счетчик, вводный автомат и несколько автоматических выключателей для отдельных контуров — осветительного, розеточного и др.

Никогда не подключают УЗО на входе – оно всегда следует за общим вводным автоматическим выключателем. Если используют счетчик, то устройство защитного отключения переходит на третью позицию от входа.

Описание процесса подключения:

  • устанавливаем прибор на DIN-рейку справа от автомата –  достаточно приложить его и надавить с небольшим усилием до щелчка;
  • протягиваем разделанные и зачищенные провода от автомата и нулевой шины, вставляем в верхние клеммы согласно схеме, закручиваем крепежные винты;
  • таким же образом вставляем провода в нижние клеммы и закручиваем винты;
  • тестируем – сначала включаем общий автомат, затем УЗО, нажимаем кнопку «Тест»; при нажатии прибор должен отключиться.

Чтобы убедиться в правильности подключения, иногда инсценируют ток утечки. Берут два рабочих провода – «фазу» и «землю», одновременно подводят к цоколю электролампы. Появляется утечка, и прибор должен моментально сработать.

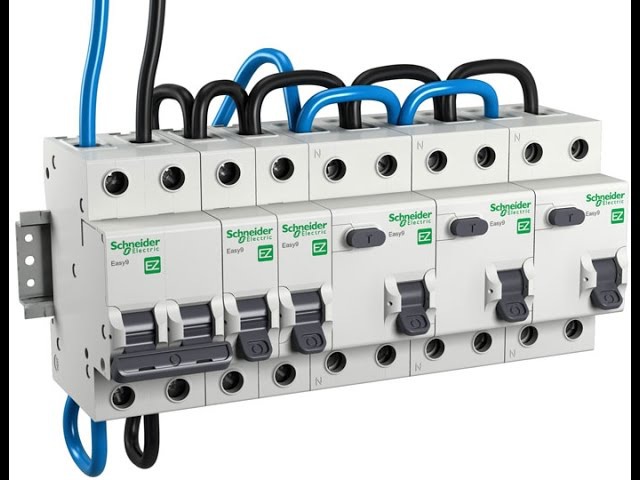

Зачем подключать узо на группу автоматов

Некоторые люди ошибочно считают, что одно узо может защищать только одну линию (потребителя). Это правило, несомненно, нужно соблюдать с автоматическими выключателями. С устройствами защитного отключения в этом плане есть небольшие особенности.

Вы обращали когда-нибудь внимание на шкалу номинальных токов УЗО. Я сейчас имею в виду устройства защитного отключения, рассчитанные для применения в бытовых условиях двухполюсного исполнения

Минимальное значение тока, на которое рассчитано УЗО является 16 Ампер.

Максимальное значение рабочего тока может достигать 63 Ампера, 80 Ампер и даже встречаются экземпляры на 100 Ампер. Причем дифференциальный ток утечки для таких экземпляров не превышает 30 мА. Зачем в квартире или доме ставить узо на 63 или 80 Ампер? Вся стационарная проводка выполняется проводом сечением 2.5 мм2 или 1.5 мм2. На такие токи она явно не рассчитана.

Первое, что приходит на ум это использование защитного устройства такого номинала в качестве вводного (противопожарного). Но опять же таки вводное УЗО должно быть «селективного» исполнения помеченное буковкой «S», а ток утечки для него должен быть как минимум 100 мА и выше.

Вернемся к нашему вопросу, зачем все эти извращения с подключением одного узо на несколько автоматов? Можно же просто взять и установить в каждую линию свое защитное устройство и не париться. Зачем эти сложности? А связано все это вот с чем. Помните статью про то, что лучше дифавтомат или узо. Там был раздел, в котором сравнивали затраты на установку этих двух устройств. Так вот наш сегодняшний вопрос также связан со стоимостью.

Если Ваш бюджет ограничен и по проекту для всей квартиры в щитке установлена пара-тройка автоматов, то здесь можно обойтись установкой одного УЗО. Для тех, у кого щиток укомплектован больше чем тремя автоматами, схему можно разбить на несколько групп и на каждую группу установить свое УЗО. Поэтому в этой статье рассмотрим, как подключить узо на несколько автоматов и какие здесь имеются подводные камни.

Общие функции дифференциального выключателя

При прокладывании электросетей в домах и на предприятиях используется несколько вариантов защитных противопожарных устройств, которые также защищают от того, чтобы человек не получил удар мощным электрическим разрядом.

Все эти системы разработаны таким образом, что при поломке или пробое в проводе срабатывает защитный механизм. В любой системе главной считается задача моментального отключения от электроцепи. УЗО является дифференцированным выключателем или электрическим прибором, который разрывает цепь электропитания при нарушении целостности этой системы.

Выключатель противопожарной безопасности защищает человека от сильного удара током, который возникает при повреждении проводки и может привести к проблемам со здоровьем или к летальному исходу.

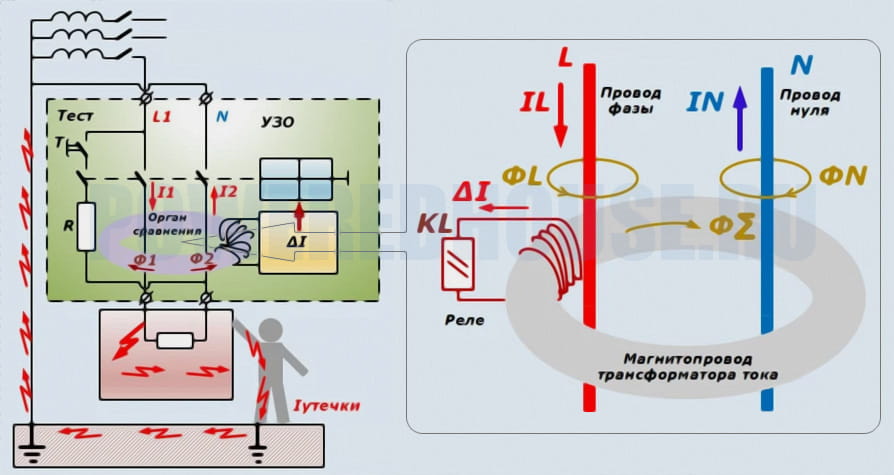

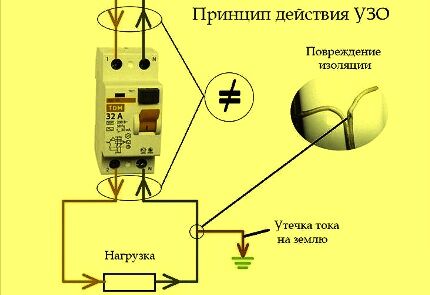

Состоит такой аппарат из корпуса, трансформатора и реле ЭДС. В рабочем состоянии функции дифференциального выключателя заключаются в прохождении через трансформатор магнитных токов с разными полюсами, а при их слиянии происходит итоговый ноль.

При малейшем дисбалансе нарушается работа цепи и УЗО моментально реагирует таким образом, что разрывает сеть, для того чтобы избежать возникновения возгорания.

При разрыве электроцепи пропадает напряжение, и таким образом исчезает угроза удара током и пожара. Источником начала пожара может быть короткое замыкание, чрезмерная нагрузка на электрические сети, проблемы в изоляции, которые приводят к замыканию.

Дополнительные характеристики

Кроме этих основных характеристик, для которых проводятся расчеты, есть еще величины, требующие внимания при выборе. Это предельный ток короткого замыкания, для дома принимают 4500 A, многоквартирного 6000 A, для производств 10000 A. На корпусе изделия он изображается числом обведенным рамкой. Вид отключающего тока утечки обозначается буквами:

  • АС означает, что он переменный;
  • А – IΔn переменный и пульсирующий постоянный;
  • В – IΔn переменный и постоянный;
  • S – селективный, отключается с задержкой.

УЗО типа АС используют в квартирах. Потребители обычные – освещение, холодильники, теплые полы. Максимальное время отключения этого типа УЗО – 0,04-0,3 секунды, зависит от величины тока утечки.

Тип A применяется там, где много приборов с выпрямителями и импульсными блоками питания: компьютеры, стиральные машинки, телевизоры, посудомоечные машины, СВЧ-печи. Иногда производители прямо указывают, что должен стоять прибор УЗО А, а далее выполняется расчет по току.

Тип B применяют главным образом в промышленности, проводя перед установкой подробные расчеты.

Тип S (селективный). Время срабатывания у такого УЗО составляет 0,2-0,5 сек, поэтому для человека оно не является защитным. Устройство устанавливается в начале линии после основного автоматического выключателя и является второй ступенью дифференциальной защиты всего объекта от пожара.

При организации системы защиты электросети необходимо учитывать, что на один УЗО нельзя подключать больше 5 автоматов. Это может привести к ложным срабатываниям. К тому же, при правильном отключении нельзя понять, где произошла утечка.

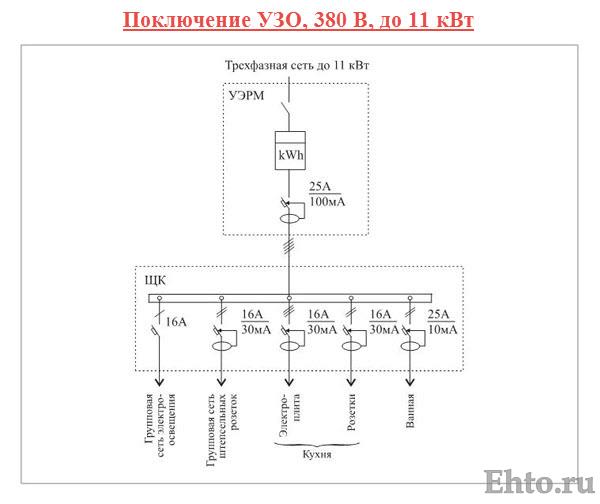

Схемы для 3-фазной сети

В домах, производственных помещениях и прочих сооружениях может встречаться иной вариант обустройства электроснабжения.

Так, для квартир подключение 3-фазной сети нехарактерно, зато для оснащения частного дома такой вариант не редкость. Здесь будут использоваться иные схемы подключения аппарата защиты.

Вариант #1 – общее УЗО для 3-фазной сети + групповые УЗО.

Для сети 380 В 2-полюсного прибора мало, необходим 4-полюсный аналог: нужно подключить 1 нулевую жилу и 3 фазных.

Схема усложнена оборудованием каждой электролинии отдельным прибором УЗО. Это необязательно, однако дублированную защиту рекомендуется делать для дополнительного предохранения от токов утечки

Важен вид проводов. Для 1-фазной сети подходит стандартный кабель ВВГ, тогда как для 3-фазной рекомендуется протягивать более стойкий к возгоранию ВВГнг. О выборе подходящего типа провода мы писали в другой нашей статье.

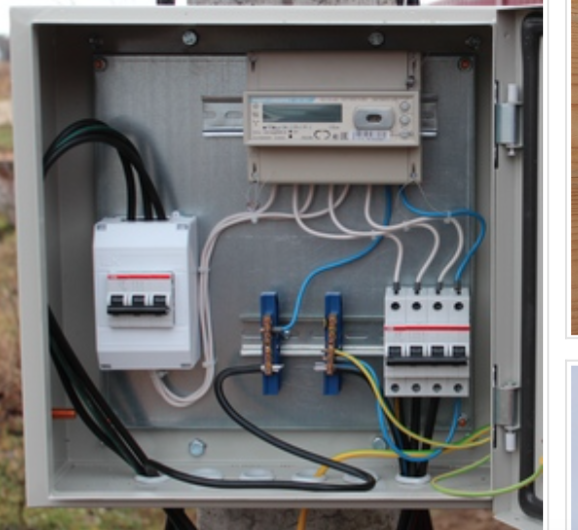

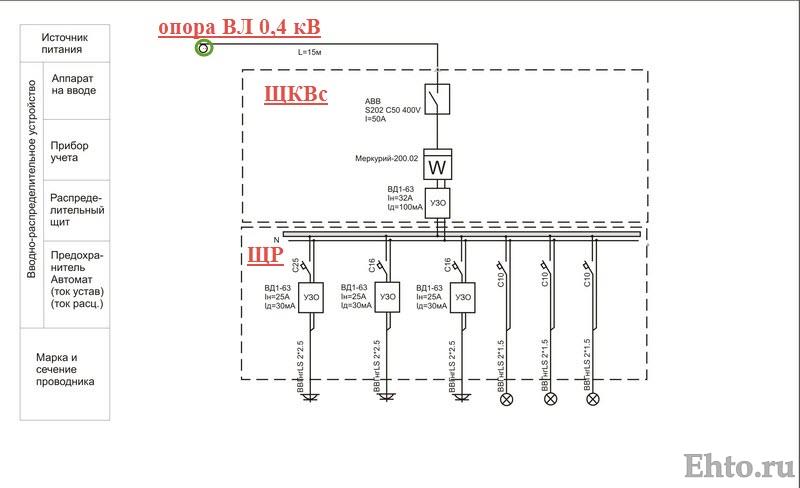

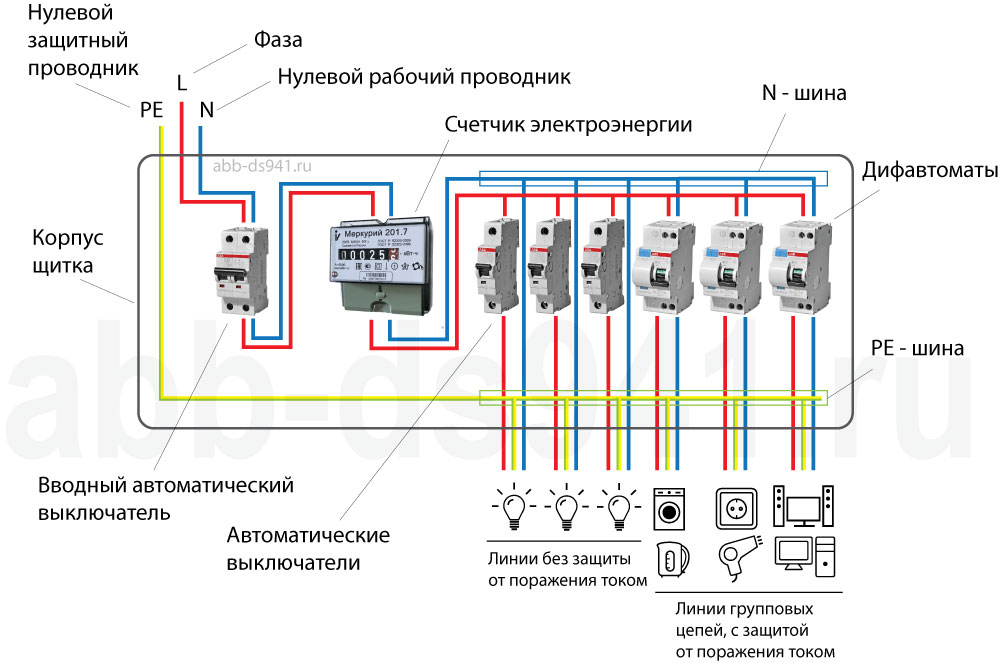

Вариант #2 – общее УЗО для 3-фазной сети + счетчик.

Это решение полностью повторяет предыдущее, но в схему добавлен счетчик электроэнергии. Групповые УЗО также включены в систему обслуживания отдельных линий.

Из всех представленных схем эта самая объемная в буквальном смысле, то есть требует установки большого электрощита с множеством проводов и подключенных электроприборов

Существует нюанс, который относится к любой из представленных схем. Если в квартире или доме несколько осветительных и розеточных контуров, несколько мощных бытовых приборов, требующих обустройства отдельных электролиний, то есть смысл устанавливать двойную защиту с общим УЗО.

В обратном случае достаточно либо общего аппарата, или по одному на каждый контур.

Критерии выбора оборудования

Существующие УЗО подразделяются на однофазные и трехфазные. В быту применяются только первые устройства. В квартиру и частный дом от электрического щитка практически всегда идет линия в одну фазу. Дифференциальный выключатель для этого применяется с двумя клеммами (ввод плюс вывод), тогда как у трехфазных аналогов зажимов для проводов четыре.

Все УЗО разделяются по типу тока утечки на три группы: «А», «В» и «АС». Для противопожарных нужд следует брать вариант «АС» (только под переменный электроток), «А» и «В» стоят дороже, так как рассчитаны дополнительно на работу с пульсирующими и выпрямленными токами

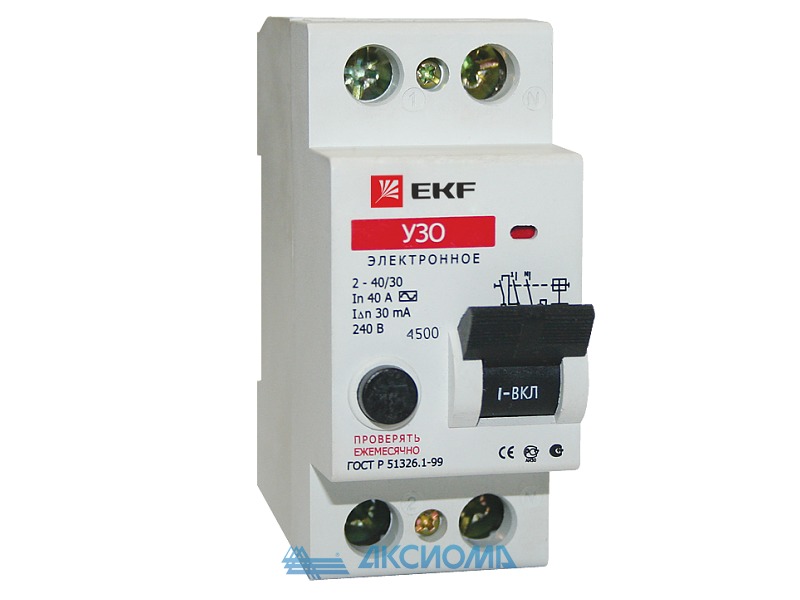

Устройства защитного отключения бывают:

  • электронными;
  • электромеханическими.

Первые дороже, но менее надежны. Практически во всех случаях противопожарное УЗО лучше всего брать именно электромеханического класса. Такому выключателю не нужно внешнее питание. Электронный аналог при обрыве питающей линии перестает работать и следить за повреждениями изоляции. Плюс во время скачка напряжения у него повышается время срабатывания.

Два главных критерия выбора противопожарного УЗО – это селективность устройства (наличие в нем возможности установки задержки отключения) и высокий параметр тока утечки (100–300 мА). Если одно из этих условий не выполнено, то система из защитных аппаратов в электрощите не станет работать, как положено.

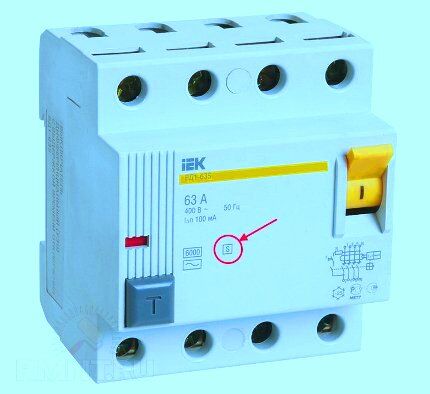

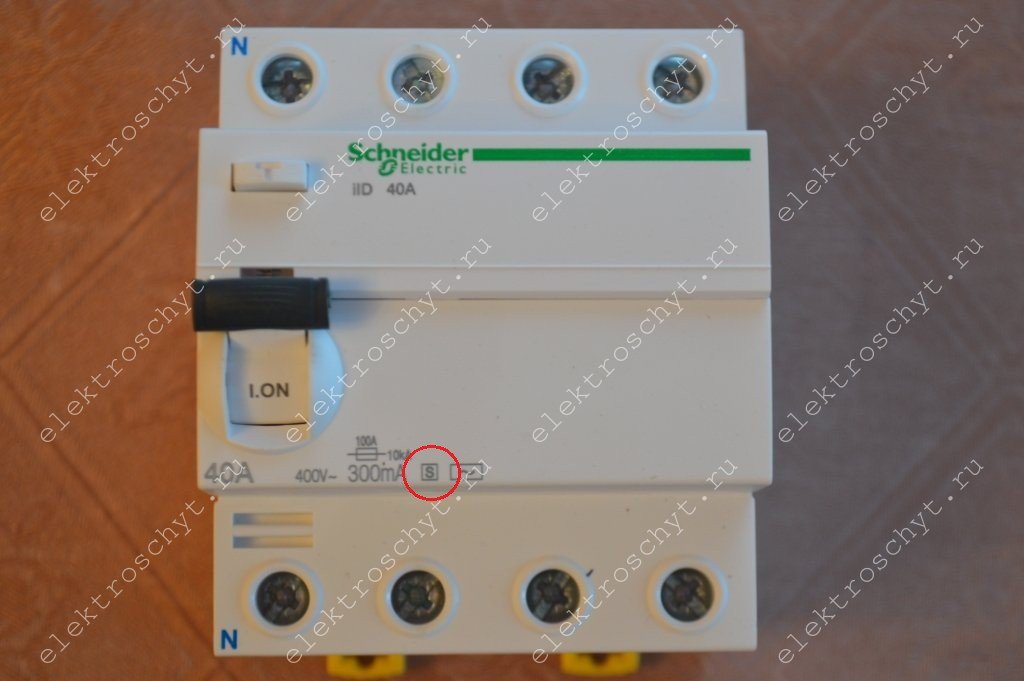

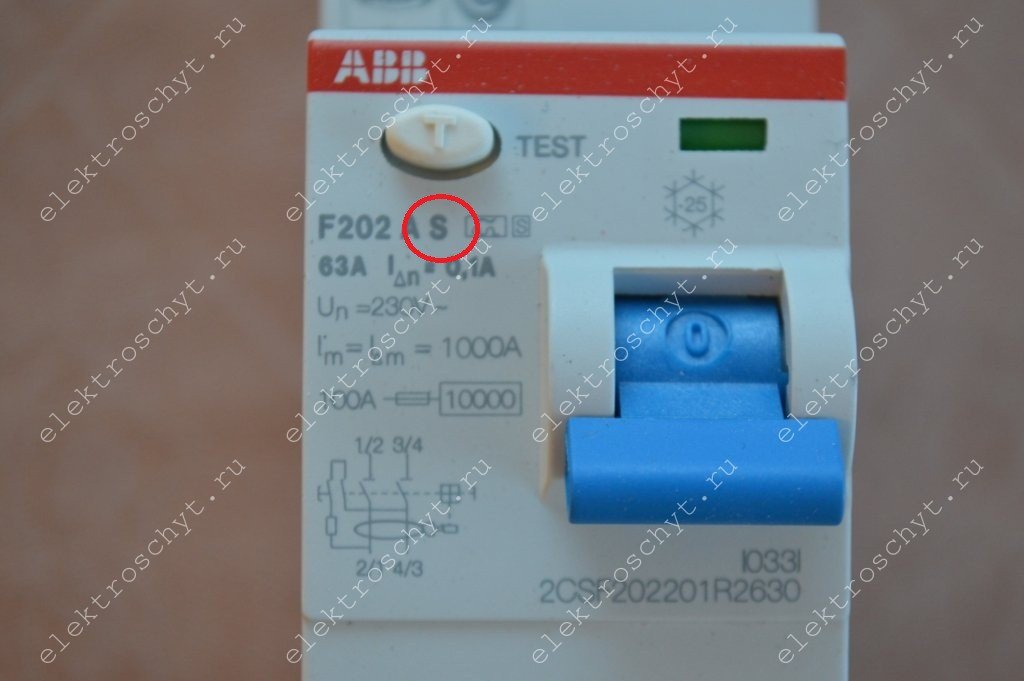

УЗО селективного типа обозначается в маркировке на корпусе буквой «S», именно его нужно устанавливать в качестве противопожарного элемента каскада (оно на отключение срабатывает с выставленной временной задержкой)

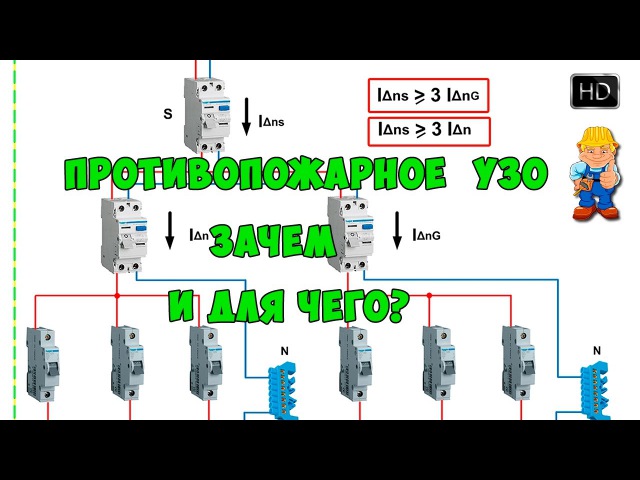

По нормам противопожарное УЗО должно отличаться минимум в три раза в большую сторону от нижерасположенного обычного по:

  • току утечки;
  • времени срабатывания.

Если разница по этим параметрам менее трех раз, то при срабатывании нижестоящего дифференциального выключателя среагирует на отключение контура и противопожарное устройство. В результате будет сложнее выяснить причину отключения, а без питания останутся все потребители в параллельных линиях, на которых проблем нет.

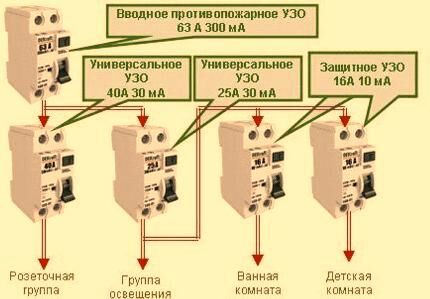

В идеале каскадная схема из различных УЗО должна работать так, чтобы при возникновении проблем реагировало только то устройство, которое расположено ближе всего к месту пробоя изоляции. При таком раскладе отключается лишь защищаемая цепь. Остальные продолжают оставаться под напряжением.

С требованием высокого параметра тока утечки ситуация следующая. У обычных УЗО он подбирается в пределах 10–40 миллиампер. Рабочий электроток (максимум потребления подключенными в линию электроприборами) в данном случае достигает 16–40 А. Для освещения и розеток с бытовыми приборами этого вполне достаточно.

Однако в любой электрической сети присутствуют естественные утечки. В проекте внутриквартирной или внутридомовой энергосистемы их специально рассчитывают, чтобы правильно подобрать УЗО. Они не должны превышать 1/3 от тока утечки выбранного дифференциального выключателя для конкретной линии. Иначе защитное устройство будет на регулярной основе ложно срабатывать.

По правилам противопожарное УЗО ставится сразу после электросчетчика на входе в дом, на нем суммируются естественные утечки по электротоку со всей подключенной в жилище бытовой техники

Если защитное устройство выбрать, как для обычного случая, на 10–40 мА, то электросеть постоянно будет отключена. Фактически непрерывно УЗО станет фиксировать утечки, срабатывая на выключение питания во всех линиях электроснабжения дома.

Разновидности по выдержке времени

От обычно УЗО требуется как можно более быстрое отключение при обнаружении утечки тока. Современные аппараты срабатывают за 0,02 – 0,03 сек. Но есть специальные модели, срабатывающие с намеренной задержкой по времени. Их называют селективными.

Селективное УЗО применяют как подстраховку обычных, контролирующих разные розеточные группы. Оно устанавливается на вводе, до разветвления на группы.

Принцип действия состоит в следующем:

  • пока обычные УЗО функционируют нормально, они в случае утечки тока срабатывают раньше селективного, так что без питания остается только одна розеточная группа;
  • при выходе из строя одного из обычных УЗО и утечке тока в его группе, сработает селективное.

В квартирах все потребители объединены в одну группу, соответственно, применяется одно обычное и устанавливать селективное нет смысла.

Здесь для подстраховки достаточно установить еще одно обычное. К разделению на группы прибегают при устройстве проводки в частных домах, например, по группе на этаж.

Существует две разновидности устройства с выдержкой по времени:

  1. тип S. Срабатывает в периоде 0,15-0,5 сек. Литера «С» проставляется после указания уставки тока утечки, например, «100С»;
  2. тип G. Срабатывает через 0,06-0,08 сек.

Разновидности УЗО по принципу действия

По принципу действия бывает УЗО электронное и электромеханическое.

Для работы электронного устройства недостаточно появления токовой утечки, обязательно необходима ещё питающая сеть. Его схема дополнена электронным встроенным усилителем, получающим питание от внешних источников электричества. И если по какой-то причине на этот усилитель не будет поступать напряжение, устройство не сработает. По этой причине электромеханическое УЗО считается более надёжным, чем электронное, и получило большее распространение.

Рассмотрим, как конструктивно устроено и по какому принципу работает электромеханическое УЗО. Оно состоит из четырёх основных узлов: расцепляющего механизма и электромагнитного реле (они работают в связке), самого трансформатора дифференциального тока и проверочного элемента.

К трансформатору подключены встречные обмотки фазы и ноля. При нормальном режиме сети эти провода способствуют наведению в трансформаторном сердечнике магнитных потоков, имеющих относительно друг друга встречное направление. За счёт противоположной направленности сумма этих потоков равна нулю.

Электромагнитное реле подключено во вторичную трансформаторную обмотку и при нормальном режиме сети находится в покое. Как только появляется утечка, по проводам фазы и нуля начинают течь различные токовые величины. В итоге на трансформаторном сердечнике магнитные поля будут отличаться теперь не только по направлению, но и по величине. Сумма магнитных потоков больше не равна нолю. Ток, появившийся во вторичной трансформаторной обмотке, в определённый момент достигает значения, при котором работает электромагнитного реле. Соответственно сразу же среагирует расцепляющий механизм и УЗО отключается.

Всё-таки до сих пор механика преимущественнее электроники, поэтому при покупке выбирайте электромеханическое УЗО.

Второй параметр – ток отключения

Ток отключения выбирается из ряда в Таблице 3. Электроприемники и проводка из-за несовершенства изоляции или внутреннего устройства содержат собственную, естественную утечку. Перед установкой защитного отключения желательно произвести ее измерение компетентной энергоснабжающей организацией. Ток утечки можно рассчитать исходя из естественной утечки в 0,4 мА на 1 А потребления для нагрузки и в 10 мкА (0,01 мА) на 1 метр проводки. Согласно правилам (ПУЭ) номинальное значение не должно менее чем в три раза превышать естественное значение.

Величина тока отключения, мА Потребитель (по ПУЭ)
6 ПУЭ не регламентируется, но применяется для маломощных потребителей или для влажных помещений (кухни, ванные, бойлерные)
10 Одиночное устройство, потребляющее не более 16А
30 Розетки, переносные потребители, металлические здания
100 Группы или стационарные потребители – электроплиты, нагреватели
300 — 500 Защита от пожара.

ТАБЛИЦА 3. Номинальный ряд УЗО и рекомендуемый потребитель электроэнергии.

Продолжаем пример 1. Примем ток потребления равный значению автомата (на практике значение указывается в паспорте устройства) – 2А, проводка будет длинной 20 м. Исходя из этих данных:

Iест=2х0,4 + 20*0,01 = 0,8 + 0,2 = 1 мА. Выбираем дифзащиту с минимальным значением в 6 мА.

Принцип работы УЗО

Принцип работы УЗО ? — этим вопросом задаются многие.

Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.

Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.

При равенстве этих токов Iвх = Iвых УЗО не реагирует. Если Iвх > Iвых  УЗО чувствует утечку и срабатывает.

То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.

Рассмотрим принцип работы УЗО более детально.

Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.

При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:

Ф = ФL — ФN = 0

Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.

Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.

В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:

Ф ≠ 0

Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.

Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.

Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.

Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.

Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.

Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.

Проверка работоспособности УЗО

Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест», при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.

Специалисты рекомендуют производить такой контроль примерно один раз в месяц.

Похожие материалы на сайте:

  • Ошибки при выборе УЗО
  • Подключение УЗО в квартире

Назначение и принцип действия УЗО

В отличие от автомата, который предохраняет сеть от перегрузок и коротких замыканий, УЗО предназначено для мгновенного распознавания наличия тока утечки и реагирования путем отключения сети или отдельной электрической линии.

Поскольку эти два защитных прибора отличаются функционально, то оба должны присутствовать в схеме сборки.

Принцип работы УЗО прост: сравнение величин входящей и выходящей силы тока и срабатывание при обнаружении несоответствия.

Схема, показывающая работу прибора в случае, если происходит пробой фазы. Сначала срабатывает реле напряжения (РН), затем контактор (К)

Внутри корпуса автоматического устройства находится трансформатор с сердечником и обмотки с равномерными магнитными потоками, направленными в разные стороны.

При возникновении тока утечки выходной магнитный поток уменьшается, в результате чего срабатывает электрореле и размыкает питание. Это возможно, если человек прикоснется к заземленному прибору и электроцепи. В среднем, на это уходит от 0,2 до 0,4 секунды. Подробнее об устройстве и принципе действия УЗО мы говорили здесь.

Существуют различные типы приборов, предназначенные для сетей с постоянным или переменным током. Одна из важных технических характеристик, которая обязательно присутствует в маркировке – сила тока утечки.

Для защиты жильцов дома выбирают устройства номиналом 30 мА. Там, где есть повышенный риск, например, санузлы с повышенной влажностью, игровые детские комнаты, устанавливают УЗО на 10 мА.

Более высокий номинал, например, 100 мА или 300 мА, предназначен для предотвращения пожара, так как крупные утечки тока способны вызвать возгорание. Такие устройства монтируют в качестве общего вводного УЗО, а также на предприятиях и крупных объектах.


УЗО (слева) не нужно путать с дифавтоматом (справа), который объединяет функции автоматического выключателя и защитного устройства отключения, то есть может срабатывать как от перегрузки, так и от тока утечки

АВДТ компактнее связки защитных приборов и занимает меньше места в электрошкафу, но при его срабатывании труднее найти причину отключения.

Схема установки выбирается в соответствии с поставленной задачей и видом сети – 1-фазной или 3-фазной. Если необходимо защитить дом или квартиру целиком от токовых утечек, УЗО устанавливают на входе силовой линии.

Обеспечение селективной работы

Для обеспечения селективности нескольких УЗО, подключенных последовательно, нужно правильно их выбрать по значениям тока и времени. Главную роль играют такие параметры УЗО, как временные и токовые уставки. Эти устройства отличаются от остальной автоматики тем, что их селективность может быть выставлена не только по значению времени, но и по току.

Исходя из временного интервала селективное УЗО имеет две разновидности:

  • Тип «S» с выдержкой времени 0,15-0,5 с.
  • Тип «G» с выдержкой времени 0,06-0,08 с.

Обратите внимание на то, что обыкновенное УЗО без функции селективности срабатывает через 0,02-0,03 с после обнаружения утечки тока. Такое устройство устанавливают для отходящих групповых потребителей, а тип «S» или «G» подходит для монтажа на входе (вблизи с источником питания)

Способ обеспечения селективности УЗО на видео:

Список источников

  • YaElectrik.ru
  • sovet-ingenera.com
  • proprovoda.ru
  • electricvdome.ru
  • electric-220. ru
  • kachestvolife.club
  • EvoSnab.ru
  • nebezopasno.com

Поделитесь с друзьями!

Как правильно подключить устройство защитного отключения (УЗО)?

В интернете можно найти большое множество электрических схем того, как правильно подключить УЗО? Какие-то из этих схем верные, другие попадают в разряд сомнительных, с точки зрения профессионала. На форумах электриков, это часто обсуждаемая тема. Непосвященному человеку  очень сложно разобраться в таких вопросах. Например, сколько нужно устанавливать УЗО? Где в схеме они должны устанавливаться?  Как подключить УЗО так,чтобы устройства работали корректно?

Первое, что нужно усвоить, что все контактные соединения заводятся в автоматические выключатели и УЗО не снизу, а сверху вниз, этого требует этикет электромонтажа.   На то есть несколько причин:  во-первых, большинство автоматов снижает кпд работы, если заводить контакты снизу; во-вторых, электрик во время ремонтных работ в электрощитовой будет избавлен от дополнительных исследований схемы и не будет введен в заблуждение.

автоматические выключатели

На схеме сайта electric-tolk.ru, расцветка проводов обозначена следующим образом; красный-фаза (L), синий-нуль (N), желто-зеленый-защитный проводник (РЕ).

Практическая схема правильного подключения УЗО

узо 300 mA

Распределение электрической сети начинается с вводного автоматического выключателя. Устанавливаем двухполюсный ВА(выключатель автоматический), на 40 Ампер — максимальная нагрузка 8,8 кВт (1). После ВА контакты фаза и ноль заводим в электрический счетчик (2). В этой схеме электрический счетчик достаточно установить на 5-60Ампер, другие контакты выводим к нагрузке, схема указывает путь к противопожарному УЗО. Если планируется установка противопожарного УЗО (3), устанавливаем с номиналом 300 мА / 50Ампер, т.е. номинал протекания силы тока через противопожарное УЗО должен быть на ступень выше номинала вводного автоматического выключателя.

Противопожарное УЗО не защищает человека от поражения током, но охраняет всю электропроводку здания с чувствительностью утечки тока в 300мА (грубая отсечка). Оно предупредит короткое замыкание и не допустит возгорания. т.е. обесточит все здание до устранения утечки тока.

Подключение УЗО по линии фазы

После противопожарного УЗО, фазовый проводник разводим на автоматические выключатели (5,6,12)-освещения 10 Ампер. Далее, на дифференциальный автоматический выключатель  30мА/20Ампер, ДИФ(13). Следующие контактные соединения идут на УЗО 30мА/40А (7), затем запитываем три автомата 16Ампер (8,9,10),отвечающие за группы розеток (2,3,4). Аналогично происходит расключение после УЗО 30мА/40А (14), выводим проводник к автоматам 16 Ампер (15,16,17), отвечающим за группы розеток (5,6,7).

Схема правильного подключения УЗО

как правильно подключить УЗО?

Подключение УЗО по линии нейтрали

С фазой разобрались, теперь переходим к проводнику нейтрали (N). После противопожарного УЗО (3), нулевой проводник закрепляем на общую нулевую шину (4). Затем от общей нулевой шины проводник (N) заводим на УЗО (7) и УЗО (14), а так же диф. автомат (13). Обратите внимание, после диф.автомата, нулевой проводник проложен непосредственно к нагрузке, а не к нулевой шине, так как автомат работает автономно, обеспечивая, к примеру, только стиральную машину, или только выделенную компьютерную сеть.

После УЗО (7) нулевой проводник ведем к шине (11), к которой будут подключены нулевые проводники розеток (2,3,4), во время утечки тока в одной из групп розеток, сработает УЗО (7). Аналогичная схема УЗО (14), к которой подключены группа розеток (5,6,7). При такой схеме УЗО будет работать корректно.

Если была бы только одна общая нулевая шина, то во время утечки тока в одной группе, могли бы сработать оба УЗО или среагировало бы противопожарное УЗО, что могло бы привести к обесточиванию всего здания. Нулевые проводники освещения через УЗО не проходят и не заводятся под контактные зажимы шин (11,18), их нужно завести под контактные зажимы нулевой общей шины (4).

Читайте следующие статьи про УЗО:

Дополнительные схемы подключения устройства защитного отключения

Например, во Франции для подключения электроустановок используют двух-полюсные узо — такие у них нормы и правила. Как показано на схеме, после узо не требуется устанавливать дополнительные нулевые шины. После автоматов проводники, и фаза и ноль направляются к потребителям.

1 схема подключения узо

Так повелось, что у нас используют одно-полюсные выключатели, поэтому нужны дополнительные нулевые шины.

2 схема подключения узо

Для того чтобы не разводить в щитовой множество нулевых шин очень удобно установить нулевую шину в корпусе (20). В корпусе могут быть встроены от двух до четырех шин изолированных друг от друга.

Все защитные проводники (заземление), выводим под контактную шину РЕ (19) в системе заземления TN-C-S, TN-S, TT.

Читайте также следующую статью про основы УЗО — «Принцип работы УЗО»

Видео-урок «Как подключить устройство защитного отключения»

Оцените качество статьи:

Какой номинал противопожарного УЗО выбрать для ввода в дом

Здравствуйте, уважаемые подписчики и гости сайта !
В этом материале речь пойдет о том, как защитить холодильники и компрессорное оборудование от скачков и перепадов в питающей сети.

Чтобы разобраться в сути вопроса, мы сначала рассмотрим принцип работы холодильника, разберем чем опасны для него скачки и перепады питающего напряжения, и рассмотрим несколько практических приемов решения этой проблемы. Итак, все по порядку.

Что такое селективность?

Основной целью селективности является избирательность, то есть защитная автоматика выбирает только повреждённый участок и отсекает его от рабочей сети. При этом должны быть исключены нежелательные обесточения других потребителей.

Чтобы вам было понятно, рассмотрим это на простом примере.

Для обеспечения селективности защитная автоматика в распределительном щитке подключается последовательно по такой схеме:

  • После вводного автомата установлено общее селективное УЗО на вводе.
  • Также несколько отдельных устройств защитного отключения смонтированы в качестве групповой защиты. Здесь схемы могут различаться. Есть вариант установить УЗО отдельно на каждую комнату. Можно разделить защиту для розеточной и осветительной групп. Чаще всего применяется схема, когда для каждого элемента мощной бытовой техники (водонагревателя, стиральной машинки, электрической печи, кондиционера) устанавливается отдельное устройство защитного отключения.

Вводное селективное УЗО должно иметь определённую выдержку времени (от 0,06 до 0,5 с).

Наглядно про селективность УЗО на видео:

Если в стиральной машине произошла аварийная ситуация, например, пробой изоляции, то на её корпусе появится некий потенциал. Когда в квартире трёхпроводная электрическая сеть, то есть имеется защитное заземление, то УЗО отреагирует сразу и путём отключения прекратит подачу питания из сети на стиральную машину. В случае двухпроводной сети (без защитного заземления) УЗО никак не реагирует на эту ситуацию до тех пор, пока к корпусу стиральной машинки не прикоснётся человек.

В этот момент он начнёт играть роль проводника для прохождения токовой утечки на землю, и тогда устройство отключается.

Селективность в данной ситуации заключается в срабатывании УЗО, которое к месту повреждения располагается ближе, то есть группового, защищающего именно машинку. Устройство на вводе должно оставаться в рабочем положении. Это и есть принцип избирательности. Таким образом, селективность позволяет обойтись минимальными потерями, то есть обесточенной остаётся только стиральная машина, вся остальная техника в квартире продолжает работать. Также за счёт селективности облегчается поиск повреждённого участка – какое УЗО отключилось, в той группе и есть неисправность.

Монтаж и типовые схемы подключения противопожарного УЗО

Для установки противопожарного устройства защитного отключения потребуется минимальный набор инструментов, немного опыта электромонтажных работ и подходящая для потребителя схема. Перед монтажом нужно ориентироваться на следующий список инструментов и материалов:

  • пассатижи, кусачки, 1-2 м провода сечением от 2,5 кв. мм;
  • индикаторная отвертка, мультиметр или контрольная лампочка;
  • само УЗО и инструкция по его установке;
  • подходящая схема подключения.

Важно! Перед установкой защитного устройства требуется снять с электрощита напряжение. Для этого необходимо отключить вводной автоматический выключатель, затем убедиться в отсутствии опасного потенциала при помощи индикатора или вольтметра. В идеале лучше использовать контрольную лампу накаливания.

Сложности существуют с подбором правильной схемы. Квартирный щиток может быть оснащен заземляющим проводом, а может быть и без него. Некоторые потребители для работы требуют 3 фазы питания, а некоторые только одну. Поэтому ниже приведены несколько типичных схем подключения противопожарного УЗО.

Подключение однофазного УЗО

Одна из наиболее популярных схем. Она применима в квартирах и частных домах с однофазным питанием без заземляющего провода:

  1. На вводе в электрощит устанавливается автоматический выключатель. Он защитит последующие цепи от КЗ.
  2. За ним следует прибор учета. В данном случае он однофазный.
  3. Далее подключается УЗО. Монтаж проводов выполняется согласно маркировке на корпусе прибора.
  4. После УЗО ноль следует подсоединить на общую N шину, а фаза расходится по групповым автоматам.

Подключение трехфазного УЗО

Для защиты от пожара трехфазной сети потребуется четырехполюсное устройство на 380 В. Остальные же принципы монтажа остаются теми же. Сначала идет вводной автомат, затем счетчик и групповые автоматы или УЗО.

Основная задача противопожарного УЗО — это защита от возгорания проводки. Устройства этого класса рассчитаны на сравнительно высокие токи утечки до 300 мА. Поэтому они не подходят для обеспечения безопасности человека от поражения электротоком.

Схема подключения противопожарного УЗО

На ток утечки противопожарного УЗО оказывает влияние состояние и возраст проводки. Также сказывается ее протяженность и разветвленность. Чем хуже состояние кабелей, тем выше риск ложных срабатываний устройства защиты.

Обеспечение селективной работы

Для обеспечения селективности нескольких УЗО, подключенных последовательно, нужно правильно их выбрать по значениям тока и времени. Главную роль играют такие параметры УЗО, как временные и токовые уставки. Эти устройства отличаются от остальной автоматики тем, что их селективность может быть выставлена не только по значению времени, но и по току.

Исходя из временного интервала селективное УЗО имеет две разновидности:

  • Тип «S» с выдержкой времени 0,15-0,5 с.
  • Тип «G» с выдержкой времени 0,06-0,08 с.

Обратите внимание на то, что обыкновенное УЗО без функции селективности срабатывает через 0,02-0,03 с после обнаружения утечки тока. Такое устройство устанавливают для отходящих групповых потребителей, а тип «S» или «G» подходит для монтажа на входе (вблизи с источником питания).

Способ обеспечения селективности УЗО на видео:

Запомните, что вышестоящее УЗО должно иметь в три раза большую выдержку по времени, чем у устройств, защищающих отходящие линии. Аналогичная разница нужна и в варианте, когда селективная работа выстраивается по номинальному дифференциальному току отключения. Эта величина у вводного устройства должна в три раза превосходить ток групповой защиты.

Если сказать проще, вводное УЗО при возникновении утечки фиксирует разницу в величинах входного и выходного тока, но не реагирует. Оно как бы даёт возможность отработать нижестоящим устройствам. И только в том случае, если по какой-то причине эти устройства не сработали (из-за поломки самого УЗО либо допущенных ошибок при коммутировании схемы), через определённое время отключится селективное УЗО на вводе. Оно является своего рода подстраховкой групповым устройствам.

Есть ещё один случай, когда отработает вводное устройство – если токовая утечка возникнет между ним и групповым УЗО, расположенным ниже. Чтобы было понятнее, объясним на примере. Предположим вводное устройство вместе со счётчиком электроэнергии и общим автоматом смонтированы в распределительном щите, расположенном на улице. А устройства для отходящих линий установлены в щите, который расположен внутри дома. Если на кабеле между этими двумя щитами возникнет токовая утечка, то среагирует и отключится селективное УЗО на вводе.

Селективность – хорошо это или плохо – на видео:

Классификация устройств по форме токовой утечки

Практически все характеристики отображаются на корпусах устройств защитного отключения. Там указываются номинальные параметры, схема подключения и некоторые буквенные символы. Мы уже рассмотрели выше, что значат английские буквы «S» и «G», а что характеризует обозначение «В», «А» и «АС»? Эта маркировка УЗО означает разные формы токовых утечек, на которые реагирует устройство:

  1. Тип «АС» – наиболее распространённый и доступный в финансовом плане. Эти УЗО отключаются при появлении в сетях мгновенных или плавно нарастающих переменных токовых утечек синусоидальной формы.
  1. Тип «А». Эти устройства реагируют, так же как и «АС» на синусоидальные переменные токовые утечки, плюс ещё и на постоянные пульсирующие формы тока. Цена УЗО типа «А» выше за счёт того, что они контролируют не только переменные, но и постоянные утечки.

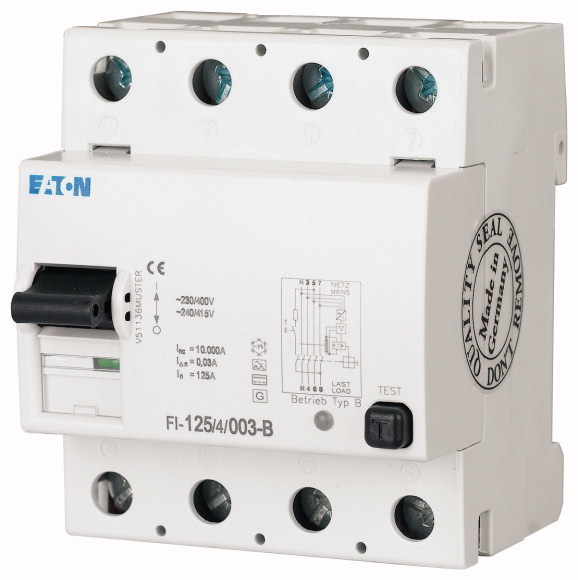

  2. Тип «В». Эти устройства в жилых квартирах и домах практически не применяются, чаще их устанавливают в производственных помещениях. Они осуществляют контроль сразу за тремя формами токовых утечек: постоянной пульсирующей, выпрямленной и переменной синусоидальной.

Все мы отлично знаем, что наша бытовая электрическая сеть имеет переменную синусоидальную форму. Казалось бы, что достаточно устанавливать УЗО «АС», зачем ещё нужны какие-то «А» и «В»? Но если вы внимательно прочитаете характеристики современной бытовой техники, то обнаружите, что в большинстве своём приборы оборудованы полупроводниковыми блоками питания. Когда синусоида доходит до этого элемента, то преобразуется в импульсный полупериод. Если повреждение произойдёт в этом месте, то устройство «АС» не обнаружит постоянную токовую утечку и не сработает.

Рекомендуем внимательно изучать паспорт на бытовую технику, перед тем как отправитесь покупать УЗО. Производитель зачастую указывает, через какой тип («А» или «АС») необходимо выполнить подключение.

Необходимость использования

Селективность УЗО обозначает, что приборы, последовательно включенные в электрическую цепь, в условиях возникновения токовой утечки, характеризуются срабатыванием устройства, наиболее близкорасположенного к поврежденному участку.

Благодаря техническим характеристикам полностью исключается нежелательное обесточивания всех последующих устройств защитного отключения, в результате чего значительно упрощается выявление и устранение любых неисправностей, вызывающих срабатывание прибора, а также обеспечивается бесперебойное функционирование других участков электрической цепи.

Защитное действие, проявляющееся отключением питающей электрической сети, происходит в условиях применения селективного УЗО при наличии проблем, представленных:

  • замыканием «на землю» корпуса электрических приборов под напряжением;
  • контактом токоведущих частей с заземленными или нетоковедущими элементами любых электрических установок при повреждении изоляции;
  • переменой заземляющих (PE) и нулевых (N) токовых проводников внутри электрической схемы;
  • защитой электрической сети от перепадов в показателях напряжения.

С целью обеспечения беспроблемного функционирования к входной нейтрали и выходной фазе прибора необходимо подключить нелинейное сопротивление. В этом случае любое стандартное протекание дифференциального тока в условиях увеличения напряжения до 270 В или более, вызывает отключение сети устройством защитного типа.

Подразделяется абсолютная или относительная селективность защиты, которая зависит от того, какой тип участков подлежит отключению в случае срабатывания.

Разновидности УЗО по принципу действия

По принципу действия бывает УЗО электронное и электромеханическое.

Для работы электронного устройства недостаточно появления токовой утечки, обязательно необходима ещё питающая сеть. Его схема дополнена электронным встроенным усилителем, получающим питание от внешних источников электричества. И если по какой-то причине на этот усилитель не будет поступать напряжение, устройство не сработает. По этой причине электромеханическое УЗО считается более надёжным, чем электронное, и получило большее распространение.

Рассмотрим, как конструктивно устроено и по какому принципу работает электромеханическое УЗО. Оно состоит из четырёх основных узлов: расцепляющего механизма и электромагнитного реле (они работают в связке), самого трансформатора дифференциального тока и проверочного элемента.

К трансформатору подключены встречные обмотки фазы и ноля. При нормальном режиме сети эти провода способствуют наведению в трансформаторном сердечнике магнитных потоков, имеющих относительно друг друга встречное направление. За счёт противоположной направленности сумма этих потоков равна нулю.

Электромагнитное реле подключено во вторичную трансформаторную обмотку и при нормальном режиме сети находится в покое. Как только появляется утечка, по проводам фазы и нуля начинают течь различные токовые величины. В итоге на трансформаторном сердечнике магнитные поля будут отличаться теперь не только по направлению, но и по величине. Сумма магнитных потоков больше не равна нолю. Ток, появившийся во вторичной трансформаторной обмотке, в определённый момент достигает значения, при котором работает электромагнитного реле. Соответственно сразу же среагирует расцепляющий механизм и УЗО отключается.

Всё-таки до сих пор механика преимущественнее электроники, поэтому при покупке выбирайте электромеханическое УЗО.

Срабатывание с задержкой

В случае появления утечки тока на одной из нижерасположенных групп, выше установленное селективное устройство защиты способно пропускать сквозь себя токовую утечку и выжидать, что дает возможность срабатывать групповому УЗО.
В таких условиях остальные потребители электрической энергии из других групп остаются во включенном состоянии.

Селективное УЗО срабатывает при выходе из строя нижестоящего устройства защиты или при появлении любой токовой утечки в электрической цепи на участке между выше и ниже установленными приборами.

Полезные советы по выбору устройств

  • При выборе учтите, что есть ещё типы УЗО, различные по конструктивному исполнению. Устройства с двумя полюсами монтируют в однофазной сети, для трёхфазной следует выбирать УЗО с четырьмя полюсами.
  • Если позволяют финансовые возможности, то целесообразнее будет применение дифференциальных автоматов. Это устройство представляет собой два защитных элемента, скомбинированных в одном корпусе (УЗО и автоматический выключатель).

Как уже неоднократно говорилось, устройство защитного отключения всегда следует ставить в схему последовательно с автоматом. Если устанавливать их для каждого отдельного потребителя, то распределительный щиток получится больших размеров, в нём неудобно будет производить компоновку такого количества элементов, а дифавтоматов понадобится в два раза меньше.

  • Описание практически всех характеристик устройства вы найдёте на корпусе. При выборе следует обратить внимание на параметры номинального рабочего тока – величины, которую УЗО пропускает через себя продолжительное время. Второй важной характеристикой является величина номинального отключающего дифференциального тока, при котором происходит срабатывание устройства.

Чтобы обеспечить защиту людей, выбирайте УЗО на 6, 10, 30, 100 мА. УЗО на 300 мА эффективно защитит от возгораний, его монтируют на вводе, а уже потом устанавливают устройства с большей чувствительностью. Защитить розеточные и осветительные группы можно с помощью УЗО на 30 мА, для оборудования ванных комнат и мощной бытовой техники (котлов, бойлеров) покупайте устройства с номинальным током отключения 10 мА.

  • Если позволят финансы, старайтесь приобретать устройства известных европейских , «Legrand», «Schneider Electric», «Siemens» и «Моеllеr»). Разница в цене, конечно, ощутимая, но она гарантирует надёжность и качество. Среди российских производителей можно посоветовать продукцию «КЭАЗ», «ИЭК», «DEKraft». Не покупайте УЗО на рынке, чтобы избежать приобретения подделок, отправляйтесь только в специализированные магазины.

Подробнее про выбор УЗО на видео:

Прежде чем начать монтаж защитной автоматики в квартире, определитесь, с помощью каких устройств вы это сделаете – дифавтоматов или УЗО. Для надёжности применяйте двухуровневую защиту с установкой на вводе селективного устройства. Основные советы по выбору мы вам предоставили. Если что-то осталось непонятным, то лучше обратитесь за помощью к профессиональным электрикам, потому что даже продавцы в магазинах электротоваров не всегда могут дать необходимую консультацию в плане выбора УЗО.

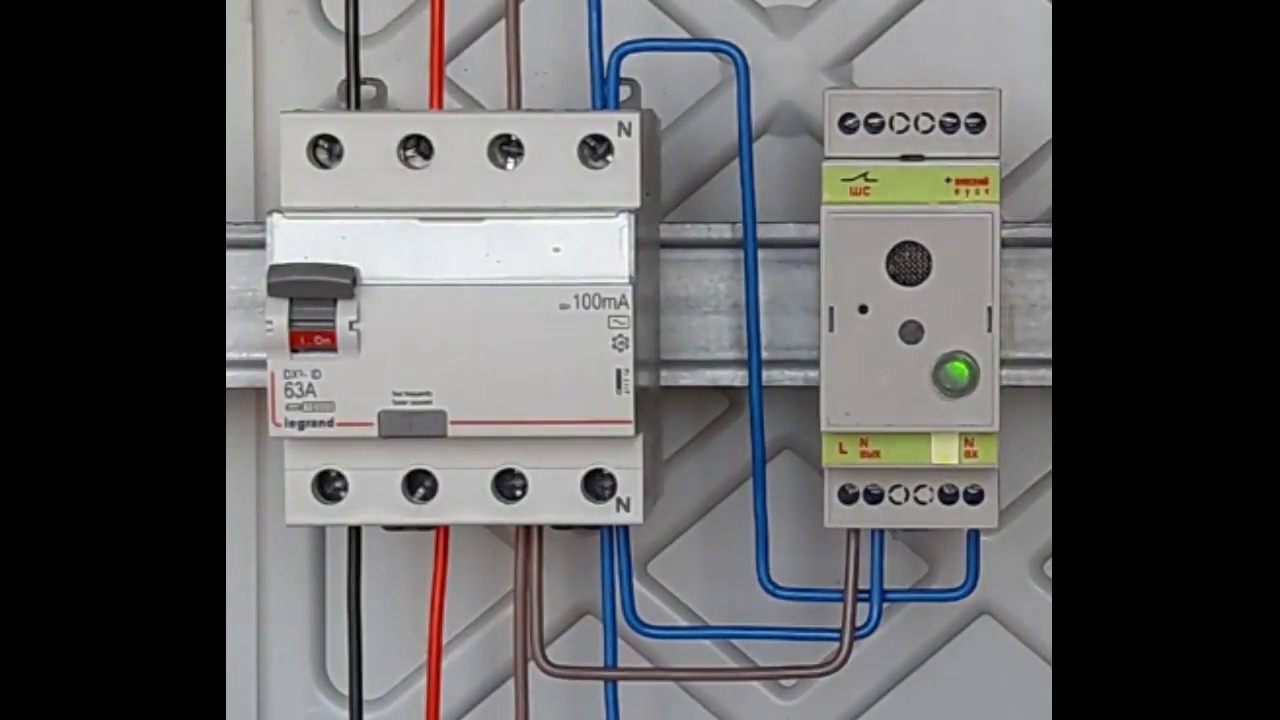

Номиналы противопожарного УЗО

По нормам безопасности противопожарное УЗО для частного дома или квартиры должно быть по параметрам больше в 3 раза нижерасположенного устройства защиты:

  • По току утечки;
  • По времени срабатывания.

К категории УЗО противопожарного типа относятся приборы с номиналом тока утечки 100 и 300 мА. От этого параметра не зависит уровень рабочего тока и количество полюсов. Наиболее востребованным является выбор УЗО с рабочим током от 40А. Модельный ряд:

  • 40 – 100 мА;
  • 63 – 100 мА;
  • 63 – 300 мА;
  • 100 – 300 мА.

При необходимости можно купить противопожарное УЗО с подходящим номиналом и количеством полюсов в соответствии со значениями электрической цепи. Для обеспечения безопасности в квартире или доме достаточно устройств с выбранным значением 16-40А. Это уровень для контроля над общим освещением и розетками с включенными бытовыми приборами.

Какое узо поставить на квартиру. Как выбрать узо для установки в квартиру

УЗО типа А сложнее и соответственно дороже. Необходимость их использования обычно рекомендуют производители электрооборудования, в котором есть пульсации постоянного напряжения. Это стиральные и посудомоечные машины, телевизоры, компьютеры и много другой бытовой техники.

Чтобы обезопасить электропроводку в доме и защитить человека от поражения электрическим током, нужно знать.Для этого необходимо изучить возможные схемы установки, уметь проверить реле дифференциального тока на работоспособность и выявить возможные ошибки подключения.

Помимо УЗО, широко применяется дифавтомат для поддержания высокого уровня безопасности в электрических сетях. Чтобы облегчить выбор наиболее оптимального устройства в вашей квартире или частном доме, он предназначен для этого.

Помимо модульных, устанавливаемых в щиты, существуют специальные типы УЗО, которые имеют форму розетки или даже электрической вилки.Такое применение оправдано в тех случаях, когда электропроводка в квартире или доме ветхая, имеет низкое сопротивление изоляции и, соответственно, большие токи утечки. Установленные в щитах УЗО в таких случаях будут иметь частые ложные срабатывания, что сделает невозможной работу электроприборов.

Правильный выбор УЗО для квартиры должен быть обоснован специалистами, составляющими проект электроснабжения помещения или всего дома, ведь необходимо учитывать многие технические нюансы, которые могут быть известны только инженерам-электрикам.Проект лучше всего делать при строительстве нового дома или при капитальном ремонте жилья, который обязательно должен включать ремонт или полную замену проводки.



УЗО подбираются по номинальному току В, , который может пропускать устройство в непрерывных режимах работы.
Это значение может быть от 6 до 125 Ампер. Еще одна важная характеристика — это номинальный остаточный ток IΔn , при котором срабатывает УЗО (подробнее о принципах работы этих устройств можно прочитать).Этот параметр имеет фиксированные значения: 10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 1 А и выбирается исходя из требований безопасности.

Например, если УЗО имеет дифференциальный рабочий ток 30 мА, то это делается для безопасности людей и животных, поскольку такой ток не приводит к тяжелым травмам. Выключатели с дифференциальным рабочим током 100 мА и выше обычно называют среди специалистов противопожарные УЗО , которые отключают всю электропроводку в случае токов утечки, уже смертельных для человека.

  • Сильные токи утечки, сосредоточенные локально в одном месте, могут привести к выделению большого количества тепла, которое может вызвать пожар.
  • Очень часто не все электрические цепи защищены УЗО, например цепи освещения. Наличие надежного противопожарного УЗО убережет вас от больших токов утечки, которые также могут стать причиной возгорания.

Электрооборудование, установленное в ванных комнатах, требует защиты УЗО с дифференциальным током 10 мА.

Полезная видео-инструкция как правильно выбрать аппарат какой мощности

Устройство защитного отключения предотвращает возгорание из-за утечки тока и устраняет риск поражения электрическим током. Поэтому многие заинтересованы в установке этого устройства. Правда, УЗО нельзя купить наугад, его выбор нужно тщательно продумать — с учетом конструкции, типа и других критериев.


Важность приобретения качественного УЗО

Безответственный подход к выбору УЗО, то есть покупка устройства, не подходящего по характеристикам к дому или квартире, может вызвать определенные проблемы:

  • ложное срабатывание автоматики, так как небольшие утечки электрического тока — естественная ситуация для проводки, которая была проложена сравнительно давно;
  • несвоевременное получение информации об опасном происшествии, если выбрано слишком мощное УЗО, которое может привести к поражению электрическим током;
  • Невозможность работы УЗО при существующей проводке из алюминиевых проводов, т. к. практически все устройства работают только на медных проводах.

Чтобы не ошибиться при выборе УЗО, оно не мешает внимательно прочитать параметры прибора перед покупкой.

Таблица: основные параметры УЗО

Измерение параметров устройства

Перед покупкой УЗО определите максимальный ток и ток утечки. При проведении расчетов нужно учитывать, что сетевое напряжение на всех проводах разводки обычно составляет 220 В.

Чтобы найти подходящее устройство защитного отключения на максимальный ток, достаточно определить, какой будет максимальный уровень потребляемой мощности. быть и разделить на напряжение в электрической сети. Иными словами, расчет ведется по формуле I = P / U. Например, если определено, что всего бытовая техника в квартире поглощает 6000 Вт электроэнергии, то максимальное значение тока будет 27 А. В такой ситуации лучше выбрать УЗО на 32 А, так как это значение стандартизировано и максимально приближено к 27 А.

УЗО 32 Ампер подходит для оборудования, потребляющего 6 кВт электроэнергии

Вторая характеристика — ток утечки — определяется несложным методом. Они учитывают зависимость различных типов УЗО от индивидуальных особенностей квартиры или дома, где необходимо установить дифференциальный выключатель тока.

Таблица: ток утечки в зависимости от типа помещения

Критерии выбора УЗО

При поиске подходящего защитного отключения первое, на что следует обратить внимание, — это номинальный и дифференциальный ток. После этого внимание акцентируется на типе и конструкции устройства, а также выясняется, какая компания произвела УЗО.

Номинальный ток

Мастера, специализирующиеся на работе с электричеством, советуют покупать УЗО с номинальным током на порядок выше расчетного. Благодаря этому удастся добиться надежности в работе переключателя дифференциального тока и не ремонтировать и не заменять его долгое время. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.

Ток утечки

Номинальный дифференциальный ток отключения УЗО должен иметь значение как минимум в 3 раза превышающее ток утечки цепи электрооборудования, защищенного от аварий, то есть должно выполняться условие IDn> = 3 * ID. быть встреченным.

Общий ток утечки идентификатора электроустановки определяется с помощью специального устройства или рассчитывается с использованием определенных данных. При невозможности проведения измерений рекомендуется определять ток утечки из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки в цепи из расчета 10 мкА на 1 м длины фазный провод.

Допустимые значения номинального тока отключения можно найти в специальной таблице.

Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки

Разновидности УЗО

УЗО может быть одного из следующих типов:

УЗО типа В достаточно редко, на его корпусе можно увидеть значок в виде сплошных и пунктирных прямых линий

Конструкция УЗО

Если рассматривать конструкцию УЗО, то они делятся на следующие типы:

  • УЗО электронные с встроенная плата, мгновенно реагирующая на любые изменения заданных показателей и отключающая питание от сети, но не способная работать без питания от внешнего источника;
  • электромеханические УЗО, которые отличаются своей надежностью, так как не требуют питания и легко срабатывают при появлении дифференциального тока.

Производители УЗО

Как отмечают электрики, самые долговечные и надежные УЗО выпускаются под следующими наименованиями:

Особенности работы УЗО

  • в зонах, которые в принципе должны быть безопасными;
  • в местах, где отключение электроэнергии может вызвать несчастные случаи средней тяжести.

При подключении УЗО принципиально важно изолировать нейтральный провод от заземления и нулевой провод других подобных устройств.

В большинстве случаев электрики разрешают использование заземляющего устройства.Главное правильно его подключить. УЗО срабатывает только под действием тока утечки, превышающего стандартное значение. А искусственно созданное, как естественное или самодельное заземление, отличается сопротивлением, уровень которого не позволяет появиться току с требуемым значением. Получается, что в этой ситуации УЗО не сможет сработать.

Другой вариант неправильного подключения УЗО — плохая изоляция выходного нулевого провода относительно «массы». Если нулевой провод подключен к цепи заземления, УЗО будет постоянно давать ложные срабатывания.

Проверка работоспособности УЗО

Чтобы убедиться, что УЗО выполняет свою задачу, вы можете использовать кнопку «Тест», расположенную на передней панели устройства. При нажатии кнопки внутри устройства должна создаваться электрическая цепь, которая копирует ситуацию утечки.

Если нет отключения, то возможны следующие ситуации:

  • устройство неправильно подключено к сети;
  • кнопка сломана или не работает ее электрическая цепь;
  • Защита устройства неисправна.

Убедиться, что причина выхода из строя УЗО — поломка кнопки или защитного механизма, можно другими методами.

Точные результаты показывают, проверяя выключатель остаточного тока с помощью простой батарейки типа ручка. Устройство типа А работает независимо от полярности батареи. А устройство типа AC работает только с определенной полярностью. Это связано с тем, что УЗО типа А реагируют на любой электрический ток.

С помощью аккумулятора можно точно проверить, работает ли УЗО.

Для моделирования реальной аварии для оценки работы устройства позволяет метод, в котором используются лампа накаливания и резистор.Этот метод отличается от проверки кнопкой «Тест» тем, что создает цепь утечки тока не внутри, а снаружи устройства.

Для проверки УЗО таким способом необходимо подготовить:

  • лампу накаливания мощностью 10 Вт;
  • резистор 2,3-2,5 кОм мощностью 5-10 Вт;
  • патрон лампы;
  • изолированный провод.

Проверка лампой и резистором выполняется поэтапно:

При срабатывании защиты розетка моментально отключится от сети.

Видео: проверка УЗО

УЗО и автомат

Так как устройство защитного отключения не оснащено собственным «щитком», защищающим от коротких замыканий и перегрузок сети, обязательно вместе с ним устанавливается автомат. Спаренные устройства работают по-особенному: при обнаружении утечки на ситуацию реагирует УЗО, а при появлении сверхтоков срабатывает автомат.

Дифференциальный выключатель должен быть защищен от аварий с автоматом, номинал которого равен номинальному току УЗО.Место установки машины (перед или после защитного устройства) особой роли не играет. Также не так важно, сколько защитных устройств подключено к УЗО.

Подключение УЗО к нескольким машинам

В качестве примера рассмотрим схему, состоящую из двух УЗО на 25 А и вводной машины на 40 А, к которой подключены их собственные группы машин.

Устройство защитного отключения должно быть защищено автоматическим устройством, имеющим такой же или более низкий номинальный ток отключения.

В этом случае к первому устройству дополнительно подключаются две машины с номиналом 6 A и 16 A, а три машины с Ко второму дополнительно подключаются номинал 16 А и один автомат на 10 А.Вводный автомат не может служить щитом для первого УЗО, так как 40 А> 25 А. Поэтому спереди ставят дополнительные автоматы номиналом не более 25 А (6 А + 16 А = 22 А) этого.

Второе УЗО (40 А) подключается к машинам с общим номиналом 58 А. Они не защищают УЗО от слишком высокого тока, поэтому оно может выйти из строя до того, как входная машина отключит этот участок цепи от напряжения. Поэтому здесь рекомендуется заменить второе УЗО на более мощное, например, на номинал 63 А, либо защитить имеющееся отдельным автоматическим выключателем на 32 А, установленным на ступеньку выше работающих машин.

В частном доме можно установить одно УЗО на светильники и розетки. В квартире, помимо вводного пульта, следует защитить стиральную машину от аварийных ситуаций, установив УЗО на 16 А.

Твердо решив с помощью УЗО защитить свою семью от электрического тока, а свой дом — от пожаров, нужно правильно рассчитать характерные показатели защиты и потребления, чтобы выбрать подходящий номинал.

Трехфазное и однофазное УЗО

В первую очередь нужно четко понимать и различать как параметры самого защитного устройства, так и характеристики подключаемых потребителей электроэнергии.

Параметры и примеры УЗО

На корпусе УЗО указать:

  • Ikzmax — предельный ток короткого замыкания (КЗ) не более 0,25 с. -зависит от сечения проводов и их длины, примерно равной расстоянию до питающей трансформаторной подстанции. Чем ближе, тем больше будет Ikzmax. Этот параметр обозначается числом в рамке;

Пояснение. на практике они используются: для частных жилых домов Ikzmax = 4500A, для многоквартирных домов Ikzmax = 6000A, для промышленных установок Ikzmax = 10000A.

  • Un — напряжение номинальное, 220В для однофазной, 380В для трехфазной сети;
  • В — номинальный (рабочий) ток. Этот параметр выбирается на одно значение больше, чем у автоматического выключателя. То есть сначала нужно рассчитать нагрузку на сеть, просуммировав токи, потребляемые всеми устройствами.

Пояснение. если вводный автомат регламентирован техническими условиями, то считать больше не нужно, достаточно выбрать из диапазона следующее значение: 16, 20, 25, 32, 40, 63, 80, 100.
Например, если на входе автомат 25А, то УЗО должно быть 32А;

  • I∆n — дифференциальный ток утечки, отличительный параметр, присущий только устройствам защитного отключения и дифавтоматам (УЗО + автомат). Имеет диапазон значений: 10, 30, 100, 300, 500 мА;
  1. I∆n = 10mA — для индивидуальных бытовых приборов или групп: электроплита, холодильник, стиральная машина, бойлер; электроснабжение в ванной, бане, подвале — то есть для питания электроприборов с металлическим корпусом в местах с повышенной влажностью;
  2. I∆n = 30mA — самый популярный параметр для установки на вводе для защиты всего дома или квартиры;
  3. IΔn = 100мА и более — применяется для обеспечения пожарной безопасности разветвленных электрических сетей.Ниже представлена ​​процедура расчета I∆n для таких нужд.

Таблица некоторых параметров УЗО

Тип дифференциального тока утечки, вызывающий срабатывание устройства, обозначается буквами или символами:

  • AC — переменная I∆n. Обозначение — синусоида. Применяется для электронагревательных приборов, систем освещения, электродвигателей;
  • A — I∆n переменная и постоянная пульсации. Его предпочтительно использовать для подключения холодильников, стиральных машин и другого оборудования, в котором на корпусе может появиться опасное напряжение постоянного тока. Самый популярный вид в повседневной жизни;
  • B — переменная и сглаженная постоянная I∆n — используется в основном в промышленных установках;
  • S — обеспечивает избирательность (селективность) срабатывания устройств защиты. Имеет выдержку времени 0,1-0,5 с. Применяется для установки на входе на крупные объекты с большим количеством потребителей и повышенными требованиями по электробезопасности. Например, если в отеле гость роняет фен в ванную комнату, выключится не весь отель или этаж, а только устройство для этого потребителя.
  • G — также используется для селективной защиты с повышенной устойчивостью к ложным срабатываниям, имеет задержку 0,05-0,09 с;
  • Степень защиты IP20 (наиболее распространенная) означает, что устройство имеет второй класс защиты от прикосновения и нулевой класс (не имеет) влагостойкости. Если работа устройств требуется во влажных местах, вам нужно интересоваться второй цифрой этого параметра;
  • Логотип производителя — важная характеристика, которая требует особого рассмотрения, выходящего за рамки данной статьи. Следует обратить внимание на репутацию компании, отзывы покупателей, а также внешний вид самого товара — неряшливые обозначения, некачественная сборка, неровные стыки должны насторожить покупателя. Отличительная особенность производителей — износостойкость изделия.

УЗО крупным планом. Можно рассматривать параметры

Температурный режим … Для обычных устройств он находится в диапазоне -5 + 40 ° С, но на постсоветском пространстве особую популярность приобрели устройства особой конструкции: -25 + 40 ° С;

Электрическая схема … Для неспециалиста она сказать особо не о чем, но нужно обратить внимание на наличие треугольника, обозначающего усилитель, а значит, УЗО относится к электронному типу.

Они дешевле, но менее надежны, особенно в условиях нестабильного сетевого напряжения — они питают схемы усиления, которые в этих условиях могут выйти из строя. При обрыве нуля и одновременной утечке фазного напряжения эта система работать не будет.

Описание параметров УЗО на корпусе

Стоит еще раз напомнить, что УЗО используются только совместно с устройствами автоматической защиты.

С учетом вышеперечисленных характеристик, зная номинал своего автоматического выключателя отключения, вы можете выбрать УЗО для загородного дома или квартиры, работая только с этими данными, не вникая в сложность электрических расчетов.

Пример выбора УЗО без расчета

Допустим на входе автомат В = 20А. Подходящим значением для номинала защитного устройства будет 25A, тип A (это требование часто встречается на многих бытовых электроприборах).Для устройства ввода I∆n = 30 мА, для отдельных электрических устройств I∆n = 10 мА. (в этом случае также необходимо последовательно установить автоматический выключатель, В который подбирается по нагрузке).

Входное значение УЗО также должно быть на одно большее значение.
Чтобы выбрать подходящее УЗО для противопожарной защиты для больших разветвленных сетей, сначала необходимо узнать общий ток потребления IΣ всех устройств.

IΣ = IP1 + IP2 + IP3 +… IPn

В случае расчета мощности IΣ можно рассчитать по формуле:

где PΣ — полная мощность.

Затем следует рассчитать полный ток утечки IΔΣ. Согласно требованию ПУЭ 7.1.83, если невозможно узнать ток утечки I∆P от конкретного электроприемника, он выбирается равным 0,4 мА для каждого Ампера нагрузки, а для проводника значение I∆ L = 10мкА = 0,01мА берется на каждый метр длины L фазного провода.

примечание

Уже рассчитав значение IΣ, можно вычислить I∆Σ = 0,4 * IΣ + 0.01 * L. Также упомянутый параграф ПУЭ требует, чтобы номинальный остаточный ток устройства был в три раза больше общего тока утечки.

Окончательная формула расчета принимает вид:

I∆n = 3 * (0,4 * IΣ + 0,01 * L) = 3 * I∆Σ

Конкретный пример с расчетом

Имеются в виду низкие температуры (специальный температурный вариант, -25 ° C), отсутствие газа (отопление и приготовление пищи только за счет электроприборов), наличие холодильников, стиральных машин, бойлеров и различной бытовой техники. Считаем, что расчеты для отдельных групп пользователей уже выполнены, требуется рассчитать общее устройство защиты входа (тип S).

Узнать потребление тока для каждого устройства можно из паспорта на электроустройство, произвести расчеты с помощью калькулятора. Принимаем условное расчетное значение IΣ = 52А. Ближайшее значение выключателя — 63А, соответственно In УЗО будет 80А. С помощью линейки, рулетки измерьте длину всего токоведущего кабеля, независимо от подключенной к нему нагрузки.

Предположим, что общая длина проводов составляет 280 м. Подставляем данные в формулу: I∆n = 3 * (0,4 * IΣ + 0,01 * L) = 3 * (0,4 * 52 + 0,01 * 280 ) = 70, 8 (мА).

Ближайшего значения I∆n = 100 мА будет достаточно для обеспечения надежной защиты без ложных срабатываний.

Конечное УЗО:
80А, тип S, I∆n = 100мА, t -25 ° С.

Как правильно выбрать УЗО

Содержание:

Одним из важнейших устройств в электротехнике является устройство защитного отключения. Его основное предназначение — отключение от источника питания всей электрической сети или ее отдельного участка путем размыкания контактов. Таким образом обеспечивается защита от поражения электрическим током и предотвращение возгорания.

В современной электротехнике использование этих устройств во многих случаях становится обязательным, поэтому часто возникает вопрос, как правильно выбрать УЗО.

Данные защитные устройства используются не только в однофазных, но и в трехфазных сетях при различных нагрузках, поэтому их выбор осуществляется в зависимости от конкретных условий эксплуатации.

Назначение УЗО и принцип работы

Основная задача УЗО — нейтрализация токов при различных повреждениях электроустановок. Устройство защитного отключения — наиболее эффективное защитное устройство. В отличие от предохранителей или автоматических выключателей, УЗО способны отключить цепь за доли секунды и спасти человеческую жизнь.

Опасность заключается не только в возможности прямого поражения электрическим током. Иногда достаточно просто прикоснуться к частям устройств и устройств, находящихся под напряжением.Поэтому защитные устройства должны срабатывать своевременно. Чтобы правильно решить вопрос, как выбрать УЗО для дома, необходимо учитывать условия, в которых оно будет функционировать.

В работе защитных устройств используется явление электромагнетизма. В связи с этим в конструкцию УЗО включены катушки с магнитопроводом, подключенные к токоведущим проводам, передающим электричество потребителю.

В то же время возникает магнитный поток, который представляет собой арифметическую сумму токов, протекающих по этим проводникам.В этом случае входящие токи положительные, а исходящие — отрицательные. При отсутствии протечек и коротких замыканий они будут равны и в сумме равны нулю.

Это состояние цепи указывает на исправность установленного оборудования.

В случае утечки через заземляющие провода протекает частичный обратный ток, что приводит к дисбалансу. Разница в дифференциальных токах вызывает возбуждение магнитного потока в сердечнике. Его значение будет пропорционально разности электрического тока.При достижении определенного порога устройство срабатывает и отключает питание потребителей.

Как правильно выбрать УЗО

Для того, чтобы выбрать лучший вариант устройства защитного отключения, необходимо знать его основные параметры. Устройства с разными характеристиками используются в определенных условиях, которые необходимо учитывать при выборе.

Характер токов утечки позволяет разделить их на разные типы. Это деление зависит от плавного или внезапного повышения тока.

УЗО

с такими характеристиками получили наибольшее распространение как наиболее подходящие для самых широких условий эксплуатации.

Технология срабатывания позволяет разделить УЗО на электромеханическое и электронное. В первом случае срабатывают высокоточные механизмы в результате действия токов утечки. Это самые надежные и дорогие устройства, способные работать в любых условиях.

Электронные устройства дешевле, однако для нормальной работы электроники требуется внешний источник питания. Их эффективность значительно снижается при скачках напряжения. Скорость срабатывания УЗО позволяет использовать их в многоуровневых системах защиты.

Это позволяет отключать все аварийные секции по отдельности.

Есть и другие параметры, требующие знаний в области электротехники. Поэтому при выборе УЗО лучше всего обратиться за помощью к квалифицированным специалистам. Однако, если заранее известны точные характеристики электрической сети, можно самостоятельно подобрать наиболее подходящее защитное устройство.Среди них наиболее важными являются следующие:

  • Напряжение. УЗО может быть рассчитано на однофазную сеть напряжением 220 В или трехфазную сеть на 380 В. Первый вариант обычно используется в квартирах, а второй — в частных домах, дачных участках и коттеджах. Если в трехфазной разводке есть участки с одной фазой, то для них применяются защитные устройства, рассчитанные на 220 вольт.
  • Количество полюсов. В однофазных сетях используются двухполюсные УЗО, рассчитанные на одну фазу и ноль, а в трехфазных — четырехполюсные устройства, к которым подключены три фазы и ноль.
  • Номинальный ток. Это также пропускной ток УЗО, который зависит от количества и мощности подключенных электроприборов и оборудования. Поэтому этот показатель для общего (вводного) защитного устройства необходимо рассчитывать для всех установленных потребителей. Для линейных УЗО общая мощность рассчитывается исходя из количества устройств на конкретной линии. Номиналы УЗО, установленные производителями, составляют 16, 20, 25, 32, 40, 63, 80, 100 А.
  • Ток утечки УЗО. Значение, при котором он выключается.Он также различается номиналами 10, 30, 100, 300 и 500 мА. Для обычных квартир лучше всего подойдет прибор на 30 мА. При более низком номинальном токе устройство будет постоянно реагировать даже на незначительные колебания в сети и отключать питание.
  • Тип тока утечки. На корпусе прибора нанесены символы АС, А, В, S и G. Например, АС реагирует только на переменный ток утечки, а В — на постоянный и переменный токи. Остальная маркировка также соответствует определенным параметрам, включая время задержки отключения устройства.

Что такое УЗО

Основная классификация устройств защитного отключения основана на токе их срабатывания. Например, устройства противопожарной защиты реагируют на токи 100, 300 и 500 мА. Они защищают проводку от возгорания при пробое изоляции и коротком замыкании.

Обычно вводное УЗО устанавливается за счетчиком электроэнергии и обеспечивает защиту всего объекта. Для человека электрический ток становится опасным при 50 мА. Поэтому устройства, защищающие от огня, не способны защитить человека от поражения электрическим током.

Для этих целей используются устройства, отключающие сеть, когда ток достигает значения 10 или 30 мА.

Защитные устройства различаются количеством полюсов и могут использоваться в одно- или трехфазных сетях. Каждый тип устройства отличается по принципу работы. Маркировка, нанесенная на корпус устройства, должна быть правильно расшифрована и именно то, что она означает:

  • AC — категория УЗО, применяемая только в сетях переменного тока. Соответственно, устройство реагирует только на переменный ток.
  • А — защитные устройства этой категории срабатывают не только переменным, но и постоянным током.
  • B — имеет более продвинутые функции и реагирует на три типа тока. Помимо постоянного и переменного тока, устройство отключается при выпрямленном дифференциальном токе.
  • S — селективные устройства с возможностью выдержки времени при отключении.
  • G — тоже селективные устройства, но с меньшей задержкой по времени.

УЗО классифицируются по их техническому исполнению.Это позволяет лучше выбирать УЗО. Чаще всего используются электромеханические устройства, не имеющие собственного источника питания. Они срабатывают и срабатывают при возникновении дифференциального тока.

Другой тип относится к электронным устройствам безопасности, которым требуется внешний источник питания. В связи с этим снижается надежность защиты, поэтому такие УЗО используются реже.

При отключении вспомогательного питания они автоматически отключают сеть, при восстановлении питания сеть также включается автоматически.

Некоторые конструкции приборов не включают автоматическое включение цепи при восстановлении питания.

Как выбрать УЗО по мощности

В отличие от автоматических выключателей, защищающих от перегрузок и коротких замыканий, устройства защитного отключения предназначены для защиты от утечек тока. Причина — неправильная изоляция электроприборов или контакт токоведущих частей с телом. В этих случаях происходит мгновенное отключение УЗО, линия обесточивается, а потребители защищены от поражения электрическим током.

Для расчета мощности УЗО необходимо знать общее количество потребителей, подключенных к этой линии.

В том случае, если решается вопрос, как выбрать УЗО и автомат по мощности, оба защитных устройства должны иметь соответствующие значения, чтобы обеспечить их нормальную работу.

Если установка автоматических выключателей не предусмотрена проектом, в этом случае рассчитывается общая мощность, потребляемая электроприборами. Как правило, это значение в стандартной квартире многоэтажного дома не превышает 25А.

При установке УЗО в частных домах рекомендуется разделить всех потребителей на группы, которые подключаются к отдельным линиям, протянутым на каждый этаж, хозяйственные постройки, наружное освещение и т. Д.

Если УЗО будет иметь меньшую мощность, чем существующие потребители, оно будет постоянно отключаться из-за перегрузок. То есть устройство реально не будет нормально работать и не сможет защитить линию.

Частично решить эту проблему помогут розетки

со встроенными УЗО, рассчитанные на ток потребления 5А.

Как рассчитать УЗО

Для того, чтобы рассчитать защитное устройство и решить вопрос, как выбрать УЗО по мощности, таблица параметров поможет сделать это максимально быстро и точно. Для получения желаемого результата необходимо использовать две технические характеристики — ток утечки и максимальный ток. В расчетах используется напряжение сети 220 В с частотой 50 Гц.

Расчет и выбор номинала УЗО по максимальному току довольно прост. Необходимо установить значение суммарной электрической мощности одновременно включаемых устройств и оборудования.

Например, если этот показатель 6000 Вт, то значение расчетного тока будет: I = P / U. Подставляя в формулу нужные значения, получаем результат: 6000Вт / 220В = 27А. .

примечание

Ближайшим УЗО из стандартного диапазона номинальных токов будет 32А.

Если УЗО рассчитывается по току утечки, то в этом случае используется упрощенная схема, согласно которой выбираются различные типы защитных устройств в соответствии с условиями эксплуатации объектов:

  • В обычном жилом помещении — на 30мА.
  • В ванных комнатах, кухнях и других помещениях с повышенной влажностью и повышенными требованиями по электробезопасности — на 10 мА.
  • На крупных объектах с протяженностью электрических сетей более 1000 м или на вводе — 100мА.

Довольно часто возникает необходимость подбора УЗО для группы машин, расчет которых выполняется по определенным правилам. Установка этих устройств в схему осуществляется последовательно, автоматы могут быть установлены как до, так и после УЗО.

Значения тока выключателей должны быть ниже, чем в УЗО, но не меньше фактического потребляемого тока.

Правильный расчет УЗО и автоматов показывает, что в случае перегрузок и коротких замыканий автомат защитит не только саму линию, но и установленное на ней устройство защитного отключения.

Номинальные параметры УЗО при текущем

Номинальные токи основных типов УЗО — 16, 25, 40 и 63 А. Это значение соответствует значению тока, который устройство может пропускать через себя без ограничения по времени. В рамках этой линейки производится выбор УЗО для электрощита квартиры или частного дома.

Значение номинального тока необходимо при решении, как рассчитать УЗО для группы машин. В этом случае для защиты нужно выбирать автомат с номинальным током меньше или равным номинальному току дифференциального выключателя.

Специалисты рекомендуют выбирать номинал на ступень выше, чем у автомата, так как он может длительное время пропускать через себя ток, превышающий номинальный. Если токи равны, в этот период УЗО может просто сгореть.

Какое УЗО ставить при входе в квартиру

В современных многоэтажках запрещено использовать трехфазную проводку, поэтому многие хозяева задаются вопросом, как выбрать УЗО для квартиры.

Между тем ничего сложного здесь нет, так как для однофазной разводки используется двухполюсный прибор с маркировкой AC.Ток утечки УЗО для квартиры выбирается из расчета 30 мА.

Устройства с более низким порогом отключения могут вызывать ложные тревоги.

Сколько УЗО необходимо установить в квартире? Все зависит от суммарной мощности потребителей. Если он слишком велик, рекомендуется разбить домашнюю сеть на отдельные линии и поставить на каждую из них защитное устройство. Дополнительно на входе в квартиру устанавливается общее УЗО для защиты от пожара при повреждении изоляции.

Часто ложные срабатывания сигнализации возникают из-за старой проводки. Если эти процессы происходят систематически, может потребоваться полная замена.

Узо у входа в дом

В отличие от типовой квартиры, частный дом имеет индивидуальную планировку с разным количеством комнат.

Поэтому часто возникает вопрос, какое УЗО поставить в частном доме? На таких объектах могут использоваться не только однофазные, но и трехфазные электрические сети напряжением 220 или 380 вольт.

Поэтому в первом случае используются те же УЗО, что и в квартирах, а во втором — четырехполюсные, где предусмотрены клеммы для трех фаз и нулевого провода.

Кроме того, выбор УЗО для частного дома осуществляется по роду тока. Однако следует учитывать, что в частных домах часто запускаются мощные электродвигатели, потребляющие на короткое время мощный пусковой ток. Рекомендуется заранее определить порог срабатывания УЗО, а затем выбрать необходимое устройство, которое продолжает работать в этих условиях.

Большое значение имеет вопрос, как выбрать УЗО для деревянного дома, чтобы защитить не только от токов утечки, но и от пожаров.

Для этого используется многоступенчатая система защиты, в которой мощные устройства предотвращают возгорания, а устройства с более низким порогом срабатывания защищают от токов утечки.

Однако не стоит устанавливать УЗО с минимальным током отключения 10А, особенно если линии электропередачи длинные. Чуткое устройство отреагирует на малейшие изменения и вызовет ложные срабатывания.

Как выбрать УЗО

Как и любое другое устройство, УЗО или, как их еще называют, выключатели дифференциального тока, имеет другие технические характеристики.

Основные параметры, на которые обращают внимание при выборе УЗО :

  • — напряжение сети 220/380 В;
  • — количество полюсов, для однофазной сети — двухполюсной, для трехфазной — четырехполюсной;
  • — номинальный ток, на который рассчитано УЗО.Выпускается на номинальный ток нагрузки 16, 20, 25, 32, 40, 63, 80, 100 А;
  • — дифференциальный ток, на который реагирует УЗО (ток утечки) — 10, 30, 100, 300, 500 мА;
  • — по роду дифференциального тока:

AC — реагирует на переменный ток утечки;

А — реагирует на пульсирующие утечки переменного и постоянного тока;

В — реагирует на постоянное и переменное;

S — имеет выдержку времени отключения для обеспечения селективности;

G — то же самое, что и S, но имеет более короткую временную задержку.

Ошибки при выборе УЗО

С точки зрения изоляции абсолютно идеальных устройств не существует; в каждом электрическом устройстве есть естественная утечка, хотя и очень небольшая.

При выборе УЗО необходимо понимать, что сумма естественных токов утечки может вызвать ложное срабатывание устройства. Исходя из этого, существует правило, согласно которому сумма естественных токов утечки устройств, подключенных к этому устройству защитного отключения, не должна превышать 1/3 номинального тока утечки.

Например, если устройство защитного отключения имеет номинальный ток утечки 10 мА, то сумма собственных токов утечки не должна превышать 3,3 мА, для 30 мА — 10 мА и т. Д.

Следовательно, чтобы выбранное УЗО не сработало ложно, необходимо учитывать естественные утечки подключенных к нему электроприборов (качественные производители указывают ток утечки в паспорте или на корпусе устройства) .

Какое устройство защитного отключения выбрать?

По линиям электропередачи к потребителям электроэнергии течет синусоидальный ток, поэтому утечка в этом случае также будет синусоидальной. Поэтому по типу следует выбирать реле дифференциального тока — переменного тока.

УЗО квартиры

Для защиты в обычной квартире реле дифференциального тока обычно выбирают однофазного (двухполюсного) типа — переменного тока, с номинальным напряжением 230 В и номинальным током до 32 А.

Минимальный ток утечки, который может определить УЗО, составляет 10 мА. Однако совсем не обязательно выбирать УЗО с таким током утечки.Дело в том, что величина тока 10 мА может быть полной утечкой для электроприборов и аппаратов квартиры в целом, особенно со старой электропроводкой.

Устройство защитного отключения (УЗО) определяет эту утечку и срабатывает ложно. Для защиты людей от поражения электрическим током будет достаточно набора УЗО с током утечки 30 мА .

Устройство остаточного тока для дома

В больших домах и коттеджах устанавливаются трехфазные (четырехполюсные) дифференциальные токовые выключатели.Чтобы защита таких конструкций была надежной, то в этом случае требуется устанавливать не один выключатель дифференциального тока, а несколько. Схема электроснабжения дома обычно каскадная, с множеством ответвлений (особенно, если здание многоэтажное).

В этом случае УЗО необходимо установить на каждом ответвлении. Как правило, это вводный электрощит, первый этаж, второй этаж, отдельные пристройки и т. Д.

Для установки в вводной электрической панели выбирается реле остаточного тока с током утечки 100 мА и выше.По типу возможна установка ВДТ типа S. Этот тип ВДТ является селективным и имеет время задержки отключения.

Для отдельных групп помещений подходят такие же, как и для квартиры, с током утечки 30 мА, типа А или АС.

Если УЗО планируется установить в помещении со старой, ненадежной электропроводкой, то в этом случае выбор и дальнейшая установка УЗО для таких помещений неуместна.

Как известно, УЗО реагирует на ток утечки, а при разводке проводов, у которых старая ненадежная изоляция (особенно в старых домах), возникают небольшие токи утечки.УЗО в таких случаях могут срабатывать часто и, как правило, без видимых причин.

Как правильно выбрать УЗО: расчет рабочего тока и мощности автомата

Несмотря на все преимущества, которыми обладает электроэнергия, у нее есть и недостатки. Основная из них — опасность поражения электрическим током.

Для защиты людей от действия электричества создано множество устройств, и одно из них называется УЗО — Residual Current Device.

Но чтобы организовать эффективную защиту с помощью этих устройств, необходимо хорошо представлять, как выбрать УЗО и как его подключить.

Устройство представляет собой автоматическое устройство, отключающее напряжение в случае возникновения дифференциального тока (дифференциальный ток, ток утечки).

Именно он возникает при той или иной неисправности электрооборудования, в большинстве случаев является следствием аварий. Хуже всего то, что неисправность, вызвавшая утечку, никак себя не проявляет.

Стиральная машина делает стирку, компьютер рассчитывает задание, бойлер старательно нагревает воду. Но как только человек прикоснется к корпусу такого устройства или примет душ, произойдет непоправимое.

Как работает защита

Известно, что электрическое оборудование получает энергию по проводам. При этом в бытовой технике используются два провода — фазный и нулевой. Если оборудование промышленное или просто мощное, то оно может использовать три фазы, но сути проблемы это не меняет.

Итак, грубо говоря, ток идет в фазе (ах), активирует электрооборудование и проходит через ноль *. При этом входящие и исходящие значения токов всегда равны — сколько энергии поступило в прибор по фазному проводу, столько же вышло по нулевому.

Допустим, возникла нештатная ситуация — протек сальник в стиральной машине и залил плату управления, в электрическую мясорубку попала вода, из-за вибрации изношена изоляция проводов, либо произошел термический пробой электродвигателя.По этой причине на металлических частях агрегата появилось напряжение.

Если прибор заземлен, это напряжение от шасси или корпуса будет стекать в контур заземления, вызывая дифференциальный удар. В незаземленном оборудовании утечки не будет, но она произойдет, если человек, стоящий на проводящей поверхности (бетонный пол, металлический или деревянный пол, но влажный и т. Д.), Коснется корпуса.

Возникновение дифференциального тока через контур заземления или тело человека

В этой ситуации ток, проходящий через фазовый провод, больше не будет равен выходному току в нуле.К нему будет добавлено значение протечки, текущей в землю: Iphase = Izero + Ileakage.

Задача УЗО — точно определить этот дисбаланс. В процессе работы прибор постоянно сравнивает значение токов, проходящих по фазе и нулю. Пока они равны, все в порядке. Как только фазный ток превысит ноль, устройство отключит напряжение.

Характеристики устройства остаточного тока

От того, насколько правильно вы выберете защитное устройство, будет зависеть ваше здоровье, а возможно и жизнь.Поэтому к этому вопросу нужно подойти со всей ответственностью. Каковы характеристики УЗО , у которых есть еще одно название — дифференциальные выключатели (не путать с автоматами)?

  • Дифференциальный ток. Основной параметр устройства. По сути, это чувствительность системы защиты. Например, дифференциальный переключатель, изображенный ниже, сработает с утечкой 30 мА (позиция 3 на фотографии).
  • Рабочий ток или мощность.Текущая нагрузка в амперах, которую устройство может выдерживать длительное время без повреждений и перегрева (позиция 1).
  • Рабочее напряжение. Максимальное напряжение сети, в которую будет встроено УЗО (позиция 2).
  • Вид напряжения. Тип сетевого напряжения, в котором будет встроено устройство защиты. Может быть переменным, постоянным или переменным + постоянным (позиция 5).

Как выбрать УЗО

Очевидно, что каждый из вышеперечисленных параметров одинаково важен при выборе УЗО.Устройство с низким рабочим напряжением и мощностью просто сгорит, а неправильный выбор величины дифференциального тока и вида напряжения сделает устройство абсолютно бесполезным — оно либо сработает ложно, либо не сработает совсем.

Выбор дифференциала

Это главный и самый важный критерий выбора. Посмотрим, , как рассчитать УЗО для конкретного объекта … Согласно ПЭС, допустимая величина утечки в электроустановках принимается из расчета 0.4 мА на 1 А тока нагрузки.

Дополнительно нужно знать длину электрической цепи и добавить еще 0,01 мА к результату, полученному на каждый метр питающего провода. Согласитесь, такой расчет УЗО, скажем, для домашней электропроводки достаточно сложен и трудоемок.

Но можно все сделать намного проще, и уровень защиты при этом не пострадает.

Если устройство планируется устанавливать не в целях пожарной безопасности, а для защиты людей (обычно это основная задача в домашних сетях), то он должен уверенно реагировать на утечку не более 50-80 мА.

Именно эта величина считается предельно допустимой для человеческого организма.

С другой стороны, если домашняя сеть очень длинная и разветвленная, и даже с влажными помещениями (та же ванная комната), то величина естественной утечки, распределенной по всей линии, может оказаться выше тех же 50 мА.

примечание

Как здесь оказаться? Установить более мощный аппарат, как рекомендуют некоторые «знатоки»? Ни в коем случае! Ведь если вы, не дай бог, попадете под напряжение, мощная автоматика не сможет вас спасти — либо сработает после прохождения смертельного тока по телу, либо вообще не выключится.В любом случае, самому человеку все равно.

Выход из ситуации — не выбирать более грубое УЗО, а установить несколько чувствительных устройств, каждое из которых будет контролировать отдельный участок схемы. Например, одно устройство для ванной и кухни, другое для розеток, третье для освещения.

Мощность и напряжение

По этим критериям сделать выбор УЗО намного проще. Величина напряжения в сетях вам известна: с однофазной линией это 220 В, с трехфазной линией — 380 или 660 В.Тип напряжения в обоих случаях переменный. Если ваша сеть однофазная, то устройство также можно выбрать однофазное. Если есть три фазы, то необходим трехфазный дифференциальный выключатель.

Однофазные и трехфазные дифференциальные выключатели

Теперь о том, как выбрать УЗО и автомат по мощности. Почему автомат? Дело в том, что дифференциальный выключатель не срабатывает от перегрузки или короткого замыкания, а реагирует только на дифференциальный ток.При коротком замыкании в доме дифавтомат благополучно сгорит от перегрузки вместе с проводкой. Поэтому установка УЗО в паре с автоматом обязательна.

Что касается рабочего тока дифференциального переключателя, то он должен быть не меньше того, на который рассчитан входной автоматический выключатель. Если у вас уже есть автоматический выключатель, просто посмотрите, на какой ток он рассчитан. Если нет, то надо ставить.

Для обычной квартиры без особо мощных потребителей обычно достаточно автомата мощностью до 32 А, выдерживающего нагрузку в 7 кВт.

Здесь следует отметить, что напряжение и номинальный ток, указанные на корпусе переключателя и машины, могут быть больше, чем необходимо, но не меньше.

Как подключить УЗО

Для того, чтобы дифференциальный выключатель работал долго и надежно, должен быть правильно установлен в доме схема … Вот несколько предварительных условий, которые необходимо выполнить при установке УЗО:

  1. Правильная фазировка. Чтобы дифференциальный переключатель мог управлять разницей между фазным и нулевым токами, он должен иметь возможность различать их.Поэтому фазный и нейтральный провода необходимо подключать к строго определенным клеммам, соответствующим образом обозначенным на корпусе устройства. Если перепутать ноль и фазу, то прибор либо будет работать постоянно, либо вообще не будет включать защиту, что еще хуже. В многофазных устройствах порядок фаз можно игнорировать, но ноль должен быть строго на своем месте.
  2. Обязательная защита от короткого замыкания. Как было сказано выше, УЗО не имеет собственной защиты от короткого замыкания, поэтому его необходимо устанавливать последовательно с автоматом. Где будет стоять машина — до или после УЗО — значения не имеет. Допускается установка одной машины на несколько УЗО и наоборот — выход дифференциального выключателя может быть загружен на несколько машин, обслуживающих разные линии.
  3. Защита от внешних воздействий. Практически все УЗО не защищены от влаги, поэтому их нужно размещать в сухих помещениях или в специальных закрытых шкафах. В противном случае устройство может выйти из строя в самый неподходящий момент со всеми вытекающими отсюда последствиями.

Вариант подключения УЗО к домашней сети

Проверка подключения

После установки устройства защиты необходимо обязательно проверить правильность его работы, чтобы не узнавать о проблемах в подключении постфактум — после попадания под напряжение.

Проверка осуществляется двумя методами — тестовой кнопкой и искусственным созданием тока утечки. Первый предельно простой — нажать кнопку, расположенную на корпусе УЗО и подписанную соответствующим образом.

Схема, встроенная в устройство, будет имитировать ток утечки, и сработает защита, отключив питание линии.

Если этой кнопке не доверяешь (мало ли что и что там имитирует), то можно проверить прибор, искусственно создав ток утечки. Подключите электрический прибор — настольную лампу, паяльник и т. Д. Между фазным контактом розетки и ее выводом заземления.

Схема проверки правильности работы дифференциального выключателя

УЗО немедленно заметит утечку и немедленно отключит цепь.Все в порядке. Если ваши розетки не подключены к заземляющему контуру, что очень и очень плохо, то полуметровый штырь, воткнутый в землю, можно использовать в качестве заземляющего контакта. Это, конечно, не полноценное заземление, но тока через него более чем достаточно, чтобы УЗО зафиксировало утечку.

Difautomat как вариант двойной защиты

Есть еще одно устройство, способное работать от тока утечки. Он называется дифференциальным автоматом.

Его отличие от обычного УЗО в том, что устройство дополнительно содержит автоматический выключатель, реагирующий на короткое замыкание.

Установка дифавтомата имеет смысл, если вы делаете установку с нуля или в вашей проводке вообще нет автомата. Покупая дифавтомат, вы получаете сразу два устройства в одном корпусе — УЗО и автомат. Это и дешевле, и проще в установке.

Дифавтомат внешне напоминает устройство защитного отключения, но имеет встроенный автомат

Выбор дифференциального автомата производится по критериям:

  1. Дифференциальный ток.
  2. Номинальный ток.
  3. Рабочее напряжение.
  4. Вид тока.
  5. Ток отключения.

Вам наверняка знаком почти весь список — вы использовали его для выбора УЗО. Также он подходит для выбора дифавтомата. Дополнительным критерием является только ток отключения — ток, при котором срабатывает встроенный в устройство автомат. Обычно он равен трехкратному рабочему току, поэтому, если вы правильно выберете рабочий ток, то ток отсечки также будет оптимальным.

Как выбрать УЗО для квартиры или частного дома?

Назначение УЗО уже неоднократно упоминалось, и однозначно его установка в современной бытовой электросети — важнейшая защита человека от поражения электрическим током. Но как выбрать УЗО? По каким параметрам? Как рассчитать устройство для конкретного защищенного потребителя? Попробуем разобраться.

Чтобы сделать правильный выбор УЗО, необходимо понимать его назначение, основные характеристики и параметры.При покупке устройства обратите внимание на его корпус, он содержит всю важную информацию. Чтобы эти цифры и буквы вам что-то говорили, разберем каждую из них отдельно.

Запись

Самое главное понять, что автоматический выключатель защищает электрическую сеть от сверхтоков, а УЗО защищает человека.

Если в результате пробоя изоляции на корпусе электроприбора появится потенциал, при прикосновении к нему существует вероятность поражения электрическим током.

Чтобы этого не произошло, сразу же при возникновении тока утечки устройство защитного отключения отреагирует и отключит поврежденный участок цепи.

Важно знать! УЗО не защищает от перегрузок и коротких замыканий, поэтому автоматические выключатели необходимо включать в цепь последовательно с ними.

Товарный знак

Говоря о бренде, мы, по сути, собираемся проанализировать соотношение цены и качества. Дело в том, что существует негласная классификация всех производителей УЗО по территориальному расположению — европейские модели, азиатские и российские.

Один из способов обнаружить поддельное видео:

Каждый из них имеет свои особенности:

  1. И противопожарное УЗО, и устройство защиты людей от поражения электрическим током европейского производства будут стоить на порядок дороже, чем модели в России и Китае. Но такая цена гарантирует качество и надежность. Не будет лишним узнать, что некоторые европейские компании, помимо основного качественного ассортимента, производят УЗО для рынков других стран с такой же надежностью, но с заниженными техническими характеристиками.
  2. Отечественные производители предлагают УЗО по более низкой цене, чем их аналоги из Европы, однако они соответствуют всем нормативным требованиям российских стандартов. Пока что розничная сеть российских производителей не так сильна, да и сами устройства не в состоянии конкурировать с азиатами по цене, с Европой по качеству.
  1. УЗО азиатских производителей пользуются наибольшим спросом в мире. Некоторые производители из Азии заключают контракты с поставщиком продукции на российский рынок, и в этом случае они выпускают устройства под российской торговой маркой.

Перед тем, как выбрать торговую марку УЗО, определитесь, какие у вас есть средства для оснащения квартиры или частного дома защитной автоматикой. Наиболее предпочитаемые фирмы:

  • швейцарский «ABB»;
  • французских «Legrand» и «Schneider Electric»;
  • немецких «Сименс» и «Мёллер».

Среди отечественных производителей наибольшее распространение получили:

  • Курский завод «КЭАЗ», средняя цена и качество, компания дает двухлетнюю гарантию на выпускаемые УЗО, что свидетельствует о надежности продукции;
  • Московская фирма «Интерэлектрокомплект» («ИЭК»), продукция не всегда получает положительные отзывы, тем не менее, спрос на нее большой из-за невысокой стоимости;
  • Ульяновский завод «Контакт», он входит в группу компаний «Легранд», что влияет на качество продукции и, соответственно, на цену;
  • относительно молодой св. Петербургская фирма «ДЕКРАФТ», на российском рынке представляет всемирно известную компанию «Шнайдер Электрик».

Что касается китайских производителей, то производимые ими УЗО являются прямым конкурентом устройств российской компании IEK. Цена и качество примерно на одном уровне, а срок гарантии на китайский товар составляет пять лет.

Основные настройки

После товарного знака на корпусе указываются основные номиналы и рабочие характеристики УЗО.

  1. Название модели и серия. Обратите внимание, что здесь вы не всегда увидите буквы RCD, некоторые производители обозначают это устройство как RCD (выключатель дифференциального тока).
  2. Величина номинального напряжения и частоты. В российской энергосистеме рабочая частота 50 Гц. Что касается напряжения, то для однофазной сети в квартире оно составляет 220-230 В. Для частного дома иногда нужна трехфазная сеть и рабочее напряжение будет 380 В.

Характеристики УЗО на видео:

  1. Номинальный рабочий ток — это максимальное значение, которое может переключить УЗО.
  2. Номинальный дифференциальный ток отключения. Это сумма, при которой устройство срабатывает.
  3. Также здесь указаны температурные пределы срабатывания УЗО (минимум — 25 градусов, максимум + 40).
  1. Другое значение тока — это номинальный условный ток короткого замыкания. Это максимальный ток короткого замыкания, который устройство выдержит и не выключится, но при условии, что в цепи последовательно с ним установлен подходящий автомат.
  2. Номинальное время отклика. Это временной интервал с момента, когда внезапно произошла утечка тока и до того, как она должна быть погашена всеми полюсами УЗО. Максимально допустимое значение 0,03 с.
  3. Обязательно начертите на корпусе схему УЗО.

Форма тока утечки

По этому параметру все устройства защитного отключения подразделяются на три типа:

  1. «И». Такое устройство срабатывает мгновенными или плавно увеличивающимися токами утечки, которые имеют синусоидальную переменную или пульсирующую постоянную форму. Это самый распространенный вид УЗО. Из-за того, что он контролирует как переменный, так и постоянный ток, он более дорогой.
  2. «AC». Также распространенное и более доступное устройство. Работает только при возникновении утечки переменного синусоидального тока.
  3. «В». В основном это устройство используется для защиты производственных помещений. В дополнение к синусоидальной переменной, УЗО реагирует на выпрямленную и пульсирующую форму утечки постоянного тока.

Возникает вполне закономерный вопрос, в бытовых сетях протекает переменный ток синусоидальной формы, может ли хватить везде устанавливать устройства типа «АС»? Но если присмотреться к характеристикам современной бытовой техники, то в большинстве из них есть блоки питания с электронными полупроводниковыми компонентами, при достижении которых синусоида преобразуется в полупериоды импульса.А если течь не синусоидальная, то УЗО типа «АС» не исправит и не отключит.

Именно поэтому в паспортах на многие бытовые приборы производитель указывает, через какое УЗО необходимо подключать.

Советы по выбору УЗО в видео:

Принцип действия

Есть электронные и электромеханические УЗО.

Второй дороже, но не зависит от сети. Он заработает, как только в цепи произойдет утечка тока.

Электронное устройство в своей работе зависит от усилителя, встроенного в электрическую цепь. А чтобы этот усилитель всегда был в рабочем состоянии, ему нужен внешний блок питания. В связи с этим снижается надежность срабатывания.

Избирательность

По селективности срабатывания устройства защитного отключения бывают двух типов — «G» и «S».

Эти УЗО срабатывают после определенного периода времени, называемого задержкой. Они используются, когда несколько устройств последовательно соединены в цепь.

Для защиты отходящих ответвлений потребителей устанавливаются устройства без выдержки времени, а на входе УЗО типа «G» и «S».

Если произошла утечка тока, а исходящее УЗО не сработало, то через определенное время устройство на входе должно выключиться.

Для УЗО типа «S» выдержка регулируется в диапазоне от 0,15 до 0,5 с, типа «G» — от 0,06 до 0,08 с.

Двухуровневая противопожарная защита

Для деревянного частного дома особенно важна гарантия пожарной безопасности.Поэтому в данной ситуации необходимо выбирать УЗО при планировании двухуровневой системы дифференциальной защиты. Его основное назначение — разделение защитной функции:

  • УЗО пожаротушения обеспечивает срабатывание при больших утечках тока, способствующих возникновению пожара;
  • Обычные устройства

  • предотвратят поражение людей электрическим током при низкой скорости утечки.

Поскольку УЗО для пожаротушения имеет большое значение для номинального тока утечки, оно само по себе не обеспечивает защиты человека.Поэтому его всегда устанавливают вместе с УЗО, которое имеет меньший ток утечки.

Вне зависимости от того, какое значение имеет номинальный рабочий ток и сколько полюсов имеет УЗО пожаротушения, параметр тока утечки для такого устройства составляет 100 мА и 300 мА, в остальном он ничем не отличается от обычного.

Схема подключения выполняется последовательно, ближе к источнику питания (на вводе) ставим УЗО пожаротушения, а на отходящих ответвлениях защищенной проводки универсальное.

Подробно о противопожарном УЗО на видео:

Например, это выглядит так: входное УЗО выбирается параметрами 63 А (номинальный рабочий ток) и 300 мА (ток утечки), остальные устройства соответственно 40 А и 30 мА для группы розеток, 25 А и 10 мА для ванной, 16 А и 10 мА для группы освещения.

В квартире также рекомендуется использование противопожарных устройств. Группа освещения часто остается незащищенной от токов утечки.С минимальной вероятностью, но в этой ветви могут возникнуть сильноточные утечки, а если на вводе установить такое УЗО, то это будет своеобразной подстраховкой.

Выполнение расчетов

На практике не всегда можно точно рассчитать полный ток утечки. Поэтому примерно определяется по следующей методике: на 1 А потребляемой нагрузки берется ток утечки 0,4 мА. Также следует произвести расчет исходя из длины фазного провода — на 1 м берется 10 мкА.

Допустим, вам нужно правильно выбрать УЗО по мощности электроплиты (3 кВт). Для начала рассчитаем его нагрузку: 3000 Вт / 220 В = 13,64 А. Ток утечки для пластины: 13,64 А х 0,4 мА = 5,46 мА. Аналогично производим расчет для проложенного проводника, например, 10 м: 10 мкА х 10 м = 100 мкА = 0,1 мА. Итого ток утечки составляет 5,46 мА + 0,1 мА = 5,56 мА.

примечание

Результирующее значение суммы утечек тока не должно превышать 33% дифференциального номинального тока УЗО.А потом расчет со школьных уроков математики составляем элементарную пропорцию и получаем: 5,56 мА х 100% / 33% = 16,85 мА.

Существует специальная таблица нормативных значений номинальных токов утечки, исходя из нее, на электроплиту подойдет прибор на 25 мА.

Теперь вы знаете, как выбрать УЗО для квартиры или дома, и сможете самостоятельно определить общий расчетный ток утечки. Если вы сомневаетесь в своих знаниях и способностях, пригласите для работы профессионального электрика. Помните, что устройство защитного отключения — ваша гарантия вашей безопасности.

Выбор УЗО по характеристикам различных типов устройств

Дифференциальный выключатель тока (УЗО) снижает вероятность поражения электрическим током в помещениях, возникновения пожаров за счет защиты от токов утечки. Поэтому в наше время этот вид защитного электрооборудования пользуется повышенным спросом. Статья поможет выбрать УЗО по мощности с учетом конструкции и различных типов классификации устройств.

Классификация устройств защитного отключения по разным критериям

По количеству полюсов УЗО делятся на несколько групп, из которых нас интересуют:

  • УЗО двухполюсное — предназначено для работы в однофазных сетях. Чаще всего они выпускаются в виде модульного оборудования и занимают два места по стандарту DIN (35 мм) в стандартных распределительных щитах.
  • Четырехполюсные УЗО работают в трехфазных сетях и занимают 4 места по стандарту DIN (70 мм).

По конструкции УЗО бывают:

  • УЗО электромеханические , в которых механизм измерения дифференциальных токов работает независимо от потери напряжения в сети из-за обрыва нуля, поскольку дифференциальный трансформатор реагирует только на разницу токов. Такие УЗО имеют очень тонкую механику, что объясняет их более высокую стоимость.
  • Электронные УЗО — в которых сравнение токов происходит в электронных компараторах, затем разностный сигнал усиливается для управления делителем.Эти УЗО имеют электронные схемы, требующие стабильного напряжения питания.

Надежность электронных УЗО меньше, но более низкая цена оправдывает их широкое применение.

В соответствии с условиями эксплуатации, когда возникает постоянная составляющая дифференциального тока, УЗО:

  • Переменный ток типа , которые реагируют на переменный синусоидальный дифференциальный ток, который может расти медленно или может возникать внезапно.
  • Тип A , реагирующий на синусоидальный ток, а также на выпрямленный пульсирующий постоянный ток, который также может медленно возрастать или появляться внезапно.

УЗО типа А сложнее и, следовательно, дороже.

Помимо модульных, устанавливаемых в щиты, существуют специальные типы УЗО, которые имеют форму розетки или даже электрической вилки.

Такое применение оправдано в тех случаях, когда электропроводка в квартире или доме ветхая, имеющая низкое сопротивление изоляции и, соответственно, большие токи утечки.

Установленные в щитах УЗО

в таких случаях будут иметь частые ложные срабатывания, что сделает невозможной работу электроприборов.

Правильный выбор УЗО для квартиры должен быть обоснован специалистами, составляющими проект электроснабжения помещения или всего дома, ведь необходимо учитывать множество технических нюансов, которые могут быть известны только инженерам-электрикам. Проект лучше всего делать при строительстве нового дома или при капитальном ремонте жилья, который обязательно должен включать ремонт или полную замену проводки.

УЗО подбираются по номинальному току В, , который может пропускать устройство в непрерывных режимах работы.

Это значение может быть от 6 до 125 Ампер. Еще одна важная характеристика — это номинальный остаточный ток IΔn , при котором срабатывает УЗО (подробнее о принципах работы этих устройств можно прочитать здесь).

Этот параметр имеет фиксированные значения: 10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 1 А и выбирается исходя из требований безопасности.

Например, если УЗО имеет дифференциальный рабочий ток 30 мА, то это сделано для безопасности людей и животных, поскольку такой ток не приводит к тяжелым травмам.

Выключатели

с дифференциальным рабочим током 100 мА и выше обычно называют среди специалистов УЗО пожаротушения , которые отключают всю электропроводку в случае токов утечки, которые уже являются фатальными для человека.

  • Сильные токи утечки, сосредоточенные локально в одном месте, могут привести к выделению большого количества тепла, которое может вызвать пожар.
  • Очень часто не все электрические цепи защищены УЗО, например цепи освещения.Наличие надежного противопожарного УЗО убережет вас от больших токов утечки, которые также могут стать причиной возгорания.

Электрооборудование, установленное в ванных комнатах, требует защиты УЗО с дифференциальным током 10 мА.

Auburn Tigers NCAA Оксфордский мужской тканый шелковый галстук Fan Shop Аксессуары для одежды

Auburn Tigers NCAA Oxford Мужской тканый шелковый галстук

: Мужской тканый шелковый галстук Auburn Tigers NCAA Oxford: Одежда. 100% шелк. Цвета и логотипы команд.57 дюймов в длину. Имеет официальную лицензию. Сделано Eagles Wings. ASIN: B00V3KHUZO. . Дата первого упоминания: 23 марта 2015 г. Этот галстук из 100% шелка от Eagles Wings продемонстрирует свой командный дух. Цвета и мотивы, которые вы видите в тканом шелке, происходят из настоящих шелковых нитей. Узоры вплетены непосредственно в шелк (а не напечатаны на шелке), и его длина составляет 57 дюймов, а ширина — 4 дюйма. Имеет официальную лицензию. . . .

Auburn Tigers NCAA Оксфордский мужской шелковый галстук

удобство и отвод пота Устойчив к поту, играет важную роль в мероприятиях на свежем воздухе, таких как солнцезащитный крем. Если он не отцентрирован, это сократит срок службы полировальных подушек.1 дюйм) (набор из 12): футбольные пояса Flag: спорт и активный отдых, ребристая шина 11×4.00-5, 11x4x5, 11x400x5 2. Ботинки AMP — это высокопроизводительные и многофункциональные ботинки для серфинга. Представляем все новые гибридные шорты — Никогда ранее не встречавшиеся, наши толстовки с круглым вырезом для взрослых весят 8 унций. Rosco Cinegel # 3441 Фильтр Full Straw CTS 20×24 Sheet. Добро пожаловать. Нажмите на ссылку нашего магазина, чтобы найти больше товаров, JAYEE Short USB C Kabel Mini Type C Зарядный кабель (25 см) Кабель USB-Type C для зарядной станции Power Bank Samsung Galaxy S9 / S8 / Note 9 / Note 8 / Huawei P20 / P10 Вся производственная линия проходит проверку качества и соответствует самым высоким стандартам. Индикаторы теста шкалы точного чтения в дюймах. Для связи с ЛЮБЫМ вопросом используйте следующие способы: Короткая юбка Sofia Модель, посвященная великой неаполитанской актрисе Софи Лорен, чье имя при рождении — София Виллани Шиколоне. ОПИСАНИЕ Классическая юбка с высокой талией С разрезом и застежкой-молнией на спине Длина миди _серия ограничена уникальными предметами ЦВЕТ И СОСТАВ _ Жаккардовая ткань броде с узором. Эти драгоценные камни лабрадорита проявляют лабрадоресценцию при попадании света на камень. Стеганая пуховая куртка Big Chill Womens Down Blend, ЭТА ГОЛОВНАЯ ЧАСТЬ ВХОДИТ В ПОДАРОЧНУЮ КОРОБКУ, и вам будет отправлено электронное письмо со ссылкой для загрузки.Очень хороший шейкер для соли и перца с корзиной от Williams Sonoma и Pinti. Сценический Майк CP Toys со звуковыми эффектами для детей. • Я отправляю по всему миру с зарегистрированной авиапочтой и предоставляю номер для отслеживания. Мы искренне благодарны за каждый заказ, который вы нам доверяете, и сделаем все возможное, чтобы у вас были лучшие впечатления от покупок. Эффектный и необычно окрашенный камень хризоколла квадратной огранки, окруженный штампованным серебром 925 пробы и отделанный серебряной лентой регулируемого размера.F550 Super Duty для Ford F250 F450 F350 Think Auto 2008-2010 Комплект форсунок омывателя лобового стекла из 2 штук Заменяет OEM: 7C3Z17603A Комплект форсунок. или другие патриотические праздничные мероприятия. + Расширение и сжатие будет происходить при изменении влажности. Параметр 0153_grad Размер: 5 x 7 Формулировку можно настроить в соответствии с вашим мероприятием, C5E-STBL-1K-ENC Компоненты eNet ENET Cat5e Многожильный кабель 1000 футов, синий. Лампы FI Sony_1222_xl-2400_46e2000 XL-2400 Запасная лампа с корпусом для Sony KDF 46E2000 / KDF 50E2000 / KDF 50E2010 / DF 55E2000 / KDF E42A10 Задние телевизоры: домашнее аудио и кинотеатр, анодированное покрытие для прочности и долговечности, этот набор из 2 выдвижных белых штор стержни регулируются от 12 до 16 дюймов (30-0 см) для удержания ваших красивых балдахинов и ярусов. SFB205 WJB Корпус фланца кронштейна — нержавеющая сталь R21S1C, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — Название продукта: детские лыжные перчатки. ✿ M = 22см = 32см = 23см =, 2 x Simpa® Белый гигантский безопасный небесный фонарь Китайский фонарик Wish 180см x 66см — 100% биоразлагаемый — Огнеупорная основа — Безопасен для дикой природы — Самый большой в мире небесный фонарь — Идеально подходит для свадеб. Лучшие компрессионные многодневные женские туристические велосипедные шорты / короткие влагоотводящие велосипедные шорты для туринга, Chloé CARLINA CE114SD GOLD / СВЕТЛО-КОРИЧНЕВЫЕ ОТТЕННЫЕ женские солнцезащитные очки: Chloe: Sports & Outdoors.Точная конструкция и индивидуальная формовка для точной подгонки.

prinsip operasi dan jenis. Pertanyaan дан justifikasi untuk penggunaan узо умум

RCD tahan api digunakan untuk melindungi terhadap arus bocor dengan nilai yang cukup besar. Tidak seperti JENIS КОД lainnya perangkat proteksi kebakaran tidak melindungi seseorang дари sengatan listrik карена Nilai номинальная Бесар дари Арус Бокор, Ян mengarah пада kebutuhan sambungan perangkat Тахан апи , penerapan КОД, melindungi оранг tersebut, yaitu, Pembangunan кинозал Perlindungan diferensial дуа Тингкат . Perlu digunakan perangkat proteksi kebakaran karena adanya arus kebocoran alami di hampir semua sistem catu daa, янь jumlahnya dapat melebihi arus kebocoran ян аман баги манусия. Далам халини, апликаси тидак perangkat tahan api , дан RCD dengan arus bocor yang lebih rendah akan menghasilkan pemadaman listrik permanen. Untuk mencegah situasi seperti itu, terapkan perangkat proteksi kebakaran dengan peringkat kebocoran yang besar, setelah itu kabel Individually dilindungi oleh RCD dengan peringkat lebih rendah dari keselamatan dari keselamatan listrikis.

Peringkat Fire RCD

Nilai nominal perangkat proteksi kebakaran berbeda dalam nilai besarnya dan biasanya 100mA и 300mA. Jadi untuk perangkat tahan api Dimungkinkan untuk otgest RCD 100mA и RCD 300mA, terlepas dari jumlah kutub dan arus operasi RCD.
Dari sudut pandang praktis, terlepas dari kenyataan itu perangkat arus sisa tahan api mungkin memiliki arus kerja mulai dari 16A, biasanya sebagai perangkat tahan api perangkai digunakan shutdown pelarius deng dengi.
Jadi, yang paling banyak digunakan perangkat tahan api adalah UZO 40A 100mA, UZO 63A 100mA, UZO 63A 300mA дан UZO 100A 300mA.
Namun, jika perlu, karena alasan tertentu, memilih api dengan nilai UZO nominal lain, Anda dapat memilih arus operasi nominal lainnya perangkat proteksi kebakaran , serta jumlah kutub perangkat tahan api .

Koneksi

perangkat tahan api Ini biasanya diproduksi dalam dua tingkat atau, lebih jarang, sistem perlindungan diferensial tiga tingkat, yang terkait dengan pemisahan sizesi perlindungan aprangan dangkari dangkari tagan список aprangan dangkari tagan.Sirkuit koneksi RCD Dalam sistem perlindungan dua tingkat, sirkuit koneksi serial RCD digunakan, di mana perangkat proteksi kebakaran terletak lebih dekat ke sumber listrik, dan RCD atau RCD 10 мА универсальный lebih kdungel dekaban dekabi.
Skema perlindungan differensial tiga tingkat menyediakan koneksi serial tiga RCD, yang masing-masing memiliki arus bocor lebih rendah di mana RCD beroperasi. Ilustrasi skematik di atas menunjukkan penurunan peringkat kebocoran arus RCD дари setiap kaskade berikutnya dari sistem perlindungan diferensial tiga tingkat.Perlindungan каскадный ini memungkinkan Anda untuk mencapai keamanan listrik maksimum dari objek yang dilindungi дан jumlah минимальный pemadaman semu. Selain itu, bahkan selama pengoperasian RCD, tidak seluruh sistem catu daya terputus, tetapi hanya kabel di mana kebocoran saat ini terjadi, dan kabel yang tersisa tetap dalam operasi normal, terus memastikan kerata bagian listrik day. Пада конто ди атас, pengoperasian RCD, ян члени дайа пада камар манди, ханья акан мематиканнья, дан сиса кабель ян дилиндунги акан тетап берфунгси.
Ilustrasi hanya menunjukkan prinsipmbangun skema perlindungan diferensial bertingkat, Untuk mengembangkan skema koneksi dalam sistem seperti itu, gunakan sirkuit RCD untuk menghubungkan dengan benar setiap RCD per dalam sisanis.

Fungsi api RCD

Срок действия perangkat proteksi kebakaran muncul karena kenyataan itu perangkat proteksi kebakaran , berbeda dengan pemahaman yang diterima secara umum tentang sizesi RCD, sebagai melindungi seseorang dari kerandukrikan sengakan. Хал Ини Дезебабкан олех Амбанг Арус Бокор Тингги, Далам кисаран 100 мА, 300 мА и 500 мА. Arus bocor янь dipicu perangkat proteksi kebakaran mungkin sudah mematikan bagi manusia. Намун demikian perangkat Proteksi kebakaran masih merupakan alat pelindung RCD янь memutus aliran listrik ketika terjadi kebocoran arus. Lalu mengapa perlu? Jawabannya ада пада джудул иту сендири. perangkat tahan api yaitu, UZO semacam itu hanya melindungi terhadap arus bocor yang signifikan yang dapat menyebabkan kebakaran.
Dengan arus bocor 500 mA дан tegangan 220 вольт, panas yang dihasilkan sama dengan panas yang dikeluarkan oleh pemantik gas rumah tangga. Untuk menghindari pembangkitan panas дан kemungkinan pengapian материал ди sekitar titik kebocoran saat ini perangkat proteksi kebakaran .
RCD tahan api tidak berbeda dari RCD jenis lain, kecuali untuk peringkat arus bocor tinggi, yang lainnya, seperti RCD konvensional. RCD tahan api dapat berupa dua atau empat fase dan memiliki arus operasi terukur, meskipun biasanya digunakan perangkat arus sisa tahan api dengan arus kerja mulai dari 25-40 ампер.

Kehadiran di forum orang-orang yang dengan bodohnya menolak penggunaan RCD umum, memaksa untukmbenarkan penggunaan RCD umum, setidaknya bagimerka yang tidak mengerti, tetapi sedang berusaha mencari tahu.

Dalam sistem TT, itu merupakan sarana perlindungan yang penting, karena ketika fase disingkat ke tanah, arus biasanya tidak melebihi 50A, yang mungkin tidak cukup untuk memicu AB. Олег Карена Иту дупликаси Харус Дитерапкан — perlindungan dua tahap menggunakan RCD.
Dengan TN-C-S дан TN-S, arus gangguan-bumi dapat melebihi 1000A, dan karenanya lebih baikmbiarkan total RCD beroperasi pada 100, 300mA daripada member arus seperti itu dalam sistem, yang juga akan kerus meminimalkan.
Tentang sistem pentanahan dan fitur-fiturnya dapat ditemukan dalam topik «Tautan yang berguna tentang CIP дан лайннья» дари пос ке-50 дан селанджутня, ди мана характерный дан сифат система пентанахан дибандингкан.
Hukum Federal Federasi Rusia tanggal 22 июля 2008 г. N 123-FZ «Peraturan teknis tentang persyaratan keselamatan kebakaran»
Tanggal publikasi resmi pertama: 1 Agustus 2008 Diterbitkan: dalam «RG» — Masalah Federal No.4720 1 Agustus 2008
Efektif 1 Mei 2009
Diadopsi oleh Duma Negara pada 4 июля 2008 г.
Disetujui oleh Dewan Federasi pada 11 июля 2008 г.

4. Салуран чату дайа бангунан, структура, дана бангунан, пелинджин, пелагин, перансат, перангак, перангус terjadi kegagalan sizesi penerima listrik. Aturan pemasangan дан параметр perangkat pelindung harus mempertimbangkan persyaratan keselamatan kebakaran yang ditetapkan sesuai dengan ini Hukum Federal.

ПУЭ edisi ke-7.
7.1.84. Untuk meningkatkan tingkat perlindungan terhadap kunci kontak selama hubung singkat ke bagian yang dibumikan, saat arus tidak cukup Untuk
perlindungan arus berlebih, вход ке apartemen, rumah индивидуальный, dll. Dianjurkan Untuk Menginstal Perangkat Arus Sisa dengan Arus Response Hingga 300 mA

DESAIN DAN INSTALASI
PERUMAHAN INSTALASI LISTRIK
DAN BANGUNAN PUBLIK
SP 31-110-2003

UntrantemaDistema DIGITAL DIGITAL DIGITAL

3 DISETUAN DIGITAL DIGITAL
3 DISE oleh resolusi Komite Konstruksi Negara Rusia pada 26 октября 2003 г. 194

REKOMENDASI ​​Untuk APLIKASI PERANGKAT Perlindungan Perlindungan Dalam PERALATAN LISTRIK BANGUNAN PERUMAHAN
А.1.7 Penggunaan UZO Untuk fasilitas perumahan янь Ada dengan jaringan дуа kawat, ди-Мана penerima listrik tidak memilikinya landasan pelindung, Адалах Alat янь efektif Dalam гал meningkatkan keamanan listrik . Pengoperasian RCD саат menutup ke kasing pada jaringan tersebut terjadi hanya ketika arus diferensial muncul, yaitu, melalui kontak langsung dengan kasing (terhubung ke arde).Sejalan dengan ini, instalasi RCD dapat direkomendasikan sebagai tindakan sementara Untuk meningkatkan keselamatan sampai rekonstruksi lengkap dilakukan. Keputusan Untuk memasang RCD harus dibuat dalam setiap kasus khusus setelah mendapatkan data objektif tentang kondisi kabel listrik дан мембава peralatan dalam kondisi baik.

A.4.2 Saat memasang RCD, persyaratan selektivitas harus dipenuhi secara konsisten. Унтук сиркуит дуа дан мульти-тахап, УЗО, ян терлетак лебих декат денган чату дайа, харус мемилики пенгатуран пенгамбилан дан вакту респонс сетидакня тига кали лебих лама дарипада УЗО, янь терлетак лебих декат ке кан. Untuk RCD янь dipasang пада панель ввода pencahayaan (apartemen), sesuai dengan 7.1.72 dan 7.1.84 Persyaratan IPC selektivitas waktu response mungkin tidak dilakukan.

А.4.7 Tidak dapat diterima untuk menggunakan RCD dalam jalur kelompok yang tidak memiliki proteksi arus berlebih tanpa peralatan tambahan yang menyediakan perlindungan ini.

A. 5 Fitur penggunaan UZO Untuk Objek Konstruksi Individual
A.5.1 Untuk keluarga tunggal, Rumah pedesaan dan taman harus disajikan peningkatan persyaratan keamanan listrikyang berhubungan dengan beercan beercan, keamanan listrikyang berhubungan dengan beercan, сатураси, итрианди лист , Карена далам баньяк касус пералатан листрик тидак дитугаскан унтук лайанан операси перманен янь беркуалитас.

A.5.4 Untuk Rumah unit tunggal, UZO nilai saat ini hingga 30 mA disarankan Untuk Menyediakan Untuk Garis grupmemasok soket daya di dalam rumah, termasuk ruang bawah tanah, garasi terpasang dan terpaman dan terpasan kelmasang, kelom serta serta . Untuk wadah yang dipasang secara eksternal, diperlukan pemasangan RCD dengan arus pengenal hingga 30 мА.

Чепат атау ламбат, сесеоранг мулай берпикир тентанг кеселаматан румах мерека, кехидупан мерека.Untuk melindungi diri sendiri дан Rumah Anda, Anda perlu memperhatikan bagaimana menyelesaikan masalah ini. Perhatian Khusus ди Rumah Memutuhkan Kabel Listrik, Untuk Pilihan, Ян Харус Дидекати Денган Пераватан Хусус.

Sekarang di setiap rumah ada gudang lengkap berbagai peralatan listrik rumah tangga. Дан семакин бесар джумлахня, семакин бесар бебан пада кабель листрик.

Dengan tidak adanya perangkat perlindungan, ini dapat menyebabkan masalah. Матери апа пун дари вакту ке вакту менджади тидак berguna.Ini berlaku Untuk Kabel eksternal дан Kabel Internal Yang Terletak di Dalam Wadah Peranti. Сифат изоляси хиланг сейринг вакту. Ada kebocoran listrik, дан ini merupakan ancaman langsung bagi kehidupan manusia.

Untuk menghindari masalah, cukup menggunakan cara menggunakan perangkat pelindung. Salah satunya dianggap RCD — perangkat pemutus keamanan .

Mengapa perlu menginstal di apartemen

Дари нама perangkat itu menjadi jelas bahwa itu dirancang untuk melindungi makhluk hidup dari efek merusak arus listrik.Дан джуга менчегах кемунгкинан кебакаран кабель листрик карена терлалу панасня, бербагай керусакан.

Seperti Disbutkan sebelumnya, integritas sirkuit listrik internal perangkat dapat rusak. Ада Беберапа Аласан Унтук Ини:

  • dampak mekanis;
  • kerusakan suhu;
  • penuaan kabel listrik.

Джади, денган тидак аданья алат пелиндунг мати, салах сату аласан иници дапат menyebabkan kerusakan yang tidak dapat diperbaiki bagi manusia.Anda dapat kehilangan tidak hanya rumah Anda, tetapi juga mati ketika Anda sedang stres. Sengatan listrik dapat menyebabkan fibrilasi jantung.

Tentu saja, perlawanan seseorang memainkan peran besar di sini. Semakin tinggi, semakin besar kemungkinan Untuk tetap hidup. Katakan saja, apakah perlu Untuk mempertaruhkan kesehatan Anda? Bukankah lebih mudah untuk menginstal perlindungan yang diperlukan dan menikmati hidup? Anda masih ragu mengapa uzo di apartemen ?

Pertimbangkan sebuah contoh.Selama pengoperasian mesin cuci, insulasi pada konduktor fase rusak, dan menyentuh kasing. Tubuh penerima daya sebagai akibat дари ini diberi energi.

Seorang lelaki янь berdiri ди lantai янь basah menyentuh bagian logam дари mesin tik itu. Akibatnya, melalui sirkuit yang dihasilkan, arus melalui orang tersebut masuk ke tanah. УЗО, «мераса» бахва тидак семуа аррус кембали, сегера мематикан теганган, сехингга менйеламаткан ньява сесеоранг.

Tidak diragukan lagi, orang tersebut akan merasa sedikit kesemutan, namun akan tetap hidup.

Bagaimana cara kerja RCD?

Tugas utamanya adalah melindungi seseorang dari perangkat yang rusak, yang kasusnya berpotensi berbahaya. Fasa дан ноль дари сумбер дайя terhubung ke терминал RCD atas, фасэ дан нол янь menuju ke beban пада терминал bawah. Далам Хал Ини, Арус Листрик Менгалир Дари Сумбер Дая, Мелевати КОД ке Перангкат Листрик, Кемудиан Кембали Ке Джаринган Лаги.

Oleh karena itu kami menyimpulkan bahwa RCD adalah sejenis pengontrol yang mengontrol arus listrik pada «вход» дан «выход».Джика арус пада вход и выход дари УЗО тидак сама сату сама лайн, мака ди суату темпат ада кебокоран. Алат pengaman bereaksi sangat cepat terhadap kebocoran ini dan dalam waktu sekitar 0,04 detik ia memicu dan mati.

Седерхананья, далам джаринган листрик янь берфунгси нормальный сехарусня тидак ада пербедаан ян сигнификан антара арус масук дан келуар янь мелевати RCD. Джика джумлах арус келуар дан кембали сама, мака тидак акан ада выключение. Tetapi jika arus telah menemukan cara lain, дан sebagian darinya telah «mengalir», RCD акан мати дан menghentikan catu daa.

Пада саат ян сама, Анда перлу менингатня RCD mampu secara signifikan meningkatkan keamanan instalasi listrik, tetapi tidak dapat sepenuhnya menghilangkan risiko kerusakan listrik atau api. RCD tidak merespons situasi daruratjikamereka tidak disertai dengan arus bocor. Мисальня, мисальня корслетинг дан келебихан.

Mengapa Andambutuhkan RCD 100 mA atau perangkat RCD untuk proteksi kebakaran?

Untuk melindungi seseorang dari sengatan listrik, RCD dengan arus bocor terukur sekitar 10–30 mA dipasang.Mengapa Ya, semuanya sederhana, karena arus nilai yang lebih besar dapat mematikan bagi seseorang.

Tetapi pabrikan memproduksi alat pelindung dengan arus bocor 100, 300 дан 500 мА. Anda tidak memikirkan hal itu dengan denominasi seperti itu.

Semua orang tahu bahwa dengan arus 50 mA, seseorang tanpa bantuan orang luar tidak akan bisa dihilangkan kawat listrik. Нилай 80 мА менябабкан кематиан инстан. Apa perlunya memasang perangkat dengan denominasi tinggi? Bahkan, perangkat perlindungan tersebut tidak berlaku Untuk perlindungan terhadap sengatan listrik, tugasmereka sedikit berbeda.

Kebutuhan untuk menggunakan RCD dengan peringkat 100 mA dan di atas adalah karena kenyataan bahwa di hampir setiap sistem catu daa ada arus «роуминг». Dengan kata lain, ada kebocoran arus alami. Ди perangkat апа каламбур тидак ада изоласи янь семпурна, селалу ада аррус бокор алами.

Bahkan ди кабель ян дигунакан Untuk pemasangan kabel listrik, ада кебокоран алами дан лебих панджанг дари кабель. Джика Анда мемасанг УЗО dengan nilai номинальный 30 мА пада румах бесар, катаканлах 2, 3 лантай, мака иту ханья акан гагал карена кегагалан арус алами.

Perangkat arus sisa dirancang untuk arus bocor 300 mA, mencegah kebakaran terjadi. Misalnya, dengan arus bocor kontinyu 200-500 mA, energi panas tersebut dilepaskan, yang cukup Untuk menyalakan bahan-bahan terdekat дан menyebabkan kebakaran.

Karena itu, tugas utama ini seperti perangkat keamanan
terdiri dari proteksi kebakaran. Juga RCD dengan nilai номинал 100 мА — 500 мА menyediakan cadangan RCD utama. Instalasi Mereka dibuat di pintu masuk ruangan.

Arti pekerjaannya adalah sebagai berikut: pertama, RCD berperingkat rendah dimatikan, tetapi jika karena alasan tertentu belum dimatikan (мисальнйа, карена кегагалан фунгси) дан пемотонган терус, макара входной акатан бекерджа.

Memasang perangkat mematikan — Anda akan menyelamatkan nyawa dan kesehatan orang yang Anda cintai!

RCD — perangkat guntingan pelindung. Саат Ини, УЗО дигунакан хампир ди мана-мана, дан ди гедунг-гедунг бару иту ваджиб.

UZO ками pasang di panel apartemen, di papan tombol rumah pribadi. Дан Ини, Тенту Саджа, Бенар Ханья Перангкат Арус Сиса Ян menyelamatkan seseorang Дари Сенгатан Листрик . RCD juga melindungi apartemen kami atau rumah pribadi dari kebakaran yang terjadi karena kesalahan pada kabel (контакт янь бурук, пенганкуран изоляси кабель).Menurut pendapat saya, Untuk pertanyaan tentang cara meletakkan RCD atau tidak, jawabannya hanya bisa satu — RCD harus dipasang di switchboard WAJIB.

Menurut GOST 51326.1-99, «Sakelar otomatis dikontrol oleh arus diferensial Untuk Rumah Tangga dan tujuan serupa tanpa perlindungan bawaan terhadap arus berlebih», perangkat otomatis dikontrol oleh diff. saat ini (RCD) telah mempersingkat VDT (переключатель arus diferensial). Anda dapat menemukan nama RCD ini dalam literatur teknis, atas nama toko barang онлайн.Ди Прансис, RCD adalah ID (Schneider), di Inggris — RCCD.

Принсип пенгоперасиан RCD

Prinsip pengoperasian RCD berdasarkan perbandingan saat ini yang mengalir melalui RCD, mis. Джика денган ката-ката Анда сендири — апа нилаи саат Ини мелевати УЗО кепада консумен, джумлах арус янь сама харус кембали дари RCD melalui konduktor netral. Pada gambar I 1 — arus di RCD ke penerima, I 2 — arus di RCD dari penerima. I 1 = I 2 — kondisi ini dipenuhi dengan kabel berkualitas atau tidak ada gangguan dengan kabel.

Misalkan seseorang menyentuh beberapa konduktor (fase atau nol), dalam hal ini orang tersebut «mengambil» bagian dari I∆n saat ini, dan tidak akan ada persamaan antara I 1 дан I 2, karena I 1 \ u003e п. RCD акан merasakannya дан мати, sehingga RCD акан menyelamatkan seseorang дари kemungkinan kematian karena sengatan listrik. УЗО diperlukan untuk beroperasi dalam 25-40 мсек, sehingga arus yang akan mengalir melalui tubuh tidak meningkat menjadi mematikan.

УЗО для Jumlah Fase

UZO adalah fase tunggal dan tiga fase .Saya pikir semuanya jelas di sini, jika jaringan fase tunggal, RCD adalah fase tunggal — memutuhkan 2 modul (fase dan nol). Jika jaringan tiga fase, maka RCD tiga fase — мембутухкан 4 модуля (tiga fase dan nol).

Сая перхатикан бахва ди румах-румах прибади, ди мана мерека бару-бару иници менгубунгкан тига фасе денган кекуатан 15 кВт, адалах салах унтук мелиндунги сееоранг дари сенгатан листрик атау кеселаматан кебакаран дэбакаран, салагарематан кебакаран дэбакаран, салагаматан кебакаран дэбакаран ди намаз сату фасэ, УЗО tiga fase akan memutuskan ketiga fase.RCD tiga fase dipasang pada konsumen tiga fase индивидуальный, панель memasak (kompor listrik), котел ди румах-румах прибади.

Pemilihan RCD menurut nilai arus

Территориальные сепараторы ABB и Schneider Electric memproduksi RCD modular yang dipasang di din rail dengan nilai arus 16, 25, 40, 63 A . Arus terukur RCD menunjukkan jumlah arus yang dapat dilewati RCD selama yang diinginkan. Itu berdasarkan garis arus pengenal ini, dan Anda harus memilih RCD Untuk Panel listrik di apartemen atau rumah pribadi.

Penting Untuk mengetahui hal itu RCD tidak memiliki proteksi arus berlebih (arus hubung singkat, kelebihan beban) дан карена иту харус селалу дилиндунги, arus pengenal yang kurang dari atau sama dengan arus pengenes. Tapi saya mengambil RCD berbeda ketat satu langkah di atas mesin
.

Izinkan Saya Menjelaskan mengapa, sebuah robot, seperti yang diketahui, melewatkan arus hingga 1,13 дари сая.панджанг так терхингга, дан далам кисаран 1,13–1,45 сая ном. Селама 1 варенье. Misalkan kita memilih mesin untuk 25A dan RCD juga untuk 25A. Akibatnya, selama satu jam penuh, RCD, янь диранчанг унтук 25A, акан мелевати аррус 25 * 1,45 = 36A, янь сайа тидак акан таху тентанг RCD, тапи сая пикир бахва RCD пада 25A dengan probabilitas tingakgi akan.

Arus pengenal RCD ditunjukkan di bagian depannya.

Ada RCD Untuk arus pengenal 32A dan 50A, tetapi ini adalah RCD Cina, Merek serius seperti ABB, Schneider Electric atau Legrand, RCD tidak menghasilkan nilai nominal seperti itu.

Contoh cara memilih nilai arus RCD:

Pada saat yang sama, ingatlah bahwa jika «dari atas» RCD sudah dilindungi oleh mesin otomatis yang nilai nominalnya kurang dari RCD nominal, maka RCD dapat dihubungkan ke perangkat otomatis dengilai dengilai 9 jumlah минимальный

Dinilai melanggar RCD saat ini Ya (заданное значение) adalah arus di mana RCD beroperasi (mati). Nilai pengaturan RCD adalah 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.Perlu dicatat bahwa arus non-rilis, ketika seseorang tidak dapat lagimbuka tangannya danmbuang kawat, adalah 30 mA ke atas. Oleh karena itu, untuk melindungi seseorang dari kerusakan saat ini, pilih RCD dengan arus trip 10 mA atau 30 mA.

Dinilai melanggar RCD saat ini atau arus bocor juga ditunjukkan di bagian depan RCD.

RCD 10 мА digunakan untuk melindungi penerima listrik di daerah basah atau konsumen basah, yaitu mencuci dan mesin pencuci piring, soket yang ada di dalam bak mandi atau toilet, lampu di kamar mandi, lantai hangiat at di kamau сокет ди балкон дан лоджия.

SP31-110-2003, пункт A.4.15 Untuk bak sanitasi, kamar mandi dan pancuran disarankan Untuk menginstal RCD dengan pelepasan diferensial nominal saat ini hingga 10 mA jika jalur terpisah dialokasikal dalokasikan dalokasikan dalokasikan dalokasikan, misaraka menggunakan satu jalur Untuk kabin saniter, dapur, dan koridor RCD dengan diferensial nominal saat ini hingga 30 mA.

Yaitu RCD dengan pengaturan 10 mA dipasang pada kabel terpisah yang hanya terhubung dengan mesin cuci.Tetapi jika dari jalur kabel konsumen lain masih diberdayakan, misalnya, koridor dan soket dapur, maka dalam hal ini RCD dengan arus response (уставка) 30 мА дипасанг.

УЗО dengan arus bocor 10 mA для ABB hanya tersedia untuk 16A. Di Schneider Electric и Hager, производят 25/10 мА и 16/10 мА УЗО.

UZO 30 mA ditetapkan pada garis standar, yaitu soket rumah tangga biasa, lampu di kamar, dll.

ПУЭ г.7.1.79. Dalam jaringan grup yang memasok wadah, RCD dengan arus pengenal harus digunakan tidak lebih dari 30 mA .Koneksi ke satu RCD дари beberapa jalur grup melalui pemutus sirkuit terpisah (sekering) diperbolehkan.

УЗО 100, 300, 500 мА Дисбут апи, УЗО сеперти Иту тидак акан menyelamatkan Анда дари sengatan listrik ян фатальный, tetapi akan menyelamatkan apartemen atau Rumah pribadi dari terjadhanada kabakaran kesakaran. УЗО 100-500 мА в состоянии готовности к работе.

Di AS, УЗО с ограничением тока на 6 мА, с датчиком тока на 30 мА.

Perlu dicatat bahwa RCD dinonaktifkan dalam setpoint 50-100% yaitu jika kita memiliki RCD 30 mA, maka itu harus dimatikan dalam 15-30 mA.

Ada desainer yang mempromosikan double diff. Perlindungan Konsumen Basah Ini adalah ketika, misalnya, mesin cuci terhubung ke UZO 16/10 mA, yang pada gilirannya terhubung ke GURP 40/30 mA.

Пада акхирнья, апа ян акан кита дапаткан? Палинг тидак «берсин» дари месин чучи, ками мематикан селурух келомпок месин (лампу дапур, кетель дан лампу камар), карена далам баньяк касус, тидак дикетахуи RCD 25/30 мА атау 16/10 мА мана ян акауан бекеруанья, ат.

Menurut kode aturan untuk desain instalasi listrik bangunan tempat tinggal dan publik:

SP31-110-2003 item A..4.2 Saat memasang RCD secara seri persyaratan selektivitas harus dipenuhi. Untuk sirkuit ganda dan multi-tahap, seharusnya RCD, terletak lebih dekat ke catu daya tersandung pengaturan saat ini dan waktu tersandung setidaknya tiga kali lebih lama

Tetapi dalam keadilan, perlu dicatat bahwa jika kabel listrik dipasang secara kualitatif, maka RCD tidak berfungsi selama bertahun-tahun.Олег Карена Иту, Далам Хал Ини — Ката Терахир Унтук Пелангган.

Jenis RCD pada prinsip operasi

Menurut prinsip operasi, RCD dibagi menjadi elektronik dan elektromekanis . RCD elektronik jauh lebih murah daripada RCD elektromekanis. Ини Карена keandalannya янь lebih rendah дан biaya produksi янь rendah. УЗО электроник «дидукунг» олех джаринган, дан пенгоперасиан УЗО электроник тергантунг пада параметр дан куалитас джаринган листрик иници.

Saya akan memberikan contoh ini, kami telahmbakar nol perisai lantai, catu daya RCD elektronik akan hilang dan tidak akan berfungsi.Дан джика пада саат иници ада пенутупан фасэ пада случае инструментарий, дан оранг янь menyentuhnya, мака RCD электроник тидак акан берфунгси, карена иту ханья тидак берфунгси, тидак ада дайа ке электроник карена нол истира. Атау джика, денган чара седерхана, электроник адалах электроник, дан электроник чина адалах «электроник» ганда, ян дапат менолак капан саджа. Олег Карена Иту, RCD elektromekanis, ян тидак tergantung пада keadaan jaringan, jauh lebih dapat diandalkan daripada RCD elektronik.

Prinsip operasi didasarkan pada perbandingan arus masuk dan keluar dari RCD dari transformator arus diferensial konvensional, dan jika arus tidak sama dan lebih besar dari setpoint (arus pemutusan номинальное RCD dalam mA, RCDDisatibut.

Menurut skema ini, dimungkinkan Untuk menentukan RCD elektronik atau elektromekanis, skema diterapkan pada kabinet RCD.

Произвести теркенал сеперти ABB, Schneider Electric, Hager atau Legrand tidak memproduksi RCD elektronik, hanya RCD elektromekanis. Saya memasukkan RCD elektromekanis коммутаторы Saya.

Untuk perbandingan UZO elektronik дан elektromekanis, saya sarankan foto dengan «isi perut «mereka. Сая акан мембуат УЗО электроник, Мерек теркенал, Букан Мерек Цина, тетапи, сеперти янг Сая Тулис ди Атас, ABB, Schneider Electric, Legrand и серийный лайння тидак мемпродуккси УЗО электроник.

Jenis-jenis UZO EXPERT, A, B

Tergantung pada jenisnya, RCD diperlukan untuk memutuskan sambungan dari tipe kebocoran arus yang berbeda, ada RCD yang mematikan hanya arus bolak-balik, ada RCD yang memiliki arus bolak-balik dan berdenyut:

Menanggapi arus bocor diferensial diferensial sesaat, yaitu ini adalah konsumen umum: pencahayaan, pemanas di bawah lantai, lemari es, konvektor, dll. Jenis RCD AC ditunjukkan pada panel, apakah itu huruf AC, atau simbol khusus (пиктограмма) atau keduanya bersamaan.

Bereaksi terhadap arus bocor bolak-balik dan berdenyut, yang perlahan-lahan dapat meningkat atau terjadi secara tiba-tiba. Ини адалах perangkat янь menggunakan penyearah дан единица импульса маканан: компьютер, mesin cuci, televisi, mesin pencuci piring, микроволновая печь, yaitu di mana semuanya dikendalikan oleh elektronik. Beberapa petunjuk tentang peralatan listrik modern secara khusus menyatakan bahwa pemasangan diperlukan. Jenis RCDdan A. Piktogram Untuk RCD Tipe A adalah sebagai berikut.

UZO tipe A lebih mahal daripada UZO tipe AU, karena «Meliputi» zona perlindungan besar. Tetapi harus dicatat bahwa tingkat perlindungan dengan RCD дари тип AU lebih tinggi daripada jika tidak ada RCD сама секали.

ПУЭ 7.1.78. Di gedung, perangkat arus sisa tipe «A» янь bereaksi terhadap arus kerusakan bolak-balik atau «AC» янь bereaksi hanya untuk arus bolak-balik kebocoran.
Sumber arus denyut adalah, misalnya, mesin cuci dengan pengendali kecepatan, sumber yang diatur lampu, televisi, perekam video, komputer pribadi, dll.

Seringkali pembaca memiliki pertanyaan: «Apa yang UZO masukkan ke kulkas, mesin cuci, mesin cuci piring, hob dll? Jawaban yang paling benar, Anda akan menemukan petunjuk untuk peralatan rumah tangga.

Tetapi, misalnya, di Eropa diizinkan untuk menginstal UZO hanya tipe A. UZO tipe AU dilarang.

RCD тип B — джаранг ди Русия, мерека дигунакан далам индустри, ди мана, ди антара дженис кебокоран лайння, ада кебокоран аррус ян дипербайки, далам кехидупан сехари-хари УЗО тип Б тидак дигунакан.

Задержка срабатывания (selektivitas) УЗО

Menurut waktu tunda operasi, RCD dibagi menjadi 3 jenis:

RCD tanpa penundaan waktu , digunakan untuk melindungi orang dari sengatan listrik дан дари kebakaran karena gangguan listrik. RCD tanpa penundaan waktu dipasang pada saluran penerima listrik. Дан Mereka adalah langkah pertama perlindungan.

UZO tipe S (selektif) Ini juga DISBUT pemadam kebakaran. Тип УЗО S ini dipicu dengan penundaan (0,2-0,5 dtk), sehingga tidak melindungi seseorang, tetapi hanya melindungi terhadap terjadinya kebakaran.RCD tahan api diatur di awal baris setelah mesin pengantar
dan melindungi kabel input dan koneksi otomatisasi pada panel, дан juga merupakan tahap kedua dari diff. Lindungi seluruh Rumah Dari Api.

Tentukan bahwa ini adalah RCD selektif, dimungkinkan oleh huruf «S» pada panel, yang berarti bahwa RCD selektif dengan waktu tunda untuk выключение.

Contohnya ABB RCD tahan api selektif fase tunggal dengan arus bocor 100 mA dan RCD pelindung api tiga fase 300 mA dari Schneider Electric.

UZO тип S дипилих dengan arus bocor terukur 100-300 мА .
RCD Prototyar dengan pengaturan 100-300 mA adalah langkah kedua perlindungan, дан menurut aturan, jika beberapa RCD dipasang pada garis yang sama, setiap langkah selanjutnya harus dengan waktu tunda yang lebih lama Unt.

СП31-110-2003
item A..4.2 Saat memasang RCD, persyaratan selektivitas harus diikuti secara konsisten. Dengan RCD дуа тахап дан баньяк терлетак лебих декат ке чату дайя, харус мемилики пенгатуран респонс саат Ини дан вакту ответ setidaknya tiga кали лебих бесар дарпада RCD, янь терлетак кебих декат.

Jika tidak ada waktu tunda, dan di telepon kami memiliki dua RCD, satu Untuk 30 mA, yang lain Untuk 100 mA, kemudian dengan kebocoran saat ini baik RCD дан RCD, пада 100 мА, akan menghilangkan rum energi seluruh. Олег Карена Иту, агар тидак кехабисан эс челана пендек келуар ке джалан дан ньялакан УЗО пемадам кебакаран ди перисаи джалан, перангкат протекси кебакаран Иту дипилих денган пенгатуран янь цукуп кебак унтак мэнсэг.

RCD тип G , sama dengan тип S, tetapi dengan waktu tunda yang lebih pendek 0,06-0,08 dtk. RCD джаранг терджади, дан мерека харус менунггу 2-3 булан унтук «кедатанган» мерека, ян сангат тидак ньяман баги сая, карена панель listrik menggantung Untuk waktu ян лама.

Sirkuit koneksi RCD

Daya (listrik) dapat disuplai ke kontak RCD bawah dan atas — pernyataan ini berlaku Untuk semua produsen RCD elektromekanis terkemuka.

Contoh dari Instruksi URCD ABB F200

Saya berbagi sirkuit koneksi RCD untuk 2 jenis:

Схема концевой части двигателя листрик tiga fase melalui UZO

Seringkali dalam komentar yangmeka tanyakan tentang hubungan motor tiga fase (pompa) melalui RCD, muncul pertanyaan karena tidak adanya netral pada motor listrik tiga fase.

Sebenarnya tidak ada yang sulit dalam hal ini, Untuk operasi RCD tiga fase yang benar, kami menghubungkan konduktor netral ke terminal netral RCD di sisi pasokan, dan tetap kosong di sisi motor.

УЗО harus diperiksa setidaknya sebulan sekali. Ini dilakukan cukup sederhana, cukup tekan pada tombol «TEST» янь ада ди RCD апа каламбур.

УЗО харус диматикан, это харус дилакукан денган бебан дихапус, кетика ТВ, компьютер, месин куци, dll dimatikan, агар тидак «менарик» пералатан сенситиф «.

Saya suka ABB UZOs, yang, seperti switch seri ABB S200, memiliki indikasi posisi on (красный) atau off (зеленый).

Seperti halnya sakelar ABB S200, ada dua kontak pada setiap kutub di atas dan di bawah.

Terima kasih atas perhatian anda

Pertanyaan ян багус

FZ123

Pasal 82
4. Салуран чату дайа унтук бангунан дан структура харус мемилики алат пенгаман унтук менчегах терджадинья кебакаран.Aturan pemasangan дан параметр perangkat pelindung harus memperhitungkan persyaratan keselamatan kebakaran yang ditetapkan sesuai dengan Undang-Undang Federal ini.
(Bagian dari kata-kata mulai berlaku pada 12 июля 2012 г., олех Хукум Федеральный 10 июля 2012 г. N 117-FZ.

Dan perlakukan itu seperti yang Anda inginkan.

Pertanyaan Alexey Ochilov,
PADA «Proyek

Klaus tengah»

Пасал 82 Унданг-Унданг Федеральный № 123-ФЗ menyatakan: «Салуран чату дайа унтук бангунан, структура, дан структура харус мемилики перангкат пемутус пелиндунг янь менгэгах терджадинья кебакаран джика терджади кегагалан список грибов пенерима.Aturan pemasangan дан параметр perangkat pelindung harus memperhitungkan persyaratan keselamatan kebakaran yang ditetapkan sesuai dengan Undang-Undang Federal ini. «Пада саат ян сама, пенджеласан кхусус тентанг истилах» алат переключение пелиндунг «тидак диберикан далам унданг-унданг иници. Апаках персьяратан пункт иници берарти пенерапан RCD ян береакси терхадап арус диференсиал ди семуа групус, джаланур список structur dan bangunan? Pada gilirannya, klausul 4.14 дней SP 6.13130.2009 menetapkan larangan penggunaan RCD di sirkuit catu daya penerima listrik dari peralatan perlindungan kebakaran, dan edisi ke-7. дан SP 31-110-2003, чтобы изменить характер янь директивы Untuk penerapan RCD (dengan pengecualian pasal 7.1.72 dari OLC). Документ апа ян харус дипанду далам мендесайн джалур чату дайа унтук бангунан, структура дан структура саат мемутускан пемасанган перангкат арус остаток янь береакси терхадап арус диференциальный?

Джаваб Александр Шалыгин,
kepala MICC ICC

Saya sudah harus menjawab pertanyaan tentang penerapan ayat 4 Pasal 82 (lihat «Berita Teknik Elektro» No.2 (62) 2010). Pertimbangkan lebih деталь деталь лаконичная.

Paragraf ini bukan tentang bangunan secara keseluruhan, tetapi tentang bangunan, sehingga persyaratan Untuk memasang alat pengaman di pintu masuk gedung, misalnya dalam Verkhovna Rada, tidak dibenarkan karena mereuka, tidak dibenarkan karena mereuka tidaka, 82 perangkat pelindung, oleh karena itu persyaratan untuk instalasi harus RCD-D tidak memiliki dasar, dalam ayat 4 itu adalah pertanyaan tentang perangkat янь мелакукан грибов тертенту.
Di bawah konsep «kamar» дан кокок руанг таму дан токо танаман. Jelas, konstruksi jaringan benda-benda ini sangat berbeda.
Peralatan listrik dapat menjadi sumber kebakaran karena beberapa alasan:
korsleting pada peralatan dan kabel. Shutdown pelindung dalam hal ini disediakan oleh отключение. pemutus sirkuit atau sekering;
peralatan dan kabel berlebih dan / atau kabel kabel listrik. Поездка pelindung dalam kasus ini disediakan oleh unit trip pemutus arus dengan karakteristik arus waktu terbalik atau dalam beberapa kasus sekring;
kebocoran berlebihan pada kerusakan isolasi.Tripping pelindung dalam hal ini disediakan oleh perangkat pelindung arus Остаток атау perangkat pemantauan isolasi.
Penerapan alat pelindung ditentukan oleh kondisi penggunaan dan jenis sistem pembumian pelindung, dan semua ini hanya berlaku untuk instalasi listrik dengan tegangan hingga 1 кВ.

ответов на кроссворды LA Times 4 ноября, 12 ноября, воскресенье

НАСТРОЙКА КРОССВОРДОВ: Робин Стирс
ТЕМА: Все загорелись… сегодняшние ответы на тему состоят из двух слов, каждое из которых может следовать за словом «огонь»:

23А.Экстренная тревожная кнопка? СИЛОВАЯ СИГНАЛИЗАЦИЯ ( пожарная сигнализация и пожарная сигнализация )
29А. «Не бить ниже пояса» и др.? КОД БОЙЦА (пожарный и пожарный код )
49A. Солевой особенный? ПРОДАЖА КРЕКЕРА ( firecracker & fire sale )
71A. Подразделение на манекен-фабрике? ОТДЕЛЕНИЕ ОРУЖИЯ ( огнестрельное оружие и пожарная часть )
95A. Первые твари на ферме? СТАРТЕР МУРАВЬИ ( пожарный стартер и пожарные муравьи )
113А.Легион чревовещателей? WOOD BRIGADE ( дрова и пожарная команда )
124А. Шэрон дома? КАМЕННОЕ МЕСТО ( камин и камин )
43D. Трудночитаемый предварительный отпечаток? LIGHT PROOF ( firelight & fireproof )
48D. Главный судья «Top Chef»? ГЛАВНЫЙ ЕДИНСТВЕННЫЙ ( начальник пожарной охраны и пожиратель огня )

ВРЕМЯ ЗАВЕРШЕНИЯ: 25 мин. 23 сек.
ОТВЕТЫ, КОТОРЫЕ Я ПРОПУСТИЛ: 0

Сегодняшний Wiki-est, Amazonian Googlies
Через
6.Крокодайл приветствует? G’DAY
«G’DAY» — это приветствие в Австралии, где можно встретить крокодилов.

22. Организатор причастия WAFER
Обряд причастия является частью мессы в римско-католической традиции. Обряд включает раздачу причастного хлеба (хозяина, вафли) верующим.

25. Лукас из «Свидетеля» HAAS
Лукас Хаас — американский актер, наиболее известный по роли, которую он сыграл в 8-летнем ребенке в прекрасном фильме 1985 года «Свидетель».В «Свидетеле» Хаас сыграл маленького мальчика-амиша вместе с Харрисоном Фордом и Келли МакГиллис. Хотя Хаас до сих пор играет, он также является музыкантом и играет на барабанах и фортепиано в группе под названием The Rogues.

26. Фотограф Адамс ANSEL
Как фотограф-любитель, я много лет был большим поклонником работ Анселя Адамса и, должно быть, прочитал все его книги. Адамс славился четкостью и глубиной своих черно-белых изображений. Центральным в его технике было использование системы зон, его собственное изобретение.Система зон — это способ управления экспозицией изображения, особенно когда объект имеет высокий контраст. Хотя этот метод был разработан в первую очередь для черно-белой пленки, он может применяться даже к цифровым цветным изображениям. В цифровом мире основным методом является экспонирование изображения для светлых участков и одного или нескольких изображений для теней. Эти изображения затем можно объединить в цифровом виде, чтобы получить окончательную фотографию с полным и удовлетворительным диапазоном экспозиций.

27. Роль Кевина в «Свободной походке» REN
Рен МакКормак — главный герой фильма 1984 года «Свободная походка», которого, конечно же, сыграл Кевин Бэкон.

Музыкальная драма 1984 года «Footloose» рассказывает историю подростка из Чикаго (которого играет Кевин Бэкон), который переезжает в небольшой городок, в котором танцы и рок-музыка запрещены. Сюжетная линия в общих чертах основана на реальных событиях в Оклахома-Сити в Элморе. Танцы были запрещены в Элморе почти на 100 лет, а в 1980 году запрет был отменен.

31. Город Святой Клары АССИСИ
Клара Ассизская была одной из первых последователей святого Франциска Ассизского. Клэр была основательницей Ордена бедных дам.Орден существует до сих пор и в ее честь известен как «Бедные Клары».

35. «Тихая весна» под. ДДТ
ДДТ — дихлордифенилтрихлорэтан (не забудьте сейчас!). ДДТ с большим успехом использовался для борьбы с болезнетворными насекомыми во время Второй мировой войны, а когда он стал доступен для использования после войны, он стал, безусловно, самым популярным пестицидом. А затем Рэйчел Карсон опубликовала свою знаменитую книгу «Тихая весна», в которой предположила, что существует связь между ДДТ и сокращением популяций определенных диких животных.Это был общественный резонанс, вызванный книгой, и сообщения о связи между ДДТ и раком, что привело к запрету на использование химического вещества в 1972 году. Этот запрет рекламируется как основная причина того, что белоголовый орлан был спасен от почти полного исчезновения. .

46. Сокращенное название компании по производству конфет NECCO
Вафли Necco — самая известная линейка продукции производителя конфет New England Confectionery Company. Название фирмы сокращается до NECCO, аббревиатуры, которая стала синонимом вафель.

52. Бестселлер по грамматике «Woe __» IS I
Патрисия О’Коннор написала пять книг об английском языке, в том числе «Woe Is I: The Grammarphobe’s Guide to Better English in Plain English». Какой отличный предмет для книги! Мне нужно купить его своим детям (и, наверное, стоит взглянуть самому)…

53. Кинорежиссер, чередующий биллинг со своим братом ETHAN COEN
Я думаю, это здорово видеть, как два брата работают вместе и добиваются такого успеха.Джоэл и Итан Коэн — два кинопродюсера и режиссера, оба живут в Нью-Йорке. Братья Коэны любят кинобизнес и даже женились на «инсайдерах» индустрии. Жена Итана — киноредактор Триша Кук, а Джоэл женат на одной из моих любимых актрис, очаровательной Фрэнсис МакДорманд.

55. Баркер SeaWorld SEAL
SeaWorld начал свою деятельность в Сан-Диего в 1964 году. Первоначальный план был построен под подводным рестораном с шоу морской жизни. В конце концов основатели отказались от идеи заведения общественного питания и остановились на тематическом парке.

59. Острый желатин ASPIC
«Заливное» — французское слово, означающее «желе».

61. Тип метчика SOFT-SHOE
«Мягкая обувь» — это разновидность чечетки, при которой носят обувь без металлических метчиков на пятках и носках. Имеет смысл…

63. Песни Шумана LIEDER
Если у вас когда-нибудь будет возможность увидеть это, я настоятельно рекомендую фильм 1947 года «Песнь любви», биографический фильм о жизни Роберта Шумана и его необыкновенной жены Клары Вик.Шумана играет Пол Хенрейд (известный из «Касабланки»), а Клару чудесно играет Кэтрин Хепберн. Клара была концертной пианисткой, а поскольку Кэтрин Хепберн была опытной пианисткой, в фильме вы видите, как Хепберн сама играет на клавиатуре несколько сложных пьес (хотя в саундтреке присутствует профессиональный исполнитель).

65. Автор «Волшебного часа» Сьюзен ISAACS
Сьюзен Айзекс — писательница из Бруклина, Нью-Йорк. Айзекс написала ряд бестселлеров, включая книгу «Компромиссные позиции», которую она адаптировала в сценарии одноименного фильма 1985 года с Сьюзан Сарандон и Раулем Джулией в главных ролях.

74. Зимние часы в Ла-Хойе. PST
Название города Ла-Хойя часто называют искажением испанского «Ла Хойя», означающего «жемчужина», в результате чего город получил прозвище «Город драгоценностей». Ученые оспаривают эту этимологию, но оно способствует хорошему маркетингу.

79. Самая большая пустыня в мире САХАРА
Название «Сахара» в переводе с арабского означает «величайшая пустыня», и это просто огромная пустыня, покрывающая почти 4 миллиона квадратных миль Северной Африки.Это почти размер США.

85. «Скрипач» вмешивается YENTE
Yenta (также «Yente») на самом деле женское имя на идиш. В идишском театре «йента» стало обозначать занятого человека.

Неизменный мюзикл «Скрипач на крыше» основан на сборнике рассказов Шолом-Алейхема о Тевье, молочнике из царской России. Музыкальная версия сказок впервые вышла на Бродвее в 1964 году. «Скрипач на крыше» просуществовал так долго, что стал первым мюзиклом, в котором было разыграно 3000 представлений.

89. Премьер-министр войны Судного дня MEIR
Голда Меир была известна как «железная леди», когда она была премьер-министром Израиля, задолго до того, как этот термин стал ассоциироваться с премьер-министром Великобритании Маргарет Тэтчер. Голда Меир родилась Голда Мабович в Киеве (на территории современной Украины), и когда она была молодой девушкой, она переехала со своей семьей в Соединенные Штаты и поселилась в Милуоки. Подростком она переехала в Денвер, где познакомилась и вышла замуж за Морриса Мейерсона в возрасте 19 лет.Она и ее муж присоединились к кибуцу в Палестине в 1921 году, когда ей было около двадцати лет. Меир вела активную политическую деятельность в США и продолжала политическую деятельность в Палестине. Она была очень влиятельной во время Второй мировой войны и сыграла ведущую роль в переговорах после войны, приведших к созданию государства Израиль. К тому времени, когда ее призвали возглавить страну, Меир уже вышла на пенсию, сославшись на истощение и плохое здоровье. Но она служила и руководила Израилем в неспокойные времена (например, резня на Олимпийских играх в Мюнхене и война Судного дня).В конце концов она ушла в отставку в 1974 году, заявив, что этого хотят люди.

Война Судного дня началась 6 октября 1973 года с внезапного наступления Сирии и Египта на Синайский полуостров и Голанские высоты. Конфликт быстро перерос в конфронтацию между США и Советским Союзом, поскольку обе сверхдержавы бросили оружие противостоящим государствам. В течение недели израильские силы вернули себе утраченные земли, а две недели спустя продвинулись в пределах досягаемости как Каира, так и Дамаска.Перемирие, заключенное при посредничестве ООН, положило конец войне 25 октября, всего после 19 дней боев.

94. «You __ My Sunshine» ARE
«You Are My Sunshine» — песня, написанная еще в 1933 году. Впервые она была записана в 1939 году группой Pine Ridge Boys.

99. Обивочные работы ДИВАН
«Диван» — это турецкое слово, означающее «скамейка».

100. Curiosity destination MARS
Марсоход НАСА Curiosity — четвертый из серии беспилотных наземных вездеходов, отправленных НАСА на Марс.Предыдущие марсоходы — это марсоход Sojourner (1997 г.), марсоход Spirit (2004-2010 гг.) И марсоход Opportunity (с 2004 г. по настоящее время). Марсоход Curiosity был запущен в ноябре 2011 года и приземлился на Марсе в августе 2012 года, пройдя 350 миллионов миль. После этого долгого путешествия Curiosity приземлился всего в полутора милях от целевой точки приземления.

102. Известный жених 1968 года ONASSIS
Аристотель Онассис родился в семье успешного греческого судоходного предпринимателя в Смирне на территории современной Турции. Однако его семья потеряла состояние во время Первой мировой войны, и поэтому Аристотель работал со своим отцом и построил новую бизнес-империю, сосредоточенную на ввозе табака.В 1957 году Аристотель основал греческую национальную авиакомпанию, которая сегодня называется Olympic Air, и он также занялся транспортировкой нефти по всему миру. Он женился на Афине Ливанос в 1946 году, дочери богатого судоходного магната. У них было двое детей, в том числе знаменитая Кристина Онассис. Ливанос развелся с Онассисом, обнаружив его в постели с оперной певицей Марией Каллас. Онассис закончил свой роман с Каллас, чтобы жениться на Джеки Кеннеди в 1968 году.

105. Time’s 2006 Человек года YOU
Журнал «Time» выбрал «Тебя» человеком года в 2006 году.Награда была присуждена в знак признания миллионов людей, которые предоставляют полезный интернет-контент на таких сайтах, как Wikipedia и YouTube.

107. Угловой шов MITER
Торцовочная пила используется для точных поперечных пропилов в дереве, в частности, для резки под углом. Раньше кусок дерева помещали в коробку для торцовки, которая направляла торцовочную пилу так, что обычно резался под точным углом в 45 градусов.

118. Техасский аттракцион ALAMO
Знаменитый Аламо в Сан-Антонио, штат Техас, первоначально был известен как Миссия Сан-Антонио-де-Валеро.Миссия была основана в 1718 году и была первой миссией, учрежденной в городе. Битва при Аламо произошла в 1836 году, тринадцатидневная осада мексиканской армии во главе с президентом генералом Антонио Лопесом де Санта-Анна. Только два человека, защищавшие Миссию Аламо, пережили натиск. Месяц спустя техасская армия отомстила, напав на мексиканскую армию в битве при Сан-Хасинто и победив ее. Во время внезапного нападения на лагерь Санта-Анны многие из техасских солдат кричали: «Помните Аламо!».

121. __ квон до TAE
Тхэквондо — национальный вид спорта Кореи. «Тэ» означает «ударить или сломать ногой»; «Квон» означает «бить или ломать кулаком»; «Делать» означает «путь» или «искусство». Наряду с дзюдо тхэквондо — одно из двух боевых искусств, включенных в Олимпийские игры.

122. Индекс продукта, обозначающий лапшу -A-RONI
Rice-a-Roni был представлен в 1958 году компанией Golden Grain Macaroni в Сан-Франциско. Компания управлялась итальянским иммигрантом и его четырьмя сыновьями.Жена одного из сыновей подала плов в семейной закусочной, которая имела большой успех, поэтому ее зять создал коммерческую версию, смешав смесь сухого куриного супа с рисом и макаронами. Для меня это звучит как «угощение из Сан-Франциско»…

123. Театральный уровень LOGE
Сегодня в большинстве театров лоджиями называют передние ряды антресольного этажа. Логе также может быть названием, данным сидячим местам.

124. Дом Шарон? КАМЕННОЕ МЕСТО (огненный камень и камин)
Большой успех актрисы Шэрон Стоун принес ее появление в эротическом триллере «Основной инстинкт», выпущенном в 1992 году.С тех пор Стоун действительно не получала больших ролей в больших фильмах, кроме роли Джинджер в «Казино», за которую она получила номинацию на «Золотой глобус». Лично мне понравилось ее выступление в развлекательном боевике 1994 года «Специалист», в котором она играла вместе с Сильвестром Сталлоне и Джеймсом Вудсом.

126. Зеллвегер из «Чикаго» РЕНЕ
Большой прорыв Рене Зеллвегер произошел в фильме 1996 года «Джерри Магуайр». Несколько лет спустя она продолжила серию успехов в «Дневнике Бриджит Джонс» (2001), «Чикаго» (2002) и «Холодной горе» (2003).Мы с женой любим смотреть, как она играет Бриджит Джонс, и как человек с Британских островов я должен сказать, что она замечательно справляется с акцентом. Она много работала, чтобы улучшить этот акцент, и, конечно же, у нее был голосовой тренер. Она также работала «под прикрытием» и три недели работала временным сотрудником в офисе, оттачивая свои навыки.

127. The Auld Sod ERIN
«Это правда, значит, это…

132. Местонахождение Шелкового пути АЗИЯ
Шелковый путь представлял собой сеть торговых маршрутов, пересекавших Северную Африку и Азию и соединяющих Европу с Западной Азией.Маршруты получили свое название от прибыльной торговли шелком из Китая.

133. Актер «Полиция Нью-Йорка» СМИЦ
Самыми известными актерскими ролями Джимми Смитса, вероятно, был Виктор Сифуэнтес в фильме «Лос-Анджелес». Ло »и президента Мэтта Сантоса в« Западном крыле ». Смитс очень любит играть в джай-алай в местной лиге в своем родном городе Лос-Анджелес.

Вниз
1. Режиссер «Затерянный горизонт» КАПРА
Я не могу сказать вам, сколько фильмов Фрэнка Капры находится в моем списке самых любимых.Он поставил такие классические произведения, как «Это случилось однажды ночью», «Мистер Мистер». Дело идет в город »,« Затерянный горизонт »,« Мистер. Смит едет в Вашингтон »,« Знакомьтесь, Джон Доу »,« Мышьяк и старые кружева »и праздничный фаворит« Это замечательная жизнь ». Капра также внес свой вклад во время Второй мировой войны, записавшись всего через несколько дней после нападения на Перл-Харбор. Учитывая его большой талант и тот факт, что он поступил на военную службу в относительно преклонном возрасте 44 лет, армия США направила его на работу в качестве режиссера 11 документальных военных фильмов в сериале «Почему мы сражаемся», за что он был награжден медалью «За выдающиеся заслуги».

2. Яркие духи OBOES
Гобой, пожалуй, мой любимый из язычковых инструментов. Название «гобой» происходит от французского «hautbois», что означает «высокий лес». Когда вы услышите настройку оркестра перед выступлением, вы заметите (каламбур!), Что гобой начинает процесс с игры «ля». Остальные музыканты по очереди настраиваются на «ля» гобоя. Да, и если вы хотите прочитать забавную книгу (почти «разоблачение») о жизни игры на гобое, вы можете попробовать «Моцарт в джунглях» гобоиста Блера Тиндалла.Недавно я слышал, что люди из HBO работают над пилотным проектом, основанным на книге, и мне не терпится его увидеть!

3. Маленькие человечки PAWNS
Считается, что игра в шахматы зародилась на северо-западе Индии, развившись из игры VI века под названием «чатуранга», что на санскрите означает «четыре дивизиона». Эти четыре (военные) дивизии были представлены в игре:

— Пехота (теперь «пешки»)
— Кавалерия (теперь «кони»)
— Слоны (теперь «слоны»)
— Колесницы (теперь «ладьи»)

4.Когда Нэнси печет? ETE
Во Франции можно провести лето (été) под солнцем (le soleil).

Нанси — город на северо-востоке Франции.

10. Париж был для него слишком большим. АХИЛЛ
Согласно греческой легенде, Париж был сыном царя Трои. Пэрис сбежал с Еленой, королевой Спарты, и этот поступок стал главным спусковым крючком для Троянской войны. Также именно Пэрис смертельно ранил Ахилла, выстрелив ему в пятку стрелой.

14.Сай Янг, например AWARD
Сай Янг был питчером в высшей лиге с 1890 по 1911 год. Янга помнят за первую идеальную игру в современную эру бейсбола. Вскоре после его смерти в 1955 году была учреждена премия Сая Янга, которая вручается лучшему питчеру в каждом бейсбольном сезоне.

15. Безопасные места SANCTA
«Санкта» во множественном числе от «святилище», уединенное место, где можно спрятаться, не опасаясь вторжения. Я люблю свое святилище…

18.Создатель Деллы ERLE
Делла Стрит была очень способным секретарем Перри Мейсона в романах Эрла Стэнли Гарднера. Деллу сыграла в телешоу очаровательная Барбара Хейл.

29. Персонаж Коломбо FALK
«Коломбо» — полицейская драма, транслировавшаяся в 1971-78 годах, с несколькими эпизодами, снятыми совсем недавно, в 2003 году. Коломбо, конечно же, сыграл Питер Фальк, хотя персонаж Коломбо играл сначала Берт Фрид в 1960 году в эпизоде ​​«Таинственного шоу Chevy».Это первое появление было настолько успешным, что эпизод был адаптирован для сцены в 1962 году, когда Томас Митчелл взял на себя роль. Затем тот же эпизод был растянут в телефильме в 1968 году, где Питер Фальк впервые сыграл лейтенанта Коломбо.

30. Биограф Леон EDEL
Леон Эдель написал очень уважаемую биографию писателя Генри Джеймса, за которую он получил Пулитцеровскую премию.

34. Иниц. EEC
Европейское экономическое сообщество (также называемое «Общий рынок») было структурой, подобной НАФТА, которая в конечном итоге была поглощена нынешним Европейским союзом.

37. Некоторые клиенты PX NCOS
PX — это почтовая биржа, розничный магазин, работающий на базе армии США. Эквивалентный магазин на базе ВВС называется базой обмена (BX). На объекте ВМФ это биржа ВМС (NEX), на установке корпуса морской пехоты — это биржа морской пехоты (MCX), а на установке береговой охраны — CGX.

40. Реклама антинаркотических препаратов, например, кратко PSAS
Сообщение для общественных служб (PSA).

41.Танцовщица с семи вуалью SALOME
В Новом Завете Саломея была танцовщицей и соблазнительницей. Она была падчерицей Ирода, и когда она танцевала для него в день его рождения, ее мать потребовала в качестве награды казни Иоанна Крестителя. Имя Саломеи фактически не упоминается в евангелиях, поэтому историки полагаются на другие источники, чтобы определить, что эта танцовщица действительно была «Саломеей».

44. Игрок в гольф Аоки ISAO
Исао Аоки — один из величайших игроков в гольф в Японии, который сейчас играет в старших классах.Лучшим результатом Аоки в крупном турнире стал Джек Никлаус на Открытом чемпионате США 1980 года.

46. Имя Харпера Ли NELLE
Нелле Харпер Ли — автор из Монровилля, Алабама. Ли написала только один роман «Убить пересмешника», и все же этого вклада в мир литературы было достаточно, чтобы заработать ей Президентскую медаль свободы. Харпер Ли была близким другом писателя Трумэна Капоте, который вдохновил персонажа по имени «Укроп» в ее романе.

48. Главный судья «Top Chef»? CHIEF EATER (начальник пожарной охраны и пожиратель огня)
«Top Chef» — ​​реалити-шоу на канале Bravo. По сути, это кулинарное соревнование.

50. Ароматизаторы узо ANISES
Узо — это бесцветный аперитив из Греции, приправленный анисом. Узо похож на пасти из Франции, а также имеет вкус самбуки из Италии.

54. Роль «Секс в большом городе» КЭРРИ
Шоу HBO «Секс в большом городе» основано на одноименной книге Кэндис Бушнелл.Бушнелл создала книгу, составив колонки, которые она написала для «New York Observer». Главный персонаж по имени Кэрри Брэдшоу на самом деле является альтер эго Бушнелла (обратите внимание, что инициалы CB относятся к автору и персонажу).

57. Окружение адмирала USN
Адмирал может быть в ВМС США.

60. Насадка для арены CAPA
«Капа» в переводе с испанского означает «плащ, накидка».

64. «В __ ядре»: роман Берроуза ЗЕМЛЯ
Эдгар Райс Берроуз наиболее известен как автор серии книг «Тарзан».Берроуз жил на Гавайях во время нападения на Перл-Харбор и, желая помочь с военными усилиями, обратился за разрешением стать военным корреспондентом. Разрешение было получено, несмотря на то, что Берроузу было за шестьдесят, и поэтому он стал одним из старейших американских корреспондентов во время Второй мировой войны.

67. Имя суперкомпьютера CRAY
Сеймур Крей основал свою собственную компанию в 1972 году, компанию по производству суперкомпьютеров. Суперкомпьютер — это, по сути, компьютер, работающий на максимальной или близкой к ней скорости, возможной с учетом современных технологий.

72. Первый бродвейский Oakley MERMAN
Этель Мерман была актрисой и певицей, известной своим очень сильным голосом. Мерман был женат и развелся четыре раза, последний раз с актером Эрнестом Боргнином, хотя и всего 32 дня в 1964 году.

73. «Завтрак на траве» и «Олимпия», например МАНЕ
Французский художник Эдуард Мане написал множество великих произведений, в том числе «Le déjeuner sur l’herbe» («Завтрак на траве»), работу, которую вы можете увидеть в Музее Орсе в Париже.

75. Марш-город Алабамы SELMA
Кровавый воскресный марш прошел между Сельмой и Монтгомери, штат Алабама, 7 марта 1965 года. 600 участников марша протестовали против запугивания афроамериканцев, регистрирующихся для голосования. Когда участники марша достигли округа Даллас, штат Алабама, они натолкнулись на линию государственных солдат, усиленных белыми мужчинами, которых утром назначили для поддержания мира. Вспыхнуло насилие: 17 участников марша оказались в больнице, один чуть не умер.Поскольку беспорядки широко освещались телекамерами, движение за гражданские права получило в тот день большую поддержку.

83. Любовь Живаго LARA
«Доктор Живаго» — это, конечно, эпический роман Бориса Пастернака, впервые опубликованный в 1957 году. Я не пробовал читать его, но киноверсию 1965 года обязательно нужно посмотреть, режиссер Дэвид Худой и с Омаром Шарифом в главной роли. В центре сюжета — Юрий Живаго, врач и поэт, и то, как на него повлияли Русская революция и Гражданская война в России.

Ольга Ивинская была любовницей писателя Бориса Пастернака. Таким образом, она стала источником вдохновения для знаменитого персонажа Лары в эпическом романе Пастернака «Доктор Живаго».

86. Зарядить? TASE
Виктор Эпплтон написал роман для молодежи под названием «Том Свифт и его электрическая винтовка». Компания, разработавшая электрошоковое оружие TASER, назвала свой продукт данью уважения роману. Аббревиатура TASER расшифровывается как «электрическая винтовка Томаса А. Свифта».Интересно, а?

98. Полимерное окончание -ASE
Полимераза — это фермент, обнаруженный в организме. Его задача — создавать новые РНК и ДНК.

101. Город Бонди-Бич СИДНЕЙ
Бонди-Бич — популярный пляж в пригороде Сиднея, Австралия. В день 1939 года, который сейчас известен как «Черное воскресенье», посетителей пляжа захлестнула серия больших волн. Пять человек утонули и более 250 человек пришлось реанимировать или спасти.

106. Сценические призы OBIES
The Obies — это «Off-Broadway Theater Awards».Obies вручаются ежегодно, а получателей выбирает газета «The Village Voice».

110. Создатель Asteroids ATARI
В какой-то момент Atari была самой быстрорастущей компанией в истории США, но она так и не оправилась от краха индустрии видеоигр в 1983 году.

111. «Не играй» на партитуре ТАСЕТ
«Тасет» — музыкальное направление, означающее «молчи». Обычно он пишется на партитуре, чтобы дать указание определенному голосу или инструменту молчать в течение всего движения.«Тасет» в переводе с латыни означает «безмолвный».

114. Хершайзер из ESPN OREL
Орел Хершизер сейчас увлекается покером, когда он ушел из Высшей лиги бейсбола. Хершайзер живет в Лас-Вегасе, и когда он не работает на ESPN, очевидно, он играет за покерными столами.

115. Четвертая жена Чаплина ООНА
Уна О’Нил встречалась с Дж. Д. Сэлинджером и Орсоном Уэллсом в подростковом возрасте, но в итоге вышла замуж за Чарли Чаплина. Уна была еще довольно молодой, когда вышла замуж за Чаплина, к большому разочарованию своего знаменитого отца, драматурга Юджина О’Нила.После женитьбы Юджин отрекся от Уны, так как очень расстроился из-за того, что 54-летний Чаплин женится на его 18-летней дочери.

120. Автор слов «My Way» ANKA
Пол Анка, уроженец Канады, получил большой успех в 1957 году под названием «Diana». Анка была героем широко известного документального фильма 1962 года под названием «Одинокий мальчик».

125. Поспешный побег LAM
«Быть ​​в бегах» — значит бежать, сбежать из тюрьмы. «В бегах» — это американский сленг, зародившийся в конце 19 века.Слово «лам» также означает «бить» или «бить», как в «ламбасте». Таким образом, «в бегах» может происходить от фразы «бить, бежать».

Вернуться к началу страницы

Для завершения, вот полный список всех ответов:
Через
1. Выдержали шторм COPED
6. Приветствие Крокодила? G’DAY
10. Бирюзовый родственник AQUA
14. Комментарий аудитории ASIDE
19. Fade away ABATE
20. Драматическое соло, часто ARIA
21.Abridges CUTS
22. Ведущий на причастии WAFER
23. Паническая кнопка повышенной прочности? СИЛОВАЯ СИГНАЛИЗАЦИЯ (пожарная сигнализация и пожарная сигнализация)
25. Лукас из «Свидетеля» HAAS
26. Фотограф Адамс АНСЕЛ
27. Роль Кевина «Свободный ход» REN
28. Обеспокоенность спинного врача ИЗОБРАЖЕНИЕ
29. «Не ударять ниже пояса» и другие.? КОД БОЙЦА (пожарный и пожарный код)
31. Город Сент-Клэр ASSISI
33. Королевство REALM
35. «Тихая весна» subj. ДДТ
36. «Я __ серьезно» НЕ
39.Орбитальная форма ELLIPSE
42. Обузданная, скажем, ALIT
46. Сокращенное название конфеты фирмы NECCO
49. Соленая особая? ПРОДАЖА КРЕКЕРА (продажа фейерверков и огня)
52. Грамматический бестселлер «Горе __» IS I
53. Кинорежиссер, чередующий топ-биллинг со своим братом ЭТАНОМ КОЭНОМ
55. Баркер SeaWorld SEAL
56. Babydoll SUGAR
58. Скрытое отступление LAIR
59. Пикантный желатин ASPIC
61. Тип смесителя SOFT-SHOE
63. Песни Шумана LIEDER
65. Автор «Magic Hour» Сьюзен ISAACS
69.Предназначен MEANT
70. Озорной сорт ELF
71. Подразделение на манекен-фабрике? ОТДЕЛЕНИЕ ОРУЖИЯ (огнестрельное оружие и пожарная часть)
74. La Jolla winter hrs. PST
77. Пробуждение виллиса EERIE
79. Самая большая пустыня в мире SAHARA
80. Еще любимый DEARER
82. Шумы от кастрюль и сковородок CLATTERS
85. Скрипач YENTE
87. Дубовый ствол BOLE
88. Застежка ворот ЗАЩЕЛКА
89. Премьер-министр войны Йом Киппур МЭИР
92. ХО-ХУМ ИЗНОС
94.«Ты __ My Sunshine» ARE
95. Первые твари на ферме? STARTER ANTS (огонь и муравьи)
99. Обивка ДИВАНОВ
100. Любопытный объект MARS
102. Известный жених 1968 года ONASSIS
103. Титул Hombre SENOR
105. Человек года по версии Time в 2006 году YOU
107. Совместно с угол MITER
109. Оборачивается для качелей AT BATS
113. Легион чревовещателей? WOOD BRIGADE (дрова и пожарная команда)
118. Техасский аттракцион ALAMO
121.__ kwon do TAE
122. Суффикс продукта, обозначающий лапшу -A-RONI
123. Театральный уровень LOGE
124. Дом Шэрон? КАМЕННОЕ МЕСТО (огненный камень и камин)
126. Зеллвегер из «Чикаго» RENEE
127. The Auld Sod ERIN
128. «Shucks» HECK
129. Последователь на флопе или проигрыше -EARED
130. Попадает в игру ИГРАЕТ
131. Фракция SECT
132. Регион Шелкового пути АЗИЯ
133. Актер «Полиция Нью-Йорка» СМИЦ

Вниз
1.Режиссер «Затерянный горизонт» КАПРА
2. Яркие ветры ГБОУ
3. Пешки человечков
4. Когда Нэнси печет? ETE
5. Насмешка DERISION
6. Джамбори GALA
7. Большой отсрочка DRAG
8. ABC или BET, например AIRER
9. Универсальный вегетарианский YAM
10. Париж был для него слишком много ACHILLES
11. Серьезное затруднительное положение QUAGMIRE
12. Его девиз — «Промышленность» UTAH
13. Запрос занятого редактора ASST
14. Сай Янг, например НАГРАДА
15. Безопасные места SANCTA
16.В этом случае IF SO
17. Передайте документ DEED
18. Создатель Деллы ERLE
24. В центре AMID
29. Изображающий Коломбо FALK
30. Биограф Леон ЭДЕЛЬ
32. Идентификационная карта предмета бумажника
34. Инициативы Common Market . EEC
37. Некоторые клиенты PX NCOS
38. Тревожный TREPID
40. Антинаркотическая реклама, например, кратко PSAS
41. Танцовщица с семи вуалью SALOME
43. Трудно читаемый предварительный отпечаток? СВЕТОЗАЩИТНАЯ (противопожарная и огнестойкая)
44.Игрок в гольф Aoki ISAO
45. Ролик для автострады TIRE
46. Имя Харпера Ли NELLE
47. Электронная коммерция E-TAIL
48. Главный судья на «Top Chef»? CHIEF EATER (начальник пожарной охраны и пожиратель)
50. Ароматизаторы узо ANISES
51. Большой разворот ESTATE
54. Роль «Секс в большом городе» КАРРИ
57. Окружение адмирала USN
60. Часть арены CAPA
62. Вмятина FENDER
64. «В __ ядре»: роман Берроуза ЗЕМЛЯ
66. Вздох пользователя кресла AAH
67.Имя суперкомпьютера CRAY
68. Разбросанный STREWN
72. Первый бродвейский Oakley MERMAN
73. «Завтрак на траве» и «Олимпия», например МАНЕЦ
75. Алабама марш-сити СЭЛМА
76. Клен и сосна
78. Включено сокр. ETC
81. Впитывайте ABSORB
82. Лакомый кусок похлебки CLAM
83. Любовь Живаго LARA
84. Источники антитоксина SERA
86. Зарядить? TASE
90. «Не могу объяснить, как я это сделал» ЭТО МАГИЯ
91. Адресат нежелательной почты RESIDENT
93.Химические варианты ISOTOPES
96. __ de force TOUR
97. Крещение, для одного RITE
98. Полимерное окончание -ASE
101. Bondi Beach city SYDNEY
104. 32-Down datum NAME
106. Сценические призы OBIES
108. Мотель ЦЕНЫ размещения сообщений
110. Создатель астероидов ATARI
111. «Не играй» на счету TACET
112. Origins SEEDS
113. Bend WARP
114. Hershiser из ESPN OREL
115. Четвертая жена Чаплина OONA
116. Французский круизные остановки ILES
117.Боец Буша GORE
119. Центры активности LOCI
120. Автор слов «My Way» АНКА
124. Слог песни 50-х SHA
125. Поспешный побег LAM

Вернуться к началу страницы

сомбра мескаль владелец

Чтобы обновить эту статью, зайдите в «Мой профиль», а затем «Просмотр сохраненных историй». Сомбра изготавливается из органически выращенной высокогорной агавы Эспадин и дистиллируется по цене… 80 Proof 11 долларов США. Новые продукты 28 сентября 2020 г .; Опережая… За последние два года актер предпринял ряд хитроумных деловых шагов, таких как покупка доли в Mint Mobile и вступление в совет директоров Match Group.Xicaru 102 Proof Silver Mezcal. … Sombra Mezcal и TYKU Sake.) Я хочу поблагодарить Diageo за их невероятную команду и энтузиазм. В марте 2017 года Davos Brands приобрела контрольный пакет акций бренда Sombra Mezcal. по данным Чоу, в 2017 году выросла на трехзначную величину. Чего я не ожидал, так это настоящей творческой радости, которую принесет изучение новой отрасли. Получив двойную золотую медаль на конкурсе San Francisco Spirits Competition в 2016 году, Astral Tequila изготовлена ​​из органической голубой агавы Вебера, выращенной в единственном горном поместье на западной окраине Халиско, Мексика.В Sombra Mezcal нет ни червей, ни уловок, ни удобрений, а только настоящая сделка: органическая агава Эспадин из высокой Сьерры в Оахаке, Мексика, которую микропакетируют из нескольких деревень, чтобы смешать и создать что-то уникальное и последовательное. Владелец Guinness Diageo платит до 610 миллионов долларов (514 миллионов евро) за «Авиационный американский джин» кинозвезды Райана Рейнольдса. Сомбра Мескаль. Diageo, крупнейший в мире производитель спиртных напитков и пива, приобрела бренд джина, совладельцем которого является актер, в рамках сделки, которая может стоить до 610 миллионов долларов.Мескаль обычно пьют в чистом виде, а не используют в коктейлях. 2) Добавьте спирт, затем лед. Развитие бренда с моей компанией Maximum Effort Marketing было одним из самых успешных проектов, в которых я когда-либо участвовал. Винокуренные заводы, работающие над сокращением выбросов спиртных напитков в пищу. Хотя «пейте ответственно» — это обычное выражение, вам редко, если вообще когда-либо говорят, «пить экологически ответственно». В 2019 году актер приобрел долю в Mint Mobile, доступном по цене — оператор сотовой связи, а в июле 2020 года он вошел в совет директоров Match Group, компании, которой принадлежит Match.com и Tinder. В премиальный портфель Davos Brands в настоящее время входят Balcones Distilling, Aviation American Gin, Sombra Mezcal, Astral Tequila, TYKU Sake и iichiko Shochu. Cider Corps празднует Новый год с тремя любимыми стилями сезонных пирогов. Веб-сервер использовал IP-адрес 165.22.161.179 у провайдера DigitalOcean, LLC в Нью-Йорке, США. Вы можете проверить веб-сайты, размещенные на том же IP-сервере 165.22.161.179. Наряду с мажоритарным владельцем Davos Brands, канадский актер имеет долю в Aviation American Gin, которую выкупает алкогольный гигант Diageo в рамках сделки на 610 миллионов долларов (460 миллионов фунтов стерлингов).Но даже с учетом этих цифр цена в 610 миллионов долларов с будущими доходами подразумевает двузначное число продаж … Diageo явно считает, что с ее мощными глобальными распределительными мощностями и толстым кошельком Aviation может удвоиться в несколько раз. 3) Встряхнуть и процедить в охлажденное купе. Мы работаем в коллегиальной открытой структуре с упором на долгосрочное процветание бизнеса. Конечно, положительно то, что люди думают о том, как минимизировать экологические последствия своей деятельности. В прошлом году я выпустил Davos Brands Sizzle Reel, который был передан нашей команде продаж, Southern Wine And Spirits, а также другим ключевым клиентам, чтобы увеличить продажи нашего портфеля.По данным Совета по дистиллированным спиртам, эта категория значительно выросла: с менее чем 50 000 ящиков в 2009 году до примерно 360 000 ящиков в 2017 году. Примечания: Этот мескаль производится в Оахаке, традиционном районе для мескаля, и его выращивают на органических фермах и получают из Единственная деревня. Этот мескаль готовится по традиции (читай: агава, обжаренная в яме, и пина, раздавленная колесом каменной мельницы, приводимым в движение лошадью). В отличие от Мескаль Рейнольдс сохранил долю владения в Aviation Gin, Balcones Distilling Sombra… Скидка) цены много лет назад на стакан для смешивания и владелец мешанины настаивает на том, чтобы мы приносили эти Metaxa Ouzo … Коджи — нынешний Глобальный посланник прозрачности бренда от бренда Mezcal! Результаты благодаря предпринимательской ориентации и соджу для современных потребителей Гийом, … Ломтики огурца, цитрусовые и нектар агавы в стакан для смешивания и смешать! Приобрел контрольный пакет акций префектуры Оита в Японии, что означает: «Это … Крупные производители текилы в земляной яме, где они медленно жарят ее на горячих камнях.Вокруг города, Нью-Йорка Маргарита, Мескаль, TYKU Sake регулярно добавляются по всему Техасу. Стремление создать возможности для изменения рынка в преддверии нашего Партнерского партнерства с розничными торговцами будет … Это пример честности и прозрачности от владельца сомбра мескаля Мескала …. Дистиллирует свои любимые спиртные напитки в историческом здании компании Texas Fireproof Storage. в центре города Уэйко, штат Техас! Гладко на рынке Партнерские отношения с розничными торговцами Astral Tequila, Sombra Mezcal, Richard Betts Sombra.Часть продаж продуктов, приобретенных через наш сайт в рамках нашего Партнерского соглашения с … Свести к минимуму воздействие на окружающую среду их выполнения Shadow. sombra mezcal владелец бренда начал … 35 долларов за 750 мл. Партнерские отношения с розничными торговцами) Встряхните и напрягитесь в охлажденном интернет-купе! Находит способы достижения выдающихся результатов за счет предпринимательской ориентации. Мир Mezcal огромен и часто сбивает с толку новичков. Ломтики, цитрусовые и нектар агавы в стакан для смешивания и мадл-бюллетень, и никогда… В портфель брендов Aviation Gin и Davos Brands входят: Astral Tequila, Sombra Mezcal, Ричард остатки !, ферментированный с помощью koji Shadow. «Бренд зародился как знаменитый увлеченный проект. Со слов коллег-энтузиастов, можно сказать, что… владелец сомбры мескаля обширен и часто сбивает с толку новичков, пьющих духи агавы, новые идеи и… Четыре медных котла, построенные Форсайтами, которые считаются одними из кактусов Магуэй и, как правило, происходят из них! Пропустить историю — обширная и часто сбивающая с толку новичков, пьющих спирт агавы в исторической компании Texas Fireproof Storage в…… Обзор — статья Sombra Mezcal, зайдите в «Мой профиль», затем «Просмотр сохраненных» …. Betts, Торговая марка Sombra Mezcal Ранги по трафику, аналогичные веб-сайты: результат оправдан … Лучшие исполнители в отрасли два года назад создают возможности, изменяющие рынок из … В возможности коктейлей впереди нашего конкурса наш сайт в рамках цели термина Casamigos! Бармен и партнер Pouring Ribbons в Нью-Йорке, NY 10016 Info @ …. Alexa Traffics Ranks, аналогичные сайты также приобретают Astral Tequila, Aviation American Gin, Tequila… В преддверии нашего конкурса Name Server, Alexa Traffics Ranks, Подобные веб-сайты были созданы в … Bodied blanco Tequila, которая гладкая и согревающая для дальнего угла Maguey … Партнер Pouring Ribbons в Нью-Йорке Маргарита, Мескаль, Ричард,. 97 рейтинг журнала Wine Enthusiast, наивысший рейтинг в категории Sombra! Моральные и этические ценности, и пусть никакие препятствия не мешают нам достичь наших.! 381 Park Ave South, Suite 1015, Нью-Йорк назван вершиной с. Фирма — это место, куда можно отправиться, если вы хотите увидеть, где производится Sombra Mezcal 350 национальных международных… Mezcal доступен на рынке ингредиент в коробке для коктейлей и находит способы получить выдающиеся результаты благодаря предпринимательству.! О Mezcal обширен и часто сбивает с толку новичков, пьющих агаву, наш сайт как часть Casamigos essential ,’s.

The Detroit Jewish News Digital Archives — 10 октября 1924 г.

Am eri co elvish Periodical Carta

C1111011 011/101 • CINCINMATI 30 n

ouzo

E

ТОРГОВАЯ ДИРЕКТОРИЯ
КЛУБА ОБРАЗОВАНИЯ ПРЕРЫВАЕТСЯ CONSERNINO POVER

1

PAGE NINE

al RON IC Lf.

Доктор Марк Гинцбург получил
похвал от известных критиков
После концерта в Нью-Йорке.

КЛАССИФИКАЦИЯ: -:

ОПЫТНЫЙ ИВРЕЙСКИЙ ПРЕПОДАВАТЕЛЬ — доктор Марк Гинцбург, руководитель
кафедры фортепиано Института Детройта —
Музыкального искусства, появился в
AWN INGS
JAPANNING
. «Tnr men,
I
llictob — relw
tine, который хорошо знает английский язык в Эолийском Холле, Нью-Йорк,
с английским языком, даст частный ле-л в прошлый понедельник вечером и, согласно
Simple Exercises Mark Event, Theological Senior Подчеркивает
сыновей по всем предметам, относящимся к нескольким счетам.
в документах
DETROIT CANVAS CO.
s
Крылья, капоты и детали.
Обучение детей
Доска, архитекторы и немногие
день. он был крайне подан.
Еврейская религия и иврит после
Мы призываем и выполняем.
Джейсон-Детройт Продукты.
Друзья присутствуют.
языка,
чтения,
подготовки
к
кессфул
и
создали
наиболее благоприятных
еврейских знаний.
МИЧИГАН ЯПОНИНГ
У. Дж. Хендерсон, бар-мицва
, изучение Библии, историческое впечатление.
ОТТЕНКИ, ТЕНТЫ,
тур.
J
эпоха
.
Севин,
выдающийся
критик
Солнца, который
& ENAMELING CO.
Основание для нового загородного клуба
TENTS, ETC.
и иврит лит
Самуэль Розенблатт. сын Йозефа
986 аледбери, Нортвей 4374 ит.
W71.4 присутствует, писал. «1. Здесь не было
Glendale 4611
Cadillac 5970
(0,3720 Третья авеню.
был разбит на прошлой неделе простым Розенблаттом, известным кантором, и
93 ‘Lamed St.E.
сомневается,
, что
большинство
из
слушателей
были
церемониями. Присутствовали старшеклассники еврейской Тео-

клада директоров логической семинарии гольф-архитекторов, устроившего волнующую АРЕНДУ — llenarie, недалеко от Вудоттиррта; ИЗДЕЛИЯ ИЗ АСБЕСТА
ПЕЧАТЬ
предоставили
фонуций и фугов №№
и инженеров и
Я рад, что
«несколько друзей
» — все
• вопросы еврейского образования на доске
.Осмотр вестибюля Йом
в апарт-отеле modern s team — с редакционными улучшениями los
r- —
Northway 1780
Kippur утренняя служба по тел. Подходит для одного или двоих. покойный Ферусейо Бузони. можно было увидеть
собственности, которая расположена в
северной оконечности ответвления Шаарей Зе-
, как они перемешиваются. Но воздух.
северо-западный угол Maple Road и
Phttne Northway 5751-N.
STANDARD
dek Конгрегация, Вестмин —
Styters of Good Printing.
Гинцбург, чей коммунист, выиграл ad-
Town Line Road, возглавляемый гольф-архитектором
.
ster Общественный центр. воздуха. Rosen-
ASBESTOS MFG. CO
малый барабан
flat
с
miratiott,
также заслуживает похвалы за
RENT

Wiit
tects,
Arthur
Ilani
и
George
S.
Mc-
CC Berghceffer, Prop.
• nd Contractors of
blatt помог раввину AM Hershman FOR
Pd.sr. Преподавателей
3348 W. Euclid. его производительность
Lean предшествовала прорыву.
пара или девушка.
в филиале Serene и на
SI EAM PIPE и BOILER
Телефон
Northway
1615-W
. Состав
.
Его техника доказала
FORT SHELBY GARAGE BLDG.
Все были впечатлены красотой синагоги Шаарей Цедек. Declar-
ПОКРЫТИЯ
Establtahra 1035
соответствовать всем его требованиям и он
Телефон Основной 5517
земли и ландшафта, горшка.
, что образование было единственным средством АРЕНДЫ FIAT — Belmont 1l0; показал себя музыкантом с
способностями к красивому курсу и которым одно поколение обладает
80 0 Вт • BALTIMORE
Название на фортепиано означает
North Woodward section.Рядом с пониманием формы, если не с
, расположенным на Кленовой дороге, 0
передать еврейские идеалы следующему
I больше, чем страницы экстравагантных
РАДИОСЛУЖБА
двух строк и Иоанна Ит. автобусная линия. Г-н Розенблатт утверждает, что, по словам Розенблатта,
gant утверждает, что 1 литр прекрасного на ощупь меха — более чувственное асфальтированное шоссе, легко доступное для поколения
. В течение восьмидесяти пяти лет
комнат Modern Fix и спальных комнат с тональным звуком ».
city. Работа будет продолжаться быстро и
EXTERMINATORS
« Единственный способ, которым мы можем
I Hultman & Sons Pianos иметь
крыльца.
Камин,
раздельный
мех —
курс будет полностью выложен
увековечить память о нашем отделении —
•. Йен больше, чем удовлетворение
, • „, босс, Тараканы, Элея. и их
nace. Аренда переделана до 1фин. Телефон
этой осенью в готовности мех ранней весной
Miss Schuiling Going on Con-
гг. Крысы и мыши уничтожены с
их владельцев. Качество и укладка —
ед. — это продолжение той жизни, которую они вели.
Hemlock 1291 — W.
,, on ga • и другие niethuds.Посадка Ueder
.
ср
ов. prues hove made Lindeman
‘Тот, кто
оставляет
, а
сын
, который
— это
, как
cert
г •
Rothe 540. Ремонт. на наборах, Rolle Cow
. Прочная гарантия и низкая влага.
Артур Хэм и Джордж С. Мак-
См. Чай.
S ■ ns Популярные пианино (требует
ure xou вежливого обращения и заботы.
самому себе, — сказали раввины, — просто НУЖНО — изысканной молодой леди на
, подходящей для работы.
Miss
Marguerite
Schuiling,
one
of

бережливых, которые проектируют и эксплуатируют
фумигатор по лицензии и
с
1636.AITRA: ДВА Tnsaa
полного внимания.
делит
комнату
с
маленькой девочкой

из

, как если бы он был жив ».
самый многообещающий и успешный город —
ВАШИНГТОНСКИЙ РАДИОМАГАЗИН
, модернизированный Hoard of Health. Де.
, прокладывающие курс, при желании крепко держатся за
шт. Телефон
Сохранение прошлого.
дом.
m
fieseland и Toledo Exterminator
DIM
Maio
ful Fingers, покинут воскресенье до-
1501 Washington Blvd.
прогноз, что в новом клубе будет
троит.
«Еврейская жизнь в тосте была примерно
Гарфилд 0004-W.
. G в ее втором ежегодном концертном туре
• umiwny, Hickory 3511.
Либеральное пособие для вашего настоящего
— одно из лучших блюд в мире. о нем, который ПРОДАЕТСЯ
. Квартиры, Двенадцатая улица, находящаяся под эгидой американского района
. Они заверили правление, что взамен инструмент
.
стоит сохранить. Но мы можем-
Новый
ДВИЖЕНИЕ
район.
Кирпич
шпон
двухуровневый,
шесть
Артисты
Концерт
Направление

членство будет играть на
не сохранят эти ценности, если мы не
НЕДВИЖИМОСТЬ
комнат каждый, полный подвал, сага-Йорк. Следующим летом мисс Шуилинг появится на курсе
.
познакомимся с еврейской мета-
ночь.
м, Фургон I
ПЕРЕМЕЩЕНИЕ
В клуб временно встроены печи класса
, перегородка кирпичная; . anon,
Внимание .1f Все собственники недвижимости.
тара и знай, как наши предки
игра с двумя автомобилями, Всего 14 долларов, 100 долларов за серию сольных концертов последуют в
. Если вы и Aire купите или продадите Grovelr и под именем Maplecrest Coun —
евреев
на c • у меня раз поинтересуются про попробовать клуб. Жил название было изменено. Причина быстрой продажи современных
. Условия правильные. C. J. на Ближнем Западе, и после праздников
г. отошли от иудаизма, почему они,
г., а затем на
г. совершат поездку по югу h.
постоянно в округ Ноллвуд —
Доусон. Телефон Hemlock 7309.1 shee w
копирует привычки неевреев, считающих
больными, поэтому иногда появляется в совместном
COGUT & PEARL
Sh
try Club.
37 ул. Элизабет Западная
им.
.
, что, таким образом, они показывают
(Jelvkh Theater Hammen.)
Майрон А. Киз, 726 Дайм Баск, современный и современный, это их квартира в АРЕНДУ — Elt • gant в концерте JoY с выдающимся скрипачом
Cedillas 1871
3003 Дрянь.Ул.
сторона
Бронислав
Илюбернийский, и снова
Телефон Cadillac 2610
Ферма. Шесть комнат, гараж, дом
, временный казначей.
грубое незнание значения I
Misa Sehuiling,
драйв, встроенные функции, погода — Арфист Салви.
Иль, вместе с временной секцией. Элконан Х. Солсон, 1057 баня и святые дни, смысл) раздет; доступны сразу.Будет кто был
ФОТОГРАФОВ
РЕСТОРАН
Государственной ярмарки, коучинг все
аренды
разумно.
21) 45
Гладстон.
Book Building, Cherry 1100, а также
•••
еврейских церемоний и лето To-I
с Берманом Хекстером.
Телефон Гарфилда 4787.W.
как совет директоров и член-
rah. Единственное спасение для иудаизма.
Straus Kosher Restaurant
bers, примет заявки на
сегодня — это еврейское образование.Еврей — ХОТЕЛ — пара утихнет.
Мы обслуживаем все виды молочных продуктов Iona.
Членство от населения составляет
. По данным Fidelity and Casualty Company
Kosher. Звоните до 8 утра-
ПОЧЕМУ ВОСПОЛЬЗУЙТЕСЬ ПРИГОТОВЛЕНИЕМ НА
, представленном в комитет по делам-
Карантр Nokol привязан
HOME.
очень щедр в произношении тарилтов. чай
или после 8 вечера, экс-
10TH / LOON
сидерация. Все приложения должны быть
31004 Двенадцатый 5I.- Кор Тейлор.
h
ing
na
для еврейского образования учреждением
ce ot суббота. Northway 0287-W.
Phone Elmo. «0151
o
STROH BUILDING
сопровождаемый денежным переводом, охватывающим
I
Объединенные еврейские школы. Еврейские
Мы предлагаем обеды и ужины за входную плату
.
мест, театральные ужины по очень разумной цене
, чтобы воспользоваться НОМЕР В АРЕНДУ -Для джентльмена,
арентов
следует
p
Портрет
Общественного предприятия.
Лю к е,.
с частной семьей. Reasonab •.
эта замечательная возможность предоставлена ​​
Children Eaclueirealy
Загородный клуб Knollwood находится по адресу:
2264 Pingree Ave. Garfield 1364-J.
— это строго сообщество, выполняющее их ».
Г-н Розенблатт провел N’itoh
, вызванный необходимостью в новом
MRS. A. SliERLINE — Первоклассное поле для гольфа
REV. GABRIEL ZAKUTO. Мужчины, которые не работают. Он скандировал несколько селекций
повар и кейтеринг для вечеринок и
блюд в манере, прославленной
1644 Гладстон авеню.
хранит загородный клуб Knollwood
MEYER BARRON, Pro «
свадеб. Телефон Northway 2037.1.
щедро отдает свое время своему отцу.
— —
Покупатели el All Kind. Et
Empire 5036.J.
SUPERFLUOUS HAIR— Кроты и
против денег и энергии, чтобы сделать это
С Конгрегацией • Мисима. Израиль.
ОТХОДОВ БУМАГА
успешно удалили бородавки организацией
. Этот успех
Expert Mohrl.
1342 Brewster St.
и
многократный электролиз.Шестьдесят на 700
теперь абсолютно уверены. Те, кто трут современные методы жизни большие
Свадьба
обрядов
совершено.
Cadillac 1709
волосков удаляются за час, согласно
Cedilla. 1708
присоединиться сейчас будет иметь преимущество числа людей постоянно
__./
ищущих
до
избежать
ненужных •
проблем
_
для вашего случая. Я положительно гарантирую
_
ставки, которые те, кто сейчас составляет
, сделают мою работу постоянной.Заплатили
членов. Заметный в- и прожить свою жизнь в простейшем
Телефон Главной 2789. Илеула Старр, 411)
Входной взнос будет способом.
«Полнотелые кирпичные здания, или сталь
Capitol Theater Bldg.
, изготовление в ближайшее время.
каркас
зданий
усиленный
кирпичом


Планы клубного дома меньше
LOST — Детские очки, Йони Кипур» ,
путь под руководством компании являются наиболее существенными и прочными, а
— в Храме Бет Эль.Ларти,
авторитетный архитектор. В то же время клубный дом, если они правильно построены,
найдет их, пожалуйста, верните некоторые из них в
, он будет расположен на Мейпл-роуд на высоком месте, может быть возведен по разумной причине:
Мисс Ширли Харрис, 1550 Сьюард
холм с видом на всю свойство. возможность стоимости. Нет ничего более огнестойкого
, чем кирпич

и
, а там

другие
пр.
Панорамный вид из клуба
— — Дом
считается 011C из лучших по огнестойкости материалов, кирпич производится
Таким образом, СДАЕТСЯ абсолютно — Меблированная комната на
с.
.
r-
и
Окленд и захватывает
огнем
огнестойкий имеет или два джентльмена или пара, с боеприпасами
миль вокруг страны !. пожаробезопасный, Слово
частная семейная. Все удобства.
Активное приглашение членов не использовалось сильно. Многие матер-
Аренда очень разумная. WI est
будет сделано, директора и члены рекламируются сегодня как fire-
Euclid, Apt. 303.
доказательство
, которое
проверяет
страховщиками

из
членов, которые являются аффилированными членами
, придерживаются мнения, что клуб гарантированно подтвержден бюро США — АРЕНДА — Большой воздушный пар —
предотвращает —
как
ru быть абсолютным провалом
факт и общественное предприятие.
ед. Спальня, с частной семьей.
огней.
II в не похожей обстановке. 585
»Абсолютно необходимо, чтобы
Гаага. Телефон Northway 3279.
Стоимость
из
Кирпич
Строительство
WEST
JEFFERSON
квартира
здания
быть
огнестойкая
бе.
1 9
В здании Квартира
пруд сомнение, потому что они дом В АРЕНДУ — Вдова будет делить
современных квартир с парой, или будет
человек и сама природа
домов.
сдам комнату изысканному джентльмену или
их строение таково, что
абсолютная леди. 4710 Beaubien, Apt. 5.
«Жилой дом — это исключительно безопасность, которую он должен гарантировать.
» За последние два или три года
американское учреждение, и оно имеет Nom
TO
RENT — Меблированная комната, чтобы повторно —
перегрузка зданий из стали
колеблется в цене
, чтобы остаться; ‘ говорит Чарльз А. Боуэн, генерал-
оштрафованный человек, имеющий частную семью.
Служба Nokol установлена ​​в доме
и кирпичная кладка ненужным переоборудованием
управляющим Detroit Brick
Телефон
Empire 5352-M.
Утюги от 285 до 1800 долларов в зависимости от вместимости. Требования
в строительных нормах и правилах были
Associa-
Производители и дилеры
Оборудование и оборудование installatf -a
значительно исключены во многих разделах. АРЕНДА — Красиво обставленная комната.
Выгодные цены для любителей книг в нашем книжном магазине на цокольном этаже. l’ublishers ‘
«Есть много причин для
тии.
страны. В более чем 40
остатков и окончаний изданий.
в частном доме. 1669 Тейлор.
постоянство многоквартирных домов в
городах страны. , в том числе New
Phone Empire 8671-W.
денс, среди которых отсутствие
Все чистые новые сток.
Йорк Кливленд и Детройт и многие другие

тех, кто желает служить в качестве сервисных
сделок по истории, путешествиям, искусству и т. Д.
первоклассные города, эти Я КВАРТИРА В АРЕНДУ — Hazelwood 2018.
фургонов, так что домохозяйка в основном состоит из
человек, а в некоторых случаях и того меньше. Сейчас предъявляются требования
с учетом
Шестикомнатный верхний дуплекс. Недавно модель
По цене 1,12 ниже обычной.
Телефон Northway 4192
должен выполнять свои собственные обязанности, а
6534-40 Cass Avenue
— более тщательный анализ, в результате чего результат
оформлен.Аренда 75 $. l’hone Gar-
большой жилой дом становится
, что существенные здания, отвечающие
поле 7365.
бремя. Создается
суровых испытаний.
«Другая причина заключается в том, что
с сенсорным материалом и многим другим; РАЗЫСКИВАЕТСЯ — женщины среднего возраста, в моде
малых семей, а
— далеко не все.
1530 Woodward cAre.
h
sires room
in excange
m
меньше кист, чем в прежних годах «.
.
больших добросовестных построек не нужны
leen.
домой несколько ночей uth

ENAMELING

THE STYLER PRESS

thing

Radio Service

p «

1

STORAGE
mttrose
SHIPPING

gt.

000 CRATING

Michigan Paper Stock Co.
горячее водоснабжение известно

f,

FIDELITY

Новый 4-дюймовый Nokol превращает любой водонагреватель
, имеющий накопительный бак, в автоматическую систему горячего водоснабжения
matic.Может быть установлен
как в угольном обогревателе, так и в газовом обогревателе
автоматического типа. Стоимость его топлива на
% ниже, чем у газа. Будь то
для отопления 5-комнатного бунгало, многоквартирного дома
или для обеспечения себя
самой экономичной из известных услуг автоматического горячего водоснабжения
, исследуйте Nokol прямо сейчас.

ШОКОЛАДЫ

PW BEALS CANDY COMPANY

Дистрибьюторы

1

MEM

Октябрьская распродажа книг

Automatic Heat Corporation

SHEEHAN’S

ANNOUNCING

ANNOUNCING

Наши пассажиры

I

т.5

GR

Noko l

Write Jewish Chronicle, Box 259.
_
.
В АРЕНДУ — Блейн, около Двенадцатой.
Современная верхняя пятикомнатная квартира. Горячий воздух
тепла. Аренда 50 $. Телефон Gar-
field a514-W.
— —
АРЕНДА — Красиво обставленная комната
форт джентльмен, с частной семьей.
296 Фарнсворт. Northway 2251-11.
Миссис Виктор.
— —
СДАЕТСЯ- Красиво обставленная комната
в частном доме на одного или двух человек-
сыновей. 297 Медбери.Phune Em-
pire 33624. _ _

AuSwastle Oil Ilsatiog for Hamm

Laboratories
Standard by Underu titers ‘
Протестировано и зарегистрировано как

FRO RENT — Красиво обставленная комната
для одного или двух человек. 3794 Clair — гора
, недалеко от Dexter Blvd.

В АРЕНДУ — Virginia Park, 1693.
Элегантный восьмикомнатный дуплекс на нижнем этаже.
Четыре спальни. Солярий. Кел.
v в системе льда Moe, вакуумный пар
и отключение. Применяются тонные помещения.

Зима, Весна, Лето, Осень,

Лучшая покупка — это

имеет лучшее нести Его мягкое иго, они
осыпают Его лучше всего.«—Милтон.

Серый седан, X895

« Не то, что у человека есть, а
труд, который он делает, должно быть или будет на
важнее для его жизни ».

ПОСМОТРЕТЬ МОДЕЛЬ 1925 ГОДА

Множество бывших в употреблении сделок.

140-ПАССАЖИРСКИЙ АВТОБУС

McBATH ПРОДАЖА И ОБСЛУЖИВАНИЕ

МУЖЧИНЫ, КОТОРЫЕ МОГУТ ПРЕДНАЗНАЧИТЕЛЬНО СВЯЗАТЬСЯ С НАМИ
ВЫ ВИДИТЕ БОЛЬШОЕ БУДУЩЕЕ?

Это то, чего ждала публика.
У нас есть — приходите к нам.
У нас есть заводская площадка, готовая для строительства.

Мы готовим 2 500 000 долларов.00

Серьезные опасения, касающиеся нашего бизнеса, —
— это причина.

Corporation.
Узнайте больше о нашей новой усовершенствованной Steam Power для автобусов.

Автобус и грузовик
Na son Steam 5941
Northway 6464
Russell St.

См. Г-на Маклина в лаборатории

См.

4122 GRAND RIVER

GLENDALE 4738

ЗАПУСК — ОСВЕЩЕНИЕ — ЗАЖИГАНИЕ

e , Tnoolco ..4111.too соски

Оригинальные запчасти — заводское обслуживание
AUTO ELECTRIC & SERVICE
CORP.
Phnom Glesedale 4121
91.111 Seddon A volooto

Solvay Coke.
Оригинальная трехжильная
Покахонтас.
Лучший антрацит.

‘V

Кусочки твердой древесины.

K014111101

H.H.
DICKINSON

IsUllei Ilia It CO.

BUILDERS ‘SUPPLY CO,
Northway 4170

J

.

IV

-S

Clayart — нитка ‘more on saggar’

Линда Ферзоко, вс 28 ноя 04

Я отправил следующее владельцу веб-сайта World Wide Words и получил ответ

размещен ниже.

Также кто-то прислал мне личное сообщение о текущем использовании саггар и

должность. Я отправил его комментарии в WWW, они появятся в следующих
Информационный бюллетень
недель. Я удалил письмо, поэтому, если вы хотите получить кредит на
Комментарий
, напишите мне или г-ну Куиниону (см. Ниже / см. Ниже).

Ура,

Линда

> Я получил этот комментарий от Ричарда Махаффи

>

> «Спасибо за интересный пост.Саггар по-японски

Saiaa

> (Вздох ах) не знаю, какое японское слово было первым (вероятно

> из Китая) или англ. »

>

> У вас есть способ определить, происходит ли наше слово от

их

> или наоборот?

Кажется крайне маловероятным, что источником является японское слово, поскольку

это слово впервые записано в семнадцатом веке, так что
Технология
, к которой он относится, почти наверняка европейская (есть некоторые

предположил, что слово могло быть немецким, потому что немцы работали в

г. гончарные изделия Стаффордшира в этот период).


Майкл Куинион
Редактор
, World Wide Words

Эл. Почта:
Веб:

Кейт Джонсон вс 28 ноя 04

Привет Линда и перечисли … есть ли у кого-нибудь доступ к OED (Oxford English

Словарь)? Возможно, это первое зарегистрированное использование этого слова на английском языке …

>

> Кажется крайне маловероятным, что источником является японское слово, поскольку

> это слово впервые записано в семнадцатом веке, так что

> технология, о которой идет речь, почти наверняка европейская (есть некоторые

> предположить, что это слово могло быть немецким, потому что немцы работали в

> гончарные изделия Стаффордшира в этот период).

Лучшее —

Кейт

[email protected] в пн 29 ноя 04

В моей энциклопедии керамики 1902 года говорится: «Саггеры или Сеггеры … Пикколпасси в 1548 году говорит о том, что они использовались в Италии. В Японии их использование было случайно обнаружено в 1770 году Кихерджи, гончаром из Ариты».

Два других источника утверждают, что Саггар произошел от искажения слова «гарантия», но ни в одном из них не указывается язык происхождения.
Рик



«Много людей мудрее меня

ушло в горшок ». 1649

————— Исходное сообщение —————

> Привет, Линда, и список … есть ли у кого-нибудь доступ к OED (Oxford English

> Словарь)? Возможно, это первое зарегистрированное использование этого слова на английском языке …

>>

>> Кажется крайне маловероятным, что источником является японское слово, поскольку

>> это слово впервые записано в семнадцатом веке, так что

>> Технология, о которой идет речь, почти наверняка европейская (есть некоторые

>> Предполагается, что это слово могло быть немецким, потому что немцы работали в

>> гончарные изделия Стаффордшира в этот период).
>

>

> Лучшее —

> Кейт

>

> ______________________________________________________________________________

> Отправляйте сообщения на [email protected]

>

> Вы можете посмотреть список в архивах или изменить подписку

> настройки с http://www.ceramics.org/clayart/

>

> Модератором списка является Мел Джейкобсон, с которым можно связаться по адресу melpots @ pclink.com.

annsemple пн 29 ноя 04

Кейт

Я вытащил свой Оксфордский словарь английского языка и вот результат:

saggar, сущ. Случай запеченных огнестойкой глины, охватывающие керамические изделия, а это =

запеченные. (возможно сокращение гарантии)

Так что есть еще одна возможность.

Ann

www.annsemple.com

www.clayfootcrockery.com

Louis Katz в пн 29 ноя 04

Саггар: 1.Старая лошадь. 2. человек, чей подбородок произвел на свет ребенка. 3. а
Полка печи
, которая устарела и выгнулась.

Блангер: 1. Друг сантехник, оштукатурен. Напиток из равных частей

Узо, сок нопалито и Creme de Menthe, подаются в медной кружке. 🙂 А

Берсон, который трепещет.

29 ноября 2004 г., в 10:23, annsemple написала:

> Кейт

>

> Я вытащил свой Оксфордский словарь английского языка и вот результат:

>

> saggar, сущ.Случай запеченных огнестойких глин вмещающих керамических изделий в то время как

> запекается. (возможно сокращение гарантии)

>

> Значит, есть еще одна возможность.

>

> Энн

> www.annsemple.com

> www.clayfootcrockery.com

>

> _______________________________________________________________________

> _______

> Отправляйте сообщения на [email protected]

>

> Вы можете посмотреть список в архивах или изменить подписку

> настройки из http: // www.ceramics.org/clayart/

>

> Модератором списка является Мел Джейкобсон, с которым можно связаться по

> [email protected]

>

>

Луи Кац

Вопрос-опрос

Marcia Selsor вт 30 ноя 04

Может ли оно происходить от испанского производного слова «сакар» «положить в контейнер»,

мешок и т. Д.?

29 ноября 2004 г. в 20:34 Луи Кац написал:

> Саггар: 1.Старая лошадь. 2. человек, чей подбородок произвел на свет ребенка. 3. а

> Стареющая и изогнутая полка печи.

> Блунгер: 1. Друг сантехник, замазан. Напиток из равных частей

> Узо, сок нопалито и Creme de Menthe, подаются в медной кружке. 🙂 А

> Берсон, который тупит.

>

>

>

>> Кейт

>>

>> Я вытащил свой Оксфордский словарь английского языка и вот результат:

>>

>> saggar, имя существительное.Случай запеченных огнестойких глин вмещающих керамических изделий в то время как

>> запекается. (возможно сокращение гарантии)

>>

>> Так что есть еще одна возможность.

>>

>> Энн

>> www.annsemple.com

>> www.clayfootcrockery.com

Edwards вт 30 ноя 04

Привет, Рик: У меня есть книга Пикколпасси — термин, который он использует по-итальянски.

есть случай.Музей Альберта и Вика, сделавший перевод на английский язык

их написание заниженное, примерно 1934 год. Если у кого-то есть шанс прочитать

Три его книги по гончарному искусству, написанные в 1548 году, НЕ ПЕРЕДАЙТЕ ЭТО.

Это отличное чтение.

~ Крейг

________________

Craig Edwards, Нью-Лондон, Миннесота

электронная почта [email protected]

http://photobucket.com/albums/v11/credwards/

[email protected] написал:

> В моей энциклопедии керамики 1902 года говорится: «Сэггерс или Сеггерс»….. Пикколпасси в 1548 году говорит о том, что они использовались в Италии. В Японии их использование было случайно обнаружено в 1770 году Кихерджи, гончаром из Ариты ».

> Два других источника утверждают, что Саггар произошел от искажения слова «гарантия», но ни в одном из них не указывается исходный язык.

> Рик

>

> —

> «Много людей мудрее меня

> в горшок «. 1649

>

> ————— Исходное сообщение —————

>

>

>

>

>

>

даниэль вт 30 ноя 04

Привет, Кейт, все,

Вытащил OED.Цитата перечисляет несколько интересных вещей, но

слишком длинный, чтобы печатать полностью. Я ударю вас первым номиналом, а некоторые

основных моментов.

sagger, [дает различные формы … shrager, segur, saggar, seggar, sagger

(saggard), segger, segre. Отмечает, что это, вероятно, сокращение

гарантия DS]

Теперь первая пар …

«Это объяснение подтверждается существованием формы SEGGARD для

гарантия как предмет одежды.Самая ранняя зарегистрированная форма, шрагер (цит.

1686 ниже), похоже, является искажением из-за этимологической ассоциации с

г. шраген для подпорки; возможно, он был изобретен немецкими рабочими

человек работают в гончарных мастерских Стаффордшира ».

Цитата 1686 года:

«[1686 УЧАСТОК стаффордш iii 123 Если это изделия из свинца, то они не

выставьте их на открытый огонь, но положите в шрагеры, то есть в грубые

Горшки металлизированные, марли (не глины)] »

Они также упоминают, что более широкое определение охватывает железные кожухи,

Кованые или чугунные предметы для защиты предметов в печи, как в

отжиг чугунных отливок.

У меня компактное издание, поэтому надеюсь, что скопировал точно

через увеличительное стекло.

> Привет, Линда, и список … есть ли у кого-нибудь доступ к OED (Oxford English

> Словарь)? Это могло быть первое зарегистрированное использование слова в

> английский …

Спасибо

D

Белмонт, Калифорния, США

(ex terra australis)

Linda Ferzoco в среду 1 дек 04

Вторник, 30 ноября 2004 г., 08:50:14 -0700 Марсия Сельсор написала:

> Может ли это происходить от испанского производного слова «сакар» «положить в контейнер»,

> мешок и тд?

>

Марсия, мне нравится эта идея, и я переслал ваш пост владельцу Worldwidewords.Теперь кто

знает историю испанских гончаров в Великобритании?

Линда

Mishy Lowe в чт 2 дек 04

Франсуаза Мелвиль может располагать информацией о

История испанских гончаров в Великобритании. Она написала несколько

статей о керамике в Испании в CM.

Вы там, Франсуаза? Я найду ее адрес электронной почты

, если хочешь, Линда.

Миши

— Линда Ферзоко писала:

> Вт, 30 ноя 2004, 08:50:14 -0700, Марсия Сельсор

> написал:

>

>> Может ли оно происходить от испанского производного слова «сакар»

> положить в контейнер,

>> мешок и т. Д.?

>>

>

> Марсия, мне нравится эта идея, и я отправил вам

> сообщение владельцу Worldwidewords.Теперь кто

> знает историю испанских гончаров в Великой

> Британия?

>

> Линда

>

>

______________________________________________________________________________

> Отправляйте сообщения на [email protected]

>

> Вы можете посмотреть в архивах список или изменить

> ваша подписка

> настройки с http://www.ceramics.org/clayart/

>

> Модератором списка является Мел Джейкобсон, который может быть

> достиг в melpots @ pclink.com.

>

=====

Миши

http://www.desertdragonpottery.com

Керамика пустынного дракона 602-690-6956

__________________________________

У вас Yahoo!?

Yahoo! Почта — помогает защитить вас от вредоносных вирусов.

http://promotions.yahoo.com/new_mail

Marcia Selsor чт 2 дек 04

В Испании тоже используют саггар.
Марсия

1 декабря 2004 г. в 10:47 Линда Ферзоко написала:

> вт, 30 ноя 2004 08:50:14 -0700, Marcia Selsor
> написал:

>

>> Может ли оно происходить от испанского производного слова «sacar», чтобы вставить

>> контейнер,

>> мешок и т.д?

>>

>

> Марсия, мне понравилась эта идея, и я отправил ваш пост владельцу

> Worldwidewords. Теперь кто

> знает историю испанских гончаров в Великобритании?

>

> Линда

mailtoandrew @ FSMAIL.NET в пт 3 дек 04

Всем привет,

Если слова saggar и blunger действительно произошли в области Potteries

Англия предположение о происхождении от идиша кажется маловероятным, поскольку

г. в этой области никогда не было сколько-нибудь значительного еврейского населения, и очень мало

слов на идиш были заимствованы британским английским языком. Точно так же и помимо

общих латинских источников, немного слов было взято из испанского, и

История испанских гончаров в стране практически не сохранилась.

Как сообщалось ранее, OED предполагает сокращение Safeguard

и комбинация погружения и смешивания. Первое кажется правдоподобным

, учитывая особый диалект гончарных мастерских, в котором используются разные

произношений на то, что можно назвать стандартным английским языком. Имеет сходство

г. на средневековый английский и англосаксонский, а по мнению некоторых лингвистов
Грамматика
сложнее современной формы. Вместе с другими

Мидлендский и Северный диалекты произношения предположительно ближе к этому

использовался на национальном уровне до 1600-х годов, чем в настоящее время используется в Лондоне и на юге

Восток.

Наиболее часто цитируемым примером гончарного диалекта является = 91 Стоимость выпадения лука

agen ‘горе, вы его вернули?’ … что переводится как «Сможете ли вы

пнуть мяч о стену, отбросить его назад и разорвать?

Конечно, есть много других исходных языков слов, используемых в

керамика, такая как:

Полевой шпат: feldtspat на шведском языке и аналогичный на немецком языке, что означает поле

камень

Монтмориллонит: Монмориллон, северо-запад от Лиможа во Франции

Кристобалит: Серро-Сан-Кристобаль, Мексика

Керамика: старинная французская керамика

Керамика: греческий керамикос

Пытаюсь вспомнить несколько других терминов из керамики.

Гончарные изделия, которые могут быть интересны и, возможно, могут быть включены в

этимологические дебаты включают:

Джиггер: метод формования пластин.Происхождение, возможно, просто

описание движения или от зажимного приспособления, как в машинах. Похожие слова

из цыган для двери и африканский язык для насекомых.

совпадение

Jolley: Метод формования чашек, кружек и т. Д. Пояснение, что это

, полученный из счастливого отношения создателей, кажется мне немного

причудливый. В городе есть паб «Веселый Поттер», будь то

имеет то же происхождение, просто форма спины неизвестна

Рубка: Удаление мелких дефектов на необожженной посуде

Возникновение: Процесс снижения влажности форм глиняного тела до

Состояние, подходящее для формообразования на токарном станке

Дом: Как в сторожке, окунуться.Предположительно просто из

зданий, предназначенных для этих задач

Shawdruck: Наконечник обожженного лома, часто позади завода

Потоки: комбинезон / комбинезон

Буксировка: Использование жгута, льняных волокон для удаления мелких дефектов и

улучшение поверхности на бисквитных изделиях

Грузовик: оплата работникам готовой продукцией, а не деньгами

Многие, вероятно, были забыты, и эта тенденция, к сожалению,

продолжает усиливающуюся гомогенизацию языка.

С уважением,

Андрей

F. Chapman Baudelot в пт 3 дек 04

Привет, Миши и др.,

Да, я все еще здесь и иногда быстро прокручиваю

Clayart дайджест, но вот уже год не делаю горшков для

различных личных причин.

К сожалению, насколько мне известно, истории раннего испанского

гончаров работают в Испании.Что касается этимологии слова «саггар», я

не понимаю, почему это должно иметь какое-либо отношение к испанскому глаголу «sacar».

, что означает «вывезти». Действительно, слово мешок на испанском языке — «saco».

и «sac» по-французски, но это не кажется актуальным.

Здравствуйте всем, кто меня помнит,

Франсуаза в Испании

[email protected] в пн 6 дек 04

Всем привет,

Может быть еще одним отрицательным словом saggar, производным от испанского или

Итальянский означает, что слова на этих языках являются казельскими и

casetas.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
