Автомат 3х фазный — советы электрика

3 х фазный автомат

Давно прошло время керамических пробок, которые вкручивались в домашние электрические щитки. В настоящее время широкое распространение получили различные типы автоматических выключателей, выполняющих защитные функции.

Данные устройства очень эффективны при коротких замыканиях и перегрузках. Очень многие потребители еще не до конца освоили эти приборы, поэтому нередко возникает вопрос, какой автомат нужно поставить на 15 кВт.

От выбора автомата полностью зависит надежная и долговечная работа электрических сетей, приборов и оборудования в доме или квартире.

Основные функции автоматов

Перед выбором автоматического защитного устройства, необходимо разобраться с принципами его работы и возможностями. Многие считают главной функцией автомата защиту бытовых приборов. Однако, это суждение абсолютно неверно.

Автомат никак не реагирует на приборы, подключаемые к сети, он срабатывает лишь при коротких замыканиях или перегрузках.

Эти критические состояния приводят к резкому возрастанию силы тока, вызывающему перегрев и даже возгорание кабелей.

Обратите внимание

Особый рост силы тока наблюдается во время короткого замыкания. В этот момент его величина возрастает до нескольких тысяч ампер и кабели просто не в состоянии выдержать подобную нагрузку, особенно, если его сечение 2,5 мм2. При таком сечении наступает мгновенное возгорание провода.

Поэтому от правильного выбора автомата зависит очень многое. Точные расчеты, в том числе и по мощности, дают возможность надежно защитить электрическую сеть.

Параметры расчетов автомата

Каждый автоматический выключатель в первую очередь защищает проводку, подключенную после него. Основные расчеты данных устройств проводятся по номинальному току нагрузки. Расчеты по мощности осуществляются в том случае, когда вся длина провода рассчитана на нагрузку, в соответствии с номинальным током.

Окончательный выбор номинального тока для автомата зависит от сечения провода. Только после этого можно рассчитывать величину нагрузки. Максимальный ток, допустимый для провода с определенным сечением должен быть больше номинального тока, указанного на автомате. Таким образом, при выборе защитного устройства используется минимальное сечение провода, присутствующее в электрической сети.

Когда у потребителей возникает вопрос, какой автомат нужно поставить на 15 кВт, таблица учитывает и трехфазную электрическую сеть. Для подобных расчетов существует своя методика. В этих случаях номинальная мощность трехфазного автомата определяется как сумма мощностей всех электроприборов, планируемых к подключению через автоматический выключатель.

Например, если нагрузка каждой из трех фаз составляет 5 кВт, то величина рабочего тока определяется умножением суммы мощностей всех фаз на коэффициент 1,52. Таким образом, получается 5х3х1,52=22,8 ампера. Номинальный ток автомата должен превышать рабочий ток.

В связи с этим, наиболее подходящим будет защитное устройство, номиналом 25 А. Наиболее распространенными номиналами автоматов являются 6, 10, 16, 20, 25, 32, 40, 50, 63, 80 и 100 ампер. Одновременно уточняется соответствие жил кабеля заявленным нагрузкам.

Данной методикой можно пользоваться лишь в тех случаях, когда нагрузка одинаковая на все три фазы.

Важно

Если же одна из фаз потребляет больше мощности, чем все остальные, то номинал автоматического выключателя рассчитывается по мощности именно этой фазы.

В этом случае используется только максимальное значение мощности, умножаемое на коэффициент 4,55. Эти расчеты позволяют выбрать автомат не только по таблице, но и по максимально точным полученным данным.

Выбор автоматического выключателя по мощности

При проектировании электросети нового дома, для подключения новых мощных приборов, в процессе модернизации электрощита приходится осуществлять выбор автоматического выключателя для надёжной электрической безопасности.

Некоторые пользователи небрежно относятся к данной задаче, и могут не задумываясь подключить любой имеющийся автомат, лишь бы работало, или при выборе ориентируются по таким критериям: подешевле, чтоб не сильно по карману било, или по мощней, чтобы лишний раз не выбивало.

Очень часто такая халатность и незнание элементарных правил выбора номинала предохранительного устройства приводит к фатальным последствиям. Данная статья ознакомит с основными критериями защиты электропроводки от перегрузки и короткого замыкания, для возможности правильного выбора защитного автомата соответственно мощности потребления электроэнергии.

Коротко принцип работы и предназначение защитных автоматов

Автоматический выключатель при коротком замыкании срабатывает практически моментально благодаря электромагнитному расщепителю. При определённом превышении номинального значения тока нагревающаяся биметаллическая пластина отключит напряжение спустя некоторое время, которое можно узнать из графика время токовой характеристики.

Данное предохранительное устройство защищает проводку от КЗ и сверх токов, превышающих расчётное значение для данного сечения провода, которые могут разогреть токопроводящие жилы до температуры плавления и возгорания изоляции. Чтобы этого не произошло, нужно не только правильно подобрать защитный выключатель, соответствующий мощности подключаемых устройств, но и проверить, выдержит ли имеющаяся сеть такие нагрузки.

Внешний вид трех полюсного автоматического выключателя

Провода должны соответствовать нагрузке

Очень часто бывает, что в старом доме устанавливается новый электросчётчик, автоматы, УЗО, но проводка остаётся старой. Покупается много бытовой техники, суммируется мощность и под неё подбирается автомат, который исправно держит нагрузку всех включённых электроприборов.

Вроде всё правильно, но вдруг изоляция проводов начинает выделять характерный запах и дым, появляется пламя, а защита не срабатывает. Это может случиться, если параметры электропроводки не рассчитаны на такой ток .

Допустим, поперечное сечение жилы старого кабеля — 1,5мм², с максимально допустимым пределом по току в 19А. Принимаем, что одновременно к нему подключили несколько электроприборов, составляющих суммарную нагрузку 5кВт, что в токовом эквиваленте составляет приблизительно 22,7А, ему соответствует автомат 25А.

Провод будет разогреваться, но данный автомат будет оставаться включённым все время, пока не произойдёт расплавление изоляции, что повлечёт короткое замыкание, а пожар уже может разгораться полным ходом.

кабель силовой NYM

Защитить самое слабое звено электропроводки

Поэтому, прежде чем сделать выбор автомата соответственно защищаемой нагрузке, нужно удостовериться, что проводка данную нагрузку выдержит.

Согласно ПУЭ 3.1.4 автомат должен защищать от перегрузок самый слабый участок электрической цепи, или выбираться с номинальным током, соответствующим токам подключаемых электроустановок, что опять же подразумевает их подключение проводниками с требуемым поперечным сечением.

При игнорировании этого правила не стоит нарекать на неправильно рассчитанный автомат и проклинать его производителя, если слабое звено электропроводки вызовет пожар.

Расплавленная изоляция проводов

Расчет номинала автомата

Допускаем, что проводка новая, надёжная, правильно рассчитанная, и соответствует всем требованиям. В этом случае выбор автоматического выключателя сводится к определению подходящего номинала из типичного ряда значений, исходя из расчетного тока нагрузки, который вычисляется по формуле:

где Р – суммарная мощность электроприборов.

Подразумевается активная нагрузка (освещение, электронагревательные элементы, бытовая техника). Такой расчет полностью подходит для домашней электросети в квартире.

Допустим расчет мощности произведён: Р=7,2 кВт. I=P/U=7200/220=32,72 А. Выбираем подходящий автомат на 32А из ряда значений: 1, 2, 3, 6, 10, 16, 20, 25, 32, 40, 63, 80, 100.

Совет

Данный номинал немного меньше расчётного, но ведь практически не бывает одновременного включения всех электроприборов в квартире. Также стоит учитывать, что на практике срабатывание автомата начинается со значения в 1,13 раза больше от номинального, из-за его времятоковой характеристики, то есть 32*1,13=36,16А.

Для упрощения выбора защитного автомата существует таблица, где номиналы автоматов соответствуют мощности однофазной и трёхфазной нагрузки:

Таблица выбора автомата по току

Найденный по формуле в вышеприведённом примере номинал наиболее близок по значению мощности, которое указано в выделенной красном ячейке. Также, если вы хотите рассчитать ток для трехфазной сети, при выборе автомата, ознакомьтесь со статьей про расчет и выбор сечения провода

Подбор защитных автоматов для электрических установок (электродвигателей, трансформаторов) с реактивной нагрузкой, как правило, не производится по мощности. Номинал и тип время токовой характеристики автоматического выключателя подбирается соответственно рабочему и пусковому току, указанному в паспорте данного устройства.

Источник: http://electricremont.ru/3-h-faznyj-avtomat.html

Сборка трёхфазного щита для дома

Приветствую всех читателей сайта  www.ceshka.ru! В этой статье я расскажу вам как самостоятельно собрать для своего дома или квартиры трёхфазный распределительный щит. Так же специально для вас я снял видео процеса сборки распредщита- кому неохота читать переходите в конец статьи и смотрите видеоролик.

На одном из моих объектов где я выполнял электромонтажные работы- прокладывал электропроводку, устанавливал подрозетники, расп. коробки и т.п.- мне надо было установить и собрать схему трёхфазного распределительного щита.

Причём схема щита предусматривала по просьбе клиента- трёхфазное реле напряжения для защиты подключаемых электроприборов от недопустимых значений напряжения питающей сети. Реле напряжения управляет модульными однофазными и трехфазным контактором, а те в свою очередь подают питание на групповые автоматические выключатели.

Само подключение реле напряжение я рассказывать не буду, оно будет установлено в другом месте- вне этого распредщита, а остановлюсь только на процессе сборки, компоновки и соединения автоматических выключателей, дифференциальных автоматов и модульных контакторов.

Электрический щит я решил собирать на базе коммутационных аппаратов от КЭАЗ- Курского электроаппаратного завода, для этого я подобрал по необходимым электрическим характеристикам из широкого ассортимента КЭАЗ: однополюсные и трёхполюсные автоматические выключатели с характеристиками «В» и «С»; дифференциальные автоматические выключатели с различной уставкой отключения по дифференциальному току- на 10 и 30 миллиампер, а так же модульные контакторы двух- и трёхполюсные с катушкой на 230 вольт.

Предвосхищая вопрос «Зачем мне необходима различная характеристика автоматических выключателей?» и «Почему у дифавтоматов разный ток утечки- 10 и 30 мА?» отвечаю.

Кратность отключения по току короткого замыкания у характеристики «В» 3-5 номинального тока автомата, а у характеристики «С» 5-10, это означает что для одного и того же автомата с различными характеристиками ток отключения короткого замыкания будет соответственно меньше или больше.

Обратите внимание

Если нет пусковых токов электродвигателей и тому подобных устройств, то в своём доме вполне подходит именно характеристика «В»- это и на линии на свет и на розетки в комнаты.

Например, если у вас установлен на розетки автоматический выключатель на 10А с хар-кой «В» то он вполне может отключить питание если в розетку вы включите мощную «болгарку» на 2 кВт, в этом случае лучше установить характеристику «С».

По току утечки у дифференциальных автоматов.

Тут дело даже не в селективности отключения, так как добиться хорошей селективности у последовательно расположенных дифавтоматов на 10 и 30 мА практически невозможно, а дело в том что бы ток отключения при неисправности изоляции электроприбора был минимальным, именно поэтому дифавтомат на 10 мА подключается только на отдельную линию розеток и соединяется не последовательно, а параллельно вводных дифавтоматов на 30 мА.

Сразу приниматься за сборку щита не стОит, для начала я составил план количества линий на розетки, на свет, на отдельные электроприбору, затем дополнительно все эти линии я «раскидал» по фазам что бы нагрузка хотя бы примерно была по возможности равномерной, этим я добиваюсь уменьшения тОка в нулевом рабочем проводе, а так же приблизительно одинакового тОка по фазным проводам.

План я составлял на основе проекта строительства, который был у клиента, проект составлен дизайнером и в нём указано где именно размещаются розетки, выключатели, светильники и электроприборы.

После я составил однолинейную схему щита, где уже наглядно видно как именно распределяется нагрузка по фазам, а так же сделаны условные обозначения автоматов, дифавтоматов и модульных контакторов, указан их номинальный ток, указаны какие линии электропроводки от них подключены , какого сечения и марки провода и кабели применены.

Именно по такой однолинейной схеме я и расключал провода в щите, схему расположения коммутационных аппаратов (монтажную схему) я делать не стал, компоновку распред. щита делал на месте, так сказать «вживую».

Щит рассчитан на 36 модулей, по 12 модулей в ряд итого- 3 ряда. Я скомпоновал автоматы, дифавтоматы и мод. контакторы таким образом, что бы каждая фаза была на отдельном ряду. То есть все коммутационные аппараты запитанные с фазы «А» например я расположил на верхней дин-рейке щита, ну и соответственно фаза «В»- на среднем ряду и фазу «С»- на нижнем.

Обозначение фаз А,В,С принято условно.

Важно

Трёхфазное напряжение 380 вольт подаётся сначала на модульные контакторы, установленные каждый на своей дин-рейке своего ряда, одна фаза- на контактор верхнего ряда, вторая фаза- на контактор среднего ряда и третья фаза- на контактор нижнего ряда. Причем подключаются фазные проводники сверху- на верхние зажимы контакторов.

С нижнего зажима провод подключается на верхний фазный зажим соответствующего дифавтомата (у применяемых мною дифавтоматов клеммы обозначены специально для фазного и нулевого проводника).

По сути дифавтомат в моей схеме выполняет роль вводного автомата для каждой фазы, к которой подключены групповые автоматические выключатели.

От нижних клемм дифавтомата фазный проводник подключается к верхним клеммам групповых однополюсных автоматических выключателей, а нулевой рабочий проводник присоединяется к нулевой шине.

Нулевых шин три, каждая расположена на своём ряду и подключена только к дифавтомату соответствующей фазы ввода, то есть для каждого дифавтомата- своя нулевая шинка.

При наличии свободного места в щите можно вместо нулевых шинок применить кросс-модуль устанавливаемый на дин-рейку, но так как у меня места нет, то я использовал нулевые шинки.

Провода для соединения использовал медные ПВ-3 сечением 6 кв.мм. Концы проводов опрессовывал втулочными наконечниками с помощью пресс-клещей.

После того как соединил монтажным проводом все коммутационные аппараты согласно схемы, я начал аккуратно постепенно подключать кабели электропроводки в щите, подключая к соответствующим автоматическим выключателям и нулевым шинкам.

РЕ-проводники подключил на установленную отдельно РЕ-шинку вверху щитка.

Вот в принципе и вся технология сборки распределительного щита для своего дома, на основе моей схемы вы сможете собрать не только трёхфазный, но и однофазный электрический распределительный щит для своего дома, дачи или квартиры.

Буду рад если моя информация вам поможет и пригодится в практических работах по электрике.

Видео по сборке распределительного щита смотрите на моём видеоканале:

Буду рад вашим комментариям, если есть какие то технические вопросы- то прошу задавать их на форуме, именно там я отвечаю на вопросы- ФОРУМ.

Подписывайтесь на мой канал на Ютубе!

Источник: http://ceshka.ru/sovety/sborka-tryohfaznogo-shhita-dlya-doma

Автоматический и ручной переключатели фаз

Главная > Советы электрика > Автоматический и ручной переключатели фаз

Напряжение питающей сети не всегда соответствует требованиям потребителей. Если происходит его скачок с 220 В до 250 В, это может вывести из строя чувствительные электроприборы. В качестве защиты здесь можно применять переключатель фаз.

Разнообразие типов переключателей фаз

Принцип действия

Переключатель обеспечивает выбор фазы, напряжение на которой соответствует установленным параметрам. Сам он подключается к трехфазной сети, а на выходе одна из фаз подключается к нагрузкам. Если напряжение на ней выходит за заданный диапазон, переключатель переводит потребителей на работу от другой фазы.

Ручные переключатели фаз

Автоматический ввод резерва

Цели применения устройств следующие:

• переключение питающей сети;
• запуск и остановка электродвигателей, включение трансформаторов и других приборов.

Главная цель механического переключателя – создание бесперебойного питания однофазной нагрузки и защита потребителей от скачков напряжений в сети.

На рисунке ниже изображена схема перекидного переключателя на 3 положения. К контактам (2), (4), (6) подключены 3 фазы, а к неподвижному контакту – нагрузка.

Схематичный вид 3х положений перекидного переключателя

Ручные кулачковые переключатели служат для коммутации цепей под напряжением до 380 В. Их используют при включении и выключении электроприборов, а также для создания главных и управляющих цепей.

Совет

Устройства имеют небольшие габариты, выдерживают кратковременные перегрузки и обладают высокой коммутационной способностью.

Когда производится выбор прибора, важно обращать внимание на номинальный ток.

Во многих конструкциях ручных переключателей предусмотрено нулевое положение, в котором электрические цепи остаются разомкнутыми. Это позволяет использовать их в качестве выключателей.

Электронные переключатели фаз

Для защиты однофазных потребителей от скачков напряжения в сети лучше подходит электронный прибор. Он автоматически переходит на другую линию, когда действующая линия не может нормально работать. Оборудование служит для питания бытовой и промышленной нагрузки.

Автоматический прибор большинства типов имеет следующие параметры установки:

1. Минимальный и максимальный пределы напряжения. Особенно важен верхний предел, который следует правильно выставлять. Если его сделать слишком низким, начнутся частые срабатывания. При высоких значениях начнет перегреваться внутренняя проводка. Выбирается приоритетная фаза (L1) устройства переключения. Если на ней нет скачков напряжения, переход на линии (L2) или (L3) может не произойти. Если такое переключение будет иметь место, прибор продолжит слежение за приоритетной линией и при восстановлении необходимого уровня напряжения произойдет обратное переключение нагрузки. Если нижний и верхний пределы напряжения пересекаются в диапазоне отклонений на 10-20 В, прибор будет нестабильно работать. Поэтому важно сделать правильный выбор установок.
2. Время возврата – интервал, в течение которого переключатель должен автоматически проверять состояние прежнего источника питания, чтобы вернуться в исходное состояние. Если оно в норме, происходит обратный переход. В противном случае следующая проверка произойдет через тот же промежуток времени. Выбор времени возврата делает пользователь, исходя из опыта, потребностей и особенностей работы электросети.
3. Время включения – пауза, после которой прибор делает попытку включить питание нагрузки после того, как напряжение пропало на всех фазах.

Производители

Российская компания «АПАТОР» производит изделия массового применения и выполненные по специальному заказу. Широкий ассортимент продукции позволяет подобрать подходящую замену изделиям других производителей.

Схемы коммутации предусматривают следующие варианты:

• наличие или отсутствие нулевого положения переключателя;
• ускоренная коммутация;
• многопозиционные переключения при количестве полюсов от 1 до 8;
• групповые переключения.

Положение кулачкового переключателя, как изображено на рисунке ниже, обеспечивает замыкание электрической цепи верхними подвижными контактами (3) и неподвижными (1). Проводники зажимаются винтами (12).

Схема строения переключателя компании «АПАТОР» на основе кулачкового механизма

При повороте кулачка (2) на 900 против часовой стрелки верхний шток (5) поднимается вверх под действием пружин и размыкает цепь. Нижний шток поднимается вверх вместе с подвижными контактами, замыкая нижнюю электрическую цепь.

Кулачковый механизм имеет следующие достоинства:

• надежную коммутацию;
• устойчивость к перегрузкам;
• малое сопротивление замкнутых контактов;
• высокую скорость замыкания и размыкания контактов;
• небольшие усилия переключения;
• возможность создания многочисленных схем переключений одним и тем же механизмом;
• длительный срок эксплуатации.

Устройство переключателей позволяет легко производить коммутацию электрических цепей без лишнего давления на ручку. Ее искусственное торможение также делать нецелесообразно.

Фирма «АПАТОР» изготавливает специальные переключатели, рассчитанные на номинальный ток 100 А. Высокая нагрузка обеспечивается за счет дублирования контактов. Устройства можно применять в качестве основных выключателей.

Переключатели «SOCOMEC SCP»

Производитель «SOCOMEC SCP» (основан во Франции) выпускает несколько типов аппаратов. Наиболее популярными являются многополюсные переключатели COMO C (преимущественно трех,- и четырехполюсные). Устройствами можно безопасно переключать и выключать нагрузки от 25 А до 100 А (рис. а). Разрыв контакта – видимый.

Различные типы переключателей фаз от компании «SOCOMEC SCP»

Sirco VM commut – многополюсный ручной переключатель (рис. б) обеспечивает питание нагрузки от двух источников. Номинальный ток составляет 65-125 А. При отключении остается видимый разрыв.

SIRCOVER M (рис. в) является перекидным рубильником с ручным управлением и несколькими полюсами. Устройство обеспечивает отключение или включение источников питания на нагрузку.

Переключатель фаз SPH-41

Устройство обеспечивает подключение однофазного потребителя к трехфазной четырехпроводной сети (производитель ООО «Вектор», Россия). Автоматический прибор устанавливается после счетчика, выбирает самую надежную по параметрам фазу и подключает к ней потребителя. Затем производится контроль за напряжением. Выбор и установка его верхнего и нижнего допустимых пределов делается заранее.

Переключение фаз в автоматическом режиме

Переключатель ПЭФ-301 изображен на рисунке ниже (производитель ООО НПК «Электроэнергетика»). Прибор предназначен для питания однофазной бытовой и промышленной нагрузки от трехфазной сети.

Устройство автоматически выбирает фазу с лучшими параметрами и подключает к ней нагрузку. Потребители до 3,5 кВт связаны с сетью через прибор (рис. а). Приоритетной является фаза L1.

  При выходе значения напряжения за порог срабатывания, ПЭФ-301 переключает потребителя на другую фазу с помощью контактов (7-8), (9-10), (11-12) на выходе прибора.

При большей мощности нагрузки выходные контакты прибора связаны с катушками магнитных пускателей, которые управляют силовыми контактами подачи напряжения через фазу с лучшими характеристиками (красный, зеленый и черный на рис. б).

Схемы подключения автоматического переключателя фаз

3х фазный переключатель. Видео

Пакетный выключатель и переключатели

Обзор трехфазного переключателя для дома доступен в видео ниже.

Переключатель фаз в доме или квартире можно ставить ручной или автоматический. Электронный переключатель фаз обеспечивает максимальный комфорт, поскольку выполняет всю работу без вмешательства и не требует постоянного контроля. Следует только произвести правильную настройку его работы, и он надежно защитит бытовые электроприборы.

Источник: https://elquanta.ru/sovety/avtomaticheskijj-pereklyuchateli-faz.html

Как подключить автомат в щитке без ошибок

Распределительный щит трудно представить без современных модульных устройств защиты, таких как автоматические выключатели, устройств защитного отключения, дифференциальных автоматов и всевозможных реле защиты. Но далеко не всегда эти модульные устройства подключаются правильно и надежно.

В виду обслуживания электрических щитков мне иногда приходится сталкиваться с ошибками подключения автоматических выключателей, которые в них установлены. Казалось бы, как можно неправильно подключить обычный однополюсный автомат? Зачистил кабель на определенную длину, вставил в клеммы, затянул надежно винты.

Обратите внимание

Но как бы это странно не звучало, большинство людей имеет «корявые» руки и качество сборки щитов оставляет желать лучшего. Хотя на самом деле все мы совершаем или совершали ошибки в той или иной отрасли, и как говорится в известной пословице: «не ошибается тот, кто ничего не делает».

Приветствую всех друзья на сайте «Электрик в доме». В данной статье рассмотрим, как подключить автомат в щитке и разберем несколько вариантов самых распространенных и грубых ошибок.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный.

На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много.

На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.

Важно

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса.

С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет.

То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка.

Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах.

Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

Совет

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Подключаем провода к автомату – кабель с монолитной жилой

Как выполняет подключение автоматов в щитке большинство пользователей? Какие ошибки можно при этом допустить? Давайте разберем здесь ошибки, которые наиболее часто встречаются.

Ошибка – 1. Попадание изоляции под контакт

Все знают, что перед тем как подключить автомат в щитке нужно снять изоляцию с подключаемых проводов. Казалось бы, здесь нет ничего сложного, зачистил жилу на нужную длину, затем вставляем ее в зажимную клемму автомата и затягиваем ее винтом, обеспечивая тем самым надежный контакт.

Но встречаются случаи, когда люди в недоумении, почему выгорает автомат, когда все правильно подключено. Или почему периодически пропадает питание в квартире, когда проводка и начинка в щитке абсолютно новые.

Одна из причин вышеописанного попадание изоляции провода под контактный зажим автоматического выключателя. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару.

Чтобы этого исключить нужно, следить и проверять, как затянут провод в гнезде. Правильное подключение автоматов в распределительном щите должно исключать такие ошибки.

Ошибка – 2. Нельзя подключать несколько жил разных сечений на одну клемму АВ

Если возникла необходимость подключить несколько автоматов стоящих в одном ряду от одного источника (провода) для этой цели как невозможно лучше подойдет гребенчатая шина. Но такие шины не всегда есть под рукой. Как объединить несколько групповых автоматов в таком случае? Любой электрик, отвечая на этот вопрос, скажет сделать самодельные перемычки из жил кабеля.

Чтобы сделать такую перемычку используйте куски провода одинакового сечения, а лучше вообще не разрывайте его по всей длине. Как это сделать? Не снимая с провода изоляцию, формируете перемычку нужной формы и размеров (по количеству ответвлений). Затем зачищаем изоляцию с провода в месте перегиба на нужную длину, и у нас получается неразрывная перемычка из цельного куска провода.

Никогда не объединяйте автоматы перемычками кабелем разного сечения. Почему? При затягивании контакта хорошо зажмется жила с большим сечением, а та жила, у которой сечение меньше будет иметь плохой контакт. Как следствие оплавление изоляции не только на проводе, но и на самом автомата, что несомненно приведет к пожару.

Пример подключения автоматических выключателей перемычками из разных сечений кабеля. На первый автомат приходит «фаза» проводом 4 мм2, а на другие автоматы уже идут перемычки проводом 2.5 мм2. На фото видно, что перемычка из проводов разного сечения. Как следствие плохой контакт, повышение температуры, оплавление изоляции не только на проводах, но и на самом автомате.

Для примера попробуем затянуть в клемме автоматического выключателя две жили с сечением 2.5 мм2 и 1.5 мм2. Как бы я не старался обеспечить надежный контакт в этом случае, у меня ничего не получалось. Провод сечением 1.5 мм2 свободно болтался.

Еще один пример на фото дифавтомат, в клемму которого воткнули два провода разного сечения и попытались все это дело надежно затянуть. В результате чего провод с меньшим сечением болтается и искрит.

Ошибка – 3. Формирование концов жил проводов и кабелей

Этот пункт, скорее всего, относится не к ошибке, а к рекомендации. Для подключения жил отходящих проводов и кабелей к автоматам мы снимаем с них изоляцию примерно на 1 см, вставляем оголенную часть в контакт и затягиваем винтом. По статистике 80 % электриков именно так и подключают.

Контакт в месте соединения получается надежный, но его дополнительно можно улучшить без лишних затрат времени и средств. При подключении к автоматам кабелей с монолитной жилой сделайте на концах U-образный загиб.

Такое формирование концов увеличит площадь соприкосновения провода с поверхностью зажима, а значит контакт будет лучше. P.S. Внутренние стенки контактных площадок АВ имеют специальные насечки. При затягивании винта эти насечки врезаются в жилу, благодаря чему надежность контакта увеличивается.

Присоединение к автомату многожильных проводов

Для разводки щитов электрики часто отдают предпочтение гибкому проводу с многопроволочной жилой типа ПВ-3 или ПуГВ. С ним легче и проще работать, чем с монолитной жилой. Но здесь есть одна особенность.

Основная ошибка, которую допускают новички в этом плане, подключают многожильный провод к автомату без оконцевания. Если обжать голый многожильный провод как он есть то при затягивании жилки передавливаются и обламываются, а это приводит к потере сечения и ухудшению контакта.

Опытные «спецы» знают, что затягивать голый многожильный провод в клемме нельзя. А для оконцевания многопроволочных жил нужно применять специальные наконечники НШВ или НШВИ.

Корме того если существует необходимость подключения двух многожильных провода к одному зажиму автомата для этого нужно использовать двойной наконечник НШВИ-2. С помощью НШВИ-2 очень удобно формировать перемычки для подключения нескольких групповых автоматов.

Пайка проводов под зажим автомата – ERROR (ошибка)

Отдельно хотел бы остановиться на таком способе оконцевания проводов в щите как пайка. Так уж устроена человеческая натура, что люди на всем стараются сэкономить и далеко не всегда хотят тратиться на всевозможные наконечники, инструменты и всякую современную мелочевку для монтажа.

Для примера рассмотрим случай, когда электрик из ЖЭКа дядя Петя выполняет разводку электрического щитка многожильным проводом (или подключает отходящие линии в квартиру). Наконечников НШВИ у него нет.

Но под рукой всегда есть старый добрый паяльник. И электрик дядя Петя не находит другого выхода как облудить многопроволочную жилу, запихивает все это дело в контактный зажим автомата и затягивает от души винтом.

Чем опасно такое подключение автоматов в распределительном щите?

Обратите внимание

При сборке распределительных щитов НЕЛЬЗЯ опаивать и облуживать многопроволочную жилу. Дело в том, что луженое соединение со временем начинает «плыть».

И чтобы такой контакт был надежный его постоянно нужно проверять и подтягивать. А как показывает практика, про это всегда забывают.

Пайка начинает перегреваться, припой плавится, место соединения еще больше ослабляется и контакт начинает «выгорать». В общем, такое соединение может привести к ПОЖАРУ.

Поэтому если при монтаже используется многожильный провод то для его оконцевания нужно применять наконечники НШВИ.

Источник: https://electricvdome.ru/avtomaticheskie-vikluchateli/kak-podklyuchit-avtomat-v-shhitke.html

Трехфазная схема распределительного щита – 5 вариантов

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт.

Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме.

Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе.

Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии.

Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового.

Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

Важно

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В.

Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте.

Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут.

Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка.

Совет

Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Если у вас в дом приходит однофазная сеть, то смотрите – пять разных вариантов однофазных схем распределительных щитов.

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Улыбнемся:

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор. – Электрик говорит, – «Наверно аккумулятор сел». – Химик говорит, – «Нет, скорее всего не тот бензин». – Механик,- «Я думаю, что это передача не работает.»

– Программист, – «Может выйдем из машины, и зайдем обратно?»

Источник: http://sam-sebe-electric.ru/component/jcomments/ban/3049/d6162392d5f778b7f300654f5b233c09

Как подключить электрический автомат?

Когда в квартире разведена проводка, пришло время установки электрических автоматов и распределительного щитка. Концы всех проводов, которые установлены на стенах, должны быть подписаны, промаркерованые и зачищены для подключения к автоматам.

Электрические автоматы предназначены для включения/выключения общего питания помещения, включая розетки и выключатели для освещения.

Если в доме есть мощное оборудование, требующее большего питания, его следует выводить на отдельные автоматы. Есть, также защитные автоматы, которые называются УЗО, предназначены для защиты человека от поражения током.

Как подключить проводку к автомату

Процесс установки и подключения проводки к автомату требует внимательности и знаний инструкций и схем подключения. Каждый автоматический выключатель должен соответствовать своему назначению в распределительном щитке.

Для этого следует поделить провода на узлы (прихожая, спальня, коридор, кухня, санузел, котел).

Когда все готово для подсоединения проводки к электрическим автоматам, необходимо переходить к подключению:

• сперва автомат крепится на специальную, металлическую рейку (din-рейка). Для этого с тыльной стороны автомата нужно отщелкнуть зажимной клапан вниз. Потом вставить автомат в щиток на планку и защелкнуть зажим, подняв его вверх;
• зачищаем кончики проводов. Провода крепятся при помощи специальных зажимов, потому, ослабеваем винтовые крепления и вставляем вводной провод в гнездо верхнего зажима. Затем зажимаем крепежный винт до упора, только нужно следить, чтоб не пережать его.
• в гнездо нижнего зажима вставляем провод, идущий с одного из узлов, и зажимаем его;
• один автомат уже подключен. Такую же операцию нужно провести со всеми автоматами.

После подключения силового провода к автомату необходимо подключить нулевые провода и провода заземления на соответствующие шины.

Как подключить однофазный автомат

Однофазный автоматический выключатель выполняет 2-е основные функции: защищает от перепадов напряжения и тепловых перепадов, при нагрузке на кабелях.

Перепады напряжения очень частое явление. Оно может возникнуть при коротком замыкании, после чего напряжение в кабелях может достичь до 100А. Электрический автомат сразу отключает питание. Таким образом, предотвращается повреждение проводки.

Что касается тепловой защиты, то она производит отключение питания в случае превышения, более 5А, номинального ампеража автоматического однофазного выключателя.

Обратите внимание

Это сделано специально, чтобы исключить ложные отключения автомата, в момент запуска оборудования.

Для бытовой проводки, напряжением 220В и частотой 50Гц, достаточно будет однофазного автомата номиналом 25А.

Автоматы устанавливаются только на фазные провода. Чтобы правильно подключить однофазный автомат, необходимо:

• установить автомат на специальную металлическую рейку, при помощи тыльных зажимов;
• затем послабить крепежные винты снизу и сверху;
• сначала подключаем верхний провод (ввод). Вставляем его в клемму и затягиваем до упора;
• в нижнюю клемму нужно вставить провод потребителя электроэнергии и закрепить его также до упора.

Как подключить трехфазный автомат

Трехфазный автоматический выключатель по принципу работы похож на однофазный автомат, только он имеет три, и более контактов. Фазные провода проходят через него, благодаря чему одновременно осуществляется коммутация фаз.

Категорически запрещено использование одинарных автоматов в замену трехфазному автоматическому устройству.

Применяется он для защиты трехфазных потребителей (электродвигатель, сварочный аппарат, иное оборудование). Также, может применяться для защиты 3-х фаз однофазных электрических систем.

Есть еще возможность подключения трехфазного автомата к двум проводам однофазной, двухпроводной системе. В этом случае обеспечивается присоединение нулевого провода и фазного провода.

При коротком замыкании или нагрузки, трехфазный автомат отключит двопроводниковую однофазную систему.

Его выгодно использовать в качестве средства автоматизации, позволяющее производить отключения разных нагрузок, по срабатыванию основной нагрузки.

Подключение трехфазного автомата осуществляется по принципу:

• – провода питания подключаются к верхним клеммам автомата. Необходимо ослабить зажимные винты, вставить провода и зажать их;
• – к нижним клеммам подключаются провода потребителя. Ослабляются крепежные винты, вставляются провода и зажимаются до упора.

Источник: http://euroelectrica.ru/kak-podklyuchit-elektricheskiy-avtomat/

Как правильно подключить автоматы в электрическом щите

Автоматические выключатели, известные так же, как пакетники или автоматы, представляют собой устройства коммутации, задача которых состоит в подаче тока к элементам электросети, а при нарушении ее работы – в автоматическом обесточивании.

Монтируются они, как правило, в распределительном щитке, и позволяют защитить цепь от повреждений, вызванных чрезмерными нагрузками, падением напряжения, а также коротким замыканием.

В этом материале мы расскажем о том, как классифицируются это оборудование, каковы особенности его работы и как правильно подключить автоматы в электрическом щите.

Классификация автоматических выключателей

Сегодня эти устройства продаются в огромном ассортименте. Между собой они различаются по нижеперечисленным характеристикам:

• Ток главной цепи. Он может быть переменным, постоянным или же комбинированным.
• Способ управления. Оборудование может управляться вручную или с помощью моторного привода.
• Метод монтажа. Устройства бывают втычными, выдвижными или стационарными.
• Вид расцепителя. Эти элементы могут быть электронными, электромагнитными и тепловыми, а также полупроводниковыми.

• Тип корпусной части. Она может быть модульной, литой или открытой.
• Показатель рабочего тока. Его величина может составлять от 1,6 А до 6,3 кА.

Современные автоматы отличаются сложным механизмом защиты сети. Они обладают дополнительными возможностями, к которым относятся:

• Возможность размыкания электроцепи на расстоянии.
• Присутствие сигнальных контактных групп.
• Автоматическое срабатывание защитного устройства в случае падения напряжения до критической величины.

Пошаговая схема выбора автоматического выключателя на видео:

Пакетники могут иметь различные типоразмеры, и с их помощью можно защищать электрические сети не только в квартирах и частных домах, но и на крупных объектах. Производятся эти устройства как в России, так и за рубежом.

С целью защиты электрических цепей зданий устанавливаются выключатели следующих типов:

• Дифференциальные.
• Автоматические.
• УЗО.

УЗО, как сокращенно называются устройства защитного отключения, предотвращают поражение электрическим током человека, прикоснувшегося к проводнику, и не допускают возгорания окружающих предметов при утечке электричества, что может произойти в случае повреждения изоляции кабелей.

Автоматические выключатели защищают цепи от КЗ и позволяют включать и отключать питание вручную. Самым совершенным защитным устройством является дифференциальный автомат.

Он сочетает в себе возможности устройства защитного отключения и обычного автоматического выключателя. Этот пакетник оборудован встроенной защитой от слишком мощного потока электронов.

Управление им осуществляется за счет дифференциального тока.

В однофазных электросетях могут устанавливаться однополюсные и двухполюсные автоматы. На выбор пакетника влияет количество проводов в электрической проводке.

Защитные автоматы: устройство и принцип работы

Перед тем, как рассмотреть порядок подключения защитных автоматов в электрическом щитке, разберемся, как они устроены и по какому принципу происходит их срабатывание.

В состав изделия входят такие элементы:

• Корпус.
• Система управления.
• Верхние и нижние клеммы.
• Устройство коммутации.
• Дугогасительная камера.

В качестве материала для изготовления корпусной части и системы управления используется пластмасса, устойчивая к возгоранию. В составе устройства коммутации имеются подвижные контакты, а также неподвижные.

На паре контактов, являющихся полюсом пакетника, установлена дугогасительная камера. При разрыве контактов под нагрузкой возникает электрическая дуга, которая гасится камерой.

Последняя состоит из стальных пластин, изолированных меж собой и находящихся на одинаковом расстоянии. Пластины камеры способствуют охлаждению и угасанию электрической дуги, которая появляется при неисправностях.

Автоматы могут иметь одну, две или четыре пары контактов.

У двухполюсных автоматов имеется две пары контактов: одна – подвижная, вторая – неподвижная.

Наглядно принцип работы автоматических выключателей на видео:

Расцепитель

Для отключения автомата при возникновении аварийных ситуаций устройство комплектуется расцепителем. Существует несколько типов этих механизмов, конструктивно отличающихся друг от друга и работающих по различным принципам.

Тепловой расцепитель

Конструктивно этот элемент включает в себя спрессованную из двух разных металлов с неодинаковым коэффициентом нелинейного расширения пластину, которая подключается в цепь под нагрузкой и называется биметаллической. При работе расцепителя проходящий через пластину поток электронов нагревает ее.

Поскольку коэффициент расширения металла меньше, чем у пластины, она выгибается в его сторону. Когда номинал тока превышает допустимую величину, изогнутая пластина, воздействуя на спусковой механизм, отключает автомат. Если температура окружающего воздуха отклоняется от нормы, выключатель также срабатывает.

Магнитный расцепитель

Расцепитель этого типа представляет собой катушку, в состав которой входит изолированная обмотка из меди и сердечник.

Так как по ней протекает нагрузочный ток, подключаться в цепь она должна последовательно с контактами.

Если ток нагрузки превысит допустимый номинал, сердечник переместится под воздействием магнитного поля расцепителя и посредством отключающего устройства разомкнет контакты пакетника.

Селективные автоматы с полупроводниковым расцепителем

Эти устройства оборудованы специальной панелью, на которой устанавливается время отключения автомата. Они обеспечивают временную задержку в случае короткого замыкания, что позволяет при возникновении нештатной ситуации отключить аварийный участок, не прекращая при этом подачи питания на объект.

Автоматический выключатель без расцепителя называется разъединителем.

Как выбрать автомат?

Перед тем, как начинать монтаж защитных автоматических выключателей, нужно выбрать их, а также разобраться в тонкостях подсоединения.

Люди, которые хотят узнать, как подключить автоматический выключатель, задаются различными вопросами.

Например, до или после счетчика подключаются автоматы в распределительном щите? Должен ли ставиться автомат ввода? Эти и другие нюансы подключения интересуют пользователей.

Основные параметры автоматических выключателей

К характеристикам защитных автоматов относятся:

• Номинальная величина тока (в Амперах).
• Рабочее напряжение электросети (в Вольтах).
• Максимальный ток короткого замыкания.
• Предельная коммутационная способность.
• Число полюсов.

Предельная коммутационная способность характеризуется максимально допустимой величиной, при которой выключатель способен работать. ПКС бытовых устройств может составлять 4,5, 6 или 10 кА.

Причиной возникновения перегрузки становится подключение к электросети устройств с чрезмерно высокой суммарной мощностью, что приводит к превышению допустимой температуры контактных соединений и кабелей.

Учитывая это, нужно устанавливать в цепь пакетник, величина тока отключения которого не меньше расчетной, а лучше – если несколько превышает ее.

Важно

Чтобы определить расчетный ток, нужно суммировать мощность приборов, которые предполагается подключить к цепи (для каждого из них этот показатель имеется в паспорте). Полученное число нужно разделить на 220 (стандартная величина напряжения в бытовой сети).

Полученный результат и будет величиной тока перегрузки. Следует также учитывать, что он не должен превышать номинал тока, который способен выдержать провод.

Величина тока отключения при КЗ – это показатель, при котором защитный автомат отключается. Расчет тока КЗ производится при проектировании линии по формулам и справочным таблицам, а также с использованием специальной аппаратуры. Исходя из полученной величины, определяется тип защиты. На небольших объектах и в бытовых сетях используются автоматы типа B или C.

Установка защитного автомата в электрощитке своими руками

В первую очередь нужно определиться с подсоединением проводов питания, и лишь после этого разбираться, как подключить к сети автомат. Если вы не знаете, сверху или снизу пакетника должны подключаться питающие проводники, обратитесь к требованиям ПУЭ, которые являются основным руководящим документом при проведении электромонтажных работ.

В Правилах четко оговорено, что кабель питания должен присоединяться к неподвижным контактам, и это требование должно выполняться в любой схеме подключения защитных автоматов. В любом современном устройстве неподвижные контакты расположены сверху.

Для установки понадобятся контрольные приборы и инструмент, в который входят:

• Монтажный нож.
• Отвертки (крестовая и шлицевая).
• Мультиметр или индикаторная отвертка.

Итак, как же правильно подключить автомат? Рассмотрим установку защитных автоматов в однофазных сетях.

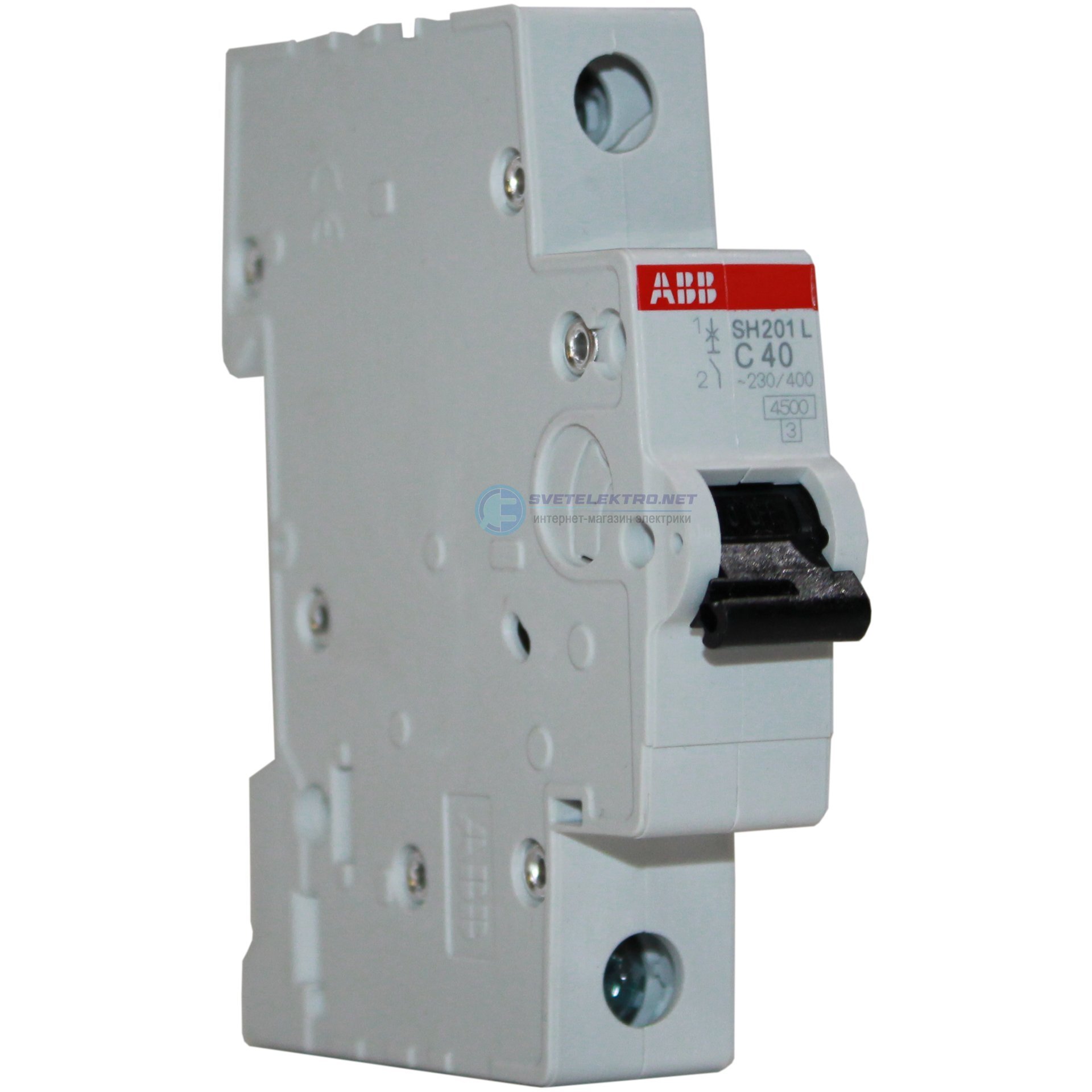

Однополюсный автомат

Установка производится в сети, где для выполнения ввода задействовано два кабеля: нулевой (PEN) и фазный (L). Такая система существует в зданиях старой постройки.

Питающий проводник подсоединяется к входной клемме автомата, затем с выходной он проходит через счетчик, после чего разводится по защитным устройствам конкретных групп.

К PEN запитывающий нулевой кабель также подводится через электрический счетчик.

Применение одно, двух и трехполюсных автоматов на видео:

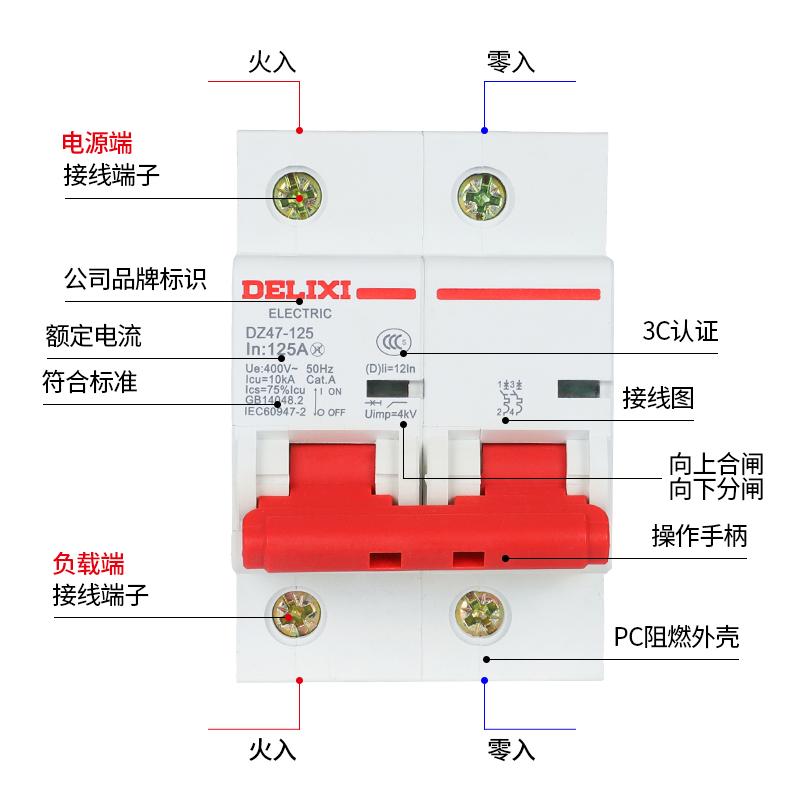

Двухполюсный автомат

Рассматриваем установку защитного устройства в однофазной сети, где для ввода задействовано три проводника: фазовый, нулевой и кабель заземления. Входные клеммы, обозначенные на устройстве цифрами 1 и 3, расположены в верхней части автомата, а выходные (2 и 4) – в нижней.

Питающий кабель подходит к входной клемме 1 и надежно фиксируется на ней. Аналогичным образом нулевой провод крепится на клемме 3. Фаза проходит через счетчик электричества. Питание равномерно распределяется по группам выключателей. С клеммы 4 нулевой кабель подключается к шине N, проходя через счетчик и УЗО.

Подсоединение проводов

К любому автоматическому выключателю прилагается паспорт, в котором прописано, как правильно подключать провода к его клеммам. В документе имеются все нужные сведения – от сечения кабелей и типа их соединения до длины зачищаемой части проводника.

Зачистка концов проводов для подсоединения бытовых автоматов производится монтажным ножом примерно на 1 см. Различить проводники можно по их цветовой маркировке:

• Фазный кабель – белый или коричневый.
• Нулевой провод – черный, синий или голубой.
• Проводник заземления – зеленый.

Зачистив ножом конец провода, его нужно вставить в зажим контакта и закрепить с помощью фиксирующего винта. Винты закручиваются отверткой. После закрепления провод нужно немного подергать, чтобы убедиться в надежности фиксации. Если для подключения к пакетнику используется гибкий провод, то, чтобы увеличить надежность соединения, следует использовать специальные наконечники.

Чтобы установка автоматов в электрощитке и подсоединение к ним кабелей были выполнены правильно, нужно помнить о распространенных ошибках и не допускать их при работе:

• Попадание изоляционного слоя под контактный зажим.
• Слишком большое усилие при затягивании, которое может привести к деформации корпуса и, как следствие, к поломке автомата.

Нередко в распределительном щите монтируется сразу несколько защитных устройств. Для их соединения неопытные специалисты используют перемычки.

Особенности подключения СИП к вводному автомату

Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля.

При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает.

В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.

Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.

Пошагово монтаж автомата – на следующем видео:

Заключение

В этой статье мы разобрались с вопросом, как правильно подключить защитные автоматы в электрическом щите, а также рассмотрели разновидности этих устройств и особенности их работы.

Воспользовавшись изложенной информацией, вы сможете самостоятельно произвести установку пакетника и подключение его к домашней сети.

Естественно, при этой процедуре нужно строго соблюдать правила электробезопасности, как и при любых работах, связанных с электричеством.

Источник: https://YaElectrik.ru/jelektroshhitok/kak-pravilno-podklyuchit-avtomaty-v-elektricheskom-shhite

отзывы, характеристика и цена; Струмок.



 Качественные и надежные автоматические выключатели ABB 3-полюсные



Общее описание и характеристики автомата АВВ 3 фазного



Шведско-швейцарская компания уже много десятков лет занимается производством

электрооборудования и электротехники и по праву занимает на этом рынке лидирующие позиции.

Продукция компании отличается отличным качеством, прочностью и имеет гарантированную

надежность в эксплуатации. Автоматы АВВ 3-полюсные очень популярны среди потребителей.

Данное коммутационное устройство применяется при монтаже 3-фазных электросетей

переменного напряжения и служит в качестве защиты, обеспечивая безопасность и

надежность их использования.



Трехполюсный автоматический выключатель торговой марки АВВ представляет собой

коммутационное устройство, предназначенные для обеспечения защиты электросети

от перегрузки напряжения тока и короткого замыкания.

Торговая марка ABB обеспечивают полную гарантию надежности этого автоматического

электровыключателя.

Автоматические выключатели АВВ 3-полюсные способны выдержать до пяти-шести

включений за один час, сохраняя при этом свои функции.

Качественные материалы, которые идут на изготовление выключателей, обеспечивают

высокую износоустойчивость автомата.

А функциональность и долговечность эксплуатации достигается благодаря

конструктивным особенностям.

Автоматические выключатели ABB 3-полюсные чаще всего используются в жилых

помещениях, в офисах, магазинах и даже могут применяться в производственных помещениях.

Трехполюсные автоматические выключатели АВВ – это гарантия качества и безопасности!



Для изготовления 3-полюсного автоматического выключателя торговой марки АВВ используется

особый пластик, устойчивый к сильным термическим воздействиям, и поэтому вероятность

возгорания в электросети или электрощитовом оборудовании распределительного щитка

сводиться к нулю.



Основной его функцией, является автоматическое выключение

подающегося электрического тока в ситуациях, когда в электрической сети происходит резкий

скачок напряжения или идет сильная и долговременная перегрузка.

Таким образом, автоматический выключатель ABB 3–полюсной способен сохранить

нормальный режим работы сети.



Для того, чтобы обеспечить высокую проводимость электрического тока, для изготовления

контактов выключателей используется медь с напылением из серебра.

За счет этого увеличивается продолжительность срока эксплуатации трехполюсных

выключателей abb.



На прижимных пластинах имеются насечки, функция которых – зажимать провод, что исключает

возможность резких перепадов тока, перегрева или возникновения короткого замыкания.

Помимо этого трехфазный автомат abb оснащается дугогасительной камерой,

функция которой – мгновенное гашение искры, иногда возникающей при аварийном выключении.

Принцип его работы заключается в следующем: как только нарушается нормальная

работа электросети, автоматический выключатель АВВ разъединяет электрическую цепь,

причем разъединяет одновременно все три полюса.



Электроавтомат ABB 3-полюсныЙ способен выдержать безо всякого ущерба температуру от — 25°С до +50°С.

Он имеет высокий уровень устойчивости к механическим повреждениям, безопасен при монтаже

и эксплуатации, имеет продолжительный срок службы.

Для анализа положения выключателя автоматического трехполюсного на корпусе,

на лицевой его стороне,  имеется специальное окно.



Размеры 3 полюсного автомата ABB:



• Ширина 52,5 мм;
• Высота 85 мм;
• Глубина 68 мм;
• Вес нетто: 0,375 кг.



Основные характеристики модульных 3 фазных автоматов ABB:



• Отключающая способность: от 6кА до 50 кА;
• Номинальный ток срабатывания: от 6 до 250 ампер;
• Время сработки магнитного расцепителя: < 0,01 сек;
• Токо-временные характеристики: «B» и «C»;
• Номинальная частота: 50…60 Гц;
• Срок службы механических частей: более 20 000 срабатываний;
• Срок службы при номинальной нагрузке: более 10 000 срабатываний;
• Допустимая температура окружающей среды: — 25…+50 С;
• Степень защиты: IP 20;
• Установка на Din-рейку: при помощи пружинного фиксатора;
• Установка в распределительный щит: на собственные винты.



Как выбрать и купить автоматический выключатель АВВ на 3 фазы



При выборе и покупке автомата АВВ трехполюсного необходимо знать суммарную мощность

всего силового и осветительного оборудования, которое будет включено одновременно

на защищаемой электролинии.

Только так вы должны подобрать оптимальное значение электроавтомата АВВ на три фазы.



Контроль трех полюсов одновременно



Данный вид коммутационного устройства предназначен для использования в электросетях,

чтобы контролировать три фазы одновременно.

Принцип работы трехполюсных автоматических выключателей авв, основывается на наличии

двух систем защиты, что дает гарантию сохранности каждого элемента сети, и

всей системы в целом.

При этом трехполюсный автомат abb работает по следующей схеме: при резком скачке нагрузки

(коротком замыкании) в контролируемой им трехфазной электропроводки, электромагнитный

расцепитель, представляющий собой одну систему защиты, разъединяет все три провода.



Если же устройство работает с перегрузкой по своему номиналу, то тепловой расцепитель,

перегреваясь, разрывает все три электросети, среагировав на повышение температуры

в одной из контролируемых цепей.

Как это очевидно, 3-полюсный автомат торговой марки АВВ, может использоваться при

проведения профилактических работ в электросетях жилых, офисных и производственных

помещений, для одновременного отключения всех трех фаз, что во всех случаях более безопасно.



Слишком слабый автоматический электровыключатель на 3 полюса будет часто срабатывать

от перегрузки, а возьмете его с превышением — могут не выдержать полную нагрузку провода

или кабеля и поплавившись в стене, создадут пожароопасную аварийную ситуацию.

Так что с электричеством шутки плохи и если вы не очень хорошо разбираетесь в этом вопросе,

спросите совет у профессионалов — электриков.



Вы всегда можете проконсультироваться, выбрать и купить автоматические выключатели

ABB 3 — полюсные для своего офиса, дома или квартиры, который в значительно большей

степени, сможет обезопасить Вас и Ваше жилище от различных негараздов в электрической сети.



Электроавтомат включается поднятием управляющего общего рычажка вверх до щелчка.

Во включенном состоянии в специальном окошке, 3-полюсного автоматического

выключателя ABB – видна красная полоска, а в выключенном – зеленая.

Купить автоматы АВВ 3-полюсные возможно, как для большой стройки,

так и для щитовой маленького офиса или квартиры.



Преимущества

Наши весомые плюсы:



Автоматический выключатель трехфазный ABB вы можете купить, не только оптом,

но также и в розницу, просто набрав наш городской многоканальный номер или

такой же номер основных операторов мобильной связи.

Этот номер с кодами операторов, находится не только в шапке сайта, но и

в разделе контакты.

Вы хотите задать свой собственный вопрос или получить исчерпывающую

консультацию инкогнито?

А может быть вы вообще не намерены платить за свой телефонный звонок?



Что ж, мы готовы к такому повороту событий и для вас на сайте в рабочее время

постоянно работает Чат для общения с вами, а также всегда на готове система

обратного звонка.

При его заказе Вы оставляете только свой номер телефона и ваше имя, и

менеджер незамедлительно перезванивает вам.



В магазине возле прилавка, по телефону или при общении через чат, наши консультанты

всегда радушно и внимательно выслушают вас.

Охотно подскажут и однозначно помогут при выборе различных по назначению

светодиодных светильников, медной или алюминиевой электрической проводки.

Подведут к стенду крутых или спокойных по дизайну розеток и выключателей,

светодиодных, люминесцентных, ртутных, галогенных или обыкновенных ламп

накаливания, автоматических выключателей, мультиметров и сумеречных реле.

Расскажут про системы кабельной прокладки, про гофрированные пластиковые

и прямые металлические трубы, электрические счетчики, электромагнитные

контакторы, трансформаторы, пускатели или простые электрические звонки.



 Помимо всего вышеперечисленного, в нашем интернет магазине «Струмок»

вы можете пощупать 3 полюсный автоматический выключатель АВВ, купить

который возможно, не только за наличный, но также и за безналичный расчет,

а также по карточке.

Посмотрите на всевозможное электрощитовое оборудование, клеммники,

автоматические выключатели, дифференциальные выключатели или дифавтоматы,

устройства защитного отключения или УЗО.

Мощные стабилизаторы напряжения, электромонтажный губцевый инструмент, разные

по мощности вытяжные вентиляторы, электрические теплые полы, масляные обогреватели.

А какие у нас есть бытовые и катушечные электроудлинители, монтажные коробки,

измерительные приборы и крепежные изделия, все это и много другой электротехнической

продукции вы увидите у нас на стендах и на витринах.



 С нами, как всегда выгодно, удобно и главное, безопасно работать, ведь мы уже сразу же при покупке,

предоставляем весь пакет, таких необходимых и очень важных для вас документов.

Это и расходные накладные, и кассовый чек на 3 фазные электроавтоматы, если вы покупаете

у нас за наличный расчет, и конечно же счет-фактуру с мокрой печатью, и все необходимые

свидетельства и сертификаты.



Помимо вышеперечисленных удобств в работе, и даже таких, как продажа товара с НДС, у вас

есть, ни много, ни мало, а как минимум три с лишним десятка причин выбрать нас.

Необходимым и приятным бонусом для вас будет, уже ставшая постоянной и такая нужной

для любого покупателя — бесплатная доставка автоматических 3 полюсных выключателей абб,

при заказе не только по Киеву, но и по всем регионам Украине, куда доставляют грузы любой

выбранный вами национальный перевозчик!

Она вполне возможна при вашей покупке на достаточно определенную сумму, прописанную

в условиях доставки.

Желаем вам удачных покупок!

Трехфазная схема распределительного щита — 5 вариантов

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т.е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.



Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Если у вас в дом приходит однофазная сеть, то смотрите — пять разных вариантов однофазных схем распределительных щитов.

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Улыбнемся:

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор.
— Электрик говорит, — «Наверно аккумулятор сел».
— Химик говорит, — «Нет, скорее всего не тот бензин».
— Механик,- «Я думаю, что это передача не работает.»
— Программист, — «Может выйдем из машины, и зайдем обратно?»

Автоматический выключатель 3 х фазный

Есть в наличии

Цена: 4998.71 грн.

Описание

Автоматические выключатели 3 х фазные: 16А.

В наличии также имеются выключатели трехполюсные серии ECO номинального тока: 1А-5А*, 6А, 10А, 20А, 25А, 32А, 40А, 50А, 63А.

Назначение: Задачей автоматических модульных выключателей АВ2000 (ЕСО серии) есть защита от перегрузок либо короткого замыкания электрических цепей, быстрое выключение и включение цепей электрических на объектах промышленного или бытового назначения.

Монтаж: изделия крепятся на стандартную Din-рейку 35х7,5. Могут использоваться гребенки (вилковые, штыревые).

Как заказать: Выключатель на 16 Ампер, как и на 6А, 10А, 20А либо 25 А, есть возможность приобрести прямо сейчас. Для этого просто оставляйте запрос в корзине покупок. В любой город страны изделия доставляются перевозчиком. Также вместе с автоматами 3 х фазными, у нас предлагаются модели однофазные и двухфазные.

Характеристики

Параметр	Значение
Количество полюсов:	3
Характеристики отключения:	В*, С
Номинальное напряжение, В:	~230/400
Номинальный ток, А:	16
Номинальная частота, Гц:	50
Класс селективности:	3
Отключающая способность, кА:	6
Износостойкость при токе до 63А вкл/выкл (электрическая):	1500
Износостойкость при токе до 63А вкл/выкл (механическая):	8500
Сечение проводов, которые присоединяются, мм2:	от 1 до 25
Степень защиты:	IP20
Диапазон рабочих температур:	-5°С до +40°С

*Позиции, производящиеся под заказ.

Автоматический выключатель 3RV2411-0HA10 Siemens Sirius, ток 0.8 А, защиты трансформаторов

Поперечные блок-контакты

Поперечные и боковые блоки дополнительных контактов применяются для увеличения гибкости использования автоматических выключателей Siemens Sirius 3RV2:

— установка на лицевую сторону автомата, без изменения монтажной ширина
— исполнения: стандартное и для электроники(использование в пылесодержащей атмосфере, а также в цепях электроники с низкими токами)
— винтовые и пружинные зажимы, клеммы под кольцевые кабельные наконечники
— для типоразмеров S00, S0

Стандартное исполнение

Контакты — Код заказа(зажимы)
— 1П( или 1СО, перекидной) — 3RV2901-1D(винтовые)
— 1НО+1НЗ — 3RV2901-1E(винтовые), 3RV2901-2E(пружинные), 3RV2901-4E(под кольцевые наконечники)
— 2НО — 3RV2901-1F(винтовые), 3RV29012F(пружинные)

Исполнение для электроники

— Контакты: 1П(перекидной), винтовые зажимы, код заказа — 3RV2901-1G

Крышки

— для поперечного блок-контакта, код заказа — 3RV2901-0H

Боковые блок-контакты

Исполнение боковых блок-контактов:

— пружинные и винтоые зажимы
— для установки с левой стороны автоматического выключателя
— для типоразмеров S00, S0
— Контакты — Код заказа(тип зажимов)
— 1НО+1НЗ — 3RV2901-1A(винтовые), 3RV2901-2A(пружинные), 3RV2901-4A(под кольцевые наконечники)
— 2НО — 3RV2901-1B(винтовые), 3RV2901-2B(пружинные)
— 2НЗ — 3RV2901-1C(винтовые), 3RV2901-2C(пружинные)
— 2НО+2НЗ — 3RV2901-1J(винтовые)

Аварийные блок-контакты

— Установка на левую сторону автомата, одного модуля
— Раздельная сигнализация об общем срабатывании(контакты 1НО+1НЗ) и коротком замыкании(контакты 1НО+1НЗ)
— Винтовые и пружинные зажимы
— Код заказа(тип зажимов): 3RV2921-1M(винтовые), 3RV2921-2M(пружинные)

Модуль видимого разрыва

— Монтаж на верхнюю сторону выключателя, закрывает клеммы поперечного блок-контакта, поэтому рекомендуется использовать боковые блок-контакты или монтировать модуль после установки поперечного блок-контакта
— Питание автоматическому выключателю подается через модуль видимого разрыва
— Извлекаемый только при отключении аппарата штекер отделяет автомат от сети по 3 полюсам
— Хорошая видимость защищенного от прикосновения разрыва, с возможностью запирания навесным замком
— Код заказа(артикул) — 3RV2928-1A

Расцепители минимального напряжения

— Вызывает срабатывание автоматического выключателя при перебоях напряжения и предотвращает нежелательный повторный запуск двигателя
— Для дистанционного контроля автоматического выключателя
— Установка на правую сорону автомата, установка одного модуля расцепителя
— Винтовые или пружинные зажимы присоединения проводников
— Для типоразмеров S00, S0
— Напряжение расцепителя — Код заказа(тип зажимов)
— 24 В DC — 3RV2902-1AB4(винтовые)
— 24В AC, 50Гц — 3RV2902-1AB0(винтовые)
— 110В AC 50Гц, 120В AC 60Гц — 3RV2902-1AF0(винтовые)
— 230В AC 50Гц, 240 В AC 60Гц — 3RV2902-1AP0(винтовые), 3RV2902-2AP0(пружинные)
— 400В AC 50Гц, 440В AC 60Гц — 3RV2902-1AV0(винтовые), 3RV2902-2AV0(пружинные)
— 415В AC 50Гц, 480В AC 60Гц — 3RV2902-1AV1(винтовые)
— 500В AC 50Гц, 600В AC 60Гц — 3RV2902-1AS0(винтовые)

Расцепители минимального напряжения с опережающими блок-контактами(2НО)

— Принцип действия и назначения индентичны расцепителю без опережающих контактов
— Дополнение:

— вспомогательные контакты расцепителя в положении переключателя «ОТКЛ.»(«OFF») разомкнуты
— катушка расцепителя при этом отключена для экономии энергии
— при положении переключателя «СРАБОТАЛ»(«TRIP») размыкание блок-контактов невозможно
— опережающее движение контактов обеспечивает повторное включение автоматического выключателя

— Напряжение расцепителя — Код заказа(тип зажимов)
— 230В AC 50Гц, 240 В AC 60Гц — 3RV2922-1CP0(винтовые), 3RV2922-2CP0(пружинные)
— 400В AC 50Гц, 440 В AC 60Гц — 3RV2922-1CV0(винтовые), 3RV2922-2CV0(пружинные)
— 415В AC 50Гц, 480 В AC 60Гц — 3RV2922-1CV1(винтовые), 3RV2922-2CV1(пружинные)

Независимые расцепители(расцепители напряжения)

— Для дистанционного отключения автоматического выключателя
— Импульсное напряжение на катушку расцепителя
— Для типоразмеров S00, S0
— Винтовые или пружинные зажимы
— Обозначения: ПВ-продолжительность включения, касательно времени действия сигнала на катушку расцепителя
— Напряжение управления расцепителя — Код заказа(тип зажимов)
— 20..24В AC 50/60Гц ПВ100%, 20..70В AC/DC 50/60Гц ПВ=5с — 3RV2902-1DB0(винтовые), 3RV2902-2DB0(пружинные)
— 90..110В AC 50/60Гц ПВ100%, 70..190В AC/DC 50/60Гц ПВ=5с — 3RV2902-1DF0(винтовые), 3RV2902-2DF0(пружинные)
— 210..240В AC 50/60Гц ПВ100%, 190..330В AC/DC 50/60Гц ПВ=5с — 3RV2902-1DP0(винтовые), 3RV2902-2DP0(пружинные)
— 350..415В AC 50/60Гц ПВ100%, 330..500В AC/DC 50/60Гц ПВ=5с — 3RV2902-1DV0(винтовые)
— 500В AC 50/60Гц ПВ100%, 500В AC/DC 50/60Гц ПВ=5с — 3RV2902-1DS0(винтовые)

Изолированные 3-фазные шинки для ввода и распределения питания

— Исполнения шинок для подключения от 2 до 5 установленных вплотную автоматов с винтовыми зажимами
— Расширение системы подключения автоматов путем присоединения следующей шины с повернутыми на 180° к клеммам последнего выключателя выводами
— Сочетание выключателей различного типоразмера, S00, S0
— Защищены от случайных прикосновений и рассчитаны на короткие замыкания, возникающие в выводах подключенных автоматических выключателей
— Делительный модуль шириной 45 мм для подключения автоматов без навесных принадлежностей
— Шириной 55 мм для подключения аппаратов с боковым блок-контактом
— Шириной 63 мм для подключения выключателей с вспомогательным расцепителем
— Ширина делительного модуля — Количество подключаемых автоматов — Код заказа
— 45 мм — 2 шт. — 3RV1915-1AB
— 45 мм — 3 шт. — 3RV1915-1BB
— 45 мм — 4 шт. — 3RV1915-1CB
— 45 мм — 5 шт. — 3RV1915-1DB
— 55 мм — 2 шт. — 3RV1915-2AB
— 55 мм — 3 шт. — 3RV1915-2BB
— 55 мм — 4 шт. — 3RV1915-2CB
— 55 мм — 5 шт. — 3RV1915-2DB
— 63 мм — 2 шт. — 3RV1915-3AB
— 63 мм — 4 шт. — 3RV1915-3CB
— Защитные(от прикосновений к неиспользуемым выводам) крышки для выводов шинок — 3RV1915-6AB

Трехфазные клеммы ввода питания
— Подключение сверху — 3RV2925-5AB
— Подключение снизу, подключается к шине вместо выключателя — 3RV2925-5B
— Подключение сверху, для создания «пускателя типа E» — 3RV2925-5EB

Адаптеры для 60 мм сборных шин 8US

— Для компактного и быстрого монтажа
— Межосевое расстояние 60 мм
— Для медных шин шириной 12-30 мм и толщиной 5-10 мм
— Использование адаптеров обеспечивает механическую фиксацию и электрический контакт автоматических выключателей
— Для автоматических выключателей с винтовыми и пружинными зажимами
— Типоразмер — Номинальный ток — Длина адаптера — Код заказ(тип зажимов)
— S00 — 16 А — 200 мм — 8US1251-5DS10(винтовые), 8US1251-5DS11(пружинные)
— S00 — 16 А — 260 мм — 8US1251-5DT11(пружинные)
— S0 — 32 А — 260 мм — 8US1251-5NT10(винтовые), 8US1251-5NT11(пружинные)

Системы ввода и распределения электропитания 3RV29

3-фазные базовые модули
— Состоит из блока ввода питания(справа или слева) и двух гнезд для установки автоматических выключателей
— Вся система может монтироваться на стандартной DIN-рейке 35мм
— Ввод питания через пружинные клеммы проводником с максимальным сечением 25 мм²
— Базовый модуль, ввод питания слева, S00/S0 — 3RV2917-1A
— Базовый модуль, ввод питания справа, S00/S0 — 3RV2917-1E

3-фазные модули расширения
— Для расширения системы дополнительными автоматическими выключателями
— Исполенения с двумя или тремя гнездами для подключения автоматов
— Возможное расширения системы максимум до 63 А
— Модуль расширения для 2-х выключателей — 3RV2917-4A
— Модуль расширения для 3-х выключателей — 3RV2917-4B

Штекр расширения
— Для электрического соединения соседних 3-фазных модулей
— Максимальная нагрузка штекер 63 А
— Входит в комплект поставки каждого 3-фазного модуля расширения
— Код заказа — 3RV2917-5BA00

Штекер расширения с увеличенной шириной
— Назначение, функции и характеристики аналогичны стандартному штекеру
— Увеличенная ширина штекера образует промежуток 10 мм между модулями, используемый в качестве канала для прокладки проводников
— Код заказа — 3RV2917-5E

Торцевые заглушки
— Для защиты трехфазных шин на открытом конце системы
— Входит в комплект поставки с каждым базовым модулем
— Код заказа — 3RV2917-6A

Втычные штекре подключения автоматов
— Для обеспечения электрического соединения автоматических выключателей 3RV2 с 3-фазными модулями системы
— Исполнение для винтовых и пружинных зажимов автоматов
— Типоразмер S00, винтовые клеммы, код заказа 3RV2917-5CA00
— Типорамер S0, винтовые зажимы, артикул 3RV1927-5AA00
— Типоразмер S00, пружинные зажимы, код заказа 3RV2917-5AA00
— Типорамер S0, пружинные клеммы, артикул 3RV2927-5AA00

Основание для контакторов
— Для сборки фидеров нагрузки в системе
— Для контакторов типоразмеров S00, S0 с пружинными или винтовыми зажимами
— Устанока оснований на 3-фазные модули системы
— Один контактор — одно основание, сборка реверсивных и прямых пускателей
— Основания также подходят для устройств плавного пуска Siemens Sirius типоразмеров S00, S0 с винтовыми клеммами
— Код заказа — 3RV2927-7AA00

Клеммный блок подключения опциональных модульных аппаратов
— Для подключения к автоматическим выключателям Sirius 1-, 2- или 3-фазных компонентов
— Установка сбоку в гнездо модуля расширения
— Возможна установка и слева, и справа модуля, с разворотом клеммного блока на 180°, в зависимости от стороны ввода питания в систему
— Код заказа — 3RV2917-5D

Монтажная рейка
— Для устаноки 1-, 2- или 3-фазных модульных компонентов на трехфазные модули системы ввода и распределения питания
— Код заказа — 3RV1917-7B

Дверные поворотные приводы

Автоматические выключатели 3RV2 с приводами могут устанавливаться в коммутационном шкафу и включаться снаружи при помощи дверного поворотного привода:

— обеспечение степине защиты IP65
— Стандартное(серое, черное) и аварийное(красно-желтое) исполнения
— Блокировка дверцы для предотвращения непреднамеренного открывания дверцы шкафа во включенном состоянии выключателя
— Блокировка привода в состоянии выключателя «ОТКЛ.» с помощью 3-х навесных замков

Дверные поворотные приводы для стандартных условий
— Состоят и рукоятки, дверной поводковой муфты и штока длиной 130/330 мм(сечение 6 x 6 мм)
— Дверной поворотный привод, черный:

— длина штка 130 мм — код аказа 3RV2926-0B
— длина штока 330 мм — код заказа 3RV2926-0K

— Аварийный дверной поворотный привод, красно-желтый:

— длина штока 130 мм — код заказа 3RV2926-0C
— длина штока 330 мм — код заказа 3RV2926-0L

Дверные поворотные приводы для тяжелых условий эксплуатации
— Состоят из рукоятки, дверной поводковой муфты и штока длиной 300 мм и сечение 8×8 мм, промежуточной муфты и двух стальных уголков, к которым крепится автоматический выключатель
— Возможность использования боковых вспомогательных расцепителей или 2-полюсных блок-контактов
— Соответствие требованиям стандарта МЭК 609472 в части расцепления
— Дверной поворотный привод, серый:

— длина штока 300 мм — код заказа 3RV2926-2B

— Аварийный дверной поворотный привод, красный/желтый:

— длина штока 300 мм — код заказа 3RV2926-2C

Соединительные модули

— Для создания сборок из отедльных аппаратов, с электрическим и механическим соединением
— Варианты с различным совмещением пружынных и винтовых клемм

Соединительные модули подключения контакторов
— Для подключения контакторов с винтовыми зажимами к автоматическим выключателя 3RV2:

— и автоматический выключатель, и контактор имеют винтовые зажимы
— Типоразмер контактора S00, катушка контактора AC/DC — код заказа 3RA1921-1DA00
— Типоразмер контактора S0, катушка контактора AC — код заказа 3RA1921-1AA0
— Типоразмер контактора S0, катушка контактора DC — код заказа 3RA1921-1BA00

— Для подключения контакторов с пружинными зажимами к автоматическому выключателю 3RV2:

— и автоматический выключатель, и контактор имеют пружинные зажимы
— Типорамер контактора и автомата S00, ток контактора AC/DC — код заказа 3RV2911-2AA00
— Типоразмер контактора и автомата S0, ток контактора AC — код заказа 3RV2921-2AA00 + компенсатор высоты(только для контактора c AC-катушкой) 3RA2911-1CA00
— Типоразмер контактора и автомата S0, ток контактора DC — код заказа 3RV2921-2AA00(компенсатор высоты не требуется)

Соединительные модули подключения устройств плавного пуска
— Для подключения устройств плавного пуска(УПП) с винтовыми зажимами:

— и автоматический выключатель, и УПП имеют винтовые зажимы
— типоразмер УПП S00/S0 — код заказа 3RA2921-1BA00

— Для подключения УПП с пружинными зажимами:

— и автоматический выключатель, и УПП имеют пружинные зажимы
— типоразмер УПП и автомата S00 — код заказа 3RA2911-2GA00
— типоразмер УПП и автомата S0 — код заказа 3RA2921-2GA00

Гибридные соединительные модули подключения контакторов
— Для подключения к автоматическим выключателям 3RV2 с винтовыми зажимами контакторов 3RT2 с пружинными клеммами
— типоразмер контатора и автомата S00, катушка контактора AC/DC — код заказа 3RV2911-2FA00
— типоразмер контактора и автомата S0, катушка контактора AC/DC — код заказа 3RA2921-2FA00
— при типоразмере контактора S0 и катушке AC необходимо использовать компенсатор высоты 3RA2911-1CA00

Монтажные принадлежности

Крышки
— Крышка для шкалы настроек:

— пломбируемая, для защиты шкалы настроек
— код заказа 3RV2908-0P

— Крышка для аппаратов с выводами под кольцевые кабельные наконечники:

— для защиты от прикосновения
— крышки силовых клемм — код заказа 3RV2928-4AA00
— крышки поперечных блок-контактов — код заказа 3RV2908-4AA10

Крепежные петли
— Для крепления автоматических выключателей на панели, монтажных платах
— Установка в пазы на корпусе автомата
— Требуется 2 штуки на аппарат
— Код заказа 3RV2928-0B

Принадлежности Self-Protected Combination Motor Controller(Type E)
— Соответствие стандарту UL 508: воздушний зазор 1 дюйм и путь утечки тока 2 дюйма
— Клеммынй блок типа Е — код заказа 3RV2928-1H
— Межфазные перегородки — код заказа 3RV2928-1K

Корпуса для отдельной устаноки

— Для внешнего отдельного монтажа или скрытого монтажа(в стену)
— Рабочее напряжение 500 В
— Все корпуса оснащены клеммами N и PE, двумя насечками сверху и снизу для резьбовых кабельных вводов, насечками на тыльной стороне корпуса, насечкой на верхней стороне корпуса для световых индикаторов
— Один корпус — одни автоматический выключатель с поперечным и боковым блок-контактами или вспомогательным расцепителем
— Исполнение со стандарным поворотным приводом: черная ручка, серая подложка
— Аварийное исполнение: красная рукоятка, желтая подложка
— Блокировка тремя опциональными навесными замками в выключенном состоянии

Пластиковые корпуса для наружной устаноки со стандартным поворотным приводом

— степень защиты IP55
— монтажная ширина 54 мм(выключатель + боковой блок-контакт) — код заказа 3RV1923-1CA00
— монтажная ширина 72 мм(выключатель + боковой блок-контакт + всмомогательный расцепитель) — код заказа 3RV1923-1DA00

Пластиковые корпуса для наружной устаноки с аварийным поворотным приводом

— степень защиты IP55
— монтажная ширина 54 мм — код заказа 3RV1923-1FA00
— монтажная ширина 72 мм — код заказа 3RV1923-1GA00

Алюминиевые корпуса для наружной устаноки

— степень защиты IP65
— монтажная ширина 72 мм
— стандартный привод — код заказа 3RV1923-1DA01
— аварийный привод — код заказа 3RV1923-1GA01

Пластиковые корпуса для скрытой устаноки

— степень защиты IP55
— монтажная ширина 72 мм
— стандартный привод — код заказа 3RV1923-2DA00
— аварийный привод — код заказа 3RV1923-2GA00

Лицевые панели

— Для использования автоматических выключателей 3RV2 в уже подготовленных корпусах/электрошкафах
— При этом используется держатель для крепления автоматических выключателей к нему, а сам держатель крепится непосредственно к передней панели корпуса или электрошкафа
— Степень защиты лицевой стороны IP55
— Возможность блокировки в положении «0»
— Стандартное(черно-серое) и аварийное(красно-желтое) исполнения
— Пластиковая панель со стандартным поворотным приводом — код заказа 3RV1923-4B
— Пластиковая панель с аварийным поворотным приводом — код заказа 3RV1923-4E
— Держатель для лицевой панели — код заказа 3RV1923-4G

Автоматические выключатели (автоматы)

Содержание Устройство модульного автомата Автоматический выключатель (на языке электриков «автомат») является основой защиты в силовых электрических цепях низкого (до 1000 Вольт) напряжения. Это комбинированный электроприбор, сочетающий в себе функции выключателя и защитного устройства. Практически вся система распределения и защиты бытовой электропроводки построена на автоматах. Хочу сразу заметить, что основное применение автомата — это защита того участка электропроводки, который находится между выходом из автомата и потребителем. Если далее по линии находится другой автомат, то наш автомат должен защищать участок между этими двумя автоматами. При возникновении перегрузки или короткого замыкания на каком-то участке цепи, должен сработать только один автомат, защищающий конкретно данный участок цепи. На фото выше представлен классический модульный автомат со снятой крышкой. По центру видна мощная токовая катушка электромагнитнго расцепителя, защищающего электропроводку от токов короткого замыкания. Справа от него — дугогасительная камера, под ним — биметаллическая пластина теплового расцепителя, защищающего цепь от длительных перегрузок. Если нужна более подробная информация, посмотрите короткий видеоролик: Как подобрать автомат? Возьмем классический пример. Делаем ремонт в квартире (или в частном доме), меняем электропроводку и хотим ее защитить от перегрузок и коротких замыканий. Обычная в наши дни практика — разделение проводки на несколько ветвей с защитой каждой из них отдельным автоматом. В квартирах часто разделяют на отдельные линии освещение и розетки. Помимо этого, отдельная линия может быть выделена под электроплиту, еще одна под кухонные розетки и розетки хозблока, в которые обычно включают самые мощные в квартире электроприборы: электрочайник, микроволновая печь, стиральная машина и т.д. Надо заметить, что стандартные электророзетки, применяемые в наших домах, обычно рассчитаны на максимальный ток 10 или 16А, и зачастую являются самым слабым звеном электропроводки. Поэтому и номинал автомата, защищающего линию с такими розетками, не может быть выше 16А, какой бы толстый провод ни был. О материале и толщине провода — это отдельная тема, здесь лишь скажу кратко: медь и только медь, для квартир и частных домов берем сечение 1.5 кв.мм на освещение, 2.5 кв.мм — на стандартные розетки. Соответственно, номиналы автоматов для линий освещения 10А, для линий, питающих розетки, 16А (при условии, что розетки тоже 16-амперные). При этом возникает ряд вопросов. Получается, что каждая розетка может одна выдержать 16 Ампер, но при этом суммарный ток всей группы розеток также не должен превышать те же самые 16 Ампер. Некоторым такой расклад не нравится, и они ставят автоматы на больший ток — 25А и даже выше. По некоторым соображениям, этого не стоит делать, даже если сечение провода будет позволять пропускать такой ток длительное время. Представим ситуацию, что в одну из розеток воткнули какой-то мощный электроинструмент, который потребляет ток до 25-30А. Понятно, что при таком токе в розетке могут пойти неприятные процессы, вплоть до возгорания, а 25-амперный автомат этой перегрузки не почувствует. Ну или почувствует, но тогда, когда все уже будет гореть синим пламенем. Кто-то может возразить, что нет стандартного электроинструмента с таким током потребления, но ведь инструмент может быть и нестандартным, и неисправным. А может случиться и такое, что через удлинитель к розетке подключат несколько мощных электроприборов одновременно, с таким же результатом. Поэтому, если предполагается, что суммарный ток оборудования, одновременно включенного в розетки, будет больше 16А, то правильным решением будет разделить розетки на несколько групп и запитать каждую группу через отдельный автомат. Надо иметь в виду, что в продаже имеются как 16-ти, так и 10-амперные розетки. Я не скажу, что те, которые на 10А, плохого качества — просто они рассчитаны на максимальный ток нагрузки, равный 10 А. Для таких розеток допустимо прокладывать проводку сеченим 1.5 мм2, но и автомат в данном случае должен быть 10-амперный. По поводу удлинителей. Очень часто можно встретить дешевые варианты, сечение шнура такого удлинителя 1 мм2, бывает и меньше. Сами удлинители обычно никакой защиты не имеют. Поэтому используйте такие удлинители с особой осторожностью, понимая то, что автомат их может и не защитить. Маркировка автоматических выключателей На корпусе автомата мы можем увидеть некоторые загадочные надписи. Ниже обозначены цифрами главные из них: Расшифровка: Номинальный ток автомата Характеристика срабатывания Максимальный ток отключения Класс отключения. Помимо вышеперечисленных надписей, на корпусе обычно находится логотип производителя и тип автомата, номинальное напряжение, а также краткое схематическое обозначение, показывающее, где находится неподвижный контакт (при вертикальном расположении его принято располагать сверху) и как расположены расцепители относительно контактов. Зажимные контактные винты могут закрываться шторками (см. крайний слева автомат), это удобно для опломбирования. Корпус обычно делается из полистирола — на мой взгляд, не самый подходящий материал для устройства, которое может прилично нагреваться. Наиболее распространенное название таких автоматов ВА47-29 (ВА47-63), ВА47-29М (BA47-125). Почему 47 и почему 29? Это еще идет из советских времен, в одном из проектировочных институтов придумали кодировку серий автоматических выключателей: ВА означало выключатель автоматический, далее шел номер серии. Существует множество серий: ВА51, ВА52, ВА55, ВА60, ВА61, ВА66, ВА88… А вторые две цифры обозначали максимальный номинал автоматов данного типа: 25 – 50А, 29 – 63А, 31 – 100А, 35, 36 – 400А, 38 – 500А, 39 – 630А, 41 – 1000А, 43 – 2000А. И хотя модульные автоматы появились намного позже, маркировка пошла по наследству. Так их маркируют IEK, TDM и многие другие производители. У ульяновского «Контактора» они называются ВА47-063Про и ВА47-100Про. У курского КЭАЗа они же называются OptiDin BM63 и OptiDin BM125, а у дивногорского ДЗНВА соответственно ВА61F29M и ВА61F31M. Что касается всяческих леграндов и иже с ними, то там у каждого своя система и так часто меняются названия, что и не уследишь. Номинальный ток автомата Пришло время разобраться с тем, что на деле означает номинальный ток автомата и какой при этом будет ток срабатывания защиты. Для тех, кто понимает разницу между действующим и мгновенным значениями, уточняю, что все параметры автоматов, связанные с током или напряжением — это действующие значения, если это особо не оговорено. Согласно ГОСТ Р 50345-2010 (п.3.5.1), Номинальный ток автоматического выключателя есть значение тока, определяющее рабочие условия, для которых он спроектирован и построен. Кратко и точно. Распространенная ошибка — часто люди считают, что номинальный ток и есть ток срабатывания. На самом деле, исправный автоматический выключатель никогда при номинальном токе не сработает. Более того, он не сработает даже при 10% перегрузке. При большей перегрузке автомат отключится, но это не значит, что он отключится быстро. Обычный модульный автомат имеет 2 расцепителя: медленный тепловой и быстро реагирующий электромагнитный. Тепловой расцепитель в своей основе содержит биметаллическую пластину, которая нагревается от проходящего через нее тока. От нагрева пластина изгибается, и при определенном положении воздействует на защелку, и выключатель отключается. Электромагнитный расцепитель представляет собой катушку со втягивающимся сердечником, который при большом токе также воздействует на защелку, отключающую автомат. Если назначение теплового расцепителя — отключать автомат при перегрузках, то задача электромагнитного — быстрое отключение при коротких замыканиях, когда значение тока в разы превышает номинальное. Ряд значений номинальных токов Мне приходилось устанавливать автоматические выключатели номиналом от 0.2А. Вообще, мне встречались модульные автоматы следующих номиналов: 0.2, 0.3, 0.5, 0.8, 1, 1.6, 2, 2.5, 3, 3.15, 4, 5, 6, 6.3, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 Ампер. Максимальный номинал автомата, предназначенного для работы в сетях 0.4 кВ, который я видел — 6300А. Это соответствует трансформатору мощностью 4МВА, ну а более мощных трансформаторов под это напряжение у нас не делают, это предел. Cказать, что номиналы строго соответствуют какому-то единому стандартному ряду, как например Е6, Е12 у радиоэлементов, я не могу. Создается впечатление, что лепят кто во что горазд. С автоматами выше 100А ситуация примерно такая же. Тем не менее, существует и действует поныне стандарт ГОСТ 8032-84 «Предпочтительные числа и ряды предпочтительных чисел». Согласно этому стандарту, номиналы должны соответствовать определенным рядам значений. Основной ряд R5, который определяет следующую шкалу номинальных значений: 1, 1.6, 2.5, 4, 6.3, 10, 16, 25, 40, 63, 100, 160 и т.д. Как видим, ряд состоит из пяти повторяющихся значений, просто после каждого цикла сдвигается десятичная точка. Если есть спрос на более точный подбор, ГОСТом предусмотрены ряды R10 (1, 1.25, 1.6, 2, 2.5, 3.15, 4, 5, 6.3, 8) и R20 (1, 1.12, 1.25, 1.4, 1.6, 1.8, 2, 2.24, 2.5, 2.8, 3.15, 3.55, 4, 4.5, 5, 5.6, 6.3, 6.3, 7.1, 8, 9). При этом, в обоснованных случаях, допускается некоторое округление (например 3.2 вместо 3.15 или 6 вместо 6.3). Думаю, нет нужды расписывать стандарт более подробно, каждый желающий может его найти и почитать. Но и это еще не все. В том же ГОСТ Р 50345-2010 есть глава 5.3 под названием «Стандартные и предпочтительные значения». Согласно ей, предпочтительными значениями номинального тока модульных автоматов являются: 6, 8, 10, 13, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А. Характеристика срабатывания Чувствительность электромагнитных расцепителей регламентируется параметром, называемым характеристикой срабатывания, иногда ее называют группой срабатывания, обозначается одной латинской буквой, на корпусе автомата ее пишут прямо перед его номиналом, например надпись C16 означает, что номинальный ток автомата 16А, характеристика С (наиболее, кстати, распространенная). Менее популярны автоматы с характеристиками B и D, в основном на этих трех группах и строится токовая защита бытовых сетей. Но есть автоматы и с другими характеристиками. Это усредненные графики, на самом деле допускается некоторый разброс по времени срабатывания тепловой защиты. Если вас интересуют подробности, то жмите сюда. Класс токоограничения Движемся дальше. Электромагнитный расцепитель, хоть и называется мгновенным, но тоже имеет определенное время срабатывания, которое отражает такой параметр, как класс ограничения. Он обозначается одной цифрой и у многих моделей эту цифру можно найти на корпусе аппарата. В основном сейчас выпускаются автоматы с классом токоограничения 3 — это значит, что со времени достижения током значения срабатывания до полного разрыва цепи пройдет время не более чем 1/3 полупериода. При стандартной у нас частоте 50 Герц это получается около 3,3 миллисекунд. Класс 2 соответствует значению 1/2 (порядка 5 мс). По некоторым источникам, отсутствие маркировки этого параметра равносильно классу 1. Самый высокий класс, который мне попадался — это 4-й у автоматов OptiDin производства КЭАЗ. Селективность защит Эта тема вынесена в отдельную статью Максимальный ток отключения Очень важный параметр — максимальный ток отключения. Этот параметр в большой степени отражает качество силовой части автомата. Обычно в розничной сети нам предлагаются автоматы с током отключения до 4.5 или 6 кА. Иногда попадаются дешевые модели с отключающей способностью в 3 кА. И хотя в бытовых условиях ток КЗ редко достигает таких величин, все-таки я не советую использовать автоматы с отключающей способностью менее 4.5 кА. Потому что, если отключающая способность мала, то следует ожидать и контакты меньшей площади, и дугогасительные камеры похуже и т.д. Номинальное (максимальное) напряжение автомата Обычно на автомате имеется надпись, указывающая номинальное напряжение сети,для которой он предназначен. На однополюсных автоматах обычно указывается фазное и линейное напряжения примерно так: 230/400V~ , это означает, что основное назначение автомата в цепях с номинальным фазным напряжением 220-230В, соответственно линейным 380-400В. Конечно, автомат способен разомкнуть цепь при любых перенапряжениях в этих сетях, предусмотренных ГОСТ 32144-2013. При напряжениях ниже номинального автоматы работают нормально, т.е. автомат, на котором указано напряжение 400В, будет без проблем работать в цепях напряжением 110 или 12 Вольт. Как показала практика, автоматические выключатели, предназначенные для сетей переменного напряжения, нормально работают в цепях постоянного напряжения, причем ток и характеристики срабатывания будут при этом не сильно отличаться. Ток короткого замыкания Для правильного выбора автомата — в частности, его характеристики срабатывания — нам желательно знать ток короткого замыкания в конце линии, защищаемой этим автоматом. При проектировании токи короткого замыкания рассчитывают, исходя из параметров питающей сети, сечения проводов и т.д. Электрику-практику обычно трудно добыть эти данные, но он может провести некоторые измерения, которые позволят вычислить ток КЗ. Я не призываю это делать обязательно, но покажу, как это можно сделать. По понятным причинам мы не можем просто устроить КЗ и измерить его силу тока. Поэтому будем делать косвенно. Представим питающую сеть в виде некого генератора, обладающего каким-то внутренним сопротивлением. Тогда ток КЗ будет равен ЭДС генератора, деленной на его внутреннее сопротивление. ЭДС генератора считаем равной напряжению сети без нагрузки, его мы легко можем измерить вольтметром. Рассмотрим левый рисунок. Пусть точки a и b — это розетка, в районе которой мы хотим узнать ток короткого замыкания. G — некий эквивалент генератора, подающего напряжение в сеть, Z1 — его внутреннее сопротивление. Z2 — это включенная в сеть нагрузка, которая при коротком замыкании будет равна нулю. Переходим к правой схеме. В цепь включили амперметр и подключили вольтметр. Для удобства добавили выключатель (рубильник или автомат). Теперь, подключая вместо Z2 разную нагрузку (желательно активную — нагреватели и т.д.), снимаем показания амперметра и вольтметра, после чего рисуем график зависимости напряжения от тока. Для хорошего результата нужно сделать не меньше пяти замеров, причем максимальное значение тока взять как можно больше, чтобы напряжение ощутимо просело. Конечно же, при большом токе у вас может сработать защита по перегрузке, поэтому нужно быстро снять показания и сразу же отключить S1. Осталось только продолжить график до нулевого значения напряжения и узнать ожидаемый ток короткого замыкания. В качестве вольтметра и амперметра можно применить мультиметр и токоизмерительные клещи. Автоматы в цепях постоянного тока При использовании обычных автоматов в цепях постоянного тока следует учитывать несколько факторов. В первую очередь это связано с гашением дуги. Переменный ток 100 раз в секунду уменьшается до нуля, поэтому его дуга не так устойчива, как дуга постоянного тока. Хуже всего, когда автомат разрывает цепь с большой индуктивностью — например, электромагнит. Контактная система может не справиться с дугой, серебро на контактах быстро выгорит, и автомат выйдет из строя раньше срока. Бывает, когда контакты привариваются друг к другу. Для предотвращения подобного принимаются дополнительные меры по гашению ЭДС самоиндукции (конденсаторы, RС-цепочки, варисторы и т.д.), а также последовательное соединение полюсов для увеличения суммарной длины дуги. Что касается токов и характеристик срабатывания автоматов, то они будут такими же, как и на переменном токе. Испытания подтверждают, что на постоянном токе отсечка становится более грубой примерно в 1.41 раза (связано с отношением максимального значения к действующему). Где купить автоматы? Автоматический выключатель с характеристикой C обычно купить не проблема — они в достаточном ассортименте представлены в строительных и хозяйственных магазинах и на рынках. Автоматы с характеристиками B, D тоже встречаются в этих местах, но достаточно редко. Их можно заказать на фирмах или в небольших специализированных магазинах. А можно купить в интернет-магазине АВС-электро. В этом магазине в разделе «Аппараты и устройства защиты» есть практически все автоматы всех номиналов и характеристик. Приятно, что есть не только привычные нам номиналы 6, 10, 16, 25, но и 8, 13, 20 Ампер, которых зачастую так не хватает для обеспечения хорошей селективности. Зависимость срабатывания от окружающей температуры Еще один момент, о котором часто забывают — это зависимость тепловой защиты автомата от температуры окружающей среды. А она очень существенная. Когда автомат и защищаемая линия находятся в одном помещении, то обычно ничего страшного: при понижении температуры чувствительность автомата уменьшается, но зато увеличивается нагрузочная способность провода, и баланс более-менее сохраняется. Проблемы могут быть тогда, когда провод в тепле, а автомат на холоде. Поэтому, если такая ситуация имеет место, то нужно сделать соответствующую поправку. Примеры таких зависимостей показаны ниже на графике. Более точную информацию по конкретной модели нужно смотреть в паспорте от завода-изготовителя. Испытания автоматических выключателей Эта тема вынесена в отдельную статью Количество полюсов. Когда следует применять 2-х и 4-х полюсные автоматы? У автоматического выключателя может быть от 1 до 4 полюсов. Каждый полюс имеет свой как тепловой, так и электромагнитный расцепитель. При срабатывании одного из них отключаются одновременно все полюса. Включить также можно только все полюса вместе одной общей рукояткой. Существует еще одна разновидность автоматов — так называемые 1p+n. Этот автомат синхронно коммутирует 2 провода: фазный и нулевой, но расцепитель в нем один — только на фазном контакте. При срабатывании расцепителя оба контакта размыкаются. В большинстве случаев нет необходимости размыкать нулевой провод. Поэтому самыми популярными являются однополюсные автоматы для однофазных и трехполюсные для трехфазных цепей. Но в некоторых случаях вместе с фазными нужно отключать нулевой провод. Например, согласно ПУЭ-7 п.7.3.99 это необходимо во взрывоопасных зонах класса В-I. Также двухполюсный автомат нужно обязательно ставить там, где оба питающих проводника — фазные. Следует отметить, что категорически нельзя пускать через автомат нулевой защитный (PE) или совмещенный нулевой (PEN) провод. Разрывать можно только рабочий нулевой провод (N). Последовательное и параллельное соединение полюсов и автоматов Можно ли соединять полюса параллельно или последовательно? Можно. Но для этого нужно иметь веские причины. Например, при отключении индуктивной нагрузки или просто в случаях перегрузки или короткого замыкания — то есть тогда, когда приходится разрывать большой ток, возникает электрическая дуга. Для ее разрыва имеются дугогасительные камеры, но все равно это не проходит бесследно — контакты могут подгорать, может появляться копоть. Если мы соединим полюса последовательно, то дуга разделится между ними, она будет быстрее погашена, износ контактов будет меньше. К недостаткам данного способа можно отнести повышенные потери — все-таки какое-то падение напряжения на контатках есть, и чем выше ток, тем больше на них теряется мощности (в пределах нескольких ватт на токах 10-100А, обычно изготовитель включает данную информацию в паспорт). Параллельное соединение полюсов обычно применяют тогда, когда нет автомата нужного номинала, но есть автомат меньшего номинала, но с «лишними» полюсами. При этом обычно, для подсчета суммарного номинального тока, рекомендуют для 2-х параллельных полюсов умножать номинальный ток одного полюса на 1.6, для 3-х — на 2.2, для 4-х — на 2.8. Возможно, в некоторых аварийных случаях это выход из положения, но при первой же возможности нужно заменить такой суррогат на автомат нужного номинала. Понятно, что вышесказанное относится к автоматам с одинаковыми полюсами и не относится к автоматам типа 1p+n и т.п. Еще сложней дело обстоит при параллельном и последовательном соединении автоматов. Конечно, можно придумать ситуацию и как-то даже обосновать параллельное соединение двух или нескольких автоматов, но я бы не советовал даже рассматривать такой вариант. Как распределятся токи, что будет после отключения одного из автоматов — все это сомнительно и трудно предсказуемо. Последовательно включать автоматы более разумно. Например, это можно рассматривать как повышение надежности защиты: в случае неисправности одного из автоматов другой его подстрахует. Но обычно так не делают, а в качестве страховки рассматривается групповой автомат. К тому же сам автоматический выключатель потребляет некоторое количество электроэнергии, поэтому дополнительный автомат — это еще и дополнительные потери. Мощность рассеивания автоматических выключателей Рассеивание — это потери электроэнергии, которые в виде тепла уходят в окружающую среду. Для примера приведу паспортные значения рассеиваемой мощности для автоматов ВА 47-63 (для новых автоматов при значениях тока, равных номинальному): Номинальный ток In, A Мощность рассеивания, Вт 1-полюсные 2-полюсные 3-полюсные 4-полюсные 1 1,2 2,4 3,6 4,8 2 1,3 2,6 3,9 5,2 3 1,3 2,6 3,9 5,2 4 1,4 2,8 4,2 5,6 5 1,6 3,2 4,8 6,4 6 1,8 3,6 5,5 7,2 8 1,8 3,6 5,5 7,33 10 1,9 3,9 5,9 7,9 13 2,5 5,3 7,8 10,3 16 2,7 5,6 8,1 11,4 20 3,0 6,4 9,4 13,6 25 3,2 6,6 9,8 13,4 32 3,4 7,5 11,2 13,8 35 3,8 7,6 11,4 15,3 40 3,7 8,1 12,1 15,5 50 4,5 9,9 14,9 20,5 63 5,2 11,5 17,2 21,4 Как видим, автоматический выключатель тоже хочет есть. Поэтому не стоит увлекаться и втыкать автоматы везде, где это возможно. Где же происходят потери? Основная часть приходится на тепловой расцепитель. Но не надо излишне драматизировать ситуацию. Эти потери пропорциональны протекающему току. Поэтому, если например нагрузка в 2 раза меньше номинальной, то и потери будут соответственно в 4 раза меньше, а при отсутствии нагрузки не будет и потерь. Если их представить в процентном виде, то будут величины порядка 0,05-0.5%, причем наименьший процент у самых мощных автоматов. В самих контактах, пока автомат новый, потери незначительны. Но в процессе эксплуатации контакты будут подгорать, переходное сопротивление будет расти, а с ним будут расти и потери. Поэтому у старого автомата потери могут быть заметно больше. Как измерить потери — читайте здесь Выбор автомата по мощности (току) нагрузки Хотя основное назначение автомата — это защита электропроводки, при определенных условиях целесообразно рассчитывать автомат по току нагрузки. Это возможно в тех случаях, когда отходящая от автомата линия предназначена для питания одного конкретного электроприбора. В бытовых сетях это может быть электроплита или кондиционер, какой-либо станок, электрокотел и т.д. Как правило, нам известен номинальный ток электроприбора, либо мы можем вычислить его, зная мощность нагрузки. Так как проводка выбирается с определенным запасом, то в данном случае номинал автомата обычно меньше того, который мы бы получили, рассчитывая по допустимому току провода. Поэтому при каких-либо замыканиях внутри электроприбора или его перегрузках наша защита сработает, защитив его от дальнейшего разрушения. Выбор автомата для электропривода (электродвигатель, электромагнитный клапан и т.д.) Если нагрузкой в цепи является электродвигатель, то нужно помнить, что пусковой ток двигателя в несколько раз больше номинального, поэтому в данном случае нужно использовать автоматы с характеристикой C, а в отдельных случаях (не бытовых) даже D. Номинал автомата выбираем по номинальному току двигателя. Его можно прочитать на табличке или измерить вышеупомянутыми клещами. Измерять ток нужно при нагруженном двигателе, не забывайте. Понятно, что точного соответствия автомата току двигателя не получится, выбирайте ближайшее значение. Некоторые производители заявляют автоматы с особыми характеристиками, специально для электродвигателей. Хотя, при детальном рассмотрении, эти характеристики обычно являются чем-то средним между C и D. Конечно, такой автомат не защитит двигатель должным образом и, если, к примеру, заклинит вал, то произойдет следующее: отсечка не сработает, т.к. ток не будет выше пускового, а тепловая защита может не успеть — перегрев обмоток в двигателе идет очень быстро. Поэтому электродвигателю необходима дополнительная защита в виде специального быстродействующего теплового (или электронного) реле. Таких же правил следует придерживаться и при выборе автомата для электромагнитного привода (различные клапаны, шторки и т.д.). Производители автоматических выключателей Большие автоматы — это отдельная тема, здесь рассматриваем производителей исключительно в контексте модульной продукции. На постсоветском пространстве хорошо зарекомендовали себя такие бренды, как ABB, Legrand, Shneider Electric. Обычно продукцию этих фирм вам порекомендуют, когда вы попросите что-то понадежней. Из российских производителей вполне приличные аппараты изготавливают КЭАЗ, Контактор, DEKraft. Больше всего нелестных отзывов собрал IEK — наверное, справедливо, хотя в продаже они, пожалуй, самые покупаемые, благодаря низкой цене. Модули, расширяющие возможности автоматов К автоматам можно «пристегивать» дополнительные модули. Это могут быть контактные группы, расцепители минимального напряжения или электропривод, дающий возможность дистанционного управления автоматическим выключателем. Для наглядности приведу небольшой видеоролик, показывающий совместную работу автомата и моторного привода к нему. Автоматические выключатели АП-50 Стандарты для автоматических выключателей ГОСТ Р 50031— 2012 (МЭК 60934:2007) — Автоматические выключатели для электрооборудования. Серьезный, большой документ. Очень много интересной информации для углубленного изучения данной темы. ГОСТ Р 50345-2010(МЭК 60898-1:2003) — Автоматические выключатели для защиты от сверхтоков бытового и аналогичного назначения. Усенко К.А., инженер-электрик, [email protected]

Автоматические выключатели ВА-9 мм | Электротехническая Компания Меандр

Параметр	Ед.изм.	ВА-9-1, ВА-9-2, ВА-9-3 и ВА-9-4
Номинальное рабочее напряжение Ue	В	AC230/400
Номинальный рабочий ток Iн	А	6, 10, 16, 20
Номинальная частота тока сети	Гц	50/60
Напряжение постоянного тока на один полюс, не более	В	48
Наибольшая отключающая способность, не менее	кА	4,5
Класс токоограничения		3
Электрическая износостойкость, не менее	циклов	6000
Механическая износостойкость, не менее	циклов	15000
Число полюсов	шт.	1, 2, 3, 4
Диапазон рабочих температур	⁰C	-40…+50
Температура хранения	⁰C	-40…+70
Степень защиты по клеммам в соответствии с ГОСТ 14254-96		IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Максимальное сечение провода, присоединяемого к зажимам	мм²	16
Характеристика теплового расцепителя		по ГОСТ Р 50345-99
Температура настройки. При использовании выключателей в другом температурном диапазоне необходимо пересчитать характеристику в соответствии с кривой рисунка ниже	⁰C	30
Характеристика срабатывания электромагнитного расцепителя (см.рисунок ниже)		B, C (tср<0,1с)
Относительная влажность воздуха	%	до 80 (при 25 ⁰C)
Режим работы		круглосуточный
Рабочее положение в пространстве		произвольное
Габаритные размеры	мм	(9хN)х73х80
Масса одного полюса, не более	кг	0,052
Наличие драгоценных металлов (серебро), на полюс	г	0,3…0,5

Выключатель 3 фазы | Купить надежный трехполюсный автоматический выключатель онлайн

Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.

Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, с помощью которой вас можно будет идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.

Мы можем время от времени изменять эту политику, обновляя эту страницу.Вам следует время от времени проверять эту страницу, чтобы убедиться, что вас устраивают любые изменения.

Что собираем

Мы можем собирать следующую информацию:

• ФИО и должность
Контактная информация
• , включая адрес электронной почты
• демографическая информация, такая как почтовый индекс, предпочтения и интересы
• другая информация, относящаяся к опросам клиентов и / или предложениям

Что мы делаем с информацией, которую собираем

Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:

• Ведение внутреннего учета.
• Мы можем использовать информацию для улучшения наших продуктов и услуг.
• Мы можем периодически отправлять рекламные сообщения о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может вас заинтересовать, используя указанный вами адрес электронной почты.
• Время от времени мы также можем использовать вашу информацию, чтобы связываться с вами в целях исследования рынка. Мы можем связаться с вами по электронной почте, телефону, факсу или почте. Мы можем использовать эту информацию для настройки веб-сайта в соответствии с вашими интересами.

Безопасность

Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили соответствующие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.

Как мы используем файлы cookie

Cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.Файлы cookie позволяют веб-приложениям реагировать на вас как на человека. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.

Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о посещаемости веб-страниц и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, а затем данные удаляются из системы.
В целом, файлы cookie помогают нам улучшить веб-сайт, позволяя отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы хотите поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отклонять файлы cookie, если хотите. Это может помешать вам в полной мере использовать возможности веб-сайта.

Ссылки на другие сайты

Наш веб-сайт может содержать ссылки на другие интересные веб-сайты. Однако после того, как вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете при посещении таких сайтов, и такие сайты не регулируются данным заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.

Управление вашей личной информацией

Вы можете ограничить сбор или использование вашей личной информации следующими способами:

• всякий раз, когда вас просят заполнить форму на веб-сайте, найдите поле, которое вы можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
• , если вы ранее согласились с тем, чтобы мы использовали вашу личную информацию в целях прямого маркетинга, вы можете в любой момент изменить свое решение, написав нам или отправив нам электронное письмо.

Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или если это не требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам о своем желании.

Если вы считаете, что какая-либо информация о вас, которую мы храним, неверна или неполна, напишите нам или напишите нам как можно скорее по указанному выше адресу.Мы незамедлительно исправим любую информацию, которая окажется неверной.

Автоматические выключатели большой мощности для тяжелых условий эксплуатации

3 полюса / фаза, соединены. Клеммы для столбиков.

(CBK) CE02-05-01

Автоматический выключатель Westinghouse . 3 полюса, 550 ампер. 8-1 / 4 «x 5-1 / 2» H x 22 «L. Новый, старый приклад для Continental 420.

$ 875

(CBK) F3040

Автоматический выключатель Westinghouse .3 полюса, 35 А, 600 В переменного тока. 4-1 / 8 «Ш x 4» В x 9-1 / 2 «Д. Б / у. Запасной для Continental 420.

125 $ за штуку

(CBK) 3XAM1516MG3

Heinemann 3-полюсный автоматический выключатель. 10 А, 250 В переменного тока. Кривая задержки 12. Клеммы 3-1 / 16 «W x 3-3 / 4» D x 3-5 / 8 «H + 1/2». 1 дюйм между монтажными отверстиями.

117 $ за штуку

(CBK) CD3-A5A5B6-AB

Heinemann Трехфазный автоматический выключатель.12 ампер, 480 В, 50/60 Гц. TD = 1,3 дюйма x 5-1 / 8 дюйма x 3-1 / 2 дюйма H.

95 — 87 долларов (3+)

(CBK) CF3-G3

Автоматический выключатель Heinemann . 3 фазы, 13 А, 50/60 Гц, 480 В переменного тока. T.D. 9. 3 дюйма x 2-5 / 8 дюйма x 5-1 / 4 дюйма длины

45 $ за штуку

(CBK) CF3-G3-AB

Автоматический выключатель Heinemann . 3 А, 50/60 Гц, 480 В переменного тока. T.D. 9. 3 дюйма x 2-5 / 8 дюйма x 5-1 / 4 дюйма длины

45 $ за штуку

(CBK) CF3-G3-5

Автоматический выключатель Heinemann .3 фазы, 5 А, 480 В переменного тока. 60 циклов. 3 дюйма x 2-5 / 8 дюйма x 5-1 / 4 дюйма длины

по 55 долларов за штуку

(CBK) 3363S-25

Heinemann 3-полюсный автоматический выключатель для поверхностного монтажа. 25 ампер. 250 В переменного тока. Кривая: 2. 3 «x 5-1 / 4» x 2-3 / 4 «H. Harris P / N: 7768-330.

75 $ за штуку

(CBK) 3363S-15

Heinemann 3-полюсный автоматический выключатель. 15 ампер. 240 вольт, 50/60 Гц. Кривая: 3.

117 $ за штуку

(CBK) 3363S-20

Heinemann 3-полюсный автоматический выключатель.20 ампер. 240 вольт, 50/60 Гц. TD: 2. Харрис P / N: 660-0353.

117 $ за штуку

(CBK) 3363S-35

Heinemann 3-полюсный автоматический выключатель. 1 переключатель. 35 ампер. 250 В переменного тока, 50/60 Гц. TD: 1. 3 «x 5-1 / 4» x 3 «в глубину. Номер по каталогу Harris: 606-0428.

*** ПРОДАНО ***

(CBK) 219-3-1-63F-4-2-100

Airpax 3-полюсный автоматический выключатель. 100 А, 240 В, 50/60 Гц. Задержка: 63F.Ток отключения: 125,3 дюйма x 5-3 / 4 дюйма x 3 дюйма в целом.

175 $ каждый — 157 $ (3+)

(CBK) 343363

Винтаж 1950-х годов Heinemann выключатель / разъединитель. 3 фазы, 40 ампер, 600 вольт выключатель. 1 кривая, 60 цикл. В окне «Состояние» отображается зеленый «ВЫКЛ.» И красный «ВКЛ.». 4-1 / 2 «Ш x 9-1 / 2» В, глубина 5 «. Совершенно новый в коробке !!

125 долларов США

(CBK) 458D732G11

Выключатель Westinghouse AB DE-ION.100 А, 600 В перем. 3-полюсный автоматический выключатель. Регулируемый диапазон срабатывания от 560 до 160. 4-1 / 8 «x 6-1 / 2» x 3-1 / 4 «H. Harris P / N: 606-0161-000.

*** ПРОДАНО ***

(CBK) KA3150

Выключатель Westinghouse AB DE-ION. 150 А, 3-полюсный автоматический выключатель. Ток отключения 1500 — 600 В переменного тока, 750 — 250 В постоянного тока со вспомогательными контактами (1A-1B). Размер рамы 225А. 5-1 / 2 «x 10-1 / 4» x 3-11 / 16 «H. Harris P / N: 606-0194-000.

285 долларов США за штуку

(CBK) 60E7437

Westinghouse AB Выключатель DE-ION такой же, как указано выше, за исключением 200 ампер / мс.Усилители отключения 2000 при 600 В переменного тока, 1000 при 230 В переменного тока. Харрис P / N: 606-0471-000.

350 долларов США за штуку

(CBK) HLA3200T

Расцепитель автоматического выключателя Westinghouse . 200 ампер, 3 полюса. То же, что и (CBK) HMA3300T, за исключением регулировки срабатывания 1000–2000 А. Стиль 2602098G27. 7-1 / 2 «x 3-1 / 2» x 3 «H.

225 $ за штуку

(CBK) HMA3300T

Расцепитель Westinghouse (371D371G27) AB.300 А, 3-полюсный расцепитель, не полный автоматический выключатель. Тип ограничения по времени. Усилители отключения 1500 — 3000 инст. 7-1 / 2 «x 3-1 / 2» x 3-1 / 2 «H. Harris P / N: 606-0190-000.

225 $ за штуку

(CBK) LAL36400S1439

Автоматический выключатель Square D . 3 этап. 400 ампер. Номинальный ток отключения: 240 В переменного тока, 480 В переменного тока, 600 В переменного тока со вспомогательными контактами. 6 «x 11» x 4 «В. Используется в передатчиках Gates / Harris.

500 долл. США за штуку

(CBK) 61F-4-9-35

Airpax 3-полюсная цепь выключатель. 35 год amp, 240 Vac, 50/60 Гц. 4 «Г x 3» Ш x 5 «В.

45 — 39 долларов (3+)

(CBK) 205-111-1-65-4A-702

Airpax 3-полюсный автоматический выключатель. 7 FLA, 250 В, 50/60 Гц, задержка 65.

119 $ за штуку

35 А на фото

(CBK) 3363S-15

Heinemann 3-полюсный автоматический выключатель.15 ампер. 240 вольт, 50/60 Гц. Кривая: 3.

117 $ за штуку

(CBK) 3363S-20

Heinemann 3-полюсный автоматический выключатель. 20 ампер. 240 вольт, 50/60 Гц. TD: 2. Харрис P / N: 660-0353.

117 $ за штуку

100 А на фото

(CBK) NEF433020

FPE 3-полюсный автоматический выключатель на 20 А. 480 В перем. 6-1 / 8 «x 4-1 / 8» x 3-1 / 8 «H. Harris P / N: 606-0587-000.

75 $ за штуку

(CBK) NEF433040

FPE 3-полюсный автоматический выключатель на 40 А.480 В перем. 6-1 / 8 дюймов x 4-1 / 8 «x 3-1 / 8» H. Харрис P / N: 606-0585-000.

95 $ за штуку

(CBK) NEF433100

FPE Трехполюсный автоматический выключатель на 100 А. 480 В перем. 6-1 / 8 дюймов x 4-1 / 8 «x 3-1 / 8» H. Харрис P / N: 606-0588-000.

95 $ за штуку

(ЦБК) 3363ШК

Автоматический выключатель Heinemann . 3 фазы, 250в, 7 ампер, 50/60 Гц. 3 дюйма на 5-1 / 4 дюйма на 4-1 / 4 дюйма в высоту. Номер артикула Харриса: 606-0423.

85 $ за штуку

(ТО) 657D819G07

Westinghouse Motor Operator для использования с Allen Автоматический выключатель Bradley DE-ION. 120 В перем. 2 или 3 полюса. Тип JA — KA. Модель: 657D819G07. Новинка в коробке !! Харрис P / N: 606-0199-000.

*** ПРОДАНО ***

MA20UM | Altech Corp. | Автоматические выключатели

MA20UM | Altech Corp. | Автоматические выключатели

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Автоматический выключатель, 3 фазы, регулируемое отключение, 20 А, справляется с высокими пусковыми нагрузками на 3-фазные устройства.

Серия Altech MA была разработана для работы с высокими пусковыми нагрузками трехфазных трансформаторов, источников питания и двигателей.

Этот трехфазный миниатюрный автоматический выключатель с регулируемым расцеплением / ручной контроллер мотора защищает проводку и оборудование от повреждений, вызванных тремя основными классами перегрузки по току. Они также сокращают количество ложных отключений в цепях с высоким пусковым и пусковым током.

Серия MA — это устройства IEC с отличными характеристиками согласно списку UL при 480Y / 277V и 500V в соответствии с международными стандартами.

Дополнительная информация

Номер детали	MA20UM
Артикул	MA20UM
Производитель	Altech Corp.
Поляки	3 полюса
Кривая срабатывания	Регулируемый ход
Номинальный ток	20 ампер
Напряжение	480Y / 277VAC
Автоматический выключатель типа	UL508
Емкость короткого замыкания	10кА
Серия продуктов	MA серии
Наличие	Свяжитесь с нами
Масса — фунты.	1.000000
Базовая единица измерения	каждый

Функции включают:

• AIC (мощность прерывания): 0,16A-2,5A: 42 кА; 4.0A-16A: 14 кА; 20A-40A: 10 кА
• Типичный срок службы: 6000 операций включения / выключения с 2xRC
• Температура калибровки: 25 ° C, + 0 °, -5 ° (77 ° F, + 0 ° -9 °)
• Стандартная упаковка и вес: 1/450 г (1.0 фунтов)
• Допустимый размер клеммы: Верх / низ: 18-3 AWG
• Крутящий момент на клеммах (мин. / Макс.): 2 Нм (17,7 фунт / дюйм) / 2,5 Нм (22,2 фунт / дюйм)
• FLA отметки регулировки шкалы: 16/17 / 18,5 / 20
• Групповой рейтинг короткого замыкания при 480 В переменного тока (и размере BCP): 14kARMS, симметричный (макс. 350A MCCB или RK5)

2021-05-15 09:34:13

Одно- и трехполюсные выключатели

Использование трехполюсного автоматического выключателя для защиты трех однофазных нагрузок с целью экономии места и затрат — не новость.

Но что, если защищаемые нагрузки — например, электродвигатели — имеют разные технические характеристики и требуют разных видов защиты? Во многих устройствах — например, в машинах и установках с несколькими нагрузками — обычно имеет смысл защищать каждую нагрузку отдельно и по отдельности. Индивидуальная защита, в отличие от групповой защиты, обеспечивает оптимальную защиту каждой электрической нагрузки от возможных повреждений, вызванных перегревом. Кроме того, он исключает неприятные срабатывания.Если однополюсной защиты достаточно, однополюсные автоматические выключатели для защиты оборудования надежно справятся с этой задачей. Пример: если в одной машине необходимо защитить три двигателя, для этого потребуются три однополюсных выключателя.

Другой альтернативой является использование трех однополюсных выключателей вместо одного трехполюсного выключателя. Это значительно сократит время монтажа и требования к пространству. Более того, в случае отказа нагрузки все три нагрузки всегда будут отключены от напряжения питания, включая исправные нагрузки.Это обеспечит полное отключение машины.

Трехполюсный автоматический выключатель, однако, может использоваться только при условии, что номинальный ток автоматических выключателей соответствует характеристикам нагрузки. Если три защищаемых нагрузки представляют собой три идентичных электродвигателя, можно использовать любой стандартный трехполюсный автоматический выключатель. Но что, если для используемых двигателей требуются автоматические выключатели разных номиналов? Стандартные трехполюсные автоматические выключатели следует выбросить, так как их трехполюсные камеры имеют одинаковые номиналы.

Комбинации теплового выключателя / переключателя

E-T-A, например, трехполюсная модель 3130 с кулисным приводом или многополюсная модель 3140 с кнопочным управлением, предлагают потенциальное решение. Их полюсные камеры могут быть оснащены различными биметаллическими расцепителями. Это позволяет клиентам выбирать требуемые номинальные значения тока из всего диапазона номинальных значений тока автоматического выключателя. Трехполюсный автоматический выключатель 3130 с кулисным срабатыванием может иметь биметалл 5 А в первой полюсной камере, биметалл 10 А во второй камере и биметалл 16 А в третьей камере.Автоматические выключатели E-T-A 3130 и 3140 имеют международные сертификаты, включая VDE, UL, CSA и CCC, даже если они оснащены различными биметаллическими элементами расцепления, и поэтому подходят для использования по всему миру.

Многополюсные автоматические выключатели

могут внести большой вклад при использовании для защиты однофазных нагрузок или нагрузок постоянного тока. Если многополюсный автоматический выключатель должен защищать разные нагрузки, номинальные токи различных полюсных камер должны быть отрегулированы в соответствии с пределами срабатывания нагрузок.Комбинации автоматического выключателя / переключателя E-T-A соответствуют этим требованиям. Полюса могут быть индивидуально оснащены различными биметаллическими элементами для различных характеристик срабатывания.

Изображение предоставлено: © stock.adobe.com / au / Africa Studio

electric — Можно ли использовать один и тот же автоматический выключатель для однофазного и трехфазного электричества?

Это зависит от обстоятельств. Нет, правда.

В отличие от Европы, где все низковольтные устройства подключены к одной и той же системе (415Y / 230 В), а автоматические выключатели практически универсально взаимозаменяемы из-за форм-фактора DIN-рейки (зависит только от номинальных характеристик отключения и характеристик кривой отключения), в США используется сочетание системы, даже для низковольтного (<1 кВ) оборудования утилизации.В результате выключатели, разработанные для одной системы, могут использоваться или не использоваться в другой, даже если оба щитовых щитка указаны для рассматриваемого типа выключателя, и номинальная мощность отключения рассматриваемого выключателя не превышена, что является серьезным соображением для основных выключатели в подземных зонах обслуживания или на объектах более высокой мощности, и даже для выключателей ответвлений в промышленных или других мощных приложениях.

Даже если мы отложим в сторону системы с дельтой 480 В (изолированные или заземленные) и 480/277 В, поскольку они используются только в тяжелых коммерческих и промышленных работах, у нас все еще есть две однофазные и три трехфазные системы, с которыми нужно иметь дело:

• 120/240 В, разделенная фаза (то, что мы видим в наших домах и в легких коммерческих зданиях)
• 120/208 В, разделенная фаза «2 из 3» (используется в многоэтажных домах и городских центрах, где есть так называемая «сетевая услуга» от электроэнергетической компании)
• 208Y / 120V трехфазный (современный стандарт для легких трехфазных сетей)
• 240/208 / 120V high-leg or wild leg delta (устаревший способ обеспечения «смешанного» обслуживания для однофазных и трехфазных нагрузок)
• 240 В, треугольник, обычно с заземлением в углу (устаревшая услуга, которая использовалась, когда требовалось питание только трехфазных нагрузок)

Учитывая все вышесказанное, мы начнем с самого простого случая, а именно с трехфазной системы звезды на 208Y / 120V, которая сегодня является стандартом для легких трехфазных сетей.Вы действительно можете выполнить пересадку выключателя , о которой вы упоминаете в этой системе, поскольку напряжение между фазой и землей по-прежнему составляет 120 В, как всегда, а большинство современных легких автоматических выключателей — с косой чертой при 240/120 В ( 240 В между фазой, 120 В между фазой и землей).

Однако все становится сложнее, когда вы переходите к дельта-системам. В высокой ветви , треугольник , центральная обмотка с ответвлением между фазами A и C имеет заземленный ответвитель, чтобы сформировать нейтральную точку в системе, что позволяет питать нагрузки с расщепленной фазой от фаз A и C вместе с нейтралью; они могут использовать обычные выключатели 240/120 В.Однако фаза B находится под напряжением 208V относительно земли — это означает, что для подключения нагрузки к фазе B вам необходимо использовать прерыватель с прямым номиналом 208, 240 или более высокого напряжения — это довольно редко, и обычно встречаются только у двухполюсной разновидности. (Трехполюсные автоматические выключатели рассчитаны на использование 240 В, поэтому они не являются проблемой.)

Это становится еще хуже, когда вы подключаетесь к системе с заземленным треугольником (также называемым «заземленной фазой B») 240 В, соединенной треугольником. Часто панели, используемые с этим, будут однофазными панелями, с фазой B (заземленной), подключенной к нейтральной шине, а не через шину.Однако для этого требуются автоматические выключатели на 240 В, 1φ-3φ в панели — только несколько избранных типов выключателей для легких режимов работы (обычно более мощные, такие как QO) имеют заземленную фазу B на своих двухполюсных выключателях с прямым номиналом 240 В. В результате автоматические выключатели от однофазной системы почти не могут быть применены и никогда в заземленной треугольником системе 240 В.

Разница между однофазным и трехфазным

Изображение большего размера Напряжение на виток x количество витков

Жилой трансформатор для однофазной сети -Трансформаторы работают по принципу магнитной индукции при применении электричество к одной катушке с проволокой создает магнитный поток, который возбуждает другая катушка провода с электричеством. -‘Трансформаторы не имеют движущихся частей, что обеспечивает долгую безотказную жизнь при нормальных условиях. условия.’ Внутри трансформатора — катушки с проволокой. назвал первичным а также вторичный обмотки. Каждая катушка обернутый вокруг многослойного железного сердечника или более эффективного аморфного металла основной. Металлический сердечник используется обеими катушками, но катушки с проволокой «изолированы» друг от друга. Они электрически разделены. Там нет общего провода между первичной и вторичной обмотками, используется только металлический сердечник.Как работают трансформаторы pdf -Имеют разное количество повороты провода или изменяя соотношение витков на каждой катушке, уменьшит или повысит Напряжение. Различные напряжения могут быть достигнуты по всей сети с помощью варьируя количество витков на первичной и вторичной обмотках. -The 7200 вольт Горячий провод и нейтраль подключены к первичной обмотке. змеевик через 2 отвода h2 и h3, расположенных сверху трансформатор. -Подача заявления 7200 вольт на первичной катушке будет производить 240 вольт на вторичная сторона, потому что трансформатор выбранный для работы, имеет правильное соотношение оборотов для жилого Напряжение.Подключение горячего и нейтрального напряжения 7200 В через первичная обмотка трансформатора замыкает цепь, в результате чего электроны колебаться вперед и назад 60 раз в секунду. Этот поток электронов на первичная обмотка вызывает электроны на вторичной катушке колеблются с той же частотой. — вторичная сторона имеет 3 отвода X1 X2 X3, расположенных на стороне трансформатора: 2 выходы X1 X2 для Горячие провода и 1 выход X3 в центре для нейтрального провода -Жилые дома получают 3 провода, состоящие из 2 не совпадающих по фазе горячих проводов и 1 Нейтрально.Нейтральные провода на первичной и вторичной стороне из трансформатор соединен с заземляющий провод на опоре. Все нейтральные во всем сетки соединены вместе и соединены с проводами заземления, которые подключаются к заземляющие стержни для создания массивное заземление, обеспечивающее безопасность и стабильность сетка. — К Чтобы получить 240 вольт, вы вытягиваете горячий провод с каждого конца вторичной катушки. Эти два горячих провода не совпадают по фазе друг с другом, потому что электроны колеблющийся назад и вперед на вторичной катушке, и поскольку каждый горячий провод является подключенный к другому концу катушки, каждый горячий провод несет электроны, которые ускоряются в разных направлениях друг от друга в любой момент момент времени. -По отключению нейтрали в центре катушки вы получите 1/2 напряжения или 120 вольт. As а В результате 120 вольт достигается при использовании 1 фаза и нейтраль. Пока 240 вольт достигается с помощью горячей проволоки с обоих концов вторичной обмотки. -Как сноска, рисунок 2 горячих точки с одной стороны катушки не дает напряжение при подключении к прибору, так как оба Горячих в фазе друг с другом … каждый Hot должен приходить с противоположного конца вторичной обмотки. Ресурс Зачем нужен провод заземления

Подробнее: Трансформатор строительство. » сердечник обеспечивает путь с низким сопротивлением для магнитный поток. В железный сердечник обычно изготавливается из очень тонкой индивидуальной ламинаты, каждый покрыт утеплителем. Изоляция между отдельными слоями, потери от вихревых токов, наведенных на железо магнитным полем сердечник уменьшаются ». Другие потери включают гистерезисные потери или тепловые потери, от атомов железа в ядре сопротивляясь изменению полярности, когда атомы перенастройка с изменением полярности, вызванной колебаниями тока, плюс потери от сопротивления сама обмотка (провод).’Потеря эффективности — это соотношение мощности доставлен на первичной стороне — к питанию, подаваемому на вторичную сторону. Трансформатор потеря может составлять от 0,5 до 8% », что означает 92-98% зависит от эффективности от величины силы тока, протекающей через цепь, и погодных условий условия и т. д. Номинальный ток воздушных проводов ‘Каждая фаза трансформатора состоит из двух отдельные обмотки катушки, намотанные на общий металлический сердечник. На некоторых трансформаторы, обмотка низкого напряжения размещается ближе всего к сердечнику; то обмотка высокого напряжения затем размещается вокруг обеих обмоток низкого напряжения. и ядро.У других трансформаторов есть отдельные катушки, которые расположены рядом. к друг с другом. Сила магнитного поля зависит от количества ток (амперы или количество электронов) и количество витков в обмотка. Когда ток уменьшается, магнитное поле сжимается ». Первичный против вторичного. » первичный всегда подключен к источнику питания, а вторичный всегда подключен к нагрузке ». Итак, если в доме есть солнечная энергия, которая возвращается в сеть, тогда нижняя сторона напряжения может стать основной, когда мощность течет от то дом к распределительным проводам.Другой пример, во время силового отключение, если домашний или рабочий генератор работает, и подключен к панель выключателя и главный выключатель не выключены, тогда электричество будет пройти через трансформатор и полностью запитать распределительные провода Напряжение. Это создает опасность поражения электрическим током для монтажников, работающих на восстановить электроэнергию или расчистить завалы среди обрушенных линий электропередач. Передаточное число. » Электрический поле вокруг линий электропередач в первую очередь зависит от напряжения ». ‘Величина напряжения, наведенного на каждом витке вторичной обмотки. будет таким же, как напряжение на каждом витке первичной обмотка.Общая сумма индуцированного напряжения будет равна сумме напряжения, индуцируемого в каждом витке ». Это объясняет, почему первичный и вторичные катушки имеют разное количество витков, и где расчет происходит из. Однофазный и 3-фазный ток или сила тока, потребляемая от линий электропередач. ток обратно пропорционален как напряжению, так и количеству витков на трансформаторе. E вольт N витков I ампер (амперы — это ток или поток электроны). Если первичное напряжение E1 составляет 7200 вольт, а вторичные вольт E2 для бытовая однофазная сеть 240 вольт.Предположим, что главный выключатель составляет 250 ампер, то I2 равен 250 ампер. С однофазным трансформатором для жилых помещений, передаточное отношение 30: 1. Это означает I1 можно рассчитать: 250 ампер разделить на 30 = 8 ампер. Это означает, что 7200 первичная линия вольт должна обеспечивать 8 ток первичной обмотки … … во время максимума Применение. Напряжение остается неизменным (если не происходит скачка напряжения): 7200 на первичная и 240 вольт на вторичный, сколько бы усилителей ни тянул домочадец. Напряжение падение не происходит в нормальных условиях, потому что все цепи подключены параллельно, а не последовательно. Поскольку электричество динамическое и доставляется по запросу, 8 ампер будет потребляться только от основного, когда в доме используется максимальное усилители на всех цепях. Главный выключатель на 250 А в бытовой панели будет быть рядом с отключением. Эффект умножается, когда распределительная линия обеспечивает питание сотнями или тысячами домов и предприятия. Сравните то же потребление тока для 3-х фаз. Первичное напряжение E1 те же 7200 вольт. Предположим, что основным выключателем также является те же 250 ампер, что и E2 250. А давайте поменяем вторичное напряжение Е2 до 480 вольт, обычно встречающихся в коммерческих трехфазных сетях. Повороты соотношение будет 15: 1. Это означает первичный ток I1 можно рассчитать: 250 ампер разделить на 15 = 16 ампер. Это означает, что 7200 первичная линия вольт должна обеспечивать 16 усилители к первичной катушке. За исключением каждая ветвь 3-фазной цепи потребляет 16 ампер от 3 отдельных проводов на раз в шахматном порядке при вращении генератора. В отличие от однофазных, которые тянет 8 ампер от 1 из 3 горячих проводов.В целом эффект таков, что 3-фазный обеспечивает большую мощность, больше кВА, или киловольт-ампер, или киловатт. -37 многожильная проволока из алюминиевого сплава является одним из наиболее часто используемых распределителей линий. Проволока диаметром 7/8 дюйма может выдерживают 500-1000 ампер в зависимости от погодных условий. Кулер температура, облака и ветер помогают снизить сопротивление, поэтому напряжение может протолкнуть больше электронов (сила тока) через матрицу проводника с меньше потерь мощности. Фотография сделана во время монтажа ЛЭП. НИКОГДА не прикасайтесь к линия электропередачи без 100% уверенности в том, что по линии нет электричества. Если все на распределительной линии потребляли максимальные амперы во время рекордной жары сила тока в линии электропередачи будет начинаем нагревать выключатель на подстанции. Если выключатель подстанции отключил линию, другая цепь может принять нагрузку, но иногда при пониженной мощности, что приводит к потере напряжения в месте падения напряжения. Или разгрузка где участки сети отключены на время. Сетка улучшения для надежность свели к минимуму проблему на короткий срок, но как летом повышение температуры, практика снижения потребления лучше всего выбор.Солнечные панели на крыше также могут помочь. Ресурсы: Исходная страница 6 Устройства приближения к линии электропередач от перегрева 20034865 стр. 3 Как подключить переключатель генератора Причины поражения электрическим током Отключить кондиционер для сокращения времени работы Сколько ампер на линии электропередачи

Функция скрытой защиты выключателя

Защита автоматического выключателя в основном включает в себя: защиту от отказа выключателя, автоматическое повторное включение, защиту от зарядки, защиту мертвых зон, защиту от трехфазной несогласованности и мгновенное слежение.В этой статье в основном обсуждается защита автоматического выключателя в режиме подключения 3/2.

1. Конфигурация устройства защиты автоматического выключателя

Как правило, в режиме подключения с двойной или одной шиной, когда защита линии передачи хочет отправить команду отключения, сработает только один автоматический выключатель на локальном конце линии. Естественно, повторное включение приведет только к повторному включению этого автоматического выключателя, поэтому разумно настроить повторное включение в соответствии с конфигурацией защиты.

В режиме проводки 3/2 защита от сбоев, автоматическое повторное включение, защита от трехфазной несогласованности, защита мертвой зоны и защита от зарядки интегрированы в одно устройство. Это устройство называется защитой выключателя.

2. Защита от отказа выключателя

Защита от отказа выключателя означает, что, когда действие релейной защиты неисправного электрооборудования выдает команду на отключение, а автоматический выключатель отказывается срабатывать, информация о действиях защиты неисправного оборудования и текущая информация выключателя отказа используются для определения отказа. выключателя.Кратковременное ограничение отключает другие связанные автоматические выключатели на том же заводе, чтобы минимизировать объем перебоев в подаче электроэнергии, тем самым обеспечивая стабильную работу всей энергосистемы и предотвращая серьезное возгорание неисправных компонентов, таких как генераторы и трансформаторы, и прекращение подачи электроэнергии. сетка.

Как правило, функция защиты от отказа автоматического выключателя настраивается на автоматических выключателях 220 кВ и выше, а некоторые важные автоматические выключатели на 110 кВ также будут оснащены функцией отказа.Следующий подробный анализ: Защита от отказа выключателя в режиме подключения 3/2.

Если короткое замыкание происходит на шине I 500 кВ, срабатывание защиты шины переключает все автоматические выключатели на шине. Если автоматический выключатель 5021 выходит из строя, защита от отказа автоматического выключателя 5021 должна отключить автоматический выключатель 5022 и отправить команду дистанционного отключения для отключения автоматического выключателя на противоположной стороне линии 2. (Если соединительный элемент является трансформатором, отключите автоматические выключатели на каждой стороне трансформатора)

Следовательно, после срабатывания защиты от отказа бокового автоматического выключателя все автоматические выключатели и средний автоматический выключатель на шине бокового автоматического выключателя должны быть отключены, а функция удаленного отключения должна быть активирована для отключения автоматического выключателя на противоположная сторона линии подключена к боковому автоматическому выключателю (или отключающий трансформатор открыт с каждой стороны).

Если короткое замыкание происходит на линии 2, защита линии срабатывает два автоматических выключателя 5011 и 5021. Если автоматический выключатель 5022 выходит из строя, защита от отказа автоматического выключателя 5022 должна отключить автоматический выключатель 5023 и отправить команду дистанционного отключения для отключения. автоматические выключатели на каждой стороне главного трансформатора № 2, чтобы точка короткого замыкания могла погасить дугу.

Следовательно, после срабатывания защиты от отказа среднего автоматического выключателя должны сработать два боковых автоматических выключателя по обе стороны от него, и должна быть активирована функция удаленного отключения, чтобы отключить автоматический выключатель на противоположной стороне линии, подключенной к средний автоматический выключатель (или автоматические выключатели с каждой стороны трансформатора).

Если указанная выше защита от отказа не активирует функцию удаленного отключения, хотя резервная защита линии может отключить автоматический выключатель на противоположной стороне, это увеличит время устранения повреждения. А защита от отказа среднего автоматического выключателя в основном выполняет функцию дистанционного отключения, инициируемого действием отказа.

Процесс отказа автоматического выключателя в режиме подключения по двойной шине не будет повторяться, и он проще, чем в режиме подключения 3/2.

3. Об автоматическом повторном включении

3.1. Требования к последовательности автоматического повторного включения

Если короткое замыкание происходит в линии 2, защитное действие линии 2 отключает автоматические выключатели 5021 и 5022, и АПВ естественным образом замыкает два автоматических выключателя. Учитывая возможность перекрытия линии постоянного короткого замыкания, для уменьшения воздействия два автоматических выключателя не должны перекрываться одновременно. Таким образом, возникает вопрос, в каком порядке пересекаться в первую очередь.

Что нужно сделать: выключатель должен быть включен первым или промежуточный выключатель?

Если сначала включается промежуточный автоматический выключатель 5022, а затем он повторно включается при постоянной неисправности, защита линии снова отключает автоматический выключатель 5022. В случае отказа автоматического выключателя 5022 в это время, защита от отказа промежуточного автоматического выключателя 5022 отключит автоматический выключатель 5023 и одновременно отключит автоматические выключатели на каждой стороне главного трансформатора № 2 (если линия является цепью выключатель на противоположной стороне), это повлияет на работу No.2 главный трансформатор (или линия) соединительного элемента, поэтому промежуточный автоматический выключатель не может быть повторно включен первым.

Если автоматический выключатель 5021 замыкается первым, и он также находится в постоянной неисправности, защита линии снова отключит автоматический выключатель 5021. В случае отказа автоматического выключателя 5021 в это время защита автоматического выключателя 5021 отключает все боковые автоматические выключатели на шине Ⅰ и отправляет длительное отключение для отключения автоматического выключателя на противоположной стороне линии 2.Соединительный элемент или другие элементы линии 2 не будут затронуты. .

Следовательно, когда защита линии срабатывает два автоматических выключателя, сначала должен быть включен боковой автоматический выключатель, а после успешного повторного включения равностороннего автоматического выключателя автоматический выключатель должен быть снова включен. В это время промежуточный автоматический выключатель должен быть включен в исправной цепи. Если боковой автоматический выключатель не выполняет повторное включение и находится рядом с линией повреждения, защита снова отключит боковой автоматический выключатель, и средний автоматический выключатель больше не будет повторно включаться в это время.

3.2. Пуск и установка метода повторного включения

Есть два способа запуска повторного включения: запуск несовместимого положения и запуск внешнего отключения. Запуск внешнего отключения означает, что действие защиты линии отправляет команду отключения и одновременно запускает повторное включение.

Положение не соответствует запуску делится на: однофазный стелс-старт и трехфазный стелс-старт.

Запуск защитного отключения делится на: запуск однофазного отключения и запуск трехфазного отключения.

Что касается способа настройки повторного включения, вы можете выбрать один из четырех методов: однофазное повторное включение, трехфазное повторное включение, комплексное повторное включение и деактивация повторного включения. Для выбора режима повторного включения можно использовать переключатель на экране или управляющее слово в списке настроек.

3.3. Метод проверки повторного закрытия

Метод проверки повторного включения: Следующие три метода могут использоваться, когда трехфазное АПВ требуется для отключения линии.

Метод проверки синхронизации: линейное напряжение и напряжение синхронизации больше 40 В, а затем разность фаз между линейным напряжением и одноименным фазным напряжением в напряжении синхронизации находится в пределах диапазона настройки фиксированного значения.

Метод обнаружения отсутствия напряжения: убедитесь, что линия или напряжение за тот же период меньше 30 В, а соответствующий телевизор не отключен.

Нет метода проверки: проверка не выполняется, и команда закрытия выдается, когда время истекло.

3.4. О закрытии первым и закрытии после повторного включения

Сначала включите автоматический выключатель, чтобы замкнуть неисправность, а затем больше не включайте автоматический выключатель. В режиме подключения 3/2 возникает проблема включения первым и включения после повторного включения боковых автоматических выключателей и средних автоматических выключателей.Мы уже упоминали об этом, когда говорили о проблеме отказа. Краткое описание приводится ниже:

При первом повторном включении после небольшой задержки может быть послан закрывающий импульс. Когда начинается первое включение и повторное включение, выходной цифровой контакт используется как цифровой вход «блокировки первого включения» для последнего включения и повторного включения.

Когда устройство повторного включения после включения получает информацию о том, что входной контакт «Фиксация первым закрытием» замкнут, его повторное включение отправит импульс включения после более длительной задержки.При повторном включении после закрытия будет только посылаться импульс включения с более длительной задержкой, только когда имеется вход двоичного входа «Блокировка первого включения».

Первое повторное закрытие:

«Investment first» — пластина мягкого прессования, пластина жесткого прессования

Кратковременная задержка (время настройки повторного включения, около 0,7 с)

Повторное закрытие после закрытия:

«Lock first close» открытая запись

Управляющее слово «Фиксированное последующее закрывание»

Длительная задержка (время задержки повторного включения после задержки времени повторного включения, около 1.4с)

4. Защита от зарядки

Когда автоматический выключатель, на котором установлено устройство, используется для зарядки сборной шины и других компонентов и находится рядом с неисправным компонентом, в этом случае в качестве защиты используется защита от заряда. Защита от зарядки состоит из двухступенчатой ​​перегрузки по фазе с двумя временными ограничениями и одноступенчатой ​​перегрузки по току нулевой последовательности. Ток снимается с ТА автоматического выключателя.

Когда защита зарядки включена, элемент фазного тока соответствующей секции сработает после соответствующей задержки уставки, и выход защиты зарядки отключит автоматический выключатель.После срабатывания защиты от зарядки срабатывает защита от отказа, а затем срабатывают другие автоматические выключатели через выход задержки защиты от отказа.

Кроме того, защита от сбоев, защита мертвой зоны, защита от несогласованности и защита от зарядки — все это блокируется и повторно включается. Защита от зарядки срабатывает только тогда, когда линия (трансформатор) заряжается, и выйдет сразу после того, как зарядка станет нормальной.

5. Защита мертвой зоны

Причина мертвой зоны: при коротком замыкании между автоматическим выключателем и трансформатором тока во многих случаях неисправность не может быть устранена после срабатывания защиты.

Простое описание мертвой зоны: следующие неисправности K1 находятся в зоне защиты шины I, но после срабатывания защиты шины I срабатывают все автоматические выключатели шины I, включая 1DL, точка неисправности остается в системе. Этот тип неисправности является неисправностью мертвой зоны.

Значение конфигурации мертвой зоны: учитывая такие неисправности мертвой зоны на станции, ток, как правило, больше, и влияние на систему также больше. Несмотря на то, что отказ надежен для устранения, действие защиты от отказа обычно требует длительной задержки, поэтому необходимо настроить защиту мертвой зоны быстрее, чем действие защиты от отказа.

Вход защиты мертвой зоны: на основе входа защиты от отказа, слово управления защитой мертвой зоны также вводится в функцию защиты мертвой зоны, чтобы она вступила в силу.

Действие защиты мертвой зоны: сигнал трехфазного отключения (например: трехфазное отключение для передачи и преобразования, трехфазное отключение или три отдельных фазы отключения A, B и C действуют одновременно) + трехфазное отключение ( TWJ сигнал) + действие тока мертвой зоны, защита мертвой зоны активируется после задержки мертвой зоны.

Выход для защиты мертвой зоны: то же, что и выход для защиты от отказа выключателя, то есть какие выключатели срабатывают выходом отказа бокового автоматического выключателя и какие автоматические выключатели срабатывают на выходе из мертвой зоны бокового автоматического выключателя.

Это причина, по которой защита мертвой зоны прикреплена к нажимной пластине защиты от отказов. Защиту мертвой зоны можно также понимать как альтернативную (другие критерии и разные задержки) защиту от отказов.

6. Трехфазная несовместимая защита

Причина несогласованности трехфазного выключателя: для выключателя с расщепленной фазой из-за качества оборудования и работы трехфазного выключателя во время работы могут быть непостоянные действия, что в конечном итоге приведет к срабатыванию только одной или двух фаз. и находиться в неполнофазном ненормальном состоянии.

Вред трехфазной несогласованности: когда система находится в неполнофазном рабочем состоянии, обратная последовательность, нулевая последовательность и другие компоненты в системе нанесут определенный ущерб электрическому оборудованию, а также повлияют на правильную работу устройство защиты системы, поэтому энергосистема не может быть долгой Неполная фаза работы с течением времени.

При неудачном повторном включении линии, когда система переходит в неполнофазный режим, не будет другой защиты для устранения этой неисправности. Поэтому в автоматическом выключателе с двухфазным режимом устанавливается неполнофазная защита (трехфазная непостоянная защита). Когда фаза достигает определенного времени, другие фазы пропускаются.

Реализация трехфазной несогласованности: функция защиты для устранения аномального состояния трехфазной несогласованности.В высоковольтных или сверхвысоковольтных системах это обычно реализуется в корпусе выключателя, но оно также реализовано в защите выключателя (или в защите линии).

Непостоянная защита в корпусе выключателя, 18 контрмер, требуемых Государственной электросетью: выключатели с уровнем напряжения 220 кВ и выше должны быть оборудованы защитой от несоответствия положения трех фаз на корпусе выключателя.

Даже после однофазного отключения автоматического выключателя, если повторное включение из-за давления, механических, вторичных цепей и других причин, автоматический выключатель не удалось повторно включить, трехфазный должен быть отключен в течение 2-2.5 секунд и больше не закрывается. Обеспечьте безопасность системы.

Когда в автоматическом выключателе нет защиты от трехфазной несогласованности, можно установить независимое трехфазное устройство защиты от несогласованности. Независимая трехфазная защита от несогласованности использует вспомогательные контакты автоматического выключателя или позиционные контакты для формирования пусковой цепи для оценки трехфазной несогласованности, а также может использовать ток нулевой последовательности и ток обратной последовательности для блокировки цепи для повышения надежности цепи.

Ввод защиты от трехфазной несогласованности: когда и мягкая пластина, и твердая пластина защиты трехфазной несогласованности являются входными (управляющее слово), сработает функция защиты трехфазной несогласованности.

Трехфазный непоследовательный пуск: трехфазный вход положения скачка несовместим + фаза скачка положения отсутствует поток.

Действие защиты трехфазной несогласованности: несогласованность активируется управляющим словом размыкания нулевой последовательности, несогласованный пуск активируется по критерию несогласованности тока нулевой последовательности, а затем трехфазный автоматический выключатель срабатывает через выход несогласованной задержки .Несогласованность активируется управляющим словом размыкания обратной последовательности, непостоянный пуск активируется критерием несовместимости тока обратной последовательности, а затем трехфазный автоматический выключатель отключается несовместимым выходом задержки. Когда оба вышеуказанных управляющих слова выведены, трехфазный автоматический выключатель будет отключен из-за несогласованного выхода с задержкой после несогласованного трехфазного пуска.

Действие защиты от трехфазной несогласованности не перестает запускаться, и в то же время АПВ блокируется.

Блокировка трехфазной несогласованной защиты: автоматический выключатель находится в трехфазном несогласованном состоянии в течение 12 секунд, выдается аварийный сигнал несогласованности положения, и защита трехфазной несогласованности блокируется.

Принцип настройки реле времени трехфазной несогласованной защиты: установка задержки трехфазной защиты от несогласованности устройства релейной защиты должна позволять избежать времени срабатывания повторного включения.

7.Мгновенный последующий прыжок

Этот цикл зависит от пользователя, чтобы решить, инвестировать ли. Мгновенное слежение делится на: однофазное слежение, двухфазное срабатывание, комбинированное, трехфазное и трехфазное слежение. Автоматический выключатель снова сработает после выхода из этих трех цепей, а указанные выше три цепи могут выдавать команду отключения только при срабатывании пускового элемента.

Однофазное слежение: ™ Принимает однофазные сигналы отключения Ta, Tb, Tc от защиты линии, срабатывают компоненты высокого постоянного тока соответствующей фазы и мгновенное отключение фазы.

Двухфазное отключение и трехфазное отключение: принимается сигнал двухфазного отключения от защиты линии, и принимается только двухфазный сигнал отключения, при этом активируется элемент высокого постоянного тока любой фазы, а трехфазный отключение объединяется с задержкой 15 мс.

Трехфазное слежение: после получения сигнала трехфазного отключения и срабатывания элемента с высоким постоянным током любой фазы происходит мгновенное трехфазное отключение.

8. Решение об отключении переменного напряжения

Критерий оценки отключения напряжения переменного тока: защита не срабатывает, сумма векторов трехфазного напряжения превышает 12 В, а сигнал о неисправности короткого замыкания телевизора отправляется с задержкой, равной 1.25сек. Когда телевизор отключен, компонент с низким коэффициентом мощности будет отключен, а функции синхронизации и определения отсутствия давления будут отключены. Остальные функции в норме. Когда трехфазное сетевое напряжение вернется к нормальному значению 10 с, он автоматически возобновит нормальную работу.

9. Аварийный сигнал положения отключения

Когда TWJ активен и в фазовой цепи есть ток, или если положение трехфазного TWJ несовместимо, сообщение об отклонении от нормы TWJ будет сообщено после задержки в 10 с.

.
