Нептун, Аквасторож, Гидролок что выбрать?

Сотни людей каждый месяц задают такой вопрос поисковикам Яндекс и Гугл.

Абсолютно точно, что эти люди на правильном пути, так как решили установить в своей квартире, коттедже или офисе защиту от протечек воды. Решили установить защиту от протечек воды, но пока не определились с брендом.

Рынок систем контроля протечек воды зародился в 2000 году (начало выпуска Системы Нептун) и сегодня бренды Нептун, Аквасторож, Гидролок – это ТОП-3 бренда систем контроля протечек воды на рынке России.



Эту статью мы решили написать после того, как клиенты стали нам высылать ссылки на различные таблицы-сравнения, которые размещены на сайтах, занимающихся продажей тех или иных систем контроля протечки воды. Эти таблицы-сравнения объединяет то, что данные представлены так, чтобы выигрышно выглядел тот бренд, который продается именно на сайте, где размещена эта таблица сравнения. К примеру, авторы одной из таких таблиц взяли для сравнения самый недорогой модуль управления Нептун и свой самый топовый модуль.

В итоге, конечно, же Нептун оказался «хуже». Или, к примеру, в таких таблицах занижаются технические характеристики того или иного продукта.



Мы не хотим составлять такие таблицы и подгонять данные с целью ввести клиента в заблуждение, принизить возможности наших коллег-конкурентов. Мы выбираем другой путь – честный и достойный.

Мы просто еще раз перечислим преимущества системы контроля протечек воды Нептун:



  1. Нептун – самая популярная система контроля протечек воды в России по данным исследования от издания Moscow Bussines Times. Это означает, что большинство клиентов голосует за Нептун так сказать рублем. Спасибо нашим клиентам за доверие!

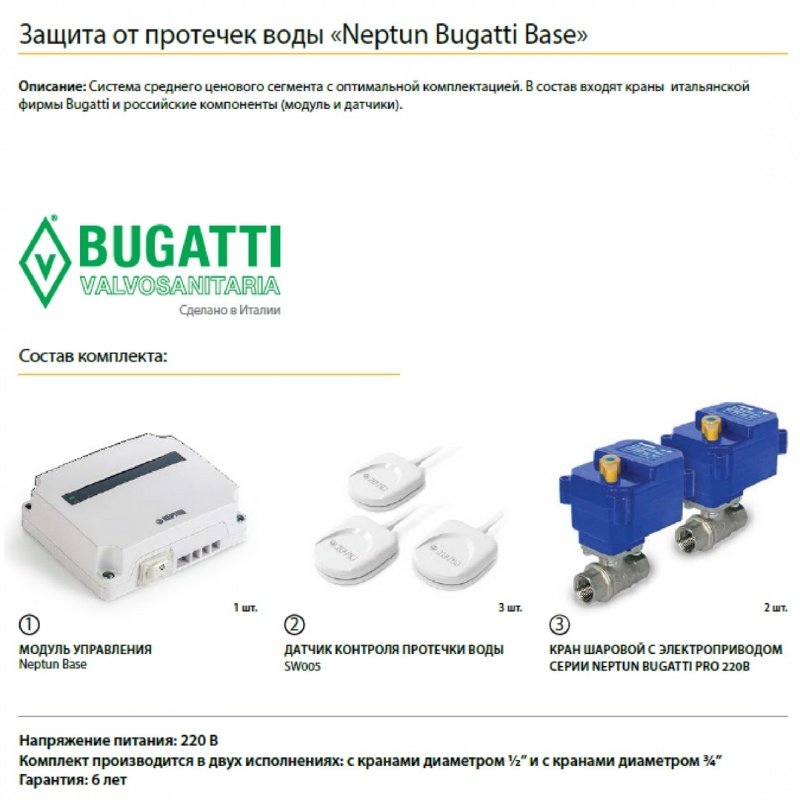

  2. Гарантия на Систему Нептун (серия Bugatti и Profi) составляет 6 лет на все элементы системы! Стоит отметить, что только серьезная Компания с качественным продуктом может предоставить столь длинную гарантию. Это настоящая гарантия, при которой производитель гарантирует бесплатный ремонт или замену оборудования с заводским браком. Напишите, пожалуйста, в комментариях к данной статье, если Вы знаете компании, у которых гарантия на защиту от протечек воды больше 6 лет.
  3. Надежные шаровые краны с электроприводом, которые имеют большой запас мощности. Электропривод имеет несколько металлических шестеренок, что создает большое передаточное число, чтобы справиться с любыми препятствиями (закисание крана) и закрываться всегда. Кто-то скажет, что 18 секунд на закрытие – это очень много. Можно закрывать кран быстрее, но тогда потеряется усилие и есть вероятность незакрытия крана. Лишние несколько секунд не сильно повлияют на размер ущерба до срабатывания системы, а вот мощность крана – это важная характеристика, особенно в наших условиях плохой водоподготовки.

4. У шаровых кранов серии Neptun Bugatti и Neptun Profi есть ручное аварийное открывание/закрывание без электричества. Это означает, что Вы никогда не останетесь без воды, если электроника вдруг даст сбой или будут проблемы с питанием модуля для открывания крана

5. Мощные радиодатчики + усилители сигнала! Мы не отказываемся от объектов в виде трехэтажного коттеджа с цокольным этажом и с законченным ремонтом. Радиодатчики Neptun совместно с усилителями сигнала могут следить за протечками даже в таких сложных условиях.

6. У продукта Neptun ProW+ WiFi есть свое собственное мобильное приложение, которое позволяет управлять кранами из любой точки мира, получать уведомления о протечке, собирать показания от счетчиков расхода воды, а также высылать другие сервисные сообщения

Защиты от протечек GidroLock vs Нептун: как правильно готовить этот зоопарк? – CS-CS.Net: Лаборатория Электрошамана

Защиты от протечек GidroLock Premium и Control в силовом щите коттеджа

Набралось у меня материала и ещё на один пост! Теперь, наконец-то, мои руки добрались до того, чтобы рассортировать инфу про зоопарк систем защит от протечек.

Ща вы поймёте, почему я так иронично заявил про зоопарк и что тут надо рассортировывать. А первое, с чего мы начнём — так это с концепта защит от протечек. Зачем они вообще нужны, где их можно использовать и какие задачи они могут решать.

Нафига нужны эти системы? Каждый всегда, хех, высказывает именно то, чего боится или о чём думает. Так вот сначала я думал, что системы защиты от протечек нужны для того, чтобы подать сигнал тревоги, если прорвало какую-нибудь трубу в сантехразводке. Скажем, вот сделал ты себе разводку труб, закрыл её дверкой, живёшь себе… а у тебя там чего-то начало капать или подтекать. Тут система-то тревогу и поднимет!

Оказалось, что я не совсем прав. Вот даже если нам сделать под сантехразводкой ровную и герметичную площадку, чтобы на ней собиралась вода от протечек труб, то разве сработает эта система, если вода будет сочиться по капле в час? Ни фига подобного! Оказывается, изначально основное назначение этих систем — более, что ли, бытовое: перекрывать воду, если она перелилась через край ванной, раковины. Например, забилась у вас на кухне решётка раковины остатками еды, отвлекли вас на минутку, пока вы вручную мыли посуду — вода перелилась через край раковины — защита и сработала.

Именно поэтому я так скептически и относился к этим системам защиты от протечек. И даже прямо и говорил, что лично мне они нахер не нужны, потому что я себе поставил краны, которые перекрывают мне сразу всю воду на вводе в квартиру, и поэтому мне уже пофигу, где какая труба лопнет или что где протечёт. А на случай перелива воды из фильтра в чайник у меня есть целая автоматика. Отсылаю всех любопытных именно к этим постам: первая часть и вторая часть, в которых я рассказал весь концепт и то, как он зарождался.

Но это ж понятно, что не все заказчики разделяют этот концепт, поэтому когда-то мне пришлось просто закладывать в щит линии типа «НеОткл: Защита от протечек», а потом уже и начинать ставить эти защиты в сложные щиты. А тут хочешь — не хочешь — разберёшься. И вот, когда я более-менее разобрался, то как раз собрал щит в РадиоЦентр (скоро напишу про него наконец-то), и вскрыл там весь нарыв особенностей защито-протечко-строения. Ща будем разбираться с двумя популярными защитами.

1. Общие идеи и задачки по защитам от протечек. Как чего может подключаться?

Итакс! Чего наша защита от протечек должна делать? Кажется, что просто закрывать краны… но это только если начинать погружаться в тему. На деле, чтобы защита от протечек получилась хорошей и универсальной, надо учитывать (и закладывать при её проектировании) дофига разных функций.

Давайте составим списочек, по которому потом я буду сортировать и описывать фишки Нептуна и GidroLock’а:

  • Определять наличие протечки (сработку датчика). Это можно делать для каждого датчика отдельно (предусмотреть несколько разных входов), а можно забить и по любому из датчиков переходить в статус «Авария». Конечно же системы, в которых датчики можно подключать отдельными группами, будут удобнее, чтобы знать, где случилась протечка.
  • Как подключаются датчики к системе. Совместимы ли датчики между разными системами или типами подключения? Вдруг датчики у нас будут заложены так, что их не получится поменять, а потом мы захотим сменить сам контроллер защиты от протечек?
    В некоторых случаях датчики подключаются проводами.
    В некоторых — по радио, с имитацией проводного подключения (радиоконтроллер датчиков видится системой как обычный проводной датчик), а в некоторых — вообще по цифровой адресной шине (я таких систем не встречал, но знаю что они есть).
    Чаще всего используются датчики с питанием +12 V DC и выходом типа «Открытый коллектор», поэтому их можно использовать и отдельно от систем протечек.
  • Точно то же про устройство и управление кранами, при помощи которых система перекрывает воду. Краны могут быть взаимозаменяемыми (или их можно подключить к другой системе при помощи развязки на реле), или подходить только под одну систему (как сделано у АкваСторожа).
    Чаще всего краны имеют разные входы питания и управления (питание подаётся постоянно, а если оно же приходит на ещё один вход — то кран закрывается; иначе — открывается), поэтому их можно использовать как нравится. Например, в своих разработках для других задач. Это хорошо! Исключение — АкваСторож, где краны управляются переполюсовкой постоянного напряжения. Например, +/- = открыть, а -/+ = закрыть.
  • Обслуживание кранов. Это то, на чего многие не обращают внимание, но иногда оно нужно: фишка, когда система периодически закрывает и открывает краны, чтобы они не закисали. Такое есть у ГидроЛока и АкваСторожа.
  • Возможность обхода защиты. Это удобно сделано у ГидроЛока. Называется «Пофигу, дайте мне воду»: система откроет воду даже если есть сигнал протечки. Фишку можно применять, если залитие было случайным и датчик после него ещё не высох, а вода нужна.
  • Возможность вытащить сигнал «Авария» во внешние системы. Например, вот у меня был щит в Алтуфьево, где сигнал от защиты протечек получал Logo, который уже и принимал решение, чего с ним делать: наплевать или закрывать воду.
    Обычно такой сигнал стараются выдавать в виде реле (сухой контакт), но это не всегда так. И про это я расскажу дальше, когда буду рассматривать ГидроЛок и Нептун.
  • Возможность, наоборот, дать команду системе закрыть краны. Это теперь с моей лёгкой руки (я о той истории, которую рассказал в начале поста: про свои краны воды на вводе в квартиру) начало использоваться повсеместно.
    И это удобно: свалил из квартиры — закрыл воду. Пришёл — открыл.
    Реализовываться это, как обычно, должно в виде сухого контакта. Вообще, сухой контакт — это всегда было стандартом для любых систем управления. Но у разных систем оно реализуется через задницу или не сделано вообще.
  • Корпус. Есть два варианта: или на DIN-рейку (как я люблю) или ставить защиту по месту около стояков. У обоих вариантов есть разные особенности. Например, если мы делаем защиту в корпусе, то нам важно продумать удобное подключение проводов к корпусу так, чтобы это было удобно сделать среди месива труб в сантехшкафу. А если мы делаем корпус на DIN-рейку, то нам крайне важно сделать нормальную индикацию на передней его морде и опять же нормальные клеммы для подключения проводов внутри щита (чтобы они принимали наконечники НШВИ).

В реальности получается так, что я знаю о трёх системах защиты от протечек. Это АкваСторож, который я ни разу никому не ставил. Система сейчас загибается, потому что её краны по управлению не совместимы ни с чем другим. А остальные две — это Нептун и GidroLock. И вот с ними обоими начинается грёбаный зоопарк, как было с реле аварийного напряжения или с SMS-реле.

Суть зоопарка можно описать одной фразой: у Нептуна есть вариант на DIN-рейку, но очень бедный по функциям, часть из которых реализованы через жопу. У Гидролока корпуса на DIN-рейку нет (хотя они обещают его уже как лет пять), зато есть охрененно крутой функционал, но местами реализованный не просто через жопу, а через жопу жирафа. Зато, хех, у обоих систем краны можно использовать как угодно — они хорошо и легко управляются.

И вот если я, как писал раньше, ограничивался тем, что закладывал в щитах только лишь питание на защиту от протечек. А вот в последнем щите в РадиоЦентр мне понадобилось использовать почти все фишки GidroLock’а, которые только в нём есть, а именно: работа защиты протечек по разным зонам (подвал, ввод, котельная, 1, 2 этажи), перекрывание воды, когда в доме никто не живёт и отключение насосной станции и насоса отопления при аварии (протечке).

И вот с некоторыми фишками пришлось помучиться, чтобы встроить этот GidroLock в обычный силовой щит. После этого я и решил написать этот пост. А так как я ещё и прикупил родителям подруги (где проводку в котельной на лотках ваял) простенький Нептун (ибо у них один раз мощно протёк бойлер на 200 литров), то заодно решил и рассказать на Нептун. Вот с него и начнём!

2. Защита от протечек «Нептун»: на DIN-рейку, но простая как палка.

Начинаем — да — с самого простого топора. Нет. Даже палки. Это защита от протечек «Нептун» в варианте на DIN-рейку. Почему это простая палка — вы сейчас поймёте. Я не хочу сильно ругать Нептун, потому что иногда он меня выручает за счёт корпуса на DIN-рейку, но иногда мне хочется плакать от наивности и простоты этой защиты!

Первый раз я столкнулся с этой защитой в Рогаликах (на тех фотках фото щита нету). Там, после того, как мы собрали и подключили щиток, заказчик попросил воткнуть модуль защиты от протечек Нептун на DIN-рейку. И вот уже тогда этот Нептун меня поразил. Я, значится, увидел коробочку, клеммы. Впечатлился. Подумал, что ща оно будет интеллектуальное, различать датчики… хех! Но когда мы ради прикола смочили один датчик — коробочка всего лишь начала противно пищать и закрыла воду. И — ВСЁ! =) Больше функций не было! =)

И вот только когда я собирал щит в Алтуфьево — я начал понимать, что к чему с этим Нептуном. Давайте разберёмся вместе. И начнём с того, как вообще производители (это касается всех производителей) продают свою защиту. А продают они её как обычные и дрянные маркетологи, рассказывая о том, как всем с этой защитой будет классно и круто (это первое), не вдаваясь в детали. А ещё, что самое важное для нас — это то, что они стараются продавать эту защиту так, как будто она — вещь в себе и обязательно нужно покупать всю комплектуху только у одной фирмы: и краны, и датчики, и контроллер.

То, что система может быть совместима с другими — это её достоинство, а не недостаток. Но часто разработчики системы не думают о будущем и разрабатывают свои системы прямо в лоб. Если кран их производства получает разные фазы на разные направления (как приводы штор), то эти фазы так и выдаются на выходе системы. И подключить к ней другие краны (или вытащить сигнал в Logo/ПЛК) будет проблемно.

Ещё с Нептуном связана история о том, что когда мы собирали с заказчиком первый щит на ПЛК ОВЕН, производитель этого самого Нептуна встал руки в боки и не смущаясь говорил в лицо о том, что его датчики протечки имеют закрытый протокол и никуда, кроме как к контроллеру протечек, их подключить нельзя и работать они не будут. Ну-ну! Это только портит впечатление от компании, и всего-то делов.

Вот чего мы получаем, если берём Нептун на DIN-рейку. У меня датчики как раз и куплены, чтобы котельную родичей подруги обезопасить. Всё это я при случае воткну в щит котельной и выведу контактор на отключение насоса скважины и на звонок на первом этаже =)

Защита от протечек Нептун на DIN-рейку

Вроде как красивая коробочка и датчики, однако, если посмотреть ближе, то появляются кое-какие не совсем аккуратные моменты.

Например, отверстие под выключатель на передней панели прорезано чуть уже, чем надо, и выключатель слишком плотно переключается, из-за чего его приходится доталкивать во включенное положение. Ну и ещё видно что лишние отверстия в месте клеммников не закрыты. Значит туда легко может упасть обрезок чего-то (провода, железки) и повредить плату.

Датчик и модуль защиты Нептун на DIN-рейку (примитивный)

А дальше начинается весёлая весёлость. Это я и про подключение и про входные-выходные сигналы этого Нептуна. С чем я хочу разобраться? С тем, с чем разбираюсь всегда: удобство подключения проводов и кабелей и качество (и удобство) клемм для этого подключения. Как-то я про это упоминал в щите про GSM-управление, и ещё и про модули DALI от Helvar.

Вообще, фишка удобного подключения заинтересовала меня с тех пор, когда мы занимались проводкой под ключ и подключали термостаты тёплых полов. Вот что получал этот термостат? Ввод сети (L, N, PE) и выход на нагревательный мат или кабель (L, N, PE). И вот в этих термостатах было сразу же видно, заботился ли производитель о своём продукте или нет.

В некоторых термостатах (этим грешит Unica) клемма нуля была общая, а клемм для PE вообще не было. Предполагалось, что надо будет брать ноль питания и ноль термокабеля и соединять их на одной клемме термостата. Это было жутко как неудобно, потому что всё это надо было запихать в обычный подрозетник (не все могут поставить глубокие), а кабель питания мог быть и на 2,5 квадрата, если его кто-то проложил ошибочно с запасом (большинство регуляторов ТП рассчитано на 10А, и поэтому удобнее закладывать кабель 3х1,5 чтобы он хоть как-то вместился в мелкие клеммы регулятора).

Так вот после этого урока и опыта я многие устройства вида «автоматика на DIN-рейку» оцениваю по этому критерию. Все их создатели, мля, забывают о том, что иногда их устройства ставят в щит (и уж тем более, если это устройство для этой DIN-рейки и спроектированное-то!), а в щите все работают не огрызками проводов, зачищенными зубами, а проводами с наконечниками НШВИ. И вот эти вот НШВИ бывают двойными, потому что иногда нам надо какое-то питание или сигнал подать сразу в несколько мест щита.

Поэтому мой критерий оценки — это, во-первых, удобно выведенные сигналы, а, во-вторых — удобные клеммы. И вот ща мы заценим Нептун, заодно обсудив и схему подкючения к нему датчиков и кранов.

Смотрим силовую часть сигналов:

Контакты подключения сети и кранов модуля Нептун

Чего нам тут бросается в глаза? А вот то хорошее, про чего я только что говорил: клеммы для питания нам вывели отдельно, а для подключения крана — отдельно. Поэтому PE и N у нас имеют свои зажимы и нам не надо цеплять по два провода в одну клемму. А вот то, чего такое NC и NO — мы ещё посмотрим дальше, когда дойдём до схемы подключения этого Нептуна.

Идём дальше. На другой стороне корпуса находятся клеммы для подключения датчиков и сигнала о протечке.

Контакты подключения датчиков (датчика) модуля Нептун

И вот если вы вдруг решили, что Нептун умеет различать разные датчики (и сказали мне: «задействуй мне все три линии датчиков»), то будет вам жестокий облом. Ничего он не различает! Просто тут производитель опять подумал о том, что негоже пихать провода от нескольких датчиков в одну клемму и сделал несколько таких клемм. Для удобства. И это они — молодцы. А вот сами клеммы — обычное гавнище на печатную плату, но терпимое: НШВИ на 1,5 квадрата туда закрутить можно, и даже НШВИ(2) на 0,75, если потребуется.

И теперь разбираемся со схемой и сигналами, которые можно снять с Нептуна. Вот чего нам предлагает сам производитель (схема из инструкции на контроллер):

Схема подключения управления кранами защиты

И, спрашивается, это ЧО?! Зачем тогда было делать клеммы для N, PE, если сам же производитель предлагает пихать питание крана в те же клеммы, что и питание контроллера? Если уж вывели отдельные клеммы для N, PE — так чего ж для L-то не вывести?! Хрень полная! И суй, получается, пользователь, как дурак, два провода в одну клемму.

Теперь ещё одна гадость — это выходной сигнал Нептуна. Но чтобы с ней разобраться, а точнее оценить всю её заподлянку, я распишу сигналы Нептуна. Вдруг кто-то решит использовать его для какой-то автоматизации:

  • L, N, PE — это питание. С этим всё поняно, и тут вопросов нет.
  • Краны у Нептуна имеют два варианта подключения (сигналы я назвал условно):
    L, Close, N — питание (L, N) и сигнал закрытия. Обратите внимание, что тут сигнал закрытия — «положительный»: чтобы кран закрылся, его надо соединить с фазой. Это какой-то лютый пиздец! Такой же, как нормально замкнутый контактор: чтобы отключить цепь, на неё надо подавать питание. У Far сделано более грамотно: питание на управляющием входе открывает кран. А если этого питания нету — то кран закрывается. То есть, если по какой-то причине Нептун протупит, но питание на кран будет поступать, то Far’овский кран закроется, а Нептуновский откроется, бля!
    L-Open, L-Close, N — Вроде как такие краны у них были раньше. В этом случае для того, чтобы открыть кран, надо подать фазу на один из проводов, а для того, чтобы закрыть — на другой. Это похоже на обычные приводы штор и рольставен. Удобно ли это? Хрен его знает. Для блока Нептуна, под который эти краны как раз и разработаны — удобно. А вот если мы захотим применить краны от Нептуна в какой-то своей системе — то не всегда. В некоторых случаях нам понадобится переключающая релюшка, которая будет переключать фазу на эти два входа крана.
  • U1, IN, GND — это датчики протечки. Датчики тут с выходом «открытый коллектор» («ОК»): если датчик сработал, то его «IN» подключается на «GND» при помощи транзистора. А U1 — это питание датчика (+12V DC). Поэтому если у вас есть какие-то свои датчики с выходом открытый коллектор и питанием +12V — то их сюда можно без проблем подключить.
    Или наоборот, если вы хотите подключить датчики от Нептуна куда-то (в ПЛК) — то вы собираете схему входов ПЛК для сигналов «ОК» и напрямую тыкаете туда датчики. Это удобно! А если надо заставить Нептун сработать по протечке — то достаточно замкнуть «IN» на «GND» любым контактом. Я, когда щит испытваю — огрызком провода замыкаю.

Вот фотка из инструкции Нептуна, где видна распиновка контактов датчика. А сам датчик закрывает кусочек текста «открытый коллектор, max 50 мА».

Датчик системы протечек Нептун (с выходом открытого коллектора)

Я накатал пост про СК, ОК и прочим контактам и типам выходов и входов в автоматике. Привожу справку из этого поста, кратко:

ОК — это открытый коллектор. Мы только что про него говорили. Это транзистор, который соединяет выход с минусом низковольтного питания (GND). Такой выход не развязан гальванически, и он всегда будет связан с питанием того блока, в котором он есть. Соединяется же он с GND для того, чтобы можно было подавать на него какое-то внешнее питание другого вида. Например, устройство питается от +5V, а катушка реле, которой этот выход управляет — от +24V.

Такие выходы делаются при помощи транзисторов, поэтому устройства получаются очень компактные. Но плата за эту компактность — электрическая связь через GND и очень малый ток через этот транзистор.

СК — это сухой контакт — контакт обычного реле, который выведен из устройства наружу. Именно он всегда является негласным стандартом таких выходов и, если ничего другого не сказано, то все по умолчанию ожидают выходы типа СК. Называют его сухим специально, чтобы показать, что это обычный механический контакт, который вообще ну совсем никак не связан с самим устройством (ведь реле же стоит).

Вот этот контакт удобен для всей автоматизации, потому что реле нам позволяет полностью электрически развязать наши цепи. А ещё реле может коммутировать любые напряжения (конечно же до тех, на которые оно рассчитано). То есть, не будет проблемы из силового устройства через СК коммутировать какой-нить вход Arduino или наоборот — от системы сигнализации управлять контактором с катушкой на 230V.

А теперь оцениваем эту защиту по степени автоматизации. Для меня это означает то, насколько удобно подавать или снимать каке-то сигналы с защиты от протечек для своих нужд. Ну вот например, задачка как в РадиоЦентре: хочу, чтобы когда защита сработает — она не только закрывала мне воду, а ещё и отключала насос скважины, чтобы он не работал на протёкший, к примеру, гидроаккумулятор. Или, например, я хочу чтобы у меня при протечке выдавался сигнал на какое-нить SMS/GSM-реле (Кситал, CCU825, Zont). Или наоборот — по SMS приказать защите закрывать воду. Или закрывать эту же воду, когда из дома все уехали и полное питание щита погашено.

Как это всё делается? Да вот обычно — как раз элементарно, если у нас есть сухие контакты. Скажем, имеет наша защита от протечек выход сигнала «Авария» в виде СК — всё, отлично! Поставили промежуточное нормально замкнутое реле, запитали через него контактор насоса — вуаля. Сигнал аварии появился, сухой контакт замкнулся — контактор выключился.

Или наоборот: имеет защита от протечек вход «Перекрыть воду» тоже в виде СК. Привязали мы этот вход к дополнительному контакту рубильника или контактора — и тоже всё получается. Выключили рубильник — контакт замкнулся/разомнкнулся — вода закрылась.

Эх, мечты, мечты! Вы думаете, что кто-то про это думал вообще? Да вы что! Маркетологи — да, млять, писали кучу охрененных слов (это мы ещё в GidroLock’е мрачно повеселимся), а на деле всё ЧЕРЕЗ ЖОПУ!

Что нам предлагает Нептун? Я зарисовал вам схему его сигнальных выходов и показываю то, как оттуда можно снять какие-то сигналы.

Схема внутренних выходов защиты от протечек

Косяк Нептуна в том, что входа перекрытия воды у него нет ВООБЩЕ. Да, мы можем заставить его сработать по аварии, замкнув через SMS-реле IN на GND. Но так то ж он сработает по аварии и будет противно пищать до тех пор, пока вы не придёте и не передёрните на нём питание. Оно так надо его использовать?

Второй косяк Нептуна в том, что его разработчики прекрасно начали. Как говорят, «начали за здравие, а кончили за упокой». Они поставили отличное реле с переключающим контактом. Именно его сигналы и выведены из Нептуна как NO (Normal Open — нормально разомкнут) и NC (Normal Closed — нормально замкнут). А вот дальше они подумали только о себе любимых (или вообще не подумали). Они подцепили COM (общий контакт) этого реле сразу же к фазе питания этого самого Нептуна.

И вот это вот лютый архпиздец вида «висит груша — нельзя скушать», потому что на выходах NO/NC всегда будет только питание самого Нептуна. Что мне делать, если я хочу использовать NC-контакты для подачи питания на контактор насоса, а контактор у меня должен питаться от другой цепи? А ничего! Ставить, мля, внешнее реле, как я и показал на схемке выше.

Да, у Нептуна есть второе реле, которое даёт нам СК «Авария». Этот контакт замыкается, если есть протечка. Но а если мне надо, чтобы он размыкался? Опять реле ставить! И ведь при этом место на плате нашлось бы. И место для клемм нашлось бы! Но — не сделали!

А ведь я специально рассматриваю именно модель Нептуна на DIN-рейку. Что значит на DIN-рейку? Это значит, что Нептун могут использовать нестандартно! Как угодно! И это значит, что лучше сделать просто несколько групп на переключение на выходе, и пускай пользователь сам соединяет их так, как (и куда) ему удобно!

А если уж дублировать клеммы питания (чтобы не делать перемычки и не подпихивать питание кранов так, как они показали в инструкции), то сразу надо было бы продублировать все три клеммы: L, N, PE. Тогда, если ты хотел бы использовать Нептун штатно — ты соединил бы L с COM и радовался бы. И так можно делать с завода: поставлять мелкую перемычку, как делает НоваТек на своих переключателях фаз ПЭФ-301…

А теперь заглянем внутрь этого девайса для того, чтобы посмотреть, чего он там из себя внутри представляет. Отщёлкиваем верхнюю крышку корпуса, и…

Внутренности модуля защиты от протечек Нептун на DIN-рейку

БЛЯ!!! А ТУТ ТРАНСФОРМАТОР СТОИТ ЕЩЁ!!!! Зачем? Как? Куда?! Уже 21 век давно на дворе! Почему не импульсник с широким диапазоном входных напряжений-то?! Включим логику: трансформатор даёт охрененно крутую гальваническую развязку с сетью. Это хорошо. Но… он крайне нестабильно и хреново работает от UPS.

Плата модуля Нептун на DIN-рейку. Трансформаторный блок питания. Ааа!!

А у нас защита на DIN-рейку, напоминаю — для ЩИТОВ! В том числе и с автоматикой! И иногда (или даже часто) мы заводим себе в щите ПСН — Питание Собственных Нужд, и оно у нас иногда бывает от UPS. Нахрена нам тут трансформатор?

А ещё… а ещё, если присмотреться к фотке — то можно увидеть, что маркировка обоих реле (того, которое управляет кранами и сигнала об аварии) — одинаковая. Значит это оба реле с переключающим контактом. Дык, спрашивается, почему было не вывести на клеммы сигнала об аварии весь этот переключащий контакт целиком?! Вон, видно, что этот контакт у реле просто не разведён дорожкой. Что? Не слышу? Из-за трансформатора не удалось разместить компоненты на плате, и они не дают провести дорожку на клемму? А?.. 😉

Задняя часть платы модуля Нептун. Никаких микропроцессоров нет - только суровые транзисторы

Кстати, на плате вы не увидите никакого микроконтроллера. Тут хардкорная схема на транзисторных триггерах. Скорее всего на части транзисторов собран триггер, который штатно находится в состоянии «0», а сработка датчика переключает его в «1». А на других транзисторах собран генератор однотонной пищалки (мультивибратор). Что из этого можно выцепить в плане выводов?

Первое: никакой автоматики тут нет и не будет. Даже автоматического проворота кранов, чтобы не закисали, нету. Второе. На ещё нескольких транзисторах можно было бы собрать логическое «или» с выхода триггера и сделать вход в виде СК, который закрывал бы воду, включая реле. Третье. Если вспомнить книжки с митинского рынка 90ых годов (у меня было их три части про цифровые микросхемы — я тогда ещё в школе учился), то там описывались, млять, генератор сигналов на двух И-НЕ элементах, триггер на них же. И обычно брали микросхему, где было 4 штуки И-НЕ элементов и делали два генератора: один делал сам писк, а второй включал первый так, чтобы писк был прерывистый и лучше привлекал внимание.

Млять! У меня тогда на одной К155ЛА3/74ALS00 так сигнал и ещё на одной поворотники на велик были сделаны! В во время средней, сцуко, школы! На соплях, на изоленте! А тут фирма, которая пиарится в Сети, простой фигни сделать не может! Нахрена собирать триггеры и пищалку на транзисторах, когда можно было взять парочку микрух 4xИ-НЕ, и микруху с двумя D/RS-триггерами (аналог коей был К155ТМ2/74ALS74)? Триггеры был работали как защёлка для сигнала протечки, а на И-НЕ Мы построили бы прерывистую пищалку.

Потом можно было бы выкинуть этот грёбаный трансформатор и воткнуть туда современный импульсный блок питания. Всё равно же PE сюда они заводят для удобства. Тогда эта фигня работала бы при любых напряжениях (тут надо обрадовать производителя о том, что иногда защиты от протечек ставят в дачные дома, в которых бывает и 170 вольт зимой, и в новостройки, где легко может годами держаться 250 вольт), а разводку платы можно было бы переделать так, чтобы силовая часть была с одной стороны, а слаботочная — с другой.

Вот такое вот моё мнение про Нептун. Если кратко — то он мог бы быть простой, лёгкой и удобной защитой в щит на DIN-рейку. Но, блин, из-за того что у него нет нормальных способов им управлять (хотя бы дать ему сигнал удалённо закрывать и открывать воду) я его почти не применяю. И вам не советую, ибо мы переходим к более весёлому девайсу. Но со своим дёгтем в бочке мёда…

3. Защита от протечек «GidroLock»: сложная, но с нестандартными выходами.

И вот всё то, о чём я сейчас говорил — разные неудобные релюшки, отсутствие нормальных сигнальных выходов, возможности закрыть воду удалённо — всё это реализовал GidroLock. Но у него есть и свои заморочки, про которые я буду рассказывать.

Начну с самого ужасного. Мы тут с заказчиками уже ржём, ибо за этот год у меня было около штук 5 заказчиков, которые говорили что звонили в ГидроЛок, пинали их на тему того, когда будет обещанная система на DIN-рейку — и получали ответ, что не скоро или неизвестно когда. А новых заказчиков, которые обожают мне писать мощно выглядящие (но тупые по смыслу) техзадания, и там пафосно ставят строчку «Поставить в щит систему GidroLock на DIN-рейку» я стебу тем, что отвечаю: «Без проблем! Щит будет готов где-то через года три».

В общем, висит на сайте GidroLock вот такая вот картинка ни о чём. Но сама система на DIN-рейку не разработана и не продаётся (на момент написания поста — октябрь 2018).

Обещаемый GidroLock на DIN-рейку (с сайта производителя)

Я хочу помочь им и написать свои пожелания, чтобы система на DIN-рейку и правда получилась хорошей, а не как у Нептуна с его кучей неудобств. Они будут основаны на нормальном жизненном цикле разработки любой микроэлектроники — закладываем универсальное железо (PCB/MCU/CPU), а остальной функционал реализуем прошивкой.

  • Учесть негативный опыт Нептуна в плане входов, выходов и клемм. Так как мы ставим устройство на DIN-рейку в щит, то его и надо будет заточить для щита: сделать такие клеммы, чтобы туда нормально влезал НШВИ(2) на 1,5 квадрата.
  • Учесть негативный опыт Нептуна в плане разводки проводов в щите: сделать отдельные клеммные контакты для ввода сети (L, N, PE), отдельные клеммы для приводов кранов (+U, OUT, GND, PE), отдельные клеммы для всех сигналов (питание и входы датчиков, вход перекрытия воды).
    То есть, так как мы делаем корпус на DIN-рейку, то у нас будет много мест для контактов: сверху и снизу корпуса. Поэтому можно будет сделать всё с расчётом на то, чтобы не надо было подпихивать по два провода под некоторые клеммы.
  • Всю индикацию и информацию вынести на переднюю панель корпуса. На ту панель, которая будет видна при закрытом пластроне щита как на фото. При этом разделить все органы управления на «для пользователя» и «для сборщика щита»: все разъёмы (например SMA для антенны радиодатчиков) вынести под пластрон (тут стоит посмотреть на то, как это сделано у контроллеров Zont), а на видимую часть вынести всю индикацию — но не подключения (тут ориентироваться как раз на фотку самого GidroLock’а)!
  • Позаботиться о том, чтобы не было «зависшего» товара на складах поставщиков, как это было у Меандра с его ошибками проектирования. То есть, на фотке меня напугали фотки разных модулей. Этого быть не должно. Лучше сделать один-единственный базовый модуль, в котором будет тот же функционал, что и в GidroLock Premium/Control, чем кучку модулей расширения под разные задачи. И уже этот базовый модуль дополнять редкими (и заказными) модулями расширения. Скажем, радиодатчики нужны не всем — значит модуль радиосвязи пускай будет отдельным. А остальное — будет единым, большим и складским модулем.
    Не надо гнаться за тем, чтобы GidroLock занимал мало места на DIN-рейке. Пусть его корпус будет шириной, например, в 6-8 модулей. Это не страшно!
  • Так как это решается прошивкой — то совместить функционал GidroLock Premium и GidroLock Control в одном модуле на DIN-рейку: пускай где-то (внутри корпуса или со стороны клемм) будет стоять DIP-переключатель режимов работы, а железо останется единым.
  • Подумать про помехозащищённость в плане наводок. Начинка ведь будет стоять в щите, рядом с силовой частью. Что будет, если рядом с проводами от датчиков будет проходить линия питания проточного водогрея на 10 кВт? Надо снабдить входы (которые ща идут напрямую на микроконтроллер) шунтирующими RC-цепочками для защиты от случайных коротких импульсов и диодами Шоттки для защиты от высоковольтных наводок.
  • Все сигнальные реле, которые сейчас продаются как дополнительный аксессуар, внести в корпус и вывести их сухими контактами (СК). Это касается сигнала «ALARM» и… управления кранами! Да! Мы же не забыли, что мы делаем модуль для электрощитов? А значит что иногда нам вместо открывания кранов надо подавать сигнал в ПЛК/Logo/хрен знает куда. Значит нам нужно иметь И выход управления кранами напрямую И переключающее реле этого же выхода.
    Так как GidroLock славится работой от аккумулятора, то эти реле могут жрать большой ток, даже если будут бесполезными. Я бы предложил бы вооружиться тем же DIP-переключателем, про который писал выше и сделать их катушки отключаемыми (но реле ставить, даже если это удорожит модуль): если юзеру они не нужны — он их может выключить и продлить время работы от аккумулятора.
  • Кстати, про аккумулятор! Так как мы делаем модуль для электрощита, то в этот раз не надо морочиться с тем, чтобы поставить в него аккумулятор! Нам важен форм-фактор DIN-модуля. Поэтому лучше просто сделать клеммы для подключения аккумулятора. И пусть дальше юзер сам думает, как и куда его поставить.
    Опять же, стоит посмотреть на некоторые продукты от НоваТек. Там сделано ещё интереснее: есть два входа видов питания: +230 VAC и +12 VDC (например как на регистраторе РПМ-16-43; модель уже устаревшая). И пускай пользователь, например, питает наш GidroLock сразу питанием +12 VDC без всякого аккумулятора, если хочет. А это питание внутри щита/шкафа берёт откуда сам захочет (например у компании «Бастион» есть блоки бесперебойного питания на 12V DC с Li-Ion аккумулятором).

Вот такие мои пожелания. Конечно же, как только я закончу пост — я отправлю его производителю и ОЧЕНЬ надеюсь, что они возьмут отсюда немного идей и мне не придётся объяснять заказчикам что-то вида «Ну, вы понимаете… ага, есть у GidroLock блок на DIN-рейку — но он настолько уебанский и неудобный, что приходится ставить обычный, потому что он — лучше».

А вот теперь начинаем препарировать GidroLock и смотреть, чего он может. Так как мы на Нептуне уже научены плохому, но имеем некий язык терминов, то я сразу выпишу полезные и удобные фичи GidroLock’ов:

  • Хоть немного нестандартная по сигналам, но единая продуманная система блока управления и кранов, в которой учтено много мелочей. Существуют краны разных модификаций и датчики разных модификаций. Всё из электроники они производят сами, а не сидят на чужих решениях. Даже корпуса сами делают.
  • Умеет отслеживать входы адресно (до 8 штук): можно сразу понять, какой именно датчик сработал и куда надо бежать.
  • Умеет в автоматическом режиме проворачивать краны, чтобы они не закисали. А так же делает это при каждом своём включении. Это удобно и круто. Сразу будет видно, если с краном или кранами чего-то не так.
  • Имеет нормальный внешний сигнал для того, чтобы перекрыть воду. При этом это не сигнал, который вызывает состояние «Авария», а штатный режим работы.
  • Имеет режим, когда даже если все датчики сработали, система принудительно открывает воду. Это мне очень нравится: я люблю, когда любой автоматике можно показать, что человек, который её же и создал — главнее и он знает что делает. В реале это удобно применять, если случайно мыли пол и залили датчик и влом ждать, пока он просохнет.
  • Умеет выдавать сигнал «Авария» вовне. Этот сигнал можно легко использовать для того, чтобы выключать насосную станцию, если речь идёт о дачном доме, к примеру.
  • Имеет встроенный (и сменный, стандартный) аккумулятор. Вся электроника и краны заточены для питания от этого аккумулятора. Поэтому, если пропадёт внешнее питание, система будет работать ещё некоторое время. То есть, например, если пошёл потоп, залило щит и дифзащита отключила нам питание — GidroLock сможет опознать протечку и закрыть воду. А вот Нептун — нет, хе хе.
    Система следит за зарядом аккумулятора и проверяет его на работоспособность. Если аккумулятора нет или он сдох — то система не включится.

Отдельно дополню, что есть версия системы GidroLock Control — для контроля протечек в замкнутом контуре циркуляции: отоплении или котельной. Делается это при помощи двух счётчиков воды, один из которых ставится на подаче, а другой — на обратке. В этом случае прошивка в модуле будет немного другая (сама плата и все функции остаются те же), и она считает скорость поступления импульсов от счётчиков воды по входам INP1 и INP2. Если скорости начинают отличаться — то система принимает решение от протечке. Это чем-то похоже на работу УЗОшки.

Круто, да? Но не совсем! Потому что при этом всём я не зря с таким хитрым видом написал про то, что система у GidroLock отличная, но немного нестандартная по сигналам. Вот с этого и начинается, собственно, подзголовок поста о том, как надо уметь готовить этот самый GidroLock.

Сразу же скажу про GidroLock Control. Про него так всё красиво написано, но на деле оказывается (при этом на сайте и в инструкции это не особо афишируется — там написано про некие абстрактные «водомеры с импульсным выходом»), что он НЕ работает с обычными счётчиками воды из-за того, что эти счётчики выдают один импульс на сколько-то там литров воды, и это слишком медленно: пока пройдёт десяток импульсов от такого счётчика — там уже воды на целую ванну по объёму натечёт.

Поэтому GidroLock предлагает свои счётчики воды для модуля GidroLock Control, которые более громоздкие и влезут не во всякий коллекторный мать его шкаф! Но при этом сильно это не афишируется, и на сайте и в прайсе GidroLock такой инфы и таких счётчиков нету. И вот так мы на РадиоЦентр и купили это всё. По телефону меня пытались предупредить про это, но я отмахнулся, ибо в инструкции было написано про расходомеры — вот я и подумал, что если специально ничего не указано — то значит что пойдут любые. Так что это дело им тоже надо бы поправить (на сайте и в инструкции).

Теперь идём по более глубоким косякам системы. Так как на DIN-рейку ничего нет (хе хе), то единственное что мы можем рассмотреть — это GidroLock Premium/Control в обычных корпусах. Предполагается, что эти корпуса будут ставиться в сантехшкаф. А значит, всё это будет монтироваться по месту: прикрутят к стене корпус, вставят плату и будут подключать к ней провода.

И вот здесь будут первые маты (к самим особенностям монтажа я ещё вернусь). Система сделана РАЗБОРНОЙ и МАЛЫХ РАЗМЕРОВ! Млять!!! Ну вот что ж такое? У всех разработчиков этих систем защит от протечек те, кто занимается корпусированием что? Больные агорафобией [боязнь открытых, просторных пространств] гремлины, что ли?! Как будто если корпус будет более просторным, то те, кто в этом корпусе живут, сразу умрут от панической атаки?! Эту защиту даже на монтажной панели в просторном силовом шкафу невозможно монтировать без «ёб твою мать» и желания врезать по ней молотком, а потом — вбить гвоздь в голову тех, кто это вообще выдумал.

Дело в том, что модуль (контроллер) защиты состоит из отдельных компонентов, которые собираются воедино. А именно:

  • Задняя часть корпуса. В неё вставляется плата контроллера на пазах.
  • Крышка корпуса. В ней находится выключатель питания, который подключается к плате на разъёме.
  • Фланец ввода проводов. Он, падла, вставляется в крышку корпуса, а не в заднюю часть. И поэтому обожает выпадать в самый неподходящий момент.
  • Аккумулятор. Тут… да блин, чего всех жалеть? Его крепление — это просто вопиющая ебанина! Потому что он встаёт в распор между упором на корпусе и платой. Чего-то не так пошевелил при монтаже — он выпадает, и за провода сдёргивает за собой плату. А остальные провода — крышку фланца! Позже я покажу это всё в действии, гы гы!

Я за то и ругаюсь! Ну, блин, ну чего вам не сделать корпус побольше?! Напоминаю производстенный цикл любого изделия, очень грубо: конструирование — проверка — производство — продажа — установка — наладка — эксплуатация — обслуживание — ремонт — демонтаж — утилизация. И даю жёсткий и реальный пример: чем меньше корпус, тем больше соблазна у всяких горе-мастеров запихать его туда, куда не влезет корпус большего размера, так? А через некоторое время, когда они его туда запихают и всё подключат, настанет время менять аккмулятор, потому что он тут свинцовый, а они живут обычно 3-5 лет, и иногда их всё же придётся менять.

И вот решили вы заменить аккумулятор. Как вы думаете, есть ли у корпуса НЕвыпадающие винты? Или там мелкие саморезики по краям стоят? Верно! Конечно же, невыпадающих винтов или защёлок нету! Только сраные саморезики, которые потерять очень легко. А у нас сантехшкаф зашит, а у нас инсталляция и нет знакомого удавчика Гоши из зоомагазина «Динозаврик» на Щёлковском шоссе, который так обожает лазить по всяким щелям и дырам.

А дальше мы открыли корпус… и на нас выпала вся его начинка! Так как фланец ввода проводов вставляется (!!) в крышку, то он и оттуда тоже выпадет. Провода не будут ни чем держаться, и вся конструкция свалится вниз. Какова вероятность того, что пока плата с нежной SMD-начинкой будет падать между трубами и их креплениями вниз, на ней чего-то не оторвётся, а?! Ну и чтобы совсем порвать корпус — то задам ещё один вопрос: чего будет, если аккумулятор потечёт?! Он же прям в плату упирается. Значит — зальёт и плату. И сгинут 5 тыр рубчиков ни за понюшку табаку!

Я люто ненавижу GidroLock именно за этот уебанский корпус! Вот почему было не подумать это всё заранее? Почему не сделать такой корпус, в котором плата будет располагаться так, чтобы клеммн… Так! Про это мы ща ещё поговорим! Корпус, где аккумулятор будет фиксироваться в отдельном отсеке, отделённом от платы? Где плата будет фиксироваться к дну корпуса и не выпадать? И где все провода и кабели будут СНАЧАЛА фиксироваться, а ПОТОМ — подключаться? Хосподя! Почему, почему все производители всегда думают только о себе? Почему они думают о том, что если выпустить просто устройство — то мы будем рады? Ребятааа! Очнитесь! Век просто устройств давно прошёл. Сейчас идёт эпоха дибильных устройств, в которой важен мелкий сиюминутный функционал и концепт «сломается — заменим». Но рано или поздно будет понятно, что дешевле купить одно продуманное устройство, чем дохрена мелких. И поэтому те, кто это вовремя сообразит — будут молодцы.

Идём дальше! Дальше — клеммы и сама начинка GidroLock. Пару слов про электронику. В ней всем рулит микроконтроллер. Поэтому-то, меняя прошивку, можно получать разный функционал одной и той же платы. Блок питания от сети 230V — импульсный (однако ради мелкого размера платы никаких конденсаторов X1/X2 и варисторов там не стоит — это плохо). Цепь сети 230V и цепь питания аккумулятора защищены предохранителями. Все подключения выведены на клеммы или разъёмы.

Но кое-где есть разные западлЫ. Например на фотке две платы. На одной вы видите два разъёма снизу, а на другой их нет. Про этот приятный сюрприз я расскажу чуть ниже. Это так различаются разные партии плат; разработчики вдруг решили вывести часть сигналов на разъёмы для большего удобства (а на деле — потому что из-за размера корпуса уже нельзя сделать плату побольше).

Платы модулей защиты от протечек GidroLock Premium и Control

Ну а теперь самое вкусное *потирает руки*! Как у нас плата расположена в корпусе? Ребром она у нас расположена! Как быть с подключением сигналов, если всё это находится внутри узкого сантехшкафа? И почему клеммы для кранов вообще стоят боковые? Чем это поможет-то?

Клеммы для подключения модулей защиты от протечек GidroLock Premium и Control

При этом, одновременно с такими косяками, почти все сигналы тут выведены очень удобно и хорошо. Например, GND есть во всех нужных местах: и около сигнала FUN, и около сигнала ALR, и около датчиков протечек. А вот клемма для PE только одна, хотя блок питания импульсный и у него должен быть мелкий фильтр на вводе, которому требуется PE. Как быть, если мне надо подать PE и на плату GidroLock и на краны? Пихать их под одну клемму? Вот тут уже видно, что сначала сделали корпус и плату, а потом стали понимать, что многое на эту плату не влезает.

Сами клеммы — мелкие! Они с трудом принимают НШВИ(2) на 0,75 квадратов, который туда и не лезет-то до конца.

Клеммы модулей GidroLock: провода в них еле-еле влезают

А в боковые клеммы его вообще с трудом можно вставить, потому что, как видно на фотке ниже, из-за того что ему мешает соседний ряд клемм, наконечник встаёт под углом и запихать его в клеммы можно только пинцетом с сильными матами.

Клеммы модулей GidroLock: провода в них еле-еле влезают

Это всё ОЧЕНЬ плохо! Эта плата предполагает то, что сюда будут пихать провода безо всяких наконечников вообще. И, значит, провоцирует на риск того, что плохо скрученные жилки проводов не войдут в клемму и могут закоротить на соседние. А для щитов такой модуль еле-еле пригоден, потому что внутри щита как раз-таки все линии и ведут проводами, обжатыми в наконечники НШВИ. И ещё, напоминаю, что всё это придётся монтировать в узком пространстве сантехшкафа.

Вообще, основной косяк GidroLock’а в том, что их модуль требует раз в пять большего пространства для манипуляций с ним по сравнению с тем пространством, которое он сам занимает. Простыми словами: да, его можно запихать в очень узкое место. Но при этом, чтобы подкючиться к нему или обслужить его, понадобится большое свободное пространство и доступ к модулю с трёх сторон. Если бы корпус сделали более просторным и закрепили бы в него плату горизонтально — то доступ к ней был бы только спереди — с одой стороны, которая доступна, если снять крышку корпуса.

Теперь изучаем третье западлище. Это — сигналы GidroLock. Вот с этим тут будет полнейшая засада, ибо весь GidroLock сделан по стандарту TTL логики с активным низким уровнем. Это когда для того, чтобы система активировалась, надо входы замыкать на GND, а не на +VCC. Такое было очень (да и сейчас) популярно для разных микросхем и цифровой логики, потому что если оставить вход неподключенным, то даже если на него будет идти наводка, то при инверсной логике он не активируется, а при прямой — активируется сам по себе.

И вот это всё ну… не то, чтобы сильное западло, но некая совсем нестандартная особенность ГидроЛока. Которая точно так же распространяется ещё и НА ВЫХОДЫ!!! Все выходы здесь — это ОК (открытый коллектор), а не СК (сухой контакт). То есть, когда выход активируется — то он подключается тоже к GND внутреннего источника питания GidroLock! Поэтому все финтифлюшки вида «Йохоу! Ща мы возьмём сигнал аварии и отдадим его в ОПС или на контактор насоса» будут жёстко и жестоко обломлены! При этом в инструкции всё это прописано абстрактно в виде «есть выход сигнала авария», а все знают, что если выход специально не указан — то по умолчанию это всегда СК.

Вот какие сигналы используются у GidroLock:

  • L, N, PE — питание 230V сети
  • Два торчащих провода для аккумулятора
  • +U, +U1 и прочие — это выход от источника питания +12V DC. Можно использовать для питания кранов, датчиков, реле или ещё чего-то. Это питание резервируется от аккумулятора.
  • GND — общий, минус встроенного источника питания. Эти клеммы продублированы в разных местах платы, но это одно и то же.
  • OUT — выход типа ОК для управления кранами. Активируется (соединяется с GND), когда краны должны быть закрыты.
  • FUN — сигнал закрывания кранов вручную (надо соединить с GND). Если краны закрыты этим сигналом, то система не переходит в статус «Авария». При этом, если подан сигнал открытия, а есть протечка — система, конечно же, краны не откроет.
  • ALR (ALARM) — выход типа ОК для сигнала «авария». Активируется, когда сработал какой-то из датчиков протечки. Если краны закрыты по FUN — то не активен.

Оценили западлище? Система будет работать только со штатными кранами на 12V DC. Хочешь поставить краны на 230V AC? Городи реле или какие-то развязки! Сначала, когда я задумывал пост, я думал это всё обматерить и думал о том, что GidroLock система закрытая и ни хрена не удобная. Но сейчас я понял, что задумка разработчиков была в том, чтобы сделать всю систему такой, чтобы она могла полностью работать от аккумулятора: и краны, и датчики, и все входные и выходные сигналы.

Именно поэтому тут все сигналы выдаются как ОК: мелкий транзистор не жрёт так много тока с аккумулятора, как релюшка (да и её тут некуда вмещать из-за мелкого корпуса). И именно поэтому я предлагаю в версии на DIN-рейку поставить-таки эти релюшки на все выходы (параллельно с ОК), но сделать их отключаемыми, чтобы они не жрали заряд аккумулятора, если не будут использованы.

Глянем в краны. Вот кусочек подключения крана с сайта производителя:

Схема сигналов кранов защиты от протечек

Видите, и тут инверсная логика? Чтобы кран закрыть — надо соединить его сигнал с GND. Как это реализовано? А просто: внутри крана стоит тоже электроника с микроконтроллером, который всем и рулит. Вот фотка с сайта производителя, где это видно:

Устройство кранов защиты от протечек

А вот тут мне попался обзор устройства этих кранов. В общем, краны, если надо — можно будет использовать в своих системах на 12V без проблем. И это ОЧЕНЬ хорошо!

А вот если мы захотим достать какие-то сигналы для того, чтобы использовать их в своих системах — нам придётся потрахаться. Для этого надо будет каким-то путём изобретать и ставить внешние реле с катушкой на 12V и с шунтирующим диодом (чтобы не выжечь транзистор выхода ОК). Вот как это может выглядеть:

Схема внутренних выходов защиты от протечек

Плюс тут — что все релюшки можно подключить и запитать от штатного аккумулятора системы. И они будут выдавать выходы типа «СК» во внешние системы всегда, пока жив аккумулятор GidroLock’а. А минус — в том, что логика всё равно будет инверсная и противоречить правилу силовой автоматики, которое говорит: если система выключена или находится в исходном положении, то все контакты обязаны быть разомкнутыми. У нас же будет наоборот: если мы хотим выключать насос при помощи GidroLock, то нам придётся использовать контакты COM-NC релюшек, ибо эти релюшки будут выключенными, если аварии нет или если краны надо держать открытыми.

А вот кое-чего с сигналом закрывания кранов оказалось не совсем гладко. Дальше пишет заказчик, которому я делал щит под автоматику KNX (часть орфографии и пунктуации сохранены):

Привет! Прочел твой пост про гидролоки , намучился с ними так как у меня краны фаровские на 220 в. У Гидролока есть засада одна, которая только сейчас у меня обнаружилась: на контакты +U GND OUT 12 подается на 1 минуту (при аварии или при замыкании FUN GND — не важно).
Поставил проходную релюшку на 12 вольт подключил ее к U+ и GND , при аварии или при замыкании FUN GND у меня все благополучно перекрывалось, только оказалось, что через минуту открывалось назад так как напряжение блок управления снимал.
Сейчас в итоге переподключил все на выходы ALARM, но тоже есть проблема при замыкании FUN GND ничего не происходит((( А мне это необходимо так как надо закрывать краны перед уходом из дома релюшкой из KNX. Плюс если при аварии блок Блок Гидролока перевести в режим Выкл, то релюшка Alarm размыкает контакты и краны открываются (тоже как-то не хорошо, когда блок стоит в сантех шкафу.

Вот такие вот приколы! Я эту часть инфы ещё не проверял, но при случае проверю!

И ещё о релюшках. Я же ставил эти GidroLock’и в щит, где они у меня должны были не только закрывать краны, а ещё и по сигналу аварии отрубать насос скважины и насос отопления. А значит, мне как раз надо задействовать сигнал «ALR/ALARM». И вот, так как мануал был мутный, заказал я обычные релюшки на 230V, чтобы через них коммутировать катушки контакторов. А в последний момент выяснилось всё это западло с выходами типа ОК.

Как же мне повезло, что у меня валялись свои собственные релюшки типового размера с катушкой на 12V DC! Они отлично подошли в колодку от реле CR-P, и даже индикаторные модули на +12V DC нашлись! Берём такую релюшку и подключаем её к контактам «+U1» и «ALR». Замыкаем любой INP на GND — и вуаля! Система пищит, реле включается!

Подключение выхода тревоги по протечке к модулям GidroLock

Но это — с той платы, где сигнал «ALR» выведен на клеммы. А у другой — разъём. В инструкции написано адски пафосно, что это разъём аж для GSM-модема (!!), радиоприёмника и всяких систем автоматизации. Ну да, не иначе там RS-485 или I2C. Щазз! На деле на разъём выведено (слева направо по фотке ниже):

  • GND — общий, минус питания
  • +U — питание +12 VDC
  • INP1/INP2 — Один из входов (зависит от разъёма: первый или второй)
  • ALR — сигнал «Авария»

То есть, всё тупее некуда: по сигналу «Авария» можно дёргать… кхм… модем?!, чтобы он отправил нам SMSку. Или наоборот — от SMS/GSM-реле (так это правильно называется) дёргать один из входов, чтобы имитировать протечку и закрыть воду. А чего FUN не вывели-то?

Разъём (HK-04) для подключения выходов тревоги модуля GidroLock

И тут маркетологи GidroLock сделали ошибку. Потому что, млять, концепт поменялся так, что у них продаются разные модули, которые подключаются к этим разъёмам. В том числе и модуль «реле». А что мы помним? А мы помним, что наша защита должна монтироваться в какой-то жопе (читайте: забитом до отказа трубами сантехшкафу), и поэтому нам крайне важно было то, чтобы наша система была в одном общем корпусе и не расползалась как гидра. А ща получается, что чтобы вытащить себе сигнал аварии на управление контактором, я должен уже купить модуль реле и куда-то его прибить рядом с основным модулем. Нафига?

В общем, я выматерился в очередной раз на… не на модули. А на этот разъём. Нахрена его вообще было делать, если те же сигналы можно снимать с клемм, как это сделано на другой плате-то?! Матернулся и срочно поехал в магазин искать разъём. Нашёл! Марка разъёма — HK-04. В большинстве магазинов вы его найдёте. Я себе купил сразу десяток на всякий непредвиденный случай. Протестировал и сделал проводок для подключения реле в щите:

Шлейф для подключения реле статуса протечки к GidroLock

И вот теперь мы переходим к тому, с чего начинали — к ужасным корпусам и к тому, как это всё приходится монтировать в силовые щиты, потому что GidroLock всё обещает нам вариант защиты на DIN-рейку. Как, как? Монтажная панель!

Крепим корпуса модулей GidroLock на монтажную панель

Самое ужасное, что эти два GidroLock’а сожрали место в 36 DIN-модулей. Просто из-за того, что они не на DIN-рейку. Вот как-то так! =) Прикрутил я их на монтажку, на 4 винта, а не на два, как сам производитель предлагает. Место вокруг обклеил остатками миниканала DKC DN-A, чтобы всё было красиво и было чем закрепить провода.

И вот как раз про провода я сейчас и скажу. Это касается не только способа монтажа GidroLock в щит, а вообще его монтажа на любой поверхности. Как принято делать монтаж проводов или кабелей? Вот как: устройство надёжно крепится и не трогается. Провод или кабель заводится в его корпус (клеммную коробку, силовой щит — для примера), разделывается, обрезается на нужную длину по месту до клеммы, зачищается, обжимается и подключается.

То есть, сначала мы ведём провод/кабель в какой-то трассе — коробе, гофре, лотке, а потом оставляем его хвостик, который потом по месту подрезаем. С GidroLock это не проходит и вот почему.

Первое дерьмо — ввод проводов, который имеет мелкие отверстия и который вставляется в крышку корпуса (в нижней части корпуса он не держится). Это решение — полный мрак и ад монтажника, потому что получается что вам надо оставить некоторый запас проводов для того, чтобы пропустить их через этот ввод и открывать корпус, потом подключать эти провода, а запас куда-то девать.

Фланец крышки модуля GidroLock неудобен и бестолков

В итоге я этот ввод просто выкидываю, если ставлю GidroLock в щит: там он не нужен, как и герметичность корпуса.

Второе монтажное западло — это особенность расположения клемм на плате, из-за которой плату приходится вынимать из пазов, чтобы подключить к ней что-нибудь. А значит точно подрезать провода получится по такой схеме (для каждого провода): ставим плату назад в пазы, отмериваем провод, отрезаем его, вынимаем плату и подключаем. ПИЗДЕЦ! ЛЮТЫЙ!!!

И вот как это выглядит для GidroLock Control (отопление). Двойные НШВИ для питания сети, разъём для сигнала «Авария», выходы на краны и входы от счётчиков воды. Всё — чуток проводов проложили — и на плате места нет!

Много соединенией к плате GidroLock - еле-еле влезает

А теперь смотрите, как охрененно круто монтируется всё это в корпус! Сначала мы ставим платы в пазы. Потом подключаем аккумулятор, который может висеть на проводах, упасть и уронить за собой плату, как я писал выше.

Ставим плату GidroLock в корпус (монтаж в силовой щит)

После этого вы берёте аккумулятор и вставляете его враспор между платой (там с этой стороны бумажка) и пазом на корпусе. Тут главное не чихать и даже не дышать, потому что держится это только на честном слове. Оцените место для проводов со стороны клемм. Вот как подлезть к клеммам, если надо что-то добавить или прозвонить? Никак! Только снимать плату!

Вся начинка GidroLock собрана, виден огромный пучок проводов, который не помещается в корпус

Дальше мы начинаем ставить крышку корпуса, подключив разъём выключателя питания на плату. Этот разъём мешает проводам сетевого питания, поэтому их приходится раздвигать. Одно неловкое движение — и вся начинка, как макароны, выпадает из корпуса в руки!

При попытке открыть корпус вся начинка GidroLock вываливается

А после оказывается, что корпус был не готов к подключению всего лишь четырёх входов, кранов и сигнала «Авария»: его начало пучить, потому что провода туда просто не влезли.

GidroLock установлен в силовой щит и его корпус закрыт. Видна вспученность от проводов

Дальше надо дописать «…а теперь представьте, что это же происходит в узком, пыльном шкафу через сантехлючок» и пойти убиться об стенку.

А на деле, если сравнивать, то получается, что несмотря на такие вот крупные и при этом глупые и архаичные косяки, GidroLock остаётся самой удобной и лучшей системой для защиты от протечек, у которой нет альтернатив по наличию всех сигналов, питанию, управлению кранами и связью с внешним миром. Но только вот надо уметь с ней обращаться, про что я тут и писал.

Не знаю, на что это больше похоже: на «мыши плакали и кололись, ели кактус, потому что больше нечего было кушать», или на такую вот кривую и суровую реальность, которая отличается от задуманного. Но, ИМХО, эту систему надо доработать именно с точки зрения монтажника. И уже потом делать версию на DIN-рейку без этих ошибок и без ошибок Нептуна.

Дополнение от 30.10.2018. Был в офисе GidroLock’а. Виделся с директором, который участвует в разработке и генерирует идеи. Пообщались, и вот какие новости выяснились: у самой фирмы есть куча своих проектов (привода для отопления, вентиляции, разные розетки и выключатели — и всё с беспроводным управлением на ESP2866) и своё пластиковое литьё (пресс-формы). Это хорошо, потому что все корпуса они могут сделать сами.

GidroLock на DIN-рейку сделан, но из-за дороговизны литья корпусов сделан таким образом, что будет один единый корпус в 2 DIN-модуля для всех девайсов, какие компания будет выпускать. Когда поступит в продажу — не известно, потому что проектов у компании много и не на всё хватает времени — доделать документацию и выложить всю инфу.

В будущем ожидается версия GidroLock для промавтоматизации, но когда и как — не известно, конечно же =)

Системы защиты от протечек воды

Просмотров: 15071

Общий обзор

Многих из нас волнует проблема возможной протечки воды. Кто-то, может быть, уже сталкивался с весьма и весьма неприятными последствиями, если протекла стиральная машина, сорвало трубу или забилась раковина.
Сколько проблем это добавило Вам и Вашим соседям!
Цель данной статьи, помочь разобраться с современными системами защиты от протечек, помочь обезопасить свой дом и самих себя от неприятных последствий.

Итак, приступим. На сегодняшний день наиболее популярные системами защиты от протечек представлены такими торговыми марками как "Гидролок", "Аквасторож", "Нептун".
Каждая система имеет свои преимущества и недостатки, попробуем разобраться какие из этих систем "лучше" и подходят именно Вам.
Разберем все преимущества и недостатки.

Сообщаем сразу, что стоимость каждой из систем значительно ниже ущерба, который может вызвать потоп в вашей квартире, последствия потопа могут быть долгосрочными и, помимо финансовых и моральных неприятностей привести к таким последствиям, как появление черной плесени - весьма вредного для здоровья явления, за которым необходимо следить, особенно, если в доме есть маленькие дети.

Системы защиты от протечек

Рассмотрим возможности систем защиты от протечек
- Перекрытие протечки, в случае срыва крана, прорыва трубы
- обнаружение воды на полу
- оповещение хозяина через СМС и звуковым сигналом
- возможности дистанционной работы с системой через пульт управления
- обеспечение срабатывания системы, в случае аварийного отключения электричества

Для системы защиты от протечек крайне важна возможность автоматической работы, когда никого нет дома. Задача не только купировать течь, но и оперативно оповестить хозяина. Для чего, как уже сказано выше, есть возможность смс-оповещения и звуковой сигнал, который позволить Вам быстро узнать о течи, если Вы находитесь дома.
Все представленные в обзоре системы состоят из:

  • Датчиков обнаружения воды.
    Датчики бывают как проводными (WSP), так и беспроводными (WSR).
    Система «Гидролок PREMIUM» так же имеет в своей комплектации датчики «WSP+» с контролем обрыва цепи, для более точной диагностики причины выхода из строя датчика. Так же выгодно отличает систему «Гидролок» покрытие электродов датчиков золотом, что предотвратит их окисление и последующую некорректную работу в случае намокания.

  • Центрального блока управления.
    Который является «мозговым центром» системы, аккумулирует сигналы со всех датчиков, регулярно мониторит исправность системы, оповещает о необходимости обслуживания тех или иных элементов, замене датчиков, включению самоочистки, обслуживанию батарей - источников бесперебойного питания, принимает решение по устранению утечек и оповещению жильцов.

  • ШЭП – шаровые электроприводы кранов перекрытия воды. Таких устройств, обычно, устанавливается несколько во всех местах возможной утечки воды. Если обнаружена утечка, подается команда на контроллер, который перекрывает шаровой кран и подача воды будет прекращена. Естественно, что электроэнергия расходуется только во время переключения кранов, во время их бездействия расхода электроэнергии практически не происходит.
    «Гидролок» использует высокотехнологичные шаровые краны «Bugatti» из горячекованной латуни, шаровые краны HGSS, исполненные из нержавеющей стали и шаровые краны  Bonomi с пожизненной гарантией о производителя.
    Исходя из пропускной способности ШЭПы делятся на
    - Ultimate (от 0,5 до 1 дюйма)
    - Professional (от 0,75 до 1,25 дюйма)
    - Industrial (от 1,25 до 2 дюймов)
    Для бытовых нужд, например, использование в обычной квартире подойдут Ultimate. Корпус ШЭП, каждой из рассматриваемых в данном обзоре систем соответствует стандарту IP65, что означает невозможность попадания пыли и воды внутрь устройства без его механического повреждения.

  • Источника бесперебойного питания (ИБП).
    ИБП необходим для гарантирования работы системы в случае отключения электропитания.
    Блок управления системой «Гидролок» автоматически следит за состоянием ИБП и в случае уменьшения емкости аккумуляторов до минимального возможного уровня, осуществляет их подзарядку.
  • Всевозможного дополнительного оборудования, такого как: пульты управления, усилители радиосигнала, и прочего.

Во всех рассматриваемых системах для исключения поражения электрическим током напряжение, необходимое для питания датчиков не превышает 5 Вольт. Остальные устройства запитаны напряжением 12 V. 220 используется только для автоматической подзарядки источников бесперебойного питания.

Системы защиты от протечек крайне необходимы в многоквартирных домах, складах, в котельных, полагаем, причины, которыми обусловлена эта необходимость подробно описывать не нужно, ввиду их очевидности: сохранение товара на складах, защита людей, животных от потопа (в том числе от горячей воды), предотвращение серьезных аварий, сохранение имущества.
Системы класса Industrial способны предотвращать утечки в промышленных водопроводах, например, в случае ошибок монтажников, сварщиков - практически сводя к нулю возможный риск.

Сравнение, что лучше: Аквасторож, Нептун или Gidrolock?

Все эти системы российского производства.
При объективном сравнении по пятибалльной шкале, по таким показателям, как стоимость, надежность и функциональность в лидеры выделяется система «Гидролок» - 5, далее идет «Аквасторож» - 4, ну а затем «Нептун» - 3. Более подробно, можете прочитать об этом ниже.

  • К преимуществам «Гидролока» можно отнести возможность установки в помещениях не имеющих постоянной сети 220 V, т.к. система может работать на аккумуляторах ИБП в течение полугода, чего нельзя сказать о «Neptun» и «Аквасторож».
  • «Гидролок» имеет более совершенную конструкцию приводов ШЭП – используя бесщеточные шаговые двигатели. Такой подход при построении электродвигателей ШЭП выдает более высокий крутящий момент и надежность, и обеспечивает фиксацию ротора при обесточивании, чего не скажешь о коллекторных двигателях «Аквосторожа» и «Нептуна».
  • В системе «Гидролок» предусмотрена возможность отсоединения шарового крана от электропривода и отдельной его замены.
    Тем не менее, краны «Аквасторожа» имеют более высокую скорость закрытия кранов чем у «Гидролока» и «Нептуна», но значительно меньший ресурс работы.
  • «Гидролок» превышает возможности конкурентов по количеству подключаемых шаровых кранов, по количеству зон контроля, функциональности и количеству датчиков, диапазону рабочих температур.
  • Срок работы беспроводных датчиков от батарей фирмы «Reneta» в «Гидролок» составляет 10 лет, что на практике, выше, чем у «Аквасторожа», система «Neptun» вообще не имеет датчиков, работающих от батарей.
  • «Гидролок» наиболее функциональный контроль работы батарей: под нагрузкой, в холостом режиме и под нагрузкой на единицу времени, конкуренты такой возможности не предоставляют.
  • «Гидролок» и «Аквасторож» имеют кнопку экстренного аварийного перекрытия воды во всех контролируемых зонах, у «Neptun» такой возможности нет.
  • В комплекте «Гидролок» предусмотрен удобный и функциональный сенсорный дистанционный пульт управления, работающий по радиосигналу, у «Аквасторожа» есть радиокнопка, «Нептун» же не предусматривает такой функицонал.
  • «Гидролок» позволяет расширять систему за счет подключения внешнего оборудования, такого как насосов для откачки воды, сигнализаций; «Аквасторож» - только в комплектации «PRO», «Нептун» имеет нерасширяемую архитектуру.
  • Промышленный вариант системы «Гидролок» предусматривает подключение пульта с индикацией, для определения в каком помещении здания или объекта произошла утечка, а так же дополнительных блоков управления, у конкурентов такой возможности нет.
  • «Гидролок» защищает устройства от короткого замыкания и скачков напряжения, имеет встроенные предохранители, чего не скажешь о двух других наших, уже знакомых системах.
    С «Гидролок» поставляется GSM-модем Siemens, который гарантированно работает в системе, у «Аквасторожа» есть возможность подключения модемов сторонних производителей для SMS-оповещения.
  • Электроприводы Гидролока имеют более высокий ресурс работы редуктора, мощность приводов выше в 1,5 раза чем у конкурентов. Дальность работы датчиков выше так же выше у Гидролока, при работе на частоте 868 Мгц, они имеют значительно большую дальность передачи сигнала, однако при такой частоте значительно ниже помехозащищенность сигнала.
  • Радиоблок «Гидролока» имеет меньшие размеры, чем у конкурентов

Уберегите себя и своих соседей от массы неприятных сюрпризов, установите систему защиты от протечек!

Сравнение систем защиты от протечек Нептун и Аквасторож

Как на самом деле? По данному пункту выигрывает «Аквасторож» – работает с любым типом измерительных устройств. «Нептун» же только с проводными датчиками, за исключением всего лишь одного комплекта с функцией Wi-Fi.

Как на практике? Контроллер «Аквасторожа» способен работать автономно от резервного источника не менее 3 лет (производитель обозначает этот срок до 9). А вот для БУ «Нептун» это время исчисляется днями (в пределах 6 – 11). Хотя проблема решается просто – установкой других элементов питания.

Сравнение по тому пункту также не в пользу системы «Нептун». У большинства моделей ее контроллеров есть лишь провода для подключения, а в «Аквастороже» предусмотрены специальные разъемы. При стационарном монтаже это большого значения не имеет, а вот если датчик понадобится переустанавливать (к примеру, после ремонта, связанного с перепланировкой и наращиванием проводов), то с большинством комплектов «Neptun» придется повозиться. Это же касается и замены неисправного чувствительного элемента. В принципе, для хорошего хозяина, который знаком с электротехникой, это не так актуально, но отметить данный минус стоит.

Все остальные опции – на усмотрение пользователя. Удобство работы с прибором к его основной функции – защиты от протечек – напрямую не относится. Какие могут быть сервисы?

  • Индикация степени заряда резервных элементов.
  • Отображение датчика, от которого поступил сигнал. Это позволяет сразу же определить, в каком помещение произошла протечка. Для дома в несколько этажей и комнат – более чем полезная опция.
  • Возможность отключения (загрубления) чувствительного элемента. Необходимость в этом возникает, например, в процессе влажной уборки, чтобы избежать ложного срабатывания схемы.
Совет. Производители постоянно совершенствуют защитные системы, потому возможность конкретного комплекта следует уточнять по сопроводительной документации. Это отчасти позволит выбрать его оптимальную модификацию.

2. Исполнительные механизмы

Они также оцениваются по ряду параметров, которые напрямую влияют на надежность защиты от протечки. «Нептун» комплектуется вентилями от разных производителей (Bugatti, JOYWEE, De Pala), а «Аквасторож» использует только свои, но разработанные по немецкой технологии.

  • Скорость перекрытия трубопровода. Понятно, что чем больше воды прольется на пол, тем значительнее ущерб от протечки.
  • Сравнение характеристик вентилей показывает, что если «Аквасторож» перекроет канал за 2,5 секунды, то системе «Нептун» (в зависимости от модификации) понадобится до 21.

  • Гарантийный срок. «Neptun» его обозначает в 2 года, «Аквасторож» дает 4.

Сравнение датчиков вряд ли уместно, так как многие контроллеры позволяют подключать измерительные элементы от других производителей. Но в итоге получается, что «Аквасторож» лучше? Здесь не все так просто.

Во-первых, его комплекты стоят дороже аналогичных по характеристикам изделий от «Нептун».

Во-вторых, следует учитывать специфику применения конкретной системы. Если речь идет о защите от протечек небольшого частного дома, то вряд ли понадобится подключать до 500 датчиков. Именно это количество обозначает производитель «Аквасторожа». То есть, не следует забывать и о принципе разумной достаточности. Какой смысл оплачивать те возможности (сервисы) технических устройств, которые на практике никогда не будут востребованы.

Есть и еще ряд нюансов, хорошо известных профессионалам. Именно поэтому они не склонны однозначно утверждать, какая из защитных систем лучше, не зная всех особенностей ее установки и дальнейшего использования в конкретном строении.

Более детально с характеристиками, возможностями и стоимостью различных модификаций «Нептун» и «Аквасторож» можно ознакомиться, перейдя по этой ссылке.

Вывод – чтобы защитная система полностью соответствовала ожиданиям собственника строения, необходимо грамотно составить схему монтажа и выбрать оптимальную модель. А это может сделать лишь специалист. Иначе не факт, что денежные затраты окупятся, или не придется все переделывать заново. Если обобщить все особенности систем защиты, то в общем плане получается, что «Нептун» несколько проще в монтаже и эксплуатации, потому для небольшого строения является хорошим вариантом. Но если речь идет о здании в несколько этажей, с большими площадями, которые необходимо контролировать на возможные протечки, то стоит обратить внимание на комплект «Аквасторож».

Примечание. Каждая из сравниваемых систем может быть дополнена датчиками и исполнительными механизмами, так как изначальная комплектация не предполагает полного контроля над всеми комнатами в доме. К примеру, в базовых версиях «Нептун» чувствительных элементов от 2 до 4, но если в большом помещении несколько зон риска протечек, на один сигнальный канал можно подключить еще ряд изделий. И по этому вопросу совет профессионала лишним не будет.

"АЛЬФАТЭП" давно специализируется на поставках и монтаже оборудования для различных инженерных коммуникаций. На ее складах есть все необходимое и для обустройства надежной защиты строений любого типа от протечек, а в штате организации – опытные мастера. Компания готова оказать и консультативную, и практическую помощь каждому жителю Подмосковья, позвонившему на ее номер контактного телефона 8 (495) 109-00-95. Спектр услуг достаточно большой – от рекомендаций по выбору технических средств до составления проекта (схемы), монтажа ее на объекте с запуском в эксплуатацию. По желанию клиента понравившийся товар может быть доставлен по указанному адресу в предельно сжатые сроки.

Рейтинг систем защиты от протечек воды

В этой статье собрана информация о принципе действия и устройстве оборудования, способного предотвратить затопление вашего дома или квартиры в случае разгерметизации водопровода или нарушения правильной работы сантехнических приборов. Полученные знания помогут вам оценить достоинства и недостатки имеющихся на рынке систем защиты от протечек. В представленном здесь рейтинге систем защиты от протечек мы произвели обзор лучших вариантов систем для бытового применения.

Что необходимо знать о системах защиты от протечек

Монтаж любой системы защиты от протечек лучше всего совместить с капитальным ремонтом объекта. Действие ее основано на принципе обратной связи. При обнаружении подтопления срабатывает механизм, перекрывающий подачу воды до выяснения причин неполадки и устранения ее последствий.

Из каких элементов состоит и как работает система защиты от протечки

Система защиты имеет в своем составе несколько основных компонентов:

1. Датчики обнаружения протечки. Обычно их устанавливают в непосредственной близости от мест вероятного подтопления. Они срабатывают от попадания жидкости на контактные пластины.


Датчик обнаружения протечки воды.

2. Блок управления. Он принимает сигнал от датчика и дает команду отсекающему механизму.


Блок управления.

3. Запорная арматура с электрическим приводом. Она монтируется на входе холодной и горячей воды на контролируемый объект. Закрытие происходит в автоматическом режиме при получении импульса от контроллера.


Запорная арматура с электрическим приводом.

Поставщиком энергии для такой системы обычно служит стандартная электрическая сеть напряжением 220 вольт. В целях безопасности оно понижается до рабочего значения для установленного оборудования, которое не должно превышать 12 вольт. Часто подтопление сопровождается аварийным отключением электроснабжения. На этот случай предусматривается резервный источник питания. Некоторые производители полагаются только на автономные батареи, которые надо периодически заряжать или менять на новые.


Устройство системы защиты от протечек.

Способы подключения датчиков

Для подключения датчиков обнаружения протечек используются кабельные трассы или радиосвязь. Иногда предусматривается комбинация обоих вариантов. Кратко расскажем об их особенностях.

Проводные датчики

Проводные системы более трудоемки в монтаже, но дешевле в материальном исполнении. Они предусматривают подвод кабеля к каждому элементу.

Их основные преимущества:

  • работа от одного общего источника питания;
  • отсутствие зависимости качества сигнала от дальности расположения приборов.
Беспроводные датчики

Беспроводные системы работают на определенных радиочастотах. Для установки такого оборудования не требуется прокладка кабельных трасс, что является существенным преимуществом для больших объектов или в случае недавнего выполнения в доме дорогостоящего ремонта. Надежность такой связи сильно зависит от удаленности датчиков и наличия естественных препятствий в виде стен или иных объемных предметов.

Стоимость такого комплекта обычно превышает цену проводного варианта. Дополнительным недостатком является необходимость периодической подзарядки аккумуляторов или замены батарей датчиков.

Количество подключаемых датчиков

Обычно блок управления предусматривает работу с определенным количеством приборов обнаружения протечек, которое не может быть превышено. Этот показатель важен для объектов с множеством проблемных участков. Иногда стандартный комплект содержит неполный набор датчиков, которые при необходимости следует купить дополнительно.

При покупке, обращайте внимание с каким количество датчиков поддерживает работу блок управления.

Количество подключаемых кранов

Для городских квартир применяются системы с 2-4 запорными вентилями. Их устанавливают на каждый входящий трубопровод холодной и горячей воды. Понятно, что для крупных объектов со сложной схемой водоснабжения может потребоваться значительно большее количество запорной арматуры.

Диаметр соединения

Шаровые краны, используемые для прекращения поступления воды, устанавливаются с использованием стандартной трубной резьбы. Поскольку для подводки наиболее часто применяются трубопроводы диаметром ½, ¾ или 1 дюйм, то и системы защиты от протечек оснащаются запорной арматурой соответствующего размера. Перед покупкой системы нужно точно знать диаметр трубопровода.

Максимальное давление

Конструкция любого водопроводного оборудования рассчитана на определенное рабочее давление. В городских сетях оно составляет 4-6 бар, но иногда случаются нештатные ситуации, сопровождаемые гидравлическими ударами. Рациональным решением будет установка запорных вентилей, способных выдержать 8-12 бар.

Защита от закисания

Локальные потопы случаются нечасто. Установленный с системой защиты от протечек шаровой кран может не потребоваться в течение многих лет. В этом случае его внутренние поверхности покроются отложениями, способными в самый ответственный момент помешать закрытию. Чтобы этого не произошло, в блок управления закладывается программа, заставляющая все запорные органы закрываться и открываться с определенной периодичностью.

Напряжение питания

Для нормальной работы любой электрической системы требуется подключение к сети со стандартными параметрами. Оборудованию защиты от протечек на входе обычно требуется один из вариантов величины напряжения:

  • 220 V. В состав таких систем входит встроенный блок питания, понижающий напряжение до безопасных для человека 5-12 вольт.
  • 12 V. Для нормальной работы систем этого типа применяется внешний блок понижения напряжения, подключаемый к обычной розетке на 220 вольт.
  • 4,5 V. Это оборудование работает от обычных батареек постоянного тока. Потребление энергии у него минимальное, поэтому элементов хватает на несколько месяцев, а иногда и лет.

Резервное питание

В качестве резервного источника питания для систем, подключаемых к бытовой электросети, обычно выступают аккумуляторы. Модели, работающие от батареек, могут оснащаться суперконденсаторами.

Оповещение

Современные системы защиты от протечек способны информировать пользователя о важнейших событиях. Обычно подается звуковой сигнал. Он может срабатывать в случаях:

  • обнаружения протечки и закрытия клапанов;
  • обрыва связи с одним из датчиков;
  • неполадки в механическом приводе запорного вентиля, установленной в момент проверки защиты от закисания.

Некоторые производители предусмотрели возможность передачи информации на смартфон. Во всех случаях сигнализация побуждает владельца произвести осмотр территории и проверку работоспособности оборудования.

Лучшие проводные системы защиты от протечек

Проводные системы защиты от протечек являются недорогим вариантом для частного или промышленного применения. Они достаточно легко монтируются с применением крепежных приспособлений, которые обычно идут в комплекте с основным оборудованием.

Все они надежны, долговечны и поддаются простой проверке работоспособности. Некоторые модели этого класса могут быть перепрофилированы на одновременную работу с датчиками, подающими сигнал не только по кабелю, но и в радиорежиме.

Neptun Bugatti Base 1/2

Особенности системы. Комплект состоит из закрепляемого на стене модуля управления Neptun Base, трех датчиков марки SW005 и двух шаровых кранов, оснащенных электроприводом серии Neptun Bugatti Pro 220V. Питание системы осуществляется от сети напряжением 220 вольт через центральный блок. Все остальные приборы подключаются к соответствующим клеммам на его корпусе. Резервный источник не поставляется. Защитное заземление предусмотрено только для приводов вентилей.

Допускается работа системы с оснащением ее до 20 датчиков обнаружения протечек воды. Максимальное их расстояние от базы не должно превышать 100 метров. На все оборудование производитель предоставляет шестилетнюю гарантию.

Запорная арматура. Шаровые краны устанавливаются на трубопроводы диаметром 1/2". Их корпуса изготавливаются из горячекованной латуни марки CW617N и способны выдержать давление 40 бар при максимальной температуре рабочей среды до 120оС. Они оснащаются электродвигателем, создающим крутящий момент 9 Нм. Время срабатывания с момента протечки не более 21 секунд. Минимальный ресурс 100 000 циклов.

В случае ошибочного сигнала от датчика можно открыть кран принудительно, но для этого придется отключить основной модуль. К одному блоку управления можно подключить до 6 таких кранов. Проверка работоспособности с целью защиты от закисания проводится автоматически два раза в месяц.

Оповещение. При срабатывании любого из датчиков включается звуковой и световой сигнал.

Neptun Bugatti ProW Plus 1/2

Особенности системы. Поступающий в продажу набор комплектуется управляющим модулем Neptun ProW+, одним проводным датчиком марки SW005 и парой радиодатчиков RSW+, двумя шаровыми кранами с электроприводом типа Bugatti Pro 12V. По выбору пользователя основной блок может питаться от сетей напряжением 220 или 12 вольт.

В качестве резервного источника питания используются 4 литиевые батарейки, устанавливаемые внутри базы. Оборудование может интегрироваться в системы умного дома, диспетчеризации или охраны. Заземление не требуется.

При необходимости база может управлять шестью кранами, получая сигналы от 31 радиодатчика и 375 проводных. Расстояние до первичных приборов не должно быть больше соответственно 50 и 100 метров.

Запорная арматура. Шаровые краны устанавливаются на трубы диаметром ½”. Они рассчитаны на давление 40 бар при максимальной температуре воды до 120оС. Их основные элементы выполнены из латуни марки CW617N. Конструкция рассчитана на 100 000 циклов работы. Есть возможность открытия и закрытия вентиля вручную. Время срабатывания всей системы не превышает 21 с.

В целях защиты от закисания раз в 2 недели все краны автоматически закрываются и открываются.

Оповещение. В случае срабатывания датчиков происходит звуковое и световое оповещение.  Заводская гарантия на всю систему 6 лет.

Аквасторож Классика 2х15 Th49

Особенности системыСистема Аквасторож продается в небольшой коробке, в которой можно обнаружить:

  • блок контроллеров;
  • 4 датчика круглой формы с хромированной лицевой поверхностью, защищенными от окисления контактами и проводами разной длины;
  • 2 шаровых крана с электроприводом;
  • адаптер для подключения к сети 220 вольт.

Основным считается питание от трех батареек на 1,5 V. Их энергии должно хватить на 3 года автономной работы. При полной их разрядке в действие вступают встроенные в корпус блока управления ионисторы, заряда которых достаточно для 1 часа нормальной эксплуатации, после чего они перекроют воду. Поскольку напряжение в сети не превышает 4,5 V, то заземление не требуется.

Система рассчитана на 7 лет безотказной эксплуатации.

Запорная арматура. В состав системы может входить не более 6 шаровых кранов. Они изготавливаются из латуни и имеют на концах внутреннюю трубную резьбу стандарта ½”. Арматура рассчитана на предельное давление до 16 атмосфер. Шток связан с быстродействующим электроприводом. С момента обнаружения протечки до полного закрытия пройдет не более 3 секунд.

Для предотвращения закисания внутренних поверхностей шаровых кранов раз в неделю в автоматическом режиме происходит их кратковременное закрытие и открытие.

Оповещение. Звуковое оповещение пользователя происходит в случаях срабатывания датчиков, обрыва провода или обнаружения заклинивания крана.

Gidrolock WINNER Kvartira ½ Bugatti

Особенности системы. Данная система имеет уникальную структуру. Она не имеет отдельного блока управления, а связь между первичными приборами обнаружения протечек и исполнительным механизмом осуществляется напрямую. Комплект состоит из двух WSP датчиков с комплектом крепежа для их установки и двух шаровых кранов производства итальянской фирмы Bugatti с электроприводом.

Запорная арматура. Шаровые краны имеют внутреннее сечение ½”. Они изготовлены из хромированной и никелированной латуни. Их рабочее давление составляет 40 бар при максимально допустимой температуре среды 120оС. Конструкция рассчитана на 150 000 циклов закрытия и открытия.

Каждый электропривод питается от четырех батареек типа АА напряжением 1,5 вольт. Они вставляются под крышку корпуса устройства. Срок их службы в дежурном режиме достигает 10 лет. Из-за безопасных значений рабочих параметров электрооборудования заземление не предусмотрено. Крутящий момент двигателя составляет 16 Нм.

Время срабатывания всей системы не превышает 15-20 секунд. Для предотвращения закисания внутренних поверхностей крана дважды в месяц автоматически происходит его частичное закрытие и полное открытие. Принудительно открыть или закрыть арматуру можно с помощью кнопок на корпусе электропривода. Для выполнения этих операций в ручном режиме достаточно выдернуть предохранительную скобу.

Оповещение. Оповещение пользователя осуществляется звуковым сигналом. Он срабатывает при обнаружении протечки или в случае снижения напряжения питания, что требует замены батареек.

Лучшие беспроводные системы защиты от протечек

Беспроводные системы имеют основное преимущество, связанное с простотой монтажа. Они не требуют прокладки кабельных трасс, что нравится владельцам недвижимости с качественным ремонтом помещений. Дальность связи сильно зависит от наличия естественных препятствий. Эта проблема обычно решается установкой более мощного роутера.

Akvastorozh Klassika 2х15 Radio

Особенности системыЭта система защиты от протечек во многом напоминает классическую бытовую модель Аквасторожа, но оснащена радиобазой. Кроме основного блока управления в стандартный комплект входят два шаровых крана с электроприводом и 4 датчика (по два проводного и беспроводного типа). Пользователю можно выбрать основной способ питания из двух вариантов:

  • с помощью сетевого адаптера 220/5 вольт;
  • трех сменных батареек по 1,5 вольт.

В автономном режиме система способна функционировать 3 года. Из-за низкого напряжения внутренней сети заземление не требуется. Резервным источником питания служит встроенный ионистор, энергии которого хватит на 1 час нормальной работы, после чего автоматически закроются все краны.

Датчики беспроводного типа оснащаются двумя мизинчиковыми батарейками типа ААА, которые эксплуатируются до 5 лет. При их разрядке срабатывает функция «потеря датчика» с отключением водоснабжения и оповещением пользователя.

Запорная арматура. Шаровые краны устанавливаются с помощью резьбы на трубы диаметром ½”. Они изготовлены из латуни и рассчитаны на рабочие условия до 16 бар и +90оС. Расстояние до контроллера не должно превышать 30 метров. Электропривод срабатывает за 3 секунды.

Для контроля работоспособности оборудования дважды в месяц система в автоматическом режиме дает команду на закрытие и открытие. Она постоянно отслеживает положение заслонки, состояние электрической сети, наличие сигнала от радиодатчиков.

Оповещение. При обнаружении протечки или неисправности любого элемента срабатывает звуковой сигнал и закрываются краны.

Neptun Profi Wi-Fi 1/2

Особенности системы. Система защиты от протечек Neptun Profi Wi-Fi в базовом варианте поставляется в составе интеллектуального блока, двух шаровых кранов с электроприводом на 12 вольт, двух беспроводных и одного проводного датчика. Основным источником питания служит сеть переменного тока напряжением 220 вольт. Внутренний адаптер преобразует его до 12 вольт. Заземление не требуется. В качестве резерва выступают 4 элемента типа CR123A. Их энергии хватит на 36 часов автономной работы.

Технические возможности позволяют расширить количество связанных с контроллером приборов до 6 кранов, 31 беспроводного и 375 проводных датчиков. Для этого придется подключить дополнительный источник питания постоянного тока напряжением 12 вольт мощностью до 36 Вт.

Исполнительные механизмы надо устанавливать на расстоянии до 100 метров от базового блока, радиодатчики – не далее 25 метров. Для расширения зоны действия сигнала следует воспользоваться дополнительным роутером RSW+. К системе можно подключить счетчики учета потребления воды. Есть возможность получения необходимой информации на смартфон.

Запорная арматура. Полнопроходные шаровые краны устанавливаются с применением трубной резьбы ½”. Они изготовлены из кованой латуни и рассчитаны на рабочее давление 40 бар при температуре среды не более 120оС. Максимальный крутящий момент двигателя 9 Нм.

Время срабатывания 21 секунда. Ресурс запорного органа 100 000 циклов. Гарантийный срок службы всей системы 6 лет. Контрольное срабатывание кранов происходит дважды в месяц.

Оповещение. Оповещение пользователя производится звуковым сигналом, СМС-сообщением на смартфон и дублированием его на электронную почту.

Gidrolock PROFESSIONAL Загородный дом 1 ½ Enolgas

Особенности системы. Эта система предназначена для защиты от протечек частных домов. Она комплектуется блоком управления, одним шаровым краном с электроприводом и тремя дистанционными датчиками. Возможности оборудования позволяют управлять одновременно 20 кранами, 200 проводными и 100 беспроводными датчиками. Питание осуществляется от встроенного свинцового аккумулятора напряжением 12 вольт с емкостью 1,3 Ач. Заземление не предусмотрено.

Радиодатчики оснащаются батарейками типа CR2450, энергии которых хватает на 24 года. Дальность устойчивой связи достигает 500 метров. Время срабатывания системы с момента обнаружения протечки 30 секунд.

Запорная арматура. Шаровой кран имеет трубную резьбу 1 ½ дюйма. Он может быть изготовлен из латуни или нержавеющей стали марки 304. Максимальные рабочие параметры среды:

  • давление 40 бар;
  • температура 100оС.

Для предотвращения закисания электропривод автоматически срабатывает с периодичностью один раз в 2 недели. Направление вращения штока происходит всегда в одном направлении, что благоприятно сказывается на увеличении срока службы прибора. Для определения положения крана используется оптический способ контроля. При заводских испытаниях такое оборудование выдерживает до 700 000 циклов открытия/закрытия.

Оповещение. Оповещение пользователя происходит с помощью звукового сигнала.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

FAQ о системах Neptun и Аквасторож

Ответы техподдержки на часто задаваемые вопросы по системам защиты от протечек воды Neptun, Gidrolock и Аквасторож

Вопрос: В каком месте устанавливаются шаровые приводы с электроприводом от систем Neptun/Аквасторож/Gidrolock?
Ответ: Краны с электроприводом устанавливаются на стояках холодной и/или горячей воды, после ручных вводных отсечных кранов.

Вопрос: Закрылись краны, нет воды, что делать?
Ответ: Проверить все датчики на предмет отсутствия протечки. Произвести открытие системы в соответствии с инструкцией к вашему модулю управления. При неисправности модуля или системы, обесточить систему, в ручном режиме открыть краны. Для приводов Neptun Bugatti Pro, предусмотрена рычаг ручного открытия кранов, активируемый нажатием и удержанием кнопки на нижней части привода крана. Так же возможен демонтаж электрического привода от крана путем откручивания 4 винтов крепления электрического привода к крану. Далее с помощью ключа провернуть кран в положение открыто. Для кранов Аквасторож необходимо снять защитный кожух. Подробнее можно прочесть в статье.

Вопрос: На модуле ProW+/ProW+ Wi-Fi срабатывает сигнал протечки на 1 линии, датчик при этом сухой или не подключен.
Ответ: При тестировании модуля на стадии прохождения ОТК при производстве, в модуль записали тестовый датчик. Сейчас данного датчика модуль найти не может и сообщает об ошибке. Необходимо удалить все датчики из памяти модуля и заново их запрограммировать.

Вопрос: Как удалить беспроводные датчики из модуля ProW+?
Ответ: Для удаления беспроводных датчиков, необходимо зайти в режим программирования датчиков, после чего нажать и удерживать кнопку закрытия кранов порядка 6-8 сек. до появления звукового сигнала и выхода из режима программирования.

Вопрос: Каким образом подключить более 2 кранов к модулям управления, при условии, что в модуль имеет всего 2 гнезда подключения.
Ответ: При подключении 4 кранов, дополнительные краны, подключать параллельно через внешнее клеммное соединение или распайку (как вариант в распаечной коробке), либо применять блок расширения кранов.

Вопрос: Как подключать блок расширения кранов?
Ответ: Через блок подключения кранов можно подключать как 12 В краны, так и 220 В. При этом управляющее питание подается с модуля, а основное питание кранов берется внешнее (как 12 В, так и 220 В в зависимости от типа подключаемых кранов). При подключении питания для 12 В кранов важно учитывать мощность блока питания для соответствия с общей суммарным потреблением стартовых токов подключаемых кранов. Все подключения необходимо выполнять в соответствии с прилагаемыми инструкциями.

Вопрос: Можно ли кран на 220 вольт подключить к нептуну на 12 вольт?
Ответ: Можно, через блок расширения кранов

Вопрос: Возможно ли в системах протечки отключить звуковое оповещение?
Ответ: Нет, нельзя. Это одна из основных функций системы предназначенной для оповещения о протечке, если данную функцию отключить, то вы можете своевременно не узнать о произошедшей протечке. В новых модулях управления серий ProW+ осуществлена следующая функция: При протечке, 10 минут модуль управления пищит, далее сигнал тревоги отключается.

Вопрос: Как увеличить громкость сигнала Аквасторож?
Ответ:  Пинцетом снимите защитную наклейку со звукового излучателя (находится в левом верхнем углу платы).

Вопрос: Как подключить датчики протечки Классика к контроллеру Аквасторож Эксперт?
Ответ:  К каждому разъему № 1-5 (кроме разъема № 0) можно подключить цепь из датчиков серии «КЛАССИКА» с конечным датчиком серии «ЭКСПЕРТ». При таком подключении защита сработает при обрыве любого участка провода, либо при выходе из строя любого датчика, как «ЭКСПЕРТ», так и «КЛАССИКА».

Вопрос: Сборка нестандартных систем обнаружения протечек: с отключением насоса через реле; с дополнительными кранами.
Ответс отключением насоса через реле: Предусмотрено управление внешними устройствами (насосы и пр.) перекидной контакт (два типа выхода NO и NC), путем подключения напрямую к модулю (на разрыв) до 3А, или через силовое реле (контактор магнитный, пускатель).
с дополнительными кранами (4 или 6 штук, возможная их автономная работа): Возможно, но на совсем небольшое время. Если имеют место частые перебои с электричеством, а кранов необходимо использовать более 2-х, то желательно иметь на этот случай ББП (Блок бесперебойного питания) на 12 вольт. Соответственно система и краны тоже должны быть на 12 вольт.
работа наших модулей и кранов с другими кранами и модулями: Возможна при соблюдении допустимых технических характеристик и типа подключения указанных в инструкциях на краны и модули.

Вопрос: Могут ли модули управления ProW работать только на батарейках без подключения к сети?
Ответ: Могут, ориентировочно от 36 ч (ProW+) до 2-4 недель (ProW) в зависимости от типа модуля и условий его работы.

Вопрос: Модуль Prow+ WiFi – смогу ли я управлять им с помощью мобильного интернета на большом расстоянии?
Ответ: Можно, при наличии сети интернет и правильной настройки сопрягаемого оборудования (роутера и пр.). На данный момент необходимо наличие статического IP (предоставляется провайдером). В ближайшее время будет доступно более легкое в настройке «облачное» решение.

Вопрос: Если у меня установлено много датчиков протечки воды (более 20) могу ли я определить по модулю, какой конкретно датчик сработал? Например, 7-й или 25-й. Определится ли это на модуле управления?
Ответ: Модули серии ProW могут показывать информацию только 4 зон. К каждой зоне может быть подключена группа датчиков. При срабатывании датчика модуль будет сигнализировать о протечке по той зоне, куда подключен датчик. Для расширения информационных возможностей предусмотрен Блок расширения проводных датчиков ProW (БРД). Который подключается к любому контроллеру или модулю управления Нептун. БРД – определяет до 5 зон.  Пример: Если нам необходимо контролировать 30 зон с точностью до датчика, то (30/5 = 6) для этого необходимо 6 БРД.

Вопрос: Из какого материала изготовлены шестеренки редуктора кранов с электроприводом — jw5020, Aquacontrol, НС (НР)?
Ответ: Шестеренки в вышеперечисленных кранах выполнены из металла, кроме кранов серии НС (НР), в них применены пластиковые шестерни.

Вопрос: Можно ли удлинить кабель крана шарового с электроприводом Neptun и на какое расстояние?
Ответ: Можно. Для удлинения электромагнитного клапана или крана шарового с электроприводом 220 Вольт применяются кабели следующих марок: силовой кабель ПВС 4х0,75/4х1,00, либо аналогичным кабелем (до 200 м). Для кранов с электроприводом 12 вольт ПВС 3х0,75, при увеличении длины на 100-200 метров применяются кабели следующих марок: силовой кабель ПВС 3х 1,00/3х1,50. Подключение проводится через клеммное соединение, распаечную коробку.

Вопрос: Заложили провода для датчиков протечки на 2 жилы, а датчики Neptun SW имеет 3 провода подключения. Будут ли работать датчики при подключении только 2 проводов?
Ответ: Для подключения датчиков необходимо задействовать все три провода в соответствии с схемой подключения, иначе они работать не будут.

Вопрос: Можно ли удлинить датчик протечки воды Neptun, на какое расстояние, каким кабелем?
Ответ: Можно. Удлинение датчика протечки воды возможно кабелем аналогичным применяемым в датчике НП 3х0,12 или кабелем с 2 витыми парами в экране, сечением не менее 0,35 мм (например, FTP2х2х0,35). Удаленность на расстоянии до 500 метров. Соединение проводится через клеммное соединение, распаечную коробку.

Вопрос: Какие элементы питания используются для резервирования модулей управления Аквасторож и Neptun ProW/ProW+?
Ответ: В качестве резервного электропитания в контроллерах Аквасторож используются батарейки типа С, в модулях управления Neptun — CR123A.

Вопрос: Срок службы встроенных элементов питания в системах ProW. Элементы питания разряжаются быстрее, чем заявлено в инструкции.
Ответ: В модулях применяются обыкновенные не перезаряжаемые элементы питания. Модуль не производит зарядку данных элементов. Быстрый разряд может быть связан с периодическим отключением внешнего питания сети 220 В (например, отключение света в доме) и переход на работу от встроенных элементов питания. А так же перекрытием кранов при отключенном внешнем питании от сети 220 В. В некоторых версиях модулей при использовании более мощных кранов, возможна подпитка кранов от встроенных элементов питания при нехватке мощности основного встроенного блока питания. Для решения этой проблемы необходимо подключить блок питания на 12 В не менее 3 А. Например — Герметичный Блок питания 12 В 35 Вт.

Вопрос: Схема подключения систем протечки воды. Какие провода куда подключать.
Ответ: Стандартные схемы подключения отражены в прилагаемой инструкции к модулю и кранам с электрическим приводом. Данные инструкции можно скачать на нашем сайте в разделе Скачать. В прочих случаях рекомендуем обратиться к профессиональному монтажнику.

Вопрос: В домах, где нет заземления, насколько критична установка системы Нептун на 220 В?
Ответ: Безопасно. Обязательное условие применение защитной автоматики в цепи подключения — автомат – от короткого замыкания и УЗО – от утечек тока, либо совмещенный дифференциальный автомат. Для подключения рекомендуем обратиться к профессиональному электрику.

Вопрос: Безопасна ли эксплуатация СКПВ и кранов с электроприводом под напряжением 220 В?
Ответ: Безопасно так же, как и все бытовые приборы, работающие от электричества и подключаемые к водопроводу (например, стиральные и посудомоечные машинки, проточные электронагреватели и пр.). Главное соблюдать требования прилагаемой инструкции и схемы подключения. Обязательное условие применение защитной автоматики в цепи подключения — автомат – от короткого замыкания и УЗО – от утечек тока, либо совмещенный дифференциальный автомат.

Вопрос: Что будет при потере связи между радиодатчиком RSW+ и модулем управления Neptun PROW+?
Ответ: В случае если Радиодатчик покинул сеть, к примеру из-за не вовремя замененной батареи питания, Модуль управления переведёт краны в положение «Закрыто», сообщит миганием светодиода, соответствующего группе этого датчика. Так же можно самостоятельно настроить реакцию модуля управления на потерю радиодатчика: закрыть краны или только световая сигнализация.

Вопрос: Как сбросить настройки модуля управления Neptun PROW (PROW+, PROW+WiFi)?
Ответ:
1. Закрыть краны нажатием кнопки «Закрыть», если краны были открыты. Дождаться полного закрытия кранов.
2. Нажать и удерживать кнопку «Закрыть» в течение 5 секунд, дождаться одновременной постоянной индикации 1,2,3,4 линии.
3. Нажать и удерживать кнопку «Закрыть» в течение 5 секунд, дождаться звукового сигнала.
4. После выполнения вышеописанных манипуляций прибор сбросит все настройки и перезагрузится.

  • После сброса и перезагрузки подключение к Wi-Fi, подключение датчиков и беспроводных модулей необходимо выполнить заново, согласно инструкции.
  • Перед настройкой и повторного подключения модуль управления необходимо удалить из учётной записи SST в приложении или на сайте.

Если по каким-либо причинам модуль не выполняет сброс/не реагирует на нажатие кнопок, то необходимо:
1. Выключить питание модуля ползунком на корпусе
2. Извлечь батарейки, полностью обесточить модуль (отключить от розетки/выключить автомат в щитке) на 5-10 минут.
3. Подать на модуль питание (включить в розетку/включить автомат в щитке). Батарейки устанавливать не нужно.
4. Включить модуль ползунком на корпусе и сразу же приступить к процедуре сброса (нажать и удерживать кнопку «Закрыть» и далее)

  • В некоторых случаях модуль может не подавать звуковых сигналов при нажатии и не включать светодиодную индикацию (в данном случае можно просто удерживать кнопку 5-6 сек не дожидаясь ответа), однако, после выполнения процедуры сброса режим работы полностью восстанавливается.

Вопрос: На шаровом кране написано PN20, что это обозначает?

Ответ: PN (pressure normal) рабочее (нормальное) давление, на которое рассчитан ваш шаровой кран. Рабочее давление – важнейшая характеристика шарового крана. Часто в целях рекламы указывается не рабочее, а максимальное давление. Максимальное давление это давление в системах водоснабжения и отопления, которое шаровой кран может выдержать непродолжительное время. Превышение данного параметра может привести к аварии. Помните, что рабочее давление всегда меньше максимального давления!
PN10 рабочее давление рассчитано на 10 атмосфер или 1,0 МПа.
PN16 рабочее давление рассчитано на 16 атмосфер или 1,6 МПа.
PN20 рабочее давление рассчитано на 20 атмосфер или 2,0 МПа.
PN40 рабочее давление рассчитано на 40 атмосфер или 4,0 МПа.
PN64 рабочее давление рассчитано на 64 атмосфер или 6,4 МПа.

Остались вопросы?

Звоните (063) 507-12-54

Система защиты (контроля) от протечки воды: как работает и как выбрать

Аварийные ситуации с водопроводом — страшный сон любого владельца жилья. В доме или в квартире, это одинаково неприятно и затратно. Только в случае с квартирой добавляется необходимость бесед с соседями снизу и затраты на устранение их убытков. Но тут ситуация лучше в том плане, что даже если вас нет дома, соседи снизу добьются отключения воды как только заметят у себя признаки потопа. В случае с частным домом, грозящее протечками оборудование обычно стоит в малопосещаемых местах — в подвалах, специально оборудованных приямках. Пока хозяин решит навестить оборудование, может прийти в бассейн. Вот чтобы избежать подобных ситуаций и необходима защита от протечек воды. Хоть и недешевое этот оборудование, оно становится все более популярным. Затраты на его приобретение и установку в разы меньше убытков, которые может принести потоп.

Чтобы избежать подобной ситуации и ставя защиту от протечек воды

Защита от протечки воды состоит из трех компонентов: датчиков наличия воды, кранов с электроприводами и контроллера, который всем этим управляет

Эти системы ставят как на водоснабжение — горячее и холодное, так и на отопление. Ведь авария в системе отопления, наверное, даже хуже чем на водопроводе — более горячая вода наносит больший ущерб, а еще может стать причиной нешуточных ожогов. В общем, чтобы защита от потопа была эффективной, надо хорошо продумать места установки датчиков и кранов.

Где расставлять датчики

Так как защита от протечек воды призвана защитить от потопа, расставлять датчики надо во всех местах, где появление воды наиболее вероятно. Очень часто бывает, что система сработала с задержкой именно по причине неправильно выбранного местоположения датчиков. Пока вода дошла до датчика, ее вылилось много. Основываясь на опыте владельцев, можно рекомендовать следующие места для установки датчиков протечки воды:

  • Под каждым гибким шлангом. Именно тут чаще всего возникают аварийные ситуации.
  • Под бытовыми приборами, использующими воду в процессе работы: посудомойка, стиральная машина. Обратите внимание: надо датчик подсунуть под устройство. Т.е. установить не рядом, а под ним.
  • В точках водосбора — самые низкие точки, куда вода поступит первой.
  •

    Проводные и беспроводные датчики — основа системы антипотоп

  • Под бойлером, котлом отопления, рядом с насосной станцией, в приямке где установлен насос.
  • Под батареей отопления, полотенцесушителем.
  • Рядом (под) с ванной, душевой кабиной, раковиной, унитазом.

При установке датчиков протечки воды, старайтесь расположить их так, чтобы вода попала на них в первую очередь. Например, чтобы контролировать кран на кухне, ставить датчик надо не под шкаф, а в шкаф — под сифон или где-то в этом районе. Если что-то случится с подводкой к крану, вода сначала будет в шкафу и лишь потом потечет под него.

Если контролировать надо протечки в бытовой технике — стиральной машине, посудомойке — ставьте датчики под технику. Не рядом, а непосредственно возле места подключения сливного шланга.

Где ставить краны/клапана с электроприводом

С установкой кранов не все просто. Конкретные места установки зависят от устройства системы. Если это небольшая квартира с одним или двумя стояками — холодной и горячей воды — все просто. Перекрываем отводы и все. В более сложных системах приходится продумывать место установки электрокранов.

Размещение запорных кранов зависит от устройства системы

В квартирах

Если водоснабжение централизованное, краны системы от протечек ставят на вводе в квартиру/дом. Намного лучше, если краны будут стоять до счетчика и фильтра. Но с таким расположением эксплуатационные службы могут быть несогласны. Они обычно требуют чтобы электрокран стоял после счетчика. В этом случае, при протечке место соединения счетчика и фильтра остаются под давлением всегда. Устранить протечку в этих точках будет невозможно. Настоять на своем можно, но надо доказывать свою точку зрения.

Совет! Перед монтажем системы защиты от протечек, обратитесь в свою управляющую компанию и узнайте, будут ли проблемы при опломбировке счетчиков, если перед ними установлены краны с электроприводом.

В некоторых планировках в квартире может быть четыре стояка — два холодной и два теплой воды. В этом случае есть два решения — более правильное и более экономное. Правильно — поставить два модуля, каждый из которых будет обслуживать свою зону. Это удобнее, так как авария-то произойдет только на одном из стояков/устройств и отключать противоположную часть неразумно. Но два модуля — это двойные затраты. Для экономии можно поставить один блок управления, который будет перекрывать краны на 4 стояка. Но в этом случае не забывайте, что придется тянуть провода через всю квартиру.

Надо продумать куда установить элементы системы

В случае с отоплением тоже далеко не все просто. В большей части многоэтажек сделана вертикальная разводка. Это когда в каждой (или почти в каждой) комнате проходит стояк и от него питаются один или два радиатора. Получается, что на каждый отвод надо ставить хотя бы один кран — на подачу. Но тогда вода, которая содержится в радиаторе и трубах вытечет. Это конечно, не так много, но и пары литров иногда хватает, чтобы у соседей снизу появилось пятно на потолке. С другой стороны — ставить по два крана на каждый радиатор — слишком затратно.

В частном доме

Чтобы при аварии насос не качал воду, необходимо использовать контроллер защиты от протечек воды с силовым реле. Если питание на насос подавать через контакты этого реле, одновременно с подачей сигнала на закрывание шаровых кранов или клапанов произойдет отключение питания насоса. Почему просто не отключить питание насоса? Потому что в этом случае вся вода, которая находится в системе, может вылиться в образовавшуюся брешь. А это, обычно, немало.

Чтобы понять, в каких местах системы водоснабжения частного дома надо ставить краны для предотвращения протечек воды, надо изучить схему. Чаще всего ставят запорные краны с электроприводами после насосной станции и на бойлере.

Защита от утечки воды может быть в комплекте, а можно собрать свою конфигурацию из компонентов

С отоплением несколько сложнее. Не стоит перекрывать движение теплоносителя, если невозможно сразу затушить котел. То есть в системах с твердотопливными котлами ставить контроль протечки воды можно только если он не будет перекрывать циркуляцию теплоносителя. Если есть малый контур циркуляции, можно установить краны так, чтобы этот малый контур работал, а остальная часть системы была отключена. Если в системе установлен теплоаккумулятор, надо установить краны так, чтобы вода из него не вылилась. Это емкости большого объема — минимум 500 литров, а обычно в разы больше. Если вся жидкость выльется, мало не покажется.

В системах отопления с автоматизированными котлами, краны могут перекрывать циркуляцию. Если сработает защита от протечек воды и перекроет циркуляцию, котел остановится по перегреву. Это не совсем нормальная ситуация, но и не аварийная.

Некоторые технические моменты

Проводные датчики обычно поставляются с кабелями длиной 2 метра. С такой же длиной кабеля продаются и шаровые краны с электроприводом. Этого далеко не всегда достаточно. Нарастить длину можно, используя рекомендованный производителем кабель. Марки обычно указывают в инструкции по эксплуатации. Только при покупке проверяйте сечение жил. К сожалению, очень часто фактический диаметр намного меньше заявленного.

Если говорить обобщенно, то можно порекомендовать следующие кабели для удлинения:

  • для проводных датчиков подойдет экранированная витая пара с сечением жилы не менее 0,35 мм²;
  • для кранов — силовой кабель в двухслойной изоляции сечением жил не менее 0,75 мм².


Не всегда правильное расположение элементов очевидно

Соединение желательно делать обслуживаемым. То есть, если вы прокладываете провода в стене или в полу, соединение надо делать в распаечной коробке. Способ соединения — любой, надежный (пайка, контакторы любого типа так как оборудование малоточное). Прокладывать провода в стенах или в полу лучше в кабельканалах или трубах. В этом случае можно будет заменить поврежденный кабель без вскрытия штроб.

Защита от протечек воды: параметры и критерии выбора

Определиться с количеством датчиков и запорных кранов не так сложно, тем более что многие системы легко позволяют расширять область контроля. Важно только не превышать максимально допустимое количество оборудования. А вот выбрать производителя гораздо сложнее — его не поменяешь. Ниже мы представим наиболее популярные системы на российском рынке: «Аквасторож», «Нептун» и «Гидролок«.

Питание

Для начала рассмотрим как подается питание на разные части системы защиты от потопа:

  • На контрольном блоке напряжение должно быть постоянно.
  • На краны с электроприводом питание подается только на период работы — максимально — на 2 минуты (Гидролок).
  • На датчики проводного типа — только на время опроса состояния (очень короткий промежуток времени).
  • Беспроводные датчики работают от батареек.

Защита от протечек воды может работать от 220 В, 12 В и 4,5 В. Если говорить обобщенно, наиболее безопасным является питание 12 В или ниже.

Некоторые системы построены таким образом, что контрольный блок питается от 220 В, а на электрокраны и датчики подается безопасное напряжение — 12 В или меньше. В других вариантах на краны может подаваться 220 В (некоторые из вариантов Нептун). Напряжение подается кратковременно — только в момент, когда надо перекрыть воду. Это происходит после обнаружения аварии и периодически — для проверки и поддержания работоспособности системы. В остальное время краны обесточены. Какой из вариантов вас устраивает больше — решать вам.

Также обращайте внимание на наличие резервного источника питания. Если у вас имеется своя система резервированного электропитания (аккумуляторы, генератор), этот параметр можно опустить. В противном случае наличие резервного источника питания очень желательно. Причем надо смотреть, какой промежуток времени сможет работать оборудование в автономном режиме. В этом смысле намного практичнее системы, работающие от 12 В: при желании вы можете установить АКБ с подходящими параметрами и продлить тем самым работоспособность системы в автономном режиме. Хотя, некоторые системы (Гидролок, например) на резервном питании (аккумуляторных батарейках) может работать до года. За это время электричество точно включат…

Краны с электрическим приводом: какие лучше

Сразу проговорим, что есть защита от протечек воды на базе клапанов и шаровых кранов. Более надежными являются шаровые краны. Они стоят дороже, но работают в разы надежнее. При выборе, берите ту, у которой воду перекрывают шаровые краны, а не клапана. Это без вариантов.

Но и шаровые краны бывают разные. Вот требования, которым они должны удовлетворять:

  • Сделаны из латуни или нержавеющей стали. Из этих металлов должны быть корпуса, штоки и запорные шарики. Только в этом случае они будут служить долго.
  • Краны полнопроходные. Это значит, что в открытом состоянии сечение крана не меньше сечения трубы, на котором он установлен. В этом случае они не мешают потоку.

Шаровые краны «Нептуна» можно узнать по наличию рычага, который позволяет легко перекрывать воду в ручном режиме

Все лидеры рынка — Аквасторож, Гидролок и Нептун — используют только такие краны. Они могут быть произведены разными фирмами, но сделаны из качественного металла. Если в более дешевых наборах не указан материал или тип крана (полнопроходной или нет), лучше ищите что-то другое.

Надо еще поговорить о параметрах электроприводов. От того, насколько они надежны и долговечны, зависит насколько надежна защита от протечек воды и работоспособна система. Поэтому редуктор и шестеренки привода должны быть сделаны из прочного и надежного материала. Самый прочный материал, который может тут использоваться — металл. Если говорить о наиболее известных системах, по этому пункту наблюдается такая ситуация:

  • В системе Гидролок редукторы и шестеренки из металла.
  • У Аквасторожа шестеренки сделаны из металла в последних вариантах системы, редуктор так и остался пластиковым.
  • Нептун о материалах привода не распространяется.

Еще важна такая характеристика, как время закрытия шаровых кранов. По идее, чем быстрее перекрывается подача воды при аварии, тем лучше. Тут безусловный лидер Аквасторож — шаровые краны перекрываются за 2,5-3 секунды. Но такая скорость достигается:

  • установкой дополнительных прокладок, что снижает трение шарика, но увеличивает риск протечек;
  • небольшим крутящим моментом, а малая сила, прикладываемая при закрытии крана, может обернуться тем, что при попадании постороннего предмета (песка, окалины и др) или при зарастании солями кран просто не закроется.

Шаровый электрокран «Аквасторож Эксперт-20». Входное напряжение от 4,5 до 5,5 В

Если говорить о величине крутящего момента, тут в лидерах защита от протечек воды Гидролок. Его электроприводы могут развивать усилие до 450 кг/м. Это очень большой показатель, но такие параметры у кранов большого сечения, которые в квартирах и домах не используются. Тем не менее полудюймовые и дюймовые тоже очень мощные — могут развивать усилие до 100 кг/м. Причем прикладываемое усилие нарастает ступенчато — при необходимости увеличивается от номинального до максимального.

А это фирменный фокус Гидролока — кран переламывает карандаш… Впечатляет!

Есть еще один момент: возможность перекрыть кран с электроприводом в ручном режиме. У Аквасторожа и Гидролока в этом плане паритет: надо снять привод, открутив несколько болтов (у Гидролока — 2, у Аквасторожа — 4), затем вручную повернуть кран. Нептун в этом плане впереди: на его приводах есть рычаг, повернув который вы вручную открываете или закрываете воду. Но этими кранами комплектуются самые дорогие из комплектов.



Кран Neptun Bugatti Pro 12 B 1/2″ с рычагом на корпусе. Если корпус привода зеленый, значит питание 12 Вольт.

У кранов, рассчитанных на 220 Вольт, корпус привода синего цвета

Кран с электроприводом Neptun Bugatti Pro 220В 3/4 Н-30

Особенности алгоритма работы

Принцип работы любая защита от протечки воды имеет одинаковый: при появлении сигнала аварии перекрывает подачу воды и включает сигнализацию. В этом все системы похожи, но есть определенные особенности, которые одним нравятся, другим — нет.

Первая особенность связана с обработкой сигналов от датчиков и кранов. Некоторые системы контролируют целостность проводов, которые идут к кранам и проводным датчикам. Кроме того, при наличии беспроводных датчиков они регулярно опрашиваются. Это все замечательно и такие системы более надежны, но реакция на «пропавший» датчик или неисправный провод может быть разной:

  • на пульте Гидролок загорается сигнализация пропадания датчиков или неисправности кранов, но вода не перекрывается;
  • Аквасторож по потере любого из датчиков или кранов перекрывает воду;
  • у Нептуна контролируется только отклик датчиков и по результатам загорается сигнализация без конкретизации места.

Тут каждый выбирает сам, какой из вариантов ему подходит больше. Оба способа реакции неидеальны, так что единого ответа нет.

Есть тонкости в алгоритмах работы

Второй параметр выбора системы защиты от протечек — частота проверки работоспособности кранов. Так как вода у нас далеко не лучшего качества, при длительном простое запорный шарик может «зарасти» солями или, как говорят, «прикипеть». Чтобы этого не случилось, контроллеры периодически «шевелят» краны. Периодичность различная:

  • защита от протечек воды Gidrolock (Гидролок) проводит тестирование раз в неделю;
  • любой контроллер Аквасторож проворачивает шаровые краны раз в две недели;
  • некоторые варианты Нептун не имеют этой функции, есть те, которые открывают/закрывают краны раз в две недели.



Некоторые опасаются, что проверки работоспособности кранов застанут их в душе. Конечно, мало приятного оказаться намыленным без воды, но никто из владельцев еще не жаловался на подобные случаи. Так что это далеко не так опасно, как кажется)

Некоторые особенности популярных систем

Чтобы каким-то образом выделить свою защиту от протечек воды, производителя стараются повысить надежность или придумать другие ходы. Систематизировать эти особенности не получается, но о них лучше знать при выборе.

  • Один контроллер Гидролок может обслуживать большое количество проводных или беспроводных  датчиков (200 и 100 штук соответственно) и до 20 шаровых кранов. Это замечательно — в любой момент можно установить дополнительные датчики или поставить еще несколько кранов, но далеко не всегда такой запас мощностей востребован.
  • Один контроллер Акасторож может обслуживать до 12 проводных датчиков. Для подключения беспроводных надо устанавливать дополнительный блок (рассчитан на 8 штук «Аквасторож Радио»). Для увеличения количества проводных — поставить еще один модуль. Такое модульное расширение более прагматично.
  • У Нептуна есть блоки контроля разной мощности. Самые недорогие и простые рассчитаны на 2 или 4 крана, на 5 или 10 проводных датчиков. Но у них отсутствует проверка работоспособности кранов и нет резервного источника питания.
  • У Гидролока и Акваторожа реализована возможность на удалении отключать воду. Для этого ставится специальная кнопка у входной двери. Выходите надолго — нажали, выключили воду. У Аквасторожа такая кнопка есть в двух вариантах: радио и проводная. У Гидролока — только проводная. Радио-кнопка Аквасторжа может использоваться для определения «видимости» места установки беспроводного датчика.
  • Гидролок, Аквасторож и некоторые варианты Нептун могут посылать сигналы в службу диспетчеризации, охранно-пожарную сигнализацию, могут быть встроены в систему «умный дом».
  • Гидролок  и Аквасторож проверяют целостность проводки до кранов и их положение (некоторые системы, а не все). У Гидролока положение запорного шарика контролирует оптический датчик. То есть при проверке в кране нет напряжения. У Аквасторожа стоит контактная пара, то есть в момент проверки напряжение присутствует. Защита от протечек воды Нептун положение кранов отслеживает тоже при помощи контактной пары.
  • Гидролок может управляться при помощи GSM модуля — по СМС (команды на включение и отключение). Также в виде текстовых сообщений на телефон могут посылаться сигналы об авариях и «пропаданиях» датчиков, об обрыве кабелей к электрокранам и из неисправности.



    Быть всегда в курсе состояния вашего дома — полезная опция

  • У Аквасторожа и Гидролока есть резервные источники питания. Обе системы перекрывают воду перед полным разрядом резервного источника питания. У Нептуна есть батарейки только у двух последних моделей контроллеров и то краны при разряде не закрываются. У остальных — более ранних и менее дорогих моделей — питание 220 В и нет защиты.
  • Беспроводные датчики Нептуна работают на частоте 433 кГц. Случается, что через перегородки блок управления их «не видит».
  • Если сядут батарейки в беспроводном датчике «Гидролока», на контроллере загорается сигнализация, но краны не закрываются. Сигнал формируется за несколько недель до полного разряда батарейки, так что есть время ее поменять. В аналогичной ситуации Аквасторож перекрывает воду.  Батарейка у Гидролока, кстати, припаяна. Так что поменять ее не так и просто.
  • У Аквасторожа пожизненная гарантия на любые датчики.
  • У Нептуна есть проводные датчики, устанавливаемые «заподлицо» с отделочным материалом.

Мы рассмотрели все особенности трех самый популярных производителей систем защиты от протечек воды. Если говорить коротко, самое плохое у Аквасторожа — пластиковый редуктор на приводе, у Гидролока — большая мощность системы и, соответственно, цена. Нептун — недорогие системы питаются от 220 В, не имеют резервного источника питания и проверки работоспособности кранов.



Естественно, существуют китайские системы защиты от протечек, но выбирать их следует с осторожностью.

Информация для статьи взята с источника стройхит.



Член совета Брайан Томас: Город Нептун движется в правильном направлении

Город Нептун движется в правильном направлении

от члена совета Брайана Томаса

Район Нептун-Сити

Поскольку время, кажется, летит незаметно, я хотел воспользоваться моментом, чтобы выделить некоторые из великих событий, происходящих в Нептун-Сити. С момента вступления в должность в январе этого года мы добились значительных успехов в продвижении Нептун-Сити вперед в сочетании с улучшением наших парков, инфраструктуры, цифровых услуг, коммуникаций и политик, при этом сохраняя финансовую ответственность и имея муниципальный бюджет с общим сокращением затрат. нашим жителям.

Возможно, вы видели улучшения Мемориального парка, такие как доступ к пляжу ADA и предстоящее оборудование, а также будущая беседка. Парк службы экстренного реагирования в Западной Сильвании претерпел значительные изменения, и мы надеемся, что они будут завершены в ближайшие несколько месяцев. Парк Джо Фреда также претерпевает некоторые улучшения, как и стадион Адамс-Филд, на котором этой весной будут улучшены площадки для игры в мяч, дорожки и баскетбольные площадки.

Наши летние сериалы «Кино в парке» и «Семейные вечера развлечений» имели огромный успех, предоставив бесчисленные часы безопасного и приятного развлечения для детей, семей и жителей.Я должен поблагодарить наш Общественный центр, DPW и Совет по отдыху за то, что они сделали это время таким замечательным. Мы надеемся, что еще больше семей примет участие, поскольку в следующем году мы постараемся перенести места проведения мероприятий в другие районы района.

Мы очень практично подошли к тому, чтобы быть не только прозрачными, но и инклюзивными. За последние несколько месяцев мы стали дружественным к бизнесу сообществом, принадлежащим ветеранам, и назначили парковку только для ветеранов по всему району как небольшой способ выразить признательность нашим военнослужащим.

Недавно мы приложили усилия, чтобы привлечь внимание к проблеме зависимости, от которой страдает очень много семей. На прошлой неделе Нептун-Сити стал 9 -м муниципалитетом , названным сообществом, свободным от стигмы, чтобы продемонстрировать поддержку осведомленности о психическом здоровье.

Мы также рады, что закладывается фундамент для предстоящего проекта «Neptune City Business Connection» (NCBC), который будет стремиться поддержать членов нашего местного сообщества малого бизнеса.Мы постоянно призываем всех делать покупки в местных магазинах, когда это возможно, и сообщать о своей поддержке в социальных сетях с хэштегом #NCBCKeepItLocal.

Даже несмотря на продолжающуюся пандемию, мы не позволили ей замедлить нашу динамику или качество услуг, которые мы предоставляем в округе. Хорошая причина - это работа наших замечательных полицейских, отдела общественных работ, сотрудников, бизнес-администратора и руководства у руля. Демонстрация того, что вы можете добиться хороших результатов, не возлагая тяжелое бремя на налогоплательщиков.В ближайшие месяцы мы стремимся сохранить эту динамику, ища новые инновационные способы помощи нашим жителям и местному бизнесу.

(Посещали 454 раза, 1 посещали сегодня)

Лучший эхолот за деньги • Sonar Wars

Этот сайт поддерживает рекламу и рефералы. Эта страница может содержать партнерские ссылки. Как партнер Cabela и как партнер Amazon мы зарабатываем на соответствующих покупках.

Покупка нового эхолота может оказаться сложной задачей для начинающего рыболова, даже опытные яхтсмены и рыболовы могут быть поражены доступными вариантами.На самом деле не существует одного «лучшего эхолота» и никогда не будет. Ежегодно производятся десятки моделей, и у каждой марки и модели есть свои сильные стороны и место для наилучшего использования.

Цель этого руководства - помочь вам преодолеть путаницу и маркетинговые модные словечки, чтобы помочь вам выбрать лучший эхолот за те деньги, которые подходят вашему стилю рыбалки . Мы расскажем вам о различных типах эхолотов и функциях, имеющихся в современной рыболовной электронике, и их можно использовать, чтобы помочь вам провести время на воде и поймать больше рыбы.

Лучший эхолот 2021 года - Краткий обзор

Наши лучшие рекомендации по эхолоту на год: 3 модели Side Imaging, 3 Down Imaging, 3 для каякинга и 1 портативный прибор. Есть отличные юниты на любой бюджет и любой уровень квалификации. Этот список представляет собой краткое изложение наших основных рекомендаций. Продолжайте читать, чтобы узнать больше о каждом типе эхолота.

  1. HELIX 10 CHIRP MEGA SI + GPS G4N - Выбор редакции для лучшего эхолота Side Imaging.MEGA Imaging, большой экран, отличная цена.
  2. Garmin ECHOMAP Ultra 106sv - Отличный сенсорный экран с функцией SideVu на частоте МГц и совместимостью с LiveScope.
  3. Lowrance Elite FS 9 Active Imaging 3-in-1 - Доступный сенсорный экран 3-1 Эхолот с визуализацией, совместимый с новым гидролокатором Active Target Live.
  4. HELIX 9 CHIRP MEGA DI + G4N - Самый большой экран для специализированного эхолота, отображающего нисходящие изображения.
  5. Garmin ECHOMAP UHD 73cv - Отличная бюджетная модель с сенсорным экраном с DownVu и сонаром CHIRP.
  6. Lowrance Hook Reveal 7 SplitShot - Лучший бюджетный эхолот со сканированием вниз.
  7. Garmin STRIKER Vivid 7sv - выбор редакции за лучший эхолот для каяков, идеальный размер и возможности для небольших судов.
  8. HELIX 7 CHIRP MEGA SI GPS G3N - Еще один отличный эхолот для каяков, всего 7 дюймов с MEGA SI и Dual Spectrum CHIRP.
  9. Lowrance Hook Reveal 7 TripleShot - Доступное и высокопроизводительное устройство со встроенными картами.
  10. HELIX 5 CHIRP GPS G2 PT - Лучший портативный эхолот.

1. Лучшие эхолоты по ценовому диапазону

Есть ли у вас конкретный бюджет для следующей покупки морской электроники? У нас есть инструкции по выбору лучшего эхолота в нескольких ценовых диапазонах.

2. Последние обзоры на эхолот

Похоже, это еще один отличный год для морской электроники. Есть масса продуктов, которые нужно просмотреть, и мы перечислим их здесь.

  • Garmin ECHOMAP Ultra - 10- и 12-дюймовые топовые устройства с эхолотом SideVu и ClearVu со сверхвысокой разрешающей способностью, МГц.
  • Garmin ECHOMAP UHD - Меньшие братья и сестры устройств Ultra, также с сонарами с боковым и нижним отображением изображения Ultra High Def, а также некоторыми новыми сенсорными экранами. Заменяет серию Garmin ECHOMAP Plus.
  • Garmin STRIKER Vivid - В эту популярную серию добавлена ​​9-дюймовая модель SideVu. Эти устройства заменяют серию Garmin STRIKER Plus.
  • Lowrance Elite FS - Новые 7- и 9-дюймовые «рыболовные системы», которые заменяют искатели Lowrance Elite Ti и Ti2. Это самые недорогие устройства, которые совместимы с новым гидролокатором прямого действия Active Target и поддерживают функции Active Imaging 3-in-1, Fish Reveal и Genesis Live.
  • Lowrance HDS LIVE - серия LIVE заменяет блоки HDS Gen3 / Carbon и теперь имеет массивный 16-дюймовый блок и новый универсальный датчик Active Imaging.
  • Lowrance Hook Reveal - это последнее обновление серии Hook со всеми новыми дисплеями SolarMax, конфигурациями SplitShot и TripleShot, а также некоторыми очень интересными ценами. Замена снятых с производства моделей Lowrance Hook2.
  • Humminbird HELIX G4N - Мега изображения были ОГРОМНЫМИ в прошлом году, и пока только Humminbird имеет эту технологию. Самые четкие и детализированные изображения вокруг получаются с помощью формирователей изображений MEGA +. В этом году представлена ​​новая 15-дюймовая модель, которая отлично подойдет для MEGA 360 и MEGA Live с разделенным экраном.
  • Humminbird HELIX MEGA DI G3N - Расширение линейки MEGA, с моделями только MEGA Down Imaging.
  • Humminbird SOLIX G3 - Новая серия G3 SOLIX может похвастаться новыми процессорами, которые пригодятся, когда вы добавите преобразователь MEGA 360 и MEGA Live. SOLIX стал хорошо известен благодаря кристально четкому изображению, G3 надеется укрепить эту репутацию.
  • Raymarine Axiom - Raymarine делает новый рывок в потребительских эхолотах с Axiom.Они выглядят фантастически, благодаря собственной технологии 3D-изображения.
  • Raymarine Element - серия Element - это ступенька ниже Axiom, со многими отличными функциями эхолота Garmin и Humminbird. Это включает в себя визуализацию HyperVision DownVision и SideVision (мегагерцовые частоты), а также RealVision 3D, представленную в серии Axiom.


3. Лучшие эхолоты по типу сонара

Кажется, каждые несколько лет появляются новые технологии гидролокаторов, которые выходят за рамки потребительской рыболовной электроники.В течение многих лет флешеры были сделкой, такие как знаменитый локатор Lowrance «Green Box» и столь же известный мигалец Humminbird «Super 60». После этого эхолоты обратились к бумажным «графикам», а затем к ЖК-дисплеям, которые отображали дополнительную информацию о том, что находится под лодкой.

Затем, в середине 2000-х, Humminbird была первой компанией, которая предоставила потребителю доступную боковую визуализацию, и это имело оглушительный успех. С этого момента началась гонка вооружений, которую некоторые стали называть «сонарными войнами».Приведенное ниже руководство поможет вам разобраться в каждой из этих технологий поиска рыбы и решить, нужны ли они вам в приобретаемом вами устройстве.

  • Традиционный сонар - Также известный как «2D» сонар, это ваш основной сонар, который издает сигнал в конусе, и все, что попадает в поле зрения конуса, отображается на экране. Затем экран прокручивается влево, и все, что справа, является более новыми данными / возвратами.
  • CHIRP - Традиционный сонар использует заданную частоту, например 83 кГц, но CHIRP передает в диапазоне частот, например 70–110 кГц.Преобразователи CHIRP передают в воду больше звуковой энергии, обеспечивая лучшую отдачу и детализацию.
  • Сонар для визуализации - Сонар для визуализации направляет очень узкий луч либо в стороны (Side Imaging), либо прямо вниз (Down Imaging), когда ваша лодка перемещает возвратные сигналы сонара друг на друга, создавая реалистичное изображение дна озера и показывает рыбу и структуру на высоте 100 футов по обе стороны от лодки.
  • Эхолот 360 - Думайте о 360 как о «широком боковом изображении», потому что это, по сути, небольшой датчик бокового изображения, который вращается, создавая полное круговое изображение того, что находится впереди и вокруг вашей лодки.Эта технология долгое время оставалась незамеченной, и только недавно все больше людей узнали, насколько она ценна для рыбалки.
  • «Живой» сонар - Новейшая ярость среди рыболовов-окуней и краппи - это «Живой» гидролокатор, обращенный вперед. Эта технология уже давно используется в коммерческих целях, но компания Garmin первой вывела ее на рынок развлечений с невероятно популярным LiveScope. Теперь в 2021 году и Lowrance, и Humminbird присоединятся к вечеринке с Active Target (Lowrance) и MEGA Live (Humminbird).

Эхолоты для байдарок

Популярность рыбалки на каяках резко возросла за последние пять лет. Если вы хотите заняться рыбной ловлей на каяках, сейчас прекрасное время. Никогда еще не было так много крутых рыболовных каяков и качественных эхолотов, которые можно было бы надеть на них. Есть несколько действительно хороших 5- и 7-дюймовых моделей с потрясающими экранами, полными возможностями и экономичными бюджетами. Просмотрите все наши обзоры эхолотов для байдарок или ознакомьтесь с нашими 5 лучшими рекомендованными эхолотами для байдарок.


Портативные эхолоты

Переносные эхолоты - это устройства, которые легко прикрепляются к лодке и снимаются с нее. Портативное устройство может быть полезно, если вы нечасто ходите к озеру, берете напрокат лодку или имеете меньшее рыболовное судно, которое не подходит для стационарного эхолота. Эти устройства обычно поставляются с отдельной батареей, которую вы кладете в сумку для переноски

.

Руководство: Лучшие портативные эхолоты

Существуют также забрасываемые эхолоты, которые в основном представляют собой плавающую капсулу с преобразователями, а приложение для смартфонов - это эхолот.Эти виды эхолотов отлично подходят для ловли рыбы с берега или с небольшого судна.

1. HELIX 7 CHIRP GPS G3N Всесезонный

2. Портативный Garmin STRIKER 4

3. HELIX 5 CHIRP GPS G2 PT

4. Lowrance Hook2 4x Portable

Картография:

microSD (Lakemaster), AutoChart

microSD (Lakemaster), AutoChart

Выбор редактора

Модель:

1. HELIX 7 CHIRP GPS G3N Всесезонный

Картография:

microSD (Lakemaster), AutoChart

Большое значение

Модель:

2.Garmin STRIKER 4 Портативный

Модель:

3. HELIX 5 CHIRP GPS G2 PT

Картография:

microSD (Lakemaster), AutoChart

Модель:

4. Lowrance Hook2 4x Portable

Модель:


Эхолоты для подледной рыбалки

Подледная рыбалка требует особого типа устройства, чтобы ловить рыбу подо льдом. Вы работаете с приманкой вертикально, поэтому вы хотите видеть рыбу под приманкой, а также видеть свою приманку, когда она опускается в толщу воды.

Первое, на что стоит обратить внимание - это хороший дисплей флешера. Механические мигалки чаще выходят из строя и требуют ремонта, поэтому по этой причине мы предлагаем приобрести цифровой флэшер.

Большинство портативных 5-дюймовых устройств теперь имеют функцию мигания в доступных видах. Вы также можете разделить экран, чтобы увидеть традиционный 2D-сонар. С помощью этих двух видов вы можете увидеть рыбу и свою наживку под отверстием во льду.


Лучший сонар Down Imaging

Down Imaging Sonar

Down Imaging Sonar использует датчик, который излучает один очень тонкий слой высокочастотных звуковых волн для создания реалистичного трехмерного изображения того, что находится под вашей лодкой.Когда они сложены и нарисованы на эхолоте, эти тонкие срезы отраженных сигналов сонара позволяют лучше понять, что находится под лодкой. То, что может выглядеть как капля «чего-то» в стандартном сонаре, мгновенно оказывается кистью, камнями, рыбой или другими видами структур.

У каждого производителя есть своя версия гидролокатора Down Imaging; Humminbird's Down Imaging, Lowrance's DownScan, Garmin’s DownVü и Raymarine’s Dragonfly. Изображения всех производителей очень похожи, поэтому вам действительно нужно внимательно изучить скриншоты и спецификации и решить, что лучше всего подойдет вам.Когда изображения более или менее одинаковы, ищите лучший и самый большой экран, а также возможности картографии, которые будут соответствовать вашему стилю рыбалки.

Отзывы об эхолоте Down Imaging

1. HELIX 9 CHIRP MEGA DI + G4N

2. Garmin ECHOMAP UHD 73cv

3. Lowrance Hook Reveal 7 SplitShot

4. HELIX 7 CHIRP MEGA DI GPS G3N

5. Garmin STRIKER Vivid 7cv

Выбор редактора

Модель:

1.HELIX 9 CHIRP MEGA DI + G4N

Сенсорный экран

Модель:

2. Garmin ECHOMAP UHD 73cv

Модель:

3. Lowrance Hook Reveal 7 SplitShot

Лучший бюджетный DI

Модель:

4. HELIX 7 CHIRP MEGA DI GPS G3N

Модель:

5. Garmin STRIKER Vivid 7cv


Гидролокатор Best Side Imaging

Сонар бокового обзора

Там, где для нижнего изображения используется один луч сонара, направленный прямо на дно, для бокового изображения используются два луча, которые слегка наклонены вверх в обоих боковых направлениях.Два луча вместе создают фотографические изображения дна озера с обеих сторон лодки, одновременно выявляя изменения контуров, переходы композиции дна, рыбу и структуру.

Side Imaging - чрезвычайно полезный инструмент для поиска рыбоводных сооружений на озере. Это может значительно сократить время, необходимое для поиска рыбы, повысит вашу эффективность и позволит тратить больше времени на ее ловлю.

Учебное пособие, советы и хитрости Side Imaging

Обзоры эхолота Side Imaging

MEGA Side Imaging : Если вы ищете наилучшие изображения с помощью эхолота, нет ничего лучше, чем устройства Humminbird MEGA.Они используют частоту 1200 кГц (1,2 МГц) для получения сверхчетких изображений как бокового, так и нижнего эхолота. MEGA доступна только в моделях HELIX 9, 10, 12 и 15, а также в моделях SOLIX.

Garmin поддерживает работу с мегагерцами в устройствах ECHOMAP UHD, Ultra и некоторых устройствах GPSMAP. Вам понадобятся новые преобразователи GT56UHD-TM, чтобы получить частоту SideVu 1,2 МГц. DownVu по-прежнему поддерживает только 455 и 800 кГц.

Эхолоты Best Side Imaging

1. HELIX 10 CHIRP MEGA SI + GPS G4N

2.Garmin ECHOMAP Ultra 106sv

3. SOLIX 10 CHIRP MEGA SI + G3

4. Lowrance Elite FS 9 Active Imaging

5. Garmin STRIKER Vivid 9sv

Выбор редактора

Модель:

1. HELIX 10 CHIRP MEGA SI + GPS G4N

Модель:

2. Garmin ECHOMAP Ultra 106sv

Наивысшее разрешение

Модель:

3. SOLIX 10 CHIRP MEGA SI + G3

Модель:

4.Lowrance Elite FS 9 Активная визуализация

Лучший бюджетный SI

Модель:

5. Garmin STRIKER Vivid 9sv


Эхолот MEGA 360 для визуализации и сканирования

Какими бы хорошими они ни были, у нижнего и бокового изображения есть несколько недостатков. Во-первых, вам нужно двигаться вперед, чтобы получить четкую картину. Лучше всего работать на холостом ходу, но вы можете уменьшить скорость прокрутки, чтобы получить хорошее изображение во время рыбалки с троллингового мотора.Второй недостаток заключается в том, что вы можете видеть только то, что уже пропустили на своей лодке. Приятно видеть структуру, но это не принесет вам особой пользы, если вы ее уже прошли.

Humminbird разработал инновационное решение этой проблемы, получившее название MEGA 360 Imaging. MEGA 360 использует вращающийся датчик для полного круга вокруг вас и лодки. Это позволяет вам видеть перед собой, позади вас и со всех сторон, не двигаясь вообще.

Вращающийся преобразователь обновляет экран, даже когда вы неподвижны, позволяя вам видеть цели перед собой, к которым можно забросить.Теперь вы можете четко видеть цели для заброса, такие как карманы и повороты в полосе сорняков, а также кусты, пни и деревья.

Датчики MEGA 360 - довольно дорогое дополнение, но это будет огромный шаг вперед для серьезных рыболовов, особенно для ловцов окуня и панфиша. Все устройства Humminbird Helix G3N и более новые способны отображать данные в формате 360 °, если у вас установлены самые последние обновления программного обеспечения. Мы использовали и рекомендовали установку MEGA 360 Ultrex, которую вы можете увидеть в обзоре здесь.


Эхолоты CHIRP

Эхолот

CHIRP - одна из новейших технологий для эхолотов, которую может себе позволить средний Джо. Lowrance и Garmin помогли продвинуть этот тип гидролокатора в массовое производство, и теперь Humminbird и другие начинают следовать. Вы, наверное, задаетесь вопросом, что такое CHIRP, как он работает и каковы преимущества? Вы не один такой, так что вот краткий учебник.

Если обычный гидролокатор использует фиксированную частоту, например 83 кГц или 200 кГц, преобразователи CHIRP передают более длинные развертки в диапазоне частот.Преобразователи CHIRP по существу вкладывают в толщу воды во много раз больше звуковой энергии, чем традиционные преобразователи, что значительно упрощает обнаружение объектов в толще воды. Это также означает, что объекты в воде можно рассматривать с большей четкостью, с лучшим разделением целей и на большей максимальной глубине.

CHIRP обычно относился к судам для морской рыбалки, где они нуждаются в большей глубине, но производители эхолотов находят способы недорогой обработки сигналов CHIRP таким образом, чтобы это было выгодно типичному пресноводному рыбаку на мелководье.Чтобы узнать о некоторых из лучших устройств с CHIRP, ознакомьтесь со статьей ниже, а также с отличным видеороликом от Lowrance.


Лучшие GPS-комбинации для эхолота

Обычный двухмерный гидролокатор использует звуковую волну конической формы, чтобы пронзить толщу воды прямо под лодкой. Чем выше частота, тем уже конус. Как правило, чем уже луч, тем более высокое разрешение вы видите на экране. Ширина луча с более низкой частотой и более широкий угол конуса увеличивают зону охвата, что может быть полезно при поиске рыбы.

Когда ваша лодка проходит над большой рыбой или рыба проходит через часть конуса сонара, это может выглядеть как дуга. Отображение арки на эхолоте требует очень специфических обстоятельств, поэтому не беспокойтесь, если вы не сразу или не всегда видите арки. Иногда рыба выглядит как тонкая линия, овал или шарик, это просто зависит от скорости вашей лодки и того, где рыба находится в конусе.

Когда вы видите эхолот, рекламируемый как «двойной луч», это просто означает, что он может использовать оба луча одновременно.Обычно вы можете просматривать их рядом, совмещать или на отдельных экранах, чтобы лучше понять, что происходит под вашей лодкой.

Все лучшие эхолоты сегодня будут комбинированными GPS. Эти устройства имеют 1 или 2 слота для карт SD или Micro SD для использования карт карт, таких как Navionics или Lakemaster. Карты с картами Lakemaster предназначены исключительно для использования в эхолотах Humminbird, в то время как Navionics можно использовать практически с любыми брендами.

За последние несколько лет в технологии картографии появились впечатляющие достижения, такие как программное обеспечение для самостоятельного создания карт, такое как AutoChart, AutoChart Live, Navionics SonarCharts и Insight Genesis.Некоторые карты, такие как Lakemaster PLUS и Navionics Platinum +, также предлагают Satelite Overlay как способ улучшить ваши карты озер.

* Последнее обновление: 14.05.2021, 15:30 / Ссылки на продукты и изображения из API рекламы продуктов Amazon

Лучший контроллер для аквариумов (Лучшие обзоры на 2021 год!)

Спасибо за посещение! Кстати ... любые ссылки на этой странице, ведущие к продуктам на Amazon и других магазинах / партнерах, являются партнерскими ссылками. Aquarium Store Depot получает комиссию, если вы совершаете покупку.Заранее спасибо за вашу поддержку!

Автоматический запуск аквариума - мечта многих владельцев аквариумов. Каждому нужно устройство, которое может автоматизировать многие задачи по содержанию рыб и кораллов. Что, если бы я сказал вам, что такие устройства существуют сегодня? Они действительно существуют, и многие из них отлично справляются с задачей облегчения жизни в вашем аквариуме, чем когда-либо прежде! Они называются контроллерами для аквариумов, и технологиям, которым уже более 10 лет, в нашей отрасли известно.Но что такое лучший контроллер для аквариума? Сейчас на рынке их несколько, и они требуют большого количества исследований и разработок, чтобы создать давно существующий продукт.

Сегодняшние посты Я смотрю на лучших из лучших и рассказываю, какие из них стоит купить сегодня. Итак, давайте начнем и посмотрим, что предлагает торговая площадка. Вам будет интересно узнать, на что они способны сейчас!

На что обращать внимание при покупке контроллера для аквариума

Прежде чем мы начнем сравнивать контроллеры для аквариумов, нам нужно поговорить о том, на что обращать внимание при покупке.Контроллеры - это сложная технология, и не каждая компания может поддерживать линейку продуктов в долгосрочной перспективе.

Контроллер - это аквариумное оборудование премиум-класса. Это одно из самых дорогих устройств, которое вы можете купить для своего танка, и не зря. Они способны автоматизировать многие задачи в вашем танке.

Для этих контроллеров, которые я рассматриваю сегодня, это мои критерии:

  • Качество
  • Функции и аксессуары
  • Торговая марка
  • Цена

Кандидаты на Контроллер аквариума

Теперь, когда мы знаем критерии, я Смотрю, посмотрим, кто сделает сокращение.В приведенном ниже списке представлены подборки, которые я с гордостью использую в настройках своего танка. Их предлагают производители высокого качества, которые существуют уже много лет. Здесь нет перспективной венчурной компании. Все это высококачественные контроллеры известных торговых марок. Продолжим ниже.

Спешите? Я рекомендую Neptune Apex !

8 лучших контроллеров для аквариумов - обзоры 2021 года

Ниже я подробно расскажу о каждом рекомендуемом контроллере.Посмотрим, что они сделали!

1. Neptune Apex - лучшее в автоматизации аквариумов

Выбор редакции!

Neptune APEX был оригинальным контроллером для аквариумов, выпущенным в США, и по сей день остается лучшим контроллером на рынке. Что отличает его от других, так это его способность интегрироваться практически со всем современным оборудованием для содержания рифов. Каждый производитель высокого класса хочет продавать себя как контроллер с APEX Ready или APEX, иначе они рискуют потерять свои продажи.Этот тип признания торговой марки делает APEX лучшим контроллером и незаменимым средством современной автоматизации резервуаров.

Пакет APEX поставляется с четырьмя датчиками - температуры, солености, ОВП и pH. Зонд солености - это самый главный аргумент в пользу этого набора, поскольку монитор солености обычно приобретается отдельно - и это не дешевое дополнение. Эти зонды являются лабораторными и имеют более длительный срок службы благодаря конструкции с двойным переходом.

Новая модель APEX поддерживает Wi-Fi, избавляя от необходимости подключать контроллер к лабораторному столу для доступа.Вы можете запустить его на своем настольном компьютере, ноутбуке, планшете и даже на телефоне, когда вы находитесь вдали от аквариума. Совершенно спокойно, когда вы можете контролировать множество параметров, пока находитесь в пути, или даже если специалист по техническому обслуживанию войдет в вашу консоль и увидит свои настройки.

Energy bar 8 - это сертифицированный блок питания ETL, вмещающий до 8 устройств. Каждая розетка имеет независимый мониторинг вашей консоли. Напряжение является ключевым параметром для измерения, когда речь идет об оборудовании, поскольку низкая выходная мощность может указывать на предстоящий отказ оборудования и ранний признак необходимости замены оборудования.

И это все только о том, что идет в коробке! APEX имеет ряд надстроек, которые вы можете прикрепить к системе. К таким дополнениям относятся комплект для обнаружения утечек, автоматизация дозирования, мониторинг потока, линия ATO, мониторинг PAR. Последнее дополнение, Trident, обещает полную автоматизацию дозирования. Это Святой Грааль автоматизации рифов. Это действительно полноценная система мониторинга аквариума.

Светлое будущее с APEX Neptune. Это надежное вложение, которое прилагается к любому аквариуму, которое вы держите, и может даже использоваться для работы с несколькими аквариумами.Самый большой недостаток - это его цена. Если у вас аквариум с ценным экзотическим скотом и кораллами, цена на самом деле не кажется такой уж плохой по сравнению с ценой в аквариуме.

Плюсы и минусы

Плюсы

  • Интегрируется с большинством аквариумного оборудования
  • Возможность автоматизации дозирования
  • Спокойствие во время путешествий

Минусы

  • Дорого
  • Требуются знания кодирования

2.Neptune ApexEL - бюджетный Apex

Лучшее соотношение цены и качества

Самая большая проблема с APEX Neptune - это цена. Линия Neptune ApexEL - это ответ компании Neptune на создание недорогой системы мониторинга аквариумов. APEX EL по-прежнему имеет ту же отличную технологию с возможностью Wi-Fi, концентратором Energy Bar 8 и возможностью добавления всех основных надстроек Apex.

Чего не хватает в модели EL? Это три основные вещи

  • APEX EL не имеет датчика солености
  • В концентраторе консоли отсутствует порт 0-10 В, который не позволяет ему подключаться к таким устройствам, как насосы Kessils и Varios
  • APEX EL имеет нет порта ORP или датчика

Все три недостающих элемента могут быть добавлены обратно с надстройками, если вы решили их приобрести.Я чувствую, что упущенное - это хорошая жертва по сравнению с тем, что есть. Зонд солености, хотя и здорово иметь, не является полностью необходимым, а также является новой технологией для хобби. На мой взгляд, недостающие порты являются важным фактором, если вы покупаете Kessils. Наконец, многие владельцы рефрижераторных цистерн даже не беспокоятся о мониторинге ОВП, поэтому отсутствие зонда ОВП не является решающим фактором.

Это отличная альтернатива основной модели APEX. Для некоторых цена может быть слишком высокой. По той цене, которую он продает, есть большая ценность.Если вам нужно что-то подешевле, у меня есть отличный вариант под №3.

Плюсы и минусы

Плюсы

  • Дешевле, чем Apex
  • Можно расширить за счет дополнительных модулей

Минусы

  • Все еще дорого
  • Без монитора солености

3. Hydros Control 2 - A Modern ReefKeeper Lite

Бюджетный вариант

Если вы занимались рифом в начале середины 2000-х, вас угощали этим замечательным контроллером раннего уровня под названием ReefKeeper Lite.Все хобби хвалили его как прорыв для экономичного контроллера, который однажды спасет ваш аквариум от неисправности нагревателя аквариума с его регулятором температуры. Он предоставил вам самые важные элементы автоматизации резервуара с его блоком питания на 4 розетки. Однако компания, создавшая ReefKeeper Lite - Digital Aquatics, прекратила свою деятельность в 2018 году. С тех пор хобби - поиск следующего ReefKeeper Lite в мире, где доминировали высокопроизводительные контроллеры, такие как Neptune Controller.

Введите новый ребенок в блоке - набор Hydros Control 2 . Это ответ CoralVue на требование о возвращении нашего любимого контроллера ReefKeeper. Теперь при поддержке такого крупного производителя, как CoralVue, Hydros как способность и способность предоставить то, что нам нравится, из APEX без сумасшедшей цены APEX.

Эта модель Control 2 - самое близкое совпадение со старыми ReefKeepers. С этим пакетом вы получаете

  • Блок питания на 4 розетки
  • Температурный датчик
  • Возможности WiFi
  • Приложение Hydros Control

Приложение Control - отличный шаг к тому, что мы привыкли видеть с Reefkeeper, который был просто простой интерфейс с нажатиями кнопок.Управление запускается из мобильного приложения. Это позволяет вам программировать контроллер без знания кодирования. Одно из самых больших разочарований, связанных с контроллерами высокого класса, заключается в том, что они слишком сложны для использования новичками. Приложение Hydros удобно для пользователя

Цена этого контроллера выше, чем у оригинального Reefkeeper Lite, однако их ценность выше. Я все еще считаю, что цена на них - начальный уровень и солидная инвестиция. Сенсорные порты в настоящее время поддерживают оптические датчики, детекторы утечек, датчики уровня воды, датчики расхода и переключатели.Этот пакет имеет невероятную ценность, и мой выбор №1, когда речь идет о лучшем бюджетном варианте для контроллера.

Плюсы и минусы

Плюсы

  • Цена начального уровня
  • Включает все основные функции
  • При поддержке CoralVue

Минусы

  • Не поставляется с монитором солености или датчиком pH
  • Новинка на рынке

4. GHL ProfiLux - ответ Германии на Neptune Apex

GHL ProfiLux - это европейская версия Neptune Apex.Он сделан в Германии и быстро отвоевал долю рынка у Neptune, поскольку Reefers осознали, насколько надежны и долговечны эти контроллеры. Контроллер всемирно признан за его точность и надежность, он используется в исследовательских учреждениях и общественных аквариумах.

Помимо всемирного признания контроллера, что еще выделяет этот контроллер среди APEX? Вкратце, вот основные моменты:

  • GHL имеет перспективные внутренние платы, которые можно заменять и модернизировать
  • Лучше детальное управление освещением, температурой, уровнями pH, насосами и т. Д.
  • Проще программировать через логический вентиль программирование
  • Простая, но более прочная конструкция. Качество сборки

. Одним из главных преимуществ контроллеров GHL является их срок службы.В сообществе вы найдете владельцев, которые использовали один и тот же контроллер GHL в течение 10 лет. Они работают со старыми моделями, и им не нужно обновляться до новейшей модели, потому что GHL продолжает поддерживать старые модели с обновлениями прошивки. Попробуйте найти кого-нибудь, кто все еще использует одну из оригинальных моделей APEX, вам будет трудно. Некоторые со временем потерпели неудачу, в то время как другим просто хотелось самого последнего и лучшего.

Продукция, произведенная в Германии и Италии, имеет высшее качество в аквариумной индустрии на протяжении многих лет.Это снова отображается в этом контроллере. В этом обзоре он не превосходит APEX из-за отсутствия присутствия в Соединенных Штатах. Большинство производителей рассчитывали на то, что они готовы к APEX, и не продают другие контроллеры. Также сложнее найти других аквариумистов, использующих эти контроллеры. Это нишевая база пользователей, но очень лояльная и счастливая. Если вам нужен такой, будьте готовы заплатить немного больше, чем вы бы заплатили за APEX. Однако вы можете рассчитывать, что ваш контроллер прослужит много лет.

Плюсы и минусы

Плюсы

  • Сделано в Германии и немецкое проектирование
  • Используется в исследованиях и музеях
  • Легче программировать

Минусы

  • Дороже, чем APEX
  • Не так хорошо известно в США

5.Neptune Trident - настоящая автоматизация дозирования уже здесь

Neptune Trident , когда было объявлено, вызвал огромный ажиотаж вокруг себя. Это кардинальное изменение для рифовых аквариумов. Это контроллер дозирования, который пытается полностью автоматизировать дозирование и контролировать 3 лучших параметра содержания коралловых рифов - щелочность, кальций и магний. Стабильность - это все, когда речь идет о рифовом аквариуме, особенно когда речь идет о более совершенных кораллах, таких как SPS.

Он работает, проверяя вашу воду несколько раз в день, а затем корректируя график дозирования на основе результатов.Он использует регенты для проверки вашей воды. Он избавляет от необходимости еженедельно проверять воду и проводить тесты с превосходной точностью, обеспечивая следующие точные показания:

  • Щелочность: + или - 0,05 DKH
  • Кальций: + или - 15 PPM
  • Магний: + или - 15 PPM

Интерфейс Trident также позволит вам узнать параметры тестов и количество оставшегося регента. Ваш рифовый аквариум станет еще более стабильным, если один из них будет установлен в вашем аквариуме.

Главный недостаток - цена. Регенты также увеличивают ежемесячные расходы. Это эталон для автоматизации на сегодняшний день, и он стоит вложений

Плюсы и минусы

Плюсы

  • Работает напрямую с Apex
  • Автоматизация дозирования и мониторинг всех основных параметров рифа

Минусы

    • Дорого
    • Регенты увеличивают расходы на техническое обслуживание

6. GHL KH Director - отличная альтернатива трезубцу

GHL KH Director - это ответ GHL на трезубец Нептуна.Основное внимание в нем уделяется основному монитору параметров рифового аквариума для кораллов - Alkanity. Изменения щелочности также влияют на кальций, поэтому устройство, ориентированное на щелочность, также будет работать для поддержания стабильного уровня кальция и pH.

KH Director работает с лабораторной точностью. Он может работать автономно с GHL Doser 2 или может работать с контроллером ProfiLux. Мне очень нравится, что GHL обладает такой гибкостью, поскольку не все хотят иметь контроллер. GHL Doser 2 также является одним из лучших и точных дозаторов на рынке, поэтому их соединение - хороший выбор.

Регенты также существуют намного дольше, чем Трезубец. Регент прослужит вам до 3 месяцев, в то время как трезубцы только 1 месяц и требуют нескольких типов регентов. Это дает вам более дешевые текущие расходы по сравнению с Trident. Он не будет тестировать все основные параметры рифов, как это делает Neptune, но я считаю, что KH Director - один из лучших контроллеров автоматизации дозирования на рынке.

Плюсы и минусы

Плюсы

  • Дешевле, чем Trident
  • Интегрируется с контроллерами GHL
  • Работает со старыми контроллерами и дозаторами GHL

Минусы

  • Дорого
  • Не так много, как Trident
  • 9016

    7.Контроллер температуры Aqua Logic - простой в использовании контроллер

    Контроллер температуры Aqua Logic входит в список основных контроллеров для предотвращения сбоев в работе нагревателя аквариума. Он выполняет только одну работу, и делает ее очень хорошо.

    Поскольку он только функционирует, его легко использовать и легко установить в вашей системе. Это чрезвычайно надежные контроллеры, которые прослужат всю жизнь. Они не склонны к сбоям или ошибкам в программном обеспечении, потому что они основаны на проверенной и надежной технологии, которая берет свое начало в индустрии HVAC.Это устройство коммерческого уровня, которое используется в домашних аквариумах.

    Большой минус этого продукта в том, что он выполняет только одну функцию. Большинство контроллеров в наши дни предлагают регуляторы температуры как часть своего пакета. Это также дорого для того, что делает. Ссылка на этот продукт - одноступенчатый контроллер. Двухступенчатый регулятор температуры - более дорогое предложение.

    Плюсы и минусы

    Плюсы

    • Чрезвычайно надежный
    • Простой в использовании

    Минусы

    • Не контролирует другое оборудование
    • Дорого

    8.Контроллер pH American Marine Pinpoint

    Контроллер pH American Marine Pinpoint - это автономный контроллер, предназначенный для работы с таким оборудованием, как кальциевые реакторы и регуляторы CO2. Его лабораторный pH-зонд дает точность в пределах 0,01 разрешения. Это чрезвычайно прочные контроллеры, рассчитанные на работу в течение всей жизни.

    Они отключат оборудование, если pH выйдет за допустимые пределы, и их легко использовать и откалибровать. Они отлично подходят для того, для чего они предназначены, и работают по принципу «подключи и работай».

    Главный недостаток в том, что они предназначены для одной цели. Им не хватает функциональности, которую может делать современный контроллер. Однако это чрезвычайно надежные контроллеры, и если у вас есть что-то, что вы хотите контролировать, например, кальциевый реактор или резервуар для растений, это отличное решение для продукта, который, как известно, прослужит много лет.

    Плюсы и минусы

    Плюсы

    • Хорошая цена
    • Отлично справляется
    • Простота использования

    Минусы

    • Современные контроллеры предлагают мониторинг pH сейчас
    • Служит только для одной функции

    Лучший аквариум Контроллеры (выбор нашего эксперта)

    Выбор редакции!

    Neptune Apex

    Идеальный контроллер для аквариума!

    Лучшее соотношение цены и качества

    Контроллер Neptune ApexEL

    Бюджетный вариант

    Hydros Control 2

    Бюджетная альтернатива

    Нептун продолжает оставаться лучшим брендом среди контроллеров для аквариумов.Я настоятельно рекомендую Neptune Apex тем, кто ищет полную автоматизацию аквариума на высшем уровне. Neptune ApexEL - более дешевая альтернатива для тех, кто хочет со временем создать систему премиум-класса. Hydros Control 2 - это новый контроллер начального уровня, который, как мне кажется, является реинкарнацией Reefkeeper Lite. Он сделает все, что раньше делал бюджетный контролер, и даже больше!

    Преимущества контроллера и системы мониторинга аквариума

    Контроллер может иметь много преимуществ для вашего аквариума.Самым большим преимуществом является душевное спокойствие и автоматизация. Многие из контроллеров, которые я здесь показал, имеют панели отчетов, которые можно загрузить на ваш смартфон, планшет или ПК. Они позволяют вам контролировать многие аспекты вашего танка. Если что-то сломается, контроллер узнает. Если что-то работает неправильно, вы обычно узнаете об этом по считывающим устройствам напряжения на Neptune Apex.

    Что касается автоматизации, контроллеры прошли долгий путь. Самая большая потребность в контроллере - автоматизация температуры, так как многие обогреватели в наши дни не высокого качества, и для обеспечения безопасности вашего резервуара требуется надлежащая система мониторинга.Контроллеры также могут управлять вашим рифовым освещением, знать, когда вы включаете охладитель аквариума, поддерживать стабильный уровень pH, контролировать волновые генераторы в аквариуме и автоматизировать график дозирования и тестирование параметров.

    Еще одно большое преимущество - любой может увидеть ваши параметры, если вы предоставите им доступ. Это огромный плюс, если у вас есть ремонтная компания, работающая с вашим аквариумом. Некоторым компаниям по техническому обслуживанию более высокого уровня потребуется, чтобы у вас был контроллер для больших установок, чтобы они могли контролировать и настраивать параметры вашего резервуара по мере необходимости.

    При правильном использовании контроллеры для аквариумов могут обеспечить спокойствие и спасти вас от дорогостоящей аварии аквариума. Это отличное вложение для защиты ваших ценных водных питомцев.

    Часто задаваемые вопросы о контроллере аквариума

    Что такое контроллер аквариума?

    Контроллер аквариума - это компьютерное устройство, которое работает с оборудованием для мониторинга в вашем аквариуме. Он также автоматизирует несколько задач обслуживания и имеет широкие возможности настройки в соответствии с настройкой резервуара и потребностями.Обычно они отправляют на ваш телефон оповещения и текстовые сообщения при обнаружении проблемы, а также могут выключить оборудование в экстренной ситуации.

    Что случилось с Digital Aquatics?

    Digital aquatics закрыла свои двери в 2018 году и прекратила все операции. Они были известны созданием контроллеров для аквариумов начального уровня. Новый Hydros Control 2 считается преемником Digital Aquatics ReefKeeper, поскольку у них аналогичная цена и обновленная технология.

    Нужен ли мне контроллер для аквариума?

    Вам не нужен аквариумный контроллер, чтобы добиться успеха в хобби.До появления инновационных технологий в области контроллеров существовало и продолжает появляться множество новых установок, которые могут быть успешными без контроллера. Контроллер предлагает множество средств автоматизации и мониторинга, что сокращает необходимость обслуживания аквариума. Это также дает вам душевное спокойствие, когда вы находитесь вдали от аквариума. Учитывая современные цены на домашний скот, инвестиции окупаются, если в ваш аквариум вложены тысячи.

    Что делает контроллер апекса?

    Контроллер Apex может многое делать в вашем аквариуме, но лучше сосредоточиться на основных функциях, чтобы понять, что делает их такими замечательными.Они могут отключить обогреватель в случае его неисправности, спасая вас от крушения бака. Они могут обнаруживать утечки, контролировать уровень воды и отключать оборудование или резервуар до того, как ваш дом будет поврежден в результате разлива воды в резервуаре. Вы можете следить за своим танком, пока находитесь в отпуске. Вы можете настроить автоматическое дозирование, чтобы поддерживать в аквариуме устойчивость для ваших драгоценных кораллов.

    Одно из самых больших преимуществ, если вы хотите выполнить настройку, - это автоматическая подмена воды. При правильной настройке контроллер может полностью автоматизировать функцию подмены воды, делая ваш резервуар почти автономным.

    Заключительные мысли

    Контроллеры - действительно удивительное оборудование. Они сделали нашу жизнь обслуживания намного лучше, и я с нетерпением жду новых достижений в этой технологии по мере ее развития. Надеюсь, вам понравилась эта статья, и она поможет вам принять осознанное решение. Если у вас есть вопросы, оставьте комментарий ниже. Увидимся в следующий раз :).

    Имена морских и морских питомцев для вашего нового щенка или котенка

    1. Дом для маленьких собак
    2. Имена собак
    3. Морские имена питомцев

    от Дженис Джонс | Последнее обновление 07.06.2020

    Морские имена питомцев

    Изучать морские клички домашних животных - это не только весело, но и поучительно.Имена в этом списке идеально подходят для тех, кто любит воду, солнце и серфинг, любит рыбалку или кататься на лодке, или, может быть, вы являетесь энтузиастом Cruise Line.

    Все имена на этой странице относятся к воде, океанам, другим водоемам, рыбам и морским обитателям, людям, зарабатывающим на жизнь на море, и, конечно же, к кличкам собак с характерной морской тематикой.

    Существует бесчисленное множество терминов, относящихся к этим темам, но мы сузили их, чтобы перечислить только те, которые могут составить отличное имя для собак.

    From Our Small Dog Place Поклонники:

    Джини Митчел из Огайо написала ...

    Боцман

    Бенуа - Бенуа ЛеКонт переплыл Атлантический океан в 1998 году и плавал из Японии на Гавайи.

    Бризо - греческая богиня моряков. Брендан - ирландский монах Святой Брендан, один из покровителей моряков.

    Элмо и его альтернативное имя Эразмус.

    Элизабет из США предложила: Шкипер, Капитан, Минноу, Нептун (римское название Посейдона), Тритон, Соленый

    Одно- и двухсложные клички для собак - самые лучшие и простые, однако мы добавили пару умных кличек для собак, состоящих из трех слогов.Ты будешь судьей.

    Морские имена для домашних животных A- B

    Admira l - Высокопоставленный морской офицер

    Ahoy - Морской термин, используемый для вызова кого-либо

    Якорь - Тяжелый предмет, препятствующий дрейфу лодки

    Arctic - Холодное место

    За кормой - По направлению к задней части корабля (Корма)

    Байлер - Что-то, что может удалить воду, просочившуюся в лодку

    Наживка - Небольшой корм, используемый на конце лески

    Baltic - как в Балтийском море

    Baleen - Тип кита

    Barnacle -

    Bass - Тип рыбы

    Bay - Широкий залив в океан изгибается вокруг него.

    Пляж - Участок у моря

    Маяк - Источник огня или света, который действует как сигнал или предупреждение

    Черная борода - легендарный пират

    Bell - В морских терминах, колокол который помещается на буй. [Belle - очень популярное имя для девочек-собак]

    Причал- Спальное место на лодке

    Boomer - Сленговое название подводной лодки с баллистическими ракетами

    Breezy - Мягкий ветер и популярное женское имя для собак

    Буй - плавучий объект, используемый для навигации

    Морские имена для домашних животных C - D

    Кадет - Молодой студент, обучающийся для работы в полиции или вооруженных силах

    Канал - Узкий искусственный водный ход, как в Панамском канале

    Каноэ - Маленькая лодка

    Капитан - Кто-то, кто командует кораблем

    Груз - Товары или товары, перевозимые на корабле

    Компас - Инструмент с магнитом, способный определять местонахождение северного полюса

    Конвой - Группа кораблей, путешествующих вместе

    Коралл - Животные, составляющие коралловый риф

    Капрал - унтер-офицер низкого ранга

    Экипаж - Люди, работающие на корабле

    Круиз r -

    Каттер - Маленькая лодка

    Diver - Тот, кто глубоко погружается в воду с аквалангом

    Dory - Маленькая мелкая лодка; Также персонаж фильма Немо и не только

    Морские имена для домашних животных E - G

    Прапорщик - Старший офицер ВМС США

    Эль-Ниньос - «Маленький мальчик» Теплые поверхностные воды в результате изменения погодных условий.

    Паром - Тип судна, которое перевозит людей и другие предметы через водоемы.

    Fin - в Великобритании это конструкция на верхней части подводной лодки. Финн - очень популярное имя собаки мальчика

    Рыба - Тип животного, живущего в воде. В морских терминах это означает закрепление якоря на борту корабля

    Камбала - Тип рыбы

    Фрегат - Тип военного корабля

    Камбуз - Кухня на корабле

    Галеон - В Европе XVI-XVIII веков многоуровневый парусный корабль

    Стрелок - Человек в вооруженных силах, владеющий орудием.Популярное кличка мальчика-кобеля

    Жабра - Часть рыбы, используемая для дыхания в воде

    Гуппи - Рыбка; Хорошее имя для маленькой собачки

    Морские имена для домашних животных H - J

    Гавань - естественный или искусственный водоем, прилегающий к материку.

    Шлем - Механизм, управляющий кораблем

    Генри (Морган) - Пират; Вы можете использовать Генри или Морган как отличное имя собаки

    Отшельник (Краб) - Тип ракообразных; отличное имя для самостоятельного щенка.

    Сельдь - Тип рыбы

    Сцепка - Тип веревочного узла

    Hudson - как в Гудзоновом заливе; Хорошее имя для кобеля

    Ураган - Сильный шторм; Отличный выбор для щенка, чей характер предполагает хаос, куда бы он ни пошел.

    Джек (Воробей) - пират

    Жак - как у Жака Кусто, французского военно-морского офицера, режиссера и исследователя, изучавшего море и морскую жизнь.И имя, и фамилия являются хорошими именами для собак, особенно для французской породы.

    Челюсти - Пасть акулы и одноименный фильм.

    Веселый Роджер - Пиратский корабль под флагом с белым черепом и скрещенными костями

    Морские клички собак K - R

    Каяк - Маленькое каноэ с отверстием в верхней части, чтобы человек мог сидеть и грести

    Лагуна - Небольшая полоса соленой воды, отделенная от моря коралловым рифом или песчаной косой

    Лейкер - A корабль, перевозящий грузы по Великим озерам; Великолепное имя для щенка из Среднего Запада США

    Скумбрия - Тип рыбы

    Ламантин - Морское млекопитающее, живущее в воде

    Маринер - Также известный как моряк

    Марлин - Тип Fish

    Master - в Морских терминах корабль с заданным количеством парусов; Говоря языком собак, хорошее имя для альфа-самца или самки.

    Mate - товарищ моряк или друг; Отличное имя как для мальчика, так и для щенка девочки.

    Моби (Дик) - Знаменитый кит и название книги; Отличное имя для тех, кто любит воду.

    Мотор - Двигатель, приводящий в движение лодку

    Немо - Знаменитая рыба и звезда одноименного фильма

    Orca - Тип кита; косатка; Хорошее имя для черно-белого щенка.

    Выдра - Морское млекопитающее среднего размера

    Жемчуг - Твердый предмет, найденный в раковине устрицы; Великолепная деревенская собака для собаки кремового цвета,

    Пират - В морских терминах человек, который нападает и грабит корабли в море: ваша собака - великий вор, когда дело доходит до кражи угощений и их сокрытия?

    Причал - см. Определение дока.

    Пилот - Рулевой или лицо, отвечающее за судно, когда оно входит в узкий или ограниченный водный путь, такой как Панамский канал.

    Понтон - Лодка с плоским дном, для плавания которой используются понтоны; Прекрасное имя для собаки, которая любит плавать

    Посейдон - Бог морей

    Лужа - Небольшое количество воды, остающееся на твердой поверхности. Какой щенок не захочет назвать лужи?

    Фугу - как рыба фугу; Отличное имя для маленькой собаки, которая думает, что она больше, чем она есть на самом деле.

    Радар - Система для обнаружения присутствия, направления, расстояния и скорости другого корабля; Вот имя для щенка, который ничего не упускает.

    Руль - плоский предмет, используемый для управления судном

    Морские клички собак S - Y

    Матрос - Тот, кто работает на лодке

    Сэнди - Земля, покрытая песком и прилегающая к морю. Сэнди - популярное имя для девочек с коричневой шерстью

    Сардина - Тип рыбы

    Акваланг - Термин, используемый дайверами

    Креветка - Тип ракообразного

    Синдбад Синдбад - собака, служившая на борту катера USCGC Campbell во время Второй мировой войны,

    Sinker - Вес, добавленный к леске

    Skipjack - Тип парусной лодки

    Sonar - Система обнаружения подводных объектов; Отличное имя для сторожевого пса выше среднего.

    Правый борт - Правая сторона корабля, когда корабль смотрит вперед.

    Танкер - Судно, перевозящее жидкости. Для краткости выберите Tank.

    Tender - Лодка, используемая для перевозки людей на большой корабль и обратно

    Титаник - Неудачный большой корабль, затонувший в Северной Атлантике: отличное имя для большой собаки или маленькой собаки, которая думает, что он большая собака

    Торпеда - Подводная ракета, выпущенная с корабля, подводной лодки или самолета; Отличный выбор имени собаки для очень быстрого щенка

    Буксир - Маленькая лодка, используемая в гаванях

    Тайфун - Сильный шторм в море недалеко от Индийского или Тихого океана

    Судно - Корабль или большая лодка

    Морж - Большое морское млекопитающее

    Кит - Летучая мышь, используемая для ловли китов

    Причал - см. Док

    Яхта - Парусник среднего и большого размера

    Дайан Бреннан из США

    добавила эти дополнительные великие морские имена питомцев:

    «Фатом», «Скиталец», «Спинакер», «Киль», «Гвоздь», «Джиб» и «Джиб».

    Спасибо, Дайан

    Мы забыли отличное имя для морских животных

    Мы очень старались найти отличные морские клички домашних животных, но признаем, что, вероятно, мы упустили гораздо больше. Хотеть помочь?

    Если вы думаете, что у вас есть еще одно замечательное имя, которое можно добавить в этот список, отправьте его ниже. Мы добавим его в следующий раз, когда обновим страницу, указав ваше имя и местонахождение, чтобы вы получили всю заслугу.

    Заслуживает ли эта статья вашей оценки?

    Мы всегда ценим вашу поддержку и поддержку.Ваши большие пальцы так много значат для нас. Пожалуйста, полюбите эту статью.

    Если вы найдете эту страницу или любую страницу на сайте Small Dog Place полезной или полезной в любом случае, мне бы очень хотелось, если бы вы щелкнули маленькое сердечко в правом нижнем углу каждой страницы .

    Вы также можете поделиться этой страницей или добавить ее в закладки - просто нажмите на:

    Ежемесячный бесплатный информационный бюллетень

    Подпишитесь на нашу бесплатную рассылку новостей и получите наш бесплатный подарок.

    Моя электронная книга «10 главных ошибок, которые люди допускают при выборе собаки (и как их избежать)»

    Пакет - мокко

    ☕️ Простая, гибкая и увлекательная среда тестирования JavaScript для Node.js и браузер ☕️


    Ссылки

    • Документация
    • Информация о версии / История / Изменения
    • Кодекс поведения
    • Содействие
    • Чат Gitter (задавайте вопросы здесь!)
    • Отслеживание проблем

    Сторонники

    Станьте спонсором и поддержите наш проект с открытым исходным кодом на нашем сайте.

    Спонсоры

    Использует ли ваша компания мокко? Спросите своего менеджера или команду по маркетингу, будет ли ваша компания заинтересована в поддержке нашего проекта.Поддержка позволит разработчикам уделять больше времени обслуживанию и новым функциям для всех. Кроме того, логотип вашей компании будет отображаться на GitHub и на нашем сайте - кто не хочет дополнительной рекламы? Вот информация.

    Разработка

    Возможно, вы захотите узнать, что:

    • Mocha - один из наиболее зависимых модулей в npm (источник: библиотеки.io) и
    • Mocha - это независимый проект с открытым исходным кодом , поддерживаемый исключительно волонтерами.

    Возможно, вы захотите помочь:

    • Впервые в Mocha? Ознакомьтесь с этим списком хороших первых выпусков
    • Mocha может помочь с этими проблемами
    • Справочник обслуживающего персонала объясняет, как это делается

    Наконец, поговорите с сопровождающими на Gitter, если вы хотите помочь с:

    • Отслеживание проблем, ответы на вопросы
    • Просмотр, объединение и закрытие пулл-реквестов
    • Прочие проектно-ремонтные работы

    Лицензия

    Copyright 2011-2021 OpenJS Foundation и участники.Лицензированный MIT.

    Текущие теги

    • 7.0.0-esm1 ... esm (год назад)
    • 8.4.0 ... последний (8 дней назад)
    • 6.2.3 ... последний-6 (год назад)

    174 Версии

    • 8.4.0 ... 8 дней назад
    • 8.3.2 ... 2 месяца назад
    • 8.3.1 ... 2 месяца назад
    • 8.3.0 ... 3 месяца назад
    • 8.2.1 ... 6 месяцев назад
    • 8.2.0 ... 7 месяцев назад
    • 8.1.3 ... 9 месяцев назад
    • 8.1.2 ... 9 месяцев назад
    • 8.1.1 ... 9 месяцев назад
    • 8.1.0 ... 10 месяцев назад
    • 8.0.1 ... год назад
    • 8.0.0 ... год назад
    • 7.2.0 ... год назад
    • 7.1.2 ... год назад
    • 6.2.3 ... год назад
    • 7.1.1 ... год назад
    • 7.1.0 ... год назад
    • 7.0.1 ... год назад
    • 7.0.0-esm1 ... год назад
    • 7.0,0 ... год назад
    • 6.2.2 ... 2 года назад
    • 6.2.1 ... 2 года назад
    • 6.2.0 ... 2 года назад
    • 6.1.4 ... 2 года назад
    • 6.1.3 ... 2 года назад
    • 6.1.2 ... 2 года назад
    • 6.1.1 [устарело] ... 2 года назад
    • 6.1.0 [устарело] ... 2 года назад
    • 6.0.2 ... 2 года назад
    • 6.0,1 ... 2 года назад
    • 6.0.0 ... 2 года назад
    • 6.0.0-1 ... 2 года назад
    • 6.0.0-0 ... 2 года назад
    • 5.2.0 ... 3 года назад
    • 5.1.1 ... 3 года назад
    • 5.1.0 ... 3 года назад
    • 5.0.5 ... 3 года назад
    • 5.0.4 ... 3 года назад
    • 5.0.3 ... 3 года назад
    • 5.0,2 ... 3 года назад
    • 5.0.1 ... 3 года назад
    • 5.0.0 ... 3 года назад
    • 4.1.0 ... 3 года назад
    • 4.0.1 ... 4 года назад
    • 4.0,0 ... 4 года назад
    • 3.5.3 ... 4 года назад
    • 3.5.2 ... 4 года назад
    • 3.5.1 ... 4 года назад
    • 3.5.0 ... 4 года назад
    • 3.4.2 ... 4 года назад
    • 3.4.1 ... 4 года назад
    • 3.3.0 ... 4 года назад
    • 3.2.0 ... 4 года назад
    • 3.1.2 ... 5 лет назад
    • 3.1.1 ... 5 лет назад
    • 3.1.0 ... 5 лет назад
    • 3.0.2 ... 5 лет назад
    • 3.0.1 ... 5 лет назад
    • 3.0.0 ... 5 лет назад
    • 3.0,0-2 ... 5 лет назад
    • 3.0.0-1 ... 5 лет назад
    • 3.0.0-0 ... 5 лет назад
    • 2.5.3 ... 5 лет назад
    • 2.5.2 ... 5 лет назад
    • 2.5.1 ... 5 лет назад
    • 2.5.0 [устарело] ... 5 лет назад
    • 2.4.5 ... 5 лет назад
    • 2.4.4 ... 5 лет назад
    • 2.4.3 ... 5 лет назад
    • 2.4.2 ... 5 лет назад
    • 2.4.1 ... 5 лет назад
    • 2.3.4 ... 5 лет назад
    • 2.3.3 ... 6 лет назад
    • 2.3.2 [устарело] ... 6 лет назад
    • 2.3.1 [устарело] ... 6 лет назад
    • 2.3.0 [устарело] ... 6 лет назад
    • 2.2.5 [устарело] ... 6 лет назад
    • 2.2,4 [устарело] ... 6 лет назад
    • 2.2.3 [устарело] ... 6 лет назад
    • 2.2.1 [устарело] ... 6 лет назад
    • 2.2.0 [устарело] ... 6 лет назад
    • 2.1.0 [устарело] ... 6 лет назад
    • 2.0.1 [устарело] ... 7 лет назад
    • 2.0,0 [устарело] ... 7 лет назад
    • 1.21.5 ... 7 лет назад
    • 1.21.4 [устарело] ... 7 лет назад
    • 1.21.3 [устарело] ... 7 лет назад
    • 1.21.2 [устарело] ... 7 лет назад
    • 1.21,1 [устарело] ... 7 лет назад
    • 1.21.0 [устарело] ... 7 лет назад
    • 1.20.1 [устарело] ... 7 лет назад
    • 1.20,0 [устарело] ... 7 лет назад
    • 1.19.0 [устарело] ... 7 лет назад
    • 1.18.2 [устарело] ... 7 лет назад
    • 1.18,1 [устарело] ... 7 лет назад
    • 1.18.0 [устарело] ... 7 лет назад
    • 1.17.1 [устарело] ... 7 лет назад
    • 1.17.0 [устарело] ... 7 лет назад
    • 1.16.2 [устарело] ... 7 лет назад
    • 1.16.1 [устарело] ... 7 лет назад
    • 1.16.0 [устарело] ... 7 лет назад
    • 1.15.1 [устарело] ... 7 лет назад
    • 1.15.0 [устарело] ... 7 лет назад
    • 1.14.0 [устарело] ... 8 лет назад
    • 1.13.0 [устарело] ... 8 лет назад
    • 1.12.1 [устарело] ... 8 лет назад
    • 1.12.0 [устарело] ... 8 лет назад
    • 1.11.0 [устарело] ... 8 лет назад
    • 1.10.0 [устарело] ... 8 лет назад
    • 1.9.0 [устарело] ... 8 лет назад
    • 1.8.2 [устарело] ... 8 лет назад
    • 1.8.1 [устарело] ... 8 лет назад
    • 1.8.0 [устарело] ... 8 лет назад
    • 1.7.4 [устарело] ... 8 лет назад
    • 1.7.3 [устарело] ... 8 лет назад
    • 1.7.2 [устарело] ... 8 лет назад
    • 1.7.1 [устарело] ... 8 лет назад
    • 1.7.0 [устарело] ... 9 лет назад
    • 1.6.0 [устарело] ... 9 лет назад
    • 1.5.0 [устарело] ... 9 лет назад
    • 1.4.3 [устарело] ... 9 лет назад
    • 1.4.2 [устарело] ... 9 лет назад
    • 1.4.1 [устарело] ... 9 лет назад
    • 1.4.0 [устарело] ... 9 лет назад
    • 1.3.2 [устарело] ... 9 лет назад
    • 1.3.1 [устарело] ... 9 лет назад
    • 1.3.0 [устарело] ... 9 лет назад
    • 1.2.2 [устарело] ... 9 лет назад
    • 1.2.1 [устарело] ... 9 лет назад
    • 1.2.0 [устарело] ... 9 лет назад
    • 1.1.0 [устарело] ... 9 лет назад
    • 1.0.3 [устарело] ... 9 лет назад
    • 1.0.2 [устарело] ... 9 лет назад
    • 1.0,1 [устарело] ... 9 лет назад
    • 1.0.0 [устарело] ... 9 лет назад
    • 0,14,1 [устарело] ... 9 лет назад
    • 0.14.0 [устарело] ... 9 лет назад
    • 0,13,0 [устарело] ... 9 лет назад
    • 0.12.1 [устарело] ... 9 лет назад
    • 0.12.0 [устарело] ... 9 лет назад
    • 0.11.0 [устарело] ... 9 лет назад
    • 0.10.2 [устарело] ... 9 лет назад
    • 0.10.1 [устарело] ... 9 лет назад
    • 0.10.0 [устарело] ... 9 лет назад
    • 0.9.0 [устарело] ... 9 лет назад
    • 0.8.1 [устарело] ... 9 лет назад
    • 0.8.0 [устарело] ... 9 лет назад
    • 0.7.1 [устарело] ... 9 лет назад
    • 0.7.0 [устарело] ... 9 лет назад
    • 0.6.0 [устарело] ... 9 лет назад
    • 0.5.0 [устарело] ... 9 лет назад
    • 0.4.0 [устарело] ... 9 лет назад
    • 0.3.6 [устарело] ... 9 лет назад
    • 0.3.4 [устарело] ... 9 лет назад
    • 0.3.3 [устарело] ... 9 лет назад
    • 0.3.2 [устарело] ... 9 лет назад
    • 0.3.1 [устарело] ... 9 лет назад
    • 0.3.0 [устарело] ... 9 лет назад
    • 0.2.0 [устарело] ... 9 лет назад
    • 0.1.0 [устарело] ... 9 лет назад
    • 0.0,8 [устарело] ... 9 лет назад
    • 0,0.7 [устарело] ... 9 лет назад
    • 0,0.6 [устарело] ... 9 лет назад
    • 0.0,5 [устарело] ... 9 лет назад
    • 0,0.4 [устарело] ... 9 лет назад
    • 0,0.3 [устарело] ... 9 лет назад
    • 0.0,2 [устарело] ... 9 лет назад
    • 0.0.1 [устарело] ... 9 лет назад
    • 0,0.1-альфа6 [устарело] ... 9 лет назад
    • 0,0.1-альфа5 [устарело] ... 9 лет назад
    • 0,0.1-альфа4 [устарело] ... 9 лет назад
    • 0.0,1-альфа3 [устарело] ... 9 лет назад
    • 0,0.1-альфа2 [устарело] ... 10 лет назад
    • 0,0.1-альфа1 [устарело] ... 10 лет назад

    Руководство по рыболовной электронике на 2019 год - на воде

    Ищете лучший эхолот для своей лодки? Нужен радар, который может обнаруживать птиц и лодки? Если вы не модернизировали свою рыболовную и морскую электронику в течение нескольких лет, вы будете потрясены невероятной технологией, которую можно приобрести сегодня за небольшую часть того, что раньше стоило потребителям. Воспользуйтесь преимуществами этих технологических достижений и максимально эффективно используйте ограниченное время на воде, сделав ее более безопасной и производительной с помощью современной морской электроники.Мы собрали для рыбаков несколько новейших эхолотов, картплоттеров и радаров. Прочтите обзоры каждой компании, затем перейдите на сайты производителей, чтобы увидеть их полную линейку продуктов.


    Модульная технология Simrad позволяет создать систему спортивной рыбалки, которая включает в себя многофункциональные дисплеи, эхолоты CHIRP, гидролокатор StructureScan 3D, широкополосный радар и радар HALO, аудио SonicHub, УКВ-радио и автопилот. Системы стеклянных мостов NSO evo3 от Simrad подходят для больших спортивных рыболовных судов, а многофункциональные дисплеи NSS evo3 находятся в центре систем спортивной рыбалки, разработанных для центральных консолей от 20 до 40 футов.Мультисенсорные картплоттеры доступной по цене линейки GO подходят для небольших центральных консолей и лодок.


    $ 2,699 simrad-yachting.com
    Купольный радар Simrad HALO24 сочетает в себе характеристики и надежность радара Simrad с преимуществами передовых технологий, новым профилем и легкостью. Обладая высокой скоростью вращения 60 об / мин на дистанциях до 2 морских миль, он обеспечивает повышенную безопасность и улучшенные характеристики. Чрезвычайно высокая частота обновления отлично подходит для высокоскоростного слежения и отслеживания на близком расстоянии.Технология Simrad VelocityTrack Doppler обеспечивает мгновенную визуальную обратную связь о движении радиолокационных целей по отношению к лодке - цветовое кодирование приближающихся судов для обеспечения высокой видимости и уменьшения акцента на расходящиеся цели. Простой в использовании радар может оптимизировать до 18 различных параметров для каждого предварительно определенного режима (включая гавань, море, погоду и птицу), обеспечивая наилучший обзор.


    6 999–10 999 долларов simrad-yachting.com
    Новинка 2018 года, Simrad NSO evo3 - это лучшее решение с настраиваемым дисплеем для больших лодок для спортивной рыбалки.Он включает в себя мультисенсорный дисплей высокой четкости, на который можно смотреть под любым углом, даже в поляризованных солнцезащитных очках. NSO evo3, оснащенный высокопроизводительным процессором, обеспечивающим сверхбыстрое реагирование, подключается к смартфонам со встроенной беспроводной связью и поддерживает расширенные сетевые возможности. Он доступен со встроенными дисплеями с диагональю 16, 19 и 24 дюйма.


    $ 799 simrad-yachting.com
    Навигационный дисплей картплоттера Simrad GO7 XSR
    - отличный способ добавить GPS-навигацию, сонар и даже радар на центральную консоль.Беспроводное подключение к смартфонам и планшетам позволяет вам контролировать ситуацию из любого места на борту, почти как второй дисплей. Устройства GO теперь доступны с датчиком Active Imaging 3-in-1, который сочетает в себе сканирующий сонар с традиционным эхолотом среднего / высокого уровня CHIRP для простой установки одного датчика. Наслаждайтесь передовой технологией сканирующего сонара, которая обеспечивает невероятно подробное изображение с высоким разрешением без ущерба для дальности.

    Lowrance является лидером в области морской электроники с момента изобретения первого потребительского гидролокатора в 1957 году, известного «Маленький зеленый ящик».«За прошедшие годы Lowrance создала инновационные решения, ориентированные на рыбаков во внутренних и прибрежных водах. Их флагманская серия HDS LIVE предлагает превосходные характеристики для серьезных рыболовов в пресной и морской воде. Серия Elite Ti2 с простыми в использовании сенсорными экранами среднего класса идеально подходит для любителей рыбной ловли как во внутренних водах, так и в прибрежных водах. Серия Hook2 ориентирована на предоставление простых в использовании эхолотов по отличным ценам.


    от 949 до 4499 долларов lowrance.com
    Новая высокопроизводительная линейка эхолотов / картплоттеров Lowrance HDS LIVE обеспечивает мощный сонар в реальном времени, функции построения графиков и возможности подключения, включая: Active Imaging, обеспечивающую лучшую в отрасли четкость без ущерба диапазон; LiveSight, гидролокатор, который обеспечивает детальный обзор рыб, вплоть до каждого поворота и поворота хвоста, когда они плавают в укрытии и вокруг него; Genesis Live charting, который использует цифровую глубину для создания наложения контуров глубины на графиках; и интеграция со смартфоном LiveCast, так что вы можете получать важную информацию о рыбалке и развлечениях со своего смартфона на дисплее, пока ваш телефон надежно убран.HDS LIVE отличается новым потрясающим низкопрофильным дизайном со стеклом от края до края и доступен с дисплеями с диагональю 7, 9, 12 и 16 дюймов.


    649–2069 долларов; lowrance.com
    Мощный, но доступный, Lowrance Elite Ti2 дает рыболовам доступ к функциям, ранее зарезервированным для семейства дисплеев Lowrance премиум-класса HDS. Эхолот 3-в-1 Active Imaging сочетает в себе гидролокатор Lowrance CHIRP с Side и DownScan Imaging, что позволяет рыболовам быстро находить места для размещения рыбы.Беспроводная сеть обеспечивает полное подключение без проблем с прокладкой кабеля - подключайтесь к своему смартфону с помощью вызовов Bluetooth и текстовых уведомлений. Lowrance Elite Ti2 доступен с дисплеями с диагональю 7, 9 и 12 дюймов, а также с различными наборами диаграмм и датчиков.


    99–1499 долларов США; lowrance.com
    Эхолоты серии Lowrance Hook2 и комбинации эхолотов / картплоттеров могут похвастаться простыми в использовании функциями, присущими высококачественным рыболовным снастям, по доступным ценам.Эхолот с автонастройкой, который корректирует настройки для получения максимально четкого обзора, а широкоугольный широкополосный эхолот более чем вдвое увеличивает охват эхолота других моделей. Он доступен с 12-, 9-, 7-, 5- и 4-дюймовыми дисплеями.


    Обладая более чем 40-летней историей инноваций, Humminbird предлагает рыболовам эхолоты, системы GPS, радар и автопилот. Они предлагают решения для всех типов пресноводных и соленых рыболовов с мощными сериями SOLIX с диагональю 15,4, 12,1 и 10,1 дюйма и серией HELIX с дисплеями от 5 до 12.1-дюймовые картплоттеры с новым сонаром Dual Spectrum CHIRP и MEGA Imaging +.


    499–2499 долларов; humminbird.com
    Новые устройства Humminbird HELIX G3 / G3N
    оснащены функцией MEGA Imaging +, которая дает рыболовам возможность видеть на 200 футов в каждую сторону и на 200 футов ниже лодки, с на 20 процентов большей детализацией, чем MEGA Imaging. Эти новые эхолоты также оснащены гидролокатором Dual Spectrum CHIRP, который помогает вам видеть отдельную рыбу, четко определять наживку и структуру, а также достигать больших глубин и дальности.Humminbird Basemap входит в стандартную комплектацию всех новых устройств, которые также оснащены AutoChart Live, что позволяет рыболовам легко создавать рыболовные карты в режиме реального времени. Рыболовы также могут использовать One-Boat Network, если у них есть троллинговый мотор Minn Kota, оснащенный i-Pilot Link. Семейство HELIX G3 / G3N состоит из экранов пяти размеров (7 дюймов, новые 8 дюймов, 9 дюймов, 10 дюймов и 12 дюймов).


    2 199–3 699 долл. США; humminbird.com
    Благодаря внедрению новейших технологий, таких как MEGA Imaging + и сонар Dual Spectrum CHIRP, новые устройства Humminbird SOLIX G2 серии
    (второе поколение) расширяют возможности визуализации и сонара, помогая рыболовам видеть дальше. их лодки, четко идентифицируют наживку, структуру и отдельную рыбу и достигают большей глубины.Эти технологии объединены в простой в использовании интерфейс, которым рыболовы могут управлять с помощью сенсорного экрана или клавиатуры, при этом настраивая экран с помощью до четырех независимых панелей просмотра. Устройства также оснащены технологией AutoChart Live, которая создает и сохраняет структурные карты любого водоема, и они предварительно загружены базовой картой Humminbird, которая включает контурные карты для более чем 10 000 озер США. AutoChart Live можно использовать вместе с i-Pilot Link от Minn Kota, что позволяет рыболовам указывать троллинговому двигателю Minn Kota «следовать» за определенным контуром AutoChart Live с заданной скоростью.Bluetooth встроен в каждое устройство, что позволяет рыболову синхронизировать смартфон. Серия SOLIX предлагает 15,4-, 12,1- и 10,1-дюймовые дисплеи.

    Airmar - семейная производственная компания в Милфорде, штат Нью-Гэмпшир. Более 30 лет назад они представили свой первый продукт - транцевый преобразователь для эхолотов. Сегодня Airmar разрабатывает и производит датчики для широкого спектра применений, включая промышленные датчики для измерения дальности по воздуху, датчики для подводных научных исследований и исследований, датчики погоды и широкий ассортимент датчиков для поиска рыбы.


    1 953 долл. США; airmar.com
    Благодаря высокочастотному диапазону 150–250 кГц и постоянной ширине луча 25 градусов по всей полосе частот, датчик Airmar B275LHW Wide Beam с поддержкой CHIRP обеспечивает широкое покрытие под лодкой. Теперь, помимо обеспечения точного обнаружения рыбы в верхней части водной толщи и широкого охвата в нижней части, новый формат широкого луча Airmar также создает более четкие и большие отраженные изображения на дисплее.


    Известный созданием удобных для пользователя устройств GPS-навигации и беспроводной связи, морские предложения Garmin включают сложные картплоттеры и многофункциональные сенсорные дисплеи, гидролокатор, радар высокой четкости, автопилоты, картографирование с высоким разрешением и приборы.Флагманская серия GPSMAP включает в себя многофункциональные дисплеи от 7 до 24 дюймов, серия EchoMap Plus предлагает простые в использовании и настраиваемые комбинации картплоттер / сонар от 4 до 9 дюймов, а новая серия Striker Plus - Fishfinders включает в себя встроенный GPS и рисование карт Quickdraw Contours.


    499 долларов США; garmin.com
    Panoptix LiveScope LVS12 - это новый преобразователь, который обеспечивает обзор сонара в реальном времени как на 30 градусов вперед, так и на 30 градусов вниз. Преобразователь с одной антенной решеткой - это экономичное решение для рыболовов во внутренних и прибрежных водах без необходимости в черном ящике.Благодаря функциям активного сканирования Panoptix LiveScope рыболовы могут видеть изображения и движения настолько четко и точно, что даже можно различать виды рыб. LVS12 совместим с новыми многофункциональными дисплеями Garmin GPSMAP 8400 / 8600xsv.


    от 199 до 1099 долларов; garmin.com
    Новое поколение серии комбинированных карт Garmin EchoMap включает 4–9-дюймовые сенсорные экраны с клавишами и вспомогательными клавишами с возможностью считывания при солнечном свете, которые теперь включают картографические продукты BlueChart g3 и LakeVü g3 со встроенным контентом Navionics для прибрежного и внутреннего катания на лодках. и рыбалка.Серия Garmin ECHOMAP Plus доступна с датчиками и без них, чтобы удовлетворить практически любого рыболова с любым бюджетом. Для кристально четкого сканирования рыбы и структуры серия ECHOMAP Plus предлагает встроенный традиционный сонар CHIRP и возможности сканирующего сонара CHIRP ClearVü и SideVü, а в комплектные версии теперь входит датчик Garmin GT со специальным нижним элементом для увеличения глубины глубины ClearVü. 500 футов. Модели «sv» ECHOMAP Plus также добавляют сканирование SideVü для клиентов, которые хотят видеть, что находится по обеим сторонам лодки.Все 7- и 9-дюймовые устройства Plus поддерживают всевидящие преобразователи сонара Garmin Panoptix, включая Panoptix LiveScope.


    2499–5999 долл. США; garmin.com
    Расширение Garmin своей флагманской серии GPSMAP 8600 предлагает такие премиальные функции, как встроенный сонар и новая прибрежная картография BlueChart g3, для более компактных и доступных дисплеев. Доступный в 10-, 12- и 16-дюймовых дисплеях с переключаемыми экранами Full HD в плоскости с мультисенсорным управлением, компактный дизайн «все в одном» устраняет необходимость в черных ящиках, мониторах и внешних антеннах Wi-Fi. .Линия также включает поддержку сканирующих сонаров CHIRP, CHIRP ClearVü и CHIRP SideVü, а также полную линейку продуктов всевидящих сонаров Garmin Panoptix, включая новый преобразователь Panoptix LiveScope LVS12.


    Благодаря 80-летнему наследию морских навигационных технологий, продукция Raymarine сегодня известна своей простотой использования, прочной конструкцией и надежностью. Их обширный ассортимент морской электроники для прогулочного катания на лодках включает мощную многофункциональную навигационную систему Axiom, Axiom Pro, которая сочетает в себе элементы управления с сенсорного экрана и клавиатуру; Axiom XL с диагональю экрана до 24 дюймов; новые гидролокаторы / GPS-устройства серии Element; и серия простых, но продвинутых эхолотов Dragonfly размером 4, 5 и 7 дюймов.


    679–2549 долларов; raymarine.com
    Опираясь на успех дисплеев Raymarine Axiom, Raymarine Element включает в себя интегрированную технологию сонара RealVision 3D, улучшающую подводный обзор рыболовов с помощью трехмерных изображений дна и более точное местоположение рыбных целей. Element также представляет новую запатентованную технологию гидролокатора HyperVision 1,2 мегагерца, обеспечивающую сверхвысокую частоту сонара CHIRP и улучшающую сонары DownVision, SideVision и RealVision 3D, позволяя рыболовам видеть структуру, растительность и рыбу с реалистичными деталями.Серия Element состоит из моделей с 7-, 9- и 12-дюймовыми дисплеями.


    2 299–5 999 долл. США; raymarine.com
    Raymarine расширила серию многофункциональных дисплеев Axiom, представив Axiom Pro, доступный с 9-, 12- и 16-дюймовыми экранами. Новая линейка оснащена функцией HybridTouch, которая сочетает в себе элементы управления с сенсорного экрана и клавиатуру для удобного использования в тяжелых морских условиях. Усовершенствованная технология отображения максимизирует углы обзора и уменьшает затемнение при просмотре через поляризованные очки, а четырехъядерный процессор обеспечивает сверхбыстрый отклик.Axiom Pro, доступный с RealVision 3D и сонаром CHIRP мощностью 1 кВт, легко превращается в расширенную навигационную сеть, которая включает в себя несколько дисплеев Axiom, радар CHIRP, автопилот Evolution, технологию теплового ночного видения FLIR и многое другое.


    Furuno предлагает полный набор морской электроники для рыболовных судов всех размеров. Многофункциональные дисплеи NavNet являются основой систем, которые включают опции многолучевого сонара, радара, GPS и автопилота.


    Рекомендуемая розничная цена 3695 долларов США
    Право на получение скидки до 31 мая

    Благодаря гладкой полностью стеклянной передней панели, усовершенствованному графическому интерфейсу пользователя, встроенному эхолоту RezBoost Fish Finder и внутренней GPS-антенне, 12-дюймовым NavNet TZTL12F так же легко пользоваться, как телефоном в кармане.NavNet TZtouch 2 позволяет создавать навигационный пакет, который не только функциональный, но и предлагает роскошный внешний вид. Добавьте свой выбор из множества радаров UHD, управляйте своим автопилотом NavPilot и отправляйте важные данные на соответствующие дисплеи Furuno FI70 Instrument. Также включают в себя AIS, Weather Fax, Sirius / XM Satellite Weather, Fusion Marine Stereo и IP-камеры, а также устройства с шиной CAN NMEA2000 и Furuno. Вы даже можете удаленно просматривать свой мост и управлять им с помощью бесплатных приложений для смартфона и планшета.

    Рекомендуемая производителем розничная цена 5400 долларов США
    Право на получение скидки до 31 мая
    Радар Furuno NXT - следующий шаг в эволюции радара: твердотельный радар со сжатием импульсов, Target Analyzer ™ и Fast Target Tracking ™, использующий технологию Доплера. В сочетании с эксклюзивной технологией FURUNO RezBoost ™ для повышения резкости луча NXT объединяет характеристики более крупного радара в более компактном корпусе. NXT демонстрирует функцию Furuno Target Analyzer ™, в которой цели, приближающиеся к вашему судну, автоматически меняют цвет.Зеленые цели - это цели, которые остаются неподвижными или удаляются от вас, в то время как красные цели движутся к вашему судну. Target Analyzer ™ работает независимо от скорости судна, как ваших собственных, так и целевых судов, с небольшими ограничениями. Эхо динамически меняет цвет по мере приближения цели или удаления от вашего судна. Target Analyzer ™ может повысить безопасность, а также улучшить ситуационную осведомленность.

    Нагрев Нептуна. Система защиты от протечек

    Трубопроводы Neptun IWS изготавливаются из высоколегированной нержавеющей стали AISI304 двух типов: отожженные и неотожженные.Отжиг осуществляется в высокотехнологичной современной индукционной печи с высокой скоростью подачи. Для соединения трубопроводов Neptun IWS мы предлагаем широкий ассортимент высококачественных латунных фитингов с уникальной конструкцией быстрой сборки, обеспечивающей удобство и высокую скорость монтажа.

    Описание

    Гибкая гофрированная труба из нержавеющей стали SS304, отожженная и неотожженная.

    Диаметр гофрированной трубы Нептун от 15 до 32.

    Приложение

    Отопление

    Прокладка трубопроводов и систем отопления.Труба устойчива к перепадам температур, не подвергается коррозии, не боится гидроудара и имеет повышенную теплоотдачу. Удобен для установки в ограниченном пространстве.

    Полы с водяным подогревом

    Благодаря высокой теплопроводности труба идеальна для использования в теплых полах. Благодаря высокой гибкости материала можно с минимальными усилиями собирать сложные дорожки. Трубы не боятся размораживания и не требуют дополнительной промывки, имеют низкий коэффициент линейного расширения.

    Вентиляция и кондиционирование

    Обвязка фанкойлов и приточных устройств. Отожженные гофрированные трубы обеспечивают быстрый монтаж и надежное соединение.

    Преимущества

    Трубопровод Neptun IWS легко изгибается без специального оборудования, не нарушая его проточного сечения, не создавая микротрещин и механических нагрузок на металл.

    • Универсальное изделие для устройства инженерных коммуникаций.
    • Легко режется и сгибается для легкой установки
    • При изгибе не нарушается проходное сечение, не образуются микротрещины и не возникает механических напряжений металла.
    • Отожженная труба отличается повышенной пластичностью и гибкостью, а также большим запасом прочности при многократном изгибе.
    • Устойчив к агрессивным средам.
    • Выдерживает линейное расширение и сжатие при изменении температуры.
    • Высокая надежность. Труба герметичная, устойчивая к высоким и низким температурам, выдерживает воздействие огня, искр, грызунов, грибка, плесени. Он обладает высокой устойчивостью к оседанию земли и землетрясениям.
    • Экологичность по сравнению с другими материалами, которые используются при изготовлении каналов для кабелей и электропроводки.




    ООО «Лунда» является официальным дистрибьютором продукции «Нептун».

    Нептун - торговая марка отечественной компании «Специальные системы и технологии», которая является одним из крупнейших мировых производителей систем электрообогрева, электротехнической продукции и решений для инженерной инфраструктуры. Продукция «ССТ» представлена ​​по всей России и экспортируется более чем в 40 стран мира, в том числе в Германию, Францию, Китай, Бразилию.

    Некоторые из инновационных продуктов компании SST производятся с 2000 года. Сегодня «Нептун» - самый узнаваемый и популярный бренд систем контроля протечек воды в России. Победитель номинации «Лучшая пятерка» конкурса «Лауреат года», ежегодно проводимого под эгидой Губернатора Московской области. Везде системы Нептун надежно защищают жилые дома, административные, офисные и производственные здания от последствий отказов систем водоснабжения и отопления.

    В 2014 году Группа компаний ССТ открыла единственное в России производство гибких гофрированных трубопроводов Neptun IWS в Подмосковье. Трубы производятся на современном европейском оборудовании из высоколегированной нержавеющей стали.

    Исполнительные устройства - с электроприводом:
    Краны шаровые электрические Bugatti Pro
    Краны шаровые электрические Neptun AquaControl серии

    Neptun IWS гофрированные трубы из нержавеющей стали
    неотожженные гофрированные трубы
    отожженные гофрированные трубы
    отожженные гофрированные трубы с оболочкой
    отожженные гофрированные трубы для развальцовки

    аксессуары для монтажа гофрированных труб из нержавеющей стали Neptun IWS
    Compression
    гофрированные трубы Neptun IWS
    Compression
    Фитинги латунные для систем газоснабжения
    Прочие комплектующие для монтажа гофрированных труб Neptun IWS

    LUNDA получила статус официального дилера продукции Neptun в 2011 году. У нас есть широкий ассортимент продукции, предназначенной для использования в области водоподготовки и водоподготовки, создавая идеальные условия для комфортной и безопасной жизни. Высокое качество труб, фасонных частей и систем управления подтверждено гарантией производителя ... Благодаря наличию большого фирменного запаса на нашем складе, самые разнообразные запросы клиентов будут удовлетворены. ООО «Лунда» - проверенный, сертифицированный партнер компании «ССТ», производящей товары торговой марки «Нептун».

    Система защиты от протечек воды Neptune предназначена для автоматического отключения подачи воды в случае аварии в системах водоснабжения и отопления. Установка защиты от протечек системы «Нептун» - дело непростое. Для его выполнения потребуются серьезные знания как в слесарном деле, так и в электрике. В процессе монтажа необходимо установить электронный блок управления системой, беспроводной датчик протечки и дополнительные устройства, например, моторизованные краны.
    Свяжитесь со специалистами компании «СтройУчетСервис», и мы установим для Вас данную систему защиты быстро, качественно и недорого.

    Как работает система контроля утечки воды Neptun?

    В случае утечки вода попадает в один из датчиков (1), который посылает сигнал на модуль управления (2). Модуль управления подает напряжение на краны с электроприводом, и они отключают подачу воды на 60 секунд.

    Схема установки системы водоотвода



    Что входит в стоимость установки системы «Нептун»?

    Бесплатное посещение мастера;
    Разметка мест установки основного блока, датчиков и электромагнитных клапанов;
    Прокладка монтажных проводов согласно схеме подключения;
    Вставка электромагнитного клапана;
    Установка датчиков;
    Установка блока управления;
    Подключение и настройка системы;
    Выписка из гарантийного талона.

    Система контроля протечек Neptun: защита водопроводов

    Среди множества устройств со схожими функциями существенно выделяется система контроля воды Neptun. При доступной цене устройства этого производителя демонстрируют отличную функциональность и надежность. Так что если вы хотите защитить свой дом от прорыва водопровода, то вам следует приобрести базовую систему контроля утечки воды Neptun Bugatti или более простой аналог.

    Как осуществляется контроль утечек?

    Утечка воды из водопровода - довольно неприятное происшествие.Чаще всего это происходит либо при разгерметизации труб, либо при выходе из строя запорной арматуры (кран, смеситель), либо при обрыве шлангов под раковиной или кухонной мойкой.

    В любом случае последствия будут ужасными. Пострадает напольное покрытие, может пострадать проводка, а если выльется много воды, то ее достанут соседи снизу, так что вы будете не только ремонтировать свою квартиру.

    Установка специального устройства - системы контроля протечек воды «Нептун» поможет избежать такого развития событий.Функционирует просто:

    • В монтажный комплект входят два крана с электроприводом. При установке краны врезаются в систему максимально близко ко входу в квартиру: так при срабатывании системы подача воды будет отключена с гарантией!
    • Краны подключаются к основному модулю, который контролирует их работу.
    • Датчики утечки подключаются к остальным разъемам основного модуля (их количество и чувствительность определяются моделью системы).Датчики размещаются на полу, где наиболее высока вероятность прорыва водопровода.
    • Как только вода попадает на датчик, он посылает сигнал на блок управления. Модуль включает электропривод, а шаровые краны перекрывают подачу воды в трубы.

    Система контроля протечек воды Neptun работает очень быстро, буквально за несколько секунд. Так что в случае поломки крана или выхода воды из строя потери воды будут очень незначительными, а повреждение отделки минимальным.

    Система контроля протечек воды в нашем интернет-магазине

    Если вы хотите гарантированно обезопасить себя от протечек, вы можете купить систему Neptun у нас. В пользу такого решения есть несколько аргументов:

    • Предлагаем несколько модификаций систем защиты от протечек - Neptun Aquacontrol, Neptun Bugatti base и др.
    • Вы можете купить комплекты, подходящие для 1/2 и 3/4 дюйма.
    • Цены на системы контроля протечек в нашем магазине вполне доступные, поэтому вы получите возможность сэкономить!

    И имейте в виду: инвестиции в систему контроля утечек Neptun окупятся снижением затрат на ремонт!

    УВАЖАЕМЫЕ КЛИЕНТЫ! Цены, указанные в интернет-магазине, не являются окончательными, при сложных заказах возможны значительные СКИДКИ!

    Одна из самых страшных бедствий, которые могут случиться в вашем доме, - это протечка воды.Если задуматься, наводнение в вашем доме - настоящая катастрофа. При серьезной утечке в помещении страдает практически все: напольные покрытия, мебель, потолки, окна, стены, межкомнатные двери, бытовая техника и электроника. Также необходимо подумать о возможной угрозе затопления соседей снизу, в этом случае размер ущерба может значительно увеличиться.

    Есть 2 способа защиты от протечек:

    • простые - это методы профилактики
    • special - современная система защиты от протечек воды.

    Как показала практика, при соблюдении всех возможных профилактических мероприятий, установке качественного и надежного сантехнического оборудования никто не застрахован от форс-мажорных обстоятельств, бывают ситуации, когда даже качественный шланг, соединение труб, всевозможные фитинги, переходники , гибкие трубы и т. д. в квартире они могут довести до возникновения протечки, либо просто не закрыли смеситель в ванной.

    Для защиты вашего дома от таких форс-мажорных обстоятельств , в подавляющем большинстве случаев справится современная система водоотвода на основе шаровых кранов с электроприводом, блока управления и датчиков контроля протечек воды.Это решение - идеальный вариант, т.к. основная цель такой системы - остановить аварию на самой ранней стадии, что позволяет обезопасить себя от несчастных случаев.

    Сегодня существует огромный выбор систем из утечек , в основном российских разработок с использованием западных технологий, также на рынке появились самые известные и популярные марки GIDROLOCK (Hydrolock), NEPTUN (Нептун) и Аквасторож. беспроводные системы нового поколения от компании Triple +, n производитель - Израиль .

    Как работают данные системы против протечек довольно простые, в местах возможных протечек на полу устанавливаются специальные датчики (проводные или радио), которые подключаются к блоку управления (контроллеру), в случае протечек вода попадает в контакты датчика, он передает сигнал тревоги на блок управления, который в свою очередь подает сигнал на электроприводы, установленные на шаровых кранах, перекрывается подача воды, включается звуковая сигнализация.

    Вода отключается через несколько секунд, при наличии холодной и горячей воды краны в обоих контурах закрываются.После устранения течи, чтобы исключить ложное срабатывание, необходимо насухо протереть датчики и только после этого включить сигнал на открытие клапанов на контроллере и запуск системы в режиме ожидания.

    В нашем интернет-магазине представлен широкий спектр систем против протечек:

    • Производитель компания Гидроресурс.

    В ассортименте огромный выбор необходимого оборудования, предназначенного для предотвращения протечек, как применительно к загородным домам, так и на базе электроприводов PROFESSIONAL с шаровыми кранами BUGATTI (Италия).

    Заслуживает внимания новинка от компании Гидроресурс это инновационная защита от протечек Sonar Winner + , энергонезависимая система от протечек воды, не требующая подключения к сети 220 Вольт,

    Для удобства подбора нестандартных комплектов системы контроля протечек воды, например, необходимо добавить количество датчиков протечек, либо необходимо увеличить количество шаровых кранов с электроприводами, оснастить систему с радиодатчиками, сделали

    • Производитель ООО «Суперсистема»

    Компания-производитель имеет собственное конструкторское бюро, которое занимается разработкой и производством инженерного сантехнического оборудования.

    Ассортимент продукции Aquastoro включает как готовые наборные комплекты, так и аксессуары для водостоков Aquastoro. Самый востребованный продукт сегодня - это комплект, это система 4-го поколения, работает на базе нового контроллера серии «Эксперт»

    .

    Контроллер «Эксперт» имеет три кнопки управления и до 12 светодиодов ... Кнопки «Открыть» и «Закрыть» позволяют открывать и закрывать краны вручную. Длительное нажатие на любую из этих кнопок полностью выключает систему на 48 часов (по истечении этого времени система автоматически вернется в рабочий режим).

    Кнопка «Отключить датчики на 60 минут» решит проблему просыхания датчиков. После устранения течи датчики необходимо просушить, но наличие кнопки «Открыть» позволяет сразу открывать краны, не дожидаясь просыхания датчиков.

    Светодиод «Наполнение» начинает мигать, когда вода попадает на один из датчиков утечки, в то время как в контроллере «Эксперт» есть 5 светодиодов, которые показывают, какой датчик сработал, в случае утечки загорается один из 5 светодиодов, указывая какой датчик залит.
