Содержание

разновидности делителей и сплиттеров, технические параметры, критерии выбора краба и кабеля

Многие владельцы квартир, где есть два и более телевизора, интересуются, как их подключить к одной общей антенне или к одному кабелю системы кабельного телевидения. Конечно, хочется при этом не потерять качество телевизионного изображения. Для решения этого вопроса существует большое количество антенных разветвителей или телевизионных сплиттеров.

Разновидности устройств

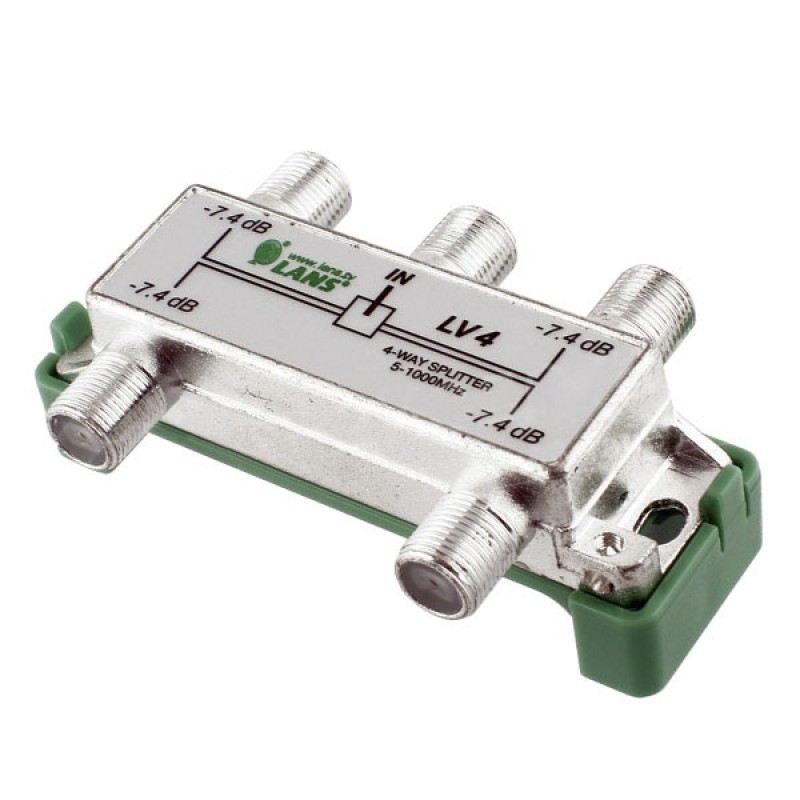

Антенные делители телевизионного сигнала бывают разных видов, но все они выполняют одну задачу. Входной разъём, обозначенный латинскими буквами IN, предназначен для подключения телевизионного кабеля, по которому передаётся сигнал либо от внешней антенны, установленной на крыше высотного дома, либо от кабеля системы кабельного телевидения, проложенной в доме. Другие разъёмы этого устройства обозначаются латинскими буквами OUT. К ним необходимо подключить антенные кабели всех телевизоров квартиры.

Какой же сплиттер телевизионный лучше? При приобретении ТВ-сплиттера необходимо учитывать общее количество телевизионных приёмников, с которыми будет работать это устройство. Если в будущем количество потребителей может увеличиться, это надо учесть, чтобы выбрать ТВ разветвитель, который ещё называют крабом, с количеством выходов с запасом. Разветвитель антенный на два телевизора в настоящее время пользуется наибольшим спросом у покупателей.

При необходимости организации телевизионной сети в многоквартирном доме применяются ответвители (ТАП). Они отличаются от ТВ-сплиттеров наличием проходного разъёма.

Кабель, подключаемый к этому разъёму, может связывать его с входом следующего ответвителя. Так телевизионный сигнал от одного источника может быть распределён между большим количеством потребителей.

Характеристики сплиттеров

При покупке антенного разветвителя особое внимание надо обратить на его характеристики, от которых зависит качество изображения и звука телевизионных приёмников, подключенных к нему.

Помехи или нечеткое изображение нивелируют все удовольствие от просмотра телепрограмм. Следует учитывать несколько важных факторов.

Пропускная способность

Этот параметр определяет диапазон частот, в котором может работать устройство. Каждому номеру телевизионного канала соответствует определённый участок частот телевизионного сигнала, в пределах которого осуществляется вещание.

Величина частоты постепенно увеличивается по мере увеличения номера телевизионного канала. ГОСТ предусматривает наличие 60 каналов. Зарезервировано ещё 9 каналов, расположенных на самых высокочастотных участках диапазона. В интернете можно найти таблицу соответствия частот номерам каналов, принимаемых телевизором.

Для приёма эфирного ТВ полоса пропускания антенного разветвителя должна быть не менее 1000 МГц. Если же делитель предназначен для сигналов спутникового телевидения, то верхняя граница полосы пропускания должна быть не менее 2500 МГц.

Уровень затухания

Параметр определяет величину, на которую уменьшается сигнал при прохождении его через делитель. Величину затухания можно узнать, изучив этикетку на корпусе сплиттера телевизионного. Уровень затухания измеряется в децибелах (дБ). Считается, что для антенного разветвителя на два телевизора затухание 3—3,5 дБ является допустимой величиной. На величину этого параметра влияет правильный расчёт величин элементов его внутренней схемы и использование устройств, повышающих защищённость устройства от внешних электромагнитных излучений. Большое влияние оказывает качество монтажа.

Посоветуйтесь с консультантом при покупке готового изделия. Он предложит антенный разветвитель от известного надёжного производителя, которые зарекомендовали себя безотказной работой и положительными отзывами покупателей. При сравнении различных моделей выбирайте ту, у которой уровень затухания наименьший.

Наличие высокочастотного усилителя

Делитель антенный делит входной сигнал на величину, зависящую от количества потребителей, которые подключены к его выходным разъёмам. Если делитель имеет не задействованные в текущий момент выходы, то к ним надо подключить нагрузку, величина сопротивления которой равна величине волнового сопротивления антенного коаксиального кабеля. Для бытовых телевизоров эта величина составляет 75 Ом. Таким образом, величина уровня затухания антенного делителя будет такой, какая указана в паспорте на него. Если этого не сделать, то она возрастёт, что, в свою очередь, может привести к снижению качества изображения.

Если количество выходов у делителя велико, а уровня входного сигнала недостаточно для удовлетворительного приема, необходимо купить делитель антенный со встроенным высокочастотным усилителем телевизионного сигнала. Элементы усилителя (транзисторы) для работы требуют подключения внешнего питания. Обычно это розетка квартирной сети переменного тока.

Этот встроенный усилитель компенсирует потери, связанные с перераспределением мощности входного ТВ-сигнала между потребителями. Кроме того, усилитель компенсирует затухание сигнала в телевизионных кабелях, которые будут проложены для подключения новых телевизоров.

Выбор телевизионного кабеля

К выбору телевизионного кабеля следует относиться очень внимательно. Провод в значительной степени определяет качество телевизионного изображения на удалённых от основного антенного входа телевизоров. Все типы ТВ-кабеля имеют стандартную величину волнового сопротивления. Она составляет 75 Ом.

Однако разные типы кабеля обладают различным затуханием. Его величина не обозначается непосредственно на кабеле. Значение затухания можно узнать на специальных сайтах в интернете. Затухание кабеля, вернее, его удельное затухание, выражается числом, имеющим размерность дБ / м. Наиболее подходящим будет тот, у которого эта величина наименьшая по сравнению с остальными.

Наибольшим затуханием обладают наиболее протяжённые участки трасс кабеля, проложенного в квартире. Если к покупке не подготовиться заранее, то при возможности выбора надо покупать тот кабель, который имеет наибольший диаметр внешней оболочки. Он обладает меньшим по сравнению с другими затуханием.

Общие рекомендации

Крепление разветвителя ТВ сигнала, разветвителя для антенны или разветвителя для кабельного телевидения в квартире должно быть надёжным. Прибор не должен держаться только на подходящих к нему кабелях. Он должен иметь специальные крепёжные отверстия, с помощью которых его можно закрепить на стене квартиры.

Разъёмы, используемые для подключения телевизионного кабеля, могут быть винтовыми или штекерными. Выбор зависит от наличия у покупателя навыков пайки.

Как выбрать разветвитель(сплиттер) для кабельного телевидения? | Электрик

Приветствую, читатель!

Данная публикация будет особенно интересна тем, у кого дома одна антенна и два телевизора. Ну а поговорим мы на тему сплиттеров, для чего он предназначен и чем они отличаются.

Для чего же нужен сплиттер?

Почему нельзя разделить антенный кабель обычной скруткой или через простую винтовую клемму? Дело в том, что антенный кабель имеет своё волновое сопротивление и при неправильном подключении, большая часть будет отражаться и идти обратно по кабелю.

В итоге вы получите картинку низкого качества или полное отсутствие сигнала.

Частота:

Различаем разветвители, прежде всего, по частоте. Разветвитель с частотой от 5 до 1000 МГц, предназначены для эфирного сигнала. Разветвители которые работают с частотой от 5 до 2.500 МГц, предназначены для кабельного и спутникового ТВ.

Питание:

Как различаются сплиттеры по питанию? Стандартный разветвитель, просто разбивает сигнал без усиления антенны. Разветвитель с проходным питанием проводят напряжение для питания антенны. Отличить его можно по надписи «Power Pass».

Если подключить блок питания и проверить напряжение с помощью мультиметра, то будет видно, что питание проходит.

Отдельная группа — ответвители. Они служат для организации магистральной сети. Например, для отвода сигналов квартир в многоэтажном доме. У таких устройств один проходной разъем. С него сигнал подаётся на разъем следующего ответвителя, при этом на проходном разъеме затухание 0 децибел.

Отличаются ответвители по уровню затухания разъема. Это может быть 12, 10, 8, 6 децибел. Затухание на выходе обычного сплиттера 3,5 децибела.

Последний критерий, это качество:

Перед нами несколько разветвителей с одинаковыми характеристиками, а именно с частотой. Они все разные, так как различаются качеством сборки, качеством материала и покрытия. Покрытие золотом, всегда лучше. И конечно же, они отличаются ценой.

Выбирайте сплиттеры правильно, по назначению. Информацию предоставил канал Электрика-юг. Надеюсь публикация была полезной для вас. Будьте здоровы!

Вопросы и ответы

— Как выбрать телевизионную розетку?

Как правило телевизионные розетки позволяют красиво оформить подключение телевизора, и часто используются при проведении и планировании ремонтов в квартире.
Тем не менее, очень часто выходит хорошо на стене, но плохо на экране телевизора. Что же представляет из себя телевизионная розетка. Это как правило красивая коробочка, а внутри телевизионный ответвитель, как правило рассчитанный на большие уровни сигнала, т.е. с большим затуханием на отвод.

Рекомендация как правильно выбрать розетку, дать сложно, поэтому по возможности старайтесь не использовать телевизионные розетки, или выбирайте по дизайну, с пониманием что в дальнейшем потребуется ее доработать.
Если у Вас стоит телевизионная розетка, то вопрос с качеством вещания решается либо установкой квартирного усилителя (не всегда реализуемо), либо доработкой розетки (из телевизионной розетки выкусываются все потроха, а внутрь ставиться обыкновенный телевизионный разветвитель).

— Как разделить телевизионный сигнал на несколько телевизоров?

В телевидении, для разветвления телевизионного сигнала используются ответвители и делители (сплиттеры)
Главное отличие делителей от ответвителей заключается в том, что делитель делит на все выходы поровну, а у ответвителя большая часть сигнала идет на проход (out), и меньшая часть сигнала (с фиксированным затуханием) на отвод (tap).

Делитель используется когда необходимо разделить сигнал на несколько телевизоров (как правило 2-4) и до каждого телевизора одинаковое затухание (т.е. одинаковая длина кабеля)
Пример: Кабель зашел в квартиру и сразу стоит делитель на 2. Дальше примерно одинаковые куски кабеля до обоих телевизоров.
Ответвитель используется, когда длины кабеля разные, и разность затухания в кабелях, компенсируется разным уровнем сигнала отдаваемым с ответвителя в кабель.
Пример: Кабель доходит до первого телевизора, возле него стоит ответвитель. Второй телевизор стоит в другой комнате и до него 15 метров кабеля. Итого до первого телевизора 2 м. кабеля а до второго 15 метров.
Чтобы сигнал поделился поровну, ставим ответвитель ТАН106. К выходу (out) подключен длинный кабель, а к отводу (tap) короткий.

Пример маркировки

Делитель на 2 — SAH-204 или ST-204
Делитель на 3 — SAH-306 или ST-306
Делитель на 4 — SAH-408 или ST-408
где первая цифра количество выходов, а вторая и третья — затухание на отвод в дБ.

Ответвитель на 1 — ТАН-106
Ответвитель на 1 — ТАН-108
Ответвитель на 1 — ТАН-112
Ответвитель на 2 — ТАН-208
где первая цифра количество отводов, а вторая и третья — затухание на отвод в дБ.
Чем больше затухание на отвод, тем меньше затухание на проход и наоборот.

Символ «+» в маркировке обозначает, что разветвитель пропускает постоянный ток для питания внешней антенны.

— Кабель замурованный в стене. Что делать?

По возможности, необходимо избегать заделывать кабель в стену. При замуровывании кабеля, очень часто кабель деформируется и приходит в негодность. Как правило это происходит из за того, что при высыхании слоя которым затирают штрабу (шпаклевка, цемент и т.п.), как правило изменяет свои геометрические размеры (сжимается) и деформирует кабель. Плюс ко всему, кабель невозможно будет обслуживать или заменить.
В итоге выходит так, что кабель в стене есть, а пользоваться им все равно нельзя.
Для того чтобы правильно проложить кабель в стене, необходимо проложить пластиковую (или металлическую) гофру, а в ней протянуть кабель. Таким образом кабель не деформируется, и при необходимости его можно заменить.

— Как правильно разделать кабель RG6?

Монтаж F-разъема на кабель

— Какой вы рекомендуете телевизионный кабель?

В телевидении используются коаксиальные кабеля. Как правило это кабель RG6 или SAT 703. Так же подойдут любые другие коаксиальные кабеля с волновым сопротивление 75 Ом. Для удобства, большинство современных кабелей, маркируются метками с метражом, что позволяет точно отмерить нужную длину кабеля.

— Нужен ли квартирный телевизионный усилитель?

В большинстве случаев нет. Квартирный усилитель может понадобиться при:
 — подключении нескольких телевизоров (больше 2)
 — большой протяженности кабеля (больше 25 метров от коробки)
 — при плохом абонентском кабеле, и сильном не желании его менять (например замурован в стене).
 При плохом кабеле результат от использования усилителя будет нестабильный и качество трансляции может меняться.
 Кроме того необходимо помнить, что при установки квартирного телевизионного усилителя, потребуется электропитание, т.е. нужна розетка.

— Можно ли подключить несколько телевизоров?

Да, несмотря на то, что изначально, подразумевается подключение одного телевизора. Как правило мощности хватает чтобы подключить 2-3 телевизора.
Для подключения большего количества телевизоров, плохом абонентском кабеле, большой протяженности кабеля, или неудовлетворительном результате при делении мощности сигнала, рекомендуется установить квартирный телевизионный усилитель.
В любом случае, сигнал необходимо разделить поровну на все телевизоры (см. Телевизионные разветвители)

— Какие параметры настроек телевизоров?

Система звука D/K или 6,5 МГц.
Система цветности на большинстве телеканалов PAL, на некоторых SECAM
Частотный план

— Почему формат изображения на Первом канале не соответствует стандарту 16:9? Изображение идет в непонятном формате, края картинки урезаны.

С 1 июня 2011 года, Первый канал принял решение об изменении формата вещания. Для спутникового вещания — это формат 16:9. Эфирное вещание осуществляется в формате 14:9 — для обычной антенны и кабельных сетей. Так как в цифромвом формате идет эфирная версия, то и в ЦТВ формат вещания Первого канала, так же 14:9.

— Почему нет «Моего любимого телеканала» в аналоговом телевизионном пакете?

Количество телеканалов в аналоге ограничено (около 60 телеканалов в хорошем качестве). Пакет каналов в аналоговом вещании разработан с учетом охвата широкой аудитории, и любые изменения в нем, влекут волну недовольства зрителей. Поэтому изменения в аналоговом пакете планируются после тщательного изучения мнения зрителей.

— Не могу настроить несколько телеканалов?

Скорее всего у Вас не стандартизированный телевизор с ограниченной полосой частот. Так как телевизор не может принять все частоты, то часть телеканалов он не сможет настроить. Обычно это модели до 2000г. выпуска.

— Что делать, в случае проблем с КТВ?

1. Проверить новости на сайте www.orbitaplus.com
2. Проверить вставлен ли антенный штекер.
3. Проверить настройки телевизионного приемника.
4. Визуально просмотреть кабель по квартире, на наличие повреждений и деформаций (кабель должен быть круглый по сечению). Особое внимание уделить участкам где соединители, дверные проемы и резкие загибы кабеля, делители на несколько телевизоров.
5. Если это не помогло, вызываем специалиста «Орбита плюс». Тел. в Гагарине +7(48135)6-03-54.

— В чем дело, один телевизор показывает хорошо, а другой/другие плохо?

Это значит, что сигнал в квартиру поступает хороший, неисправность находится на участке между телевизором, который показывает хорошо и телевизором, который показывает плохо. Вы можете проверить данный участок сами, или пригласить специалиста компании по тел. +7(48135)6-03-54. Внимание! Скорее всего выезд будет платный, так как неисправность находится в квартире.

— Почему разный уровень громкости на каналах?

Качество и величина звукового сигнала, для эфирных телеканалов транслируемых с Телецентра, определяется местным представителем телеканала (эфирным вещателем). Оператор связи (Орбита плюс), только ретранслирует сигнал до конечного потребителя и не изменяет уровень громкости. Для телеканалов транслируемых от спутниковых вещателей, уровень громкости может быть скорректирован на оборудовании «Орбита плюс». Уровень громкости во время рекламных роликов, определяется вещателем при формировании телеканала, и не зависит от способа трансляции.

— Можно ли временно приостановить подписку?

Можно. Для этого нужно подойти в абонентский отдел с документом, удостоверяющим личность.

Как подключить 2 тв к одной антенне. Антенный разветвитель телевизионного кабеля(краб): какой лучше

Современные телевизионные тюнеры имеют неограниченные возможности: для них нет проблемы передавать сигнал от одного источника сразу на несколько приемников без потерь качества. Поэтому такой проблемы, как подключить два телевизора к одной спутниковой антенне, для ресивера не существует, надо только правильно подобрать TV-тюнер, чтобы успешно выполнить поставленную задачу.

Чтобы успешно осуществить задуманное и подключить два телевизора к одному ресиверу домашнему мастеру понадобятся:

  • простой набор инструментов для зачистки кабеля;
  • параболическая антенна или просто тарелка;
  • ТВ-тюнер;
  • разветвитель или сплиттер на два выхода;
  • два телевизора;
  • набор необходимых кабелей.

Когда приобретены все составляющие, то можно приступать к монтажу всей системы, но перед этим несколько слов об устройствах.

Разветвитель сигнала

Основная задача этого устройства в нашем случае — разделять получаемый сигнал на равные части и перенаправлять на два телевизора, поэтому при покупке сплиттера необходимо тщательно изучить его характеристики. Единственный недостаток этого устройства — при разделении сигнала на 2 телевизора происходит потеря качества .

На корпусе разветвителя производитель указывает значение затухания сигнала, чем оно ниже, тем качественнее сплиттер.

ТВ-тюнер

Сегодня ресиверы могут передавать сигнал сразу с нескольких устройств и направлять их по назначению. При выборе тюнера в магазине обращайте внимание на максимальное разрешение , поддерживаемое изделием, чтобы подключить его к .

Стоит уточнить и возможность передачи цифровых каналов , не экономьте — спутниковый ресивер лучше взять последней модели, имеющей современные доработки, чем потом покупать дополнительные устройства для . Лучший вариант, когда устройство имеет порты для подключения S-Video, VGA, DVI и HDMI. У продавца обязательно узнайте, как подключить два телевизора к этой модели, какие каналы при этом лучше задействовать.

В прилагаемой инструкции по эксплуатации обязательно должен быть схематический рисунок такого подключения к одной тарелке с поэтапным описанием всех действий.

Цифровой ТВ тюнер DTV-09

Настройка компонентов системы

Прежде чем подключать тюнер, его необходимо настроить:

  • подключаем ресивер к домашней электрической сети;
  • соединяем изделие с компьютером через порт USB;
  • и подсоединяем ее к специальному разъему на тюнере;
  • устанавливаем программное обеспечение , которое прилагается к изделию;
  • запускаем программу и настраиваем рабочие параметры.

Только после тщательной настройки, подключенный тюнер начинаем соединять с телевизорами. Для этого лучше использовать цифровые входы, чтобы сохранить так нужное качество изображения.

Допустим, что один телевизор установлен в гостиной, а другой подключаемый объект, например, у сына в комнате: тогда ближний телевизор соединяем с ресивером кабелем HDMI. Включаем телик в зале и начинаем его настройку:

  • заходим в меню;
  • выбираем источник сигнала;
  • указываем тот разъем, к которому выполнили подключение от тюнера;
  • производим настройку согласно инструкции изделия, как правило, выбирают автоматическое сканирование , которое современные модели выполняют самостоятельно;
  • после появления списка каналов отсеиваем некачественные и дубликаты, оставляя только нужные для дальнейшего просмотра.

Теперь пришло время рассказать, как подключить второй телевизор к ресиверу. Замеряем кратчайшее расстояние, хороший вариант — просверлить смежную стену, но такое не всегда возможно. Проводить кабель надо вдоль плинтуса, чтобы не задевать его при перемещении по квартире.

В продаже есть специальные плинтусы с выработкой под кабель, сверху они закрываются крышкой, что весьма удобно — провода скрыты и не нарушают интерьер.

Настройка второго телевизора проводится аналогично с обязательным указанием подключенных кабелей , в том случае, когда их используют более одного.

Алгоритм подключения

Существует несколько различных способов, как подключить в квартире или частом доме два телевизора к одному тюнеру, используя при этом специальный кабель, которые необходимо .

Вариант №1

Для этого используем ВЧ или частотный телевизионный кабель , который подключается в RF OUT выход на задней панели ресивера, а второй его конец — к антенному входу на телевизоре. После этого остается только выполнить настройки ТВ согласно инструкции по эксплуатации этой модели.

Вариант №2

Подключаем два ТВ через один ресивер с применением ВЧ модулятора . Многие современные тюнеры не имеют встроенного аналогичного модулятора и RF OUT выхода, поэтому в этом случае нам понадобится:

  • выносное частотное устройство;
  • низкочастотный RCA-кабель с разъемами типа тюльпан;
  • коаксиальный кабель с сопротивление 75 Ом;
  • F-разъемы и такие же штекеры.

Для отдельного питания модулятора нужна отдельная розетка с напряжением не более 230 В.

Подключаем тюльпаны к соответствующим выходам на тюнере и модуляторе, телевизионный кабель подключить к RF OUT выходу на ВЧ устройстве, а на RF IN-вход накручиваем F-заглушку — она идет в комплекте. Второй конец коаксиального кабеля присоединяем к выходу IN сплиттера, заранее надо приобрести разветвитель с двумя такими выходами . После всех манипуляций подключаем все оборудование к домашней сети и настраиваем поочередно телевизоры.

Вариант №3

Подключаем спутниковый тюнер при помощи RCA-кабеля , который можно использовать при одновременном подключении двух ТВ к одному ресиверу вместе с HDMI. Вам потребуется специальный переходник SCART-RCA , а при настройке телевизора, подключенного при помощи этого кабеля, надо изменить настройки входного сигнала. Схема такого подключения простая, осуществляется она экономично — не надо докупать дорогое оборудование.

Но при этом есть и негативные моменты: длина кабеля не должна превышать 15 м, иначе пойдут искажения или вообще исчезнет изображение. В условиях городской квартиры такого метража должно хватить — вам не придется заниматься пайкой двух проводов, что негативно отражается на качестве получаемого сигнала.

Подключение с разветвлением на два ТВ не предел — есть схемы для подключения четырех и восьми приемников, но каждый пользователь должен знать, если на одном телевизоре идет футбол, то и на других, сколько бы их ни стояло в доме, будет аналогичная программа. Переключать каналы можно только в той комнате, где установлен спутниковый ресивер, но многие покупают дополнительный радиопульт для решения этой проблемы. Чтобы смотреть разные передачи — надо на каждый телевизор отдельно, но это уже совершенно другие схемы и отдельная тема для обсуждения.

Конечно, для такой задачи потребуется дополнительная конструкция, а именно – сплиттер или специальный делитель цифрового сигнала. Это специальное устройство, для этих целей предназначенное.

Кабельный или антенный разветвитель на 2 телевизора

Разветвитель – это устройство, состоящее из набора сопротивлений, которые предназначены для согласования, если быть точными, волнового реактанса фидеров антенны и сразу нескольких телеприемников. Сплиттер дает устойчивое соединение, а также он является гарантом проходящего сигнала с наименьшим затуханием. Сегодня купить можно телевизионный делитель для двух телевизоров (2ТВ), а то и для трех (3ТВ).


Антенный разветвитель на 2 телевизора можно купить в любом специализированном магазине

Сама конструкция разветвителя, который в народе называют краб, заключена в прочном латунном или силуминном корпусе. Он не боится коррозии, и легче той же нержавейки. Снаружи можно увидеть подключения F-штекеров, для антенны с одной стороны, два или три с другой – для телевизоров. Схема у разветвителя довольно простая, чаще всего трансформаторная. Обычно один виток провода продет в кольца или ферритовые трубки. Сам корпус закрыт крышкой, что для герметичности фиксируется очень прочным клеем или запаивается.

Как делается подключение: антенный разветвитель на 3 телевизора

Когда вы используете сплиттер на 3 выхода (в народе – тройник), то 3 телевизора к нему и нужно подключать. То есть свободного выхода быть не должно. Если таковой есть, то к нему нужно подключить балластный резистор (на 75 Ом) к двум занятым выходом. Сделать это нужно, чтобы обеспечить активную работу сплиттера.

Рассмотреть подключение можно на примере двух телевизоров к одной только антенне, действуя по принципу «от простого к сложному». Конечно, при подсоединении приборы отключаются от сети. И подключатся только, когда к кабелю будут подсоединены оба телевизора.

Купите специальный коаксикальный кабель с длиной не меньше 12 м, а также сплиттер с двумя выходами;


Когда антенна подключена к обоим телевизорам, нужно проверить, устраивает ли вас такое качество изображения. Если есть какие-то искажения, нужно проверить соединения, возможно, понадобится переделать кабельную обжимку. Обычно графическая схема расставляет все по местам: там видно, как подключить два сразу телевизора, а как три.

Антенны-усилители: как подключить второй телевизор к кабельному телевидению

Активной называется та антенна, в которой есть нуждающийся в питании усилитель. Если используется такой усилитель, напряжение питания на него не должно обрываться. Тогда схема подключения будет немного иной. Делитель в нем обычной, но задача такова – питание нужно подать на антенну, только делается это на промежуточке кабеля между самой антенной и делителем.

Понадобится специальный элемент с иглой и резьбой на одной стороне, и данный разъем вкручивается во вход делителя. Другая же сторона данного разъема будет антенным гнездом, туда соедините сепаратор блока питания. Получится, что антенна обеспечена питанием даже с обычным делителем.

Усиление сигнала: как подключить несколько телевизоров к кабельному ТВ

Сколько сообщений на тематический форумах посвящено одной теме – два телевизора подключены к одной антенне, и это сказывается на качестве изображения. В чем же дело? Ничего удивительного нет, ведь сплиттер всего-то разделяет сигнал. А чтобы качество изображения было четким, то используйте специальный телевизионный усилитель. Он устроен почти так краб-переходник, только с резисторами и микросхемой.


Кабельный разветвитель стоит недорого, поэтому его сможет позволить себе каждый

Как еще можно избавиться от помех:

  • На кабель соединения вы можете одеть специальные ферритовые кольца – делается это на непросматриваемой части кабеля, рядышком с подсоединением входа антенны в ТВ;
  • Подобные отсекатели помех бывают на проводе адаптера ноутбука – это устройство, подобное на цилиндр, на шнуре, рядом со штекером, где шнур подключается к компьютеру;
  • Ну и помните, что от самой антенны зависит качество сигнала – потому очень важно так же правильно выбрать антенну.

Когда сплиттер выбираете в магазине, узнавайте у консультанта диапазон частот, что он пропускает. Иначе при монтаже на три телевизора сразу могут возникнуть проблемы с сигналом. При монтаже на три телевизора устанавливать усилитель нужно обязательно.

Сегодня, к счастью, в магазинах есть много подобных приборов, которые позволяют провести кабельное ТВ буквально в каждую комнату. Если их две – то в две, а то и больше! Тогда домашние не будут ссориться между собой, кому и что смотреть. Можно просто, условно говоря, разделить ТВ по телевизорам – мама смотрит кулинарное шоу, дочь – канал с польской музыкой, а папа – спортивные соревнования.

Ничего сложного, как видите, нет. Покупаете разветвитель, все вставляете по инструкции, и проверяете сигнал. С этим справится даже новичок в технике.

О том, что телевизор нам заменяет, а правильнее реализует одну из возможностей поразвлечься, знают практически все и наверняка. Произнесём более, он до сих пор вполне конкурентоспособный в отношении интернета, который стал нашим всем. Один-единственно но, это то, что даже имея в доме несколько телевизоров, на каждом из них можно глядеть полноценно лишь одну программу. Если же кто-то захочет посмотреть что-то иное или в другом месте, то здесь возникает необходимость подключения двух и немало телевизоров к одному ресиверу. Именно о таком варианте, когда к ресиверу необходимо подключить два и немало телевизора, мы и поговорим в нашей статье.

Варианты подключения 2 телевизоров ресиверу (ам)

Если сообщать о вариантах подключения, то их по сути два. Нет, конечно, можно придумать вариаций великое масса, но так чтобы они принципиально отличались друг от друга, всего два.
Первый, это когда к одному ресиверу подключается два телевизора. Если так можно произнести они подключены параллельно, то есть телевизоры показывают фактически одно и тоже.
Другой вариант, когда у нас имеется одна антенна, два ресивера и два телевизора. То есть сигнал идет на приемники – ресиверы, делится до антенны, а потом расшифровывается любым ресивером, для каждого телевизора. В итоге, каждый из телевизоров показывает свои программы, самостоятельно от другого.
Итак, теперь начнем разбирать тот и другой вариант по распорядку, со своими особенностями в подключении.

Подключение 2 телевизоров к одному ресиверу (одинешенек источник сигнала)

Первый вариант как мы бы сказали — попроще. Он для тех случаев, когда необходимо глядеть одно и тоже. То есть один видеосигнал будет транслироваться на два телевизора. Это варианты, когда одно и тоже можно глядеть в разных комнатах. Например, когда в одной комнате уже выключили телевизор, а во другой телевизор еще смотрят. Единственная проблема, так это то, что переключать программы все же придется там, где прямо уставлен ресивер. Это конечно неудобно.
Итак, схема подключения в этом случае будет будет просто. Сигнала от спутниковой тарелки (антенны) идет до ресивера, где расшифровывается и затем уже поступает на телевизор. При этом он может поступать сквозь RF OUT или через тюльпаны (RCA) штекеры. Как раз если ресивер поддерживает возможность выдавать видео- и аудио- сигнал различными способами, можно этим и воспользоваться. Для одного телевизора взять сигнал с RF OUT, а для второго с «тюльпанов» или Scart. Для того чтобы вам лучше постигнуть что и как мы приведем несколько схем подключения и сделаем пояснения к ним.
Первый вариант подключения, когда одинешенек из телевизоров подключается через RF гнездо, то есть фактически через ВЧ кабель. О монтаже штекеров на подобный антенный кабель мы рассказывали в одной из наших статей. А вот второй сигнал берется со «Скарта».

Вытекающий вариант, когда мы хотим разделить сигнал на 2 телевизора лишь с поддержкой ВЧ модулятора. В этом случае модулятор представляет собой тоже самое, что тройник для сетевой розетки. Тут можно подключить хоть два, хоть 4 телевизора. Вернее столько, сколько подключений позволяет произвести модулятор.

Ну, и третий вариант, вполне живой для современных ресиверов, это когда используется Scart или RCA и HDMI выход. В этом случае у вас даже не будет нужды в приобретении каких-либо модуляторов, разветвителей. Возможность подключить ресивер посредством различных способов, уже фактически реализует способность ресивера работать сразу с 2 различными телевизорами. Здесь нужны лишь соответствующие провода.

Обо всех этих способах подключения хотелось бы еще раз произнести следующее. Во-первых, сигнал на каждый из телевизоров будет приходить одинешенек и тот же, что для кого-то не подходит.
Во-вторых, кабель от ресивера, до дальнего телевизора не должен превышать длину в 15 метров. В противном случае, помех будет так немало, что комфортно смотреть видео вы не сможете.

Подключение 2 телевизоров к двум ресиверу (два ключа сигнала)

Второй вариант подразумевает подключение двух ресиверов, к двум телевизорам. Этот вариант на наш взор достоин большего внимания, так как если так можно сказать, является полноценным. Тут каждый из ресиверов принимает сигнал с тарелки, а затем расшифровывает и подает уже сигнал для обработки его телевизором. Плюсы тут очевидны. Можно одновременно смотреть на разных телевизорах разные программы. Переключение программ ведется прямо с ресивера установленного рядом с телевизором. Нет необходимости бегать, и переключать программы где-то и кем-то. Ну и кабели для коммутации между ресивером и телевизором тут потребуются гораздо меньшей длины, чем в варианте выше.
Единственный минус, так это то, что вариант этот немало дорогостоящий. Разберем схемы подключения, согласно этому случаю.
Тут есть два варианта, когда ресиверы равноценные, то есть, если модно так произнести, самодостаточные. Каждый из них может работать без другого и случай, когда одинешенек ресивер принимает ВЧ сигнал, а далее обрабатывает его и посредством передачи цифрового сигнала передает его уже и 2 ресиверу.
Вначале о первом варианте.
Тут ВЧ сигнал необходимо поделить еще до прихода на каждый из ресивер…

…либо сделать так. На одинешенек ресивер сигнал приходит и идет дальше, до следующего…

Суть тут проста. Каждый из ресиверов получает аналогичный сигнал и работает уже с ним изолированно. В принципе это получается как один ресивер, один телевизор, схема подключения такая же. Неужели что антенна одна на двоих.
Еще один вариант подключения двух телевизоров и двух ресиверов, реализован компанией «Триколор». В этом случае ресиверы GS e501 и GS c591 трудятся следующим образом.

Основной ресивер получает сигнал, принимает его на приемник, правильнее даже два, и расшифровывает. Далее уже цифровой сигнал передается на второй ресивер. В этом случае другой ресивер лишен приемника, что позволяет производителю несколько сэкономить на стоимости такого подключения, а значит ничтожно снизить цену и для пользователя.

Резюмируя…

Итак, если подытожить тему подключения двух телевизоров к одному и двум ресиверам, то можно произнести о том, что каждый из вариантов возможен. Единственное здесь надо определиться с тем, что подходит вам. Ведь собственно это условие станет отправной точкой для реализации схем подключения. Надо отметить, что кроме схемы подключения, ресиверы бедствуют в настройке. Здесь необходимо чтобы сигнал с антенны приходил должного степени, то есть схема это еще не панацея, при решении вопроса. Она не избавляет вас от необходимости настройки ресиверов и это необходимо соображать.

Владельцы нескольких телевизоров в доме часто задаются вопросом, как разделить сигнал и не ухудшить качество трансляции. Грамотно выбранный и подключенный антенный разветвитель создает структуру разводки телевизионного кабеля от одного источника без существенной потери мощности сигнала.

Виды

Существует несколько видов антенных разветвителей, но все они имеют схожее внешнее устройство, состоящее из металлического корпуса и разъемов для подключения кабеля. На корпусе обязательно присутствует маркировка разъемов:

  • Вход (IN) — для кабеля, входящего в помещение.
  • Выход (OUT) — для кабеля, соединяющего антенный разветвитель с каждым из телевизоров.

По своему назначению антенные разветвители подразделяются на:

  • Делители (сплиттеры), с помощью которых ТВ-сигнал равномерно разделяется на несколько выходов. Используются для разводки кабеля по дому или квартире.
  • Ответвители (ТАП), отличающиеся от делителей наличием одного проходного выхода. Такой выход позволяет последовательно подключить к нему еще один ответвитель без потери качества. Предназначены для организации телевизионной сети в многоквартирном доме.

Стоит обратить внимание на немаловажное свойство делителей пропускать сигнал в обратную сторону и использоваться в качестве сумматоров. Это качество позволяет сплиттерам смешивать сигналы от нескольких антенн разных частотных диапазонов в один кабель, если позволяют их частотные технические характеристики.

Характеристики

При подборе любого оборудования нужно исходить как из характеристик, так и индивидуальных особенностей его монтажа в конкретной ситуации. Не стали исключением и антенные разветвители. Как выбрать правильный по своим параметрам делитель?

Характеристики антенного разветвителя:

  • Полоса пропускания . Показывает передаваемый делителем частотный диапазон. Для эфирного ТВ рабочая частота делителя должна быть в пределах 5-1000 MHz, для спутникового — от 5 до 2500 MHz. Спутниковый разветвитель можно использовать для передачи эфирного цифрового и аналогового сигнала.
  • Количество выходов. Антенный разветвитель может включать их до восьми. Подберите оборудование исходя из количества подключаемых телевизоров. Можно подключить разветвитель с большим количеством выходов для возможности расширения телевизионной сети.
  • Уровень затухания. Важный показатель, определяющий величину снижения мощности проходящего сигнала. Чем меньше этот показатель, тем незначительнее будут потери на выходе.
  • Наличие ВЧ-усилителя. Антенный разветвитель с встроенным ВЧ-усилителем называется активным. Такой делитель способен не только сохранить мощность входящего сигнала, но и повысить ее. Стоит учесть необходимость подключения питания для активного делителя.

Если вы намереваетесь разделить сигнал на два телевизора, достаточно приобрести пассивный разветвитель с двумя выходами и хороший ТВ-кабель. Затухание составит 3-3,5 dB на каждом выходе, что не окажет существенного воздействия на качество.

Если в планах разделение сигнала на три и более телевизора, то для подбора усилителя необходимо составить схему разводки таким образом, чтобы на входе в каждый телевизор был одинаковый уровень сигнала. Обязательно следует учитывать уровень затухания не только в делителе, но и в кабеле. Использование активного усилителя в таком случае гарантирует уменьшение потерь от разделения, длины и качества используемого кабеля.

Антенный разветвитель своими руками

Схема антенного разветвителя не содержит ничего сложного, и сделать его самостоятельно технически вполне возможно. Любой делитель состоит из моста с ферритовым трансформатором и конденсаторами. Но стоит ли это так усложнять? Изготовленное устройство будет подходить только для разделения сигнала аналогового телевидения, а ферритовые кольца можно найти только в специализированных магазинах.

Имеет смысл конструктивно доработать недорогой антенный разветвитель китайского производства или переделать пассивный делитель в активный. Многие китайские ноунейм-производители экономят на установке дополнительных резисторов и SMD-конденсаторов. Наилучшим вариантом будет покупка делителя проверенных брендов, таких как Alda, Rexant или Lans.

Сплиттер для цифрового телевидения. Зачем нужен телевизионный (антенный) разветвитель

Сплиттеры и разделители для ТВ – не самые популярные компоненты электроники на рынке, но они очень важны для домашнего и офисного использования. Из-за этого особое внимание должно быть обращено на особенности и возможности этих компонентов. Часто возникает необходимость разделить телевизионный сигнал, который исходит от одного выхода кабеля, для того чтобы несколько телевизоров смогли принимать сигнал.

Сами устройства выглядят очень просто, но есть некоторые особенности, с которыми покупатели должны быть знакомы прежде, чем сделать покупку. В этом руководстве будет подробно описаны основы использования ТВ сплиттеров и разделителей, в том числе и объяснение, как они работают, какие типы существуют и принципы работы. Это гораздо более практично и гораздо дешевле , чем вызов электрика для установки совершенно новой розетки. Есть и другие случаи, когда пользователь может комбинировать различные телевизионные сигналы, чтобы их подключить к одному телевизору.

Основные виды устройств для работы с телесигналом:

Как работают ТВ-сплиттеры и разделители?

Разветвители и сумматоры могут разделить или объединить телевизионные сигналы, в зависимости от предпочтений и потребностей пользователя. Довольно часто, одно и то же устройство может либо разделить сигнал на несколько потоков или же может объединить несколько сигналов для передачи по одному кабелю. В этом разделе будет описано как устройство выполняет эти операции.

Сплиттер имеет один вход, куда телесигнал поступает на разветвитель и не менее двух выходов, где сигнал покидает сплиттер, чтобы пойти на несколько устройств. Поскольку несколько устройств, используют сплиттер, телесигнал для каждого устройства будет слабее, чем если бы сигнал шёл прямо на одном устройстве не работая через сплиттер. Чем больше раз сигнал расщепляется, тем слабее она становится. Можно увеличить силу эфира до дробления, этот вопрос будет обсуждаться далее в руководстве.

Большинство производителей сплиттеров указывают что сила телесигнала не уменьшится при разветвлении. Те, кто использует сплиттер для деления телесигнала высокой чёткости для просмотра на нескольких экранах захочет обратить внимание на количество разветвителей. Если сигнал должен быть направлен на четыре разных телевизора, должен использоваться четырёх полосный сплиттер.

Сумматоры

Телесигнал сумматора выглядит как сигнал со сплиттера и в большинстве случаев это на самом деле одно и то же устройство. Вместо того чтобы принять один телесигнал и разделить его на несколько, сумматор телесигнала принимает два или больше эфиров и выдаёт один общий телесигнал. В следующих разделах рассматриваются несколько распространённых ситуаций, когда сумматор может использоваться для объединения нескольких ТВ-сигналов.

Типы сплиттеров и сумматоров

  • Усилители сигнала.

В этом разделе будет описано несколько различных типов телевизионных разветвителей и сумматоров. Раздел также обратит внимание на некоторые качества для каждого типа, помогая читателю решить, какие виды разветвителя или сумматора ему нужны.

Обычные разветвители просто разделяют телесигнал без дополнительной обработки. Это приводит к потере качества эфира для каждого устройства, которое использует тот же самый телесигнал. Двусторонний сплиттер, например, теряет в конечной силе сигнала, половину качества эфира чем, если бы он пошёл прямо на одном устройстве. Сила телесигнала измеряется в децибелах, так что если телесигнал имеет большой высокий децибел для вычисления смело делите на два.

Высокая Пропускная Способность

Высокая пропускная способность разветвителя предназначены для разделения плотных сигналов, таких как те, что используются для телевидения высокой чёткости. Большинство кабельных телевизионных эфиров существуют с частотой в 1 тыс. мегагерц (МГц), поэтому сплиттер должен быть высокой пропускной способности чтобы обработать эту частоту и избежать затухания телесигнала. Разветвители высокой пропускной способности, как правило, немного дороже, чем обычные сплиттеры, но расходы должны избегать оттого, что может быть большая потеря в качестве сигнала.

Усилители сигнала

Главной целью усилителя телесигнала является увеличение силы сигнала без искажения. Некоторые усилители телесигнала с несколькими выходами, так что они могут разделить сигнал уже после его усиления. Многие усилители сигнала также позволяет пользователям контролировать, насколько они хотят усилить его разветвления. Эти устройства являются отличным решением для телесигналов, которые становятся слишком слабыми после того, как обыкновенный разветвитель разделил их. Усилитель сигнала может также использоваться в сочетании с сплиттером, если усилитель сигнала не делит телесигнал на столько раз, насколько хочет пользователь.

Диплексеры — это другое название для сплиттера. Они также могут получать один телесигнал и разделить его на несколько раз, что означает, что они функционируют также как разветвители. Диплексеры особенно полезны для объединения кабелей телесигнала с антенной и работает они по тому же коаксиальному кабелю что и приёмник телевизора. Местные телеканалы уже доступны в формате высокой чёткости через антенну, также можно подключить каналы кабельного телевидения. Пользователь может использовать диплексер, чтобы смотреть крупноформатные станции с одинаковым качеством по телевизору.

Сочетающий в себе спутниковый и сигнал антенны немного сложнее. Большинство антенных сигналов передаются через РК-59-й коаксиальный кабель, в то время как спутниковые телесигналы, как правило, через RC-6 кабель. Поэтому лучше обратитесь к руководству пользователя спутниковой системы, прежде чем пытаться запустить спутниковый телесигнал через разветвитель.

Где купить сплиттеры и сумматоры телесигнала?

  • Магазины електроники
  • Интернет-магазины
  • Специализированные рынки по продаже техники

Есть многие розничные магазины, которые специализируются на электронике, в них, как правило, можно купить усилители ТВ-сигнала, разветвители и сумматоры.

Заключение

Хотя усилители телесигнала, сплиттеры и сумматоры не самые осуждаемые компоненты, они играют важную роль во многих домах и офисах. Желание разделить телесигнал между несколькими телевизорами является распространённой задачей. Всё больше и больше людей желают смотреть телевидение по стандартному кабелю и с высокой чёткостью изображения, полученного через антенну. Хотя разветвители и сумматоры могут показаться похожими, есть некоторые различия в их особенности и применение.

Не получили ответ на свой вопрос? Предложите авторам тему.

В каждой комнате современной квартиры часто присутствует телевизор. Сигнал поступает из одного источника, которым является антенна, обычная или спутниковая. После того, как импульс достигнул помещения, он разделяется на несколько веток. Этот позволяет смотреть телевизионные программы в хорошем качестве в каждой из комнат. Разветвители, сплиттеры, крабы — товар, пользующийся постоянным спросом. Делитель сигнала используют везде, где есть телевизоры.

Делитель ТВ сигнала

При выборе ТВ-разветвлителя сигнала необходимо знать следующее:

  • Пусть количество выходов покупаемого сплиттера будет больше, чем число имеющихся в наличии телевизоров.
  • В меню новых телевизоров указаны частоты принимаемых каналов. Определяем максимальный показатель частоты. Выбираем краб с верхней границей диапазона больше, чем показатель частоты телевизора.
  • Корпус сплиттера обычно содержит параметр затухания, указанный в децибеллах. При выборе разветвлителя выбираем наименьшее значение.
  • Оптимальный способ подключения кабеля — через разъем F6.
  • Сплиттер должен быть надежно зафиксирован. Свободное провисание устройства недопустимо.

Виды делителей сигнала

Потребителям предлагается выбрать разветвители под F разъем на 2, 3, 4, 6, 8 выходов, для систем спутникового, общего телевидения. Качественные сплиттеры снабжены добротным металлическим корпусом. Выбирать необходимо проверенного производителя, товар которого сопровождается качественным сертификатом.

Делители равномерного деления хорошего качества имеют на корпусе стрелки красного цвета. Они указывают путь направления тока, который проходит сквозь сплиттеры. Бывают разделители неравномерного деления, однако модели специализированные, встречаются редко.

Разветвлители имеют маркировку деления мощности:

  • Деление на 2, экв. 3,5 dB.
  • Деление на 3, экв. 5,3 dB.
  • Деление на 4 — экв. 7,3 dB.

Низкие цены на делители ТВ сигналов

В интернет-магазине Electro-NIC можно купить делитель ТВ сигнала высокого качества. На страницах магазина покупателям предлагается множество модификаций сплиттеров, других комплектующих.

Квалифицированные консультанты с удовольствием познакомят с ассортиментом продукции. Дополнительно предложат несколько вариантов. В режиме он-лайн можно ознакомиться с условиями покупки, продажи. Для приобретения товара достаточно заполнить на сайте простую для понимания форму заказа.

Для того чтобы правильно выбрать разветвитель для спутниковой антенны, необходимо обратить внимание на следующие аспекты: частоту принимаемых каналов, количество точек приема сигнала, качественные и эксплуатационные характеристики антенного кабеля.

Преимущества спутникового разветвителя заключается в его способности сохранять качественный уровень поступающего сигнала для нескольких трансляторов одновременно.

Сплиттер особенно актуален для жилых многоквартирных домов, коттеджей, гостиниц, спортивных комплексов, где подключение осуществляется к двум, трем и более точкам трансляции одновременно.

Благодаря небольшому размеру, установить разветвители можно куда угодно: в нишу из гипсокартона, металлический щитовой ящик, встроенный шкаф.


В комплект спутникового телевидения входят следующие устройства:

  1. Спутниковая антенна;
  2. Тюнер;
  3. Усилитель сигнала;
  4. Конвектор;
  5. Громозащита;
  6. Коаксиальный кабель;
  7. Переходник с F-разъемом.

Принцип работы спутниковой системы

Антенна устанавливается в соответствии с требованиями оператора и производителя, а также с учетом зоны покрытия спутника. Всю информацию можно найти на сайте оператора, во вкладке «Спутники».


Для того чтобы произвести настройку, Вам необходимо знать точные координаты точки доступа сигнала.

После настройки спутника закрепляется конвектор на зеркало антенны таким образом, чтобы получаемый сигнал концентрировался в центре. Для подключения спутниковой антенны к ресиверу допустимо использование только телевизионного кабеля с F-коннектором.

По желанию, Вы можете установить хорошую грозозащиту. Это устройство имеет бюджетную цену, однако способно защитить оборудование от мощных ударов молнии и электромагнитного воздействия. Грозозащита устанавливается в разрыв коаксиального кабеля, ближе к ресиверу.


Если электросеть на Вашем участке слабая, а Вы планируете установить разветвленную спутниковую систему с помощью краба (гостиница, школа, больница и т.д.), то лучше приобрести стабилизатор напряжения с внешним блоком питания.

Как правильно выбрать разветвитель

Прежде чем приобрести краб, Вам необходимо узнать границы частот всех принимаемых каналов. Для этого войдите в «Меню» телевизора и найдите вкладку «Диапазон частот», после чего выберите наибольший показатель. Разветвитель для антенны должен иметь диапазон читаемых частот больше, чем заявлено оператором ТВ.

Важно! Сплиттер необходимо подбирать с учетом количества точек трансляции. Число выходов должно соответствовать количеству принимающих устройств. Например, на 2 телевизора необходимо приобрести разветвитель, состоящий их двух выходов, а на 3 телевизора – из трех.

Устройство, рассчитанное на 4 телевизора, будет стоить дешевле, чем на одну точку приема, поэтому есть смысл приобрести краб, имеющий большое количество штекеров, и подключаться к нему по мере надобности.


У каждого передающего устройства существует такая характеристика, как затухание сигнала. Чем меньше значение в децибелах, тем лучше картинка на экране. Посмотреть показатели можно на упаковке или в инструкции.

Варианты монтажа краба для ТВ антенны

Разместить связку из разветвителей можно следующими способами:

  1. В стене, проштробив магистраль. В этом случае необходимо заранее, еще на стадии ремонта, продумать схему расположения телевизоров и кабеля;
  2. Закрепить на стене. Данный вариант подходит, если Вы устанавливаете оборудование в нежилом помещении;
  3. Примотать изолентой к кабелю. Вариант временный и не особо надежный, но подойдет, если Вы планируете в будущем глобальный ремонт;
  4. В пластиковом наружном коробе. Сплиттер на один или два телевизора, ввиду своих небольших габаритов, можно закрепить в короб. Монтаж осуществляется очень удобно, также такую систему легко заменить или отремонтировать.

Разница между разветвителем, объединителем, разделителем

При покупке обратите внимание на схожее оборудование:

  1. Разветвитель – устройство, с помощью которого поступающий сигнал с одной точки равномерно распределяется на несколько телевизоров;
  2. Объединитель – из нескольких маломощных сигналов формируется один, но качественный;
  3. Разделитель – предназначен для разделения сигнала разных диапазонов для нескольких абонентов. Из недостатков – глушит и снижает выходную мощность сигнала.

Для того чтобы сделать сигнал мощнее, используйте спутниковую систему с усилителем, который устанавливают на входе разветвителя. Чем больше абонентов, тем мощнее должен быть усилитель.


Полезная информация. Подключение антенного кабеля к телевизору старого образца осуществляется с помощью разделителя сигнала, имеющего два входа: с метровым и дециметровым диапазоном. При этом заранее узнайте, какой формат телевещания поддерживает Ваш старый телевизор.

Способ подключения

Для разного типа кабеля существуют свои способы установки – с помощью пайки или винтовых зажимов.

Если у Вас нет опыта пайки, то лучше приобретите комплект винтовых зажимов для кабеля любого диаметра.

Выбирая маленький диаметр кабеля, помните, что для него подходит только краб с резьбой, а крепление осуществляется с помощью саморезов.

Наиболее удобным в эксплуатации считается краб с коаксиальными входами/выходами, к которым можно подсоединиться с помощью телевизионного штекера. Если у Вас минимальные навыки пайки, то приобретайте штекеры с винтами.

Для того чтобы выбрать качественный кабель, необходимо обратить внимание на его эксплуатационные сроки. Также немаловажно учитывать сопротивление и показатели затухания сигнала.

Мастер, профессионально занимающийся установкой спутниковых антенн, на глаз сможет определить качество проводов – они должны иметь полиэтиленовую или поливинилхлоридную внешнюю изоляцию, а более дорогие модели – влагозащитный наполнитель. Кабель, транслирующий на диапазонах ДМВ и СВЧ, оснащен фольгой, защищающей сигнал от электромагнитных воздействий и помех.

Рассмотрим инструкцию, как грамотно выбрать кабель:

  1. Возьмите образец шнура и прочитайте маркировку, нанесенную на внешнюю изоляцию. Лучше всего приобрести кабель с медной центральной жилой (омедненной сталью). Медь является отличным проводником и достойно переносит перепады температуры;
  2. Внешняя изоляция должна быть жесткой, но при этом не разламываться на изгибе. Если при скручивании шнура Вы увидели, что внешняя оболочка рассыпается, то это говорит о том, что кабель некачественный. Скорее всего, внешняя оболочка сделана из каучука, который со временем превращается в труху;
  3. Оцените плотность оплетки под внешней изоляцией. Высокая плотность экрана гарантирует качественную передачу не только изображения, но и звука. В стандартном кабеле есть три-четыре вида разных слоев, каждый из которых имеет свои функции: защитную, транзитную, водоотталкивающую, изолирующую и т.д.;
  4. Перед тем, как проверить уровень затухания сигнала, Вам необходимо знать итоговую длину кабеля и частоту, на которой работают каналы. Исходя из этих данных, следует выбирать кабель. Но принцип остается тот же – чем меньше уровень затухания, тем лучше транслируются каналы.

Дополнительная информация. Каждая модель кабеля имеет свой рабочий ресурс, при котором сохраняются все его эксплуатационные свойства. Если при проверке технических характеристик выявился уровень затухания сигнала на 70%, это значит, что истек срок службы шнура и его пора заменить.

На сегодняшний день наиболее востребованы шнуры марки RG-6, они отличается долговечностью, прочностью и универсальностью. Старая модель PK-76 настолько устарела, что едва поддерживает стандарты цифрового ТВ.

Как правильно подключить краб

Для того чтобы получить качественное телевидение, Вам необходимо правильно осуществить монтаж спутниковой системы.


Ход работы можно условно разделить на следующие пункты:

  1. В первую очередь, необходимо выбрать место для установки и крепежа разветвителя, а также под будущее расположение телевизоров. Для наглядности нарисуйте схему на бумаге;
  2. Далее Вам необходимо измерить расстояние от точки установки разветвителя до каждого телевизора. Учитывайте углы, откосы, пороги и т.д. Отметьте на бумаге результаты, после чего сложите расстояния для получения общей длины кабеля. Подстрахуйтесь и добавьте несколько метров лишнего кабеля;
  3. Отправляйтесь в магазин за покупками: Вам понадобятся сплиттер, пластиковые короба (бывают различные виды крепежа, например, монтажные скобы), штекеры, подходящие по диаметру к кабелю, и сам кабель. Количество штекеров должно быть равно количеству телевизоров;
  4. Отрежьте кабель необходимых размеров и с помощью ножа снимите наружный изоляционный слой. После этого отодвиньте фольгу и отогните назад, а затем круговыми движениями срежьте обмотку центральной жилы;
  5. Очистите центральный стержень от мусора и наденьте металлическую гайку от штекера. Плотно прижмите ее до конца таким образом, чтобы верхняя часть штекера полностью зашла на резьбу;
  6. Получив монолитную конструкцию, необходимо воткнуть штекер в разветвитель и закрутить до конца. Подсоедините все шнуры и закрепите краб;
  7. Подключите кабель с выходом к телевизору. После того, как Вы убедились, что сигнал есть, закрутите телевизионный штекер до конца.

Техника безопасности при эксплуатации электрооборудования

Перед дальней поездкой необходимо выполнить следующие противопожарные действия:

  1. Отключить кабель из ресивера, просто вынув штекер;
  2. Выключить ресивер;
  3. Отключить телевизионный кабель.

Для того чтобы получить качественное изображение, не нужно иметь много денег, достаточно приобрести оборудование среднего ценового диапазона за приемлемую стоимость. По истечении времени Вы сможете докупать «модули» по отдельности или усовершенствовать систему, например, приобрести карту памяти.

Комплект, включающий в себя спутниковую антенну, кабель, сим-карту оператора, стоит порядка 100$, но зато Вы получите качественное спутниковое ТВ на долгие годы. Вы сможете наслаждаться интерактивным ТВ, а также изучать иностранные языки абсолютно бесплатно.

Для тех, кто живет на даче, подойдет вариант с простой антенной и недорогим усилителем. Комплект простой антенны, кабеля и ресивера будет стоить около 30$, но зато данный бюджетный вариант отлично подойдет для периодического просмотра телепередач.

Видео

Сплиттер для телевизора — это специальный антенный делитель. Они применяются в тех случаях, когда в помещении большого одного телевизора и сигнал нужно согласованно раздать между разными потребителями. А телевизионный сплиттер с усилителем может обслуживать сразу большое количество девайсов (от 3 и выше).

А если говорить о таких приспособлениях, в общем, то они необходимы для частотного разделения каналов. А также в такие устройства дополнительно встроена защита от некорректного импульсного напряжения и токов, которые могут возникнуть в жилах кабеля во время грозы. А также сплиттер защищает от наводок силовых ЛЭП и контактных сетей электротранспорта.

Наилучшими считаются сплиттеры, в устройство которых входят трансформаторы с высоким сопротивлением и большей частотой. Но они имеют достаточно высокую стоимость и слабы технологически. Как правило, они способны разделить сигнал только в двух направлениях. Когда же нужно больше, то хорошим решением станет сплиттер с последовательно включенными резисторами.

Бывают телевизионные крабы на 2, 3, 4, 6 или 8 выходов под F разъем для общего и спутникового телевидения. Для них характерна высокая пропускная способность.


Популярные ТВ сплиттеры:

  1. RTM тип SAH 204F. Разветвитель на 2 направления (развязка 28 дБ, потери на проход 3,6 дБ).
  2. TLC тип SAH 306F. Направления — 3 (развязка 28 дБ, потери на проход 5,8 дБ).
  3. Tbtec тип HST 0408/F. Сплиттер на 4 направления (развязка 32 дБ, потери на проход 7,2 дБ).

Коэффициент деления по мощности может быть равным (в большинстве случаев) или неравным.

Как выбрать

Выбирая сплиттер телевизионный обязательно нужно руководствоваться такими параметрами:

  • какую частоту имеют принимаемые каналы;
  • какое количество телевизоров планируется подключать;
  • сечение кабеля по диаметру;
  • насколько опытен установщика.

План действий в процессе выбора:

  1. Воспользовавшись меню своего ТВ, нужно узнать частоту всех принимаемых каналов. Определив канал с наибольшей частотой, следует убедиться, что верхняя граница диапазона у сплиттера больше этого показателя.
  2. Посчитать все имеющиеся телевизионные устройства, а также подумать о перспективах. Исходя из этого нужно выбирать разветвитель с количеством выходов, которое превышает единицы домашней техники.
  3. Кроме этого, следует оценить затухание сплиттера, единицей измерения которого являются децибелы. Это значение можно найти на корпусе устройства или в прилагаемой инструкции. Чем этот показатель ниже, тем больше ценится прибор.
  4. Внешний вид и габариты. Если разделитель будет на заметном месте, то важно чтобы он выглядел эстетично. А если он будет расположен внутри короба для кабелей, то хорошо было бы подобрать небольшой сплиттер.
  5. Как закреплять. Конечно, можно, чтобы он просто болтался на проводах. Но лучше закрепить его на поверхности — так будет надежнее и симпатичнее. А значит нужно проверить чтобы на нем были отверстия для крепления.
  6. Способ подключения может быть много. Нужно ориентироваться на тип используемых кабелей, а также на то, есть ли возможность осуществлять пайку.
  7. Производя покупку важно не спутать сплиттер с диплексором или ответвителем.

Если учесть такие моменты, то дальнейших проблем в процессе эксплуатации не должно возникнуть.


Как подключить

Существуют различные способы подключения:

  • сплиттер, имеющий винтовой зажим, можно сочетать с кабелями любых диаметров и он не требует навыков пайки;
  • прибор с резьбовыми соединениями совместим только с тонкими кабелями, но пайки также не требует;
  • устройство с коаксиальными гнездами можно подключать к любым кабелям, используя обычные антенные штекеры;
  • сплиттеры, которые предполагают пайку.

А сама технология подключения включает несколько несложных этапов:

  1. Определиться с соответствующей поверхностью и закрепить на ней разделитель.
  2. Убрать затычки с каждого разъема на антенном разделителе.
  3. С помощью коаксиального кабеля подсоединить вход в телевизор и в гнездо.
  4. Подключить общий телевизионный кабель.

Весь процесс занимает от силы четверть часа.

Важно, покупая разветвитель «на вырост» (возможно в будущем появится больше телевизоров), лишние незадействованные выходы временно заглушать резистором, который будет поглощать излишнее напряжение в цепи (до 75 Ом).

Сейчас практически все российские семьи имеют более одного телевизора: в гостиной, в спальне, на кухне. Вырос уровень доходов, и изменился образ жизни, но речь не об этом. С технической стороны многих интересует вопрос о том, как подключить несколько телевизоров к одной антенне.

Антенна либо кабельное ТВ заводится одним кабелем, и развести его – дело не совсем простое. Иногда оно может быть поистине нелёгким испытанием. Так можно ли это осуществить? Оказывается, можно подключить три телевизора к одной антенне и даже больше.

Как подключить два телевизора к одной антенне? Бывает так, что от комнатной антенны телевизоры работают нормально, но ловят мало каналов. А после перехода на наружную антенну вообще перестают что-то показывать. Такие вопросы в основном возникают в результате неправильной установки. Решение проблемы зависит либо от уровня получаемого ТВ-сигнала, либо от правильности кабельной разводки. В статье рассмотрены практические шаги, которые помогут правильно распределить сигнал на несколько телевизоров.

Инструкция о подключении

Те, кто первый раз собирается осуществить подключение двух телевизоров к одной антенне, обычно думают, что им нужен усилитель. Но это не всегда так, поскольку на самом деле усилитель может иногда перегружать телеприемник сильными сигналами. Поэтому лучше начинать со схемы без усилителя и определить верное направление исходного телевизионного излучения.

Ниже будут рассмотрены шаги, с помощью которых можно подключить к одной антенне несколько телевизоров.

Шаг 1 Правильно расположить антенну

С чего начать? Оптимально расположить антенну устройство и подсоединить её. Чем выше будет она установлена, тем качественнее окажется прием. Перед тем, как будет подключена одна антенна на два телевизора, необходимо убедиться, что уровень сигнала на входе первого телевизора почти идеальный.

Правильно подключить антенну – это значит настроиться на зону распространения большинства телесигналов. Для этого можно подключить всенаправленную или мульти-направленную антенну на 2 телевизора и тем самым обеспечить качественный телевизионный прием программ в разных направлениях.

Часто оказывается полезной однонаправленная антенна, работающая только в одном направлении. Правильно установив антенну к телевизору, можно перейти к следующему шагу, а именно добиться наилучших показателей мощности и качества телесигнала, отображаемых с высокой четкостью.

По техническим нормам обязательно должно быть смонтировано заземление блока, что важно для сохранения телевизора и защиты от ударов молний.

Дополнительная информация. Заземлить антенну можно к водопроводу, но труба не может быть пластмассовой и должна быть заглублена не менее чем на один метр. При этом соединение заземления осуществляется в пределах 1,5 м от места входа трубы в землю.

Шаг 2 Купить материалы

Перед тем, как подключить два телевизора к одной уличной антенне, составляется внутриквартирная схема расстановки элементов. Произвольную схему размещения сплиттеров и проводов можно нарисовать карандашом на бумаге. Так легче будет определить, какое количество требуется для закупки кабеля, чтобы подключить 2 телевизора. Кабель должен быть как можно короче, так как длина прямо пропорциональна качеству кабеля и обратно пропорциональна требованиям к качеству сигнала.

Важно! При подсоединении кабеля следует соблюдать правила коммутации электроприборов и использовать приведенную в инструкции от изготовителя схему подключения. Обязательно соблюдать меры предосторожности, так как неправильный монтаж электрооборудования может повлечь за собой серьёзный риск для здоровья и материальный ущерб.

Для подключения телевизора к кабельному телевидению или антенне нужно приобрести:

  • коаксиальный кабель с волновым сопротивлением 75 Ом;
  • накручивающиеся разъемы;
  • антенные вставки;
  • сплиттер (разветвитель).


При покупке следует учитывать расстояния между телевизорами и запас, поэтому следует покупать кабель более 10 м. Однако с увеличением длины кабеля усиливается воздействие внешних помех, растут потери сигнала.

Одним из наиболее оптимальных видов проводников является коаксиальный кабель марки РГ6/У, который:

  • предназначен для передачи высокочастотных электромагнитных волн;
  • надёжен в эксплуатации;
  • лёгок и прост в обслуживании.

Обратите внимание! Поведение высокочастотного переменного тока значительно отличается от образа действий постоянного тока или тока частотой 50 Гц. Коаксиальный кабель – это не просто провод, это скорее волновод. Именно в этом его исключительность и особенность.


Следующим важным элементом схемы для разделения антенного сигнала является сплиттер. Это устройство имеет коаксиальный порт на одном конце и два (или три) – с другой. При выборе коаксиального кабеля-разветвителя следует учитывать три вопроса: частоту, затухание (или потери дБ) и количество выходов. Каждый выход сплиттера ухудшает сигнал независимо от того, подключены ли они к телевизору или нет.

При покупке сплиттеров следует избегать дешевых копий и подделок. Чтобы подключить три телевизора к одному кабелю, нужно использовать оригинальный, то есть сбалансированный сплиттер, который будет показывать одни и те же потери на всех своих выходах.


Если необходимо установить 4 телевизора, то можно рассмотреть вариант с применением усилителя-ответвителя. Это не только позволит рационально распределить сигнал, но и скомпенсирует потери, вызванные сплиттером.

При последовательном соединении есть риск получения несбалансированной конфигурации, часто приводящей к определённым сложностям:

  • поиску и устранению неисправностей;
  • созданию проблем при будущем расширении.

Потери телевизионного сигнала, по сути, вызываются многими вещами, включая количество портов разветвителя. Поэтому имеет смысл покупать сплиттер с необходимым количеством выходов. Когда нужно будет добавить еще один выход, можно просто купить новый сплиттер для создания дополнительного количества портов.

Помните! Усилитель не предназначен увеличивать сигнал больше, чем тот, который поступает от антенны. Он только компенсирует потери в линии от антенны до телевизоров, что имеет немаловажное значение.

Шаг 3 Подключить телевизоры

После того как компоненты схемы подобраны, тест на приём каналов проведён, сила сигнала на входе первого телевизора определена, можно приступать к дальнейшей сборке по принципиальной схеме.

При этом не стоит забывать о том, что каждое подсоединение влечёт за собой хоть и незначительные, но всё же потери сигнала. Поэтому должно быть надёжно выполнено каждое присоединение, общее количество которых должно быть как можно меньше. С добавлением каждого следующего телевизора к сплиттеру запускается проверка каналов с использованием меню конвертера для блокировки каналов.

На ухудшение качества сигнала могут влиять такие погрешности, как:

  • слишком длинный кабель;
  • слабая антенна или её неоптимальная установка.

При плохом приёме на одном из телевизоров следует убедиться, что кабель не поврежден, и контакты надежны. Если на всех подключаемых телевизорах не получается установить связь с каналами, то требуется добавление усилителя – об этом в следующем разделе.

Шаг 4 Закрепить провода

Никому не нравится, чтобы в доме повсюду болтались свободно лежащие кабели. Это создаёт опасность отключения и выглядит некрасиво. Поэтому нужно по мере прокладки закрепить кабели на стенах, в плинтусах или полу с помощью изоленты или других монтажных средств.


Итак, рассмотрена специфика основных моментов процесса при подключении антенны к нескольким телевизорам, рекомендуется воспользоваться ими. После чего можно наслаждаться бесплатными программами по эфиру на всех домашних телевизорах.

Когда понадобится усилитель

Существуют эфирные телевизионные антенны двух видов: активные и пассивные. Отличие между ними заключается в том, что пассивные рассчитаны для работы только в пределах прямой видимости от телецентра, в то время как в активной антенне имеется встроенный усилитель сигнала.


Вопрос, связанный с усилением антенны, может быть весьма запутанной темой из-за схожести терминологии. Есть два способа усиления сигнала:

  • Первый называется способом повышения «коэффициента усиления антенны». Это усиление заложено внутри активной антенны. Термин в основном используется при описании направленных антенн.

К таким устройствам относятся «польские» антенны (решётки), популярность которых обусловлена возможностью принимать самые слабые сигналы благодаря наличию встроенного усилителя. Иногда вместо одной антенны используются две антенны. При этом если объединить две разные антенны (предназначенные для УКВ и УВЧ), то можно столкнуться с проблемой приема многолучевого распространения – прием сигнала может сильно ухудшиться.

Направленные антенны концентрируют данную способность в одном направлении, следовательно, в ущерб приёма в других направлениях.

  • Другой тип амплификации усиливает сигнал после его получения. Это также называется «усилением» (улучшением) принимаемого антенной сигнала. Способ заключается в преодолении потерь в линии и шумов от цифровых тюнеров в телевизоре.

Степень значимости имеет смысл в случае реализации:

  1. Если можно получить все каналы при подключении антенны напрямую к одному телевизору, то усиление требуется только для преодоления потерь в линии;
  2. При проблемах, связанных с разветвлением линии, всегда лучше купить направленную активную антенну, у которой высокий коэффициент усиления.

Немного теории. Коэффициент усиления антенны не добавляет мощности самого сигнала. Это больше представление о том, как хорошо антенна преобразует сигнал в электрический ток.

Какой усилитель использовать

Усиление в основном осуществляется из 2 устройств:

  • предусилителя;
  • усилителя-распределителя .

Они по существу выполняют одинаковую функцию с небольшой разницей. Предусилитель устанавливается на антенне и усиливает сигнал. Он используется для длинного коаксиального кабеля (около 30 м) между антенной и разветвителем.

Распределительный усилитель устанавливается непосредственно перед сплиттером и используется для усиления сигнала для разделения, предположим, на четыре телевизора. Некоторые такие усилители, как показано на рисунке ниже, функционируют так же, как сплиттер.


Все усилители имеют сходные функции. В каком случае они должны подключаться? Иногда при выборе приходит на помощь простая наука проб и ошибок. Так что, если кабель несколько длинноват до сплиттера, можно попробовать установить предусилитель, чтобы определить, устраняет ли это проблему. С другой стороны, если изображение на экране телевизора получается не совсем чёткое, а причина этому не выяснена, то стоит попробовать использовать усилитель-распределитель.

Для начала стоит определиться с расстоянием до телевышки. Возможно, достаточно будет собрать схему без каких-либо усилителей. Сплиттеры уменьшают мощность передаваемого сигнала. Если используется одна антенна для подключения, например, трёх или четырех телевизоров, то для повышения качества изображения потребуются распределительные усилители.

Если сигнал поступает достаточно сильный с телевышки, то слишком большая громкость может привести к перегрузке ТВ-тюнера. Главное помнить, что усиление всегда следует рассматривать только как способ улучшения приема сигнала.

В целом, подключение нескольких телевизоров к одной эфирной антенне – дело нетрудное, справиться с ним можно даже неискушённому. В любом случае, всегда приятно почувствовать себя создателем, творцом и созерцать личный результат. А всем домашним приятно будет смотреть любимые каналы по телевидению.

Видео

Триколор на два ресивера, двойной конвертор, или спутниковый делитель.

Всем привет! Очень много непонятного связанно именно с этим вопросом, каким способом лучше всего подключить второй ресивер к антенне? Как известно есть два способа, использование двойного конвертера (твин), или высокочастотного делителя, я всегда рекомендую первый способ, не смотря на то, что он дороже, и возможно более трудоёмкий, он того стоит. Надо объяснить с технической точки зрения почему именно двойной LNB, а не делитель.

Оба способа конечно работают, но способ с делителем, работает с недостатком, а именно, при таком подключении невозможен будет просмотр всех каналов. И вот почему.

Как известно из теории, в параметрах несущей есть такая составляющая как поляризация, вещание каналов происходит в двух поляризациях: горизонтальная и вертикальная (правая и левая). Для разных поляризаций используется разное напряжение 13 и 18 v, подключение ресиверов к антенне методом деления кабеля, не позволит им переключать напряжение, в зависимости от выбранного канала, соответственно одновременный просмотр каналов в разных поляризациях на двух и более ресиверах невозможен.

При использовании двойного конвертера, четвертного или более, каждый приёмник имеет свой собственный гетеродин, и работает независимо от другого. Поэтому этот способ подключения с технической точки зрения является более правильным.

Если говорить о «Триколор ТВ», то его каналы в основной массе транслируются в одной поляризации, в левой, раньше вообще все каналы были на транспондерах с левой поляризацией, но надо было расширяться, Триколору пришлось арендовать также и правую. Оставив меньшую долю каналов в правой, Триколор начал предлагать своим абонентам подключить второй приёмник, всем известная акция «Второй приёмник в дом» якобы по доступной цене, но ничего особо доступного там не было, так как в комплекте шел дешевый ресивер GS 8304, с делителем и куском кабеля. Делитель стоит сущие копейки, и недостаток при его использовании для подключения второго ресивера я объяснил.

Вот такой информацией следует руководствоваться при подключении второго телевизора к «Триколор ТВ», «НТВ Плюс» и т. д. К слову сказать, об «НТВ Плюс», тут качество предоставления услуг пока остаётся чуть выше, и трансляция примерно одинакового объёма контента осуществляется в двух поляризациях, поэтому использование делителя для подключения двух и более ресиверов, создаст очевидные неудобства. И стоит отметить, что если есть необходимость подключения большого количества приёмников нужно использовать мультисвич, в этом случае используется одна антенна с одним LNB.

Подбираем сплиттер для ТВ

Телевизор есть, пожалуй, в каждом частном доме и квартире. Ни для кого не секрет, что на ТВ можно всегда увидеть много чего интересного и познавательного. Но если Вы приобрели еще один телевизор, как быть с подключением его к антенному кабелю? Всё очень просто. Для такой цели служит сплиттер. Такое устройство позволяет подключать к антенному кабелю сразу несколько телевизоров, сохраняя при этом хорошее качество сигнала.

Чем отличается сплиттер и как он работает?

Название приспособления переводится с английского splitter как “разветвитель”. Такая трактовка неслучайна, ведь главная миссия устройства — разделение видеосигнала на несколько потоков. Сплиттер хорош тем, что он позволяет принимать сигнал одновременно на нескольких ресиверах без особой потери качества изображения и звука воспроизводимого видео.

Принцип работы такого устройства проще простого. Для начала нужно выбрать место, где будет располагаться разветвитель, затем потребуется подключить к входному порту источник передаваемой информации, а приёмники соединить кабелями с выходами.

Особенности выбора

К выбору сплиттера нужно подойти серьезно, ведь от этого напрямую будет зависеть качество сигнала. Найти такое приспособление не сложно, ведь оно есть практически в любом магазине бытовой техники. Лучшим и самым популярным способом покупки является приобретение через Интернет. Ведь, таким образом, Вам не нужно будет тратить время на беготню по торговым точкам. Да и на широких просторах глобальной сети можно без особых проблем подобрать именно то, что нужно. Например, зайдя на сайт http://abcom.com.ua/svichi-i-splittery.html, Вы увидите широкий ассортимент сплиттеров от крупных производителей телевизионного оборудования.

Все сплиттеры отличаются друг от друга своими особенностями, поэтому при выборе устройства необходимо руководствоваться следующими параметрами:

  • частоты принимаемых каналов;

  • толщина кабеля;

  • количество телевизоров.

Нюансы, о которых нужно знать

Отправляясь на поиски сплиттера для ТВ, важно учитывать и некоторые нюансы, дабы избежать неприятностей и недоразумений при подключении устройства к телевизору. Здесь можно выделить несколько следующих моментов:

  • антенные разветвители для цифрового телевидения и спутниковых антенн могут работать по-разному. Если в первом случае рабочая частота устройств ограничена 1ГГц, то во втором случае — 2,5 ГГц. Стоит заметить, что спутниковый сплиттер можно использовать для разделения как цифрового, так и для аналогового сигнала;

  • затухание сигнала — чем оно ниже, тем лучше. Такое значение указывается, как правило, на корпусе устройства;

  • место установки разветвителя должно быть заранее продуманным. Оптимальнее всего расположить такое устройство на стене — так оно будет надёжно держаться. В этом случае необходимо обратить внимание на модель с крепежными отверстиями. А поскольку устройство будет располагаться на видном месте, оно должно иметь эстетичный вид.

Купив сплиттер, Вы упростите жизнь и себе и своим родным, проживающим вместе с вами под одной крышей. С таким устройством прекрасное изображение и отличное звучание вам будут обеспечены надолго.



Какой телевизионный антенный разветвитель следует использовать

При использовании одной антенны для нескольких телевизоров необходимо использовать антенный разветвитель для разделения ТВ-сигнала. В США мы обычно используем коаксиальный кабель для установки телевизионных антенн. Я продемонстрировал это при установке Mohu Sky 60 и снова, когда опубликовал, как заземлить телевизионную антенну.

Коаксиальный разветвитель для антенн

В зависимости от вашей установки вам может потребоваться использовать коаксиальный разветвитель для передачи сигнала на различные телевизоры в вашем доме.Три вещи, которые следует учитывать при выборе коаксиального разветвителя для разделения сигнала антенны, — это частота, затухание (или потери в дБ) и количество выходов.

Частота антенного разветвителя

Все сплиттеры

имеют номинальную частоту. Это отображается в мегагерцах (МГц). Это мера полосы частот, которая может пройти через разветвитель. В Северной Америке самая высокая частота ТВ передается на уровне менее 1000 МГц. Поэтому в большинстве случаев необходимый вам разветвитель должен быть рассчитан на 1000 МГц.Вы можете обойтись без 900 МГц, если в вашем районе нет канала выше 83. Эта диаграмма телевизионных частот показывает, что канал 83 передает на частоте 890 МГц.

Потеря антенного разветвителя

Многие вещи вызывают потерю ТВ-сигнала, в том числе разветвители. Чтобы понять, как разветвитель влияет на ваш сигнал, нам нужно немного понять, что такое запас шума. Когда вы используете такой сайт, как TVFool, чтобы получить представление о телевизионных сигналах в вашем районе, они предоставляют вам запас помехоустойчивости.Мне нравится работать с этим числом, потому что оно дает значение, показывающее, насколько сильный сигнал превышает рабочий порог. Другими словами, если после обработки сигнала ТВ-тюнером запас помехоустойчивости выше 0, то вы можете видеть картинку.

Запас помехоустойчивости обычно указывается в децибелах (дБ). Децибелы не в линейной шкале. Они логарифмические. Поэтому, когда вы теряете половину мощности сигнала, потери составляют всего около 3 (дБ). Если вам интересно, как это работает математически, я рекомендую изучить точку половинной мощности.

Вот почему, когда вы смотрите на 2-полосный коаксиальный разветвитель, вы видите потерю -3,5 дБ на каждом порте. 3 дБ составляют половину потерь мощности, а 0,5 дБ — потери из-за кабельных соединений. При установке 2 разветвителей на 2 выхода вы получите 2 выхода с потерями 7 дБ и один с потерями 3,5 дБ. Причина показана на диаграмме ниже.

Это подводит меня к следующему пункту. Обычно лучше использовать сбалансированный разветвитель при использовании нечетного числа выходов.Например, несимметричный трехполосный разветвитель будет иметь 1 вход и 3 выхода. Однако внутренняя работа разветвителя ведет себя так, как если бы вы соединили два двусторонних разветвителя вместе. Таким образом, вы увидите два выхода с -7 дБ и один выход с -3,5 дБ. Сбалансированный 3-полосный коаксиальный разветвитель покажет потери около 5,8 на всех 3 выходах. Некоторые из более дорогих 3-полосных разветвителей могут снизить потери.

Количество портов коаксиального разветвителя

Теперь, когда мы понимаем, как количество портов коаксиального разветвителя влияет на телевизионный сигнал, имеет смысл не покупать разветвитель с большим количеством выходов, когда они вам не нужны.Независимо от того, используете ли вы все выходы или нет, потери, указанные на сплиттере, — это потери, которые получит ваш ТВ-сигнал. Я всегда покупаю сбалансированные разветвители с тем количеством портов, которое мне нужно. Когда мне нужно добавить еще одну линию, я просто обновляю сплиттер, чтобы учесть добавленное количество портов.

Какой коаксиальный разветвитель купить за OTA

Пока разветвитель сбалансирован, почти любой разветвитель, который может работать с частотой 1000 МГц, будет использовать бренд CMC, изображенный ниже

Если вас беспокоят потери в дБ или вам необходимо установить более трех телевизоров, вам может потребоваться усилитель-распределитель (изображенный ниже).Это не только разделит ваш сигнал, но и усилит его, чтобы компенсировать потери, вызванные разветвителем. Кроме того, каждый выход по-прежнему увеличивает мощность сигнала. На усилителе-распределителе, который я рекомендую (показан ниже), каждый выход имеет усиление +7 дБ. Это полезно для устранения шума в коаксиальном кабеле, разъемах и ТВ-тюнере (в среднем потери составляют около 6 дБ).

Имейте в виду, что усилитель не будет усиливать сигнал больше, чем было получено от антенны.Это только компенсирует потери на линии от антенны до телевизора. Кроме того, слишком сильный сигнал может отрицательно сказаться на приеме.

Нужна дополнительная информация?

Если эта статья не ответила на ваш конкретный вопрос, перейдите на нашу домашнюю страницу ! Он направит вас к доступным интернет-провайдерам, потоковым сервисам в соответствии с вашими потребностями, информации об антеннах и многим другим инструментам и ресурсам, которые помогут вам сэкономить деньги на телевидении и доступе в Интернет.

Чтобы получить советы и рекомендации по отключению кабеля, а также по другим техническим вопросам, не забудьте присоединиться к нашей странице в Facebook.

Присоединяйтесь к миллионам ножниц для шнура

Раскрытие информации: обоснованная причина поддерживается за счет небольшой комиссии за покупки, совершенные по ссылкам на некоторые продукты на этом веб-сайте. Мы не принимаем компенсацию от компаний, пытающихся повлиять на наш обзор продуктов.

Кабельные разветвители и ответвители

Разветвители: Сигнал делится равномерно — подходит для кабелей одинаковой длины.Обычно идеально подходит для мест, где сотовый усилитель установлен в центре, а внутренние антенны установлены примерно на равных расстояниях от основного усилителя сотового телефона. См. Первый пример фотографии сценария слева выше, где показан пример, в котором можно использовать разделитель сигналов .

Ответвители: Сигнал разделен неравномерно (ослабляется в зависимости от способности ответвителя по затуханию). Ответвители подходят для кабелей разной длины, идущих к внутренним антеннам, поэтому все внутренние антенны могут передавать примерно одинаковый сигнал.См. Второй пример настройки на правой стороне изображения, показывающий, где может применяться сигнальный отвод . Ответвление будет ослаблять или уменьшать сигнал, проходящий через более короткий участок кабеля, и отправлять больше сигнала на более длинный участок кабеля, чтобы преодолеть потери в кабеле. Ответвитель или направленный ответвитель отправляет фиксированное количество сигнала, например 6 дБ, 10 дБ, 15 дБ или 20 дБ, в направлении более коротких участков кабеля и направляет остальной доступный сигнал в направлении более длинных участков кабеля. ). Таким образом, он обеспечивает равные возможности вещания для всех внутренних антенн.

Видео ниже рассказывает о разнице между разветвителями коаксиального кабеля и ответвителями , а также о том, когда их использовать.

Разветвители сигнала для коаксиального кабеля и ответвители.

Видео, приведенное выше, поясняет различия между разветвителями коаксиального кабеля и ответвителями , а также показывает, какой из них и когда использовать. Вот о чем говорили по этой теме:

Что такое разветвители и ответвители?

Разветвители и ответвители

бывают разных видов и даже выглядят одинаково.Но в чем разница? Основное отличие состоит в том, что разветвитель распределяет входящий сигнал на каждый выходной порт и делает это равномерно, в то время как ответвление применяет различную величину потерь к каждому выходному порту индивидуально, так что, когда один кабель короче другого, выходной сигнал будет по-прежнему будет таким же.

Разветвители:

Давайте сначала посмотрим на разветвители. Сплиттеры предназначены для использования в системах распределения сигналов для разделения усиленного сигнала с минимальными потерями сигнала.Равные объемы сигнала отправляются на несколько антенн для областей одинакового размера. При использовании разветвителя вы хотите, чтобы кабели разной длины, выходящие из разветвителя, были более или менее одинаковыми. Вы же не хотите, чтобы одна пробежка была намного короче других или одна очень длинной.

Как работает сигнал, проходящий по кабелю?

Давайте быстро проиллюстрируем, как сигнал работает при прохождении через кабель. Когда сигнал проходит по кабелю, он теряет силу по мере прохождения.Когда дело доходит до разветвителя или ответвителя, он будет отделяться и перемещаться к каждой новой трассе кабеля. Разветвители и ответвители неизбежно вносят потери, которые немного ослабляют сигнал. Если все кабели имеют одинаковую длину, равное количество сигнала будет отправлено на все антенны, и все они будут покрывать одинаковую площадь. Однако, если одна длина короче, она все равно будет получать такой же сигнал, как и другие, но с меньшими потерями в кабеле. Это означает, что он будет посылать более сильный сигнал и покрывать большую площадь, но он отбирает мощность у других антенн, ослабляя их выходную мощность или зону покрытия.

Метчики:

Вот здесь и вступает в игру кран. Ответвление применяет определенную величину потери сигнала к более короткому и сильному выходному порту и позволяет сигналу проходить через другой порт с очень небольшими потерями. Таким образом, вы можете запустить короткий отрезок от одного порта и при этом иметь много сигналов для отправки на другие порты для более длительных прогонов.

Лучшее место для их использования.
Сплиттеры

лучше всего использовать на больших централизованных территориях, где они равномерно распределяют сигнал на множество других антенн для обеспечения согласованной зоны покрытия.Отводы лучше всего использовать в таких ситуациях, как длинные коридоры. Вы можете направить сигнал в кран, который разделяется на соседний офис, а остальная часть сигнала продолжается по коридору. Вы можете последовательно подключить ответвители, чтобы повторить этот процесс по коридору, пока у вас есть адекватный сигнал.

Узнайте разницу между делителем мощности и делителем мощности

Хотя трехрезисторный делитель мощности и двухрезисторный делитель мощности являются похожими компонентами, они имеют разные характеристики. Следовательно, каждый из них лучше всего подходит для разных вариантов использования, то есть они не взаимозаменяемы.В краткой заметке по применению «Различия в применении делителей мощности и делителей мощности» компания Keysight Technologies дает объяснение как трехрезисторного делителя мощности, так и двухрезисторного делителя мощности перед тем, как представить несколько примеров того, как они оба могут использоваться.

Делитель мощности — это компонент, который поровну делит мощность входного сигнала между несколькими выходными сигналами. В примечании к применению показан трехрезисторный делитель мощности, состоящий из трех резисторов по 16 2/3 Ом.Такие делители мощности часто используются в контрольно-измерительных системах. Другой момент заключается в том, что этот делитель мощности также может функционировать как сумматор мощности.

В примечании к применению также показан двухрезисторный делитель мощности, состоящий из двух резисторов сопротивлением 50 Ом. Этот компонент может использоваться в приложениях измерения контура нивелирования. Использование двухрезисторного делителя мощности для выравнивания источника эффективно позволяет улучшить согласование источника.

Далее представлены некоторые применения обоих компонентов.Например, делитель мощности с тремя резисторами может использоваться для распределения сигнала на две разные антенны. Делитель мощности также может использоваться для измерения интермодуляционных искажений (IMD). В этом сценарии делитель мощности фактически используется как сумматор мощности. Два сигнала от двух разных источников объединяются и затем подаются на тестируемое устройство (DUT). Анализатор спектра используется для измерения выходной мощности ИУ. Кроме того, измерения усиления разнесения представляют собой еще одну область использования делителей мощности.

Двухрезисторный делитель мощности можно использовать для тестирования усиления и мощности. В документе показана блок-схема испытательной установки для усилителя, в котором используется делитель мощности. Как уже упоминалось, выравнивание или соотношение — еще один вариант использования разветвителя мощности. Для иллюстрации приложений нивелирования представлены две блок-схемы. Первый состоит из делителя мощности и кристаллического детектора. Второй заменяет кварцевый детектор на измеритель мощности.

Keysight Technologies, 1400 Fountaingrove Pkwy., Санта-Роза, Калифорния, 95403-1738; (800) 829-4444

Можно ли использовать спутниковый разветвитель для распределения сигналов от антенны?

Вы можете использовать хомяка, чтобы забить гвоздь вместо молотка, но ни вы, ни хомяк не будете этому ужасно счастливы. Дело в том, что вещи, которые кажутся очень похожими, не всегда так похожи, как вы думаете.

Не все сплиттеры одинаковы

Возьмем, к примеру, скромный разветвитель DIRECTV, показанный выше. Если вы недавно перерезали шнур, у вас, вероятно, есть несколько таких, и вы думаете, что, может быть, вы захотите использовать их для передачи сигнала от антенны на телевизоры. Это была бы хорошая идея, но это не так.

Разветвители

DIRECTV на самом деле являются одними из худших из возможных разветвителей для антенн. Конечно, это очень качественные разветвители, но они разработаны для использования DIRECTV, и это делает их плохими разветвителями для использования в антеннах. Сигналы DIRECTV распространяются в диапазонах от 950 до 2150 МГц, в то время как антенное телевидение находится в диапазоне 56-700 МГц.Прежде всего, сплиттеры разработаны так, чтобы быть наиболее эффективными на определенных частотах, так что прямо сейчас это работает против вас. Однако большая проблема в том, что DIRECTV делает что-то еще с частотами между 475 и 625 МГц: они используются для работы в сети.

Проблема: коаксиальная сеть

Коаксиальная сеть

DIRECTV передает видео на клиентские боксы, а также другую интернет-информацию на любой HD-ресивер или DVR. Он также передает 100% аудио и видео, если у вас есть система Genie.В результате все эти блоки должны взаимодействовать друг с другом, а приемники DIRECTV предназначены для того, чтобы фактически передавать информацию с этих частот от порта к порту на разветвителе.

Мы называем это «изоляцией порта», и в целом большинство сплиттеров имеют очень высокую изоляцию портов. Разветвители с высокой изоляцией портов предотвратят попадание помех на одной линии в другие линии. Также проще сделать разветвитель с высокой изоляцией портов. На самом деле вам придется потрудиться, чтобы построить сплиттер, в котором порты взаимодействуют друг с другом.

Низкая изоляция порта плохо подходит для антенн

Этот разветвитель очень хорошо работает со спутником. Однако, когда частоты переходят от порта к порту на разветвителе, используемом для антенн, вы увидите проблемы. Возникнут перекрестные помехи и ухудшится прием. Вот почему разветвитель DIRECTV — более или менее худший из возможных разветвителей для использования антенны. Буквально любой другой сплиттер будет лучше.

Тем не менее, в конце этой истории есть хорошие новости, и если вы планируете использовать свою неиспользованную систему DIRECTV, чтобы помочь вам распространять антенный телевизор, все кабели все равно будут в хорошем состоянии.Вам просто нужно поменять местами разветвители, и все будет готово. Еще лучшая новость, конечно, заключается в том, что у нас есть широкий выбор действительно высококачественных антенных разветвителей, доступных на SolidSignal.com по очень разумным ценам. Эти разветвители DIRECTV могут идти в коробке. Со временем вы сможете ответственно утилизировать их. Или отдайте их своим друзьям-любителям, чтобы они могли обновить свои системы DIRECTV. В конце концов, не все такие резаки, как вы!

отводов, диплексеров, разветвителей и сумматоров: в чем разница?

Хотя ответвители, диплексеры, разветвители и сумматоры похожи друг на друга и выполняют схожие функции, между этими четырьмя устройствами есть существенные различия.Как вы узнаете, какой из них вам нужен для установки?

Отводы, разветвители, сумматоры и диплексоры принимают ваш ТВ-сигнал перед его распределением на несколько приемников. Однако каждое из этих устройств выполняет эту задачу по-своему. Это означает, что вам необходимо определить, нужен ли вам ответвитель, диплексер, сумматор или разветвитель, в зависимости от вашей конкретной установки. Эти продукты легко отличить друг от друга: ответвители, диплексеры, сумматоры и разветвители обычно указаны на устройстве и на веб-сайте Solid Signal.Чтобы узнать, какое из этих устройств вам необходимо, потребуется немного больше знаний. Мы объясняем ответвители, разветвители, сумматоры и диплексеры, чтобы помочь вам разработать уникальные аспекты этих категорий продуктов и то, как каждый из них используется в телевизионной антенне или спутниковой установке.

Что такое кран?

Давайте сначала взглянем на краны. Эти устройства, также известные как направленные ответвители, обычно имеют один вход и два выхода. (Есть также многопортовые ответвители, а также те, у которых несколько входов, например, шесть входов, 12 выходов.Ответвитель принимает сигнал, который слишком силен для использования одним устройством, и разделяет его по-разному. Это означает, что выходная ветвь, идущая к устройству инфраструктуры, получает более слабый сигнал, в то время как более сильный сигнал продолжается до следующего ответвления. Эти устройства имеют потери в портах не менее 3 дБ, что составляет примерно половину сигнала. Ответвители обычно используются в школах, на предприятиях и в других установках, где несколько приемников питаются от одного и того же источника сигнала.

Как насчет разветвителей?

Как следует из названия этих устройств, делители равномерно разделяют сигнал между выходными ветвями.Эти устройства часто используются для прямого подключения к приемникам или тюнерам, а ответвители в основном используются для подключения к устройствам инфраструктуры, таким как мультисвичи и модуляторы. Размер значительных потерь зависит от уровня входящего сигнала. Как и ответвители, разветвители также теряют в порте не менее 3 дБ или примерно половину сигнала.

Сплиттеры

обычно испытывают определенные вносимые потери на каждом выходном плече:

  • 2-полосный разветвитель имеет ухудшение сигнала -3,5 дБ на каждой ветви.
  • 3-полосные сбалансированные разветвители
    имеют -5,5 дБ-6,5 дБ на всех ножках или -3,5 дБ потери на одной ножке и -7 дБ на двух других (аналогично использованию двух двухполосных разветвителей).
  • У большинства 4-полосных разветвителей наблюдается -7 дБ на каждой ножке.
  • 8-полосный разветвитель испытывает потери от -12 дБ до 14 дБ на каждой ножке, в зависимости от устройства.

И еще есть комбайнеры

Комбайнеры — это пассивные устройства, которые выглядят как разветвители ТВ-сигналов, но на этом сходство заканчивается. Комбайнеры работают точно так же, как означает слово «объединить» — эти устройства принимают сигнал от двух или более источников, а затем объединяют их в одну линию. Однако это не обязательно создает более сильный сигнал. Комбайнер пропускает только два разных типа ТВ-сигналов по одному кабелю на вход ТВ-приемника. Эти устройства следует использовать, когда предполагается объединение сигналов. В некоторых случаях разделитель также можно использовать в качестве объединителя, используя выходные ветви в качестве входов и входные ветви в качестве выхода.

Кому нужны диплексеры?

Диплексеры — это небольшое металлическое устройство в виде коробки с одним входом и двумя выходами, эти устройства очень похожи на ответвители и разветвители. Эти устройства активно комбинируют два или более источника таким образом, чтобы пропускать только небольшой частотный диапазон от каждого источника. Это гарантирует, что сигналы от каждого источника не мешают друг другу. Диплексеры обычно используются в коммерческих установках, где такие вещи, как кабельное телевидение, Интернет и антенные сигналы, должны находиться на одной линии.Их нельзя использовать с современными системами спутникового телевидения.

А как насчет разветвителей с усилением?

Эти устройства представляют собой сплиттеры со встроенными усилителями. Некоторые устройства содержат потенциометр, который увеличивает или уменьшает количество сигнала от усилителя по мере необходимости. Это используется для противодействия эффектам, связанным с несколькими разветвителями и длинными кабелями. Подобно ответвителям, диплексерам и разветвителям без усиления, эти разветвители с усилителем напоминают небольшую металлическую коробку с одной входной ветвью и двумя или более выходными ветвями.

Почему следует звонить в Solid Signal
Если вы не уверены, нужен ли вам ответвитель, разветвитель, сумматор или диплексер, не паникуйте. Если вы не являетесь опытным установщиком телевизионных антенн или спутниковых тарелок, легко запутаться в применении каждого из этих продуктов. Чтобы еще больше запутать ситуацию, разные типы систем требуют разного оборудования. Устройства, разработанные для DIRECTV, плохо работают для телевидения, в то время как устройства, предназначенные для сотовых усилителей, могут вообще не работать с другими типами устройств.Если вы собираетесь установить антенну и хотите убедиться, что используете правильное устройство для разделения сигнала, позвоните нам по телефону 877.312.4547. Наши специалисты по продукции зададут несколько вопросов о вашей установке, прежде чем порекомендуют вам нужный кран, разветвитель, сумматор или диплексер.

Три пассивных разветвителя для распределения антенн

Вот три простых и недорогих конфигурации распределения беспроводной аудиоантенны с использованием пассивного разветвителя / сумматора RF Venue 2x1SPLIT — универсального аксессуара, который мы годами использовали для создания доступных беспроводных стоек в сочетании с нашими антенными сумматорами и распределителями.

8-канальный комбайнер IEM

Эта установка эффективно создает 8-канальный комбайнер для гораздо, намного меньше, чем автономный активный 8-канальный комбайнер передатчика.

Направьте оба выхода двух четырехканальных сумматоров передатчиков IEM через один пассивный 2X1SPLIT и, наконец, в спиральную антенну.

Если бы мы создавали этот комплект для клиента, он выглядел бы так:

Некоторые инженеры предпочитают использовать два или более четырехканальных сумматора со специальными антеннами в качестве меры резервирования.Это нормально, но не забывайте размещать активные антенны на большом расстоянии друг от друга, чтобы избежать взаимодействий в ближней зоне, которые могут возникнуть в результате установки антенн.

Помните, что каждый раз, когда вы добавляете дополнительные передатчики, вы будете добавлять дополнительные IM. В случае, проиллюстрированном выше, антенна CP Beam добавляет 10 дБ к силе сигнала, поэтому переключение на нее должно позволить вам снизить мощность передачи до половинной мощности или, желательно, меньше.

Плавник разнообразия DAS

Вот запрос, который мы получаем постоянно: «мы хотим, чтобы один и тот же беспроводной микрофон работал в двух или более комнатах.”

Мы используем два Diversity Fins и два 2X1SPLIT, чтобы удовлетворить эти запросы.

Фактически мы создаем упрощенную DAS или распределенную антенную систему. В DAS таланты свободно блуждают по ряду «зон» покрытия, не опасаясь потерять прием. Сигнал отправляется одному или нескольким приемникам в зависимости от конструкции инженера.

В качестве альтернативы эффективное потолочное крепление с использованием антенн CX22 будет выглядеть так:


Когда требуется больше зон, настройка становится более сложной.Но наш комбайнер 4Zone — это простое в использовании и экономичное решение. Вот несколько советов по использованию системы 4zone

Анализатор спектра «Прослушка»

Если у вас есть анализатор спектра, вы можете «постучать» по антенне или, что еще лучше, к одному из выходов антенного распределителя, используя 2X1SPLIT.

Просто поместите разветвитель между одной ветвью одного выхода распределителя. Подайте один из выходов разветвителя на анализатор, а другой выход верните на приемник.

Цель состоит в том, чтобы визуализировать RF с точки зрения приемников. Чем ближе кран к конечному пункту назначения сигнала, тем лучше данные, которые анализатор может получить для вас, поскольку он видит то, что видит система.

Эта установка отлично подходит для просмотра радиочастотной активности с точки зрения системы, а также для устранения неполадок радиочастотного излучения, когда внешнее сканирование ничего не выявило, но обычно не рекомендуется для повседневной работы.

Разветвитель добавляет одну дополнительную точку отказа к сигнальной цепи и перехватывает несколько дБ амплитуды, изменяя интерпретацию приемником двух разнесенных сигналов.

Если вы хотите прослушивать телефонные разговоры во время реальных выступлений, гораздо лучше использовать неиспользуемый выход дистрибутива или каскадный выход последнего дистрибутива в гирляндной цепи.

Что следует использовать: разветвитель или специальную УКВ-антенну? — Портал поддержки Vesper Marine

Есть компромисс между выделенной антенной AIS и ее совместным использованием с существующей системой VHF через разветвитель. Специальная антенна с настройкой AIS является отличным выбором и обычно превосходит стандартную антенну VHF из-за того, что она настроена специально для верхней части диапазона VHF, где расположена AIS.Он также может служить резервной антенной для вашего VHF. Однако установить специальную антенну может быть труднее, так как вам необходимо установить ее, проложить кабель и т. Д. Вы должны разместить ее как можно выше, но как можно дальше от мачт и других антенн, особенно других антенн VHF.

Разветвитель позволяет использовать имеющуюся у вас УКВ антенну вместо установки другой, которая, как правило, упрощает установку. Вы, вероятно, получите лучшую производительность от вашей системы AIS и таким образом, потому что ваша существующая антенна, вероятно, будет установлена ​​высоко.Если вы решили приобрести разветвитель, вы должны использовать сплиттер, предназначенный для AIS. Если у вас есть транспондер, вы должны использовать разветвитель, разработанный специально для использования с транспондерами AIS.

Однако ваша VHF-антенна может быть плохо настроена на частоты AIS, что приведет к ухудшению качества передачи. Вы можете проверить работу своей антенны на частотах AIS, просмотрев кривые КСВН, предоставленные производителем антенны (иногда их можно найти на веб-сайте производителя). Ищите КСВ 2: 1 или меньше на частоте 162 МГц.Большинство антенн VHF хорошо настроены на 156 МГц, но их характеристики ухудшаются на крайних значениях диапазона VHF.

Использование сплиттера также означает, что вы не можете передавать на своем VHF и получать обновления AIS одновременно. На практике это обычно не имеет большого значения, поскольку на многих лодках передача по УКВ-радио ограничена. Часы WatchMate 850 или WatchMate Vision в сочетании с морским антенным разветвителем Vesper (SP160) показывают на экране AIS WatchMate индикацию, когда используется УКВ-радио.
