Автоматический выключатель на постоянный ток: Автоматические выключатели постоянного тока ВА47-60DC

Автоматические выключатели постоянного тока ВА47-60DC

Автоматические выключатели постоянного тока ВА47-60DC, Модульные автоматические выключатели, 2020

Включите в вашем браузере JavaScript!

Назначение

• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или перегрузке.
• Оперативное включение и выключение электрических цепей.

Применение

• Защита сетей в цепях постоянного тока напряжением до 440 В.
• Шкафы распределения оперативного постоянного тока (вторичные цепи электростанций или подстанций).
• Защита цепей автоматики и контроля (лифтового оборудование, охранно-пожарной сигнализации, системами управления климатом и других технологических систем).
• Защита цепей постоянного тока (инвертор, аккумулятор) в системах бесперебойного электроснабжения.
• Защита систем электропитания на солнечных батареях.

Материалы

• Корпус и детали выполнены из пластика, не поддерживающего горение.
• Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена истиранию в пределах срока эксплуатации.

Преимущества

• Под антипригарной пластиной находится постоянный магнит. Этот магнит ориентирует магнитное поле внутри автоматического выключателя таким образом, что дуга, при разъединении силовых контактов затягивалась в дугогасительную камеру.
• Высокий момент затяжки провода 3,5 Н*м, что значительно больше, чем момент затяжки   2 Н*м у всех 4,5 кА серий автоматических выключателей. Это позволяет надежно зажать провод, значительно снизить переходное сопротивление на клемме и тем самым уменьшить температуру выключателя, находящегося под нагрузкой.
• Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
• Выключатели ВА47-60DC имеют возможность подключать U-образную шину с обеих сторон. Что позволяет подключать питание и разводить U шиной не только сверху, как у серии ВА47-29, но и подключать питание и разводить U шиной снизу. Для монтажников это означает значительно облегчение монтажа.
• На лицевой панели расположен механический индикатор положения контактов. Особенностью данного индикатора является то, что даже при удержании рукоятки в положении включено, если контакты расцеплены, например, при расцеплении от независимого расцепителя, индикатор покажет положение «расцеплено».
• Дополнительные аксессуары к серии ВА47-60DC: контакт положения, контакт состояния, независимый и минимально-максимальные расцепители.

Автоматический выключатель для постоянного тока 6А, однополюсный, 10kА, тип C, SIEMENS, 5SY51067

Производитель:

EAN код:

4001869226378

Код заказа:

5SY5106-7

Страна производства:

Германия

Технические характеристики товара:

Автомат линейной защиты, In=6А, AC/DC, 1-полюсный, Icu=10kА, тип C

Назначение по роду тока:

Количество полюсов:

Номинальный ток, In:

Характеристика срабатывания:

Номинальная отключающая способность, Icn:

Единицы измерения:

шт

Аналоги «5SY51067»

Артикул:

2CDS271001R0064

Производитель:

ABB

1647 руб/шт

Производитель:

SIEMENS

1401 руб/шт

Артикул:

2CDS271061R0064

Производитель:

ABB

2446 руб/шт

Популярные товары раздела «Автоматические выключатели»

Артикул:

2CDS251001R0164

Производитель:

ABB

394 руб/шт

Артикул:

2CDS241001R0164

Производитель:

ABB

239 руб/шт

Производитель:

SIEMENS

406 руб/шт

Производитель:

SIEMENS

587 руб/шт

Автоматический выключатель для постоянного тока 16А, однополюсный, 10kА, тип B, SIEMENS, 5SY51166

Производитель:

EAN код:

4001869226231

Код заказа:

5SY5116-6

Страна производства:

Германия

Технические характеристики товара:

Автомат линейной защиты, In=16А, AC/DC, 1-полюсный, Icu=10kА, тип B

Назначение по роду тока:

Количество полюсов:

Номинальный ток, In:

Характеристика срабатывания:

Номинальная отключающая способность, Icn:

Единицы измерения:

шт

Аналоги «5SY51166»

Артикул:

2CDS271001R0165

Производитель:

ABB

1644 руб/шт

Производитель:

SIEMENS

837 руб/шт

Артикул:

2CDS271061R0165

Производитель:

ABB

2381 руб/шт

Популярные товары раздела «Автоматические выключатели»

Артикул:

2CDS251001R0164

Производитель:

ABB

394 руб/шт

Артикул:

2CDS241001R0164

Производитель:

ABB

239 руб/шт

Производитель:

SIEMENS

406 руб/шт

Производитель:

SIEMENS

587 руб/шт

Автоматический выключатель постоянного тока Eaton PL7-DC

Автоматический выключатель постоянного тока Eaton PL7-DC

Механические Высота выреза в передней панели: 45 мм; Защита зажимов от прикосновения пальцами и ладонью; Высота прибора: 80 мм; Тип зажимов: Болтовой/хомутной; Ширина: 1 полюс 17. 5 мм, 2 полюса 35 мм; Момент затяжки зажимов: От 2 до 2.4 Нм; Степень защиты: IP20; Сечение подсоединяемого кабеля:  1х25 мм2, 2х10 мм2;

Кол-во полюсов	In, A	Кривая C
		Наименование
1Р	1	PL7-С1/1-DC
	2	PL7-С2/1-DC
	3	PL7-С3/1-DC
	4	PL7-С4/1-DC
	6	PL7-С6/1-DC
	10	PL7-С10/1-DC
	13	PL7-С13/1-DC
	16	PL7-С16/1-DC
	20	PL7-С20/1-DC
	25	PL7-С25/1-DC
	32	PL7-С32/1-DC
	40	PL7-С40/1-DC
	50	PL7-С50/1-DC
2Р	1	PL7-С1/2-DC
	2	PL7-С2/2-DC
	3	PL7-С3/2-DC
	4	PL7-С4/2-DC
	6	PL7-С6/2-DC
	10	PL7-С10/2-DC
	13	PL7-С13/2-DC
	16	PL7-С16/2-DC
	20	PL7-С20/2-DC
	25	PL7-С25/2-DC
	32	PL7-С32/2-DC
	40	PL7-С40/2-DC
	50	PL7-С50/2-DC

Схемы соединения

Необходимо соблюдать полярность при подключении!

Размеры [мм]

Примечание

Для правильной работы автоматических выключателей PL7–DC необходимо правильноприсоединить зажимы согласно обозначению полярности, приведенной рядом с зажимами. Способзаземления цепи постоянного тока (заземление положительного или отрицательного полюса), илиже его присоединение к другой цепи, не влияет на функцию автоматического выключателя.

Гибридные автоматические выключатели постоянного тока

Гибридный автоматический выключатель будет использовать стопки очень больших транзисторов для отключения постоянного тока

Постоянный ток питает фонарики, смартфоны и электромобили, но основные потребители электроэнергии зависят от переменного тока, который включается и выключается 50 или 60 раз в секунду. Благодаря, например, таким свойствам, что переменный ток легко отключить, когда возникает проблема, например, падение дерева на линии электропередачи.

Постоянный ток имеет свои преимущества перед своим чередующимся родственником, среди которых более высокая эффективность и способность переносить больше энергии на большие расстояния. Это может быть полезным тогда, когда, например, ветряные электростанции в полях производят электроэнергию, которую необходимо доставить в населенные пункты. А будущие электрические самолеты и корабли, скорее всего, будут оснащены системами постоянного тока высокой плотности.

Переменный ток можно отключить, когда синусоидальная волна достигает нуля в течение цикла. Это основа выключателей, которые защищают современные энергосистемы повсюду, от подстанций до домашних установок. Без этих чередующихся циклов постоянный ток не имеет подходящего времени для отключения питания.

Новая технология, может помочь решить эту проблему, используя инновации в силовой электронике, пьезоэлектрических приводах и новых изоляционных материалах, позволяющих создать силовые выключатели постоянного тока. Исследователи из Технологического института штата Джорджия и Университета штата Флорида (FSU) ожидают, что скорость переключения выключателя будет в десять раз выше, чем у существующего на сегодняшний день оборудования. Они собираются коммерциализировать эту технологию через консорциум отраслевых партнеров.

«Переход от переменного тока к постоянному, который уже происходит, откроет новую парадигму для эффективного и контролируемого управления питанием в будущих электрических системах и военных платформах». «Это станет возможным благодаря удивительным событиям, произошедшим за последние два десятилетия в области силовой электроники».

Гибридный автоматический выключатель будет использовать стопки очень больших транзисторов для отключения постоянного тока. Полупроводники менее эффективны при пропускании тока, чем обычные механические переключатели, поэтому в обычных условиях ток будет протекать через последние. Но когда питание необходимо будет отключить, ток будет кратковременно направляться через силовую электронику до переключения механических выключателей.

В обычной бытовой электронике транзисторы слишком малы, они рассчитаны всего на несколько вольт. Транзисторы, которые будут использоваться при коммутации постоянного тока, имеют гораздо больший размер — квадратный сантиметр — и десятки или сотни из них будут объединены последовательно или параллельно, чтобы обеспечить достаточную емкость для переключения тысяч вольт.

После того, как ток будет перенаправлен на твердотельные транзисторы, пьезоэлектрические приводы быстро разъединят контакты в механических переключателях, прежде чем ток станет слишком высоким. После разделения ток, идущий через транзисторы, можно будет отключить.

«Необходима очень высокая скорость, чтобы разъединить контакты в течение 250 микросекунд и полностью отключить ток в течение 500 микросекунд. По этой причине нельзя использовать подпружиненные или гидравлические приводы, общие для автоматических выключателей. Устройства, основанные на пьезоэлектрическом эффекте, смогут справиться с этим».

Тестирования будут проводиться на специальной установке мощностью пять мегаватт в течение трех лет, в сотрудничестве с командой промышленников, которые в конечном итоге переведут опытные автоматические выключатели постоянного тока в коммерческое использование.



Источник: Georgia Institute of Technology

Напряжение постоянного тока автоматического выключателя

Многие знают из школьного курса физики, что ток бывает переменным и постоянным. Если о применении переменного тока мы еще что-то можем с уверенностью сказать (все бытовые электроприемники питаются от переменного тока), то о постоянном мы не знаем практически ничего. Но раз существуют сети постоянного тока, значит есть и потребители, и соотвественно защита таким сетям тоже нужна. Где встречаются потребители постоянного тока и в чем отличие аппаратов защиты для этого рода тока мы рассмотрим в этой статье.

Ни один из типов электрического тока не «лучше», чем другой — каждый подходит для решения определенных задач: переменный ток идеален для генерации, передачи и распределения электроэнергии на большие расстояния, в то время как постоянный ток находит свое применение на специальных промышленных объектах, установках солнечной энергии, центрах обработки данных, электрических подстанциях и пр.

Шкаф распределения постоянного оперативного тока электрической подстанции

Понимание отличий переменного и постоянного тока дает четкое представление о задачах, с которыми сталкиваются автоматические выключатели постоянного тока. Переменный ток промышленной частоты (50 Гц) меняет свое направление в электрической цепи 50 раз в секунду и столько же раз «переходит» через нулевое значение. Этот «переход» значения тока через ноль способствует скорейшему гашению электрической дуги. В цепях постоянного тока значение напряжения постоянно — также как и направление тока постоянно во времени. Этот факт существенно затрудняет гашение дуги постоянного тока, и потому требует специальных конструкторских решений.

Совмещенные графики нормального и переходного режимов при отключении: а) переменного тока; б) постоянного тока

Одно из таких решений — использование постоянного магнита (3). Движение дуги в магнитном поле является одним из способов гашения в аппаратах до 1 кВ и находит применение в модульных автоматических выключателях. На электрическую дугу, которая по своей сути является проводником, воздействует магнитное поле, и та затягивается в дугогасительную камеру, где окончательно затухает.

1 — подвижный контакт
2 — неподвижный контакт
3 — серебросодержащая контактная напайка
4 — магнит
5 — дугогасительная камера
6 — скоба

Полярность надо соблюдать

Еще одним и, пожалуй, ключевым отличием между автоматическими выключателями переменного и постоянного тока, является у последних наличие полярности.

Схемы подключения однополюсного и двухполюсного автоматического выключателя постоянного тока

Если вы защищаете однофазную сеть переменного тока при помощи двухполюсного автоматического выключателя (с двумя защищенными полюсами), то нет разницы в какой из полюсов подключать фазный или нулевой проводник. При подключении же в сеть постоянного тока автоматических выключателей необходимо соблюдать правильную полярность. При подключении однополюсного выключателя постоянного тока питающее напряжение подается на клемму «1», а при подключении двухполюсного — на клеммы «1» и «4».

Почему это так важно? Смотрите видео. Автор ролика проводит несколько тестов с 10-ти амперным выключателем:

1. Включение выключателя в сеть с соблюдением полярности — ничего не происходит.
2. Выключатель установлен в сеть обратной полярностью; параметры сети U=376 В, I=7,5 А. Как итог: сильное дымовыделение с последующим воспламенением выключателя.
3. Выключатель установлен с соблюдением полярности, а ток в цепи составляет 40 А, что в 4 раза превышает его номинал. Тепловая защита, как это и должно быть, разомкнула защищаемую цепь через несколько секунд.
4. Последний и самый жесткий тест проводился с таким же 4-х кратным превышением по току и обратнойполярностью. Результат не заставил себя долго ждать — мгновенное воспламенение.

Этот ролик наглядно демонстрирует то, почему необходимо соблюдать полярность при подключении автоматических выключателей постоянного тока. Подключение с обратной полярностью, и с током цепи, не превышающим номинал автоматического выключателя, выводит его из строя. Во избежание повторения подобных «печальных опытов» производители маркируют клеммы выключателей «+» и «-», а также дают схемы подключения в руководствах по эксплуатации.

Таким образом, автоматические выключатели постоянного тока — это устройства защиты, применяемые для объектов альтернативной энергетики, систем автоматизации и управления промышленных процессов и пр. Специальные исполнения защитных характеристик Z, L, K позволяют защищать высокотехнологичное оборудование промышленных предприятий.

Для их электроустановки всегда рекомендуется пользоваться услугами квалифицированных инженеров и техников, чтобы убедиться, что соответствующие автоматические выключатели постоянного тока будут выбраны и установлены правильно.

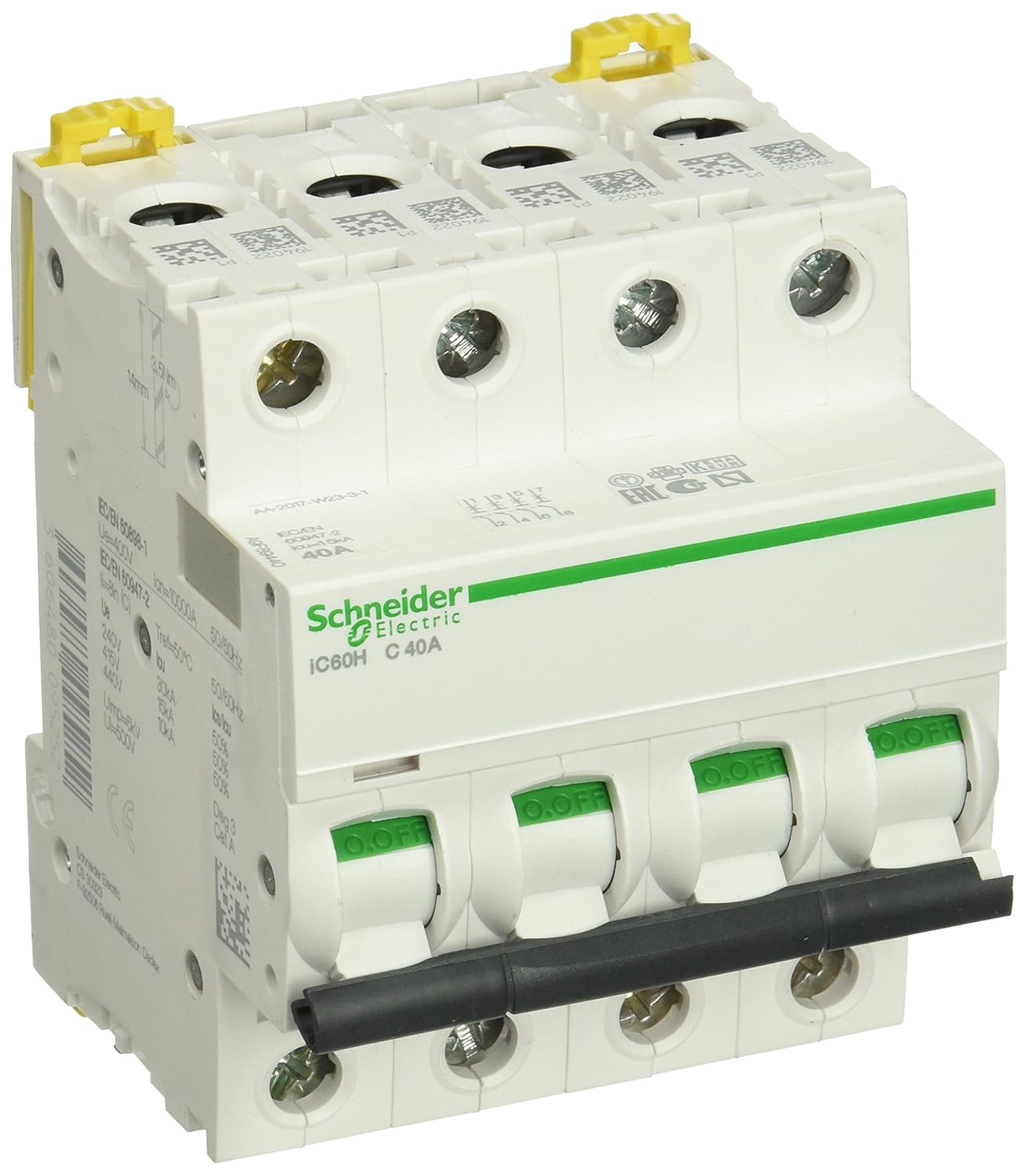

Среди автоматических выключателей серии Acti9, предназначенных для применения на переменном токе, применение в сетях постоянного тока возможно для iC60, C120, NG125.
Автоматические выключатели iK60 и iDPN N не предусматривают применения на постоянном токе.
Ниже приведена информация относительно особенностей применения iC60, C120 и NG125 в различных сетях постоянного тока.

Cеть постоянного тока с заземленной полярностью.

Cеть постоянного тока со средней заземленной точкой.

Cеть постоянного тока, изолированная от земли.

Тепловая защита iC60, C120, NG125 применении на переменном и постоянном токе функционирует идентично, какие-либо поправочные коэффициенты для тепловой защиты в случае применения на постоянном токе не вводятся.
Пороги электромагнитной защиты iC60, C120, NG125 в случае применения на постоянном токе изменяются. Соответствующая информация приведена ниже.

Модульные автоматические выключатели постоянного тока

Модульный автоматический выключатель постоянного тока ETIMAT 10 DC B 1p 25A (6kA )

от 226 ₽ RUB

PL7-C25/1-DC модульный автомат постоянного тока

По запросу RUB

Модульный автоматический выключатель постоянного тока ETIMAT 10 DC B 1p 13A (6kA )

от 336 ₽ RUB

PL7-C40/2-DC модульный автомат постоянного тока

По запросу RUB

Модульный автоматический выключатель постоянного тока ETIMAT 10 DC 2p В 6A (6 kA)

от 775 ₽ RUB

Модульный автоматический выключатель постоянного тока ETIMAT P10 DC 1p C 20A

от 385 ₽ RUB

FAZ-C25/2-DC модульный автомат постоянного тока

По запросу RUB

Модульный автоматический выключатель постоянного тока ETIMAT 10 DC 1p C 10A (6 kA)

от 362 ₽ RUB

Модульный автоматический выключатель постоянного тока ETIMAT 10 DC B 2p 16A (6kA )

от 775 ₽ RUB

Модульный автоматический выключатель постоянного тока ETIMAT 10 DC 1p C 20A (6 kA)

от 333 ₽ RUB

Модульный автоматический выключатель постоянного тока ETIMAT P10 DC 1p C 0,5A

от 436 ₽ RUB

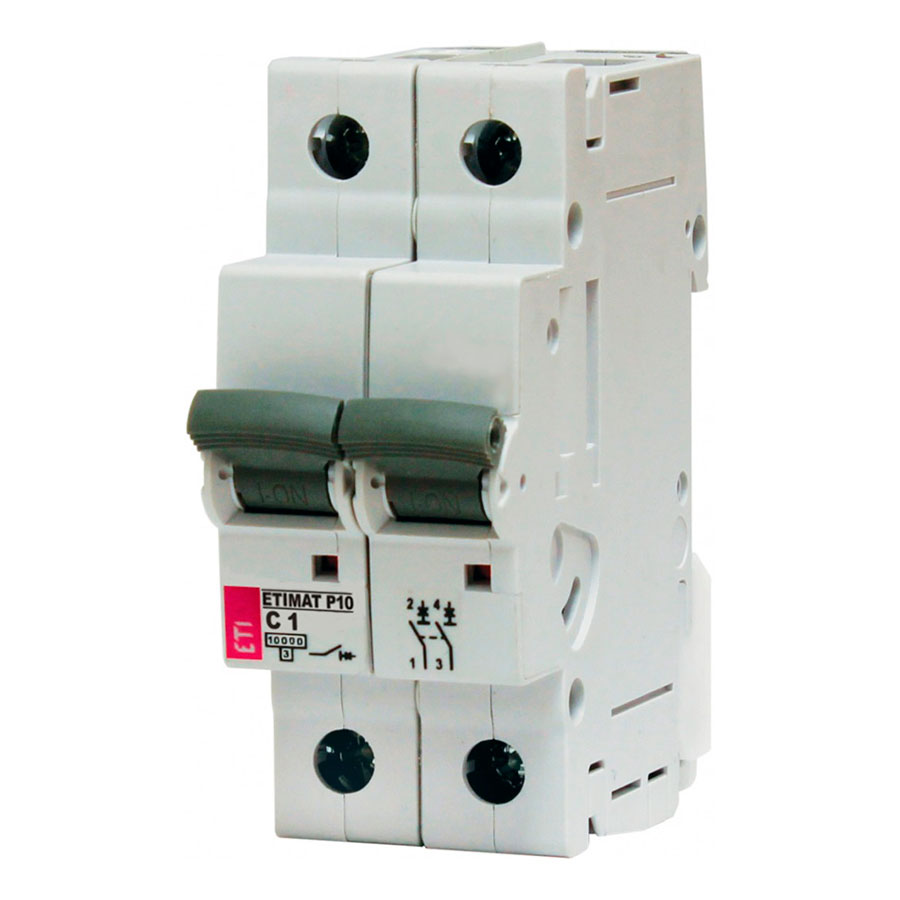

Модульный автоматический выключатель постоянного тока ETIMAT P10 DC 2p B 63A

от 1 680 ₽ RUB

Модульный автоматический выключатель постоянного тока ETIMAT P10 DC 2p C 1A

от 1 048 ₽ RUB

Модульный автоматический выключатель постоянного тока ETIMAT 10 DC 1p В 10A (6 kA)

от 336 ₽ RUB

Модульный автоматический выключатель постоянного тока ETIMAT 10 DC 2p C 20A (6 kA)

от 750 ₽ RUB

Модульные автоматические выключатели постоянного тока, или проще говоря автоматы, используются в электросетях и электроустановках, телекоммуникационных шкафах, щитах автоматизации. Почему их называют модульными? Все дело в том, что они выпускаются в стандартных компактных корпусах и представляют собой однополюсные модули, из которых могут состоять однополюсные, двухполюсные или трехполюсные устройства. Согласно имеющемуся стандарту, ширина одного такого полюса равна 17,5 мм.

Автоматический выключатель постоянного тока отличается от обычного тем, что он разрывает цепь в случае короткого замыкания или ее перегрузки автоматически. Конструкция устройства включает в себя несколько основных элементов:

корпус из термостойкого пластика;

автоматический расцепители, которые обеспечивают автоматический разрыв цепи в вышеупомянутых ситуациях;

механизм механического выключателя;

рукоятка, расположенная на лицевой стороне, которая приводит в действие выключатель, то есть позволяет соединять и размыкать контакты;

клеммы, для подключения автомата к электросети.

Современные автоматические выключатели содержат два расцепителя (устройства защиты):

Тепловой – реагируют на температуру окружающей среды. Обрыв сети таким расцепителем происходит не сразу, так как ему требуется некоторое время для нагрева в случае перегрузки сети. Благодаря этому автомат не срабатывает при небольших временных пиках, которые способна выдерживать проводка;

Электромагнитный – срабатывает при повышении магнитного поля, возникающего в аварийных ситуациях. Так как этот расцепитель не зависит от температуры окружающей среды, он срабатывает мгновенно. Его устанавливают на случай коротких замыканий, так как пластина теплового расцепителя в такой ситуации может расплавиться еще до того, как успеет разомкнуть контакты.

Из всего вышесказанного следует, что выключатели постоянного тока способны решать следующие задачи:

позволяют обесточивать сеть, то есть могут использоваться как обычные выключатели;

выполняют защитную функцию, предотвращая последствия коротких замыканий и перегрузки. Поэтому зачастую говорят не просто «автомат», а автомат защиты постоянного тока.

Отметим, что автомат постоянного тока отличается от аналога переменного тока в первую очередь тем, имеет полярность. Это необходимо учитывать при его подключении.

Автоматические выключатели получили широкое распространение благодаря ряду достоинств:

компактность, в результате чего помещаются в любом электрощите для сетей постоянного тока;

простота конструкции, что обеспечивает долговечность и надежность;

невысокая цена;

возможность составления из отдельных модулей автоматов с любым необходимым количеством полюсов.
Кроме того, автоматические выключатели для работы с постоянным током существуют самых разных номиналов тока от 6 до 125 А, что позволяет подобрать их для любого оборудования и любых электросетей.

Автоматические выключатели для работы с постоянным током обладают следующими основными характеристиками:

Номинальный ток – показывает максимальную силу тока, которую автомат защиты может выдерживать постоянно. В случае повышения силы тока выше этого значения срабатывает защита и сеть размыкается;

Время-токовая характеристика (характеристика отключения) – самая маленькая величина силы тока, при которой происходит мгновенное срабатывание защиты, то есть срабатывание электромагнитного расцепителя. Измеряется не в амперах, а как соотношение с номинальным током, то есть, во сколько раз время-токовая характеристика больше номинального значения. Для этой характеристики применяется буквенное обозначение «B» или «С»;

Максимальная отключающая способность – максимальная сила тока, при прохождении которого срабатывание защиты становится невозможным по причине того, что контакты просто привариваются.

Как мы уже сказали выше, для время-токовой характеристики применяется буквенное обозначение:

B – превышает номинальный ток в 3-5 раз;

С – превышает номинальный ток в 5-10 раз.

Таким образом, для обеспечения защиты сети, при выборе автоматического выключателя необходимо подбирать его характеристики в соответствии с характеристиками оборудования и кабелей.
Почему вам стоит сделать покупку в нашем магазине

В магазине АТЛАНТ СНАБ вы можете подобрать автомат постоянного тока с любыми интересующими вас характеристиками. Но, это не единственная причина, по которой вам стоит приобрести выключатель именно у нас:

В нашем интернет-магазине представлены качественные автоматы постоянного тока только от проверенных производителей;

Мы предлагаем электрооборудование на самых выгодных условиях;

Ваш заказ будет доставлен в срок по Москве или в любой регион России;

У нас работают квалифицированные специалисты, которые могут вас проконсультировать и помогут выбрать оптимальные для ваших целей автоматические выключатели для сетей постоянного тока.

Чтобы купить выключатели постоянного тока прямо сейчас, оформляйте покупку на сайте или просто позвоните по нашему контактному номеру. Обратившись к нам хотя бы раз, вы наверняка станете нашим постоянным покупателем!

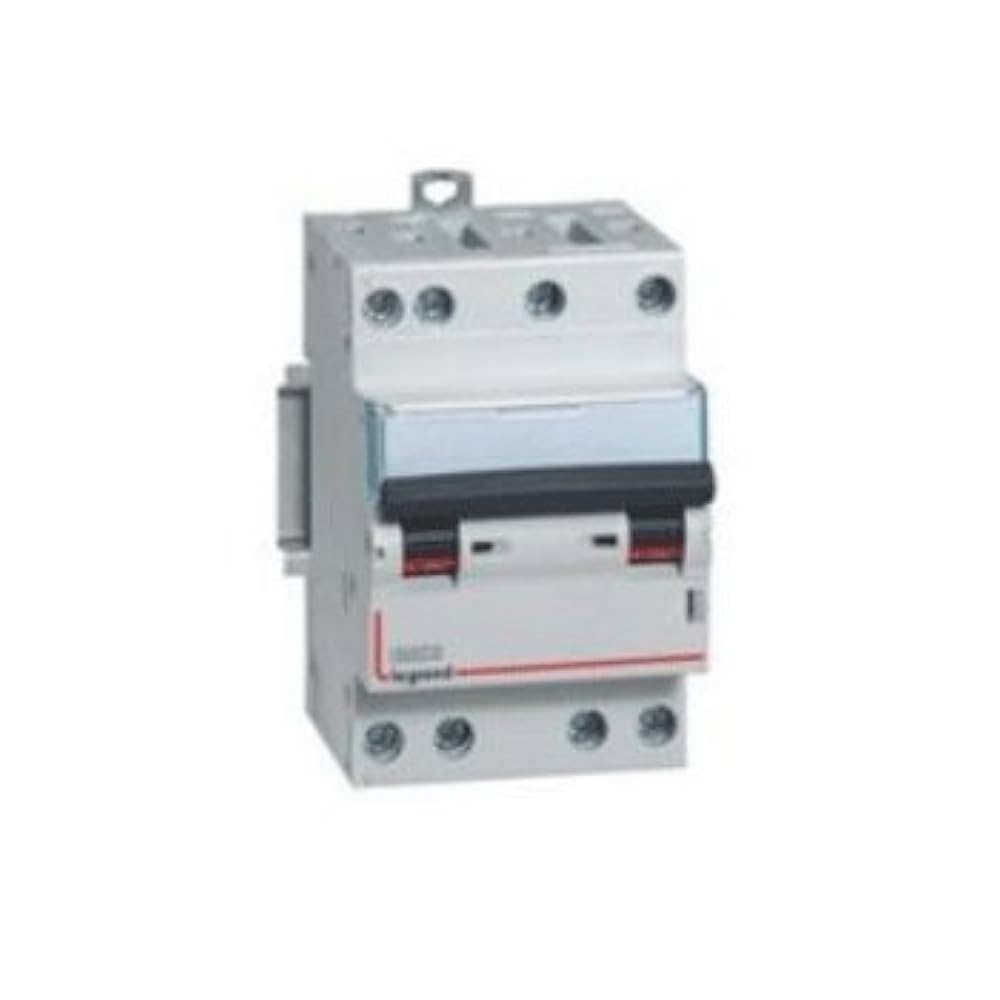

Legrand Автоматический выключатель постоянного тока — 800 В= — 13 А — 2 защищенных полюса — 4 модуля 414427

Возможные способы оплаты:

Наличный расчет.

Возможен: При совершении покупки физическим лицом, оплата производится по счету наличными денежными средствами при получении заказа курьером или в пункте выдачи заказа.

Важно: Оплата заказа производиться после полной проверки заказа. После проведения оплаты заказа и товаров относящихся к сложным техническим устройствам, согласно Постановления Правительства РФ от 19/01/1998 №55 «Об утверждении правил продажи отдельных видов товаров перечня товаров», товар обмену и возврату не подлежит. Товары находящиеся в статусе «Под заказ» требуют 100% предоплаты в любом пункте выдачи товаров.

Оплата банковской картой.

Возможен: При доставке товара курьерской службой. В пункте самовывоза Электродус. На сайте, через форму оплаты. К оплате принимаются все типы карт (указать логотипы платежных систем)

Важно: При оплате картой комиссия не взымается

Бонусные программы.

Оплата производиться бонусными баллами, при оформлении заказа.

Важно: Участие в бонусной программе могут принять все покупатели прошедшие процедуру регистрации на сайте Электродус.ру.
За каждый отгруженный заказ на персональный счет покупателя начисляются бонусные баллы в размере 5% от стоимости заказа. Активация бонусных баллов происходит через 14 дней с даты фактической отгрузки заказа.

Важно: Оплатить бонусными баллами можно до 50% от суммы нового заказа. Бонусных баллы действительны в течении 365 дней с момента начисления.

ВНИМАНИЕ: Начисленные бонусные баллы привязаны к аккаунту зарегистрированного пользователя в интернет магазине Электродус. ру. Если возникнет необходимость разделить бонусные баллы в зависимости от типа плательщика (частное лицо или организация) в этом случае необходимо будет пройти регистрацию дополнительного аккаунта.

Безналичный расчет для юридических лиц.

При совершении покупки юридическим лицом, оплата производится по счету, который выставляет менеджер интернет-магазина.

Важно: Оплатить счет необходимо в течении 3-х дней. Для продления срока оплаты счет необходимо уведомить менеджера магазина. После 10 дней счет будет автоматически пересчитан.

Передача товара в курьерскую службу или в пункт самовывоза в течении 1-2 дней с момента поступления денежных средств на счет интернет-магазина (исключение составляют случаи оформления товаров в статусе «Под заказ»). При отгрузке продукции в регионы сроки доставки включают время доставки товара на наш склад (до 2 рабочих дней) и время доставки до транспортной компании. Далее сроки доставки зависят от условий ТК.

В случаях, когда товар надлежащего качества не подошел Вам по каким-либо причинам, Вы можете отказаться от него в любое время до его передачи, а после передачи, в течение 14 (четырнадцати) дней, со дня покупки.

Товар являлся товаром надлежащего качества (исправен, не имел вмятин, трещин, следов монтажа
и установки, царапин, сколов и других механических повреждений, за исключением скрытых производственных дефектов).

При несоблюдении данных условий, мы к сожалению, не сможем обменять товар, либо вернуть за него деньги.
В соответствии с Постановлением Правительства РФ от 27.09.2007г. N 612 «Об утверждении правил продажи товаров дистанционным способом» предоставляем следующую информацию о порядке и сроках возврата товара:
Необходима сохранность товарного вида, потребительских свойств, упаковки товара надлежащего качества до возврата его продавцу, а также документов подтверждающих заключение договора (отсутствуют признаки использования, сохранен товарный вид, пломбы, отсутствуют следы вскрытия товара, механические повреждения , другие дефекты; товар в заводской упаковке, с товарным, кассовым чеком, а также с другими документами на товар, переданными в момент покупки (гарантийный талон, инструкция по использованию, др. )

При отказе покупателя от товара, продавец возвращает сумму, уплаченную покупателем за исключением расходов продавца на доставку, не позднее чем через 10 дней с даты предъявления соответствующего требования.

Можно ли использовать прерыватель цепи переменного тока для цепи постоянного тока и наоборот?

Почему автоматические выключатели постоянного тока нельзя использовать в цепи переменного тока и наоборот?

И переменный, и постоянный ток представляют собой электрические энергии, имеющие одинаковые тепловые эффекты для одних и тех же среднеквадратичных значений, но есть несколько различий между переменным и постоянным током с разными параметрами.

Выключатели переменного тока в цепи постоянного тока

Например, переменное напряжение и ток могут иметь различное влияние в цепи, отличной от постоянного тока с тем же уровнем напряжения.По этой причине автоматический выключатель переменного тока нельзя использовать для электрических цепей. Точно так же автоматические выключатели постоянного тока нельзя использовать для цепей переменного тока. Давайте посмотрим на следующие факты за кулисами.

Мы знаем, что переменный ток требует большей изоляции, чем постоянный ток с таким же уровнем напряжения. Таким образом, изоляционный материал, используемый в автоматическом выключателе, и его контакты могут по-разному реагировать на противодействующее напряжение, отличное от номинального.

В случае переменного тока синусоидальные волны тока и напряжения достигают нуля примерно 60 раз в секунду (в США, где частота составляет 60 Гц, а в Великобритании и ЕС — 50 раз, где f = 50 Гц).Другими словами, переменное напряжение и ток пересекают ноль после каждого полупериода из-за частоты, и они меняют направление и величину в интервале времени.

Выключатель постоянного тока в цепи переменного тока

В случае постоянного тока пересечение нуля невозможно, поскольку нет частоты в постоянном напряжении и токе, поскольку постоянный ток является постоянным значением, т. е. постоянное напряжение и ток не изменяют направление и величину ( течет в одном направлении и не может менять полярность).

Таким образом, постоянный ток расплавит контакты выключателя быстрее, чем постоянный ток, поскольку постоянный ток постоянен, в то время как переменный ток изменяет свое направление и величину 50 или 60 раз в секунду.

Почему дуга постоянного тока сильнее переменного тока в контактах выключателя?

Когда мы размыкаем цепь постоянного тока через автоматический выключатель постоянного тока, потоки электронов находятся в устойчивом состоянии и хотят проходить через контакты, поскольку приложенное напряжение толкает их вперед, поэтому создаваемая дуга сильнее по сравнению с переменным током, поскольку поток электронов постоянного тока импульс.

В случае переменного тока приложенные напряжение и ток не являются установившимися, т.е. поток электронов ослабляется, когда они возвращаются, и, в-четвертых, непрерывно меняют направление и амплитуду. Другими словами, сначала переходят к пиковому значению и возвращаются к нулю в первом полупериоде (+ ve), а затем снова идут к пику и нулю (соответственно), но в противоположном направлении (-ve). Эта вибрация искажает, чтобы создать импульс, поэтому дуга, создаваемая в переменном токе, слабее, чем напряжение постоянного тока.

Имейте в виду, что вы не сможете почувствовать пересечение нуля переменного тока, так как эффект изменения переменного тока будет слишком быстрым, даже если вы не можете предположить, что переменный ток имеет нулевое значение в любой момент. Еще раз помните, что переменный ток более опасен, чем постоянный ток.

Это причины, по которым вы не должны использовать автоматический выключатель постоянного тока для переменного тока и наоборот.

Можно ли по-прежнему использовать выключатель постоянного тока на переменном токе и автоматический выключатель на постоянном токе?

Если вам нужна услуга (вы сделали) и найти способ использовать автоматические выключатели переменного тока на постоянном токе, вы можете, но не можете.

Перед тем, как сделать это, вы должны прочитать все инструкции, данные паспортной таблички автоматического выключателя, напечатанные на ней, особенно номинальное напряжение и ток как для переменного, так и для постоянного тока.

Есть несколько автоматических выключателей, которые могут использоваться как для переменного, так и для постоянного тока с ограничениями.Например, автоматический выключатель 240 В переменного тока, 30 А может использоваться для напряжения от 48 до 60 В постоянного тока. Точно так же автоматический выключатель на 110 В переменного тока можно использовать только для 30 В постоянного тока.

Чтобы использовать автоматический выключатель переменного тока в цепи постоянного тока, следует использовать автоматический выключатель надлежащего размера. Это связано с тем, что выключатель выполняет следующие две работы при возникновении короткого замыкания по току в подключенной цепи.

Система измерения тока обнаруживает и идентифицирует перегрузку по току, которая приводит к разъединению контакта выключателя для отключения цепи от источника питания.

Затем автоматический выключатель гасит и распознает дугу, возникающую при разъединении контактов, не повреждая выключатель и контакты. Это возможно только в том случае, если мы используем провода и прерыватель правильного размера в соответствии со стандартами и правилами NEC и IEC для монтажа проводки.

кА Емкость при использовании автоматических выключателей переменного и постоянного тока

кА автоматического выключателя необходимо учитывать при его использовании для цепей переменного и постоянного тока. Это номинальный ток выключателя в амперах, основанный на пиковом значении (отключающая способность, рассчитанная в среднеквадратичном значении токов), который показывает включающую способность в случае скачков и переходных напряжений в течение очень короткого времени.

По этой причине номинальное напряжение и ток уменьшаются вдвое по сравнению с напряжением и током переменного тока. Например, 10 кА переменного тока уменьшится до 5 кА в случае цепи постоянного тока. Теперь, если в линии постоянного тока возникает неисправность 5 кА, прерыватель будет работать как короткий путь из-за оплавленных контактов, и подключенные устройства могут повредить, что даже приведет к опасному возгоранию и поражению электрическим током.

По вышеуказанным причинам и фактам мы не рекомендуем использовать автоматический выключатель переменного тока для постоянного тока и наоборот.

Примечание : Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете любую схему в неправильном формате.Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

Отключите питание перед заменой, ремонтом, устранением неисправностей, обслуживанием и установкой электроприборов и оборудования, иначе это убьет вас, и вы не сможете спросить, кто меня убил — ток или напряжение? Кроме того, вы не сможете спросить, какой из них поджаривает меня от переменного или постоянного тока? Так что, пожалуйста, будь осторожен.

Похожие сообщения:

Home

Del City предлагает полный выбор из более чем 15 000 электрических и транспортных средств.Приобретайте провода и кабели, электрические клеммы, разъемы, зажимы, реле, автоматические выключатели, предохранители, переключатели, ручные инструменты, кабельные стяжки, ткацкие станки и тысячи других автомобильных электрических продуктов, при этом все они подкреплены лучшим персональным сервисом в отрасли прямо здесь !

Делайте покупки в Интернете сегодня и получите БЕСПЛАТНУЮ доставку для всех квалифицированных заказов на сумму более 99 долларов США.

Аккумуляторные кабели и аксессуары Кабельные стяжки и крепления для проводов



Реле и распределение питания

Соединители для проводов и быстроразъемные соединения

Химия, безопасность и дворники Защитные ограждения и ящики для инструментов

ток — Почему нельзя использовать автоматический выключатель переменного тока в цепях постоянного тока?

Вы, безусловно, можете использовать панели / выключатели Square D «QO» на DC

.

И причина, по которой вы можете это сделать, заключается в том, что лаборатория Underwriter’s Laboratories (UL) перечислила выключатели для обслуживания постоянного тока, и в маркировке и инструкциях (которые одобрены UL) это прямо указано.Это было подтверждено испытаниями в лаборатории UL. Это условие их использования в электросети (NEC 110.2).

Естественно, вы должны прочитать инструкции и спецификации и использовать их в соответствии с этими инструкциями (требуется в NEC 110.3 (B) и 110.12).

Итак, пока вы используете выключатели, указанные для постоянного тока, и следуете инструкциям, Боб — ваш дядя!

Кривые срабатывания

Итак, скажем, после тестирования его в цепи постоянного тока с некоторыми нагрузками и амперметром + зажимом постоянного тока я нахожу ток, при котором срабатывает выключатель.Допустим, это 45 ампер.

Текущий в единственном числе ? Вы думаете, что выключатель такой простой: срабатывает при 45А, а при 44А не срабатывает? Это совсем не так.

Компетентные выключатели (не те выключатели DC для хобби) имеют два механизма отключения:

• Магнитный расцепитель представляет собой проволочную петлю вокруг сердечника соленоида. Когда ток превышает определенную величину, поршень тянется и вызывает мгновенное срабатывание.

• Тепловой расцепитель представляет собой биметаллическую полоску, по которой протекает ток.Он рассчитан на то, чтобы нагреваться примерно с той же скоростью, что и провода в стенах, и срабатывает до того, как эти провода начнут пожар в здании.

Вместе эти два механизма создают довольно сложную кривую отключения с производственными допусками:

Теперь вы можете видеть, что перегрузка от 4,5 до 8 раз вызывает отключение за 1 секунду. Двукратная перегрузка вызывает отключение через 9–35 секунд.

А теперь посмотрите это видео еще раз. Имейте в виду, ютубер уже «прогревал выключатель» с небольшой перегрузкой 115%. А при двукратной перегрузке он сработал за 13 секунд, что с учетом предыдущего «разогрева» в значительной степени соответствует центру диапазона .

Другими словами, этот выключатель Euro-DINrail сработал очень точно в соответствии со спецификацией типа Square D QO, который на самом деле рассчитан на постоянный ток.

Почему тогда парень расстроился из-за поездки на 200%?

Потому что youtuber никогда не встречал кривую срабатывания прерывателя, понятия не имеет, что это нормально, и просто «придумывает» для камеры.

Тем не менее, youtuber верен: поскольку прерыватель не указан для постоянного тока, его нельзя использовать с постоянным током.

Вот еще одно видео, на котором кто-то пробивает 340 В постоянного тока (это выпрямленное и сглаженное 240 В) через другой сетевой выключатель на 6 А, который определенно не указан для такого высокого напряжения постоянного тока. Постоянный ток с более высоким напряжением — очень неприятная штука.

Самая важная часть, однако, заключается в том, что этот ютубер сначала проверяет прерыватель на переменном токе, и он срабатывает почти мгновенно. Но на DC он отключает намного медленнее .Это огромный красный флаг, что что-то ужасно не так, и этот выключатель не подходит для этой цели.

Возникновение дуги и курение после отключения связано с тем, что постоянный ток напряжением 340 В — очень неприятный покупатель. Это 600 В постоянного тока.

Очевидно, если вы будете проводить глупые эксперименты, вы получите глупые результаты.

Используйте компоненты в соответствии с их маркировкой и инструкциями. Не пытайтесь использовать не по назначению.

Найдите рейтинги SWD и HID

Еще одно. Поскольку вы имеете дело с североамериканскими акциями, следите за одобрением SWD (SWITCHING Duty); они перечислены для использования в качестве переключателей на ежедневной основе.Практически весь новый сток — это; это для общего коммерческого применения использования вспомогательной панели специально для источников питания источников света и использования панели в качестве переключателей света.

Также ищите одобрение HID (High Intensity Discharge), что означает, что выключатель специально рассчитан на ежедневное переключение, , имея дело с большим индуктивным ударом , который вы получаете при отключении высокоиндуктивных нагрузок (таких как HID или флуоресцентное освещение, которое использует старые -школьные магнитные пускорегулирующие аппараты трансформаторов тока).Сегодня никто не устанавливает магнитные балласты (кроме комнатного садоводства), но нагрузки постоянного тока представляют аналогичные дуги. Так что, если вы имеете дело с семейством автоматических выключателей постоянного тока, при прочих равных, выключатель HID будет лучше.

В чем разница между автоматическим выключателем постоянного тока и A

1. Что такое автоматический выключатель постоянного тока?

Автоматические выключатели постоянного и переменного тока работают с разными видами электрического тока. Автоматические выключатели постоянного тока могут использоваться для защиты отдельных нагрузок, работающих с постоянным током, или они могут использоваться для защиты основных цепей, таких как инверторы, солнечные фотоэлектрические батареи или аккумуляторные батареи.

2. Как работает автоматический выключатель постоянного тока?

Автоматические выключатели постоянного тока работают по тому же принципу тепловой защиты и магнитной защиты, что и автоматические выключатели переменного тока. Тепловая защита в автоматическом выключателе постоянного тока защищает от тока перегрузки, который лишь немного превышает нормальный рабочий ток. А магнитная защита отключает автоматический выключатель постоянного тока при высоких токах короткого замыкания, и реакция всегда мгновенная.

3. В чем разница между автоматическим выключателем постоянного тока и автоматическим выключателем переменного тока?

Очень важное различие при прерывании переменного и постоянного тока состоит в том, что точка гашения дуги выше для автоматического выключателя постоянного тока.При постоянном токе, когда напряжение непрерывно, электрическая дуга постоянна и более устойчива к прерыванию. По этой причине автоматические выключатели постоянного тока должны включать дополнительные меры по гашению дуги: они обычно имеют механизм для удлинения и рассеивания электрической дуги, чтобы упростить прерывание. В автоматических выключателях переменного тока прерывание дуги проще, потому что ток переменный и имеет нулевые значения в каждом цикле, что упрощает прерывание.

4. Почему в автоматическом выключателе используется источник постоянного тока?

Автоматические выключатели используются для отключения электроэнергии.Электропитание постоянного тока используется потому, что оно позволяет батарейному блоку подавать питание включения / отключения на цепи управления выключателем в случае полного отключения питания переменного тока. Механизм работы имеет преимущества высокой надежности, низкой частоты отказов, длительного цикла обслуживания и меньшей нагрузки на обслуживание.

5. Направлены ли автоматические выключатели постоянного тока?

Поток постоянного тока имеет один и только один «однонаправленный» поток электрического заряда в одном постоянном направлении, например батареи или солнечные элементы, поэтому автоматический выключатель постоянного тока должен обеспечивать заряд в одном направлении. Изменение полярности может привести к проблемам с безопасностью и необратимым повреждениям. Автоматические выключатели постоянного тока должны быть сконструированы таким образом, чтобы поддерживать напряжение дуги, которое прерывает ток, при малых токах. Постоянные токи — это постоянные токи, а переменные — синусоидальные.

Гибридный автоматический выключатель постоянного тока с подключенным дросселем для автоматической коммутации тока

Особенности

•

Гибридный автоматический выключатель постоянного тока со связанным дросселем обеспечивает автоматическую коммутацию тока.

•

Коммутация тока происходит быстрее, чем выше скорость нарастания тока повреждения.

•

Гибкость конструкции спаренного индуктора для коммутации тока.

•

Прототип успешно прервал постоянный ток 200 А в течение 4 мс.

•

Топология гибридного выключателя постоянного тока с очень низкими эксплуатационными потерями.

Реферат

Системы передачи HVDC, использующие преобразователи источника напряжения (VSC-HVDC), были определены как привлекательное решение для оптовой доставки электроэнергии на большие расстояния.Однако, если сети постоянного тока должны строиться с использованием этой технологии, необходимы быстродействующие выключатели постоянного тока. В этой работе предлагается новый гибридный автоматический выключатель постоянного тока, использующий последовательно соединенный соединенный индуктор, который обеспечивает автоматическую коммутацию тока от механического переключателя к полупроводниковому переключателю во время повреждения. Ключевым преимуществом предлагаемого автоматического выключателя постоянного тока является то, что ток в механическом переключателе автоматически снижается до нуля при возникновении неисправности. В этой статье основное внимание уделяется сравнению различных механизмов коммутации тока от механического переключателя к полупроводниковому переключателю и создания нулевого тока для механического переключателя. С помощью Matlab / Simulink моделируются и сравниваются три типа топологий гибридных выключателей постоянного тока, включая проактивный гибридный автоматический выключатель постоянного тока, гибридный автоматический выключатель постоянного тока с коммутационным усилителем и гибридный автоматический выключатель постоянного тока со связанным индуктором для системы HVDC на 500 кВ. Разработан и изготовлен прототип гибридного выключателя постоянного тока с подключенным дросселем. Прототип способен отключать постоянный ток 200 А за 4 мс. Автоматическая коммутация тока компенсирует время обнаружения и определения неисправности в схеме выборочной защиты, что обеспечивает более быстрое отключение тока повреждения.

Ключевые слова

Спаренный индуктор

Коммутация тока

Гибридный автоматический выключатель постоянного тока

Механический переключатель

Полупроводниковый переключатель

Рекомендуемые статьиЦитирующие статьи (0)

Полный текст

© 2020 Elsevier Ltd. Все права защищены.

Рекомендуемые статьи

Ссылки на статьи

Автоматические выключатели постоянного тока> EcoDirect.com

OutBack Power PNL-50D-AC-120/1240> 50 А, 150 В постоянного тока / 120 В переменного тока Монтаж на панели, двухполюсный автоматический выключатель 1/4 шпильки		OutBack Power PNL-30D-AC-120/240> 30 А, 150 В постоянного тока / 120 В переменного тока Монтаж на панели, двухполюсный автоматический выключатель 1/4 шпильки		Magnum BR-DC250> 250 A 125 VDC PNL Однополюсный выключатель для панелей Magnum
Наша цена: 40 $. 00		Наша цена: 40,75 $		Наша цена: 123,25 $
OutBack Power 50 А 150 В постоянного / 120 В переменного тока Монтаж на панели Двухполюсный автоматический выключатель 1/4 шпильки PNL-50D-AC-120/240		OutBack Power 30 A 150VDC / 120VAC Монтаж на панели Двухполюсный автоматический выключатель 1/4 шпильки PNL-30D-AC-120/240		Magnum 250 A 125 VDC PNL Однополюсный выключатель для панелей Magnum BR-DC250
gif» colspan=»5″>
Magnum BR-DC175> 175 A 125 VDC PNL Однополюсный выключатель для панелей Magnum		Magnum Energy BR-DC75-BM> 75 А 125 В постоянного тока PNL однополюсный выключатель с решеткой		Magnum Energy BR-DC100-BM> 100 A 125 VDC PNL Однополюсный выключатель для контроллера заряда Magnum PT-100
Наша цена: 123 $.25		Наша цена: 51,25 $		Наша цена: 57,25 $
Magnum Однополюсный выключатель на 175 А 125 В постоянного тока PNL для панелей Magnum BR-DC175		Magnum Energy 175 A 125 VDC PNL Однополюсный выключатель для панелей Magnum		Magnum Energy 100 A 125 VDC PNL Однополюсный выключатель для контроллера заряда Magnum PT-100
gif» colspan=»5″>
MidNite Solar MNEPV3> 3 А, 150 В постоянного тока, DIN-выключатель		MidNite Solar MNEPV4> 4 Ампер, 150 В постоянного тока, DIN-выключатель		MidNite Solar MNEPV5> 5 А, 150 В постоянного тока, DIN-выключатель
Наша цена: 15 $.00		Наша цена: 16,00 $		Наша цена: 15,00 $
MidNite Solar 3 А 150 В постоянного тока DIN-выключатель		MidNite Solar 4 А 150 В постоянного тока DIN-выключатель		MidNite Solar 5 ампер 150 В постоянного тока DIN-выключатель
gif» colspan=»5″>
MidNite Solar MNEPV7> 7 А, 150 В постоянного тока, DIN-выключатель		MidNite Solar MNEPV8> 8 AMP, 150 В постоянного тока, DIN-выключатель		MidNite Solar MNEPV9> 9 А, 150 В постоянного тока, DIN-выключатель
Наша цена: 15 $.00		Наша цена: 15,00 $		Наша цена: 15,00 $
MidNite Solar 7 А 150 В постоянного тока DIN-выключатель		MidNite Solar 8 А 150 В постоянного тока DIN-выключатель		MidNite Solar 9 А 150 В постоянного тока DIN-выключатель
gif» colspan=»5″>
MidNite Solar MNEPV10> 10 А, 150 В постоянного тока, DIN-выключатель		MidNite Solar MNEPV12> 12 А, 150 В постоянного тока, DIN-выключатель		MidNite Solar MNEPV20> 20 А, 150 В постоянного тока, DIN-выключатель
Наша цена: 15 $.00		Наша цена: 15,00 $		Наша цена: 19,19 $
MidNite Solar 10 А 150 В постоянного тока DIN-выключатель		MidNite Solar 12 А 150 В постоянного тока DIN-выключатель		MidNite Solar 20 А 150 В постоянного тока DIN-выключатель
gif» colspan=»5″>
MidNite Solar MNEPV30> 30 А, 150 В постоянного тока, DIN-выключатель		MidNite Solar MNEPV40> 40 А, 150 В постоянного тока, DIN-выключатель		MidNite Solar MNEPV50> 50 А, 150 В постоянного тока, DIN-выключатель
Наша цена: 16 $.00		Наша цена: 16,00 $		Наша цена: 15,00 $
MidNite Solar 30 А 150 В постоянного тока DIN-выключатель		MidNite Solar 40 А 150 В постоянного тока DIN-выключатель		MidNite Solar 50 А 150 В постоянного тока DIN-выключатель
gif» colspan=»5″>
MidNite Solar MNEDC175> 175 AMP 125 VDC PNL выключатель		MidNite Solar MNEDC250> 250 А, 125 В постоянного тока, PNL выключатель		MidNite Solar MNEDC80> 80 AMP 150 VDC PNL выключатель
Наша цена: 103 $.00		Наша цена: 98,00 $		Наша цена: 17,75 $
MidNite Solar 175 А 125 В постоянного тока Автоматический выключатель		MidNite Solar 250 А 125 В постоянного тока Автоматический выключатель		MidNite Solar 80 А 125 В постоянного тока PNL выключатель
gif» colspan=»5″>
MidNite Solar MNEAC50> 50 А, 120 В переменного тока, DIN-выключатель		MidNite Solar MNEAC20> 20 А, 120 В переменного тока, DIN-выключатель		MidNite Solar MNEAC10> 10 А, 120 В переменного тока, DIN-выключатель
Наша цена: 16 $.70		Наша цена: 20,50 $		Наша цена: 20,00 $
MidNite Solar 50 А 120 В постоянного тока DIN-выключатель		MidNite Solar 20 А 120 В постоянного тока DIN-выключатель		MidNite Solar 50 А, 120 В переменного тока DIN-выключатель
gif» colspan=»5″>
MidNite Solar MNEAC15> 15 А, 120 В переменного тока, DIN-выключатель		MidNite Solar MNEAC30> 30 А, 120 В переменного тока, DIN-выключатель		MidNite Solar MNEAC40> 40 А, 120 В переменного тока, DIN-выключатель
Наша цена: 20 $.50		Наша цена: 20,00 $		Наша цена: 16,70 $
MidNite Solar 15 А, 120 В переменного тока DIN-выключатель		MidNite Solar 30 А, 120 В переменного тока DIN-выключатель		MidNite Solar 40 А, 120 В переменного тока DIN-выключатель
gif» colspan=»5″>
MidNite Solar MNEAC60> 60 А, 120 В переменного тока, DIN-выключатель		MidNite Solar MNEDC10> 10 А, 150 В постоянного тока, PNL выключатель		MidNite Solar MNEDC100> 100 А, 150 В постоянного тока, PNL выключатель
Наша цена: 18 $.00		Наша цена: 17,75 $		Наша цена: 17,75 $
MidNite Solar 60 А 120 В переменного тока DIN-выключатель		MidNite Solar 10 А 125 В постоянного тока PNL выключатель		MidNite Solar 10 А 125 В постоянного тока PNL выключатель
gif» colspan=»5″>

Рынок автоматических выключателей постоянного тока | Рост, тенденции и прогнозы (2020 г.

Обзор рынка

Период обучения:

2016 — 2026 гг.

Самый быстрорастущий рынок:

Азиатско-Тихоокеанский регион

Крупнейший рынок:

Азиатско-Тихоокеанский регион

Нужен отчет, отражающий влияние COVID-19 на этот рынок и его рост?

Бесплатное скачивание Образец

Обзор рынка

Ожидается, что рынок автоматических выключателей постоянного тока будет расти со среднегодовым темпом более 2% в период 2020-2025 гг. Автоматический выключатель постоянного тока играет решающую роль в производстве, передаче и распределении электроэнергии, основная роль автоматических выключателей постоянного тока заключается в автоматическом отключении питания, когда существует угроза перегрузки цепи. Ожидается, что такие факторы, как рост энергопотребления, рост притока возобновляемых источников в энергобаланс, а также обновление и модернизация стареющей инфраструктуры, будут стимулировать рынок в прогнозируемый период. Повышение стабильности электроснабжения, тем самым снижая потребность в автоматических выключателях, вероятно, сдержит рост рынка автоматических выключателей постоянного тока в ближайшие годы.

• Ожидается, что сектор возобновляемых источников энергии будет самым быстрорастущим рынком в течение прогнозируемого периода из-за таких факторов, как увеличение инвестиций в возобновляемые электростанции для коммунальных предприятий.
• В глобальном масштабе акцент был сделан на инвестициях в проекты чистой энергии и развитие сектора возобновляемых источников энергии. В результате широкое развитие новых проектов в области возобновляемых источников энергии и рост потребления электроэнергии, вероятно, создадут прекрасные возможности для рынка автоматических выключателей постоянного тока в будущем.
• Азиатско-Тихоокеанский регион доминирует на рынке автоматических выключателей постоянного тока в последние годы, и ожидается, что в прогнозируемом периоде ожидается значительный рост рынка, при этом большая часть спроса будет приходиться на Китай и Индию.

Объем отчета

Отчет о рынке автоматических выключателей постоянного тока включает:

Напряжение
		Низкое напряжение
		Среднее напряжение
		Высокое напряжение

Распределительное устройство	0 9025	Конечный пользователь	Электроэнергетика
				Возобновляемые источники энергии
				Прочие

Европа Америка

География
		Северная Америка
		Ближний Восток и Африка

Объем отчета может быть настроены в соответствии с вашими требованиями. Кликните сюда.

Ключевые тенденции рынка

Сектор возобновляемых источников энергии будет доминировать на рынке

• В секторе возобновляемых источников энергии ожидается значительный рост в прогнозируемом периоде благодаря таким факторам, как рост доли возобновляемых источников энергии в общем объеме производства электроэнергии, увеличение числа проектов по возобновляемым источникам энергии и увеличение спроса на чистую энергию.
• Мировая мощность солнечной энергии выросла более чем на 1300% с 41,54 ГВт в 2010 году до 586,43 ГВт в 2019 году, а мощность ветровой энергии выросла более чем на 240% с 180,85 ГВт в 2010 году до 622,7 ГВт в 2019 году. Эта мощность была добавлена ​​в виде ветряных и солнечных электростанций, все из которых используют автоматические выключатели постоянного тока для устранения условий «первого отказа», которые соответствуют первому непреднамеренному подключению к земле.
• Еще одним фактором, способствующим росту сектора возобновляемых источников энергии, является значительное снижение капитальных затрат, необходимых для создания проектов в области возобновляемых источников энергии, таких как ветровые и солнечные проекты.Например, стоимость солнечных фотоэлектрических (PV) модулей упала примерно на 99% за последние четыре десятилетия, и ожидается, что затраты продолжат снижаться и в прогнозируемый период, благодаря развитию технологий производства солнечных панелей и массовому производству. Производство солнечных панелей, такая же тенденция наблюдается и в стоимости ветряных турбин, которая упала примерно на 30-40% с 2009 года.
• Растущий спрос на экологически чистую энергию является одним из основных факторов для сектора возобновляемых источников энергии и, в свою очередь, для автоматических выключателей постоянного тока в этом секторе.Производство электроэнергии из возобновляемых источников энергии выросло примерно на 14% с 2166,5 ТВтч в 2017 году до 2480,4 ТВтч в 2018 году.
• Таким образом, с увеличением спроса на чистую энергию ожидается рост сектора возобновляемых источников, и, в свою очередь, ожидается рост рынка автоматических выключателей постоянного тока в секторе возобновляемых источников.

Чтобы понять основные тенденции, скачайте образец Отчет

Азиатско-Тихоокеанский регион будет доминировать на рынке

• Азиатско-Тихоокеанский регион доминирует на рынке автоматических выключателей постоянного тока в 2019 году и, как ожидается, продолжит свое доминирование в ближайшие годы.
• Азиатско-Тихоокеанский регион — один из самых быстрорастущих регионов мира из-за роста населения, урбанизации и индустриализации. В результате спрос на гарантированное электроснабжение высок. Для удовлетворения этих требований многие страны инвестируют в сектор возобновляемых источников энергии и инфраструктуру передачи и распределения.
• Согласно Международному энергетическому агентству (МЭА), самая густонаселенная страна в мире Китай, вероятно, установит 36% всех мировых мощностей по выработке гидроэлектроэнергии и 40% всей мировой ветроэнергетики в период с 2015 по 2021 год.Уже сейчас в Китае насчитывается более 259 000 МВт новых угольных электростанций, находящихся на разных стадиях разработки, и на их долю приходится более 1/3 мирового объема угольных электростанций.
• С другой стороны, уровень потребления угля в Индии в 2018 году вырос на 8,7%, что указывает на то, что страна по-прежнему сильно зависит от угля для производства энергии. Индия также активно инвестирует в сектор возобновляемых источников энергии: только в 2018 году было инвестировано 11,1 млрд долларов США. Большая часть этих инвестиций была направлена ​​на развитие ветряных и солнечных электростанций.
• Это, в свою очередь, может стимулировать спрос на автоматические выключатели постоянного тока в регионе в течение прогнозируемого периода.

Чтобы понять тенденции в географии, загрузите образец Отчет

Конкурентная среда

Рынок автоматических выключателей постоянного тока фрагментирован.Некоторые из ключевых игроков на этом рынке включают ABB Ltd, Toshiba Corp, Mitsubishi Electric Corporation, Fuji Electric Co Ltd и Siemens AG.

Содержание

1. 1. ВВЕДЕНИЕ

   1. 1.1 Объем исследования

   2. 1.2 Определение рынка

   3. 1.3 Допущения исследования

2. 2. КРАТКИЙ ОБЗОР

3. 3. МЕТОДОЛОГИЯ ИССЛЕДОВАНИЯ

4. 4. ОБЗОР РЫНКА 0004

9125
Прогноз спроса в миллиардах долларов США до 2025 года

1. 4.3 Последние тенденции и изменения

2. 4.4 Динамика рынка

   1. 4.4.1 Драйверы

   2. 4.4.2 Ограничения

3. 4.5 Анализ цепочки поставок

4. 4.6 Анализ пяти сил Портера

   1. 4.6.1 Сила поставщиков

   4,6.2 9011

   на переговорах Потребители

   2. 4.6.3 Угроза новых участников

   3. 4.6.4 Угроза заменяющих продуктов и услуг

   4. 4.6.5 Интенсивность конкурентного соперничества

5. 5.СЕГМЕНТАЦИЯ РЫНКА

   1. 5.1 Тип

      1. 5. 1.1 Твердотельный

      2. 5.1.2 Гибридный

   2. 5.2 Изоляция

      1. 000 5.2.1 Газ

   3. 5.3 Напряжение

      1. 5.3.1 Низкое напряжение

      2. 5.3.2 Среднее напряжение

      3. 5.3.3 Высокое напряжение

   4. 5.4 Конечный пользователь

      1. 5.4.1 Передача и распределение

      2. 5.4.2 Производство электроэнергии

      3. 5.4.3 Возобновляемые источники энергии

      4. 5.4.4 Прочие

   5. 5.512 География 9000

      5.5.1 Северная Америка

   6. 5.5.2 Европа

   7. 5.5.3 Азиатско-Тихоокеанский регион

   8. 5.5.4 Южная Америка

   9. 5.5.5 Ближний Восток и Африка

6.КОНКУРЕНТНЫЙ ЛАНДШАФТ

1. 6.1 Слияния и поглощения, совместные предприятия, сотрудничество и соглашения

2. 6. 2 Стратегии, принятые ведущими игроками

3. 6.3 Профили компаний

   1. 6.3.1

   Ltd 2 Brush Electrical Machines Ltd

   2. 6.3.3 Mitsubishi Electric Corporation

   3. 6.3.4 Larsen & Toubro Limited

   4. 6.3.5 Entec Electric & Electronic Co Ltd

   5. 6.3.6 CG Power and Industrial Solutions Ltd

   6. 6.3.7 Rockwell Automation

   7. 6.3.8 Eaton Corporation PLC

   8. 6.3.9 Siemens AG

   9. 6.3.10 Toshiba Corp

   10. 6.3.11 Fuji Electric Co Ltd

   11. 6.3.12 Powell Industries, Inc.

   12. 6.3.13 Schneider Electric SE

* Список не исчерпывающий

7.РЫНОЧНЫЕ ВОЗМОЖНОСТИ И БУДУЩИЕ ТЕНДЕНЦИИ

** При наличии

Вы также можете приобрести части этого отчета. Вы хотите ознакомиться с разделом прайс-лист?

Получить разбивку цен Сейчас

Часто задаваемые вопросы

Каков период изучения этого рынка?

Рынок автоматических выключателей постоянного тока изучается с 2016 по 2026 год.

Каковы темпы роста рынка автоматических выключателей постоянного тока?

Рынок автоматических выключателей постоянного тока растет среднегодовыми темпами> 2% в течение следующих 5 лет.

В каком регионе наблюдается самый высокий рост рынка автоматических выключателей постоянного тока?

Азиатско-Тихоокеанский регион демонстрирует самый высокий среднегодовой темп роста в период с 2021 по 2026 год.

Какой регион имеет наибольшую долю на рынке автоматических выключателей постоянного тока?

Азиатско-Тихоокеанский регион имеет самую высокую долю в 2020 году.

Кто являются ключевыми игроками на рынке автоматических выключателей постоянного тока?

• ABB Ltd
• Корпорация Toshiba
• Mitsubishi Electric Corporation
• Fuji Electric Co Ltd
• Siemens AG

— основные компании, работающие на рынке автоматических выключателей постоянного тока.

80% наших клиентов ищут отчеты на заказ.
