Мебельная стяжка – незаменимый крепеж при установке кухни – Сделаем мебель сами

Здравствуйте друзья!

В этой статье мы с вами рассмотрим крепеж, без которого нельзя изготовить или установить ни один кухонный гарнитур. Этот крепеж называется мебельной стяжкой (или, его еще называют стяжным болтом).

Данный крепеж – это гайка, выполненная в форме цилиндра, которая содержит внутреннюю резьбу, и сам винт, вкручивающийся в эту гайку.

При стягивании двух деталей этим крепежом, образуется очень прочное, разъемное соединение (его можно раскрутить, и разсоединить соединение).

Данный вид крепежа предназначен для стягивания двух единиц деталей из ДСП.

Такие стяжки, наиболее используемые в производстве корпусной мебели – это крепеж под отверстия диаметром 6 и 8 миллиметров (в основном, диаметром 8 миллиметров).

Наиболее часто, они используются при установке кухонных гарнитуров.

Все шкафы (нижние и верхние) стягиваются между собой именно этим крепежом.

Шкафы сначала выравнивают друг относительно друга, стягивают между собой струбцинами, после чего, делают сквозные отверстия, в основном, диаметром 8мм (под соответствующие стяжки).

Таким же образом, стыкуются между собой секции шкафа купе.

Основной недостаток использования подобного крепежа наблюдается при сверлении отверстий.

Делая отверстие под него изначально сверлом 8мм, можно «выломать» лицевую часть ДСП (на выходе сверла). Тогда, при закручивании стяжки, вокруг ее головки будут видны выломанные сколы.

Чтобы этого не случилось, можно, предварительно, засверлить ДСП обычным, конфирматным сверлом (диаметром 4,5мм), а после, это отверстие рассверлить уже сверлом 8мм (непосредственно, под стяжку).

Вот такие есть незаменимые, межсекционные мебельные стяжки, и основные моменты их использования.

На этом все, до встречи.

как выбрать и установить самому

Всем привет! Если неправильно установить подвесные шкафы, они могут некорректно открываться, доставлять массу неприятностей, постоянно заставлять регулировать петли и просто перевешивать заново. Банально эстетически это смотрится некрасиво. В этом деле может помочь межсекционная стяжка для мебели.

Сегодня поговорим о том, что предлагают купить производители, для чего она нужна и как установить своими руками.

Собрав корпусную мебель, довольно часто некоторые компоненты имеют характерные перекосы относительно друг друга. Если не соединить их между собой, тумбы и шкафы будут выглядеть неаккуратно.

стяжка

Именно для соединения отдельных компонентов применяются такие элементы как межсескционные стяжки. Фактически это простой крепежный элемент, который дает важные преимущества и возможности при установке мебели.

В чем особенности крепления

Если перед вами стоит задача соединить между собой несколько отдельных модулей, самым правильным и удобным решением будет межсекционная стяжка для мебели.

В домашнем обиходе часто для таких целей применяют саморезы. Но это не лучшая идея, поскольку они плохо соединяют и портят внешний вид мебели.

Потому лучше не экономить, а сразу взять стяжку в том же магазине Леруа Мерлен и прочих подобных торговых точках. В Спб, Москве и других городах проблем с покупкой стяжек точно не будет.

Конструктивно стяжка включает в себя гайку цилиндрической формы, на которой предусмотрена внутренняя (скрытая) резьба, а также фиксирующий винт. Довольно часто для изготовления метизов применяют хромированное покрытие. Это способствует защите изделия от влияния коррозии. В особенности такие крепежи лучше брать, если фурнитура приобретается для кухонной мебели. На гайке, чтобы добавить надежности фиксации, предусмотрены шлицы.

Старайтесь не увлекаться затяжкой крепления. Это чревато последствиями.

Если вас интересуют виды стяжек (не только мебельные), советую почитать этот материал. Здесь вопрос раскрыт достаточно подробно и наглядно с фото.

Если перетянуть стяжку, головкой или гайкой можно спровоцировать повреждение и деформацию стенки мебели.

Чтобы выйти из ситуации, можно подложить предварительно шайбу достаточной ширины. Так удастся плотно закрутить соединение, но не повредить покрытие.

Дополнительно рекомендуется выполнить так называемое зенкование. Это специальная процедура, способствующая тому, что стяжка не будет торчать изнутри на мебельной стенке. Сделать это вовсе не сложно. Потому подобные процедуры часто проводятся в домашних условиях самими мастерами. Об этом еще поговорим отдельно. Пока же перейдем к другим, не менее важным вопросам. В частности, обсудим используемые материалы для производства стяжек и их самостоятельную установку.

Думаю, с вопросом особенностей и назначений межсекционного крепления разобрались. Стяжка это далеко не обычный деревянный шкант. Это более функциональное и практичное приспособление.

Потому давайте обсудим остальные вопросы.

стяжка секций

Размеры и материалы изготовления

Все уже поняли, что это такое и для каких целей используются стяжные мебельные крепления.

Кстати, недавно вы обсуждали с вами, как вешать кухонные шкафы и что для этого нужно. Также разговаривали на тему ровной установки навесных шкафов. В таких делах стяжки точно не помешают.

Чтобы соединить две параллельные стенки шкафов, можно использовать стяжки, выполненные из различных материалов. Чаще всего в продаже встречаются изделия на основе никелированной стали, оцинкованной и хромированной стали. Не могу сказать, что один из вариантов имеет тотальное превосходство над конкурентами. Тут главное хорошее качество изготовления. Плюс иногда приходится делать подбор по цвету. Если мебель черная, а стяжка будет просто серебристой, это смотрится красиво, на крепление все равно видно.

Хотя справедливо будет упомянуть про существование пластиковых стяжек.

Если быть точнее, то сама цилиндрическая часть с внутренней резьбой изготавливается из пластика, а винт остается стальным.

Использовать пластиковые крепления можно, но для качественного и долговечного соединения они не подходят.

Малый срок эксплуатации обусловлен низкой прочностью пластика как материала.

Что же касается размеров, то тут, по аналогии с семи же болтами, размеры маркируются как M, L и D.

  • Буква M означает метрическую резьбу. Обычно для таких крепежей она варьируется в пределах от М4 до М6;
  • Длина винта маркируется как L. К примеру, маркировка L1 означает длину цилиндрической части стяжки с внутренней резьбой, и может составлять от 15 до 30 мм в среднем;
  • L2 означает длину винта. Тут средние значения составляют от 10 до 15 мм;
  • Внешний диаметр около 5-8 мм.

Изделия могут отличаться по своим размерам и материалу изготовления, но конструктивно всегда остаются идентичными друг другу.

Опираясь на это, думаю, не сложно разобраться в том, что означает М4, М5 или D5 при выборе межсескционного стяжного крепления.

стяжка секции

Нюансы самостоятельного монтажа

Если вы решили использовать на кухне открытые полки, потребности в применении подобных элементов может и не быть. А вот для классических навесных шкафов использование стяжки станет прекрасным дополнением. Это позволит ровно и аккуратно соединить их относительно друг друга.

С тем, как крепить детали, сейчас разберемся. Подобрав подходящие размеры, приступайте к работе. Здесь материал изготовления кухни не играет ключевой роли. Это может лишь повлиять на то, как и чем вы будете выполнять отверстие под стяжной элемент.

установка стяжки секций

Установка выполняется в такой последовательности:

  • Сначала нужно закрепить на стенах саму мебель. Если объединить все шкафы на полу, а они подвесные, затем повесить их будет крайне сложно;
  • С помощью струбцин зафиксируйте стенки в правильном положении. Для небольшого шкафа хватит и пары струбцин. Она крепится внизу, а вторая вверху;
  • В 10 см от углов нанесите метки. По ним сделайте отверстия. Размер отверстия зависит от диаметра стяжки;
  • В отверстие вставьте гайку с внутренней резьбой;
  • Вставьте с другой стороны винт. Начинайте постепенно затягивать;
  • Убедитесь, что соединение плотное, но не перетянутое;
  • Сделайте зенкование. Эта процедура выполняется зенкером. Высверливается углубление для шляпки крепежа. Зенкер можно заменить широким сверлом, и войти в мебель на небольшое расстояние в точку сверления отверстия под стяжку.

Чтобы спрятать шляпки стяжек, предлагаются специальные шляпки и декоративные накладки.

Как видите, ничего сложного в такой процедуре нет. Эту работу легко можно выполнить своими руками.

Если у вас остались какие-то вопросы, либо хотите поделиться своими наблюдениями на этот счет, оставляйте отзывы.

Подписывайтесь, комментируйте, рассказывайте о нашем проекте своим друзьям!

Установка кухни своими руками — пошаговая инструкция по сборке

После ремонта на кухне вы наверняка решите обновить свой старый кухонный гарнитур. Как правило большинство магазинов продающих кухни навязывают услугу по сборке, а многие ещё и не являются производителями данной кухни, а просто заказывают её на заводе и являются посредниками. В любом случае мы заплатим, хотя сборка и самостоятельный дизайн кухни не так сложна на первый взгляд. В данной статье расскажем как самостоятельно сделать дизайн с точными размерами, нестандартными элементами и как собрать кухню в единую композицию.

Процесс сборки готовой кухни

Все элементы кухонного гарнитура — это по сути деревянные коробки разного размера и формы и чтобы собрать их все достаточно будет научится собрать один а все остальные будут собираться по той же технологии. Если вы раньше не имели дела со сборкой мебели, то перед сборкой кухни обязательно изучите стандартную инструкцию. В ней схематично показано, какие детали для чего используются, а также указан порядок работ.

Инструменты

Перед тем как собрать кухонный гарнитур, надо собрать инструмент для работы. Требуются простые инструменты, но они значительно ускоряют и упрощают работу.

  • Шуруповерт или набор отверток.
  • Дрель со сверлами разного диаметра.
  • Если стены бетонные или кирпичные нужен перфоратор — сверлить отверстия под крепеж верхних шкафов.
  • Может потребоваться ножовка или электролобзик.
  • Шестигранный ключ — под крепеж (может идти в наборе).
  • Молоток, линейка, угольник, пузырьковый уровень.

Сборка кухни своими руками может занять день или даже большеУстановка кухни своими руками - пошаговая инструкция по сборке

Неплохо иметь построитель плоскостей или лазерный уровень. С ним выставление шкафов в одной плоскости намного проще.

Сборка шкафчиков кухонного гарнитура

Кухонный гарнитур в разобранном состоянии представляет собой набор дощечек разного размера, некоторое количество фурнитуры и набор крепежа. Из всего этого надо собрать шкафы. Обычно есть навесные и напольные. Как собрать кухонный гарнитур, в каком порядке — выбор за вами. Некоторым мастерам удобнее собирать их парами — верхний, потом нижний и так устанавливать. Но есть и два других способа: сначала собрать все верхние, навесить их на стену, потом — все нижние. Делают и наоборот — собирают и устанавливают нижние, затем — верхние. В общем, любой способ правильный, делайте как вам удобно.

Правильная установка конфирмата — посередине ЛДСПУстановка кухни своими руками - пошаговая инструкция по сборке

Сборка навесных шкафов

В любом случае начинаем собирать шкафы. Обычный навесной шкаф состоит из двух боковых панелей, верха, дна, задней стенки из ЛДВП и двух дверок — фасада. Порядок сборки такой:

Установка петель

Окончательно навешивают фасады (дверки) после того как соберут и поставят все на место, но ставят петли с самого начала. Бывают они врезные (считаются более надежными) и накладные.

Виды петель — врезные накладныеУстановка кухни своими руками - пошаговая инструкция по сборке

Места крепления отмечены на боковине и двери отверстиями. Складываем боковину и дверку на ровной поверхности (стол или пол) вплотную друг к другу, совместив отметки. Прикладываем петли на место (идут в комплекте). Прикручиваете сначала к боковине, затем — к фасаду. Дверка при этом получается немного ниже по уровню чем боковина. Под нее подкладываете брусок подходящего размера или свернутую тряпку чтобы она была на одном уровне, потом прикручиваем петлю.

Саму петлю разбираем (она состоит из двух разъемных петель, которые соединяются шурупом. Этот шуруп откручиваем, дверки откладываем, а с боковинами работаем дальше.

Собираем корпус

К боковинам крепим верх и дно. Крепятся они на конфирматы — специальный мебельный крепеж, который идет в комплекте, с головкой под шестигранник. Если есть соответствующая бита, ставим ее на шуруповерт, если нет, работаем ручным ключом.

Как собрать кухонный гарнитур: сборка корпуса шкафовУстановка кухни своими руками - пошаговая инструкция по сборке

Места установки конфирматов намечены на наружной части боковин. Складываем боковину и верхнюю часть, устанавливаем крепеж, затем дно, и после — вторую боковину.

Переворачиваем «лицом» вниз, укладываем и выравниваем лист ламинированного ДВП, который служит задней стенкой. Его прибивают маленькими гвоздиками или скобами из строительного степлера. Сначала прибивают в углах, тщательно выравнивая края, затем посередине каждой из сторон и далее, деля каждый участок пополам. В результате частота установки — 1 гвоздь/скоба примерно на 10 см.

Установка уголков или петель, держателей полок

Петли, на которые навешиваются настенные кухонные шкафы бывают разные, устанавливаются они по-разному. Подробнее о них поговорим ниже. Держатели полок тоже бывают разные и по материалу и по форме, но крепятся в основном одинаково — в отверстия в стенке. Под них в боковинах просверлены отверстия. Иногда в них устанавливаем пластиковые чопики (небольшие полые пластиковые цилиндры), забиваем их слегка постучав мебельным молотком, затем в них ставятся упоры для полок. Но большинство металлических упоров (а именно такие, наверное, нужны в кухонных шкафах) просто ставятся в отверстие.

Держатели для полокУстановка кухни своими руками - пошаговая инструкция по сборке

Собственно все, как собрать навесной кухонный шкаф вы знаете. Для наглядной демонстрации посмотрите видео. Напольные шкафы с полками без ящиков собираются также, только сначала на дно устанавливаются ножки и верхняя часть — это столешница, а она общая на все шкафы и ставится после того, как все напольные шкафы установлены и скреплены.

Сборка шкафа с выдвижными ящиками

Продолжаем собирать кухонный гарнитур своими руками. Сейчас наиболее сложный момент — тумбы с ящиками. Общий порядок работы такой: устанавливаем петли, дно и заднюю стенку. Верхушка-столешница ставится после того, как все шкафы собраны и скреплены между собой стяжками. Есть еще особенности — на боковины надо прикрепить направляющие для ящиков. Поехали.

Установка ножек

Перед тем как собрать кухонный гарнитур дальше на дно устанавливаются ножки. Можно ножки устанавливать и после того как собран каркас, но крутить тяжелую тумбочку не очень легко. В любом случае, лучше всего, если они регулируемые — не всегда пол идеально ровный. С регулируемыми ножками есть возможность выставить их так, чтобы нагрузка перераспределялась на все ножки. На небольшие шкафы — длиной до 80 см — ставят 4 упора, больше 80 см нужны 6 опорных точек.

Держатели для полокУстановка кухни своими руками - пошаговая инструкция по сборке

Если в шкафу есть перегородка, ножки располагаем под ней. Если перегородки нет — посередине. От краев отступают 5-8 см, прикручивают на саморезы длиной 15 мм (при толщине ЛДСП 18 мм). В большинстве готовой мебели под ножки тоже есть зенковка — отверстия небольшого диаметра. Совмещаете прорези в ножках с отверстиями, устанавливаете саморезы.

Монтаж направляющих и сборка для ящиков

На боковинах нижних шкафов есть разметка под установку направляющих (они идут в комплекте). Для их крепления используется евровинт М6*13. Устанавливаем нужное количество направляющих на обе боковины.

Установка направляющих в шкафчике с ящикамиУстановка кухни своими руками - пошаговая инструкция по сборке

Ящики собираются при помощи шурупов 4*45. Сначала устанавливаются направляющие. В зависимости от конструкции они могут монтироваться на стенки ящика или на нижнюю грань боковины. Если на стенке есть разметка (отверстия), значит ставятся они на боковины. Если нет — на торец. Чтобы быть уверенным, посмотрите в инструкцию по сборке. Там в картинках должен быть процесс установки.

Как собрать кухонный гарнитур: схема сборки выдвижных ящиковУстановка кухни своими руками - пошаговая инструкция по сборке

После того как направляющие соединены, боковины соединяют с задней стенкой, затем устанавливается передняя стенка, после — дно. Перед установкой днища проверяете диагонали. Они должны совпадать до миллиметра. Дно крепится гвоздями или скобами.

Собираем корпус

Сборка корпуса уже знакома: к боковинам крепим крышку, потом нижнюю часть с ножками. Ставим шкаф на место, подкручиваем ножки так, чтобы верхняя крышка оказалась на нужной высоте и была горизонтальна. Горизонт проверяем при помощи пузырькового или лазерного уровня. После устанавливаем крышки.

Особенности сборки углового шкафа

Основная особенность в том, что в бюджетных кухонных гарнитурах дно состоит из двух частей (для снижения себестоимости). Если в этом шкафу предусматривается установка мойки, задняя стенка почти отсутствует, зато есть несколько стяжек-цанг, которые придают жесткость конструкции. В остальном все также, как и при сборке обычного шкафчика с дверками.

Как повесить шкафы на кухне

Еще перед тем как собрать кухонный гарнитур надо закупить для крепления навесных шкафов навесы и межсекционные мебельные стяжки. Начнем с навесов они бывают разных видов, вот о них и поговорим.

Как собрать кухонный гарнитур вы уже знаете, надо разобраться как его установить на место. Навесные шкафчики кухонного гарнитура монтируются на стену. Крепятся они при помощи мебельных навесов. Бывают они в виде металлических пластин с отверстиями под крепеж, но есть и более сложные конструкции. Более дешевые — обычные пластины металла. Они могут быть разной формы, выполняются из обычной или оцинкованной стали.

Простые навесы

Наиболее привычный вариант (вверху слева) — пластина с двумя небольшими отверстиями под крепеж и одним большим (в него вставляется крюк или головка винта, установленного в стену). Он устанавливается на торец боковин — справа и слева. При большой нагрузке этот вид навеса может выломаться, так как крепеж находится на небольшом расстоянии друг от друга и ЛДСП может развалиться. Более надежен вариант снизу — большее количество крепежа, но риск все равно есть.

Мебельные навесыУстановка кухни своими руками - пошаговая инструкция по сборке

Два других типа мебельных навесов более надежны, так как один из винтов устанавливаться будет еще и в крышку шкафчика, то есть нагрузка будет распределяться по большей площади.

Хорошо себя показали уголки. Один край этого навеса крепится через крышку. Делают сквозное отверстие, внизу устанавливают болт с шайбой, сверху затягивается гайкой (тоже с шайбой). Устанавливают их на расстоянии 5-10 см от края, если предполагается большая нагрузка можно поставить три или четыре штуки, что с предыдущими моделями невозможно.

Кухонные шкафы навешены на уголки с подкладками — чтобы компенсировать разницу в толщине фартукУстановка кухни своими руками - пошаговая инструкция по сборке

Общий недостаток всех этих креплений — они нерегулируемые. Как повесили, так и будет. Подвинуть от стены или к стене возможности нет. Если кухонный фартук выступает над плоскость. стены, приходится на стену монтировать планку или под каждый крепеж подбирать подкладку (кусок фанеры, деревяшку и т.п.). Второй недостаток — под каждый навес надо устанавливать отдельный крючок или дюбель. Не очень удобно.

Более современные мебельные навесы для кухонных шкафовУстановка кухни своими руками - пошаговая инструкция по сборке

Регулируемые

Более сложный и дорогой навес состоит из пластикового корпуса, металлического навеса и системы регулировок, которая позволяет двигать его вперед/назад и вверх/вниз. Крепятся эти навесы на боковые стенки шкафчика изнутри, в задней стенке прорезается небольшое отверстие. В паре с этими навесами идет монтажная рейка или планка. Она крепится на стену, за верхний ее выступ цепляются крючки навесов. Устанавливать и снимать навесные шкафчики с этой системой крепления очень просто, а «грузоподъемность» у них достаточная 20-50 кг на один навес (зависит от модели и производителя).

Как установить кухонный гарнитур

Как уже говорили, порядок установки шкафчиков произвольный. Можно сначала верхние навесить затем нижние или наоборот. Это неважно. Важен порядок установки: начинают всегда от угла. От того, насколько ровной будет выставлен этот первый шкаф зависит насколько легко пойдет дальнейшая установка.

Высота монтажа навесных шкафов зависит от роста «пользователей», но не ниже чем 45 см от уровня столешницы. При навешивании шкафов на стене отмечают горизонтальную линию. Ее можно нарисовать при помощи пузырькового или водяного уровня, но проще всего — развернуть на требуемой высоте плоскость при помощи нивелира или построителя плоскостей. По этой линии устанавливают верхний край монтажной планки или выравнивают шкафы при монтаже на обычные навесы.

Задача и простая и сложная одновременно — выставить шкафы так, чтобы они были на одном уровне, а их стенки были вертикальны и горизонтальны. В этом случае проблем при эксплуатации не будет.

Мебельные межсекционные стяжкиУстановка кухни своими руками - пошаговая инструкция по сборке

Так как кухонная мебель состоит из отдельных шкафов, их скрепляют между собой. Есть два варианта — установить, затем скрепить, или сначала скрепить, потом навешивать. Второй вариант возможен при наличии помощников — даже два скрепленных шкафа повесить в одиночку нелегкая задача.

Скрепляют шкафчики между собой при помощи межсекционных стяжек. Они есть разного диаметра и разной длины — под ЛДСП разной толщины. На одну стенку нужны не менее двух стяжек. Их ставят в районе петель — чуть ниже или чуть выше. Два шкафа выставляют в одной плоскости, скрепляют струбцинами их стенки, делают сквозное отверстие — по диаметру стяжки, в которое устанавливается крепеж, затягивается при помощи отвертки или шуруповерта.

Как установить столешницу на кухонный гарнитур

Чтобы собрать кухонный гарнитур окончательно, необходимо установить столешницу. Ее крепят после того как стянут шкафы. На стенки устанавливают стальные уголки, которыми и фиксируют столешницу. Тонкости в обработке торцов и вырезов под мойку смотрите в видео.

Как обрабатывать кромку ламинированных столешниц из ДСП смотрите в следующем видео. Оно пригодится тем, кто хочет собрать кухонный гарнитур по всем правилам.

Видео по сборке кухонной мебели

Мебельная стяжка, что собой представляет, советы по выбору

На чтение 8 мин. Просмотров 3.2k.

Для того чтобы собрать стол, шкаф или кровать, раньше применяли клинья, замковые соединения или шипы. В нынешнем производстве используется мебельная стяжка, так как она позволяет скрыть элементы крепления, упростить работу. Также с ее помощью появилась возможность производить более сложные соединения деталей и делать изделия с различными углами стыка. На рынке представлено несколько видов крепежа, каждый из которых имеет свои особенности.

Что собой представляет

При производстве шкафов, кресел, диванов используется только мебельная стяжка, так как обычный крепеж не подходит. Она упрочняет связь между всеми узлами конструкции, которые чаще всего находятся под углом в 90 градусов. При такой сборке крепежи можно сделать невидимыми или едва заметными.

Раньше при скреплении гвоздями деталь могла сломаться или отвалится. Если элементы монтировались саморезами или шурупами, то они часто лопались или расслаивались. При высокой нагрузке такое крепление могло вырваться с частью материала. Иногда старые конфирматы не подходили из-за конструкционных особенностей, например, для нескольких шкафов или антресолей, которые требовалось соединить между собой. Поэтому на их смену пришла современная мебельная стяжка. Она позволяет крепить детали не только под прямым углом, повышает надежность конструкции.

Стяжка мебельная, в отличие от монтажной, дает возможность собрать конструкцию заново, если ее нужно куда-либо переместить.

Разновидности

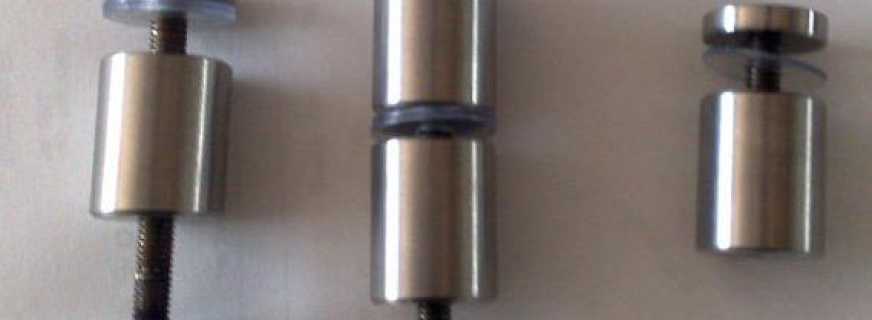

Существует несколько разновидностей современного крепления, например, полкодержатели. Они бывают для ЛДСП и стекла. При монтировании деревянных деталей с фиксацией используется эксцентриковый механизм. Он состоит из штока, который ввинчивается в стенку конструкции, и опорной части, устанавливаемой в полку с помощью самореза. Во время сборки стержень требуется поместить в паз эксцентрика и затянуть. Этот способ соединения укрепляет конструкцию. Полкодержатели для стекла бывают:

  • с присоской, позволяющей зафиксировать деталь;
  • накладными с резиновым и пластиковым чехлом;
  • с зажимом в виде винта или крепежа, с прокладкой из мягкого материала.

Также элементы мебельной стяжки могут отличаться по своей конструкции или методу установки, например, различаются невидимые и встраиваемые элементы. Для некоторых видов крепления требуются инструменты для фрезеровки и сверления, с соблюдением точности до 1-2 мм. Эксцентриковая и коническая стяжки устанавливаются с использованием точных станков, а для столешницы нужно сверло Форстнера.

С присоскойНакладные

Конфирмат

Конфирмат – простой в монтировании вид крепления. Он нужен для сборки 2 деталей под прямым углом, относится к невидимым моделям крепежа. Евростяжка состоит из штифта со шляпкой, схожего по форме с саморезом, и имеет срезанный конец и крупную резьбу. На ее нижней части находятся зазубрины, которые позволяют сделать насечку резьбы в готовом отверстии в момент закрутки. Это дает дополнительную прочность и устойчивость креплению. Для соединения деталей нужно проделать 2 отверстия:

  • первое – под головку крепления;
  • второе – под насечку резьбы.

Под данную мебельную стяжку нужно сверло 6 и 5 мм или комбинированное, которое предназначено для подобной сборки. Используется такой метод при монтаже деталей из древесины или ДСП в комбинации с мебельным шкантом (с деревянным или пластиковым стержнем) в качестве направляющих. Также с помощью него осуществляется каретная стяжка.

Закручивать конфирмат следует вручную, так как шуруповерт может деформировать отверстие, поэтому детали будут распадаться в процессе использования.

Эксцентриковая

Эксцентриковый метод крепления используется в промышленных предприятиях из-за того, что нужно применять сверло для мебельной стяжки и дорогостоящее оборудование. Он дает возможность скрыть элементы соединения. Эта разновидность крепления состоит из 3 деталей:

  1. Штока или шпильки, которая имеет головку с отверстием для монтажного инструмента и вставляется в одну часть конструкции.
  2. Декоративной заглушки.
  3. Эксцентрика. Это фиксатор, устанавливаемый во второй элемент крепления.

Сверление паза для такой стяжки делается с помощью бурава Форстнера, а глубина отверстия не должна превышать 12 мм (толщина стандартного листа ЛДСП составляет 16 мм). Существует специализированное оборудование, которое фрезерует отверстие под детали. Эксцентриковое соединение позволяет пересобрать конструкцию без вреда для крепежа. Также такой метод установки дает возможность монтировать детали под непрямыми углами.

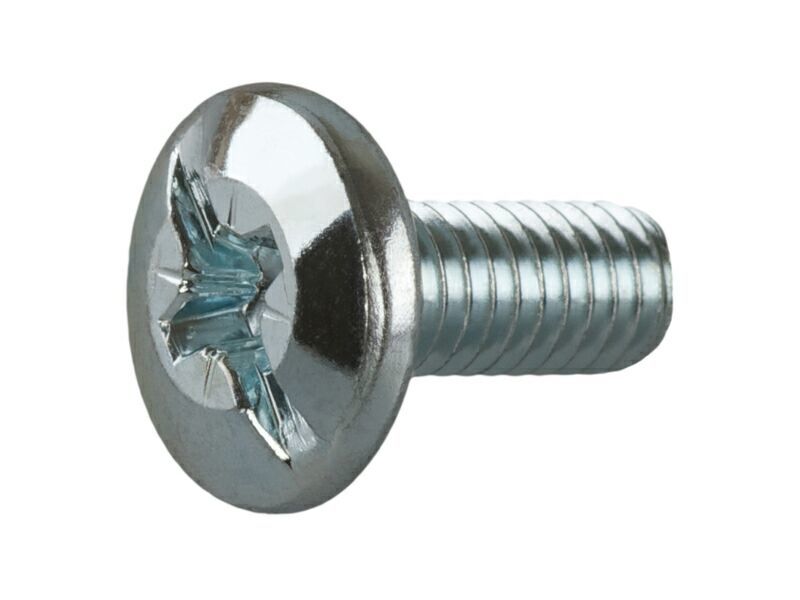

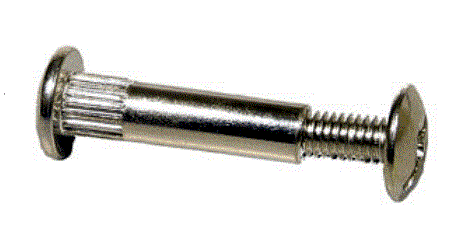

Межсекционная

Стяжка межсекционная нужна для соединения нескольких частей интерьера в один цельный фрагмент, например, для шкафов или антресолей. Такое крепление состоит из штифта с резьбой и втулки. Для монтажа следует выставить ровно оба гарнитура для стяжки, и проделать в их стенках дырки. После этого нужно вставить втулку с одной стороны, крепежный винт – с другой. Несмотря на то что насечки для отверток или шестигранных ключей есть на обеих частях детали, закручивать стоит именно шуруп. На втулке головка нужна для того, чтобы во время монтажа зафиксировать и не дать прокручиваться стяжке. Для соединения конструкций нужно 2-4 межсекционных крепежа. Их следует расположить ближе к углам, так как это увеличит прочность стяжки. Существуют детали различной длины, которые нужно подбирать под общую толщину стенок.

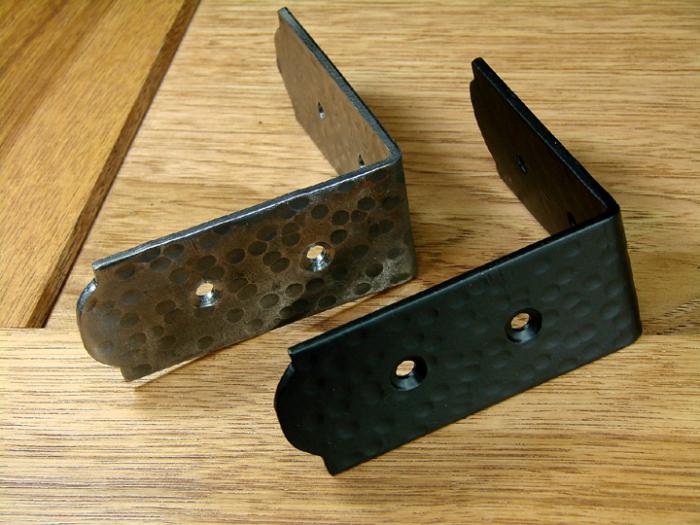

Угловая

Угловые стяжки – это пластины с отверстиями, которые согнуты посередине. Данный метод монтажа непрочный, поэтому используется для сборки элементов, на которые не будет много нагрузки. Чаще всего стяжками соединяют декоративные детали или полки антресоли. Такие крепежи изготавливаются из металла или пластика. Мебельный уголок монтируется с помощью саморезов, которые ввинчиваются в отверстия.

Также есть разновидность стяжки для крепления ножек стола, стула или кровати. Такая конструкция соединяет между собой боковые части мебели, оставляя небольшое пространство под угловую деталь, в которую вставлен штифт с резьбой. В стяжке есть отверстие для того, чтобы продеть стержень и накрутить на него гайку или винт. Данный вид монтажа сильно выделяется, поэтому его заменяют на конфирмат, другой невидимый крепеж.

Винтовая

Винтовая стяжка состоит из стального цилиндра с проделанным поперек него отверстием, а также штифта с головкой. Такой метод крепления имеет большой ход стягивания за счет резьбы, которая выточена по всей длине детали. Это придает мебели с таким соединением высокую прочность при поперечных нагрузках. Данный вид сборки используется для изготовления стульев.

При расшатывании крепежа его можно подтянуть для улучшения устойчивости конструкции. Винтовая стяжка дает возможность многоразовой сборки мебели без повреждений механизма. Недостатком такого крепежа является то, что для его использования нужно иметь навык и специальное оборудование. При монтаже следует точно сопоставить отверстия для скрепления, так как бочонок вытащить из паза будет затруднительно. Видимые части механизма можно прикрыть декоративными заглушками.

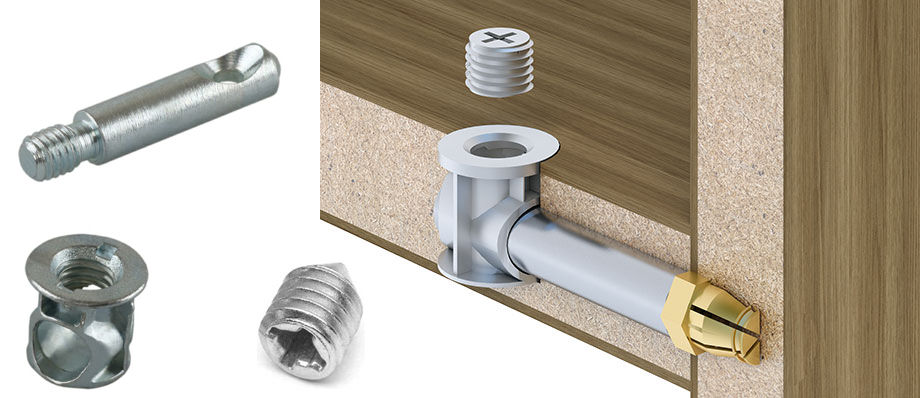

Коническая

Стяжка коническая применяется для соединения между собой толстых панелей из дерева или ДСП, а также рамочных фасадов. Толщина таких деталей составляет 25–38 мм. Механизм схож с винтовой стяжкой. Разница заключается в том, что шток крепится в засверленную плоскую часть детали. У стяжки имеется 2 отверстия:

  1. Для штока, который ввинчивается в панель.
  2. Для винта с коническим углублением на одном конце и резьбой на другом.

Недостатком такого метода сборки является маленький ход стяжки. Также утягивающий винт изготавливается из силумина, поэтому он имеет ограниченное количество сборок и разборок и небольшое время функционирования.

Для повторного монтажа конструкции требуется менять этот элемент крепления.

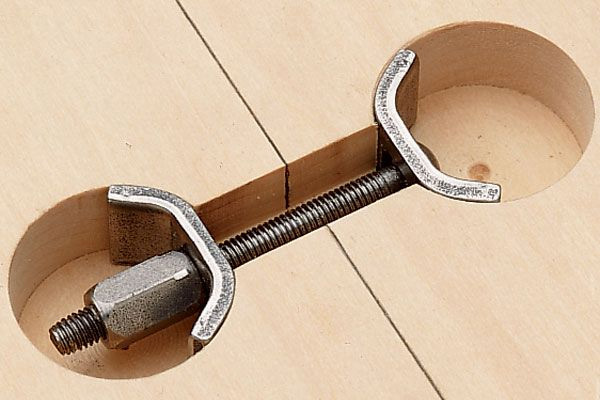

Для столешницы

Для мебели, которая состоит из нескольких разборных элементов, нужна «стяжка для столешницы». Для ее установки требуется использовать сверло Форстнера, чтобы проделать по одному углублению в каждой детали. Между ними требуется сделать паз для струбцины (штифта с резьбой). В одном из отверстий укладывается статичная часть с шайбой С-образной формы. После этого с противоположной стороны паза затягивается гайка с изогнутой пластиной, как на другом конце струбцины. Чаще всего такой метод сборки используется для стяжки мебельного стола. Есть также вариант с применением детали в виде шайбы (вместо С-образной), которая крепится с одной стороны, а с другой – болт с широкой шляпкой.

Мебельный шкант

Для мебельной стяжки используется шкант. Он применяется для центрирования и стабилизации деталей. Также такой крепеж уменьшает поперечную нагрузку на другие соединительные элементы. Мебельные шканты чаще всего изготавливаются из дерева, реже применяются железо и пластик. Данный метод крепления используется в комбинации с конфирматом или другими видами соединения.

Самая распространенная модель шканта имеет размеры 30 мм в длину, 8 мм в диаметре. На поверхности этой детали находится рифленая насечка, которая позволяет увеличить прочность сцепления. Монтируется мебельный шкант в просверленные отверстия, которые предварительно можно залить клеем для большей устойчивости. Недостатком такого крепления является то, что со временем дерево и уплотнитель рассохнуться, поэтому конструкция начнет шататься.

Советы по выбору

Стяжка не должна мешать использованию мебели или нарушать внешний дизайн конструкции. Если нужно скрыть стык и соединительную деталь, то следует применять эксцентриковую или коническую модель, которые после установки невидимы для людей. Для сборки мебели из стеклянных поверхностей используется полкодержатель, который комбинируется с силиконовой или резиновой прокладкой. Для соединения деталей корпусных изделий следует использовать конфирмат или эксцентрик, так как они делают стяжку прочной.

При сборке мягкой мебели применяется крепеж с каретной стяжкой, который прикрывается декоративными накладками. Для встроенных конструкций, состоящих из большого количества полок, рекомендуется использовать уголки. Если у изделия нет фасада, то следует выбрать коническую или эксцентриковую стяжку, так как для их установки не нужны сквозные отверстия.

Держатель с силиконовой присоской лучше фиксирует стеклянные поверхностиДля соединения деталей корпуса подойдет эксцентриковая стяжка или конфирматПри сборке мягкой мебели используют крепеж с каретной стяжкойДля установки полок понадобятся уголки

Видео

Как сделать стяжку шкафа? — Домашний уют от AgroStroy2.Ru

Как сделать стяжку шкафа?

Разработчик

Группа: Пользователи
Сообщений: 150
Регистрация: 21.5.2010
Пользователь №: 4137

Везде про межсекционные стяжки сказано вскользь, что-то типа «можно уже стянуть секции межсекционными стяжками. «. Но есть несколько вопросов по деталям:

1. Сколько штук нужно межсекционных стяжек на одно соединение стенка-стенка?
Понятно, что одной — точно мало. А сколько надо?
Например, для шкафов глубиной 600 и высотой за 2000?
А для верхних кухонных секций, типа окончаний?

2. Как их имеет смысл располагать?
По глубине — по серединке, или, например, одну ближе к фасаду, а другую — к заднику?
А по высоте?
И, если ставить их больше двух — то как лучше: все в одну прямую линию, или в «ломаную»?

3. Как лучше делать отверстия для стяжек:
— заранее разметить на деталях всё по линейке/рулетке, а потом подгонять шкафы до совмещения отверстий?
— или же сначала выставить шкафы, а потом сверлить отверстия по месту?
— или какой-то другой вариант?

4. Соответственно, в какой момент стягивать шкафы:
— сразу после установки на место, и потом выравнивать их регулируемыми ножками как единое целое,
— или выровнять все секции поотдельности, а потом стягивать?

Естественно, последние два вопроса не относятся к верхним кухонным шкафчикам , но вот с нижними кухонными тумбами — уже не так всё очевидно.

Разработчик

Группа: Модераторы
Сообщений: 529
Регистрация: 13.10.2008
Пользователь №: 4

1. Для боковин 2000х600 четыре штуки вполне хватит. Три ближе к лицу, и одна подтягивает заднюю часть. Или 5, тогда 2 подтягивают зад.
Для кухонных окончаний верха, как правило, достаточно двух штук. Вообще, иногда в кухонных окончаниях имеет смысл стягивать на саморез 4х30 из нутри соседней секции, чтобы шляпка не выходила на лицо.

2. Располагать следует так, чтобы хорошо стянулись лицевые части. На не ровных стенах с буграми, имеет смысл стягивать только лицо, оставляя заднюю часть свободной. «Прямую, ломанную, квадратом» это как больше нравится, здесь следут скорее исходить из технической необходимости. Иногда, на хорошо выставленных изделиях, двух стяжек, стягивающих лицевую часть бывает более чем достаточно.
О том, как близко располагать стяжку к лицевому торцу, здесь стоит обратить внимание на глубину боковины.
Я размещаю стяжки так. На верхних секциях по две, сантиметров 10 от лица. По высоте в зависимости от высоты секции. Нижние секции, по хорошему ставлю 3 стяжки. Две с лицевой и одна сзади ближе к верху. Но как правило делаю всего две, по лицевой части.

3. Можно и так, и так. Первое зависит от того, насколько точно мастер может засверлить отверстия под стяжку до монтажа, чтобы они потом сошлись и не пришлось разсверливать отверстия, потому что из-за 0,5 мм перекоса (увело сверло или чего там) стяжка не лезет. когда такую стяжку начать долбить молотком во время монтажа выглядит это дело шумно и не красиво. Но можно и так, допустим для стяжки 5 мм. делать дырки заранее на 6 мм., а точности стягивания устанавливать во время монтажа.
В идеале, лучше конечно делать отв. под стяжки ещё в мастерской. Но. Как часто бывает идеалы, так и остаются идеалами. Опять те же стены с буграми, зачем оставлять лишние дырки, хоть и сделанные заранее, когда они могут и не пригодится.
Всё по конкретному случаю.

4. Этот вопрос относится и к верхним шкафчикам тоже. Разные бывают моменты. Но этот вопрос, нужен тогда, когда уже решен вопрос №3 «о примении стяжек в момент монтажа изделия», в пользу установки стяжек «на месте».
Лучше делать так. а). предварительно максимально точно выставить секции, б). временно зафиксировать струбцинами, в). установить стяжки, г). окончательно подрегулировать стянутую группу секций. С кухнями я так и поступаю. Сначала ровняю секции, затем стягиваю их, окончательно базы высталяю, перед навеской верха, когда уже есть столешница, т.е. ровняю уже целую конструкцию по столешнице.

Мебельная стяжка: установка и размеры

Используют мебельную стяжку только при производстве. Традиционный крепеж не советуют использовать в этом случае. Специальная стяжка характеризуется особыми свойствами, которые позволяют скрыть крепеж и значительно облегчить сборку мебели в общем.

В производстве используют несколько видов мебельных стяжек. Рассмотрим их особенности и применение.

Эксцентриковая стяжка

Этот вид крепления используется при фабричном изготовлении мебели, ведь он предполагает достаточно сложный процесс сверления отверстий. Мебельная эксцентриковая стяжка состоит из эксцентрика и шпильки. Каждая из этих частей вставляется в разные детали.

Основным преимуществом этого метода крепежа является его скрытость. Он не портит внешний вид мебели. Кроме того, этот способ крепления позволяет многократно собирать и разбирать мебель. Эта информация является актуальной для людей, которые привыкли к частым переездам.

Эксцентриковая мебельная стяжка позволяет соединять различные детали под любым углом.

Особенности монтажа

Самостоятельно использовать данный способ при изготовлении мебели достаточно сложно. Отверстия не только сложно сверлить, но и невозможно в дальнейшем провести коррекцию стыков во время сборки деталей. Основную сложность при сверлении вызывает изготовление отверстия под эксцентрик. Это несквозное отверстие, которое требует использования сверла Форстнера. Для стандартного эксцентрика необходимо использовать сверло диаметром 1,5 см.

Для изготовления отверстия под эксцентрик необходимо правильно сделать разметку на детали. После сверлом Форстнера делают отверстия под эксцентрик. В торце детали под шток делают отверстие сверлом диаметром 8 мм. Детали соединяют между собой и фиксируют, поворачивая эксцентрик на 180 градусов по часовой стрелке.

Глубина выборки при этом должна составлять около 12 мм. А толщина панели ЛДСП – 16 мм. Остается всего 4 мм непросверленной толщины стенки. Сложность самостоятельной установки мебельной стяжки заключается в риске просверлить деталь насквозь. Для этого при сверлении отверстий под эксцентрик используют сверла с ограничением глубины.

Конфирмат

Мебельная стяжка конфирмат является самым распространенным видом. Популярность объясняется простотой в использовании. По сравнению с другими видами, с конфирматом собирать мебель намного проще и быстрее. Тем более, если предстоит самостоятельно подготавливать отверстия для крепежа. Этот крепежный элемент позволяет соединить между собой две детали под углом 90 градусов.

Для надежного соединения деталей между собой в них необходимо просверлить 2 отверстия. В одной детали отверстие должно быть равным диаметру головки конфирмата. В торце второй детали делают второе отверстие диаметром, соответствующим резьбой части.

Зачастую для этой процедуры необходимо использовать сверла 5 и 6 мм. Чтобы не заменять комплектующие, можно приобрести в магазинах комбинированное сверло, которое позволяет одновременно сверлить различные отверстия.

Конфирмат – универсальный тип мебельной стяжки, который имеет свои особенности применения и недостатки.

Обязательно с конфирматом необходимо использовать и шкант. Это специальный деревянный стержень. Его длина до 30 мм, а диаметр — 6 мм. Шкант выполняет роль направляющей, которая не позволяет сместиться во время стягивания деталям. Такой способ соединения позволяет добиться высокой точности при соединении.

Этот способ стяжки позволяет разбирать и собирать мебель несколько раз. Но помните, что материал ЛДСП плохо переносит такие манипуляции. Зачастую уже после первой разборки мебельная стяжка плохо держит детали.

Конфирмат необходимо аккуратно заворачивать. Лучше выполнять эту процедуру вручную или установить на шуруповерте минимальную скорость. В противном случае резьба крепежного элемента будет выступать в роли сверла, которое окончательно разобьет уже подготовленное отверстие.

Чтобы «утопить» шляпку в теле детали, следует использовать ключ. Выполнять действия следует аккуратно, медленно, ведь может сорваться резьба. В некоторых случаях необходимо дополнительно сделать циковку. Конфирмат – крепежный элемент, который остается виден после применения. Поэтому необходимо предварительно приобрести специальные наклейки или заглушки, которые надежно спрячут шляпку крепежа.

Межсекционная стяжка

Состоит этот крепежный элемент из гайки и винта, которые способны стянуть 2 секции мебели. Часто их используют в шкафах. При этом используют до 4 межсекционных мебельных стяжек. Устанавливают их вблизи углов соединяемых деталей. Зачастую мебель изготавливают из ЛДСП. В зависимости от толщины материала, используют различные размеры крепежных элементов.

Для изготовления шкафов из стандартного листа ЛДСП толщиной в 26 мм используют межсекционную мебельную стяжку размером 32 мм. Если шкаф изготовлен из более толстого материала, используют крепежные элементы до 50 мм.

Специальные виды стяжек

Уникальные соединительные крепежи зачастую используют при создании эксклюзивной мебели. Широкое распространение среди специальных видов стяжек получил крепеж для столешниц. Его основное назначение – соединение двух половинок обеденных плоскостей стола.

Две С-образные и шпилька размещаются в нижней плоскости столешницы. Для этого в ней высверливаются цилиндрическое углубление. Также необходимо профрезеровать паз. На один стол понадобится минимум 2 стяжки.

Мебельные уголки

Этот крепежный элемент не гарантирует надежное соединение. Поэтому его используют для скрепления деталей, на которые предполагается минимальная нагрузка. Зачастую это декоративные элементы, к примеру, антресольные полки или цоколь шкафа-купе.

Используют как пластиковые, так и металлические комплектующие. Первые на сегодняшний момент пользуются большей популярностью. Они имеют более привлекательный внешний вид, не уступают своим металлическим аналогам по прочности и позволяют скрыть крепеж.

Мебельные уголки закрепляют саморезами к двум сопрягающим деталям. Крепеж скрывается, защелкивая крышку.

Полкодержатели

Этих крепежных элементов существует большое количество. Условно их можно разделить на 2 группы:

Каждую из этих групп можно разделить на такие виды:

Полкодержатели для ЛДСП используют для надежного закрепления полок в шкафу. Фиксация обеспечивается эксцентриком. Он состоит из самого крепежного элемента и штока.

Полкодержатель устанавливают в тело полки, а винт – в стенку шкафа. Для этого в стенке и в полке шкафа просверливают отверстия. Зачастую это стандартные размеры. При помощи сверла Форстнера в полке делают отверстия для держателя. Отверстие в стенке — при помощи сверла по дереву. Проследите, чтобы полкодержатели были расположены на расстоянии 2 см от переднего и заднего торца полки.

В подготовленные отверстия устанавливают полкодержатель резиновым молотком. Это обеспечит его надежную фиксацию внутри.

Полкодержатели с фиксацией характеризуются эксцентриковым механизмом, который обеспечивает прочное соединение стены шкафа и полки. Кроме того, они выполняют роль дополнительного усиления конструкции, повышают ее жесткость.

Полкодержатели для стекла закрепляются саморезами длиной 16 мм к стенке шкафа. Расстояние от крепежного элемента до заднего или переднего торца – минимум 5 см.

Полкодержатели для стекла с фиксацией укомплектованы специальным винтом, который надежно фиксирует стекло и предотвращает его выпадение. Крепеж без фиксации представлен в виде уголка или стержня.

Вывод

Вышеописанная крепежно-стяжная фурнитура является самой распространенной при изготовлении современной мебели. Чтобы обеспечить надежную фиксацию, жесткость и прочность готового изделия, необходимо правильно выполнить разметку и четко соблюдать последовательность сборочных работ.

Особенности межсекционной мебельной стяжки, правила монтажа

После проведения сборки корпусной мебели некоторые части конструкции могут иметь небольшой перекос относительно друг друга. Если не соединить отдельные шкафы или тумбы кухонного гарнитура между собой, он будет выглядеть неаккуратно и негармонично. Надежно закрепить отдельные элементы поможет стяжка мебельная межсекционная. Благодаря этому крепежному элементу, корпусная мебель выглядит как единая конструкция.

Особенности

Мебельная межсекционная стяжка – оптимальный способ соединения между собой отдельных модулей. Домашние умельцы применяют для скрепления стенок гарнитура саморезы. Лучше этого не делать: под тяжестью конструкции саморезы может вырвать и внешний вид будет испорчен.

Стяжка состоит из гайки цилиндрической формы с внутренней резьбой и винта. Метизы часто бывают хромированные, они не подвержены коррозии. Это особенно актуально в случае, если мебель находится в помещении с повышенной влажностью. На гайке, для надежной фиксации конструкций, находятся шлицы. Межсекционная стяжка для мебели должна быть установлена без перетягивания крепежа, так как при сильном вкручивании, гайка или головка винта могут деформировать мебельные стенки.

Лучше подложить широкие шайбы под гайку и винт. Они помогут закрутить стяжку максимально плотно, при этом, не повредив полировку. Для того чтобы стяжка не торчала с внутренней стороны мебели, необходимо произвести зенкование. Это не трудный процесс, так что выполнить его можно самостоятельно.

Материалы изготовления

Стяжки для соединения двух параллельных стенок шкафов выпускаются из:

  • Никелированной стали;
  • Оцинкованной стали;
  • Хромированной стали.

Размеры могут варьироваться: М4-М6, длина винта L1 – 15-30 мм, длина L2 – 10-15 мм, внешний диаметр 5-8 мм. Стоит отметить, что за много лет применения различных крепежных элементов, межсекционный крепеж является самым оптимальным при соединении модулей гарнитуров между собой. Он позволяет не только идеально скрепить конструкцию, но и облегчает процесс сборки мебели. У этого крепежа привлекательный вид благодаря антикоррозийному покрытию.

Иногда можно встретить пластиковую конструкцию стяжки с металлическим винтом. Ее габариты не отличаются от металлических аналогов, но она менее надежна в повседневной эксплуатации.

Правила монтажа

Межсекционная стяжка мебели производится при помощи струбцин. Применение этого инструмента помогает плотно соединить прямостоящие, параллельные стенки мебели между собой. Монтаж производится следующим образом:

  • Установите корпусную мебель;
  • Зафиксируйте стенки струбцинами. Если речь идет о небольших кухонных столах, то можно применить только 2 инструмента – струбцины должны находиться вверху и внизу конструкции;
  • На расстоянии десяти сантиметров от углов поставьте метки и просверлите отверстия, размеры которых будут соответствовать диаметру стяжки;
  • Установите в отверстие гайку;
  • Начните закручивать болт, стараясь сделать крепление плотным, но не перетянуть;
  • Произведите зенкование. Нужно взять специальный инструмент – зенкер и высверлить углубление под шляпку винта. Процедуру можно выполнить также с помощью толстого сверла, которым нужно слегка расширить край входного отверстия.

Если гайка в процессе вкручивания начинает проворачиваться, то ее нужно зафиксировать второй крестовой отверткой. Межсекционная стяжка будет выделяться на поверхности, но это никоим образом не портит внешний вид мебели. Если торчащие головки не по душе, то можно использовать специальные пластиковые накладки или декоративные колпачки.

Специалисты советуют применять стяжку для ровного соединения лицевой стороны стенок, если мебель стоит на неровном полу или у кривой стены. Если в этой ситуации заднюю часть мебели оставить свободной, то есть возможность компенсировать неровности поверхностей. Чтобы точно определить, на какое расстояние от торца установить стяжку, обратите внимание на глубину соединяемых стенок.

В идеале расположение крепежей выглядит так:

  • Верхние секции скрепляются только с лицевой стороны, там устанавливается по две стяжки на расстоянии 10-15 см от края;
  • Нижние секции скрепляются тремя конструкциями, две из которых располагаются с лицевой стороны, а одна – с задней. Причем, последняя располагается посредине стенки.

Если крепежи установлены правильно, то после навешивания дверок в процессе финальной сборки, их не нужно будет регулировать. Как видим, межсекционная стяжка крайне необходима. Если гарнитур состоит из нескольких шкафов или тумб, которые невозможно выставить по уровню из-за неровных поверхностей, компенсировать эту неприятность можно, применив данный вид стяжки для мебели. Но нужно учитывать, что стягивают только лицевую поверхность стенок гарнитура.

Мебельные стяжки: виды и установка

Крепежные элементы являются непреложным звеном в мебельном сборочном процессе. Они представляют широкий ассортимент фурнитуры, обеспечивающей надежную компоновку гарнитуры или мебельных объектов по отдельности. Наряду с обычными болтами и саморезами к этому классу фиксаторов относятся стяжки. Зачастую они обладают нестандартной формой, а в некоторых случаях и вовсе разрабатываются конкретно под определенные размеры. Но в большинстве своем мебельные стяжки выпускаются в унифицированных конфигурациях с типовыми способами крепежа. Другое дело, что разновидностей довольно много, и в каждом случае требуется соответствующий подход к монтажу.

Стяжка эксцентриковая

Данный элемент применяется для фиксации корпусных деталей и промежуточных модульных стеллажей, требующих надежного крепления. В составе эксцентриковой стяжки предусмотрены три элемента – шток, непосредственно эксцентрик и заглушка, которая создает декоративный эффект. Также эксцентриковые мебельные стяжки выпускаются в усиленных модификациях, предназначенных для конструкций с повышенными нагрузками. Главная функция такой стяжки заключается в обеспечении плотного и надежного соединения мебельных компонентов, причем под разными углами – от 90 до 180 градусов. Преимущества такого способа стягивания в том, что он полностью скрыт от взгляда и может применяться многократно без риска повреждения конструкции мебели.

Установка эксцентриковой стяжки

Для качественного крепления необходимо создать три отверстия с разным диаметром. Главная задача мастера – обеспечить условия, чтобы эксцентриком была захвачена головка штока. Для внедрения штока в лист ДСП сверлом создается отверстие диаметром 5 мм. В том случае, если это боковая сторона, то центр детали будет располагаться в 8 мм от края. На другой стороне создается разметка для двух отверстий, на которые уже полностью встанет стяжка эксцентриковая мебельная. Установка первого фиксатора должна осуществляться в 3,4 см от края. Его глубина по нормативам должна соответствовать диаметру эксцентрика, чтобы он встал заподлицо. Второе отверстие необходимо делать сверлом на 7 мм строго по центру в торце. Затем в 5-миллиметровое отверстие устанавливается шток, на нем фиксируется второй элемент, после чего вся конструкция плотно зажимается.

Межсекционная стяжка

В соединении частей мебели для представительских помещений используется стяжка мебельная межсекционная, которая также позволяет формировать монолитные конструкции. Например, с помощью этого элемента можно объединить в цельный объект гарнитуров для комнат отдыха и приемных стойки ресепшн, комплекты для рабочих мест, переговорных комнат и т. д.

Как правило, такие элементы применяются для работы с модульными конструкциями и секциями, для крепления которых требуется прочная и надежная фурнитура. По конструкции стяжка мебельная межсекционная представляет собой винт, который в отверстии соединяется с пластиковой или металлической заглушкой. В зависимости от параметров мебели могут использоваться изделия разных типоразмеров. Поскольку стяжки этого типа работают с отдельными моделями, а не с частями мебели, то к ним предъявляются особые требования в отношении декоративности.

Установка межсекционной стяжки

Первым делом насквозь сверлятся отверстия в местах, где планируется предположение соединений модулей. Это ответственный этап, поскольку в процессе сквозного сверления ЛДСП могут появиться сколы. Исключить вероятность их образования помогут два способа:

  • К местам выхода сверла как можно плотнее прижимается деревянный брусок;
  • Сделать несколько подходов. Первый раз просверлить отверстие с помощью тонкого сверла, а потом довести его до нужного диаметра наконечником с соответствующим размером.

Если создание отверстия прошло успешно и без дефектов, то выполняется установка мебельной стяжки с последующим сведением мебельных объектов. Желательно заранее подготовить мебель к окончательной установке на месте сборки.

Угловая стяжка

Это простой по конструкции элемент, представляющий собой металлическую пластину, согнутую под прямым углом. На противоположных сторонах стяжка также имеет отверстие и паз. Полный комплект содержит 5 деталей: уголок, два болта и две футорки. К достоинствам таких крепежей относится возможность потайного монтажа и прочность. Для небольших нагрузок используется стяжка угловая мебельная из пластика. Такие модели отличаются эстетичностью, но важно тщательно рассчитать силу крепления, чтобы в дальнейшем установка не обернулась проблемами в эксплуатации. Ко всем видам угловых крепежей относится и проблема с расположением предметов – согнутые пластины в нише мебели все-таки скрадывают небольшое пространство.

Установка угловой стяжки

Монтаж прост и не предъявляет особых требований к расположению присадочных отверстий. Изделие прикладывается на место будущей установки, после чего отмечаются места сверления. В зависимости от материала, элементы фиксации можно прикручивать и без предварительного создания отверстий. Как правило, мебельные стяжки этого типа устанавливаются на шурупы размера 0,4х1,6 см. Сначала деталь прикручивается к одной стороне, а после проверки стяжки на ровность можно приступать и к другой.

Обычно используется два элемента, которые монтируются на одном уровне. Поэтому очень важно обеспечить не только соответствие в креплении двух элементов мебели одной стяжкой, но и пропорциональность конструкции в целом – за нее отвечают все используемые детали. В готовом виде такая фиксация вряд ли покажется эстетичной, но для повышения декоративности на местах крепежа можно использовать специальные заглушки, в комплекте с которыми поставляется мебельная стяжка. Фото декоративных уголков, которые также повышают эстетичность крепления, представлено ниже.

Заключение

Использование стяжек для обустройства мебельных гарнитуров является выгодным решением, за счет них повышается надежность и долговечность обстановки. Кроме этого, с помощью различных моделей фурнитуры можно воплощать самые необычные конструкции. Производители мебели последние годы все чаще выпускают комплекты с унифицированными элементами, что дает возможность пользователям создавать нешаблонные и даже уникальные вариации из гарнитуров. В свою очередь и мебельные стяжки отличаются разнообразием конфигураций и типоразмеров, позволяя нестандартно подходить к оформлению коммерческих, жилых и общественных помещений. Их основные функции при этом остаются столь же значимыми – это гарантия надежности, безопасности и декоративности реализуемых креплений. Впрочем, насколько удастся достичь оптимального качества сборки и установки мебели, уже зависит от качества самого монтажа и правильности использования той или иной стяжки.

Виды крепежей и стяжек для сборки мебели

Мебельная стяжка – особый вид крепежа, который применяется исключительно в мебельном производстве. Подобные крепёжные элементы позволяют не только существенно облегчить процесс сборки мебели, но и становятся «невидимыми» после установки. В данной статье мы рассмотрим различные виды креплений, используемых для сборки деревянной корпусной мебели.

Конфирмат

Наиболее распространённым и самым простым в эксплуатации видом мебельного соединения является конфирмат, позволяющий скрепить между собой несколько деталей под прямым углом.

С целью стягивания элементов мебели, следует просверлить 2 отверстия:

  • первое — под головку конфирмата (в одной детали),
  • второе — под резьбовую часть (в другой детали).

Как правило, применяется такой крепёж для соединения деталей, изготовленных из деревянного массива или ДСП (древесно-стружечных панелей), а в сочетании с ним используются шканты, выступающие в роли направляющих.

К тому же, конфирмат относится к «видимой» разновидности крепежа, поэтому после его установки потребуется использование специальных заглушек, позволяющих скрыть его от посторонних глаз и придающих мебели эстетичный вид.

Эксцентриковая стяжка

Такой крепёжный элемент используется при сборке мебели в заводских условиях, что обусловлено сложностью сверления отверстий для его монтажа.

Основным преимуществом эксцентриковой стяжки является её скрытность, благодаря чему не портится внешность шкафа или другой корпусной мебели.

Также, при помощи такого способа крепежа предоставляется возможность зафиксировать детали под углом относительно друг друга.

Как было сказано выше, установка эксцентриков производится в условиях заводского мебельного производства, так как глубины выборки для их монтажа составляют не менее 12 миллиметров. И это притом, что толщина стенки ламинированной древесностружечной панели имеет размер равный 16 миллиметрам. Поэтому без использования специального оборудования, которое нецелесообразно приобретать для одноразового монтажа предметов интерьера, установка такого крепежа практически невозможна.

Стяжка для секционных элементов

Такой вид мебельного крепежа представляет собой винт и гайку, при помощи которых можно стянуть между собой две различные секции, например изголовье и основу кровати, или два шкафа.

На сегодняшний день существует несколько размеров таких крепёжных элементов, величина которых варьируется в зависимости от толщины ДСП.

Полкодержатели

Как можно догадаться из названия, такие элементы крепежа используются для фиксирования полок (как стеклянных, так и пластиковых) гардеробного или кухонного шкафа.

В зависимости от способа установки, полкодержатели подразделяются на открытые и скрытые. Первые монтируются непосредственно к предметам мебели (после чего на них укладывается полка), тогда как вторые представляют собой нечто наподобие эксцентриковой стяжки.

Держатели полок в шкафу, фото:

Фурнитура, которую вы видите на фото выше, предназначена для крепления полок в шкафу.

Крепёж для столешницы

Специальный вид мебельной стяжки, применяемый для фиксации между собой 2-х частей столешницы. Используется исключительно при производстве кухонной мебели и требует специальной фрезеровки поверхностей перед установкой.

Соединение модулей с помощью межсекционных стяжек

Межсекционная стяжка (соединительный винт) достаточно эффективно используется для соединения нескольких мебельных элементов между собой. Наиболее часто данный тип фурнитуры применяется в кухонных гарнитурах. Ведь кухня состоит из множества модулей (тумб, навесных шкафов, полок, стеллажей и т.д.). В то же время, основным достоинством кухонного гарнитура является его монолитно стянутая конструкция. Ведь мебель на кухне – это единый синхронный «организм», работающий скоординировано и чётко. Вот именно благодаря межсекционным стяжкам, мы видим на кухне не отдельно стоящие шатающиеся тумбы, а монолитную кухонную стенку.

Также соединительные винты используются и в стенках для гостиной, детских мебельных гарнитурах, для соединения стеллажных секций и т.д. В общем, везде, где необходимо красиво и ровно соединить между собой несколько автономных мебельных модулей, используется элемент фурнитуры под названием – межсекционная стяжка (соединительный винт).

Шаг 1

Данный вид соединения можно отнести к одному из самых простых. Межсекционные стяжки выпускаются под отверстия двух диаметров – 6мм и 8мм. Прежде всего, необходимо ровно выставить мебельные конструкции, которые требуется «стянуть» друг с другом. Для надёжности можно зафиксировать данное положение, стянув модули с помощью струбцин.

Далее можно приступать к сверлению отверстий. В зависимости от размеров мебельных модулей рассчитывается и количество стяжек. Например, для соединения между собой двух кухонных тумб, как правило устанавливается 3-4 соединительных винта.

В просверленное отверстие нужно вставить соединительную втулку (тот элемент соединительного винта, который длиннее), и слегка вбить ее в деталь. Теперь с другой стороны детали вставляем винт (второй – короткий элемент) в соединительную втулку и завинчиваем его до упора. Все, соединение готово!

Соединение модулей с помощью межсекционных стяжек

Нюансы:

  • Закручивать следует именно соединительный винт, а не втулку. Втулка, под шляпкой на внешней поверхности имеет насечки, чтобы не прокручиваться в детали. Если вы будете закручивать не винт, а втулку, то вы собьете насечки, и втулка будет прокручиваться в детали.

виды мебельной стяжки, особенности применения мебельного крепежа

Мебельная стяжка применяется только в производстве мебели. При изготовлении мебели не следует применять традиционный крепеж взамен мебельной стяжки, т.к. она обладает особыми свойствами, которые не только облегчают сборку мебели, но и позволяют скрыть крепеж. Далее рассмотрим наиболее часто применяемые виды мебельной стяжки и их особенности.

Конфирмат

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.

Рис.1. Конфирмат — применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).

Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.

Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.

Рис.2. Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.

Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.

Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.

Рис.3. Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.

Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.

Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости. В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.

Рис.4. Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.

Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку.

Конфирмат относится к «видимому» крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.

Рис.5. Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.

Рис.6. Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.

Эксцентриковая стяжка

Эксцентриковая стяжка чаще применяется при фабричном изготовлении мебели. Причиной тому является сложность сверления отверстий. Эксцентриковая стяжка состоит из двух частей это шпилька и эксцентрик. Шпилька устанавливается в одну деталь, а эксцентрик в другую.

Рис.7. Эксцентриковая стяжка применяется для скрытого соединения двух деталей под углом 90 градусов. Для соединения 2-х деталей необходимо 2 эксцентриковые стяжки. Эксцентриковая стяжка устанавливается на расстоянии 5 см от торца соединяемых деталей. Для монтажа эксцентриковой стяжки необходимо просверлить несколько отверстий согласно схеме. Вместо штока длиной 34 может применяться шток длиной 26 мм (укороченный), при этом остальные размеры остаются без изменения.

Основным достоинством этого вида крепежа является то, что это крепеж является скрытым, а соответственно не портит внешний вид мебели. Кроме того, этот тип крепежа, в отличие от конфирмата позволяет многократно выполнять сборку и разборку мебели, что актуально, например, при переезде. Так же с помощью эксцентриковой стяжки можно соединять детали под различными углами.

При самостоятельном изготовлении мебели применяется не часто по причине сложности сверления отверстий и не возможности коррекции стыка во время сборки. Основная сложность в сверлении отверстий заключена в отверстии под эксцентрик. Отверстие это не сквозное и требует применения специального сверла – сверла Форстнера.

Рис.8. Сверло Форстнера — применяется для фрезерования несквозных отверстий под эксцентрик. Для стандартного эксцентрика необходимо сверло диаметром 15 мм.

Рис.9. Отверстие под эксцентрик. Сначала делают разметку детали согласно схемы приведенной выше. Далее сверлом Форстнера делают отверстие под эксцентрик. После чего сверлом диаметром 8 мм сверлят отверстие в торце детали под шток.

Рис.10. Схема соединения деталей с помощью эксцентриковой стяжки. Сначала устанавливается шток в одну деталь и эксцентрик в другую. Затем детали соединяют и фиксируют, поворотом эксцентрика по часовой стрелке на угол 180 градусов.

При этом глубина выборки порядка 12 мм, а толщина ЛДСП 16 мм. Оставшаяся толщина стенки всего 4 мм. Существует риск просверлить больше необходимого, тем самым испортить деталь мебели. Поэтому для сверления отверстий под эксцентриковую стяжку необходимо использовать ограничители глубины сверления.

Рис.11. Ограничитель для сверления отверстий под эксцентриковую стяжку. Позволяет сделать отверстие фиксированной глубины. Предохраняет деталей мебели от порчи при сверлении.

Межсекционная стяжка

Эта стяжка представляет собой винт и гайку с помощью которых стягиваются две секции мебели, например, два шкафа. Для стяжки шкафов используется 2 — 4 межсекционной стяжки. В зависимости от толщины ЛДСП существует межсекционная стяжка различного размера.

Рис.12. Межсекционная стяжка предназначена для соединения шкафов (секций) мебели между собой. Для стяжки 2-х шкафов необходимо 3-4 межсекционной стяжки. Межсекционную стяжку устанавливают вблизи углов (на расстоянии 3- 5 см от торца) соединяемых секций.

Учитывая то, что межсекционная стяжка применяется для стяжки шкафов, а шкафы в свою очередь изготавливаются из ЛДСП толщиной 16 мм, то чаще всего применяется межсекционная стяжка длиной 32 мм. Однако существуют стяжки длиной до 50 мм, которые применяются для стягивания деталей имеющих большую толщину.

Рис.13. Стяжка шкафов межсекционной стяжкой. Для установки стяжки необходимо зафиксировать шкафы с помощью струбцин. Далее сделать отверстие диаметром 9мм (на 1 мм больше диаметра стяжки). После чего установить и закрепить стяжку.

Полкодержатели

Полкодержателей существует огромное количество видов. Однако их можно разделить на две группы: полкодержатели для ЛДСП и полкодержатели для стекла. В свою очередь каждую из этих групп можно разбить на два вида: полкодержатели с фиксацией и без.

Полкодержатель для ЛДСП состоит из 2-х частей: шток и полкодержатель.

Рис.14. Полкодержатель для ЛДСП предназначен для надежного крепления полок в шкафу. Выпускается двух видов с фиксацией и без. Фиксация обеспечивается эксцентриком. Полкодержатель устанавливается в полку, шток в стенку шкафа. Для крепления 1 полки необходимо 4 полкодержателя.

Винт устанавливается в стенку шкафа, а полкодержатель в тело полки. Для монтажа полкодержателя необходимо просверлить отверстия в полке и стенке шкафа. Для большинства полкодержателей размеры отверстий стандартизированы, они приведены на рисунке ниже. Однако при установке полкодержателя следует внимательно посмотреть инструкцию, чтобы не возникло ошибки.

Рис.15. Схема отверстий для полкодержателя для ЛДСП. В полке делают отверстие сверлом Форстнера под установку держателя. В стенке отверстие под шток сверлом по дереву. Полкодержатели располагаются на расстоянии 5 см от переднего и заднего торца полки.

Далее полкодержатель устанавливается в подготовленное отверстие. Для этого необходимо использовать резиновый молоток. Таким образом полкодержатель будет прочно зафиксирован в полке.

Следует отметить что полкодержатели для ЛДСП бывают с фиксацией и без. Полкодержатель с фиксации имеет эксцентриковый механизм, благодаря которому полка будет прочно соединена со стенкой шкафа. У полкодержателя с фиксацией есть еще одно достоинство, полкодержатели этого вида несут роль дополнительного усиления конструкции мебели.

Рис.16. Полкодержатель для ЛДСП с фиксацией. Аналог эксцентриковой стяжки. Дополнительно усиливает конструкцию мебели и повышает жесткость шкафа. Полкодержатель обеспечивает возможность снимать и переставлять полку многократно, без ущерба для мебели.

Полкодержатели для стекла имеют более простую конструкцию. Они закрепляются только к стенкам шкафа с помощью самореза.

Рис.17. Полкодержатель для стекла. Для установки 1 стеклянный полки необходимо 4 полкодержателя. Полкодержатели закрепляются саморезами длиной 16 мм к стенкам шкафа на расстоянии 5 см от переднего и заднего торца шкафа.

Полкодержатели для стекла без фиксации представляют собой стержень или уголок. Полкодержатели с фиксацией имеют специальный винт, с помощью которого стекло крепко фиксируется, и не может случайно выпасть.

Рис.18. Полкодержатель для стекла. Фиксация стекла осуществляется винтом с нижней стороны полкодержателя.

Стяжка для столешницы

Специальный вид стяжки необходимый для стяжки двух частей столешницы. Применяется при изготовлении кухонной мебели.

Рис.19. Стяжка для столешниц. Обеспечивает надежное соединение двух частей столешниц. Для повышения точности соединения деталей желательно применять совместно со шкантом. Для стандартной стяжки в соединяемых частях столешниц делают не сквозные отверстия диаметром 35 мм и глубиной 19 мм. Расстояние между отверстиями должно быть на 15 мм меньше длины стяжки. Ширина паза должна быть не менее 7 мм.

Для стяжки двух столешниц используют пару стяжек. Для установки стяжек необходимо сделать углубления под упоры стяжки и прорезь под винт. Сделать это можно различными способами. Наиболее доступный вариант следующий. Углубление под упоры делают сверлом Форстнера подходящего диаметра, прорезь под винт можно сделать с помощью электролобзика.

Рис.20. Соединение столешниц стяжкой. Для соединения устанавливают не менее 2-х стяжек. Для установки стяжки фрезеруют отверстия и паз в плите столешницы. Отверстия можно сделать сверлом Форстнера, паз вырубить стамеской, либо с помощью ручного фрезера.

Мебельный уголок

Это вид крепежа применяется для соединения двух деталей. Это достаточно непрочный способ соединения, поэтому с его помощью скрепляются детали, на которые не предполагается влияния больших нагрузок. Обычно это декоративные элементы, например, цоколь шкафа-купе или антресольные полки.

Рис.21. Мебельный уголок применяется для крепления декоративных элементов мебели (цоколь) и установки полок. Изготавливается из пластика. Для скрытия крепежа имеет крышку. В качестве крепежа применяют саморезы длиной 16 мм.

Часто применяют пластиковые уголки вместо металлических. Они не менее прочные, но имеют более привлекательный внешний вид и возможность срытого крепежа. Мебельный уголок крепится к двум сопрягающимся деталям с помощью двух саморезов. После чего защелкивают крышку, таким образом скрывая крепеж.

Рис.22. Мебельный уголок применяют для крепления низконагруженных элементов мебели, в том числе для установки декоративных элементов, таких как цоколь, вставки и пр.

Рассмотренный в статье мебельный крепеж является самым распространенным и наиболее часто используемым, благодаря тому, что это самые универсальные и легкие в использовании виды крепежа. В подавляющем большинстве случаев описанных видов мебельного крепежа достаточно для сборки любой мебели.

Кухонные выдвижные урны для мусора, функциональные и эстетические

Мусорное ведро — не самое лучшее, что нужно иметь на кухне. Это не эстетично и не гигиенично. Но это, однако, обязательная вещь, которую нельзя заменить ничем другим. Единственным оставшимся решением было бы попытаться найти способ скрыть его, чтобы он не оставался у всех на виду или чтобы сделать его менее непривлекательным.

Посмотреть в галерееЭклектичная кухня с выдвижным ящиком для мусора с двумя отделениями

Выдвижные урны для мусора — очень хорошая идея для кухни.У них есть несколько преимуществ. Во-первых, он не виден и не беспокоит глаз. Кроме того, это очень практично. Вы просто вытаскиваете его, и можете бросить туда мусор. Это гораздо практичнее, чем открывать дверцу шкафа, если мусорное ведро находится внутри и каждый раз закрывать его обратно.

Посмотреть в галерее Современная кухня в азиатском стиле со встроенным выдвижным мусорным баком Традиционная кухня с выдвижными мусорными баками под столешницей Простая кухня с компактными решениями для хранения мусорных баков Смотреть Стильная современная кухня с выдвижными корзинами для мусора с отдельными отсеками Традиционная белая кухня с отделениями для мусора, спрятанными в выдвижном ящике Современная кухня с одним выдвижным мусорным ведром Традиционный кухонный остров с выдвижным ящиком для мусора урны для мусора Посмотреть в галерее Элегантная традиционная кухня с выдвижной корзиной для мусора, встроенной в остров Традиционная кухня с выдвижным ящиком с цветными отделениями для мусора

Еще одним преимуществом является то, что у вас может быть два или три бункеры для руды в одном месте, и вы даже можете организовать их по цвету или аналогичным системам.Контейнеры размещаются там безопасно, и вам не нужно беспокоиться о том, что они будут сидеть на виду, когда к вам придут гости. Им легко управлять, и они поддерживают вашу кухню в чистоте и без беспорядка. Они не занимают ценную площадь и искусно спрятаны. Но давайте также рассмотрим несколько примеров, чтобы лучше понять все эти преимущества.

Источники изображений: 1, 2, 3, 4, 5, 6, 7, 8, 9 и 10.

.

Как построить собственную летнюю кухню (за небольшую плату) | Сделано Человеком Сделай сам

Возможно, вы слышали — это suuuuummmmmmeeeerrrr !!!! Это означает, что вечера кажутся вечными, а каждый ужин — это возможность разжечь гриль. Я люблю это. Но я устал пытаться готовить ужин для своей семьи в помещении, которое, объективно говоря, не является кухней. Я имею в виду, где я должен устанавливать тарелки, инструменты для приготовления пищи и приправы, заполнять кастрюли, нарезать овощи и все остальное, что мне нужно для создания фантастического барбекю?

Итак, я, наконец, решил пойти на это и построить собственное место для приготовления пищи на открытом воздухе с прочной бетонной столешницей, большим количеством мест для хранения вещей и удобной раковиной на открытом воздухе.Вот как я это сделал:

Этот проект спонсировал mike’s hard лимонад. Mike’s изготовлен из всех натуральных ингредиентов и представляет собой освежающую и ароматную альтернативу, которой можно насладиться теплым летним вечером.

Это маленькое приключение на заднем дворе было в моей голове уже какое-то время, начиная с того момента, когда совершенно хороший стейк соскользнул с тарелки, стоящей на выступе моего гриля. Я не боюсь стереть немного грязи со своей вырезки, но когда ваша еда на полу, это хороший знак, что у вас проблемы.Итак, я начал с цели создать то, чего не хватает каждой зоне для гриля: столешницу. Взгляните на шаги, которые я предпринял (и вы можете следовать им), чтобы сделать свое собственное окружение для барбекю.

Рама:

Я начал с прочного основания из столбов 4×6, закрепленных поперечинами 2×4, потому что бетонной столешнице потребуется что-то твердое, чтобы поддерживать ее. Древесина поступала со стандартной складской лесопилки, поэтому, чтобы сделать ее немного интереснее, я обработал ее бензопилой, затем обугил, чтобы добавить немного состаренности, и закончил морилкой.

Поперечины были соединены с помощью рамы, чтобы придать всей раме немного больше устойчивости и прочности (а также потому, что столярные изделия интересны и добавляют проекту немного более уникального характера).

Ребра были добавлены к ногам, чтобы принять поперечины.

.

Построение стола — соединение шпонками

Установка деталей рамы шпонками

(Продолжение статьи о том, как построить простую таблицу)

Затем пришло время прикрепить ножки стола к коротким частям рейки, которые соединяют
их. Это делается путем продевания дюбеля через обе части.

Чтобы отверстия совпадали, лучше всего просто соединить части вместе, чтобы
вы можете просверлить обе части одновременно. Таким образом, даже если отверстий нет
ровно грохнуть, дюбели все равно выстроятся в линию.

Сверление отверстий требует значительного усилия от ручного сверла, поэтому зажимайте
кусочки вместе очень плотно. Если у вас есть другие зажимы, это может быть хорошим
идея удвоить количество зажимов.

Сверление отверстий. Я действительно склоняюсь к этому упражнению. Я использую 3/4 »
долото Форстнера. После этого я заточил его заново, и все стало намного проще.
3/4 дюйма для этого немного великовато, дюбели 5/8 дюйма тоже должны держаться.

Просверлите эти отверстия глубиной 4 дюйма или насколько позволяет ваше сверло.

Просверлив оба отверстия, снимите верхнюю часть и удалите опилки, которые
может скопиться между частями, затем снова сожмите их.

Используйте тонкий кусок дерева, чтобы нанести клей по всей внутренней части отверстия.
всю дорогу вниз. Также нанесите тонкий слой клея на кусок дюбеля,
и ударьте по нему молотком. Ваш кусок дюбеля должен быть немного длиннее
чем дыра глубока.

Когда вы вбиваете дюбель, может случиться так, что куски дерева немного разойдутся,
и есть промежуток между ними.Поэтому сначала лучше всего вставить один дюбель,
так что этот пробел легче ликвидировать.

У вас не так много времени, чтобы закрыть этот зазор, так как клей в плотном стыке станет
невозможно двигаться в течение минуты. Прижмите деревянный брусок к деталям и толкните
вместе, как показано слева. Это может помочь поднять другой конец ноги, чтобы
при этом зазор становится параллельным.

Убедитесь, что другое отверстие все еще выровнено, пока вы это делаете. Как только все будет
выравнивается и зазор закрывается, приступаем к вклеиванию второго дюбеля.

Оба дюбеля приклеиваются. В идеале они должны выступать с поверхности, но не
более 1/16 дюйма.

Если дюбели выступают на 1/4 дюйма или больше, вы можете отрезать их ножовкой почти
промойте, но будьте осторожны, чтобы не повредить дерево вокруг них.

Следующий шаг —
Отрежьте дюбели стамеской. Острым зубилом,
резка не более чем на миллиметр (или 1/32 дюйма) за раз, можно резать
дюбели гладкие и ровные.

Я использовал ту же технику, когда собирал этот верстак.

Если у вас есть приспособление для установки дюбелей, есть также много других вариантов
соединение ножек стола

Скрепление рамы

Прикрепив ножки к горизонтальному рельсу с помощью двух дюбелей,
очень жесткое соединение. Было бы заманчиво использовать аналогичный метод для подключения
другой рельс к ножкам, но это сделало бы стол, что невозможно
разобрать для переезда.

По этой причине я решил прикрутить вторую рейку к ножкам. Таким образом, если
винты вынимаются, вся рама стола становится только двумя
длинные рельсы и две пары ног, прикрепленных с отрезком рельса между ними.

Некоторых шурупов для гипсокартона, расположенных, как показано слева, достаточно, чтобы действительно удерживать
рама вместе.

Я использовал шурупы для гипсокартона, потому что они дешевые, и потому что они относительно плоские.
головы хороши в объединении вещей. Обратной стороной шурупов для гипсокартона является то, что
они уродливые, но в конечном итоге они спрятаны в этом приложении.

Для более длинных винтов, угол наклона которых близок к 45 градусам, я предварительно просверлил
часть отверстия, которая входит в направляющую, сверлом 3/16 дюйма, соблюдая осторожность
не сверлить в ногу. Вы можете облажаться
шурупы для гипсокартона прямо в дерево без предварительного сверления, но я предварительно просверлил
часть рельса так, чтобы резьба шурупов входила только в ножку.
Таким образом, когда диагональные винты затянуты,
они действительно стягивают два куска дерева вместе. Без предварительного сверления
если два куска дерева еще не были плотно прижаты друг к другу, когда винт
ввинчивается, резьба, зацепляющая верхнюю часть, предотвратит попадание частей
от движения навстречу друг другу.

Я вкладываю по пять шурупов в каждый угол. Три более длинных винта под большим углом,
и еще два внутрь. Это обеспечивало достаточно жесткий стык и более прочный
чем то, как ножки обычно соединяются в столе, который можно купить в магазине.

Обратите внимание на цифру «3» на деталях. Потому что я только что просверлил все отверстия для винтов
от руки, важно снова соединить одни и те же части, если они когда-нибудь будут разобраны,
или отверстия под винты не совпадают с другой частью.

Так выглядел весь кадр.Дальше пришло время прикрепить столешницу.


Крепление столешницы

Для столешницы подойдет кусок фанеры толщиной 3/4 дюйма. Для этого стола
Я использовал деревянную плиту толщиной 1,25 дюйма из правительственного стола 1970-х годов.
Сделана для очень прочной столешницы, идеально подходит для стола для мастерской. Это было изначально
окрашены в темно-коричневый цвет, но я его отполировал

Для удобства прикручивания каркаса стола к столешнице я приклеил несколько блоков
к более длинным рельсам.В них есть отверстия диаметром 3/8 дюйма, чтобы можно было вкручивать винты.
через них снизу и в верхнюю часть стола.

Они расположены близко к углам, но не так близко, чтобы мешать
возможность откручивать винты, скрепляющие углы.

Я просто приклеил их к более длинным рельсам с помощью столярного клея. Эти части не будут под
большая нагрузка, поэтому одного клея вполне достаточно.

Для перемещения идея в том, чтобы открутить винты по углам, а ножки взять вдоль
с рейкой, которая их соединяет.Даже не откручивая более длинные рельсы
со столешницы стол разбирается на относительно плоские части
которые легко перемещать.


См. Бесплатные планы для этой таблицы

Он не должен выглядеть так, как будто он сделан из 2×4

Бурган прислал мне фотографию стола, который он построил:

«Мы с женой недавно переехали в новый город, и наша старая тумба под телевизор не
вписывается в новое место. Я нашел твои планы
и прохождение через Google.Я использовал SketchUp
модель, чтобы немного изменить размеры, чтобы они подходили
наши потребности и размеры.
Это было наше первое крупное производство мебели, и у нас были только основные инструменты.
(ручная циркулярная пила и дрель). Ваши инструкции были идеальными
за то, что мы искали! »

См. Планы для этой таблицы

Связанные страницы:

Больше проектов на моем сайте Деревообработка .

.
