Строим домик для генератора своими руками — Фабрика Тока

Регулярное отключение и перепады электричества в загородном доме наверняка неоднократно доставляло неудобство вам или вашим близким. Универсальным решением в данном случае становится использование небольшой электростанции, которая чаще всего работает на бензине или дизеле.

При этом установка и обеспечение бесперебойной и слаженной работы мини-электростанции потребует от вас определенных усилий. Для этого вам понадобится специально обустроенное помещение (в большинстве случаев оно должно быть отдельным от жилого дома) и полностью соответствовать определенным требованиям и условиям:

  • пожарная безопасность;

  • удобный доступ для обслуживания генератора;

  • наличие вентиляции;

  • защита от экстремального перепада температуры, прямого попадания солнца и прочих внешних негативных факторов;

  • защита от влаги.

Конечно, помимо этого перечня, существует и ряд других предписаний, необходимых при строительстве домика для генератора своими руками.

И именно о них мы и поговорим с вами дальше.

С чего начать строительство домика для генератора

Возведение генераторной вам стоит начать с выбора места для будущего домика. Желательно, чтобы оно было не слишком далеко, но и не чересчур близко к жилому дому во избежание непредвиденных ситуаций.

Перед началом строительства рекомендуем найти площадку 2х2 метра. Почему? Потому что практика показывает, что для вашего удобства генераторная должна быть немного больше самого генератора примерно на 70 см в каждую из сторон. То есть в результате мы получим размеры примерно 2х2 метра. Что касается высоты помещения, то ее не стоит делать более 2 метров.

После того, как определитесь с местом для будущего генераторного домика, можете приступать непосредственно к его строительству. Приблизительный план этого процесса должен быть организован следующим образом:

  1. Снимите 10 метров верхнего слоя грунта, чтобы образовался ровный котлован.

  2. Засыпьте песок в образовавшееся углубление и тщательно утрамбуйте его.

  3. Сверху песка постелите 2-3 слоя рубероида. Он обеспечит надежную защиту домику от проникновения внутрь излишней влажности.

После этого, приступайте к устройству фундамента. Если у вас будет мини-электростанция, вам понадобится из досок изготовить опалубку в форме короба. Внутрь него вмонтируйте арматуру, а после уложите бетон. Высота такой плиты должна быть от 12 до 15 см.

Если же у вас будет дизельная электростанция с мощностью от 10 кВт, то для фундамента придется использовать армированный бетон (его масса должна быть не меньше 1,5 массы самого агрегата).

Такой фундамент сможет гасить вибрации генератора во время его работы. И именно поэтому последний рекомендуют надежно закреплять на бетонной плите любым удобным для вас способом. Также не забудьте заложить в фундамент анкера. В будущем на них вы будете крепить каркас домика.

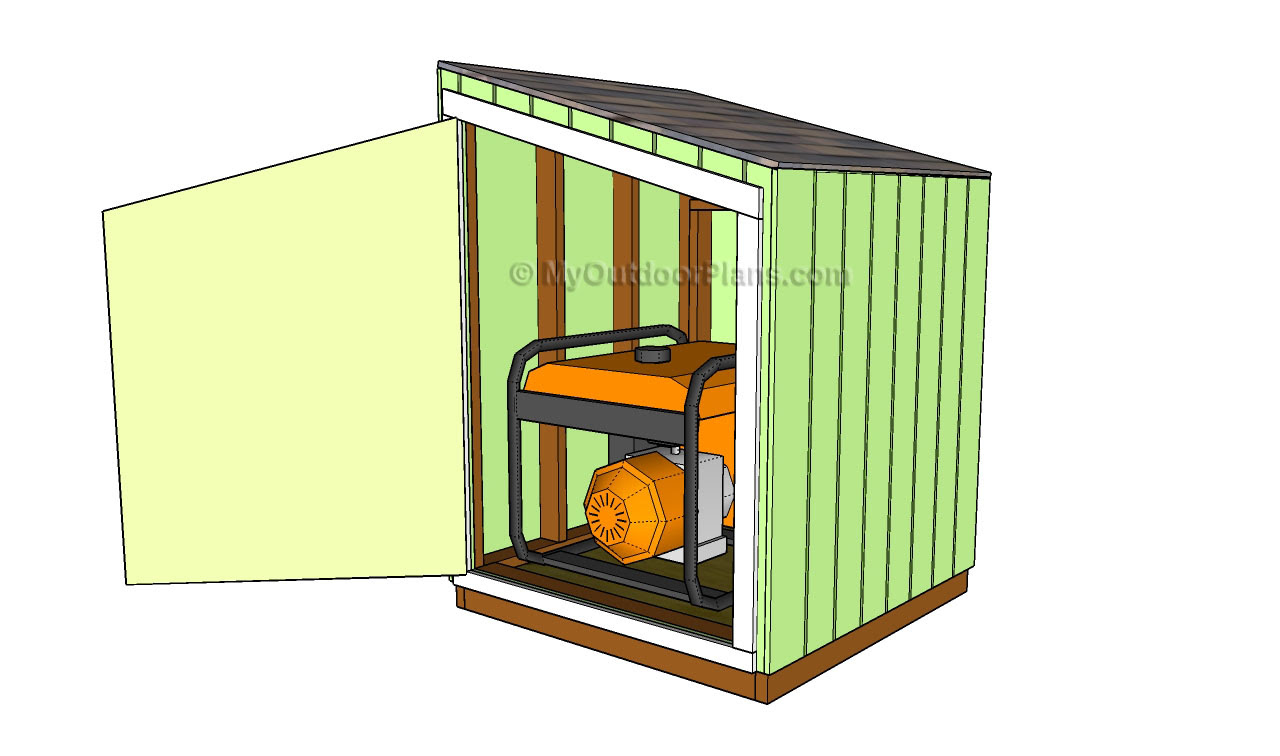

Конструкция генераторной

Бесперебойная работа генераторной будет доступна лишь тогда, когда вы сможете постоянно поддерживать внутри температуру не ниже +5°С. Она считается оптимальной для качественной и бесперебойной работы агрегата. Поэтому так важно заняться утеплением здания.

Каркас

Для каркаса генераторной рекомендуем вам использовать стальной уголок. Его можно прикрепить на анкера, о которых мы уже упоминали ранее и которые вы должны были закрепить еще во время закладки фундамента.

Ко внутренним и внешним стойкам приваривают профилированный металлический лист с расстоянием в 10 см между каждым. После, образовавшееся свободное пространство заполните качественным теплоизолирующим материалом. Хорошо подойдет минеральная вата, которая соизмерима по тепловым характеристикам с кирпичной кладкой.

Для каркаса крыши вам также понадобится стальной уголок. Необходимо уложить металлические листы на его полочки, а сверху на них положить утеплитель. Сама кровля должна быть из металлочерепицы.

Дверь и площадка до генератора

Ширина двери в генераторную должна быть от 60 до 70 см в ширину. Зону между дверьми и самим генератором сделайте размером 1х2 м. Между остальными его сторонами расстояние может быть меньше - от 50 до 60 см.

Внутри обязательно отделайте стены специальной краской, которая будет препятствовать ржавению металлических листов. Так вы не только добьетесь приятного внутреннего оформления, но значительно продлите срок эксплуатации самого домика.

Вентиляция

В любой генераторной обязательно должна быть хорошая вентиляционная система. Самый простой способ для этого - вывести из домика наружу трубу (рекомендуем из оцинкованного железа в 10 см). При наличии у вашей электростанции воздушного охлаждения, вам понадобится принудительная система вентилирования. Монтировать такой вентилятор необходимо будет либо в стену, либо непосредственно в воздушный канал. При этом вентилятор может выполнять довольно различные функции:

Если мощность вашей установки будет ниже 6 кВт, вам понадобится монтировать не менее 2-х вентиляторов (производительность каждого - по 1000 м3/ч). Включаться и выключаться они должны автоматически во время начала и окончания работы двигателя генератора.

Не забудьте и о “низовой” вентиляции, которая образуется за счет негерметичного примыкания стены к полу. Так выхлопной газ, в котором будет содержаться чрезмерное количество углекислого газа, сможет беспрепятственно “вытечь” из генераторной. Это же относится и к бензиновым парам, накапливание которых может стать причиной возгорания или даже взрыва. Как вы уже догадались, именно это и есть главной причиной того, почему не стоит слишком “погружать” в землю домик для генератора.

Дополнительно в своем сооружении вы можете повесить полочки, где будете хранить свои инструменты или емкости с дополнительным топливом. Кронштейны для них можно смело закрепить на стене сооружения.

На заметку!
Помимо самого процесса строительства домика для генератора очень важно обеспечить для вас и специалистов возможность комфортного обслуживания генератора. Поэтому вот еще пару моментов, о которых нельзя забывать.

1.Рубильник

Прежде, чем включить генератор, рубильник должен отключить домик от магистральной сети. Поэтому он должен находиться в удобном месте и желательно у вас на виду. Не забудьте также и о его тщательной изоляции от металлической поверхности и других предметов.

2. Автоматика

Практически любой генератор можно оснастить автоматикой (если таковой не предусмотрено при производстве, конечно). Такое устройство автоматического ввода резерва самостоятельно будет реагировать на перепады электроэнергии в сети. Это не даст вашему генератору работать вхолостую.

Обратите внимание, что в моменты, когда вы будете переключать генератор, в сети скорее всего ненадолго упадет напряжение. В этот период особо чувствительным приборам желательно предоставить дополнительно стабилизатор питания (компьютер, телефон и т.п.). Он как раз позволит вам на протяжении нескольких минут поддерживать правильный уровень напряжения, необходимый для работы электроприборов.

В качестве стабилизатора можете использовать классический ИБП. К тому же, любой источник бесперебойного питания в принципе станет хорошим защитником при перепадах напряжения в сети в вашем загородном доме.

Как оформить домик для генератора снаружи

Несмотря на небольшие размеры генераторной, она также относится к малой форме архитектуры. Именно поэтому правильным решением для вас станет качественная внешняя отделка домика. Сюда относятся и очертания домика, и его наружное оформление, и подбор цветовой гаммы, которая должна быть гармоничной по отношению к остальным объектам участка.

Чтобы домик для генератора максимально гармонично вписался в общую атмосферу сада или лужайки, посадите вокруг него низкорастущие кустарники. Желательно, чтобы крона их была как можно плотнее и гуще. Хорошая идея - украсить стены генераторной вьющимися растениями. Помимо декорирования, такой ход позволит вам укрыть домик от ярких солнечных лучей и зноя, а также, растения-вьюны создадут дополнительную тень зданию. Зимой же такие растения станут отличной защитой от сильного ветра и сквозняка.

Если же вам необходимо временное хранилище для генератора, можно найти и более простой способ для этого. Вам подойдет постройка попроще. Однако, при этом не забывайте, что включать генератор в такой ситуации вам будет необходимо исключительно на свежем воздухе.

Как сделать простой генератор на 220В своими руками

Для большинства людей самодельный генератор ассоциируется с переделанным электродвигателем. На самом деле его можно сделать и по-другому, буквально с нуля. Причем это абсолютно не сложно, быстро и недорого.

Основные материалы:


  • листовой пластик;
  • болты М10-М14;
  • шпилька М6-М8;
  • медная эмалированная проволока 0,25 мм;
  • провод многопроволочный;
  • микро подшипники 5x10x4 мм – 2 шт. - http://ali.pub/5209tq
  • неодимовые магниты 60x10x4 мм – 8 шт. - http://ali.pub/4yy1yd

Процесс изготовления генератора


Необходимо изготовить 2 сердечника для намотки проволоки. Для этого нужно выставить в ряд по 3 болта и склеить их головки между собой суперклеем.


Между их стержнями размещаются обрезки шпильки и также приклеиваются.



Из листового пластика вырезаются 4 одинаковые пластины и склеиваются между собой попарно. Затем в них делается пропил под вклейку сердечников со стороны головок болтов.




Вырезается еще 2 пластины поменьше, и приклеиваются на сердечники напротив. Полученные катушки изолируются.


К медной проволоке припаивается проводок. Соединение изолируется термоусадкой.

После этого нужно намотать медную проволоку на сердечник. Для этого потребуется сначала продеть провод через одинарную пластину, предварительно просверлив ее. Важно намотать как можно больше витков. На оставшийся конец проволоки также припаивается проводок. Аналогично изготавливается вторая катушка.



Одна из катушек приклеиваются на пластинку.

Затем нужно изготовить ротор генератора. Он представляется собой деревянный или пластиковый цилиндр с приклеенными по кругу неодимовыми магнитами в виде полос.

Нужно вклеить 8 магнитов, с чередованием полярности. В центре цилиндра делается сквозное отверстие и в него забивается ось из прутка. Ротор прикладывается к приклеенной катушке через подложку. Затем к основанию приклеивается вторая катушка, также отделенная от ротора вставкой.


Далее приклеиваются держатели оси ротора. В них нужно заранее проделать отверстия и вклеить в подшипники. Затем подложки вынимаются, чтобы ротор мог свободно вращаться.




Нужно соединить по одному проводу от каждой катушки. Теперь при вращении якоря будет образовываться электрический ток. Его можно снять на оставшихся двух проводах. Во время испытаний при вращении ротора дрелью удалось получить достаточно, для свечения лампочки на 35 Вт. В дальнейшем такой генератор можно поместить в герметичный корпус и поставить на него лопасти, чтобы он вращался за счет порывов ветра или движения потока воды в ручье.


Смотрите видео


Производство кожухов и миниконтейнеров - Бесшумные решения

Мы создаем свой продукт уже более 5 лет, и стремимся сделать его лучше каждый день. Дорабатываем инженерную конструкцию, улучшаем качество используемых материалов. У нас более 1000 довольных клиентов. Наш кожух - не будка и не ящик для генератора, а настоящий дом для бензинового, дизельного генератора или газового генератора. Его можно эксплуатировать круглый год за счет уникальных опций. Полностью продуманное и автоматизированное  решение для автономного использования генератора. Срок службы на открытом воздухе более 15 лет.

Контейнеры для генераторов нашего производства стоят по все России.  Микроконтейнер для генератора можно размещать на любой ровной поверхности, рядом с жилыми помещениями и это не помешает ни вам, ни соседям.

Наша профессиональная команда инженеров сервисного центра решит любые задачи по предпроектному обследованию, монтажу, выполнит пусконаладочные работы и предоставит сервисное обслуживание генераторов.

Дизель генератор в кожухе позволяет можно разместить около дома или дачи, работает очень тихо. Наша команда имеет богатый опыт в пакетировании бензиновых и дизельных генераторов

Видео отзыв нашего клиента на кожух для генератора fubag нашего производства

Наши преимущества

Индивидуальные решения

Мы не только разместим Ваш генератор, но и сделаем это красиво, у вашего генератора будет свой дом, а не будка для генератора и не ящик для генератора. Бензогенератор в кожухе работает тихо и стабильно круглый год. Шумоподавляющий чехол для бензогенератора в индивидуальной расцветке - украсит ваш участок и будет гармонично смотреться

Мы совершенствуемся

Каждый день мы совершенствуем свое решение, улучшая конструкцию и используемые материалы. Такой шумозащитный кожух для генератора своими руками в гараже не сделаешь. Генератор в кожухе трехфазный или однофазный можно приобрести полным комплектом с автоматизацией и монтажом. Шумоподовляющий чехол для бензогенератора срок службы - более 10 лет

Мы находим решения

К нам приходят за решением шумоизоляции генератора и мы его находим, как не называй наше решение - мини кожух, мини контейнер или еврокожух для генератора - мы делаем шумоподавляющий чехол для бензогенератора. И вам не надо делать навес для генератора, генератор в кожухе работает круглый год.

Мы упакуем любой генератор

Если у нас нет готового решения, мы его сделаем специально для вас, мы уже делали: газовые генераторы в кожухе; бензиновые генераторы в кожухе; дизельные генераторы в кожухе; шумоизоляция генератора в помещении; любые решения на базе микроконтейнера или мини контейнера. Мы делаем кожухи для генераторов любых размеров.

Наши реализованные проекты кожухов и мини контейнеров

Производство термозащитных кожухов для генератора | Купить кожух для генератора в Москве или отправим ТК

Шумоизоляционный Кожух (Бокс) для генератора: Шумоизоляция своими руками

В последнее время все чаще можно встретить дома или дачи оснащенные электростанциями. Основное достоинство автономного генератора заключается в том, что можно обеспечить электричеством объект, который находится на удалении от населенного пункта. Многие для уединения с природой переезжают в отдаленные участки, где нет электрики и водопровода. Если водой обеспечить семью можно с использованием скважины или колодца, то в качестве электростанции используют бензиновые или дизельные генераторы.

Фото: Кожух для генератора. Автор: Артемий Иванов

Электростанция, как и любой другой двигатель внутреннего сгорания при работе издает звук, который при постоянной работе не только мешает, но и может привести к негативным последствиям. К сожалению еще не придуман такой двигатель, который во время работы не будет издавать шум, поэтому следует рассмотреть варианты звукоизоляции генератора.

Уровень шума электростанции

Как известно звуки передаются двумя способами: по воздуху и вибрацией. При проникновении воздушного шума в дом, человек слышит грохот от работы двигателя и выхлопной системы. Что касается вибрационного звука, то он способен передаваться через твердые тела, создавая дискомфорт в помещении.


Фото: Ящик шумопоглощающий для генератора. Автор: Артемий Иванов

Как утверждают специалисты, уровень шума от электростанции равен 100 дБ, чтобы было проще понять, следует рассмотреть, какие звуки чему равны.

  • Разговор двух собеседников – 40 — 50дБ;
  • Работа мотоцикла – 80 дБ;
  • Включенный пылесос – 90 дБ;
  • Звук турбины самолета – 120 дБ.

Громкие звуки в помещении способны не только понизить настроение, но и не дают отдохнуть, а в результате такая проблема может привести к заболеванию нервной системы. Сегодня при помощи звукоизоляционных и шумопоглощающих материалов можно создать идеально комфортные условия.

Что влияет на уровень шума генератора?

По сути, звук от работы генератора происходит за счет трения деталей и выхлопа выхлопной системы. Также стоит знать, что громкость шума зависит и от типа двигателя установленного на генераторе. На сегодняшний день существует три типа генераторов, которые используются человеком:

  • бензиновые;
  • дизельные;
  • газовые.
Фото: Ящик шумопоглощающий для генератора. Автор: Артемий Иванов

Электростанция выдающая самый меньший уровень шума работает на бензине. Вторым по уровню шума считается газовое оборудование. Также встречаются комбинированные агрегаты, работающие на газу и бензине. В зависимости от возможностей подлбирается оптимальное оборудование. Если конструкция имеет оригинальный кожух, то при работе устройства звук будет сравнительно невысоким.

 Намного громче дизельные генераторы, возгорание в двигателе происходит за счет высокого давления, в результате чего слышен хлопок. Помимо воздушного шума электроустановки дают высокий уровень вибрации, и для оптимизации условий комфорта стоит использовать шумоизоляцию.

Методы защиты

На сегодняшний день существуют эффективные способы, которые помогают снизить уровень шума при работе генераторной установки. С использованием комплексной шумоизоляции можно снизить уровень шума до пяти раз. Для эффективности шумоизоляции нужно перекрыть все каналы, которые распространяют звуки электростанции. Существуют глобальные и точечные методы снижения уровня шума. В зависимости от выбранного способа подавления шума производятся определенные манипуляции.

Глобальные способы звукоизоляции

Чтобы подавить уровень шума работающего генератора на предприятии необходимо использовать отдельное помещение. Все дело в том, что мощности генератора выдают высокие шумы, которые мешают при работе. В качестве помещения для генератора можно использовать имеющее сооружение или возвести новую конструкцию. Главным требованием возводимой конструкции является эффективная звукоизоляция. В качестве изоляционного материала можно использовать сип панели, минеральную вату или базальтовые плиты. На сегодняшний день рынок предлагает большой выбор шумоизоляционных материалов, среди которых можно подобрать именно то, что нужно.

Фото: Генератор можно поставить на улице, изолировав его в специальный ящик. Автор: Артемий Иванов

Если используется существующее сооружение, то в нем должна быть установлена качественная шумоизоляция генератора. Внутренняя отделка стен производится с использованием шумоизоляционных и звукопоглощающих материалов. Для отделки стен помещения можно использовать: волокнистые, пористые материалы и сип панели. Генератор, установленный внутри помещения, будет намного меньше создавать звука.

Точечный способ звукоизоляции

Как правило, генератор имеет несколько точек соприкосновения с поверхностью. Именно через эти участки происходит вибрация, которая может передаваться даже через твердые поверхности: металл, бетон и прочие поверхности. В качестве альтернативного решения можно каждый элемент дающий вибрацию обезшумить с применением звукоизоляционных приспособлений. В настоящий момент некоторые производители предлагают готовые звукоизолирующие конструкции. Поместив прибор внутрь конструкции создается дополнительный шумоизоляционный барьер, в результате чего шум и вибрация существенно понижается. Важно тщательно изучить характеристики конструкции, чтобы в ходе эксплуатации не возникали сложности.

Дизель-генераторы в кожухе

Генераторы закрытого типа выдают меньший уровень шума. Кожух изготовлен из металла и шумоизоляционных материалов. Эффективность кожуха достаточно высокая, что позволяет существенно снизить уровень шума в несколько раз.

Фото: Ящик шумопоглощающий для генератора. Автор: Артемий Иванов

Наружная обшивка изготавливается из металлического каркаса и зашивается сплошными листами. В зависимости от модели, шумопоглощающий кожух для генератора, можно найти изделия с панелями управления, именно к тому или другому прибору. Генератор в корпусе имеет более эстетический вид, но основным достоинством конструкции является защита от вибрационных и воздушных звуков.

Преимущества стандартных кожухов

Автономная электростанция, установленная в корпусе, имеет сравнительно невысокий уровень шума, что позволяет использовать оборудование не только снаружи, но и внутри объекта. Также металлический корпус придает оборудованию более рентабельный внешний вид. Кроме того, защитный шумопоглощающий кожух для бензогенератора помогает уберечь рабочий механизм от повреждения и засорения. В настоящий момент рынок предлагает большой выбор кожухов, которые могут эффективно понизить уровень шума.

При изготовлении стандартных кожухов используют характеристики и особенности оборудования, что позволяет максимально эффективно снизить уровень звука от генератора. В зависимости от модели агрегата подбирается оптимальный защитный слой звукоизоляции. Чтобы кожух долгое время оставался эффективным и надежным поверхность кожуха красится специальной антикоррозийной краской. От типа, модели и размеров конструкции генератора подбирается соответствующий кожух.

Стоит отметить, что стандартные изделия изначально рассчитаны на определенный уровень шума, который они эффективно поглощают. Также агрегат прекрасно встает в каркас и фиксируется. Приобретая стандартный кожух можно не беспокоиться о его эффективности, ведь все интересующие параметры устройства указаны в инструкции, а также характеристиках. Такие изделия обязательно должны иметь сертификат качества, что поможет купить оригинальный товар от производителя.

Шумоизоляционный кожух для генератора своими руками

Приобрести стандартный кожух для генератора задача непростая и затратная. Шумоизоляция бензргенератора своими руками поможет изготовить конструкцию соответствующих параметров и сэкономить на приобретении. С использованием звукоизоляционных материалов можно самостоятельно сделать кожух, потратив немного времени и сэкономив собственные средства. Есть два варианта изготовления кожуха, которые можно сделать своими руками. Первый вариант предусматривает использование дорогих материалов, таких как пробковая панель. Что касается второго способа изготовления, то он различается по составу и материалам используемым в конструкции.

Вариант первый (качественный)

Процесс изготовления кожуха своими руками несложный, и включает в себе несколько этапов:


Фото: Ящик шумопоглощающий для генератора своими руками. Автор: Артемий Иванов
  1. сборка коробки из пробкового листа или панели.
  2. Вырезание отверстий для воздухоотвода, выхлопной и панели управления.
  3. К готовым панелям приклеивается стекловата или другой изоляционный материал.
  4.  Внутренние панели корпуса крепятся к основной конструкции саморезами.
  5. Для свободного доступа к генератору в корпусе кожуха делается специальная дверь на петлях.

Когда все элементы конструкции зафиксированы и просушены, в изделие можно помещать генератор. Благодаря такой конструкции кожуха, уровень шума генератора существенно понижается, что в свою очередь способствует комфортабельности людей живущих неподалеку.

Вариант второй (дешевый)

Что касается второго варианта конструкции кожуха, то основной отличительной чертой является, используемый материал. Если в первом случае нужно использовать пробковую плиту, то здесь используются листы гипсокартона. Поочередность рабочих процессов одинаковая, но общая цена конструкции обходится намного дешевле.

Фото: Ящик шумопоглощающий для генератора своими руками(более дешёвый вариант). Автор: Артемий Иванов

Важно! Чтобы изготовить шумопоглощающий кожух генератора своими руками, следует с максимальной точностью промерить все размеры и параметры. Только ответственный подход к изготовлению кожуха поможет сделать его аккуратным и эффективным для защиты от неприятных звуков.

Несколько профессиональных советов

Разница шума и кожухом и без

Когда принимается решение в покупке автономной электростанции необходимо изначально определиться с ее параметрами. В зависимости от выбора топлива степень шума может различаться (бензиновый тише дизельного). Звукоизоляционный кожух для генератора сможет эффективно защитить от посторонних громких звуков агрегата. Также когда подбирается соответствующее оборудование, то стоит позаботиться и о выборе кожуха. Если интересующих параметров защиты не найдено, то их можно сделать самостоятельно. От того насколько правильно и качественно будет изготовлен кожух зависит и предполагаемый уровень шума.

 .

Пыле- и шумоизоляция старого системного блока Подавление шума у Асиков: шумоизоляционная камера для ASICмайнеров

Подключение генератора к сети загородного дома – схемы и все способы

В зависимости от модели устройства автономного питания и схемы вводного щитка, подключение генератора к сети загородного дома может несколько отличаться в деталях. Есть известные различия между ручным запуском и автоматическим, нюансы подключения одно и трехфазных генераторов, но в целом, при наличии минимальных навыков работы с электрическими цепями, все получится выполнить самостоятельно. Ну а если разобраться в принципах работы электромагнитного пускателя и реле, то можно наладить автозапуск и обычного генератора, который в другом случае пришлось бы постоянно заводить ключом.

«Экстренные» способы подключения и их недостатки

Обычно «пожарными» способами пользуются в тех случаях, когда по каким-либо причинам нельзя воспользоваться генератором напрямую – требуется включить его в домашнюю сеть срочно, и нет времени монтировать отдельную схему подключения.

Специалиста от простого обывателя, кроме всего прочего, отличает знание причин запретов – именно это позволяет в нужные моменты их обойти: сделать что-то не по правилам, но получить нужный результат. Только нельзя забывать банальности - электричество не прощает ошибок, а значит надо просчитывать свои действия на несколько шагов вперед, чтобы исключить все возможные накладки.

Подключение через розетку

Самый распространенный из «пожарных» способов как подключить генератор к дому, является банальное включение его в розетку, для чего покупается или изготавливается самостоятельно «переноска» со штекерами на концах.

Применять этот метод настоятельно не рекомендуется, но простота его использования снова и снова подкупает многих владельцев генераторов малой и средней мощности.

Принцип использования такого подключения становится понятным, если посмотреть на стандартную схему домашней электропроводки. Действительно, если к одной из розеток подключить источник тока, то напряжение появится на всех участках цепи.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5. Розетки.

Недостатков у этого метода не так уж и много, но про них надо помнить, чтобы не испортить генератор.

1. Перегрузка провода.

На этот момент внимания можно не обращать, если используется генератор мощностью до 3 кВт. Розеточные линии стандартно подключаются проводом сечением 2,5 мм², а сами розетки рассчитаны на максимальную силу тока в 16 Ампер. Согласно таблице соотношения сечения кабелей к силе тока, который они могут пропустить, даже алюминиевые провода (которые уже запрещены к установке) такого сечения свободно выдерживают мощность до 3,5 кВт.

Сечение жилы кабеля, мм2Диаметр жилы кабеля, ммМедная жилаАлюминиевая жила
Ток, А Мощность, кВт при напряжении в сети 220 В Мощность, кВт при напряжении в сети 380 В Ток, А Мощность, кВт при напряжении в сети 220 В Мощность, кВт при напряжении в сети 380 В
1 1,12   14 3,0 5,3 - - -
1,5 1,38 15 3,3 5,7 - - -
2,0 1,59 19 4,1 7,2 14 3,0 5,3
2,5 1,78 21 4,6 7,9 16 3,5 6,0
4,0 2,26 27 5,9 10,0 21 4,6 7,9
6,0 2,76   34 7,7 12,0 26 5,7 9,8
10,0 3,57   50 11,0 19,0 38 8,3 14,0
16,0 4,51  80 17,0 30,0 55 12,0 20,0
25,0  5,64  100 22,0 38,0 65 14,0 24,0
35,0 6,68 135 29,0 51,0 75 16,0 28,0

По формуле нахождения мощности P=I*U можно определить максимальный ток, выдаваемый генератором. Если его мощность 3 кВт, а напряжение 220 Вольт, то I = 3000 / 220 ≈ 13,65 Ампер, т. е. запаса прочности даже стандартной розетки должно хватить с избытком (конечно, если это не устаревшие, еще советские модели, рассчитанные максимум на 6,3 или 10 Ампер).

Другое дело это генераторы большей мощности – для них все расчеты надо проводить отдельно. Правда все они обычно подключаются стационарно и острая необходимость в «подкидывании» их через розетку может возникнуть только в случае неисправности проводки. Вот здесь и надо твердо знать, что нарушается и можно ли это делать.

2. Человеческий фактор.

Перед включением резервного генератора в обязательном порядке надо отключать вводные автоматы. Если этого не сделать, то в лучшем случае часть мощности попросту уйдет к соседям, и генератор заглохнет от перегрузки. Хуже будет если в момент попытки завести генератор возобновится подача электричества на основную линию – это гарантированно сожжёт обмотку электродвигателя встречными токами.

Если неприятность возможна в принципе, то рано или поздно она произойдет. Даже если приладить на корпус генератора большую табличку с напоминанием о необходимости отключить вводной автомат, то всегда есть вероятность в спешке что-либо напутать.

3. Использование защитных устройств.

Если в доме проводка сделана согласно рекомендаций ПУЭ, то отдельные розеточные линии кроме стандартных автоматических выключателей будут защищаться с помощью устройств защитного отключения (УЗО). Кроме того что их надо подключать с соблюдением полярности, многие из них рассчитаны на включение источника тока на верхние клеммы, а нагрузки к нижним.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Распределительный автомат. 4. УЗО. 5. Автоматы потребителей.

Соответственно, при включении генератора в розетку надо будет следить где фаза и ноль, а еще вполне вероятна ситуация, когда работать будут только соседние розетки, а при попытке хотя бы включить свет, выбьет УЗО. Исправлять схему ради нескольких часов работы генератора нет смысла, поэтому единственный выход здесь это его включение напрямую через распредщиток.

Вдобавок ко всем существующим минусам, экстренная схема подключения генератора к сети дома через розетку, не предполагает возможности отследить когда появляется электричество на основной линии, чтобы вовремя переключиться обратно. Для этого нужна как минимум отдельная сигнальная лампочка, но так как вводной автомат отключается, использовать ее нет возможности.

Подключение генератора к распределительному автомату

Это самый правильный способ быстро подключить генератор, но с некоторыми нюансами, которые обязательно надо учитывать.

Проще всего получится выполнить такое подключение если рядом с распределительным автоматом есть розетка – ее часто устанавливают на случай выполнения ремонтных работ или просто для страховки. Правда при этом надо точно себе представлять, как именно подключена эта розетка – оптимальный вариант показан на схеме.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Розетка. 5. Распределительный автомат.

В таком случае все упирается только в пропускную способность самой розетки (16 Ампер) и надо помнить про отключение вводного автомата.

Если такую розетку при монтаже щитка не предусмотрели, то придется откидывать проводку от ввода распределительного автомата и подключать к нему генератор напрямую

Если дальше по схеме стоят УЗО, то обязательно надо соблюдать полярность.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.

Главное здесь это не перепутать к какому именно автомату подключаться. Если вдруг есть доступ к вводному автомату перед счетчиком, и генератор подключить к нему, то в целом схема не изменится… Просто она будет включать в себя устройство учета электроэнергии, которому все равно что считать – ток из основной линии или выработанный генератором.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.

Впрочем вероятность такой ошибки/подключения мала, так как счетчик и вводной автомат пломбируются проверяющими из энергонадзора.

Так как провода от магистральной линии откидываются, то к ним можно подсоединить контрольную лампочку – когда она засветится, значит генератор можно выключать. Вводной автомат при этом надо оставить включенным.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат.

Подключение генератора через перекидной рубильник

По сути это то же самое подключение генератора к распределительному автомату но уже оборудованное стационарным трехпозиционным переключателем чтобы не приходилось откручивать провода от клемм автоматического выключателя.

Под трехпозиционным подразумевается переключатель, к которому ток может подходить от двух разных веток, но нагрузка подключается только к одной из них. Третье положение нейтральное, чтобы исключить контакт входящих проводов. Так как генератор имеет собственный ноль, то и переключатель надо подбирать соответствующий – устанавливать однопроводной, через который переключается только фаза, здесь нельзя.

Если под рукой нет трехпозиционного переключателя, то временно можно изготовить и двухпозиционное перекидное устройство из двух двухполюсных автоматов. Их желательно взять одного производителя и номинала, чтобы совпадали размеры. Автоматы надо установить рядом, но один из них перевернуть вверх ногами, а клавиши скрепить вместе – для этого производителями предусмотрены отверстия для штифтов.

Понимающий в электрике человек может соорудить такое устройство и из четырех однополюсных автоматов – не переворачивать их и переключать каждый по отдельности. Но если кто-нибудь кроме него будет запускать генератор, то «защитой от дурака» лучше все-таки озаботиться сразу.

Сам переключатель устанавливается возле генератора. Это удобнее всего, так как его пуск выполняется в определённом порядке: сначала запускается сам генератор, а когда он прогреется, то к нему подключается нагрузка.

Чтобы генератор не работал впустую, после включения электричества на основной линии, надо сделать отвод для сигнальной лампы и разместить ее на заметном месте. Чтобы она не светила все время, то подключать ее надо через выключатель. Если есть опасения забыть его включить, то можно добавить элемент автоматизации, подключив лампу через любой нормальноразомкнутый контакт пускателя. Вся схема подключения генератора через перекидной рубильник и с сигнальной лампой выглядит следующим образом:


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5. УЗО.

Пока есть напряжение на магистральной линии, вся схема работает в обычном режиме – ток проходит через переключатель и дальше идет на распределительный автомат. Когда пропадает электричество, то надо вручную запустить генератор и переключить нагрузку с дома на него. При запуске генератора через катушку пускателя КМ проходит ток и его контакты замыкаются – сигнальная лампа оказывается включена в сеть и когда на магистральной линии появится электричество, то лампочка засветится.

Простейшая схема автопереключения

Чтобы каждый раз при необходимости запустить генератор не приходилось клацать переключателем, можно собрать простейшую схему автопереключения источника тока. Это не система автозапуска – ее назначение только выполнять переключение ввода между магистральной линией и генератором, а пуск и остановку двигателя все равно придется выполнять вручную. Минимально необходимые для этого детали – два пускателя (контактора) – КМ1 и КМ2 с перекрестным подключением. В них будут задействованы силовые контакты (КМк) и нормально замкнутые (КМнз). Чтобы у генератора было время прогреться, то дополнительно желательно использовать реле времени.

На рисунке показана такая схема, как подключить генератор к сети дома – работает она по следующему принципу:


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Распределительный автомат. 4. Генератор. 5. Реле времени. 6. Контактор основного ввода. 7. Контактор резервного ввода.

Пока есть электричество на магистральной линии, катушка КМ1 удерживает замкнутыми силовые контакты КМк1 и разомкнутыми нормальнозамкнутые КМ1нз1 и КМ1нз2. Когда электричество отключается, то размыкаются силовые контакты КМк1, а КМ1нз1 и КМ1нз2 замыкаются – теперь при запуске генератора, через время, на которое рассчитано реле, на катушке КМ2 появится напряжение, замкнутся силовые контакты КМк2 и ток в дом будет подаваться от генератора.

Когда на основной линии появляется электричество, то срабатывает катушка КМ1 – размыкаются контакты КМ1нз1 и КМ1нз2, обесточивая катушку КМ2. Силовые контакты КМк2 размыкаются, а КМк1 замыкаются и питание в дом снова идет от магистральной линии. Остается только не забыть выключить сам генератор.

Автозапуск генератора своими руками

При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.

Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:

1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.

2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.

3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию

Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).

На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.

При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.

Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.

Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.

Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.

Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.

Автозапуск генератора через блок АВР

Назначение таких устройств – частично или полностью исключить участие человека в работе генератора. Есть две основные разновидности таких устройств. Первая полностью копирует систему автопереключения, которая работает на двух пускателях, но с добавлением электронного блока запуска и остановки генератора. От магистральной линии электроснабжения к нему подводится слаботочный кабель, по которому блок получает информацию о наличии или отсутствии напряжения в сети. В зависимости от этого он подает команду двигателю на пуск или остановку, а переключения между вводом из магистральной линии или от генератора, выполняют сами пускатели. В целом, это такая же система, как и предложенная схема для самостоятельной сборки, но здесь не придется ничего выдумывать – просто установить готовый блок.

Недостаток у такого блока тот же – его назначение только запуск и остановка двигателя без дополнительной защиты.

Сама схема выглядит следующим образом:


1. Вводной автомат. 2. Счетчик электроэнергии. 3. Блок автоматического запуска генератора. 4. Генератор. 5. Реле времени. 6. УЗО. 7. Контактор основного ввода. 8. Контактор резервного ввода.

Более совершенный вариант это комплексная система, управляемая микропроцессорной электроникой. В целом она работает так же, как и самодельная система автозапуска, но ее главным преимуществом является наличие многочисленных датчиков, которые контролируют все аспекты работы генератора. Если случается какая-либо неисправность оборудования, то блок АВР сможет адекватно среагировать – не терзать генератор попытками автозапуска, а при наличии GSM-модуля и отправить владельцу сообщение о неисправности.

Сам блок АВР монтируется вместо распределительного щитка – для этого не нужно больших познаний – просто к нему надо подключить провода с магистральной линии, силовой и кабель управления от генератора и вывод в дом.


1. Вводной автомат. 2. Счетчик электроэнергии. 3. АВР. 4.Генератор. 5. Управляющий кабель. 6. Автоматы потребителей. 7. Нулевая шина. 8. Шина заземления.

Такой блок является сложным комплексом оборудования и его стоимость в некоторых случаях может равняться цене генератора. Поэтому его приобретение оправдано только в случае частых отключений электроэнергии и для достаточно мощных генераторов.

Разница между одно и трехфазным подключением

Все подключения, что в однофазной, что в трехфазной сети выполняются полностью идентично, за исключением количества силовых проводов. Единственный важный нюанс касается так называемой фазы управления – если подключать к сети пускатель, то его основные контакты подключают и отключают от сети силовые провода, а питание для электромагнитной катушки тоже надо откуда то брать.

В однофазной сети проблем нет – фаза одна и такого вопроса просто не существует, а в трехфазной все несколько сложнее – есть L1, L2 и L3. Не вдаваясь в технические подробности, ответ здесь один – для управляющих цепей можно использовать любую из фаз, но только одну. Т. е. если катушка КМ1 запитана от фазы L3, то управление остальными пускателями, кнопки «Старт» и «Стоп» тоже надо «подвешивать» только на нее. Сделать это не сложно – просто отметить, какого цвета провод на нужной фазе, а если кабель с одноцветными жилами, то наклеить или нарисовать на них маркеры.

Заземление

Сам принцип работы генератора предполагает периодическое возникновение на его корпусе статического электричества, поэтому все стационарно устанавливаемые устройства в обязательном порядке нуждаются в отдельном контуре заземления.

Идеальный вариант это создание полноценного заземляющего контура, но в целом можно обойтись и простейшим способом, для которого понадобятся металлический прут, длиной 1,5-2 метра, стальной болт или хомутовое соединение и мягкий медный провод. К железному пруту приваривается болт, а сам штырь забивается на всю длину в землю. Медный провод прикручивается одной стороной к болту (или зажимается хомутом), а другой к корпусу генератора – заземление готово.

Это все основные способы как подключить бензогенератор к сети дома и возможные нюансы. Представленные схемы помогут определить, стоит ли устанавливать системы автозапуска или проще будет обойтись ручным переключением. Разумеется, что при установке каждого отдельного генератора, блока АВР или самодельной системы автозапуска, могут возникнуть дополнительные вопросы, но решать их уже придется в каждом случае отдельно в зависимости от модели устройства и схемы домашней электросети.

Если вы заметили ошибку, не рабочее видео или ссылку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

схема, порядок сборки в домашних условиях


Электроэнергия не всегда подается бесперебойно, например, из-за удаленного расположения ЛЭП от жилых построек. И когда то и дело отключают свет, наверняка вы задумывались о покупке генератора? Конечно, покупное устройство – недешевое решение, да и затраты не всегда оправданы. Более доступный вариант – изготовить генератор своими руками. Такое решение не требует больших вложений на сборку, может преобразовать энергию не только за счет дорогостоящего бензина, дизельного движка, но и более доступных – газа, пара и т.п.

Поэтому он решает проблему с перебоями электричества и экономит энную сумму в бюджете. Но как сделать действительно качественный генератор, какие еще у самоделки преимущества перед покупными устройствами? Мы поможем вам разобраться во всех нюансах – в этой статье приведем схемы сборки электрогенератора, принцип его работы, преимущества использования самоделки. Также рассмотрим пошаговую инструкцию по изготовлению генератора в домашних условиях.

Содержание статьи:

Преимущества самодельного генератора

Самодельный генератор выигрывает у покупного более доступной стоимостью. Безусловно финансовая сторона важна, но устройство, сделанное своими руками – это прибор только с необходимыми и заявленными требованиями.

Стоит учесть, что выбранная конструкция непосредственно сказывается на КПД. Так в асинхронных генераторах потери КПД не превышают 5%. Лаконичность конструкции его корпуса с защитой мотора от влаги, грязи снижает потребность в частом техническом обслуживании. Асинхронный генератор более устойчив против скачков напряжения за счет выпрямителя на выходе, что предотвращает поломки подключенного оборудования.

Самодельный генератор работает вне зависимости от удаленности ЛЭП, обеспечивая электроэнергией в любых условиях. Он преобразует энергию, используя доступный вид топлива

Такое устройство эффективно питает сварочные аппараты, лампы накаливания, компьютерную и мобильную технику с чувствительностью к перепадам напряжения. Имеет хорошую производительность и моторесурс.

Прибор – хорошая альтернатива обычным источникам электропитания, выручает при аварийном отключении электричества, экономит средства. Мобилен, малогабаритен, с простой конструкцией, легко поддается ремонту – можно своими силами заменить вышедшие из строя детали, узлы.

Кроме прочего, самоделка обладает небольшими размерами, поэтому с легкостью устанавливается даже в небольших помещениях.

Разместить самодельный генератор можно в небольшом помещении, за счет компактной конструкции прибор не требует много места для своей установки

В зависимости от от используемого типа топлива генератор требует лишь соблюдения мер предосторожности в процессе использования.

В процессе эксплуатации самодельного генератора необходимо соблюдать технику безопасности: следить за электрическими кабелями, не допускать их перекручивания, не трогать оголенные провода руками и т.п

Разновидности генераторов электроэнергии

Обычно самодельный генератор в домашних условиях изготавливают на основе асинхронного двигателя, магнитным, паровым, на дровах.

Вариант #1 — асинхронный генератор

Устройство сможет вырабатывать напряжение 220-380 В, исходя из показателей выбранного мотора.

Для сборки такого генератора потребуется лишь запустить асинхронный двигатель, подключив конденсаторы к обмоткам.

Генератор на основе асинхронного двигателя самостоятельно синхронизируется, запускает роторные обмотки с постоянным магнитным полем.

Двигатель оборудован ротором с трехфазной или однофазной обмоткой, вводом кабеля, короткозамыкательными устройством, щетками, регулирующим датчиком

Если ротор короткозамкнутого типа, то обмотки возбуждаются при помощи остаточной силы намагниченности.

Вариант #2 — устройство на магнитах

Для магнитного генератора подходит коллекторный, шаговый (синхронный бесщеточный) двигатель и прочие.

Обмотка с большим количеством полюсов увеличивает показатель КПД. В сравнение с классической схемой (где КПД 0,86) 48-полюсная обмотка позволяет сделать мощность генератора больше

В процессе сборки магниты крепятся на вращающуюся ось и устанавливаются в прямоугольную катушку. Последняя при вращении магнитов вырабатывает электростатическое поле.

Вариант #3 — паровой генератор

Для генератора на пару используют печь с водяным контуром. Работает устройство за счет тепловой энергии пара и турбинных лопастей.

Чтобы самостоятельно сделать генератор на пару, понадобится печь с водяным (охлаждающим) контуром

Это замкнутая система с массивной немобильной установкой, требующей контроля и охлаждающего контура для превращения пара в воду.

Вариант #4 — устройство на дровах

Для генератора на дровах используют печи, включая походные. К стенкам печей закрепляют элементы Пельтье и располагают конструкцию в корпус радиатора.

Принцип работы генератора следующий: при нагревании поверхности проводниковых пластин с одной стороны другая охлаждается.

Чтобы самостоятельно сделать генератор на дровах, можно использовать любые печи. Генератор работает за счет элементов Пельтье, нагревающих и охлаждающих проводниковые пластины

На полюсах пластин появляется электрический ток. Наибольшая разница между температурами пластин обеспечивает генератор максимальной мощностью.

Агрегат более работоспособен при минусовых температурных режимах.

Принцип работы электрогенератора

Работа генераторов реализуется по принципу электромагнитной индукции, когда в замкнутой рамке происходит наводка тока за счет пересечения ее вращающимся магнитным полем. Магнитное поле создают обмотки либо постоянные магниты.

Когда из коллектора электродвижущая сила достигает замкнутого контура и узлов щетки, то ротор начинает вращаться сообща с магнитным потоком. Так создается напряжение в подпружиненных щетках, прижатых к коллекторам пластинчатого вида.

Далее электроток передается к выходным клеммам, проходит в сеть, распространяется по генератору.

Используют генераторы переменного и постоянного тока. Электрогенератор переменного тока малогабаритен, не образовывает вихревые токи, при этом имеет возможность функционировать в экстремальных температурах. Аппарат с постоянным током не требует тщательного контроля, обладает значительным числом ресурсов.

Конструкционно генератор включает в себя: щетки со щеткодержателями, коллектор, якорную обмотку, якорь, стартер, кольца контактные, обмотку стартера, ротор, корпус, вентилятор, привод и станину

Генератор переменного тока может быть как синхронным, так и асинхронным. Первый – с постоянным электрическим магнитом и количеством вращений статора равных роторным, формирующим магнитное поле. Преимуществами такого генератора называют стабильно высокое напряжение, к недостаткам относят перегрузку по токам из-за завышенной нагрузки на регулятор, повышающий ток обмотки ротора.

Конструкция асинхронного генератора: короткозамкнутый ротор, статор. Когда вращается ротор генератор индуцирует ток, а магнитное поле выдает напряжение синусоидального типа.

Пошаговая инструкция по сборке

Собирать генератор в домашних условиях необходимо после того, как подготовлен комплект из необходимых радиокомпонентов, электроинструментов и материалов.

Этап 1 – подготовка радиокомпонентов

Для сборки модуля механического генератора с электромагнитами потребуется двигатель. Для изготовления маломощного генератора можно использовать электродвигатель от стиралки типа «Ока», «Волга», насоса «Агидель» и прочие.

Ток, вырабатываемый мотором, определяет выбор деталей и узлов. Для преобразования тока из переменного в постоянный необходимы выпрямительные диоды, например, диодный мост высокой мощности в десятки ампер с напряжением не более 50 В. Для полярных конденсаторов постоянного тока важны сглаживающие фильтры со способностью выравнивать пульсацию напряжения постоянного характера.

Для того, чтобы сделать самодельный ветрогенератор, не потребуется большой точности исполнения и узкоспециализированных материалов. Построенный образец работает при скорости ветра от 9 до 10 м/с, обеспечивает мощностью в 800 Вт.

В качестве дополнительной платы с USB-портом для подключения гаджетов выбирается устройство для преобразования напряжения в 1,5-20 В. Такой список радиокомпонентов достаточен для маломощного генератора напряжением до двух десятков вольт. В случае с асинхронным двигателем подключить мобильные устройства получится напрямую.

Этап 2 – подготовка инструментов и материалов

Из электроинструментов понадобится болгарка, в наборе которой есть отрезные диски по металлу, дереву и шлифовальный диск (твердый или круг-наждачка).

Рекомендуем ознакомиться с .

Также необходима электрическая дрель со сверлами по металлу. Может понадобиться перфоратор с ударными сверлами, коронками по бетону. Иногда перфоратор комплектуется переходником с простыми, коническими сверлами, коронками по дереву. Также пригодится шуруповерт с головками под переходник-гайковерт, головкой под гайки.

Для сборки каркаса генератора потребуются материалы. Их выбирают по своему усмотрению. Это может быть трубный прокат разного диаметра, металлическая арматура, профиль и т.п.

Во время сборки конструкции генератора у мастера под рукой должны находиться отвертки разного диаметра, плоскозубцы, молоток, гаечные ключи и прочее

Для соединения запасаются крепежами – гайками, шайбами, саморезами, болтами. Это универсальный набор инвентаря, собрав который, можно приступать к изготовлению генераторной установки своими руками.

Этап 3 – подготовительные работы

После подготовки инструментов и материалов приступают к подготовительным работам. Они необходимы перед сборкой генератора потому, что включают первоначальный расчет мощности устройства.

Рассчитывают мощность, подключая двигатель в сеть. Количество выдаваемых вращений определят мощность мотора. Иногда для измерений используют тахометр, а к полученным данным прибавляют 10% для компенсации нагрузки (предотвращение перегрева мотора при использовании).

После того, как мощность точно подсчитана, подбирают конденсатор соответственно ранее полученным данным мощности двигателя.

После проведенного подсчета мощности необходимо выбрать конденсатор. Устройство предотвращает перегрева мотора во время работы генератора

В завершение подготовительных работ продумывают заземление будущего генератора. Этот процесс помогает избежать травматических ситуаций, продлить эксплуатационные сроки генератора.

Этап 4 – изучение схемы звезда и треугольник

Чтобы собрать генератор в 220, требуется схемы-аналоги производственной модели – звезда или треугольник.

В сложных устройствах иногда используют комбинированную схему звезда-треугольник. В соединение типа звезда концы крепятся в единой точке. Графический вид представляет собой расхождение фаз из центра в разные стороны, как-будто лучи образуют звезду. По схеме типа треугольник концы одной обмотки крепятся с началом последующей

По схеме звезды электросоединение выполняют для каждого из концов обмоток одной точки,  для треугольника – соединение последовательного типа.

Этап 5 – непосредственно сборка

Рассмотрим несколько вариантов сборки электрогенератора.

Сборка асинхронного генератора

Изготовление асинхронного генератора не требует переточки ротора под неодимовые магниты, поэтому схему устройства называют переделкой готового асинхронного мотора. В таком варианте нет необходимости в питании роторной обмотки, она снимается с двигателя, а ось ротора протачивается для плоских магнитов.

По схеме сборки асинхронного генератора мощность устройства достигает от 2 до 5 киловатт при емкости конденсаторов от 28 до 138 микрофарад. Для того, чтобы напряжение было статичным, необходима емкость, в зависимости от планируемой нагрузки на генератор.

Сборка агрегата происходит в три этапа. Первый предполагает собрать одну несущую конструкцию, установив в нее двигатель с приводом передаточного типа.

Соединение выполняется так: конец 1-ой обмотки соединяется с концами начала 2-ой обмотки. Далее конец 2-ой обмотки крепят к началу 3-ей обмотки. Конец  3-ей обмотки соединяется с началом 1-ой обмотки

На втором этапе подключают переменные и неполярные конденсаторы к обмоткам. Последние включаются по схеме звезда, когда часть концов соединяют к центру корпуса, а остальные выводятся отдельно.

В заключении к вершинам конденсатора присоединяют свободные обмоточные концы согласно схемы треугольник.

Подключаем переменные и неполярные конденсаторы к обмоткам, часть концов у которых соединяем к центру корпуса, другие выводим отдельно

Перед первым запуском новое устройство тестируется, например, обычной лампочкой накаливания в два-три десятка ватт. Это необходимо для проверки генератора на способность обеспечивать бесперебойной выдачей напряжения, 3000 оборотов в одну минуту.

Собираем генератор на дровах

Сборку дровяного генератора рассмотрим на примере буржуйки. Порядок сборки такой: в начале радиатор размещается на стенках буржуйки так, чтобы шипы смотрели внутрь. Далее, в зависимости от размеров радиатора, устанавливаются элементы Пельтье, к одному из которых в последующем крепят еще один радиатор.

Такую установку лучше расположить в тени, возле неутепленной стены небольшой толщины, что обеспечит максимальное охлаждение.

Для запуска генератора на дровах поджигают поленья. Разгораясь они нагревают стенки печки, которые заставляют элемент Пельтье выдавать максимальную мощность. Охлаждается генератор холодным уличным воздухом.

У нас на сайте есть подробная инструкция по своими руками.

Нюансы сборки коллекторного генератора

Коллекторный генератор собирают по следующей схеме: сначала размещают мотор коллекторного типа на несущую раму, иную конструкцию.

Потом присоединяют к выводам мотора сглаживающий конденсатор, плату DC-инверторного преобразователя. Конденсатор должен быть постоянного тока.

Необходимо прикрутить патрон к оси двигателя, при этом мотор закрепить так, чтобы патрон был плотно прижат к устройству. Далее минусовой провод мотора присоединяется к минусу от аккумулятора, а плюсовой к анодам диодов, катоды диодов к плюсам аккумуляторов

Следующим шагом, если нет USB-порта, будет его подсоединение к выходу от DC-платы. К такому генератору можно подключать мобильные устройства.

Располагается конструкция генератора на велосипедной раме или ветряке.

Устанавливаем генератор на велосипеде или ветряке из вентиляторных запчастей. Для удобства использования можно прикрепить флюгер-хвостовик

Вместо коллекторного можно поставить шаговый мотор с более высоким КПД и сроком службы от 10 лет. Предпочтительно выбирать модели с напряжением в 12 В и током от 1,8 до 4,2 ампера. В таких моторах обмоток от 2 до 4, их подключают последовательно для напряжения в 24, 36, 48 В. Если мотор подключают параллельное, то на выходе получается ампераж в большом значении. В связи с этим до нужного напряжения генератор будет разгоняться сложнее.

Помимо этих вариантов у нас на сайте есть подробные инструкции по сборке и генератора.

Рекомендации по безопасной эксплуатации

Для генераторов, которые будут использоваться в уличной среде, например, ветряная электростанция, велогенератор, следует создать защиту от осадков, пыли, грязи. Устройство размещают в специальном отдельном корпусе.

Если генератор будет работать на улице в многочасовом режиме, испытывая каждодневные нагрузки, ему необходима регулярная смазка подшипников. Манипуляции проводят один-два раза в пол года.

Не допустимо короткое замыкание: проводов двигателя, вспомогательной радиоэлектроники, полупроводников. Это может привести к тому, что сгорят замкнутые обмотки.

Если случилось короткое замыкание, ремонт двигателя может осложняться сложностью доступа к внутренним деталям генератора

Ремонт двигателя может осложняться трудностью доступа к внутренним узлам из-за силы ротора, тормозящей вращение пропорционально нагрузке. Для предотвращения таких ситуаций следует постоянно контролировать  температуру двигателя, не давая ему перегреваться.

Также следует постараться не использовать устройство продолжительное время: чем дольше генератор в работе, тем его мощность меньше. Значение оптимальной температуры двигателя от 40 до 45 градусов.

Для самодельного генератора без автоматических приборов управления требуется постоянный пользовательский контроль, в том числе для снятия данных.

Если сборка и использование самодельного электрогенератора вам кажется сложным, рекомендуем присмотреться к покупным аналогам – в следующей статье приведен газовых генераторов электроэнергии.

Выводы и полезное видео по теме

Тем не менее, генератор, изготовленный в домашних условиях – это резервный источник электропитания с хорошей производительностью, моторесурсом и экономической выгодой. Даже маломощные генераторы обеспечивают приборы и оборудование работоспособностью, поддерживают на должном уровне комфорт в частном доме, квартире в черте города или за его пределами. Для того, чтобы сделать самодельный генератор,  потребуется всего лишь определиться с его конструкцией, видом устройства и подобрать необходимые детали.

А может быть у вас есть свои способы изготовления генератора своими руками или даже хитрости? Поделитесь, пожалуйста, секретами. Это можно сделать в комментариях к данной статье, в блоке, расположенном ниже.

Видео об изготовлении ручного электрогенератора:

Собираем ветрогенератор своими руками:

Генератор, изготовленный в домашних условиях – это резервный источник электропитания с хорошей производительностью, моторесурсом. Даже маломощные генераторы обеспечивают приборы и оборудование работоспособностью, поддерживают на должном уровне комфорт в частном доме, квартире в черте города или за его пределами. Для того, чтобы собрать самодельный генератор, потребуется определиться с его конструкцией, видом и подобрать необходимые детали.

У вас есть опыт изготовления генератора своими руками? Поделитесь своими рекомендациями с другими посетителями нашего сайта. Это можно сделать в комментариях к данной статье – блок расположен ниже. Также здесь вы можете добавить уникальные фото самодельного электрогенератора.

Generac Power Systems - Часто задаваемые вопросы о домашних генераторах

Самый логичный способ определить ваши потребности - представить себе дом без электричества. Некоторые простои могут быть непродолжительными, а другие могут длиться дни или недели. Что ваша семья пропустит во время отключения электроэнергии? Имея некоторую базовую информацию, вы можете определить приблизительный размер с помощью нашего калькулятора размеров генератора.

Самый лучший способ понять, какие у вас есть возможности и как работать в рамках вашего бюджета, - это запланировать бесплатную оценку на дому.Во время консультации вы получите индивидуальное внимание и детальную оценку, необходимую для поиска решения, отвечающего вашим потребностям.

Имея широчайший ассортимент продукции, охват основных цепей начинается с недорогих устройств серии Generac PowerPact ™. Другие системы доступны практически для любого применения:

Essential Circuit Coverage - Generac исключает догадки при выборе размеров, предлагая готовые системы генераторов серии Guardian.Генератор соединен с передаточным переключателем, содержащим заранее определенное количество цепей в зависимости от номинальной мощности генератора в кВт. Каждая цепь напрямую подключена к согласованной цепи на главной панели автоматического выключателя дома, обеспечивая электричеством этот конкретный прибор или часть дома.

Управляемое покрытие всего дома - вы можете получить большее покрытие с меньшим количеством генераторов, вплоть до покрытия всего дома, если соединить меньший генератор с одним из вариантов отключения нагрузки Generac. Это создает решение с управляемым питанием, в котором несущественные цепи отключаются, когда генератор приближается к максимальной мощности.Они снова включаются, когда основные цепи больше не требуют питания, поэтому все цепи получают питание в разное время.

Полное покрытие всего дома - Легко охватите каждую цепь в вашем доме, соединив одну из более мощных блоков Generac и соответствующий переключатель передачи для обеспечения полного покрытия. Ни одна цепь никогда не остается открытой, поэтому все приборы доступны каждую минуту.

Ознакомьтесь с нашими решениями для автоматического резервного копирования дома

Какой из них лучше всего подходит для вас?

Солнечная энергия стала популярной.Но если вы не совсем готовы питать свой дом преимущественно солнечной электроэнергией, почему бы не попробовать использовать солнечную энергию для замены резервного источника питания?

Возможно, вы уже знакомы с газовыми или дизельными генераторами.Солнечные генераторы чище, безопаснее и, возможно, даже выгоднее с финансовой точки зрения. Как солнечные генераторы сравниваются с газовыми генераторами? Давайте разберемся, как работают эти два типа резервной энергии.

Как работает солнечный генератор?

Солнечные генераторы электроэнергии состоят из фотоэлектрических (PV) панелей, регулятора заряда, батарей и инвертора.

Фотоэлектрические панели преобразуют солнечный свет в электричество и отправляют его на регулятор заряда.

Между тем, регулятор заряда подает электричество в батареи и останавливается, когда они полностью заряжены.

Фотоэлектрические панели вырабатывают электричество постоянного тока (DC), но электроника в вашем доме нуждается в электричестве переменного тока (AC).Инвертор принимает электричество постоянного тока от батарей и преобразует его в электричество переменного тока.

Каковы преимущества солнечного генератора?

  • Солнечные электрические генераторы бесшумны.Поскольку в нем нет движущихся частей, вы не справитесь с шумом, который исходит от машины с бензиновым или дизельным двигателем.
  • Солнечные генераторы требуют меньшего обслуживания. Детали, которые не двигаются, изнашиваются не так быстро.
  • Солнечные генераторы не требуют ископаемого топлива. Это означает, что энергия наносит меньше вреда на пути к вашему дому, более безопасный воздух для дыхания и меньше парниковых газов.
  • Когда солнечный генератор наберет полную скорость, он будет работать днем ​​и ночью без вашего участия.В течение дня электричество заряжает аккумуляторы, а избыточное питает ваше оборудование. Ночью ваше оборудование питается от батарей. Пока дневного света достаточно каждый день, он продолжается и продолжается.

Как работает газовый генератор?

Газогенератор преобразует химическую энергию бензина в механическую, а затем в электрическую.

Он делает это с помощью двигателя и генератора.Газ воспламеняется в двигателе, вращая коленчатый вал, как в автомобиле. Однако вместо того, чтобы вращать колеса автомобиля, он вращает ротор генератора.

Ротор представляет собой катушку из медной проволоки.Медная проволока вращается мимо неподвижных магнитов. Когда медная проволока проходит над магнитами, магниты наводят в ней небольшой электрический заряд. Сделайте это очень быстро, и вы получите значительное количество электроэнергии. Это довольно сложная система с множеством движущихся частей.

Каковы преимущества газогенератора?

  • Газовые генераторы могут быть действительно компактными и при этом вырабатывать большое количество электроэнергии по сравнению с солнечной энергией.
  • Газогенераторы просты в эксплуатации и легко запускаются. Залейте газ, потяните за шнур или нажмите кнопку стартера, и у вас есть питание. Пока вы можете продолжать заправлять его, он будет продолжать работать и вырабатывать много энергии.
  • Газогенераторы занимают меньше места. Чтобы загрузить большинство бытовых генераторов в кузов грузовика, требуется всего один или два человека, и остается много места для других вещей.
  • Генераторы газа производятся серийно и довольно просты в сборке, поэтому они дешевле солнечных генераторов той же мощности.

Какой тип генератора вам нужен?

Существует так много разных ситуаций, когда вам может понадобиться генератор, что невозможно охватить их все.Что мы можем сделать, так это рассмотреть несколько разных сценариев.

Сценарий 1: Резервное питание на случай отключения электроэнергии

Кредит изображения: Сэм Бисли / Unsplash

Вы думаете о том, чтобы подготовиться к следующему сильному урагану или метели.Вы должны быть уверены, что в случае отключения электричества вы сможете запустить самое необходимое в вашем доме, например, обогреватель и немного света. У вас может не хватить места для работы. Может у вас есть небольшой дворик или просто балкон.

Здесь вам нужно что-то, что легко хранить и быстро настраивать.Вы хотите выдать несколько тысяч ватт при 2 амперах или больше. Вы хотите, чтобы он работал прямо сейчас и столько, сколько необходимо. Надеюсь, это не более дня или двух. Когда электроснабжение восстановится, вы можете упаковать его и убрать с дороги.

В этом сценарии горит газогенератор.Газогенератор, который будет выполнять эту работу, примерно такого же размера, как большая сумка для багажа или, возможно, сундучок. Если вы знаете, что приближается шторм, вы можете получить под рукой одну или две канистры бензина.

Все, что нужно для его установки, - это поставить его достаточно близко к дому, чтобы можно было подключить удлинитель, но достаточно далеко, чтобы выхлопные газы не попадали в дом.Газогенератор мгновенно обеспечит мощность, достаточную для работы ваших самых необходимых вещей, а также, возможно, нескольких полезных вещей.

Как только шторм закончился и электричество снова заработало, вы просто выключаете его, даете остыть, сливаете оставшийся газ и кладете обратно на хранение.Конечно, они время от времени нуждаются в небольшом обслуживании, но не более чем газонокосилке.

Сценарий второй: Кемпинг с семьей

Кредит изображения: Бобби Берч / Unsplash

У вас есть небольшой туристический трейлер, может, даже палатка.Каждое лето вы с семьей отправляетесь в поход на неделю или две. На самом деле вам не нужны никакие электрические устройства, но было бы неплохо иметь небольшой телевизор в дождливые дни и немного больше света ночью.

Может быть, вам нужно держать телефон заряженным на случай, если в городском мире случится чрезвычайная ситуация.Вам может потребоваться несколько сотен ватт при токе менее 2 А. Все, что вам нужно, - это наслаждаться этой великой планетой и слышать, как вы думаете или не думаете. Какой бы ни.

В этом сценарии лучше всего подходит солнечный генератор.Добравшись до своего лагеря, вы потратите немного больше времени на его настройку, чем на газогенератор. Но как только он настроен, о нем можно забыть. Он будет проводить остаток дня, собирая солнечный свет и производя для вас электричество.

Солнечный генератор даст вам энергию, необходимую в эти сумеречные часы, и сделает это в полной тишине.Теперь вы можете послушать зов гагаров, подышать свежим воздухом и получить достаточно света, чтобы весело провести время с детьми в тени.

В следующий раз вы даже думаете о генераторе, когда собираете его, чтобы сесть во внедорожник и отправиться домой.Никакого слива топлива, никаких канистр, которые нужно таскать, никакого запаха бензина в машине в течение следующих трех недель. И вы покинули кемпинг ближе к тому месту, где вы его нашли.

Какой размер генератора будет обеспечивать достаточную мощность?

Теперь, когда вы знаете, какой генератор вам нужен, вы можете выяснить, какой размер генератора будет выполнять эту работу.Чтобы понять это, вам нужно немного разобраться в характеристиках генераторов.

Газовые или солнечные генераторы оцениваются по-разному.Вы хотите знать, какую пиковую силу тока может выдержать любой. Что касается газовых генераторов, вам следует обратить внимание на их номинальную мощность (Вт). Часто ватты выражаются в тысячах, поэтому их выражают в киловаттах (кВт).

Для солнечных генераторов вам нужен рейтинг ампер-часов (Ач), потому что электричество обычно вырабатывается батареей.

Что же все это значит?

Ампер, Ампер-часы и Ватт

  • ампер (А) или ампер - это единица измерения электрического тока.Электрический ток - это скорость потока - сколько может протекать за один раз. Чтобы рассчитать пиковые значения ампер, которые вам понадобятся, выясните рейтинг усилителя всех устройств, которые вы хотите использовать, сложите их, а затем найдите рейтинг усилителя, который может запускать их все одновременно. Расчет выглядит следующим образом: Элемент 1 Ампер + Элемент 2 Ампер + Элемент 3 Ампер… = Общий ток
  • ампер-час. - это количество электричества, которое может протекать от батареи при рабочем напряжении, обычно в течение 20-часового периода.Вы часто будете видеть это как что-то вроде 100 Ач. Разделите эти 100 Ач на 20 часов. Остается 5А. Расчет выглядит так: 100Ач ÷ 20ч = 5А на 20 часов
  • Вт (Вт) - это единица измерения количества работы, которую может выполнять 1 Вольт (В) электричества при 1 А (А) в секунду. Вот расчет: 1 Вольт x 1 ампер = 1 Вт

При выборе ватт будьте осторожны! Обычно номинальная мощность, которую вы видите в первую очередь, - это то, сколько погонных ватт может выдержать генератор.Некоторые электрические устройства имеют начальную мощность в ваттах, которая намного превышает их рабочую мощность. Например, посудомоечная машина может работать на 1200 Вт, но для запуска требуется 3000 Вт. Убедитесь, что ваш газогенератор выдерживает такие взрывы.

Может быть, вам не нужно так много энергии

Если вы просто пытаетесь запитать ноутбук и телефон, полноценный солнечный или газовый генератор может оказаться излишним.К счастью, сейчас солнечная энергия имеет множество различных форм. Точно так же, как есть небольшие портативные внешние аккумуляторные батареи для вашего телефона, есть более крупные автомобильные аккумуляторы, которые могут заряжать больше. Или вы можете найти панели, встроенные непосредственно в фонарики, которые служат внешними аккумуляторами. Сейчас есть много способов генерировать электроэнергию дома или в поле.

Как управлять устройствами умного дома с помощью Google Assistant

Вы можете управлять всеми своими (совместимыми) устройствами умного дома с помощью Google Assistant.Вот как ...

Об авторе Бертель Кинг (Опубликовано 324 статей)

Бертел - цифровой минималист, который пишет с ноутбука с физическими переключателями конфиденциальности и ОС, одобренной Free Software Foundation.Он ценит этику выше функций и помогает другим контролировать свою цифровую жизнь.

Больше От Бертеля Кинга
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

КАК ПОДКЛЮЧИТЬ портативный генератор к ДОМУ - с помощью безобрывного переключателя?

Достаточной мощности для работы всего дома. ▶ Купить на Amazon

Как подключить портативный генератор к дому с помощью безобрывного переключателя? Ты можешь сделать это? Стоит ли нанять профессионала? Какие риски? Владение портативным генератором имеет много преимуществ, но подключение его к дому может быть разумным решением, если вы покупаете правильный генератор, например, модель на 50 А, которая обладает наибольшей гибкостью.

Здесь мы покрываем большую территорию, в том числе, какие переключатели подходят.


Как ПОДКЛЮЧИТЬСЯ -

Переносной генератор в дом с безобрывным переключателем

Генератор может быть важным фактором при планировании готовности к чрезвычайным ситуациям. Помните, когда в последний раз отключили электричество? Ваше немедленное решение было использовать переносной генератор в гараже. Это было беспорядочное решение с удлинителями по всему полу, единственным освещением обеспечивали настольные лампы.Итак, вы решили подключить к дому портативный генератор с помощью безобрывного переключателя. Подключение переносного генератора к дому с помощью безобрывного переключателя предоставит вам удобный и безопасный способ использования генератора в аварийной ситуации.

Чтобы помочь вам, эта статья объяснит вам, как подключить портативный генератор к вашему дому с помощью безобрывного переключателя.

Действительно, автоматический переключатель типа Pro / Tran 2 или EmerGen Switch предлагает лучшее и самое безопасное решение для подключения генератора к дому.С помощью автоматического переключателя легко подключить домашнее питание к генератору. По мере прохождения статьи мы рассмотрим способы использования передаточного переключателя с генератором, а также обсудим некоторые передаточные переключатели и портативные генераторы, которые вы можете рассмотреть. Также мы поможем вам выбрать генератор, который будет соответствовать вашим потребностям. Если у вас уже есть генератор, мы предоставим вам инструкции, которые помогут вам использовать генератор в полной мере, не перегружая его.

Посмотрите это превосходное ВИДЕО из этого старого дома



Что такое переключатель передачи и как он работает?

Во время отключения электроэнергии передаточный переключатель обеспечит безопасное использование энергии генератора через существующую электропроводку в доме.Электропроводка в доме будет подавать электроэнергию на все розетки и точки освещения, поэтому она обеспечивает удобный способ подключения единственной розетки от генератора к дому. Однако вам необходимо установить безобрывный переключатель рядом с коробкой выключателя, чтобы безопасно и удобно переносить домашнюю проводку от электросети к генератору.

Передаточный переключатель на самом деле не переключатель как таковой, а скорее панель переключателя, установленная рядом с вашей домашней электрической панелью. Вы подключаете домашние автоматические выключатели к цепям безобрывного переключателя.Также снаружи дома устанавливается удобная розетка для подключения генератора. Когда электричество отключается, вы подключаете генератор к внешней розетке и запускаете генератор, затем заходите внутрь и с помощью безобрывного переключателя переключите домашнюю проводку на генератор.

▶ Полная панель> 50 А : DuroMax XP12000EH: 12 кВт макс. / 9,5 кВт Работает

Полнофункциональная панель управления с большим количеством розеток. (Покупайте на Amazon)

Автоматический переключатель обеспечивает безопасное переключение, сначала отключая электроснабжение от дома, а затем подключая генератор к дому.Обратное также верно при обратном переключении на электроснабжение. Это важный шаг в передаче энергии, поскольку при передаче энергии генератору возможно восстановление электросети к тому моменту, когда вы запустите генератор и подключите его к дому.

Если перед включением безобрывный переключатель не разорвал цепь, возможно, оба источника питания подключены к одной и той же цепи одновременно. Когда это происходит, срабатывают автоматические выключатели дома и выключатели генератора.За исключением искр и звуков срабатывания, ничего не будет повреждено, но для того, чтобы сделать это работоспособным решением, вам придется отключить автоматические выключатели перед переключением. Переключатель включения перед размыканием предотвращает такие неприятности и неудобства. Вы можете безопасно передавать электроэнергию, даже если есть и электросеть, и мощность генератора.

Постоянный резервный генератор всегда является опцией

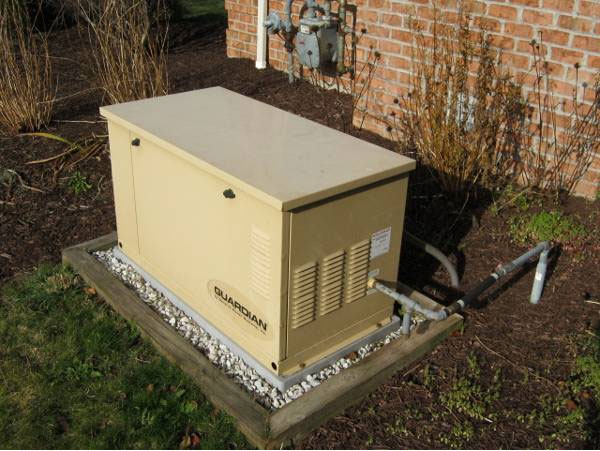

Резервный генератор, интегрированный в ландшафт.(Фото: Briggs & Stratton 40336 )

Переключатели, которые мы будем обсуждать, работают вручную. Это потому, что мы сосредоточились на подключении переносного генератора к домашней электропроводке. Автоматические переключатели передачи используются в случаях, когда установлен постоянный резервный генератор. Они автоматически подключат генератор во время отключения электроэнергии. В этом случае генератор должен запускаться автоматически и во время работы подает электроэнергию на автоматический переключатель резерва с приводом от двигателя, который передает мощность.Это удобный, но затратный способ. Мы обсуждали это в статье и обзоре - Лучший домашний генератор | Полное руководство по покупке домашнего генератора, которое мы сделали 28 МАЯ 2017 года.

Однако автоматические переключатели не могут использоваться для подключения портативного генератора к дому. Вы хотите свободно перемещать портативный генератор, используя его где и когда необходимо. Вы же не хотите, чтобы он был привязан к дому постоянно. Поэтому, когда возникает необходимость, вам понадобится ручной выключатель, который вы используете для перевода дома на свой генератор.

Ручные переключатели резерва имеют несколько переключателей, которые вы используете для переключения домашней вспомогательной цепи на генератор. Эта установка позволяет подключать только необходимые цепи, тем самым ограничивая нагрузку на генератор. Переключение одной цепи за раз защищает генератор от внезапной полной нагрузки за счет постепенного увеличения нагрузки при переключении.

Лицензированный электрик или квалифицированный специалист легко установит автоматический переключатель и подтвердит его использование.

▶ Westinghouse WGen12000 > Электропитание всего дома: Генератор мощностью 12 000 Вт

МОЩНЫЙ> Стоимость> Портативный генератор мощностью 12 000 Вт.(▶ Купить на Amazon)


Стоит ли устанавливать передаточный переключатель самостоятельно или нанять профессионала?

Я уже упоминал, что квалифицированный специалист легко устанавливает безобрывный переключатель, и возникает вопрос: нельзя или не желательно ли это делать самостоятельно? Что ж, если вы грамотный разнорабочий и знаете, как выбрать, какие подсхемы будет запитывать генератор при отключении электроэнергии. Вы также понимаете соединение с плавающей нейтралью, балансировку нагрузки и то, что такое скачки напряжения. Кроме того, вы знаете разницу между цепями 240 В и 120 В; тогда вы, вероятно, сможете попробовать установку, но лучше доверить ее профессионалу.

Неправильная установка безобрывного переключателя может привести к повреждению или травме в результате поражения электрическим током или пожара. Квалифицированный электрик должен выполнить установку в соответствии со всеми применимыми электротехническими нормами и правилами в вашем регионе. Если вы решите сделать это самостоятельно; Руководства по установке для переключателей Pro / Tran 2 или EmerGen Switch будут ценным подспорьем. В целях безопасности и защиты вашей страховки убедитесь, что она сертифицирована, когда закончите.

ВИДЕО | Как установить ручной переключатель для портативного генератора


Что такое коробка выключателя или домашняя электрическая панель?

Электрическая панель используется для безопасного перераспределения поступающей электроэнергии от вашей электрической компании по всему дому с использованием подсхем.

Электрический щит также называют коробкой выключателя, потому что он оснащен предохранительными устройствами, известными как выключатели. Автоматические выключатели предназначены для отключения питания путем разрыва соединения, когда нагрузка на этот автоматический выключатель становится слишком большой.

Автоматические выключатели

Автоматический выключатель - это электрический выключатель, предназначенный для защиты электрической цепи. Он автоматически прерывает ток при обнаружении неисправности. Он был разработан как более удобная замена предохранителю.Он защищает схему от повреждений, вызванных избыточным током, обычно в результате перегрузки или короткого замыкания. В отличие от предохранителя, который необходимо заменять при сгорании, автоматический выключатель можно вернуть в исходное положение для возобновления нормальной работы. Каждая цепь, питающая такие вещи, как освещение, плита, вентиляторы, насосы и т. Д., Имеет автоматический выключатель.


В США есть два основных типа стандартных выключателей:

Автоматические выключатели двух типов - однополюсные и двухполюсные.

Однополюсные выключатели имеют один выключатель.Большинство выключателей в коробке выключателей, вероятно, будут одиночными выключателями. Эти выключатели рассчитаны на 120 вольт и доступны от 5 до 20 ампер.

Двухполюсные выключатели обычно рассчитаны на ток от 15 до 125 ампер. Они выглядят как два переключателя, соединенных стяжкой или перемычкой на ручке, и подключены к 240 вольт. Двухполюсные выключатели используются для бытовых электроприборов, таких как печи, сушилки, кондиционеры и водонагреватели.

Специальные выключатели, такие как прерыватели цепи дугового замыкания (AFCI) и прерыватели цепи замыкания на землю (GFCI), также могут быть установлены для обеспечения дополнительной защиты от пожара (AFCI) и поражения электрическим током (GFCI).


Как выбрать правильный безобрывный переключатель?

Ручные безобрывные переключатели не все равны. Некоторые автоматические переключатели могут быть установлены внутри или снаружи дома, а некоторые могут использоваться только внутри. С переключателем, установленным снаружи дома, удобно подключить генератор и в то же время переключить цепь, прежде чем войти внутрь. Недостатком такой установки является то, что вам придется выходить на улицу, если сработает автоматический выключатель, а проблема находится внутри дома.Вы также должны учитывать погоду для наружной установки. Свес на крыше должен защищать внешний выключатель, чтобы зимой не было снега. Он также защитит вас от дождя при подключении генератора и переключении выключателей, что не является хорошей перспективой при работе с электричеством!


Бывают ли автоматические переключатели разных размеров?

Еще одно соображение заключается в том, что не все дома равны. Из-за этого производители безобрывных переключателей предлагают более одной модели, чтобы обслуживать дома, например, с 4, 6 или 10 цепями.В центре нагрузки автоматические выключатели защищают подсхемы в случае отказа или короткого замыкания. При передаче этих цепей на генератор используется другой набор автоматических выключателей для защиты генератора. Другой тип выключателя используется для подключения домашних автоматических выключателей к генератору. Недостатком является то, что весь дом переведен на генератор - большинство портативных генераторов не могут поддерживать весь дом.


А как насчет мощности в ваттах и ​​кВА?

Имеет ли автоматический переключатель мощность в ваттах? Да, вы должны сопоставить номинальную мощность генератора в ваттах с номинальной мощностью автоматического выключателя и, следовательно, мощностью нагрузки каждой цепи в вашем доме.Если у вас уже есть генератор, вы должны учитывать номинальную мощность генератора при выборе цепей, которые вы хотите подключить к нему. С другой стороны, если вам нужно купить генератор, вы можете подобрать его в соответствии с требованиями вашей домашней электросети. Мы обсудим это позже в этой статье, так что продолжайте читать.


Определите тип вилки генератора

Если у вас уже есть генератор, вы должны определить, какой тип разъемов у него есть. Вам нужно подключить дом только к генератору с большой круглой вилкой, как на картинке.

Этот тип подключения обеспечивает 220 В в соответствии со стандартом США и, следовательно, может питать обе стороны вашей коробки выключателя. Если разъем такого типа недоступен, вам, возможно, придется заменить генератор или проконсультироваться с квалифицированным электриком или профессионалом, чтобы определить, возможно ли составить план.


Что такое коробка подачи питания? Power

Коробка подачи мощности монтируется снаружи стены. Удлинитель от генератора вставляется в эту коробку. Это удобная точка подключения в месте, где он не слишком подвержен воздействию элементов, рядом с гладкой плоской поверхностью, на которой может стоять генератор.Не поддавайтесь соблазну установить его в гараже или другом закрытом помещении, генератор будет работать рядом, и вы не хотите, чтобы все эти опасные пары и выхлопные газы оставались внутри помещения. Разместите генератор там, где циркулирует много воздуха, и где шум работающего генератора не будет мешать благополучию соседей.


Как использовать генератор, подключенный к безобрывному переключателю?

Сначала вы выходите на улицу, достаете генератор и готово.Затем вы подключаете шнур питания к генератору и к розетке питания. Только после этого вы можете запустить его и дать ему поработать некоторое время, пока он не достигнет своей рабочей температуры. Когда генератор работает и подключен к дому, вы возвращаетесь в помещение, чтобы передать электрические цепи дома генератору - по одной.

Вы используете набор переключателей на безобрывном переключателе, чтобы переключить соединение с электросети на мощность генератора; На каждый выключатель установлен автоматический выключатель. На некоторых моделях предусмотрены два ваттметра для облегчения передачи.Обычно вы используете переключатель, который сначала включает свет, чтобы вы могли видеть, что делаете, а затем подключаете другие цепи, которые вы выбрали во время установки.


Генератор какого размера вам нужен для питания вашего дома?

Во многом это зависит от того, сколько вы готовы потратить на портативный генератор. Это также будет ограничено тем, насколько портативным вы хотите, чтобы ваш генератор был. Чем больше становится устройство, тем оно тяжелее и, следовательно, становится менее портативным и сложным для перемещения.К сожалению, это цена, которую вы платите за большую мощность. Более крупные агрегаты также дороже, шумнее и потребляют больше газа. Все это означает, что вам нужно все сбалансировать, но не беспокойтесь; мы будем сопровождать вас на всем пути. В обзорах генераторов, которые мы регулярно проводим, мы также выбираем лучшие генераторы для данной задачи.

Westinghouse WGen7500 | Хорошо спроектированный аварийный резервный источник питания

Идеальный размер для домашнего резервного генератора. (>> Доступно на Amazon)

Чтобы выбрать, какой генератор вам нужен, вы должны решить, какие домашние цепи должны питаться от генератора во время отключения электроэнергии.Рекомендуемые схемы включают каминный вентилятор или вентилятор печи (только для газа или топлива) зимой, отстойный насос, если он вам нужен, холодильник может нуждаться в электроэнергии, если отключение длится дольше суток, и то же самое относится к морозильной камере, одна цепь кухонного прибора и одна или несколько цепей освещения. Обычно небольшой ИБП, подключенный к тому же источнику питания, поддерживает маршрутизатор Wi-Fi, зарядные устройства для сотовых телефонов, компьютер и, возможно, телевизор.

Однако выбор остается за вами. Если вы живете в районе с мягким климатом, вы, вероятно, захотите подключить свет, сигнализацию и устройство открывания гаражных ворот.Учитывая, что перебои в подаче электроэнергии могут длиться дольше суток, вы можете почувствовать необходимость подключить холодильник или морозильник, водоотливной насос и плазменный телевизор.

Но небо - не предел. Ваш выбор будет ограничен номинальной мощностью вашего генератора. Производители генераторов предоставляют таблицы конфигурации, которые вы можете использовать для иллюстрации дилеммы. Мы выбрали только пару приборов и немного освещения. Даже в этом случае мы потребляем 4495 Вт с колоссальными 5700 Вт, необходимыми при запуске, если все устройства запускаются вместе.Вы также заметите, что настоящим виновником здесь является морозильная камера, и мы должны помнить, что она постоянно включается и выключается. Следовательно, в этой настройке вам нужно будет предусмотреть генератор мощностью 5700 Вт. Уже не так дешево, и цены резко растут по мере роста мощности.

Было выбрано следующее оборудование:

  • Два холодильника или морозильника: 800 Вт каждый с начальной мощностью 2300 Вт каждый
  • Один механизм открывания двери гаража мощностью 1/4 л.с.: 550 Вт каждый с начальной мощностью 1100 Вт каждая
  • Пять лампочек (Лампа накаливания): 60 Вт каждая
  • Пять лампочек (LED): 9 Вт каждая
  • Десять лампочек (CFL): 15 Вт каждая
  • Один радиоприемник: 10 Вт
  • Один телевизор: 300 Вт
  • Один фен для волос : 1500 Вт

Также имейте в виду, что генератор должен иметь большую круглую вилку для подключения к дому.


Как убедиться, что генератор готов в нужный момент?

Чтобы генератор был готов, когда он вам понадобится, вам придется поработать. Важно выполнять следующие шаги не реже одного раза в месяц, чтобы поддерживать генератор в пиковом рабочем состоянии и поддерживать себя и свою семью в гармонии с использованием безобрывного переключателя.

  • Тренировка генераторной установки отгоняет влагу, повторно смазывает двигатель, заменяет несвежее топливо и удаляет оксиды с электрических контактов.Результат - лучший запуск, более надежная работа и более длительный срок службы двигателя.
  • Держите топливный бак наполненным свежим топливом, доливайте его после каждой проверки.
  • Если генератор необходимо поставить на хранение и не использовать более месяца, заблокируйте карбюратор и слейте его. Не забудьте снова открыть шестеренку при запуске генератора.
  • При регулярной работе генератора система автоматической подзарядки аккумулятора на двигателе будет поддерживать заряд аккумулятора.
  • С установленным безобрывным переключателем нет необходимости отключать какие-либо цепи в центре нагрузки (домашняя электрическая панель) при подаче питания на генератор.Даже когда электросеть работает нормально, двойное действие переключателей предотвращает подачу энергии от генератора к электросети и предотвращает попадание электроэнергии от электросети к генератору.

Рекомендации по безопасности

Национальный электротехнический кодекс устанавливает, что подключение генератора к любой электрической цепи, обычно питаемой от электросети, должно осуществляться с помощью утвержденного безобрывного переключателя. Назначение безобрывного переключателя - изолировать электрическую цепь от электросети при работе генератора.

Лицензированный электрик или квалифицированный специалист должен установить автоматический переключатель в соответствии с местными правилами.

Безопасность генератора

  • Переносной генератор, используемый с безобрывным переключателем, должен использоваться вне любого здания.
  • Этот продукт подходит только для использования с генератором с плавающей нейтралью, и вы должны следовать инструкциям производителя генератора по устранению связи между нейтралью генератора и рамой.
  • Всегда подключайте шнур питания к генератору и к коробке подачи питания перед запуском генератора и всегда выключайте генератор перед отсоединением комплекта шнура питания.
  • Не перегружайте генератор, иначе сработают его автоматические выключатели. Используя встроенные ваттметры передаточного переключателя, вы можете сбалансировать нагрузки, чтобы избежать снижения производительности вашего генератора.
  • Во время установки впускной коробки расположите ее на расстоянии не менее 10 футов от любого отверстия в здании, через которое угарный газ попадет внутрь помещения.
  • Работать с генератором в закрытом помещении опасно. Не используйте генератор, выхлопные газы которого могут скапливаться в закрытом помещении.

Лучшие автоматические переключатели для подключения генератора к дому

Мы рассматриваем безобрывные переключатели от двух производителей, которые можно использовать для подключения генератора к дому. В первую очередь следует обсудить очень гибкий ассортимент автоматических переключателей от Reliance Controls Corporation. Второе обсуждение сосредоточено на двух автоматических переключателях от Connecticut Electric.

Reliance Controls Corporation Реверсивные переключатели Pro / Tran и Pro / Tran-2

На наш взгляд, лучшими переключателями резерва являются переключатели Pro / Tran и Pro / Tran-2, поставляемые Reliance Controls Corporation.Эти комплекты ручных переключателей Reliance Controls разработаны для быстрой установки в жилых и коммерческих помещениях. Я рассмотрю одну из моделей, модель 31410CRK Pro / Tran, а затем сравню ее с моделью 310CRK Pro / Tran-2. Pro / Tran-2 - это модельный ряд нового поколения этого популярного переключателя. В настоящее время обе модели доступны в Интернете на Amazon.

Reliance Controls Corporation предлагает широкий ассортимент автоматических переключателей. Линия Pro / Tran насчитывает 19 моделей, а серия Pro / Tran 2 - 22 модели.Все модели поставляются в комплекте с установленными на заводе выключателями и автоматическими выключателями, а также 16-дюймовым гибким кабелепроводом, который легко прикрепляется к выбивному отверстию в центре нагрузки (коробке выключателя).

Веб-сайт Reliance Controls Corporation легко найти и предлагает подробные спецификации для всех моделей и полное руководство по установке для загрузки. Имея такой широкий выбор моделей, вы можете купить переключатель, который точно соответствует вашим потребностям. На своем веб-сайте они предлагают руководство по выбору продуктов, которое упрощает выбор нужного переключателя.


Pro / Tran 31410CRK kit

(генератор мощностью до 7,5 кВт)

Все, что вам нужно для подключения генератора к дому.

Характеристики:

  • Комплект включает предварительно смонтированный десятиконтурный переключатель 31410C, шнур питания PC3010 (10 футов, 10 AWG, концы L14-30), входную коробку питания из окрашенной стали PB30, гайки для проводов, и L14-20 вилка для розеток генератора на 20 А
  • Удобный комплект для вашего безобрывного переключателя, схемы и нескольких проводов
    Максимальная рабочая мощность генератора: 7501
  • 18-дюймовый гибкий кабельный наконечник легко подключается, а безобрывной переключатель предназначен для внутреннего монтажа для быстрой установки как в жилых, так и в коммерческих помещениях
  • cUL1008 включен в список и поставляется с 5-летней гарантией на продукт

Обзор

Комплект переключателя резерва 31410CRK разработан для быстрой установки в жилых и коммерческих помещениях.Гибкая 18-дюймовая трубка легко крепится к центру нагрузки, и все провода имеют четкую маркировку. Просто выберите электрические цепи дома, необходимые в аварийной ситуации, и подключите их к проводам Pro / Tran.

Реверсивные переключатели Pro / Tran имеют прочный стальной корпус с порошковым покрытием. Это гарантирует отсутствие ржавчины.

ВИДЕО | Как установить автоматический переключатель Reliance Pro / Tran

В Pro / Tran 31410CRK используются двухпозиционные тумблеры «выключить перед включением», чтобы убедиться, что цепи не могут подключить генератор к электросети.Это означает, что он отключит питание от сети перед подключением к генератору, чтобы сделать любое переключение безопасным и удобным.

Поставляется с комбинацией из шести заглушек на 1/2 и 3/4 дюйма для прокладки проводов. Восстанавливаемые автоматические выключатели с номинальным током устанавливаются для каждой цепи для защиты генератора от перегрузок. Эта модель оснащена эксклюзивными ваттметрами Reliance. Это позволяет легко сбалансировать нагрузку при переключении домашних цепей на генератор.

В комплект 31410CRK входят: один предварительно смонтированный переключатель 31410C с десятью цепями, шнур питания PC3010 для подключения генератора к входной коробке внешнего источника питания (10 футов, 10 AWG, концы L14-30).В комплект также входит коробка подачи питания из окрашенной стали PB30 для наружной установки для удобного подключения генератора к внутреннему переключателю резерва. Также включены проволочные гайки для фитинга и вилка L14-20 для розеток генератора на 20A.

Этот переключатель разработан для генератора максимальной мощностью 7500 Вт. Он предназначен для однофазных установок. На заводе-изготовителе он подключен к десяти цепям, каждая из которых оснащена безобрывным переключателем и восстанавливаемым автоматическим выключателем с номинальным током ответвления. Шесть автоматических выключателей представляют собой однополюсные выключатели 15 AMP, а четыре - однополюсные выключатели 20 AMP.

Все 10 цепей можно использовать как однополюсные цепи 125 В переменного тока. Другая конфигурация может использовать некоторые переключатели, связанные мостом и подключенные для подачи 250 В переменного тока максимум до 5 цепей. Типичная конфигурация может быть с 6 однополюсными цепями 125 В переменного тока и 2 двухполюсными цепями 250 В переменного тока. Это дает вам гибкость, которую вы хотите при адаптации безобрывного переключателя к вашим индивидуальным потребностям.


В чем разница между Pro / Tran 31410CRK и Pro / Tran 2 310CRK?

Reliance Controls Pro / Tran 2 310CRK - это новое поколение коммутатора Pro / Tran 31410CRK .Как и все модели Pro / Tran 2, он одобрен для большинства марок 1-дюймовых сменных автоматических выключателей и легко перенастраивается в полевых условиях для нескольких двухполюсных цепей. Это означает, что передаточный переключатель приобрел новый элегантный вид благодаря сменным автоматическим выключателям и обеспечивает полную гибкость при установке. Pro / Tran не предлагает такого уровня настройки из-за используемых автоматических выключателей.

Десятиконтактный предварительно смонтированный автоматический переключатель. Для генераторов до 7500Вт.

Серия Pro / Tran 2 полностью соответствует всем нормам и правилам. Он внесен в список UL согласно стандарту UL 1008 и подходит для использования в соответствии со статьей 702 Национального электрического кодекса ANSI / NFPA 70.

Автоматические переключатели Pro / Tran 2 могут поддерживать работающий генератор мощностью от 1875 Вт до 12500 Вт максимум. .

Все, кроме небольшой модели с четырьмя цепями (R104B Pro / Tran 2), имеют ваттметры с цветовой кодировкой, которые помогают балансировать и управлять нагрузкой генератора.Эти измерители позволяют вам наблюдать за нагрузкой, которую вы снимаете с генератора, и исключают возможность отключения автоматических выключателей генератора.

Шесть моделей могут быть установлены на открытом воздухе и включают 4-, 6- и 10-контурные модели, а шестнадцать предназначены для установки внутри помещений. Внутренние автоматические выключатели могут быть установлены на поверхности, что придаст аккуратный вид стене. У вас не будет неприглядной установки в вашем доме. Вместо этого это будет аккуратная и профессионально выглядящая установка.

Реверсивные переключатели Reliance Pro / Tran 2 для установки вне помещений (NEMA 3R) идеально подходят для установки вне помещений в жилых и коммерческих помещениях. Стальной шкаф покрыт порошковой краской, дверца с замком и ключи плотно закрываются прокладками. Он имеет установленную на заводе розетку для подключения питания на дне для подключения к шнуру генератора.

Reliance Controls Corporation - производитель из США; как местная компания, они предлагают лучшую поддержку и гарантии. То, с чем не могут сравниться поставщики импортных моделей.


Connecticut Electric Выключатели EmerGen G2

Генератор мощностью до 7,5 кВт - с 10-контурным переключателем серии G2 на 30 А, водонепроницаемой входной коробкой генератора на 30 А и шнуром питания длиной 10 футов 30 А.

Может быть установлен внутри или снаружи.

Характеристики:

  • Для использования с любым портативным генератором с выходным током до 30 ампер, двухпозиционные кулисные переключатели NEMA L1430
  • полностью исключают возможность обратной подачи питания на электрическую линию или на ваш генератор при восстановлении питания
  • 2-полюсные цепи позволяют подключать 240-вольтные цепи - идеально подходят для применения в колодцах или отстойниках, если двухполюсная схема не требуется, стяжку можно снять, чтобы учесть две однополюсные цепи
  • Можно установить внутри или вне помещений - легко подключается к водонепроницаемой силовой коробке NEMA 3R (в комплекте)
  • Переключатель питания совместим со всеми центрами нагрузки и специально одобрен для центров нагрузки Challenger, Cutler Hammer, GE, home line, Siemens, Square D и Westinghouse
  • Также включает 10 футов.Комплект шнура питания на 30 А и дополнительный штекерный конец шнура на 20 А (для использования с генератором на выходе 20 А)

Connecticut Electric поставляет только два переключателя включения генератора серии EmerGen «G2». Коммутаторы EmerGen G2 включают модель 10-7501G2; с десятью цепями и модель 6-7501G2 с шестью цепями. Обе модели рассчитаны максимум на 30 А (7200 Вт).

Стандартные аксессуары, поставляемые с безобрывным переключателем EmerGen G2, включают в себя водонепроницаемую входную коробку генератора на 30 А и шнур питания длиной 10 футов 30 А для подключения генератора к входной коробке.Эти автоматические переключатели рассчитаны на работу с генератором мощностью до 7,5 кВт (7500 Вт).

Важным ограничением EmerGen является то, что он НЕ МОЖЕТ ОБРАТИТЬ ЛЮБЫЕ ЦЕПИ БОЛЬШЕ, ЧЕМ 20А.

Технические характеристики двух моделей

Номер модели 6-7501G2 : (с EmerGen EGS107501G2KIT)

  • Максимальные комбинированные нагрузки при 250 В переменного тока: 30 А
  • Всего цепей: 6
  • Количество цепей: 15 А 4
  • Количество цепей 20 А: 2

Номер модели 10-7501G2 : (с EmerGen EGS107501G2KIT)

  • Максимальные комбинированные нагрузки при 250 В переменного тока: 30 А
  • Всего цепей: 10
  • Количество 15 А Цепей: 6
  • Количество цепей на 20 А: 4

Стальной шкаф имеет порошковое покрытие с дверцей, которая плотно закрывается прокладками.Дверь оснащена центральным замком, который удерживает ее закрытой. Его можно установить на открытом воздухе или в помещении. При установке внутри помещения его можно установить заподлицо со стеной с помощью дополнительного набора для скрытой крышки FC-657 (шесть контуров) или FC-1075 (10 контуров).

Эти аварийные выключатели рассчитаны на работу при напряжении 240 вольт и оснащены стяжкой для ручки. Ручка-стяжка связывает два переключателя цепи вместе, чтобы обеспечить питание 240-вольтных цепей в следующих положениях:

  • Модель 6-7501G2; Схемы C&D
  • Модель 10-7501G2; Схемы D&I и Схемы E&J

Компания Connecticut Electric - производитель в Андерсоне, штат Индиана.


Лучшие модели генераторов для подключения к безобрывному переключателю

В нашем обзоре Лучший домашний генератор | В Полном руководстве по покупке бытовых генераторов, которое мы подготовили 28 МАЯ 2017 г., мы обсудили ряд резервных генераторов, которые можно подключить к дому с помощью безобрывного переключателя. В этой статье мы различали резервные (стационарные) и портативные генераторы для домашнего использования.

В этом обзоре мы рассмотрим только два генератора: Westinghouse WGen7500 (7500 Вт) и DuroMax XP12000EH (12000 Вт).

Поскольку портативные генераторы в любом случае не могут обеспечить весь дом, вы можете использовать свой нынешний портативный генератор, совместимый с передаточным переключателем, и ограничить количество цепей и устройств, которые вы можете использовать в аварийной ситуации. Однако, если вы решите обновить или вам нужно его купить, следующий обзор станет ценным подспорьем в выборе лучшего генератора для подключения к дому.


DuroMax XP12000EH

Генератор мощностью 12 кВт.

Достаточной мощности для работы всего дома.

Характеристики:

  • Двухтопливная технология позволяет генератору работать на пропане или газе
  • Усиленная рама с четырехточечными полностью изолированными креплениями двигателя для плавной бесшумной работы
  • Панель полного питания с масляной сигнальной лампой, вольт счетчик, автоматический выключатель и розетки
  • Время работы на бензине при максимальной мощности 50%: 10 часов. Время работы на пропане при максимальной мощности 50%: 20 часов. (Стандартный размер бака для барбекю)
  • Низкое отключение масла защищает двигатель.Тихий глушитель снижает шум двигателя.

Обзор

DuroMax XP12000EH - это высококачественный генератор высокой мощности для вашего дома, бизнеса или отдыха. Эта машина обеспечивает пиковую мощность 12000 Вт и без проблем проработает весь день при постоянной мощности 9500 Вт. Он полностью способен обеспечить пусковой ток, необходимый для большинства устройств. Эта машина лучше всего подходит для переключателя Pro / Tran 2 мощностью 12 кВт, который может обрабатывать 4, 6 и 10 цепей в доме.

DuroMax - калифорнийская компания, которая, как местный производитель в США, соответствует стандартам ETL и MTL.

DuroMax XP12000EH - двухтопливный генератор, что означает, что он может работать как на газе, так и на пропане. Возможность использования двух видов топлива дает то преимущество, что он может работать на газе, когда он доступен, а когда он заканчивается, вы можете взять баллон с пропаном из зоны барбекю и использовать его. Производитель заявляет об отличном времени работы на пропане, которое намного превышает время работы на газе.Что касается соотношения цены и качества и универсальности, бренд DuroMax является наиболее экономичным.

Он оснащен двигателем с верхним расположением клапанов (OHV) мощностью 18 л.с. 457 CC, который легко справляется с нагрузками высокой мощности. Его можно использовать для питания большей части вашего дома или кемпинга на колесах, и он может поддерживать работу оборудования на строительной площадке в течение всего дня. Он оснащен защитой от низкого уровня масла, чтобы двигатель не работал с низким уровнем масла и не повредил себя.

DuroMax предлагает отличное соотношение цены и качества.Отличная покупка! ( Купить на Amazon )

Вы можете использовать одновременно 120 и 240 вольт или только 120 вольт на полную мощность.

DuroMax XP12000EH имеет регуляторы переменного и постоянного тока для обеспечения стабильного питания 120/240 В в вашем доме, которое не будет повышаться или понижаться при изменении нагрузки. Он может выдерживать пусковую нагрузку устройства в 12000 Вт и может непрерывно работать от 9500 Вт.

Искрогаситель в шумопоглощающем глушителе позволяет использовать его в национальных парках США, гарантируя, что ваше устройство останется безопасным и в отличном рабочем состоянии.

Для большой машины он относительно тих на 72 дБ. Это тише, чем у большинства генераторов в этом классе, поэтому соседей не расстроит. Легко заводится и работает с электрическим пуском и пуском с обратной стороны.

Он также имеет защиту от перегрузки по току:

DuroMax XP12000EH имеет главный автоматический выключатель перегрузки и индивидуальные автоматические выключатели для каждой розетки. Это предотвращает любые повреждения, вызванные перегрузкой цепи или коротким замыканием.Автоматические выключатели можно сбросить после устранения перегрузки по мощности.

Превосходное качество сборки

DuroMax XP12000EH изготовлен в США из материалов высочайшего качества и соответствует самым строгим стандартам контроля качества. Двигатель установлен с использованием четырехточечных резиновых опор для обеспечения плавности хода, что снижает вибрацию и шум даже в самых тяжелых условиях работы.

Легко транспортировать, несмотря на свой вес

DuroMax XP12000EH поставляется в комплекте с транспортным комплектом, который включает 10-дюймовые резиновые колеса и ручки для удобства переноски.

Легкость запуска

DuroMax XP12000EH оснащен электрическим стартером, поэтому он легко запускается при повороте ключа. Вы все еще можете запустить его, если батарея разряжена, потому что в ней остается стартер. Для вашего спокойствия машина заряжает аккумулятор при работающем генераторе.

Прочтите наш подробный обзор DuroMax XP12000EH.


Westinghouse WGEN7500

Легко транспортировать везде, где вам нужна энергия.

Характеристики:

  • 7500 рабочих ватт и 9500 пиковых ватт; Дистанционный запуск с включенным брелоком, электрическим и возвратным пуском; Топливный бак на 6,6 галлона с указателем уровня топлива; 10 часов работы при 50% нагрузке.
  • Особенности: два GFCI (прерыватель цепи замыкания на землю) бытовая дуплексная розетка 5-20R 120 В и одна розетка L14-30R 120/240 В с поворотным замком; Все розетки имеют резиновые заглушки для дополнительной безопасности
  • Plug-and-Play: поставляется с брелоком дистанционного запуска, зарядным устройством 12 В, маслом, масляной воронкой, набором инструментов и руководством пользователя, которое поможет вам начать работу прямо из розетки. Коробка (требуется минимальная сборка)
  • Приведено в действие 4-тактным двигателем Westinghouse с верхним расположением клапана объемом 420 куб. Поддерживается 3-летней ограниченной гарантией; Общенациональная сеть обслуживания клиентов и поддержки.

Обзор

Westinghouse WGen7500 обеспечивает рабочую мощность 7500 Вт и пиковую пусковую мощность 9500 Вт. Это отлично подходит для подключения генератора к дому. При мощности 7500 Вт он будет обрабатывать большинство домашних цепей. Westinghouse Wgen7500 подходит для коммутаторов Connecticut Electric EmerGen G2, которые могут обрабатывать до 7,5 кВт.

Генераторы Westinghouse Wgen имеют трехлетнюю гарантию, которая показывает, насколько Westinghouse доверяет их продукции.Компания Westinghouse Electric была основана в 1886 году, а название Westinghouse стало нарицательным в США. Многолетняя репутация компании неоднократно приносила им место в книгах по истории.

Westinghouse Wgen7500 оснащен двигателем объемом 420 куб. См с верхним расположением клапанов и чугунной гильзой. Этот двигатель работает до 10 часов на одном баке, поэтому нет необходимости постоянно заправлять бак. Двигатель запускается с помощью удобной кнопки, а также запускается дистанционно. Двигатели Westinghouse соответствуют требованиям EPA, CSA и CARB.Они оснащены системой отключения при низком уровне масла, чтобы защитить двигатель от ситуаций с низким уровнем масла, которые могут привести к его разрушению.

Этот двигатель достаточно мощный, чтобы с легкостью запустить генератор мощностью 7,5 кВт. При использовании переключателей EmerGen G2 с этим генератором необходимо тщательно выбирать нагрузку схемы во время переключения. Если вы не будете осторожны, выключатель на 30 А сработает, потому что машина может подавать больше, чем может выдержать выключатель. При использовании с переключателями Pro / Tran 2 ограничение 30A снимается, и можно использовать полную мощность машины.

Эта машина имеет хорошо продуманную панель и закрытые розетки. Дуплексные бытовые розетки 2 X 5-20R 120 В GFCI дают вам несколько розеток для питания ваших предметов на строительной площадке или в кемпинге. Розетка L14-30 поставляется для подключения генератора к безобрывному переключателю. Он также имеет цифровой выходной дисплей, на котором отображаются значения напряжения, частоты и часов. .

Множество розеток для ваших электрических устройств. ( Купить на Amazon )

Все цепи защищены от перегрузки автоматическими выключателями, которые могут быть сброшены при устранении условия перегрузки.

Westinghouse Wgen7500 поставляется с зарядным устройством для аккумулятора 12 В, маслом, масляной воронкой, набором инструментов и руководством пользователя, чтобы убедиться, что пользоваться им всегда приятно. Трехлетняя гарантия дает вам необходимую уверенность. Вы можете быть уверены, что изделие прослужит долго.


Важные факторы, которые следует учитывать при выборе генератора

К сожалению, модели мощностью 7,5 кВт (7500 Вт) и особенно 12 кВт (12000 Вт) не являются действительно портативными и скорее относятся к категории переносных генераторов из-за своего веса.Вы заметите, что устройства весят от 207 до 265 фунтов, что составляет вес взрослого человека! При этом машины передвигаются на колесах, и поэтому их можно использовать для выполнения различных задач по дому, на стройплощадке или во время отпуска. Колеса также позволяют легко перенести его из хранилища туда, где вы хотите установить его вне дома. Дополнительная мощность от тяжелых машин также делает его удобным при использовании электроинструментов.


Что означает соответствие стандарту CARB?

Наши друзья в Калифорнии должны убедиться, что их генераторы соответствуют требованиям CARB.Только один из рассмотренных здесь генераторов соответствует требованиям CARB.

CARB означает Калифорнийский совет по воздушным ресурсам. CARB - это агентство, которое занимается защитой окружающей среды, в частности, проблемами загрязнения воздуха. По этой причине генератор, используемый в Калифорнии, должен соответствовать правилам и нормам CARB. Портативный генератор Westinghouse 7500EC мощностью 7500 Вт соответствует требованиям CARB, а Duromax XP12000EH - нет. XP15000E мощностью 12000 Вт можно рассматривать при выборе модели Duromax, совместимой с CARB.Для подробного обсуждения этой темы прочтите нашу статью: Что соответствует стандарту CARB?


Как хранить генератор?

При хранении портативного генератора, работающего на газе, вам, вероятно, следует подумать о подходящем стабилизаторе топлива или быть готовым слить воду из машины. Хранение машины в течение 2 месяцев или более может привести к засорению топливопроводов и карбюратора. Это означает, что машина не запускается и ее необходимо сначала очистить. Когда нет слива из топливопровода, как в некоторых портативных генераторах, я рекомендую вам отключить подачу топлива и поработать двигатель до полной остановки.Если установлен слив из топливопровода, слить воду из карбюратора будет намного проще. Я не рекомендую опорожнять бак; внутренняя часть резервуара будет подвергаться воздействию влажной среды и может заржаветь внутри. Лучше держите его долив, чтобы он был готов, когда вам это нужно.


А как насчет чувствительного электронного оборудования?

Большинство неинверторных генераторов не рекомендуется использовать для питания чувствительного электронного оборудования, такого как компьютеры, планшеты, мобильные телефоны или медицинские устройства, из-за присущей им неравномерной синусоидальной волны в источнике переменного тока от генератора. Общее гармоническое искажение (THD) - это измерение гармонического искажения, присутствующего в синусоиде. Для большинства этих устройств THD не должен превышать 5%. Об этом говорят только инверторные генераторы.

Большинство производителей не указывают THD генератора. Некоторые генераторы снижают напряжение при увеличении нагрузки. Вам следует подумать об использовании источника бесперебойного питания (ИБП) для этих чувствительных устройств при использовании его с неинверторным генератором.

При выборе генератора убедитесь, что он имеет автоматическое регулирование напряжения, как в машинах DuroMax и Westinghouse.Это обеспечивает надежный и точный контроль напряжения для требовательных приложений.


Где мне разместить генератор при его использовании?

Переносной генератор, используемый с безобрывным переключателем, должен работать вне любого здания и не должен использоваться под дождем или снегом. Также помните, что портативный генератор лучше всего работает, когда стоит на твердой земле. Большие генераторы также имеют тенденцию быть более шумными и могут раздражать вас и ваших соседей во время длительных отключений электроэнергии. Обдумайте место вдали от окон и дверей, под навесом крыши и защищенное от снега и дождя.

Создайте собственный самодельный генератор электроэнергии - сделайте это самостоятельно и сэкономьте!

Может быть, вам не нравится вся эта «зеленая энергия», и вы действительно хотите избежать использования энергии в будущем перебои. Самый простой и наверное самым быстрым решением будет покупка газового или дизельного генератора. Имейте в виду, что это не самый экономичный метод. Но ведь удобство редко бывает экономичным.

Вы можете приобрести один онлайн или в ближайшем оборудование или домашний центр.Размер генератор (выходная мощность обычно измеряется в ваттах… т.е. 1000 ватт и т. д.) потребность может варьироваться в зависимости от того, сколько цепей вы хотите запитать и каких типов электрических компонентов (бытовая техника, освещение, водяной насос, печь и т. д.) находятся на тех схемах.

Можно приобрести небольшой газовый генератор, скажем, 1000 - 2500 Вт, который будет питать несколько ламп и пара небольших приборов, таких как микроволновая печь или тостер, на несколько человек сто долларов.

Дополнительно к товарам упомянутый выше генератор среднего размера 3000-5000 Вт будет работать больше всего. вся бытовая техника (стиральная машина, сушилка, водяной насос, холодильник и т. д.) один или два за раз, но не все сразу. Цены колеблются от 400 до 1000 долларов.

Большинство малых и Генераторы среднего размера имеют ручной запуск. Когда отключится электричество, вам нужно выйти и начать работу. ваши огни снова включены.

Самый простой способ подключения небольшого генератора - это просто протянуть удлинитель от генератора к любому электрическому устройству, которое вы хотите запустить.

ПРЕДУПРЕЖДЕНИЕ: Все газогенераторы должны работать в хорошо вентилируемом помещении. Выхлопные газы газового двигателя смертельно опасны.

Если вы планируете подключить генератор напрямую к электросети вашего дома, вам потребуется установить безобрывный переключатель. Передаточный переключатель - это защитное устройство, которое предотвращает обратную подачу энергии вашим генератором в электросеть. Вы используете его, чтобы изолировать определенные цепи, для которых вы хотите обеспечить питание, чтобы вы не перегружали свой генератор слишком большим количеством компонентов.

Для максимальной удобство домашнего резервного генератора на природном газе или пропане 7500 ватт и выше будет питать почти все в вашем доме одновременно, просто как энергетическая компания.В качестве добавленного удобство, многие из них автоматически запускаются в течение нескольких секунд после отключения электроэнергии поэтому переключение на генератор вы не заметите. Они работают тихо столько, сколько необходимо, и автоматически выключается и возвращается в режим ожидания при подаче питания обратно.

Бытовые резервные генераторы стоят от 3000 долларов и выше в зависимости от размера (количества ватт, которое они будут производить).

Если у вас нет опыта работы с электричеством, я настоятельно рекомендую нанять электрика для установки вашего генератора.

Генератор какого размера мне нужен? Этот калькулятор поможет вам

Некоторые из наиболее распространенных вопросов, которые люди задают себе перед покупкой генератора: какой размер генератора мне нужен? Какого размера генератора достаточно для работы холодильника и морозильника? Могу ли я запитать им весь дом? Сколько ватт мне нужно для питания моего сварочного аппарата MIG / отстойника / воздушного компрессора?

Если вам нужен генератор для дома, вам нужно больше мощности для работы нескольких бытовых приборов. Большие двухтопливные агрегаты на 10000 ватт, такие как Westinghouse WGen9500DF, являются лучшим выбором для домовладельцев.
Это генератор для автофургона, который вам нужен. Двухтопливный инвертор Champion 3400 - отличный выбор. Этот бесшумный инверторный генератор мощностью 3000 Вт может запустить все в вашем туристическом прицепе, включая кондиционер, холодильник, телевизор и цепи освещения.

Воспользуйтесь нашим калькулятором мощности генератора , чтобы приблизительно оценить, сколько ватт вам нужно.

Как рассчитать, какой размер генератора лучше всего подходит для моих нужд?

Наиболее важным показателем является выходная мощность генератора.

Мы измеряем его в Вт (Вт).

Небольшие кемпинговые генераторы вырабатывают от 1000 до 3000 Вт.

Мощные генераторы для дома и на стройплощадках могут обеспечить мощность более 10 000 Вт.

Этого количества энергии обычно достаточно для работы самых важных бытовых приборов, а также требовательных электрических инструментов.

Теперь вам нужно оценить свои потребности в энергии и выяснить, сколько общей мощности вам нужно.

Шаг 1. Составьте список устройств, которые вы хотите использовать.

. Если вам нужен генератор для дома, перечислите все критические устройства, которые вы должны использовать во время аварийного отключения электроэнергии.

Холодильник, морозильная камера, кондиционер и цепи освещения - вот некоторые из элементов, которые вы должны включить в этот список.

Шаг 2 - Используйте калькулятор выше, чтобы рассчитать общую потребляемую мощность для выбранных вами устройств.

Есть две цифры, на которые следует обратить внимание:

Пусковая мощность - это количество энергии, необходимое устройству для запуска.

Для устройств с двигателем обычно требуется большая мощность. Ярким примером является оконный кондиционер.

Рабочая мощность (или номинальная мощность) - это означает, сколько энергии необходимо устройству для работы после первоначального запуска.

Чтобы дать вам лучший пример - типичный кондиционер на 10 000 единиц потребляет 2200 пусковых ватт. Вот сколько ему нужно для запуска в первые несколько секунд. После этого его потребность в энергии снижается. Затем для работы переменного тока требуется постоянная подача 1500 рабочих ватт.

При выборе генератора нужно обращать внимание на ОБЕИХ номеров .

В приведенном выше случае инверторный генератор мощностью 2200 пусковых ватт и 1800 погонных ватт, такой как Honda EU2200i , может работать от 10 000 БТЕ переменного тока.

Однако вы, , не сможете использовать генератор с 2000 пусковой ватт и 1600 погонной ватт для его питания, , даже если он соответствует требованиям по рабочей мощности. Пусковой мощности генератора в этом случае просто недостаточно.

Шаг 3 - Выберите генератор s немного больше, чем вам нужно

Всегда полезно купить генератор с дополнительной мощностью.На это есть несколько причин.

Первый - всегда лучше иметь немного больший генератор, чем слишком маленький. Намного лучше иметь несколько сотен дополнительных ватт, чем иметь генератор, который внезапно отключается из-за перегрузки.

Секунда - Работа генератора с полной нагрузкой может значительно сократить срок его службы.

Третий - Генератор, работающий со 100% нагрузкой, производит гораздо больше шума.Это может быть настоящей неприятностью, особенно если вы планируете использовать его для кемпинга или дома на колесах.

Таким образом, если вы подсчитаете, что ваша потребляемая мощность составляет 1600 погонных ватт, приобретите генератор, который может обеспечить не менее 1800 номинальной мощности. Если общая рабочая мощность выбранных вами приборов составляет 6800, а пусковая мощность - 8200 - приобретите генератор с номинальной мощностью 7500 и пусковой мощностью 9500 ватт.

Насколько большой генератор нужен для работы всего дома?

Самое важное домашнее оборудование можно использовать с генератором мощностью от 5 000 до 7 500 Вт.К ним относятся такие вещи, как колодезный насос, холодильник и морозильная камера, а также схемы освещения. Генератор мощностью около 7500 погонных ватт может управлять всеми этими устройствами одновременно.

Для RV идеально подойдет генератор мощностью 3000–4000 Вт.

Чтобы быть на 100% в безопасности, вам следует вручную проверить точную мощность вашей бытовой техники.

Обычно они указаны на этикетках и выражаются в ваттах или амперах.

Продолжайте читать, чтобы узнать разницу и как ее вычислить.

Это поможет вам определить, какой размер генератора вам нужен.

Цифры в калькуляторах являются средними оценками и должны использоваться, чтобы получить лучшее представление о ваших требованиях к питанию. Однако, поскольку каждый дом и электрическое устройство разные, ваши потребности могут отличаться.

Есть один вопрос, который вы должны задать себе перед покупкой генератора:

Нужен ли мне один для питания всего дома ИЛИ только необходимого оборудования?

Вы живете в зоне, подверженной стихийным бедствиям, где отключения электроэнергии - обычное дело? Если да, то приобретение генератора большего размера, даже если он может быть более дорогим, даст вам дополнительное спокойствие и может оказаться отличным долгосрочным вложением.

С другой стороны, если вы планируете запускать генератор только несколько раз в год в случае внезапного аварийного отключения электроэнергии, вы можете сэкономить много денег, купив меньший генератор, способный запускать основное оборудование.

Кондиционер, морозильная камера, холодильник, нагнетательные насосы, лампы, компьютеры и телевизоры - вот некоторые из устройств, которые вы, возможно, захотите использовать во время отключения электроэнергии. Для их питания не нужен дорогой резервный генератор для всего дома или мощный портативный генератор.

Используйте наш калькулятор, чтобы получить точные оценки и выяснить, какие генераторы достаточно мощные.

Вт против ампер против вольт - в чем разница?

Амперы (А) (А) и ватты (Вт) - это просто разные единицы, используемые для расчета общей мощности, потребляемой или производимой электрическим оборудованием.

Что касается вольт (В) - подавляющее большинство электроприборов, продаваемых в США, соответствуют тому же стандарту и рассчитаны на 120В . Однако некоторые электрические инструменты работают при более высоком напряжении (чаще всего 220V ).Сварщики MIG или TIG - самые известные.

Энергопотребление каждого устройства указано на этикетке. Он выражается в амперах или ваттах.

Если вы знаете, сколько ампер требуется вашему инструменту или устройству для работы, вы также можете легко рассчитать его требуемую мощность. Просто используйте следующую формулу:

Мощность = Ампер x 120

Пример:

Вы хотите запитать сварочный аппарат MIG на 120 В с потреблением 70 А.

70A x 120V = 8400 Вт

В таком случае вам понадобится генератор мощностью не менее 8,400 мощностью Вт для работы сварочного аппарата MIG.

Ярлык, найденный на холодильнике. Он потребляет 7,10 А при напряжении 115 В переменного тока (вольт переменного тока). Его общая потребляемая мощность в ваттах составит 7,10 А x 115 В = 816,5 Вт. Источник: Kompulsa.com

И наоборот, если вы знаете мощность и хотите рассчитать силу тока своих портативных приборов, вы можете использовать следующую формулу:

Ампер = Мощность / Напряжение .

Могу ли я использовать большой портативный генератор для силовой чувствительной электроники?

Технически да, но мы не рекомендуем это делать.

Это связано с тем, что обычные генераторы для тяжелых условий эксплуатации обычно страдают от более высоких общих гармонических искажений (THD). По общему мнению, 3% THD - это максимальный порог, при котором мощность может быть классифицирована как «чистая» и совершенно безопасная для современной электроники. Государственные сетевые и резервные генераторы работают значительно ниже этого порога. К сожалению, мы не можем сказать то же самое о большинстве типичных портативных генераторов большой мощности.

Использование их для работы на портативных компьютерах, телевизорах с плоским экраном или любой другой современной электронике в течение продолжительных часов может потенциально повредить их.

Хорошие новости - портативные инверторные генераторы не страдают той же проблемой и могут безопасно использоваться для работы с чувствительной электроникой.

Одна проблема с большинством инверторов заключается в том, что они довольно малы. Не ожидайте, что весь дом будет работать на одном инверторном генераторе.

Однако большинство инверторных генераторов имеют возможность параллельного подключения. Это означает, что вы можете использовать два инверторных генератора параллельно, удваивая общую выходную мощность.

Напр. Если вы получите два инверторных генератора Hondas EU3000iS и будете использовать их параллельно, вы получите мощность в 5600 погонных ватт.Этого уже достаточно для питания нескольких крупных бытовых приборов в случае возникновения чрезвычайной ситуации. Вы также можете безопасно использовать чувствительное портативное электронное оборудование.

В любом случае, если вы решите использовать переносной генератор, неважно, обычный это или инверторный генератор - не эксплуатируйте его без передаточного переключателя.

Использование портативного генератора для питания дома без переключателя - не лучшая идея. Это может не только повредить вашу бытовую технику и электросеть во всем районе, но в худшем случае также может привести к опасному для жизни поражению электрическим током.

Самодельный электрический генератор с водяным колесом | Самодостаточность



Самодельный электрогенератор с водяным колесом

Электрогенератор с водяным колесом среднего размера может обеспечить электричеством один дом (3 лампочки, один телевизор и одно радио работают одновременно). Вы не только больше не будете зависеть от электросети, но и будете иметь электричество при SHTF и, что более важно: абсолютно БЕСПЛАТНО. В отличие от солнечных батарей, электрический генератор с водяным колесом может производить электричество 24 часа в сутки, 7 дней в неделю.

Гидроэлектроэнергия - крупнейший и самый чистый в мире источник возобновляемой энергии. Но, несмотря на живой интерес к возобновляемым источникам энергии в целом, существует информационный вакуум о самой маленькой версии технологии, получившей название «самый простой, самый надежный и наименее дорогой способ выработки электроэнергии вне сети».

Гидроэнергия уже давно используется во всем мире для выработки огромного количества электроэнергии из воды, хранящейся за массивными плотинами. Малые гидроэнергетические генераторы обычно используются без всяких проблем.Их называют русловыми микрогидроустановками, и они очень эффективны. Например, небольшой электрический генератор с водяным колесом, высота падения которого составляет всего 3 фута, может вырабатывать достаточно электроэнергии для небольшого дома. В Соединенных Штатах речная гидроэнергетика потенциально может обеспечить 60 000 МВт (около 13,7% от общего потребления при постоянной доступности).

Итак, если у вас есть река или ручей поблизости, вы можете подумать о постройке электрического генератора с водяным колесом для питания вашего дома.
