Навес из поликарбоната своими руками
В частном доме или на даче для укрытия автомобиля есть два варианта: построить гараж или установить навес. На первый взгляд, гараж предпочтительнее, однако не все так однозначно.
Помимо очевидных преимуществ у этого варианта есть и немало недостатков. Строительство гаража потребует немалых финансовых затрат. При этом рассчитан он, как правило, на одну машину.
А что делать, если появится вторая?
При гаражном хранении лакокрасочное покрытие кузова чаще подвергается негативным воздействиям перепада температур, особенно в том случае, когда автомобиль эксплуатируется зимой.
Ведь вам придется постоянно выезжать из теплого гаража на мороз. Кроме того, перед заездом в гараж автомобиль придется очистить от снега, который в избытке скапливается в арках колес и под днищем.
В противном случае он растает, и образование очагов коррозии не заставит себя долго ждать.
Стационарный гараж требует хорошей вентиляции, особенно когда он совмещен с домом. Это значит, что ее придется делать принудительной и нести дополнительные расходы на электроэнергию. Совмещенный с домом гараж должен также иметь надежную систему водоотвода и дорогие двойные двери с противопожарной защитой при наличии входа в него непосредственно из дома.
Строительство гаража оправдано, если вы планируете самостоятельно заниматься обслуживанием и ремонтом автомобиля. При современном уровне автосервиса это встречается не так часто, а использовать гараж только в качестве укрытия от плохой погоды вряд ли разумно. Есть простое и практичное решение — автонавесы из поликарбоната, у которых немало преимуществ.
Преимущества
В отличие от строительства гаража установка навеса потребует на порядок меньших затрат времени и денег. При этом он обеспечит надежную защиту от непогоды, ультрафиолета и птиц.
Постоянное естественное проветривание исключит появление росы на поверхности кузова.
Хранение и эксплуатация автомобиля будет проходить при одной температуре, что благоприятно скажется на лакокрасочном покрытии.
Навес можно расположить в любом месте участка, например, совместить со стеной дома, установить перед воротами, отнести в дальний угол и разместить рядом с соседним участком. Большое количество конструктивных решений дает возможность сделать его в едином стиле со всеми элементами застройки участка.
В интернете можно без проблем найти фото и чертежи навесов на любое количество автомобилей. В качестве защитного материала используется, как правило, сотовый поликарбонат — прочный, легкий, долговечный и простой в обработке материал. К тому же он пропускает свет и выпускается в широкой цветовой гамме.
Наконец, самое главное: любой автовладелец, умеющий обращаться с инструментом, может достаточно быстро возвести навес для автомобиля из поликарбоната своими руками. Для этого нужно всего три вещи: чертеж, время и желание.
Советы
Навес состоит из вертикальных опор, крыши и площадки. В качестве опор чаще всего используют металлический профиль. Такая конструкция изящно смотрится на участке, является прочной, надежной и долговечной.
Для защиты от коррозии ее следует обработать качественной антикоррозийной эмалью. Части металлического навеса могут соединяться при помощи сварки, или болтами.
В первом случае потребуется сварочный аппарат, если вы умеете им пользоваться, или помощь сварщика.
Крыша навеса может быть односкатной, дугообразной или двухскатной, что встречается значительно реже. Самый простой вариант — односкатная крыша. При возведении такого навеса необходимо правильно сделать систему стропил. Она должна выдерживать вес снежного покрова и порывы ветра.
Для того чтобы обойтись без дополнительных подпорок, опорные столбы устанавливают с шагом не более 3 м. Минимальный угол наклона крыши составляет 25°. При таком угле наклона есть простая формула расчета высоты опор: на каждый метр ширины навеса берется 300 мм высоты.
Например, для навеса шириной 4 м разница в высоте опор составит 1,2 м.
- Для изготовления навеса оптимальным
- вариантом является сотовый поликарбонат
- Поликарбо «Престиж» толщиной 10 мм
Наиболее красиво смотрится дугообразная или арочная крыша. Существует большое количество вариантов металлических ферм: от самых простых конструкций до кованых художественных изделий. Самостоятельно сделать фермы достаточно сложно, поэтому лучше их заказать в специализированных компаниях.
Площадка под навесом должна иметь твердое покрытие. Самый бюджетный способ — засыпать ее щебенкой и утрамбовать. Однако здесь лучше не экономить. Оптимальным вариантом является бетонирование с последующей укладкой брусчатки, тротуарной плитки или натурального камня. Площадка делается в уровень земли, и обязательно предусматривается небольшой уклон для слива воды.
Для повышения надежности защиты автомобиля навес часто оснащается боковыми стенками.
Рекомендации
Если вы решили строить навес для машины из поликарбоната на металлическом каркасе, то вам, прежде всего, надо определиться с его размерами. Навес для машины должен быть на 1 м длиннее ее и на 2 м шире.
Для двух машин ширина складывается из ширины каждой машины плюс 2,8 — 3 м: по одному метру с краев и 0,8 — 1 м между машинами. Это минимальные размеры.
По возможности всегда лучше делать навес несколько больших размеров.
Высота конструкции должна позволять свободный заезд машины с верхним багажником, заполненным вещами. Даже если у вас небольшая машина, целесообразно предусмотреть возможность заезда фургона, например, для разгрузки мебели. Однако делать навес выше 2,3 м тоже нерационально, поскольку осадки будут в большом количестве попадать на площадку.
Для опорных столбов используется профилированная труба квадратного сечения от 60х60 мм для небольших навесов до 100х100 мм для навесов на несколько машин. Реже применяют круглую стальную трубу диаметром 80 мм или 100 мм. Для прогонов вполне подойдет профильная труба сечением 40х40 или 60х40 мм, а для обрешетки — 20х20 мм или 40х20 мм.
Поликарбонат для крыши должен иметь толщину не менее 8 мм, а лучше 10 мм. Такие листы очень надежны, но при этом легко изгибаются под нужную форму. Обязательно наличие слоя для защиты от ультрафиолетовых лучей. Причем он должен быть «внедрен» в лист (это называется коэкструзия), а не нанесен на его поверхность. Второй способ более дешевый, но он не обеспечивает надежной и длительной защиты.
Из инструмента потребуется электрическая дрель, рулетка, уровень, циркулярная пила, строительный нож, бур и сварочный аппарат, если конструкция будет сварной.
Чертежи
Возведение навеса начинается с чертежа. Его можно разработать самостоятельно. Однако лучше найти чертеж навеса из поликарбоната для автомобиля в интернете и скорректировать его под свои размеры.
Определившись в конструкцией, выбираем место под навес. По периметру устанавливаем столбики и между ними натягиваем веревку. Далее снимаем дерн и делаем котлован глубиной 300-350 мм. Вдоль длинной стороны копаем или, если есть бур, бурим лунки под опорные столбы глубиной не менее 700 мм.
Расстояние между ними 2 — 2,5 м. Затем делаем опалубку из досок высотой около 300 мм. На дно котлована укладываем слой песка и слой щебня толщиной по 100 мм каждый, и тщательно утрамбовываем их, регулярно увлажняя. Далее монтируем армирующую решетку из рифленой арматуры диаметром 8-10 мм.
Расстояние между прутьями 100 — 200 мм.
В подготовленные лунки засыпаем песок и щебень на высоту примерно 150 мм, устанавливаем вертикальные опоры строго по отвесу и бетонируем их. С целью сохранения вертикальности опор желательно установить распорки для придания им устойчивости. После этого заливаем бетон слоем 100 мм на всю площадку и даем ему застыть в течение недели.
Монтаж каркаса начинаем с обвязки верхней части металлическим профилем. Его привариваем или крепим болтами (крепеж берем оцинкованный). Затем перпендикулярно стойкам устанавливаем дополнительную обвязку для односкатного навеса, или фермы для арочного навеса. Следующий шаг — закрепление металлической обрешетки.
Важным моментом является выбор шага ее установки. Он зависит от многих факторов, например, плотности листа, ветровой и снеговой нагрузки и т. д. Упрощенно можно считать, что шаг обрешетки в 10 раз больше ширины поликарбоната. В любом случае придерживайтесь простого правила: если возникают сомнения, уменьшайте шаг обрешетки.
Готовый каркас очищаем от следов ржавчины, обезжириваем, грунтуем и красим.
Завершающий этап — монтаж листов поликарбоната. К обрешетке они крепятся саморезами с использованием специальных термошайб. Шаг крепления — 300 мм, при этом первый крепеж устанавливается на расстоянии 400 мм от края.
Отверстия под крепеж следует делать несколько большего диаметра, чтобы компенсировать линейное расширение материала. С этой же целью между листами оставляется зазор в 2 мм, если монтаж выполняется в жаркую погоду, и в 5 мм при холодной погоде.
Между собой листы соединяются специальным профилем, который бывает неразъемным и разъемным. Последний профиль стоит дороже, но обеспечивает лучшую гидроизоляцию. Для герметизации торцов используется герметик и оконечный профиль.
Ни в коем случае нельзя применять обыкновенный скотч. По окончании всех работ снимается защитная пленка.
Источник: http://polycarbo.ru/primery-gotovykh-izdelij/naves
Навесы из поликарбоната своими руками: технологический маршрут монтажа
Свойства поликарбоната позволяет украсить любое подворье оригинальными конструкциями навесов.
Назначение навесов из поликарбоната
Навесы из поликарбоната для бассейнов
Навесы для машины из поликарбоната
Размеры навеса для авто из поликарбоната зависят от его марки. Не стоит сооружать слишком высокую конструкцию: она не защитить машину от косого дождя или метели.
Самой подходящей высотой навеса для автомобиля считается 2200 мм. Для большинства марок легковых автомобилей подойдет навес шириной 3,6 метра и длиной 6,6 метра.
Навесы для дачи из поликарбоната
- Кстати, площадку для барбекю тоже можно укрыть поликарбонатом: тогда никакой дождь не прервет процесс приготовления вкуснейшего блюда.
- Навес из поликарбоната над крыльцом
Вход в дом можно защитить от непогоды, установив козырек над крыльцом из поликарбоната, который не просто весьма функционален, но и великолепно вписывается в общий дизайн фасада здания.- По форме крыши он может быть односкатным или двускатным, дугообразным или купольным.
Но очень многие архитекторы в своих проектах закладывают навесы над крыльцом арочного типа. Это объясняется тем, что такая форма крыши из поликарбоната имеет ряд важных преимуществ.

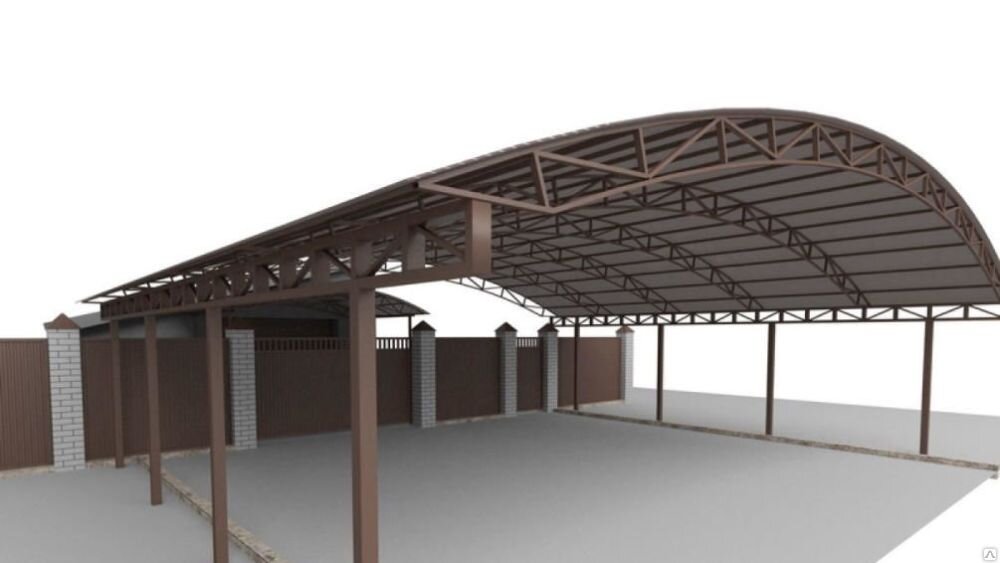

Преимущества арочных навесов
- Навес, выполненный в форме арки, выглядит стильно. Он превосходно вписывается в любой архитектурный замысел
- Арочные фермы обладают более высокой прочностью по сравнению с другими формами несущих металлоконструкций
- С поликарбонатной крыши такой форм легко скатывается вода и снежный покров
Благодаря этим преимуществам, арочные навесы устраиваются при их любом назначении: над крыльцом, бассейном, автомобилем или детской площадкой.
Для уточнения эскизов навесов и просчета количества материалов необходимо знать размеры поликарбоната сотового, а именно ширину, длину и толщину. Также нужно понимать, что поликарбонат можно подобрать по определенным характеристикам для конкретной цели.
Именно поэтому не менее важно ознакомиться с техническими характеристиками сотового поликарбоната в этой статье. Специалисты подскажут Вам, до какой величины угла лучше не сгибать листы поликарбоната, при какой температуре он может треснуть и много другой полезной информации.
Строительство навеса
- Для начала следует определиться с необходимыми размерами навеса. Измерьте длину и ширину площадки, которую собираетесь спрятать под навесом. От ее величины зависит выбор поликарбоната по толщине и каркас конструкции навеса из поликарбоната (количество стоек, конструктивное исполнение ферм и пр.)
- На втором этапе следует разработать чертежи навеса из поликарбоната, или хотя бы его эскиз. На него наносятся все необходимые размеры: высота навеса, его длина и ширина, шаг расстановки опорных стоек
Эскиз можно выполнить в аксонометрической проекции. Следует отметить, что такого рода проект навеса из поликарбоната поможет более четко представить будущую конструкцию и позволит более точно подсчитать количество материалов. Однако он никак не поможет вам в выборе материала. То есть вы сможете увидеть, что, например, для стоек вам необходимо 4х3 (высота опоры) = 12 погонных метров.
Чертеж навеса из поликарбоната
Трубы диаметром 60 мм? А может быть и 20 мм подойдет? Ведь стоить-то она будет дешевле! Дело в том, что при разработке навеса учитываются ветровые и снеговые нагрузки на крышу и собственный вес конструкции. Не всем по плечу такой расчет. Какой же выход?
Решить эту задачу можно двумя путями:
- Заказать расчет специалисту
- Купить готовые фермы и стойки под поликарбонат. Производитель указывает, на какую нагрузку рассчитаны фермы и опоры навеса
Далее следуем технологическому маршруту:
- Необходимо также определить толщину поликарбоната для навеса. Этот параметр тоже подтверждается расчетом, но обычно навесы и козырьки изготавливаются из сотового листа толщиной от 6 до 8 мм
- Решив проблему с выбором материала, можете приступать к подготовке площадки под строительные работы. В зависимости от назначения навеса, ее можно просто разровнять, а можно забетонировать
- На подготовленном участке разметьте места для установки опорных стоек согласно вашему чертежу
- В местах расположения опор сделайте углубления в грунте (не менее 500 м в глубину). Эту работу можно легко проделать при помощи бура. Если же его нет, берите в руки лопату и выкопайте ямки
- В углубления погрузите стойки, контролируя их перпендикулярность к площадке строительным уровнем, и залейте их бетоном (можно бетон заменить на цементно-песчаный раствор в пропорции 1:3). Закончив этот этап, забудьте о навесе на трое суток. За это время раствор застынет и наберет достаточную прочность
- Через трое суток можете приступать к монтажу каркаса. Сборка его элементов может производиться при помощи разъемных соединений (болтов с гайками или саморезами), но надежнее все-таки проделать это при помощи сварки. По окончании сборки конструкции сварные швы зачистите, металл прогрунтуйте и покрасьте
- На готовую металлоконструкцию можно монтировать поликарбонат
- Выполните раскрой заготовок. Длина листа должна равняться длине фермы (арки) с припуском в 100 – 150 мм (защитную пленку с поликарбоната не снимайте: это можно сделать по окончанию монтажа)
Укладывайте листы поликарбоната неплотно: между ними должен соблюдаться термокомпенсационный зазор, равный 3-5 мм. Это предотвратит возможное коробление поликарбоната при его нагреве солнечными лучами.
Обратите внимание на то, как крепить поликарбонат: крепежные элементы плотно не затягиваются, чтобы у листа была возможность движения при расширении и сжатии.
Под саморезы подкладываются специальные термокомпенсационные шайбы
- Последний штрих – защита каналов сотового поликарбоната от попадания внутрь источников загрязнений. Это можно сделать либо при помощи специальных накладок, либо ленты перфорированной (с микрофильтрами)
Завершив работу, полюбуйтесь своим творением и начинайте использовать его по назначению.
Идеи и готовые примеры навесов на видео
Иногда на первый взгляд самые невероятные идеи становятся отличными примерами.
Навесы из поликарбоната благодаря легкому монтажу, разнообразной цветовой гамме и возможности сочетаний с самыми разнообразными каркасами позволяют вдоволь пофантазировать.
Уникальные примеры подобраны на видео.
Источник: http://MegaBeaver.ru/materials/polikarbonat/navesy-iz-polikarbonata-svoimi-rukami-texnologicheskij-marshrut-montazha.html
Как построить функциональный навес из поликарбоната своими руками
Поликарбонат – это современный материал широкого применения.
Самыми распространенными конструкциями из него являются теплицы и навесы. Навес из поликарбоната – это универсальная конструкция, позволяющая не только защитить автомобиль от осадков, но и принести еще много пользы.
- Мало кто знает, что использовать навес из поликарбоната можно и для защиты бассейна.
- На ролике покупной навес из поликарбоната для бассейна:
Практически на всех дачных участках он есть. Так же навес используется в качестве беседки, которая позволяет, несмотря на плохую погоду, собираться на свежем воздухе.
Для любителей шашлыков такую конструкцию можно установить над мангалом. Кроме этого в последние годы их стали использовать и над балконами.
Навес из поликарбоната — отличное укрытие для бассейна
Какой поликарбонат используют для строительства?
Виды поликарбоната:
- Монолитный (литой). Отличается эстетичным видом. Очень напоминает стекло, как бесцветное, так и цветное. Но только внешне, так как по прочности значительно его превосходит. Применяется для конструкций, которые должны выдерживать большие нагрузки.
- Сотовый. Самый распространенный вид, который используется для частного и коммерческого строительства. Имеет низкую стоимость и легкий вес. Монтаж этого вида можно производить даже одному. Именно этот вид позволяет изготавливать конструкции любой сложности, благодаря своей гибкости и пластичности.
- Профилированный. Имеет волнообразную форму и не уступает своими характеристиками монолитному поликарбонату. Удобен для использования на крышах, т.к. размеры волн совпадают в металлочерепицей, поэтому установка светового окна пройдет легко и быстро.
Как выбрать материал для навеса
В первую очередь стоит задуматься о необходимой толщине. От предназначения навеса и зависит выбор поликарбоната.
Чем он толще, тем дольше он будет служить. Но тут тоже есть несколько нюансов. Существуют стандартные величины от 4-х до 25 мм.
Самые тонкие предназначаются в основном для покрытия теплиц. Но для навеса подходит поликарбонат, имеющий толщину не менее 8 мм.
Кроме этого следует учитывать и радиус изгиба, и частоту обрешетки (т.е. расстояние между опорами), и структуру панели. Так же роль играют технические показатели, среди которых будут светопроницаемость, вес и другие требуемые характеристики.
На фото навес для авто из литого поликарбоната
Достоинства и недостатки навесов из поликарбоната
Основными плюсами таких навесов считаются:
- способность переносить резкие перепады температур и практически любые тепловые воздействия;
- небольшой вес облицовочного покрытия позволяет сооружать самые сложные конструкции;
- высокая пластичность и гибкость;
- достаточная степень прозрачности;
- противостояние ударам и механическим воздействиям;
- простота и легкость монтажа;
- противостояние воздействиям большинства химических и биохимических веществ.
Минусов немного, но все-таки они есть:
- высокая восприимчивость ультрафиолета;
- склонность к расширению под воздействие высоких температур;
- неспособность противостоять абразивным воздействиям;
- цена.
Многие производители уже нашли решение первой проблемы и стали покрывать листы поликарбоната специальным покрытием. Оно значительно уменьшает процент проникновения солнечных лучей.
Выбор поликарбоната уже позади, и теперь пришло время заняться проектированием и изготовлением самого навеса. Этот процесс состоит из следующих этапов.
Создаем чертеж
Прежде чем строить навес из поликарбоната своими руками, нужно разработать чертеж.
Проектирование — первый шаг к успеху
От этого этапа зависит результат. Правильный чертеж – это залог отличного результата.
При составлении чертежа появляется возможность рассчитать необходимое количество материалов, определиться с расположением будущего навеса и приобрести все дополнительные материалы сразу.
Если вы решили спроектировать навес самостоятельно, то обратите внимание на схемы. В фото-подборке ниже представлены чертежи, которые могут пригодиться вам в проектировании навеса:
Это самые распространенные и востребованные виды конструкций, но на этом не стоит останавливаться, если вы хотите оригинальный дизайн.
Подготовка площади
Необходимо подготовить территорию:
- На этом этапе производятся замеры участка, на котором планируется установить навес. Тут главное не забыть о высоте.
- Убедитесь в том, что под навесом нет низины, в которой может скапливаться дождевая и талая вода. Об этом часто забывают и в дальнейшем испытывают некоторые неудобства.
- Если навес будет устанавливаться на опоры, то необходимо расчистить под них место (удалить корни и растительность).
- Не забывайте и о выравнивании поверхности. Это сделать сразу намного проще, чем во время строительства.
- Наметьте границы будущей конструкции при помощи колышек и натянутых веревок, как показано на картинке.
Размечаем границы будущей конструкции
Строительство каркаса
Для такого легкого материала, как поликарбонат он может быть выполнен не только из металла, но и из дерева. Если навес предназначен просто в качестве беседки, то вполне достаточно каркаса из деревянного бруса, а вот если для автомобиля, то тут лучше обратить внимание на металлический профиль.
Для установки основы из металла понадобятся навыки сварки, хотя и тут есть выход. Сегодня продаются и сборные конструкции, которые не уступают в прочности и надежности. Они соединяются при помощи болтов, но и цена их уже на порядок дороже.
Строительство каркаса для навеса из поликарбоната — важнейший этап возведения конструкции
Советы и нюансы возведения каркаса:
- Для металлического каркаса следует подбирать профиль с квадратным сечением 60х60 – 100х100мм. Размер зависит от будущих нагрузок.
- В качестве прогонов вполне достаточно профилированной трубы 40х40 или 60х60мм., а для обрешетки 20х20 или 40х20мм.
- На начальном этапе подготовки ямы засыпается песчаная «подушка» и по уровню вертикально устанавливаются опоры.
- Затем они заливаются бетоном или гравием с цементным раствором.
- Высыхать конструкция будет около 4 дней (в это время ее необходимо периодически поливать водой во избежание растрескивания).
- Теперь можно приступить к обвязке опор. Чаще всего ее выполняют по верху, но при необходимости дополнительной жесткости конструкции возможно и применение нижней или средней обвязки.
Установка опор
Облицовка
Этот этап является завершающим и требует аккуратности. Разрезать поликарбонат следует ножовкой или циркулярной пилой. При этом следует делать небольшой запас (10-15см.), который позволит избежать трещин при вибрировании листа.
При нарезке лучше неподвижно фиксировать материал и не снимать защитной пленки. Это позволит не только избежать повреждений, но и потом определить лицевую сторону.
Облицовка навеса
К обрешетке конструкции крепят стыковочный профиль в тех местах, в которых будет стык листов поликарбоната. К нему и крепится сам материал. Лучшим вариантом является предварительное просверливание заготовок на пару миллиметров больше, чем пресс-шайбы.
После того, как вы закрепили листы, стыковочный профиль необходимо закрыть специальной крышкой.
При креплении материала необходимо оставить зазор на стыках в 2-3мм., чтобы не дать возможности поликарбонату деформироваться при нагревании. Края листов лучше закрыть торцевым профилем или защитной лентой, чтобы обеспечить материалу максимальный срок эксплуатации.
На видео пошагово показано, как сделать навес для машины из сотового поликарбоната своими руками:
Что нужно помнить
Безопасность конструкции – это главное условие при установке навеса из из поликарбоната своими руками.
Поэтому делая расчеты на этапе проектирования, следует все предположительные нагрузки умножить на 1,5. Этим вы гарантируете себе то, что установка не обвалится под воздействием сильного ветра и тяжести выпавшего снега.
Если вы сомневаетесь в точности своих расчетов, то можно обратиться к профессиональным конструкторам, которые подготовят вам проект навеса.
В нем будут произведены все необходимые расчеты. Такой подход не мешает вам в дальнейшем самостоятельно заняться монтажом. Но и тут не следует забывать о технике безопасности.
Уход за строением
Навесы из поликарбоната стали очень популярными, так как требуют минимум затрат. Но что делать, когда он прослужил вам уже несколько месяцев и слегка потерял привлекательный вид?
Тут все намного проще, чем многие думают. Уход за высокотехнологичным материалом осуществляется при помощи мягкой губки и любого моющего средства без абразивных и щелочных элементов.
Навес для автомобилей
Достаточно просто протереть средством поверхность и ополоснуть ее чистой водой.
Так же возможно использование спиртосодержащих средств для удаления сильных загрязнений, но их использование возможно только на внутренней стороне листа.
Если на материале появились неглубокие царапины, то замаскировать их можно прозрачным герметиком. Он отлично скроет повреждения и не ухудшит функциональности поликарбоната.
При серьезных же повреждениях придется прибегнуть к полной замене листа. Но и тут сложностей не возникнет, так как снимается облицовка так же просто, как и устанавливается.
Придерживайтесь вышеперечисленных советов и тогда навес будет радовать вас и ваших близких долгие годы, не требуя дополнительного обслуживания.
Источник: http://1decor.org/postroyki/naves-iz-polikarbonata.html
Навесы из поликарбоната: 5 мастер-классов + инструктаж по изготовлению
Поликарбонат – один из самых практичных и красивых современных материалов для строительства. Он сравнительно новый, т.к. появился всего лишь пару десятков лет назад.
Поликарбонат не только надежен и обладает отличной прочностью, но и преображает своим наличием на садовых постройках весь ландшафтный дизайн! Специалисты утверждают, что такие прозрачные панели придают окружающему пространству элемент воздушности и легкости.
Особенно красивыми получаются навесы из поликарбоната для дачи или загородного дома. Если вы остановили выбор именно на таком покрытии, тогда изучайте технологию его монтажа вместе с нами!
Выбираем красивые и прочные панели
Поликарбонат – легкий и прочный современный материал, незаменимый для создания светопрозрачных конструкций – куполов, козырьков, навесов любого размера, а также те надежным и герметичным.
Сам по себе он представляет термореактивную пластмассу, выпущенную в виде монолитного или сотового листа. Все его виды обладают достаточно хорошей прочностью, а потому подходят как для частного, так и промышленного строительства. А разнообразие цветов радует душу даже самого требовательного дизайнера!
Виды и типы поликарбоната для частного домостроения
По внутренней структуре поликарбонат сегодня выпускают такой:
Чтобы понять, как выглядят ячейки, посмотрите сбоку на разрезанный лист поликарбоната. Вы увидите узор по типу сот, образованный из ребер жесткости. Это прямоугольные и треугольные полости с воздухом, благодаря которым и достигается нужная тепло- и шумоизоляция материала. Конечно, чем сложнее структура сотового поликарбоната, и чем он толще, тем прочнее получится крыша.
Поликарбонат без сот называется монолитным. Он представляет собой одну сплошную прозрачную плиту, которая внешне напоминает обычное стекло, только намного прочнее и легче по весу. Как покрытие для дачного навеса подходит замечательно.
Сегодня также выпускают профилированные панели с формой волн, которые в народе называют «прозрачным шифером». В работе этот материал также прост, как и обычный поликарбонат, единственное, под него нужны специальные профили:
К слову, волнистый поликарбонат настолько прочный, что даже не повреждается градом и не царапается. Действительно полезная новинка строительного рынка.
Что лучше: цветные или прозрачные листы?
Благодаря большому выбору оттенка вы можете построить навес из поликарбоната такого дизайна, что он будет радовать глаз и не станет надоедать. Чего только стоит желтый цвет, который выглядит солнечным в любую непогоду и поднимает настроение!
Вот самые популярные оттенки и профили поликарбоната:
Сегодня выпускают и золотые, и серебристые, и бронзовые листы. Вообще цветные панели стоят немного дороже, зато их окрашивают по всему объему еще в заводских условиях, благодаря чему те не теряют своей насыщенности оттенка даже со временем.
А при выборе самого цвета учитывайте такую забавную особенность полупрозрачного навеса: все, что будет находиться под ним, окрасится в цвет крыши. Т.е., если вы устанавливаете синий поликарбонат над шашлычницей, не удивляйтесь, что мясо станет выглядеть неаппетитно.
Довольно досадно бывает, когда шикарный автомобиль на своей новой стоянке под красивой крышей неожиданно приобретает такой унылый оттенок, что и гостям показать стыдно. Поэтому ориентируйтесь в плане эстетичности не сколько на цвет крыши навеса, сколько на то, не станут ли под ним все кошки серыми.
Вот интересный видео-обзор современного поликарбоната для малого строительства:
Отдельно укажем на такой подводный камень. Раз поликарбонат нужен в нашем случае конкретно для навеса, то логично, что он будет защищать от солнца. Это значит, что поликарбонатные листы будут постоянно находиться под прямыми солнечными лучами. Вот как раз качественные листы для этой цели покрывают специальной пленкой от ультрафиолета.
Это – важный коэкструзионный слой, а низкокачественную продукцию выпускают иногда и без него. В итоге срок службы материала оказывается ниже минимум в 10 раз.
Чтобы понять, есть ли ультрафиолетовая защита на листе, внимательно осмотрите срез, который должен переливаться на солнце слабым голубым оттенком.
И не перепутайте с УФ-защитой защитной транспортной пленки, которую легко снимают с панелей уже после монтажа.
Также еще на этом этапе вам нужно определиться, какие именно вы будете использовать аксессуары для крепления поликарбоната. Это во многом определит долговечность навеса и то, как часто он будет требовать ремонт.
Ведь далеко не всегда все решает шаг крепления – качество крепежа также важно. Например, нередки случаи, когда вполне добротная крыша навеса разрушалась из-за того, что с нее была сорвана головка самореза или сама шайба продавила поликарбонат.
Расчет несущей способности поликарбоната
Итак, что касается параметров листов, отталкивайтесь от того, что большинство из них выпускают 210 сантиметров шириной и около 2-2,5 см толщиной. Длина при этом 6 или 12 метров. При кажущейся визуальной легкости, этот материал все-таки имеет вес, который важно учитывать при изготовлении навесов из поликарбоната: около 800 г на каждый квадратный метр.
То, насколько выбранный вид поликарбоната способен выдерживать на себе давление снегом, всегда указывают на его упаковке. В общей сложности в проектировании обрешетки ориентируйтесь на такие данные:
Также есть такой неприятный момент: из недостаточно прочных соединительных профилей панели способны попросту выскочить под нагрузкой, если не лопнуть. Причем чаще всего, к сожалению, это происходит именно с арочными конструкциями.
Самые слабые места, у которых несущая способность почти в 1,5 раза ниже, находятся в коньковой и карнизной зоне двускатной или арочной прозрачной крыши. Поэтому в этих местах нужно уменьшить шаг обрешетки в 2-3 раза, чем по всей остальной крыше.
Учитывайте также вот что: убирать снег с поликарбоната довольно сложно, плюс это легко повреждает покрытие, поэтому изначально рассчитывайте на максимальные нагрузки. И не только на крышу, но и на конструкцию навеса в целом.
Дело в том, что если обрушится сам поликарбонат, то это обойдется «малой кровью» – панели не образуют осколков и довольно легко заменяются. А вот шапка снега, которая не смогла проломить крышу, но сломит стойки, приведет к куда более серьезным последствиям.
Казалось бы, что ничего сложного в таких расчетах нет. Но учитывайте, что часто европейские производители часто указывают только критическую нагрузку, а не расчетную.
Речь идет о разрушающем значении, к которому нужно применять понижающий коэффициент надежности. Т.е.
, если, к примеру, критическая нагрузка равна 250 кг, то при применении коэффициента 1,4 уже получится существенно меньше – 178,5 кг/м2.
Кроме того, параметры от разных производителей нельзя напрямую применять к похожим материалам, даже если те на вид почти не отличаются друг от друга. Дело в том, что многое зависит от толщины листа, шага ребер жесткости и даже использованного для производства сырья.
И не все из перечисленного получится определить на глаз. Вот почему, чем легче версия почти одинаковых листов, чем вторая, тем она более хрупка и тем меньше способна выдерживать нагрузки. Не поленитесь разузнать всю нужную информацию про приобретаемую продукцию!
Выбор крепежных элементов для качественной конструкции
Главное отличие поликарбоната от многих современных кровельных материалов том, что он имеет высокий коэффициент термического расширения. Это многое дает в плане удобства монтажа, т.к. теперь у листов есть некий «простор».
И ваша главная задача сделать так, чтобы этот простор при этом был максимально герметичным, для чего и существуют специальные системы крепления. Они довольно удобные в работе и не требуют использования специальной техники или инструментов.
В России сегодня преимущественно листы поликарбоната крепят между собой при помощи профилей, но за рубежом более популярна замковая система. У нас такие замковые системы только входят в обиход, поэтому когда встретите их в продаже или на специализированном сайте, то теперь узнаете.
Внимательно подбирайте также шайбы: обязательно должно быть в наличии уплотнение, которое обеспечит плотное соединение, и качественная шляпка с заглушкой.
Процесс монтажа поликарбонатного покрытия на навес
Если вы определились с цветом, толщиной и формой поликарбонатных листов, тогда давайте более внимательно изучим саму технологию монтажа этого покрытия на деревянный и металлический навес.
Односкатный навес под сотовый поликарбонат
Первым делом мы научим вас строить простой, но надежный односкатный навес с прозрачной крышей из поликарбоната. Схема такого монтажа достаточно проста:
Итак, шаг за шагом:
- Шаг 1. Заранее выкопайте яму под фундамент и накройте ее куском геотекстиля.
- Шаг 2. В середину такой ямы установите столб, и зафиксируйте его временными подпорками. Предварительно гидроизолируйте конец столба разогретым битумом.
- Шаг 3. Свободное пространство засыпьте щебнем, а затем залейте цементным молочком.
- Шаг 4. Нижний конец столба вгоните в отрезок трубы.
- Шаг 5. На дно ямы насыпьте слой щебня уровнем в 15 см и установите опоры.
- Шаг 6. Теперь в образовавшееся свободное пространство досыпьте обычного грунта и хорошо утрамбуйте.
Переходим к установке стропил:
- Шаг 1. Строительным уровнем разметьте на стене линию для будущего бруса.
- Шаг 2. Зафиксируйте привязку за счет анкеров.
- Шаг 3. Установите на передние опоры балку, которая впоследствии будет удерживать на себе всю кровлю.
- Шаг 4. Фиксируйте балки перекрытия к обвязке при помощи специальных крепежных пластин, в которых минимум по три метиза.
- Шаг 5. На этом этапе обработайте весь деревянный навес антисептиком и антипиреном.
А теперь монтируем поликарбонат:
- Шаг 1. Подготовьте термошайбы с саморезами. Рассчитайте их количество на каждый лист.
- Шаг 2. Фиксируйте саморезы строго перпендикулярно к поверхности крыши, старайтесь не перетягивать.
- Шаг 3. Соедините поликарбонатные листы между собой профилем с резиновой прокладкой. Он состоит из двух частей, первая из которых фиксируется к дереву, а вторая защелкивается на первой, таким образом прочно зажимая листы между собой.
- Шаг 4. Загерметизируйте срезы поликарбонатных листов перфолентой, на которую наденьте торцовочный профиль.
Как видите, ничего сложного!
Плоский навес с цветным монолитным поликарбонатом
Посмотрите, насколько более выигрышно смотрится такой же навес, как предыдущий, но с цветным поликарбонатом и выкрашенными в белый цвет деталями каркаса:
Давайте рассмотрим внимательно, какая технология строительства такого навеса:
- Шаг 1. Сначала устраиваются сваи для будущего фундамента. На них крепятся стойки каркаса.
- Шаг 2. Для этого навеса понадобилось 8 стропил из досок 20х5 см.
- Шаг 3. Теперь нужно изготовить обрешетку из брусков 50х50 мм. В самих стропилах выпиливаются специальные пазы.
- Шаг 4. Обрешетка фиксируется оцинкованными винтовыми гвоздями.
- Шаг 5. Нужно окрасить обрешетку и стропила краской для открытой атмосферы, которая не выгорит со временем под солнцем и надежно защитит весь каркас от разрушения.
- Шаг 6. На этом этапе уже можно переходить к монтажу поликарбоната.
И вот добротный каркас готов!
Арочный навес для гнутого поликарбоната
А теперь – о технологии изготовления арочного навеса из поликарбоната. К счастью, этот материал по своим прочностным характеристикам похож на силикатное стекло: не царапается, не разбивается и в отличие от стекла еще и гнется, легко принимая арочную форму:
Для изготовления такого навеса вам понадобится трубогиб, как в пошаговом мастер-классе ниже, или удобнее будет заказать фермы нужной формы в какой-нибудь фирме:
Сам поликарбонат делает стильным даже самый унылый каркас из металла, который удалось приварить к дому:
А теперь посмотрите, какие красивые навесы получаются, если изготовить арки немного более сложной формы:
Для сравнения: накрывать такой навес обычным защитным тентом – дело хлопотное, ведь все это плохо защищает бассейн от разносимой ветром грязи. А вот полупрозрачный стационарный навес подходит для этой цели как нельзя лучше!
Давайте рассмотрим технологию изготовления такого навеса:
- Шаг 1. Изготовьте двойные металлические дуги под поликарбонат. Такие удобнее всего заказывать на заводе – получаются и более аккуратными, и более надежными.
- Шаг 2. Выставьте стойки под навес.
- Шаг 3. Сварите обвязку и установите дуги.
- Шаг 4. Приварите обрешетку к аркам.
- Шаг 5. Уложите поликарбонат толщиной 8 мм прямо на дуги.
В этом проекте используются листы длиной 12 метров. Для монтажа используйте специальные саморезы. Синий цвет тут, кстати, выбран не случайно: на цвет воды в бассейне это влияет наилучшим образом.
Навес из цветного поликарбоната и кованного металла
Если у вас двух- или трехэтажный частный дом и даже есть балкон, то почему бы не сделать для него такой красивый цветной козырек? Сегодня этот архитектурный элемент достаточно модный, а в реализации – не сложный:
Еще один вариант в таком же стиле, но уже с эффектными кованными вставками:
Давайте разберем саму технологию изготовления металлического навеса под цветной поликарбонат:
- Шаг 1. Собираем металлический каркас прямо на объекте, при помощи сварки или шурупов.
- Шаг 2. Теперь нужно поднять на высоту поликарбонат так, чтобы его не повредить. Для этого приставьте лестницу и закрепите веревки, которые помогут поднять лист.
- Шаг 3. Установите поликарбонат на кровлю при помощи алюминиевых полос и предназначенных для этой задачи кровельных саморезов. Крайне важно закрепить лист так, чтобы его в последствии не сорвало ветром, а ветер на высоте намного сильнее.
- Шаг 4. Снимите защитную пленку, а на торце листа зафиксируйте заглушки.
- Шаг 5. Дополнительно с одной стороны навеса по желанию установите еще стену из поликарбоната, закрепите таким же способом и отрежьте все выступающие части.
Смотрится такой навес отлично, и служит не только защитой от дождя, но и эффектным архитектурным элементом дома, который заметен издалека.
Сочетание прозрачных листов и деревянных вставок
И, наконец, одно из самых стильных дизайнерских решений, когда прозрачность поликарбоната эффектно сочетается с белым деревом и вырезанными кругами. Любите солнечные зайчики? Их будет много!
Технология строительства такого навеса самая обычная, только сверху монолитные панели накрываются дополнительной крышей из пластика или тонкого дерева:
Если у вас остались вопросы про устройству таких навесов – задавайте, будем рады вам ответить!
Источник: https://KrovGid.com/montazh/navesy-iz-polikarbonata.html
Навес из поликарбоната своими руками
Все чаще при строительстве частных городских и загородных домов для отделки стен, покрытия крыши и устройства козырьков используются современные материалы. Один из таких материалов — это сотовый поликарбонат, который отлично подходит для постройки беседок и теплиц, а также козырьков над входной дверью и навесов над бассейнами и стоянками для машин.
Навес из поликарбоната своими рукамиНавес из поликарбоната своими руками смонтировать достаточно просто, тем более что в продаже можно отыскать готовые каркасные конструкции, имеющие различные конфигурации и размеры, из которых можно выбрать наиболее подходящий для конкретной площадки.
Несложно построить каркас и самостоятельно, если навес будет иметь прямую форму – без изгибов и замысловатых конфигураций. Особого укрепления каркас не требует, так как поликарбонат имеет небольшой вес и не даст значительной нагрузки на конструкцию.
Чтобы понять, насколько этот материал подходит для монтажа, и как правильно это сделать, нужно немного разобраться в его технических и декоративных характеристиках. Так, как для навесов в основном используется сотовый поликарбонат, о котором и пойдёт речь.
Характеристики сотового поликарбоната
Поликарбонат открывает широчайшие возможности для творчестваПоликарбонат обладает немалым количеством уникальных положительных качеств, что делает его в некоторых случаях незаменимым:
- Хорошая светопроницаемость и прозрачность, которая доходит до 85 — 87%.
- Он отлично рассеивает проникающий через него свет.
- Достаточно высокая гибкость листов, без предварительной их подготовки.
- Высокая ударостойкость, которая превышает это же качество силикатного стекла в 180 ÷ 200 раз.
- Вместе с тем, поликарбонат по весу легче стекла в 7 ÷ 8 раз.
- Материал обладает хорошими теплоизолирующими и звукоизолирующими качествами. Например, во время дождя, шум слышен минимальный.
- Такое покрытие при качественном монтаже способно выдержать высокие снежные и ветровые нагрузки.
- Материал стоек к химическим и ультрафиолетовым воздействиям, так как имеет специальное защитное покрытие.
- Поликарбонат выдерживает температуры от — 50 в зимнее время, а верхняя граница доходит до + 115 °С.
- Доступная цена сотового поликарбоната позволяет приобрести его даже среднестатистической по доходам семье.
- Нельзя не отметить эстетичный современный внешний вид.
- Срок службы качественного поликарбоната, имеющего защитное покрытие, составляет 20 ÷ 25 лет.
- Материал легок в монтаже, с которым может справиться даже один мастер.
Если представить некоторые характеристики поликарбоната разной толщины в цифрах, они будут выглядеть следующим образом:
Таблица основных технических характеристик структурированных поликарбонатных панелей:
Тип панели | Толщина панели в мм | Удельный вес в гр. /кв.м | Минимальный радиус изгиба в мм | Прочность и модуль упругости при растяжении (по ГОСТу) в кгс/кв.см | Ударная стойкость в Дж. | Показатели теплопроводности (приведенное сопротивление теплоотдачи) | Поглощение шума,dB (по ASTM E90-83) | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
Прочность | Модуль упругости | DIN | ASTM | К. Вт/м2Со | R(1/К) | 1000 Hz | 3000 Hz | ||||
СПК | 4 | 800 | 700 | н.д. | н.д. | н.д. | н.д. | 3.9 | 0.26 | н.д. | |
6 | 1300 | 1050 | н.д. | н.д. | 2.1 | 2.1 | 3.6 | 0.28 | 18 | 23 | |
8 | 1500 | 1400 | 653 | 20400 | 2. 16 | 2 | 3.4 | 0.29 | 20 | 26 | |
10 | 1700 | 1750 | 658 | 21300 | 2.332 | 2.48 | 3.1 | 0.32 | 22 | 30 | |
16 | 2700 | 2800 | 705 | 22770 | 2.8 | 3.68 | 2.4 | 0.42 | 25 | 34 | |
25 | 3500 | 4370 | 707 | 23120 | 2.98 | 3.82 | 1.75 | 0.58 | 30 | 42 |
Некоторые качества поликарбоната целесообразно рассмотреть подробнее, так как эта информация поможет при выборе и монтаже этого кровельного материала.
Небольшой вес материала
Панели поликарбоната весят не только меньше стекла, но и в три раза меньше, чем акриловый кровельный материал той же толщины. Это облегчает монтаж конструкции, так как поднять поликарбонат на высоту можно, не прибегая к вспомогательным подъемным механизмам. Благодаря небольшой массе материала, можно проектировать сложные конструкции навеса, так как они не особо утяжелят каркас.
Даже большой по площади навес не будет слишком тяжелымПоликарбонат с удовольствием используют дизайнеры, которые планируют создать современный оригинальный экстерьер строения, так как он делает крышу воздушной и визуально невесомой. Особенно этот параметр ярко выражен, если выбрано прозрачное покрытие светлого цвета, а каркас под покрытие окрашен в белый цвет или изготовлен из тонких элементов.
Высокая светопроницаемость
По степени светопроницаемости поликарбонат может быть очень близок к стеклуВысокая светопроницаемость панелей поликарбоната подходит для конструкций, которые должны быть укрыты от дождя и снега, но хорошо освещаться. Светопропускание через крышу или навес, покрытый этим материалом, доходит до 85—87%, но напрямую зависит от толщины и цвета материала.
Различные оттенки и фактуры материалаТаблица коэффициентов светопропускания для стандартных панелей в процентах, в зависимости от цвета и толщины.
Цвет материала | Типоразмер «Премиум» | Усиленный | |||||||
---|---|---|---|---|---|---|---|---|---|
4 мм | 6 мм | 8мм | 10 мм | 16мм | 20мм | 25 мм | 4 мм — УС | 6 мм — УС | |
Прозрачный | 85/87 | 80/81 | 79/80 | 78/79 | 78 | 68 | 60 | 82 | 81 |
Бронзовый | 25/24 | 23/22 | 22/21 | 21/20 | 18 | 16 | 15 | ||
Молочный | 33/34 | 31/32 | 30/31 | 30/31 | 26 | 22 | 20 | ||
Зеленый | 36/37 | 32/33 | 33/34 | 33/34 | |||||
Синий | 34/35 | 33/32 | 31/30 | 31/30 | |||||
Коричневый | 18/19 | 15/16 | 14/15 | 14/15 | |||||
Бирюзовый | 36/37 | 28/29 | 26/27 | 25/26 | |||||
Желтый | 74/75 | 74/75 | 72/73 | 71/72 | |||||
Оранжевый | 54/55 | 54/55 | 52/53 | 51/52 | |||||
Красный | 29/30 | 25/26 | 24/25 | 23/24 | |||||
Бордовый | 10/11 | 10/11 | 5/6 | 4/5 | |||||
Серебристый | 33/34 | 31/32 | 30/31 | 30/31 | |||||
Колотый лед | 80/81 | 79/80 | 79/80 | 79/80 | |||||
Колотый лед бронзовый | 24/25 | 23/24 | 22/23 | 21/22 |
Из таблицы видно, что поликарбонат имеет достаточно много расцветок, поэтому выбрать самый привлекательный по дизайну и светопропускаемости — не составит большого труда. Поликарбонат любого цвета отлично рассеивает солнечный свет и создает равномерное освещение под крышей.
Ударостойкость
Поликарбонат можно назвать самым прочным из термопластических материалов, даже при механическом воздействии на него в условиях высоких и низких температур. Сам по себе поликарбонат в 200 раз прочнее стекла, но, благодаря внутреннему ячеистому строению панелей, поверхность при ударе пружинит, как бы отбивая удар.
В предлагаемой таблице показана внутренняя структура строения панелей, и какой толщины они производятся.
Тип структуры | Графическая схема профиля | Толщина общая в мм | Минимальный радиус изгиба в мм |
---|---|---|---|
Однокамерный стандартный | 4 | 700 | |
6 | 1000 | ||
8 | 1400 | ||
10 | 1750 | ||
Двухкамерный стандартный | 16 | 2700 | |
Усиленный (УС) | 4 | 910 | |
6 | 1400 | ||
Четырехкамерный | 25 | 4400 |
Кровельный материал не травмоопасен, так как не разбивается на многочисленные осколки, как это бывает со стеклом. При очень сильном акцентированном ударе он, конечно, может дать трещину, но не разлетится на отдельные части и не деформируется.
Во время испытаний было выявлено, что градина, имеющая диаметр в 45 мм, летящая с высоты со скоростью в 25 м/сек, не в состоянии пробить крышу из панелей толщиной в 16 мм.
Стойкость к ультрафиолету
Нужно отметить, что сам по себе поликарбонат разрушается от воздействия ультрафиолетовой составляющей солнечных лучей, и срок его службы составит не более 2—3 лет, если он не будет покрыт специальной защитой от солнца. Если материал изначально был прозрачным или молочно-белым, то на нем появится пожелтение, или же он станет мутным. Воздействие ультрафиолета делает незащищенные панели хрупкими и ломкими. Поликарбонат без защитной пленки стоит дешевле, и многих привлекает именно этот критерий, но, покупая этот материал, не стоит экономить, так как через пару лет крышу придется перекрывать, а это не только лишние траты, но и ненужные трудозатраты.
Качественный поликарбонат имеет защитную пленкуПоликарбонат, покрытый с одной, а лучше – с двух сторон стабилизирующим покрытием, можно спокойно использовать на открытом воздухе, при прямом воздействии на него солнца. В этом случае ультрафиолетовое излучение с длиной волны до 400 нм, опасное не только для человека, но и для растений, будет ослаблено защитным покрытием, и проникающие через крышу лучи становятся безвредными.
Строение защитного слояКроме того, такое покрытие прослужит длительный срок, даже несколько больше, чем гарантирует производитель.
Если на панели защитное покрытие установлено только с одной стороны, то монтаж производится этой стороной наружу.
Покрытие практически совсем незаметно на поверхности, поэтому производители обозначают нужную сторону специальной маркировкой, нанесенной на полиэтиленовую пленку.
Стойкость к химическому воздействию
Поликарбонат достаточно стоек к большинству химических веществ, которые могут на него попасть в условиях его применения в качестве кровельного покрытия. Однако, существуют и такие вещества, которые разрушают этот материал — хлорированные углеводороды, кетоны, щелочи и альдегиды. Эта информация может пригодиться при выборе герметиков или других материалов, которые могут соприкасаться с поликарбонатом при монтажных работах или во время ухода за ним. Поэтому приобретая такие составы для очистки поликарбонатной кровли или для ее герметизации, нужно обязательно проконсультироваться с продавцом или внимательно изучить инструкцию по применению.
Теплоизоляция
По сравнению с акриловыми панелями или с силикатным стеклом, поликарбонат имеет большое преимущество в части термоизоляции, там, где она необходима, так как обладает значительно меньшей теплопроводностью. Даже если применяются самые тонкие панели поликарбоната, имеющие толщину всего в 4 мм, они в два раза превосходят стекло по сохранению тепла, например, в зимнем саду. Поликарбонат толщиной в 8 мм дает такой же эффект теплоизоляции, как обычный стеклопакет с двойным остеклением, а материал толщиной в 16 ÷ 25 мм превышает показатели стеклопакетов, имеющих тройное остекление.
В летнее время поликарбонат отражает солнечные лучи, не давая проникнуть избыточному теплу в помещение.
В зимний же период, когда солнце находится низко, материал хорошо пропускает лучи вовнутрь, а это способствует нагреву комнаты.
Гибкость материала
Большим преимуществом поликарбоната является его гибкость, что позволяет сооружать полукруглые или конусообразные конструкции крыш. Причем, сгибать его можно, не прибегая к нагреванию. Приобретая материал для конкретного варианта кровли, нужно обязательно обратить внимание на такой показатель, как минимальный радиус изгиба для определенной толщины поликарбоната, который можно найти в представленной выше таблице.
Одно из неоспоримых достоинств — гибкость материалаНесущая способность
Это покрытие способно выдерживать большие нагрузки благодаря своей высокой прочности. Так, при толщине в 16 мм оно выдерживает нагрузку до 400 кг/м² при устроенном под ним каркасе, даже имеющим такой значительный размер обрешетки, как 1000 × 1000 мм. То есть, если на один квадратный метр уложить 400 кг снега, материал спокойно выдержит эту нагрузку. Но такого количества снега на единицу площади в природе не выпадает, поэтому беспокоиться по этому поводу не стоит. Тем более, если навес будет устроен в виде арки, на которой не будут задерживаться снежные сугробы.
Поликарбонат способен выдерживать очень высокие нагрузкиЖаростойкость
Возгорание поликарбоната может произойти при воздействии на него открытого огня длительное время и достижении температуры в 560 ÷ 580 °С, при этом нужно учесть, что древесина загорается уже при + 270 ÷ 300 °С.
Поликарбонат можно смело отнести к жаростойкому и пожаробезопасному материалуВместе с тем, поликарбонат является самозатухающим материалом – если контакт с открытым пламенем прервать, то он не поддерживает горение и быстро гаснет. При воздействии открытого огня, поликарбонат чаще тлеет и деформируется, выделяет дым, но не возгорается. Дым от него не содержит тяжелых металлов, но имеет в своем составе водяной пар и углекислый газ, что тоже может быть вредным для здоровья человека.
Простота монтажа
Для монтажа поликарбоната не нужны какие-то особые инструменты – достаточно иметь пилу, электролобзик, шуруповерт или дрель, различные сверла по металлу или дереву, а также способные высверливать отверстия в панелях.
С монтажом должен справиться любой домашний мастерВ связи с тем, что материал легкий, с работой по его установке вполне можно управиться самостоятельно. Единственный момент, когда потребуется чья-то помощь — это укладка листов. Размер панели поликарбоната — достаточно большой, и ее неудобно укладывать самостоятельно. Здесь не помешает еще одна пара рук.
Гарантии
Фирмы – производители качественного поликарбоната с защитным покрытием гарантируют сохранение внешнего вида и технических характеристик в течение 10 лет с момента его монтажа. Нужно знать, что обычно производители дают гарантию на минимальный срок эксплуатации, однако практика показывает, что добротный материал прослужит 20 ÷ 25, а то и больше лет без изменений декоративности и без потери своих положительных качеств.
Узнайте, как сделать забор из поликарбоната своими руками, а также изучите инструкцию по строительству, из статьи на нашем портале.
Цены на сотовый поликарбонат
Поликарбонат
Монтаж навеса
При изготовлении навеса над бассейном, верандой или стоянкой, поликарбонат трудно заменить другим материалом, столь хорошо подходящим для этих целей, поэтому все чаще из всех кровельных покрытий выбирается именно он.
Поликарбонатный навес над бассейномПри правильном выборе каркаса, навес может быть установлен отдельно или же пристроен к одной из стен дома. Надежное крепление сделает его неуязвимым для сильного ветра, а сам материал создаст комфортные условия для пребывания людей или для стоянки автомобиля в любое время года, так как укроет от прямого попадания осадков и от разрушающих ультрафиолетовых лучей.
Материалы для постройки
Чтобы правильно провести монтаж навеса, необходимо уметь выбрать нужные материалы и принадлежности, знать некоторые нюансы их строения и предназначения.
- Самыми применяемыми видами поликарбоната для покрытия козырьков и навесов являются так называемые сотовые панели с внутренними ребрами жесткости. Их строение и размеры – в приведенной ниже таблице.
Тип профиля (графически) | Толщина в мм (А) | Стандартная ширина листов в мм для всех типов профилей | Расстояние между ребрами жесткости в мм (D) | Вес г/кв.м | Минимальный радиус изгиба для арок, м |
---|---|---|---|---|---|
4 | 980 1050 1200 1250 2100 | 5.7 | 800 | 0.7 | |
6 | 1300 | 1.05 | |||
8 | 11 | 1500 | 1.4 | ||
1700 | |||||
10 | 1700 | 1.75 | |||
2000 | |||||
16 | 20 | 2700 | 2. 8 | ||
2800 |
Панели производятся длиной в 6 или 12 метров. Ребра жесткости располагаются вдоль по длине листа. Эти данные помогут правильно рассчитать конструкцию каркаса и количество необходимого кровельного материала для него.
- Для соединения отдельных панелей между собой необходимо приобрести специальный профиль, который производится длиной в 6 метров.
Он бывает двух видов:
— профиль, в который листы поликарбоната вставляются с двух сторон с помощью протягивания их в специальный паз;
— разъемный профиль, который состоит из двух элементов. Один из них устанавливается под листы кровли, а второй надевается на него, после закрепления поликарбоната к обрешетке.
- Торцы поликарбоната после его монтажа на обрешетку отделываются торцевым профилем. Эти элементы обычно производятся длиной в 2100 мм.
- В отверстия для крепления материала к обрешетке необходимо будет приобрести термошайбы с крышками. Они выпускаются в различном оттеночном исполнении – можно подобрать к выбранному цвету поликарбоната.
- Саморезы продаются отдельно. Их длина должна составлять 40 ÷ 60 мм, в зависимости от толщины материала.
- Для просверливания ровных отверстий для установки термошайб и дальнейшего крепления потребуются специальные корончатые сверла.
- Для установки обрешетки и несущих стоек будут нужны деревянный брус размером в сечении 50 × 50 и 100 × 100 мм или же квадратная труба размером в 30 × 30 и 50 × 50 мм.
Размеры обрешетки зависят от, величины планируемой нагрузки на кровельное покрытие. Количество материала можно будет подсчитать после того, как будет составлен чертёж каркаса для монтажа поликарбоната. Можно, с вполне допустимой долей приближения, не проводить расчетов, а воспользоваться рекомендациями, приведенными в таблице.
Таблица размеров обрешетки несущей конструкции под покрытие сотовым поликарбонатом (в соответствии с графической схемой):
Схема обрешетки (к таблице)Нагрузка | 6 мм | 8 мм | 10 мм | 16 мм | ||||
---|---|---|---|---|---|---|---|---|
А (см) | В (см) | А (см) | В (см) | А (см) | В (см) | А (см) | В (см) | |
100 кг/ кв. м | 105 | 79 | 120 | 90 | 132 | 92 | 125 | 95 |
90 | 90 | 95 | 95 | 100 | 100 | 110 | 110 | |
82 | 103 | 90 | 110 | 90 | 115 | 95 | 120 | |
160 кг/ кв.м | 88 | 66 | 100 | 75 | 105 | 75 | 115 | 90 |
76 | 76 | 83 | 83 | 83 | 83 | 97 | 97 | |
70 | 86 | 75 | 90 | 75 | 95 | 85 | 105 | |
200 кг/ кв.м | 80 | 60 | 85 | 65 | 95 | 70 | 110 | 85 |
69 | 69 | 76 | 76 | 78 | 78 | 88 | 88 | |
62 | 78 | 65 | 85 | 70 | 85 | 75 | 95 |
Можно приобрести и готовые гнутые каркасы со стойками нужного размера и с крепежными элементами. Они продаются в разобранном виде и удобны в монтаже, но не всегда можно найти навес требуемых размера и формы.
Готовый комплект для монтажа навесаНюансы монтажа
Перед работой нужно обязательно ознакомиться с некоторыми важными моментами, которые следует учитывать и при покупке материала, и при его монтаже.
Разнообразие возможных конфигураций навесов- При создании арочных конструкций панель поликарбоната сгибается поперек длины ребер жесткости, так как если производить сгиб вдоль этих элементов, может образоваться залом, на котором со временем образуется трещина. Кроме этого при планировании такой конструкции, необходимо заранее заглянуть в таблицу, где сведены данные о минимальном радиусе изгиба для той или иной толщины материала.
- Для конструкций разных форм рекомендовано использовать свою толщину материала, например:
— для арочных конструкций нужен материал, имеющий толщину 8 мм;
— для навесов небольшой площади над входной дверью достаточно толщины в 6 мм;
— для большой площади навеса, имеющего наклонное направление, используются панели толщиной в 10 мм;
— для горизонтального навеса с небольшим уклоном нужно выбирать поликарбонат толщиной в 16 мм, так как маленький уклон будет способствовать задержанию на крыше снега в зимний период.
- Торец верхнего края листа нужно обязательно заклеить защитной лентой, во избежание попадания в каналы поликарбоната насекомых, влаги и пыли.
Нижний край панели перед монтажом на нее торцевого профиля рекомендовано заклеить перфорированной пленкой, которая защитит каналы от упомянутых неприятностей, но не задержит влагу внутри.
- Отверстия под саморезы просверливаются большего размера, чем шляпки крепежных элементов, так как в них будут устанавливаться термошайбы. Эти детали не дадут проникнуть под покрытия влаге и позволят расширяться и сужаться материалу при перепадах температур.
- Первые отверстия для крепежных деталей просверливаются не менее чем на 40 мм от края, иначе есть риск растрескивания поликарбоната.
- Шляпка вкрученного в шайбу самореза должна быть обязательно закрыта специальной крышкой, иначе вода от осадков обязательно попадет под покрытие.
Видео: пример крепления поликарбоната к основанию
youtube.com/embed/j_hpFBo63JQ?wmode=transparent» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Процесс монтажа навеса
Подготовив все необходимое и изучив отдельные нюансы, можно переходить к работам.
- Если площадка под установку навеса не обустроена, то с нее и следует начинать работы.
Если она будет заливаться бетоном, то одновременно с ее постройкой можно установить и опорные столбики, на которых будет монтироваться каркас под поликарбонат.
Для начала — готовится площадка- Сначала выбранное место размечается и очищается от дерна. Затем оно выравнивается, и с помощью ручного бура выкапываются отверстия под установку столбиков опор, глубиной в 500 мм и на расстоянии друг от друга 2000 ÷ 2500 мм.
- Далее, в ямы засыпается песок, слоем в 100 мм и хорошо утрамбовывается. Сверху него делается засыпка щебня средней фракции и тоже уплотняется. Металлические столбики с приваренными к ним в нижней части арматурными прутьями устанавливаются в яму, выставляются по уровню, заливаются бетоном и оставляются схватываться.
- На второй день можно аккуратно производить дальнейшие работы. Вокруг площадки, в которую должны входить и вмурованные столбики устраивается опалубка из досок высотой в 180 ÷ 250 мм.
На огороженную площадку засыпается слой песка в 50 ÷ 70 мм, смачивается и утрамбовывается. Сверху него укладывается гравий или щебень, который тоже нужно уплотнить. На всю подготовленную площадь устанавливается арматурный каркас.
Если столбики планируется установить сверху готовой площадки, то при установке арматурного каркаса монтируются закладные элементы, к которым будут крепиться несущие стойки.
После этого опалубка полностью заполняется бетонным раствором и хорошо выравнивается.
- Каркас можно монтировать на стойки только спустя две ÷ -три недели после заливки, после застывания площадки и вмурованных в нее закладных деталей или столбиков.
Если стойки еще не установлены, то их закрепляют на заложенные в бетон элементы с подготовленными отверстиями.
Если же будут устанавливаться деревянные столбики, то их необходимо заранее обработать антисептическими составами и покрыть краской. При установке их в грунт или в бетон, нижнюю их часть рекомендовано обработать гудроном или битумной мастикой.
- Далее, устанавливаются поперечные опорные элементы, которые свяжут между собой вертикальные опоры и придадут конструкции жесткость. Они могут быть выполнены из ровных перекладин или сварены в виде ферм. Второй вариант предпочтительнее, так как ферма более надежно свяжет столбики между собой.
- Следующим этапом на горизонтальные перекладины нужно закрепить арочные несущие элементы. Точный изгиб невозможно сделать самостоятельно, если нет специального станка, поэтому придется обратиться за помощью к мастеру или же приобрести готовые элементы арки или полуарки.
При условии, если планируется сделать ровный скат или два ската, то каркас под них устанавливается из ровных квадратных труб или же деревянных брусков. Как можно сделать обрешетку двухскатной крыши, можно узнать, пройдя по ссылке на соответствующую статью нашего портала. Однако, все-таки навес из поликарбоната лучше всего делать в виде арки — эта форма оптимальна для рассеивания света и для защиты площадки от дождя и снега.
- Закрепление гнутого горизонтального элемента к стойкам осуществляется с помощью двух треугольных элементов, называемых «косынкой».
Если навес достаточно широкий, то арочные элементы каркаса изготавливают также в виде фермы с дополнительными подпорными деталями.
Эти проверенные размеры навеса можно взять за основу- Фермы или арки соединяются между собой горизонтальными трубами. Обрешетка рассчитывается в зависимости от толщины поликарбоната. Точнее ее параметры можно узнать из представленной выше таблицы.
- Когда каркас под покрытие будет готов, переходят к его покрытию. Длина листа поликарбоната должна быть равна длине изгиба арки плюс 120 ÷ 150 мм.
- Резка поликарбоната осуществляется с помощью электролобзика. Можно распилить его и используя ножовку, но в этом случае край будет неаккуратный.
- Подготовив листы поликарбоната нужного размера, с внешней поверхности снимают защитную полиэтиленовую пленку и укладывают первый лист на обрешетку таким образом, чтобы лист выступал за пределы первой трубы обрешетки как минимум на 40 мм.
- С помощью специального сверла проделываются отверстия — тонкое в металлическом профиле и широкое — в поликарбонате.
- Затем в широкое отверстие устанавливается термошайба, вкручивается саморез по металлу, а сверху надевается специальная крышка. Расстояние между крепежными элементами должно составлять 300 ÷ 350 мм.
- Прежде чем закрепить вторую сторону листа, под нее устанавливается нижняя часть соединительного профиля и прикручивается к каркасу.
- Далее, укладывается следующий лист, также закрепляется, а между ним и первым листом сразу же устанавливается верхняя часть соединительного профиля. С торца он закрывается специальной заглушкой.
Таким образом, монтируются и все остальные листы.
- Работа заканчивается тем, что на торец смонтированных листов надевается торцевой профиль.
Для наглядности – видео по устройству навеса для автомобильной стоянки.
Видео: самостоятельный монтаж навеса из поликарбоната
Если монтаж материала будет проведен по всем правилам и с применением всех задуманных для его длительной эксплуатации элементов, покрытие прослужит достаточно долгий срок без ремонта и без особо сложного ухода за собой.
свойства материала, применимость, расчет, технология
Поликарбонат вполне заслуживает имени Великого Неизвестного. Он широко применяется для постройки легких, прочных и недорогих укрытий: навес из поликарбоната можно увидеть везде от центра Москвы до Таймыра, а в поликарбонатной теплице можно в Заполярье круглый год снимать урожай овощей и фруктов. В конструкциях из поликарбоната несложно и недорого сочетаются высокая функциональность с изысканной эстетикой (см. рис.) и вместе с тем большинство из них для домашнего употребления можно сделать своими руками, владея лишь начальными рабочими навыками.
Вместе с тем широко доступные источники сведений по применению поликарбоната информативны где-то на уровне инструкции, как сколотить скворечник. Действительно, плитный сотовый поликарбонат обладает замечательными свойствами и работать с ним легко. Но эта видимая простота базируется на весьма сложном научно-технологическом основании.
Прочность, надежность и долговечность построек из поликарбоната нельзя наращивать простым увеличением массы материала в конструкции, как каменных. И строить их, пользуясь усредненно-обобщенными параметрами, помноженными на «провсякслучные» коэффициенты запаса прочности, тоже нельзя. Нужно держаться в пределах некоего оптимума, иначе результат может оказаться обратным. Что это за оптимум, как в него попасть и удержаться там? Об этом и написана данная статья. В ней мы разберем вопросы:
- Что такое плитный сотовый поликарбонат как материал, чем он хорош и плох, что позволяет и чего не может.
- Как правильно работать с поликарбонатом.
- Как выбрать плиты для постройки по их размерам и структуре.
- Как самому попроще и подешевле, но вполне надежно, сделать разного рода конструкции; в первую очередь навес для машины из поликарбоната. Он должен быть абсолютно надежен, т.к. стоимость автомобиля несравнима с таковой укрытия для него.
- В каких случаях следует отдавать предпочтение заказным навесам, а когда имеет смысл взяться за самодельный.
Поликарбонат как есть
Как вещество поликарбонат – один из видов органического стекла, прозрачный полимер, в молекулах-цепочках которого регулярно чередуются атомы углерода с органическими радикалами, углеродные радикалы СО и бензольные кольца. Открыт от был случайно в Германии в 1898 г. при попытке улучшить только что синтезированное обезболивающее кодеин. Первые же исследователи обратили внимание на его хорошее, лучше, чем у силикатного стекла светопропускание, термостойкость и высокую, свыше 250 кДж/кв. м, ударную вязкость. Попросту говоря, поликарбонат очень плохо бьется и колется, а вне пламени самозатухает. Получается поликарбонат также не сложным путем, в результате одноступенчатой химической реакции без катализаторов, при нормальных температуре и давлении.
Однако в производство первыми, в 30-х годах прошлого века, пошли в производство оргстекла иного происхождения, плексиглас и родоплекс. Мешала специфическая реакция поликарбоната на ультрафиолетовое излучение (УФ, UV, ultraviolet). Под его действием материал не только быстро мутнел, но и растрескивался, теряя прочность. Промышленное производство массивного поликарбоната удалось наладить впервые только в 1953 г. тоже в Германии.
«Поликарбонатная революция» произошла в середине 70-х в Израиле. Там лихорадочно строили кибуцы на захваченных арабских землях, и поселенцам требовалось продовольствие, в т.ч. фрукты и овощи. Выращивать помидоры с капустой в открытом грунте в пустыне бесполезно, поэтому решено было строить теплицы с капельным орошением. Однако стеклянные оказались дороги, тяжелы, а ветры пустыни ломали их безо всякого участия обиженных мусульман.
Тогда-то израильтяне и придумали, первое, подвергнуть поликарбонат экструзии, т.е. продавливанию в размягченном состоянии сквозь профилированные сопла – фильеры. Это стабилизировало механические свойства поликарбоната и улучшило их на порядок. Второе – на внешнюю поверхность плит начали наносить двухслойное защитное покрытие от УФ: первый слой отражал большую его часть, а следующий поглощал остаток. Так и появился сотовый поликарбонат, см. рис. А листы массивного теперь стали тоже экструдировать или отливать под давлением, и также наносить на них UV-фильтр.
Структура панелей из сотового поликарбоната
Общие следствия
Как и все сотовые материалы, поликарбонат имеет очень резкий порог усталости и разрушается катастрофически: внезапно и без предупреждающих признаков. Стоит себе и стоит сооружение, как влитое, а потом – трах! бах! – обрушилось. На новую машину или грядки с урожаем, доход с которого кормит всю семью.
Далее, сотовый поликарбонатный лист относится к числу работающих материалов. Т.е., он не просто лежит на каркасе и передает на него нагрузку, но и сам ее воспринимает и перераспределяет. Излишняя толщина и/или неправильно выбранная структура плиты (см. далее) не только утяжелят и удорожат конструкцию, но и придадут ей избыточную жесткость. Нагрузки будут плохо растекаться, и все сооружение быстро, но незаметно подберется к порогу усталости, со всем вытекающим.
Свести вероятность «трахбаха» к нулевой можно, если проектирование и строительство из поликарбоната вести не по наитию, а по результатам расчета, цель которого: а) выбрать оптимальный типоразмер плиты; б) разработать каркас под нее. В процессе расчета нужно добиваться оптимума прочности пошире, чтобы естественные и эксплуатационные воздействия заведомо не превзошли его.
Наконец, UV-защита плиты вступает в силу только под воздействием кислорода воздуха и солнечного света, причем поверхностная прочность плиты при этом падает. Ничего не поделаешь, лучшего UV-фильтра для поликарбоната пока не придумали.
Исходя из всего этого, уже можно указать общие правила обращения с сотовым поликарбонатом:
- Не хранить плиты на свету и не покупать, если есть подозрение, что условия хранения нарушались.
- При покупке выборочно проверить 1-2 плиты скручиванием: 2 человека слегка, на 3-5 градусов, закручивают плиту винтом. Подпорченный материал при этом потрескивает. Добросовестные продавцы такую проверку разрешают и даже сами предлагают.
- Не снимать защитную пленку с плит до полного окончания строительства. Из-под штатного крепежа она выдергивается без проблем.
- Монтаж настила вести быстро. Желательно закончить его в течение одного рабочего дня. Если не вышло – защитную пленку с законченной части удалить, а работу прервать на 2-3 суток, пока UV-фильтр не въестся в материал. Остаток монтировать осторожно, т.к. ранее законченную поверхность теперь поцарапать легче.
- Монтировать плиты только стойкой к UV стороной наружу. Лицевая сторона обозначена на защитной пленке.
Такие предосторожности необходимы потому, что UV-фильтр изначально представляет собой тонкий слой липкой желеобразной массы, вроде липучки на скотче. Если плиту под пленкой оставить на свету, то в UV-фильтре начнется фотохимическая реакция, он, пленка и плита слипнутся и все вместе придут в негодность.
Общие правила
Сотовый поликарбонат, кроме того, что сам работает в составе силовой схемы конструкции, в некоторых случаях пригоден для использования в предварительно напряженном состоянии. Что такое предварительно напряженные конструкции (ПНК), объяснять, наверное, не стоит. Останкинская телебашня всем известна.
Навес для машины
Навес для автомашины – строение весьма ответственное, особенно, если автомобиль находится под ним долгое время. Летом, кстати, машину лучше держать под навесом, а не в душном и пропеченном солнцем гараже. Поэтому в таком случае целесообразно будет использовать принципы ПНК. Это же позволит намного сократить расходы на металл для каркаса и бетонирование. Таким способом можно построить простые и недорогие, на абсолютно надежные навесы разной вместимости (поз. 1-3 на рис.)
Навесы из поликарбоната для автомобиля
Каким образом – посмотрим ниже, но для начала стоит обсудить распространенные ошибки. Первая, в местах с преобладающими ветрами одного направления автонавесы нередко делают наклонными к наветру, поз. 4. Для заправок и кафе/ресторанов, где главное – укрыть от непогоды вышедших из машины людей, это неплохо, но для длительной стоянки личной/семейной машины может оказаться просто опасным.
Дело в том, что в таких местах если уж задует с противоположной стороны, то сильно. И наклонный навес теперь работает как крыло, создающее огромную подъемную силу. Если навес на 2-х столбах (поз. 4; между прочим, он вдвое дороже такого же на 4-х по углам), то его просто снесет. А если на 4-х, то столб с бетонной «шишкой» может быть выдран из грунта о пойдет колотить по машине. Пардон, теперь уже не-страховому металлолому.
В ветреных местах наклонный навес для автомобиля хорош как пристройка к дому; все равно, в наветра или с подветра. По аэродинамике выполнять его лучше арочным (поз. 5). Конструкция типа крыла с выпущенным предкрылком/закрылком (поз. 6) оригинальнее, то требует больше материала, работы, а под загнутым краем в непогоду возникнет завихрение, в котором будет крутиться дождевая/снеговая морось.
Для свободно стоящего навеса оптимальна конструкция, показанная на поз. 7. Если преобладающие ветра слабые или умеренные, что и бывает в большинстве случаев, то на ветер ориентируют выпуклую часть навеса. Зимой это позволить уменьшить снеговую нагрузку, см. далее о расчете навесов. Если же «рванет» с обратной стороны, то давление ветра на плоскую часть только крепче прижмет навес к земле, а облако мороси будет отнесено далеко в сторону.
ПНК или ферма?
В спецификациях на сотовые плиты прямо говорится, что сгибать их (а не гнуть до необратимых деформаций!) можно только поперек, чтобы внутренние ребра жесткости располагались перпендикулярно изгибу, а не по нему. Но некоторые виды поликарбоната можно в небольших пределах сгибать и вдоль, как показано слева на рис. Тогда кровля настила и образует ПНК, очень прочную и жесткую; размер ячейки обрешетки можно в любых условиях (см. далее о расчете) сделать от 1,5х2 м. Арочный навес-ПНК для одного автомобиля размером в плане 3х4 м потребует минимального расхода материала и работы.
Предварительно напряженные конструкции из поликарбоната
Примечание: о видах поликарбоната, его выборе и проектировании металлокаркаса далее будет рассказано подробнее.
ПНК из жесткого пластика и бетона имеют еще одно полезное свойство: со временем материал «устаканивается» в новом состоянии и техпараметры конструкции улучшаются. Вспомните, как повело Останкинскую башню во время памятного пожара. А заменили стягивающие канаты – и ничего, стоит, как и стояла, вещает. Что вещает – вопрос не к строителям, они телевизор смотрят как и все прочие.
Если навес – простой козырек, (слева на рис. ) то и его хребет выполняют как простую рамку, крепящуюся к стене здания. Если же навес свободный на столбах в виде полной арки, то хребет следует делать ферменным с параметрами такими же, как для следующего случая.
При ширине навеса свыше 3,5-3,6 м, арочного или скатного, стропила крыши должны быть ферменными. Широко распространенные конструкции по расходу материала явно избыточны. Во вред прочности это не идет, т.к. каркас металлический или деревянный, но затрат денег и работы требует больше.
Оптимизировать фермы можно по хорошо известному авиаторам принципу переменного шага подкосов. Для этого при проектировании фермы угол при вершинах ее ячеек держат постоянным, средняя поз. Типоразмер профиля подкосов берут в 1,5-2 раза меньше, чем на столбы, обвязку и дуги/плечи стропил.
Принцип ПНК можно использовать и в металлическом каркасе, справа на рис. Он позволит создать навес размерами в плане 4х6 м, обойдясь всего 4 столбами, 3 стропилами из сегментных арок с тетивой, одним коньковым прогоном, 3 подпорками и 2 диагональными связями половинного типоразмера, справа на рис. На кровлю пойдут 2 стандартных (2,1х6 м) листа поликарбоната, согнутых правильно, поперек.
Суть в том, чтобы под ветром и снегом не дать своду расползаться-съезжаться углами, их и держат диагональные связи. Чтобы они работали как надо, столбы нужно отодвинуть от самых углов на 1/3 шага стропил, а перекрестье диагоналей приварить к тетиве средней арки.
Но главный секрет – в туго натянутых стальных 4-6 мм стальных тросиках внутри диагональных связей. Они-то и придают каркасу отменную жесткость без ущерба для упругости. Натягивать тросы нужно винтами, никакая пружина не даст требуемого усилия. Дважды в год, весной и осенью, натяжку проверяют и тросы подтягивают. Тросы нужны только гибкие многожильные двойной спиральной свивки. Простые одножильные спиральные быстро ослабнут, а крестовые вовсе не годятся.
Крыльцо
Навес над крыльцом не столь ответствен, как автомобильный, меньше размером и прикреплен к стене здания над входом. Поэтому технические требования к нему ниже, а эстетические выше.
Техданные в любой климатической зоне РФ почти всегда обеспечивает простая, без стягивающей тетивы, радиусная арка с двумя подкосами, поз. 1 на рис. Возможно и применение описанной выше ПНК, тогда весь навес будет состоять всего лишь из 3-х деталей, поз. 2. Если вынос навеса более 1,5 м, то имеет смысл от подкосов отказаться, а по углам подпереть козырек столбами, поз. 3.
Навесы из поликарбоната над крыльцом
Вообще столбы подкосам не помеха, особенно если крыльцо высокое и с перилами, поз. 4. Но при низком крыльце с радиусными ступенями столбы только требуют лишней работы, мешают проходу и портят вид, поз. 5. Исключение – регионы с чрезвычайными снеговыми и ветровыми нагрузками, но показанный на поз. 5 дом явно не в таком.
Если козырек по дизайну требуется без подкосов, то его нужно сделать глубоким, как на поз. 6, чтобы крылья свода воспринимали те же нагрузки. Прочность и жесткость плитного сотового поликарбоната вполне позволяют использовать такое решение.
Однако вынос подкосов должен быть не менее чем на треть выноса навеса. Тут дело уже в стене здания и каркасе, они ведь не поликарбонатные. При слишком маленьких подкосах (поз. 7) само-то поликарбонат устоит, а вот ветром каркас может сломать или весь козырек из стены вывернуть.
Оригинальное, но аэродинамически неудачное решение показано на поз. 8. Ну кто где когда видал крыло на стойке только спереди или сзади? Его же вывернет на скорости; для крыльца – при сильном ветре. Стоек делают 2 по краям или одну посередине, но этот вариант для крыльца не подходит.
Вообще говоря, механические качества поликарбоната для козырька над дверью не столь уж важны. Более значимо, что этот материал позволяет получить красивый навес только за счет своих собственных декоративных качеств, не прибегая к услугам дизайнера.
Второе эстетическое достоинство поликарбоната – он, сам по себе гладкий и блестящий, зрительно отлично сочетается с металлом. Кровля из поликарбоната облагораживает даже обычную конструкционную сталь, крашеную кузнечной краской. Здесь работает т. наз. доминанта верха. Изделие, само по себе на вид грубоватое, под изящной крышей приобретает изысканность.
Для примера на рис. ниже – чертежи навеса над входом в дом. Его особенность, во-первых, в том, что боковые декоративные элементы не несут механической нагрузки и могут быть выполнены любыми на вкус мастера. Второе – чтобы их сделать, достаточно обычной слесарной мастерской, дорогая художественная ковка не требуется. А третье – благодаря правильно рассчитанной под поликарбонат обрешетке кровли трубостойки можно делать любого, от 30 мм, диаметра, из трубы обычной или нержавеющей, и менять их длину в широких пределах. Все это вместе придает навесу зрительную легкость.
Чертеж навеса над крыльцом
Примечание: один из способов, как самому сделать навес над крыльцом из поликарбоната без применения сварки, см. видео ниже. Для начинающего мастера это существенно.
Видео: самодельный козырек из поликарбоната без сварки
youtube.com/embed/yHpR7WllDLM?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>
Беседки
Чтобы понять, какой должна быть уютная и удобная беседка из поликарбоната, нужно разобраться в вопросе: а почему из него не строят жилых помещений? А поликарбонатные душевые и пляжные кабинки – большая редкость? Вы не задумывались над этим?
Дело в том, что поликарбонат, лучше, чем силикатное стекло, пропуская свет, в то же время лучше отражает тепловое (инфракрасное, ИК) излучение. Отсюда – сильный парниковый эффект. Видимый свет, попадая в помещение, в нем поглощается, отчего все внутри нагревается, излучая ИК. А оно опять отражается внутрь. Для создания микроклимата в теплицах это как раз то, что нужно. Но жилые помещения окажутся невыносимо паркими.
Парниково-поликарбонантный эффект сказывается уже в беседках, особенно, если их обшивка изогнута и концентрирует ИК. К примеру, в творении украинских дизайнеров (поз. 5 на рис.) не только тревожный красный свет бьет по нервам, но и упаришься даже весной или осенью. Чтобы довести себя до нужного градуса перед очередным майданом, подходяще, особенно если и без того «оно по жизни колбасит». Но для душевных посиделок не годится. Если уж хочется всепогодного эксклюзива, то придется выложить 7-12 тыс. долл. за комфорт с престижем и заказать капитальный купол со сдвижными секциями, принудительной вентиляцией и кондиционированием, поз. 6.
Беседки с крышей из поликарбоната
Примечание: вследствие сильного парникового эффекта беседку из поликарбоната нежелательно делать с мангалом, он мощный источник ИК.
О вентиляции упомянуто не зря. В беседке с крышей из поликарбоната хотя бы 2 стены должны быть ажурными, обеспечивающими свободную циркуляцию воздуха, как на поз. 1 и 3. Если же ограждение сплошное, его нужно сделать высотой по пояс человеку и непременно с вентиляционным зазором внизу, поз. 2.
Следующий камень преткновения – согласование материалов по эстетике. У поликарбоната она исключительно хайтековая, поэтому с деревом его сопрячь трудно. Та же беседка на поз. 1 – хороший пример. В такой деревянный аквариум не очень-то хочется. Если уж делать деревянную беседку под поликарбонатом, то нужно или цвет плит взять теплым, в тон дереву, или беседку выкрасить под кровлю, сделать ее из тонких деталей и в лаконичном стиле, как на поз. 2.
Для бюджетных простеньких конструкций эффективен будет принцип цветового контраста эстетически тяготеющих частей. На поз. 4 естественно совмещающийся с поликарбонатом металл выкрашен в кричащий и контрастный кровле цвет. Поэтому части служебные как бы воюют друг с другом, а функционально главные – лавочки и столик – создают манящий островок уюта. Кто бы ни был автором этой беседки, художественным вкусом его природа не обделила.
От общего к частностям
Если вы устали от общих, но все-таки нужных, рассуждений, приготовьтесь получить массу конкретных указаний, численных данных и расчетов: мы начинаем разбираться, как происходит изготовление навеса. Пока из предыдущего нужно помнить, что поликарбонатная обшивка – работающая. О ПНК достаточно было сказано выше.
Еще о работающей обшивке
Возьмите одинаковых 4 кусочка реек, ну, скажет, 20х20, концы которых выбраны в четверть, и 4 гвоздика. Сбейте из реек квадрат, вогнав гвозди по углам, и оклейте его плотной бумагой. Теперь попробуйте перекосить. Перекашивается? Бумага морщится, рвется? Обшивка не работает.
А теперь возьмите рейки вдвое-вчетверо тоньше и кусок тонкого картона. Прежде чем сбивать в квадрат, наложите картон и сбейте прямо сквозь него, не приклеивая. Перекашивается? Куда там, можно на пол ронять. Это и есть работающая обшивка. А работать ее заставляет большая, чем у бумаги той же толщины и плотности, жесткость картона, он ведь прессуется в процессе изготовления.
Теперь возьмем прежние толстые рейки, а на покрышку вместо бумаги или картона – тоненькую жестянку. Уроним изделие на пол. Если пришлось на угол, разлетится на части: слишком жесткая обшивка отыграла до того, что разрушила каркас. Предыдущий вариант, дешевле и проще, при максимально возможном воздействии оказался прочнее.
Так же работает и поликарбонат, только его жесткость на единицу и толщины, и массы намного выше. Одно условие: если жесткость обшивки будет потеряна (например, вследствие чрезмерного прогиба листа), то она может не только сама разрушиться, но и потянуть за собой каркас. Это тоже нужно четко помнить.
Что будем делать?
Вопрос в заголовке на технический язык переводится: этап предварительного проектирования. В данном случае его цель:
- Выбрать тип навеса соответственно его назначению и применительно к личным требованиям.
- Выбрать общие принципы постройки.
- Выбрать способ крепления настила к каркасу.
- Выбрать тип панелей кровли для конкретных местных условий.
- Определить вид материала каркаса и требуемые его типоразмеры.
- Разработать способ установки/прикрепления каркаса к основанию.
Выбор навеса
Типовые конструкции навесов показаны на рис. Это не значит, что нельзя сделать другой; возможно, уникальный. Но для типовых конструкций в строительных руководствах (СНиП 2.01.07-85 «Нагрузки и воздействия»; СП 20.13330.2011) приведены полные наборы расчетных параметров и коэффициентов к ним. Поликарбонат терпит многое, но перебора воздействия сверх меры не прощает. Поэтому оригинальный проект придется тщательно моделировать на компьютере и, поскольку свериться по опыту эксплуатации нельзя, задавать большие «провсякслучные» поправки. В силу особенностей материала, описанных выше, проектирование усложняется в разы и на порядки. Этим и объясняется запредельная стоимость эксклюзивных навесов.
Типовые конструкции навесов
При выборе нужно учитывать следующее:
- Для российских условий (ветры в основном слабые, но снега много) лучшие варианты – купол, простая радиусная арка и маркиза.
- Последние два в поликарбонатном исполнении по трудоемкости и расходу материала почти равны двухскатному навесу.
- Вогнутый навес не рекомендуется; при снегонакоплении по 2-му предельному состоянию (см. далее) его надежность невысока, а создаваемая им травмоопасность – наоборот. Исключение – малоснежные места с сильными ветрами.
- Простой односкатный навес из поликарбоната обязательно должен внешними углами опираться на столбы. Если их поставить невозможно, нужно делать навес с подзором или прямой коробчатый. Высота подзора не менее 12% длинной стороны; коробки – не менее 20% короткой.
Последнее требование вызвано тем, что ветер может завернуть край навеса волной или «пропеллером». Отыграв, когда порыв стихнет, жесткий и упругий поликарбонат способен вывернуть каркас.
Особо следует сказать об автонавесах:
- На большей части РФ оптимальная конструкция – арочная.
- Для мест малоснежных, но ветреных (от Нижнего Поволжья и Дербента до российского Приазовья) более подходит навес двухскатный с углом наклона до 10-15 градусов; его аэродинамическое качество ниже, а трудоемкость меньше.
- В совсем экстремальном климате: Южный Берег (Северного Ледовитого океана, это тюремный термин), Чукотка, Камчатка, горные районы, надежнее будет удлиненная пологая арка, низкий удлиненный купол или описанный далее простой комбинированный навес повышенной стойкости.
Как будем строить?
Здесь же на рис. с навесами показана общая технология сборки. Она несложна:
- Ставятся опорные столбы базового типоразмера, по их верху делается обвязка.
- Монтируется обрешетка под кровлю.
- В поперечную обрешетку из несущих балок (стропильных ног, дуг арок) ввариваются или врезаются заподлицо продольные опоры – прогоны, меньшего типоразмера. Коньковый прогон, если он есть, берется базового типоразмера.
- Стыки плит должны приходиться на поперечные балки; шаг поперечных связей мы еще рассчитаем.
- Плиты стыкуются с помощью специальных профилей или самодельных соединительных узлов, см. далее. Теперь конструкция способна держать вертикальные нагрузки.
- К прогонам плиты крепятся точечными креплениями с зазорами на температурные деформации и упругими прокладками, именно благодаря им обшивка работает.
- Оформляются торцы панелей и конек, как описано далее в разделе о сборке.
Выбираем панели
Структуры поликарбоната и их обозначения
Какой поликарбонат выбрать для навеса? Его качество и эксплуатационные свойства, вопреки рекламным утверждениям, более зависят от структуры панели, чем от торговых марок и брендов производителей. Да будет известно читателю, что ситуация с поликарбонатом немного напоминает пивную: порошок (гранулированную массу) производят лишь несколько фирм во всем мире, а остальные его разводят, то бишь пропускают через экструдер, разливают (режут), капают капельку вкусовой добавки (наносят UV-фильтр), тоже покупной, налепляют свою этикетку и пускают в продажу.
Примечание: лучший в мире поликарбонатный гранулят – российский. Отечественная промышленность выпускает виды его, не имеющие аналогов. К сожалению, производители, как Соломон тайну своей печати, держат в секрете, чье сырье они используют. Впрочем, для бытового применения любые фирменные панели хороши.
Основные виды поликарбоната сотовой структуры показаны на рис. Символы [цифра]R обозначают количество продольных слоев, а Х – наличие диагональных ребер жесткости в сотах. Толщина листа и его структура не связаны прямо: панели одной и той же структуры могут быть разной толщины, и наоборот. Типичный продажный ассортимент показан на след. рис.
Разновидности структур поликарбоната
Как точно выбрать панель по толщине, мы разберемся в порядке расчета. Рекомендации по структуре можно дать следующие:
- 2R, минимально допустимый радиус изгиба (МРИ) 35 толщин – для козырьков над дверью, витриной, небольшим крыльцом или беседок в 1-2 ветровых и снеговых зонах, карты см. ниже.
- 3R, МРИ 45 толщин – то же для 3-4 климатических зон, а в тихих малоснежных местах для общего применения, кроме автонавесов долговременного пользования.
- 3RX, МРИ 55 толщин – для всего, что указано выше и навесов для машины в тех же местах.
- 5R, МРИ 75 толщин – то же, что и 3R, для 5-6 снеговых и 1-2 ветровых зон.
- 5RX, МРИ 120 толщин – то же, что и 5R, для 5-6 снеговых и 3-6 ветровых зон.
- 6RX, МРИ 300 толщин – в местах с очень суровым климатом преимущественно для теплиц. Для навесов не рекомендуется, очень жесткий.
Примечание: МРИ даны ориентировочные для изгиба поперек листа, уточняются по спецификации на конкретные панели. Продольный изгиб в составе ПНК допустим для 3RX и 5RX при условиях, описанных выше.
И снег, и ветер…
Уже теперь нам потребовались карты расчетного ветрового давления в РФ:
Зоны ветровой нагрузки РФ
и снеговой нагрузки:
Зоны снеговой нагрузки РФ
Численные значения параметров пока не нужны, но далее потребуются. К снеговой карте сразу же дадим пояснения:
Первый предельный случай – постепенной накопление снега тихой стабильно морозной зимой с обильными осадками. Снег, не успевая испаряться всухую (сублимировать), смерзается внизу в плотную зернистую массу – фирн. Весной снеговой пласт с фирновой подкладкой на гладком поликарбонате сначала держится на головках крепежа, а затем, подтаяв, съезжает вниз весь сразу.
Второй предельный случай – зима нестабильная, с оттепелями и/или сильными ветрами. Видимого накопления снега на крыше может не быть. Но он, съезжая по скату вниз, слипается в большие комки, сильно нагружающие свесы кровли и водостоки. Для гладкого поликарбоната, тем более для навеса без водостоков, это случай несуществен.
Примечание: слой снега в 5 см увеличивает ветровую нагрузку на 3 кг/кв. м; 10 см – на 10 кг/кв. м; 15 см – на 12 кг/кв. м; 25 см – на 15 кг/кв. м. Это ориентировочные значения для обычных навесов из поликарбоната, точный прирост, если нужно, считается по аэродинамике крыши.
О толщине панелей
Какой должна быть толщина поликарбоната для навеса? Не менее 10 мм, такой лист 3RX на ячейке обрешетки 1,5х2 м держит вес взрослого человека. Но вспомним опыты с рейками, картонкой и жестянкой: оптимальную толщину панели нужно определять комплексно, вместе с ее структурой. Мы это сделаем далее, в процессе расчета кровли.
Каркас
Поликарбонат по параметрам прочности ближе к металлу, чем к дереву. Поэтому, увы, получить работающую обшивку на деревянном каркасе не выйдет. Поликарбонатные панели для дерева все равно что шифер, кровельное железо или ондулин. Как все-таки уложить поликарбонат на дерево, вкратце рассмотрим в конце, а пока займемся более подходящим металлом.
Металл – материал массивный. Это значительно упрощает расчет каркаса, можно воспользоваться обобщающе-усредняющими методиками. Оптимальный профиль несущего элемента – квадратная со скругленными углами стальная профтруба. По соотношению прочности к материало-, трудоемкости и общей стоимости она оказывается, что называется, на круг впереди прочих.
Расчетные соотношения также выходят простыми:
- 1-2 ветровая и снеговая зоны – базовый типоразмер, при толщине стенки от 2 мм, от 10 мм на 1 м наибольшего размера навеса в плане, но не менее 40 мм.
- 3-4 зоны, те и те – база для навесов общего назначения та же, а для автонавесов от 15 мм/м.
- 5-6 ветровые и 5 снеговая зона – общая база от 15 мм/м, авто – от 20 мм/м.
- 7 ветровая, 6 и 7 снеговые зоны – общая база от 20 мм/м, авто – от 30 мм/м.
Выбор зоны делаем по наихудшему. Т.е., если мы в 1 ветровой и 5 снеговой зоне, то ветер игнорируем и считаем по снегу. Точно так же, кстати, и во всех последующих расчетах, если не используются параметры и ветра, и снега. Профиль из ряда типоразмеров выбираем ближайший больший.
В базовом типоразмере выполняем столбы, их верхнюю обвязку (опорную раму) и основные несущие элементы:
- Ноги стропил.
- Их полные нижние балки – затяжки.
- Дуги арок; если арка из двух дуг (двойная, «лунная») – обе дуги.
- Тетивы сегментных арок.
- Коньковый прогон.
- Срединные подпорки стропил и арок – бабки.
- Подкосы столбов, верхние и нижние.
Вспомогательные несущие элементы – прогоны, раскосы ферменные арок и стропил и пр. – выполняем из профиля половинного типоразмера. Увеличить его до базового не повредит.
К примеру, в Воронежской обл. на садовую беседку и автонавес для бюджетной малолитражки размером 3х4 м пойдет одна только 40 мм профтруба. В Подмосковье каркас беседки останется тем же, но на навес для той же машины нужна труба как минимум 60 мм, а для солидного Лексуса – 80 мм. А вот на восточном побережье Камчатки для беседки (кто там в ней усидит?) нужна труба 80 мм, а для любого автонавеса – от 120 мм.
Забивать, вкапывать, бетонировать?
Теперь разберемся, как производится установка столбов, руководствуясь принципом: дешево и сердито. Для беседки и крыльца оптимальный вариант – винтовые сваи диаметром в базовый размер, самых дешевых хватит с избытком. Глубина заворачивания – не менее 1200 мм.
Тут дело не только в том, что обойдутся они вряд ли дороже профиля с бетонированием. И даже не в простоте и скорости вворачивания: винтовая свая передаст в грунт любые нагрузки, в т.ч. боковые. Навес их даст будь здоров, а бетон таких не любит.
Если беседка цельнодеревянная, столбы можно просто врыть в землю на 600-900 мм. Это надежнее, чем забивать в грунт обрезки трубы, а в них – корни столбов. Но предварительно участок столба, который будет в земле, нужно хорошенько пропитать кипящим битумом. Если размер битумной посудины позволяет (скажем, варится в обрезанном промышленном газовом баллоне или в заваренной снизу трубе), то сунуть деревяшку туда и подержать 1-5 мин, пока битум вокруг дерева не перестанет пузыриться. Это значит, что из древесины испарилась вода и вышел воздух, а вместо них вошел битум. Когда пропитка остынет до отлипа, земляной конец столба обертывают рубероидом и тут же закапывают в предварительно пробуренную яму.
Для навеса над машиной важнее всего общая устойчивость, и по размерам он больше. Тут уже без бетонирования не обойтись. Но каждый столб будет расшатывать бетонную пробку сам по себе, не то что в заборе. И знакопеременных вертикальных нагрузок забор почти не дает, а навес – создает большие.
Бетонирование столбов под навес
Типовая схема бетонирования столбов под навес предусматривает установку специальных закладных деталей (анкеров), слева на рис., преобразующих все нагрузки в привычное для бетона сжатие. С точки зрения массового производства для широкой продажи это оптимально – к анкеру можно привинтить любой столб. Но по прочности выходит не ахти: пучности нагрузок на столб (места их сосредоточения) приходятся, как раньше говорили, в аккурат, на разъемные соединения.
Если делать навес самому, то можно и на анкерах немало сэкономить, и прочность каркаса увеличить в 1,5-2 раза. Для этого (справа на рис.):
- На расстоянии 600-900 мм от нижних концов столбов привариваем к ним плиты от 350х350 мм, толщиной от 8 мм.
- По углам плит, в 40-50 мм от краев, должны быть вварены насквозь отрезки стального прута диаметром от 16 мм и длиной 350-400 мм.
- С внешней стороны каждый столб подкрепляется одним подкосом.
- Глубина ямы под столб – на 300 мм больше глубины его заделки в бетон (по плиту), из которых 100-120 мм придется на песчаную подушку.
О количестве столбов
Сколько нужно столбов под навес? Трудоемкие они, поменьше хочется, только без потери надежности. Что ж, для забетонированных столбов можно дать рекомендации по ветру; снеговую нагрузку выдержат любые:
- 1-3 зоны – максимальный шаг 6 м.
- 4 и 5 зоны – шаг до 4 м.
- 6 и 7 зоны – шаг до 2,5 м.
Минимально допустимый шаг столбов для всех зон – 1,7 м. Если ставить чаще, сильный ветер натолкнется на них, как на сплошную стену. Тогда и навес нужно рассчитывать не как навес, а как крышу здания, а это совсем другая тема.
Как крепить панели?
Еще совсем недавно соединительные профили для поликарбоната собирались на саморезах или винтах, слева вверху на рис. Здесь:
- Декоративная накладка.
- Верхний удерживающий профиль.
- Уплотнитель обычный.
- Поликарбонатная панель.
- Уплотнитель самоклеющийся.
- Саморез.
- Антипыльная лента с микрофильтрами в перфорации.
- Торцевой профиль.
- Несущий элемент каркаса.
Примечание: антипыльная лента совершенно необходима. Без нее панели не только пачкаются изнутри, но и растрескиваются оттуда же.
Самодельщики, используя для уплотнения силикон или, для мест слабоветренных, микропористую резину, а для крышек – обрезанные ПВХ-короба, с успехом обходились без дорогих фирменных соединителей, справа вверху на рис. Если выходы каналов панели находились на разных уровнях (напр. в ПНК), антипыльной лентой оклеивали только нижний торец, а верхний – более дешевой алюминиевой самоклейкой, слева внизу на рис.
Коньковый стык сотовых панелей на винтах
Для точечных креплений в любом случае требуются специальные термошайбы, внизу в центре и справа на рис. Успешные попытки заменить их собственными изобретениями неизвестны. Дело в том, что при малейшем рассогласовании параметров теплового расширения плиты и термошайбы панель коробится, настил теряет прочность и в его каналы проникают пыль и грязь.
Вообще, точечные крепления – слабое место поликарбоната. Термошайбы следует покупать рекомендованные производителем панелей, или наоборот. Можно и другие, но тогда нужна проба: шайбу затягивают, не доводя ее крышку до панели на 1 мм. Прокладка при этом должна стать вровень с краем крышки или не доходя до него тоже 1 мм, но ни в коем случае не выпирать.
Сейчас «винтовая» технология стыковки плит отживает свое. Ее по всем параметрам, включая эстетические, превосходят соединительные профили на защелках, рис. ниже. Сравните, например, коньковый стык н
Что такое поликарбонат? (с иллюстрациями)
Поликарбонат — это универсальный прочный пластик, который используется в самых разных областях, от пуленепробиваемых окон до компакт-дисков (компакт-дисков). Основное преимущество этого материала перед другими видами пластика — большая прочность в сочетании с легким весом. Хотя акрил на 17% прочнее стекла, поликарбонат практически не ломается. Пуленепробиваемые окна и ограждения, если смотреть внутри банков или проезжих частей, часто изготавливаются из этого пластика. Добавьте к этому преимущество, которое составляет всего 1/3 веса акрила или 1/6 веса стекла, и единственный недостаток — то, что он дороже, чем любой другой.
Компакт-диски изготовлены из поликарбоната.Компакт-диски и универсальные цифровые диски (DVD), вероятно, являются наиболее узнаваемыми примерами поликарбоната.Любой, кто заархивировал файлы на записываемом компакт-диске, а затем попытался разбить его, прежде чем выбросить, знает, насколько жестким может быть этот материал.
Листы цветного поликарбоната.Прозрачный поликарбонат используется для изготовления очков из-за его превосходной прозрачности, прочности и высокого показателя преломления. Это означает, что он изгибает свет в гораздо большей степени, чем стекло или другие пластмассы такой же толщины.Поскольку линзы по рецепту изгибают свет для коррекции зрения, линзы из поликарбоната могут быть тоньше стекла или обычного пластика, что делает их идеальным материалом для тяжелых рецептов. Эти тонкие линзы исправляют плохое зрение, не искажая лицо или размер глаз, но при этом эта чрезвычайно тонкая линза практически неразрушима, что является важным фактором безопасности для детей и активных взрослых.
Солнцезащитные очки из поликарбоната.Линзы из поликарбоната также используются в качественных солнцезащитных очках с фильтрами, блокирующими ультрафиолетовые (УФ) лучи и лучи ближнего УФ. Линзы также можно поляризовать, чтобы блокировать блики, а их высокая ударопрочность делает их идеальными для занятий спортом. Многие производители солнцезащитных очков выбирают этот материал, потому что ему легко придать форму без проблем, таких как растрескивание или раскалывание, в результате чего получаются чрезвычайно легкие, без искажений, модные очки, которые обладают всеми преимуществами для здоровья, которые рекомендуют врачи.
Пуленепробиваемое стекло обычно изготавливают из поликарбоната.В электронной промышленности также используется поликарбонат.Его использовали, например, для создания прозрачных цветных компьютерных корпусов, и многие сотовые телефоны, пейджеры и ноутбуки также используют его в своих корпусах.
Другие области применения поликарбоната включают в себя кожухи для теплиц, автомобильные фары, уличное оборудование и применение в медицинской промышленности, хотя список практически бесконечен.Этот пластик несколько менее токсичен, чем поливинилхлорид (ПВХ), тем не менее, для его производства требуются токсичные химические вещества. Тем не менее, он пригоден для вторичной переработки и с экологической точки зрения предпочтительнее ПВХ в тех случаях, когда может использоваться любой из этих материалов.
Линзы из поликарбоната тоньше и легче стандартных линз.Дверные навесы | Поставщик дверных навесов из поликарбоната и акрила
Дверные навесы могут улучшить вход в ваше здание, а также защитить ожидающих посетителей от непогоды. Наш ассортимент дверных навесов достаточно широк, чтобы соответствовать любому стилю и бюджету — и от поставщика из Великобритании, работающего более 40 лет.
Двустенные навесы из поликарбоната с двойными стенками предлагают лучшее соотношение цены и качества и доступны в виде плоских дверных навесов или арочных дверных навесов.Акриловые дверные навесы пропускают больше света и выпускаются в трех стилях навесов: экономичный плоский дверной навес, стильный изогнутый дверной навес или более крупные арочные дверные навесы.
Некоторые из наших навесов имеют встроенные желоба для отвода дождевой воды, а наши навесы «сложить и очистить» обеспечивают легкий доступ для очистки. Что бы вы ни выбрали, наши дверные козырьки производятся в Германии и рассчитаны на долговечность — от поставщика, которому вы можете доверять.
Плоский навес из поликарбоната
Боковые панели (подходят для левой или правой), 1750 x 570 мм — Код заказа ADCFPSP — 207 фунтов стерлингов.82 шт. (Без НДС) |
Арочный навес двери из поликарбоната
|
Плоский прозрачный акриловый дверной навес
Боковые панели (подходят для левой или правой), 1850 x 600 мм — Код заказа ADCFASP — 287,59 фунтов стерлингов за штуку (без НДС) |
Изогнутый прозрачный акриловый дверной навес
Боковые панели (подходят для левой или правой), 1850 x 600 мм — Код заказа ADCCASP — 289,56 фунтов стерлингов за штуку (без НДС) |
Прозрачный арочный кожух двери из акрила
Боковые панели (подходят для левой или правой), 1850 x 600 мм — Код заказа ADCAASP — 287 фунтов стерлингов.По 59 шт. (Без НДС) |
Складывающийся и чистый навес двери
|
Дверной навес из поликарбоната — сравните цены для Великобритании
© DoorCanopy.org.uk Связаться с нами | Файлы cookie / Политика конфиденциальности | Карта сайта
• DoorCanopy.org.uk является участником программы Amazon EU Associates, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения рекламных сборов за счет рекламы и ссылок на Amazon.co.uk.
ПОЛИКАРБОНАТНЫЕ КАНОПЫ Используйте полосу прокрутки (справа), чтобы увидеть все навесы
Навесы из поликарбоната — явные победители по прочности!
Поликарбонат — это то, что вам нужно, если вы ищете решение для дверного навеса «вставил и забыл» для своего дома.
Поликарбонатные панели — это самый популярный выбор для навеса по низкой цене в наши дни — это недорогой вариант, учитывая, насколько они прочные, несмотря на легкий вес, а их ожидаемый срок службы составляет около 25 лет.
Этот сверхпрочный термопластический материал практически не ломается — говоря техническим языком, это синтетическая смола, в которой полимерные звенья связаны через карбонатные группы, включая пленки и различные формовочные группы. Итак, скажем так, поликарбонат — идеальный материал для дверного навеса.
Он более чем способен противостоять всему, что может вызвать наша типичная британская погода — будь то проливной дождь или редкая волна тепла, которую мы испытываем. Он используется в лабораторных защитных очках, компакт-дисках и DVD-дисках, и он даже использовался в производстве пуленепробиваемых окон, щитов для защиты от беспорядков и в фонарях кабины истребителей Lockheed Martin F-22!
Популярные толщины панелей навеса из поликарбоната — 5 мм и 10 мм, хотя можно купить и более толстые варианты.Гладкая поверхность поликарбоната позволяет легко чистить, в отличие от панелей из стеклопластика (GRP), которые часто имеют шероховатую поверхность, которая склонна улавливать стойкую грязь и мусор.
Прозрачный прозрачный поликарбонат — очень популярный выбор, но он доступен в различных цветах и оттенках, включая белый, кремовый, космический серый, опал, мяту и бронзу. Односекционный навес подходит для большинства жилых домов, но можно купить двойные или тройные поликарбонатные панели, если они необходимы для больших входов в дом или коммерческих и промышленных помещений.
Поликарбонат — самый популярный материал для дверных навесов не зря — он сверхпрочный и действительно выдерживает испытание временем.
Большинство козырьков из поликарбоната имеют переднюю и заднюю алюминиевую окантовку с упрочненными пластиковыми или металлическими скобами для крепления к балке.
Большинство людей выбирают прозрачный поликарбонат для основной области навеса, хотя доступны варианты цвета. Черный, белый, серый, серебристый и кремовый — очень популярные цвета для окантовки и опор.
Цены на навесы из поликарбоната начинаются от 40 фунтов стерлингов и поднимаются до более чем 250 фунтов стерлингов за большой роскошный навес со стальным каркасом.
