Гидравлические аккумуляторы Bosch Rexroth экономят энергию и повышают эффективность производства за счет использования аккумулятора в качестве накопителя для хранения выходной мощности гидравлического насоса поток, когда потребность системы низка, и дополнительный выход, когда потребность высока.

Наши гидроаккумуляторы используются для:

• Накопления энергии для прерывистых рабочих циклов, экономии мощности привода гидронасоса
• Обеспечения аварийного или резервного питания
• Компенсация потерь при утечке
• Обеспечение подвески в транспортных средствах
• Гашение пульсаций и ударов периодический характер

Чем мы можем вам помочь дальше?

Ознакомьтесь с нашим разнообразным ассортиментом аккумуляторов.

Подробная информация о продукте

• Применения

  Применения:

  Гидравлические гидроаккумуляторы могут быть использованы в широком ассортименте

  заявки.

  • Энергоаккумулятор для экономии мощности привода насоса в системах с прерывистым режимом работы.
  • Запас энергии на случай чрезвычайных ситуаций, напр. в случае выхода из строя гидравлического насоса.
  • Компенсация потерь вследствие протечек.
  • Гашение ударов и колебаний при периодических колебаниях.
  • Компенсация объема при изменении давления и температуры.
  • Элемент подвески автомобилей.
  • Амортизация при механическом ударе.

  ---

• Характеристики: Баллон

  Характеристики — Баллонные аккумуляторы:

  Конструкция HAB представляет собой аккумулятор гидропневматического типа, в котором сжатый азот отделяется от гидравлической жидкости с помощью эластомерного баллона. Текущее поколение баллонных аккумуляторов от Bosch Rexroth имеет обозначения HAB-6X и HAB-7X. Линия продуктов HAB доступна во многих различных конфигурациях, необходимых для удовлетворения строгих требований современного рынка.

  • Гидравлический аккумулятор в соответствии с ASME Раздел VIII, код сосуда под давлением
  • Возможен сертификат CRN (не для всех размеров, проконсультируйтесь с заводом-изготовителем)
  • Материалы баллона для различных применений
  • Двухсекционная конструкция газового клапана на 2.Агрегаты на 5 галлонов и больше для повышения удобства обслуживания

• Характеристики: Мембрана

  Характеристики мембранных гидроаккумуляторов:

  Конструкция HAD представляет собой гидроаккумулятор гидропневматического типа, в котором для подачи жидкости в гидравлическую систему используется сжатый азот. Азот и гидравлическая жидкость разделены эластомерной мембраной. Блоки HAD представляют собой неремонтируемые диафрагменные сварные блоки, которые могут поставляться как в неперезаряжаемом, так и в заряжаемом исполнении.

  • Гидравлический аккумулятор в соответствии с Директивой 97/23 / EC по оборудованию, работающему под давлением.
  • Размеры HAD варьируются от 0,075 л до 3,5 л
  • Номинальное давление HAD 250 бар для большинства типоразмеров, со специальными опциями доступны до 350 бар.
  • Блоки HAD — это экономичные решения для гашения пульсаций и аккумулирования энергии, где требуется лишь небольшой объем пригодной для использования жидкости.
  • Очень компактная конструкция позволяет использовать продукт HAD в самых маленьких местах, как в промышленных, так и в мобильных гидравлических системах.
  • Множество вариантов эластомеров для различных применений, связанных с жидкостями и температурой.
  • Доступны несколько вариантов порта для жидкости, такие как UNF, NPT, BSPP и с метрической резьбой M.
  • Для предварительной зарядки доступны два варианта газовых клапанов: стандартный тип клапана Шредера, распространенный на рынке США (соединение 7/8 ”-14UNF), и резьбовое соединение европейского стандарта M28.

• Характеристики: Станции и предохранительные блоки

  Характеристики аккумуляторных станций и предохранительных блоков:

  Аккумуляторные станции предназначены для использования в гидравлических системах и состоят из диафрагменного или баллонного аккумулятора с запорной блокировкой. монтажные элементы.

  Блоки безопасности Rexroth ABZSS могут использоваться в любой системе, содержащей гидроаккумулятор. Блоки безопасности не только выполняют функции безопасности, такие как сброс давления, разгрузка и изоляция, но также обеспечивают монтажную основу для установки гидроаккумулятора и являются быстрым средством доступа к показаниям давления в системе.

  • Типоразмеры 08-30
  • Конструкция предохранительного блока по DIN 24552
  • Клапаны сброса давления могут иметь сертификат типа PED (CE)
  • Варианты уплотнения из бутадиен-нитрильного каучука (буна) и FKM (витон) с электронным управлением
  • Клапан сброса давления в целях безопасности
  • Выпускной клапан может сбрасывать давление в гидроаккумуляторе для отключения системы
  • Шаровой клапан может изолировать давление аккумулятора от контура
  • Возможна дополнительная блокировка

Аккумулятор: принцип работы.

В любой современной закрытой системе водоснабжения обязательно должен быть гидроаккумулятор, он же расширительный. Этот привод решает сразу несколько насущных проблем, поэтому необходимо установить элемент. Но чтобы правильно выбрать и использовать такое устройство, необходимо ознакомиться с его особенностями. Поговорим подробнее о том, что такое гидроаккумулятор. Также будет затронут принцип работы, устройство и схема агрегата.

Некоторая общая информация

Как отмечалось выше, аккумулятор выполняет три основные задачи (в отношении закрытых систем). Основная задача устройства — накопление определенного объема жидкости (скопление). Из этого можно сделать простой вывод: аккумулируя определенное количество жидкости, аккумулятор такого типа может снижать давление в системе, а при необходимости повышать его. Ну и последняя задача, решаемая с помощью гидроаккумулятора, — это гасить гидроудары (демпфирование), которые могут полностью или частично вывести систему из строя.

Как видите, это ответственный и ответственный агрегат. Стоит отметить, что у такого решения есть одно неоспоримое преимущество. Дело в том, что гидроаккумулятор не требует электричества. В качестве примера можно привести грузоподъемные механизмы, в которых часто используется гидравлический привод. Суть его работы очень проста и заключается в предотвращении падения груза при внезапном обесточивании. Иногда единственным выходом является гидроаккумулятор. Принцип устройства мы сейчас рассмотрим.

Как работает резервуар для хранения

Гидроаккумуляторы иногда называют мембранными резервуарами. Дело в том, что имеющаяся емкость разделена мембраной на две части. В одной половине — вода, во второй — инертный газ или просто воздух. Кроме того, в корпусе есть несколько отверстий. Один для кормления, второй — для слива воды. Обязателен манометр, позволяющий постоянно контролировать давление в системе и при необходимости принимать меры. Чтобы регулировка расхода и слива воды была более точной, установили золотник. Поскольку закрытые системы не всегда могут похвастаться высоким качеством носителя, в них устанавливают фильтр, позволяющий удалять всевозможные загрязнения. Когда вода закачивается в систему насосом, она поступает в одну из камер расширительного бачка. В результате давление во второй камере, где находится газ, увеличивается. Когда манометр показывает максимальный предел, насос отключается.

Принцип действия: часть 2

Вода расходуется постепенно. Часть уходит, немного испаряется и т. Д.В результате того, что количество носителя постепенно уменьшается, давление в системе падает. Вот почему стрелка на датчике опускается. При достижении лимита активируется система автоматического управления и система заполняется носителем. Когда давление достигает максимального значения, автоматика отключается, и так по кругу.

Мембрана имеет два отверстия, одно для входа охлаждающей жидкости, из другого — для выхода. Аккумулятор, принцип работы которого мы уже рассмотрели, часто называют просто расширительным бачком. По сути, это одно и то же устройство (только с некоторыми отличиями), выполняющее одну поставленную задачу.

Аккумулятор: схема подключения с помощью поверхностного насоса

Все мы знаем, что современные системы отопления и водоснабжения могут иметь как поверхностные, так и погружные насосы. Для начала рассмотрим шаг за шагом первый случай. Первое, что нужно проверить, — это давление в баллоне, которое должно колебаться от 0,2 до 1 бара. Это значение должно быть немного меньше указанного на реле. Далее необходимо подготовить все оборудование к подключению.У вас должна быть розетка на пять разъемов. Сюда подключаются гидроаккумулятор, манометр, реле и насос. Пятый вывод используется для подключения водопровода. Следующим шагом будет подсоединение штуцера к резервуару, желательно с помощью жесткого шланга. На завершающем этапе в свою очередь подключаются реле, манометр, патрубок насоса.

Важные детали

После выполнения всех вышеперечисленных действий необходимо проверить систему на герметичность. На стыки рекомендуется уделить наибольшее внимание, так как именно там чаще всего вытекает вода.Не забывайте, что на реле регулирования давления есть специальные метки. Под крышкой вы найдете контакты «помпа» и «сеть», внимательно посмотрите и не перепутайте провода.

Еще раз стоит отметить важность герметизирующих составов. Часто там, где есть резьба, возникают утечки. Даже если вы обнаружите в системе зазор, то для более плотного прилегания можно использовать промышленный герметик, технический лен. После этого все проверьте еще раз, наличие водяных пробок недопустимо. При необходимости промойте водой и повторите все заново.Как видите, гидроаккумулятор, схема подключения которого только что была рассмотрена, устанавливается достаточно просто. Вперед.

Подключение погружного насоса

В первую очередь ставим обратный клапан, а потом подсоединяем гидроаккумулятор. После того, как все будет сделано, нужно проверить герметичность системы. Не забывайте, что для нормальной работы насос должен располагаться в 20 сантиметрах снизу. В противном случае будет большое количество посторонних включений, фильтр быстро забьется.

Какой гидроаккумулятор выбрать?

После того, как мы немного разобрались со схемой подключения, хотелось бы поговорить о выборе конкретного оборудования.Объем моделей варьируется в пределах 20-1000 литров. Этого достаточно для обеспечения бесперебойной работы бытовых и промышленных объектов. Конечно, нужно ориентироваться на количество воды, необходимое для обслуживания. Например, для семьи из 4-5 человек подойдет гидроаккумулятор на 100 литров. Этого хватит на душ, туалет, кухню и полив земли.

Не забывайте, что расширительный бачок большого объема требует много воды в системе. Но покупать гидроаккумулятор на 100 литров на семью из 2 человек необязательно.Чтобы не сделать нецелесообразное приобретение, необходимо все тщательно продумать. В любом случае рекомендуется оставлять небольшую маржу, например, 5-10%. Если в семье появится новый человек, то сразу устанавливать более вместительный бак не придется. Хотя вы уже знаете, как подключить аккумулятор, с этим можно немного подождать. Давайте посмотрим на несколько популярных производителей.

«Джилекс» — гидроаккумулятор отечественного производства.

Расширительные бачки российского производства и достаточно популярны благодаря разумной стоимости агрегатов.Если необходимо обеспечить постоянное давление в системе, то лучше всего подойдут гидроаккумуляторы этого производителя.

Их преимущество в том, что устройство позволяет защитить насос от слишком частых включений, а это продлевает срок эксплуатации устройства на 15-20%. Также стоит сказать, что «Джилекс» — гидроаккумулятор, который значительно снижает риск гидравлического удара. Если последнее имеет место, расширительный бачок практически полностью гасит вредное воздействие. Если вдруг погаснет свет, то в систему уйдет бак с водой расширительного бачка.Устройство рассчитано на работу в диапазоне температур от 10 до 99 градусов Цельсия.

Reflex — немецкое качественное оборудование

Можно с уверенностью сказать, что в Германии уделяется особое внимание точности и качеству продукции. Эти два параметра очень важны. Поддержание точного давления в системе и качественный гидроаккумулятор — залог успешного водо- и теплоснабжения. Компания по большей части специализируется на производстве вертикального оборудования различных размеров.

Стоит отметить, что гидроаккумуляторы Reflex изготовлены из высококачественной стали. Диапазон рабочих температур немного отличается. Систему можно подключать при температуре носителя -10, а при +70 необходимо прекратить работу. Преимущество компании «Рефлекс» в том, что реле для аккумулятора имеет специальное обозначение, с которым без проблем может подключиться даже новичок.

Заключение

Мы говорили о том, что такое гидроаккумулятор.Мы также учли принцип работы и предназначение устройства, поэтому вопросов не должно быть. Как вы, наверное, заметили, подключение к любому насосу не составляет труда, так как в этом нет ничего сложного. Не покупайте товары китайского производства. Помимо того, что такие расширительные бачки бесполезны, они не защитят вашу систему надежно. Поскольку схема гидроаккумулятора уже была рассмотрена, следует понимать, что правильная установка и герметичность системы играют решающую роль.Кстати, если на реле нет необходимых отметок, то не подключайте провода наугад, лучше вызовите специалиста. Поверьте, мастер будет намного дешевле ремонта расширительного бачка.

Гидроаккумулятор для систем водоснабжения на горячую воду. Гидроаккумулятор с двумя выходами для чего

Для обеспечения стабильной работы водопровода следует узнать, что такое гидроаккумулятор. Это полезное устройство необходимо для автоматизации работы автономной системы водоснабжения.

Также позволяет заметно продлить срок службы насоса и защитить оборудование от наводнения.

В этом материале мы расскажем об устройстве и принципах работы гидроаккумуляторов, а также дадим рекомендации по установке оборудования.

От обычного привода гидроаккумулятор отличается более сложным устройством, значительно расширяющим его функциональные возможности.

Состоит из:

• металлического корпуса;
• внутренняя мембрана;
• ниппель;
• Труба водопроводная.

Мембрана разделяет емкость на две части, одна предназначена для воды, а во вторую или инертный газ ввинчивается воздух. В результате жидкость внутри устройства находится под определенным давлением. Это позволяет регулировать давление воды в системе.

О том, для чего нужен гидроаккумулятор, сможет рассказать каждый, кто хоть раз сталкивался с проблемой низкого давления в системе. Иногда задача решается с помощью, но га — более действенный вариант.

Внутри гидроаккумулятора находится мембрана, разделяющая устройство на две части: для воды и воздуха, поэтому гектары еще называют мембранным резервуаром

Устанавливается в системе после насоса на внешнем или внутреннем водопроводе, по конкретной схеме зависит от характеристик системы. Вода поступает в емкость и накапливается там, при этом за счет мембраны внутри создается давление, необходимое для нормальной работы автономного водоснабжения с бесперебойной подачей воды в краны.

Обычный привод не гарантирует подходящие напорные характеристики для водоснабжения, так как давление создается только за счет разницы в высоте точки забора воды и резервуара для воды. Но с гектаром вам не нужно поднимать резервуар на чердак или транспортный пакет, так как вы можете закатать воздух, чтобы создать желаемое давление.

Современная техника, такая как машина-машина, гидромассаж, джакузи, посудомоечная машина, может работать только при подключении к водопроводной сети. Да и обычный душ удобнее принимать, когда поток воды достаточно сильный, а не течет слабая струя.

Гидроаккумулятор используется в комплекте с реле давления, управляющим насосом, питающим воду из колодца, колодца и т. Д., И манометром, предназначенным для контроля и отслеживания оперативных параметров подачи воды.

Техническое обслуживание Hydrobook сводится к внимательному осмотру корпуса и контролю давления в воздушном отсеке. Иногда нужно накачать воздух вверх или поставить для восстановления правильных показателей. Обычно давление должно быть около двух атмосфер или чуть меньше.Кроме того, следует удалить воздух, скопившийся за мембрану в отсеке, где хранится вода.

Иногда здесь даже можно установить автоматический воздухоотводчик. Если отверстия для этой процедуры нет, нужно отключить ГА от водопровода и полностью опорожнить его через сливной кран. Вместе с водой из бака будет выходить воздух. Затем остается просто снова включить насос, чтобы в емкость начала поступать вода.

Говоря о том, как работает мембранный гидроаккумулятор, стоит отметить, что самая частая поломка в га — прорыв мембраны.Этот эластичный элемент постоянно подвергается растяжению и сжатию, поэтому со временем выходит из строя.

Вот признаки того, что мембрана порвалась:

• из крана идет вода с резкими струями;
• стрелка манометра «Едет»;
• После полного смешения содержимого из «воздушного» отсека из ниппеля вытекает вода.

Последний пункт позволяет точно определить, не в мембране ли проблема. Если вода из ниппеля не течет, а вода поступает в систему слабо, скорее всего, корпус находится под давлением.Нужно внимательно присмотреться, чтобы найти и закрыть щели.

Заменить мембрану несложно, но нужно выбрать именно такой элемент, как испорченный, потому что он рассчитан именно на этот га.

Для ремонта необходимо:

1. Отключить прибор от водопровода.
2. Слить воду, чтобы удалить воздух.
3. Выкрутите крепежные винты.
4. Извлеките испорченную мембрану.
5. Установить хороший элемент.
6. Закрепите винтами.
7. Установите га на место и подключите к системе.

Самый сложный этап этой процедуры — затяжка шурупов. Он должен быть однородным, поэтому их рекомендуется скручивать, делая поочередно по одному обороту на каждом элементе. Такая тактика позволит правильно закрепить мембрану на футляре и не допустить попадания скальпа ее краем внутрь.

Некоторые неопытные мастера в стремлении улучшить качество составов наносят на края мембранный герметик.Этого делать не следует, поскольку состав может разрушить резину и вызвать обратный эффект.

Выводы и полезное видео по теме

Устройство и принцип работы га:

Для автономной системы водоснабжения пригодится гидроаккумулятор, обеспечивающий автоматический забор воды, включение / выключение насоса. Такое устройство повысит качество подачи воды и предотвратит поломку автомобиля.

После изучения материала возникли вопросы? Вы можете задать их в блоке с комментариями, и мы постараемся дать им предельно четкий ответ.

Загородная усадьба, как правило, не имеет центрального водоснабжения. В этом случае источником воды является колодец или колодец, откуда с помощью насоса жидкость закачивается в систему домашнего водоснабжения.

Расход воды — непостоянная величина. Иногда нужно набрать из крана стакан воды, а в другом случае — наполнить ванную. В обоих случаях при открытии крана давление воды в системе упадет и насос включится, но если насос проработает 10 минут для ванной, то для стакана воды 5 секунд хватит на стакан воды. А если нужно набрать несколько стаканов воды с интервалом в полминуты, на каждый из них будет включаться помпа — такой режим работы для электродвигателя недопустим и он быстро выходит из строя.Чтобы этого не произошло, в трубопровод встраивают гидроаккумулятор для систем водоснабжения.

Гидроаккумулятор в частном доме поможет избежать проблем с водоснабжением Источник novosibirsk.tiu.ru.

Назначение и принцип работы

Основная задача, которая ложится на гидравлический замок для систем водоснабжения, — это накопить некоторый объем жидкости и передать ее в водопроводную систему при падении давления в трубах. Таким образом, в системе есть запас воды и при кратковременных открытиях кранов (набрать воду в чайник или подсунуть руки) насос не работает, так как вода поступает из гидравлической панели.

В результате основной принцип работы гидроаккумулятора в системе водоснабжения — уменьшение количества включений / затворов водяного насоса, а значит, увеличение срока его службы.

Конструктивно гидробетон представляет собой полый герметичный металлический цилиндр. Внутри находится мембрана, которую еще называют «груша», из специального каучука — бутилового или синтетического этилен-пропиленового каучука. Эти материалы прочны, соответствуют всем санитарно-гигиеническим требованиям и устойчивы к бактериям.Мембрана делит полость на две части, в одной из которых скапливается вода. Второй занят сжатым воздухом, который выталкивает воду из гидравлической бумаги в систему при открытии крана.

Устройство состоит из полого цилиндра и гибкой мембраны внутри источника Homius.ru

Работа гидроаккумулятора циклическая:

1. При понижении давления воды в системе (когда вода из гидроаккумулятора уже выбрано), срабатывает датчик давления, и запускается насос на подачу воды.
2. «Груша» наполняется водой, ее объем увеличивается. Воздух сжимается, давление в баллоне растет.
3. Реле давления подает сигнал, и насос прекращает работу.
4. При расходе воды реле давления и цикл повторяется.

Начало и конец рабочего цикла источника гидроаккумулятора НТС-СК.РУ

Преимущества установки гидроаккумулятора

Гидроаккумулятор в системе водоснабжения необходим по ряду причин:

1. Основная задача — Благодаря гидроаккумулятору запуск и выключение насоса происходят реже. Двигатель не перегревается и дольше выходит из строя.
2. Помимо создания запаса воды, привод смягчает гидравлические удары в системе водоснабжения. Воздух, содержащийся внутри цилиндра, снижает перепады давления в трубопроводе за счет способности сжиматься. В результате все элементы системы имеют меньшую утка.
3. При отключении электричества в гидросистеме остается резервный запас воды, что немаловажно при частых перебоях в электроснабжении.

Виды конструкций и их устройство

В зависимости от используемого насоса и расположения насосной станции в быту применяются гидроаккумуляторы горизонтальной и вертикальной установки.

Такие молдинги позволяют вписать их в пространство любого технического помещения. Установка агрегата должна быть рассчитана на удобное его обслуживание. Необходимо обеспечить доступ к ремонту и при необходимости слить воду.

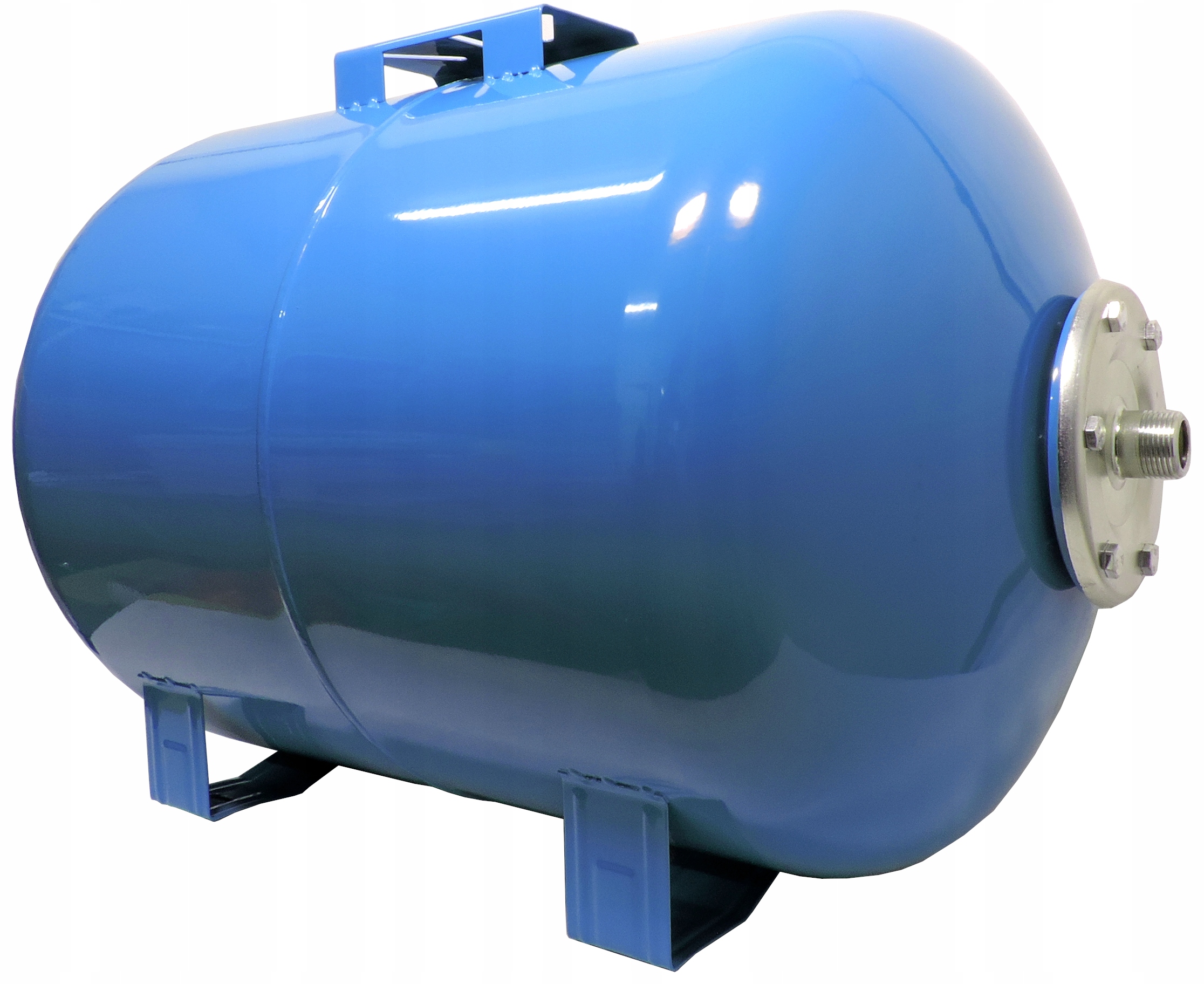

Вертикальные и горизонтальные гидроаккумуляторы впишутся в любое помещение Источнику Ремкасам. ru

Наиболее рационально подключение горизонтальных гидросистем к внешним насосам, а вертикальных — к погружным, но в любом случае окончательное решение должно приниматься на месте в зависимости от параметров всей системы.

Принципиальных отличий в работе агрегатов нет. Отличие в способе отвода лишнего воздуха, который накапливается при работе в водопроводной системе. При прохождении через привод больших объемов воды от него выделяется растворенный воздух.Это может создать пробки и затруднить работу системы.

В конструкциях с вертикально расположенным цилиндром отверстие с клапаном находится в верхней части блока, т.к. воздух собирается в верхней части цилиндра. В горизонтальных гидравлических бумагах такого устройства обычно нет. Требуется дополнительная установка трубопровода от шарового крана, сливной трубки и ниппеля.

В приводах объемом до 100 литров нет устройств для выпуска воздуха.Лишний газ удаляют после полного слива воды.

Слив воды производится штатным краном на входе источника MakeMone. Ru

Зачем нужно иметь возможность забирать гидросистему

Чтобы техника хорошо работала и обеспечивала водных обитателей дома, нужно не только знать, что такое гидроаккумулятор для систем водоснабжения, но и как его выбрать.

Если привода недостаточно, насос будет работать в усиленном режиме, чтобы обеспечить необходимое давление в сети.

При чрезмерном объеме гидрозатвора такой проблемы не будет, к тому же в баке будет определенное количество воды, которое можно использовать, например, в случае отключения электричества. Но не стоит гнаться за размерами, ведь основное назначение оборудования — поддерживать давление для распределения жидкости по сети. А для запаса воды можно подобрать другую, менее дорогую емкость, например, из пластика.

Каждая вещь имеет свое предназначение — с накопителем воды «Профи Сток» лучше справится обычная пластиковая емкость Источник Гидроснаб.ru

Расчет оптимального гидравлического объема

Правильно подобранная гидрокнига позволит:

• обеспечить достаточный уровень водопотребления,
• оптимально использовать насосное оборудование,
• продлить срок службы и элементы системы.

Выбрать гидроаккумулятор для систем водоснабжения и рассчитать необходимый привод можно несколькими способами.

Итальянские инженеры разработали методику расчета UNI 8192.Подбор осуществляется по трем параметрам: максимальный расход воды, количество допустимых включений насоса в час и высота подачи воды.

При небольшой потребности в водоснабжении, например, для семьи из 2-3 человек, проживающих в одноэтажном доме, объем гидрокниги не может быть рассчитан. Будет контейнер на 24 литра.

Для домов с большим этажом и значительным количеством точек водопотребления следует произвести расчет.

Требуемый размер гидрокниги можно выбрать только на основе расчетов.Источник Pumpekhoob.com

Осуществляется по схеме:

• В таблицах указаны коэффициенты суммарного расхода воды в зависимости от используемого оборудования.
• Рассчитано максимальное потребление воды. Например, при совместной работе душа, умывальника и крана на кухне этот показатель будет равен 30 л / мин (Qmax).
• Расчетное количество насосных включений в час (для комфортной работы) принято за A = 15. При более интенсивной работе гидромембрана совершает слишком частые колебания, что приводит к ее преждевременному разрушению.К тому же производительность насоса не дает возможности полностью заполнить привод водой. Насос при продолжительной работе перегревается и быстрее выходит из строя.
• Следующее важное значение — максимальное и минимальное давление для реле. Для двухэтажных домов эти значения составляют 3 бара и 1,5 бара соответственно (PMAX и PMIN). В расчет участвует начальное давление газа в установке Р0 = 1,3 бар.
• Необходимый объем определяется по формуле: V = 16.5 x Qmax x PMAX X PMIN / (AX (PMAX-PMIN) x P0) = 16,5x30x3x1,5 / (15x (3-1,5) x1,3) = 76 л.

Ближайшее значение — горшок объемом 80 литров.

Гидроаккумулятор для систем водоснабжения с такой мощностью позволит обеспечить потребности водоснабжения жителей 2-х этажного дома с тремя рабочими точками водоразбора одновременно.

Описание видео

Нужен ли резерв мощности

Дополнительный объем воды, хранящийся в гидросистеме, не отражается на его работе.Основная функция агрегата — поддерживать давление в водопроводной сети.

Если требуется значительный запас воды, проще и значительно дешевле встроить в систему запасной пластиковый резервуар. Поэтому при подборе оборудования с запасом с запасом не имеет смысла.

При увеличении потребности в водоснабжении, например, при увеличении количества жильцов или количества потребляющих воду бытовых приборов, можно дополнительно установить еще одну гидравлику небольшого объема.Подведены итоги их выступления. Место установки дополнительной гидросистемы не играет важной роли.

При необходимости можно установить несколько гидробар источника НТС-СК.РУ

Расчет давления в гидроаккумуляторе

Для того, чтобы оборудование работало эффективно и удовлетворяло потребности жителей дома, давление в гидросистеме должно быть избыточным.

Чтобы вода доходила до верхней точки анализа, давление воздуха в баллоне должно быть больше гидростатического, создаваемого стойкой подачи жидкости от нижней до верхней точки потребления воды.Например, для двухэтажного дома это значение равно P min = 0,7 бар (10 м = 1 бар). Перепад высот в этом случае составляет около 7 м.

Для устойчивой работы необходима разница в 0,5–0,6 бар между давлениями в нижней и верхней точках.

Таким образом, номинальное давление в гидроаккумуляторе rno = 0,6 + 0,7 = 1,3 бар

Заводские настройки обеспечивают необходимое давление 1,5-2 бар, что является оптимальным для работы гидроаккумулятора.Для контроля в приборе установлен тонометр.

Тонометр необходим для контроля давления в гидросистеме Источник Armada52.ru

При отклонении параметра давления его можно скорректировать в меньшую сторону, прокачав воздух автомобильным насосом, для чего в насосе предусмотрен ниппель. корпус устройства.

Установка, тестирование, подключение

Просто смонтировать гидросистему — не сложная задача — более актуальной проблемой обычно является грамотный выбор объема и рабочего давления, поэтому лучше, если все работы в комплексе выполнят специалисты.

В первую очередь выбирается место для установки, которое должно соответствовать следующим требованиям:

• вибрация и шум от рабочего оборудования не мешают жильцам,
• достаточно места для обслуживания и ремонта гидрозатвора ,
• обеспечена надежная опора на гладкое и выставленное строго горизонтально основание.

При установке используются изнашиваемые прокладки из резины, частично гасящие вибрацию.

Для установки гидравлики необходимо надежное основание. Источник de .DecorexPro.com.

Подключение гидроаккумулятора к водопроводу осуществляется в следующем порядке:

• На твердом основании, например, бетонном полу подвала, готовится ровный участок.
• Гидравлический привод устанавливается на основание с помощью специальных прокладок.
• Контрольные измерения давления в баллоне выполняются в нерабочем состоянии.Оно должно быть не менее 1,5 бар (атм). Это заводская настройка. В случае недостаточного давления можно использовать автомобильный насос.
• На патрубке гидроаккумулятора установлен штуцер с пятью выходами.
• Попеременно заглушены водяным насосом, водопроводной трубой, манометром и реле давления к выходам штуцера.

Гибкие переходники используются для уменьшения вибрации. Устанавливаются на участке подключения агрегата к водопроводу.Следует следить за тем, чтобы просвет переходника был не меньше диаметра подсоединяемой трубы.

Описание видео

Подключение насоса к гидрозамку показано на видео:

• Гидравлический привод наполнен водой и проверяется на герметичность. При необходимости проводится дополнительная герметизация резьбовых соединений.

Лить воду в бак очень медленно, чтобы не сломалась мембрана. При долгом хранении «груши» можно, при постепенном наполнении плавно укладывается гибкая форма.

• Электропитание подключено и реле давления настроено согласно инструкции к оборудованию.

При использовании погружного насоса необходимо установить обратный клапан. Он предотвращает обратный отток воды в колодец.

Схема подключения гидроаккумулятора к элементам водопроводной сети Источник GKYZYL.RU

Популярные модели

Покупатель, приобретая гидроаккумулятор, ориентируется на объем цилиндра.Сегодня мы производим и используем в быту емкостью от 10 до 200 литров.

Согласно опросу российской интернет-аудитории, наибольшей популярностью пользуются гидробары на 76–100 л, 11–25 литров и 26–50. Для дачи часто покупают диски до 10 литров. Вертикальная установка в приоритете.

Обычно, что купить гидроаккумулятор для систем водоснабжения, просто выбирают по соотношению цена-качество. Производители предлагают модели, сочетающие в себе различное оснащение и достойное качество по разумной цене.Рейтинг производителей выглядит так: Reflex, Jeelex, Wester, Unipump, CIMM.

Заключение

Гидроаккумулятор — необходимый элемент водопровода частного дома, который обеспечит длительную работу насоса и бесперебойную подачу воды. Чтобы устройство служило долго и не требовало частого ремонта, его нужно правильно выбрать и правильно установить, для чего рекомендуется воспользоваться услугами грамотных специалистов.Поняв, какой нужен гидроакум, можно спланировать его установку и искать хороших специалистов, которые все сделают на высшем уровне.

Установив в доме гидроаккумулятор, потребитель навсегда приобретает безопасность использования домашнего водопровода.

Зачем нужен гидроаккумулятор Его отличие от расширительного бачка

Например, можно рассмотреть дом, подача воды в который осуществляется с помощью электронасоса.

При внешнем сходстве формы два гидроагрегата имеют разные функции, которые различаются не только цветом — гидроаккумуляторы синие, а расширительные бачки красные — но и выполняют разную работу.

Оба устройства работают по схожему принципу и работают с одной целью — бесперебойная работа системы водоснабжения и отопления дома.

Расширительный бак в основном используется в системах отопления и выполняет функцию снижения давления жидкости, тем самым предотвращая преждевременный выход труб и соединительных деталей из строя, ведущий к их замене.

В расширительном бачке емкость с жидкостью делится пополам с помощью подвижной перегородки. В одной части есть воздух, а в другой — вода.

При нагревании вода, расширяясь, давит на мягкую перегородку, сжимая воздух, находящийся с другой стороны, тем самым снимая избыточное давление в системе отопления.

При понижении температуры происходит обратный процесс — сжатый воздух проталкивает воду в систему, предотвращая образование воздушного движения.

Гидроаккумулятор применяется при монтаже домашнего трубопровода.Бак гидроаккумулятора внутри тоже разделен на два бака, но по другому принципу.

Вода в нем не контактирует со стенками, так как находится в специальной мембранной камере, которая окружена сжатым воздухом. Мембрана изготовлена ​​из полимерных материалов, устойчивых к высоким и низким температурам и химическому воздействию.

Устройство гидроаккумулятора

Гидроаккумулятор представляет собой герметичный стальной резервуар объемом 50-100 литров с нагнетаемым воздухом, внутри которого находится резервуар из полимерных материалов, как правило, бутилкаучука.

Емкость — мембранная камера — подает воду в систему хозяйственно-питьевого водоснабжения постоянного давления, которое регулируется с помощью клапана на баке, входящем в состав системы.

Принцип работы гидроаккумулятора

Работа всех гидроаккумуляторов построена по единому принципу — мембранная водяная камера из полимерного материала окружена со всех сторон воздухом, нагруженным под определенным давлением, регулируемым специальным датчиком.

Следовательно, давление жидкости в мембранной камере, а это значит, что во всей домашней водопроводной системе всегда стабилизируется воздушный слой. Это означает:

• Система домашнего водоснабжения на 100% защищена от гидроударов разного рода, так как оснащена датчиком, открывающим регулирующий клапан, сбивая избыточное давление.
• При внеплановом отключении электричества у пользователя всегда есть запас 50-100 литров воды, в зависимости от мощности, для обеспечения жизнедеятельности.
• Датчик уровня жидкости в емкости, подключенной к силовому реле, подающему воду в систему, настроен таким образом, что он включает подачу воды только в случае необходимости. Это, во-первых, снижает потребление электроэнергии, во-вторых, увеличивает долговечность деталей насоса.
• Вода в баке гидроаккумулятора не контактирует с водой, поэтому замена металлического бака никогда не потребуется из-за его износа от коррозии.

Все эти показатели обеспечивают бесперебойную работу системы водоснабжения дома.

Виды гидроаккумуляторов

Гидроаккумуляторы в зависимости от назначения различаются по трем параметрам.

• Для холодной воды. В таком гидроаккумуляторе используется мембранная емкость из нейтрального материала, используемого в пищевой промышленности для обеспечения безопасности использования воды при приготовлении пищи. Гидравлический блок этого агрегата окрашен в синий цвет.
• Для горячей воды. В нем используется материал, устойчивый к высоким температурам. Гидробактик, используемый для горячей воды, окрашен в красный цвет.
• Для системы отопления.Для системы отопления используется материал, устойчивый к воздействию активных реагентов, используемых в охлаждающих жидкостях. Hydrobacus красного цвета.

Также гидроаккумуляторы бывают разной конструкции — с вертикальным и горизонтальным расположением гидроаккумулятора.

• В частном доме удобнее использовать гидробаком с вертикальным расположением, так как он занимает меньше места в подсобном помещении, что позволяет компактно расположить приборы различного назначения.
• Гидроаккумуляторы с горизонтальным расположением гидрозатвора применяются в основном на насосных станциях, установка водяного насоса в этом случае выполняется сверху.

Как выбрать гидроаккумулятор

Прежде всего необходимо определиться, в какой системе планируется использовать гидроаккумулятор.

• Для устройства, которое будет следить за подачей холодной воды, необходимо исходить из количества проживающих в доме и норм потребления холодной и питьевой воды на одного человека, чтобы приобрести подходящий гидроаккумулятор.
• Комплект для подачи горячей воды также приобретается после расчета потребления горячей воды на человека в день.
• Гидроаккумулятор, обеспечивающий бесперебойную работу системы отопления, выбирается исходя из площади отапливаемого помещения. В зависимости от этого подбирается бак гидрокниги.

Также необходимо учитывать, что работа всего агрегата основана на использовании мембранного контейнера, который находится внутри гидропанели.

Именно от его живучести зависит срок службы всей системы. Для холодной воды лучше приобрести емкость с мембраной из изокожной резины, вода из которой безопасна для использования при приготовлении пищи.

Чем лучше фланец, тем дольше проработает гидроаккумулятор. Изготавливается из оцинкованной стали, нержавеющей стали или композиционных пластиков.

Расчет оптимального гидравлического объема

по гидравлике не существует.Емкость для употребления воды каждый выбирает индивидуально. Следует исходить из двух параметров.

1. Размер подсобного помещения, в котором будет установлен хотя бы один гидробаком. Например, размер бака на 100 литров — это вертикально стоящая бочка, высотой около 850 мм и диаметром 450 мм.
2. Далее нужно посчитать количество воды, потребляемой каждым членом семьи (приблизительно). Также учитывайте расход воды при мытье, мытье посуды и других деловых потребностях.В любом случае, даже если при расчетах была допущена ошибка, вы всегда можете заменить емкость с увеличением ее емкости.

Подключение гидроаккумулятора

Перед подключением гидроаккумулятора к системе в нем необходимо измерить давление. Этот параметр необходим для настройки реле датчика давления.

На заводе в баке установлено 1,5 атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для измерения этого параметра внизу гидропакета (от 100 литров) есть специальный вход.

• При использовании насоса поверхностного типа установите его вокруг гидравлической системы. Обратный клапан устанавливается на трубопроводе трубопровода.
• Монтаж всех устройств, необходимых для работы гидроаккумулятора, лучше производить, используя для обвязки на схеме положительный штуцер.
• Наличие выводов разного диаметра делает его незаменимым при установке гидроаккумулятора в водопроводную систему.

Но это необязательное требование.Кто-то любит делать все по старинке с использованием фитингов и обрезков труб.

Схема подключения гидроаккумулятора к насосу и водопроводу

После установки гидроаккумулятора необходимо установить и отрегулировать реле. Нормальная работа бытовой техники обеспечивает давление 1,4-2,8 атм. Для сохранения мембраны давление в системе должно быть больше, чем в гидроагрегате 0,1-0,2 атм.

Например, если давление в гидросистеме было 1.5 атм, то показатель этого параметра в водопроводе должен быть не менее 1,6 атм. Для регулировки реле используется это значение, оно оптимально для водоснабжения небольшого одноэтажного коттеджа.

Если дом больше — двух или трех этажей, необходимо будет увеличить давление в гидропанели, сделав оптимальное давление по формуле: V = ( H + 6) / 10, где H — значение наивысшей точки точки отделения воды.Подставив его в формулу, можно узнать, какое давление будет установлено в гидросистеме.

Вот основные моменты, которые нужно учитывать при прокладке трубопровода и установке гидроаккумулятора в водопровод дома. Правильный монтаж — залог долгой и хорошей работы всей водопровода.

Незаменимый прибор в современных системах водоснабжения — это не только насос. Очень часто его дополняют гидроаккумулятором, который может идти как в комплекте с насосом, так и покупаться и устанавливаться отдельно.

Установка гидроаккумулятора — очень полезное решение, повышающее качество работы. Рассмотрим подробнее, как именно работает этот механизм, как работает и как монтируется.

1 устройство гидроаккумулятор и принцип его работы

Изначально опишем устройство гидроаккумулятор: это емкость, имеющая металлический корпус, внутри которого расположена мембрана (или цилиндр, в зависимости от конструкции). Между ним и стенками корпуса создавалось давление — за счет нагнетаемого сжатого воздуха.

Чаще всего установка применяется в водоснабжении, однако актуально также применение гидроаккумулятора для отопления — для этого он тоже годится.

Задачи механизма следующие:

1. Накопление воды.
2. Поддерживайте стабильное давление в системе.
3. Обеспечение водоснабжения при неработающем насосе.

Принцип действия следующий: Вода поступает на мембрану, нагнетаемую насосом.Мембрана заполняется и заполняет пространство внутри корпуса (естественно — на определенный объем).

С другой стороны, нагнетаемый воздух начинает давить на воду, тем самым вталкивая ее в систему водоснабжения. Насос при этом работает до определенного момента — пока давление воды внутри бака не достигает определенного предела.

После этого агрегат отключается, и «выдавливаемая» вода в сети начинает проветриваться, что сказывается. Хорошо, когда жидкость из емкости уйдет, а давление упадет до определенной (только сейчас — минимальной) отметки — насос включится на работу от блока автоматического управления.

1.1 Классификация

Ассортимент товаров на рынке достаточно обширен, так что покупателю будет полезно сначала узнать, как они относятся, как классифицируются, и какую модель лучше выбрать.

Различия заключаются в ряде факторов, каждый из которых следует упомянуть.

По расположению бака устройство может быть как горизонтальным, так и вертикальным.

По типу рабочей части — тоже могут быть отличия. В связи с этим существует два варианта: мембрана или баллон. В первом случае пространство внутри емкости разделено мембраной на две части: в одной — течет вода, во втором — нагнетается воздух.

Во втором случае внутри контейнера заключен упругий цилиндр, по которому течет жидкость, а воздух нагнетается в свободное пространство между его стенками и стенками корпуса.

Отдельно стоит упомянуть объем — это, по сути, ключевой параметр любой емкости. Самые популярные объемы — 24, 50, 100 и 200 литров.Однако в продаже можно найти емкость другого объема — на 6, 12 или наоборот — на 300 литров.

Есть и более крупные устройства — например, гидроаккумулятор аквасистемы, объем которого может составлять до 2000 литров. Меньшая емкость имеет гидроаккумулятор рефлекторного типа — самая большая модель имеет объем 1000 литров. В таких же пределах имеет гидроаккумулятор Вестера.

Также заслуживает пристального внимания материал, из которого выполнена мембрана (цилиндр). Это может быть как бутил, так и каучук.Отличия достаточно серьезные:

• бутил имеет верхний предел температуры +99 градусов; Резина
• имеет такую ​​отметку внизу — всего +50 градусов.

Это очень важный нюанс для тех, кто выбирает прибор для отопления. Однако чаще всего в устройстве современных производителей (тот же гидроаккумулятор Aquasystem) используется именно бутил.

Ну и напоследок нельзя не упомянуть производителей продукции этого типа. Выше были упомянуты несколько предметов, которые пользуются наибольшей популярностью.Это гидроаккумулятор Wester and Aquasystem. Модели этих марок входят в высокобюджетный сегмент, однако качество соответствующее.

Гидроаккумулятор Reflex уже дешевле, но при этом практически не уступает. Помимо этих наименований, вы можете выбрать еще один джилекс, который достаточно популярен на российском рынке со своими положительными качествами: дешевизной и надежностью.

1.2 Как правильно рассчитать объем гидроаккумулятора?

В принципе, главный момент, заслуживающий внимания, — это объем бака.Также упомянуто о материале мембраны (цилиндра), но для обогрева такие устройства используются реже, поэтому заострим внимание именно на емкости.

Сразу скажу, что модели на несколько сотен литров (например, гидроаккумулятор Aquasystem VAV 2000 на 2000 литров или гидроаккумулятор Wester Line WAV 1000) подходят для обеспечения водой больших зданий (гостиниц, больниц — например ).

Для обычного жилого дома этот объем будет много, и покупка такой модели будет лишней тратой денег.Тем более, что их довольно много: например, WESTER LINE WAV 1000, гидроаккумулятор WASTER LINE WAV 1000 стоит более 10 тысяч долларов, а гидроаккумулятор Aquasystem VAV 2000 — и вовсе три десятка.

Для коттеджа, в котором постоянно проживает 3-4 человека, вполне будет вместимость до 100-200 литров (и это с огромным запасом). Часто покупатели в таких условиях ограничиваются моделями объемом 24-50 литров (например — гидроаккумулятор Aquasystem VAV 50 или гидроаккумулятор WASTER LINE WAV 50).

Увеличение до 100-200 литров актуально, если жителей в доме больше, и / или имеется большое количество точек водозабора (например, 2 туалета и 5-10 кранов). В этом случае стоит обратить внимание на гидроаккумулятор Wester Line WAV 100 или гидроаккумулятор Aquasystem VAV 100.

Для точности приводим более подробный расчет, который поможет покупателю более точно выбрать подходящий прибор.

2 этапа и нюансы монтажа

С как рассчитать и как выбрать устройство — разобрался.Теперь необходимо упомянуть, как именно гидроаккумулятор подключается к водопроводу. При желании эту работу можно выполнить своими руками — если следовать приведенным ниже советам, сложностей возникнуть не должно.

Неважно какая модель подключена — гидроаккумулятор Reflex на пару десятков литров или бак на 300 литров.

Подготовка выглядит так:

1. В первую очередь нужно выбрать место, где будет стоять оборудование: станция автоматического водоснабжения и, собственно, сама емкость.Они не обязательно располагаются рядом, но чаще всего это делается так.
2. Проверяется давление внутри емкости. Необходимо, чтобы этот показатель был примерно на 0,2-1 атм ниже, чем параметр, установленный на реле автоматического пуска насоса. В противном случае можно (и нужно) отрегулировать своими руками.

Теперь нужно позаботиться о необходимых деталях для подключения:

1. Фитинг, имеющий 5 выходов: для самого бака, для реле автоматического переключения, для манометра, для насоса и, собственно, для Сама линия отвода.
2. Манометр (со шкалой до 10 атмосфер).
3. Лента ФУМ (для герметика).

Теперь — рассмотрим, как именно можно соединить своими руками:

1. Фитинг соединяется с емкостью при помощи шланга.
2. Манометр, реле, помпа и помпа подключены к другой арматуре. Каждое соединение предварительно оформлено фум-лентой.

По окончании работ необходимо произвести пробный запуск насоса — для определения герметичности системы.Для этого нужно внимательно осмотреть места подключения: на них не должно быть протечек.

Подключая реле давления своими руками, обязательно и очень внимательно смотрите на метки, которые наклеены под его крышкой. Их два — это «Сеть» и «Насос» , и перепутать их невозможно. Возможно, что этих наклеек вообще не будет (такие модели есть вообще) — в этом случае своими руками подключение рекомендуется не выполнять, а воспользоваться помощью электрика.

2.1 Как устроен гидроаккумулятор? (видео)

Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.

В одной секции вода, в другой — воздух. При повышении давления воды воздух сжимается, размер участка с воздухом уменьшается, и начинается мембрана, вода вытесняет воздух. Устройство с одной стороны имеет подключение к водопроводу, с другой — золотник для откачки воздуха.

Но названия приборам присвоены не по конструктивным особенностям, а по назначению.

Назначение

• Расширительные баки предназначены для компенсации расширения воды за счет нагрева в схемах отопления, а также горячего водоснабжения (ГВС).
• Гидроаккумуляторы предназначены для накопления воды под давлением в системах водоснабжения, в которых есть нагнетательный насос для уменьшения частоты включения этого насоса и сглаживания гидроподъемников.Дополнительная функция — запас пищевых качеств до 1/3 всего резервуара.

Нюанс в том, что для горячего и холодного водоснабжения используется один и тот же прибор, но называть его можно по-разному, в зависимости от того, что делает в конкретной схеме — либо накапливает (накапливает) запас воды, либо берет на себя с тепловым расширением.

• Особенность конструкции гидроаккумулятора чаще всего заключается в том, что внутри находится не мембрана, а груша из пищевой резины, в которую впрыскивается вода.Вода с корпусом бака не контактирует.
• Расширительный бачок системы отопления выполнен с мембраной из технической резины, которая разделяет корпус на два отсека, а охлаждающая жидкость (не всегда вода) контактирует и непосредственно с корпусом.

Как отличить

По форме все мембранные баки похожи друг на друга. Бытует мнение, что для системы отопления — красный, а для водопровода — синий. Но это не совсем так, поскольку отдельные производители используют другие цвета.

По сути, приборы могут раскрываться между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:

• Все устройства водоснабжения, в том числе для ГВС — низкая температура — до 80 градусов С, а повышенное давление — до 12мм;
Расширительные баки
• для отопления — повышенная температура — до 120 градусов с, но низкое давление до 4 атм.

Как работают схемы накопления воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, возникающие при водозаборе из системы, т.е.е. При открытии крана уменьшите количество насосных включений, которое не должно быть более 50 раз за 1 час.

При водозаборе в объеме чашки гидроаккумулятор даст этот объем, давление в системе падает, но не настолько, чтобы реле давления включило помпу. При более крупном заборе (например, в объеме ковша) давление упадет на столько, что включится насос и наполнит устройство.

Расширительный бак в системах горячего водоснабжения и отопления принимает избыточный объем воды, возникающий при его нагреве.

Если бы такого устройства не было, то в замкнутой схеме отопления давление очень быстро поднялось бы выше критического, так как жидкость практически не сжимается. Это привело бы к сливу воды из клапана аварийного давления, который обычно регулируется до 3 атм.

На практике, если такой клапан постоянно пропускает воду, это свидетельствует о неисправности накопительного устройства. Если аварийный клапан отсутствует, то при нагреве происходит разрушение самой слабой системы системы.

Когда в систему горячего водоснабжения нужен расширительный бак

Это логичный вопрос, ведь горячая вода может проводиться по-разному. Если есть проточный ТЭН, например газовый двухконтурный котел, который нагревает струю воды прямо во время своего забора, то, естественно, расширительный бак не нужен.

Если в системе нагревается вода в закрытом бойлере большой емкости (более 100 литров), то помимо предохранительного клапана требуется установка расширительного бака.На что надеяться не приходится, так как он совершенно не рассчитан на частое срабатывание и при частых включениях просто начинает течь.

Как выбрать размер прибора для отопления

Главный вопрос, который возникает у пользователя — сколько нужно такого водонакопительного устройства? При этом пользователь хочет приобрести меньший объем, так как он дешевле. Но необходимо обзавестись той, которая подходит для расчета.

Объем расширительного бачка для отопления будет зависеть от объема теплоносителя в системе, давления — предельного и установленного.
Формула расчета объема представлена ​​на фото:

Объем теплоносителя указывается в проектных данных, либо его можно рассчитать на потребление всех внутренних объемов элементов системы, наконец, в готовой системе он может быть рассчитывается при наполнении ведрами.

Для домашней системы — расчет объема «без лишних мучений» 1/10 от залитого теплоносителя.

Какое предварительное давление нужно настроить

На заводе самолет обычно заправляется азотом до давления 1.5 бар. Мембрана изогнута и видна через штуцер. Сохранение заводского давления свидетельствует о том, что мембрана представляет собой единое целое и приспособление для эксплуатации.

Но в будущем мембранный бак необходимо подготовить для работы в конкретной системе. Существуют следующие правила определения давления:

• В системе холодного водоснабжения гидроаккумулятор прокачивается воздухом под давлением 0,2 атм. Меньше нижнего значения реле давления насоса. Чаще всего нижнее значение реле давления равно 1.4 атм. (давление включения насоса) и верхнее — 2,8 атм. Соответственно, начальное давление в приборе составляет 1,2 атм. Эта настройка поможет избежать наводнения при анализе воды и быстрого износа мембраны.
• В системе горячего водоснабжения расширительный бак накачивается до давления больше того давления, при котором насос отключается (верхний предел реле давления). В этом случае бак не будет подавать остывшую воду в водопровод. Но застоя воды быть не должно, устройство сделано так, чтобы грушу постоянно мыли струей пресной воды.
• В системе отопления воздушная камера расширительного бачка откачивается до давления 0,2 атм. Меньше давления в системе холодного отопления. Обычно «холостое» давление в системе 1,5 атм, соответственно его предварительно накачивают до давления 1,3 атм под холодную систему.

Как установлено

Обычное правило — подключать к системе любой мембранный резервуар нужно снизу, а самолета — сверху.

Но нужно учесть, что гидроаккумулятор можно раскладывать как угодно, подключение к водопроводу можно доливать, а сбоку в этом нет ничего особенного, если нет возражений со стороны производителя.

И подключение к обогреву должно быть только снизу устройства. Если этого не наблюдать, и разместить воздушную камеру снизу, то при выходе из строя мембраны, при появлении в ней трещин воздух сразу уйдет в систему отопления и унесет. Если воздушная камера будет сверху, то во время взлома мембраны ничего страшного не произойдет, прибор еще очень долго проработает в обычном режиме.

На фото пример отопительного контура с закрытым расширительным баком в нем.

Каким должно быть давление воздуха в гидроаккумуляторе. Выберите гидроаккумулятор. Расчет объема резервуара

(расширительный мембранный бак) служит для поддержания давления в системе напорного водоснабжения, а при использовании совместно с реле давления позволяет создать автоматическую станцию ​​на базе погружного или поверхностного насоса. Основное назначение гидроаккумулятора в системе — поддерживать и плавно изменять давление жидкости в системе.

Таким образом, подъем последнего соответствует увеличению давления в регуляторе, что привело к подъему небольшого плунжера и откачке воды, расположенной над контрпоршнем, так что запорный элемент следует за всеми движениями поршня. маленький плунжер-водолаз. Равновесие устанавливается, когда серводвигатель находится в нормальном положении, вода регулятора воздействует на шток снизу вверх, а вода, задержанная выше противотока, препятствует любому движению.

Тогда можно предположить, что с отверстиями, вырезанными из подвижной стенки, имеющей разные поперечные сечения в разных точках их высоты, их перекрытие с фиксированными отверстиями может давать сечения по длине обтюратора в соответствии с заданным законом для достижения постоянного потока. скорость независимо от разницы давлений, при которой происходит расход жидкости при прохождении этих отверстий.Когда нагрузка на автомобиль минимальна и, следовательно, перепад давления между аккумулятором и приводными прессами увеличивается, плунжер опускается, то же самое относится к запорному устройству и его поршню, а затем, когда вода находится под давлением.

Дополнительные функции, которые выполняет аккумулятор:

• Защита от гидроудара (изменение давления в жидкости, вызванное мгновенным изменением ее скорости)
• Минимальное водоснабжение
• Ограничение прерывистых запусков насоса

Таким образом, именно гидроаккумулятор дает возможность использовать реле давления и автоматизировать процесс подачи воды. Без гидроаккумулятора реле не может работать корректно, так как мгновенное изменение давления в системе (в момент открытия клапана, выключения или подключения новых потребителей, включения или выключения насоса и т. реле постоянно работать. А это, в свою очередь, приводит к нестабильности питания, перегреву или поломке мотора, выходу из строя реле.

В этом случае отверстия уменьшаются в поперечном сечении из-за относительного смещения перфорированных цилиндрических стенок; когда, наоборот, максимальная нагрузка транспортного средства увеличивается, падение давления уменьшается, противодавление сбрасывается и заслонка поднимается, поперечное сечение отверстий увеличивается, чтобы поддерживать постоянный поток.

В тот момент, когда транспортное средство должно замедлить движение, заслонка поворачивается сама по себе с амплитудой 50 °, что закрывает девять десятых отверстий и оставляет свободный проход только на десятой оставшейся части, без изменения ситуации по высоте или равновесия. состояние подвижной части системы.

Поскольку вода практически не сжимается, включение насоса в системе с реле давления, но без гидроаккумулятора, вызовет мгновенное повышение давления в системе, и реле немедленно отреагирует на это и отключит насос.10 1 / Па. Т.е. повышение напора воды (напора, создаваемого насосом) практически не вызывает изменения ее объема (это сотые доли процента). Следовательно, давление в системе будет изменяться с высокой скоростью, что вызовет постоянную работу реле.

Этот барабан снабжен по окружности двумя соответствующими кулачками, первый на первой станции, второй на наземной станции и второй ступени. При вращении барабана эти выступающие кулачки опускают ответвление рычага, открывающее ползунок небольшого гидравлического пресса.Этот пресс, используя комбинацию шатунов и рычага, вращает подвижную заслонку.

Зубчатый барабан принимает шестеренчатое движение, которое соединено коническими шестернями с нижним возвратным шкивом, установленным на большом мосту. Когда транспортное средство находится на земле, кулачок, соответствующий этой станции, нажимает на ветвь рычага малого приводного пресса, и поэтому запорный элемент вращается, и большинство его отверстий закрывается. Зубчатый барабан сначала медленно вращается, а вскоре кулачок первого этажа выходит из плеча рычага.В этот момент заслонка поворачивается в обратном направлении, и все ее отверстия становятся свободными.

Надо четко понимать, что гидроаккумулятор не создает никакого давления и не качает воду потребителю — все это делает насос. Он только поддерживает давление жидкости, которое создается в нем насосом, и подает воду в этот момент времени, пока клапан потребителя открыт, а насос не включается. Например, на вопрос «Сколько мне понадобится гидроаккумулятора, если у меня два душа?» Не совсем правильно.Потому что при использовании душа (одного или двух) гидроаккумулятор подает воду только до включения помпы, а потом только помпа подает воду на оставшееся время использования. И остановится только после того, как закроются все краны и давление в баке поднимется до давления отключения.

Можно ли увеличить объем гидроаккумулятора?

Поскольку вода имеет гораздо большее поперечное сечение, скорость поршней двигателя увеличивается до нормального значения. Это происходит до тех пор, пока транспортное средство не достигнет уровня ниже первой ступени, кулачок этой станции снова опускает ветвь рычага, и легкое нажатие снова закрывает заслонку.

Блоки этого устройства идентичны устройствам предыдущего. Отверстия подвижного обтюратора предназначены для уменьшения поперечного сечения, когда поршень поднимается в результате откачки воды на его верхней поверхности, это происходит в случае максимальной загрузки автомобиля, разницы давлений между приводными прессами и аккумулятор увеличивается, при этом шторка опускается и открывает большие проемы для минимальной нагрузки на автомобиль. Пространство вокруг станций такое же, как и у предыдущего устройства.

Иногда бывает, что насос отключается, даже когда потребители используют воду. Однако такой режим работы нежелателен (так как через короткое время насос придется снова включиться) и свидетельствует о том, что выбор насоса и / или настройки всей системы были выполнены некорректно (в большинстве таких случаев вы нужно изменить настройки реле давления).

Вода, выходящая из круиз-контроля и идущая к прессам во время подъема или выхода из прессов, чтобы идти к регулятору во время спуска, поступает на разъем приводных прессов, расположенный между двумя предыдущими устройствами.Соединитель, представляющий собой обычное устройство для подъема и опускания, предназначен для выравнивания давления на поршни двигателя и уменьшения расхода воды двумя поршнями, на которые на данный момент приходится больше усилий, чем на другие. Это дросселирование происходит до тех пор, пока на двух водолазах не установится одинаковое давление.

Любой аккумулятор разделен мембраной на две полости: воздушную и водяную. Подавая воду под давлением в водяную полость резервуара, мембрана расширяется и сжимает воздух в воздушной полости.Таким образом, мембрана уравновешивается давлением с двух сторон (P1V1 = P2V2). Давление будет увеличиваться до тех пор, пока насос не отключится в соответствии с уставкой реле давления (давление отключения насоса). В начале потока воды воздух давит на мембрану, тем самым вытесняя воду из гидроаккумулятора. Давление воды медленно падает и при достижении давления для включения насоса реле замыкает контакты и насос запускается. Это концепция автоматической работы насоса вместе с гидроаккумулятором и реле давления.

Таким образом, это предохранительное устройство в руке, предназначенное для подачи воды с давлением, достаточным для ее подъема в небольшой так называемой спасательной трубе, расположенной вдоль пути лифта, и для действия с помощью средств в тормозные цилиндры транспортного средства, если это остановило транспортное средство на пути в результате торможения и когда необходимо выполнить спасательный маневр, вверх или вниз до ближайшей станции.

Мультипликатор состоит из поршня в упаковке, снабженного большим штоком, который может перемещаться в чугунном цилиндре.Шток проходит между ним и цилиндром в кольцевое пространство, которое в данный момент заполняется водой под давлением аккумуляторов и сообщается со спасательной трубкой.

Каким должно быть давление воздуха в воздушной полости гидроаккумулятора?

Давление в воздушной полости гидроаккумулятора должно быть на 10% меньше давления на насосе.

Причем, давление воздуха следует измерять только на баке, отключенном от системы (без давления воды). Давление воздуха необходимо регулярно контролировать и при необходимости приводить в норму, это значительно продлит срок службы мембраны.С этой же целью не рекомендуется делать перепад давления между включением и выключением насоса слишком большим. Оптимальным считается перепад 1,0-1,5 атм. Большие перепады сильнее растягивают мембрану (нагружают), тем самым сокращая срок ее службы, к тому же большие перепады давления не комфортны при использовании воды.

Установка, испытание, подключение

Если вода также работает под таким же давлением под поршнем, то есть на его твердом участке, поршень поднимается, а давление воды в затрубном пространстве умножается на коэффициент внутреннего сечение цилиндра до поверхности кольцевого пространства.Таким образом, это давление умножается до уровня, достаточного для того, чтобы наиболее неблагоприятная вода поднималась к верху дороги и поднимала транспортное средство к его тормозным поршням, действующим как гнезда.

Необходимо использовать небольшой специальный насос, установленный рядом с большим, и работать с давлением на выходе 20 кг на см 3, достаточным для подъема аккумулятора при низком давлении. Этот насос забирает воду из напорного бака элеватора в общую трубу высокого давления.

Гидроаккумуляторы рекомендуется устанавливать в местах, не подверженных затоплению и с низкой влажностью.В этом случае фланец гидроаккумулятора прослужит намного дольше. Поскольку резервуар не воспринимает нагрузки, в дополнительном креплении нет необходимости. Аккумулятор можно просто установить на полу на штатных опорах.

Кроме того, устройства безопасности ограничивают движение в каждом из этих направлений. В случае гидроаккумуляторов высокого давления на верхнем пределе своего хода они выбрасывают определенное количество воды, которая возвращается в линию низкого давления с помощью предохранительного клапана.

Эта вода, чтобы аппарат мог работать при температурах ниже 0 °, сильно смешивается с глицерином; доля составляет около 25%.Всегда используется одна и та же вода, за исключением потерь из-за протечки устройства, и подается в сливной бак, установленный у подножия лифта.

При выборе конкретной марки гидроаккумулятора следует обращать внимание на материал мембраны, наличие сертификатов и санитарных сертификатов, подтверждающих, что гидроаккумулятор предназначен для использования в системах с питьевой водой. Также будет нелишним позаботиться о запасных мембранах и фланцах, чтобы в случае проблем не пришлось покупать совершенно новый бак.

Этого количества воды хватит для подачи пресса, на удар. Кроме того, гидроаккумулятор низкого давления, в который всасывается насос, должен иметь такую ​​же емкость, как и предыдущий. Практические характеристики устройства следующие. Следовательно, он может варьироваться от 0 до 39% в зависимости от того, пустые или полные каюты.

Максимальная скорость автомобиля на дороге должна составлять около 2,5 м в секунду. Ожидаемая продолжительность для разных периодов курса. 1-й этаж: 30 «Первый этаж: 2-й этаж: 30» Второй этаж: 60 «Скоростной со 2-го на 1-й этаж: 30» Первый этаж: 60 Спуск с первого этажа на этаж: 60 «Остановка и смена пассажиров на полу: 60 ”Всего: 360.Следовательно, обратный путь должен быть осуществлен за 6 минут.

Максимальное давление, на которое рассчитан гидроаккумулятор, не должно быть меньше максимально возможного давления в системе (например, при выходе из строя реле давления). Вот почему большинство резервуаров рассчитаны на давление 10 бар.

Часто возникает вопрос, сколько воды в гидроаккумуляторе?

Например, если отключить электричество, сколько литров воды можно использовать?

Каждая система состоит из насоса высокого давления, форсунок, коллектора и компьютера.В обычных системах впрыска дизельного топлива давление топлива должно создаваться отдельно для каждого впрыска. Давление создается в насосе высокого давления, который сжимает топливо и подает его по трубопроводу высокого давления к рампе, которая действует как общий аккумулятор высокого давления для всех форсунок — отсюда и название «common rail».

Затем топливо подается в форсунки, которые, в свою очередь, впрыскивают топливо в каждый цилиндр. Чистый и эффективный впрыск топлива благодаря чрезвычайно коротким интервалам распыления и небольшому количеству впрысков. Высокая мощность двигателя и регулярная работа с пониженным расходом топлива и выбросами. Совместимость со всеми моделями автомобилей благодаря модульной конструкции. Насос высокого давления сжимает топливо, а затем дозирует необходимое количество. Он непрерывно питает топливный аккумулятор высокого давления и поддерживает давление в системе.

Это значение зависит от настроек реле давления. Как вы могли догадаться, чем выше разница давлений между включением и выключением насоса, тем больше воды попадет в гидроаккумулятор, но эту разницу необходимо ограничивать по причинам, указанным выше.

В качестве примера приводим таблицу заполняемости аккумуляторов.

Требуемое давление доступно даже на низких оборотах, при этом создание давления не связано с частотой вращения двигателя. Большинство обычных железнодорожных систем оснащено радиально-поршневыми распределительными насосами. Он установлен в каждом цилиндре двигателя и соединен с аппарелью через шланг высокого давления. Инжектор управляется электронной системой управления дизельным двигателем, которая гарантирует открытие или закрытие иглы инжектора с помощью привода, будь то электроклапан или пьезоэлектрический.

Интервалы контроля давления воздуха

Оба варианта имеют очень короткое время переключения и обеспечивают предварительный впрыск, основной впрыск и пост-впрыск, тем самым обеспечивая чистое и эффективное сгорание топлива в каждой рабочей точке. Государственный секретарь по промышленности.

Согласно этой таблице, в 200-литровом гидроаккумуляторе со следующими настройками реле давления:
Запуск насоса — 1.5 бар
Насос выключен — 3,0 бар
Давление воздуха — 1,3 бар

Водоснабжение составит 69 литров, что составляет около трети от общего объема.

В заключение несколько слов о необходимом объеме гидроаккумулятора.

V t = K x A max x ((P max +1) x (P min +1)) / (P max — P min) x (P воздух + 1)

По предложению Директора Регионального Экшн и малая и средняя промышленность. По окончании мониторинга ввода в эксплуатацию или, в зависимости от обстоятельств, корректирующих действий, которые могли быть запрошены, инспекционный орган должен подтвердить окончание мониторинга с последующим знаком попадания рядом с другими нормативными ярлыками.Он предоставляет владельцу сертификат, который должен быть приложен к файлу, указанному в «Статье 9 B» соответствующего печатного оборудования. Однако эта информация хранится в распоряжении агентов, ответственных за мониторинг сосудов под давлением. Техническая документация, предусмотренная в параграфе 3 того же Приложения 3, может совместно использоваться несколькими семействами аналогичного оборудования, работающего под давлением, и может производиться один раз в год, в этом случае она должна быть адресована Министру, ответственному за промышленную безопасность, до 31 марта 2003 года. год после ввода в эксплуатацию такого оборудования под давлением.Заявление, указанное в первом абзаце статьи 15, и, при необходимости, проверка, указанная во втором абзаце настоящей статьи, также требуется в случае значительных изменений или новой установки за пределами объекта, где ранее использовалось оборудование, работающее под давлением. . Видимое и заметное вмешательство должно регулироваться специальными положениями, изложенными в этом разделе. Критерии классификации вмешательств должны быть указаны в профессиональном руководстве, представляемом на утверждение министру промышленной безопасности после консультации с Центральной комиссией по устройствам, работающим под давлением.Элементы спецификации, указанные в Статье 9a. Этот документ является неотъемлемой частью файла, упомянутого в Статье 9 настоящего Указа. § Однако это обязательство принадлежать к группе с таким инспекционным органом не распространяется на вмешательства в трубопроводы. § Кроме того, различные элементы, перечисленные в Приложении 1 к настоящему Приложению, находятся в распоряжении агентов, ответственных за надзор за сосудами под давлением. Однако среди хорошо известных операций, выполняемых на парогенераторах или паровых судах, профессиональное руководство, упомянутое в Статье 28, определяет те, которые подвержены полной перегрузке.Суда, указанные в последнем параграфе Статьи 23 выше, не должны проходить гидравлическое испытание, указанное в параграфе 2 выше. Осмотр может ограничиваться ремонтом или заменой деталей. Любое заметное вмешательство в работу оборудования, работающего под давлением, должно осуществляться в соответствии с основными требованиями, указанными в Приложении 1 к Указу от 13 декабря. Однако заключительная проверка, предусмотренная в пункте 2 настоящего Приложения, может быть ограничена рассмотрением подтверждающих документов, касающихся эксплуатация и визуальный осмотр и связанные с ним неразрушающие испытания, которые могут быть ограничены отремонтированными или модифицированными деталями.Этот документ является неотъемлемой частью описательного файла, упомянутого в статье 9а настоящего приказа. Если они не зависят от каких-либо положений, касающихся проектирования или производства соответствующего оборудования, их преимущества должны сохраняться независимо от системы, в которой было изготовлено оборудование. Для такого оборудования документы, указанные в подпункте (а) статьи 9, устанавливаются их оператором на условиях, определенных министром, ответственным за промышленную безопасность, после получения заключения Центральной комиссии по сосудам под давлением.Кроме того, такое оборудование должно быть освобождено от гидравлических испытаний, предусмотренных статьей 25 настоящего Приказа. Директор по региональным действиям и малой и средней промышленности отвечает за выполнение этого приказа, который будет опубликован в Официальном вестнике Французской Республики. Совершено в Париже 15 марта.

A max — расчетный максимальный расход воды (л / мин)
K — коэффициент, зависящий от мощности двигателя насоса (см. Таблицу ниже)
P max — давление отключения насоса, бар
P min — давление запуска насоса, бар
P воздух — давление в воздушной полости гидроаккумулятора, бар

Минимально необходимый объем гидроаккумулятора для системы водоснабжения выбираем на базе Aquarius BCPE 0.Насос 5-50 ЕД со следующими настройками:

P max = 3,0 бар
P min = 1,8 бар
P воздух = 1,6 бар
A max = 2,1 м³ / ч (35 л / мин)
K = 0,25 (так как мощность насоса находится в диапазоне 0,55–1,5 кВт)

V t = 31,41 литра

Подбираем ближайший ближайший объем аккумулятора — 35 л.

Отметим, что объем бака на уровне 24-50 литров отлично согласуется с другими методиками расчета гидроаккумуляторов для систем хозяйственно-питьевого водоснабжения и эмпирическими рекомендациями различных производителей насосного оборудования.

При частых отключениях электроэнергии следует выбирать больший объем, однако следует помнить, что в любом случае вода заполняет около трети общего объема (см. Таблицу занятости выше). И, конечно же, чем мощнее в системе установлен насос (актуально для насосов мощностью 1,1 кВт и выше), тем больший размер гидроаккумулятора следует отдавать предпочтение, это уменьшит количество прерывистых кратковременных пусков и продлит срок службы мотора насоса.

При покупке гидроаккумуляторов больших объемов необходимо знать, что воду следует использовать регулярно, так как при длительных простоях ее качество начинает ухудшаться.Ведь использовать всю воду из гидроаккумулятора объемом 24 или 50 литров намного проще и быстрее, чем использовать 100 или 200 литров.

Модели аккумуляторов и цены на них можно найти в разделе «

(гидробак) — водяной бак с грушевидной мембраной. Он находится внутри, при этом плотно прикреплен к металлическому кожуху, подключенному к источнику водоснабжения. Он понадобится вам для поддержания постоянного давления и амортизации гидравлических ударов как дома, так и на предприятии.

Принцип работы агрегата

Ключевой задачей устройства является обеспечение необходимого давления при выключенной помпе.

Разберемся подробнее с особенностями работы, чтобы при необходимости мы могли сами провести мелкий ремонт или наладку.

Когда жидкость попадает в гидравлический бак, размер мембраны увеличивается. А это значит, что весь объем воздуха там систематически сокращается, при этом повышается давление в системе.

По достижении запланированного уровня давления насос включается и выключается.

При этом давление в системе снижается в зависимости от того, сколько воды уже было израсходовано. Только когда она упадет до заданной отметки, контакты коснутся, и устройство возобновит работу.
На заметку: не реже одного раза в 10-12 месяцев проверяйте давление воздуха в гидроаккумуляторе в то время, когда в нем нет воды. Если давление в системе ниже установленной нормы, его необходимо повысить.На помощь придет самая обыкновенная автомобильная помпа.

Виды бытовой техники

Гидроаккумуляторы различаются способом установки и размерами. На рынке можно найти вертикальные и горизонтальные устройства.

Если размеры вашего частного дома или производственного цеха позволяют, лучше всего остановить свой выбор на самом мощном оборудовании. Это поможет бороться с растворенным воздухом, который неизбежно будет присутствовать в вашей системе. Из-за этого периодически появляются воздушные пробки.

Для их устранения в устройствах больших объемов, начиная от ста литров, используется специальный водопроводный штуцер.На нем монтируется клапан, который систематически отводит лишний воздух.

На агрегатах вертикального положения накапливается в верхних секциях и устраняется специальным клапаном.

По горизонтали травится за счет особого участка трубопровода. Но если у вас устройство небольшого объема, то таких преимуществ у него не будет.

Какое давление должно быть в гидроаккумуляторе: проверить и отрегулировать

Давление, которое необходимо установить в аппарате, например, на 24 литра, зависит от его расположения.

Если он находится на минус первом этаже, то для расчета минимального значения необходимо прибавить шесть и разделить на десять к параметру высоты (рассчитанному в метрах от максимальной точки вашей системы водоснабжения до агрегата).

Для 2-х этажного загородного коттеджа высота будет примерно 6 метров. Таким образом, в результате расчета получаем 1,2 атмосферы. Если предположить, что давление ниже этой отметки, то вода не сможет стабильно циркулировать по всему зданию.

Начальное значение, устанавливаемое у производителя, как правило, составляет полторы атмосферы. Но в конкретном аккумуляторе это значение может оказаться другим, поэтому его необходимо проверить. Это нужно делать с помощью обычного манометра.

Как правильно выбрать прибор

При выборе устройства обращайте особое внимание на громкость. Его значение для работы оборудования в целом чрезвычайно велико.

Служит для:

• формирование определенного запаса воды;
• восполнение сверхвысоких потерь при частом и большом водопотреблении;
• минимизировать слишком частые включения / выключения насоса;
• поддержание стабильного давления в водяной системе при выключенном устройстве.

Обратите внимание: чем меньше расстояние между гидроаккумулятором и насосом, тем лучше будет работать вся система и тем легче будет проводить настройку. Если они расположены на одном уровне, то заливка будет происходить примерно одинаково.

В противном случае объем воды во втором блоке будет меньше из-за разницы в производительности. Принимая решение об окончательном объеме необходимого вам оборудования, рассчитайте, сколько воды вам понадобится, в общем счете.

Вот основные параметры среднего расхода воды в минуту в загородном коттедже:

• в ванную уйдет чуть больше литра;
• для полноценной работы душевой потребуется от 9 до 10 литров;
• в кухонной мойке при мытье посуды расходуется около 8,5 литров.

Таким образом, если у вас две туалетные комнаты, и все указанные точки потребляют ресурс одновременно, то в целом вам потребуется около 20 литров.

Делая скидку на процент заполнения бака и ограниченное количество запусков насоса за один час, делаем вывод, что вам будет достаточно объема в 80 литров.

Экспериментальная оценка влияния контактной конденсации парогазовой смеси на работу систем пассивной безопасности ВВЭР

Реферат

Результаты экспериментального исследования влияния контактной конденсации парогазовой смеси на работу систем пассивной безопасности ВВЭР и пара генератор в аварийном конденсационном режиме.Контактная конденсация происходит при подаче переохлажденной жидкости в аккумуляторную систему вспомогательной пассивной системы заводнения активной зоны реактора ВВЭР (система ГА-2) при наличии скопившихся неконденсирующихся газов. Вода, подаваемая в гидроаккумуляторы, может быть использована для увеличения времени работы парогенератора ВВЭР в аварийном конденсационном режиме и для обеспечения охлаждения активной зоны в течение более длительного времени. Отличительной особенностью исследуемых процессов является низкая скорость выхода жидкости (менее 1 м / с), вызванная необходимостью обеспечения работы систем безопасности в пассивном режиме.

Эксперименты проводились на стенде с параметрами, характерными для первого контура охлаждения реакторной установки через 24 ч после возникновения аварии для различных концентраций газа в парогазовой смеси. Азот и гелий, заменяющие водород в целях обеспечения безопасности, использовались в качестве неконденсируемых газов. По результатам экспериментов установлено, что увеличение концентрации неконденсирующегося газа в объеме модели гидроаккумулятора ГА-2 до 45% приводит к снижению интенсивности контактной конденсации пара из парогазовой смеси. на ∼29% в эксперименте с азотом и на ∼57% в эксперименте с гелием.Полученные экспериментальные данные могут быть использованы для численного моделирования аварийных процессов в реакторной установке ВВЭР при работе пассивных систем безопасности с учетом отвода парогазовой смеси из парогенератора путем подачи струи переохлажденной жидкости в объемный аккумулятор ГА-2. танки.

Ключевые слова

ВВЭР

Парогенератор

Конденсационный режим

Контактная конденсация

Неконденсирующиеся газы

Парогазовая смесь

Рекомендуемые статьи Цитирующие статьи (0)

Copyright © 2017, Национальный исследовательский ядерный университет МИФИ (Московский инженерно-физический институт).Производство и размещение компанией Elsevier BV

Рекомендуемые артикулы

Цитирующие статьи

Данные об импорте и цена гидроаккумулятора в соответствии с кодом HS 84129090

Гидравлический привод премиум-класса от Eaton Aroquip en Winner, krijgen een nieuwe krachtige uitstraling.De nieuwe Layline на deze Hydrauliekslangen geven в én oogopslag всей релевантной информации на сленге.Door gebruik te maken van handige pictogrammen kan men snel een slang identify wat Betreft drukbereik, temperatuur, buigradius en toepassel. EPG — это официальная версия 1972 года […]

Beste relatie, In deze ongekende en zeer onzekere tijden waarin мы аллемаал онце weg moeten vinden, staan ​​wij van EPG voor u klaar.Как только вы столкнулись с COVID-19, мы встретили elkaar kunnen omgaan. Samen staan ​​we sterk Onze eerste zorg gaat […]

Vanaf 1 maart dit jaar ook nachtleveringen mogelijk bij EPG. Vandaag besteld, morgen vóór 07:00 uur geleverd.

Bij EPG zijn wij al jaren gek op geborgde kwaliteit.Wij zijn dan ook trots dat deze kwaliteit sinds kort wordt bevestigd door de nieuwste ISO norm, de NEN-EN-ISO 9001-2015. Убедитесь, что ваш электронный телегид. Zowel de kwaliteit van onze producten, maar ook van onzecesses. Een optimaal process draagt ​​bij aan besparing. En wij […]

Eaton представила Walterscheid M-R7, инновационную машину для окончательной сборки с врезным кольцом, которая предоставляет клиентам улучшенную технологию сборки и безопасность во время установки систем трубных обжимных фитингов трилогии Walterscheid ™ с предварительно изготовленными концами труб.Решение предназначено для контролируемой окончательной сборки систем врезных колец Walterscheid Eaton WALPRO ™ и WALRING, а также […]

На ручке типа HB6x22 wordt Complete geleverd выполнено 9 рабочих мест для рабочих диаметров 6, 8, 10, 12, 15, 16, 18, 20 и 22 мм в собственном металлическом корпусе. Toepassing: dit handbuigapparaat является особым ontworpen als een licht en draagbare pijpenbuiger, bedoeld om bijvoorbeeld op een bouwterrein of aan boord van schepen op eenvoudige wijze een […]

Nieuw в широком ассортименте meettechniek.Цифровые манометры, класс 0,5 / 0,2 / 0,1 и 0,05 Naast digitaal zijn de manometer ook in analoog, glycerine gevuld, te verkrijgen. В разнообразных kastmaten en druk bereiken. Встретил aansluitingen aan de onderkant en achterkant. Geschikt voor paneelinbouw of opbouw. De schaalverdeling — это zowel в [bar], [psi] als ook met dubbele schaal […]

Multi Coupling System van Pister.Стандартный geschikt для 2 из 3 aansluitingen. DN10-DN25 для 330 при давлении 450 бар. Geschikt voor расходует от 0 до 650 л / мин.

Экономичный фургон для гидравлических компонентов. Этот EPG относится к 1972 году для Нидерландов в Бельгии. Op een unieke wijze. Zonder misgrijpen. Zonder administratieve возня.Zonder inferieure kwaliteit. Zonder onnodige kosten. Wij noemen het Гидравлика. Het is handelen met voorkennis.
