Гидроаккумулятор для систем водоснабжения с реле давления: Как отрегулировать давление в гидроаккумуляторе

Содержание

Как отрегулировать давление в гидроаккумуляторе

Как отрегулировать давление в гидроаккумуляторе, одна из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Как отрегулировать давление в гидроаккумуляторе, для  нормальной работы насосного оборудования необходимо выставить три основных параметра:

  • Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
  • Зафиксировать уровень, при котором реле управления запускает водяной насос;
  • Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Как отрегулировать давление в гидроаккумуляторе, само  устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке устройства.

С завода прибор приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Регулировка реле давления для гидроаккумулятора

Как отрегулировать давление в гидроаккумуляторе, реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

 Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Отрегулировать реле давления воды

Как отрегулировать давление в гидроаккумуляторе, регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

  • Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
  • Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
  • Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

  • Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
  • Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.
  • Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
  • Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.

Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке.

Поломки и проблемы в работе реле

Как отрегулировать давление в гидроаккумуляторе,  положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не надо спешить регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

    • Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
    • Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
    • Установить все элементы на место и затянуть крепление;
    • Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Подведем итоги

Как отрегулировать давление в гидроаккумуляторе, регулировка порога срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

для чего нужен и как работает

Такое приспособление как гидроаккумулятор для систем водоснабжения представляет собой цилиндрическую герметическую ёмкость, в которой установлена специальная мембрана или груша для регулирования давления воды.

Для чего нужен

Основным предназначением нашего устройства является поддержание оптимального давления жидкости в водопроводе. Такое оборудование защищает насосную станцию от частых запусков и преждевременного износа деталей, обычно это приводит к подгоранию контактов реле регулятора. После отключения электропитания в ёмкости остаётся определённый запас воды.

Основными функциями описываемого прибора считается:

  • Продление эксплуатации насоса. Запуск двигателя происходит после исчерпания запаса жидкости в баке. Длительность эксплуатации прибора зависит от частоты его запусков. Установка мембранного бака позволяет увеличить время между включениями, что продолжит длительность эксплуатации подкачивающего прибора;
  • Поддержание давления в системе по заданным параметрам. При отсутствии гидроаккумулятора перепады напора происходят во время одновременного включения нескольких потребителей, например, водопроводного крана и душа;
  • Устройство позволяет сохранять некоторый запас воды при отключении электроэнергии. Такое качество особенно ценно при эксплуатации автономного водопровода в частном доме.

Устройство

Как мы уже говорили, наше приспособление разделяется грушей на две части. В одной из них собирается жидкость, в другой – сжатый воздух. После заполнения груши напор воды сбалансируется давлением воздуха, поэтому жидкость капсулы не будет касаться к металлическим стенкам резервуара. Мембрана не раздувается до значительных размеров через внутреннее давление воздуха. На корпусе установлен клапан для регулирования давления.

Обратите внимание! Подводящие патрубки должны подсоединяться к гидроаккумулятору таким образом, чтобы можно было быстро разобрать прибор для ремонта без сливания воды из системы.

В резервуарах с объёмом больше 100 литров предусмотрен специальный клапан, который служит для отвода лишнего воздуха, выделенного из жидкости. В меньших по габаритам ёмкостях для подобных целей используют специальный кран.

Принцип работы

Рассматриваемое устройство работает следующим образом. Насосная станция из скважины подаёт воду в мембрану под определённым давлением. Когда величина напора достигнет порогового значения, насосная станция отключается.

Во время потребления жидкости давление падает, что приводит к повторному включению. Эффективность работы приспособления зависит от объёма бака. При увеличении габаритов ёмкости снижается нагрузка на насос. Реле давления можно выставить на определённый запас воды методом вращения специальных гаек.

При продолжительной работе гидроаккумулятора присутствующий в жидкости воздух скапливается в мембране, заполняя полезное пространство, которое могло бы использоваться для воды. В связи с этим рекомендовано проводить профилактические действия, которые заключаются в стравливании скопившихся газов. Подобные операции необходимо проводить с периодичностью в 1-3 месяца.

Реле давления для гидроаккумулятора и как отрегулировать

Рассматриваемое приспособление используется для автоматического регулирования работы насоса. При регулировании реле давления нужно обратить внимание на следующие термины:

  • Нижнее давление – это параметры запуска насоса, стандартное значение 1,5 Бар;
  • Параметры верхнего давления используются для раздвижения контактов реле и дальнейшего отключения насоса. Здесь используются показатели в 2,5-3 бар;
  • Гранично допустимое давление не должно превышать 5 бар.

После запуска станции вода начинает накапливаться в мембране или груше. В дальнейшем жидкость будет выталкиваться по трубам к потребителям. После приобретения необходимого оборудования нужно проверить давление воды. Рассматриваемые устройства имеют специальные манометры, но эксперты утверждают, что такие приборы имеют значительные погрешности измерений.

Обратите внимание! Для проверки показателей давления рекомендовано использовать манометр для автомобиля со специальной шкалой.

Реле давления

Во время проверки давления воздуха в мембранном баке снимают защитную крышку и подсоединяют манометр к ниппелю. Следует заметить, что при уменьшении давления в гидробаке, увеличивается объём закачанной жидкости.

Для создания необходимого напора жидкости в ёмкость нужно закачать воздух до установления давления на значении в 1,5 атмосфер. Увеличение показателей приводит к частым включениям и изнашиванию насоса. Слишком маленькое давление приведёт к раздуванию и выходу из строя резиновой груши.

Во время регулирования реле нужно снять крышку из прибора, после чего мы обнаружим корпус с двумя пружинами, на которых вкручены большая и маленькая гайки. Заметим, что первая гайка регулирует нижний уровень давления (обозначим её символом Р). Вторая, маленькая гайка используется для регулировки разницы давления (обычно обозначается буквой Н). Работу начинают относительно нижнего давления, которое выставляется на большой пружине.

Гидробак с реле давления

После заполнения гидробака сжатым воздухом включают насос и следят за положением стрелки манометра. Если показатели превысят верхнюю границу, нужно будет отключить насос. Предельный напор в системе устанавливается после остановки стрелки на манометре.

Обратите внимание! При регулировке нужно соблюдать рекомендованные параметры работы насосной станции, указанные в инструкции к изделию.

Во время настройки реле желательно соблюдать разницу между верхней и нижней границей давления в пределах одной или двух атмосфер, что обеспечит правильное использование насосной станции. После закачки воды и установления верхнего порога, насос отключают и начинают регулировать реле. Для этого маленькую гайку вращают до запуска механизма. Далее сливают воду с системы до тех пор, пока не запустится насос. Обычно это происходит при нижнем пороге давления.

Важно! Установите нижнюю границу на 0,1-0,3 атмосферы выше, чем давление в гидроаккумуляторе. Это позволит увеличить срок эксплуатации груши.

На следующем этапе работ вращаем большую гайку для установки нижнего давления. Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

  • Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
  • Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

  • Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
  • Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.

Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Схема водоснабжения частного дома от скважины с гидроаккумулятором

При необходимости установки автономного водопровода в частном доме многие хозяева загородной недвижимости бурят скважину, глубиной от 40 до 60 метров. Насосную станцию располагают в специальном приямке возле скважины, что повысит эффективность её работы.

Гидробак в схеме водоснабжения из скважины

В большинстве случаев подающий напор воды проходит через гидроаккумулятор, что позволяет сбалансировать давление в системе и защитить трубы от возможного гидроудара. Заметим, что в резервуаре сохраняется некоторый запас жидкости, который можно использовать после отключения электроэнергии. В дальнейшем вода из бака поступает в систему.

Обратите внимание! Как отмечают эксперты, установка гидравлического аккумулятора не считается обязательной, но это устройство позволяет повысить эффективность работы водопровода.

Гидроаккумулятор и расширительный бак – в чём разница

Расширительный бак

По внешнему виду две рассматриваемые ёмкости похожи между собой. Расширительный бак используется в отопительной системе, его основным предназначением считается компенсация лишнего давления, которое возникает в результате расширения нагретой жидкости. Во время работы котла повышается температура теплоносителя, что приводит к его расширению и увеличению объёма.

Как утверждают эксперты, подогрев воды всего на 10 градусов увеличивает её объём на 0,3%. То есть 50 градусная разница в показаниях температуры теплоносителя до и после нагрева увеличит его объём на 1,5%. Жидкость не сжимается, она должна куда-то деваться. Для этого и используется расширительный бак.

Гидроаккумулятор считается одним из основных приборов водопроводной системы. Основными задачами этого устройства является накопление воды в системе и поддержание необходимого давления. Присутствие дополнительного резервуара позволяет сократить количество включений насосной станции, что будет способствовать продолжительной работе силовой установки.

Следующей важной функцией мембранного бака считается защита водопровода от гидроудара. Как известно гидравлический удар чаще всего возникает в момент запуска или отключения насосной станции, а также при резком перекрытии кранов. Резиновая груша или мембрана в ёмкости позволяет сбалансировать избыточное давление, возникающее в системе.

Вертикальный гидроаккумулятор

Несмотря на то, что расширительный бак и гидроаккумулятор похожи между собой отличия между ними есть, причём значительные. В конструкции гидравлического аккумулятора есть специальная мембрана или груша, которая используется для компенсации давления. В расширительном баке тоже есть специальная перегородка, которая делит ёмкость на две части: первая заполняется водой, вторая – воздухом. Если в расширительном баке отопления кислород и жидкость соприкасаются, то в гидроаккумуляторе соприкосновение этих двух веществ недопустимо.

Как выбрать

Только правильно подобранный гидравлический бак поможет правильно использовать водопроводную систему. На практике используют две ёмкости: мембранную и гидравлическую. В первом резервуаре находится каучуковая капсула, которая раздувается до определённого объёма под давлением воды.

Во второй части резервуара находится сжатый воздух. Во время работы системы выдавливание жидкости происходит за счёт сжатого воздуха. Второй вид гидроаккумулятора идентичен по принципу действия, здесь пространство между воздухом и водой разделяется специальной эластичной мембраной.

Обратите внимание! При подборе рассматриваемого устройства следует отдавать предпочтение баллонному варианту. В таком резервуаре капсула не контактирует с металлическими стенками ёмкости.

Разнообразие гидроаккумуляторов

При выборе прибора для автономного водопровода необходимо рассчитать потребность семьи в воде. Во время отключения электроэнергии в приборе может находиться различное количество воды (объём увеличивается с увеличением габаритных размеров резервуара). При покупке гидравлического бака обращают внимание на следующие важные детали:

  • Независимо от объёма резервуара, груша будет занимать только половину бака. Для автономной системы, используемой в частном доме, подойдёт резервуар с ёмкостью в 80-100 литров. Такого объёма хватит для беспрерывной работы насосной станции с производительностью 30л/час. При этом устройство будет включаться не более 30 раз за час;
  • Ориентируются на максимальный расход воды, когда её используют все члены семьи одновременно;
  • 100-литровый гидроаккумулятор позволит сохранить достаточный запас воды после отключения электроэнергии.

Чтобы обеспечить максимальную эффективность работы прибора, его располагают в непосредственной близости к скважине.

Реле давления для гидроаккумулятора: секреты установки и настройки

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Все составляющие элементы станции автономного водоснабжения должны работать согласованно. В этом случае будет обеспечена эффективность, предусмотренная производителем оборудования. Правильный монтаж и настройка реле давления для гидроаккумулятора также уменьшит негативные воздействия на технику. Это позволит без дополнительных затрат продлить ее срок службы. Собственные знания и навыки помогут лично выполнять рабочие операции, без обращения к услугам профильных сервисных предприятий.

Конструкция устройства для гидроаккумулятора

Содержание статьи

Гидроаккумулятор: устройство, принципы работы

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

Индивидуальное водоснабжение загородного дома

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

  • накопление и хранение запаса жидкости;
  • создание нормального давления в участках трубопровода, подключенных к потребителям;
  • демпфирование перепадов напора при подсоединении местного водоснабжения к централизованным сетям.

Разнообразие накопительных баков

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Здесь реле непосредственно управляет работой насоса

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

  • Прочный бак создают с элементами, которые пригодятся для прочного закрепления на горизонтальной, или вертикальной плоскости.
  • Металлические корпуса защищают специальными покрытиями от коррозии. Они рассчитаны на давление до 6 атм. и выше.
  • Внутри вставлена мембрана из резины.

Типовой гидроаккумулятор

  • Для регулировок и добавления и выпуска воздуха используют встроенный золотник. В большие емкости монтируют специальный клапан.
  • Чтобы повысить потребительские характеристики создают слой из эмали, керамики и других химически нейтральных составов внутри бака. Для систем с питьевой водой применяют совершенно безопасные сорта каучука.

Обратите внимание! Если приобретается гидроаккумулятор для системы отопления надо обратить внимание на пригодность модели к работе с жидкостями при повышенной температуре.

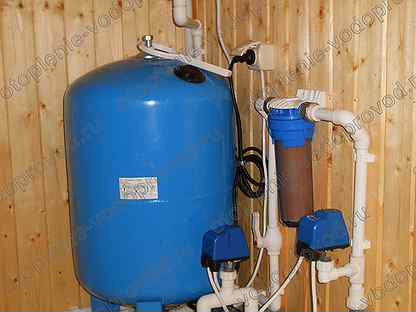

Для создания большого запаса воды устанавливают крупный накопитель

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

  • РВ – расход в литрах за одну минуту. Используют сумму всех потребностей, хозяйственных, для приготовления пищи, санитарно-гигиенических и других.
  • КВ – количество включений нагнетающего насоса за 60 мин. Рекомендуется подбирать параметры таки образом, чтобы число таких пусков не превышало 8-10 за соответствующий промежуток времени при максимальном потреблении.
  • КД – комплексный коэффициент давлений. Его рассчитывают по формуле Двк х Двык/(Двк – Двык). Здесь Двк и Двык – уровни максимального и минимального давления, по которым включается и выключается насос.
  • ДВК – это давление, которое образуется в части бака, где находится воздушный демпфер.

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Монтаж системы в помещении котельной

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Для сравнительно небольших потребностей подойдет компактный комплект

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

  • В – высота. Это расстояние берут от центральной оси бака до самой верней точки, в которой выполняется отбор воды.
  • 6,5 – этот цифровой коэффициент учитывает высоту конкретного строения. Для примера взят типовой коттедж (2 этажа).

В некоторых моделях крупных баков есть встроенные манометры

Обратите внимание! При отсутствии штатного оснащения понадобится соответствующий измерительный прибор.

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Типовое реле для управления насосом системы водоснабжения

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

При подсоединении реле используется лен или фум-лента

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Схема подключения устройства

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Схема подключения при использовании датчика сухого хода

Настройка реле давления гидроаккумулятора

Используйте следующий алгоритм:

  • Отключите насос и удалите воду.
  • Включите оборудование и повышайте давление, с последующим сливом жидкости. Запишите уровни включения/выключения электромотора.
  • Увеличивают порог, при котором напряжение подается на двигатель, гайкой на крупной пружине (зажимают ее).

1 — настройка величины давления; 2 — настройка дифференциала

  • Уровень размыкания контактов реле регулируют высотой маленькой пружины.

На некоторых моделях можно настроить верхний и нижний предел уставки

Чтобы узнать, как настроить электронное реле давления гидроаккумулятора, изучите инструкции соответствующего производителя.

Электронное устройство

Заключение

При использовании на практике сведений из этой статьи не забывайте о комплексном подходе. Система водоснабжения качественно выполняет свои функции, если все составляющие приобретены, установлены и настроены правильно.

Видео: настройка реле давления



Экономьте время: отборные статьи каждую неделю по почте

Как отрегулировать реле давления воды с гидроаккумулятором

Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

  • Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
  • Зафиксировать уровень, при котором реле управления запускает водяной насос;
  • Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.

С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Как выполняется регулировка реле давления для гидроаккумулятора

Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Важно! Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ отрегулировать реле давления воды

Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

  1. Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
  2. Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
  3. Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

Совет! При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

  • Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
  • Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.
  • Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
  • Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.
  • Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке. Полезным будет видео:

Поломки и проблемы в работе реле

К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

  • Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
  • Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
  • Установить все элементы на место и затянуть крепление;
  • Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Заключение

Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

Водоснабжение частного дома: схема с гидроаккумулятором

Создание для пользователя максимально комфортного окружения – основная цель любого жилищного обустройства. Если говорить о частных домах, то главная сложность в достижении этой цели – отсутствие централизованной подачи воды. В таких случаях отлично подойдет схема водоснабжения частного дома с гидроаккумулятором из колодца или скважины.

Краткое содержание статьи:

Назначение и виды гидроаккумуляторов

Гидроаккумулятор (гидропневмобак) выступает важнейшей частью автономного водопровода. Прибор, зачастую, для своей работы использует энергию сжатого воздуха. Существуют также пружинные и механические модели, но в автономных системах дач или частных домов они практически не встречаются.

Конструктивно гидроаккумулятор предоставляет собой герметичную металлическую емкость (бак), разделенную на две части: эластичную камеру (грушу) для воды и окружающую ее воздушную прослойку. Таким образом, вода внутри гидрокамеры не контактирует со стенками бака, что позволяет избежать коррозии его стальной оболочки. Применяемый для изготовления груши высокопрочный бутил отвечает санитарным требованиям по хранению питьевой воды. Закачка/отбор жидкости осуществляется через резьбовой патрубок, сообщающийся с рабочим объемом эластичной гидрокамеры.

Воздушное отделение гидроаккумулятора оснащено пневмоклапаном, позволяющим регулировать давление (нормальный показатель – 1,5-2 атм.). Гидробаки от 100 л оснащаются еще одним клапаном для отвода выделяющегося из воды воздуха.

Не путайте с расширительным баком

Внешне гидроаккумулятор напоминает расширительный бак для систем отопления, устанавливаемый в контурах закрытого типа. Он нивелирует изменение объема нагревающейся/охлаждающейся жидкости. Основные отличия между этими устройствами – материал изготовления мембраны и специфика устройства внутренних камер.

В отличии от гидроаккумулятора, в котором резиновая «груша» помещена в емкость с водой, расширительный бак разделен на две части эластичной перегородкой. Одна часть заполняется теплоносителем, другая – воздухом. Если включить расширительный бак в водопроводный контур, то на выходе из крана потребитель будет получать ржавую воду, из-за её непосредственного контакта с металлическими стенками. Различаются также характеристики внутренних мембран. В расширительном баке они рассчитаны на нагрев до +900С и выше при небольшом колебании давления. Гидроаккумуляторная мембрана способна переносить регулярные перепады давления, но при температуре жидкости не выше +300С.

Читайте также: Проектирование сетей водоснабжения и канализации

Классификация гидроаккумуляторов

Она осуществляется по следующим критериям:

  1. Тип установки. Различают вертикальные и горизонтальные приборы: они работают по идентичному принципу. Отличает их только способ отвода воздуха из водяной камеры. В моделях вертикальной ориентации газ скапливается в верхней части мембраны. Его стравливают посредством дополнительного клапана. Горизонтальные устройства для этого оснащены дополнительным модулем (слив, ниппель и шаровой кран). При выборе установочного типа гидробака ориентируются на особенности помещения, в котором планируется его размещение.
  1. Внутренняя конструкция. Различают поршневые, балонные и мембранные устройства.
  1. Объем бака. На рынке сантехнического оборудования представлены модели объемом 2-500 л. Для квартиры достаточно 24-50 л. Обширную дачу или загородный дом рекомендуется оснащать емкостями на 80-100 л.

Преимущества использования гидроаккумуляторов в схемах водоснабжения

Гидропневмобак решает ряд проблем:

  1. Защищает насос от износа. Он не включается для поддержания давления в системе при каждом открытии водяного крана, так как вода расходуется из запасов гидробака. Это значительно увеличивает продолжительность безремонтной эксплуатации насоса.
  2. Обеспечивает стабильность давления в трубах. Для автономных систем это крайне важно, т.к. напор в них постоянно колеблется при одновременном открытии нескольких кранов. Помимо нагрузок на трубы, это приводит к перепадам температуры воды. Например, принимать душ в таких условиях не очень комфортно.
  3. Предохраняет от гидроударов. Без промежуточной емкости между точкой водозабора и домовой системой каждое включение насоса провоцирует гидроудар (основная причина порывов труб).
  4. Создает стратегический запас воды на случай перебоев с подачей электроэнергии. Это особенно актуально для домовладельцев, проживающих в отдаленных местностях.

Как работает гидроаккумуляторный узел

Цикл работы схемы водоснабжения с накопительным мембранным баком выглядит так:

  1. Вода из скважины или колодца посредством насоса нагнетается внутрь эластичной гидрокамеры. Увеличиваясь в размерах, груша давит на воздух внутри бака – его объем уменьшается, а давление увеличивается.
  2. По достижению давлением пороговой величины происходит срабатывание специального реле. Оно прерывает подачу электроэнергии, отключая питание насоса.
  3. По мере отбора воды, реле вновь активирует работу насоса, когда достигается нижняя пороговая установка по давлению. Далее цикл повторяется.

В работе гидроаккумуляторного узла участвуют следующие элементы:

  1. Насос (поверхностный или погружной). Поверхностные устройства монтируются возле точки водозабора, с отбором жидкости через всасывающую магистраль (шланг или стационарную трубу). Создаваемого поверхностной помпой давления 1,5-3 атм. хватает для работы посудомоечной или стиральной машины. Центробежные поверхностные насосы в состоянии поднимать воду с глубины до 8-9 м. Если зеркало водозабора находится дальше, то используются погружное (глубинное) водоподъемное оборудование.
  1. Реле. Контролирует комфортный для людей и бытовой техники диапазон давления в системе – 1,4-2,8 атм. Реле давления бывают механическими или электронными. Бытовые схемы часто комплектуют недорогими механическими моделями отличающиеся простотой и надежностью. Там же, где важна точность срабатывания, применяют электронные приборы.
  2. Манометр. Служит для визуального контроля давления. Обычно манометр устанавливают рядом с реле.
  3. Запорная арматура. Краны или вентили используются для отсечек входящих/исходящих от насоса водопроводных линий, а также самого гидроаккумулятора во время проведения ремонтов или профилактик узла.

Читайте также: Водоснабжение частного дома

Схема водоснабжения частного дома из колодца с гидроаккумулятором

Если на приусадебном участке есть колодец, воду отбирают из него. Главное, чтобы гидросооружение имело достаточный запас воды и располагалось в удалении от источников загрязнений. Преимущество колодца перед скважиной в том, что в случае перебоев с электроснабжением на помощь домовладельцу приходят «классические» ведро и веревка.

Схему водоснабжения на даче с гидроаккумулятором из колодца можно разделить на четыре условные части:

  1. Насос. В колодцах глубиной свыше 9 м используют погружные насосы. Их подвешивают на тросах с таким расчетом, чтобы до дна оставалось не менее 50 см. Кроме манометра и реле давления, для обеспечения безопасности работы насоса рекомендуется использовать датчик сухого хода.
  2. Труба для подачи воды в дом. Присоединяется к насосу. Траншею под трубу выкапывают ниже уровня промерзания почвы.
  3. Гидроаккумулятор. Объем бака рассчитывают исходя из количества потребителей.
  4. Домовая разводка. Распределяет подачу воды в нужные точки жилища. Центром системы может выступать, например котельная, в которой также размещают гидроаккумулятор и водонагреватель. Отсюда трубы разводки уходят в другие помещения – ванную, санузлы, кухню и т.п.

Комплектация системы внутри дома зависит от нужд семьи. Так, если дача эксплуатируется в зимнее время, то в схему включают отопительный котел. Готовый проект системы облегчает составление сметы монтажных работ и определение стоимости комплектующих.

Сборка схемы водопровода из колодца

Перед установкой насоса колодец желательно отремонтировать и утеплить. Работы предусматривают герметизацию швов, обустройство донного фильтра и внешней защиты (дренажа и теплоизоляции). Линию от насоса к дому обустраивают из полипропиленовых или полиэтиленовых труб для наружной эксплуатации диаметром не менее 32 мм.

Схема водоснабжения внутри дачи бывает последовательной и параллельной. Первый вариант подойдет для построек с 2-3 точками водозабора. В других случаях лучше выбирать параллельную разводку с коллектором. Она обеспечивает равное давление во всех точках водопотребления. Вместо стальных труб для внутренней разводки сейчас используют металлопластиковые или пропиленовые изделия. Диаметр труб для домовой разводки 16-25 мм. Он зависит от длины их участков, а также интенсивности водоразбора.

После захода в дом подающую трубу коммутируют к гидроаккумулятору (реле давления врезается перед накопительным баком). За ним ставиться тройник с запорной арматурой и манометром. Один из патрубков тройника служит подачей на котел, второй – на коллектор холодной воды.

Система может комплектоваться фильтрами:

  • грубой очистки (обязательно) – после ввода подающей магистрали в дом;
  • тонкой очистки – после гидроаккумулятора до раздачи на системы холодной и горячей воды;
  • углубленной очистки в зависимости от специфики местных условий (угольные, ионообменные, обратного осмоса) – перед точками питьевого водоразбора или бытовой техникой (стиральной машиной, котлом и т.д.).

Читайте также: Водоснабжение из колодца

Схема водоснабжения частного дома от скважины с гидроаккумулятором

Данная система похожа на предыдущую. Состоит из точки водозабора, подающей трубы, гидроаккумулятора и внутренней разводки. Однако есть некоторые отличия. Устье скважины для защиты от замерзания часто оснащают пластиковым либо стальным кессоном. В нем же допускается установка гидроаккумулятора (если скважина расположена недалеко от дома). Насосы в данном случае используются погружные (лучше выбирать модели со встроенной защитой против холостого хода).

Современные схемы водоснабжения из скважины обязательно содержат комплект автоматики. Он позволяет корректировать и наблюдать за работой водозаборного узла.

Минимальный комплект включат в себя:

  1. Реле давления с манометром – поддерживает нужное давление в гидроаккумуляторе.
  2. Выключатель поплавкового типа – прекращает подачу электричества на насос, если скважина обмелеет.
  3. Защиту от сухого хода – отключает мотор при отсутствии воды в помпе.

На рынке автоматика представлена в нескольких разновидностях. Для самостоятельного монтажа удобнее использовать устройства первого поколения, как наиболее простые и с доступной ценой. Практическая схема водоснабжения дома из скважины с гидроаккумулятором указана на фото ниже.

Как настраивать и обслуживать гидроаккумулятор

Чтобы гидроаккумулятор работал нормально, он нуждается в правильной настройке. Оптимальной считается ситуация, когда давление в воздушной полости на 10% уступает нижнему порогу реле (порогу запуска насоса). Признаком того, что пороговая установка нуждается в корректировке, служит сокращение цикла заполнения гидробака водой.

Подкачку или стравливание воздуха осуществляют через соответствующий ниппель на корпусе гидропневмобака. Перед началом настройки из мембраны спускают воду и обесточивают насос. Процесс обезвоживания контролируют по манометру системы. Для подкачки воздуха внутрь пневматической полости используют компрессор со специальной насадкой либо автомобильный насос (ручной, электрический).

Обслуживание гидроаккумулятора включает в себя следующие периодические операции:

  1. Проверку и восстановление нормативного давления (оно указано на баке). Согласно с рекомендациями производителей делать это нужно 2-3 раза в год. В противном случае, нагрузки на резиновую мембрану со стороны жидкости вырастут, и она выйдет из строя (порвется).
  2. Определение участков утечки воздуха. Для этого места соединений обмазывают мыльным раствором, пузыри которого указывают на места пропусков. Особое внимание уделяется ниппелю и фланцу.
  3. Ежемесячное тестирование нижнего и верхнего порога реле, корректируемые при необходимости.
  4. Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии.
  5. Проверку целостности эластичной мембраны. При необходимости, ее заменяют.

В заключение

Водоснабжение частного дома с гидроаккумулятором и реле давления демонстрирует эффективность и практичность. В системе поддерживается стабильная температура и напор воды, что есть залогом удобства и безопасности. Кроме того, увеличивается срок службы насоса: он включается не так часто, как в контурах без гидроаккумулятора.

Водяной насос по лучшей цене с реле давления — Отличные предложения на водяной насос с реле давления от Global Water Pump с реле давления продавцы

Отличные новости !!! Вы попали в нужное место для водяного насоса с реле давления. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний водяной насос с реле давления вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть водяной насос с реле давления на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в водяном насосе с реле давления и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести водяной насос с переключателем давления по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Многоступенчатые водонапорные системы. Регуляторы давления воды

1 Введение Введение Диафрагменные насосы с регулируемым давлением Диафрагменные насосы с регулируемым давлением предоставляют владельцам лодок систему пресной воды, которая так же проста в использовании, как и их бытовое водоснабжение — с универсальностью, обеспечивающей полный или струйный поток.Насос управляется переключателем, который определяет падение давления при открытии крана и включает насос; он выключается, когда давление в системе достигает заданного предела, когда кран закрывается. Эта система позволяет устанавливать любой тип смесителя или душевого клапана, от диаметра / 8 дюймов (0 мм) для минимального расхода воды до отверстия / 2 дюйма (мм) для максимального потока. Выбрать насос в соответствии с вашими потребностями очень просто — просто проверьте размер вашей системы и количество выходных отверстий, необходимых для одновременной работы, и выберите соответствующий насос.Мембранные насосы являются самовсасывающими, бесшумными и могут работать всухую в течение длительного времени. Всегда лучше выключить насос, а затем открыть кран, чтобы сбросить давление в системе, когда вы не используете лодку, поскольку это продлит срок службы насоса. Аккумуляторные баки Аккумуляторные баки содержат резервуар для воздуха и воды, идущий от насоса. Воздух действует как подушка, поглощая колебания насоса и давления, сглаживая поток и делая систему тише. Аккумуляторы позволяют насосу более плавно достигать давления отключения, что сокращает цикл включения / выключения, что дает лучший контроль подачи горячей воды.Все наши аккумуляторные баки имеют баллон, отделяющий воду от воздуха. Баллон находится под давлением, но при его установке может потребоваться точная настройка для обеспечения наиболее эффективной работы. Одним из преимуществ гидроаккумулятора является то, что они могут распределять до половины своей емкости воды, даже когда насос выключен. Таким образом, чем больше резервуар, тем больше воды у вас будет без включения помпы, чтобы вы могли мыть руки или чистить зубы без шума. Регуляторы давления воды Системы водяного давления с несколькими выходами Регуляторы давления воды Регуляторы давления воды на входе предназначены для защиты водопровода и арматуры вашей лодки от возможного высокого давления в городских системах водоснабжения.Регулирование контролируется при всех скоростях потока с помощью предварительно установленной пружины, а съемный фильтр задерживает мусор. В нашей новой линейке регуляторов с мембранным уплотнением доступны как линейные переносные, так и стационарные модели для скрытого монтажа. Pumpgard Само собой разумеется, что многие насосы Jabsco имеют более одного возможного применения. Иногда достаточно просто установить стандартный продукт в другое приложение. Иногда Jabsco необходимо разработать стандартный продукт для удовлетворения конкретных потребностей различных приложений.Насосы для промывки Насосы для промывки являются развитием наших насосов для систем давления воды. Реле высокого давления отключения предотвращают циклическое включение / выключение, в то время как триггерные сопла, совместимые с соленой водой, позволяют удалять грязь и грязь, а затем ополаскивать. PAR-Max, 0,9, 2,9 или 4 Фильтры Pumpgard 20 Сетчатые фильтры на входе являются неотъемлемой частью любой системы пресной воды, в которой используется диафрагменный насос. Они защищают клапаны от попадания мелких частиц в воду. Наши Pumpgards были разработаны для легкой установки и быстрой очистки сетки фильтра с прозрачной чашей, которая отвинчивается, чтобы обеспечить простой регулярный осмотр.Sensor Max VSD, Ultra Max, Dual Max VSD, Камера 2

2 насоса с автоматическим регулированием давления Насосы с автоматическим регулированием давления 22 Насосы для водяной системы постоянного давления Sensor Max VSD с управлением от датчика давления, многоступенчатые водяные напорные насосы, с приводом с регулируемой скоростью, обслуживающие -5 розеток. Скорость двигателя контролируется электроникой для поддержания постоянного потока и постоянного давления. Sensor Max VSD принимает от 0 до 29 В постоянного тока для использования с питанием от 2 или 24 В постоянного тока.Потребление усилителя уменьшается по мере уменьшения потока для экономии энергии, в диапазоне от менее чем до 5 ампер максимум. Уникальное постоянное давление воды — НЕТ реле давления. Регулируемый расход с электронным управлением. Выход до 4,5 галлонов в минуту (7 литров в минуту). Самовсасывающий до 0 футов (м). Обеспечивает постоянный поток и смесь горячей воды. Устраняет аккумуляторный бак. При нормальном использовании работает бесшумно. Автоматически настраивается на входную мощность 2 В постоянного или 24 В постоянного тока. Экономит заряд батареи — использует меньший ток при меньшем расходе. Правда датчик регулирует давление воды.останавливает двигатель в случае его перегрева в соответствии с требованиями USCG 8.40 и ISO 8846 MARINE (защита от воспламенения). В комплект входит сетчатый фильтр Pumpgard Фитинг: Соединения для шланга с внутренним диаметром / 2 дюйма (мм) или резьбы Qest / 2 дюйма. Размер: «длинный х 6». ширина x 75 дюймов (22 см x 6 см x 9,5 см), длина x 6 дюймов, высота 75 дюймов (высота 25,2 см x 6 см x 9,5 см). ГОД ГАРАНТИИ ГОД ГАРАНТИИ Датчик Макс. 4 Датчик Макс. 7 PAR-Макс. Вес: фунт (2,0 кг) фунт (0,0 кг). Расход: галлонов в минуту (0-4 л / мин) галлонов в минуту (0-7 л / мин). Рабочее давление: psi (0,7 бар) psi (0,4 бара) psi (2 бара) psi (0,4 бара).Давление отключения: 2,4 бар (0,7 бар) 2,8 бар Модель 24 В постоянного тока, предохранитель 5 А, датчик низкого давления Макс 7, модель 2-24 В постоянного тока, предохранитель 5 А, датчик высокого давления Макс 7, модель постоянного тока 2-24 В, предохранитель 5 А, комплект для обслуживания низкого давления, все модели . Примечание. Миниатюрный водяной насос с несколькими выходами одновременно обслуживает или выпускные отверстия 2/8 дюйма (0 мм). Модели включают в себя как автоматические, так и ручные насосы. Выходной поток открытого потока составляет 4 л / мин.Самовсасывающий до 4 футов (0,2 м). Работа с двойной диафрагмой. останавливает двигатель в случае его перегрева из-за конструкции мембраны, допускающей включение реле давления при 22 фунтах на кв. дюйм (0,5 бар), отключение при 5 фунтах на квадратный дюйм (2,4 бара). Соответствует USCG 8.40 и ISO 8846! Используйте со всеми медными водонагревательными баками только модели с низким давлением отключения.! В насосах Sensor Max VSD должна быть установлена ​​батарея. см. стр. 98. Фитинг: Соединения для шланга с внутренним диаметром / 8 «(0 мм) и вставных втулок / 2» (мм). Размер: 6,4 дюйма в длину x 5 дюймов в ширину x 2 дюйма в высоту (6 см x 9 см x 6 см). Вес :.фунта (0,6 кг) модель вольт постоянного тока, предохранитель 4 А, модель с автоматическим напряжением постоянного тока, предохранитель 4 А, ручной комплект для ремонта головки насоса, комплект реле давления. Насосы для водяной системы PAR-Max Насосы для водяной системы PAR-Max.9 и 2.9 разработаны для судов, которым требуется плавный насос с низким расходом, 2 или 24 В постоянного тока по привлекательной низкой цене. Эти новые насосы представляют собой трехкамерные мембранные насосы по запросу с внутренним заземлением, рабочие характеристики которых соответствуют потребностям типичного резервуара с душем, водонагревателем и до трех смесителей.Меньшая модель обеспечивает плавный поток до 9 галлонов в минуту (7,2 л / мин), в то время как более крупные модели предлагают 2,9 галлона в минуту (0,9 л / мин), все они оснащены встроенным байпасом для гашения пульсаций для управления нежелательными циклами и шумом. Мы включаем быстроразъемные соединения для облегчения установки насоса. Водяной насос системы PAR-Max со скоростью 7,0 галлонов в минуту обеспечивает исключительный поток и постоянное давление воды, что позволяет легко справляться с потребностями нескольких выпускных отверстий одновременно. Когда бортовые приборы активированы, встроенный байпас рециркулирует противодавление в насос, чтобы уменьшить цикличность, что приводит к более тихому и плавному потоку.Самовсасывающий до 6-0 футов (2 м). Сухие опоры из мягкой резины. Сопротивление ржавчине. Соответствует ISO 8846 Низкий уровень шума. Меньше пульсации в потоке. Безвинтовая конструкция диафрагмы исключает возможные пути утечки. Самобытный стиль. PAR-Max.9 Может устранить необходимость в накопительном баке. ГОД ГАРАНТИИ PAR-Max 2.9 PAR-Max 7.0 Фитинг: заусенец шланга или NPT (оба входят в комплект). Размер: 295-9 дюймов в длину x 4,5 дюйма в ширину x 4,5 дюйма в высоту (2 см x см x см). 95-9 дюймов в длину x 4,5 дюйма в ширину x 4,5 дюйма в высоту (2 см x см x см) в длину x 6 дюймов в ширину x 6 дюймов (25 см x 5 см x 5 см).Вес: фунт (0,4 кг). 95-4 фунта (0,8 кг) фунта (6,8 кг). Расход: галлонов в минуту (0-7,2 л / мин) галлонов в минуту (0-0,9 л / мин) галлонов в минуту (л / мин) PAR-Max.9, 25 фунтов на кв. Дюйм (0,7 бар), модель 2 В постоянного тока, PAR-Max.9, 25 фунтов на кв. Дюйм (0,7 бар), модель 24 В постоянного тока, * PAR-Max 2,9, 50 фунтов на кв. дюйм (0,5 бара), модель 2 В постоянного тока, * PAR-Max 2,9, 50 фунтов на кв. дюйм (0,5 бара), модель 24 В постоянного тока, PAR-Макс 2.9 , 25 фунтов на кв. Дюйм (0,7 бар), модель на 2 В постоянного тока, PAR-Max 2,9, 25 фунтов на кв. Дюйм (0,7 бар), модель на 24 В постоянного тока, PAR-Max 2,9, 40 фунтов на кв. Дюйм (2,8 бара), модель на 2 В постоянного тока, PAR -Макс. 2,9, 2,8 бара (40 фунтов на кв. Дюйм), модель 24 В постоянного тока, PAR-Max 7,0, 4 бара (60 фунтов на кв. Дюйм), модель 2 В постоянного тока, потребление 5 А PAR-Макс 7.0, 60 фунтов на кв. Дюйм (4 бара), модель 24 В постоянного тока, потребление 20 А PAR-Max 7,0, 40 фунтов на кв. Дюйм (2,7 бара), модель 2 В постоянного тока, потребление 0 А PAR-Max 7,0, 40 фунтов на кв. Модель на 24 В постоянного тока, ток 5 А. * Недоступно в Европе. см. стр. 94. 2

3 Насосы с автоматическим регулированием давления Насосы с автоматическим регулированием давления ГОД ГАРАНТИИ ГОД ГАРАНТИИ Автоматический насос водяной системы серии 2600 Этот обычный насос с управляемым реле давления имеет ту же конструкцию мембраны камеры без пульсации, что и наш PAR-Max 2.9 и .9, но оснащен мощным двигателем, обеспечивающим более высокие потоки и долгий срок службы при такой небольшой занимаемой площади. Как и все насосы для напорных водяных систем Jabsco, они по своей природе тихие, самовсасывающие и могут работать всухую без повреждений. В комплект входят фитинги быстрого соединения. Высокая скорость потока 5 галлонов в минуту (0,2 л / мин). Давление отключения от 25 фунтов на квадратный дюйм (0,7 бар) до 40 фунтов на квадратный дюйм (2,8 бар) Самовсасывающий до метров (0 футов) Подходит для использования во всем мире. Фитинг: 2 x / 2 дюйма, вилка Вес: модель с напряжением постоянного тока 5,0 фунта (2 кг), положение предохранителя 5, модель с напряжением 40 фунтов на кв.8 бар) модель вольт постоянного тока, установка предохранителя 5, модель 25 фунтов на кв. Дюйм (0,7 бар), установка предохранителя 0, давление 25 фунтов на квадратный дюйм (0,7 бар). Водяной системный насос PAR-Max 4 Многоканальный водяной напорный насос нового поколения обслуживает одновременно 4 или более выходов / 2 дюйма (мм). Порты с защелкой упрощают как установку, так и снятие для повседневного обслуживания. 4 галлона в минуту (6 л / мин ) открытый поток. Самовсасывающий до 0 футов (м). Четырехпоршневая мембрана с уплотнением для плавной и бесшумной работы. останавливает двигатель, если он перегревается из-за срабатывания реле давления 0 фунтов на квадратный дюйм (0,7 бар), отключение 25 фунтов на квадратный дюйм ( .7 бар), низкое давление или включение 20 фунтов на кв. Дюйм (0,4 бар), отключение 40 фунтов на кв. Дюйм (2,8 бар), высокое давление. Соответствует USCG 8.40 и ISO 8846 Фитинг: соединения для шланга с внутренним диаметром / 2 дюйма (мм) или резьбы Qest / 2 дюйма. Размер: 9,8 дюйма в длину, 4,2 дюйма в ширину и 4 дюйма в высоту (25 см x 0,6 см x 0 см). Вес: модель вольт постоянного тока 6 фунтов (2,7 кг), предохранитель 5 А, модель постоянного напряжения высокого давления, предохранитель 7 А, высокое давление модель вольт постоянного тока, предохранитель 5 ампер, модель низкого давления вольт постоянного тока, предохранитель 7 ампер, модель низкого давления постоянного тока, предохранитель 5 ампер, высокое давление, двигатель с покрытием погружением.для насоса ГОД ГАРАНТИИ ГОД ГАРАНТИИ Система водоснабжения Dual Max VSD В системе Dual Max VSD сочетаются плавно протекающий насос водяной системы VSD с насосом PAR-Max 4 для обеспечения скорости до 8 галлонов в минуту при увеличении потребности. Насос VSD с двигателем с регулируемой скоростью обеспечивает плавный равномерный поток, необходимый для нескольких выходов. Если потребность превышает нормальный рабочий диапазон VSD, включается PAR-Max 4, чтобы добавить достаточно дополнительного потока для обеспечения 7 выходов. Уникальное постоянное давление воды. Насос VSD имеет электронное управление для переменного расхода.Самовсасывающий до 0 футов. Постоянный поток для равномерного смешивания горячей воды. Комплект сверхмаксимального давления воды Полностью собранный комплект давления воды, упрощающий установку систем давления воды как профессиональным, так и любителем. Комплект состоит из насоса PAR-Max, фильтра и накопительного бака с предварительным давлением с быстроразъемными электрическими соединениями на резиновой плате. Обслуживает и более выпускных отверстий диаметром 2 дюйма (мм). Расход 5 галлонов в минуту (0,2 л / мин). Самовсасывающий до 0 футов (м). Может быть установлен вертикально или горизонтально.Счетверенные диафрагмы для плавной и тихой работы. останавливает двигатель, если он перегревается из-за срабатывания реле низкого давления 0 фунтов на квадратный дюйм (0,7 бар), отключения 20 фунтов на квадратный дюйм (0,4 бара). Аккумуляторный бак не требуется. останавливает двигатели, если они перегреваются в соответствии с USCG 8.40 и ISO 8846 по защите от воспламенения. Присоединение: Соединения / 2 дюйма NPT. Размер: 2/2 дюйма в длину, 8/2 дюйма в ширину и 8 7/8 дюймов в высоту (2 см x 22 см x 22 см). Вес: / 2 фунта (6 кг) модель вольт постоянного тока модель вольт постоянного тока. информацию о насосе см. на стр. 98. Включение реле высокого давления 20 фунтов на кв. дюйм (0,4 бар), не требующий обслуживания аккумуляторный бак для питьевой воды.Соответствует USCG 8.40 и ISO 8846 Фитинг: Соединения для шланга с внутренним диаметром / 2 дюйма (мм) или фитингов Qest / 2 дюйма (5 мм). Размер: 5/2 дюйма в длину x 5/4 дюйма в ширину x 5/2 дюйма в высоту (9 см x 40 см x 4 см). Вес: 6,6 фунта (кг) модель вольта постоянного тока, модель предохранителя вольт постоянного тока, модель предохранителя вольт постоянного тока, предохранитель вольт постоянного тока модель, предохранитель 6 для насоса Фото любезно предоставлено Cruisers Yachts. Aqua Filta 24 Aqua Filta адсорбирует растворенные примеси, освежая и очищающую воду, чтобы придать ей естественный вкус, сладкий запах и кристально чистую чистоту. Навинчиваемый картридж заменяется ежегодно или раньше , за половину стоимости замены фильтров.Более 200 г активированного угля, импрегнированного серебром. Сохраняются полезные минеральные соли. К портам подходят шланги с внутренним диаметром мм (2 дюйма) или резьбовые фитинги 2 дюйма для полибутилена или меди. Начальная пропускная способность до 4 л / мин (0,7 галлона в минуту). Прочные формованные компоненты обеспечивают достаточное давление до 4,2 бар (60 фунтов на кв. Дюйм). Фитинг: Соединения для шланга с внутренним диаметром мм (2 дюйма), фитингов Hep20 и Acorn 5 мм, фитингов John Guest 5 мм и системы Whale 5 фитингов и фитингов с внутренней резьбой 2 «BSP. Размер: 2 см в высоту, 4 см в глубину и 0 см в ширину (9 дюймов x 5 2 дюйма x 4 дюйма).Вес: 500 г (фунт) сменный картридж для фильтра Aqua Filta. 25

4 Насосы с автоматическим регулированием давления Насосы и аксессуары Водяной насос PAR 6900 Этот хорошо зарекомендовавший себя и проверенный в эксплуатации насос будет обслуживать до 5 выходов одновременно и в достаточной степени. 4,2 галлона в минуту (6 л / мин) при открытом потоке. Самовсасывающий вертикальный подъемник до 5 футов (0,5 м). Ременный привод для более тихой работы и увеличения срока службы. Срабатывание реле низкого давления 0 фунтов на кв. Дюйм (0,7 бар), срабатывание реле низкого давления 20 фунтов на кв. Дюйм (0,7 бар).Включение реле высокого давления 20 фунтов на кв. Дюйм (0,4 бара), соответствует требованиям USCG 8.40 и ISO 8846 PAR 6800. Водяной насос. Этот хорошо зарекомендовавший себя и проверенный в эксплуатации насос будет обслуживать до 4 выходов одновременно и эффективно. Открытие галлонов в минуту (2,5 л / мин) выход потока. Самовсасывающий и все другие преимущества, такие как PAR 6900 выше. Срабатывание реле низкого давления 0 фунтов на кв. Дюйм (0,7 бар), срабатывание реле низкого давления 20 фунтов на кв. Дюйм (0,4 бара). Включение реле высокого давления 20 фунтов на кв. Дюйм (0,4 бара), соответствует USCG 8.40 и ISO 8846 Фитинг: соединения для шланга с внутренним диаметром / 2–5 / 8 дюйма (-6 мм).Размер: 9 7/8 дюймов в длину x 6/2 дюйма в ширину x 0/8 дюйма в высоту (25 см x 6,5 см x 25,8 см). Вес: модель 2 фунта (5,4 кг) вольт постоянного тока, модель с предохранителем вольт постоянного тока, предохранитель вольт постоянного тока. Модель, предохранитель, модель постоянного тока, предохранительный комплект, см. стр. 92. Версия для низкого давления недоступна в США. Фитинг: соединения для шланга с внутренним диаметром / 2–5 / 8 дюйма (-6 мм). Размер: 9 7/8 дюйма длина x 6/2 дюйма в ширину x 8/8 дюйма в высоту (25 см x 6,5 см x 2 см). Вес: фунт (5 кг) модель вольта постоянного тока, модель предохранителя вольт постоянного тока, модель предохранителя вольт постоянного тока, модель предохранителя вольт постоянного тока, комплект для обслуживания предохранителя см. стр. 92. Версия для низкого давления недоступна в США.Регуляторы давления воды \ Регуляторы давления воды защищают водную систему вашей лодки от разрушительного давления нерегулируемых городских водопроводных сетей. Доступны две модели — стационарная установка для скрытого монтажа или линейная. Оба оснащены латунными фитингами GHT для подсоединения садового шланга с питьевой водой. Ограничивает давление воды на входе до 45 фунтов на кв. Дюйм (. Бар). Поддерживает регулируемое давление при различных расходах. Компактная линейная модель длиной всего 77 мм. Модель заподлицо с уникальным поворотным коленом. Изготовлена ​​из пищевых материалов.Соответствует всем применимым нормам и стандартам. Съемный фильтр защищает сантехнику. Фитинг: Промывочные соединения для входа / 4 «GHT (f) и выхода / 2» -4 трубы. Прямые соединения / 4 дюйма GHT (розетка) на входе и / 4 дюйма GHT (м) на выходе. Размер заподлицо: глубина / 2 дюйма x высота 4/8 дюйма x ширина 4/8 дюйма (88 мм x мм x мм). Встроенный размер: длина x / 2 дюйма в диаметре (7,7 см x 9 см). Вес: заподлицо. 0,4 фунта (0,2 кг). На линии 0,2 фунта (0 кг) На линии, белый, 45 фунтов на кв. Дюйм (. Бар), Промывка, белый, 45 фунтов на кв. Дюйм (. Бар) — выход с резьбой под 90 градусов, Промывка, хром, 45 фунтов на кв. Дюйм (. Бар) ) — Выпускной патрубок с резьбой 90 градусов, белый, 45 фунтов на кв. Дюйм (.бар) выход регулятора принимает фитинги порта с защелкой. Заподлицо, хромированный выход регулятора 45 psi (. бар) принимает фитинги с защелкой. Фильтр водяной системы Pumpgard Сетчатый фильтр на входе защищает все электрические диафрагменные насосы. Предотвращает ненужные поломки насоса из-за попадания частиц в воду. Прозрачный корпус позволяет мгновенно осматривать. Быстрая очистка сетки 40 меш из нержавеющей стали на месте. Фитинг: выберите соединения для шланга с внутренним диаметром / 8 «, / 2», / 4 «(мм) или трубы / 2» -4. Размер: длина 4/4 дюйма x ширина 2/4 дюйма x высота 2/2 дюйма (2 см x 7 см x 6 см) / шланг с внутренним диаметром 4 дюйма (9 мм) x / 4 дюйма (9 мм) с внутренним диаметром Модель шланга для / 2 дюйма (мм ) Внутренний диаметр шланга / 8 дюймов (0 мм) внутренний диаметр шланга x / 8 дюймов (0 мм) Внутренний диаметр шланга Модель для / 2 «-4 трубной резьбы / 4» (9 мм) шланга с внутренним диаметром x заглушка Модель 90 градусов для шланга / 2 «(мм) вход 90 градусов и прямая заглушка во входной порт PAR-Max Модель для трубы / 2 «-4 входа 90 и прямая заглушка во входной порт PAR-Max / 8» NPT (F) x / 8 «NPT (F) Модель для защелкивания Фитинг 90 (четырехъядерный + четырехканальный) Сменный сетчатый фильтр 40 #.26 Водяной напорный насос PAR 6950 Этот очень популярный, проверенный в эксплуатации насос, обслуживает до 4 выходов одновременно и в достаточной степени. выходной поток при открытом потоке, галлонов в минуту (0,4 л / мин). Самовсасывающий и все другие преимущества, такие как PAR 6900 выше. Срабатывание реле низкого давления 0 фунтов на кв. Дюйм (0,7 бар), срабатывание реле низкого давления 20 фунтов на кв. Дюйм (0,4 бара). Включение реле высокого давления 20 фунтов на кв. Дюйм (0,4 бара), соответствует USCG 8.40 и ISO 8846 Фитинг: соединения для шланга с внутренним диаметром / 2–5 / 8 дюйма (-6 мм). Размер: 7/2 дюйма в длину, 6/2 дюйма в ширину и 8/2 дюйма в высоту (9. см x 22 см x 2,6 см). Вес: фунт (5 кг) модель вольт постоянного тока, модель предохранителя вольт постоянного тока, модель предохранителя вольт постоянного тока предохранитель 8 ампер, версия для низкого давления, модель с напряжением постоянного тока, комплект для обслуживания предохранителей.см. стр. 92. Версия для низкого давления недоступна в США. Насос для камбуза Topsider Экономичный ручной насос для камбуза или головки. Простой монтаж на столешницу. Плавный, удобный наклонный ход. Мгновенное самовсасывание. Фитинг: Соединения для шланга с внутренним диаметром / 2 дюйма (мм). Размер: длина / 8 дюймов, ширина / 4 дюйма, высота 2/8 дюйма (8 см x см x 6 см). Вес: фунт (0,5 кг) ручной насос Topsider. Электрический насос и кран камбуза Экономичный ответ на водопроводную воду одним нажатием кнопки. галлонов в минуту (4 л / мин). Доступен со смесителем и без него с поворотным изливом из нержавеющей стали.Насос должен быть установлен в положение залитого всасывания. Выключатель встроен в основание смесителя. Фитинг: Соединения для шланга с внутренним диаметром / 8 дюймов (0 мм). Размер: длина 4/2 дюйма, ширина 2/2 дюйма, высота / 4 дюйма (0,4 см x 6,4 см x 4,5 см). Вес: фунт (0,5 кг) Только насос, 2 В постоянного тока, только предохранительный усилитель, только кран Насос и кран, 2 В постоянного тока, предохранитель-усилитель. 27

5 Накопительные баки и насосы для промывки обратного клапана Резервуар на 2 унции (0,6 литра) (вверху) Резервуар на кварт (литр) (справа) Накопительные баки под давлением Улучшает все водные системы с регулируемым давлением.Наш новый компактный аккумуляторный бак на 2 унции (0,6 литра) подходит для этих труднодоступных мест и выполняет все те же функции, что и наша модель Quart (литр), но в меньшем корпусе. Более плавный поток, более тихие водные системы. Внутренняя резиновая мембрана исключает необходимость обслуживания и обеспечивает универсальный монтаж. Лучший контроль температуры горячей воды. Просто устанавливается в новые или существующие системы. Увеличенный срок службы насоса, меньшая разрядка аккумулятора. Защелкивающиеся фитинги порта. Фитинг: Соединения для шланга с внутренним диаметром / 2 дюйма (мм), доступны дополнительные порты, см. Ниже.Размер: 2 унции (0,6 литра) — глубина 4/8 дюйма x ширина 4/4 дюйма x высота 7 дюймов (см x 2 см x 8 см). Кварта (литр) — глубина 4/8 дюйма x ширина 4/4 дюйма x / 4 «высокий (см x 2 см x 4 см). Вес: 2 унции (0,6 литра) — фунт (0,45 кг). Кварта (литр) -,6 фунта (0,7 кг)! Аккумуляторный бак под давлением 2 унции (0,6 литра) Кварта (литр) аккумуляторного бака Фитинги с защелками для шланга с внутренним диаметром 2,5 мм (2,5 мм) Фитинги с защелками для трубы / 2–4 Фитинги с защелками для / 2 «Внутренняя резьба. Большие напорные резервуары-аккумуляторы. Плавный поток из кранов и душей, сокращение цикличности насоса, устранение пульсаций и гидравлических ударов.Возможна установка вертикально или горизонтально. Вода полностью отделена от воздушной камеры резиновым баллоном. Все модели включают монтажные кронштейны (поставка для США) 2-галлонный резервуар, указанный в списке NSF-6. 00 фунтов на кв. Дюйм (6,9 бар) Макс. рабочее давление с предварительным давлением до 20 фунтов на кв. дюйм (0,4 бара). Соединение для наружной резьбы / 4 «NPT. Диаметр 8». x 2 5/8 дюйма высотой (20 см x 2 см) (поставка для Европы) Объем 8 литров (/ 4 галлона) … 4 бара (50 фунтов на кв. дюйм) Максимальное рабочее давление. Соединение для внутренней резьбы / 4 «BSP. Диаметр 22 см. x см в высоту (8/2 «x»). Комплекты промывочных насосов PAR-Max Jabsco предлагает лодочникам несколько промывочных насосов с идеальным расходом и давлением для промывки.! Модель с промывкой PAR-Max 5,0 галлонов в минуту обеспечивает давление до 50 фунтов на кв. Дюйм (0,5 бара) с плавной работой с 4 камерами, работающей со скоростью до 5 галлонов в минуту (9 л / мин). ! Модель PAR-Max 7,0 галлонов в минуту Washdown обеспечивает непревзойденную скорость потока до 7,0 галлонов в минуту (26,5 л / мин) при давлении до 80 фунтов на квадратный дюйм (5,5 бар). Промывочные насосы идеально подходят для очистки палуб, кокпитов и якорей на яхтах разных размеров и могут быть подключены к морской или пресной воде. Оба устройства поставляются с впускным сетчатым фильтром, распылительной форсункой и быстроразъемными 4-дюймовыми заусенцами шланга.Струя высокого давления удаляет грязь и ил с якорной цепи и палуб. Водонепроницаемый, с герметичным двигателем и герметичным реле давления для установки в открытых положениях. останавливает двигатель, если он перегревается. Сухие опоры из мягкой резины. Сопротивление ржавчине. Соответствует USCG 8.40 и ISO 8846 MARINE (защита от воспламенения). Поставляется в комплекте с помпой и триггерной насадкой. Детали для PAR-Max Washdown (* или ** указывает, какая модель входит в комплект) Быстроразъемная насадка с защелкивающимся разъемом GHT / 4 дюйма (подходит для Северной Америки) * Быстроразъемная насадка постоянно прикрепляется к шлангу / 2 дюйма .(Подходит для Европы) ** Фильтр Pumpgard (подходит для Северной Америки) * Фильтр Pumpgard (подходит для Европы) **. Обратный клапан высокого давления Расположенный на выходе насоса, этот обратный клапан высокого давления защищает ваш насос от разрушительного высокого давления нерегулируемого подключения к городской воде. Также может использоваться на входе в водонагреватель для предотвращения обратного потока горячей воды в систему холодной воды и насос. Защищает ваш насос от высокого давления воды в городе. Останавливает миграцию горячей воды из входа водонагревателя.Фитинг: Соединения для шланга с внутренним диаметром / 2 дюйма (мм) Размер: / 2 дюйма (4 см) x 4 дюйма (0 см) Вес: / 4 фунта (0 кг) Обратный клапан высокого давления Недоступно в Европе 28 29

6 промывочных насосов Промывочные и балластные насосы PAR-Max.0 галлонов в минуту Комплект промывочного насоса Мощный расход 0 галлонов в минуту (0,4 л / мин). Давление отключения 50 фунтов на кв. Дюйм (0,5 бар). Подходит для промывки на судне. Фитинг: Соединения для шланга ½ или ¾ Вес: модель постоянного тока 0,5 фунта (0,6 кг), размер предохранителя 0 ампер, модель постоянного тока, размер предохранителя 5 А.Подходит для использования во всем мире: модель с напряжением постоянного тока, размер предохранителя на 0 ампер, модель с напряжением постоянного тока, размер предохранителя на 5 ампер, модель с напряжением постоянного тока, размер предохранителя на 0 ампер, модель с напряжением постоянного тока, размер предохранителя на 5 ампер. Комплект промывочного насоса PAR-Max 4,0 галлонов в минуту Высокая скорость потока 4,0 галлона в минуту (5 л / мин). Давление отключения 60 фунтов на кв. Дюйм (4 бара). Подходит для приложений высокого давления. Самовсасывающий до 0 футов (м). Фитинг: Соединения для шланга с внутренним диаметром / 4 дюйма (9 мм). Размер: длина 7,8 дюйма, ширина 4,0 дюйма, высота 4,0 дюйма (20 см x 0 см x 0 см). Вес: 5 фунтов (2 кг) Модель серии вольт постоянного тока, модель вольт постоянного тока, модель вольт постоянного тока с моделью вольта постоянного тока с Подходит для Европы: модель вольт постоянного тока, модель вольт постоянного тока, модель вольт постоянного тока с моделью вольт постоянного тока с PAR-Max 7.Комплект насоса для ультра промывки 0 галлонов в минуту Поднимитесь на уровень экстремальной очистки с помощью этой системы промывки под высоким давлением со скоростью семь галлонов в минуту. Мощный спрей делает очистку лодки или дока быстрее и проще, чем когда-либо. Его прочная конструкция прослужит долгие годы безотказной работы. Эта система смыва с полными инструкциями и включенным главным отбойным молотком может быть установлена ​​практически на лодке любого размера. В течение многих лет промывочные насосы Jabsco PAR MAX были предпочтительной системой для очистки морских судов, что сделало их отраслевым стандартом.Это потому, что вся продукция Jabsco специально разработана для удовлетворения выраженных потребностей как судостроителей, так и энтузиастов. Высокая скорость потока 7,0 галлонов в минуту (26,5 л / мин). Давление отключения 80 фунтов на кв. Дюйм (5,5 бар). Корпус насоса — нейлон со стеклом. Конструкция насоса — 5-ти камерная диафрагма. Всасывающий подъемник — самовсасывающий до 8 футов. (2,5 м). Порты (2) — ¾ (9 мм) заусенец шланга (2) — ¾ (9 мм) заусенец и колено шланга. Мотор — постоянный магнит. ISO v Модель постоянного тока, макс. 28 А v Модель постоянного тока, макс. Комплект насоса для ультра промывки PAR-Max 7,0 галл / мин с мощным шлангом 7.Скорость потока 0 галлонов в минуту (26,5 л / мин). Давление отключения 80 фунтов на кв. Дюйм (5,5 бар). Подходит для морской промывки. Самовсасывающий до 2,5 м (8 футов). Фитинг: Соединения для шланга ½ или ¾. Вес: 6,5 фунта (0,0 кг). Насосы общего назначения, модель постоянного тока, 28 А, модель постоянного тока, 4 А. Комплект промывочного насоса PAR-Max 5.0 0 Высокая скорость потока 5,0 галлонов в минуту (8,9 л / мин). Давление отключения 50 фунтов на кв. Дюйм (0,5 бар). Двигатель для очень тяжелых условий эксплуатации для применений, где требуется постоянная мощность. Самовсасывающий до 0 футов (м). Фитинг: Соединения для шланга с внутренним диаметром / 4 дюйма (9 мм).Размер: 9,8 дюйма в длину, 4,2 дюйма в ширину и 4 дюйма в высоту (25 см x 06 см x 0 см). Вес: 6,5 фунта (0,0 кг). * / 2 разъема включены для европейских версий * Модель на 2 В постоянного тока, * Модель на 24 В постоянного тока , ** Модель на 2 В постоянного тока, ** Модель на 24 В постоянного тока, модель на Вольт постоянного тока, Модель на Вольт постоянного тока, Подходит для использования во всем мире: модель вольта постоянного тока, модель вольт постоянного тока, балластный насос для вейкборда и лыжного судна Jabsco теперь предлагает воду для вейкборда и лыжного катера. Балластный насос. Эти насосы могут подавать почти 80 фунтов (0 галлонов) водяного балласта в минуту. Типичный балластный танк на 40 галлонов заполняется менее чем за 5 минут.Реверсивный для заполнения и опорожнения балластных танков. Самовсасывающий и не запирающийся. Эксклюзивная (подана заявка на патент) Защита от работы всухую отключает насос до того, как будет повреждено рабочее колесо. Соответствует USCG 8.40 и ISO 8846 Фитинг: Порты — внутренняя резьба NPT / 2 дюйма (мм) и заусенец внешнего шланга 25 мм. Размер: 7/8 дюймов в длину, 4/4 дюйма в ширину и 5/8 дюймов в высоту (8 см x 2 см x 9 см). Вес: 6 фунтов (2,7 кг) вольт Насос с уретановым рабочим колесом. См. Стр. 85.

% PDF-1.5
%
1863 0 obj>
endobj

xref
1863 276
0000000016 00000 н.
0000008162 00000 п.
0000008309 00000 н.
0000005816 00000 н.
0000008362 00000 п.
0000008499 00000 н.
0000008641 00000 п.
0000009426 00000 п.
0000010026 00000 п.
0000010249 00000 п.
0000010478 00000 п.
0000010556 00000 п.
0000011734 00000 п.
0000011931 00000 п.
0000012379 00000 п.
0000012515 00000 п.
0000012753 00000 п.
0000013114 00000 п.
0000013361 00000 п.
0000022291 00000 п.
0000022524 00000 п.
0000022801 00000 п.
0000022875 00000 п.
0000022956 00000 п.
0000023077 00000 п.
0000023200 00000 п.
0000023250 00000 п.
0000023372 00000 п.
0000023422 00000 п.
0000023573 00000 п.
0000023623 00000 п.
0000023761 00000 п.
0000023898 00000 п.
0000024053 00000 п.
0000024103 00000 п.
0000024205 00000 п.
0000024371 00000 п.
0000024528 00000 п.
0000024578 00000 п.
0000024706 00000 п.
0000024858 00000 п.
0000025018 00000 п.
0000025067 00000 п.
0000025156 00000 п.
0000025320 00000 п.
0000025470 00000 п.
0000025519 00000 п.
0000025607 00000 п.
0000025733 00000 п.
0000025872 00000 п.
0000025920 00000 п.
0000026029 00000 н.
0000026143 00000 п.
0000026236 00000 п.
0000026284 00000 п.
0000026376 00000 п.
0000026424 00000 н.
0000026532 00000 п.
0000026580 00000 п.
0000026677 00000 п.
0000026724 00000 п.
0000026823 00000 п.
0000026870 00000 п.
0000026917 00000 п.
0000027046 00000 п.
0000027094 00000 п.
0000027227 00000 п.
0000027275 00000 п.
0000027323 00000 н.
0000027371 00000 п.
0000027539 00000 п.
0000027588 00000 п.
0000027679 00000 н.
0000027769 00000 п.
0000027944 00000 н.
0000027993 00000 н.
0000028085 00000 п.
0000028181 00000 п.
0000028302 00000 п.
0000028351 00000 п.
0000028483 00000 п.
0000028531 00000 п.
0000028682 00000 п.
0000028730 00000 п.
0000028858 00000 п.
0000028992 00000 п.
0000029096 00000 п.
0000029144 00000 п.
0000029192 00000 п.
0000029328 00000 н.
0000029376 00000 п.
0000029424 00000 п.
0000029472 00000 п.
0000029581 00000 п.
0000029630 00000 н.
0000029741 00000 п.
0000029790 00000 н.
0000029839 00000 п.
0000029888 00000 н.
0000029994 00000 н.
0000030043 00000 п.
0000030139 00000 п.
0000030188 00000 п.
0000030237 00000 п.
0000030286 00000 п.
0000030334 00000 п.
0000030417 00000 п.
0000030548 00000 п.
0000030728 00000 п.
0000030777 00000 п.
0000030866 00000 п.
0000030962 00000 п.
0000031093 00000 п.
0000031142 00000 п.
0000031308 00000 п.
0000031357 00000 п.
0000031445 00000 п.
0000031535 00000 п.
0000031671 00000 п.
0000031720 00000 н.
0000031814 00000 п.
0000031921 00000 п.
0000031970 00000 п.
0000032078 00000 п.
0000032127 00000 п.
0000032256 00000 п.
0000032305 00000 п.
0000032414 00000 п.
0000032463 00000 п.
0000032574 00000 п.
0000032623 00000 п.
0000032745 00000 п.
0000032794 00000 п.
0000032899 00000 п.
0000032948 00000 н.
0000032997 00000 н.
0000033046 00000 п.
0000033181 00000 п.
0000033230 00000 н.
0000033350 00000 п.
0000033399 00000 п.
0000033522 00000 п.
0000033571 00000 п.
0000033674 00000 п.
0000033723 00000 п.
0000033826 00000 п.
0000033875 00000 п.
0000033978 00000 п.
0000034027 00000 п.
0000034076 00000 п.
0000034125 00000 п.
0000034234 00000 п.
0000034283 00000 п.
0000034332 00000 п.
0000034381 00000 п.
0000034528 00000 п.
0000034577 00000 п.
0000034684 00000 п.
0000034733 00000 п.
0000034829 00000 п.
0000034878 00000 п.
0000034927 00000 п.
0000034976 00000 п.
0000035025 00000 п.
0000035157 00000 п.
0000035290 00000 п.
0000035441 00000 п.
0000035491 00000 п.
0000035604 00000 п.
0000035654 00000 п.
0000035803 00000 п.
0000035853 00000 п.
0000035994 00000 п.
0000036085 00000 п.
0000036222 00000 п.
0000036271 00000 п.
0000036374 00000 п.
0000036493 00000 п.
0000036607 00000 п.
0000036656 00000 п.
0000036768 00000 п.
0000036817 00000 п.
0000036931 00000 п.
0000036980 00000 п.
0000037087 00000 п.
0000037136 00000 п.
0000037245 00000 п.
0000037294 00000 п.
0000037407 00000 п.
0000037456 00000 п.
0000037569 00000 п.
0000037618 00000 п.
0000037725 00000 п.
0000037774 00000 п.
0000037902 00000 п.
0000037951 00000 п.
0000038054 00000 п.
0000038103 00000 п.
0000038203 00000 п.
0000038252 00000 п.
0000038301 00000 п.
0000038350 00000 п.
0000038399 00000 п.
0000038449 00000 п.
0000038499 00000 п.
0000038610 00000 п.
0000038660 00000 п.
0000038770 00000 п.
0000038820 00000 н.
0000038934 00000 п.
0000038984 00000 п.
0000039088 00000 п.
0000039138 00000 п.
0000039188 00000 п.
0000039238 00000 п.
0000039328 00000 п.
0000039377 00000 п.
0000039426 00000 п.
0000039515 00000 п.
0000039656 00000 п.
0000039782 00000 п.
0000039832 00000 н.
0000039939 00000 н.
0000039989 00000 н.
0000040129 00000 п.
0000040179 00000 п.
0000040293 00000 п.
0000040343 00000 п.
0000040393 00000 п.
0000040499 00000 п.
0000040549 00000 п.
0000040658 00000 п.
0000040708 00000 п.
0000040758 00000 п.
0000040808 00000 п.
0000040858 00000 п.
0000041001 00000 п.
0000041089 00000 п.
0000041241 00000 п.
0000041291 00000 п.
0000041375 00000 п.
0000041467 00000 п.
0000041630 00000 п.
0000041680 00000 п.
0000041772 00000 п.
0000041861 00000 п.
0000041973 00000 п.
0000042023 00000 п.
0000042119 00000 п.
0000042169 00000 п.
0000042265 00000 п.
0000042315 00000 п.
0000042437 00000 п.
0000042487 00000 п.
0000042606 00000 п.
0000042656 00000 п.
0000042788 00000 н.
0000042838 00000 п.
0000042888 00000 п.
0000042997 00000 п.
0000043047 00000 п.
0000043097 00000 п.
0000043147 00000 п.
0000043245 00000 п.
0000043295 00000 п.
0000043345 00000 п.
0000043395 00000 п.
0000043445 00000 п.
0000043495 00000 п.
0000043586 00000 п.
0000043679 00000 п.
0000043729 00000 п.
0000043829 00000 п.
0000043879 00000 п.
0000043929 00000 н.
0000043979 00000 п.
