Инфракрасная паяльная станция с МК-управлением. Строим! » Журнал практической электроники Датагор

Была зима и, видимо, из-за нехватки солнечного света на меня напала тоска. Обычное дело. Но в этот раз решил что-то изменить. А, как известно, лучший способ развеяться — сотворить что-нибудь и желательно полезное. Моя работа — ремонт всяких цифровых штук. Почему бы мне не собрать ИК паяльную станцию?

На самом деле, я давно об этом думал. А узнав цены, понял, что хочу её именно собрать. Поэтому потихоньку покупал или собирал необходимые компоненты. Но всё как-то руки не доходили.

На этот же раз так совпало, что у меня было мало работы и практически все компоненты в наличии.
За работу!

Содержание / Contents

Камрад, рассмотри датагорские рекомендации

🌼 Полезные и проверенные железяки, можно брать

Опробовано в лаборатории редакции или читателями.

Трансформатор R-core 30Ватт 2 x 6V 9V 12V 15V 18V 24V 30V

Паяльная станция 80W SUGON T26, жала и ручки JBC!

Отличная прочная сумочка для инструмента и мелочей

Хороший кабель Display Port для монитора, DP1. 4

Конденсаторы WIMA MKP2 полипропилен

Трансформатор-тор 30 Ватт, 12V 15V 18V 24V 28V 30V 36V

SN-390 Держатель для удобной пайки печатных плат

Панельки для электронных ламп 8 пин, керамика

Прикинул задачу. Мне нужно:
1. Сравнительно несложное устройство.
2. С «мозгами» на ATMEGA
3. Нижний нагреватель на основе галогенных ламп на 1000 Вт.
4. Верхний

нагреватель на основе заводского керамического нагревателя от китайцев

.

5. Верхний нагреватель должен быть подвижным в трех плоскостях для центровки точки нагрева и высоты.

Прожекторные лампы и держатели для них у меня уже были. Киловаттные лампы я считаю оптимальными по нагреву и габаритам. Их шесть штук, соединены по две последовательно.

В качестве корпуса взял трофейный корпус от бесперебойника.

Корпус имеет съемную верхнюю крышку из толстой жести. Прикинув длину ламп по отношению к корпусу, понял, что «вот она, рыба моей мечты». В крышке вырезал окно для ламп. Заднюю стенку заменил ячеистой, вырезанной из крышки какого-то советского УЗЧ (похоже, «Веги»).

Основа для крепления держателей ламп сделана на листовой жести от семнадцатидюймового TFT монитора. На ней закреплены собственно держатели, а на них — отражатель, вырезанный из листового алюминия — опять же от семнадцатидюймового TFT монитора (да, много у меня этого хлама). Также в этой основе установлена термопара, взятая от неисправного термофена.

Получился такой «сэндвич».

Долго ломал голову над верхним нагревателем, особенно над тем, как сделать его подвижным. Сначала хотел использовать валы от принтеров, но тут уже без токаря не обойтись. И хотя есть у меня знакомый хороший токарь, не хотелось его беспокоить по пустякам.

Выход был найден. На ловца и зверь бежит! Это вид в разрезе центральной стойки от старой стеклянной витрины. Два куска использовал как вертикальную и горизонтальную направляющие, а еще один кусок, разрезанный уже вдоль — как полозья, по которым и будут передвигаться направляющие. В качестве элементов, которые передвигаются в полозьях, взял обыкновенные болты «пятерки». Болтов ушла целая горсть.

Корпус верхнего нагревателя выгнул из жести от корпуса DVD плеера. Использовал для этого двое маленьких тисков и ровную дощечку. Верхнюю часть разрезал ножницами по металлу и загнул плоскогубцами и молотком.

В коробке, помимо нагревателя, находится и вентилятор. Нашел самый оборотистый (5000 об./мин, а может и больше). Он просто необходим для вытягивания испарений при паянии, а то чуть подышал, и нос заложило и в горле першит. Сверху закреплен патрубок для гофротрубы, которая соединена с вентиляцией. Патрубок, кстати, от корпуса системного блока.

Из-за ограниченного размера нижней части корпуса и довольно больших размеров несущей верхнего нагревателя и его коробки, верхний нагреватель пришлось сделать съемным, чтобы можно было его использовать в крайних положениях справа и слева.

Кроме этого, пришлось соорудить переходную планку, необходимую для выравнивания верхнего нагревателя.

А управляет нагревом контроллер на двух ATMEGA8. С написанием программ у меня не очень, язык «Си» только «почитать», про ассемблер вообще молчу.
Поэтому искал готовый вариант в интернете. Хотел именно на AVR, потому что для этих контроллеров у меня есть готовый программатор. Искал довольно долго. Изучил все ветки, посвященные паяльным станциям, на «Радиокоте» и на «Паяльнике».
Остановился на этом варианте.

В нем достаточный функционал и он простой для повторения. Оба канала полностью идентичны. Единственное, что изменил — вместо MOC3023 поставил MOC3063, т.к. этот чип с контролем перехода через ноль, поэтому меньше помех в сеть. В момент разогрева потребляемая мощность около 3000 Вт и это важно.

В нижнее плечо поставил симистор помощнее — BTA41.

При первом запуске вышел небольшой «бабах». Оказалось, что я случайно подключил симистор параллельно нагрузке, т.е. фактически параллельно сети. Предохранители ушли в мир иной. А на втором канале «потерял» один провод.

Больше никаких проблем не было. Будьте внимательны, не торопитесь при запуске!

В приложении выкладываю свой вариант. Скажу сразу, делал на скорую руку и уже давно. Поэтому платы без обозначений, чисто разводка. И лень возвращаться, вспоминать, что да как, извините уж.
Столько свободного места планировалось для стабилизатора на 5 В, но так как блок питания взял готовый, то место осталось.
Желающие смогут найти другие варианты ПП в Сети.

Конструктивно управление выполнено на трех платах. Две платы 100 мм на 70 мм, на одной расположились индикаторы и кнопки, на второй находится вся слаботочная электроника.

Заготовки для плат брались пачкой в Китае, поэтому под их размеры и подгонял. Платы стоят одна над другой, печатью друг к другу, между ними — шлейфы.

Силовая часть выполнена на стеклотекстолите навесным монтажом.

Питает все это блок питания от DVD плеера. Установлен готовый фильтр питания от древнего копира, с предохранителями на 10 Ампер.

В приложении есть инструкция по наладке, но я настраивал методом «научного тыка». Использовал китайские токовые клещи, в комплекте к которым шла термопара. Поставил «эталонную» термопару рядом с установленной, и крутил подстроечники. Старался сделать так, чтобы показания совпадали и подстроечники находились не в крайних положениях. Все. Ничего сложного.

Термопара от верхнего нагревателя просто устанавливается на нагреваемую плату поближе к чипу через капельку флюса, а не в сам нагреватель.

Так показания будут точнее, и не будет перегрева. Это я подсмотрел у знакомых спецов-ремонтников.

В заводских станциях датчик, в основном, находится в нагревателе, в нем даже есть специальное отверстие для этого. Но никто не мешает сделать
два датчика через переключатель.

Лампы в момент нагрева светят очень ярко, слепят. Надо чем-то закрывать лампы или глаза. Неплохо закрыть лампы стеклом от кухонной инфракрасной плиты, это будет идеальный вариант. Или взять стимпанковские сварочные очки, тогда можно стать крутым гиком, как в голивудских фильмах.
Вот так выглядит работа нижнего подогрева.

Специально прогрел немного, иначе в момент разогрева фотоаппарат засвечивается.

Разогрев импульсный, поэтому свечение то ярче, то тусклее, в темноте возникает полное ощущение горящего костра и греться возле станции тоже можно. Если же подуть на термопару, то этот искусственный «костер» «разгорается» сильнее.

При первом прогоне испытуемая плата пошла пузырями. Но я и поставил снизу 180, а сверху 350 градусов.
Второй чип снимал напарник при 230 градусах сверху, чип прекрасно снялся. Времени на второй чип ушло около 6 минут.
Корпус станции почти не нагрелся. Нагревается съемная верхняя крышка. Думаю обклеить её фольгой по бокам. Для корпуса не критично, разве чтобы руки не обжечь.
Сначала думал установить в корпус дополнительные вентиляторы, но, как показала практика, это излишне, внутри температура не выше сорока градусов после 15-ти минутного использования.

Прекрасный итог и чувство удовлетворения. А ещё мой авторитет в глазах молодого напарника стал более весомым. Теперь придется покупать трафареты, вакуумный пинцет и осваивать новые горизонты.

Чертежи печаток в SPL:

🎁 spl.zip  47.46 Kb ⇣ 112

Прошивки и доп. материалы:
🎁 ik-payalnaya-stanciya-proshivki-i-raznoe.zip  617.21 Kb ⇣ 151

Спасибо за внимание!

Выше я написал, что, когда дуешь на термопару нижнего подогрева, станция «разгорается», как костер. Так вот, оказалось, это очень нежелательное явление! Термопара находится сравнительно далеко от ламп и имеет очень маленький размер, поэтому очень быстро остывает.

Когда я испытывал паяльную станцию в первый раз, я не включал вытяжной вентилятор, так как для него не было питания. И все режимы паяльной станции были в норме, я бы даже сказал, идеальны. Когда же начал использовать с вытяжкой, то выяснилось, что воздушный поток охлаждает термопару, и станция начинает «жарить» плату.

Если станцию использовать для больших материнских плат, которые полностью закрывают окно нижнего подогрева, то все прекрасно. Однако при прогреве сравнительно небольших плат, как-то видеокарт, ноутбучных материнок, в действие включается воздушный поток.

Как бороться с данным явлением? Я вижу два варианта. Либо как-то скомпенсировать влияние воздушного потока, либо полностью его ограничить.

В первом случае можно, например, сделать термопару на рычажке с противовесом, так, чтобы она касалась платы снизу. Можно увеличить площадь датчика, например, согнуть медную пластинку, вставив в неё термопару. За счёт большей площади больше ИК-лучей попадет на пластинку. Правда, и площадь охлаждения тоже больше. Будем надеяться, что такая пластинка будет иметь большую тепловую инерционность и воздух не помешает.
Еще напрашивается вариант с переносом термопары поближе к лампе, но тут уже будет оказывать влияние нагретое стекло лампы, что приведет к искажению показаний.

Во втором случае, идеально закрыть окно подогревателя специальным стеклом от кухонной инфракрасной плиты. Но я его так и не нашел. Ну, нечасто люди ломают такие плиты.

Вспоминая опыт с большой платой, при прогреве маленьких плат можно закрыть оставшееся пространство окна какой-нибудь отражающей пластинкой. Например, алюминиевой или стальной, обмотанной алюминиевой фольгой.

И в самом крайнем случае, можно просто убавить подогрев, в моем случае, вместо 180 градусов, я выставляю 140-150.

Может, у кого-то еще есть мысли, как это лучше, а главное, проще сделать?

Кстати, в заводской станции начального уровня термопара находится вплотную между керамическими нагревателями. Так что в этом лампы проигрывают. Но зато в динамике разогрева они вне конкуренции. Видел на Ютубе, ребята даже в верхнем нагревателе поставили лампы именно по этой причине, использовав гирлянду из обычных 12-вольтовых галогеновых ламп от точечных светильников.



схема инфракрасной самодельной станции с феном

Многие радиолюбители не могут подобрать подходящий инструмент различных микросхем и компонентов. Паяльная станция своими руками для таких умельцев – это один из лучших вариантов решения всех проблем.

Больше не нужно выбирать из множества несовершенных фабричных устройств, достаточно найти подходящие комплектующие, потратить немного времени и сделать идеальное устройство, удовлетворяющее все требования, своими руками.

Содержание

1. Виды паяльных станций
2. Паяльная станция своими руками
3. Схема
4. Процесс
5. Настройка
6. Рекомендации по работе
7. Заключение

Виды паяльных станций

Современный рынок предлагает радиолюбителям огромное количество всевозможных видов с разной комплектацией.

В большинстве случаев станции для пайки делятся на:

1. Контактные станции.
2. Цифровые и аналоговые устройства.
3. Индукционные аппараты.
4. Бесконтактные устройства.
5. Демонтажные станции.

Первый вариант станций представляет собой паяльник, подключенный к блоку регулировки температуры.

Электрическая схема паяльной станции.

Контактные паяльные устройства делятся на:

• устройства для работы со свинцовосодержащими припоями;
• устройства для работы с безсвинцовыми припоями.

, позволяющие плавить безсвинцовый припой, обладают мощными нагревательными элементами. Такой выбор паяльников обусловлен высокой температурой плавления припоя без свинца. Безусловно, благодаря наличию регулятора температуры, подобные аппараты применимы для работы со свинцовосодержащим припоем.

Аналоговые аппараты для пайки регулируют температуру жала при помощи термодатчика. Как только наконечник перегревается, питание отключается. При остывании сердечника питание вновь подается на паяльник и начинается нагрев.

Цифровые устройства управляют температурой паяльника при помощи специализированного ПИД регулятора, который в свою очередь подчиняется своеобразной программе, заложенной в микроконтроллер.

Отличительной особенностью индукционных устройств является нагрев сердечника паяльника при помощи импульсной катушки. В процессе работы происходят колебания высоких частот, образующие в ферромагнетиковом покрытии аппаратуры вихревые токи.

Остановка нагрева происходит из-за достижения ферромагнетиком точки Кюри, после которой меняются свойства металла и прекращается эффект от воздействия высоких частот.

Бесконтактные аппараты для пайки делятся на:

• инфракрасные;
• термовоздушные;
• комбинированные.

паяльная станция состоит из нагревательного элемента в виде кварцевого или керамического излучателя.

Инфракрасные паяльные станции, по сравнению с термовоздушными, обладают следующими ощутимыми преимуществами:

• отсутствие необходимости в поиске насадок на паяльный фен;
• хорошо подходят для работы со всеми видами микросхем;
• отсутствие термической деформации печатных плат из-за равномерного прогрева;
• радиодетали не сдуваются воздухом с платы;
• равномерный прогрев места пропая.

Важно отметить, что инфракрасные устройства для пайки являются профессиональным оборудованием и редко используются простыми радиолюбителями.

Зависимость температуры от времени пайки.

В большинстве случаев инфракрасные аппараты состоят из:

• верхнего керамического или кварцевого нагревателя;
• нижнего нагревателя;
• стола для поддержки печатных плат;
• микроконтроллера, управляющего станцией;
• термопар для контроля текущих температур.

Термовоздушные станции для пайки используются для монтажа радиодеталей. В большинстве случает термовоздушными станциями удобно паять компоненты, находящиеся в SMD корпусах. Такие детали имеют миниатюрные размеры и хорошо паяются по средствам подачи на них горячего воздуха из термофена.

Комбинированные устройства, как правило, сочетают в себе несколько видов паяльного оборудования, например, термофен и паяльник.

Демонтажные станции комплектуются компрессором, работающим на втягивание воздуха. Такое оборудование оптимально подходит для снятия излишков припоя или демонтажа ненужных компонентов на печатной плате.

Все мало-мальски приличные станции компонентов в разных корпусах, имеют в наличие такое дополнительное оборудование:

• лампы подсветки;
• дымоуловители или вытяжки;
• пистолеты для демонтажа и всасывания излишков припоя;
• вакуумные пинцеты;
• инфракрасные излучатели для прогрева всей печатной платы;
• термофен для прогрева определенного участка;
• термопинцет.

Паяльная станция своими руками

Наиболее функциональная и удобная станция – это инфракрасная.

Перед тем, как сделать инфракрасную паяльную станцию своими руками, следует приобрести следующие элементы:

• галогеновый обогреватель на четырех инфракрасных лампах мощностью 2КВт;
• верхний инфракрасный нагреватель для паяльной станции в виде керамической инфракрасной головки на 450 Вт;
• алюминиевые уголки для создания каркаса конструкции;
• шланг для душа;
• проволока из стали;
• нога от любой настольной лампы;
• программируемый микрокомпьютер, например, Ардуино;
• несколько твердотельных реле;
• две термопары для контроля текущей температуры;
• блок питания на 5 вольт;
• небольшой экран;
• зуммер на 5 вольт;
• крепежные элементы;
• при необходимости, паяльный фен.

В качестве верхнего нагревателя можно использовать кварцевые или керамические нагреватели.

Изготовление паяльной станции своими руками.

Преимущества керамических излучателей представлены:

• невидимым спектром излучения, не повреждающим глаза радиолюбителя;
• более длительным временем безотказной работы;
• большой распространенностью.

В свою очередь, кварцевые ИК подогреватели обладают следующими плюсами:

• большая однородность температуры в зоне подогрева;
• меньшая стоимость.

Этапы сборки ИК паяльной станции представлены ниже:

1. Монтаж элементов нижнего нагревателя для работы с bga элементами.
   Наиболее простым методом добычи четырех галогеновых ламп служит демонтаж их из старенького обогревателя. После того, как вопрос с лампами решен, следует придумать вид корпуса.
2. Сборка конструкции паяльного стола и продумывание системы удержания плат на нижнем нагревателе.
   Установка системы крепления печатных плат заключается в отрезке шести кусков алюминиевого профиля и прикреплении их к корпусу при помощи гаек из перфорированной ленты. Получившаяся система крепления позволяет перемещать печатную плату и подстраивать ее под нужды радиолюбителя.
3. Монтаж элементов верхнего нагревателя и паяльного фена.
   Керамический нагреватель на 450 – 500 Вт можно приобрести в китайском интернет магазине. Для монтажа верхнего подогрева необходимо взять лист металла и согнуть его по размерам нагревателя. После этого верхний нагреватель самодельной ик вместе с феном следует разместить на ножке от старой настолько лампы и подключить к блоку питания.
4. Программирование и подключение микрокомпьютера.
   Наиболее ответственный этап создания собственного инфракрасного устройства для пайки, включающий: создание корпуса для микроконтроллера с продумыванием места под остальные компоненты и кнопки. В корпусе вместе с контроллером должны быть следующие элементы: два твердотельных реле, дисплей, блок питания, кнопки и соединительные клеммы.

Большинство радиолюбителей предпочитают использовать старые системные блоки в качестве основы корпуса и алюминиевые уголки для крепления всех основных элементов нижнего нагревателя. При подключении ламп рекомендуется использовать штатную проводку разобранного галогенового обогревателя.

По завершению процесса сборки станции следует переходить к непосредственной настройке микроконтроллера. Радиолюбителям, сделавшим самому инфракрасную паяльную станцию, зачастую приходилось использовать микрокомпьютер Ардуино ATmega2560.

Программное обеспечение, написанное специально для устройств, основанных на данном типе контроллера, можно найти в интернете.

Схема

Принципиальная схема инфракрасного паяльника.

Типовая схема паяльной станции включает:

• блок усилителей термопар;
• микроконтроллер с экраном;
• клавиатуру;
• звуковой сигнализатор, например, компьютерный спикер;
• элементы питания и поддержки паяльного фена;
• чертежи элементов детектора нуля;
• элементы силовой части;
• блок питания всей аппаратуры.

В большинстве случаев, схема станции представлена следующими микрокомпонентами:

• опторазвязка;
• мосфет;
• симистор;
• несколько стабилизаторов;
• потенциометр;
• подстроечный резистор;
• резистор;
• светодиоды;
• резонатор;
• несколько резонаторов в СМД корпусах;
• конденсаторы;
• переключатели.

Точные маркировки деталей разнятся в зависимости от потребностей и предполагаемых рабочих режимов.

Процесс

Процесс сборки инфракрасной паяльной станции во многом зависит от предпочтений мастера.

Типовой вариант устройства на микроконтроллере Ардуино, устраивающий большинство радиолюбителей, собирается в такой последовательности:

• подбор необходимых элементов;
• подготовка радиодеталей и нагревателей к проведения монтажных работ;
• сборка корпуса паяльной станции;
• установка нижних предварительных нагревателей для равномерного разогрева массивных печатных плат;
• установка платы управления комбайном для пайки и ее фиксация при помощи заранее подготовленных крепежных элементов;
• монтаж верхнего нагревателя и паяльного термофена;
• установка креплений для термопар;
• программирование микроконтроллера под определенные условия паяльных работ;
• проверка всех элементов, включая галогеновые лампы нижнего нагревателя, инфракрасный излучатель и паяльный фен.

Устройство паяльной станции.

После полной сборки инфракрасной станции следует проверить все элементы на работоспособность.

Отдельное внимание нужно уделить проверке корректности работы термопар, поскольку в данной системе отсутствует их компенсация.

Это означает, что при перемене температуры воздуха в помещении термопара начнет измерять температуру с существенной погрешностью.

Проверка головки керамического нагревателя также важна. В случае, если инфракрасный излучатель перегревается, необходимо обеспечить обдув воздухом или охлаждение при помощи дополнительного радиатора.

Настройка

Настройка режимов работы ИК паяльной станции в основном заключается в:

• установке допустимых режимов работы паяльных фенов;
• проверке режимов работы нижнего нагревательного элемента;
• выставлении рабочих температур верхнего кварцевого излучателя;
• установке специальных кнопок для быстрого изменения параметров нагрева;
• программировании микроконтроллера.

Особенности устройства паяльной станции.

По мере выполнения паяльных работ может потребоваться изменение температур и режимов.

Такие действия можно произвести при помощи кнопок, связанных с микрокомпьютером:

• кнопка + должна быть настроена на повышение температуры покупного или самодельного кварцевого излучателя с шагом в 5 – 10 градусов;
• кнопки – должна понижать температуру также с небольшим шагом.

Основные настройки микрокомпьютера представлены:

• регулировкой значений P, I и D;
• подстройкой профилей, в которых прописан шаг изменения тех или иных параметров;
• настройкой критических температур, при которых станция отключается.

Некоторые конструкторы верхний нагреватель делают из фена. Такой подход подойдет лишь для пайки небольших элементов в SMD корпусах.

Рекомендации по работе

Самодельные ИК паяльные станции отлично подойдут для небольшого ремонта дома или в частных мастерских. Благодаря относительной простоте конструкции и широкому функционалу инфракрасные станции пользуются невероятным спросом.

Электрическая схема паяльника.

Основными рекомендациями при сборке станций и работе на них являются:

1. Грамотная настройка параметров микроконтроллера.
   В случае, если в компьютер внесены неверные параметры, паяльная установка может некачественно пропаивать компоненты и повреждать маску печатных плат.
2. Надевание средств защиты при выполнении паяльных работ.
   Кварцевый излучатель, в отличие от керамического, при работе порождает излучение на видимой для глаза длине волны. Поэтому, если в устройстве используется кварцевый инфракрасный излучатель рекомендуется надевать специальные защитные очки, защищающие оператора от повреждения зрения.
3. Электрическая принципиальная схема станции должна содержать только надежные элементы.
   Кроме этого, все конденсаторы и резисторы, используемые при сборке, должны иметь быть выбраны с небольшим запасом.
4. Контроллер для ИК паяльной станции можно выбрать из популярных моделей Ардуино.
   При желании, контроллер можно изготовить и из неизвестного микрокомпьютера, однако, в этом случае мастеру придется самостоятельно разработать программное обеспечение для работы паяльной станции.
5. При сборке станции следует предусмотреть разъем для подключения паяльника.
   Иногда, компоненты платы удобнее точечно выпаивать при помощи обычного паяльника или устройства с термофеном вместо жала. Подобное решение можно реализовать, путем проектирования дополнительной термопары для контроля температуры паяльника.
6. Для пайки с использованием активных флюсов и припоев с высоким содержанием свинца следует обеспечить циркуляцию воздуха.
   Хорошая вытяжка или вентилятор значительно облегчат дыхание оператора и позволяет ему не дышать испарениями вредных металлов.

Заключение

ИК паяльные станции – это одни из лучших установок в самых разных корпусных исполнениях. Сделать паяльную станцию на инфракрасных подогревающих элементах можно даже в домашних условиях.

Как правило, домашние мастера для нижних нагревателей предпочитают использовать мощные галогеновые лампы. Основные распиновки разъемов, параметры микросхем, модели микроконтроллера, инструкции о том, как из бытового фена сделать паяльный и другая информация доступна в интернете.

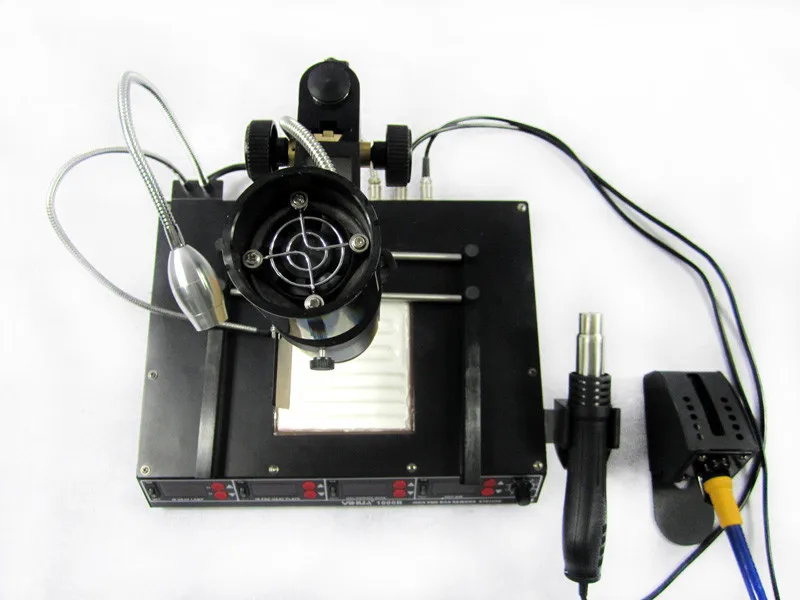

Инфракрасная паяльная станция

Инфракрасная паяльная станция

Наша цель должна состоять в том, чтобы удовлетворить наших потребителей, предлагая золотого поставщика, превосходную цену и превосходное качество для Инфракрасная паяльная станция, паяльная станция Smd , Печь оплавления Smt Forpcb , Паяльная станция Bga , ЖК ремонт машины . «Изготовление продукции высокого качества», безусловно, является вечной целью нашего предприятия. Мы прилагаем неустанные усилия, чтобы узнать цель «Мы всегда будем идти в ногу со временем». Продукт будет поставляться по всему миру, например, в Европу, Америку, Австралию, Пакистан. , Лиссабон ,Саудовская Аравия , Ливерпуль .Мы последовательно расширяем рынок в Румынии, а также готовим перфорацию товаров экстра-премиум качества, связанных с принтером на футболке, чтобы вы могли работать в Румынии. Большинство людей твердо верят, что у нас есть все возможности, чтобы предоставить вам счастливые решения.

Сопутствующие товары

Самые продаваемые продукты

• Блог по теме
• Видео по теме
• Отзывы

Инфракрасная паяльная станция Связанные видео с Youtube

Нажмите Enter для поиска или ESC, чтобы закрыть

Купить T862 переработка Паяльная станция IRDA Welder Эта машина имеет систему предварительного нагрева мощностью 800 Вт.

Площадь предварительного нагрева 120×120 мм Инфракрасный нагрев без подачи нагретого воздуха. Не влияет на окружающие мелкие элементы. Подходит для всех элементов, особенно для элементов Micro BGA. Подходит для использования при ремонте мобильных телефонов, КПК, ноутбуков и т. д. Нет необходимости в инструментах для распайки. Этот блок может отпаивать все элементы от 18 до 34 мм..

• Импортировано из США (размеры и характеристики основаны на рынке США).

Рабочее напряжение: 110 В переменного тока/60 Гц Выходная мощность: 600 Вт Регулируемая температура тела инфракрасной лампы: 100 ℃-350 ℃ Регулируемая температура предварительного нагрева посуды: 60 ℃-200 ℃ Компоненты: Т-862 Шасси: 1 х Держатель печатной платы: 1 х 936 Жгучее железо: 1x 936 подставка для обжига: 1x Корпус лампы и линза (D = 28 мм): 1 х Защита глаз (ИК-фильтр): 1 х Руководство по ячейке: 1 х Держатель фокуса: 1 х Ручка управления держателем фокуса: 1 x Закрепить гайку держателя фокуса: 1 шт. Устойчивое кольцо: 1 х Закрепите гайку для стопорного кольца: 1 шт. Кабель питания (110 В переменного тока или 200 В переменного тока): 1 шт. Предохранитель 5 мм, 10 А, 250 В переменного тока (запасной): 1 шт. Руководство пользователя на компакт-диске с видео: 1 шт. Подробные инструкции и иллюстрации на английском языке: 1 шт. Система Т-862 создает температуры выше высоких градусов. через инфракрасный свет. Носите соответствующую защиту для глаз или любое устройство в пределах Система Т-862 при использовании этой машины. После использования не резать немедленно включите питание, подтвердите, что легкое тело прохладно на ощупь, Выключить выключатель питания, затем поместите систему в воздушный и безопасный режим хранилище. ЗАПРЕЩАЕТСЯ использовать эту систему или любое связанное с ней устройство в среда, способствующая возгоранию или электрической перегрузке. Отсоединяйте вилку питания переменного тока, когда она не используется.

Показать больше

Связанные страницы

Инструменты и товары для дома › Сварка и пайка › Оборудование для пайки и пайки

Просмотрите страницы с похожими продуктами: паяльная станция. Desertcart доставляет в Замбию более 100 миллионов товаров со всего мира.

Отказ от ответственности: указанная выше цена включает все применимые налоги и сборы. Информация, представленная выше, предназначена только для справочных целей. Продуктов может не быть на складе, а расчеты доставки могут измениться в любое время. Desertcart не подтверждает никаких утверждений, сделанных в приведенных выше описаниях продуктов. Для получения дополнительной информации обратитесь к производителю или в службу поддержки клиентов Desertcart. Хотя Desertcart прилагает разумные усилия, чтобы показывать только товары, доступные в вашей стране, некоторые товары могут быть отменены, если они запрещены к ввозу в Замбию. Для получения более подробной информации посетите нашу страницу поддержки.

Часто задаваемые вопросы о паяльной станции T 862 Инфракрасная паяльная машина Smd Smd Irda Bga в Замбии

Где я могу купить Т 862 Паяльная станция Инфракрасная паяльная машина Smt Smd Irda Bga сварочный аппарат онлайн по лучшей цене в Замбии?

desertcart — это лучшая платформа для покупок в Интернете, где вы можете купить сварочный аппарат для инфракрасной пайки T 862 Smd Smd Irda Bga от известных брендов. Desertcart поставляет самый уникальный и самый большой выбор товаров со всего мира, особенно из США, Великобритании и Индии, по лучшим ценам и в кратчайшие сроки.

Доступна ли паяльная станция T 862 для инфракрасной пайки Smd Smd Irda Bga и готова к доставке в Замбия?

Desertcart отправляет паяльную станцию ​​T 862 с инфракрасным сварочным аппаратом Smd Smd Irda Bga в другие города Замбии. Получите неограниченную бесплатную доставку в более чем 164 странах с членством в Desertcart Plus. Мы можем быстро доставить сварочный аппарат для инфракрасной пайки T 862 Rework Station Smt Smd Irda Bga без хлопот с доставкой, таможней или пошлинами.

Безопасно ли покупать паяльную станцию ​​T 862 с инфракрасной пайкой Smd Smd Irda Bga сварочный аппарат на пустынной тележке?

Да, абсолютно безопасно покупать паяльную станцию ​​T 862 для инфракрасной пайки Smd Smd Irda Bga Welder Machine на сайте desertcart, который является 100% законным сайтом, работающим в 164 странах.
