Инструкции пользователя пожаротушения, С2000-АСПТ – .

Две коротких инструкции пользователя для пожаротушения, собранного на С2000-АСПТ (версия 3.02).









Эти 2 инструкции были написаны для порошкового тушения комканала.

 Имелись 4 отдельных зоны тушения. Доступ к  самим АСПТ был затруднен.

Пульт управления (С2000М) и С2000-ПТ стояли на удаленном посту охраны. Также там была смонтирована сирена, табло «ПОЖАР» и табло «АВТОМАТИКА ОТКЛЮЧЕНА»

Вешаем две инструкции.

Одну около С2000-АСПТ для управления зоной тушения. Вторую на посту охраны для комплексного управления всей установкой..



Инструкция около приборов тушения:

___________________________________________________________________________________

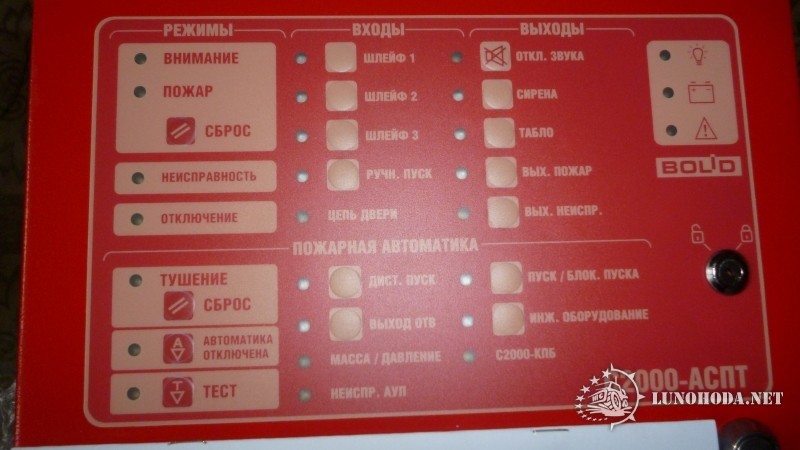

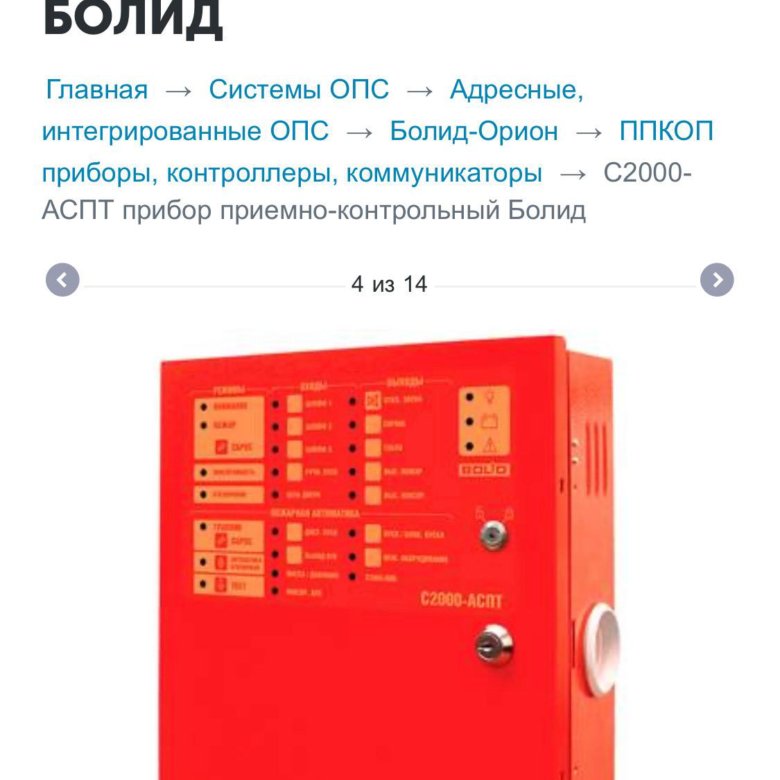

           Инструкция пользователя С2000-АСПТ верс. 3.02

1)     Постановка в автоматический режим тушения.
— Вставить ключ блокировки и повернуть его в положение разблокировано (значок открытого замочка)

— Нажать на кнопки «Шлейф 1» , «Шлейф 2», «Шлейф 3». Индикаторы шлейфов погаснут (пожарные шлейфы встали пол охрану).
— Нажать на кнопку «Автоматика отключена». Индикатор автоматики погаснет. Пожаротушение стоит в автоматическом режиме!
— Повернуть ключ блокировки в положение заблокировано (значок закрытого замочка), вытащить ключ.

2)    Снятие с автоматического режима пожаротушения.
— Вставить ключ блокировки и повернуть его в положение разблокировано (значок открытого замочка)
— Нажать на кнопки «Шлейф 1» , «Шлейф 2», «Шлейф 3». Индикаторы шлейфов засветятся зеленым светом  (пожарные шлейфы сняты с охраны).
— Нажать на кнопку «Автоматика отключена». Индикатор автоматики засветится зеленым светом. Пожаротушение снято с  автоматического режима!
— Повернуть ключ блокировки в положение заблокировано (значок закрытого замочка), вытащить ключ.

3)    Сброс сигнала «ПОЖАР».
Ели моргает кранным индикатор «Пожар» или  «Внимание» и вам нужно сбросить сигнал пожара, нужно выполнить следующее:
— Вставить ключ блокировки и повернуть его в положение разблокировано (значок открытого замочка)
— Нажать на кнопку «СБРОС»  около индикатора «ПОЖАР»

4)    Отмена пожаротушения!
Ели пожаротушение запущено (моргает кранным индикатор «ТУШЕНИЕ»)  и вам нужно его отменить, нужно выполнить следующее:
— Вставить ключ блокировки и повернуть его в положение разблокировано (значок открытого замочка)
— Нажать на кнопку «СБРОС»  около индикатора «ТУШЕНИЕ»


_____________________________________________________________________________________

        Скачать в формате Word >>




Инструкция на посту охраны:




Инструкция по использованию установки пожаротушения.

— Система состоит из 4-х зон пожаротушения.
— Состояния зон отображаются на  С2000-ПТ (например 1-я зона соответствует линейке №1). С2000-ПТ позволяет ставить зоны пожаротушения в автоматический режим пожаротушения и отменять пуск пожаротушения.
 — Брать (снимать) под охрану пожарные шлейфы зон и вручную запускать тушение зон следует с пульта С2000М.

1)    Постановка под охрану пожарных шлейфов зон пожаротушения.
— Нажмите на пульте С2000М клавишу «CLR» до появления индикации часов.
— Введите пароль «1111».
— Наберите номер зоны (например  2), нажмите клавишу «ENTER» два раза.
Пожарные шлейфы зоны (например 2) взяты на охрану.

2)    Снятие с охраны пожарных шлейфов зон пожаротушения.
При пожаре или запуске тушения загорается табло «ПОЖАР» и звучит сигнал тревоги. Номер зоны,  в которой произошел пожар или запуск тушения отображается на первом индикаторе в линейках С2000-ПТ (моргает красным светом). Для снятия тревоги :

— Нажмите на пульте С2000М клавишу «CLR» до появления индикации часов.
— Введите пароль «1111».
— Наберите номер тревожной зоны (например  2), нажмите клавишу «ENTER» два раза.
Пожарные шлейфы зоны сняты с охраны. Табло «пожар» погасло, сигнал тревоги отключен.

3)     Постановка зон в автоматический режим тушения.
В дежурном состоянии система пожаротушения должна стоять в автоматическом режиме тушения  (пожарные шлейфы зон тоже должны быть взяты под охрану).
Если хотя бы одна зона не стоит в автоматическом режиме, то горит табло «АВТОМАТИКА ОТКЛЮЧЕНА»!
Чтобы поставить зону в автоматический режим пожаротушения, нужно:
— Нажать на С2000-ПТ под надписью «АВТОМАТИКА»  кнопку «ВКЛ./ВЫКЛ» соответствующей зоны.
Если индикатор около кнопки «ВКЛ./ВЫКЛ»  засветился зеленым светом, зона стоит в автоматическом режиме.

Если автоматика включена во всех 4-х зонах, то табло  «АВТОМАТИКА»  не светится!

4)    Снятие зоны с автоматического режима пожаротушения.
— Нажать на С2000-ПТ под надписью «АВТОМАТИКА»  кнопку «ВКЛ./ВЫКЛ» соответствующей зоны.
Индикатор у кнопки «ВКЛ./ВЫКЛ» погаснет. Автоматика зоны тушения отключена.

5)    Отмена пожаротушения!
Ели пожаротушение зоны запущено (моргает красным индикатор в колонке «ТУШЕНИЕ» на С2000-ПТ, звучит звуковой сигнал и горит табло «ПОЖАР»)  и вам требуется его отменить, нужно выполнить следующее:
— Нажать на С2000-ПТ под надписью «ТУШЕНИЕ»  кнопку «ВКЛ./ВЫКЛ» соответствующей зоны.
Индикатор у кнопки «ВКЛ./ВЫКЛ» погаснет. Тушение зоны отменено.

6)    Дистанционный запуск пожаротушения зоны.
— Нажмите на пульте С2000М клавишу «CLR» до появления индикации часов.
— Введите пароль «1234»
— Нажмите клавишу «4»
— Нажмите клавишу «2»

— Нажмите клавишу «2»
— Введите номер зоны для тушения (например 3) и нажмите клавишу «ENT».
— Нажмите клавишу «ENT».
— Выберите «ЗАПУСТИТЬ АУП» клавишей  «вверх» или  «вниз» .  Нажмите клавишу «ENT».
— Появится надпись «ПОДТВЕРДИТЕ ПУСК». Подтвердите, нажав клавишу «ENT».

Появится надпись «СОСТОЯНИЕ АСПТ: ЗАПУСК АУП». Значит пульт выдал команду дистанционного пуска. Тушение зоны будет произведено с задержкой в 15 секунд.
__________________________________________________________________________________


        Скачать инструкцию в формате Word >>

___________________________________________________________________________________

Краткая инструкция действий дежурного персонала с панелью управления С2000М

Инструкция действий дежурного персонала с панелью управления С2000М получилась на 4-х страницах.

Ссылки на скачивание в различных форматах: pdf — для печати и doc — для редактирования.

Инструкция содержит максимально сокращенные выдержки из руководства по эксплуатации «С2000М» вер. 4.12.

Если кто хочет еще меньше страниц — есть ссылка на скачивание в формате MS Word: можно будет отредактировать, удалив лишнее, например, удалить скриншоты экранов «С2000М».

Получилось 4 страницы — это очень мало для 4-го поколения контроллеров «С2000М»!

В этой инструкции на 4-х страницах отсутствуют некоторые пункты, которые есть в инструкции на 10-ти страницах.

Предполагается что это инструкция для системы пожарной сигнализации, поэтому в ней есть пункт «Отключить» и нет пунктов «Взять/Снять».

В 4-м поколении контроллеров «С2000М» невозможно снять пожарные разделы, как и требуют нормы — только отключить.

Смешанная инструкция тоже скоро будет не актуальна, в связи с выходом новых норм, запрещающих совмещенные охранно-пожарные сигнализации.

Если все-таки нужны пункты «Взять/Снять» — их можно взять из минимально сокращенной инструкцию по управлению разделами с панели «С2000М», ссылка на которую уже была приведена выше.

В этой краткой инструкции нет пунктов «Пуск/Стоп», которые используются для управления исполнительными устройствами систем противопожарной защиты.

Управление дежурным персоналом такими устройствами чревато, а управлять ими при помощи панели «С2000М» — это кощунство и для этого необходимо устанавливать «С2000-БКИ».

Также должна отдельно разрабатываться:

— должностная инструкция действий дежурного персонала;

— порядок информирования обслуживающей организации по каналам связи.

Скачать краткую инструкцию действий дежурного персонала по использованию С2000М.

Ниже приведено содержимое этого документа.

1. Действия дежурного персонала.

1.1 Дежурный режим (норма).

Дежурный персонал должен и обязан контролировать, что пожарная сигнализация находится в дежурном режиме и отсутствуют сработки, неисправности, отключения и пуски.

Главный экран панели управления «С2000М» в дежурном режиме должен быть таким:

Должен светиться только зеленый светодиод «Питание:

При наличии в системе отключений или неисправностей звучит зуммер (до отключения), светятся желтые светодиоды и присутствуют сообщения на экране «С2000М»:

В случае обнаружения отключений и неисправностей связаться с обслуживающей организацией и сообщить о состоянии «С2000М».

Только после донесения сообщения о том, что система не в норме, можно отключить внутренний зуммер «С2000М» клавишей .

1.2. Действия дежурного при сработке пожарной сигнализации.

В режим «Пожар» прибор переходит при наличии элементов (датчиков и ручных извещателей), находящихся в состоянии пожарной тревоги: «Внимание», «Пожар» или «Пожар 2».

Режим «Пожар» сигнализируется включением красного светового индикатора ПОЖАР и звуковым сигналом «Пожарная тревога» или «Внимание».

На ЖКИ отображается первый раздел (зона), в котором был зафиксирован пожар, и количество разделов в «Пожаре»:

В зависимости от типа пожарной тревоги могут отображаться состояния «Внимание», «Пожар» или «Пожар 2».

При включении звукового оповещения необходимо определить помещение, в котором произошло срабатывание пожарной сигнализации, и проверить его на наличие (отсутствие) возгорания или задымления.

В случае пожара действовать согласно соответствующей должностной инструкции.

Для просмотра дополнительной информации о пожарах в этом разделе и других разделов в состоянии «Пожар» нужно нажать кнопку .

Отобразится экран информации о разделе:

Просмотр других разделов (зон, помещений), в которых зафиксирован пожар, осуществляется кнопками .

Для определения сработавших элементов в разделе нужно нажать кнопку .

Отобразится информация об элементе, который первым в этом разделе зафиксировал пожар:

Кнопками можно просмотреть другие элементы раздела в пожаре.

Для просмотра времени и даты события пожар нужно нажать и удерживать кнопку 0.

При нажатии кнопки 1 отобразится информация о событии — об адресе модуля и номере извещателя или ШС.

Сброс сработавшего элемента можно выполнить кнопкой СБРОС или через контекстное меню, которое вызывается кнопкой .

Сброс приведет к возвращению в исходное состояние всех исполнительных устройств систем противопожарной защиты здания!

Поэтому сброс можно выполнять только убедившись, что сработка ложная!

Если ещё раз нажать — можно просмотреть все состояния выбранного элемента (с временем и датой). Для пролистывания состояний используются кнопки .

Для выполнения указанных действий дежурный должен знать инструкцию по управлению разделами пожарной сигнализации при помощи панели «С2000М»!

Если сработка ложная, звуковой зуммер «С2000М» можно отключить, нажатием кнопки .

1.3. Сброс тревог.

Если срабатывание сигнализации ложное — необходимо выполнить сброс соответствующего раздела.

Команда «сброс тревог» переводит в дежурное состояние раздел, находящийся в пожарной тревоге или в состоянии «Невзят».

Для сброса тревог возможны следующие последовательности действий:

1) ввести PIN-код «2222», выбрать раздел и нажать кнопку СБРОС;

2) выбрать раздел, в котором требуется сбросить тревоги (в режиме отображения или просмотра тревог, пожаров или неисправностей), нажать кнопку СБРОС, ввести PIN-код (при необходимости авторизации — значок показывает, что пользователь не авторизован).

Если сначала ввести PIN-код, «С2000М» отобразит первый раздел из списка всех доступных пользователю разделов. Клавишами нужно выбрать требуемый раздел и нажать СБРОС.

«С2000М» предложит подтвердить команду «Сброс тревоги» в выбранном разделе:

Для выполнения сброса тревог нужно нажать .

Также можно выбрать общий сброс (сброс тревог во всех доступных пользователю разделах) кнопками :

Второй вариант управления – сначала выбрать раздел, в котором требуется сбросить тревогу, и нажать кнопку СБРОС.

Например, в режиме «Пожар» это первый раздел, в котором произошла пожарная тревога:

При просмотре разделов в режиме «Пожар» это текущий просматриваемый раздел:

После нажатия кнопки СБРОС и ввода кода доступа (если пользователь не был авторизован) «С2000М» предложит подтвердить команду «Сброс тревоги» в выбранном разделе:

Для выполнения сброса тревог нужно нажать .

Для выхода из ошибочного действия или возврата на уровень вверх необходимо нажать .

Для возврата в начало, если сброс проведен или запутался, можно, нажав клавишу .

1.4. Отключение элементов системы.

Если сработка ложная, а после выполнения сбороса сработка повторяется из-за неисправности датчика – нужно исключить неисправный элемент с помощью функции отключения.

Отключение выполняется следующим образом:

— сообщить в обслуживающую организацию о ложном срабатывании или неисправности;

— ввести пароль «2222»;

— выбрать кнопками отключаемый раздел (зону):

— для отключения всех элементов в разделе нужно нажать кнопку контекстного меню и выбрать команду «ОТКЛЮЧИТЬ»:

При отключении всех элементов в разделе раздел будет иметь состояние «ОТКЛЮЧЕН»:

— если нужно отключить не весь раздел, а отдельные его неисправные элементы (глупо отключать весь раздел, если запылен только один датчик или оборвана связь с одним из модулей) — нужно перейти к списку элементов раздела нажатием кнопки и выбрать элемент кнопками :

— для отключения элемента нужно нажать кнопку контекстного меню и выбрать команду «ОТКЛЮЧИТЬ»:

При отключении элемента он будет иметь состояние «ОТКЛЮЧЕН»:

Включение элемента или раздела осуществляется аналогично.

Отключение исправных элементов запрещено!


Для выхода из ошибочного действия или возврата на уровень необходимо нажать .

Для возврата в начало на главный экран — нажав клавишу .


Еще записи по теме

Инструкция по использованию С2000М для дежурного персонала

Инструкция по управлению разделами С2000М для дежурного персонала из «Руководство по эксплуатации С2000М вер. 4.12». Получилось 10 страниц — и еще больше уменьшить невозможно (если конечно дежурный персонал собирается использовать пожарную сигнализацию).

Ссылка на скачивание doc и pdf файлов в конце содержимого.

Документ не является руководством по действиям персонала в случае пожара.

Инструкция по использованию С2000М.

1. Режимы работы прибора С2000М их индикация.

1.1. Норма.

Нормальный режим – это режим работы при отсутствии тревог (охранных или пожарных), пусков противопожарного оборудования, неисправностей.

В этом режиме отображается текущее системное время, могут отображаться происходящие в системе события, если отображение событий не отключено в конфигурации «С2000М».

При наличии отключённых элементов включается единичный световой индикатор ОТКЛЮЧ., а на жидкокристаллическом индикаторе отображается количество разделов, содержащих отключённые элементы:

Для отображения первого раздела, содержащего отключенный элемент, нужно выбрать отображение отключенных разделов кнопкой и нажать .

Отобразится информация о первом разделе, содержащем отключенные элементы.

Просмотр других разделов с отключенными элементами выполняется кнопками .

Для просмотра отключенных элементов выбранного раздела нужно нажать , после чего просмотр отключенных элементов выполняется кнопками .

1.2. Режим «НЕИСПРАВНОСТЬ».

В этот режим прибор переходит при наличии несправных элементов системы. Режим сигнализируется оранжевым индикатором НЕИСПР. и звуковым сигналом «Неисправность».

При получении сообщения о неисправности оно кратковременно отображается на ЖКИ пульта, далее отображается только количество разделов с неисправностями:

Кнопки осуществляют переключение между просмотром «Пусков», «Пожаров», «Тревог», «Остановов», «Неисправностей» и «Отключений».

Чтобы просмотреть неисправные разделы, нужно нажать кнопку (войти в неисправности).

Отобразится информация о первом разделе, в котором присутствует неисправность:

Затем нужно нажать .

Отобразится информация о первом разделе с неисправностью:

Другие разделы, содержащие неисправности, можно просмотреть кнопками .

Кнопкой осуществляется переход к просмотру неисправных элементов раздела (отдельных ШС, адресных извещателей, выходов и т.п.):

Другие неисправные элементы раздела можно пролистать кнопками .

Если нажать кнопку 1, отобразится адрес блока и номер элемента блока:

Если ещё раз нажать , отобразится список всех состояний выбранного элемента. Просмотр состояний выполняется кнопками .

Системная ошибка индицируется включением единичного светового индикатора НЕИСПР. и сообщением на ЖКИ, сигнализируется звуковым сигналом «Неисправность»:

В данном режиме могут отображаться следующие ошибки:

1) «ОШИБКА: КОНФИГУРАЦИЯ» — при проверке или чтении конфигурации обнаружено повреждение данных.

2) «ОШИБКА ЗАПИСИ в м/сх.D4», «ОШИБКА: PEЗЕРВН.ПРОШИВКА», «НЕИСПРАВНОСТЬ: ОЗУ в D1» — могут быть результатом аппаратного сбоя или аппаратной неисправности. Рекомендуется выполнить сброс ошибки: нажать клавишу СБРОС, ввести пароль (подходит пароль с любыми правами) и подтвердить действие. Если после сброса сообщение о неисправности появится вновь – прибор неисправен.

1.3. Режим «ПОЖАР».

В этот режим прибор переходит при наличии элементов (адресных извещателей или ШС), находящихся в состоянии пожарной тревоги: «Внимание», «Пожар» или «Пожар 2».

Режим «Пожар» сигнализируется включением красного светового индикатора ПОЖАР и звуковым сигналом «Пожарная тревога» или «Внимание».

На ЖКИ отображается первый раздел (зона), в котором был зафиксирован пожар, и количество разделов в «Пожаре»:

В зависимости от типа пожарной тревоги могут отображаться состояния «Внимание», «Пожар» или «Пожар 2». Звуковой сигнал пожарной тревоги можно сбросить нажатием кнопки .

Сброс пожарной тревоги в разделе можно выполнить кнопкой СБРОС или через контекстное меню, которое вызывается кнопкой (см. п.3).

Сброс пожарной тревоги переводит в исходное состояние сработавшие извещатели и автоматически запущенные устройства противопожарной защиты.

Для просмотра дополнительной информации о пожарах в этом разделе и других разделов в состоянии «Пожар» нужно нажать кнопку .

Отобразится экран информации о разделе:

Просмотр других разделов (зон, помещений), в которых зафиксирован пожар, осуществляется кнопками .

Кнопка пролистывает разделы в порядке поступления от них информации о пожаре, кнопка — в обратном порядке.

Для определения сработавших элементов в разделе нужно нажать кнопку .

Отобразится информация об элементе, который первым в этом разделе зафиксировал пожар:

Кнопками можно просмотреть другие элементы раздела в пожаре.

Для просмотра времени и даты пожара нужно нажать и удерживать кнопку 0.

При нажатии кнопки 1 отобразится информация об адресе модуля и номере извещателя или ШС. Сброс сработавшего элемента можно выполнить кнопкой СБРОС или через контекстное меню, которое вызывается кнопкой .

Если ещё раз нажать , то можно просмотреть все состояния выбранного элемента (состояние «Пожар» отобразится с временем и датой).

Для пролистывания состояний используются кнопки .

1.4. Режим «ПУСК».

В этот режим прибор переходит при наличии запущенных устройств противопожарной защиты и при задержке пуска. Режим «Пуск» индицируется включением светового индикатора ПУСК и сигнализируется звуковым сигналом «Пуск».

При наличии одновременно и пожаров, и пусков устройств противопожарной защиты, максимальный приоритет при отображении имеет пуск средств пожаротушения, более низкий приоритет имеет «Пожар», затем – пуск средств оповещения, дымоудаления и прочих противопожарных средств.

В режиме «Пуск» на ЖКИ отображается первый раздел (зона), в котором был зафиксирован пуск устройств, и количество разделов с запущенными устройствами:

При запуске с задержкой отображается раздел (зона) с устройствами, которые будут запущены первыми, при этом на ЖКИ отображается время до запуска в секундах.

Ручной пуск устройств в зоне (например, пуск оповещения без задержки) можно выполнить нажатием кнопки ПУСК, отменить запуск устройств или вернуть их в исходное состояние после запуска (выключить) можно с помощью кнопки СТОП (см. п.4).

Эти, а также другие доступные команды, можно выдать с помощью контекстного меню, которое вызывается кнопкой .

Для просмотра дополнительной информации о пусках в этом разделе или других разделов в состоянии «Пуск» нужно нажать кнопку . Отобразится следующая информация:

Просмотр всех зон (разделов) с запущенными устройствами осуществляется кнопками . Кнопка пролистывает разделы в порядке поступления от них информации о пожаре, кнопка — в обратном порядке.

Для определения запущенных элементов (устройств) в разделе нужно нажать кнопку . Отобразится информация о первом запущенном устройстве. При запуске с задержкой отобразится устройство, которое будет запущено первым:

Просмотр других запущенных элементов в зоне при их наличии осуществляется кнопками .

Для просмотра времени и даты события нужно нажать и удерживать кнопку 0.

При нажатии кнопки 1 отобразится информация об адресе модуля и номере выхода (реле).

Если ещё раз нажать , то можно просмотреть все состояния выбранного элемента.

Для пролистывания состояний используются кнопки .

1.5. Режим «ТРЕВОГА».

В этот режим прибор переходит при наличии элементов, находящихся в состояниях «Тревога проникновения», «Тревога входа», «Тихая тревога», «Принуждение» и «Тревога затопления». Тревожная индикация и сигнализация состояний «Тихая тревога», «Принуждение» и «Тревога входа» опциональная.

Эти состояния могут индицироваться как не тревожные, либо тревожные без звуковой сигнализации.

Режим «Тревога» сигнализируется звуковым сигналом «Тревога». На ЖКИ отображается первый раздел (зона), в котором была зафиксирована тревога, и количество разделов в «Тревоге»:

Для просмотра дополнительной информации о тревогах в этом разделе и других разделов в «Тревоге» нужно нажать кнопку . Отобразится экран информации о разделе:

Просмотр других разделов (помещений), в которых зафиксирована тревога, осуществляется кнопками . Кнопка пролистывает разделы в порядке поступления от них информации о пожаре, кнопка — в обратном порядке.

Для определения сработавших элементов в разделе нужно нажать кнопку .

Отобразится информация о первом сработавшем элементе:

Просмотр других элементов раздела в тревоге осуществляется кнопками . Кнопка пролистывает разделы в порядке поступления от них информации о пожаре, кнопка — в обратном порядке.

Для просмотра времени и даты тревоги нужно нажать и удерживать кнопку 0. При нажатии кнопки 1 отобразится информация об адресе модуля и номере извещателя или ШС. Если ещё раз нажать , то можно просмотреть все состояния выбранного элемента (состояние «Тревога» отобразится с временем и датой).

Для пролистывания состояний используются кнопки . .

2. Постановка на охрану и снятие с охраны.

Постановка на охрану и снятие с охраны пользователем из дежурного режима или режима «Тревога» начинается с ввода PIN-кода кнопками 0…9:

Если пользователь уже авторизован (недавно вводил PIN-код или подносил ключ), вместо ввода кода можно нажать кнопку .

После этого пульт отобразит первый доступный пользователю раздел:

Кнопкой вызывается меню с доступными командами управления этим разделом.

Для охранных разделов, которые находятся в состоянии «Тревога», «Взят» или имеющих неисправности, первой предлагается команда «СНЯТЬ», для снятых с охраны разделов – «ВЗЯТЬ»:

В данном примере предлагается команда «Снять».

Обычно предлагаемая команда соответствует действию, которое требуется выполнить.

Если же команда не подходит, её можно выбрать кнопками .

Пожарные разделы невозможно снять – их можно только отключить (смотри ниже).

Выполнение команды запускается нажатием .

При запуске команды «Снять» отобразятся сообщения «Снятие…», «Выполняется…».

Завершение снятия раздела с охраны сигнализируется звуковым сигналом «Успех», на индикаторе отобразится состояние снятого с охраны раздела:

Постановка на охрану выполняется аналогично, но выбирается команда «ВЗЯТЬ».

Имеется возможность управления отдельными элементами раздела.

Для этого после отображения на экране состояния раздела можно нажать .

Отобразится список элементов раздела (ШС, извещателей и пр.), которыми можно управлять индивидуально.

Управление отдельными элементами осуществляется аналогично управлению разделами.

Описанный выше соответствует случаю, когда «уровню доступа» пользователя задан стиль управления «Отобразить состояние, затем управлять». Если задан стиль «Управлять сразу», то после ввода кода сразу отобразится раздел и предлагаемая команда:

Предлагаемая команда запускается нажатием .

Если пользователь находится в режиме просмотра тревог, пожаров, пусков и неисправностей, он может вызвать управление текущим просматриваемым разделом (при наличии прав управления). Для этого нужно нажать кнопку .

Если пользователь не авторизован, потребуется ввести пароль.

Далее отобразится предлагаемое действие, которое можно запустить кнопкой или выбрать другое действие кнопками и запустить его.

Например, изначально на экране «С2000М» отображается тревога:

Нажатием кнопки вызывается функция управления разделом. Значок показывает, что пользователь не авторизован. Поэтому после нажатия будет запрошен пароль:

На данный запрос нужно ввести PIN-код с клавиатуры «С2000М.

После ввода кода «С2000М» предложит команду управления выбранным ранее:

Команду можно запустить кнопкой , либо выбрать другую команду кнопками и затем запустить её кнопкой .

Войти в режим управления и через главное меню. Этот способ требует больше действий от пользователя, но позволяет начать управление, находясь изначально в любом меню (настройки, просмотра журнала событий и пр.).

Осуществляется это следующим способом:

— вызвать главное меню нажатием кнопки ;

— выбрать меню «УПРАВЛЕНИЕ»;

— «С2000М» запросит пароль для авторизации пользователя.

Дальнейшее управление соответствует описанию выше.

3. Сброс тревог.

Команда «сброс тревог» переводит в дежурное состояние (ставит на охрану) элементы раздела, находящиеся в пожарных и охранных тревогах или в состоянии «Невзят».

Для сброса тревог возможны следующие последовательности действий:

1) ввести PIN-код, выбрать раздел и нажать кнопку СБРОС;

2) выбрать раздел, в котором требуется сбросить тревоги (в режиме отображения или просмотра тревог, пожаров или неисправностей), нажать кнопку СБРОС, ввести PIN-код (при необходимости авторизации).

Если сначала ввести PIN-код, «С2000М» отобразит первый раздел из списка всех доступных пользователю разделов.

Клавишами нужно выбрать требуемый раздел и нажать СБРОС.

«С2000М» предложит подтвердить команду «Сброс тревоги» в выбранном разделе:

Для выполнения сброса тревог нужно нажать .

Также можно выбрать общий сброс (сброс тревог во всех доступных пользователю разделах) кнопками :

Второй вариант управления – сначала выбрать раздел, в котором требуется сбросить тревогу, и нажать кнопку СБРОС.

Выбранный раздел – это тот раздел, состояние которого отображается на экране в момент нажатия кнопки СБРОС.

Например, в режиме «Пожар» это первый раздел, в котором произошла пожарная тревога:

При просмотре разделов в режиме «Пожар» это текущий просматриваемый раздел:

После нажатия кнопки СБРОС и ввода кода доступа (если пользователь не был авторизован) «С2000М» предложит подтвердить команду «Сброс тревоги» в выбранном разделе:

Для выполнения сброса тревог нужно нажать .

Здесь был рассмотрен сброс тревог с использованием выделенной кнопки СБРОС.

Сброс тревог с помощью общего меню управления аналогичен постановке на охрану (см. п.2), но в меню выбора команды нужно выбрать «СБРОС ТРЕВОГ».

4. Запуск и останов устройств.

Для ручного запуска устройств используется кнопка ПУСК.

Для приостановки или отмены запуска, для выключения уже запущенных устройств (например, для выключения уже запущенного звукового оповещения) используется кнопка СТОП.

Возможны следующие варианты последовательностей действий пользователя:

1) ввести PIN-код, выбрать раздел кнопками и нажать кнопку ПУСК (СТОП).

2) в дежурном режиме, когда раздел не выбран, предварительно выбрать команду кнопкой ПУСК (СТОП), ввести код (при необходимости авторизации), выбрать раздел кнопками и нажать кнопку ПУСК (СТОП) для выдачи соответствующей команды выбранному разделу.

3) выбрать раздел, в котором требуется запустить (остановить) устройства, нажать кнопку ПУСК (СТОП), ввести код (при необходимости авторизации). В этом случае команда будет применена к выбранному разделу. Выбранный разделом может быть первый раздел с запущенными устройствами, отображаемый на экране «С2000М» в режиме «Пуск», или текущий отображаемый раздел при просмотре разделов с состояниями «Пуск», «Останов», «Пожар».

Во всех указанных выше случаях перед выдачей команды запуска (останова) будет запрошено подтверждение:

Подтверждение команды: . Отмена действия: .

Примечание:

Функции запуска и останова устройств с органов управления «С2000М» предназначены, в первую очередь, для ручного управления следующими устройствами противопожарной защиты: оповещением, дымоудалением, инженерным оборудованием.

Также они могут использоваться для управления устройствами, не участвующими в противопожарной защите.

В качестве основных средств ручного управления пожаротушением следует использовать блоки «С2000-ПТ» и «Поток-БКИ».

5. Отключение элементов системы.

Отключение может потребоваться для следующих целей:

1) временное отключение отдельных адресных блоков и извещателей при их замене или переносе линий связи, чтобы прибор не индицировал неисправность;

2) временное отключение отдельных выходов управления противопожарным оборудованием на время проверки пожарных извещателей;

3) чтобы поставить на охрану объект, исключив из постановки неисправные извещатели.

Исключить такие элементы можно с помощью функции отключения.

Отключение выполняется следующим образом:

— ввести пароль;

— выбрать кнопками отключаемый раздел (зону):

— для отключения всех элементов в разделе нужно нажать кнопку контекстного меню и выбрать команду «ОТКЛЮЧИТЬ»:

При отключении всех элементов в разделе раздел будет иметь состояние «ОТКЛЮЧЕН»:

— если нужно отключить не весь раздел, а отдельные его элементы, нужно перейти к списку элементов раздела нажатием кнопки и выбрать элемент кнопками :

— для отключения элемента нужно нажать кнопку контекстного меню и выбрать команду «ОТКЛЮЧИТЬ»:

При отключении элемента он будет иметь состояние «ОТКЛЮЧЕН»:

Включение осуществляется аналогично.

Скачать инструкцию по использованию С2000М.

Также рекомендую инструкцию на 24 страницах двухсторонней печати (12 листах), опубликованную в сообщении на форуме partners. bolid.ru/forum/forum_6550.html#answer20525.

Это уже целая книга о всей системе пожарной сигнализации на объекте с титульным листом, содержанием, описанием и фотографиями элементов системы.

Ссылка на pdf-файл: yadi.sk/i/9XltyzAGgBXmPg

ссылка на docx-файл: yadi.sk/i/FSi8iiMGNdUS5Q.

Еще записи по теме

технические характеристики и инструкция по применению к устройству
