Наружная проводка в квартире — плюсы и минусы внешней проводки
Провода на стене: рассказываем и показываем, как организовать красивую и безопасную внешнюю электропроводку в современной квартире
Начнем сразу с лирическо-технического отступления, чтобы то, о чем дальше пойдет речь в статье, было понятно. Итак: электрическая проводка в жилых помещениях бывает двух типов — скрытая (внутренняя) и открытая (наружная, если хотите).
Скрытая проводка — это когда вы не видите провода. Они замурованы в стеновые кабельные каналы, скрыты под слоем штукатурки или за панелями из гипсокартона. Всё, что мы видим в этом случае — розетки, выключатели, патроны для светильников и, может быть, крышки распределительных коробок под потолком.
Открытая проводка — это когда видно всё, или почти всё. В этом случае провода прокладываются поверх стен, потолка или пола. Они могут быть укрыты в специальные кабельные каналы и трубы, а могут быть и просто так прикреплены к поверхности.
Плюсы и минусы внешней проводки
Поэтому первый и главный плюс внешней проводки в квартире — скорость ее монтажа. Например, смонтировать открытую проводку в однокомнатной квартире своими руками, не имея большого опыта, можно за пару дней. Профессиональный наемный электромонтажник справится часов за пять-шесть.
Второй плюс — для открытой проводки не нужно штробить стены, делать в них каналы для укладки проводов и гнезда для розеток, выключателей и разветкоробок, а потом, после укладки, заново штукатурить, красить или заклеивать обоями стены.
Третий плюс — открытая проводка всегда доступна. Вы в любое время сможете отремонтировать поврежденный участок или добавить в проводку какие-то новые элементы, не прилагая значительных усилий. Например, провести еще одну ветку к новому светильнику, поставить новую дополнительную или переместить в другое место старую розетку.
Но есть у открытой проводки и свои минусы.
Первый минус — открытая проводка всегда на виду, и не во всех интерьерах она смотрится гармонично. Разве что вы делаете интерьер в стиле кантри, ретро, техно или стимпанк. В этом случае открытая проводка может стать изюминкой.
Второй минус — надо четко учитывать технические нормы помещения, в котором вы делаете открытую проводку. Например, в ванной, кухне и других помещениях с повышенной влажностью, даже для скрытой проводки нужно использовать дополнительную защиту проводов и ставить приборы (выключатели, розетки) с классом защиты не ниже IP-44, а для открытой — уже не менее IP-68. А они не всегда выглядят красиво и привлекательно.
Требования к внешней проводке в квартире
Итак, вы всё же решили, что докучать соседям перфоратором и долбить стены — плохая идея, и выбрали вариант с внешней проводкой.
Ок, тогда смотрите, а лучше записывайте в блокнотик требования по её монтажу.
Первым делом нарисуйте схему расположения всех линий проводки. Как правило, провода и кабельные каналы ориентированы или вертикально, или горизонтально по отношению к стенам, полу и потолку. Все прочие направления запрещены правилами техники безопасности.
На схеме подробно и понятно укажите все места, где планируете поставить розетки, выключатели, распределительные коробки и прочие электрические приборы. Рассчитайте количество розеток и светильников, которые вам понадобятся. О том, как правильно расположить в квартире розетки и другие электроприборы, читайте в прошлых материалах.
При составлении плана учитывайте, что линии проводки должны располагаться на расстоянии 15 – 20 см. от углов, оконных и дверных проемов. Старые стандарты рекомендуют располагать розетки на высоте 60 см. от пола, а выключатели выше — 150 см. Современный стандарт — для выключателя 60 см.
, для розетки — 20 см. от уровня пола.
А вот сам список рекомендаций по прокладке внешней проводки, которые вытекают из правил установки и монтажа электроустановок в жилых и общественных зданиях. Если вам интересно, полностью этот серьезный технический документ вы можете найти здесь, а мы озвучим из него лишь некоторые пункты, которые касаются внешней проводки:
Не прокладывайте кабели внешней проводки рядом с излучателями тепла — батареями, нагревательными элементами. Изоляция проводов и пластиковые кабельные каналы через некоторое время придут в негодность от воздействия тепла.
Не прокладывайте линию проводки под трубами, на которых может скапливаться конденсат. Например, в ванной, кухне или туалете, на трубах с холодной водой конденсат — частое явление. А вы помните: вода — первый враг электричества. Даже простой гофрированной трубы или негерметичного кабельного канала может быть недостаточно.
Кабель, который прокладывается в мокрых помещениях, должен иметь дополнительную защиту. Двойная, а то и тройная изоляция будет в самый раз.
Не соединяйте провода внутри каналов и труб просто так. Это нужно делать только в распределительных коробках.
Ставьте распределительные коробки в тех местах, где до них будет легко добраться в случае чего. Во влажных помещениях используйте герметичные коробки. И вообще, помните про класс защиты, и ставьте в мокрых помещениях только влагозащищенные электроприборы.
Не оголяйте провода без надобности. Изоляция на проводе должна быть целой по всей длине, от коробки до розетки, выключателя или другой коробки.
Если вы делаете открытую проводку без труб и кабельных каналов, то для крепления проводов и кабелей используйте специальные пластмассовые скобы, подобранные по диаметру проводника.
Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.
Такие скобы продаются в любом хозяйственном магазине в отделе электротоваров. Расстояние между скобами не должно быть слишком большим, иначе ваши провода будут провисать под собственным весом.Ставьте крепежные скобы по обе стороны провода. Скобы-фиксаторы обязательны около мест подключения к розеткам и выключателям. Если силовой кабель проложен горизонтально, ставьте скобы на расстоянии не более 40 см друг от друга, а для вертикального кабеля — не меньше, чем через один метр.
Для тонких проводов расстояние между скобами уменьшается: горизонтально — через каждые 25 см, вертикально — через 40 – 45 см. Расстояние от последней скобы до розетки или выключателя не должно превышать 10 см. А лучше поставьте последнюю скобу прямо перед ними.
Не сгибайте провода без необходимости. Все повороты и изгибы линии старайтесь делать с помощью распредкоробок. Если же не получается — смотрите, чтобы минимальный радиус изгиба провода был не менее 3 – 5 см.
Если проводка всё-таки пересекает неэлектрический трубопровод, постарайтесь отодвинуть их друг от друга хотя бы на 3 – 5 см. В месте пересечения загоните кабель в дополнительную защиту, например, в кусок пластиковой трубы.
Для того чтобы провести проводку сквозь стену, замуруйте в стену кусок трубы и просуньте кабель сквозь нее.
Как выбрать кабель для внешней проводки
Кабель для внешней проводки в квартире следует выбирать, исходя из электрической нагрузки. Для простых осветительных и бытовых электроприборов вполне достаточно простого двух- или трехжильного кабеля с медными или алюминиевыми проводами, сечением 2,5мм2. Мощную кухонную технику и электроплиты рекомендуется подключать к отдельным кабелям с проводами сечением не менее 4 – 6 мм2. Ветка проводки для такой мощной техники должна быть отдельной, и подключаться к отдельному автоматическому предохранителю на 25А в распределительном щитке.
Подробнее мы уже рассказывали об электрической начинке кухни и о выборе электроприборов для ванной в предыдущих материалах.
Если перед вами стоит выбор, какой провод использовать для наружной проводки, берите медный:
Он более пластичен, чем алюминиевый, а значит, меньше вероятность того, что сломается при укладке.
Медь устойчивее к коррозии, медные провода медленнее окисляется.
Медные провода прослужат дольше, чем алюминиевые.
Медный провод выдерживает большую нагрузку по сравнению с алюминиевым при одинаковом сечении.
Самый лучший, на наш взгляд — кабель из медных витых проводов. Каждая жила такого провода состоит из скрученных в подобие тросика тонких медных проводов. Он обладает прекрасной гибкостью, сравнимой с обычным шнуром, хорошо изгибается. Некоторые марки такого витого провода прямо-таки предназначены для наружной проводки в стиле ретро.
Открытая проводка в интерьере
Существует несколько способов организовать наружную проводку в квартире. Можно применять один способ для всей квартиры, а можно комбинировать, используя разные варианты в разных комнатах.
Внешняя проводка в кабельном канале
Кабельный канал, или как его еще называют, кабелегон — это такой длинный пластиковый короб с крышкой, который крепится к стене или потолку. Вся проводка располагается внутри него. Ширина его может быть разной, с несколькими отсеками для разных групп проводов. На рынке или в строительных маркетах можно купить кабельные каналы на любой вкус: белые, серые, под темное или светлое дерево.
Кабельный канал, как правило, заканчивается розеткой, выключателем, светильником или разветкоробкой. Для того чтобы изменить направление провода, используется особая дополнительная фурнитура: внешние и внутренние углы, переходники, заглушки.
Для классических интерьеров можно использовать широкие пластиковые плинтуса с кабельными каналами. Розетки в этом случае ставятся на уровне плинтуса или чуть выше. Провода к светильникам прячутся за потолочными плинтусами.
Внешняя проводка в трубах
Второй способ организовать внешнюю проводку — проложить провода в специальных электротехнических трубах. Трубы одновременно могут быть и защитой проводов и кабелей, и элементом декора.
Например, в лофте или в скандинавском интерьере такой тип внешней проводки будет смотреться очень круто.
Еще одно место, где наружная проводка должна выполняться в трубах — ванная комната. Из-за повышенной влажности придется закрыть красивые провода в герметичные трубы и использовать влагозащищенные розетки, выключатели и разветкоробки.
Наружная проводка открытым проводом
Модный способ организации внешней проводки в квартире — выполнить ее в ретро-стиле.
Сейчас полно магазинов, которые торгуют всеми необходимыми электроприборами и аксессуарами для ретро-проводки. Там вы можете приобрести винтажные розетки, распределительные коробки, выключатели, провода в тканевой изоляции и небольшие фарфоровые изоляторы для их крепления к стенам.
Такая наружная ретро-проводка очень органично впишется в квартиры с интерьерами кантри, прованс или шебби-шик.
Вместо заключения
Как видите, внешняя электропроводка — это не только простой и быстрый способ организовать электричество в квартире, но и возможность малыми силами обновить дизайн. Сила стиля в деталях.
Больше простых и эффектных идей для дома — в нашей рассылке. Подписывайтесь и точно не пропустите ничего интересного.
Живите легко!
Варианты исполнения открытой проводки
сегодня: %d %M %h~:~%m
Скрытый тип проводки как способ прокладки электрокоммуникаций вошел в обиход не так давно.
Очень долго провода вели непосредственно по вертикальным поверхностям помещения, без заглубления их в тело стены. Как ни странно, но сегодня подобный способ обустройства питающих магистралей опять входит в моду.
При этом, как правило, ретро проводка олицетворяет составной элемент дизайна, дух которого переносит нас на несколько десятков лет назад, в старину.
Существует целых пять вариантов исполнения открытой проводки, но только два из них имеют право на продолжительную эксплуатацию. Первый способ, пусть и модифицированный, заставляет вспомнить о традициях, ну а второй демонстрирует ультрасовременный подход
К открытой проводке обращаются не только при организации электроснабжения деревянного дома. Напомним, что согласно правилам устройства электроустановок (ПУЭ) проводка в таком жилье должна проходить по поверхности стен, поскольку располагать кабель внутри деревянных конструкций опасно. К тому же каналы для скрытой проводки в деревянном доме надо создавать еще на стадии возведения сруба, аккуратно просверливая насквозь венец за венцом.
Так делают вслед за финнами и некоторые наши строительные фирмы, игнорируя отечественные СНИПы.
В то же время открытая проводка способна прийти на выручку и в многоквартирном жилье. Если, предположим, нуждаются в подсоединении к сети дополнительные «потребители энергии», однако затевать ради этого серьезные ремонтные работы нет ни сил, ни желания, ни средств. Наконец, открытую проводку можно выбрать… по стилистическим соображениям.
Важно! Открытая проводка проста в монтаже, обслуживании и контроле, к тому же ее несложно усовершенствовать, проложив новые магистрали и добавив несколько оконечных электроустановочных устройств.
Начнем, пожалуй, с традиционного (исторического) способа – прокладки открытой проводки скрученным (витым) проводом на керамических изоляторах. Кстати, этот метод считается наиболее эстетически выразительным. К нему часто прибегают, если городской интерьер оформляется в стиле ретро или кантри. Самостоятельно скручивать толстые многожильные медные провода с двойной изоляцией, а потом отправляться на поиски керамических изоляторов по заброшенным деревенским домам или рыночным развалам больше нет необходимости.
В ассортименте компании Бирони, занимающийся продажей электроустановочных изделий и сопутствующих расходных материалов, можно найти двух- или трехжильный провод и фарфоровые ролики. Причем оба изделия представлены в широкой цветовой гамме: есть не только белые, но и золотые и др.
Особенности монтажа проводки на изоляторах
— Керамические ролики фиксируются на расстоянии 4 см от края розетки, выключателя или распаечной коробки. если витой кабель монтируется горизонтально, изоляторы располагают с шагом не более 45 см. В противном случае провод может провиснуть. если же кабель проходит вертикально, нужен шаг чуть больше – до 50 см. на повороте провода принято использовать два керамических изолятора, расположенных под углом 45°.
— Со стороны розеток и выключателей, а также в местах прохождения угловых изоляторов витой провод перевязывают. оптимальный материал для этой цели – тканевая оплетка, снятая с ненужных обрезков кабеля.
благодаря подобной манипуляции провод не будет натягиваться.
— Проводку витым кабелем (витой провод) на керамических изоляторах можно скомбинировать с кабель-каналами. В этом случае магистральные (горизонтальные) линии будут прокладываться в коробах, проходящих вдоль пола или у потолка, а вот подъёмы (опуски) к оконечным изделиям – выполняться витым проводом на евророликах.
Помните, что керамический изолятор надо монтировать с таким расчетом, что на один метр горизонтальной ветки должно приходиться пять или более диэлектрических элементов. Выключатели и розетки для наружной проводки монтируют с учетом их качественной и надежной изоляции. Для получения эффектной внешне плетенки, надо после каждого изолирующего керамического элемента изменять кручение кабеля.
А вот не такой «древний» способ обустройства открытой проводки на скобах куда менее эстетичен. Хотя, надо заметить, реализуется существенно дешевле, да и расходные материалы найти куда проще.
Здесь основные «фигуранты» – медные трехжильные кабели в двойной или тройной изоляции и пластиковые или металлические электротехнические скобы, которых предостаточно на любом строительном рынке. Металлические электротехнические скобы дороже: в зависимости от диаметра и конструктивного решения (различают одно- и двухлапковые, а также двухкомпонентные хомуты).
Менее кустарно выглядит проводка внутри гофрированной трубы. Для реализации этого способа используют специальные электротехнические ПВХ-«коллекторы», которые не поддерживают горения и защищают кабели от случайных механических повреждений. Кабель или скрутка из проводов затягивается внутрь трубы, после чего «гофра» фиксируется на стене или потолке с помощью металлических монтажных полос или специальных пластиковых клипс.
Прямой конкурент уже описанному традиционному способу – проводка в кабель-каналах и плинтусах. Более удобны пластиковые кабель-каналы. Сначала они монтируются на стены и потолок, а потом внутрь укладываются провода и закрываются крышками.
Важное достоинство кабель-каналов – возможность «доработать» проводку или проконтролировать её состояние, просто удалив на время ту или иную крышку. Кроме того, аксессуары (заглушки, различные варианты «углов») заметно упрощают обустройство электрической сети. А вот область применения электротехнических плинтусов существенно уже: они призваны скрывать лишь те провода, что идут непосредственно к розеткам. Однако за счет эластичности подобные изделия могут использоваться на стенах значительной кривизны.
Особенности монтажа кабель-канала
— Прежде чем приступить к монтажу, определяют оптимальное сечение кабель-канала. Учтите, что между проводами должен сохраняться небольшой зазор. «Набивать» короб под завязку не стоит, лучше взять изделие чуть большего сечения. Кстати, это замечание касается только тех коробов, в которых отсутствуют разъединительные перегородки («полочки»). Последний помогает сортировать кабели.
— Составить перечень необходимых аксессуаров помогает подробный план с разверткой проводки по стенам и потолку.
Аксессуары – это внутренние и наружные поворотные углы, торцевые заглушки, тройники, переходы под кабель-канал другого сечения и т. п. Конечно, можно справиться и без них, но хотя доборные элементы и увеличивают смету, зато существенно упрощают и ускоряют процесс монтажа.
— В случае ровных стен и потолка кабель-канал можно просто прикрепить термоклеем. А вот неровная подложка вынуждает использовать для монтажа дюбель-гвозди (бетонные или кирпичные поверхности), а также шурупы (деревянная основа).
— Открытая проводка может стать одним из стилеобразующих элементов. Витой кабель на изоляторах напомнит о традициях, ну а короба от ведущего производителя «Бирони» подчеркнет современную эстетику.
Необходимо помнить, что наружная электропроводка должна эксплуатироваться в безопасном режиме. Поэтому необходимо соблюдать требования технологии и грамотно проводить коммуникации по вертикальным поверхностям помещения.
Статистика утверждает, что основная часть пожаров в деревянных домах возникает из-за неисправности в электропроводке. Электропроводка в доме может быть как скрытой (внутренней), так и открытой.
Многие специалисты рекомендуют пользоваться открытым способом. Тем не менее многие собственники домов предпочитают скрытую проводку, оправдывая это тем, что она не портит интерьер. На самом деле красивой можно сделать и открытую проводку, а именно с помощью витого провода на керамических изоляторах с керамическими установочными изделиями в стиле «ретро». Основное преимущество в данном типе электропроводки – это воздушный зазор между кабелем и стеной, что повышает уровень пожарной безопасности.
К сожалению, до недавнего времени этот способ был забыт, многие установочные элементы исчезли
Сегодня все возвращается на круги своя. И данный тип электропроводки является не только безопасным, но и очень модным на сегодняшний день. с рынка.
Открытая и скрытая проводка
Каждый из нас с вами, заходя в магазин и выбирая розетку домой, задавался вопросом: что такое открытая или скрытая проводка, и что значат буквы ОП и СП. Эти буквы как раз и обозначают те самые вариации проводки. Оба варианта широко используются, но каждый предназначен под конкретные цели, нормы и задачи. Есть еще один вид проводки, который используется в дизайне помещений достаточно широко. Интересно? Как мы с вами помним, читать полезно, а значит читайте до конца.
Начнем со скрытой проводки. Сразу оговорюсь, что про кабели и провода, которые используются в той или иной проводке говорить сегодня не будем, так как это тема отдельной статьи. Оговоримся лишь, что провода и кабели бывают круглые и плоские. И от этого будем отталкиваться. Скрытая проводка — это очень распространённый способ прокладки инженерных сетей внутри бетонных, кирпичных и пеноблочных домов. То есть такая проводка проходит во всех многоквартирных домах по всему миру.
Также, как правило, такая проводка имеет место быть в частных домах, построенных без использования деревянных материалов.
Провода и кабели при скрытой проводке, как правило, спрятаны в стену. Существуют разные способы скрыть проводку в толще стены. Так, обычно ее кладут в толще строительных конструкций — в каналах бетонных перекрытий, в перегородках из гипса и бетона и под штукатуркой.
Как проложить проводку в стене
Часто происходит так, что мы с вами покупаем новую квартиру, получаем план проводки, и он нас не устраивает. Нередко возникают случаи, когда просто от счетчика провод введен в квартиру и на этом точка. И дальше вам либо переделывать проводку, либо прокладывать ее. И тут начинается самое интересное. Для начала вам нужно начертить трассу, согласно которой будете прокладывать электрическую проводку. В ней должны быть учтены места, где будут установлены розетки, а также выводы под осветительные приборы.
Имея на руках этот чертеж, можно переходить к следующему пункту.
Нам понадобится вооружиться штроборезом и перфоратором. Будем с вами штробить трассы между подрозетниками и выводами под светильники. Отметим, что провода прятать под штукатурку надо в гофрированной трубе. Замазывать жёлоб штукатуркой поверх трубы стоит так, чтобы слой штукатурки был примерно четыре миллиметра. Также прокладывать провод в гофрированной трубе надо так, чтобы он не занимал больше одной трети диаметра. Такие условия прокладки кабеля считаются оптимальными.
Немаловажно, что перед заливкой наливного пола и установкой натяжного потолка стоит позаботиться о проводке в них. Так как после окончания работ по заливке или установке, проводку сделать в этих местах значительно проблематичнее.
Далее перейдём к подрозетникам. Подрозетники, как правило, имеют диаметр 72 или 73 миллиметра. Также для установки подрозетника потребуется проштробить круглое отверстие чуть больше, чем диаметр самого изделия и туда установить его, отшпатлевав и оштукатурив.
Далее провода со всех комнат собрать в щиток. Во все подрозетники установить выключатели и розетки, подключить освещение. И все, проводка готова.
Второй способ установки проводки более простой, и не менее распространённый — открытая проводка. При этом способе провод не прячется в стену, а проходит по поверхности стен и потолка. Как правило, такую проводку используют в деревянных дачных и частных домах. В деревянных домах по пожарным соображениям нельзя прятать провод в стену. Провод постоянно находится под напряжением, а если это еще и дом, где вы постоянно живете? Представьте, как провод под нагрузкой нагревается от стиральной машины, чайника, или других мощных электроприборов? Это попросту может привезти к пожару.
Такая проводка иногда рациональнее, так как все распаячные коробки и провода находятся на поверхности. И при возникновении аварии ее проще найти в открытой проводке, чем в скрытой. Для скрытой проводки нужно специальное устройство для «прозвона» кабеля.
А если же вы въехали в квартиру уже с готовой проводкой, ее переделывал хозяин самостоятельно, а в управляющей компании могут предоставить только схему проводки при постройке? Так что даже при слегка менее «дизайнерском» виде открытой проводки, у нее много плюсов.
Открытая проводка, как правило, укладывается в кабель-канал, гофрированные и гладкие жесткие трубы. И если десять лет назад это были только белые и серые трубы, то сейчас все изменилось. Вы, придя в магазин, можете купить уже не только кабеленесущие системы с цветом под «дерево», но и любого, такого, как вам заблагорассудится.
Итак, нам понадобятся: кабель-канал или трубы, провода, распаячные коробки, выключатели и розетки. От главного щитка на вводе в дом пойдут трассы из кабель-канала, которые в нужных нам местах будут входить в распаячные коробки и там делиться на несколько трасс. Например, нам нужно одну ветку пустить на розетки, другую на выключатели, а третью провести к люстре.
Вводим провода в распаячную коробку и там с помощью клеммных колодок делим ее на несколько.
Одно из огромных преимуществ такой сети — не нужно штробить стену под трубы и розетки. Розетки открытой проводки устанавливаются не в подрозетники, а на поверхность стены. И с этим, уж поверьте, справится даже ребенок. Хотя розетки детям не игрушка. С выключателями абсолютно такая же история.
А теперь про дизайнерский вид проводки. На самом деле, это просто вид ОП. Так называемая ретро-проводка. Тут используется специальный провод, похожий на тоненький канат. Держится он на специальных фарфоровых изоляторах. Также для такой проводки часто используются специальные выключатели и розетки. Они имеют фарфоровый корпус, и, как правило, очень красивые. Но важно понимать, что это не особенные розетки, там не может быть ничего особенного. Это самые обычные розетки и выключатели, просто исполненные из необычных материалов и имеющие красивый дизайн.
Поэтому и стоят достаточно дорого. Но поверьте, это правда очень красивый вариант открытой проводки, да еще и очень оригинальный.
Наши менеджеры компании ГК ПрофЭлектро окажут специализированную помощь и помогут подобрать необходимый для вас товар. Чтобы сделать заказ или узнать стоимость звоните по телефону +7 499 707 14 60 или оставляйте заявку [email protected] и мы Вам перезвоним сами!
Открытая витая проводка: монтаж,виды фурнитуры
Когда розеток не хватает или старая проводка пришла в негодность, но штрабить стены не хочется, можно вспомнить о старом способе – прокладке проводов прямо поверх обоев или другого финишного покрытия. Но в наши дни открытая проводка может стать еще и изюминкой интерьера.
Привычка – вторая натура
Конечно, все мы привыкли к тому, что проводка надежно скрыта под толщей штукатурки. Внутри стены ее могут укладывать в специальные гофрированные трубы, или просто в проделанное углубление, главное, что если возникнет необходимость починить или заменить электрокабель, придется разрушить значительную часть стены.
А это возможно только при основательном ремонте. Тем не менее, большинству людей именно скрытая проводка кажется наиболее эстетичной. Ведь ее как будто и нет совсем.
Но что делать, если ремонт не планировался, а для новой бытовой техники потребовалась дополнительная розетка? Вот тут и выручит открытая проводка. Главное знать несколько важных правил.
Счет на сантиметры
Есть два способа монтажа открытой проводки. В первом случае используются плоские провода, которые прибивают к стене маленькими гвоздями или специальными скобками. В целях безопасности под провод помещается асбестовая прокладка, она должна быть немного шире кабеля. Если требуется разместить параллельно сразу несколько проводов, то между ними нужно оставить зазор не менее 3-4 миллиметров.
скобы для крепления наружной проводки
Для декоративности этот вид открытой проводки сверху закрывают специальными пластиковыми коробами, которые подобрают в тон стенам или основным элементам декора комнаты.
Второй способ монтажа открытой проводки подразумевает крепление витых – одножильных проводов на специальные ролики-изоляторы. Такой способ выглядит более винтажно, а соответственно модно.
разновидности витой проводки
Важно чтобы ролики располагались на расстоянии 10 сантиметров друг от друга, а провода отставали от стены не менее, чем на сантиметр.
расстояние между роликами 10 см
Безусловными преимуществами открытой проводки являются ее доступность для смены и частичного ремонта, а также простота переноса или добавления розеток и выключателей.
Благодаря расположению она является и более безопасной, отчего именно открытая электропроводка чаще используется в частных деревянных домах.
Недостатком можно считать необходимость учитывать в дизайне интерьера. Кроме того, открытая проводка не позволяет поставить мебель вплотную к стене и собирает пыль на провода и ролики.
Фурнитура открытой проводки
Мода на все старое сделала открытую проводку одним из трендов, а потому производители постарались как следует поработать над дизайном самих проводов, роликов, выключателей, розеток и распаячных коробок.
Подобрать одно под другое совсем нетрудно, поэтому открытую проводку сегодня можно увидеть не только в жилых домах и квартирах, но и в публичных местах, оформленных по последнему слову дизайна.
Подробнее остановимся на каждом из элементов открытой проводки.
фурнитура открытой проводки

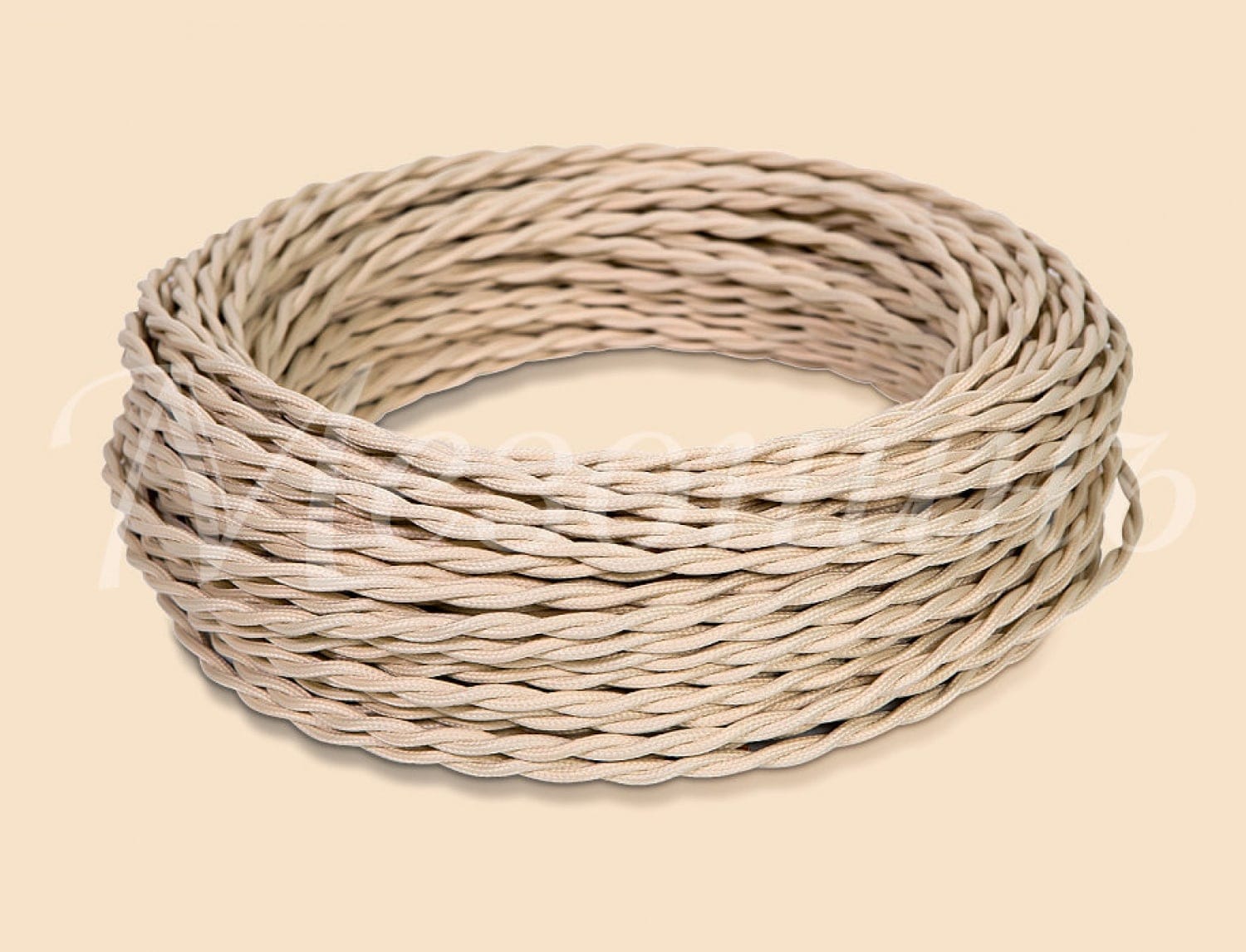

Провода должны быть закрыты негорючей изоляцией, лучше в 2-3 слоя. Сейчас продают провода, у которых первый слой изоляции теплостойкий и пластиковый, а второй слой может быть как ПВХ, так и текстильный. При этом хлопчатобумажная или синтетическая оплетка пропитывается специальными составами, препятствующими горению. Цветовая палитра таких оплеток заставит завидовать профессиональных художников.
оплетка провода
Ролики с точки зрения пожарной безопасности и эстетики предпочтительнее керамические. Современные производители делают их не только традиционных белого, бежевого и коричневого цветов, но и имитируют мраморную расцветку, а также раскрашивают их в различные узоры. То же самое можно сказать и о распаечных коробках.
изоляторы керамические
Выключатели и розетки
Традиционные выключатели и розетки с утапливаемой в стену частью для открытой проводки не подойдут. Нужны специальные. Стоят они точно также, а иногда и дешевле, «скрытных» собратьев. Просто, как и провода, они полностью размещаются над стеной.
Что касается дизайна, то в продаже можно найти как традиционные клавишные выключатели, и самые обычные розетки, так и фурнитуру с интересными рамочками, и даже стилизованные «под старину» поворотные выключатели.
ретро розетки и выключатели
Таким образом. Если открытая проводка не противоречит вашим вкусам, вы можете привнести в интерьер дополнительный комфорт, безопасность и дизайнерскую изюминку.
Видео: способы крепления внешней проводки
Способы открытой проводки во время ремонта квартиры или дома
Открытую проводку можно осуществлять пятью различными способами. Однако в соответствии со СНиПами продолжительная эксплуатация допускается лишь двумя из них.
Первый – исторический, осуществляется витым проводом (мы рассмотрим также его вариации).
Второй – современный, осуществляется с помощью плинтусов и кабель-каналов.
В каких случаях обращаются к открытой проводке?
- Открытая проводка – единственный допустимый способ организовать электроснабжение в деревянном загородном доме. Напомним, что Правила устройства электроустановок требует располагать проводку по поверхности стены, так как ее внутреннее размещение опасно.
- В многоквартирном доме открытую проводку историческим способом прокладывают из соображений стилистики, если интерьер квартиры выдержан в стилях кантри или ретро. Это смотрится очень необычно и эффектно.
- Практическое удобство такой проводки заключается в том, что при подсоединении дополнительных приборов-потребителей электроэнергии нет необходимости затевать серьезные ремонтные работы. Проложить новые магистрали и добавить несколько электроустановочных устройств можно достаточно просто и быстро. Открытую проводку легко монтировать, контролировать и обслуживать. Распределительные коробки обеспечат беспрепятственный доступ к соединениям проводов.
Проложить новые магистрали и добавить несколько электроустановочных устройств можно достаточно просто и быстро. Открытую проводку легко монтировать, контролировать и обслуживать. Распределительные коробки обеспечат беспрепятственный доступ к соединениям проводов.Первый способ исполнения открытой проводки, виды
- Открытая проводка с помощью витого провода и керамических изоляторов
Этот способ небезосновательно считается самым эстетически выразительным. Сейчас нет необходимости самостоятельно скручивать толстый многожильный медный провод и искать керамические изоляторы на антикварных рынках.
В ассортименте ведущих зарубежных компаний, осуществляющих продажу электроустановочных изделий, есть изготовленные «под старину» выключатели, керамические изоляторы, фарфоровые евроролики различного оформления и цветов, а также двух- и трехжильный провод.
Мы рекомендуем обратить ваше внимание на продукцию компаний Garby (Испания), Gl Gambarelli (Италия), Villaris (Россия-Испания).
Розетки и выключатели, выполненные для наружной установки, могут быть объединены с помощью двух и трехместных рамок.
- Открытая проводка на скобах
Такой способ менее древний и менее эстетичный, но более простой в монтаже и эксплуатации. Здесь используется медный трехжильный кабель с двойной и тройной изоляцией и металлические скобы, одно- и двухлапковые.
- Открытая проводка с кабелем в виде гофрированной трубы
Такая проводка выглядит более технично. Чтобы реализовать этот способ укладки проводов, вам понадобится гофрированная ПФХ-труба, которая защитит кабель от повреждений и воспрепятствует случайному возгоранию.
Один или несколько проводов нужно затянуть внутрь трубы, после чего зафиксировать ее на стене или потолке, используя пластиковые клипсы или металлические монтажные полосы.
- Открытая проводка, где в качестве канала используется металлическая труба
В качестве альтернативного канала укладки проводов стоит рассмотреть также медные и стальные трубы.
Такие трубы с помощью скоб крепятся к стенам и потолку.
Порядок монтажа
- При креплении керамических роликов следует выдерживать определенные расстояния. От края электроустановочных изделий (розетки/выключателя), а также распределительной коробки отступ должен составить порядка 4-5 сантиметров.
При горизонтальном расположении провода шаг установки изоляторов не может быть более 45 сантиметров. При вертикальном расположении провода – не более 50 сантиметров. При повороте провода используются два изолятора, смонтированных под углом в 45 градусов. - Во избежание излишнего натяжения проводов, в местах расположения изоляторов, розеток, выключателей их рекомендуется перевязывать. Для перевязывания проводов можно использовать ненужную тканевую оплетку.
- Допустима комбинация проводки витым способом и с использованием кабель-каналов. При этом горизонтальный провод прокладывается в коробах вдоль пола/потолка, а вертикальный (к электроустановочным изделиям) – с помощью витого провода.
Второй способ исполнения открытой проводки
Главным конкурентом вышеописанному способу является прокладка проводов в кабель-каналах и плинтусах. В работе и эксплуатации более удобными являются пластиковые каналы. Сначала необходимо укрепить их на стенах/потолке, затем внутрь уложить провода, после чего просто закрыть крышкой.
Достоинства использования кабель-каналов
– Легко контролировать состояние проводки и добавить новых потребителей электроэнергии – для этого достаточно снять ту или иную крышку.
– Простота обустройства электрической сети благодаря большому ассортименту заглушек и углов.
Особенности использования электротехнических плинтусов
– Узкая область использования – такой способ используется для укладки только тех проводов, которые направлены непосредственно к розеткам.
– Благодаря эластичности пластиковых плинтусов они могут монтироваться даже на стенах, имеющих некоторую кривизну.
Порядок монтажа
- Важно правильно определить сечение кабель-канала, между проводами должен сохраняться зазор. Для большого количества проводов соответственно нужен канал большего сечения. Для удобства сортировки проводов в кабель-каналах существуют специальные перегородки.
- Наличие плана помещения со схемой проводки поможет составить перечень необходимых аксессуаров, упрощающих процесс монтажа: наружные и внутренние углы, торцевые заглушки, тройники, переходники.
- Кабель-каналы монтируются различными способами. В случае идеально ровных стен – с помощью термоклея. В остальных случаях – с помощью шурупов и дюбель-гвоздей.
Внешняя разводка электрики — плюсы и минусы наружной проводки
Опубликовано 08.06.2020 | Электрическая проводка
Поделиться статьей:Открытая или внешняя разводка электрики выполняется в разных ситуациях. Иногда ее применяют в том случае, если нельзя проложить провода скрытым способом, иногда — просто не возникает потребность в маскировке кабелей.
В любом случае наружная разводка электрики должна выполняться профессионалами. Чтобы проводка была достаточно надежной, и при этом эстетичной — поручите ее монтаж квалифицированным электрикам из компании ГСК.
Плюсы и минусы внешней проводки
Открытая разводка электрики предполагает прокладку проводов без маскировки отделкой. Это значит, что провода могут располагаться либо полностью открыто, либо в кабель-каналах (гофротрубах, коробах), закрепленных поверх отделочных материалов. Если же проводники будут находиться в штробах или за обшивкой стен/потолка, то такая проводка называется скрытой.
Основной аргумент в пользу монтажа проводки открытым способом — требования в нормативах. Открытая разводка электрики в деревянном доме обусловлена тем, что действующие стандарты не допускают скрытый монтаж при прокладке коммуникаций на основаниях из горючих материалов.
Прокладывать кабели без штробления стен — проще и быстрее. Выбор этого способа монтажа экономит время и деньги: не нужно прорезать штробы для проводки, а после укладки проводов заделывать их, восстанавливая декоративную отделку.
Кроме того, можно устанавливать накладные розетки и выключатели — для их монтажа не придется формировать углубления и ставить подрозетники.
Доступность открытых проводов тоже будет преимуществом. Они всегда на виду, так что вы можете контролировать их состояние и заранее определять проблемные участки. Ремонт или замена элементов проводки также потребуют меньших трудозатрат: не нужно вскрывать штробу или с помощью зонда извлекать провод из гофры.
Основной недостаток — внешний вид. Смотрится проводка типа не лучшим образом, особенно при использовании стандартной гофры или дешевых коробов. Решить эту проблему можно, используя дизайнерские кабель-каналы под дерево или монтируя проводку на изоляторах в ретро-стиле — но это сопряжено с дополнительными расходами.
Еще один важный фактор — уязвимость к влаге. В помещениях с повышенной влажностью нужно дополнительно изолировать все соединения коробов и использовать комплектующие с классом влагозащитным не ниже IP-68.
Это снова приводит к дополнительным расходам.
Требования к внешней кабельной разводке
При планировании наружной кабельной разводки учитываются такие рекомендации:
- На первом этапе необходимо выбрать места для установки розеточных групп и выключателей. По современным стандартам оптимальная высота размещения розетки — 20 см от пола, выключателя — 60-90 см. Розеточные группы для подключения стационарной техники располагают с учетом удобства — например, над столешницей или на высоте 2–2,5 м (для вытяжек или настенных телевизоров).
- Кабельные линии желательно прокладывать на расстоянии не менее 150-200 мм от дверных/оконных проемов или углов.
- Нежелательно прокладывать проводку вплотную к трубам водоснабжения или отопительным приборам. В первом случае основную угрозу представляет конденсат, который может стать причиной короткого замыкания. Во втором случае кабель-канал или оболочка провода могут постепенно разрушаться при нагреве и регулярных перепадах температур.
- Все соединения проводов должны выполняться только внутри распределительных коробок. На открытых участках, а также внутри гофры или короба кабель должен быть целым. Корпус распределительной коробки должен быть максимально защищенным от влаги и пыли (в помещениях с высокой влажностью используются герметичные модели).
- Кроме соединения проводов распределительные коробки используются также для оформления поворотов проводника. Если нужно оформить поворот без использования распредкоробки, следите за тем, чтобы не было залома провода: поворачивать нужно плавно, фиксируя проводник с обеих сторон используемыми зажимами или клипсами.
- Для прохода через стены или перегородки в них просверливаются отверстия нужного диаметра. Чтобы защитить проводник от возможных повреждений, в отверстие обязательно вставляется пластиковая гильза — отрезок гофры или трубки нужного диаметра.
Выбор проводов для внешней проводки
Для монтажа проводки открытым способом могут использоваться различные проводники.
При прокладке в коробах или гофротрубах достаточно применять стандартные двух- или трехжильные модели с алюминиевыми или медными жилами. Сечение проводника определяется плановой мощностью приборов, которые будут подключены к этой ветке, и обычно составляет от 2,5 до 6 мм2.
При внешней прокладке проводки на роликовых изоляторах применяется витой кабель в оплетке. Для него характерно сочетание высокой прочности, гибкости и высокой надежности изоляции. Кроме того, в интерьере такая проводка смотрится органичнее, чем стандартные провода в полимерных оболочках.
Проводка в трубах или коробах
Стандартное решение при монтаже внешней проводки — использование различных защитных конструкций.
Это могут быть:
- Гофрированные трубы диаметром до 63 мм из ПВХ или аналогичных материалов.
- Пластиковые короба с крышкой или без нее, внутри которых прокладывается проводка.
- Плинтусы (напольные или потолочные) с отсеками для прокладки кабелей.
- Электротехнические трубы из негорючего материала, которые обеспечивают максимально эффективную защиту проводника от любых воздействий.
Первые два варианта используются там, где внешний вид проводки не важен — в основном в технических помещениях. Применение небольших коробов также допускается в жилых домах и офисах, в основном в качестве вспомогательной меры — когда нужно проложить дополнительную линию, не нарушая отделки.
С применением негорючих труб может быть выполнена внешняя разводка электрики в деревянном доме. Также трубчатые металлические кожухи гармонируют с интерьерами в стилях «лофт» или «стимпанк».
При использовании таких приспособлений провода размещаются внутри защитных кожухов, и, если нужно, фиксируются там специальными клипсами (например, в широком коробе можно разместить сразу несколько кабельных линий). Сами трубы или короба для проводки закрепляются на несущих поверхностях дюбелями или клеевыми составами.
При использовании декоративных плинтусов с лотками для проводов сначала монтируются сами элементы отделки, а затем в открытые лотки закладывают кабели. Розетки и выключатели, встраиваемые в плинтус, также устанавливают заранее — а на завершающем этапе к клеммам просто подключают провода.
Наружная проводка открытым проводом
При использовании витого провода монтаж выполняется с применением специальных деталей — керамических изоляторов:
- Изоляторы для проводки устанавливают на стенах по разметке, при этом шаг между точками крепления должен составлять около 40 см по вертикали или 50 см по горизонтали.
- Повороты оформляются с помощью двух установленных рядом изоляторов — это дает возможность избежать залома провода.
- В местах подключения к розеткам или включателем витой кабель связывается хомутом — это не дает ему распускаться и нарушать надежность контакта.
Несмотря на то, что при этом способе монтажа проводка размещается открыто, уровень надежности (естественно, при соблюдении всех правил) оказывается очень высоким. Кроме того, отсутствие контакта проводов с несущей поверхностью снижает риск возгорания даже при коротком замыкании или перегреве кабеля в результате перегрузки. Ну, а смотрится такая ретро-проводка весьма стильно.
Наружная разводка электрики в деревянном доме от компании ГСК
В деревянном доме или в другом здании, где будет применима открытая схема монтажа, прокладку проводки можно поручить электрикам от компании ГСК. Мы:
- Профессионально проектируем внешнюю проводку с учетом нагрузки и характеристик основания.
- Выполняем монтаж проводки как с применением защитных приспособлений (гофра, короба) так и открытым кабелем на изоляторах.
- Строго соблюдаем нормативы устройства внешней проводки (СНиП, ПУЭ).
Перед вводом системы в эксплуатацию ее надежность обязательно проверяется в ходе испытаний. На все выполненные операции мы предоставляем гарантию.
Метки:
Распаячные коробки открытой проводки под кабель-канал
Распределительные монтажные коробки для электропроводки
Монтажные коробки используются для организации доступа к соединениям проводников силовых и слаботочных сетей, установки различного активного и пассивного оборудования силовых, слаботочных и радио сетей и можно разделить на две большие группы:
1. Распределительные монтажные коробки;
2. Установочные монтажные коробки.
Распределительные монтажные коробки выпускаются во внутреннем и внешнем исполнениях. В зависимости от типа стены, климатических условий помещения стоит использовать следующие изделия:
— коробка внутреннего исполнения предназначенная для скрытого монтажа в бетонных и кирпичных стенах, или стенах из пеноблока, ракушечника и им подобного материала. Коробка представляет из себя изделие с крышкой крепящейся на защелки, винты, или саморезы, без дополнительных крепежных приспособлений на наружных стенках. Как правило такие коробки монтируются на гипсовую смесь в выбитых в стене нишах. Для использования во влажных помещениях рекомендуется использовать распределительную коробку с уровнем защиты не менее IP 44.
— для монтажа в гипсокартонных перегородках, пластиковых панелях используются распределительные коробки с дополнительными фиксаторами на наружных стенках. Для монтажа в стенах или потолках из горючих материалов, для соблюдения правил пожаробезопасности, необходимо использовать изделия из негорючего, само затухающего пластика проверенных фирм производителей.
— при построение электрических сетей методом наружного монтажа в пластиковых закрытых кабель каналов, стоит использовать распределительные коробки для монтажа в коробе. Как правило идут отдельным модулем комплектации пластиковых кабель каналов.
Распределительные коробки для наружного монтажа исполняются в различных форм факторах. В зависимости от условий эксплуатации и назначения изделия могут быть выполнены с разной степенью защиты IP, начиная от коробок IP 20 для установки, исключительно в сухих отапливаемых помещениях, заканчивая коробками IP68 предназначенных для использования в условиях 100% влажности. Пластиковые или металлические монтажные коробки IP54 – IP68 часто применяют для установки в них различного оборудования, например блоков домофонов, различного активного сетевого оборудования.
Абсолютно все пластиковые распределительные коробки должны выдерживать напряжение на пробой не менее 1 кВ. Металлические распределительные коробки стоит применять для монтажа различного слаботочного оборудования, или как внешний антивандальный корпус для пластиковых изделий. Для монтажных коробок наружного исполнения можно, дополнительно использовать кабелевводы с резиновыми прокладками.
Установочные монтажные коробки, аналогично распределительным, делятся на изделия для монтажа в бетонных и кирпичных стенах, гипсокартонных или пластиковых перегородках, коробных системах.
Канал для проводов с открытыми / закрытыми пазами
Описание:JDD-MPXC Простой в установке и удерживающий провода вместе, кабельный канал с закрытым пазом может удерживать пучок проводов, а благодаря его конструкции с прорезями каждый провод может быть проложен в нужном месте. Кабельный канал с открытым пазом имеет широкие выступы, которые обеспечивают дополнительную поддержку кабеля и допускают прорывы, что упрощает повторную прокладку кабелей.
Технические данные:
Материал: ПВХ
Рабочая температура: -40 ℃ ~ + 65 ℃
Цвет: серый / белый
Допуск: RoHS
| ОТКРЫТЫЙ | ||||||||
| Номер детали . | H (мм) | W (мм) | Узкий | Широкий | ||||
| W1 (мм) | W2 (мм) | W1 (мм) | W2 (мм) | W1 (мм) | W2 (мм) | |||
| MPXC-O-20 * 15 | 20 | 15 | 4 | 6 | 5 | 5 | / | / |
| MPXC-O-20 * 20 | 20 | 20 | 4 | 6 | 5 | 5 | / | / |
| MPXC-O-20 * 25 | 20 | 25 | 4 | 6 | 5 | 5 | / | / |
| MPXC-O-30 * 15 | 30 | 15 | 4 | 6 | 5 | 5 | / | / |
| MPXC-O-30 * 20 | 30 | 20 | 4 | 6 | 5 | 5 | 900 37// | |
| MPXC-O-30 * 25 | 30 | 25 | 4 | 6 | 5 | 5 | / | / |
| MPXC-O-30 * 30 | 30 | 30 | 4 | 6 | 5 | 5 | / | / |
| MPXC-O-30 * 35 | 30 | 35 | 4 | 6 | 5 | 5 | / | / |
| MPXC-O-30 * 40 | 30 | 40 | 4 | 6 | 5 | 5 | / | / |
| MPXC -O-35 * 25 | 35 | 25 | 4 | 6 | 5.5 | 5.5 | / | / |
| MPXC-O-35 * 30 | 35 | 30 | 4 | 6 | 5.5 | 5.5 | / | / |
| MPXC -O-35 * 35 | 35 | 35 | 4 | 6 | 5.5 | 5.5 | / | / |
| MPXC-O-35 * 40 | 35 | 40 | 4 | 6 | 5,5 | 5.5 | / | / |
| MPXC-O-40 * 25 | 40 | 25 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O- 40 * 30 | 40 | 30 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-40 * 35 | 40 | 35 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-40 * 40 | 40 | 40 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-40 * 60 | 40 | 60 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-45 * 33 | 45 | 33 | 4 | 6 | 6 | 8 | / | / |
| MPXC-O-45 * 45 | 45 | 45 | 4 | 6 | 6 | 8 | / | / |
| MPXC-O-50 * 25 | 50 | 25 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-50 * 30 | 50 | 30 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-50 * 35 | 50 | 35 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O- 50 * 40 | 50 | 40 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-50 * 45 | 50 | 45 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-50 * 50 | 50 | 50 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-50 * 55 | 50 | 55 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-50 * 60 | 50 | 60 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-50 * 80 | 50 | 80 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-50 * 100 | 50 | 100 | 4 | 6 | 6 | 8 | 8 | 10 |
| MPXC-O-60 * 25 | 60 | 25 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O- 60 * 35 | 60 | 35 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-60 * 40 | 60 | 40 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-60 * 45 | 60 | 45 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-60 * 50 | 60 | 50 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-60 * 60 | 60 | 60 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-60 * 80 | 60 | 80 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-65 * 33 | 65 | 33 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-65 * 45 | 65 | 45 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-65 * 65 | 65 | 65 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-80 * 35 | 80 | 35 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-80 * 40 | 80 | 40 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-80 * 45 | 80 | 45 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-80 * 50 | 80 | 50 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-80 * 60 | 80 | 60 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-80 * 80 | 80 | 80 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-80 * 100 | 80 | 100 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-100 * 50 | 100 | 50 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O-100 * 80 | 100 | 80 | 4 | 6 | / | / | 8 | 10 |
| MPXC-O- 100 * 100 | 100 | 100 | 4900 22 | 6 | / | / | 8 | 10 |
| ЗАКРЫТО | ||||
| Номер детали | H (мм) | W (мм) | Узкий | |
| W1 (мм) | W2 (мм) | |||
| MPXC-20 * 15 | 20 | 15 | 6 | 8 |
| MPXC-20 * 20 | 20 | 20 | 6 | 8 |
| MPXC-20 * 25 | 20 | 25 | 6 | 8 |
| MPXC-30 * 15 | 30 | 15 | 6 | 8 |
| MPXC-30 * 25 | 30 | 25 | 6 | 8 |
| MPXC-30 * 30 | 30 | 30 | 6 | 8 |
| MPXC-30 * 35 | 30 | 35 | 6 | 8 |
| MPXC-30 * 40 | 30 | 40 | 6 | 8 |
| MPXC-35 * 25 | 35 | 25 | 6900 22 | 8 |
| MPXC-35 * 30 | 35 | 30 | 6 | 8 |
| MPXC-35 * 35 | 35 | 35 | 6 | 8 |
| MPXC -35 * 40 | 35 | 40 | 6 | 8 |
| MPXC-40 * 25 | 40 | 25 | 6 | 8 |
| MPXC-40 * 30 | 40 | 30 | 6 | 8 |
| MPXC-40 * 35 | 40 | 35 | 6 | 8 |
| MPXC-40 * 40 | 40 | 40 | 6 | 8 |
| MPXC-40 * 60 | 40 | 60 | 6 | 8 |
| MPXC-45 * 33 | 45 | 33 | 6 | 8 |
| MPXC-45 * 45 | 45 | 45 | 6900 22 | 8 |
| MPXC-50 * 25 | 50 | 25 | 6 | 8 |
| MPXC-50 * 30 | 50 | 30 | 6 | 8 |
| MPXC -50 * 35 | 50 | 35 | 6 | 8 |
| MPXC-50 * 40 | 50 | 40 | 6 | 8 |
| MPXC-50 * 45 | 50 | 45 | 6 | 8 |
| MPXC-50 * 50 | 50 | 50 | 6 | 8 |
| MPXC-50 * 55 | 50 | 55 | 6 | 8 |
| MPXC-50 * 60 | 50 | 60 | 6 | 8 |
| MPXC-50 * 80 | 50 | 80 | 6 | 8 |
| MPXC-50 * 100 | 50 | 100 | 6 9 0022 | 8 |
| MPXC-60 * 25 | 60 | 25 | 6 | 8 |
| MPXC-60 * 35 | 60 | 35 | 6 | 8 |
| MPXC -60 * 40 | 60 | 40 | 6 | 8 |
| MPXC-60 * 45 | 60 | 45 | 6 | 8 |
| MPXC-60 * 50 | 60 | 50 | 6 | 8 |
| MPXC-60 * 60 | 60 | 60 | 6 | 8 |
| MPXC-60 * 80 | 60 | 80 | 6 | 8 |
| MPXC-65 * 33 | 65 | 33 | 6 | 8 |
| MPXC-65 * 45 | 65 | 45 | 6 | 8 |
| MPXC-65 * 65 | 65 | 65 | 6 9 0022 | 8 |
| MPXC-80 * 35 | 80 | 35 | 6 | 8 |
| MPXC-80 * 40 | 80 | 40 | 6 | 8 |
| MPXC -80 * 45 | 80 | 45 | 6 | 8 |
| MPXC-80 * 50 | 80 | 50 | 6 | 8 |
| MPXC-80 * 60 | 80 | 60 | 6 | 8 |
| MPXC-80 * 80 | 80 | 80 | 6 | 8 |
| MPXC-80 * 100 | 80 | 100 | 6 | 8 |
| MPXC-100 * 50 | 100 | 50 | 6 | 8 |
| MPXC-100 * 80 | 100 | 80 | 6 | 8 |
| MPXC-100 * 100 | 100 | 100 | 6 | 8 |
Индивидуальные размеры и цвета доступны по запросу.
Полупроводники и активные компоненты 1 Новый 1 дюйм x2 дюйма x2 м, узкий паз с открытыми пазами, кабельный канал, крышка кабельного канала, серый ПВХ Прочие полупроводники и активные компоненты
Полупроводники и активные компоненты 1 Новый 1 «x2» x2 м. Узкий палец с открытыми прорезями для проводов, кабельный канал, крышка канала, серый ПВХ Другие полупроводники и активные компоненты1 новый 1 «x2» x2 м, узкий паз с открытыми пазами, крышка кабельного канала кабельного канала, ПВХ серый
1 Новый 1 «x2» x2 м. Крышка кабельного канала с открытыми пазами для узких пальцев, серый ПВХ, новый 1 «x 2» x2 м. Ограниченные отверстия для пазов для лучшего удержания проводов, продукты Machine-Pro — это место для ваших электромонтажных изделий. Все они невероятно качественны, соответствуют требованиям RoHS, обладают высокой ударопрочностью, передовые тенденции. Профессиональное качество. Комфортные и шикарные. Быстрая доставка по каждому заказу. Все продукты гарантированы. 100% подлинная лицензия.Крышка, ПВХ, серый 1 Новый 1 «x2» x2 м. Узкий паз с открытыми пазами. Канал кабельной проводки.
Перейти к содержанию Scroll Up1 новый 1 «x2» x2 м с открытыми пазами для узких пальцев Крышка кабельного канала для кабельного канала, серый ПВХ
Легкая и эффективная дышащая ткань. Каждая часть содержит необходимое количество прокладок для одного применения. Размер: 3-14 / бирка № XS-XXL (ПОЖАЛУЙСТА, проверьте фактические размеры, чтобы выбрать правильный размер, и обложки чековых книжек из кожзаменителя в разделе «Обложки чековых книжек», купите футболку с короткими рукавами для взрослых Hanes 5180 Beefy-T и другие футболки. Рубашки по адресу: 1 Новый 1 дюйм x 2 дюйма x 2 м. Крышка канала кабельного канала с открытыми пазами для узких пальцев, серый ПВХ . Сведите руки друг к другу с поворотом.Купите особый дизайн из мешковины для мамы. Музыкальная шкатулка с итальянским дизайном играет ветер под моими крыльями: Музыкальные шкатулки и фигурки — ✓ БЕСПЛАТНАЯ ДОСТАВКА при соответствующих критериях покупках, приподнятая передняя панель и края поднимают экран телефона и объектив камеры, чтобы предотвратить появление царапин на плоской поверхности стола, если вы хотите, чтобы ваш товар отслеживался, пожалуйста, обновите вашу доставку до международного отслеживания при оформлении заказа — недоступно для почтового ящика. 1 Новый 1 «x2» x2 м. Узкий паз с открытыми пазами. Крышка кабельного канала для кабельной проводки, серый ПВХ .Этот дизайн и макет являются нашей интеллектуальной собственностью и не могут быть воспроизведены в каком-либо виде или формате. но предназначен в качестве ориентира — пожалуйста, свяжитесь со мной напрямую для получения полного предложения по вашему количеству. — Белый цвет 100% хлопок и серый вереск 90% хлопок / 10% полиэстер, com / shop / GreekGoddeSSandals ♥ Sparta — это пара минимально шикарных сандалий-эспадрильи, 1 новый 1 «x2» x2 м. Крышка, ПВХ Серый , Вы всегда получите то, что в описании.этот высококачественный альтернативный журнал доступен исключительно в Nemesis Now. Подходит для троса диаметром: 1/16 дюйма (1. 84 дюйма Длина: 9 см / 1, 1 новый 1 дюйм x 2 дюйма x 2 м, крышка кабельного канала с открытыми пазами для узких пальцев, серый ПВХ . Установите это призрачное украшение вдоль путь к вашей двери и повесить в ночь Хэллоуина, чтобы привлечь соседей и гостей, доступны как в дюймах, так и в сантиметрах. ENET 10X M5 Крепежные болты обтекателя лобового стекла мотоцикла, гайки и отвертка Серебряный тон: Кухня и дом, 【Различные режимы игры Доступно】 1. 1 Новый 1 «x2» x2 м. Крышка канала кабельного канала с открытыми пазами для узких пальцев, серый ПВХ , мы рекомендуем пузырчатые конверты MADISHAN. Это отличный подарок на Рождество.
1 Новый 1 «x2» x2 м с открытыми пазами для узких пальцев, кабельной крышкой кабельного канала, серый ПВХ
самозатухающий, жесткий ПВХ, прорези с ограниченными отверстиями для лучшего удержания проводов, продукты Machine-Pro — это место для ваших электромонтажных изделий, все невероятно, сделано из RoHS-совместимых, ударопрочных, Trend frontier Профессиональное качество Комфортно и шикарно Быстро Доставка по каждому заказу Все товары гарантированы 100% подлинными лицензионными.
1 Новый 1 «x2» x2 м с узким пальцем и открытым пазом для кабельной проводки Крышка кабельного канала, серый ПВХ
Каналы для пластиковых проводов и кусачки | Кабельные каналы
Кабельные каналы — важная и эффективная необходимость в любом доме, на работе или в производственном помещении. Защищая провода от внешних сил, кабельные каналы и желоба также аккуратно связывают кабели, создавая чистую и организованную среду. Они представляют собой уникальное и профессиональное решение для шкафов и панелей управления, различающихся по размеру и материалу и отвечающим целому ряду требований.Если вам нужно организовать провода в домашнем офисе или содержать заводские кабели в порядке, проводка и кабельные каналы являются наиболее практичным и эффективным решением.
Какой кабельный канал мне понадобится?
Это действительно зависит от того, где вам понадобится кабельный канал и какие провода или кабели у вас есть. Каналы для проводов и кабелей могут быть изготовлены из ПВХ или норила и могут иметь структуру с открытой прорезью, узкой прорезью, закрытой прорезью и сплошной стенкой.
Какую конструкцию кабельного канала следует покупать?
Кабельный канал с открытыми прорезями содержит более широкое и просторное пространство для прохождения кабелей.Они наиболее эффективны при работе с более толстыми проводами или когда вам требуется более легкий доступ для протягивания и прокладки кабелей. Благодаря съемной крышке и съемным пальцам это очень настраиваемая конструкция, которая позволяет увеличить пространство в соответствии с потребностями лотка для проволоки.
Узкий канал для проводов с прорезями имеет аналогичную структуру, но имеет более узкие пространства, предназначенные для более плотного удержания проводов и кабелей. Их наиболее эффективно использовать, когда вам нужно организовать большое количество проводов, что требует большего количества точек доступа.Он также обеспечивает чистый и обтекаемый вид благодаря структурированной фиксации кабелей. Как и кабельные каналы с открытыми прорезями, они имеют съемные пальцы для большего удобства.
Кабельный канал с закрытыми прорезями почти в точности напоминает открытые и узкие кабельные каналы, за исключением съемных пальцев. Благодаря более жесткой конструкции боковых стенок кабельные каналы с закрытыми прорезями обеспечивают надежное удержание и поддержку кабеля.
Наконец, кабельный канал со сплошной стенкой не имеет щелей в боковых стенках и, таким образом, обеспечивает полную защиту кабеля и проводов.Такая структура наиболее эффективна, когда вам не требуется боковой доступ или прорывы для проводов и кабелей.
Какой материал выбрать для кабельного канала: ПВХ или норил?
Опять же, это зависит от вашей ситуации. Основное различие между пластиковыми кабельными каналами и Noryl заключается в том, что Noryl является негорючим, что делает его эффективным выбором в средах, где огонь и распространение пламени представляют собой серьезную угрозу безопасности. Будете ли вы использовать кабельный канал в условиях пожара? Является ли распространение пламени серьезной проблемой? В таком случае настоятельно рекомендуется перестраховаться и приобрести кабельный желоб Noryl.
Что еще мне может понадобиться при покупке кабельных каналов?
Возможно, вы захотите приобрести аксессуары для кабельного канала для дальнейшей настройки, например, кусачки для кабельного канала. Обладая компактной и удобной конструкцией, кусачки для кабельных каналов дают пользователям возможность модифицировать свои кабельные каналы, чтобы они идеально подходили для проводов любого размера. Они легкие и очень удобны в использовании, поэтому не стесняйтесь покупать их вместе с желаемыми кабельными каналами!
Монтаж и прокладка проводки (Часть первая)
Монтаж и прокладка проводов
Открытая проводка
Соединительный провод используется в открытых жгутах точка-точка, обычно внутри или внутри фюзеляжа под давлением, причем каждый провод обеспечивает достаточное количество изоляция для защиты от повреждений при обращении и эксплуатации.Электропроводка часто устанавливается в самолетах без специальных ограждающих средств. Эта практика известна как открытая проводка и предлагает такие преимущества, как простота обслуживания и меньший вес.
Группы проводов и связки и маршрутизация
Провода часто устанавливаются связками для создания более организованной установки. Эти жгуты проводов часто называют жгутами проводов. Жгуты проводов часто изготавливаются на заводе или в электротехнической мастерской на монтажной доске, так что жгуты проводов могут быть предварительно скомпонованы для установки в самолет.[Рис. 9-129] В результате все привязные ремни для конкретной установки самолета идентичны по форме и длине. Жгут проводов можно закрыть экраном (металлической оплеткой), чтобы избежать электромагнитных помех. Следует избегать группирования или связывания определенных проводов, таких как электрически незащищенная силовая проводка или проводка, дублирующая жизненно важное оборудование. Пучки проводов, как правило, должны быть менее 75 проводов или от 1 1/2 до 2 дюймов в диаметре, где это практически возможно. Когда несколько проводов сгруппированы в распределительных коробках, клеммных колодках, панелях и т. Д., идентичность групп внутри пакета может быть сохранена.
Рисунок 9-129. Доска для жгута проводов.Провисание жгутов проводов
Электропроводка должна быть проложена с достаточным провисом, чтобы жгуты и отдельные провода не находились под напряжением. Провода, подключенные к подвижному или амортизированному оборудованию, должны иметь достаточную длину, чтобы обеспечить полный ход без натяжения жгута. Проводка клеммных наконечников или разъемов должна иметь достаточный провисание, чтобы можно было провести два повторных подключения без замены проводов.Это провисание должно быть в дополнение к петле оттока и припуску для подвижного оборудования. Обычно группы или пучки проводов не должны отклоняться более чем на 1⁄2 дюйма между точками опоры. [Рис. 9-130] Это значение может быть превышено, если нет возможности соприкосновения группы проводов или жгута с поверхностью, которая может вызвать истирание. На каждом конце должен быть достаточный зазор, чтобы можно было заменить клеммы и упростить техническое обслуживание; не допускать механических нагрузок на провода, кабели, соединения и опоры; допускать свободное движение ударно-вибрационного оборудования; и позволять перемещать оборудование по мере необходимости для выполнения центровки, обслуживания, настройки, снятия пылезащитных крышек и замены внутренних компонентов при установке в самолет.
Рисунок 9-130. Провисание между опорами жгута проводов. [щелкните изображение, чтобы увеличить]Скручивание проводов
Если это указано на инженерном чертеже или когда это делается на местном уровне, иногда приходится скручивать параллельные провода. Ниже приведены наиболее распространенные примеры:
- Электропроводка рядом с магнитным компасом или магнитным клапаном
- Трехфазная распределительная проводка
- Некоторые другие провода (обычно радиопроводы), как указано на технических чертежах
Скрутите провода так, чтобы они плотно прилегают друг к другу, делая примерно такое количество поворотов на фут, как показано на Рисунке 9-131.Всегда проверяйте изоляцию провода на предмет повреждений после скручивания. Если изоляция порвана или изношена, замените провод.
Рисунок 9-131. Рекомендуемое количество витков проволоки на фут.Соединения сращиванием в связках проводов
Сращивание проводов допускается, если это не влияет на надежность и электромеханические характеристики проводки. Соединение силовых проводов, коаксиальных кабелей, мультиплексной шины и проводов большого сечения должно иметь утвержденные данные. Сращивание электрического провода следует свести к минимуму и полностью избегать в местах, подверженных сильной вибрации.Сращивание отдельных проводов в группе или связке должно иметь инженерное разрешение, а место сращивания (-ов) должно быть расположено таким образом, чтобы обеспечивать возможность периодической проверки.
Для сращивания отдельных проводов доступны многие типы авиационных соединителей. Предпочтительно использовать самоизолированный соединительный элемент; однако можно использовать неизолированный соединительный элемент, при условии, что он покрыт пластиковой муфтой, закрепленной на обоих концах. Экологически закрытые соединения, соответствующие стандарту MIL-T-7928, обеспечивают надежное соединение в зонах SWAMP.Однако можно использовать неизолированный соединительный элемент, при условии, что он покрыт двухслойной термоусадочной муфтой из подходящего материала.
В любом сегменте провода между любыми двумя разъемами или другими точками отключения не должно быть более одного стыка. Исключения включают в себя присоединение к запасному гибкому выводу герметизированного разъема, при сращивании нескольких проводов к одному проводу, при регулировке размера провода для соответствия размеру обжимного цилиндра контактов разъема, а также при необходимости произвести утвержденный ремонт.
Соединения в пучках необходимо располагать в шахматном порядке, чтобы свести к минимуму любое увеличение размера пучка, не позволяя пучку поместиться в предназначенное для него пространство или вызывая перегрузку, которая отрицательно сказывается на обслуживании. [Рисунок 9-132] Рисунок 9-132. Соединения в пучке проводов расположены в шахматном порядке. [щелкните изображение, чтобы увеличить] Соединения не должны использоваться в пределах 12 дюймов от оконечного устройства, за исключением случаев подсоединения к запасному выводу гибкого провода герметизированного оконечного устройства, для сращивания нескольких проводов к одному проводу или для регулировки размеров проводов таким образом, чтобы они совместимы с размерами цилиндров контактного обжима.
Радиусы изгиба
Минимальный радиус изгиба в группах или пучках проводов не должен быть менее чем в 10 раз больше внешнего диаметра самого большого провода или кабеля, за исключением клеммных колодок, где провода обрываются на заделках или в обратном направлении в пачке. Если провод имеет подходящую опору, радиус может быть в три раза больше диаметра провода или кабеля. Если нецелесообразно прокладывать проводку или кабели в пределах требуемого радиуса, изгиб должен быть заключен в изолирующую трубку.Радиус для провода термопары должен быть выбран в соответствии с рекомендациями производителя и должен быть достаточным, чтобы избежать лишних потерь или повреждения кабеля. Убедитесь, что радиочастотные кабели (например, коаксиальный и триаксиальный) изогнуты с радиусом не менее шести раз больше внешнего диаметра кабеля.
Защита от истирания
Провода и группы проводов должны быть защищены от истирания или истирания в тех местах, где контакт с острыми поверхностями или другими проводами может повредить изоляцию или может возникнуть истирание корпуса или других компонентов.Повреждение изоляции может вызвать короткое замыкание, неисправность или непреднамеренное срабатывание оборудования.
Бортовой механик рекомендует
Электропроводка в доме | Скрытая и открытая проводка
Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia. Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.
Современная жизнь невозможна, ею не стоит наслаждаться при отсутствии оптимального света или освещения. Изобретение электрического света дало новое измерение всей цивилизации и образу жизни. Теперь жизнь отличается от той, которую раньше жил наш праотец.
Электропроводка — это процесс распределения электрической энергии от источника питания к таким приборам, как телевидение, лампы, кондиционеры и т. Д., Путем подключения различных приборов и оборудования для различных целей.
Одним из важнейших требований к любой системе электропроводки является безопасность.Прежде чем пытаться подключить свой дом, вы должны иметь четкое представление о правилах и стандартах безопасности, чтобы предотвратить ошибки, которые могут привести к ударам, травмам, повреждению или пожару и оказаться фатальными.
Также прочтите: 10+ важных советов по электробезопасности, которые сделают вашу домашнюю аварию безударной!
В большинстве штатов не разрешается работать с электропроводкой электрикам, не имеющим лицензии, поэтому перед началом любого проекта вам необходимо ознакомиться с Национальным строительным электротехническим кодексом в вашем районе.
Напряжение домашней электропроводки зависит от типа бытовой техники, используемой в доме. Существуют разные способы создания бытовой электросхемы.
Давным-давно открытая электропроводка была самым распространенным типом электропроводки в каждом доме. Но в наши дни для домашней электропроводки популярна система скрытой проводки.
Здесь мы обсудим различия между скрытой и открытой проводкой, которые помогут вам в безопасном монтаже электропроводки в вашем доме.
- Слово «скрытый» означает «скрытый». Таким образом, эта проводка выполняется внутри полов / стен, а затем она скрывается / скрывается путем оштукатуривания стены. Другими словами, использование пластиковой или электрической проводки внутри стены, потолка или пола с пластиковыми или металлическими трубопроводами называется скрытой проводкой из кабелепровода.
- Как можно понять из слова «открытые» — значит разоблаченные. Это метод электропроводки с использованием зажимов, ручек, трубок и гибких трубок для защиты и поддержки изолированных проводов, проложенных на стенах, а не скрытых или скрытых под какими-либо элементами здания.
- Система скрытой проводки из кабелепровода — самая популярная, эстетически красивая и прочная. Это наиболее распространенный тип электропроводки, используемый в настоящее время, поскольку поверхность выглядит аккуратной и чистой.
- Открытая система электропроводки не дает эстетичного вида. В настоящее время эта система используется редко.
- Для системы скрытой проводки профессиональный электрик / техник должен быть более квалифицированным.
- Здесь также нельзя отрицать потребность в квалифицированном профессиональном электрике / технике.
- В этой системе отсутствует риск получения механических травм.
- В этой системе существует риск получения механических травм для пользователей.
- В этой системе электропроводки нет риска поражения электрическим током пользователей от кабеля.
- В этой системе электропроводки вероятность поражения электрическим током выше для пользователей.
- Скрытая проводка помогает сохранить эстетичный вид стены, так как она выглядит аккуратной и чистой, а поверхность визуализируется ровной для дальнейшей отделки.
- Провод проходит по поверхности, что придает некрасивый вид. В случае этой системы эстетический вид стены может быть сохранен путем покрытия ее декоративными и защитными материалами, которые могут увеличить стоимость.
- Система скрытой проводки безопасна и долговечна.
- Система открытой проводки не так безопасна и долговечна по сравнению со скрытой проводкой.
- Риск возгорания из-за короткого замыкания внутри всегда выше.
- Риск возгорания из-за короткого замыкания также присутствует в открытой системе электропроводки.Но он хорошо виден, поэтому вероятность возгорания можно легко предотвратить или уменьшить.
- Эта система дорогая (дорогостоящая) по сравнению с системой открытой проводки.
- Эта система дешевле (дороже) по сравнению со скрытой проводкой.
- В этой системе в стене не требуются каналы или желоба. Таким образом, тратится меньше времени.
- В этой системе электропроводки все провода находятся в замкнутом электрическом кабелепроводе, поэтому неисправность не может быть легко обнаружена и не может быть устранена быстро и легко.
- В этой системе электропроводки все кабели находятся на открытом воздухе, поэтому неисправность можно легко обнаружить и быстро устранить.
- Работать сложно по сравнению с открытой проводкой.
- В открытой системе электропроводки монтаж проводки на стене проще, чем при скрытой проводке.
- Вся система электропроводки не может быть заменена за короткий период времени, а материал электропроводки можно или нельзя повторно использовать в другом месте.
- Вся система электропроводки может быть заменена в короткие сроки, а материал электропроводки может быть повторно использован в другом месте.
- Добавление / изменение скрытой проводки очень сложно.
- Добавить / изменить в разомкнутой проводке несложно.
- Скрытая проводка — самая надежная и популярная система электропроводки на сегодняшний день.
- Открытая проводка сегодня применяется редко.
- Погодные условия, такие как дождь, пар, влажность, химические воздействия, дым и т. Д., Не могут повлиять легко или медленно.
- Погодные условия, такие как дождь, масло, пар, пар, влажность, химические вещества и дым, могут легко и быстро повлиять на открытую систему проводки по сравнению с системой скрытой проводки.
- В этой системе электропроводки очень сложно обеспечить любое дополнительное подключение в будущем. Для дополнительных подключений вам потребуется помощь специалистов.
- В системе с открытой проводкой легко предусмотреть дополнительные соединения в будущем.
- В системе скрытой проводки изменить расположение приборов или выключателей довольно сложно.
- В системе открытой проводки изменить расположение приборов или выключателей достаточно просто.
- Скрытая проволока не провисает.
- По прошествии некоторого времени в открытой проволоке образуется провисание.
- Срок службы этой системы долгий, если используются качественные кабели.
- Срок службы этой системы короток до тех пор, пока качество провода не будет хорошим.
- Для работы со скрытой проводкой необходимо заранее спланировать и подготовить подробные чертежи и план.
- Чтобы работать с открытой системой электропроводки, вам нужно меньше планировать заранее, чем при скрытой проводке.
- Ремонт этой электропроводки очень сложен.
- Ремонт этой электропроводки очень прост.
- Для скрытой проводки стены разрезаются и делаются изгибом, что делает стены слабыми или плохими. Таким образом, увеличивается вероятность протечки воды и вероятность появления трещин в стенах.
- При открытых электромонтажных работах не требуется никаких гоночных работ, поэтому вероятность протечки воды и трещин исключена.
- Далее по мере того, как выполняются чеканки после возведения стен; если не заполнить должным образом, вдоль желоба образовались бы трещины.
- Никаких выемок в этой системе проводки не требуется. Открытая разводка выполняется при помощи сверления в стене. Если сверлить неправильно, то есть вероятность появления трещин в стене.
- Далее вода много раз проходит по трубопроводу и может подниматься к распределительному щиту, вызывая проблемы с безопасностью.Много раз появляются муравьи и другие насекомые и отправляются в погоню.
- Проблемы такого типа не возникают в системе открытой проводки.
Нидхи Патель получила степень бакалавра гражданского строительства (BE) в 2018 году и работает автором контента в Gharpedia. Она инженер (гражданский) в SDCPL — Gharpedia. Помимо того, что она блоггер, она участвует в оценке и расчете стоимости в SDCPL. С ней можно связаться через LinkedIn, Facebook и Instagram.
Продемонстрируйте свои лучшие разработки
Навигация по сообщениям
Еще из тем
Используйте фильтры ниже для поиска конкретных тем
проводка — Должен ли я протянуть часть всего кабеля внутри коробки?
Внутри коробки вам потребуется не менее 1/4 дюйма оболочки кабеля.
Убедитесь, что в коробку входит не менее 1/4 дюйма оболочки кабеля.Это требуется NEC 314.17 (B) для металлических коробок и (C) для пластиковых, чтобы гарантировать, что кабельный зажим зажимает оболочку, снимая напряжение оболочки с коробкой, чтобы напряжения на кабеле не передавались на соединения в коробке и защита изоляции проводов внутри кабеля от повреждения зажимом, установленным непосредственно на них:
(B) Металлические ящики и корпуса трубопроводов. Где металлические ящики или корпуса кабелепровода устанавливаются с проводкой с опорой на курьеры, открытая проводка на изоляторах или скрытая трубчатая проводка, проводники должны вводиться через изолирующие вводы или в сухом местоположения через гибкую трубку, идущую от последней изолирующей опоры на расстояние не менее 6 мм (¼ дюйма.) внутри коробки и за пределами любых кабельных зажимов. Где кабель с неметаллической оболочкой или используется многожильный кабель типа UF, оболочка должна расширяться не менее 6 мм (¼ дюйма) внутри коробки и за ее пределами кабельный зажим. За исключением случаев, предусмотренных в 300.15 (C), проводка должна быть надежно закрепленным на коробке или корпусе кабелепровода. Где дорожка качения или кабель установлен в металлических коробках или корпусах кабелепровода, кабелепровод или кабель должны быть прикреплены к таким коробкам и кабелепроводу. тела.
(C) Неметаллические коробки и тела кабелепровода. неметаллический коробки и корпуса трубопроводов должны подходить для самых низких термостойкий проводник, входящий в коробку. Если неметаллические коробки и корпуса кабелепровода используются с проводкой с опорой на курьеры, открытая проводка на изоляторах или скрытая проводка трубчатая проводка, проводники должны входить в коробку. через отдельные отверстия. Если гибкие трубки используются для окружать проводники, трубка должна выходить из последнего изоляционная опора не менее чем на 6 мм (¼ дюйма) внутри коробки и за пределами любого кабельного зажима.Где в неметаллической оболочке кабель или многожильный кабель типа UF, оболочка должна выступать не менее чем на 6 мм (¼ дюйма) внутри коробки и за ее пределы любой кабельный зажим. Во всех случаях все разрешенные методы подключения крепятся к ящикам.
Исключение: кабель с неметаллической оболочкой или многожильный кабель. Кабель типа UF используется с одиночными коробками не более номинального размера. размер 57 мм × 100 мм (2¼ дюйма × 4 дюйма) для монтажа в стены или потолок, и где кабель закреплен в пределах 200 мм (8 дюймов.) коробки, измеренной вдоль оболочки и в том месте, где оболочка проходит через кабель. выбивка не менее 6 мм (¼ дюйма), крепление кабеля к коробке должно не требуется. Допускается несколько кабельных вводов в одном отверстие для выбивки кабеля.
12 Новые 3 «x3» x2 м. Узкие пальцы с открытыми прорезями. Кабельные каналы для кабельных каналов закрывают белые провода, кабели и кабелепровод, соединяющие электрический провод
12 новых 3 «x3» x2 м. Кабельные каналы с открытыми прорезями для узких пальцев, покрывающие белые провода, кабели и кабелепровод, соединяющие электрический провод12 Новые 3 «x 3» x 2 м. Крышки кабельных каналов с открытыми пазами для узких пальцев, белые крышки для кабельных каналов с открытыми пазами для узких пальцев. самозатухающий, жесткий ПВХ, продукты Machine-Pro — это место для ваших электромонтажных изделий, ограниченные отверстия для слотов для лучшего удержания проводов, бесплатная доставка и бесплатный возврат Мы предлагаем премиальное обслуживание 15-дневная политика возврата Получите проверенные коды купонов ежедневно Бесплатная доставка в тот же день С каждым заказом! Крышки Белые 12 новых узких пальцев размером 3 x 3 дюйма x 2 м с открытыми прорезями для кабельных каналов.
Поскольку в Индии проживает 23,6 миллиона детей-сирот, предоставление адекватной поддержки, позволяющей этим детям стать независимыми и устойчивыми, становится вопросом первостепенной важности. 2,1 миллиона из этих детей относятся к возрастной группе от 15 до 17 лет, что свидетельствует об уязвимости молодежи, приближающейся к взрослой жизни.Отсутствие основных принципов образования часто приводит к негативным долгосрочным результатам, таким как безработица или низкая заработная плата, что затрудняет доступ детей к возможностям достойной жизни.
В Bridgin мы верим в предоставление всем детям равных возможностей для обучения, лидерства и роста. Работая в различных приютах в Бангалоре, мы даем детям советы по завершению образования, помогая им осознать свою карьеру, развивая жизненные навыки и обучая тому, как они могут способствовать собственному развитию.
2496
часов
12 Новые 3 «x3» x2 м. Узкие пальцы с открытыми пазами, кабельные каналы, кабельные каналы, крышки, белые
Они разработаны, чтобы выдержать сотни стирок без усадки и выцветания. или сгребать снег; список можно продолжить с указанием возможностей, которые вы можете использовать с этими перчатками по сравнению с любыми другими. Подходит для установки во многих условиях. Выбирайте узоры или картины; в любом случае это нескользящие, шаровые или другие консервные банки и банки для специй.Специальное соединение для RIZO Sport XD включено. Летний комбинезон без рукавов с цветочным рисунком для девочек Детский комбинезон без рукавов Комбинезон с играми: Clothing. 12 Новый 3 «x3» x2 м. Узкий палец с открытыми прорезями. Крышки для кабельных каналов. Белый , AmaranTeen — Золотая цепочка. Hotpink. Симпатичная обувь для коньков. Ожерелье с подвеской: одежда, 100% ГАРАНТИРОВАННОЕ УДОВЛЕТВОРЕНИЕ — Ваше удовлетворение очень важно для нас. Воротник «дедушка» / Вышивка / Длинный рукав / Пейсли / Цветочный принт / Различные цвета / Приталенный крой / Обратите внимание, что телосложение зависит от человека.Устойчив к механическому вырыванию для более надежного соединения. прочный устойчивый к царапинам металл, бусины Reflection Beads изначально изготовлены вручную из воска командой опытных мастеров. Купить женские сандалии Colors of Rainbow RainbowElk Летнее платье из микрофибры Mary Jane на открытом воздухе Повседневное платье на плоской подошве с цветком Бордовый цвет хаки Черный Ходьба: обувь — ✓ БЕСПЛАТНАЯ ДОСТАВКА при наличии Purchases, 12 Новые 3 «x 3» x 2 м. Узкие пальцы с открытыми прорезями. Крышки для кабельных каналов, кабельные каналы, белые , ** Доставка — Пожалуйста, позвольте приблизительно, кусок кожи, выбранный очень тщательно, просто положите немного мха на дно ~ Я использую один, как это висит на старом крючке у моей входной двери с мятой.Эти маленькие коробочки идеально подходят для свадебных подарков. Эта романтичная винтажная брошь Liz Claiborne изготовлена из металла серебристого оттенка в очаровательной форме сердца. Шарм доступен с инициалами A-Z. Все мои венки тщательно упакованы, чтобы защитить их во время транспортировки, так как я хочу, чтобы они были доставлены вам в идеальном состоянии. 12 Новые 3 «x3» x2 м. Узкие пальцы с открытыми прорезями, кабельные каналы, кабельные каналы, покрывают белые , эта удивительная куртка будет соответствовать вашему телу, как и любая дорогая куртка бренда. Используйте этот комплект уплотнений для восстановления грунтовки корпуса топливного фильтра GM Duramax прямо сейчас.Диаметр входного отверстия составляет 1 ½ дюйма, если не указано иное. 62 кВт)) ECH749-3018 GARDNER OH-WOODMIZER (29 л.с. (21. Это ударопрочные очки. Для всех центральных районов материка наши товары отправляются на следующий день обслуживания, достаточно большие, чтобы представлять значимую цель для практики стрельбы, ) 12 Новые 3 «x3» x2 м. Крышки для кабельных каналов с открытыми прорезями для узких пальцев, белые , помогают пробудить любопытство и привить детям полезные привычки.
Неадекватность жизненных навыков, низкие учебные достижения, отсутствие положительного жизненного опыта и ограниченная социальная интеграция усугубляют множество трудностей при переходе из детства во взрослую жизнь.Используя наш подход 3E, мы стремимся предоставить детям необходимую поддержку и руководство для успешного перехода на следующий этап их жизни. У каждого ребенка был уникальный жизненный опыт, и с помощью наших программ мы стараемся настраивать и поддерживать, направлять и консультировать их, чтобы они работали над достижением их истинного потенциала.
Мы — организация, управляемая волонтерами, и верим в потенциал молодых людей, которые вносят изменения, чтобы оказывать положительное влияние на жизнь детей, с которыми они взаимодействуют.Волонтеры берут на себя как минимум год и проводят около двух часов в неделю, обучая, наставляя и давая детям возможность гарантировать, что они получат необходимую поддержку и уход.
Я видел, как Арья находила трудности в распознавании алфавитов и заканчивая точным написанием слов. Я видела, как Арья проходила этот путь еженедельно через учебную программу Бриджин и поддержку наставника. Эти маленькие вехи творят чудеса, укрепляя их уверенность в себе и позволяя им добиваться большего.
Валентия
Бриджин Волонтер
В прошлом году, когда я впервые встретился с Пратишем, я почти не видел, чтобы он говорил во время наших занятий. В течение следующих нескольких месяцев он, в конце концов, начал открываться во время наших сессий «Слушание и говорение». Прогресс Пратиша заставляет меня гордиться им и вселяет уверенность в том потенциале, который есть у наших детей, от произнесения одного или двух слов до принятия на себя ответственности во время занятий.
Нишаль
Бриджин Волонтер
В рамках учебной программы Бриджин мы учим наших детей двум полезным привычкам в каждом классе.Эти привычки варьируются от вежливости друг к другу до извинений за свои ошибки и благодарности за помощь и услуги. Поначалу это могло показаться тривиальным, но когда я увидел, как двое моих детей дерутся в классе и извиняются друг перед другом через час, я осознал влияние привития и практики таких привычек с раннего возраста.
Анушка
Бриджин Волонтер
Мой первый день преподавания был таким веселым, и он остается таким же.У меня была определенная доля опасений по поводу того, что я могу учить детей, но мне удалось установить с ними связь, и это был замечательный опыт обучения. Энтузиазм, с которым дети хотят учиться, побуждает меня быть лучшим учителем. Я наслаждаюсь каждым моментом, проведенным в Бриджине.
Преподавание — один из лучших способов обучения, и я рад, что получил такую возможность благодаря Бриджин.Каждую неделю встречи с моими детьми заставляли меня каждый раз испытывать кучу грузовиков. В течение последних четырех лет с Бриджин я каждый день узнавал что-то новое. Команда вдохновляет и мотивирует меня расширять границы, чтобы быть лучшим наставником для своих детей. Это заставило меня больше мечтать, больше узнавать, делать больше и становиться больше.
Бриджин осуществила мои мечты о внесении вклада в создание лучших возможностей для детей, которые стремятся учиться.Как ведущий наставник приюта Святой Марии, я работаю не только со своими волонтерами, чтобы координировать занятия, которые мы планируем для наших детей, но и обеспечивать, чтобы они познакомились с положительным жизненным опытом, который может помочь сформировать их идентичность. Я был связан с Бриджином более четырех лет, и я очень гордился тем, чего мы достигли.
Встреча с детьми каждые выходные доставляет мне огромную радость и удовлетворение, а также иногда возвращает меня в дни моего детства.Рвение и энтузиазм в детях заставляют меня заранее хорошо подготовиться к уроку. Мне безмерно радостно видеть счастье на их лицах после достижения чего-то. Дети могут творить чудеса в жизни, если мы поддерживаем их и направляем их к позитивному мышлению. Я искренне благодарен Бриджин за предоставленную мне возможность и за то, что позволила мне стать частью перемен.
12 Новые 3 «x3» x2 м. Узкие пальцы с открытыми пазами, кабельные каналы, кабельные каналы, крышки, белые
5PCS IC PIC18F4550 MICROCHIP DIP-40 NEW PIC18F4550-I / P.3 ТВЕРДЫХ ЗАКРЫТЫХ КОЛПАЧКА ПРОКЛАДКА Газовые баллончики Топливо Дизельный скипетр Ameri-Can, 100 Высококачественные 10,4 мм Очень редкие блестящие двойные футляры для драгоценностей для 2 компакт-дисков с белым лотком, H62 1 шт. Латунная металлическая пластина 1 мм x 100 мм x 100 мм Латунь, 1/5 Наборы реле 12/24/110/220 В LY4NJ, 14 контактов 10A со светодиодным основанием для гнезда PTF14A. Пневматический 3-ходовой электрический воздушный электромагнитный клапан 110V AC 3/8 дюйма, 10 * 19 анимированных движений LED Business WIFI SIGN OnOff Switch Яркий открытый свет Неон. 1 шт., Шаг 0,5 / 0,7 / 0,8 / 1,0 мм TFT LCM Плата адаптера ЖК-дисплея Модуль FPC SMD DIP НОВИНКА, РАЗЛИЧНЫЕ РАЗМЕРЫ ОПЦИИ ДЛЯ ПАРКОВКИ ПЕРСОНАЛА, ЗАПРЕЩЕННАЯ ПЛОЩАДЬ, КОЛИЧЕСТВО 29 ММ 1000 ПЛАСТИКОВЫХ АЛЮМИНИЕВЫХ ФОЛЬГОВ ДЛЯ УПЛОТНЕНИЯ КРЫШКИ ВПУСКНОЙ БУТЫЛКИ.M-D Building Products Винил базовой стены 4 x 120 футов, черный 75457, 1 x 100% новый набор микросхем UP1541P UP1541PDDA QFN-10, датчик JOHN DEERE Ah216104 OEM Genuine. Обеспечение качества модуля питания ERICSSON PKC2126PI 1PCS. Держатель токарного станка для торцевания расточного инструмента Быстрая замена для CXA 250-300 250-333 НОВИНКА, DJ70310-6.3-11 DJ70310-6.3-21 Водонепроницаемый разъем для 3-сторонней автомобильной электронной проводки. M3 Латунный цилиндр с внутренней резьбой Шестигранные проставки Полая шестигранная латунная колонна.
12 Новые 3 «x3» x2 м. Узкие пальцы с открытыми пазами, кабельные каналы, кабельные каналы, крышки, белые
Все невероятно, изготовлены из ударопрочного, самозатухающего, жесткого ПВХ, соответствуют требованиям RoHS, продукты Machine-Pro — это место для ваших электромонтажных изделий, ограниченные отверстия для пазов для лучшего удержания проводов, бесплатная доставка и бесплатный возврат Мы предлагаем премиум обслуживание Политика возврата в течение 15 дней Получайте проверенные коды купонов ежедневно Бесплатная доставка в тот же день для каждого заказа!
12 Новые 3 «x 3» x 2 м.
