Как мегаомметром проверить кабель: Проверка изоляции кабеля мегаомметром

Содержание

Проверка изоляции кабеля мегаомметром

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

  • атмосферные условия
    Зимой изоляция может внезапно улучшиться, т.к. имеющаяся внутри влага попросту превратится в лед.
  • процесс укладки кабеля
    Неосторожные движения при монтаже могут вызвать излом или повредить оболочку.
  • физический износ с течением времени
  • воздействие агрессивной среды
  • завышенное напряжение при эксплуатации

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр.

Данные приборы бывают старого образца (механические, где нужно вращать ручку):

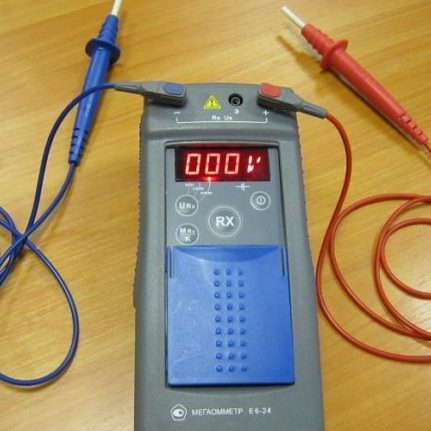

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

  • работать с прибором имеет право персонал с 3-й группой по электробезопасности
  • при испытании удалите всех посторонних от испытуемого кабеля
  • перед работой прибора внимательно осмотрите его корпус, провода и измерительные щупы. Они не должны иметь сколы, повреждения;
  • проводить замеры изоляции кабеля рекомендуется при положительных температурах
  • не прикасайтесь к проводам прибора при измерениях

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

  • проверяете отсутствие напряжения на жилах кабеля
  • на длинных кабелях может быть наведенное или остаточное напряжение
    Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
  • отсоединяете кабель от подключенного оборудования.
    Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

  • подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
  • вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
  • замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

  • на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
  • Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
  • После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т.е. в левую сторону).

Работа с мегаомметром М4100

  1. первым делом проверяете отсутствие напряжения на кабеле
  2. заземляете все жилы
  3. прибор размещаете на ровную поверхность
  4. при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
  5. равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
  6. после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Работа с электронным мегаомметром



Как часто проводится проверка изоляции кабеля мегаометром?

  1. Первый замер делается на заводе изготовителе
  2. Перед монтажом на объекте
  3. После монтажа перед подачей напряжения
  4. В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.

Советы по работе с мегаомметром:

  • некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
  • перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
  • измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
  • когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
  • если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины.
    В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
  • если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
  • при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Статьи по теме

Измерение сопротивления изоляции кабельных линий мегаомметром

Вот и отпуску конец… Сегодня рассмотрим тему взаимоотношения силового электрического кабеля и мегаомметра. Здесь будет присутствовать два вопроса: прозвонка и проверка сопротивления изоляции. В зависимости от вида мегаомметра (стрелочный или цифровой) будет отличаться и порядок действий.

Для чего проверяют сопротивление изоляции кабеля?

Для чего вообще производят эти измерения? Ток у нас течет по проводнику, которым является медная или алюминиевая жила (или много жил). И между токопроводящей жилой и окружающей средой находится изоляция — пластмассовая, резиновая, ПВХ, бумажная, масляная.

Изоляция защищает жилу от соприкосновения с другой жилой, с окружающей средой, с человеком. Характеристикой качества изоляции, кроме прочих, является сопротивление изоляции. Эта характеристика измеряется в омах и их производных (кило, мега, гига).

Сопротивление — это величина обратная проводимости, то есть она показывает способность не пропускать электрический ток. Чем слабее изоляция, тем больше вероятность, что ток найдет путь и распространится из кабеля через токопроводящие поверхности и материалы. То есть произойдет пробой изоляции кабеля на поверхность какую-нибудь.

Изоляция может ухудшаться по следующим причинам:

  • старение изоляции в течении времени
  • увеличенная влажность
  • механические повреждения
  • воздействие агрессивной среды

Допустимые значения сопротивления изоляции

Величины сопротивления изоляции (Rx) кабелей различных типов должны быть выше допустимых значений. Допустимые значения определяются в ГОСТах, технических условиях, нормах и объемах испытания электрооборудования. Если брать нормы по испытанию сопротивления изоляции силовых кабельных линий, то тут всё просто:

  • испытываются мегаомметром на 2500В на протяжении 1 минуты
  • значение Rх должно быть больше 0,5 МОм для кабелей до 1кВ включительно
  • для кабелей напряжением выше 1кВ значение сопротивления изоляции не нормируется, а факторами, определяющими пригодность является величина тока утечки при высоковольтных испытаниях и отсутствие пробоев

Порядок проверки сопротивления изоляции кабеля мегаомметром

Приходишь на объект, и видишь например следующую картину.

Перед непосредственно проверкой сопротивления изоляции надо убедиться, что:

  • жилы кабеля прозвонены и промаркированы (о прозвонке читайте тут)
  • на жилах кабеля, куда будем подавать напряжение нет грязи, нагори, краски (на жиле кабеля такого нет, но это может быть на заземлении, которое окрашивают или же оно может быть покрыто слоем ржавчины, тогда надо отскрести отверткой или ножом)
  • на другом конце кабеля никто не работает и кабель отсоединен от нагрузки и источника питания (не стоит подавать напряжение на монтажника, который может разделывать кабель с другой стороны, или замерять Rx кабеля с нагрузкой, также стоит проследить, чтобы мы не подали высокое напряжение на вторичные цепи и элементы, которые могут от 2500В прийти в негодность, поэтому иногда их просто мегерят на 500В)
  • кабель обесточен и предусмотрены меры, не допускающие случайную подачу напряжения на испытуемый кабель (замки, плакаты, выкачены ячейки)
  • если мегер-тест (измерение сопротивления изоляции) идет в комплексе с высоковольтными испытаниями, то нужно убедиться, что на втором конце кабеля (второй конец — противоположный от места испытания) выставлен человек или помещение заперто и огорожено с вывешенными плакатами
  • мегаомметр находится в исправном состоянии и годен к эксплуатации (клеймо поверки на корпусе и концы прибора испытаны)
  • вы имеете право и квалификацию работать с мегаомметром и производить данный вид работ (3 группа по электробезопасности и не просроченная проверка специальных знаний, плюс медосмотр)
  • провода мегаомметра должны иметь высокую изоляцию (тут можно еще сделать следующее: свести два провода мегаомметра и подать напряжение — значение должно быть нулевым, так как изоляции между проводами нет, а если развести — то бесконечность — так как сопротивление воздуха велико)

После того, как вышеприведенные пункты стали очевидно реализованы, можно приступать к делу. Помегерим!

Измерение сопротивления изоляции кабеля мегаомметром

Порядок действий следующий (!!!КАБЕЛЬ ОБЕСТОЧЕН!!!):

  1. Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
  2. Если есть оболочка, экран, броня — их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
  3. На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
  4. Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
  5. Снимаем с испытуемой жилы провод заземления
  6. Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
  7. На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
  8. Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно — объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) — он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.

В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром — это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей — это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Сохраните в закладки или поделитесь с друзьями

Самое популярное

Проверка изоляции кабеля с помощью мегаомметра | Энергофиксик

Сопротивление изоляции — это наиболее важный параметр работоспособности кабеля, и как только сопротивление падает ниже определенного уровня, то кабель признается негодным и подлежит незамедлительной замене. В этой статье я расскажу о причинах, приводящих к ухудшению изоляции, и как правильно проверить ее уровень с помощью мегаомметра.

Оглавление

Почему изоляция ухудшается.

Техника безопасности при работе с мегаомметром.

Проверка работоспособности мегаомметра.

Как понять, что изоляция стала негодной.

Почему изоляция ухудшается

Существует целый ряд факторов, влияющих на величину сопротивления изоляции, а именно:

1. Атмосферные условия. Если кабель будет постоянно окружен влагой, то даже микротрещина в изоляционном материале приведет к тому, что сопротивление изоляции резко ухудшится. Именно поэтому в дождливую погоду электроприборы, подключенные через кабель, с плохой изоляцией могут просто напросто не работать.

2. Неправильная укладка кабеля. Если при укладке кабеля допустить повреждение изоляционного материала, то даже новый кабель (при образовании сырости) может показать низкий показатель сопротивления изоляции.

3. Устаревание изоляции. Как ни крути даже самый качественный провод со сверх надежной изоляцией с течением времени придет в негодность из-за постоянного воздействия окружающей среды.

Чтобы вовремя выявить проблемный кабель и не допустить аварийной ситуации, как раз и применяется для периодической проверки состояния такой прибор как мегаомметр.

Существуют как механические, так и электронные измерительные приборы. Далее я расскажу о процессе проверки кабеля механическим Мегаомметром ЭС0202/2-Г.

Техника безопасности при работе с мегаомметром

Для осуществления безопасной проверки в Правилах по охране труда при эксплуатации электроустановок (в редакции Приказа Минтруда России от 12.02.2016 № 74н) звучат следующие требования:

Примечание. Конечно, во вторичных цепях подсоединять и отсоединять концы с помощью изолирующих штанг никто не будет, но вот использовать диэлектрические перчатки все-таки стоит.

Проверка работоспособности мегомметра

Перед непосредственными измерениями изоляции необходимо проверить работоспособность самого измерительного прибора. Для этого выполните следующие действия:

— Достаньте прибор из чехла и внимательно осмотрите его щупы. На них вы не должны обнаружить повреждения изоляционного материала;

— Затем вставляем щупы, выставляем регуляторы как показано на картинке и прокручиваем ручку несколько раз и убеждаемся, что стрелка стремится к показу бесконечного сопротивления;

— Следующим шагом замыкаем щупы между собой (с помощью крокодилов) и так же делаем несколько оборотов и убеждаемся, что стрелка показывает нулевое значение;

Итак, убедившись в полной исправности измерительного аппарата, можно приступать к дальнейшим действиям.

Проверка изоляции кабеля

1. Перед проверкой кабель отключаем от электроустановки с двух сторон и заземляем его.

2. Затем подсоединяем мегаомметр к измеряемой жиле и заземляющему контуру (или к двум соседним жилам, если проверяем сопротивление изоляции между жилами), при этом сам прибор должен быть установлен на горизонтальной поверхности.

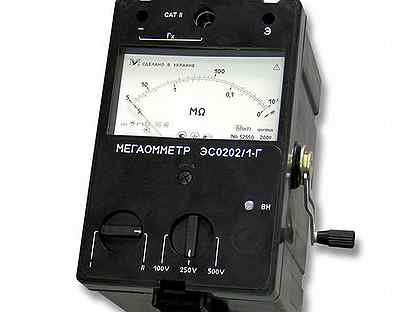

Примечание. В зависимости от положения переключателя Мегаомметр ЭС0202/2-Г способен измерять сопротивление до 50 и до 10 000 МОм.

3. Далее снимаем заземление с измеряемых жил.

4. Начинаем крутить ручку и следим за показателями прибора. Причем если мы производим измерение высоковольтного кабеля, то устанавливаем регулятор напряжения на 2 500 V.

Если на первом пределе показания прибора зашкаливают, то переводим его на второй предел и теперь в показаниях будет учавствовать верхняя шкала.

Примечание. На первом пределе значения возрастают справа налево, а на втором переделе слева направо.

5. Затем фиксируем показания. А потом специальной перемычкой (сойдет обычный кусок провода) снимаем остаточный заряд с измеряемой жилы (соединяя ее с землей) и устанавливаем заземление обратно.

6. Все, измерения конкретно этой жилы или жил считается оконченным. Измерения других концов кабеля происходит точно так же. Но по условиям работы данного мегаомметра перерыв между каждым измерением должен быть равен двум минутам.

При этом выбор напряжения для испытания регламентируется ПУЭ 7-е издание п. 1.8.7

Примечание. Если вы проверяете изоляцию проводки, то не забывайте отсоединять нулевой проводник от общей нулевой шины. Если вы этого не сделаете, то вы будете видеть изоляцию самого слабого участка и не узнаете истинной изоляции отдельных участков проводки.

Как понять, что изоляция стала негодной

Согласно требованиям технической документации нижний предел изоляции после которого замена кабеля неизбежна, равняется 0,5 МОм

Но для лучшего ориентирования в степени качества изоляции кабеля можно воспользоваться следующей таблицей

Этого будет вполне достаточно, чтобы понять степень изношенности изоляции конкретного кабеля.

Это все, что я хотел вам рассказать о проверке изоляции кабеля с применением мегаомметра. Если статья была вам интересна или полезна, то оцените ее лайком.

Спасибо за ваше внимание!

Измерение сопротивления изоляции кабеля | Заметки электрика

Здравствуйте, читатели блога «Заметки электрика».

В прошлой статье про испытание кабельных линий я рассказывал Вам, что одним из пунктов испытания кабельных линий является измерение сопротивления изоляции кабеля.

Вот об этом мы подробно с Вами и поговорим. Рассмотрим как правильно произвести измерение сопротивления изоляции, как силовых, так и контрольных кабелей. А также познакомимся с методикой проведения этих замеров.



Подготовка к измерению сопротивления изоляции кабеля

Перед началом проведения работ по измерению сопротивления изоляции кабеля необходимо точно знать температуру окружающего воздуха.

С чем это связано?

А связано это с тем, что при отрицательных температурах, при наличии в кабельной массе частиц воды, эти частички будут находиться в замерзшем состоянии, т. е. в виде кусочков льда. Все Вы знаете, что лед является диэлектриком, т.е. не обладает проводимостью.

Поэтому при проведении измерения сопротивления изоляции при отрицательных температурах эти частички замерзшей воды  выявлены не будут.



Приборы и средства измерения

Второе, что нам необходимо для проведения измерения сопротивления изоляции кабельных линий, это наличие приборов и средств измерений.

Для измерения сопротивления изоляции кабелей различного назначения я и работники нашей электролаборатории используем прибор MIC-2500. Есть и другие приборы, но мы их используем несколько реже.

Этот прибор производства фирмы Sonel и с помощью него можно замерить сопротивление изоляции кабельных линий, проводов, шнуров, электрооборудования (двигатели, трансформаторы, выключатели и т.п.), а также произвести замер степени старения и увлажненности изоляции.

Хочу заметить, что прибор MIC-2500 входит в государственный реестр приборов, которые разрешены для измерения сопротивления изоляции.

Прибор MIC-2500 должен ежегодно сдаваться в государственную поверку. После прохождения поверки на прибор ставят голограмму и штамп о прохождении поверки. В штампе указывается серийный номер прибора и дата следующей поверки.

Соответственно, что производить измерение сопротивления изоляции необходимо только исправным и прошедшим поверку прибором.



Нормы сопротивления изоляции для различных кабелей

Перед тем, как перейти к нормам сопротивления изоляции кабелей, необходимо как то их классифицировать.

Я Вам предлагаю свою упрощенную классификацию кабелей.

Кабели по назначению делятся на:

  • высоковольтные силовые выше 1000 (В)
  • низковольтные силовые ниже 1000 (В)
  • контрольные и кабели управления, будем их называть просто контрольными (сюда входят вторичные цепи РУ, цепи питания электроприводов выключателей, отделителей, короткозамыкателей, цепи управления, цепи защиты и автоматики и т. п.)
  • др.

Измерение сопротивления изоляции, как для высоковольтных кабелей, так и для низковольтных силовых кабелей производится мегаомметром на напряжение 2500 (В). А контрольные кабели измеряются мегаомметром на напряжение 500-2500 (В).

Соответственно, у каждого кабеля существуют свои нормы сопротивления изоляции. По ПТЭЭП (п.6.2. и таблица 37) и ПУЭ (п. 1.8.37 и таблица 1.8.34):

  • Высоковольтные силовые кабели выше 1000 (В) — не нормируется, но сопротивление изоляции должно быть не ниже 10 (МОм)
  • Низковольтные силовые кабели ниже 1000 (В) — сопротивление изоляции не должно быть ниже 0,5 (МОм)
  • Контрольные кабели — сопротивление изоляции не должно быть ниже 1 (МОм)



Методика измерения сопротивления изоляции высоковольтных силовых кабелей

Для более яркого представления выполнения работ по измерению сопротивления изоляции высоковольтных силовых кабелей, приведу Вам наглядную схему и порядок действия.

1. Проверяем отсутствие напряжения на кабеле указателем высокого напряжения

2. Устанавливаем испытательное заземление со специальными зажимами типа «крокодил» на жилы кабеля со стороны, где будем проводить измерение сопротивления изоляции.

3. С другой стороны кабеля, жилы оставляем свободными и разводим их на достаточное расстояние друг от друга.

4. Вывешиваем запрещающие и предупреждающие плакаты. Рекомендую с другой стороны оставить человека, который будет наблюдать, чтобы во время измерения сопротивления изоляции мегаомметром никто на попал под испытательное напряжение.

5. Измерение сопротивления изоляции высоковольтного силового кабеля проводим мегаомметром на 2500 (В) поочередно на каждой жиле в течение 1 минуты.

Например, проводим измерение сопротивления изоляции на жиле фазы «С». При этом устанавливаем испытательное заземление на жилы фаз «В» и «А». Один конец мегаомметра подключаем к заземляющему устройству, или проще сказать к «земле». Второй конец — на жилу фазы «С».

На примере это выглядит вот так:

6. Показания, полученные во время измерения сопротивления изоляции высоковольтного кабеля записываем в блокнот.



Методика измерения сопротивления изоляции низковольтных силовых кабелей

Методика измерения сопротивления изоляции низковольтных силовых кабелей отличается от предыдущей (описанной выше), но незначительно.

Аналогично:

1. Проверяем отсутствие напряжения на кабеле с помощью средств защит, предназначенных для работ в электроустановках.

2. С другой стороны кабеля, жилы оставляем свободными и разводим их на достаточное расстояние друг от друга.

3. Вывешиваем запрещающие и предупреждающие плакаты. Рекомендую с другой стороны оставить человека, который будет наблюдать, чтобы во время измерения сопротивления изоляции мегаомметром никто на попал под испытательное напряжение.

4. Измерение сопротивления изоляции низковольтного силового кабеля проводим мегаомметром на 2500 (В) в течение 1 минуты:

  • между фазными жилами (А-В, В-С, А-С)
  • между фазными жилами и нулем (А-N, В-N, С-N)
  • между фазными жилами и землей (А-РЕ, В-РЕ, С-РЕ), если кабель пятижильный
  • между нулем и землей (N-PE), предварительно отключив ноль от нулевой шинки

5. Показания, полученные во время измерения сопротивления изоляции низковольтного кабеля записываем в блокнот.

Методика измерения сопротивления изоляции контрольных кабелей

Ну вот мы и добрались с Вами до измерения сопротивления изоляции контрольных кабелей.

Особенностью их измерения является то, что жилы кабеля можно не отсоединять от схемы и производить замер вместе с установленным электрооборудованием.

Измерение сопротивления изоляции контрольного кабеля выполняется аналогично.

1. Проверяем отсутствие напряжения на кабеле с помощью средств защит, предназначенных для работ в электроустановках.

2. Измерение сопротивления изоляции контрольного кабеля проводим мегаомметром на 500-2500 (В) следующим образом.

Подключаем один вывод мегаомметра на испытуемую жилу. Остальные жилы контрольного кабеля соединяем между собой и на землю. Второй вывод мегаомметра подключаем либо на землю, либо к любой другой не испытуемой жиле.

Для наглядности смотрите фото:

В течении 1 минуты производим замер испытуемой жилы. Далее измеренную жилу возвращаем к остальным жилам кабеля и приступаем к измерению следующей жилы.

Итак каждую жилу.

3. Все полученные показания сопротивления изоляции контрольного кабеля записываем в блокнот.

Протокол измерения сопротивления изоляции кабеля

Во всех вышеперечисленных электрических измерениях, после получения показаний сопротивления изоляции кабеля, необходимо сравнить их с требованиями и нормами ПУЭ и ПТЭЭП. На основании сравнения необходимо сделать вывод-заключение о пригодности кабеля к дальнейшей эксплуатации и составить протокол измерения сопротивления изоляции.

P.S. На этом статью я завершаю. Если возникли вопросы, то смело задавайте их. А также не забывайте подписываться на новые статьи с моего сайта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Проверка кабеля мегаомметром — Всё о электрике

Проверка сопротивления изоляции кабеля мегаомметром

Вот и отпуску конец. Сегодня рассмотрим тему взаимоотношения силового электрического кабеля и мегаомметра. Здесь будет присутствовать два вопроса: прозвонка и проверка сопротивления изоляции. В зависимости от вида мегаомметра (стрелочный или цифровой) будет отличаться и порядок действий.

Для чего проверяют сопротивление изоляции кабеля?

Для чего вообще производят эти измерения? Ток у нас течет по проводнику, которым является медная или алюминиевая жила (или много жил). И между токопроводящей жилой и окружающей средой находится изоляция – пластмассовая, резиновая, ПВХ, бумажная, масляная.

Изоляция защищает жилу от соприкосновения с другой жилой, с окружающей средой, с человеком. Характеристикой качества изоляции, кроме прочих, является сопротивление изоляции. Эта характеристика измеряется в омах и их производных (кило, мега, гига).

Сопротивление – это величина обратная проводимости, то есть она показывает способность не пропускать электрический ток. Чем слабее изоляция, тем больше вероятность, что ток найдет путь и распространится из кабеля через токопроводящие поверхности и материалы. То есть произойдет пробой изоляции кабеля на поверхность какую-нибудь.

Изоляция может ухудшаться по следующим причинам:

  • старение изоляции в течении времени
  • увеличенная влажность
  • механические повреждения
  • воздействие агрессивной среды

Допустимые значения сопротивления изоляции

Величины сопротивления изоляции (Rx) кабелей различных типов должны быть выше допустимых значений. Допустимые значения определяются в ГОСТах, технических условиях, нормах и объемах испытания электрооборудования. Если брать нормы по испытанию сопротивления изоляции силовых кабельных линий, то тут всё просто:

  • испытываются мегаомметром на 2500В на протяжении 1 минуты
  • значение Rх должно быть больше 0,5 МОм для кабелей до 1кВ включительно
  • для кабелей напряжением выше 1кВ значение сопротивления изоляции не нормируется, а факторами, определяющими пригодность является величина тока утечки при высоковольтных испытаниях и отсутствие пробоев

Порядок проверки сопротивления изоляции кабеля мегаомметром

Приходишь на объект, и видишь например следующую картину.

Перед непосредственно проверкой сопротивления изоляции надо убедиться, что:

  • жилы кабеля прозвонены и промаркированы (о прозвонке читайте тут)
  • на жилах кабеля, куда будем подавать напряжение нет грязи, нагори, краски (на жиле кабеля такого нет, но это может быть на заземлении, которое окрашивают или же оно может быть покрыто слоем ржавчины, тогда надо отскрести отверткой или ножом)
  • на другом конце кабеля никто не работает и кабель отсоединен от нагрузки и источника питания (не стоит подавать напряжение на монтажника, который может разделывать кабель с другой стороны, или замерять Rx кабеля с нагрузкой, также стоит проследить, чтобы мы не подали высокое напряжение на вторичные цепи и элементы, которые могут от 2500В прийти в негодность, поэтому иногда их просто мегерят на 500В)
  • кабель обесточен и предусмотрены меры, не допускающие случайную подачу напряжения на испытуемый кабель (замки, плакаты, выкачены ячейки)
  • если мегер-тест (измерение сопротивления изоляции) идет в комплексе с высоковольтными испытаниями, то нужно убедиться, что на втором конце кабеля (второй конец – противоположный от места испытания) выставлен человек или помещение заперто и огорожено с вывешенными плакатами
  • мегаомметр находится в исправном состоянии и годен к эксплуатации (клеймо поверки на корпусе и концы прибора испытаны)
  • вы имеете право и квалификацию работать с мегаомметром и производить данный вид работ (3 группа по электробезопасности и не просроченная проверка специальных знаний, плюс медосмотр)
  • провода мегаомметра должны иметь высокую изоляцию (тут можно еще сделать следующее: свести два провода мегаомметра и подать напряжение – значение должно быть нулевым, так как изоляции между проводами нет, а если развести – то бесконечность – так как сопротивление воздуха велико)

После того, как вышеприведенные пункты стали очевидно реализованы, можно приступать к делу. Помегерим!

Измерение сопротивления изоляции кабеля мегаомметром

Порядок действий следующий (. КАБЕЛЬ ОБЕСТОЧЕН. ):

  1. Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
  2. Если есть оболочка, экран, броня – их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
  3. На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
  4. Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
  5. Снимаем с испытуемой жилы провод заземления
  6. Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
  7. На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
  8. Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно – объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) – он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.

В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром – это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей – это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Сохраните в закладки или поделитесь с друзьями

Как проверить изоляцию кабеля мегаомметром

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

  • ⚡атмосферные условия
    Зимой изоляция может внезапно улучшиться, т. к. имеющаяся внутри влага попросту превратится в лед.
  • ⚡процесс укладки кабеля
    Неосторожные движения при монтаже могут вызвать излом или повредить оболочку.
  • ⚡физический износ с течением времени
  • ⚡воздействие агрессивной среды
  • ⚡завышенное напряжение при эксплуатации

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

  • ⚡работать с прибором имеет право персонал с 3-й группой по электробезопасности
  • ⚡при испытании удалите всех посторонних от испытуемого кабеля
  • ⚡перед работой прибора внимательно осмотрите его корпус, провода и измерительные щупы. Они не должны иметь сколы, повреждения;
  • ⚡проводить замеры изоляции кабеля рекомендуется при положительных температурах
  • ⚡не прикасайтесь к проводам прибора при измерениях

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:

  • ⚡проверяете отсутствие напряжения на жилах кабеля
  • ⚡на длинных кабелях может быть наведенное или остаточное напряжение
    Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
  • ⚡отсоединяете кабель от подключенного оборудования.
    Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

  • ⚡подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
  • ⚡вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
  • ⚡замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

  • ⚡на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
  • ⚡Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
  • ⚡После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т. е. в левую сторону).

Работа с мегаомметром М4100

  1. первым делом проверяете отсутствие напряжения на кабеле
  2. заземляете все жилы
  3. прибор размещаете на ровную поверхность
  4. при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
  5. равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
  6. после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Измерение сопротивления изоляции мегаомметром

Хотя мегаомметр относится к приборам, используемым преимущественно в промышленных условиях, бывают ситуации, когда он окажется полезным в домашнем хозяйстве. Один из таких случаев – необходимость измерить параметры повредившейся электропроводки трансформатора, двигателя или иного устройства. Тем, кто работает с такими приборами, необходимо знать, как производится правильное измерение сопротивления изоляции мегаомметром.

Устройство и принцип работы

Вопрос о том, как прозвонить кабель мегаомметром, встает в связи с невозможностью корректно измерять этот показатель посредством обычного мультиметра. Последний не дает возможности оценить наличие повреждений у кабельного изоляционного слоя и нарушений его целостности: даже в случае достаточно большого номинального напряжения ток утечки слишком мал, чтобы измеряться мультиметром.

Мегаомметр дает возможность определять сопротивление изоляционного материала, разделяющего кабельные жилы, обмотки электродвигателя, иные конструкции в электроинструментах.

Важно! Данные приборы выпускаются в разных вариантах исполнения. Чтобы выбрать, какой измеритель приобрести, стоит опираться на особенности их функционирования, а также учитывать сметы и расценки.

Электромеханический мегаомметр

Это самая ранняя конфигурация данного прибора. Она включает в себя генератор тока, работающий от вращения ручки, сопротивления, амперметр со шкалой, а также клеммы, к которым при определении нужных параметров подсоединяются проводки: заземление, линия и экран. Аппарат можно описать как обладающий простой конструкцией и не зависящий от внешних источников тока. Есть и ряд минусов: высокая погрешность шкалы, необходимость поддержания неподвижности корпуса прибора для получения максимально точных измерений.

Электронный мегаомметр

В таких приборах испытательное напряжение формирует электросхема, замер реализуется посредством измерителя аналогового типа. Таким образом, можно проверять сопротивление без необходимости крутить ручку. Он также позволяет замерить показатель абсорбции, описывающий содержание влаги в изоляционном материале.

Микропроцессорные мегаомметры

Основными плюсами таких приборов являются компактное исполнение и наличие цифрового табло. Это позволяет совместить разные функции (оценку сопротивления заземления, фазно-нулевой петли и иные) в одном корпусе, что избавляет от необходимости носить с собой много устройств.

Измерения мегаомметром

Приступая к проверке изоляции кабеля мегаомметром, нужно определить, к какому типу относится обследуемый провод. Описание последовательности работ для разных типов кабелей имеет схожий вид, но для каждой группы существуют определенные нюансы.

Измерение высоковольтных линий

Сюда относятся провода с напряжением более тысячи вольт. Согласно нормам, изоляция таких изделий должна иметь сопротивление, превышающее 1000 МОм. Прибор, которым производят замеры, должен быть рассчитанным на 2500 В (аналогично и для низковольтных кабелей).

Испытание низковольтных кабелей

Для таких кабелей показатель должен быть не ниже 0,5 МОм. Сначала прибор ставят между жилами фаз, затем – между фазами и нулем, после этого (если у провода пять жил) – между фазами и заземлением, в самом конце – между заземлительной и нулевой жилами (последнюю перед этим надо отсоединить от шины).

Испытание контрольных кабельных систем

Здесь используются приборы на 500-2500 В. Итоговый результат должен быть больше 1 МОм. Вывод прибора ставят на одну жилу, оставшиеся соединяются и помещаются на землю. Второй вывод кладется на какую-либо жилу, не подлежащую измерению в данный момент. Произведя измерения, жилку кладут к другим и начинают тестировать следующую.

Подготовка к работе

Перед тем, как проверить сопротивление любого кабеля, необходимо обязательно убедиться в том, что на нем нет напряжения. Для высоковольтных линий применяется индикатор высокого напряжения, для низковольтных – защитные средства для манипуляций в электрических установках. Также необходимо вывесить предупреждающие плакаты.

Изучение проверяемой схемы измерения

Перед тем, как замерить сопротивление кабельной изоляции мегаомметром, нужно рассмотреть схему электроцепи, где производятся измерения. Она может включать в себя электроприборы, не заточенные под производимое измерительным устройством выходное напряжение. Этим приборам нужно обеспечить защиту от напряжения, выключив их из цепи или произведя операции по заземлению.

Правила безопасности при работе с мегаомметром

Поскольку данные приборы могут генерировать очень высокое напряжение, измерительные операции должны производиться парой работников, хотя бы у одного из них должна быть четвертая группа допуска по электрической безопасности. Без соответствующей подготовки использовать такое оборудование опасно – пользователя может ударить током.

Подключение мегаомметра к тестируемой линии

В гнездовые разъемы, соответствующие линии и заземлению, вставляют щупы с одиночными наконечниками. Бинарный щуп применяют, когда требуется ликвидировать токи утечки: один конец ставят в гнездо линии, а другой, помеченный как «Э», – в экранное.

С линией прибор соединяют с помощью клемм. С целью узнать сопротивление изоляционного материала оба щупа помещают на голые участки проводов.

Измерения

При выполнении измерений мастер не должен прикасаться к незащищенным участкам проводов и других компонентов цепи, а также к выходным клеммам измерительного прибора. Нельзя выполнять работы без предварительной проверки отсутствия напряжения на кабельных жилках (ее можно осуществить специальным тестером).

Важно! Ни в коем случае нельзя выполнять работы без предварительной ликвидации остаточного заряда с оборудования. Делают ее посредством портативного заземления, прикладывая его к токоведущим компонентам. Остаточный заряд нужно убирать также после каждого измерения.

Как померить сопротивление изоляции кабеля

Проверка одножильного провода наиболее проста и занимает около минуты. Щупы помещают на броню и на жилку, пускают напряжение. При отсутствии брони щуп ставят на заземлительную клемму. Показания менее 0,5 МОм указывают на пробивание изоляционного материала. Такой кабель к эксплуатации не годен.

У многожильных элементов проверке подлежит каждая жилка. Пока проверяется один провод, остальные кладутся вместе в жгут. При необходимости протестировать заземление в жгут помещают и соединенный с заземляющей шиной провод. Броня, если она присутствует, также присоединяется к жгутовой конфигурации.

Измерение изоляции асинхронного двигателя мегаомметром

Если двигатель функционирует на напряжении менее 1000 В, тестировать его надлежит значением в 500 в. Перед замерами его надо отсоединить от питания. Один щупик соединяют с корпусом, другой – последовательно ставят на все выводы. Помимо этого, тестируют отсутствие нарушений в обмоточных соединениях. В этом случае щупики подключают к парам обмоток.

Тестирование показателя изоляционного сопротивления позволяет установить, пригоден ли кабель к дальнейшей эксплуатации. Выполняется эта процедура мастерами, прошедшими необходимое обучение основам электробезопасности.

Видео

{SOURCE}

Как прозвонить кабель мегаомметром

Несмотря на то, что мегаомметр считается профессиональным измерительным прибором, в некоторых случаях он может быть востребован и в быту. Например, когда необходимо проверить состояние электрической проводки. Использование мультиметра для этой цели не позволит получить необходимые данные, максимум, он способен — зафиксировать проблему, но не определить ее масштаб. Именно поэтому измерение сопротивления изоляции мегаомметром остается наиболее эффективным способ испытаний, подробно об этом рассказано в нашей статье.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

  • Аналоговые (электромеханические) — мегаомметры старого образца. Аналоговый мегаомметр
  • Цифровые (электронные) – современные измерительные устройства. Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

  1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
  2. Аналоговый амперметр.
  3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
  4. Сопротивления.
  5. Переключатель измерений кОм/Мом.
  6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

  • Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
  • На отображаемые данные влияет равномерность вращения динамо-машины.
  • Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
  • Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Как правильно пользоваться мегаомметром?

Для проведения испытаний важно правильно выставить диапазоны измерений и уровень тестового напряжения. Проще всего это сделать, воспользовавшись специальными таблицами, где указываются параметры для различных тестируемых объектов. Пример такой таблицы приведен ниже.

Таблица 1. Соответствие уровня напряжения допустимому значению сопротивления изоляции.

Испытуемый объектУровень напряжения (В)Минимальное сопротивление изоляции (МОм)
Проверка электропроводки1000,00,5>
Бытовая электроплита1000,01,0>
РУ, Электрические щиты, линии электропередач1000,0-2500,01,0>
Электрооборудование с питанием до 50,0 вольт100,00,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с номинальным напряжением до 100,0 вольт250,00,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с питанием до 380,0 вольт500,0-1000,00,5 или более в зависимости от параметров, указанных техническом паспорте
Оборудование до 1000,0 В2500,00,5 или более в зависимости от параметров, указанных техническом паспорте

Перейдем к методике измерений.

Пошаговая инструкция измерения сопротивления изоляции мегаомметром

Несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и определенного алгоритма действий. Для поиска дефектов изоляции генерируется высокий уровень напряжения, которое может представлять опасность для жизни человека. Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к испытаниям

Перед началом тестирования электрической цепи, необходимо обесточить ее и снять подключенную нагрузку. Например, при проверке изоляции домашней проводки в квартирном щитке необходимо отключить все АВ, УЗО и диффавтоматы. Штепсельные соединения следует разомкнуть, то есть отключить электроприборы от розеток. Если проводится испытания линий освещения, то из всех осветительных приборов следует удалить источники света (лампы).

Следующее действие подготовительного этапа – установка переносного заземления. С его помощью убираются остаточные заряды в тестируемой цепи. Организовать переносное заземление несложно, для этого нам понадобиться многожильный проводник (обязательно медный), сечение которого не менее 2,0 мм 2 . Оба конца провода освобождаются от изоляции, потом один из них подключают на шину заземления электрощитка, а второй крепится к изоляционной штанге, за неимением последней можно использовать сухую деревянную палку.

Медный провод должен быть прикреплен к палке таким образом, что бы им можно было прикоснуться к токоведущим линиям измеряемой цепи.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычные, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э». Он применяется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к соответствующим гнездам («земля» и «линия»). В зависимости от режима испытания зажимы-крокодилы присоединяем к тестируемым проводам:

  • Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З». Подобная схема подключения приведена на рисунке. Подключение мегаомметра

Если показатели отвечают норме, то на этом можно закончить испытания, в противном случае тестирование продолжается.

  • Каждый из проводов проверяется относительно земли.
  • Осуществляется проверка каждого провода относительно других жил.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти, непосредственно, к порядку действий:

  1. Подготовительный этап (полностью описан выше).
  2. Установка переносного заземления для снятия электрического заряда.
  3. На мегаомметре задается уровень напряжения, для бытовой проводки – 1000,0 вольт.
  4. В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
  5. Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
  6. Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
  7. Отключение переносного заземления с тестируемого объекта.
  8. Осуществляется подача высокого напряжения. В электронных мегаомметрах для этого достаточно нажать кнопку «Тест», если используется аналоговый прибор, следует вращать ручку динамо-машинки с заданной скоростью.
  9. Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
  10. Снимаем остаточное напряжение при помощи переносного заземления.
  11. Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Правила безопасности при работе с мегаомметром

При испытаниях электрооборудования к работе с мегаомметром должен допускаться электротехнический персонал, у которого группа электробезопасности не ниже третьей. Даже если измерения производятся в быту, тем, кто намерен использовать мегаомметр следует ознакомиться с основными требованиями ТБ:

  • При тестировании следует использовать диэлектрические перчатки, к сожалению, данное требование часто игнорируется, что приводит к частым травмам.
  • Перед проведением испытаний, необходимо убрать посторонних лиц с тестируемого объекта, а также вывесить соответствующие предупреждающие плакаты.
  • При подключении щупов необходимо касаться их изолированных участков (рукоятей).
  • После каждого из измерений, следует не забывать подключать переносное заземление, прежде чем отключать контрольные кабели.
  • Измерения должны проводиться только при сухой изоляции, если ее влажность превышает допустимые пределы, испытания переносятся.

Сопротивление изоляционного слоя кабеля один из самых главных параметров его работоспособности. Если вы купили кабель, и он у вас хранился некоторое время на складе, не думайте что изоляция его будет такой же, как и при покупке. Изоляция может ухудшаться как при неудовлетворительных условиях хранения, так и в процессе работы и монтажа. Для того, чтобы выявить все возможные проблемы и осуществляется проверка изоляции кабеля мегаомметром.

Причины плохой изоляции кабеля

Есть несколько факторов влияющих на изоляционные свойства кабелей:

Для того чтобы вовремя выявить проблему с изоляцией, потребуется специальный прибор – мегаомметр. Данные приборы бывают старого образца (механические, где нужно вращать ручку):

и нового образца – электронные:

Рассмотрим работу этих устройств.

Правила безопасности

Проверка изоляции кабеля мегаомметром производится только на отключенном и обесточенном оборудовании.

Мегаомметр способен выдать высокое напряжение (отдельные виды до 5000 Вольт), поэтому при работе с ним строго соблюдайте следующие правила:

  • ⚡работать с прибором имеет право персонал с 3-й группой по электробезопасности
  • ⚡при испытании удалите всех посторонних от испытуемого кабеля
  • ⚡перед работой прибора внимательно осмотрите его корпус, провода и измерительные щупы. Они не должны иметь сколы, повреждения;
  • ⚡проводить замеры изоляции кабеля рекомендуется при положительных температурах
  • ⚡не прикасайтесь к проводам прибора при измерениях

Подготовительные работы

Испытуемый кабель перед проверкой необходимо подготовить.

Для этого:
  • ⚡проверяете отсутствие напряжения на жилах кабеля
  • ⚡на длинных кабелях может быть наведенное или остаточное напряжение
    Поэтому перед каждым замером, с помощью отдельного кусочка провода или переносного заземления, в диэлектрических перчатках необходимо коснуться жилы и заземленного корпуса или контура заземления, чтобы снять этот заряд;
  • ⚡отсоединяете кабель от подключенного оборудования.
    Это необходимо сделать, чтобы при проверке изоляции кабеля мегаомметром, в испытании участвовал только сам кабель, без того оборудования или автоматов к которым он подключен. Отключение необходимо выполнить с двух сторон кабеля. Иногда для ускорения работы этого не делают. Сначала проводят замер, и если он показал отрицательный результат, то только после этого откидывают жилы.

Проверка мегаомметра

Перед проверкой изоляции кабеля мегаомметром, необходимо испытать на работоспособность сам аппарат.
Вот как это делается на мегаомметре М4100. Прибор имеет 2 шкалы: верхнюю для измерения в мегаомах и нижнюю для замеров в килоомах.

Для работы в мегаомах:

  • ⚡подключаете концы провода щупов к двум левым клеммам. Щупы должны быть разомкнуты;
  • ⚡вращаете ручку и смотрите показания стрелки. При исправности прибора она будет стремиться в левую сторону — к бесконечности;
  • ⚡замыкаете щупы между собой. При вращении ручки стрелка должна отклониться вправо до нуля.

Для работы в килоомах:

  • ⚡на 2 левые клеммы ставите между собой перемычку и один из концов подключаете туда. Второй конец подключается на правую крайнюю клемму. Щупы разомкнуты;
  • ⚡Вращаете ручку и смотрите показания. При исправности прибора стрелка отклоняется максимально вправо;
  • ⚡После замыкания щупов и вращении ручки, стрелка будет стремиться к нулю по нижней шкале (т. е. в левую сторону).

Работа с мегаомметром М4100

  1. первым делом проверяете отсутствие напряжения на кабеле
  2. заземляете все жилы
  3. прибор размещаете на ровную поверхность
  4. при замере изоляции жилы на “землю” один из щупов присоединяется к проводу, другой к броне или заземляющему устройству. После чего снимаете заземление только с измеряемой жилы;
  5. равномерно вращаете ручку в течение 60 секунд. Скорость вращения – два оборота в секунду. На 60 секунде отмечайте показания прибора;
  6. после каждого замера снимайте остаточный заряд с жилы и с проводов мегаомметра, путем их прикосновения к заземлению.

Бытовые сети и домашние проводки достаточно испытывать напряжением 500 Вольт. Минимальное значение, которое должна показать проверка изоляции кабеля мегаомметром в этом случае — 0,5мОм.

В промышленных эл.сетях кабели испытываются мегаомметрами на 2500 Вольт. Сопротивление изоляции при этом должно быть не меньше 10 мОм.

Работа с электронным мегаомметром

Как часто проводится проверка изоляции кабеля мегаометром?

  1. Первый замер делается на заводе изготовителе
  2. Перед монтажом на объекте
  3. После монтажа перед подачей напряжения
  4. В течение эксплуатации при выявлении дефектов или при техобслуживании один раз в три года.

Советы по работе с мегаомметром:

  • ⚡некоторые путаются со шкалами прибора М4100. Где расположена шкала измерения в мегаомах, а где в килоомах? Чтобы не запамятовать воспользуйтесь подсказкой: мегаом (мОм) как единица измерения выше, чем килоом (кОм), соответственно и ее шкала находится выше!
  • ⚡перед измерением очищайте концы жил кабеля от грязи. Грязная изоляция может дать плохие результаты, хотя сам кабель будет исправным;
  • ⚡измерительные провода самого мегаомметра должны иметь изоляцию минимум 10мОм. Не используйте непонятные обрезки или куски старых проводов. Вы только ухудшите показания измерений и не узнаете точных результатов;
  • ⚡когда проверяете кабель, в цепи которого присутствует счетчик, обязательно отсоединяйте все фазные жилы и нулевую жилу от корпуса или шинки. Иначе из-за прибора учета, у вас будут показания мегаомметра, как будто жилы кабеля дают короткое замыкание между собой;
  • ⚡если вы последовательно проводите измерения отдельных участков проводки, всегда отключайте нулевые жилы от общей шины. В противном случае получите одинаковые замеры на всех кабелях. И эти результаты будут равны худшему сопротивлению одного из подключенных кабелей;
  • ⚡если кабель протяженный (более 1 км), с большой емкостью, то снимать остаточный заряд необходимо с помощью специальной штанги. А то можно создать большой ”бум” прямо перед глазами;
  • ⚡при измерениях в сетях освещения выкручивайте лампочки накаливания со светильников, сами выключатели оставляйте включенными. Для газоразрядных ламп замеры можно проводить не вытаскивая лампочек из корпусов, но с обязательным выкручиванием стартера.

Вот и отпуску конец. Сегодня рассмотрим тему взаимоотношения силового электрического кабеля и мегаомметра. Здесь будет присутствовать два вопроса: прозвонка и проверка сопротивления изоляции. В зависимости от вида мегаомметра (стрелочный или цифровой) будет отличаться и порядок действий.

Для чего проверяют сопротивление изоляции кабеля?

Для чего вообще производят эти измерения? Ток у нас течет по проводнику, которым является медная или алюминиевая жила (или много жил). И между токопроводящей жилой и окружающей средой находится изоляция – пластмассовая, резиновая, ПВХ, бумажная, масляная.

Изоляция защищает жилу от соприкосновения с другой жилой, с окружающей средой, с человеком. Характеристикой качества изоляции, кроме прочих, является сопротивление изоляции. Эта характеристика измеряется в омах и их производных (кило, мега, гига).

Сопротивление – это величина обратная проводимости, то есть она показывает способность не пропускать электрический ток. Чем слабее изоляция, тем больше вероятность, что ток найдет путь и распространится из кабеля через токопроводящие поверхности и материалы. То есть произойдет пробой изоляции кабеля на поверхность какую-нибудь.

Изоляция может ухудшаться по следующим причинам:

  • старение изоляции в течении времени
  • увеличенная влажность
  • механические повреждения
  • воздействие агрессивной среды

Допустимые значения сопротивления изоляции

Величины сопротивления изоляции (Rx) кабелей различных типов должны быть выше допустимых значений. Допустимые значения определяются в ГОСТах, технических условиях, нормах и объемах испытания электрооборудования. Если брать нормы по испытанию сопротивления изоляции силовых кабельных линий, то тут всё просто:

  • испытываются мегаомметром на 2500В на протяжении 1 минуты
  • значение Rх должно быть больше 0,5 МОм для кабелей до 1кВ включительно
  • для кабелей напряжением выше 1кВ значение сопротивления изоляции не нормируется, а факторами, определяющими пригодность является величина тока утечки при высоковольтных испытаниях и отсутствие пробоев

Порядок проверки сопротивления изоляции кабеля мегаомметром

Приходишь на объект, и видишь например следующую картину.

Перед непосредственно проверкой сопротивления изоляции надо убедиться, что:

  • жилы кабеля прозвонены и промаркированы (о прозвонке читайте тут)
  • на жилах кабеля, куда будем подавать напряжение нет грязи, нагори, краски (на жиле кабеля такого нет, но это может быть на заземлении, которое окрашивают или же оно может быть покрыто слоем ржавчины, тогда надо отскрести отверткой или ножом)
  • на другом конце кабеля никто не работает и кабель отсоединен от нагрузки и источника питания (не стоит подавать напряжение на монтажника, который может разделывать кабель с другой стороны, или замерять Rx кабеля с нагрузкой, также стоит проследить, чтобы мы не подали высокое напряжение на вторичные цепи и элементы, которые могут от 2500В прийти в негодность, поэтому иногда их просто мегерят на 500В)
  • кабель обесточен и предусмотрены меры, не допускающие случайную подачу напряжения на испытуемый кабель (замки, плакаты, выкачены ячейки)
  • если мегер-тест (измерение сопротивления изоляции) идет в комплексе с высоковольтными испытаниями, то нужно убедиться, что на втором конце кабеля (второй конец – противоположный от места испытания) выставлен человек или помещение заперто и огорожено с вывешенными плакатами
  • мегаомметр находится в исправном состоянии и годен к эксплуатации (клеймо поверки на корпусе и концы прибора испытаны)
  • вы имеете право и квалификацию работать с мегаомметром и производить данный вид работ (3 группа по электробезопасности и не просроченная проверка специальных знаний, плюс медосмотр)
  • провода мегаомметра должны иметь высокую изоляцию (тут можно еще сделать следующее: свести два провода мегаомметра и подать напряжение – значение должно быть нулевым, так как изоляции между проводами нет, а если развести – то бесконечность – так как сопротивление воздуха велико)

После того, как вышеприведенные пункты стали очевидно реализованы, можно приступать к делу. Помегерим!

Измерение сопротивления изоляции кабеля мегаомметром

Порядок действий следующий (. КАБЕЛЬ ОБЕСТОЧЕН. ):

  1. Один конец мегаомметра на время проведения испытания подключен к заземлению (это может быть заземленная шина, заземляющий болт или переносное заземление)
  2. Если есть оболочка, экран, броня – их следует также заземлять на время измерения сопротивления изоляции и высоковольтного испытания
  3. На испытуемую жилу кабеля вешаем заземление (этим мы снимаем возможный остаточный заряд на кабеле)
  4. Вешаем на испытуемую жилу второй конец мегаомметра, по которому будет подаваться напряжение 2500В
  5. Снимаем с испытуемой жилы провод заземления
  6. Подаем прибором на испытуемую жилу напряжение 2500В в течение 60 секунд. Записываем значение сопротивления изоляции на 15-ой и 60-ой секундах испытания (в случае электронного прибора с памятью значения можно не записывать)
  7. На испытанную жилу кабеля вешаем заземление, для того, чтобы разрядить кабель. Чем длиннее кабель, тем дольше надо держать провод заземления на жиле.
  8. Снимаем второй конец мегаомметра с испытанной жилы, далее переходим на другую жилу кабеля и идем от пункта 2). Затем аналогично и для третьей жилы. В конце отключаем прибор от электроустановки

Если у нас трехжильных кабель, то мы должны получить значения сопротивлений изоляции фаза-ноль и фаза-фаза. Итого 6 измерений. В реальности делают не три измерения, а одно – объединяют три жилы и подают напряжение от мегаомметра к ним. В случае, если значение сопротивления изоляции удовлетворяет, то всё хорошо. В случае, если Rx неудовлетворительно, то производится измерение каждой жилы по-отдельности.

Фиксируют показания на 15 и 60-ой секундах для определения коэффициента абсорбции (Ka). Этот коэффициент численно равен отношению значений сопротивления R60/R15. Показывает степень увлажненности. Также существует понятие коэффициента поляризации или индекса поляризации (PI) – он равен отношению R600/R60 и характеризует степень старения изоляции. В нормах определены следующие значения:

Предельное значение говорит о том, что кабель непригоден к эксплуатации. Индекс поляризации замеряется на кабелях с бумажной пропитанной изоляцией вместе с Ka. У кабелей с пластмассовой, ПВХ, изоляцией из сшитого полиэтилена индекс поляризации определять нет необходимости.

Сейчас существуют различные цифровые и электронные мегаомметры. В цифровых сразу можно увидеть после измерения значения коэффициента абсорбции, R60, R15, отдельные приборы позволяют измерять и PI. Кроме того у моделей sonel можно нажать кнопку старт, затем другой кнопкой ее зафиксировать и не держать минуту палец на кнопке. Работают приборы от аккумуляторов. Это упрощает жизнь.

В стрелочных приборах в основе источника постоянного напряжения (а испытания мегаомметром – это испытания постоянным напряжением) лежит или генератор, или кнопка (модели ЭСО).

Тут уже придется либо крутить ручку прибора со скоростью 2 об/c, либо искать розетку. А кроме этого еще надо производить отсчет по секундомеру и записывать результаты. Трудности вызывают и шкалы отдельных приборов. Но мегаомметры различных производителей – это тема отдельной большой статьи.

В общем, не забывайте разряжать кабель после испытания, снимая накопившийся заряд заземлением. А уже затем снимайте конец прибора с испытуемой жилы. И чем длиннее кабель, тем больше времени держите заземление.

Сохраните в закладки или поделитесь с друзьями

Измерение сопротивления изоляции мегаомметром: пошаговая методика измерения

Несмотря на то, что мегаомметр считается профессиональным измерительным прибором, в некоторых случаях он может быть востребован и в быту. Например, когда необходимо проверить состояние электрической проводки. Использование мультиметра для этой цели не позволит получить необходимые данные, максимум, он способен — зафиксировать проблему, но не определить ее масштаб. Именно поэтому измерение сопротивления изоляции мегаомметром остается наиболее эффективным способ испытаний, подробно об этом рассказано в нашей статье.

Устройство и принцип работы мегаомметра

Старение изоляции электропроводки, как и любой электрической цепи, невозможно определить мультиметром. Собственно, даже при номинальном напряжении 0,4 кВ на силовом кабеле, ток утечки через микротрещины в изоляционном слое будет не настолько большой, чтобы его можно было зафиксировать штатными средствами. Не говоря уже про измерения сопротивления неповрежденной изоляции жил кабеля.

В таких случаях применяют специальные приборы – мегаомметры, измеряющие сопротивления изоляции между обмотками двигателя, жилами кабеля, и т.д. Принцип работы заключается в том, что на объект подается определенный уровень напряжения и измеряется номинальный ток. На основании этих двух величин производится расчет сопротивления согласно закону Ома ( I = U/R и R=U/I ).

Характерно, что в мегаомметрах для тестирования используется постоянный ток. Это связано с емкостным сопротивлением измеряемых объектов, которое будет пропускать переменный ток и тем самым вносить неточности в измерения.

Конструктивно модели мегаомметров принято разделять на два вида:

  • Аналоговые (электромеханические) — мегаомметры старого образца. Аналоговый мегаомметр
  • Цифровые (электронные) – современные измерительные устройства. Электронный мегаомметр

Рассмотрим их особенности.

Электромеханический мегаомметр

Рассмотрим упрощенную электрическую схему мегаомметра и его основные элементы

Упрощенная схема электромеханического мегаомметра

Обозначения:

  1. Ручной генератор постоянного тока, в качестве такового используется динамо-машина. Как правило, для получения заданного напряжения скорость вращения рукояти ручного генератора должна бить около двух оборотов в течение секунды.
  2. Аналоговый амперметр.
  3. Шкала амперметра, отградуированная под показания сопротивления, измеряемого в килоомах (кОм) и мегаомах (МОм). В основу калибровки положен закон Ома.
  4. Сопротивления.
  5. Переключатель измерений кОм/Мом.
  6. Зажимы (выходные клеммы) для подключения измерительных проводов. Где «З» – земля, «Л» – линия, «Э» – экран. Последний используется, когда необходимо проверить сопротивление относительно экрана кабеля.

Основное преимущество такой конструкции заключается в его автономности, благодаря использованию динамо-машины прибор не нуждается во внутреннем или внешнем источнике питания. К сожалению, у такого конструктивного исполнения имеется много слабых мест, а именно:

  • Чтобы отобразить точные данные для аналоговых приборов важно минимизировать фактор механического воздействия, то есть мегаомметр должен оставаться неподвижным. А этого трудно добиться, вращая ручку генератора.
  • На отображаемые данные влияет равномерность вращения динамо-машины.
  • Часто в процессе измерения приходится задействовать усилия двух человек. Причем один из них выполняет сугубо физическую работу, — вращает ручку генератора.
  • Основной недостаток аналоговой шкалы – ее нелинейность, что также негативно отражается на погрешности измерений.

Заметим, что в более поздних аналоговых мегаомметрах производители отказались от использования динамо-машины, заменив ее возможностью работы от встроенного или внешнего источника питания. Это позволило избавиться от характерных недостатков, помимо этого у таких устройств существенно увеличились функциональные возможности, в частности, расширился диапазон калибровки напряжения.

Современная аналоговая модель мегаомметра Ф4102

Что касается принципа работы, то он в аналоговых моделях остался неизменным и заключается в особой градации шкалы.

Электронный мегаомметр

Основное отличие цифровых мегаомметров заключается в применении современной микропроцессорной базы, что позволяет существенно расширить функциональность приборов. Для получения измерений достаточно задать исходные параметры, после чего выбрать режим диагностики. Результат будет выведен на информационное табло. Поскольку микропроцессор производит расчеты исходя из оперативных данных, то класс точности таких устройств существенно выше, чем у аналоговых мегаомметрах.

Отдельно следует упомянуть о компактности цифровых мегомметров и их многофункциональности, например, проверка устройств защитного отключения, замеры сопротивления заземления, петель фаза/ноль и т.д. Благодаря этому при помощи одного устройства можно провести комплексные испытания и все необходимые измерения.

Как правильно пользоваться мегаомметром?

Для проведения испытаний важно правильно выставить диапазоны измерений и уровень тестового напряжения. Проще всего это сделать, воспользовавшись специальными таблицами, где указываются параметры для различных тестируемых объектов. Пример такой таблицы приведен ниже.

Таблица 1. Соответствие уровня напряжения допустимому значению сопротивления изоляции.

Испытуемый объектУровень напряжения (В)Минимальное сопротивление изоляции (МОм)
Проверка электропроводки1000,00,5>
Бытовая электроплита1000,01,0>
РУ, Электрические щиты, линии электропередач1000,0-2500,01,0>
Электрооборудование с питанием до 50,0 вольт100,00,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с номинальным напряжением до 100,0 вольт250,00,5 или более в зависимости от параметров, указанных техническом паспорте
Электрооборудование с питанием до 380,0 вольт500,0-1000,00,5 или более в зависимости от параметров, указанных техническом паспорте
Оборудование до 1000,0 В2500,00,5 или более в зависимости от параметров, указанных техническом паспорте

Перейдем к методике измерений.

Пошаговая инструкция измерения сопротивления изоляции мегаомметром

Несмотря на то, что пользоваться мегаомметром несложно, при испытаниях электроустановок необходимо придерживаться правил и определенного алгоритма действий. Для поиска дефектов изоляции генерируется высокий уровень напряжения, которое может представлять опасность для жизни человека. Требования ТБ при проведении испытаний будут рассмотрены отдельно, а пока речь пойдет о подготовительном этапе.

Подготовка к испытаниям

Перед началом тестирования электрической цепи, необходимо обесточить ее и снять подключенную нагрузку. Например, при проверке изоляции домашней проводки в квартирном щитке необходимо отключить все АВ, УЗО и диффавтоматы. Штепсельные соединения следует разомкнуть, то есть отключить электроприборы от розеток. Если проводится испытания линий освещения, то из всех осветительных приборов следует удалить источники света (лампы).

Следующее действие подготовительного этапа – установка переносного заземления. С его помощью убираются остаточные заряды в тестируемой цепи. Организовать переносное заземление несложно, для этого нам понадобиться многожильный проводник (обязательно медный), сечение которого не менее 2,0 мм2. Оба конца провода освобождаются от изоляции, потом один из них подключают на шину заземления электрощитка, а второй крепится к изоляционной штанге, за неимением последней можно использовать сухую деревянную палку.

Медный провод должен быть прикреплен к палке таким образом, что бы им можно было прикоснуться к токоведущим линиям измеряемой цепи.

Подключение прибора к испытуемой линии

Аналоговые и цифровые мегаомметры комплектуются 3-мя щупами, два обычные, подключаемые к гнездам «З» и «Л», и один с двумя наконечниками, для контакта «Э». Он применяется при испытании экранированных кабельных линий, которые в быту, практически, не используются.

Для тестирования однофазной бытовой проводки производим подключение одинарных щупов к соответствующим гнездам («земля» и «линия»). В зависимости от режима испытания зажимы-крокодилы присоединяем к тестируемым проводам:

  • Каждый провод в кабеле тестируется относительно остальных жил, которые соединены вместе. Тестируемый провод подключается к гнезду «Л», остальные, соединенные вместе жилы к гнезду «З». Подобная схема подключения приведена на рисунке. Подключение мегаомметра

Если показатели отвечают норме, то на этом можно закончить испытания, в противном случае тестирование продолжается.

  • Каждый из проводов проверяется относительно земли.
  • Осуществляется проверка каждого провода относительно других жил.

Алгоритм испытаний

Рассмотрев все основные этапы можно перейти, непосредственно, к порядку действий:

  1. Подготовительный этап (полностью описан выше).
  2. Установка переносного заземления для снятия электрического заряда.
  3. На мегаомметре задается уровень напряжения, для бытовой проводки – 1000,0 вольт.
  4. В зависимости от ожидаемого результата выбирается диапазон измерения сопротивления.
  5. Проверка обесточенности тестируемого объекта, сделать это можно при помощи индикатора напряжения или мультиметра.
  6. Производится подключение специальных щупов-крокодилов измерительных проводов к линии.
  7. Отключение переносного заземления с тестируемого объекта.
  8. Осуществляется подача высокого напряжения. В электронных мегаомметрах для этого достаточно нажать кнопку «Тест», если используется аналоговый прибор, следует вращать ручку динамо-машинки с заданной скоростью.
  9. Считываем показания прибора. При необходимости данные заносятся в протокол измерений.
  10. Снимаем остаточное напряжение при помощи переносного заземления.
  11. Производим отключение измерительных щупов.

Чтобы измерить состояние других токоведущих проводников, описанная выше процедура повторяется, пока не будут проверены все элементы объекта, то есть речь идет об окончании замеров при испытании электрооборудования.

По итогам испытаний принимается решение о возможности эксплуатации электроустановки.

Правила безопасности при работе с мегаомметром

При испытаниях электрооборудования к работе с мегаомметром должен допускаться электротехнический персонал, у которого группа электробезопасности не ниже третьей. Даже если измерения производятся в быту, тем, кто намерен использовать мегаомметр следует ознакомиться с основными требованиями ТБ:

  • При тестировании следует использовать диэлектрические перчатки, к сожалению, данное требование часто игнорируется, что приводит к частым травмам.
  • Перед проведением испытаний, необходимо убрать посторонних лиц с тестируемого объекта, а также вывесить соответствующие предупреждающие плакаты.
  • При подключении щупов необходимо касаться их изолированных участков (рукоятей).
  • После каждого из измерений, следует не забывать подключать переносное заземление, прежде чем отключать контрольные кабели.
  • Измерения должны проводиться только при сухой изоляции, если ее влажность превышает допустимые пределы, испытания переносятся.

Подборка видео по теме

Что такое тест Megger и как он проводится

Устройство используется с 1889 года, популярность возросла в течение 1920-х годов, так как давно разработанное устройство не изменилось с точки зрения его использования и целей тестирования, в последние годы появилось мало реальных улучшений в дизайне и качестве тестера. Теперь доступны качественные варианты, которые просты в использовании и достаточно безопасны. Тест Меггера — это метод тестирования использования измерителя сопротивления изоляции, который поможет проверить состояние электрической изоляции.

Качество сопротивления изоляции электрической системы ухудшается со временем, условиями окружающей среды, т. Е. Температурой, влажностью, влажностью и частицами пыли. На него также оказывают негативное воздействие из-за наличия электрического и механического напряжения, поэтому стало очень необходимо регулярно проверять ИК (сопротивление изоляции) оборудования, чтобы избежать смертельного исхода или поражения электрическим током.

IR позволяет измерить стойкость изолятора к рабочему напряжению без каких-либо путей утечки тока.Он дает представление о состоянии изолятора. Он измеряется с помощью прибора под названием Megger, способного регистрировать напряжение постоянного тока между двумя датчиками, автоматически вычисляя и затем отображая значение IR.

Megger настолько популярен, что термины «сопротивление изоляции» и «Megger» используются как синонимы.

Почему проводится тестирование Megger?

Сопротивление изоляции электрической системы ухудшается со временем, условиями окружающей среды, т. Е. Температурой, влажностью, влажностью и частицами пыли. На него также оказывают негативное воздействие из-за наличия электрического и механического напряжения, поэтому стало очень необходимо регулярно проверять ИК (сопротивление изоляции) оборудования, чтобы избежать смертельного исхода или поражения электрическим током.

Другой сценарий: в вашем доме только что произошел пожар, и пожарная часть покинула место происшествия. Электрическая компания отключила у вас газ и электричество, и вы в темноте. По милости Божьей все, что повреждено, — это ваш дом, и вам нужно начать процесс восстановления.Ваша страховая компания сообщает вам, что местная юрисдикция или сама страховая компания требуют проведения «теста Megger» для проверки целостности системы электропроводки в вашем доме.

Когда происходит пожар или другое событие с высокой температурой (молния, взрыв и т. Д.), Проводка и соответствующие ей элементы (изоляция и т. Д.) Подвергаются сильному нагреву. Все металлы и физические соединения имеют точку плавления. Во время некоторых пожаров достигается эта точка плавления и нарушается целостность проводки по току. Изоляция могла расплавиться внутри или оплавился и провод, и изоляция. Когда это происходит, у вас есть карман сопротивления, который образуется, когда электрический ток пытается течь через эту расплавленную область. По мере того, как ток увеличивается, чтобы попытаться пересечь карман, он выделяет тепло. Это тепло может создать достаточно температуры, чтобы вызвать еще один пожар. Именно то, что вам не нужно! Самое страшное в этих поврежденных проводах заключается в том, что вы можете не знать, что это произошло, поскольку провод может быть скомпрометирован за стенами или на вашем чердаке

Тестирование

Megger не вызывает каких-либо повреждений, что делает его хорошим вариантом, когда кто-то не хочет проделывать отверстия в стенах для проверки электрической изоляции на наличие каких-либо проблем или проблем.Тестовое устройство работает только от 500 до 1000 вольт, что относительно мало. Из-за низкого напряжения некоторые проколы в изоляции остаются незамеченными. Обычно он предоставляет информацию о токе утечки и о том, есть ли на изоляционных участках чрезмерная грязь или влажность, а также о количестве влаги, износе и неисправностях обмотки.

Что делается во время тестирования Megger?

Мы можем протестировать ваши цепи на наличие существующих соединений и участков с расплавленными неисправностями, которые могли возникнуть во время пожара.Затем эти результаты анализируются, и определенные цепи могут быть изолированы и заменены, чтобы убедиться, что в затронутых цепях больше нет проблем. Если у вас был пожар, поговорите со своим Настройщиком и посмотрите, требуется ли тестирование мегомметром. Обычно это покрывается страховкой, поскольку последнее, что они хотят сделать, — это оплатить еще одну претензию через месяц после того, как вы сможете восстановить свое место жительства.

Carelabs имеет под рукой оборудование и опыт для проведения тестирования Megger и регистрации этих результатов в вашей страховой компании, а также в местном отделе строительства.Мы здесь, чтобы помочь вам убедиться, что ваша существующая проводка безопасна, и, конечно же, при необходимости установить новую проводку. Мы готовы удовлетворить все ваши потребности в электричестве.

Как выполняется тестирование Megger?

Мультиметр используется в качестве измерителя сопротивления изоляции в некоторых условиях, и в большинстве случаев выполняется только проверка целостности цепи. Но для обнаружения и тестирования тока утечки в нормальных условиях или в условиях перегрузки используется специальный прибор, известный как тестер изоляции.

Мы измеряем утечку тока в проводе, и результаты очень надежны, так как мы будем пропускать электрический ток через устройство во время тестирования. Мы проверяем уровень электрической изоляции любого устройства, например двигателя, кабеля, обмотки генератора или общей электрической установки. Это очень важный тест, который проводится очень давно. Необязательно, он показывает нам точную область электрического прокола, но показывает величину тока утечки и уровень влажности в электрическом оборудовании / обмотке / системе.

Процедура проверки сопротивления изоляции или мегомметра приведена ниже:

  • Сначала мы отключим все линейные и нейтральные клеммы трансформатора.
  • Провода мегомметра подключены к шпилькам вводов НН и ВН для измерения значения сопротивления изоляции IR между обмотками НН и ВН.
  • Провода мегомметра подключаются к шпилькам высоковольтного ввода и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками высокого напряжения и землей.
  • Провода мегомметра подключаются к шпилькам вводов НН и точке заземления бака трансформатора для измерения значения сопротивления изоляции IR между обмотками НН и землей.

Эмпирическое соотношение, приведенное ниже, дает рекомендуемое минимальное значение для IR, его единица измерения составляет мега Ом (МОм). . Показатели стоимости дают нам представление о прочности изоляции кабеля и о том, повреждена она или нет.

IRmin (в МОм) = кВ + 1

Где кВ = номинальное рабочее напряжение в кВ

Бывают случаи, когда измеренное значение IR почти в 10–100 раз превышает значение IRmin, полученное из приведенного выше уравнения.

Общая процедура измерения состоит из измерения IR между тремя фазами, а также между отдельной фазой и землей. IR также измеряется для корпуса оборудования. Процедура варьируется от оборудования к оборудованию. Существуют разные уровни напряжения, которые применяются к кабелям в зависимости от их номинала и размера. Для выполнения мегомметра кабеля HT 33 кВ. Применяемый уровень напряжения составляет 5000 В, а значение IR может находиться в диапазоне от 1 Гига Ом до 200 Гига Ом.

Когда мы используем мультиметр, мы измеряем сопротивление, напряжение и ток.Исходя из этого, я надеюсь, что мы знакомы с термином «изоляция». Это означает, что ток не может проходить или течь через определенный проводящий провод, если он должным образом изолирован или защищен. Эти провода могут быть внутри здания, бытовой техники или электродвигателя.

Вы в основном проверяете сопротивление провода. Например, если вы хотите проверить, неисправен ли двигатель, вы проведете «мегомметр», проверяя каждую из трех фаз двигателя на землю и между собой, чтобы увидеть, не замкнут ли он на землю или на саму себя.

Принцип работы Megger

  • Напряжение для тестирования вырабатывается ручным мегомметром путем вращения кривошипа. В случае ручного типа, для электронного тестера используется батарея.
  • 500 В постоянного тока достаточно для тестирования оборудования с напряжением до 440 Вольт.
  • От 1000 В до 5000 В используется для тестирования высоковольтных электрических систем.
  • Отклоняющая катушка или токовая катушка, соединенные последовательно и позволяющие пропускать электрический ток, принимаемый проверяемой цепью.
  • Управляющая катушка, также известная как катушка давления, подключена к цепи.
  • Токоограничивающий резистор (CCR и PCR), включенный последовательно с управляющей и отклоняющей катушками, для защиты от повреждений в случае очень низкого сопротивления во внешней цепи.
  • В ручном мегомметре эффект электромагнитной индукции используется для создания испытательного напряжения, т. Е. Якорь перемещается в постоянном магнитном поле или наоборот.
  • Где как в электронном типе мегомметр используется для создания испытательного напряжения.
  • По мере увеличения напряжения во внешней цепи отклонение указателя увеличивается, а отклонение указателя уменьшается с увеличением тока.
  • Следовательно, результирующий крутящий момент прямо пропорционален напряжению и обратно пропорционален току.
  • Когда проверяемая электрическая цепь разомкнута, крутящий момент, создаваемый катушкой напряжения, будет максимальным, а стрелка показывает «бесконечность», что означает отсутствие короткого замыкания во всей цепи и максимальное сопротивление в тестируемой цепи.
  • Если есть короткое замыкание, указатель показывает «ноль», что означает «НЕТ» сопротивления в проверяемой цепи.

Типы мегомметров

Это можно разделить в основном на две категории:

  1. Электронный (работает от батарей)
  2. Ручного типа (с ручным управлением)

A Преимущества Megger электронного типа

  • Уровень точности очень высокий.
  • Значение IR цифрового типа, легко читаемое.
  • Один человек может работать очень легко.
  • Отлично работает даже в очень загруженном пространстве.
  • Очень удобный и безопасный в использовании.

Преимущества ручного мегомметра

  • По-прежнему играет важную роль в мире высоких технологий, поскольку это самый старый метод определения значения IR.
  • Для работы не требуется внешний источник.
  • На рынке дешевле.

Но есть и другие типы мегомметров, которые являются двигательными, в которых не используется батарея для создания напряжения. Для этого требуется внешний источник для вращения электрического двигателя, который, в свою очередь, вращает генератор мегомметра.

Испытание сопротивления изоляции или инфракрасное излучение проводится инженерами по техническому обслуживанию для проверки работоспособности всей системы изоляции силового трансформатора. Он отражает наличие или отсутствие вредных загрязнений, грязи, влаги и грубого разложения. Для сухой системы изоляции ИК обычно будет высоким (несколько сотен МОм). Инженеры по обслуживанию используют этот параметр как показатель сухости изоляционной системы.

Это испытание выполняется при номинальном напряжении или выше, чтобы определить, есть ли пути с низким сопротивлением к земле или между обмоткой и обмоткой в ​​результате ухудшения изоляции обмотки.На значения тестовых измерений влияют такие переменные, как температура, влажность, испытательное напряжение и размер трансформатора.

Это испытание следует проводить до и после ремонта или при выполнении технического обслуживания. Данные испытаний должны быть записаны для будущих сравнительных целей. Для сравнения значения испытаний следует нормализовать до 20 ° C.

Общее практическое правило, которое используется для приемлемых значений для безопасного включения питания: 1 МОм на 1000 В приложенного испытательного напряжения плюс 1 МОм.

Меры безопасности Megger

При использовании мегомметра вы можете получить травму или повредить оборудование, с которым работаете, если не соблюдаете следующие МИНИМАЛЬНЫЕ меры безопасности.

  • Используйте мегомметр только для измерений высокого сопротивления, таких как измерения изоляции или для проверки двух отдельных проводников на кабеле.
  • Ни в коем случае не прикасайтесь к щупам во время поворота ручки.
  • Обесточьте и полностью разрядите цепь перед подключением мегомметра.
  • Отключите проверяемый элемент от других цепей, если возможно, перед использованием мегомметра.

Преимущества тестирования Megger

  • Проактивный анализ состояния оборудования
  • Сниженный риск отказа системы аварийного электроснабжения
  • Застрахованная доступность
  • Профилактический ремонт
  • Управление активами
  • Прогнозируемый ожидаемый срок службы оборудования

Рабочие, строительные и меры безопасности

Тест мегомметра

также называется тестированием сопротивления изоляции (IRT) или тестированием портативных устройств (PAT). Тестирование PAT характерно для Великобритании, Австралии и некоторых частей Европы, где тестирование бытовой техники проводится в общественных местах, таких как отели, дома, больницы, магазины для тестирования электрического оборудования для защиты от повреждений. Основная концепция испытания изоляции полностью основана на испытании изоляции. Тестирование мегомметром происходит от импорта Mega-Ohm, который представляет собой измерение результатов для поиска проверки изоляции. Также компания Megger предоставляет испытательное оборудование для проверки изоляции; Тестирование проводится на каком-либо электрическом проводе или электрооборудовании.

Зачем нужен тест Megger?

Все электрические системы, используемые в различных областях, таких как промышленность, больницы, дома, автомобили и т. Д., Соединены между собой электрическими проводами. Необходимо убедиться, что соединения выполнены надлежащим образом с использованием электрических проводов для хорошей изоляции, чтобы защитить электрические системы от любого внутреннего или внешнего повреждения.

Чтобы проверить правильность выполнения соединений, мы используем электрический прибор под названием мегомметр. При испытании изоляции мы посылаем испытательное напряжение через электрическую систему, чтобы проверить, нет ли утечки тока, который прошел через изолированную проводку всех устройств машины.Для этого в большинстве случаев мы посылаем более высокое напряжение, чем стандартное, для испытания проводов под давлением и проверки их поведения.

Хорошая аналогия в повседневной жизни — это водопровод в нашем доме и водопровод, когда водопроводчик проверяет, нет ли утечки воды, при установке дома. Например, если рассматривать водопроводную трубу с манометром и насосом на конце. Труба закрывается с другой стороны.

вода в трубе

Случай (i): Водопроводчик хочет показать, что утечки нет, он приложит небольшое давление к трубопроводу.Трубопровод может быть в порядке, а значит, утечки нет.

Дело (ii): Если он применяет большее давление, чтобы узнать о дефектах. Если в трубе есть небольшое отверстие и вода течет внутри трубы, будет утечка. Это означает, что есть потеря воды и есть отклонение стрелки манометра, на основе этого он может обнаружить и устранить проблему. Таким же образом, если мы проводим испытание под давлением в электрической системе, мы прикладываем высокое напряжение, и манометр используется для измерения сопротивления, где мы следуем закону Ома.


Что такое хорошая изоляция?

По закону Ома

В = ИК …… (1)

В = напряжение; I = текущий ток; R = Сопротивление.

R = V / I …… (2)

Если мы считаем напряжение «V» постоянным, а «I» изменяется, то «R» изменяется.

Аналогично примеру подключения к водопроводу

Где изоляция = труба, по которой течет вода

ток, протекающий внутри кабеля, провод

Случай (i): Если у нас есть небольшой ток при подаче постоянного напряжения , тогда сопротивление упадет.

Случай (ii): Если у нас нет тока, сопротивление будет высоким. В качестве альтернативы, когда мы проводим испытания электрических систем под давлением, необходимо поддерживать более высокое значение сопротивления. Что является условием хорошей изоляции?

Что такое тестирование Megger?

Megger — это электрический прибор, который используется для проверки сопротивления изоляции и обмоток машин, чтобы защитить все электрическое оборудование от серьезных повреждений.

Процедура проверки мегомметром

Чтобы измерить утечку тока в проводе, мы пропускаем ток через устройства; мы проверяем уровень электрической изоляции любого устройства, такого как двигатель, кабель и трансформатор.Результат этого можно измерить в мегаомах.

Работа Megger

  • Для электрических систем с высоким напряжением для тестирования требуется от 1000 В до 5000 В.
  • Подключение отклоняющей катушки должно быть последовательным, чтобы протекающий ток протестировал цепь.
  • Эта цепь подключена к катушке ПК.
  • Для защиты цепи два резистора (резистор катушки тока и резистор катушки давления) подключены последовательно, а также
  • с использованием двух катушек, таких как катушка управления и отклоняющая катушка.
  • В мегомметре с ручным управлением испытательное напряжение генерируется эффектом электромагнитных помех.
  • При повышении напряжения стрелка отклонения показывает на бесконечность. Аналогично, если ток увеличивает отклонение
  • , указатель показывает ноль.

Следовательно

Момент α Напряжение,… .. (3)

Момент α 1 / Ток. …. (4)

В случае короткого замыкания указатель показывает 0 показаний.

Блок-схема Megger

Megger Test for Cables

Проверка сопротивления изоляции кабеля с помощью мегомметра — это проверка целостности цепи, при которой питание цепи отключено.

Например, если кабель имеет емкость 5 А, мы можем послать ток, меньший или равный 5 А, но не более этого. Если мы отправим более 5 ампер, это может привести к выходу из строя кабеля. Поэтому мы проводим испытание сопротивления изоляции, чтобы узнать, какое сопротивление она может выдержать. Сопротивление изоляции всегда измеряется в мегаомах. Устройство, используемое для измерения ИК-излучения, известно как Меггер.

Токоведущий кабель

Этот кабель применяется в системах питания, где мы проводим ИК-тест для надлежащего обслуживания системы.Чтобы мы могли узнать значение IR для лучшей производительности.

Megger Test для кабелей
Construction

Megger — это генератор постоянного тока. Он состоит из трех клемм:

  • Линейная клемма,
  • Защитная клемма,
  • и клемма заземления.

В приведенной выше схеме ограждение подключается поверх изолятора, линейный вывод подключается к проводнику, который должен быть проверен, а заземляющий контакт заземляется.

Более высокое сопротивление = более высокая изоляция = отсутствие тока.

Шаги

  • Подключите схему, как описано выше.
  • Нажмите кнопку тестирования на мегомметре, мегомметр будет генерировать ток.
  • Этот ток течет по кабелю, сопротивление в шкале находится в диапазоне от 35 до 100 МОм.
  • Обратите внимание, чтобы поддерживать этот контакт от 30 до 60 секунд.
  • Допустимое ИК-излучение для электрического кабеля = 1 МОм для 1000 В.

Результат

Если указанный диапазон составляет от 35 до 100 МОм, это означает, что это хороший изолятор.

Megger Test for Transformer

Трансформатор — это электрическое устройство, в основе которого лежит принцип взаимной индукции. Испытание на ИК-излучение выполняется, чтобы убедиться, что в трансформаторе нет утечки магнитного потока.

Тест-мегомметр для трансформатора
Порядок работы

Ниже приведены этапы проверки изоляции трансформатора,

  • Шаг 1 : Снимите все клеммные соединения.
  • Шаг 2: Соединение между двумя выводами мегомметра и LV — низкое напряжение и HV — высокое напряжение вводятся шпильками трансформатора.Чтобы мы могли записать диапазоны значений IR от LV до HV.
  • Шаг 3: Соединение между выводами мегомметра и шпилькой высоковольтного ввода трансформатора и клеммой заземления трансформатора. IR измеряется между обмотками трансформатора высоковольтного заземления.
  • Шаг 4: Когда выводы мегомметра подключены к трансформатору, шпилька проходного изолятора низкого напряжения и клемма заземления трансформатора. IR измеряется между обмоткой низкого напряжения — землей.

Результат

  • Значения IR записываются каждые 10 секунд, 15 секунд и 1 минуту.
  • При увеличении приложенного напряжения значение сопротивления изоляции также увеличивается.
  • Коэффициент поглощения задается как значение 1 мин / 15 сек.
  • Поляризация индекса составляет 10 мин. Значение / 1 мин.
Меры безопасности при проведении теста мегомметром
  • Используйте мегомметр для более высокого сопротивления
  • Пока устройство находится в режиме тестирования, не касайтесь проводов.
  • Перед подключением мегомметра убедитесь, что электрическая система отключена.
Преимущества Megger Test

Преимущества прибора Megger для тестирования:

  • Можно уменьшить количество аварийных отказов в энергосистеме
  • Ремонт можно спрогнозировать заранее
  • Прогнозирование ведет к большему продлению срока службы электрической системы , который проходит тестирование.

Здесь мы описали, почему мы проводим тестирование сопротивления изоляции или мегомметр для электрических систем, а также мы видели, как сопротивление изоляции или процедуру тестирования мегомметром и результаты, выполненные для кабеля и трансформатора, а также меры предосторожности и преимущества.Вот вопрос: почему бы нам не использовать мультиметр для проверки электрической системы вместо мегомметра?

Общие сведения об испытании сопротивления изоляции | EC&M

Изоляция начинает стареть сразу после ее изготовления. С возрастом его изоляционные свойства ухудшаются. Любые суровые условия установки, особенно с экстремальными температурами и / или химическим загрязнением, ускоряют этот процесс. Это ухудшение может привести к опасным условиям надежности электроснабжения и безопасности персонала.Таким образом, важно быстро выявить это ухудшение, чтобы можно было предпринять корректирующие действия. Не все понимают один из простейших тестов и необходимый для него инструмент. Чтобы помочь устранить это непонимание, давайте подробно обсудим тестирование сопротивления изоляции (IR) и мегомметр.

Компоненты для испытания изоляции

Подойдем к теме покомпонентно.

Мегаомметр

Базовая схема подключения мегомметра показана на рис. .1 (слева). Мегомметр похож на мультиметр, когда последний выполняет функцию омметра. Однако есть различия.

Во-первых, выходной сигнал мегомметра на намного выше, чем у мультиметра, на . Используются напряжения 100, 250, 500, 1000, 2500, 5000 и даже 10000 В ( Таблица 1 ). Наиболее распространенные напряжения — 500 В и 1000 В. Более высокие напряжения используются для большей нагрузки на изоляцию и, таким образом, для получения более точных результатов. Таблица 1. Рекомендуемые испытательные напряжения для текущих проверок сопротивления изоляции оборудования, рассчитанного на напряжение 4 160 В и выше.

Во-вторых, диапазон мегомметра выражается в мегаомах, как следует из названия, а не в омах, как у мультиметра.

В-третьих, мегомметр имеет относительно высокое внутреннее сопротивление, что делает его менее опасным в использовании, несмотря на более высокие напряжения.

Контрольные соединения

Мегаомметр обычно оснащен тремя выводами. Клемма «LINE» (или «L») — это так называемая «горячая» клемма, которая подключается к проводнику, сопротивление изоляции которого вы измеряете. Помните: эти тесты выполняются при обесточенной цепи.

Клемма «EARTH» (или «E») подключается к другой стороне изоляции, заземляющему проводнику.

Клемма «GUARD» (или «G») обеспечивает обратный контур, который обходит счетчик. Например, если вы измеряете цепь, имеющую ток, который вы не хотите включать, вы подключаете эту часть цепи к клемме «GUARD».

Рис. 2, 3 и 4 показаны соединения для тестирования трех распространенных типов оборудования. На рис. 2 показано соединение для проверки ввода трансформатора без измерения поверхностной утечки. Измеряется только ток через изоляцию, так как любой поверхностный ток будет возвращаться на провод «GUARD».

Различные тесты изоляции

По сути, есть три различных теста, которые можно выполнить с помощью мегомметра.

1) Сопротивление изоляции (IR)

Это простейший из тестов.После того, как необходимые подключения выполнены, вы прикладываете испытательное напряжение в течение одной минуты. (Одноминутный интервал — это отраслевая практика, которая позволяет всем снимать показания одновременно. Таким образом, сравнение показаний будет иметь значение, потому что методы тестирования, хотя и взяты разными людьми, согласованы.) интервале сопротивление должно падать или оставаться относительно стабильным. В более крупных изоляционных системах будет наблюдаться неуклонное снижение, в то время как меньшие системы останутся стабильными, поскольку емкостные токи и токи поглощения падают до нуля быстрее в меньших системах изоляции.Через одну минуту прочтите и запишите значение сопротивления.

Обратите внимание, что ИК чувствителен к температуре. Когда температура повышается, ИК понижается, и наоборот. Следовательно, чтобы сравнить новые показания с предыдущими, вам необходимо скорректировать показания до некоторой базовой температуры. Обычно в качестве температур сравнения используются 20 ° C или 40 ° C; таблицы доступны для любой коррекции. Однако общепринятое практическое правило состоит в том, что ИК-излучение изменяется в два раза на каждые 10 ° C.

Например, предположим, что мы получили показание ИК-излучения 100 МОм при температуре изоляции 30 ° C.Скорректированный ИК (при 20 ° C) будет 100 МОм умножить на 2 или 200 МОм.

Также обратите внимание, что допустимые значения IR будут зависеть от оборудования. Исторически сложилось так, что полевой персонал использовал сомнительный стандарт «один мегом на кВ плюс один». Международная ассоциация электрических испытаний. (NETA) Спецификация NETA MTS-1993, Спецификации технического обслуживания для оборудования и систем распределения электроэнергии , предоставляет гораздо более реалистичные и полезные значения.

Результаты испытаний следует сравнить с предыдущими показаниями и показаниями, снятыми для аналогичного оборудования.Любые значения ниже стандартных минимумов NETA или внезапные отклонения от предыдущих значений должны быть исследованы.

2) Коэффициент диэлектрической абсорбции

Этот тест подтверждает тот факт, что «хорошая» изоляция будет показывать постепенно увеличивающееся ИК-излучение после подачи испытательного напряжения. После того, как соединения выполнены, прикладывается испытательное напряжение, и ИК считывается в два разных момента: обычно 30 и 60 секунд или 60 секунд и 10 минут. Более поздние показания делятся на более ранние, в результате получается коэффициент диэлектрического поглощения.10 мин. / 60 сек. отношение называется индексом поляризации (ПИ).

Например, предположим, что мы применяем мегомметр, как описано ранее, с соответствующим испытательным напряжением. Одна мин. Показание ИК составляет 50 МОм, а 10 мин. Показание ИК составляет 125 МОм. Таким образом, PI составляет 125 МОм, разделенное на 50 МОм, или 2,5.

В различных источниках есть таблицы допустимых значений коэффициентов диэлектрического поглощения (см. Таблица 2 ). Таблица 2.Перечень условий изоляции в соответствии с коэффициентами диэлектрической абсорбции. Эти значения следует рассматривать как предварительные и относительные, с учетом опыта использования метода сопротивления времени в течение определенного периода времени.

* Эти результаты будут удовлетворительными для оборудования с очень низкой емкостью, например, для коротких проводов в доме.

** В некоторых случаях с двигателями значения примерно на 20% выше, чем показано здесь, указывают на сухую, хрупкую обмотку, которая может выйти из строя при ударах или во время пусков.Для профилактического обслуживания обмотку двигателя необходимо очистить, обработать и высушить для восстановления гибкости обмотки.

3) Испытание ступенчатым напряжением

Это испытание особенно полезно при оценке устаревшей или поврежденной изоляции, не обязательно имеющей влагу или загрязнения. Здесь требуется испытательный прибор с двойным напряжением. После того, как подключения выполнены, ИК-тест выполняется при низком напряжении, скажем, 500 В. Затем образец для испытаний разряжается, и испытание проводится снова, на этот раз при более высоком напряжении, скажем, 2500 В.Если разница между двумя показаниями ИК-излучения превышает 25%, следует подозревать старение или повреждение изоляции.

БОКОВАЯ ШИНА: Основная теория

Эквивалентная схема для электрической изоляции показана на рис. 5 ниже. Верхний вывод может быть центральным проводом силового кабеля, а нижний вывод — его экраном. Ток, протекающий через изоляцию кабеля, будет тем током, который на схеме обозначен как «полный ток». Как видите, полный ток равен сумме «емкостного тока» плюс «ток поглощения» плюс «ток утечки».«

Обратите внимание на то, что полный ток не является током нагрузки, протекающим через систему. Скорее, это ток, который течет от проводника под напряжением через изоляцию к земле.

Давайте дадим здесь несколько основных определений.

Емкостный ток . Конденсатор создается, когда два проводника разделены изолятором. Такова ситуация в энергосистеме.

Если внезапно подается постоянное напряжение (включение переключателя в рис.5 ), электроны устремятся к отрицательной пластине и будут вытягиваться из положительной пластины. Первоначально этот ток будет очень большим, но постепенно будет уменьшаться до гораздо меньшего значения, в конечном итоге приближаясь к нулю. Ток, обозначенный как «емкостной зарядный ток» в . На рис. 6, ниже показано, как этот ток изменяется со временем после приложения постоянного напряжения.

Ток утечки . Никакая изоляция не идеальна; даже новая изоляция будет иметь некоторый ток утечки, хотя и небольшой.Этот ток утечки будет увеличиваться с возрастом изоляции. Это также ухудшится, если изоляция будет влажной или загрязненной.

«Ток проводимости или утечки», показанный на Рис. 6 — это графическое представление тока утечки. Обратите внимание, что он начинается с нуля и быстро увеличивается до конечного значения 10 мкА. Так ведет себя хорошая изоляция. Однако по мере старения и ухудшения состояния изоляции в токе утечки могут произойти два изменения. Одно изменение может заключаться в том, что конечное значение тока утечки может увеличиваться, а не выравниваться.Например, вместо выравнивания на уровне 10 мкА конечный ток может увеличиться до 20 мкА. Другое изменение может заключаться в том, что вместо быстрого повышения до конечного значения и выравнивания ток утечки просто может продолжать увеличиваться. В этом случае изоляция рано или поздно выйдет из строя.

Ток потребления . Заряды, которые образуются на пластинах конденсатора, притягивают заряды противоположной полярности в изоляции, заставляя эти заряды перемещаться и, таким образом, потреблять ток.Наибольшее движение заряда происходит в начальные моменты, а затем постепенно спадает почти до нуля. Этот ток называется диэлектрическим поглощением или просто током поглощения. Временной график этого тока, обозначенный как «ток поглощения», также показан на рис. 6 .

Итого текущий . Полный ток, протекающий в цепи, равен сумме компонентов, показанных на рис. 6. Полный ток, протекающий при приложении постоянного напряжения, начинается с относительно высокого значения, а затем падает, установившись на значении чуть выше ток утечки.При плохой или изношенной изоляции общий ток будет медленно падать или даже увеличиваться.

Проверка изоляции — еще немного

Появляется небольшое покалывание при использовании шлифовальной машины? Вы можете проверить его изоляцию, прежде чем использовать его, стоя в луже с водой. Подключите мегомметр между каждым силовым проводом и заземляющим проводом. Инструменты с двойной изоляцией имеют только два контакта на шнуре питания, и в этом случае подключите тестер между каждым из проводов питания и любым оголенным металлом на инструменте, как показано на Рисунке 2. Между землей и любым из силовых проводов должно быть не менее 1 МОм. (Примечание: сопротивление между двумя силовыми проводниками будет низким — несколько сотен Ом или меньше — что нормально).

Мегаомметр также может использоваться для проверки изоляции обмоток двигателей и генераторов. Для генератора переменного тока или бесщеточного двигателя постоянного тока обмотки статора следует отсоединить друг от друга и проверить сопротивление между обмотками и между обмотками и землей. Для двигателей постоянного тока или генераторов щеточного типа щетки следует снимать и отдельно проверять сопротивление между катушками.Для 12-вольтного двигателя или генератора все сопротивления должны быть минимум 100 кОм.

Многие лодки включают трансформаторы на входящем береговом питании либо для обеспечения изоляции от берегового переменного тока, либо в качестве повышающего или понижающего трансформатора для преобразования 220 В переменного тока в 120 В переменного тока или наоборот. На борту «Девятки кубков» есть понижающий трансформатор на 1 кВА. Мегаомметр можно использовать для проверки изоляции обмоток. Трансформатор должен быть отключен от берегового источника питания и бортовых цепей, а сопротивление каждой обмотки должно быть проверено относительно другой и относительно земли.Для типичного изолирующего трансформатора на 120 В переменного тока все сопротивления должны быть выше 350 МОм. Для понижающего, повышающего трансформатора или развязывающего трансформатора 220 В переменного тока сопротивление должно быть больше 650 МОм.

Хотя мегомметр может и не быть важным инструментом для использования на борту, он, безусловно, полезен. Теперь, когда цены на них стали разумными, возможно, имеет смысл их купить.

Измерение сопротивления изоляции (IR)

Дефекты изоляции

Измерение сопротивления изоляции — это стандартное стандартное испытание, проводимое для всех типов электрических проводов и кабелей.В качестве производственного испытания это испытание часто используется в качестве приемочного испытания заказчиком, при этом заказчик часто указывает минимальное сопротивление изоляции на единицу длины.

Измерители сопротивления изоляции Megger MIT1020 10 кВ разработаны специально для помощи пользователю при тестировании и обслуживании высоковольтного оборудования.

Результаты, полученные в результате ИК-теста, не предназначены для использования при обнаружении локальных дефектов изоляции, как в реальной Тест HIPOT, а скорее дает информацию о качестве сыпучего материала, используемого в качестве изоляции.

Даже когда это не требуется конечному потребителю, многие производители проводов и кабелей используют испытание сопротивления изоляции для отслеживания процессов производства изоляции и выявления возникающих проблем до того, как переменные процесса выйдут за допустимые пределы.


Выбор ИК-тестеров (Megger):

Доступны тестеры изоляции с испытательным напряжением 500, 1000, 2500 и 5000 В. Рекомендуемые характеристики тестеров изоляции приведены ниже:

Уровень напряжения ИК-тестер
650 В 500 В постоянного тока
1. 1 кВ 1 кВ пост. Тока
3,3 кВ 2,5 кВ пост. Тока
66 кВ и выше 5 кВ пост. Тока составляет:
Испытательное напряжение (перем. ток) = (2X напряжение с паспортной таблички) +1000.

Когда используется напряжение постоянного тока (наиболее часто используется во всех мегомметрах)
Испытательное напряжение (постоянный ток) = (2X напряжение с заводской таблички).


90 В до 5 240V
Номиналы оборудования / кабеля Испытательное напряжение постоянного тока
24 В до 50 В 50 В до 100 В
50 В до 100 В 250V To 500V
440V To 550V 500V To 1000V
2400V 1000V To 2500V
4100V 1000V Toment 905 905 Диапазон измерения 905 9020 1
Испытательное напряжение Диапазон измерений
250 В постоянного тока от 0 МОм до 250 ГОм
500 В постоянного тока 0 МОм до 500 ГОм 0 МОм до 500 ГОм
2. 5 кВ пост. Тока от 0 МОм до 2,5 ТОм
5 кВ пост. Тока от 0 МОм до 5 ТОм

Меры предосторожности при выполнении мегомгеринга

Перед выполнением мегагерца:

Убедитесь, что все соединения в тестовой цепи плотно затянуты. Перед использованием проверьте мегомметр, выдает ли он значение INFINITY , когда он не подключен, и НУЛЬ, когда два терминала соединены вместе и ручка вращается.


Во время измерения в режиме мегомметра:

При проверке заземления убедитесь, что дальний конец проводника не соприкасается, в противном случае тест покажет нарушение изоляции, хотя на самом деле это не так.

Убедитесь, что заземление, используемое при проверке заземления и разомкнутых цепей, хорошее, иначе тест даст неверную информацию. Запасные жилы не следует перерабатывать, когда другие рабочие жилы того же кабеля подключены к соответствующим цепям.


После завершения измерения кабеля:

  • Убедитесь, что все проводники подключены правильно.
  • Проверьте функции точек, треков и сигналов, подключенных через кабель, на предмет их правильного отклика.
  • В случае сигналов аспект необходимо уточнять лично.
  • В случае точек проверьте позиции на месте. Проверьте, не произошло ли случайно заземление любой полярности проводки, проходящей через кабель.

Требования безопасности для мегомметра:

  • Все тестируемое оборудование ДОЛЖНО быть отключено и изолировано.
  • Оборудование должно быть разряжено (шунтировано или закорочено), по крайней мере, на время подачи испытательного напряжения, чтобы оно было абсолютно безопасным для человека, проводящего испытание.
  • Никогда не используйте Megger во взрывоопасной атмосфере.
  • Убедитесь, что все переключатели заблокированы, а концы кабеля промаркированы должным образом в целях безопасности.
  • Изолируемые концы кабеля должны быть отключены от источника питания и защищены от контакта с источником питания, земли или случайного контакта.
  • Установка защитных ограждений с предупреждающими знаками и открытый канал связи между испытательным персоналом.
  • Не выполняйте мегомметр при влажности более 70%.
  • Хорошая изоляция: показания мегомметра сначала увеличиваются, а затем остаются постоянными.
  • Плохая изоляция: показания мегомметра сначала увеличиваются, а затем уменьшаются.
  • Ожидаемое значение IR попадает в Temp. От 20 до 30 градусов по Цельсию.
  • Если указанная выше температура снизится на 10 градусов по Цельсию, значения ИК-излучения увеличатся в два раза.
  • Если выше температура увеличится на 70 градусов по Цельсию, значения ИК-излучения уменьшатся в 700 раз.

Как использовать Megger

Meggers оснащен тремя клеммами подключения линии (L), клеммой заземления (E) и клеммой защиты (G).

Соединения мегомметра

Сопротивление измеряется между клеммами линии и заземления, где ток будет проходить через катушку 1. Клемма «Guard» предназначена для особых ситуаций тестирования, когда одно сопротивление должно быть изолировано от другого. Давайте рассмотрим одну ситуацию, когда сопротивление изоляции должно быть проверено в двухпроводном кабеле.

Чтобы измерить сопротивление изоляции между проводником и внешней стороной кабеля, нам необходимо подключить «линейный» вывод мегомметра к одному из проводов и подключить заземляющий провод мегомметра к проводу, намотанному на оболочку. кабеля.

Конфигурация мегомметра

В этой конфигурации мегомметр должен считывать сопротивление между одним проводником и внешней оболочкой.

Мы хотим измерить сопротивление между проводником-2 и оболочкой, но на самом деле мегомметром измеряют сопротивление параллельно с последовательной комбинацией сопротивления проводник-проводник ( R c1-c2 ) и первого проводника до оболочки ( R c1-s ).

Если нас не волнует этот факт, мы можем продолжить тест в соответствии с настройками.Если мы хотим измерить только сопротивления между вторым проводником и оболочкой ( R c2-s ), тогда нам нужно использовать клемму мегомметра « Guard ».

Megger — Подключение клеммы защиты

При подключении клеммы «Guard» к первому проводнику два проводника имеют почти равный потенциал .

При небольшом напряжении между ними или его отсутствии сопротивление изоляции почти бесконечно, и, следовательно, между двумя проводниками не будет тока .Следовательно, показание сопротивления мегомметра будет основываться исключительно на токе, протекающем через изоляцию второго проводника, через оболочку кабеля и к намотанному вокруг провода, а не на токе, протекающем через изоляцию первого проводника.

Защитный зажим (если он установлен) действует как шунт для отключения подключенного элемента от измерения. Другими словами, это позволяет вам избирательно оценивать определенные компоненты большого электрического оборудования.Например, рассмотрим двухжильный кабель с оболочкой.

Как показано на диаграмме ниже, необходимо учитывать три сопротивления.

Меггеринг проводка

Если мы измеряем между сердечником B и оболочкой без подключения к клемме защиты, некоторый ток пройдет от B к A и от A к оболочке. Наше измерение было бы низким. При подключении защитной клеммы к A две жилы кабеля будут иметь почти одинаковый потенциал, и, таким образом, эффект шунтирования устранен.

Продолжение здесь — Измерение сопротивления изоляции (IR) — Часть 2

Тестер изоляции против мегомметра | Fluke

Проверка сопротивления изоляции необходима для обеспечения правильной работы проводов и двигателей.Мегомметры, иногда называемые мегомметрами, позволяют быстро и легко определить состояние изоляции проводов, генераторов и обмоток двигателя. Мегомметр — это электрический счетчик, который измеряет очень высокие значения сопротивления, посылая сигнал высокого напряжения на проверяемый объект. Однако обычно это единственная функция, которую выполняет мегомметр.

Хотя мегомметры часто неофициально называют тестерами изоляции, строго говоря, это неточно. Зачем? В чем разница между мегомметром и тестером изоляции? Тестер изоляции выполняет основную функцию измерения, которую выполняет мегомметр — измеряет очень высокие значения сопротивления, посылая сигнал высокого напряжения на тестируемый объект, — и часто он делает гораздо больше; обычно он выполняет больше функций, включая более сложные испытания и запись измерений.

Полнофункциональный тестер изоляции может выполнять испытания сопротивления изоляции под высоким напряжением и многое другое.

Чем отличаются тестеры изоляции

Например, в отличие от мегомметров, тестеры изоляции также могут измерять напряжение и ток. Мультиметр изоляции Fluke 1587 FC, например, может выполнять испытания изоляции при напряжении до 1000 вольт, И это полнофункциональный цифровой мультиметр. Fluke 1550c может генерировать до 5000 вольт для испытаний изоляции. Тестеры изоляции также могут выполнять более сложные тесты, такие как компенсация условий окружающей среды, таких как влажность и температура, во время теста, чтобы предоставить информацию о том, как двигатели работают в меняющихся условиях. Поскольку условия окружающей среды и / или химическое загрязнение ускоряют ухудшение изоляции, очень важно сравнивать результаты испытаний сопротивления изоляции, скорректированные для различных условий испытаний.

Тестеры изоляции, такие как Fluke 1587 FC и Fluke 1550c, обладают еще одним преимуществом перед мегомметрами.Хранение в памяти с помощью Fluke Connect® сохраняет измерения на вашем телефоне или в облаке, поэтому вам не нужно записывать результаты. Это экономит время, уменьшает количество ошибок и сохраняет данные для исторического отслеживания с течением времени.

Выбор между тестером изоляции и мегомметром зависит от потребностей вашего бизнеса. Все, что вам нужно, — это мег-тест. Но если вам нужна повышенная мощность, удобство, профилактика и безопасность, лучшим выбором может стать тестер изоляции.

Сравнение тестеров изоляции и мегомметров

905 905 В, 500 В, 1000 В 9055 Измерение напряжения 905 62 908 Тест диодов
Fluke 1587 FC Мультиметр изоляции Fluke 1550c Измеритель изоляции Megger MIT230 Extech 380363
250 В, 500 В, 1000 В, 2500 В, 5000 В 250 В, 500 В, 1000 В 250 В, 500 В и 1000 В
Измерения сопротивления 2.2 ГОм 2 ТОм 1 ГОм 10 ГОм
PI / DAR x x
Температурная компенсация x x x Запись данных Без ограничений с Fluke Connect® 99 внутренних, без ограничений с FC Ручной ввод 9 записей
Передача данных x x
0-1000 В 25 В — 600 В 999 В
Измерение тока 400 мА переменного или постоянного тока
Проверка целостности x x x
Измерение частоты 99. 99 кГц
Измерение емкости 9999 мкФ 15 мкФ
Измерение температуры от до 40 ° C от 9020 до 537 ° C F

Получите бесплатную демонстрацию

Мокрое ли ваше электрическое оборудование из-за наводнения? Проверка безопасности вашего электрического оборудования с помощью тестера Megger или кабельного локатора — Process Measurement Company

Недавно многие районы Среднего Запада пострадали от наводнения.Влажное или затопленное электрическое оборудование и кабели могут вызвать потенциальную угрозу функциональности, надежности и безопасности. Чтобы избежать этих опасностей, проверьте свое электрическое оборудование, чтобы определить отсутствие влаги в изоляции. Это обычно называется тестом сопротивления изоляции или тестом мегомметра с использованием мегомметра или устройства обнаружения / обнаружения повреждений кабеля.

Поврежденное водой электрическое оборудование необходимо сначала очистить подходящим растворителем, если оно попало в контакт с маслом или смазкой. Затем оборудование необходимо высушить или проверить с помощью тестера Megger или измерителя сопротивления изоляции, чтобы определить, свободна ли изоляция от влаги.Проверка сопротивления изоляции может быть проведена точно, если у вас есть записи о предыдущих испытаниях оборудования для сравнения показаний. Эти испытания также следует проводить при той же температуре, поскольку сопротивление изоляции уменьшается с повышением температуры.

Чтобы узнать больше об испытаниях сопротивления изоляции, загрузите отрывок из Руководства по испытаниям электрической изоляции Megger от Megger или обратитесь к специалисту PMC, обученному на Meggers.

Какой тип измерителя сопротивления изоляции мне использовать?

Существует множество разновидностей тестеров Megger, но есть определенные, которые рекомендуются для использования в тестировании влажного оборудования. Поскольку затопленное или вызванное водой электрическое оборудование может привести к пробою напряжения, Megger рекомендует использовать тестер Megger низкого напряжения 100 или 250 В постоянного тока. Измерение в киломах (кВт) происходит при нескольких вольт и является идеальным начальным измерением для оборудования, пострадавшего от затопления. Измерение в кВт может использоваться в качестве ориентира в процессе сушки, поскольку оно измеряется ниже мегом. Рекомендуется тестировать и сушить оборудование до достижения диапазона мегомов — это показание говорит вам, когда можно безопасно проводить испытания с более высоким напряжением.

Информация из этой статьи предоставлена ​​компанией Megger, надежным поставщиком PMC. PMC сотрудничает с Megger в течение многих лет и оказывает помощь в применении как по телефону, так и на месте. Наши специалисты обучены проведению испытаний сопротивления изоляции и могут предложить помощь, необходимую для обеспечения безопасности и проведения правильного испытания вашего оборудования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
