Как между собой соединить три провода: Как соединять провода правильно: 7 методик ПУЭ

Содержание

3 простых способа соединить провода

простые и надежные способы соединения проводовВ первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

колпачки СИЗНачнем с соединения типа СИЗ. Расшифровывается он как:

  • Соединительный

По виду напоминает простой колпачок. Бывает разных цветов.размеры сиз

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.скрутка при помощи СИЗ

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”111-siz

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.пружина на СИЗ

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.насадка для СИЗ на шуруповерт

принцип зажима ваго в разрезе на контактахСледующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.соединение многопроволочного и одножильного провода в одном зажиме Wago

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.зажим ваго для многожильного провода

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.зажим ваго на ток до 41А

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Серия 2273Серия 221-222Серия 243Серия 773Серия 224

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.зажим ваго под большие токи и большое сечение кабеля

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.оплавленные и обгоревшие зажимы wago

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

зажим ЗВИТакже есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):размеры зажимов винтовых изолированных ЗВИ

технические характеристики ЗВИ токи напряжения

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.подключение проводов через ЗВИ

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.ншви обжатый

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.окисленные медные контакты на автомате

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

  • болт + гайка со стальными шайбамисоединение меди и алюминия через болт гайку и стальные шайбы

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

  • специальные клеммники Wago с пастойзажимы ваго с пастой для соединения медных и алюминиевых проводов

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

  • использование медно-алюминиевых переходных гильз ГМАпереходная соединительная гильза ГМА

опресованный провод в гильзе в разрезеТретий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:



гильзы ГМЛ медно-луженныетехнические характеристики гильз медно-луженных ГМЛ

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

гильза алюминиевая ГАтехнические характеристики алюминиевых гильз ГА

Для перехода с меди на алюминий специальные переходные ГАМ:

гильза ГАМтехнические характеристики медно-алюминиевых переходных гильз ГАМ

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.порядок обжатия гильзы

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

правила опрессовки

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.пресс пгрс-70

До сечений 35мм2 можно применять и механический с большим размахом ручек.пресс механический характеристики

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.количество опрессовок

Самое важное в этой работе – это правильно подобрать размер гильзы.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.пресс гидравлический

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ. прозрачная термоусадка

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.111-13

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.

Сварка и пайка

сварка проводовПомимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

  • электрическая сваркаточка от сварки на проводах
  • пайка проводовдва провода спаянные между собой

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.сварочный аппарат для сварки проводов

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора?насадка на шуруповерт для автоматической скрутки проводов и их зачистки Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.аккумуляторные пресс клещи для проводов

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Статьи по теме

как соединить между собой медный и алюминиевый провод, какие бывают клеммники для многожильных и одножильных проводов, варианты крепления с пайкой и без нее

Около 70% ошибок при монтаже электропроводки связаны с проводами. Отсутствие электричества может быть обусловлено ненадежным контактом или его отсутствием в соединительной коробке, электроприборе. Далее в статье – все варианты соединения проводов, их монтаж и разновидности.

Способы соединения проводов и кабелей

соединение проводовЭлектричество – это сфера, в которой нужно тщательно подбирать материалы, следить за надежностью и работоспособностью.

Для качественного и бесперебойного электроснабжения в доме, электропровода должны быть соединены правильно.

В случае ошибки под угрозой будет не только работоспособность бытовых приборов, но и пожарная безопасность.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

  1. Для первой группы специальное оборудование не требуется.
  2. Для второй группы уже нужны определенные умения и профессиональные инструменты.
соединение проводов

Работы по соединению кабелей должны производиться с соблюдением техники безопасности.

Виды кабелей для соединения

соединение проводовНаиболее распространенный кабель для домашней электропроводки – это электропровод соединительный ПВС, состоящий из двух изолирующих слоев. Жилы медные, многожильные, скручены вдоль центральной оси. Провод гибкий, поэтому отлично подходит для различных соединений.

соединение проводов

Напряжение подключаемых приборов должно быть до 380 Вольт.

Сечение выбирается в зависимости от нагрузки:

  • для тока в 6 А используется ПВС с сечением 0,75 мм.;
  • для 10 Ампер – сечение составляет 1 мм.;
  • для токов в 16 А – 1,5 мм.

Помимо провода ПВС для соединения существуют многожильные кабели ШВВП, ПУГНП, ПРС, КГ. Они используются реже для домашней проводки, чем ПВС.

Как лучше надежно соединить между собой два кабеля

соединение проводовСпособы соединения кабелей, при которых нужно оборудование и умения в области электротехники:

  • пайка;
  • сварка;
  • обжим гильзами.

Простые способы соединения, не требующие инструментов и знаний:

  • соединение с помощью клеммных колодок;
  • пружинные зажимы;
  • колпачки СИЗ;
  • болтовое соединение.

Выбор способа соединения зависит от характеристик проводов. Требуется учитывать вид и материал жилы, количество проводков, условия эксплуатации.

Со спайкой

соединение проводовСпайка – распространенный способ соединения кабелей. Для работы нужен паяльник, канифоль, припой и наждачная бумага. Как соединять провода путем пайки:

  • зачистка изоляции;
  • очистка от окислов при помощи наждачной бумаги;
  • проводники нужно залудить – канифоль укладывается на провод, ее разогревают паяльником до тех пор, пока провод не покроется канифолью;
  • проводники собираются вместе, на них нужно нанести пузырящуюся канифоль и прогреть, пока припой не растечется;
  • место пайки охлаждается.

Сложность процесса заключается в наличии профессиональных навыков. Нельзя перегревать место припоя, либо перекручивать его при нагреве, иначе может расплавиться изоляция. Важно обеспечить качественный и надежный контакт проводов. Пайка используется в малоточной электрике.

Без пайки

Соединение проводов без пайки осуществляется при помощи специальных соединительных элементов. Также возможно соединить провода скруткой. Скрутка является самым простым способом, который не требует оборудования, но также этот метод самый ненадежный.

соединение проводов

Использовать только соединение скруткой по правилам ПУЭ запрещено.

Медные

соединение проводовМедный провод можно соединить при помощи клеммных колодок, зажимов Wago (обязательно с использованием специальной пасты), при помощи болта, пайки.

Алюминиевые

Алюминиевые провода также можно соединять любым методом, но с некоторыми особенностями. При соединении металл нужно вручную зачистить от изоляции.

соединение проводов

Напрямую соединять медные и алюминиевые провода нельзя. Место присоединения сильно нагревается и со временем контакт ослабевает. Поэтому лучше использовать клеммные колодки, wago, болтовое соединение или специальные ответвительные зажимы.

Можно ли соединять и кабели скруткой

Согласно правилам ПУЭ, скрутка запрещена, так как она не обеспечивает надежного контакта. Ее можно использовать только вместе с другим способом соединения. Также недопустимо использовать скрутку для присоединения двух разных металлов.

Многожильные и одножильные

соединение проводовПри подсоединении многожильных проводов следует придерживаться следующих правил:

  • зачистить изоляцию на 4 см;
  • раскрутить проводники на 2 см;
  • соединить до стыка незакрученных жил;
  • закручиваются провода только пальцами;
  • затянуть скрутку можно при помощи плоскогубцев;
  • оголенные провода изолируются специальной лентой или термоусадочной трубкой.

Скрутить одножильные провода намного проще. Их нужно зачистить от изоляции, скрутить вручную по всей длине, затем зажать при помощи плоскогубцев, заизолировать.

Способы скрутки

Делать скрутку можно разными способами. Она может быть выполнена ответвлением, параллельным или последовательным соединением. Также для улучшения надежности контакта дополнительно используются колпачки и зажимы.

Правильная скрутка электропроводки в распределительной коробке

соединение проводовПри скрутке нужно следовать следующему порядку действий:

  • обесточить дом или квартиру;
  • очистить проводки от изоляции на 4 см и более;
  • раскрутить проводки на 2 см;
  • соединить до стыка нераскрученные провода;
  • закрутить жилы пальцами;
  • затянуть скрутку плоскогубцами;
  • заизолировать оголенные провода.

Соединять можно как одножильные, так и многожильные кабели.

Скрутка разного сечения

Нельзя скручивать провода с сильно разными диаметрами. Такой контакт не является надежным и устойчивым. Можно скручивать провода соседних сечений – например 4 кв.мм и 2,5 кв.мм. При скрутке нужно следить, чтобы обе жилы обвивали друг друга. Тонкий провод не должен накручиваться на толстый, иначе контакт будет ненадежным. Затем нужно произвести пайку или сварку места соединения.

Колпачки скрутки

соединение проводовКолпачки помогают надежно заизолировать место контакта. Колпак выполнен из пожаростойкого материала, внутри него находится металлическая часть с резьбой.

Сделать скрутку при помощи колпачков достаточно просто – нужно снять изоляцию на 2 см, слегка закрутить провода. На них надевается колпачок и поворачивается несколько раз, пока металлические провода не окажутся внутри.

С помощью контактных зажимов

Контактный зажим состоит из винта, пружинной шайбы, основания, токоведущей жилы и упора, ограничивающего растекание алюминиевого проводника. Сделать соединение при помощи контактного зажима просто – достаточно лишь зачистить концы проводков на 12 мм и вставить их в отверстие зажима. Контактные зажимы используются как для одножильных, так и для многожильных проводников.

Как заварить скрутку

После скрутки провода нужно запаять. Для этого провода перед скруткой лудят и наносят на них канифоль. Разогретый паяльник опускается в канифоль, им нужно провести по зачищенной части проводков. После скрутки на паяльник берут олово, прогревают место соединения до тех пор, пока олово не станет затекать между витками. На такой способ требуется много времени, но он является надежным и качественным.

Способы соединения проводов или кабелей между собой

соединение проводовМеста соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

соединение проводовДля контакта используются болты, гайки и несколько шайб. Место соединения получается надежным, но сама конструкция занимает много места и неудобна при укладке.

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

соединение проводовКлеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

соединение проводовВсего существует 5 основных видов клеммников:

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

соединение проводовИспользуется 2 вида клеммников Ваго:

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Пайка наконечников электропроводки

соединение проводовНаконечники соединяются с проводком при помощи пресса. Если его нет, можно обеспечить контакт путем пайки.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Соединители для проводов и кабелей

Соединители – это специальные устройства, облегчающие присоединение двух или нескольких проводников. Бывают винтовые и зажимные механизмы.

Винтовые зажимы

Используются для соединения проводов разного материала и различного диаметра. Исключение – многожильные электропровода, которые обжимаются специальными наконечниками. Также винтовой зажим может повредить алюминиевые провода, поэтому для такого материала их лучше не использовать.

Винтовые клеммы

соединение проводовПозволяют соединить между собой алюминиевые и медные проводники. Отличаются простотой соединения.

Зажим силовой

В такие зажимы зачищенный проводник помещается в отверстие до конца. Там он автоматически фиксируется прижимной пластиной. С помощью зажимов можно закреплять медные и алюминиевые проводки.

Клипсы

Для установки провода фиксатор клипсы ставится в вертикальное положение, внутрь вставляются провода, а затем фиксатор нужно перевести в горизонтальное положение. Плюс – можно внести коррективы.

Пружинные зажимы

соединение проводовВ качестве пружинных зажимов используются колпачки СИЗ. Благодаря ним можно быстро выполнить контакт двух проводов схожих диаметров. Важно правильно подобрать зажим, иначе контакт будет ненадежным.

Пружинные клеммы

Пружинные клеммы Wago быстро и качественно обеспечивают надежный контакт. При этом со временем пружина может ослабнуть или перегреться.

Соединительные зажимы

Бывают двух видов – электрические и электротехнические. Разница лишь в токовой нагрузке. Соединение происходит внутри прибора.

Муфты

соединение проводовВыполняется в виде металлической трубки. Используются для проводников с сечением 0,25-16 мм. Фиксируется провод путем силового обжима. Не используются для одножильных проводов.

Соединительные колодки электропроводки при ее повреждении

При повреждении электропроводки с многожильными проводниками нельзя использовать зажимные колодки. Они дополнительно передавливают проводники, из-за чего жилы деформируются и повреждаются. В результате соединение греется, оплавляется и есть риск возникновения пожара.

Советы и правила безопасности

соединение проводовК сварке допускаются только мастера, имеющие квалификационную группу. К пайке также допускаются лица, имеющие навыки работы с паяльником.

Соединять кабели можно только разрешенными для них способами. Нельзя работать с поврежденными проводками. Все оголенные части требуется заизолировать.

Соединить кабели можно разными способами. Выбор метода подсоединения определяется материалом, диаметром сечения и другими параметрами. Для корректной работы электрооборудования нужно, чтобы проводники надежно соединялись. При ненадежном контакте возможен риск возникновения пожара.

Полезное видео

Как правильно соединить многожильные провода между собой

7 способов соединение многожильных проводов между собой

В многожильных проводах сечение образовано несколькими, иногда, переплетаемыми друг с другом жилами. Зная, как соединить многожильные провода между собой, можно достаточно легко самостоятельно выполнить такую работу и получить прочный, абсолютно безопасный в процессе эксплуатации контакт.

Где используются многожильные провода

Любой многожильный проводник содержит в своём основании большое количество тоненьких проволок. Использование многожильного кабеля актуально на участках, требующих большого количества изгибов или при необходимости выполнить протягивание проводника через слишком узкие и достаточно длинные отверстия.

Сфера применения многожильных проводников представлена:

  • удлинёнными тройниками;
  • мобильными осветительными приборами;
  • автомобильной проводкой;
  • подсоединением осветительных приборов к электрической сети;
  • подсоединением выключателей или другого типа рычагов воздействия на электрическую сеть.

Гибкие многожильные проводники можно многократно и легко скручивать, что не отражается отрицательно на показателях функциональности системы. Кроме прочего, именно такой вариант электропроводки отличается пластичностью, а большая гибкость и эластичность придаётся проводу вплетением особой нити, которая прочностью и составом немного напоминает капрон.

Способы соединения многожильных проводов между собой

Используемые на сегодняшний день способы электромонтажных подсоединений многожильных проводников отличаются возможностью получить не только прочный, надёжный и долговечный, но и полностью безопасный контакт жил.

Скрутка многожильных проводников

Такой вариант является наиболее простым в исполнении и интуитивно понятным, не требующим применения специального оборудования или профессионального инструмента.

Два многожильных провода в руке

Скрутка — самый простой способ соединения многожильных проводов

  1. Зачистить жилы на концах проводников от изолирующего слоя и наложить их друг на друга. Скрутить наложенные друг на друга оголённые жилы.Скрутка многожильных проводов

    Перед тем как соединить провода, концы обязательно нужно зачистить

  2. Упрочнить выполненную скрутку при помощи плоскогубцев. Простая параллельная скрутка достаточно надёжна с точки зрения контакта между жилами, но вибрация и механические усилия, приложенные на разрыв, могут легко нарушить прочность такого соединения.

    Скрутка жил при помощи плоскогубцев

    Плоскогубцами скрутить жилы между собой

Второй метод заключается в следующих этапах:

  1. Зачистить жилы проводников от изолирующего слоя и наложить их друг на друга крест-накрест.

    Соединение многожильных проводов

    Очистить изолирующий слой проводов и наложить жилы друг над друга

  2. Обмотать одну оголённую жилу вокруг другой по всей поверхности.

    Обмотка жил

    Обмотать одну жилу вокруг другой

    Соединение двух многожильных проводов

    Выполнить обмотку проводов

  3. Убедиться визуально в прочности выполненной обмотки. При помощи простой или традиционной скрутки осуществляется электрическое подсоединение дополнительных проводников на основную, ведущую линию электропроводки.

Скрутка проводов третьим методом:

  1. Удалить с концов проводников изоляцию. Наложить оголённые концы друг на друга и выполнить обмотку первой жилы.Скрещенные многожильные провода

    Жилы наложить друг на друга

  2. Произвести обмотку второй жилы, после чего визуально убедиться в надёжности выполненного соединения. Способ последовательной скрутки предполагает «навивание» каждого соединяемого проводника на другой, что обеспечивает оптимальный контакт жил.
    Выполнение обмотки жил

    Выполнить обмотку одной из жил

    Метод скрутки многожильных проводов

    В этом способе один провод «навивается» на другой

Есть ещё и четвёртый метод, заключающийся в следующем:

  1. Зачистить острым ножом концы проводников от изоляции и выровнять их по длине.Два многожильный провода

    Провода выровнять по длине

  2. Загнуть соединённые зачищенные концы и обвить их отрезком другой жилы.

    Обмотка многожильных проводов

    Обвить сложенные многожильники отрезком проводника

  3. Выполнить визуальный осмотр соединения и убедиться в его надёжности. Бандажная скрутка заключается в параллельном прикладывании соединяемых жил друг к другу и последующей фиксации полученного соединения при помощи плотно укладываемого мягкого проводника.

    Способ скрутки двух многожильных проводов

    Бандажная скрутка обеспечивает надётжное соединение жил

Способ спайки

Пайкой проводников при помощи бытового паяльника обеспечивается высокопрочный контакт и хорошая электропроводность. Лужение многожильных проводников осуществляется с использованием канифоли (флюса) и стандартного припоя по стандартной технологии.

  1. Зачистить провода от изоляции и удалить при необходимости образующиеся окисления.Зачищенные провода

    С проводов удалить все окисления

  2. Нагреть провода жалом паяльника до температурного режима плавления флюса и погрузить разогретый провод в ёмкость с канифолью.

    Пайка проводов

    Провод нагреть паяльником и погрузить в канифоль

  3. Нанести на жало паяльника расплавленный припой и аккуратно перенести его на оголённые части жилы. После лужения провода следует соединить друг с другом скруткой, которая в обязательном порядке «подтягивается» плоскогубцами.

    Соединенные многожильные провода

    Скрутку подтянуть плоскогубцами

Соединения клеммного типа

Применение клемм разного вида — наиболее доступный в бытовом плане способ соединения многожильных проводов. В большинстве случаев применяемые клеммники подразделяются на пару основных типов.

Принцип действия прижимных клемм предполагает фиксацию провода при помощи встроенного пружинного механизма.

Клеммы для соединения проводов

Для соединения проводов нередко используются клеммы

Клеммная колодка винтового типа предполагает надёжную фиксацию всех соединяемых многожильных проводов при помощи винта. Чтобы увеличить площадь проводного контакта с токопроводящей поверхностью требуется выполнить дополнительный загиб жилы.

Клеммная колодка для соединения многожильных проводов

В клеммной колодке фиксация проводов осуществляется затяжкой винтов

Поэтапное выполнение работ:

  1. Зачистить концы проводника и выровнять их по длине в соответствии с глубиной клеммной колодки.Многожильные провода и клеммная колодка

    Провода выравнять по длине

  2. При одновременном подключении к клеммной колодке более одного проводника следует предварительно выполнить соединение жил параллельной скруткой.

    Скрученные многожильные провода

    Предварительно нужно сделать скрутку проводов

  3. Проверить надёжность выполненной скрутки после чего зафиксировать провода в отверстии коннектора.

    Фиксиция проводов в клеммной колодке

    Выполнить фиксацию проводов

Метод опрессовки

Способ опрессования предполагает соединение проводов или кабелей при помощи медной или алюминиевой гильзы с применением специальных клещей-опрессователей гидравлического или ручного типа.

Соединение многожильных проводов с помощью гильзы

В данном случает соединение осуществляется с помощью специальной гильзы

Технология прессования заключается в зачистке изоляции согласно длине гильзы, а слишком тонкие жилы следует соединить скруткой. Затем все кабеля складываются вместе и располагаются внутри гильзы, после чего выполняется двукратная опрессовка по всей длине. Способ позволяет выполнить надёжное и безопасное соединение многожильных проводов, изготовленных из разных видов материалов.

Болтовое соединение

Самым простым, но недостаточно надёжным способом соединения многожильных проводов является скрутка с последующей болтовой фиксацией. Этот вариант разъёмного соединения чаще всего используется в условиях открытой проводки.

Соединение многожильных проводов с помощью болтов

Болтовое соединение самое простое, но не очень надёжное

Чтобы повысить уровень надёжности соединения многожильных проводов рекомендуется выполнить зачистку концов от изоляции, после чего залудить очищенные участки и скрепить их болтом.

Применение соединительных изолирующих зажимов

СИЗ-элементы применяются при необходимости выполнить соединение многожильных проводов с небольшим сечением (в пределах 25 мм2). Конструкционной особенностью такого зажима является пластиковый корпус со встроенной конусообразной пружиной.

Соединение многожильных проводов с помощью СИЗ-колпачков

Этот способ подходит для соединения проводов с небольшим сечением

Многожильные провода сначала соединяются в один пучок при помощи скрутки, на которую затем накручивается зажимная часть. Кроме прочего, место проводного соединения не нуждается в дополнительной изоляции.

Метод сварки

Неразъёмное соединение является наиболее надёжным способом при работе с многожильными проводами. При правильно выполненной сварке общие показатели механической прочности и контактного сопротивления по степени надёжности не отличаются от аналогичных параметров цельного проводника.

Сварка провода

Сварочное соединение проводов считается самым надёжным

Сварку можно выполнять на переменном и постоянном токе. На подготовительном этапе провода зачищаются от изоляции, после чего выполняется их скрутка и выравнивание обрезкой торцов. Чтобы в процессе сварки проводники не перегревались, необходимо обеспечить качественный отвод тепла.

Меры безопасности

С целью обеспечения мер безопасной эксплуатации соединённых многожильных проводов важно в обязательном порядке изолировать все части электрической проводки. Правильная изоляция помогает исключить опасное соприкосновение токопроводящих частей между собой или с телом человека. При выборе изоляционного материала необходимо учитывать условия эксплуатации электроцепи, но в большинстве случаев с этой целью применяются изоляционная лента, а также специальная виниловая или термоусадочная трубка.

Если участок подсоединения подвергается негативному воздействию высокотемпературных режимов, в качестве изоляционного материала рекомендуется использовать лакоткань или тканевую изолирующую ленту. Немаловажное значение имеет правильное выполнение всех этапов электрического монтажа. Только при надёжном подсоединении и грамотном подключении всех элементов электросети удаётся минимизировать риск появления участков с плохим контактом, а также предотвращаются локальные перегревы и обрывы электрической проводки.

Многожильные кабели — популярный и распространённый вариант, широко применяемый для обустройства электропроводки разного назначения. Общие правила раздельного соединения многожильных и одножильных проводников не имеют никаких отличий или особенностей, поэтому допускается использовать с этой целью скрутку, винтовой зажим, СИЗ-элементы, сварку и пайку.

Оцените статью: Поделитесь с друзьями!

Как соединить провода | Лучшие и быстрые способы

Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение  – это сварка, а потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.

Винтовой клеммник

винтовой клеммник

Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.

Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.

Колпачки СИЗ

колпачки СИЗ

СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.

Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.

На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ

Клеммники ВАГО (WAGO)

Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.

Как соединить провода

Как соединить провода

Как соединить провода

В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману.  В результате ваш электромонтаж будет намного крепче и безопаснее.

Также не забывайте и про  силу тока,  на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО  на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.

Как соединить провода не скручивая их между собой?

На сегодняшний день изобрели кучу самых разнообразных способов для соединения проводов. Но, почему-то, способ «откусить, скрутить и перемотать изолентой» не уступает свои позиции.

Но бывает еще и такое, что в корне не правильно.

Причина в том, что скручивать в спиральку два провода из разного материала, например, меди и алюминия, категорически не правильно. Дело в том, что при окислении алюминиевого провода происходит выделение гальванического пара, который со временем разорвет соединение. И чем больший ток проходит через это соединение, тем раньше оно разрушится. А, если нагрузка на провода непостоянная, то постоянное нагревание-охлаждение лишь ухудшит состояние проводки.
Такое соединение проводов может быть опасным. Так, как искры в соединении могут привести к пожару.

К счастью, есть верный выход из ситуации.

Например, вот такая штуковина, которая называется полиэтиленовый клеммник:

Приобрести эдакую незамысловатую штуковину можно в любом строительном магазине. А если вытянуть из нее латунную гильзу, можно наглядно увидеть как соединяются проводки:

В нее нужно засунуть концы проводов и закрутить винтики:

В сложенном виде, то есть в нормальном, она выглядит вот так:

И, кстати, каждый изоляционный сегмент можно отсоединить друг от друга. Итак, а первый взгляд все идеально и просто, но нет уж. И тут нашлись недостатки.

- если зажать алюминиевый провод, то нужно следить, чтобы не получилось вот так:

Это наглядный пример того, что алюминий зажимать нельзя, а если уж такое случилось, то раз в год клеммы нужно менять. Иначе контакт будет греться и это приведет к возгоранию.

- Нельзя зажимать в гильзе многожильные провода. Может не повезти и случится то, о чем вам уже известно.

- Важно выбрать правильный размер гильзы под диаметр провода, иначе он может выпасть или поломаться, если пережат.

- Покупая клеммник, не ведитесь на надписи на нем. Они врут. Лучше поделить ток на 2 или 3 гильзы.

И как говорит практика, такие клеммы лучше не покупать вообще. А если и использовать, то лишь для подключения чего-нибудь маленького, лампочки, например.

То же касается и безымянных китайских штуковин. Лучше перебдеть, чем недобдеть. Следовательно покупайте клеммы нормальных проверенных производителей, таких как: Тридоник, АББ, Легранд, Верит

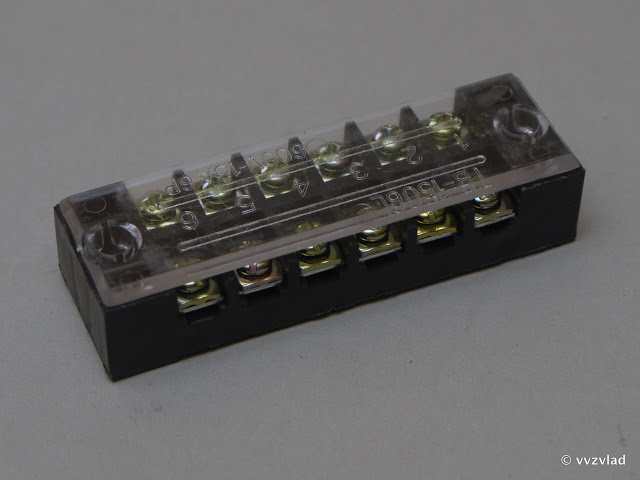

Terminal Blocks серии TB

Сделано из твердого черного пластика, имеют крышку. Эту уже куда лучше предыдущего.

Внутри состоит из двух винтиков и пластины:

Тут нужно обкрутить вокруг винтика и прижать пластиной:

Хорошая штуковина, ведь тут провода зажимает уже пластинка железная, а не сам винтик, что является, несомненно, большим плюсом.


.
Поверхность такая, что увеличивает не на много поверхность зажима, а это значит, что можно зажимать как многожильные провода, так и одножильные. Но, все же алюминиевые следует время от времени проверять. Чем плохи такие клеммы, так это тем, что они не делятся. А меньше, чем 6 штук вряд ли найдутся.

Самозажимные клеммы(WAGO, REXANT серии 773)

Выглядят они вот так:

Крайне удобные клемы. Что нужно, так просто зачистить провод и засунуть до упора:

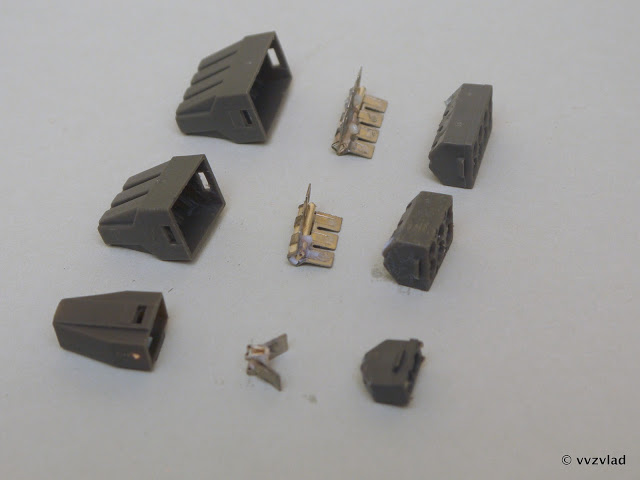

Внутри у той клеммы вот такая штука, где синей стрелкой обозначена прижимная пластинка, а оранжевой маленькая шинка из луженой меди:

Вот что происходит, когда в нее засовывают провод:

То есть провод прижимается плотно пластинкой к шинке и держит его так постоянно, не дает выпасть.


В эту клемму можно, не боясь, запихивать даже алюминиевый провод.

Вот точно такие же, но прозрачные клеммы:

Плюс их в том, что через просвещающиеся стенки видно на сколько глубоко засунут проводок. Такая клемма подходит для 4 КВт. Однако, есть одно большое НО. Это значит что такими способностями обладают только оригинальные клеммы WAGO. Для остальных же максимальный ток ограничен более низким показателем.

Клеммы WAGO серии 222

Такие клеммы будет незаменимы, если есть провода разного диаметра и из разных материалов.

У этих клемм есть рычажки:

Когда рычажок поднят - то нужно вставить провода и зафиксировать, опустив рычажок:

Можно заменить провод, подняв рычажок и вытянув его. Толковая штука, проводит ток до 32А.

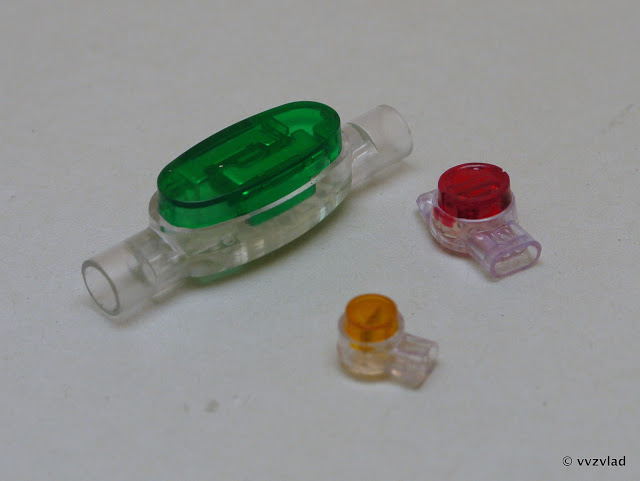

ScotchLok, электрический соединитель с врезным контактом.

Эти соединители подходят для слабых электрических приборов.

Использовать эту конструкцию можно засовывая в нее одновременно не один провод:

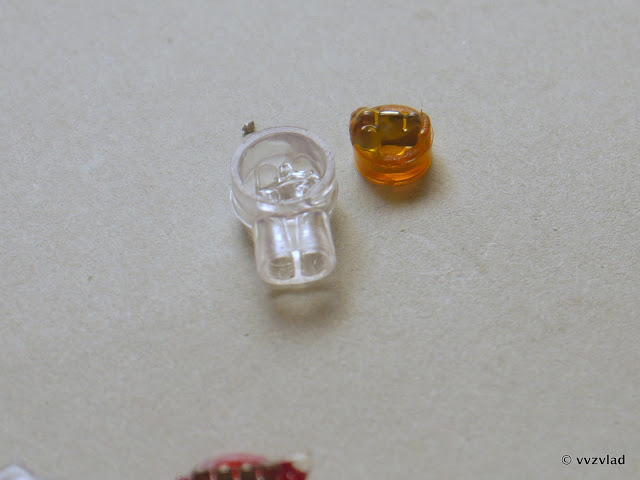

Разобрав электрический соединитель, можно увидеть пластину с зажимающей поверхностью, а также — гидрофобный гель, защищающий от коррозии:

А может быть и 2 пластины:

Так выглядит провод после заделки:

Для больших токов

Для таких случаев существуют вариации гильз:

Та гильза, которая вверху, соединяет алюминиевый и медный провод, а та, что ниже подходит для всех видов проводов:

В гильзу вставялется один или больше проводов и обжимается это все дело специальными клещами.
Вот эти гильзы побывали в зубах клещей:

Успехов вам и соблюдайте технику безопасности при работе с электричеством!

Автор: vvzvlad

Как правильно соединять провода | Руки не Крюки

В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.


СОДЕРЖАНИЕ:

  1. Можно ли соединять провода скруткой?
  2. Соединение одинаковых проводов
  3. Соединение проводов одного материала, но разного сечения
  4. Соединение алюминиевых и медных проводов разных сечений
  5. Соединительные колодки-защелки
  6. Как подсоединить люстру
  7. Важные замечания

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

скрутка проводов

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной. Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

как соединить провода

медный провод

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

скрутка

Нужно взять колпачок и навинтить на скрутку:

соединение проводов скруткой

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это "как-бы" скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:

клеммники wago



Бесплатная доска объявлений

Колодка просто плотно насаживается на провода:

ваго

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:

 клеммы wago

Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала. Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

Соединительные колодки - защелки

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

колодки

способы соединения проводов

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

клеммные колодки

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать. В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

  1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
  2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
  3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.



Схема подключения и руководство по подключению динамика - основы, которые вам нужно знать

Home »Практическое руководство» Схема подключения громкоговорителей и руководство по подключению - основы, которые вам нужно знать Image of home and car speakers to be connected Image of home and car speakers to be connected

Мы все любим музыку, и динамики делают это возможным - но это сбивает с толку, если вы не уверены, что , как правильно их соединить.

В этом посте вы найдете четкие и подробные схемы подключения громкоговорителей, которые помогут (и которые вы тоже можете распечатать, если хотите!).

Я подробно расскажу о том, как правильно и неправильно подключить динамики и правильно подключить их к стереосистеме или усилителю.На самом деле это довольно просто, если вы изучите основы.

Содержание

Схема подключения громкоговорителей для печати

Щелкните изображение, чтобы увеличить его, или щелкните здесь, чтобы просмотреть версию Adobe .pdf, которую вы можете загрузить и распечатать.

Image of illustrated speaker wiring diagram Image of illustrated speaker wiring diagram

Основные сведения о динамиках и их разводка

1. Что такое импеданс динамика? (рейтинг «Ом»)

Динамики, как и другие электромеханические устройства, имеют электрическое сопротивление потоку электрического тока, как стандартный резистор, лампочка или многие обычные предметы, с которыми вы знакомы.

Разница в том, как они ведут себя при прослушивании музыки, когда они подключены к какому-либо музыкальному усилителю.

Значение сопротивления определяется длинной катушкой провода внутри каждого динамика, называемой звуковой катушкой . Звуковая катушка - это катушка из проволоки, которая, будучи помещена в магнитное поле, заставляет динамик двигаться и воспроизводить звук при управлении от усилителя.

Example of a speaker voice coil close up Example of a speaker voice coil close up

Динамики содержат длинную проволочную петлю, называемую звуковой катушкой.Проволочные петли имеют свойство, называемое индуктивностью, которое влияет на значение сопротивления динамика в зависимости от воспроизводимой частоты (звукового диапазона).

Поскольку они обладают электрическими свойствами, включая индуктивность и емкость, их «общее сопротивление» может незначительно изменяться в зависимости от музыки. Из-за этого требуется дополнительная математика, чтобы вычислить общее сопротивление.

Слово, используемое для описания, называется импеданс .

Импеданс динамика - это просто более продвинутый способ определения общего сопротивления, и по традиции он измеряется в единицах, называемых «Ом».”

Хорошая новость заключается в том, что вам не нужно слишком беспокоиться о деталях - это не имеет значения для базового использования динамика, и пока вы понимаете основные правила, все будет в порядке!

2. Минимальные значения импеданса стереосистемы и усилителя

Все усилители любого типа, включая автомобильный стереоусилитель, домашний стереоресивер, усилитель домашнего кинотеатра и т. Д., Имеют минимальное сопротивление (сопротивление). Важно, чтобы вы обращали внимание и не превышали минимальный рейтинг импеданса динамиков.

Это связано с тем, что при уменьшении импеданса увеличивается электрический ток, и стереосистеме приходится выполнять больше работы. Это увеличивает количество стресса и тепла, с которым ему приходится справляться.

Если ваша стереосистема помечена производителем как «совместимая с 8-омными динамиками» или аналогичная, это означает, что подключение динамиков с более низким импедансом может очень быстро вызвать чрезмерное нагревание и возможное повреждение.

Например, подключение динамика с сопротивлением 4 Ом к усилителю, который помечен как работающий с динамиками с сопротивлением 8 Ом, будет означать, что он должен подавать на динамик удвоить электрического тока!

Image of the rear of a stereo receiver and speaker impedance terminals

Image of the rear of a stereo receiver and speaker impedance terminals

Изображение задней части домашнего стерео ресивера / усилителя.Рекомендуемые значения импеданса динамиков обычно указаны над выводами проводов динамиков. Домашняя стереосистема, например, может часто указывать 6-16 Ом как приемлемые для использования.

Кроме того, попытка подключить два динамика на 8 Ом параллельно к стереосистеме на 8 Ом будет иметь такой же эффект. (Два 8-омных динамика, подключенных параллельно, равны 4 Ом, которые увидит усилитель)

Я видел много попыток людей, у которых были друзья, которые утверждали, что они могут «увеличить мощность» или «получить больше мощности», как утверждали некоторые. трюк, но не работает. У них получился сгоревший усилитель.

Усилитель может выдержать только определенное количество тепла и стресса, прежде чем он выйдет из строя, поэтому обязательно соблюдайте эти правила. Убедитесь, что вы подключили громкоговорители в соответствии с необходимым минимальным сопротивлением.

Помните: не используйте динамик с сопротивлением ниже номинального, указанного производителем. Это может привести к перегреву или необратимому повреждению. Я видел это!

3. Какая полярность динамика?

Динамики отличаются от других устройств тем, что они работают с использованием переменного тока (AC) вместо постоянного (DC).Это хорошие новости! Это означает, что в большинстве случаев вы не можете повредить динамики, поменяв местами положительную («+») и отрицательную («-») проводку.

К сожалению, немного усложняется, когда мы используем более 1 динамика.

Полярность разговора и почему вы должны согласовывать подключения громкоговорителей

Как я уже упоминал, громкоговорители работают, перемещая конус вперед и назад для воспроизведения звука. Если вы подключаете 2 динамика к стереосистеме с различными полярностями (например, один имеет положительную и отрицательную полярность, как указано, а второй динамик имеет противоположное), происходит интересная вещь: они не совпадают по фазе, и некоторые звуки гаснут из .

В результате получается странное и плохо звучащее стерео. В большинстве случаев вы заметите отсутствие басов, и они не будут звучать так, как ожидалось.

Diagram showing speakers in and out of phase

Diagram showing speakers in and out of phase

Когда громкоговорители подключены противоположно друг другу, звуковые волны гасятся. При одинаковом подключении звуковые волны складываются для большего звука.

Громкоговорители с другим подключением плохо звучат, так как большая часть звука прерывается. По сути, это просто потому, что звуковые волны от одного динамика движутся в противоположном направлении от другого динамика - и если они близки к тому же времени и диапазону частот, они часто гасятся.

Вот почему, когда 2 вуфера помещены в коробку и подключены параллельно, но с противоположным подключением друг к другу, они «не в фазе» и почти не имеют басов! Это потому, что они выполняют противоположную работу, а не работают вместе, чтобы произвести больше звука.

Пока один движется вверх, другой движется в противоположном направлении и так далее.

Итак, самое важное, что здесь нужно запомнить, - это подключить динамики последовательно так же, как и друг к другу .

4. Подключение 2-полосных и 3-полосных динамиков

2-полосные динамики, такие как домашняя стереосистема или компонентные автомобильные аудиосистемы, - это динамики, которые поставляются в виде предварительно разработанного набора динамиков и используют кроссовер. Задача кроссовера (также называемого пассивным кроссовером , потому что в нем используются базовые конденсаторы и катушки индуктивности, а не электроника) заключается в ограничении воспроизведения музыки, которую пытается воспроизвести каждый динамик.

Например, твитеры не могут воспроизводить низкие частоты (и фактически могут быть ими повреждены), поэтому для предотвращения этого используется кроссовер двухполосных динамиков.Точно так же низкочастотный динамик не может хорошо воспроизводить высокие звуки, и ему это мешает.

В отличие от стандартных отдельных динамиков, двух- и трехполосные динамики с кроссовером можно использовать только параллельно, а не последовательно .

Это связано с тем, что в отличие от отдельных динамиков без кроссоверов, в этом случае многие звуки будут отфильтрованы. Это означает, что при последовательном подключении еще одной двухполосной колонки звук будет практически отсутствовать.

Image for 2-way speaker diagram examples

Image for 2-way speaker diagram examples

Поэтому, если у вас есть домашняя стереосистема или автомобильная стереосистема, в которой используются 2-полосные динамики, вам придется добавить дополнительные 2-полосные динамики (если общий импеданс может поддерживаться усилителем) или добавить больше каналов усилителя для большего звука.

5. Удвоение количества динамиков или мощности не приводит к удвоению громкости

В некоторых случаях можно добавить больше динамиков, чтобы увеличить уровень громкости, который вы можете получить, или разместить динамики в большем количестве комнат, большем количестве мест в вашем доме. автомобиль и так далее. Вы также, возможно, задавались вопросом, что бы произошло, если бы вы купили усилитель с мощностью в два раза большей, чем ваш нынешний.

Однако нужно понять одну важную вещь: , имеющий 2 или 3 динамика вместо одного, не увеличивает звук в два или три раза.Он увеличивает на несколько децибел (дБ) для каждого добавленного динамика.

Удвоение мощности также не приводит к удвоению громкости.

Это связано с принципом работы человеческого уха и физикой звука, а также с тем, как работают динамики и какую громкость они могут производить при заданной мощности.

Вообще говоря, человеческое ухо будет слышать очень небольшое увеличение громкости при каждом удвоении акустической мощности: около 3 децибел (дБ). Для большинства людей небольшое увеличение громкости, которое вы замечаете при повороте ручки громкости на 1 ступень, составляет где-то около 3 дБ.

Пример громкости типичного динамика при разных уровнях мощности:

  • 1 Вт = 89 дБ
  • 2 Вт = 92 дБ
  • 4 Вт = 95 дБ
  • 8 Вт = 98 дБ
  • 16 Вт = 101 дБ
  • 32 Вт = 104 дБ
  • 64 Вт = 107 дБ
  • 128 Вт = 110 дБ

Итак, как видите, удвоение мощности, на которую вы можете управлять динамиком, не означает, что вы удвоите громкость. Увеличивает его очень незначительно (насколько это касается ваших ушей).

Вы также можете видеть сверху, что для увеличения громкости требуется много энергии!

Как добиться большей громкости от динамиков

В большинстве случаев лучшие способы увеличения громкости:

  • Используйте более эффективные динамики (динамики, которые производят более высокий уровень громкости в дБ при мощности 1 Вт - чем больше, тем лучше)
  • Добавить больше динамиков, если у вас есть усилитель, который может его поддерживать
  • Используйте динамики с более высокой номинальной мощностью и усилитель мощности большего размера, если ваша цель высокая громкость

Для большинства людей средний и хороший стереоусилитель может производить достаточно громкости, чтобы заполнить комнату или автомобиль и время от времени увеличивайте громкость. Я предпочитаю использовать 50 Вт или больше на канал, как практическое правило при покупке усилителя.

Как читать положительные и отрицательные метки динамиков (+ и -)

Домашние стереосистемы и автомобильные динамики обычно часто используют красный знак или знак плюса «+», чтобы указать полярность клемм проводки динамика, к которым вы подключаете проводку.

Здесь также нужно знать несколько вещей:

  • В некоторых случаях черная точка или красная или черная полоса используются для обозначения положительного вывода
  • Если динамик имеет выводы 2 разных размеров, больший из двух обычно является положительным
  • Для динамиков с уже подключенным проводом, как правило, медный или золотой провод является положительным
  • Для динамиков с подключенным проводом, но проводами того же цвета, на большинстве колонок есть небольшие надписи на положительный провод - обязательно внимательно проверьте

Резюме

Здесь я предоставил вам схему громкоговорителей, показывающую основные подключения, я объяснил несколько важных вещей, которые вам нужно знать о громкоговорителях и их проводке.Надеюсь, я дал вам больше понимания о том, как подключить динамики и получить от вашей системы максимум удовольствия.

Есть вопросы, комментарии или предложения? Обязательно оставьте комментарий ниже или отправьте мне сообщение.

Не знаете, как насчет твитеров? Вот полезное руководство, объясняющее, что такое твитеры и для чего они используются.

Заинтересованы в шунтировании автомобильного усилителя? Узнайте, как подключить автомобильный усилитель в этом посте.

.

Как подключить четыре динамика к одному усилителю

  • Home
  • Home AV
    • Подключение оборудования
    • Подключение динамиков
    • Подключение динамиков
    • Подключение оборудования
  • 000
  • Аудио
  • Общие сведения об аудио Калькуляторы
  • Электрические калькуляторы
  • Аудио калькуляторы
  • Электрические калькуляторы
  • Основы
  • Мифы и мелочи
  • Search

    Geoff the Grey geek - Helping you connect your AV equipment Geoff the Gray Geek Geoff the Grey geek - Helping you connect your AV equipment Geoff the Grey geek - Helping you connect your AV equipment
    • Home
    • Home

      Часто задаваемые вопросы по подключению динамиков

      Geoff the Grey geek - Helping you connect your AV equipment

      Имитаторы переключателя выбора динамиков

      Geoff the Grey geek - Helping you connect your AV equipment

      Общие сведения об импедансе динамиков

      Geoff the Grey geek - Helping you connect your AV equipment

      Как подключить видеомагнитофон к телевизору с плоским экраном

    • Подключение динамика ers
    • Подключение оборудования
  • Понимание звука
    • Understanding amplifier power - feature image

      Понимание мощности усилителя

      Understanding amplifier power - feature image

      Понимание чувствительности динамика

      Understanding amplifier power - feature image

      Как несколько динамиков разделяют мощность

      Understanding amplifier power - feature image

      Импеданс динамика меняет мощность усилителя

      Geoff the Grey geek - Helping you connect your AV equipment

      Понимание

    • Сопротивление динамика
  • Калькуляторы
    • AllAudio Калькуляторы Электрические калькуляторы Understanding amplifier power - feature image

      Последовательный калькулятор громкоговорителей

      Understanding amplifier power - feature image

      Калькулятор мощности, напряжения и тока усилителя

      Distributed Speaker System SPL Calculator

      Калькулятор SPL распределенной акустической системы

      distributed speaker systems cable loss calculator

      Калькулятор потерь кабеля распределенной акустической системы

    • Аудио
    • Электрические калькуляторы
  • Основы
    • distributed speaker systems cable loss calculator
  • .
