Заземление на даче: как сделать его правильно

Отсутствие заземления на дачном участке может повредить изоляции электроприбора. Тогда высокое напряжение окажется на его корпусе. Ситуация усугубится, если рядом с поврежденным прибором окажутся предметы с естественным заземлением: любые трубы, открытые армирующие конструкций. Для поражения током достаточно будет прикоснуться к одной из них, пройтись босиком или в промокшей обуви по влажной поверхности. Поэтому пренебрегать организацией заземления не стоит.

Чаще всего для дачных домов выбирают треугольную схему заземления. Фото: Instagram montazh.ustanovka

Использование УЗО не является альтернативой заземлению. Только при его наличии защитное устройство будет работать правильно. Если обнаружится утечка тока, то механизм сразу же отключит питание участка, что защитит от опасных ситуаций.

Схемы заземления

Электрический ток всегда выбирает доступный проводник, у которого наименьшее сопротивление.

Для людей эта величина равна 1 кОм, поэтому при заземлении нужно использовать среды с меньшим показателем. Норматив для такой системы соответствует 30-10 Ом, последний вариант актуален при одновременном создании молниезащиты. Чтобы правильно рассчитать сопротивление контура, нужно учитывать и показатели грунта.

В момент заливки фундамента можно организовать заземление по контуру строения. Фото: Instagram home_saz

Грунт	Удельное сопротивление (Ом*м)
Песок (уровень грунтовых вод менее 5 м)	1000
Песок (уровень грунтовых вод выше 5 м)	500
Чернозем	200
Влажная супесь	150
Глина полутвердая или меловой слой	60

Для получения наименьшего сопротивления требуется более глубоко погрузить электроды. Также проблему можно решить путем увеличения их числа. Контур организуется по одной из следующих схем.

1. Штыревая. Один электрод забивается очень глубоко. Вся система очень компактна, но для нее требуется специальный дорогостоящий комплект.

Сначала вбивается один отрезок, потом он наращивается следующим — и так до достижения необходимой длины электрода. Фото: Instagram sergei_panferov

2. Линейная. Все стержни располагаются в ряд. Если первая перемычка будет повреждена, то вся система выйдет из строя.

Такие системы отличаются большой протяженностью. Фото: Instagram balbuilding

3. Замкнутая. Может иметь форму треугольника, овала и прямоугольника. Даже если одна перемычка повредится, система продолжит работать. Поэтому такая схема используется чаще.

Внутри дома все провода заземления собираются на одной пластине. Фото: Instagram montazh.ustanovka

Контур желательно располагать на максимальном удалении от часто посещаемых мест, оптимальным считается расстояние 10 м. Если изоляция будет повреждена, то рядом с заземлением будет опасно находиться. Для дополнительной защиты область расположения контура обносят загородкой.

Что потребуется для заземления на даче?

Аппарат для сваривания, для соединения конструкции. Другие способы неэффективны, контакт не будет надежным, поэтому и контур не сможет работать стабильно.
Болгарка. Нужна для нарезания металла на отрезки необходимого размера.
Штыковая лопата. Электроды будут заглубляться в почву.

Проверьте, все ли материалы и инструменты у вас есть. Фото: Instagram engineering_profile

Перфоратор. Пригодится для проделывания отверстия в стене.
Кувалда. Желательно выбрать вариант потяжелее, потому что штыри придется забивать не меньше, чем на 2 метра.
Гаечные ключи.
Стальной уголок длиной 2 метра, размером не меньше 0,5х0,5 см. Лучше использовать нержавеющую сталь. Также подойдет прямоугольный профиль с сечением не менее 150 мм² или арматура. При выборе последней нужно использовать гладкие варианты, рельеф ухудшит контакт.
Четыре металлических полосы толщиной 4 мм и шириной 40 мм. Три из них должны иметь длину 1,2 м, а последняя доходить от места монтажа до крыльца дома.

Болт М8 или М10.
Медный провод толщиной от 6 кв. мм, подбирается по сечению фазного проводника.

Как организовать заземление

1. Подготовка места. Выкапываются три траншеи в форме равнобедренного треугольника. Глубина равна 1 м, ширина — 50 см, длина стороны 1,2 м. От одного из углов необходимо прокопать канаву, идущую к щитку.

2. Электроды забиваются в углах треугольника, чтобы это было проще сделать, можно заточить концы болгаркой. Если почва будет слишком высокой плотности, то придется заняться бурением шурфов. Стержни должны выступать над землей, чтобы к ним можно было приварить стальные элементы.

Иногда под контур нужно вырыть котлован, но в большинстве случаев достаточно канав. Фото: Instagram montazh.ustanovka

3. Далее электроды соединяются стальными полосами. Самая длинная приваривается к углу, от которого отходит канава к распределительному шкафу. Желательно сделать на ней небольшой изгиб возле места крепления для компенсации расширения металла при температурных скачках. Красить металлические части нельзя, допускается только обработка швов антикоррозионным составом.

Для защиты от окисления клемма закрывается корпусом, но лучше ее расположить внутри дома. Фото: Instagram electropavel_official

4. К концу самой длинной полосы присоединяется болт для соединения с клеммой. На нее будет приходить провод заземления из щитка. Теперь в стене нужно просверлить отверстие и вставить пластмассовую гильзу.

Если использовать штырьевой метод, то заземление получится максимально компактным. Фото: Instagram montazh.

ustanovka

5. Другой вариант соединения предусматривает приваривание к полосе длинной стальной шпильки.

6. После этого провод идет к распределительному щиту. Рекомендуется объединить все провода заземления на пластине из бронзы.

Проверка системы

Не спешите закапывать траншею — сначала нужно измерить сопротивление. Если прибора нет, то подойдет лампа накаливания. Она должна гореть с той же яркостью, что и при включении в сеть 220 В. При несоблюдении условия придется проверить контакты или увеличить число электродов. Есть еще вариант с выливанием солевого раствора в траншею. Это улучшит показатели, но снизит устойчивость к коррозии, поэтому пользоваться хитростью нежелательно.

Домашняя электросеть надежно защищена при сопротивлении меньше 10 Ом. Фото: Instagram sergei_panferov

После окончательной проверки место засыпается землей и тщательно утрамбовывается. Теперь можно приглашать представителей энергоснабжающей компании, которые оформят разрешающую документацию.

Ведь процесс создания контура заземления показан в видео.

Как сделать заземление на даче своими руками

Дачные домики перестали быть садовыми строениями для летнего отдыха, а превратились в полноценное загородное жилище. Мы оборудовали их всеми благами цивилизации. Эти приспособления облегчают жизнь, но являются источниками повышенной опасности. Поэтому не стоит забывать про заземление на даче.

Содержание

Затронем теорию, чтобы понимать, зачем хлопоты с оборудованием заземляющего контура.

Электрический ток течет по проводам и подходит к приборам-потребителям, имеет свойство течь в ту сторону, где наименьшее сопротивление.

Если изоляция электроприбора нарушится, ток будет искать место, где сопротивление самое маленькое, стремится к нулю. Если заземление не оборудовано, слабое место начинает искрить и стрелять молниями. Хорошо, если этот фейерверк прекратит автомат. Если процесс будет тлеющим, слаботочным, предохранители не сработают. При прикосновении к прибору человек получит удар током, что может иметь неутешительные последствия.

Чтобы обезопасить обитателей дома и электрические приборы от пробоя током, его необходимо отвести в место с наименьшим сопротивлением. Таким местом является земля, грунт.

Сопротивление заземляющего контура должно быть намного меньше сопротивления организма человека. Не вдаваясь в дебри подробностей, примем, что оно должно быть меньше 4 Ом. В некоторых источниках можно найти другие цифры: 0,5 Ом, 30 Ом и даже 60 Ом. Более детальную информацию стоит почерпнуть в ПУЭ или обратиться в электроснабжающую организацию. Будем исходить из того, что чем меньше, тем лучше.

Глубина расположения электродов зависит от многих факторов: структура грунта, уровень залегания грунтовых вод и климатические условия.

Важно! Общее правило таково: чем больше грунт насыщен водой, тем на меньшую глубину стоит забивать.

Торф обладает наименьшим удельным сопротивлением – 20 Ом*м, чернозем и глина чуть больше, а вот супесь – уже 150 Ом*м. Песок считается самым опасным – от 500 до 1000 Ом*м в зависимости от уровня залегания вод.

[include id=»1″ title=»Реклама в тексте»]

Глубина заглубления может быть от 1,5 м до 3 м и более. Величина зависит от того, насколько близко вода. Если уровень находится в пределах 2,5 м, достаточно заглубить на 1,5 – 2 м.

Расстояние между электродами в контуре может быть от 1,2 м до 3 м.

Количество зависит от сопротивления грунта и может составлять 3 штуки, образуя треугольник. Если такой конструкции оказывается недостаточно, количество можно увеличивать, присоединяя их к существующему контуру.

Расстояние от контура до дома должно быть не слишком велико. Достаточно 3 – 5 м.

Важно! Самым правильным и целесообразным решением будет обратиться в местное отделение энергоуправления. Спросить у обычных электриков, как обустраивается контур заземления в данном конкретном регионе. Какие необходимы характеристики, на какую глубину ставить, как далеко выносить. Тем более что Вам все равно понадобятся их услуги, чтобы проверить сопротивление получившегося контура заземления на вашем участке.

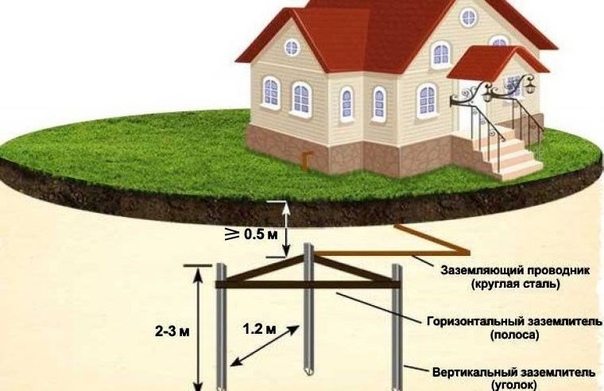

Схема озаземления

Самым распространенным способом обустройства заземляющего контура является треугольник со стальными электродами в вершинах, вбитыми в грунт на глубину от 1,5 до 3 м. Весь контур необходимо располагать ниже глубины промерзания грунта.

Соединять их между собой можно стальными полосами или арматурой, обязательно только сваркой. От одного из электродов необходимо провести стальную полосу до силового шкафа, попросту щитка. Если расстояние от дома слишком велико, от щитка можно провести кабель, который затем закрепить с помощью болта.

Материалы для заземления и их размеры

Что можно использовать в качестве электродов:

Стальной уголок 4*4 мм минимум.
Круглая сталь (арматура) – 10 – 12 мм².
Стальная труба с толщиной стенки – 3,5 мм.
Стальная полоса с площадью минимум 50 мм², например, 12*4 мм.

Основным критерием при выборе материала служит площадь сечения, она должна быть не менее 1,5 см², а также удобство забивания в землю. Т.е. это может быть любой острый стальной токопроводящий стержень, хоть двутавр, хоть профильная труба. Главное, заточить конец, чтобы легче входил в грунт. Уголок можно срезать болгаркой наискось, сделав острый клин. Арматура обязательно должна быть гладкой, нерефленной. Иначе контакт электрода с грунтом будет недостаточно прочным. Образуются пустоты, которые будут снижать сопротивление.

Информация для тех, кто не желает использовать подручные материалы, а привык все делать основательно и дорого, есть возможность приобрести готовый комплект. Он представляет собой стальные омедненные электроды по 1 метру длиной, собираемые резьбовым соединением. Это удобно, эффективно и довольно недешево. Но если есть возможность, воспользуйтесь этим вариантом.

В качестве планок можно использовать стальные полосы 40*4 мм или арматуру 12 – 14 мм. Главным критерием является минимальное сечение в 50 мм². И не забывайте, соединяем только сваркой.

Определяемся с материалом и конструкцией. Затем выбираем место, удобное и близкое к распределительному шкафу, оптимальным считается расстояние не более 10 м.

[include id=»2″ title=»Реклама в тексте»]

Приступаем к земляным работам:

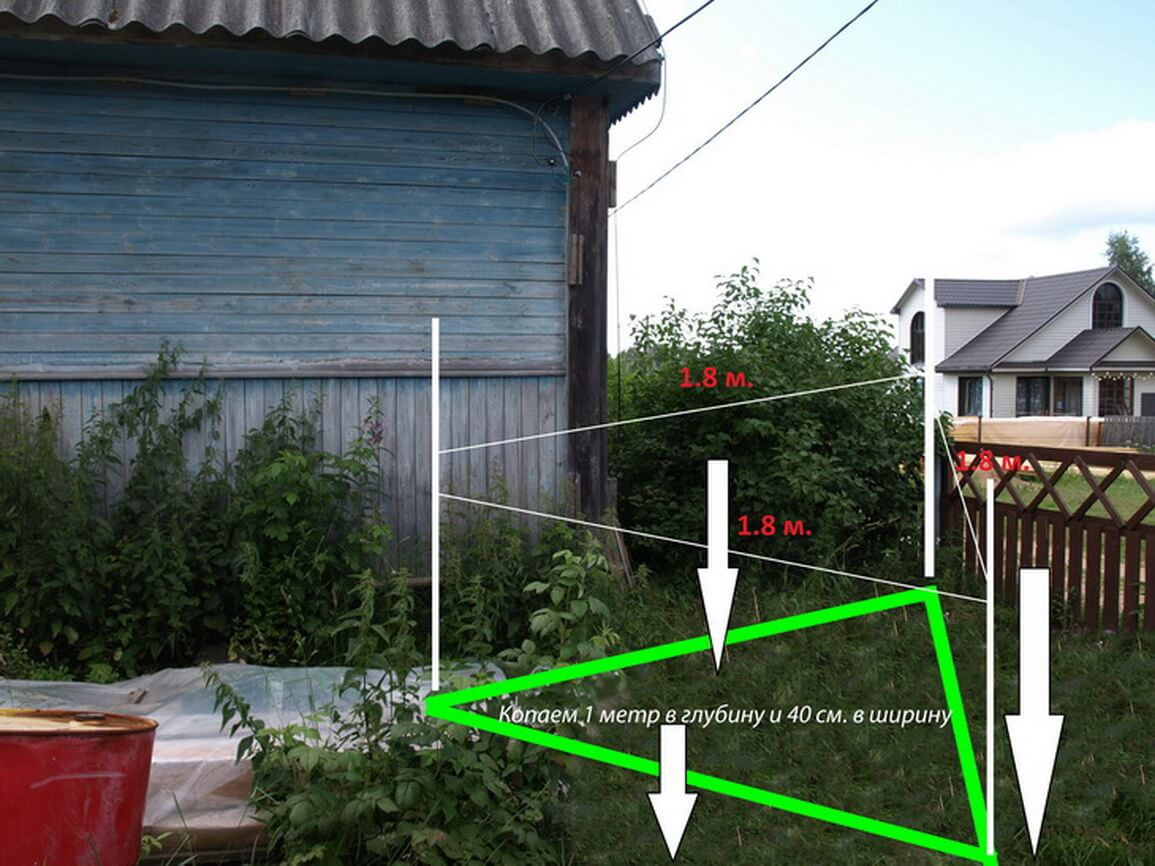

Примерно так может выглядеть траншея

Выкапываем траншею в виде равностороннего треугольника. Глубина должны быть не менее 0,8 м, желательно 1 м. Ширины 0,5 м будет достаточно. Дополнительно выкапываем траншею, ведущую к шкафу.
В вершинах вбиваем электроды, если это позволяет плотность грунта. В противном случае бурим скважины.
Они должны выступать над уровнем грунта, чтобы можно было приварить к ним полосы. Если мы бурили скважины, а не забивали стержни, засыпаем скважину грунтом, перемешанным с солью. Это существенно снизит сопротивление контура. И хоть коррозия в таком случае увеличится, заземление прослужит еще долгие годы.
Привариваем полосы, образуя замкнутый треугольник, одну полосу ведем от электрода к силовому шкафу.
Закрепляем полосу к щиту или проводу заземления болтом не менее 10 мм диаметром. Обязательно привариваем болт к полосе.
Проверяем сопротивление. Для этого понадобится специальный прибор – Омметр. Он достаточно дорогой, покупать его, чтобы сделать один раз в десять лет замеры, а то и раз в жизни, бессмысленно. Поэтому приглашаем человека из энергоуправления или специальную организацию. Они проверят сопротивление и составят соответствующую документацию. Показатель должен быть меньше 4 Ом. Если больше, необходимо увеличить контур, вбив еще электроды и соединив их с уже существующими.
Если сопротивлением остались довольны, засыпаем траншею. Используем только однородный грунт, без строительного мусора или щебня.

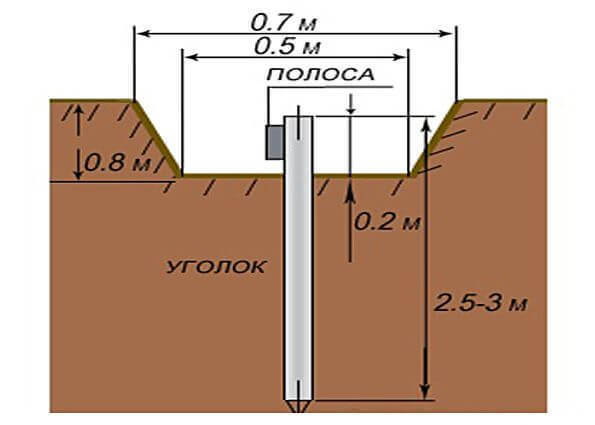

Схема обустройства

Важно! Маленькая хитрость: некоторые умельцы советуют перед приходом людей их энергоуправления хорошенько залить контур водой. Это уменьшит его сопротивление. Проблем с получением документации не будет. Хоть сама идея довольно интересная: специалисты и правда советуют в жаркие дни регулярно поливать его, но все же мы не ради инстанций «заварили кашу».

Если Вы обладатель очаровательного домика в горах, все вышенаписанное может Вам не подойти. Для контура заземления в скальных грунтах используют горизонтальные или лучевые электроды. Их можно располагать в виде расходящихся лучей или сетки, делая шаг от 3 до 10 м. Хорошим вариантом будет использовать электролитическое заземление. Хоть и дорого, но весьма эффективно.

Как видите, обустроить заземление своими руками не составит большого труда. Самым сложным будет определиться с длиной электродов, их количеством и расстоянием между ними. Остальное – дело техники.

Как сделать заземление на даче

Строительство частного дома или загородной дачи всегда сопряжено с большим объемом электротехнических работ. В этом диапазоне задач, наряду с подводкой электропитания к дому, установке распределительного и защитного оборудования, прокладке внутренних линий, не меньшую значимость имеет и грамотно спланированная и исполненная система заземления. К сожалению, при проведении «самостроя» неопытные хозяева про этот момент достаточно часто забывают или же даже намеренно его игнорируют, пытаясь достичь какой-то ложной экономии денежных средств и трудозатрат.

Как сделать заземление на даче

А между тем система заземления имеет чрезвычайную важность – она способна предупредить многие неприятности, которые могут привести к весьма печальным или даже трагическим последствиям. Согласно существующим правилам, специалисты электросетей не произведут подключение дома к линии электропередач, если этой системы в доме нет или же она не отвечает необходимым требованиям. И владельцу, так или иначе, придется решать вопрос, как сделать заземление на даче.

В современных домах городской застройки контур заземления обязательно предусматривается еще на стадии проектирования здания и его внутренних коммуникаций. Хозяину частного жилья этот вопрос придется решать самому – приглашать специалистов или постараться все сделать своими руками. Пугаться не надо – все это является вполне выполнимой задачей.

Для чего необходим контур заземления

Для того чтобы понять важность заземления, достаточно базовых понятий из школьного курса физики.

Подавляющее большинство частных домов запитываются от однофазной сети переменного тока 220 вольт. Электрическая цепь, необходимая для работы всех приборов или установок обеспечивается наличием двух проводников – собственно, фазой и нулевым проводом.

Типовые схемы проводки однофазной электросети

Конструкция всех электрических приборов, инструментов, бытовой и иной техники предусматривает элементы изоляции и защитные приспособления, которые должны предотвратить попадание напряжения на токопроводящие корпуса или кожухи. Тем не менее, вероятность такого явления никогда не исключается – изоляция может быть пробита разрядом, прогореть от ненадежных, искрящих контактов в соединениях проводов, могут выйти из строя элементы схемы и т.п. В этом случае фазное напряжение может попасть на корпус прибора, прикосновение к которому становится чрезвычайно опасным для человека.

Особую опасность представляют ситуации, если рядом с таким неисправным прибором находятся металлические предметы, имеющие так называемое естественное заземление – стояки отопления, водопроводные или газовые трубы, открытые элементы армирования строительных конструкций и т.п. При малейшем касании к ним цепь может замкнуться, и смертельно опасный ток пройдет через тело человека в сторону меньшего потенциала. Не менее опасны подобные ситуации и в том случае, если человек стоит босой или в мокрой обуви на влажном полу или земле – тоже есть все предпосылки к замыканию цепи переменного тока от корпуса прибора.

Одно из выраженных свойств электрического тока в том, что он обязательно выберет проводник с минимальным сопротивлением. Значит, необходимо заранее создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в случае пробоя на корпус напряжение будет безопасно отводиться.

Сопротивление человеческого тела – величина непостоянная, зависящая и от индивидуальных особенностей, и даже от временного состояния человека. В электротехнической практике эту величину обычно принимают за 1000 Ом (1 кОм). Стало быть, сопротивление заземляющего контура должно быть многократно ниже. Существует сложная система расчетов, но обычно оперируют величинами в 30 Ом для бытовой электросети частного дома и 10 Ом в том случае, если заземление используется еще и в качестве защиты от молнии.

УЗО будет корректно работать только при наличии заземляющего контура

Могут возразить, что все проблемы вполне решаемы установкой специальных защитных устройств (УЗО). Но для корректной работы УЗО заземление также является необходимостью. При появлении даже малейшей утечки тока цепь практически мгновенно замкнется и устройство сработает, отключив опасный участок домашней электросети.

Некоторые хозяева пребывают в предубеждении, что для заземления достаточно использовать трубы водопровода или отопления. Это – чрезвычайно опасно и абсолютно ненадежно. Во-первых, гарантировать эффективный отвод напряжения невозможно – трубы могут быть сильно окислены и не иметь достаточно хорошего контакта с землей, а кроме того, на них нередко бывают пластиковые участки. Не исключается и поражение током при прикосновении к ним в случае пробоя электропитания на корпус, причем такой опасности могут быть подвержены в том числе и соседи.

Вилка и розетка с заземляющим контактом

Большинство современных электроприборов сразу оснащаются кабелем питания с трехконтактной вилкой. Соответствующие розетки должны устанавливаться и при проведении работ по монтажу проводки в доме. (Некоторые электроприборы старых моделей имеют вместо этого контактную клемму на корпусе для подключения заземления).

Цветовая маркировка проводов однофазного кабеля

Есть строго определённая цветовая «распиновка» проводов: синий провод однозначно является «нулевым», фаза может иметь различную расцветку, от белой до черной, а заземляющий – всегда желто-зеленый.

И вот, зная это, некоторые «мудрые» хозяева, желая сэкономить на обновлении проводки и организации полноценного заземления, просто делают в розетках перемычки между нулевым контактом и заземляющим. Однако, этим они не решают проблемы, а, скорее, усугубляют ее. При определенных условиях, например, при перегорании или плохом контакте рабочего нуля в каком-то участке цепи, или при случайной перефазовке, на корпусе приборов появится фазный потенциал, причем это может случиться в самом неожиданном месте дома. Опасность поражения током возрастает в такой ситуации многократно.

Заземление — это надежная защита от многих неприятностей

Вывод из всего сказанного – заземление является обязательным конструктивным элементом домашней электрической сети. Оно выполняет сразу функций:

Эффективный отвод утечки напряжения с токопроводящих деталей, прикосновение к которым может вызвать поражение током.
Выравнивание потенциалов всех объектов в доме, например, заземленных приборов и труб отопления, водопровода, подачи газа.
Обеспечение корректной работы всех установленных систем и устройств безопасности – плавких предохранителей, автоматов или УЗО.
Немаловажное значение имеет заземление и в предотвращении накопления на корпусах бытовых приборах статического заряда.
Особую важность приобретает оно для современной электроники, особенно – вычислительной техники. Например, работа импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпуса системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.

Теперь, когда важность системы заземления разъяснена, можно перейти к вопросу, как ее сделать условиях частного дома самостоятельно.

Цены на защитную автоматику

~~Защитная автоматика~~

Какими бывают системы заземления в частных домах

Итак, грамотно исполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением созданного контура. Однако, грунт — грунту рознь – разные его типы серьезно отличаются друг от друга удельным сопротивлением:

Тип грунта	удельное сопротивление грунта (Ом × м)
Песок (при уровне грунтовых вод ниже 5 м)	1000
Песок (при уровне грунтовых вод выше 5 м)	500
Плодородная почва (чернозем)	200
Влажная супесь	150
Полутвердый или лесовидный суглинок	100
Меловой слой или полутвердая глина	60
Графитовыен сланцы, глинистый мергель	50
Суглинок пластичный	30
Пластичная глина или торф	20
Подземные водоносные слои	от 5 до 50

Очевидно, что те слои, которые обладают наименьшим удельным сопротивлением, располагаются, как правило, на значительной глубине. Но и при заглублении электрода получаемых результатов может быть недостаточно. Проблема эта решается несколькими способами – от увеличения глубины установки штыревых электродов, до увеличения их числа, расстояния между ними или общей площади контакта с грунтом. На практике чаще всего применяются несколько основных схем:

Возможные схемы заземления в частном доме

Схема «а» — установка заглубленного металлического замкнутого контура по периметру дома. Как вариант – неглубоко забитые штыри, соединённые по кольцу шиной.

В дачном строительстве применяется она нечасто из-за большого объема земляных работ или в связи с особенностями расположения построек на участке.

Схема «б», пожалуй, самая популярная у владельцев загородного жилья. Три или больше умеренно заглубленных штыревых электрода, связанных одной шиной – такую конструкцию несложно выполнить самостоятельно даже на ограниченном пространстве.
На схеме «в» показано заземление с одним электродом, установленным на большую глубину. Иногда подобную систему устраивают даже в подвале здания. Схема удобная, но не всегда исполнимая – ее практически невозможно реализовать на каменистых грунтах. Кроме того, для такой системы заземления нужно использовать специальные электроды – речь о ней пойдет чуть ниже.
Схема «г» — достаточно удобная, но лишь в том случае, если она была продумана еще на стадии проектирования дома, а выполнена во время заливки фундамента. Воплощать ее в жизнь на готовом здании будет крайне нерентабельно.

Итак, проще всего реализовать с минимальными затратами схемы «б» или, по возможности, «в».

Заземление с использованием самодельных металлических деталей

Чтобы сделать систему заземления такого типа, потребуются металлические профили, сварочный аппарат, инструменты для земляных работ, кувалда. В ряде случаев, при сложных плотных грунтах, может понадобится ручной бур.

Схематично эта система выглядит подобным образом:

Наиболее часто применяемая схема заземления частного дома

Место расположения заглубленных электродов выбирается с тем расчетом, чтобы было максимально удобно подвести заземляющую шину к распределительному щитку. Оптимальное расстояние от дома – 3— 6 метров. Допустимые пределы – не ближе одного метра и не далее десяти.

Размеры, указанные на схеме, отнюдь не являются какой-то догмой. Так, сторона треугольника может быть и до трех метров в длину, а глубина забивки штыря может быть несколько меньшей — 2,0 ÷ 2,5 м. Количество электродов тоже может меняться – если грунт плотный и на большую глубину забить штыри не удается, можно увеличить их количество.

Здравый совет – заранее обратиться в местную службу энергоснабжения за получением рекомендаций по выполнению заземляющего контура. У этих специалистов наверняка есть продуманные и опробованные в данном регионе схемы. Кроме того, они смогут помочь просчитать размеры и исходя из планируемой нагрузки домашней электросети – это тоже имеет значение.

Металлический прокат, который может быть использован для заглубляемых электродов

Что может послужить электродами? Для этих целей чаще всего используют стальной уголок с полкой 50 × 50 мм и толщиной не менее 4 ÷ 5 мм. Могут применяться трубы, лучше – оцинкованные с толщиной стенок не менее 3,5 мм. Можно взять стальную полосу с площадью поперечного сечения порядка 48 мм² (12 × 4), но ее сложнее вбить вертикально в грунт. Если решено использовать стальной прут, то тоже лучше брать оцинкованный, диаметром не менее 10 мм.

Чтобы связать штыри в один контур, используют полосу 40 × 4 мм или катанку 12 – 14 мм. Этот же материал подойдёт для прокладки шины заземления к точке ввода ее внутрь дома.

Итак, первоначально на выбранном месте делается разметка.

Котлован и траншея для контура заземления

Затем целесообразно отрыть небольшой котлован намеченной формы на глубину до 1 метра. Минимальная глубина – 0,5 м. Одновременно роется траншея на ту же глубину – по ней от контура к цоколю дома пойдет шина заземления.

Можно не рыть котлован, а ограничиться выкапыванием траншей

Задачу можно несколько упростить, выкапывая не сплошной котлован, а лишь траншеи по периметру создаваемого контура. Главное, чтобы их ширина позволяла свободно проводить забивку электродов и сварочные работы.

Края уголков нужно обрезать и заточить,, чтобы они легче входили в грунт

Готовятся электроды нужной длины. Край, которыми они будут вбиваться в землю, необходимо заострить шлифмашинкой, обрезав его под углом. Металл должен быть чистым, неокрашенным.

Электроды последовательно забиваются в землю на нужную глубину

В намеченных местах электроды вбиваются в землю с помощью кувалды или электромолота. Их заглубляют так, чтобы в котловане (траншее) они выступали над уровнем поверхности примерно на 200 мм.

Электроды с помощью сварки соединяются стальной полосой

После того, как все электроды забиты, из связывают общей шиной (горизонтальным заземлителем) из металлической полосы 40 × 4 мм. Здесь применима только сварка, хотя можно встретить рекомендации обойтись болтовым соединением. Нет, чтобы обеспечить надежное и долговечное заземление эту обвязку обязательно приваривают – резьбовой контакт, размещенный под землей, быстро окислится, сопротивление контура резко возрастет.

Шина приваривается к контуру и проводится до цоколя здания

Теперь можно проложить шину из той же полосы к фундаменту дома. Шина приваривается в одному из забитых электродов и укладывается в траншею затем она заходит на цоколь здания.
Шина крепится к цоколю. На рисунке не показано, но целесообразно перед точкой крепления предусмотреть небольшой изгиб, так называемый «компенсационный горб», чтобы компенсировать линейные расширения металла при перепадах температур. На конце полосы приваривается болт с резьбой М10. К нему будет крепиться медная клемма с проводом заземления, который уйдет на распределительный щиток.

Клеммный переход на провод заземления

Для прохождения провода через стену или через цоколь сверлится отверстие и в него вставляется пластиковая гильза. Провод используется медный, сечением 16 или 25 мм² (этот параметр лучше заранее уточнить у специалистов). Гайку и шайбы для соединения тоже лучше использовать медные.

В данном случае шина заземления из арматуры заведена внутрь помещения

Иногда поступают и иначе – к шине приваривают длинную стальную шпильку, так чтобы она проходила насквозь через стенку дома, также через гильзу. В этом случае клеммная часть окажется в помещении и меньше будет подвержена окислению под действием повышенной влажности воздуха.

Бронзовая распределительная пластина для подключения проводов заземления

Заземляющий провод заводится к электрическому распределительному щитку. Для дальнейшей «раздачи» лучше всего применять специальную пластину из электротехнической бронзы – к ней будут крепится все провода заземления, уходящие к точкам потребления.

По окончании монтажа необходимо произвести проверку работоспособности ситемы

Не следует торопиться сразу же засыпать смонтированный контур грунтом.

— Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам – это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

— Во-вторых, необходимо проверить сопротивление получившегося контура. Для этих целей лучше пригласить специалистов энергоснабжающей организации, тем более что их вызов, так или иначе, будет необходим для получения разрешительных документов.

Если результаты проверки показывают, что сопротивление велико, необходимо будет добавить еще один или даже несколько вертикальных электродов. Иногда перед проверкой идут и на хитрости, обильно поливая места около заколоченных в грунт уголков насыщенным раствором обычной поваренной соли. Это безусловно, улучшит показатели, однако, не стоит забывать и о том, что соль активизирует коррозию металла.

Обычная поваренная соль существенно снижает сопротивление контура, но, увы, активизирует коррозию металла

Кстати, если забить уголки не получается, то прибегают к бурению скважин на нужную глубину. После установки электродов их с максимально возможной плотностью заполняют глиняным грунтом, в который также перемешивают с солью.

После того как работоспособность контура заземления проверена, необходимо обработать сварные швы антикоррозийным составом. Это же можно проделать и с шиной, идущей к зданию. Затем, после высыхания мастики, котлован и траншеи засыпаются грунтом. Он должен быть однородным, не замусоренным и без щебеночных включений. Затем место засыпки тщательно утрамбовывается.

Видео: монтаж заземляющего контура с применением металлического уголка

Использование готовых заводских комплектов

Весьма удобны для организации заземления на даче готовые комплекты заводского изготовления. Они представляют собой набор штырей с соединительными муфтами, позволяющими наращивать глубину погружения в грунт по мере забивки.

Система заземления с одним штырем

Эта система заземления предусматривает монтаж одного штыревого электрода, но на большую глубину, от 6 и даже до 15 метров.

В комплект обычно входят:

Штыри стальные длиной 1500 мм с оцинкованной или омеднённой поверхностью, или же сделанные из нержавеющей стали. Диаметр штырей может в разных комплектах отличаться – от 14 до 18 мм.

Комплект штанг для сборки заземляющего электрода

Для их соединения они оснащаются резьбовыми муфтами, а для удобства проходки через грунт в комплект входит стальной наконечник.

Соединительная резьбовая муфта и наконечник для упрощения забивки

В некоторых комплектах муфты являются не резьбовыми, а запрессовочными. В этом случае один конец заземляющего штыря сужен с помощью ковки и имеет ребристую поверхность. При ударном воздействии происходит прочное соединение и достигается надежный электрический контакт между стержнями.

Штыри могут иметь и запрессовочную муфту

Для передачи ударного воздействия предусматривается специальная насадка (нагель) из высокопрочной стали, которая не будет деформироваться от воздействия молота.

Нагель — насадка, которая будет передавать ударное усилие от молота

В некоторых комплектах предусмотрено наличие специального переходника, который позволяет использовать в качестве забивного инструмента мощный перфоратор.

Забивание электрода с помощью перфоратора

Для установки такой системы заземления также целесообразно вырыть небольшой котлован глубиной до метра и такой же в диаметре, хотя некоторые предпочитают даже наружное размещение.

Наращивание электрода по мере забивки в грунт

Штыри последовательно вбиваются с наращиванием на нужную глубину.

Затем на оставленный на поверхности участок (порядка 200 мм) надевается латунный контактный зажим.

В такой контактный зажим могут быть вставлены или металлическая шина, или провод заземления

В него вставляется или токопроводящая шина из металлической полосы, или же сразу кабель заземления сечением 25 кв. мм. Для соединения со стальной полосой предусмотрена специальная прокладка, которая не даёт возможности для электрохимического контакта между мелью стержня и сталью (цинком). В дальнейшем шина или кабель заводятся в дом и подключаются к распределительному щитку точно так же, как это было описано выше.

Видео: забивка штыревых электродов вручную

Цены на комплектующие для молниезащиты и заземления

~~Комплектующие для молниезащиты и заземления~~

Какой тип покрытия стержней выбрать – оцинкованный или омедненный?

С точки зрения экономичности, оцинковка с тонким слоем (от 5 до 30 мкм) выгоднее. Эти штыри не боятся механических повреждений при монтаже, даже оставленные глубокие царапины не влияют на степень защищенности железа. Тем не менее, цинк является довольно активным металлом, и, защищая железо, окисляется сам. Со временем, когда весь слой цинка прореагировал, железо остается без защиты и быстро «съедается» коррозией. Срок службы подобных элементов обычно не превышает 15 лет. А делать цинковое покрытие более толстым – это стоит немалых денег.

Сравнительный тест: оцинкованный (слева) и омедненный (справа) электрод после 10 лет эксплуатации в условиях агрессивной среды кислого грунта

Медь же, наоборот, не вступая в реакции, защищает закрываемое ею железо, которое более активно с точки зрения химии. Такие электроды могут без ущерба эффективности служить очень долго, например, производитель гарантирует их сохранность в суглинистой почве вплоть до 100 лет. Но при монтаже следует проявлять осторожность – в местах повреждения слоя омеднения наверняка возникнет участок коррозии. Чтобы снизить вероятность этого, слой омеднения делают достаточно толстым, до 200 мкм, поэтому такие штыри значительно дороже обычных оцинкованных.

Каковы общие достоинства такого комплекта системы заземления с одним глубоко размещённым электродом:

Монтаж не представляет особой сложности. Не требуется объемных земляных работ, не нужен сварочный аппарат – все производится обычным инструментом, который есть в каждом доме.
Система очень компактна, ее можно разместить на крошечном «пятачке» или даже в подвале дома.
Если используется омедненные электроды, то срок службы такого заземления будет исчисляться несколькими десятками лет.
Благодаря хорошему контакту с грунтом достигается минимальное электрическое сопротивление. Кроме того, на эффективность системы практически не влияют сезонные условия. На уровень промерзания грунта приходится не более 10% длины электрода, и зимние температуры никак не могут отрицательно сказаться на проводимости.

Есть, конечно, и свои недостатки:

Такой тип заземления не может быть реализован на каменистых грунтах – скорее всего, забить электроды на требуемую глубину не удастся.
Возможно, кого-то отпугнет и цена комплекта. Однако это – вопрос спорный, так как качественный металлический прокат для обычной схемы заземления тоже стоит недешево. Если еще присовокупить длительность эксплуатации, простоту и быстроту монтажа, отсутствие необходимости в специализированном инструменте, то, вполне возможно, такой подход к решению проблемы заземления может показаться даже более перспективным с точки зрения экономичности.

Видео: как сделать заземление не даче с помощью модульной штыревой системы

Как сделать заземление на даче

Дача – место временного проживания семьи. Как и любой дом, дачный дом имеет необходимое электрооборудование, как минимум это освещение и несколько розеток для подключения холодильника, электроплитки. Для обеспечения безопасности людей, находящихся в доме, для предотвращения ударов током необходимо сделать заземление дачи.

Также заземление необходимо для системы внешней молниезащиты дачного дома. Даже если дом небольшой и построен из дешевых материалов, стоимость восстановления дачного домика, после того как он сгорит от удара молнии, намного перекроет стоимость устройства грозозащиты (молниезащиты) и ее заземления.

Если дачный дом небольшой, то защитное заземление дачи и заземление молниезащиты дачи фактически представляет собой одно устройство заземления.
В дачных поселках электропитание к дому подводится, как правило, посредством воздушной линии. В данном случае необходимо сделать повторное заземление на последней перед домом опоре воздушной линии.

Если к дому подходит два провода, фаза и ноль (совмещенный нулевой рабочий и нулевой защитный PEN проводник), и на вводе в дом не делается разделение PEN-проводника на нулевой (N) и защитный (PE), заземление дачи необходимо подключать к нулевому рабочему проводнику. Если на вводе в дом делается разделение PEN проводника на нулевой N и защитный PE, заземление подключается к PE проводнику, а между PE-проводником и N-проводником делается перемычка.

Те же самые операции производятся при трехфазном подводе электропитания к дому (четыре провода: 3 фазных и один PEN-проводник).
С точки зрения электробезопасности, разделение PEN-проводника на PE и N-проводник эффективнее чем защитное зануление (защитное зануление в электроустановках напряжением до 1кВ – преднамеренное соединение открытых проводящих частей с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с заземленной точкой источника в сетях постоянного тока, выполняемое в целях электробезопасности), когда корпуса электроприборов соединяются с нулевым проводником, а заземляется N-проводник.

Традиционно считается, что заземление должно выполняться в виде контура вокруг дома. Это совсем не обязательно. Защитное заземление должно обеспечивать хорошее сопротивление (низкое; как правило, меньше 4 Ом). Контур надо укладывать в случае, если необходимо делать систему уравнивания потенциалов по площади здания, что в случае дачного домика не нужно. Также контур делается, если в качестве молниепремника внешней системы грозозащиты используется металлическая кровля крыши или молниеприемная сетка.

В остальных случаях можно использовать глубинное заземление. Для небольшого дома, как правило, достаточно 2-3 очагов глубиной 7-15 метров (зависит от грунта) для достижения сопротивления заземления менее 4 Ом.

Добавить комментарий

Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

Сварочный аппарат и маска для сварки.
Кувалда 5-8 кг.
Лопата (штыковая и совковая).

Материалы

Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
Электроды 3 мм.
Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
Клемма для соединения прута и провода.

Прокладка наружной части заземления

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на высоком уровне.

Провода со столба, запитывающие дом.
Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
Место распайки (подключения) заземления, и питающих проводов со столба.
кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
Молниезащита.

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления

Как выглядит контур заземления

В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита. Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.

Работа участвует в конкурсе.

Автор: Александр Мищев

Загрузка…

Как сделать заземление на даче

Постепенное обустройство дачного участка рано или поздно потребует подключения построек дачи к стационарной электрической сети, а далее как и положено установке в дачном домике всех необходимых для нормального отдыха коммуникаций – системы водоснабжения, проведения надежной электрической проводки, установки необходимой бытовой техники. Однако, несмотря на кажущуюся логичность и правильность действий в этом перечне дел упущено одно из самых основных мероприятий начального этапа строительства – устройства заземления на даче.

Обязательный элемент схемы электроснабжения дачи, основным предназначением которого является защита от поражения электрическим током, заземление на даче должно стоять одним из первых пунктов в списке самых важных задач.

Что дает устройство заземления на даче Рассматривая возможность сделать защитное заземление на даче в соответствии со всеми правилами и требованиями перед началом работ реальнее и проще составить детальный план каждого этапа.

Для дачного домика, в котором планируется использовать стационарную электрическую сеть с напряжением 220 вольт защитное заземление должно не только обеспечить надежную защиту, но и ко всему прочему быть функциональным и не требовать дополнительных вложений, проще говоря, первое требование которому должна отвечать эта система защиты – это надежность.

Вторым важным моментом при создании этого устройства своими руками выступает соответствие параметров требования условий эксплуатации. Защитное заземление на даче должно не только быть оборудовано в строгом соблюдении с проектом, с выдержкой всех размеров и технологии соединения элементов защитного контура, но и при проведении контрольного испытания соответствовать величине сопротивления, предусмотренной для данного устройства.

Третьим важным моментом выступает его функциональность, то есть возможность подключения к заземляющему контуру всех значимых электрических приборов, требующих в обязательном порядке защитного заземления.

Только такой комплексный подход к его практической реализации позволит сделать своими руками действительно надежный элемент, дающий полную гарантию защиты от поражения электрическим током.

Из чего состоит заземление Само по себе защитное заземление на даче представляет собой металлическую конструкцию, заглубленную в землю, а далее при помощи проводов или металлических шин соединенную с распределительным щитком и непосредственно с каждым прибором, подсоединенным в электрическую сеть участка.

Такое несколько схематическое представление о защитном контуре, позволит более ясно понять, с какими вопросами придется столкнуться во время работ по его оборудованию. Традиционно в качестве защитного контура выбирается стандартная конструкция защитного заземления типа «треугольник». Это простой, но очень эффективный вариант конструкции, в котором сочетается простота и надежность, легкость изготовления и долгое время эксплуатации устройства.

Для создания этого устройства своими руками нужно иметь самые простые навыки работы со слесарными инструментами, самым сложным из которых выступает сварочный аппарат.

Практически контур заземления выполняется следующим образом:

Подготавливаются металлические стержни из арматуры, прута, уголка или квадрата;
Выбирается место и отрывается котлован для контура;
Устанавливаются стержни;
Проводится обвязка стержней и соединение их в один контур;
Выводится проводник на распределительный щит;
Котлован дополнительно обрабатывается и засыпается грунтом.

Такая пошаговая инструкция, в конечном счете, должна воплотиться в защитное заземление, имеющее максимальное сопротивление не более 4 Ом.
Теперь, когда схема как сделать заземление на даче, ясна и понятна необходимо провести уточнение и конкретизацию всех моментов.

Практический этап постройки Легче всего своими руками подготовить заземлители. Как правило, для этого сгодится любой металл, имеющий длину от 2,5 метров – прут или арматура диаметром от 10 мм, уголок 35*35 мм, квадрат с шириной стороны от 8 мм, в общем, все то, что можно забить в грунт.

Вместе с тем при выборе прутьев заземлителей необходимо учесть следующие важные сточки зрения конструкции и свойств моменты:

Поверхность должна быть освобождена от краски и по возможности защитного покрытия;
Все элементы заземлителей должны быть одинакового сечения и металла;
Не желательно использование с заземлителями из черного металла элементов из цветных металлов, и имеющих защитное оцинкованное покрытие.

В оборудуемом контуре процесс коррозии металла играет важную роль – чем больше площадь соприкосновения, чем больше воздействие почвы на металл, тем меньше сопротивление, тем легче и быстрее электрический ток найдет путь наименьшего сопротивления и тем быстрее заземление сработает по своему прямому предназначению.

Для удобства заглубления концам заземлителей рекомендуется придать конусообразную форму.

Совет: при выборе материала заземлителей рационально использовать новые металлические элементы. Стальная конструкционная арматура, предназначенная для изготовления высокопрочных железобетонных изделий, несущих большую нагрузку, в принципе тоже может быть использована для этих целей, но при этом она требует дополнительной обработки, необходимо перед установкой тщательно обработать стержни, удалив слой защитного покрытия.

Для размещения контура желательно выбрать место в непосредственной близости от распределительного щитка. Вместе с тем категорически запрещается размещать котлован для контура:

Возле подвала, погреба, в гараже подземной конструкции;
В непосредственной близости от источника водоснабжения;
Возле септика;
под газопроводом;
над трубопроводами, кабелями связи и электрическими кабелями подземного пролегания.

Кроме этого, важным, с точки зрения работоспособности схемы, выступает тип грунта, в котором планируется установка – наличие песчаного грунта потребует периодического увлажнения этого участка.

Отрывка котлована проводится по расчерченному профилю – котлован представляет собой равносторонний треугольник с длиной стороны 1-1,2 метра. Основание треугольника находится на расстоянии от дачного дома как минимум 1 метр. Все земляне работы сделать несложно своими руками для этого, достаточно выкопать траншеи на глубину 2 штыков штыковой лопаты и шириной около 70 см.

По углам этого треугольника забиваются заземлители, таким образом, чтобы верхний край был ниже уровня земли на 40-45 см. Далее, все заземлители связываются между собой при помощи металлической полосы или уголка и обязательно надежно закрепляются электросваркой.

Совет: перед засыпкой котлована для улучшения контакта металла с грунтом рекомендуется пролить места установки заземлителей соляным раствором – 0,4-0,5 кг соли на 10 литров воды. Такой солевой раствор улучшит процесс коррозии металла, а значит и значительно уменьшится сопротивление. В дальнейшем, при проведении периодической проверки работоспособности защитного заземления на даче рекомендуется повторить операцию и увлажнить почку в месте размещения контура солевым раствором.
Металлическую шину, приваренную к контуру, выводят на поверхность у фундамента здания. После проверки сопротивления контура котлован засыпают землей.

Устройство заземления в дачном доме Работы по устройству поверхностной части схемы заземления проводятся с целью обустройства прокладки линии от распределительного щитка ко всем потребителям.
На распределительном щитке рекомендуется установить специальную монтажную рейку для крепления всех выводов проводов заземления.

Перед тем как сделать заземление на даче, рекомендуется согласно схеме прокладки электрической проводки внутри здания в обязательном порядке проложить провод заземления ко всем места, где предполагается установка электрических розеток. Когда работы проводятся самостоятельно можно использовать обычный электрический медный или алюминиевый провод, при этом маркируя жилу заземления. Но учитывая то, что обычно такой провод маркируется желтыми и зелеными полосами, безопаснее с самого начала использовать именно маркированный провод.

Ввод наружной шины вовнутрь дома для более безопасного использования рекомендуется делать из цельного металлического элемента. Своими руками согнуть металлическую полосу по нужному профилю особого труда не составляет, а вот для того чтобы подсоединить к монтажной планке, то здесь рекомендуется использовать многожильный медный провод или специальный провод с уже установленными клеммными зажимами.

Фиксация провода, как на шине, так и на монтажной планке должна быть максимально плотной и обеспечивать надежное прилегание проводников.
В местах установки розетки провод защиты подключается к центральной клемме розетке, делается это в первую очередь, чтобы не допустить неправильного подключения.
Наружную часть шины рекомендуется закрепить на стене дома, а если в этом месте пролегает тропинка или проход, то в обязательном порядке необходимо не только зафиксировать проводник, но и по возможности сделать так, чтобы на него не наступали.

Работу по устройству заземления на даче своими руками можно считать оконченной после проведения проверки работоспособности. Такую проверку можно осуществить с применение специальных измерительных приборов. Как правило, эту процедуру проводят представители энергопоставляющей компании при подключении объекта к стационарной сети. Для испытания выбирается 2-3 устройства и посредством подключения прибора проверяется сопротивление.

Особенности дальнейшей эксплуатации защиты И хотя, заземление на даче, созданное своими руками сама по себе очень надежная конструкция, со временем и она может иметь определенные проблемы в работе. Чтобы избежать отказа системы необходимо как всю систему электроснабжения периодически проверять и в случае обнаружения неисправностей устранять неполадки и поломки.

Самым распространенным и проблемным вопросом для работоспособности выступает постепенное повышение сопротивления, во многом это происходит в летнее время, когда количество влаги в грунте резко сокращается. Решить эту проблему можно относительно легко, достаточно вылить 3-4 ведра воды на место установки контура.

Проверить состояние подключения в щитке распределения необходимо и после прохождения грозы. Использование защитного заземления на даче в качестве контура громоотвода в обязательном порядке требует такой проверки.

Обратить внимание на состояние работы защиты следует и при систематических перебоях в работе электросети, возможно, отключение защитного автомата связано именно с работой контура. Например, довольно часто нестабильная работа модемов компьютеров связана с проблемами именно защитного заземления.

Как сделать заземление в частном доме и на даче самому (схемы подключения)

Ни для кого не секрет, что защитное заземление необходимо для каждого жилого помещения, как для частного строения, так и для квартиры многоэтажного дома. Оно убережет жилище и людей от попадания молнии, защитит от действия электрического тока в случае его утечки из-за нарушения изоляции проводки или электроприборов. Кроме того, заземление выполняет функцию отвода накапливающегося статического напряжения и стекающего по ее корпусу тока от конденсаторов, являющихся частью электрической схемы встроенных сетевых фильтров. В статье расскажем, как сделать заземление в частном доме и на даче, рассмотрим частые ошибки при монтаже.

Системы заземления, отличия, преимущества, особенности

Описать простыми словами схему заземления можно следующим образом. Корпусы мощных электроприборов, через медные провода соединяются с медной шиной, которая в свою очередь соединяется с заземляющей полосой, выведенной от конструкции, помещенной под землей во дворе дома.

Мощные бытовые приборы через медные провода соединяются с заземляющей шиной

Теперь можно более подробно рассмотреть, как устроена эта конструкция, и каким образом действует вся система в целом:

В грунте выкапывается яма, в которой на расстоянии 1,2-2 метра друг от друга, вертикально вниз забиваются 3 или 4 металлических элемента (отрезки арматуры, уголка или толстостенной трубы) длиной 1,5–3 м
Элементы между собой обвариваются перемычками, изготовленными из металлической полосы, толщиной 3-4 мм или уголка
От полученной конструкции в распределительный щиток внутри дома проводится металлическая полоса (трасса)
В свою очередь трасса через медную жилу, посредством болтовых соединений коммутируется с медной шиной.

Полученная таким образом система называется контуром заземления. В зависимости от расположения забиваемых в грунт элементов, система может быть линейная или замкнутая. Читайте также статью: → «Контур заземления: монтаж». Место расположения подземной коммуникации лучше устроить в малоиспользуемом месте и в целях безопасности оградить его. Глубину залегания необходимо сделать не менее 60 см.

Линейная схема контура заземления

Такой способ предполагает забивание штырей в землю по одной линии. Три элемента располагаются в один ряд и последовательно соединяются двумя перемычками. От крайнего из них, трасса проводится в дом. Достоинством такого способа является простота исполнения: вместо ямы нужно выкопать простую ровную канаву. Кроме того, для соединения конструкции нужны всего две перемычки, вместо трех, как во втором варианте. Соответственно и сварочных стыков нужно всего три, а не четыре.

Выбрать безопасное место для размещения устройства не представляет труда, потому что оно практически не имеет площади и может разместиться вдоль забора или тыльной стены дома. Недостаток заключается в уязвимости схемы: при нарушении одного из соединений (сварки или полосы), вся система теряет свою эффективность.

Эскиз линейного заземления частного дома из 4 последовательно соединенных элементов

Замкнутая схема заземления

Такой вариант подразумевает расположение трех, забиваемых в землю металлических элементов, в форме треугольника. Штырей может быть больше и фигуры могут быть разными, но принцип действия один — при повреждении любого соединения, конструкция сохраняет свою функциональность. Достоинством такого способа можно назвать надежность и практичность. Явных недостатков не имеется, за исключением необходимости больших затрат труда на выкапывание ямы. Читайте также статью: → «Монтаж контура заземления в доме».

Контур заземления в частном доме – замкнутая схема в форме треугольника

Способ подключения системы заземления ТТ

Отличительная особенность системы ТТ заключается в том, что заземляющий проводник РЕ является абсолютно независимым от рабочей нулевой жилы сети. То есть он не выводится из заземляющего контура параллельно с проводом N, а заземляется через свой собственный контур. Говоря доступными словами: РЕ не имеет ничего общего с нулевым и фазным проводом, спускаемым к частному дому от опор электропередач. Он соединяется с землей через трассу, заведенную в дом от описанной выше системы заземления.

Проводник РЕ разводится по всему дому и к нему подключаются корпуса мощной бытовой техники и всех металлических объектов, способных проводить электрический ток. Таким образом РЕ-проводник объединяет все точки возможного появления неконтролируемого напряжения в одну общую систему уравнивания потенциалов. Соединять с рабочим нулем (проводом N) какие-либо заземленные конструкции, в том числе корпуса электроприборов – категорически запрещено.

Схема заземления по системе ТТ с РЕ проводником

Преимуществом системы ТТ является сохранение безопасности электрической сети и запитанных от нее потребителей в случае обрыва нулевого провода, выходящего от подстанции. Такое иногда происходит, особенно в частном секторе, где обрыв провода на столбах может случиться из-за ветра, скорость которого не гасится высотными зданиями, или от веток деревьев. При обрыве или замыкании, в электросетях могут возникнуть непредвиденные скачки и падения напряжения, которые будут погашены с помощью описываемой системы. Но остается опасность одновременного пробития фазы на корпус потребителя электроэнергии в момент касания его человеком.

Практический совет: для предотвращения поражения электротоком необходимо установить дополнительный уровень защиты, который включает в себя устройства защитного отключения УЗО и автоматические выключатели.

Применение устройств защитного отключения

Схема подключения розетки через УЗО, ВА и заземляющий РЕ-проводник

УЗО желательно установить в цепи всех мощных и дорогих бытовых приборов, а также на выходе из электрощитка. Потребители подключаются через устройства с уставкой до 30 мА, которые обеспечивают защиту от:

утечки тока в следствии нарушения изоляции;
поражения электрическим током;
возникновения пожара от искрения из-за нарушения контакта.

Однако защитные отключающие устройства не обеспечивают защиту от токов короткого замыкания. Поэтому рекомендуется наряду с УЗО использовать автоматические выключатели.

Система заземления TN-C-S

Данная схема предполагает объединение на определенном этапе до ввода в жилой дом двух проводников:

Рабочий ноль, подводимый от трансформаторной подстанции
Защитный заземляющий проводник.

Для этой цели снаружи дома нужно установить распределительный щит, в котором расположить две шины, соединенные между собой перемычкой. На одну из них подводятся оба проводника, а уходит один – РЕ, со второй уходит провод N. Таким образом, производится соединение и расщепление контуров на рабочий и заземляющий.

На щиток внутри дома поступают три жилы:

одна – L фаза;
вторая – N ноль;
третья – РЕ-проводник.

Каждая розетка подключается с заземляющим контуром, обеспечивая заземление всех электроприборов, имеющих евро-вилку.

Схема заземления по системе TN-C-S с РЕ-проводником

Практический совет: несмотря на наличие заземления, для обеспечения более полной защиты от поражения электрическим током, рекомендуется устройство СУП.

Система уравнивания потенциалов

СУП подразумевает подключение через медные провода корпусов всех мощных бытовых приборов (стиральная машина, бойлер, посудомоечная машина, конвектор) к медной шине заземления, описанной выше. Сюда же заземляются ванна, трубы горячего и холодного водоснабжения. Получается, что через такое соединение создается единый контур, посредством которого устраняется разность напряжений всех токопроводящих поверхностей.

Иными словами, в случае утечки тока на одном объекте, он равно распределится по всем остальным, утратив поражающую силу. Тоже произойдет при пробитии тока через воду. А наличие заземления сводит распределение к минимуму, уводя основной заряд на землю. Тем не менее, СУП не оградит от малых утечек, происходящих вследствие нарушения изоляции проводников. Для этой цели служит УЗО, о котором рассказывалось выше.

Проверка заземления в доме

Проверка работоспособности системы заземления производится либо в случае переезда в новый дом, чтобы убедиться в безопасности, либо сразу после создания контура своими силами. Для проверки понадобится прибор тестер «мультиметр». Читайте также статью: → «Проверка цепей мультиметром или тестером». Далее проверка осуществляется в следующем порядке:

Щупы прибора поместить на L и РЕ и проверить заземление

мультиметр приводится в рабочее положение, для чего щупы с проводами подсоединяются к контактам «com» — черный, VΩ – красный;
переключатель режимов измерения выставляется на измерение напряжения;
измеряется напряжение сети в розетке путем контакта щупов с фазным и нулевым проводом;
далее осуществляется контакт между фазным и заземляющим проводом.

При исправном заземлении, прибор покажет значение схожее с первым измерением. Если же показания будут отсутствовать – контур не работает. Подобную процедуру можно проделать с «контролькой» — лампочкой, ввинченной в электрический патрон с подключенными проводами.

При исправном заземлении «контролька» должна загораться, как от контакта проводов с L и N, так и от контакта между L и РЕ. Если этого не происходит – заземление отсутствует.

Проверка заземления при вводе на 380 В

При оборудовании ввода в частное домостроение на 380 В с использованием трехфазного электросчетчика, разводка внутри дома будет преобразовываться в 220 В путем отбора одной токоведущей фазы и нулевого провода. Поэтому проверка заземления в розетке будет аналогичной ранее рассмотренной процедуре.

Если необходимо проверить заземление в цепи трехфазного потребителя (например, электродвигателя), то щупы мультиметра необходимо разместить так, чтобы один обеспечивал контакт с токоведущей фазой, а второй – с контуром заземления. Наличие результата – признак работоспособности системы.

Дополнительное защитное устройство

Заземление частного дома может предусматривать обустройство молниезащиты, то есть приспособления, способного принимать разряд молнии при его попадании в дом и направлять его в землю. Однако импульсный скачок напряжения при попадании молнии может быть настолько силен, что может привести к выходу электрооборудования и даже распределительный щиток.

Чтобы избежать такого развития событий, в щитке рекомендуется устанавливать устройство защиты от импульсных перенапряжений (УЗИП). В случае исправного заземляющего контура и применения дополнительных защитных устройств, частный дом, а также находящаяся в нем бытовая техника защищены от многих негативных факторов:

№ п/п	Негативный фактор	Защитное действие
1.	Короткое замыкание	Выключатель автомат, СУП
2.	Утечка на корпус	Заземление, УЗО
3.	Неисправность электропроводки	СУП, УЗО
4.	Удар молнии	Заземление, УЗИП

Наиболее распространенные ошибки при создании заземляющей системы в частном доме

Использование ветхих материалов в качестве забиваемых в землю штырей и перемычек между ними. Это может привести к разрушению и выходу всей конструкции из строя или утрачиванию ее эффективности.
Значительное удаление подземной системы от домостроения. Этого не нужно делать, ведь чем ближе к дому будет расположение конструкции, тем быстрее опасный разряд достигнет земли. Рекомендуется располагать подземную часть заземляющей цепи с северной стороны дома, где всегда тень, земля более сырая, для лучшего контакта.
Зануление, то есть установка перемычки в розетках между контактом заземления и нулевым проводом. Этого нельзя делать ни при каких обстоятельствах.
Экономия на приобретении и установке УЗИП при оборудовании молниезащиты. Это может стоить выходом из строя дорогостоящей бытовой техники или всей электропроводки.
Использование при организации СУП алюминиевых проводов для соединения с шиной. Алюминий и медь при окислении теряют контакт между собой, в результате чего утрачивается работоспособность всей системы.

Оцените качество статьи:

Защита

— В моей стране нет системы заземления, как я могу защитить себя?

Правила электропроводки Египта соответствуют стандартам IEC.
Вполне вероятно, что то, что вы описываете, — это то, что обычно делается, а не то, что требуется сделать. т.е. вполне вероятно, что установка технически незаконна. Это не означает, что кто-либо из авторитетов достаточно заботится о том, чтобы что-то с этим поделать.

Настоящий документ International Electrical «Стандарты и правила» — это стандарты проводки, применимые во всем мире.На странице 2 показано, что Египет использует стандарты IEC. Розетки соответствуют немецкому стандарту IEC — стр. 16 — двухконтактные, без поляризации, с боковым заземляющим контактом.

Говорят

ОБЩИЕ ЦЕПИ Эти цепи питают оба точки освещения и розетки. Рейтинг защитного устройства обычно составляет 16 А. Нет ограничений по количеству розеток в цепи. Этот предел рассчитывается согласно ожидаемому / вероятное использование схемы. Разъем розетки обычно 2P + E типа «немец».Эти заглушки неполяризованный. Все немецкие розетки заземлен. В целом защитный проводник распределен по все схемы. Для устройств класса II <2,5 А, используется евровилка. Сечение провода фиксированные установленные кабели обычно 1,5 мм² (защищен цепью 16 А Выключатель).

ЗАЗЕМЛЕНИЕ Заземление местное, обычно через устройство заземления фундамента. Все металлические услуги должны быть клееный (газопровод и водопровод, системы отопления, канализации и т. д.) с 10 мм2. В ванных комнатах местные эквипотенциальное соединение могло иметь площадь поперечного сечения 4 мм2. Нейтраль в системе управления повторно заземлена. панель. Защитный проводник распространяется на все розетки.

Связанный:

Членство в МЭК

Электрические розетки

Мировые стандарты электроэнергии

__________________________

Как сказал Джон Д. — GFI / ELCB (прерыватель замыкания на землю / автоматический выключатель утечки на землю может отключать цепь, когда вы чувствуете удары током (в зависимости от того, насколько велика утечка, но с системой, которую вы описываете, это может быть серьезным неудобством).

Я не утверждаю, что следующее является разумным, практичным или даже безопасным — но это система, которая ДОЛЖНА работать, но не является стандартной и может нарушать местные нормативные стандарты:

Обеспечьте местный грунт водопроводом или аналогичным устройством.

Это МОЖЕТ уже существовать и МОЖЕТ быть уже подключено к нейтрали на вашем распределительном щите. @Alephzero отметил, что подключение к «водопровод» в случайных местах в доме может быть опасным, а также незаконным в некоторых странах.Я согласен, что это неразумно. Я хотел сказать, что точка, в которой основная металлическая водопроводная труба для дома входит в землю, обычно является хорошей точкой для заземления и / или для подключения к металлической водопроводной трубе. В некоторых нормативных системах требуется, чтобы была создана подходящая система заземления И , которая должна быть связана с водопроводной трубой в точке входа в землю (почву). Это гарантирует, что соединение с землей хорошее (по конструкции) и что формальные соединения и соединения заземления водопровода не создают разности потенциалов во время серьезного повреждения из-за того, что тот или другой имеет более низкое сопротивление относительно истинного заземления.

Обеспечьте 3-х контактные розетки с заземлением.

Продлите заземление, как указано выше, до заземления розетки.

Установите на устройство 3-контактный штекер и шнур и подсоедините корпус к проводу заземления.

Сейф ?: Возможно, но не определенно. ЕСЛИ ваша локальная система подает высокое напряжение на корпус прибора, подключение заземления может быть, а может и не быть «хорошей идеей».

________________________

Правила и практика в Новой Зеландии, например:

Вот соответствующие правила Новой Зеландии по заземлению.Совершенно очевидно, что в Египте имеются эквивалентные документы по стандартам.

NZECP: 25 1995 г. НОВОЙ ЗЕЛАНДИИ ЭЛЕКТРИЧЕСКИЕ ПРАКТИКИ ДЛЯ ЗАЗЕМЛЕНИЯ И ОБОРУДОВАНИЯ ЭЛЕКТРИЧЕСКИХ УСТАНОВОК НИЗКОГО НАПРЯЖЕНИЯ

NZ Правила электробезопасности и как DF здесь
Старое

Связанный:

Википедия Системы заземления

Вот полезный 76-страничный PDF-файл от AVO по тестированию сопротивления заземления.
Вводная страница PDF Практическое руководство по испытанию сопротивления заземления

Безопасность

— ESD — Безопасно ли подключаться к электрической розетке?

ДА! Заземляющий провод в розетке является защитным элементом по своей конструкции.Чтобы соответствовать требованиям ESD, все, включая вас, должны иметь одинаковый заземленный потенциал по конструкции.

Если вы подключаетесь к заземляющему проводу, это должно быть безопасно.

Если вы подключаетесь к нейтральному проводу, это должно быть безопасно.

Если вы подключаетесь к горячему проводу, это зависит от того, как вы подключены, каково ваше состояние здоровья и насколько вам повезло …

Если коснуться провода при плавающем потенциале, т.е. не подключен ни к чему другому, это безопасно.Если вас заземлили, вы можете получить удар ногой, получить ожоги или умереть (от ожогов или сердечного приступа). Дети, не пробуйте дома.

Анекдотично; Сопротивление пяти человек достаточно велико, чтобы, держа друг друга за руки, можно было удержать заземляющий провод, а пятый мог коснуться горячего провода. Все они испытывают небольшой шок. Число пять было выяснено в ходе экспериментов над студентами во время курса физики. 🙂 Профессор прикоснулся к горячей проволоке.

По вопросам, скрытым внутри текста:

Кейс здесь только для того, чтобы удерживать все части в нужном положении.Вы можете построить деревянный ящик, стеклянный шкаф — все, что захотите. Если корпус токопроводящий, его необходимо подключить к заземляющему проводу розетки. Как и любой другой электрический прибор. Когда вас пинают при прикосновении к корпусу, что-то ужасно не в порядке с розеткой или проводкой в доме.

Если в устройстве нет заземляющего провода, он должен быть загерметизирован, чтобы вы вообще не могли добраться до рабочих частей.

Если у вас нет надлежащей квалификации, вы вообще не сможете прикасаться к горячей проволоке / детали.Если только не возникла неисправность (повреждена изоляция) или вы не номинированы на премию Дарвина (вы достаточно дурак, чтобы открыть устройство и поиграть с проводами внутри).

По поводу компьютерного дизайна: Все внутри должно иметь общую землю (обычно это корпус). Если вы хотите иметь изолирующий корпус, вам следует подключить компоненты к разному общему заземлению — толстому медному проводу. Если корпус является проводящим, это одновременно «материал, который удерживает его вместе» и общая земля.

Касательно вашего плана: Корпус блока питания (коробка с внутренними винтами) уже заземлен через розетку.Каждый раз, когда вы касаетесь винта в стиральной машине, холодильнике и т. Д., Вы подключаетесь к корпусу, который заземлен через розетку.

Когда я искал некоторые установки ESD, точка подавления статического разряда состоит в том, чтобы поддерживать все на одном и том же потенциале, на земле.

Если вы попытаетесь построить рабочее место для защиты от электростатических разрядов без какого-либо подключения к розетке, ваша перекрестная разводка корпуса, себя, рабочего стола, пола и т. Д. Уравняет потенциал с тем же напряжением, но неизвестным напряжением с землей. Существует риск возникновения разряда между любой частью вашей установки ESD и реальной землей.

Если вы подключите все к одному проводу заземления в одной розетке, вы не получите разницы потенциалов между соединенными частями (вы, корпус, рабочий стол, …) и землей. Риска выделений нет вообще.

Если вы хотите быть подключенным во время работы В компьютере, ради бога, сначала отключите его от розетки и не подключайтесь ни к чему.

ac — Почему у большинства бытовых приборов в США нет третьего контакта

В основном стоит … две булавки дешевы как грязь.Три зубца сложнее сделать, поэтому они стоят дороже.

Таким образом, если прибору не требуется заземление, они работают с двумя штырями.

В Северной Америке нет стандарта, согласно которому вилка на конце шнура ДОЛЖНА иметь три контакта, независимо от типа изоляции.

Кроме того, существует множество устаревших розеток, в которых нет отверстий для заземления, даже в относительно современных зданиях. Таким образом, добавление третьего булавки может фактически увеличить показатели возврата вашего продукта и уменьшить вашу долю на рынке.

Система розеток в Северной Америке довольно старая. Кажется, что вилки никогда не подходят правильно, и очень легко прикоснуться к токоведущим контактам, вставляя вилку в розетку и вынимая ее из розетки. Они также не содержат функций безопасности, активируемых заземляющим контактом.

В розетках Великобритании контакт заземления открывает защитную шторку на контактах питания независимо от того, подключено ли заземление или нет. Чтобы снизить стоимость, некоторые приборы с «двойной изоляцией» имеют на вилке заглушку пластмассового заземляющего штыря.

Также обратите внимание на вилку, что контакты под напряжением и нейтраль имеют изолированную длину.Штифты не становятся токоведущими, пока металлическая часть полностью не окажется внутри гнезда.

Намного безопаснее и надежнее, чем эта вещь ….

Электрически трехконтактные вилки (два вывода питания и заземление) электрически необходимы только для устройств, которые необходимо заземлить.

Многие, если не большинство небольших бытовых приборов, инструментов и других систем, имеют двойную изоляцию, то есть изолированы таким образом, что должны произойти два повреждения изоляции, прежде чем пользователь подвергнется воздействию смертельного напряжения.Тот факт, что клиент может довольно легко убить себя, подключив его, похоже, покрывается S.E.P. поле. (Проблема чужого).

Нынешняя механическая природа стареющей североамериканской вилки означает, что, в отличие от других стран, таких как Великобритания, нет НИКАКОГО преимущества безопасности или функции розетки, которая добавила бы ценность удержанию заземляющего контакта или фиктивного заземляющего контакта, если это не так. необходимо электрически.

Таким образом, затраты диктуют необходимость использования двухконтактной вилки меньшего размера, когда заземление не требуется.Стоимость также диктует, что система не будет обновляться в ближайшее время, чтобы включить в нее более качественные и безопасные вилки и розетки.

Электрика — Добавьте заземление в квартиру на 9-м этаже в стране без электрического кода

Выберите код электрики

Выберите электрический код и следуйте ему. Выберите тот, в котором у вас нормальная проводка. Если у вас питание 110/220 В, расщепленная фаза (220 В с нейтральным отводом по центру с 110 В с каждой стороны), следуйте нормативам Северной Америки.Если у вас напряжение между нейтралью и «горячим» напряжением 220 В, следуйте правилам ЕС.

На расщепленной фазе нейтраль — серьезное дело

Одна из самых страшных вещей, которые можно встретить в североамериканской системе с разделенной фазой, — это потеря нейтрального провода. Цепи на 120 В становятся несбалансированными, и половина из них на больше, чем на , чем на 120 В, а другая половина меньше (но в сумме они составляют 240 В). И они раскачиваются взад и вперед, когда устройства взрываются, пока в конце концов все не задымится. Потеря нейтрали — серьезное дело, и если вы не можете получить надежную нейтраль от владельца здания, вам, возможно, придется использовать внешние линии 240 В (220 В) и производить собственную сеть 110 В с собственным трансформатором.

Это не проблема, если вы питаетесь однофазным напряжением 220 В от системы европейского типа. Если вы потеряете нейтраль, вы потеряете питание.

Любой шок — смертельный шок

Люди часто получают «небольшие» потрясения и говорят «ну, это не опасно». Да, это так. Помните, электричество необходимо для замыкания цепи. Он течет, когда связаны две вещи. Вы установили надежное соединение со смертельным током от телевизора / холодильника, однако ваше соединение с землей / землей было не очень хорошим, поэтому не мог течь большой ток.Другое дело, если на полу есть вода или вы касаетесь раковины.

Таким образом, любое устройство, которое вызывает у вас шок, является пожарной сигнализацией с пятью тревогами и должно быть выполнено СЕЙЧАС , прежде чем кто-то другой получит «лучшее» соединение!

GFCI отлично подходят для снижения опасности поражения электрическим током

GFCI (УЗО в Европе) сравнивает ток, протекающий по «горячему» проводу, с током, протекающим по «нейтральному» проводу. При нормальной работе они точно такие же; вот что значит замкнуть цепь.Текущий стремится идти всеми возможными путями, невзирая на сопротивление. Если ток находит альтернативный путь (например, через вас), часть его пойдет по этому пути, и GFCI увидит, что «горячий» поток и «нейтральный» поток не совпадают, и отключится. Это означает, что ваш шокирующий опыт не продлится долго.

Заметьте, я вообще не упоминаю землю. Как и медоед, GFCI не знают и не заботятся о земле. Очевидно, что земля может быть частью пути повреждения, но GFCI не заботится об этом, он заботится о том, чтобы ток НЕ был одинаковым на горячем и нейтральном.Это означает, что GFCI вообще не нуждается в заземлении. Они часто используются для обеспечения безопасности, когда заземление недоступно — на самом деле, они обеспечивают гораздо лучшую безопасность при работе с оборудованием с пластиковым шасси, поскольку они фактически ищут ситуации поражения электрическим током.

Однако устройства

GFCI не обеспечивают заземления оборудования, и иногда оборудование заботится об этом. В частности, чувствительное электронное оборудование, которое не любит электростатический разряд (электростатический разряд или тот удар, который вы получаете, когда вы шаркаете ногами по ковру, а затем касаетесь дверной ручки).Это основание по другой причине: не для защиты персонала, а для защиты оборудования. Это заземление не нужно связывать с «нейтралью» электрической системы. Примером этого может быть микрокомпьютер внутри большого станка, подключенного к 480 трехфазному (обычному) «треугольнику» питания, все 3 провода которого горячие. (скажем, он защищен GFCI, поэтому отказ двигателя из-за горячего шасси не убьет оператора). Компьютер питается от небольшого трансформатора с 2-мя полюсами 480 дельта, который изолирует его от всего.Компьютеру нужно заземление, чтобы куда-то уйти от электростатического разряда.

Почва лучше, чем бетон

Бетон действительно обладает некоторой проводимостью, но я бы не стал полагаться на него на большом расстоянии. В любом случае, «9 этажей» означает не дерево. 1940 год, вероятно, означает сталь, а не бетон. Стальная рама, скорее всего, ваш лучший источник заземления оборудования. Вы можете использовать арматурный стержень в здании, разработанном для этого , но в 1940 году об этом не думали.

Не связывайте нейтраль с землей!

Нейтраль должна быть заземлена только в одном месте: на главной панели , как и на главной панели здания.Это потому, что нейтраль не является землей, и между нейтралью и землей существует разница напряжений. Если вы соедините нейтраль и землю вместе во втором месте, эта разница напряжений приведет к протеканию тока, и, возможно, удивительной величины, поскольку она может включать возврат тока всего здания! Это означает, что земля регулярно обрабатывает ток, чего не должно быть. Это также нарушает любую восходящую защиту GFCI.

Вы подключаете нейтраль к земле только в главном сервисе, который находится непосредственно рядом с трансформаторами питания.Это необходимо, поскольку трансформатор питания изолирует входную мощность от выходной мощности. Он будет «плавать» (при неопределенном напряжении относительно земли), если вы не прикрепите его к земле с помощью заземляющего шнура.

Каждый раз, когда у вас есть ток, протекающий по заземлению нейтрали, это очень плохо и требует немедленного исправления.

как заземлить электрическую систему дома?

Как заземлить электрическую систему дома?

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электросети. Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, получите это было сделано.

Как работает заземление?

Понятно, что заземление электромонтажных работ — разумный ход, но как это работает?

В основном заземление обеспечивает физическое соединение между землей и электрическими компонентами вашего дома.Поскольку электричество всегда ищет кратчайший путь обратно к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле. Заземляя свою электрическую систему, вы даете ей куда-то, кроме вас, — возможно, спасая вашу жизнь.

Как устанавливается заземление?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

Согласно требованиям национального электрического кодекса , в бытовых электрических системах должна быть заземленная система, соединенная с заземлением через заземляющий стержень. Эти стержни восьми футов длиной, вбиты в землю. Обычно они сделаны из стали, покрытой медью, с разъемом, называемым желудем, наверху, чтобы прикрепить заземляющий провод к стержню.Другие услуги, такие как телефон и кабельное телевидение, должны быть заземлены в точке, где они входят в жилище. Также должен быть провод заземления, идущий к подаче холодной воды.

В чем важность заземления электричества?

Обеспечивает прямое электричество

Заземление вашей электрической системы означает, что вы упростите направление питания прямо туда, где вам это нужно, позволяя электрическому току безопасно и эффективно проходить через вашу электрическую систему.

Стабилизирует уровни напряжения

Заземленная электрическая система также упрощает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и не взорвались.

Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете сжечь любые подключенные к вашей системе приборы без возможности ремонта. В худшем случае перегрузка электросети может даже вызвать пожар.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим. Однако важно вызвать квалифицированных электриков, чтобы подтвердить, что это заземлено. Разнорабочий или самодельщик мог установить эти розетки, не убедившись, что в вашей проводке есть заземляющее устройство. Единственный способ узнать наверняка — это поручить лицензированному электрику проверить вашу электрическую систему с помощью тестера для анализатора розеток.

Надлежащее заземление — важная и ценная функция безопасности, которую нельзя упускать из виду или игнорировать.

Общие сведения об электрическом заземлении и принципах его работы

Заземление — это принцип электричества, который иногда вызывает недоумение домовладельцев. Чтобы понять его важность для домашней системы электропроводки, важно знать кое-что о природе потока электроэнергии.

Что такое электрическое заземление?

Заземление предлагает наиболее эффективный и безопасный путь для избыточного электричества от устройства обратно к земле через электрическую панель.Электрическое заземление — это резервный путь, который обычно используется только в случае неисправности в системе электропроводки.

Некоторые основы электричества

Электрический ток в системе электропроводки вашего дома состоит из потока электронов в металлических проводах цепи. Ток имеет две формы: отрицательный и положительный заряд, и это заряженное электрическое поле создается огромными генераторами, эксплуатируемыми коммунальной компанией, иногда за многие сотни миль от них. Именно этот поляризованный заряд фактически составляет поток электрического тока, и он достигает вашего дома через обширную сеть высоковольтных служебных проводов, подстанций и трансформаторов, покрывающих ландшафт.

Отрицательная половина заряда — это «горячий» ток. В системе электропроводки вашего дома горячий ток обычно передается по черным проводам, в то время как белые нейтральные провода несут положительный заряд. Оба набора проводов входят в ваш дом через основные служебные провода коммунального предприятия, проходят через вашу электрическую панель обслуживания и проходят бок о бок через каждую цепь в вашем доме.

Физика электрического потока сложнее, чем можно передать большинством простых объяснений, но по сути, электричество стремится вернуть свои электроны на «землю», то есть разрядить свою отрицательную энергию и вернуться к равновесию.Обычно ток возвращается на землю через нейтральные провода в электрической системе. Но если произойдет какой-то сбой в пути, горячий ток может вместо этого протекать через другие материалы, такие как деревянные каркасы, металлические трубы или легковоспламеняющиеся материалы в вашем доме. Это то, что может произойти в ситуации короткого замыкания, когда возникает большинство электрических пожаров и ударов. Короткое замыкание — это когда электричество выходит за пределы проводов, через которые оно должно проходить, другими словами, когда он проходит более короткий путь к земле. .

Домашняя система заземления

Чтобы предотвратить эту опасность, электрическая система вашего дома включает резервную схему — систему заземляющих проводов, которые проходят параллельно горячему и нейтральному проводу. Он обеспечивает альтернативный путь прохождения электрического тока в случае выхода из строя системы горячих и нейтральных проводов, по которым обычно проходит ток. Если, например, проводное соединение ослабнет или грызун прогрызет провод, система заземления направит паразитный ток обратно на землю по этому альтернативному пути, прежде чем он может вызвать пожар или поражение электрическим током.

Заземляющий путь обычно образован системой неизолированных медных проводов, которые подключаются к каждому устройству и каждой металлической электрической коробке в вашем доме. В стандартном кабеле NM с оболочкой этот неизолированный медный провод включен вместе с изолированными проводящими проводами внутри кабеля. Оголенные медные заземляющие провода заканчиваются заземляющей шиной на вашей главной сервисной панели, и эта заземляющая шина, в свою очередь, подключается к заземляющему стержню, вбитому глубоко в землю за пределами вашего дома. Эта система заземления обеспечивает путь с наименьшим сопротивлением, по которому электричество возвращается обратно к земле, если разрыв в системе электропроводки позволит электричеству «просочиться» из предпочтительной системы черных и белых проводов цепи.

В большинстве домашних систем электропроводки свидетельство системы заземления можно увидеть на каждой розетке, где третья круглая прорезь на лицевой стороне розетки представляет собой заземляющее соединение. Когда заземленный прибор подключается к такой розетке, его круглый заземляющий штырь теперь напрямую подключается к системе неизолированных медных заземляющих проводов внутри электрических цепей дома.

Не во всех домах есть эта тщательно продуманная и полная система заземления, образованная сетью неизолированных медных проводов.Хотя такая система заземления является стандартной в домах с автоматическими выключателями, которые подключены с помощью кабеля NM с оболочкой, старые системы проводки, установленные до 1965 года, могут быть заземлены через металлический кабелепровод или металлический кабель, а не через оголенные медные заземляющие провода. И даже старые системы, установленные до 1940 года, могут вообще не иметь заземления. Так обстоит дело с проводкой с ручкой и трубкой, где нет никаких путей заземления. Многие старые системы уже были обновлены, и это хорошая идея, если ваша проводка относится к более старому поколению.Одним из признаков того, что ваша проводка устарела, является то, что в розетках есть два разъема, а не три. Это указывает на то, что розетки могут быть не заземлены.

Встроенная защита

Ваша домашняя электропроводка также включает в себя другие защитные устройства, которые помогут предотвратить катастрофу. Автоматические выключатели или предохранители защищают и контролируют каждую отдельную цепь. Автоматические выключатели или предохранители выполняют две функции: они защищают провода от перегрева в случае их перегрузки из-за протекания через них слишком большого электрического тока; они также обнаруживают короткое замыкание и срабатывают или «взрывают», чтобы мгновенно остановить прохождение тока при возникновении проблем.В случае короткого замыкания или замыкания на землю внезапное снижение сопротивления вызывает неконтролируемое протекание тока, и автоматический выключатель реагирует на это отключением.

Наконец, довольно часто металлические водопроводные трубы в вашем доме также подключаются к заземляющей дорожке. Это обеспечивает дополнительную защиту в случае контакта электричества с этими металлическими трубами. Часто это заземление обеспечивается заземляющим проводом, прикрепленным к металлической водопроводной трубе рядом с водонагревателем.

Заземление прибора

Мало того, что ваша домашняя электропроводка имеет систему заземления для безопасности, но и многие съемные приборы и устройства тоже. Электроинструменты, пылесосы и многие другие приборы намного безопаснее, если у них есть третий контакт на вилке шнура, который имеет форму, соответствующую круглому отверстию заземления на розетке. Наличие этого третьего контакта указывает на то, что в приборе есть система заземления, и важно, чтобы они были подключены к заземленным розеткам.Известно, что некоторые люди срезали заземляющий штырь на вилке прибора, чтобы он подходил к розетке или удлинителю, не имеющим гнезда для заземления. Это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки в приборе.

Переходники для вилок

Большинство людей знакомы с адаптерами вилок, чем позволяют вставлять вилки с тремя контактами в розетки с двумя гнездами. Важно отметить, что они обеспечивают защиту от заземления. ТОЛЬКО , если гибкий провод или металлическая петля на адаптере правильно прикреплены к крепежному винту на выходной крышке, И , если этот винт крышки присоединен к металлической коробке И , если этот металлический ящик правильно заземлен.Это ни в коем случае нельзя точно сказать, поэтому адаптеры с тремя на два слота следует использовать с большой осторожностью, если вообще использовать. Лучшее решение — вставлять вилки с тремя контактами только в заземленные розетки с тремя гнездами.

Там, где заземленная розетка невозможна, как в старой проводке, некоторая защита обеспечивается путем установки розетки GFCI (прерыватель цепи замыкания на землю) в этом месте. A GFCI обнаружит замыкания на землю и отключит питание до того, как утечка тока может вызвать проблемы.Однако важно отметить, что использование GFCI на самом деле не создает пути заземления; это просто делает незаземленную розетку более безопасной.

Конечно, не все электроприборы и съемные устройства имеют трехконтактную заземленную вилку, и они по-прежнему безопасны в использовании, поскольку обычно имеют конструкцию с двойной изоляцией, которая сводит к минимуму риск коротких замыканий.

Почему вам следует надежно заземлить электрическую систему

У вас дома много электроприборов? Защищены ли они от повреждений? Мы говорим не о физическом повреждении, вызванном их случайным падением или поломкой, а скорее об электрическом повреждении.При возникновении электрических перегрузок, скачков напряжения или даже в экстремальных погодных условиях, таких как молния и т. Д., Ваши электрические устройства будут подвержены риску перегрева из-за проходящего через них чрезмерного электричества.

Вот почему вам следует заземлить электрические устройства. Заземление обеспечивает путь чрезмерному электричеству, чтобы течь к земле вместо вас или любого электрического устройства, тем самым предотвращая поражение электрическим током или повреждение. Расскажем, как это работает.

Как работает заземление?

В любой электрической цепи есть активный провод, который подает питание, нейтральный провод, который передает этот ток обратно, и «заземляющий провод», который обеспечивает дополнительный путь для электрического тока, который безопасно возвращается в землю, не создавая опасности для кого-либо в в случае короткого замыкания.Медный проводник подсоединяется от металлического стержня системы электропроводки к набору клемм для заземления в сервисной панели.

Если в системах электропроводки используются электрические кабели, покрытые металлом, то металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью. Однако, если в системах электропроводки используется кабель в пластиковой оболочке, то для заземления используется дополнительный провод. Электричество всегда ищет кратчайший путь к земле, поэтому, если есть какая-либо проблема, когда нейтральный провод оборван или оборван, то именно заземляющий провод обеспечивает прямой путь к земле.Это прямое физическое соединение позволяет земле действовать как путь наименьшего сопротивления и предотвращать превращение прибора или человека в кратчайший путь.

Важность заземления

Защищает от электрических перегрузок Время от времени вы можете испытывать скачки напряжения или подвергаться воздействию молнии в экстремальных погодных условиях. Эти события могут вызвать опасно высокий уровень электричества, который может полностью повредить ваши электрические приборы.При заземлении электрической системы все избыточное электричество будет уходить в землю, а не поджаривать подключенные к системе приборы. Техника будет в безопасности и защищена от сильных скачков напряжения.
Стабилизирует уровни напряжения Когда вы заземляете электрическую систему, вам легче распределять нужное количество энергии в нужных местах. Это гарантирует, что цепи не будут перегружены ни в какой момент и не выйдут из строя в результате этого. Землю можно рассматривать как общую точку отсчета для источников напряжения в любой электрической системе.Это помогает обеспечить стабильные уровни напряжения во всей электрической системе.
Заземление проводит с наименьшим сопротивлением
Одна из основных причин, по которой вы должны заземлять свои электрические приборы, заключается в том, что земля является отличным проводником и может проводить все избыточное электричество с наименьшим сопротивлением. Когда вы заземляете электрическую систему и подключаете ее к земле, это означает, что вы даете избытку электричества идти куда-нибудь без сопротивления, а не через вас или ваши приборы.
Предотвращает серьезные повреждения и смерть Если вы не заземлите электрическую систему, вы подвергнете свои приборы и даже свою жизнь большому риску. Когда через какое-либо устройство проходит высокое электричество, оно поджаривается и не подлежит ремонту. Чрезмерное количество электричества может даже вызвать пожар, подвергнув опасности ваше имущество и жизнь ваших близких.

Если у вас есть проблемы с заземлением дома, свяжитесь с нами в D&F Liquidators. Мы оказываем помощь во всем, что связано с электрической системой.Мы проверяем, надежно ли заземлена ваша система, и обеспечиваем безопасность вашего дома и семьи, устраняя при необходимости серьезные проблемы с заземлением.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она занимает уникальное положение, предлагая конкурентоспособную структуру ценообразования.

Заземление на даче: как сделать его правильно

Схемы заземления

Что потребуется для заземления на даче?

Как организовать заземление

Проверка системы

Как сделать заземление на даче своими руками

Содержание

Как сделать заземление на даче

Цены на защитную автоматику

Видео: монтаж заземляющего контура с применением металлического уголка

Видео: забивка штыревых электродов вручную

Цены на комплектующие для молниезащиты и заземления

Видео: как сделать заземление не даче с помощью модульной штыревой системы

Как сделать заземление на даче

Добавить комментарий

Как сделать заземление своими руками

Инструмент

Материалы

Прокладка наружной части заземления

Устройство заземляющего контура

Проверка сопротивления заземления

Типичная ошибка устройства заземления

Как выглядит контур заземления

В заключение

Как сделать заземление на даче

Как сделать заземление в частном доме и на даче самому (схемы подключения)

Системы заземления, отличия, преимущества, особенности

Линейная схема контура заземления

Замкнутая схема заземления

Способ подключения системы заземления ТТ

Применение устройств защитного отключения

Система заземления TN-C-S

Система уравнивания потенциалов

Проверка заземления в доме

Проверка заземления при вводе на 380 В

Дополнительное защитное устройство

Наиболее распространенные ошибки при создании заземляющей системы в частном доме

— В моей стране нет системы заземления, как я могу защитить себя?

— ESD — Безопасно ли подключаться к электрической розетке?

ac — Почему у большинства бытовых приборов в США нет третьего контакта

Электрика — Добавьте заземление в квартиру на 9-м этаже в стране без электрического кода

Выберите код электрики

На расщепленной фазе нейтраль — серьезное дело

Любой шок — смертельный шок

GFCI отлично подходят для снижения опасности поражения электрическим током

Почва лучше, чем бетон

Не связывайте нейтраль с землей!

как заземлить электрическую систему дома?

Общие сведения об электрическом заземлении и принципах его работы

Что такое электрическое заземление?

Некоторые основы электричества

Домашняя система заземления

Встроенная защита

Заземление прибора

Переходники для вилок

Почему вам следует надежно заземлить электрическую систему

Добавить комментарий Отменить ответ
