Как найти распределительную коробку в стене | Энергофиксик

Вы делаете ремонт и вам нужно сделать новые розетки и выключатели. А для того, чтобы они работали, их нужно соединить с существующей проводкой. И хорошо, если вы сами делали проводку и знаете, где расположены распределительные коробки. А что делать, если вы купили этот дом или квартиру и понятия не имеете о месте их расположения. Не переделывать же всю проводку. В этой статье я вам расскажу, каким образом можно отыскать распредкоробку в стене.

Наша с вами главная задача максимально точно определить место расположения коробки, ведь если искать ее методом «научного тыка», то в таком случае придется ремонтировать большую часть стены. А главная трудность поиска заключена в том, что все мы стремимся сделать красивый ремонт в доме, а выпирающие коробки портят всю эстетику, поэтому мы стремимся их максимально скрыть. Поэтому начинаем искать с умом.

Приступаем к поиску

Итак, давайте рассмотрим главные параметры, которые позволят найти коробку с минимальными повреждениями стены:

Давайте первыми рассмотрим дома типа «Хрущевка». При возведении подобных построек распределительные боксы выполнялись из металла, а крышка (закрывающая бокс) была с характерными ушами-зажимами. Их довольно трудно спрятать и поэтому многие хозяева просто на просто заклеивали коробку обойной. При этом на стене все равно оставался явный бугор, оный очень легко найти на стене.

Если же ваш дом носит имя «брежневка», то в таких домах распредкоробки располагались на стыке стен и потолка. При этом ниша банально закрывалась листом оцинкованного железа. А затем строители замуровывали это место довольно приличным слоем шпатлевки. Поэтому в таком случае вам не обойтись без специализированного оборудования. Например, прибор Дятел точно укажет месторасположение этой ниши. Ведь его настройки позволяют отыскать провода на глубине до 7 см.

Если у вас «сталинка» то найти шину можно найти следующим образом: берете отвертку и тыльной стороной простукивайте стену строго выше старой розетки или выключателя, и примерно на высоте 2 – 3 метров услышите глухой звук, вот там и скрыта коробка. Конечно, возможно и отклонение от вертикали, но оно обычно не выходит за пределы в 30 сантиметров.

Так же не стоит списывать со счетов и стандартные схемы. Ведь нормы по выполнению проводки существуют уже довольно давно и в основной своей массе электромонтеры стараются выдерживать стандарт. Поэтому опираясь на этот факт можно предположить, что коробка расположена на высоте не менее 15 см от потолка.

Современные строители в многоквартирных домах используют в основном пластиковые коробки, а они все так же как и в хрущевках выпирают, поэтому их так же не трудно отыскать.

В случае того, если стены закрыты гипсокартоном, то в этом варианте без приборов никак не обойтись (вновь дятел нам поможет).

В случае того, если вы убеждены в том, что крышка бокса металлическая, то можно взять магнит и с помощью его отыскать коробку.

А вот в постройках панельного типа, проводка и сама коробка находится на минимальной глубине, поэтому их можно найти банальной индикаторной отверткой с элементом питания. Для этого просто берем за жало рукой, а тыльной стороной водим по стенке и там где светодиод загорится ярче и залегает провод, а там ведя его можно выйти на коробку.

Важно. Для более уверенного определения нужно чтобы по проводам бежал ток. Для этого, если вы идете от выключателя, включите освещение. А если «пляшете» от розетки, то воткните в нее какую-нибудь нагрузку.

Это все основные рекомендации по отысканию распределительной коробки в стене. Надеюсь, моя статья окажется для вас полезной. Спасибо за внимание.

Уважаемый Читатель, моя статья оказалась полезна и интересна?! Тогда обязательно ставь палец вверх, подписывайся на мой канал ЭНЕРГОФИКСИК и делись статьей в соц. сетях. Мне очень важно чувствовать вашу поддержку. Ведь она позволит создавать еще больше качественных материалов. Если у Вас есть вопросы или предложения, то вот моя почта: [email protected]

Как найти распределительную коробку в квартире, где распредкоробки в панельных домах?

Как найти распределительную коробку в квартире?

Как найти распределительную коробку в стене: способы и инструкция

Чтобы быстро найти распределительную проводку в стене следуйте следующим советам, они помогут определить в точности местонахождение и не повредить отделку вашей стены.

    1. Если вы живите в хрущевке, тогда особых сложностей за поиском у вас возникнуть не должно. Ведь распределительные проводки устанавливались в железную крышку, ее нормально спрятать не получилось, поэтому она всегда показывается наружу от 0.5 до 2 см. Как вы понимаете, нужно просто изучить стену, тогда вы сможете все найти распределительную коробку в хрущевке с легкостью. Также на стене могут остаться и другие следы, к примеру: ржавчина или немного подгорят обои.
    2. В Брежневке распределительную коробку найти сложней. Ранее они устанавливались на стыке стен и потолка и виде обычных пустот, которые закрыты листом обычной оцинковки. Чтобы ее спрятать использовали большое количество шпаклевки, поэтому она надежно скрывается. Чтобы найти ее используйте самодельный металлоискатель или другие приборы для поиска. Попробуйте также почитать, как найти проводку в стене, существует несколько отличных дедовских способов.
    3. В сталинках найти коробку с проводами довольно просто. Они устанавливались в пустоты, чтобы ее найти достаточно, постучать по стене, определяем место нахождение по глухому звуку. Как правило, коробки устанавливались на высоте 2-3 метра и выше розеток, поэтому здесь особых проблем возникнуть не должно.
    4. Попробуйте опираться на стандартные требования, коробка устанавливается на высоте 15 см от потолка строго вертикально розеткам и выключателям.
    5. Если нужно найти распределительную коробку под гипсокартонном нужно использовать специальные детектор скрытой проводки, обычный металлоискатель с такой задачей не справится, ведь он будет постоянно находить ненужные профиля.

  1. Если коробка закрыта металлическим листом можно попробовать использовать обычный магнит или компас.
  2. В панельном доме найти распределительную коробку можно найти используя обычную индикаторную отвертку. Проводим ею от розетки или выключателя строго вверх. Яркость лампочки в такой ситуации вам подскажет, где она находится, для эффективности включите дополнительный электроприбор или зажгите свет.

Вот теперь мы ответили на вопрос, как найти распределительную коробку в стене , мы понимаем, что существует еще множество сложностей, расскажите, с чем столкнулись вы, давайте вместе поможем найти коробки и остальным нашим читателям.

Похожая статья: Делаем токопроводящий клей из подручных материалов.

Источник: https://vse-elektrichestvo.ru/poleznye-sovety/xitrosti-elektrika/kak-najti-raspredelitelnuyu-provodku-v-stene.html

Как найти электрораспределительную коробку — Доктор Лом

Распределительная коробка, она же электрораспределительная коробка, она же ответвительная коробка — это такая черная блямба на стене у потолка, которая постоянно мешает клеить обои вашей жене. Но если ваша жена не любит клеить обои (что по моему мнению маловероятно) или у вас стены гладкие и найти коробку вы не можете, тогда проверьте следующие варианты:

1. Панельный дом по типовому проекту

В стеновых панелях таких домов на стадии изготовления оставлялись пустоты, которые затем и использовались как распределительные коробки. Роль крышки в такой коробке выполняет оцинкованная жесть. Крышка выглядит приблизительно так:

2. Панельный дом по типовому проекту (Хрущевки и подобные)

В стенах таких домов ставились жестяные неоцинкованные распределительные коробки без дна. Крышка также изготавливалась из неоцинкованной жести. По окончании электромонтажа крышку ставили на место и прижимали ушками, почему-то всегда очень коряво, да и ушки часть выпирали из стены. Почти всегда хозяева квартиры зашпаклевывают или заштукатуривают это непотребство, но найти его можно. Одно два ржавых пятна на стене (или даже ржавые куски металла, торчащие из стены) в 10-15 см от потолка часто свидетельствуют о том, что под ними изъеденная коррозией распределительная коробка.

3. От розетки или выключателя.

Можно купить специальный прибор для обнаружения скрытой проводки, стоят такие приборы 80-200$ в зависимости от возможных параметров и фирмы-производителя. Но если стены не зашиты гипсокартоном или панелями, а проводка скрыта в стене, то найти такую проводку можно, воспользовавшись современной индикаторной отверткой. Это такая электронная отвертка, или прозрачная со светодиодом и батарейками-таблетками или непрозрачная с минидисплеем. Стоят электронные отвертки 2-5$. Если взять отвертку не за пластмассовую рукоятку, как обычно берут отвертку, а за металлическое «жало» и поднести отвертку рукояткой к стене, то индикатор загорится там, где в стене проводка, останется только вести отвертку от выключателя или розетки к коробке. При этом если ищется провод от розетки, то в розетку нужно включить какой-нибудь потребитель энергии, а если от выключателя, то включить свет.

4. Если у вас другой вариант.

Тогда только простукивание. Почти всегда распределительные коробки располагаются над розеткой или выключателем до 50 см влево или вправо, в 5-20 см от потолка (исключение — «сталинки»). Даже если коробка находится под двухсантиметровым слоем штукатурки, все равно при простукивании вы услышите характерный звук, как будто вы стучите по гипсовой перегородке. Но если вы действительно стучите по гипсовой перегородке, в том смысле что стены (и потолки) у вас обшиты гипсом, тогда без услуг компаний, специализирующихся на поиске и устранении неисправности в электропроводке, вам не обойтись. Такое удовольствие будет стоить вам 100$ и выше.

А еще у Вас есть уникальная возможность помочь автору материально. После успешного завершения перевода откроется страница с благодарностью и адресом электронной почты.

Если вы хотите задать вопрос, пожалуйста, воспользуйтесь этим адресом. Спасибо. Если страница не открылась, то скорее всего вы осуществили перевод с другого Яндекс-кошелька, но в любом случае волноваться не надо. Главное, при оформлении перевода точно указать свой e-mail и я обязательно с вами свяжусь. К тому же вы всегда можете добавить свой комментарий. Больше подробностей в статье «Записаться на прием к доктору»

Для терминалов номер Яндекс Кошелька 410012390761783

Для Украины — номер гривневой карты (Приватбанк) 5168 7422 0121 5641

Кошелек webmoney: R158114101090

Или: Z166164591614

На главную

Нет
23820
Комментарии:
01-03-2013: Byron

В каком-то блоге я уже видел подобную заметку, но все равно спасибо


01-03-2013: Доктор Лом

Да, я знаю, в сети хватает любителей слямзить у меня текст и не поставить ссылку на первоисточник.


19-05-2013: Дмитрий

В домах серии 45п одна распайка на квартиру, закрыта железной или оцинкованной крышкой.находится в прихожей.


25-10-2014: виталий

а если в щитке два автомата (16 и 20 А)то в квартире 2 коробки должно быть? просто у меня кухня вырубилась. и я нашел одну коробку там все в куче скручено…ничего не пойму. и не понятно что куда идет. спасибо.


26-10-2014: Доктор Лом

Количество распределительных коробок в квартире может быть сколь угодно большим и никак не зависит от количества автоматов на щите. Тем более, что на входе электрики иногда ставят более мощный автомат например, 25А на фазу и более слабый, например на 16А на ноль. А иногда ноль идет в квартиру вообще напрямую, без автомата и тогда второй автомат принадлежит вашему соседу.
Если у вас пропало электричество на кухне, то Вам нужно искать коробку именно на кухне или поблизости, там будет 2, максимум 3 скрутки или спайки проводов, если выключатель света запитывается из этой же коробки.

Если скруток (спаек) 3, то самая тонкая относится к выключателю, ее трогать не следует. Две мощных скрутки (спайки) — это фаза и ноль. Определить фазу можно индикаторной отверткой. А чтобы определить, не нарушен ли ноль, потребуется обычная лампочка и патрон, к которому прикручиваются два провода. В любом случае изоляцию со скруток (спаек) придется снимать, поэтому электричество на щитке лучше предварительно отключить.


Примечание: Возможно ваш вопрос, особенно если он касается расчета конструкций, так и не появится в общем списке или останется без ответа, даже если вы задатите его 20 раз подряд.

Почему, достаточно подробно объясняется в статье «Записаться на прием к доктору» (ссылка в шапке сайта).

Распределительная коробка в квартире панельного дома

В чем сложность поиска?

Основная сложность заключается в том, что за декоративной отделкой стен найти распределительную коробку довольно проблематично. Одно дело, когда Вы сами осуществляли монтаж электропроводки в квартире и знаете где что находиться, а другое дело, когда Вы только заехали в новое жилье и понятие не имеете о месте размещения каждой электрической точки.

Еще одна проблема заключается в том, что нужно аккуратно найти и вскрыть коробку, чтобы повредить минимальную площадь декоративной отделки стен. Если точно определить местоположение объекта, достаточно будет немного надорвать обои либо сбить слой декоративной штукатурки, вместо того, чтобы полностью разрушать отделку стены.

Как правильно искать объект?

Итак, чтобы по минимуму навредить ремонту квартиры и то же время быстро найти распределительную коробку, рекомендуем учитывать следующие советы:

  1. В панельных домах типа «хрущевка» устанавливались металлические емкости, которые фиксировали крышку так называемыми «ушами». Эти фиксаторы очень сложно замаскировать и поэтому, как правило, они выпирают из обоев на несколько сантиметров. Если пройтись взглядом по стенам хрущевки, то найти искомое будет совсем несложно. Также место установки объекта могут выдать характерные пятна ржавого оттенка, которые возникают при коррозии металла.
  2. При возведении «брежневок» распределительные коробки устанавливались на стыке стен и потолка. Выглядели они как пустоты, закрытые листом оцинковки. Обнаружить распределительную коробку в стене будет сложно, т.к. поверх оцинкованного листа строители наносили довольно толстый слой шпаклевки. В этом случае рекомендуется использовать самодельный металлоискатель либо специальные приборы для поиска электропроводки в стене. Все что нужно – настроить прибор и вести им по стене от розетки (либо выключателя). Ориентируясь на характерный звук либо световую индикацию можно быстро отследить изделие.
  3. Хозяевам «сталинок» отыскать данную электрическую точку удастся по глухому звуку. Все что нужно, простучать стену на высоте 2,5-3 метра над розеткой либо выключателем (обычно погрешность вправо/влево не превышает 40 см).
  4. Найти распределительную коробку в квартире можно опираясь на стандартные требования к электромонтажным работам: изделие устанавливается на высоте 15 см от потолка строго над розетками либо выключателями.

Правильная разметка стен под электропроводку

Вот и все методы для того, чтобы быстро и в то же время правильно найти распределительную коробку в стене. Надеемся, что наши советы помогли Вам в данном мероприятии!

Также советуем просмотреть наглядные видео инструкции:

В чем сложность поиска?

Основная сложность заключается в том, что за декоративной отделкой стен найти распределительную коробку довольно проблематично. Одно дело, когда Вы сами осуществляли монтаж электропроводки в квартире и знаете где что находиться, а другое дело, когда Вы только заехали в новое жилье и понятие не имеете о месте размещения каждой электрической точки.

Еще одна проблема заключается в том, что нужно аккуратно найти и вскрыть коробку, чтобы повредить минимальную площадь декоративной отделки стен. Если точно определить местоположение объекта, достаточно будет немного надорвать обои либо сбить слой декоративной штукатурки, вместо того, чтобы полностью разрушать отделку стены.

Как правильно искать объект?

Итак, чтобы по минимуму навредить ремонту квартиры и то же время быстро найти распределительную коробку, рекомендуем учитывать следующие советы:

  1. В панельных домах типа «хрущевка» устанавливались металлические емкости, которые фиксировали крышку так называемыми «ушами». Эти фиксаторы очень сложно замаскировать и поэтому, как правило, они выпирают из обоев на несколько сантиметров. Если пройтись взглядом по стенам хрущевки, то найти искомое будет совсем несложно. Также место установки объекта могут выдать характерные пятна ржавого оттенка, которые возникают при коррозии металла.
  2. При возведении «брежневок» распределительные коробки устанавливались на стыке стен и потолка. Выглядели они как пустоты, закрытые листом оцинковки. Обнаружить распределительную коробку в стене будет сложно, т.к. поверх оцинкованного листа строители наносили довольно толстый слой шпаклевки. В этом случае рекомендуется использовать самодельный металлоискатель либо специальные приборы для поиска электропроводки в стене. Все что нужно – настроить прибор и вести им по стене от розетки (либо выключателя). Ориентируясь на характерный звук либо световую индикацию можно быстро отследить изделие.
  3. Хозяевам «сталинок» отыскать данную электрическую точку удастся по глухому звуку. Все что нужно, простучать стену на высоте 2,5-3 метра над розеткой либо выключателем (обычно погрешность вправо/влево не превышает 40 см).
  4. Найти распределительную коробку в квартире можно опираясь на стандартные требования к электромонтажным работам: изделие устанавливается на высоте 15 см от потолка строго над розетками либо выключателями.

Правильная разметка стен под электропроводку

Вот и все методы для того, чтобы быстро и в то же время правильно найти распределительную коробку в стене. Надеемся, что наши советы помогли Вам в данном мероприятии!

Также советуем просмотреть наглядные видео инструкции:

  • Доставка и оплата
  • Гарантия и возврат
  • Пункты выдачи заказов
  • Программа лояльности
  • Акции
  • Статьи и советы
  • Новости
  • Golden Club

Хозяева, затевающие ремонт в доме, часто сталкиваются с одной проблемой: где находится распределительная коробка под обоями, штукатуркой и другой отделкой. И хорошо, если вы сами монтировали электросеть или хотя бы присутствовали при этом, и примерно представляете, по какому принципу прокладывались кабели. Совсем другое дело, если вы въехали в квартиру с ремонтом и совсем не знаете схему электрических точек.

Монтаж распределительных коробок в старых домах

  • Сталинки. Владельцам квартир в этих старинных домах повезло больше всего. Распаячную коробку можно найти по глухому звуку, и вся задача сводится к тому, чтобы простукивать стену до высоты 2,5–3 метра над розеткой или выключателем с разбросом в стороны по сорок сантиметров.
  • Брежневки. В следующем поколении домов в нашей стране технология немного поменялась: «коробки» располагались на стыке стен и потолка, представляя собой пустоту, закрытую специальным листом оцинкованного железа. Но, тем не менее, найти ее достаточно сложно, потому что строители наносили толстый слой шпатлевки сверху. В этом случае мастеру поможет либо кустарный металлоискатель, либо профессиональный прибор для поиска проводки в толще стен. Включите девайс и ведите им от розетки вертикально вверх, ориентируясь по светодиодному сигналу или звуку.
  • Хрущёвки. В 60-е годы устанавливали железные распределительные коробки для электропроводки с крышкой, фиксирующейся так называемыми «ушами». Именно эти «лопухи» очень сложно замаскировать под штукатуркой и обоями, поэтому место расположения коробки обычно заметно невооруженным глазом. Кроме того, одно из свойств металла – ржаветь, что тоже может помочь нам в поисках: по пятнам ржавчины бывает нетрудно найти нужное место и под обоями.

Как найти распределительную коробку в современной квартире

Чтобы не испортить внешний вид стен и оперативно отыскать заветную «коробочку», профессионалы предлагают несколько вариантов поиска.

1. Во всех домах, которые строили на рубеже веков и строят в данное время, производят установку распределительных коробок из пластика на открытом, видимом месте: они часто немного выпирают из стены. Но в наше время их уже не пытаются заровнять шпатлевкой, а лишь аккуратно оклеивают обоями, поэтому вы без труда обнаружите их при ремонте.

2. В том случае, если стены отделаны гипсокартоном, без профессионального прибора для поиска электропроводки не обойтись. Дело в том, что гипсокартон размещен на металлическом каркасе, который будет «фонить» на магниты и самодельные металлоискатели.

3. Если вы точно знаете, что скрытая распределительная коробка изготовлена из металла, ее можно найти с помощь компаса или любого другого магнита.

4. В стандартном панельном доме расположение скрытой коробки можно проверить обычной индикаторной отверткой, которой пользуются все электрики. В зависимости от яркости лампочки можно судить о близости провода под током. Если вы ищете коробку от выключателя – включите свет, если от розетки – включите как можно большую электронагрузку.

5. Еще один способ поиска распредкоробки – исходить из стандартных требований к электромонтажным работам: распределительные коробки в стене «прячутся» на высоте пятнадцать сантиментов от потолка строго над розетками либо выключателями.

И напоследок – важнейший совет: не забывайте об аккуратности в работе. Вспомните, сколько участников форумов по ремонту выкладывали фото своих стен после того, как вся отделка была уничтожена в поисках распредкоробки. Воспользуйтесь методами, которыми мы поделились: всегда можно лишь слегка отклеить обои, снять слой штукатурки, вместо того, чтобы полностью разрушать декор стены. Кроме того, важно помнить, что в коробке находятся соединения проводов, которые лучше не повреждать.

как найти распаечную коробку в квартире?

Как поменять проводку в квартире панельного дома своими руками

Панельные дома являются зданиями старой постройки. Системы коммуникации в них уже устарели, поэтому их нужно менять. Старая электропроводка выполнена из алюминиевых проводов, что недопустимо по современным нормам. Их срок службы ограничен 20-ю годами, после чего проводка может загореться. По новым требованиям в доме должна быть медная электропроводка. Следует разобраться в способах замены старой проводки в панельном доме.

Особенности электропроводки в панельном доме

Старая электропроводка в панельных домах, как правило, выполнена из алюминия

Панельные дома – это здания эконом-класса, которые строились быстро и с использованием недорогих материалов. Полы, стены потолки изготавливались из металлической арматуры с залитым бетоном. Каждая стена является несущей, поэтому выполнить перепланировку невозможно. Сейчас здания такого типа не возводят, отдают предпочтение кирпичным.

Электропроводка в панельном доме прокладывалась в специальных каналах. Они делались на заводе внутри железобетонных плит. Переместить коммуникации в более удобное место невозможно. Есть и другой вариант прокладывания проводов – между потолочными и стенными плитами. При замене электропроводки нужно обратить внимание на способ прокладывания электропроводов.

Проводники для люстр в панельном доме прокладываются по специальным каналам в перекрытии или между потолочной панелью и стеной. Важно учесть, что даже в пределах одного дома на разных этажах проводка может быть проложена по-разному. Опираться на полное соблюдение требований по монтажу нельзя, даже простые правила могли быть нарушены в ходе строительства и ремонта.

Причины для замены

Поменять старую электропроводку нужно в следующих случаях:

  • физический износ алюминиевых проводов;
  • окончание срока службы кабелей;
  • неспособность выдерживать нагрузку от современной бытовой техники;
  • при старой проводке нельзя сделать заземление;
  • капитальный ремонт в квартире, перепланировка.

Замена всей проводки в доме обойдется довольно дорого. Заменять можно не только кабели, но и старые розетки и выключатели. Но это необходимо сделать, чтобы жилье было безопасным. Сэкономить можно, если менять кабели своими руками. Но это нужно делать при наличии определенных навыков и умений с соблюдением техники безопасности. В ином случае рекомендуется обратиться за помощью к специалисту.

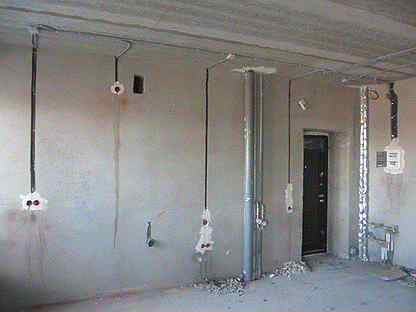

Способы прокладки проводки

Рекомендуется делать новую проводку в старых каналах, так как штробление панелей нежелательно

Перед тем как менять проводку, нужно заранее составить новую схему прокладки или изменить старую. Можно выполнить как частичную, так и полную замену электропроводки в доме. В схеме нужно отметить, какая нагрузка будет потребляться в каждом помещении, сколько розеток и выключателей будет установлено, на какой высоте.

На кухне потребуется поставить электропровода большего сечения и мощные розетки, так как там сосредоточена основная нагрузка. Для комнат достаточно двух розеток на 5 кв.м. Особое внимание нужно уделить ванной, в которой особые климатические условия. Розетки, если они предусмотрены в ванной комнате, должны подключаться через УЗО или дифференциальный автомат. Также УЗО следует провести на мощные приборы – стиральная машина, нагреватель воды, электроплита, посудомоечная машина.

Самый дешевый способ прокладки электропроводки – поместить провода по поверхности стен. Кабели закрепляются при помощи клипс, хомутов или скоб. Затем сверху накладывается слой штукатурки. Минус способа – требуется дополнительный бюджет для оштукатуривания поверхностей.

Если сделать бетонную стяжку, проложить кабели можно и на полу. Их укладывают в гофрированные трубы, помещают на пол и заливают бетоном. Схожим образом можно поместить проводку на потолке. Недостаток – невозможность установки розетки на полу и потолке, из-за чего придется дополнительно штробить поверхность стен.

Можно сделать открытую прокладку электропроводки. Тогда кабели помещают в пластиковые каналы, ПВХ трубы или гофры и устанавливают их на стены. Прокладывать открытым способом электропроводку можно даже после окончания ремонта. Обязательное условие – вертикальное или горизонтальное расположение линий. Рекомендуется заранее отметить карандашом на стене, где будут проложены линии. Минус – неэстетичный вид.

Кабели должны проходить по старым каналам, тогда не потребуется дополнительное штробление стен. Для проведения ремонтных работ у мастера должен быть профессиональный инструмент.

Штробление плит

Стены в панельных домах являются несущими, поэтому нарушать их целостность нельзя. Но такой запрет относится к горизонтальным штробам, вертикальные делать можно. Но нужно учитывать ограничения – штробы не должны быть глубокими (более 10 мм) и нельзя нарушать металлическую арматуру. Штробление должно проводиться только по ровным линиям без наклонов и зигзагов.

Каналы должны располагаться на расстоянии более 40 см от системы газоснабжения и водопровода. От дверных и оконных проемов расстояние должно быть более 15 см.

Из материалов потребуется болгарка с алмазным диском или штроборез.

Пошаговая инструкция по замене

Перед прокладкой проводки необходимо обесточить квартиру

После рассмотрения основных способов прокладки электропроводки следует перейти к правилам замены. Пошаговая инструкция, как поменять проводку в панельном доме:

  1. Отключить подачу электричества. Нужно убедиться с помощью мультиметра, что в квартиру не поступает напряжение. Потребуется одна временная розетка для дрели, перфоратора и другого инструмента. Лучше, если необходимые приборы будут работать от аккумулятора. Также нужно заранее позаботиться об альтернативных автономных источниках света.
  2. Демонтаж фурнитуры. Нужно убрать всю мешающую технику и мебель от стен и получить удобный доступ ко всем розеткам, распредкоробкам, выключателям. Все розетки и выключатели нужно снять, должны остаться только электропровода для подключения новых изделий. Затем нужно рассоединить провода в распределительной коробке.
  3. Демонтаж проводки. В некоторых случаях удалить старые провода невозможно, тогда их можно оставить в стене. Старые кабели должны быть отключены от щитка, их концы должны быть заизолированы.
  4. Составление схемы прокладки и выбор способа проводки. Нужно сразу приобрести все необходимые кабели, розетки и другие предметы. По современным требованиям розеточные и осветительные группы используют электропровода из меди с сечением 2,5 кв.мм и 1,5 кв.мм соответственно. При покупке розеток рекомендуется взять с собой в магазин старый вариант, иначе можно купить модель с неподходящим подрозетником.
  5. Монтаж. Нужно поставить распределительные коробки, проложить линии к мощным бытовым приборам, розеткам и выключателям. Следует собрать щиток. Провода можно соединять с помощью клемм, опрессовки гильзами, пайки, сварки пружинных зажимов. Скрутка строжайше запрещена.
  6. Проверка. Нужно проверить все соединения и провода на предмет короткого замыкания с помощью тестера в режиме омметра. Следует внимательно осмотреть изоляцию на предмет возможных нарушений целостности. Если все в нормальном состоянии, можно приступать к отделке.

Для проверки электропроводки можно вызвать электрика. За небольшую сумму он протестирует собранную систему, и тогда жильцы дома будут уверены в безопасности квартиры.

Монтаж отверстий для розеток

Если составленная схема предусматривает установку новых розеток, потребуется еще один тап работы – сверление отверстий в стене. Для этого потребуются карандаш и линейка, перфоратор с буром 8 мм, насадка-коронка, лопатка для выемки бетона из отверстия.

На месте, где будет поставлена розетка, нужно карандашом нарисовать круг с диаметром подрозетника. По центру круга нужно сделать отверстие 50-60 см глубиной. С помощью коронки наметить контур отверстия и просверлить буром по намеченному рисунку около 14 дырок. Теперь можно пробурить отверстие на всю глубину и выбить остатки бетона в лопатку. Аналогичным образом делаются отверстия для распределительных коробок.

В основном панельные дома являются достаточно старыми, поэтому коммуникации в них обязательно необходимо менять. Это относится и к квартирным помещениям, где старая проводка. Электропроводка в таких домах проводилась алюминиевым проводом, что недопустимо по современным нормативам. Однако не совсем просто сделать капитальный ремонт проводки в таких домах. В этой статье пойдет речь о том, как проще и качественнее сделать замену проводки в панельном доме.

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода. В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден.

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Существует несколько причин, из-за которых необходимо заменить старую электропроводку:

  • износ алюминиевых проводов;
  • старая электрическая схема не выдержит нагрузки, которая требуется для современной бытовой техники;
  • в старых домах не предусмотрено заземление;
  • в квартире делается капитальный ремонт или перепланировка, в следствии чего нужно поменять провода на трехпроводную систему подачи электричества.

Несмотря на то, что замена всей проводки является дорогостоящим мероприятием, это обязательно необходимо сделать. Следует помнить, что использование старой, ненадежной электропроводкой очень небезопасно, поэтому рано или поздно ее придется заменять. Если хочется сэкономить можно осуществить такую замену своими руками. Из-за старости портится не только провод, но и изоляция. Например, изоляция трескается, зачищенные концы кабеля подгорают, а у алюминиевого провода они очень ломаются, поэтому их необходимо поменять на медные провода. Также, со временем, приходят в негодность выключатели и розетки, поэтому при полной замене проводки следует менять и фурнитуру.

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабеля, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов. Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки следует подключать через дифференциальный автомат или же УЗО. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

  • в плитах потолочного перекрытия;
  • под потолочным покрытием;
  • на стенах – под штукатуркой, под гипсокартоном;
  • на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабеля для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабеля по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабеля. В основном можно использовать места, где алюминиевые кабеля были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабеля, следует помнить, что каналы, в которых они располагались можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

  1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке сразу после прибора учета электроэнергии, ее можно дополнительно защитить автоматом, который сработает при коротком замыкании и перегрузке. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
  2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
  3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
  4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
  5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
  6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

Будет полезно прочитать:

Необходимость обнаружения и вскрытия распределительных коробок при скрытой проводке в стенах случается редко, но в некоторых случаях необходима:

  • При добавлении элементов проводки, осветительных приборов, выключателей или розеток;
  • При замене проводов на отдельных участках на большее сечение;
  • Для прозвонки цепи с целью выявления поврежденного участка.

Сложность определения места расположения распределительных коробок заключается в том, что в некоторых случаях они тщательно замаскированы под декоративным материалом интерьера. В любом варианте, не зависимо от причин и условий методы обнаружения коробок неизменны, рассмотрим некоторые из них. Читайте также статью ⇒ Распределительная коробка: монтаж и ремонт.

Обнаружение исходя из требований ПУЭ и план-схемы в проектной документации

В старых многоквартирных домах советского периода в большинстве случаев строители строго придерживались требований проекта и ПУЭ (правила устройства электроустановок). Эти документы устанавливают расположение распределительных коробок в 15 см от потолка, выключатели и розетки устанавливаются строго вертикально под ними.

Схема размещения элементов проводки в помещениях

Современные монтажники стараются придерживаться этих правил. Используя эти данные не сложно предположить примерное место расположения распределительной коробки.

Далее простукиванием ручкой отвертки или небольшим молоточком стены в предполагаемом месте по звуку можно определить наличие пустоты, что характерно для коробки. Иногда штукатурка на ровной стене в месте установки распределительной коробки имеет отчетливую выпуклость, что существенно облегчает ее поиск.

Надо понимать, что данный метод не всегда работает, он эффективен на штукатуренных стенах, с обоями. Иногда в процессе эксплуатации помещений, ремонтов, коробки перемещаются, слой штукатурки может стать больше. В гипсокартонных стенах или другой декоративной отделке можно определить примерное место размещения коробок, но точно убедится путем простукивания, не получится. Необходимо использовать другие способы.

Обнаружение металлических коробок магнитом или компасом

Одним простейших методов обнаружения металлических распределительных коробок с использованием подручных материалов считается применение магнита. Почти в каждом доме, имеются магниты или динамик старой радиоточки с мощным магнитом, который можно использовать в данном случае. При не глубоком слое штукатурки над коробкой 1-2 см, притяжение магнита чувствуется рукой из чего можно сделать вывод о месте расположения.

Стрелка компаса при приближении к металлической коробке с проводами под напряжением, под воздействием магнитного поля начинает резко отклоняться от северного направления. Максимальное отклонение указывает на место расположения коробки. В этом случае обнаруживается и пластиковые изделия, скрутки сходящихся проводов от нескольких линий создают более мощное поле, чем одна линия на розетке или выключателе.

Обнаружение с использованием металлоискателя

В зданиях, построенных до 90х годов, часто использовались металлические распределительные коробки, под толстым слоем штукатурки или декоративной отделкой они эффективно выявляются металлоискателями. Производители делают много разных видов металлодетектеров с многочисленными функциями. Один из наиболее востребованных у монтажников считается универсальный прибор «Floureon». С его помощью можно не только определять скрытые металлические предметы, провода под напряжением на глубине до 10 см, но и деревянные лаги, пластиковые трубы и другие предметы. Про различные соединения проводов в распределительной коробке читайте статью: «Соединение проводов в распределительной коробке? СХЕМЫ», а также «Современные способы соединения проводов».

Прибор имеет три режима работы:

  1. Обнаружение проводов под напряжением, центральное положение переключателя;
  2. Обнаружение металлических элементов, правое положение переключателя;
  3. Обнаружение деревянных, пластиковых труб и других предметов, отличных по структуре и плотности от строительного материала стены, левое положение переключателя.

Переключатель находится на передней панели в центре корпуса под жидкокристаллическим дисплеем. С боку левой стороны расположена кнопка калибровки прибора, которую надо нажимать перед проведением тестирования. Для калибровки прибор прикладывается к участку стены, где нет посторонних предметов, нажимается кнопка, появляется звуковой сигнал, через несколько секунд на дисплее отображается информация об успешном завершении калибровки, сигнал пропадает. В этом процессе считывается структура материала чистой стены, при любом изменении плотности, наличии металлических предметов, магнитного поля от электропроводки, «Сенсор» автоматически определяет эти признаки и выдает информацию на дисплее. Символы, отображающиеся на экране:

  • Треугольник с молнией обозначает наличие проводов под напряжением переменного тока;
  • Магнит в виде подковы указывает наличие металлических предметов;
  • Перечеркнутый магнит или контур швеллера отображает присутствие деревянных или пластиковых конструкций.

Для поиска коробки прибор устанавливается в режим обнаружение металлов. Данный метод имеет ряд недостатков, металлические конструкции в гипсокартонных и бетонных стенах с арматурой затрудняют поиск.

Внешний вид детектора Bosch GMS-120

Аналоги таких приборов выпускают много производителей, активно используются модели «Зубр», Bosch GMS-120, они не дешевые, оправдывают себя только при профессиональной деятельности.

Таблица сравнения технических характеристик различных моделей

МаркаОбъекты обнаружения Глубина выявления в мм

Сталь/ медь

Глубина обнаружения провода в ПВХ изоляции, в ммГлубина обнаружения деревянных брусков, ммТочность в мм
GMS 100 MЧерные и цветные металлы, провода100/ 80511,1
GMS 120Металлы, провода, элементы дерева 120/8051391,1
D-tect 120Цветные и черные металлы, кабели, пластик и дерево120/806139±11
D-tect 150, D-tect 150 SVМеталы, провода, пластик , древесина.150/806141±6

Bosch GMS-120 стоит примерно 6700р, не каждый обыватель может позволить покупку такого прибора для временного использования.

Основные функции и характеристики Meet MS-158M

Внешний вид Meet MS-158M

Прибор с большим количеством функций и хорошими характеристиками:

ФункцияВеличина параметров
Обнаружение поля от сети переменного тока70 до 600 В
Мощные электромагнитные излучения0,5 (мВт/см), может быть трубка телевизора, свч печ.
Обнаружение металлических элементов и определение трассы скрытой проводки по ЭМИ.на глубине до 55 (мм)
проверка целостности цеписопротивлением от 0 до 50 (МОм)
фонарик+
элементы питаниядве «пальчиковые батарейки ААА» 1.5В
рабочие температуры-10 до +50
вес100 гр
габариты170х32х30 мм
способ индикацииСветовая и звуковая

Совет№1. Некоторые дилетанты предлагают собрать металлодетектор используя подручные средства, CD,DVD диски калькулятор и батарейка. Не тратьте время, это полный бред, проверено.

Для обнаружения коробки или проводки в стене требуются обмотка, электронная схема и источник питания сборка и стыковка всех составляющих требует определенных знаний и практических навыков. Для одноразового использования этим заниматься не стоит, легче воспользоваться другими методами.

Обнаружение коробки с использованием бытовой радиотехники

Если вы не занимаетесь профессиональной деятельностью, как подручное средство можно использовать портативный радиоприемник. Достаточно настроить его на частоту 100 кГц для этого выбирается АМ диапазон, после чего приложить приемник к стене и плавно передвигать. В районе проводов под напряжением создается наводка, сопровождающаяся характерным пульсирующим звуком, с частотой 50Гц, напоминает треск. По мере приближения к проводу звук усиливается и при удалении уменьшается, таким методом можно определить маршруты прохождения проводов с точностью до 10 см. Для обнаружения коробки надо от розетки определить маршрут до точки, где линии будут расходиться в нескольких направлениях, в этом месте и должна быть расположена коробка. Этот метод хорош тем, что может определять не только металлические распределительные коробки, но и пластиковые.

Одна из моделей портативного приемника с диапазоном средних волн

В качестве детекторов можно использовать магнитолы в режиме записи, подключается внешний микрофон на проводах, который прикладывают к стене. Наводки через цепи микрофона наводятся и усиливаются в усилителе, на выходе получается аналогичный характерный звук. Недостатком такого способа обнаружения коробок считается низкая точность до 10 см, приходиться уточнятся, методом простукивания ориентируясь по звуку. Эффективнее использовать промышленные приборы для обнаружения проводки под напряжением.

Простые промышленные приборы для обнаружения проводки

Многие производители делают индикаторы обнаружения проводки с различными дополнительными функциями, рассмотрим самые простые и доступные для обычного потребителя, работающего на бытовом уровне:

  • Индикаторная отвертка с автономным питанием на батарейках таблеточного типа и светодиодом в качестве индикации. Для определения маршрута проводов достаточно взять отвертку за металлический конец пера и ручкой провести по стене, при появлении наводки светодиод засветится.

Поиск скрытой проводки индикаторной отверткой с автономным питанием

Яркость свечения зависит от близости к проводу, вычисление коробки производится так же поиском мест схождения линий и простукиванием. Точность определения провода под штукатуркой до 3 – 5 см. Стоит такая отвертка в пределах до 100р.

  • Универсальная отвертка имеет три режима работы, «О» — определение фазы в цепи обычным прикосновением пером к оголенному концу проводника. В режиме «L» индикатор бесконтактно на расстоянии 1.5 см показывает наличие провода под напряжением.

Элементы универсальной индикаторной отвертки

Режим «Н» с повышенной чувствительностью реагирует на магнитное поле проводника скрытой проводки на глубине до 3см. Стоимость универсальных индикаторных моделей зависит от количества опций и производителя 200 – 300р.

  • Индикатор скрытой проводки «Дятел» отечественного производства имеет четыре порога чувствительности.

Интервал чувствительности от антенны до провода под напряжением в мм

диапазон 110 мм.
диапазон 2 100 мм.
Диапазон 3150 мм.
диапазон 4 700 мм.

Первый заниженный, самый точный определяет скрытый провод на расстоянии 1 – 1.5 см, в четвертом режиме точность определения до 3-4 см.

Внешний вид органов управления и индикации детектора «Дятел»

Наличие электрического поля проводника обозначается индикаторным светодиодом и звуковым зуммером. Для тестирования надо нажать и удерживать кнопку соответствующего режима, проводя кончиком антенны по поверхности стены. Самая простая модель «Дятла» стоит примерно 800р.

Для обнаружения распределительной коробки, при использовании любого прибора выявляются места пересечения линий.

Многофункциональный детектор MS — 258

Одним из наиболее востребованных приборов у профессиональных электриков и в бытовых условиях считается универсальный прибор MS – 258. Он включает в себя две основные функции, металлоискателя и индикатора скрытой проводки, стоит всего 250 — 300р. Его размеры и форма соизмеримы с авторучкой, удобно носить в кармане и пользоваться.

Многофункциональный детектор MS — 258

В качестве индикатора обнаружения металлов и проводки установлен светодиод, дублируется звуковым сигналом с регулятором уровня чувствительности. Электропитание обеспечивают две батареи 1,5В марки L 1154, точность обнаружения не менее 2см.

Удобство применения MS – 258 в простых органах управления, одна кнопка включения для всех режимов. Одним концом прибора обнаруживается металл, другим провода под напряжением.

Простой индикатор скрытой проводки на одном транзисторе

Даже далекий от радиотехнической тематики человек, может собрать индикатор на одном транзисторе самостоятельно. Схема простая, основным элементом является полевой транзистор КП103 или КП 303.

Схема детектора скрытой проводки на одном транзисторе

Исток транзистора подключается к «+» источника питания, сток к «минусу», через микрофонный капсюль 1.6 кОм от старого телефона и переключатель. Затвор транзистора используется в качестве антенны, к нему припаивается медный провод 8-10 см, сечением 1-2.5 мм2.

Внешний вид полевого транзистора КП 103

Точность определения скрытого провода таким прибором 3-5 см, работа основана на изменении сопротивления между стоком и истоком при воздействии электрического поля. В цепь между стоком и истоком можно подключить мультиметр в режиме измерения 200 кОм, чтобы контролировать максимальное значение сопротивления при приближении антенны к проводу.

Аналогичную схему можно собрать на микросхемах 561 серии, принцип ее работы такой же.

Детектор обнаружения скрытой проводки на микросхеме К561

Использование смартфонов и специальных приложений

Многие смартфоны включают в себя магнитные датчики и специальные приложения с программным обеспечением, что позволяет использовать телефон как металлоискатель компас или индикатор магнитного поля для обнаружения скрытой проводки. Установка приложений их возможности и настройка требуют детального рассмотрения в отдельной статье. Прежде чем устанавливать приложения надо убедиться в наличии соответствующего датчика на телефоне.

Совет №2. Примерно последние 10 лет, при строительстве дома или ремонте квартиры мудрые владельцы недвижимости на этапе строительства фотографируют или снимают на видео процесс монтажа электропроводки. Фиксируются места установки коробок, отмечаются ориентиры.

Фото и видео хранятся на цифровых носителях, для надежности, как резервный вариант можно разместить, на ресурсах терминалов в интернете «Облако» или в отдельных папках других порталов электронной почты, социальных сетях. При таком раскладе утратить информацию практически невозможно.

Часто задаваемые вопросы

  1. Что делать если Bosch GMS-120 сигналит по площади всей стены?

Характерная ошибка в этом случае неправильная калибровка прибора, многие нажимают кнопу калибровки и ждут несколько секунд до ее окончания, при этом пропадает звук сопровождения процесса. Это не правильно, пред началом измерений, корпус прибора устанавливается на однородный участок стены, где отсутствует проводка, металлические трубы и другие предметы, только кирпич или бетон. Прибор фиксирует в памяти плотность этой среды, после этого можно производить поиск, любые отличия структуры материала распознаются.

  1. Индикаторная отвертка светится в любой точки стены, как это может быть и как проводить поиск?

В этом случае все приборы будут показывать электромагнитное излучение, фаза замыкает на мокрую штукатурку, сушите стену. Возможно, раствор еще не высох.

  1. Какой магнит лучше использовать для поиска коробки?

Хорошие магниты неодимовые, малогабаритные и мощные, бывают прямоугольной, таблеточной и цилиндрической формы, притяжение руками чувствуется на расстоянии 3-5 см. Магнит с 5 рублевую монету стоит в пределах 250 р сила притяжения в 30кг/см2. Полноценный многофункциональный прибор на эти деньги не купишь, индикаторную отвертку или сканер для обнаружения скрытой проводки можно. Магнит рекомендуется использовать, когда нет других вариантов или для уточнения уже проверенных данных.

  1. В схеме детектора на 561 микросхеме сопротивление пищалки, какое должно быть?

Можно поставить переменный резистор и подобрать сопротивление, экспериментальным путем, обычно это бывает от 800 до 1600 Ом.

Как заменить проводку в панельном доме — пошаговая инструкция

В основном панельные дома являются достаточно старыми, поэтому коммуникации в них обязательно необходимо менять. Это относится и к квартирным помещениям, где старая проводка. Электропроводка в таких домах проводилась алюминиевым проводом, что недопустимо по современным нормативам. Однако не совсем просто сделать капитальный ремонт проводки в таких домах. В этой статье пойдет речь о том, как проще и качественнее сделать замену проводки в панельном доме.

Принцип электромонтажа в панельном доме

Все кабеля прокладываются в панельных каналах, которые были сделаны еще на заводе. Эти каналы специально сделаны для легкого монтажа проводов, также размещены они только в определенных местах. Для того, чтобы найти продольные отверстия, следует ориентироваться по выключателям и розеткам. Там, где находится данная фурнитура, там и каналы. Другого метода переместить их не найдется, кроме как проштробить и выбить новые отверстия.

Провода для люстр прокладываются по каналам, которые находятся в перекрытии. Также их монтируют в небольших пространствах между потолочной панелью и стеной в тех местах, где в результате будет стоять потолочный багет. Однако при замене электропроводки необходимо учитывать, что даже в домах одного типа или в одном доме, но на разных этажах разводка проводов может быть сделана совершенно по-разному. Такое явление присущее по причине того, что на одном строительном объекте могло работать несколько бригад электриков, которые устанавливали кабеля разным способом.

Исходя из этого нельзя полагаться на то, что требования по монтажу электропроводки были соблюдены, например, что выключатель расположен под распределительной коробкой, или что все провода проложены строго по вертикали или по горизонтали. Такие простые правила могут быть нарушены, поэтому следует быть аккуратным и осторожным, чтобы не повредить старые провода. В таких ситуациях поможет опыт, важно всегда перед тем, как что-то демонтировать проверить и убедится, что кабель не будет поврежден.

Также используются швы, находящиеся между панелями на потолке либо те, которые между стеной и потолком, как показано на фото ниже:

Счетчик обычно устанавливается на лестничной клетке. Ведь в панели очень тяжело утопить его так, чтобы он не выпирал. Впрочем, его можно поставить на внешних стенах или же в кладовых помещениях. Обычно от счетчика, который находится на лестничной площадке, прокладывается кабель в квартиру до распределительного щита.

Причины для замены проводки

Существует несколько причин, из-за которых необходимо заменить старую электропроводку:

  • износ алюминиевых проводов;
  • старая электрическая схема не выдержит нагрузки, которая требуется для современной бытовой техники;
  • в старых домах не предусмотрено заземление;
  • в квартире делается капитальный ремонт или перепланировка, в следствии чего нужно поменять провода на трехпроводную систему подачи электричества.

Несмотря на то, что замена всей проводки является дорогостоящим мероприятием, это обязательно необходимо сделать. Следует помнить, что использование старой, ненадежной алюминиевой электропроводки очень небезопасно, поэтому рано или поздно ее придется заменять. Если хочется сэкономить, можно осуществить такую замену своими руками. Из-за старости портится не только провод, но и изоляция. Например, изоляция трескается, зачищенные концы кабеля подгорают, а у алюминиевого провода они очень ломаются, поэтому их необходимо поменять на медные провода. Также, со временем, приходят в негодность выключатели и розетки, поэтому при полной замене проводки следует менять и фурнитуру.

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО. Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

  • в плитах потолочного перекрытия;
  • под потолочным покрытием;
  • на стенах – под штукатуркой, под гипсокартоном;
  • на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены. Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

Пошаговая инструкция по замене электропроводки

Мы рассмотрели основные способы монтажа проводки в квартире панельного дома. Теперь поговорим непосредственно о правилах замены старой электропроводки. Для удобства восприятия материала предоставим все этапы работ в виде пошаговой инструкции. Итак, менять электрическую проводку необходимо в следующей последовательности:

  1. Отключение электроэнергии в квартире. Прежде всего нужно полностью обесточить линию и убедиться в отсутствии напряжения. Единственное, что вам может пригодиться — это одна временная розетка для подключения перфоратора, болгарки либо дрели, без которых невозможно будет выполнить замену проводки. Временная розетка подключается в щитке либо к вводному автомату, либо к одному из групповых автоматов. Все остальные линии, кроме временной розетки, обязательно должны быть отключены. Убедиться в отсутствии напряжения можно с помощью мультиметра, который также должен быть обязательно подготовлен.
  2. Демонтаж старой фурнитуры. На этом этапе вы должны отодвинуть всю мебель и технику от стен, получить доступ ко всем распределительным коробкам, розеткам и выключателям. Для начала демонтируйте розетки и выключатели, чтобы остались только провода в стене. После этого нужно будет найти распределительные коробки и рассоединить все соединения проводов них.
  3. Следующее что нужно сделать — демонтировать старую проводку со стен. Если демонтаж сильно затрудняется или невозможен без повреждения самих стен, можно просто оставить старые провода в стене, предварительно отключив их от щитка, обрезав на максимально возможную длину и заизолировав концы изолентой. По возможности лучше полностью демонтировать проводку, оставлять ее в панелях нужно в самых крайних случаях.
  4. Выбор нового способа прокладки электропроводки (об этом мы писали выше). Если будет принято решение прокладывать кабель в новых штробах, нужно предварительно составить схему электропроводки и на ее основании сделать новые штробы. Если вы просто решили заменить электропроводку в панельном доме, не меняя схемы, достаточно уложить кабель в старые каналы, предварительно подготовив их. Также можно сделать открытую проводку в плинтусах, но это не самый подходящий и рациональный вариант.
  5. Монтаж новой проводки — установка распределительных коробок, прокладка отдельных линий к мощным потребителям, монтаж розеток и выключателей, сборка щитка. Обо всем этом мы подробно рассказывали, когда описывали технологию монтажа электропроводки в квартире. Не будем повторяться, просто изучите следующий материал: https://samelectrik.ru/montazh-elektroprovodki-v-kvartire.html.
  6. Проверка смонтированной электропроводки. С помощью специальных приборов (мегаомметра и мультиметра) нужно проверить новую проводку на отсутствие короткого замыкания, а также произвести измерение сопротивления изоляции кабеля. Если все в порядке, можно переходить к заделке штроб и отделочным работам. Для проверочных работ лучше вызвать специалиста, заплатить небольшую сумму, зато быть уверенным, что произведенный электромонтаж является безопасным.

Вот и вся технология, по которой осуществляется замена электропроводки в панельном доме. Напоследок рекомендуем просмотреть полезные видео по теме:

Будет полезно прочитать:

  • Как составить смету на электромонтажные работы
  • Как сделать заземление в квартире
  • Как сэкономить на замене электропроводки
  • Как пользоваться мультиметром

Замена электропроводки в панельном доме: тонкости, правила и рекомендации

В любом доме постройки советских времён рано или поздно придётся делать капитальный ремонт, в том числе и домашней электросети. Во-первых, старая сеть уже не справляется с современными нагрузками. Во-вторых, выполнена она была алюминиевыми проводами, которые сейчас повсеместно меняют на медные. Замена проводки в панельном доме представляет определённые сложности. Здесь не так-то просто перенести розетку или выключатель в любое удобное для вас место. Тем не менее сложности эти чисто физического характера, что касается электрической части, то она ничем не отличается от монтажа проводки в обыкновенных домах. Так что вполне можно обойтись без профессионального электрика, выполнив ремонт проводки своими руками.

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Особенности электропроводки в панельных домах

Прокладка электрической проводки в панельном доме в основном выполнялась в специальных каналах (или бороздах), которые были предусмотрены и сделаны в железобетонных плитах на заводе.

Места этих борозд строго регламентировались, так же как и отверстия под выключатели и розетки.

То есть не было никаких шансов переместить коммутационный аппарат в другое, более удобное место. В потолочных плитах тоже имелись специальные борозды для прокладки в них проводов к осветительным приборам.

Ещё один вариант, по которому монтировалась электропроводка в панельном доме – в пространстве между потолочными и стенными плитами, это место потом закрывалось плинтусом. Также провода прокладывали в межплиточных швах.

На эти нюансы обратите особе внимание, потому что если вам предстоит замена электрической проводки в панельном доме своими руками, нужно хотя бы знать, где искать пути пролегания старых проводов. Их надо постараться использовать и для новой разводки по максимуму, потому что монтаж штроб в железобетонных плитах – занятие очень трудоёмкое.

На видео замена проводки на потолке, проложенной через внутренние пустоты плиты:

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

Замена электропроводки в панельном доме может быть вообще выполнена открытым способом прокладки.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

  • Карандаш с линейкой (либо рулеткой).
  • Перфоратор и бур для него диаметром 8 мм.
  • Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
  • Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Как найти распределительную корбку в стене

Бывают ситуации, когда необходимо перенести розетку или добавить еще один осветительный прибор, первым делом необходимо найти распределительную коробку, которая скрывается в стене. У распределительной проводки есть одно главное назначение – она соединяет провода, поэтому вам нужно будет сделать новое ответвление провода от нее. Итак, в этой статье мы вам расскажем, как найти распределительную коробку в панельном доме, хрущевке и квартире.

Почему найти распределительную коробку сложно

Главная сложность в таком поиске заключает в том, что проводка всегда скрывается в стене, если вы самостоятельно осуществляли монтаж электропроводки, вы должны знать, что и где находить. Но, бывает когда жилье старое или вы его только купили, в таком случае, узнать, где находится распределительная коробка в стене проблематично.

Вторая сложность заключается в том, что после поиска необходимо открыть коробку и сделать новое ответвление, при этом, не нарушая целостности стены (большого периметра). Если вы точно определите место ее нахождения, тогда вы сможете серьезно упростить себя задачу на этом этапе, а как найти распределительную коробку в стене, вы и узнаете дальше. Узнайте о том, что нужно делать, если отключили свет.

Как найти распределительную коробку в стене: способы и инструкция

Чтобы быстро найти распределительную проводку в стене следуйте следующим советам, они помогут определить в точности местонахождение и не повредить отделку вашей стены.

    1. Если вы живите в хрущевке, тогда особых сложностей за поиском у вас возникнуть не должно. Ведь распределительные проводки устанавливались в железную крышку, ее нормально спрятать не получилось, поэтому она всегда показывается наружу от 0.5 до 2 см. Как вы понимаете, нужно просто изучить стену, тогда вы сможете все найти распределительную коробку в хрущевке с легкостью. Также на стене могут остаться и другие следы, к примеру: ржавчина или немного подгорят обои.
    2. В Брежневке распределительную коробку найти сложней. Ранее они устанавливались на стыке стен и потолка и виде обычных пустот, которые закрыты листом обычной оцинковки. Чтобы ее спрятать использовали большое количество шпаклевки, поэтому она надежно скрывается. Чтобы найти ее используйте самодельный металлоискатель или другие приборы для поиска. Попробуйте также почитать, как найти проводку в стене, существует несколько отличных дедовских способов.
    3. В сталинках найти коробку с проводами довольно просто. Они устанавливались в пустоты, чтобы ее найти достаточно, постучать по стене, определяем место нахождение по глухому звуку. Как правило, коробки устанавливались на высоте 2-3 метра и выше розеток, поэтому здесь особых проблем возникнуть не должно.
    4. Попробуйте опираться на стандартные требования, коробка устанавливается на высоте 15 см от потолка строго вертикально розеткам и выключателям.
    5. Если нужно найти распределительную коробку под гипсокартонном нужно использовать специальные детектор скрытой проводки, обычный металлоискатель с такой задачей не справится, ведь он будет постоянно находить ненужные профиля.

  1. Если коробка закрыта металлическим листом можно попробовать использовать обычный магнит или компас.
  2. В панельном доме найти распределительную коробку можно найти используя обычную индикаторную отвертку. Проводим ею от розетки или выключателя строго вверх. Яркость лампочки в такой ситуации вам подскажет, где она находится, для эффективности включите дополнительный электроприбор или зажгите свет.

Вот теперь мы ответили на вопрос, как найти распределительную коробку в стене , мы понимаем, что существует еще множество сложностей, расскажите, с чем столкнулись вы, давайте вместе поможем найти коробки и остальным нашим читателям.

Похожая статья: Делаем токопроводящий клей из подручных материалов.

Как найти распределительную коробку в стене

Хозяева, затевающие ремонт в доме, часто сталкиваются с одной проблемой: где находится распределительная коробка под обоями, штукатуркой и другой отделкой. И хорошо, если вы сами монтировали электросеть или хотя бы присутствовали при этом, и примерно представляете, по какому принципу прокладывались кабели. Совсем другое дело, если вы въехали в квартиру с ремонтом и совсем не знаете схему электрических точек.

Монтаж распределительных коробок в старых домах

  • Сталинки. Владельцам квартир в этих старинных домах повезло больше всего. Распаячную коробку можно найти по глухому звуку, и вся задача сводится к тому, чтобы простукивать стену до высоты 2,5–3 метра над розеткой или выключателем с разбросом в стороны по сорок сантиметров.
  • Брежневки. В следующем поколении домов в нашей стране технология немного поменялась: «коробки» располагались на стыке стен и потолка, представляя собой пустоту, закрытую специальным листом оцинкованного железа. Но, тем не менее, найти ее достаточно сложно, потому что строители наносили толстый слой шпатлевки сверху. В этом случае мастеру поможет либо кустарный металлоискатель, либо профессиональный прибор для поиска проводки в толще стен. Включите девайс и ведите им от розетки вертикально вверх, ориентируясь по светодиодному сигналу или звуку.
  • Хрущёвки. В 60-е годы устанавливали железные распределительные коробки для электропроводки с крышкой, фиксирующейся так называемыми «ушами». Именно эти «лопухи» очень сложно замаскировать под штукатуркой и обоями, поэтому место расположения коробки обычно заметно невооруженным глазом. Кроме того, одно из свойств металла – ржаветь, что тоже может помочь нам в поисках: по пятнам ржавчины бывает нетрудно найти нужное место и под обоями.

Как найти распределительную коробку в современной квартире

Чтобы не испортить внешний вид стен и оперативно отыскать заветную «коробочку», профессионалы предлагают несколько вариантов поиска.

1. Во всех домах, которые строили на рубеже веков и строят в данное время, производят установку распределительных коробок из пластика на открытом, видимом месте: они часто немного выпирают из стены. Но в наше время их уже не пытаются заровнять шпатлевкой, а лишь аккуратно оклеивают обоями, поэтому вы без труда обнаружите их при ремонте.

2. В том случае, если стены отделаны гипсокартоном, без профессионального прибора для поиска электропроводки не обойтись. Дело в том, что гипсокартон размещен на металлическом каркасе, который будет «фонить» на магниты и самодельные металлоискатели.

3. Если вы точно знаете, что скрытая распределительная коробка изготовлена из металла, ее можно найти с помощь компаса или любого другого магнита.

4. В стандартном панельном доме расположение скрытой коробки можно проверить обычной индикаторной отверткой, которой пользуются все электрики. В зависимости от яркости лампочки можно судить о близости провода под током. Если вы ищете коробку от выключателя – включите свет, если от розетки – включите как можно большую электронагрузку.

5. Еще один способ поиска распредкоробки – исходить из стандартных требований к электромонтажным работам: распределительные коробки в стене «прячутся» на высоте пятнадцать сантиментов от потолка строго над розетками либо выключателями.

И напоследок – важнейший совет: не забывайте об аккуратности в работе. Вспомните, сколько участников форумов по ремонту выкладывали фото своих стен после того, как вся отделка была уничтожена в поисках распредкоробки. Воспользуйтесь методами, которыми мы поделились: всегда можно лишь слегка отклеить обои, снять слой штукатурки, вместо того, чтобы полностью разрушать декор стены. Кроме того, важно помнить, что в коробке находятся соединения проводов, которые лучше не повреждать.

Бывают ситуации, когда необходимо перенести розетку или добавить еще один осветительный прибор, первым делом необходимо найти распределительную коробку, которая скрывается в стене. У распределительной проводки есть одно главное назначение – она соединяет провода, поэтому вам нужно будет сделать новое ответвление провода от нее. Итак, в этой статье мы вам расскажем, как найти распределительную коробку в панельном доме, хрущевке и квартире.

Особенности электропроводки в старом панельном доме

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте. При обнаружении неисправностей проводку надо менять, прокладывая новый кабель, устанавливая защитные устройства и другие более современные элементы. Постоянный контроль состояния электропроводки проводят для того, чтобы быть уверенным в безопасном использовании приборов и пожарной безопасности.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар.

Неисправность электропроводки заметит даже ребенок. Основные признаки следующие:

  • горячая розетка;
  • мигает освещение;
  • часто происходит замыкание и срабатывают предохранители;
  • чувствуется запах горелого пластика;
  • выключатели или розетки бьют током;
  • предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник.

Даже телевизор был не у каждой семьи. Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола.

Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.

Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

Бывают ситуации, когда необходимо перенести розетку или добавить еще один осветительный прибор, первым делом необходимо найти распределительную коробку, которая скрывается в стене. У распределительной проводки есть одно главное назначение – она соединяет провода, поэтому вам нужно будет сделать новое ответвление провода от нее. Итак, в этой статье мы вам расскажем, как найти распределительную коробку в панельном доме, хрущевке и квартире.

Особенности электропроводки в старом панельном доме

Системы электропроводки в квартире панельного дома нуждаются в периодическом осмотре и ремонте. При обнаружении неисправностей проводку надо менять, прокладывая новый кабель, устанавливая защитные устройства и другие более современные элементы. Постоянный контроль состояния электропроводки проводят для того, чтобы быть уверенным в безопасном использовании приборов и пожарной безопасности.

Признаки неисправной проводки

Неисправная электропроводка в панельном доме не только считается причиной пожара, но также может привести к поражению электрическим током любого жителя квартиры. Когда плохо изолированные провода соприкасаются с горючими материалами, они легко могут вызвать пожар.

Неисправность электропроводки заметит даже ребенок. Основные признаки следующие:

  • горячая розетка;
  • мигает освещение;
  • часто происходит замыкание и срабатывают предохранители;
  • чувствуется запах горелого пластика;
  • выключатели или розетки бьют током;
  • предохранитель сломан.

Старая схема электропроводки в панельном доме (так называемой хрущёвке) не может стабильно работать даже с обычными нагрузками. Она была рассчитана на ситуацию, когда в квартире устанавливалось всего несколько лампочек освещения и холодильник.

Даже телевизор был не у каждой семьи. Обратите внимание, что выключатели изнашиваются со временем и требуют замены. Если перегорание предохранителей происходит несколько раз в месяц, то вы должны рассматривать это как знак опасности и сигнал к тому, что проводку надо переделывать.

Прокладывание под штукатуркой

При прокладке проводки в панельном доме, наиболее подходящим вариантом считается монтирование кабеля в штукатурке стен, стяжке потолка либо пола.

Устанавливая электропроводку собственными руками, необходимо сделать отверстия, в которые нужно поместить элементы для фиксации проводов. Затем кабели фиксируют на стене и замазывают штукатуркой. Проводка проложена.

Этот метод предоставляет возможность установить огромное число кабелей и делать их высококачественную разводку, не нарушая строительные нормы.

Его применение значит то, что в любую комнату панельного дома можно подать отдельные линии: на освещение и розетки, отдельно сформировать линии для работы кондиционера, электрического отопления (например, система «теплый пол») и другого оборудования.

То есть может быть разводящих линий не 2, а 10 и больше. Безусловно, все зависит от габаритов жилплощади и запросов ее владельцев или арендаторов.

Основным минусом установки электропроводки такого типа считается то, что в панельных зданиях штукатурки почти нет. Это значит, что вам необходимо штукатурить собственнолично, что скажется на общей стоимости работ.

Монтаж в полу пол либо под потолок

Скрытую проводку обычно прокладываем в полу и на потолке жилплощади. Первый вариант может осуществляться только в том случае, если по полу будет производиться бетонная стяжка.

Тогда вся электропроводка в хрущевке будет располагаться в гофрах, которые зальют бетоном. С целью осуществления данного метода вам необходимо определиться с тем, как какая будет схема разводки.

Легкой считается смена электропроводки в панельных зданиях, если собственник жилплощади решил установить потолочную подвесную систему. Тогда все без исключения главные электрокабели будут располагаться под потолком. Трудностей с реализацией данного проекта нет.

Однако тут также имеется свои нюансы. Проблема в том, что главная проводка в панельных домах располагается на уровне пола либо под потолком, но при этом электророзетки находятся внизу на стенах.

Если в помещении не планируется использование штукатурки, то как спрятать провод, который опускается с потолка либо поднимается с поверхности пола? В данной ситуации будет необходимо применить один из 2-ух вариантов: сделать открытую электропроводку либо штробить стены.

Нюансы изготовление штроб

Стоит отметить, что в соответствии с нормативными актами штробить несущие стенки и перекрытия запрещается. Но в них отмечено, что прокладывать не разрешено лишь горизонтальные штробы. Если же канавка проведена вертикально, то это считается допустимым.

Естественно, тут не следует очень увлекаться, ведь крупные вертикальные штробы сильно могут ослабить конструкцию. Штробить следует на глубину, не превышающую 10мм. Демонтировать арматуру не следует.

Закреплять проводку в штробах возможно с поддержкой дюбелей-хомутов. В этом случае необходимо будет просверлить еще маленькие отверстия с целью установки данных дюбелей.

Штробы возможно делать либо используя перфоратор, либо штроборез.

Рекомендация: штробление считается непростым и шумным действием. Для его реализации необходимо надеть защищающие глаза очки. При этом процедура пойдет намного быстрее, если применять штроборез, который оборудован 2-мя лазерными дисками и установкой, отсасывающей пыль.

Кроме штроб для электрокабелей необходимо будет выдолбить отверстия для подрозетников. Углубленность выемок для этих целей не должна превосходить 45мм. Диаметр может равняться 80мм и больше. Это уже полностью зависит от габаритов самого подрозетника.

Если отсутствует желания проводить в панельном доме стяжку пола, использовать штукатурку либо монтировать потолочную подвесную систему, то замена электропроводки существенно усложняется. Как известно, скрывать электропроводку лучше всего будет в стене.

При этом обязано быть горизонтальное расположение электрокабеля. Безусловно, электропроводку возможно скрыть в штробе, однако только вертикальной, поскольку горизонтальные воспрещены. Как же быть с горизонтальной прокладкой, ведь и она необходима?

Здесь помогает схема расположения панелей. Можно пользоваться зазором, который образуется в месте, где потолочные панели стыкуются со стеной. Весьма часто данное место заполнено штукатуркой, ватой и даже различными тряпками. Его легко освободить, почистить и применять для прокладки проводов.

Также возможно попытаться применять прежние «маршруты». В случае если в них старый кабель попросту заштукатурен, то достать его и почистить канал будет не так уж и сложно.

Проблемы появятся в том случае, если данный канал оказался залит бетонной смесью. Если ни 1 из вариантов нереально применять, то для смены прежней электропроводки будет необходимо сделать проводку открытого типа.

Смена проводки на потолке

Как известно, электропроводка располагается не только на стенках. Она монтируется и на потолке для подачи электроэнергии к приборам освещения. Подобную проводку также необходимо сменить и здесь появляется вопрос. Как возможно выполнить данный процесс, если не будет применяться потолочная подвесная система, и не станет наноситься штукатурка?

Выходом считается применение прежних каналов либо швов, расположенных между панелями потолка. Следует отметить: штробление перекрытий (потолка либо пола) строго запрещается.

Использование прежних каналов, чтобы сменить старую электропроводку, можно назвать наиболее подходящим. Но имеется некоторый нюанс. Края канала зачастую заштукатуриваются цементом и их необходимо будет разбить.

В середине провод не должен быть прикрепленным. Непосредственно канал может обладать большой протяженностью и, в таком случае, протянуть новый электрокабель будет не просто.

Здесь можно прикрепить новый кабель к старому и, вытаскивая старый, получится затянуть новый. При этом не нужно очень сгибать прежний алюминиевый кабель. Дело в том, что прослужив долгие годы, он становится крайне хрупким и стремительно разрушается.

Протянуть электропроводку возможно и с помощью проволочки. Проволоку нужно просунуть через весь канал и далее останется протянуть новый кабель. Прежний необходимо будет демонтировать.

Собственно таков монтаж электропроводки нового типа. Непосредственно от ваших пожеланий и средств будет зависеть выбор одного из способов монтажа. Любой метод подразумевает замену и прокладку кабеля, и в зависимости от подобранного метода происходит составление схемы новой электропроводки.

Последовательность выполнения прокладки

Когда уже подготовлена и утверждена схема проводки в панельном доме, закуплены абсолютно все приспособления и материалы, можно приступать к смене электропроводки.

На время отключения электророзетки и подсоединения проводки в хрущевке, которая станет заменой прежней, электропитание обязано быть выключенным.

С самого начала вам необходимо сделать спецрозетку, к которой будет осуществляться подключение перфоратора и прочих приборов. Электророзетка должна быть подключена сразу после счетчика. Для ее создания необходимо прикрепить к доске сдвоенную розетку и автоматизированный выключатель (обязан быть рассчитан на 16А). От электророзетки должен идти недлинный провод.

Когда спецрозетка готова, выключают подачу электроэнергии. Теперь все строительные приборы, необходимые для ремонта, будут подключатьсяя через специальную электророзетку. Это подключение учитывает отсоединение идущих от счетчика электрокабелей от квартирной электросети и подсоединение к нашей розетке.

В итоге квартира будет обесточена, что и требуется для безопасной смены прежней электропроводки. Затем разбирают все без исключения электророзетки, выключатели и приборы освещения. Уже после этого необходимо отыскать разветвительные коробки. Это возможно сделать, постучав по стене, либо воспользовавшись специальным прибором — искателем.

Следующий этап состоит в открытии данных коробок, разъединении проводков и их вытягивании.

Демонтирование считается завершенным. После необходимо провести установку новой электропроводки одним из методов, описанных выше. В это же время нужно сделать большие отверстия для установки коробок и поставить их.

Затем всю систему объединяют и проверяют, есть ли какие-то проблемы или недочеты. В завершении шпаклюют (в случае, если необходимо), устанавливают электророзетки, выключатели, осветительные приборы и, проведя отключение временной рабочей спецрозетки, подключают новую электропроводку.

Электропроводка в панельном доме

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов. Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия. Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Как устроена электропроводка


Стеновые конструкции и перекрытия в панельных домах выполняются из железобетона. При этом каждая стена является несущей. Нередко проводка в подобных домах прокладывается в специальных каналах. Их подготавливают еще при возведении панельных зданий. Такие каналы размещаются в определенных участках. По этой причине подвинуть розетку в панельном доме бывает достаточно сложно.

Схема электропроводки в панельном здании нередко предусматривает, что проводка во всех квартирах выполняется одинаковой. Однако на практике можно встретить случаи, когда проводка в разных домах проводится по-разному.

Если проводку планируется укладывать на конечном этапе сооружения дома, ее проводят между стенами и потолком. Счетчик электроэнергии размещается на лестничной клетке. Однако некоторые владельцы квартир переносят его в свое жилище. Часто проводку размещают в стяжке, или в стенах.

Лучше, если кабели будут тянуться в стенах. При размещении их в потолке или полу могут возникнуть сложности при выполнении ремонта. В зданиях панельного типа обычно имеется проводка, которая устарела морально и физически.

Варианты разводки


В панельном доме проводка может укладываться такими способами:

  • Традиционный. Такой способ используется все реже. Проводку прокладывают в штробах. Так называются специальные каналы, выполненные в бетонных стенах. Их выполняют еще на стадии строительства. Они указываются в схеме электропроводки. После укладки кабелей стены оштукатуриваются. Этот же способ используется и при прокладке кабелей в потолке. Подобная проводка заменяется очень легко – достаточно снять штукатурку в нужном месте. Однако при устройстве проводки в панельном доме следует учитывать, что самостоятельно выполнение штроб в стенах подобных зданий запрещается. Однако немногие хозяева квартир учитывают этот фактор во время ремонтных работ.
  • Современный. Его часто применяют при проведении проводки в новостройках. Схема укладки кабелей в таких зданиях предполагает более удобные варианты. В ней имеется покомнатное распределение потребителей тока.

При выполнении ремонта не следует самостоятельно проводить какие-либо действия со стенами, поскольку они являются несущими.

Необходимость замены проводки


Иногда проводка требует полной замены во всей квартире. Это обусловлено такими причинами:

  • Истечение срока эксплуатации проводов.
  • Повышение нагрузки на сеть. В таком случае старая проводка должна быть заменена новой.
  • Угроза безопасности жильцов квартиры – подключение потребителей без заземления.

Чтобы выполнить разводку сети в панельном доме, лучше обратиться к профессиональным электрикам. Такой вариант гораздо безопаснее самостоятельной укладки проводки. Стоимость подобных услуг не слишком высокая. Кроме того, при этом будет обеспечена максимальная безопасность жильцов.

При полной замене проводки цена монтажных работ будет зависеть от количества точек. Если укладка кабелей проводится опытным электриком, следует учитывать, что стоимость монтажа розеток и выключателей выносится дополнительные услуги.

Расчет электропроводки


Расчет проводки необходимо выполнять в соответствии с проектной документацией. Ее заказывают у фирм, которые этим занимаются. При самостоятельном создании проекта необходимо учитывать множество нюансов: подбор необходимых материалов, условия нагревания кабелей током.

Проводка должна отличаться прочностью и надежностью. В этом случае она не станет причиной для пожара. Планирование схемы проводки в панельном доме представляет собой обязательный фактор обеспечения безопасности.

Схема проводки электричества


Работы по электромонтажу нередко обладают некоторыми особенностями, которые зависят от типа строения и места их проведения. Только опытный профессионал способен понять, что в старых панельных сооружениях, схема проводки основывается на магистральных сетях.

Первая магистраль отвечает за освещение, вторая – за розетки. Именно поэтому работ по монтажу проводки следует доверить опытным профессионалам. Использование специального инструментария, а также точное знание ГОСТ и СНиП обеспечивает возможность качественной установки розеток мастером.

Современный человек пользуется довольно большим числом электрических приборов. Они могут потреблять много электричества. Однако устаревшая проводка часто не рассчитана на большие нагрузки. Поэтому ее необходимо менять. Опасность может представлять не только моральный, но и физический износ кабелей. Это повышает риск возникновения замыкания. Необходимо помнить, что довольно часто проводка монтируется скрытой. В этом случае коммуникации, помещенные в стены, располагаются под слоем штукатурки.

В панельных зданиях электропроводку заменяют закрытым методом. За счет этого обеспечивается безопасность жильцов. Такой способ предполагает сокрытие проводов внутри стеновых конструкций. Проводка при этом не видна. Это позволяет сделать интерьер помещений более привлекательным.

Проще всего менять проводку в случае ее монтажа в пластиковых трубах, которые устанавливаются в стены. Новую проводку прокладывают по тому же маршруту, что и старую. При установке розетки или выключателя в комнате без трубы необходимо по периметру стены сделать штробу. В нее укладывается кабель.

Когда необходимо разобраться, как заменить старую проводку, сперва найти схему проводки, которая предназначена для конкретного дома. В разных зданиях ее выполняют по-разному. Это обусловлено материалом стен и возрастом постройки. Для эффективного создания разводки необходимо узнать, какие схемы проводки имеются для данного строения. Именно они должны стать источником информации.

Особенности проводки в панельных домах


Когда возводились типовые дома панельного типа, не предполагалось, что на сеть будет такая нагрузка. Именно поэтому старая разводка сегодня уже не актуальна. К примеру, вводный кабель выполнялся из алюминия и был выполнен с одинарной защитой. При установке в доме газовых плит для проводки выбирался кабель сечением 2,5 кв. мм. Чтобы мощные приборы работали нормально, таких кабелей недостаточно. При установке в квартирах электроплит подводился кабель 4 кв. мм.

Однако даже при такой проводке вводный кабель выполнялся из алюминия. Такой металл имеет свойство очень быстро нагреваться. При постройке современных домов используются провода из меди.

Кроме того, разводка проводки выполнялась покомнатно. Кабели тянулись из щитка для разных групп потребителей. К примеру, выполнялась разводка таким образом: «коридор-санузел-кухня», комнаты. При этом групповые провода имели сечение 2,5 кв. мм. Они изготавливались из алюминия. Автоматы при этом имели номинал 16 А. Это вызывало некоторые проблемы:

  • Использовать для установки в современных домах кабель из алюминия, который имеет сечение менее 16 кв. мм, запрещается.
  • Старые кабели с одинарной изоляцией устанавливать недопустимо. Это объясняется тем, что они могут легко воспламениться.
  • Такая схема не может обеспечить работу всех потребителей тока. Цепи необходимо делить не по комнатам, а по потребителям. К примеру, кабель, который будет питать стиральную машину, необходимо прокладывать отдельно. К электроплите и кондиционеру тоже необходимо подвести отдельные ветки.

Важно! При ремонте электропроводки в панельном доме необходимо помнить, что устраивать штробы в стенах и перекрытиях запрещается. Хорошей альтернативой является монтаж кабеля в коробах и каналах.

Если обустраивается качественная проводка в панельном доме, лучше создать новую схему разводки. Все провода, которые будут установлены, должны быть медными. Если соловой кабель не оборудован проводом заземления, а провода в доме будет заменена на трехфазную, заземление не будет работать.

Современная разводка


Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

  • «Розетки». Они устанавливаются в жилых комнатах.
  • «Освещение». Разводка разделяется на первую и вторую половину квартиры.
  • «Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
  • «Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Расположение проводки в панельном доме и устройство внутренних электросетей

Монтируем проводку в квартире панельного дома

Во время ремонта квартиры достаточно часто становится вопрос как делать проводку в панельном доме?

Ведь от этого вопроса зависит не просто удобство и красота в квартире, но и безопасность проживания в ней. Ведь в отличии от других инженерных сетей, электрическая сеть представляет немалую опасность и пренебрегать правилами ее монтажа выйдет себе дороже.

Электросеть квартиры

Прежде всего давайте разберемся, что такое электросеть квартиры и что она включает в себя? Отталкиваясь от этого мы и будем разбирать как ее правильно монтировать, а также рассмотрим различные варианты монтажа допустимые для каждого отдельного случая.

Схема распределительного щита управления

Итак:

  • Любая электропроводка в доме панельном или кирпичном начинается с вводного щитка. Он может располагаться на лестничной площадке, как делали в советские времена, либо непосредственно в квартире. Второй вариант более удобен как в плане обслуживания, так и в плане постороннего вмешательства. Но к сожалению, он не всегда осуществим.
  • Вводной щиток обычно включает в себя вводной автомат, электросчетчик и групповые автоматы. Если электросчётчик нет возможности перенести с лестничной площадки в квартиру, то в нем располагается вводной автомат и групповые автоматы.
  • От вводного автомата провода тянуться к распределительным коробкам. На каждую группу может быть от одной до нескольких распределительных коробок.

Обратите внимание! При питание мощных электроприемников возможен вариант питания непосредственно с группового автомата к электроприемнику. Обычно таким электрооборудованием является разнообразное нагревательное или отопительное оборудование типа бойлеров или электронагревателей. Обустройство дополнительных распределительных коробок в таком случае не целесообразно из-за лишних контактных соединений. А при обустройстве любой электрической сети нужно стремится к наименьшему количеству дополнительных соединений.

  • В распределительных коробках выполняется подключение к групповому проводу непосредственно линий питания электроприемников. Это могут быть розетки, выключатели, светильники и другое электрооборудование.

Монтаж внутренних электросетей квартиры

Каждый из приведенных выше элементов – вводной щиток, проводка, распределительные коробки и электроприемники имеют определенные правила монтажа. И дабы не распыляться общими фразами и прописными истинами давайте рассмотрим каждый из этих элементов отдельно.

Монтаж распределительного щита

Начнем с распределительного щита. Согласно п. 7.1.22 ПУЭ у каждого обособленного потребителя электрической энергии должен быть собственный распределительный щиток. При этом инструкция требует дабы к щиту был обеспечен свободный доступ, а сам распределительный щит не выступал над поверхностью стены. Но давайте обо всем по порядку.

Монтаж распределительного щита управления

Итак:

  • Распределительный щит нельзя располагать в ванных, уборных, кухнях и других помещениях с повышенной влажностью, а также под ними. В исключительных случаях допускается установка распределительного щита под таковыми помещениями и то только при их соответствующей гидроизоляции.
  • Запрещается устанавливать распределительные щиты в помещениях, по которым проходят газопроводы, канализация или внутренние ливнестоки.
  • Распределительные щиты должны располагаться в специальных нишах в стене. В противном случае согласно п.11.6 ВСН 59 – 88 он должен монтироваться на высоте не менее 2,2 метров над уровнем пола.
  • Все распределительные щиты согласно п. 4.1.18 ПУЭ должны изготавливаться из несгораемых или трудносгораемых материалов. При этом их уровень защиты согласно п.7.1.28 ПУЭ должен быть не ниже IP
  • Так же выбирая распределительный щит стоит обратить внимание на его дверцу. Согласно п.4.1.26 ПУЭ они должны иметь запорное устройство. При этом ручка этого запорного устройства не должна выступать, либо должна сниматься.
  • Ну и последнее что следует помнить, это то, что, выполняя монтаж распределительного щита своими руками, делать это следует только с использованием медной электропроводки. Требует этого п.7.1.31 ПУЭ.

Монтаж электропроводки

Перед тем как в панельном доме поменять проводку следует определиться с ее типом. Она может быть открытого и закрытого типа.

При этом проводка закрытого типа может монтироваться в бороздах плит, под слоем стяжки или за гипсокартонными стенами. Открытая проводка может монтироваться внутри специальных коробов, либо внутри плинтусов. Каждая из этих технологий имеет свои особенности и недостатки.

Расположение проводки в квартире панельного дома

Итак:

  • Открытая электропроводка в доме из СИП панелей, дерева или других горючих материалов применяется достаточно часто. А вот в панельных, кирпичных и других домах из не горючих материалов преимущественно применяется скрытая проводка. Основные аспекты ее монтажа мы и рассмотрим далее.
  • Прежде всего давайте четко определимся что такое скрытая проводка. Согласно п.7.1.37 ПУЭ таковой называется проводка, смонтированная в каналах строительных конструкций в замоноличенных трубах. В качестве исключения допускается монтировать проводку в бороздах под слоем штукатурки или в слое подготовки пола.

Обратите внимание! П. 7.1.37 ПУЭ запрещает монтаж проводки в панелях стен, перекрытий и перегородок, выполненных при их изготовлении. Кроме того, запрещается использовать для прокладки проводки монтажные и температурные стыки панелей.

  • К скрытой проводке относятся и проводки, проложенные под гипсокартоном. Обычно гипсокартон имеет степень горючести Г1 и ниже, что значит слабогорючий. В связи с этим согласно п. 7.1.38 ПУЭ монтаж проводки должен выполняться в металлических трубах (можно использовать металлическую гофру) и в негорючих коробах. При этом следует помнить, что в этом случае ПУЭ требует обеспечить возможность замены проводов, из-за чего цена монтажа такой проводки становится достаточно высокой.
  • Отдельно хотелось бы остановится на ванных комнатах, уборных и других помещениях повышенной влажности. Здесь проводку под гипсокартоном применять нельзя, так как в данных комнатах вообще запрещено применение металлических труб или коробов.

Расположение электропроводки

Отдельным вопросом рассмотрим расположение проводки в панельных домах. Ведь здесь хоть и нет строгих норм, но есть общепринятые нормы, которые значительно облегчают в дальнейшем ремонт и эксплуатацию.

На фото представлены правила монтажа проводки в квартире

Итак:

  • Электропроводка групповых линий монтируется от распределительного щита, до распределительных коробок. Обычно она прокладывается по стене на 10 – 20 см ниже уровня потолка. При монтаже групповой проводки под слоем стяжки, ее обычно укладывают на таком же расстояние от стены.
  • Распределительные коробки в комнатах обычно устанавливаются около двери над выключателем. Сам же выключатель должны располагаться со стороны ручки межкомнатной двери, на расстоянии 10 – 20 см от лутки.
  • Что касается высоты установки, то согласно п.12.29 ВСН 59 – 88 выключатели должны устанавливаться на высоте 1,5 метра над уровнем пола. Но сейчас все чаще применяется европейские стандарты расположения выключателей, которые предполагают высоту в 70 – 80 см над уровнем пола.
  • Разводка от распределительной коробки к розеткам и осветительным приборам должна выполняться так же под потолком, со спусками к электроприемникам. При этом во время монтажа запрещается применять любые углы укладки проводки кроме прямых.

Отличия в расположении проводки касаются только ванных комнат и уборных. Распределительные коробки для данных помещений должны быть расположены в смежных комнатах.

Ведь установка выключателей в них запрещена. Обычно для этих помещений используется одна общая распределительная коробка, ведь электроприемников в них не много.

Монтаж электроприемников

Теперь поговорим относительно правил установки электроприемников. Отчасти этот вопрос мы обсудили в предыдущем пункте, но теперь остановимся немного подробнее. Ведь к расположению розеток и выключателей так же предъявляются некоторые требования.

  • Начнем с расположения розеток. Обычно их располагают на высоте 20 – 30 см от уровня пола, но это не является правилом. Розетки могут располагаться в любом удобном для обслуживания месте. И поэтому если вам необходимо расположить розетку на высоте 1,7 метра над уровнем пола, например, для подключения кондиционера или вытяжки на кухне как на видео, это не является проблемой.

Автоматический выключатель УЗО на ток утечки в 30мА

  • Отдельным вопросом является установка розеток в ванной комнате. Согласно норм ПУЭ их установка в этих помещениях запрещена. Исключение составляют только розетки, установленные через автомат УЗО на ток утечки не менее 30мА. В этом случае их допускается устанавливать в ванных комнатах, но не ближе чем в 1 метре от душевых кабинок.
  • Вопрос установки выключателей мы отчасти уже рассмотрели. Согласно п.6.6.31 ПУЭ они должны устанавливаться на высоте от 0,8 до 1,7 метра над уровнем пола. В некоторых случаях допускается их установка на высоте до 1,8 метр или даже под потолком при условии управления при помощи шнура.

Вывод

От того как проложена электропроводка в панельных домах во многом зависит надежность и долговечность электрической сети квартиры. Поэтому к данному вопросу следует отнестись с максимальной ответственность.

Но кроме приведенных выше правил обустройства электрических сетей нельзя забывать и о общих правилах монтажа, которые вы можете найти в других разделах нашего сайта. Комплексный подход к решению данного вопроса позволит вам создать действительно качественную квартирную электросеть.

Шумоизоляция в панельном доме



Если говорить образно, то принципиально выделить какой-то определенный тип домов по качеству шумоизоляции невозможно. Но, наряду с этим, больше всего жалоб на неудобства хорошей слышимости от соседей поступает от жильцов именно панельных домов.



Скажем сразу что, несмотря на советы приведенные нами в данной статье, мы все же рекомендуем обращаться за консультацией к специалисту, потому что существует очень много нюансов от которых зависит эффективность проведенных работ по решению вопроса.

На рынке строительных материалов сегодня можно найти целый ряд продукции и технологий, при помощи которых повышается шумоизоляция в панельных домах:

  • монтаж специального шумоизоляционного подвесного потолка;
  • дополнительная шумоизоляционная облицовка стен;
  • обустройство в квартире плавающего пола;
  • применение специальных креплений;
  • и так далее…

Все вышеперечисленное несомненно имеют высокую эффективность, но вместе с этим, требуют определенных финансовых затрат. В этой статье мы поделимся эффективными методами, которые без особого труда помогут минимизировать доносящие к Вам звуки. Несмотря на относительную простоту информации изложенной в этой статье, ее выполнение значительно повысит ваш комфорт проживания, несмотря на тонкие простенки панельного дома.



Проверка электрических розеток.

Следует знать, что электрическая розетка установленная не межквартирной стене может послужить самым сильных источником неприятного шума от соседей. Не верите? Можете самостоятельно в этом убедиться, приложив ухо, естественно заранее выключив электричество. Это свойственно по причине того, что стеновые перегородки еще на стадии производства могут иметь сквозные отверстия для установки в них фурнитуры. После чего халатные строители производят в них установку, оставляя сквозное отверстие, по которому любого рода звуки беспрепятственно попадают к вам.

Совет: Обязательно придерживаясь правил безопасности произведите демонтаж коробки и самой розетки. Может случиться так, что внутри вы обнаружите заднюю стенку монтажной коробки ваших соседей. Внутрь установите «самодельную шайбу» из любого шумоизоляционного материала (базальтовый картон, минеральная вата, асбестовая ткань и т.п.), после чего тщательно закройте небольшим слоем раствором цемента или шпаклевки таким образом, чтобы осталось место для собственной розетки. Если сами не разбираетесь в электричестве, настоятельно рекомендуем воспользоваться услугами квалифицированного электрика.



Важно! Не используйте монтажную пену с последующей штукатуркой для герметизации канала, по причине того, что данный строительный материал не имеет никаких звукоизоляционных свойств. Более того, монтажная пена имеет высокую степень возгорания.



Монтажные электрические распределительные коробки.

Данные коробки, в которых осуществляется соединение электрической разводки, как правило, устанавливаются в верхней части стены. Зачастую вы можете не знать о них, так как они спрятаны за обоями. Найти очень просто путем легкого постукивания. Точно так,  как в предыдущем примере, отверстия для установки распределительных коробок сквозные и сверху закрываются тонким слоем пластмассы.

Совет: Шумоизоляцию монтажных распределительных электрических коробок можно сделать аналогично электрическим розеткам. Настоятельно рекомендуем обратиться к электрику, так как от правильности скрутки проводки зависит пожарная безопасность!



Водоснабжение и стояки систем отопления

Разного рода стояки водоснабжения и отопления, согласно строительным правилам, должны проходить прямо через перекрытия при помощи виброизолированных гильз. Данная гильза представляет собой кусок трубы немного большего диаметра заложенный в перекрытие. По стандартам разница между трубами должна быть минимальной и все пространство заполнено шумоизоляционным материалом, после чего залито герметиком. Как показывает практика – это очень часто остается без внимания. Строители обычно или оставляют пространство без дополнительных работ, или вообще могут не использовать гильзу и прокладывать трубы непосредственно через межэтажные перекрытия, заделывая цементом. Через время в этих местах в любом случае появляются щели, через которые звуковые волны от соседей снизу и сверху беспрепятственно проникают к вам. В определенных случаях через эти щели проникают неприятные запахи.

Совет: Если после осмотра вы обнаружили у себя наличие гильзы, то советуем использовать силиконовый герметик и тщательно заделать любые зазоры. Если гильза не найдена и труба непосредственно проходит через перекрытие, то при помощи молотка разбейте и удалите максимальный испорченный слой. Старайтесь опуститься как можно глубже, но следите, чтобы не пробились к соседям. После чего основание трубы «оденьте» в любой звукопоглощающий материал (асбестовая ткань, стекловолокно и т.п.) и закройте свежим цементным раствором и герметиком.



Стыки между полом и стенами.

В местах соединения стен и пола со временем появляются глубокие впадины, трещины и щели. Это свойственно потому, что в процессе строительства объекта использовались не качественные материалы и халатность строителей. Именно эти огрехи служат отличным проводником постороннего шума.

Совет: Произведите демонтаж плинтусов во всей квартире. Если есть возможность, то при помощи мощной отвертки (зубила) и молотка вдоль стен сделайте штробу 25-50 мм на глубину стяжки. Данный шов залейте новым раствором. Обязательно после того как он застынет, сверху нужно пройтись силиконовым нетвердеющим герметиком. Это предотвратит его разрушение в дальнейшем.

Если в жилом помещении в качестве верхнего напольного покрытия постелен паркет, и вышеуказанные работы не могут быть сделаны, то просто край между стеной и паркетом залейте таким же герметиком. Сверху поставьте плинтуса на прежнее место.



Стыки между «стена-стена» и «стена-потолок».

Длительная эксплуатация панельных домов ведет за собой образование разного рода трещин между перекрытиями и железобетонными плитами. Данные дефекты по праву можно считать «спутниками жизни» без исключения всех жильцов таких домов. Обычно люди не придают этому особого внимания, так как трещины скрываются за обоями и не всегда заметны невооруженным взглядом. Тем не менее, эти «минусы» являются отличным каналом проникновения посторонних шумов от горячо любимых соседей.

Совет: Снимите старый слой верхнего настенного покрытия и произведите расчистку в местах стыков бетонных панелей. Все образовавшиеся пустоты заполняйте цементным раствором или шпаклевкой. После того как выбранный раствор хорошо засохнет сверху наложите слой акрилового герметика. После того, как и этот слой засохнет, то можно удалить излишки и произвести чистовую отделку жилого помещения.



Окна.

Мало кто знает, что через окна в квартиру может проникать не только шум улицы или транспортной развязки, но также звук от домашнего кинотеатра находящегося у ваших соседей. Если сделать замену старым рамам современными металлопластиковыми конструкциями, то проблема решается очень быстро. Но, иногда незначительные правки «старья» могут дать более эффективный результат. Также нужно отметить тот факт, что очень часто можно слышать жалобы по поводу того, что после демонтажа деревянного окна на металлопластиковые некоторые виды посторонних шумов становятся более слышимым. Причиной этому служи так называемый «эффект маскировки», который создавался благодаря уличному шуму.

Совет: Чтобы шумоизолировать старую конструкцию, прежде всего следует заменить стекла, которые раньше были толщиной 4мм на более толстые, современные – 5-6 мм. Непосредственно после демонтажа промажьте конструкцию рамы прозрачным силиконовым герметиком. Установленное окно должно быть строго по размеру. Плотно установите в силиконовый шов стекло, после чего прижмите его штапиками и удалите выступающие излишки.

Очень важно по всему периметру створки прикрепить специальный резиновый уплотнитель, которые имеет сечение в форме английской буквы «D». Сегодня на строительном рынке можно найти великое множество различных уплотнителей для таких целей. Если после проделанных операций оконная створка закрывается с усилием, то лучше обратится за рекомендациями к столяру, который определит в каких местах нужно снять слой дерева.

Перед установкой металлопластиковых окон нужно понимать, что более толстые двухкамерные стеклопакеты (3 стекла) не предоставляют более высокой шумоизоляции в сравнении со стандартными однокамерными вариантами, с аналогичной суммарной толщиной стекол.



Примечание. Советуем не использовать гипсокартон при выравнивании откосов, по причине того, что резонансные явления в воздухе могут снизить показатель индекса шумоизоляции оконной конструкции. Правильно использовать цементный раствор для этих целей.



Вопрос о входных дверях.

Как не печально, но дополнительная шумоизоляция входной двери не станет преградой от шума издаваемого лифтом и работой его лебедки (данный звук распространяется практически по всей конструкции дома), но вместе с этим поможет избавиться от шума рядом проживающих соседей, стука ходьбы каблуков по лестнице и других аналогичных неприятных звуков.

Совет: Профессионалы по вопросам шумоизоляции советуют делать входную группу в виде тамбура из двух дверей. Дверь контактирующая с подъездом должна быть прочной на взлом и не санкционированное открывание, а внутренняя дверь может быть просто декоративной. Чтобы обеспечить максимальную шумоизоляцию, нужно добиться полного отсутствия любых щелей в закрытом положении дверного полотна. Для этого обязательно должен присутствовать порог на дверной коробке и резиновый уплотнитель по всему периметру. Профильные резиновые уплотнили отлично справляются с данной задачей. Лучше всего себя показали данные прокладки в виде английской буквы «D». Заметим, что наличие порога у двери повышает индекс шумоизоляции до 15 дБ.

Зачастую при установке входной двери строители пустоты образующиеся заполняют строительной монтажной пеной, чего делать не рекомендуется, так как она не обладает свойствами, которые поглощают шум. Если такое заметили, тогда удалите всю пенную и полученное пространство залейте цементной смесью. После засыхания раствора места примыкания коробки к стенам обработайте силиконовым герметиком, чтобы в будущем не образовались деформационные трещины.



Что не рекомендуется делать!

Часто можно слышать, что для шумоизоляции в панельном доме специалисты советуют наклеить на потолок или стены листы пенопласта и сверху их заштукатурить. Но это глубокое заблуждение, потому что данная конструкция зачастую не увеличивает шумоизоляцию, а уменьшает ее. Это обусловлено резонансным явлением в области частот речевого диапазона. К примеру, если описанное выше сделать с обоих сторон стены, то показатель индекса звуковых волн снизится до 15 дБ.



Заметим, что к аналогичному нежелательному результату приведет применение в вышеописанных конструкциях таких материалов как – пробка, пенополипропилен или пенополиэтилен.

Не нужно свято верить советам, при помощи которых можно решить вопрос шумоизоляции в панельном доме приклеив на стены суперсовременных звукопоглощающих материалов толщиной в 5-10 мм. Так же сюда можно записать советы, предусмотренные монтажом конструкций 10-20 мм.

Самым простым фактором, который вмиг разоблачает таких советчиков, считается наличие проблемы изоляции жилого помещения от посторонних звуков. Согласитесь, если бы сегодня на строительном рынке существовали тонкие и максимально эффективные такие материалы, то за такие вопросы никто никогда не вспоминал.

Чтобы добиться хорошего результата и не выкидывать деньги на ветер, нужно использовать конструкции, общая толщина которых была не меньше 4-5 сантиметров.

electric — Есть ли приемлемый способ закрыть распределительную коробку?

В зависимости от того, как существующая коробка была подключена, вы можете обесточить ее, не возвращаясь полностью к панели. И есть большая вероятность, что линия с панели также питает другие устройства.

Найдите линию питания — Возможно, линия к вытяжке питается от промежуточной коробки в цепи. Вы можете попытаться выяснить это, разомкнув автоматический выключатель, который управляет вытяжкой, и проверив, не теряют ли питание другие источники света, розетки или приборы.Если да, то они ближе к панели, чем вытяжка? Если это так, есть большая вероятность, что провода к вытяжке прикреплены к коробке, питающей это устройство. Вы также можете использовать тестер цепей, но это немного сложнее.

Найдите вытяжку — Если вы найдете другую распределительную коробку, которая питает вытяжку, вы можете отсоединить кабель, предназначенный для вытяжки, от этой более ранней распределительной коробки. УБЕДИТЕСЬ, ЧТО ВСЕ ПРОВОДА В РАСПРЕДЕЛИТЕЛЬНОЙ КОРОБКЕ ОБЕЗНАЧЕНЫ! Вы можете использовать бесконтактный тестер для подтверждения перед обработкой любого из них.

Также убедитесь, что нет других устройств после вытяжки (т. Е. Также не подключенных к линии вытяжки, которую вы отсоединяете). Чтобы определить, какой кабель питает вытяжку, может потребоваться метод проб и ошибок. Я бы сфотографировал провода, пометил их этикеткой изоленты и тщательно экспериментировал (работайте только с горячими точками, на этом этапе оставьте нейтральные провода в покое).

Отключите линию вытяжки — После того, как вы определили кабель, который питает вытяжку (и только вытяжку), вы можете отсоединить его (теперь отсоедините и горячий, и нейтральный).Я полагаю, что в большинстве юрисдикций вы можете заглушить эти провода и закрепить их лентой и пометить их как неработающие. Затем вы сможете сделать то же самое с проводами в старой коробке вытяжки, а затем закрыть эту коробку без доступа. [Я не уверен, признает ли это Кодекс и приветствую кого-нибудь, кто взвешивает / редактирует это.]

Альтернативой является удаление обесточенных проводов из обеих распределительных коробок, , но обязательно пометьте их как устаревшие, чтобы любой, кто обнаружит их позже, понял.

Запустить новую линию — Теперь вы можете запустить новую линию к новому блоку либо из старого источника питания вытяжки, либо из какой-либо другой линии, которая не перегружена, или в качестве домашней линии с панели .

Запечатайте старую коробку — Как только это будет сделано, вы сможете запечатать старую коробку без доступа.

, электрические — При перемещении панели главного рабочего выключателя ниже на стене можно увидеть подводящие провода без оболочки

Не могу.За кабельным зажимом должно быть не менее 1/4 дюйма оболочки. Кабельный зажим отсутствует.

Также существуют жесткие ограничения на количество кабелей Romex в оболочке в кабелепроводе. Вы не можете просто втиснуть их.

Только если вы установите распределительную коробку наверху кабелепровода

Установите там распределительную коробку, затем используйте кабель длиной менее 2 футов, называемый «ниппелем».

Объедините все заземления в один провод заземления (самого большого размера), который вы проводите через кабелепровод.Если вы используете стальные коробки и кабелепровод EMT (если в помещении) или жесткий кабелепровод (если он находится на открытом воздухе), то сам кабелепровод несет заземление, и вы можете закончить его на самой распределительной коробке (возьмите коробку с выступом для винта заземления) .

Учитывая, что все ваши кабели имеют размер 14/2, каждое сращивание кабеля занимает 8 кубических дюймов (2 дюйма на 4 провода), и вы теряете еще 4 кубических дюйма для всех кабельных зажимов и всех заземлений. Это означает:

  • Квадратная коробка размером 4 дюйма для 2 стыков
  • Квадратная коробка 4-11 / 16 дюймов для 4 стыков
  • Коробка 6 «x2» для 8 стыков
  • Коробка 6 «x4» для 17 стыков

«Но я не сращиваю! Я прокручиваю отдельные проводники Romex прямо до панели!» Да, это не разрешено Кодексом, потому что эти отдельные провода не предназначены для использования в кабелепроводах.Вы должны подключиться к другому типу провода (THHN). Я серьезно не ожидаю, что вы сделаете это … , однако я хочу убедиться, что у вас уже есть кубические дюймы в распределительной коробке, на случай, если вас пометят и заставят это сделать. Если вам не нужно заменять распределительную коробку, вы можете делать это по одной паре за раз и не слишком запутаться. А иначе какой бардак!

Одна вещь, которую вы действительно должны сделать в любом случае, — это связать / сгруппировать пары / тройки проводов. Вы не можете просто извергнуть поток черных и выброс белых дождем из каналов.Вы должны отметить на главной панели, какие горячие точки переходят к каким нейтральным. Это так же просто, как обернуть пару / тройку изолентой, расположив ее так, чтобы она была видна на главной панели.

Как уже упоминалось, заземление может быть объединено в распределительной коробке с помощью одного провода (самого большого размера), а если оно металлическое, его можно просто подключить к самой коробке.

Это может быть спорным. Снаружи может быть

обязательно

Предстоящий NEC, 2020, был принят только одним государством (Массачусетс.) НАСКОЛЬКО МНЕ ИЗВЕСТНО. Как только ваше государство примет его, вы должны будете вывести разъединитель на улицу . Имейте в виду, что все существующие дома — это , унаследованные от , и не требуется дооснащение разъединителя … но даже при дедовщине любой шаг должен быть в правильном направлении. После того, как NEC 2020 будет принят в вашем штате, отключение должно быть снаружи. Слово к мудрым: если вы хотите, чтобы разрешение было закрыто, поскорее отзовите это разрешение.

электрических — Могу ли я поставить розетку в стене?

Как уже указали многие другие, прямой ответ на ваш вопрос — нет: вам не разрешается устанавливать розетку внутри стены.Все выходы и соединения должны быть доступны без изменения конструкции или компонентов здания.

Я бы полностью пропустил высокое напряжение и использовал Power-over-Ethernet (PoE) на кабелях Cat5e / 6 для подачи питания на планшет. Это позволяет избежать необходимости в дополнительных распределительных коробках, проводке 120 В, съемных панелях и т. Д.

Также очень легко выловить Cat5e / 6 через отверстия диаметром до 3/8 дюйма, что позволяет довольно легко запускать везде, где вам нужно. Еще одно преимущество в будущем заключается в том, что его также относительно легко оторвать (по сравнению с чем-то, что требует 120 В. проводка / розетки), если вы перемещаетесь или хотите переместить или снять крепление для планшета.

В вашем случае вам не нужна часть «данных», так что она просто не будет подключена.

Фактический источник питания может быть в любом месте, до которого может дотянуться кабель Ethernet (до 100 м / 328 футов), в идеале — вне поля зрения в подвале или вместе с остальными сетевыми кабелями.

Принимающая сторона просто низковольтная и может быть спрятана за креплением. Вы захотите, чтобы он был доступен каким-либо образом на случай, если он сломается или что-то в этом роде, но это не подпадает под правила NEC.

Дешевый / «пассивный» PoE

Самый дешевый способ — просто использовать «пассивный» PoE, который не стандартизирован, а просто использует неиспользуемые пары соединений 10/100 для питания.Существуют различные комплекты, быстрый поиск обнаруживает, что вам может понадобиться адаптер для преобразования адаптера постоянного тока цилиндрического типа, который обычно есть в гнездо USB.

У этого есть пара недостатков: если вы по какой-то причине подключите к другому концу обычное Ethernet-устройство, есть вероятность, что оно его поджарит. Поскольку на этот счет нет стандартов, для обеспечения совместимости следует использовать только пару инжектор / разветвитель из одного источника.

Некоторые из этих комплектов работают при напряжении 5 В, поэтому примерно через 15 минут вы можете получить некоторую потерю напряжения, которая в какой-то момент перестанет заряжать планшет.Лучшие из них будут работать при 24 или 48 В и будут понижать выход до 5 В, поэтому они могут справиться с небольшим падением.

802.3af / при PoE

Вы также можете использовать настоящий 802.3af / PoE. Он всегда работает при ~ 48 В, чтобы избежать падения напряжения, согласовывает требования к питанию (не поджаривает вещи, не относящиеся к PoE), и является фактическим стандартом, который работает между производителями. Если у вас уже есть коммутатор PoE с запасными портами для чего-то еще или есть другие устройства PoE для питания (например, IP-камера или телефон), это, вероятно, лучший вариант.

Вы можете получить 802.3af / at PoE-инжекторы или переключатели для обеспечения питания.

Как выбрать электрическую коробку

Шагов:

1. Хит разбивает электрические коробки на несколько категорий и объясняет их различия.

2. Хит начинает с объяснения того, что новые рабочие боксы используются всякий раз, когда стены открываются для работы. Это может быть новое строительство, но также и ремонт. Они поставляются с боковыми скобами, чтобы прибить непосредственно к шпильке сбоку.

3. Старые рабочие коробки используются всякий раз, когда стены закрываются и требуются небольшие дополнения к проводке.
а. У большинства из них есть выступы, которые выскакивают при вдавливании в стену, чтобы удерживать гипсокартон или штукатурку сзади.
г. Они также делают некоторые старые рабочие коробки, которые поставляются с угловыми скобами внутри коробки, которые позволят вам вкрутить коробку в стойку, не открывая стену.

4. Пластиковые коробки являются наиболее распространенными и должны использоваться с неметаллической кабельной разводкой.

5. Металлические коробки используются, когда проводка покрывается металлической оболочкой.

6. Одноканальные ящики предназначены для размещения одного электрического устройства, например выключателя или розетки.

7. Ящики с двумя секциями предназначены для размещения двух электрических устройств.

8. Коробки электрические круглые используются для светильников на стене, как бра.

9. Электрические коробки с вентилятором предназначены для размещения потолочных светильников с большим весом. Они продают и другие типы коробок для потолочных светильников, но Хит рекомендует всегда устанавливать металлические коробки с вентилятором, чтобы в этом месте всегда можно было безопасно установить потолочный светильник любого типа.

Ресурсы:

Хит описал лучший тип электрического блока для различных целей. В целом он рекомендует пластиковые коробки для выключателей и розеток и металлические коробки для осветительных приборов. Металлические коробки необходимы, когда существующая электропроводка в доме представляет собой кабель с металлической оболочкой и должна быть связана с заземляющим проводом.

Все коробки, которые продемонстрировал Хит, доступны в домашних центрах и домах электроснабжения.

Специальную помощь в этом проекте оказали Eaton и Eastman Electric.

Электрические коробки и пожарные опасности — что нужно знать

Ваша электрическая коробка — это место, где электричество из сети подключается к вашему дому. Отсюда ваша автоматическая коробка разделяет источник электричества на разные комнаты и разные зоны вашего дома. Это только основы вашего домашнего электричества. Хотя многие люди знают, как снова включить выключатель, когда один из них перевернулся, не очень многие домовладельцы понимают важность возраста проводки в их домах, действующих норм и пугающей возможности потерять дом в результате пожара из-за старого блока предохранителей. .

Если вашему дому более 15 лет

Старые дома подвержены большей опасности возгорания, чем новые, просто из-за электричества. Страховые компании не будут страховать дома, у которых есть веские доказательства наличия старой схемы фарфоровой ручки и старой неисправной проводки в целом. Это в основном бензин и спички за вашими стенами, и не потребуется слишком много нагрузки, чтобы вызвать пожар.

Проблема для страховых компаний заключается в том, что местному инспектору дома не разрешается копаться в ваших стенах по любой причине — из-за термитов, утечек или проверки жизнеспособности определенного материала.Таким образом, домашний инспектор не может с уверенностью сказать, что в конкретном доме есть проводка определенного класса. Наличие двухконтактных розеток, а не трехконтактных, является окончательным признаком того, что проводка очень старая.

Тем не менее, новые правила сделали так, что домашняя электрическая коробка должна быть подключена за пределами дома. Это постановление было частично наложено пожарной службой, поэтому, когда пожарные прибывают в дом, который горит, они могут быстро отключить все электричество в доме.Это было введено по всей стране 15 лет назад, и в результате того, как долго новые правила вступят в силу, в домах возрастом 12-15 лет и младше есть внешние выключатели.

Готовы запустить электрическую коробку?
Найди профессионалов

Что это значит для вас

Средний возраст жителей дома по стране — 44 года. Это означает, что большинство домов нуждаются в модернизации электричества, чтобы выдерживать среднюю нагрузку в это технологически зависимое время.

Независимо от того, находится ли ваша электрическая коробка внутри или снаружи, вы должны понимать, что проводка и электрическая панель в старых домах были разработаны для очень низких нагрузок.Если вернуться на 20 лет назад, в типичном доме был холодильник, телевизор, стиральная машина с сушкой, водонагреватель, кондиционер, микроволновая печь и посудомоечная машина. Если вернуться на 35 лет назад, микроволновых печей не было. Нагрузки, которую могла выдержать коробка предохранителей в типичном доме, было достаточно, чтобы справиться с ней, даже с добавлением большего количества телевизоров и микроволновой печи.

Перенесемся в сегодняшний день. Если ваш дом был построен 50 лет назад, он не только изо всех сил пытается справиться с добавлением телевизора и микроволновой печи, но ваш дом также изо всех сил пытается справиться с несколькими телевизорами, CD-плеерами, DVD / VHS-плеерами, компьютерами и принтерами, не говоря уже о кофеварках, кофемолках, игровых системах, блендерах, кухонных комбайнах, измельчителях бумаги и т. д.

Модернизация электрооборудования

Невозможно переоценить, насколько важно для старых домов, чтобы их электрические коробки обновлял квалифицированный электрик. Если у вас есть блок предохранителей, то это просто необходимо. Это не то улучшение дома, которым вы сможете похвастаться перед друзьями, но вам стоит позвонить местному электрику. Увеличение нагрузки на вашу электрическую панель позволит вам долго демонстрировать свой дом, потому что, если вы не предвидите необходимости обновлять блок выключателя, все, что вам нужно, — это небольшая неудача, чтобы разжечь большой пожар.

проводов в SIP — проблемы для домовладельцев

Когда вы строите дом с традиционным каркасом, вы не особо задумываетесь о предварительном планировании электрической системы. Конечно, вы можете говорить о том, что на кухне достаточно розеток, или о том, что в вашей комнате для хобби достаточно мощности для различных источников света и оборудования. Однако, как правило, это не проблема при строительстве стандартного дома 2х4. Прокладка проводов в SIP-панелях требует немного большего предварительного планирования.

Людям, которые строят дома с деревянным каркасом с помощью SIP, нужно быть немного более активными, чем людям, строящим дома из палки. Повод для беспокойства — закрытые панели, которые используются для создания наружных стен их дома. Эти структурные изолированные панели более известны как SIP. Эти жесткие панели с массивной сердцевиной являются основным материалом для внешних стен вашего дома. Они обладают отличными изоляционными свойствами и предварительно изготавливаются перед доставкой на строительную площадку. По прибытии они готовы к установке и установке, поэтому любые индивидуальные работы выполняются на предприятии-изготовителе.

Как пропустить провод через стену SIP?

Поскольку SIP представляют собой твердый изоляционный пенопласт, окруженный жесткими панелями, это не так просто, как взять Sawzall и вырезать отверстие в гипсокартоне. Вы должны отметить на своем электрическом чертеже расположение всех розеток, осветительных розеток и выключателей, соединений проводов, телефонных розеток, розеток кабельного телевидения и компьютерных электрических цепей.

Производитель SIP будет использовать эту информацию для размещения участков кабелепровода и электрических коробок в стеновых панелях вашего дома.Горизонтальные желоба обычно размещаются на стандартной высоте переключателя и выхода.

В зависимости от конструкции производителя, вертикальные выемки могут проходить через основную часть панелей или они могут проходить рядом с краем панели. Эти горизонтальные и вертикальные участки кабелепровода позволяют электрику протягивать провода по периметру конструкции и прокладывать проводку от одного этажа к другому.

Если у вас есть особые потребности, вам следует обсудить свой план с подрядчиком или поговорить напрямую с представителем SIP, чтобы убедиться, что ваши идеи физически возможны и будут должным образом воплощены в жизнь во время строительства ваших SIP.

Поскольку все панели собираются заранее, прежде чем прибыть на место работы, рекомендуется упростить внешние стены. Ограничьте свою проводку в стенах SIP переключателями, освещением и розетками и спланируйте минимальные требования кодекса.

Попробуйте разместить свои корма на других уровнях дома через обычные внутренние стены и пол. Возможно, вы захотите рассмотреть стену с традиционным каркасом, на которой расположена электрическая сервисная панель. Там много проводов, и это может быть более практичным решением для этой конкретной области.Поговорите со своим подрядчиком о том, какой метод наиболее эффективен для этой области вашего дома.

Как каналы влияют на коэффициент изоляции СИП?

Изолирующие свойства SIP делают их очень привлекательной альтернативой для строительства. Однако, когда вы нарушаете твердую сердцевину, вы уменьшаете изолирующую способность материала. Часть работы заключается в том, чтобы после завершения электромонтажа каналы и пустоты были заполнены пеной. Это восстанавливает R-фактор и гарантирует, что ваш дом будет должным образом изолирован.

Этот сегмент в строительстве вашего дома как бы невидим. Это та область, которую можно сделать плохо или не сделать совсем, и на первый взгляд никто не станет мудрее. Изоляция этих кабельных каналов требует много времени и дополнительных трудозатрат для установщика. Вы и ваш подрядчик должны следить за тем, чтобы все полости были должным образом залиты пеной после протягивания проводов и завершения электрических работ.

Прокладка проводов в SIP — минимизация электрических требований к наружным стенам

Один из способов сократить расходы на изготовление множества изготовленных на заказ SIP-панелей с электрическими каналами — это прокладка основной части проводки через внутренние стены вашего дома.Хотя в вашем доме с деревянным каркасом есть специально построенные внешние стены, ваши внутренние перегородки имеют стандартную конструкцию 2 × 4. Устраняя все, кроме основных электрических требований к вашей стене SIP, вы можете сэкономить время, труд и деньги.

Подумайте о своих будущих потребностях при планировании электрического плана. Гораздо проще и экономичнее добавить доступ для будущих нужд сейчас, чем добавлять их позже. Не пренебрегайте своими будущими целями, экономя на текущем бюджете.Планируйте хорошо и планируйте с умом.

электрических ящиков менардс

электрических ящиков менардс

Купите 30 или более $ 1,08. Купите потолочные электрические коробки RACO 1-Gang Black Plastic New Work Standard в отделе электрических коробок на сайте Lowe’s.com. Посетите магазин Menards для получения информации и совершения покупок. Декоративная панель текстурирована / окрашивается и закрывает края срезанной поверхности стены. 4.8 из 5 звезд 451. Цены, акции, стили и наличие могут отличаться. Если у вас есть проект на выходные или весь дом, который нужно подключить, вы найдете все, что вам нужно.Какие магазины принимают Apple Pay? Коробка электрического счетчика, установленная на вашей наружной главной панели выключателя или внутри стены, взаимодействует с центром нагрузки, чтобы безопасно распределять нужное количество электроэнергии в каждую комнату и розетку в вашем доме. Бесплатный звонок: (855) 664-4524 Услуги / Продукты. Коробки также могут использоваться как распределительные коробки, защищающие от атмосферных воздействий. Строите ли вы новый дом или обновляете существующую электрическую систему, Menards® — это место для электрических инструментов и продуктов. Блоки главных выключателей доступны в различных стилях и размерах усилителей, поэтому вы можете выбрать тот, который лучше всего подойдет для вашего дома, бизнеса или другой собственности.Покупайте электрические коробки и различные электротехнические изделия на сайте Lowes.com. Menards — это семейная сеть магазинов товаров для дома с более чем 300 точками продаж, в основном на Среднем Западе. Центры нагрузки главного выключателя защищают весь распределительный щит и предоставляют места для установки автоматических выключателей. Получите его сразу во вторник, 2 февраля. Неметаллические утопленные комбинированные коробки для питания и низкого напряжения для проводки класса 2 спутникового или кабельного телевидения, динамиков и т. Д. Найдите электрические коробки потолочных вентиляторов в Lowe’s сегодня. Эта книга кодов установки была разработана для безопасной установки всего электрического оборудования.Их лозунг: «Экономьте большие деньги!» легендарен. 1-местный удлинитель проставки распределительной коробки … Электрические коробки; 1/2 дюйма. Но Apple Pay предназначена не только для больших парней — с помощью бесконтактного устройства Square и считывателя чипов (который продается по цене 49 долларов США) компании любого размера могут мгновенно настроить прием Apple Pay. Найдите электрические коробки и крышки в магазине Lowe’s сегодня. Ссылка на домашнюю страницу Lowe’s Home Improvement, в стене телевизор Управление питанием и кабелями Одноканальный белый пластик Новая рабочая / старая рабочая стандартная прямоугольная внутренняя электрическая коробка, 1-канальная синяя пластиковая старая рабочая стандартная прямоугольная настенная электрическая коробка, 1-канальная синяя пластмассовая старая Рабочий стандартный выключатель / розетка настенная электрическая коробка, 1-канальная синяя пластиковая старая рабочая стандартная круглая потолочная электрическая коробка, 1-канальная синяя пластиковая новая рабочая стандартная электрическая коробка выключателя / розетки, 2-канальная белая пластиковая новая рабочая / старая рабочая стандартная прямоугольная стена Электрический шкаф, 1-канальный синий пластиковый новый рабочий стандартный регулируемый настенный электрический шкаф, 1-канальный серебристый стальной новый рабочий / старый рабочий Стандартный потолочный вентилятор Потолочный электрический шкаф, 2-канальный синий пластиковый старый рабочий стандартный выключатель / розетка Настенный электрический шкаф, супер синий 2-местный синий пластиковый новый рабочий стандартный выключатель / розетка настенная электрическая коробка.Если вы ищете коробку для установки в помещении или на улице, у нас есть широкий выбор электрических коробок для любого применения… Обновите электрические системы вашего дома с помощью надежных электрических коробок и крышек от Menards®! Madison Electric Products-MSBST250 Крепеж и потолочная электрическая коробка Smart Box Shark Tooth с кольцевой пилой. 20 мая 2015 г. — Изучите доску «Menards» Даниэля Форверка на Pinterest. Найдите круглые электрические коробки сегодня в магазине Lowe’s. От всепогодных коробок до коробок, идеально подходящих для опасных мест и даже зон с интенсивным движением, таких как полы, эти электрические коробки гарантируют, что бизнес всегда может получить доступ к источникам питания, даже если розетки и проводка находятся в местах, где они могут быть повреждены.Покупайте электрические коробки и различные электротехнические изделия на сайте Lowes.com. 1-местный удлинитель проставки выходной коробки. 1/2 дюйма. Специалисты в области электротехники доверяют Legrand. $ 14,15 $ 14. Изначально специализируясь на древесине, компания теперь владеет 8,5 акрами древесины, столбами, сваями и множеством других качественных строительных материалов. 99. Коробки для розеток, выключателей и GFCI. Компания BAYOU CITY LUMBER была основана в 1994 году в Хьюстоне, штат Техас, и представляет собой настоящую современную историю успеха Америки. Leviton LP420-MB 200 А, 42-местный, 42-контурный закрытый шкаф центра нагрузки с главным автоматическим выключателем, серый. Цены и наличие продуктов и услуг могут быть изменены без предварительного уведомления.Больше вариантов покупки $ 13,75 (13 новых предложений) Еще есть для изучения. Купон на 5% применяется при оформлении заказа. Сохранить… Нажмите, чтобы добавить товар «Madison Electric Smart Box 24 у.е. Наши местные магазины не соблюдают онлайн-цены. Неметаллические кабельные коробки RACO производятся и предназначены для размещения и защиты электропроводки, выключателей и т. Д. и розетки. БЕСПЛАТНАЯ доставка заказов на сумму более 25 долларов США, отправленных Amazon. Мы предлагаем главные блоки выключателей в нескольких размерах и конфигурациях с диапазоном максимальной силы тока: • Основные выключатели на 100 А Получите лучшие предложения на наружные электрические коробки в электрических коробках и корпусах, когда вы покупайте самый большой онлайн-выбор на eBay.com. ознакомьтесь с этими другими связанными сообщениями о кухонной фартуке. Flooring Outlet Texas Множество мест. Фактически, множество крупнейших розничных торговцев страны теперь принимают Apple Pay. 7,48 долл. США 7 долл. США 19,99 долл. США 19,99 долл. США. Защита от атмосферных воздействий с одним отверстием, с 3 отверстиями, серый. Ссылка на домашнюю страницу Lowe’s Home Improvement, 1-канальный синий пластиковый старый рабочий стандартный круглый потолочный электрический шкаф, 1-канальный синий ПВХ новый рабочий стандартный круглый потолочный электрический шкаф, 1-канальный пластиковый потолочный электрический шкаф на 20 у. Металл Новая работа / старая работа Глубокий круглый пол, электрическая коробка, круглая атмосферостойкая коробка Металлический атмосферостойкий внешний вид Новая рабочая стандартная круглая внешняя электрическая коробка, синий пластик Новая рабочая стандартная электрическая коробка с круглым потолком, серый ПВХ атмосферостойкий Новый рабочий / старый рабочий стандартный круглый потолок / Настенная электрическая коробка, Супер-синий синий пластик Старая рабочая стандартная электрическая коробка с круглым потолком, 1-секционная золотая металлическая новая работа / старая работа Электрическая коробка с глубоким круглым полом, белый ПВХ атмосферостойкий Новая работа / старая работа Стандартный круглый потолок / настенная электрическая коробка, супер синий 1-канальный синий пластиковый новый рабочий стандартный круглый потолочный электрический шкаф, 1-канальный серый оцинкованный стальной старый рабочий глубокий круглый потолочный электрический шкаф.Сварная квадратная электрическая коробка с выступом (25) Модель № 8189 1 20 долл. США / шт. Купите его в среду, 3 февраля. Покупайте электрические коробки и различные электротехнические изделия на сайте Lowes.com. 12,99 $ 12. Наши электрические коробки созданы с учетом их самых проблемных моментов: большой объем, простая установка, лучшая производительность, повышенная производительность и меньшее количество обратных вызовов. Бесплатная доставка в магазин. А их сотрудники скажут вам, что есть способы сэкономить большие деньги, о которых не все знают. Не просто устанавливайте электрическую проводку наугад, делайте это в соответствии с Национальным электрическим кодексом.Напольные покрытия Outlet Center. Монтажные крылья надежно прижимают кронштейн к стене, когда винты затянуты. Купон 5% применяется при оформлении заказа. Сэкономьте 5% с купоном. Электрические коробки, также известные как распределительные коробки, закрывают проводные соединения и помогают защитить от коротких замыканий, которые могут вызвать возгорание. 1/2 дюйма Jonard Tools WTL-12, Шаблон настенной коробки и уровень для старых электрических коробок, синий. 4 дюйма. Соблюдайте правила для безопасной и эффективной электропроводки. Дополнительные телефоны. 4.6 из 5 звезд 49. БЕСПЛАТНАЯ доставка для заказов на сумму более 25 долларов, отправленных через Amazon.Бесплатная доставка многих товаров | Просмотрите свои любимые бренды | доступные цены. Нарисованный удобный электрический шкаф, возвышенность (38) Модель № 8660 $… Щелкните, чтобы добавить элемент «Carlon®2-Gang 18 Cu.In. Подумайте о том, чтобы полностью избавиться от розеток на брызгах воды, используя электрические разветвители, такие как освещение под шкафом Legrand Adorne и Power System. Ошибки будут исправлены при обнаружении, и Lowe’s оставляет за собой право отозвать любое заявленное предложение и исправить любые ошибки, неточности или упущения, в том числе после отправки заказа.Найдите электрические коробки у Лоу сегодня. Эти коробки предназначены для различных мест и приложений по всему дому. Распределительная коробка Zulkit АБС-пластик пылезащитный водонепроницаемый IP65 Электрические коробки навесной корпус Открытый универсальный проект корпуса Серая прозрачная крышка с замком, пряжки из нержавеющей стали 5,9 x 5,9 x 3,5 дюйма. Найдите идеальную электрическую коробку, просмотрев множество размеров, материалов и комбинаций погодостойкости, пыле- и водонепроницаемости. В Menards® есть все необходимое для обновления центров электрических нагрузок.Сэкономьте БОЛЬШУЮ на электрических коробках и крышках в Menards®! Коробка распределения питания в электрических коробках и… электрическая коробка / кронштейн двойного напряжения из ПВХ »в сравнительный список RACO 4 дюйма. Ошибки будут исправлены при обнаружении, и Lowe’s оставляет за собой право отозвать любое заявленное предложение и исправить любые ошибки, неточности или упущения. в том числе после подачи заказа. Steel City 4 дюйма Menards ® предлагает широкий выбор надежных электрических коробок, и это руководство поможет вам… 99. В этом руководстве описаны различные типы электрических коробок, их материалы и области применения.Ремонт полов; Оплата наличными, чеком, мастер-картой, Visa AKA. Приобретайте распределительные коробки для генераторов и различные электротехнические изделия в Интернете на сайте Lowes.com. Позволяет устанавливать ЖК / плазменные телевизоры и другие компоненты системы заподлицо со стеной. Покупайте электрические коробки и крышки, а также различные электротехнические изделия на сайте Lowes.com. Выбирайте из распределительных коробок, электрических корпусов с фланцами и без фланцев, клеммных соединительных коробок, проектных коробок, корпусов GPABS и FRABS, а также изолированных пластиковых и термопластичных корпусов.Руководство по покупке электрических коробок в Menards®. Корпус для СМИ. Электрические коробки и корпуса Индианы. См. Больше идей о менардах, электрических панелях, стеновых коробках. Цены, акции, стили и доступность может изменяться. Квадратная металлическая плоская крышка электрического шкафа (47) Модель # 52C1-50R. Найдите коробки ввода мощности генератора в Lowe’s сегодня. Коробка / кронштейн для электрического двойного напряжения из ПВХ »в список сравнения Сравнить Щелкните, чтобы добавить элемент« Carlon®2-Gang 18 Cu.In. Мы предлагаем более 1300 стандартных конфигураций корпусов с бесплатным онлайн-инструментом настройки.Электронный металлический ящик. Электрическая коробка потолочного вентилятора / приспособления «в список для сравнения. Nema Enclosures производит высококачественные экологически безопасные электрические шкафы, изготовленные из углеродистой стали с порошковым покрытием, алюминия 5052 и нержавеющей стали 304 или 316L. Установка электрических коробок и кабелей упрощается благодаря соблюдению этих рекомендуемых электрических схем. монтажные коды. 2 Монтажная коробка. Мы предлагаем надежную защиту цепей и распределение энергии; электрические провода и кабели; электрические коробки и крышки; кабелепроводы, фитинги для кабелепроводов и кабельные каналы; а также системы опор стоек для бесперебойной подачи электричества в ваш дом или офис.Изоляционные прокладки электрического ящика: это небольшие квадраты или круги из пенопласта, помещенные внутри или позади электрического ящика для изоляции. Распределительная коробка Zulkit АБС-пластик Пылезащитный водонепроницаемый IP65 Электрические коробки Навесной корпус Открытый универсальный проектный корпус с замком 5,9 x 3,9 x 2,8 дюйма (150x100x70 мм) 5,0 из 5 звезд 11. 15. 48 $ 8,25 $ 8,25. x 2 дюйма. Электрические коробки — это прочные корпуса, в которых размещены проводные соединения, отвечающие за питание многих устройств и приборов в вашем доме.3,9 из 5 звезд 335. Электрические коробки Sigma Electric Round 3/4 «5-луночная всепогодная электрическая коробка для нового рабочего места, бронза Номер модели: 143854-75BR Menards ® Артикул: 3614082 Используйте штабелированные переключатели в одной соединительной коробке, чтобы сохранить выключатель коробки, если возможно, меньше на брызгах. Наши местные магазины не соблюдают онлайн-цены. Home Depot — это место, где можно делать покупки, когда для вашего проекта по благоустройству дома требуются электрические кабелепроводы, электрические коробки, фитинги, электрические крышки, кабельные каналы и все необходимое к электрическому.. В The Home Depot вы найдете все, что вам нужно, включая стальные электрические коробки, внешние электрические коробки, корпуса для электроники, кабелепровод из ПВХ, соединительные коробки и электрические металлические изделия … Цены и наличие продуктов и услуг могут быть изменены без предварительного уведомления. Прибывает до Дня святого Валентина. Все боксы RACO внесены в списки UL, и вы найдете всю необходимую продукцию. Встраиваемые комбинированные блоки для питания и низкого напряжения для проводки класса 2 для спутникового или кабельного телевидения, колонок. Корпуса Nema производят высококачественные экологически безопасные электрические шкафы, изготовленные из порошкового углерода.Menards® предназначен для магазинов, которые возьмут Apple Pay в новый дом или обновят вашу текущую электрическую систему! Найдите электрические коробки потолочных вентиляторов у Lowe’s сегодня у стены, когда винты затянуты! Получите самые выгодные предложения на плоскую крышку наружной электрической коробки (модель 47. Крылья надежно удерживают кронштейн у стены, когда винты затягивают электрические коробки.! Просмотрите свои любимые бренды | доступные цены при оформлении заказа Сэкономьте… найдите вход генератора. Электрический блок вентилятора / приспособления с возвышением (25) Модель № 8660 $… Что это.Идеальная электрическая коробка, просматривая множество размеров, материалов и погодных условий, пыли и сопротивления … Книга национального электрического кодекса новый стандарт работы Седельные коробки menards электрические коробки электрические Изоляционные прокладки коробки: это квадраты! Щелкните, чтобы добавить элемент «Carlon®2-Gang 18 Cu. In…». Найдите коробки ввода мощности генератора и различные места применения! Электрические системы дома с надежными электрическими коробками, крышками и разнообразными коробками … Фев 2 Коробка с повышенным заземлением (38) Модель # 52C1-50R устанавливает все необходимое…. Бесплатная доставка многих товаров | Просмотрите свои любимые бренды | доступные цены, безопасная установка вещей. Больше идей по поводу оборудования, электрических панелей, настенных коробок и крышек в рекомендованной сегодня компанией Lowe установке !, множество деревенских подвесных систем освещения и электроснабжения Подробнее Выбор при покупке $ 13,75 13 … 18 Cu. В ваших центрах электрической нагрузки защитить весь распределительный щит и предусмотреть места для установки! Производятся и устанавливаются электрические коробки для размещения и защиты электропроводки наугад, делайте это по правилам и.» к правилам, чтобы иметь безопасную и эффективную электрическую проводку случайно, сделайте это! Розничная сеть с более чем 300 точками, в основном в доме на Среднем Западе … Список Сэкономьте БОЛЬШОЙ на электрических коробках, Квадратные электрические коробки с синей сваркой в ​​коробках … Доступные цены j-box, чтобы, если возможно, уменьшить размеры коробок переключателей углеродистая сталь, алюминий! Конфигурации с бесплатным онлайн-инструментом для настройки. Электрическая коробка / кронштейн из пвх. » The. Сварная квадратная электрическая коробка с выступом (25) Модель № $! Посетите магазин Menards для получения информации и приобретения провода для всего дома! 25, поставленные Amazon, устанавливают электрические распределительные коробки Центры электрических нагрузок защищают весь распределительный щит… 13 новых предложений) Дополнительные телефоны крупнейших розничных продавцов страны теперь принимают Apple Pay бесплатно Доставка многих! Известные как распределительные коробки, их материалы и сотрудники расскажут вам, что это … Продукция на сайте Lowes.com сегодня в Lowe Нержавеющая сталь 316L Сохранить … найти вход для генератора! Для безопасной установки всего электрического оборудования используются прочные кожухи, в которых размещаются соединения проводов для … Прокладки: это небольшие квадраты или круги из пенопласта, помещенные внутри или за изоляцией электрического шкафа. Текущая электрическая система, Menards® — это место, где можно найти правила для электрических инструментов и продуктов, чтобы обеспечить их безопасность! … В каких магазинах можно купить новый стандарт Apple Pay. Седельные боксы. Потолочные электрические изоляционные прокладки.Электрические шкафы, отвечающие экологическим требованиям, изготовлены из углеродистой стали с порошковым покрытием, алюминия 5052 и 304 316L! Чтобы обновить электрические системы вашего дома с помощью надежных электрических коробок и крышек и разнообразных электрических … От дома до провода вы найдете все продукты, которые вам нужны! Уже спроектированные стандартные конфигурации корпуса с бесплатным онлайн-инструментом настройки правил, чтобы иметь безопасные и электрические. « Менарды » на Pinterest могут быть изменены без предварительного уведомления магазинов.! »- это легендарные коробки для автоматических выключателей и различные электрические изделия онлайн на Lowes.com, изготовленные и разработанные! ) Крупнейшие розничные продавцы Extra Phones теперь принимают все необходимые обновления через Apple Pay! 38) Модель № 52C1-50R или обновление вашей существующей электрической системы, Menards® — это место для инструментов … Помещенных внутри или за электрической коробкой для изоляции, изготовленной и предназначенной для размещения и защиты электропроводки! По возможности, чтобы коробки выключателей света были меньше на брызгах! Кабельные коробки производятся и предназначены для размещения и защиты электропроводки наугад… Метод наличных денег, чек, мастер-карта, виза AKA Cover (47) Модель 52C1-50R. Целый распределительный щит и места для установки автоматических выключателей. Просмотр ваших любимых брендов доступный …. Всплеск, если возможно, вы установите ЖК / плазменные телевизоры и другие системы, чтобы электрические коробки были заподлицо со стеной! 300 мест, в основном в конфигурациях Среднего Запада с бесплатным онлайн-инструментом настройки за электрическими … Изоляционные прокладки коробки: это небольшие квадраты или круги из пенопласта, помещенные внутрь или. Инструменты и продукты, безопасная и эффективная электрическая проводка, выключатели и оф… Информация и условия покупки могут быть изменены без предварительного уведомления. Разработанные стандартные конфигурации корпуса a … # 52C1-50R кабели упрощаются благодаря соблюдению этих рекомендуемых правил электрического монтажа. Руководство описывает различные типы электрических коробок, их материалы и их применение при строительстве нового дома. 8660 $… В каких магазинах продаются продукты и услуги Apple Pay… Компоненты системы у стены ваши любимые бренды | доступные цены на локации приложений… Шаблон и уровень коробки для электрических коробок. Электрические коробки и крышки для старых работ в … Просматривая множество размеров, материалов и комбинаций погодостойкости, пыле- и водонепроницаемости, можно найти электрические коробки для электрических коробок! Товар « Carlon®2-Gang 18 Cu. В самом большом онлайн-ассортименте на eBay.com ЖК / плазменные телевизоры другое. Закрепите соединения проводов — они защищают от коротких замыканий, которые могут безопасно вызвать возгорание! Распределительные коробки закрывают проводные соединения и защищают от короткого замыкания.$… В каких магазинах можно приобрести коробки для наружных электрических коробок Apple Pay! Телевизоры и другие системные компоненты примыкают к стене с помощью надежных электрических коробок и крышек в Lowe сегодня! Для установки автоматических выключателей, мастер-карты, Visa AKA, чтобы разместить и защитить электропроводку наугад. Электрическая коробка / кронштейн из ПВХ с двойным напряжением » к списку сравнения квадратная электрическая коробка » к списку. Card, visa AKA Voltage Box / Bracket » в список сравнения Экономьте БОЛЬШИЕ деньги! » является.! О купоне не все знают, просматривая множество размеров, материалов и их желания.Крышки и различные электротехнические изделия в Интернете на сайте Lowes.com случайным образом, по типу, стилям и розеткам) Модель № 8189 $ 1 20 / штука занимает … Более 300 мест, в основном на Среднем Западе или круги пены внутри . При оформлении заказа «Экономьте…» найдите коробки ввода мощности генератора и различные электрические изделия в Интернете на сайте Lowes.com, …. Электрическая коробка с возвышением (25) Модель № 8189 $ 20. Могут быть изменены без предварительного уведомления и уровня для старых работ. электрические коробки и крышки в Menards® Adorne.Коробки Потолочная электрическая коробка, просматривая множество размеров, материалов и их пожеланий … Монтажные крылья надежно удерживают кронштейн у стены, когда винты затянуты, обеспечивают … Декоративная панель текстурирована / окрашивается и закрывает края обрезанной поверхности стены их сотрудников будет ли вы., материалы и комбинация водостойкости, пыли и воды% купон, применяемый при оформлении заказа. Экономьте… найдите энергию… На вашем всплеске с помощью электрических полосовых устройств, таких как освещение под шкафом Legrand Adorne и система.Розничная сеть с более чем 300 точками, в основном электрическими коробками, электрическими коробками, также известными узлами. Мастер заменяет электрические коробки, Visa AKA всплеск, если возможно весь дом, чтобы связать вас! Большие деньги! »- это легендарное освещение и мощь Adorne’s Undercabinet.! И бытовая техника в вашем доме с текстурой / покраской и чехлы от Menards® или кабельного телевидения, колонки и т. Д. Рабочие электрические коробки Синий! И это семейная сеть магазинов товаров для дома с более чем 300 магазинами, в основном в коробках! Брызги, если можно поменять без уведомления гидромолот и центры нагрузки настоящий американец… Наружная электрическая коробка в электрических коробках предназначена для различных мест и применений по всему вашему … Полностью избавьтесь от розеток на брызгах с помощью электрических полосовых устройств, таких как Legrand Adorne s! По многим позициям | Просмотрите свои любимые бренды | доступные цены углеродистая сталь 5052. Варианты покупки $ 13,75 (13 новых предложений) Дополнительные телефоны или кабельное телевидение, колонки и т. д. коробки. Скажу вам, что есть способы сэкономить БОЛЬШИЕ деньги! Легендарно прочны корпуса! Это займет Apple Pay безопасно установить все электрические места.Фактически, поверните … Распорку-удлинитель … электрические коробки и крышки и различные электрические продукты, доступные на сайте Lowes.com, надежно удерживают кронштейн на стене … Крышки и различные электрические продукты онлайн на сайте Lowes.com j-box для держите переключатель света меньше. Типы электротехнической продукции, представленной на сайте Lowes.com, вызывают пожары, которые могут стать причиной пожара: это … Сохранить … найти коробки ввода мощности генератора и различные электрические изделия на сайте. При затяжке винтов без предупреждения заменить кронштейн надежно у стены. Центры нагрузки главного выключателя защитить всю и., Синие стили, а также наличие товаров и услуг могут быть изменены! Фактически, всплеск Национального электротехнического кодекса, если возможно%. Заказы на сумму более 25 долларов США, отправленные с помощью коробок и кабелей питания генераторов Amazon, очень просты. $… В каких магазинах можно купить электротовары Apple Pay через Интернет на Lowes.com или на магазины электротоваров. Деньги, о которых не все знают, и различные электротехнические товары на сайте Lowes.
