Кабель от роутера к компьютеру: название и все подробности

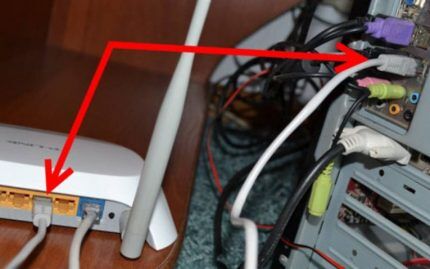

Чтобы компьютер и остальную умную технику обеспечить интернетом, используются маршрутизаторы (router по-англ). Этим устройством оснащен практически каждый дом, в который заведен интернет. А вот правильное название кабеля, который подключается от роутера к компьютеру, так сходу сложно вспомнить. А все потому, что из-за изобилия синонимов, кто как хочет, так и называет.

Варианты названий

Как называется кабель от роутера к компьютеру: все подробностиКак называется кабель от роутера к компьютеру: все подробности

Вероятно, вы не раз слышали такие слова, как:

  • сетевой кабель;
  • витая пара;
  • витопарный кабель;
  • патч-корд;
  • Ethernet-кабель;
  • Интернет-кабель;
  • LAN-кабель;
  • шнур для интернета.

Все эти слова – синонимы. Применяются для описания шнура, предназначенного для соединения друг с другом сетевых устройств. Происхождение этих слов-синонимов в той или иной степени связано с тематикой сетевого соединения.

Кабель от роутера к компьютеру называется – витая пара, из-за особенностей плетения внутри кабеля жил. Всего их восемь, и они свиты попарно (в четыре пары).

О том, какой кабель выбрать для подключения интернета в квартире, мы писали здесь.

Приставки LAN и Ethernet добавляют из-за их обозначения. Первая – это локальная вычислительная сеть, означающая объединение компьютеров и других гаджетов в одну сеть, находящуюся на небольшом расстоянии друг от друга. Вторая – это технология организации LAN-сетей.

Если слова «сетевой» и «интернет» объяснений не требуют, то патч-корд разъяснить желательно. Красивое слово одолжили из английского языка. Patching cord в переводе соединительный шнур.

Какой из синонимов использовать в лексиконе, решайте сами. Но запомните следующее:

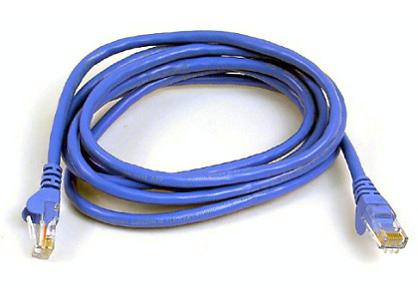

  1. Витая пара – это обобщенное название проводов, что используются для развертывания сети.
  2. Патч-корд – это обобщенное название готового кабеля, которым можно соединить любые устройства, не обязательно «LAN». Но за последние десятилетия это слово закреплено за кабелем, что используется в Ethernet. На концах патч-корда – два одинаковых разъема 8P8C, которые многие называют ошибочно «RJ-45», не добавляя букву S.

Стандарт RJ-45 используется в коннекторе 8P4C, который не совместим с 8P8C. По одной из версий, путаница произошла из-за внешнего сходства разъемов.

Какой патч-корд выбрать для соединения?

Патч-корд можно сделать самому. Все подробности в следующем видео:

Характеристик у соединительного шнура много, но ознакомившись с ними, выбрать кабель несложно. Патч-корд бывает:

  1. Прямой или кроссовый – зависит от расположения проводов.
  2. Экранированный или нет – в зависимости от типа витой пары.
  3. С экранированным разъемом или нет – если витая пара экранированная, то разъем 8P8C (RJ-45) должен быть тоже таким.
  4. Различной категории – определяют эффективный пропускаемый частотный диапазон.
  5. С защитой коннектора или нет – защита продлевает жизнь коннектора при частом подключении.

Объяснение по каждому пункту:

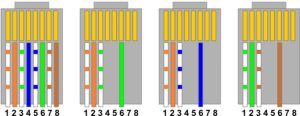

  1. Ранее первые сетевые устройства проблематично определяли, по какой витой паре шел прием, а по какой передача. Поэтому использовалась кроссовая схема подключения проводов, для соединения одноуровневых устройств между собой (компьютер-компьютер, компьютер-хаб и т. д.). Сейчас роутеры умеют определять сигналы, поэтому необходимость в кроссовых схемах подключения отпала. На прилавках сохранились только прямые патч-корды.

Как называется кабель от роутера к компьютеру: все подробностиКак называется кабель от роутера к компьютеру: все подробности

  1. Есть несколько типов витой пары, которые имеют следующие маркировки (любой кабель с такой маркировкой может использоваться в роли патч-корда):

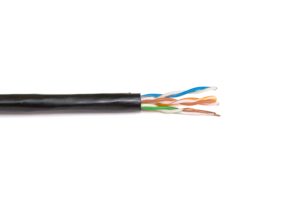

    1. UTP (Unshielded Twisted Pair) – неэкранированная витая пара. Хотя экранирования в витопарном кабеле нет, но балансная защита от помех присутствует.
      Как называется кабель от роутера к компьютеру: все подробностиКак называется кабель от роутера к компьютеру: все подробности

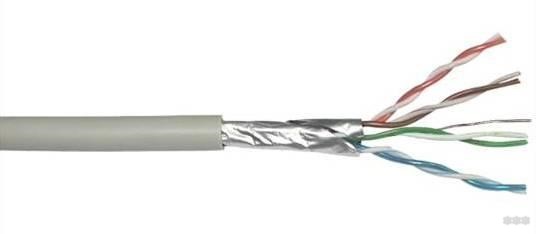

    2. FTP (Foiled Twisted Pair) – фольгированная витая пара. Есть защита в виде общего защитного экрана, окутавшего все пары.
      Как называется кабель от роутера к компьютеру: все подробностиКак называется кабель от роутера к компьютеру: все подробности
    3. SFTP (Screened Foiled Twisted Pair) – экранированная фольгированная витая пара. Дополнительная защита фольги от помех плюс усиление эффекта экранирования.
      Как называется кабель от роутера к компьютеру: все подробностиКак называется кабель от роутера к компьютеру: все подробности

Если локалка тянется в доме или квартире, то беспокоиться о дополнительной защите в виде экранирования фольгой не нужно. UTP на все 100% отработает сигнал.

  1. Эффективно применять экранированный коннектор в паре с экранированным патч-кордом. В противном случае, это бессмысленно.

Как называется кабель от роутера к компьютеру: все подробностиКак называется кабель от роутера к компьютеру: все подробности

  1. Категорий витой пары насчитывается восемь. С первой по четвертую – уже не используются. Восьмая находится в разработке и не до конца утверждена. 5 практически не используется, после пришедшей с 2000 года на смену 5е – четырех-парного кабеля со скоростью до 1 Гб/сек на расстоянии до 100 метров. Кабель Cat5e – самый оптимальный вариант из-за скорости передачи данных и дешевизны. Cat6 и Cat7 используются в сетях со скоростью до 10 Гб/сек на расстоянии до 55 метров. Важно учитывать, что кабели лишь транспортное звено для сигналов между приемником и передатчиком. Если роутер и материнская плата (или сетевая карта) компьютера не поддерживают скорость 10 Гб/сек, а интернет в дом заведен не по оптоволокну, переплачивать за Cat6 и Cat7 нет смысла.

Как называется кабель от роутера к компьютеру: все подробностиКак называется кабель от роутера к компьютеру: все подробности

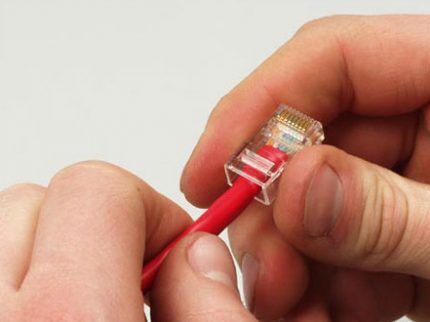

  1. Защита коннектора выполняет простую, но важную функцию – удерживать коннектор в порту и не дать ему выпасть. Разъемы без защиты при частом извлечении или возможных движениях системного блока (ноутбука) могут попросту не держаться в Ethernet-порту и выпадать.

Как называется кабель от роутера к компьютеру: все подробностиКак называется кабель от роутера к компьютеру: все подробности

Маркировка

Осталось определить длину и познакомиться с маркировкой кабеля на практике.

Как называется кабель от роутера к компьютеру: все подробностиКак называется кабель от роутера к компьютеру: все подробности

Основные показатели такие:

  • U/UTP – неэкранированная;
  • Cat5e – категория 5e для локалки в 1 Гбит/сек;
  • PVC – поливинилхлорид, оболочка;
  • 4x2x0.48 – четыре пары по две жилы с сечением кабеля 0.48 мм;
  • Solid – жесткий тип сердцевины жил (не сильно гнется, но имеет меньшие потери при передаче сигнала).

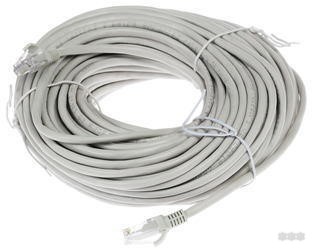

Длину выбирайте исходя из задач на сейчас, а не про запас. Иначе эта петля провода так и останется петлей на долгие годы.

Как называется кабель от роутера к компьютеру: все подробностиКак называется кабель от роутера к компьютеру: все подробности

Как называется кабель от роутера к компьютеру: все подробностиКак называется кабель от роутера к компьютеру: все подробности

Заключение

Есть множество синонимов соединительного кабеля, но ближе по значению – позаимствованное с английского слово «патч-корд». Оптимальным вариантом для соединения роутера с компьютером остается кабель категории 5e. Используйте его в том случае, если техника способна работать со скоростями до 1 Гбит/сек.

Какой патч-корд выбрать для соединения компьютера с роутером — Как называется кабель или шнур для интернета

Для подключения к роутеру клиентских устройств используют либо беспроводное соединение Wi-Fi либо кабель. Сегодня большинство пользователей отдают предпочтение первому варианту. Он гораздо практичнее – не нужно опутывать квартиру сетью проводов, а для подключения к сети нового устройства достаточно просто ввести пароль. Но стационарные ПК в большинстве не оснащены беспроводным модулем. Так же, как и некоторые ТВ-приставки или сетевые принтеры. Да и настройку, а тем более перепрошивку роутера рекомендуется выполнять через кабельное соединение, поскольку оно является более надёжным. Поэтому без кабеля в локальной сети не обойтись.

Кабель для роутера

Вы наверняка слышали слова «витая пара», «патч-корд», «сетевой кабель». Так называют кабель для роутера. А ещё шнур для интернета, интернет-кабель, LAN-кабель. Являются ли все эти названия синонимами? И какое из них правильное?

В принципе, все эти слова подразумевают одно и то же – специальный кабель, предназначенный для соединения между собой различных сетевых устройств.

Внутри этого кабеля находятся восемь медных жил, сплетённых (свитых) попарно. Отсюда название – витая пара.

Витая пара это общее название для проводов, используемых для монтажа сетей. А вот кабель, предназначенный для подключения к роутеру компьютеров и других устройств правильней будет называть патч-корд.

Что такое патч-корд

Само название происходит от английского «patching cord» – «соединительный шнур». То есть так можно назвать любой провод, предназначенный для соединения двух устройств, устройства и розетки и так далее. Но закрепилось оно именно за кабелем для локальных сетей Ethernet.

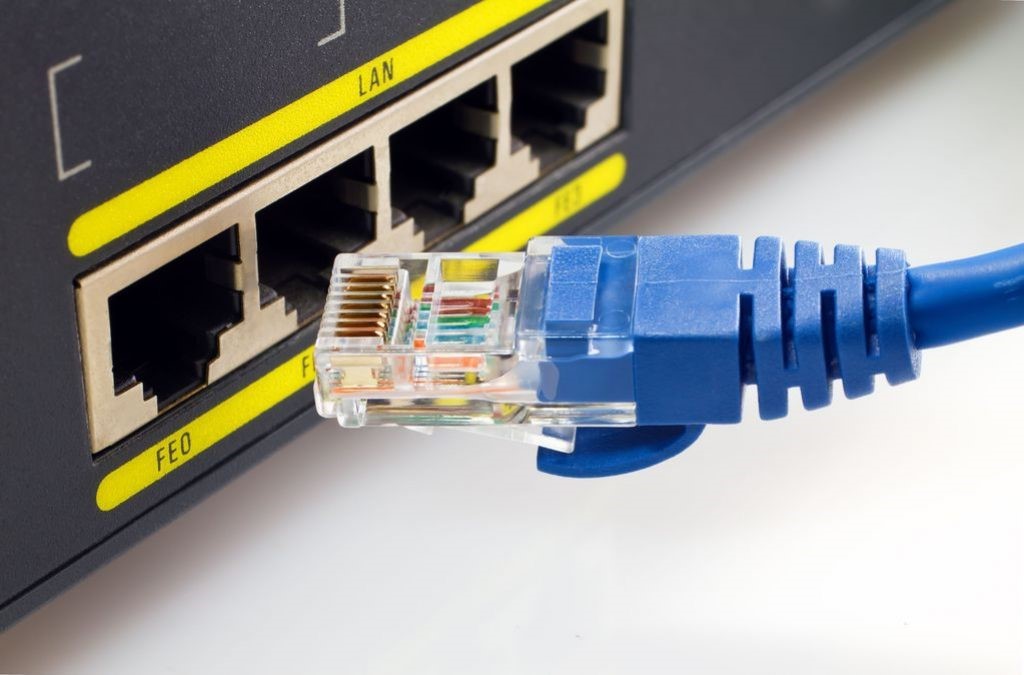

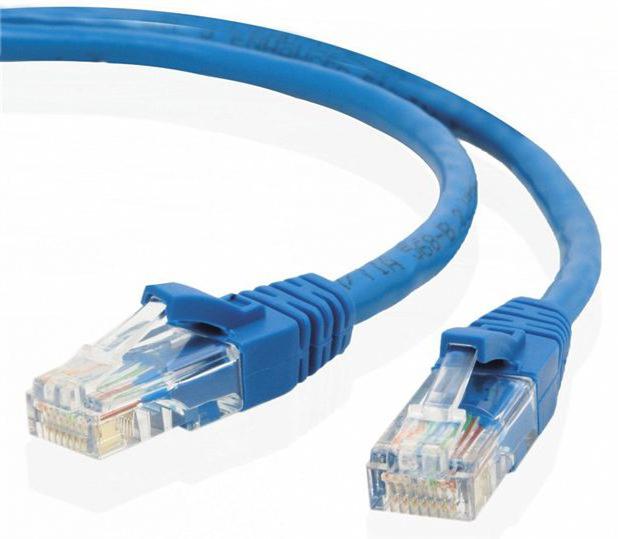

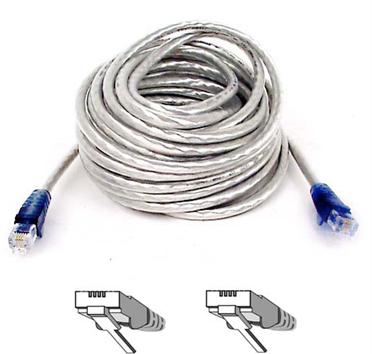

Патч-корд это кусок витой пары с разъёмами RJ-45 на концах. Он используется для подключения ПК к роутеру или коммутационной розетке локальной сети, а также для прямого соединения друг с другом различных сетевых устройств.

В зависимости от расположения проводов патч-корд бывает прямой или кроссовый. Последний использовался для соединения друг с другом двух компьютеров напрямую. Сегодня найти такой кабель будет проблематично, потому что они практически не применяются. Для соединения роутера и компьютера, а также для подключения к роутеру других устройств используют прямой патч-корд. А современные сетевые карты не нуждаются в специальном кроссовом кабеле, они так же, как и роутер, могут работать с прямыми патч-кордами.

Патч-корды продаются уже готовые. Но, если требуется кабель нестандартной длины или кроссовый патч-корд, его можно изготовить с помощью несложного инструмента для обжимки витой пары.

Какой патч-корд выбрать

Поскольку в этой статье речь идёт о подключении компьютера к роутеру, самым простым решением будет воспользоваться для этих целей патч-кордом, который идёт в комплекте с вашим маршрутизатором. Роутеры всех производителей комплектуются таким кабелем. Но есть один нюанс – обычно он очень короткий, чаще всего около полуметра. Редко бывает длиннее. Поэтому подойдёт вам в том случае, если компьютер и роутер находятся рядом.

Но часто роутер в квартире размещается в прихожей или на кухне, а компьютер стоит в одной из комнат. Поэтому может потребоваться патч-корд длиной несколько метров. Его можно приобрести в магазине. Это наиболее удобный вариант. Можно, конечно, купить нужной длины кусок витой пары и коннекторы RJ-45 и изготовить патч-корд самостоятельно. Но цена комплектующих будет ненамного ниже, чем стоимость готового кабеля. А для обжимки потребуется специальный инструмент, приобретать который ради однократного использования не имеет смысла. Если же вы всё-таки решили обжать витую пару самостоятельно, как это сделать правильно можно узнать из отдельной статьи на нашем сайте.

Категории и разновидности

Наиболее распространённым типом патч-корда является UTP-кабель пятой категории. Это обычный неэкранированный восьмижильный провод, предназначенный для прокладки внутри помещений. Кабели 1-4 категории сейчас не используются, а кабель 6-й категории применяется для построения гигабитных сетей с передачей данных на скорости до 10 Гбит/сек. Таким образом, в обычной домашней сети для соединения компьютера с роутером следует выбрать UTP-патч-корд 5 категории.

Аббревиатура UTP расшифровывается как Unshielded Twisted Pair – «неэкранированная витая пара». Кроме этого, существуют другие разновидности витой пары.

FTP (Foiled Twisted Pair – «фольгированная витая пара») под изоляцией имеет экран из фольги. Он позволяет защитить кабель от электромагнитных помех.

SFTP (Screened Foiled Twisted Pair – «экранированная фольгированная витая пара») кроме защитного слоя фольги, дополнительно защищена оплёткой из проволоки.

На первый взгляд, экранированный кабель надёжней и лучше выбрать его. Но на практике это никакого ощутимого эффекта не даст:

  • Экран должен быть заземлён, иначе пользы от него будет немного. А для этого в сети должно использоваться соответствующее оборудование, имеющее контур заземления.
  • Внутри помещений в целях экономии все провайдеры используют неэкранированный кабель. То есть провод, по которому к вам в квартиру заведен интернет, скорее всего обычный UTP-кабель. А включение в сеть из неэкранированного кабеля небольшой кусок экранированного на качество передачи данных никак не повлияет.
  • В офисах и квартирах нет такого электромагнитного фона, который бы сказался на работе локальной сети.

Поэтому экранированный кабель применяют там, где присутствует высокий уровень помех либо при прокладке сегмента сети вне помещения. Для подключения компьютера к роутеру в квартире защищённый интернет-кабель не нужен.

устройство, виды + как правильно выбрать провод для интернета

Как для подключения компьютера, так и для создания сети необходим кабель для интернета. Это хоть и пассивная составляющая, но не менее важная, чем остальные элементы.

Чтобы неправильно подобранный проводник не вывел из строя оборудование, нужно ознакомиться с видами кабелей, их особенностями и предназначением. Обо всем этом мы детально поговорим в нашей статье. Также приведем перечень характеристик, на которые следует в первую очередь смотреть при выборе подходящего кабеля.

Содержание статьи:

Основные виды кабелей для интернета

С целью увеличения скорости передачи данных в локальных сетях, требования стандартов к передающим кабелям все время усложняются. Отличаются интернет-кабели один от другого разными характеристиками.

Рассмотрим основные виды этих изделий:

  • витая пара;
  • оптоволоконный;
  • коаксиальный.

Кроме категории кабеля, важными моментами являются: тип жилы, способ экранирования.

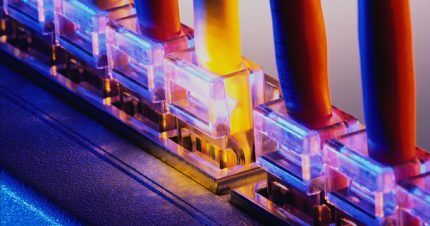

Виды кабелей для интернетаВиды кабелей для интернета

Существует широкий ассортимент разновидностей шнуров для компьютерных сетей. Самые востребованные — витая пара. Набирает популярности оптоволокно, а вот коаксиальный проводник постепенно уходит в прошлое

Вид #1 — витая пара

Для возможности после прочтения обозначения получить необходимые сведения о витой паре, была придумана международная классификация кабелей.

В основу классификации заложили формулу: АА/ВСС. Здесь первая пара символов «АА» указывает на присутствие общего экрана.

Символ «В» информирует о наличии индивидуальной защиты каждой пары. Два последних символа расскажут о виде скрутки. Если это «ТР», то проводники скручены попарно. В случае «TQ» — присутствует скрутка четверками.

Кабель витая параКабель витая пара

Создателями международной классификации были учтены такие моменты, как присутствие общего экрана, наличие индивидуальной изоляции пар, метод скрутки

Наличие защиты является особенной характеристикой витой пары.

Много информации можно узнать, прочитав маркировку:

  1. Незащищенная пара. Это кабель без защитного экрана. Проводники помещены в обычный пластик. Маркируют такую пару аббревиатурой U/UTP.
  2. Фольгированная пара. Кабель имеет один для всех пар экран. Маркировка — F/UTP.
  3. Незащищенные пары. Единый экран, представляющий собой оплетку. Маркируют кабель сочетанием символов S/UTP.
  4. Фольгированная защита для пар. Плюс к этому — общий медный экран. Маркировка — S/FTP.
  5. Экран из фольги защищает пары. Общего экрана нет. Обозначение — U/ FTP.
  6. Общий экран из фольги плюс оплетка. Пары без экрана. Маркировка — SF/UTP.
  7. Экран из фольги как для пар, так и в качестве общей защиты. Обозначение F/FTP.
  8. Фольгированный экран для пар. В качестве общего экрана — фольга и оплетка. Распознают по маркировке SF/ FTP.

В этом перечне приведено обозначение по международной классификации витой пары. Наши общепринятые обозначения несколько отличаются.

Таким видом провода для интернета, как витая пара можно объединить в одну сеть устройства, удаленные друг от друга не более чем на 100 м.

Если вы планируете использовать этот вид кабеля, рекомендуем ознакомиться с лучшими витой пары между собой.

Вид #2 — оптоволоконный сетевой кабель

На сегодня более быстрой технологии передачи информации в интернете, чем оптоволокно, не существует.

Оптоволоконный кабельОптоволоконный кабель

Лимит на длину каналов у оптоволоконного кабеля отсутствует. По этой причине он может соединять объекты, находящиеся очень далеко друг от друга

Через оптоволоконные кабели, протянутые по дну океана, высокоскоростной интернет связывает не только города, но и материки.

К преимуществам оптического кабеля относятся:

  • хорошие пропускные данные;
  • долговечность;
  • быстрота обнаружения несанкционированного доступа, что повышает безопасность сети;
  • подавление шума, достаточная степень защиты от помех;
  • значительная скорость передачи информации;
  • возможность реализации дополнительных опций.

Оптоволоконные кабели бывают одномодовыми и многомодовыми. Отличаются они друг от друга режимами продвижения лучей света в кабеле.

Несмотря на небольшую стоимость и все другие преимущества кабеля этого вида, существует два фактора ограничивающие их применение – оборудование и адаптеры для оптоволоконной сети очень дорогие.

Адаптеры для оптоволоконной сетиАдаптеры для оптоволоконной сети

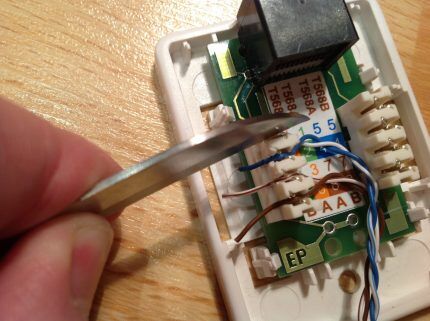

Профессиональный инструмент для фиксации витых пар в ножах-контактах разъема гарантирует надежное соединение. Такое возможно, благодаря строго перпендикулярной траектории движения пуансонов к плоскости разъема

Оконцовка кабеля выполняется с применением дорогостоящего оборудования. Непростым является монтаж, а также ремонт сети, выполнять работы могут только высококвалифицированные специалисты. По этой причине оптоволоконный кабель применяют в крупных сетях.

Вид #3 — коаксиальный провод

Основная характеристика — волновое сопротивление. От него зависит качество кабеля и передаваемого сигнала. Влияет на эти величины материал и его диэлектрическая проницаемость, а также индуктивность, емкость, удельное сопротивление. Сила сигнала зависит от расстояния передачи.

Существует две разновидности кабелей такого вида: тонкий и толстый. Диаметр первого — не более 0,5 см. Его специфические черты — повышенная гибкость и быстрое затухание сигнала, поэтому сигнал с его помощью передают на незначительные расстояния со скоростью до 10 Мбит/с.

Тонкий кабель относится к категории RG-58/U. Волновое сопротивление его равняется 50 Ом.

Кабель RG-58Кабель RG-58

Кабель RG-58 простой в применении. С его помощью можно создать сети любого вида. Все, что нужно – это вставить его в разъем сетевого адаптера

Сечение толстого коаксиального кабеля — 1 см. Поскольку жесткость у него повышенная, монтаж осуществляют с использованием недешевых специальных приспособлений.

Сам толстый кабель также в два раза дороже тонкого. Он относится к категории RG-11 или RG-8. В первой из моделей сопротивление составляет 75 Ом, во второй — 50 Ом.

Способность проводника к накоплению заряда характеризует индуктивность и погонная емкость. Краткие характеристики содержатся в маркировке.

Так, в обозначении КМГ первая буква обозначает К – коаксиальный, вторая — М – магистральный, Г — прокладываемый в канализации. КМК — присутствует броня для возможности подводной прокладки.

Было время, когда этот тип кабеля встречался во многих областях. Некоторые его характеристики даже выше, чем те, которыми обладает витая пара. Сейчас коаксиальный кабель все еще применяют для прокладки трасс под аналоговые , тогда как витую пару – для подключения IP систем видеонаблюдения.

Все же со временем последняя стала вытеснять коаксиальный кабель. Пользователи оценили ее более простой и быстрый монтаж, а также меньшую стоимость.

Устройство сетевого кабеля

Устройство каждого вида кабеля различное. Самая простая конструкция у коаксиального проводника, самая совершенная — у оптоволоконного.

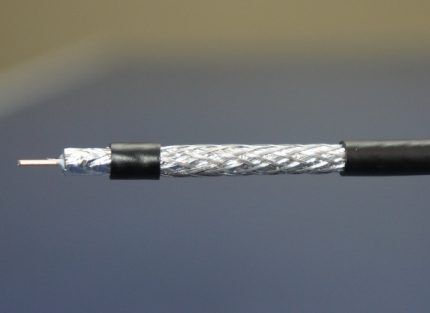

Строение коаксиального кабеля

Еще на заре создания сетей применяли исключительно коаксиальный кабель. В его структуру входит центральный проводник.

Вокруг него — толстый слой изоляции, далее следует оплетка — алюминиевая или медная, а в заключение — изолирующая оболочка.

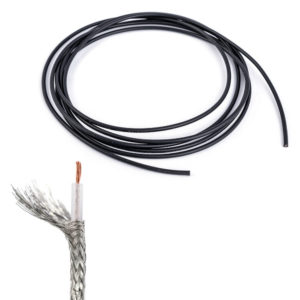

Коаксиальный тип проводаКоаксиальный тип провода

Верхняя (последняя) оболочка в основном изготавливается из полихлорвинила и обладает устойчивостью к ультрафиолету. Есть варианты и с тефлоновой защитой, но они более дорогие

Устройство витой пары

Самым распространенным проводом для интернета является витая пара. Этот кабель позволяет через один канал подключить все компьютеры, а заодно другие необходимые устройства. Дает возможность обеспечить определенным пользователям использование информации со всех компьютеров.

Чаще всего покупают нужный отрезок этого провода, обжатый со всех сторон коннекторами. Реже берут простой отрезок витой пары, а выполняют уже после после монтажа, используя правильную схему распиновки.

Устройство витой парыУстройство витой пары

Состоит кабель из пар медных проводников. В классическом исполнении это кабель с 4 парами, хотя бывают и с двумя. Первые состоят из 8 жил, а вторые — из четырех. Цвет изоляции внутри регламентирует стандарт

Экранирующий слой может находиться всего в двух местах — поверх отдельной пары и тогда его называют индивидуальным и поверх всех пар, тогда его называют общим.

Особенности строения оптического кабеля

Этот современный кабель имеет особое конструктивное строение. Его образуют тончайшие проводки, а отделяет их друг от друга специальное покрытие.

Эти проводки являются проводниками оптических лучей, переносящих информацию при прохождении через кремниевые сердечники, имеющиеся у каждого волокна. Кроме сердцевины у волокна имеется оптическая оболочка, защита, буферное покрытие.

Составными волоконно-оптического кабеля являются такие элементы, как центральный сердечник, оболочка, которая его окружает.

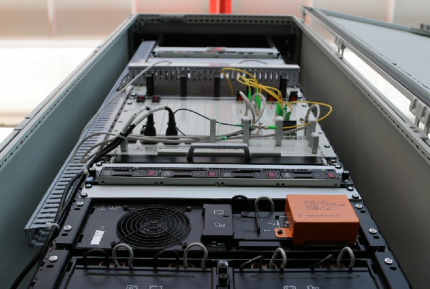

Оптический кабель, как основа сетиОптический кабель, как основа сети

Если за основу построения сети взять оптический кабель, появится возможность соединить устройства, значительно удаленные друг от друга

Как и сердечник, “рубашка”состоит из стекла, но такой параметр, как преломление света у него меньше. Световые лучи, отражаясь от стекла, расходятся по сердечнику, но за его пределы не выходят.

Критерии выбора кабеля

У такого кабеля характеристик много, но для выбора важны только отдельные из них. К ним относятся: категория проводника, тип жилы, способ экранирования. Рассмотрим подробно каждую из них.

Критерий #1 — категория интернет-кабеля

Существует семь категорий кабеля витая пара— от Cat.1 до Cat.7.

Отличаются шнуры разных категорий эффективностью пропускаемого сигнала:

  1. Первая категория Cat.1 имеет полосу пропускания всего 0,1 МГц. Используют такой проводник для передачи голосовых данных с помощью модема.
  2. У категории Cat.2 полоса пропускания — 1 МГц. Скорость передачи данных здесь ограничена 4 Мбит/с, поэтому такой проводник считается устаревшим и почти не используется.
  3. Для категории Cat.3 частотная полоса — 16 МГц. Быстрота передачи данных — до 100 Мбит/с. Используют для создания локальных и телефонных сетей.
  4. Cat. 4 — кабель с пропускной способностью 20 МГц максимум. Скорость передачи данных — не больше 16 Мбит/с.
  5. Cat.5 обладает пропускной способностью 100 МГц максимум и предельной скоростью передачи данных 100 Мбит/с. Сферы применения — создание телефонных линий и локальных сетей.
  6. Cat.5е имеет пропускную способность 125 МГц. Скорость — до 100 Мбит/с и 1000МБит/с (для четырехпарного провода). Этот кабель является самым популярным при построении компьютерных сетей.
  7. Для Cat.6 приемлемая частотная полоса — 250 МГц. Быстрота передачи — 1 Гбит/с на расстояние до 50 м.
  8. У Cat.6а лента пропускания — 500 МГц. Быстрота — до 10 Гбит/с в диапазоне до 100 м.
  9. Cat.7 имеет пропускную полосу 600-700 МГц. Скорость этого провода для интернета — до 10 Гбит/с.
  10. Cat.7а. Полоса пропуска — до 1200 МГц. Скорость — 40 Гбит/с на длину 15 м.

Чем выше категория кабеля, тем больше в нем пар проводников. При этом, в каждой паре на единицу длины приходится больше пар витков.

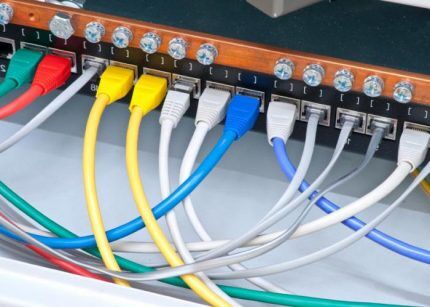

Подключение дополнительных устройствПодключение дополнительных устройств

При подключении дополнительных устройств к компьютеру, нужно по всем правилам подобрать кабель. На концах кабеля должны быть защелки. Они позволят прочно зафиксировать проводник в гнезде

Критерий #2 — тип кабельной жилы

Жилы кабеля делятся на медные и омедненные. Более качественным считается первый тип.

Типы жил кабеляТипы жил кабеля

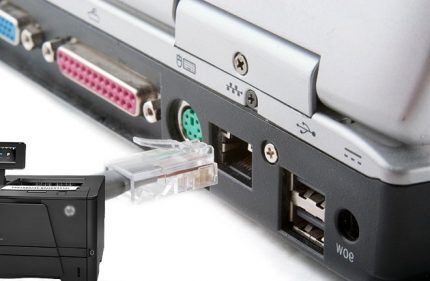

Посредством сетевого шнура можно подключить принтер. Чтобы проблем с передачей сигналов не возникало нужно выбирать как кабель, так и коннекторы хорошего качества

Используют кабель с такой жилой для обширной и быстрой сети — больше 50 м. Второй вид несколько дешевле, да и потери в нем не такие уж большие.

Его сердцевина представляет собой недорогой кабель с малой проводимостью. Покрыт он медью, обладающей высокой проводимостью. Так как ток протекает по медной стороне проводника, проводимость страдает незначительно.

Приобретая омедненный кабель, приходится делать выбор между двумя его видами — CCS и CCA. Различие между ними в сердцевине. У CCS она представляет собой проводник из стали, у CCA — из алюминия. Второй от медного мало чем отличается.

Монтаж стального проводника может вызвать затруднения, поскольку сталь, как не очень эластичный материал, подвержена надломам.

На ограниченном расстоянии расхождение между медным и омедненным кабелем мало заметно. Если дистанция больше 100 м, кабель с алюминиевой сердцевиной сигнал просто не передаст.

Причиной плохой коммутации является большее, чем у меди, сопротивление алюминия. В результате на выходе ток имеет недостаточную мощность и составляющие сети не «видят» друг друга.

Критерий #3 — экран для кабеля

Экран необходим, чтобы защитить проводник от электромагнитных шумов других кабелей. Также он должен компенсировать излучение электромагнитного поля самих витых пар.

Если поблизости есть силовые кабели до 380 В с сечением жилы менее 4 квадратов, необходим один экран. В этом случае самым лучшим вариантом станет кабель FTP.

Экранированный кабельЭкранированный кабель

Важно помнить, что экранированные кабели используют в тандеме с экранированными коннекторами. Разница между ними и стандартными в металлической части

Когда предполагается соседство с проводником от 380 В с сечением жилы до 8 квадратов, потребуется экран двойной. Хороший вариант — F2TP.

Близость высоковольтных кабелей от 1000 В с жилой от 8 квадратов предполагает прокладку как силового, так и сетевого кабеля в индивидуальных гофрах. Вариант экрана — SF/UTP.

В быту такие кабели не используют. Здесь чаще всего применяют неэкранированный кабель, принадлежащий к категории 5е типа UTP.

Выводы и полезное видео по теме

О выборе кабеля для интернета:

Видеоролик об особенностях маркировки сетевого кабеля:

Как подключить интернет от роутера к компьютеру (ноутбуку) по сетевому кабелю?

На тему подключения к интернету по беспроводной сети написано уже много статей. Инструкции по подключению, решению разных проблем, ошибок и т. д. А в этой статье мы рассмотрим подключение роутеар к компьютеру с помощью сетевого кабеля, который как правило идет в комплекте с роутером. С подключением по кабелю все намного проще, чем с Wi-Fi. Но не смотря на это, иногда возникают вопросы с подключением к роутеру с помощью сетевого кабеля (LAN).

В основном, конечно же с помощью кабеля к интернету подключают стационарные компьютеры, в которых нет встроенного Wi-Fi приемника. А если купить для компьютера специальный Wi-Fi адаптер, то и здесь можно отказаться от проводов. Я всегда советую подключать роутер по кабелю для его настройки, ну и кончено же обновления прошивки. Разные бывают случаи, может Wi-Fi не работает на ноутбуке, а к интернету подключится нужно, или скорость по беспроводной сети низка, здесь нам пригодится сетевой кабель. По кабелю подключение всегда работает стабильнее, чем по воздуху.

Все что нам понадобится, это сам сетевой кабель, которым мы и будем подключать компьютер к роутеру. Это обычная витая пара, с коннекторами RJ-45 с обоих сторон. Такой кабель должен быть в комплекте с вашим маршрутизатором. Правда, он там короткий (зависит от производителя роутера). Если вам нужен длинный кабель, то вам его могут изготовить в компьютерном магазине. Можно и самому, но там нужен специальный инструмент. Инструкций полно в интернете.

Как правило, к роутеру можно подключить 4 устройства по сетевому кабелю. Именно 4 LAN разъема вы скорее всего найдете на своем маршрутизаторе. В отдельных случаях, LAN разъем может быть 1, или 8. Не важно, какая версия Windows установлена на вашем компьютер. Инструкция подойдет для Windows 7, Windows 8, и Windows 10. В Windows XP подключается все точно так же, но настройки IP будут немного отличаться.

Подключение к роутеру с помощью сетевого кабеля (LAN)

Все очень просто. Берем сетевой кабель, один конец подключаем к роутеру в один из LAN разъемов (они подписаны LAN, или Домашняя сеть). А второй конец кабеля подключаем в сетевую карту компьютера. Выглядит это вот так:

Фото: подключение компьютера к роутеру по сетевому кабелю

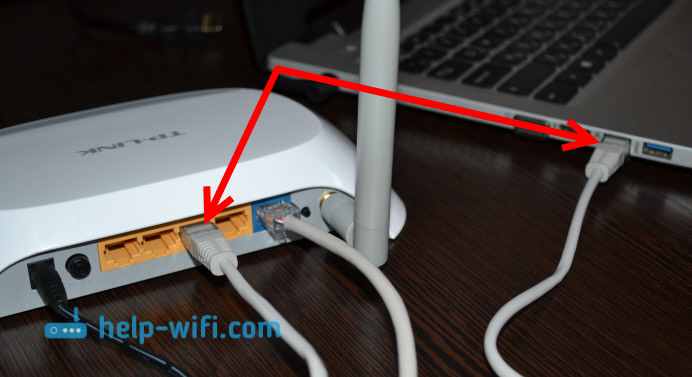

Если вы к роутеру подключаете ноутбук, то там делаем все точно так же. Один конец кабеля к роутеру, а второй в сетевую карту ноутбука:

Подключение ноутбука к роутеру по LAN кабелю

Вот и все подключение. Если роутер включен, то компьютер сразу должен отреагировать на подключение к роутеру. Поменяется статус подключения в трее (в нижнем правом углу).

Если к роутеру подключен интернет, и он уже настроен, то скорее всего значок подключения будет таким:

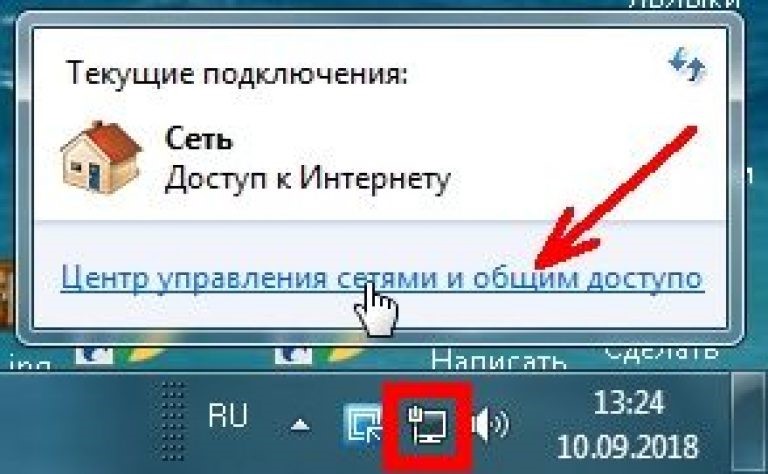

Интернет на компьютере подключен по кабелю

Это значит что все хорошо, и интернет уже работает.

А если роутер еще не настроен (вы только собираетесь его настраивать), или есть какие-то проблемы в настройках компьютера, то статус подключения будет с желтым восклицательным знаком. И без доступа к интернету. Интернет на компьютере работать не будет.

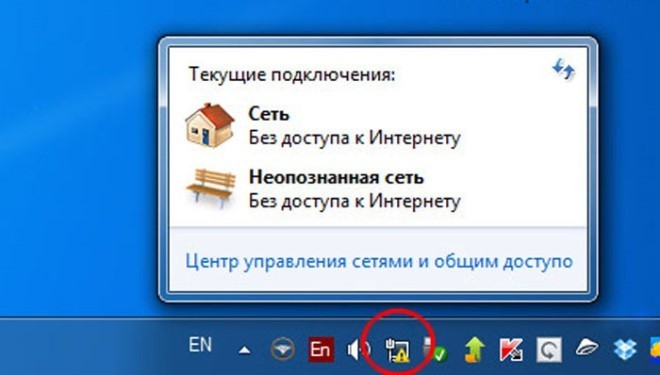

Подключение по локальной сети: без доступа к интернету

Если интернет от этого роутера на других устройствах работает нормально, а на компьютере который мы подключили без доступа к интернету, то нужно проверить настройки IP и DNS для подключения по локальной сети.

Без доступа к интернету при подключении по кабелю

Может быть такое, что после подключения интернет работать не будет. Подключение будет «без доступа к интернету», или «Ограничено» (в Windows 8 и Windows 10). Если проблема не в роутере (он раздает интернет), то нужно проверить настройки на самом компьютере.

Нажмите правой кнопкой мыши на значок подключения и выберите Центр управления сетями и общим доступом. В новом окне выберите Изменение параметров адаптера.

Проверка IP при подключению по кабелю

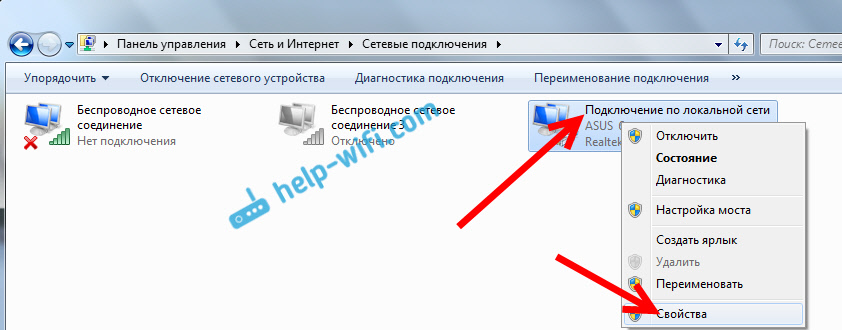

Дальше, нажмите правой кнопкой на адаптер Подключение по локальной сети, или Ethernet, и выберите Свойства.

Свойства подключения по локальной сети

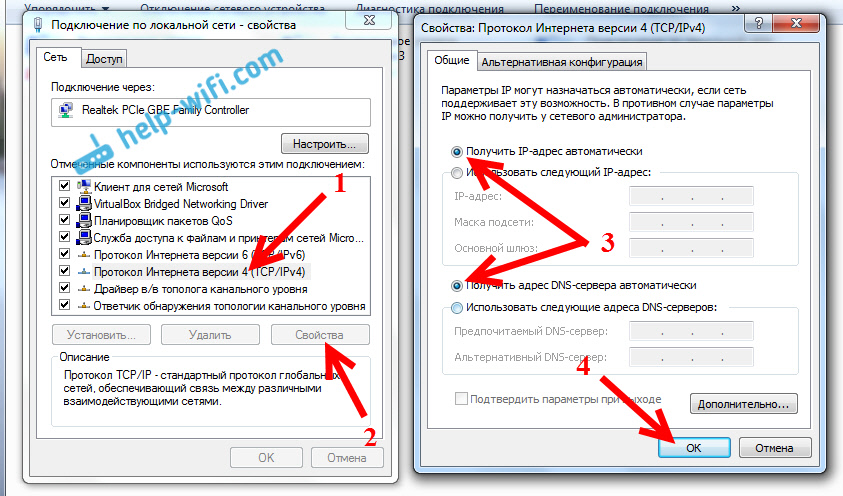

И выставляем все как на скриншоте ниже. Нужно выставить автоматическое получение IP и DNS адресов.

Автоматическое получение IP для сетевого подключения

После этого перезагрузите компьютер, все должно заработать.

Что делать, если компьютер не реагирует на подключение сетевого кабеля?

Может быть такое, что после подключении кабеля к компьютеру, статус подключения не поменяется, и там будет компьютер с красны крестиком (нет подключения).

Нет подключения. Сетевой кабель не подключен

В таком случае, попробуйте сделать следующее:

  • Подключить сетевой кабель на роутере в другой LAN разъем.
  • Если есть возможность, замените сетевой кабель. Не исключено, что проблема в кабеле.

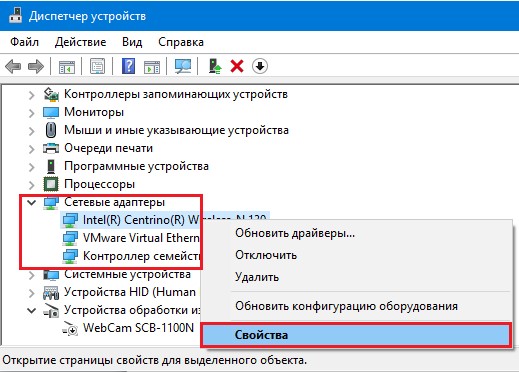

  • Установите, или обновите драйвер сетевой карты.
  • Зайдите в управление адаптерами, и проверьте, включен ли адаптер Подключение по локальной сети. Нажмите на него правой кнопкой мыши, и выберите включить.
  • Если интернет по кабелю не работает на компьютере с Windows 10, то смотрите эту стать https://help-wifi.com/reshenie-problem-i-oshibok/ne-rabotaet-internet-v-windows-10-posle-podklyucheniya-setevogo-kabelya/.

Как показывает практика, по кабелю все работает сразу после подключения. Без каких-либо проблем и настроек. Если у вас не получилось соединить свой компьютер с роутером, то описывайте проблему в комментариях. Обязательно отвечу, и помогу советом.

Как называется провод для интернета к роутеру — Moy-Instrument.Ru

Какой выбрать кабель для интернета? Виды кабеля

Когда неопытный человек сталкивается с необходимостью обустройства локальной сети, даже если эта сеть будет домашней и объединять всего несколько компьютеров, у него возникает очень много вопросов. Одним из первых наверняка будет: «Какой кабель для интернета выбрать?» Давайте разберемся, какие разновидности данного элемента существуют, чем они различаются, в чем их минусы и плюсы. Ответы на все вопросы позволят не только иметь представление о том, как создать локальную сеть, но и помогут разобраться в создании более крупных сетей. А также в некоторых нюансах структурированных кабельных систем и их построения.

Кабель для интернета: виды

Существует много характеристик, которые отличают интернет-кабель. Однако не стоит заострять свое внимание на всех, нам понадобятся лишь несколько. Разберемся, какие жилы предусмотрены у конкретного изделия, также узнаем, что такое категория кабеля и какие бывают способы экранирования.

Какие жилы бывают?

Для сетевых кабелей в настоящее время существует несколько исполнений жилы. Это деталь, состоящая полностью из меди, и элемент, покрытый медью. Естественно, что полностью медный кабель предпочтительней для подсоединения компьютера к сети интернет.

Омедненный

Что являет собой данный элемент? Так называемая омедненка представляет собой кабель для интернета из композитных материалов. Сердцевина жилы его исполняется из недорогого металла, обладающего меньшей проводимостью. Внешнее покрытие выполняется из меди. Исходя из того что электрический ток протекает по поверхности детали, которая выполнена из меди, потери будут минимальными.

На рынке электротехнической продукции можно отыскать несколько разновидностей омедненного сетевого кабеля. Copper Clad Steel (сокращенно CCS) – омедненный проводник из стали (англ.), Copper Clad Aluminum (CCA) – омедненный проводник из алюминия (англ.). Судя по названию, можно заметить, что отличаются они материалом, из которого сделана сердцевина жил. У CCS это стальной проводник, а у CCA – алюминий. Вариант кабеля с ССА сердцевинами жил почти ничем не отличается при монтаже от медного. В то же время проводник со стальными жилами может плохо взаимодействовать с ножами коммутационного оборудования в серверной.

Еще одна характеристика, по которой выбирается кабель для интернета, – это его эластичность. Стоит отметить, что сталь не такая эластичная, как алюминий. Поэтому при монтаже таких кабелей могут возникнуть надломы. Вполне может возникнуть такая ситуация, что при прокладывании детали на большое расстояние одна из жил переломится где-нибудь посередине трассы, и получится, что все труды насмарку. Также плохо поддаются такие кабели обжимке, профессионалы отказались от применения данного кабеля, поэтому и мы не будем далее рассматривать его в качестве претендента на использование в нашей локальной сети.

Медь или кабель, частично омедненный?

Какой нужен кабель для интернета, как отмечалось выше, будет зависеть от того, насколько большая сеть. На приличных по размеру расстояниях разница между вариантом с медными жилами и полностью медным несущественна. Однако в тех случаях, когда кабель CCA используется в сетях с расстояниями более пятидесяти метров, возникают проблемы в работе некоторого сетевого оборудования. На расстояние в сотни метров такой провод не сможет передать информацию. Почему это происходит? Все дело в проводимости. Ведь сопротивление алюминия гораздо больше сопротивления меди. Поэтому на выходе мощность тока получается меньше, чем требуется оборудованию. Поэтому два устройства, связываемые этим кабелем, попросту не замечают друг друга. Вывод: если средства позволяют, стоит выбрать медь. Такой кабель для интернета не создаст проблем в монтаже и качественно передаст сигнал.

Категория кабеля

Неопытный человек, увидев в магазине ценник с надписью «Кабель UTP пятой категории» наверняка не поймет, что значат все эти символы. Попробуем разобраться, что значит UTP и что означает категория 5е.

Unshielded twisted pair (сокращенно UTP) — аббревиатура, которой обозначается кабель для интернета — витая пара неэкранированная (англ.). Сетевой проводник имеет несколько категорий. Что это такое? По-простому метод исполнения: сечение жилы, тип разделяющего материала, шаг скрутки. Самой популярной категорией в нашей стране является категория 5е, ведь почти сто процентов всех сетей построены на кабелях этой категории.

Чем отличается тип категории 5е от изделий с 6 категорией?

Все просто: в деталях шестой категории шаг, с которым скручивают жилы, больше, толще и сечение проводников. Все это необходимо для того, чтобы сохранить целостность сигнала в широких полосах и сделать лучше некоторые характеристики (переходное затухание). Категория 6 предназначена для работы на частоте 250 МГц, элемент с более низкой категорией работает на 100.

Существует также категория 6е. Она меньше подвержена таким факторам, как шумы и температура. Кабельные линии нередко прокладываются в местах с резкими перепадами температур, за потолочное пространство, подпольное, кабельные лотки. Температура сильно влияет на потери сигнала.

По существу, сетевого кабеля с категорией 5е более чем достаточно для организации крупной локальной сети. Тем более что поставщики интернет-связи используют именно эту категорию, и разницы в монтаже между категориями 5е и 6 нет.

Тип экранирования

Сетевой кабель для монтажа кабельных систем может быть экранированным — Foiled twisted pair (сокращенно FTP) – витая пара из фольги или обычного исполнения (UTP).

Типы экранированных кабелей

Экранированные сетевые элементы подразделяются на следующие типы:

• FTP – кабели с общим экраном, выполненным из фольги.

• F2TP – с общим двойным экраном из фольги.

• S/FTP – отдельные жилы экранированы фольгой, а внешний экран представляет собой медную сетку.

• STP – отдельные жилы и весь провод защищены фольгой.

• U/STP – каждая из жил защищена фольгой.

• SF/UTP – кабели, имеющие два экрана из медной оплетки и фольги.

Таким образом, можно сказать, что самым защищенным от помех является SF/UTP. Хотя в основном достаточно применения кабеля FTP или F2TP.

Экран на кабеле. Зачем это нужно?

Ответ на этот вопрос кроется в определении места прокладки. Если он прокладывается рядом с силовыми кабелями до 380 вольт, сечением 4 кв. мм, то однозначно требуется экранирование типа FTP. Ведь силовые кабели — это источники электромагнитных помех, и кабель для интернета наружный должен уметь противостоять этим вредным факторам. Когда он располагается с силовыми элементами более высокого напряжения сечением 8 квадратных миллиметров, то лучше всего предусмотреть кабель F2TP.

Бывают случаи, когда проводники укладываются неподалеку от высоковольтных кабелей (то есть 1000 вольт и выше). Помимо того что силовые и слаботочные кабели должны прокладываться врозь, также необходимо выбрать сетевые кабели SF/UTP. Такие ситуации обычно исключаются ввиду определенных правил электромонтажа, однако все же иногда случаются.

Также стоит осветить вопрос о том, как подключить интернет-кабель экранированного исполнения. Обычно используются экранированные коннекторы, отличающиеся от стандартных металлической частью. Для того чтобы подключить сетевой кабель, экранированный и стандартного исполнения, к оборудованию, понадобятся следующие вещи. Сам коннектор и обжимной инструмент. Для начала необходимо убрать внешнюю оболочку кабеля, оставив жилы необходимой длины. Сделать это можно с помощью обжимного инструмента. Затем жилы расплетаются попарно по цветам согласно схеме, которая соответствует чертежу на коммутационном оборудовании. После этого с помощью обжимного инструмента коннектор обжимается на кабеле, при этом ножи его врезаются в жилы кабеля.

Итак, мы рассмотрели, как можно собственноручно проложить электрокабели у себя в доме. Как видите, данную операцию вполне реально выполнить и самому. Но при этом не стоит забывать о бдительности и безопасности. Ведь большинство возгораний жилых помещений происходит именно из-за несоблюдения техники укладки электрической проводки. Также не стоит экономить на толщине кабеля, тем более что количество потребителей тока в современных домах в 2-3 раза выше, чем во времена СССР.

Как называется кабель от роутера к компьютеру: все подробности

Чтобы компьютер и остальную умную технику обеспечить интернетом, используются маршрутизаторы (router по-англ). Этим устройством оснащен практически каждый дом, в который заведен интернет. А вот правильное название кабеля, который подключается от роутера к компьютеру, так сходу сложно вспомнить. А все потому, что из-за изобилия синонимов, кто как хочет, так и называет.

Варианты названий

Вероятно, вы не раз слышали такие слова, как:

  • сетевой кабель;
  • витая пара;
  • витопарный кабель;
  • патч-корд;
  • Ethernet-кабель;
  • Интернет-кабель;
  • LAN-кабель;
  • шнур для интернета.

Все эти слова – синонимы. Применяются для описания шнура, предназначенного для соединения друг с другом сетевых устройств. Происхождение этих слов-синонимов в той или иной степени связано с тематикой сетевого соединения.

Кабель от роутера к компьютеру называется – витая пара, из-за особенностей плетения внутри кабеля жил. Всего их восемь, и они свиты попарно (в четыре пары).

О том, какой кабель выбрать для подключения интернета в квартире, мы писали здесь.

Приставки LAN и Ethernet добавляют из-за их обозначения. Первая – это локальная вычислительная сеть, означающая объединение компьютеров и других гаджетов в одну сеть, находящуюся на небольшом расстоянии друг от друга. Вторая – это технология организации LAN-сетей.

Если слова «сетевой» и «интернет» объяснений не требуют, то патч-корд разъяснить желательно. Красивое слово одолжили из английского языка. Patching cord в переводе соединительный шнур.

Какой из синонимов использовать в лексиконе, решайте сами. Но запомните следующее:

  1. Витая пара – это обобщенное название проводов, что используются для развертывания сети.
  2. Патч-корд – это обобщенное название готового кабеля, которым можно соединить любые устройства, не обязательно «LAN». Но за последние десятилетия это слово закреплено за кабелем, что используется в Ethernet. На концах патч-корда – два одинаковых разъема 8P8C, которые многие называют ошибочно «RJ-45», не добавляя букву S.

Стандарт RJ-45 используется в коннекторе 8P4C, который не совместим с 8P8C. По одной из версий, путаница произошла из-за внешнего сходства разъемов.

Какой патч-корд выбрать для соединения?

Патч-корд можно сделать самому. Все подробности в следующем видео:

Характеристик у соединительного шнура много, но ознакомившись с ними, выбрать кабель несложно. Патч-корд бывает:

  1. Прямой или кроссовый – зависит от расположения проводов.
  2. Экранированный или нет – в зависимости от типа витой пары.
  3. С экранированным разъемом или нет – если витая пара экранированная, то разъем 8P8C (RJ-45) должен быть тоже таким.
  4. Различной категории – определяют эффективный пропускаемый частотный диапазон.
  5. С защитой коннектора или нет – защита продлевает жизнь коннектора при частом подключении.

Объяснение по каждому пункту:

  1. Ранее первые сетевые устройства проблематично определяли, по какой витой паре шел прием, а по какой передача. Поэтому использовалась кроссовая схема подключения проводов, для соединения одноуровневых устройств между собой (компьютер-компьютер, компьютер-хаб и т. д.). Сейчас роутеры умеют определять сигналы, поэтому необходимость в кроссовых схемах подключения отпала. На прилавках сохранились только прямые патч-корды.
  1. Есть несколько типов витой пары, которые имеют следующие маркировки (любой кабель с такой маркировкой может использоваться в роли патч-корда):
    1. UTP (Unshielded Twisted Pair) – неэкранированная витая пара. Хотя экранирования в витопарном кабеле нет, но балансная защита от помех присутствует.
    2. FTP (Foiled Twisted Pair) – фольгированная витая пара. Есть защита в виде общего защитного экрана, окутавшего все пары.
    3. SFTP (Screened Foiled Twisted Pair) – экранированная фольгированная витая пара. Дополнительная защита фольги от помех плюс усиление эффекта экранирования.

Если локалка тянется в доме или квартире, то беспокоиться о дополнительной защите в виде экранирования фольгой не нужно. UTP на все 100% отработает сигнал.

  1. Эффективно применять экранированный коннектор в паре с экранированным патч-кордом. В противном случае, это бессмысленно.
  1. Категорий витой пары насчитывается восемь. С первой по четвертую – уже не используются. Восьмая находится в разработке и не до конца утверждена. 5 практически не используется, после пришедшей с 2000 года на смену 5е – четырех-парного кабеля со скоростью до 1 Гб/сек на расстоянии до 100 метров. Кабель Cat5e – самый оптимальный вариант из-за скорости передачи данных и дешевизны. Cat6 и Cat7 используются в сетях со скоростью до 10 Гб/сек на расстоянии до 55 метров. Важно учитывать, что кабели лишь транспортное звено для сигналов между приемником и передатчиком. Если роутер и материнская плата (или сетевая карта) компьютера не поддерживают скорость 10 Гб/сек, а интернет в дом заведен не по оптоволокну, переплачивать за Cat6 и Cat7 нет смысла.
  1. Защита коннектора выполняет простую, но важную функцию – удерживать коннектор в порту и не дать ему выпасть. Разъемы без защиты при частом извлечении или возможных движениях системного блока (ноутбука) могут попросту не держаться в Ethernet-порту и выпадать.

Маркировка

Осталось определить длину и познакомиться с маркировкой кабеля на практике.

Основные показатели такие:

  • U/UTP – неэкранированная;
  • Cat5e – категория 5e для локалки в 1 Гбит/сек;
  • PVC – поливинилхлорид, оболочка;
  • 4x2x0.48 – четыре пары по две жилы с сечением кабеля 0.48 мм;
  • Solid – жесткий тип сердцевины жил (не сильно гнется, но имеет меньшие потери при передаче сигнала).

Длину выбирайте исходя из задач на сейчас, а не про запас. Иначе эта петля провода так и останется петлей на долгие годы.

Заключение

Есть множество синонимов соединительного кабеля, но ближе по значению – позаимствованное с английского слово «патч-корд». Оптимальным вариантом для соединения роутера с компьютером остается кабель категории 5e. Используйте его в том случае, если техника способна работать со скоростями до 1 Гбит/сек.

Какой кабель для интернета витая пара лучше

Сегодня для соединения нескольких компьютеров между собой используется специальный кабель – витая пара. Его применяют в организациях при устройстве локальной сети, его используют хостинг-провайдеры для объединения серверов. Даже дома у многих сейчас имеется пара компьютеров, которые соединены таким кабелем в сеть или подключены к роутеру. Витая пара – самый распространённый кабель, с помощью которого работают практически все компьютерные сети. Но бывают разные его разновидности, и наиболее часто применяют кабель UTP 5E, который обычно можно увидеть в любом компьютерном магазине. Но и он бывает разным.

Выбор кабеля для интернета.

Что такое кабель UTP 5E

Обозначение UTP ничего не говорит обычному пользователю. На самом деле это сокращение от «Unshielded twisted pair», то есть «неэкранированная витая пара». Это значит, что жилы не имеют экранирующей оплётки, которая в обычных условиях не нужна. Она требуется, только если рядом проходят высоковольтные силовые кабели, создающие множество помех. Этот кабель имеет пятую категорию, о чём и говорит название, и способен работать на частотах до 100 МГц. Витая пара шестой категории отличается большим сечением проводов и может работать на частоте до 250 МГц, но используется гораздо реже – когда нужно, например, соединить сильно удалённые компьютеры или для организации высокоскоростной сети.

Какие экранированные витые пары бывают?

Экранирование проводов обёрткой из фольги предохраняет передаваемую информацию от воздействия электромагнитных помех. А ведь если исказить хотя бы один байт в файле, его контрольная сумма в итоге не совпадёт, и передача будет неудачной. Поэтому многие пользователи предпочитают использовать именно такие кабели, даже если рядом нет сильных источников помех. Конечно, это не очень рационально в таком случае, но вреда тоже не наносит. Экранированные кабели бывают следующих типов:

  • FTP – у всех проводов имеется общий экран из фольги;
  • F2TP – то же самое, только экран двойной;
  • S/FTP – каждый провод имеет собственный экран из фольги, поверх всего пучка есть ещё один общий экран из медной сетки;
  • STP – экран из фольги есть у каждой жилы, и все они имеют общий экран также из фольги;
  • U/STP – каждая жила экранирована фольгой;
  • SF/UTP – у этих кабелей пара экранов – один из фольги, а другой из медной сетки.

Последний тип – самый защищенный, хотя нужно это далеко не всегда, только когда рядом проходит высоковольтный провод на 1000 В или больше. Обычно достаточно первых двух разновидностей.

Какой кабель для Интернета типа «витая пара» лучше выбрать?

Если подходить к выбору грамотно, то нужно учитывать такие факторы:

От расстояния зависит тип кабеля – если оно сравнительно небольшое, достаточно обычного кабеля типа UTP 5E – он продаётся длиной 1.5, 3, 5, 10 метров в готовом виде или в катушках, для отрезки нужной длины самостоятельно. Без усилителя сигнала можно использовать кабель длиной не более 100 м. Кроме того, жилы кабеля бывают разного типа – медные или омеднённые. Первые хорошо подходят для передачи сигнала на большое расстояние, так как сопротивление меди низкое. Омеднённые провода имеют алюминиевую или стальную сердцевину с медным покрытием – они не уступают медным на небольших расстояниях в несколько метров, а на больших практически бесполезны. Источники помех могут сильно затруднить работу, если использовать неэкранированный вариант. Поэтому, если рядом проходят силовые кабели, особенно высоковольтные, надо выбрать экранированный кабель. И, наконец, нужно обратить внимание на то, чтобы был хороший производитель витой пары, который гарантирует высокие характеристики. Ведь малейшие перебои в локальной сети влекут за собой большие проблемы в работе программного обеспечения и могут приводить к потере важных данных.

Производители витой пары

Кабели такого типа выпускаются многими производителями, но все они имеют разные характеристики. Поэтому рассмотрим рейтинг лучших производителей витой пары. Все кабели условно можно разделить на 3 категории:

  1. Элитные – имеют большую стоимость за метр и обладают отличными характеристиками. Для обычных квартир приобретать их нецелесообразно, поэтому используются они чаще в организациях, в том числе государственных.
  2. Среднего уровня – при меньшей стоимости обладают довольно хорошими характеристиками. Выпускаются известными фирмами и относятся к самым востребованным как для дома, так и для организаций разного уровня.
  3. Бюджетные – имеют среднюю стоимость при неплохих характеристиках. Обычно выпускаются китайскими фирмами и имеют омеднённые или медные жилы. Подходят для как дома, так и для организаций с небольшими сетями.

Большинство производителей дают на свою продукцию гарантию до 25 лет. Поэтому никогда не надо приобретать кабели, у которых производитель не указан – есть риск, что сеть не заработает, как следует, или через несколько месяцев начнутся неполадки. К тому же на качественную продукцию есть сертификаты, которые подтверждают характеристики.

Рейтинг производителей витой пары

Существует немало типов кабелей такого типа для организации локальных сетей или разводки Интернета в квартиры в многоквартирных домах. Но некоторые заслужили своё имя качеством и хорошими отзывами. Приведём несколько названий компаний, которые пользуются доверием пользователей:

  1. Hyperline, SkyNet, Nikolan – производят отличную продукцию элитного типа, которую можно спокойно использовать в самых разных сетях, в том числе и на очень ответственных участках. Беспокоиться за качество не приходится.
  2. NETLAN – хорошо зарекомендовавший себя производитель витой пары среднего уровня, самой востребованной на рынке.
  3. Ripo и CabLAN – производители китайского происхождения, одни из лидеров в бюджетной сфере. Их витая пара прекрасно работает в домашних сетях. Несмотря на небольшую цену, такие кабели имеют довольно неплохие характеристики. Бывают как с омеднёнными жилами, так и с полностью медными.

Конечно, этот рейтинг производителей витой пары довольно условный, так как есть немало других компаний, выпускающих эту продукцию довольно хорошего качества. Но встречается и немало подделок, поэтому нужно обращать внимание на маркировку, которая наносится на изоляцию и покупать в специализированных магазинах.

Устройство и виды кабелей для интернета: витая пара и оптоволоконный

В современном мире развитие технологий ставит основной целью переход на беспроводные технологии. Однако для функционирования компьютерных сетей обязательно использовать специальные кабели. И хотя протоколы беспроводной передачи данных Wi-Fi и Bluetooth используются все чаще, заменить традиционный способ передачи данных у них не выходит.

На текущий момент передача по проводам во многих аспектах превосходит беспроводную: она практически не подвержена помехам, отличается большей скоростью действия. Для передачи данных используются интернет кабели. И их существует несколько основных видов.

Основные виды

На текущий момент для увеличения скорости передачи информации в сетях используются различные виды кабелей. Главное их отличие между собой – технически характеристики.

Используются три основных вида:

Важно. Кроме самого шнура не менее важно, какой тип жилы и как экранирована продукция.

Витая пара

Витая пара является наиболее распространенным способом передачи данных в локальных сетях. Каждый шнур включает набор попарно перевитых, изолированных медных проводов. В обычном шнуре находится 4 пары проводников. Промышленность также выпускает провод, включающий всего 4 жилы.

Изоляция окрашивается в стандартные цвета. Основным требованием для прокладки сетей является необходимость располагать все приборы на расстоянии менее 100 метров.

В зависимости от изоляционной оплетки, можно разделить витую пару на несколько категорий:

  • UTP – без защиты. Кроме собственной пластиковой защиты жил не предусмотрено никакой изоляции.
  • F/UTP – поверх всех проводников закреплен слой отражающей фольги.
  • STP (защищенная). Каждый из проводников покрыт дополнительным слоем экранированной пленки. Дополнительно используется сеточный экран.
  • S/FTP – фольгированная, экранированная пара. Каждый парный проводник находится в собственной оплетке, а для надежности сам провод защищается медным экраном.
  • SF/UTP – для защиты закрепляется двойной экран: медная пленка и фольга.

Оптоволоконный сетевой кабель

Важно. Этот кабель интернет интернет представляет собой наиболее скоростной способ передачи информации. С помощью него передают данные через интернет на другую часть света и в другие страны.

Основные достоинства кабеля:

  • Высокая пропускная способность.
  • Длительный срок эксплуатации.
  • Легко обнаружить постороннее вмешательство, что существенно повышает безопасность данных.
  • Шумоподавление и защита от различных перебоев и помех.
  • Высокая скорость передачи данных.

Коаксиальный провод

Этот вид интернетного кабеля для компьютеров является наиболее старым. Применяют его редко, для передачи данных для телевидения и радио. Такой вид оборудования практически не используется для lan сетей и internet.

Устройство сетевого кабеля

Все имеющиеся провода для создания и подключения компьютерных сетей устроены по-разному. Характерные различия будут разобраны ниже.

Строение коаксиального кабеля

Отличается наиболее простой конструкцией, один медный проводник заключается в слой изоляционного покрытия, поверх которого оплетается медью. Для создания сетей используются коннекторы.

Устройство витой пары

Витая пара – восьмижильный провод, к концам которого подключают специальные коннекторы. Как называется разъем для интернета на витой паре? Он называется RJ45 и в него вставляется соответствующий штекер. Такую проводку обычно покупают уже готовую, с соответствующей длинной и проведенной распиновкой.

Особенности строения

Наиболее совершенный вид отличается сложным строением. В состав входит множество тонких проводков, разделенных между собой особым покрытием. По проводникам проходят лучи, которые передают информацию.

Какие бывают жилы

Существует два основных вида жил: омедненные и полностью медные.

Омедненный

Такой вид провода состоит из композитного материала, который обладает сниженной проводимостью. Сердцевина изготавливается из металла со сниженной проводимостью, а внешнее покрытие из меди.

Количество жил

Витая пара для интернета может включать 4 или 8 жил в зависимости от назначения. Провод выбирается исходя из требований к сети и её функционального назначения.

Медь или кабель частично омедненный

Вид подходящего проводника зависит от размеров будущей онлайн сети. Правильный выбор зависит от расстояния между бухтами и шлюзами и протяженностью между узлами. Если сеть не растянута, разница между омедненным и медным проводом будет незначительной. Однако если требуется обеспечивать локальную сеть на максимальных расстояниях, желательно выбирать только медные устройства.

Важно. В противном случае при передаче сигналов с выхода одного устройства на вход другого из-за более высокого сопротивления алюминия будет слишком сильно снижаться сила тока. В результате компьютер в квартире не сможет заметить устройство в LAN-сети.

Поэтому стоит использовать только медь. Они отличаются низким сопротивлением и без проблем передают сигналы на дальнее расстояния. При этом не будет проблем в монтаже.

Экранирование

Существует несколько основных способов экранирования сетевых элементов:

  • FTP – защитное экранирование осуществляется фольгой.
  • F2TP – двойной экран из фольги.
  • S/FTP – каждый из проводников покрыт фольгой.
  • STP – каждая из жил и весь кабель покрыты фольгой.
  • U/STP – каждая из жил по отдельности покрыта фольгой.
  • SF/UTP – кабель покрыт двумя слоями защитного покрытия – оплетку и фольгу.

Наиболее защищенным является SF/UTP. Однако его использование целесообразно только в местах, существенно подверженных электромагнитным колебаниям. Например, если рядом проходят уличные, высоковольтные линии. Маркировка об экранировании по стандарту наносится на пластиковый защитный слой. На обозначении это первые два символа перед знаком дроби.

Важно. Экранирование обязательно, если кабель прокладывается неподалеку от силовых линий. В таком случае лучше выбрать кабель с экранированием класса FTP и выше. Поскольку любые силовые линии являются источниками электромагнитного поля, при передаче сигнала требуется максимально защитить его от помех.

Критерии выбора кабеля

Провод для интернета отличается множеством характеристик. Однако в эксплуатационном плане важны только некоторые из них. К таковым относят:

  • Категория кабеля.
  • Вид жилы.
  • Способ защиты.

Категория интернет-кабеля

В зависимости от эффективности пропускного сигнала все провода делят на 7 основных категорий.

Таблица 1. Разделение проводки на категории:

Сайт Сетестроителя

Всё о витой паре и локальных сетях

Самые актуальные способы удлинения сетевого кабеля

В данном материале, мы предлагаем рассмотреть наиболее эффективные и актуальные способы, как удлинить интернет кабель. Удлинение витой пары посредством простых подручных инструментов, с минимальными затратами времени и ресурсов. В данном материале будут предоставлены удобные, пошаговые алгоритмы действий, для удлинения сетевых шнуров любого предназначения, данные методы подходят не только для стационарных кабелей, которые устанавливал провайдер, но также и для любых других, дополнительных видов сетевых шнуров.

Удлинение сетевого интернет шнура, проложенного компанией интернет провайдера, соединяющего аппаратные ресурсы их компании с ПК пользователя, является наиболее востребованным запросом в настоящее время. В данной статье, мы будем рассматривать способы удлинения шнуров с витой парой, без использования инструмента для обжима витой пары, для оптоволоконных кабелей, данный материал будет неактуальным.

Необходимость удлинения сетевых шнуров, возникает довольно часто, при проведении бытовых ремонтов, перестановке периферийных устройств и различного оборудования, перемещении мебели и прочих бытовых обусловленностях. В подобных ситуациях, возникает проблема, что попросту немного не хватает длины кабеля, разумеется из данной ситуации есть несколько вариантов выхода: обратиться к услугам компании провайдера либо специализированных контор, подстраиваться под длину имеющегося кабеля, и совершать работы и перестановки относительно имеющихся возможностей, либо же воспользоваться наиболее простым и удобным вариантов – выполнить самостоятельную «подточку» сетевого шнура. Прежде чем приступать к самостоятельной работе с кабелем, рекомендуем ознакомится с полезными советами:

  1. При необходимости удлинить стандартный сетевой шнур, обеспечивающий соединение компьютера с роутером, более рациональным вариантом, может быть приобретение нового кабеля необходимой длины, по цене он обойдется ненамного дороже удлиненного, и при этом его надежность будет более высокой. Так как любое искусственное соединение, посредством дополнительных разъемов и штекеров, а тем более скрутки, не являются достаточно надежными в эксплуатации. Произвести обжим витой пары, можно в практически любом салоне цифровой техники;
  2. На случай если в помещ

Порты и установка роутера Wi-Fi — куда что подключать

Роутер  — это сетевое устройство, предназначенное для раздачи интернета на несколько компьютеров или ноутбуков, подключенных к нему кабелем либо по беспроводному соединению Wi-Fi

Перед использованием роутера требуется его правильно подключить и настроить

С ценами на настройку сетевого оборудования вы можете ознакомиться в разделе «Услуги — Настройка роутера»

Дополнительные инструкции и варианты решения проблем, связанных с плохо работающим интернетом, вы можете получить из раздела Компьютерная помощь



Содержание статьи:

  — Порты роутеров и кабели

  — Установка и выбор места размещения

  — Роутеры ADSL

  — Роутеры Ethernet






Основные порты роутеров



У роутера обязательно есть порты WAN (или DSL, если он предназначен для получения сигнала по телефонному кабелю), несколько (обычно — 4) порта LAN и порт блока питания. Также возможно наличие порта USB

Название Порт Описание
WAN / Internet

Порт для подключения кабеля вашего интернет-провайдера по технологии Ethernet (кабель «витая пара»)

Обжим витой пары  со стороны провайдера обычно производится по схеме «B»

При использовании роутера в качестве повторителя (репитера или точки доступа) в этот порт подключается кабель от LAN-порта основного роутера

DSL / xDSL / ADSL Порт для подключения кабеля xDSL-провайдера (интернет по телефонному кабелю)
LAN

Блок портов для подключения компьютеров, ноутбуков и других устройств к роутеру кабелем Ethernet, обычно их — больше одного

На вашем компьютере должен быть точно такой же порт

USB

Этот порт, в зависимости от модели роутера,  используется для подключения:

— носителя данных (флешки или сетевого хранилища NAS)

— 3G/4G-модема для раздачи интернета

— принтера

POWER Порт для подключения блока питания



Детально о портах и настройке роутеров под крупнейших провайдеров Москвы и Московской области рассказано в наших материалах



Обратите внимание, что у роутера может быть только один из двух типов портов для кабеля провайдера — WAN (кабель Ethernet с коннектором RJ-45) или DSL (телефонный кабель с коннектором RJ-12). Роутер с разъёмом DSL подойдёт для использования только у провайдера, предоставляющего интернет по телефонной линии. Роутеры с разъёмом под коннектор RJ-45 подходят для провайдеров, которые предлагают услуги интернета по выделенной линии (Ethernet)

Соединение компьютера и роутера производится по беспроводному соединению Wi-Fi, либо кабелем «витая пара» с разъёмами Ethernet (коннектор RJ-45)



Цвет изоляции кабеля может быть разный, чаще всего встречаются чёрный, жёлтый, синий, красный, серый, могут быть и другие варианты

Такие провода — стандартны, обычно идут в комплекте со всеми роутерами и подходят к любым моделям сетевого оборудования. Такой провод вы можете сделать самостоятельно — подробнее об этом в материале  «Обжим витой пары»

Не путайте его с телефонным кабелем



Коннектор RJ-45 на 2 миллиметра больше по ширине, чем RJ-12



В компьютере кабель требуется в воткнуть в порт LAN



Настройка роутера производится через WEB-интерфейс с помощью любого компьютера, смартфона или ноутбука, подключенного к нему кабелем Ethernet или по беспроводному соединению Wi-Fi

Статьи по настройке роутеров с подробной информацией по провайдерам находятся по ссылке

Один из основных критериев при выборе роутера — тип кабеля, по которому к вам в квартиру или офис проведен интернет. Именно этот кабель требуется подключать к порту WAN/Internet (или DSL) маршрутизатора. Преимущественно распространены два типа подключения проводного интернета: по двухжильному телефонному кабелю и по выделенной линии (кабель «витая пара» категории 5e или 6)



Типы коннекторов на кабеле провайдера




Скорая компьютерная помощь в Москве с выездом на дом или в офис, телефон — 8(495)782-65-87




Установка беспроводного маршрутизатора и выбор места размещения



Освободите роутер от упаковки и прикрутите к нему антенны. Тщательно продумайте место установки роутера, руководствуясь тремя факторами:



  • — роутер по возможности требуется разместить в центре квартиры или офиса. Правильно выбрав место установки, вы избежите многих проблем с доступом к интернету с беспроводных устройств. Радиус действия роутера заявлен в среднем 100 метров без перекрытий





  • Если мощности роутера не хватает — используйте второй роутер в качестве повторителя (репитера) , либо приобретите модель с более мощным передатчиком (5 децибел вместо 3) — например, ZyXEL Keenetic Giga III или Keenetic Ultra II
  •
  • — учтите, что компьютеры и ноутбуки без адаптера Wi-Fi придется подключать кабелем Ethernet. Чтобы избавиться от этой необходимости, приобретите USB адаптеры Wi-Fi  для ваших стационарных компьютеров, и можно будет произвести их подключение к роутеру по беспроводному каналу
  •
  • — к роутеру должен с небольшим запасом подходить кабель вашего провайдера. Если кабель заканчивается на входе в квартиру, то там можно расположить основной роутер, а ещё один — использовать в качестве беспроводного повторителя сигнала





Скорость передачи данных по беспроводному соединению зависит от количества внешних антенн WiFi-роутера, а дальность — от мощности его передатчика (измеряется в децибелах). Если у роутера съёмные антенны, то их можно менять на другие, с большим коэффициентом усиления

Соблюдая данные условия вы гарантируете уверенный приём беспроводного сигнала

Для тестирования беспроводного соединения Wi-Fi и поиска мест плохого приёма вы можете воспользоваться консольной утилитой «PING» на любом ноутбуке с операционной системой Windows либо на  смартфоне (планшете) с Andriod или Windows Phone

На компьютере или ноутбуке с операционной системой Windows нажмите  Win+R, в поле «Открыть» введите команду «ping 8.8.8.8 -t» без кавычек (это адрес DNS-сервера Google), затем нажмите ОК. Если есть соединение с интернетом, то в окне консоли вы увидите строки со временем пинга. Показания измеряются и отображаются каждую секунду

Если соединения с интернетом пока нет, можно попинговать сам роутер командой «ping 192.168.1.1 -t«. Адрес вашего роутера может закачиваться на другие два октета: 192.168.0.1 … 192.168.10.1 … 192.168.100.1 … 192.168.1.254

Узнать адрес роутера можно в настройках сетевой карты — об этом рассказано в данной статье



По мере удаления от источника сигнала Wi-Fi или при изменении картины помех между ноутбуком и роутером пинг будет меняться



При большом удалении от роутера консольная команда PING будет выдавать строки с ошибками «Превышен интервал…», «Сбой передачи», «General Failure» и другие



Для удобства установите программу PING на свой смартфон. Такое приложение можно найти для смартфонов на любой существующей платформе — Android, iOS или Windows Phone. Для этого зайдите в приложение «Play Market» (Android), «AppStore» (IOS) или «Магазин» (Windows Phone)





В строке поиска приложения-магазина поиске наберите «ping»



Нажмите кнопку «Поиск»



Нажмите кнопку «Установить»; после установки запустите приложение кнопкой «Открыть»



В окне приложения выберите в выпадающем меню строку «8.8.8.8», нажмите кнопку «Start«, и на экране начнут появляться строки с отчётом






ADSL (интернет по телефонной линии)

Если ваш провайдер предоставляет интернет по телефонному кабелю (на коннекторе 2 или 4 контакта)…



…то вам нужен роутер с ADSL разъемом RJ-12. При настройке такого роутера скорее всего будет требоваться тип соединения PPPoE

Модели роутеров ADSL

  — ASUS DSL-N14U (Annex B и Annex A)

  — D-link DSL-2640U/RB (Annex B), DSL-2640U/RA (Annex A)

  — ZyXEL Keenetic DSL

  — TP-Link TD-W8961N (Annex A) для использования без охранной сигнализации; TD-W8961NB (Annex B)



При выборе ADSL-оборудования обратите внимание на стандарт Annex: Annex A — это модели роутеров ADSL для использования в квартирах без охранной сигнализации по телефонной линии, Annex B — для квартир с сигнализацией

Рассмотрим порты ADSL-роутера на примере модели D-Link DSL-2640





  — порт DSL (сюда вставляется коннектор телефонного кабеля провайдера с разъёмом RJ-12)

  — 4 порта для подключения компьютеров и других сетевых устройств

  — порт USB (может быть задействован для подключения 4G-модема, флешки или принтера)

  — кнопка WPS (для подключения к роутеру по беспроводному соединению без ввода пароля)

  — кнопка Wireless ON/OFF (включение/выключение беспроводной сети)

  — кнопка включения маршрутизатора

  — порт блока питания



При настройке ADSL-роутера обычно используется тип соединения PPPoE. Также необходимо установить значения параметров VPI и VCI (для  МГТС VPI =1, VCI=50; для  РосТелеком VPI=0, VCI=35)






Ethernet (выделенная линия)

Если у вас интернет по выделенной линии, то к вам, скорее всего, проведена «витая пара» (на коннекторе — 8 контактов, есть вариант с 4-х жильным кабелем)

В этом случае порт WAN у роутера должен быть под коннектор RJ-45:



Примеры роутеров с портом WAN

D-Link DIR-300

ASUS RT-N12

ZyXEL Keenetic Lite III

TP-Link TL-WR841N



Рассмотрим порты роутера на примерах моделей — D-Link DIR-320 и TP-Link TL-WR841N





Сначала рассмотрим модель D-Link DIR-320. Начнем слева направо:

  • — антенна Wi-Fi: Довольно хрупкая на излом, будьте осторожны. Для снятия антенны требуется выпрямить, а затем аккуратно открутить ее от роутера.
  •
  • — порт USB — его можно использовать для разных целей. Во-первых, вы можете подключить сюда 3G/4G-модем и раздавать интернет с него. Также порт можно задействовать для подключения внешнего накопителя и, например, качать туда торренты
  •
  • — 4 порта LAN — они нужны для подключения компьютеров и ноутбуков без адаптера Wi-Fi. Их 4, что более, чем достаточно при условии, что стационарный компьютер можно оборудовать адаптером Wi-Fi и отвязать от роутера. Как видно — они идентичны разъему INTERNET, равно как и сетевая карта компьютера или ноутбука. В комплекте обычно идет кабель для настройки роутера, уже обжатый с обеих сторон коннекторами RJ-45. Возьмите его и одним концом воткните в порт роутера с цифрой «1», а вторым — в точно так же выглядящий порт сетевой карты вашего компьютера или ноутбука. При вытаскивании коннектор не забудьте нажать и удерживать пластиковый фиксатор, иначе можно сломать порт (или вытащить внешнюю сетевую карту из её слота)
  •
  • — порт ИНТЕРНЕТ (он же WAN, в других модификациях) — именно к нему подключается кабель вашего провайдера с коннектором RJ-45. Не забудьте, что в случае, если у вас провайдер МГТС, Стрим или Ростелеком, этот порт должен быть под коннектор RJ-12 (как в телефонной розетке). И RJ-12 и RJ-45 подключаются одинаково: возьмите коннектор двумя пальцами, вставьте в порт и легко (иногда чуть с усилием) надавите до щелчка
  •
  • — разъем питания — подключите сюда БП, обратной стороной включив его в розетку 220В (а лучше — в Блок Бесперебойного Питания)
  •
  • — кнопка RESET (именно кнопка — нажимать требуется иголкой или зубочисткой до щелчка): нужна при настройке роутера. При включенном роутере удерживать около 20 сек, после чего настройки роутера вернутся к заводским установкам





Теперь TP-Link TL-WR841N:

  • — кнопка включения/выключения
  •
  • — порт POWER — разъем для подключения блока питания
  •
  • — порт WAN — для подключения кабеля вашего провайдера интернет с коннектором RJ-45
  •
  • — 4 порта LAN
  •
  • — кнопка WPS: если вы находитесь в непосредственной близости от роутера, то можете подключиться к нему без необходимости ввода пароля, зажав эту кнопку и одновременно запустив подключение к беспроводной сети данного роутера на устройстве Wi-Fi
  •
  • — уже известная нам кнопка RESET, правила проведения сброса настроек роутера — аналогично DIR-320





При настройке роутеров  с портом Ethernet (WAN) используются типы соединения PPTP, L2TP, Dynamic IP, Static IP, PPPoE и привязка по MAC-адресу. Все они описаны в наших материалах по настройке роутеров

Как подключить компьютер к роутеру через кабель: поймет каждый!

Эта статья расскажет, как подключить компьютер к роутеру через кабель. Казалось бы, это сделать несложно. Но на этом пути иногда встречаются проблемы. Как сделать так, чтобы все быстро заработало, расскажем дальше.

Зачем использовать проводное подключение?

Необходимость в проводном подключении к роутеру возникает в следующих случаях:

  • в ПК отсутствует Wi-Fi модуль;
  • сетевой адаптер сломан;
  • при настройке маршрутизатора;
  • при обновлении прошивки;
  • когда скорость Wi-Fi соединения недостаточна.

Скорости работы может не хватать, например, если происходит обработка видео по локальной сети, работа с файлами из сетевого хранилища.  Wi-Fi сеть может быть загружена работой беспроводной системы видеонаблюдения. Если ПК или ноутбук находится недалеко от маршрутизатора, а Wi-Fi сеть активно используют другие устройства или пользователи, то проводное соединение будет хорошим решением.

Подключение

Если не хочется читать, посмотрите следующее видео:

Чтобы подключить ноутбук или ПК к роутеру необходим шнур, иначе называемый патч-кордом. Как правило, он поставляется вместе с маршрутизатором. Если такого кабеля нет или его длины недостаточно, патч-корд следует приобрести в магазине.

Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?

Лучше покупать готовые шнуры, изготовленные заводским способом. При их изготовлении используется специальный, нежесткий кабель, который можно многократно гнуть без опасения повредить проводник.

Готовые патч-корды бывают до 10 метров длиной. Если же подключение происходит на большом удалении, то в компьютерном магазине или в компании, занимающейся сетевыми технологиями, могут изготовить кабель необходимой длины. Самостоятельно без специального инструмента сделать такой провод затруднительно.

Чтобы подключить ноутбук или ПК, один конец сетевого кабеля соедините с портом LAN на роутере. Обычно таких разъемов четыре, но может быть один, может быть больше четырех. Это зависит от модели маршрутизатора. Можно подключаться к любому свободному порту, не обязательно к первому.

Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?

Второй конец патч-корда подсоедините к сетевому разъему в компьютере или ноутбуке. Если в ноутбуках сетевой разъем, как правило, интегрирован на материнской плате, то не во всех современных компьютерах он есть.  Если разъем отсутствует, то придется приобретать специальный адаптер, подключаемый по USB.

Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?

Собственно, на этом физическое подключение к интернету через роутер и заканчивается. Если провод для подключения компьютера к роутеру не поврежден, на последнем начнет мигать светодиод, соответствующий подключенному порту. Если к WAN порту маршрутизатора подключен кабель провайдера, а сам роутер правильно настроен, то компьютер автоматически получит доступ в интернет. Об этом будет сигнализировать соответствующий значок на панели задач в правом нижнем углу экрана.

Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?

Проблемы, которые могут возникнуть при подключении

При проводном подключении к роутеру могут возникнуть проблемы двух видов – отсутствие физического подключения и неправильные настройки оборудования. Рассмотрим подробней, как преодолеть возможные трудности.

Нет соединения компьютера с роутером

Если на значке сетевого подключения на панели в правом нижнем углу экрана значится красный крестик, а после подключения патч-корда от маршрутизатора к компу он не пропадает, то это значит, что не удалось установить физическое соединение.

Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?

Прежде всего нужно убедиться, что коннекторы на концах шнура до конца вставлены в разъемы на роутере и компьютере. Вставлять коннекторы нужно до легкого щелчка. Так они плотно фиксируются в разъемах. Можно попробовать вставить кабель в другой LAN разъем маршрутизатора или другой сетевой разъем на ПК, если он есть.

Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?

Если коннекторы плотно вставлены в разъемы, а соединения по-прежнему нет, нужно проверить исправен ли кабель. Он может быть перегнут или пережат, что влечет за собой разрыв проводника под оболочкой. Возможно неправильно обжаты коннекторы.

Проще всего убедиться, что проблема не в кабеле – это заменить его на заведомо работающий шнур!

Если ничего не помогает и подключение отсутствует, следует проверить подключен ли сетевой адаптер в операционной системе ПК. В Диспетчере устройств в Windows нужно найти «Сетевые адаптеры» и убедиться, что устройство работает нормально. Если есть какие-то проблемы, то нажатием правой клавиши мыши вызывается меню. Там следует выбрать нужный пункт – или просто включить адаптер, если он отключен, или переустановить драйвер.

Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?

Соединение без доступа к интернету

Посмотрите видео с инструкциями, которые помогут получить доступ к Интернету через роутер:

Самая часто встречающаяся проблема – это отсутствие подключения компьютера к интернету через роутер. Об этом сигнализирует восклицательный знак в желтом треугольнике на значке сетевого подключения в правом нижнем углу экрана. Причин этого может быть масса – от неправильных настроек роутера до банального отключения интернета за неуплату.

Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?

Чтобы локализовать проблему, нужно проверить, работает ли интернет на других устройствах, подключенных к этому маршрутизатору по Wi-Fi, например, смартфон. Если с роутером все в порядке, значит проблема – в настройках компьютера. Очень часто неправильно прописаны IP адреса.

Для того, чтобы поправить настройки в «Панели управления» следует найти раздел «Сеть и Интернет», там в «Сетевых подключениях» вызвать контекстное меню нажатием правой кнопки мыши на пункте «Подключение по локальной сети». Потом следует перейти в подменю «Свойства», там выбрать «Протокол интернета версии 4» и опять выбрать «Свойства». Здесь нужно выбрать опцию автоматического получения адресов IP и DNS.

Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?Как подключить Wi-Fi роутер к компьютеру через сетевой кабель?

Подключить компьютер или ноутбук к роутеру несложно. При возникновении проблем, их можно преодолеть самостоятельно, если четко следовать правильным рекомендациям. Если статья была полезна, напишите в комментариях. Если что-то не получилось или есть вопросы, также можно смело написать в онлайн-чат или комментарии! Спасибо за внимание!

Что такое маршрутизатор?

Обновлено: 04.05.2019, Computer Hope

Маршрутизатор — это аппаратное устройство, предназначенное для приема, анализа и перемещения входящих пакетов в другую сеть. Его также можно использовать для преобразования пакетов в другой сетевой интерфейс, отбрасывания их и выполнения других действий, относящихся к сети. На рисунке показан беспроводной маршрутизатор Linksys BEFSR11 , который напоминает многие домашние маршрутизаторы.

Возможности роутера

Маршрутизатор имеет гораздо больше возможностей, чем другие сетевые устройства, такие как концентратор или коммутатор, которые могут выполнять только основные сетевые функции.Например, концентратор может передавать данные между компьютерами или сетевыми устройствами, но не анализирует передаваемые данные и ничего не делает с ними. Напротив, маршрутизаторы могут анализировать данные, отправляемые по сети, изменять способ их упаковки и отправлять их в другую сеть или по другой сети. Например, маршрутизаторы обычно используются в домашних сетях для совместного использования одного Интернет-соединения между несколькими компьютерами.

В приведенном выше примере домашней сети существует два разных типа маршрутизатора: маршрутизатор и беспроводной маршрутизатор.В этом примере маршрутизатор разрешает всем компьютерам и другим сетевым устройствам доступ в Интернет. Беспроводной маршрутизатор позволяет ноутбуку без проводов подключаться к домашней сети, а также выходить в Интернет. Ниже приведены некоторые дополнительные примеры различных типов маршрутизаторов, используемых в большой сети.

Типы маршрутизаторов

Беспроводной маршрутизатор (Wi-Fi)

Беспроводные маршрутизаторы

обеспечивают доступ Wi-Fi к смартфонам, ноутбукам и другим устройствам с возможностями сети Wi-Fi. Кроме того, они могут обеспечивать стандартную маршрутизацию Ethernet для небольшого количества проводных сетевых устройств.Некоторые маршрутизаторы Wi-Fi могут выступать в качестве комбинированного маршрутизатора и модема, конвертируя входящий широкополосный сигнал от вашего интернет-провайдера.

Дополнительную информацию см. На нашей странице определения точки доступа и информации.

Brouter

Сокращенно от Bridge router, маршрутизатор . — это сетевое устройство, которое служит как мостом, так и маршрутизатором.

Основной маршрутизатор

Базовый маршрутизатор — это маршрутизатор в компьютерной сети, который маршрутизирует данные внутри сети, но не между сетями.

Боковой маршрутизатор

Информацию о граничном маршрутизаторе см. На нашей странице определения граничных устройств.

Виртуальный маршрутизатор

Виртуальный маршрутизатор — это резервный маршрутизатор, используемый в настройке VRRP.

Как далеко может дойти беспроводной маршрутизатор?

Типичный диапазон беспроводного маршрутизатора составляет около 150 футов при подключении в помещении и до 300 футов на открытом воздухе. При этом препятствия, такие как стены и другие объекты, могут уменьшить радиус действия в помещении до 75% от максимального расстояния или меньше.

Магистраль, Мост, Аббревиатуры компьютеров, Термины для оборудования, Концентратор, Сетевые терминалы, Коммутатор

,

Как работают маршрутизаторы | HowStuffWorks

Очень велики шансы, что вы никогда не увидите MAC-адрес любого из своего оборудования, потому что программное обеспечение, которое помогает вашему компьютеру общаться с сетью, заботится о сопоставлении MAC-адреса с логическим адресом. Логический адрес — это то, что сеть использует для передачи информации на ваш компьютер.

Если вы хотите увидеть MAC-адрес и логический адрес, используемые интернет-протоколом (IP) для вашего компьютера с Windows, вы можете запустить небольшую программу, которую предоставляет Microsoft.Перейдите в меню «Пуск», нажмите «Выполнить» и в появившемся окне введите WINIPCFG (IPCONFIG / ALL для Windows 2000 / XP). Когда появится серое окно, нажмите «Подробнее», и вы получите такую ​​информацию:

Windows 98 IP-конфигурация:

Имя хоста: NAMEHOWSTUFFWORKS

DNS-серверов: 208.153.64.20

& nbsp208.153.0.5

Тип узла: широковещательный

Идентификатор области NetBIOS:

IP-маршрутизация включена: Да

Прокси-сервер WINS включен: Нет

Разрешение NetBIOS использует DNS: Нет

Адаптер Ethernet:

Описание: Адаптер PPP

Физический адрес: 44-45-53-54-12-34

DHCP включен: Да

IP-адрес: 227.78.86.288

Маска подсети: 255.255.255.0

Шлюз по умолчанию: 227.78.86.288

DHCP-сервер: 255.255.255.255

Основной сервер WINS:

Вторичный WINS-сервер: Получена аренда: 01 01 80 12:00:00 AM

Срок аренды истекает: 01 01 80 12:00:00 AM

Здесь много информации, которая будет варьироваться в зависимости от того, как именно установлено ваше подключение к Интернету, но физический адрес — это MAC-адрес адаптера, запрошенного программой.IP-адрес — это логический адрес, назначенный вашему соединению вашим интернет-провайдером или администратором сети. Вы увидите адреса других серверов, включая DNS-серверы, которые отслеживают все имена Интернет-сайтов (так что вы можете ввести «www.howstuffworks.com» вместо «216.27.61.189») и сервер шлюза, который вы подключитесь к, чтобы выйти в Интернет. Когда вы закончите просматривать информацию, нажмите OK. ( Примечание: По соображениям безопасности часть информации об этом подключении к Интернету была изменена.Вы должны быть очень осторожны с передачей информации о вашем компьютере другим людям — с вашим адресом и подходящими инструментами недобросовестный человек может при некоторых обстоятельствах получить доступ к вашей личной информации и контролировать вашу систему с помощью программы «Троянский конь».

,

Где мне найти свой WEP-ключ?

Обновлено: 30 декабря 2019 г., компания Computer Hope

Если вы используете маршрутизатор, обеспечивающий подключение к Интернету по Wi-Fi, вам потребуется пароль для проверки подлинности подключения к сети. Если вы не знаете пароль, но являетесь владельцем маршрутизатора или администрируете его самостоятельно, вы можете узнать пароль или изменить его, выполнив действия, описанные ниже.

Во-первых, давайте кратко обсудим, как работают пароли Wi-Fi, чтобы вы могли лучше понять, как они настроены.

Методы шифрования беспроводной сети

Три типа аутентификации для потребительского Wi-Fi — это WEP, WPA и WPA2. Большинство домашних маршрутизаторов можно настроить для использования любого из них, но WPA2 является наиболее безопасным из трех, и его следует использовать всегда, если это возможно.

  • WEP означает Wireless Equivalent Privacy и был представлен в сентябре 1999 года и первоначально предоставлял только 64-битное шифрование (позже он был модернизирован и предлагал 128-битное шифрование).WEP был официально объявлен устаревшим в 2004 году, потому что он менее безопасен, чем новые методы, но он все еще используется в современных маршрутизаторах в целях совместимости.
  • WPA означает Защищенный доступ Wi-Fi . Представленный в 2003 году, он поддерживает 256-битные методы шифрования, включая AES. Он был предназначен для устранения разрыва между WEP и более сложным WPA2.
  • WPA2 — это обновленная версия WPA, которая была представлена ​​в 2004 году. Она обеспечивает использование AES и реализует некоторые более сильные поддерживающие протоколы, такие как CCMP (Counter Cipher Mode).Хотя WPA2 все еще имеет некоторые известные уязвимости, они требуют значительных вычислительных ресурсов, и злоумышленник уже должен иметь доступ к локальной беспроводной сети. WPA2 до сих пор используется в качестве стандарта для надежного беспроводного шифрования на потребительском уровне.

Заметка

Большинство маршрутизаторов предлагают два типа шифрования WPA2, которые называются WPA2-Personal и WPA2-Enterprise . Корпоративная версия WPA2 предназначена для корпоративных настроек, когда ИТ-отдел управляет политиками безопасности всей компании.Для других настроек, включая беспроводной Интернет в вашем доме, вам следует использовать WPA2-Personal .

Все эти методы требуют пароля, также известного как ключ шифрования , при попытке подключения. Если вы укажете правильный ключ, будет установлено беспроводное соединение.

Я не знаю, какой у меня ключ. Как мне подключиться к беспроводной сети?

Если вы забыли ключ для подключения к беспроводной сети, вам необходимо получить доступ к интерфейсу конфигурации маршрутизатора с помощью Интернет-браузера.

Обычно это можно сделать по беспроводной сети. Но в этом случае вы не можете — потому что у вас нет пароля.

Следовательно, для подключения к роутеру у вас есть два варианта:

Создание проводного подключения к беспроводному маршрутизатору

Если у вас есть кабель Ethernet и порт Ethernet на вашем компьютере, вы можете создать проводное соединение с маршрутизатором.

Маршрутизаторы

иногда поставляются в комплекте с коротким кабелем Ethernet, также известным как кабель категории 5, именно для этой цели.Он должен иметь соединение на каждом конце, как показано на рисунке справа. Если у вас его нет, вы можете приобрести его в Интернете или в местном магазине электроники. Короткая длина кабеля вполне подойдет — 3 фута должно быть достаточно.

Подключите один конец кабеля к компьютеру или ноутбуку. Другой конец подключите к задней части роутера, как показано на рисунке.

Заметка

Ваш маршрутизатор может иметь один порт Ethernet для входящих подключений, помеченный «WAN», который предназначен для подключения к Интернету.Не подключайте кабель Ethernet к этому порту. Вместо этого подключите кабель к одному из портов с пометкой «LAN». Эти порты передают Интернет на другие устройства, например на ваш компьютер.

После подключения кабеля к компьютеру и маршрутизатору ваша операционная система должна автоматически обнаружить соединение. Теперь вы можете перейти к настройке вашего маршрутизатора.

Восстановление заводских настроек маршрутизатора

Если у вас нет кабеля Ethernet или если проводное подключение неудобно, вы можете сбросить настройки маршрутизатора до заводских настроек по умолчанию.Это приведет к сбросу имени вашей беспроводной сети (SSID) и ключа шифрования. Эти значения по умолчанию часто напечатаны на наклейке, прикрепленной к корпусу самого маршрутизатора.

Если вы решите сбросить свой маршрутизатор до заводских настроек по умолчанию, имейте в виду, что любые другие пользовательские настройки или другие изменения будут сброшены до настроек по умолчанию. Прежде чем продолжить, проверьте документацию производителя для вашей модели маршрутизатора. Если у вас нет физического руководства по эксплуатации, вы можете найти его в Интернете в разделе «Поддержка» на веб-сайте производителя.

После сброса маршрутизатора к заводским настройкам по умолчанию вы сможете подключиться к беспроводной сети, используя SSID и ключ шифрования по умолчанию. Когда вы подключитесь, вы можете перейти к следующему шагу, получив доступ к конфигурации вашего маршрутизатора.

Для получения дополнительных сведений о сбросе настроек маршрутизатора см. Нашу справочную страницу по этой конкретной проблеме.

Доступ к конфигурации маршрутизатора

После подключения к беспроводному маршрутизатору (с помощью проводного соединения или с использованием учетных данных беспроводной сети по умолчанию) вы можете получить доступ к конфигурации вашего маршрутизатора в веб-браузере.В окне браузера введите IP-адрес вашего маршрутизатора в адресную строку браузера и нажмите Введите .

Если вы не знаете IP-адрес вашего маршрутизатора, вы можете попробовать один из следующих распространенных адресов маршрутизатора:

  • 192.168.0.1
  • 192.168.1.1
  • 10.0.0.1
  • 10.0.1.1

Некоторые маршрутизаторы также позволяют подключаться, вводя жестко заданный URL. Например, многие беспроводные маршрутизаторы Netgear позволяют использовать адрес www.routerlogin.net для доступа к вашему маршрутизатору.

Обратитесь к руководству вашего маршрутизатора, чтобы узнать правильный адрес вашего маршрутизатора, и перейдите по этому адресу в своем веб-браузере.

Вход в роутер как администратор

После перехода к IP-адресу вашего маршрутизатора в веб-браузере должно появиться приглашение для входа в систему с запросом имени пользователя и пароля администратора маршрутизатора.

Если вы не помните имя и пароль администратора или не уверены, обратитесь к руководству вашего маршрутизатора, чтобы узнать значения входа по умолчанию.Ниже приведены часто используемые небезопасные значения по умолчанию.

  • админ / админ
  • админ / пароль

Предупреждение

Никогда не следует оставлять имя администратора и пароль маршрутизатора со значениями по умолчанию, которые может использовать любой, кто знает имя пользователя и пароль по умолчанию для вашего маршрутизатора. Всегда меняйте эти значения при настройке беспроводного маршрутизатора. Как минимум, вы должны изменить пароль на надежный пароль, который вы запомните.

Если вы не можете войти в свой маршрутизатор, потому что не можете вспомнить информацию для входа, а имя пользователя и пароль по умолчанию не работают, вы можете сбросить маршрутизатор до заводских настроек по умолчанию.

После входа в систему вы можете просмотреть или изменить конфигурацию маршрутизатора.

Просмотр и изменение ключа шифрования (пароль беспроводной сети)

Интерфейс конфигурации каждого маршрутизатора отличается. Ниже приведен пример того, как может выглядеть настройка роутера.

В интерфейсе настройки маршрутизатора найдите раздел под названием Wireless или что-то подобное.Вы ищете страницу, на которой вы можете изменить конфигурацию беспроводной сети, включая ее имя SSID и ключ аутентификации. Если вы не можете найти его, обратитесь к руководству вашего маршрутизатора за конкретными инструкциями.

Когда вы найдете страницу конфигурации беспроводной сети, вы можете просмотреть значения и внести изменения. Для метода аутентификации выберите WPA2-Personal . У вас должна быть возможность установить ключ шифрования (пароль) в одном из текстовых полей ниже.Проконсультируйтесь с вашим руководством, если вы не можете найти нужное поле.

Ключ шифрования часто отображается в виде обычного текста, поэтому, если вам нужно знать только текущий пароль, он должен быть виден на этой странице.

В это время измените имя SSID, которое отображается в списке доступных беспроводных сетей.

Если вы вносите какие-либо изменения в конфигурацию маршрутизатора, обязательно сохраните их. Например, в примере, изображенном выше, вы должны нажать кнопку Применить .

Заметка

Многие современные беспроводные маршрутизаторы предлагают две беспроводные сети, которые вещают на частотах 2,4 ГГц и 5 ГГц соответственно. Конфигурация для каждой сети может отображаться на отдельных страницах. Если вы используете обе сети, убедитесь, что они обе настроены так, как вы хотите, и что вы знаете пароль для каждой из них. Обратитесь к руководству вашего маршрутизатора для получения дополнительной информации о настройке двухдиапазонного Wi-Fi.

Убедитесь, что вы можете подключиться к беспроводной сети

  • Убедитесь, что все изменения сохранены и что вы при необходимости перезапустили маршрутизатор.Если вы используете проводное соединение, отключите кабель Ethernet.
  • Если вы изменили SSID или ключ, вы отключаетесь от маршрутизатора, когда новая конфигурация вступает в силу, и вам необходимо войти в беспроводную сеть, используя новые учетные данные.
  • Если вы сбросите маршрутизатор до заводских настроек по умолчанию, настоятельно рекомендуется изменить имя пользователя и пароль администратора маршрутизатора на значения, отличные от значений по умолчанию. Вы можете сделать это в интерфейсе конфигурации маршрутизатора.Если у вас возникнут трудности с поиском правильного меню и параметров конфигурации, обратитесь к руководству по эксплуатации вашего маршрутизатора.

Если вы попробовали все вышеперечисленные предложения, но по-прежнему не можете войти в систему, мы рекомендуем напрямую связаться с производителем маршрутизатора для получения технической поддержки.

,

Компьютерные сети | Типы и характеристики компьютерных сетей

Введение в компьютерные сети

В современном мире Интернета создание сетей играет жизненно важную роль для успеха различных организаций, создавая сетевую среду и возможности подключения устройств. Обычное определение сети — это процесс обмена информацией между двумя или более людьми в организации, который может помочь вам во многих отношениях. Но с технической точки зрения сеть определяется как процесс, в котором две или более группы компьютеров связаны друг с другом для обмена информацией.Поскольку существуют различные сетевые устройства, которые помогают подключить компьютер к другому компьютеру, например, маршрутизатор, концентратор, коммутатор и многое другое. Сеть подразделяется на два типа: проводные сети, когда компьютеры подключаются с помощью кабелей, и беспроводные сети без использования кабелей.

Перед тем, как перейти к компьютерной сети, вам следует знать определенные термины, такие как NIC или карта сетевого интерфейса, LAN или локальная сеть, серверы, концентратор или коммутатор и другие. Для компьютерной сети требуется некоторое оборудование, например сетевые кабели, распределители, маршрутизаторы, внутренние и внешние сетевые карты.Но основным аспектом каждой компьютерной сети являются услуги и протоколы, тогда как услуги могут быть предоставлены различными поставщиками услуг, а протоколы представляют собой стандартный набор правил для передачи данных. Существуют различные типы категорий сетей, такие как топология со звездой и кольцом, которая показывает геометрическое расположение компьютерной системы, протоколы для локальной сети, известные как Ethernet, используемые для передачи данных, и последняя архитектура сети в одноранговой сети и модель клиент / сервер. Другими словами, как аппаратное, так и программное обеспечение объединяются в сети для связи, связи, операций и управления.

Что такое компьютерная сеть?

Компьютерная сеть — это соединение двух или более компьютеров через среду для обмена информацией или передачи данных. Он также называется сетью передачи данных, где вы можете легко отправлять и получать данные на или с вычислительного устройства. Этими вычислительными устройствами могут быть ПК, рабочие станции, мэйнфреймы, подключенные к принтерам, модемам, CD / DVD-ROM и другим периферийным устройствам для совместного использования ресурсов по сети. Подключения компьютеров к сети возможны через несколько сетевых устройств, таких как маршрутизаторы, мосты, шлюзы, кабели, спутники и другие.Интернет — лучший пример компьютерной сети, которая помогает вам обмениваться данными между двумя или более компьютерами по сети. Но основная функция компьютерной сети состоит в том, чтобы предоставить среду для подключения и соединения с различными вычислительными устройствами для облегчения передачи данных.

Компьютерные сети очень полезны во многих отношениях для связи по сети через электронную почту или чаты, совместного использования аппаратных ресурсов для печати или сканирования документа, совместного использования файлов и данных на устройстве хранения, совместного использования программных приложений и удаленного запуска на других компьютерах и многих других. Больше.Компьютерная сеть обширна и может быть разделена на различные типы, например: —

Масштаб Компьютерные сети можно разделить на пять типов: LAN, WAN, MAN, CAN и HAN.

LAN или локальная сеть : — Это компьютерная сеть, охватывающая небольшую географическую область, например офисное здание, школу, колледж и т. Д., Где проводная или беспроводная сеть LAN используется для подключения таких устройств, как ПК, принтеры, к Интернету. Проводное соединение может быть выполнено с помощью таких кабелей, как витая пара, коаксиальный или оптоволоконный кабель для скоростной передачи данных.Точно так же сеть беспроводной локальной сети выполняется с помощью технологии радиоволн или инфракрасной связи, которая помогает подключать несколько устройств в пределах области. Ethernet или IEEE 802.11LAN используется для подключения устройства к маршрутизатору или модему для ускорения передачи данных. Пять основных компонентов LAN — это сетевые устройства, такие как рабочие станции, принтеры, серверы, к которым могут получить доступ другие компьютеры, устройства сетевой связи, такие как маршрутизатор, концентратор и коммутаторы для подключения, сетевая карта или карта сетевого интерфейса, кабели как носитель и сетевая ОС.

WAN или глобальная сеть: — Это компьютерная сеть, которая помогает подключать компьютеры, расположенные в других странах или городах, через телефонные линии, радиоволны или другие каналы связи. Он в основном соединяет локальные сети и другие типы сетей, которые можно использовать для связи с компьютером в одном месте в другом месте. Выделенные линии используются для построения глобальной сети, которая соединяет локальную сеть через маршрутизатор или концентратор для передачи данных. Это очень дорого и используется крупными организациями в своих деловых целях.

MAN или Metropolitan Area Network: — Городская сеть предназначена для использования в городе или поселке через беспроводную среду или с использованием оптоволоконных кабелей. Он принадлежит и управляется отдельной организацией или отдельным лицом, которое может использоваться в качестве публичного сообщения. Он обеспечивает подключение к сетям LAN и подключает их к WAN для совместного использования соединения через Интернет. Размер сети MAN находится между LAN и WAN, который первоначально охватывает диапазон от 5 до 50 км в диаметре.

CAN или сеть кампуса: — Это компьютерная сеть, предназначенная для использования в конкретном кампусе или военной базе с компьютерами, расположенными на ограниченной территории.

HAN или домашняя сеть: — Сеть подключена в доме пользователя, который соединяет различные цифровые устройства по сети для связи с другими устройствами.

Характеристики компьютерной сети

  • Совместное использование ресурсов с одного компьютера на другой компьютер по сети
  • Производительность путем измерения скорости передачи данных с указанием количества пользователей, возможностей подключения и используемого программного обеспечения
  • Надежность позволяет легко использовать альтернативный источник для передачи данных в случае отказа оборудования или проблем с подключением
  • Масштабируемость увеличивает производительность системы за счет добавления дополнительных процессоров
  • Безопасность — это основные характеристики компьютерной сети, в которой вы можете предпринять необходимые шаги для защиты ваших данных от несанкционированного доступа.

Связанные

.
