Как подключить магнитолу к компьютеру

Многих из автолюбителей наверняка посещала мысль об эксплуатации автомобильной магнитолы дома, на даче или в гараже, чтобы получить возможность слушать музыку не только в салоне автомобиля. Возникает несколько вопросов: можно ли это сделать и как подключить автомагнитолу дома самостоятельно?

Хорошая магнитола как правило стоит гораздо дешевле любого музыкального центра, а при наличии многоканальных выходов, появляется возможность собрать полноценный домашний кинотеатр. Который будет обладать достойным качеством звучания, за скромную сумму, но уделить этому моменту немного своего времени всё же понадобится.

Почему мы используем блок питания от компьютера

Подключение магнитолы от блока питания компьютера это самый частый пример подключения магнитолы дома также вы можете использовать вместо блока питания, аккумулятор, но данный способ не очень удобен, так как он нуждается в постоянной подзарядке.

Использование блока питания это ещё один из самых бюджетных способов, можно приобрести Б/У блок питания, или использовать как донора старый компьютер. Перед подключением его нужно обязательно проверить на работоспособность, убедиться что он исправен, в случае обнаружения проблем блок необходимо отремонтировать или заменить. Для этого нам понадобится выполнить следующий алгоритм действий.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

• Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

ВНИМАНИЕ. Перед началом следующих действий, убедитесь что вы отключили компьютерный блок от сети электропитания.

• Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос.
• После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.
• Внимательно осматриваем конденсаторы расположенные на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить. Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий , но весьма ощутимый электрический удар.
• Собрать блок питания и приступить к подключению

Каким образом подключается магнитола к блоку питания?

Для подключения в домашних условиях потребуются необходимые материалы и оборудование:

• источник питания компьютера, это и есть наш блок его мощность должна составлять 300-350 Ватт;
• автомагнитола;
• акустические колонки или динамики;
• провода, имеющие сечение более 1.5 мм.

Акустика должна быть качественной, устройство располагает четырехканальным выходом, к каждому выходу можно подключить по колонке. Для более громкого звука следует выбирать динамики с сопротивлением в 4 Ом, как правило это автомобильная акустика. Домашняя акустика имеет сопротивление 8ом.

Подключение автомобильной магнитолы к блоку питания компьютера заключает в себе несколько основных этапов:

1. Подготавливаем магнитолу, разъем придётся обрезать, т.к. универсального переходника для подключения к блоку питания компьютера не существует, зачищаем провода.
2. На блоке питания больше количество различных разъёмов, нам понадобится тот, к которому подключается жёсткий диск. К нему подходит четыре провода, желтый, красный, и два чёрных (фото разъёма есть ниже) .
3. Теперь соединяем магнитолу наш блок питания, схема подключения следующая, у магнитолы скручиваем два провода жёлтый и красный (это оба плюса), и подключаем их к жёлтому проводу нашего БП, всю плюс мы подключили теперь нам необходимо соединить чёрный провод на магнитоле, и чёрный провод который подходит к фишке блока питания.

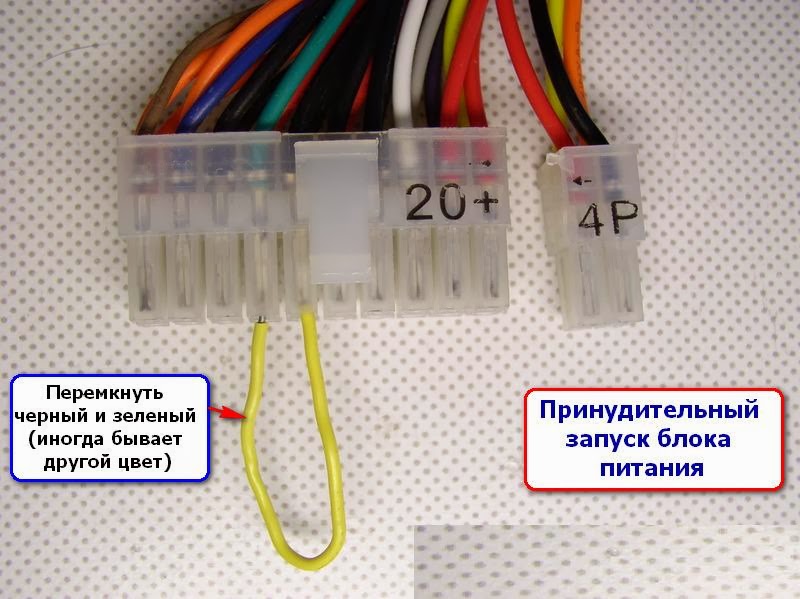

4. Всё, питание к нашей магнитоле подключено, но БП отказывается включаться без материнской платы, сейчас мы его обманем, берём разъем который подключается к материнской плате (на данный разъем подходит больше всего проводов, фото разъёма есть ниже) ищем зелёный провод, для включения блока нам необходимо замкнуть его с любым чёрным проводом. Сделать это можно перемычкой. После этого замыкания наш БП начнёт подавать электричество на магнитолу.
5. При наличии в блоке выключателя перемычку можно не вынимать, достаточно запаять черный и зеленый провода. Выключатель можно использовать для включения или отключения питания.
6. Осталось только подключить акустику и наслаждаться своей любимой музыкой, аудиовыхода у магнитолы имеют следующие обозначения.-Провода левого переднего динамика имеют белый цвет, маркировка – FL. Минус имеет чёрную полосу.
   -Провода правого переднего динамика имеют серый цвет, маркировка – FR. Минус имеет чёрную полосу.
   -Провода левого заднего динамика имеют серый цвет, маркировка – RL. Минус имеет чёрную полосу.
   -Провода правого заднего динамика имеют фиолетовый цвет, маркировка – RR. Минус имеет чёрную полосу.У всех динамиков имеется две клемы, это плюс и минус. Подключаем вышеуказанные провода к нашим динамикам. Если вы используете динамики то для увеличения качества звука, для них необходимо сделать короб (как у колонки).
7. Сбор всех устройств в единую сеть позволяет включить самодельную акустическую систему в розетку с напряжением 220В и наслаждаться музыкой. Самодельная акустическая система обеспечит наличие чистого, громкого и качественного звука без лишних затрат, а пульт управления обеспечит комфортное прослушивание.

Если после прочтения кажется что информации недостаточно, ознакомьтесь со статьей «как подключить магнитолу в автомобиле»

Видеоинструкция как подключить магнитолу через блок питания

Мы очень надеемся на то что в данной статье вы нашли ответы на свой вопрос, оцените пожалуйста статью по 5 бальной шкале, если у вас есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите об этом нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Довольно часто встречающиеся на авто форумах вопросы — как подключить магнитолу к компьютеру через блок питания, как подключить бортовой компьютер к магнитоле и тому подобные пытливые мысли автовладельцев, персональных компьютеров и автомобильных проигрывателей, сначала вводят в ступор. А затем вызывают не поддельную гордость за соотечественников, пытающихся совместить несовместимое.

Схема

Не перевелись еще Левши на земле русской! Но вот только понимания вопроса не наступает. Да и как понять необходимость совмещения двух компьютерных устройств в одно? Ведь современная авто магнитола (мультимедийная система) сама по себе является бортовым компьютером, выполняющая все его обязанности. А подключение проигрывателя к домашнему ПК, тоже как бы мало обоснованно. Но оставим данные смысловые недоразумения для других исследований и просто переформулируем интересующий многих вопрос. Который в правильном варианте, выглядит следующим образом — как подключить магнитолу к блоку от компьютера! Конечно и здесь возникают не которые вопросы, но ответить на них достаточно просто. Итак.

Зачем подключить магнитолу через компьютерный блок питания?

По непроверенным утверждениям, достаточно часто авто магнитолы превосходят по качеству звучания домашние акустические системы. И заменяя на своем автомобиле вполне исправное головное устройство на более продвинутое в техническом плане, не которые владельцы находят ему применение дома. Честно говоря, такие действия также вызывают сомнения по ряду вполне объективных причин. А вот подключение магнитолы через блок питания старого компьютера и использование ее в качестве звуковоспроизводящего устройства с разнообразных носителей (usb — карты, CD – дисков) и форм подключений (разъем aux и т.д), на даче или в гаражной мастерской, вполне реально.

Какой блок питания (БП) подойдет для подключения магнитолы и усилителя?

Из большого количества возможных вариантов, для подачи питания на авто проигрыватель эксплуатируемый отдельно от автомобиля, лучше всего подойдет компьютерный блок питания АТ или АТХ. По следующим причинам:

• Обладает совместимым с магнитолой выходным по мощности источником тока.
• Имеет принудительное охлаждение (кулер).
• Легкодоступен как отдельный прибор и т. п.

Что касается последнего пункта, то блок можно:

• Взять от старого ПК.
• Приобрести б.у на радио рынке.
• Починить неисправный.

Оборудование и инструменты, необходимые для подключения

• Автомобильный проигрыватель.
• Компьютерный источник питания.
• Динамики.
• Набор проводов нужного сечения и длины.
• Паяльник.

Этапы проведения монтажных работ

Прежде всего следует проверить работа способность обоих приборов. При обнаружении не значительных неисправностей и деталей, починить их. Очистить БП от пыли и проверить качество пайки контактных групп.

Затем удаляем (отрезаем) стандартный разъем формата DIN, через который осуществлялось подключение магнитолы к легковому автомобилю.

Зачищаем окончания проводов и подключаем аппарат к компьютеру.

В качестве переходника используем разъем блока питание через который использовался для присоединения жестких дисков ПК.

Запускаем блок через разъем питавший материнскую плату ПК. Для этого, находим провода черного и зеленого цвета и перемыкаем (замыкаем) их. Таким образом мы подаем напряжение во всю энергосистему. Соответственно при раз соединении, обесточиваем ее.

Если на БП имеется включатель, то очень хорошо. В противном случае его следует установить и провода (зеленый — черный) запаять.

Далее собираем акустическую систему нашего импровизированного музыкального центра. То есть изготавливаем установочные короба для динамиков. В качестве материала можно использовать упаковочные картонные, фанерные коробки. Или же корпуса от других колонок подходящие по размерам динамиков.

Вставляем динамики в предназначенные для них посадочные гнезда и подключаем к автомобильной магнитоле через четыре оставшихся провода.

Подключаем полученную конструкцию к бытовой электросети 220 Вольт и проверяем ее работу.

При возникновении мелких недостатков исправляем их по ходу эксплуатации акустической системы.

Подключение флеш (USB) накопителей и сабвуферов

Подключение USB – карт и сабвуфера (усилителя низкочастотных звуков) к самодельной (частично) акустической системе собранной из автомобильного проигрывателя и блока бесперебойного питания персонального компьютера, вообще не вызывает вопросов. Но все же. Практически все автомобильные приемники последних поколений (8-10 лет), за исключением совсем древних моделей (которые и выбросить не жалко), оснащены USB разъемами и входными/выходными гнездами для подключения дополнительного оборудования (в том числе и низко частотных усилителей звука).

В случае не совпадения по форме заводского и подключаемого разъема, следует воспользоваться переходным шнуром. Специально выпускаемым для таких целей и продающийся по вполне доступной цене соответствующих по направлению (радиотехнические товары) торговых точках.

Как можно понять из предложенной нами инструкции, самостостоятельно подключить магнитолу к блоку питания компьютера не составляет большого труда. Зато в результате вы получаете качественный, современный музыкальный центр для использования дома, даче или гараже. И при этом решаете вопрос, куда приспособить ненужную магнитолу и старый компьютер.

Видео инструкция о том, как подключить магнитолу через блок питания компьютера.

Со старым системным блоком можно будет поколдовать. Если что не так пойдет, не жалко. Куплю б/у магнитолу или какую-нибудь подешевле. Летом обязательно займусь их объединением.

Такие действия — разве что развлечение для инженера или филофониста. Блок питания компьютера рассчитан на куда более прожорливые устройства, чем автомагнитола, так что затраты электроэнергии при такой эксплуатации совершенно неоправданны.

Есть желание подключить магнитолу вне автомобиля, но нет технической возможности, да и знания немного подкачивают в радиоэлектронике, хочу попробовать применить эту наглядную видеоинструкцию, надеюсь у меня все получиться.

Блок питания ноутбука для автомагнитолы

Вопрос на самом деле довольно актуальный. Я вчера весь вечер изучал гугль, чтобы все правильно сделать и не спалить дорогостоящее устройство. Решил сделать небольшое подытоживание. возможно, для кого-то я буду «a man, who saved my day».

Итак, берем блок питания для компьютера. Подойдет практически любой, даже самый старый. Главное, чтобы его мощность была не ниже 300W. Лучше побольше, но мне 300W блока от древнего компа вполне хватило.

Посмотрите на табличку блока питания и убедитесь, что он может выдать не меньше 12 ампер при +12 вольтах постоянного тока. (см. картинку)

Дальше, берете два разъема типа Molex и потрошите их.
нам нужен один черный провод (тот, который ближе к желтому) и два желтых провода (поэтому и берем два молекса).

Чтобы извлечь провод из молекса — я пользовался иголкой. надо посмотреть на молекс с торца (той части, которая втыкается в устройства) и иголкой поджать усики на металлической части коннектора и вытащить провод из паза.

Итак, у нас есть три провода: два желтых (+12V) и черный (земля)
Оборачиваем каждый из них изолентой, чтобы застраховаться от несчастного случая.

Теперь смотрим на колодку, идущую к магнитоле. Там есть желтый провод, красный и черный.
Желтый — это B+ (сюда приходит питание от аккумулятора), красный — это ACC (сюда приходит питание от замка зажигания) и черный — это масса.

Втыкаем желтые провода в B+ и ACC, а черный — к массе.

Но это еще не все. В штатном режиме блок питания не подает энергию, пока его об этом не попросить. Для этого нужно замкнуть в большом молексе зеленый и черный провода. В компьютере за нас это делает электроника материнской платы. поэтому либо выдираем зеленый и черный провода из молекса материнской платы и скручиваем между собой, либо делаем жучок-перемычку между контактами (я так и сделал).

Теперь включаем эту историю в розетку, все должно заработать.

Пробег: 37000 км

KIA Rio 2011, 123 л. с. — электроника

Машины в продаже

Kia Rio, 2015

Kia Rio, 2017

Kia Rio, 2013

Kia Rio, 2015

Смотрите также

Комментарии 67

Ну это понятно, а вот как сделать что бы настройки магнитолы сохранялись и бп не уходил в защиту ?

можно уточнить? в большом молексе штук 7 черных и один зеленый! какой именно черный скручивать?

черный — это масса (минус)
можно замыкать на любой

Спасибо — полезная инфа. То что не меньше 300W — это точно. Пробовал на 250W — тестер на плюсе показал 11.52, при подключении магнитолы 10.83, и в принципе этого бы хватило (она включаеться и даже шипит в динамики), но как только подключаю антену к магнитле идёт просадка до 10.00-9.96 и всё — магнитола либо включает режим вкл-выкл-вкл-выкл, либо сразу тухнет. Один вопрос, почему принципиально брать плюс на доп-разёмах а не с основного? Там же вроде как тоже жёлтый провод с 12+. И ещё вопрос… Кода на рынке покупал блок питания, продавцы все как один доказывали что надо в цепь внедрить резистор Ом на 30. Аля «чтобы когда магнитола была выключена» он снимал с блока напряжение, которое может сжечь её при включении» — я далёк от электрики, поэтому не уверен что написал дословно и правильно понял суть вопроса, но сейчас не об этом. Говорили это разные люди, и больше всего смутило то что это мнение не одного и не двух а как минимум четырёх людей — поэтому зерно сомнений зародилось. Но как часто бывает сказать сказали а показать что куда и как корона мешает. Так вот к чему я это всё — нужен ли этот «резистор», и если да, то куда его ставить?

Товарищ спасибо за статью ! Помог .

Для того что бы выдавало заявленные 12в и не мало ампер, нужно нагрузить другие ветки напряжения, например лампами дальнего света, 5в и 3.3 в, иначе будет моргать и уходить в защиту, стабилизатор в блоке один, а напряжений много, если пользоваться только 12 , то на остальных будет перенапряжение без нагрузки, от того блок будет уходить в защиту и понижать 12в …

Это с какой радости?
БП выдает столько энергии, сколько нужно потребителю
компьютер в номинальном режиме потребляет копейки и никакого перенапряжения нет

Эхх хорошо вам вы не в курсе что там как работает. Я в курсе. Объяснять долго, лучше просто примите за данность . )

ну да, главное нагнать важности побольше и задавить авторитетом.
все прекрасно работает и без дополнительной нагрузки

Думаете мне скучно просто и я зашел тупо потролить ? Зря вы так . Сколько там у вас 16а по 12 в . Это 3 лампы головного света по 55-60вт, каждая по 5а, попробуйте запустите…

Для того что бы выдавало заявленные 12в и не мало ампер, нужно нагрузить другие ветки напряжения, например лампами дальнего света, 5в и 3.3 в, иначе будет моргать и уходить в защиту, стабилизатор в блоке один, а напряжений много, если пользоваться только 12 , то на остальных будет перенапряжение без нагрузки, от того блок будет уходить в защиту и понижать 12в …

Привет подключил все как говорил автор! Но при включ. Чего либо на магнитола все глохнет и рухнет! Что пересмотреть?

Подключение автомагнитолы к блоку питания компьютера, тема достаточно интересная. У многих не опытных пользователей возникает вопрос, как подключить магнитолу через блок питания. На практике схема подключения предельная проста.

Подключаем к блоку питания

Преимущества подключения магнитолы к блоку питания компьютера или ноутбука

Даже самая простая и дешевая автомагнитола, подключенная к БП обеспечит более качественный и сильный звук в сравнении со множеством современных музыкальных центров. Немало важным фактором является ценовая выгода. Подавляющее большинство качественных звуковых центров «влетят в копеечку», в то время как более качественный звук от подключенной к блоку питания автомагнитолы будет бюджетной заменой.

Оборудование, необходимое для работы

Исходя из выше сказанного, не трудно догадаться, что список будет содержать в себе только нужные детали:

• Блок питания компьютера (ноутбука).
• Автомагнитола.
• Колонки.

Далее каждый пункт будет рассмотрен более подробно для того, что бы наилучшим образом понять суть процесса.

Требования к БП

Для подключения автомагнитолы подойдет любой блок питания АТ или АТХ. Данный вид БП можно:

• Собрать самостоятельно при помощи купленных деталей или разобрав старые ПК.
• Приобрести старый блок питания с рук.
• При наличии старого компьютера, можно извлечь БП из него.
• Купить в магазине.

Блок питания можно с легкостью найти в частных сервисах, занимающихся ремонтом компьютеров. Но в таком случае нужно быть предельно внимательным, так как далеко не все сервисы продают рабочие блоки питания.

Помимо этого перед покупкой БП должен иметь мощность не менее 300W, давал постоянный ток не ниже 12А и по линии не менее 12В.

Основные отличия блоков питания АТ и АТХ

Главным отличием блока питания АТ является наличие напряжения при подключении к сети. Имеется четыре вида проводов:

• Желтый провод. Подается +12В.
• Красный провод. На него выходит +5В.
• Для этих проводов имеется два черных провода. На них подается -12В и -5В соответственно.

Блок питания АТХ имеет кардинальное отличие. Он имеет дополнительный БП на 5В. Данный блок питания работает при подключении к сети, но он не подает напряжения на выше описанные провода (как в блоке питания АТ). Для того чтобы получить напряжение на выходе, нужно поставить перемычку на черные и зеленые провода в основном разъеме. В компьютере эту функцию выполняет материнская плата, но поскольку ее здесь нет, другого выхода не остается.

Подготовка к эксплуатации блока питания

Перед использованием блока питания от ПК будет не лишним разобрать его, почистить от скопившейся пыли, проверить качество контактов, а так же конденсаторов. Обнаруженные неполадки необходимо устранить. После всех выше перечисленных БП готов к работе.

Выбор автомагнитолы

Предпочтительнее остановить свой выбор DIN магнитоле. Не обязательно выбирать дорогой вариант, подойдет бюджетный. Все равно выдаваемый звук будет качественнее, чем у музыкального центра.

Выбор музыкальных колонок

Первоочередностью задачи является выбор колонок с сопротивлением 4 Ом. Данный вариант будет универсальным, так как большее сопротивление снизит громкость динамиков. Качественная акустика обеспечит лучшее звучание. Поскольку автомагнитола имеет 4 канала, оптимальным вариантом будет использование двух передних и двух задних колонок для обеспечения объемности звука.

Как подключить магнитолу от компьютерного блока питания?

После всех выше описанных приготовлений, процесс подключения будет предельно простым и не займет много времени. Рассмотрим поэтапное подключение БП:

1. В первую очередь нужно убрать DIN разъем у автомагнитолы (отрезать). Подготовить провода к подключению магнитолы к сети, провода колонок к соединению с магнитолой. Зачистить отрезанные от разъема DIN провода для дальнейшего соединения с блоком питания компьютера.
2. В отсутствии схемы нельзя подключить магнитолу через блок питания компьютера. Она представлена на фото. Одним из самых удобных для подключения является разъем для жестких дисков. Это 4-х контактный разъем с проводами красного, желтого и черного цвета.
3. Если блок питания в будущем будет использован только для обслуживания автомагнитолы, то можно припаять зачищенные контакты. Для многофункционального использования блока можно сделать переходник, тогда автомагнитолу можно будет на время использования подключать к ПК.
4. При соединении проводов необходимо пользоваться следующим правилом: красный (+) провод автомагнитолы соединиться с желтым проводом блока питания, черный (-) провод устройства может подключатся к любому черному проводу от БП.
5. При стационарном запуске блока питания очень важно замкнуть цепь в разъеме, от которого питается материнская плата. Используя перемычку из зачищенного провода, замкнуть зеленый и любой черный провода (для создания заземления). Необходимо надежно закрепить этот провод, поскольку малейшая отхождение контактов разомкнет цепь.
6. На большинстве блоков питания есть кнопка включения/выключения. Она избавит от надобности выключать магнитолу посредством вытаскивания перемычки или розетки из вилки.
7. Последним этапом станет подключение 4 колонок. Сложностей с этим возникнуть не должно, так как у магнитолы останется такое количество проводов. Для лучшего звучания в каждую колонку лучше всего поместить в деревянную коробку. Так же это придаст более эстетичный внешний вид для самодельного домашнего акустического центра.

Вышеописанный процесс предельно простой для самостоятельного выполнения, но что бы лучше понять как подключить магнитолу дома через блок питания, можно посмотрев следующее видео.

Подключить магнитолу к блоку питания компьютера в домашних условиях легко, самое главное следовать всем вышеперечисленным инструкциям. Пользоваться схемами, обозначающими каждый провод. В инструкции указаны стандартные цвета проводов по их назначению. Но у определенной модели автомагнитолы или блока питания они могут отличаться в зависимости от производителя. Поэтому для успешного подключения необходимо проявить максимум внимательности.

Очень полезная статья. Недавно купил новую магнитолу в машину, а старую выкидывать или продавать было жалко, уж слишком хорошая. Решил подключить ее к БП компьютера и поставить на даче, но не знал как. После прочтения статьи все вопросы отпали. Спасибо за интересную и познавательную статью!

В 2015 году продали автомобиль и оставшаяся от него магнитола лежит без дела. Давно хотел попробовать использовать ее в домашних условиях как музыкальный центр. После прочтения статьи вновь загорелся желанием, но осталось два вопроса: 1) как определить, что компьютерный блок питания АТ или АТХ; 2) подойдут ли Вегавские колонки на 10ВТ?

Пытался со своей магнитолой проделать то же самое, но у меня ничего не получалось. Теперь, понял, что перепутал некоторые провода. Что же тут поделаешь, я не профессионал, а эта статья, действительно, дает полезную информацию.
