Как паять армированные полипропиленовые трубы: Армированные стекловолокном и алюминием полипропиленовые трубы

Содержание

инструкция, как правильно паять трубы из полипропилена

Прислушавшись к многочисленным советам, вы приняли решение не нанимать мастеров для монтажа системы отопления и выполнить все соединения полипропиленовых труб своими руками. Если вы уверены в успехе и хорошо умеете работать самостоятельно, то смело приступайте к подготовке и производству работ.

Мы же, со своей стороны подскажем, какие потребуются инструменты и приспособления для монтажа и как правильно паять полипропиленовые трубы. По умолчанию будем считать, что все материалы уже куплены, осталось только собрать все по схеме.

Сварочные аппараты для полипропиленовых труб

Начнем с подготовки монтажного инструмента. Поскольку все соединения труб и фитингов из ППР производятся способом пайки, то понадобится специальный паяльник для этой цели.

Примечание. Соединение деталей из ППР иногда называют сваркой. Чтобы не запутаться, запомните, что когда речь идет о полипропиленовых трубах, то способ соединения существует один – пайка, но его часто называют свариванием. С помощью прессовых или резьбовых фитингов, как металлопластиковые трубы, эти системы не монтируются.

Применяемый для работы сварочный аппарат для полипропиленовых труб предлагается на рынке двух видов:

  • с нагревателем круглого сечения;
  •  плоским греющим элементом.

Последний в простонародье прозвали «утюг» из-за некоторого внешнего сходства с этим бытовым прибором. Разные сварочные аппараты не имеют принципиальных отличий, только конструктивные. Насадки для труб из тефлона в первом случае надеваются и крепятся к нагревателю наподобие хомутов, а во втором – прикручиваются к нему с двух сторон. В остальном особой разницы нет, а функция прибора одна — пайка полипропилена.

Паяльные аппараты, как правило, продаются в комплекте с насадками. Самый дешевый и минимальный комплект китайского производства – это паяльник мощностью до 800 Вт, подставка для него и насадки для 3 типоразмеров самых распространенных труб – 20, 25 и 32 мм. Если в вашей схеме отопления присутствуют только такие диаметры и вы не планируете паять полипропиленовые трубы где-нибудь еще, кроме своего дома, или заниматься этим профессионально, то бюджетного набора будет вполне достаточно.

Если же в соответствии с расчетом и схемой понадобится состыковывать трубы размеров 40, 50 и 63 мм, то придется потратиться и приобрести другой набор для пайки, в котором есть соответствующие детали. Ну и самые дорогие комплекты производятся в европейских странах, отличаются надежностью в работе и долговечностью. Подобные наборы включают в себя такие инструменты:

  • паяльник с подставкой;
  • тефлоновые насадки для паяльника всех вышеперечисленных диаметров;
  • ножницы для отрезки труб под четким углом 90º;
  • шестигранный ключ;
  • крестообразная отвертка;
  • рулетка;
  • перчатки.

Важно! Поскольку спайка полипропиленовых труб – это работа с нагретым оборудованием, то настоятельно рекомендуется всегда пользоваться перчатками вне зависимости от того, есть они в комплекте или нет. Особенно это касается новичков, которые в 99 случаях из 100 случайно прикасаются к нагревательному элементу.

Рабочая часть паяльника (нагреватель) любой конструкции рассчитана таким образом, чтобы на ней можно было установить 2—3 насадки для труб малого диаметра. Это позволяет экономить много времени, работая с магистралями размером от 20 до 40 мм.

Немного о мощности аппарата для пайки. Высокая мощность необходима для быстрого и равномерного прогрева деталей больших диаметров, каковыми считаются размеры 63 мм и более. Для домашних целей достаточно иметь утюг мощностью 0.7—1 кВт. Паяльники с нагревателями выше 1 кВт считаются профессиональными, соответственно, стоят дороже обычных.

Рекомендации по монтажу

Кроме утюга следует приготовить и другой инструмент для пайки полипропиленовых труб, его состав приведен выше в перечне. Если в наличии нет ножниц для отрезания трубы под углом 90º, то для этой цели можно воспользоваться ножовкой и плотницким стуслом либо изготовить его самостоятельно, руководствуясь чертежом:

Примечание. Когда ножницы для полипропиленовых труб отсутствуют и они обрезаются ножовкой, то торец надо обязательно зачистить от заусениц снаружи и внутри изделия.

До того как отрезать участок нужной длины, его надо точно разметить. Дело в том, что при соединении часть трубы входит в тройник или любой другой фитинг, это называется глубиной пайки. Поэтому к необходимому размеру участка, определенному с помощью рулетки, нужно прибавить значение этой глубины, отмерив ее величину от торца и поставив метку карандашом. Так как технология пайки предусматривает различную глубину погружения для разных диаметров трубопроводов, то ее значения можно взять из таблицы:

Примечание. В таблице указаны диапазоны глубины пайки, поскольку у разных производителей труб из ППР она варьируется в этих пределах. Значение можно уточнить, измерив несколько фитингов глубиномером.

При монтаже систем отопления выполняется пайка армированных полипропиленовых труб, они отличаются от обычных наличием слоя из алюминиевой фольги, стекловолокна или базальтового волокна. Причем этот слой в изделиях различных производителей может быть сделан по-разному. Когда армировка расположена не по центру толщины стенки, а возле наружного края, то перед пайкой труб из полипропилена потребуется зачистка. Для этого существует специальное приспособление:

Процесс сваривания

Перед тем как приступить к работе, нужно поставить на паяльник насадки, соответствующие размерам труб, а затем включить его и настроить. Тут надо знать, при какой температуре паять полипропиленовые трубы. Большинство производителей указывают рабочую температуру 260—270 ºС, выше поднимать не стоит, а то не избежать перегрева.  Недогрев тоже чреват некачественным и негерметичным соединением, где потом быстро образуется течь.

Надо понимать, что время нагрева, диаметр изделий и температура сварки связаны между собой. В таблице мы укажем промежутки времени сваривания при стандартной температуре 260 ºС.

Примечание. Длительность сварки – это время до полного застывания пластмассы, когда стык набирает максимальную прочность.

Когда настройка утюга окончена, приступаем к свариванию, следуя инструкции для пайки полипропиленовых труб:

  1. Взяв в одну руку трубу, а в другую – фитинг, одеваем их на насадку разогретого паяльника одновременно с двух сторон, не поворачивая вокруг своей оси.
  2. Выдерживаем положенное время.
  3. Аккуратно снимаем обе соединяемые части с тефлоновой насадки, опять же, без вращения.
  4. Плавно вставляем трубу в фитинг до отметки без проворачивания и фиксируем в течение времени, указанного в таблице, на этом стык готов. Подробнее операция показана на видео:


Удобнее правильно пользоваться паяльником, когда он установлен на столе, поэтому вначале рекомендуется пропаять несколько тренировочных стыков. После этого можно в удобном положении собрать все возможные узлы с короткими участками. Дальше следует прокладка магистралей с присоединением тройников по месту, здесь уже придется труднее. Нагретый утюг для пайки нужно будет одной стороной надевать на проложенную трубу, а на вторую натягивать тройник, держа аппарат на весу. Потом паяльник снимается с обеих деталей и они состыковываются.

Прокладывая магистральные трубопроводы, соблюдайте очередность монтажа участков и элементов. Начните сборку системы от источника тепла и идите до конца, а чтобы соединить две полипропиленовые трубы, старайтесь использовать только тройники, от которых пойдут отводы к батареям.

Муфты для этой цели применяйте, когда иначе поступить нельзя. Избегайте стыков в труднодоступных местах, иначе для их выполнения придется работать сразу двумя паяльниками, чтобы одновременно прогреть соединяемые части.

Совет. Многие производители полипропиленовых систем разрабатывают собственные инструкции по монтажу своих изделий. Оттуда можно почерпнуть массу полезной информации, воспользуйтесь этим.

Как соединить металлопластиковую трубу с полипропиленовой

В силу различных обстоятельств бывает так, что надо соединить различные виды труб, например, ППР и сталь, металлопластик с полипропиленом и так далее. Такие ситуации случаются в квартирах, где участок общего стояка водопровода или отопления, проложенного стальной или металлопластиковой трубой, поменять затруднительно, а подключиться к нему надо. Это не является большой проблемой, надо лишь учесть, что все подобные соединения выполняются через резьбовые фитинги.

Поскольку соединение металлопластиковых труб может осуществляться прессовыми и разборными фитингами, то для стыковки с полипропиленом удобнее взять разъемный фитинг с наружной резьбой. В свою очередь, к торцу трубы из полипропилена припаивается фитинг с наружной резьбой, после чего соединение скручивается традиционным способом, с подмоткой льна или фум-ленты.

Разъемный фитинг для соединения труб

Когда надо врезаться в металлопластиковые трубы, то тут удобнее всего поставить тройник с резьбовым отводом, куда впоследствии можно прикрутить фитинг, а потом припаять к нему полипропиленовую трубу. Правда, с установкой тройника придется повозиться: надо отключить воду или опорожнить систему отопления, а потом перерезать металлопластик и произвести монтаж.

Заключение

Следует отметить, что работа с полипропиленовыми трубами – не самое сложное дело, хотя и требует сосредоточенности, внимания и терпения. Пусть вы затратите на процесс втрое больше времени, чем набившие руку мастера, зато сделаете для себя все качественно, а главное, — бесплатно.

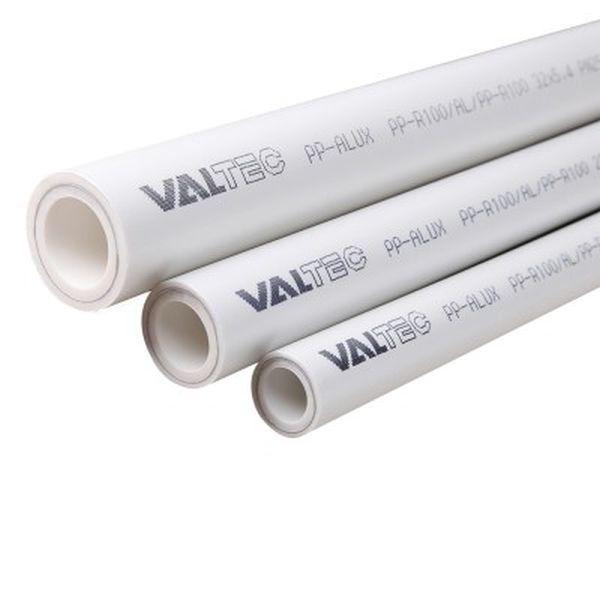

Полипропиленовые трубы армированные стекловолокном для отопления: выбор и монтаж

Трубы полипропиленовые армированные стекловолокном

В последний десяток лет применение полипропилена в отоплении стало наиболее популярным способом монтажа водяных систем. И неудивительно, ведь удобство, быстрота проведения работ, а главное, — низкая стоимость материалов и работ поставили трубы ППР вне всякой конкуренции. Кроме того, здесь устранено самое слабое место систем из металлопластика – металлические фитинги, которые отличаются приличной ценой, а при эксплуатации подводят чаще всего. Пластиковые фитинги и полипропиленовые трубы для отопления после сборки становятся единым целым, служат надежно и долговечно.

Виды труб ППР

Трубопроводы из этой пластмассы появились в Европе еще в 80-е годы, изначально они применялись только для прокладки трубопроводов для холодной воды. На горячее водоснабжение и отопление пластиковая труба не годится, и вовсе не оттого, что расплавится от высокой температуры.

Дело в том, то линейное тепловое расширение данного материала достаточно велико, например, простая ППР труба диаметром 20 мм при перепаде температур 50ºС на каждых 10 м длины прибавит еще 65 мм. Это очень много, компенсировать такое удлинение невозможно никакими методами.

Поэтому позже были изобретены полипропиленовые армированные трубы для отопления и ГВС, чьи показатели теплового расширения значительно ниже. Значения линейного удлинения труб из металла, различных пластмасс и с армировкой представлены в таблице.

Уменьшение теплового расширения достигнуто благодаря введению в тело пластмассовой трубы армировки из тонколистового алюминия или стекловолокна. Эти материалы имеют более низкий коэффициент расширения и сдерживают увеличение размера пластика. Соответственно, можно разделить типы полипропиленовых труб на группы:

  • обычная цельнополимерная труба, применяемая для холодного водоснабжения;
  • трубы ППР для ГВС и отопления, стабилизированные алюминием;
  • полипропиленовая труба, армированная стекловолокном, также применяемая для горячей воды температурой до 100ºС;
  • новинка: используемые для тех же целей трубы, армированные базальтовым волокном.

Примечание: армированный полипропилен имеет маркировку «STABI», оттого в народе его прозвали «штабированным».

Все эти изделия пришли к нам из Европы несколько позже, но уже прочно завоевали рынок. Особенно популярны продукты с алюминиевой вставкой.

Спустя некоторое время в качестве армирующего слоя стали применять такой материал, как стекловолокно, чей коэффициент расширения немного больше, нежели у алюминия. Вы спросите: а какой смысл в таком нововведении, если есть изделия STABI, чья надежность проверена годами? Ответ прост: удешевление материала и упрощение пайки стыков.

Труба из стекловолокна

Особого внимания заслуживают чешские полипропиленовые трубы бренда EKOPLASTIK, где в качестве армирования из стекловолокна применено базальтовое волокно. Этот материал практически не расширяется при нагреве и введен в тело трубы по новейшей технологии — в сплаве с пластмассой. Результат впечатляющий, — по сравнению с цельнополимерным продуктом изделие с базальтовым волокном при нагреве удлиняется в три раза меньше.

Рекомендации по выбору

Современный рынок насыщен полимерными изделиями различных производителей. Условно их можно разделить на «наших», турецких и европейских. В таком же порядке растет качественное исполнение и цена на полипропиленовые трубы, хотя в последнее время некоторые российские предприятия выпускают трубопроводы, не уступающие по качеству турецким. Поэтому здесь каждый должен решить для себя сам, продуктами какой фирмы ему пользоваться. Что же до стоимости разных типов труб, то самые доступные для прокладки отопления – это с армированием из стекловолокна. Дороже всех – изделия с базальтовой вставкой.

Следует отметить, что не всегда стоит стремиться к дешевизне. Если ваша армированная труба прокладывается в открытом взгляду, доступном месте, то есть смысл сэкономить на стоимости материала. Это касается обычных систем отопления и горячего водоснабжения, монтируемых открытым способом внутри помещений.

Другое дело, когда стояки уходят в подвал или на чердак, а то и вовсе закладываются внутрь цементной стяжки. В таком случае заводской брак или недоработки монтажников устранить будет очень сложно, не говоря уже о последствиях. Поэтому для прокладки в недоступных местах или закрытом пространстве лучше применить качественные трубы из полипропилена для отопления с армирующим слоем из алюминия.

Для устройства теплых полов, чья стоимость и ответственность выполнения работ значительна, лучше взять трубы со слоем базальтового волокна. Чешский производитель EKOPLASTIK декларирует срок их службы до 50 лет.

Прежде чем покупать выбранный материал, обратите внимание на технические характеристики полипропиленовых труб, особенно если бренд производителя вам незнаком. Имеют значение 3 параметра: пропускная способность, выражаемая диаметром трубы, максимальная рабочая температура и давление.

Первый параметр определяется заблаговременно, это отдельная тема для разговора. Но следует понимать, что вода течет внутри трубы, а не снаружи, оттого изначально надо определить необходимый внутренний диаметр. На изделии же указывается наружный размер и толщина стенки. Самые распространенные диаметры полипропиленовых труб – это 20, 25, 32, 40 мм, хотя тот же EKOPLASTIK предлагает линейку размеров до 110 мм включительно.

Важно! Заблаговременно узнайте рабочую температуру и давление в ваших сетях и подбирайте трубы по ним. Ориентируйтесь на то, что высокая температура бывает в отопительных системах, а давление – в сети ГВС.

Несколько слов о цвете трубопроводов, мы знаем белый и серый. В действительности качество исполнения и срок службы не зависят от цвета, на это не стоит обращать особое внимание, хотя белый – конечно же, красивее.

Немного о монтаже

Процедура настолько проста, что отопление из полипропилена не паял, наверное, только ленивый. Для выполнения работ нужны следующие инструменты и приспособления:

  • специальный паяльник с набором насадок под разные диаметры;
  • ножницы для правильной обрезки трубы;
  • приспособление, которым зачищают армирующий слой из алюминия, когда монтируются «штабированные» трубы;
  • матерчатые перчатки.

Совет. Не следует игнорировать матерчатые перчатки, особенно новичкам. Температура паяльника достигает 300 ºС, а поверхности нагрева достаточно обширны. Лучше защитить руки, чтобы не получить ожогов.

Паяльник для соединения полипропиленовых труб

Монтаж выполняется в такой последовательности: сначала производится разметка и отрезка ножницами участков труб требуемой длины и раскладка их в соответствии со схемой. Перед включением к паяльнику прикрепляют насадку соответствующего диаметра либо сразу несколько насадок. Поскольку для соединения полипропиленовых труб необходимо пользоваться паяльником, разогретым до температуры не ниже 260 ºС, то его лучше включить и настроить заранее. Погасший светодиод на приборе покажет, что он готов к работе.

Места соединения на трубе и фитинге надо обязательно очистить от пыли и грязи, это очень важно. При наличии армирующего слоя из алюминия его придется снять с помощью специального приспособления для зачистки на длину стыка. Так как сварка полипропиленовых труб армированных стекловолокном или базальтом не требует зачистки, то их достаточно просто протереть от пыли.

Следующий этап – разогрев деталей, для чего трубу и фитинг одевают с двух сторон на насадку и выдерживают определенное время, зависящее от диаметра изделий. Для размера 20 мм это время 6 сек, 25 мм – 7 сек, 32 мм – 8 сек и 40 мм – 12 сек. Передерживать нельзя, иначе пластик «потечет» при стыковке и закроет половину проходного сечения. Затем детали снимают с насадки и осуществляют соединение полипропиленовых труб, продержав стык руками секунд 5—10.

Важно! При снятии деталей с насадки паяльника и последующей стыковке не допускается их вращать вокруг своей оси.

Подробности процесса пайки труб можно посмотреть на видео.

Заключение

На практике выбор и монтаж полипропиленовых труб осуществить достаточно просто, тут главное, — четко определить параметры для правильного подбора материалов. Перед пайкой же не помешает немного потренироваться на коротких отрезках труб, сделав несколько пробных соединений с фитингами.

характеристики, производители и видео монтажа (сварки)

Уже 180 лет горячая вода в системах отопления подается по стальным трубам. Однако в последние годы эти стальные изделия быстро заменяются металлопластиковыми. Полипропиленовые трубы для отопления армированные алюминием – наиболее распространенный вид этой продукции – дают ежегодный прирост производства и продаж 15–20%. С чем связаны столь бурные изменения?

Попробуем разобраться с техническими характеристиками и преимуществами, особенностями монтажа и применения, а также с производителями, предлагающими этот товар.



Характеристика полипропиленовых труб (PPR-AL-PPR) для отопления

Полипропилен (сокращенно PPR) устойчив к действию многих химических веществ. Щелочи практически не влияют на него даже при нагревании. Для систем центрального отопления это свойство имеет важное значение, поскольку для предотвращения образования накипи в воду добавляют щелочные реагенты.

В отличие от полиэтилена полипропилен имеет гораздо более высокую температуру плавления (не менее +140°С), поэтому не теряет прочности при контакте с горячей водой. PPR не подвергается коррозии, не гниет, гладкая внутренняя поверхность трубы из этого материала остается неизменной в течение многих лет, поэтому отложения, сужающие ее просвет, не образуются.

Однако полипропилен – не идеальный материал. Коэффициент его линейного температурного расширения Kp=0,15 мм/мК, тогда как для алюминия этот показатель Kp=0,022 мм/мК. Это значит, что полипропиленовые трубы, нагреваясь горячей водой, значительно удлиняются и деформируются.

Кислород воздуха при повышенной температуре, проникая в толщу материала, со временем разрушает полипропилен, придавая ему хрупкость.

Кислород растворяется также в теплоносителе и разрушает другие материалы отопительной системы. Кислородопроницаемость полипропиленовых изделий велика и составляет около 2 г/м³ сутки.

Алюминий, в отличие от PPR, стоек к действию кислорода и препятствует его диффузии из воздуха в теплоноситель, гораздо меньше расширяется при нагревании, но неустойчив к действию щелочей.

Идея объединить эти два вещества, создав из них композитный материал, оказалась плодотворной. Полипропиленовую трубу стали оклеивать слоем алюминиевой фольги, а затем наносить на нее защитно-декоративный слой полимера. Армированная алюминием труба из полипропилена получила новые свойства:

  • коэффициент теплового расширения Kp =0,03–0,05 мм/мК;
  • кислородопроницаемость 0,056 г/м³ сутки (для перфорированной фольги).

Благодаря таким свойствам армированные пластиковые трубы служат для отопления не меньше 25-ти лет в системах с горячей водой, а в системах с холодной водой – не меньше 50-ти лет. Композитные трубы для отопления со структурой PPR-AL-PPR называют термостабильными.

Технология изготовления пластиковых армированных труб

Армированные изделия со структурой PPR-AL-PPR состоят из внутренней полипропиленовой трубы, слоя алюминиевой фольги и наружного слоя пластика, выполняющего защитно-декоративную функцию. Однако это не значит, что труба трехслойная. На самом деле слоев пять: перед армированием фольгой и нанесением защитного слоя на изделие наносят слой термоклея.

Армирование фольгой на производстве делают двумя способами: внахлест и встык. Первый способ использует большинство российских производителей. В этом случае перед сваркой краев фольги требуется обязательная зачистка. По второму способу состыкованные края фольги свариваются лазером. При соблюдении технологии выбор способа армирования на качество продукции практически не влияет.

С начала производства армированных труб на полипропиленовую основу наносилась сплошная алюминиевая фольга. Армирование сплошным слоем алюминия практически исключает доступ кислорода воздуха в теплоноситель.

Однако соединение сплошной фольги с полипропиленом с помощью термоклея не является абсолютно надежным. При неправильном монтаже системы теплоноситель может проникать между слоями алюминия и пластика, вызывая расслоение композита, вздутие пластика, а затем и прорыв теплоносителя наружу.

В настоящее время армирование полипропиленовых труб производится перфорированной фольгой. По этой технологии, когда на поверхность фольги наносится второй слой полимера, он надежно соединяется с пластиковой трубой через отверстия. Таким образом, обеспечивается прочное соединение всех слоев в единый монолит, устойчивый к расслоению. Из-за того, что слой алюминия не является сплошным, кислородопроницаемость готового изделия несколько увеличивается и составляет около 0,056 г/м³ сутки. Однако благодаря тому, что площадь отверстий не превышает 3% общей площади, этот показатель значительно ниже того предела, который разрешает СНиП 41-01–2003, п. 6.4.1 (не более 0,1 г/м³ сутки).

Сферы применения

Применение полипропиленовых труб типа PPR-AL-PPR широко распространено в системе отопления бытовых и промышленных зданий, системах «теплый пол» и горячего водоснабжения. При правильном монтаже срок службы таких трубопроводов составляет не меньше 25-ти лет. Эти же трубы могут служить в системах подачи холодной воды. В этом случае они служат не меньше 50-ти лет.

Особенности монтажа труб PPR-AL-PPR

Монтаж отопительной системы из металлопластиковых элементов делается с помощью сварки. Особенность сварки армированных полипропиленовых труб состоит в том, что при соединении с фитингом предварительно приходится исключать возможность проникновения теплоносителя к слою алюминия на торце. Если не проводить эту операцию, то во время эксплуатации теплоноситель проникает между слоями алюминия и пластика и вызывает вздутие, а затем и прорыв верхнего защитного слоя.

Технология сварки состоит из таких операций:

  • Нарезка деталей по размеру.
  • Зачистка торца от слоя алюминия.
  • Разогрев трубы и фитинга в специальном «паяльнике».
  • Совмещение деталей до схватывания.

Зачистка защитного слоя пластика и алюминиевой фольги производится с помощью специальной муфты с ножами. Чтобы зачистить торец трубы с центральной армировкой, где внутренний и наружный слой полипропилена примерно равны по толщине, требуется специальный «торцеватель», выскабливающий алюминий между слоями пластика. В этом случае при сварке внутренний и наружный слой пластика на торце сплавляются вместе, надежно изолируя алюминий от теплоносителя.

Видео: «Монтаж пластиковых труб PPR-AL-PPR»

Что собой представляет устройство экструдера для пластика? Как с помощью данного устройства формируются изделия из пластмассы?

Какие преимущества формируют цену на жидкую пластмассу? Об этом, а так же о других характеристиках данного материала читайте в следующей статье.

Экструзионный акрил – современный широко применяемый в различных сферах материал. Подробнее о нем читайте далее

Производители полипропиленовых труб за рубежом и в России

Изготовлением полипропиленовых труб с алюминиевым армированием занимается множество компаний в разных странах мира, поэтому сделать рациональный выбор при покупке весьма непросто. Если поискать отзывы монтажников на форумах в интернете, можно составить рейтинг популярности этой продукции.

  1. Возглавляют список производителей полипропиленовых труб немецких фирм Banninger и Aquatherm - лучшие производители. За ними следуют Wefatherm и Rehau. Немецкие трубы серии Stabi, считаются продукцией самого высокого качества, поэтому и стоимость их самая высокая. Эти изделия выдерживают температуру +130°С и давление до 20 бар.
  2. Второе место занимают изделия чешских компаний WAVIN EKOPLASTIK и FV-Plast. Отзывы об их качестве не менее восторженные, но все же немецким они уступают.
  3. На третьем месте находятся турецкие фирмы TEBO, Vesbo, Pilsa, Valtek, Kalde, FIRAT и Jakko. Свою продукцию они производят по немецкой технологии, но качество немецкому уступает. Так, при их эксплуатации не советуют поднимать температуру теплоносителя выше +95°С – их термостабильность ниже, чем у немецких. Иногда в сечении трубы компаний Pilsa и FIRAT бывают овальными, из-за чего их зачистку приходится повторять. Цены на эти изделия соответственно ниже.
  4. Четвертое место занимают китайские производители BLUE OCEAN и Dyzain. Продукция BLUE OCEAN достаточно высокого качества, хотя наружный диаметр может немного отличаться даже внутри одной партии. Отмечают и неточность наружной разметки. Изделия компании Dyzain не уступают европейским по качеству, но значительно дешевле, благодаря чему успешно продаются на российском рынке.
  5. Пятое место по популярности у российских производителей РВК, PRO AQUA, Santrade, Heisskraft и Политек. Изделия компании PRO AQUA превосходят аналогичные китайские по прочности в 1,6 раза, выдерживая давление до 79,5 бар, благодаря чему считаются высококачественной продукцией. Изделиям фирмы РВК дают низкую оценку из-за нестабильности размеров. Производимые по немецкой технологии в Московской области трубы Heisskraft считаются неплохой продукцией, хотя их стоимость значительно ниже, чем немецких. Качество изделий компании Политек оценивают, как «среднее», а продукция Santrade пока мало кому известна.

Российское производство армированных труб еще только начинает развиваться. В ближайшие годы отечественная продукция должна занять достойное место на российском и мировом рынках.

Как паять полипропиленовые трубы для отопления в труднодоступных местах правильно: видео-инструкция

Пластиковые трубы поучили невероятно широкое распространение в сантехнике благодаря множеству своих неоспоримых преимуществ. Одним из них является простота соединения отдельных полипропиленовых элементов посредством пайки.

Далее мы рассмотрим основные принципы выполнения такой задачи.

Как паять полипропиленовые трубы своими руками с помощью специальных инструментов

Технические особенности

Перед тем как паять трубы из полипропилена, следует ознакомиться с некоторыми нюансами, оказывающими значительное влияние на данный процесс.

Термостойкость

При какой температуре паять полипропиленовые трубы? Для ответа на этот вопрос можно выделить три основных температурных порога:

Температура Поведение полипропилена
95 оС Полное сохранение упругости, является рекомендованным производителями пределом нагрева
140 оС Потеря твёрдости и формы, размягчение материала
260 оС Начало перехода в жидкое агрегатное состояние – плавление

Совет: не рекомендуется использовать пластиковые изделия при обустройстве трубопровода, предназначенного для отопления квартир в регионах с особо суровыми зимами. При сильных морозах там возможна подача теплоносителей, температура которых превышает 95 градусов Цельсия, что может привести к возникновению аварийной ситуации.

Фото деформированных труб из полипропилена в результате воздействия высокой температуры

Из таблицы видно, какой температурой паять полипропиленовые трубы, их хватает разогреть до 260 оС, чтобы можно было осуществить соединение. Это достаточно низкий показатель, который несложно воспроизвести в домашних условиях с помощью специального инструмента, о котором мы поговорим немного позже.

Влияние теплового расширения

Тепловое расширение свойственно всем материалам, и пластик не является в этом случае исключением. А в случае с трубами его правильнее будет назвать удлинением, так как при нагревании они вытягиваются, провисая или принимая волнистый вид.

Как правильно паять полипропиленовые трубы, чтобы суметь избежать неприятных последствий теплового удлинения?

Для этого существует да метода:

  1. Использовать вместо обычных изделий армированные. Их деформирование в случае нагрева в пять раз меньше.
  2. Устанавливать в местах соединений П-образные элементы. Благодаря им всё сведётся к сближению «ножек» конструкции.

Пример применения П-образного элемента

Совет: рекомендуется использовать оба метода для большей эффективности, так как армирование не предотвращает удлинение, а лишь уменьшает его.

Особенности пайки армированных труб

Демонстрация армированного слоя

Как правильно паять трубы из полипропилена, имеющие армированный слой?

Это зависит в первую очередь от того, какой материал был использован для его создания:

  • Стекловолокно паяется также как и обычные изделия.
  • Алюминий нуждается в предварительной зачистке с помощью специального инструмента – шейвера. Если же усиливающий слой расположен в середине трубы, то для его удаления вам понадобится торцеватель.

Образец подходящего шейвера

Совет: следует помнить, что смысл приобретать армированные изделия имеет только в случае использования их в отопительной системе, так как они способны переносить больший температурный порог без деформаций. Для обустройства же канализации и водопровода их более высокая цена окажется неоправданной.

Приступаем к пайке

Но сначала давайте разберёмся, чем паять полипропиленовые трубы:

Инструменты

Паяльник для полипропиленовых труб

Самое главное значение, конечно же, имеет специальный паяльник, так как именно им вы и будете создавать соединения. Мощность самого простого подходящего для работы агрегата не превышает 800 Вт, а в комплекте имеются насадки для наиболее распространённых в бытовом использовании труб с сечениями 20, 25 и 32 мм.

Совет: не стоит тратить деньги на более мощные аппараты, так как данный показатель влияет только на время разогрева, а не качество пайки.

В труднодоступных местах больше подойдёт к использованию прямой паяльник

Также вам ещё понадобятся следующие принадлежности:

Название Назначение
Рулетка Производить все необходимые замеры
Карандаш Наносить разметку согласно произведённым замерам
Ножовка по металлу Резать трубу на отрезки необходимой длины
Остро заточенный нож Снимать фаску с края обрезанного изделия

Совет: рекомендуется для резки использовать специальные ножницы-труборезы. Они одним движением производят ровный срез строго под прямым углом, что значительно экономит время и силы.

Ножницы для резки ПВХ труб

В случае если вы планируете работать с армированными изделиями, то обязательно обзаведитесь подходящим шейвером. Дорогой инструмент выбирать нет смысла, так как его стоимость обусловлена долговечностью, а вам для разового использования вполне достаточно будет и дешёвой модели.

Осуществление пайки

Теперь переходим непосредственно к вопросу, как запаять полипропиленовую трубу? Проверьте наличие всего необходимого под рукой и приступаем.

Шаг 1

Инструкция:

  • Замеряем нужный отрезок, добавляем к нему 20 мм, которые, несомненно, оплавятся в процессе работы.

Нанесение разметки карандашом

Шаг 2
  • Отрезаем точно по намеченной линии.

Порезка трубы специальными ножницами

Шаг 3
  • Устанавливаем в паяльник подходящую насадку и ждём её разогрева.

Паяльник с насадкой греется до нужной температуры

Шаг 4
  • Срезаем фаску с внешней стороны трубы и с внутренней стороны фитинга. Если этого не сделать, то оплавленные края могут задраться, что сделает соединение не пригодным к эксплуатации.
Шаг 5
  • Шейвером снимаем армированный слой. Для этого вставляем изделие в прибор и несколько раз проворачиваем.

Обработка армированной пластиковой трубы шейвером

Шаг 6

Процесс плавления пластика паяльником

Шаг 7
  • После того как материал начал плавиться вынимаем изделия и плотно соединяем их до упора.

Совет: ни в коем случае не проворачивайте трубу в момент соединения. Это приведёт к появлению складок и нарушению целостности структуры.

Шаг 8
  • Держим конструкцию около пятнадцати секунд, после чего работу можно считать завершённой.

Осуществление спайки

Совет: в случае образования на насадке остатков пластика не рекомендуется убирать их ножом, так как вы им можете повредить хромированную поверхность. Лучше включите паяльник и аккуратно, чтобы не обжечься, снимите капли ветошью.

Заключение

Как научиться паять полипропиленовые трубы? Ознакомиться со всеми вышеприведёнными рекомендациями и правилами, после чего проверить их на практике. После этого, вы можете быть уверены, что в бытовых объёмах отлично справитесь с прокладкой пластикового трубопровода.

Готовые соединения полипропиленовых труб

Видео в этой статье предоставит вашему вниманию дополнительные материалы, имеющие непосредственное отношение к изложенной теме.

Удачного вам выполнения монтажных работ!

Как паять полипропиленовые трубы своими руками: видео

Имея под руками инструкцию и специальные инструменты, которыми осуществляется разводка, разрезка и фиксация, можно провести монтажные работы водопроводной системы своими руками. Так, как паять полипропиленовые трубы в домашних условиях очень легко, процесс не займет много времени и сил.

Основные принципы технологии

Самое важное правило, о котором стоит помнить – это то, что полипропилен имеет свойство терять свои качества при перегреве. Несмотря на все положительные качества этого материала, он очень плохо переносит термическое воздействие. Температура диффузии молекул пластика этого типа – 140 градусов. При перегреве соединение может истончаться.

Фото – фитинги и прочие соединители для полипропилена

Именно поэтому полипропиленовые соединения не рекомендуется использовать для отопления, где рабочий процесс осуществляется в температуре более 120 градусов. Если нет других вариантов, то используйте армированные материалы, которые более прочны к высоким температурам.

Правила пайки:

  1. Специалисты отмечают, что соединяя фитинги и полипропиленовые коммуникации в домашних условиях, нужно использовать температуру 95 градусов, при этом трубы, армированные стекловолокном, могут быть сварены при 100–120 градусах;
  2. При работе с диаметром до 63 мм (наиболее часто встречаются в системах холодного водоснабжения), нужно использовать электромуфтовую сварку;
  3. Строго придерживайтесь отведенного времени воздействия. Если превысить его более, чем на 2 секунды, то пластик может расплавиться и труба просто не войдет в фитинг. Придется обрезать её;
  4. Продолжительность и температура паяльного процесса выбирается исходя из диаметра и толщины стенок пластика.

Правильно подобрать нужную температур, при которой можно паять полипропилен, поможет специальная таблица:

Диаметр, мм 16 25 40 63 90
Нагрев, с 5 7 11 24 39
Пауза, с 4 4 4 6 6
Охлаждение, с 120 120 240 360 360

Эти показатели являются приблизительными и могут изменяться в зависимости от типа материала и рабочего инструмента. В данном случае они даны на паяльник с мощностью 1800 Вт. Это не профессиональный инструмент, поэтому для более высокотехнологичного оборудования параметры времени подбираются уменьшенными.

Фото – правильное соединение

Видео: как паять своими руками полипропиленовые трубы

Пайка без паяльника

Перед началом рабочего процесса необходимо подготовить место соединения. Нужный участок трубопровода обрезается и зачищается. Удобнее всего для этого использовать абразивную бумагу или наждачку средней жесткости. После срез затирается спиртом для обезжиривания и оставляется на пару минут для просыхания.

Очень важно соблюдать ровность среза. Угол должен быть либо 90 градусов, либо 45 в зависимости от типа пайки (в муфте или паяльником). Рассмотрим оба варианта.

Пошаговая инструкция, как паять канализационные полипропиленовые трубы диаметром до 63 без паяльника (муфтой):

  1. Участки трубы обрезаются под острым углом 40 градусов, обрабатываются и центрируются в муфте. Это очень ответственный процесс, если неправильно установить коммуникации, то запаять их будет очень сложно;

    Фото – сварка в муфте

  2. Когда труба установлена, на один её конец надевается фитинг который будет служить соединяющим элементом, а в него продевается второй отрезок. На полученное соединение надевается электромуфта с мощностью 1800 Вт;
  3. Внимательно изучите параметры нагревающего устройства, чтобы не передержать соединение. В противном случае, как мы говорили выше, придется снова обрезать трубу, что не всегда возможно;
  4. После нагрева аккуратно отключите муфту. Используя разжимные приспособления, снимите её с трубы и поставьте полипропиленовую коммуникацию на охлаждение. Во время остуживания молекулы пластика снова принимают твердую форму, так завершается процесс диффузии – соединения.

Инструкция по пайке

Но при работе с коммуникациями большого диаметра или полипропиленовыми трубами, которые нужно паять в труднодоступных местах, без паяльника не обойтись. Здесь важно не только подготовить отрезки к обработке, но и правильно подобрать инструмент. Паяльные приспособления делятся на:

  1. Профессиональные (с мощностью от 2000 Вт). Они редко используются в домашних условиях главным образом из-за высокой мощности работы. Ими нужно орудовать довольно быстро, поэтому для начинающих сантехников — это не самый лучший вариант;
  2. Бытовые (с мощностью до 1800 Вт). Более распространенный вариант паяльных пистолетов. Такие продаются в сантехнических магазинах и компаниях, реализующих полипропиленовые и прочие пластиковые трубы.
Фото – профессиональный муфтовый паяльник

Как паять полипропиленовые трубы паяльником:

  1. Чистите место среза при помощи наждачки и спирта или других обезжиривающих составов. Это очень важно для дальнейшего соединения;
  2. Установите трубы перед собой в специальную нагревающуюся насадку. Она выполнена из тугоплавкого материала, который не поддается плавлению при температуре нагревания полипропиленовых коммуникаций. Согласно времени в таблице выше нагрейте по всему диаметру насадку;

    Фото – фиксация в насадке

  3. Спустя выбранный временной интервал во второе отверстие насадки требуется вставить второй отрезок трубы. Его тоже нужно зафиксировать, но уже под прямым углом, в отличие от варианта с муфтовым соединением;
  4. Чтобы проверить прочность сцепления деталей нужно надеть на трубу специальные насадки – пластиковые кольца. Они зафиксируются на коммуникации, обеспечивая дополнительную прочность.

После нужно просто охладить крепление согласно времени по таблице и снять трубу с насадки. Очень важно сразу уже насадку очистить от жидкого пластика при помощи деревянных лопаток или ложек, иначе в дальнейшем ее эксплуатация будет невозможна.

Советы по правильной пайке полипропиленовых труб:

  1. Обязательно разогрейте паяльник до полной готовности перед использованием, иначе нельзя будет четко рассчитать время работы;
  2. Варить полипропилен можно только в теплое время года. Любые работы с пластиком при минусовой температуре категорически запрещены;
  3. При остывании нельзя допускать деформации соединений или их прокручиваний, иначе нарушится герметичность;
  4. Также, нельзя забывать про меры безопасности. При работе с пластиком нужно надевать защитную маску и перчатки, нельзя работать в обычной одежде – при попадании на неё частиц полипропилена она может расплавиться.

Читайте также:

Пайка пластиковых труб — аппараты и инструменты для соединения

Пайка медных труб — инструменты и технология

Полипропиленовые трубы — технические характеристики, виды

Паяльник для полипропиленовых труб

Пластиковая водопроводная труба давно вошла в нашу жизнь. Непосредственным приспособлением при ремонте советского жилья, наряду с пластиковыми окнами, был водопровод из полипропиленовых труб.

Преимущества полипропиленовой водопроводной трубы перед стальной очевидны:

  • Дешевизна и широкий выбор материалов;
  • Простота работ по разводке и построению самой сложной и сложной трассировки труб;
  • Экологичность, устойчивость материала к коррозии и отложению солей на стенах из полипропиленовых коммуникаций.

Те, кто сталкивается с утомительной и трудоемкой сантехнической установкой металлических труб, могут оценить простую технику соединения пластика с помощью специального паяльника для полипропиленовых труб.

Если пора в квартире ремонт, то проблема с заменой пластиковой сантехники, коммунальных услуг, в зависимости от наличия желания, денег и свободного времени решать:

  • Наем мастера и друга, имеющего опыт работы с устройством для пайки полипропиленовых труб, которые помогают собирать с помощью паяльника, маркируется и разрезается на отдельные куски пластиковых труб;
  • Передача на откуп ремонтной бригаде ремонтников «под ключ» без всякого желания заниматься тонкостями сборки и пайки пластиковых узлов;
  • Производительность все работы своими руками.

Простота сборки пайки пластика настолько увлекательна, что трудно устоять перед соблазном решить проблему водоснабжения не иначе, как выбрать и купить паяльник для полипропиленовых труб.

Сумма денег, потраченная на покупку инструмента, будет меньше стоимости услуг мастера, но при условии, что вы действительно знаете, как выбрать паяльник для полипропиленовых труб. По сути, паяльник для полипропиленовых деталей и фурнитуры представляет собой нагревательный элемент с термомеханическими или электрическими элементами управления нагревом и дисплеем.На нагревателе установлены две насадки, позволяющие нагревать паяльником внешнюю поверхность трубы и внутреннюю поверхность фитинга. Тепло длится в среднем около 5C, детали соединяются легким нажатием руками, чтобы схватить, и образованием прочных соединений в течение 2-3 секунд. В случае перегрева или кривобока соединительные детали могут контактировать с частью расплавленного пластика внутри трубы, в результате уменьшается внутренний диаметр трубы.

Важно! Выполняя большую часть паяльных и монтажных работ, вы можете лично контролировать качество пайки соединений полипропиленовых труб.

Для новаторов и мастеров своими руками поднимите руки паяльник для полипропиленовых труб. От качества паяльника и качества полипропиленовых труб зависит прочность и долговечность пайки.

Принцип работы паяльника прост и использует принцип наклеивания нагретой до температуры размягчения припаянной поверхности деталей из полипропилена. Не всегда возникает необходимость в перетяжке или перепайке половины разводки водопроводных сетей в доме.Иногда нужно поработать паяльником на два-три подключения. В этом случае может выручить самодельный мини-паяльник для полипропиленовых труб, изготовленный из самодельного утеплителя.

Для человека, имеющего опыт электромонтажных и сантехнических работ, изготовить небольшой любительский вариант паяльника для полипропиленовых труб - дело двух часов.

Как правило, водопроводные трубы проложены в каналах и скрыты от посторонних глаз ширмами и декором, поэтому не стоит переживать за красоту и эстетичный вид.Что важнее - неправильная регулировка температуры и перегрев материала трубы или фитинга даже при небольшом напряжении приведет к браку. При пайке первым и главным вопросом является качество деталей подключения.

Если вы работаете на самодельном паяльнике, можно немного не дотянуть до мировых стандартов внешнего вида - не проблема для любительских дел разрешенных.

Для сборки самодельной пайки полипропиленовых труб потребуется:

  • Нагревательный элемент - единственный обычный электрический утюг, желательно в виде замкнутого блока из алюминия с терморегулятором и электрическим шнуром с вилкой;
  • насадка на паяльник для полипропиленовых труб и фитингов необходимого размера для ваших труб;
  • Болт-гайка М8 никелированный для крепления форсунок к ТЭНу;
  • Цифровой мультиметр
  • с внешним термометром на основе термопары;
  • Зажим
  • или другое приспособление, обеспечивающее надежную пайку на рабочей поверхности.

Помимо температуры важна скорость или мощность нагрева поверхности деталей. Если протопить полипропиленовый фитинг или трубу достаточно долго - детали, подверженные воздействию температуры, не имеют формы и размеров.

Следовательно, чтобы быстро расплавить поверхность диаметром 15-30 мм, необходима мощность 700-900 Вт, что примерно соответствует максимальной мощности нагревателя утюга.

Собираем самодельные пропиленовые муфты:

  1. На расстоянии 30-40 м от носовой части алюминиевой подошвы просверлить сквозное отверстие диаметром 8 мм с винтом и гайкой, соединяющими насадку с трубой и штуцером с основанием нагревателя;
  2. Установите железную палку на подошвы каменки так, чтобы она не ограничивала доступ к закрепленным насадкам;
  3. Подключите проводку к контактам нагревателя утюга;
  4. Включил в сеть и с помощью мультиметра, цифрового термометра и регулятора на утюге выставил температуру 265 на С.

Используйте хомут для фиксации самодельной пайки полипропиленовых труб, что позволит паять детали самостоятельно, без помощника, ручку также можно сделать с максимальным удобством и минимальным риском ожога.

Всегда считалось, что лучшим инструментом является профессиональная версия, рассчитанная на длительное использование и имеющая высокопроизводительную пайку полипропиленовых труб. Профессиональный паяльник для пластиковых труб включает в себя:

  • Нанесение на сопла материалов, устойчивых к длительному нагреву, высокой проводимости, не прилипающих к нагретой поверхности полипропиленового компонента; как правило, используют головки из латуни или меди, с тефлоновым покрытием или углеродным волокном;
  • Легкие и легко заменяемые насадки на фланце водонагревателя, набор предназначен для установки основных размеров труб от 16 до 160 мм;
  • Металлизированная поверхность сопла обеспечивает высокую скорость нагрева полипропиленовых деталей.
  • Наличие стабилизатора мощности ТЭНа и авторегуляции температуры позволяет поддерживать паяльник в горячем состоянии неограниченное время без риска выхода из строя ТЭНа.

Обязательными атрибутами профессиональных моделей паяльников являются легко снимаемые подставка и футляр для хранения, а также возможность переноски устройства с принадлежностями.

Например, широко известен вариант паяльника для полипропиленовых труб дитрон или дитрон - кому как больше нравится.Он дает высокие оценки за надежность и удобство использования, простоту и прочную конструкцию. При пайке деталей пропиленом второе приходится быстро ставить, ронять или даже бросать шпильку на подставку, и это практически не влияет на ее работоспособность. В линейке DYTRON три модели:

  • Емкость 850 ВТ, ремонт корпуса шасси, применяется для полипропиленовых труб диаметром до 36 мм;
  • Мощность 1200 Вт - для полипропиленовых труб диаметром до 160 мм;
  • С нагревателем в виде стержня мощностью 650 Вт.

К паяльнику прикреплен ключ для смены бит, который можно установить от 3 до 12, ножницы для резки полипропиленовых трубок, строительный уровень, перчатки и подставка. При всех достоинствах стоит отметить один минус - заведомо завышенную цену на паяльник.

Важно! Такие устройства рассчитаны на долгие часы работы, но в любом случае требуют тщательного ухода, антипригарного покрытия на форсунках. Тефлон очень чувствителен к царапинам и сколам, поэтому для очистки, кроме ветоши, использовать твердые или металлические предметы не нужно.

Но даже специалисты, занимающиеся пайкой водопроводных труб, не всегда хотят покупать паяльник для полипропиленовых труб в дорогом профессиональном исполнении. Многие бюджетные модели, собранные из китайских и турецких комплектующих, работают отлично не хуже брендовых моделей.

Возьмем для примера типичную рабочую лошадку ремонтника - паяльник для полипропиленовых труб «Юнион»:

  • Нагреватель большой мощности до 2 кВт;
  • Набор состоит из шести модельных долот диаметром от 20 до 63 мм;
  • Кроме того, паяльник оснащен шестигранным ключом для смены рабочего инструмента, держателем устройства и чемоданом для переноски.

Длина шнура питания 130 см, что явно недостаточно для работы. Но такой размер типичен для бюджетных моделей, тогда как у профессиональных паяльников полные 2,5-3,5 м. «Union» оснащен двухрежимным кнопочным переключателем обогрева и двумя цветными индикаторами - зеленым и красным, последний подсвечивает автоматику обогрева.

Паяльник, оснащенный всем необходимым для успешной пайки полипропиленовых труб, поэтому сложно сказать - переплачивать ли за комплектующие, как в случае с дорогими моделями паяльников.

Связанные с контентом

Общие сведения о трубопроводной арматуре - типы трубопроводной арматуры, материалы и применения

Трубная арматура - это компоненты, используемые для соединения секций труб вместе с другими продуктами управления текучей средой, такими как клапаны и насосы, для создания трубопроводов. Общее значение термина «фитинги» связано с теми, которые используются для металлических и пластиковых труб, по которым проходят жидкости. Существуют также другие формы трубопроводной арматуры, которые можно использовать для соединения труб для поручней и других архитектурных элементов, где обеспечение герметичного соединения не является обязательным.Фитинги могут быть сварными или резьбовыми, механически соединенными или химически склеенными, чтобы назвать наиболее распространенные механизмы, в зависимости от материала трубы.

Типы фитингов: ассортимент фитингов, включая тройники и заглушки.

Изображение предоставлено: Cegli / Shutterstock.com

Термины «труба», «труба» и «трубка» имеют некоторую несогласованность. Поэтому термин «трубопроводная арматура» иногда упоминается в контексте труб, а также труб.Хотя фитинги похожи по форме на трубные фитинги, они редко соединяются такими методами, как пайка. Некоторые методы перекрываются, например, использование компрессионных фитингов, но там, где они являются обычным явлением для соединения труб или трубок, их использование в трубных соединениях встречается реже. Достаточно сказать, что, хотя существуют общие различия, общее использование терминов может отличаться от поставщика к поставщику, хотя они представляют одни и те же элементы.

В этой статье основное внимание будет уделено обсуждению типичных фитингов и способов соединения, связанных с жесткими трубами и трубопроводами, с ограниченным представлением фитингов, связанных с гибкими трубками, трубками или шлангами.

Чтобы узнать больше о разновидностях труб, обратитесь к нашему соответствующему руководству по трубам и трубопроводам.

Трубные фитинги: материалы для фитингов и производственные процессы

Литой и ковкий чугун

Фитинги для чугунных труб подразделяются на гладкие и раструбные. Конструкции без хаблеста основаны на эластомерных муфтах, которые крепятся к внешнему диаметру трубы или фитинга с помощью зажимов, обычно ленточного зажима из нержавеющей стали, который сжимает эластомерный материал и образует уплотнение.Эти конструкции без ступиц или без ступиц иногда называют резиновыми трубными муфтами или резиновыми водопроводными муфтами и особенно популярны для перехода от одного материала к другому - например, от меди к чугуну. Фитинги с раструбом и втулкой, а иногда и с раструбом, соединяются сегодня в основном с эластомерными прокладками, которые подходят внутри раструба и позволяют вставлять гладкий конец трубы или фитинг. Более старые системы до 1950-х годов были заделаны с использованием комбинации расплавленного свинца и волокнистого материала, такого как дуб.Чугунная труба иногда соединяется болтовыми фланцами или, в некоторых случаях, механическими компрессионными соединениями. Фланцевые соединения, используемые в подземных применениях, могут подвергать трубу оседающим напряжениям, если труба не имеет надлежащей опоры.

Механические компрессионные фланцевые фитинги для железных труб
часто используются там, где труба проходит над землей.

Изображение предоставлено: Promus / Shutterstock. com

Хотя доступны как трубная арматура из ковкого чугуна, так и трубная арматура из ковкого чугуна, улучшенные механические свойства и более низкая стоимость ковкого чугуна вызывают сдвиг в сторону более широкого использования этого материала.

Фитинги для стальных (также называемых «черными трубами») и оцинкованных труб, которые используются в жилых и коммерческих сантехнических работах, обычно отливаются и называются «фитинги из ковкого чугуна». Они могут быть оцинкованы. Хотя в стандартах указаны резьбовые фитинги до довольно больших размеров. диаметры, в настоящее время они обычно не используются, поскольку нарезание резьбы на трубах большого диаметра считается излишне сложной.

Сталь и стальные сплавы

Стальные трубные фитинги часто экструдируются или вытягиваются через оправку из сварных или бесшовных труб.В меньших размерах они часто имеют резьбу, соответствующую резьбе на концах трубы. По мере увеличения размеров и давления их часто приваривают методом стыковой сварки или сварки муфтами. Фитинги для сварки внахлест, как правило, кованые, предназначены только для труб меньшего диаметра (до NPS 4, но обычно NPS 2 или меньше) и доступны с номинальными давлениями классов 3000, 6000 и 9000, соответствующими Приложению 40, 80 и 160. трубка. Фитинги с раструбом привариваются угловыми сварными швами, что делает их слабее, чем фитинги, приваренные встык, но все же предпочтительнее резьбовых фитингов для сложных работ.Необходимость в расширительном зазоре в фитинге исключает их использование в пищевых продуктах высокого давления.

Фитинги и отрезки труб, соединенные стыковыми швами
, требуют подготовки торцов для обеспечения целостности окончательных сварных соединений.

Изображение предоставлено: mady70 / Shutterstock.com

Также используются фланцы

, при этом фланцевые участки трубы соединяются болтами. Использование фланцев делает возможным разрыв трубопровода для замены клапанов и т. Д.Большая часть трубопроводного оборудования, такого как насосы и компрессоры, также подключается через фланцы по той же причине.

Фланцевые фитинги доступны в нескольких стилях, рассчитанных на давление и температуру. Эти стили включают внахлестку, сварную шейку, сварку муфтой, кольцевое соединение, резьбовое соединение и накладку. Фланец с резьбой подходит только для работы с низким и средним давлением. Другие различные приварные фланцы позволяют использовать более высокое давление. Притертые фланцы часто используются там, где будут частые разъединения, поскольку фланец может свободно вращаться, что упрощает центровку отверстий под болты.Особым случаем является так называемый глухой фланец, который используется для уплотнения конца трубопровода, но позволяет позже подключиться к другой трубе или части оборудования.

Фланцы

могут включать несколько различных методов уплотнения прилегающих поверхностей, включая уплотнительные кольца, уплотнительные кольца и прокладки. Уплотнительные кольца обеспечивают особенно плотное соединение и при таком же напряжении болта, прилагаемом к плоской прокладке, могут выдерживать более высокое давление.

В первую очередь, фланцы труб регулируются тремя стандартами. ASME 16.5 определяет фланец ANSI, наиболее часто используемый фланец.ASME B16.47 охватывает две серии, A и B, которые относятся к приложениям большого диаметра. Фланцы серии A тяжелее и толще, чем серия B, при том же давлении и размере. Фланцы серии B обычно выбираются для ремонтных работ. ASME B16.1 определяет фланец AWWS, но он предназначен только для фланцев, используемых в питьевой воде при атмосферных температурах. Кроме того, существует так называемый фланец промышленного стандарта, который не определяется руководящим органом, а отражает историческую практику. Размеры этих фланцев соответствуют стандарту ASME B16.1, стандарт для фланцевых и фланцевых фитингов для чугунных труб классов 25, 125 и 250.

Фланцы с приварной шейкой привариваются встык к концам трубы
, подготовленной аналогичным образом, для получения фланцевых концов с эквивалентной целостностью сварной трубы.

Изображение предоставлено: Golf_chalermchai / Shutterstock.com

Фитинги из нержавеющей стали могут использоваться для санитарных применений, таких как пищевая и молочная промышленность, и обычно снабжены быстросъемными зажимами, позволяющими демонтировать линию для внутренней очистки.Фланцы для этих зажимных систем доступны в виде приварных элементов или, во многих случаях, в виде тройников, тройников и т. Д., Причем фланец является неотъемлемой частью фитинга.

Секции металлических труб также могут быть соединены и построены в виде трубопроводов с использованием трубных муфт и других стандартных резьбовых фитингов, таких как металлические заглушки для труб или отводы на 180 градусов.

Цветные металлы

Алюминиевые фитинги обычно литые. Они доступны во всех формах или формах, что и стальная арматура.Доступны алюминиевые резьбовые фитинги, такие как колпачки или ниппели, а также фитинги, которые отличаются сочетанием типов резьбовых и стыковых соединений. Также существуют варианты сварки внахлест. Сварка алюминиевых фитингов обычно требует процесса MIG или TIG.

Алюминиевая труба также является популярным выбором для изготовления поручней, и доступен целый ряд фитингов для строительного применения, как свариваемых, так и надвижных / зажимных.

Доступны красные латунные фитинги, такие как латунные трубные ниппели, соответствующие диаметру трубы, и они часто собираются пайкой или пайкой.

Бетон

Фитинги для бетонных труб доступны в различных стилях, подходящих для их применения в крупных гражданских проектах, таких как управление ливневыми водами. Помимо типичных соединений звездой, специализированная фурнитура включает порталы для служебных отверстий и хранилища различных стилей. Типичные соединения используют концы с буртиком на фитингах, которые соприкасаются с аналогами на приемных трубах. Резиновая прокладка обеспечивает герметичное соединение.

Пластмассы

Пластиковые фитинги для труб доступны как для сварки муфт (иногда называемой сваркой растворителем), так и для резьбовых соединений, причем первая является наиболее распространенной. Фитинги для сварки внахлест предназначены для химической сварки, что делает установку быстрой и простой. Пластиковые трубы обычно устанавливаются всухую, а затем маркируются, так как растворитель, используемый для их соединения, особенно быстродействующий. Муфты обычно используются для соединения и соединения прямых отрезков труб вместе.

Фитинги

доступны в стандартных формах и стилях, а также в диапазонах размеров материала, обычного для пластиковых труб, включая ПВХ, ХПВХ, ПЭ, ПЭХ, ПП и АБС.

Обычные фитинги для труб из ПВХ включают в себя переходники, колена, заглушки, тройники, тройники, муфты, соединения и крестовины, и это лишь некоторые из них. Стандартный профиль поперечного сечения для большинства труб из ПВХ является круглым, но доступны и другие формы профиля, например, квадратные фитинги из ПВХ. Однако эти альтернативные фитинговые профили обычно связаны с трубами из ПВХ, предназначенными для использования в конструкциях, таких как заборы, перила или мебельные конструкции, и не связаны с трубами из ПВХ, предназначенными для работы с жидкостями.Помимо ПВХ, для конструкционной фурнитуры могут использоваться и другие материалы, одним из примеров которых является оцинкованная трубная арматура для перил.

Другие фитинги из ПВХ включают конструкции вставок с зазубринами, которые предназначены для использования с трубками, запрессовываются в трубку и фиксируются ленточными зажимами.

Фитинги

CPCV, а также фитинги из ABS (акрилонитрил-бутадиен-стирол) также обычно соединяются с фитингами, сваренными с помощью сварки растворителем. Также широко доступны подходящие переходники для смены типов материалов, например, с ХПВХ на латунь.

В некоторых приложениях, использующих пластиковые трубы, например, в водопроводе для мойки стоков, некоторые трубы светильники, таких как п-ловушки могут быть соединены с резьбовым соединением, используя нейлоновые шайбы и удерживающим или стопорной гайкой. Эта функция облегчает разборку и устранение засоров.

Фитинги для полиэтиленовых труб и фитинги для полипропиленовых труб обычно доступны как с резьбовыми, так и с зазубренными соединениями, а также доступны варианты со сваркой муфтой или с плавлением. Точно так же фитинги PDVF также производятся с раструбными или резьбовыми соединениями.

Если требуется воздухонепроницаемое или водонепроницаемое уплотнение, можно использовать фитинги для нейлоновых труб, которые можно использовать с нейлоновой трубкой или трубкой, а также с другими типами пластиковых или металлических труб.

Стекло

В некоторых специализированных технологических установках промышленных жидкостей используются стеклянные трубы и фитинги. Боросиликатное стекло предлагает несколько ключевых преимуществ по сравнению с альтернативными формами трубопроводных систем. Материал отличается высокой чистотой, поэтому он не загрязняет технологические жидкости. Естественная прозрачность стекла позволяет при необходимости контролировать процесс, а гладкая поверхность предотвращает образование накипи или других отложений на внутренней поверхности трубы.

В лабораторных условиях также могут часто использоваться стеклянные трубки и стеклянные профильные фитинги.

Стеклянную трубу не следует путать с трубами, в которых используется стеклянная футеровка, которую правильнее было бы определить как трубу, облицованную стеклом.

Глина керамическая

Фитинги для труб из стеклокерамики доступны в типовых конфигурациях, необходимых для канализационных сетей. Как и чугун, для этих фитингов обычным способом соединения является раструб и втулка с уплотнительным кольцом или прокладкой, используемыми для герметизации соединения.

Типы трубопроводной арматуры: области применения и отрасли промышленности

Вызовы

Резьбовые соединения соответствуют стандартизированному формату на чертежах. Номинальный размер указан перед описанием. Когда два или более конца фитинга имеют разные размеры, размер участка предшествует размерам ответвлений, или для уменьшения фитингов наибольший размер предшествует наименьшему. Таким образом, уличная футболка 1 x 1 x 3/4; колено 1 x 1x 3/4 под углом 45 ° по оси Y; крест размером 1 x 3/4 x 1/2 x 1/4; и так далее.Размер резьбы на резьбовых фитингах будет соответствовать номинальному размеру резьбы трубы, как указано в ANSI.

Типы резьбы

В большинстве трубопроводов используются резьбовые фитинги, соединения которых обычно характеризуются одной из следующих систем:

  • Трубная резьба по национальному стандарту США (NPT)
  • Британский стандарт трубной резьбы (BSPT)

Основное различие между ними - угол конуса. В системе NPT используется угол конуса резьбы 60 градусов, тогда как фитинги с трубной резьбой Британского стандарта (BPST) используют немного меньший угол конуса, равный 55 градусам.Помимо конических резьбовых фитингов, в этих системах также предусмотрены фитинги с прямой трубной резьбой, которые не используют конус для герметизации от потери давления или утечек. Как правило, для обеспечения герметичности стыка или соединения требуется подходящий герметик. Большинство резьбовых фитингов предназначены для правой резьбы, но есть несколько вариантов левой (LH) резьбы.

Также доступны фитинги с метрической резьбой, определяемые по номинальному внешнему диаметру и шагу резьбы.Таким образом, трубный ниппель с метрической резьбой M12 x 1,5 будет иметь внешний диаметр 12 миллиметров и шаг резьбы 1,5 витка на миллиметр.

Винтовые фитинги обычно имеют внутреннюю резьбу. Исключение составляет уличный фитинг, который в случае простого колена имеет одну внешнюю резьбу и одну внутреннюю резьбу. Трубы легко заправляются в полевых условиях. Соединению труб с резьбой и фитингов может помочь тефлоновая лента или трубный компаунд. При нанесении состава рекомендуется наносить его только на внешнюю резьбу, чтобы избежать попадания каких-либо примесей в трубопровод во время сборки стыка.

Типичный рендеринг 3D-конвейера.

Изображение предоставлено: cherezoff / Shutterstock. com

Компоновки трубопроводов обычно представляют собой однолинейные или двухстрочные чертежи, в зависимости от сложности установки. Там, где зазоры малы, и для многих заводских трубопроводов используется двухлинейный чертеж, который показывает размер трубы в масштабе. Для более простых установок достаточно чертежа в одну линию с символическим обозначением арматуры, клапанов и т. Д. Чертежи трубопроводов иногда показаны как «развернутые», что предполагает, что вертикальные трубы повернуты в горизонтальной плоскости, или наоборот, чтобы вся система трубопроводов отображалась в одной плоскости.

Велдолеты

Эти небольшие свариваемые ответвления укрепляют трубу в том месте, где сделано отверстие, устраняя необходимость в добавлении арматуры. Различные формы этих фитингов доступны под разными торговыми марками, включая типы стыковой и раструбной сварки, варианты резьбового соединения, а также некоторые специальные конструкции, которые позволяют соединения на коленах и т. Д.

Сварочный процесс

Концы и фланцы труб подготовлены к стыковой сварке в соответствии с толщиной стенки трубы. Для стен толщиной 3/4 дюйма или меньше, стены скошены под углом 70 ° и между ними остается зазор 3/16 дюйма.Сварщик выполняет корневой проход, заполняющий проход (или проходы) и закрывающий проход, часто меняя присадочный материал между проходами. Для большей толщины труба сужается под таким же углом, но только частично вверх по стене. Кроме того, на внутренней стене отшлифован небольшой рельефный уголок, служащий местом для подкладного кольца. Для труб с более тонкими стенками обычно используются сварные муфты. Процедуры сварки изложены инженером в Спецификациях процедуры сварки, и сварщик, выполняющий сварку, будет сертифицирован для конкретного процесса.Иногда перед сваркой трубы необходимо предварительно нагреть, а после - подвергнуть термообработке для снятия теплового напряжения.

Накидной фланец приваривается спереди (показано) и сзади.
Навертные фланцы иногда усиливают аналогичным передним сварным швом.

Изображение предоставлено: 22 августа / Shutterstock.com

Необходимость надлежащей подготовки концов труб и необходимость тщательной подгонки перед соединением фитингов, сваренных встык, делают использование фитингов, сваренных с раструбом, привлекательным. Для фитингов, сваренных муфтой, скоса не требуется, а сама муфта служит для выравнивания трубы.Единственное специальное требование - это то, что труба должна немного выходить из фитинга, чтобы учесть расширение во время сварки.

Предварительное изготовление участков трубопровода, называемых «катушками», часто выполняется в помещении, где к процессу изготовления можно применить автоматизацию. Соединения труб можно наматывать на тихоходных токарных станках, чтобы довести работу до сварщика. Можно использовать роботов-сварщиков. Такие методы, как сварка под флюсом, могут применяться для повышения производительности.

В качестве альтернативы традиционным сварным системам трубопроводов предлагаются несварные фитинги или сварные соединители для труб.Используя комбинацию обжатых механических фитингов вместе с холодной гибкой трубы или трубопровода, это решение устраняет нагрузки на трубопровод от сварочной операции, снижает затраты и может обеспечить модульную систему, которую легче разбирать или модифицировать по мере необходимости.

Пластиковая труба и труба из полиэтилена высокой плотности, в частности, могут быть соединены термической сваркой, иногда называемой электромуфтовой сваркой. Трубы могут быть сварными встык или раструб. Это довольно распространенная практика для трубопроводов большого диаметра из ПНД.Для выполнения этих сварных швов доступен ряд специализированного оборудования.

Сварочный аппарат для термического соединения участков труб из ПНД.

Изображение предоставлено: Ютана artkla / Shutterstock.com

Как правило, при применении пластиковых труб и трубопроводных фитингов необходимо учитывать снижение номинального давления в зависимости от размера трубы или фитинга и рабочей температуры. Для материалов из ПВХ и ХПВХ производители рекомендуют снизить номинальное давление для температур выше 73 градусов F.И для данной рабочей температуры давление необходимо дополнительно снижать по мере увеличения диаметра трубы или фитинга. Кроме того, использование определенных фитингов, таких как фланцы, штуцеры или клапаны, может иметь номинальное давление ниже, чем у прямой трубы того же размера.

Подходящие формы и стили

Название большинства подходящих форм говорит само за себя. К общедоступным относятся:

  • крышек
  • заглушки
  • соски
  • отвод
  • тройники
  • звезд
  • крестов
  • штуцеры
  • втулки
  • редукторы
  • адаптеры

Заглушки или заглушки можно использовать для герметизации концов трубы.Некоторые формы заглушек высокого давления используются для временной герметизации концов труб для облегчения испытаний под давлением в трубопроводах и сосудах под давлением, устраняя при этом необходимость выполнять обычные сварочные операции для проведения этих испытаний.

Заглушка для труб, обработанная для испытания давлением трубопроводов

Изображение предоставлено: Mechanical Research & Design, Inc.

Отводы можно приобрести с изгибами 22-1 / 2 °, 45 ° и 90 °. Обратные отводы используются для перемещения жидкости через полное изменение направления на 180 °.Трубы с небольшой резьбой называются ниппелями. Втулки используются для изменения диаметра труб, как и переходники. Такие термины, как «улица» и «обслуживание», описывают фурнитуру с наружной резьбой. Муфты используются для соединения трубы с резьбой без необходимости поворачивать какую-либо трубу. Адаптеры позволяют системе переключаться между материалами, например, между пластиковой и металлической трубой.

Отводы труб производятся в соответствии со спецификациями и обычно называются кратными диаметрам трубы. Например, 5D-изгиб 10-дюймовой трубы будет иметь радиус изгиба в пять раз больше диаметра.Также указывается угол изгиба.

Фитинги для дождевателей

Системы пожаротушения и пожарные спринклеры могут использовать трубы нескольких видов, чаще всего стальные (черная труба или оцинкованная труба), медные трубы или пластиковые трубы (ХПВХ и полибутилен разрешены NFPA).

В случае стальных труб, фитинги могут иметь резьбу, сварку или использовать концевые трубы и соединители с обрезанными или накатанными канавками, в которых для соединения труб используются системы с кольцом и кулачком. Соединители устанавливаются быстро и легко и исключают стоимость и сложность других методов, таких как сварка.В результате эти системы с кольцом и кулачком, по-видимому, довольно распространены в этой отрасли.

Соединения с прорезанными канавками обычно допускаются спецификацией для труб из списка 40 или выше, где более высокие номера в спецификации указывают на увеличенную толщину стенки трубы. Типы соединения труб с катаной канавкой допустимы при любой толщине стенки.

Медные трубки, используемые в спринклерных системах, обычно паяны, но NFPA 13 допускает ограниченное использование паяных соединений для применений, которые характеризуются низким риском опасности и малым количеством людей.

Пластиковая труба может использоваться в некоторых системах пожаротушения и спринклерных систем, в соответствии с NFPA 13. Для ХПВХ соединение стандартных фитингов под сварку муфтой с помощью растворителя является обычным методом соединения трубных фитингов из ХПВХ к спринклерной трубе. В небольших жилых помещениях также используются трубы из сшитого полиэтилена (PEX). При использовании пластиковых труб необходимо проявлять дополнительную осторожность, чтобы обеспечить адекватную поддержку системы и защитить трубы и фитинги от прямого воздействия огня.

Co nsiderations / Attributes

Падение давления на изгибах и фитингах может быть значительным или незначительным в зависимости от длины системы. Для длительных периодов это обычно считается «незначительными потерями». Для систем с минимальным количеством прямых участков эти капли играют важную роль. Инженеры-трубопроводчики часто определяют и вычисляют эквивалентную длину для каждого компонента в системе, чтобы получить теоретическую эффективную длину трубопровода, по которой можно оценить ожидаемое падение системы.Такую информацию можно найти в технических справочниках или у самих производителей.

Дополнительные ресурсы

Помимо организаций, спонсирующих коды для труб и трубопроводов, такие как ASTM, ANSI и ASME, следующие торговые организации могут предоставить полезную информацию о различных специальных трубах, производстве трубопроводов и т. Д.

Резюме

Это руководство дает общее представление о трубопроводной арматуре, ее материалах, производстве, конкретных типах, областях применения и особенностях использования.Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники или просмотреть подробную информацию о конкретных продуктах.

Сокращения
  • ABS - Акрилонитрилбутадиенстирол
  • AWS — Американское сварочное общество
  • DWV - слив, отходы и вентиляция
  • MEP - механическое, электрическое и водопроводное оборудование
  • NPT - трубная коническая резьба National
  • NPS - прямая трубная резьба National; также, номинальный размер трубы
  • PCCP - предварительно напряженная бетонная цилиндрическая труба
  • PE - полиэтилен (PEX, сшитый)
  • P&ID - Схема трубопроводов и КИП
  • PP - полипропилен
  • ПВХ - поливинилхлорид
  • SDR - стандартное соотношение размеров
  • WPS - Спецификация процедуры сварки
Источники:
  1. https: // www.plantservices.com/articles/2010/04mechanicalpipejoints/?start=2
  2. https://www.who.int
  3. https://info.myssp.com/blog/frequent-asked-questions-about-fittings

Трубы прочие изделия

Больше из оборудования

Пластиковые, металлические и гофрированные водопроводные трубы в Ace Hardware

Самостоятельная работа с водопроводными трубами может показаться непосильной задачей, особенно когда вы начинаете покупать водопроводные трубы и понимаете, сколько вариантов доступно.Вам нужны водопроводные пластиковые трубы, гибкие трубы PEX, оцинкованный металл или водосточные трубы?

Типы труб, которые могут вам понадобиться, будут зависеть от характера проекта. Изучите следующую информацию от Ace Hardware, чтобы не сомневаться в своей следующей сантехнической работе. Прочтите, чтобы узнать о наиболее распространенных типах сантехнических труб и о том, для каких областей применения они могут лучше всего подходить, чтобы сузить круг вашего выбора.

Типы сантехнических пластиковых труб

Сантехнические пластиковые трубы играют важную роль во множестве бытовых и коммерческих водопроводных систем.С пластиком, как правило, легче работать, чем с металлическими водопроводными трубами, и его, как правило, легче заменить, чем с другими видами материалов для водопроводных труб. Три распространенных типа сантехнических пластиковых труб включают в себя:

ПВХ

Поливинилхлорид (ПВХ), наиболее часто используемый в жилых помещениях, - это поливинилхлорид (ПВХ), с которым легко работать, и для его установки не требуются слесарные работы или сварка. ПВХ является рентабельным и универсальным продуктом, имеющим множество различных фитингов и размеров.Этот материал хорошо подходит для домашнего водопровода, потому что он не подвержен ржавчине или коррозии. Напорные трубы из ПВХ также не подвержены изгибу под давлением, что делает их идеальным решением для систем с высоким давлением.

CPVC

Трубы из хлорированного поливинилхлорида (CPVC) обычно изготавливаются из тех же материалов, что и трубы из ПВХ, но с добавлением хлора. Эти водопроводные пластиковые трубы обладают теми же преимуществами, что и стандартные ПВХ, но с повышенной прочностью. ХПВХ не разлагается под воздействием горячей воды и безопасен для питья.Однако трубы из ХПВХ могут расколоться в случае замерзания.

Трубка PEX

Невероятно гибкий вариант трубопровода. Трубки PEX могут быть протянуты по всему дому и даже при необходимости согнуты вокруг углов. Эти типы водопроводных пластиковых труб могут расширяться и сжиматься, что позволяет им лучше выдерживать морозные условия, чем трубы из ХПВХ.

Гофрированные водопроводные трубы

Гофрированные водосточные трубы, также называемые «французские водостоки», представляют собой гибкие дренажные трубы с крошечными отверстиями, через которые вода проникает из окружающей почвы.Эти типы водопроводных пластиковых труб часто устанавливаются под лужайками, чтобы вода могла легко уйти во время дождя.

Типы металлических сантехнических труб

Многие домовладельцы предпочитают внешний вид металлических сантехнических труб для открытых труб раковин, туалетов и душевых. Металлические водопроводные трубы используются в различных жилищных и водопроводных сетях, и некоторые из наиболее распространенных типов включают:

Медные трубы

Благодаря своей высокой надежности и долговечности, медные трубы являются одними из самых традиционных используемых водопроводных труб.Они обладают удивительной устойчивостью к коррозии и просты в обслуживании. При установке эти трубы необходимо спаять.

Трубы из оцинкованной стали

Трубы из оцинкованного железа часто используются для транспортировки серой или непитьевой воды. Эти трубы, популярные для линий водоснабжения, скважинных насосов и некоторых ирригационных систем, обычно погружаются в цинк в процессе производства для предотвращения коррозии.

Чугунные трубы

Эти трубы тяжелее любых других типов труб и обычно используются в подземных установках в качестве основного водопровода для дренажных или канализационных систем.Из-за большого веса чугунные трубы необходимо армировать в процессе сборки стыков.

Ищете ли вы перепускные трубы водонагревателя, водосточные трубы или что-то среднее между ними, Ace Hardware поможет вам. Изучите наши варианты водопроводных труб.

ТОП 7 покупателей армированных стекловолокном в 🇶🇦 Катар

Показать все Торговля Производство

Товары Стеклопластик оптом

Торгово-закупочная компания

Если вы хотите найти новых клиентов, которые покупают стеклопластик оптом

  1. Qatar Oxygen Co

    1. Продукция, армированная стекловолокном, ненасыщенная полиэфирная смола + ровинги из стекловолокна + другое стекло по инв. (136)
    2. Изделия, армированные стекловолокном, ненасыщенная полиэфирная смола + ровницы из стекловолокна + др. Стеклоткань.Desc. По инв (37)
  2. Al Muftah Fiberglass Products W.l.l

    1. Изделия, армированные стекловолокном, ненасыщенная полиэфирная смола + ровинги из стекловолокна #name
    2. Изделия, армированные стекловолокном, прочее de sc. По счету
  3. Future Pipe Industries Qatar

    1. Полиэфирная труба и фитинг, армированная стекловолокном / 90 формованных стержней vct16, plpl, его номер el9avcs0fr01m0dbbpp0 (6)
    2. Полиэтиленовые трубы и фитинги, армированные стеклом Армированная полиэфирная труба и фитинг тройник x vct16 bar plpl, номер позиции temovcs0e0e1m0dbbpp0
    3. армированная стекловолокном полиэфирная труба и фитинг 36l flstvas 1pfpa fl std 50 flpl asa15vsa16 l
    4. армированная стекловолокном полиэфирная труба и фитинг фланец заглушка 40 vct16 бар номер фланца asa 01m00bbffa
    5. Стеклопластиковая труба и фитинги elb / 45 pcn16 spsp номер позиции el4 mpns0ir01m0gbacc0
  4. Алюминиевые технологии и вспомогательное оборудование

    Изделия, армированные стекловолокном (прочие детали согласно инвойсу и упаковочному листу

  5. Integra International Trading Con

    Полимерный пластик, армированный стекловолокном (лист FRP-2000 мм x 35 мм x 10 мм

  6. Klj Organics Катар W.l.l

    Изделия из армированного стекловолокном пластика: резервуары и емкости: резервуар для сбора нефти (бирка d-430)

  7. Катар Винил Общество с ограниченной ответственностью.

    1. Изделия из армированного стекловолокном пластика: резервуары и сосуды: пвх / фрп для хранения соды тег номер: vv
    2. изделия из армированного стекловолокном пластика: резервуары и сосуды: пвх / фпп резервуар для соляной кислоты номер тега: vv
Алексей Хохлов
Импорт в Азию, ЕС, Африку

Финансы, контракт, импорт
электронная почта: [электронная почта защищена]

Елена Еременко
менеджер по логистике в ЕС, Азию

логистика, сертификат
электронная почта: [электронная почта защищена]

Крупнейшие производители и экспортеры армированного стекловолокном

# Компания (размер) Продукт Страна
1 Stabilit Servicios S.А. Де К.В. (16) ПАНЕЛИ ИЗ АРМИРОВАННОГО СТЕКЛА bolivia
2 Teracom Ltd. R MM GRP MIN MAX E СТЕКЛО. R B Индия
3 Agni Fiber Boards Pvt., Ltd. (6) ИЗДЕЛИЯ ИЗ СТЕКЛОПОДРОБНЕГО ВОЛОКНА Индия
Inc. 4 Композиты Quadrant(6) ПОЛИПРОПИЛЕН, УСИЛЕННЫЙ СТЕКЛЯННЫМ МАТОМ unitedstates
5 Ilium Composites W.L.L (6) УКРЕПЛЕНИЕ СТЕКЛОПОЛИНОВЫМ ПАКЕТОМ ОБЩИХ ПАКЕТОВ KG. СТЕКЛЯННЫЕ УСИЛЕНИЯ СИНТЕТИЧЕСКИМ НЕТКАНЫМ НЕЦВЕТНЫМ бахрейн
  1. Доха
Автор: Ирина Куликовская вк, 01.апр.2021 г.
Образование: МГУ
Не говорите людям, как надо делать, говорите, что делать, и пусть они удивят вас своими результатами

OPUS: методы соединения

Способы соединения

Методы соединения относятся как к методам, так и к материалам, используемым для комбинирования материалов трубопроводов для конкретных применений.Все методы соединения должны в первую очередь обеспечивать безопасные, надежные и проверяемые средства объединения или соединения труб или материалов трубок. Для любого материала может быть несколько допустимых методов соединения. Многие методы соединения являются собственностью данного производителя соединяемых материалов или изделий. Эти продукты могут иметь разные стоимостные характеристики, такие как простота установки или усовершенствованные средства проверки качественной муфты, и следует искать поставщиков качества для предоставления этих продуктов и разумных рекомендаций по спецификации или установке.Некоторые методы соединения специфичны для трубопровода, например, PEX или CSST, и поэтому перечислены по материалам, а не по методам.

Выберите из следующего списка распространенных методов соединения.

Список методов соединения

Клейкое соединение

В основном используется для пластика, армированного стекловолокном (FRP), склеивание - это процесс, в котором ...
(нажмите для подробностей)

Пайка

Пайка - это процесс соединения, при котором происходит коалесценция металлов путем нагревания компонентов до температуры a...
(нажмите для подробностей)

CSST

Гофрированные трубные обжимные фитинги из нержавеющей стали - это механические трубные обжимные фитинги, изготовленные из ASTM B16 ...
(нажмите для подробностей)

Фланцевое

Отбортовку можно использовать для труб с резьбой или с плоским концом. После установки фланцевого компонента на ...
(нажмите для подробностей)

с канавкой

Трубные соединения с пазами состоят из двух концов труб с пазами (обычно с пазами), соединенных с a...
(нажмите для подробностей)

Сварка плавлением

Труба из термопласта, которая не может быть склеена растворителем, может быть соединена плавлением. Слияние...
(нажмите для подробностей)

Муфта бесступенчатая

Также известные как бессточные муфты без ступицы, соединяют чугунную трубу без ступицы с резиновой муфтой и ...
(нажмите для подробностей)

Механический

Метод механического соединения, используемый для труб из чугуна с шаровидным графитом, состоит из ряда компонентов...
(нажмите для подробностей)

PEX

Есть несколько типов фитингов для соединения PEX. Регулируются различные типы фитингов ...
(нажмите для подробностей)

Пресс

Прессовое соединение - это форма механического соединения медных и стальных труб, в которой используется ...
(нажмите для подробностей)

Быстрое соединение

Фитинги быстрого соединения производятся для конкретных применений и включают в себя какой-либо механизм...
(нажмите для подробностей)

Припой

Паяльная медная труба, или «потеющая», как ее называют в торговле, соединяет трубу ...
(нажмите для подробностей)

Сварка растворителем

Сварка растворителем, также известная как цементирование растворителем или соединение растворителем, представляет собой процесс соединения ...
(нажмите для подробностей)

SV Прокладка

Метод соединения прокладкой SV чаще всего используется с чугунной грунтовой трубой. Эти суставы есть...
(нажмите для подробностей)

Резьбовое

Соединение, в котором фитинг с внутренней резьбой и отрезок трубы с внешней резьбой или ...
(нажмите для подробностей)

Сварка

Сварка обычно определяется как соединение двух или более компонентов посредством нагрева ...
(нажмите для подробностей)

Трубы для нефтехимической промышленности - Trupply LLC

Трубы для нефтехимической промышленности

Можно с уверенностью сказать, что наиболее важным компонентом инфраструктуры в развитом мире является обширная сеть трубопроводов, используемых для транспортировки различных газов и жидкостей.В основном трубы используются для транспортировки воды, сточных вод, пара и нефтепродуктов из их первоначальных источников, таких как паровые электростанции, нефтяные и газовые скважины, нефтеперерабатывающие заводы, плотины, к местным распределительным центрам, а затем с использованием более мелкой и хорошо разнесенной сети трубы, которые в конечном итоге доставляют их к конечному потребителю и в точки потребления. Существует еще один термин для таких трубопроводов - «технологические трубопроводы», который относится ко всей системе трубопроводов, по которым транспортируются жидкости, такие как воздух, пар, вода, химикаты, топливо и т. Д.внутри и вокруг промышленной инфраструктуры, которая работает в сфере производства товаров и товаров или выработки электроэнергии. Эти трубопроводы обычно изготавливаются из стали, меди, сплавов или чугуна в зависимости от среды, в которой они установлены. В настоящее время также используется пластик, и его использование все чаще используется в транспортных линиях на углеводородной основе и канализационных системах. Железобетон также используется в линиях электропередачи очень большого диаметра.

Наиболее часто используемый метод соединения отдельных участков труб - это сварка в случае труб из железа, стали и сплавов и пайка в случае меди.В случае пластиковых труб используется тепло или клей. Использование болтовых фланцев и резьбовых соединений также широко распространено в трубах меньшего диаметра. В трубах, которые работают в системах низкого давления и транспортируют неопасные материалы, такие как вода или сточные воды, используются соединения, основанные на трении, такие как шар и втулка. Трубы для нефтехимической промышленности производятся, собираются и обслуживаются в соответствии с установленными правилами на национальном или региональном уровне и в соответствии с отраслевыми стандартами. Самый популярный и широко используемый промышленный код для перекачки жидкостей - ASME B31.4. Популярный код, используемый для транспортировки газов - B31.8. Идеальный код для использования в технологических трубопроводах - ASME B31.3. Почти все типы труб после сборки закапываются под землей, но технологические трубы остаются над землей.

Трубопроводы - это наиболее безопасный способ транспортировки жидкости и газа между государствами, странами и континентами по всему миру или даже внутри и между производственными объектами. Поскольку тип такой трубопроводной сети является обширным, проходит через неблагоприятные условия, а также иногда находится во враждебных условиях, сбои в этой системе действительно происходят, и чаще всего очень серьезным образом, что приводит к значительному материальному ущербу и гибели людей.Учитывая огромное влияние различных отказов, очень важно, чтобы поставщик трубопровода и запчастей предоставил надлежащие компоненты и приспособления, необходимые для этой сложной инженерной задачи, с учетом данных из различных дисциплин.

Исключительно важно предотвратить отказы трубопроводов. Обладая многолетним опытом Trupply в производстве труб для нефтехимической промышленности и принадлежностей, наши штатные инженеры могут предоставить всесторонние технические навыки и ноу-хау при проектировании, разработке компоновок, строительстве трубопроводной инфраструктуры и трубопроводных систем, а также в обеспечении целостности. и программы управления рисками.Наши трубы для нефтехимической промышленности отвечают строгим требованиям нефтехимической промышленности и должны соответствовать требованиям для работы в различных суровых условиях.

Различные клиенты, которые успешно внедрили трубопроводы Trupply, включают трубопроводные компании, кредитные организации капитальных проектов, производственные компании в нефтехимической отрасли и страховые компании.

← Предыдущий пост Следующее сообщение →

Таблица размеров трубопроводной арматуры

Таблица

галлонов в минуту для медных труб и труб с полиэтиленгликолем.Размер / тип трубки Минимальный расход 1. (галлонов в минуту) Максимальный расход 2. (галлонов в минуту) 3/8 дюйма Медь 1,0 2,0 1/2 дюйма Медь 1,6 3,2 3/4 дюйма Медь 3,2 6,5 1 дюйм Медь 5,5 10,9 1,25 дюйма Медь 8,2 16,3 1,5 дюйма Медь 11,4 22,9 2 дюйма Медь 19,8 39,6 2,5 дюйма Медь 30,5 61,1 3 Медь 43,6 87,1 3/8 дюйма PEX 0,6 1,3 1/2 дюйма PEX 1,2 2,3 5/8 дюйма PEX 1,7 3,3 3/4 дюйма PEX 2,3 4,6 1 дюйм PEX 3,8 7,5 1,25 дюйма PEX 5,6 11,2 1,5 дюйма PEX 7,8 15,6 2 дюйма PEX 13,4 26,8 3/8 дюйма PEX-AL-PEX 0,6 1,2 1/2 дюйма PEX ...

кованые фитинги из углеродистой, нержавеющей и легированной стали (с резьбой и сваркой муфтой) углеродистая сталь astm / asme sa / a-105n легированная сталь astm / asme sa / a-182 f5 - f9 - f11 - f22 низкотемпературный astm / asme sa / a-350 lf1 - lf2 - lf3 нержавеющая сталь astm / asme sa / a-182 f304 - f304l f316 - f316l swf321 - f347 3000 # 6000 # 90 колено 45 колпачки тройник переходной тройник...

Калькулятор таблицы резьбы BSPT для трубной конической резьбы по британскому стандарту, когда на резьбе выполняются герметичные соединения. Калькулятор таблицы резьбы BSPT показывает размеры, размеры, допуски и обозначения для соединения трубной резьбы для размеров резьбы от 1/16 до 6 в соответствии со стандартом ISO 7-1.

3. Сети полиэтиленовых труб не имеют утечек в результате соединения стыковой сваркой плавлением, которые образуют сеть как одну трубу. 4. Отличная ударопрочность. 5. Трубы малого диаметра доставляются в бухтах, что экономит время и затраты на установку.6. Меньшие затраты на установку благодаря тому, что все трубы выполняются за пределами траншеи. 1 GM Pipes & Fittings

Вертлюг для труб - прямая трубная резьба (NPSM, N / NFS) - Углеродистая сталь: Размер трубы: Макс. Фут-фунты: Макс. Нм: 1/8 дюйма (-2) 12: 16: 1/4 "(-4) 25: 3: 3/8" (-6) 40: 54: 1/2 "(-8) 54: 73

Homebase имеет все необходимое для вашей следующей сантехнической работы своими руками. Просмотрите нашу коллекцию сантехнической арматуры, в которую входят трубы, заглушки и многое другое. Выбирайте из множества сантехнических фитингов - с компрессионными соединителями и изгибами - для соединения труб в любом направлении и в любом пространстве.Доступен в количестве ...

Каждый номер размера AN имеет свой собственный стандартный размер резьбы [см. Третий столбец таблицы]. Это те же размеры резьбы, которые уже много лет используются в самолетах и ​​промышленности. По какой-то странной причине автомобильная промышленность хочет, чтобы арматура AN звучала как нечто особенное.

Пример № детали фитинга AJ04-06MP A = американский шланг, J = серия фитингов, 04 = внутренний диаметр шланга, 06 = размер резьбы, MP = тип резьбы СЕРИЯ ГИДРАВЛИЧЕСКОГО ШЛАНГА

Термин «переходник» или «переходной фитинг» используется для описания медного кабеля. фитинг, который помогает переключаться между трубами (или фитингами) большего и меньшего диаметра.Например, переходная муфта 1 x 3/4 дюйма позволяет уменьшить размер медной трубы с 1 дюйма до 3/4 дюйма. Материалы для пайки: Медный фитинг соединяется с медной трубкой методом пайки.

В Plus Factor мы фокусируемся на том, чтобы предоставить нашим клиентам комплексный комплексный сервис для всех требований к изготовлению, трубам, фитингам и фланцам из нержавеющей стали, включая нашу услугу по обрезке труб по размеру для сварных и / или бесшовных труб из нержавеющей стали.

Резьбовые фитинги Колено, тройник, крестовина 80100 ASME B16.11-2009 (редакция ASME B16.11-2005) От центра до конца A От центра до конца Колено 45 ° C Внешний диаметр ленты H Минимальная толщина стенки G Длина резьбы Мин. (1) DN Ном. Размер трубы 2000 3000 6000 2000 3000 6000 2000 3000 6000 2000 3000 6000 B L2

Монтажные размеры ISO. Таблица размеров сетки. Паровые столы. Потоки. Пневматические приводы. Позиционеры. Арматура. NPT означает национальную трубную резьбу и является стандартной американской резьбой. Он также может называться MPT, MNPT или NPT (M) для наружной наружной резьбы и FPT, FNPT или NPT...

Пенсильвания (/ ˌ p ɛ ns əl ˈ v eɪ ni ə / PEN-səl-VAY-nee-ə) (немецкий язык Пенсильвании: Pennsilfaani), официально Содружество Пенсильвании, штат в районе Великих озер, Аппалачи.
