Как подключить антенну дельта: Обзор комнатной телевизионной антенны ДЕЛЬТА ЦИФРА.5V

Содержание

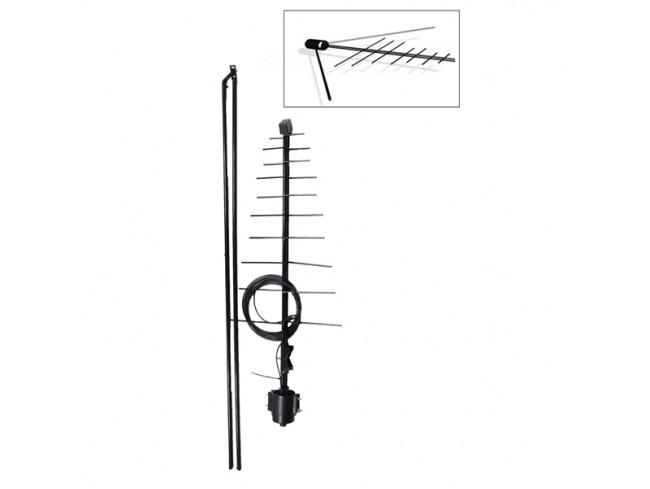

Антенна «Дельта Н 311 А-01» уличная активная МВ+ДМВ (1-69), без кабеля

Основные технические характеристики

Антенна наружная индивидуального пользования, предназначена для приёма телевизионных сигналов на телеприёмники черно-белого и цветного изображения в зоне неуверенного приема телевизионных сигналов МВДМВ диапазона, так как имеет только встроенный усилитель.
Антенна рассчитана для работы в интервале температур от минус 40°С до плюс 50°С и предельном значении относительной влажности воздуха 100% при температуре 25°С.
Рабочий диапазон : МВ, ДМВ.
Принимаемые каналы: 1 — 5, 6 — 12, 21 — 69.
Среднее значение коэффициента усиления: не менее: 20, 20, 25.5 дб.
Коэффициент стоячей волны по напряжению, не более: 5, 4, 2.
Коэффициент защитного действия, не менее: 0, 0, 12 дб.

Указания по применению

Антенна требует дополнительной сборки, установки метровых вибраторов.
Антенны крепят к мачтам с обязательным заземлением (на антенне имеется болт М 6 для подключения заземления).

В качестве мачты рекомендуется использовать металлическую трубу диаметром 40-50 мм. Допускается устанавливать антенну на балконе, оконной раме или стене, а также менять ее положение в пространстве в случае необходимости в пределах НЕ БОЛЕЕ 10° относительно горизонта. При расположении антенны под крышей, обеспечивающей защиту от осадков, положение антенны может быть любым и определяется пользователем исходя из максимального качества приема телесигнала.
При самостоятельном подключении кабеля снижения к антеннам с антенной коробкой следует открутить пластмассовую гайку и снять крышку с корпуса антенной коробки. Пропустить подключаемый кабель в отверстие корпуса, удалить изоляционные оболочки на конце кабеля на длине 15 — 20 мм, скрутить в жгут экранирующую оплетку и подключить ее к контакту без маркировки. Жилу кабеля — к контакту платы, помеченному символом «+». По окончании монтажа снятую крышку установить на место, совместив стык резинового уплотнения с выемкой на корпусе коробки.
Закрепить гайкой.





Дельта н311а 01 инструкция — Вместе мастерим

Инструкции и файлы

Файл Страниц Формат Размер Действие
2 pdf 219.03KB

Чтобы ознакомиться с инструкцией выберите файл в списке, который вы хотите скачать, нажмите на кнопку «Загрузить» и вы перейдете на страницу, где необходимо будет ввести код с картинки. При правильном ответе на месте картинки появится кнопка для получения файла.

Если в поле с файлом есть кнопка «Просмотр», это значит, что можно просмотреть инструкцию онлайн, без необходимости скачивать ее на компьютер.

В случае если материал по вашему не полный или нужна дополнительная информация по этому устройству, например драйвер, дополнительные файлы например, прошивка или микропрограмма, то вы можете задать вопрос модераторм и участникам нашего сообщества, которые постараются оперативно отреагировать на ваш вопрос.

Также вы можете просмотривать инструкции на своем устройстве Android

Антенна Дельта пользуется большим спросом у множества телезрителей. В первую очередь её выбирают за доступную стоимость, высокое качество и простоту использования. В первые их производство было запущено 17 лет назад на заводе, функционирующем в городе Санкт-Петербург. За годы работы продукция постоянно совершенствовалась, были добавлены новые функции и возможности.

За это время телевизионные антенны зарекомендовали себя в качестве надежного и эффективного оборудования, использование которого обеспечивает приятный просмотр любимых фильмов и телепередач. Благодаря этому изделия пользуются большим спросом, их выбирают всё большее количество телезрителей.

Качественный материал

Для производства наружных антенн Дельта используется высокопрочная сталь. В качестве покрытия применяют специальную порошковую краску. Применение производителем стали позволило установить на изделия приемлемую цену.

Производителем предложен широкий модельный ряд:

  • Комнатные телевизионные;
  • Наружные индивидуальные;
  • Наружные модели коллективного приема;
  • Устройства прочего назначения – для сотовой связи, УКВ антенны и т.д.

Комнатные модели

Первые модели начали выпускать ещё во времена советского союза. Эта антенна является единственной, не имеющей отличительного букво-численного индекса. Во время становления антенного рынка она быстро завоевала большую популярность благодаря своей компактности и удобству транспортировки. Однако антенны имели и отрицательные стороны.

Антенны были полностью разборными, и при падении легко ломались. Разработчики для того, чтобы это исправить, представили новую модель – Дельта К131. К определяет, что антенна комнатная. Стоимость новой модели осталась на прежнем уровне, но качество стало выше. Частичная разборчивость обеспечила прочность изделия и более высокую устойчивость к падениям.

Широкополосные комнатные антенны

Самая первая модель – Дельта К331, которая стала популярной в максимально короткое время. Антенна является полностью разборной и очень компактной, имеет модификацию, дополненную мощным блоком питания и усилителем. Модельный ряд выпускаемых всеволновых комнатных антенн был расширен более новыми моделями – К331А02, К331А03, которые менее удобны в транспортировке. Современный дизайн, красивая упаковка и хорошее качество обеспечили им высокий уровень популярности.

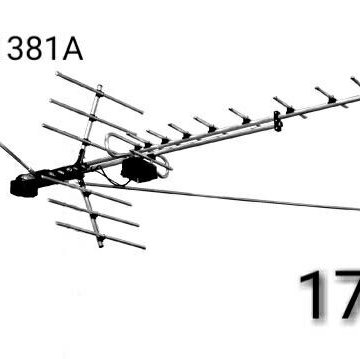

Уличные телевизионные антенны

Выпуск наружных антенн предусмотрен производителем в двух вариантах: кабелем, модели без кабеля.

Модели первого типа обозначаются соответствующей приставкой «б/к». В зависимости от модельного рядка длинна кабеля устанавливается производителем по-разному. Антенна Дельта Н311-01 стала первой в данном модельном ряду, она появилась на рынке более 15 лет назад, и в настоящее время антенна остается одной из самых продаваемых среди моделей семейства Дельта. Модель проверена временем, зарекомендовала себя в качестве надёжной и недорогой антенны.

Н311-01 широко распространена, пользуется большим спросом, выпускается в двух модификациях:

  • Н311А-01 является оптимальным вариантом для использования за городом, дополнена усилением в диапазоне МВ и ДМВ;
  • Н31А1 – прекрасный пример для городских условий. В связи со сходством буквенных обозначений две различные модели часто путают.

Широкий модельный ряд антенн Дельта, представленный производителем, позволит каждому подобрать самый оптимальный вариант.

Типы устройств

Среди потребителей изделия типа «Волновой канал» получили широкое распространение. Их главные отличия – высокий коэффициент усиления и узкая диаграмма направленности. Вторая категория – логопериодические антенны, имеющие подобную конструкцию, но совершенно другой принцип функционирования.

Производителем предложена универсальная антенна Дельта, использование которой обеспечивает высокое качество сигнала. Имеющиеся различия комнатных и уличных вариантов определены количеством рабочих элементов и габаритных размеров. Использование наружной модели обеспечит более качественный прием чем внутренней. Преимущество внутренней – компактные размеры. Не смотря на это, применение устройства в непосредственной близости от передающего центра позволит добиться высокого качества сигнала.

Конструкция

Продукция Дельта является комбинацией обеспечивающего прием каналов мертвого диапазона полуволнового поля, волнового канала и антенны логопериодического типа, обеспечивающей прием дециметровых волн высокочастного диапазона. Согласование обеих частей снижает взаимное влияние друг на друга и улучшает уровень качества приема.

Характеристики моделей наружного типа

  • Показатели частоты – МВ, ДМВ;
  • 3-14 дБ – параметр усиления;
  • Показатель защитного действия устройств — 12 дБ;
  • Параметры сопротивления кабеля 75 Ом.

Особенности монтажа

Антенна Дельта подключается к телевизору таким же образом, как и изделия других производителей. На подготовленный конец кабеля потребуется подсоединить простой штекер. При этом важно следить за тем, чтобы соединение не привело к перемыканию центральной жилы и экрана. Выполнять подсоединение кабеля следует в соответствии с требованиями инструкции, установленными производителем.

В сопроводительной документации приводится схема подключения. Необходимо уделить внимание герметизации ввода при подсоединении. Влага, попавшая в усилитель, очень быстро выведет его из строя. Капиллярный эффект кабеля приведет к засасыванию кабелем воды. В последствии его практически не возможно будет просушить, и из-за коррозии экранизирующей оплетки кабель скоро придет в негодность.

Несоблюдение правил во время монтажа и эксплуатации антенн Дельта приведет к получению низкого качества сигнала и быстрому выходу из строя оборудования. Продукция дельта пользуется большой популярностью, что обеспечено её высоким качеством и доступной стоимостью.

Видео

В данной статье рассматривается доработка логопериодической антенны с целью улучшения качества и дальности принимаемого сигнала цифрового телевидения.

Антенны такого типа достаточно широко распространены из-за их простоты сборки, установки, а так же хорошего усиления сигнала в дециметровом диапазоне.

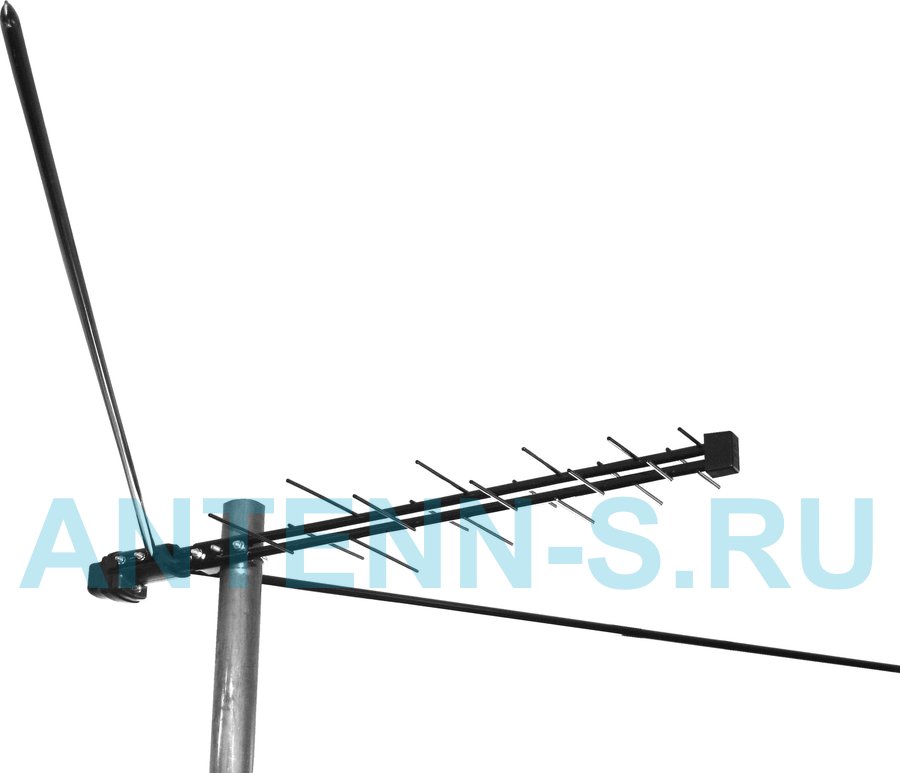

Для эксперимента взята антенна Дельта Н311-01, пассивная, направленного действия с использованием в зоне не уверенного приема, радиусом действия до 30 км от ретранслятора. Доработка антенны заключалась в установке на нее распространенного усилителя типа SWA, а так же работоспособность антенны с усилителем без согласующего устройства и с заводским усилителем (предусмотренным для активной антенны Дельта Н311-01А).

Вот характеристика антенны Дельта Н311-01:

Диапазоны МВ и ДМВ. Принимаемые каналы
1-5/6-12/21-69 Усиление 0,5/1/8,5 дБ Коэффициент защитного действия 0/0/12 дБ Материал сталь Расположение внешняя

Подключение кабеля к логопериодической пассивной антенне (ЛПА), может производиться без специального согласующего устройства. Кабель с волновым сопротивлением 75 Ом вводится внутрь нижней трубы с одного конца и выходит у другого. Оплетка кабеля припаивается к концу нижней трубы, а центральная жила — концу верхней трубы.

Доработанная антенна испытывалась на удаленности от ретранслятора 70 км в помещении, с высотой антенны от земли 2,5 м, мощность передатчика неизвестна.

Заводской усилитель

При данной доработке в антенну устанавливался штатный усилитель, предусмотренный для активной антенны Н311-01А.

В данном случае усилитель устанавливался напрямую к кабелю антенны, минуя согласующее устройство, так как на SWA уже есть такой трансформатор.

При данной конструкции картинка появлялась в течении 3 секунд, то есть параметры такой доработанной антенны несколько улучшились.

Усилитель с согласующим устройством.

В этом случае усилитель устанавливался сразу после согласующего устройства. Наихудший вариант доработки антенны. Картинка устанавливалась долго в течении 15 – 20 секунд. При таком использовании усилителя необходимо удалять с него согласующий трансформатор.

Итоги

Вывод. Так как заводской усилитель для этой антенны найти довольно трудно, то при доработке антенны для увеличения дальности приема цифрового ТВ, лучше использовать один усилитель без платы согласования или, при использовании усилителя SWA совместно с согласующим устройством, удалять согласующий трансформатор с усилителя.

1 Комментарий на Доработка антенны 18 Комментариев на Доработка антенны

Скажите, пожалуйста, если выпаять ферритовое кольцо с усилителя SWA (будет подсоединяться к логопериодической антенне), как соединять между собой перемычки?
Я пробовал паять перемычки и крест на крест и параллельно…
Ферритовое кольцо припаяно к плате 5 контактами: 2 снизу и 3 сверху, и что-то я запутался, какие из них и с чем соединять…

Феритовое кольцо удалить и припаять кабель логопериодической антенны к 2 нижним контактам. Центральный провод к конденсатору оплетку к можно прикрутить к 2 болтам крепления кабеля.

Можно ли подключить усилитель УКАТ 08.03 к антенне Дельта 311-01 без усилителя.И как это сделать?

купил антенну (активную) для приёма цифры, сигнала нет ,ни автопоиск ни ручной ,живу в наро-фоминске передающая антенна в Пожитково (совсем близко) телек с поддержкой цифры LG в чём дело-то?

Активная антенна подразумевает подачу напряжения от устройства или блока питания. Во всех приставках можно подать +5 вольт. В телевизорах этого может не быть или подаваться +5, или +12. Нужно проверить настройки.

Доброго времени суток.
Обратил внимание что в статье не описано где находится согласующее устройство (плата), а где усилитель.
Так же непонятно в чем смысл доработки? Т.Е. просто в смене усилителей и метода их подключения? Тогда где фото или картинки куда и что подключать (центральную жилу и оплетку)? Статья рассчитана далеко не на обычного человека и много информации находится между строк.
Допустим если убрать вибраторы метрового диапазона то что мы получим? Будет ли усиление на ДМВ выше? Согласующее устройство (та плата что в самой антенне Дельта) работает для обоих диапазонов? Для МВ и ДМВ?

В моем случае имеется две антенны дельта, пассивная и активная. Обе с согласующей платой внутри. И обе платы буквально разъедены коррозией (стаканы на антеннах далеки от герметичности) уже подумываю над тем чтобы купить третью антенну и до установки все соединения и платы покрыть цапонлаком. 🙁 но хотелось бы конечно обойтись без дополнительных затрат. До вышки ЦТВ 65км, если судить по карте покрытия то я нахожусь на самой границе приема… Может быть посоветуете как выйти из положения «малой кровью»?
Да, чуть не забыл выросло дерево и мои «дельты» смотрят в крону дерева, для того чтобы перенести мачту 7 метров (потребуется 10-12 метров кабеля (от антенны до тв))

Спасибо за вопросы, информацию добавим. Дерево это плохо, однако нужно попробовать перед тем как принимать решение о переносе. Смысл статьи показать, что возможно изменить конструкцию антенны без ухудшения характеристик. Согласующее устройство так и работает, чтобы на один выход подавать 2 сигнала МВ и ДМВ от разных антенн. В статье написано «В данном случае усилитель устанавливался напрямую к кабелю антенны, минуя согласующее устройство, так как на SWA уже есть такой трансформатор. », то есть удаляете согласующее устройство (и усилитель), а на своем усилителе кабель от антенны подпаиваете к трансформатору. На картинке видны белые провода.

К чему эти все усложнения. На расстоянии до 40 км дельтаплан прекрасно работает вообще без усилителя. Сила сигнала, по шкале приставки, не менее 50%. Для чего усложнять и морочить голову людям. Сгорел усилитель-соеденил кабель по распространённой схеме и всё.

В сильный дождь и снегопад «прекрасно работает вообще без усилителя» не прокатывает!

У меня была антенна Дельта с платой согласующего устройства DMCDM1-VOAC. Эту плату вместе с круглой коробкой я снял и выбросил. На другом конце антенны я проделал то же самое с прямоугольной коробкой, платой усилителя и отрезком расположенного внутри нижней трубки кабеля. У меня есть усилитель SWA-49. Возникает вопрос – куда мне ставить этот усилитель? На тот конец антенны, где стоял старый усилитель в прямоугольной коробке? Или на тот конец, где круглая коробка стояла раньше? Согласующее устройство мне не нужно, как я понимаю, раз на плате SWA-49 согласующий элемент уже имеется. Напрашивается решение – перенести круглую коробку на другой конец антенны, там, где раньше была прямоугольная, соединить круглые отверстия на плате усилителя с концами трубок, а шлейф протащить внутри нижней трубки и присоединить к антенному входу платы усилителя. Я правильно рассуждаю? Хотелось бы услышать Ваше мнение, коллеги! Некоторые сомнения у меня есть по поводу возможности использования металлической заземлённой трубы в этом случае. Может, нужно изолировать трубки антенны от мачты?
С уважением. Геннадий.

Ничего не понял про круглые и прямоугольные коробочки, поэтому отвечу так, усилитель ставить со стороны где подходит кабель, а кабель можно подпаять как площадкам так и минуя.

Ну когда же наш народ научится грамотно излагать свои мысли. Читаешь комменты и удивляешься, как же можно извратить русскую речь, что она начинает быть похожа на речь туземцев. Думаю, что чукча из глубокой глубинки будет выражаться более понятно, чем присутствующие здесь комментаторы. Сами-то хоть читаете, что пишете?

Посоветуйте пожалуйста. Я купил т2 работал–работал, где–то 1.5 –2 года, а потом бац и при малейшем дожде пишет нет сигнала или очень плохо показывает. Тюнер называется STRONG DVB — T2 антенна дельта, как здесь на сайте на картинки работал без всяких SWA. Что мне делать?

Проверьте уровень сигнала. Наиболее часто со временем на внешних антеннах нарушаются контакты, приходит в негодность кабель. В данном случае советую снять антенну и очень тщательно зачистить контакты в передней части антенны, в местах где подключается кабель.

Трансформатор не только согласующий, но и симметрирующий — так что работать без него будет, но диаграмма направленности изменится.

А можно вообще вот так сделать:
1. Надо родную плату вообще не ставить, а кабель от самой антенны припаять на точки выхода трансформатора усилителя SWA, (предварительно отодрав сам трансформатор) — потому что здесь согласование не нужно ведь антенна вроде как 75 ом, надо просто усилить сигнал, а уже дальше подключить как положено кабель снижения и на адаптер и всё. Получается мы как бы используем антенну и усилить как положено (просто усилитель не родной) и просто усиление без согласователей которые здесь и не нужны для этой антенны так как она 75 ом (уже писал выше).
2. Можно так же проделать и с другими антеннами, но это уже дело эксперимента.
3. А если без усиления смотреть, то можно ещё попробовать отодрать все транзисторы на плате SWA оставить только трансформатор и также кабель припаять на точки выхода трансформатора, центральный на правый, а оплётку на левый. И всё как обычно можно платку вешать на антенну решётку (или ещё на другие).

Отрезать кусочек платы где согласующее усстройство на сва а свое согласуещее повернуть выше а сва поставить внизу чтоб кабель пропустить.

Макгруп

McGrp. Ru

  • Контакты
  • Форум
  • Разделы
    • Новости
    • Статьи
    • Истории брендов
    • Вопросы и ответы
    • Опросы
    • Реклама на сайте
    • Система рейтингов
    • Рейтинг пользователей
    • Стать экспертом
    • Сотрудничество
    • Заказать мануал
    • Добавить инструкцию
    • Поиск
  • Вход
    • С помощью логина и пароля
    • Или войдите через соцсети

  • Регистрация
  1. Главная
  2. Страница не найдена

  • Реклама на сайте
  • Контакты

    • © 2015 McGrp. Ru

    Антенна Delta Loop (треугольник, дельта)

    Антенна относится к петлевым (рамочным) антеннам, также как и квадраты. Периметр антенны примерно равен длине волны. Применяется на всех КВ диапазонах. Конструкции отличаются способом подвеса антенны и точкой питания. Эффективность антенны напрямую зависит от площади (идеальна окружность, но её сложно выполнить), поэтому равнобедренный треугольник будет предпочтителен. Тем не менее, допускается любая форма антенны в зависимости от конкретных условий её размещения.

    На низкочастотных диапазонах чаще используют “ленивые дельты” (т.е. подвешенные почти горизонтально), а на высокочастотных диапазонах применяют вертикальные или наклонные «дельты». Низкочастотные «дельты» работают на кратных диапазонах за счет возбуждения на гармониках. В тоже время, основное излучение горизонтальных “дельт” на “основной” нижней частоте направленно вверх, что не слишком благоприятствует DX. Но на высших гармониках лепестки диаграммы прижимаются к земле.

    Свойства «дельты» сильно зависят от конкретного размещения и конструкции (особенно низкочастотные), поэтому имеют много противоречивых отзывов.

    Вертикальные дельты

    Наилучшим для DX местом питания дельты является нижний угол. Однако при низком расположении антенны углом вверх, питание лучше осуществлять через боковые углы. В этом случае больше излучение с вертикальной поляризацией.

    Вертикальная дельта на 15 м при высоте 9 м и питании нижнего угла

    Вертикальная дельта выгодно отличается от диполя и GP. По сравнению с диполем при одинаковой высоте у вертикальной дельты большая часть излучения идет под низким углом к горизонту. По сравнению с “вертикалами” дельта проще в изготовлении, т.к. не требуется сложная система противовесов.

    Вертикальная дельта на 15 м при высоте 9 м и питании с четвертьволнового отрезка

    Вертикальная дельта на 15 м при высоте 9 м и питании нижнего бокового угла

    Входное сопротивление антенны зависит от точки питания и колеблется в пределах 60-300 Ом. При высоком входном сопротивлении питание осуществляется через согласующий трансформатор. Питание однодиапазонных антенны можно осуществлять через четвертьволновый трансформатор (Q-согласование), между антенной и 50-омным кабелем включают четвертьволновый отрезок 75-омного кабеля.

    Горизонтальные дельты

    Фактически, это квадратная антенна Loop Skywire, превращенная в треугольник. За экономию оттяжки приходиться платить меньшей эффективностью, т.к. площадь антенны меньше.

    Горизонтальная (ленивая) дельта на 80 м достаточно популярная антенна. Её часто устанавливают между многоэтажными домами. На 80 м диаграмма направленности представляет собой сферу, т.е. основное излучение направлено вверх. Такую антенну можно возбуждать на четных гармониках, т.е. 40, 20 и 10 м. Причем с увеличением частоты лепестки диаграммы направленности прижимаются к земле.

    Одной из главных проблем при настройке такой антенны становится выбор точки питания и согласование с фидером. Чаще всего, в качестве согласующего устройства применяют широкополосный трансформатор. Однако следует учесть, что входное сопротивление дельты сильно зависит как от точки питания, так и от расположения в пространстве.

    Поделитесь с друзьями

    Многодиапазонная антенна delta loop | Записки программиста

    Как было отмечено в посте Fldigi и цифровая радиосвязь в BPSK31/BPSK63, увеличить дальность связи можно тремя основными способами — используя либо усилитель, либо более эффективные виды связи, либо более эффективные антенны. На этот раз было решено попробовать другую антенну, а именно — delta loop. Данную антенну довольно легко построить и она имеет усиление 1.17 dB по сравнению с диполем. Кроме того, есть несколько способов сделать многодиапазонную дельту.

    Теория

    Delta loop, она же «дельта» или «треугольник», относится к классу рамочных антенн (loop antenna). Рамочная антенна представляет собой круг, квадрат, треугольник, трапецию, ромб или любую другую выпуклую фигуру с периметром около одной длины волны. Оптимальным вариантом в плане усиления является круг. Но поскольку построить ровный круг с периметром 40 или 80 метров — задача крайне непростая, на практике обычно строят квадраты (quad loop) или треугольники (delta loop).

    Рассмотрим следующие варианты квадратов и треугольников по очереди, слева направо, сверху вниз (рисунки позаимствованы отсюда):

    Квадрат, питаемый снизу (картинка 1), по сути представляет собой два изогнутых диполя, расположенных один над другим. Такой квадрат имеет усиление около 1.25 dBd, то есть, относительно диполя. Аналогично одному диполю, квадрат имеет горизонтальную поляризацию. Антенна является направленной и излучает перпендикулярно плоскости, в которой расположен квадрат. Входной сопротивление квадрата составляет около 117 Ом, и потому требует согласования с 50-и омным кабелем. Если запитать квадрат сбоку (картинка 2), он будет представлять собой два вертикальных диполя, и, соответственно, иметь вертикальную поляризацию.

    Дельта, питаемая снизу (картинка 3), представляет собой не более, чем искривленный вариант первой антенны. Поэтому антенна также имеет горизонтальную поляризацию. Дельту проще построить, чем квадрат, поскольку ей нужна всего одна мачта. Но и усиление такой антенны чуть меньше, около 1.17 dBd. Дельта обладает входным сопротивлением около 106 Ом. Антенну можно запитать не только снизу, но и сверху (картинка 4), ее свойства от этого не сильно меняются. Перевернутая дельта (картинка 5) также обладает примерно теми же свойствами.

    Как получить дельту с вертикальной поляризацией? Для этого нужно взять место запитки, при котором антенна имеет горизонтальную поляризацию, отсчитать в сторону λ/4, и запитать антенну в этом месте (картинка 6). Также допускается питать антенну и в ближайший угол, ее свойства от этого не сильно поменяются.

    На иллюстрации приведены квадраты со стороной λ/4 и правильные треугольники со стороной λ/3. Однако антенну допускается вытягивать. Так на практике нередко используют прямоугольники с соотношением длин сторон от 2:1 до 3:1. Как правило, рамочные антенны располагают вертикально, но также допускается расположение под углом к земле, немного отличным от прямого. Помимо прочего, это позволяет уменьшить высоту мачты.

    Горизонтально поляризованные дельты и квадраты должны быть расположены высоко (высота порядка λ/2) относительно земли, чтобы иметь небольшой угол излучения. Иначе антенна излучает в зенит, и с ее помощью возможны радиосвязи только на близкие расстояния. Рамочной антенне с вертикальной поляризацией достаточно быть поднятой от земли на пару метров (0.05 длины волны), при этом она пригодна для проведения дальних радиосвязей.

    До сих пор речь шла о рамочных антенных, рассчитанных на один диапазон. Многодиапазонные рамочные антенны строят либо вкладывая одну рамку в другую и объединяя их места запитки (аналогично fan dipole), либо используя в месте запитки антенный тюнер. Последний способ проще и допускает использование укороченной антенны. Минусы подхода — нужен тюнер, а также не очень понятно, какой будет поляризация на «второстепенных» диапазонах.

    Практика

    Меня вдохновила статья One Stealthy Delta [PDF], написанная Steve Ford, WB8IMY и опубликованная в журнале QST за май 2002 года. «One Stealthy Delta» описывает delta loop с периметром 120 футов (36.6 метра), запитанную снизу и согласованную антенным тюнером. Сообщается, что такая антенна настраивается на все КВ диапазоны от 80 до 10 метров, а также на диапазон 6 метров, который, к сожалению, не разрешен в России. John Reisenauer, KL7JR в своей статье An Easy to Install Vertical Loop for 80-6 Meters подтвердил результаты, полученные WB8IMY, используя аналогичную антенну с периметром 150 футов (45.7 метра). История умалчивает о том, почему оба автора решили использовать горизонтальную поляризацию на 40 метрах.

    Прикинув доступные мне варианты, я решил остановиться на следующем:

    Антенна представляет собой перевернутую дельту с периметром около 37 метров, питаемую с одного из верхних углов. Согласование осуществляется при помощи антенного тюнера MFJ-971. Измеренная длина антенны получилось чуть больше, примерно 38 метров, поскольку провода провисают под собственным весом, и треугольник получается не совсем ровным. Дельта была сделана из «полевки» (провода П-274М), оставшейся у меня после экспериментов с антенной «длинный провод».

    Тюнер располагается в доме, на окне второго этажа. Противоположный угол крепится на мачте. Мачта представляет собой 10-и метровое удилище, по заверению производителя сделанное из карбона / углеволокна. Верхние секции удилища слишком тонкие, и не годятся для использования в мачте. После их удаления осталась мачта высотой 6.2 метра. Одна из убранных секций была закреплена при помощи армированного скотча вверху мачты, перпендикулярно ей. В эту секцию продевается полотно антенны. Чтобы мачта не схлопывалась под воздействием ветра, ее секции были склеены клеем «Момент Универсальный Классик», и также скреплены армированным скотчем. Основание мачты крепится к забору, все тем же скотчем. Никаких оттяжек не используется. Нижний угол антенны находится на высоте 1.6 метра от земли. Этот угол был привязан веревкой к растущему рядом кусту.

    Примечание: Допускается, чтобы мачта немного прогибалась под весом провода, но не сильно. Так называемый «карбон», используемый в удилищах, довольно хрупкий, и лишний раз прикладывать к нему силу не стоит.

    Такая антенна должна иметь вертикальную поляризацию на диапазоне 40 метров. На более высокочастотных диапазонах поляризация будет не очень понятно какая. Но она и не так важна, поскольку большая часть антенны будет достаточно высоко от земли по сравнению с длиной волны. Плоскость антенны проходит с севера на юг. Соответственно, излучать она должна на запад и восток. В этих направлениях горизонт у меня достаточно чистый. Север закрыт домом, с юга достаточно близко находятся соседские дома.

    В моем тюнере есть встроенный балун 1:4. Антенну я пробовал настроить как с этим балуном, так и без него. Работает и так, и так, но с балуном антенна настраивается заметно лучше. Отмечу, что использование встроенного балуна не отменяет необходимость во внешнем отсекающем дросселе. Без дросселя, конечно, все тоже будет работать, но вы получите сильные наводки в доме и высокий уровень шума в антенне, я проверял.

    Антенна неплохо настраивается на диапазоны от 80 до 10 метров. При использовании встроенного балуна 1:4 КСВ не превышает 2 ни на одном из диапазонов, а без него не превышает 3.

    В «основном» диапазоне 40 метров есть явное усиление на запад и восток. Первым же QSO ночью в режиме SSB при работе на 100 Вт был получен рапорт 59 из Франции (2700 км на запад). Казань (720 км на восток) рапортует 59+20. Тольятти (790 км на восток) сообщает 59+15. Киев (750 км на юго-запад) дает 59+15 с комментариев «ого, ну всех перекричал». Германия (2000 км на запад) дает рапорт 59+20. Екатеринбург (1400 км на восток) говорит 59. Уверенно отвечают Босния и Герцеговина (1900 км), Австрия (1800 км), Сербия (1800 км). Раньше на inverted-vee я регулярно принимал операторов, проживающих на юге от меня (Краснодар, Ставрополь, Астрахань). Теперь же радиосвязь в этом направлении удается провести довольно редко.

    На «второстепенных» диапазонах антенна также работает неплохо. На 20 метрах в FT8 нередко удается провести QSO с Японией (7500 км). В режиме PSK31 удалось провести QSO с оператором W4PKU, проживающим недалеко от Вашингтона (7900 км). На юг в этом диапазоне антенна тоже как-то работает, в частности, отвечает Оман (4000 км). На 30 и 17 метрах в FT8 было проведено множество QSO с операторами из Европы. Из интересных станций на 17 метрах удалось связаться с Объединенными Арабскими Эмиратами (3700 км). На 80 метрах ночью в SSB уверенно отвечают Литва, Беларусь и Украина. В этом диапазоне рапорты бывают до 59+10.

    Диапазоны 15, 12 и 10 метров я пока что особо не тестировал, поскольку активность на них небольшая. Скорее всего, на них тоже все неплохо.

    Заключение

    На момент написания этих строк я использовал описанную дельту в течение нескольких недель. Мачта держится. От соседей жалоб не поступало. Прямо скажем, какого-то чуда уровня «связь с Австралией как по Скайпу» не произошло. Но и придраться особо не к чему. Получилась просто нормальная антенна.

    Есть у этой антенны и один неочевидный, но важный для меня плюс. Дело в том, что в силу ее расположения в доме стало намного меньше кабелей под ногами. Если раньше до диполя тянулось 50 метров RG58, то теперь от трансивера до тюнера идет всего 10 метров. Таким образом, потери в кабеле стали существенно меньше. Кроме того, во дворе теперь не осталось ни одной оттяжки.

    В общем и целом, я доволен.

    Дополнение: Позже я понял еще несколько плюсов данной антенны. Во-первых, зимой антенна покрывается снегом и наледью, и деформируется под их весом. В результате входное сопротивление заметно меняется. Благодаря тюнеру под эти изменения легко подстроиться. Во-вторых, дельта представляет собой КЗ по постоянному току. Благодаря этому антенна не копит статику, как это делают диполи или вертикал.

    Дополнение: Доработка антенны описана в заметке Согласование импеданса с помощью LC-схем. Также вас может заинтересовать статья Простая антенна начинающего коротковолновика.

    Метки: Антенны, Беспроводная связь, Любительское радио.

    Как переделать антенну дельта на цифровую. О пайке кабеля

    Печать

    Тема этой статьи навеяна поступившей в ремонт антенны Дельта Н311-01А (активная с усилителем). Устройство антенны таково, что если удалить вибраторы для приема метрового диапазона (что значительно уменьшит ее габариты), то ее можно использовать только в качестве антенны дециметрового диапазона.

    Дельта Н311-01А это версия антенны Дельта 311-01 без усилителя. Всеволновая телевизионная антенна, с широкополосным усилителем, применяется в условиях неудовлетворительного приема в МВ и ДМВ – диапазонах. Осуществляет прием сигналов аналогового и цифрового телевещания, в диапазоне частот 48,5-890 Мгц и состоящую из дециметровой антенны и вибратора метрового диапазона. Антенна обладает равномерным усилением по всему частотному диапазону.

    Устройство антенны достаточно простое и поэтому она вполне доступна для повторения. Основные элементы из которых состоит антенна это: дециметровая часть; вибратор МВ; плата согласования и усилитель сигнала. К сложным элементам можно отнести: плату согласования и усилитель, но можно обойтись и без них, поставив усилитель типа SWA.

    Дециметровая часть, представляет собой логопериодическую антенну с 20 вибраторами.

    Логопериодическая антенна (ЛПА) состоит из двух труб, расположенных одна над другой, к которым крепятся плечи вибраторов поочередно через один.

    Подключение кабеля к ЛПА, производится без специального согласующего устройства следующим образом. Кабель с волновым сопротивлением 75 Ом вводится внутрь нижней трубы с одного конца и выходит у другого. Оплетка кабеля припаивается к концу нижней трубы, а центральная жила — концу верхней трубы.

    В зависимости от длины волны принимаемого сигнала в структуре антенны возбуждаются несколько вибраторов, размеры которых наиболее близки к половине длины волны сигнала. На данной длине волны сигнала возбуждается только одна тройка вибраторов, а остальные являются расстроенными и не оказывают влияния на работу антенны. Усиление антенны несколько падает, зато полоса пропускания получается значительно шире.

    Полезно знать, что чем ровнее поверхность проводников, из которых изготовлена антенна, тем выше ее качественные показатели (выше добротность).

    Антенна МВ диапазона устроена крайне просто – это два вибратора длиной 110 см, крепящихся к защитному корпусу усилителя.

    Плата согласования и усилитель спрятаны в герметичном корпусе.

    Симметрирующее устройство служит для согласования антенн метрового и дециметрового диапазонов с усилителем.

    Габариты

    Для тех кто захочет сделать копию, привожу размеры антенны ДМВ и МВ.

    Все размеры антенны даны в миллиметрах. Диаметр трубок 12 мм, диаметр вибраторов 4 мм, размер зазора между трубками 6 мм. В начале антенны трубки закреплены пластиком, в точке крепления к мачте трубки спаяны.

    Усиление антенны можно еще несколько увеличить, если позади устройства для крепления антенны добавить рефлектор.

    Всеволновые выносные антенны такие как « Дельта » прекрасно справляются со своей задачей передавать сигналы широкого диапазона частот в различных условиях. Обычно городским жителям телевизионные антенны нужны для трансляции эфирных ТВ-каналов, чтобы обеспечить максимально свободный от помех сигнал. Как правило, конструктивно простая всеволновая телевизионная антенна « Дельта » состоит из симметрично расположенных метровых антенн и антенны дециметровой. Устанавливаются телевизионные антенны снаружи помещения — на фасады, крышу, на окна или балконы. Удачно применять телевизионные антенны « Дельта » на дачах, в деревенских домах, в зонах не только уверенного, но и недостаточно хорошего приема, для которых можно подобрать определенную модель «Дельта» нужной мощности, при необходимости, с встроенным усилителем.

    Внимание! наружные DVB-T2 антенны вы можете найти в разделе Антенны наружные для цифрового телевидения

    Особенности антенн « Дельта »

    Наше предложение включает телевизионные антенны в различном исполнении. Это известные российские производители качественных телевизионных антенных систем, продукция которых востребована не только в России, но и за пределами нашей страны. В компании « ТВдельта » представлены пассивные и активные (с усилителем) антенны торговых марок « Дельта » , « Локус » и других производителей, предназначенные для эксплуатации в любых погодных условиях, в температурном диапазоне от -40 до +50 градусов. Для защиты от непогоды антенны « Дельта » выполненные из стали или легкого алюминия, покрыты специальными порошковыми красками.

    В большинстве вариантов телевизионные антенны « Дельта » поставляются со всеми комплектующими для их установки либо частично собранными, поэтому проблем с монтажом такой телевизионной антенны у вас не возникнет. В условиях, когда нужно установить антенну « Дельта » на определенной высоте, например, на даче, в ход идут мачты необходимой длины, они приобретаются отдельно. Выбрать эти дополнительные комплектующие для антенны можно в нашем магазине. Выбрать подходящую именно вам телевизионную антенну « Дельта » предварительно ознакомившись с ее характеристиками, вы можете в каталоге нашей компании.

    Мы настолько привыкли к потоку информации, что без нее чувствуем себя неуверенно. Потому и за городом, оборудовав более-менее дом, первым делом появляется телевизор. А чтобы в сельской местности он работал, необходима телев

    3-фазная мощность, значения напряжения и тока

    Трехфазное соединение треугольником: линия, фазный ток, напряжения и мощность в конфигурации Δ

    Что такое соединение треугольником (Δ)?

    Delta or Mesh Connection ( Δ ) Система также известна как Трехфазная трехпроводная система ( 3-фазная 3-проводная ) и является наиболее предпочтительной системой для передачи электроэнергии переменного тока при распределении Обычно используется соединение звездой.

    В системе соединения Delta (также обозначаемой как Δ ) начальные концы трех фаз или катушек соединены с конечными концами катушки. Или начальный конец первой катушки соединен с конечным концом второй катушки и так далее (для всех трех катушек), и это выглядит как замкнутая сетка или цепь, как показано на рис. (1).

    Проще говоря, все три катушки соединены последовательно, образуя тесную сеть или цепь. Из трех переходов вынуты три провода, и все токи, исходящие из перехода, считаются положительными.

    В соединении треугольником соединение трех обмоток выглядит как короткое замыкание, но это неверно, , если система сбалансирована, то значение алгебраической суммы всех напряжений вокруг сетки равно нулю в соединении треугольником .

    Когда клемма разомкнута в Δ, то нет возможности протекать токи с основной частотой вокруг замкнутой ячейки.

    Также Читайте:

    На заметку: В конфигурации Дельта, в любой момент, значение ЭДС одной фазы равно равнодействующей значений ЭДС двух других фаз, но в противоположном направлении.

    Рис (1). Трехфазная мощность, значения напряжения и тока при соединении треугольником (Δ)

    Значения напряжения, тока и мощности при соединении треугольником (Δ)

    Теперь мы найдем значения линейного тока, линейного напряжения, фазного тока, фазных напряжений и Питание в трехфазной системе переменного тока треугольником.

    Линейные напряжения (V L ) и фазные напряжения (V Ph ) при соединении треугольником

    На рис.2 видно, что между двумя клеммами имеется только одна фазная обмотка (т.е.е. между двумя проводами имеется одна фазная обмотка). Следовательно, в Delta Connection, напряжение между (любой парой) двух линий равно фазному напряжению фазной обмотки , которая подключена между двумя линиями.

    Поскольку последовательность фаз R → Y → B, следовательно, направление напряжения от фазы R к фазе Y положительное (+), а напряжение фазы R опережает напряжение фазы Y на 120 °. Аналогично, напряжение фазы Y опережает фазное напряжение B на 120 °, а его направление положительно от Y к B.

    Если линейное напряжение между;

    • Строка 1 и Строка 2 = V RY
    • Строка 2 и Строка 3 = V YB
    • Строка 3 и Строка 1 = V BR

    Затем мы видим, что V RY ведет V YB на 120 ° и V YB провода V BR на 120 ° .

    Предположим,

    V RY = V YB = V BR = V L …………… (Напряжение сети)

    Тогда

    V L = V PH

    I.е. при соединении треугольником, линейное напряжение равно фазному напряжению .

    Соединение трансформатора треугольником | Электротехнические примечания и статьи

    (3) Соединение трансформатора треугольником

    • В этом типе подключения первичная обмотка соединена треугольником, а вторичный ток — звездой.
    • В основном это соединение используется для повышения напряжения i. е. в начале системы передачи высокого напряжения. Можно отметить, что существует сдвиг фазы на 30 ° между напряжением первичной линии и напряжением вторичной линии в качестве опережения.

    Ключевой момент :

    • Как первичный при соединении треугольником:
    • Напряжение линии на первичной стороне = фазное напряжение на первичной стороне.
    • Коэффициент трансформации сейчас (K) = напряжение вторичной фазы / напряжение первичной фазы
    • Напряжение вторичной фазы = K X напряжение первичной фазы.
    • Как вторичный в звезде подключен
    • Линейное напряжение на вторичной стороне = √3 X Фазное напряжение на вторичной стороне. Итак,
    • Напряжение линии на вторичной стороне = √3 X K X Напряжение первичной фазы.
    • Напряжение линии на вторичной стороне = √3 X K X Напряжение первичной линии.
    • Имеется сдвиг фазы на +30 или -30 градусов между вторичным фазным напряжением и первичным фазным напряжением

    Преимущества соединения треугольником:

    • Площадь поперечного сечения обмотки меньше на первичной стороне : На первичной стороне из-за соединения треугольником требуемое поперечное сечение обмотки меньше.
    • Используется в трехфазной четырехпроводной системе: На вторичной стороне имеется нейтраль, поэтому ее можно использовать для трехфазной четырехпроводной системы питания.
    • Нет искажений вторичного напряжения: Нет искажений из-за составляющих третьей гармоники.
    • Обработка больших неуравновешенных грузов: Обработка больших неуравновешенных грузов без труда.
    • Изоляция заземления между первичной и вторичной обмотками: Если предположить, что нейтраль вторичной цепи, соединенной Y, заземлена, нагрузка, подключенная по схеме «фаза-нейтраль» или «фаза-земля», создает два равных и противоположных тока в двух фазах первичная цепь без тока заземления нейтрали в первичной цепи.Следовательно, в отличие от соединения Y-Y, замыкания между фазой и землей или несимметрия тока во вторичной цепи не повлияют на реле защиты заземления, применяемые в первичной цепи. Эта функция обеспечивает правильную координацию защитных устройств и является очень важным фактором при проектировании.
    • Нейтраль заземленной Y-образной цепи иногда называют заземляющей батареей, поскольку она обеспечивает локальный источник тока заземления на вторичной обмотке, изолированной от первичной цепи.
    • Подавление гармоник: Ток намагничивания должен содержать нечетные гармоники, чтобы индуцированные напряжения были синусоидальными, а третья гармоника является доминирующей гармонической составляющей. В трехфазной системе токи третьей гармоники всех трех фаз находятся в фазе друг с другом, потому что они являются токами нулевой последовательности. В соединении Y-Y единственный путь для тока третьей гармоники — через нейтраль. Однако в соединении ∆-Y токи третьей гармоники, будучи равными по амплитуде и синфазно друг с другом, могут циркулировать по пути, образованному соединенной обмоткой ∆.То же самое верно и для других гармоник нулевой последовательности.
    • Банк заземления: Он обеспечивает локальный источник тока заземления на вторичной обмотке, изолированной от первичной цепи. Предположим, что незаземленный генератор питает простую радиальную систему через трансформатор ∆-Y с заземленной нейтралью на вторичной обмотке, как показано на рисунке. Генератор может питать нагрузку с однофазной нейтралью через заземленный Y-трансформатор.
    • Давайте назовем низковольтную сторону генератора трансформатора вторичной, а сторону высоковольтной нагрузки трансформатора первичной.Обратите внимание, что каждая первичная обмотка магнитно связана со вторичной обмоткой. Обмотки с магнитной связью протянуты параллельно друг другу.

    • Согласно второму закону трансформатора, ток нагрузки между фазой и землей в первичной цепи отражается как ток во вторичной обмотке переменного тока. Никакие другие токи не должны протекать в обмотках A-C или B-C на стороне генератора трансформатора для уравновешивания ампер-витков.
    • Простое реле защиты от земли: Защитное реле намного проще на трансформаторе, соединенном треугольником, поскольку замыкания на землю на вторичной стороне изолированы от первичной, что значительно упрощает координацию. Если на трансформаторе, соединяющем треугольник и звезду, имеется реле на входе, можно предположить, что любой ток нулевой последовательности является результатом замыкания на землю в первичной обмотке, что обеспечивает очень чувствительную защиту от замыканий на землю. В схеме звезда-звезда замыкание на землю со стороны низкого уровня вызывает ток замыкания на землю в первичной цепи, что затрудняет координацию. Фактически, защита от замыкания на землю является одним из основных преимуществ устройств, соединенных треугольником.

    Недостатки соединения треугольником:

    • В этом типе подключения вторичное напряжение не совпадает по фазе с первичным.Следовательно, невозможно использовать это соединение параллельно с трансформатором, подключенным по схеме звезда-звезда или треугольник.
    • Одна проблема, связанная с этим подключением, заключается в том, что вторичное напряжение сдвигается на 30 0 относительно первичного напряжения. Это может вызвать проблемы при параллельном подключении 3-фазных трансформаторов, поскольку вторичные напряжения трансформаторов должны быть синфазными для параллельного включения. Поэтому мы должны обращать внимание на эти сдвиги.
    • Если вторичную обмотку этого трансформатора подключить параллельно с вторичной обмоткой другого трансформатора без сдвига фаз, возникнет проблема.

    Заявки:

    • Обычно используется в повышающем трансформаторе: Как, например, в начале линии передачи HT. В этом случае нейтральная точка стабильна и не будет плавать в случае несбалансированной нагрузки. Нет искажения потока, потому что наличие Δ-связи обеспечивает путь для составляющих третьей гармоники. Коэффициент линейного напряжения составляет √3 кратности поворота трансформатора, а вторичное напряжение опережает первичное на 30 °. В последние годы это устройство стало очень популярным в распределительных сетях, поскольку оно обеспечивает 3-х, 4-х проводную систему.
    • Обычно используется в коммерческих, промышленных и жилых помещениях с высокой плотностью населения. : Для питания трехфазных распределительных систем. Примером может служить распределительный трансформатор с треугольником первичной обмотки, работающий от трех фаз 11 кВ без необходимости в нейтрали или заземлении, и вторичной обмоткой звезды (или звезды), обеспечивающей трехфазное питание при 400 В, с внутренним напряжением 230 В между каждую фазу и заземленную нейтральную точку.
    • Используется как трансформатор генератора: Трансформатор ∆-Y используется повсеместно для подключения генераторов к системам передачи по двум очень важным причинам.Прежде всего, генераторы обычно оснащены чувствительной релейной защитой от замыканий на землю. Трансформатор ∆-Y является источником токов заземления для нагрузок и неисправностей в системе передачи, однако защита генератора от замыканий на землю полностью изолирована от токов заземления на первичной стороне трансформатора. Во-вторых, вращающиеся машины могут быть буквально

    Нравится:

    Нравится Загрузка …

    Связанные

    О Джигнеше.Пармар (B.E, Mtech, MIE, FIE, CEng)
    Джигнеш Пармар закончил M.Tech (Power System Control), B.E (Electrical). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в сфере передачи, распределения, обнаружения кражи электроэнергии, технического обслуживания и электрических проектов (планирование-проектирование-технический обзор-координация-выполнение). В настоящее время он является сотрудником одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия.Он опубликовал ряд технических статей в журналах «Электрическое зеркало», «Электрическая Индия», «Освещение Индии», «Умная энергия», «Промышленный Электрикс» (австралийские энергетические публикации). Он является внештатным программистом Advance Excel и разрабатывает полезные базовые электрические программы Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знает английский, хинди, гуджарати, французский языки. Он хочет поделиться своим опытом и знаниями и помочь техническим энтузиастам найти подходящие решения и обновить свои знания по различным инженерным темам.

    Настройка телевизионной антенны

    : как получить доступ к сигналам OTA с разных направлений | По воздуху (OTA) DVR

    14 июня 2017 г.

    Если вы резак для шнура и живете в густонаселенном районе, возможно, вам посчастливится получить доступ к каналам с нескольких рынков эфирного телевидения. При правильной настройке антенны покрытие нескольких местных вышек телевещания OTA может значительно увеличить количество каналов, которые вы можете принимать.

    Те, кто живет между крупными городами, такими как Балтимор и Вашингтон, или между крупными городскими и пригородными районами, такими как Нью-Йорк и Нью-Джерси, или даже вдоль границы между Канадой и США, могут получить доступ к перекрывающимся регионам вещания OTA.

    Однако, в зависимости от расположения вашего дома по отношению к этим башням вещания, вам может потребоваться другой тип антенны или объединить две разные антенны, чтобы воспользоваться этим джекпотом OTA TV.

    Лучшие варианты настройки антенны для доступа к нескольким рынкам OTA
    Для большинства устройств для обрезки шнура настроить антенну OTA так же просто, как разместить ее в окне или снаружи в направлении местных вещательных вышек.

    Но когда ваши местные каналы транслируются из двух разных мест, это может стать более сложной задачей, особенно если вы пытаетесь захватить сигналы с вышек, расположенных в 35 милях или более от вас.

    К счастью, у резаков для шнура есть два отличных варианта, которые помогут обеспечить получение наилучшего сигнала со всех радиовещательных вышек в их зоне действия.

    Вариант 1 — много- или всенаправленные антенны
    Если ваши местные вышки расположены на расстоянии менее 40 градусов друг от друга, стандартная разнонаправленная (или всенаправленная) антенна подойдет.

    Многие «плоские» антенны и комнатные настольные антенны включают много- или всенаправленную технологию.Некоторые большие наружные антенны также являются разнонаправленными или имеют несколько «отсеков», которые можно направлять в противоположных направлениях.

    (Узнайте больше о выборе подходящей OTA-антенны для ваших нужд по обрезке шнура на нашей странице OTA-антенны и приемника.)

    Вариант 2 — Две однонаправленные антенны и сумматор
    Итак, что происходит, когда башни расположены на расстоянии более 40 градусов друг от друга, как в приграничных городах Детройт, Мичиган и Виндзор, Онтарио?

    Местные радиовещательные вышки Детройта / Виндзора находятся в пределах досягаемости от устройств для обрезки шнура как в США, так и в Канаде (всего в 28 милях друг от друга).При этом в некоторых случаях башни расположены друг от друга на 180 градусов.

    Но не волнуйтесь, правильная установка антенны позволяет получить надежный прием с обеих сторон границы одновременно!

    В подобных случаях лучшим вариантом для отрезных станков является использование двух однонаправленных антенн: одна направлена ​​на башни Детройта, а другая — на башни Виндзор через реку.

    Тогда вам просто понадобится двусторонний OTA-комбайнер для подключения этих двух антенн к OTA DVR, например Tablo, или к вашему телевизору, чтобы вы могли легко смотреть каналы с любого набора вышек.Комбайнеры (которые стоят около 20 долларов) объединяют два набора сигналов в единый поток ТВ.

    Использовать сумматор так же просто, как подключить коаксиальные кабели от двух антенн к устройству сумматора, а затем использовать третий коаксиальный кабель из сумматора для подключения к Tablo OTA DVR или телевизору. Очень просто!

    Чего следует избегать: роторы (или вращатели) антенн
    Роторы (или вращатели) антенн — это устройства, которые позволяют механически регулировать направление антенны без необходимости взбираться на крышу.Те из вас, кто смотрел OTA TV в молодости, возможно, помнят «циферблат» рядом с телевизором, который был контроллером ротора:

    В то время как современные роторы более высокотехнологичны и могут показаться дешевым способом получения приема с двух мест вещания, это не срабатывает при использовании DVR или даже некоторых цифровых телевизоров.

    Для завершения записи по расписанию OTA DVR должны «видеть» сигнал для ВСЕХ ваших местных каналов ВСЕГДА. Некоторые цифровые телевизоры также не позволяют вести список всех доступных каналов при сканировании нескольких каналов.

    Почему это проблема? Возвращаясь к нашему примеру с Детройтом и Виндзором, допустим, вы хотите посмотреть конец хоккейного матча на станции CBC в Виндзоре, но вы также не хотите пропустить начало Saturday Night Live на филиале NBC в Детройте. Если ваша антенна направлена ​​на вышку CBC для игры, ваш DVR не сможет «увидеть» сигнал от NBC, потому что ваша антенна направлена ​​в сторону от вышки NBC.

    Даже если нет прямого конфликта, вам нужно не забыть использовать ротор, чтобы направить антенну в правильном направлении до начала записи.И, честно говоря, ни у кого нет ни времени, ни интереса следить за такими вещами! Кроме того, возможность устанавливать записи в любое время (и в любом месте) — одна из замечательных особенностей технологии DVR, такой как Tablo, и вам не нужно спешить домой, чтобы настроить свою антенну!

    Итак, теперь, когда вы знаете, какой вариант настройки будет работать лучше всего, а также чего следует избегать для вашего перекрывающегося рынка OTA TV, идите вперед и наслаждайтесь изобилием великолепного бесплатного телевидения в HD!

    И если вы чувствуете себя щедрым на свой недавно обретенный телевизионный джекпот, поделитесь с нами своей историей, чтобы другие в вашем районе могли пожинать плоды для себя!


    Понравился этот пост?

    Ознакомьтесь с этими инструментами и сообщениями об эфирных телевизионных антеннах, сигналах OTA и приеме далее:

    Подпишитесь на рассылку новостей Tablo Cord Cutting This Week, чтобы получать последние новости индустрии обрезки шнура, включая обновления эфирных телешоу, потоковые сервисы, телеприставки, гаджеты и многое другое, доставленные прямо на ваш почтовый ящик!

    Создание кольцевой антенны Delta для диапазона FM 6 м — Радиолюбитель OH8STN

    Привет, операторы

    К настоящему времени вы уже знаете, какой сегодня день.Правильно, это Мондси и еще одно видео с радио преппера. На этот раз Gil F4WBY показывает нам, как построить рамочную антенну Delta на 6 метров.


    73

    юлиан oh8stn

    Если вы нашли этот пост полезным, развлекательным, вдохновляющим или познавательным, подумайте о том, чтобы бросить доллар в кучу чаевых.

    Баночка для чаевых PayPal

    https://www.paypal.me/oh8stn/1usd/

    Сообщество Patreon http://www.patreon.com/oh8stn

    Добавьте эту ссылку Amazon в закладки, чтобы поддерживать канал при совершении покупок по адресу http: // www.amazon.com/shop/oh8stn

    Нравится:

    Нравится Загрузка …

    .
