Подключение датчика движения с выключателем

5 советов, или как подключить датчик движения на свет, 2 основные схемы и 2 способа монтажа датчика движения, 3 главных правила настройки освещения.

Датчики движения (ДД) — это интеллектуальная электроника, которую используют дома, в офисе, отеле. Это современное коммутационное устройство имеет гораздо больше функциональностей, чем традиционные выключатели света. Например, датчик движения с автоматической функцией включения освещения предоставляет человеку больше комфорта и свободы, чем обычный клавишный переключатель. В быту чаще всего это оборудование применяется для автоматического включения освещения в жилых помещениях и подъездах.

ТЕСТ:

Мини тест для определения эрудиции пользователя

  1. Какой переменный ток используется в жилых помещениях?

а) трехфазный;

б) однофазный.

  1. При подключении нескольких датчиков параллельно друг к другу какое соединение правильное?

а) отдельная фаза для каждого устройства;

б) одна фаза для всех устройств.

  1. Возможно ли встроить ДД в бетонный потолок?

а) да;

б) нет.

Ответы:

Правильный ответ на 1 вопрос: однофазный переменный ток. Трехфазный производится в промышленных масштабах.

Правильный ответ на 2 вопрос: при присоединении нескольких устройств в одну цепочку необходимо все приборы подключать к одной фазе.

Правильный ответ на 3 вопрос: нет, встраиваемые модели устройств подходят для монтажа только в подвесные потолки.

Датчик движения – это электронное оборудование, помогающее выявить нарушителя при несанкционированном проникновении на контролируемую территорию.

Существует 3 вида ДД:

  • 2-х проводные;
  • 3-х проводные;
  • С 4-мя проводами.

По способу реагирования выделяют 5 видов детекторов:

  • Ультразвуковые, реагируют на звуковые высокочастотные волны;
  • Микроволновые, срабатывают на высокочастотные радиоволны;
  • Инфракрасные, функционируют при обнаружении теплового излучения;
  • Активные, работают при наличии передатчика и приемника инфракрасного излучения;
  • Пассивные, не используют в работе передатчик.

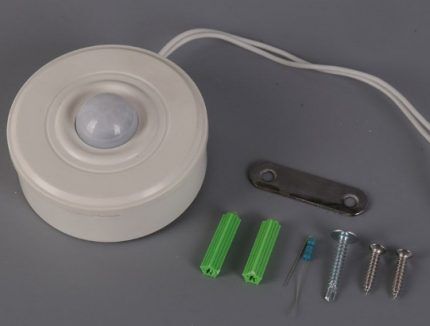

Инфракрасный датчик с 3-мя проводами

Наиболее популярны устройства с инфракрасным излучением. Принцип действия его очень прост. Сенсор ДД начинает работать тогда, когда на него попадают инфракрасные излучения, исходящие от живых объектов. Для этого устройство снабжается пиродетекторами, направляющимися в разные стороны, разделяя контролируемое пространство на узкие сегменты. Такое разделение осуществляет линза Френеля.

На фото: Схема работы инфракрасного датчикаНа фото: Схема работы инфракрасного датчикаНа фото: Схема работы инфракрасного датчика

Когда человек смещается в зону ответственности прибора, срабатывает сигнал тревоги и происходят изменения в работе сенсоров. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Внутри датчика имеются три клеммы:

  • L — для подключения фазы;
  • N – для подключения к нулю;
  • A – для подключения к нагрузке.

Если вы не знаете, как подключить инфракрасный ДД к светильнику, то все можно понять, разобравшись с проводами. Фазный и нулевой провод, соединенные с клеммами L и N, осуществляют питание устройства. Выходное реле подключается между фазой L и кабелем нагрузки. Лампочка подключается между выводом А и нулем.

Как установить ДД для включения света: 2 основные схемы

Систему датчик – лампа рекомендуется устанавливать отдельно от общего освещения. Чтобы ДД для включения света работал вместо выключателя, монтируют отдельную линию, где будут работать только устройство и светильник. Но часто возникает необходимость включить в эту схему и выключатель. Это позволит отключать освещение при необходимости.

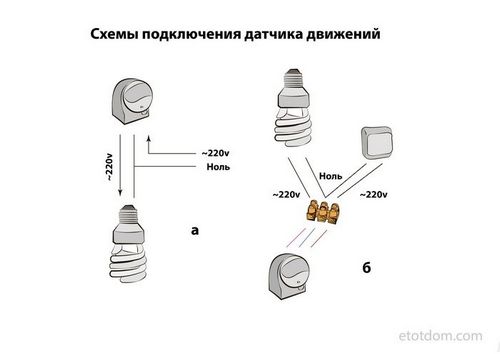

На фото: а) подключение датчика без выключателя; б) подключение с выключателем.На фото: а) подключение датчика без выключателя; б) подключение с выключателем.На фото: а) подключение датчика без выключателя; б) подключение с выключателем.

Схемы подключения: 4 примера

Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.

На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 - подключение нескольких устройств; 4 – угол обзора.На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 - подключение нескольких устройств; 4 – угол обзора.На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.

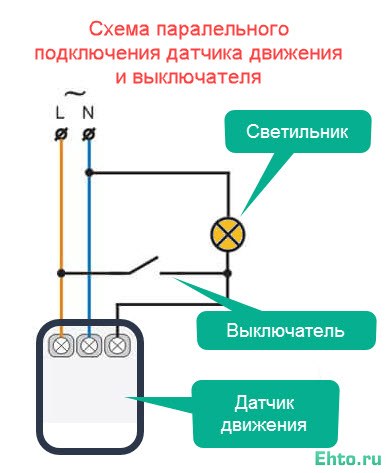

Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.

Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.

Схема подключения к двум модулям датчиков движенияСхема подключения к двум модулям датчиков движенияСхема подключения к двум модулям датчиков движения

Важно: При таком монтаже все датчики подключаются от одной фазы, иначе возможно междуфазное короткое замыкание.

Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. Но чтобы мощность нагрузки не вывела оборудование из строя, используют магнитный пускатель, включив его в систему освещения.

Как подключить датчик движения и выключатель

Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа

Производители сейчас предлагают пользователям два вида ДД: потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.

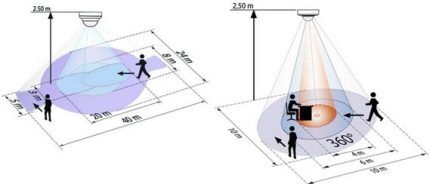

Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.

Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.

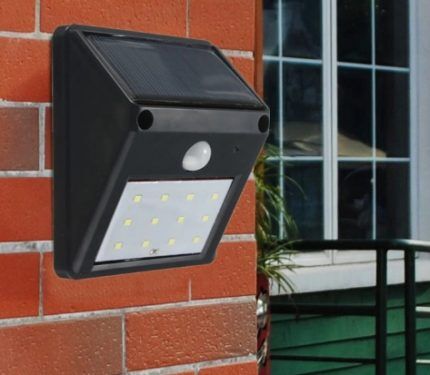

Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.

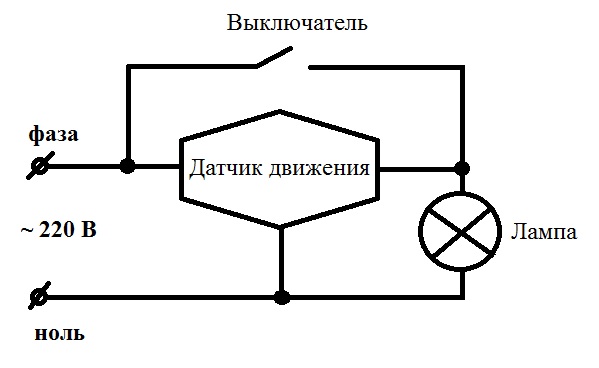

ДД для включения света с 1-м выключателем: схема подключения

Процесс подключения не сложный и напоминает установку обычного выключателя. Но если сравнить эти два электроустановочных устройства, то увидим существенные различия:

  1. При установке датчика движения категорически запрещается менять местами выводы. В традиционном выключателе это не запрещено.
  2. Оба устройства при включении системы рвут фазный проводник, но к ДД необходимо еще подводить нулевой провод.
  3. Выключатель срабатывает при ручном управлении, датчик реагирует на движение в рабочей зоне.
  4. Выключателем система разъединяется сразу, а в случае с детектором – через установленное время.

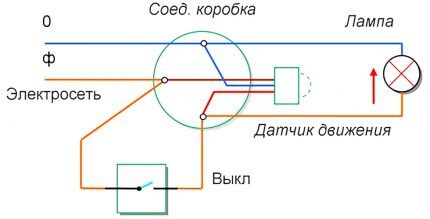

Схема подключения с выключателем

Как подключить ДД через выключатель: 3 разновидности устройств

Разновидность 1 — обычный выключатель

Монтаж начинается с подводки кабеля к датчику. Существует два вида ввода кабеля в детектор: сзади или сбоку. Задний подвод чаще всего используют для скрытой проводки, а боковой применяется для внешней прокладки силового кабеля.

На следующем этапе подключаем проводники кабеля к клеммам прибора. Затем крепим устройство непосредственно на потолок или стену. Подключение к выключателю происходит через фазу к проводу, расположенному между лампочкой и ДД.

Можно использовать и уже имеющийся выключатель. В этом случае действующий одинарный переключатель заменяем на двойной, в котором свободный контакт будет подавать питание на датчик. Если же в эксплуатации двойной выключатель, то его нужно поменять на тройной.

Еще важно знать 3 рекомендации по монтажу

  • Производители не советуют подключать ДД к энергосберегающим лампам из-за того, что значительно сокращается их срок службы;
  • В поле зрения устройства, установленного вне помещения, не должны попадать деревья и кустарники, они способны излучать тепло, что негативно сказывается на работе оборудования;
  • Направлять луч действия нужно в ту сторону, где есть потребность включения освещения при обнаружении движущегося объекта.

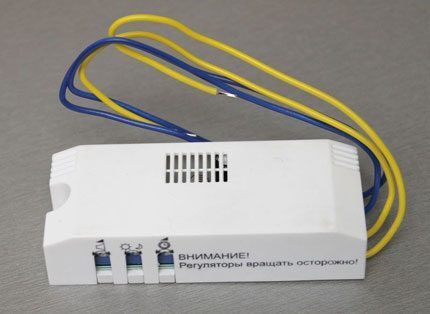

Разновидность 2 — ДД с плавным включением и выключением освещения

Инфракрасный детектор самостоятельно управляет уровнем освещения, но для плавного включения и отключения необходимо специальное оснащение. Микроконтроллер, получив с датчика сигнал, способен медленно увеличить яркость лампы, а при исчезновении сигнала снизить постепенно яркость до нуля.  Плавность регулируется в широких пределах, и процесс длится несколько минут.

Разновидность 3 — автоматический выключатель света с ДД

Такое оборудование способно без нажатия осуществлять включение и выключение осветительных приборов. Устройство реагирует на движение объектов и самостоятельно управляет манипуляциями. Прибор способен контролировать зону на расстоянии до 8 метров.

Датчик дви-я для включения света своими руками: 3 элемента

Самодельный ДД проще сделать с инфракрасным или ультразвуковым сенсором. Такое устройство состоит из передатчика, приемника и блока питания. Блок питания берется любой на 12 В. Передатчик собирается по микросхеме NE 555, а передающий элемент — это диод LD 274 с углом обзора 10°.

В роли чувствительного элемента приемника выступает фототранзистор BPW40 и управляет всем реле BS-115C. При монтаже нужно учесть, что угол обзора фототранзистора составляет 20°. При такой сборке расстояние между передатчиком и приемником составит 5 метров.

2 варианта установки датчика

Классическая схема подключения устройства, контролируемого движения, и светильника очень проста. ДД работает как клавишный выключатель и для осуществления функций ему требуется питание.

На фото: варианты подключения устройстваНа фото: варианты подключения устройстваНа фото: варианты подключения устройства

Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей:

  1. К ДД приходит кабель питания и выходит на осветительный прибор.
  2. Кабель от ДД уходит в монтажную коробку, соединяясь в ней с силовым кабелем и светильником.

На фото: подключение с использованием магнитного контактора.На фото: подключение с использованием магнитного контактора.На фото: подключение с использованием магнитного контактора.

Если мощность светильника большая и подключение ДД выполнено через распределительную коробку, то управление повышенной нагрузкой берет на себя магнитный контактор.

Подходящий вариант выбирается индивидуально, учитывая возможности на покупку кабельной продукции. Дополнением к классической схеме является клавишный выключатель для независимого включения освещения, этот процесс регламентируется п.6.5.7 ПУЭ.

Пример соединения кабелейПример соединения кабелейПример соединения кабелей

На рисунке фаза L в монтажной коробке присоединяется в точке 1 с кабелем А. Потом подключается с нижним контактом выключателя и кабель А через верхний контакт возвращается опять в монтажную коробку, где в точке 2 соединяется с жилой В. Затем провод идет на клеммы ДД, возвращается опять в коробку и в точке 3 присоединяется с жилой С, ведущей к контакту лампы. Нулевая жила N, проходя через коробку, выходит из точки 4 на клеммы датчика и осветительный прибор.

ДД для включения света: как совершить 3 ошибок

Самым подходящим местом для монтажа оборудования в квартирах является прихожая, куда ведут все межкомнатные двери. Место установки определяется на схеме квартиры, учитывая диаграмму работы лучей датчика.

В помещениях, где действие только настенного ДД малоэффективно, используют комбинированный монтаж и потолочного, и настенного оборудования.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Производители к каждому ДД прилагают инструкцию с рекомендациями, как правильно произвести монтаж. Пользователю нужно правильно соединить провода кабеля и ДД.

Но случается ситуация, когда один детектор не справляется с поставленными задачами и не охватывает всю площадь помещения. Тогда требуется установить дополнительное оборудование, подключающееся по следующей схеме.

Схема подключения дополнительного устройстваСхема подключения дополнительного устройстваСхема подключения дополнительного устройства

Последовательность подключения дополнительного ДД такая же, как и основного. К датчику подключается фаза и ноль, фаза проходит через детектор и подключается к лампе, а от лампы второй конец уходит на ноль.

Как избежать 3 ошибок при установке

  1. Место монтажа. Устанавливать устройство нужно в то место, наиболее подходящее по техническим условиям. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе.
  2. Установка линз-масок. Эти шторки входят в комплект ДД и предназначаются для настройки зоны действия. Если их не снять после регулировки, то прибор не будет фиксировать движения.
  3. Неправильное положение выключателя. Если установить выключатель до датчика, то питание отключится и работа устройства станет невозможной.

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

  • В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
  • На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
  • Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

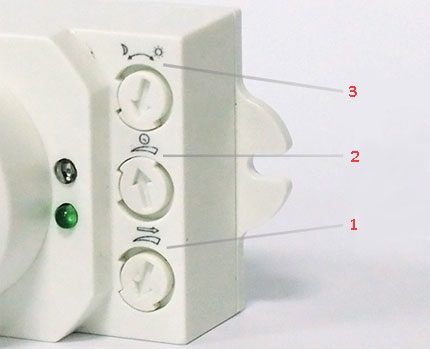

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Топ 3-х лучших моделей ДД

Лидирующие позиции по мнению покупателей, которые оценивали качество и надежность, занимают следующие модели:

  • MrBeams MB980
  • Sapsan PIR-80
  • Redmond SkyGuard RG-G31S

Эти приборы отличаются высокими техническими характеристиками и долгим сроком службы.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Как организовать управление светильниками одновременно через выключатель и через датчик движения?

В последнее время все чаще встречается, что люди хотят что-то автоматизировать в электроснабжении своей квартиры или в своем частном доме. Постепенно на первое место выходят удобство управлением нагрузкой и экономия электроэнергии. Например, датчик движения автоматизирует и упрощает управление освещением. С ним не нужно в темноте искать выключатели и нажимать клавиши. Работа светильников, только в момент присутствия человека, позволяет экономить электроэнергию. Например, в подъездах многоквартирных домов освещение работает круглосуточно (днем и ночью) даже, когда в них никого нет. Все это время счетчик крутит свой циферблат. Если подключить светильники через датчики движения, то появится ощутимая экономия электроэнергии. Освещение не будет же работать, когда в подъезде никого нет, а это большая часть времени. Еще продлится срок службы ламп. Это тоже большой плюс. А в наше современное вирусное время минимум касаний чего-либо (выключателей) в общественных местах пойдет только на благо здоровья людей.

В данной статье я расскажу о решении и дам схему управления светильниками для одной частой и не стандартной ситуации. Она возникает в частном доме, даче, коттедже и т.д., так как здесь есть место для въезда личного автомобиля во двор, на парковку или в гараж. В темное время суток нужно сначала освещать двор фарами, а потом приходится выходить из автомобиля и идти включать свет. Это не удобно. Хочется же, чтобы ворота открылись и автоматически включилось освещение. А если хозяин дома идет пешком, то ему нужен фонарик. Как раз для этих целей и можно применить датчики движения. Они обнаружили машину или человека, включили освещение во дворе и по истечении некоторого времени отключили его. За это время человек паркуется, достает вещи из багажника и заходит в дом. Руки заняты и «клацать» выключателями не нужно. Удобно же? Конечно, в данной ситуации для включения освещения в темное время суток можно использовать и фотореле. Но зачем освещать въезд или двор всю ночь если там никого нет? Поэтому фотореле тут не подходит. А датчики движения тут все-таки нужно подбирать с данной функцией фотореле. Зачем им реагировать на движение и включать освещение, например, днем? Здесь можно все настроить так, чтобы автоматизация освещения работала только в темное время суток.

Описанная ситуация как бы стандартная. Поставили датчик движения и все на этом. Но тут есть один минус. Человек может находиться у автомобиля большее время, чем выставлено на датчике движения. Например, пришел сосед обсудить политическую ситуацию в стране. Во время душевного разговора освещение, после определенного промежутка времени, будет отключаться. Придется с соседом периодически махать руками, чтобы снова сработал датчик. Это уже не удобно. Также можно вечером убираться во дворе, сидеть на завалинке и считать звезды, проводить работы с машиной и т.д. В такие моменты нужно, чтобы освещение постоянно работало. Тут уже хочется поставить обычный выключатель освещения, чтобы его включил и свет работал постоянно, а когда его выключил, то все переключилось обратно на датчик. Получается ситуация, в которой одной группой светильников нужно одновременно управлять и датчиком движения и выключателем. Как это сделать? Вот как раз ниже и расскажу как организовать управление светильниками одновременно через выключатель и через датчик движения?

Я сталкивался с данной задачей несколько раз и пришел к такому самому простому решению. Нужно просто взять не обычный выключатель, а переключатель или в простонародье его называют проходной выключатель. Обычный выключатель нажатием на клавишу либо замыкает цепь, либо размыкает. Переключатель же имеет два выходных контакта. У него нажатием на клавишу происходит только переключение общего входа на первый или второй выходы. У переключателя (проходного выключателя) нет положения, чтобы цепь была разомкнута. У него постоянно замкнут либо выход 1, либо выход 2. Такую его схему и можно применить в нашей ситуации.

Еще стоит обратить особое снимание на выбор датчика движения. Они есть трехпроводные (с использованием нуля) и двухпроводные (без использования нуля). В моей схеме использован трехпроводный датчик, т.е. с подключением нуля. Это самый распространенный вариант. Помните, что двухпроводные датчики не будут работать со светодиодными лампами. Они работают только с лампами накаливания или галогенными лампами. Тут ноль к датчику поступает через нита накаливания самой лампы.

Итак, вернемся к схеме. От РК (распределительной коробки) прокладываются 3-х жильные кабели к светильнику, к датчику движения, к переключателю. Как всегда к светильнику ноль и заземление идут напрямую. Еще ноль идет на датчик движения. Теперь разбираемся с подключением фазы. У нас есть проходной выключатель и у него три клеммы. Это условно один вход (общая контакт) и два выхода. К общей клемме подключаем фазу, которая идет на светильник. На один выход подаем фазу напрямую от сети, а на второй выход подаем фазу от датчика движения.  Также от РК фаза идет к самому датчику.  При срабатывании он замыкает свой контакт и фазу от сети подает на нагрузку. В нашем случае он фазу подает на один контакт переключателя.

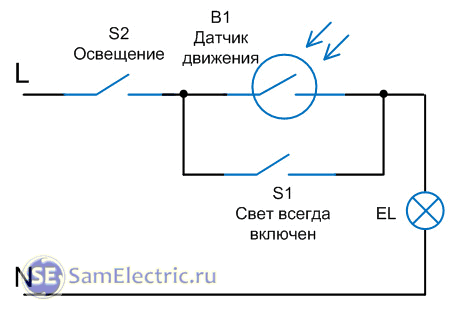

Рассмотрим работу схемы через переключатель и датчик движения. То есть освещение будет включаться только в присутствии человека. Для этого проходной выключатель переводим, путем нажатия клавиши, на замыкания общего контакта с клеммой выхода, на который приходит фаза от датчика движения. Тут путь тока такой. От щита фаза поступает в РК, далее на датчик движения. При его срабатывании фаза подается на проходной выключатель, после которого она возвращается в РК и далее уже поступает к светильнику. Освещение включается и все довольны. В этом режиме нужно все оставлять, так как после отсчета времени датчик разомкнет свой контакт и обесточит светильник.

Теперь рассмотрим работу схемы с принудительным включением освещения помимо датчика движения. Нам нужно просто нажать клавишу проходного выключателя и все. Фаза от РК через переключатель напрямую попадет к светильнику и он включится. В такой ситуации датчик движения остается под напряжением и будет реагировать на движения в его зоне действия. Но его выход в проходном выключателе будет разомкнут и поэтому он никакого влияния на светильники оказывать не будет.

Вот и весь секрет организации управления светильниками одновременно через выключатель и через датчик движения ))) Лично я пришел к данной схеме, когда передо мной встала данная задача. Если у вас есть другое ее решение, то напишите в комментариях. Мне будет очень интересно с ним познакомиться.

Подключение датчика движения для освещения с выключателем: схема и пошаговая инструкция

Интеллектуальной электроникой домашнего назначения характеризуются приборы, получившие название “датчики движения”. Новый вид коммутационных устройств, предназначенных для источников света, способен показать большую функциональность по сравнению с традиционными конструкциями.

Например, подключение датчика движения для освещения с выключателем или без него повышает комфортность пользования осветительным прибором и способствует экономии энергоресурсов. Что же это за приборы – датчики движения? Предлагаем разобраться во всем по порядку.

В статье мы рассмотрели принцип работы разных датчиков движения, обозначили особенности их применения, а также привели практические советы по выбору монтажной схемы, осуществлению установки и наладки прибора.

Содержание статьи:

Техническое определение интеллекта движения

Автоматика стабильно и последовательно охватывает бытовую сферу. Ручное управление практически любыми видами бытовой техники уверенно сводится к минимуму. Появление датчиков движения – очередное тому подтверждение.

Эти приборы (как правило, в миниатюрном исполнении) разработаны и производятся разными фирмами в различном конструкционном исполнении. Однако принцип действия всех существующих модификаций имеет общую базу – эффект излучения волн разного типа.

Интеллектуальные датчики движенияИнтеллектуальные датчики движения

Электроника, наделённая интеллектуальными способностями. Этим устройствам доступны функции распознавания тепловых лучей, испускаемых телом человека. Реагируя на тепловые потоки, приборы выполняют определённые действия

На текущий момент находят широкое применение следующие технологии:

  • акустическая;
  • оптическая;
  • радиоволновая.

Исходя из практики применения той или иной технологии для производства конкретного вида системы, результатом производства становятся конструкции разного типа.

Акустический датчик движенияАкустический датчик движения

Акустический вариант прибора, предназначенного для контроля перемещения. Исполнительная механика срабатывают здесь не от сигнала тепловых лучей, но от сигнала звуковых волн

В частности, обширное применение в различных сферах деятельности находят контроллеры движения:

  • ультразвуковые;
  • микроволновые;
  • фотоэлектрические;
  • инфракрасные;
  • томографические.

Кроме того, нужно отметить ещё одну примечательную деталь конструкционного толка.

Разделение датчиков движения на группы

Все существующие приборы контроля движения условно разделяются на три группы:

  • активные устройства;
  • пассивные устройства;
  • комбинированные устройства.

Отличаются одни от других технологическими особенностями.

Активные устройства – конструкции обычно выполнены по схеме приёмопередающих приборов, которыми рабочий сигнал излучается и воспринимается как отражённый от предметов.

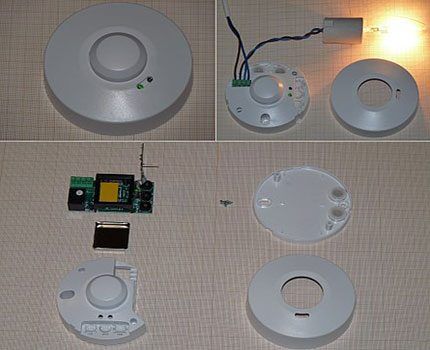

Радиоволновые датчики движенияРадиоволновые датчики движения

Ещё одно исполнение устройства контроля и включения/отключения периферийного оборудования. Эта конструкция действует по принципу излучения и восприятия радиоволн. Это так называемый датчик движения с радиоканалом

Конструкции пассивного типа обычно работают по схеме получения сигнальных волн от внешнего мира. То есть здесь работает только техника приёма.

Комбинированные датчики, соответственно, сделаны с учётом двух отмеченных вариантов.

Львиная доля всего имеющегося ассортимента приходится на инфракрасные датчики, которые с точки зрения конструктивных особенностей относятся к разряду пассивных приборов. Это самое доступное и экономически оправданное оборудование для бытового применения.

Принцип действия инфракрасных приборов

Анализ теплового излучения – вот основа действия этого вида приборов, призванных контролировать перемещение людей. Для этого в конструкцию устройства внедрён высокочувствительный сенсор.

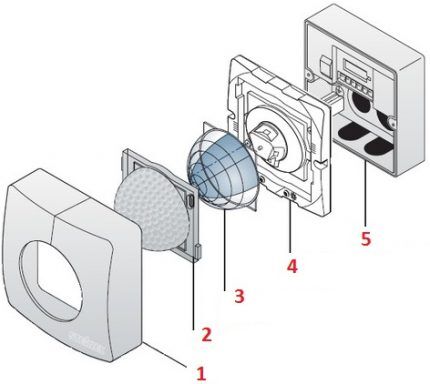

Конструкция инфракрасного прибораКонструкция инфракрасного прибора

Широко распространённая конструкция инфракрасного действия: 1 – крышка корпуса; 2 – многоэлементная линзовая система; 3 – ограничитель зоны охвата; 4 – электроника на сенсорном управлении; 5 – блок питания и основание (+)

Элемент реагирует на тепловое фоновое излучение (от человека), отправляет сигнал электронной схеме сравнения, где определяется момент срабатывания. Чувствительность сенсора усиливается за счёт специальной линзы, установленной на пути следования тепловых волн.

Конструкции современных датчиков движения наделяются многоэлементными линзовыми системами. Такое решение делает возможным охватывать значительные площади подконтрольные датчикам. Например, установленный на высоте 4 м от уровня пола один инфракрасный датчик способен контролировать движение на площади 20-25 м2.

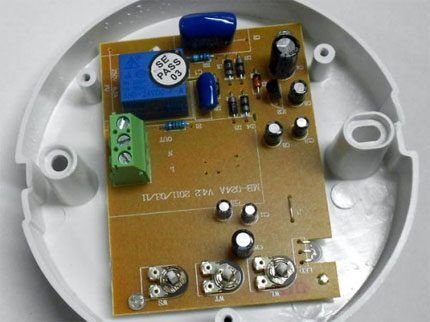

Регуляторы датчика движенияРегуляторы датчика движения

Простейшая конструкция системы инфракрасного действия. Недорогой для приобретения, легко устанавливаемый, просто настраиваемый прибор. Для настройки используются три переменных резистора

Каждый отдельно взятый прибор оснащается настроечным электронным модулем. При помощи специальных регуляторов (переменных резисторов или подобных элементов) устанавливается уровень чувствительности и время действия. Настройкой уровня чувствительности определяется работоспособность прибора в тех или иных условиях освещённости.

А система настройки по времени устанавливает временные границы сброса активного действия (возврата устройства в режим отслеживания). Эта граница может составлять от 1 секунды до 60 минут.

Регулятор яркости и другиеРегулятор яркости и другие

Настроечный модуль инфракрасного датчика, позволяющий выполнять гибкую регулировку: 1 – настройка чувствительности по движению объектов; 2 – установка времени включенного состояния; 3 – регуляция яркости ламп светового прибора

Также есть датчики движения с конструктивным исполнением, где поддерживается функция регуляции яркости света ламп. Эти приборы могут настраиваться на плавное изменение яркости сразу после замыкания цепи, включать освещение с некоторой задержкой.

Как подключить устройство в цепь освещения

Для датчиков движения с автоматической функцией управления осветительными приборами характерна потолочная установка. Приборы рассчитаны на крепление по схеме накладного монтажа. Однако не менее часто приборы контроля движения монтируют и на стенах.

Настенный датчик движенияНастенный датчик движения

Датчики движения настенного монтажа. Этот вид приборов не даёт того охвата контроля площади, какой дают потолочные конструкции, но используются настенные устройства тоже достаточно активно

Традиционные места установки – это помещения небольшой площади: жилые квартиры, офисы, вспомогательные помещения.

Следует подчеркнуть, что подключение датчиков движения возможно не только с целью коммутации приборов света. Этими же устройствами удобно переключать из одного режима в другой системы вентиляции, отопления и прочие.

Подключение приборов допускается в условиях нормальной окружающей среды. Использоваться приборы могут только внутри закрываемых помещений. Между тем, класс защиты этих устройств соответствует стандарту EN 60669-2-1.

Рекомендации по выбору схемы монтажа

Оптимальной высотой установки приборов контроля движения считается значение 2,5 м. Если соблюдается такое условие, радиус зоны чувствительности составит не менее 3,5 м. Большая часть городских и частных жилых зданий имеют помещения именно с такой высотой.

Охват прибораОхват прибора

Стандартные параметры контроля, какими обладают инфракрасные приборы. Получены экспериментальным путём с участием в экспериментах устройств разного исполнения (+)

Монтажные работы должны исполняться лицами, имеющими профессиональные навыки работы с электрическим (электронным) оборудованием. Производство всех монтажных операций допустимо лишь при обесточенной линии электропередачи на месте монтажа.

Схемные решения для монтажа могут быть разными в зависимости от пользовательских потребностей. Часто применяется схема подключения осветительных приборов через датчик движения, задействованный в паре с обычным выключателем.

Схема подключения с выключателемСхема подключения с выключателем

Схема подключения в составе электрической сети, когда вместе с датчиком движения устанавливается обычный выключатель (+)

Рассмотрим этот вариант пошаговой инсталляцией.

Установка датчика движения с выключателем

Первым шагом пользователя обычно является выбор способа подводки  к телу датчика движения. Корпус датчика предварительно должен быть вскрыт. Разобрать корпус несложно. Нужно шлицевой отвёрткой слега поддеть край основания в точке расположения защёлки.

Допустимы два варианта подвода кабеля:

  • ввод сзади – как правило, применяется для скрытой проводки, конец которой выведен сквозь отверстие в потолке;
  • боковой подводили сбоку – используется для .

В любом случае, необходимо удалить временную заглушку имеющегося входного отверстия.

Подготовка датчика движенияПодготовка датчика движения

Перед монтажом необходимо подготовить крепежные элементы, осмотреть датчик, а после – аккуратно вскрыть его корпус

Второй шаг – подключение проводников кабеля по месту назначения. Место назначения – точки клемм, отмеченные на корпусе прибора соответствующими символами (L, N, L1). В зависимости от производителя прибора, а также конфигурации устройства обозначения могут отличаться.

Схема Подключения Датчика Движения С Выключателем

Когда вы проходите рядом изменяется частота. Кроме этого их можно встретить и на производственных линиях, они там нужны для автоматизированного выполнения каких-либо технологических задач.

В конструкции каждого датчика имеется электронная схема, которую необходимо подключить к домашней электросети.


На нашем сайте есть подборка статей, посвященных выбору, установке и использованию датчиков движения для освещения. Плавность регулируется в широких пределах, и процесс длится несколько минут.
Как подключить датчик движения. Три схемы подключения.

Хочу отметить, что существует датчики с углом обзора на градусов. Причем заходит на контакт L, а выходит с контакта N.


Если кабель многожильный, то используют втулочные наконечники.


Регулировки учитывают расстояние до движущегося объекта и его размеры. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Выглядит это следующим образом.

Так как ни один бытовой датчик движения не рассчитан на большие мощности прожекторов, возможно, придется подключить их к цепи через контактор с катушкой в В. Схема подключения На фото схема подключения датчика движения для освещения На снимке схема подключения датчика движения через выключатель Схема подключения прожектора с датчиком движения на фото Схема подключения инфракрасного датчика движения Способы подключения Подключение датчика к просто лампочке — наиболее частый вопрос, беспокоящий владельцев, решивших подключить автономное освещение.

Датчик Движения

Достоинства и недостатки

Монтаж датчика движения зависит от способа установки и расценок компании, которая предоставляет услуги. Обратите внимание на окошко такого датчика, оно разбито на секции это и есть сегменты линз, они фокусируют попадающие излучения в узкий пучок и направляют его на чувствительную область датчика. Но сам по себе сенсор не имеет широкой направленности, поверх него устанавливается линза Френеля. Это можно реализовать, добавив в электрическую цепь параллельно к датчику движения выключатель с одной клавишей.

Завершив крепление к потолку, к основанию прибора пристёгивают крышку и протирают всю конструкцию мягкой ветошью.

Приемник настроен таким образом, что при изменении частоты сигнал усиливается и передается на исполнительный орган, например реле, и происходит включение нагрузки.

Обычный выход «А» остается пустым.


Как настроить ДД для освещения? В данной статье детально рассмотрим датчик движения для освещения марки ultralight ask имеющий угол обзора гр.

Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.


Эти датчики совмещают в себе несколько технологий для уточнения результата.
Как подключить датчик движения и выключатель . ( 2 нагрузки ).

Схемы подключения

На фото: варианты подключения устройства Существуют различные варианты монтажа, отличающиеся между собой расположением кабелей: К ДД приходит кабель питания и выходит на осветительный прибор.

Первый генерирует сигнал высокой частоты, второй их принимает.

Приобретая датчик, Вы должны также получить стандартную инструкцию по его установке, настройке и подключению. Есть смысл посмотреть для совершенствования практики. Регулирование происходит в диапазоне от минимального до максимального показателя.


Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Понимание этих особенностей позволит избежать мертвых зон и ложных срабатываний. Как выставить настройки так, чтобы прибор случайно не реагировал на домашних животных?


Как собрать ИК-датчик движения своими руками? Настройка и регулировка датчика После монтажа обязательно надо провести процедуру регулировки датчика движения для освещения. Брак и неправильные условия эксплуатации К сожалению, от производственного брака и неправильной транспортировки устройства никто не застрахован. Если вам не хватает мощности датчика — используйте промежуточное реле и магнитный пускатель с катушкой на В.

Затем происходит подсоединение нагрузки A, красный у датчиков и фазы L, коричневый у лампы. Контактные Самый простой вариант датчика движения — использовать концевой выключатель или геркон. Или, например, к датчику была подключена мощная лампа, превышающая рекомендуемые показатели, и он не справился с нагрузкой.

Для подключения устройства включения света не требуется специальных знаний и навыков в области электроники. Лампочка соединяется с фазой через провод. Первым потенциометром можно выставить требуемые параметры задержки на отключение то есть после того, как лампа загорится, она погаснет только по истечении заданного времени. Схемы подключения: 4 примера Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Подключение приборов допускается в условиях нормальной окружающей среды.

Также есть вероятность, что угол зрения прибора направлен не туда, куда нужно. Датчик неплохо отрабатывает движения, однако если движения очень медленные — он может не срабатывать. У кабеля который подключен к датчику белый провод это фаза, зеленый это ноль, красный необходимо подключить к нагрузке.
Как подключить датчик движения

Датчик движения схема подключения к светильнику

Теперь нужно в разрыв провода установить датчик движения. Соединение проводов производят следующим образом: провод фазы коричневый соединяют с коричневым белым проводом фазы датчика и проводом от выключателя.

После подачи тока в линию следует выждать не менее 1 минуты. Приведем несколько примеров: 1. Но с точки зрения безопасности, разрываться должен именно фазный проводник.

При детектировании движения на выходе появляется сигнал и держится установленное время.

Эти волны уловит инфракрасный датчик и сработает на них, вновь запустив освещение. Выключателем система разъединяется сразу, а в случае с детектором — через установленное время.

То есть, для того, чтобы использовать датчик в светлое время суток, переключатель ставим в режим, где обозначено солнце. Датчик движения HC-SR с регуляторами Если датчик выполнен в неподвижном корпусе и не имеет регулировки позиционирования, то необходимо свериться с техническим паспортом, для правильного размещения устройства. Как правило, это не представляет особых трудностей, так как схема подключения должна быть изображена на корпусе устройства. При этом выключатель может продублировать работу датчика движения, вследствие чего можно будет принудительно управлять освещением.

Остались три провода — красный от датчика, коричневый от лампы и второй провод от выключателя. Вариант исполнения настенного датчика движения Настенные устройства, как правило, монтируются рядом с дверью, направляя на нее зону прослушки. Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. При этом не нужно забывать о соблюдении маркировки по цветам проводов и обозначениях разъемов, во избежание путаницы.

Принцип работы и классификация

А инфракрасные — движения мимо датчика. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика. Электронная схема фиксирует эти изменения и формирует сигнал для выходного реле.

Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Еще один вариант изучения схемы — посмотреть ее на корпусе самого устройства. Эти приборы могут настраиваться на плавное изменение яркости сразу после замыкания цепи, включать освещение с некоторой задержкой. Встречаются случаи, когда потолочный детектор монтируют на стену, что приводит к некорректной работе. Недорогой для приобретения, легко устанавливаемый, просто настраиваемый прибор.
Как подключить датчик движения вместо выключателя Специализированная схема подключения

Выключатель с датчиком движения: монтаж, подключение

Для снижения энергозатрат и более комфортного освещения многие часто используют в своем доме различные системы управления освещением. Основным устройством, выступающим в роли триггера для освещения, является выключатель с датчиком движения (далее — ДД). Благодаря ему при включённой клавише выключателя свет может выключаться, если движения в комнате нет, и включаться, когда движение зафиксировано.

Принцип работы выключателя с ДД

Выключатель с датчиком движения (ДД) — это комбинированный электроприбор, способный реагировать на перемещаемый субъект в подконтрольной сенсору зоне. Его можно установить в закрытых домах и на улице. Уличные выбираются исходя из требуемой степени защищенности (то есть, IP).

В качестве такого электроприбора выступает блок управления с датчиком и сопряженный с ним клавишный выключатель. Чтобы техника не подвергалась потенциальным неисправностям, рекомендовано ДД комбинировать с обычным клавишным выключателем. Если же это проигнорировать и использовать только ДД напрямую, тогда неисправность в автоматизации может добавить достаточно хлопот для жителей дома.

Выбирая электроприбор, нужно заранее определиться с его монтажным местом. Возможно понадобится комбинированная модель в едином корпусе. Или же ваш случай рекомендует взять два отдельных прибора и соединить их проводами.

На торговых площадках электротехники достаточно много, поэтому подобрать нужный вариант всегда реально.

Принцип работы выключателя света с датчиком движения:

  1. Если в наблюдаемой зоне нет передвижения, электрическая цепь девайса разомкнута.
  2. Когда в отслеживаемую зону входит человек (замечается факт движения), сенсор срабатывает и переставляет контакт для замыкания цепи питания, что разрешает светодиодам включаться.
  3. Пока в отслеживаемой датчиком комнате находится человек, цепь остается замкнутой. Также, для поддержки ее в замкнутом состоянии может использоваться задержка отключения, регулируемая таймером.
  4. Когда из подконтрольной зоны выходит человек, контур размыкается, лампочка не получает электропитание и перестает гореть.

Это экономит электроэнергию и позволяет получать освещение, когда нужно и где нужно. Но чтобы сэкономить на электроэнергии еще больше, датчик движения оснащается фотоэлементом для контроля освещаемости. Когда света хватает на подконтрольном объекте или на улице от солнца, сенсор не работает и не активирует освещение. Как только фотореле «разрешит» работу датчика при слабом освещении, то штатная работа ДД станет задействована полноценно.

Схема

Схема

Места установки

Датчик движения с выключателем часто устанавливаются для освещения в следующих местах:

  1. В гаражах, кладовых /подвальных помещениях и коридорах. В таких помещениях в целом темно и не всегда, сразу, реально отыскать кнопку для включения света.
  2. В многоэтажных домах на лестничных площадках.
  3. В туалетах и ванных комнатах, чтобы было комфортнее заходить в санузлы ночью.
  4. В квартирах и таунхаусах, когда приборы движения подключены к технологии «Smart Home».

Часто выключатель и детектор движения выступает частью системы безопасности. Когда сигнализация снята с охраны, ДД детектирует движение, чтобы активировать освещение. Когда сигнализация установлена «на охрану» — он выполняет роль фиксатора движения и сообщает об этом по используемым каналам о доступе на охраняемый объект недоброжелателя.

Разновидности

Для правильной классификации прибора нужно определить две основополагающие:

  • Тип и присутствие сенсорного электроприбора;
  • Особенность монтажных работ.

Главным элементом в электроприборе выступает датчик движения. Из-за применения различных физических законов в датчиках движения, их поделили на несколько типов. Но хоть реализация у них разная, одну и ту же задачу они выполняют с одинаковым ответом. Когда в подконтрольной зоне срабатывает датчик, контакты замыкаются и если более нигде разрыва нет, то сеть замыкается, а осветительный прибор получает питание.

Типы датчиков:

  1. Инфракрасные.
  2. Акустические.
  3. Ультразвуковые.
  4. Микроволновые.

Первый и второй тип — это пассивные приборы, и они ничего не выделяют, а только «слушают».

Третий и четвёртый — активные устройства. Они посылают в детектируемую зону волны разной длинны, и по их наличию или характерному отображению узнают присутствие или отсутствие в подконтрольной зоне объекта (человека).

Оборудование с передатчиками и приемниками «активного» класса стоит на порядок выше «пассивных» приборов. Обусловливается цена сложной конструкцией и пониженным порогом ложных срабатываний. Пассивные электроприборы дешевле, но порог ложного срабатывания выше.

Инфракрасные датчики (самые популярные) рассчитаны на срабатывание от детектирования тепла живого существа. Это может быть человек, животное либо же нагретые радиаторы. Чтобы реакция была только на человека, эти приборы нужно настраивать, а зону устанавливать на уровне хождения человека. Это исключает попадание в зону действия сенсора радиаторы и животных. Инфракрасный считается самым простым и долго работающим девайсом для светового контроллинга в авторежиме.

Принцип работы

Принцип работы

Акустические сенсоры реагируют на звук. Если слышен стук каблуков по бетонному полу, закрытие двери или резкие хлопки в ладоши, активируется датчик. Такой вариант лучше всего реализует себя в общественных площадках, помещениях, коридорах. Этот тип является хорошим решением в качестве дополнения к применяемым сенсорам. Например, выставить его на нужную чувствительность, чтобы улавливал хлопки ладонями для выключения освещения. Но в одиночку устанавливать в квартире или жилом объекте не приветствуется, поскольку его сложно реализовать вручную на правильный отклик.

Ультразвуковые и микроволновые датчики не рекомендованы к установке в жилых строениях. Воздействия на организм человек не ощутит, но оно есть. Еще, негативно на такое излучение реагируют домашние животные, что является подтверждением того, что эти излучения не привносят для организма ничего хорошего. Эти излучатели лучше всего использовать на открытых площадках или закрытых, типа паркинга.

Ультразвуковые датчики

Ультразвуковые датчики

Чтобы мониторить огромную зону устанавливают ультразвуковые датчики движения в больших количествах. Срабатывание их ориентировано на быстрое передвижение объекта. Если человек будет двигаться медленно, детектирование может попросту не сработать.

Отличным вариантом мониторинга является применение двух или более датчиков. Их комбинация минимизирует ложные срабатывания и повышают надежность. Естественно, за качественный продукт, обеспеченный комбинацией нескольких электроприборов, придется заплатить побольше.

Как выбрать оптимальное место установки

Когда выключатель с ДД сделан в едином корпусе, он предназначен для крепления к стене. При использовании двух элементов единой конструкции, расстояние между выключателем и сенсором можно увеличить с помощью соединяемых в схему проводов. При этом крепится датчик может на потолок.

Прикреплять на потолок сенсор предпочтительнее, поскольку это позволяет ему охватить большую территорию.

Схема2

Схема2

У каждого ДД есть свой угол обзора, который может достигать до 360 градусов. Если у него этот параметр «до»360 градусов, детектировать движение он сможет только в узконаправленном секторе. Если же нужно полностью охватить всю зону, придется размещать минимум 2 устройства с углом охвата менее 360 градусов.

Естественно, круговые и широкоугольные устройства на порядок дороже стандартных. Прежде чем делать покупку, прикиньте, что для вас будет приемлемым и рациональным в плане трат вариантом: датчик движения с полноценным кругом обзора или два, три, четыре с узконаправленным углом.

Для малой комнаты с единой дверью достаточно сенсора с узким обзором. Настроить на правильное детектирование в отношении светочувствительности и таймер отключения предварительно, и можно пользоваться. Есть два момента, которые следует учитывать при выборе места:

  1. Первым критическим моментом настройки является такой параметр как «глухая зона» сенсора по высоте. Чтобы не создать при проектировании существенный изъян, изучите техническую документацию приобретаемой модели устройства.
  2. Вторым важным моментом является ограничение дальности зоны обнаружения. То есть, если нужно настроить детектирование на длинном объекте (коридор, веранда), подбирайте приборы с сенсором на требуемую длину. Помните только одно, дальнобойный обзор повышает риски ложного срабатывания.

Технические параметры и настройка

Многие модели стандартизированы на работу от городской сети в 220В. Каждая содержит данные максимальной мощности. Этот показатель говорит о суммарной мощности подсоединяемых ламп. Когда электротехника рассчитывается на загорание группы осветительных фонарей, величина его мощности должна быть равной 1000 Вт. Если приобрести маломощный прибор и включить в него высокую нагрузку, он не выдержит и перегорит. Установка ДД в единой комнате таунхауса, жилого дома или квартиры, тогда хватит прибора с мощностью 250–500 Вт.

Минимальная степень защищенности у электроприборов должна быть IP44. Если устройство находится в отапливаемой комнате, этого вполне достаточно.

Если же монтаж нужно проводить на улице, рекомендуется выбирать приборы со степенью IP 55/56. Такие же устройства подойдут в ванную комнату.

На корпусе ДД всегда присутствуют три регулируемых тумблера:

  1. TIME — таймер задержки выключения света, когда человек покидает комнату (или другую зону детектирования). Выставленный таймлайн задержки до 10 минут с различным шагом (в дешевых моделях шаг — минута). Если в детектируемой комнате присутствует мёртвая зона, задержка позволит не отключится освещению в самое неподходящее время.
  2. LUX — это регулятор светочувствительности, настраивающий включение света в зависимости от степени натуральной освещенности. Выставленное значение полностью зависит от обслуживаемого объекта.
  3. SENSE — это регулятор порога температуры, на которую ИК сенсор будет откликаться. И этот параметр тоже нужно выставлять исходя из температуры тела человека. Если наблюдаются частые срабатывания без веской причины, рекомендуется снижать понемногу чувствительность, чтобы достичь желаемого результата.

Монтажные работы

Внутри датчика движения размещены три провода (коричневый, синий и красный) и для удобства монтажа, они сопряжены с клеммником. Нагрузка должна проходить через синий и красный провод. С их помощью подключается лампочка. Коричневый идет на выключатель. Все подключение электротехнического прибора с выключателем реализуется по нижеприведенной схеме.

Схема 3

Схема 3

Любые монтажные работы делайте при отсутствии сетевого напряжения 220 В.

Инструкция такая:

  1. Берите выключатель (в примере использован одноклавишный, но вы можете задействовать на две или на три) и подключите к проводу от сети 220 В.
  2. По схеме, L (коричневый) заведите в клеммник к контакту выключателя. заведите в клеммник к контакту выключателязаведите в клеммник к контакту выключателя
  3. Для этого открутите винт отверткой сверху, заведите жилу к первому контакту в появившийся зазор и зажмите винтом, закрутив его обратно. заведите жилу к первому контактузаведите жилу к первому контакту

схема, монтаж, правильные настройки и советы установки

Совместная работа датчика движения и светильника повышает уровень комфорта в доме, квартире и даже офисе. Освещение включается самостоятельно в момент фиксирования человека, вошедшего в комнату. Когда комната пустует, то свет автоматически гаснет, а это дополнительная экономия электроэнергии. Чтобы провести подключение датчика движения к лампочке, в статье представлены схемы монтажа, основные правила подключения и принцип работы, которые смогут разобрать даже начинающие электрики.

Основные функции и принцип работы

Датчик движения предназначен для детектирования движущегося объекта и подачи соответствующего сигнала на контрольный орган через коммутацию электрической цепи. Работает с активной и с активно-индуктивной нагрузкой в цепи.

Если замечено в контролируемой зоне движение, запускается цепочка процесса определения освещенности (если данную функцию поддерживает датчик). При показаниях ниже установленного порога срабатывания, контакты замыкаются, ток подводится до лампы и светильник загорается.

По этому принципу сенсор готов работать в темное и светлое время суток. Порог срабатывания выставляется регуляторами в диапазоне 3-2000 Лк.

Но датчик движения может работать по другому принципу: улавливание электромагнитных колебаний волн в инфракрасном спектре. При этом часто у датчиков есть регулируемая задержка на включение при обнаружении движения

Режим выдержки выставляется с помощью поворота регулятора. При этом задержка на срабатывание может быть у всех разной: от 10 секунд до 15 минут.

При этом покупать готовое изделие в виде светильника с датчиком не нужно. Достаточно приобрести подходящий на эту роль сенсор и включить его в схему электрической цепи.

Двухпроводное подключение датчика движения

Не зависимо от конструкции, датчики движения по способу подключения делятся на двухпроводные и трехпроводные.

По конструкции двухпроводные обычно размещают в подрозетники. Основные элементы для подключения:

  1. Автоматический выключатель электроприборов от сети 220В (обычно расположен в распределительном щите).
  2. Распределительная коробка (обычно утапливаемая в стене/потолке).
  3. Датчик движения.
  4. Светильник.

Подсоединение сенсора такое точно, как и одноклавишного выключателя для искусственного освещения. То есть фазу, по которой будет пускаться ток, необходимо подвести к датчику, а через него пустить дальше на светильник. При этом рекомендуется сделать монтаж на отдельном контуре, а устанавливать на общем освещении.

Монтаж

Процесс установки происходит так:

  1. Заведите трехжильный кабель ВВГнг-Ls 3*1,5 мм2 с автоматического выключателя щитка в распределительный короб. Промаркируйте жилы для удобства: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. Двухжильный провод (удлинитель) подведите с другой стороны в распредкоробку, соединив предварительно с датчиком с другой стороны через клемниками.
  3. Рекомендуется размещать датчик движения (если это подрозетник) на уровне 1,2 – 2 метра от уровня пола.
  4. Такие сенсоры не следует путать с настенными, что размещают при входе, в коридорах или же в подъездах многоэтажного здания. Те что используются для освещения обычно устанавливают под потолок возле дверей.
  5. Уровень обзора не должен перекрываться движущимися объектами (открытые двери или занавески).
  6. Кабель от светильника тоже заведите в распределительный короб. Соединяйте сперва ноли питания + светильник. Затем заземление первого и второго кабеля вместе.
  7. Фазу (L) с автоматического выключателя соединяйте с первой жилой. Вторую жилу подключите к фазе (L) светильника. Для качественного и эстетичного подключения рекомендуется использовать клеммы Wago.
  8. Подключение сенсора в подрозетнике проиходит по схеме: первая жила (что идет с автомата) подключается в гнездо с обозначением (L).
  9. Вторая жила заводится в гнездо с маркировкой «нагрузка».
  10. Подключенный датчик прячьте в подрозетник и надевайте корпус конструкции.

Настройка

Электрическое подключение завершено. Теперь на передней панели следует настроить датчик:

  1. Прокрутите первый регулятор для установки в режим авто.
  2. Второй регулятор отвечает за чувствительность к свету. Для активации датчика только в темное время суток, поверните регулятор на нужное количество градусов влево.
  3. Таймер отключения освещения при отсутствии движения в контролируемой зоне. Диапазон времени обычно указан характеристиках устройства, в инструкции по эксплуатации.

Готово. В распредщитке переведите автоматический выключатель в положение «включен» и проверяйте только что выполненную работу.

Преимущества

Среди положительных моментов данной схемы можно выделить:

  • Простую установку и пошаговую настройку;
  • Универсальность;
  • Автоматическое включение света без монтажа дополнительных включателей;
  • Взаимозаменяемость с одноклавишным выключателем.

Недостатки

Существенный минус двухпроводного датчика – плохое взаимодействие со светодиодными и энергосберегающими лампами. Последние могут достаточно сильно мерцать, что кроме дискомфорта увеличивает возможность быстрого перегорания.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.



Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Схема включения датчика движения с выключателем

Данная схема считается универсальной, потому как в ней применим одноклавишный выключатель.

Так как у выключателя два провода, а у датчика три, есть прекрасный для этого способ – параллельное подключение:

  • Фазу от автоматического питания заведите одновременно на выключатель и датчик (клеммы Wago в помощь).
  • Второй провод с выключателя с одной клавишей присоедините к выходному проводнику с датчика (вновь с помощью клемм Wago).



Данная схема позволит включать и выключать освещение в комнате вне зависимости от работы датчика движения. Даже если он временно поломается, вы не останетесь без освещения в нужный час.

Последовательное подключение (разрыв фазы происходит до датчика) в данной схеме имеет существенный изъян – полное обесточивание датчика движения сбрасывает его первоначальные настройки, к которым он возвращается в течение 20 секунд. Представьте себе ситуацию, что вы включили свет, стоите в темноте, машете руками перед сенсором, а он никак не реагирует на эти движения. Комфорт от такого гаджета улетучивается мгновенно.

Подключение трехпроводного датчика к двум проводам

Достаточно частый вопрос: можно ли трехпроводной датчик подключить не параллельно с выключателем, а вместо одноклавишного выключателя. По сути, убрать из схемы и допустить в разрыв фазы, как в случае с двухпроводной схемой.

Теоретически можно и с некоторыми светильниками этот фокус действительно сработает. Но для этого потребуется дополнительно:

  • Диод VDI 1N4007;
  • Конденсатор 2.2 МКФ на 400В.

Диод нужно установить между двух клемм A-выход с датчика и там, где подключается ноль N. Сам же конденсатор необходимо припаять параллельно лампочке в светильнике. По схеме выходит, что на датчик приходит одна фаза, заходит на контакт L и выходит с контакта N. Выход А на вид остается не подключенным.

Схема пользуется популярностью у жильцов домов, где проложен двухжильный силовой кабель и что-либо менять в этом направлении не хочется.

Недостатки

Минусы следующие:

  1. Не работает со всеми подряд светодиодными лампами.
  2. Пульсация может быть настолько высокой, что вызовет достаточный дискомфорт, создав дополнительную нагрузку на глаза.
  3. Добавлять какую-либо еще нагрузку в схему нельзя, потому как больше здесь ничего не заработает.
  4. Максимальная мощность данного освещения — 80Вт.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Схема с пускателем или контактором

Предыдущие схемы подключения расщипаны на нагрузку в пределах одного киловатта. Но существует альтернативный вид освещения с мощными нагрузками, например, дуговые натриевые трубчатые лампы. Или большая нагрузка необходима для запуска вентиляторов в вытяжке вместе с освещением.

В данном случае применяется схема с пускателем (нагрузка проходит через контакты пускателя). А Сенсор-ИК в этой схеме управляет катушкой контактора.

Выходной контакт с датчика под напряжением запитает катушку. Нули объединяются в один общий.

Неполадки в работе или ошибки подключения

В качестве неполадок в работе датчиков движения выделяются:

  1. Подключение фазы

Как установить выключатель света с датчиком движения

Что такое выключатель света с датчиком движения?

Переключатели датчиков движения существуют уже довольно давно, но (хотя они часто требуются в коммерческом строительстве) они так и не стали популярными в домах. Проще говоря, такой переключатель автоматически включает свет при обнаружении движения и может быть полезен в некоторых приложениях.

Эта статья проведет вас через шаги, необходимые для установки переключателя датчика движения, с фотографиями, сделанными в прачечной с обновленным переключателем.Идти в темную комнату с двойной охапкой белья не так уж и весело; комната была сделана специально для этого приложения.

Выбор переключателя датчика движения

Наиболее важным соображением является необходимость нейтрального провода. Некоторым переключателям с датчиком движения требуется, чтобы к ним был подсоединен нейтральный (белый) провод, а некоторым — нет — для тех, которые есть, замены нет.

Перед покупкой выключателя целесообразно снять выключатель тока и посмотреть, есть ли в электрической коробке нейтральный провод.Следуя инструкциям в следующем разделе, извлеките переключатель из коробки. Не отсоединяйте его — просто вытащите из коробки достаточно далеко, чтобы увидеть, что находится за ним. Вам нужен белый провод, который не , а подключается к переключателю тока. Старые методы подключения позволяли использовать белый провод как часть коммутируемой цепи, и этот провод будет присоединен к переключателю. В этом случае это , а не нейтральный, и его нельзя использовать как нейтральный. Нейтральные провода представляют собой один или несколько белых проводов, которые проходят через коробку, не заканчиваясь каким-либо переключателем.

Если в коробке есть нейтральный провод, то можно использовать любой переключатель движения. В противном случае вы должны убедиться, что приобретаемый вами переключатель не требует нейтрали. У большинства переключателей движения, но не у всех, уже есть провода, которые будут соединены с проводами в коробке с помощью гаек; если на переключателе есть белый провод, потребуется нейтраль.

Вам также необходимо знать, является ли старый переключатель простым однополюсным (два провода плюс земля) или трехпозиционным переключателем (три провода плюс земля), поскольку переключатель датчика движения необходимо будет приобретать в той же конфигурации.Если старый переключатель является четырехпозиционным (4 провода плюс земля), его нельзя заменить переключателем детектора движения.

Помимо этих двух соображений, переключатели движения зависят от внешнего вида и характеристик. Некоторые из них имеют встроенный диммер (убедитесь, что ваша лампа регулируется), и большинство из них имеют настройку переменной задержки, которая может быть очень полезной.

Удаление старого переключателя

С новым переключателем датчика движения в руке пора снять старый переключатель света. В качестве первого шага выключите питание.При включенном свете выключите прерыватели или снимайте предохранители, пока свет не погаснет. Если есть хоть какой-то шанс, что кто-то может снова включить выключатель (скорее всего, потемнеет больше, чем комната, в которой вы работаете), заклейте выключатель куском ленты, чтобы указать, что есть причина, по которой он выключен.

Удалите два винта, удерживающих крышку, а затем еще два винта, которые удерживают переключатель на месте. Осторожно вытащите выключатель, удерживая его сверху и снизу, где были винты, на случай, если питание все еще включено (возможно, лампочка перегорела не в то время — не рискуйте получить током).Вытяните выключатель из стены, но провода все еще прикреплены, проверьте с помощью бесконтактного детектора напряжения или вольтметра, чтобы убедиться, что нет питания, прежде чем продолжить. В зависимости от того, какой у вас тип сенсорного переключателя, вам может потребоваться определить, какой провод какой. Была упомянута возможность использования нейтрального провода; если сенсорному переключателю требуется нейтраль, вы должны уже идентифицировать его.

Датчик двустороннего действия

Двусторонний сенсорный переключатель будет иметь два черных или один черный и один красный провода, а также во всех случаях зеленый провод заземления.Красный провод должен идти к ножке переключателя (провод, фактически питающий светильник), чтобы переключатель работал правильно. Он не повредит переключатель, если подключить его в обратном направлении, но он также не будет работать правильно. Если у датчика два черных провода, не имеет значения, какой провод переключателя куда идет. Провод ножки переключателя можно определить, снова включив питание, когда старый переключатель все еще подключен к нему, но выключен, и прикоснувшись к каждому проводу датчиком напряжения. Ножка переключателя не будет иметь питания; у него будет мощность только при включении переключателя.Запомните, какой именно, снова выключите прерыватель и продолжайте извлекать переключатель. Кусок ленты, обернутый вокруг ножки переключателя, предотвратит путаницу или забыть, какой именно.

Трехходовой сенсорный переключатель

Единственное, что здесь нужно идентифицировать, это «общий» провод. В большинстве переключателей это отдельный провод (кроме провода заземления) на одном конце. Обычно он прикрепляется к винту более темного цвета (но не зеленого цвета), чем другие провода. Обратная сторона переключателя также может быть помечена.Снова отметьте «общий» провод изолентой или другим способом и продолжайте снимать выключатель. Подобно двухпозиционному переключателю, если он подключен неправильно, он не повредит переключатель и не сожжет дом; это просто не будет работать должным образом.

Снимите провода со старого переключателя. Если они наматываются на винт, ослабьте винт и снимите провод. Если просто вставить в фиксатор в задней части старого переключателя, рядом с проводом появится небольшая щель или отверстие; вставьте в это отверстие небольшую отвертку или другой инструмент; он освободит пружину, удерживающую провод.

Отложите старый переключатель и крышку в сторону. Большинство сенсорных переключателей поставляются с крышкой соответствующего цвета, поэтому старую пластину можно утилизировать.

Установка переключателя датчика движения

Подсоедините провод заземления, зеленый или без изоляции, в коробке к зеленому винту или зеленому проводу на новом переключателе. Если для сращивания проводов используются гайки, как на изображенном переключателе, навинтите гайку и, удерживая гайку, сильно потяните за каждый провод отдельно. Лучше, чтобы они разобрались сейчас, чем когда вы запихиваете провода в коробку, где этого не видно.

Присоедините отмеченный провод к красному проводу двухпозиционного сенсорного переключателя (или к клемме с пометкой «нагрузка», если на переключателе нет проводов) или к «общей» клемме трехпозиционного переключателя. Оставшийся провод в коробке для двустороннего переключателя идет к черному проводу или клемме с пометкой «линия». Два других провода, оставшихся для трехпозиционного переключателя, идут к оставшимся клеммам или проводам; неважно какой. Один провод на клемму.

Сложите и вставьте провода обратно в коробку и вставьте переключатель на место.Установите два винта, которыми он крепится к коробке, и прикрепите крышку двумя последними винтами.

Поздравляем! Вы только что установили свой собственный переключатель датчика движения, начав процесс домашней автоматизации. Что дальше? Новый светильник с датчиком движения для веранды? Новый светильник или замена изношенной розетки? Все это легко сделать домовладельцем с помощью небольшой инструкции.

.

Лучшие розетки для выключателей с датчиком движения в 2020 году

Это самая нелюбимая часть возвращения домой. Вы спотыкаетесь в двери после очередной поздней работы и пытаетесь найти выключатель. Разве не было бы замечательно, если бы свет включился, как только вы откроете дверь?

Тогда, конечно, мы должны позаботиться об использовании электроэнергии. Наши ежемесячные счета за электроэнергию могут быстро выйти из-под контроля, если мы не осознаем, сколько энергии мы потребляем.Один из самых простых способов сэкономить на счете за электроэнергию — выключить свет в комнатах, которые мы не используем.

Обе эти проблемы можно решить с помощью переключателей света с датчиком движения. Эти удобные маленькие устройства довольно просты по своей природе. Просто установите их там, где находится ваш обычный выключатель света, и они автоматически выключатся, если не будет обнаружено движение.

К сожалению, вы не можете просто взять любую старую модель и назвать ее днем. Выбирать нужно внимательно, иначе вы столкнетесь с серьезными проблемами.Во-первых, неточные и нечувствительные датчики движения означают, что свет может отключиться, пока вы все еще находитесь в комнате. Другие заставят вас махать перед собой руками, отчаянно пытаясь снова включить свет.

К счастью, существует несколько высококачественных моделей. Мы просмотрели и нашли лучшие переключатели света с датчиками движения на рынке. Сначала мы взглянем на тройку лучших. После этого мы поможем вам найти наиболее подходящий вариант.

Датчик движения Lutron Maestro Switch

Lutron производит всевозможные переключатели практически для любого внутреннего освещения.Все, от диммеров до пьедесталов и дистанционных переключателей, доступно и имеет положительные отзывы. Как ветеран индустрии освещения, мы знали, что можем доверить Lutron в изготовлении высококачественного переключателя. Давайте взглянем и посмотрим, как это работает.

Lutron Maestro Motion Sensor Switch

Типовой проект

Переключатель датчика движения Lutron Maestro разработан, чтобы выглядеть немного более современно, чем стандартный переключатель. Благодаря одной удлиненной кнопке и компактному сенсору он намного изящнее, чем мы привыкли видеть.Сенсор покрыт плоской белой защитой, что придает ему утонченный вид. Вы можете быть уверены, что этот переключатель впишется в любой интерьер и не привлечет лишнего внимания.

Lutron Maestro Motion Sensor Switch

Чувствительность

Lutron Maestro использует передовую сенсорную технологию под названием XCT. Зондирование XCT основано на технологии, называемой пассивным инфракрасным излучением. По сути, датчик учитывает текущий инфракрасный сигнал помещения. Если этот сигнал меняется, он знает, что есть движение.Как это работает? Что ж, инфракрасный свет невидим для человеческого глаза. Хотя мы этого не видим, этот переключатель определенно может. Это означает, что датчик может обнаруживать движение с таким же уровнем точности, что и камера, что ставит его в отдельный класс.

Насколько мощный этот датчик? Этот одиночный выключатель ок.

.

Как максимально использовать возможности датчиков дистанционного управления ecobee

Датчики дистанционного управления ecobee дают термостату ecobee уникальное преимущество перед его конкурентами. Вы можете установить эти маленькие спутниковые датчики в любом месте своего дома, чтобы дать экоби больше информации о температуре и активности в вашем доме.

Вам нужно будет выполнить небольшую настройку, чтобы точно сказать экоби, как использовать эту информацию, чтобы вам было удобно, но это не так уж сложно и займет всего несколько минут.Давайте начнем!

Факты о датчиках

Датчики включают в себя датчик движения, который сообщает экоби, какие части вашего дома активны. Они также включают датчик температуры, чтобы он мог определить лучший способ обеспечить вам комфорт. Датчики дистанционного управления не включают датчик влажности, но экоби есть.

Датчики движения представляют собой пассивные инфракрасные датчики движения. Это означает, что они используют естественное инфракрасное излучение, испускаемое всеми объектами, как средство обнаружения движения, и поэтому работают независимо от света или темноты.

Они подключаются к базовому блоку с помощью радиочастотной связи в том же диапазоне, что и z-волна. Однако, в отличие от технологии z-wave, в которой используется ячеистая сеть, они используют конфигурацию звездообразной сети. Следовательно, все датчики должны находиться в пределах диапазона термостата Ecobee.

Удаленные датчики работают от батареи, поэтому их можно разместить где угодно. Батарея является типом для старых датчиков помещения ecobee CR2032 (маленькие батарейки в форме серебряных монет).Он проработает датчик в течение 18-24 месяцев. Однако в новых интеллектуальных датчиках используется CR2477, срок службы которого составляет 5 лет.

Они также предупреждают, что если датчик разместить в местах с большим количеством движений, срок службы батареи сократится. Нет необходимости беспокоиться о том, когда заменить батареи, потому что экоби сообщит вам, когда какая-либо из батарей датчика разряжена.

Максимальное количество датчиков, к которым может подключаться экоби — 32. Я не могу себе представить, что когда-либо понадобится такое количество датчиков, но если вы это сделаете, то такая возможность есть.Для подавляющего большинства людей использование более четырех датчиков кажется мне излишним. Сам базовый блок представляет собой датчик, а в оригинальной упаковке есть один дополнительный выносной датчик. Если вы покупаете одну дополнительную пару датчиков, вы должны быть настроены. В большинстве домов базовый блок будет располагаться в центре. Разместите один датчик в главной спальне, один в гостиной и, возможно, один в офисе.

Диапазон датчика ecobee

Диапазон связи

Если вы разместите удаленные датчики слишком далеко от термостата ecobee, они станут ненадежными или вообще не будут работать.Заявленный максимальный диапазон датчиков составляет 45 футов. Дальность действия датчиков на открытом воздухе составляет, вероятно, 100 футов или более. Но Ecobee сообщает, что диапазон составляет 45 футов, чтобы учесть неизбежные препятствия, которые возникают в вашем доме.

Если ваш базовый блок находится в центре вашего дома, есть круг диаметром 90 футов, в котором вы можете разместить свои датчики. Такой диапазон должен удовлетворить большинство домовладельцев. Имейте в виду, что стены и другие препятствия сократят радиус действия. Если у вас , у вас проблемы с подключением, велика вероятность, что вы находитесь на краю диапазона.

Диапазон обнаружения движения

Дистанционные датчики имеют горизонтальный диапазон около 120 градусов и вертикальный диапазон около 25-30 градусов. Они могут обнаруживать движение на расстоянии до 15 футов. Датчик на основном блоке имеет тот же угол 120 градусов, но диапазон только 2-6 футов. (не путайте … Я говорю об углах в градусах, а не о градусах температуры!)

Датчики не срабатывают при каждом обнаруженном ими крошечном событии движения. Они разработаны с чувствительностью, которая должна препятствовать срабатыванию детектора движения домашними животными.

Так как датчик не может определить расстояние до объекта, близкий объект будет казаться датчику намного больше, чем удаленный объект. Следовательно, для срабатывания датчика движения на высоте 10 футов потребуется гораздо более крупный объект, чем на 10 дюймов.

Как установить датчик ecobee

Установить новый удаленный датчик ecobee легко и не займет больше минуты или двух.

У вашего нового датчика будет пластиковый язычок, торчащий сзади. Это предохраняет датчик от заряда батареи.Не следует снимать пластик, пока не будете готовы подключить датчик. Не пытайтесь подключить датчик, пока умный термостат не настроен и не заработает.

Когда вы будете готовы подключить датчик, подойдите к термостату и возьмите датчик с собой. Датчики можно устанавливать только от блока термостата. Активируйте главный экран, чтобы экран термостата выглядел следующим образом:

Затем вытащите пластиковый язычок из датчика. Электропитание подключится, и через несколько секунд ваш экран должен переключиться на экран настройки датчика.Нажмите Да, чтобы связать датчик с термостатом.

Устранение неполадок: Если экран не выскакивает, снимите заднюю крышку датчика и переверните аккумулятор (чтобы он был установлен назад). Оставьте на минуту или около того. Затем установите аккумулятор в правильном направлении, и он должен работать.

Далее нужно выбрать имя для датчика. Вы можете ввести свое имя или выбрать его из списка. Я поставлю этот датчик в своей спальне и назову его «Спальня».

Затем выберите, в каких профилях комфорта будет участвовать датчик. Поскольку этот датчик будет в моей спальне, и я редко провожу в спальне какое-либо время, если я не сплю, я скажу датчику спальни участвовать только в профиль комфорта «Сон». Не волнуйтесь, если не знаете, что выбрать. Вы всегда можете вернуться и изменить его позже.

Пресс-финиш и все, что нужно сделать. Повторите процесс столько раз, сколько вам нужно для каждого датчика.

Размещение датчика ecobee

После сопряжения датчика необходимо найти место для его установки. ecobee рекомендует размещать датчики на высоте около 5 футов для оптимального измерения температуры. Для оптимального обнаружения движения датчики должны быть нацелены на дверные проемы и зоны отдыха. Датчики должны быть ориентированы так, чтобы пчелка смотрела вверх и вправо (как на картинке ниже).

Не рекомендуется устанавливать датчик непосредственно на кухне, потому что температура на кухне может сильно колебаться, если вы готовите.Как вы понимаете, это может вызвать нежелательные реакции термостата.

Лучше всего разместить термостат где-нибудь на внешних краях кухни. Там он по-прежнему сможет отслеживать движение на кухне, но температура, которую он считывает, будет гораздо более умеренной, поскольку воздух на кухне будет иметь возможность охлаждаться в других частях дома.

Та же логика применима к размещению датчиков по всему дому.Не размещайте датчик рядом с сквозняком или рядом с внешней дверью. Не размещайте датчик в местах, где на него могут попадать прямые солнечные лучи. Вероятно, лучше не ставить датчик в ванной, даже если вы проводите там много времени. Продолжительный горячий душ обязательно избавит вас от проблем.

Функции удаленного датчика ecobee

Доступ ко всем параметрам и функциям датчика можно получить из меню датчика. К меню датчика можно получить доступ со всех трех типов устройств: мобильного приложения, веб-приложения и термостата Ecobee.

Меню сенсора ecobee, отображаемое на мобильном устройстве

Участие сенсора

Существует три профиля комфорта по умолчанию: «Дома», «Нет на месте» и «Сон». Используя участие датчика, вы можете выбрать, какие датчики использовать для каждого профиля комфорта, выбрав датчик в меню «Датчик».

Выберите, какие профили комфорта использовать для каждого датчика.

Например, у меня всего два датчика: датчик в моем экоби и удаленный датчик в моей спальне. Я оставляю датчик термостата Ecobee активным для профилей комфорта Дома и Вне дома.Для профиля комфорта сна активен только датчик спальни.

Это означает, что когда термостат настроен на профиль комфортного сна, только температура, сообщаемая датчиком спальни, будет определять, включать ли обогреватель или кондиционер.

Follow Me

Когда функция Follow Me включена, термостат ecobee будет усреднять температуру всех датчиков, которые регистрируют активность, и использовать эту среднюю температуру, чтобы определить, когда запускать оборудование.

Однако он не мгновенно усредняет все датчики, сообщающие о движении.Если датчик обнаруживает движение, температура нового датчика постепенно изменяется. Для полного усреднения потребуется повторное обнаружение движения с течением времени. Хорошая сторона этого состоит в том, что если вы быстро пройдете в комнату и снова выйдете из нее, это не будет иметь большого значения. Компромисс заключается в том, что если вы войдете в комнату, чтобы остаться на некоторое время, потребуется некоторое время, чтобы приспособиться.

Это в основном функция повышения комфорта. Будет ли это функция энергосбережения, будет зависеть от нагревательных и охлаждающих свойств комнаты, в которой вы проводите больше всего времени.Если вы проводите большую часть своего времени в гостиной и в этой комнате, как правило, теплее, чем в остальной части вашего дома, произойдет следующее:

Включите или выключите Follow Me — Главное меню / Датчики / Follow Me

Если если вы охлаждаете, кондиционеру придется работать сверхурочно, чтобы снизить температуру в вашей гостиной до заданного значения. Остальная часть птичника остынет до температуры ниже заданной, и экоби будет все равно, потому что единственными датчиками, которые он будет использовать, будут датчики в гостиной.Вам будет комфортно смотреть телевизор, но вы не сэкономите энергию.

Если вы находитесь в режиме отопления, ваша теплая гостиная достигнет заданного значения раньше, чем остальная часть вашего дома, и печь отключится. Вы будете вкусны и вкусны, и вы сэкономите немного энергии. Но для остальной части вашего дома может потребоваться одеяло и тапочки.

Он не предлагает комнатное регулирование температуры. На самом деле ни один термостат не мог этого сделать сам. Чтобы отапливать / охлаждать одну комнату, не затрагивая при этом другие комнаты, вам необходимо каким-то образом контролировать воздушный поток.Это работа для умных вентилей.

Follow Me можно включать и выключать с помощью термосата ecobee, приложения и веб-портала. Если функция «Follow Me» отключена, температура всех задействованных датчиков будет усредняться независимо от того, обнаруживают они активность или нет.

Я заметил, что временами это приятно, а временами немного раздражает. К счастью, все можно настроить, и вы даже можете отключить эту функцию, если она вам не нравится.

Последние мысли

По моему опыту, датчики надежны, просты в установке и использовании.На мой взгляд, термостат ecobee — это лучшая настройка из всех интеллектуальных термостатов на рынке на данный момент. Дистанционные датчики только добавляют к этой возможности.

Если вы заказываете термостат ecobee, он поставляется с одним выносным датчиком (кроме ecobee3 Lite). Если вам нужно больше датчиков, вы можете забрать их упаковками по два.

Комнатный датчик ecobee | Купить сейчас

Для более общего обзора всего, что может делать термостат ecobee, щелкните здесь.

.
