Подключение гидроаккумулятора в систему водоснабжения своими руками


Автономная система водоснабжения – сложное техническое сооружение, требующее использования внушительного ряда технических средств. Чтобы автоматизировать работу насосного оборудования и подачу воды в краны, понадобится установка гидробака. Согласитесь, не каждый домовладелец знает, как его устанавливать, да и вообще, что это за устройство.

Мы подробно расскажем, как производится подключение гидроаккумулятора в систему водоснабжения. Детально разберем, что необходимо для его монтажа, в каких независимых водопроводных сетях он используется, с каким оборудованием и как может эксплуатироваться.

Осуществленная согласно нашим рекомендациям установка гидравлического бака предотвратит множество вероятных проблем: защитит бытовую технику, минимизирует действие гидроудара. Для оптимизации восприятия представленную информацию дополняют фото, схемы и видео.

Содержание статьи:

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, – это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно , которое планомерно подает команду на отключение насоса.

Галерея изображений

Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила.

Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 – резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Принцип работы гидроаккумулятора

Если система только что смонтирована, большую часть внутреннего объёма гидроаккумулятора занимает та камера, которая предназначена для воздуха.

Поступая в грушевидную мембрану через патрубок, вода сжимает воздух. Это происходит вплоть до той поры, пока не будет достигнуто предусмотренное давление. Затем реле отключает насос. Работу реле можно отрегулировать.

Когда мы открываем вентиль и используем воду для своих нужд, происходит разгерметизация системы. Воздух, надавливая на мембрану, помогает воде выйти из ёмкости. Этот процесс будет происходить, пока давление в системе не снизится до установленного минимума -1,5 атм. В этот момент должен заработать насос, нагнетающий в бак воду.

Как известно, в воде тоже есть растворенный воздух. Когда он скапливается внутри мембранного мешка, работа гидроаккумулятора ухудшается, поэтому его необходимо стравить. На некоторых моделях для этой цели имеется специальный клапан. Если клапана нет, нужно раз в 1-3 месяца устраивать мембранному баку профилактику.

Важно правильно вмонтировать . Тогда при его поломке или при проведении на нем профилактических работ, устройство можно будет легко разобрать так, чтобы не пришлось полностью сливать воду из всей системы.

При открывании любого водопроводного крана системы объем воды в баке уменьшается, как следствие падает давление. Падение давления до заданного значения фиксирует реле, которое запускает в работу насос (+)

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Водяной насос при его наличии включается не так часто, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система извлечения и транспортировки воды надежно защищена от гидроударов.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

  • Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
  • Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
  • Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
  • Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Варианты мембранных замкнутых емкостей

Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей, в числе которых:

  • Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
  • Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
  • Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.

В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.

Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, – красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)

Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.

Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.

Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.

Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения

Схемы подключения гидроаккумулятора

Это устройство может быть подключено к системе водопровода разными способами. Выбор схемы подключения гидроаккумулятора зависит от того, в каком качестве он будет использован, и какие функции на него предполагается возложить. Рассмотрим те схемы подключения, которые наиболее популярны.

Стандартный вариант с поверхностным насосом

Самым распространенным вариантом автономного водоснабжения с гидроаккумулятором является тандем с поверхностным насосом. В этом случае гидробак может быть частью , собранного производителем в заводских условиях, или отдельной составляющей, размещенной рядом с насосом в кессоне или в отапливаемом подсобном помещении.

Перед гидроаккумулятором ставят обратный клапан, чтобы исключить изменение направление потока, после него располагают реле давления, реагирующее на изменение напора, и манометр для отслеживания рабочих параметров.

Для нормального подключения к водопроводному контуру гидробак обычно оснащают угловым патрубком, который подсоединяется к фланцу:

Галерея изображений

Фото из

Подготовка гидробака к подключению

Установка уголка на выходной патрубок

Накрученный на патрубок фитинг

Устанавливаемые на выходе устройства

Использование с повысительной насосной станцией

Насосный агрегат повысительного типа используется для постоянного поддержания и регулирования давления в трубопроводах с активным водопотреблением. Обычно на таких станциях имеется насос, который работает в постоянном режиме.

Если возникает потребность в подключении дополнительных насосов, гидроаккумулятор помогает компенсировать возникающие при этом в системе скачки давления.

В составе системы водоснабжения повысительной насосной станции гидроаккумулятор исполняет функцию аварийного источника водоснабжения и своеобразного демпфера, предотвращающего гидроудары в случае подключения дополнительных мощностей

Такая же схема используется, если подача электроэнергии на повысительные насосы в системе нестабильна, а водоснабжение, тем не менее, должно быть бесперебойным. В период отключения электричества используется тот запас воды, который содержится внутри гидроаккумулятора. По сути, мембранный бак играет в этот период роль запасного источника водоснабжения.

Чем мощнее насосная станция, тем масштабнее задачи, которые на неё возлагаются. Она должна поддерживать , большим должен быть и объём её гидроаккумулятора.

Применение в схемах с погружным насосом

Чтобы максимально продлить срок службы погружного насосного агрегата, количество его включений в течение часа должно соответствовать заявленным техническим характеристикам прибора. Обычно этот показатель порядка 5-20 раз.

Если давление в водопроводной сети падает, при достижении им минимального значения срабатывает реле, включающее насос, подающий воду. При максимальных значениях давления реле отключается, подача воды прекращается.

Если в схеме водоснабжения присутствует погружной насос, то гидроаккумулятор продлит срок его службы, поскольку ему не придется включаться и отключаться, если затраты потребителей воды будут незначительными

Если система водоснабжения автономная и маленькая, даже небольшой объём водопотребления может запустить насос. В этом случае эксплуатация насоса будет малоэффективной. А сам прибор прослужит не так долго, как хотелось бы его владельцу.

Тот запас воды, который содержится в мембранном баке, спасет ситуацию. Кроме того, он не допустит скачка давления в тот момент, когда начнет свою работу погружной насос.

Чтобы выбрать гидробак подходящего объёма, нужно знать следующие характеристики: мощность и частоту включения насоса, предполагаемый расход воды в час и высоту установки устройства.

Если в схеме подключения фигурирует , то гидроаккумулятор выполняет в ней функции расширительного бака. Если воду нагреть, то её объём увеличиться. Она расширится. Для замкнутого пространства, каким и является система водоснабжения, такой процесс мог бы привести к разрушительным последствиям, если бы не гидробак.

В схеме с накопительным водонагревателем гидроаккумулятор используется в качестве расширительного бачка, спасающего систему от разрывов, поскольку несжимающаяся вода отлично расширяется при нагревании

Для включения в эту схему необходимо выбирать гидроаккумулятор, учитывая следующие его характеристики: предельная температура нагреваемой воды и максимально допустимое давление в водопроводной системе.

Выбор мембранного бака со знанием дела

Гидробак – ёмкость, основным рабочим органом которой является мембрана. От её качества зависит, сколько времени прослужит устройство от момента подключения до первого ремонта.

Лучшими считаются изделия из пищевой (изобутированной) резины. Металл корпуса изделия важен только для расширительных баков. Там же, где вода содержится в груше, характеристики металла не имеют решающего значения.

Если не обратить особого внимания на толщину фланца вашего приобретения, то уже через год-полтора, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, менять сам фланец

Особое внимание при выборе устройства стоит сосредоточить на фланце, который, как правило, изготавливают из оцинкованного металла. Толщина этого металла очень важна. При его толщине всего в 1 мм срок эксплуатации изделия составит не больше 1,5 года, так как в металле фланца непременно образуется прореха, которая выведет из строя всё устройство.

При этом гарантия на бак составляет всего-то год при заявленном сроке эксплуатации в 10-15 лет. Так что дыра появится как раз после истечения гарантийного срока. И запаять или заварить тонкий металл будет невозможно. Можно, конечно, попытаться отыскать новый фланец, но, скорее всего, понадобится новый бак.

Чтобы избежать подобных напастей, следует искать бак, фланец которого сделан из нержавейки или из толстой оцинковки.

Подключение гидроаккумулятора к контуру водоснабжения

Как стало понятно из всего написанного выше, мембранный бак – это не просто ёмкость с водой. Это специальное устройство, вовлеченное в непрерывный рабочий процесс. Поэтому и процедура его установки совсем не так проста, как это может показаться. Закреплять его следует очень тщательно, учитывая факторы вибрации и шума.

Необходимо закреплять гидроаккумулятор на поверхности с помощью резиновых прокладок, чтобы уменьшить уровень шума при его работе и сократить влияние вибраций на само устройство

К полу его крепят с применение резиновых прокладок, а к трубопроводу – с помощью переходников из резины. И ещё следует учесть, что диаметр подводки не может уменьшаться на выходе гидросистемы.

С новым баком следует обращаться особенно осторожно, заполняя его водой под слабым напором. Мембрана от долгого хранения могла слежаться. Резкая струя воды может её повредить и даже полностью вывести из строя. Правильнее удалить из груши мембраны весь воздух до того, как вы приступите к заполнению её водой. Место для установки гидроаккумулятора должно быть выбрано с учетом его доступности.

Процесс подключения гидроаккумулятора производится в стандартной последовательности:

Галерея изображений

Фото из

Шаг 1: Ввод водопровода через цоколь или фундамент

Шаг 2: Ввод силового кабеля погружного электронасоса

Шаг 3: Настройка гидроаккумулятора после сборки линии

Шаг 4: Подсоединение гидробака к системе водоснабжения

Шаг 5: Расположение второго гидробака в кессоне

Шаг 6: Установка манометра для второго гидроаккумулятора

Шаг 7: Обратный клапан гидробака для ветки на полив

Шаг 8: Сливной кран водопроводной линии для полива

Правильная настройка нового устройства

Новый гидробак следует проверить на то, каков уровень его внутреннего давления. Предполагается, что он должен составлять 1,5 атм. Но в процессе транспортировки изделия от места производства до склада и во время хранения могла произойти утечка, снизившая на момент продажи этот важный показатель. Проверить давление можно, сняв колпачок на золотнике и выполнив замеры.

Для измерения давления можно использовать манометры разных видов:

  • Электронные. Это дорогие приборы. На результат их работы может оказать влияние температура и заряд батареи.
  • Механические. Выпускаются в корпусе из металла, называемые по-другому автомобильными. Если этот прибор успешно прошел проверку, то лучше него не найти. Чтобы получить наиболее точное значение, поскольку измерять нужно будет всего-то 1-2 атм., лучше купить прибор с большим количеством делений на измерительной шкале.

Недорогие насосные станции и насосы-автоматы чаще всего укомплектовываются манометрами в пластиковом корпусе. Погрешность в показаниях таких китайских моделей слишком велика.

Если в баке будет меньший объём воздуха, чем нужно, его место займет вода. Это повлияет на напор воды в водопроводе. При высоком давлении и напор постоянно будет высоким. Большее давление обеспечит меньший запас воды в мембранной груше, поэтому насосу придется чаще включаться. Если света не будет, запаса воды может не хватить на все нужды.

Поэтому-то иногда разумнее будет пожертвовать давлением для достижения других важных целей. Впрочем, ниже рекомендованных значений давление лучше не снижать, как и не превышать предельных характеристик. Недостаток давления может привести к контакту поверхности груши с корпусом бака, что нежелательно.

Для измерения давления можно использовать разные устройства, но оптимальным является относительно недорогой автомобильный манометр с корпусом из металла и достаточно развернутой шкалой результатов замеров

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на , которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя.

Если говорить о упрощенно, то её составными элементами являются:

  • насос,
  • гидроаккумулятор,
  • реле давления,
  • обратный клапан,
  • манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

  • один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
  • к выводам на четверть дюйма подключаются манометр и реле давления;
  • остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Выводы и полезное видео по теме

Если после прочтения текста вам всё ещё непонятно, как именно следует подключать гидроаккумулятор, посмотрите это видео, в котором коротко, но предельно ясно отображены все нюансы этой процедуры.

Гидробак является важным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказалось, совсем не сложно. Зато преимущества от его использования бесспорны.

Появились вопросы во время ознакомления с представленной информацией? Есть полезные сведения или личный опыт, которым хотелось бы поделиться с нами и с посетителями сайта? Оставляйте, пожалуйста, комментарии в расположенном под статьей блоке.

Как подключить электронный контроллер давления к насосу. Строение реле давления. Назначение реле давления

Реле давления: важнейшая часть насоса

В домах, имеющих автономное водоснабжение, центром этой системы служит водонасосная станция. Наряду с самим насосом, а также резервуаром под воду важнейшей ее составляющей является реле давления.

Характеристики Реле давления

В автоматическом режиме

Современные автономные водоснабжающие системы действуют в автоматическом режиме. То есть, чтобы принять душ, вымыть посуду в раковине, набрать воды, не нужно каждый раз включать насос, выключать. Уровень воды в специальном резервуаре пополняется автоматически, для этого и ставится насосная станция. Имеющееся в ней реле давления воды как раз обеспечивает автоматическое пополнение.

Данное устройство — специальный блок с пружинами, его действие обусловлено границами давления. В резервуар станции поступает закаченная вода, имеющийся там воздух сжимается. Когда жидкость уходит, давление воздуха падает. Все это действует на специальную мембрану, а та уже на пружину.

То есть когда давление минимально, пружина ослаблена, электрическая цепь замыкается, включая двигатель насоса. Вода прибывает, возрастает и давление, при достижении границы реле разъединяет цепь, выключая агрегат.

Необходимо знать

Важно правильно отрегулировать показатели в реле давления для насоса. А именно — высшие и низшие границы. Возможно выставлять их в пределах от 1 до 5 бар. На заводе настройка реле устанавливается на стандартах:

  • включение (минимум) — 1,4 бар
  • выключение (максимум) — 2,8 бар

Параметры могу меняться в зависимости от конкретных условий: глубины скважины для подачи воды, количества водоразборных точек. Грамотно отрегулировав настройки, вы поможете насосу установить правильный режим работы и отдыха, увеличив срок его службы.

Выбираем правильно

Понятно, насколько важной деталью схемы водоснабжения является данный прибор. Реле должно максимально чутко реагировать на изменения давления, включая и выключая насос при критической точке. Иначе вода из крана течет без должного напора, плохо наполняется сливной бачок унитаза, могут возникнуть проблемы у стиральной машины. Поэтому, если заметны неполадки, возникает необходимость купить реле давления для замены.

Прежде чем остановиться на каком-либо, нужно оценить все возможности и ответить на вопросы:

  • в какой среде будет работать реле давления для водяного насоса?
  • необходимый диапазон настроек границ давления?
  • дополнительные функции?

Обращение в нашу компанию при выборе данного прибора даст преимущества в плане:

  • качества: мы работаем с проверенными поставщиками и производителями, что позволяет обеспечивать наших покупателей только надежной продукцией
  • цены: для нас важнее добрые отношения с клиентами, поэтому стоимость товаров мы не поднимаем выше рыночной, особый акцент делая на качестве
  • удобства: легкость заказов, удобство оплаты и доставки, внимательное обслуживание в нашей компании сделают покупку не только полезной, но и приятной.

Звоните, пишите, и мы обязательно проконсультируем вас по всем вопросам.

Именно реле давления воды для насоса — основной элемент системы, отвечающий за управление работой всей станции. Оно обеспечивает включение и выключение насоса в зависимости от напора и соответственно, давления в системе и выход его из строя очень негативно отражается на функциональных возможностях насосной станции. Поэтому регулировка реле давления воды для насоса должна осуществляться своевременно и с высокой точностью, чтобы предотвратить отсутствие воды в необходимых объемах и под достаточным напором в доме.

Работа механизма

В конструкцию насосной станции обычно входят такие элементы, как:

Устройство механизма представляет собой компактный блок с пружинами. Одна для регулировки максимального давления, вторая для регулировки минимального уровня нагнетания воды в системе. Принцип работы данного реле основан на сжимании и разжимании пружин. Максимальное значение водяного давления заставляет пружину ослабевать, а минимальное — сжиматься.

Воздействие на реле протока воды для насоса способствует замыканию или размыканию контактов. При этом происходит включение или выключение насоса.

Именно реле обеспечивает постояннле нагнетание воды в системе, под требуемым напором. Так как управление насосом чаще всего выпоняется автоматически, то именно регулировка реле давления насосной станции способствует эффективной работе, увеличивая срок ее эксплуатации за счет правильно выставленных уровней. Они заставляют агрегат отключаться в случае необходимости, и включаться когда требуется.

Строение реле давления


Работа реле в системе управления состоит в следующем:

Этот цикл повторяется беспрерывно при работе насосной станции.

К основным параметрам работы реле относятся:

  • Минимально допустимый уровень давления (приводящий к включению агрегата). Обычно он устанавливается заводом-изготовителем на уровне 1,5 атмосфер;
  • Максимально допустимый уровень (происходит выключение насоса). Производитель устнавливает это параметр в пределах 4 атмосфер.

Разница между максимальным и минимальным уровнями, которая вбольшинстве моделей равна 2,5 атмосфер.

Интересно! Максимальным давлением при котором возможна работа агрегата является 5 атмосфер. Достижение такого уровня в любом случае выключит насос, полностью прекратив работу станции.

Настройка реле давления

От правильности настройки зависит эффективность и производительность работы всей насосоной станции.


Кроме того правильная настройка поможет организовать бесперебойную подачу воды, при этом увеличив сроки эксплуатации агрегата и составных элементов системы.

Перед началом регулировочных работ следует определить какие параметры установлены заводом- изготовителем. Чаще всего минимально выставляется значение 1,5 атмосфер, а максимально — 4 атмосферы. Проверку необходимо производить полностью опустошив бак и отключив систему от электропитания. Для определения установленного параметра удобнее всего использовать автомобильный механический манометр. Он отличается более высокой точностью, чем электронные приборы, так как на него не влияют уровень заряда батареи и атмосфера в помещении (температура, влажность).

Важно! Следует выбирать манометры с наименьшей ценой деления, чтобы результат измерения был максимально точным.

Чтобы проверить давление в баке откручивается колпачек, который закрывает золотник, присоединяется манометр и по его шкале снимаются показания. Данный показатель необходимо регулярно контролировать, чтобы насосная станция работала эффективно.

Внимание! При проверке давления вода должа быть удалена из бака, электропитание отключена, а все имеющиеся краны — открыты.

Следить за работой механизма управления напором можно и другим методом — контролоировать давление, при котором насос отключается. Увеличение этого параметра свидетельствует о том, что давление воздуха в баке снижается. Чем меньше это значение, тем больший запас воды получается в баке. Но его количество зависит от предпочтений потребителя и может быть отрегулировано под его нужды.


Определив оптимальный режим работы под свои предпочтения следует установить его, предварительно стравив лишний воздух из бака или подкачав дополнительный при необходимости.

Внимание! Выставлять минимальное значение менее 1 атмосферы не рекомендуется, так как при слишком малом объеме воздуха в баке, емкость с водой будет протираться, касаясь его стенок. Излишек воздуха также не желателен, так как не дает закачать оптимальное количество воды.

Настройка максимального и минимального показателей

При покупке насосной станции, которая продается в собранном виде, реле давления отрегулировано чаще всего оптимально для эффективного режима работы. При покупке же разобранной станции, и при необходимости ее мотажа, следует обязательно производить настройку указанных элементов. Порядок осуществления этой процедуры следующий:

  • На первом этапе производится регулировка давления воздуха в баке;
  • Потом насосная станция подключается к электросети;
  • После закачивания воды в бак, произойдет отключение насоса при достижении максимального уровня нагнетания воды;
  • При остутствии отключения и при превышении порогового значения, необходимо отключить насос вручную, а после отрегулировать реле, вращая малую гайку;
  • Нижний уровень давления определяется аналогично.
  • При это воду следует сливать из бака до того момента, пока насос не включится;
  • При этом необходимо следить за показаниями манометра, для определения значения параметра включения;
  • Вращая большую гайку следует выставить необходимый уровень, соответствующий рекомендациям изготовителя.

Внимание! Нижнее давление должно превышать уровень давления воздуха в баке примерно на 10 %. Это необходимо для снижения уровня износа мембраны.

Максимально допустимая разница составляет 2,5 атмосфер. Но эта величина может варьироваться, и устанавливаться в зависимости от предпочтений потребителя. Важно отметить, что начальной точкой отсчета должен быть минимально допустимый уровень давления, от которого и следует отталкиваться при регулировке. Максимальная величина верхнего уровня не может быть установлена больше максимально возможного, на который расчитана конкретная система.

Кроме того шланги и элементы сантехники, входящие в конструкцию насосной станции также расчитаны на определенные пределы, что следует учитывать при выполнении настроечных и регулировочных работ.

Подробно о регулировке реле давления рассказывается в видео:

Регулировка реле

Когда следует установить определенные уровни давления в системе, как максимальный, так и минимальный, то выполняется регулировка. Для этого потребуется манометр, показаниям которого можно доверять. Процесс имеет такую послдовательность:

  • Насос включается и закачивается в бак вода до необходимого макисмального значения на манометре;
  • Насос отклбючается;
  • Открывается крышка реле и производится медленное вращение малой гайки до того момента, когда произойдет сработка реле. Выполняя вращение по часовой стрелке выполняется увеличение уровня давления, против часовой стрелки — уменьшение;
  • Далее необходимо слить воду из бака до установки манометра в положение требуемого минимального значения;
  • Кран закрывается;
  • Для регулировки уровня выполняется вращение большой гайки, до момента сработки контактов реле.

Как слишком маленький, так и слишком большой диапазон разброса максимального и минимального давлений будет способствовать неэффективной работе насосной станции. Поэтому большинство производителей рекомендует выбирать значение в пределах 2 атмосфер.


Реле давления важная часть насосной станции любого типа. Оно позволяет эффективно и с высокой производительностью пользоваться водой, при этом не ощущая на себе неудобства при периодическом отключении агрегата. Оптимально настроив параметры реле можно улучшить эксплуатационные характеристики и увеличить срок службы станции водоснабжения. Это достигается за счет экономичного режима работы и отключения наиболее энергозатратных узлов при необходимости.

Водопроводные сети многих частных домов устроены автономно и не подключены к централизованной магистрали водоснабжения. Вопрос обеспечения водой питьевого качества решается установкой резервуара, наполняемого привозной водой. Очень часто домовладельцы находят выход из положения, пробурив скважину или вырыв колодец до водоносного горизонта. С помощью насоса вода из водозабора по трубопроводу поступает через гидробак в постройки или используется для полива.

Надежность работы системы водоснабжения напрямую зависит от оснащенности насосного оборудования современной автоматикой.

Установка релейной автоматики – усовершенствование с малыми затратами

В комплект современных насосных станций обязательно входит блок автоматики на основе реле давления, без которого невозможна отлаженная работа системы. Владельцы насосов приобретают и устанавливают насосную автоматику самостоятельно.

Реле давления помогают автоматически наполнить гидробак и поддерживают давление автономной сети на оптимальном уровне. Это полезное устройство не только избавляет владельцев от лишних хлопот, но и существенно продлевает срок эксплуатации оборудования. Пренебрежение этим важнейшим элементом автоматики приводит к преждевременной поломке дорогостоящего водозаборного оборудования. Реле давления широко применяется и в многоквартирных домах, подключенных от централизованного теплоснабжения, а также во внутридомовых системах горячего водоснабжения (ГВС).



Если вы приобрели глубинный или скважинный насос, обязательно оборудуйте его блоком автоматики или установите на подающей трубе реле давления. Перед врезкой прибора в линию необходимо разобраться в принципах работы устройства. Заботливый хозяин насосного оборудования должен уметь настроить реле в диапазоне требуемых пороговых значений. Это потребуется, если заводские настройки не подходят под требования системы или давление в сети надо изменить.

Производителями выпускаются очень недорогие механическое реле (тип РДМ-5), получившие наибольшую популярность среди владельцев.


Стоимость электронных реле с процессорным блоком управления в 3–5 раз больше механических аналогов.

Назначение реле давления

Во время подачи воды в дом всасывающим устройством в системе создается большое гидравлическое давление. Особенно опасен гидроудар в начальный момент запуска двигателя агрегата или при резком открывании водяных кранов/задвижек при большом напоре воды.

На долю ударной волны приходится 60% всех прорывов водопровода, она же выводит из строя клапаны, штуцеры, вентили, в основном страдает запорная арматура автономной сети. Чтобы предотвратить пагубные последствия такого воздействия, последовательно с насосом подключается расширительный мембранный бак на 20–100 л воды. Он называется гидроаккумулятором (ГА), его назначение:

поддержание резервного объема воды для сглаживания пиков потребления.

принимать выплески воды после гидроудара.

Однако назначение пневматического гидроаккумулятора состоит не только в этом. Гидроаккумулятор является пневматической водонапорной установкой системы, которая обеспечивает накопление и подачу воды к водоразборным точкам потребителей.

Назначение реле давления состоит в размыкании или замыкании контактов питания электропривода при достижении определенных пороговых значений давления. Тем самым реле чередует работу насоса и гидроаккумулятора. Оборудованный таким реле гидроаккумулятор дает электрическому мотору «передышки» от повторно-кратковременных включений, ограничивая их количество 12–15 раз в час. Это позволяет не только увеличить рабочий ресурс насосного оборудования, но и более чем на 50% снизить потребление агрегатом электроэнергии.

Дополнительную экономию затрат может дать оснащение системы мотором в 1,5–2 раза меньшей мощности. Замена маломощным двигателем возможна при достаточном объеме гидробака и правильной настройке реле давления.

Принцип действия релейной автоматики

Реле давления управляет насосом в зависимости от давления в сети, создаваемым пневмогидроаккумулятором. Гидроаккумулятор подключается после насоса в любом месте основной водоподводящей трубы при помощи тройника. Сам по себе он не создает давление, а только накапливает энергию сжатого газа и передает затем в гидросистему, выталкивая воду из резервуара. Гидроаккумулятор представляет:

металлический резервуар, разделенный резиновой перегородкой на водяную и воздушную полости;

просто бак с воздушной грушей внутри, которая может заполняться воздухом или инертным газом.

В момент включения насоса газ в воздушном резервуаре сжимается мембраной от наполняющей другую часть гидробака воды. Обычно по достижении давления 2,5–3,5 бар (заводские настройки производителей отличаются), срабатывают реле и отключается насос. В дальнейшем процесс передачи давления происходит в обратном порядке и направлен на выталкивание воды. Если кран открыт, вода поступает к потребителям за счет давления сжатого воздуха через разделительную мембрану. Когда давление в баке падает ниже критического значения 1,4–1,8 бар, срабатывает реле давления и контакты возвращаются в нормально замкнутое состояние, подключая насос к сети электропитания.

Особенности конструкции механического реле

Реле состоит из основания, имеющим два гнезда для двужильного электрокабеля. В одно заводится силовой кабель сети 220 В, 50 Гц, из другого выводится питающей кабель насоса. Провода внутри крепятся раздельно на две клеммные площадки коммутирующего устройства. Контакты реле нормально замкнуты (NC).


Это означает, что при отсутствии воздействия на реле (давления воды), двигатель подключен. Неподалеку от гнезд расположен водяной патрубок диаметром ¼ дюйма для подключения реле к гидроаккумулятору. Сняв патрубок, обнаруживаем резиновую мембрану и поршень с направляющими из 1,5 мм листовой стали.

С обратной стороны под крышкой расположена подвижная платформа, закрепленная одной стороной шарнирно на основании. Платформа поднимается и опускается под действием поршня, замыкая/размыкая электрические контакты реле. В свою очередь поршень приводится в движение напором воды в патрубке через мембрану. На такой «качельке» закреплены винтами по центру большая, а рядом с ней маленькая пружины. На винты одеты шайбы, а сверху накручены регулировочные винты.

Следуя аналогии названий таких компонентов пружинного блока напрашивается вопрос: «А не отвечает ли большая пружина отдельно за верхнее, а малая только за нижнее давление, тогда и регулировка существенно упрощается?» На самом деле работа пружин взаимосвязана и основную роль играет большая пружина, отвечающая, в большей степени за уровень нижнего давления, при котором сработает реле. Одной ею вполне можно, регулируя упругость гайкой, выставлять границы как включения, так и отключения реле.

Только вот дельта, проще говоря разница между ними, будет небольшой. По факту это приведет к частому включению/отключению насоса, которыми можно попросту «загнать» мотор. Малая пружина мягче и расположена дальше на платформе от поршня, а за счет такого рычага еще больше снижается ее упругость. Назначение этой пружины – увеличивать дельту между значением давления включения и отключения.

Практически она в какой-то момент просто начинает придерживать платформу на шарнире от приподнимания поршнем. Используется малая пружина для подрегулировки верхнего давления. Можно сделать вывод, что конструкция механического реле давления отличается:

оригинальностью конструкторского решения;

исключительной простотой и надежностью функционала;

применяемостью в сборке недорогих деталей и материалов.

Подключение прибора автоматики

В любом подходящем месте трубопровода между насосом гидроаккумулятором врезается тройник или другой фитинг. К нему прикручивается патрубок реле давления с наружной или внутренней резьбой, обычно она составляет четверть дюйма. Также релейное устройство может быть подключено гибким шлангом непосредственно к пятиходовому штуцеру (пятернику) на выходном отверстии насосной станции. При подключении к нему следует следить, чтобы место подключения располагалось после обратного клапана насоса.

Отладка релейного устройства

Чтобы отладить работу реле давления, нужно заранее знать пороговые значения срабатывания. Они определяются на стадии проектирования системы расчетным путем. Исходными данными являются технические характеристики гидроаккумулятора и насоса.

Настройка заключается в установке пороговых значений давления включения Pвкл. и выключения Pвыкл. насосного агрегата. Она производится регулировочными гайками большой и малой пружин, обозначенных на платформе реле буквой P и символом ΔP. Поворот гаек в сторону (+) увеличивает, а в сторону (-) уменьшает жесткость пружин. Соответственно: поворот по часовой стрелке означает увеличение, а против – уменьшение значений выставляемых давлений.

Для замеров обязательно потребуется манометр. Один бар примерно равен одной атмосфере, поэтому единица градуировки шкалы не имеет значения. Пошагово следует производить следующие действия:

1. Слить воду из системы, для этого отрыть краны и дождаться, пока включится насос. С помощью манометра замерить давление включения.

2. Закрыть краны, замерить давление, при котором реле сработает на выключение электропривода насоса.

3. Если оказалось, что реле настроено не на то давление включения (нижнее), большой гайкой отрегулировать его значение, повторяя пункты 1,2,3 до получения требуемого результата.

4. С помощью гайки малой пружины подрегулировать давление выключения (верхнее), повторяя в приведенной последовательности пункты 1,2,4.

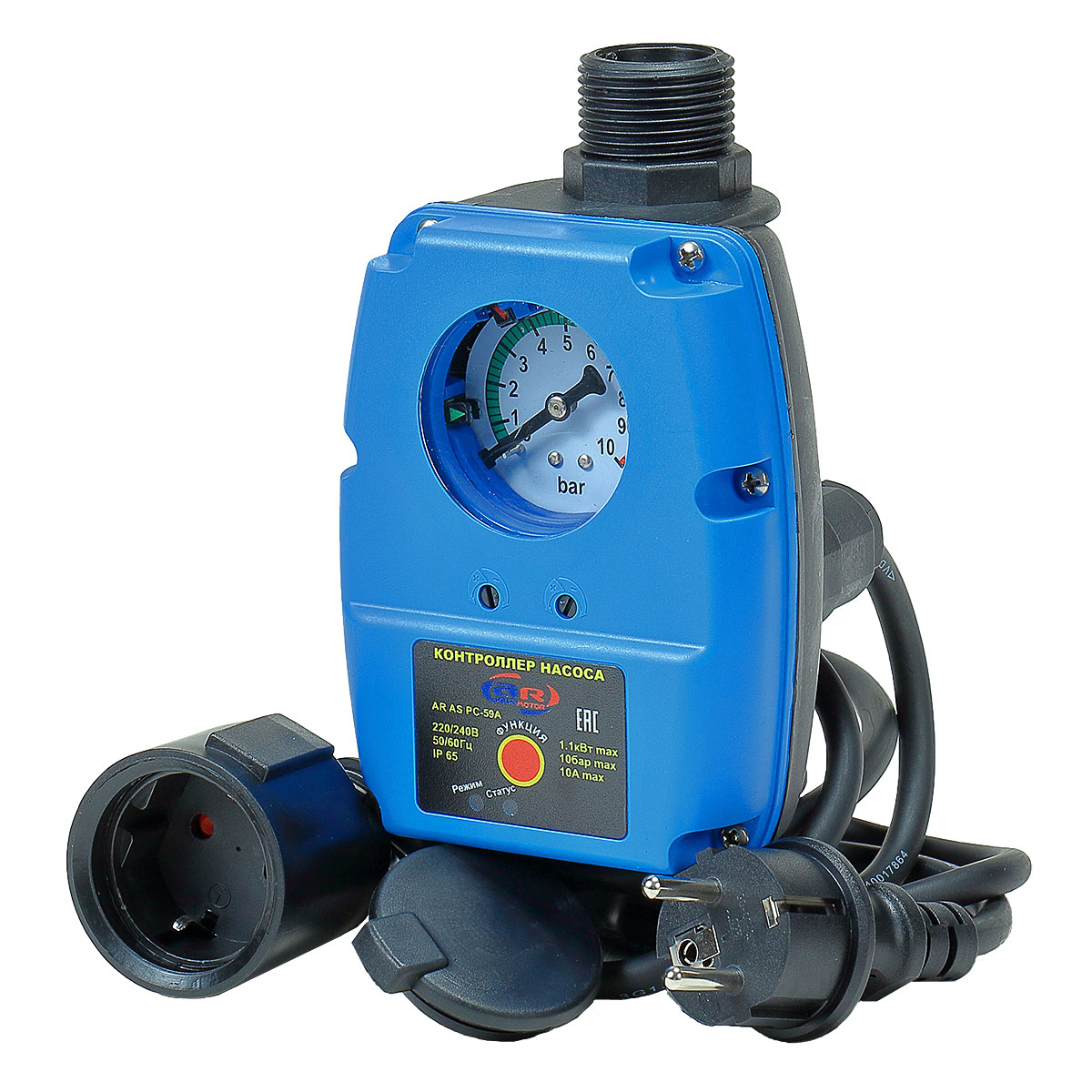

Реле потока с функциями реле давления (прессконтроль)

Часто причиной поломок является отсутствие воды в системе. Обычно это возникает, если потребление жидкости значительно больше, чем объем колодца, скважины или в результате аварии. Для предотвращения таких неприятностей существует реле давления с защитой от работы всухую. Оно называется реле потока по названию датчика потока на герконовом переключателе, используемом в проточной камере. В таком реле предусмотрено размыкание контактов при падении давления до 0,5 бар. Этот порог срабатывания устанавливается заводом-изготовителем и не подлежит корректировке.


Реле потока часто называют «прессконтроль-реле». Существуют некоторые неудобства с осуществлением прессконтроля. Если реле потока установлено на насос поверхностного типа, требуется каждый раз перед включением наполнять агрегат водой. Защита прессконтроль-реле срабатывает через 10 – 15 с после работы на сухом ходу. В зависимости от модели перезапуск может производиться вручную кнопкой RESET или автоматически.

как установить и настроить, инструкция со схемами, фото и видео

В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

  1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
  2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
  3. Перепад давления (ΔР) — разница предыдущих двух показателей.
  4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

  • Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
  • Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

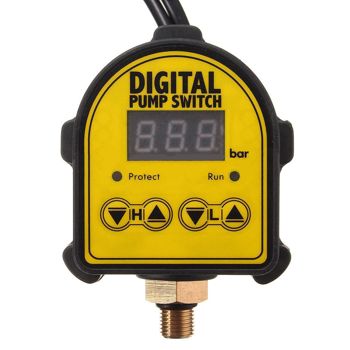

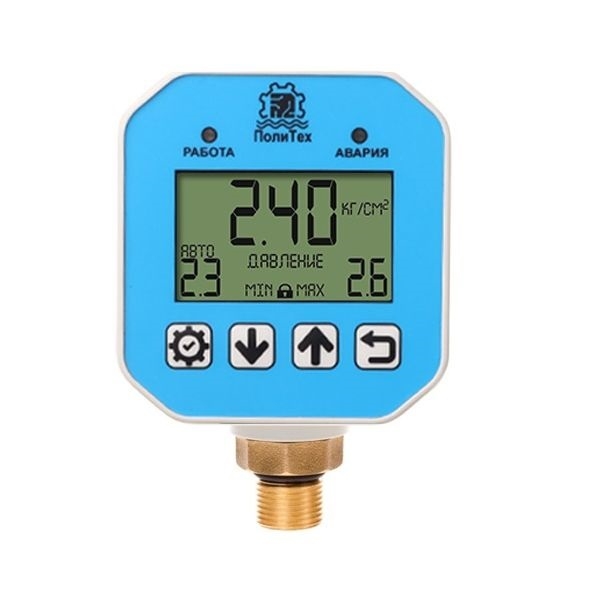

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

  • Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.
  • Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5. 6 бар, сила тока 10 А.

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

  1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.

    Реле давления подключается к двум системам: электрической и механической

  2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.

    Внутри расположена клеммная колодка

  3. Подведите провода и зафиксируйте в клеммах.

    Прижмите провода в клеммах

  4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.

    Закройте реле крышкой и зафиксируйте болтами

Видео: как установить контроллер давления

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

  1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
  2. Открывают воду, чтобы полностью освободить систему от воды.
  3. Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
  4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
  5. После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
  6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Оцените статью: Поделитесь с друзьями!

Настройка реле давления в системе водоснабжения

Статья по настройке реле давления ( включения/отключения насоса). Схема сборки системы водоснабжения.

Настройка реле давления насоса водоснабжения и Схема сборки системы водоснабжения.

Реле давления насоса водоснабжения – это устройство для автоматической работы скважинного насоса. Оно включает и выключает насос, когда меняется уровень давления в системе, сберегая ресурс насоса и обеспечивая безперебойную подачу воды всем потребителям без исключения .

Если давление воды снижается до минимума, т.е. снижается объем воды в баке насоса, реле включает элекропитание. Как только давление вырастает до максимума, реле отключает питание. Далее цикл повторяется.

В среднем уровень давления, которое задают, находится в диапазоне 2-3,5 бар. Каждый производитель устанавливает свои заводские настройки для минимального и максимального значения давления. Но в любом случае, настройки индивидуальны и зависят от конкретной системы, давления воздуха в гидроаккумуляторе и мощности скважинного насоса.

Элементы, из которых состоит реле давления насоса водоснабжения

Реле давления вне зависимости от производителя включает:

Ø Корпус (как правило, пластиковый) с металлическим основанием/платформой;

Ø Мембрану;

Ø Поршень;

Ø Электрический блок.



Как работает реле давления насоса

Под действием давления мембрана приводит в движение поршень. Поршень поднимет платформу, которая воздействует на пружины.

Устройство реле включает пружину максимального (малая пружина) и минимального давления (большая пружина).

Платформа сперва сжимает большую пружину, она в свою очередь сопротивлением ограничивает ее движение. Но постепенно платформа поднимается до малой пружины с максимальным уровнем давления. Под максимальным давлением переключаются электрические контакты и насос отключается.

После этого давление ослабевает, платформа возвращается в исходное состояние и включает насос с помощью пружинных электрических контактов.

Как подключить реле насоса водоснабжения?

Сначала реле подсоединяют к системе водоснабжения, а затем к электросети и насосу.

Рекомендуют размещать реле рядом с гидроаккумулятором (устройство для поддержания постоянного давления в системе водоснабжения). При помощи специального штуцера на 5,6 или 3 выхода можно установить реле на сам гидроаккумулятор.

Для подключения реле к водопроводу, его накручивают на штуцер (на реле для этого предусмотрено отверстие с резьбой). Обратите внимание, соединение должно быть полностью герметичным.

Помимо отверстия с резьбой на реле есть еще 2 отверстия: для кабеля к насосу и для кабеля к розетке.

При включении реле в розетку проверьте, что все кабели без напряжения. Когда кабель установлен в отверстие реле, его нужно разделить на провода, убрать изоляцию и подключить к клеммам реле.

Когда реле полностью установлено, переходите к его настройке.

Настройка реле давления

Настроить реле давления водоснабжения — значит отрегулировать уровень давления, установить тот самый максимум и минимум для отключения и запуска насоса. Как говорилось выше, производители уже делают свои заводские настройки, но они могут не соответствовать реальным требованиям.

Зачем проводить настройку реле давления?

Каждая система водоснабжения имеет свои особенности, а также каждый человек/семья потребляет разное количество воды. Следовательно, требуемый напор воды для каждого сооружения свой.

Итак, как настроить реле давления водоснабжения:

1.     Открыть водопроводный кран и дождаться, когда сработает насос. Зафиксировать уровень давления в этот момент с помощью манометра. Это и будет значение минимума.

2.     Закрыть кран и дождаться, когда насос перестанет работать. Снова зафиксировать уровень давления манометром. Это будет значение максимума.

3.     Сверить полученные цифры с заводскими настройками (указаны в паспорте изделия). Проверить и скорректировать давления воздуха баке для воды (гидроаккумулятор), что бы оно было на 0,3 bar меньше давления, при котором включается скважинный насос.

3.1  Когда не совпадает значение минимума (включения), нужно снять корпус реле и вращать гайку большой пружины. Если нужно большее значение – закручивать гайку, если меньшее значение – ослабить.

3.2  Когда не совпадает значение максимума (выключения), нужно также снять корпус реле и вращать малую пружину. Аналогично, если нужно большее значение – закручивать гайку, если меньшее значение – ослабить.

  Повторять процедуру до установки желаемого уровня давления, при котором включается и выключается насос.

На что обратить внимание при выборе реле?

При выборе реле следует учесть:

1.    резьбу соединения отверстия для подключения к водоснабжению, целесообразнее выбрать накидную гайку, что бы в дальнейшем упростить обслуживание реле давления, которое требует периодической очистки впускного отверстия.;

2.    предусмотрена ли защита от пыли и воды;

3.    габариты изделия;

4.    требуемое напряжение;

5.     тип устройства.



Выделяют электромеханические и электронные реле давления. Преимущество электронных реле давления: их проще настраивать, уровень давления задается точнее и у них всегда есть котроллер поступления воды. Он отключит насос, если в системе нет воды, избавит его от «сухого хода» и возможной поломки.

Обязательно дополните систему реле сухого хода! Оно защити насос от сухого хода ( работы без воды).

А так же вы можете использовать реле давления с более удобной настройкой, к примеру: РЕЛЕ ДАВЛЕНИЯ ELT-35S (0/8 БАР, 1/4 Н.Р.) ELEMENT Турция или

Реле давления Danfoss KPI 35 ( 0,2 — 8 бар) н/р ¼.

А в системах без гидроаккумулятора можно использовать:

 Реле протока BRIO 2000

Блок насосной автоматики (пресс-контроль) VT.EPC2.06.0



Сомневаетесь? Компания СанТерм поможет подобрать нужный тип реле в соответствии с вашими потребностями, а также расскажет, как его настроить.

Мы предлагаем более 100 вариантов реле давления разных типов, в т.ч. готовые комплекты оборудования для насоса.

Звоните, мы подробнее расскажем об ассортименте, возможных скидках и ответим на все вопросы. Тел. +7 919-39-90-500

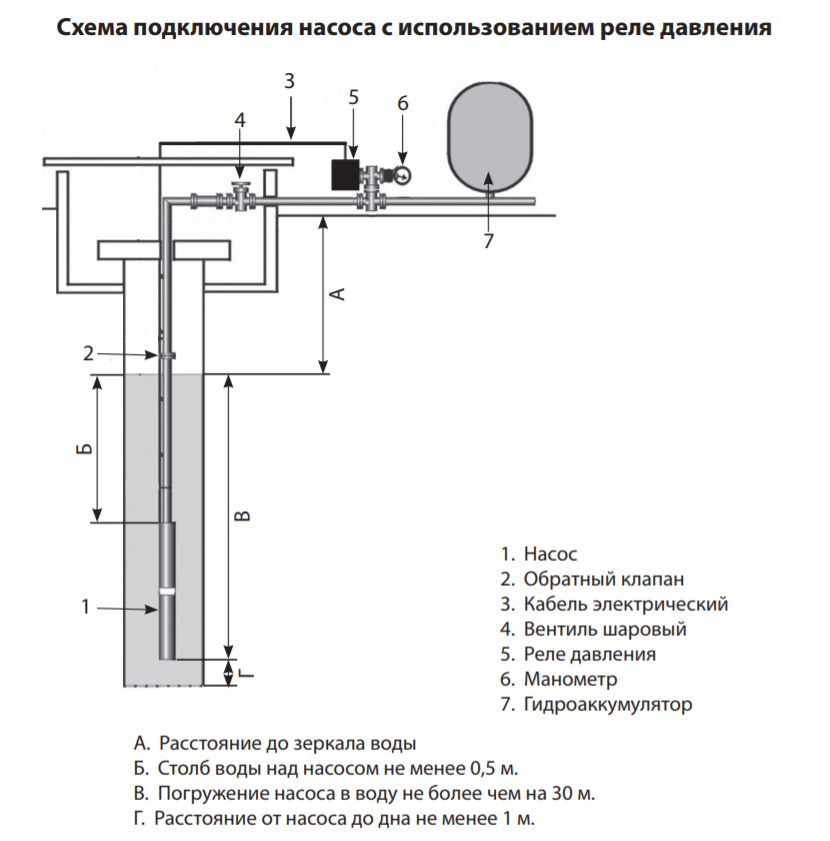

Схема водоснабжения из скважины с гидроаккумулятором

Сегодня сложно себе представить даже загородный дом без системы водоснабжения. Однако помимо насосного оборудования для скважины или колодца в некоторых случаях может понадобиться установка гидроаккумулятора. Это устройство используют в том случае, если после подъёма из скважины вода не может быть доставлена ко всем точкам водоразбора. Гидроаккумулятор помогает регулировать давление воды в системе водоснабжения. Существуют разные схемы подключения гидробака к водопроводной сети. Выбор той или иной схемы зависит от используемого насоса. В нашей статье мы рассмотрим схему подключения гидроаккумулятора к погружному насосу, установленному в скважине или колодце.

Конструкция гидробака

Гидроаккумулятор – это металлическая ёмкость цилиндрической формы с резиновой грушей внутри неё. Эта груша выполняет функции мембраны. По сути, гидробак – это звено в системе водоснабжения. Он способен накапливать определённый объём жидкости и создавать необходимое давление воды в трубопроводе. Благодаря тому, что в системе создаётся требуемое давление, обеспечивается эффективная работа санитарно-технических приборов, стиральной и посудомоечной машины, а также подача жидкости на верхние этажи жилого дома и в самые удалённые точки.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Сам по себе гидроаккумулятор состоит из следующих составных частей:

  • мембрана в виде резиновой груши – это эластичное изделие, которое крепится к входной части бака и находится внутри корпуса. В горловине ёмкости установлен пропускной фланец с клапаном;
  • металлический корпус на ножках – это герметичный бак, который может справиться с рабочим давлением от 1,5 до 6, а порой и 10, атмосфер;
  • ниппель с защитным закрывающим механизмом находится с обратной стороны корпуса. Это устройство позволяет закачивать воздух в пространство между резиновой грушей и стенками корпуса.

Помимо этого, для работы всей системы водоснабжения с гидробаком  необходимо реле давления, которое позволяет поддерживать заданное давление в системе и управляет запуском и остановкой погружного насоса, а также обратный клапан.

Для фиксации резиновой груши к корпусу используется специальный фланец. В его конструкции есть входной патрубок. Внутреннее строение этого бака выполнено так, что между мембраной и стенками корпуса есть воздух. Он должен быть под определённым давлением, которое нагнетается в камеру при помощи автомобильного или велосипедного насоса. Этот воздух не только помогает поддерживать необходимое давление в системе водоснабжения, но и противодействует перерастяжению груши, в которую закачивается вода при помощи погружного насоса из скважины или колодца.

Рекомендуем к прочтению:

Все гидроаккумуляторы можно разделить на несколько видов:

  • агрегаты, предназначенные для работы с системами холодного водоснабжения;
  • устройства для трубопроводов с горячей водой;
  • расширительные гидробаки для систем отопления.

В нашей статье мы рассмотрим схему подключения и принцип работы гидробака для систем холодного водоснабжения. Этот бак устроен таким образом, чтобы накапливать необходимые объёмы воды и обеспечивать подачу жидкости к точкам водораздачи. Подобное оборудование позволяет избегать гидроударов и защищать скважинный насос от частого включения.

Принцип работы

Схема работы гидробака после его подключения к системе водоснабжения выглядит следующим образом:

  1. При помощи погружного насоса вода перекачивается из скважины или колодца в резиновую грушу бака.
  2. По мере закачки воды давление воздуха в камере между стенками корпуса и резиновой груши повышается за счёт растяжения водой мембраны. Когда оно достигает установленного на реле максимума, контакты размыкаются, и насос отключается.
  3. При этом вы можете продолжать пользоваться водой за счёт того, что мембрана выталкивает её к точке с открытым краном, бытовой технике или санитарно-техническому прибору. По мере уменьшения объёма жидкости в резиновой груше, её стенки меньше давят на воздух в камере и давление постепенно понижается. Когда оно достигает установленного на реле минимума, контакты замыкаются, и насос снова начинает работать и закачивать воду из скважины или колодца в бак.
  4. Затем цикл повторяется.

Важно: частота запуска скважинного насосного оборудования напрямую связана с объёмом резиновой груши и интенсивностью водопотребления. То есть объём бака необходимо подбирать с учётом потребности в воде конкретной семьи, чтобы не повышалась частота запуска насосного агрегата, и это не приводило к его быстрому износу.

Преимущества использования гидробака

Установка гидроаккумулятора даёт вам множество неоспоримых преимуществ перед использованием конструкций без него:

  • Благодаря большой вместительности бака у вас всегда есть запас воды, даже если в источнике по каким-то причинам вода пропадёт.
  • При помощи этого оборудования можно поддерживать необходимое давление в системе водоснабжения, что обеспечит вам равномерную подачу жидкости во всех точках водораздачи.
  • Гибробак надёжно защищает систему от гидроударов.
  • Срок службы насосного оборудования увеличивается за счёт более редких запусков агрегата.
  • Благодаря нагнетанию воды в трубопровод обеспечиваются оптимальные условия для работы бытовой техники (стиральной и посудомоечной машины).

Особенности установки

Схема подключения гидробака подразумевает использование следующего дополнительного оборудования:

Рекомендуем к прочтению:

  • скважинный насос;
  • реле;
  • трубопровод для подачи воды от насосного оборудования к баку и от него к точкам водоразбора;
  • обратный клапан;
  • запорная арматура;
  • фильтрующее приспособление для грубой очистки воды;
  • дренаж в систему канализации.

Схема подключения к поверхностному насосу или насосной станции выглядит намного проще, поскольку выполняется блочная установка реле, то есть оно устанавливается в комплексе с насосным оборудованием, также имеется встроенный фильтр грубой очистки и обратный клапан.

Подключение гидроаккумулятора

При подключении гидробака к погружному насосному оборудованию обязательно используется обратный клапан, который не даёт стечь воде назад в подающий трубопровод и источник после отключения насосного оборудования. В противном случае после выключения насоса воздух из бака будет выдавливать воду в скважину.

Обратный клапан монтируется на насосное оборудование перед подключением всех остальных элементов системы водоснабжения. Дальнейшие работы ведут в такой последовательности:

  1. Для начала необходимо правильно установить погружной насос. Для этого нужно при помощи верёвки с грузом измерять глубину скважины или колодца. После этого по мокрому месту на верёвке можно определить глубину погружения насосного оборудования.

Важно: скважинный насос стоит опустить ниже водного зеркала не более чем на 30 см.

  1. После того, как насос опущен в скважину, трос, на котором он крепится, надёжно фиксируется на поверхности у оголовка гидротехнического сооружения.
  2. После этого шланг или трубопровод, идущий от насосного агрегат на поверхности, скрепляется с реле при помощи специального штуцера. Этот штуцер должен иметь пять разъёмов.
  3. После этого к разъёмам на штуцере нужно подключить систему водопровода, идущую в дом, и гидробак. Также к ещё одному разъёму необходимо подсоединить устройство управления всей системой водоснабжения.

Внимание: все соединения необходимо тщательно герметизировать при помощи пакли, обработанной герметиком, или ФУМ-ленты.

  1. Теперь можно выполнять настройку реле.

Настройка реле

Для эффективной и правильной работы гидробака и всей системы водоснабжения необходимо правильно настроить реле. Поскольку обычно этот агрегат идёт с заводскими настройками, это делается в такой последовательности:

  1. Если в системе есть вода, её необходимо слить, открыв нижний кран.
  2. Теперь можно открыть крышку на реле и включить насос для закачки воды.
  3. В момент отключения насосного оборудования нужно засечь показания манометра и записать их.
  4. После этого открывают самый удалённый в системе кран и ждут, когда после вытекания определённого количества воды насосное оборудование снова запустится. В этот момент фиксируют показания манометра и записывают их. Теперь находим разницу, отняв от большего числа меньшее значение. Она должна быть равна 1,4 бар. Если ваш показатель оказался меньше, необходимо туже затянуть гайку, установленную на малой пружине. Если же найденное число больше, эту гайку необходимо ослабить.
  5. При этом если в момент вытекания воды из самого удалённого крана, вам не понравился напор, то нужно подтянуть гайку на большой пружине после отключения агрегата от сети. Чтобы сделать напор меньше, нужно наоборот ослабить гайку.
  6. После выполнения настройки систему запускают и проверяют её эффективность. Настройку можно повторять несколько раз, пока вас не будет полностью устраивать, как работает система водоснабжения.

Автоматика электронного управления подачи воды насоса без гидроаккумулятора

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 16255075100

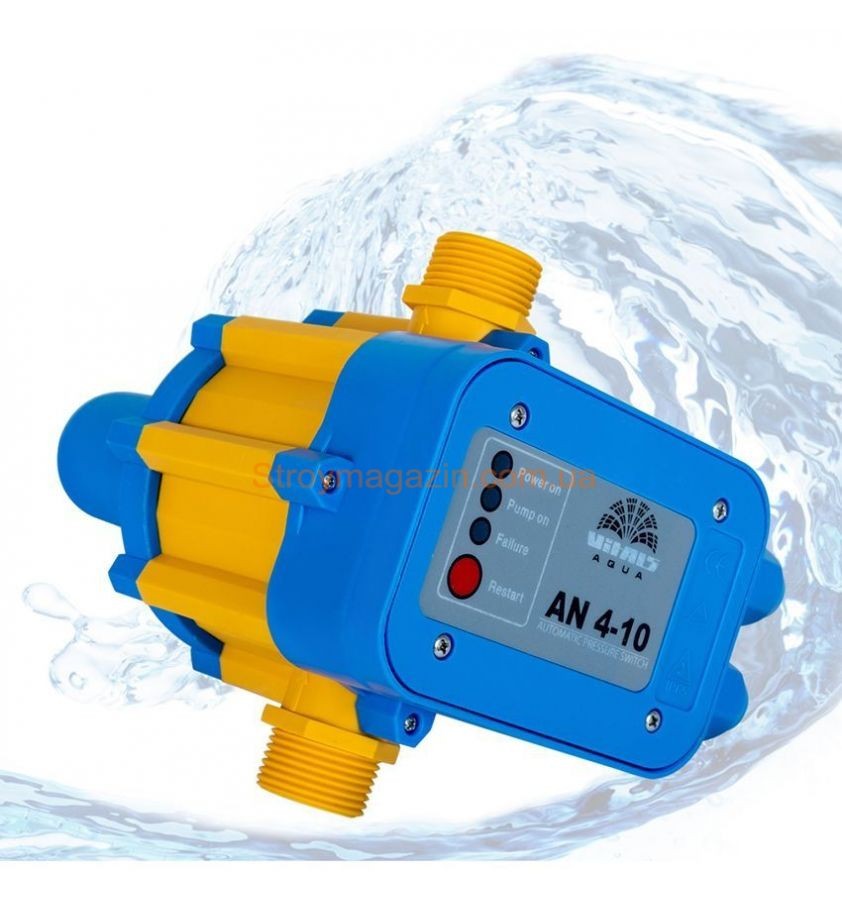

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса PC-58. Р..

В наличии

2 560.00 р.

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса с кабелем ..

В наличии

1 728. 00 р.

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса с кабелем ..

В наличии

1 824.00 р.

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса ЭДД-3. ..

В наличии

1 792.00 р.

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса с кабелем ..

В наличии

1 472. 00 р.

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса Brio 20..

В наличии

2 050.00 р.

Электронный блок автоматического управления и регулирования включения и выключения насоса Brio Tank . .

В наличии

3 850.00 р.

Автоматический регулятор подачи воды и защиты от сухого хода EASY PRESS 1M 1.5, производство комп..

В наличии

5 986. 00 р.

Автоматический регулятор подачи воды и защиты от сухого хода EASY PRESS 2M 2,2, производства комп..

В наличии

6 059.00 р.

Автоматический блок электронного регулирования подачи воды и защиты от сухого хода PRESSDRIVE 05 . .

В наличии

7 008.00 р.

Автоматический блок электронного регулирования подачи воды и защиты от сухого хода Pressdrive AM ..

В наличии

6 643. 00 р.

Блок автоматического электронного регулирования подачи воды и защиты от сухого хода Kit 02 AM, пр..

В наличии

6 935.00 р.

Электронный блок контроля потока Hidrokinetics Kit 07 (4000000596), производство компании «ESPA G. .

В наличии

7 373.00 р.

Блок автоматического регулирования подачи воды и защиты от сухого хода Mascontrol-1,5 производств..

В наличии

7 891. 00 р.

Блок автоматического регулирования подачи воды и защиты от сухого хода Mascontrol-2,2 производств..

Нет в наличии

8 435.00 р.

Блок автоматического регулирования подачи воды и защиты от сухого хода Mondialpress, производство. .

В наличии

3 878.00 р.

Показано с 1 по 16 из 21 (всего 2 страниц)

Электронная автоматика протока воды для насосной станции

Электронная автоматика управления водяным насосом (погружным, скважинным, поверхностным)

Для автоматической работы насоса предназначен блок электронной автоматики (реле протока, контроллер), который при протоке воды (открытый водопроводный кран) включает водяной насос и при закрытии выключает. Они устанавливаются как с погружными так и поверхностными центробежными насосами и применяются с насосами станциями для повышения давления в частом доме, на даче, как в быту так и в промышленности.

Преимущества блока контроля потока:

  • Защита от сухого хода
  • Автоматический перезапуск
  • Не требуется гидроаккумулятор
  • Плавный пуск
  • Бесшумная работа
  • Не требуется обслуживания

Реле давления с защитой от «сухого хода»

Здравствуйте, уважаемые читатели моего блога nasos-pump.ru

Реле давления с «сухим ходом»

В рубрике «Принадлежности» рассмотрим более подробно алгоритм работы и устройство реле давления с защитой от «сухого хода». Я уже кратко упоминал об этом изделии в статье Способы защиты насосов от «сухого хода». Данное устройство совмещает в себе и реле давления и защиту от «сухого хода». Реле управляет по заранее установленным значениям давления выключением и включением как колодезного или скважинного, так и поверхностного насосов, когда они работают вместе с гидроаккумулятором. Данная автоматика также защищает насосное оборудование от работы без протока жидкости, что позволяет пользователю более комфортно в автоматическом режиме эксплуатировать его без постоянного контроля.

Заводская настройка отключения изделия по режиму «сухой ход» составляет 0,4 – 0,6 бар. Если давление в системе водоснабжения изменяется в заданных пределах, это напоминает работу обычного реле давления. Когда давление в системе снизилось до уровня 0,4 – 0,6 бара, устройство отключает насосное оборудование по режиму «сухой ход». Для включения и дальнейшей эксплуатации насоса требуется вмешательство человека.

Технические характеристики изделия

Технические характеристики реле давления с защитой от «сухого хода» рассмотрим на примере FFSG2G. Основные технические характеристики приведены в Таблице 1.

Таблица 1

Характеристики FFSG2G
Диапазон рабочих давлений (бар) 1-5
Минимальная разница по давлению: (бар) 1,2
Диапазон настройки давлений (бар) 1,4-2,8
Давление отключения по сухому ходу (бар) 0,4-0,6
Температура рабочей среды до (°С) 55
Максимальный рабочий ток (ампер) 16 (10)
Напряжение питания (вольт) 230
Частота сети (Гц) 50
Подсоединение внутренняя резьба (дюйм) 1/4
Класс защиты IP 44

Устройство, конструкция и принцип работы

Реле давления с защитой от «сухого хода» собрано на металлической пластине, служащей корпусом и закрыто пластиковой крышкой. На (Рис.1) можно посмотреть внутренне устройство и основные элементы.

Устройство и конструкция

Корпус 1 металлическая пластина – где располагаются все элементы реле давления с «сухим ходом». Присоединительный фланец 2 с – внутренней резьбой размером 1/4″, используется для подключения автоматики к системе водоснабжения. Фланец при помощи шести винтов крепит мембрану 9 и пятак 10 к корпусу автоматики. Присоединительный фланец мембрана и пятак вместе составляют рабочую камеру. Гайка 3 и маленькая пружина, регулирующие разницу давлений ∆Р. Это разница между давлением отключения и включения автоматики. Чем сильнее сжать пружину (закрутить гайку по часовой стрелке), тем разница ∆Р будет больше. Минимальная разница между давлениями включения и выключения составляет 1,2 бара. Гайка 4 и большая пружина, предназначены для регулировки давления отключения реле. При сжатии пружины (закручиваем гайку по часовой стрелке) давление отключения автоматики увеличивается, а при отпускании гайки давление отключения – уменьшатся. Клеммы 5 и 6 для подключения реле давления к сети питания и к насосному оборудованию. Болты 7 для подключения проводов заземления от сети питания и двигателя. Рычаг 8 запускает реле давления в работу. Кабельные муфты 11 предназначены для крепления электрических кабелей.

Монтаж, электрическое подключение и принцип работы автоматики

 Монтаж данного изделия в систему водоснабжения ничем не отличается от монтажа стандартного реле давления РМ-5. По гидравлической части автоматика имеет присоединительную внутреннюю резьбу 1/4 дюйма. Реле можно монтировать как на сам трубопровод, так и на пятерник. Единственным условием для монтажа является то, что рядом с автоматикой для предотвращения флотационных включений, необходимо установить гидроаккумулятор. Емкость гидроаккумулятора зависит от количества точек разбора и потребляемой воды.

Схема подключения реле давления в электрическую сеть показана на (Рис. 2).

Схема электрических подключений автоматики

Насос или насосная станция должны быть включены в розетку, подсоединенную через устройство защитного отключения оборудования (УЗО). Для защиты насосного оборудования, необходимо предусмотреть автомат защиты двигателя с током, равным номинальному току двигателя.

Принцип работы реле давления с «сухим ходом» следующий. После выполнения всех монтажных работ. Система и насос должны быть заполнены водой и удален воздух из насоса и всасывающего трубопровода. Подаем питание на насос, но насос не запустился, так как контакты реле разомкнуты. Чтобы насос включился нужно нажать на рычаг запуска автоматики и удерживать его в нажатом состоянии до тех пор, пока давление в системе не подымется выше 0,5 бара. После запуска, насос отключится тогда, когда давление в системе достигнет заданного на реле. Регулировать давление отключения насосного оборудования можно при помощи гайки 4 (смотри Рис. 1). Закручивая гайку по часовой стрелке, мы увеличиваем давление отключения насоса. Если гайку откручивать против часовой стрелки, давление отключения насоса уменьшается. Отслеживать давление отключения насоса необходимо по манометру. Когда происходит разбор воды, давление в системе снижается, при достижении нижнего уровня, автоматика включает насос и поддерживает давление в системе. Регулировка разности давлений осуществляется с помощью гайки 3 (Рис. 1). При закручивании гайки разность между давлением включения и отключения увеличивается, а при откручивании гайки уменьшается. Отслеживать давление включения насоса необходимо по манометру. После прекращения разбора воды и достижения заданного давления, насос отключится. В случае, когда начался разбор воды и по какой-то причине (отсутствие воды, отключение света и т.д. и т.п.) давление в системе упадет ниже уровня 0,5 бар, контакты автоматики разомкнутся, и насос больше не включится, так как реле отключилась по режиму «сухой ход». Для последующего запуска автоматики в работу необходимо вмешательство человека. Прежде, чем запустить реле в работу, следует выяснить, по какой причине произошло отключение насоса по «сухому ходу». Если закончилась вода, нужно вновь заполнить всасывающий трубопровод и насос водой, удалить воздух из насоса и трубопровода. Если проблема в энергоснабжении, нужно ее устранить и затем снова произвести запуск автоматики. Нажимаем на рычаг запуска и ждем, пока давление в системе не подымется выше 0,5 бара. После чего реле давления с «сухим ходом» будет продолжать работать в автоматическом режиме.

Эксплуатация, обслуживание и ремонт

В целом данная автоматика очень простая и надежная. Если соблюдать условия эксплуатации реле работает без проблем долго и надежно. Однако, делая поправки на качество нашей воды, качество энергоснабжения или повышенную влажность, в работе могут возникнуть проблемы. Проблемы с реле очень часто приводит к выходу из строя насоса. Чтобы этого избежать следует периодически и при каждом повторном запуске автоматики производить проверку системы и автоматики.

Если вода в системе содержит соли жесткости или в воде большое содержание железа в процессе эксплуатации автоматики происходит постепенное «зарастание» рабочей камеры и фланца отложениями солей жесткости или железа. Наступает такой момент, когда реле перестает работать совсем. Для устранения такого дефекта необходимо демонтировать реле и произвести чистку камеры от отложений солей, выполнив следующие шаги:

  1. Обесточиваем автоматику и насос, отключив шнур от сети питания.
  2. Сбрасываем давление из системы водоснабжения, открыв ближайший водоразборный кран.
  3. Отсоединяем электрические кабели от автоматики. Для этого снимаем пластиковую крышку с автоматики и отсоединяем кабеля от клемм 5, 6 и заземления (смотри Рис. 1)
  4. Отсоединяем реле от системы водоснабжения при помощи рожкового ключа на 17.
  5. С помощью отвертки откручиваем 6 винтов и снимаем фланец. Производим чистку камеры и фланца от солей.
  6. Сборку автоматики производим в обратной последовательности перед монтажом ее нужно уплотнить резьбу с помощью ленты фум или герметика.

К перебоям в работе автоматики приводит также повышенная влажность (окисление контактов), колебания напряжения питающей сети (подгорание контактов). В этих случаях следует заменить автоматику на новую. Как и любая техника реле с «сухим ходом» требует к себе внимания.

Спасибо за проявленный интерес.

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных на верху страницы, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ СПАСИБО!

Еще похожие посты по данной теме:

Цепи аккумуляторов | Гидравлика и пневматика

Для хранения энергии в аккумуляторах можно использовать несколько различных технологий: утяжеленные поршни, баллоны (или диафрагмы), пружины и обычно используемую гидропневматику. Аккумуляторы используют эту энергию для поддержания относительно постоянного давления в системе или для создания давления масла для приводов с низким рабочим циклом. В предыдущей статье я упоминал, что гидропневматические аккумуляторы следует предварительно заряжать примерно до 90% от давления в системе, обычно азотом. Это гарантирует, что аккумулятор содержит в основном азот и достаточно масла, чтобы аккумулятор не был полностью опустошен. Хотя вычисление давления предварительной зарядки было сложной задачей, выяснить, насколько большим должен быть аккумулятор, было непросто.

Чтобы рассчитать правильный размер гидроаккумулятора, инженер должен знать, насколько изменяется объем нефти или газа во время работы. Масло одновременно удаляется потоком через сервоклапаны и добавляется насосом. Если бы насос мог мгновенно подавать необходимое количество масла, в аккумуляторе не было бы необходимости.

К сожалению, насосы с компенсацией давления не реагируют на изменения давления достаточно быстро, поэтому масло поступает из гидроаккумулятора в начале каждого движения. Когда масло поступает из гидроаккумулятора, объем масла уменьшается, а объем газа увеличивается, тем самым снижая давление до тех пор, пока насос не удовлетворит спрос.

Оценить расход насоса можно, вычислив общий расход, необходимый для цикла, а затем разделив его на время. Но это предполагает, что насос обеспечивает постоянный поток для профилей постоянного движения.Это возможно при использовании насоса постоянного рабочего объема, скорость которого регулируется контроллером движения; контроллер может рассчитывать средний расход за цикл. Расход насоса с компенсацией давления изменяется в зависимости от давления и не обеспечивает полный поток до тех пор, пока давление не упадет настолько, чтобы наклонная шайба достигла полного хода.

Проблемы возникают, когда давление должно упасть более чем на 10%, прежде чем насос сможет обеспечить средний расход для цикла. Таким образом, лучше всего иметь насосы с компенсацией давления с узкими диапазонами давления.Обычно диапазоны давления не могут быть изменены, потому что они определяются жесткостью пружины в компенсаторе давления. Таким образом, его может изменить только производитель.

Для расчета мгновенной потребности необходимо знать профиль движения как функцию времени. Сюда входят значения ускорения и замедления, максимальная скорость и даже время выдержки (если есть) в конце выдвижения и втягивания. Время простоя важно, потому что оно позволяет насосу успевать за потреблением масла.Как правило, более длительное время простоя позволяет инженерам использовать меньшие насосы.

Требуемый расход оценивается путем умножения скорости выдвижения на площадь отверстия цилиндра; когда цилиндр втягивается, требуемый поток является результатом умножения скорости втягивания на площадь со стороны штока поршня.

Общее количество использованного масла легко подсчитать — самая сложная часть — это вычисление профиля движения как функции времени. Расчеты можно выполнить с помощью электронной таблицы, но они могут быть неудобными, поскольку при изменении профиля большое количество строк и формул в каждой строке позволяет легко допустить ошибку.

Однако контроллер движения идеально подходит для создания профилей движения. Затем инженеры могут умножить на правильные площади и суммировать изменения потока масла и вычислить изменение потока масла за цикл. Контроллер движения также может моделировать поток насоса и отображать все данные.

Самое главное, инженерам нужно знать, сколько масла добавлено, сколько удалено и текущий итог. Затем они могут определить максимальный и минимальный объемы масла и разницу между ними.Этот объем умножается на 12,8, чтобы получить минимальный объем аккумулятора; в целях безопасности следует добавить немного больше, поэтому умножение разницы в объеме масла на 13,8–15 даст размер аккумулятора, в котором всегда будет немного масла.

Программы моделирования могут упростить определение размеров аккумуляторов, но они требуют времени на написание или дорого обходятся.

Ниже приведены графики из программы моделирования:

Этот график представляет собой профиль движения, который перемещается на 300 мм за одну секунду, а затем задерживается на 0.1 сек. перед возвращением.

Второй график показывает поток масла как функцию времени. Обратите внимание, что поток увеличивается при расширении из-за большей площади поверхности крышки поршня по сравнению со стороной штока.

На третьем графике показано чистое изменение масла во времени. Обратите внимание, что объем масла падает больше при выдвижении штока, чем при его втягивании. Объем масла увеличивается во время выдержки и при медленном движении.

Четвертый график показывает изменение давления во времени.Давление в системе 10 МПа (100 бар). Падение давления ограничено 10%.

Последний график показывает объем масла в гидроаккумуляторе известного размера. Изменения идентичны третьему графику, но известны фактические объемы, а не только изменения. Расчетный объем гидроаккумулятора должен был составить 3,74 литра, но точный размер вряд ли удастся определить, поэтому будет использован пятилитровый аккумулятор. Это приведет к падению давления чуть менее чем на 10% и увеличению количества масла в гидроаккумуляторе во время низких точек.Кроме того, минимальный размер насоса должен составлять всего 25,50 литров в минуту, даже если максимальный расход составляет 53 литра в минуту. Аккумулятор может сэкономить деньги за счет уменьшения потребности в насосах большего размера.

Для определения размера гидроаккумулятора для гидравлической сервосистемы имеет смысл вместо этого использовать контроллер движения, который поможет рассчитать размер гидроаккумулятора. Наконец, какой бы метод не использовался для вычисления аккумулятора, есть вероятность, что точный размер аккумулятора недоступен, поэтому необходимо использовать следующий размер больше.

Питер Нахтвей — президент Delta Computer Systems.

Как работают гидроаккумуляторы | Sciencing

Гидравлическая система приводится в действие насосом, обеспечивающим определенное постоянное давление. Более крупный и мощный насос может перекачивать гидравлическую жидкость быстрее, но при этом потребляет гораздо больше энергии. Гидравлический аккумулятор — это система, в которой хранится гидравлическая жидкость под давлением. Таким образом, насос не должен быть достаточно мощным, чтобы справиться с внезапным скачком спроса. Вместо этого он может непрерывно перекачивать гидравлическую жидкость и полагаться на гидроаккумулятор, чтобы обеспечить дополнительную гидравлическую жидкость, когда это необходимо.

Типы гидроаккумуляторов

Гидравлические аккумуляторы — это камеры хранения, в которых находится гидравлическая жидкость. Перекачка жидкости в гидроаккумулятор осуществляется гидравлическим насосом с односторонним клапаном. В гидроаккумуляторе есть еще один клапан, который можно открыть, чтобы выпустить жидкость в остальную часть гидравлической системы. Фактический аккумулятор находится под постоянным давлением. В газовых аккумуляторах баллон с сжатым газом прижимается к гидравлическому баллону. Чем больше заполняется мочевой пузырь, тем сильнее он давит на газ, увеличивая давление.Пружинный аккумулятор работает аналогичным образом, за исключением того, что большая пружина или пружины прижимаются к баллону, чтобы сжать его. В гидроаккумуляторе с приподнятым грузом гидравлическая жидкость закачивается в большой поршень с грузом наверху. Этот вес оказывает постоянное усилие, давя на жидкость и сжимая ее по мере того, как она наполняется и опорожняется.

Гидравлические аккумуляторы в действии

Гидравлические аккумуляторы используются во многих различных типах систем. Большая гидравлическая система, приводящая в действие погрузочные краны в доке, заполнит целую гидравлическую башню, чтобы иметь постоянный поток давления, когда это необходимо машинам.При перемещении крана необходимо тщательно планировать и проверять каждый шаг, на что уходит много времени. Относительно небольшой насос может заполнить гидравлический бак во время простоя. В машинах гораздо меньшего размера также используются гидроаккумуляторы. Хороший пример — гидравлическое рекуперативное торможение. Когда автомобиль с гидравлическим рекуперативным тормозом тормозит, движение колес используется для закачки гидравлической жидкости в аккумулятор. Это замедляет автомобиль и заряжает аккумулятор. Когда автомобиль снова ускоряется, гидравлическая жидкость вытекает обратно, используя накопленное давление для приведения в действие колес.

4 вещи, которые должен знать каждый специалист по устранению неполадок гидравлического оборудования

Клапаны, расположенные в стеке, могут быть одинаковыми, но выполнять совершенно разные функции.

Философия на многих заводах заключается в том, что если гидравлическая система управляет машиной, не связывайтесь с ней. Часто единственное когда-либо выполнявшееся техническое обслуживание гидравлической системы — это замена фильтров, проверка уровня масла и выполнение анализа масла.Недавно я консультировался с заводом по производству гофроящиков, на котором возвратный фильтр не менялся с момента запуска завода 17 лет назад.

Когда на заводе возникает проблема с гидравликой, она обычно устраняется путем замены деталей. Это связано с большими затратами на детали и простоем установки. Весь обслуживающий персонал должен обладать знаниями и навыками для поиска и устранения неисправностей и обслуживания заводских систем. Ниже приведены четыре вещи, которые должен знать каждый специалист по устранению неисправностей гидравлики.

1.Функции компонентов

Когда возникает проблема с гидравликой, машина осматривается на предмет повреждения шлангов, давления на манометре, низкого уровня масла и отключения электродвигателя. Если ничего очевидного не обнаружено, начинается процесс замены деталей. Угадайте, какой компонент обычно меняют первым? Если вы сказали «гидравлический насос», вы были бы правы.

Одно из самых больших заблуждений заключается в том, что насос подает давление. Насосы обеспечивают объем или поток. Давление создается только тогда, когда в системе есть сопротивление.Многие хорошие насосы были заменены, потому что манометр показывал небольшое давление или его отсутствие. Это прекрасный пример того, как специалист по устранению гидравлических неисправностей не знает функции насоса в системе.

Прежде чем приступить к поиску и устранению неисправностей, обслуживающий персонал должен понимать функции всех компонентов системы. Их не всегда можно идентифицировать, просто взглянув на них. Один клапан может выглядеть как другой, но выполнять совершенно другую функцию.

Многие клапаны имеют символ на бирке корпуса, обозначающий тип.Это самый простой способ отличить клапаны, но он бесполезен, если обслуживающий персонал не знаком с гидравлическими символами.

2. Процедуры поиска и устранения неисправностей

Специалист по диагностике гидравлических систем должен знать правильную процедуру проверки исправности компонента или неисправности. В большинстве случаев можно выполнить быструю проверку или тест.

Аккумуляторы обычно используются для обеспечения дополнительного объема, поглощения ударов и поддержания давления в системе.Обычно они предварительно заправляются сухим азотом.

Чтобы аккумулятор работал должным образом, предварительная заправка азотом должна быть правильной. Есть три простых метода проверки правильности работы аккумулятора.

Первый метод — выключить гидравлический насос и дать давлению спуститься до 0 фунтов на квадратный дюйм (psi). Установите зарядную установку с манометром на клапан Шредера гидроаккумулятора. Предварительная заправка азотом будет отображаться на манометре.

Другой метод — наблюдать за манометром, как азот выталкивает масло из корпуса аккумулятора при выключенном насосе. Давление будет постепенно падать, а затем быстро упадет до 0 фунтов на квадратный дюйм. Давление, при котором игла быстро опускается до 0, является давлением предварительной зарядки.

Последний метод — это снимать стенки корпуса аккумулятора с помощью термометра или инфракрасной камеры. При правильной предварительной зарядке снаряд должен быть теплее в нижней половине или на две трети.

Недавно я проконсультировался с заводом, на котором было обнаружено, что несколько аккумуляторов недозаряжены. Когда аккумулятор недозаряжен, в систему поступает меньший объем. После правильной загрузки линейная скорость машины была увеличена для достижения более высокого уровня производительности. Эти примеры насоса и гидроаккумулятора указывают на быстрые тесты, которые можно провести, чтобы определить, правильно ли работает компонент.


На
может быть установлена ​​зарядная установка с манометром. гидроаккумуляторный клапан Шредера.

3. Как настроить систему

Одна из основных проблем, если не самая большая проблема, заключается в том, что в систему вносятся случайные корректировки с целью ускорить работу машины или решить проблему. Часто выполняется регулировка, но если никаких изменений в работе машины не наблюдается, предполагается, что в системе ничего не изменилось.

На одном заводе местный «ручник» посчитал, что гидравлический насос слишком шумный, поэтому он повернул регулировку компенсатора по часовой стрелке и приоткрыл ручной клапан на линии, расположенной сразу после него.Уровень шума насоса несколько снизился, поэтому он ушел, думая, что решил проблему.

Несколько часов спустя машина остановилась, потому что температура масла поднялась до 160 градусов по Фаренгейту. Был вызван электрик, который быстро отключил выключатель при высокой температуре. Примерно через 24 часа температура масла поднялась до 300 градусов по Фаренгейту. Затем машину пришлось остановить и промыть дорогим растворителем для удаления лака и шлама из системы.

Поворачивая компенсатор по часовой стрелке, поворотная ручка устанавливает компенсатор выше значения предохранительного клапана.Это позволило насосу возвращаться в резервуар под высоким давлением, выделяя тепло, когда оно не требуется в системе. Открытие ручного клапана позволяло некоторой части объема насоса всегда возвращаться в резервуар под высоким давлением, выделяя еще больше тепла.

Весь обслуживающий персонал должен быть обучен точной настройке насос-компенсаторов, предохранительных клапанов, регуляторов расхода, редукционных клапанов и аккумуляторов предварительной зарядки. Если этого не сделать, это может привести к удару, утечке, перегреву, отказу компонентов и повреждению машины.


Распространенный распределитель


Гидравлическое обозначение гидрораспределителя

4.

Как читать гидравлические символы

Схема должна использоваться для эффективного устранения гидравлических проблем. Поэтому обслуживающий персонал должен знать, как читать гидравлические символы, чтобы искать неисправности на схеме.

Обычно используемый распределитель показан слева вместе с символом клапана.Этот символ указывает на пять характеристик клапана: он нормально открытый (с заглушкой трубы в порту «A»), имеет два положения, четырехходовой, с электромагнитным управлением и гидравлическим управлением, а также с пружинным возвратом.

Не читая символа, единственное, что можно определить, глядя на клапан, — это то, что он управляется соленоидом. Незнание пяти атрибутов клапана значительно затруднит поиск и устранение неисправностей.

Клапан часто устанавливается на машину просто потому, что он выглядит так же, как оригинальный клапан.Если хотя бы одна буква или цифра отличается, это необходимо обнаружить до замены клапана. Когда на одном заводе был заменен клапан, который имел однозначное различие между исходным и новым клапаном, это привело к восьми часам простоя по цене 12 000 долларов в час.

Если ваша бригада технического обслуживания не обучена этим четырем вещам, они, вероятно, сделают все возможное, когда возникнет проблема, что обычно означает замену деталей до тех пор, пока проблема не будет решена. Часто меняют многие детали и ремонтируют машину, но никто ничего не узнает.

Правильно обучая обслуживающий персонал, вы будете меньше тратить на детали оборудования, сократите время простоя, связанного с гидравликой, и получите более безопасную рабочую силу.

3 способа уменьшения гидравлического удара

Гидравлический удар возникает, когда масло быстро начинает или перестает течь в гидравлической системе.Расход масла в напорном трубопроводе систем ниже 3000 фунтов на квадратный дюйм, как правило, 15-20 футов в секунду. В системах с давлением выше 3000 фунтов на квадратный дюйм скорость потока может достигать 30 футов в секунду. Удар может также возникнуть при воздействии внешней силы на гидроцилиндр или двигатель.

В отличие от воздуха, гидравлическое масло обычно считается несжимаемым. Масло сжимается только на половину процента при давлении 1000 фунтов на квадратный дюйм. Когда в системе происходит скачок давления, давление может увеличиваться в четыре или пять раз по сравнению с нормальным рабочим давлением.Поскольку средняя продолжительность скачка разряда составляет 25 миллисекунд, манометр не может среагировать достаточно быстро, чтобы дать точные показания. Датчики давления обычно используются для регистрации скачков давления.

Скачки удара, которые не были должным образом демпфированы или поглощены, могут привести к утечке и повреждению линий и компонентов в системе. В этой статье будут рассмотрены три способа уменьшения гидравлического удара.


Рисунок 1. Баллонный аккумулятор

Установить аккумулятор

Гидроаккумулятор предварительно заряжен сухим азотом. Некоторые типы разделительных устройств, таких как поршень, баллон или диафрагма, используются для отделения азота от гидравлического масла внутри гидроаккумулятора. Для поглощения ударов рекомендуется использовать баллонный (рис. 1) или диафрагменный тип. Оба этих аккумулятора содержат резиновые элементы, которые сжимаются, когда гидравлическое давление поднимается выше уровня предварительной заправки сухим азотом. В зависимости от системы, гидроаккумулятор должен быть предварительно заряжен от 100 фунтов на квадратный дюйм ниже до 200 фунтов на квадратный дюйм выше максимального рабочего давления в системе.Аккумуляторы, которые используются для разряда, могут быть небольшого размера, обычно от одной кварты до одного галлона.

Аккумулятор следует устанавливать как можно ближе к месту возникновения скачка удара. Например, если скачок давления происходит, когда цилиндр полностью выдвигается, аккумулятор следует устанавливать рядом с отверстием, соединенным со стороной полного поршня цилиндра.

Аккумуляторы часто используются для поглощения больших скачков потока в обратных линиях.В этом случае предварительный заряд должен быть ниже, чем максимальное номинальное давление любых обратных фильтров или теплообменников, расположенных ниже по потоку. Каждый раз, когда аккумулятор используется в напорной линии, автоматический и / или ручного клапана сброса давления должен быть установлен, чтобы удалить воздух из гидравлического давления вниз до нуля, когда система выключена.


Рисунок 2. Двухступенчатый распределитель

Добавить пилотные дроссели с направляющим клапаном

Типичный двухступенчатый гидрораспределитель с электромагнитным управлением показан на рисунке 2.Клапан содержит пилотные дроссели, которые расположены в блоке между пилотным клапаном вверху и главным золотником внизу. Блок включает в себя два регулятора расхода, соединенных по принципу дозирования, и два перепускных обратных клапана. Когда один из соленоидов пилотного клапана находится под напряжением, управляющее давление передается через один из внутренних обратных клапанов на одну сторону главного золотника.

При перемещении золотника масло в пилотной полости на противоположной стороне течет через регулятор потока и обратно в бак через пилотный клапан.Настройка регулятора потока определяет скорость смещения главного золотника. Позволяя золотнику постепенно перемещаться, объем насоса постепенно передается через клапан в систему.

Несколько лет назад меня попросили проконсультироваться с заводом по производству ориентированно-стружечных плит в Миннесоте по поводу снижения ударов при горячем прессе. Линии неоднократно приваривались из-за протечки, возникшей из-за скачков давления. В прессе использовалось восемь лопастных насосов производительностью 109 галлонов в минуту для подачи большого количества масла для закрытия пресса.Направляющие клапаны, подобные показанному на рисунке 2, использовались для направления объема насосов обратно в резервуар, когда он находится в режиме холостого хода и когда в гидроцилиндрах больше нет необходимости.

Когда была дана команда закрыть пресс, это прозвучало так, будто восемь кувалд ударили по резервуару. После закрытия пресса и обесточивания соленоидов в линиях возникла огромная вибрация и сотрясения. Это произошло из-за быстрой смены направления потока от насосов. Объем насосов вместо того, чтобы попасть в пресс, быстро изменил направление и вернулся в резервуар через клапаны сброса.На регулировку пилотных заслонок всех восьми насосов ушел целый день. В конце дня насосы плавно входили и разгружались.

Пилотные дроссели считаются дополнительным оборудованием на распределителях. На клапанах, у которых их нет, после подачи питания на соленоид пилотного клапана давление в пилотном клапане будет перенесено для смещения главного золотника с очень высокой скоростью. Это позволяет насосу немедленно проходить через клапан, что создает скачок удара.Пилотные дроссели можно легко добавить к существующим клапанам, используя более длинные болты для крепления пилотного клапана и блока к корпусу главного золотника.

Используйте предохранительные клапаны Crossport

Перекрестные предохранительные клапаны обычно используются с гидравлическими двигателями, когда необходимо относительно быстро остановить груз. Основные проблемы с перекрестными предохранительными клапанами состоят в том, что они обычно не входят в систему, устанавливаются слишком высоко или устанавливаются слишком далеко от двигателя. На рисунке 3 показана типичная схема с направленным клапаном с закрытым центром, двумя перекрестными предохранительными клапанами и гидравлическим двигателем.

Перепускные предохранительные клапаны выполняют две функции в гидравлической системе: они поглощают первоначальный скачок удара, который возникает, когда масло впервые подается в двигатель, и останавливают двигатель при обесточивании гидрораспределителя.

Перекрестные предохранительные клапаны должны быть настроены на 200-400 фунтов на кв. Дюйм выше максимального давления, необходимого для приведения в действие двигателя. На рисунке 4 соленоид «A» распределительного клапана был запитан, чтобы направить объем насоса к двигателю. Как только давление на мгновение повысится до настройки клапана «2А», золотник откроется и направит жидкость под давлением через направляющий клапан обратно в резервуар.Когда давление упадет ниже значения «2A», золотник клапана закроется, и двигатель начнет вращаться.

Когда соленоид направляющего клапана обесточен, чтобы остановить двигатель, золотник клапана переместится в закрытое центральное положение (Рисунок 5). Двигатель будет продолжать вращаться из-за инерции движущейся нагрузки и на мгновение превратится в гидравлический насос, подающий масло к выходному отверстию. Давление будет расти до тех пор, пока не будет достигнуто значение перекрестного предохранительного клапана «2B».Затем клапан «2B» откроется и направит поток масла обратно во впускное отверстие двигателя. Настройка пружины «2B» определяет, насколько быстро двигатель остановится.

Если вы испытываете проблемы с ударами и утечками в контурах гидравлического двигателя, сначала убедитесь, что кросс-портовые предохранительные клапаны расположены в системе. Я видел некоторые системы, в которых они не использовались, что позволяло снимать ударные нагрузки в линиях, шлангах и фитингах, что приводило к утечке.Во-вторых, убедитесь, что перекрестные предохранительные клапаны правильно настроены. Когда возникает проблема в гидравлической системе, обычно первым делом нужно увеличить давление. В-третьих, кроссовые предохранительные клапаны следует располагать как можно ближе к гидромотору.

На фанерном заводе в Северной Каролине возникла проблема с отсоединением вала двигателя от гидравлического двигателя вращающегося бревна. Когда бревна опускались по конвейеру, двигатель вращался и отбрасывал бревна с конвейера на подающий конвейер к токарному станку.При осмотре перекрестные предохранительные клапаны были обнаружены в блоке под направляющим клапаном, который был установлен на расстоянии 30 футов от двигателя. Рядом с двигателем был установлен дополнительный комплект крестовых предохранительных клапанов, что исключало срезание валов двигателя.

Точно так же, используя эти три средства, вы можете значительно уменьшить гидравлический удар в ваших системах и помочь устранить утечку масла на вашем предприятии.

Гидравлические аккумуляторы | ESP International

Справочный материал:

Каталог аккумуляторов TOBUL (PDF)


ESP International гордится тем, что является официальным дистрибьютором гидроаккумуляторов для Freudenberg / Tobul.У нас есть полная стандартная линейка баллонных и диафрагменных аккумуляторов, включая аксессуары для зарядки, установки и управления вашими аккумуляторами.

Опытная команда ESP может помочь вам выбрать тип, размер и давление предварительной зарядки вашего аккумулятора. ESP также имеет оборудование для обслуживания и ремонта аккумуляторов всех марок, включая восстановление и зарядку.

Что такое аккумулятор?

Гидравлические аккумуляторы — это устройства, в которых потенциальная энергия хранится в виде сжатого газа, используемого для приложения силы к относительно несжимаемой жидкости. Они сокращают время цикла, увеличивают срок службы и повышают эффективность.

Для Полнотранскрипта ВИДЕО — нажмите здесь

Ключевые свойства:

Накопитель энергии

Аккумуляторы разряжаются в периоды высокого спроса и заряжаются в периоды низкого спроса. Часто используется для увеличения расхода насоса во время пиковой нагрузки.

Аварийное резервное копирование

Аккумуляторы могут поддерживать заряд высокого давления почти неограниченное время и служить в качестве аварийного источника питания, если машина потеряет электроэнергию или откажет насос.

Снижение вибрации и ударов

Насосы, особенно поршневые и шестеренчатые, создают пульсации давления в гидравлических контурах. Быстрое замедление больших цилиндров, удары ковшей экскаватора и внезапное закрытие клапана могут вызвать скачки давления. Гидравлическая жидкость легко передает удары и пульсации через шланги и трубки, что может нанести ущерб компонентам, расположенным ниже по потоку.

Установка небольшого аккумулятора рядом с выпускным отверстием насоса может поглотить пульсацию, минимизировать вибрацию и обеспечить более плавную работу.Добавление гидроаккумулятора в возвратную линию машин может смягчить удары и смягчить воздействие «водяного» удара, чтобы предотвратить повреждение чувствительных компонентов.

Компенсация утечки и температуры

Некоторые гидравлические системы должны поддерживать давление и силу, когда нет движения или потока, например, удерживание нагруженного цилиндра в выдвинутом положении или удерживание зажима закрытым в течение продолжительных периодов времени. В таких случаях пользователи часто отключают систему для экономии энергии. В гидроаккумуляторе может поддерживаться постоянное давление, даже если жидкость медленно просачивается внутрь через уплотнения поршня или клапанные зазоры. Только когда давление в контуре падает ниже установленных пределов, насос запускается и перезаряжает аккумулятор.

Аккумулятор может компенсировать связанные с температурой перепады давления в закрытой гидравлической системе. Аккумуляторы сводят к минимуму влияние изменений давления за счет добавления или уменьшения количества жидкости в контуре.

Более быстрый ответ
Баллонные и мембранные гидроаккумуляторы

имеют практически мгновенный отклик и могут быстро подавать жидкость к быстродействующим сервоприводам и пропорциональным клапанам и улучшать их работу.Аккумуляторы также могут немедленно удовлетворить требования к пиковой нагрузке; помогают поддерживать постоянное давление в системах с помощью насосов переменной производительности; и обеспечивают компенсацию сил в непрерывных процессах, например при прокатке материалов с различным рабочим сопротивлением, что обеспечивает стабильную производительность и повышает производительность и качество.

Гидравлический аккумулятор постоянного давления — The Boeing Company

УРОВЕНЬ ТЕХНИКИ

Настоящее изобретение в целом относится к гидроаккумуляторам давления и, в частности, к гидроаккумуляторам постоянного давления для использования в гидравлических системах управления летательных аппаратов.

Гидравлические аккумуляторы давления — хорошо известные компоненты различных типов гидравлических систем. В простых гидропневматических системах резервуаров столб воздуха, захваченный в верхней части резервуара, сжимается, когда вода закачивается в резервуар под давлением, что происходит при автоматическом управлении каждый раз, когда давление в резервуаре падает ниже заданного значения. В баке поршень не требуется. В обычном гидроаккумуляторе другого типа узел поршня и цилиндра соединен с гидравлической линией.Гидравлическая жидкость занимает объем, открытый для гидравлической линии с одной стороны поршня, а газ занимает объем с другой стороны поршня. Когда давление жидкости в гидравлической системе колеблется, газ поочередно сжимается и расширяется по мере того, как поршень перемещается в ответ на изменение условий давления жидкости. Таким образом, сжатый газ имеет тенденцию противодействовать изменениям давления и обеспечивать определенную степень регулирования давления.

Когда используется поршневой гидроаккумулятор с газовой опорой, в периоды нехватки гидравлического потока насос системы подает жидкость под давлением в гидроаккумулятор и тем самым сжимает газ, захваченный за поршнем, до тех пор, пока давление жидкости в гидроаккумуляторе не достигнет стандартного давления системы, при в какой момент насос останавливается. Когда жидкость всасывается под нагрузкой, результирующий поток (или падение давления в линии) перезапускает насос. Однако из-за ограниченной пропускной способности насоса гидроаккумулятор обеспечивает большую часть временной потребности в потоке. Из-за сжимаемости газа обычный аккумулятор, использующий относительно большой резервуар для сжатого газа, способен увеличивать поток насоса с ограниченным падением давления, когда он опорожняет его содержимое. Однако с гидроаккумулятором практического размера и веса падение давления больше, чем требуется, и из-за того, что действительно происходит, гидравлические двигатели и другие устройства, управляемые системой, должны быть спроектированы (обычно с более высокой стоимостью, размером и весом). для работы во всем диапазоне перепада давления, возникающего при максимальном расходе нагрузки.

Гидравлические системы самолета представляют собой важное применение изобретения, например, в работе гидравлического сервопривода для приведения в действие поверхности управления, такой как элероны. Большую часть времени элерон не используется, а его привод не потребляет небольшой поток из источника гидравлической жидкости или не получает его вовсе. Когда элерон приводится в действие, как правило, на короткий период времени, потребляемая мощность его гидравлического привода может быть очень высокой. Обычные аккумуляторы, используемые в таких приложениях, имеют определенные недостатки и ограничения.Наиболее важно то, что давление нагнетания такого обычного гидроаккумулятора в ответ на потребность в пиковом расходе жидкости падает ниже стандартного рабочего давления в трубопроводе системы быстрее, чем это желательно. Например, если стандартное рабочее давление системы составляет 3000 фунтов на квадратный дюйм (PSI), типичное рабочее давление в гидравлических системах самолета, аккумулятор обычно будет полностью заряжен до давления воздуха, которое действует на поршень аккумулятора для оказывают на гидравлическую жидкость давление 3000 фунтов на квадратный дюйм.Фактическое давление газа, конечно, может быть выше или ниже 3000 фунтов на квадратный дюйм в полностью заряженном состоянии, в зависимости от соотношения областей давления газа и гидравлического давления, действующих на поршень привода гидроаккумулятора. При возникновении внезапного пикового расхода и соответствующего забора гидравлической жидкости из насоса и гидроаккумулятора сжатый газ, воздействующий на поршень, нагнетает гидравлическую жидкость в систему под давлением, которое первоначально соответствует рабочему давлению системы в 3000 фунтов на квадратный дюйм. , но который непрерывно уменьшается по мере расширения газа.Поскольку приводы и другие компоненты гидравлической системы самолета предназначены для работы при стандартном рабочем давлении или близком к нему, их характеристики постепенно ухудшаются по мере падения давления в трубопроводе, и их конструкция должна подвергаться компромиссу с точки зрения эффективности, размера, веса и экономичности в угоду: развивая адекватную рабочую мощность во время рабочего такта.

Основная цель и цель настоящего изобретения состоит в том, чтобы предоставить улучшенный аккумулятор, который может иметь ограниченные размеры и вес, но способный подавать гидравлическую жидкость под давлением, которое падает во время его разгрузки в значительно меньшей степени, чем с обычными аккумуляторами того же размера. объемная емкость сжатого газа.

Еще одна цель этого изобретения — предоставить эффективную и надежную безотказную аккумуляторную систему, которая позволяет использовать менее дорогие, меньшие и более легкие гидравлические компоненты для гидравлических систем управления самолетом и аналогичных приложений.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

В соответствии с настоящим изобретением усовершенствованное аккумуляторное устройство включает в себя гидроаккумуляторный цилиндр, имеющий в нем поршень привода текучей среды и соединенный для подачи текучей среды в связанную гидравлическую систему.Гидравлический цилиндр открывается в соосно выровненный газовый цилиндр меньшего диаметра за поршнем. Поршень привода текучей среды соосно установлен на трубчатой ​​юбке, выступающей с его задней стороны, которая установлена ​​и герметично закрыта с возможностью скольжения внутри газового баллона.

Поскольку юбка выступает из газового цилиндра в цилиндр с гидравлической жидкостью, изменяясь при движении поршня, за поршнем внутри гидравлического цилиндра образуется кольцевая камера, окружающая юбку. Эта кольцевая камера соединена с обратной связью от линии гидравлической нагрузки через клапан регулятора давления, который пропускает жидкость под давлением системы в кольцевую камеру в ответ на падение давления в системе ниже стандартного значения.

В предпочтительной конструкции кольцевая область поршня, которая подвергается воздействию вспомогательного давления жидкости обратной связи в кольцевой камере, составляет половину общей площади поршня, так что для любого заданного смещения поршня ровно половина жидкость, вытесненная из резервуара для жидкости, возвращается в кольцевую камеру. Хотя только половина жидкости, вытесненной из резервуара для жидкости, доступна для работы гидравлических компонентов в системе, новое устройство, тем не менее, обеспечивает более постоянное давление подачи в системе требуемого потока, чем могут обеспечить предшествующие или обычные накопительные устройства, даже если последние имеют больший размер и вес.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖА

На чертеже схематично показан предпочтительный вариант осуществления изобретения с поршневым / цилиндровым гидроаккумулятором, показанным в упрощенном продольном разрезе.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

Обращаясь к чертежу, предпочтительный вариант осуществления настоящего изобретения включает в себя газовый поршневой аккумулятор 10 с камерой 11 вспомогательного привода, соединенной с клапаном 12 регулятора давления с обратной связью по линии. Аккумулятор 10 и клапан 12 находятся внутри гидравлическое сообщение с гидравлической системой, которая может включать в себя различные насосы, сервоприводы и другие компоненты.

Аккумулятор 10 включает в себя корпус 13 аккумулятора, имеющий цилиндр 14 для жидкости большого диаметра, который спускается по диаметру через поперечную кольцевую соединительную стенку 15 в соосно выровненный газовый баллон 16 меньшего диаметра, предпочтительно имеющий внутреннюю площадь поперечного сечения, равную половине площади поперечного сечения. Гидравлический цилиндр 14 по причинам, объясненным ниже. Торцевые стенки 17 и 18 закрывают внешние концы жидкостного цилиндра 14 и газового цилиндра 16 соответственно. Увеличенная торцевая камера 19 используется для уменьшения длины аккумулятора 10 без уменьшения его объема.

Поршень 20 установлен с возможностью скольжения с уплотнением внутри камеры 14 гидравлической жидкости. Цилиндрическая юбка 21 прикреплена к задней стороне поршня 20 и проходит коаксиально от нее в газовый цилиндр 16. Поршень 20 может свободно перемещаться по рабочему месту. диапазон, простирающийся приблизительно от кольцевой соединительной стенки 15 до торцевой стенки 17, зазор для цилиндрической юбки 21, допускающий такой же диапазон смещения внутри газового баллона 16.

Корпус 13 аккумулятора, поршень 20 и юбка 21 определяют три камеры внутри кожух гидроаккумулятора 13.Резервуар 22 для гидравлической жидкости переменного объема заключен в цилиндр 14 для жидкости между подвижной передней стороной поршня 20 и торцевой стенкой 17. Резервуар 23 для газа переменного объема заключен в газовый баллон 16 внутри и за юбкой 21, между торцевая стенка 18 и центральная задняя часть 24 поршня 20. Газовый резервуар 23 содержит фиксированное количество газа, захваченного в нем. Наконец, кольцевая вспомогательная приводная камера 11 переменного объема заключена между внутренней поверхностью гидравлического цилиндра 14 и внешней поверхностью юбки 21, а также между соединительной стенкой 15 и кольцевой задней частью 25 поршня 20.

Порт 26 для жидкости, расположенный в корпусе 13 аккумулятора около торцевой стенки 17, поддерживает жидкостное сообщение резервуара 22 с гидравлической линией 27 системы. 12.

Положение и движение поршня 20 в любой конкретный момент времени определяется относительным давлением гидравлической жидкости в резервуаре 22 для жидкости и вспомогательной камере 11 и давлением газа в резервуаре 23 для газа.Поскольку количество газа, захваченного в газовом резервуаре 23, является фиксированным, давление газа изменяется пропорционально смещению поршня 20. Положение поршня 20 может варьироваться от полностью заряженного предельного положения, при этом кольцевая задняя область 25 поршень 20 упирается в кольцевую соединительную стенку 15 в противоположное крайнее положение, при котором поршень 20 упирается в торцевую стенку 17 гидравлического цилиндра 14.

Далее видно, что результирующая сила, действующая на поршень 20 в любой момент времени является функцией разницы между давлением жидкости в резервуаре 22 для жидкости и суммой давления жидкости в камере 11 вспомогательного привода и давления газа в резервуаре 23.При площади поперечного сечения цилиндра 14 с жидкостью, вдвое превышающей площадь поперечного сечения газового цилиндра 16, сила, оказываемая на поршень 20 газом в газовом резервуаре 23 при заданном давлении газа, будет точно уравновешена силой из-за для текучей среды в резервуаре 22 для текучей среды при давлении текучей среды, составляющем половину давления газа. Аналогичным образом сила, действующая на кольцевую заднюю часть 25 поршня 20 со стороны текучей среды при заданном давлении в камере 11 вспомогательного привода, будет точно уравновешиваться силой, действующей на поршень 20 из-за текучей среды в резервуаре 22 для текучей среды, составляющей половину заданного значения. давление жидкости.

Клапан 12 регулятора давления включает в себя кожух 29 клапана, который содержит золотник 30 клапана и пружину сжатия 31 клапана. Канал 32 давления открывается в кожух 29 клапана напротив пружины 31 сжатия для приложения давления жидкости в системе к соседнему концевому поршню. 33 золотника 30 клапана в противовес возвратной силе пружины 31. При уравновешивании этих сил средний поршень 34 золотника 30 закрывает отверстие 35 клапана, ведущее к вспомогательной приводной камере 11. Впускное отверстие 36 обеспечивает поток гидравлической жидкости из гидравлическую линию 27 системы в корпус клапана 29 на одном конце среднего поршня 34, при этом последний находится в уравновешенном положении.Выпускное отверстие 37 выходит из корпуса 29 клапана на противоположном конце среднего поршня 34 и обеспечивает возвратный поток жидкости под низким давлением в резервуар гидравлической жидкости системы (не показан). Когда давление в системе в линии 27 повышается достаточно, чтобы сжать пружину 31 и сместить золотник 30, в камере 11 вспомогательного привода снижается давление через отверстия 28, 35 и 37. Когда давление в системе падает ниже регулируемого давления, пружина 31 смещает золотник 30 клапана. в противоположном направлении для впуска жидкости из линии 27 под давлением в камеру 11 через порты 36, 35 и 28.Это увеличивает силу давления газа, действующего на поршень 20, чтобы снова повысить давление в трубопроводе 27 системы.

В проиллюстрированном и предпочтительном варианте осуществления объем удерживаемого газового резервуара 23 изменяется в двукратном диапазоне, когда поршень 20 скользит из полностью заряженное крайнее положение в полностью разряженное крайнее положение. Таким образом, для фиксированного количества газа при постоянной температуре давление газа аналогичным образом изменяется по существу в двукратном диапазоне во время полного хода поршня 20.На практике газ в газовом резервуаре 23 первоначально сжимается с помощью внешнего насоса и впускного отверстия для газа (не показано) до давления 3000 фунтов на квадратный дюйм, стандартного рабочего давления гидравлической системы, с поршнем 20 в полностью разряженном состоянии. предельное положение. Когда впоследствии включается насос 38 гидравлической системы и перекачивает жидкость из резервуара (не показан) в резервуар 22 для текучей среды, поршень 20 принудительно переводится в свое полностью заряженное предельное положение, и давление газа в резервуаре 23 для газа тем самым увеличивается примерно до 6000 фунтов на квадратный дюйм.

Во время периодов работы с низкой нагрузкой насос 38 обеспечивает всю потребность в системе, поддерживаемой насосом 38 при его стандартном рабочем давлении 3000 фунтов на квадратный дюйм. Таким образом, жидкость в резервуаре 22 для жидкости также поддерживается насосом 38 под давлением 3000 фунтов на квадратный дюйм, когда поршень остается неподвижным в его полностью заряженном положении. При этом давлении пружина 31 клапана регулятора давления 12 сжимается давлением в трубопроводе в достаточной степени, чтобы отверстия 35 и 28 оставались открытыми для выходного отверстия 37.В результате, когда давление жидкости в резервуаре 22 для жидкости составляет 3000 фунтов на квадратный дюйм, а газ в газовом резервуаре 23 сжимается до 6000 фунтов на квадратный дюйм, поршень 20 находится в полностью заряженном положении, давление из линии 27 не может поступать в камеру 11 вспомогательного привода и тем самым увеличивать давление. выше стандартного значения 3000 фунтов на квадратный дюйм.

В случае пиковой или большой нагрузки, не удовлетворяемой производительностью насоса 38, падение давления в системе позволяет пружине 31 клапана открывать порты 28 и 35 впускного отверстия 36 таким образом, чтобы поток жидкости под давлением системы поступал во вспомогательное кольцевое соединение. приводная камера 11 от гидравлической линии 27 системы увеличивает чистую приводную силу нагнетания, приложенную к поршню 20, и тем самым повышает давление в системе до стандартного давления.Клапан 12 перемещается между своими альтернативными положениями, открывая порт 35 сначала в порт 36, а затем в порт 37, поддерживая давление в системе в диапазоне между стандартным давлением и значением, приемлемо меньшим, чем такое давление.

Хотя различные комбинации размеров баллонов, объемов газа и давления газа могут использоваться для получения варианта настоящего изобретения, предлагающего значительные преимущества в производительности по сравнению с обычным аккумулятором, можно продемонстрировать, что конкретная конфигурация предпочтительного варианта осуществления представляет собой оптимальную конфигурацию. с точки зрения общего размера гидроаккумулятора, необходимого для обеспечения подачи заданного объема гидравлической жидкости при минимальном выходном давлении, равном стандартному рабочему давлению системы. Для других конфигураций требуется корпус аккумулятора, имеющий больший общий объем, чтобы соответствовать тем же минимальным требованиям к производительности. Следовательно, оптимальная конфигурация более всего подходит для приложений, где размер является критическим фактором, например, в самолетах и ​​аэрокосмических системах исполнительных механизмов.

Хотя в иллюстративной конструкции только половина общего объема жидкости, хранящейся в резервуаре 22 для жидкости, доступна для гидравлической рабочей системы, обслуживаемой насосом 38 и гидроаккумулятором 10, по сравнению с обычным гидроаккумулятором того же размера, этот объем жидкости доступен постоянно, по существу, при рабочем давлении системы и, таким образом, предлагает явные преимущества в гидравлических системах, в которых желательно постоянное давление подачи жидкости.

Хотя здесь описан и проиллюстрирован предпочтительный вариант осуществления настоящего изобретения, различные изменения, дополнения и модификации, которые могут быть очевидны специалисту в данной области техники, могут быть сделаны без выхода за пределы объема настоящего изобретения, который определяется следующие претензии.

Общие области применения аккумуляторов | Аккумуляторы, Инк.

Запрос предложений: Нажмите здесь, чтобы узнать цену и доступность любого из наших продуктов

Аккумуляторы имеют множество различных применений; мы перечислили некоторые из самых популярных ниже:

Уменьшение времени отклика

Благодаря мгновенному времени отклика гидроаккумуляторы будут подавать жидкость к быстродействующим клапанам, тем самым сокращая время задержки для отклика привода.Аккумуляторы особенно эффективны в схемах пропорциональных и сервоклапанов.

Энергосбережение

Аккумуляторы

могут снизить затраты на электроэнергию в различных областях применения. Помогая выходному потоку для насосов с прерывистым рабочим циклом, гидроаккумулятор снижает требования к мощности системы. В сочетании с насосами переменного объема с компенсацией давления гидроаккумуляторы не только снижают требования к мощности, но и помогают удовлетворить потребности в быстром потоке.

Амортизация гидравлической линии

Аккумуляторы могут снимать ударную нагрузку с линии, когда клапан закрывается или происходит какое-либо другое действие, приводящее к «гидравлическому удару». Благодаря уменьшению ударов в трубопроводе компоненты системы, такие как насосы, клапаны, шланги и фитинги, не подвергаются скачкам давления; таким образом продлевая срок службы каждого из ваших компонентов.

Аварийное резервное питание — отказ электроэнергии

При наличии полностью заряженных аккумуляторов, интегрированных в цепь, в случае сбоя электропитания аккумуляторы будут обеспечивать достаточный поток и давление для завершения цикла, закрытия клапана или перемещения привода.Использование аккумуляторов в качестве аварийного источника питания гарантирует, что электрический сбой не приведет к необратимому повреждению вашей системы и не вызовет других нежелательных эффектов.

Аварийное резервное питание — немедленное реагирование

Когда в аварийной ситуации требуются большие объемы жидкости для приведения в действие больших клапанов, цилиндров или гидроцилиндров, заряженный аккумулятор или группа аккумуляторов обеспечат мгновенный отклик. Большие блоки аккумуляторов, называемые системами управления противовыбросовыми превенторами (BOP), обеспечивают аварийное питание для предотвращения выбросов во время бурения и разведки.

Передаточный барьер для разделения жидкости

Аккумуляторы

Transfer Barrier используются в приложениях, где две жидкости должны передавать давление между собой, но не могут быть смешаны вместе. Аккумуляторы Transfer Barrier также могут использоваться для циклического перемещения различных жидкостей под давлением в камеры и из них.

Вспомогательный источник питания

Накопители

могут использоваться для пополнения потока насоса для периодически возникающих высоких требований во многих системах.Использование гидроаккумуляторов позволяет значительно уменьшить размер насоса и требуемую мощность.

Удержание давления

Аккумуляторы широко используются для удержания давления в контуре, особенно там, где используются приводы. Аккумулятор компенсирует любую утечку и поддерживает давление в системе, когда все клапаны закрыты.

Газовые баллоны и баллоны под давлением

Accumulators, Inc. производит газовые баллоны для хранения всех типов газов и жидкостей под давлением до 10 000 фунтов на квадратный дюйм.Доступен широкий ассортимент соединений для удовлетворения самых взыскательных требований к сантехнике. В отличие от газовых баллонов DOT, наши продукты спроектированы, изготовлены и испытаны в соответствии с самыми строгими требованиями ASME Section VIII, Div I.

Компенсация теплового расширения и сжатия

Аккумуляторы особенно эффективны, когда из-за тепла объем жидкости в системе увеличивается. В системах, где установлена ​​«жесткая» сантехника, аккумулятор чрезвычайно важен для предотвращения разрыва линий и труб из-за теплового расширения жидкости.Когда жидкости вместо этого сжимаются из-за охлаждения, аккумуляторы могут компенсировать уменьшение объема.

Компенсация утечки жидкости

Аккумуляторы

могут гарантировать, что объемное давление жидкости в вашей системе поддерживается на постоянном уровне, несмотря на любые внутренние утечки; Это особенно важно, если ваша система содержит золотниковые клапаны, картриджные клапаны или гидроцилиндры.

Дозатор для смазочных материалов под давлением

Аккумуляторы — отличный выбор для точного распыления жидкостей для смазки.Расход, контролируемый аккумулятором, не имеет пульсаций.

Предотвращение кавитации насоса

При установке на впускной стороне некоторых насосов гидроаккумуляторы значительно уменьшают или предотвращают кавитацию. Аккумуляторы обеспечивают немедленную подачу жидкости в случае потери напора при запуске насоса.

Шумоподавление

Аккумуляторы чрезвычайно эффективны для снижения шума гидравлических систем, вызываемого поршневыми насосами, предохранительными клапанами и сложностями некоторых гидравлических контуров.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
