Устройство и схемы подключения ТЭН. Часть 2

Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем знакомиться с трубчатыми электрическими нагревателями (ТЭН). В первой части мы рассмотрели устройство и включение нагревателей в однофазную электрическую сеть, а в этой части рассмотрим включение нагревателей в трехфазную сеть.

3. Схемы включения ТЭН в трехфазную сеть.

Для включения в трехфазную электрическую сеть применяют ТЭНы с рабочим напряжением 220 и 380 В. Нагреватели с рабочим напряжением 220 В включают по схеме «звезда», а нагреватели с напряжением 380 В включают по схеме «звезда» и «треугольник».

3.1. Схемы соединения звездой.

Рассмотрим схему соединения звездой, составленную из трех нагревателей.
На вывод 2 каждого нагревателя подается соответствующая фаза. Выводы 1 соединены вместе и образуют общую точку, называемую нулевой или нейтральной, и такая схема соединения нагрузки называется трехпроводной.

Включение по

трехпроводной схеме используется, когда нагреватели или любая другая нагрузка рассчитаны на рабочее напряжение 380 В. На рисунке ниже показана монтажная схема трехпроводного включения нагревателей в трехфазную электрическую сеть, где подача и отключение напряжения осуществляется трехполюсным автоматическим выключателем.

В этой схеме на правые выводы нагревателей подаются соответствующие фазы А, В и С, а левые выводы соединены в нулевую точку. Между нулевой точкой и правыми выводами нагревателей напряжение составляет 220 В.

Помимо трехпроводной схемы существует четырехпроводная, которая предполагает включение в трехфазную сеть нагрузки с рабочим напряжением 220 В. При таком включении нулевую точку нагрузки соединяют с нулевой точкой источника напряжения.

В этой схеме на правые выводы нагревателей подается соответствующая фаза, а левые выводы соединены в одну точку, которая подключена к нулевой шине источника напряжения. Между нулевой точкой и выводами нагревателей напряжение составляет 220 В.

Если необходимо, чтобы нагрузка полностью отключалась от электрической сети, то применяют автоматы «3+N» или «3Р+N», у которых включаются и отключаются все четыре силовых контакта.

3.2. Схемы соединения треугольником.

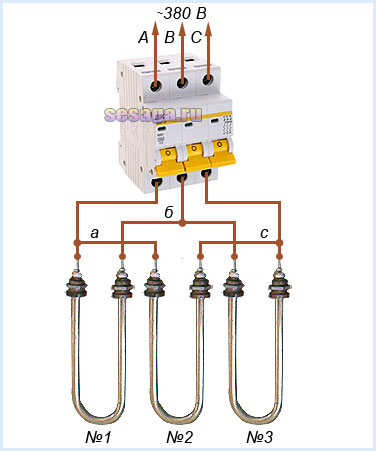

При соединении треугольником выводы нагревателей соединяют последовательно друг с другом. Рассмотрим схему включения трех нагревателей: вывод 1 нагревателя №1 соединяется с выводом 1 нагревателя №2; вывод 2 нагревателя №2 соединяется с выводом 2 нагревателя №3; вывод 2 нагревателя №1 соединяется с выводом 1 нагревателя №3. В итоге получилось три плеча – «а», «б», «с».

Теперь на каждое плечо подаем фазу: на плечо «а» фазу А, на плечо «в» фазу В, ну и на плечо «с» фазу С.

3.3. Схема «нагреватель — термореле — контактор».

Рассмотрим пример схемы регулирования температуры.
Данная схема составлена из трехполюсного автоматического выключателя, контактора, термореле и трех нагревателей, включенных звездой.

Фазы А, В и С от выходных клемм автомата поступают на вход силовых контактов контактора и постоянно дежурят на них. К выходным силовым контактам контактора подключены левые выводы ТЭНов, а правые выводы соединены вместе и образуют нулевую точку, подключенную к нулевой шине.

С выходной клеммы автомата фаза А поступает на клемму питания термореле А1 и перемычкой перебрасывается на левый вывод контакта К1 и постоянно дежурит на нем. Правый вывод контакта К1 соединен с выводом А1 катушки контактора.

Ноль N с нулевой шины поступает на вывод А2 катушки контактора и перемычкой перебрасывается на питающую клемму А2 термореле. Датчик температуры подключается к клеммам Т1 и Т2 термореле.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут, контактор обесточен и его силовые контакты разомкнуты. При опускании температуры ниже заданного значения от датчика приходит сигнал и реле замыкает контакт

К1. Через замкнутый контакт К1 фаза А поступает на вывод А1 катушки контактора, контактор срабатывает и его силовые контакты замыкаются. Фазы А, В и С поступают на соответствующие выводы нагревателей и нагреватели начинают греться.

При достижении заданной температуры от датчика опять приходит сигнал и реле дает команду на размыкание контакта К1. Контакт К1 размыкается и подача фазы А на вывод А1 катушки контактора прекращается. Силовые контакты размыкаются и подача напряжения на нагреватели прекращается.

Следующий вариант схемы включения нагревателей отличается лишь применением трехполюсного автомата с отключающимися тремя фазными и нулевым силовыми контактами.

Чтобы не нагружать силовую клемму автомата необходимо предусмотреть нулевую шинку, на которой будут собираться все нули. Шинку устанавливают рядом с элементами схемы, и уже от нее тянут нулевой проводник к четвертой клемме автоматического выключателя.

При подключении ТЭН в трехфазную сеть, для равномерного распределения нагрузки по фазам, необходимо учитывать общую мощность нагрузки по каждой фазе, которая должна быть одинаковой.

Вот мы и рассмотрели две основные схемы соединения нагревателей применяемых в трехфазной электрической сети.

Теперь нам только осталось рассмотреть возможные неисправности и способы проверки ТЭН.
На этом пока закончим.
Удачи!

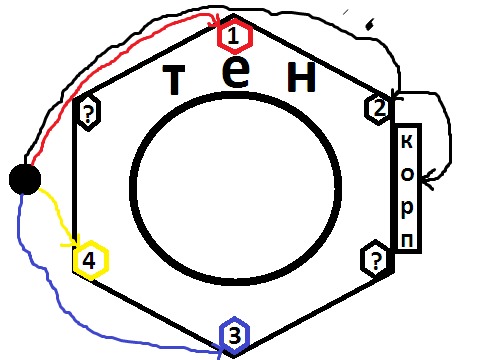

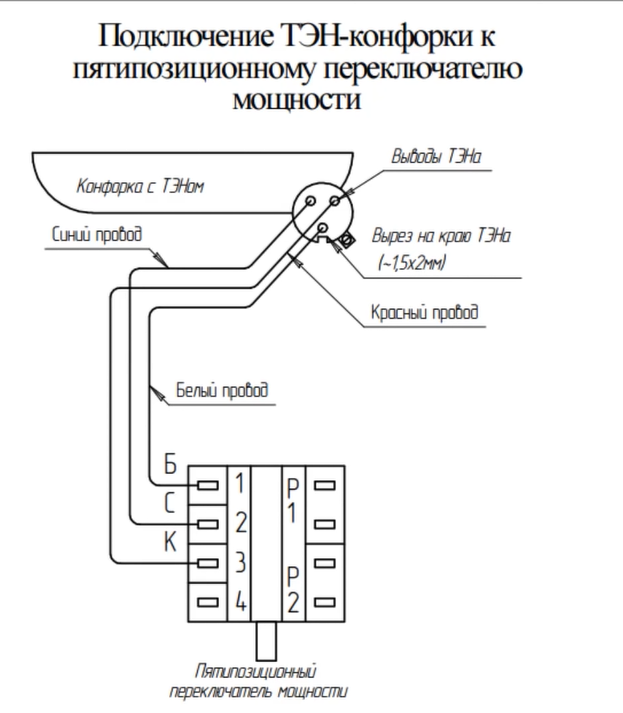

Как_подключить_два_тена

Любой тип трубчатого нагревателя может подключаться как к однофазной, так и к трехфазной сети. В свою очередь к трехфазной сети нагреватель может подключаться по одной из следующих схем:

Равномерная нагрузка возможна при условии, что на каждой фазе количество ТЭНов будет кратно числу три. Для подключения к трехфазной сети подбираются электронагреватели с рабочим напряжением в 200 или 380 Вольт. Элементы нагрева, у которых рабочее напряжение рассчитано на сеть 220 Вольт подключают по типу «звезда», а устройства с напряжением 380 Вольт могут подключаться к сети по типу «звезда» и «треугольник».

Подключения по схеме «звезда»

В качестве примера приведем подключение по схеме «звезда» с тремя электронагревателями. Таким способом можно подключать сухие ТЭНы с четырьмя болтами выводов и блоки ТЭН.

Каждый второй вывод нагревательного элемента подключается к соответствующей фазе. Первые выводы при этом соединены вместе и образовывают общую точку определяющуюся как нулевая или нейтральная. Соединённая нагрузка в данном случае считается трехпроводной.

Трехпроводное подключение предназначено для рабочего напряжения 380 Вольт. Ниже рассмотрим схему подсоединения трубчатого нагревателя к трехфазной сети. Включение и отключение напряжения производится в указанном случае автоматически за счет трехполюсных выключателей.

В приведенной схеме можно увидеть, что выводы нагревателей справа подсоединены к фазам А, В, С. Выводы, которые находятся слева — соединяются в общей нейтральной точке. Рабочее напряжение между выводами справа и нейтральной точкой равно 220 Вольт.

Помимо трехпроводного подключения можно подключаться к сети и по четырехпроводной схеме «звезда». В данном случае подключают нагреватели в трехфазную сеть, напряжение которой составляет 220 Вольт. Нулевая точка нагрузки соединяется с нейтральной точкой питающего источника.

Представленная схема показывает соединение правых выводов трубчатых элементов нагрева к соответствующим фазам, левые при этом замыкаются в одной точке, подключенной к нейтральной шине источника питания. Между нулем и выводами нагревателей напряжение 220 Вольт.

Если нужно полностью отключить нагрузку от электрической сети применяются выключатели «3+N» или «3Р+N», которые работают в автоматическом режиме. С помощью таких автоматов можно полностью перевести все силовые контакты на автоматизированный режим работы. Для наглядного практического применения схемы типа «звезда» рассмотрим подключение электронагревателей котла.

ПОДКЛЮЧЕНИЕ ТЭНОВ ЭЛЕКТРОКОТЛА

Для электрокотла можно подобрать несколько вариантов подключения, но в данном случае мы рассмотрим подключение сухих ТЭНов к трехфазной сети с напряжением 220 Вольт по типу «звезда». Из-за того, что мощность сухих трубчатых нагревателей высока важно, чтобы питающие провода соединялись с ними надежно. Поэтому рекомендуется в строгом порядке придерживаться схемы подключения проводов к выводам ТЭН по инструкции.

Подключая фазные провода к выводам электронагревателей следует в первую очередь накрутить гайку м4. После этого нужно наложить шайбу и одеть наконечник-кольцо питающего проводка. Далее опять накладывается шайба, а сверху на нее ложится пружинная шайба-гровер. Все это зажимается гайкой м4.

Провод, который будет подключен к нейтральной фазе, затягивается болтом м8. Он будет располагаться в перемычке между контактами отверстий нагревателя.

После подключения проводов следует провести заземление корпуса нагревателя и проводов подключения ТЭНа. Обычно у котлов для заземления с левой стороны у блока электронагревателей находится болт, к которому и следует подключать проводник заземления.

В качестве защитного заземлителя можно использовать отдельный проводник дополнительной системы уравнивания потенциалов или взять его с клеммы заземления управляющего блока.

После работ приведенных выше можно считать, что подключение ТЭНа электрического котла завершено. Теперь осталось только провести установку кожуха защиты на блоке теплового обменника.

Для контроля температур воды и воздуха применяют специальные термодатчики. На главной панели блока управления электрического котла находятся два промаркированных регулятора — «воздух» и «вода». Каждый из регуляторов имеет свою градуировку с цифровым кодом, в котором обозначена температура, измеряемая в Цельсиях. Благодаря таким регуляторам можно с легкостью выставлять требуемые термические значения теплоносителя. Регулятор работает по принципу настройки, когда температура электрокотла достигнет значений, которые были установлены в опциях, ТЭН прекратит нагрев, а как значения опустятся ниже необходимого уровня, устройства нагрева вновь начнут свою работу.

Таким образом, можно автоматизировать работу электрокотла. Оператору достаточно всего лишь выставить значения нужных показателей, а дальнейшая работа будет проводиться автоматически. Тепло в помещении будет поддерживаться на нужном уровне без участия человека.

Температурные датчики значительно облегчают эксплуатацию электрокотла. Датчик контроля температуры воды располагается непосредственно в теплообменнике в специальном посадочном месте. Как вариант его можно установить самостоятельно, прикрепив к отопительной трубе.

Аналогичным образом работает и датчик определяющий температуру воздуха. Его устанавливают в помещении для замера общей температуры. Электрический котел будет прогревать теплоноситель до той степени, пока воздух в помещении не достигнет нужных температурных значений.

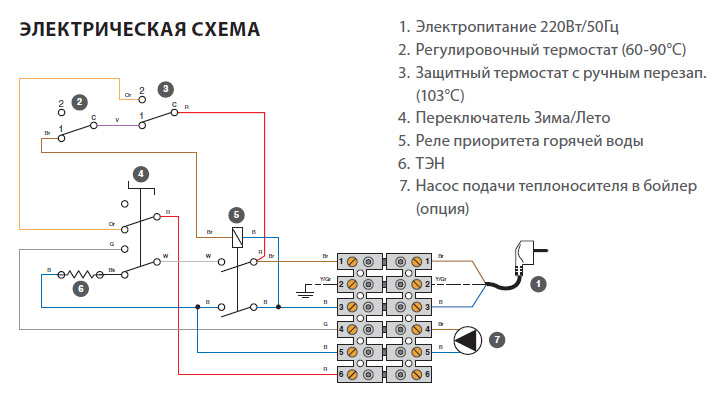

Различные типы и модели электрокотлов могут отличаться своей внутренней компоновкой, наличием дополнительных функций, автоматизации и мн. др. Но, несмотря на разность всевозможной модификации прокладка электрической проводки, подбор типа и сечения кабеля, автоматической защиты, а также подключений к сети не меняются.

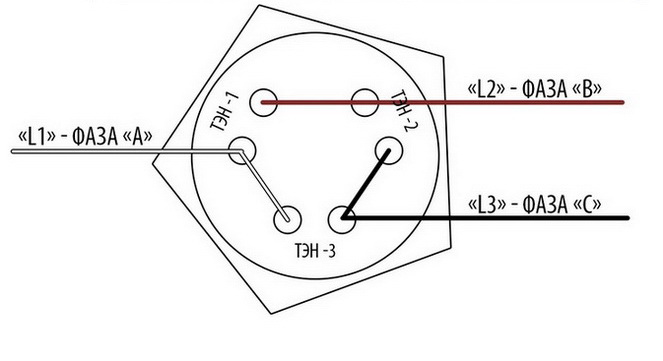

Подключение по схеме «треугольник»

При подключении по схеме «треугольник» выводы трубчатого нагревателя соединяют в поочередном порядке. Схема подключения такого типа означает, что: вывод под номером 1 у первого нагревателя будет соединён с выводом №1 второго нагревателя; вывод №2 второго ТЭНа подключится к выводу №2 третьего нагревателя; от первого нагревателя вывод №2 подсоединится к выводу №1 третьего ТЭНа. При соблюдении указанной схемы в итоге должно получиться три плеча — «а», «б», «с». На каждое плечо будет подана своя фаза:

Мощность нагревателей и их температурная подача зависимо от схемы подключения ТЭНа

Выбирая нагреватель, покупатель в первую очередь обращают внимание на его мощность. Техническая практика же показывает, что при постоянном подключении к определенной сети, когда не используются трансформаторы, показатели мощности зависят только от электросопротивления резистивного элемента, который находится в самом нагревательном устройстве. Зависимость определена формулой:

где P — мощность,

U — напряжение между концами греющего элемента,

I – ток, протекающий по резистивному элементу.

По той причине, что ток, проходящий по спирали зависим только от напряжения, приложенного к концам и собственного электросопротивления (R) конкретного участка спирали, формулу можно упростить:

Из этого можно сделать вывод, что в условиях постоянного напряжения мощность будет повышаться только тогда, когда сопротивление будет падать.

Электросопротивление у большей части нагревательных устройств напрямую зависит от температурной выработки самого элемента нагрева. Но, сопротивление в пределах нескольких сотен градусов будет меняться незначительно. Стоит понимать, что с карбидокремниевыми нагревателями ситуация будет абсолютно другой. Так как у них функцию элемента нагрева выполняет неметаллический стержень, сопротивление здесь будет изменяться не в линейном порядке. Сопротивление таких устройств может находиться в диапазоне 0,5…5 Ом, что не позволит напрямую подключить устройство нагрева в сеть напряжением 220 Вольт и уж тем более 380 Вольт. По техническим меркам карбидокремниевые нагреватели можно подсоединять к стандартной сети, если соблюдать их сборку в последовательной цепочке. Но. Стоит отметить, что такая методика малоэффективна, если необходимо проводить точный контроль мощности и регулировку определенной температуры печи. Самым лучшим способом считается подключение электронагревателей к сети с помощью лабораторных регулируемых автотрансформаторов или стандартных устройств статистических электромагнитных устройств.

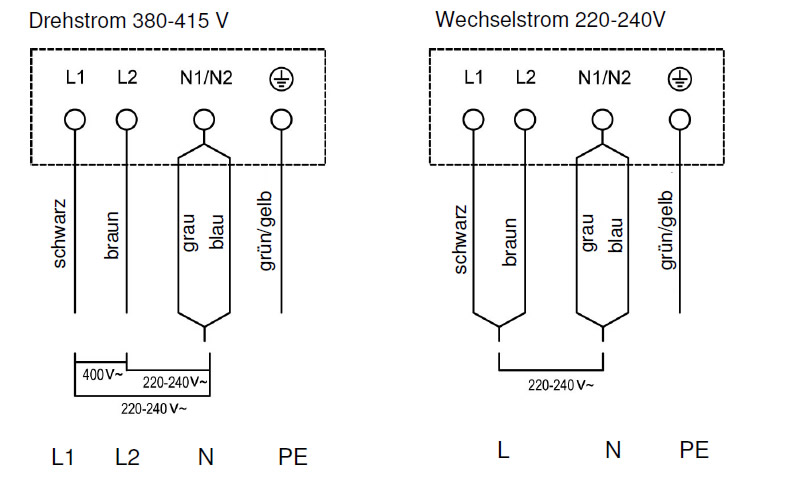

Существуют нагреватели, которые изготавливаются сразу для трехфазной сети, например блок- ТЭНы или W-образные карбидокремниевые нагреватели. Способ их подключения зависит от рассчитанного напряжения по схеме «звезда» или «треугольник». При подключении по схеме «треугольник» подразумевается соединение трех нагревательных единиц, у которых сопротивления равны и на каждый будет подано напряжение 380 Вольт. Схема «звезда» с наличием нулевого провода подробно расписана выше и предназначается для подачи на каждый потребитель напряжения 220 Вольт. Нулевой провод необходим для подключения потребителей с разными электросопротивлениями.

Получить консультацию по подбору мощности, рабочих температур и способу подключения нагревателей вы можете бесплатно, обратившись к услугам компании «ТЭН24». Наши технологи помогут в точности рассчитать все параметры и характеристики электронагревателей для вашего оборудования и за короткое время выполнят заказ. Доставка промышленных нагревателей «ТЭН24» осуществляется по всей Украине.

05 Дек 2017г | Раздел: Электрика

Здравствуйте, уважаемые читатели сайта sesaga.ru. Трубчатые электрические нагреватели (ТЭН) предназначены для преобразования электрической энергии в тепловую. Они применяются в качестве основы в нагревательных устройствах (приборах) промышленного и бытового назначения, осуществляющих нагрев различных сред путем конвекции, теплопроводности или излучения. Трубчатые нагреватели можно размещать непосредственно в нагреваемой среде, поэтому сфера их применения достаточно разнообразна: от утюгов и чайников до печей и реакторов.

1. Устройство ТЭН.

ТЭН представляет собой электрический нагревательный элемент, выполненный из тонкостенной металлической трубки (оболочки), материалом для которой служит медь, латунь, нержавеющая и углеродистая сталь. Внутри трубки расположена спираль из нихромовой проволоки, обладающая большим удельным электрическим сопротивлением. Концы спирали соединены с металлическими выводами, которыми нагреватель подключается к питающему напряжению.

От стенок трубки спираль изолирована спрессованным электроизоляционным наполнителем, который служит для отвода тепловой энергии от спирали и надежно фиксирует ее в центре трубки по всей длине. В качестве наполнителя используется плавленая окись магния, корунд или кварцевый песок. Для защиты наполнителя от проникновения влаги из окружающей среды торцы ТЭНа герметизируют термовлагостойким лаком.

Выводы нагревателя изолированы от стенок трубки и жестко зафиксированы керамическими изоляторами. Питающие провода подключаются к резьбовым концам выводов при помощи гаек и шайб.

Работает ТЭН следующим образом: при прохождении электрического тока по спирали она, нагреваясь, нагревает наполнитель и стенки трубки, через которые тепло излучается в окружающую среду.

При нагреве газообразных сред для увеличения теплоотдачи от ТЭНов применяют их оребрение, выполненное из материала с хорошей теплопроводностью. Как правило, для оребрения используют стальную гофрированную ленту, навитую по спирали на внешнюю оболочку ТЭНа.

Применение такого конструктивного решения способствует уменьшению габаритных размеров и токовой нагрузке нагревателя.

2. Схемы включения ТЭН в однофазную сеть.

Трубчатые электронагреватели рассчитаны на конкретное значение мощности и напряжения, поэтому для обеспечения номинального режима работы их подключают к питающей сети с соответствующим напряжением. Согласно ГОСТ 13268-88 нагреватели изготавливаются на номинальные напряжения: 12, 24, 36, 42, 48, 60, 127, 220, 380 В, однако наибольшее применение нашли ТЭНы рассчитанные на напряжение 127, 220 и 380 В.

Рассмотрим возможные варианты включения ТЭН в однофазную сеть.

2.1. Включение в розетку.

ТЭНы мощностью не более 1кВт (1000 Вт) можно смело включать в розетку через обычную штепсельную вилку, так как такой мощностью обладает основная масса электрических чайников и кипятильников, которыми мы разогреваем воду.

Через обычную вилку можно включить параллельно два ТЭН, но у обоих нагревателей мощность должна быть не более 1 кВт (1000 Вт), так как при параллельном соединении их общая мощность увеличивается до 2 кВт (2000 Вт). Таким образом, можно включить несколько нагревателей, но их общая мощность должна составлять не более 2 кВт, а для включения в розетку необходимо использовать более мощную вилку.

Бывает ситуация, когда дома завалялись несколько нагревателей, рассчитанных на рабочее напряжение 127 В, выкинуть их рука не поднимается, а в домашнюю сеть не включишь. В этом случае нагреватели включаются последовательно, что дает возможность подавать на них повышенное напряжение. При последовательном соединении двух нагревателей с напряжением 127 В их мощность остается прежней, а общее сопротивление увеличивается в два раза. Например, при включении двух нагревателей мощностью по 500 Вт их общая мощность составит 1000 Вт.

Однако в этой схеме есть один недостаток: если выйдет из строя любой из ТЭН, то работать не будут оба, так как разорвется электрическая цепь и прекратится подача питания.

Также надо помнить, что при последовательном соединении двух нагревателей с рабочим напряжением 220 В их общая мощность уменьшается в два раза, так как из-за увеличения общего сопротивления каждый нагреватель будет получать около 110 В вместо положенных 220 В.

2.2. Включение через автоматический выключатель.

Будет на много удобнее, если на ТЭНы подавать напряжение с помощью автоматического выключателя. Для этого необходимо в домовом щитке предусмотреть автомат, или же автомат установить непосредственно рядом с нагревательным устройством. Подача и отключение напряжения будет осуществляться включением/выключением автоматического выключателя.

Следующий вариант включения нагревателей осуществляется двухполюсным выключателем, что является наиболее предпочтительным, так как в этом случае фаза и ноль разрываются одновременно и ТЭН полностью отключается от общей схемы. Напряжение подается на верхние клеммы выключателя, а к нижним подключается нагреватель.

Если электрический нагреватель используется для нагрева воды и в доме проведено заземление, то для защиты от поражения электрическим током в случае пробоя изоляции нагревателя есть смысл установить УЗО или дифавтомат.

В этом случае заземляющий проводник соединяют с корпусом ТЭНа или подключают на специальный винт, закрепленный на корпусе емкости. Рядом с таким винтом изображают знак заземления. Рассмотрим схему с дифавтоматом:

Защита с дифавтоматом работает следующим образом: при пробое изоляции нагревателя на его корпусе появляется фаза, которая используя наименьшее сопротивление «пойдет» по заземляющему проводнику РЕ и создаст ток утечки. Если этот ток превысит уставку, то дифавтомат сработает и отключит подачу напряжения. Если в цепи произойдет короткое замыкание, то и в этом случае сработает дифавтомат и обесточит ТЭН.

При использовании УЗО между ним и нагревателем необходимо установить дополнительный однополюсный автомат, который в случае короткого замыкания отключит подачу напряжения на нагреватель и защитит УЗО от тока короткого замыкания. В случае пробоя изоляции УЗО отключит подачу напряжения.

2.3. Работа ТЭН в схемах регулирования температуры.

В схемах автоматического регулирования температуры питающее напряжение на электрические нагреватели подается через контакты пускателей, контакторов или термореле. В совокупности связка «нагреватель – термореле» или «нагреватель – термореле – контактор» представляет собой самый простой регулятор температуры, который может использоваться для поддержания температурного режима в помещениях или жидких средах. Контактор применяют в схеме для размножения контактов и для коммутации мощной нагрузки, на которую не рассчитаны контакты термореле.

Термореле может работать в режимах «Нагрев» или «Охлаждение», которые выбираются переключателем, расположенном на лицевой стороне реле. Работу ТЭН рассмотрим в режиме «Нагрев», так как именно этот режим используется наиболее часто.

Рассмотрим схему «нагреватель — термореле».

Питающее напряжение 220 В подается на входные клеммы двухполюсного автоматического выключателя. С выхода автомата напряжение поступает на клеммы питания термореле А1 и А2. Ноль соединяется с клеммой термореле А2 и левым выводом нагревателя.

Фаза соединяется с клеммой термореле А1 и перемычкой перебрасывается на левый вывод контакта К1 и постоянно присутствует на нем. Правый вывод контакта К1 соединен с правым выводом нагревателя. Датчик температуры подключается к клеммам Т1 и Т2.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут и напряжение на ТЭН не поступает. Как только температура опустится ниже заданного значения, от датчика придет сигнал и реле даст команду на замыкание контакта К1. В этот момент фаза через замкнутый контакт К1 поступит на правый вывод нагревателя и нагреватель начнет нагреваться. При достижении заданной температуры от датчика опять придет сигнал и реле разомкнет контакт К1 и обесточит нагреватель.

Рассмотрим схему «нагреватель – термореле — контактор».

Питающее напряжение 220 В подается на входные клеммы двухполюсного автоматического выключателя. С выхода автомата напряжение поступает на клеммы питания термореле А1 и А2. Ноль соединяется с клеммой термореле А2, выводом А2 катушки контактора и нижним выводом нагревателя.

Фаза подается на клемму термореле А1 и перемычкой перебрасывается на левый вывод контакта К1, нижний силовой вывод контактора и постоянно присутствует на этих выводах. Правый вывод контакта К1 соединен с выводом А1 катушки контактора. Верхний силовой вывод контактора соединен с верхним выводом нагревателя. Датчик температуры подключается к клеммам Т1 и Т2.

В исходном состоянии, когда температура окружающей среды выше заданного значения, контакт реле К1 разомкнут и на ТЭН напряжение не поступает. При опускании температуры ниже заданного значения от датчика приходит сигнал и реле замыкает контакт К1, по которому фаза поступает на вывод А1 катушки контактора.

При появлении фазы на выводе А1 катушки срабатывает контактор, его силовые контакты замыкаются и фаза попадает на верхний вывод нагревателя и он начинает нагреваться. При достижении заданной температуры от датчика опять придет сигнал, реле разомкнет контакт К1 и обесточит контактор, который в свою очередь обесточит нагреватель.

Если возникли вопросы по контакторам, то Вы можете познакомиться с их устройством и работой, а также рассмотреть схемы подключения контакторов.

Вы также можете посмотреть ролик о нагревателях, где рассказывается и показывается работа каждой схемы.

На этом пока закончим, а во второй части рассмотрим схемы подключения ТЭН к трехфазной сети.
Удачи!

Что такое ГОСТ? (и как его расшифровать)

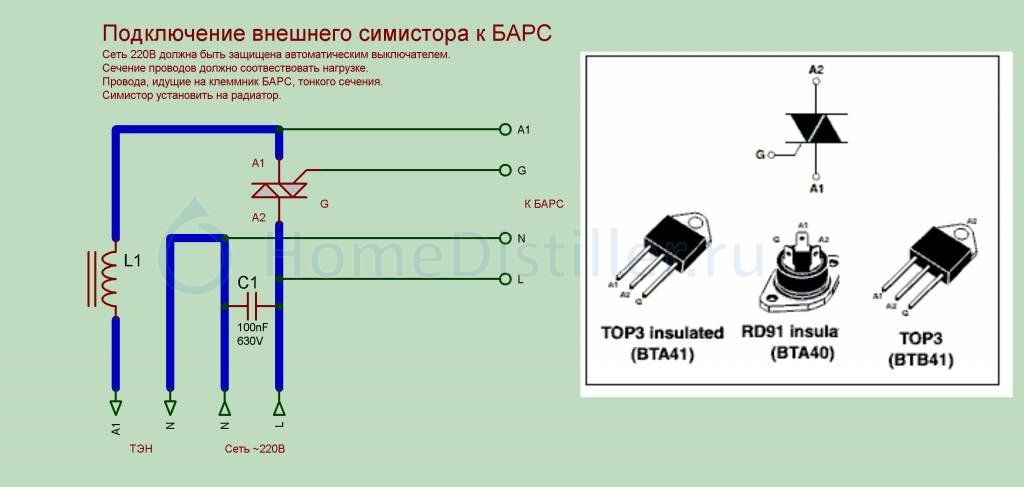

Оптимальным источником энергии, для нагрева испарительной емкости, является квартирная электрическая сеть, напряжением 220 В. Можно просто использовать для этих целей бытовую электроплиту. Но, при нагреве на электроплите, много энергии расходуется на бесполезный нагрев самой плиты, а также излучается во внешнюю среду, от нагревательного элемента, не совершая при этом, полезной работы. Эта, понапрасну затрачиваемая энергия, может достигать приличных значений — до 30-50 %, от общей затраченной мощности на нагрев куба. Поэтому использование обычных электроплит, является нерациональным с точки зрения экономии. Ведь за каждый лишний киловатт энергии, приходится платить. Наиболее эффективно использовать врезанные в испарительную емкость эл. ТЭНы. При таком исполнении, вся энергия расходуется только на нагрев куба + излучение от его стенок вовне. Стенки куба, для уменьшения тепловых потерь, необходимо теплоизолировать. Ведь затраты на излучение тепла, от стенок самого куба могут так же, составлять до 20 и более процентов, от всей затрачиваемой мощности, в зависимости от его размеров. Для использования в качестве нагревательных элементов врезанных в емкость, вполне подходят ТЭНы, от бытовых эл.чайников, или другие подходящие по размерам. Мощность таких ТЭНов, бывает разная. Наиболее часто применяются ТЭНы с выбитой на корпусе мощностью 1.0 кВт и 1.25 кВт. Но есть и другие.

Поэтому мощность 1-го ТЭНа, может не соответствовать по параметрам, для нагрева куба и быть больше или меньше. В таких случаях, для получения необходимой мощности нагрева, можно использовать несколько ТЭНов, соединенных последовательно или последовательно-параллельно. Коммутируя различные комбинации соединения ТЭНов, переключателем от бытовой эл. плиты, можно получать различную мощность. Например имея восемь врезанных ТЭНов, по 1.25 кВт каждый, в зависимости от комбинации включения, можно получить следующую мощность.

Такого диапазона вполне хватит для регулировки и поддержания нужной температуры при перегонке и ректификации. Но можно получить и иную мощность, добавив количество режимов переключения и используя различные комбинации включения.

Последовательное соединение 2-х ТЭНов по 1.25 кВт и подключение их к сети 220В, в сумме дает 625 Вт. Параллельное соединение, в сумме дает 2.5 кВт.

Рассчитать можно по следующей формуле.

Мы знаем напряжение, действующее в сети, это 220В. Далее мы так же знаем мощность ТЭН, выбитую на его поверхности допустим это 1,25 кВт, значит, нам нужно узнать силу тока, протекающую в этой цепи. Силу тока, зная напряжение и мощность, узнаем из следующей формулы.

Сила тока = мощность, деленная на напряжение в сети.

Записывается она так:I = P / U.

ГдеI- сила тока в амперах.

P- мощность в ваттах.

U- напряжение в вольтах.

При подсчете нужно мощность, указанную на корпусе ТЭН в кВт, перевести в ватты.

1,25 кВт = 1250Вт. Подставляем известные значения в эту формулу и получаем силу тока.

I= 1250Вт / 220 = 5,681 А

Далее зная силу тока подсчитываем сопротивление ТЭНа, по следующей формуле.

R- сопротивление в Омах

U- напряжение в вольтах

I- сила тока в амперах

Подставляем известные значения в формулу и узнаем сопротивление 1 ТЭНа.

R = 220 / 5.681 = 38,725 Ом.

Далее подсчитываем общее сопротивление всех последовательно соединенных ТЭНов. Общее сопротивление равно сумме всех сопротивлений, соединенных последовательно ТЭНов

Rобщ = R1+ R2 + R3и т.д.

Таким образом, два последовательно соединенных ТЭНа, имеют сопротивление равное77,45Ом. Теперь нетрудно подсчитать мощность выделяемую этими двумя ТЭНами.

P- мощность в ваттах

U2- напряжение в квадрате, в вольтах

R- общее сопротивление всех посл. соед. ТЭНов

P = 624,919 Вт, округляем до значения625 Вт.

Далее при необходимости можно подсчитать мощность любого количества последовательно соединенных ТЭНов, или ориентироваться на таблицу.

В таблице 1.1 приведены значения для последовательного соединения ТЭНов.

Кол-воТЭН Мощность(Вт) Сопротивление(Ом) Напряжение(В) Сила тока(А)
1 1250,000 38,725 220 5,68
Последовательное соединение
2 625 2 ТЭН =77,45 220 2,84
3 416 3 ТЭН =1 16,175 220 1,89
4 312 4 ТЭН=154,9 220 1,42
5 250 5 ТЭН=193,625 220 1,13
6 208 6 ТЭН=232,35 220 0,94
7 178 7 ТЭН=271,075 220 0,81
8 156 8 ТЭН=309,8 220 0,71

В таблице 1.2 приведены значения для параллельного соединения ТЭНов.

Кол-воТЭН Мощность(Вт) Сопротивление(Ом) Напряжение(В) Сила тока(А)
Параллельное соединение
2 2500 2 ТЭН=19,3625 220 11,36
3 3750 3 ТЭН=12,9083 220 17,04
4 5000 4 ТЭН=9,68125 220 22,72
5 6250 5 ТЭН=7,7450 220 28,40
6 7500 6 ТЭН=6,45415 220 34,08
7 8750 7 ТЭН=5,5321 220 39,76
8 10000 8 ТЭН=4,840 220 45,45

Еще один немаловажный плюс, который дает последовательное соединение ТЭНов, это уменьшенный в несколько раз протекающий через них ток, и соответственно малый нагрев корпуса нагревательного элемента, тем самым не допускается пригорание браги во время перегонки и не привносит неприятного дополнительного вкуса и запаха в конечный продукт. Так же ресурс работы ТЭНов, при таком включении, будет практически вечным.

Расчеты выполнены для ТЭНов, мощностью1.25 кВт. Для ТЭНов другой мощности, общую мощность нужно пересчитать согласно законаОма,пользуясь выше приведенными формулами.

Как подключить тен на 220 с терморегулятором — Про стройку и не только

11 Мар by admin

Содержание статьи:

устройство, сфера применения, виды, подключение тэнов с терморегулятором

Даже при огромном выборе обогревателей любого типа на современном рынке тепловых технологий, тэны для радиаторов отопления по-прежнему востребованы, хотя первые модели этих устройств появились более ста лет назад.

Сегодня они обладают большей мощностью и безопасны, в отличие от аналогов конца XIX века, но работают по тому же принципу, что и «старички» из прошлого. Кроме того, что они переводят электроэнергию в тепловую энергию, нагревая при этом теплоноситель, электро тэны для отопления с терморегулятором отслеживают уровень нагрева воздуха в комнате, создавая комфортные условия для жизни.

Устройство и работа тэна с терморегулятором

По сути, любой тэн превращает обычную батарею, не зависимо от того, из чугуна, стали или алюминия она сделана, в электрообогреватель. В основе устройства трубка из металла, внутри которой закреплена спираль, помещенная в специальный изолирующий наполнитель, чтобы они не соприкасались друг с другом. Все это «упаковано» в защитную оболочку, что делает прибор полностью безопасным.

Кроме основной задачи, электрический тэн с терморегулятором может выполнять функцию «антизамерзания», что весьма важно, когда в доме в зимний период никто не проживает. Чтобы теплоноситель не замерз в обогревательном контуре и не разорвал трубы, достаточно поддерживать температуру воздуха в комнатах на уровне +10°C, на что и настраивается терморегулятор. При этом происходит экономия электричества, так как промежуток включения/отключения прибора достаточно длительный.

Многие терморегуляторы для тэна оснащены функцией «турбо», которая необходима для быстрого прогрева помещения.

Принцип работы устройства достаточно прост и основан на разнице в весе, который имеют нагретый теплоноситель и холодный, создающие из-за этого однонаправленный поток. Тэн в радиаторе отопления вызывает «круговорот» жидкости, во время которого в нагретом состоянии она поднимается, а остывшем – опускается.

Специалисты рекомендуют, устанавливая нагреватель для батарей отопления в автономной системе, использовать трансформаторное масло в качестве теплоносителя, особенностью которого является практически мгновенный нагрев и очень медленное остывание. Это сделает отопление более экономным.

Достоинства тэнов и сфера использования

Использование нагревателей для батарей, как правило, обходится недешево, поэтому в большинстве случаев их применяют только как аварийное устройство на случай отключения отопления. Тэн для радиаторов отопления с терморегулятором способен исправить положение, так как регулирует включение/отключение прибора в зависимости от температуры воздуха. Среди других его преимуществ:

  • Электро тэны стоят недорого и полностью безопасны в использовании.
  • Их легко монтировать, для чего не потребуется ни вызов мастера, ни специальное разрешение от управляющей компании. Как правило, прибор имеет инструкцию по установке и эксплуатации, и если ее придерживаться, то проблем по монтированию не возникнет.
  • На заводах, где они производятся, каждый тэн в батарею отопления с терморегулятором проходит процесс хромирования и никелирования, что делает срок его эксплуатации достаточно длительным даже в условиях «неблагополучной» централизованной системы обогрева.
  • Эти устройства компактны и не испортят своим присутствием даже самый изысканный интерьер.
  • Наличие терморегулятора позволяет автоматизировать процесс обогрева жилья, снизив при этом затраты на электроэнергию.
  • Дополнительные функции, которыми оснащен тэн с терморегулятором, расширяют возможности радиаторов отопления.

К недостаткам прибора можно отнести:

  • Большие затраты электроэнергии, но только в том случае, если использовать его в качестве основного источника обогрева дома.
  • Так как в отопительной системе происходит достаточно быстрая циркуляция теплоносителя, то подключение тэна с терморегулятором не увеличит теплоотдачу радиатора. Это происходит из-за того, что он при работающем устройстве неравномерно нагревается.

Как правильно отмечают специалисты, тэн с регулятором температуры, особенно если он с электронным датчиком, может обойтись дороже масляного или инфракрасного обогревателя. Нужно все тщательно просчитать, прежде чем покупать и монтировать подобное устройство в отопительную систему.

Сфера применения подобных приборов в основном сосредоточена в централизованной или автономной системе обогрева и в качестве средства для нагрева воды. Тэн водяной с терморегулятором представляет собой стержневое, капиллярное или электронное устройство, обеспечивающее нагрев воды в емкости.

Принцип работы подобного устройства отличается простотой и надежностью. Холодная вода, поступающая в емкость, проходит через спираль тэна и нагревается до уровня, который установлен на терморегуляторе. Как только температура воды достигает нормы, устройство отключается, когда она остывает, то происходит подключение к электросети.

Как монтировать тэн с термостатом в радиатор

Конечно, есть разница между тем, как выглядит тэн для чугунной батареи с терморегулятором и алюминиевых или стальных аналогов, но устанавливаются они по одной схеме:

  • Вначале радиатор подготавливается к работе, для чего отключается подача теплоносителя к нему и производится его полный слив.
  • Нижняя пробка откручивается, и вместо нее устанавливается тэн с терморегулятором для радиаторов.
  • Подача воды в радиатор восстанавливается и проводится проверка, насколько герметично закручен прибор.
  • После того, как батарея наполниться, можно подключать тэн к электросети и тестировать его работу.

Правила монтажа:

  • Прежде чем покупать нагреватель для радиатора, нужно убедиться, что электропроводка в порядке и выдержит дополнительную нагрузку.
  • Нельзя держать возле тэна другие нагревательные приборы.
  • Не рекомендуется подключать прибор в переноску. Самым безопасным считается включение тэна через сетевой фильтр, который отключит его в случае сильных перепадов электричества.
  • Нельзя использовать радиаторы с включенным в сеть тэном для просушки мокрых вещей.
  • Категорически запрещено включать устройство, когда в радиаторе нет теплоносителя.

Это основные правила монтирования и техники безопасности, которые следует соблюдать при эксплуатации тэна с терморегулятором в радиаторе отопления.

Выбор нагревателя для радиатора

Чтобы устройство эффективно работало и было экономным, нужно подбирать его по нескольким параметрам.

  • Если электро тэны в батарею с терморегулятором приобретаются в качестве основного источника обогрева, то следует предварительно просчитать, какая у него должна быть мощность. Как правило, эталоном принята норма, что на 10 м2 требуется 1 кВт, но лучше учесть теплопотери в доме и регион, где он расположен.

Определяя мощность нагревателя, следует учитывать уровень теплоотдачи радиатора. Не стоит брать прибор, мощность которого более чем на 70-75% превышает тепловую мощность батареи отопления.

  • Обязательно следует приобретать устройство в соответствии с его совместимостью с металлом, из которого сделан радиатор.
  • Длина нагревательного элемента должна быть короче батареи не более чем на 10 см, поэтому следует измерить все ее секции.
  • Если тэн будет служить дополнительным источником тепла, то можно подобрать устройство со встроенным механическим термостатом, который стоит дешевле электронных аналогов. Последние оправдывают себя, когда нагреватель работает постоянно, хотя и стоят дороже.

Как правило, тэны для радиаторов отопления целесообразно устанавливать в том случае, если отопительная система не внушает «доверия» и имеет тенденцию отключаться в самые лютые морозы. В качестве аварийных устройств они действительно надежные и безопасные помощники. Чтобы ими воспользоваться, достаточно перекрыть подачу теплоносителя в отопительный контур, и включить их в сеть.

Полезное видео

Вконтакте

Facebook

Twitter

Google+

netholodu.com

Как подключить ТЭНы электрического котла.

Оглавление статьи

Приветствую вас, мои читатели! Этот пост я решил написать для тех, кто пытается разобраться с подключением электрического котла к проводке. Статья посвящена отопительным аппаратам, использующим ТЭНы в качестве нагревательных элементов. Про электродные котлы я напишу отдельно. Есть несколько вариантов выполнения этой операции и о них я расскажу ниже по очереди. Начинаем, как вы уже могли привыкнуть, от простого к сложному.

ТЭН и однофазная сеть. Что к чему прикрутить?

Этот случай характерен для дач и деревенских домов старой постройки. Для начала нужно вообще понять о чем идет речь и проще всего это сделать, смотря на следующий рисунок:

Итак, у однофазной электрической сети имеется два проводника — ноль и фаза. На самой же картинке изображено два способа включения нагрузки — параллельный и последовательный. Разнятся эти способы тем, как делится исходное напряжение между элементами. В большинстве случаев ТЭНы включают параллельно, чтобы не терять полезной мощности, последовательная схема подходит только для различных специфических случаев. Блок, подготовленный для подключения к одной фазе будет выглядеть так:

Еще стоит обратить внимание на выбор кабеля, но этого момента мы коснемся чуть позже, а теперь давайте переходить к трем фазам.

Два способа подключить ТЭН к трем фазам.

«Трехфазка» раньше была чем-то не очень нужным и понятным для простого обывателя, но в наше время она стала необходимостью для частного дома. Нужна она прежде всего для отопления электричеством. Поскольку электрический котел имеет большую мощность (в большинстве случаев больше 6 кВт), то при использовании одной фазы вам понадобится прокладывать проводку кабелем с большим сечением проводников. А это будет дорого стоить, особенно если жилы кабеля сделаны из меди. В трехфазной сети сечения проводников будут заметно меньше, по этой причине большинство современных электрических котлов подключаются к «трехфазке».  Теперь давайте поговорим про основные схемы подключения ТЭНов к такой сети.

Звезда.

Такой способ используется в том случае, если нагревательный элемент рассчитан на 220 В. Кроме этого, «звезда» требует, чтобы с щитка был заведен нулевой провод. Для пояснения рассмотрим следующий рисунок:

В данном случае, вместо двух перемычек будет одна. И подключаться она будет к нулю, а три оставшихся свободных конца будут подключены к соответствующим фазам. Если смотреть на гайку блока сверху, то выглядеть это все будет следующим образом:

Треугольник.

Используется такой способ для подключения нагревательных элементов, рассчитанных на 380 В. Если вдруг вы решите ставить «треугольником» ТЭНы, рассчитанные на 220 В, то они просто сгорят. Не упустите этот важный момент. Главным отличием «треугольника» от «звезды» является отсутствие нулевого проводника. Тут есть только 3 фазы и больше ничего. Чтобы лучше понимать о чем идет речь, смотрим ниже:

На картинке все выглядит просто и понятно, а вот если начать соединять контакты на гайке блока, получится следующее:

Выглядит сложновато, но на самом деле не отличается ничем от верхнего рисунка. Цветными линиями и цифрами здесь обозначены фазы, а буквами нагревательные элементы блока.

Итоги статьи.

Подключение мощных электрических нагревательных приборов, таких как электрический котел, дело ответственное. Ошибки могут привести к тяжелым последствиям. Вплоть до выгорания проводки или пожара. Поэтому, если у вас нет соответствующих навыков, то вам лучше обратиться к электрику имеющему соответствующую группу допуска. Все действия, которые вы собираетесь делать, вы делаете на свой страх и риск. Помните об этом. На этом все, пишите вопросы в комментариях.





znayteplo.ru

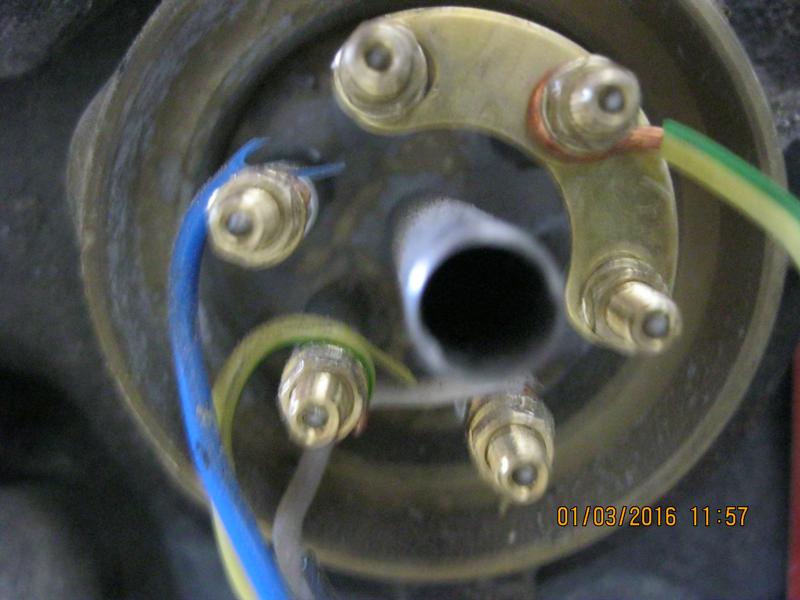

Подключение ТЭНов электрокотла

В предыдущей статье, я рассказал о подключении блока управления электрокотла ZOTA – 12 к электросети дома, теперь, для завершения монтажа, осталось правильно подсоединить провода к ТЭН (трубчатым электронагревателям) котла, которые у этой модели расположены отдельно, в блоке нагревательных элементов — теплообменнике.

Как мы уже выяснили ранее, трубчатые электронагреватели здесь рассчитаны на напряжение 220 В, значит подключение к трехфазной сети выполняем по схеме «звезда». Другие возможные варианты подключения Тэн электрокотлов, а также информация о том, как определить какая схема подходит вам, представлены ЗДЕСЬ.

Так как мощность ТЭН достаточно высокая, очень важно, чтобы соединение питающих проводов с ними было максимально надежным. Поэтому советую строго придерживаться следующей схемы крепления проводов к выводам ТЭН, представленной в инструкции:

При подключении фазных проводов к выводам нагревателей, необходимо сперва накрутить гайку м4, затем кладется шайба, после чего одевается наконечник-кольцо питающего провода, затем снова идёт шайба, после чего пружинная шайба – гровер, и затем все зажимается гайкой М4.

Нулевой провод, затягивается болтом м8, в располагающемся в перемычке между контактами ТЭН отверстии, как показано на изображении ниже:



Теперь, когда к ТЭН электрокотла подключены фазные провода и ноль, осталось заземлить корпус подключённые провода к ТЭНам теплообменника. Для этих целей у котла ZOTA слева у блока нагревателей приварен болт, к которому и подключается заземляющий проводник.

Кстати, обязательно читайте нашу статью, где показано строение ТЭНов, их основные типы и области применения.

Защитное заземление можно взять с заземляющей клеммы блока управления, либо можно использовать отдельный проводник дополнительной системы уравнивания потенциалов (ДСУП).

На этом подключение ТЭН электрокотла завершено, осталось лишь установить защитный кожух на блок теплообменника.



Еще несколько слов стоит сказать о датчиках температуры воды и воздуха, их назначении и расположении.

На лицевой панели блока управления электрокотла, есть два регулятора с маркировкой– «воздух» и «вода».

Каждый из них имеет свою градуировку, цифры, обозначенные на ней это температура в градусах Цельсия.

Таким образом, вы можете выставлять требуемую температуру теплоносителя – регулятор «ВОДА» или температуру воздуха в помещении «ВОЗДУХ».

Принцип работы здесь следующий, как только будет достигнут хоть один из установленных этими регуляторами показателей, электрокотел отключится и включится вновь, когда показатели упадут.

Так автоматизируется работа котла, вам достаточно выставить нужные величины и включить его, дальше котел будет работать автономно, поддерживая тепло в доме не требуя при этом вашего участия.

Вот теперь я думаю понятно для чего необходимы датчики температуры. Так, например, датчик температуры воды, устанавливается непосредственно в теплообменник, в котором для такого случая предусмотрено посадочное место.

Либо, как вариант, можно просто прикрепить к трубе отопления:



Теперь температура теплоносителя контролируется с помощью датчика и котел будет работать, пока она не достигнет установленного уровня.

Аналогично работает и датчик температуры воздуха, он устанавливается в помещении и замеряет общую температуру в нем. Электрокотел, будет выполнять нагрев теплоносителя до тех пор, пока температура в помещении, где стоит датчик, не достигнет нужного уровня.

Электрокотлы различных типов, моделей и производителей зачастую отличаются по внутренней компоновке, наличию тех или иных элементов, систем автоматизации и т.д., но при этом общий принцип прокладки электропроводки, выбор типа и сечения кабеля, защитной автоматики, а также подключения остается неизменным.

Надеюсь, эта инструкция по подключению электрокотла к электросети, будет полезна не только при монтаже котлов ZOTA серии «econom», но и любых других.

Обязательно пишите свои вопросы, дополнения и замечания к статье, даже если вы столкнулись с проблемой при подключении к сети электрокотла другой фирмы. Нередко именно ваши комментарии позволяют дополнить статьи, исправить неточности, сделать их полезнее.

rozetkaonline.ru

ТЭН для нагрева воды с терморегулятором — как использовать, подключить

ТЭНы с терморегулятором для нагрева воды

Здесь вы узнаете:

Электрическое водонагревательное и отопительное оборудование получило большой спрос среди потребителей. Оно позволяет быстро организовать отопление и горячее водоснабжение с минимальными первоначальными затратами. Некоторые люди и вовсе создают такое оборудование самостоятельно, своими руками. А сердцем любого самодельного прибора становится ТЭН с терморегулятором.

Как правильно подобрать ТЭН и на что ориентироваться при его выборе? Параметров достаточно много:

  • Потребляемая мощность;
  • Размеры и форма;
  • Наличие встроенного терморегулятора;
  • Наличие защиты от коррозии.

Прочтя этот обзор, вы научитесь самостоятельно разбираться в ТЭНах с терморегуляторами и сможете выполнить их подключение.

Предназначение ТЭНов

Для чего вообще нужны ТЭНы с терморегуляторами? На их основе проектируются автономные системы отопления, создаются бойлеры и проточные водонагреватели. Например, ТЭНы монтируются прямо в батареи, в результате чего на свет появляются секции, способные работать самостоятельно, без отопительного котла. Отдельные модели ориентированы на создание систем антизамерзания – они поддерживают невысокую положительную температуру, препятствуя замерзанию и последующему разрыву труб и батарей.

В эту батарею встроен ТЭН с терморегулятором, с его помощью происходит отопление дома.

На основе ТЭНов создаются накопительные и проточные водонагреватели. Приобретение бойлера доступно далеко не для каждого человека, поэтому многие собирают их самостоятельно, используя отдельные комплектующие. Врезав ТЭН с терморегулятором в подходящую емкость, мы получим отличный водонагреватель накопительного типа – потребителю останется оснастить его хорошей теплоизоляцией и подключить к водопроводу.

Также на базе ТЭНов создаются накопительные водонагреватели наливного типа. Фактически, это емкость с водой, наполняемая вручную. ТЭНы встраиваются и в баки летнего душа, обеспечивая нагрев воды до заданной температуры в плохую погоду.

ТЭНы для нагрева воды с терморегулятором необходимы не только для создания водонагревательного оборудования, но и для его ремонта – если нагреватель вышел из строя, покупаем новый и меняем. Но перед этим нужно разобраться в вопросах выбора.

Выбор ТЭНа

Выбирая ТЭН, необходимо уделить внимание некоторым деталям. Только в этом случае можно рассчитывать на удачную покупку, качественный нагрев, продолжительность срока службы и совместимость выбранной модели с баком для нагрева воды. бойлером или батареей отопления.

Форма и размер

На выбор покупателей представлены десятки моделей ТЭНов. Они имеют различную форму – прямые, круглые, в виде «восьмерки» или «ушей», двойные, тройные и многие другие. При покупке следует ориентироваться на применение нагревателя. Для встраивания в секции батарей отопления применяются узкие и прямые модели, так как места внутри достаточно мало. При сборке накопительного водонагревателя следует обратить внимание на объем и форму бака, и на основании этого выбирать подходящий ТЭН. В принципе, сюда подойдет практически любая модель.

Если нужно заменить ТЭН в уже действующем водонагревателе, необходимо приобрести идентичную модель – только в этом случае можно рассчитывать на то, что она поместится в сам бак.

Мощность

От мощности зависит если не все, то многое. Например, это может быть скорость нагрева. Если вы собираете водонагреватель небольшого объема, то рекомендуемая мощность составит 1,5 кВт. Такой же ТЭН сможет подогреть и несоизмеримо большие объемы, только делать это он будет очень долго – при мощности 2 кВт на нагрев 100-150 литров воды может уйти 3,5 – 4 часа (не до кипения, а в среднем на 40 градусов).

Если оснастить водонагреватель или бак с водой мощным ТЭНом на 5-7 кВт, то вода нагреется очень быстро. Но возникнет другая проблема – не выдержит домовая электрическая сеть. При мощности подключаемого оборудования выше 2 кВт необходимо прокладывать от электрического щита отдельную линию.

Защита от коррозии и накипи

Выбирая ТЭНы для нагрева воды с терморегулятором, рекомендуем обратить внимание на современные модели, оснащенные защитой от накипи. В последнее время на рынке стали появляться модели с эмалевым покрытием. Именно она и обеспечивает защиту нагревателей от солевых отложений. Гарантия на такие ТЭНы составляет 15 лет. Если подобных моделей в магазине не найдется, тогда мы рекомендуем к покупке электронагреватели из нержавеющей стали – они более прочные и надежные.

Наличие терморегулятора

Если вы собираете или ремонтируете бойлер или хотите оснастить ТЭНом батарею отопления, выберите модель со встроенным терморегулятором. Он позволит сэкономить на электроэнергии, включаясь только тогда, когда температура воды опустится ниже заданной отметки. Если регулятора не будет, вам придется самостоятельно следить за температурой, включая или отключая нагрев – это неудобно, неэкономично и небезопасно.

Как подключить ТЭН с терморегулятором

Теперь вы знаете, как и по каким параметрам выбираются нагреватели. Но как выполняется подключение? Для того чтобы подключить ТЭН с терморегулятором, необходимо выбрать провод с надежной изоляцией. Также уделяем внимание сечению – оно должно быть таким, чтобы провод смог обеспечить полноценное питание нагревателя и не расплавиться. Например, для нагревателя мощностью 3 кВт сечение провода должно составлять не менее 2,5 мм. Мы рекомендуем выбирать для подключения кабели с медными проводниками.

Не забудьте уделить внимание наличию УЗО – оно мгновенно отключит питание в случае неожиданного выхода ТЭНа из строя или короткого замыкания. УЗО необходимо ставить как можно ближе к самому нагревателю. Также следует обеспечить надежное соединение проводников с контактами ТЭНа (без «соплей» и хлипких контактов, которые могут искрить).

http://remont-system.ru

legkoe-delo.ru



Source: 10i5.ru

Как проверить водонагревательный элемент

Купить мультиметр
Установить аккумулятор.
Настройка 1: поверните ручку на 240-250 В переменного тока, чтобы проверить электричество.
Настройка 2: Поверните шкалу в положение Ом, чтобы проверить элемент, как показано на этой странице.
(символ перевернутой подковы - Ом)
1) Используйте мультиметр для испытательный элемент
2) Не сливать воду из водонагревателя
3) Во время этого теста питание отключено.

Купить:
Аналог мультиметр
Мультиметры на Amazon
Klein мультиметр
Electric тестеры в Amazon
Clampmeter для проверки расхода А на линии

Ресурс:
Как устранить неисправность электрического водонагревателя


См. таблица сопротивления холоду
Тест на ом... Ом есть сопротивление
Вольт в квадрате, разделенное на ватты = омы
Ватт и вольт указаны на конце каждого элемента.
Водонагреватель на 240 вольт, элементы на 4500 ватт: 57600 разделить на 4500 = 12,8 Ом
Однако есть есть широкий диапазон результатов, и элемент все еще может быть хорошим.

Применимо к холодному элементу, а не к горячему.
Холодный сопротивление: измерение сопротивления на обоих винтах при отсутствии проводов прикреплены к элементу и элемент не нагревается.
Горячая вода в баке увеличивает сопротивление элемента.
Дайте элементу остыть перед выполнением проверки сопротивления, чтобы вы измеряли холод сопротивление.

Turn выключатель
Отключите двойной прерыватель 30 А на нагревателе 240 В
Выключите одиночный прерыватель 20 А на нагреватель 110 В

Проверка напряжения с помощью бесконтактный тестер напряжения.
Преимущество бесконтактного тестера напряжения: простота и безопасность, т.к. провод орехи не снимаются.
Никогда не предполагайте, что питание отключено.
Прикоснитесь концом тестера к каждому черному, белому и красному проводу. Нажмите кнопку. Если тестер постоянно мигает как сигнал тревоги, значит, напряжение присутствует. если тестер мигает один раз, а затем говорит об отсутствии напряжения. подарок.

Купить:
Бесконтактный тестер напряжения


Изображение большего размера
Испытание напряжения с использованием напряжения тестер.
Снимите гайки проводов.
Применяется к 120 В и 240 В.
Тестовый черный на землю, проверка черного на белое, проверка белого на землю.Если тестер свет горит при любом тесте, электричество присутствует.


См. основной контур водонагревателя

Открытые панели на сторона водонагревателя
Не сливайте воду из нагревателя до испытательных элементов.
Удалить изоляцию

Старое водонагреватели имеют изоляционный элемент покрытия из стекловолокна и термостат.
Более новые водонагреватели имеют плотно прилегающую пенопластовую изоляцию.
Новейшие резервуары имеют более толстую пенопластовую изоляцию.
Утеплитель из пеноматериала непросто обойти.Вам может понадобиться отрежьте пену для работы с деталями. удалять столько пены, сколько необходимо для доступа к деталям.

Изоляция должна быть возвращенным, когда закончите.
После завершения термостаты и элементы должны быть покрыта изоляция снова или термостаты подвергаются воздействию холодного воздуха и будет неверно считывать температуру в резервуаре.
По окончании всегда лучше поставить на место защитную крышку.

Снимите пластиковые защитные крышки, сидит над элементом.
Оттяните язычок вверху, затем снимите или отцепите боковые стороны.
Закройте крышку, когда закончите.

Купить:
Защита клемм верхнего элемента
Защита клемм нижнего элемента


Изображение большего размера
Какой элемент вы тестируете?
Если водонагреватель нагревает воду, то нижний элемент подозреваемый.
Если перегорел верхний элемент, в водонагревателе не будет горячей воды. вода. Проверьте оба элемента.
Если водонагреватель отключает автоматический выключатель, то проверить оба элемента. и ищите сгоревшую и расплавленную проволоку.

Ресурсы:
Что делать, если обнаружен расплавленный / сгоревший провод
Водонагреватель срабатывает прерыватель
Устранение неисправностей электрического водонагревателя
Как работает водонагреватель
Как подключить термостаты
Проверить электричество на водонагреватель


Бак должен быть заполнен водой, иначе элементы перегорели...; называется «Сухой огонь».
Если вы заменили какой-либо элемент, а водонагреватель все еще не работает ... проверить верхний элемент
Элемент отвода проводов

Используйте нос и глаза для проверки на предмет перегоревших / оплавленных деталей и проводов.
Если провода обгорели / оплавились, то замените деталь и проверьте провод на целостность.

Ресурс:
Тест проводов водонагревателя

Купить:
Маг. Amazon Tools - Магазин DEWALT
Amazon Tools - Магазин Black and Decker
Инструменты Amazon - Стэнли

Элементы с болтовым и винтовым креплением

Водонагреватель стандартно поставляется с элементами высокой плотности.
Фолдбек элементы или элементы с низкой плотностью распределяют тепло по более квадратным дюймов поверхности и лучше работать в условиях очень жесткая вода и некоторые другие водные условия.
Если элементы перегорели часто используйте низкую плотность или используйте более низкую мощность. Низкая мощность означает более медленный нагрев и немного меньшую скорость доставки в первый час.
Купить:
Вода нагревательные элементы
Элемент низкой плотности
Ресурс
Расчет первого часа

Тест element
Установить мультиметр на читать Ом


Хорошо элемент прошел 3 теста:
Тест 1: Элемент показывает правильные показания в омах
Тест 2: Нет показаний на мультиметре
Тест 3: Нет показаний на мультиметре

Поверните шкалу на Ом, чтобы проверить элемент
Ом перевернут символ подковы

Купить:
Мультиметры


Изображение большего размера
Вт и номинальное напряжение, напечатанное на конце каждого элемента.
Важно: Тест на сопротивление зависит от номинальной мощности каждого элемента в ваттах и ​​вольтах.

Ресурс:
См. диаграмма сопротивления

Тест 1: Проверьте оба винта
Тест через оба винта элемента и сопротивление должно читать около 12,8 Ом для элемента 240 В и 4500 Вт. Для бака на 30 галлонов с Элементы на 3500 Вт, показания около 16 Ом.
Открытое чтение означает, что элемент неисправен. Отсутствие показаний означает, что элемент неисправен. Проверьте номинальные значения ватт и вольт. напечатано на каждом элементе
Относится к ХОЛОДНОМУ элементу. Водонагреватель с теплой водой поменяю чтение.
Мощность элемента вольт Ом
3500 ватт 240 16
4500 Вт 240 12-13
5500 ватт 240 10-11
Диапазоны могут сильно различаться даже при использовании хорошего мультиметра.

«Вольт в квадрате», разделенное на ватты = Ом Вольт x вольт - это квадрат вольт. 240 вольт x 240 вольт = 57600 вольт в квадрате 57600 вольт в квадрате, деленное на 4500 ватт = 12,8 Ом
Ресурс:
См. диаграмма сопротивления

Тест 2: Испытательные винты к металлической оболочке
Проверить каждый прикрутить к оголенной металлической части водонагревателя.
Проверить оба винта.
Если мультиметр показывает никаких Ом вообще, или если стрелка сдвинется хоть немного, то элемент закороченный и потребности замена см. как
Тест 3: Испытательный винт к элементу
Проверить каждый винт на металлическая основа элемента.
Если мультиметр показывает никаких Ом вообще, или если стрелка сдвинется хоть немного, то элемент закороченный и потребности замена
- Результатов -
Если элемент проходит все 3 теста
Элементы в хорошем состоянии и проходит все 3 теста
Еще раз проверьте результаты, прежде чем вставлять провода обратно по элементам.
Если элементы часто перегорают, установите элемент меньшей мощности.

Elements проходит все 3 теста, но водонагреватель еще нет работает
Полностью выключите, а затем полностью включите выключатель
Бак нагревается 21-40 галлонов в час
Ресурс:
Устранение неисправностей обходным способом

Элемент сгорел провод

Ресурс:
Заменить элемент
Проверить провод на целостность

Элемент плохо
Как заменить элемент
Электрический нагреватель можно восстановить на полную мощность

Водонагреватель должен быть полным, чтобы ослабить элемент, но перед этим он должен быть пустым стихия удалена
Купить:
Вода нагревательные элементы
элемент низкой плотности

Гаечный ключ
Оставить водонагреватель наполненным водой, чтобы ослабить элемент
Затем слить воду из водонагревателя и снять элемент
Купить:
Вода Розетка нагревательного элемента 1-1 / 2 "
Розетка для сверхмощного элемента Camco
Элементы Marathon имеют размер 1-7 / 8"

Нагревательный элемент | Пустошь 3 вики

Войти в систему
    Справка
      Выйти Переключить навигацию
      • Вики-сайт
        • Вики-дом
        • Вики-форумы
        • Вики Список дел
        • Магазин вики
        • Блог Fextralife
        • Вики-центр Fextralife
      • Общая информация
        • Общая информация
        • Пустошь 3
            Описание обновления
          • Сложность игры
        • Элементы управления
        • Combat
        • DLC
        • Часто задаваемые вопросы
      • Информация о персонаже
        • Информация о персонаже
        • Создание персонажа
          • Рейнджерс
        • Классы
        • Фоны
        • Атрибуты
        • Навыки
          • Боевые навыки
          • Общие навыки
          • Навыки разведки
          • Социальные навыки
        • Способности
        • Перки
        • Причуды
        • Статистика
          • Эффекты статуса
        • Строит
      • Оборудование
        • Оборудование
        • Кадьяк
        • Оружие
          • Big Guns
          • Стрелковое оружие
          • Снайперские винтовки
          • Оружие ближнего боя
          • Научное оружие
          • Оружие для драки
          • Оружие взрывного действия
          • Автоматическое оружие
        • Модификации оружия
        • Броня
          • Броня головы
          • Нагрудная броня
          • Броня для ног
        • Модификации брони
        • Утилита
        • Изделие

      Ищете более интеллектуальную систему управления отоплением?

      Предназначены ли старые термостаты с круговой шкалой на свалку?

      Для большинства из нас комнатный термостат - это простой циферблат на стене, который позволяет (по крайней мере теоретически) контролировать температуру в доме.Я говорю «теоретически», потому что во время наших домашних обследований мы заходим в большое количество домов, в которых на самом деле термостаты установлены на 30 0 ° C, но в доме очень редко бывает такая температура.

      Минусы классического комнатного термостата

      Не поймите меня неправильно, термостаты - фантастическое изобретение, но они довольно ограничены. Заходим в дома, где прямо у входной двери стоит термостат. Он подвергается почти постоянному потоку холодного воздуха, а это означает, что термостат всегда будет посылать сигнал котлу на запуск, поскольку он регистрирует температуру окружающей среды как очень низкую.

      >>> Неужели термостат Nest вообще сломался? <<<

      Одним из других наиболее очевидных недостатков термостатов является их негибкость: шкала на стене - не самый эффективный способ контролировать температуру в доме с 10 радиаторами. Это также невероятно ручной режим - вам нужно перемещать диск каждый раз, когда вы хотите отрегулировать температуру.

      Наше независимое исследование также показывает, что достижение желаемой температуры для каждого в доме - непростая задача - на самом деле, постоянное перемещение ручки термостата и изменение температуры в помещении часто вызывает споры в доме.

      Итак, как вы подойдете к эффективному управлению всеми этими требованиями?

      Интеллектуальное управление отоплением - более разумный способ обогреть ваш дом уже здесь!

      Новый тип термостатов и регуляторов отопления доступен для дома - тот, который подходит для напряженной современной жизни; разная температура снаружи и внутри; вариативность между комнатами, а некоторые даже узнают о ваших привычках!

      Итак, если у вас есть старый термостат - как тот, который вы видите на картинке справа, возможно, вам лучше заменить его сегодня!

      Какая интеллектуальная система управления отоплением мне подходит лучше всего?

      Доступно несколько различных интеллектуальных систем отопления, поэтому в оставшейся части этого блога мы рассмотрим каждую из них и попытаемся выделить ключевые особенности и ограничения каждой, исходя из их основных функций, интеллекта и возможностей зонирования. (возможность нагревать разные части дома до разной температуры) - надеюсь, это даст вам некоторое представление о том, как принять решение о покупке.

      Какие аналогичные продукты для интеллектуального управления отоплением представлены на рынке в настоящее время?

      Существует несколько действительно интеллектуальных систем отопления, о некоторых из которых вы, вероятно, слышали - Nest, недавно купленную Google, а Hive у British Gas, которая в настоящее время широко рекламируется в британской прессе. Другие - это Heat Genius и Honeywell evohome, поэтому прокрутите вниз, чтобы узнать о них больше. Нам нравятся продукты Netatmo.

      >>> А как насчет термостатов Heat Genius, Owl, Heatmiser, Insteon и Lyric? <<<

      Мы знаем, что были выпущены и другие интеллектуальные системы отопления с тех пор, как мы впервые написали это - чтобы узнать о них, нажмите на ссылку выше.

      Интеллектуальный термостат Nest

      В начале 2014 года Google выкупила Nest за колоссальные 2 миллиарда фунтов стерлингов - на тот момент их единственными продуктами были интеллектуальный термостат Nest и дымовая пожарная сигнализация Nest Protect. По крайней мере, это подсказывало нам, что у интеллектуальных систем управления отоплением очень светлое будущее. Продукт теперь доступен в Великобритании после объявления в апреле 2014 года, когда Nest также тесно сотрудничает с NPower, чтобы нацелить распределение среди своих потребителей энергии.

      По сути, интеллектуальный термостат Nest похож на ваш существующий термостат, хотя и является очень продвинутой версией. На самом простом уровне вы можете провести пальцем по сенсорному экрану, чтобы изменять температуру вверх и вниз, как в традиционном термостате.

      После установки интеллектуальный термостат Nest начнет изучать ваши режимы нагрева, поскольку вы вручную меняете их в течение первых двух недель и разрабатываете автоматический график, который будет автоматически делать это в будущем.

      Термостат также имеет датчики температуры, влажности, активности и освещенности за окном датчика, чтобы помочь ему более разумно реагировать на изменение условий, например, он отключит отопление, когда заметит, что вы вышли из дома, чтобы сэкономить на отоплении. счета. Он также будет учитывать влияние прямых солнечных лучей, падающих на устройство, и по-прежнему считывать и устанавливать правильную температуру.

      Кроме того, термостатом можно управлять дистанционно - он может работать как с Apple, так и с мобильным программным обеспечением Android, так что на планшете, компьютере и телефоне вы можете проверять использование и управлять им вдали от дома.Самое замечательное в гнезде то, что оно имеет возможность связываться с широкополосным маршрутизатором без дополнительного «ключа», который есть во многих других интеллектуальных системах отопления. Это означает, что вам нужны только два блока - сам термостат и приемник, который подключается непосредственно к котлу.

      Само изделие довольно легко установить, если у вас есть некоторый опыт замены осветительной арматуры или выполнения основных электрических работ в доме. На данный момент на веб-сайте Nest есть очень простой видеоролик с инструкциями, но он предназначен для рынка США, хотя версия для Великобритании должна появиться в ближайшее время.

      У термостата Nest есть два недостатка - во-первых, он будет контролировать только горячую воду, которая используется для обогрева вашего дома, а не горячую воду, выходящую из кранов (что является проблемой для котлов, работающих только на отопление). Во-вторых, его необходимо постоянно включать в электрическую цепь, резервной батареи нет.

      Сейчас он продается по цене 220 фунтов стерлингов, и вы можете купить его здесь.

      Британский газовый улей

      Следующим в списке идет система отопления Hive Intelligent от British Gas.Если вы живете в Великобритании, я уверен, что вы видели все сообщения в прессе об этом продукте - британский газ, очевидно, стремится использовать пробел на рынке, прежде чем Nest дойдет до этих берегов!

      Итак, фактическое оборудование продается как часть «Hive Active Heating Kit», который по существу включает в себя следующие элементы: приемник, который устанавливается инженером на котел; беспроводной термостат; концентратор, который подключается к широкополосному маршрутизатору и позволяет управлять беспроводным термостатом с помощью компьютерного приложения.

      Приложение Hive, как и все другие интеллектуальные системы управления отоплением, позволяет домашнему хозяйству управлять своим отоплением удаленно из любой части страны (если позволяет сигнал Интернета). Так что, если вы оказались вне дома и хотите попасть домой в жаркий теплый дом, просто войдите в программное обеспечение на своем телефоне - Android и iPhone и включите обогрев.

      В конечном итоге Hive - это термостат, ограничивающий нагрев одной зоной. Он также не такой умный, как Nest, поэтому, кроме контроля защиты от замерзания, он не отслеживает привычки обогрева дома, и все настройки настраиваются вручную.

      >>> Подробный обзор Hive <<<

      Итак, хотя интеллектуальный термостат Nest еще не доступен в Великобритании, если бы он предлагался по той же цене, что и Hive, мы считаем, что Hive будет бороться за то, чтобы конкурировать с ним по чистой функциональности. Однако это первая модель, и мы ожидаем, что в последующих выпусках будут устранены некоторые из этих начальных недостатков функциональности.

      Одним из больших преимуществ Hive перед Nest является то, что вы можете контролировать горячую воду с помощью системы, поэтому для тех, у кого есть бойлер, работающий только на нагрев (т.е.е. бак с горячей водой), это может быть долгожданным дополнением.

      Сейчас он продается на Amazon за 215 фунтов стерлингов.

      Тадо

      Tado - довольно аккуратная и простая система, позволяющая контролировать температуру и время включения / выключения нагрева. Настройка довольно проста, она состоит из трех частей - коробки Tado, разъема Tado для широкополосной связи и, наконец, датчика движения температуры.

      Если у вас уже есть комнатный термостат, вы можете просто подключить коробку Tado напрямую к нему.Если у вас нет термостата, вам нужно будет подключить коробку Tado напрямую к системе отопления. К большинству существующих котлов можно подключиться, но если вы не уверены, обратитесь к веб-сайту Tado для получения дополнительной информации.

      >>> Наш подробный обзор Тадо <<<

      Затем разъем Tado вставляется в один из разъемов USB на задней панели вашего маршрутизатора, и вы почти готовы к работе. Наконец, температурный датчик движения следует разместить в том месте, где вы собираетесь проводить большую часть своего обитаемого или жилого времени.Когда он подключен, вы просто запускаете приложение в своей системе Apple / Android, и вы готовы приступить к настройке графика нагрева и целевой температуры.

      Отсюда устройство будет работать как любой другой термостат - отопление отключится, когда вы ему скажете, и если в комнате достигнет заданной температуры, бойлер выключится.

      Ключевой проблемой интеллектуального термостата Tado является то, что вам нужно приложение, чтобы изменить режим нагрева или настроить «виртуальный термостат».В отличие от устройства Nest или систем Hive, нет возможности увидеть температуру на любом из поставляемых комплектов Tado - вам понадобится приложение, работающее на вашем телефоне или столе, чтобы увидеть это в режиме реального времени. Итак, если вы чувствуете себя немного неудобно при использовании этого метода, вам следует рассмотреть другие системы.

      Одна действительно приятная особенность Tado заключается в том, что у него есть функция геозон (например, Honeywell Lyric) - система будет знать, кто находится в доме (на основе приложений на их телефоне), и соответственно обогревать собственность.Как только все выйдут из дома (при условии, что они запомнят свои телефоны), бойлер выключится, так как он будет предполагать, что в доме нет никого, кто мог бы получить выгоду от отопления - довольно страшно, но тем не менее умно и, возможно, следующий шаг в домашней автоматизации !

      Сейчас он продается по цене 200 фунтов стерлингов, и вы можете купить его здесь.

      Honeywell evohome

      Многие из наших читателей, вероятно, знакомы с Honeywell, поскольку у них дома уже установлен один из основных термостатов Honeywell.Evohome, безусловно, представляет собой «эволюционный» шаг от этих старых термостатов, поскольку он позволяет пользователю настраивать зоны нагрева в своем доме, все из которых могут быть настроены на разные температуры для еще большего контроля над отоплением. - так же, как Hive and Nest, evohome также можно управлять удаленно с помощью приложения для телефона.

      Компания пыталась упорно бороться против Nest Интеллектуальный термостат в последние годы и играет в догонялки несколько в быстро расширяющейся «потребительского обидчивый» рынка.

      Сам продукт evohome должен быть подключен к системе центрального отопления. Отсюда у вас есть центральный контроллер, который взаимодействует как с котельной, так и с термостатическими радиаторными клапанами (TRV), которые можно установить на отдельные радиаторы в комнатах, которыми вы хотите управлять - для каждого базового блока вы можете создать максимум 12 зоны нагрева.

      Затем центральным контроллером можно управлять вручную или дистанционно с помощью подходящего программного приложения. Изюминкой контроллера evohome является то, что он может быть прикреплен к стене, как ваш существующий термостат, или действовать как автономный, как планшет, который вы можете брать с собой по дому.Однако, в отличие от Heat Genius или интеллектуального термостата Nest, эта конкретная модель не учитывает привычки пользователя.

      Это, безусловно, не самая дешевая модель на рынке, начиная с 372 фунтов стерлингов за базовый стартовый пакет и комплект мобильного доступа, но это предполагает, что дом - это одна зона - немного похоже на ваш существующий термостат. Если вы затем захотите иметь несколько зон, это будет стоить около 69 фунтов стерлингов за радиатор или купленный TRV.

      Мы знаем, что были выпущены и другие интеллектуальные системы отопления с тех пор, как мы впервые написали это - чтобы узнать о них, нажмите на ссылку выше.

      В настоящее время он продается на Amazon за 216 фунтов стерлингов.

      Что мы думаем об экономии от установки интеллектуальной системы отопления?

      Рассматривая различные утверждения производителей, говорящие об экономии 20% и более - лично мы думаем, что это цифры «пирожка в небе», поскольку все полностью зависит от ткани и изоляции вашей существующей собственности.
