Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Какие кабели использовать

Содержание статьи

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный - одну

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

  • Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее.
    Если есть больше растения, их надо обходить

    Если есть больше растения, их надо обходить

  • Очень желательно обходить места с повышенной нагрузкой: парковочные площадки, места для подъезда ассенизационной машины, пешеходные дорожки и т.д.  Такие зоны можно обойти по периметру.
  • Если места с повышенной нагрузкой обойти не удается, используют футляры для улучшения защиты. Нужны футляры и при пересечении с водоотводящими лотками, в местах пересечения трасс водопровода, газопровода и других коммуникаций. Если есть где-то участки трассы с глубиной канавы менее 50 см или в  местах, где не удалось убрать твердые предметы (старый фундамент, большие камни и т.п.) — везде стоит уложить защитный футляр.
  • Если трасса подземной прокладки кабеля проходит вдоль фундамента, от него она должна находиться на расстоянии не менее 60 см. Прокладка кабеля в земле ближе к фундаменту запрещена — подвижки грунта или здания могут повредить линию электропитания.
  • Желательно избегать пересечения с другими кабелями. При невозможности обойти пересечение, оба кабеля должны быть в футляре. Они должны выступать за пределы пересечения не менее чем на 1 метр в обе стороны, а кабели находится на расстоянии не менее 15 см один выше другого.

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

  • Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
  • Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
  • Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
  • Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
  • Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.
    Кабель в траншею укладывают волнами, на песчаной подушке

    Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

  • Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
  • Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
  • После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
  • Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
  • Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения.
    Сигнальная лента предупредит при возможных земельных работах

    Сигнальная лента предупредит при возможных земельных работах

  • После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

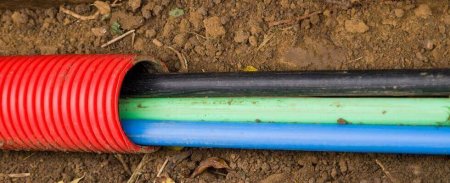

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю через несколько лет

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземого силового кабеля через фундамент

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Прокладка кабеля в земле идеальный вариант электролинии в загородном доме либо на дачном участке.

Часто встает вопрос перед хозяевами частных домовладений можно ли прокладывать силовой кабель под землей? Какой провод лучше использовать? Какие нормы следует соблюдать?
Главный способ прокладки электролиний к частому дому, даче являются — воздушный либо подземный. Для передачи электроэнергии к пункту потребления применяется такой метод, как прокладка кабеля в земле. Это экономичный вариант монтажа электролиний. Преимуществом такого способа является – скрытность проводки, что не портит внешний вид здания, провода не схлестываются при ветре, при перемещении негабаритных грузов провода не помешают. Ну и как бонус — охлаждение кабеля в земле, что предотвращает его перегрев и повреждение.

Плюсы при использовании данного метода прокладки

Прокладка проводов и кабелей в земле имеет множество преимуществ. При монтаже данной проводки необходимо соблюдение специального технологического процесса. Можно выделить такие преимущества:

  • Экономичность, стоимость работ не будет превышать стоимость используемых материалов. Наиболее приемлемый вариант, в сравнении с прокладкой воздушной линии, на которую необходимо специальное согласование, дополнительные материалы, техника;
  • Во избежание повреждения кабеля делается не глубокая траншея и не потребуются материальные и другие средства на обслуживание линии;
  • Возможность провести прокладку кабеля своими руками не прибегая к помощи монтажников и не привлекая спецтехнику в виде вышки;
  • Место проводки скрыто от взора, поэтому не портит внешний облик местности;
  • Данный метод позволяет использование электрического высоковольтного кабеля разнообразного сечения, без применения усилений подвесных устройств.

Правила, которые обязательно соблюдать для прокладки провода под землей

Монтаж выполняются с соблюдением ПТЭЭП а так же ПУЭ не зависимо от назначения и типа используемого провода. Должны соблюдаться следующие пункты:

  • Кабель укладывается на глубине 70 см и более. Если линия электропередачи короткая (менее 5 метров) и кабель имеет защиту в виде трубы, то допускается прокладка на 50–ти сантиметровой глубине;
  • Не допустима прокладка проводки под фундаментом строения. От фундамента следует отмерить минимум 60 сантиметров для монтажа линии. Если тянется провод из одного строения в другое через фундамент то его необходимо защищать стальной трубой.Такая защита обязательна поскольку любой кабель подвержен всевозможным вредоносным воздействиям;
  • Расстояние в траншее между проводами, как правило не менее 10 сантиметров. Исходя из этого рассчитывается размер траншеи;
  • Он деревьев на участке при прокладке кабеля стоит отступать 2 метра не менее, отступ от кустарника необходим -75 см. Данные правила возможно нарушить, если присутствует дополнительная защита, например, в виде трубы из стали;
  • От коммуникаций таких, как канализация, водопровод необходимо сделать дистанцию -1 метр и более, от газопровода -2 метра и более;
  • Если в траншеи пересекаются кабели, то следует изолировать их друг от друга земляной прослойкой, размером — 50 см и более;
  • Если используется подземный способ проводки, то провод следует выбирать бронированный, специально предназначенный для этих целей. Это необходимо для создания защиты от влияния физических воздействий и подземных вредителей;
  • При укладке с применением лебедки , которая разматывает барабан, необходимо оснащение механизма ограничителем.В таком случае возможен монтаж змейкой, тогда линия не будет иметь натяжку;
  • При необходимости проведения соединения электрического провода самостоятельно применяются муфты из металла. Данные способ соединения дает хороший контакт на длительный срок;
  • Для дополнительной защиты силовой линии применяют трубу асбоцементную либо специальную конструкцию из кирпича;
  • После укладки проводки сверху прокладывают сигнализационную ленту с обозначением и предупреждением об электропроводке.

Выбор электрокабеля для проводки под землей

В подземной проводке применяются виды бронированных кабелей — ВБ 6ШВ, а так же ВБ6ШВнг данные изделия имеют защиту из стали. Такой вариант устойчив к механическим повреждениям и не даст грызунам повредить проводку.
Имея такую защиту, кабель прослужит долгие годы. Бронированный кабель прокладывается без трубопровода, но применение трубы рекомендуется во избежание повреждения проводки сотрудниками гос. организаций в процессе проведения работ.
Электропровод для прокладки в грунте следует выбирать, учитывая необходимую мощность потребителей объекта. Например:

    • Кабель ВБШвнг 4х6 предназначен для мощности 11кВт;
    • Кабель ВБШвнг 4х10 предназначен для мощности 15кВт;
    • Кабель ВБШвнг 4х16 предназначен для мощности 21 кВт.

Порядок выполнения работ

Существует определенная последовательность при укладке поводки в грунте:

  • Обозначение места проведения электролинии;
  • Выбор подходящего для данного вида работ кабеля;
  • Обустройство траншеи под проводку;
  • Укладка кабеля в грунт;
  • Обустройство зашиты проводки подушкой, далее грунтом и сигнализационной лентой;
  • Проведение проверочных работ по функционированию линии;
  • Завершающий этап – закапывание траншеи.

Этапы работ по прокладке электропроводки

Для создания проводки под землей необходимо владеть специальными знаниями:

  • Первым делам производится разметка трассы на земле для линии электропередачи на дачном, загородном участке и т.д.;
  • При разметке возможно использование всевозможных кольев, веревки. Необходимо тщательно следить, чтобы не было пересечения с коммуникационными сетями;
  • Стоит создать план расположения кабеля. На чертеже обозначаются расстояния выхода кабеля из грунта, а так же его повороты. Важно перед укладкой проверить отключена ли проводка от сети напряжения;
  • Затем выкапывается траншея по произведенной разметке. Как правило, ее глубина – 80 см, ширина для прокладки одного кабеля 20 см. Дно выкопанной траншеи следует утрамбовать;
  • Существует вариант — дно траншеи выкладывается красным кирпичом;
  • Если вы планируете вести электропроводку через дорогу, то в таком случае глубина должна составлять не менее 120см;
  • Когда производится укладка кабеля в грунт необходимо очистить траншею от веток, камней и других предметов;
  • Далее насыпается подушка из песка -12 см. Она обезопасит от возможности порыва провода;
  • Обесточенный провод надо положить так, чтобы он не был слишком натянут. Как правило, кладут целый провод без соединительных участков;
  • Завершающим этапом является засыпка землей траншеи с электропроводкой. После этого проверяется кабель на предмет замыкания и заземляется его броня.

Как правильно делается прокладка кабеля в земле видео обязательно посмотрите:

В зимний период допустима подземная прокладка линии электропроводки, необходимо принять во внимание следующие:

  • Перед укладкой кабель прогревается в жилом помещении. Прогретый кабель укладывают, не допуская промерзания. Если мороз более 20 градусов возможность монтажа исключается;
  • Если температура воздуха минус 5 и выше возможно не проводить процедуру прогрева, если провод высокого давления;
  • При температуре минус 7допустима укладка защищенного изоляцией проводника;
  • Если температура минус 15 и выше и проводник имеет защиту пленкой ПВХ либо резиновой оболочкой;
  • Возможна укладка в минус 20 градусов, в случае защиты провода изоляцией из ПВХ оболочки либо резиновой и, если сверху имеется оболочка их свинца.

Существуют детали, которые стоит учесть, они помогут более правильно провести работы:

  • Для проводки применяется бронированный кабель;
  • В случае прохождения электропроводки через фундамент необходима защита в виде трубы диаметром в 3 раза больше диаметра кабеля;
  • При глубоком промерзании грунта (более 70 см) трубу защищающую кабель укрепляют во избежание деформирования либо порыва;
  • Нельзя применять для защиты трубы из пластика, а так же гофрированные. Данные трубы недолговечны и не имеют нужную прочность;
  • Не рекомендуется прокладка проводки на участках, где оборудована стоянка авто (игровые площадки, тротуары), где существует повышенная нагрузка.

Данные правила по прокладки подземной проводки следует соблюдать для безопасного проведения работ и последующей эксплуатации. При нарушении правил могут возникнуть неприятности, которые затруднительно будет исправить.

Прокладка кабеля в земле: нормы, правила и требования

Чаще всего необходимость проложить электрический кабель в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах либо провести электропроводку в баню. В этом случае очень важно соблюдать нормативы (в частности СНиП и ПУЭ), а также учитывать технику безопасности при электромонтажных работах. Далее мы расскажем вам, как осуществляется прокладка кабеля в земле без нарушения норм и общепринятых правил.

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, основные правила прокладки кабелей в земле описаны в главе ПУЭ 2.3 начиная с пункта 83, а также СНиП 3.05.06-86, «Единые технические указания по выбору и применению электрических кабелей» и других нормативных документах. В статье рассмотрим особенности прокладки кабельных линий напряжением до 1000В. Выделим самое важное:

  • Глубина прокладки кабеля в земле согласно ПУЭ 2.3.84 должна быть не менее 0,7 м для кабелей до 20 кВ, в местах пересечения с проезжей частью – не менее 1м. Для ввода в здание и в местах пересечения с подземными сооружениями допускается прокладка на глубине 50 см с защитой от механических повреждений, то есть прокладкой в трубе (на такой глубине обязательно или кабель должен быть бронированным). При этом длина такого участка должна быть не больше 5 метров.
    Пирог для монтажа проводки в грунте
  • Согласно ПУЭ 2.3.85. под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане, гаражу или другой постройке, прокладывайте кабель как указано выше, а переход через стену (фундамент) обязательно выполняйте в жесткой ПВХ, ПНД или в стальной трубе.
  • Согласно ПУЭ 2.3.86 расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина траншеи. 50 см нужно отступать от кабелей других организаций и кабелей связи.
  • От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. (согласно п. 2.4.87). Это расстояние можно сократить при прокладке кабеля в трубе, например, если делать подкопку под деревом).
  • Во всех случаях, когда возможны повреждения кабельной линии – прокладывайте её в трубах. В остальных случаях – непосредственно в земле на указанной выше глубине.
  • Расстояние до трубопроводов и канализации при параллельной прокладке должно быть не меньше 1 м (п. 2.3.88), до теплопровода – 2м (п. 2.3.89). До газопровода давлением 0,0049-0,588 МПа – не меньше 1м, с давлением более 0,588 МПа – 2 метра. Прокладка над и под трубопроводами не допускается.
  • При пересечении кабелей, они должны быть разделены слоем земли толщиной 50 см (п. 2.3.94-95).
  • По п. 2.3.37 нужно использовать преимущественно бронированные кабели, например, (А)ВБбШв. Небронированные кабели должны быть стойкими к механическим нагрузкам.
  • Согласно «Единым требованиям…» и ГОСТ 16442-80, о которых мы упоминали выше – допустимо использовать и (А)ВВГ в земле непосредственно (без трубы). Но только в случае отсутствия нагрузки на растяжение и если это не болотистая местность, насыпные или пучинистые грунты или вертикальные участки линии, а также в траншеях в грунте с низкой и средней коррозийной активностью. Однако прокладка кабеля в ПВХ, ПНД или стальных трубах позволяет в случае чего легко заменить кабель без вскрытия грунта.
  • Чтобы не было нагрузок на линию из-за растяжений и давления грунта – укладывайте кабель змейкой с запасом по длине 1-2%, а при прокладке в пучинистом грунте или при прокладке горячего кабеля (если работа производится на морозе) запас должен составлять 3-4%.
  • Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото. Соединение проводов в земле
  • Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич запрещается. Учтите, что защита от механических повреждений кирпичами или бетонными плитами кабелей до 20 кВ, проложенных на глубине 1 метр и больше – необязательна, согласно п. 2.3.83 ПУЭ. В тоже время кабели до 1 кв ДОЛЖНЫ иметь такую защиту только в тех местах, где вероятны частые раскопки.
    Защита проводки кирпичом
  • Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

  1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
  2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.Готовая траншея от дома к участку
  3. На утрамбованном дне сделайте равномерную подушку из песка или мелкого грунта, предварительно очищенного от мелких камней, осколков стекла, кирпичей и других предметов, которые могут повредить изоляцию.
  4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами, либо ВВГ-нг-LS, в случаях описанных выше.
    Укладка электропроводкиБронированный проводник фото
  5. Проверьте готовую кабельную линию с помощью мегомметра, который определит наличие повреждений изоляции и утечек под высоким напряжением (измерит сопротивление изоляции). Не забудьте разрядить кабель на землю или закоротив жилы после измерений сопротивления.
  6. Используйте трубу, следуя описанным выше правилам и рекомендациям. Если нужна прокладка в трубе (глубина 50 см, раскопки часто происходят, прокладка под деревом и т.д.), то используйте ПНД, ПВХ, стальные или асбоцементные трубы. Последний тип труб разрезают вдоль на две части, делая из них подобие пенала, после этого укладывают провод. Такая технология позволит быстро освободить электропроводку при ее ремонте.Электросеть в гофре под землей
  7. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех расстояний при прокладке линии от дома, ограждения и т.д.
  8. Засыпьте траншею песком или мелким грунтом, очищенным от острых предметов. Слой должен быть равномерным, около 15 см. После засыпки его нужно тщательно утрамбовать.
  9. На песок проложите сигнальную ленту с обозначением о том, что под ней была выполнена прокладка электропроводки.Сигнальная лента
  10. Поверх ленты засыпьте оставшуюся землю, сделав горку, которая после нескольких дождей осядет и выровняется с поверхностью.
  11. Еще раз сделайте замер, используя мегомметр.

Видео инструкция по монтажу

Вот и вся технология прокладки кабеля под землей на дачном участке. Как Вы видите, провести линию в домашних условиях не так уж и сложно. Больше времени и сил уйдет на земельные работы – копание траншеи.

Практические советы от специалистов

Помимо вышеуказанной инструкции рекомендуем Вам ознакомиться с некоторыми советами по отношению к прокладыванию кабеля в траншее:

  1. Используйте только специальный бронированный проводник. Такие марки, как КГ, ПУНП, ШВВП или ПВС использовать нельзя, т.к. они не обладают достаточной защитой.
  2. Диаметр металлической трубы, которая будет проходить через фундамент частного дома (если в этом будет необходимость), должен быть в 3 раза больше, чем диаметр самого эл. кабеля.
  3. Если глубина промерзания земли в Вашем регионе глубже, чем 70 см (глубина траншеи), обязательно закрепите защитную трубу, чтобы ее не порвало и не деформировало.
  4. Использовать пластиковую гофрированную трубу для защиты электропроводки под землей запрещается. Уже через год гофра разрушится и все ее защитные свойства, которые и так слабые, пропадут.
  5. Старайтесь не осуществлять прокладку проводника под такими зонами повышенной нагрузки, как дороги, парковка и въезд во двор. Если это неизбежно – не забывайте о прокладке в трубах и защите кирпичами.
  6. Единого мнения либо правил в нормативной документации, по отношению к минимальному сечению кабеля для прокладки в земле нет. На практике чаще всего используют сечение 10 мм2 для меди и 16 для алюминия. Ориентируйтесь только на расчет сечения кабеля по мощности и току, а также учитывайте, что линия должна быть бронированной.

Обзор проделанной работы

Нюансы при прокладке в зимнее время

Ну и последнее, о чем хотелось бы рассказать – можно ли прокладывать кабель под землей при низких температурах, а в частности зимой. Электромонтажные работы в зимнее время допускаются, но нужно учитывать следующие нормы и правила:

  • Перед прокладкой электропроводки в траншее нужно отогреть проводник в теплом помещении либо с помощью трансформатора. Последний метод использовать не рекомендуем, если Вы с ним не сталкивались ранее, т.к. для этого нужны определенные навыки.
  • После подогрева нужно быстро произвести укладку силовой линии с запасом по длине в 3-4%. Если температура на улице не ниже -10 оС у Вас есть час времени, от -10 до -20 оС – не более 40 минут, ниже -20 оС – полчаса максимум. Если в зимнее время температура ниже, производить электромонтаж запрещается.
  • Без предварительного подогрева допускается проложить кабель под землей в следующих случаях: если температура не ниже -5 оС, а сам проводник высокого давления; если температура не ниже -7 оС и кабель защищен изоляцией, -15 оС если изоляция ПВХ либо резиновая, -20 оС в том случае, если изоляция жил представлена полиэтиленовой оболочкой либо резиной и дополнительной свинцовой оболочкой.

Вот и все, что хотелось рассказать Вам о том, как выполнить прокладку кабеля в земле своими руками. Надеемся наши практические советы, инструкция а также предоставленные нормативы помогут Вам при монтаже в домашних условиях!

Также читают:

Кабель под землей: особенности и инструкция

Многие люди задаются вопросом: как проложить кабель под землей? Иногда нужно провести свет к бане или другим постройкам, натягивать его по воздуху не совсем хорошее решение. Опустить под землю – это лучший вариант. Если соблюдать все правила у вас получится это сделать без проблем, а как провести кабель под землей мы вам расскажем в данной статье.

Кабель под землей: подготовительный этап

Изначально хотелось бы рассказать вам все основные особенности, к которым вы должны быть готовы. Без этого нельзя гарантировать никакой результат совсем. Мы собрали всю информацию с ПУЭ и ГОСТ, чтобы донести ее до вас. К таким советам стоит прислушаться, ведь писали их настоящие профессионалы, они точно знают, как правильно проложить кабель в земле. Полезно будет узнать: как спрятать провода в квартире.

  1. Провод необходимо закапывать вглубь на 70 сантиметров, если он упакован в трубу, можно выбирать глубину и 50 см.
  2. Ни в коем случае нельзя проводить кабель под землей на расстоянии 60 сантиметров от построек, под фундаменты прокладывать его нельзя соответственно.
  3. Если в траншее два кабеля, расстояние между ними минимум 10 сантиметров.
  4. Отступ от деревьев нужно брать в два метра.
  5. Кабель должен предназначаться для такой укладки.
  6. Не должна получиться змейка.
  7. Можно усилить тоннель с помощью кирпичей, пример на фото.
  8. Когда установили кабель, необходимо поставить сигнальную ленту, где будет указанно, что именно здесь лежит кабель.

Это далеко не все требования, которые указанны в правилах. Однако проложить электрокабель под землей на даче таким способом можно спокойно. Мы подбирали такие правила только с учетом домашних условий. Для предприятий существуют серьезные ограничения в этом плане.

Прокладка кабеля в земле на даче своими руками

Вот мы и подошли к основному процессу прокладки кабеля под землей. Специально для этого мы составили инструкцию, она поможет вам сделать все правильно.

  1. Изначально всю схему нужно нарисовать на листе. Обращаем внимание, перед этим весь участок нужно измерить.
  2. Вставляем колышки по схеме. Между ними лучше намотать проволоку, так будет удобней копать траншею. Когда все будет вырыто, просмотрите, чтобы не было лишних материалов.
  3. На дне делаем насыпь из пуска, достаточно 5-10 сантиметров.
  4. Провод прокладываем, как показано на фото.
  5. При надобности установите защиту, гофра для кабеля в землю подойдет для таких целей.
  6. Засыпаем все песком, оставляем 15 сантиметров до верха, остальной участок покрываем землей.
  7. Между песком и землей кладем ленту, которая означает, что здесь есть кабель.
  8. Сделайте фото или сохраните схему, чтобы не было проблем при других монтажных работах.
  9. Кабель проверить нужно до того момента, как он будет засыпан.

Шаги простые, сложностей нет. Посмотрите видео, так вы сможете понять больше особенностей.

Как проложить провод в земле: дополнительные советы

  1. Используйте только бронированный проводник. К примеру: КГ, ААБл, ПУНП. Помните, что скручивать провода нельзя при такой укладке.
  2. Если у вас промерзает земля больше чем на 70 сантиметров зимой, нужно закрепить кабель трубой, так его не порвет.
  3. Не делайте траншею недалеко от детских площадок, и других мест, где находится много людей.
  4. Лучше использовать следующие сечения: для меди – 12 мм, для алюминия 16. Перед этим обязательно произведите полный расчет по мощности.

Частный дом или дача кабель под землей видео

Проложить кабель под землей зимой

Конечно, лучше этого не делать, теплое время года – это оптимальное время. Но, если вас заставили обстоятельства, смотрите следующие советы по этому поводу.

  1. Перед укладкой необходимо прогреть кабель или провод. Достаточно его держать несколько часов в помещении.
  2. Когда кабель нагрелся, уложить и закопать его нужно очень быстро. Если температура -10 – один час, – 20 – полчаса. Температура ниже – ни в коем случае не производите монтаж.
  3. Без прогрева можно устанавливать кабель, если температура воздуха не меньше -5.

Вот такие советы получились в результате. Применяйте их, тогда у вас все точно получится.

Также читайте: классификация проводов и кабелей.

Прокладка кабеля в земле на дачном участке — нормы


В настоящее время при строительстве новых зданий в обязательном порядке осуществляется подвод электрического тока. В отдельных случаях такое возможно по специальным электрическим столбам, но чаще всего подобное не рационально, из-за чего силовое питание углубляется в почву.


Здесь устанавливаются свои нормы и правила закладки силовых линий. В данном случае требуется подробно изучить, как осуществляется прокладка кабеля в земле, а также использование защитной трубы или иного закрытого приспособления.


Требования, условия и нормы прокладки кабеля


Чтобы была выполнена соответствующая прокладка кабеля под землей, недостаточно просто вырыть траншею и уложить туда силовые линии, здесь следует руководствоваться установленными нормативами, а также правилами прокладки. Рассмотрим более детально, как на практике осуществляется заложение силовых электролиний в траншеи:

  1. В обязательном порядке прокладка кабеля в земле на своем дачном участке предусматривает не пересечение линий, в крайнем случае, делать это на расстоянии в 15 сантиметров.
  2. Прокладка кабельных линий на участке в земле выполняется на расстоянии в 0,5 метра от водопроводных и канализационных труб, для проводки с защитой допускается расстояние в 0,25 метра.
  3. Если прокладывается силовая линия под землей на даче параллельно канализационным и водопроводным трубам, то расстояние делается в 1 метр, при наличии защитной трубы (оболочки кабеля) до 0,25 метра.
  4. Прокладка электрического кабеля на глубине в земле при параллельном направлении с теплотрассой, должна находиться на расстоянии минимум в 2 метра, но лучше больше.
  5. Лучше всего избегать места, где будут парковаться автомобиля, а также оборудоваться заезды. Если это сделать невозможно, то обязательно провода помещаются в усиленный кожух.
  6. Все большие деревья следует обходить по периметру на расстоянии минимум в два метра, так как корневая система этих растений может легко повредить силовые линии.
  7. Также следует обходить по кругу все кустарники, здесь расстояние отступа должно быть не меньше 75 сантиметров, чтобы корневища не смогли в процессе роста повредить линию.
  8. Если используется кабель для прокладки вокруг фундамента под землей, то на протяжении всего периметра делается минимальный отступ в 60 сантиметров, чтобы при усадке строения не повредилась линия.


При обустройстве электрического питания на своем участке, эти нормы и правила, следует обязательно учитывать, чтобы не подвергать риску свою жизнь, а также не допускать возможность повреждения магистрали электропередач.


Важно. Прокладка кабеля в земле, осуществляется на определенном расстоянии от поверхности, которое определяется в зависимости от типа почвы и мощности силовой линии.


Требования, условия и нормы прокладки кабеля.jpg


Разновидность и характеристики кабелей для укладки в грунт


Для укладки проводки в грунт, подходят не все типы кабелей. Здесь требуется использовать изделие с соответствующим бронированием в случае отсутствия внешней дополнительной оплетки или кожуха.


Как правило, внутренняя составляющая выполняется из меди или алюминия, так как эти металлы являются наилучшими проводниками электрического тока. Рассмотрим более детально варианты оплетки силовых линий, которые подходят для подвода энергии через подземные траншеи:

  • допускается для прокладки кабеля в земле материал оплетки, выполненный из прочных соединений ПВХ;
  • проложить кабель в земле на даче можно в том случае, когда его наружная оплетка выполнена из сшитого полиэтилена;
  • также допускается прокладывать электрический кабель для прокладки в земле, если его оплетка выполнена из бумаги со специальной пропиткой.


Не рекомендуется углублять в почву силовые линии, которые выполнены из менее прочных материалов, к примеру, обычная резина, так как этот состав негативно выдерживает температурные перепады. Необходимо подбирать материал так, чтобы была надлежащая изоляция от земли и перепада температур.


Важно. Если используется прочная и толстостенная наружная защита проводников, то можно выбрать любой материал для наружной оплетки силовой линии.


Способы прокладки


Отвечая на вопрос, как проложить кабель на своем участке под землей, требуется предварительно подобрать наиболее подходящий метод укладки подобного оборудования. Рассмотрим самые оптимальные варианты закладки силовых линий электропередач:

  1. свободное заложение электромагистрали без сторонней защиты, а также использования дополнительных устройств;
  2. заложение в почву проводки с помещением силовых линий в мягкую защитную оболочку или кожух;
  3. укладка источников электрического питания в прочные гибкие кожухи, оснащенные дополнительной термозащитой;
  4. заложение направления электропередач в жесткие металлические кожухи определенной толщины (как правило, прочные трубы).


В каждом отдельном случае предусматривается использование определенных материалов, которые позволят правильно проложить электромагистрали, проводящие электричество к строению. Следует понимать, что каждый вариант имеет свои преимущества и недостатки. Особое внимание здесь уделяется стоимости, так как подобная работа – это не дешевое удовольствие, но от качества результата впоследствии зависит долговечность службы проводки, углубленной в почву.


Важно. Все конструктивные элементы необходимо заглублять в грунт до такой степени, чтобы толщина промерзания почвы оставалась на солидном расстоянии от магистрали электропередач.


Способы прокладки.jpg


Руководство по подбору материалов и самостоятельной прокладке


Для того чтобы должным образом завести в свое строение электричество, следует правильно подобрать материалы, а также выполнить все необходимые работы. При выборе материалов, следует опираться на различные параметры. Здесь учитывается стоимость элементов. Немаловажно учитывать их защитные показатели.


Также рассчитываются климатические условия, которые присутствуют в регионе. Немаловажно принимать во внимание мощность электромагистрали, а также количество отдельных кабелей. Отдельное внимание уделяется на защиту, которой будет оснащаться электрическая проводка. После рационального выбора всего необходимого, предстоит проделать следующее:

  1. Предварительно следует закупить все необходимое, чтобы осуществить подвод силовой магистрали электропередачи.
  2. Далее требуется получить соответствующие разрешения на осуществление деятельности по протягиванию кабелей.
  3. На следующем этапе требуется определить место, где будут проходить на участке все электромагистрали.
  4. Далее следует проделать траншеи необходимой глубины, чтобы при заморозках кабеля не повредились.
  5. После выкапывания траншеи, с ее дна следует удалить все острые предметы и проросшие корневища.
  6. Дно ов обязательном порядке выравнивается и утрамбовывается, после чего засыпается небольшое количество песка (10 сантиметров).
  7. Далее следует проверить кабель на наличие повреждений, и при необходимости их устранить в полноценном порядке.
  8. Перед закладкой, устройство следует поместить в приобретенный ранее специальный защитный футляр (кожух).
  9. Кабель укладывается аккуратно волнами, не рекомендуется делать натяжку даже самую небольшую.
  10. Далее следует выполнить проверку устройства на целостность, бывают случаи повреждения при закладке.
  11. Обязательно следует точно запомнить расположение магистрали, а также перенести это место на бумагу.
  12. После требуется засыпать всю поверхность просеянным песком на глубину в 10 сантиметров (не более).
  13. Слой песка, необходимо тщательно разравнять, а также несильно утрамбовать, чтобы песчинки плотно легли друг с другом.
  14. После засыпается слой грунта 15-20 сантиметров, при этом следует устранять все острые предметы и камни.
  15. Далее грунт следует разровнять и утрамбовать, а после заложить сигнальную ленту яркого цвета с предупреждением о наличии силового кабеля.
  16. В конце следует засыпать оставшуюся глубину грунтом и утрамбовать (должна получиться насыпь, которая будет превосходить уровень земли).


В целом работу по укладке магистрали тока можно считать завершенной. На последующих этапах останется только выполнить подключение и разводку электричества по строению. Следует понимать, что все работы проводятся на обесточенном режиме. Также следует использовать защитное снаряжение.


Важно. При заложении электрических проводов в почву, следует впоследствии избегать проведения каких-либо земельных работ в тех местах, где были проложены силовые магистрали передачи электрического тока.



Проведение электричества при строительстве здания является неотъемлемой задачей. Некоторые для этого специально нанимают специалистов, а кто-то решается справиться с работой самостоятельно. В любом случае, требуется учитывать установленные для такой работы правила, а также рекомендации по прокладке магистрали электропередачи.


Следует помнить, что электроэнергия хоть и является человеческим благом, она также способна причинить серьезный ущерб и лишить человека жизни в случае нарушения элементарных норм безопасности. Отдельное внимание уделяется фиксации в памяти места, где расположены кабели.

для частного дома и дачи, виды кабеля

Содержание статьи:

Подвод электричества к дому под землей – процесс трудозатратный, но вполне выполнимый своими руками. Особенно актуален вопрос для электрификации частных домов, дачных и садовых участков. Монтаж электрооборудования проводится согласно нормам ГОСТа и ПУЭ.

Преимущества и уязвимости подземной электрификации

Подвод электричества под землей

Ввод электрокабеля в дом под землей вместо воздушных линий имеет ряд преимуществ:

  • не портит архитектуру и дизайн участка;
  • не испытывает атмосферных воздействий;
  • высокая противопожарная безопасность.

К тому же подводка, выполненная таким способом, защищена от кражи и вандализма. Что особенно важно, если строение длительное время остается без присмотра.

Подземная прокладка электрокабеля имеет некоторые отрицательные моменты:

  • может подвергаться механическому воздействию в процессе вспучивания и проседания почвы;
  • влияние грунтовых вод, промерзание почвы, давление корней крупных деревьев;
  • повредить проводку могут насекомые и грызуны;
  • она подвержена старению и коррозии.

Долговечность электропроводки зависит от состава почвы и насыщения ее водой, тепловых колебаний и вибрационных процессов.

Получение разрешения на подземный ввод

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Соответствие кабельной продукции

Кабель ВБбШв 5х6

Чтобы электроэнергию подвести к дому, используют изделия, предназначенные для прокладки в земле. Так как электрический кабель будет находиться под давлением массы грунта, используется продукция в специальной оплетке, броне. Это такие марки как, ВБ бШв и ВБ бШВнг. Первая буква в маркировке обозначает наличие медных токопроводящих жил. Бронирование выполнено гофрированной стальной лентой. Она намотана в виде спирали, по внутреннему слою изоляции.

Изделия устойчивы к механическим повреждениям. Монтаж можно выполнить без трубопровода. Однако во избежание повреждений в процессе работы рекомендуется использовать трубу. Если земля имеет повышенную химическую активность – солончаки, болота, шлаки, строительный мусор, – применяют кабель со свинцовой броней или алюминиевой оболочкой.

Учитывая трудоемкость работ по укладке, лучше выбрать сразу качественный кабель, даже если он стоит дороже.

Ввод с помощью небронированного кабеля и трубы ПНД

Электросеть в гофре под землей

Если нужно подводить электричество под землей на даче, можно воспользоваться обычным проводом в оболочке ПВХ. Для прокладки в земле лучше выбрать герметичные и достаточно прочные марки кабельной продукции – NYM, ВВГ или СИП. Их можно использовать, например, чтобы провести освещение в дачный погреб. Однако продукция при активном внешнем воздействии достаточно быстро выходят из строя.

Чтобы продлить срок службы, в качестве защиты применяют трубы из полиэтилена низкого давления (ПНД). Они надежно предохраняют от блуждающих токов, механических повреждений и влияния агрессивного грунта. Для этой цели можно использовать гофрированные изделия. Они имеют повышенную эластичность и прочность, легко восстанавливают свои линейные размеры, просты в монтаже. При частых ремонтах могут применяться повторно. Некоторые модели оснащены зондом, что упрощает протяжку кабеля внутрь гофры.

Защита кабельной укладки

Сигнальная лента

Норма глубины траншеи 90 см, толщина песчаной подушки до 20 см. Кабель укладывают без натяжения, волнообразно, обязательно ниже точки промерзания грунта. Далее его засыпают слоем песка в 30 см и землей, предварительно уложив предупреждающую ленту.

Если грунт подвержен сдвигам, недостаточно плотный, напитан грунтовыми водами, устанавливают дополнительную защиту. Делают лоток из бетонных блоков или влагостойкого кирпича. Кабель укладывают в лоток, сверху закрывают бетонной плитой. На ползучем грунте выполняют железобетонный монолитный канал и закрывают его армированными плитами.

Выход кабеля

Готовая траншея от дома к участку

На выходе из земли до подключения к столбу участок кабеля в 2 метра должен быть закрыт изогнутой металлической трубой. Радиус изгиба составляет не менее 20 диаметров кабельной оболочки.

При прокладке кабеля в земле на даче к домику вводить его следует через фундамент, для этого нужно предусмотреть закладную. Это кусок трубы, выходящей на 10–15 сантиметров из фундамента с обеих сторон. Ее сечение должно быть в 4 раза больше прокладываемого провода. Через нее легко ввести кабель в помещение. Для последующей герметизации используют монтажную пену или ветошь, смоченную в цементном молочке.

При другом способе кабель в металлической трубе поднимают вдоль дома. Обычно это место, где висит вводный шкаф. Закладную делают в стене, придерживаясь таких же параметров, и заводят провод в дом. Такой способ используют, если фундамент из монолитной плиты и его не хочется нарушать.

Можно сделать прокладку электрокабеля под землей методом прокола. Этот способ применяют, если проводку необходимо проложить под участком дороги или садовой дорожки. Суть метода – создание канала вдавливанием в землю металлической трубы с наконечником. При этом грунт вокруг приспособления уплотняется.

Соединение проводов в земле

По обе стороны от препятствия делают две ямы, одна стартовая, другая приемная. На трубе с помощью болгарки нарезают зубья в виде короны. Диаметр должен соответствовать размерам провода, но не меньше 20 мм.

Работу лучше выполнять вдвоем. Конец трубы с коронкой устанавливают в стартовую яму. По другому концу ударяют кувалдой с большой силой. После прохождения 50 см пути внутреннюю часть трубы промывают от грунта водой под напором.

Если до приемной ямы не хватает длины, приваривают дополнительный отрезок. Когда зубья короны появляются с другой стороны, процесс закончен. Выступающие концы с двух сторон отрезают, а в среднюю часть вставляют кабель. В этом случае труба, оставшаяся в земле, является защитой.

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.

Какой кабель выбрать для прокладки на улице (по воздуху и в земле)

Чтобы подключить электропитание от дома к бане или гаражу нужно провести линию по улице. Узнайте о том, какой кабель можно использовать для прокладки на улице.

Зачастую люди сталкиваются с необходимостью провести электропитание от дома до бани, или от дома до хозблока, или же смонтировать провод для освещения приусадебного участка. Задача на первый взгляд не сложная, однако, существует множество нюансов для такого вида работ. И самый главный из них – определить какой кабель можно использовать на улице. В этой статье мы рассмотрим марки кабеля для улицы и какой именно вариант подходит в тех или иных условиях. Содержание:

Негативные факторы для уличной проводки

На кабельные линии, проложенные на открытом воздухе, действуют несколько негативных факторов:

  1. Ультрафиолетовые лучи. Солнечный свет пагубно влияет на некоторые виды изоляции проводников. Процесс этот длительный и трудно контролируемый. Поэтому следует выбирать изделия с изоляцией из материалов, не разрушающихся под воздействием УФ-лучей.
  2. Температура окружающего воздуха. Низкая может привести к растрескиванию изоляции. Поэтому при выборе кабелей и проводов следует выяснить их диапазон рабочих температур. Так же следует учитывать температуру монтажа. Обычно она составляет не ниже 20 градусов мороза.
  3. Ветер. Сильный ветер способен повредить как оболочку кабельной линии, так и жилы внутри. Если кабель будет проложен по улице, следует учитывать климатический район монтажа.
  4. Гололед. Если наружная сеть проводится в районах, где зимой бывает повышенное образование гололеда, стоит учесть этот фактор. Проводник, покрытый ледяной коркой, может стать тяжелее в несколько раз и при длинных пролетах порваться под своим весом.

Прокладывать кабель на улице можно тремя способами и у каждого из них есть свои достоинства и недостатки:

  1. По воздуху. Самый быстрый для монтажа способ. Недостатки этого метода: требует надежного крепления тросов, подверженность линий негативным влияниям погодных условий.
  2. По стенам зданий. Для такого метода гораздо проще подобрать материал проводника. Недостатки: трудозатратный монтаж, нарушение внешнего вида зданий, негативное влияние на проводник температуры окружающего воздуха и солнечного света.
  3. В земле. Такой метод позволяет решить множество проблем. Погодные условия и солнечный свет не оказывают никакого влияния. Внешний вид зданий и прилегающей территории не нарушается. Недостатком является трудозатратность электромонтажа, в некоторых случаях с необходимостью привлечения строительной техники для раскопки траншеи.

Обзор подходящих марок кабеля

Для прокладки на открытом воздухе в сетях на 220 В или 380 В используются провода СИП и ПВС, и кабели ВВГ и ВБбШв, а также их разновидности.

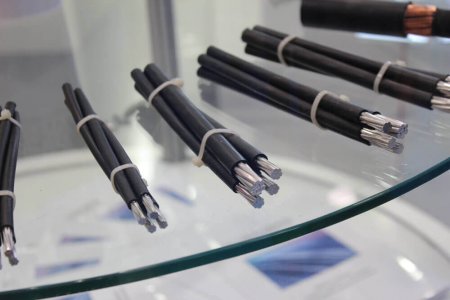

СИП – самонесущий изолированный провод. Материал жилы – алюминий, есть варианты со стальной жилой внутри алюминия. Так же существуют виды СИП с голой несущей нейтралью. Применяется для воздушных линий электропередач. Изоляция провода выполнена из сшитого полиэтилена. Она прочна и устойчива к УФ-лучам, поэтому применяется на улице без гофр. От опоры линии электропередач, СИП протягивается по воздуху к дому.

Для монтажа самонесущего провода применяются различная фурнитура: прокалывающие зажимы, растяжки, изолирующие коробки. Для надежного электроснабжения требуется применение всех этих приспособлений. Соединение СИП с медным вводом в дом следует выполнять через клеммники или болтовое соединение с прокладкой металлической шайбы. Провод СИП можно использовать для прокладки на улице по стене. В этом случае его обязательно следует поместить в гофротрубу для защиты от протирания и механических повреждений.

Достоинства:

  • стойкость к УФ-лучам;
  • высокая прочность изоляции;
  • не требует дополнительных тросов для подвески.

Недостатки:

  • требует дополнительной защиты при прокладке по стене.

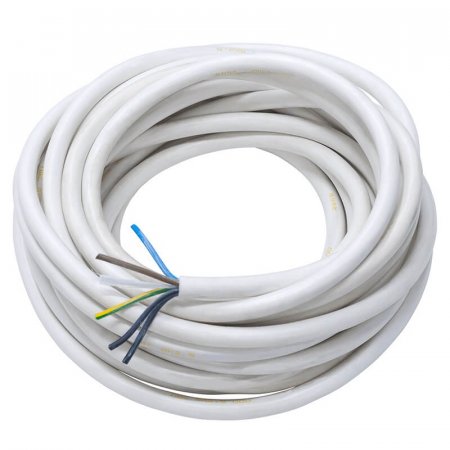

ПВС – провод с виниловой изоляцией, соединительный. Жила – медная, многопроволочная. Количество жил – от 2 до 5, различного сечения. Основное назначение данного провода – удлинители, подключение садовой и огородной техники, электроинструмента для ухода за домом. Благодаря своей конструкции провод очень гибкий и отлично подойдет для подключения, например, газонокосилки на даче. Срок службы данного провода – 6 лет, поэтому ПВС не предназначен для монтажа проводок или подключения различных объектов.

Достоинства:

  • гибкость;
  • стойкость к истиранию;
  • толстая изоляция;

Недостатки:

  • малый срок службы;
  • ограниченная сфера применения.

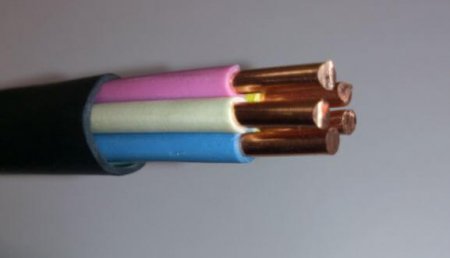

Кабель ВВГ. Является самым универсальным проводником для монтажа на улице, в том числе и на открытом воздухе. Марка расшифровывается как:

  • В – виниловая изоляция жил;
  • В – виниловая оболочка;
  • Г – отсутствие брони (голый).

Жилы выполнены из монолитной меди. Если вначале марке стоит буква «А» (АВВГ), то материал жилы – алюминий. Количество жил от 2 до 5. В данный момент существует множество вариантов таких изделий с улучшенными характеристиками по безопасности:

  • ВВГнг – не поддерживающий горения;
  • ВВГнг-LS – не поддерживающий горения, с низким выделением дыма;
  • ВВГнг-LT– не поддерживающий горения, с низкой токсичностью дыма;

ВВГ можно прокладывать по стенам зданий, сооружений, подвешивать на тросе, прокладывать в земле. Но во всех этих случаях кабель должен быть дополнительно защищен. При монтаже на улице, по стенам и другими способами проводник помещается в полиамидную гофротрубу, лотки, металлорукав.

При подвешивании на тросе – в гофротрубе, использовать серую ПВХ-гофру не стоит, поскольку она зачастую не устойчива к УФ-излучению (есть и устойчивая, уточняйте у производителя или на упаковке). Лучше использовать черную или синюю ПНД-гофру, из полиамида, или металлорукав (при прокладке по сгораемой поверхности, например, по фасаду).

Для монтажа кабеля в земле проводник также помещается гофру, но не в такую, как изображена выше, а в жесткую гофрированную ПНД-трубу. Это нужно для защиты от механических повреждений.

Достоинства:

  • универсальность;
  • большой срок службы.

Недостатки:

  • требует дополнительной защиты при открытой прокладке.

У ВВГ есть модификация ВВСГ. Буква «С» обозначает наличие стального троса. Этот трос является самонесущим. Применяется такой кабель для подключения объектов по воздуху внутри помещений, ангаров и т.д.

Какой кабель выбрать для прокладки на улице (по воздуху и в земле)
Изоляция данного проводника осталась из ПВХ, поэтому солнечный свет ее будет разрушать. Применять такие проводники для подвески на улице не следует.

ВБбШв. Материал жил – медь, есть алюминиевые аналоги с буквой «А» в начале марки (АВБбШв). Производители выпускают данные кабели с количеством жил от 1 до 5. Расшифровывается марка как:

  • В – виниловая изоляция жил;
  • Бб – броня без подушки;
  • Шв – шланг из винила.

Данный кабель предназначен для прокладки на улице в земле без дополнительной защиты. Допускается его монтаж в лотках по стенам зданий, однако ввиду малой гибкости, большого веса и габаритов делать это затруднительно. Заводить проводник в трубу рекомендуется только при проходе его под дорогой, для уменьшения давления грунта.

Какой кабель выбрать для прокладки на улице (по воздуху и в земле)

Достоинства:

  • высокая стойкость к механическим повреждениям;
  • не требует дополнительной защиты.

Недостатки:

  • большой вес;
  • неудобны в монтаже;
  • требуется заземление брони.

Отдельно хотелось бы рассказать про телефонные кабели. Технология монтажа телефонных проводников схожа с прокладкой электрических. Прокладывать их можно по воздуху на тросу, по стенам зданий, по заборам. При монтаже в земле стоит поместить телефонный кабель в трубу или использовать бронированные проводники.

При протягивании по воздуху применяется кабель ПРППМт. У такого проводника в конструкции существует трос для подвешивания.

Заключение

Подведем итоги, кратко обозначив, как прокладывать кабель на улице и какая марка подходит для разных случаев:

  1. Если у вас ВВГ и его модификации — на улице его нужно прокладывать в гофре, стойкой к УФ-излучению, или в металлорукаве.
  2. По воздуху ВВГ прокладывают только на тросе и в гофре. Трос нужен чтобы снять нагрузку с жил, гофра для защиты от УФ-лучей.
  3. Без троса можно прокладывать СИП.
  4. Если вы хотите прокладывать кабель на улице в земле, то ВВГ прокладывают в трубе (гофрированной из ПНД, или металлической), а без трубы можно прокладывать бронированные кабели типа ВБбШв
  5. ПВС, ШВВП и другие провода используют для удлинителей, переносок и прочего, для проводки они не подходят.

Теперь вы знаете, как выбрать кабель для улицы и что дополнительно нужно предусмотреть. Надеемся, предоставленная информация была для Вас полезной и интересной!

Материалы по теме:

  • Уличное освещение на солнечных батареях
  • Защита кабеля от механических повреждений
  • Как провести электропроводку на даче

Опубликовано: 09.07.2019 Обновлено: 09.07.2019 нет комментариев

Прокладка и протягивание кабеля — Установка кабелей низкого и высокого напряжения в траншею

Опубликовано 14 марта 2018 г.

Cable Pulling Cable Laying Equipment

Торн и Деррик | Дистрибьюторы оборудования для прокладки и тяги | НН МВ ВН

Сегодня, в , часть 2, из серии из 2 частей, охватывающих оборудование для прокладки и прокладки кабеля , Thorne & Derrick рассматривает требования к оборудованию и подготовку к протяжке кабеля при прокладке кабелей в кабельную траншею. В Часть 1, мы обсудили процедуры и требования к оборудованию для протягивания и прокладки кабеля в каналы .

Оборудование для протягивания кабеля и подготовка

Траншея

В Часть 2 нашей серии статей о Кабельное оборудование для прокладки и протягивания мы рассматриваем оборудование и технологические требования для протягивания и прокладки кабелей в открытой траншее.

Прокладка кабеля в открытой траншее часто используется вместо прокладки кабелей непосредственно в кабельных каналах . Этот метод прокладки кабелей в землю, как правило, используется там, где используемые кабели имеют более высокое напряжение (кабели среднего напряжения) и, следовательно, имеют больший внешний диаметр кабеля.

Подготовка кабельной траншеи

Перед укладкой кабеля необходимо вырыть и подготовить траншею для кабеля.

Это означает, что траншея должна иметь размер, достаточный для прокладки кабелей и каналов.

Для разных кабелей потребуются кабельные желоба разного размера — чем выше напряжение кабеля, тем больше размер кабеля и, следовательно, тем больше требуется кабельный желоб.

Ширина и глубина траншеи также зависят от того, где вырывается траншея для кабеля.Например, кабель, проложенный под общественной тротуаром, не будет проложен на такой глубине, как кабель под пахотной землей, которую нужно вспахать.

При рытье траншеи ее должно быть достаточно, чтобы установщик мог установить кабели и воздуховоды на глубину, соответствующую используемому кабелю.

Это также должно позволять прокладывать кабели в пределах указанных радиусов изгиба.

Кабель следует прокладывать с соблюдением указанных габаритов и без повреждения оболочки кабеля.

При прокладке кабеля в открытую траншею в стандартной компоновке оборудования используются 8 ключевых компонентов, за исключением траншеи и кабеля.

  • Тросовая лебедка — Тросовая лебедка расположена в конце кабельной траншеи и спроектирована так, чтобы быть простой и надежной. Лебедка обеспечивает плавное и контролируемое протягивание кабеля через траншею. Лебедка для протягивания троса обеспечивает фактическое протягивание троса. В зависимости от типа протягиваемого троса доступно несколько различных тросовых лебедок.Лебедки различаются между телекоммуникационными, силовыми кабелями и легкими кабелями.
  • Трос лебедки — трос лебедки прикрепляется к тросу, чтобы его можно было протянуть. Трос обеспечивает дополнительную прочность и позволяет протягивать более тяжелые кабели. Кроме того, использование троса лебедки предотвращает возможное повреждение оболочки кабеля.
  • Поворотное звено — Поворотное звено обеспечивает соединение между тросом и тросом лебедки.Каждое поворотное звено спроектировано и используется так, чтобы позволить проводу вращаться при вытягивании и избежать перекручивания или скручивания. Дополнительный уровень защиты, обеспечиваемый шарнирным соединением, означает, что повреждение оболочки кабеля еще больше уменьшается.
  • Кабельные носки Кабельные носки или чулки доступны из нержавеющей стали или кевлара, но традиционно изготавливаются из высокопрочной оцинкованной стальной проволоки. Часто называемые тросовыми носками или захватами, это еще один уровень защиты между тросом и тросовой лебедкой.Присоединенные к концу кабеля, они прикрепляются к шарнирному соединению и избегают прямого контакта с кабелем. Все кабели пилотных и телефонных, LV, 11 кВ, 20 кВ, 33 кВ, 66 кВ и 132 кВ обычно должны быть протянуты с помощью кабельной муфты правильного размера, которая надежно закреплена на кабеле LV-HV. Более сложные протяжки кабеля могут потребовать использования петли для протяжки кабеля , прикрепленной непосредственно к проводникам кабеля.

Cable Socks

  • Ролики для прямого кабеля — ролики для прямого троса, как следует из названия, предназначены для использования в прямой части траншеи.Разные по размеру и весу, прямые ролики выбираются в зависимости от размера траншеи, в которой они будут использоваться. Ролики позволяют протягивать кабель, не касаясь дна траншеи, что может привести к повреждению внешней оболочки кабеля. , Доступен полный ассортимент траншейных роликов — съемники кабеля должны проверять, находятся ли ролики кабеля в исправном состоянии, легко перемещаются по шпинделю и имеют поверхности качения, не имеющие повреждений. Ведущие кабельные ролики обычно размещаются со стороны кабельной траншеи на конце протяжки кабеля с роликами скольжения на поворотах и ​​роликами типа «обруч» вдоль прямых участков кабеля.Подрядчики могут использовать перевернутые опорные пластины, чтобы кабель или тянущий провод не поднимались в препятствия. На входе в кабельный канал следует прикрепить раструб на конце с роликами, расположенными так, чтобы обеспечить центральный доступ в раструб.
  • Угловые катки Угловые катки должны использоваться в траншее, где есть изгиб траншеи. Обычно они включают в себя вертикальный и горизонтальный ролики для протягивания кабеля.Обеспечивая тот же уровень защиты, что и прямые ролики, они оба используются рядом друг с другом.
  • Вытяжной ролик — Вытяжной ролик — это первое оборудование, с которым будет соприкасаться кабель. Когда кабель протягивается через открытую траншею, отводной ролик выводит кабель прямо из барабана в траншею. Затем кабель протягивается через траншею, при этом натяжной ролик выступает в качестве начальной направляющей для кабеля.
  • Прицеп с кабельным барабаном — прицеп с кабельным барабаном используется для транспортировки барабана с кабелем. Кроме того, прицеп также используется для стабилизации кабельного барабана, пока кабель протягивается через траншею.

Cable Pulling Cable Laying

Conduit Rods

Канальные стержни представляют собой прочное, легкое и экономичное решение для прокладки кабелей в каналы или трубы с тросами или без них.

Защита кабеля

Установка кожухов кабельных желобов и защитной плитки для кабелей

Все кабели и каналы, проложенные в кабельном желобе, должны быть чрезмерно защищены защитной крышкой или лентой в зависимости от кабеля с самым высоким напряжением, который необходимо защитить в кабельном канале — обычно в Великобритании используются следующие защитные ленты и крышки для кабелей для кабелей низкого, среднего и высокого напряжения.

Маркерная плитка для плитки или крышки Stokbord устанавливаются поверх кабеля в соответствии с соответствующими чертежами траншеи — обычно не требуется устанавливать какие-либо утвержденные выше кабельные каналы, устанавливаемые с использованием бестраншейных методов (например, направленного бурения), но любой из них может быть установлен, если это считается требуется дополнительная защита кабеля СН-ВН. Когда используется Tile Tape, ее следует аккуратно обрезать и установить так, чтобы кабель среднего / высокого напряжения был полностью покрыт по всей длине установленного кабельного канала.

  • Сервисный кабель LV 40 м x 200 мм x 2,5 мм Лента для ленты
  • Сетевой кабель низкого напряжения 40 м x 200 мм x 2,5 мм изолента
  • Кабели среднего напряжения 11 кВ 40 м x 200 мм x 2,5 мм Лента
  • Кабели среднего напряжения 22 кВ 40 м x 200 мм x 2,5 мм Лента
  • Кабели среднего напряжения 33 кВ 1000 мм x 244 мм x 9 мм Stokbord
  • Кабели среднего напряжения 66 кВ 1000 мм x 244 мм x 9 мм Stokbord
  • Кабели СН 132 кВ 1000 мм x 244 мм x 9 мм Stokbord

Подробнее ➡ Лента для плитки | Стокборд

Underground Cable Protection

Защита подземного кабеля

Уплотнения воздуховодов

Если электрические, пилотные и телефонные кабели проложены в кабельные каналы для электрических кабелей, стандарт инженерных сетей обычно рекомендует, чтобы все кабельные каналы, входящие в подстанции и здания, были герметизированы. для предотвращения проникновения воды и газа — это также относится к 33 кВ, 66 кВ. и кабели высоковольтной подстанции 132 кВ, где требуется кабельных вводов .

Cable Duct Seals

Thorne & Derrick распространяет обширный ассортимент уплотнителей для воздуховодов и кабельных транзитных систем для защиты коммунальных предприятий и обеспечения защиты подстанций от попадания воды через незащищенные кабельные каналы и проходки в зданиях.

Поставщики и дистрибьюторы оборудования для протяжки и прокладки кабеля

Thorne & Derrick International распространяет самый широкий ассортимент оборудования для протягивания и прокладки кабеля , позволяющего прокладывать силовые кабели низкого, среднего и высокого напряжения в подземных траншеях или каналах — продукты также поставляются для выдувания волоконно-оптических кабелей, разработки подводных траншей и морских сооружений. прокладки шлангокабелей и протягивание армированных кабелей на кабельный лоток.

Воздуходувки | Смазка для кабелей | Стержни воздуховодов | Кабельные носки | Разъемы кабельные | Кабельные ролики | Защитные кожухи для кабелей MV HV | Кабельные муфты MV HV | Уплотнение воздуховодов

Cable Duct Seals

Дополнительная литература

.

Как определить подземные повреждения кабеля?

Cable fault on two cables Cable fault on two cables Неисправность кабеля на двух кабелях

Обычный подход к тестированию кабеля и определению целостности изоляции заключается в использовании теста Hi-pot. В тесте с высоким потенциалом напряжение постоянного тока подается в течение 5–15 мин. IEEE-400 указывает, что высокое напряжение для кабеля класса 15 кВ составляет 56 кВ для приемочного испытания и 46 кВ для технического обслуживания (ANSI / IEEE Std. 400-1980). Другие стандартные отраслевые тесты приведены в (AEIC CS5-94, 1994; AEIC CS6-96, 1996; ICEA S-66-524, 1988).High-pot тестирование — это проверка методом перебора; неизбежные отказы обнаруживаются, но степень износа из-за старения не определяется количественно (тест годен / не годен).

Испытание на постоянном токе противоречиво. — некоторые свидетельства показали, что испытание с высоким напряжением может повредить кабель из сшитого полиэтилена (Mercier and Ticker, 1998). Работа EPRI показала, что тестирование постоянного тока ускоряет построение деревьев (EPRI TR-101245, 1993; EPRI TR-101245-V2, 1995).

Для испытания кабеля с изоляцией из сшитого полиэтилена 15 кВ со 100% изоляцией (175 мил, 4,445 мм) рекомендуется EPRI:

  • Не проводите испытания при напряжении 40 кВ (228 В / мил) старых кабелей (особенно тех, которые вышли из строя один раз в эксплуатации, а затем сращиваются).При напряжении выше 300 В / мил преобладало ухудшение.
  • Новый кабель можно испытать на заводе при 70 кВ. Никакого влияния на срок службы кабеля при испытании нового кабеля не наблюдалось.
  • Новый кабель можно испытать при напряжении 55 кВ в поле перед подачей питания, если старый кабель не был сращен.
  • Тестирование при более низком напряжении постоянного тока (например, 200 В / мил) не выявит поврежденных участков кабеля.

Другой вариант проверки целостности кабеля: испытание на переменном токе не ухудшает твердую диэлектрическую изоляцию (или, по крайней мере, ухудшает ее медленнее).Использование очень низкочастотного тестирования переменного тока (около 0,1 Гц) может вызвать меньшее повреждение устаревшего кабеля, чем тестирование постоянного тока (Eager et al., 1997) (но коммунальные предприятия сообщают, что это не совсем безобидно, и тестирование переменного тока не принесло пользы). повсеместное использование).

Низкая частота имеет то преимущество, что намного меньше, чем испытательное оборудование переменного тока 60 Гц .

Расположение неисправности

Коммунальные предприятия используют различные инструменты и методы для обнаружения подземных разломов .Некоторые из них описаны в следующих нескольких параграфах [см. Также EPRI TR-105502 (1995)].

Разделяй и властвуй

На радиальном отводе, где перегорел предохранитель, бригады сужают поврежденный участок, открывая кабель в определенных местах. Экипажи начинают с открытия кабеля около центра, затем заменяют предохранитель. Если плавкий предохранитель перегорел, неисправность находится на входе; если нет, значит неисправность ниже по потоку.

Экипажи затем разрывают кабель около центра оставшейся части и продолжают делить цепь пополам в соответствующих точках секционирования (обычно устанавливаются трансформаторы).Конечно, каждый раз при повреждении кабеля в месте повреждения происходит больше повреждений, и остальная часть системы испытывает нагрузку по переносу токов повреждения. Использование токоограничивающих предохранителей снижает напряжение тока короткого замыкания, но увеличивает стоимость.

Индикаторы неисправности

Индикаторы неисправной цепи (FCI) — это небольшие устройства, закрепленные вокруг кабеля, которые измеряют ток и сигнализируют о прохождении тока повреждения. Обычно они применяются в трансформаторах, установленных на подлокотниках.Индикаторы неисправной цепи не указывают на неисправность; они идентифицируют неисправность на участке кабеля.

Figure 1 - Typical URD fault indicator application Figure 1 - Typical URD fault indicator application Рис. 1. Типичное приложение индикатора неисправности URD

После идентификации отказавшей секции бригады должны использовать другой метод, такой как ударник, для точного определения неисправности. Если вся секция находится в трубопроводе, командам не нужно точно определять местоположение; они могут просто вытащить кабель и заменить его (или отремонтировать, если неисправный участок виден снаружи). Кабели в кабелепроводах требуют менее точного определения места повреждения; бригаде нужно только идентифицировать неисправность на данном участке трубопровода.

Основное оправдание

Коммунальные предприятия для индикаторов неисправности цепи — сокращение продолжительности прерываний потребителей. Индикаторы неисправных цепей могут значительно уменьшить этап поиска неисправностей по сравнению с методом «разделяй и властвуй». Модели, которые издают слышимый шум или имеют внешний индикатор, сокращают время, необходимое для открытия шкафов. Коммунальные предприятия используют большинство индикаторов неисправности в контурах URD. Имея один индикатор неисправности на трансформатор (см. , рис. 1 ), бригада может идентифицировать отказавший участок и немедленно реконфигурировать контур, чтобы восстановить подачу питания для всех потребителей.Затем бригада может приступить к выявлению неисправности и ее устранению (или даже отложить ремонт на более удобное время).

Для более крупных жилых единиц или для цепей через коммерческие районы расположение более сложное. В дополнение к трансформаторам, индикаторы неисправности должны быть размещены на каждой секционированной или распределительной коробке. В трехфазных цепях доступен индикатор трехфазного повреждения или три однофазных индикатора; однофазные индикаторы идентифицируют неисправную фазу (значительное преимущество).Другие полезные места для индикаторов неисправностей находятся на концах кабельных секций воздушных цепей, которые обычно встречаются на пересечениях рек или под основными автомагистралями. Эти секции не имеют предохранителей, но индикаторы неисправности покажут патрульным бригадам, неисправна ли секция кабеля.

Индикаторы неисправности

можно сбросить разными способами. На устройствах с ручным сбросом экипажи должны перезагружать устройства после отключения. Эти устройства с меньшей вероятностью будут надежно указывать на неисправности. Устройства с самовозвратом более точны, поскольку они автоматически сбрасываются в зависимости от тока, напряжения или времени.Текущий сброс является наиболее распространенным; после отключения, если блок обнаруживает ток выше порогового значения, он сбрасывается [стандартные значения 3, 1,5 и 0,1 А (NRECA RER Project 90-8, 1993)]. При текущем сбросе минимальная нагрузка цепи в этой точке должна быть выше порогового значения, иначе устройство никогда не перезагрузится. В контурах URD при применении индикаторов сброса тока учитывайте, что открытая точка может измениться.

Это изменяет ток, который видит индикатор неисправности. Опять же, убедитесь, что нагрузки схемы достаточно для сброса индикатора неисправности.Модели со сбросом напряжения оснащены датчиком напряжения; когда напряжение превышает некоторое значение (датчик напряжения определяет вторичное напряжение или емкостную контрольную точку изгиба). Блоки сброса времени просто сбрасываются через заданный промежуток времени.

Индикаторы неисправности должны срабатывать только для неисправностей — не для нагрузки, не для броска тока, не для молнии и не для обратных токов. Ложные показания могут отправить бригады в безумную погоню за неисправностями. Операции повторного включения также вызывают броски нагрузки и трансформаторов, что может привести к ложному срабатыванию индикатора неисправности.Функция ограничения бросков тока отключает отключение на срок до одной секунды после подачи питания.

На однофазных ответвителях ограничение броска тока действительно необходимо только для сбрасываемых вручную индикаторов неисправности (неисправная фаза с перегоревшим предохранителем не будет иметь броска тока, который влияет на индикаторы неисправности ниже по потоку). Неисправности в соседних кабелях также могут привести к ложному срабатыванию индикаторов; магнитные поля соединяются с катушкой датчика. Экранирование может помочь предотвратить это.

Несколько сценариев вызывают обратный ток, который может вызвать срабатывание индикаторов неисправности.После неисправности накопленный заряд в кабеле устремится к неисправности, что может привести к срабатыванию индикаторов неисправности.

МакНалти (1994) сообщил, что 2000 футов кабеля на 15 кВ создают колебательный переходный ток, пик которого достигает 100 А и затухает за 0,15 мс. Соседние батареи конденсаторов в воздушной системе могут усугубить выброс. Двигатели и другое вращающееся оборудование также могут вызывать неисправности. Чтобы избежать ложных срабатываний, используйте высокую уставку. Оборудование с фильтром, которое снижает чувствительность индикатора к переходным токам, также помогает, но слишком большая фильтрация может сделать индикатор неисправной цепи неспособным обнаруживать неисправности, которые быстро устраняются с помощью токоограничивающих предохранителей.

Индикаторы неисправности с самовозвратом также могут ошибочно сбрасываться. Обратные токи и напряжения могут сбрасывать индикаторы неисправности. В трехфазной цепи с отключением одной фазы неисправная фаза может иметь обратное питание через соединения трехфазного трансформатора, обеспечивая достаточный ток или напряжение, достаточное для сброса индикаторов неисправной цепи. В однофазных цепях это не проблема. В общем, однофазное нанесение намного проще; у нас нет проблем с обратным питанием или проблем с срабатыванием индикаторов из-за неисправностей на соседних кабелях.

Рекомендации по однофазному применению см. В (IEEE Std 1216-2000). Индикаторы неисправности могут иметь характеристику срабатывания порогового типа, такую ​​как реле мгновенного действия (любой ток, превышающий заданное значение, вызывает срабатывание флага), или они могут иметь характеристику максимальной токовой защиты с выдержкой времени, которая срабатывает быстрее при более высоких токах. Эти блоки с характеристиками МТЗ с выдержкой времени должны быть согласованы с минимальными кривыми отключения токоограничивающих предохранителей, чтобы гарантировать их работу. Другой тип индикатора неисправности использует адаптивную настройку, которая срабатывает при внезапном увеличении тока с последующей потерей тока.

Установите уровень срабатывания индикаторов неисправности ниже 50% доступного тока повреждения или 500 А, в зависимости от того, что меньше (IEEE P1610 / D03, 2002). Этот порог отключения должен как минимум в два-три раза превышать нагрузку на цепь, чтобы свести к минимуму ложные показания. Эти два условия почти никогда не будут конфликтовать, только в конце очень длинного фидера (низкие токи короткого замыкания) на сильно нагруженном кабеле.

Обычно индикаторы неисправностей представляют собой стационарное оборудование, но их можно использовать для целевого обнаружения неисправностей.Когда бригады прибывают в поврежденную и изолированную секцию, они сначала включают индикаторы неисправности между секциями (обычно на трансформаторах, установленных на подлокотниках). Экипажи повторно включают неисправный участок, а затем проверяют индикаторы неисправности, чтобы определить неисправный участок. К схеме применяется только один дополнительный отказ, а не множественные отказы, как в случае метода «разделяй и властвуй».

Испытание участка — бригады изолируют участок кабеля и подают высокое постоянное напряжение. Если кабель удерживает высокое напряжение, бригады переходят к следующему разделу и повторяют, пока не найдут кабель, который не может выдерживать высокое напряжение.Поскольку напряжение постоянное, кабель должен быть изолирован от трансформатора.

В более быстром варианте доступны высоковольтные штанги, которые используют сетевое напряжение переменного тока для подачи постоянного напряжения на изолированный участок кабеля. Тампер — тампер подает на кабель импульсное постоянное напряжение. Как следует из названия, в месте неисправности разряды ударника звучат как стук, так как зазор в точке разрушения неоднократно вспыхивает. Молоток заряжает конденсатор и использует срабатывающий промежуток для разрядки заряда конденсатора в кабель.Экипажи могут найти неисправность, прислушиваясь к грохоту. Устройства для улучшения акустики могут помочь экипажам обнаружить слабые звуки ударов; антенны, которые улавливают радиочастотные помехи от дугового разряда, также помогают точно определить неисправность. Молотки хороши для определения точного места повреждения, чтобы бригады могли начать копать. В системах класса 15 кВ коммунальные предприятия обычно работают с напряжением от 10 до 15 кВ, но коммунальные службы иногда используют напряжение до 25 кВ.

Хотя считается, что импульсные разряды менее опасны для кабеля, чем постоянное напряжение постоянного тока, коммунальные службы опасаются, что удары могут повредить исправные участки кабеля.Когда импульсный импульс разрывает кабель, входящий импульс пролетает мимо повреждения. Когда он достигает разомкнутой точки, напряжение удваивается, затем импульс напряжения колеблется взад и вперед между разомкнутой точкой и повреждением, переключаясь с +2 на –2E (где E — напряжение импульса перегрузки).

В ходе испытаний, исследование EPRI показало, что удары руками могут сократить срок службы старого кабеля (EPRI EL-6902, 1990; EPRI TR-108405-V1, 1997; Hartlein et al., 1989; Hartlein et al., 1994). Ударные разряды в точке отказа также могут увеличить повреждение в точке отказа.Большинство коммунальных предприятий пытаются ограничить напряжение или энергию разряда, а некоторые не используют ударник, опасаясь дополнительного повреждения кабелей и компонентов (Tyner, 1998). Некоторые коммунальные предприятия также отключают трансформаторы от системы во время ударов, чтобы защитить трансформатор и предотвратить распространение скачков через трансформатор (эти скачки должны быть небольшими). Если повреждение не имеет промежутка и если неисправность представляет собой сплошное короткое замыкание, то дуга не образуется, и ударник не будет создавать свой характерный удар (к счастью, при неисправностях кабеля твердые короткие замыкания редки).Некоторые бригады продолжают стучать, пытаясь сжечь короткое замыкание настолько, чтобы возникла дуга.

Если кабель находится в кабелепроводе, удары возле концов трубопровода могут быть громче, чем в месте повреждения. Как правило, бригады должны начинать с низкого напряжения и увеличивать его по мере необходимости. Высокое напряжение постоянного тока может помочь определить, какое напряжение необходимо для этого демпфера.

Радар

Также называется Рефлектометрия во временной области (TDR) , радар подает в кабель очень короткий импульс тока.На разрывах часть импульса будет отражаться обратно в набор; знание скорости распространения волны по кабелю дает нам оценку расстояния до места повреждения.

В зависимости от тестового набора и настроек, ширина импульсов радара может составлять от 5 нс до 5 мкс. Более узкие импульсы обеспечивают более высокое разрешение, поэтому пользователи могут лучше различать неисправности и отражения от стыков и других неоднородностей ( Banker et al., 1994, ). Радар не дает точечной точности; его основное использование — сужение разлома до определенного раздела.Затем бригады могут использовать молоток или другую точную технику, чтобы найти неисправность. Принятие радиолокационного импульса с любого конца кабеля и усреднение результатов может привести к более точной оценке местоположения. Определение местоположения радара в цепях с ответвлениями может быть затруднено, особенно с несколькими ответвлениями; импульс будет отражаться от ответвлений, и отражение от фактического повреждения будет меньше, чем могло бы быть в противном случае.

Технология была разработана для использования наземных антенн для обнаружения и точного определения неисправностей на основе сигналов радара.

[BR]

Радар и тампер

После того, как предохранитель или другой прерыватель цепи устранит неисправность в кабеле, в области вокруг точки повреждения восстанавливается некоторая прочность изоляции. Проверка кабеля омметром покажет обрыв цепи. Точно так же импульс радара проходит прямо мимо неисправности, поэтому радар в одиночку не может обнаружить неисправность. Использование радара с толкателем решает эту проблему. Ударный импульс разрушает промежуток, и радар накладывает импульс, который отражается от дуги короткого замыкания.Время нарастания формы волны тампера составляет порядка нескольких микросекунд; общая ширина радиолокационного импульса может быть менее 0,05 мкс .

Еще один менее привлекательный подход — использовать молоток для непрерывного сжигания кабеля до тех пор, пока сопротивление неисправности не станет достаточно низким, чтобы получить показания на радаре (это менее привлекательно, поскольку оно подвергает кабель гораздо большему количеству ударов, особенно если экипажи используют высокие напряжения).

Баучер (1991) сообщил, что индикаторы неисправностей были наиболее популярным методом поиска неисправностей, но большинство коммунальных предприятий используют различные методы (см. , рисунок 2, ).В зависимости от типа схемы, компоновки схемы и доступного оборудования иногда лучше использовать разные подходы.

FIGURE 2 - Utility use of fault-locating techniques (204 utilities surveyed, multiple responses allowed). FIGURE 2 - Utility use of fault-locating techniques (204 utilities surveyed, multiple responses allowed). РИСУНОК 2 — Использование коммунальными предприятиями методов поиска неисправностей (опрошено 204 коммунальных предприятия, разрешено несколько ответов).

При подаче испытательного напряжения на кабели бригады должны помнить о том, что кабели могут удерживать значительный заряд. Кабели обладают значительной емкостью, и они могут сохранять заряд в течение нескольких дней.

ИСТОЧНИК: ЭЛЕКТРОРАСПРЕДЕЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ И СИСТЕМЫ — T.Короткий

,
