Как правильно разделить PEN проводник | Энергофиксик

Как известно, система заземления TN-C является устаревшей и запрещена к использованию. К применению теперь рекомендуются такие системы как TN-C-S или TN-S. Система TN-S крайне плохо приживается на постсоветском пространстве в силу своей дороговизны, а вот TN-C-S вполне неплохо используется. Но главным условием работоспособности такого вида заземления является расщепление PEN проводника на PE и N. И как это сделать по всем правилам я и расскажу вам в данном материале.

Зачем нужно разделение проводника

Перед тем как узнать как производится разделение, давайте поймем зачем нам это нужно. В первую очередь это наша с вами безопасность, обеспечение которой требует не только здравый смысл, но и техническая документация, а именно ПУЭ 7 издание:

В этом пункте четко прописано, что все электрические установки напряжением от 220 В до 380 В обязаны обладать системой заземления TN-S либо TN-C-S, а так как TN-S практически не используется в России, то остается TN-C-S. И именно в этом варианте требуется расщепление PEN

проводника.

Правила разделения PEN проводника согласно ПУЭ

Эти правила прописаны в ПУЭ разделах 1.7 и 7.1

1. Расщепление PEN провода должно осуществляться до любого коммутационного аппарата (в частности вводного автомата). При этом провод непосредственно сажается на разделительную планку, которая также соединяется с нулевой и заземляющей планкой.

Получается, что данное действие необходимо выполнить до прибора учета, а никак ни после.

2. При этом сечение всех проводников ответвления должно быть идентичным.

3. В дальнейшем запрещено вновь соединять в одну точку разделенные проводники.

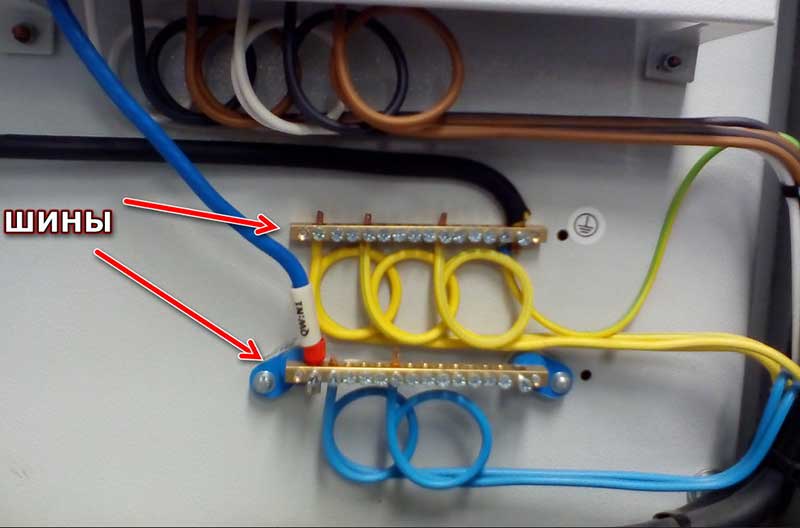

4. Запрещено применять одну шину для N, а так же PE проводников, правильно делать так:

5. Также желательно выполнить повторное заземление уже непосредственно на вводе.

6. Категорически запрещено использовать какие-либо коммутирующие аппараты в цепях PEN, а так же PE проводниках.

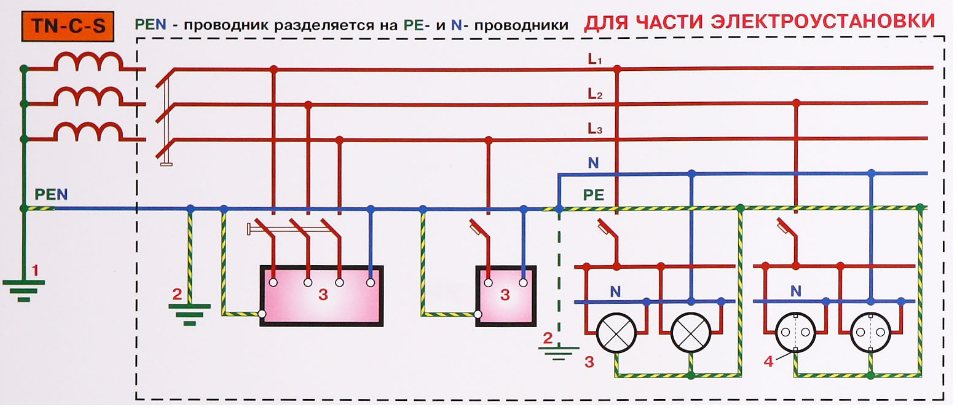

Заземление TN-C-S в частном домовладении

Реализовать подобную систему в частном доме довольно легко как для однофазного, так и для трехфазного ввода. Для этого достаточно сделать качественное заземление дома. И уже во вводном щитке произвести данное расщепление.

А вот с владельцами квартир все намного сложнее.

Заземление TN-C-S в квартире

Для того, чтобы выполнить такую систему в собственной квартире, вам необходимо будет дождаться того момента, пока управляющая компания не выполнит реконструкцию ГЩУ (главного щита управления), где специалистами будет произведено расщепление PEN проводника и уже заземление и рабочий ноль (отдельными проводами) не будут заведены в ваши этажные распределительные боксы.

Если вы уже выполнили реконструкцию своей собственной проводки и вывели в щиток заземляющий провод, то пусть он пока «повисит в воздухе» до того, как компания не сделать расщепление в ГЩУ. Больше вариантов у вас нет.

Выводы

Теперь вы знаете, каким образом выполняется правильное расщепление проводника PEN в системе заземления TN-C-S.

Спасибо за ваше драгоценное внимание!

Как разделить PEN проводник на PE и N | Презентация к уроку на тему:

Слайд 1

Как разделить PEN проводник на P E и N Мастер производственного обучения:Индык Л.Н

Слайд 2

Зачем нужно разделять PEN проводник? Для этого обратимся к последнему 7 изданию ПУЭ , п.7.1.13, где сказано, что:

Слайд 3

Это значит, что все электроустановки напряжением 380/220 (В) должны иметь систему заземления ТN-S, ну или в крайнем случае ТN-С-S. А что делать, когда у нас в России еще до сих пор электропроводка в старом жилищном фонде выполнена по устаревшим нормам с системой заземления TN-C.

Слайд 4

Система TN-C питание многоквартирного жилого дома 50-80 годов.

Слайд 5

Как разделить PEN проводник на PE и N? С места разделения PEN проводника на нулевой рабочий N и нулевой защитный РЕ, дальнейшее их соединение (объединение) запрещено .

Слайд 6

В качестве перемычки может служить любой провод или шинка такого же сечения и материала . Шины или зажимы должны иметь отдельные точки подключения для соответствующих проводников РЕ и N, а не подключаться в одном месте под один болт или зажим

Слайд 7

Шина N устанавливается на специальных изоляторах, а шина РЕ (ГЗШ) — закреплена прямо на корпус ВРУ-0,4 (кВ).

Слайд 8

В качестве повторного заземления можно использовать естественные заземлители . После монтажа заземляющего устройства (З.У.) необходимо проверить его сопротивление (электротехнической лабораторией) . Если сопротивление смонтированного заземляющего устройства удовлетворяет требованиям ПТЭЭП и ПУЭ, то соединяем шину РЕ (ГЗШ) с нашим заземляющим устройством с помощью заземляющего проводника.

Слайд 9

Схемы разделения PEN проводника Схемы трехфазного ввода с счетчиком непосредственного (прямого) включения в сеть:

Слайд 10

Рассмотрим пример: жилой многоквартирный 4-этажный дом питается от трансформаторной подстанции (ТП), расположенной во дворе, кабелем АВБбШв (4х70). В таком случае фазные жилы ( А,В,С ) вводного кабеля мы подключаем на коммутационный аппарат — трехполюсный рубильник, а совмещенный PEN проводник вводного кабеля - на шину РЕ (ГЗШ). Смотрим схему:

Слайд 11

В Р У

Слайд 13

Пример 2- это схема трехфазного ввода с счетчиком, подключенного через трансформатор тока : Вводной кабель марки АВБбШв 2(3х70) проложен до ВРУ двумя нитками фидерами

Слайд 14

Три жилы кабеля — это фазные проводники (А, В, С) подключены на вводной трехполюсный рубильник. В качестве PEN проводника используется металлическая оболочка вводного кабеля, которая подключается непосредственно на шину РЕ (ГЗШ).

Слайд 15

После вводного рубильника установлены вводные предохранители ППН-35 с номиналом 250 (А) и трансформаторы тока с коэффициентом трансформации 200/5. Для защиты от коротких замыканий и перегрузок групповых нагрузок, в нашем примере это магистральная электропроводка (стояки) подъездов, применяются предохранители ППН-33 с номиналом 50 (А).

Слайд 16

Пример 3 - схема однофазного ввода для частного дома или коттеджа, получающего питание от двухпроводной воздушной линии СИП с дальнейшем разделением PEN проводника в вводном щитке: Вводной автомат должен быть установлен в пластиковом боксе для возможности его опломбировки, иначе могут возникнуть проблемы с энергоснабжающей организацией при вводе электроустановки и прибора учета в эксплуатацию , нулевые шины N1 и N2 НЕ соединены между собой.

Слайд 17

По ГОСТ Р 51628-2000, рекомендуется применять вот такую схему для однофазного питания одноквартирных и сельских жилых домов.

Слайд 18

После рассмотренных вариантов схем хотелось бы напомнить ПУЭ, п.1.7.45:

Слайд 19

Согласно ПУЭ п.7.1.87 и п.7.1.88 7-ого издания, в котором говорится следующее: Как видно из пункта 7.1.87, систему уравнивания потенциала необходимо выполнять на вводе в здание, т.е. это еще один аргумент в пользу разделения PEN на нулевой рабочий N и нулевой защитный РЕ на вводе в здание, т.е. в ВРУ.

Слайд 20

Место разделения PEN проводника на PE и N Самый распространенный (наверное) вопрос, который постоянно заставляет активно общаться на тематических форумах — это место разделения PEN проводника. Есть два варианта ответа — один правильный, а другой — не совсем. Вводное распределительное устройство (ВРУ) Самым правильным местом для разделения PEN проводника на PE и N является вводное распределительное устройство ВРУ-0,4 ( кВ ) или ВРУ-0,23 ( кВ ) отдельно стоящего здания. Отдельно стоящее здание в нашем понимании — это жилой многоквартирный дом, коттедж, садовый или дачный деревянный домик и т.

п.

Слайд 21

Питание отдельного стоящего здания должно осуществляться кабелем сечение которого должно быть не меньше, чем 10 кв.мм по меди или 16 кв.мм по алюминию. Об этом отчетливо говорится в ПУЭ, п.1.7.131: Как это понять: если Ваш коттедж, дом или другое отдельное строение питается кабелем сечение которого меньше, чем указано в п.1.7.131, то его питание должно осуществляться уже по системе TN-C-S, т.е. с отдельными проводниками РЕ и N. Бывают случаи, когда отдельное строение (например, баня) питается по системе TN-C кабелем меньшим сечением, чем допускает п.1.7.131 - в таком случае PEN проводник необходимо разделить в другом месте — ближе к источнику питания, например, в распределительном щите, откуда это строение (баня) питается.

Слайд 22

Вот еще один весомый аргумент в пользу норм и требований ПУЭ по разделению PEN проводника — это ГОСТ Р 50571.1-2009. В п.312.2.1 отчетливо сказано где и как именно должен разделяться PEN проводник. Вводом электроустановки для жилого многоквартирного дома или частного дома является вводное распределительное устройство (ВРУ).

Слайд 23

А сейчас — не очень правильный вариант… Этажный щит Разделение PEN проводника на этажном щитке является грубым нарушением существующего проекта электропроводки жилого дома. Поэтому у Вас нет никакого права вмешиваться в существующую схему со своим монтажом. Не дай Бог, если что то случится после вмешательств, то в первую очередь Вы понесете за это полную ответственность: штраф, административную или уголовную ответственность .

Слайд 24

Поэтому настоятельно рекомендую разделение PEN проводника на PE и N выполнять только на вводе в здание и точка!!! Ладно, с этим определились (я надеюсь), но что же делать и как перейти с системы TN-C на систему TN-C-S? Пути решения для перехода с системы TN-C на систему TN-C-S Что я могу Вам здесь посоветовать? 1. Ждать возможности включения Вашего жилого многоквартирного дома в список на проведение капитального ремонта, согласно действующей федеральной программы. В таком случае Вам обойдется все бесплатно. Вопрос остается в том, а внесут ли вообще Ваш дом в эту программу. Узнать это можно в офисе Вашей управляющей компании. 2. Оплатить услуги специалистов, которые составят проект, согласуют его во всех инстанциях и выполнят капитальный ремонт электропроводки всего жилого дома, ну или в крайнем случае, переведут Ваш дом на систему TN-C-S, установят новое ВРУ, проложат новые провода магистралей (стояков) и заведут Вам в квартиру полноценную «трехпроводку»: фазу, ноль и «землю». Данный вариант по финансам получится достаточно затратный, поэтому читаем третий вариант, который тоже имеет право на жизнь .

Слайд 25

3. Обратиться всеми жильцами дома (хотя бы большинством) в управляющую компанию (УК) с предложением плодотворного и плотного сотрудничества. Например, Вы можете выполнить монтаж заземляющего устройства (контура заземления), про это я подробно рассказывал, или посодействовать в помощи при прокладке магистралей (стояков) электропроводки по этажам. Так сказать действовать «сообща»…Ну а проект на все изменения, естественно, ляжет на плечи УК. Возможно такой вариант больше подойдет для участников ТСЖ, но тем не менее попробовать можно. В итоге, совместными усилиями Ваш дом возможно переведут на систему TN-C-S, по этажам или шахтам проложат пятипроводную магистраль (стояк), а Вам лишь останется при удобном случае завести к себе в квартиру трехпроводный ввод. Что делать, когда проводка в квартире выполнена по современным требованиям ПУЭ, а питающая линия еще двухпроводная? Отвечаю: в таком случае все очень просто. В квартирном щитке все защитные проводники РЕ подключаете на свою шину РЕ, но саму шину РЕ никуда не подключаете и оставляете «в воздухе», до тех пор пока Ваш дом не переведут на систему TN-C-S.

Слайд 26

Спасибо за внимание

Подключение PEN-проводника в частном доме

Если вы делаете проект электроснабжения частного дома или захотели выполнить замену электропроводки в старом доме или на даче, то должны знать, как правильно выполняется подключение PEN-проводника, т. к. в нормах имеется ряд требований.

В некоторых темах данный вопрос частично уже рассматривался и в данной статье подведу общий итог, чтобы вопросы подобного плана больше не возникали.

Сначала обратимся к требованиям ПУЭ, чтобы не быть голословным.

Требования ПУЭ по данной теме:

1.7.131. В многофазных цепях в системе TN для стационарно проложенных кабелей, жилы которых имеют площадь поперечного сечения не менее 10 мм2 по меди или 16 мм2 по алюминию, функции нулевого защитного (РЕ) и нулевого рабочего (N) проводников могут быть совмещены в одном проводнике (PEN-проводник).

1.7.132. Не допускается совмещение функций нулевого защитного и нулевого рабочего проводников в цепях однофазного и постоянного тока. В качестве нулевого защитного проводника в таких цепях должен быть предусмотрен отдельный третий проводник. Это требование не распространяется на ответвления от ВЛ напряжением до 1 кВ к однофазным потребителям электроэнергии.

1.7.145. Не допускается включать коммутационные аппараты в цепи РЕ- и PEN-проводников, за исключением случаев питания электроприемников при помощи штепсельных соединителей.

Допускается также одновременное отключение всех проводников на вводе в электроустановки индивидуальных жилых, дачных и садовых домов и аналогичных им объектов, питающихся по однофазным ответвлениям от ВЛ. При этом разделение PEN-проводника на РЕ- и N-проводники должно быть выполнено до вводного защитно-коммутационного аппарата.

Частные дома и дачи чаще всего имеют воздушный ввод. Сейчас воздушные линии электропередач выполняют изолированными проводами (ВЛИ).

Ввод может быть однофазным либо трехфазным.

1 Однофазный ввод.

При однофазном вводе к дому подводится двухжильный провод СИП 2×16. Не 3 жилы, а 2! Сечение 16мм2. В 99% происходит именно так. На вводе устанавливается однополюсный или двухполюсный автоматический выключатель. Лучше двухполюсный. До автомата выполняется разделение PEN на PE и N. Для разделения можно взять ответвительный сжим У734 (лучше РДБ-80А) либо клеммные зажимы серии ЗНИ-16 PEN.

Схема подключения PEN-проводника при однофазном вводе:

Схема подключения PEN-проводника при однофазном вводе

2 Трехфазный ввод.

При трехфазном вводе к дому подводится четырехжильный СИП 4×16. Сечение меньше быть не может. Увеличиться может при большой удаленности от магистральной линии. На вводе устанавливаем трехфазный автоматический выключатель и выполняем разделение PEN-проводника, как при однофазном вводе.

Схема подключения PEN-проводника при трехфазном вводе:

Схема подключения PEN-проводника при трехфазном вводе

Данное подключение PEN-проводника неоднократно согласовывалось и не вызывало никаких вопросов. Также не забывайте про повторное заземление.

Смотрите также тему: Схема подключения однофазного счетчика в частном доме.

Советую почитать:

Зачем нужно разделять PEN проводник? - Мои статьи - Каталог статей

Зачем нужно разделять PEN проводник?

Сначала определимся, для чего нам нужно разделять PEN проводник. Для этого обратимся к последнему 7 изданию ПУЭ, п.7.1.13, где сказано, что:

7.1.13. Питание электроприемников должно выполняться от сети 380/220 (В) с ситемой заземления TN-S или TN-C-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 (В) или 3х220 (В), следует предусматривать перевод сети на напряжение 380/220(В) с системой заземления TN-S или  TN-C-S.

Это значит, что все электроустановки напряжением 380/220 (В) должны иметь систему заземления ТN-S, ну или в крайнем случае ТN-С-S. А что делать, когда у нас в России еще до сих пор электропроводка в старом жилищном фонде выполнена по устаревшим нормам с системой заземления TN-C.

Таким образом, при любой реконструкции (изменении) или модернизации электроустановки, а также если Вам не безразлична электробезопасность Вашей семьи, необходимо переходить от системы заземления TN-C на более современные ТN-S или ТN-С-S, но при этом необходимо выполнить разделение PEN проводника на нулевой рабочий N и нулевой защитный РЕ, и причем правильно. Вот здесь то и начинаются путаницы и постоянные разногласия.

Как разделить PEN проводник на PE и N?

Чтобы нагляднее представить написанное ниже, я буду приводить примеры из своей практики с реальными фотографиями. В качестве примера рассмотрим питание многоквартирного жилого дома, типа «хрущевки».

ПУЭ, п.1.7.135:



Поясняю: c места разделения PEN проводника на нулевой рабочий N и нулевой защитный РЕ, дальнейшее их соединение (объединение) запрещено.

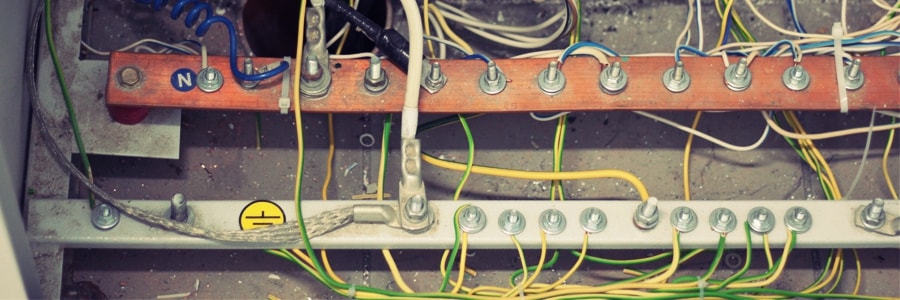

В месте разделения, в нашем примере это ВРУ-0,4 (кВ), устанавливаются две шины (или зажимы), которые должны быть соединены между собой и промаркированы:

Когда нулевой рабочий и нулевой защитный провдники разделены, начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения электроэнергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенных между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине  нулевого защитного PE-проводника.

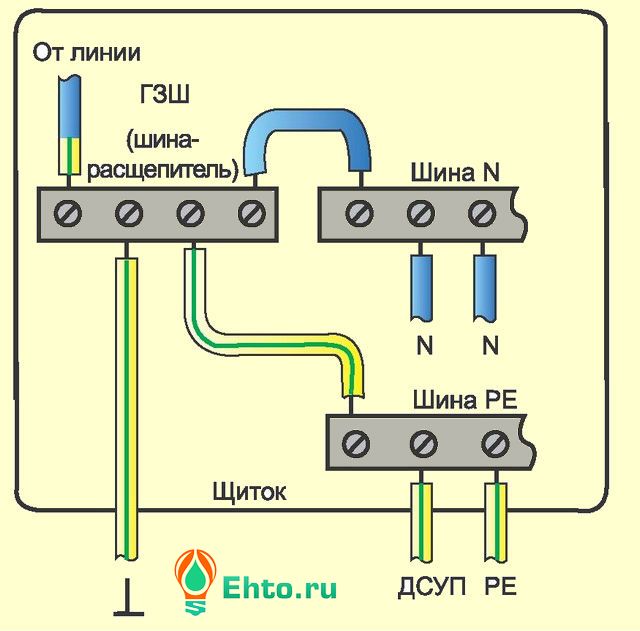

В качестве перемычки может служить любой провод или шинка такого же сечения и материала. Некоторые мои коллеги-электрики устанавливают две перемычки по краям этих шин, что в принципе не противоречит требованиям ПУЭ.

Акцентирую внимание на том, что шины или зажимы должны иметь отдельные точки подключения для соответствующих проводников РЕ и N, а не подключаться в одном месте под один болт или зажим.

Шина N устанавливается на специальных изоляторах, а шина РЕ (ГЗШ) — закреплена прямо на корпус ВРУ-0,4 (кВ).

Читаем ПУЭ, п.1.7.61:

При применении системы TN рекомендуется выполнять повторное заземление PE и PEN- проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземленияв первую очередь следует использовать естественные заземлители.

А сейчас нам нужно выполнить повторное заземление шины РЕ (ГЗШ), к которой подключен PEN проводник вводного кабеля. В приведенном выше пункте сказано, что в качестве повторного заземления можно использовать естественные заземлители. Я же рекомендую Вам выполнить монтаж заземляющего устройства, сокращенно — З.У. После монтажа заземляющего устройства (З.У.) необходимо проверить его сопротивление. Сегодня мы узнаем какое сопротивление заземляющего устройства удовлетворяет требованиям нормативных документов.Но для каждого контура заземления имеется свое требование к сопротивлению.

Сопротивление заземляющего устройства, еще его называют сопротивление растекания электрического тока — это величина, которая прямо пропорциональна напряжению на заземляющем устройстве, и обратно пропорциональна току растекания в «землю».

Единица измерения — Ом.

И чем меньше это значение, тем лучше.  В идеальном случае — сопротивление заземляющего устройства должно быть равно нулю. Но реально добиться такого сопротивления просто невозможно.

И как всегда, по нормам сопротивления заземлений, обратимся к нормативному документу ПУЭ 7 издания, к главе 1.7.

ПУЭ. Раздел 1. Глава 1.7.

Для каждой электроустановки и ее уровня напряжения, в ПУЭ четко определены сопротивления заземления.

В данной статье мы рассмотрим нормативы сопротивлений только тех электроустановок, которые нам интересны, т.е. бытового напряжения 380 (В) и 220 (В).

Сопротивление заземляющего устройства, к которому присоединены нейтрали генератора или трансформатора или выводы источника однофазного тока, в любое время года должно быть не более 2,4 и 8 Ом соответственно при линейных напряжениях 660,380,220 В источника трехфазного тока или 380,220,127 В источника однофазного тока.Это сопротивление должно быть обеспечено с учетом использования естественных заземлителей, а также заземлителей повторных заземлений PEN или  PE- проводника ВЛ напряжением до 1КВ при количестве отходящих линий не менее двух. Сопротивление заземлителя, расположенного в непосредственной близости от нейтрали генератора или трансформатора или вывода источникаоднофазного тока, должно быть не более 15,30,60 Ом соответственно при линейных напряжениях  660,380 и 220 В источника трехфазного тока или 380,220,127 В источника однофазного тока.При удельном сопротивлении земли ρ>100 Ом x м допускается увеличивать указанные нормы в 0,01р раз, но не более десятикратного

Вышеперечисленные нормы сопротивления заземляющих устройств относятся к грунтам, идеально подходящим для монтажа контура заземления (глина, суглинок, торф).

В этом Вам поможет электротехническая лаборатория по месту жительства.

Если сопротивление смонтированного заземляющего устройства удовлетворяет требованиям ПТЭЭП и ПУЭ, то соединяем шину РЕ (ГЗШ) с нашим заземляющим устройством с помощью заземляющего проводника.  Ну вот и все, с этой точки электроустановки вводной PEN проводник разделен на  нулевой рабочий N и нулевой защитный РЕ проводники.



Схемы разделения PEN проводника

Приведу пример схемы трехфазного ввода с счетчиком непосредственного (прямого) включения в сеть:



Компоновка вышеприведенной схемы может немного отличаться. Например, вместо вводного автомата может быть установлен трехполюсный рубильник, а после счетчика установлены вводные предохранители и УЗО. Аналогично и по автоматам групповых нагрузок — вместо них могут быть установлены предохранители.

Перейдем к наглядному примеру: жилой многоквартирный 4-этажный дом питается от трансформаторной подстанции (ТП), расположенной во дворе, кабелем АВБбШв (4х70).



В таком случае фазные жилы (А,В,С) вводного кабеля мы подключаем на коммутационный аппарат — трехполюсный рубильник, а совмещенный PEN проводник вводного кабеля - на шину РЕ (ГЗШ). Смотрим схему:

Вот еще один наглядный пример — это схема трехфазного ввода с счетчиком, подключенного через трансформатор тока:

Вводной кабель марки АВБбШв 2(3х70) проложен до ВРУ двумя нитками.

Три жилы кабеля — это фазные проводники (А, В, С) подключены на вводной трехполюсный рубильник. В качестве PEN проводника используется металлическая оболочка вводного кабеля, которая подключается непосредственно на шину РЕ (ГЗШ).

После вводного рубильника установлены вводные предохранители ППН-35 с номиналом 250 (А) и трансформаторы тока с коэффициентом трансформации 200/5. Для защиты от коротких замыканий и перегрузок групповых нагрузок, в нашем примере это магистральная электропроводка (стояки) подъездов, применяются предохранители ППН-33 с номиналом 50 (А).

Вот пример схемы однофазного ввода для частного дома или коттеджа, получающего питание от двухпроводной воздушной линии СИП с дальнейшем разделением PEN проводника в вводном щитке:

Здесь хочу добавить то, что вводной автомат должен быть установлен в пластиковом боксе для возможности его опломбировки, иначе могут возникнуть проблемы с энергоснабжающей организацией при вводе электроустановки и прибора учета в эксплуатацию. И еще прошу заметить, что нулевые шины N1 и N2 НЕ соединены между собой.

Я все таки больше склоняюсь именно к такой схеме однофазного питания дома с разделением PEN проводника в вводном щитке и всегда рекомендую и советую ее.

Но многие специалисты, в том числе мои коллеги «по цеху», частенько ссылаются на еще существующий в настоящее время ГОСТ Р 51628-2000, который, кстати, редактировался последний раз аж в марте 2004 года. А там рекомендуется применять вот такую схему для однофазного питания одноквартирных и сельских жилых домов:

Мое мнение по этому поводу следующее: обе схемы правильные, но лучше все таки ссылаться на более новые выпуски НТД (я имею ввиду ПУЭ) и придерживаться их норм и требований, о которых я рассказывал в начале этой статьи.

Забыл сказать: не забывайте защищать свое «жилище» от перенапряжений, возникающих от грозовых разрядов или коммутаций различного электрооборудования, с помощью УЗИП или ОПН. В следующих статьях я расскажу об этом более подробнее — подписывайтесь на получение новостей на почту.

После рассмотренных вариантов схем хотелось бы напомнить ПУЭ, п.1.7.145:



После того, как Вы произвели модернизацию своего вводного щитка, установили там шины PE (ГЗШ) и N, выполнили монтаж З.У. (контура заземления), то следует обратить внимание на следующий п.7.1.87 и п.7.1.88 7-ого издания ПУЭ, в котором говорится следующее:



Как видно из пункта 7.1.87, систему уравнивания потенциала необходимо выполнять на вводе в здание, т.е. это еще один аргумент в пользу разделения PEN на нулевой рабочий N и нулевой защитный РЕ на вводе в здание, т.е. в ВРУ. Об этом читайте чуть ниже.

Более подробно о системах уравнивания потенциалов я рассказывал здесь: СУП.

Надеюсь, что тему разделения PEN проводника я раскрыл полностью, но я решил в конце статьи ответить на самые распространенные вопросы, которые все таки могут возникнуть в процессе прочтения.



Место разделения PEN проводника на PE и N

Самый распространенный (наверное) вопрос, который постоянно заставляет активно общаться на тематических форумах — это место разделения PEN проводника. Есть два варианта ответа — один правильный, а другой — не совсем.

Начнем с правильного.

1. Вводное распределительное устройство (ВРУ)

Самым правильным местом для разделения PEN проводника на PE и N является вводное распределительное устройство ВРУ-0,4 (кВ) или ВРУ-0,23 (кВ) отдельно стоящего здания. Отдельно стоящее здание в нашем понимании — это жилой многоквартирный дом, коттедж, садовый или дачный деревянный домик и т.п.

Существует одно условие, про которое я не могу не сказать: питание отдельного стоящего здания должно осуществляться кабелем сечение которого должно быть не меньше, чем 10 кв.мм по меди или 16 кв.мм по алюминию. Об этом отчетливо говорится в ПУЭ, п.1.7.131:



Как это понять: если у Ваш коттедж, дом или другое отдельное строение питается кабелем сечение которого меньше, чем указано в п.1.7.131, то его питание должно осуществляться уже по системе TN-C-S, т.е. с отдельными проводниками РЕ и N. Бывают случаи, когда отдельное строение (например, баня) питается по системе TN-C кабелем меньшим сечением, чем допускает п.1.7.131 - в таком случае PEN проводник необходимо разделить в другом месте — ближе к источнику питания, например, в распределительном щите, откуда это строение (баня) питается.

Вот еще один весомый аргумент в пользу норм и требований ПУЭ по разделению PEN проводника — это ГОСТ Р 50571.1-2009. В п.312.2.1 отчетливо сказано где и как именно должен разделяться PEN проводник. Цитирую:



Вводом электроустановки для жилого многоквартирного дома или частного дома является вводное распределительное устройство (ВРУ).

А сейчас — не очень правильный вариант…

2. Этажный щит

Очень часто посетители моего сайта, а также различных форумов, настойчиво интересуются вопросом про разделение PEN проводника в этажном (подъездном) щитке.

Отвечаю: см. пункт 1.

Если не убедил, то знайте, что разделение PEN проводника на этажном щитке является грубым нарушением существующего проекта электропроводки жилого дома. Поэтому у Вас нет никакого права вмешиваться в существующую схему со своим монтажом. Не дай Бог, если что то случится после вмешательств, то в первую очередь Вы понесете за это полную ответственность: штраф, административную или уголовную ответственность.

Поэтому настоятельно рекомендую разделение PEN проводника на PE и N выполнять только на вводе в здание и точка!!!

Ладно, с этим определились (я надеюсь), но что же делать и как перейти с системы TN-C на систему TN-C-S?



Пути решения для перехода с системы TN-C на систему TN-C-S

Что я могу Вам здесь посоветовать?

1. Ждать возможности включения Вашего жилого многоквартирного дома в список на проведение капитального ремонта, согласно действующей федеральной программы. В таком случае Вам обойдется все бесплатно. Вопрос остается в том, а внесут ли вообще Ваш дом в эту программу. Узнать это можно в офисе Вашей управляющей компании.

2. Оплатить услуги специалистов, которые составят проект, согласуют его во всех инстанциях и выполнят капитальный ремонт электропроводки всего жилого дома, ну или в крайнем случае, переведут Ваш дом на систему TN-C-S, установят новое ВРУ, проложат новые провода магистралей (стояков) и заведут Вам в квартиру полноценную «трехпроводку»: фазу, ноль и «землю».

Данный вариант по финансам получится достаточно затратный, поэтому читаем третий вариант, который тоже имеет право на жизнь.

3. Обратиться всеми жильцами дома (хотя бы большинством) в управляющую компанию (УК) с предложением плодотворного и плотного сотрудничества. Например, Вы можете  выполнить монтаж заземляющего устройства (контура заземления), про это я подробно рассказывал, или посодействовать в помощи при прокладке магистралей (стояков) электропроводки по этажам. Так сказать действовать «сообща»…Ну а проект на все изменения, естественно, ляжет на плечи УК.

Возможно такой вариант больше подойдет для участников ТСЖ, но тем не менее попробовать можно. В итоге, совместными усилиями Ваш дом возможно переведут на систему TN-C-S, по этажам или шахтам проложат пятипроводную магистраль (стояк), а Вам лишь останется при удобном случае завести к себе в квартиру трехпроводный ввод.



Что делать, когда проводка в квартире выполнена по современным требованиям ПУЭ, а питающая линия еще двухпроводная?

Отвечаю: в таком случае все очень просто. В квартирном щитке все защитные проводники РЕ подключаете на свою шину РЕ, но саму шину РЕ никуда не подключаете и оставляете «в воздухе», до тех пор пока Ваш дом не переведут на систему TN-C-S.

Ре проводник это - Всё о электрике

Защитные проводники в электроустановках (PE-проводники)

Главной задачей, которая должна быть решена при создании любой электроустановки, является обеспечение ее электробезопасности. Нормативные документы предусматривают совокупность мер по защите людей и животных от поражения электрическим током, которую следует предусмотреть при проектировании электроустановки и ее монтаже.

Защитные проводники (РЕ) применяются в электроустановках для защиты людей и животных от поражения электрическим током. Защитные проводники, как правило, имеют электрическую связь с заземляющим устройством и поэтому в нормальном режиме электроустановки здания находятся под потенциалом локальной земли.

К защитным проводникам присоединяются открытые проводящие части электрооборудования класса I, с которыми человек имеет многократные электрические контакты.

Поэтому при выполнении монтажа электроустановки здания очень важно не перепутать защитные проводники с линейными проводниками, чтобы исключить ситуацию, когда человек, прикоснувшийся к корпусу, например, холодильника, к которому ошибочно подключен фазный проводник, будет поражен электрическим током. Уникальная цветовая идентификация защитных проводников предназначена для резкого сокращения подобных ошибок.

В системах TN-C, TN-S, TN-С-S защитный проводник соединен с заземленной токоведущей частью источника питания, например, с заземленной нейтралью трансформатора. Он называется нулевым защитным проводником .

В электроустановках зданий применяются также совмещенные нулевые защитные и рабочие проводники (РЕN-проводники) , которые сочетают функции как нулевых защитных, так и нейтральных (нулевых рабочих) проводников. По своему назначению к защитным проводникам относятся также заземляющие проводники и защитные проводники уравнивания потенциалов.

Система заземления TN–S:

Нулевой рабочий проводник (N – проводник в системе TN–S) – проводник в электроустановках напряжением до 1 кВ, предназначенный для питания электроприемников соединенный с глухозаземленной нейтральной точкой генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в сетях постоянного тока.

Совмещенный нулевой защитный и нулевой рабочий проводник (PEN – проводник в системе TN–C) – проводник в электроустановках напряжением до 1 кВ, совмещающий функции нулевого защитного и нулевого рабочего проводника.

Система заземления TN–C:

Заземляющие проводники являются составной частью заземляющего устройства электроустановки здания. Они обеспечивают электрическое соединение заземлителя с главной заземляющей шиной, к которой, в свою очередь, присоединяются другие защитные проводники электроустановки здания.

Защитное заземление – преднамеренное электрическое соединение с землей или ее эквивалентом металлических нетоковедущих частей, которые могут оказаться под напряжением вследствие замыкания на корпус и по другим причинам (индуктивное влияние соседних токоведущих частей, вынос потенциала, разряд молнии и т. п.). Эквивалентом земли может быть вода реки или моря, каменный уголь в карьерном залегании и т. п.

Назначение защитного заземления – устранение опасности поражения током в случае прикосновения к корпусу электроустановки и другим нетоковедущим металлическим частям, оказавшимся под напряжением вследствие замыкания на корпус и по другим причинам.

Проводники уравнивания потенциалов применяются в электроустановках зданий и в зданиях для выполнения уравнивания потенциалов (соединения между собой открытых и сторонних проводящих частей с целью обеспечения эквипотенциальности), которое обычно предназначено для защиты людей и животных от поражения электрическим током. Поэтому в большинстве случаев эти проводники являются защитными проводниками уравнивания потенциалов.

В соответствии с требованиями ГОСТ Р 50462 желтый цвет и зеленый цвет могут использоваться в комбинации желто-зеленого цвета, которая применяется исключительно для обозначения защитных (нулевых защитных) проводников (PE). Применение для идентификации проводников желтого цвета или зеленого цветов не допускается, если существует опасность смешивания указанных цветов с комбинацией желтого и зеленого цветов.

На основании требований, изложенных в ГОСТ Р 50462, в ПУЭ были внесены дополнения, устанавливающие следующую цветовую маркировку проводников электропроводок:

двухцветная комбинация желто-зеленого цвета должна обозначать защитные и нулевые защитные проводники;

голубой цвет следует применять для идентификации нулевых рабочих проводников;

двухцветную комбинацию желто-зеленого цвета по всей длине проводника с голубыми метками на его концах, которые наносятся во время монтажа, необходимо использовать для обозначения PEN-проводников.

В соответствии с требованиями ГОСТ Р МЭК 245-1, ГОСТ Р МЭК 60227-1 и ГОСТ Р МЭК 60173 комбинация желтого и зеленого цветов должна использоваться только для обозначения той изолированной жилы кабеля, которая предназначена для применения в качестве защитного проводника. Комбинация желтого и зеленого цветов не должна применяться для идентификации других жил кабеля.

Ре проводник это

Мне довольно часто приходится сталкиваться с вопросом как правильно разделить входящий PEN проводник на N и PE. Также эти вопросы уже много раз задавались в комментариях на сайте и я обещал опубликовать материал на эту тему. Хоть не так быстро, но все-таки я свое обещание выполнил ))) Об этом говорит данная статья. Приятного чтения!

Как разделить входящий PEN проводник на N и PE

PEN проводник представляет собой совмещенные в одну жилу нулевой рабочий и нулевой защитный проводники. Если говорить простыми словами, то PEN это объединенные “ноль” и “земля”. PEN проводник применяется в старых системах заземления TN-C. По современным требованиям нормативных документов этот проводник нужно разделять на два самостоятельных проводника N (нулевой рабочий) и PE (нулевой защитный) и сделать переход на систему заземления TN-C-S.

Об этом гласит ПУЭ п.7.1.13:

Питание электроприемников должно выполняться от сети 380/220 В с системой заземления TN-S или TN-C-S. При реконструкции жилых и общественных зданий, имеющих напряжение сети 220/127 В или 3 х 220 В, следует предусматривать перевод сети на напряжение 380/220 В с системой заземления TN-S или TN-C-S.

Данный перевод позволяет во всех розетках подключить защитные контакты, таким образом, позволяет заземлить всю домашнюю технику и обезопасить человека от поражения электрическим током.

Сегодня практически везде в частном секторе и во многих домах советской постройки используется старая система заземления TN-C. Поэтому при реконструкции электропроводки нужно делать переход на TN-C-S, т.е. нужно разделить PEN проводник на самостоятельные N и PE.

Где нужно разделять PEN проводник?

На это нам даст ответ ГОСТ Р 50571.1-2009. В п.312.2.1 есть следующие строки:

В электроустановках жилых и общественных зданий, торговых предприятий, медицинских учреждений запрещено применять PEN-проводники. PEN-проводник распределительной сети должен быть разделен на нейтральный и защитный проводники на вводе электроустановки

Все мы живем в жилых же зданиях и согласно данного пункта мы видим, что PEN проводник у нас запрещено применять. Еще в этом пункте написано, что разделение нужно выполнять на вводе электроустановки. В частных домах, коттеджах и дачах это нужно делать в вводных щитах учета, а в многоквартирных домах это нужно делать в ВРУ.

После разделения в вводном щите PEN проводника на N и PE объединять обратно их уже нельзя, т.е. запрещено. Об этом гласит ПУЭ п. 1.7.131.

Когда нулевой рабочий и нулевой защитный проводники разделены, начиная с какой-либо точки электроустановки, не допускается объединять их за этой точкой по ходу распределения энергии. В месте разделения PEN-проводника на нулевой защитный и нулевой рабочий проводники необходимо предусмотреть отдельные зажимы или шины для проводников, соединенные между собой. PEN-проводник питающей линии должен быть подключен к зажиму или шине нулевого защитного -проводника.

Также из этого пункта мы видим, что для разделения нужно приготовить две шины. Одна шина для подключения нулевых рабочих проводников и вторая для подключения нулевых защитных проводников. Еще эти шины должны быть соединены между собой. Это соединение делается перемычкой из кабеля.

Приходящий PEN проводник сначала нужно подключать к шине PE и потом от этой шины делать перемычку на шину N.

Теперь смотрим ПУЭ п 1.7.61:

При применении системы TN рекомендуется выполнять повторное заземление PE- и PEN-проводников на вводе в электроустановки зданий, а также в других доступных местах. Для повторного заземления в первую очередь следует использовать естественные заземлители. Сопротивление заземлителя повторного заземления не нормируется.

В данном пункте мы видим, что приходящий PEN проводник рекомендуется повторно заземлять. То есть возле ВРУ или щита учета необходимо делать контур заземления или можно использовать естественные заземлители. Затем этот контур заземления нужно соединять с шиной PE, к которой уже подключен PEN проводник. В качестве реализации главной заземляющей шины в щитах для частных домов очень хорошо подходят распределительные блоки.

Также в данном пункте написано, что повторное заземление не нормируется, но все-таки стоит делать контур заземления надежным и качественным. По нормам сопротивление изоляции контура заземления не должно превышать 4 Ом. Вы сами без специального прибора этот параметр измерить не сможете.

Это была небольшая теория по разделению PEN проводника на N и PE с ссылками на пункты нормативных документов.

Теперь давайте рассмотрим несколько наглядных схем, на которых показано это разделение. Данные схемы помогут вам лучше понять как это делается.

Ниже представлена схема разделения PEN проводника для однофазной сети. В принципе, если вы прочитали вышеприведенные пункты, то вам должно быть в ней все понятно. Тут PEN проводник подключается к шине PE, затем эта шина повторно заземляется и от нее идет перемычка к шине N.

Если после вводного коммутационного аппарата (автоматического выключателя) у вас сразу идет прибор учета электроэнергии, то использование перемычки и шины N на вводе теряет смысл. Они становятся лишними болтовыми соединениями, где может ослабнуть контакт и ухудшиться качество соединения. Поэтому в таких схемах шину N можно и не ставить.

Посмотрите следующую схему. В ней нет перемычки и шины N.

В следующей схеме после счетчика установлено вводное УЗО. Может кому-нибудь эта схема пригодится. На номиналы автоматических выключателей и параметры УЗО сильно не смотрите, так как у вас они могут быть совершенно другими.

Если ваш дом подключен к 3-х фазной сети, то в ней суть разделения PEN проводника не меняется. Тут у вас только будет на две жилы (фазы) больше и все. Ниже приведен простой пример разделения PEN проводника для 3-х фазной сети.

Но большинство сетевых компаний не разрешают так делать при подключении частных домов и заставляют идти на нарушение некоторых пунктов нормативных документов. Так они борятся с воровством электроэнергии. Поэтому заставляют приходящий PEN проводник заводить сразу на счетчик, чтобы его можно было опломбировать. Ниже представлена типичная трехфазная схема щита учета, которую без проблем принимают инспектора сетевых организаций. Это не правильно и поэтому нужно доказывать свою правоту ссылаясь, на приведенные выше, пункты нормативных документов.

Еще ниже выкладываю небольшой бонус ))) Это 3-х фазная схема вводного щита учета для частного дома. Здесь стоит УЗИП 2-го класса, который защищен с помощью предохранителей. На самой схеме написаны параметры и типы защитных устройств. Данная схема возможно кому-то может пригодиться.

Почему необходимо разделять PEN-проводник на PE и N

Современные системы энергоснабжения строятся на основе типовых схем, учитывающих способы заземления подключенного к ним оборудования. Делается это с целью защиты конечного потребителя, а также работающего на электроустановках персонала. При организации современных сетей традиционно используются кабели, включающие в свой состав не только фазную жилу, но и рабочий нулевой N, а также защитный PE проводник. В ряде случаев эти два вида шин объединены в одну общую PEN-жилу. Для понимания их функционального назначения сначала придется выяснить, что такое шина PE и как осуществляется цветовая маркировка остальных проводников.

Виды систем заземления

Известные системы защиты электрооборудования различаются по ряду признаков, согласно которым они делятся на следующие виды: TN-S, TN-C, TN-C-S, TT, а также IT. Входящие в эти обозначения значки расшифровываются следующим образом:

  • T означает заземление (от французского «Terre» или земля).
  • N – это подсоединение к трансформаторной нейтрали.
  • I значит изолированное.
  • C – объединение функций рабочего и защитного нулевых проводников («common»).
  • S – раздельное применение этих жил («select»).

Обозначение TN-C-S значит, что на каком-то участке силовой цепи два проводника проложены совместно, а затем они разделены по функциональному признаку.

Классификация нулевых шин

По выполняемым функциям входящие в состав системы энергоснабжения нулевые шины делятся на следующие виды:

  • N – функциональный или рабочий «нуль», являющийся проводником для токов нагрузки.
  • PE – специально прокладываемый защитный «нуль», обеспечивающий возможность организации заземления на приемном конце в удобном месте.
  • PEN – проводник, совмещающий функции обеих этих шин.

Каждый из проводников на схемах выделяется определенным цветом (N – синим, PE – желто-зеленым, а PEN – их комбинацией). Они обязательно подбираются по своему сечению, которое не должно быть меньше этого же показателя для фазных шин.

Указанная расшифровка также позволяет понять, зачем нужно разделять PEN проводник, для чего он служит, как можно обустроить заземление на стороне потребителя.

Для чего разделять PEN на две части

Разделять ПЕН провод на жилы PE и N имеет смысл лишь в том случае, когда каждую из них предполагается использовать по своему прямому назначению. Это удается сделать в следующих случаях:

  • в частном (загородном) доме, когда в распределительном щите делается отвод от PE шины, используемый для организации местного повторного заземления;
  • в городском многоквартирном доме, где жильцы подъезда договорились обустроить общий заземляющий контур на улице рядом с подъездом;
  • медный спуск ведется от провода PE к самодельному заземляющему контуру.

Для реализации заземления с самодельным контуром потребуется разрешение от соответствующих энергетических служб и согласование с ЖКХ.

Когда в городских домах в подъездном щитке между шинами ставится перемычка, говорить о полноценном заземлении не приходится. В нормативной документации по этому поводу приводится рекомендация без подробного объяснения действия такого «заземления».

Варианты расщепления проводников

В распределительном щите, где производится разделение PEN проводника, заземление организуется методом расщепления, но между N и PE обязательно устанавливается перемычка. При этом важно, что земляная шина подключается первой, а только после этого оформляется присоединение рабочей жилы. В этой ситуации возможны четыре варианта включения PE провода:

  • Перемычка между ней и проводником N отсутствует – рабочий нулевой контакт и заземляющая шина не связаны электрически. УЗО в защитной цепи также не ставится.
  • Перемычка между этими клеммами есть, а УЗО не установлено.
  • PE для заземления и N закорочены и установлено УЗО.
  • Перемычки нет, но есть УЗО.
  1. Аварийная фаза попадает на корпус прибора.
  2. Затем она поступает на шину заземления.
  3. Далее по ней идет на контур трансформаторной подстанции.

При рассмотрении проблемы важно учитывать сопротивление заземляющей цепочки, обычно не превышающей 20 Ом с учетом сечения PE проводника в мм. квадратных. В случае аварии тока КЗ будет недостаточно для отключения вводного автомата. Защитная цепь будет функционировать до тех пор, пока поврежденный участок на приемной стороне не сгорит полностью. Человеку эта ситуация ощутимого вреда принести не сможет, а вот оборудование получит серьезные повреждения (худший вариант – его возгорание и пожар).

Перемычка есть, автомат УЗО отсутствует

В этом случае важную роль играет длина питающей линии (удаление места ее повреждения от вводно-распределительного электрощита), определяющая сопротивление провода для стекания заряда. При аварийном замыкании фазы на корпус поврежденного оборудования ток утечки сначала попадает на заземляющую шину. Далее у него имеется только два пути: часть аварийного электричества уходит в грунт, а другая по нулевой шине вызовет срабатывание автомата на вводе. В рассмотренной ситуации перемычка используется на случай, если по какой-то причине не сработал АВ. Но поскольку последнее практически невозможно, нет разницы, есть ли она или отсутствует.

Перемычка есть и установлено УЗО

Поскольку все защитные и рабочие проводники обладают определенным сопротивлением, в этом случае УЗО должно срабатывать в штатном режиме. При образовании замыкания на корпус ток утечки сначала поступает на само УЗО и лишь после этого уходит на ввод жилого дома. Здесь он, как и в предыдущем случае, разделяется на две части: какая-то доля целого уходит в землю, а часть через перемычку возвращаются в щиток, выключая вводный автомат. Однако до этого дело, как правило, не доходит, поскольку УЗО срабатывает значительно быстрее.

В этой ситуации перемычка не имеет особого значения и является только подстраховкой на всякий случай: если вдруг по странному стечению обстоятельств не сработает УЗО.

Перемычки нет и установлено УЗО

Такая схема будет срабатывать так же, как при наличии перемычки. Единственное отличие от предыдущего случая – отсутствие страховки при выходе из строя УЗО, что маловероятно. Если это все-таки произошло, схема начнет отрабатывать по первому из рассмотренных вариантов. При этом вводный прибор не срабатывает до тех пор, пока КЗ на корпус не трансформируется в фазное короткое замыкание.

Характерные ошибки расщепления фазы связаны с нарушениями порядка коммутаций. Нельзя подключать сначала рабочую жилу и только после нее подсоединять заземление. Другой характерной ошибкой является нежелание устанавливать УЗО. В цепях с искусственным расщеплением PEN проводника наличие устройства защитного отключения обязательно.

Особенности разделения PEN проводника

В частных домах и в городских квартирах в целях исключения воровства электроэнергии представители контролирующей организации вправе требовать, чтобы провод PEN был протянут до счетчика. И лишь после учетного прибора они разрешают разделять его на защитную шину PE и рабочую N. Такое подключение не противоречит требования ПУЭ, но гораздо естественней смотрится разделение, выполненное до счетчика.

Если сначала сделать разделение, а потом опломбировать вводной автомат, никаких возражений со стороны представителей «Энергосбыта» и инспекторов быть не может.

  • Как определить обрыв электропроводки в стене под штукатуркой
  • Источники питания для светодиодных светильников — расчет и схемы
  • Виды и технические характеристики ответвительных коробок

Зачем гадать и переводить с иностранного буквенное обозначение систем распределения электроэнергии, когда расшифровка приводится в ПУЭ (см. п. 1.7.3). Причём, расшифровка буквы Т разная, зависит от того какая буква Т по счёту в аббревиатуре. Из той же расшифровки можно понять, что защитное заземление проводящих корпусов электрооборудования используется только в системах IT и TT. А это редко используемые системы, особенно система IT. В основном для питания потребителей используют систему TN (TN-C, TN-C-S, TN-S). Это система с глухозаземлённой нейтралью трансформатора, где проводящие электрический ток корпуса электрооборудования электрически присоединяются к глухозаземлённой нейтрали трансформатора, т.е. зануляются (выполняется защитное зануление; см. ПУЭ, п. 1.7.31). Защитное зануление никто ещё не отменял и его определение (что это такое) есть в ПУЭ. Вывод: в системах TN заземление корпусов не используется совсем в виду его бесполезности (при пробое изоляции на корпус не обеспечивает безопасный ток через человека). Основная мера защиты в системах TN это автоматическое отключение питания, которое как раз и обеспечивается защитным занулением. Дополнительная мера защиты – применение УЗО. Поэтому никаких договоров с соседями и устройств заземляющих контуров делать не надо, всё уже сделано как надо. Единственное, что можно сделать, это преобразовать систему TN-C (у кого такая) в систему TN-C-S. Но здесь также используется зануление.

{SOURCE}

Разделение PEN проводника: варианты разделения

На сегодняшний день заземление необходимо выполнять в каждом доме. Разделение pen проводника должно выполняться только профессионалом. На тематических форумах есть множество дискуссий на эту тему. Именно поэтому мы решили предоставить вашему вниманию эту статью, которая ответит на ваши вопросы.

В этой статье вы найдете подробную информацию о том, как правильно выполнить разделение PEN проводника на PE и N. В этой статье мы постарались дать исчерпывающий ответ на этот вопрос.

Зачем нужно разделять PEN проводник?

Сначала необходимо разобраться, зачем нужно выполнять разделение pen проводника. Для этого сначала необходимо обратиться к ПУЭ.

Исходя из этого, можно сделать вывод, что все электроустановки, которые имеют напряжение 380 Вольт, должны иметь систему заземления TN-S. В крайнем случае вы можете сделать заземление TN-C-S. Многие могут задуматься, а что же делать, если проводка в старых домах выполнена с системой заземления TN-C. Если у вас нет заземления, тогда вода в ванной может бить током.

Если у вас такое заземление, и вы желаете обезопасить свою семью, тогда следует переходить на современные системы заземления TN-S и TN-C-S. При этом вам также необходимо выполнить разделение PEN проводника на нулевой рабочий N и нулевой защитный PE. Сейчас мы вашему вниманию предоставим пример подъездного щитка, в котором установлено старое заземление.

Разделение PEN проводника на PE и N?

Мы решили упростить информацию про разделение pen проводника и поэтому вся информация будет предоставляться с картинками. В качестве своего примера мы будем рассматривать питание жилого дома.

С места разделения PEN проводника на нулевой рабочий N и нулевой защитный PE дальнейшее их объединение запрещается. В месте их разделения должно устанавливаться два зажима, которые необходимо промаркировать:

  • Шина PE может иметь и второе название ГЗШ.
  • Шина N.

Для перемычки вы можете использовать любой провод, который имеет такое же сечение. Иногда можно установить и две перемычки. Шина или зажим обязательно должны иметь отдельные точки подключения. Подключать их в одном месте запрещено.

Шину N необходимо установить на специальных изоляторах, а шину PE можно закрепить прямо на корпус.

В этом пункте указано, что в качестве повторного заземления можно использовать естественные заземлители. Если сопротивление заземляющих устройств будет удовлетворять требованиям ПУЭ, тогда шину PE можно соединять с помощью проводника. С этой точки электроустановки вводный PEN проводник разделен на нулевой рабочий N и нулевой защитный PE проводники.

Схемы разделения PEN проводника

Чтобы правильно выполнить разделение pen проводника вам необходимо использовать схемы. Вот схема трехфазного счетчика с PEN проводником.

Эта схема может отличаться и все зависит от устройств питания. Например, есть 4-х этажный жилой дом. Он питается от трансформаторной подстанции с помощью кабеля АВБбШв. В этом случае все фазные жилы (A, B, C) будут подключены к коммутационному аппарату. Совмещенный PEN проводник будет подключаться на шину ГЗШ.

Для того чтобы вы могли более детально разобраться с предоставленным примером вот фото ВРУ.

Место разделения PEN проводника на PE и N

На сегодняшний день многих людей волнует вопрос о том где находится место разделения PEN проводника.

ВРУ

Наиболее правильным местом для разъединения PEN проводника является вводное распределительное устройство.

Есть еще одно важное условие, о котором сложно не сказать. Питание для отдельно стоящих зданий должно осуществляться кабелем, который имеет сечение не менее 10 кв.мм.

Этажный щит

На сегодняшний день многие люди на форумах интересуются про разделение pen проводника в этажном щитке.

Разделение PEN проводника на этажном щитке является грубым нарушением. Вы не имеете никакого права вмешиваться в работу этого щитка. Если вы вмешаетесь в его работу, то вам может быть предоставлен штраф. Теперь необходимо определиться, что делать и как перейти с системы TN-C на систему TN-C-S.

Переход с системы TN-C на систему TN-C-S

Для того чтобы перейти на использование системы TN-C-S вам необходимо:

  1. Ждать пока ваш многоквартирный дом включат в список домов, в которых требуется капитальный ремонт.
  2. Оплатить все затраты на составление проекта. Специалисты самостоятельно составят план перевода вашего дома на систему TN-C-S. В этом случае в доме будет установлен, ВРУ, и в вашу квартиру заведут заземление.
  3. Всем жильцам обратится в управляющую компанию для дальнейшего сотрудничества. Этот вариант больше всего подходит для участников ТСЖ.

Что делать, если современная проводка выполнена по современным требованиям ПУЭ, а питающая линия еще двухпроводная?

Чтобы решить этот вопрос вам необходимо добраться в квартирный щиток. В нем необходимо все защитные проводники PE подключить на свою защитную шину PE, но саму шину PE подключать не нужно. Ее следует оставить в «воздухе» до тех пор, пока ваш дом не переведут на систему TN-C-S.

Читайте также: система заземления TN-S.

Pe в электрике - Стройпортал Biokamin-Doma.ru

Обозначение L и N в электрике

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N .

Давайте разберемся, о чем говорят обозначения L и N в электрике .

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.

Обозначение L в электрике

« L » — Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников «L1», «L2» и «L3».

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный . Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.

Обозначение N в электрике

«N» — маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.

Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).

Обозначение Заземления

Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак —

, который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления ( PE – Protective Earthing ), он же нулевой защитный проводник, заземление, земля.

К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

Обозначение фазы и нуля в электрике

В процессе самостоятельной установки и подключения электрооборудования (этом могут быть различные светильники, вентиляция, электроплитка и т.п.) можно заметить, что коммутационные клеммы обозначены буквами L, N, PE. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета.

Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – « фазные ». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

  1. 1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
  2. 2. Возникновение пожаров.
  3. 3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина « Line », или « линия » (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Обозначение нуля (N)

Для маркировки нейтральной или нулевой рабочей жилы сети используют букву «N» . Это сокращение термина neutral (в переводе – нейтральный). Так во всем мире принято называть нулевой проводник. У нас в стране в основном используют слово «Ноль».

Скорее всего, за основу здесь взято слово Null. Буква «N» в схеме указывает на контакты или клеммы, предназначенной для коммутации нулевой жилы. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю (бело-голубую) изоляцию.

Обозначение заземления (PE)

Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE (Protective Earthing) для провода заземления. Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом.

Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется.

Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки. В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ.

Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей. Для этого используют специальные приборы (тестеры) или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском.

Обозначение l и n в электрике

Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании. Для этого используется специальная буквенная маркировка (l и n) и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода.

Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора – подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ (устройства защиты многофункциональное) для правильного подключения проводов.

Какой буквой и цветом обозначается нуль и фаза в электрике

При самостоятельном подключении электрического оборудования – светильников, вентиляции, автомата пользователи могут обнаружить буквенные обозначения клемм. L, N в электрике – это фаза и земля, к которым проводят соответствующие кабели.

Буквенная маркировка проводов

Для бытовых и промышленных электролиний применяются изолированные провода с внутренними токопроводящими жилами. Изделия отличаются в зависимости от цвета изоляционного покрытия и маркировки. Обозначение фазы и нуля в электрике ускоряет ремонтные и монтажные работы.

Маркировка кабелей в электрических установках под напряжением до 1000 В регулируется ГОСТ Р 50462-2009:

  • в п. 6. 2.1 указывается, что нулевой проводник маркируется как N;
  • пункт 6.2.2. гласит, что провод защиты с заземлением обозначается PE;
  • в п. 6.2.12 сказано, что в электрике L является фазой.

Понимание маркировки упрощает монтажные работы в хозяйственных, жилых и административных зданиях.

L – обозначение фазы

В сети переменного тока под напряжением находится фазный провод. В переводе с английского слово Line имеет значение активный проводник, линия, поэтому маркируется буквой L. Фазные проводники обязательно покрываются цветной изоляцией, поскольку, находясь в оголенном состоянии, могут стать причиной ожогов, травм человека, возгорания или выхода из строя различного оборудования.

N – буквенный символ нуля

Знак нулевого или нейтрального рабочего кабеля – N, от сокращения терминов neutral или Null. При составлении схемы так маркируются клеммы коммутации нуля в однофазной или трехфазной сети.

Слово «ноль» используется только на территории стран СНГ, во всем мире жила называется нейтраль.

PE – индекс заземления

Если проводка заземлена, применяется буквенный маркер PE. С английского значение Protective Earthing переводится как провод заземления. Аналогично будут обозначаться зажимы и контакты для коммутации с заземляющим нулем.

Расцветка изоляционного покрытия проводников

Обозначать по цветам кабели заземления, фазы и нуля необходимо в соответствии с требованиями ПУЭ. В документе установлены различия расцветки для заземления в электрощитке, а также для нуля и фазы. Понимание цветового обозначения изоляции исключает необходимость расшифровки буквенных маркеров.

Цвет жилы заземления

На территории РФ с 1 января 2011 года действует европейский стандарт МЭК 60446:2007. В нем отмечено, что заземление имеет только желто-зеленую изоляцию. Если составляется электросхема, земля должна обозначаться как РЕ.

Жила заземления есть только в кабелях от 3-х жил.

В проводниках PEN, используемых в старых постройках, совмещены жилы земли и нуля. Изоляционное покрытие в данном случае имеет синий цвет заземления и желто-зеленые кембрики на точках соединения и концах провода. В некоторых случаях использовалась обратная маркировка – зануление желто-зеленого цвета с синими наконечниками.

Жилы земли и нуля PEN-кабелей тоньше, чем фазные.

Организация защитного заземления – обязательное условие создания электросети в жилом и промышленном строении. Его необходимость указана в ПУЭ и ГОСТ 18714-81. Стандарты гласят, что нулевое заземление должно иметь наименьший показатель сопротивления. Чтобы не запутаться, используют цветовую разметку кабелей.

Цветовое обозначение нулевых рабочих контактов

Чтобы не перепутать, где фаза, а где ноль, вместо букв L и N ориентируются на цвета кабелей. Электрические стандарты отмечают, что нейтраль бывает синего, голубого, сине-белого оттенка вне зависимости от количества жил.

Обозначить ноль можно латинской литерой N, который на схеме читается как минус. Причина прочтения – участие нуля в замыкании электроцепи.

Расцветка фазного провода

Фаза – это токоведущая линия, которая при неосторожном касании может привести к поражению током. У мастеров-новичков часто возникают сложности с поиском кабеля. Обозначается фаза черным, коричневым, кремовым, красным, оранжевым, розовым, фиолетовым, серым и белым оттенком.

Буквенный индекс фазы – L. Он используется там, где провода не размечены цветом. При подключении кабеля к нескольким фазам рядом с литерой L ставится порядковый номер или латинские буквы А, В, С. Фазу также часто маркируют как плюс.

Фазный провод не может быть синим, голубым, зеленым или желтым.

Зачем использовать цветовую маркировку

Определить L и N в электрике можно при помощи индикаторной отвертки. Понадобится прикоснуться кончиком к части изделия без изоляционного покрытия. Свечение индикатора свидетельствует о наличии фазы. Если светодиод не загорелся, жила нулевая.

Цветовое обозначение сокращает время на поиски нужного провода, устранение неисправности. Знание цветов проводников также исключает риски токового поражения.

Нюансы ручной цветовой разметки

Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:

  • стандартными кембриками;
  • кембриками с термоусадкой;
  • изоляционной лентой.

Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.

Специфика разметки двухжильного провода

Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:

  • выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
  • работать с проводниками не по всей длине, а только на местах соединений и стыков.

Разметка трехжильного провода

Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».

После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.

Порядок разметки пятипроводной системы

Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.

Как маркировать совмещенные провода

Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.

Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

Выделяйте основные точки проблемных мест кембриками или изолентой.

Расцветка проводки как способ ускорения монтажа

До начала действия ГОСТ Р 50462-2009 кабели маркировались белым или черным цветом. Определение фазы и нуля производилось при расключении контролькой в момент подачи питания.

Использование цветовых маркеров упрощает ремонтные работы, обеспечивает их безопасность и удобство. Ориентируясь по оттенку кабелей, мастер не потратит много времени, чтобы провести электричество в дом или квартиру.

Рассмотреть значение цветовой маркировки можно на примере светильника. Если меняется лампа, а ноль и фаза перепутаны, имеются риски травм или летального исхода от поражения током. Когда в электрике обозначение L и N выполнено по цвету, фаза выйдет на выключатель, а ноль – на источник света. Напряжение нейтрализуется, и можно будет касаться даже включенной лампочки.

Требования к расцветке проводки при монтаже

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Правильная маркировка и цветовая разметка проводов обеспечивает качество монтажа и обслуживания линии. Нанесение обозначений согласно международным требованиям позволяет электрикам и домашним мастерам сориентироваться в схеме.

Разделение PEN проводника на PE и N

Заземление является неотъемлемой частью электрической сети, конечно если данная сеть проложена согласно нормативным документам. Такая система заземления как TN-C сейчас уже не актуальна, но в связи с отсутствием возможности её замены, эксплуатируется как в многоэтажных, так и в частных домах. Основная особенность системы — разделение PEN-проводника на рабочий ноль и защитный.

Основные разновидности систем заземления

Прежде чем переходить к PEN-проводнику, стоит более подробно рассмотреть классификацию существующих систем заземления и их краткую характеристику.

  1. TN. Означает систему с глухозаземлённой нейтралью, когда для подключения рабочего ноля и защитного контура используют общую нейтраль от источника тока (напрямую от генератора или трансформатора, где преобразуется напряжение). Обязательное условие данной системы — подключение корпуса любого электроприбора к общей нейтрали. Заземление TN имеет следующие разновидности:
  2. TT. Заземления потребителя выполняется непосредственно по месту его размещения. Наиболее часто применяется в местности, где подача электроэнергии происходит по воздушным ЛЭП. К потребителю поступает 3 фазы и рабочий ноль, а контур заземления монтируется поблизости.
  3. IT. Система характерна отсутствием ноля, поступающего к потребителю от источника. Контур заземления монтируется в непосредственной близости от потребителя. Для снижения вероятности поражения электрическим током все корпуса электроприборов подключают к шине заземления.

Необходимость разделения PEN-проводника

Почему многие пользователи разделяют PEN-проводник? Ответ прост, и он прописан в правилах устройства электроустановок (ПУЭ).

Согласно ПУЭ, при подаче напряжения 380/220 В, должна монтироваться система заземления ТN-S, в некоторых случаях допускается ТN-С-S. К сожалению, состояние электропроводки в многоэтажных домах оставляет желать лучшего и в качестве заземления практически везде установлена TN-C. Такие устаревшие нормы небезопасны при нагрузках современных бытовых приборов, а защита электрической сети является главным критерием безопасности проживания в квартире или частном доме.

Обязательным условием перехода на более современные ТN-S или ТN-С-S служит разделение PEN-проводника на PE и N. При такой процедуре PEN-проводник разделяют на рабочий и защитный ноль. Многие пользователи стараются выполнить это самостоятельно, чтобы не привлекать людей с соответствующим образованием, что станет причиной лишней траты средств. Последствием становится неправильный монтаж, что приводит к серьёзным проблемам с эксплуатацией электросети.

Разделение PEN-проводника

ПУЭ гласит: место разделения PEN-проводника должно иметь соответствующие распределительные элементы (шины). Не допускается пересечение рабочего и защитного нолей. Основной PEN-проводник подключается к месту, которые впоследствии будет смонтировано как PE проводник.

Такое объяснение достаточно путанное, но ответ достаточно просто: после разделения приходящего PEN-проводник на PE и N проводники, его нельзя соединять заново. Процесс монтажа ещё проще: достаточно смонтировать 2 шины и соединить их между собой перемычкой. Для того, чтобы при эксплуатации не возникали ошибки, шины следует промаркировать. Нулевая рабочая шина помечается стандартным синими цветом, а на шине заземления ставится соответствующее обозначение.

Перемычкой может стать или провод сечением не менее 10 см², или пластина, выполненная из того же материала что и шины. При этом между шиной рабочего ноля и корпуса щитка должен быть установлен изолятор. Шину заземления допускается крепить непосредственно к щитку.

После такого монтажа, согласно ПУЭ, следует произвести повторное заземление защитной шины. Для этого в правилах предлагают использовать естественные заземлители. После проведения работ, следует проверить сопротивление смонтированного заземляющего устройства и подключить к шине.

Можно ли разделить PEN-проводник в общем электрощите

Делать самостоятельно это не рекомендуются по причине противоречия ПУЭ и следующим причинам:

  • PE проводник после разделения следует повторно заземлить. Сделать же это в щетке на этаже невозможно. Только в основной электрощитовой, где установлен вводный автоматический выключатель, обеспечивающий электроэнергией целый дом.
  • Запрещается нарушать принятую определёнными инстанциями схему размещения электрических элементов. Такое действие, в скором времени, приведёт к солидному штрафу. Поэтому разделение PEN проводника следует предоставить соответствующей электротехнической службе.

Сейчас происходит постепенное обновление электротехнического хозяйства в многоэтажных домах. Данный процесс достаточно трудоёмкий и напрямую зависит от наличия средств. При замене старого или установке нового электрического щита, PEN-проводник разделяют на шины PE и N. При этом все действия происходят исключительно на вводе в дом. Многие организации, выполняющую данную разновидность работ, не занимаются щитками, установленными на каждом этаже.

Последовательность разделения PEN-проводника «с нуля»

Для того, чтобы понять правильность данной процедуры, необходимо ознакомиться с примером её последовательности. При отсутствии соответствующего образования и допуска до электротехнических работ, выполнять процесс самостоятельно не рекомендуется.

  1. Перед началом монтажа следует отключить напряжение. Для этого достаточно перевести автоматический выключатель, который является основным, в нижнее положение. После его выключения необходимо проверить с помощью индикаторной отвёртки отсутствие опасного потенциала.
  2. Можно приступать к монтажу шин. Используют специальные медные или алюминиевые пластины с готовыми отверстиями под болты. Если под рукой таких нет, то их можно изготовить самостоятельно, подойдёт обыкновенная сталь, в которой с помощью дрели и свёрл делают отверстия.
  3. Шина рабочего ноля крепится к щитку через изоляторы. Это делают в целях безопасности, так как бывают короткие замыкания в распределительных коробках, при которых отгорает ноль и соприкасается с фазой. Автоматический выключатель в данной ситуации не сработает, но нулевая шина будет под напряжением.
  4. Вторую шину, выполняющую роль заземления, можно крепить сразу к щитку, не используя изоляторы. После закрепления, на рабочую шину и шину заземления необходимо нанести соответствующую маркировку. По стандартам ПУЭ, ноль должен быть помечен синим цветом, а на заземлении установлен специальный знак. Чтобы не тратить время, знаки заземления и ноля можно приобрести в магазине, специализирующимся на электротехнической продукции.
  5. Между планками необходимо закрепить перемычку. Для этих целей также подойдёт пластина, выполненная из того же материала что и шины.

Важно! Нельзя использовать соединение алюминия и меди. Контакт этих двух металлов со временем окисляется и может стать причиной возгорания.

  • На нулевую пластину, посредством болтовых соединений, крепятся только нулевые проводники. Такие провода также должны иметь синюю или голубую маркировку. На защитную шину монтируют провода заземления (с жёлто-зелёной изоляцией). При болтовом соединении следует обязательно использовать шайбы или не будет достигнут требуемый контакт.
  • Следует помнить, что лучше не выполнять вышеописанную процедуру, не имея знаний и опыта в области электрики или электротехники.

    Наиболее частые ошибки при разделении PEN-проводника

    Выполняя разделение PEN-проводника самостоятельно необходимо неукоснительно соблюдать правильную последовательность данного процесса. Добиваться максимально надёжного контакта всех соединений, использовать качественные электротехнические материалы и иметь под рукой надёжный инструмент, который сэкономит время.

    Наиболее частой ошибкой можно назвать подключение входного ноля к шине, которая будет выполнять роль заземления. В ПУЭ имеется соответствующий пункт, указывающий, что входной ноль должен быть подключён к нулевой шине, а не к защитной. Поэтому после работ следует обратить внимание на подключение и ещё раз всё проверить.

    В качестве перемычки очень часто используют любой попавший под руку материал, не обращая внимания на его качество. Такая ошибка в скором времени приведёт к возгоранию и необходимости монтажа нового электрического щитка. Не следует экономить на таких важных вопросах как электричество в доме или квартире.

    Использование некачественной изолирующей ленты также может быть опасно. При кратковременных нагрузках выше номинальных значений, такая изолента может оплавиться и контакт останется открытым. Что уже является нарушением техники электробезопасности и увеличивает шансы возникновения короткого замыкания. При любых электротехнических работах лучше всего использовать термоусадочную трубку.

    При работах с квартирными щитками часто встречается большое количество скруток. Такой способ соединения уже устарел, он даёт некачественный контакт, который, как и использование алюминия с медью, может привести к пожару. Сейчас существуют специальные гидравлические прессы, позволяющие соединить провода с помощью гильз. Стоимость таких изделий высокая, но достигается максимальное качество соединения. При отсутствии подобного инструмента лучше всего применять болтовые соединения с несколькими шайбами.

    Способы перехода многоэтажного дома на систему TN-C-S

    Не имеет смысла самостоятельно переделывать систему TN-C всего дома, для этого существуют специальные службы. Другой вопрос, когда дойдёт очередь до капительного ремонта всего дома.

    Варианты переделки электрической системы многоэтажного дома:

    1. Как ни банально, но многие жильца многоэтажных домов предпочитают просто ждать. Сейчас в стране, на федеральном уровне, работают программы по проведению капительного ремонта. В соответствующих инстанциях, отвечающих за коммунальные услуги, можно узнать, стоит ли дом на очереди или нет, и когда запланирован ремонт.
    2. Можно не ждать капитального ремонта, а оплатить услуги фирмы, которая занимается монтажом электрических сетей. Конечно данный способ весьма затратный, так как компания прокладывает новые линии, монтирует заземляющее устройства, устанавливают новые электрические щиты. Но помимо электромонтажных работ, фирма также берёт на себя нормативную базу, которую потом самостоятельно заверяет во всех инстанциях. Жильцам остаётся только оплатить услуги.
    3. Существует вариант совместной работы. Жильцы предлагают более низкую сумму, но будут активно помогать при проведении работ. К сожалению, на такой вариант соглашаются не многие компании, предпочитая делать всё самостоятельно.

    Если не один из перечисленных выше вариантов не устраивает, тогда можно самостоятельно разделить PEN-проводник в электрическом щите на лестничной клетке. Траты при этом будут гораздо меньшими чем при монтаже вводного шкафа целого дома. Если проводить работы самостоятельно, но необходимо только закупить расходные материалы, цены на которые сейчас умеренные.

    Видео по теме

    Деление PEN. Разбираемся с шинами PEN, PE, N и ГЗШ.

    Внимание! При отсутствии специального образования и должного опыта работа с электричеством может быть опасна!

    В Интернете можно встретить очень много путаницы как с назначением шин PEN, PE, N и ГЗШ, так и с их правильным соединением. В этой статье я постараюсь разобраться со всеми этими шинами, и ответить на вопрос, как же всё-таки правильно делить PEN.

    ГЗШ — Главная Заземляющая шина.

    ПУЭ п.1.7.37: «Главная заземляющая шина — шина, являющаяся частью заземляющего устройства электроустановки до 1 кВ и предназначенная для присоединения нескольких проводников с целью заземления и уравнивания потенциалов.»

    То есть, назначение ГЗШ — соединять с заземляющим устройством присоединённые к ней проводники и уравнивать их потенциалы. Другими словами, ГЗШ — это посредник между заземляющим устройством и проводниками, которые требуют заземления (и уравнивания потенциалов). К ГЗШ могут подключаться проводники от внутрикомнатных контуров рабочего заземления, от систем уравнивания потенциалов, от токоотводов систем молниезащиты, от открытых проводящих частей и т.п., а также от шин PE.

    Обычно ГЗШ выглядит примерно так:

    ГЗШ может быть установлена как в отдельном шкафу, так и быть частью ГРЩ (Главного Распределительного Щита, который устанавливают в случае очень мощных вводов на токи, превышающие (согласно ГОСТ 32396-2013) максимальный ток для ВРУ — 630 ампер) .

    В обычных частных домах функции ГЗШ (согласно ПУЭ, п.1.7.119) выполняет обычная шина PE, установленная в ВУ или ВРУ. Ставить там полноценную ГЗШ нет необходимости.

    Замечу, что ГЗШ не предназначена для деления PEN . Деление PEN происходит либо на шинах PEN, PE и N, либо только на PE и N.

    Шина PEN

    Шина предназначена для подключения PEN-проводника, его заземления и разделения на PE и N. Рядом с шиной PEN ставятся шины PE и N, которые соединяются с PEN каждая своим проводником:

    В большинстве случаев шина PEN не является обязательной, а её функции выполняет шина PE (или даже шина N согласно ГОСТ Р 50571.5.54-2013). Тогда эта шина становятся также и шиной PEN, и должна удовлетворять требованиям к PEN-проводникам.

    Согласно инструкции И1.03-08 по устройству защитного заземления и уравнивания потенциалов в электроустановках, взаимное расположение подключаемых проводников (PEN, заземляющего и перемычек) следует выполнять именно в такой последлвательности: сначала PEN, затем заземлитель, затем перемычка на шину N и перемычка на шину PE.

    Возможна раздельная установка шины PEN (например, в ВУ), и шин PE и N (например, в групповом щитке). В этом случае схема соединений остаётся прежней — от PEN к PE и N идут самостоятельные проводники, и перемычка между PE и N не ставится.

    Шины PE и N

    Шины предназначены для подключения к ним соответствующих проводников отходящих линий. Помимо этого, либо одна, либо другая шина, как уже говорилось выше, может выполнять функции PEN-шины.

    Также, PE-шина, как я тоже упоминал выше, может выполнять и функции ГЗШ, то есть, к ней можно подключать проводники от внутрикомнатных контуров рабочего заземления, от систем уравнивания потенциалов, от токоотводов систем молниезащиты, от открытых проводящих частей а также от шин PE других щитков для их заземления.

    Для иллюстрации простейшего разделения PEN я из подручных комплектующих на скорую руку состряпал и сфотографировал вот такой вариант:

    Слева шина PE, выполняющая функцию PEN и ГЗШ, а справа — N. Снизу на шину PE подключен проводник PEN, далее проводник заземлителя, затем перемычка на шину N. Сверху шины подключен провод, заземляющий корпуса щитка.

    Минимальные сечения

    Напомню минимальные сечения некоторых проводников.

    Провод PEN должен иметь сечение не менее 10 мм² по меди или 16 мм² по алюминию (ПУЭ, п.1.7.131).

    Заземляющий проводник , присоединяющий заземлитель защитного заземления к главной заземляющей шине должен иметь сечение не менее сечения подходящих фазных проводников (если их сечение вне зависимости от материала не более 16 мм²). Поскольку чаще всего при подведении PEN используется кабель с жилами сечения 10 мм² по меди, то и фазные проводники в нём имеют то же сечение, а значит, и заземляющий проводник должен быть не менее 10 мм² по меди.

    Алюминиевые проводники не должны использоваться в качестве заземляющих проводников (ГОСТ Р 50571.5.54-2013, 542.3.1). Речь идёт о системе защитного заземления TN.

    В системе ТТ сечение заземляющего проводника должно быть не менее 25 мм² про меди или 35 мм² для алюминия (ГОСТ Р 50571.5.54-2013, п.543.1.1).

    Таким образом, например, для частного домика в СНТ с системой заземления по схеме TN, сечение заземляющего проводника должно быть не менее 10 мм² по меди или 75 мм² по стали (если, конечно, не используется система молниезащиты, о которой чуть ниже).

    Заземляющий проводник для системы молниезащиты должен иметь сечение 16 мм² по меди или 50 мм по стали.

    Заземляющий проводник , присоединяющий заземлитель рабочего (функционального) заземления к главной заземляющей шине в электроустановках напряжением до 1 кВ, должен иметь сечение не менее: медный — 10 мм², алюминиевый — 16 мм², стальной — 75 мм² (ПУЭ, п.1.7.117).

    Проводники основной системы уравнивания потенциалов должны иметь сечение не менее 6 мм² по меди (ПУЭ, п.1.7.137).

    Защитные проводники, НЕ ВХОДЯЩИЕ в состав кабеля (не является жилой кабеля) должны иметь сечение не менее 2,5 мм² при наличии защиты от механических повреждений (стальные или гладкие ПВХ трубы, короба, но НЕ ГОФРА) или 4 мм², если защиты от механических повреждений нет. Как правило, проводниками такого сечения выполняют дополнительную систему уравнивания потенциалов (ГОСТ Р 50571.5.54-2013, п.543.1.3).

    Замечу, что не следует в качестве заземляющих, защитных проводников и проводников систем уравнивания потенциалов применять следующие металлические части: трубы систем водоснабжения, газовые трубы и топливопроводы, нагружаемые металлические конструкции, гибкие и мягкие проводники (если они не специально установлены для этой цели), другие гибкие части а также поддерживающие конструкции электропроводок (в т.ч.лотки, лестницы)(50571.5.54-2013, п.543.2.3 ).

    На этом всё. Ставьте лайки , если статья понравилось. Пишите комментарии , и не только с критикой. Мне нужна также и ваша поддержка .

    Делитесь также этой статьёй в социальных сетях (соответствующие кнопочки рядом со статьёй в наличии) и, конечно, подписывайтесь на мой канал! Жду ваших отзывов! Пока!

    PE проводник — что это такое и для чего нужно

    Система заземления TN-C, несмотря на то, что она пока еще используется в большинстве многоквартирных домов, является устаревшей и ее активно заменяют на более совершенные в плане защиты TN-S или TN-C-S. Как итог, в схемах электроцепей используется N, как рабочий ноль, и PE проводник – это защитный ноль, который появляется в цепи после разделения провода PEN, или взятый непосредственно из контура заземления.

    Основные требования к разделению PEN проводника

    Все, что необходимо знать для грамотного выполнения таких работ, прописано в положениях ПУЭ. В частности про необходимость осуществления такого подключения говорится в пункте 7.1.13

    Как подключение должно выглядеть на схеме, описано в пункте 1.7.135 – когда в каком-либо месте РЕН проводник разделен на нулевой и заземляющий провода в последующем их объединения не допускается.

    После разделения шины считаются разными и должны быть соответствующим образом промаркированы – нулевая синим цветом, а PE помечается желто-зеленым.

    Перемычка между заземляющей шиной и нулевой, делается из материала сечение не меньше чем сами шины от которых дальше идут провода PE и N. При этом шина защитного проводника PE может контактировать с корпусом трансформатора, а шина n отдельно устанавливается на изоляторах. PE шина должно быть заземлена – в идеальном варианте для неё должен быть отдельный контур (ПУЭ – 1.7.61).

    При использовании устройств УЗО, ноль, использующийся для подключения электрооборудования, никак не должен контактировать с нолем, который приходит на вводной автомат и счётчик. По такому принципу подключаются все эти устройства.

    Место разделения PEN проводника на PE и N провод, по ряду причин, осуществляется в ВРУ, который стоит на входе в многоквартирный или частный дом.

    Провод PEN, который будет разделяться на рабочий ноль и заземление, должен иметь сечение не меньше 10 мм² если это медь, и 16 квадратов если это алюминий. В противном случае, делать разделение запрещено.

    Почему нельзя разделять PEN проводник в этажном щите

    Такой вариант нельзя применять по целому ряду причин:

    1. Если принимать во внимание исключительно положения ПУЭ, то в них говорится что разделение проводов должно происходить на вводном автомате многоквартирного или частного отдельного дома.
    2. Даже если квартирный щиток считать водным автоматом (что сделать довольно-таки проблематично), такое подключение будет неправильным согласно другому требованию, а именно – PE проводник должен быть повторно заземлен, чего в этажном щитке добиться невозможно.
    3. Даже если исхитриться и подвести заземление к этажному щитку, то есть еще одно препятствие, грозящее большими штрафами. Дело в том что электрическая схема при строительстве дома утверждается в нескольких инстанциях и ее самовольное изменение это грубейшее нарушение всех существующих правил – по сути это изменение проекта по которому дом был подключен к сети. Такими делами должна заниматься исключительно организация обслуживающая этот дом или район.

    Разумеется, если таковая организация и будет планировать какие-либо работы по разделению Pen проводника, то нет смысла возиться с каждым этажном щитком в отдельности. Самым оптимальным вариантом будет разделения его на вводном автомате, что и будет делаться.

    Дополнительный довод в пользу разделения Pen проводника на одном автомате жилого дома является требование ПУЭ (п. 7.1.87) монтировать в этом месте система уравнивания потенциалов.

    В любом другом месте ее делать запрещено, а это означает, что разделение PEN проводника в этажном щите в любом случае будет сделано без соблюдения всех необходимых правил и мер предосторожности.

    Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район.

    Зачем разделять PEN проводник, если между PE и N шинами ставится перемычка – «физика» процесса

    Прямого ответа на этот вопрос в ПУЭ и ГОСТах не дается – есть только рекомендации «как это сделать», а «почему» – не рассматривается, скорее всего, исходя из того предположения что и так должно быть ясно. Поэтому все последующие объяснения надо воспринимать как мнение автора, подкрепленное принципами подключения электропроводки и требованиями ПУЭ.

    Главные моменты здесь следующие:

    1. В любой схеме, где иллюстрируется разделение PEN проводника на PE и N, заземление всегда ставится первым и уже от него идет перемычка к рабочему нолю. Это основное требование, от которого надо отталкиваться при разделении PEN проводника – наоборот не делается никогда и ни при каких условиях.
    2. Даже отдельно сделанное заземление наиболее эффективно при подключение через автомат УЗО. В противном случае даже если напряжение с корпусом электроприбора Будет уходить в землю всё равно остается риск поражения человека током хотя и значительно меньший.
    3. Любой провод обладает неким электрическим сопротивлением, соответственно, чем длиннее провод, тем выше его сопротивление электрическому току.

    Чтобы понять саму «физику процесса» надо рассмотреть как ведут себя различные схемы подключения при возникновении нештатной ситуации.

    Если нет перемычки и автомата УЗО, ноль и заземление не связаны

    Фаза попадает на корпус прибора от него уходит на шину заземления из него уходит в землю по которой идет на трансформаторная подстанцию.

    Если взять среднее значение сопротивления заземляющего устройства в 20 Ом, ток короткого замыкания не будет достаточно большим для отключения вводного автомата. Соответственно, электрическая цепь будет работать до тех пор, пока не перегорит повреждённый участок (в любом случае в этом месте будет повышенная температура и провод рано или поздно испортится), или же повреждение не разовьется в полноценное короткое замыкание между фазой и нулем.

    В лучшем случае здесь человека может ощутимо «пощекотать» током или устройство может испортиться. В худшем, прибор может воспламениться и спровоцировать пожар.

    Если есть перемычка между нолем и заземлением, нет автомата УЗО

    В таком случае схема работает примерно так же как если бы просто в дом завести PEN проводник, с той лишь разницей, что человек будет более защищен благодаря заземлению. Это будет происходить как раз из-за длины провода – так как в любом случае ВРУ находится на некотором удалении от квартиры или дома, во внимание надо принимать сопротивление провода.

    При замыкании фазы на корпус прибора, ток утечки пойдет на шину заземления, где у него будет только два выхода: часть его уйдет в землю, а другая вернется по нулевому проводу, спровоцировав отключение вводного квартирного автомата.

    То есть, в данном случае перемычка нужна для того чтобы сработал защитный автоматический выключатель.

    Если есть перемычки между PE и N, установлен УЗО

    Так как у нулевого и заземляющего провода есть определенное сопротивление электрическому току, понятно, что в этом случае УЗО будет срабатывать в штатном режиме. Если появляется замыкание на корпус прибора, ток утечки, в первую очередь, идет по проводу к самому УЗО, а дальше уже уходит на ВРУ жилого дома. Здесь он опять же частично уходит в землю и частично через перемычку возвращаются назад провоцируя выключения вводного автомата, но до этого, скорее всего, дело не дойдет, так как УЗО сработает раньше.

    Понятно, что в этом случае перемычка не играет особой роли и является больше лишней перестраховкой на тот почти невероятный случай, если не сработает защитный автомат УЗО.

    Если нет перемычки между PE и N, установлен УЗО

    Такая схема будет отрабатывать точно так же, как если бы перемычка между заземлением и рабочим нулем присутствовала. Единственное исключение в ней это отсутствие страховки на тот случай, если вдруг УЗО выйдет из строя. Тогда схема будет отрабатывать по первому варианту – вводной автомат может не сработать до тех пор, пока замыкания на корпус прибора не превратится в короткое замыкание между фазой и нулем.

    На самом деле, такой вариант событий практически невозможен, потому что по факту такое подключение это уже схема заземления TN-S или даже TT, в которых предусмотрена двухфакторная защита – без нее такое подключение не примет энергонадзор.

    Особенности разделения PEN проводника на вводе в частный дом

    Для предотвращения воровства электроэнергии, представитель энергонадзора может потребовать, чтобы провод PEN был подключен непосредственно к счетчику и уже после него разделяться на линии проводника PE и рабочего N. В целом, такое подключение имеет право на жизнь, но правильнее всё-таки будет разделение выполнить до счётчика и опломбировать вводной автомат. В таком случае подключение будет надежнее, выполняются требования ПУЭ, а инспектора получают линию, защищенную от несанкционированного доступа.

    Подробнее о PE и PEN проводниках в частном доме смотрите в этом видео:

    Как итог, выполняя разделение PEN проводника достаточно знать и применять требования ПУЭ, которые дают исчерпывающие рекомендации по этому вопросу, независимо от места и способов подключения.

    Файлы установщика Windows 10 слишком велики для USB-накопителя? Вот исправление

    Microsoft сделала Windows 10 версии 2004 доступной для сообщества разработчиков за пару недель до ее выпуска для широкой публики. Как и многие ИТ-специалисты с подпиской на Visual Studio (ранее MSDN), я вчера загрузил файл ISO и собрался скопировать его на загрузочную флешку.

    Обычно это простой процесс: сначала с помощью Recovery Media Creator создайте загрузочную флешку; затем дважды щелкните ISO-файл Windows 10 v2004 в проводнике, чтобы подключить его как виртуальный диск, и перетащите содержимое подключенного диска на загрузочную флешку.

    Этот вариант отлично работает при загрузке файлов установщика Windows 10 с официальной страницы загрузки Windows 10, поскольку эти файлы упакованы специально для использования на USB-накопителях. Но эта страница включает только последний официальный релиз. Если вы загружаете предварительный выпуск, как я, или если вам нужен предыдущий выпуск, вы столкнетесь со старой, знакомой и чрезвычайно раздражающей проблемой. Вместо выполнения простой операции копирования с перетаскиванием, как ожидалось, проводник выводит это сообщение об ошибке «Файл слишком большой»:

    Файлы размером более 4 ГБ не помещаются на диск, отформатированный в FAT32

    Причина Ошибка проста: файл формата Windows Imaging (WIM) в этой загрузке, который содержит сжатые файлы, которые программа установки Windows использует для установки новой версии, немного больше 4.5 ГБ, что намного превышает максимальный размер файла в 4 ГБ для USB-накопителя, отформатированного с использованием файловой системы FAT32. Этот очень большой файл подойдет для диска, отформатированного с использованием NTFS, но современное оборудование на основе UEFI требует для загрузки диска FAT32 для чистой установки Windows.

    Что делать ИТ-специалисту?

    Ну, вы можете просто смонтировать ISO как виртуальный диск и запустить программу установки из Windows. Или вы можете прикрепить ISO-файл как виртуальный DVD-привод на виртуальной машине.Или вы можете использовать различные инструменты развертывания для управления установкой по сети.

    Но если вам требуется возможность запуска программы установки с загрузочного диска, чтобы вы могли выполнить полностью чистую установку, вам нужно будет выполнить следующие действия командной строки, чтобы разбить WIM-файл на части размером менее 4 ГБ. Ограничение размера FAT32. Вот как.

    Шаг 1. Создайте загрузочный диск восстановления. На ПК с уже установленной Windows 10 создайте загрузочную флешку с помощью Windows Recovery Media Creator (RecoveryDrive.исполняемый файл). Вам понадобится диск размером не менее 8 ГБ. Не выбирайте вариант резервного копирования системных файлов на диск восстановления и обратите внимание, что все файлы на диске будут удалены при форматировании.

    Используйте USB-накопитель размером не менее 8 ГБ и не забудьте оставить этот флажок не установленным.

    Шаг 2. Подключите файл ISO и скопируйте его на локальный диск. Откройте проводник и дважды щелкните загруженный файл ISO, чтобы подключить его как виртуальный диск. Оставьте это окно проводника открытым и нажмите Ctrl + N, чтобы открыть новое окно.В новом окне создайте папку на локальном жестком диске и скопируйте содержимое смонтированного диска из другого окна в эту папку.

    Шаг 3. Используйте команду DISM, чтобы разделить WIM-файл на несколько частей. Откройте окно командной строки от имени администратора и введите следующую команду, подставив имя папки, созданной на шаге 2.

    Dism / Split-Image / ImageFile: C: \ имя_папки \ sources \ install.wim / SWMFile: C: \ имя_папки \ sources \ install.swm / FileSize: 3800

    После завершения операции проверьте содержимое папки Sources. Вы должны увидеть два новых файла, Install.swm и Install2.swm, вместе с исходным Install.wim. Теперь вы можете безопасно удалить файл Install.wim из созданной папки.

    После разделения файла образа Windows на части размером менее 4 ГБ можно безопасно удалить этот файл Install.wim.

    Шаг 4. Скопируйте установочные файлы из локальной папки на загрузочный USB-накопитель. Убедитесь, что вы скопировали все папки, как показано здесь. Если вас спросят, хотите ли вы заменить файлы на целевом диске, ответьте «да».

    Перетащите все эти файлы на загрузочную флешку; при появлении запроса выберите вариант замены файлов.

    На этот раз вы не должны получать эту надоедливую ошибку «Файл слишком большой». Программа установки Windows распознает два разделенных файла с расширениями имени файла .SWM и использует их для создания новой установки.

    Разделенное внесение пониженной нормы азота улучшает усвоение азота и эффективность использования сладкого картофеля

  • 1.

    Ан, Й.О. и др. . Экзогенное использование сахарозы и биосинтез крахмала среди сортов сладкого картофеля. Углеводы. Res. 345 , 55–60 (2010).

    CAS Статья Google Scholar

  • 2.

    Marques, J. M. et al. . Бактериальные эндофиты клубневых корней сладкого картофеля, подверженные влиянию генотипа и стадии роста растения. J. Appl. Микро. 96 , 273–281 (2015).

    Google Scholar

  • 3.

    Шекхар С., Мишра Д., Бурагохайн А.К., Чакраборти С. и Чакраборти Н. Сравнительный анализ фитохимических веществ и доступности питательных веществ в двух контрастирующих сортах сладкого картофеля ( Ipomoea batatas L. ). Food Chem. 173 , 957–965 (2015).

    CAS Статья Google Scholar

  • 4.

    Лу, Дж.Z., Wang, X., Qin, J. J., Dai, Q. W. & Yi, Z. Y. Отчет об исследовании развития индустрии посадки сладкого картофеля в Китае (2017 г.) - Анализ данных с фиксированных точек наблюдения на основе промышленной технологической системы индустрии сладкого картофеля. Jiangsu Agri. Sci . 46 (23), 393–398 (на китайском языке) (2018).

  • 5.

    Письмо центра науки о питании и здоровье в интересах общества. США [http://www.cspinet.org/nah/].

  • 6.

    Анкумах, Р.О., Хан, В., Мвамба, К. и Кпомблеку, А. К. Влияние источника и времени внесения азотных удобрений на урожайность и эффективность использования азота четырьмя сортами сладкого картофеля. Agr. Экосист. Environ. 100 (2/3), 201–207 (2003).

    CAS Статья Google Scholar

  • 7.

    Chen, X. G. et al. . Подходящая норма азота для хранения корнеплодов и качества сладкого картофеля. Plant Nutr.Fert. Sci . 21 (4), 979–986 (на китайском языке с аннотацией на английском языке) (2015).

  • 8.

    Chattopadhyay, A., Sen, H., Dutta, A., Soumik, M. & Satapathy, MR. Интеграция неорганических и биоудобрений в рост, урожайность и качество сладкого картофеля, выращенного в условиях гангетического аллювия Запада. Бенгалия. Хорт. J. 18 , 59–63 (2005).

    Google Scholar

  • 9.

    Нджоку, Дж. К., Окпара, Д.A. & Asiegbu, J. E. Реакция роста и урожайности сладкого картофеля на неорганический азот и калий в тропическом ультисоле. Ngr. Agri. J. 32 , 295–310 (2010).

    Google Scholar

  • 10.

    Рави В. и Сараванан Р. Физиология культур сладкого картофеля. Фрукты, овощи, крупы S. Biotechnol. 6 (1), 17–29 (2012).

    Google Scholar

  • 11.

    Каупа П. и Рао Б. К. Р. Минерализация азота и эффективность совместного внесения навоза и минеральных удобрений в сладкий картофель во влажных тропических условиях. Field Crops Res. 168 , 48–56 (2014).

    Артикул Google Scholar

  • 12.

    Нинг, Ю. В. и др. . Реакция сладкого картофеля в установлении, расширении и балансировании отношений источник-поглотитель на нормы внесения азота. Acta Agron. Грех . 41 (3), 432–439 (на китайском языке с аннотацией на английском языке) (2015).

    Артикул Google Scholar

  • 13.

    Ву, К. Х., Лю, К., Конг, Ф. М., Ли, Х. и Ши, Ю. Х. Влияние норм внесения азота на урожайность корней и использование азота в различных сортах пурпурного сладкого картофеля. Acta Agron. Грех . 42 (1), 113–122 (на китайском языке с аннотацией на английском языке) (2016).

  • 14.

    Цяо, Дж., Ян, Л. З., Янь, Т. М., Сюэ, Ф. и Чжао, Д. Снижение производства риса азотными удобрениями в течение двух лет подряд в районе озера Тайху. Agric. Экосист. Environ. 146 , 103–112 (2012).

    CAS Статья Google Scholar

  • 15.

    Wang, W. N. et al. . Оценка региональных средних оптимальных уровней азота в сочетании с местными поставками азота для производства риса. Field Crops Res. 137 , 37–48 (2012).

    ADS CAS Статья Google Scholar

  • 16.

    Mullen, R. W. Круговорот питательных веществ в почвах : азот. В: Hatfield, J. L., Sauer, T. J. (Eds), Soil Management: Building Stable Base for Agriculture. стр. 67–78 (Американское общество агрономии и почвоведов Америки, Мэдисон, 2011 г.).

    Google Scholar

  • 17.

    Ши, З. Л. и др. . Влияние внесения азота на баланс азота в почве и использование азота озимой пшеницей в севообороте рис – пшеница. Field Crops Res. 127 , 241–247 (2012).

    Артикул Google Scholar

  • 18.

    Садрас, В. и др. . Взаимодействие между водой и азотом в системах земледелия Австралии: физиологические, агрономические, экономические, селекционные и модельные перспективы. Crop Pasture Sci. 67 , 1019–1053 (2016).

    CAS Статья Google Scholar

  • 19.

    Сахар Ю., Аллахьяр Ф. и Джаханфар Д. Влияние раздельного внесения азотных удобрений на рост и урожайность гибридного риса (GRh2). Aust. J. Basic Appl. Sci. 6 , 1–5 (2012).

    Google Scholar

  • 20.

    Сан, Л. и др. .Влияние продолжительности внесения азотных удобрений на поглощение сухого вещества и урожай китайского картофеля сорта KX 13. Potato Res. 55 , 303–313 (2012).

    Артикул Google Scholar

  • 21.

    Махджоуримайд, С., Кучел, С., Лангридж, Ф. и Окамото, М. Оценка генотипов австралийской пшеницы в ответ на внесение переменного азота. Почва растений 399 , 247–255 (2016).

    CAS Статья Google Scholar

  • 22.

    Ван, Д. и др. . Низкая эффективность извлечения азота из базальных удобрений в растениях не указывает на высокую потерю азота из основных удобрений из-за сплит-внесения азота в пересаженный рис. Field Crops Res. 229 , 8–16 (2018).

    Артикул Google Scholar

  • 23.

    Малхи, С.С., Грант, К.А., Джонстон, А.М. и Гилл, К.С. Управление азотными удобрениями для производства зерновых при нулевой обработке почвы на Великих равнинах Канады: обзор. Почва Пахота. Res. 60 , 101–122 (2001).

    Артикул Google Scholar

  • 24.

    Кумар, К. А., Свайна, Д. К. и Бхадори, П. Б. С. Разделенное применение органических питательных веществ улучшило продуктивность, питательные качества и экономичность системы выращивания риса и нута в латеритной почве. Field Crops Res. 223 , 125–136 (2018).

    Артикул Google Scholar

  • 25.

    Banayo, N. P. M. C., Haefele, S. M., Desamero, N. V., Kato, Y. Оценка на ферме управления питательными веществами на богарных равнинах на Филиппинах. Field Crops Res. 220 , 88–96 (2018).

    Артикул Google Scholar

  • 26.

    Morita., T. Влияние времени внесения азотных удобрений на рост верхушки, формирование накопительных корней и их развитие сладкого картофеля. Дж.Яп. Soc. Hortic. Sci. 36 , 114–121 (1967).

    Артикул Google Scholar

  • 27.

    Du, X. B., Kong, L.C., Xi, M. & Zhang, X. Y. Разделенное внесение улучшает урожай сладкого картофеля за счет увеличения фотосинтетической и поглощающей способности в условиях пониженного азота. Field Crops Res. 238 , 56–63 (2019).

    Артикул Google Scholar

  • 28.

    Донг, Ю., Ван, Х. Ф., Ван, Дж. Д., Нин, Ю. В. и Чжан, Ю. С. Влияние внесения азота на поглощение сухого вещества и поглощение азота сладким картофелем. J. Jiangsu Nor. Univ. (Nat. Sci. Edn.) 35 (2), 23–26 (на китайском языке с аннотацией на английском языке) (2017).

  • 29.

    An, J. G. et al. . Влияние дробного внесения азотных удобрений на урожайность, качество и эффективность использования азота сладкого картофеля. Acta Agron. Грех . 44 (12), 1858–1866 (на китайском языке с аннотацией на английском языке) (2018).

  • 30.

    Lemaire, G. et al. . Связана ли потребность сельскохозяйственных культур в азоте с поглощением сухого вещества или увеличением площади листьев во время вегетативного роста? Field Crops Res. 100 , 91–106 (2007).

    Артикул Google Scholar

  • 31.

    Lin, J. J. et al. . Подразделение эффективности использования азота риса на основе трассера 15 N. Acta Agron. Грех . 40 (8), 1424–1434 (на китайском языке с аннотацией на английском языке) (2014).

  • 32.

    Peng, S. et al. . Стратегии преодоления низкой агрономической эффективности использования азота в орошаемых рисовых системах в Китае. Field Crops Res. 96 , 37–47 (2006).

    ADS Статья Google Scholar

  • 33.

    Янг, Г. З., Тан, Х. Й., Ни, Ю. К. и Чжан, X. Л. Ответы роста хлопка, урожайности и биомассы на соотношение внесения разделенного азота. Eur. J. Agron. 35 , 164–170 (2011).

    CAS Статья Google Scholar

  • 34.

    Хуанг Дж. и др. . Определение оптимальной нормы азота для сортов риса с помощью хлорофилломера. Field Crops Res. 105 , 70–80 (2008).

    Артикул Google Scholar

  • 35.

    Chen, Y., Tang, X., Yang, S., Wu, C. & Wang, J.Вклад различных источников азота в питание сельскохозяйственных культур на китайском рисовом поле. Педосфера 20 , 198–208 (2010).

    CAS Статья Google Scholar

  • 36.

    Peng, S. et al. . Улучшение внесения азотных удобрений в рис путем регулирования содержания азота в конкретных местах. Обзор. Agron. Sustain, Dev. 30 , 649–656 (2010).

    CAS Статья Google Scholar

  • 37.

    Вос, Дж. Реакции азота и управление азотом в картофеле. Potato Res. 52 , 305–317 (2009).

    Артикул Google Scholar

  • 38.

    Келлинг, К. А., Арриага, Ф. Дж., Лоури, Б., Джордан, М. О. и Спет, П. Е. Использование формы холма с различными временными распределениями азота для повышения эффективности использования удобрений. Am. J. Potato Res. 92 , 71–78 (2015).

    CAS Статья Google Scholar

  • 39.

    Ренс, Л. Р., Зотарелли, Л., Роуленд, Д. Л. и Морган, К. Т. Оптимизация норм и времени внесения азотных удобрений для картофеля при фильтрационном орошении. Field Crops Res. 215 , 49–58 (2015).

    Артикул Google Scholar

  • 40.

    Заребяне Х. и Баятваркеши М. Влияние удобрений с медленным высвобождением на выщелачивание нитратов, их распределение в почвенном профиле, эффективность использования азота и урожайность картофеля. Environ. Науки о Земле. 74 , 3385–3393 (2015).

    CAS Статья Google Scholar

  • 41.

    Du, X. B. et al. . Эффективность использования азота хлопком ( Gossypium hirsutum L.) под влиянием систем выращивания пшеницы и хлопка. Eur. J. Agron. 75 , 72–79 (2016).

    CAS Статья Google Scholar

  • 42.

    Дэн Ф., Ван Л., Ли, К. П. и Рен, В. Дж. Взаимосвязь между накоплением азота и эффективностью использования азота в рисе при различных типах мочевины и методах управления. Arch. Агрон. Почвоведение. 64 (9), 1278–1289 (2018).

    CAS Статья Google Scholar

  • Совместное и раздельное воздействие алкоголя и ∆9-тетрагидроканнабинола оказало определенное влияние на гомеостаз глюкозы и инсулина у самцов крыс

  • 1.

    Буре С., Левин Б. Э. и Озанн С. Э. Взаимодействие генов и окружающей среды, контролирующее энергетический и глюкозный гомеостаз, а также истоки ожирения в процессе развития. Physiol Rev 95 , 47–82, https://doi.org/10.1152/physrev.00007.2014 (2015).

    CAS Статья PubMed PubMed Central Google Scholar

  • 2.

    Томпсон, Б. Л., Левитт, П. и Стэнвуд, Г. Д. Пренатальное воздействие наркотиков: влияние на развитие мозга и последствия для политики и образования. Nat Rev Neurosci 10 , 303–312, https://doi.org/10.1038/nrn2598 (2009).

    CAS Статья PubMed PubMed Central Google Scholar

  • 3.

    Грант, К. С., Петров, Р., Изохерранен, Н., Стелла, Н. и Бурбахер, Т. М. Использование каннабиса во время беременности: фармакокинетика и влияние на развитие ребенка. Pharmacol Ther 182 , 133–151, https://doi.org/10.1016/j.pharmthera.2017.08.014 (2018).

    CAS Статья PubMed Google Scholar

  • 4.

    Муди, Л., Лян, Дж., Чой, П. П., Моран, Т. Х. и Лян, Н. С. Бег на колесе снижает предпочтение вкусовой диеты у крыс Sprague-Dawley. Physiol Behav 150 , 53–63, https://doi.org/10.1016/j.physbeh.2015.03.019 (2015).

    CAS Статья PubMed PubMed Central Google Scholar

  • 5.

    Суббараман, М. С. и Керр, В. К. Одновременное и одновременное употребление алкоголя и каннабиса в Национальном исследовании алкоголя. Alcohol Clin Exp Res 39 , 872–879, https://doi.org/10.1111/acer.12698 (2015).

    Артикул PubMed PubMed Central Google Scholar

  • 6.

    Эрнст М., Ромео Р. Д. и Андерсен С. Л. Нейробиология развития мотивированного поведения в подростковом возрасте: окно в модель нейронных систем. Pharmacol Biochem Behav 93 , 199–211, https://doi.org/10.1016/j.pbb.2008.12.013 (2009).

    CAS Статья PubMed Google Scholar

  • 7.

    Никсон, К. и Макклейн, Дж. А. Подростковый возраст как критическое окно для развития расстройства, связанного с употреблением алкоголя: текущие результаты нейробиологии. Curr Opin Psychiatry 23 , 227–232, https://doi.org/10.1097/YCO.0b013e32833864fe (2010).

    Артикул PubMed PubMed Central Google Scholar

  • 8.

    Ellgren, M. и др. . Динамические изменения эндогенных каннабиноидов и опиоидных мезокортиколимбических систем в подростковом возрасте: эффекты ТГК. Eur Neuropsychopharmacol 18 , 826–834, https://doi.org/10.1016/j.euroneuro.2008.06.009 (2008).

    CAS Статья PubMed PubMed Central Google Scholar

  • 9.

    Рубино Т. и др. . Воздействие ТГК у подростков на самок крыс нарушает изменения в развитии префронтальной коры. Neurobiol Dis 73 , 60–69, https://doi.org/10.1016/j.nbd.2014.09.015 (2015).

    CAS Статья PubMed Google Scholar

  • 10.

    Ренар, Дж., Кребс, М. О., Ле Пен, Г. и Джей, Т. М. Долгосрочные последствия воздействия каннабиноидов в подростковом возрасте при психопатологии взрослых. Front Neurosci 8 , 361, https://doi.org/10.3389/fnins.2014.00361 (2014).

    Артикул PubMed PubMed Central Google Scholar

  • 11.

    Крюс, Ф. Т., Ветрено, Р. П., Бродвотер, М. А. и Робинсон, Д. Л. Воздействие алкоголя в подростковом возрасте постоянно влияет на нейробиологию и поведение взрослых. Pharmacol Rev 68 , 1074–1109, https://doi.org/10.1124/pr.115.012138 (2016).

    CAS Статья PubMed PubMed Central Google Scholar

  • 12.

    Фиглевич Д. П. и др. . Умеренная диета с высоким содержанием жиров увеличивает самовведение сахарозы у молодых крыс. Аппетит 61 , 19–29, https://doi.org/10.1016/j.appet.2012.09.021 (2013).

    Артикул PubMed Google Scholar

  • 13.

    Крюгер, Дж. С. и др. . Манипуляция с проверкой закусок: проверка правильности диетического поведения во время интоксикации каннабисом. Этология человека 34 , 10–16, https://doi.org/10.22330/he/34/010-016 (2019).

    Артикул Google Scholar

  • 14.

    Миданик, Л. Т., Там, Т. В. и Вайснер, К. Одновременное и одновременное употребление наркотиков и алкоголя: результаты Национального исследования алкоголя 2000 г.. Drug Alcohol Depend 90 , 72–80, https://doi.org/10.1016/j.drugalcdep.2007.02.024 (2007).

    Артикул PubMed PubMed Central Google Scholar

  • 15.

    Фернандес-Сола, Дж. Сердечно-сосудистые риски и преимущества умеренного и тяжелого потребления алкоголя. Nat Rev Cardiol 12 , 576–587, https: // doi.org / 10.1038 / nrcardio.2015.91 (2015).

    Артикул PubMed Google Scholar

  • 16.

    Балиунас, Д. О. и др. . Алкоголь как фактор риска диабета 2 типа: систематический обзор и метаанализ. Уход за диабетом 32 , 2123–2132, https://doi.org/10.2337/dc09-0227 (2009).

    CAS Статья PubMed PubMed Central Google Scholar

  • 17.

    Сидней, С. Использование марихуаны и сахарный диабет 2 типа: обзор. Curr Diab Rep 16 , 117, https://doi.org/10.1007/s11892-016-0795-6 (2016).

    Артикул PubMed Google Scholar

  • 18.

    Пеннер, Э.А., Бюттнер, Х. и Миттлман, М.А. Влияние употребления марихуаны на глюкозу, инсулин и резистентность к инсулину среди взрослых в США. Am J Med 126 , 583–589, https://doi.org/10.1016 / j.amjmed.2013.03.002 (2013).

    CAS Статья PubMed Google Scholar

  • 19.

    Холлистер, Л. Э. и Ривен, Г. М. Дельта-9-тетрагидроканнабинол и толерантность к глюкозе. Clin Pharmacol Ther 16 , 297–302 (1974).

    CAS Статья Google Scholar

  • 20.

    Подольский С., Паттавина К. Г. и Амарал М. А. Влияние марихуаны на тест на толерантность к глюкозе. Анналы Нью-Йоркской академии наук 191 , 54–60 (1971).

    ADS CAS Статья Google Scholar

  • 21.

    Пермутт, М. А., Гудвин, Д. У., Швин, Р. и Хилл, С. Ю. Влияние марихуаны на метаболизм углеводов. Am J Psychiatry 133 , 220–224, https://doi.org/10.1176/ajp.133.2.220 (1976).

    CAS Статья PubMed Google Scholar

  • 22.

    Muniyappa, R. и др. . Метаболические эффекты хронического курения каннабиса. Уход за диабетом 36 , 2415–2422, https://doi.org/10.2337/dc12-2303 (2013).

    CAS Статья PubMed PubMed Central Google Scholar

  • 23.

    Нельсон, Н. Г., Сухайди, Ф. А., Лоу, В. X. и Лян, Н. С. Хроническое умеренное употребление алкоголя изменяет высвобождение инсулина, не влияя на когнитивное и эмоциональное поведение крыс. Алкоголь 70 , 11–22, https://doi.org/10.1016/j.alcohol.2017.12.001 (2017).

    CAS Статья PubMed Google Scholar

  • 24.

    Нельсон, Н. Г. и др. . Комбинированный (9) -тетрагидроканнабинол и умеренное употребление алкоголя: влияние на пищеварение у самцов крыс-подростков. Психофармакология (Берл) 236 , 671–684, https://doi.org/10.1007/s00213-018-5093-3 (2019).

    CAS Статья Google Scholar

  • 25.

    Brons, C. et al. . Влияние кратковременного кормления с высоким содержанием жиров на метаболизм глюкозы и инсулина у молодых здоровых мужчин. J Physiol 587 , 2387–2397, https://doi.org/10.1113/jphysiol.2009.169078 (2009).

    CAS Статья PubMed PubMed Central Google Scholar

  • 26.

    Kraegen, E.W. и др. . Развитие мышечной инсулинорезистентности после инсулинорезистентности печени у крыс с высоким содержанием жира. Диабет 40 , 1397–1403 (1991).

    CAS Статья Google Scholar

  • 27.

    Barrus, D. G. et al. . Вкусный ТГК: перспективы и проблемы съедобных продуктов каннабиса. Methods Rep RTI Press 2016 , https://doi.org/10.3768/rtipress.2016.op.0035.1611 (2016).

  • 28.

    Холлистер, Л. Э. и др. . Отражают ли плазменные концентрации дельта 9-тетрагидроканнабинола степень интоксикации? J Clin Pharmacol 21 , 171S – 177S (1981).

    CAS Статья Google Scholar

  • 29.

    Grotenhermen, F. Фармакокинетика и фармакодинамика каннабиноидов. Clin Pharmacokinet 42 , 327–360, https://doi.org/10.2165/00003088-200342040-00003 (2003).

    CAS Статья PubMed Google Scholar

  • 30.

    Ohlsson, A. et al. . Уровни дельта-9-тетрагидроканнабинола в плазме после внутривенного, перорального и дымного введения. NIDA Res Monogr 34 , 250–256 (1981).

    CAS PubMed Google Scholar

  • 31.

    Лукас, С.Е. и др. . Марихуана подавляет повышение уровня этанола в плазме у людей. Нейропсихофармакология 7 , 77–81 (1992).

    CAS PubMed Google Scholar

  • 32.

    Перес-Рейес, М., Хикс, Р. Э., Бамберри, Дж., Джеффкоат, А. Р. и Кук, К. Э. Взаимодействие между марихуаной и этанолом: влияние на психомоторную деятельность. Alcohol Clin Exp Res 12 , 268–276 (1988).

    CAS Статья Google Scholar

  • 33.

    Хартман, Р. Л. и др. . Контролируемый испаренный каннабис, с алкоголем и без него: субъективные эффекты и каннабиноидные отношения между жидкостью и кровью. Анальный тест на наркотики 8 , 690–701, https://doi.org/10.1002/dta.1839 (2016).

    CAS Статья PubMed Google Scholar

  • 34.

    Lukas, S. E. & Orozco, S. Этанол увеличивает плазменные уровни дельта (9) -тетрагидроканнабинола (THC) и субъективные эффекты после курения марихуаны у людей-добровольцев. Зависимость от наркотиков и алкоголя 64 , 143–149 (2001).

    CAS Статья Google Scholar

  • 35.

    Уильямс, К. М., Роджерс, П. Дж. И Киркхэм, Т. С. Гиперфагия у предварительно накормленных крыс после перорального приема дельта9-ТГК. Physiol Behav 65 , 343–346 (1998).

    CAS Статья Google Scholar

  • 36.

    Rubino, T. et al. .Хронический дельта-9-тетрагидроканнабинол в подростковом возрасте вызывает полозависимые изменения эмоционального профиля у взрослых крыс: поведенческие и биохимические корреляты. Нейропсихофармакология 33 , 2760–2771, https://doi.org/10.1038/sj.npp.1301664 (2008).

    CAS Статья PubMed Google Scholar

  • 37.

    Холлистер, Л. Э. Голод и аппетит после однократных доз марихуаны, алкоголя и декстроамфетамина. Clin Pharmacol Ther 12 , 44–49 (1971).

    CAS Статья Google Scholar

  • 38.

    Alshaarawy, O. & Anthony, J. C. Есть ли у потребителей каннабиса меньше шансов набрать вес? Результаты национального трехлетнего проспективного исследования. Int J Epidemiol , https://doi.org/10.1093/ije/dyz044 (2019).

  • 39.

    Avraham, Y. et al. . Очень низкие дозы дельта 8-ТГК увеличивают потребление пищи и изменяют уровни нейромедиаторов после потери веса. Pharmacol Biochem Behav 77 , 675–684, https://doi.org/10.1016/j.pbb.2004.01.015 (2004).

    CAS Статья PubMed Google Scholar

  • 40.

    Ли, К., Джонс, П. М. и Персо, С. Дж. Роль эндоканнабиноидной системы в приеме пищи, энергетическом гомеостазе и регуляции эндокринной поджелудочной железы. Pharmacol Ther 129 , 307–320, https://doi.org/10.1016/j.pharmthera.2010.10.006 (2011).

    CAS Статья PubMed Google Scholar

  • 41.

    Bellocchio, L. et al. . Бимодальный контроль стимулированного приема пищи эндоканнабиноидной системой. Nat Neurosci 13 , 281–283, https://doi.org/10.1038/nn.2494 (2010).

    CAS Статья PubMed Google Scholar

  • 42.

    Gatta-Cherifi, B. & Cota, D.Новое понимание роли эндоканнабиноидной системы в регуляции энергетического баланса. Int J Obes (Lond) 40 , 210–219, https://doi.org/10.1038/ijo.2015.179 (2016).

    CAS Статья Google Scholar

  • 43.

    Mazier, W., Saucisse, N., Gatta-Cherifi, B. & Cota, D. Endocannabinoid System: Pivotal Orchestrator of Obesity and Metabolic Disease. Trends Endocrinol Metab 26 , 524–537, https: // doi.org / 10.1016 / j.tem.2015.07.007 (2015).

    CAS Статья PubMed Google Scholar

  • 44.

    Renard, J. et al. . Воздействие ТГК у подростков вызывает стойкое префронтальное корковое нарушение ГАМКергического ингибирования и нарушение регуляции субкортикальной дофаминовой функции. Sci Rep 7 , 11420, https://doi.org/10.1038/s41598-017-11645-8 (2017).

    ADS CAS Статья PubMed PubMed Central Google Scholar

  • 45.

    Хирвонен, Дж. и др. . Обратимое и регионально селективное подавление каннабиноидных рецепторов CB1 в головном мозге у хронических курильщиков каннабиса. Mol Psychiatry 17 , 642–649, https://doi.org/10.1038/mp.2011.82 (2012).

    CAS Статья PubMed Google Scholar

  • 46.

    Чеккарини, Дж. и др. . Изменения доступности церебрального рецептора CB1 после острого и хронического злоупотребления алкоголем и контролируемого воздержания. J Neurosci 34 , 2822–2831, https://doi.org/10.1523/JNEUROSCI.0849-13.2014 (2014).

    CAS Статья PubMed PubMed Central Google Scholar

  • 47.

    Thaler, J. P. et al. . Ожирение связано с повреждением гипоталамуса у грызунов и людей. J Clin Invest 122 , 153–162, https://doi.org/10.1172/JCI59660 (2012).

    Артикул PubMed Google Scholar

  • 48.

    Алмейда-Сухетт, С.П., Скотт, Дж. М., Грэхем, А., Чен, Ю. и Деустер, П.А. Контрольная диета в исследовании диеты с высоким содержанием жиров на мышах: регулярная диета и очищенная диета с низким содержанием жира имеют сходные эффекты на фенотипические особенности метаболические и поведенческие исходы. Nutr Neurosci 22 , 19–28, https://doi.org/10.1080/1028415X.2017.1349359 (2019).

    CAS Статья PubMed Google Scholar

  • 49.

    Макней Д. Э., Бриансон Н., Кокоева, М. В., Маратос-Флиер, Э. и Флиер, Дж. С. Ремоделирование дугообразной цепи баланса энергии ядра подавляется у тучных мышей. J Clin Invest 122 , 142–152, https://doi.org/10.1172/JCI43134 (2012).

    CAS Статья PubMed Google Scholar

  • 50.

    Park, Y. W. et al. . Последовательные изменения уровня глюкозы в плазме натощак в пределах нормогликемического диапазона предсказывают диабет 2 типа у здоровых молодых мужчин. Diabetes Res Clin Pract 73 , 329–335, https://doi.org/10.1016/j.diabres.2006.02.006 (2006).

    CAS Статья PubMed Google Scholar

  • 51.

    Matias, I. et al. . Регуляция, функция и нарушение регуляции эндоканнабиноидов на моделях жировых и бета-панкреатических клеток, а также при ожирении и гипергликемии. J Clin Endocrinol Metab 91 , 3171–3180, https: // doi.org / 10.1210 / jc.2005-2679 (2006).

    CAS Статья PubMed Google Scholar

  • 52.

    Матиас И. и Ди Марцо В. Эндоканнабиноиды и контроль энергетического баланса. Trends Endocrinol Metab 18 , 27–37, https://doi.org/10.1016/j.tem.2006.11.006 (2007).

    CAS Статья PubMed Google Scholar

  • 53.

    Уорден, К. Х.И Фислер, Дж. С. Сравнения рационов, используемых в моделях кормления животных с высоким содержанием жиров. Cell Metab 7 , 277, https://doi.org/10.1016/j.cmet.2008.03.014 (2008).

    CAS Статья PubMed PubMed Central Google Scholar

  • 54.

    Lee, S. S. et al. . Хроническое употребление алкоголя приводит к большему повреждению поджелудочной железы, чем печени у крыс. Korean J Physiol Pharmacol 19 , 309–318, https: // doi.org / 10.4196 / kjpp.2015.19.4.309 (2015).

    CAS Статья PubMed PubMed Central Google Scholar

  • 55.

    Штайнер, Дж. Л., Кроуэлл, К. Т. и Ланг, К. Х. Влияние алкоголя на гликемический контроль и действие инсулина. Биомолекулы 5 , 2223–2246, https://doi.org/10.3390/biom5042223 (2015).

    CAS Статья PubMed PubMed Central Google Scholar

  • 56.

    Лю, Дж. и др. . Печеночный каннабиноидный рецептор-1 опосредует индуцированную диетой резистентность к инсулину через ингибирование передачи сигналов инсулина и его клиренса у мышей. Гастроэнтерология 142 , 1218–1228 e1211, https://doi.org/10.1053/j.gastro.2012.01.032 (2012).

    PubMed PubMed Central Google Scholar

  • 57.

    де ла Монте, С. М., Лонгато, Л., Тонг, М., ДеНуччи, С. и Вандс, Дж. Р. Ось нейродегенерации, опосредованной алкоголем, печень-мозг: роль токсичных липидов. Int J Environ Res Public Health 6 , 2055–2075, https://doi.org/10.3390/ijerph6072055 (2009).

    CAS Статья PubMed PubMed Central Google Scholar

  • 58.

    Андерсон, Р. Л., Рэндалл, М. Д. и Чан, С. Л. Комплексное воздействие каннабиноидов на секрецию инсулина из изолированных островков Лангерганса крыс. Eur J Pharmacol 706 , 56–62, https://doi.org/10.1016/j.ejphar.2013.02.034 (2013).

    CAS Статья PubMed Google Scholar

  • 59.

    Nelson, N. G., Suhaidi, F. A., DeAngelis, R. S. & Liang, N. C. Эффекты алкоголя, подавляющие аппетит и вес, зависят от пути и схемы введения у крыс Long Evans. Pharmacol Biochem Behav 150–151 , 124–133, https://doi.org/10.1016/j.pbb.2016.10.006 (2016).

    CAS Статья PubMed Google Scholar

  • 60.

    Андервуд, Э. Л. и Томпсон, Л. Т. Диета с высоким содержанием жиров вызывает ухудшение памяти гиппокампа и зависимые от пола изменения в периферическом метаболизме. Neural Plast 2016 , 7385314, https://doi.org/10.1155/2016/7385314 (2016).

    CAS Статья PubMed Google Scholar

  • Мышь и указатели - приложения Win32

    • 20 минут для чтения

    В этой статье

    Примечание

    Это руководство по дизайну было создано для Windows 7 и не обновлялось для новых версий Windows.Большая часть рекомендаций по-прежнему применима в принципе, но представление и примеры не отражают наши текущие рекомендации по проектированию.

    Мышь является основным устройством ввода, используемым для взаимодействия с объектами в Windows. Функциональность мыши может также включать в себя другие указывающие устройства, такие как трекболы, сенсорные панели и джойстики, встроенные в ноутбуки, перья, используемые с Windows Tablet и Touch Technology, а на компьютерах с сенсорными экранами даже палец пользователя.

    Физическое перемещение мыши перемещает графический указатель (также называемый курсором) на экране.Указатель имеет различные формы, указывающие на его текущее поведение.

    Типовые указатели мыши

    Мыши часто имеют первичную кнопку (обычно левую), дополнительную кнопку (обычно правую) и колесо мыши между ними. Поместив указатель и щелкнув основную и дополнительную кнопки мыши, пользователи могут выбирать объекты и выполнять с ними действия. Для большинства взаимодействий нажатие кнопки мыши при наведении курсора на цель указывает на выбранную цель, а при отпускании кнопки выполняется любое действие, связанное с целью.

    Все указатели, за исключением указателя занятости, имеют активную точку в один пиксель, которая определяет точное местоположение мыши на экране. Горячая точка определяет, на какой объект действуют действия мыши. Объекты определяют горячую зону, то есть область, где считается, что горячая точка находится над объектом. Обычно горячая зона совпадает с границами объекта, но может быть больше, чтобы облегчить выполнение намерений пользователя.

    Каретка - это мигающая вертикальная полоса, которая отображается, когда пользователь вводит текст в текстовое поле или другой текстовый редактор.Каретка не зависит от указателя (по умолчанию Windows скрывает указатель, пока пользователь вводит текст).

    Каретка

    Концепции дизайна

    Мышь интуитивно понятная

    Мышь оказалась успешным устройством ввода, потому что ее легко использовать обычной человеческой рукой. Взаимодействие на основе указателя оказалось успешным, потому что оно интуитивно понятно и позволяет использовать самые разные возможности.

    Говорят, что хорошо спроектированные объекты пользовательского интерфейса (UI) имеют аффорданс, которые представляют собой визуальные и поведенческие свойства объекта, которые подсказывают, как он используется. Указатель действует как прокси для руки, позволяя пользователям взаимодействовать с объектами экрана так же, как с физическими объектами. У людей есть врожденное понимание того, как работает человеческая рука, поэтому, если что-то выглядит так, как будто это можно толкнуть, мы пытаемся толкнуть это; если кажется, что его можно схватить, мы пытаемся схватить. Следовательно, пользователи могут понять, как использовать объекты с сильной аффордансностью, просто посмотрев на них и попробовав их.

    Кнопки и ползунки имеют удобную доступность

    Напротив, объекты с плохой доступностью сложнее понять.Такие объекты часто требуют ярлыка или инструкции для их объяснения.

    текст ссылки и значки плохо доступны

    Некоторые аспекты использования мыши не интуитивно понятны

    Щелчок правой кнопкой мыши, двойной щелчок и щелчок с клавишами-модификаторами Shift или Ctrl - это три взаимодействия с мышью, которые не являются интуитивно понятными , потому что у них нет аналогов в реальном мире. В отличие от сочетаний клавиш и клавиш доступа, эти взаимодействия с мышью обычно нигде не документируются в пользовательском интерфейсе.Это говорит о том, что модификаторы правого щелчка, двойного щелчка и клавиатуры не должны требоваться для выполнения основных задач, особенно начинающим пользователям. Это также предполагает, что эти расширенные взаимодействия должны иметь последовательное, предсказуемое поведение, чтобы их можно было эффективно использовать.

    Один щелчок или двойной щелчок?

    Двойной щелчок настолько широко используется на рабочем столе Windows, что может показаться не слишком сложным. Например, открытие папок, программ или документов на панели файлов проводника Windows выполняется двойным щелчком.Для открытия ярлыка на рабочем столе Windows также используется двойной щелчок. Напротив, для открытия папок или программ в меню «Пуск» требуется один щелчок.

    Выбираемые объекты используют одиночный щелчок для выполнения выбора, поэтому для их открытия требуется двойной щелчок, тогда как неизбираемые объекты требуют только одного щелчка, чтобы открыть. Это различие не понимают многие пользователи (щелчок по значку программы - это щелчок по значку программы, верно?), И в результате некоторые пользователи просто продолжают щелкать по значкам, пока не получат то, что хотят.

    Прямая манипуляция

    Непосредственное взаимодействие с объектами называется прямым манипулированием. Наведение, щелчок, выбор, перемещение, изменение размера, разделение, прокрутка, панорамирование и масштабирование - обычные прямые манипуляции. Напротив, взаимодействие с объектом через его окно свойств или другое диалоговое окно можно описать как косвенное манипулирование.

    Однако там, где есть прямая манипуляция, могут быть случайные манипуляции и, следовательно, потребность в прощении. Прощение - это способность легко обратить вспять или исправить нежелательное действие. Вы делаете прямые манипуляции, прощая их, обеспечивая отмену, обеспечивая хорошую визуальную обратную связь и позволяя пользователям легко исправлять ошибки. С прощением связано в первую очередь предотвращение нежелательных действий, что вы можете сделать, используя ограниченные элементы управления и подтверждения для рискованных действий или команд, которые имеют непредвиденные последствия.

    Стандартные взаимодействия кнопок мыши

    Стандартные взаимодействия с мышью зависят от множества факторов, включая нажатие клавиши мыши, количество нажатий на нее, ее положение во время щелчков и то, были ли нажаты какие-либо модификаторы клавиатуры.Вот краткое описание того, как эти факторы обычно влияют на взаимодействие:

    • Для большинства объектов двойной щелчок левой кнопкой мыши выполняет одиночный щелчок левой кнопкой мыши и выполняет команду по умолчанию. Команда по умолчанию указывается в контекстном меню.
    • Для некоторых типов выбираемых объектов каждый щелчок увеличивает эффект щелчка. Например, одиночный щелчок в текстовом поле устанавливает место ввода, двойной щелчок выделяет слово, а тройной щелчок выбирает предложение или абзац.
    • При щелчке правой кнопкой мыши отображается контекстное меню объекта.
    • Если во время наведения указатель мыши не двигается, объект будет зависать.
    • Если удерживать мышь неподвижно при нажатии кнопок мыши, это означает щелчок и выбор одного объекта. Перемещение мыши означает перемещение, изменение размера, разделение, перетаскивание и выбор нескольких объектов.
    • Клавиша Shift непрерывно расширяет выделение.
    • Клавиша Ctrl расширяет выделение, переключая состояние выделения выбранного элемента, не влияя на выбор других объектов.

    Простое взаимодействие с мышью

    В следующей таблице описаны общие действия и эффекты мыши.

    Простое действие Взаимодействие Типичный эффект
    Указывая
    Поместите указатель на конкретный объект, не нажимая кнопки мыши.
    Target отображает состояние наведения и любые динамические возможности.
    Парящий
    Поместите указатель на конкретный объект, не нажимая кнопки мыши и не двигаясь хотя бы секунду.
    Target отображает всплывающую подсказку, информационную подсказку или эквивалент.
    Нажатие
    Поместите указатель на конкретный объект, который нельзя выбрать, и нажмите и отпустите кнопку мыши, не двигаясь. Щелчок действует при отпускании кнопки мыши, чтобы пользователи могли отменить щелчок, переместив мышь от цели. Следовательно, нажатие мыши указывает только на выбранную цель.
    Активируйте объект при однократном нажатии основной кнопки.Для двойного щелчка основной кнопкой активируйте объект и выполните команду по умолчанию. Для дополнительной кнопки отобразите контекстное меню объекта.
    Выбор
    Поместите указатель на конкретный выбираемый объект, нажмите и отпустите кнопку мыши.
    При однократном нажатии основной кнопки выберите объект. Если пользователь перетаскивает мышь, выберите непрерывный диапазон объектов. Для двойного щелчка основной кнопкой выберите объект и выполните команду по умолчанию.
    Для текста щелчок правой основной кнопки устанавливает точку вставки, второй выбирает слово в точке вставки, а третий щелчок выбирает предложение или абзац.
    Нажатие
    Поместите указатель на конкретный объект и нажмите кнопку мыши, не отпуская ее.
    Для функций автоповтора (например, нажатие стрелки прокрутки для непрерывной прокрутки) активируйте повторно. В противном случае указывает начало перемещения, изменения размера, разделения или перетаскивания, если за ним не следует отпускание без перемещения.
    Уилинг
    Переместите колесо мыши.
    Окно прокручивается вертикально в направлении движения колесика мыши.

    Формы указателя

    В следующей таблице описаны общие формы и способы использования указателя.

    Форма Имя При использовании

    Обычный выбор
    Используется для большинства объектов.

    Выбор ссылки
    Используется для текстовых и графических ссылок из-за их слабой доступности.

    Выбор текста
    Используется для текста, чтобы указать место между символами.

    Precision select
    Используется для графического и другого двухмерного взаимодействия.

    Сложные взаимодействия с мышами

    В следующей таблице описаны общие действия с мышью.

    Комбинированное действие Взаимодействие Типичный эффект Указатели
    Переезд
    Если движение - это режим (вход осуществляется по команде), войдите в режим, поместите указатель на движущийся объект, нажмите кнопку и переместите мышь, отпустите кнопку мыши. в этом случае указатель меняет форму, указывая на режим.
    в противном случае поместите указатель на захват движущегося объекта, нажмите кнопку и переместите мышь, отпустите кнопку мыши.в этом случае указателю не нужно менять форму.
    объект движется в направлении движения указателя.
    move

    используется для перемещения окна в любом направлении.
    pan

    Используется для перемещения объекта в окне в любом направлении.
    Изменение размера
    Поместите указатель на границу с изменяемым размером или ручку изменения размера, нажмите кнопку мыши и переместите мышь, а затем отпустите кнопку мыши.
    объект изменяет размер в направлении движения указателя.
    вертикальное и горизонтальное изменение размера

    используется для изменения размера одного измерения.
    изменение размера по диагонали

    используется для одновременного изменения размера двух измерений.
    изменение размера строки и столбца

    Используется для изменения размера строки или столбца в сетке.
    Расщепление
    Поместите указатель на разделитель, нажмите кнопку мыши и переместите мышь, а затем отпустите кнопку мыши.
    Граница разделенной панели перемещается в направлении движения указателя.
    разделители окон

    Используется для изменения размера разделенной панели по вертикали или горизонтали.
    Перетаскивание
    Поместите указатель на допустимый объект для перетаскивания, нажмите кнопку мыши и переместите мышь к цели перетаскивания, а затем отпустите кнопку мыши.
    объект перемещен или скопирован в цель перетаскивания.
    нормальный выбор

    используется вместо допустимых целей перетаскивания. может также иметь информационную подсказку, указывающую на конкретный эффект.
    недоступен

    Используется, чтобы указать, что поверхность не является допустимой целью для падения.

    Показатели деятельности

    В следующей таблице показаны указатели, которые видят пользователи при выполнении действия, для выполнения которого требуется больше пары секунд.

    Форма Имя При использовании

    Указатель занятости
    Используется для ожидания ответа окна.

    Работа в фоновом режиме указателя
    Используется для указания, щелчка, нажатия или выбора во время выполнения задачи в фоновом режиме.

    Ручные указатели

    Для текстовых и графических ссылок используется указатель руки или «выбор ссылки» (рука с указательным пальцем) из-за их слабой аффордансности. Хотя ссылки могут иметь другие визуальные подсказки, указывающие на то, что они являются ссылками (например, подчеркивание и специальное размещение), отображение указателя в виде руки при наведении является окончательным признаком ссылки.

    Во избежание путаницы категорически запрещается использовать указатель в виде руки для других целей. Например, командные кнопки уже имеют сильную аффорданс, поэтому им не нужен указатель в виде руки. Указатель в виде руки должен означать «эта цель является ссылкой» и ничего больше.

    Пользовательские указатели

    Windows поддерживает создание пользовательских указателей. Дополнительные сведения см. В разделе «Настройка изображения курсора и пользовательского ввода: расширенный пример».

    Многие приложения предоставляют набор элементов управления с настраиваемыми указателями для поддержки функциональности приложения.

    Microsoft Paint включает палитру различных функций, каждая из которых имеет уникальный указатель

    Закон Фиттса

    Закон Фиттса - это хорошо известный принцип эргономики графического пользовательского интерфейса, который, по сути, гласит:

    • Чем дальше находится цель, тем больше времени требуется для ее обнаружения с помощью мыши.
    • Чем меньше цель, тем больше времени требуется для ее обнаружения с помощью мыши.

    Таким образом, большие цели - это хорошо.Убедитесь, что вся целевая область активна.

    Неправильно Правильно (вся цель кликабельна)

    Вы можете динамически изменять размер цели при наведении, чтобы упростить захват.

    Цель становится больше, когда пользователь указывает, чтобы упростить захват

    И близкие цели тоже хороши.Размещайте интерактивные элементы рядом с тем местом, где они, скорее всего, будут использоваться. На следующем изображении цветовая палитра слишком далеко от селектора инструментов.

    Цветовая палитра слишком далека от того места, где она может быть использована

    Учтите тот факт, что текущее местоположение указателя пользователя максимально близко к цели, что делает его тривиальным для захвата. Таким образом, контекстные меню в полной мере используют закон Фиттса, как и мини-панели инструментов, используемые Microsoft Office.

    Текущее местоположение указателя всегда легче всего получить

    Также рассмотрите альтернативные устройства ввода при определении размеров объекта. Например, минимальный целевой размер, рекомендуемый для сенсорного экрана, составляет 23x23 пикселя (13x13 DLU).

    Среды без мыши

    Не во всех средах Windows есть мышь. Например, в киосках редко бывает мышь, вместо нее обычно есть сенсорный экран. Это означает, что пользователи могут выполнять простые действия, такие как щелчок левой кнопкой мыши и, возможно, перетаскивание.Однако они не могут навести курсор, щелкнуть правой кнопкой мыши или дважды щелкнуть мышью. Эту ситуацию легко спроектировать, потому что эти ограничения обычно известны заранее.

    Использование мыши требует мелкой моторики, и, как следствие, не все пользователи могут использовать мышь. Чтобы сделать ваше программное обеспечение доступным для самой широкой аудитории, убедитесь, что все взаимодействия, для которых мелкая моторика не важна, можно выполнять с помощью клавиатуры.

    Для получения дополнительной информации и рекомендаций см. Специальные возможности.

    Если вы сделаете только четыре вещи...

    1. Придавайте взаимодействиям мыши поведение, соответствующее их стандартным эффектам, используя стандартные указатели, когда это необходимо.
    2. Ограничьте расширенные взаимодействия с мышью (требующие щелчка правой кнопкой мыши, нескольких щелчков мыши или клавиш-модификаторов) расширенными задачами, предназначенными для опытных пользователей.
    3. Назначьте расширенное взаимодействие с мышью последовательным, предсказуемым поведением, чтобы его можно было эффективно использовать.
    4. Убедитесь, что ваша программа предоставляет возможность отменять или исправлять любые нежелательные действия, особенно для деструктивных команд.Случайные действия более вероятны при использовании прямых манипуляций.

    Инструкции

    Нажмите аффорданс

    • Никогда не требуйте от пользователей щелкать объект, чтобы определить, является ли он интерактивным. Пользователи должны иметь возможность определять кликабельность только путем визуального осмотра.
      • Первичный пользовательский интерфейс (например, кнопки фиксации) должен иметь возможность статического щелчка. Пользователям не нужно навести указатель мыши, чтобы открыть основной интерфейс.
      • Вторичный пользовательский интерфейс (например, вторичные команды или элементы управления прогрессивным раскрытием) может отображать доступность щелчка при наведении курсора.
      • Текстовые ссылки должны статически предлагать текст ссылки, а затем отображать возможность щелчка (подчеркивание или другое изменение представления с указателем в виде руки) при наведении курсора.
      • Графические ссылки отображают указатель руки только при наведении курсора.
    • Используйте указатель в виде руки (или «выбор ссылки») только для текстовых и графических ссылок. В противном случае пользователям пришлось бы щелкать объекты, чтобы определить, являются ли они ссылками.

    Стандартное взаимодействие кнопок мыши

    В следующей таблице приведены действия кнопок мыши, которые применяются в большинстве случаев:

    Взаимодействие Эффект
    наведение
    Target отображает всплывающую подсказку, информационную подсказку или эквивалент.
    Одиночный щелчок левой кнопкой мыши
    Активирует или выбирает объект. Для текста устанавливает точку вставки.
    Один щелчок правой кнопкой мыши
    Выбирает объект и отображает его контекстное меню.
    Дважды щелкните левой кнопкой мыши
    Активирует или выбирает объект и выполняет команду по умолчанию. Для текста: выделяет слово в точке вставки (третий щелчок выделяет предложение или абзац).
    Дважды щелкните правой кнопкой мыши
    То же, что и при одиночном щелчке правой кнопкой мыши.
    Shift одиночный щелчок левой кнопкой мыши
    Непрерывно расширяет выделение для выбираемых объектов. В противном случае аналогично одиночному щелчку левой кнопкой мыши с возможными изменениями. Например, в Paint рисование овала с помощью модификатора клавиши Shift приводит к рисованию круга.
    Shift одиночный щелчок правой кнопкой мыши
    То же, что и Shift, одиночный щелчок левой кнопкой мыши.
    Shift двойной щелчок левой кнопкой мыши
    То же, что Shift, одиночный щелчок левой кнопкой мыши и выполняет команду по умолчанию для всего выделения.
    Shift двойной щелчок правой кнопкой мыши
    То же, что и Shift, одиночный щелчок левой кнопкой мыши.
    Ctrl однократный щелчок левой кнопкой мыши
    Для выбираемых объектов расширяет выбор, переключая состояние выбора для выбранного элемента, не влияя на выбор других объектов (таким образом, разрешая выбор, который не является непрерывным).В противном случае, как при однократном щелчке левой кнопкой мыши.
    Ctrl однократный щелчок правой кнопкой мыши
    То же, что Ctrl, одиночный щелчок левой кнопкой мыши.
    Ctrl двойной щелчок левой кнопкой мыши
    То же, что Ctrl, одиночный щелчок левой кнопкой мыши и выполняет команду по умолчанию для всего выделения.
    Ctrl двойной щелчок правой кнопкой мыши
    То же, что Ctrl, одиночный щелчок левой кнопкой мыши.

    Взаимодействие с мышью

    • Сделайте точки щелчка размером не менее 16x16 пикселей, чтобы по ним можно было легко щелкнуть любым устройством ввода. Для сенсорного экрана рекомендуемый минимальный размер элемента управления составляет 23x23 пикселя (13x13 DLU). Рассмотрите возможность динамического изменения размера небольших целей, когда пользователь указывает, чтобы их было легче обнаружить.

      В этом примере кнопки управления вращением слишком малы, чтобы их можно было эффективно использовать касанием или пером.

    • Сделайте разделители шириной не менее пяти пикселей, чтобы на них можно было легко щелкнуть любым устройством ввода. Рассмотрите возможность динамического изменения размера небольших целей, когда пользователь указывает на них, чтобы упростить их обнаружение.

      В этом примере разделитель на панели навигации Windows Explorer слишком узкий, чтобы его можно было эффективно использовать с помощью мыши или пера.

    • Обеспечьте пользователям предел пространственной погрешности. Разрешить некоторое движение мыши (например, на три пикселя), когда пользователи отпускают кнопку мыши. Пользователи иногда слегка перемещают мышь при отпускании кнопки мыши, поэтому положение мыши непосредственно перед отпусканием кнопки лучше отражает намерение пользователя, чем положение сразу после этого.

    • Предоставьте пользователям временную погрешность. Используйте скорость двойного щелчка системы, чтобы различать одиночный и двойной щелчок.

    • Щелчки действуют при нажатии кнопки мыши. Разрешить пользователям отказываться от действий мыши, удалив мышь с допустимых целей перед тем, как отпустить кнопку мыши. Для большинства взаимодействий с мышью нажатие кнопки мыши указывает только на выбранную цель, а отпускание кнопки активирует действие.Исключение составляют функции автоповтора (например, нажатие стрелки прокрутки для непрерывной прокрутки).

    • Захват мыши для выбора, перемещения, изменения размера, разделения и перетаскивания.

    • Используйте клавишу Esc, чтобы пользователи могли отказаться от сложных взаимодействий с мышью, таких как перемещение, изменение размера, разделение и перетаскивание.

    • Если объект не поддерживает двойные щелчки, но пользователи могут предположить, что это так, интерпретируйте «двойной щелчок» как один одиночный щелчок. Предположим, что пользователь намеревался выполнить одно действие вместо двух.

      Поскольку пользователи могут предположить, что кнопки панели задач поддерживают двойной щелчок, «двойной щелчок» следует обрабатывать как одиночный щелчок.

    • Игнорировать повторяющиеся щелчки мыши, когда ваша программа неактивна. Например, если пользователь нажимает кнопку 10 раз, когда программа неактивна, интерпретируйте это как одиночный щелчок.

    • Не используйте двойные перетаскивания или аккорды. Двойное перетаскивание - это действие перетаскивания, которое начинается с двойного щелчка, а аккорд - это одновременное нажатие нескольких кнопок мыши. Эти взаимодействия нестандартны, не поддаются обнаружению, сложны для выполнения и, скорее всего, выполняются случайно.

    • Не используйте Alt в качестве модификатора для взаимодействия с мышью. Клавиша Alt зарезервирована для доступа к панели инструментов и клавиш доступа.

    • Не используйте Shift + Ctrl в качестве модификатора для взаимодействия с мышью. Это было бы слишком сложно использовать.

    • Сделайте наведение лишним. Чтобы сделать вашу программу доступной для прикосновения, воспользуйтесь всеми преимуществами наведения, но только способами, которые не требуются для выполнения действия. Обычно это означает, что действие также можно выполнить, щелкнув мышью, но не обязательно точно таким же образом. Наведение не поддерживается большинством сенсорных технологий, поэтому пользователи с такими сенсорными экранами не могут выполнять какие-либо задачи, требующие наведения.

    Колесо мыши

    • Сделайте так, чтобы колесо мыши влияло на элемент управления, панель или окно, над которым в данный момент находится указатель. Это позволяет избежать непредвиденных результатов.
    • Колесо мыши действует без щелчка мышки и без фокуса ввода. Достаточно зависания.
    • Заставьте колесо мыши воздействовать на объект с наиболее точной областью действия. Например, если указатель находится над прокручиваемым элементом управления списком на прокручиваемой панели внутри прокручиваемого окна, колесо мыши влияет на элемент управления списком.
    • Не меняйте фокус ввода при использовании колесика мыши.
    • Придайте колесу мыши следующие эффекты:
      • Для прокручиваемых окон, панелей и элементов управления:
        • При вращении колесика мыши объект прокручивается вертикально, а при вращении вверх - вверх. Чтобы колесо имело естественное отображение, вращение колеса мыши никогда не должно прокручиваться по горизонтали, потому что это дезориентирует и неожиданно.
          • Если нажата клавиша Ctrl, вращение колесика мыши увеличивает масштаб объекта, , где вращение вверх увеличивает масштаб, а вращение вниз - уменьшает.
          • При наклоне колесика мыши объект прокручивается по горизонтали.
      • Для масштабируемых окон и панелей (без полос прокрутки):
        • Вращение колесика мыши увеличивает масштаб объекта, - при повороте вверх - увеличивает, а при вращении вниз - уменьшает.
        • Наклон колесика мыши не действует.
      • Для вкладок:
        • Вращением колесика мыши можно изменить текущую вкладку независимо от ориентации вкладок.
        • Наклон колесика мыши не действует.
      • Если клавиши Shift и Alt нажаты, колесо мыши не действует.
    • Используйте системные настройки Windows для размера вертикальной прокрутки (для поворота) и размера горизонтальной прокрутки (для наклона). Эти параметры можно изменить с помощью элемента панели управления «Мышь».
    • Ускорение вращения колеса мыши приводит к более быстрой прокрутке. Это позволяет пользователям более эффективно прокручивать большие документы.
    • Для прокручиваемых окон: при нажатии кнопки колесика мыши переведите окно в «режим чтения». Режим чтения устанавливает специальный значок начала прокрутки и прокручивает окно в направлении и скорости относительно начала прокрутки.

    Internet Explorer поддерживает режим чтения, в котором отображается значок начала прокрутки.

    Скрытие указателя

    • Не скрывать указатель. Исключения:
      • Презентационные приложения, работающие в полноэкранном режиме презентации, могут скрывать указатель.Однако указатель должен быть немедленно восстановлен, когда пользователь перемещает мышь, и может быть снова скрыт после двух секунд бездействия.
      • Среды без мыши (например, киоски) могут навсегда скрыть указатель.
    • По умолчанию Windows скрывает указатель, пока пользователь вводит текст в текстовое поле. Этот системный параметр Windows можно настроить с помощью элемента панели управления «Мышь».

    Указатели активности

    Указатели активности в Windows - это указатель занятости () и указатель работы в фоновом режиме ().

    • Отображать указатель занятости, когда пользователям приходится ждать завершения действия более одной секунды. Обратите внимание, что у указателя занятости нет активной точки, поэтому пользователи не могут ничего щелкнуть, пока он отображается.
    • Отображать указатель работы в фоновом режиме, когда пользователям приходится ждать завершения действия более одной секунды, но программа реагирует и нет другой визуальной обратной связи о том, что действие не завершено.
    • Не совмещайте указатели активности с индикаторами выполнения или анимацией выполнения.

    Карет

    • Не отображать курсор, пока окно ввода текста или элемент управления не будут иметь фокус ввода. Каретка предлагает пользователям фокус ввода, но окно или элемент управления могут отображать курсор без фокуса ввода. Конечно, не крадите фокус ввода, чтобы диалоговое окно вне контекста могло отображать курсор.

      Диспетчер учетных данных Windows отображается вне контекста с курсором, но без фокуса ввода. В результате пользователи начинают вводить свой пароль в неожиданных местах.

    • Поместите курсор в то место, где пользователи с наибольшей вероятностью будут вводить текст в первую очередь. Обычно это либо последнее место, которое пользователь вводил, либо конец текста.

    Доступность

    • Для пользователей, которые вообще не могут использовать мышь, сделайте мышь дублирующей с клавиатурой.
      • Пользователи должны иметь возможность делать с клавиатурой все, что они могут с помощью мыши, за исключением действий, для которых важна мелкая моторика, таких как рисование и игры.
      • Пользователи должны иметь возможность делать с помощью мыши все, что они могут с клавиатурой, за исключением эффективного ввода текста.
    • Для пользователей с ограниченными возможностями использования мыши:
      • Не делайте двойной щелчок и перетаскивание - единственный способ выполнить действие.

    Для получения дополнительной информации и рекомендаций см. Специальные возможности.

    Документация

    При обращении к мыши:

    • Избегайте использования множественного числа мышей; если вам нужно обратиться к более чем одной мыши, используйте устройства мыши.
    • Используйте кнопку мыши, чтобы указать левую кнопку мыши. Не используйте основную кнопку мыши. Точно так же используйте правую кнопку мыши вместо дополнительной кнопки мыши. Независимо от точности, пользователи понимают эти термины, и пользователи, которые перепрограммируют свои кнопки, совершают мысленный сдвиг.
    • Используйте колесо для вращающейся части колеса мыши и кнопку колеса для ссылки на часть, на которую можно нажимать.
    • Используйте глаголы, такие как щелчок, указатель и перетаскивание, для обозначения действий мыши. Пользователи вращают колесо по вертикали, наклоняют его по горизонтали и нажимают кнопку колеса.
    • Для перемещения документа или папки используйте перетаскивание, а не перетаскивание. Допустимо использовать перетаскивание в качестве прилагательного, например, «перемещение папки - это операция перетаскивания».
    • Всегда делайте дефис двойным щелчком и правой кнопкой мыши как глаголы.
    • Используйте щелчок, а не щелчок. Щелчок (как в "щелкнуть в окне") приемлем.

    При обращении к указателям мыши:

    • Считайте указатель мыши указателем. Используйте курсор только в технической документации.
    • Для указателей с индикаторами активности используйте указатель занятости для указателя, состоящего только из индикатора активности, и указатель работы в фоновом режиме для указателя комбинации и индикатора активности.
    • Для других типов указателей не используйте описательные метки для ссылки на указатель. При необходимости используйте рисунок, чтобы описать, как указатель мыши может отображаться на экране.

    Примеры:

    • Укажите на границу окна.
    • С помощью мыши нажмите кнопку Свернуть .
    • Удерживая нажатой клавишу Shift, щелкните правой кнопкой мыши.
    • Когда указатель станет значком, перетащите указатель, чтобы переместить линию разделения.

    См. Также

    Управление файлами и папками с помощью проводника

    При использовании системы Windows 10 для создания информации со временем мы накапливаем множество файлов, которые хранятся на нашем жестком диске. Важной частью того, как Windows 10 (и Windows в целом) это организует, является использование файловой системы, которая управляет хранением файлов и доступом к ним на вашем компьютере.Часть, которую вы и я видим, когда мы взаимодействуем с записями, которые мы создаем на наших компьютерах, такими как документы, аудиофайлы, изображения и видео, - это файловый менеджер.

    В случае Windows это проводник. С годами эта важная часть работы с Windows эволюционировала от своих корней: в ранних выпусках был файловый менеджер, затем проводник Windows, а теперь он называется проводником, впервые представленный в Windows 8.

    Поскольку многие из вас пришли из Windows 7 и пропустил Windows 8.x, мы подумали, что вы хотели бы взглянуть на использование проводника в Windows 10.

    Использование проводника в Windows 10

    Чтобы заглянуть в хранилище вашего компьютера, щелкните значок Проводник , расположенный на панели задач или щелкните Пуск > Проводник.

    Когда вы запускаете проводник в Windows 10, вы получаете окно быстрого доступа . В предыдущих версиях Windows официально назывался «Избранное»; здесь вы увидите ваши наиболее часто используемые папки и созданные вами файлы.

    Проводник можно использовать для решения различных задач. Помимо управления и организации файлов и папок, он также используется для просмотра и управления ресурсами вашего компьютера, такими как внутреннее хранилище, подключенное хранилище и оптические приводы.

    Панель быстрого доступа Здесь вы можете закрепить наиболее часто используемые команды. Быстрый доступ также автоматически закрепляет ваши наиболее часто используемые папки.
    Панель инструментов ленты Если вы знакомы с Microsoft Office или такими приложениями, как Paint и WordPad, команда панели инструментов ленты используется для управления вашими файлами и часто быстро обнаруживает скрытые команды.При выборе файла или папки откроется контекстная вкладка с дополнительными параметрами. Вы можете копировать, перемещать, удалять, переименовывать и выполнять множество других задач с помощью ленты.
    Панель навигации и адреса Вы можете использовать их для плавной навигации по иерархии папок или назад и вперед между папками. В адресной строке также есть меню с навигационными крошками, которое упрощает переход к другому пути к папке.
    Быстрый доступ Здесь вы можете найти ваши наиболее часто используемые папки, а также те, которые вы закрепили, отображаются здесь, что является новой функцией в Windows 10.
    Синхронизированные папки OneDrive Если на вашем ПК с Windows 10 настроена учетная запись Microsoft, вы можете хранить свои файлы в онлайн-хранилище и синхронизировать их с компьютером.
    Этот компьютер В предыдущих версиях Windows он назывался Computer Explorer. Здесь вы можете просматривать и управлять своим внутренним хранилищем и подключенными устройствами хранения, включая оптические носители.
    Поиск Используйте команду поиска, чтобы найти файлы, хранящиеся в текущей папке.
    Строка состояния Отображает информацию о содержимом, хранящемся в окне, таком как количество файлов, размер, выбор файлов и быстрый доступ к структуре папок.

    Если вы предпочитаете, чтобы ваша компьютерная среда теперь называлась This PC , щелкните ее на левой панели или вы можете изменить ее на значение по умолчанию в диалоговом окне Folder Options . Для этого выберите вкладку Просмотр на ленте и щелкните Параметры в разделе Показать / скрыть группу .

    Щелкните в списке Open File Explorer to и выберите This PC , затем щелкните Apply и OK.

    Если вы не хотите видеть папки, к которым вы используете чаще всего, и файлы, к которым недавно открывались, вы можете настроить эти параметры в том же диалоговом окне. В разделе «Конфиденциальность» снимите отметку со следующего:

    • Показать недавно использованные файлы в быстром доступе
    • Показать часто используемые папки в быстром доступе

    Или вы можете удалить все следы, нажав кнопку Очистить .

    Папка пользователя

    В Windows 7 и более ранних версиях у вас был каталог папки пользователя, который использовался для хранения и организации файлов в папках по содержимому, например, документы, аудиофайлы, изображения, видео и другие типы файлов. данные. Некоторые из этих папок будут по-прежнему доступны с This PC. Другие папки, которые могут быть частью вашей пользовательской папки, созданной сторонними приложениями, доступны из вашего пользовательского каталога из меню Bread Crumb.

    Для этого щелкните стрелку в адресной строке (см. Ниже) и щелкните папку пользователя, представленную именем вашей учетной записи. Или нажмите Windows + R , затем введите: % userprofile% и нажмите Enter.

    Изменение способа отображения файлов в проводнике Windows 10

    Вы можете изменить внешний вид файлов на вкладке «Просмотр». Когда вы активируете эту вкладку, вы увидите различные группы для изменения макета окна, файлов, текущего представления или скрытия определенных вещей, которые вы видите на экране.В группе «Макет» щелкните один из доступных вариантов, чтобы изменить способ отображения файлов на экране. Вы также можете предварительно просмотреть макет перед подтверждением, наведя курсор на один из доступных вариантов.

    Проводник предоставляет различные способы просмотра файлов

    Вернуться к предыдущей папке

    Если вы хотите перейти к предыдущей папке, вы можете эффективно сделать это несколькими способами, используя либо кнопку «Недавние местоположения», либо «Хлебную крошку». меню. Когда вы щелкаете меню «Недавние местоположения», вы можете быстро вернуться в предыдущий рабочий каталог, не просматривая по пути несколько каталогов.

    Меню «Хлебные крошки», появившееся в Windows Vista, предоставляет аналогичные возможности; например, вы можете легко перейти к папке, указав путь к папке. Итак, если в папке есть подпапки, вы можете быстро перейти к любой папке по этому пути.

    Совет: Вы также можете использовать клавишу Backspace, чтобы вернуться на один шаг назад.

    Организация файлов и папок

    Если на вашем компьютере с Windows 10 много файлов, вы захотите их организовать.Поэтому, если вам нужно просмотреть недавно созданные файлы или более старые файлы, или вам нужно заархивировать определенные файлы в другом месте, вы можете легко это сделать. Вкладка «Просмотр» предоставляет параметры для сортировки отображения файлов. Здесь я решил отсортировать файлы по типу. Когда я выбираю это представление, я вижу все свои документы Microsoft Word и книги Excel.

    Копирование, вставка файла или папки

    Одной из наиболее распространенных операций пользователей является копирование, при котором создается копия исходного файла.Чтобы скопировать файл, выберите файл, который вы хотите скопировать, и нажмите «Копировать» на вкладке «Главная».

    Вы можете так же легко скопировать или переместить файл, не покидая своего текущего местоположения. На вкладке «Главная» в группе « Организовать » нажмите кнопку «Копировать в» или «Переместить в» и выберите местоположение, если оно есть в списке, или нажмите кнопку « Выбрать местоположение» и выберите местоположение.

    Настройка проводника Windows 10

    Если есть папки, к которым вы обычно обращаетесь, вы можете закрепить их на панели быстрого доступа.Щелкните правой кнопкой мыши папку, которую вы хотите закрепить, и выберите Закрепить в быстром доступе или выберите папку, а затем Закрепить в быстром доступе на вкладке «Главная».

    Если вы не всегда хотите видеть ленту в Windows 10, вы можете свернуть ее, нажав кнопку «Свернуть» или нажав Control + F1 на клавиатуре.

    Как вы теперь знаете, проводник в Windows 10 содержит множество инструментов, которые вы можете использовать для управления своими файлами! Лента, которая будет новой для многих, предлагает множество быстро доступных организационных инструментов.Все это облегчает поиск и поиск вашей информации.

    Сменный стилус LG Stylo ™ 5 для LG Stylo ™ 5 (AGN73069001.AETC)

    LG предлагает аксессуары, которые позволят вам оставаться на связи и улучшить вашу жизнь. Поднимите свой мобильный телефон на новый уровень с помощью инновационной линейки аксессуаров LG, которые сделают вашу жизнь проще.

    Сделайте мобильную работу еще удобнее с аксессуарами LG, которые станут идеальным компаньоном для вашего любимого устройства. Аксессуары LG, созданные для вас и вашей напряженной жизни, позволят вам оставаться на связи как дома, так и в дороге.Вот лишь некоторые из инновационных аксессуаров LG для сотовых телефонов:

    Батареи

    : Получите превосходное и бесперебойное обслуживание мобильного телефона, продлевая срок его службы благодаря мощным стандартным аккумуляторам премиум-класса с увеличенным сроком службы от LG.

    Кабели

    : с легкостью передавайте данные со своего мобильного телефона или ПК с помощью линейки кабельных аксессуаров LG.

    Зарядные устройства

    : дома или в дороге зарядные устройства LG позволят вам оставаться на связи, двигаться вперед и продолжать свой день.

    Bluetooth-гарнитуры: ощутите превосходный комфорт и безопасность при вождении с помощью современной гарнитуры от LG.

    Чехлы и чехлы для телефона: добавьте немного индивидуального стиля с помощью дизайнерских чехлов и чехлов, которые гармонично впишутся в ваше устройство LG. Выбирайте модели из искусственной или натуральной кожи, которые могут похвастаться разнообразием цветов и инновационными функциями, разработанными специально для вашего телефона LG.

    Будь то технология Bluetooth или аккумуляторы с увеличенным сроком службы для увеличения времени разговора и бесперебойной связи, у LG есть все, что вам нужно. Технология LG предлагает превосходную мощность и производительность с устройствами, которые соответствуют любым вашим потребностям и вашему активному образу жизни.Аксессуары для мобильных телефонов LG созданы для того, чтобы сделать ваш мобильный телефон еще более комфортным и зарядить вас в течение всего дня. Откройте для себя полную коллекцию аксессуаров LG, а также планшеты и сотовые телефоны, а также наши новейшие чехлы для телефонов, которые стильно выделят ваш мобильный телефон из упаковки. Изучите и узнайте, как аксессуары LG разработаны, чтобы сэкономить ваше драгоценное время и защитить ваши вложения, а также облегчить вашу жизнь.

    Совет по обслуживанию

    : Как изменить параметры сети для инверторов SMA в Sunny Explorer

    Одним из наиболее важных шагов во время процесса ввода в эксплуатацию является подключение инвертора к сети.Чтобы инвертор подходил для работы в местной сети, необходимо выбрать стандарты соответствующей страны. Однако в некоторых регионах необходимо настроить индивидуальные параметры сети инвертора в соответствии с особыми требованиями местной электросети. Неправильные настройки сети могут привести к частому отключению инверторов или повлиять на стабильность локальной сети. Инверторы SMA имеют гибкие настройки сети, которые можно легко изменить с помощью Sunny Explorer. Ваш инвертор SMA может легко удовлетворить требования местных поставщиков электросетей и в то же время иметь стабильное подключение к электросети.

    Что такое Sunny Explorer?

    Sunny Explorer - это бесплатное программное обеспечение от SMA, которое позволяет осуществлять локальный мониторинг инверторов SMA через Bluetooth или Speedwire. С Sunny Explorer вы можете легко контролировать производительность вашего инвертора и обнаруживать любые необычные поведения.

    С Sunny Explorer рабочие параметры вашего инвертора могут быть легко изменены на месте в соответствии с любыми особыми требованиями. Во многих странах или особых регионах вам потребуется перенастроить параметры сети вашего инвертора SMA, чтобы они соответствовали требованиям сети.Все, что требуется, - это ноутбук с Windows, на котором установлен Sunny Explorer. Затем вы можете использовать Sunny Explorer для подключения вашего инвертора через Bluetooth или Speedwire, чтобы изменить параметры сети вашего инвертора.

    Код защиты сети SMA

    Чтобы настроить параметры сети для вашего инвертора, вам необходимо подать заявку на получение кода защиты сети от SMA перед посещением сайта. Вы можете просто скачать код защиты сетки по этой ссылке. Кроме того, форму заявки на защиту сетки можно также найти, выполнив поиск по «коду защиты сетки» на веб-сайте SMA (http: // www.sma.de/en/). Пожалуйста, заполните свои данные и отправьте форму по адресу [email protected] SMA предоставит вам код защиты сети в течение 2 недель после получения заполненной формы заявки. Получив код защиты сетки, просто введите код защиты сетки в разделе кода защиты сетки в Sunny Explorer. Оттуда вы сможете изменить параметры сетки в Sunny Explorer.

    Как изменить параметры сетки в Sunny Explorer

    Перед тем, как посетить сайт, загрузите Sunny Explorer на свой ноутбук с Windows.Программу можно скачать по этой ссылке. Также убедитесь, что в вашем ноутбуке есть Bluetooth, или, в качестве альтернативы, можно использовать кабель Speedwire для прямого подключения к Webconnect инвертора.

    1. Войдите в Sunny Explorer в качестве установщика. Простые инструкции о том, как это сделать, можно найти в видео с техническими советами «Технический совет: подключение Bluetooth® к инверторам SMA» (пароль по умолчанию для установщика - 1111). Посмотреть видео можно здесь >>
    2. Когда вы находитесь на странице Sunny Explorer, нажмите «Option» - «Grid guard code» в верхней части окна, чтобы ввести свой код защиты сетки.Затем перейдите к настройкам «Мониторинг сети». В настройке «Мониторинг сети» отрегулируйте параметры сети (напряжение сети, частота, время отключения и т. Д.) В соответствии с требованиями поставщика сети. Перед выходом обязательно сохраните настройки.

    Примеры настройки параметров сетки с помощью Sunny Explorer

    Ниже приведены некоторые примеры использования Sunny Explorer для настройки параметров сети инвертора в соответствии с требованиями местного поставщика электросетей.

    Пример 1:
    Требования к двухступенчатому отключению от перенапряжения (аналогично требованиям Ergon Energy)

    Vном-макс = 255 В (скользящее среднее за 10 минут)

    Повышенное напряжение 1 = 260 В, время отключения <2 секунд

    Повышенное напряжение 2 = 265 В, время срабатывания <0,2 секунды

    Для соответствия требованиям в Sunny Explorer необходимо внести следующие изменения:

    Пример 2:
    Измененные точки срабатывания предела частоты (аналогично тому, что требуется Ausgrid для установок> 30 кВА)

    Верхний предел частоты = 52 Гц, время отключения <2 секунд

    Нижний предел частоты = 47 Гц, время отключения <2 секунд

    Для соответствия требованиям в Sunny Explorer необходимо внести следующие изменения:

    Пример 3
    Реализуйте кривую отклика мощности-напряжения (аналогичную той, что требуется Western Power для установок> 30 кВА)

    Следующая кривая отклика AS / NZS4777.
