Как регулировать регулятор давления: для чего нужен, как работает и как его отрегулировать

для чего нужен, как работает и как его отрегулировать

Система водоснабжения состоит не только из труб, выполняющих транспортировку воды к точкам подачи. Она включает в себя устройства и механизмы, позволяющие стабилизировать работу трубопровода.

Одним из таких элементов является редуктор давления воды в системе водоснабжения – прибор решает проблемы, связанные с изменениями напора жидкости. По-другому его называют редукционным клапаном.

Разберемся, в каких случаях необходимо применять редуктор, как работает устройство, и каковы особенности конструкции разных модификаций. Кроме того, опишем технологию монтажа и приведем пример регулировки редукционного клапана.

Содержание статьи:

Что такое редуктор давления?

РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до .

Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.

Дополнительная установка РДВ во внутриквартирной разводке обеспечивает стабильность температуры воды вне зависимости от действий соседей по включению/выключению кранов

Назначение и принцип работы

Простой по своей конструкции механизм, тем не менее, выполняет очень важные функции. Он защищает не только саму систему водоснабжения от перепадов давления, но и оборудование, подключенное к ней и чутко реагирующее на изменение напора воды.

Несколько причин, заставляющих установить РДВ:

Галерея изображений

Фото из

Защита насосов и насосных станций

Безопасный монтаж водонагревательного оборудования

Регулировка подачи и расхода воды

Устранение шума в трубах

Только при стабильном  нагревательное оборудование отрабатывает свой срок службы и не требует частого ремонта. Замечено, что если в обвязке бойлера присутствует редуктор, стабилизирующий напор воды, оборудование работает дольше, а его запчасти не так быстро изнашиваются.

В городских многоэтажках редукционные клапаны устанавливают в узлах, соединяющих общедомовые системы с центральной магистралью, а также на стояках ХВС и ГВС

Основная функция водяного редуктора давления – регулировка напора воды в трубопроводе, защита от гидроударов и других неприятностей, связанных с резким увеличением или скачками давления. Чаще всего редуктор устанавливают между клапаном подачи воды в автономную или внутреннюю систему и точкой потребления.

Работа редукционного клапана заключается в автоматической регулировке, то есть для полноценного функционирования не нужно подключать дополнительную аппаратуру или механизмы. В случае повышения водяного давления устройство самостоятельно уменьшает показатели, благодаря чему подача воды в котлы, бойлеры и краны нормализуется.

Описание процесса работы:

• или централизованной системы перемещается с определенным стабильным давлением;
• по техническим или другим причинам происходит скачок давления, появляется риск выхода из строя подключенного к системе водоснабжения оборудования;
• вода под увеличенным напором попадает в редуктор, воздействует на пружину или мембрану;
• сечение клапана автоматически уменьшается, вслед за этим снижается давление;
• к точкам водоразбора жидкость попадает под давлением, не превышающим установленные нормы.

Возникающий в системе водного обеспечения скачок давления называют .

Он может случиться и в многоэтажном доме, и в коттедже, а результатом внезапного повышения нормативных параметров является вышедшее из строя дорогостоящее оборудование или элементы трубопровода.

Редуктор в системе отопления или водоснабжения – это дополнительная страховка от аварии, протечки, затопления с неприятными последствиями для владельцев жилья, а иногда и «нижних» соседей

Таким образом, РДВ – это основной инструмент для предотвращения нежелательных последствий от гидроударов, который можно самостоятельно установить в домашней системе водообеспечения.

С нормативной базой можно ознакомиться в документации – ГОСТР 55023, ГОСТ 12678, методической литературе НИИ Сантехники.

Виды и особенности конструкции

Бытовые регуляторы следует отличать от промышленных и коммерческих, и не только по размеру. У домашних производительность гораздо ниже – в среднем 3 м³/ч, тогда как у промышленных клапан-редукторов для понижения давления воды она достигает 15 м³/ч и выше.

Бытовые приборы обычно присоединяют к системе водоподачи муфтовым способом, а более производительные устанавливают на магистральных линиях при помощи фланцев.

Практически все редукторы производятся из металлов, чаще – из латуни или латунных сплавов. Корпус выполнен в виде крестовины, боковые патрубки предназначены для резьбового подключения к трубопроводу, верхний и нижний – для дополнительных приборов, например, манометра.

Существует два вида редукторов, отличающихся по конструкции:

• поршневые;
• мембранные.

Они названы по главному действующему элементу, расположенному внутри корпуса.

Поршневые редукторы. Рабочей деталью первой категории является поршень или поршневый узел, который под воздействием пружины закрывает створ.

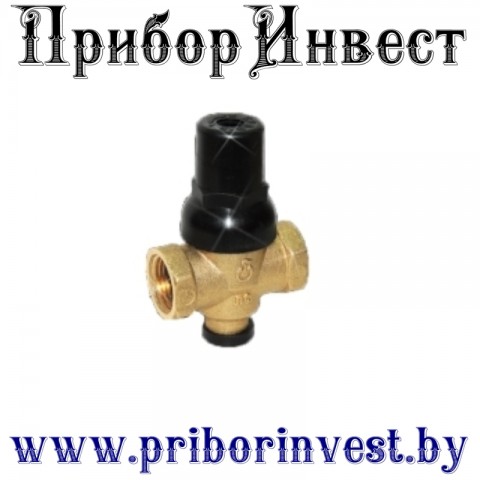

Образец редуктора с поршневым механизмом. Обычно приборы такого типа рассчитаны на температуру до +80˚С, но точные параметры указаны в паспорте изделия (+)

Когда вода начинает поступать под увеличенным напором, пружина давит на поршень, он уменьшает проходное сечение. Таким образом, жидкость во входной камере находится под большим давлением, чем в выходной. Следовательно, напор в разводке, находящейся после редуктора, сохранятся в норме.

Поршневые регуляторы давления используют для систем водоснабжения и отопления, если температура горячей воды и теплоносителя не превышает установленной производителем верхней границы.

Мембранные редукторы считаются более мощными, прочными, износостойкими, менее чувствительными к плохому качеству жидкости в трубах. Однако и стоимость их выше, чем поршневых аналогов.

Образец редуктора с мембранным механизмом. Долгий срок службы объясняется особенностями конструкции – внутри корпуса нет деталей, трущихся друг о друга (+)

Принцип работы мембранного редуктора похож на выше описанный. Вода поступает под высоким давлением во входную камеру, давит на шток. Под напряжением, созданным пружиной и штоком, образуется щель, через которую вода попадает на выход уже с меньшим давлением.

Мембранные модели, отличающиеся большей пропускной способностью и прочностью, способны снижать давление с 25 бар и более до 6-7 бар и даже ниже.

Если давление на входе в пределах нормы, жидкость свободно перемещается через редуктор, не меняя своих параметров.

Правила монтажа и регулировки

Если присутствуют навыки работы с трубами, то установкой РДВ можно заняться самостоятельно. Новичкам экспериментировать не стоит, лучше для ответственно работы пригласить сантехника.

Монтаж производится в следующем порядке:

1. Приобретаем пару изделий – для холодной и горячей воды, лучше мембранного типа. Также готовим инструменты и расходный материал для герметизации – фум-ленту или паклю, смазку. Потребуются ключи и инструмент для нарезки резьбы.
2. Отключаем воду в стояках, заранее оповестив соседей.
3. Устанавливаем на трубу входной вентиль после счетчика перед запорным краном. Используем резьбовой способ.
4. Сначала фиксируем фильтр грубой очистки, затем редуктор.
5. Герметизируем места соединения.
6. При необходимости устанавливаем манометр. Располагаем его так, чтобы циферблат был хорошо виден.
7. Подключаем регулятор к , герметизируем.

После установки подключаем воду, отворачиваем шаровые краны и тестируем оборудование.

Один из вариантов монтажа регулятора давления в квартирную систему водоснабжения. Расположение РДВ между шаровым краном и счетчиком считается технически обоснованным и наиболее удачным

Последовательность установки регулятора в доме такая же, как при квартирном монтаже.

Большая часть регуляторов давления производится и продается с заводскими настойками. Нормой давления считается значение 3 бара. Если требуется уменьшить или увеличить заданные параметры, регулировку можно произвести самостоятельно.

Редукторы давления имеют разную конструкцию, поэтому регулировка производится тоже по-разному, согласно инструкции. Но обычно требуется какой-то один простой инструмент – или отвертка, или ключ

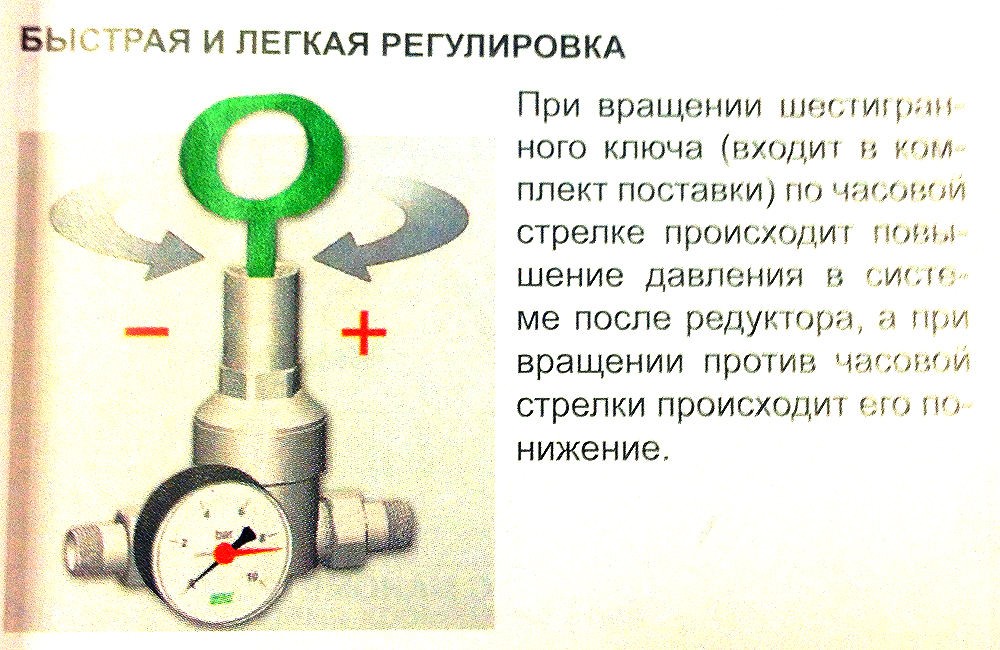

Пример регулировки своими руками. Первоначально на редукторе с манометром установлено давление 6 бар, необходимо изменить на 3 бара.

Галерея изображений

Фото из

Шаг 1 – сброс давления

Шаг 2 – ослабление винта

Шаг 3 – установка нужного давления

Шаг 4 – затягивание винта

В результате давление на входе и выходе должно стать разным. На входе, как и первоначально – 4,5 бара, на выходе после регулировки – 3 бара.

Этот способ простой, выполняется прямо на месте. Снимать устройство с трубы не обязательно. Регулировка на столе производится, когда вместо старого устройства устанавливается новое или когда редуктор монтируется впервые.

Устройство без манометра обслуживать сложнее, так как невозможно контролировать показатели. Обычно подкручивают наугад, ориентируясь по результату. Но мы все же рекомендуем воспользоваться временно манометром, вставив его вместо заглушки.

Выводы и полезное видео по теме

Профессиональный взгляд на редукторы давления:

Полезная теория:

Подсказки по регулировке могут содержаться и в инструкции по эксплуатации устройства. Если ее нет (что возможно при заказе редуктора в Китае), догадаться о способе изменения параметров можно, внимательно изучив конструкцию прибора.

В случае затруднений рекомендуем обращаться к профессиональным сантехникам, которые точно знают, как можно быстро и правильно отрегулировать напор воды в квартире. С ними же можно посоветоваться по выбору подходящего регулятора.

Поделитесь с читателями вашим опытом использования редуктора давления для системы водоснабжения. Расскажите, на чем основывался выбор устройства, и довольны ли вы приобретением. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

регулятор давления воды как регулировать — Все о сантехнике

Редуктор давления поршневой

Скачать чертежи

(VT. 087.N) Редуктор предназначен для регулируемого снижения давления в сетях, где в качестве рабочей среды используется вода, незамерзающий теплоноситель на основе гликолей, сжатый воздух, другие жидкости и газы с температурой до 80 °С, неагрессивные к материалам изделия. Принцип действия редуктора – поршневой (пружинный). Давление на выходе регулятора воды поддерживается на уровне не выше настроечного значения независимо от скачков давления в сети. В статическом режиме давление после редуктора также не превышает настроечное. Диапазон регулирования – 1–4,5 бара. Заводская настройка выходного давления – 3 бара. Корпус и детали редуктора изготовлены из качественной сантехнической латуни. Материал золотникового уплотнения – EPDM, пружины – нержавеющая сталь.

Артикул	Размер/количество	Цена за единицу
VT.087.N.0445	1/2″	884 p
VT. 087.N.0545	3/4″	1152 p
VT.087.N.0645	1″	5058 p
VT.087.N.0745	1 1/4″	8395 p
VT.087.N.0845	1 1/2″	10571 p
VT.087.N.0945	2″	16853 p
* Указаны рекомендованные производителем розничные цены (руб).

Паспорт: Регулятор давления (редуктор) прямого действия поршневой (PDF, 648 KБ)

Декларация о соответствии техническому регламенту Таможенного союза (PDF, 861 КБ)

Отказное письмо в области пожарной безопасности (PDF, 546 КБ)

Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции (PDF, 1,97 МБ)

Рекламная листовка: Редуктор давления (PDF, 531 КБ)

Источник:http://valtec.ru/catalog/reguliruyuschaya_armatura/reduktory_davleniya_dlya_vody/reduktor_davleniya_porshnevoj_vt087n.html

Редуктор давления воды: назначение и принцип работы, разновидности и регулировка

Вы никогда не задумывались над тем, почему практически новенький водонагреватель дает течь или под стиральной машиной образуется лужа воды? Только не нужно отвечать сходу и говорить о том, что что-то там проржавело или кто-то установил бракованный шланг. Не без этого, конечно, но в большинстве случаев виною всех протечек является давление воды в трубопроводе, которое, мягко говоря, не всегда стабильно – в некоторые моменты оно может в несколько раз превосходить допустимые значения, что и приводит к порывам даже металлических частей сантехнического оборудования. Так называемые гидравлические удары в состоянии сломать все что угодно и противопоставить их разрушительной силе можно разве что современный редуктор давления воды, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением и принципом работы, изучим разновидности и технологию регулировки.

Редуктор давления воды фото

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты.

Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

1. Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля. Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
2. Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
3. Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков.
   Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.

Принцип работы редуктора давления воды фото

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.

Разновидности редуктора давления воды

Редуктор давления воды в силу своей востребованности в различных сферах деятельности человека имеет массу всевозможных различий – классифицировать их можно по нескольким признакам.

1. По производительности. В этом отношении они подразделяются на три подвида – бытовые, производительность которых не превышает 3 кубометра в час; коммерческие с производительностью от 3 до 15 кубометров в час; промышленные, производительность которых свыше 15 кубометров в час. Если речь идет о том, чтобы приобрести редуктор давления воды для бойлера или другого бытового сантехнического прибора, то оптимальным вариантом будет бытовой редуктор давления.
2. По принципу подключения. Здесь вариантов немного – это резьбовые редукторы и фланцевые. Первые используются на трубопроводах диаметром до 50мм (2 дюйма), а вторые, соответственно, на более толстых трубопроводах.
3. По диапазону регулировки практически все редукторы давления разделяются на два типа – это редукторы давления воды с широким диапазоном регулировки и тонко настраиваемые редукторы. Первый вариант устройств способен регулировать давление в пределах от 1,5 до 12 бар, а второй всего-навсего в диапазоне от 0,5 до 2 бар.
4. По максимальному входному давлению. Здесь также имеется два варианта – в первом случае редукторы предназначены для работы в системах водопровода с давлением до 16 бар, а во втором случае до 25 бар.
5. По максимальной рабочей температуре жидкости. Здесь все просто и также имеется всего пара вариантов – существует редуктор давления для холодной воды и для горячей. Редуктор давления для горячей воды в состоянии пропускать через себя воду с температурой до +70°C, а редуктор холодной воды до +40°C.

Редуктор давления воды для бойлера фото

В принципе, существуют и другие отличия в некоторых моделях водных редукторов – к примеру, есть редуктор давления воды с манометром, который облегчает процесс регулировки давления. Также некоторые различия могут наблюдаться в установленных фильтрующих элементах – в одних моделях сетка может быть мельче, а в других крупнее. А некоторые модели могут оборудоваться колбовыми фильтрами тонкой очистки – здесь все зависит от желания производителя защитить свою продукцию от повреждений.

И в завершение темы несколько слов о том, как отрегулировать редуктор давления воды. Сами понимаете, что если приобретенная вами модель оборудована манометром, то здесь проблем не возникнет – вращая специальный вентиль редуктора, просто добиваемся необходимых показаний манометра, приводя их в соответствие с паспортными данными наиболее уязвимого оборудования вашего водопровода. Если редуктор не оборудован манометром, тогда для регулировки прибора его понадобится приобрести дополнительно – это недорогое удовольствие, которое позволит вам быть уверенным в том, что давление в водопроводе в пределах нормы и о безопасности того же водонагревательного бака можно не переживать.

Редуктор давления воды с манометром фото

В принципе, это все, что необходимо знать по поводу такого ставшего незаменимым в наше время прибора для водопровода, как редуктор давления воды. Почему так произошло, объяснять долго не нужно – водоканал использует старое оборудование, а мы приобретаем современную технику, которая очень чувствительна к различным отклонениям от нормы. Мало того, использование редукторов воды также обусловлено необходимостью поднимать воду на высоту, и если, к примеру, на десятом этаже давление в пределах нормы, то на первом оно будет очень высоким, что и необходимо компенсировать посредством редуктора давления воды.

Источник:http://stroisovety.

org/reduktor-davleniya-vody/

Редуктор давления воды в системе водоснабжения регулировка

Редуктор давления воды в системе водоснабжения: для чего нужен, как работает и как его отрегулировать

Система водоснабжения состоит не только из труб, выполняющих транспортировку воды к точкам подачи. Она включает в себя устройства и механизмы, позволяющие стабилизировать работу трубопровода.

Редуктор давления воды в системе водоснабжения решает проблемы, связанные с напором жидкости и изменениями давления. По-другому его называют редукционным клапаном.

Что такое редуктор давления?

РДВ (редуктор давления воды) устанавливают не на все системы. Например, в типовых городских квартирах, где водоподача осуществляется в централизованном порядке, его не найти. Но это не значит, что давление не регулируется, просто устройство установлено на участке трубопровода до поквартирной разводки.

Автономное водоснабжение, как и централизованное, также нуждается в регулировке давления. Она необходима и на промышленных предприятиях, фермах, общественных заведениях – везде, где функционирует система водоподачи. Рассмотрим более подробно, какую роль играет редукционный клапан и так ли он необходим.

Дополнительная установка РДВ во внутриквартирной разводке обеспечивает стабильность температуры воды вне зависимости от действий соседей по включению/выключению кранов

Назначение и принцип работы

Простой по своей конструкции механизм, тем не менее, выполняет очень важные функции. Он защищает не только саму систему водоснабжения от перепадов давления, но и оборудование, подключенное к ней и чутко реагирующее на изменение напора воды.

Несколько причин, заставляющих установить РДВ:

Только при стабильном давлении воды нагревательное оборудование отрабатывает свой срок службы и не требует частого ремонта. Замечено, что если в обвязке бойлера присутствует редуктор, стабилизирующий напор воды, оборудование работает дольше, а его запчасти не так быстро изнашиваются.

В городских многоэтажках редукционные клапаны устанавливают в узлах, соединяющих общедомовые системы с центральной магистралью, а также на стояках ХВС и ГВС

Основная функция водяного редуктора давления – регулировка напора воды в трубопроводе, защита от гидроударов и других неприятностей, связанных с резким увеличением или скачками давления. Чаще всего редуктор устанавливают между клапаном подачи воды в автономную или внутреннюю систему и точкой потребления.

Работа редукционного клапана заключается в автоматической регулировке, то есть для полноценного функционирования не нужно подключать дополнительную аппаратуру или механизмы. В случае повышения водяного давления устройство самостоятельно уменьшает показатели, благодаря чему подача воды в котлы, бойлеры и краны нормализуется.

Описание процесса работы:

• вода из скважины или централизованной системы перемещается с определенным стабильным давлением;
• по техническим или другим причинам происходит скачок давления, появляется риск выхода из строя подключенного к системе водоснабжения оборудования;
• вода под увеличенным напором попадает в редуктор, воздействует на пружину или мембрану;
• сечение клапана автоматически уменьшается, вслед за этим снижается давление;
• к точкам водоразбора жидкость попадает под давлением, не превышающим установленные нормы.

Возникающий в системе водного обеспечения скачок давления называют гидравлическим ударом. Он может случиться и в многоэтажном доме, и в коттедже, а результатом внезапного повышения нормативных параметров является вышедшее из строя дорогостоящее оборудование или элементы трубопровода.

Редуктор в системе отопления или водоснабжения – это дополнительная страховка от аварии, протечки, затопления с неприятными последствиями для владельцев жилья, а иногда и «нижних» соседей

Таким образом, РДВ – это основной инструмент для предотвращения нежелательных последствий от гидроударов, который можно самостоятельно установить в домашней системе водообеспечения.

С нормативной базой можно ознакомиться в документации – ГОСТР 55023, ГОСТ 12678, методической литературе НИИ Сантехники.

Виды и особенности конструкции

Бытовые регуляторы следует отличать от промышленных и коммерческих, и не только по размеру. У домашних производительность гораздо ниже – в среднем 3 м³/ч, тогда как у промышленных клапан-редукторов для понижения давления воды она достигает 15 м³/ч и выше.

Бытовые приборы обычно присоединяют к системе водоподачи муфтовым способом, а более производительные устанавливают на магистральных линиях при помощи фланцев.

Практически все редукторы производятся из металлов, чаще – из латуни или латунных сплавов. Корпус выполнен в виде крестовины, боковые патрубки предназначены для резьбового подключения к трубопроводу, верхний и нижний – для дополнительных приборов, например, манометра.

Существует два вида редукторов, отличающихся по конструкции:

Они названы по главному действующему элементу, расположенному внутри корпуса.

Рабочей деталью первой категории является поршень или поршневый узел, который под воздействием пружины закрывает створ.

Образец редуктора с поршневым механизмом. Обычно приборы такого типа рассчитаны на температуру до +80˚С, но точные параметры указаны в паспорте изделия

Когда вода начинает поступать под увеличенным напором, пружина давит на поршень, он уменьшает проходное сечение. Таким образом, жидкость во входной камере находится под большим давлением, чем в выходной. Следовательно, напор в разводке, находящейся после редуктора, сохранятся в норме.

Поршневые регуляторы давления используют для систем водоснабжения и отопления, если температура горячей воды и теплоносителя не превышает установленной производителем верхней границы.

Мембранные редукторы считаются более мощными, прочными, износостойкими, менее чувствительными к плохому качеству жидкости в трубах. Однако и стоимость их выше, чем поршневых аналогов.

Образец редуктора с мембранным механизмом. Долгий срок службы объясняется особенностями конструкции – внутри корпуса нет деталей, трущихся друг о друга

Принцип работы мембранного редуктора похож на выше описанный. Вода поступает под высоким давлением во входную камеру, давит на шток. Под напряжением, созданным пружиной и штоком, образуется щель, через которую вода попадает на выход уже с меньшим давлением.

Мембранные модели, отличающиеся большей пропускной способностью и прочностью, способны снижать давление с 25 бар и более до 6-7 бар и даже ниже.

Если давление на входе в пределах нормы, жидкость свободно перемещается через редуктор, не меняя своих параметров.

Правила монтажа и регулировки

Если присутствуют навыки работы с трубами, то установкой РДВ можно заняться самостоятельно. Новичкам экспериментировать не стоит, лучше для ответственно работы пригласить сантехника.

Монтаж производится в следующем порядке:

1. Приобретаем пару изделий – для холодной и горячей воды, лучше мембранного типа. Также готовим инструменты и расходный материал для герметизации – фум-ленту или паклю, смазку. Потребуются ключи и инструмент для нарезки резьбы.
2. Отключаем воду в стояках, заранее оповестив соседей.
3. Устанавливаем на трубу входной вентиль после счетчика перед запорным краном. Используем резьбовой способ.
4. Сначала фиксируем фильтр грубой очистки, затем редуктор.
5. Герметизируем места соединения.
6. При необходимости устанавливаем манометр. Располагаем его так, чтобы циферблат был хорошо виден.
7. Подключаем регулятор к шаровому крану, герметизируем.

После установки подключаем воду, отворачиваем шаровые краны и тестируем оборудование.

Один из вариантов монтажа регулятора давления в квартирную систему водоснабжения. Расположение РДВ между шаровым краном и счетчиком считается технически обоснованным и наиболее удачным

Последовательность установки регулятора в доме такая же, как при квартирном монтаже.

Большая часть регуляторов давления производится и продается с заводскими настойками. Нормой давления считается значение 3 бара. Если требуется уменьшить или увеличить заданные параметры, регулировку можно произвести самостоятельно.

Редукторы давления имеют разную конструкцию, поэтому регулировка производится тоже по-разному, согласно инструкции. Но обычно требуется какой-то один простой инструмент – или отвертка, или ключ

Пример регулировки своими руками. Первоначально на редукторе с манометром установлено давление 6 бар, необходимо изменить на 3 бара.

В результате давление на входе и выходе должно стать разным. На входе, как и первоначально – 4,5 бара, на выходе после регулировки – 3 бара.

Этот способ простой, выполняется прямо на месте. Снимать устройство с трубы не обязательно. Регулировка на столе производится, когда вместо старого устройства устанавливается новое или когда редуктор монтируется впервые.

Устройство без манометра обслуживать сложнее, так как невозможно контролировать показатели. Обычно подкручивают наугад, ориентируясь по результату. Но мы все же рекомендуем воспользоваться временно манометром, вставив его вместо заглушки.

Выводы и полезное видео по теме

Профессиональный взгляд на редукторы давления:

Подсказки по регулировке могут содержаться и в инструкции по эксплуатации устройства. Если ее нет (что возможно при заказе редуктора в Китае), догадаться о способе изменения параметров можно, внимательно изучив конструкцию прибора.

В случае затруднений рекомендуем обращаться к профессиональным сантехникам, которые точно знают, как можно быстро и правильно отрегулировать напор воды в квартире. С ними же можно посоветоваться по выбору подходящего регулятора.

Методы как отрегулировать упавшее давление воды в редукторе

Редуктор давления воды является важным элементом отопительной системы и водопровода. В некоторых случаях может возникнуть потребность в его регулировании. Прежде чем выполнять какие-то работы, нужно определиться с моделью прибора. Так, некоторые редукторы настраиваются непосредственно во время производства. Для регулировки же других может понадобиться отвертка или гаечный ключ. Да и сам процесс настройки имеет некоторые нюансы.

Регулятор давления: что это?

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с гидравлическими ударами. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

• высотки ;
• рабочие цеха;
• технологические сооружения;
• жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Видео: Регулятор давления воды (www.vodaschet.ru).flv

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Valtec редуктор давления VT. 087

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем. Очень важно учесть установку в системе водообеспечения квартиры.

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Некоторые нюансы

Но, как настроить давление воды в квартире, если стоит бюджетный редуктор, который не имеет манометр. Решить вопрос можно несколькими путями:

• Первый вариант подразумевает временную установку манометра в систему, что позволит точно определить значение напора. После того как регулировка редуктора воды в квартире будет проведена, измерительный прибор демонтируется, а на его место ставится заглушка.
• Второй вариант более прост в выполнении. Здесь нет потребности в проведении установки и дальнейшего демонтажа измерительного прибора. Настройка проводится исключительно на глаз. После нескольких вращений головки нужно открыть смеситель и визуально ценить силу напора.

Недостаток второго способа заключается в том, что нет возможности установить точное значение напора. В дальнейшем это может вызвать неполадки в работе бытовой техники и сантехники. Дело в том, что существует норма давления холодной воды в квартире, при которой сантехнические приборы работают нормально. Но, если напор будет слишком высоким или низким, то это приведет к нарушению правил их эксплуатации

Схема регулятора давления воды

Часто бывают случаи что падает давления в водопроводе, причина засорился фильтр или окислился регулятор давления воды на входе в квартиру. Решить эту проблему можно слегка постучать по корпусу или взять торцевой ключ и покрутить регулировочный винт.

В связи с такими особенностями, специалисты рекомендуют всерьез отнестись к выбору устройства. Лучше всего обратить внимание на современные модели, которые имеют в составе контрольно измерительный прибор и легко поддаются регулировки без использования дополнительных инструментов. Среди популярных брендов стоит выделить «Honeywell», «Watts», «Officine Riqamonti». Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации.

Видео: Редуктор понижения давления FAR (для систем водоснабжения)

Видео: Регулировка давления воды.

Зачем нужен редуктор давления воды в системе водоснабжения квартиры?

Редуктор давления — вещь довольно специфическая, и в большинстве случаев нам не нужно знать что это, где оно стоит и зачем. Но качество системы водоснабжения в наших многоквартирных домах часто оставляет желать лучшего.

Например, вы можете замечать резкие перепады температуры в кране то в одну, то в другую сторону. Или сила напора воды непостоянна в разное время суток. Бывает даже так, что включив определенный напор, можно наблюдать, как струя уменьшается прямо на глазах (или наоборот).

Конечно же, такие перепады настроения в водопроводе сказываются и на нашей бытовой технике — часто выходят из строя бойлеры и стиральные машины.

Еще хуже, если из-за гидроудара лопнут трубы в квартире — соседи снизу этому рады не будут.

Все это может означать, что редуктор в общей системе водоснабжения работает не исправно, а на входе в квартиру — и вовсе отсутствовать. Что с этим безобразием делать — читайте дальше.

Что это такое?

Регуляторы давления – это устройства, служащие для уменьшения и поддержания давления воды до заданного значения на выходе, вне зависимости от расхода. Такие устройства еще называют клапанами понижения давления или редукционными клапанами.

Устройства предотвращают негативное воздействие значительных колебаний давления воды на вводе в систему и гидравлических ударов. Это особенно актуально в условиях современной городской застройки, при соседстве разновысотных зданий и с учетом неровного рельефа местности.

Зачем они нужны?

Задача водопроводной системы заключается в подаче воды от насосных станций в магистраль под большим давлением. При попадании воды в абонентские сети ее давление снижается до уровня, который должен соответствовать утвержденным нормам и составлять от 4 до 8 атмосфер.

Поддержание нормального давления воды в квартире является очень важным условием для безаварийного функционирования водопроводных труб, системы отопления и бытовых приборов, таких как котлы водонагревателей, стиральные машины, посудомоечные и так далее.

Для снижения давления воды в системе водоснабжения специалисты рекомендуют встраивать в нее редукторы давления. Их предназначением является защита от гидравлических ударов и поддержание стабильного напора в системе.

Корректор давления воды работает без дополнения электромеханики и регуляцию подачи воды производит автоматически. Его способность функционировать при низких температурах или высоких в системах отопления и подаче горячей воды определяется значением рабочих температур и их диапазоном.

Итак, основные причины необходимости установки регуляторов:

• высокое давление воды на входе в здание;
• экономия воды;
• гарантия постоянного давления воды на выходе, даже в случае значительных колебаний давления на входе;
• защита от гидроудара;
• снижение шума, вызываемого водяным потоком.

Еще один случай применения регуляторов: если в системах водоснабжения многоэтажных зданий установлены общие повысительные насосы, но, в то же время, необходимо обеспечить наличие зон с разным давлением. Например, повышенное давление воды необходимо для пожарных гидрантов.

Также в высотной застройке существует необходимость сбалансировать давление на всех этажах, поэтому на каждом из них целесообразно устанавливать регулятор давления.

Нужен ли редуктор перед бойлером?

Гидравлический удар, или гидроудар, появляется из-за мгновенного изменения движения воды внутри водопровода. Распространенным последствием гидроудара являются разорванные высоким давлением переходные шланги. Его проявление характерно также разрушением ослабленных ржавчиной труб и срывом слабых заглушек.

При работающем бойлере гидроудар с большой вероятностью может привести к разрыву бака.

Обычный бойлер рассчитан на давление поступающей воды до 4 атмосфер – тогда его срок службы будет выше. При давлении в трубах свыше 7-8 атмосфер включается предохранительно-обратный клапан, спускающий воду из бойлера в канализацию.

Одной из причин постоянно капающего предохранительно-обратного клапана бойлера может служить чрезмерное давление воды (более 8 атмосфер) на входе. Повышенное давление в трубах может возникнуть не только по причине выхода из строя температурного датчика, но и по вине водоканала, ведь в квартиру вода может подаваться с давлением более 10 атмосфер.

Особенно часто такое наблюдается в многоэтажных домах на нижних этажах ночью.

Анализ статистики отказа бойлеров показал, что порядка 70% всех поломок было связано с резким перепадом давления, гидравлическими ударами и продолжительными вибрациями.

Если редуктор давления не установлен на входе в квартиру, перед бойлером его установка будет обязательна.

Подключенный на входе в бойлер редуктор давления станет гарантом защиты от гидравлических ударов и протекающего по причине повышенного давления предохранительного обратного клапана.

Принцип работы

Для жилых зданий, как правило, применяют регуляторы давления прямого действия.

Устройство фланцевого клапана прямого действия

Они работают по принципу уравновешивания усилий (третий закон Ньютона), действующих на мембрану: с одной стороны – силы напряжения пружины, а с другой – силы напора после редукции.

В случае возникновения изменения входного давления подвижный шток регулятора станет в новое положение равновесия для заданной настройки давления и количества потребляемой воды (компенсация входного давления).

Таким образом, даже в случае сильных колебаний входного давления, оно быстро гасится, и на выходе регулятора давление удерживается на постоянном уровне.

В случае прекращения водоразбора регулятор полностью закрывается. Компенсация входного давления обеспечивает независимость открытия и закрытия клапана от моментального давления на входе в регулятор. Таким образом, колебания давления на входе не влияет на отрегулированное давление на выходе.

Такие регуляторы содержат систему «мембрана–пружина» (1–2), которая открывает или закрывает регулятор в зависимости от величины давления на выходе из него. Другие узлы регулятора – неподвижное седло (3) и подвижная мембрана (4). Давление на входе действует на камеру I, а давление на выходе – приложено к камере II.

При отборе воды давление на выходе, а, следовательно, усилие, развиваемое мембраной, падает, при этом возникает дисбаланс сил мембраны и пружины, заставляющий клапан открыться. После этого давление на выходе (в камере II) возрастает до тех пор, пока усилия мембраны и пружины не сравняются.

Фланцевые регуляторы давления, как правило, устанавливаются на разветвлениях трубопроводов на вводе в здание. В них применяется уравновешивающий поршень (5), площадь которого равна площади мембраны клапана (4). Силы, создаваемые исходным давлением на мембране клапана и на уравновешивающем поршне, равны. Однако они направлены в противоположные друг другу стороны и поэтому уравновешиваются.

Устройство резьбового регулятора

Схожая конструкция в резьбовых клапанах , применяемых для индивидуального регулирования и на этажах зданий. Задача уравновешивания давления в них решается фиксацией мембраны клапана (4) и приданием подвижности седлу клапана в регулирующей втулке (6). При этом, давление на входе в равной мере приложено к верхней и нижней кольцевым поверхностям втулки.

Заводская настройка клапанов, как правило, 2,5–3 бар. Настройка значения давления потребителем осуществляется поворотом регулирующей ручки или винта.

Нормативные требования к квартирным регуляторам давления

Несбалансированные перепады давления в стояках горячей и холодной воды приводят к изменению настройки температуры смешанной воды на изливе смесителя. Многие, вероятно, сталкивались с таким фактом, когда комфортная температура воды в смесителе вдруг начинала резко меняться либо в сторону крутого кипятка, либо к абсолютно холодной воде.

Наличие на квартирных вводах регуляторов давления позволит избавиться от такого неприятного явления. Отечественная нормативная база, регламентирующая требования к бытовым регуляторам давления воды, в настоящее время представлена следующими основными документами:

1. ГОСТР 55023 Регуляторы давления квартирные. Общие технические условия
2. ГОСТ 12678 Регуляторы давления прямого действия. Основные параметры.
3. Методические рекомендации по выбору и применению квартирныхрегуляторов давления в жилых и общественных зданиях (НИИ Сантехники).

Основные требования, предъявляемые к редукторам, изложенные в перечисленных документах, представлены в таблице:

Условная пропускная способность, не менее

1,6 (ГОСТ Р 55023)

Пропускная способность в рабочем диапазоне входных давлений, не менее

Пропускная способность при входных давлениях ниже рабочего диапазона, не менее

Рабочий диапазон давления на входе

Рабочий диапазон расходов

Максимальное выходное давление в рабочем диапазоне расходов, не более

Максимальное выходное давление в безрасходном режиме, не более

Изменение давления при изменении расхода на 0,05 л/с в рабочем диапазоне расходов, не более

Уровень шума на расстоянии 2 м от прибора

Изгибающий момент на корпус, не менее

Диапазон температур окружающей среды

Допустимая влажность окружающей среды

Диапазон температур рабочей среды

Принцип действия квартирных регуляторов давления основан на уравновешивании усилий, создаваемых давлений на входе и выходе за счет отношенияплощадей, на которые воздействуют эти давления.

Давление на входе Рвх воздействует на малый поршень, стремясь его открыть. За счет дросселирования в золотнике, связанном с малым поршнем, давление уменьшается до Pвых. Это пониженное давление воздействует на большой поршень, стремясь закрыть золотник.

Пружина большого поршня поддерживает золотник открытым, когда давление на входе ниже настроечного. Вместо большого поршня может использоваться мембрана.

Поршневые

Наиболее простые по конструкции и самые дешевые, а, следственно, и наиболее распространенные. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе. Обычный диапазон регулировки — от 1 до 5 атм.

Недостатком таких регуляторов является наличие движущегося поршня, который обусловливает требования по предварительной фильтрации воды на входе редуктора, а также ограничение максимальной скорости потока, приводящей к повышенному износу движущихся частей.

Мембранные

Обеспечивают регулировку с помощью подпружиненной мембраны, установленной в отдельной герметичной камере и обеспечивающей открытие и закрытие регулирующего клапана.

Такие редукторы отличаются высокой надежностью и неприхотливостью, большим диапазоном и пропорциональностью регулировки давления, а также большим разбросом рабочей скорости потока, начиная от 0,5 до 3 куб. м./ч. Также отличаются и более высокой стоимостью.

Проточные

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения.

Благодаря отсутствию движущихся деталей и применения пластических материалов для их изготовления, отличаются низкой ценой, однако, требуют установки дополнительного регулятора или клапана на входе. Рабочий диапазон — от 0,5 до 3 атм.

Установка

Установку регуляторов давления не рекомендуется проводить самостоятельно, так как она требует определенных знаний и навыков. Рассмотрим схему подключения редукторов давления в систему водоснабжения квартиры.

1. механический фильтр грубой очистки;
2. обратный клапан;
3. счетчики ГВС и ХВС;
4. фильтр промывной;
5. Редуктор давления.

Установка редукторов производится в магистраль холодного и горячего водоснабжения квартиры. Устанавливать редукторы давления предпочтительно на горизонтальном участке трубопровода, но допускается и монтаж на вертикальном. Для обеспечения безотказной работы редуктора до него необходимо установить фильтр механической очистки.

Обычно редуктор монтируется за счетчиком воды. За редуктором должен быть предусмотрен трубопровод того же диаметра длиной 5хДу. Для обеспечения возможности регулировки и обслуживания редуктора за ним устанавливается запорная арматура. Если в системе предусмотрены предохранительные клапаны, установленное давление на выходе редуктора должно быть на 20% ниже давления открытия предохранительных клапанов.

В своде правил по водоснабжению и канализации указано, что установка регуляторов давления должна проводиться сразу после запорной арматуры на вводе, то есть до приборов учёта.

Это звучит здраво, ведь в таком случае редуктор будет защищать все гидротехнические устройства, включая счётчик и узел фильтрации.

Но при установке до узла учёта должна исключаться любая возможность забора воды, а значит, технические пробки для промывки фильтра и штока окажутся запломбированы, а сам редуктор лишится возможности обслуживания.

Этим можно пренебречь, но даже в таком случае очень сложно предусмотреть разное гидродинамическое сопротивление и добиться выравнивания давлений в коллекторах холодной и горячей воды. Нужно либо устанавливать в них дополнительные манометры для более точной подстройки, либо располагать регуляторы давления сразу перед коллекторами, как и поступает большинство опытных сантехников.

Пример разводки водоснабжения с редуктором

Если нет возможности произвести установку на вводе системы, но некоторые узлы требуют защиты от избыточного давления, возможна и локальная установка. Существует достаточно много примитивных моделей редукторов под 20 мм трубную резьбу, и даже без точной подстройки они вполне справляются со своей защитной функцией.

Источники: mos-santeh.ru, www.rmnt.ru

Обслуживание и настройка

Большинство регуляторов выпускается с предустановленной настройкой, давление в них равно 3 бар. Если же вы хотите уменьшить его или, наоборот, увеличить, это легко можно сделать самостоятельно. В зависимости от модели редуктора, вам понадобится широкая отвертка или ключ. В некоторых, более дорогих, марках регулировка осуществляется без дополнительных инструментов, рукой.

Убедитесь, что регулятор давления надежно установлен, в системе есть вода, а в квартире перекрыты все краны. Найдите установочную головку в нижней части редуктора и медленно начинайте регулировать.

Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить — против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки. Вот, собственно, и вся настройка.

А как быть, если у вас бюджетный редуктор, без манометра? Лучше всего одолжить на время манометр, произвести регулировку, после чего выкрутить и поставить на место заглушку. Или же довольствоваться настройкой «на глаз», наблюдая за струей из смесителя.

Какого-либо специального обслуживания регуляторы давления воды не требуют. Время от времени необходимо очищать седло редуктора и сеточку фильтра. В случае выхода из строя потребуется замена поршня или мембраны.

Все элементы выравнивателя съемные, корпус устройства остается на месте. Для этого и нужны запорные краны до и после устройства – чтобы, перекрыв подачу воды в квартире можно было спокойно заменить необходимые детали.

Неисправный редуктор обычно не пропускает воду вовсе или попросту не снижает давление, что можно заметить только при парной установке манометров или наличии водоразбора до редуктора. Обслуживание устройства заключается только в промывке механизма и встроенного фильтра.

Если это не помогло, налицо механическая неисправность или влияние времени. Впрочем, весь механизм регулятора виден наглядно при извлечении штока.

Поломка может заключаться в лопнувшей пружине, износе поршня или мембраны. Не все запчасти можно найти в продаже, но при наличии их или донора замена не вызовет сложностей за счёт доступности основных механизмов редуктора для обслуживания.

Источники: ecoblog.pro, chudovanna.ru, rmnt.ru

Критерии выбора

При подборе данного устройства в первую очередь следует обратить свое внимание на данные особенности:

• Производительность системы. Сколько кубометров в час она пропускает.
• Вид подключения. В основном распространены резьбовые разъемы.
• Вид регулировки. С широким диапазоном изменения пропускной способности редуктора или с малым.
• Температурный диапазон рабочей жидкости.

Также следует определиться с тем, брать ли редуктор давления воды с манометром или без.

Первый вариант, конечно же, предпочтительнее, ведь можно наблюдать за изменениями в системе в режиме реального времени.

Наиболее распространенным материалом для редукторов является латунь. Данный сплав обладает большим количеством преимуществ, которые существенно увеличивают срок службы устройства. Таким образом можно не опасаться за то, что редуктор быстро выйдет из строя при правильной установке.

Сегодня купить редуктор давления воды не составляет больших проблем. Главное, правильно подобрать устройство в соответствии с параметрами системы водоснабжения или отопления.

Регулятор давления воды в квартире — как регулировать

В поисках возможностей экономии на коммунальных услугах, находится применение даже не совсем предназначенным для этого вещам. Одна из них – регулятор давления воды, и сегодня мы разберемся, зачем он нужен в квартире и как его регулировать, чтобы сэкономить.

Условно функцию этого устройства можно сравнить с работой стабилизатора напряжения. Подобно тому, как он защищает нашу бытовую технику от перепадов в электрической сети, так и регулятор (или редуктор) давления воды стабилизирует ее напор.

Монтаж прибора мало чем отличается от установки обычного сетчатого фильтра. Стрелочки на корпусе указывают направление воды, манометр (или место для него) должен быть вверху. Можно установить редуктор непосредственно перед счетчиком или выбрать для этого прямолинейный участок трубы с удобным доступом, чтобы беспрепятственно регулировать давление. Крайне желательно вмонтировать перед устройством механический фильтр, а также два запорных вентиля: один «до», другой «после».

• Магистральный фильтр для очистки воды в квартире

Если самостоятельный монтаж вызывает затруднения, лучше обратитесь к сантехнику. Только перед установкой покажите ему следующее видео. Оно наглядно показывает, почему регулятор давления воды нужно ставить перед счетчиком, а не после, как многие делают.

Для чего нужен регулятор давления воды в квартире

Прибор выполняет сразу несколько важных задач. Первая – защита от повышенного давления. Большинство бытовых сантехнических устройств рассчитано на показатель до 3 Атм. Если он больше, то система водоснабжения квартиры испытывает повышенную нагрузку. Следствием этого становится сокращение срока эксплуатации клапанов стиральных и посудомоечных машин, снижение надежности соединений и другие неприятные явления.

Другая угроза, с которой успешно справляется регулятор, – так называемый гидроудар. Это резкий скачок давления воды, который может возникнуть, например, из-за поломки на насосной станции или по вине подвыпивших сантехников. Последствия могут быть плачевными, вплоть до прорывов в самых неожиданных местах и выхода из строя водонагревательной техники. Известны случаи, когда гидроударом просто разрывало бойлеры.

И, наконец, наиболее интересная для нас функция – экономия воды в квартире. Возможность регулировать давление открывает широкие возможности для уменьшения ее расхода. Элементарное снижение напора с 6 до 3 Атм уменьшает расход воды на 20-25% (в семье из 4 человек). Ведь каждый раз, открывая кран на полную, вы будете расходовать меньше, чем раньше.

А можно пойти еще дальше. Если у вас в квартире нет устройств, требующих определенного минимального давления (система обратного осмоса или проточный водонагреватель, например), то можно снизить давление вплоть до 1-2 бар. Экономия будет еще больше, а дискомфорт будет вызывать разве что более долгое заполнение бачка унитаза.

Больше всех оценят преимущества редуктора те, у кого давление в стояках холодной и горячей воды постоянно «скачет». Из-за этого приходится каждый раз подолгу регулировать напор смесителем, в поисках оптимальной температуры. Часто на такую регулировку уходит больше времени, чем на сам душ, а драгоценные кубометры воды бесцельно уходят в канализацию. С помощью редукторов можно уравновесить напор в трубах и забыть об этой проблеме.

Как регулировать давление воды

Большинство регуляторов выпускается с предустановленной настройкой, давление в них равно 3 бар. Если же вы хотите уменьшить его или, наоборот, увеличить, это легко можно сделать самостоятельно. В зависимости от модели редуктора, вам понадобится широкая отвертка или ключ. В некоторых, более дорогих, марках регулировка осуществляется без дополнительных инструментов, рукой.

• Как выбрать аэратор на смеситель для экономии воды

Убедитесь, что регулятор давления надежно установлен, в системе есть вода, а в квартире перекрыты все краны. Найдите установочную головку в нижней части редуктора и медленно начинайте регулировать. Если вы хотите уменьшить давление, нужно крутить по часовой стрелке, если увеличить – против. Один виток изменяет значение манометра примерно на 0,5 бар, вы сразу же заметите движение стрелки. Вот, собственно, и вся настройка.

А как быть, если у вас бюджетный редуктор, без манометра? Лучше всего одолжить на время манометр, произвести регулировку, после чего выкрутить и поставить на место заглушку. Или же довольствоваться настройкой «на глаз», наблюдая за струей из смесителя.

Надеюсь, информация о том, зачем нужен регулятор давления воды в квартире и как его регулировать, была вам полезна. О собственном опыте пользования можно рассказать в комментариях.

Источник:http://prodecor-spb.ru/stati/reduktor-davleniya-vody-v-sisteme-vodosnabzheniya-regulirovka.html

Бытовой регулятор давления воды в системе водоснабжения

Мы с особой тщательностью подбираем сантехническое оборудование, чтобы обеспечить себе и своим близким максимальный комфорт от их использования. Поэтому, вкладывая много сил и затрат на установку сантехнических систем, мы ждем качественного и надежного обслуживания, но банальные скачки давления воды в трубах могут испортить работу самых передовых приборов. Редуктор или регулятор давления воды в системе водоснабжения поможет эффективно решить данную проблему.

Зачем нужен регулятор давления воды в квартире?

Данное устройство выполняет работу, сравнимую с функцией стабилизатора напряжения. Как этот прибор защищает от перепадов напряжения в сети электричества бытовую технику, так и редуктор стабилизирует давление и напор жидкости в трубопроводе. Однако регуляторы с манометром выполняют также ряд других важных функций.

Главная задача — защита от повышенного давления жидкости в водопроводе. Большая часть сантехнических приборов, используемых в бытовых целях, рассчитана на работу с давлением до 3 Атм. Если напор больше, то водопроводная система квартиры подвергается чрезмерным нагрузкам. Вследствие этого сокращается срок службы клапанов посудомоечных и стиральных машин, снижается надежность соединений и появляется много других неприятностей.

Редуктор, регулируя давление воды, также защищает систему водоснабжения от возможного гидроудара, когда из-за неполадок на насосной станции или по вине работников водоканала, возникает резкий скачок давления жидкости в трубопроводе. Последствия гидроудара весьма неутешительны: от разрыва труб, причем не в местах соединений, до поломки бытовых приборов, использующих водные ресурсы. Нередко из-за такого скачка электрический водонагреватель просто разрывает.

Для потребителя немаловажной функцией является экономия водных ресурсов. Возможность регулировки напора позволяет применить широкие возможности в ограничении и уменьшении расхода воды в квартире. Обычное снижение давления с 6 до 3 Атм убавляет расход водных ресурсов на 20-25% для семьи из 3-4 человек. Каждый раз, открывая кран водопровода с регулятором давления, потребитель расходует меньше воды, чем без этого приспособления.

А если в квартире нет механизмов, которые требуют определенного минимального давления (к примеру, проточный водонагреватель или система обратного осмоса), то регулирующим напор приспособлением можно уменьшить давление вплоть до 1-2 бар. Тогда экономия составит еще больше – до 35%, однако при этом бачок унитаза будет заполняться несколько дольше, чем обычно.

Потребители, у которых постоянно «скачет» напор воды в стояках с горячей и холодной жидкостью, больше всех оценят достоинства такого редуктора. Из-за непостоянного давления в системе водоснабжения, каждый раз необходимо долго стабилизировать напор смесителем, чтобы получить комфортную температуру. В результате много воды тратится впустую. Регулятор уравновешивает давление в трубопроводе.

Типы конструкции и принцип их действия

По принципу действия приборы регулирования водяного давления представляются несколькими типами устройств:

• поршневого типа – главный плюс простота устройства. Регулировка давления происходит при помощи небольшого поршня подпружиненного типа, который при уменьшении или увеличении диаметра отверстия выравнивает водяное давление во всей системе.

Уровень выходного гидродавления стабилизируется из-за сжатия или ослабления пружинного устройства, что определяется выполнением вращений винтового регулирующего элемента.

Главным недостатком во время работы этих устройств является необходимость предварительной очистки воды, из-за того что поршневой редуктор быстро засоряется и перестает работать. Этот момент многие производители учитывают и укомплектовывают свою продукцию специальными фильтрами. Регулировка выполняется при давлении от одной до пяти атмосфер.

• мембранного типа – основным отличием от подобных устройств является довольно высокий показатель надежности и неприхотливость, в добавок к ним широкий диапазон пропускной способность. Обычный показатель рабочей скорости водяного потока составляет 0,5 – 3 м3/ч.

Принцип работы этого устройства заключается в функционировании подпружиненной мембраны, которая располагается в отдельной герметичной камере. Уровень сжимающего эффекта, воздействующего на пружину , влияет на небольшой клапан, который способствует увеличению либо снижению пропускной способности редуктора давления воды в водопроводе. Данный тип устройства является довольно надежным и эффективным, и практически не имеет сильно выраженных недостатков.

• проточного типа – отличительной чертой данной конструкции является абсолютное отсутствие каких-либо подвижных деталей, что хорошо сказывается на таких параметрах как надежность и долговечность. Стабилизация давления достигается благодаря потере скорости водной массы через внутренний лабиринт устройства.

На выходе жидкость объединяется в один поток с малой скоростью движения. В быту применяется практически в любых оросительных системах. Недостаток подобной конструкции заключается в необходимости установки на выходе дополнительного регулятора.

Как установить и регулировать прибор?

Установка устройства практически не отличается от монтажа сетчатого фильтра или водомера. Направление воды обозначено стрелками на корпусе, манометр или место его установки должны располагаться сверху. Редуктор можно установить перед водомером, либо выбрать для данной цели прямой участок трубы с удобным доступом и возможностью беспроблемной регулировки.

Производители рекомендуют горизонтальный монтаж конструкции, но на практике можно встретить и вертикальную установку:

1. До начала работ перекройте воду (не забудьте заранее предупредить об этом соседей, если будете перекрывать общий стояк).
2. Если есть необходимость, установите входной вентиль к которому будет подключен фильтр механической очистки.
3. На РВД установите шаровый кран.
4. Крайне не рекомендуется устанавливать перед конструкцией механический фильтр, а так же запорные вентили «до» и «после» устройства.

Все стыки и соединения обязательно герметизируйте. Для того чтобы избежать «травм» редуктора, его уплотнение рекомендуется проводить с помощью сантехнического льна(паклей). Это поможет избежать протечек при установке в требуемом положении.

Многие регуляторы делаются с предустановленной настройкой, в них давление равняется 3 бар. При желании его можно сделать больше, если использовать компенсатор, или меньше. Для этого вам понадобится широкая отвертка или ключ, все зависит от конкретной модели. Некоторые более дорогие устройство позволяют проводить настройку вручную, нет прибегая к каким-либо инструментам:

1. Проверьте надежность установки регулятора давления, убедитесь в наличии воды в системе и в том что все краны в квартире установлены в закрытое положение.
2. Найдите установочную головку в нижней части редуктора и начинайте медленно настраивать.
3. Для увеличения давления покрутите против часовой стрелки, для уменьшения по часовой стрелки. Один виток изменяет давление примерно на 0,5 бар, это сразу можно заметить благодаря движению стрелки.

Вот таким образом и происходит настройка. Для того чтобы провести регулировку, после чего на его место прикрутить заглушку, или же настраивать «на глаз» следя за струей из смесителя. Теперь вы знаете, как регулировать напор воды в трубопроводе.

Монтаж бытового регулятора давления воды позволит избавиться от нескольких проблем связанных с высоким напором жидкости в водопроводе. Это увеличит срок службы дорогого оборудования, повысит комфорт и сэкономит ресурсы. Простая установка и обслуживание редуктора позволяет пользоваться этим нужным устройством без обращения за помощью к сторонним специалистам.

Регулировка регулятора давления воды насосной станции, как отрегулировать гидрофор?

Самостоятельная установка и регулировка реле давления воды для насоса

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Для автоматизации подачи воды при помощи насоса используется специальное реле, которое работает от электричества. Оно монтируется в непосредственной близости от расширительного бака. Правильная регулировка реле давления воды для насоса позволяет сократить количество циклов включения и выключения, продлив тем самым эксплуатационный период оборудования.

Основной прибор с дополнительными элементами

Принцип работы и составные части приспособления

По своей конструкции устройство представляет небольшой блок, содержащий особые пружины. Одна из них настраивается на максимальное давление, а другая – на минимальное. Их регулировка может осуществляться посредством специальных гаек, расположенных сверху.

Можно ознакомиться со строением реле наглядно

Непосредственно к пружинам прикреплена мембрана, реагирующая на изменение давления определенным образом. При минимальном значении происходит растяжение металлической спирали, а при максимальном – сжатие. Таким образом, контакты смыкаются и размыкаются.

Состав системы контроля давления в системе

Порядок работы приспособления примерно следующий.

• На начальном этапе тратится вода из расширительного бака, что приводит к снижению давления в контуре. Когда оно опускается до нижнего порога, происходит включение насоса.
• Вода закачивается в основной бак до тех пор, пока он не заполнится до определенного уровня. В результате давление повышается. После того как оно достигает верхнего порога, подающее оборудование отключается.

Манометр необходим для снятия показаний давления

Обратите внимание! Чтобы узнать давление в мембранном баке, следует открутить колпачок с ниппелем, после чего присоединить к нему специальный измерительный прибор – манометр.

Расценки на некоторые модели

На самом деле реле давления воды для насоса купить можно за сравнительно небольшую денежную сумму. В таблице представлены цены на популярные модели известных производителей.

Представлено реле Калибр РД-5

Изображение	Производитель и модель	Цена в рублях
	Belamos PS-02	540
	Калибр РД-5	490
	Danfoss KP1	1 570
	Джилекс РДМ-5	900

Демонстрируется модель Джилекс РДМ-5

Что касается цен на электронные реле давления воды для насосов, то они примерно в 2-3 раза выше, чем на механические аналоги. Подобные устройства дают возможность осуществлять более точную настройку рабочего диапазона. Кроме того, они предохраняют запорную арматуру от возможного гидравлического удара.

Внешний вид электронного изделия с защитой от холостого хода

Монтаж и регулировка реле давления воды для насоса

Если инсталляция и регулировка реле давления воды для насоса будет проведена своими силами, то не придется тратить финансовые ресурсы непосредственно на привлечение профессионалов. Сам процесс подсоединения и настройки устройства не отличается сложностью.

Пример установки устройства совместно с насосной станцией

Регулятор давления воды в системе водоснабжения. Если напор воды нормальный или даже сильный, то вам просто необходимо данное устройство. А почему Вы узнаете из нашего отдельного обзора.

Рассмотрение схемы подключения реле давления воды для насоса

Готовое приспособление подсоединяется к электрической и водопроводной системам стационарно, так как в его перемещении необходимости нет. Для подключения выделенная линия электричества вовсе не обязательна, но все же желательна. От щитка рекомендуется подводить медный кабель сечением от 2,5 кв. мм.

Основная схема для подсоединения проводов

В схеме должно присутствовать заземление, так как сочетание электричества с водой является достаточно опасным. Кабели вставляются в специальные отверстия, расположенные на задней части корпуса. Под крышкой имеется особая колодка с контактами:

• клеммы для подсоединения фазы и нулевого провода;
• контакты для заземления;
• клеммы для проводов, ведущих от насоса.

Схема подключения к электросчетчику и УЗО

Обратите внимание! Подключение осуществляется по стандартной схеме. С проводящих элементов снимается определенная часть изоляции, после чего зачищенные края фиксируются прижимными болтами.

Осуществление настройки реле давления насосной станции самостоятельно

Для настройки системы необходим надежный манометр, позволяющий точно измерять давление. По его показаниям производится регулировка. Весь процесс сводится к подкручиванию пружин. При повороте по часовой стрелке происходит повышение давления и наоборот.

Большая и малая пружины внутри корпуса необходимы для регулировки прибора

Последовательность действий при настройке примерно такая:

• Производится запуск систему, после чего с использованием манометра отслеживаются пороги, при которых включается и отключается прибор;
• При помощи подходящего гаечного ключа отпускается или поджимается большая пружина, отвечающая за нижний порог.
• Осуществляется включение системы и проверка выставленных параметров. В случае необходимости производятся корректировки.
• После выставления нижнего уровня давления регулируется верхний предел. Для этого выполняются те же манипуляции с маленькой пружиной.
• Осуществляется окончательное тестирование системы. Если результаты устраивают, то процесс настройки можно считать завершенным.

Доступ к пружинам можно получить после снятия корпуса

Примечание! При регулировке реле давления воды для насоса следует помнить, что минимальный диапазон между верхним и нижним порогом должен составлять более 1 атмосферы.

О защите от холостого хода

В некоторых случаях вода через насос может не проходить, а он будет продолжать свою работу. Такой режим функционирования прибора является крайне нежелательным, так как он значительно сокращает срок службы. Однако это относится лишь к устройствам с мокрым ротором, где в качестве охлаждающей и смазочной жидкости выступает вода.

Схема работы проточного реле сухого хода

Чтобы избежать выхода оборудования из строя, необходимо установить реле, предохраняющее от функционирования всухую. Контакты должны разомкнуться при отсутствии воды и отключить устройство. Двигатель прибора удастся запустить только при наличии достаточного количества воды.

Если потребление воды из скважины или колодца будет превышать ее поступление, то холостого хода не избежать. В связи с этим установка реле давления воды для насосных станций поможет справляться с такой ситуацией.

Обнаружение холостой работы может быть вычислено по одной из нескольких величин:

• давлению на выпускном патрубке;
• уровню воды;
• потоку жидкости через прибор.

Полезная информация! Защита прибора от холостой работы в водопроводных системах загородных домов необходима. Чаще всего она используется совместно с другими автоматизирующими приспособлениями.

Необходимо знать

При установке высокого давления всасывающее оборудование включается гораздо чаще, что приводит к ускоренному износу основных деталей. Однако такой напор позволяет применять даже душевую кабину с гидромассажем без каких-либо сложностей.

Наглядная схема снабжения жилого дома водой из колодца

При низком давлении прибор, подающий жидкость из колодца или скважины, изнашивается меньше, но в этом случае придется довольствоваться обычной ванной. Все прелести джакузи и других приспособлений, требующих достаточно сильного напора, оценить вряд ли получится.

Таким образом, выбор должен делаться в зависимости от преследуемых целей. Каждый решает сам, что предпочесть в конкретном случае.

Подведение итогов

После установки и настройки реле давления насосной станции наблюдать за системой и корректировать ее работу все же периодически придется. Специалисты рекомендуют раз в квартал производить полное сливание воды из расширительного бака и тестировать давление. Правильная эксплуатация оборудования позволит избежать лишних расходов на проведение ремонтных работ и покупку изношенных деталей.

Как подключить к насосу реле давления (видео)

Настройка давления в насосной станции с гидроаккумулятором

Чтобы сделать в небольшом частном доме автономную систему водоснабжения, будет достаточно обычного насоса, скважинного или поверхностного, с подходящими характеристиками производительности. Но для дома, в котором проживает больше 4 человек, или для 2-3 этажного жилища потребуется устанавливать насосную станцию. Это оборудование уже имеет заводские настройки давления, но иногда их необходимо корректировать. Когда требуется регулировка насосной станции, и как это делать, будет рассказано ниже.

Устройство насосной станции

Чтобы правильно отрегулировать данное насосное оборудование, необходимо иметь хотя бы минимальное представление о том, как оно устроено и по какому принципу работает. Главное предназначение насосных станций, состоящих из нескольких модулей – это обеспечение питьевой водой всех точек водозабора в доме. Также данным агрегатам под силу автоматически повышать и поддерживать давление в системе на необходимом уровне.

Ниже приведена схема насосной станции с гидроаккумулятором.

В состав насосной станции входят следующие элементы (см. рисунок выше).

1. Гидроаккумулятор. Выполнен в виде герметичного бака, внутри которого находится эластичная мембрана. В некоторых емкостях вместо мембраны установлена резиновая груша. Благодаря мембране (груше) гидробак делится на 2 отсека: для воздуха и для воды. Последняя закачивается в грушу или в часть бака, предназначенную для жидкости. Подключение гидроаккумулятора происходит на отрезке между насосом и трубой, ведущей к точкам водозабора.
2. Насос. Может быть поверхностным или скважинным. Тип насоса должен быть либо центробежным, либо вихревым. Вибрационный насос для станции использовать нельзя.
3. Реле давления. Датчик давления автоматизирует весь процесс, при котором вода подается из скважины в расширительный бак. Реле отвечает за включение и выключение двигателя насоса при достижении в баке необходимой силы сжатия.
4. Обратный клапан. Препятствует вытеканию жидкости из гидроаккумулятора при отключении насоса.
5. Электропитание. Чтобы подключить оборудование к электрической сети, для него требуется протянуть отдельную проводку с сечением, соответствующим мощности агрегата. Также в электрической цепи должна быть установлена система защиты в виде автоматов.

Данное оборудование работает по следующему принципу. После открытия крана в точке водозабора вода из гидроаккумулятора начинает поступать в систему. Одновременно в баке происходит снижение сжатия. Когда сила сжатия снизится до величины, установленной на датчике, происходит замыкание его контактов, и двигатель насоса начинает работать. После прекращения потребления воды в точке водозабора, или при повышении силы сжатия в гидроаккумуляторе до необходимого уровня, происходит срабатывание реле на отключение насоса.

Устройство и принцип работы реле давления

Устройство реле давления насосной станции не отличается сложностью. В конструкцию реле входят следующие элементы.

1. Корпус (см рисунок ниже).

1. Фланец для подсоединения модуля к системе.
2. Гайка, предназначенная для регулировки отключения аппарата.
3. Гайка, регулирующая силу сжатия в баке, при которой агрегат будет включаться.
4. Клеммы, к которым подключаются провода, идущие от насоса.
5. Место для подключения проводов от электросети.
6. Клеммы заземления.
7. Муфты для закрепления электрических кабелей.

Снизу реле имеется металлическая крышка. Если ее открыть, то можно увидеть мембрану и поршень.

Принцип работы реле давления следующий. При увеличении силы сжатия в камере гидробака, предназначенной для воздуха, мембрана реле выгибается и воздействует на поршень. Он приходит в движение и задействует контактную группу реле. Контактная группа, имеющая 2 шарнира, в зависимости от положения поршня либо замыкает, либо размыкает контакты, через которые происходит электропитания насоса. В итоге, при замыкании контактов происходит запуск оборудования, а при их размыкании — остановка агрегата.

Когда требуется регулировать реле

Как было сказано выше, реле автоматизирует процесс закачивания жидкости в систему водопровода и в расширительный бак. Чаще всего насосное оборудование, купленное в готовом виде, уже имеет базовые настройки реле. Но возникают ситуации, когда требуется срочная регулировка давления насосной станции. Выполнять данные действия придется в случаях, если:

• после запуска двигателя насоса, он сразу же отключается;
• после отключения станции наблюдается слабый напор в системе;
• при работе станции в гидробаке создается чрезмерная сила сжатия, о чем свидетельствуют показания манометра, но аппарат при этом не отключается;
• не срабатывает реле давления, и насос не включается.

Чаше всего, если у агрегата появляются вышеперечисленные симптомы, то ремонт реле не требуется. Нужно всего лишь правильно настроить данный модуль.

Подготовка гидробака и его регулировка

Перед поступлением гидроаккумуляторов в продажу в них на заводе закачивают воздух под определенным давлением. Закачка воздуха происходит через золотник, установленный на данной емкости.

В среднем, давление в насосной станции должно быть таким: в гидробаках объемом до 150 л. — 1,5 бар, в расширительных баках от 200 до 500 л. — 2 бар.

Под каким давлением находится воздух в гидробаке, можно узнать из этикетки, приклеенной к нему. На следующем рисунке красной стрелкой указана строка, в которой обозначено давление воздуха в накопителе.

Также данные замеры силы сжатия в баке можно произвести, используя автомобильный манометр. Измерительный прибор подключается к золотнику бака.

Чтобы начать регулировать силу сжатия в гидробаке, необходимо его подготовить:

1. Отключите оборудование от электросети.
2. Откройте любой кран, установленный в системе, и дождитесь момента, когда жидкость перестанет течь из него. Конечно же, будет лучше, если кран будет находиться недалеко от накопителя или на одном этаже с ним.
3. Далее, замерьте силу сжатия в емкости, используя манометр, и запомните это значение. Для накопителей небольших объемов показатель должен быть около 1,5 бар.

Чтобы правильно отрегулировать накопитель, следует учитывать правило: давление, вызывающее срабатывание реле на включение агрегата, должно превышать силу сжатия в накопителе на 10%. Например, реле насоса включает двигатель при 1,6 бар. Значит, необходимо создать и соответствующую силу сжатия воздуха в накопителе, а именно 1,4-1,5 бар. Кстати, совпадение с заводскими настройками здесь не случайно.

Если датчик настраивается для запуска двигателя станции при большем, чем 1,6 бар силе сжатия, то, соответственно, и настройки накопителя меняются. Увеличить давление в последнем, то есть накачать воздух, можно, если воспользоваться насосом для накачки автомобильных шин.

Совет! Коррекцию силы сжатия воздуха в накопителе рекомендуется проводить хотя бы 1 раз в год, поскольку за зиму она может снижаться на несколько десятых бар.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не устраивают пользователей насосного оборудования. Например, если открыть кран на каком-либо этаже здания, то можно заметить, что напор воды в нем быстро снижается. Также установка некоторых систем, очищающих воду, невозможна, если сила сжатия в системе находится на уровне меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в данном случае работать не будут.

Обычно настройка реле давления своими руками не вызывает затруднений и выполняется по следующему алгоритму.

1. Запишите показатели манометра при включении и отключении агрегата.
2. Выдерните шнур питания станции из розетки или отключите автоматы.
3. Снимите крышку с датчика. Обычно она закреплена 1 шурупом. Под крышкой можно увидеть 2 винта с пружинами. Тот, что больше, отвечает за давление, при котором происходит запуск двигателя станции. Обычно возле него стоит маркировка в виде буквы “Р” и нарисованы стрелки с нанесенными возле них знаками “+” и “-”.
4. Чтобы увеличить силу сжатия, вращайте гайку по направлению к знаку “+”. И наоборот, чтобы снизить ее, нужно крутить винт к знаку “-”. Сделайте один оборот гайки в требуемом направлении и запустите аппарат.
5. Дождитесь, пока станция отключится. Если показания манометра вас не устраивают, то продолжайте вращать гайку и включать аппарат до тех пор, пока давление в накопителе не достигнет требуемого значения.
6. На следующем этапе следует настроить момент выключения станции. Для этого предназначен винт меньшего размера с пружиной вокруг. Возле него находится маркировка “ΔP”, а также нарисованы стрелки со знаками “+” и “-”. Настройка регулятора давления на включение устройства проводится так же, как и на отключение аппарата.

В среднем, интервал между силой сжатия, при которой датчик включает двигатель станции, и значением силы сжатия, когда агрегат останавливается, находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если выключение будет происходить при больших значениях.

Например, агрегат имеет заводские настройки, при которых Рвкл = 1,6 бар, а Рвыкл = 2,6 бар. Из этого следует, что разница не выходит за пределы стандартного значения и равна 1 бар. Если требуется по каким-либо причинам увеличить Рвыкл до 4 бар, то следует увеличить и интервал до 1,5 бар. То есть, Рвкл должно быть около 2,5 бар.

Но при увеличении данного интервала увеличится и перепад давления в системе водоснабжения. Иногда это может вызывать дискомфорт, поскольку придется израсходовать большее количество воды из бака, чтобы станция включилась. Но благодаря большому интервалу между Рвкл и Рвыкл включение насоса будет происходить реже, что увеличит его ресурс.

Вышеописанные манипуляции с настройками силы сжатия возможны только при наличии оборудования соответствующей мощности. К примеру, в тех. паспорте к аппарату указано, что он может выдать не более 3,5 бар. Значит, настраивать на нем Рвыкл = 4 бар не имеет смысла, поскольку станция будет работать без остановки, а давление в баке так и не сможет подняться до необходимого значения. Поэтому, чтобы получить давление в ресивере 4 бар и выше, необходимо приобрести насос соответствующей мощности.

Схема подключения реле давления. Подробный рассказ с иллюстрациями

Дмитрий Белкин

Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.
Практика показывает, что возникают трудности с самостоятельным подключением реле давления к насосу. В этой статье я дам предельно подробные и понятные инструкции и схемы такого подключения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Подключаем реле к водяной магистрали

Подключать реле давления к воде нужно в первую очередь, а к электричеству во вторую. Настройка реле — это самый последний, третий этап.

По теме резьбовых соединений есть удачные статьи!

Предположим, все сложилось замечательно и мы нашли тот кусочек трубы с резьбой, к которой надо прикрутить реле давления. Вы умеете делать надежные резьбовые соединения? Если да, то хорошо. Если нет, то придется потренироваться. Сейчас есть в продаже нить Тангит Унилок. Это довольно симпатичная и удобная штука. Она удобнее льна для уплотнения резьбовых водопроводных соединений, но стоит довольно дорого. будем пользоваться ей!

Порядок подключения реле давления к водяной магистрали для чайников (спецам можно не читать)

Итак, помолившись, приступаем. При уплотнении резьб льном или тангитом есть небольшие хитрости. Тангит наматывается, что очевидно, на резьбу, которая на трубке находится. Располагаем эту трубку концом, то есть торцом к себе. Получается, мы смотрим прямо на торец, на который будем накручивать что бы там ни было. Прикидываем примерно, сколько резьбы у нас будет использовано. Берем нить тангита и начинаем обматывать. Начинаем этот процесс не от торца, а к торцу, отступив от края на то расстояние, которое будет внутри гайки. На приведенной схеме я указал примерное положение, от которого надо начинать зеленой стрелкой. При наматывании тангита крутим нить по часовой стрелке (красная стрелка на схеме), глядя на торец трубы. Первая петля должна жестко закрепить нить. чтобы она не тянулась и не распускалась. Дальше действуем по инструкции к тангиту, то есть следим за тем, чтобы нить не ложилась внутрь канавок резьбы.

Наматывать нужно довольно равномерно и туго. Не стремитесь обмотать так, что получается целая опухоль из тангита. Вот тут реально нужен некоторый опыт. Мало намотать — плохо. Будет течь. Много — не накрутите гайку, сомнете нить и опять же будет течь. Не расстраивайтесь! Получится — хорошо. Нет — потренируетесь. Предположим обмотали. Начинаем накручивать реле. Накручиваем не спеша! очень медленно и осторожно. Сначала руками, но не долго. Как только почувствовали сопротивление, начинаем работать гаечным ключем. Первый признак, что все хорошо — это то, что по тангиту гайка накручивается не лишком легко. Наличие нити должно чувствоваться, но в меру. Внимательно следим за тем, как гайка реле накручивается. Если она накручивается на тангит — то это просто отлично. К сожалению, может получиться так, что вы увидите, что тангит под гайкой образует петли, сборится и вылезает из резьбы. Это плохо. В этом случае я предлагаю еще немного закрутить и, если ситуация с петлями ухудшается, то лучше реле открутить и всю намотку переделать. При этом резьбу лучше освободить от старой нити и сделать все начисто.

Предположим, все получилось, петель не было, или была одна маленькая, которая образовалась, когда мы уже все практически накрутили. Закручиваем тогда реле до конца. Но не слишком сильно! Переводим дух. Велика вероятность того, что все будет в порядке и течи не будет.

Подключаем реле давления к электричеству

Контактная группа реального реле. Видны подсоединения для проводов
Здесь видно, как контакты разбиты по парам. Пары показаны красными стрелками. Провод от розетки можно подключить в нижние контакты, а провод к насосу в верхние или наоборот


Электрическая схема реле давления
Здесь я схематически показал те самые пары. Штриховая линия показывает, что контакты размыкаются и замыкаются синхронно

Это те самые контакты.
Они движутся вверх и вниз и замыкают контактные пары

Реле давления обладает либо одной, что реже, либо двумя, что чаще, группами контактов. Пока мы не создали давления. эти контакты замкнуты. В процессе набора давления, контакты размыкаются. Как найти нужные контакты? В идеальном случае контакты должны быть указаны в инструкции. Если нет, то они могут быть выявлены путем внимательного осмотра реле. Я думаю, можно найти место, куда надо провода подключать. Это дело совсем обычное. Так вот как-то эти контакты должны быть помечены. Как помечены? Да как угодно. Главное выявить группы контактов. Пара может маркироваться словами LINE и LOAD, Может еще как-нибудь, например MOTOR и LINE. Если вы знакомы с азами электричества, то контакты можно найти буквально на глаз и проверить свою находку пробником. Тем более, что на контакты можно чуток пальцем нажать и они разомкнутся.

Реле FSG-2 — электрические подключения Налево провода уходят к розетке 220 вольт, а направо к мотору насоса. А можно и наоборот. От перемены мест слагаемых сумма, как говорится, не меняется

Требования к электрическому проводу

Провод, которым мы подключаем насос, должен соответствовать мощности нашего насоса. Предположим, что наш насос не мощнее 1500 ватт. Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.5 мм и больше. Если у нас есть заземление, то используем трехжильный провод. Если у нас нет заземления и мы не знаем, что это такое, то консультируемся с электриком, который живет по соседству и выясняем, как поступить в этом случае. Если вы принципиальный противник заземления, то забываем о нем, хотя это очень опасно, и я этого не советую!

Диаметр и площадь жилыЯ выше указал диаметр жилы. В магазине часто указывается площадь сечения жилы. Площадь — это правильно. Если у нас диаметр 1.5мм, то площадь считается как пи-дэ-квадрат-на-четыре, а именно квадрат диаметра, помноженный на пи (3.14) и деленный на 4. Для диаметра 1.5 площадь будет равна 1.76мм. Возьмите как-нибудь с собой в магазин штанген-циркуль и калькулятор и посмотрите, на сколько диаметры проводов соответствуют их сечению, указанному на этикетках. Я думаю, вас ждет сюрприз! Важно!!!Электрические моторы, особенно старые и заслуженные, характеризуются тем, что могут создавать наводки на корпусе. Потом эти наводки через воду передаются на детали сантехники и вас может мягко говоря, пощекотать. А может и треснуть током. Притом, при особенно неудачном стечении обстоятельств, вы можете от этого сильно пострадать. Очень рекомендую если не заземлить, то хотя бы занулить ваш насос. А опытные электрики советуют и занулить, и заземлить. Но прежде, чем заземлять, удостоверьтесь, что ваша электропроводка является проводкой с глухозаземленной нейтралью. Скорее всего это так и есть, но чем черт не шутит? А если сомневаетесь, вызовите, лучше, электрика!

Подключаем 220 вольт

Берем наш провод с 220 вольтами. Отключаем его от электричества!!! Прикручиваем одну жилу этого провода к свободному контакту одной пары, вторую жилу провода к свободному контакту второй пары контактов. Совершенно неважно, как они называются. Можно прикрутить наш провод к контакту MOTOR на одной паре и к контакту LINE на другой. Главное не прикрутить оба конца к контактам одной пары, иначе мы сразу получаем короткое замыкание. Провод заземления прикручиваем к специальному винту на железном корпусе реле давления. Заземление обозначается специальным символом.

Подключаем реле к насосу

Берем кусок провода. Провод должен иметь жилы подходящего диаметра, см. выше. Отрезаем от этого провода кусок нужной длины. Жилы нашего куска прикручиваем к свободным контактам. Хорошо бы соблюсти цвет жил. Второй конец провода прикручиваем к контактам насоса. Имеем ввиду, что синий провод обычно маркируется буквой N. Лучше и это правило соблюсти. Остается надежда, что при проводке электричества земля и фаза проводились по общепринятым правилам. Провод заземления обычно имеет желто-зеленую оплетку. Соединять ли контакт заземления реле с контактом заземления насоса? Я не соединяю, а вы как хотите.

Перед первым включением.

Перед первым включением нужно либо погрузить мотор в воду, если он погружной, либо залить его водой, если он поверхностный. Эта информация не относится к теме текущей статьи. Возможно я напишу об этом в другой статье.

Если мы все проверили и подготовили, то щелкаем выключателем и мотор начинает работать. Это значит, что мы все подключили правильно!.

Мы бежим к насосу и с замиранием сердца смотрим, как растет давление. У нас для этого есть манометр. Предположим, оно выросло до 1.5 атмосфер и насос выключился. Ура! Все работает. Осталось только настроить реле на нужное давление. Но перед этим мы открываем воду в туалете (кричим кому-нибудь из родных, или звоним, если дом большой) и следим, как давление начинает падать. Предположим, оно упало до 1 атмосферы и насос включился. Да! Действительно все работает.

Настраиваем давление

Перед настройкой давления хотелось бы заметить, что для обычной жизни особо большое давление не нужно! Можно оставить такое, какое есть. Если нам надо выжать из насоса все возможное давление, то закручиваем большую пружину до тех пор, пока давление включения не составит нужную величину. Например, 3 атмосферы. Если мы не трогали малую пружину, то выключаться мотор должен на давлении 3.5 атмосферы. Напоминаю, что малая пружина задает не давление отключения, а дельту между включением и выключением Если давление отключения нам кажется мало, то закручиваем малую пружину до тех пор, пока не получим нужное давление выключения.

Важно! Есть специальная статья, которая посвящена именно регулировке реле давления! Обязательно почитайте! Там все разжевано!

Обязательно прочитайте статью о том, как я разбирал реле давления и разбирался в принципе его работы. Там куча важных сведений, которые сильно коррелируют с содержанием этой статьи.

ВСЕ! Работа закончена! Все довольны!

Спасибо за внимание!
Дмитрий Белкин

Редуктор давления воды является важным элементом отопительной системы и водопровода. В некоторых случаях может возникнуть потребность в его регулировании. Прежде чем выполнять какие-то работы, нужно определиться с моделью прибора. Так, некоторые редукторы настраиваются непосредственно во время производства. Для регулировки же других может понадобиться отвертка или гаечный ключ. Да и сам процесс настройки имеет некоторые нюансы.

Регулятор давления: что это?

Регулятор давления представляет собой небольшое устройство, которое используется для борьбы с избыточным давлением. Также с его помощью можно контролировать и при необходимости отрегулировать напор воды в той или иной системе. Применение этого устройства позволяет оптимизировать работу и увеличить срок эксплуатации инженерной коммуникации. Зачастую редуктор давления применяют на таких объектах:

• высотки ;
• рабочие цеха;
• технологические сооружения;
• жилые дома.

Устройства, используемые для регулировки напора в системе, делятся на динамические и статистические изделия. Первый тип используют в магистральных трубопроводах на промышленных предприятиях. Они позволяют регулировать поток жидкости в системах. Что же касается статистических изделий, то они устанавливаются в трубопроводах с нестабильной подачей воды. Именно поэтому статистические редукторы используют в многоэтажных и загородных домах.

Видео:

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Valtec редуктор давления VT. 087

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем. Очень важно учесть установку в системе водообеспечения квартиры.

Редуктор давления широко используется в домах, где напор холодной и горячей воды постоянно скачет. Регулировка регулятора давления воды в квартире позволит решить этот вопрос раз и навсегда. Также понижение давления воды в квартире позволит снизить ее расход на 25% и более. Подробно, как выбрать редуктор давления воды.

Регулировка устройства

Многие хозяева задаются вопросом, как отрегулировать регулятор давления воды в квартире. Эту задачу можно легко выполнить своими руками. Большинство устройств выпускаются с предустановленной настройкой. Согласно этому давление в них составляет 3 бар. Но, при необходимости можно снизить или увеличить этот параметр самостоятельно.

Редуктор давления воды в разобранном виде

Для выполнения настройки может понадобиться гаечный ключ или широкая отвертка. Выбор инструмента зависит от модели редуктора. Конечно, в современных устройствах настройка выполняется вручную без использования каких-либо дополнительных инструментов.

Прежде всего, нужно убедиться в том, что редуктор давления воды в водопроводе надежно установлен. После проведения установки устройства открывают подачу воды. На этом этапе нужно проверить систему на наличие протечек. Чтобы предотвратить возникновение таких проблем, при монтаже редуктора стоит использовать уплотнительный материал.

Регулировка редуктора давления воды в квартире осуществляется при закрытых кранах. В нижней части устройства есть установочная головка, которая и отвечает за регулировку напора жидкости в трубопроводе. Если давление нужно увеличить, то головка вращается по часовой стрелке. В ином случае вращающие движения выполняется против часовой стрелки.

Одно полное вращение головки позволяет изменить давление на 0,5 бар. Это будет заметно по движению стрелки. Таким образом, выполняется регулировка регулятора давления воды в квартире. Работу можно легко выполнить своими руками.

Некоторые нюансы

Но, как настроить давление воды в квартире, если стоит бюджетный редуктор, который не имеет манометр. Решить вопрос можно несколькими путями:

• Первый вариант подразумевает временную установку манометра в систему, что позволит точно определить значение напора. После того как регулировка редуктора воды в квартире будет проведена, измерительный прибор демонтируется, а на его место ставится заглушка.
• Второй вариант более прост в выполнении. Здесь нет потребности в проведении установки и дальнейшего демонтажа измерительного прибора. Настройка проводится исключительно на глаз. После нескольких вращений головки нужно открыть смеситель и визуально ценить силу напора.

Недостаток второго способа заключается в том, что нет возможности установить точное значение напора. В дальнейшем это может вызвать неполадки в работе бытовой техники и сантехники. Дело в том, что существует норма давления холодной воды в квартире, при которой сантехнические приборы работают нормально. Но, если напор будет слишком высоким или низким, то это приведет к нарушению правил их эксплуатации

Схема регулятора давления воды

Часто бывают случаи что падает давления в водопроводе, причина засорился фильтр или окислился регулятор давления воды на входе в квартиру. Решить эту проблему можно слегка постучать по корпусу или взять торцевой ключ и покрутить регулировочный винт.

Однако, если регулятор не поддается регулировки его следует попросту заменить.

В связи с такими особенностями, специалисты рекомендуют всерьез отнестись к выбору устройства. Лучше всего обратить внимание на современные модели, которые имеют в составе контрольно измерительный прибор и легко поддаются регулировки без использования дополнительных инструментов. Среди популярных брендов стоит выделить «Honeywell», «Watts», «Officine Riqamonti». Нелишним станет и установка фильтра, которая защитит редуктор от засора и тем самым продлит его срок эксплуатации.де

Как работает реле давления для насосной станции + правила и особенности его регулировки

Представьте, что для получения воды на даче можно просто открыть кран. Что не нужно ведрами наполнять емкости для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого надо всего лишь установить насосное оборудование с датчиком давления, но прежде следует разобраться с его устройством, согласны?

Наша статья в тонких подробностях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает прибор, каким образом он активизирует и останавливает откачку. Мы подробно описываем востребованные варианты датчиков давления и способы их регулировки.

В материале перечислены технологические нюансы и методы настройки реле. Изложенную информацию идеально дополняют полезные схемы, фото и видео-приложения.

Роль реле давления в системе водоподачи

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

• позволяет всем приборам функционировать в заданном режиме;
• чутко реагирует на изменение порогов включения/выключения;
• активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

Покупая насосную станцию, вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе гидроаккумулятора, но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Галерея изображений Фото из Оригинальное реле давления Grundfos Реле с интегрированным манометром AL-KO Отечественное реле давления Вихрь Оборудование марки Gardena для дачи

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Галерея изображений Фото из Клеммы для подключения заземляющего провода Клеммы для подключения фазы и ноля Большая пружина и ее назначение Маленькая регулировочная пружина

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к гидробаку или монтироваться на трубу.

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Причины для выполнения индивидуальной настройки

Разборную конструкцию прибора и инструкцию по настройке придумали не зря. Заводские параметры редко когда соответствуют требованиям системы водоснабжения, а также объему гидроаккумулятора.

Перед процедурой коррекции реле обязательно следует убедиться в исправности гидроаккумулятора и налаженной работе системы водоподачи в дом, иначе можно неправильно выставить рабочие параметры

С помощью настройки можно не только «подогнать» верхний и нижний предел под оптимальные значения, но и сделать работу оборудования более щадящей – например, уменьшить число включений/выключений насоса. Для этого достаточно немного увеличить диапазон между рабочими давлениями – дельту.

Можно столкнуться и с некорректной настройкой фабричной модели. Если дельту неправильно скоординировали и сделали слишком маленькой, то насос будет постоянно включаться и выключаться, реагируя на минимальное повышение параметров.

Рекомендации по регулировке прибора

Манипулируя пружинами, можно добиться изменения порога отключения насоса, а также отрегулировать объем воды в гидроаккумуляторном баке. Принято считать, что чем больше дельта, тем больше объем жидкости в баке. Например, при дельте в 2 атм. бак заполнен водой на 50%, при дельте 1 атм. – на 25%.

Чтобы добиться дельты в 2 атм., необходимо установить нижнее значение давления, например, на 1,8 атм., а верхнее на 3,8 атм., изменяя положение малой и большой пружин

Сначала вспомним общие правила регулировки:

• чтобы повысить верхнюю границу срабатывания, то есть увеличить давление отключения, следует закрутить гайку на большой пружине; для уменьшения «потолка» – ослабить ее;
• чтобы увеличить разницу между двумя показателями давления, закручиваем гайку на малой пружине, для уменьшения дельты – ослабляем ее;
• движение гайки по часовой стрелке – увеличение параметров, против – снижение;
• для настройки необходимо подключение манометра, который показывает начальные и измененные параметры;
• перед началом регулировки необходимо прочистить фильтры, заполнить бак водой и убедиться в работоспособности всего насосного оборудования.

Все действия по регулировке проводятся только после тестирования системы и обнаружения низкой производительности или явных ошибок в работе. Бывает и так, что станция перестает работать по причине засора, забившего фильтр или один из узких патрубков. На нашем сайте есть еще одна статья, где более подробно изложен процесс регулировки реле давления – переходите , чтобы ознакомиться с материалом.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений Фото из Этап 1 – подготовка оборудования Этап 2 – регулировка величины включения Этап 3 – регулировка величины отключения Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений Фото из Забился патрубок подключения к гидробаку Чистка входного отверстия в реле Засорились электрические контакты Чистка блока контактов

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Выводы и полезное видео по теме

Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.

Рекомендации по настройке автоматики:

Профессиональные советы по правильной регулировке:

Сравнительная характеристика двух видов реле:

Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.

Редуктор давления воды в системе водоснабжения: регулировка, технические характеристики, виды

Выбираем редуктор давления воды в системе водоснабжения

Во время ремонта и установки отопительной системы или системы водоснабжения в жилых и других помещениях, профессионалы часто рекомендуют устанавливать редуктор давления воды. В этой статье пойдёт речь именно об этих агрегатах: для чего они нужны, как устанавливаются, виды таких устройств, их правильная регулировка и технические характеристики.

Предназначение

Ни для кого не секрет, что в системе водоснабжения присутствует множество различных агрегатов, таких как:

— регулировочные вентили;
— шаровые краны;
— смесители;
— душ;
— водонагреватели и многое другое.

Все эти агрегаты при не правильном использовании или перепадах давления в системе водоснабжения и отопительной системе в короткие сроки теряют свою функциональность, проще говоря, быстро ломаются. Замена этих приборов не дешёвая и для избегания поломок от гидроудара, перепадов давления проводится установка редуктора водяного давления в системе водоснабжения.

Устройство и принцип работы

Редукторы давления воды с фильтром и манометром Valtec 1/2″

Редуктор давления воды — это компактная металлическая конструкция с манометром (также существуют более дешёвые виды без манометров и фильтров), с винтом для регулировки давления и двумя резьбовыми патрубками диаметром 1/2″, 3/4″ или 1″ для установки-монтажа в систему водоснабжения. Внутри находится поршень с пружиной или мембрана для настройки водяного давления подаваемого в систему водоснабжения помещения.

Установка редуктора производится на вводе системы в квартиру или дом при центральном водоснабжении или же после насоса подающего воду в помещение. Редукторы благодаря своему строению выравнивают давление подачи воды, кроме всего давление можно регулировать и установить необходимое давление.

Виды редукторов давления воды

1. Поршневые редукторы.

Поршневые или пружинные редукторы практически самый распространённый вид, благодаря своей простоте и не большой стоимости. Оснащены подпружиненным поршнем, который частично перекрывает сечение трубы, благодаря чему на выходе получается определённое давление.

Поршневой редуктор давления воды регулируемый: технические характеристики

Такими редукторами можно изменять давление на выходе от одной до пяти атмосфер. Но они имеют свои минусы, если не установить при входе сетчатый фильтр грубой очистки, то движущиеся части могут быстро выйти из строя или редуктор может засориться.

2. Мембранные редукторы.

Редукторы этого типа практичнее и надёжнее клапанных устройств, но и более дорогостоящие. Имеют подпружиненный клапан, который позволяет производить регулировку давления в системе регулировочным клапаном. Подобные редукторы обладают более значительным диапазоном регулирования давления от одного до семи Бар.

Основной поломкой такого устройства является расслоение мембраны, для продления срока работоспособности, также рекомендуется устанавливать перед устройством фильтр грубой очистки.

Мембранный редуктор давления воды: технические характеристики

3. Проточные редукторы

Также существуют, так называемые проточные редукторы давления. Они используются в большинстве для полива в сельском хозяйстве и на приусадебных участках. Регулировка давления осуществляется с помощью лабиринта, который находится внутри корпуса редуктора, множественные изгибы и резкие повороты уравнивают давление на выходе.

По этой причине, больше по размеру своих собратьев, зато благодаря отсутствию подвижных элементов они производятся из более дешёвых материалов (в основном из пластика), и стоят дешевле остальных.

Как выбрать редуктор давления воды для системы водоснабжения

Какой же редуктор лучше использовать?

Так как проточные редукторы производятся из дешёвых материалов, в частности из полимеров они хороши только для использования при поливе огородов. Для ввода в дом или квартиру использовать такие агрегаты можно, но благодаря их устройству и материалам, использованным при производстве, такие редукторы подвержены частым засорам и поломкам, и категорически не пригодны для использования в водяных отопительных системах.

Поршневые редукторы более надёжные и недорогие, полностью пригодны для установки в отопительную систему и систему водоснабжения квартиры или дома. Но необходима установка дополнительного очистного оборудования для воды (сетчатого фильтра грубой очистки).

Редуктор давления прямого действия: технические характеристики

Мембранные редукторы надёжны и просты в эксплуатации, долговечней поршневых устройств, но более дорогостоящие и тоже подвержены поломкам без очистительных устройств.

Так что выбор редуктора зависит в основном от финансовых возможностей. И не стоит забывать, что для холодной воды и для горячей воды требуются различные модели редукторов.

Установка редуктора давления воды

В первую очередь необходимо перекрыть подачу воды в помещение. Затем при вводе в квартиру или дом, на горизонтальном участке трубы устанавливается первый запорный вентиль, затем водяной счетчик, второй запорный вентиль, и после него необходимо смонтировать фильтр грубой очистки, и только после — можно устанавливать редуктор водяного давления.

На резьбу наматывается специальный уплотнитель для избегания нежелательных протечек, это может быть пакля или специальная подмотка. Затем на резьбу с уплотнителем накручивается сам редуктор водяного давления, но не стоит затягивать слишком сильно, чтобы не повредить детали устройства.

После редуктора необходимо установить запорный вентиль и только после него можно монтировать остальную систему водоснабжения или водяного отопления. Когда редуктор установлен, необходимо отрегулировать давление подачи воды в систему. Смотрим схему установки.

Установка редуктора давления в системе водоснабжения

1 — фильтр грубой очистки;
2 — обратный клапан;
3 — счетчик воды;
4 — фильтр промывной с дренажным краном;
5 — редуктор давления воды с манометром.

Почему устройство желательно устанавливать после счётчика? По законодательству РФ, перед водяным счётчиком не должно находиться точек забора воды. По этой причине редуктор, который находится перед механизмом учёта, будет запломбирован, что значительно затрудняет обслуживание и ремонт редуктора давления воды.

Регулировка давления воды

Регулировка давления в системе не сложная и должна производиться при нулевом расходе воды в системе. Для начала нужно закрыть вентиль на выходе из редуктора, затем открыть входные вентили и впустить воду в редуктор.

Когда в редуктор уже поступила вода, вращая специальным ключом винт для регулировки, необходимо установить необходимое давление. Обычно устанавливается давление немного выше требуемого, так как при открытии крана давление в системе немного понижается. Как правило, среднее давление в бытовой системе водоснабжения от двух до трёх с половиной атмосфер.

Важно помнить! Для правильной и качественной работы прибора необходимо время от времени очищать его от грязи и проверять его состояние.

Основные поломки редукторов

Иногда редуктор может поломаться, либо ни выдавать нужного давления или вовсе не пропускать воду, либо давление в системе слишком большое и невозможно его уменьшить. Не стоит сразу бежать в магазин за новым устройством.

Это может быть незначительная поломка клапана или мембраны, может просто засорение либо лопнувшая пружина. Имея небольшие навыки можно самостоятельно снять клапан прочистить редуктор или фильтр и заменить испорченную деталь самостоятельно при наличии таковой. Необходимые детали можно купить в специализированном магазине или же использовать донора. Смотрим видео: редуктор давления воды Valtec.

На основании всего вышесказанного можно сделать вывод — редуктор давления воды в системе водоснабжения предназначен для выравнивания и настройки давления. Устанавливать такие устройства лучше после приборов замера, а при выходе из строя не обязательно сразу менять его на новый редуктор и, что их существует несколько типов и множество видов. Однако кроме бытовых редукторов давления существуют и промышленные.

Читайте также:

Редуктор давления воды → Как работает? • Как чистить? • Как установить?

Редуктор давления воды, регулировка с фильтром и манометром. Изменения давления вода Возникновение в системе водоснабжения часто является результатом, среди прочего, неправильно спроектированной системы водоснабжения или происходит ночью, когда меньшее потребление воды вызывает повышение ее давления в трубах, что может повредить систему и подключенные к ней устройства и подвергнуть пользователя ненужным расходам.

Не фильтруйте воду. Очисти ее! Мы представляем революционную технологию УФ-светодиодной лампы для обеззараживания воды от Acuva. Мы первый эксклюзивный дистрибьютор в Европе!

Установка редуктора давления воды снижает слишком высокое давление подачи, поддерживает постоянное давление в системе, в том числе в случае колебаний давления на входе, помогает экономить воду, предотвращая ее чрезмерный поток, устраняет риск гидравлического удара и снижает шум и шумы, возникающие во время работы водяной системы.

Регуляторы давления воды смонтированы сзади водомер i водяной фильтр на основном шнуре питания. Также их можно устанавливать зонами на трубах обогревателей и резервуаров, однако такое решение применяется только тогда, когда доступ к основному подключению невозможен.

Устанавливается до и после регулятора. запорная арматура, позволяющий его настройку и последующее обслуживание. Устройство устанавливается вертикально.

Смотрите также: Электролиз воды

Редуктор давления воды можно устанавливать в разных местах водопровода:

• центральная сборка — после водомера, главного клапана и фильтр на основном шнуре питания. Во время установки помните о секции стабилизации потока за регулятором и об установке регулятора после промывки системы. Установка базового давления для всей системы экономит воду.
• зонированная сборка — на подводящих линиях закрытых водонагревателей и накопительных баков, когда целью установки редуктора давления воды является предотвращение открытия предохранительного клапана в случае колебаний рабочего давления. Это позволяет снизить частоту включения нагревателя.
• отвлекается — только в зоне установки котла и при одновременном использовании головок с терморегуляторами. Здесь может возникнуть явление моста давления, которое приведет к открытию предохранительного клапана. В этом случае редукторы давления должны регулировать подачу горячей и холодной воды.
• — в системах снабжениянапример, в многоэтажных зданиях через системы повышения давления, где требуется больше зон давления. Редукторы давления воды используются, когда давление покоя в системе превышает 5 бар или когда давление покоя перед предохранительным клапаном (например, водонагревателем) превышает 80% от его давления открытия.

Напор воды в трубах должен быть отрегулирован под возможности устройств и систем, входящих в водопроводную установку. Слишком высокое давление воды может привести к повреждению или неисправности системы, поэтому в водяной системе установлен редуктор давления воды.

Рабочий элемент каждого редуктора — особенный. мембрана отвечает за работу редуктора давления воды в системе водоснабжения.

Когда слишком сильная струя воды действует на мембрана в редукторе, пружина поднимается, что увеличивает уплотнение и позволяет достичь необходимого давления воды. Когда давление падает ниже установленного уровня, пружина опускается, позволяя воде течь.

На рынке используются различные, часто сложные решения, но путем анализа rпринцип действия эжектора давления воды каждый из них неизменен: диафрагма, разделитель и клапан работают вместе, чтобы поддерживать давление на выходе на безопасном уровне.

Часто покупка редуктора давления воды становится необходимостью, поскольку его использование защищает водную систему от сбоев, вызванных слишком высоким давлением, и является способом снижения потерь воды в системе.

Смотрите также: средство для смягчения воды

Редуктор давления воды применяется при:

• рабочее давление в системе превышает допустимое значение
• давление перед предохранительным клапаном превышает 80% давления открытия клапана
• периодическое использование установки может создавать риск временного избыточного давления
• давление покоя в установке превышает 5 бар

Регуляторы давления воды желательны там, где давление в сети (Водоснабжение) слишком высока для установки или оборудования или подвержена периодическим колебаниям.

Смотрите также: Обратный осмос

В продаже можно найти устройства разной конструкции и из различных материалов:

• Картриджный (патронный) редуктор Он имеет латунный корпус с соединениями и неразъемный картридж с сетчатым фильтром и уплотнением. Такая конструкция позволяет снимать вставку с защитной сеткой для очистки. Весь механизм понижения давления воды находится внутри картриджа, поэтому техническое обслуживание не изменит настройку давления.
• редукторы из нержавеющей стали они менее устойчивы к процессам коррозии, чем латунные переходники. Последние дороже, но лучше работают при более высоком расходе воды.
• 1-дюймовый редуктор давления воды, редуктор ¾ или 1/2 редуктора давления воды выбирается в зависимости от диаметра подающей трубы. Долговечность меньших редукторов такая же, как и у больших, и при правильном выборе они прослужат до нескольких лет.
• редуктор давления воды с фильтром это очень хорошее решение для установок без других фильтров. Каждый применяемый фильтр защищает установку от механических повреждений, и даже если она повреждена, замена редуктора намного проще и дешевле, чем устранение неисправности во всей водопроводной установке или замена работающих в ней устройств. Важно проводить регулярную очистку с сеткой фильтра, установленной перед редуктором давления воды.
• редуктор давления воды с манометром встроенный или внешний упрощает использование и повышает удобство использования водяной системы, обеспечивая быстрое считывание фактического давления в водяной системе.
• редуктор давления воды с фильтром и манометром комплексное и очень удобное решение.

Более дешевые модели регуляторов имеют заводскую предустановку давления. Если вы выберете более дорогой редуктор давления воды, вы сможете настроить и изменить параметры устройства вручную.

Смотрите также: Пьющий

4.8 / 5 ( 28 голосов )

Промывка фильтра и регулировка регулятора давления

Рубрика — Пневмосистема

Через 240 часов работы (при ТО №2) проведите очистку фильтра регулятора давления. Для снятия фильтра 6 (рис. *) отверните крышку 23, выньте разгрузочный клапан (позиции 1-5, 7-8, 22, 24) и отражатель. Фильтр промойте в керосине (бензине). После промывки продуйте его сжатым воздухом и высушите. Одновременно проверьте состояние резиновых деталей. Разборку, сборку и регулировку регулятора давления должен производить в условиях мастерской квалифицированный механик. При эксплуатации следите за показаниями манометра пневмосистемы. Давление должно поддерживаться регулятором в пределах 6,3-7,3 кгс/см² (0,63-0,73 МПа).

Если разность давлений включения и выключения регулятора больше или меньше указанных пределов, то необходимо произвести регулировку регулятора давления, для чего:

1. подсоедините к ресиверу контрольный манометр с ценой деления 0,1 кгс/см² (0,01 МПа) и со шкалой не менее чем на 10 кгс/см² (1,0 МПа).
2. снимите колпак 15 (рис. *).
3. заверните крышку 14 на 2-4 оборота и проверьте давление срабатывания предохранительного клапана 28. Давление должно быть в пределах 8,5-9,0 кгс/см² (0,85-0,90 МПа). Если давление не соответствует норме, то расконтрите регулировочный винт 33 и путем его завинчивания или отвинчивания установите рекомендуемое давление. После этого законтрите регулировочный винт 33 гайкой 32.
4. установите давление срабатывания регулятора, отворачивая или заворачивая регулировочную крышку 14. Давление на манометре, при котором срабатывает регулятор давления и наступает разгрузка компрессора, должно быть в пределах 7,2-7,3 кгс/см² (0,72-0,73 МПа). При снижении давления в ресивере до 6,7-6,3 кгс/см² (0,67-0,63 МПа) регулятор давления должен включить компрессор на накачку воздуха в пневмосистему; если регулятор давления включает компрессор на накачку воздуха в пневмосистему при давлении ниже указанного или не включает вообще, то расконтрите регулировочную втулку 34 и, заворачивая ее, уменьшите зазор между нею и разгрузочным клапаном до 0,6-0,8 мм.
5. законтрите регулировочную втулку 34 и установите колпак 15.
6. отсоедините манометр от ресивера.

* смотрите изображение в статье «Регулятор давления».

Интересно почитать:

Как отрегулировать регулятор давления воды — Flo от Moen

Регуляторы давления воды или редукционные клапаны являются важной частью водопроводной системы вашего дома. Они помогают поддерживать постоянный и постоянный напор воды в ваших трубах. Вы можете обнаружить, что давление в вашем доме слишком высокое или слишком низкое, и задаетесь вопросом, как вы можете отрегулировать давление самостоятельно.

В этой статье мы рассмотрим, как работают регуляторы давления и почему так важно иметь тот, который работает правильно.Затем мы дадим вам обзор процесса регулировки, чтобы вы могли настроить давление воды в доме по своему вкусу. Затем мы дадим вам несколько советов, которые помогут решить, пора ли заменить старый регулятор давления.

Что такое регулятор давления воды?

Регуляторы давления воды — это устройства, которые устанавливаются рядом с вашей водопроводной магистралью. Они забирают воду под высоким давлением из городского водопровода и понижают давление до уровня, более подходящего для дома и оборудования.В любом доме, построенном после 1980-х годов, уже должен быть установлен регулятор давления.

Регуляторы давления важны, потому что большинство муниципальных поставщиков воды перекачивают воду под очень высоким давлением — часто в четыре или более раз выше, чем может выдержать ваш дом. Причина в том, что городскому водопроводу иногда приходится обслуживать высотные здания, жилые кварталы или пожарные гидранты.

Почему имеет значение давление воды?

Напор воды имеет огромное значение для здоровья вашей домашней водопроводной сети.И хотя душ под высоким давлением может быть прекрасным по утрам, напор воды может (и часто бывает) стать слишком высоким. Любой вид высокого давления воды окажет давление на ваш дом по разным причинам.

• Высокое давление воды изнашивает стыки труб, что в конечном итоге может привести к утечкам, скрытым за стенами и под полом.
• Высокое давление может привести к износу ваших приспособлений и приборов и вызвать их преждевременный выход из строя. Смесители, насадки для душа, посудомоечные и стиральные машины предназначены для работы при стандартном домашнем давлении.
• Зимой, когда трубы подвержены риску замерзания, высокое давление воды может привести к внезапному разрыву трубы, что обойдется вам в тысячи долларов на очистку от повреждений водой.
• Ваш водонагреватель также чувствителен к высокому давлению воды. Здоровый, ухоженный водонагреватель может прослужить десять и более лет. Если он находится под постоянным давлением из-за высокого давления воды, вам придется заменить его раньше.
• Высокое давление воды означает более высокие счета за воду.

Как отрегулировать регулятор

Что касается сантехнических работ, отрегулировать регулятор давления воды довольно просто.Вам не нужно слишком много инструментов, и вы можете выполнить задачу менее чем за час. Если вы столкнулись с внезапным падением давления, возможно, вы захотите узнать у местного поставщика воды и узнать, не в их ли проблема, прежде чем вносить какие-либо корректировки.

Необходимые инструменты

• Ключ полумесяц
• Манометр

Регулировка регулятора

Перед тем, как начать регулировку регулятора давления, получите точные показания текущего давления воды в вашем доме.Присоедините манометр к любому штуцеру шланга и запишите показания.

Затем найдите регулятор давления воды. Он должен находиться рядом с вашей водопроводной магистралью и располагаться наверху трубы. Ищите «форму колокола». Сверху регулятора должен быть регулировочный винт и контргайка. Регулировочный винт поднимает и понижает давление воды, но перед его регулировкой необходимо ослабить стопорную гайку под ним.

Ослабьте стопорную гайку на пол-оборота серповидным ключом.Поверните регулировочный винт против часовой стрелки для уменьшения или по часовой стрелке для увеличения давления. Делайте только один полный оборот за раз и получайте новое показание в фунтах на квадратный дюйм с помощью манометра. Как только вы достигнете желаемого уровня давления, затяните контргайку на регуляторе давления.

Когда заменять регулятор давления

Как и большинство компонентов сантехники, ваш регулятор давления воды не прослужит вечно. Срок службы регулятора среднего давления составляет около десяти лет.Вопрос в том, когда нужно его заменять?

Гидравлический удар, стук, стук в трубах — частый признак того, что срок службы регулятора давления приближается к концу. Шум возникает, когда вода под высоким давлением внезапно останавливается в ваших трубах, буквально врезаясь в стенки труб. Вы, вероятно, заметите гидроудар после того, как отключите прибор или спустите воду в унитазе.

Если вы замечаете регулярные колебания давления и вам нужно часто регулировать регулирующий клапан, вероятно, пора начать поиски замены.Профессиональная установка нового регулятора давления воды обойдется вам в несколько сотен долларов. Но это выгодное вложение, учитывая риски утечек, разрывов труб и выхода из строя оборудования, которые могут возникнуть из-за неисправного регулятора.

Контроль давления воды

Давление воды — один из самых важных показателей состояния водопровода в вашем доме. Высокое давление воды не только повреждает многие компоненты вашего дома, но и внезапные изменения давления могут быть признаком других проблем, которые необходимо решить.Но как можно внимательно следить за давлением воды? Вы не собираетесь весь день ходить с манометром.

Здесь, в Flo by Moen, мы знаем все о важности давления. Наша функция Smart Water Shutoff работает путем постоянного измерения давления в водопроводной сети вашего дома в сочетании с расходом и температурой в помещении. Мало того, он даже выполняет ежедневные автоматические тесты работоспособности, которые представляют собой тесты потери давления на всей линии подачи для обнаружения утечки размером до одной капли в минуту.

А поскольку он подключается к вашей беспроводной сети, вы получаете самые свежие предупреждения, где бы вы ни находились. Как только появится что-то необычное, вы получите уведомление. Shutoff даже автоматически закроет водопровод, если обнаружит утечку, чтобы предотвратить повреждение водой.

Вывод

Поддержание давления воды в доме на безопасном уровне может помочь сохранить ваши трубы, арматуру и приборы в безопасности. Регуляторы давления помогают снизить высокое давление воды, поступающее от вашего муниципального поставщика, но иногда их необходимо отрегулировать, чтобы либо понизить, либо повысить давление воды.Знание того, как отрегулировать регулятор давления, и пристальное наблюдение за давлением воды в доме поможет вам защитить свой дом.

4 причины для регулировки регулятора давления

У вас проблемы с давлением воды? Давление воды слишком высокое или слишком низкое для ваших светильников? Ваш регулятор давления воды может нуждаться в замене или регулировке. Вот четыре причины, по которым ваш регулятор следует заменить или отрегулировать, если у вас возникнут проблемы с давлением воды.

1. Колебание давления воды раздражает и разрушительно.

Когда давление воды слишком велико, ваши водопроводные трубы страдают от таких проблем, как неплотная арматура, гидравлический удар и удары. Сборка бачка унитаза может быть открыта принудительно, чтобы в унитаз постоянно протекала чистая вода.

Когда давление воды слишком низкое, ваша ванна, посудомоечная и стиральная машины наполняются бесконечно. Одновременно нельзя использовать более одного сантехнического прибора. Душ вместо брызг может капать. Чтобы избежать этих проблем, вызовите сантехника, чтобы тот осмотрел регулятор давления.

2. Колебание давления воды имеет несколько причин

Высокое давление воды обычно связано с высоким давлением, поступающим из вашего колодца или городского водопровода. Если ваш регулятор давления воды не работает должным образом, устройство не снижает давление воды до того, как поток войдет в ваши трубы.

У низкого давления воды есть множество возможных причин. Локальные проблемы с низким давлением воды — это проблемы, которые затрагивают только один кран. Эти локальные проблемы низкого давления решаются заменой аэраторов, картриджей или новых линий подачи.

К другим причинам низкого давления воды относятся:

• Утечки в магистральных линиях подачи
• Неисправность в системе кондиционирования воды
• Неисправность в насосе или подкачивающем насосе
• Промывка или обрыв муниципальных линий

Убедитесь, что ваша основная вода клапан открыт полностью. Если ни одна из этих проблем не является причиной вашего низкого давления воды, подозревайте регулятор давления воды. Регулятор давления может выйти из строя и потребовать очистки, регулировки или замены.

3. Регуляторы давления воды не всегда хорошо отрегулированы.

Регуляторы давления находятся на главной впускной трубе в водопроводной системе вашего дома. Они могут включать или не включать манометр, показывающий давление воды на выходе из регулятора.

Регулятор давления предназначен для снижения давления воды, поступающей из водопровода высокого давления. Регулятор давления воды работает с подпружиненной диафрагмой, которая сжимается, а затем медленно выпускает воду в основные бытовые трубы.

В некоторых случаях ваш регулятор давления настроен на слишком низкое значение и слишком сильно снижает давление воды. Заводская настройка регулятора давления обычно составляет от 45 до 55 фунтов на квадратный дюйм. Однако вам может потребоваться регулировка давления от 40 до 70 фунтов на квадратный дюйм, чтобы обеспечить надлежащее давление воды по всему дому.

Если вы живете в районе Сакраменто, где давление воды на входе составляет всего 35 фунтов на квадратный дюйм, стандартный регулятор давления не может заметно увеличить давление воды. Однако сантехник может установить устройства для повышения давления воды.

Эти устройства включают бустерные насосы, регуляторы низкого расхода, резервуары под давлением и обратные клапаны для увеличения низкого давления воды в вашем доме. Трубы большего диаметра, установленные на главном конце водопровода, могут увеличить давление в трубах меньшего диаметра.

4. Клапаны сброса давления воды требуют технического обслуживания

Клапаны сброса давления изнашиваются, как любая деталь водопровода или приспособления. Внутренние компоненты могут подвергнуться коррозии или покрыться отложениями кальция или накипью. Регуляторы давления также имеют уплотнительные кольца или шайбы, которые изнашиваются и требуют замены.

Будьте осторожны при чистке, ремонте или замене регулятора давления. Если не собрать и не установить правильно, регулятор будет протекать и не сможет выполнить свое предназначение. Чтобы отрегулировать настройки регулятора давления, также необходимы навыки сантехника. Вы можете повредить трубы и другие приспособления из-за неправильной настройки давления.

Нанять сантехника для установки нового регулятора давления. Профессиональные сантехнические услуги гарантируют, что место установки регулятора герметично и безопасно.Они также могут разрезать и снова подключить основные трубопроводы к вашей водопроводной системе. Сантехник также может откалибровать и установить манометр, который поможет вам контролировать давление воды в вашем доме.

Если вам требуется более низкое или более высокое давление воды в доме, обратитесь к специалистам Rapid First Plumbing. Мы помогаем решать и устранять проблемы с давлением воды в районе Большого Сакраменто, Калифорния.

Как отрегулировать регулятор давления воды

Регулятор давления воды — это небольшое водопроводное устройство, которое снижает давление воды, поступающей из основного водопровода в дом.Это устройство на самом деле представляет собой тип клапана, который снижает давление до более безопасного уровня, прежде чем вода достигнет любого водопровода в доме. Чрезмерное давление воды может вызвать несколько проблем с водопроводом в обычном доме, поэтому важно поддерживать давление воды в определенных пределах.

Где находится регулятор давления воды?

Регулятор давления воды обычно располагается в том месте, где в дом входит главный водопровод, то есть после главного запорного клапана.Итак, если вам нужно поработать или заменить регулятор давления воды, вы сможете перекрыть водопровод и сделать именно это.

Как работает регулятор давления воды?

Итак, как это работает? Специальная регулируемая подпружиненная диафрагма в регуляторе давления воды снижает давление воды в трубопроводе внутри корпуса клапана. Вода, возвращающаяся в клапан, сжимается, а затем выпускается при пониженном давлении.

Как отрегулировать регулятор давления воды (пошаговая инструкция)

Регулятор давления воды в доме снижает давление воды, попадающей в дом из городской водопроводной сети.В зависимости от вашего расстояния от муниципального источника воды (водопровода) входящее давление может варьироваться от 80 фунтов на квадратный дюйм (psi) до 150–160 psi. Регулятор давления снижает это давление, поэтому внутри дома не происходит повреждений и утечек.

Все регуляторы давления имеют какую-то регулировку. Часто бывает, что небольшой переворот главного винта может иметь решающее значение.

Поговорите со своими соседями, чтобы узнать, не испытывают ли они также проблемы с низким давлением воды.Муниципальный источник водоснабжения также может испытывать пониженное временное давление во всей системе. Это может сэкономить ваше время, так как вам придется перенастраивать устройство позже.

Шаг 1. Найдите регулятор / клапан

Найдите регулятор давления на входящей магистрали воды. Как правило, латунное колоколообразное устройство располагается близко к счетчику. Обратите внимание на длинный винт, проходящий через центр верхней части колокольчика. Рядом с латунным корпусом могла быть контргайка, фиксирующая регулировочный винт.

Шаг 2 — Ослабьте винт

Установите губки серповидного ключа на контргайку. Переверните гаечку против часовой стрелки, чтобы ослабить гайку. Не заворачивайте гайку слишком сильно, она должна быть только ослаблена.

Шаг 3. Отрегулируйте давление воды

Расположите губки гаечного ключа над верхней гайкой регулировочного винта. Поверните винт по часовой стрелке для увеличения давления воды и против часовой стрелки для уменьшения давления воды.

Шаг 4. Затяните винт и проверьте

Для правильной регулировки делайте только один или два полных оборота за раз. Откройте водопроводный кран (кран), чтобы проверить давление воды. Дайте воде стечь в течение некоторого времени. При необходимости отрегулируйте регулятор. После завершения регулировки затяните контргайку на место.

Счастливой сантехники своими руками!

---

Ссылки:

https://www.doityourself.com/stry/how-to-adjust-a-water-pressure-reducting-valve

---

Вы также можете прочитать эту статью о том, как избежать скачков давления воды в водопроводной системе, особенно при использовании безбаквального водонагревателя.

Как отрегулировать регулятор давления воды на автофургоне? »RVWhisperer

Существует два основных типа регуляторов воды для жилых автофургонов: цилиндрический рядный или регулируемый.

Встроенные регуляторы давления воды в бочке

В большинстве случаев регуляторы давления в встроенном бочке

являются менее дорогостоящим вариантом. Они предназначены для регулирования давления воды, поступающей в вашу буровую установку, до более управляемого давления от 45 до 50 фунтов на квадратный дюйм. Они не могут быть отрегулированы пользователем, то есть вами, но обычно они хорошо справляются с поддержанием постоянного давления.

Встроенные модели бочек, обозначенные как «высокий поток», немного дороже, и, хотя они тоже не могут быть отрегулированы вами, они позволяют немного увеличить скорость потока, что делает душ более «мощным». Это лучшие регуляторы давления воды в жилых домах, которые используются в новых домах на колесах, хотя иногда проточная вода с более высокой скоростью может изнашивать старую водопроводную систему быстрее, чем вы хотели бы.

Эти типы регуляторов давления воды в значительной степени устанавливают и забывают.Большинство из них легко установить, и они будут работать годами. Однако их следует регулярно проверять, чтобы убедиться, что соединение с вашим снаряжением не ослабло, а также на наличие следов ржавчины или чрезмерного износа.

Регулируемый регулятор давления воды

Регулируемый регулятор давления воды RV.

Жалобы некоторых автофургонов по поводу стандартных встроенных регуляторов воды для жилых автофургонов заключается в том, что они иногда могут регулировать давление слишком сильно, и подача воды к раковинам и душевой кабине может стать не намного лучше, чем было бы, если бы вы были подключены. к нерегулируемому водопроводу с заметно низким давлением воды.

Это на самом деле то, что будет варьироваться от кемпинга к кемпингу, но поскольку вы не можете самостоятельно отрегулировать встроенный регулятор давления воды, если вы окажетесь в лагере с системой более низкого давления, это может стать проблемой. Чтобы избежать этого, вы можете вместо этого использовать более дорогой, но более функциональный регулируемый регулятор давления воды RV.

Как следует из названия, это устройство настраивается пользователем. Он поставляется с прикрепленным к нему манометром, и хотя эти регуляторы обычно предварительно настроены на те же уровни, что и встроенная модель — 45-50 фунтов на квадратный дюйм, — вы можете отрегулировать давление по своему вкусу, обычно простым поворотом винта.Это позволяет поддерживать хороший, стабильный поток воды, куда бы вы ни пошли.

IS-2323A.indd

% PDF-1.3 % 1 0 obj >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> эндобдж 2 0 obj > поток 2013-05-23T10: 57: 37-04: 002013-05-23T10: 57: 39-04: 002013-05-23T10: 57: 39-04: 00Adobe InDesign CS5.5 (7.5.2)

1JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAD / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD0Xp / T8A4GMTjUkmmuT6bf3R5JKbH7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3J KV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckp X7P6f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlf s / p // can / ttv9ySlfs / p / wD3Gp / 7bb / ckpX7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3JKV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckpX7P6 f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlfs / p / / can / ttv9ySmvk9PwBdixjU63Gf0bf8ARW + SSmx0 / wD5Pxv + Jr / 6kJKbCSnmL / r90jp / XOpdH6tO IOn + j6dwFl3rerS7If7KqnbNjW + JlJSTqh2 ++ reDVkOryDl24vpGymhjnOi1zGBwO0NMeoJ18uUl JB9e / qsb7cf7Y4WUet6oNF4DTjMfbc0uNMbmtrcY5SUj6l9fvq30 / FvyG3uyXY9bbDVTW + XB2wwH OaGbgLAXCZHdJTOn669E2WWZ17MVozHYdMi0ucWsqfNjX01muPVG6dG93JKZ1 / Xj6rWV32tzgGY1 Zutc + u1kVts9AubvrG79J7fbOqSldV + tuHg4fTM3DYc2vq + RVj47m72t22Au3kit50A + jE / jCUpn 13 + q9lraa84PsstOOxrK7XEvGum2s6eDuD4pKRdU + unT + i / WJnQ + pNNVVmG3KZkjfYTY + 77O2kVV 1vOvO6UlKv8Ar99V6qHW1Zf2h5xXZtdNbH731ta5 + ktABhp0dEd0lNXP / wAZPQMXptmVjuddltpF 7MKxtlDnSGvLPUdUW7g106TokplR9f8Ap4zM6jqLG4dOA + 9j7N1lr3CjJrw2u9OvHiHOsH50jwI1 SU3HfXn6rNaHHN5Ja4Cm4uYW2Cg + o0VbmfpDt9wCSkHU / rnX0z6x09Buxdtdmzdl22tqaPUkyze3 a7bHu94PgCkpLj / Xz6pZZrbjdQba6230GNZXaXF / MR6cx4HhJSPA + v31cya8NuXmUY + Vm1 + qykOe 9oEuA / SPpqidum4NKSl + pfXfpmP9WMr60dJjqVGI9lZYHOplz7K6yJfWSIFk / RSUi679dT0b6y4v 1dbi12HLpruF9uR6IHqWup2Nb6Nm53tkaiUlIavr3kWnqDG9Ke1 + A1thD72NaxrnuYftTy39C5rW 7y33Hakpxes / 4xbMk9NxqMezFGZUzKdZVkta + H5FmHsrb6cWat3jUS3whJT1n / N3P / 8ALnM + 8JKd iit1NFdL3utdWxrTY76TiBG4 + ZSUjyf57E / 44 / 8Anq5JSun / APJ + N / xNf / UhJTYSU8tm9O + o + V1T rOdmV783BoDurP3ZA2VW41lY0aQ0zjlw9mvzSU0KcL / Fj1CoZbKg5mbZTg1usGVWbh3Gv0hU2zad Yb72 / MpKS51X + Lf9Y6TnPY37JZkZVwdZkCLLG7cmLg73Eh ​​/ uYHh5JKZYGD / i663mWYOFSy7IvxHO sqjIYRS1zcZ5IftDH7q2tdw / TVJS / R8f / F59ZAcbpjRl + lac4tt + 0NcXEMpdZN + 1z2n0mhw1bI11 SUls6V9RG / tDEfWQeh5xGaA / JBppyHOzzDg73biC72kkceSSkGL1 / wDxdW4 + J0 / HuDKultd1PFqd Vk1bRS2x7rm72NNntc4xrPgUlMcXJ / xa9Mz / ALViurpycUWZoe0XkNDqps26FpIqs / mx9GfohJSb LzfqB1TqGF13NfuyyWU4ttgyaSPQtbawurIYA0WPHuc2NYlJTeb9Qvqk30 / 8ntIqqNDA6y1w2EOb BDrDJhx1OqSkX / jc / U4t2HALh7vpZGQfpN9N2pu / d0SU1nYX1AvxqOruZup69kDHptnJHrXZF4yQ 3bMs3XUA6gDTwSU5h2k6d9S39ZvxTmuwL8dxyupsrx8m4uDnNz3E3N9jZ2zB3DwAKSnTzepf4t8r M / buY + q7IZ6M2bLnbi + r1anGprYeW1O + ltO0cwkpN0uz6hs6lTj9NcTk9PD76XzkuqqbZTrFtk1b fRdo3dAHASU0WZ / + K / p9WNZU / wBNmx + PU1jctxcypu93q1tDi4NbdLXPHBlphJTuYn1T + ql3RLMD DxWv6b1MV32Btlh9UDbZU71PU3xoIgpKbXTvqz0XpWU3OwqHMyG0HEFj7rbXei6z1iz9LY / 8 / WeU lNKn6gfVPHZbXVhODbyHWTkXuO4ODw9pdcS18t + kNUlMrfqJ9U7nY7rMBp + yVNoqb6lob6bXuuDX MFm1 / vcXHcDJ5SU6XR + mt6R06vAbYbRWbHF7p1Nj32mNznGAXwNTokpupKa + T / PYn / HH / wA9XJKV 0 / 8A5Pxv + Jr / AOpCSmwkp876w3EZ1vr7m9Wdj19ZqGJl4 / 2P1S306HYzS23128Fxd9Hy80lIqqfq fj9P6ViUXWC / peTjZZyX1PtdY6j0 / Uaz1LXek230xIaYHgUlIbvsV3Wcvq37acz7R6goqHT2kUCw 7vZvtczcdo3u2S7xCSkXSMfA6J1WrquF1u31BS6jIbbhmz1G2XuybNrnZBc2SYlxce8lJSX6t / sb 6rZPT34mddlGtl9GbbbW4A0vL7a66Ky9 / p / pS0ujmCUlJs6 / p + T1PrWZjdWdRj9fobj5OOcP1CAz HdjMLbPXbwXbvo + XmkpzMj6u / U27HrpbnZDHV4AxBZ6dj / 081k5LRZe4NDmsLTWNIPKSmdnT + mXZ Dn3dZLqDT6DKf2eIYNjWFzd1zm7n7BvcWyRpKSkjOmfVxtYYep3j1RZXltZjBtb6LLarzVQz1D6I 3VCNXclJTpfWBvSfrb1jCto6lbi2V7KaWHHL4sNrXixrxbXtJ + ifJJTYo / xW1Y9NFVPUNoqqpZc3 0D6eQ + m223fcz1 / cC2zbtnsDPZJToW / Ue4 / V3pHQ8bqAqu6LlV5lWU6jeHvqNpaDV6ojWz97skpg / wDxfsysrq3Ueo5pyM3quM3Hbaxj6WUuGO7FfYamX7bN26druPxSU54 / xWWY + Ndh9N6r9lqyLGWP / Vt7obX6b6w / 12uax8mQDx7eElN3D / xd1U5b8jKzRYy2i6iyvHx24xcL6hQ8F7HOljRqxse3xKSm hnf4qrM51WQesOZlMD67LW0Fu6s01YtbQ1l7NpbXVrqd08Rokp7nCxW4WFj4bXF4x6mVBxABIY0N khoA7dklJ0lKSUpJSklKSU18n + exP + OP / nq5JSun / wDJ + N / xNf8A1ISU2ElPC5 / 1j + qf23qIu6Ll 5L8HI9HKvZXWWGwu2y0uyGk + emndJSH / AJxfU3 / yjyf82j / 3qSU18z64 / UTAY1 + T0XKaHmBFdJ1 + WUkpqf8Aji / 4t / 8Ayny / + 2qv / elJSv8Axxf8W / 8A5T5f / bVX / vSkpX / ji / 4t / wDyny / + 2qv / AHpS Ur / xxf8AFv8A + U + X / wBtVf8AvSkpX / ji / wCLf / yny / 8Atqr / AN6UlK / 8cX / Fv / 5T5f8A21V / 70pK ZVf4yv8AF3Tay6rpOYyytwexwqqkOaZB / pKSnvvq79YMP6zdLZ1bAZbXTY5zA24Na + WHaZDHPh5p KdNJSklKSUpJSklOO / 60dPre6t1eTLSWmKXkaJKW / wCdXTv9Flf9sP8A7klNjA65idRv + z0Mua4N LpsrcwQI7n4pKdFJSklKSU18n + exP + OP / nq5JSun / wDJ + N / xNf8A1ISU2ElPJ / WjI6d0TprrqOl4 2Xm9Ryn1MY + phFljnOl9p266N7pKc7Cy + kV9ex + k5nTcDIx82oGnKZj4 / tuDd763Co2Njw / jykp1 urYHScXIFFf1Xx89m0O9RuPUWgmdP5p3gkpo / Zulf / OVT / 7DVf8ApBJSvs3Sv / nKp / 8AYar / ANIJ KV9m6V / 85VP / ALDVf + kElK + zdK / + cqn / ANhqv / SCSlfZulf / ADlU / wDsNV / 6QSUzpw + kW3V1v + pt FbXuDS841UNBMbj + h7JKdz / mn9Vf / Kbp / wD7C0 / + k0lNzp + HiYDLMXBorxqGWS2qlja2CWsJhrAB qSkptJKUkpSSlJKUkpSSlJKeZzs / r + JbcxtzrPTktZVgX2yOQ1r2s2E / NJS + Pl / WHKtFNeUGudMG 3AyKm6CdX2VtaPvSU6OJj / WFmQx2Zl0WUA + 9jKy1xEdjPikp1ElNfJ / nsT / jj / 56uSUrp / 8Ayfjf 8TX / ANSElNhJTh9UyunN9PFtyG4 + eHW3YpNXrOA3PY4hu12hEg + SSnI6M3o / ShuzsjHZQLjbVVXj 2sZ61hc3fvvNrtxBLQA4BJSL652sZ1doc + pp9FujzcDy7 / Re1JTg + vX / AKSj / OyklK9ev / SUf52U kpXr1 / 6Sj / OyklK9ev8A0lH + dlJKbnTun5vVi9vTxRcagC / 9Je2N0x9NzfBJTe / 5q9f / ANBR / wBv W / 8ApRJTodK + qVj / AFf2yz042 + l9nueZ + lu3bnO8klPT1fzl39cf9QxJSVJSklKSUpJSklKSU0MX F6hX1bPy8m1j8W5tDMStsywVh / qbxES57 / uSUndiB + bXmmyyaq3VtqDor95aS8t7u9sBJTYSUpJS klNfJ / nsT / jj / wCerklK6f8A8n43 / E1 / 9SElNhJTg9RwMXIvblOpqtyaCRWbGunabbN217SI8fkk prDBryq9nU6WOZXNjd2543MaNha3sdxJmfypKdDqnS + rZmSLcLPGLXtDfTNTX6idZckpp / sD6w / + W7f / AGHYkpX7A + SP / lu3 / wBh3JKV + wPrD / 5bt / 8AYdiSlfsD6w / + W7f / AGHYkp0OkdP6jgutOfmD LDwAwCtte2Jn6PKSnTSUpJSKr + cu / rj / AKhiSkqSlJKUkpSSnGv6T12y + yynrLqq3vc5lf2djtjS ZDZL9YSUqjpPXa767LusutrY9rn1 / Z2N3tBktkP0lJTspKUkpSSlJKUkpr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSnk + odfyMfOvoazpxFdjmj1XEP0P53mkpr / wDOXK / c6X / nFJSXG631HMvb jYtPTLbXztY1xkwC4 / gElN6PrR / 5X4h4n + 9JSo + tH / lfgfef70lKj60f + V + B95 / vSUqPrR / 5X4h4 n + 9JSo + tH / lfgfef70lKj60f + V + B95 / vSUu0fWbcN3T8ANnWCeElO81jGDaxoaPACAkpkkpSSlJK UkpSSlJKUkpSSlJKUkpSSmvk / wA9if8AHH / z1ckpXT / + T8b / AImv / qQkpsJKeN6n1l1PUMioYnTX 7LHN3W7d5g8u15SU1f28 / wD7hdJ + 9v8AekplX9Y76XiynE6XW9vDmODSJ05DklJ / + eXVf3cD / t3 / AMzSUr / nl1X93A / 7d / 8AM0lK / wCeXVf3cD / t3 / zNJSv + eXVf3cD / ALd / 8zSUr / nl1X93A / 7d / wDM 0lK / 55dV / dwP + 3f / ADNJTtdA6p1TqhfblVUNxwCG2UP3S8Ee0 + 49ikp2UlOZmV / WJ2S84FuI3H02 C1ry / gTO3TlJSDZ9bN237RgbomNlkx96SkuLZ1ijJaOrZOF6RBhte5rye0bykp0b76cap1 + Q8V1s Eue7QAJKQ4nU + n57nNwr2XFgBcGGYBSU5h26 + sln1W + r9nUscNdkusZTjtsBLS9xkzt8GNcUlOzh ZlWbh5 + XW9rm5NbbGFpkO3N3e3xSUn3CdsiYmO8JKXSUpJSklNfJ / nsT / jj / AOerklK6f / yfjf8A E1 / 9SElNhJTw / VRf + 0snb9qj1XRs6dVa3ntY6wF3xSU1Iyf + 7n / uLp / 9KpKVGT / 3c / 8AcXT / AOlU lKjJ / wC7n / uLp / 8ASqSlRk / 93P8A3F0 / + lUlKjJ / 7uf + 4un / ANKpKVGT / wB3P / cXT / 6VSUqMn / u5 / wC4un / 0qkpUZP8A3c / 9xdP / AKVSU3em9RzsC9jnHqFmO0kvx24FdQdIjltqSnsMXIGXj15IY + oW DdstG148nDVJSZJS21u7fA3RG7vHgkpp5fRekZ + XTnZuJTfk48ejbYwOcyDuG0nzSUnyG3bPUxwH WsksY95YxxOnvLWv / IUlObg5VnXOnMvyoxK7HvNbsbIeHOFb3Ma4O9Ok7Xgbh8klPN / XP / F3k / WZ + K / p3UXtZVLbm5V1lzYn2uYPd7hJ7pKb1P1Xz / q90fFwulev1WzGBB35r8P6R / wbWssaBqdJ + 9JT bwv2xRTVmUdLsORfWBc3MyxY + vh3xriXe2T5fBJTa + 3 / AFm / 8qqv / Yhv / kUlJ8HK61deGZ2CzHqg k2NuDzPYbQElOkkpr5P89if8cf8Az1ckpXT / APk / G / 4mv / qQkpsJKeP6l0HqWRn5F1eD6jLLHOa / 7UWSCeds6JKa3 / Nzqv8A5Xf + zZ / vSUr / AJudV / 8AK7 / 2bP8Aekp1cD6pYluM1 + fXbReSd1bL3OAE 6a / BJTY / 5ndH8b / + 3XJKV / zO6P43 / wDbrklK / wCZ3R / G / wD7dckpX / M7o / jf / wBuuSUr / md0fxv / AO3XJKbfTehYPSrXXYps3PbsO95cIme / wSU6KSnNy / rF0TAyh5mXlsqurjcwh0jcA4cDwKSkP / O7 6t / 9zq / ud / 5FJSv + d31b / wC51f3O / wDIpKV / zu + RF / c6v7nf + RSU0crqX1GzW1V5N1L2UN2VNG9r WN0G1oaAAPakpPhdf + qHTqfs + FlVVV7i7aN51PfUHwSUn / 53fVv / ALnV / c7 / AMikpX / O76t / 9zq / ud / 5FJSv + d31b / 7nV / c7 / wAikpX / ADu + rf8A3Or + 53 / kUlOpRfVlUsyKHB9VrQ9jhwQeCkpHk / z2 J / xx / wDPVySldP8A + T8b / ia / + pCSmwkp8 / 6xSx3VMok1ybXc5jWHn9w8fBJTT9Cvxq / 9jmJKV6Ff jV / 7HMSUr0K / Gr / 2OYkpXoV + NX / scxJSvQr8av8A2OYkpXoV + NX / ALHMSUr0K / Gr / wBjmJKbGJ0n Jzi4YdQvLILhXmtdE8TASU2P + bHV / wDuE7 / 2LH9ySnuqwWsa06EAApKZJKUkpSSlJKR32 + jS + 7aX 7Gl21sSYEwJICSmni9VdlZbcX7Lcxrqhd6zgAwAmNvuh0 / JJTLqPW + mdKcxufd6RsksG17piJ + g1 3ikpp / 8APH6uf9y // Arf / SaSkmP9aeg5V9eNj5W + 21wYxvp2CSeNSwBJTrJKUkpr5P8APYn / ABx / 89XJKV0 // k / G / wCJr / 6kJKbCSnjOp9Trq6hkVnpfTbi2xw9S2ygPdB5cHOmfikprfter / wAp + lf9 uY // AJJJSv2vV / 5T9K / 7cx // ACSSlfter / yn6V / 25j / + SSUr9r1f + U / Sv + 3Mf / ySSlfter / yn6V / 25j / APkklK / a9X / lP0r / ALcx / wDySSlfter / AMp + lf8AbmP / AOSSUmxvrJfhlxxOndOoL43Gq + hk xxO14SU2K / rd1e6xtVWJiPe8hrWjKqJJJgAfpElPV0usdSx1zdlhaC9gM7XEaifikpr9R / a2xn7J + z759 / 2rfEfyfT7pKaH / AGZf + az / AMHSU6OM / PZjV / bmMsyDu9T7N / NjU7Y9VzTxCSkn2ho0eyxp 8Nhd + LNw / FJTj9e64yjHy6MO6sZNWOXsYRuL7Hh / p1Ee0Nnb3IKSmjT6vTczFs6lmMuxrMMkuvrk scHVljRDiTILvuSU7eRT1F9Ff7Kvx6gfdu9OWuaRpEOKSmt9l + tX / c7F / wC2T / ekpX2X61f9zsX / ALZP96Sm30 + nq9b3nqWRVe0gbBUwsIPnqkpvJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwk p4zqfTK7eoZFh6p02kuscfTtroL2yeHFzZn4pKa37Iq / 8uOlf9t4 / wD5FJSv2RV / 5cdK / wC28f8A 8ikpX7Iq / wDLjpX / AG3j / wDkUlK / ZFX / AJcdK / 7bx / 8AyKSlfsir / wAuOlf9t4 // AJFJSv2RV / 5c dK / 7bx // ACKSnYwsb6q1Ytdebd02 + 9oPqWg0tDjJ7COySk / pfUvx6d / nVf3pKb9fQ + j02Ntqw6WP YQ5rgwAggyCElN5JTk / WHq9vSKaranUtNji0 + uLCNBOnpNcUlOF / z2yv9Lg / 5uT / AOkklO30P6w4 vVQMd11bsyHPcyltgZtBiQbGN8Qkp2ElPNNY9nU + oZez9K706sja3c8MeNzWz7Ww1v50 / ckpPc + 6 2u1hrNVZxvs + 54Dt4IdBBqsJaTPcaJKdHorw / pWLGoZWKwfEV + z / AL6kpupKUkpSSlJKa + T / AD2J / wAcf / PVySldP / 5Pxv8Aia / + pCSmwkp4Lq76R1TKBfSD6rpDsIWHnu / br8UlNTfR + / R / 7AD / AMik pW + j9 + j / ANgB / wCRSUrfR + / R / wCwA / 8AIpKVvo / fo / 8AYAf + RSUrfR + / R / 7AD / yKSlb6P36P / YAf + RSUrfR + / R / 7AD / yKSlb6P36P / YAf + RSU9F9X + s5ub1D0MnL9dpY4hn2c1aiNd0JKemSU5XUHdJ6 ixjLOoikMMg0ZDayZ8YKSmrT0PpeQ4sx + qZVrgJLWZW4x4wElN3C6JVgXfaKsnJtcGkBt9pezXxE JKbtd4c / 0rR6dvZp1Do7sd3 / AC + KSnFa6x2dn5O9jQciuqseoAZoYZ2g6Bx3fnJKbpda99JqDvTd aHforGNaQdSXauLj5DlJSH6t0ur6VXTufU6iy2qxkNje2x + 8iWkw468pKW / 5r43 / AHNzv / Yg / wBy SkmP9XqMe9l7cvMea3Bwa + 4uaY7OEahJTqpKUkpr5P8APYn / ABx / 89XJKV0 // k / G / wCJr / 6kJKbC Snkcxn + MA2Z1uLY1rG5JGHS1uOS6gOYAS555LXOOv7vmkpq7 / wDGX + 5Z / wCyX / kklN76vv8Aryes 7euVx030HHc77Pu9bc3aP0Dt0bZSU9UkpSSlJKUkpSSlJKUkpSSnzz9mdR / 7jX / + 43H / APJpKTYt HW8Kw24leVS8jaXM6dQ0kEgxo / ySU2H5 / wBa2N3G7NHYbsGkCfjvSU6fVOtiv6vHItY827GNIhnq lxLWk1sa5wFndswAUlOd07ql1OAxuN0 / Ney4vyK7baa3Pa94IBfa + za95dqXGPuSU6 + R1DLwxSD0 7Kyg9jLppDHhryHb2OAe0gzHiPDhJTS6L1Rj + t2YrasvFLvVstrya3V0u3kWtcNxcBbqZAOo1SU9 Q1zXCWkOHkZSUukpSSlJKa + T / PYn / HH / AM9XJKV0 / wD5Pxv + Jr / 6kJKbCSniuqPzx1HJFb + oBvqO gVZbWMifzWkaBJTV9TqX + k6n / wCxrP7klK9TqX + k6n / 7Gs / uSUr1Opf6Tqf / ALGs / uSUr1Opf6Tq f / saz + 5JSvU6l / pOp / 8Asaz + 5JSvU6l / pOp / + xrP7klM629XukVHqz4525jTh4NSUz + zde / c6x / 7 FD / yKSnW + r1nVcfIONlY2a6u4yb8u4WCva1x00HJSU9GkpSSlJKed + v2PZk / VnIbTZ6dzXMNQLWu bY8u2Ct4s9u126NUlNb6sdJZndJ6b1xuU8ZdmOHOdXXXXVue0h / 6JlbY57EeKSm + / oD6cvHy6rza yvccplwBNhc0jezZsa18uk6a6eCSkvU7h5 + RiYlXqWHJO3WwgAUDf3c2XPJA1OvdJTgfXLqVtPTq eq02 / Z7PQs9arYyze5jN7G7Lf3Hy4OHgkpf / ABeuc6nIzOq5nrZ7QykgEVVCogWt / Rsd6bn7nGXR I48UlJ8rrfXq8m1lRs2Ne4NjDc4QCY927X4pKb / T3fWXNqryTk1V1ud7q7aDW + AYOhOiSnfSU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU2ElOJldL + qluTZZljH9dzibN1sHceZG8JKRfsf6meGL / 2 9 / 6kSUnq + rP1ZvYLKcaqxh5cx7nDTzD0lM / + an1e / wC4bP8AOf8A + SSUr / mp9Xv + 4bP85 / 8A5JJS v + an1e / 7hs / zn / 8AkklK / wCan1e / 7hs / zn / + SSU2sDpHTumF7sGgUmyA + CTMcfSJ8UlNxJSklKSU pJSklOX9ZOkHrnSrOnDUPc1xabDUHbfc2XNZYdHQeNYSU4A6fk / V79n9OdkOrqybWYuJUy62xrDt e94eXBsiB7ePNJTs9avzcbI6ZTRd + jstFVrHgh2hoCHGNPbJ0jWElI9tnVc / Gym7jVj73A7gIdY1 sCByACSTyDEHlJTU6305 / wBY8o4eJAr6eYa4uLGMvjlw2u3xA07czKSl / qd9WOo / Vu3Jrfe37DbB roP6Sw2wwOsNpDYHtMN155HdKQ5X1Oyb8m68V4RFljngudkbvcSddtkSkpfE + pUZDDm04jqJO8VO yA8iO26yOUlPVVVspqZTWNrK2hjRzAaIHKSkWT / PYn / HH / z1ckpXT / 8Ak / G / 4mv / AKkJKbCSnj + p YfSH9Qyh4dF6hfYbHF1tTXljzP0mw7hJTW + w9E / 8oOp / 5tn / AJJJTqYHWGdNxm4mJ0XqTKmEkA1O d9IydSUlNj / nPd / 5T9R / 7ZKSlf8AOe7 / AMp + o / 8AbJSUr / nPd / 5T9R / 7ZKSlf857v / KfqP8A2yUl K / 5z3f8AlP1H / tkpKV / znu / 8p + o / 9slJSv8AnPd / 5T9R / wC2Skp263b2NeQW7gDtdoRPYpKZJKUk pSSnA + tmPc9vT8ypjnDBy2XvcwbyxsFjn7IJMNceJ + BSUizRb1PMbjYzr7TSwnfdQ3ZW50altraW vBaYjX8ElMsTF6860OaDiFri1z7acYbmfSLmmiywjcQNCkp2en4NfT8YUVku1L3OJJJc4yTrKSmy kpSSlJKUkpr5P89if8cf / PVySldP / wCT8b / ia / 8AqQkpsJKfP + sU4Z6rlF9eGXG10my + 1rpn85rX QCkpp + hgf6LA / wDYi3 / ySSlehgf6LA / 9iLf / ACSSlehgf6LA / wDYi3 / ySSlehgf6LA / 9iLf / ACSS lehgf6LA / wDYi3 / ySSlehgf6LA / 9iLf / ACSSlehgf6LA / wDYi3 / ySSlehgf6LA / 9iLf / ACSSnV6B 1LG6VkloOFRj3keu5l1j3QwO2wHk93JKezovpyaW30OFldglrhwQkpIkpSSlJKUkpSSlJKUkpSSl JKUkpSSmvk / z2J / xx / 8APVySldP / AOT8b / ia / wDqQkpsJKefzPqzmZWVbkMz6622vLgw4lTy0Htu cZKSkP8AzSz / APyyq / 8AYKr + 9JTqdP6Jj42OKsxtOXaCSbTQyuQeBtE8JKbH7M6b / wBxKP8Attn / AJFJSv2Z03 / uJR / 22z / yKSlfszpv / cSj / ttn / kUlK / ZnTf8AuJR / 22z / AMikpX7M6b / 3Eo / 7bZ / 5 FJSv2Z03 / uJR / wBts / 8AIpKV + zOm / wDcSj / ttn / kUlNhlbKmCutoYxuga0QB8AElPO2 / V7r77XvZ 1qxjXOJa2HaAnQfTSUx / 5t / WL / y8t + 53 / pRJTXzumdV6bUL876w2U1ucGBxa8 + 4gmNHnwSU0fXP / AM9Dv8y3 + 9JSvXP / AM9Dv8y3 + 9JSvXP / AM9Dv8y3 + 9JSvXP / AM9Dv8y3 + 9JTd6P1CjGzmPyuvnNY 4Fgpc2wAudoOZSU9ekpSSlJKa + T / AD2J / wAcf / PVySldP / 5Pxv8Aia / + pCSmwkp5zN6Z1 + 3Lusx + sNoqc8llR / NB4akpD + yfrJ / 5eNSUr9k / WT / y8akpX7J + sn / l41JSv2T9ZP8Ay8akpNh9N69TlVW5 PWG3UseDZX + 80chJT0HrU / 6Rv3hJSvWp / wBI37wkpQtqJgPaSeBISUzSUpJSklKSUs5rXiHAOHgR KSmPo0 / 6Nv3BJTX6hbRgYGRnGkWDGqfaWNAl2xpdA08klOX9VvrHh / Wfpf7UrxHY7HWvrawtNhhn cljI + SSm9m5teI1jqcC7K3EyKqtWx479qSk2DYzLoF78V2M6SPTuaGvEd9JSU20lKSUpJTXyf57E / wCOP / nq5JSun / 8AJ + N / xNf / AFISU2ElPI9RxujOz73XdCzsiw2OLrqxbseZ + k3bYBBSU1 / svQv / AJ3Oo / 5t3 / pRJSvsvQv / AJ3Oo / 5t3 / pRJSvsvQv / AJ3Oo / 5t3 / pRJSvsvQv / AJ3Oo / 5t3 / pRJSvs vQv / AJ3Oo / 5t3 / pRJSvsvQv / AJ3Oo / 5t3 / pRJSvsvQv / AJ3Oo / 5t3 / pRJTOivo2PdXkU / V3qLbKn NsY7baYc0yDBsI5CSnrMPIOXjMyHVWUF4n0rRte3WPcElJ0lKSUpJSklKSU8D9cfr9X0bPu + r3VM QmjIpdusa4gmqyWtLdp / O1HaElPN / Vv / ABgVdEvr6J0DEGVi5uQ0Y9FpNRodY4N2 + q42b9xPeISU + uC8ghttb2E6AxuafmyY + cJKc931q6A0lrsxoIMEbX9v7KSlf86 / q9 / 3MZ / mv / 8AIpKdZJSklNfJ / nsT / jj / AOerklK6f / yfjf8AE1 / 9SElNhJTzPXOu / V / Ie7p + bdk1Px7DuNALTuEtie4SU5P2r6pf 9zOo / wCef7klK + 1fVL / uZ1H / ADz / AHJKV9q + qX / czqP + ef7klK + 1fVL / ALmdR / zz / ckpX2r6pf8A czqP + ef7klK + 1fVL / uZ1H / PP9ySlfavql / 3M6j / nn + 5JTsY31x + r2Lj147LLnNqaGBz2EuIHiUlJ P + fHQf37f + 2ykp32uDmhw4IkfNJS6Smr1NuQ / AvbiB5uLf0YreK3T5PcCAkp5rHwfrO7Iqbe3Orr L2h7zm0uDWk6u2hkmB2SU9WXZE6MZH9c / wDkElPCf4yOjY3Ub + mOu6ZblX3WmtzsN7Wu2 + z + deaX O2jtpA1KSmp0XoXS + j / W7ouPiHc9jc2sscGyGs9Xa4uFbS / X87t + RKfSklMPRp / cb9wSUr0af9G3 7gkpmkpSSmvk / wA9if8AHH / z1ckpXT / + T8b / AImv / qQkpsJKcPrHU + n2 / qtfVh0 + 6l / 6QtEu0kFp lJTmfaKf / nod / mD + 9JSvtFP / AM9Dv8wf3pKV9op / + eh4 + YP70lK + 0U // AD0O / wAwf3pKV9op / wDn od / mD + 9JSvtFP / z0O / zB / ekpX2in / wCeh4 + YP70lK + 0U / wDz0O / zB / ekp1 + ldX6Y2urCd1NubkOc QHu0c4uOggJKdhJSklKSUpJSklPFf4w8zI6fl9IzMG01Zlf2kUltNl7oc2sPIZU5v / SkJKc / 6r5 / V + ufWTBu6g5tjsKq17rDQ / GeQWvr + hZoRNv5v3JKfRUlMXWVtMOc0HwJASUpr2P + g4OjmDKSmSSl JKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmwkpyOrYbLmzgfYa8jfNrshjXSIPkTMpKcz9mdV / wBL0n / tlv8A5FJTs4mB051NbL6cS28NHqGutkF3cgRwkpP + zOm / 9xKP + 22f + RSUr9mdN / 7iUf8A bbP / ACKSlfszpv8A3Eo / 7bZ / 5FJSv2Z03 / uJR / 22z / yKSlfszpv / AHEo / wC22f8AkUlK / ZnTf + 4l H / bbP / IpKZM6fgVvFleNSxzTLXNraCD5EBJTYSUpJSklOdZ9X + kXZw6nZjzlB7bBZvePcyNp2h + 3 t4JKbfo2M / mrXAdmv97fxh4 / AEklOR9YqmXU0V5eJdkOL3MquwmF9lRcx0vI4aNO5ImElNb6sdOx KMjIYcTLdY1jQ7L6jU1rnNc4vbVWQACG99PBJT0P2bG / 0TP80f3JKeL + teKw9WO3HDgK2AEV2kd / 9G9rUlNfot3UsPI + z9Ma3HdlOY1zn02lsidsl7nRG4pKe06ZX1attn7VtptcSPT9FpbA1mZCSm6k pr5P89if8cf / AD1ckpXT / wDk / G / 4mv8A6kJKbCSnzDq31Z + qZ + smX1TI6nfXlOvsfZT6O5jXOkEc a8 + KSl / 2Z9VP / LOz / wBhikpn9V + nfVD6r9Xs6vj9SyL7LK31Fj6SGgPc1xI2t / kpKeu / 56 / V7 / Tu / wC23 / 8AkUlK / wCev1e / 07v + 23 / + RSUr / nr9Xv8ATu / 7bf8A + RSUr / nr9Xv9O7 / tt / 8A5FJSv + ev 1e / 07v8Att // AJFJSv8Anr9Xv9O7 / tt // kUlK / 56 / V7 / AE7v + 23 / APkUlO41wc0OHBEj5pKXSUpJ SklKSUpJSklKSUpJSklKSUpJTXyf57E / 44 / + erklK6f / AMn43 / E1 / wDUhJTYSU4 + T9XrcjIsvHVM 6oWOLhXXaWsbPZo8ElIv + bF3 / lx1H / t4pKV / zYu / 8uOo / wDbxSUr / mxd / wCXHUf + 3ikp2Mak4 + PX Qbh3mtoabLDL3R3cfFJSVJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklNfJ / nsT / jj / AOerklK6f / yfjf8AE1 / 9SElNhJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUwur9al9Jc5nq NLdzDtcNwiWuHBSU + H5 / WPrh0 + zqXRL + q5gzulWm + t / qvBto0D ++ vt22NngbklNzG + svX6Mf / nR9 vyrsJmZh3WUOte5gruGQ3Iq2knRtlUAeEFJTnn64 / WijFbRlZ + S2 / DptvsPqO3WDLZR9n3Gddht3 AJKbI611rI6Wyxn1gzH5GN1Krpr3U3H07KL / AFrWXzyXEtI17AJKei630frPS / rD0To9X1i6o + rq zrm2vdd7mek1jhtjT87ukpzsDqnWKPrLXi9U6vm30ZeY7BqycPKrtpcHxWxjsfmt43fS5Hgkp9Xx Mb7Jjsx / Vsv2T + kudveZJPudp4pKY5P89if8cf8Az1ckpXT / APk / G / 4mv / qQkpsJKUkpSSlJKUkp SSlJKUkpSSlJKUkpSSlJKUkpSSlJKcrN + q31f6jn / tPNwmW5ZZ6ZtJcCWlpZtIDgD7XQkpHV9T / q 3R067pFWDW3CyHtstolxa5zYh3rp / NCSlW / U / wCrV9 / 2m7p9T7ZqO47v8A0Mq03R7WiElMr / AKpf VzJyH5V2BU62yyu17hLZfSC2t0NIEtBSU3MnpXT8zMxs / JobZk4RccawzNZeAHRB7wkpp1 / VL6t1 dWPXK8CpueXF / rCfpnl4ZO3d5xKSnXSU18n + exP + OP8A56uSU1 + n9QwBgYwOTSCKa5HqN / dHmkps ftDp / wD3Jp / 7cb / ekpX7Q6f / ANyaf + 3G / wB6SlftDp // AHJp / wC3G / 3pKV + 0On / 9yaf + 3G / 3pKV + 0On / APcmn / txv96SlftDp / 8A3Jp / 7cb / AHpKV + 0On / 8Acmn / ALcb / ekpX7Q6f / 3Jp / 7cb / ekpX7Q 6f8A9yaf + 3G / 3pKV + 0On / wDcmn / txv8AekpX7Q6f / wByaf8Atxv96SlftDp // cmn / txv96SlftDp / wD3Jp / 7cb / ekpX7Q6f / ANyaf + 3G / wB6SlftDp // AHJp / wC3G / 3pKV + 0On / 9yaf + 3G / 3pKV + 0On / APcmn / txv96SlftDp / 8A3Jp / 7cb / AHpKV + 0On / 8Acmn / ALcb / ekpX7Q6f / 3Jp / 7cb / ekpX7Q6f8A 9yaf + 3G / 3pKV + 0On / wDcmn / txv8AekpX7Q6f / wByaf8Atxv96Smvk9QwDdixk06XGf0jf9Fb5pKf / 9к =

2JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGSAAAAAAQUAAgAD / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwD0Xp / T8A4GMTjUkmmuT6bf3R5JKbH7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3J KV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckp X7P6f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlf s / p // can / ttv9ySlfs / p / wD3Gp / 7bb / ckpX7P6f / ANxqf + 22 / wBySlfs / p // AHGp / wC22 / 3JKV + z + n / 9xqf + 22 / 3JKV + z + n / APcan / ttv9ySlfs / p / 8A3Gp / 7bb / AHJKV + z + n / 8Acan / ALbb / ckpX7P6 f / 3Gp / 7bb / ckpX7P6f8A9xqf + 22 / 3JKV + z + n / wDcan / ttv8AckpX7P6f / wBxqf8Attv9ySlfs / p / / can / ttv9ySmvk9PwBdixjU63Gf0bf8ARW + SSmx0 / wD5Pxv + Jr / 6kJKcz63dcyugdI + 24Vddt77q 6WNtOnvP5rd9Ze6Bo0OEpKcjpX + Mnp2XTUzIpvtv9A3ZFuHS92Mww9zWb7djgXNZ3ET + d3SUq3 / G PhUX1W242WMbJxKcjGxxjh3Ra6 + yxle0tvLYc1mg2j46wkp0en / Xfo / UusVdEprya8m6oXN9ar02 iWepsO5wdu2 + UeaSnHzPr5n43QPrD1FoxftnR + pWYeNS4Oh9LLqKg + xnqhxP6Q6ggSkphk / Xb6w4 Q6azIoxRfmug0W13Y1tg9X0yG1W2F1QawFxsf7T2SU6h2c + uF3U + sZXTs9 + E1jGMsx347yWk2WPr bWLHnbaYaNWd / byElL / WD63ZXR + tZvTmjHbVj9Dt6pQ62Q5 + Syx7GVz6jQWkN4AnzSU0Mf66 / WIf VM / WDJwq3WPtx2MimzHqZXeax6hF9pda2bIa5nPwSUlz / rr1TF + sGZ0pjen + ljMsd + ltLDVtYHVW X3F3pje4xsA3AapKbnRfriLvq5m9d6uGBmBe + hzsdjq94b6e39Fe7cxxdZG1x / KkpDX / AIzeh3OL Ri5o9MNN7jXXFO + / 7L + ki7s / 92UlNnoX1wh2g69ZhYVRbgNwhk12Wt22Pf6z6S4RY4bIbpIBSU4j / wDGF1V / 1P6T1rGZiv6l1DOGJdjsZZaGNc7Ia0tpZd6m4 + k2BOqSkf8A44n1gp63X0bIw6C59uKz ea7KNLcf17WPFtp2P3Pbt3cCZlJSE / 4yPrA7EdZRX0 + xwtI9Vm4sNddTrLwxlmRU55rcANwdDuyS nZq + u2ZZ1rDwm1Uvxb3YlD4D23PfmY78kX1tcdKmbYIIJ80lPZJKUkpSSlJKUkpSSmvk / wA9if8A HH / z1ckpXT / + T8b / AImv / qQkpnk4uLm0uxsymvIpf9Kq1oew / FrgQkpCekdJL2WHCxy + us0Md6TJ bU4Qa2nbo0g8cJKWf0bpFrPTswcZ7PRbjbXUsI9Fh4Mqgt + g08N4SUzr6d0 + q9uVVi0svYwVNtbW 0PFY4YHATt8klNa76v8A1cLr8jI6bhF2RJyLH0VTZLhYTY4s90uAOvdJS + R0v6v9WvF + XiYedfW0 NFltddz2tB3AbnNcQJckpa76vdHtcx7MWqhzcmvMcaa2MNltJ3Mc9wZJg6 + KSkmb0PovU7Rf1Hp + Ll2taGNsyKa7XBoJIaHPaTEkpKTvwMGzEbgWY9TsVgY1uO5jTUBWQWAMI2w3aI8ElNc9A6E7Jfmn p2IcmzdvvNFfqO3gtfuftk7g4g + KSkrOl9Mrwj01mHQ3DcCHYwqYKiCZM17dv4JKatnSvqxhhwtw 8DHF4AcHVVM3hjhYAZaJh8O + OqSl8YfVrDvflYn2Gi + 2RZbV6THvBO47nNgnXVJSCnA + pmMWux8b pdRa9lrTWyhpFlc7HjaB7m7jB7JKS31 / VfJe + 3JbgXPscLHusFLi5zW + m1zi6ZIYdoPhokpAzpv1 JrY6uvF6Uxri1zmtroAJZO0kAcidElNw29AOSzNL8P7TUz0675r9RrD + Y1 / IHkkpN + 0 + m / 8Acuj / ALcZ / wCSSUr9p9N / 7l0f9uM / 8kkpstc17Q9hDmuALXAyCDwQUlLpKUkpSSmvk / z2J / xx / wDPVySl dP8A + T8b / ia / + pCSmwkpSSlJKUkpxfrPn4mP0y9lzHXEGsba2l2173tFQJb9EucQAUlIPq4 / Df1T qPp4VmFklmO + wXAh7mOD2N1d2mspKehSUpJSklKSUpJTQ6n0Xp / WPS + 31mz0d2yHFsbts / RI / dSU 0f8AmV9Xv9A7 / tx // kklK / 5lfV7 / AEDv + 3H / APkklI8n6n9DpofbThvvsaJbULXNLj4SXJKcr9h0 f / O9f / 7FD / ySSlfsOj / 53r // AGKH / kklNnp / 1a6dlXOry + kW4bA0uFjsgvBMgbYa7zSU6H / Mr6vf 6B3 / AG4 // wAkkp2aKK8aivGpEV0sbWwTMNaNo5 + CSkiSlJKUkpr5P89if8cf / PVySldP / wCT8b / i a / 8AqQkpsJKUkpSSlnODQXOIAAkk8ABJTxYqu6vbn / bLrXh + U23HxWD2NFW0tFrYcNzfTBEQe6Sm 51t1ldub1HAvtryWikVemP0VrWbSQ92xwIG86Tzp3SU9Ox7bGNsYdzXAOaR3B1CSmSSlJKUkpSSl JKUkpSSlJKeU / wAZlHU8j6sOr6QzJsyvtFTmNxGvc / 2ncT + i1AEcpKbn1LNGT9Vel7Ljb6WLVU8M fHp2MY0PrdsjVp5B1SU6mZ0rB6hR9nzKzdXuDoc9 / ImNQ6e6SldO6VgdKY + vAq9Jth4OG5zpI0 / P c5JTbSUpJSklKSU18n + exP8Ajj / 56uSUrp // ACfjf8TX / wBSElNhJSklKSUs5oc0tcJBEEHuCkp5 fBbi5brant9Ss5 + T6J3Sdvs9zWn27RqNQfJJSTqFGNj4N7ceoV76b7Xvrc2lr3VMc6BSPe + HDw05 SU7fSt / 7MxPUIc / 0Kt7m6NLtjZISU187P6rTds6f077bUB7rfXZVDpILdrwSY8UlNf8Aan1j / wDK P / 2bq / 8AIpKdpJSklKSUpJSklMLqmX0vosEssaWOHiHCCkp + f / rG7rnQOv5uFsa0F81tfTj2n0RJ p3bK3MDtjhu2pKdb6gdGz + qfXKt + XZSK + msblWtxnNraQ5n6L0 / srRWSHObu + YPgkp9o + z1ju / 8A 7cf / AOSSU5juidRLiR1fJAJmAGafgkpb9h9R / wDLjK + 5n9ySnZSUpJSklNfJ / nsT / jj / AOerklK6 f / yfjf8AE1 / 9SElNhJSklKSU0 + qdRHTqA9jPWvtdspp3ive7k + 92jQAJJSU4 + Mz7L0vHGRaXe19l rK6GQ9z7QBaG29mlwhxGo1SU6LWYxta6xlPqN302ktYXF0N9oIb3D + 8fBJTU + ruRazDp6O5mx1FD PSua4kPrEsdo8BzXMLdpDu / jqkp3WtDWhrRAAgDyCSl0lKSUpJSklIsr1DjW + jPqbHbNsA7oMROk pKeTbV9ay4AjOAJ1Pq06fgkp6ttNgaAb3kgATDNf + gkp43MoyMj6733WdSyKcfp9NbRjOLsei6y5 o2tF9LmtLvUdXLXCXaCCAkpf6sMyKvrpl03hpNPS8atr2FxDtoqBO1wbGqSnt0lKSUpJSklKSUpJ TXyf57E / 44 / + erklK6f / AMn43 / E1 / wDUhJTYSUpJTzn13 + sWV9Wun0Z9LXek + 9tV9jahcWNcCZ2G yrmIHu5SU5 / UcHq3Xsf7L17Evv6ftbdU2gU12WWx7RY0vft0cdDoCOUlIMboGGzqjMDK6VU20Ui2 tzg99d3pkAN3ufZW0j3aR2nvolOt1fpfQMjqXqdSwaTfaSXXb3tsdTWxu62KoOhhuqSnDz78H6g5 uZbgUZHp31NvLmA5FezfsbWd9w2ODydvYjTnUJT031V6xm9d6eeo5FPo49joxXOBZY9oEPL69Q2H ghvuMhJTtJKUkpSSlJKUkpYkNBcdANSkpo4XXek9Qu9DDyG22AbtoDhoIH5wHikp84 + v / SDk / WfJ yMnFw21ejQ5mRl2Ws3tIc06sy6W + 0s8ElOx / i56VdjX5meaNo2sxqXMd + ruZsqd7C / c8hu3nc4an vJKU7v1n6l1bp32Y4bnD1fU3iqkWxt2RJcR4pKczp31q6pTe53Ua8nJqLCGsZjtYQ6RBkO8JSU9B 07rj + oXik4GXjNc0uFt9e1mn8rzSU6iSlJKUkpr5P89if8cf / PVySldP / wCT8b / ia / 8AqQkpsJKU kp4 // GdRkZXQqsfHdS3ff7zkvaxkOY + sRu / ODnhwjiJSU2OlfWbKsrx8M4ge9oGOSLt7nWVtbuia 27vHd9HzSU6uX1jHp6rR0ixjg + 5vqi0iawW7nbCZncWscRpGiSnKymt6h9YnB9bDU7DFL94Do32O Fcgg / nNcWuHhBhJTz3 + MOp + XdXi47RczDra2ze / 9I + wOD6wNxLnNBMPd2k / EJTu / 4uMx9 / Rr8a9j m342Ta24gfodznE7aXglpAiYHEpKesSUpJSklI7L6KiG22MYTqA5wH5UlMftuH / p6v8APb / ekpb7 Ж / 6er / Pb / ekpj6 / TtR6lGuh9zUlOR1TDy + pZIow / wBm5WEKw70MwPucLQXS4MlzA3aQB7ZGvZJT e6HhZ2DivpzhjMPqONNWEx1dNdX5oDXH6XJdAASU2M3pmB1HZ9uoZf6c7N / bdE / kSU1v + bXQf + 4V X3H + 9JTo1sZUxtdY2sYA1oHYDQBJTJJSklKSU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU2ElKS UpJTzHWXvp + ufRrWh72mjJqNbCPc521zfpOaNNh2KSkfW32X9WbccfJAopNL666m3vPr / nbGP4DQ Запускаем Q9oKSkmJ1OnELq / st9t9we6p76NrXP / OLntsslurRoNOElOj0Xp7unYYOYN99 / wCkvsd7nBzv zS790fh + KSkTfrLiMaGMwc1rRwBjkAfikpl / zoxv + 4Wd / wCw5 / vSU67HB7GvAIDgDB0InxSUySU8 / wDWLGw7sqp2T0m / qLhXAspc9oaJPtO1wSU5P2DpX / ztZn + fZ / 5NJSvsHSv / AJ2sz / Ps / wDJpKV9 g6V / 87WZ / n2f + TSU631dwcCvJsvo6Vd06xjdofc553Bx1ADnEfmpKegSUpJSklKSUpJSklKSU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU2ElKSUpJTTz + k4XUX03ZLSLcd26q2txY9viA9sGDwUlIq Og9MostudWch907nZJN5AM + 1pt3EN14SU2MTp3T8Bu3BxacZuoimttYgmT9ADukpspKcX / md9XP + 4n / gtv8A6USU3 + ndKwOlMfXgVek2w7nDc50kafnuckptpKUkp5v6z34dWXU3J6pldPca5FePv2uE n3HZ3SU4 / wBt6V / 88PUf / BUlJ + n9R6VVm0v / AG5nZEPAFVnqFjidIdKSntUlKSUpJSklKSUpJSkl KSUpJTXyf57E / wCOP / nq5JSun / 8AJ + N / xNf / AFISU8R / jkxMrM6DhMxKbL3tzA4tqYXkD07NYaCk p4FvT7do3YtAMCQcC2QfPVJTiZnSer2ZNj29Pua0kwK8exjIbpLW7dElJcanq2NUKv2QLYJO + 3Ge 52vnokpqv6T1e17njAyBuM7WUvAEngDakpY9F6y0S7AyQPOl / wD5FJTdqb1aqptf7GY / YANz8V5c Y7k + KSmGVT1bKq9L9k + jqDupxntdp2nVJTV / YvWY3fYMmOZ9F8f9Skp0ek9E6hW59uTiPZpsazIx bbGmTMiANdElO / 8AUTpWbjf4wcC9 + NYyj9MTYKh2VAnHu0G8aapKfWurHq7bWHAysbGrLdRkDUuB 7fJJTQ9T6yf + WXTvuSUr1PrJ / wCWXTvuSUr1PrJ / 5ZdO + 5JSvU + sn / ll077klOp0 / KezHDepZePZ fJl1TgGx20KSmz9tw / 8AT1f57f70lK + 24f8Ap6v89v8AekplXkY9rttVrHu5hrgT + CSkiSlJKUkp r5P89if8cf8Az1ckpXT / APk / G / 4mv / qQkpJdv2jZvmfzNs / 9NJTyGb9VOp5OZfkNroLbbX2AvA3Q 5xPuh0Tqkp6G / GyrqTUPU91L6vcKXNl4aNW6SNOElPMH6n9VJJ9PG18p / wC / JKdPonQ + odM9Y2ta 31DWR9nDB9B247t5KSldU6b9ZOomyhz6X4jn7mV2Nbugh37i0jVJTmf8zuq / 6PF + 7 / zJJSv + Z3Vf 9Hi / d / 5kkp2On4X1ix6ji5T2HGbSa666WsBBBiG6u7JKbvVMTKzcKzGYHuc6CBcKiwwZ12kEfEJKb Qbc62on1drHEnf6cfRcPzNe6SnM + s / Ssrqf2b7Ni0ZXpepu + 0PsZt3bI2 + lZXzt7pKcP / mr1T / год wP8At7I / 96ElK / 5q9U / 8q8D / ALeyP / ehJSv + avVP / KvA / wC3sj / 3oSUr / mr1T / yrwP8At7I / 96El On0v6o4D8dx6vgVV37yGii27bshsTuudrMpKbn / M76uf9xP / AAW3 / wBKJKV / zO + rn / cT / wAFt / 8A SiSmzgfV / pHTLzk4OP6VpaWbt73aGJEPe4dklOikpSSlJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSmGdlV4 / pMfXba + 5xaxlOjiQ0uP5zOwSU5XVeunpl1dTcHKv9SoWkix42yXDaY3a + 3xSU0f + dz // ACry / wDt2z / yKSlf87n / APlXl / 8Abtn / AJFJSv8Anc // AMq8v / t2z / yKSlf87n / + VeX / ANu2 f + RSUr / NC / 8A8q8v / t2z / wAikpX / ADuf / wCVeX / 27Z / 5FJTuZeZVhC191GWaqWl77WuJYGtG5zv5 2dB5JKQ9b6g7pLKnVUOyfVLgQck1bdsfvEzykpyf + deT / wCVx / 8AY4f3JKV / zryf / K4 / + xw / uSUr / nXk / wDlcf8A2OH9ySlf868n / wArj / 7HD + 5JSv8AnXk / + Vx / 9jh / ckpX / OvJ / wDK4 / 8AscP7klK / 515P / lcf / Y4f3JKV / wA68n / yuP8A7HD + 5JSv + deT / wCVx / 8AY4f3JKV / zryf / K4 / + xw / uSUu3605 T3Bremuc5xgAZ0kk / JJT0mCbLMau + 6p9FtjZfU95eWHwkpKbKSmvk / z2J / xx / wDPVySldP8A + T8b / ia / + pCSmr1Wx1ORiWtgms3uG4wJFLzqewSU4v8Azu6j / o8H / wBim / 8AkklK / wCd3Uf9Hg / + xTf / ACSSlf8AO7qP + jwf / Ypv / kklK / 53dR / 0eD / 7FN / 8kkpX / O7qP + jwf / Ypv / kklK / 53dR / 0eD / AOxT f / JJKV / zu6j / AKPB / wDYpv8A5JJS9nXsvqXT + pY97MZrRg5DpoubY6Qw / mgnTVJST67moVYnquob 7nx9obY4cN + j6TXfikp5Tdifv4H + Zkf + k0lK3Yn7 + B / mZH / pNJSt2J + / gf5mR / 6TSUrdifv4H + Zk f + k0lK3Yn7 + B / mZH / pNJSt2J + / gf5mR / 6TSU3umdHu6x6v2D9n2ejt3yL2xu3R9Jg / dSU3v + ZvVv 9H0777v / ACKSlf8AM3q3 + j6d993 / AJFJSv8Amb1b / R9O ++ 7 / AMikplX9Ues02NtrZ05r63BzTNuh BkH6KSnoulV9fZZДаW49jCB6YoDpBnWdzWpKdJJTXyf57E / 44 / + erklK6f / AMn43 / E1 / wDUhJTS 639LH / q5HDQ // AWfmnQ / BJTxEO / ct / 8AcbR / 5JJSod + 5b / 7jaP8AySSlQ79y3 / 3G0f8AkklKh47l v / uNo / 8AJJKVDv3Lf / cbR / 5JJSod + 5b / AO42j / ySSlQ79y3 / ANxtH / kklNzAn7P1KWvH + T8n6WHV jj6H79bifkkp6X6zdXyek147sa2ik2lwd67bHAwG / R9JrvFJTg / 88eqf9y8D / trI / wDSaSlf88eq f9y8D / trI / 8ASaSlf88eqf8AcvA / 7ayP / SaSlf8APHqn / cvA / wC2sj / 0mkpX / PHqn / cvA / 7ayP8A 0mkpX / PHqn / cvA / 7ayP / AEmkpX / PHqn / AHLwP + 2sj / 0mkpX / ADx6p / 3LwP8AtrI / 9JpKV / zx6p / 3 LwP + 2sj / ANJpKV / zx6p / 3LwP + 2sj / wBJpKV / zx6p / wBy8D / trI / 9JpKer6Nfl5XT6snMdU99o3td QHBpYdW6PAKSm8kpr5P89if8cf8Az1ckpXT / APk / G / 4mv / qQkppdc + lj / wBXI77f8BZ + cePikp4X YP3G / wDsfV / 5JJStg / cb / wCx9X / kklK2D9xv / sfV / wCSSUrYP3G / + x9X / kklK2D9xv8A7h2f + SSU rYP3G / 8AsfV / 5JJStg / cb / 7h2f8AkklN3pzQKOpHa0f5PydRlMv / ADP3GEn5pKeg + uBvFWL6ByB7 nz9mfsPDfpJKeZ3Z / wC91H / t8JKVuz / 3uo / 9vhJSt2f + 91H / ALfCSlbs / wDe6j / 2 + ElK3Z / 73Uf + 3wkpW7P / AHuo / wDb4SUrdn / vdR / 7fCSlbs / 97qP / AG + ElK3Z / wC91H / t8JKVuz / 3uo / 9vhJSTHvz qMiq9wz7RW9rzW + 4Frg0ztcI4KSnu + nZX23CqyTV6BeDNRIJbBIjSPBJTZSU18n + exP + OP8A56uS Urp // J + N / wATX / 1ISU0 + tfzmN8Mj80P / AMBZ + YdHfBJTxsu8f / hVR / ckpUu8f / hVR / ckpUu8f / hV R / ckpUu8f / hVR / ckpUu8f / hVR / ckpUu8f / hVR / ckpUu8f / hVR / ckptYk / ZupSf8AvPyf + 0NWN + Z / pKxPySU6 / wBdW4zqsT7Q7HaNz4 + 0 + vHDfo / ZgfxSU8p6fTf9J07 / ANn / APyKSlen03 / SdO / 9n / 8A yKSlen03 / SdO / wDZ / wD8ikpXp9N / 0nTv / Z // AMikpXp9N / 0nTv8A2f8A / IpKV6fTf9J07 / 2f / wDI pKV6fTf9J07 / ANn / APyKSlen03 / SdO / 9n / 8AyKSlen03 / SdO / wDZ / wD8ikpXp9N / 0nTv / Z // AMik pXp9N / 0nTv8A2f8A / IpKex + p + RU / AsxqrKHtofoMcXBrQ / 3anIaHTMpKd9JTXyf57E / 44 / 8Anq5J Sun / APJ + N / xNf / UhJTU6wWC3FNu4MAv3bPpR6Nk7fNJTy3r / AFb / ANJ1b / OSUr1 / q3 / pOrf5ySle v9W / 9J1b / OSUr1 / q3 / pOrf5ySlev9W / 9J1b / ADklNzpvW + hdLe + yn9oWGwBpFw3gRrpqElOh / wA9 elf6LK / 7a / 8AMklMMv6x4PVel9Rxseu5rxhZD5sZtEBhHMnxSU3evVY1rKftPUv2YAXbXF7Wb + NP eRwkpx / svTP / AJ5h / wBv1f8AkklJKKelU313P + sbLW1va41uvq2uAM7T7uCkp6YVUESGMIPBgJKX 9Gn / AEbfuCSlejT / AKNv3BJSvRp / 0bfuCSlejT / o2 / cElK9Gn / Rt + 4JKV6NP + jb9wSUr0af9G37g kpXo0 / 6Nv3BJS7WMZ9BobPgISUySU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU0ut6vxwNNMj84 M / wFn5ztB8UlPF + lZ / pH / wDuVxv7klK9Kz / SP / 8Acrjf3JKV6Vn + kf8A + 5XG / uSUr0rP9I // ANyu N / ckpXpWf6R // uVxv7klK9Kz / SP / APcrjf3JKV6Vn + kf / wC5XG / uSU28Jj24 / Ui5znD9n5Ohzacn 8z / R1a / NJTo / 4wPq / h9fow68yrOtFL7HN + wMa8guDR79zXeGiSnnqfq3i0VMpZjda21tDGzRXMNE D / BpKaud9SemdRsbZkY3XNzBtG2msaTP + jSU9zX9ZLa621jpHUSGgNH6E9tElMv + c93 / AJT9R / 7Z KSlf857v / KfqP / bJSUr / AJz3f + U / Uf8AtkpKV / znu / 8AKfqP / bJSUr / nPd / 5T9R / 7ZKSlf8AOe7 / AMp + o / 8AbJSUr / nPd / 5T9R / 7ZKSlf857v / KfqP8A2yUlOp0 / MdnY4yHUW4xJI9O9ux + neElNlJTX yf57E / 44 / wDnq5JSun / 8n43 / ABNf / UhJTV6rW67IxKmwDYb2jcJEml41HcJKcX / mj1H / AEmD / wCw rf8AyKSlf80eo / 6TB / 8AYVv / AJFJSv8Amj1H / SYP / sK3 / wAikpX / ADR6j / pMH / 2Fb / 5FJSv + aPUf 9Jg / + wrf / IpKV / zR6j / pMH / 2Fb / 5FJSv + aPUf9Jg / wDsK3 / yKSl7Og5fTen9SyL34zmnByGxRS2t 0lh / OAGmiSk / 1yZQ + rF9ZtDoc + PXsfWOG / R2ESkp5f0MD / RYH / sRb / 5JJSvQwP8ARYH / ALEW / wDk klK9DA / 0WB / 7EW / + SSUr0MD / AEWB / wCxFv8A5JJSvQwP9Fgf + xFv / kklK9DA / wBFgf8AsRb / AOSS Ur0MD / RYH / sRb / 5JJSvQwP8ARYH / ALEW / wDkklK9DA / 0WB / 7EW / + SSUr0MD / AEWB / wCxFv8A5JJS vQwP9Fgf + xFv / kklPa / VYUN6QxtArAD37hS9z2Az + 88k8JKddJTXyf57E / 44 / wDnq5JSun / 8n43 / ABNf / UhJTDNw7cl9FtF3o2Y7nOaSzeDuaWEES3xSUw + zdW / 7m1 / 9sf8AqVJSvs3Vv + 5tf / bH / qVJ Svs3Vv8AubX / ANsf + pUlK + zdW / 7m1 / 8AbH / qVJSvs3Vv + 5tf / bH / AKlSUr7N1b / ubX / 2x / 6lSUr7 N1b / ALm1 / wDbH / qVJSPJ6d1HLxrcS7Nb6d7HVP20AHa8Fpg + oexSU0vrYLDXjen630nz6OMzK7N5 Fjm7UlPNxk / 93P8A3F0 / + lUlKjJ / 7uf + 4un / ANKpKVGT / wB3P / cXT / 6VSUqMn / u5 / wC4un / 0qkpU ZP8A3c / 9xdP / AKVSUqMn / u5 / 7i6f / SqSlRk / 93P / AHF0 / wDpVJSoyf8Au5 / 7i6f / AEqkpUZP / dz / ANxdP / pVJSoyf + 7n / uLp / wDSqSlRk / 8Adz / 3F0 / + lUlPQfVR2SXXstfkem0NLWX4rMVskmS303uk 6apKejSU18n + exP + OP8A56uSUrp // J + N / wATX / 1ISU0vrA4swrLGkhzKnFrmhpcDvqGm / Tukp477 fl / 6fJ / zKf8AySSlvt2Z / wByMn / Mp / 8AJJKX + 35f + nyf8yn / AMkkpNUesXs9Sj7dYzjcymtw08wU lM / S69 / o + of9sVpKV6XXv9h2D / titJSTG / bVORXbbj59zGODnVupYA4DsUlPY47WC1zm1irdXW4t gCCS / mElIOq9FwestrbmhxFRJbtdt + lE / kSU53 / MfoP7lv8A24UlNLO6B9Tem2NqzrH0ve3c0F7j ImJ9rSkprfYvqB / 3Jd / nWf8AkElK + xfUD / uS7 / Os / wDIJKV9i + oH / cl3 + dZ / 5BJTt4v1i + rWHj14 tOY0V0tDGSHkwNB + akpL / wA6 / q9 / 3MZ / mv8A / IpKV / zr + r3 / AHMZ / mv / APIpKV / zr + r3 / cxn + a // AMikpX / Ov6vf9zGf5r // ACKSlf8AOv6vf9zGf5r / APyKSm7g9Qw + pVG / BtF1bXFhcAR7gAY1A8Ul NlJTXyf57E / 44 / 8Anq5JSun / APJ + N / xNf / UhJTX6zh352I / HqaCbGFkuggHdW7UFzf3UlPMf8y + o f8D / ANtj / wBKJKV / zL6h / wAD / wBtj / 0okpX / ADL6h / wP / bY / 9KJKb + H0n6zdPoGNh5FVVQJIaKmH U88vKSk / 2b64f9zK / wDtmv8A8kkpX2b64f8Acyv / ALZr / wDJJKbvTG9bpdYeqWfaQQPTFbGM2nWZ 96Sm / Xvdc97mFgLWgbo1IL5 + iT4pKSpKUkpyurdGv6lcy2rMdjBjdpaK2vnUmZckpo / 81cz / AMtH / wDbDElK / wCauZ / 5aP8A + 2GJKV / zVzP / AC0f / wBsMSU7v2LD / wBBV / mN / uSUr7Fh / wCgq / zG / wBy SlfYsP8A0FX + Y3 + 5JSvsWH / oKv8AMb / ckpX2LD / 0FX + Y3 + 5JSvsWH / oKv8xv9ySmddVdQ21MawEz DQAJ + SSmaSmvk / z2J / xx / wDPVySldP8A + T8b / ia / + pCSnG + t1ttVWN6WTbjS58mp9le7RvPpVW / i kp5r7Xl / + WeV / wBv5P8A7yJKX + 15cR + 08n / t / J / 95ElLfa8v / wAs8r / t / J / 95ElK + 15f / lnlf9v5 P / vIkpX2vL / 8s8r / ALfyf / eRJSvteX / 5Z5X / AG / k / wDvIkpX2vL / APLPK / 7fyf8A3kSUr7Xl / wDl nlf9v5P / ALyJKV9ry / 8Ayzyv + 38n / wB5ElK + 15f / AJZ5X / b + T / 7yJKV9ry // ACzyv + 38n / 3kSUr7 Xl / + WeV / 2 / k / + 8iSlfa8v / yzyv8At / J / 95ElK + 15f / lnlf8Ab + T / AO8iSlfa8v8A8s8r / t / J / wDe RJSvteX / AOWeV / 2 / k / 8AvIkpt4GRjP3 / ALS6x1CqI9P0bb3zzu3bsZvkkpt + p0L / AMverf513 / pB JSvU6F / 5e9W / zrv / AEgkpXqdC / 8AL3q3 + dd / 6QSU631fdgOfd9iz8vOMN3DLLyG8xt31s5SU7SSm vk / z2J / xx / 8APVySldP / AOT8b / ia / wDqQkpwvro1zqsXawv9z + G2OjRv + ic38UlPLbLP9A7 / ADMn / wBKpKVss / 0Dv8zJ / wDSqSlbLP8AQO / zMn / 0qkpWyz / QO / zMn / 0qkpWyz / QO / wAzJ / 8ASqSlbLP9 A7 / Myf8A0qkpWyz / AEDv8zJ / 9KpKVss / 0Dv8zJ / 9KpKTYbaBkMOdj3Ox9d4qZkB / BiN1scpKdKfq t / 3C6j / 4J / 6USUqfqt / 3C6j / AOCf + lElKn6rf9wuo / 8Agn / pRJSp + q3 / AHC6j / 4J / wClElKn6rf9 wuo / + Cf + lElKn6rf9wuo / wDgn / pRJSp + q3 / cLqP / AIJ / 6USUqfqt / wBwuo / + Cf8ApRJSp + q3 / cLq P / gn / pRJSp + q3 / cLqP8A4J / 6USUqfqt / 3C6j / wCCf + lElOz9W / 2Tvv8A2bRk0mG7 / tO6CPdG3e5y SndSU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU4X11r9SrF97GQ5 / 8AOCkzo3j13s / BJTyv2f8A 4aj / ADcL / wBLpKV9n / 4aj / Nwv / S6SlfZ / wDhqP8ANwv / AEukpX2f / hqP83C / 9LpKV9n / AOGo / wA3 C / 8AS6SlfZ / + Go / zcL / 0ukpX2f8A4aj / ADcL / wBLpKV9n / 4aj / Nwv / S6SlfZ / wDhqP8ANwv / AEuk pX2f / hqP83C / 9LpKV9n / AOGo / wA3C / 8AS6SlfZ / + Go / zcL / 0ukpX2f8A4aj / ADcL / wBLpKV9n / 4a j / Nwv / S6SlfZ / wDhqP8ANwv / AEukpX2f / hqP83C / 9LpKbuD0nDyq3PyOqYeI4OgMsrxXEiOfZaUl Nn9gdL / 8vcD / ALZx / wD0okpX7A6X / wCXuB / 2zj / + lElK / YHS / wDy9wP + 2cf / ANKJKdr6s9PxcF + Q cbqGPnF4aHChlbNkbvpek53KSnfSU18n + exP + OP / AJ6uSUrp / wDyfjf8TX / 1ISU4X10NYqxd7xX7 nxLwydG + NVqSnlt2P / p2 / wDbw / 8AeVJSt2P / AKdv / bw / 95UlK3Y // chv / bw / 95UlK3Y / + nb / ANvD / wB5UlK3Y / 8Ap2 / 9vD / 3lSUrdj / 6dv8A28P / AHlSUrdj / wCnb / 28P / eVJSt2P / p2 / wDbw / 8AeVJS t2P / AKdv / bw / 95UlK3Y / + nb / ANvD / wB5UlK3Y / 8Ap2 / 9vD / 3lSUrdj / 6dv8A28P / AHlSUrdj / wCn b / 28P / eVJSt2P / p2 / wDbw / 8AeVJSt2P / AKdv / bw / 95UlK3Y / + nb / ANvD / wB5UlOjjdA6lmUMycZv qVWCWuF7BMGO + MkpL / zW6z / oj / 2 / X / 7zpKV / zW6z / oj / ANv1 / wDvOkpX / NbrP + iP / b9f / vOkp2vq 10nN6a / Idls2iwNDf0jbON0 / RrrjlJTvJKa + T / PYn / HH / wA9XJKV0 / 8A5Pxv + Jr / AOpCSnM + tf1p o + qeDX1DLxrsiiyz0nGnbLCQS3duc3Qwkpwrf8a3Sa78igYWS91FIyW7dn6Wpwa / fX7 / ANx + / wCA PgkpKP8AGh0YWV1W42RW + 3Krxdp2aC1rXttPu + jDklIWf42ejPtoqZh5TjkuLayNkbd / oteffoHP 0SU28T6 / 3Z2Tk4eJ0HqFt + C4MyWN9Ga3OmAZt / klJTUb / jVwXYVfUD0zMZjX3DGqueaWVm3u0vda A2I1JSU9L0LrTut4 / wBqGHdiV6gOuNZDiDHsNb37h / K4SU6iSlJKUkpSSlJKUkpSSlJKUkpSSlJK a + Zn4HTq23dQyacWt7hW199ja2l5BIaC8gTAOiSkA6 / 0J07eo4hiZi + vSOfzvJJST9rdL9P1ftmP 6YO0v9Vm3drpO7nRJTPHz8HLc5mJkVXuaJcKnteQJjXaT3CSmwkpr5P89if8cf8Az1ckpXT / APk / G / 4mv / qQkpz / AK1YmD1To + T0fOexgy63NY57mN2vbDmP97m / RdBSU + bV / UHqFTcC0dRwHZGCXVnd aNllBO4Vu90 / nvaf5Jjskp0OqfUXFzeo5WXRnY7KrcKqilrrWbm5FLKq22GHxEVJKaTP8Xdn2W + o 9YoqcaaaqGVvqLCayLH73OfuE2e72pKet + q + IejdS6v1LqGXjXP6q + myKra / a6trw + dzxyX6JKce n6t5OL9UmdBpzsCy9mW7Je3I9G3HtY7 / AAb95L2n + U3VJT0P1D6Jd9XOjPxXvbkuvyH5B + zuaaa9 wa306i6wmBtSU9H6tn + hf97P / JpKV6tn + hf97P8AyaSlerZ / oX / ez / yaSlerZ / oX / ez / AMmkpXq2 f6F / 3s / 8mkpXq2f6F / 3s / wDJpKQWdVxKnmu17WPboWusqBB8wbElMf2zgf6Wv / t2r / 0qkpX7ZwP9 LX / 27V / 6VSUr9s4H + lr / AO3av / SqSlftnA / 0tf8A27V / 6VSU5X1ho6L9YsWjFzLGlmPkMyW7ciph D2B7QZD3fvpKeZyfqli25J2X4xxhYHt9TIabBrWSZaW + 76evwSUkh2c2YNeE3Jw / TaQXVi5rRod0 hwcT347QPklPQfVPovTOkvJwSz1X0NbkCu5tjSWxG1okhoJMJKelSU18n + exP + OP / nq5JSun / wDJ + N / xNf8A1ISUg6mzobnV / tf7NIB9P7SWAxpu27ykpo + l9S / Hp3 + dV / ekpXpfUvx6d / nVf3pKV6X1 L8enf51X96Slel9S / Hp3 + dV / ekpXpfUvx6d / nVf3pKbmP1L6vYlQoxsvDqrbJDGW1gCdToHJKSft vo3 / AHPxf + 3mf + SSUr9t9G / 7n4v / AG8z / wAkkpX7b6N / 3Pxf + 3mf + SSUr9t9G / 7n4v8A28z / AMkk pX7b6N / 3Pxf + 3mf + SSUr9t9G / wC5 + L / 28z / ySSnn7aca + x1t3U + jWWOMue + ilzifMmxJTH7Jgduo dF / 9h6P / ACaSlvsmD / 5YdF / 9h6P / AEokpX2TB / 8ALDov / sPR / wClElK + yYP / AJYdF / 8AYej / ANKJ KV9kwf8Ayw6L / wCw9H / pRJSvsmDEftDov / sPR / 6USUr7Jg / + WHRf / Yej / wBKJKdToOPRVkWPpycD I9kEYVVdbhJGrjW52miSncSU18n + exP + OP8A56uSU1 + n9QwBgYwOTSCKa5HqN / dHmkpfJd0LMLTl nEvLJ2m01vieY3SkpD9l + q3 + h6f / AJtP9ySlfZfqt / oen / 5tP9ySlfZfqt / oen / 5tP8AckpX2X6r f6Hp / wDm0 / 3JKV9l + q3 + h6f / AJtP9ySlfZfqt / oen / 5tP9ySlfZfqt / oen / 5tP8AckpX2X6rf6Hp / wDm0 / 3JKV9l + q3 + h6f / AJtP9ySlfZfqt / oen / 5tP9ySlfZfqt / oen / 5tP8AckpX2X6rf6Hp / wDm 0 / 3JKV9l + q3 + h6f / AJtP9ySlfZfqt / oen / 5tP9ySlfZfqt / oen / 5tP8AckpX2X6rf6Hp / wDm0 / 3J KV9l + q3 + h6f / AJtP9ySlfZfqt / oen / 5tP9ySlfZfqt / oen / 5tP8AckpX2X6rf6Hp / wDm0 / 3JKTY7 uhYZLsQ4lBcIcavTYSPPbCSk / wC0On / 9yaf + 3G / 3pKa + T1DAN2LGTTpcZ / SN / wBFb5pKf // Z

UUID: d52bf62b-c52f-5842-8a2f-d0e25d82b935adobe: DocId: INDD: 8d98a957-651e-11dd-a6c8-cdd7a5193e3badobe: DocId: INDD: 8d98a957-651e-11dd-a6c8-cdd7a5193e3bproof: pdf1da6906cb-5f97-11dd-865b-9c4dff0872a5adobe: docid: indd: da6906c8-5f97-11dd-865b-9c4dff0872a5

savexmp.iid: 85D62F94E62068118A6DB7C889491FDD2013-04-04T13: 03: 03-04: 00 Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: 86D62F94E62068118A6DB7C889491FDD2013-04-04T13: 03: 03-04: 00Adobe InDesign 7.5 / метаданные

savedxmp.iid: B29FB0DEE72068118A6DB7C889491FDD2013-04-04T13: 12: 17-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: EE6FE225E82068118A6DB7C889491FDD2013-04-04T13: 14: 17-04: 00Adobe InDesign 7.5 /; / метаданные

сохраненный xmp.iid: EF6FE225E82068118A6DB7C889491FDD2013-04-04T13: 14: 17-04: 00Adobe InDesign 7.5 / метаданные

savedxmp.iid: EC0D9B34E82068118A6DB7C889491FDD2013-04-04T13: 16: 33-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: 3AAE3786E82068118A6DB7C889491FDD2013-04-04T13: 16: 58-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: 3BAE3786E82068118A6DB7C889491FDD2013-04-04T13: 16: 58-04: 00Adobe InDesign 7.5 / метаданные

сохраненный xmp.iid: 3CAE3786E82068118A6DB7C889491FDD2013-04-04T13: 18: 50-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: C369A3763E2068118083E1AAF53AD9CC2013-04-29T14: 37: 33-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: C7CE2250402068118083E1AAF53AD9CC2013-04-29T14: 50: 47-04: 00 Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: C8CE2250402068118083E1AAF53AD9CC2013-04-29T14: 50: 47-04: 00 Adobe InDesign 7.5 / метаданные

сохраненный xmp.iid: F86F6917432068118083E1AAF53AD9CC2013-04-29T15: 10: 40-04: 00 Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: 8032EF55432068118083E1AAF53AD9CC2013-04-29T15: 12: 25-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: 8132EF55432068118083E1AAF53AD9CC2013-04-29T15: 12: 45-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: 8232EF55432068118083E1AAF53AD9CC2013-04-29T15: 12: 45-04: 00 Adobe InDesign 7.5 / метаданные

сохраненный xmp.iid: 8332EF55432068118083E1AAF53AD9CC2013-04-29T15: 13: 49-04: 00 Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: DB3AFA94432068118083E1AAF53AD9CC2013-04-29T15: 14: 11-04: 00Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: DC3AFA94432068118083E1AAF53AD9CC2013-04-29T15: 14: 11-04: 00Adobe InDesign 7.5 / метаданные

savedxmp.iid: B2C5DAB2432068118083E1AAF53AD9CC2013-04-29T15: 15: 01-04: 00Adobe InDesign 7.5 /; / метаданные

сохраненный xmp.iid: FC4A5F00BA21681180838E83716EAE6F2013-05-23T10: 57: 16-04: 00 Adobe InDesign 7.5 /; / метаданные

savedxmp.iid: FD4A5F00BA21681180838E83716EAE6F2013-05-23T10: 57: 16-04: 00Adobe InDesign 7.5 / метаданные

289application / pdf

IS-2323A.indd

Библиотека Adobe PDF 9.9FalsePDF / X-1: 2001PDF / X-1: 2001PDF / X-1a: 2001 конечный поток эндобдж 3 0 obj > эндобдж 6 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / MC1> / MC2 >>> / XObject >>> / TrimBox [0.&] 90> $

Как отрегулировать регуляторы давления воздушного компрессора

Полный контроль над вашим воздушным компрессором и пневматическим инструментом имеет решающее значение, если вы хотите добиться наилучших результатов. Частично этот контроль исходит из понимания того, как отрегулировать регулятор давления вашего воздушного компрессора.

Присоединяйтесь к нам, чтобы узнать о регуляторе давления и его функциях.

Регулировка регулятора давления воздушного компрессора

Регуляторы давления воздушного компрессора жизненно важны, если вы хотите, чтобы ваш пневматический инструмент соответствовал вашему компрессору.Установка правильного PSI и внесение корректировок повысит эффективность вашего компрессора и пневматического устройства. Поверните ручку по часовой стрелке, и давление увеличится. Поверните против часовой стрелки, и давление уменьшится.

---

Как работает регулятор давления?

По сути, воздушный поток внутри регулятора регулируется большим винтом. Это делается с помощью пружин, соединенных с установочным винтом через вал. Пружины обладают достаточной силой, чтобы открыть клапан и позволить воздуху течь.

Маленькая трубка позволяет давлению перемещаться внутри камеры. Когда сила изменяется, диафрагма движется в гармонии с давлением воздуха, чтобы поддерживать постоянный уровень. Без правильного сжатия горячий воздух проходит через компрессор, что может повысить уровень влажности и повредить воздушный инструмент.

Во избежание падения давления через воздушный шланг необходимо поддерживать правильный поток воздуха. Обеспечение правильного CFM (кубических футов в минуту) также важно при согласовании PSI вашего пневматического инструмента для увеличения его долговечности.

Компоненты регулятора давления

Регуляторы давления состоят из трех элементов; корпус регулятора, ручку или ручку регулятора и манометр. После активации клапан оживает, чтобы контролировать поток воздуха к вашему пневматическому инструменту.

Почему важна регулировка давления?

Без правильного уровня давления вы рискуете повредить пневматические инструменты и компрессор. Это также может привести к снижению производительности как компрессора, так и устройства, что в конечном итоге повлияет на то, как вы выполняете свою работу.

Регулировка PSI означает, что ваш инструмент и компрессор работают в гармонии, а не друг против друга, что приводит к более плавному и эффективному результату.

Какое давление я должен установить в своем воздушном компрессоре?

Каждый пневматический инструмент индивидуален. Обратитесь к руководству, чтобы узнать, каков максимальный PSI выбранного вами пневматического инструмента. Очень важно, чтобы два устройства были совместимы, потому что любой дисбаланс в PSI может привести к повреждению инструмента, а также к снижению его производительности.

Большинство пневматических инструментов имеют номинальное значение от 70 до 90 фунтов на квадратный дюйм.Как правило, максимальное давление в современных воздушных компрессорах составляет около 135 фунтов на квадратный дюйм. Пока воздушный компрессор имеет производительность в фунтах на квадратный дюйм, вы можете настроить его в соответствии с пневматическим инструментом.

Некоторые люди игнорируют рекомендации и не видят ничего плохого в работе пневматического инструмента с неправильной настройкой давления на компрессоре. Это может привести к непоправимому повреждению пневматического инструмента, сокращению срока службы компрессора и снижению производительности.

Вы всегда должны настраивать свой компрессор так, чтобы его давление как минимум на 20 процентов превышало номинальное значение PSI пневматического инструмента.Это обеспечивает эффективность устройства и правильный воздушный поток без перепадов давления.

Как прочитать регулятор давления?

Следите за стрелкой, когда включаете воздушный компрессор. По мере увеличения скорости PSI стрелка увеличивается. Когда компрессор достигает максимального уровня PSI, пора проверить выбранный вами пневматический инструмент на соответствие PSI компрессора, чтобы они соответствовали.

Как уже было сказано, это очень важно для эффективного использования инструмента и компрессора.

Как отрегулировать регулятор давления воздушного компрессора

Это можно сделать за 8 простых шагов. Итак, какова правильная процедура?

1. Включение питания

Подключите воздушный компрессор к розетке и включите его.

2. Заполнить бак

Подождите, пока резервуар наполнится и воздух не повысится должным образом. Это может занять пару минут, в зависимости от мощности вашего воздушного компрессора. Убедитесь, что бак полон. Вы можете сказать, что бак наполняется, по звуку, который издает компрессор.

3. Максимальное давление воздуха

Когда в баллоне достигнуто максимальное давление воздуха, проверьте совместимость вашего пневматического инструмента. Если PSI выше максимального давления вашего компрессора, вам не следует использовать этот инструмент.

Если у вас есть минимум 20 процентов PSI дифференциала в пользу компрессора, вам хорошо.

4. Подсоедините шланг и инструмент

Теперь, когда у вас есть совместимость между компрессором и пневматическим инструментом, пришло время подключить устройство к воздушному шлангу, а шланг — к компрессору.

У вас должен быть быстроразъемный фитинг, который фиксируется в воздушном отверстии вашего пневматического устройства, а другой конец шланга должен навинчиваться на компрессор.

Верхний наконечник

Чтобы получить наилучшее уплотнение, используйте гаечный ключ, чтобы затянуть соединитель шланга к воздушному компрессору.

5. Время регулировки

После того, как вы надежно подключили инструмент и шланг, пора начинать регулировку регулятора давления.

6. Найдите ручку или рычаг

Расположение ручки или рычага зависит от марки или модели.У большинства он находится на правой стороне. Также типично иметь функцию блокировки для фиксации рычага, когда он не используется. Потяните за него, чтобы разблокировать замок, а когда закончите, верните его на место, чтобы снова активировать.

7. Увеличьте давление

Чтобы увеличить значение PSI, поверните ручку по часовой стрелке, и давление повысится. Когда вы доберетесь до нужного уровня, защелкните рычаг на место, чтобы активировать блокировку.

8. Уменьшите давление

Чтобы уменьшить давление, поверните рычаг против часовой стрелки, и PSI упадет.Опять же, как только у вас будет правильная настройка, нажмите ручку, чтобы зафиксировать замок. Теперь вы можете управлять своим пневматическим инструментом.

Техническое обслуживание регулятора давления воздушного компрессора

Как и все электрические или механические предметы, они требуют нежной любви и заботы, чтобы поддерживать их в идеальном состоянии. Без регулярного обслуживания у регуляторов давления могут возникнуть проблемы, которые серьезно повлияют на бесперебойную работу вашего воздушного компрессора.

Трещины — одна из самых распространенных неисправностей регуляторов.Это происходит благодаря постоянному движению давления в регуляторе вниз. Как только появляется трещина, воздух начинает вытекать, что приводит к падению давления в компрессоре, что снижает его эффективность. Это также ухудшает работу ваших пневматических инструментов.

Если непрерывная работа является проблемой, то также может быть и ее отсутствие. Пока компрессор простаивает, регулятор высыхает, что может привести к трещинам и расколам. Всегда желательно давать компрессору возможность время от времени, так сказать, размять ноги.

Хорошая новость заключается в том, что замена регулятора давления воздуха относительно недорога и достаточно проста в выполнении.

Что происходит при выходе из строя клапана регулятора давления?

Когда клапан регулятора давления выходит из строя, первое, что вы замечаете, — это падение давления, особенно если он протекает. Когда воздух выливается из бака, PSI падает, и компрессор срабатывает для перезарядки бака. Это может быть постоянный цикл, если регулятор не проверять.

Во-вторых, вы теряете контроль над давлением, то есть не можете отрегулировать его в соответствии с вашим пневматическим инструментом.Это почти наверняка повлияет на ваше устройство, а также на компрессор.

В-третьих, воздушный поток уменьшается при падении давления. Воздушный поток — это то, что оказывает воздействие на ваш пневматический инструмент.

Конечно, клапан может выйти из строя и не допустить выхода давления из бака. В этом случае двигатель продолжает работать, потому что давление в баке слишком велико, чтобы его остановить. Немедленно выключите компрессор, чтобы избежать любых ситуаций, которые могут возникнуть, и как можно скорее замените регулятор.

---

Под давлением

Надеюсь, теперь вы понимаете, почему регулятор давления является такой важной шестеренкой в ​​оборудовании вашего воздушного компрессора. Регулирующие органы дают нам контроль, и кто бы не хотел большего при эксплуатации пневматических инструментов.

Регулировка давления имеет решающее значение, если вы хотите максимально использовать возможности своих инструментов и получить наилучшие возможные результаты.

Клиника домовладельцев

Регулировка клапана регулятора давления воды очень проста.Ослабьте контргайку и поверните регулировочный винт против часовой стрелки, чтобы уменьшить давление.

Регулятор давления

Регулируется ли регулятор давления на линии подачи воды? Трубы хлопают, когда я смываю воду в унитазе или резко сбрасываю давление на насадку садового шланга.

Проверьте давление воды с помощью манометра (от 8 до 12 долларов), установленного на наружном кране.

Да, регулятор можно регулировать, и вам следует попробовать отрегулировать его, прежде чем прибегать к более дорогостоящим средствам, например, к установке амортизирующих устройств, называемых разрядниками гидроудара.Помимо описываемых вами ударов (состояние, называемое гидравлическим ударом), высокое давление воды может разрушить шайбы и привести к утечкам. Это также приводит к преждевременному износу бытовой техники, включая посудомоечную машину и стиральную машину.

Типичное давление воды на входе в дом составляет от 40 до 45 фунтов на квадратный дюйм. Обычно оно не должно превышать 60 фунтов на квадратный дюйм. Регулятор давления обычно предварительно настроен на 50 фунтов на квадратный дюйм. Однако его можно отрегулировать от 25 до 75 фунтов на квадратный дюйм простым поворотом винта, как показано выше.

Чтобы проверить давление, подсоедините манометр к ближайшему внешнему крану. Эти датчики продаются в домашних центрах в том же районе, что и компоненты спринклерных оросителей в земле.

Засор в канализации на кухне

Мой кухонный слив забивается, и его нелегко очистить. Я пробовал использовать поршень, но, поскольку мойка является двойной чашей, сила поршня недостаточна. Как я могу убрать ловушку?

Убедитесь, что ваши привычки мыть посуду не усугубляют проблему.Худший засор кухонной канализации — жир. Слейте жир с посуды в емкость, а когда она остынет, утилизируйте ее.

Также снимите и осмотрите ловушку, чтобы убедиться, что затвердевшие минералы или мусор не блокируют ее. Замените ловушку, если ее внутренний диаметр уменьшился из-за затвердевших отложений. Сняв ловушку, пропустите шнек с ручным приводом по выходным трубам.

Добавление теплоизоляции чердака

У меня на чердаке 6 дюймов изоляции, но я бы хотел добавить больше.Как мне его установить?

Добавить изоляцию легко, но сначала используйте баллончик с изоляционной пеной, чтобы закрыть все отверстия (включая отверстия для электрических проводов и труб), через которые теплый воздух может проходить из жилого помещения на чердак.

Установите неизолированную изоляцию поверх существующей изоляции. Сначала заполните полости балки. После этого вы можете решить нанести дополнительный слой изоляции перпендикулярно балкам. Чтобы определить, какой уровень изоляции установить, посетите сайт eere.energy.gov.

При работе на чердаке соблюдайте некоторые меры предосторожности. Надевайте респиратор, защитные очки и одноразовый малярный комбинезон. Оставьте комбинезон на чердаке, когда спуститесь на перерыв, чтобы избежать попадания пыли и отслоившихся изоляционных волокон в жилую зону дома. Положите фанеру или пиломатериал, чтобы они служили рабочей поверхностью. Не забывайте, что кровельные гвозди пробивают кровлю.

Типичный чердак заполнен электропроводкой (некоторые из которых могут быть старой и хрупкой), распределительными коробками, каналами для кондиционирования воздуха и стоками для конденсата.Сломайте любой из них, наступив на него, и вам придется беспокоиться не только о потере тепла; дорогой механический ремонт компенсирует любые выгоды от теплоизоляции по сравнению с вашими расходами на отопление. Наконец, не изолируйте от утопленных светильников, которые не одобрены для контакта с изоляцией. Оставьте вокруг них не менее 3 дюймов свободного пространства.

На карнизе используйте перегородку из полистирола, например, Owens Corning Raft-R-Mate (owenscorning .com). Эти панели препятствуют тому, чтобы изоляция блокировала вентиляционные отверстия на потолке, и позволяли воздуху выходить из карниза и из конькового или фронтального вентиляционного отверстия.

Слишком много ампер?

Моя электрическая распределительная коробка на 200 А имеет автоматические выключатели на 400 А. Это безопасно?

Да. Лучше иметь много отдельных цепей, чем меньше цепей с большими электрическими нагрузками. Кроме того, не все цепи будут запитаны одновременно, и маловероятно, что они увидят полную нагрузку, на которую рассчитаны.

Например, 120-вольтовая и 15-амперная ответвленная цепь, обеспечивающая питание четырех осветительных приборов, каждый из которых имеет 150-ваттную лампочку, потребляет всего 5 ампер.

Уродливые шкафы

Мои кухонные шкафы 1970-х годов темные и некрасивые. В остальном они в хорошем состоянии. Я бы хотел их покрасить в более светлый цвет, но как?

Два слоя Insl-x Cabinet Coat (insl-x.com) подойдут. Это уретан-акриловая сатиновая эмаль на водной основе, предназначенная для покрытия сложных оснований, таких как кухонные шкафы, которые имеют тенденцию быть темными и отделаны гладкими покрытиями, включая полиуретан или лак. Галлон стоит от 35 до 40 долларов.

Экономия труда: Cabinet Coat не требует грунтовки при нанесении на предварительно обработанную древесину. Однако вам следует удалить дверцы и ящики шкафа, а также фурнитуру из них. Затем очистите дверцы, поверхности ящиков и сам шкаф обезжиривателем. Перед нанесением финишного покрытия слегка отшлифуйте поверхность. Перед продолжением работы удалите все следы шлифовальной пыли.

После высыхания второго слоя краски установите новую фурнитуру, и шкафы будут выглядеть как новые.

Дровоколы

Разделенное решение

Управляя небольшим производством кленового сахара на моей ферме в северной части штата Нью-Йорк, я сжигаю десятки деревянных шнуров каждый сезон шугаринга, чтобы сварить сок. Недавно я опробовал четыре дровокола по умеренной цене. Я узнал, что каждый из них соответствует той задаче, для которой он был разработан и оценен. Сплиттеры с бензиновым двигателем начинаются примерно с 800 долларов и могут стоить до 8000 долларов. Чтобы определить, сколько вам следует потратить на разветвитель, умножьте количество сожженных шнуров на 500 долларов.Если вы сжигаете от одного до трех шнуров в год, выберите машину стоимостью от 800 до 1500 долларов. Если вы прожигаете более трех шнуров, купите легкую коммерческую модель за 2000 долларов. Лучше выбрать немного большего размера, потому что больший разветвитель работает быстрее и более долговечен, чем меньший. Не дайте себя обмануть только размером гидроцилиндра. Двигатель и гидравлический насос обеспечивают производительность, а не цилиндр. — Фред Маккеродт

Разветвители для подвешивания TROY-BILT

Разветвители питания

установить несложно, но установить их крепежные винты в нужное место может быть немного сложно.Попробуйте следующее: приклейте кусок ленты к обратной стороне полоски и с помощью карандаша проделайте через ленту отверстия по центру в отверстиях для подвешивания. Снимите ленту и прижмите ее к стене, где вы будете вешать ленту. Затем с помощью шурупов разметьте стену через отверстия в ленте. Просверлите метки и установите крепеж для полых стенок для подвесных винтов. — Пэт Порцио — механический подрядчик в Хаскелле, штат Нью-Джерси.

Продукты для выполнения работы

Помощь при повреждении крепежа, хранении в гараже, защите дома и шумной рабочей среде.

РОЗЕТКИ GRIP-TITE РАБОЧАЯ СТАНЦИЯ RACORPRO С СКЛАДНЫМ СТОЛОМ ЗАЩИЩЕННАЯ СИГНАЛИЗАЦИЯ ВОДЫ ДЛЯ ДОМА ПЛЮС CRETESHEET PROTECH СВЯЗЬ NOISEBUSTER EARMUFF $ 149

В этих наушниках используется активное шумоподавление для защиты ваших ушей.
