Как снять патрон с шуруповерта Dewalt

Шуруповерты и дрели сегодня являются одним из самых востребованных инструментов в быту. Такие конструкции позволяют решать очень много задач, выполняя их намного быстрей и проще.

Сегодня на рынке представлено огромное количество моделей данной продукции. Ознакомиться с некоторыми техническими параметрами шуруповертов можно, посетив сайт http://dewalt.su/.

Конструкция патронов

Шуруповерты представляю собой относительно простые конструкции, состоящие из нескольких элементов. Одним из самых важных рабочих органов здесь является зажимной патрон, состоящий из нескольких основных компонентов:

• Корпуса, который выполняется в виде полого металлического цилиндра. На этом каркасе также присутствуют специальные кольца и подвижные кулачки, с помощью которого производится фиксация рабочего инструмента.
• Гильзы, регулирующей степень зажима кулачков.

Сегодня патроны современных шуруповертов крепятся на валу с помощью 2 основных способов:

• Конус Морзе. Такая конструкция позволяет более надежно удерживать элемент на оси.
• Соединение с помощью резьбы и фиксирующего винта.

Алгоритм снятия

Процесс снятия патрона на резьбовом соединении происходит в несколько шагов:

1. В первую очередь производится откручивание резьбы. Для этого применяют специальный Г-образный шестигранный ключ. Его нужно вставить и зажать кулачками, а после чего включить шуруповерт и провернуть патрон. При этом ключ должен удариться об какую-то твердую поверхность. Это позволит немного ослабить саму резьбу. Сам процесс должен занимать минимум времени (включение – выключение).
2. Когда фиксация патрона дополнительно производится с применением специального фиксирующего винта, то его нужно открутить. Зачастую такие зажимы имеют левую резьбу, поэтому это нужно учитывать при откручивании.

В случае, когда данный алгоритм не принес успеха, нужно полностью разбирать шуруповерт и вынуть из него вал с патроном и редуктором.

После этого он фиксируется в тисках и с помощью трубного ключа можно попробовать открутить элемент.

Для демонтажа патронов, которые крепятся на конусе Морзе, нужно с помощью молотка просто выбить хвостовик из гнезда корпуса. Следует понимать, что прикладывать нужно только умеренные усилия, так как можно очень легко повредить всю систему.

Если вы не можете самостоятельно снять патрон, тогда обратитесь к специалисту, который сделает это быстро и эффективно.

Как снять патрон с шуруповерта своими руками, особенности

Содержание статьи

1. Разбираем шуруповёрт правильно
2. Как снять патрон с с шуруповерта Мakita и шестигранный патрон под биту
3. Как снять патрон с шуруповерта Интерскол и Бош
4. Как снять патрон с шуруповерта Милуоки
5. Как снять патрон с шуруповерта Хитачи и Зубр
6. Как снять патрон с шуруповерта Макита 6271d
7. Как снять патрон шуруповерт на 220 Диолд
8. Как снять патрон с шуруповерта Деволт
9. Как снять патрон с шуруповерта Метабо

Разбираем шуруповёрт правильно

Шуруповерт, работающий от электричества (бывают и пневматические шуруповёрты), независимости от производителя, имеют приблизительно одинаковый принцип работы.Он занимает одну из первых позиций в наборе инструмента для домашнего использования. Причем принципиальной разницы между аккумуляторным питании и питании от сети нет. Меняется только сам вид подачи питания на электродвигатель.

Все остальные детали и порядок из подключения у шуруповертов одинаковые.

 Давайте посмотрим, из чего состоит шуруповёрт.

Основные детали шуруповёрта

Иногда этот инструмент нужно разбирать, например, для профилактического осмотра, смазки. Иногда для проведения ремонта, особенно это касается патрона. В принципе, патрон у всех производителей почти похожий, за исключением некоторых моментов.

Все детали и узлы шуруповерта подетально

Патроны могут быть разными – кулачковыми и быстрозажимными. Давайте рассмотрит, как его снять с инструмента, независимо, для ремонта или для замены деталей или самого патрона. Разборка производится следующим образом.

Прежде всего к этому нужно подготовиться, собрать оснастку для работы, состоящей из отвертки, шестигранника, подходящего по профилю к патрону, небольшой, но массивный предмет типа гири, пробойник. Обязательно нужно одеть защитные очки, так как отлетевший мелкий предмет может попасть в глаза.

Процесс демонтажа патрона

Определяем перед началом работы, какой перед нами патрон: с конусом Морзе, просто на резьбе и на резьбе плюс дополнительный фиксирующий винт.

Определяем по маркировке, какой вид патрона. Надпись «1 – 6 В10» это конус Морзе, если «1,0 -11» в российских инструментах и «2-13» мм ½ – 20 UNF» для импортных инструментов, где размер указывается в дюймах.

Трёхкулачковый патрон с метрической резьбой иностранного производства

Конусный патрон снимаем очень просто, просто постукиваете, причем, естественно, осторожно, молоточком по корпусу патрона. Для резьбового немного сложнее.

Как снять патрон с с шуруповерта Мakita и шестигранный патрон под биту

Для начала плоской отверткой расширяем патрон. Нужно помнить, что у этой марки патрон крепится на резьбе, при этом фиксатор имеет левую резьбу, что важно помнить при разборке.

Ещё небольшой нюанс, здесь болт находится глубже, чем у других патронах, поэтому нужно постучать аккуратно по его головке молотком через пробойник.

Откручиваем стопорный винт по часовой стрелке, который находится в торце патрона.

Вставляем шестигранный ключ внутрь патрона и там его фиксируем, после чего переключаем на сверление и включаем реверс. Иногда проще зажать его в слесарные тиски. Можно это операцию произвести проще, ударив по шестиграннику молотком, но при этом есть риск повредить патрон. Этим можно пользоваться для полной замены патрона без ремонта.

После того, как винт вынули, откручиваем патрон. Если на шпинделе есть срезы для гаечного ключа, производим штопорную фиксацию его. В случае отсутствия срезов, снимаем крышку корпуса.

Иногда компания применяет для бытовых шуруповертах с малой мощностью и в шуруповертах – отвертках пластиковые патроны. Как снять патрон с  такого шуруповерта Макита, лучше посмотреть видеоурок, так как работы нужно производить более осторожно.

Если это кулачковый патрон, сами кулачки нужно перед этим разжать.

Если это Макита, шуруповерты у неё оборудуются автоматической блокировкой. Патроны у этого производителя имеют патроны одномуфтовые.

Шестигранный патрон под биту снимают при помощи разводного ключа, наложив его на гайку внутри. Перед этим нужно развести шестигранник до максимума,  или действовать, как выше указано.

Как снять патрон с шуруповерта Интерскол и Бош

Эти инструменты по строению и многим характеристикам схожи между собой, что то лучше у одной марки, что то у другой, но патроны у этих двух марок инструментов имеют схожее строение.  Единственная разница, у шуруповерта Bosch имеется автолот в патроне. Что бы поменять его, для начала выкручиваем винт, как обычно у всех, по часовой стрелке.

Разбираем патрон к шуруповерту Интерскол

Затем вставляем шестигранник на 8 внутрь, закрепляем его. При этом аккумулятор должен быть заряжен максимально. Следим, что бы угол шестигранника был повернут вниз, параллельно ручке. Выставляем усилие на сверление и затем включаем реверс. Подставляем под шестигранник что то твердое: камень,  гантель или что то в этом роде и включаем кнопку пуск.. Удар и патрон легко откручивается с резьбы против часовой стрелки.

Как снять патрон с шуруповерта Милуоки

Это очень даже неплохой инструмент, с хорошей сборкой, добротный,  патрон имеет крепление резьбовое плюс дополнительная фиксация винта. При разборке сначала выкручиваем этот винт, затем выбиваем, хотя производитель и не рекомендует менять патрон самостоятельно.

Дрель – шуруповерт Milwaukee имеет быстрозажимной патрон

Он имеет шаг мелкий и резьбу 9/16 дюйма, замену делают в сервисном центре или можно поискать на Амазоне .

Трёхкулачковый патрон у Милуоки может зажимать сверло 2 мм

После приобретения патрона к этой модели шуруповерта, начинаем замену. Для начала пытаемся проделать стандартную процедуру разборки.

Для этого разжимаем кулачки и выкручиваем винт, который имеет левую резьбу. Если резьба не поддается, ударяем молотком при помощи пробойника по нему, что бы сдвинуть резьбу.

Затем зажимаем в кулачках шестигранник, на 8 и, переключив на реверс, на мгновение включаем инструмент, упирая ключ о твердый предмет. Обычно после этого патрон скручивается, но иногда приходится, поддев осторожно под край патрона плоскую отвертку, пытаются таким образом сдвинуть резьбу.

Иногда приходится снимать, полностью разбирая инструмент, доставая при этом редуктор со шпинделем.

Как снять патрон с шуруповерта Хитачи и Зубр

Эти два инструмента по конструкции очень схожи между собой. Если необходимо снять патрон для замены или для профилактике, нужно отсоединить его с вала от устройства критических усилий.

Отсоединить патрон у этих марок не сложно, просто выкручиваем винт внутри, как обычно, по часовой стрелке, и снимаем корпус патрона без дополнительных усилий.

Как снять патрон с шуруповерта Макита 6271d

Плоской отверткой выкручиваем винт против часовой стрелки, затем берем шестигранник на 8, зажимаем его и далее стандартно выкручиваем патрон, не прилагая особенных усилий. В качестве замены не обязательно брать родной патрон, можно взять и патроны немецкой фирмы Deko, подсоединив в обратном порядке.

Как снять патрон шуруповерт на 220 Диолд

Сетевой шуруповерт Диолд имеет ключевой патрон. Для того, что бы снять такой патрон, утапливаем до максимума кулачки, что бы открыть максимально дно, и отверткой выкручиваем зажимной винт по левой резьбе. Что бы зафиксировать патрон от вращения шпинделя, фиксируем его или ключом от патрона или, обмотав тряпкой инструмент или установив на губки пластиковые нагубники, зажимаем в тисках. Отвернув винт, снимаем без труда старый патрон.

Если не получается открутить винт, снимаем крышку корпуса и фиксировать шпиндель внутри.

Не забудьте отключить шуруповерт от сети! При замене патрона включать инструмент не нужно.

Как снять патрон с шуруповерта Деволт

Шуруповерт DeWALT, хоть и работает надёжно, но также требует периодического осмотра и чистки внутренних деталей и патрона. Патрон у шуруповертов быстрее всего изнашивается.

У этой компании у шуруповертов есть небольшой недостаток – это самоослаблябщий патрон.

При замене патрона можно пользоваться таким же способом, что и для всех быстрозажимных патронов, но специалисты советуют начинать разбирать с корпуса, снимая детали с вала и аккуратно дойдя до патрона. все детали потом протереть, смазать, не перебарщивая и снова аккуратно собрать.

Снимаем патрон с шуруповерта DeWALT

Как снять патрон с шуруповерта Метабо

Производитель оснастил инструмент шпинделем с шестигранником

Процесс замены патрона у шуруповерта Метабо

На носике патрона находится гайка. При помощи разводного ключа ее нужно отвернуть, затем открутить по правой резьбе патрон.

Вообще пользователи советуют патрон этой марки разбирать при помощи ключа разводного и пассатижей.



Внимание покупателей подшипников Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению  подшипников и комплектующих на почту или звоните сейчас:      +7(499)403 39 91         Доставка подшипников  по РФ  и зарубежью.   Каталог подшипников на сайте  themechanic.ru

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Внимание покупателей подшипников

Уважаемые покупатели, отправляйте ваши вопросы и заявки по приобретению подшипников и комплектующих на почту или звоните сейчас:
tel:+7 (495) 646 00 12
[email protected]
Доставка подшипников по РФ и зарубежью.
Каталог подшипников на сайте

Как демонтировать, разбирать патрон дрели Макита?

Рабочая деталь строительного прибора надежно закреплена специальным патроном. Он отвечает за фиксацию механизма – не допускает проворачивания сверла, и способствует быстрой смене насадки.

В свою очередь, патроны делятся на два типа: кулачковые насадки и быстрозажимные, которые отличаются способом замены. Если необходимо сменить комплектующее, тогда их можно для дрели Макита купить в Киеве, посетив наш интернет-магазин.

Как работает кулачковый держатель в дреле Макита

Особенность функционирования заключается во вращении металлических губок – цилиндрического кулачка в поперечном направлении. Во время движения, кулачковый патрон то сжимается, то разжимается. И, как следствие, сверло, закрепленное в насадке, также закрепляется или высвобождается, опираясь на направление, в котором движутся «кулачки».

В свою очередь, кулачковый патрон делится на:

• Ключевой;
• Держатель с быстрым зажимом.

Первый предполагает использование зацепления деталей специальными зубьями, которое осуществляется при использовании ключа – запускает перестановку шестерни внутри патрона. Второй предусматривает обкат гнезда патрона поверх резьбы «кулачков».

Также, патрон классифицируется способом установки. Существует два вида:

• Резьбовой;
• Конусный.

Насадка резьбовая вкручивается на вращательный вал благодаря резьбовому соединению, таким образом сверло прочно помещается в держатель и с большей вероятностью не вылетит из инструмента. Конусная деталь имеет весьма специфический способ оснащения – патрон с торцевым конусным отверстием нанизывается на хвост вала конусной формы.

Как снять старую деталь электродрели Makita?

Сперва необходимо подготовить инструменты: ключ для насадки, крестовую отвертку. Затем следует проделать такие операции.

Как снять резьбовой патрон с вала электроинструмента — дрели

Чтобы это сделать, нужно развести кулачок держателя специальным ключом. После этого, выкрутить отверткой с крестовым наконечником винт стопорный – эта деталь находится между «кулачками» вокруг патрона.

ВАЖНО! Шуруп необходимо откручивать в сторону часовой стрелки.

• Дрель установить в неподвижное состояние;
• Выкрутить насадку – держатель полотна, как и стопорный шуруп, по часовой стрелке;
• Зажать корпус электроинструмента;
• Вкрутить новую насадку электродрели.

Как снять конусный патрон дрели:

1. Аналогично предыдущему случаю, неподвижно закрепить дрель. При этом, инструмент должен находится в вертикальном месторасположении по направлению вниз.
2. Простучать ударным инструментом тыльную торцевую часть насадки по всему размеру.
3. Произвести удары чуть большей силы по патрону, чтобы сбить вал.

ВАЖНО! Не стоит прикладывать большие усилия, так как чрезмерная физическая нагрузка может повредить деталь и нанести вред работоспособности электроинструмента.

Как разобрать комплектующие электродрели Макита?

В некоторых случаях, для возобновления работы электроинструмента нужно лишь «перебрать» старую деталь. Итак, как это осуществить определенную последовательность работ.

Предварительно нужно сделать следующие действия:

1. Открутить деталь;
2. Закрепить ее в тисках, но перед этим рекомендуется по бокам тисков положить прокладку мягкого металла;
3. Выкрутить верхнюю зубчатую гайку с помощью газового ключа;
4. Смазать открученную деталь;
5. Снять дополнительные комплектующие – подшипник и шайбу гайки.

Затем:

• Убрать делать из тисков;
• Ручным способом, с помощью отвертки, выкрутить гильзу;

Если не получается снять гильзу патрона, тогда его нужно вновь установить в тиски задней стороной вверх. После этого, смазать гильзу и основание, и газовым ключом выкрутить деталь.

• Полностью разобрать патрон: изъять основание насадки из предохранителя — гильзы, «кулачки» снять с колец.

Патрон – целый? Тогда собрать его, установить в строительный электроприбор. Иначе, произвести замену на новое комплектующее Makita. Купить патроны для дрели Макита можно в нашем интернет-магазине.

Более того, электроинструменты и комплектующие к ним от японского производителя обладают массой преимуществ.

Почему стоит дрели Макита купить в Киеве?

Конечно же, одно из главных преимуществ – их профессиональная функциональность. Что это значит? Вы получаете супер производительный строительный прибор по оптимальной стоимости.

Большой выбор комплектующих. Нужно произвести замену детали? Да без проблем, цена на патроны для дрели Макита в интернет – магазине не превышает оптимальную отметку, а их разнообразие позволит выбрать именно то, что Вам нужно.

Как Открутить Патрон На Дрели Деволт

0.03 0.03=c0.00+p0.02

---

---

2:52 Как снять патрон на дрели Dewalt DCD701D2-QW ↗

---

12:40 Dewalt DCD791, DCD790, DCD795, DCD796 и его патрон ↗

---

8:14 Как заменить патрон в дрели/ Drill jig replacement ↗

---

6:09 Как снять патрон с дрели или шуруповёрта / Как открутить … ↗

---

---

Дрель DeWalt 21716 замена патрона — DeWalt — Всё о … ↗ Добрый день, подскажите как снять патрон на данной дрели D21716???

---

DeWALT снятие патрона — DeWalt — Всё о ремонте … ↗дрель шуруповерт Дрель DEWALT D21717 подскажите как снять патрон…!!!! Места на валу под ключ нет!!! Выпресовка шестерни ни чего не даст!! Может …

---

Как снять патрон с дрели – инструкция по замене патрона ↗ Бытовые дрели чаще всего оборудованы кулачковым патроном. Ввиду интенсивности применения эта деталь может прийти в негодность. Чтобы …

---

Как снять патрон с дрели и заменить его в зависимости от … ↗ В современных моделях дрели, таких, как Интерскол или Макита, закрепление сверла или других насадок осуществляется патроном с кулачковым …

---

Как демонтировать, разбирать патрон дрели Макита . .. ↗ Обслуживание электроинструментов Makita: как демонтировать, разобрать патрон дрели Макита? Рабочая деталь строительного прибора надежно …

---

Как снять патрон с шуруповерта dewalt — Яхт клуб Ост ↗ Статья прочитана 1486 раз(a). Еще из этой рубрики: Как снять патрон с шуруповерта Dewalt. Шуруповерты и дрели сегодня являются …

---

Как снять патрон с шуруповерта Dewalt — Строим дом ↗ Шуруповерты и дрели сегодня являются одним из самых востребованных инструментов в быту. Такие конструкции позволяют решать …

ᐅ DeWALT DCD791P2 отзывы — 9 честных отзыва покупателей о дрели, шуруповерте DeWALT DCD791P2

Самые выгодные предложения по DeWALT DCD791P2




Валерий, 12.02.2021

Достоинства:
Металлический патрон, ёмкость аккомулятора, большой крутящий момент

Недостатки:
Вес, но это дело привычки

Комментарий:
Работаю шуруповертом больше полугода, раньше возил на объект по 2 Шурика (один по меньше другой большой) сейчас пользуюсь только этим, он универсальный! К весу привык достаточно быстро, мощности хватает с запасом! Для отделки и монтажа сомое то! DeWalt DCD791P2 43371 готов порекомендовать, было много шуруповертов разных знаменитых брендов, но цена, качество и функционал только в нем!

Гал Александр, 12.04.2019

Достоинства:
Высокий крутящий момент, скоба для привешивания на ремень, мощный держатель бит, железная бошка 13мм, функция «фонарь», 3 года гарантии при регистрации на оф.

сайте, безщеточный, 2000 об/мин

Недостатки:
Дорогой, но как говорится дорого да мило… Тяжеловат с акб 5ач, лишнее среднее положение подсветки, лучшеб вместо нее сделали положение отключения подсветки вообще… ну это я просто уже придираюсь.

Комментарий:
Был куплен в октябре 16г, очень удобный шур. Работаю им на стройке каждый день, практически не выпуская из рук. Акб 5ач заряжаю примерно раз в неделю, заряжаются они примерно за 1ч 30м. Ооочень удобна функция фонаря, который горит 20 мин не выключаясь, не раз выручала работая в темных местах.
За полгода использования показал себя только с положительной стороны.

Александр Ляшков, 22.03.2019

Достоинства:
Мощьность — аж из рук хочет выпрыгнуть. Подсветка — расположена внизу и хорошо освещает. Кейс — можно соединять с другими кейсами этой фирмы в один. Мощьные батареи, весь день скручивали вентиляцию, ушло одно деление от полного заряда

Недостатки:
Батарейка — довольно большой люфт, на работу не влияет но неприятно за такие деньги. Вес из-за батарейки, но дело привычки. Подсветка — не отключается полностью, но можно убавить.

Комментарий:
Упаковка ужасна, даже пупырки нет, не говоря про картон. Полиэтиленовая пленка поверх кейса. Пришло конечно все в целости, СДЭК — это не почта россии, но все же, картон и пупырка не дорогая упаковка. Еще доставка подкачала, обещали доставить 5-6 апреля, но пришло только сегодня 8 апреля. Приятно что и беру.ру и СДЭК извинились.

Yuriy Goncharov, 26.02.2019

Достоинства:
Надежность. Хороший силовой момент. Применяю шуруповерт на рыбалки в качестве двигателя для шнека ледобура. Ёмкость аккумулятора позволяет позволяет на одной рыбалке просверлить более 30 лунок, при толщине льда более одного метра. Быстрая зарядка. Держит ёмкость на морозе, но лучше снимать каждый раз и хранить в относительно тёплом месте, хотя в -40 теплое место найти трудно.

Недостатки:
Беречь от дождя и повышенной влаги!

Комментарий:
Купил товарищам по рыбалке более 6 шт. Все работают. Пользуюсь более трёх лет.
Дешевле известных брендов на 30-40 процентов. Попадал в солёную воду, думал, что потерял, но после просушки опять работает.

Александр, 18.12.2018

Достоинства:
Достоинств много,безщеточная,почти самая мощная,фонарик очень функционален,обороты 2000.

Недостатки:
Аккумулятор на дрели болтается.Непонятно как осуществляется гарантия, в гарантийнике пусто.

Комментарий:
Хочу приспособить её к ручному ледобуру, и на рыбалке думаю можно на одной зарядке аккумулятора 2 а/ч — 20 лунок просверлить, акк. 2 шт.

bbbvc, 06.11.2018

Достоинства:
работает быстро для больших объемов это важно

Недостатки:
болтается аккумулятор

Комментарий:
отличный шуруповерт

Игорь, 06.09.2018

Достоинства:
мощный двигатель, даже дрель не нужна, крючок с левой стороны, чтобы вешать шуруповерт на монтажный пояс, с правой стороны магнит для бит, очень сильный, позволяет не искать биту, если работаешь сразу с несколькими, у меня это Ph3 иPZ1. Подсветка вообще огонь диод яркий, причём есть переключатель с тремя положениями. По бокам резиновые накладки, чтобы не убивать корпус. Сидит в руке непривычно, так как до него пользовался другим шуруповертом и тяжёлый после старого(аккумуляторы 5AH) придают вес, можно докупить аккумулятор на 2ah, будет весить меньше. Но думаю привыкну и к массе и ручке. Удобный кейс, причём если покупать ещё, что-то фирмы девольт, их можно соединять между собой, накладывая друг на друга.

Недостатки:
Не выявил

Комментарий:
Шуруповерт отличный, не нарадуюсь! Купил не так давно так что пользовался один раз на монтаже консоли. Сверлил трубу 20х40, 2мм стенка, с новым сверлом проходит быстро. Аккумуляторы на 5.0ah, даже не пробовал на сколько хватает при интенсивной работе.

Сухарев Александр, 06.03.2017

Комментарий:
Очень понравилось обслуживание в этой фирме,не бойтесь делать предоплату-все чесно.огромное спасибо менеджерам-все получил очень быстро и вкомплекте- привет ярославлю из Твери

Дмитрий, 19.10.2016

Достоинства:
1. Эргономика продуманна отлично, удобно лежит в руке, работать им длительно комфортно и не напряжно, за это 5+++!
2. Мощность и подбор скоростей, на мой взгляд реализовано оптимально и к характерным особенностям нажатия курка быстро привыкаешь, но тут есть скрытый камкнь.
3. Подсветка рабочей зоны реализована идеально.
4. Магнитный держатель и крючек вешать на пояс очень к месту.
5. 5А батареи держат не плохо, хотя ожидал большего.

Недостатки:
1. Первое что заметил, когда зажимаешь в патрон сверла от 1,5 до 3,5 которые и так хорошо изгибаются, имеется не большой люфт между сверлом и губками патрона, получается губки патрона выточены чуть на конус, т.к. при зажатии сверла на глубину 5-8 мм люфта нет, а нормально на 20-25 мм вставленное зажато хорошо, но видно люфт сверла в начале патрона. Видимо дефект патрона, но на патроны гарантия не распостраняется, а обнаружил через несколько дней после приобретения.
2. Кнопка реверса весьма не четко фиксируется и возможно случайное нажатие при замене сверел или бит, хотя работаю всегда без перчаток, пару раз сбрасывал в нейтральное положение.
3. Мощность! — Которую весьма трудно полноценно реализовать! Непосредственно на моем экземпляре имеются 2 момента которые сводят все удовольствие от пользования инструментом к нулю. Первое-при закусывании сверла шуруповерт отключается от питания и все, но об этом еще кое где упоминалось. А Второе убивает на прочь!-при сверлении металла или толстого или чуть подзатупившимся сверлом возникает не большая вибрация и легкое подзакусывание сверла, немного поддавливаем наш 791 второй рукой и внимание фокус-трещетка с положения сверление самопроизвольно перещелкивается на 15 позицию и ниже и начинает просто трещать вместо сверлить! Бинго! Т.е. под нагрузкой мы работать не хотим, а вместо этого сами переключаемся в режим трещетки.
4. Механизм фиксации патрона срабатывает через раз после останова, когда берешь рукой за патрон отпустить зажатую биту сверло можно сделать от полуоборота до полутора до фиксации. Не приятно и теряешь время.
5. Батареи 5А. При работе в легком режиме расход заряда минимальный, при работе под нагрузкой расход ощущается хорошо, наверное на час хватит. Когда остается одна полоска из трех мощность ощутимо падет.

Комментарий:
Данный шуруповерт модели 791 был взят для проф использования зачастую в дали от источников питания. В дополнение к нему еще взял болгарку De WALT DCG406N тушка без кейса батареек и пр. К болгарке претензий нет, все отлично, за исключением, что если надо прорезать не жесть 1-1,5 мм, а уголок 3-4 мм толщиной батарейка махом улетает. Возникает вопрос, или я придираюсь или аккумуляторы 5А производство Корея не очень то и выдают заявленную мощность. Шуруповерт и болгарка производство Made in PRC. Шуруповерт в эксплуатации прекрасен, но выше перечисленные недостатки явно свидетельствующие о низком качестве изготовления, убивают все положительные впечатления. Инструмент на ночь заношу домой из машины, чтоб на убивать конденсатом при отогреве. Все косяки вылезли в первые 2 недели эксплуатации. Резюме, за 21 тыс многовато косяков, буду добивать потом в сервисцентр понесу. Покупал у оф. дилера Де Вольт который указан у них на сайте. Задумка прекрасная—исполнение рукожопое.



Как снять патрон с шуруповерта | СРЕДА ОБИТАНИЯ ЧЕЛОВЕКА

Предлагаем к продаже оригинальные подшипники от ведущих производителей. Доставка по России и ближнему зарубежью. Звоните, пишите, контакты на сайте

Как правильно разобрать шуруповерт

Шуруповерт, такой весьма необходимый в наборе домашнего мастера инструмент, имеет одинаковый принцип работы для всех марок, которые выпускаются в настоящее время.

Если брать электроприводной аккумулятор, разница между аккумуляторным и сетевым инструментом заключается только в виде подачи питания на электродвигатель. Остальные детали и порядок из подключения одинаковые.

Шуруповерт подетальноОсновные части шуруповерта

При работе иногда приходится делать инструменту ремонт или профилактический осмотр. Для этого нужно инструмент разобрать. Особенно часто эта операция выполняется по отношению к патрону. В принципе, патрон у всех производителей почти похожий, за исключением некоторых моментов.

Кроме того, патроны делятся на два вида: кулачковый и быстрозажимной.

Если появиться необходимость в том, что бы снять патрон, независимо, для ремонта или для замены, он производится следующим образом.

Подготавливаем оснастку для работы, состоящей из отвертки, шестигранника, подходящего по профилю к патрону, небольшой, но массивный предмет типа гири, пробойник. Обязательно одеть защитные очки, так как отлетевший мелкий предмет может попасть в глаза.

Определяем перед началом работы, какой перед нами патрон: с конусом Морзе, просто на резьбе и на резьбе плюс дополнительный фиксирующий винт.

Определяем по маркировке, какой вид патрона. Надпись «1 – 6 В10» это конус Морзе, если «1,0 -11» в российских инструментах и «2-13» мм ½ — 20 UNF» для импортных инструментов, где размер указывается в дюймах.

Конусный патрон

Конусный патрон снимаем очень просто, просто постукиваете, причем, естественно, осторожно, молоточком по корпусу патрона. Для резьбового немного сложнее.

Как снять патрон с с шуруповерта Мakita и шестигранный патрон под биту

Для начала плоской отверткой расширяем патрон. Нужно помнить, что у этой марки патрон крепится на резьбе, при этом фиксатор имеет левую резьбу, что важно помнить при разборке.

Ещё небольшой нюанс, здесь болт находится глубже, чем у других патронах, поэтому нужно постучать аккуратно по его головке молотком через пробойник.

Откручиваем стопорный винт по часовой стрелке, который находится в торце патрона.

Вставляем шестигранный ключ внутрь патрона и там его фиксируем, после чего переключаем на сверление и включаем реверс. Иногда проще зажать его в слесарные тиски. Можно это операцию произвести проще, ударив по шестиграннику молотком, но при этом есть риск повредить патрон. Этим можно пользоваться для полной замены патрона без ремонта.

После того, как винт вынули, откручиваем патрон. Если на шпинделе есть срезы для гаечного ключа, производим штопорную фиксацию его. В случае отсутствия срезов, снимаем крышку корпуса.

Иногда компания применяет для бытовых шуруповертах с малой мощностью и в шуруповертах – отвертках пластиковые патроны. Как снять патрон с такого шуруповерта Макита, лучше посмотреть видеоурок, так как работы нужно производить более осторожно.

Если это кулачковый патрон, сами кулачки нужно перед этим разжать.

Если это Макита, шуруповерты у неё оборудуются автоматической блокировкой. Патроны у этого производителя имеют патроны одномуфтовые.

Шестигранный патрон под биту снимают при помощи разводного ключа, наложив его на гайку внутри. Перед этим нужно развести шестигранник до максимума, или действовать, как выше указано.

Как снять патрон с шуруповерта Интерскол, Бош

Эти инструменты по строению и многим характеристикам схожи между собой, что то лучше у одной марки, что то у другой, но патроны у этих двух марок инструментов имеют схожее строение. Единственная разница, у шуруповерта Bosch имеется автолот в патроне. Что бы поменять его, для начала выкручиваем винт, как обычно у всех, по часовой стрелке.

Порядок разборки

Затем вставляем шестигранник на 8 внутрь, закрепляем его. При этом аккумулятор должен быть заряжен максимально. Следим, что бы угол шестигранника был повернут вниз, параллельно ручке. Выставляем усилие на сверление и затем включаем реверс. Подставляем под шестигранник что то твердое: камень, гантель или что то в этом роде и включаем кнопку пуск.. Удар и патрон легко откручивается с резьбы против часовой стрелки.

Как снять патрон с шуруповерта Милуоки

Это очень даже неплохой инструмент, с хорошей сборкой, добротный, патрон имеет крепление резьбовое плюс дополнительная фиксация винта. При разборке сначала выкручиваем этот винт, затем выбиваем, хотя производитель и не рекомендует менять патрон самостоятельно.

Милуоки с литиевым аккумулятором

Он имеет шаг мелкий и резьбу 9/16 дюйма, замену делают в сервисном центре или можно поискать на Амазоне .

Вид патрона к нему

После приобретения патрона к этой модели шуруповерта, начинаем замену. Для начала пытаемся проделать стандартную процедуру разборки.

Для этого разжимаем кулачки и выкручиваем винт, который имеет левую резьбу. Если резьба не поддается, ударяем молотком при помощи пробойника по нему, что бы сдвинуть резьбу.

Затем зажимаем в кулачках шестигранник, на 8 и, переключив на реверс, на мгновение включаем инструмент, упирая ключ о твердый предмет. Обычно после этого патрон скручивается, но иногда приходится, поддев осторожно под край патрона плоскую отвертку, пытаются таким образом сдвинуть резьбу.

Иногда приходится снимать, полностью разбирая инструмент, доставая при этом редуктор со шпинделем.

Как снять патрон с шуруповерта Хитачи и Зубр

Эти два инструмента по конструкции очень схожи между собой. Если необходимо снять патрон для замены или для профилактике, нужно отсоединить его с вала от устройства критических усилий.

Отсоединить патрон у этих марок не сложно, просто выкручиваем винт внутри, как обычно, по часовой стрелке, и снимаем корпус патрона без дополнительных усилий.

Как снять патрон с шуруповерта Макита 6271d

Плоской отверткой выкручиваем винт против часовой стрелки, затем берем шестигранник на 8, зажимаем его и далее стандартно выкручиваем патрон, не прилагая особенных усилий. В качестве замены не обязательно брать родной патрон, можно взять и патроны немецкой фирмы Deko, подсоединив в обратном порядке.

Как снять патрон шуруповерт на 220 Диолд

Сетевой шуруповерт Диолд имеет ключевой патрон. Для того, что бы снять такой патрон, утапливаем до максимума кулачки, что бы открыть максимально дно, и отверткой выкручиваем зажимной винт по левой резьбе. Что бы зафиксировать патрон от вращения шпинделя, фиксируем его или ключом от патрона или, обмотав тряпкой инструмент или установив на губки пластиковые нагубники, зажимаем в тисках. Отвернув винт, снимаем без труда старый патрон.

Если не получается открутить винт, снимаем крышку корпуса и фиксировать шпиндель внутри.

Не забудьте отключить шуруповерт от сети! При замене включать инструмент не нужно.

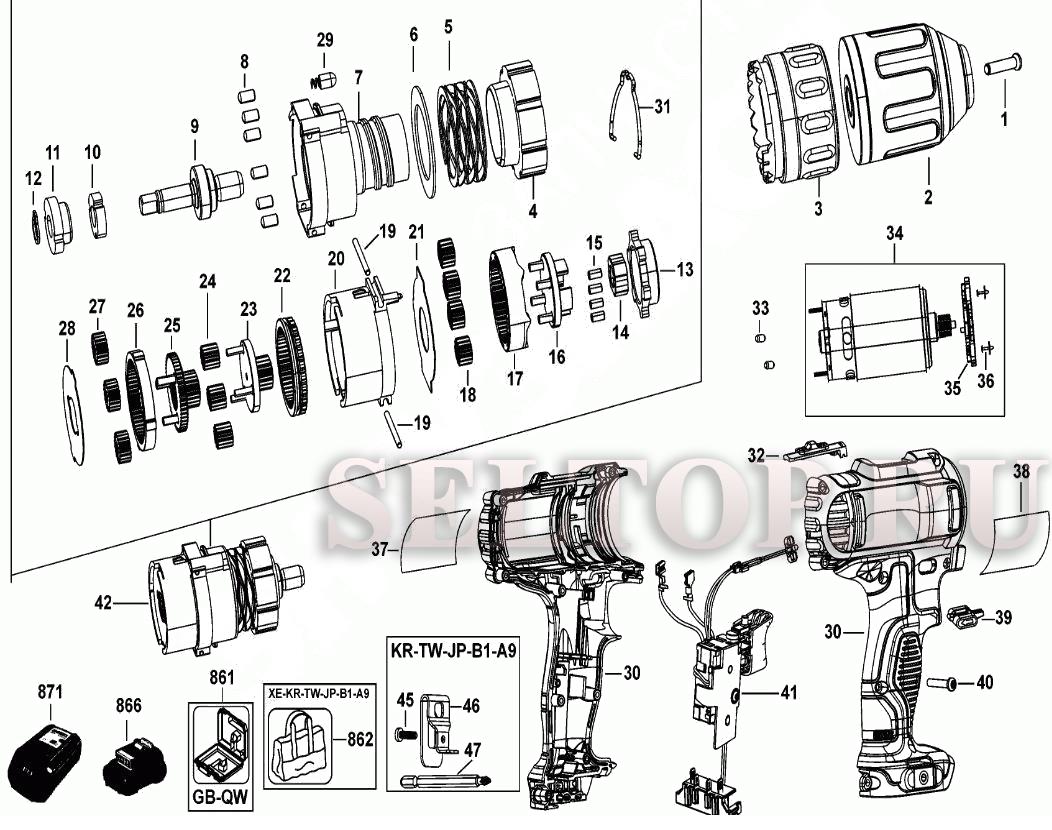

Как снять патрон с шуруповерта DeWALT

Шуруповёрт DeWALT, хоть и работает надежно, но требует периодического осмотра и чистки, как полностью инструмент, так и патрон, он более всего подвергается износу.

У этой компании у шуруповертов есть небольшой недостаток – это самоослаблябщий патрон.

При замене патрона можно пользоваться таким же способом, что и для всех быстрозажимных патронов, но специалисты советуют начинать разбирать с корпуса, снимая детали с вала и аккуратно дойдя до патрона. все детали потом протереть, смазать, не перебарщивая и снова аккуратно собрать.

Разборка DeWALT

Как снять патрон с шуруповерта Метабо

Производитель оснастил инструмент шпинделем с шестигранником

На носике патрона находится гайка. При помощи разводного ключа ее нужно отвернуть, затем открутить по правой резьбе патрон.

Вообще пользователи советуют патрон этой марки разбирать при помощи ключа разводного и пассатижей.

Заклинил зажимной механизм патрона шуруповерта

Каждый активный пользователь инструмента сталкивался с ситуацией, когда заклинил зажимной механизм патрона шуруповерта Интерскол, Макита или любой иной марки. Этот конструктивно простой, но функционально значимый узел подвергается серьезным динамическим, вибрационным и ударным нагрузкам. В него также проникает пыль, металлическая стружка и прочие мелкие механические фракции – все эти факторы приводят если не к фатальным поломкам, то к периодическим сбоям в работе механизма.

Виды неисправности

Типовые случаи, при которых клинит патрон шуруповерта Metabo, DeWALT и пр.:

• при попытке использовать сверло предельно допустимого размера кулачки разводят до максимума, после чего не получается свести их с приложением штатных усилий;
• не удается извлечь зажатое в патроне сверло или биту – кулачки не разводятся. Нередко при этом они зажаты неравномерно, что ухудшает фиксацию сверла.

Реже заклинивание губок происходит во время их свободного хода при сжатии или разжимании – обычно этому способствуют частицы мусора, окалина, стружка и т.п., попавшие под фигурную часть одного из кулачков.

Способы ремонта

Специалисты рекомендуют вне зависимости от того, по какой причине заклинил шуруповерт – что делать в первую очередь: во внутреннюю полость патрона, включая поверхность кулачков, ввести универсальную смазку типа WD-40. Через 10-15 минут резиновым молотком (либо обычным, через прокладку) с умеренным усилием обстучать патрон и кулачки.

Если заклинило биту в патроне шуруповерта Бош, Texas, Практика и др., то (после смазки) эффективно решает проблему использование двух разводных ключей. Одним зажимают основание патрона, вторым аккуратно вращают верхнюю его часть. Во избежание повреждения поверхности и самого узла при этом следует использовать мягкие, но плотные прокладки типа кожи.

Если ваши усилия ни к чему не привели, с минимальными финансовыми затратами и предельно быстро функциональность инструмента сумеют восстановить специалисты мастерских компании «Удачная техника сервис».

Наличие дома различных технических приспособлений просто необходимо. Речь идет о таких инструментах, как дрель и шуруповерт. Они являются незаменимыми в ходе выполнения разных мелких домашних работ. Но как и любая техника, они также могут иметь неисправности и ломаться. Например, в шуруповерте одной из наиболее нестабильных частей является патрон. В статье рассмотрим, как снять и заменить патрон в данном устройстве.

Что это такое?

Данная деталь представляет собой цилиндр, выполненный из металла, крепящийся к валу рассматриваемого инструмента. Его главной задачей является фиксация бит изделий крепежа. Отметим, что крепится такая деталь к шуруповерту при помощи внутренней резьбы, расположенной на патроне, или при помощи спецконуса, необходимого для закрепления на валу.

Быстрозажимные являются наиболее распространенным типом. Хвостовик зажимается благодаря проворачиванию инструментальной гильзы. Речь идет о хвостовиках с диаметром от 0,8 до 25 миллиметров. Единственным серьезным недостатком данного изделия является высокая цена, нежели у тех же ключевых гильз. Для фиксации элемента в БЗП хватает пары секунд. При этом не требуется использовать какие-то вспомогательные механизмы. В случае с быстрозажимными решениями полотно гильзы регулировки является рифленым, что облегчает вращение цилиндра. Регулируется давление на хвостовик изделия при помощи специального блокировочного элемента.

Правда, через время части зажимного механизма приходят в негодность. По этой причине происходит постепенное ослабление зажима, поэтому гильза не может осуществлять фиксацию хвостовиков круглой формы большого размера.

Виды патронов

Отметим, что патрон для шуруповерта может быть разных видов.

Обычно их делят на три категории:

• быстрозажимные, которые могут быть одно- и двухмуфтовыми;
• ключевые;
• самозажимные.

Первые и третьи между собой довольно похожи. Разница лишь в том, что последние осуществляют фиксацию изделия в автоматическом режиме. Если в инструменте имеется блокиратор, то лучше будет применять одномуфтовые решения, а при его отсутствии лучше использовать двухмуфтовые варианты.

Но также при одномуфтовом решении его можно зажать при помощи одной руки, а в другом случае требуется использовать обе руки.

Что само-, что быстрозажимные модели предназначены для современных решений. Например, для тех же пневматических шуруповертов.

Если говорить о ключевых вариантах, то они не столь удобны в эксплуатации, зато максимально надежны. Они хорошо зажимаются и более устойчивы к нагрузкам ударного типа. Если цилиндр планируется применять часто и интенсивно, то лучше брать устройство с ключиком.

Определение способа крепления

Отметим, что закрепление осуществляется тремя методами:

• конусом Морзе;
• при помощи болта фиксации;
• резьбы.

Конус Морзе получил свое название по фамилии своего создателя, придумавшего его в XIX веке. Соединение осуществляется посредством сцепления частей конуса с дыркой и вала из-за идентичной конусовидности. Подобное крепление применяется в самых разных случаях из-за своей надежности и простоты.

В случае с резьбой она обычно нарезается на патроне и валу. А совмещение осуществляется благодаря накручиванию его на вал.

Последний вариант – «улучшенное» резьбовое крепление. Чтобы соединение было максимально надежным, его следует зафиксировать при помощи бота. Обычно винт берется под крестообразную отвертку с нарезкой слева. Винт становится доступен только при полном раскрытии кулачков.

Если говорить об определении метода крепления, то обычно это происходит при визуальном осмотре. Например, маркировка у конуса Морзе обычно такая – 1-6 В22. В данном случае первыми цифрами будет диаметр насадочного хвоста, что применяется, а вторая цифра – величина самого конуса.

В случае с резьбовым соединением доступно еще цифро-буквенное обозначение. Например, это будет выглядеть, как 1,0 – 11 М12×1,25. Первая половина говорит о диаметре хвостовика насадки, что используется, а вторая свидетельствует о метрическом размере резьбы. Если шуруповерт произведен за рубежом, то величина будет указываться в дюймах.

Как снять?

Теперь поговорим, как снять рассматриваемую деталь. Это может быть нужно для осуществления плановой чистки и смазывания, что позволит повысить срок работы инструмента. Сначала разберем случай отсоединения патрона с болтом фиксации. Будет нужен шестигранник, имеющий подходящий размер:

• в первую очередь откручивается винт по часовой стрелке, если деталь с левой резьбой;
• перед этим нужно разжать кулачки максимально, чтобы увидеть его;
• вставляем ключ в кулаки и быстро прокручиваем его против часовой стрелки;
• осуществляем откручивание патрона.

Если речь идет о демонтаже патрона с конусом Морзе, то здесь понадобится иметь под рукой молоток. Используя его, можно выбить хвостовик из корпусного гнезда. Сначала осуществляется разбор шуруповерта, после чего вытаскиваем вал с расположенными на нем патроном и редуктором. Используя трубный ключ, осуществляем выкручивание цилиндра зажима.

Теперь перейдем к демонтажу патрона с резьбовым соединением. Порядок действий будет таким:

• осуществляем откручивание крепления резьбового типа при помощи Г-образного шестигранника;
• вставляем 10-миллиметровый ключ в цилиндр короткой стороной, после чего крепко фиксируем его кулачками;
• запускаем шуруповерт на небольших оборотах, и сразу его отключаем так, чтобы свободная часть шестигранника ударилась об опору.

В итоге всех проделанных действий фиксация резьбы должна ослабнуть, после чего зажимной цилиндр можно будет вытащить со шпинделя без особого труда.

Бывает, что снятие не удается осуществить ни одним из указанных выше способов. Тогда устройство следует разобрать, и в зависимости от производителя и модели осуществлять те или иные действия. Покажем процесс разборки на примере шуруповерта компании Makita.

Владельцы таких моделей имеют необходимость открутить патрон, где применяется резьбовая фиксация с креплением винтового типа, выполняющим вспомогательную функцию.

Тогда потребуется открутить винт, после чего нажать на клавишу стопора вала. После этого заворачиваем корпус шуруповерта в тряпку и закрепляем в тисках. Прижимаем в кулачках шестигранный ключ и бьем по нему молотком, чтобы можно было снять цилиндр.

Как разобрать?

Перед тем как купить новую деталь, можно попробовать отремонтировать старую. Основой патрона шуруповерта является внутренний вал конической формы. На нем есть направляющие для кулачков. Их внешняя поверхность напоминает такую резьбовую нарезку, которая сходится с резьбой в обойме цилиндрического типа. При вращении конструкции кулачки идут по направляющим, а их зажимная сторона может расходиться или сходиться. Это будет зависеть от направления вращения. От перемещения по оси обойму защищает специальный винт стопорного типа. Как вариант, его может защищать специальная гайка. Чтобы разобрать патрон, следует осуществить демонтаж винта или гайки.

Если обойму заклинило, то ситуация будет сложнее, так как ее нельзя будет заменить, даже если стопорного элемента уже нет. Чтобы устранить проблему в данной ситуации лучше будет патрон на время поместить в растворитель, после чего зажать в тиски и попробовать снять еще раз. Если это не поможет, то лучше его просто поменять.

Иногда разборка просто невозможна. При самом сложном случае можно решить и этот вопрос, просто распилив обойму. А после решения проблемы ее части можно соединить при помощи хомута или какого-то другого фиксатора. Но такой способ может стать лишь временным решением проблемы.

Как поменять?

Теперь, когда мы сняли патрон, мы можем его поменять. Однако замена патрона должна осуществляться с учетом рекомендаций специалистов. Например, поменять патрон нужно так, чтобы взять в расчет мощность устройства.

Кроме того, если биты менять довольно часто, то лучше использовать быстрозажимные варианты, которые довольно просто вытащить, что позволит серьезно ускорить работу. Можно выбрать и ключевой патрон. Но делать это следует лишь в том случае, когда диаметр бит или сверл является большим.

Если выбран конусный вариант, следует учитывать его характеристики, которые по ГОСТу обознаются маркировками от В7 до В45. Если патрон сделан за рубежом, то маркировка будет другой. Обычно она обозначается в дюймах.

Следует сказать, что различные патроны для шуруповерта отличаются друг от друга резьбой, формой, назначением и внешним видом. Все они делаются и стали.

Если же трудно определиться с типом зажима, то лучше обратиться к специалисту. В противном случае работа устройства может оказаться ненадежной и некорректной.

Как отремонтировать?

Не всегда нужно сразу менять патрон на новый. Иногда может помочь элементарный ремонт, например, когда шуруповерт бьет. Рассмотрим главные неполадки и пути устранения их. Например, прибор заклинивает. Так получается по причине того, что кулачки через время просто перестают сжиматься. Для решения проблемы можно применить один из вариантов:

• прижать цилиндр и сильно ударить его о деревянный предмет;
• зажать устройство в тиски, а патрон зажать при помощи газового ключа, после чего упереть шуруповерт в какую-то поверхность и включить;
• хорошо смазать патрон.

Еще одной распространенной проблемой является прокручивание патрона. Одной из причин может оказаться то, что на муфте фиксации просто стерлись зубцы. Тогда следует демонтировать муфту и на месте зубцов, что стерлись, проделать отверстия, после чего вкрутить туда винты и убрать части, что будут выступать, при помощи кусачек. Остается вернуть на место патрон.

Советы по эксплуатации

Не будут лишними несколько советов по правильной эксплуатации шуруповерта, которые позволят существенно продлить ему жизнь и обеспечат стабильную работу:

• шуруповерт обязательно следует беречь от воздействия воды;
• во время смены насадок необходимо выключать батарею;
• перед тем как пользоваться инструментом, его следует отрегулировать;
• если он долго не используется, то время от времени использовать шуруповерт для разрядки аккумулятора;
• не будет лишним иметь и несколько запасных батарей на случай выхода из строя основной.

В целом следует сказать, что демонтаж и замена патрона в шуруповерте может быть выполнена любым мужчиной, даже который никогда не имел опыта обращения с подобными инструментами, без особого труда.

О том, как снять патрон на шуроповерте, смотрите в следующем видео.

Шуруповерт относится к категории инструментов, которые часто используются не только при выполнении строительных и ремонтных работ, но и в быту. С течением времени любым механизмам свойственно ломаться, что случается и с шуруповертами. Если случилось такое дело, то не нужно спешить выбрасывать инструмент, так как можно выполнить самостоятельный ремонт шуруповерта. Из этой статьи вы узнаете о том, как дать отремонтировать шуруповерт, не прибегая к помощи специалистов.

Шуруповерт и его конструктивные особенности

Начинать ремонт шуруповерта своими руками следует с ознакомления с его конструкцией. Главным элементом шуруповерта является электрический мотор. Шуруповерты бывают как сетевого, так и аккумуляторного типа. К использованию сетевого шуруповерта прибегают реже, из-за такого недостатка, как необходимость подключения инструмента к сети 220В. Инструменты аккумуляторного типа более популярны, так как позволяют проводить не только ремонтные работы дома, но и за его пределами.

Основными узлами аккумуляторного шуруповерта являются:

1. Корпус. Обычно все шуруповерты изготавливаются из прочного пластика.
2. Кнопка пуска. Она устроена так, что от силы нажатия на нее зависит количество оборотов патрона.
3. Электродвигатель. В аккумуляторных инструментах применяются однофазные моторы коллекторного типа и постоянного тока. Двигатель представляет собой ротор, статор в виде магнитов, а также щеточный узел.
4. Редуктор.
5. Регулятор усилия.
6. Переключатель реверса.
7. Аккумулятор. Как правило он съемный и зачастую комплектуется с изделием в двойном экземпляре.
8. Патрон. Как правило, применяются быстрозажимные патроны.

Некоторые модели дополнительно оснащаются светодиодными фонариками подсветки, а также указателями зарядки батареи. Возвращаясь к проблемам с шуруповертом, следует отметить, что любой из вышеперечисленных элементов может стать причиной неисправности инструмента. Что необходимо для ремонта? Первым делом требуется отыскать причину поломки, после чего принимать соответствующее решение об ее устранении. Инструмент можно разделить на две части: электрическую и механическую. Первоначально требуется выяснить, в чем проблема неработоспособности шуруповерта: в механике или электрике. Сделать это не составит особого труда, поэтому рассмотрим поломки более подробно.

Неисправности механической части

Выявить механические неисправности шуруповертов можно по такому признаку, как слышимость функционирования электродвигателя. При нажатии на кнопку пуска слышны признаки работы электродвигателя, но при этом патрон инструмента не вращается или при вращении слышны характерные звуки неисправности.

Устройство шуруповерта достаточно простое, но существенным недостатком является то, что все элементы практически в 2-3 раза меньше, чем на электродрели. К механическим возможным поломкам шуруповерта относятся следующие неисправности:

• Поломка патрона. Несмотря на то, что быстрозажимные патроны являются более универсальными и простыми в работе, существенным их недостатком можно назвать низкий срок службы. Починить быстрозажимной патрон невозможно, поэтому если инструмент отказывается держать сверло или биту, то патрон следует снять и заменить на новый. Это одна из наиболее частых неисправностей инструмента, но при этом не понадобится разбирать шуруповерт.
• Выход из строя редуктора. На шуруповертах установлен редуктор планетарного типа. Обычно производители с целью экономии средств изготавливают шестерни редуктора из пластика или металла низкого качества. Это влияет не только на мощность инструмента, но и на срок его службы. Если двигатель при нажатии кнопки «Пуск» работает, а патрон не вращается, то проблема заключается именно в планетарном редукторе. Чтобы выяснить причину его неисправности, нужно разобрать инструмент, после чего определять поломку. Редуктор в случае выхода из строя одной шестеренки следует заменить.
• Износ подшипника. Подшипник находится в планетарном редукторе, поэтому он заменяется вместе с шестеренками.
• Поломка регулятора усилия. Данное устройство в шуруповертах применяется не только для увеличения или уменьшения тяговой силы инструмента, но и для повышения безопасности. Если в ходе выполнения работы произойдет заклинивание рабочей насадки, то вместо проворачивания инструмента, произойдет поворот регулятора. Таким образом, мастер не получит вывих руки, а электродвигатель будет защищен от высокой нагрузки, от которых он может сгореть.

Следует отметить, что малые размеры механической части инструмента несколько усложняют процесс ремонта инструмента, поэтому обязательно при проведении ремонтных работ будьте внимательны.

Неисправности электрической части

В отличие от дрели, шуруповерты функционируют преимущественно от аккумуляторов. Это означает, что в конструкции этих инструментов используются разные электродвигатели. Определить неисправность электрической части шуруповерта не составляет труда. Если аккумулятор заряжен, но при нажатии кнопки «Пуск» не слышен звук работы электромотора, то причиной является поломка именно в электрике. Рассмотрим основные виды неисправностей шуруповертов по электрической части.

• Неисправность аккумулятора. Первоначально следует обратить внимание на аккумулятор. Как правило, на шуруповертах используются низкокачественные никель-кадмиевые аккумуляторы. Они имеют существенный недостаток, который заключается в необходимости заряжать его только тогда, когда он полностью «сядет». Такие АКБ нельзя подзаряжать, так как это сокращает их срок службы. Если однажды шуруповерт откажется функционировать, то не спешите его разбирать убедитесь, что АКБ работоспособна и выдает заряд. Проверить можно путем подключения второго аккумулятора. Заряд батареи можно также проверить с помощью тестера, который должен показать соответствующую величину вольтажа.
• Неисправность зарядного устройства. Для зарядки аккумулятора имеется специальное зарядное устройство. Если аккумулятор разряжен даже после того, как вы его зарядили, то следует проверить целостность зарядного устройства. Для этих целей обычно на зарядных устройствах имеются световые индикаторы. Если их нет, то нужно воспользоваться мультиметром.
• Неисправность кнопки включения. Необходимо проверить пусковую кнопку, так как часто причиной ее неработоспособности является окисление контактов или попадание пыли. Инструмент следует разобрать, после чего почистить контакты. Кнопки обычно на шуруповертах имеют функцию регулирования скорости вращения патрона, для чего устанавливается транзистор. Если инструмент работает, но функция регулирования числа оборотов отсутствует, то нужно заменить транзистор.
• Если не функционирует функция реверса, то исправить поломку можно путем очистки контактов кнопки переключения полярности.
• Неисправность электродвигателя. Электромотор является одним из самых дорогостоящих конструктивных элементов шуруповерта. Если все проверено и выявлено, что проблема кроется в электромоторе, тогда следует выяснить причину. Чаще всего проблема возникает со щетками, которые с течением времени попросту истираются. Отремонтировать щетки невозможно, поэтому их следует заменить. Якорь следует заменить, если при прозвонке его выводов обмоток обнаружен обрыв. Перемоткой такого маленького ротора никто не будет заниматься, поэтому проще приобрести новый агрегат. Статор постоянного электродвигателя представлен в виде 2-3 магнитных пластин, которые не выходят из строя.

Теперь вы знаете основные признаки и виды неисправностей шуруповерта. Чтобы его отремонтировать, не нужно быть специалистом, а достаточно запастись инструментом и свободным временем.

Как снять патрон на дрели? — DeWalt

Чтобы увидеть этот список на испанском языке, откройте вложение.
Para ver esta lista en español, por Favor abra el archivo adjunto.

Чтобы снять патрон с вашего сверла, следуйте инструкциям для вашего типа сверлильного патрона:

Инструкции по снятию патрона со шпонкой

Большинство реверсивных сверл имеют винт с левой резьбой, расположенный в нижней части патрона.
1.) Если в устройстве есть этот винт, поместите ключ патрона патроном к себе в одно из отверстий с правой стороны патрона.Ударьте по ключу по часовой стрелке деревянным молотком или подобным предметом. Это ослабит винт внутри патрона.

2.) Полностью откройте кулачки патрона. Вставьте отвертку в нижнюю часть патрона, чтобы зафиксировать головку винта. Снимите винт, повернув его по часовой стрелке, это левый винт.

3.) Повернув патрон к себе, вставьте ключ в одно из отверстий на левой стороне патрона. С помощью деревянного молотка или аналогичного предмета резко ударьте по ключу против часовой стрелки.Это ослабит зажимной патрон, и его можно будет открутить вручную.

Нет возможности остановить вращение двигателя.
Может потребоваться несколько попыток ослабить зажимной патрон

Инструкция по снятию быстрозажимного патрона

Большинство реверсивных сверл имеют винт с левой резьбой, расположенный в нижней части патрона.

1.) Если в устройстве есть этот винт, полностью откройте кулачки патрона. Вставьте отвертку в нижнюю часть патрона, чтобы зафиксировать головку винта. Снимите винт, повернув его по часовой стрелке, это левый винт.

2.) Вставьте короткий конец шестигранного ключа размером 1/4 дюйма или больше в патрон и затяните. Повернув инструмент, резко ударьте по длинному концу шестигранного ключа против часовой стрелки, так как это стандартная правая резьба. ослабьте зажимной патрон, чтобы его можно было открутить вручную.

Нет возможности остановить вращение двигателя.
Может потребоваться несколько попыток ослабить зажимной патрон

Инструкция по снятию зажимного патрона

1.) Затяните патрон вокруг более короткого конца шестигранного ключа (не входит в комплект) на 1/4 дюйма (6.4 мм) или больше.

2.) Используя мягкий молоток, резко ударьте по ключу против часовой стрелки (если смотреть спереди инструмента). Это ослабит зажимной патрон, и его можно будет открутить вручную.

Если по какой-либо причине вы не можете снять патрон, мы рекомендуем доставить сверло в ближайший заводской сервисный центр для получения дополнительной помощи. Чтобы найти ближайший к вам сервисный центр фабрики DEWALT, щелкните здесь.

Как заменить патрон без ключа на перфораторе DeWALT: eReplacementParts.com

Исправлять вещи имеет смысл. Эта статья поможет вам разобраться в необходимости замены быстрозажимного патрона на аккумуляторной ударной дрели DeWALT.

Застрял сверлильный патрон? Пора принять решение. Независимо от того, являетесь ли вы мастером-плотником или время от времени ищите дрели, eReplacementParts.com предоставляет детали, процедуры и факты, необходимые для того, чтобы безбоязненно исправить то, что вам не удается.

Патрон действительно может считаться изнашиваемым элементом любого сверла.Каждый раз, когда сверло проскальзывает (при высоком крутящем моменте), патрон будет немного изнашиваться. В конце концов, патрон нужно будет заменить. Если сверло часто используется в грязных или пыльных условиях, патрон нередко заклинивает полностью (или открывается и закрывается с большим трудом). Заменить патрон очень просто.

В этой статье представлены пошаговые инструкции по снятию и установке быстрозажимного патрона на аккумуляторной ударной дрели DeWALT.

Приступим. СНЯТИЕ ПАТРОНА [вверху] 1. Снимите аккумулятор.

Снимите аккумулятор с дрели.

2. Снимите стопорный винт патрона.

Откройте зажимной патрон до самого широкого положения.

Используйте отвертку Torx (размер может отличаться), чтобы ослабить стопорный винт. Этот винт имеет ОБРАТНУЮ РЕЗЬБУ (для ослабления требуется вращение по ЧАСОВОЙ СТРЕЛКЕ).

Выкрутите винт из зажимного патрона.

3. Установите коробку передач на минимальное значение.

Установите переключатель селектора передач в самое нижнее положение.

4. Снимите патрон со сверла.

Вставьте короткий конец большого шестигранного ключа (такого размера, чтобы в него поместился патрон) в патрон в сборе.

Закрепите шестигранный ключ в патроне.

Расположите сверло на поверхности, которая позволяет патрону (и шестигранному ключу) выступать за край.

Крепко прижимая дрель к рабочей поверхности, ударьте молотком по оголенному концу шестигранного ключа. Это (в конечном итоге) ослабит узел патрона.(Может потребоваться несколько попыток).

Продолжайте вращать (отвинчивать) узел патрона (вручную), пока он не выйдет из зацепления со шпинделем.

Снимите патрон в сборе со сверла.

УСТАНОВКА НОВОГО ПАТРОНА [вверх] 5. Установите патрон.

Навинтите новый патрон в сборе на шпиндель до упора вручную.

Откройте патрон как можно шире.

Снова закрепите шестигранный ключ в зажимном патроне.

Завершите затяжку нового патрона с помощью шестигранного ключа. (Нет необходимости бить по шестигранному ключу молотком).

Снимите шестигранный ключ с патрона.

Установите стопорный винт.

Закрепите стопорный винт отверткой Torx. Винт имеет ОБРАТНУЮ РЕЗЬБУ (для фиксации требуется вращение ПРОТИВ ЧАСОВОЙ СТРЕЛКИ).

ПОВТОРНАЯ СБОРКА УСТРОЙСТВА [вверху] 6. Установите аккумулятор.

Установите аккумулятор.

Как вы только что узнали, самостоятельный ремонт означает больше сверления с меньшими затратами. Надеюсь, эта статья восстановила вашу способность сверлить отверстия без замены всего сверла. И это только верхушка бита. Наши онлайн-руководства по ремонту могут помочь расширить ваши навыки далеко за пределы дрели; предоставление вам возможности решать проблемы с электроинструментом всякий раз, когда они возникают; и безбоязненно исправлять все, что у вас не получается.

Следующее исправление можно найти здесь. [Вверх]

Как заменить сверло Dewalt?

Если вы собираетесь использовать дрель, первое, с чем вам нужно будет ознакомиться, это как заменить сверла на сверле DeWALT — нажмите здесь, чтобы просмотреть.Биты — это сменные части инструмента, которые позволяют сверлить материал, с которым вы работаете, и делать пилотные отверстия. Эти детали различаются по размеру, поэтому важно иметь возможность быстро и эффективно заменять их, если вы хотите поддерживать хороший график работы.

Многие думают, что этому процессу гораздо труднее научиться, чем есть на самом деле. Однако немного изменить на самом деле очень просто и понятно. Есть два разных метода, которые вы можете использовать в зависимости от того, с каким типом упражнений вы работаете.Первый требует, чтобы вы использовали зажимной ключ, чтобы вынуть биты. Второй — способ заменить биты без использования патронного ключа.

Как использовать патронный ключ?

Если вы хотите поменять сверла, и ваше сверло поставляется с ключом патрона, вам нужно использовать этот ключ, чтобы вынуть сверло, которое вы используете, из сверла и вставить новое сверло. вам нужно найти ключ патрона, который идет в комплекте с устройством. Многие из новых сверл имеют пятна на инструменте, которые позволяют ключу патрона стать частью сверла.Это упростит поиск ключа. Если вы не можете найти ключ патрона, вам нужно будет проверить упаковку, чтобы увидеть, можете ли вы найти его там, или посмотрите руководство по эксплуатации.

Как только вы найдете ключ патрона, вам нужно будет поднести его к патрону, чтобы можно было приступить к работе. Вы будете знать, что нашли правильный инструмент и используете правую сторону, потому что конец ключа патрона будет похож на зубчатую шестерню. Как только вы его найдете, вы сможете совместить зубцы ключа патрона с зубцами патрона.Затем вставьте кончик ключа в одно из отверстий на боковой стороне патрона. Как только вы это сделаете, можно начинать открывать кулачки патрона.

Поверните ключ патрона против часовой стрелки (влево), чтобы ослабить зажимы на патроне. Как только это будет сделано достаточно долго, вы сможете легко вытащить коронку из челюстей. Для этого вытащите насадку указательным и большим пальцами. Делайте это медленно и осторожно, чтобы не повредить биту при ее извлечении. После того, как вы удалили насадку, присмотритесь к ней и убедитесь, что все в порядке.Если он недостаточно острый или на нем есть признаки растрескивания, выбросьте его, чтобы случайно не использовать его снова.

Если он все еще в хорошем рабочем состоянии, положите его обратно в набор инструментов. Это поможет сделать вашу работу максимально продуктивной. Как только вы определили полезность битов, вы будете готовы добавить новые биты. Для этого возьмитесь за насадку указательным и большим пальцами, как вы это делали, когда вынимали другую насадку. Убедитесь, что держите хвостовик биты (гладкую часть).

Вставьте сверло в губки патрона так, чтобы хвостовик был обращен к кулачкам, и надежно удерживайте сверло. После того, как вы вставите сверло и надежно удерживаете инструмент, вам нужно будет снова затянуть патрон. Для этого возьмите ключ-патрон и снова совместите его с зубьями. Затем вставьте его в одно из отверстий на боковой стороне патрона. Как только это будет сделано, вы сможете снова затянуть патрон. Для этого обязательно поверните ключ патрона по часовой стрелке (вправо).

При повторном затягивании губок патрона убедитесь, что вы можете надежно удерживать сверло.Вы же не хотите, чтобы он выпадал, когда вы стягиваете челюсти или вставляете неправильно. После того, как кулачки снова будут затянуты, вы можете вынуть ключ патрона. Затем включите дрель и проверьте ее, чтобы убедиться, что она работает правильно. Как только вы это сделаете, вы сможете продолжить работу.

Как заменить сверло без ключа патрона?

Теперь, когда конструирование сверл постоянно совершенствуется, многие люди могут менять свои сверла без использования ключа патрона. Хотя это удобно, для этого требуется другой процесс, нежели стандартный для замены бит с помощью зажимного ключа.Обычно вы будете использовать патронный ключ, если у вас есть электрическая дрель с проводом. Однако, если у вас беспроводная модель, есть вероятность, что вам не понадобится патронный ключ, вы можете изменить биты, используя следующий метод. Сначала вам нужно ослабить зажимной патрон.

Для этого возьмитесь одной рукой за патрон, а другой за ручку дрели. Затем поверните патрон против часовой стрелки (влево), чтобы ослабить его. Этот процесс позволит кулачкам в патроне раскрыться, и вы сможете извлечь биту.Прежде чем убрать его, осмотрите его, чтобы убедиться, что он не потускнел и не потрескался. Убедившись, что оно по-прежнему в хорошем рабочем состоянии, вы можете снова вставить сверло в свой набор сверл. Теперь вы можете поработать над установкой новой биты.

Найдите правильный размер и удерживайте сверло большим и указательным пальцами так, чтобы хвостовик был обращен к патрону. Хвостовик — это гладкая часть сверла на конце. Как только вы это сделаете, вставьте сверло в кулачки патрона и затем потяните его на себя примерно на один сантиметр.Убедитесь, что после этого вы хорошо держите насадку. Кулачки патрона по-прежнему будут ослаблены, что может привести к выпадению сверла. Затем вам нужно снова сжать челюсти.

Для этого ослабьте хватку бита и несколько раз слегка нажмите на спусковой крючок. Это поможет обеспечить правильную установку биты в патрон. Убедитесь, что вы нажимаете на спусковой крючок осторожно, чтобы он не поворачивался слишком быстро. Выполнив эти шаги, вы сможете снова начать работу.

Уберите руку с биты и нажмите спусковой крючок на полной скорости, чтобы убедиться, что бит вращается правильно. Вы также захотите проверить, есть ли у вашей дрели храповой механизм. Если это так, вы сможете повернуть его на место, повернув его по часовой стрелке (вправо). Это должно вернуть вас в нужное русло и подготовить вас к работе.

Размеры ключа патрона сверла

Если вы потеряете ключ патрона, вы не сможете заменить сверла, пока не получите новую.Это может быть очень неприятно, но поход в хозяйственный магазин должен быстро решить эту проблему. На рынке представлено более 12 вариантов патронов, и для каждого из них требуется собственный ключ, поэтому вам нужно знать свой точный размер и размеры, чтобы подобрать подходящий. Для этого вам нужно внимательно посмотреть на патрон вашего сверла.

На боковой стороне должны быть выгравированы цифры в соотношении (½, ¼, ⅛ и т. Д.). Запишите это число на листе бумаги. Далее вам нужно будет найти линейку.Используйте его, чтобы измерить отверстие на той стороне патрона, в которую вы обычно вставляете ключ. После измерения запишите это число на том же листе бумаги. Отнесите эти измерения в свой местный хозяйственный магазин. Они смогут использовать их, чтобы помочь вам найти ключ для патрона, который будет подходить для вашего сверла.

Как заменить аккумуляторный сверлильный патрон: пошаговое руководство

Перво-наперво, что такое аккумуляторный сверлильный патрон?

Сверлильные патроны — это обычный инструмент, используемый для удержания сверла при любой операции сверления. Его можно использовать для ручных дрелей, фрезерных и токарных станков.

Это специализированное оборудование используется для достижения радикальной симметрии при сверлении. Вы можете ослабить и затянуть губки сверлильных патронов без ключа или аккумулятора без ключа патрона, что упрощает и ускоряет использование во время операций сверления.

Однако через некоторое время вы можете почувствовать необходимость заменить аккумуляторный сверлильный патрон.

Итак, когда вы должны его заменить?

Если патрон шатается, может стать трудно правильно заворачивать винты или просверливать прямые отверстия.

Как и любой другой компонент, патрон со временем изнашивается. Он склонен к скоплению пыли или ржавчины, что может привести к заеданию сверла. Следовательно, возникает необходимость заменить аккумуляторный патрон дрели на новый, если он начинает раскачиваться или каким-либо образом деформируется.

Можно ли заменить аккумуляторный сверлильный патрон?

Да, но нужно убедиться, что вы все делаете правильно. Есть два основных способа заменить аккумуляторный сверлильный патрон в домашних условиях.Вот пошаговое руководство по всем методам, которые вы можете использовать.

Использование шестигранного ключа для замены аккумуляторного сверлильного патрона

Первый метод, который мы собираемся обсудить, это замена аккумуляторного сверлильного патрона с помощью простого шестигранного ключа.

Что вам понадобится:

• Шестигранный ключ (очевидно)
• Отвертка
• Молоток
• Жидкость для фиксации резьбы

1. Удаление винта

Первое, что вам нужно сделать, это удалить винт в центре патрона.Для этого придется раздвигать челюсти до тех пор, пока они совершенно свободны.

Большинство аккумуляторных сверлильных патронов имеют этот винт на основании. Винт отвечает за крепление основания к корпусу дрели. Если вы нигде не найдете винта на сверле, вы можете полностью пропустить этот шаг.

Убедитесь, что у вас есть отвертка подходящего размера, которую вы можете использовать. Чтобы отвинтить его, вы должны повернуть его по часовой стрелке — помните, righty tighty, lefty loosey . Обычно сверла имеют винт с обратной резьбой, но убедитесь, что вы правильно проверили, прежде чем что-либо предпринимать.

Винты обычно вставляются в сверло. с жидкостью для фиксации резьбы, чтобы они не расшатались. Это означает, что вам придется приложить некоторую силу, чтобы вывернуть винт. Если не выходит с помощью отвертки вам нужно будет выполнить следующие действия.

2. Установка шестигранного ключа

Следующий шаг — вставить шестигранный ключ. в аккумуляторный сверлильный патрон. Обязательно возьмите самый большой шестигранный ключ которую можно безопасно вставить в сверло.Ключ нужно повернуть по порядку чтобы затянуть патрон так, чтобы он прочно удерживался на месте.

3. Настройка коробки передач

Теперь вы должны установить коробку передач на минимально возможное значение, чтобы не было большого сопротивления со стороны шестерен. Если вы не уменьшите уровень сопротивления шестерен, это может повредить сверлильный патрон.

4. Метчик с молотком

Сначала необходимо установить беспроводной дрель так, чтобы она лежала горизонтально. Он должен висеть над верстак, чтобы это работало. Возьмите резиновый или деревянный молоток и ударьте гаечным ключом. резким ударом.

Большинство аккумуляторных сверлильных патронов имеют стандартную резьбу, но ее также можно навинтить на шпиндель в обратном направлении.

Если вы не уверены, какой у вас патрон с обратной резьбой или стандартный сверлильный патрон, вы можете прочитать руководство или связаться с производителем. Чтобы отсоединить патрон от аккумуляторной дрели, вам нужно будет ударить шестигранным ключом молотком против часовой стрелки.

Будьте осторожны, когда используете молоток. Если приложить слишком большую силу или ударить по нему под неправильным углом, обсадная колонна может потрескаться или погнуться.

Вы можете начать с небольшого усилия и при необходимости увеличить усилие. Если вы просто пытаетесь ослабить застрявший винт, важно постепенно увеличивать усилие.

5. Удаление патрона

После удаления винта все, что вам нужно Теперь нужно вручную снять аккумуляторный сверлильный патрон.Удаление винта приведет к убедитесь, что патрон достаточно ослаблен из корпуса сверла. Ты будешь иметь возможность легко открутить его вручную в таком случае.

6. Добавьте жидкость для фиксации резьбы

Одна рекомендация экспертов: замените в сверле фиксирующую жидкость для резьбы. После замены патрона вы следует нанести немного жидкости на конец винта. Распределите его равномерно через конец, катая его по пальцу.

Однако, если у вашего сверлильного патрона не было К черту, это не значит, что ты сорвался с крючка.Вам все равно нужно будет использовать жидкость для фиксации резьбы на резьбах в патроне. Эти темы обычно находятся в место навинчивания на сверло.

7. Замена патрона

Чтобы установить патрон на аккумуляторную дрель, вы можете использовать те же инструменты, что и выше. Если вы хотите очистить и замените оригинальный патрон или установите совершенно новый, вот как вы это делаете Это.

Первое, что нужно сделать, это внимательно навинтите основание патрона на шпиндель сверла.Следующим шагом будет открытие вставьте шестигранный ключ. Затяните губки патрона вручную. После установки на место следует вставить винт на место. Затяните это повернув его по часовой стрелке.

Использование ударного ключа для замены аккумуляторного сверлильного патрона

Этот метод обычно используется, когда первый не смог открутить патрон с его места. Помните, попробуйте первый метод, прежде чем пробовать этот.Известно, что ударный ключ обеспечивает большее усилие, которое может оторвать ключ.

Что вам понадобится:

1. Вставьте шестигранник в патрон

Первым шагом этого метода является вставка шестигранного гнезда в патрон по центру. Осторожно затяните патрон, чтобы удерживать гнездо на месте. Следуйте инструкциям выше, чтобы удалить все винты из патрона.

Важно попробовать первый способ перед этим, потому что этот метод имеет более высокий риск повреждения вашей дрели или твой патрон.

2. Выключите передачу

В то время как другой способ попросил установить дрель на самом нижнем, для этого нужно полностью выключить передачу. Он должен быть в заблокированном положении, чтобы он не двигался вперед или назад. в любой момент во время извлечения патрона. Если он не заблокирован, он может увеличить риск повреждения.

3. Вращайте шестигранную головку

Следующим шагом будет осторожное вращение шестигранного носка в обратном направлении с помощью ударного ключа.Вам нужно использовать ударный ключ небольшими порциями, пока патрон не начнет расшатывать. Обязательно используйте короткие очереди. Если вы не будете осторожны на этом этапе, сверло может быть повреждено.

4. Отвинтите патрон вручную

После того, как он будет ослаблен, вы сможете вручную снять аккумуляторный сверлильный патрон.

Аккумуляторные сверлильные патроны — один из лучших инструментов для сверлильных работ на рынке.

Они сокращают потребность в шпонке патрона при открытии или закрытии кулачков патрона, что может снизить временные затраты.

Все, что вам нужно сделать, это просто затянуть патрон после того, как вы надели его на режущий инструмент или сверло вручную. Он идеально подходит для механиков и рабочих, которые часто теряют из виду ключи сверлильного патрона.

Он также может предотвратить повреждение зубьев патрона со шпонкой, так как они имеют тенденцию к сколам или поломке из-за процесса заклинивания патрона.

Убедитесь, что вы не используете неисправный или деформированный сверлильный патрон для какой-либо операции. Это приведет к беспорядку в проекте, так как вы не сможете просверлить прямые отверстия.

Последнее обновление: 6 мая 2020 г.

Сломанный сверлильный патрон и как исправить

На заставке вы можете увидеть мой сломанный сверлильный патрон. Настоящий облом. Это портативная дрель Bosch (18 вольт), которая хорошо служила мне последние 5 лет. И однажды одна из трех челюстей соскользнула с места. Я сразу же зашел на один из моих форумов, чтобы спросить, можно ли это исправить. Позвольте мне просто сказать — участие в форуме по деревообработке дает очень много преимуществ. Они любезно и быстро предложили мне советы, подсказки и направили меня на несколько видеороликов на YouTube. Обожаю этих парней!

Я был в состоянии получить мой патроном прочь, но никогда не мог понять, как разобрать его дальше, чтобы удалить и заменить стопорное кольцо. Один участник форума сказал мне, что с некоторыми сверлильными патронами вы можете изменить стопорное кольцо вне и заново установить челюсти должным образом. Итак, вы можете сначала попробовать это. Я решил купить патрон Ryobi 1/2 ″ без ключа с двумя рукавами. По ссылке, которую я включил, вы можете заказать его через Amazon. Тем не менее, я пошел и взял один из Home Depot за 20 долларов, и он отлично справился с моей дрелью.Я мог бы заплатить больше, покупая его в Home Depot. Но 20 долларов все равно дешево по сравнению с заменой всего сверла.

Итак, вооружившись всеми своими новообретенными знаниями, я решил сделать несколько снимков шагов, которые я предпринял для ремонта своей портативной дрели Bosch. Обратите внимание, что если у вас другая модель дрели, вы можете провести дополнительные исследования для разборки и ремонта. Это патрон 1/2 дюйма без ключа. Нет гарантий, что то, что я вам здесь покажу, будет точно так же работать с вашей дрелью. Так что делайте исследования и удачи!

БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО — еще одна вещь, о которой нужно помнить.Перед выполнением любого из этих шагов убедитесь, что вы удалили из дрели все свежие батарейки. Я показываю одну картинку с еще прикрепленной батареей, но это полностью разряженная батарея.

Сначала я полностью втянул кулачки патрона, чтобы обнажить установочный винт. Я знаю — это сложно увидеть на картинке выше. Мне пришлось использовать фонарик, чтобы увидеть, какая отвертка или гаечный ключ мне понадобятся. Мой взял шестигранный ключ. И это левая резьба, поэтому я повернул винт по часовой стрелке, чтобы ослабить.Выньте установочный винт из патрона.

Затем возьмите самый большой шестигранный ключ, который у вас есть, и поместите самый короткий конец в патрон дрели. Затяните это. Таким образом, длинная часть шестигранного ключа должна быть перпендикулярна оси сверла.

Теперь прижмите сверло левой рукой к твердой поверхности. Наклейте шестигранный ключ на край, как показано на рисунках.Возьмите молоток в правую руку и сильно ударьте по длинному концу шестигранного ключа. Это повернет патрон против часовой стрелки и отсоединит его от сверла. Обратите внимание, что для этого шага вам следует настроить сеялку на низкую передачу или настройку сверления.

Также не забудьте вынуть аккумулятор на всех этих этапах. Я показываю батарею на месте для некоторых из этих изображений, но эта конкретная батарея была полностью разряжена, поэтому она не представляла опасности.

На рисунке выше показано, как это выглядит со снятым патроном.

Я пытался разобрать патрон дальше, чтобы добраться до стопорного кольца. Я думал, что я заказал бы новое стопорное кольцо и заменить его. Но я не мог понять, как к нему добраться (см. Фото выше). Ради экономии времени я решил забрать сменный патрон Ryobi в тот же день в моем местном магазине Home Depot. Всего 20 долларов.

Решил сохранить старый патрон и буду дальше возиться с ним. Если я в конце концов смогу это исправить, то у меня будет еще один запасной патрон, если этот новый когда-нибудь выйдет из строя.

На этом фото новый и старый патрон показаны рядом. Слева внизу — новый сменный патрон, сделанный Ryobi.

Просто прикрутите новый патрон обратно к сверлу. Верните установочный винт на место. Мне нужно было не забыть затянуть установочный винт, повернув его против часовой стрелки.

Теперь я снова в деле. Я могу начать делать скворечники на весну и поработать над несколькими ручками.Надеюсь, этот небольшой урок был вам полезен. Опять же, убедитесь, что вы провели дополнительное исследование для своего сверла, чтобы убедиться, что вы правильно заменили патрон. Пока это не случилось со мной, я даже не знал, что вы можете заменить патрон. Я рад, что смог изучить этот процесс, потому что он помог мне сэкономить, вероятно, 100 долларов или больше на замене всего сверла.

Еще раз спасибо всем моим друзьям на форуме за их полезные советы и рекомендации!

Как снять патрон с аккумуляторной ударной дрели Dewalt DC901 »mmToolParts

Dewalt DC901 — одно из немногих сверл Dewalt, в котором используется самозатягивающийся патрон Loctited.К лучшему или к худшему, природа и конструкция этого патрона устраняют необходимость в патроне-винте, который находится внутри центра большинства обычных сверлильных патронов. Поскольку у этого сверла нет этого винта в пользу одного или двух мазков Loctite, патрон на DC901 немного сложнее удалить и заменить . Имейте в виду, только немного сложнее, и тем более, когда вы вооружены правильными шагами.

Чтобы удалить патрон DC901, вы должны сначала убедиться, что сверло находится во всех нужных местах, положениях, настройках и т. Д.Во-первых, убедитесь, что инструмент находится на пониженной передаче . Это более мощная передача крутящего момента, которая просто лучше подходит для интенсивных рывков, с которыми вот-вот столкнется патрон. Вам также нужно убедиться, что инструмент установлен в режим сверления, что муфта установлена ​​на положение муфты «22», и что сам сверлильный патрон полностью открыт. Эти несколько шагов, хотя и просты, жизненно важны для всего процесса и буквально сделают или сломают вашу процедуру удаления патрона.

Следующий шаг по снятию патрона требует использования тисков или тисковидного механизма для зажима перфоратора DC901.Если у вас нет доступа к подобному оборудованию, рекомендуется отнести дрель в сертифицированную ремонтную мастерскую или, по крайней мере, одолжить у кого-нибудь. Если у вас есть доступ к такому оборудованию, плотно зажмите сверлильный патрон (только патрон и оставив корпус сверла полностью свободным) в тисках . Если по той или иной причине вы хотите избежать царапин или травм патрона, перед зажимом оберните вокруг него тряпку.

Используя только силу собственного тела, взбивайте сверло против часовой стрелки, пока Loctite не сломается . Вы услышите «хлопок» и почувствуете значительное снижение общей герметичности патрона. Если после нескольких взбиваний Loctite постоянно не сломался, вы можете нагреть его с помощью теплового пистолета или фена. Это должно сделать клей достаточно пластичным, чтобы его легче было сломать.

Как только вы услышите щелчок, снимите сверло с тисков . Затем, , используя поворот против часовой стрелки, просто вручную открутите патрон от сверла . Теперь он должен легко сниматься всего за несколько полных поворотов, и это все.

Чтобы переустановить новый патрон, просто нанесите каплю (на самом деле, только небольшую) Loctite на резьбовой вал патрона сверла. Закрутите и вручную затяните патрон на валу по часовой стрелке. . Дайте клею застыть и закрепите его на резьбе в течение как минимум одного часа, прежде чем использовать DC901 в любом качестве. Я повторяю, хотя допускать настройку Loctite на срок до 24 часов — это разумно, вы должны дать ему время, по крайней мере, на один час.

Как закрепить бит в аккумуляторной дрели

Добавлено: 8 июня 2017 г., Четверг

Мы откроем вам (не очень) маленький секрет.Велика вероятность, что вы годами неправильно использовали аккумуляторную дрель. У вас есть дрель Makita, DeWalt или Milwaukee, которую вы купили в течение последних 5-10 лет?

Эти новые модели аккумуляторных дрелей имеют особый способ затяжки, чтобы надежно закрепить сверло в патроне. Единственная проблема заключается в том, что нам не удалось найти информацию о производителе или потребителе, объясняющую, что это за процесс или как его выполнять, что заставляет нас задаться вопросом: «Что дает?».

Почему бы производителям сверл не продвигать этот метод среди покупателей и потребителей? Кажется, никто не знает наверняка.

Если вы выполните поиск на YouTube по запросу «как вставить сверло в аккумуляторную дрель», вы получите около 14 тысяч запросов. Но вот в чем загвоздка … большинство этих видео на самом деле показывают вам неправильный способ затяжки сверла .

Ниже приведено только одно видео, демонстрирующее неправильный путь для защиты вашего бита.

Вы, возможно, задаетесь вопросом, как и мы: «Как это могло быть неправильно? Так делалось годами! Я видел, как мои соседи, друзья и разнорабочие таким образом затягивали аккумуляторные дрели.Мне кажется довольно стандартным.

Мы тоже так думали. Но мы ошибались.

Продолжайте читать, чтобы узнать, как правильно (и, что более важно, самый безопасный) закрепить сверло.

Фиксация сверла на месте

Существует бесчисленное множество других видеороликов (многие из надежных источников), в которых показан тот же метод затягивания сверлильного патрона вокруг сверла, как показано на видео выше.

Но — это неправильный метод. И это не просто неправильно — для кого-либо небезопасно работать с аккумуляторной дрелью, не зафиксировав сверло на месте.Ваше сверло может ослабнуть, если вы не закрепите сверло правильным образом, то есть зафиксируете его на месте.

Если неправильно затянуть сверло, можно обжечь руку — нехорошо!

Мы хотим поделиться этой важной информацией о безопасности с нашей аудиторией, поскольку это имеет большое значение, когда речь идет о безопасной эксплуатации шнеков, которые мы производим и продаем.

Как зафиксировать сверло в аккумуляторной дрели

Посмотрите это видео, которое мы сделали, в котором показано, как правильно затянуть аккумуляторную дрель. Это предотвратит ожог руки и зафиксирует сверло на месте.

Вот пошаговое описание того, как это сделать:

• Вставьте сверло в сверлильный патрон.
• Затягивайте сверлильный патрон только вручную до нескольких щелчков.
• Поверните патрон в обратном направлении, пока не услышите и не почувствуете один-единственный щелчок.
• Как только вы услышите и почувствуете последний щелчок, сверло надежно зафиксируется на месте.

Power Planter продает 2 сеялки с этим фиксатором сверла…

• Dewalt 996 20V MAX * XR® Аккумуляторная трехскоростная ударная дрель-шуруповерт

  $ 285 $ 270

Бесплатная доставка

Дрель DeWalt 996 сочетает высокую мощность с пассивной безопасностью. Обладая скоростью от 450 до 2000 об / мин, он так же подходит для рытья твердой почвы, как и для заворачивания шнека.Включает зарядное устройство, боковую ручку и жесткий футляр для переноски. Он имеет патрон 1/2 дюйма и является лучшим сверлом для шнеков Power Planter диаметром 2 и 3 дюйма.

360 Просмотров | Подробности и характеристики

См. Полную информацию

• DeWalt 460 Flexvolt 60V Max * VSR Набор сверл по шпильке и балке

  $ 625

Бесплатная доставка

Это решение, которое вам нужно для исключительно сложных работ по садоводству или озеленению.Получите мощность 60-вольтового сетевого устройства, которое не требует подключения к сети. Только Power Planter предлагает этот специальный комплект DeWalt 60V с сумкой для переноски и дополнительной резервной батареей .
