Как телевизионный кабель соединить со штекером: как подключить переходник к телевизионному кабелю? Виды антенных разъемов

Содержание

как подключить переходник к телевизионному кабелю? Виды антенных разъемов

Подключение современного телевизора к источнику внешнего сигнала будет совсем простым и легким, если познакомиться с особенностями строения и использования штекера. Именно при помощи этого приспособления телевизионный кабель соединяется с гнездом приемника и передает высокочастотный ток по направлению от щитка на лестнице площадки либо антенны на крыше непосредственно в жилое помещение. Очень важно корректно подобрать технико-эксплуатационные параметры проводника и соотношение рабочих диаметров, а также правильно разделать конец провода и накрутить его. Об этом мы и поговорим в нашем обзоре.

Что это такое?

В прежние годы для присоединения антенного кабеля к ТВ-штекеру мастера прибегали к пайке либо подбирали специальную периферию с разъемом подходящего размера. В наши дни всё намного проще — каждый пользователь в любой момент может собрать всю необходимую конструкцию, не имея технических навыков, при помощи самых простых подручных средств.

Изготовители комплектующих для телевизионной аппаратуры выпускают разъемы в соответствии с принятым международным F-стандартом – они называются штекер.

Он имеет вид втулки, накрученной на антенный кабель.

К числу достоинств такого элемента относят.

  • Присутствие экранирующей оплетки возле основной жилы, она необходима для того, чтобы обеспечить однородность волнового сопротивления и предотвратить потерю качества входящего телевизионного сигнала.
  • Возможность совмещения с любым видом телевизионного сигнала. Подобный штекер в равной степени хорошо соединяется как с кабельным телевидением, так и цифровой антенной.
  • Легкость монтажа и подключения штекера. С этой работой может справиться любой пользователь, даже тот, кто очень далёк от мира техники и электроники.
  • Поскольку для установки антенных штекеров предыдущих поколений необходимо приложить много специализированных усилий, то в нашем обзоре мы будем рассматривать только современные F-штекеры, применение которых считается более оправданным и целесообразным.

Обзор видов

Остановимся чуть подробнее на обзоре основных разновидностей телевизионных штекеров.

Накрутные

Эта модель с усилителем в виде напрессованной гайки получила довольно широкое применение среди современных пользователей. Популярность ее объясняется очень легко — подключить такой штекер очень просто. В то же время у разъемов такого типа имеются и свои недостатки:

  • недостаточная толщина обжимного кольца зачастую вызывает повреждение штекера в процессе монтажа;
  • укороченная внутренняя резьба, которая не позволяет зафиксировать провод в разъеме плотно;
  • в ходе накручивания разъема на кабель часто происходит обрыв проводников оплетки и скручивание защитного слоя.

Обжимные

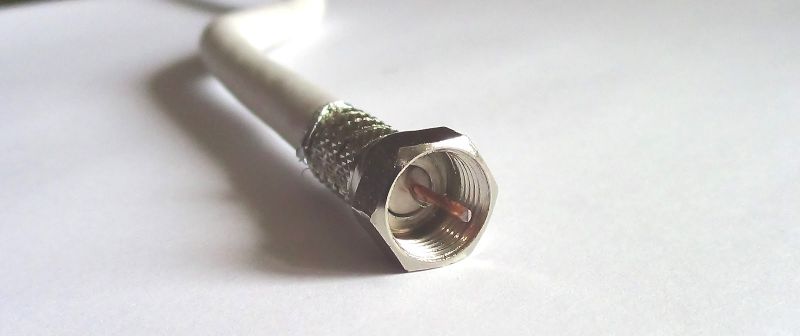

Обжимной F-штекер для телевизора характеризуется упрощенным методом крепления. Для этого необходимо в соответствии с базовыми правилами подготовить кабель, после чего вставить главный провод в узкое отверстие конвектора, хорошенько прорезать фольгу и обмотку и зафиксировать к наружной стенке при помощи обжимной подвижной втулки. Обращаем особое внимание на то, что перед зажимом необходимо как можно более равномерно распределить отогнутый слой по всей окружности провода.

Компрессионные

Эти антенные разъёмы для телевизионной техники считаются самыми надежными в данном ряду. Однако

их монтаж требует профессиональных инструментов, а также специфики понимания особенностей крепления. Дело в том, что подготовленный кабель здесь вставляется в компрессионный коннектор при помощи специальных щипцов для зажима, при этом сама обжимная гильза тянется по направлению к функциональному торцу.

Как подсоединить к кабелю?

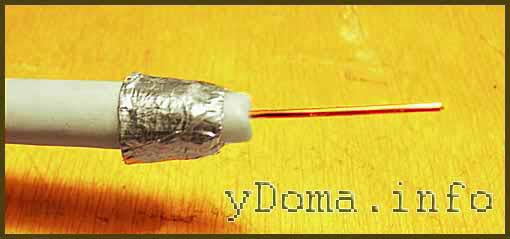

Прежде чем вставить F-штекер, следует приготовить антенный провод к дальнейшему подключению. Для этого с провода снимают старый штекер, после этого необходимо разрезать наружную изоляцию по окружности так, чтобы при снятии защитного покрытия не повредить оплетку. Длина разреза должна составлять 1,5- 2 см.

Далее изоляцию загибают так, чтобы телевизионный кабель полностью сохранил свои технико-экранирующие характеристики, то есть часть металлизированных волосков изоляционного слоя должна быть открыта, а не приглажена непосредственно к телу кабеля.

Имейте в виду, что податливость изоляционного слоя напрямую зависит от физической силы пользователя и особенностей производителей периферического устройства.

Обращаем ваше внимание на то, что в магазинах F-штекер представлен в трех размерах, поэтому перед приобретением и монтажом соединительного элемента очень важно убедиться в том, что разъем и антенный кабель смогут совмещаться друг с другом. Вне зависимости от их величины, всякий разъем может поддерживать спутниковые, аналоговые, а также цифровые сигналы.

Подсоединить F-штекер на кабель можно несколькими основными методами: один предполагает заворот оплетки экрана, а другой — срезание наружной оболочки в зоне периферических контактов.

Первый способ считается более практичным и надежным, но в то же время от пользователя он будет требовать больших физических усилий и предельной аккуратности. Если по каким-либо причинам вы не можете справиться с заворотом оплётки, то необходимо выполнить следующие действия.

Разрежьте небольшую часть телевизионного провода: вам понадобится прорезать несколько сантиметров наружной оболочки так, чтобы рабочая часть оплетки не испортилась. Для этой операции можно взять острый нож либо скальпель, при этом прикладывать особых физических усилий не нужно. Осторожно отогните защитный слой, когда вы увидите, что провод оголился — нужно снять всю ненужную часть защитной оболочки.

После этого нужно выполнить снятие дополнительного защитного слоя провода. В зависимости от разновидности кабеля_ на этой стадии пользователю придется удалять либо медную оплетку либо покрытие из алюминия. Необходимо отметить, что некоторые элементы защищаются алюминиевым слоем в сочетании с медным.

Затем нужно вернуть на место участок ранее завернутого участка фольги.

Некоторые производители для того, чтобы усилить конструкцию, на металлизированную фольгу дополнительно наносят тонкий слой полиэтилена — счистить его ножом практически нереально. После того как кабель будет присоединен, остатки пластмассы будут создавать помехи и, таким образом, препятствовать поступлению точного сигнала. Для того чтобы свести к нулю возможные потери качества картинки и звукового ряда, пользователю нужно приделать всю токопроводящую часть кабеля снаружи.

Затем необходимо уравнять параметры соединяемых штекера и антенного кабеля. Бывает так, что отверстия внутреннего резьбового элемента разъёма имеют чуть больший диаметр в сравнении с оголенным концом провода. Для того чтобы устранить эту разницу, на кабель надо намотать пару-тройку слоев изоленты. Следует иметь в виду, что после того, как вы выполните эти действия, фрагмент самодельной изоляции придётся удалить из главного проводника кабеля.

Далее выполняют накручивание металлического участка штекера на кабель телевизионной антенны. Для того чтобы при этом резьба соединяемых деталей не сорвалась, установку лучше выполнять ручным способом без помощи инструментов. Затем нужно осторожно откусить главную жилу провода. Если все действия вы выполнили правильно, то проводник начнет выбиваться на 2-3 мм.

Далее головку штекера закручивают на собранную конструкцию, после этого пользователь может приступить к непосредственному подведению антенны к подходящему телевизионному гнезду. Если в результате подключения F-штекера вам понадобится загнуть антенный кабель под углом свыше 70 градусов, то для того, чтобы исключить перетирание провода, специалисты советуют взять угловой штекер — от обычного он отличается только своим внешним видом, его технические параметры и особенности монтажа полностью идентичны прямому.

Если вы намереваетесь соединить кабель с ТВ при помощи штекера старого образца, то при соединении этих элементов вам придется перенести со штекера на кабель накладку из пластика.

Чтобы установить соединение с проводом какого-либо несертифицированного разъёма, скорее всего, понадобится пайка.

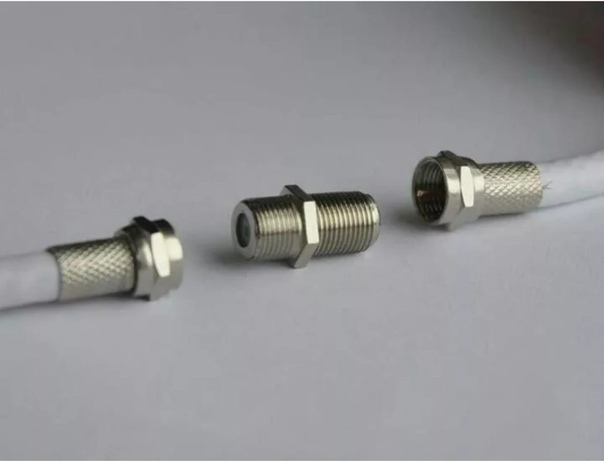

Как удлинить провод с помощью переходника?

Поводов для того, чтобы удлинить провод телевизора, бывает много. Чаще всего это установка телевизора на другое место либо необходимость поменять какой-то участок проводки вследствие его механического повреждения.

Даже самый простой вариант такого удлинения в любом случае потребует F-переходников или штекеров с гнёздами.

Чтобы воспользоваться этим способом, нужно выполнить следующую последовательность действий.

  • С длины телевизионного провода снимите около 3 см наружной части изоляции.
  • Заверните открывшуюся оплетку в обратную сторону, из-за того, что изоляция покрыта фольгой — часть экрана придётся отогнуть обратно.
  • Чтобы центральная жила не контактировала с диэлектриком, её следует зачистить примерно на 1 см, делать это надо осторожно, чтобы не повредить.
  • После этого на фольгу накручивают переходник, при этом основная жила должна выступать на полсантиметра. Оставшийся ненужный остаток срезают.
  • Все эти действия нужно повторить с другого конца, поставить штекер в гнездо и наслаждаться просмотром любимых фильмов.

Как подсоединить штекер антенны для телевизора, смотрите далее.

правильно разделать ТВ кабель и присоединить разъём, способы закрепления соединителей

Самостоятельное подключение телевизора к внешнему сигналу окажется несложным, если разобраться с антенным штекером. Именно с помощью этого устройства гнездо приёмника соединяется с ТВ кабелем, передающим высокочастотный ток от щитка на лестничной площадке или антенны чердаке, в квартиру. Важно правильно подобрать соотношение диаметров и технические характеристики проводника, безошибочно разделать конец кабеля и накрутить штекер.

Выбор проводника сигнала и монтаж

Перед тем как подключить кабель к телевизору, необходимо провести подготовительные работы, приобрести некоторые материалы и технические устройства. Мысленно проложить маршрут для проводника телевизионного сигнала, определить его протяжённость, количество разветвлений и специальных приспособлений.

Антенный кабель представляет собой провод сложной конструкции, способный без помех передавать уверенный сигнал. В состав шнура входят следующие элементы:

  • центральный медный сердечник — по нему протекает минимальный ток высокой частоты;
  • плотная пластиковая изоляция, придающая жёсткость и надёжно предохраняющая жилу от механических повреждений;
  • алюминиевая фольга — это второй проводник, защищающий передаваемый сигнал от помех;
  • экранирующая оплётка из тонких проволочек, улучшающая качество приёма и отводящая электромагнитные воздействия;
  • наружная изоляция предохраняет всю конструкцию от влаги и разрушения проводников.

Телевизионный кабель обязательно маркируется по внешней поверхности. Для бытовых приёмников чаще используют изделия с символами COAXIL CABLE 75 OHM, где первое сочетание указывает на присутствие экранирующего (коаксиального) слоя, а цифра 75 — волновое сопротивление в Омах на частоте 2,15 ГГц, принятой для большинства телевизоров.

Прокладывая кабель по квартире, учитывают несколько важных моментов. Трассу намечают с удалением от электропроводки, а телефонный и интернет каналы помех не создают, укладываются в едином жёлобе. Протягивают шнур целым куском и без скруток, при надобности пересечь сеть под напряжением, делают это под углом 90º. При необходимости развести кабель по разным помещениям пользуются разветвителями, располагая приспособления в удобных для обслуживания местах.

Типы соединителей

Устройство, обеспечивающее оперативное присоединение кабеля к приёмнику сигнала, называется штекер антенный для телевизора. Оно позволяет без проведения особых действий освобождать прибор от связи с коммуникациями простым выдёргиванием из гнезда аппарата ТВ-кабеля. Это бывает необходимо в случае грозы или перемещения телевизора на новое установочное место.

Первые антенные штекеры к проводникам припаивались, но позже появились конструкции, позволяющие выполнить соединение без особенных приспособлений: сначала посредством крепёжных винтов, а сегодня — за счёт давления при накручивании специальной втулки на конец кабеля. Изготавливают телевизионные штекеры по международному образцу F: две цилиндрические детали из металла определённым способом накручиваются на антенные проводники и плотно обжимают место контакта.

Такое соединение не требует от монтажника специальных знаний и умения, но порядок проведения манипуляций необходимо соблюдать, чтобы не получить на выходе потерю сигнала и низкокачественное изображение. Чтобы самостоятельно разделать кабель и подсоединить к нему штекер, понадобятся инструменты:

  • пассатижи для перекусывания проводников;
  • нож, чтобы резать изоляцию;
  • отвёртка, если разъем старого образца и с винтовым креплением.

Форма штекеров для антенны телевизора бывает прямой в виде штыря и изогнутой, как буква Г. Последняя конфигурация позволяет придвинуть приёмник ближе к стене без помехи со стороны кабеля.

По фигуре подключения изготавливают разъёмы двух типов: мальчик и девочка. Чаще на телевизионных приборах используются штекеры первого исполнения, другие применяют для подключения к усилителям, головным станциям сети и розеткам.

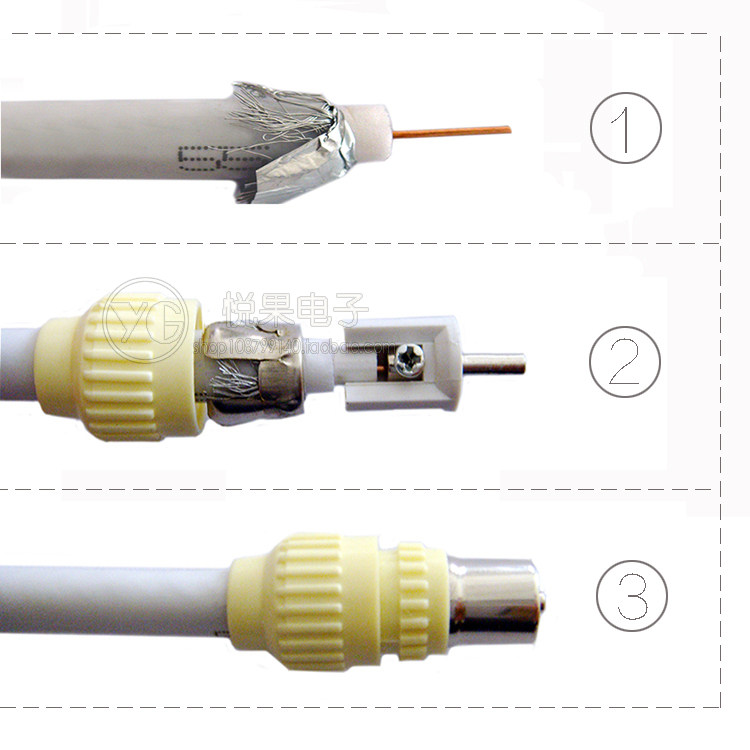

Присоединение штекера к антенному кабелю

Подключение кабеля к антенне осуществляют посредством винтов, на ней расположенных. В многоэтажных домах сигнал выводится на коллективный щиток, имеющийся в каждом подъезде, и присоединение в таком случае делают от одной из клемм общей антенной шины. После прокладки кабеля по намеченной трассе приступают к разделке свободного конца под армирование его штекером. Очерёдность операций следующая:

  1. Разрезать внешнюю оболочку, отступив от края проводника 1,0―1,5 см. Задача — не повредить оплётку и фольгу, которые идут глубже.
  2. Удалить отрезанный кусок пластика, а проволочную сетку и алюминиевую бумагу навернуть на кабель. После этого открывается доступ к изолятору центральной жилы.
  3. Сделать круговой надрез полимерного сердечника с отступом от торца на 0,7―1,0 см, стараясь не повредить медную проволоку. Пластиковый цилиндрик снять со стержня и выбросить.
  4. Зачистить вскрытые отрезки жилы и экранов при помощи ножа, навернуть на фольгу первую часть разъёма так, чтобы медный провод попал в стержень штекера. Пассатижами подкоротить центральный провод, чтобы расстояние до накидной гайки было 4―6 мм.
  5. Прикрутить оставшуюся деталь до упора — соединитель готов к эксплуатации.

Случается, что внутренний размер по резьбе штекера оказывается больше, чем антенного кабеля. Тогда перед загибом экрана подматывают изоляционную ленту до плотной посадки разъёма на проводниковый шнур. При монтаже необходимо следить, чтобы фольга и оплётка не касались центральной жилы — от этого пострадает качество передачи ТВ сигнала.

Иногда возникает необходимость соединить два куска кабеля с целью его удлинения. Схема выполнения операции остаётся прежней, с той лишь разницей, что вместо штекера используется переходная муфта.

Как подсоединить антенный кабель к штекеру своими руками?

Несмотря на то что сегодня интернет имеется почти в каждом доме, во многих квартирах подача телевизионного сигнала, как и прежде, осуществляется посредством кабеля. Поэтому вопрос о том, как подсоединить антенный кабель к штекеру, достаточно актуальный. Неправильный монтаж отрицательно скажется на качестве получаемого сигнала, даже если использовать самый современный и дорогостоящий материал. Как правильно подсоединить антенный кабель к штекеру? Как выбрать изделие, чтобы потом не сожалеть о сделанной покупке? Что посоветуют специалисты? Найти ответы на эти вопросы поможет данная статья.

Знакомство с изделием

Антенный кабель представлен многослойным проводом, которому присущи экранирующие свойства, благодаря которым и осуществляется стабильная передача сигнала. Таким образом телевизор будет показывать только с подсоединенной антенной. Специально для этой цели его оснастили специальным разъемом для подключения, который преимущественно называют антенным гнездом. В другой части соединения отведено место для штекера. Последний домашнему умельцу придется монтировать на кабель, который может быть подсоединенным к антенне, спутниковой тарелке или распределительной телевизионной коробке.

Что понадобится для работы?

Очень часто люди, не привыкшие работать руками, не знают, как подсоединить тонкий антенный кабель к штекеру. Судя по многочисленным отзывам, ничего сложного в подключении нет, потому прибегать к услугам специалистов не обязательно. Справится с этим можно и своими силами. Прежде всего нужно обзавестись антенным (коаксиальным) кабелем, ножом или канцелярским резаком.

О конструкции кабеля

Прежде чем интересоваться, как подсоединить антенный кабель к штекеру, следует знать устройство проводящего изделия. Конструкция кабеля несложная. В нем имеются: центральная жила, медный провод, плотная пластиковая изоляция, алюминиевая фольга (является вторым проводящим элементом), внешняя изоляция и экранирующая оплетка. Задача последней – гасить помехи, источниками которых могут быть погодные и механические воздействия. На прилавках специализированных магазинов имеется широкий ассортимент изделий, выпускаемых отечественными и зарубежными фирмами-изготовителями. Так как представленная продукция бывает самого различного качества, при выборе следует учитывать некоторые нюансы, речь о которых пойдет далее.

На что обратить внимание при покупке?

Судя по отзывам, вопрос, как подключить антенный кабель к штекеру, не единственный интересующий новичков. На что же обратить внимание тем, кто решил приобрести антенный кабель? Такому потребителю специалисты рекомендуют следующее:

  • Выбирать изделие, в котором внешняя оболочка с обозначением 75. Это свидетельствует о том, что в кабеле частота волн с сопротивлением 75 Ом. Под этот показатель разработаны все современные телевизоры и коммутационное оборудование. Данная цифра должна встречаться по всей длине кабеля с интервалом 1 м.
  • Значение внешнего диаметра не должно превышать 0,6 см. Если же на данном этапе новичок по неопытности допустил ошибку, то расстраиваться не стоит, так как все поправимо. Если в штекере диаметр внутренней резьбы оказался больше диаметра провода, чтобы обжатие получилось качественным, придется на кабель намотать изоляционную ленту. Сколько понадобится для этого слоев изоленты, каждый мастер решает уже по ситуации. Главное, чтобы кабель к штекеру был подогнан как можно плотнее.
  • Лучше всего приобрести кабель с медными главной жилой и экранирующей оплеткой. В данном случае покупатель может столкнуться с трудностями по той причине, что большинство производителей в целях экономии свои кабели оснащают стальными центральными жилами или же наносят на них медное напыление. Для производства оплетки используют сплав меди, а экранирования – фольгу.

О разъеме штекера

Как утверждают специалисты, нормальное подключение антенного кабеля к штекеру будет возможно, если его разъем типа F. Данный вид принимает аналоговый и цифровой телевизионные сигналы. Судя по многочисленным потребительским отзывам, F-штекер самый лучший: он воспроизводит высококачественный телевизионный сигнал и прост в монтаже, что по достоинству оценено многими домашними умельцами. Поскольку диаметры штекеров могут иметь самые разные размеры, это следует учитывать. В противном случае штекер не будет соответствовать разъему и подключить телевизор не получится. Судя по отзывам, нередки случаи, когда телевизор монтирован вплотную к стенке. В такой ситуации следует использовать угловой F-штекер.

С чего следует начать?

Перед тем как подсоединять антенный кабель к штекеру, нужно выполнить подготовительные работы. Подсоединение осуществляется двумя способами: экранирующая оплетка заворачивается, а можно также обойтись и без этого. Судя по многочисленным отзывам, самый лучший и надежный контакт достигается именно с завернутой оплеткой. Разделывается кабель при помощи ножа или резака. Для этого от его конца отступают на полтора сантиметра. Далее аккуратно по кругу разрезают внешний изоляционный слой. Важно чтобы оплетка и алюминиевая фольга остались целыми. Отрезанная изоляция удаляется. В результате и оплетка, и фольга должны получиться открытыми. Затем они заворачиваются назад.

С целью улучшить прочность фольги ее изнутри обматывают полиэтиленом. Как утверждают специалисты, в ходе зачистки фольга часто повреждается. Если штекер насадить на кабель с отвернутой фольгой, контакт будет некачественный. Поэтому часть фольги некоторые мастера загибают обратно токопроводящей частью сверху. После необходимо снять изоляцию с центральной жилы. В данном случае от конца провода также отступают, но на 10 мм. Важно не испортить сам кабель.

Как соединить антенный кабель со штекером? Описание процесса

К данной процедуре приступают после зачистки провода. Первым делом нужно навернуть фольгу на первую часть штекера. Как подключить антенный кабель к штекеру правильно? Как рекомендуют специалисты, важно проследить за тем, чтобы центральная жила оказалась именно в сердцевине штекера. Для работы понадобятся кусачки, посредством которых потом часть центрального провода удаляется. Сделать это нужно так, чтобы он за накидную гайку выступал не более чем на 0,6 см. Потом приступают к прикручиванию до самого упора второй части штекера. После выполнения этих действий вилка считается готовой к использованию.

Второй способ

Некоторых новичков интересует, как установить штекер на антенный кабель, не заворачивая для этого фольгу? Как утверждают опытные мастера, выполнить это возможно. Достаточно просто срезать верхний изоляционный слой и удалить оплетку кабеля. Далее разбирается штекер. Он должен состоять из двух половинок. На открытый участок кабеля первым делом насаживается пластиковая половина. Второй же вилка затягивается.

О штекере угловой конструкции

Судя по отзывам, бывают случаи, когда имеется необходимость придвинуть телевизор с уже вставленным антенным штекером ближе к стенке, что сделать проблематично. Выручит в подобной ситуации специальный штекер с угловой конструкцией.

Приобрести его можно в магазине электробытовых приборов. Для подсоединения данного изделия применима технология, описанная выше. Если же владелец телевизора не хочет пользоваться штекерным подключением, то оптимальным способом соединения станет пайка. Однако для качественного сигнала спаиваемая площадь должна быть меньше.

Кроме того, при необходимости быстро подключить телевизор выполнить это будет проблематично. В связи с этим штекерное соединение считается самым удобным.

Какие ошибки допускают новички?

Не каждому известно, что некоторые производители антенных кабелей внутреннюю часть фольги покрывают полиэтиленом. Зачищать этот материал достаточно трудно, даже со скальпелем. Если кабель удастся зачистить, наличие пластика станет весомым препятствием для качественного контакта со штекерной вилкой. В итоге сигнал получится искаженным. Предотвратить это можно, если отвернутую фольгу завернуть обратно таким образом, чтобы своей токопроводящей стороной она выходила наружу. Нередко при обжатии тонкие оплеточные проводки соприкасаются с главной кабельной жилой, в результате чего качество принимаемого сигнала не на должном уровне, а может и вовсе пропасть. Часто антенный кабель укладывают в один плинтус вместе с электропроводкой. Это, по мнению специалистов, недопустимо, поскольку при таком монтаже передача сигнала также будет некачественной.

Как подключить антенну или кабель к телевизору высокой четкости

  1. Бытовая электроника
  2. Домашний кинотеатр
  3. Как подключить антенну или кабель к телевизору высокой четкости

Расшифровка аудиозаписи

Прежде чем вы сможете смотреть что-либо на своем телевизоре высокой четкости, вам необходимо подключить телевизионный сигнал к телевизору. Самый распространенный способ — через антенну или кабельную коробку. Поскольку большинство эфирных телевизионных станций
транслируют в сигнале HD, вы можете получить версии большинства сетевых шоу с высоким разрешением, используя старую добрую антенну с заячьими ушками — если вы живете в городе или мегаполисе.

Первый шаг для подключения антенны — найти входной порт на вашем HDTV. Ищите вход VHF / UHF. Обычно он находится сбоку или сзади телевизора высокой четкости. Ваша антенна подключается с помощью кабеля
— у него есть F-разъем. Это деталь на конце, и похоже, что это разъем, с которым вы, вероятно, знакомы, если когда-либо подключали кабельную линию к телевизору. Винт на разъеме
может быть немного сложным для первых двух оборотов. Как только вы начнете, он легко прикручивается.

Если вы подписаны на услугу кабельного или спутникового телевидения, ваши HD- и не-HD каналы, вероятно, поступают с ресивера, который вы подключаете к HDTV. В большинстве случаев вы покупаете или берете в аренду
непосредственно у поставщика услуг. У вас есть несколько вариантов подключения этого ресивера.

Первый шаг — подключить коробку к кабелю; он приносит телевизионный сигнал в ваш дом. У вас должен быть кабель с ВЧ-разъемом на конце, который похож на кабель, который вы использовали
с антенной. Прикрепите это к коробке на разъеме с надписью input.

Теперь у вас есть несколько вариантов подключения приставки к телевизору высокой четкости. В простейшем из них используется второй радиочастотный кабель. Просто подключите кабель к выходному разъему ресивера и входному разъему телевизора. Этот разъем
подает на ваш телевизор как видео, так и аудио сигналы. Опять же, вы должны найти все входные разъемы вашего телевизора на задней панели устройства.

Для получения видео лучшего качества проверьте, есть ли в вашей кабельной приставке выход S-video или компонентный выход.Кабель S video имеет четыре контакта на каждом конце, которые вставляются в приемник и телевизор. Кабели компонента
состоят из трех отдельных кабелей, соединенных вместе. Концы имеют красный, синий и зеленый цвет. Просто совместите конец кабеля с входным разъемом того же цвета.

Разъемы S video и компонентные не так просты, как соединение RF, потому что они передают только видео. Это означает, что вам придется использовать отдельный кабель с красными и белыми разъемами RCA, чтобы передавать звук
от кабельной приставки на телевизор.

Просто вставьте красный и белый разъемы в разъемы аудиовыхода того же цвета на вашей кабельной коробке. Затем проделайте то же самое с аудиовходом на нашем HDTV.

РЧ, S, видео и компонентные разъемы передают аналоговый сигнал. Качество хорошее, но чтобы получить максимальную отдачу от системы, можно подумать о цифровом соединении. Кабель HDMI
— лучший и самый простой цифровой вариант, потому что он передает видео и аудио через один кабель. HDMI имеет более плоский и широкий разъем, чем другие варианты кабеля.Просто найдите выход HDMI на
вашей кабельной или спутниковой приставке и подключите другой конец к порту HDMI на вашем HDTV.

Если у вас есть какие-либо вопросы, возможно, вы захотите еще раз взглянуть на свое руководство, чтобы увидеть, какие у вас есть варианты для подключения вашего HDTV к источнику видео.

Пошаговое руководство Как подключить ноутбук к телевизору с помощью HDMI

Очень популярно подключать ноутбук к телевизору, чтобы наслаждаться просмотром чего угодно на большом экране. Есть разные способы подключить ноутбук к телевизору. В этой статье мы расскажем вам самый распространенный — , как подключить ноутбук к телевизору через HDMI . Это очень просто. Просто выполните следующие 4 шага , вы можете сделать это сразу.

Шаг 1.

Включите ноутбук и телевизор (оба с портом HDMI) и подготовьте кабель HDMI.

Шаг 2.

Подключите кабель HDMI к портам HDMI ноутбука и телевизора.

Шаг 3.

Теперь вы можете видеть ваш телевизор с синим экраном, на котором отображается сообщение Нет сигнала.
Нажмите кнопку INPUT или SOURCE на пульте дистанционного управления телевизора.
Затем с помощью значка со стрелкой выберите HDMI 1 на экране телевизора.

Шаг 4.

Теперь на вашем телевизоре вы можете видеть тот же экран, что и ноутбук.

Если нет, выполните следующие действия, чтобы выполнить другие настройки.

1На клавиатуре ноутбука нажмите одновременно клавиши Windows + R , чтобы открыть окно «Выполнить».

2 Введите control в поле и нажмите Введите , чтобы открыть панель управления.

3 Щелкните Отображать при просмотре с помощью крупных значков.

4Щелкните Отрегулируйте разрешение .

5 Выберите TV из раскрывающегося списка Display.

6Затем попробуйте изменить его решение, чтобы добиться наилучшего просмотра на экране телевизора. Когда это будет сделано, нажмите OK, чтобы сохранить настройку.

Как быть, если нет звука из динамиков телевизора?

Убедитесь, что звук не отключен и громкость установлена ​​правильно как на вашем ноутбуке, так и на телевизоре.

А также установите устройство вывода звука HDMI в качестве устройства по умолчанию.

1 Щелкните правой кнопкой мыши значок звука в правом нижнем углу экрана ноутбука. Затем щелкните Устройства воспроизведения .

2 Выделите устройство вывода звука HDMI и щелкните Установить по умолчанию .

Если вы не видите свое устройство вывода звука HDMI, щелкните правой кнопкой мыши пустую область и отметьте Показать отключенные устройства .

Источник: https: // www.drivereasy.com/knowledge/connect-laptop-tv-via-hdmi-easily/ — Дата 25.12.2018г.

Краткое руководство по подключению устройств к QLED TV | блог | Samsung + код страны

При установке нового телевизора подключение всех периферийных устройств и устройств может стать настоящей проблемой.
Сначала вам нужно покопаться за телевизором, чтобы найти порты, а затем у вас есть связка кабелей, извивающихся сзади … Ура! Поговорим о пылевом магните. И это даже не самое страшное! Когда вы закончите все подключать, вы должны помнить, к какому порту вы подключили каждое устройство… это кошмар! Что ж, с QLED TV для этих проблем предлагаются простые решения, а это означает, что настроить телевизор очень просто. * Прочтите, чтобы узнать, как подключить различные устройства к телевизорам Samsung QLED 2017 года…

Проще, чем отправлять текст: подключение мобильных устройств к QLED TV

Подключение телефона к телевизору — хороший способ показать контент на большом экране, чтобы его увидело больше людей! Если вы обнаружили в Интернете забавное видео, которое должна увидеть вся комната, или если вы только что вернулись из поездки и хотите похвастаться своими фотографиями, отправив его на телевизор, вашей аудитории будет проще его увидеть! Кроме того, вы можете произвести на них впечатление, продемонстрировав свои технические навыки, верно? Только вот это действительно не требует особых навыков.Это невероятно просто. Как? Что ж, с QLED TV все, что вам нужно, это приложение Smart View для подключения вашего устройства. Затем вы можете одним касанием отправлять видео, фотографии и потоковое содержимое на телевизор. Нет, серьезно, вот и все. Но мы сохраним твой секрет.

Хотите знать, как подключить ноутбук к телевизору?

Для проведения презентации в офисе часто требуются две вещи: уверенность и подключение к телевизору.Точно так же, если вы хотите увидеть что-то со своего ноутбука дома на большом экране, вам также потребуется подключение к телевизору. К счастью для вас, с QLED TV есть два варианта подключения компьютера к телевизору! Вы можете загрузить приложение Smart View на свой компьютер и подключиться так же, как с мобильным устройством. Ого, так просто. Или вы можете использовать кабель HDMI для подключения, что также очень просто, потому что вы просто вставляете его в One Connect Box.

Постойте.Что такое One Connect Box?

А, вы еще не встречались? Позвольте познакомить вас с вашим новым лучшим другом по связи. Поднимите невидимое соединение и следуйте по нему до конца. Горшка с золотом нет, но у QLED TV есть One Connect Box, небольшая коробка портов, которая находится в конце невидимого соединения. § Это то, что позволяет убрать устройства из поля зрения. Давайте посмотрим, что еще можно подключить к One Connect Box.

Просто подключи и работай для видеоконференций

Когда вы приобрели новейшую игровую консоль или новый медиаплеер, вы сразу же приступите к веселью. Что ж, QLED TV скоро изменит вашу жизнь. Вот как подключить DVD-плеер к телевизору (или Blu-ray!)… Подключите его кабель HDMI к One Connect Box. Это оно. Или, если вам интересно, как подключить игровые устройства к телевизору, это то же самое. Подключите One Connect Box и приготовьтесь к победе.Это очень просто!

Подключите аудиосистему к новому телевизору

Хотите получить эффект объемного звука? Хорошие новости для вас: подключить динамики — не проблема, потому что вы можете подключить к One Connect Box либо цифровой аудиокабель, либо кабель HDMI!

Стрела. Вы подключены. Что теперь?

QLED TV не только упрощает подключение с помощью невидимого соединения и One Connect Box, он также оснащен функцией автоматического определения, что означает, что все, что вы подключаете, будет автоматически отображаться на экране телевизора.Больше не нужно гадать или перебирать каждый порт HDMI, чтобы найти то, что вы ищете. Просто выберите его в меню, потому что QLED TV сообщает вам, что где. Не говоря уже о том, что Invisible Connection позволяет использовать только один интеллектуальный пульт Samsung для управления каждым устройством — поэтому мы называем его One Remote Control. Больше никаких нажатий на кнопки и никакой реакции, потому что это не тот пульт. QLED TV позволяет легко настроить телевизор, чтобы вы могли сразу перейти к развлечениям.А теперь давайте подключимся!

Темы: QLED TV, телевизор samsung 2017, Как подключить телефон к телевизору, как подключить Xbox к телевизору, как подключить ноутбук к телевизору, как подключить DVD-плеер к телевизору, смарт-пульт Samsung, Samsung TV one connect box

Как использовать USB-to-USB для подключения ноутбука к телевизору | Small Business

В новых телевизорах чаще, чем когда-либо, можно найти порт USB. Некоторые телевизоры поддерживают базовые функции USB, такие как просмотр фотографий с флэш-накопителя, тогда как «умные телевизоры» более высокого уровня могут выполнять относительно расширенные функции передачи файлов.Если ваш телевизор имеет возможность полной интеграции с компьютером через USB, вы можете получить доступ к любым поддерживаемым медиафайлам на жестком диске вашего ноутбука — прямо с большого экрана. Вам просто нужно знать, какие функции поддерживаются и есть ли у вас подходящий USB-кабель для этой задачи.

Подключение ноутбука к телевизору через USB-порт

1

Проверьте в руководстве пользователя вашего телевизора, позволяет ли порт USB напрямую подключаться к ПК, и если да, то какие типы файлов поддерживаются.

2

Найдите порт USB на телевизоре.

3

Найдите USB-адаптер с подходящими штекерами, которые подходят к USB-портам как на телевизоре, так и на портативном компьютере. В идеале используйте USB-кабель, входящий в комплект поставки телевизора.

4

Подключите один конец кабеля USB к соответствующему порту портативного компьютера, а другой конец кабеля — к порту USB на телевизоре.

5

Выберите правильный источник входного сигнала (при необходимости) с помощью пульта ДУ телевизора или кнопки «Выбор входа» на консоли.

Предупреждения

  • Многие телевизоры имеют порт USB, но относительно немногие поддерживают прямое соединение телевизора с ПК. Некоторые телевизоры будут использовать USB-порт только для обслуживания (например, обновления прошивки), в то время как другие будут читать только USB-накопители. Аналогичным образом, диапазон поддерживаемых типов файлов может быть ограничен — наиболее распространены JPG, MP3 и MP4.
  • Многие USB-адаптеры имеют разъемы аналогичного размера и формы. Будьте очень осторожны при использовании стороннего адаптера, такого как USB-адаптер от вашего смартфона или камеры, поскольку использование неправильного адаптера может повредить ваше оборудование.

Писатель Биография

Джеймс Ли Филлипс — писатель с 1994 года, специализирующийся на вопросах технологий и интеллектуальной собственности. Он имеет степень бакалавра наук в области коммуникаций и философии SUNY Fredonia.

Как добавить кабель Ethernet к Amazon Fire TV Stick и остановить буферизацию


Amazon Fire TV Stick — отличный недорогой способ потоковой передачи мультимедиа на телевизор.

Хотя это может быть отличное устройство, для потоковой передачи данных требуется хороший сигнал Wi-Fi.

Для большинства это, скорее всего, не проблема, и потоковая передача по беспроводной сети работает очень хорошо.

С учетом сказанного существует множество сценариев, когда WiFi не работает должным образом, и использование проводного кабеля Ethernet является гораздо лучшим решением.

Если вам нужно, чтобы Ethernet работал с Fire Stick, есть недорогое устройство, которое преобразует сигнал.

Это адаптер Ethernet, который позволяет Fire TV Stick работать по проводному соединению.

Вот он на Amazon
Адаптер Ethernet Amazon для устройств Amazon Fire TV

Их легко настроить, подключив к порту питания Micro-USB на Fire Stick.

Поскольку порт питания Micro-USB представляет собой штекер OTG, адаптер может добавить Ethernet и питание к устройству.

OTG уже много лет используется смартфонами Android как способ подключения проводных клавиатур, мышей и внешнего хранилища к устройству Android, включая Fire Stick.

OTG встроен в Fire Stick и может использоваться таким же образом.

Совместимость с версией Fire Stick
Если у вас есть Fire TV Stick Gen 1, для работы OTG необходимо выполнить рутирование.

Если у вас есть Fire TV Stick Gen 2, он будет работать по умолчанию, и его просто нужно подключить.

Если у вас есть версия Fire TV Stick Gen 3 4K, она будет работать по умолчанию, и ее просто нужно подключить.

OTG поддерживает технологию Plug and Play со вторым и третьим поколением версии 4K, но для первого поколения потребуется рутировать.

В принципе, если вы не технический специалист, готовый к рутированию Fire Stick, он будет работать только со вторым и третьим поколением версии 4K.

Самый распространенный способ отличить их — это размер, поскольку Fire Stick второго поколения физически больше, чем первая версия.

Существует несколько адаптеров Ethernet для Fire TV Stick, наиболее популярной из которых является официальная версия Amazon.

Существует также популярный адаптер UGREEN Ethernet для Fire TV Stick.

Настройка проста: достаточно подключить кабель Ethernet к порту адаптера.

Кабель Micro-USB идет к Fire Stick, а стандартный USB-штекер предназначен для питания.

Чтобы узнать, подключен ли он к Ethernet, перейдите в Настройки–> Сеть–> Настроить сеть .

Он будет отображаться в правой части экрана, если он находится в проводном или беспроводном режиме.

Щелчок по «Настроить сеть» проверит соединение.


Резюме
У большинства не возникнет проблем с потоковой передачей через WiFi, но для тех, у кого есть проблемы, наличие адаптера Ethernet — хорошее решение.

Проводное соединение Ethernet всегда лучше и быстрее, чем сигнал WiFi без помех.

Установка выполняется быстро и легко за счет подключения кабелей.

Он будет работать только на 4K Fire TV Stick второго и третьего поколения, поэтому убедитесь, какая у вас версия.





Лучшее соотношение цены и качества для подключения к телевизору — отличные предложения по кабельному подключению к телевизору от Global Cable для подключения к продавцам телевизоров

Отличные новости !!! Вы находитесь в нужном месте для кабельного подключения к телевизору. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок и небольших независимых продавцов со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший кабель для подключения к телевизору вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что подключили кабель к телевизору на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в кабельном подключении к телевизору и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести cable connect to tv по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.
