Как закалить цепь на бензопилу

Для правильной работы бензопилы важно не только состояние её основных элементов, двигателя, карбюратора, масляного насоса, но и состояние пильной цепи. Каждый владелец пилы должен знать, как проводить обслуживание и ремонт цепи. В этой статье расскажем о том, что делать, если растянулась цепь на бензопиле и как её укоротить.

Можно ли укорачивать

Порвалась цепь на пиле, это обычное дело и расстраиваться не стоит. Производители позаботились о том, чтобы можно было ремонтировать и укорачивать цепи. В продаже имеются запасные звенья для цепей разных видов и размеров, заклепки для цепи, расклепочные и заклепочные станки.

При помощи станков склепать цепь бензопилы в домашних условиях можно даже тем, кто никогда не занимался ничем подобным.

Важно: ремонт цепи, даже самый качественный, не дает гарантии, что она будет служить вечно. Звенья изнашиваются равномерно, поэтому в любой момент цепь может порваться в другом месте.

В продаже имеются цепи в бухтах по 50-100 метров, которые можно купить и клепать самостоятельно.

Бухты выгодно использовать профессионалам, которые работают бензопилой ежедневно, например, вальщикам леса или работникам пилорам.

Когда нужно укорачивать

Укоротить цепь бензопилы можно, когда она растянулось настолько, что регулировочного винта не хватает для правильной натяжки. Убирать нужно не больше двух рабочих звеньев. Также, уменьшить цепь можно, если по каким-то причинам поменяли шину большей длины, на меньшую. При необходимости допустимо наращивать, дополнительные звенья можно купить в специализированном магазине или использовать с донора подходящей по всем характеристикам, шагу, толщине, форме режущих зубьев.

Почему растягивается

Владельцы пил часто задают вопрос: «почему растягивается цепь на бензопиле?» Постараемся ответить на него. Пильная гарнитура может растягиваться по нескольким причинам.

  1. Неисправен масляный насос или он неправильно настроен. Ограниченная подача масла или его отсутствие приводит к чрезмерному нагреву при работе. Горячая цепь вытягивается в несколько раз быстрее.
  2. Работа в неблагоприятных условиях. Пыль, грязь, земля попадают на гарнитуру при работе. Частички грязи действуют как абразивный материал и постепенно протирают места соединения звеньев, в результате чего она вытягивается.
  3. Использование некачественной смазки цепи. Часто для смазки цепи применяется не рекомендованное производителем масло, а отработанное масло из двигателя автомобиля. В «отработке» присутствуют частички металла, которые тоже могут давать эффект абразивного материала.
  4. Цепь новая. Производители бензопил специально делают на пиле регулировочные винты, т. к. процесс растяжения неизбежен.
  5. Естественное растяжение, как следствие продолжительной работы.

Растяжение неизбежно, вопрос в том насколько быстро это произойдет. Можно продлить срок службы, используя качественные масла для смазки, проводя своевременную диагностику масляного насоса и делая перерывы в работе.

Такие меры способны значительно снизить вероятность растяжения, но не исключить его полностью.

Растянулась цепь, что делать

Если растянулась цепь, но износ звеньев еще позволяет её использовать, можно её переклепать и продолжать работать. Определить количество звеньев, которые необходимо убирать не сложно. Для этого на бензопилу устанавливается шина, винт натяжения закручивается в крайнее положение и проводятся измерения. Определив необходимую длину можно приступать к клепке.

Клепка цепей для бензопил проводится при помощи вспомогательных инструментов и специальных станков. Рассмотрим подробнее, какие инструменты потребуются для того что бы уменьшить или увеличить длину цепи.

Инструменты необходимые для проведения работ

Приступая к клепке, первым делом необходимо убрать с цепи звено, для этого потребуется расклепать заклепки. Для расклепывания понадобится наковальня, молоток, тонкий бородок, тиски, болгарка со шлифовальным кругом или наждак. Эти инструменты не позволяют качественно провести работу, но зато они найдутся у каждого. Более культурный и бережный способ, снять заклепки при помощи специального пробойника.

Конструкций пробойников несколько, расскажем о самой популярной.

Пробойник для заклепок

Пробойник – станок, который применяется для снятия заклепок.

Он механический, работает по принципу пресса. В комплекте имеется специальная наковальня, в которой выбраны пазы для установки гарнитуры с различным шагом. Также имеются сменные наконечники, которыми и происходит выдавливание клепки.

Важно: размер заклепок в разных типах цепей отличается, поэтому при покупке пробойного станка убедитесь, что в комплекте имеется несколько наконечников, которые используются для разных типов гарнитуры.

Предлагаем посмотреть видео, в котором показано, как расклепать пильную цепь при помощи механического пробойника.

После того как цепь расклепана, необходимо снять старое звено, установить новое и заклепать. Для этого применяется станок заклепочно-обкатный. Он электрический, поэтому стоит гораздо дороже пробойного станка.

Заклепочно-обкатный станок

На станке установлен редукторный двигатель с высоким крутящим моментом.

Применяется для заклепки и прокатки гарнитуры с шагом от 1/4″ до 0,404″. Глубина пропила цепей, которые можно заклепать при помощи этого станка от 1,1 мм, до 2 мм (0,043″ — 0,080″). Вместе со станком поставляются специальные вращающиеся вставки и наковальни для разных типов. Вставки и наковальни промаркированы. Маркировка «А» означает, что вставки предназначены для гарнитуры с шагом 3/8″ и 0,404″. «В» — для 1/4″ и 0,325″.

Станок работает следующим образом. Пильная цепь с новым звеном и заклепками устанавливается в направляющие вставки. Ремонтное звено с установленными в неё заклепками прижимается рабочим валиком к наковальне, после этого включается двигатель и валик начинает вращаться, постепенно раздавливая заклепку, в этот момент, оператор станка немного увеличивает усилие прижима валика, закручивая регулировочный винт. Для наглядности, предлагаем посмотреть видео о работе заклепочно-прокатного станка.

Использовать такой станок для того чтобы клепать дома, не выгодно, т. к. он дорогой. Если необходимо переклепывать не регулярно, то можно обойтись и без него. Рассмотрим, как укоротить цепь бензопилы своими руками без использования дорогостоящих станков. Начинать нужно с расклепывания и снятия звена.

Преимущества станка в том, что заклепанные с его помощью клепки практически не отличаются по качеству от тех, которые клепали в заводских условиях.

Как убрать звено без применения станка

Есть несколько способов убрать заклепки.

  1. Сточить при помощи наждака. Работу проводить аккуратно, стараясь не повредить соседнее, целое звено.
  2. Сточить при помощи болгарки.
  3. Срубить зубилом. Для этого цепь необходимо зажать в тиски за направляющие, таким образом, что бы иметь возможность рубить заклепки на соединительном звене.

После того, как головки заклепок сточены или срублены, для разъединения звена необходимо провести следующие действия. Установить между пластин соединительной звенки бородок и резким движением ударить по нему молотком. Пластинки должны соскочить с тела заклепки, которое проходит сквозь них.

Важно: если необходимо заменить рабочий зуб, то расклепывать придется соединительные звенья с лева и справа от него.

Теперь разберемся, как склепать обратно.

Как заклепать

Для соединения понадобится ремонтная звенка. Запасные звенья можно найти в любом магазине занимающемся продажей бензопил и расходных материалов для них. Покупая запасные звенья нужно обязательно учитывать тип цепи, шаг и профиль. Звенья с разных типов гарнитуры не взаимозаменяемые. Использовать донорское звено со старой, не рекомендуется. Заклепки на нем уже сточенные и для нормального соединения придется подтачивать верхнюю пластину.

Звенка с заклепками устанавливается на цепь и укладывается на наковальню открытой стороной вверх. После этого на заклепки надевается верхняя пластина и слегка обстукивается молотком, для того что бы она села максимально плотно. После этого можно приступать к расплющиванию заклепок. Для этого используется наковальня, бородок и молоток.

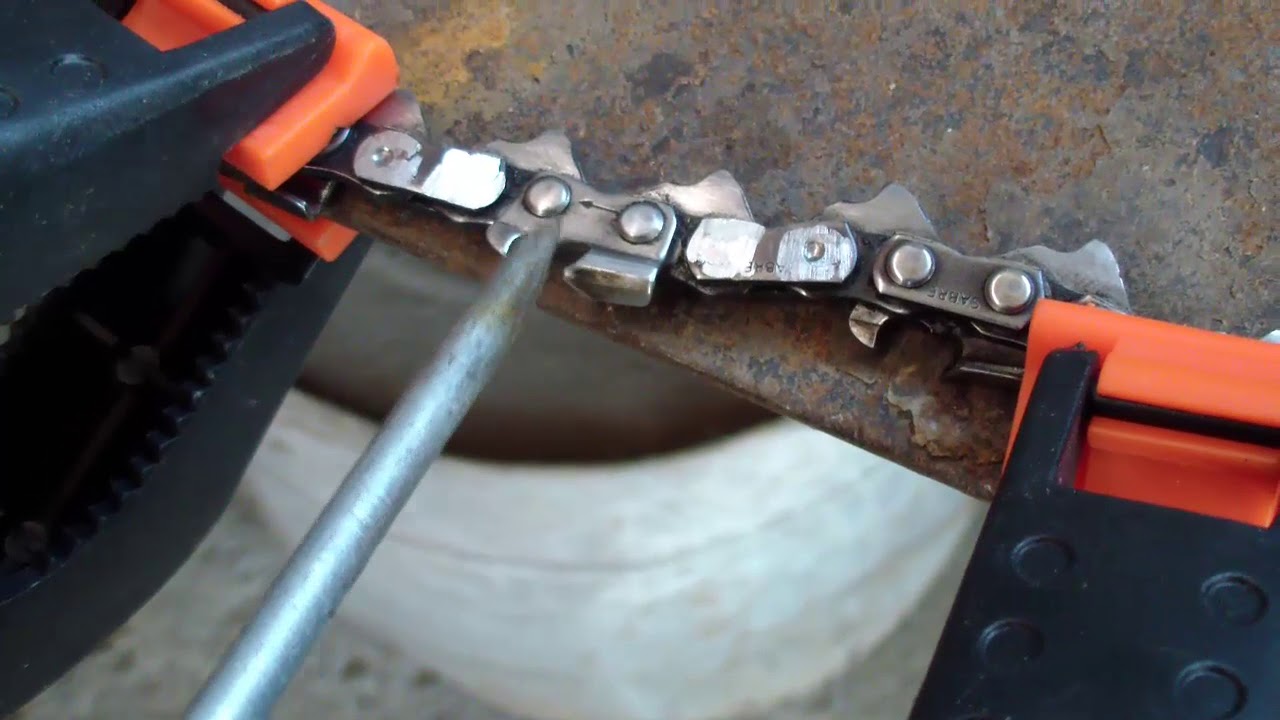

Гарнитура укладывается на наковальню, бородок наставляется на заклепку и делается резкий удар молотком. Аналогично заклепывается вторая клепка. В результате, в выступающей части заклепки, должно получиться утолщение, которое будет надежно удерживать верхнюю пластинку звена, не давая её рассоединится.

На последнем этапе необходимо проверить, что звено цепи движется, и его не зажало при клепке.

Важно: если работа проведена не правильно и ремонтное звено не ходит, то устанавливать такую цепь на бензопилу нельзя.

Рассмотрим, что может случиться, если склепать не правильно.

Последствия некачественного ремонта

Последствия некачественного ремонта могут быть весьма печальные, цепь в момент разрыва может травмировать оператора. Конечно, современные пилы оборудованы всякого рода защитой. Например, на них устанавливаются улавливатели, которые призваны защитить оператора в экстренной ситуации, а правая рука, которая находится на линии цепи, спрятана за корпусом.

Но, 100% гарантии защита не дает, поэтому, прежде чем использовать ремонтную цепь с максимальной нагрузкой, необходимо опробовать её на легких работах, распилить пару веток или досок.

Также последствия некачественного ремонта могут отразиться на работоспособности бензопилы. Рассмотрим, какие можно допустить ошибки при ремонте и как они отразятся на работе пилы.

Ошибки при ремонте цепей

  1. Не совпадает по шагу. Причина в том, что установлено рабочее звено не подходящее по основным параметрам: шагу, толщине звена. Если такую гарнитуру использовать для работы, то в результате потребуется замена ведущей звездочки и шины пилы, т. к. звездочку на шине сломает.
  2. Еще один вариант несовпадения по шагу, это установка рабочего зуба в обратном направлении. Встречается крайне редко, но все же бывает, особенно у тех, кто ремонтирует в первый раз. Последствия аналогичны первому пункту.
  3. Цепь длиннее шины. С эти все понятно, регулировочного винта не хватит для натяжения, цепь будет болтаться и увеличится износ ведущей звездочки.
  4. Короче. Такую гарнитуру нельзя будет установить, потребуется расклепывать и удлинять.
  5. Соединительное звено немного длиннее. Аналогично первому пункту изменится шаг, что приведет к разрушению ведущей и ведомой звездочки.

В заключении хочется уделить особое внимание качеству статей на данную тему. На страницах сайтов в интернете есть информация о том, как ремонтировать цепь пилы при помощи сварки. Такие инструкции написаны не компетентными авторами, которые сами не понимают, о чем пишут.

Ремонтировать при помощи сварки можно, но это не пильные цепи, а редукторные, предназначенные для передачи усилия с одной звездочки на другую.

Такие, можно встретить в механизмах сельскохозяйственных машин, транспортерах и прочих агрегата.

Вывод

Мы рассмотрели все вопросы, касающиеся самостоятельной клепке, уделили внимание инструментам и станкам. Советуем покупать дорогостоящее оборудование для ремонта, только если вы работаете пилой постоянно. Обращаем ваше внимание на то, что неправильно склепанная цепь может причинить вред не только инструменту, но и оператору.

Если, после прочтения у вас остались вопросы по теме статьи, их можно написать в комментариях, мы обязательно ответим.

Как сделать что-то самому, своими руками — сайт домашнего мастера

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ — УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.

ЛЮБОЙ РЕЖУЩИЙ ИНСТРУМЕНТ, КАКИМ БЫ ОСТРЫМ И ТВЕРДЫМ ОН НИ БЫЛ, В ПРОЦЕССЕ РАБОТЫ ПРИТУПЛЯЕТСЯ. ДЛЯ СОХРАНЕНИЯ ЕГО ИЗНАЧАЛЬНОЙ ПРОИЗВОДИТЕЛЬНОСТИ ПОЛЬЗОВАТЕЛЮ ПРИХОДИТСЯ СИЛЬНЕЕ НАДАВЛИВАТЬ НА НЕГО ВО ВРЕМЯ РАБОТЫ, ЧТО ПОВЫШАЕТ ТРЕНИЕ. ОБЫЧНО ЭТО ПРИВОДИТ К ИНТЕНСИВНОМУ ТЕПЛОВЫДЕЛЕНИЮ В ЗОНЕ РЕЗА, И ПРИ РЕЗАНИИ ДРЕВЕСИНЫ МОЖЕТ ПОЯВИТЬСЯ ДЫМ И ЗАПАХ ГАРИ. ЧТОБЫ ИСКЛЮЧИТЬ ПОДОБНУЮ СИТУАЦИЮ, НЕОБХОДИМО ПЕРИОДИЧЕСКИ ЗАТАЧИВАТЬ РЕЖУЩИЙ ИНСТРУМЕНТ ДЛЯ ВОССТАНОВЛЕНИЯ ЕГО ПЕРВОНАЧАЛЬНЫХ СВОЙСТВ. КАК САМОСТОЯТЕЛЬНО ПРОИЗВЕСТИ РУЧНУЮ ЗАТОЧКУ ЦЕПНОЙ ПИЛЫ? ОБ ЭТОМ СЕГОДНЯ НАМ РАССКАЗЫВАЕТ СЕРГЕЙ ГЕКМАН, ТРЕНЕР ПО ПРОДУКЦИИ STIHL И VIKING.

О КОНСТРУКЦИИ ПИЛЬНОЙ ГАРНИТУРЫ ЦЕПНОЙ ПИЛЫ

Сначала – несколько слов о конструкции пильной цепи. Все современные пильные цепи являются трехзвеньевыми и сконструированы по одному и тому же принципу. Они состоят из ведущих звеньев, соединительных звеньев, а также левых и правых режущих зубьев (устанавливаются поочередно).

Со временем притупляются именно режущие звенья, даже несмотря на то что компания STIHL изготавливает их только из износостойкой хромоникелевой стали. Цепь надевают на шину с направляющей канавкой, по которой скользят ее ведущие звенья. Отметим, что в цепях STIHL опорную поверхность, прилегающую к шине, при изготовлении подвергают индукционной закалке для повышения износостойкости. Шины имеют идеальную симметрию, благодаря чему их можно переворачивать, меняя местами низ и верх, что позволяет равномерно распределять нагрузку по обеим сторонам.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

В движение цепь приводит ведущая звездочка, на которую надевают цепь. Каждую цепь при изготовлении обязательно подвергают предварительному растяжению, которое сводит удлинение при начальном использовании к минимуму, повышает срок ее службы и уменьшает износ.

ПАРАМЕТРЫ ЦЕПИ

Основные геометрические параметры пильной цепи – шаг, высота профиля и форма режущего зуба, толщина ведущего звена, число звеньев. Шаг – это половина расстояния между центрами трех последовательно идущих заклепок.

Его принято измерять в дюймах, причем каждый имеет условное обозначение (см. таблицу 1). Пильные цепи по высоте профиля зуба делят на низко- и высокопрофильные. Так, для мощных бензопил STIHL предусматривает цепи Rapid с более высоким зубом, а для менее мощных – цепи Picco с более низким зубом. Число звеньев определяет длину цепи, зависит от мощности установленного в пиле двигателя, а также вида выполняемых работ и соответствует размеру шины.

Толщина ведущего звена измеряется в миллиметрах (мм) и должна соответствовать ширине паза используемой шины (с/и. таблицу 2). Последняя цифра этой толщины выштампована в виде условного обозначения на каждом ведущем звене цепи.

Пильные цепи могут отличаться еще и формой режущего зуба. У цепей производства STIHL таких форм две – Micro (М), Super (S). Не вдаваясь в тонкости конструкции, отметим, что пильная цепь с формой режущего зуба Micro – универсальна, она объединяет в себе высокую производительность резки, удобство эксплуатации, долгий срок службы и простое обслуживание.

Соответствует требованиям строительства, сельского и лесного хозяйства. Пильная цепь с формой режущего зуба Super сочетает в себе максимальную производительность резки, высокую эффективность врезания и малое усилие подачи, отвечая самым высоким требованиям к профессиональному инструменту в лесном хозяйстве. Такие цепи режут быстрее и хороши для разделки твердой или замерзшей древесины. При заточке пильной цепи Super есть определенные особенности.

Кроме того, у STIHL есть пильная цепь Duro с зубьями, имеющими напайки из твердого сплава. Она сочетает в себе самую высокую износостойкость, удобство эксплуатации и хорошую производительность. Устойчива при работе с грязной древесиной или при коротком контакте с землей, при пилении досок от опалубки или строительных лесов после окончания работ.

Высокоэффективна при использовании в условиях лесных участков, поврежденных пожаром. Срок службы цепей Duro до 10 раз дольше, чем пильных цепей без твердосплавных напаек. Такие цепи стоят намного дороже, а затачиваются электрическим заточным станком с алмазным заточным кругом в специализированных сервисных центрах.

Режущие зубья работают по принципу рубанка: они срезают стружку с древесины. Глубина врезания режущего зуба в древесину и тем самым толщина стружки определяется расстоянием между ограничителем глубины и верхней частью режущего зуба. Если это расстояние недостаточно, то пильная цепь не будет захватывать стружку (то есть пилить), а будет лишь скользить по древесине. И наоборот, чем больше разность высот между ограничителем и вершиной режущего зуба, тем толще стружка, но вместе с тем больше вибрация, производимая цепью, а также выше нагрузка на приводной механизм. Поэтому необходимо добиться оптимального соотношения вибрации цепи и производительности, и во всех моделях пил STIHL такое соотношение подобрано.

КАК ОПРЕДЕЛИТЬ ЧТО ЦЕПЬ БЕНЗОПИЛЫ ПОРА ТОЧИТЬ

Частая работа цепной пилой приводит к быстрому затуплению режущих зубьев, а при попадании абразивных частиц (например, земли) этот процесс ускоряется. Иногда приходится восстанавливать режущую способность пилы несколько раз в течение одного рабочего дня: при своевременных заточках меньше стали придется снимать каждый раз, что повысит срок службы всей режущей гарнитуры в комплексе. Перечислим наиболее характерные признаки затупления цепи:

  • — пила не врезается в древесину сама, требуя значительного давления на моторный блок;
  • — вместо крупной стружки пильная цепь выбрасывает мелкие опилки;
  • — появление дыма и запаха гари при пилении, несмотря на безупречную работу маслонасоса и достаточное натяжение цепи;
  • — пилу «ведет» в сторону из-за неравномерного износа режущих зубьев;
  • — при пилении цепь «бьется» и «подскакивает», что может быть вызвано малым расстоянием между вершинами ограничителей глубины и соответствующих им режущих кромок.

Кроме того, на режущих звеньях цепей STIHL нанесены особые линии – это маркировка износа. При износе цепи до таких линий требуется заменить цепь.

ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ЗАТОЧКЕ ЦЕПИ БЕНЗОПИЛЫ ШТИЛЬ

Заточка пильной цепи при наличии соответствующих знаний и навыков не является сложной, однако требует соблюдения определенных правил. Рассмотрим наиболее полезные и необходимые.

При продолжительной работе пилой приходится в течение дня периодически подтачивать ее режущую часть, поскольку все режущие зубья должны в первую очередь иметь одинаковые значения длины, угла заточки и положения ограничителя глубины.

Для этого сначала находим самый короткий зуб, принимаем его за начало отсчета и в процессе заточки подгоняем под его длину все остальные режущие зубья цепи. Если он находится в правом ряду зубьев, то направляющую шину фиксируем в тисках концевой звездочкой влево, если же в левом ряду, то разворачиваем шину концевой звездочкой вправо. Затем размещаем этот зуб в зоне заточки и включаем тормоз цепи. Заточку осуществляем круглым напильником определенного диаметра в зависимости от шага цепи <см. таблицу 1), держа его под прямым углом к плоскости шины в вертикальном направлении и под углом заточки – в горизонтальном. Для поперечного распила древесины угол заточки обычно равен 30°, а для продольного – 10°.

По этой причине производят два вида пильных цепей – поперечные и продольные, различающиеся углом заточки.

При работе напильником 20-25% его диаметра должно выступать над верхней гранью режущего зуба. Помните, что напильник стачивает металл только при движении от себя, а при обратном движении его следует приподнимать. Кроме того, напильник нужно периодически немного поворачивать вокруг его оси для предотвращения неравномерного износа. После двух-трех подач вперед проверьте равномерность съёма стали с обтачиваемого зуба. Если съем происходит местами, то либо вы используете неправильный напильник, либо ведете напильником слишком высоко или слишком глубоко. Стачивать режущую кромку нужно до исчезновения на ней световой полосы.

После получения качественной режущей кромки затачиваемого зуба сначала отключите тормоз, передвиньте цепь до следующего зуба с этой же стороны шины и установите тормоз заново перед заточкой. Сточите остальные режущие зубья с этой стороны до той же длины, затем поверните инструмент на 180° и заточите все зубья с другой стороны аналогичным образом. Напомним, что все их нужно стачивать до длины начального зуба. Если же режущие зубья одного ряда получились длиннее, чем другого, то выровняйте их, выполнив одно-два дополнительных заточных движения.

Соблюдение приведенных выше рекомендаций способствует получению правильных и одинаковых значений переднего угла резания и угла заточки при одинаковой высоте всех режущих звеньев цепи.

Теперь нужно настроить ограничители глубины, поскольку разности высот верхних точек режущей кромки и ограничителя врезания по мере стачивания зубьев уменьшились, причем неодинаково, ведь зубья пришлось выравнивать.

Для проверки этой величины удобно использовать опиловочный калибр, соответствующий шагу цепи и определяющий глубину резки (см. таблицу 1). Он представляет собой шаблон для контроля положения ограничителя глубины резки, его накладывают на режущий зуб, и если ограничитель глубины реза выступает над верхней плоскостью калибра, то этот излишек нужно убрать плоским напильником. Касаться напильником заточенного режущего зуба нельзя. Подсчитайте количество подач напильником при обработке первого ограничителя глубины и приблизительно столько же раз обточите ограничители глубины остальных режущих зубьев, не забыв скруглить передний край ограничителя для уменьшения вибраций и снижения риска отдачи.

В заключение отметим, что ручная заточка цепной пилы оправдывает себя для поддержания производительности инструмента при его интенсивном использовании в течение рабочего дня. Более того, компания STIHL предлагает большой выбор вспомогательных устройств, облегчающих и повышающих эффективность такой заточки. Это специальные направляющие, различные заточные устройства, контрольные калибры и т.д. Через 3-4 заточки вручную рекомендуем проводить профессиональную механизированную заточку пильной цепи в специализированном сервисном центре для гарантии высокой производительности и отличного качество распила.

Приложение

Таблица 1. Размерный ряд пильных цепей

Бензопила Тайга 245

Тайга 245 – это бензопила российского производителя, выпускаемая на заводе имени Дегтярева, сокращенно ЗИД. Высочайшая мощность мотора позволяет использовать ее, как для работы в лесу, так и в бытовых нужд. На сегодня бензопила Тайга морально устарела, но продолжает воспользоваться популярностью посреди населения страны. Пила, редко, но ломается, потому разглядим главные вероятные поломки и как их убрать своими руками.

ВАЖНО. Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ. Читать далее

Применение

Не смотря на свою мощность бензопила Тайга 245 не нашла широкого применения у лесорубов (коих отзывов хватает о пиле) из-за низкой отказоустойчивости. Все-таки при работе в лесу нужен более надежный инструмент: Stihl, Makita, Husqvarna. Основное применение пила нашла в быту. Она отлично подойдет для любых домашних целей:

  • напилить горбыль;
  • спилить маленькое дерево;
  • распилить старые доски;
  • обрезать сучья;
  • раскряжевать хлысты.

Устройство

Тайга 245 современная бензопила, выполненная в пластиковом корпусе из ударопрочного материала. Не боится падений, ударов средней силы, т.к. основная часть элементов изготовлена из металла. Стоит отметить ее большой вес – 8,95 кг не считая топлива. Аналогичные пилы весят существенно ниже.

Размеры пилы: 900 х 280 х 300. Поставляется в комплекте с пильной гарнитурой на базе 40 сантиметровой шины и цепи с шагом 9,3 мм.

В основе бензопилы Тайга лежит 2-х тактный бензиновый двигатель мощностью 2,6 кВт, которая достигается при вращении коленвала 7000 об/мин. Рабочий объем составляет 75 кубических сантиметров. Цилиндр поршневой группы не закален, это снижает ресурс мотопилы. Данный критерий важен для больших объемов работ, где пила долгое время работает под нагрузкой, практически без остановки. В бытовом применении не критично — закален поршень или нет. Размер поршня составляет 50 мм в диаметре. Производитель рекомендует пользоваться бензопилой не более 40 минут, по истечении данного времени инструмент должен отдохнуть.

Бензопила безопасна для окружающей среды при условии использования с маслами специального назначения.

В Тайге 245 применяется универсальное моторное масло, как для цепи, так и для двигателя. Разбавляется в пропорции 1 к 20. Да, да именно 1/20 – это отличительная особенность пилы Тайга 245. Марка бензина – АИ-92. Как было отмечено выше, для смазки цепи применяется то же масло, что и в двигатель. В летний период масло стоит разводить бензином в пропорции 1/4. По отзывам многих владельцев пилы, для смазки цепи можно использовать отработанное масло (отработку), например из двигателя автомобиля.

Карбюратор

Карбюратор бензопилы Тайга 245 заслуживает особого внимания, т.к. большая часть неисправностей приходится именно на него. Тайга 245 оснащена беспоплавковым карбюратором мембранного типа КМП-100УС, со встроенным насосом. Насос подает топливо из бака в карбюратор.

Читайте так же

Основные структурные элементы карбюратора:

  • регулятор давления;
  • воздушная заслонка;
  • дроссельная заслонка;
  • винты регулировки смеси;
  • топливный насос.

ЭЛСИТ / Закалка звеньев цепи. Кировский завод приводных механизмов

Решил попробовать закалить цепь, дабы увеличить ее ресурс, такак закаленный металл более устойчив к трению.

Эксперимент: Закаляем цепь

НА видео показан всего лишь момент того, как раскаленная цепь опускается в обычную воду для закаливания!

Некоторые бензопилы Тайга 245 комплектовались японскими карбюраторами фирмы Walbro. По ним данных нет.

Без причин настраивать карбюратор не надо, т.к. с завода он идет с оптимальными регулировками. Дополнительная регулировка карбюратора может потребоваться при резкой смене температуры, или после разборки самого карбюратора. Выполнять ее стоит строго по инструкции при помощи 3-х винтов, отвечающих за регулировку подачи топливно-воздушной смеси.

Технические характеристики

Модель полупрофессиональная. Отличается большим весом, мощным двигателем, повышенным расходом топлива.

Основные технические характеристики бензопилы Тайга 245:

  1. Вес без топлива и смазки: 8,95 кг.
  2. Двигатель: 2-х тактный, мощностью 2,6 кВт (3,5 л.с.).
  3. Шаг цепи: 9,3 мм.
  4. Вместительность топливного бака: 700 – 800 мл.
  5. Вместительность бака для смазки цепи: 260 мл.
  6. Старт: ручной.
  7. Расход топлива — 600 г/кВт ч.
  8. Шина: 40 см;
  9. Производительность: от 70 кв. см. в секунду.
  10. Уровень шума: 105 дБ.

Ремонт своими руками

Бензопила Тайга 245 не вечная и имеет свойство ломаться, как любая другая техника. Конструкция пилы простая и позволяет отремонтировать ее своими руками практически на коленке подручным инструментом. Рассмотрим основные поломки.

Тайга 245 инструкция – основной документ бензопилы, на который стоит опираться при ремонте. Настоятельно рекомендуем изучить не только описание, но и содержимое.

Двигатель

Двитагель – одно из слабых мест бензопилы Тайга 245. Распространенные проблемы:

  • не заводится мотор;
  • двигатель заводится, но работает не устойчиво и/или глохнет;
  • неустойчиво работает;
  • не развивает полной мощности.

Большинство перечисленных неисправностей возникает в пиле из-за проблем в системе зажигания. Как всем известно, основной элемент системы зажигания – свеча, поэтому, первым делом необходимо произвести ее визуальный осмотр.

Если на свечи виднеются избытки топливной смеси, значит ее «закидало», стоит протереть свечу, просушить, поставить обратно и повторить попытку запуска.

Оцените цвет нагара на свечи. Если он песочного цвета, то свеча исправна. При любом другом цвете: черный, желтый, красный, серый, ее следует заменить.

Читайте так же

Если свеча бензопилы сухая, то проблемы с подачей топлива в камеру сгорания, следует проверить систему подачи топлива.

Система подачи топлива

При обнаружении неисправности в системе подачи топлива (сухая свеча), первым делом стоит проверить:

  1. Проверить топливный фильтр.
  2. Проверить поступление топлива в камеру сгорания.

Грязный фильтр – заменить. Рекомендуемый интервал замены – раз в 3 месяца.

Чтобы проверить, поступает топливо или нет, нужно снять шланг с карбюратора и посмотреть побежит топливо или нет. Если из шланга идет топливо, значит, проблема кроется в карбюраторе. Если топливо не бежит, прочистите шланг.

Цилиндро – поршневая группа

Неполадки с ЦПГ относятся к разряду серьезных и влекут большие затраты на ремонт. Основные причины проблем ЦПГ – это падение мощности. Выявить проблемы с поршневой можно измерив давление компрессометром в камере сгорания. Для этого снимите свечу, вставьте прибор на ее место и пробуйте заводить пилу и смотреть на показания прибора. Если стрелка прибора находится в красной зоне (8-9 атмосфер), то 100% нужен ремонт поршневой.

Тормоз цепи

Цепь бензопилы останавливает специальная тормозная лента, когда она забивается грязью из опилок и масла, появляются проблемы с тормозом. Следует снять корпус и тщательно очистить от грязи

Глушитель

Глушитель со временем забивается продуктами сгорания искрогасителя, что вызывает затруднения с отводом выхлопных газов. Создавая излишнее сопротивление в выхлопном тракте, бензопила перестает развивать максимальные обороты. Также глушитель забивается из-за избытка масла в топливной смеси.

Для ремонта своими руками потребуется демонтировать глушитель, разобрать его и тщательно прочистить. Возможно, придется прибегнуть к помощи моющих средств.

После демонтажа глушителя, обязательно заткните выпускное отверстие ветошью, чтобы исключить возможность попадания посторонних предметов вовнутрь бензопилы.

Перед установкой не забудьте просушить глушитель феном.

Видео

Предлагаем посмотреть видео — демонстрация работы бензопилы ЗИД Тайга 245. Пилой советских времен распиливают дерево диаметром с метр. Рекомендуем к просмотру.

Вывод

Бензопила Тайга 245 отлично подойдет для домашнего использования. Для работы в лесу ей все-таки не хватает надежности и мешает лишний вес. Мотопила легко ремонтируется, большая часть неисправностей устраняется своими руками. Запчасти доступны и не дорогие. Демократичная цена покрывает все недостатки и делает ее отличным середнячком в своем классе пил.

Цепи для бензопилы. Как выбрать? Как устроена? Видео.

Home » Цепи » Цепи для бензопилы. Как выбрать? Как устроена? Видео.


Лесорубов-профессионалов и новичков в этом деле отличает между собой то, что первые точно понимают, как определить качество бензопилы. Брать в расчет одну только мощность устройства смысла мало, так как определяющее значение имеет конфигурация режущего элемента. В случае с бензопилой, этим элементом является цепь, которая состоит из режущих, ведущих и соединительных звеньев. Режущее звено включает в себя ограничитель глубины и саму режущую часть, работа которого чем-то похожа на рубанок, то есть, толщина стружки зависит от того, насколько сильно будет выдвинута верхняя кромка. Ведущее звено берет на себя функцию вращения цепи по пазу и распределение смазывающего вещества, а соединительные звенья предназначены для того, чтобы соединить остальные элементы цепи между собой. Их конструирование происходит всегда под строгим углом, то же самое относится и к последующей заточке, так как малейшее изменение угла в ту или иную сторону приведет к тому, что бензопила не будет работать.

Первый раз подобные инструменты стали использоваться еще в 1920 году, но тогда зубья были плоскими и прямыми, что не могло не сказаться на конечном результате резки, да и работать с такой пилой было достаточно трудно. Определенный прорыв в данной области случился в 1947 году, когда был введен принципиально новый тип зубьев цепи — Г-образная форма позволила выполнять распил материала значительно быстрее, кроме того, процесс заточки зубьев упростился, поэтому неудивительно, что изобретение Джозефа Кокса, который и предложил такую идею, за короткий срок стало лидером продаж. Если рассматривать именно наши дни, то до нас дошел практически такой же вариант бензопилы, в основе которой лежит цепная система с серпообразным режущим профилем, для которого тип древесины не играет существенной роли.

На что обращать внимание при подборе пильной цепи ?

Среди ключевых характеристик пильной цепи выделяется ее шаг, толщина хвостовика или ведущего звена, глубина резания и размер профиля, а также длина цепи. Также в расчет следует принимать направление распила. Именно от этих параметров нужно отталкиваться, когда приобретается цепь взамен износившейся, или же когда требуется приобрести цепь для каких-то особенных нужд. Чтобы не ошибиться, можно посмотреть в паспорт устройства, где производитель указывает основные параметры пилы. Если же речь идет о первоначальной покупке инструмента, то эти сами параметры должны соответствовать целям использования бензопилы.

Шаг цепи

Данный параметр представляет собой значение в миллиметрах, хотя в документации принято писать дюймы. Вычисляется он посредством деления на 2 расстояния между тремя заклепками. Именно от этой характеристики принято разделять полотна на несколько основных групп:

  1. Шаг в 0,25 дюйма  (6,35 мм) используется в устройствах с минимальной мощностью, которые подходят исключительно для дачных работ. Габаритные бревна с таким шагом распилить не получится. Цепи для бензопил с таким шагом мало распространены.
  2. Следующие две группы, где используется шаг в 0,325 и 0,375 дюйма (8,25 и 9,3 мм соответственно) являются наиболее распространенными из всех, так как примерно 70% всех бензопил, которые выпускаются в мире, входят в эти группы. Соответственно, они могут быть использованы для большинства существующих бытовых задач. Но есть одна маленькая хитрость! Так как перепутать цифры 0,325 и 0,375 довольно легко, то цепи с шагом в 0,375 обозначаются маркировкой 3/8, то есть 3/8 дюйма.
  3. Последняя группа с шагом в 0,404 и 0,75 дюйма (10,26 и 19,05 мм) используется для самых сложных задач. В данном случае речь идет уже о лесозаготовительном инструменте, чем о пиле для бытового пользования. То есть встретить цепи с таким шагом можно только на профессиональных бензопилах.

Тут есть прямая зависимость между размером шага и производительностью инструмента, но также нужно учитывать, что большой шаг предполагает наличие более мощного мотора. Качество пропила устройств с большим шагом все же уступает устройствам с первых трех категорий, так как зубья там расположены более плотно. Для мощности 2,5 л подойдет шаг в 0,325 мм, а на более производительную бензопилу лучше ставить пильное полотно и цепь в 3/8 мм, так как это поможет раскрыть потенциал пилы в полной мере.

Толщина ведущего звена

В этом случае также используется разбиение на несколько основных категорий в соответствии с данным параметром. Речь идет о таких значениях толщины, как 1,1; 1,3; 1,5; 1,6; 2 мм (0,043’’, 0,050’’,0,058’’,0,063’’,0,080’’). Эта характеристика, измеряемая в дюймах, оказывает влияние на то, насколько плавно будет режущее полотно двигаться во время работы пилы.

  • Цепи с шагом в 1,1 мм применяются на маломощных бытовых бензопилах, а так же на бензопилах предназначенных для фигурной резки (карвинга).
  • Цепи с шагом в 1,3 мм более распространены. К примеру, знаменитая бензопила — Stihl MS 180 комплектуется цепями с именно таким шагом. Да и вообще это самый популярный шаг.
  • Шаг в 1,5 и 1,6 мм имеют цепи которые предназначаются для профессиональных и «полупрофессиональных» (фермерских» бензопил.
  • 2 мм -такой шаг встречается исключительно на цепях устанавливаемых на очень производительные и мощные бензопилы профессионального сегмента.

Низкопрофильные и высокопрофильные цепи

Что нужно знать про высоту профиля цепи? Она определяет, какой будет глубина резания пилы. Исходя из этого параметра, пила может быть или низко или высокопрофильной, соответственно, в первом случае стружка будет сниматься тоньше, но работа будет происходить несколько медленней, тогда как во втором случае глубина и производительность будет большей. Для низкопрофильного инструмента используется параметр в 0,635 мм, а для высокопрофильного — 0,762 мм. Если рассматривать именно устройства для бытового использования, то они всегда являются низкопрофильными, профессиональное же оборудование может выпускаться в двух вариантах. При этом, чтобы стабилизировать вибрацию, которая неизбежно происходит во время работы, производители делают баланс между высотой профиля и количеством шагов. Для маленького шага делают высокий профиль, и наоборот. Несоблюдение этого правила приведет к тому, что бензопилой долго работать будет невозможно, хотя древесина будет разрезаться очень быстро. Баланс этот нужно соблюдать, если есть намерение выполнить заточку в домашних условиях, во всех же остальных ситуациях остается только выбирать пилу для дома или для профессиональной резки.

Основные виды звеньев

Если рассматривать наиболее распространенные виды звеньев, то это чизельные звенья, которые чаще всего можно встретить на профессиональном оборудовании, и чипперные, которые поставляются на простые бензопилы. Первый вариант в разрезе немного похож на цифру 7, а такая конструкция позволяет максимально быстро работать с пилой, так как звено впивается в материал равномерно. Резка происходит более точно, но точить такие звенья в домашних условиях крайне трудно, так как малейшее отклонение от допустимого угла нивелирует все преимущества данной конструкции. В случае с чиппером, нет необходимости выдерживать строгие углы, также такое звено не так сильно боится загрязнения, хотя отмечается более высокая нагрузка на инструмент. Для эксплуатации дома второй вариант подходит больше, особенно если навыков в заточке пилы нет. Что касается материала, то в основном используется хромоникелевая сталь, хотя при особой необходимости, если потребуется работать с особо прочным материалом, на зубья могут быть надеты твердосплавные напайки, о чем свидетельствует маркировки на них.

Цепи для продольного и поперечного пиления

Название цепей соответствует тому, для какого направления резки волокон они предназначаются. Для работы поперек острый угол заточки звена не нужен, так как сопротивление древесины не такое большое, как при работе в продольном направлении. Каждый сорт древесины предполагает выбор того или иного направления, и если речь идет именно о профессиональной работе с деревом, предполагающим и продольную резку в том числе, то затачивать зубья потребуется до 5-15 градусов, тогда как для работы дома хватит и 25-35 градусов. Спрос на продольные цепи минимальный, так как для продольной работы разумнее использовать циркулярную пилу. Бывает, что найти модель, которая работает вдоль, достаточно трудно даже в специализированном магазине. Для работы дома не имеет смысла искать такую пилу, так как все домашние задачи устройства для поперечного распила выполнят без труда.

Как определить для продольного или поперечного пиления цепь?
  • Для поперечного пиления угол заточки цепи — 30 градусов.
  • Для продольного пиления угол заточки пильной цепи- 10 градусов.

У Stihl цепь для продольного пиления имеет обозначение PMX. Например, STIHL 63 РМX 50.

У Oregon в индексе модели цепи будет стоять буква R. Пример: 73RD100R

Важна ли последовательность режущих звеньев?

В обычном варианте, когда пила изготовляется на заводе, принято ставить два ведущих звена на одно режущее звено, тем самым, всего режущих зубьев получается 50 %. Тогда производительность оборудования остается на уровне, и качество распила не хромает, но с целью удешевления цепи, режущие звенья могут ставить не каждый шаг, а через один или даже два шага, что доведет общее количество режущих звеньев до 37,5 %. Бензопила станет дешевле, но качество резки сильно ухудшится, поэтому на такие устройства лучше внимания не обращать.

Цепи твердосплавные

Подобные цепи стоят на порядок дороже, и они имеют особое предназначение – работа с мерзлой древесиной или с загрязненным материалом. Во всех остальных ситуациях деньги будут потрачены напрасно, так как для простой древесины смысла в твердосплавных напайках нет.

Основные производители цепей

Практически в любом интернет-магазине или специализированном салоне предлагают комплектующие для бензопилы, в том числе и цепи, от фирм Husqvarna (Швеция), Oregon (Канада), и Stihl (Германия). Каждый из производителей имеет свои преимущества перед своими конкурентами, но качество выпускаемых изделий от этих компаний находится на примерно одинаковом уровне.

Видео о цепях для бензопил

Facebook

Twitter

Мой мир

Вконтакте

Одноклассники

Google+

Как заточить цепь бензопилы напильником


Как наточить цепь бензопилы напильником


Заточка режущих зубьев цепи напильником


  1. При заточке цепи бензопилы 1/5 напильника должно выходить за грань режущего зуба пилы. Для соблюдения правильного угла заточки цепи напильником используйте направляющую обойму (шаблон заточки для напильника цепи), который входит в комплекты ручной заточки цепи бензопилы.





  2. Во время заточки цепи соблюдайте угол заточки указанный на обойме напильника.





  3. Во время заточки режущих звеньев движение напильника должно проходить в одну сторону – изнутри наружу режущего звена.

  4. Сперва затачивайте режущие звенья с одной стороны, потом разверните бензопилу и продолжите заточку режущих зубов с другой стороны.




Регулировка ограничителя глубины


Многие начинающие пользователи бензопил, после заточки режущего зуба, забывают откорректировать ограничитель глубины пиления, его необходимо занижать пропорционально износу режущего звена. Необходимую величину стачивания, можно определить с помощью шаблона, который входит в комплекты для заточек цепей.

Ограничитель глубины определяет толщину срезаемой древесины за один проход пильной цепи. Eсли ограничитель глубины будет сильно занижен, появится дополнительная нагрузка на режущую гарнитуру из-за чрезмерного глубокого среза дерева, возможна сильная отдача, разрыв цепи и увеличенная вибрация бензопилы.


Завышенный ограничитель глубины не обеспечит необходимое срезания древесины, он отодвигает режущий зуб от дерева, что сильно снизит эффективность процесса резания бензопилои.̆


Сточка ограничителя глубины пильной цепи


Если у вас нет опыта по заточке цепи, рекомендуем вам использовать специальные шаблоны для регулировки ограничителя глубины и установки правильного угла заточки режущего зуба, которые входят в комплекты для заточек цепей. Шаблоны для ограничителя глубины также называют калибром.


Глубину ограничителя необходимо проверять каждую третью заточку пильной цепи.


1. Для правильного измерения ограничителя пильной цепи установите шаблон, чтобы в его паз прошел только один ограничитель.


2. Если ограничитель цепи выходит за границы шаблона, его необходимо сточить плоским напильником. Будьте внимательны, не допускайте сильного занижения ограничителя относительно шаблона.


При работе с плоским напильником не стачивайте другие элементы цепи, работайте только с шаблоном.


Ограничители глубины пильной цепи не могут изнашиваться во время работы бензопилы, если вы заметили износ – замените цепь.








Ошибки при заточке цепи


1. При ручной заточке пильной цепи без шаблона возможно нарушения угла заточки.


Необходимо переточить режущий зуб, для корректировки угла используйте направляющую обойму (шаблон заточки), на котором будет указан угол заточки. В зависимости от типа цепи бензопилы, угол заточки может быть от 25° до 35° (для поперечного пропила), необходимый угол заточки указан на упаковке цепи.


2. Заточка пильной цепи напильником слишком большого размера.


При использовании напильника неподходящего размера или при завышенной заточке режущего звена возможно образование малого угла режущего зуба или заваливание боковой грани.


В данном случае необходимо переточить режущие звенья напильником требуемого размера, необходимый размер напильника (от 4 мм до 6,4 мм) указан на упаковке цепи.

Как натянуть цепь на бензопиле: инструкция и рекомендации

Профессионалы хорошо знают, что сама мощность бензопилы делает ее хорошим инструментом, но насколько правильно она используется. При правильном уходе любая бензопила может прослужить долго, демонстрируя отличные характеристики. Если наоборот — не ухаживать за инструментом должным образом и не придерживаться правил безопасной эксплуатации, это значительно сократит срок его службы и приведет к преждевременному выходу из строя.

Одним из важнейших моментов правильного технического обслуживания является уход за цепью бензопилы.Нужно знать, как натянуть цепь на бензопиле, как правильно ее заточить и смазать. Также очень важно иметь хорошее представление о его характеристиках. Эти знания могут быть очень полезны, если вам нужно выбрать новую цепочку.

Функция цепи и ее правильное натяжение

Правильное положение и натяжение цепной бензопилы Это очень важно не только для ее нормальной работы, но и для безопасности человека, который с ней работает, а также окружающих.Если цепь имеет неправильное натяжение, то во время работы она может случайно оторваться, что, скорее всего, вызовет поломку не только самой цепи, но и всей бензопилы. Однако это нежелательно даже при слишком сильном натяжении цепи. Также это может иметь негативные последствия в виде увеличения нагрузки на двигатель, что в будущем приведет к его быстрому выходу из строя и сокращению общего срока службы бензопилы. У цепи есть одно очень важное свойство: она фиксирует шину, предотвращая ее произвольное движение.Поэтому уходу за цепью нужно уделять особое внимание.

Правильно выберите цепь

Выход из строя цепи — частое явление, поэтому прежде чем задаться вопросом, как правильно натянуть цепь на бензопиле, необходимо знать, какая цепь подходит для данной модели бензопилы. Главный критерий выбора — это его шаг. Шаг — это расстояние между зубцами. Расстояние, которое выбирается между ближайшими зубцами, измеряется в дюймах.Наиболее распространены 0,325, 0,375 и 0,404 дюйма. Информацию о шагах можно найти в инструкции по эксплуатации для конкретной модели цепной пилы, и это зависит, прежде всего, от назначения инструмента.

У каждой пилы свой определенный шаг, за исключением профессиональных инструментов, которые универсальны. Шаг цепи также зависит от мощности двигателя. Чем мощнее бензопила, тем больше ее шаг и тем труднее удерживать ее при работе. Например, у компактной бензопилы малой мощности «Патриот» шаг 0.325. Однако есть и более мощные модели. Один из них — немецкий STHIL с шагом 0,404. Это, как видим, больше, чем бензопила «Патриот».

Шаг — одна из важнейших характеристик цепочки параметров. Это значит, что не стоит выбирать для бензопилы малой мощности цепь с большим шагом. Он может не только не подойти, но и вывести инструмент из строя.

Важность правильной конфигурации цепи

Нормальная работа бензопилы вызывает вибрацию, которая может значительно ослабить натяжение цепи с помощью лезвий или гаек, предназначенных для ее крепления.Цепь при интенсивном использовании растягивается и плохо фиксируется на зубьях бензопилы, что может создать небезопасные условия для оператора. Правильная работа инструмента требует проверки всех гаек и болтов до и во время использования для обеспечения безопасности. Если гайки цепи слишком ослаблены на зубьях пилы, вам, скорее всего, придется правильно натянуть цепь, а затем затянуть сам полотно.

Перед началом работы всегда помните о технике безопасности и используйте защитные кожаные перчатки и очки. Бензопилу следует ставить на ровную поверхность, например, на верстак или стол.Дайте двигателю полностью остыть, если он уже использовался ранее. Далее, чтобы предотвратить случайный запуск пилы, снимите провод со свечи свечей зажигания. Теперь можно приступить к регулировке цепи.

Как натянуть цепь на бензопиле своими силами

Сделать это несложно, главное помнить о собственной безопасности. Итак, как правильно надеть цепь на бензопилу? Встаньте перед бензопилой лицом к вам с лезвием. Возьмитесь за кончик пильного полотна одной рукой и слегка приподнимите его.Плотно вставьте отвертку с плоской головкой в ​​регулировочный винт, который находится справа от полотна, когда вы смотрите на полотно пилы. Поверните винт по часовой стрелке, чтобы увеличить натяжение цепи, или против часовой стрелки, чтобы соответственно уменьшить его. Возьмите цепь в одну руку и натяните ее на лезвие. Натяжение является правильным, если его немного ослабить, потянув в направлении лезвия, и в то же время плотно прилегая к нему.

Если это так, то дальнейшая регулировка цепи на бензопилу может не потребоваться.Если нет, то нужно его отрегулировать. Ослабьте или затяните регулировочный винт, чтобы добиться правильной посадки. Удерживайте кончик лезвия бензопилы одной рукой. Затяните обе стопорные гайки полотна с левой стороны с помощью ремонтного комплекта для пилы или разводного ключа. Установите провод свечи зажигания на место и плотно прижмите.

Необходимые инструменты

При покупке бензопилы часто в комплекте с ней есть инструмент для ее обслуживания. Необходимо отрегулировать схему. Он имеет следующий вид: на одном конце — отвертка с плоской головкой, а на другом — отвертка, которая подходит к гайкам лезвия.Чтобы понять, как натянуть цепь на цепной пиле, обратитесь к инструкции по эксплуатации этой модели пилы.

Меры предосторожности

При использовании бензопил следует использовать средства индивидуальной защиты, в том числе средства защиты глаз и слуха, кожаные перчатки и каску.

В целях безопасности при работе с бензопилой желательно, чтобы рядом был еще один человек, который сможет помочь в случае необходимости.

Заточка цепей

Всем известно, что время от времени нам нужна заточка цепной пилы.Однако не все умеют это делать правильно. Верный признак того, что пилу нужно затачивать, — форма опилок. Если они выглядят как мелкая пыль, это означает, что лезвия бензопилы затупились и нуждаются в заточке. При сильном износе цепи, когда ее уже невозможно затачивать, ее необходимо заменить на новую.

Способы заточки цепей

Есть много способов сделать это. В качестве примеров приведем самые распространенные:

  • Заточка напильником.Его удобство заключается в простоте, поскольку нет необходимости использовать сложное оборудование и станки. Кроме того, эту заточку можно производить прямо на стройплощадке, что экономит время.
  • Заточка станка. Чаще всего его используют в оборудованных сервисных центрах или мастерских, но также имеет место и в личном подсобном хозяйстве.
  • Заточка болгаркой. Один из самых сложных способов заточки, так как требует особых навыков. Из-за этого этот метод не получил широкого распространения.

Как укорачивать цепь на бензопиле

Цепи бензопилы всегда должны быть в хорошем техническом состоянии. Всем дефектам и неисправностям необходимо уделять необходимое внимание. Соблюдайте общие правила техники безопасности и рекомендации, содержащиеся в инструкции по эксплуатации. Только так можно избежать травм и других нежелательных последствий при работе с бензопилой и продлить срок ее службы.

Иногда из-за износа, деформации или по другим причинам необходимо заменить цепь или укорачивать ее.Следует отметить, что провисание цепи не означает, что ее нужно заменить. Вам необходимо изменить его, если он не полностью регулируется.

Иногда в процессе интенсивной эксплуатации цепь может провисать. Это связано с сильным перегревом металла, его расширением и, как следствие, удлинением. Выходом из этой ситуации может быть периодическая остановка для охлаждения цепи. Однако, это не всегда возможно. Другая ситуация может возникнуть, когда, скажем, нужно установить цепь, длина которой несколько велика.

Регулировка натяжения

Натяжение цепи необходимо регулировать с помощью натяжного болта бензопилы, который находится в месте, где находятся зубчатые упоры.

Важно понимать, как должна натягиваться цепь бензопилы. Не нужно тянуть его полностью, потому что вскоре он снова может растянуться. Цепь должна иметь небольшой запас, немного провисать. Проверить вручную несложно. Он должен иметь возможность оторваться от шины на миллиметр.

Лучше всего, когда цепь имеет достаточную длину и можно удалить несколько ее звеньев.Таким образом, мы можем использовать оригинальные звенья цепи бензопилы. Их можно отстегнуть ножовкой по металлу, но гораздо удобнее будет сделать это наждачной бумагой. Для этого необходимо развернуть звено, сложив его, а затем отрезать лишнюю часть. Далее выбиваем заклепки из тех звеньев, которые не нужны, удаляем их и соединяем цепь самостоятельно. Для этого можно использовать специальные заклепки, но если их нет в наличии, можно использовать обычную стальную проволоку.Укладываем цепочку на прочную основу и начинаем приклепывать с двух сторон.

Как заточить цепь бензопилы: 3 метода: eReplacementParts.com

Получите наилучшие результаты от заточки цепи бензопилы с помощью профессиональных инструкций по трем методам заточки из этой статьи.

Заточка цепи бензопилы не просто помогает ей лучше резать. Это также увеличивает срок службы цепи, делает работу пилы более безопасной и снижает рабочую нагрузку на двигатель пилы.

Владельцы бензопилы затачивают свои цепи несколькими способами.
В этой статье объясняются основы заточки цепей , а также подробно объясняется , как затачивать цепь бензопилы тремя разными способами:

  • с использованием круглого напильника
  • с использованием круглого напильника и шаблона
  • и приспособлением для заточки бензопил

Основы заточки цепной пилы

Зубья на цепи бензопилы имеют два важных угла , угол , , которые необходимо знать, прежде чем пытаться их подпилить:

Угол верхней пластины —

Если смотреть на режущий зуб сверху, угол верхней пластины — это горизонтальный угол режущего зуба.

Этот угол может варьироваться от 15 ° до 35 °.

Угол наклона —

Если снова посмотреть на режущий зуб сверху, угол наклона — это вертикальный угол , при котором режущая сторона зуба наклонена на наклон .

На большинстве цепей бензопилы , угол наклона составляет 0 º , что означает идеально перпендикулярно полотну бензопилы.

Однако некоторые цепи бензопилы имеют угол наклона, который может варьироваться до 10 °.
Наклон цепи бензопилы и угол наклона верхней пластины можно найти в информации производителя цепи. Если бумажная копия этой информации недоступна, попробуйте проверить размеры на сайте производителя цепи.
Помимо знания углов зубьев цепи, существует еще два важных правила для всех методов заточки цепной пилы:

Напильник наизнанку —

Если смотреть плоской стороной полотна бензопилы, половина зубьев цепи обращена к пользователю бензопилы, а половина из них — в противоположном направлении.

Зубы, обращенные к пользователю бензопилы, обращены внутрь, а остальные — наружу.

Конечно, это зависит от позиции пользователя бензопилы. При переворачивании пилы или обходе ее противоположной стороны зубы, которые раньше были обращены внутрь, становятся зубами, обращенными наружу, и наоборот.

Зубья цепи бензопилы всегда должны затачиваться с внутренней стороны зуба наружу, никогда с внешней стороны зуба дюйма.

Зубья цепи чередуются лицевыми сторонами через каждый второй зуб. Это означает, что необходимо выполнять заточку каждого зуба с каждой стороны пилы, переворачивая пилу или обходя ее между сторонами.

Размер файла —

Наконец, важно выбрать правильный размер файла для использования.

По мере того, как размер шага цепи увеличивается на , также увеличивается размер правильного файла , который следует использовать для заточки цепи.Информацию о файле для заточки нужного размера для вашей цепи можно получить у производителя цепи.
Для получения дополнительной технической информации о цепях для бензопил ознакомьтесь с нашей статьей «Размеры, размеры и типы цепей для бензопил».
Применение этих основных принципов повышения резкости — лучший способ приблизиться к трем методам повышения резкости, которые мы объясним ниже.
[Наверх]

Как затачивать цепь бензопилы круглым напильником
Заточка цепи бензопилы круглым напильником — это наименее точный метод заточки .Однако этот метод продолжает оставаться популярным, потому что файл — единственное необходимое оборудование.
Чтобы правильно затачивать цепь бензопилы с круглым напильником, файл должен держаться строго параллельно углу наклона каждого зуба и углам верхней пластины во время подпиливания.
Пиление вручную и так достаточно сложно, но этот метод также требует, чтобы угол наклона и верхней пластины поддерживался визуально на протяжении всей процедуры затачиванием.
Невозможно точно знать, сохраняются ли углы зубьев и глубина напильника при такой заточке, и из-за этого можно нанести цепи больше повреждений, чем пользы.

1. Поместите пилу в тиски.

Зажмите губки тисков вокруг пильного полотна бензопилы. Это стабилизирует пилу при заточке цепи.

[Вернуться к началу]

2. Поместите пилку на зуб.

Поместите напильник на обращенный внутрь зуб и установите его так, чтобы он был параллелен углу наклона зуба и верхней пластине.

3. Запилить зуб.

Сохраняя положение пилки над зубом, делайте опиливание от тела .

Если файл был установлен правильно на первом этапе, направление ваших штрихов должно идти от внутренней поверхности зуба к его внешней стороне.
[Вернуться к началу]

4. Перейти к другим зубам с этой стороны.

Выполните ту же процедуру для каждого обращенного внутрь зуба на этой стороне цепи. Продвигайте цепь вручную между каждым зубом, чтобы расположить их в лучшем положении для опиливания.

5.Переверните пилу и заточите другую сторону.

Пилу можно перевернуть в тисках, или точилка может перейти к другой стороне пилы.

не рекомендует затачивать обращенные наружу зубья движениями в направлении точилки.
[Вернуться к началу]

6. Подпилите высоту граблей каждого зуба с помощью грабли и плоского напильника.

Этот последний шаг одинаков для всех методов заточки.

Высота граблей каждого зуба цепи бензопилы должна быть отполирована плоским напильником. Калибр для пилки граблей позволяет сделать это быстро и легко, поскольку калибр защищает острый край зуба от пилки.
Мы предлагаем использовать заточку неуправляемым круглым напильником только в качестве крайней меры и делать это осторожно, когда это необходимо.
Использование одного из двух дополнительных методов, описанных ниже, обеспечит лучшую заточку вашей пилы.[Вернуться к началу]

Как затачивать цепь бензопилы с помощью направляющей для напильника
Добавление направляющей для напильника или держателя напильника делает заточку круглым напильником гораздо более точной. На направляющих напильника нанесены отметки, которые позволяют человеку, выполняющему заточку, отслеживать наклон файла и углы верхней пластины.
Направляющие для напильника также гарантируют, что напильник удерживается на нужной глубине для режущих зубьев. Держатели напильников не только повышают точность заточки, но и ускоряют процесс.

1. Поместите пилу в тиски.

Зажмите губки тисков вокруг пильного полотна бензопилы. Это стабилизирует пилу при заточке цепи.

[Вернуться к началу]

2. Поместите напильник и держатель на зуб.

Установите напильник и его направляющую на обращенный внутрь зуб на цепи.

Используйте отметки на направляющей для файла с по визуально выровняйте файл под правильным углом для зуба.[Вернуться к началу]

3. Запилить зуб.

Сохраняя положение пилки над зубом, делайте опиливание от тела .

Если файл был установлен правильно на первом этапе, направление ваших штрихов должно идти от внутренней поверхности зуба к его внешней стороне.
[Вернуться к началу]

4. Перейти к другим зубам с этой стороны.

Выполните ту же процедуру для каждого обращенного внутрь зуба на этой стороне цепи.Продвигайте цепь вручную между каждым зубом, чтобы расположить их в лучшем положении для опиливания.

5. Переверните пилу и заточите другую сторону.

Пилу можно перевернуть в тисках, или точилка может перейти к другой стороне пилы.

не рекомендует затачивать обращенные наружу зубья движениями в направлении точилки.
[Вернуться к началу]

6.Подпилите высоту граблей каждого зуба с помощью калибровочного шаблона и плоского напильника.

Этот последний шаг одинаков для всех методов заточки.

Высота граблей каждого зуба цепи бензопилы должна быть отполирована плоским напильником. Калибр для пилки граблей позволяет сделать это быстро и легко, поскольку калибр защищает острый край зуба от пилки.
[Вернуться к началу]

Как затачивать цепь бензопилы с помощью приспособления для заточки
Этот последний метод демонстрирует использование специального устройства для заточки , которое значительно упрощает заточку бензопилы.Даже если у вас есть только одна бензопила, покупка такого кондуктора может окупиться. Это связано с тем, что приспособление для заточки обеспечивает точную заточку цепи . Они также значительно сокращают время, необходимое для выполнения процедуры.
Приспособление, которое мы используем в этом примере, — это всего лишь один из доступных на рынке приспособлений, однако установка и использование большинства приспособлений будет осуществляться в соответствии с шагами, аналогичными тем, которые мы описываем ниже.

1. Поместите пилу в тиски.

Зажмите губки тисков вокруг пильного полотна бензопилы.Это стабилизирует пилу при заточке цепи.

[Вернуться к началу]

2. Подготовить кондуктор к заточке.

Шаблонное приспособление удобно помещается на шину пилы, не нарушая движения цепи, и у него будет несколько регулировочных ручек и винтов для выравнивания файла заточки на нужной глубине, угле верхней пластины и угле наклона.

Каждое приспособление будет немного отличаться.

Установите приспособление в соответствии со спецификациями производителя вашей пильной цепи.

[Вернуться к началу]

3. Заточите первый зуб.

Вы заметите, что конструкция зажимного приспособления позволяет пилке тереться о зуб бензопилы при каждом обратном ходе.

Так как круглые файлы напиливают только в одном направлении, то, если напильником будет тереться о зуб при обратном ходе, это не будет подпиливать зуб и не повредит зуб. Однако это дополнительное обслуживание цепи бензопилы от

.Подробное руководство

Введение

Заточка пильной цепи не сложнее заточки других режущих инструментов, но только при наличии набора специальных инструментов для ее заточки. Его зуб имеет сложную геометрию. Цепной элемент имеет две режущие кромки — верхнюю и боковую. Второй из которых имеет фаску под заданным углом к ​​линии движения цепи, что делает эту операцию немного более сложной.

Пришло время точить мою цепь?

Зубчатая цепь режет дерево как рубанок, а толщина стружки определяется высотой ограничителя глубины.
Интенсивная работа с пилой приводит к быстрому затуплению цепи. В течение одного дня может потребоваться несколько процедур заточки. Зуб быстро тускнеет, когда касается земли, что ухудшает ситуацию. Прикоснитесь к земле один или два раза бруском, и работу следует остановить — стружка станет мелкой, и пила больше не войдет в лес. См. Изображения ниже, чтобы узнать разницу между состояниями зуба.

Острый зуб

Тупой зуб

Зуб бензопилы после столкновения с землей и камнем в нем

Чем раньше затупились зубья, тем меньше материала нужно снимать для заточки.Как следствие — увеличивается срок службы цепи. Узнать, требует ли цепь заточку, достаточно просто. Важным критерием является давление, которое вы оказываете на работе. Правильно заточенная цепь втягивается в пропил даже с небольшим усилием. Если работа бензопилы требует повышенного давления, зубья тупятся. Тупую цепь также можно легко распознать, если вместо больших и толстых стружек вы увидите мелкие опилки.

Сколы после работы с острой и тупой цепью

В такой ситуации бензопилу необходимо немедленно заточить.Не выполняйте резку тупой или неисправной пильной цепью, иначе вы получите сильное напряжение в корпусе, большую циклическую нагрузку и, как следствие, плохие результаты резки. Кроме того, это приводит к снижению производительности, более высокому расходу топлива и повышенному износу всех шестерен бензопилы.

Параметры зубьев цепи

Общее описание режущего звена

Режущее звено цепи состоит из корпуса основных зубьев (1), верхней пластины (2), ограничителя глубины (3).Зубчатое лезвие имеет вертикально ориентированную режущую кромку боковой пластины (4) и наклонную заднюю режущую кромку верхней пластины (5), которая ориентирована горизонтально.

Режущее звено

Уголок задний верхний

Для оптимальных режущих свойств лезвия с зубьями имеют определенные углы. Верхняя сторона лезвия с зубьями отклонена назад верхним задним углом лезвия. Этот угол нужен для того, чтобы верхнее лезвие вошло в древесину.

Угол задний верхний

Угол среза верхней пластины и угол среза боковой пластины

Угол, образованный передней поверхностью режущей кромки верхней пластины и верхней пластиной зубьев, образуют угол боковой пластины и угол резания верхней пластины .Эти углы различных типов пильных цепей различаются. Это зависит от типа вашей цепи.

Боковая пластина (1) и верхняя пластина (2) Углы резки

Угол наклона

Угол опилки измеряется между вершиной режущей кромки и линией, перпендикулярной направляющей.

Подача заявки

Угол опилки может быть изменен в зависимости от области применения.Общее правило: чем больше угол опиливания, тем выше производительность пропила при резке не морозостойкой и мягкой древесины .

Уменьшение угла заточки при распиловке замороженной и / или твердой древесины делает работу пилы более плавной и снижает вибрацию.

Однако вам следует избегать угла заточки больше 35 ° и меньше 25 °. (за исключением цепей, предназначенных для резки вдоль волокон, у которых этот угол составляет 10 °).

Угол боковой пластины, угол верхней пластины и углы заточки меняются при заточке.Эти углы имеют решающее влияние на режущую способность цепи. Обязательно соблюдайте рекомендуемые значения.

Ограничитель глубины

Каждое режущее звено имеет ограничитель глубины, который определяет количество древесины, срезанной зубом пилы за ход.

Ограничитель глубины

Расстояние ограничителя глубины определяет глубину проникновения верхней кромки пластины в древесину (толщину щепы) и, следовательно, производительность. Расстояние ограничителя глубины устанавливается в зависимости от шага цепи и типа цепи.Обычно он должен составлять 0,5-0,8 мм, обычно 0,6 мм. Звено цепи обычно имеет номер, выбитый на стороне ограничителя глубины, который указывает правильную глубину. Высокие значения приводят к увеличению вероятности отдачи бензопилы, слишком высокой вибрации и захвата цепи. Более низкие значения приводят к падению производительности. Поскольку глубина уменьшается с каждой заточкой из-за уменьшения длины верхней стороны зуба, глубиномер также требует периодического укорачивания — каждые 5-10 раз затачивания цепи.

8 шагов для заточки цепи

  1. Необходимо узнать шаг (размер звена бензопилы).Есть несколько типов цепей с разным шагом. Вы можете взглянуть на звено цепи, чтобы найти цифру кода. Он расположен на внешней стороне глубиномера. См. Рисунок ниже:
  2. Эти числа относятся к действительным шагам цепей. В соответствии с ним выберите подходящий круглый напильник из приведенной ниже таблицы. Вы можете использовать только этот специальный файл для заточки бензопилы, иначе ваша цепь будет испорчена и не сможет быть восстановлена.
    Таблица выбора файла
  3. Тщательно очистите свою цепь.Для удаления грязи, опилок и мусора можно использовать жесткую щетку. Для избавления от масел используйте обычные купленные в магазине моющие средства или уайт-спирит. Не покупайте слишком агрессивные чистящие средства, так как некоторые из них могут повредить пластиковый корпус пилы.
  4. Осмотрите цепь на предмет повреждений или чрезмерного износа звеньев и зубьев. Если вы обнаружили скол, сломанный или погнутый зуб, замените его новым. Неработающие ссылки опасны в использовании. Верхняя пластина (верхняя боковая поверхность режущих зубьев) должна быть не менее 1/4 дюйма в длину.Более короткая верхняя пластина чрезмерно изнашивается и может сломаться во время движения пилы.
  5. Закрепите пилу и ее шину. Это обеспечит безопасную и точную заточку. Лучше всего держать лезвие в тисках, чтобы цепь могла свободно вращаться.
    Правильно закрепить бензопилу
  6. Держите файл обеими руками. Один на ручке, а другой для точного его направления. Во время заточки держите пилку горизонтально (предполагая, что цепочка ориентирована горизонтально). Угол между напильником и стержнем (если смотреть сверху) должен составлять 25 ° или 30 ° (см. Спецификацию пилы).Держите напильник на 1/4 его диаметра над верхней пластиной. И учтите, что вы точите зуб только при движении вперед. Не прикасайтесь к зубам, когда отодвигаете напильник. У вас есть две основные цели: во-первых, чтобы все фрезы были одинаковой по высоте (чтобы каждое звено резало одинаковое количество дерева с каждым ходом, и каждый зуб изнашивался одинаково), а во-вторых, чтобы все зубья соответствовали углу, которым они были. обработаны на заводе. Вы можете подписать зуб, с которого начали работать, с помощью фломастера. Направление пропила Угол заточки Горизонтальное положение
  7. Регулярно поворачивайте напильник на небольшой угол, чтобы износ везде был одинаковым.Мы рекомендуем передвигать цепь во время работы, чтобы звено, которое вы затачиваете, всегда находилось рядом с кончиком пильного полотна. При заточке удалите металлические опилки.
  8. Чтобы проверить качество заточки, внимательно осмотрите режущую кромку. Его поверхность должна быть такой же яркой, но недостаточно яркой

Зуб равномерно светлый.

Темный участок под режущей кромкой

Регулировка натяжения цепи для бензопилы

Всегда проверяйте натяжение цепи перед резкой.Если лыски цепи выступают из паза шины, ее необходимо отрегулировать. И новые цепи должны быть приработаны, , поэтому обязательно отрегулируйте бензопилу или электрическую пилу в течение первых 5 разрезов.

Важные напоминания перед проверкой натяжения
— Убедитесь, что бензопила выключена и цепь остановлена ​​
— Наденьте перчатки

Как отрегулировать натяжение цепи:

1. Ослабьте стопорные гайки стержня — не снимайте

2.Удерживая конец шины вверх, поверните натяжной винт по часовой стрелке — правильное натяжение зависит от температуры цепи.

— Натяжение холодной цепи:
Если вы еще не начали резку, цепь должна плотно прилегать к нижней части направляющей шины.

— Натяжение горячей цепи:
Если пила нагрелась, приводные звенья должны выступать примерно на 1/16 дюйма из канавки направляющей шины или на 1,3 миллиметра.

3. После регулировки поднимите кончик направляющей шины вверх, чтобы проверить натяжение.
— Если все еще слишком ослабло , отпустите кончик направляющей шины и поверните натяжной винт на пол-оборота по часовой стрелке. При необходимости повторите.
— Если слишком туго , цепь не будет вращаться. Поэтому поверните натяжной винт на четверть оборота против часовой стрелки. У вас должна быть возможность крутить цепь вручную без заедания.
После регулировки поднимите кончик направляющей шины вверх, чтобы проверить натяжение.

4. Когда у вас будет правильное натяжение, удерживайте конец направляющей шины вверх и снова затяните стопорные гайки.

Примечание: Когда ваша бензопила остывает после использования, цепь натягивается. И если вы просто затянете ее перед резкой, это может повредить пилу. Чтобы этого не произошло, немного ослабьте цепь после того, как закончите.

Нижняя часть пильного полотна изнашивается неоправданно. Время от времени переворачивайте направляющую шину при натяжении цепи. Так вы сэкономите больше миль.


Ищете другую бензопилу с практическими рекомендациями?

Сохранить

Как поменять цепь на бензопиле |

Автор: Мелинда Риццо

Написано: 14 июля 2020 г.

Фотографии предоставлены Мелиндой Риццо

Бензопилы — полезные инструменты, используемые для обрезки, распиловки и удаления деревьев, а также для сбора дров.Приобретя некоторые навыки и соблюдая меры предосторожности, домовладельцы могут безопасно владеть и эксплуатировать бензопилы. Бензопилы используются профессиональными бригадами пиломатериалов, лесопилок и газонов, садоводами и лесоводами.

  • Бензопилы — полезные инструменты, используемые для обрезки, распиловки и удаления деревьев, а также для заготовки дров.
  • При наличии некоторых навыков и мер предосторожности домовладельцы могут безопасно владеть бензопилой и пользоваться ею.

Перед выполнением любого обслуживания убедитесь, что бензопила выключена и тормоз полотна не включен.

Электрические цепные пилы должны быть отключены от сети.

Снимите крышку звездочки, ослабив гайки крепления.

Снимите или ослабьте натяжение лезвия. Должен быть регулировочный винт, который часто находится на направляющей планке. На некоторых моделях бензопил регулировочные винты могут быть расположены на передней части пилы.

Снимите направляющую шину и пильный диск, осторожно выдвинув их.

Снимите ослабленное лезвие с направляющей шины, осторожно сняв его.Надевайте защитные рабочие перчатки.

  • Снимите направляющую шину и пильный диск, осторожно выдвинув их.
  • Снимите ослабленное лезвие с направляющей шины, осторожно оторвав его.

Осмотрите направляющую шину, снимите и замените ее, если звездочка направляющей шины повреждена.

Установите новое лезвие на направляющую шину, вставив нижнюю часть лезвия в прорезь на направляющей шине. Зубья (режущая кромка) в нижней части направляющей шины должны быть обращены в сторону пилы, а не в сторону от пилы.Лезвия поворачиваются к нижней части пилы.

Поместите направляющую шину на пилу и расположите диск вокруг звездочки пилы.

Слегка затяните полотно, чтобы оно вошло в пилу. Это упрощает установку крышки звездочки. Установите крышку звездочки с помощью рабочего ключа или отвертки, переставив ее и затянув крепления.

  • Установите направляющую шину на пилу и поместите диск вокруг звездочки пилы.
  • Установите крышку звездочки с помощью рабочего гаечного ключа или отвертки, изменив ее положение и затянув крепления.

Не затягивайте полностью крышку звездочки.

Затяните лезвие так, чтобы лезвие плотно прилегало к направляющей шине, но при этом легко скользило по направляющей шине.

Затяните крышку звездочки.
